Abstract

本实用新型公开了一种H型钢数控冲钻生产线。它包括上料料台、送进料道、孔加工主机、成品料道、下料料台,孔加工主机包括至少一台翼面冲孔主机和至少一台腹面钻孔主机。送进料道中安装有可升降的上料料台,成品料道中安装有可升降的下料料台和翻转料台。送进料道、成品料道、翼面冲孔主机和腹面钻孔主机中安装有用于H型钢送进的数控送料装置。翼面冲孔主机设有两组冲孔装置,由伺服电机带动丝杠旋转,驱动两组冲孔装置沿与送进料道的垂直方向移动,两组冲孔装置可同时冲孔,也可单独冲孔。腹面钻孔主机的钻孔装置,可沿导向装置上下移动。本实用新型的H型钢数控冲钻生产线与现有技术相比,具有以下优点:加工精度高、生产效率高、可靠性高。

Description

H型钢数控冲钻生产线
技术领域
[0001] 本实用新型涉及钢结构用型钢加工设备技术领域,特别涉及一种加工H型钢各种孔的生产线设备。
背景技术
[0002] H型钢数控生产线作为钢结构用H型钢的专用加工设备因其自动化、柔性化、效率较高的特点,得到越来越多的厂家的认同,被广泛用于建筑、桥梁、塔桅和网架等行业。 [0003]目前,国内现有的H型钢数控生产线,基本为钻孔生产线,其加工方式为钻孔,由于钻头本身的特点,钻孔生产线普遍存在加工精度低、生产效率低的缺点,致使设备的性价比过低。
发明内容
[0004] 本实用新型的目的在于提供一种生产效率高、加工精度高、可靠性高的H型钢数控冲钻生产线。
[0005] 本实用新型为实现上述目的所采用的技术方案是:
[0006] 一种H型钢数控冲钻生产线,包括上料料台、送进料道、孔加工主机、成品料道、下料料台,其特征在于:所述的孔加工主机包括至少一台翼面冲孔主机和至少一台腹面钻孔主机。
[0007] 本实用新型的H型钢数控冲钻生产线,所述的翼面冲孔主机为闭式压力机,其上设有两组冲孔装置,由伺服电机和丝杠驱动可在水平面内沿与送进料道垂直的方向移动;所述的腹面钻孔主机上安装有动力头,可通过伺服电机和丝杠驱动进行竖直方向移动。
[0008] 为了提高数控冲孔生产线的自动化程度,方便上、下料,本实用新型所述的送进料道中安装有可升降的上料料台;成品料道中安装有可升降的下料料台,为了提高数控冲孔生产线的自动化程度,方便将H型钢翻转进行后续加工,本实用新型所述的成品料道中还安装有翻转料台。
[0009] 为了提高效率,本实用新型所述的送进料道、成品料道、翼面冲孔主机和腹面钻孔主机中安装有用于H型钢送进的数控送料装置。
[0010] 为了进一步提高加工效率,本实用新型所述的动力头为三主轴动力头。
[0011] 本实用新型的H型钢数控冲钻生产线,H型钢由送进料道中的数控送料装置夹住翼面在送进料道的辊道上向前送进,翼面冲孔主机由两个伺服电机通过丝杠带动两组冲孔装置,对H型钢的一个翼面进行数控冲孔加工,两组冲孔装置可同时对翼面进行冲孔,也可单独对翼面进行冲孔。当H型钢穿过翼面冲孔主机,进入到腹面钻孔主机后,由腹面钻孔主机对H型钢的腹面进行数控钻孔。钻孔过程中,腹面钻孔主机的钻孔装置可上下移动,钻压出翼面上所要求的孔。加工完毕的H型钢,由成品料道中的数控送料装置将H型钢送出,到达成品料道的下料台后吊走。如果需要冲出另一翼面上的孔,在成品料道的翻转料台上将H型钢翻转后,由成品料道和送进料道中的数控送料装置将H型钢送回到送进料道上,然后对H型钢的另一翼面上的孔进行数控冲孔。[0012] 本实用新型的数控冲孔钻生产线,与现有技术相比,具有以下优点:
[0013] I、加工精度高:本实用新型的数控冲钻生产线,采用机械手夹紧送料,高精度丝杠驱动定位,定位过程中不会出现传统生产线棍子送料的打滑等现象,极大提高了加工精度。
[0014] 2、生产效率高:由于冲孔的速度远大于钻孔的速度,所以冲孔的生产效率要高于钻孔的生产效率。
[0015] 3、可靠性高:与传统加工方法相比,本实用新型的数控冲钻生产线大大降低劳动强度,投入成本低,总体性价比更高。
附图说明

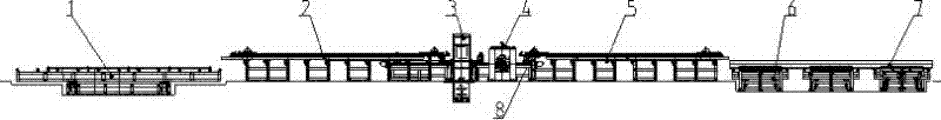

[0016] 图I为本实用新型H型钢数控冲钻生产线的主视结构示意图。
[0017] 图2为图I中翼面冲孔主机和腹面钻孔主机的局部放大图。
[0018] 图3为本实用新型H型钢数控冲钻生产线的翼面冲孔主机的主视示意图。
[0019] 图4为本实用新型H型钢数控冲钻生产线的腹面钻孔主机的侧视示意图。
[0020] 图5为本实用新型H型钢数控冲钻生产线的腹面钻孔主机的主视示意图。
[0021] 图中:1-上料料台,2-送进料道,3-翼面冲孔主机,4-腹面钻孔主机,5-成品料道,6-下料料台,7-翻转料台,8-数控送料装置。
具体实施方式
[0022] 下面通过非限定性的实施例并结合附图对本实用新型做进一步的说明。
[0023] 图I至图5为本实用新型H型钢数控冲钻生产线的一种具体实施方式的示意图,它包括送进料道2、成品料道5、翼面冲孔主机3和腹面钻孔主机4。翼面冲孔主机采用双冲孔装置,可同时冲孔,也可单独冲孔。腹面钻孔主机4的钻孔装置可上下移动,可钻出H型钢腹面上的孔。送进料道2中安装有可升降的上料料台1,成品料道5中安装有可升降的下料料台6及用于翻转H型钢的翻转料台7。送进料道2、成品料道5、翼面冲孔主机3和腹面钻孔主机4中安装有用于H型钢送进的数控送料装置8。
[0024] 本实用新型的工作过程如下:
[0025] 首先按被加工H型钢的外形尺寸调整好上料料台1,将H型钢用吊车吊放在上料料台I上,人工将H型钢沿上料料台推进到送进料道2上,由数控送料装置8夹紧H型钢向前送进,进入翼面冲孔主机3对H型钢的一个翼面进行冲孔,H型钢继续向前送进后进入腹面钻孔主机4,进行H型钢的腹面钻孔。加工完毕的H型钢由数控送料装置8将H型钢沿成品料道5送进到下料料台6处,人工将H型钢推进到下料料台6上后吊走。如果需要冲出H型钢另一翼面上的孔,则在翻转料台7上将H型钢翻转后,由数控送料装置8将H型钢送回到送进料道2上,然后对H型钢的另一翼面进行数控冲孔。
[0026] 翼面冲孔主机3的详细冲孔动作描述如下:
[0027] 翼面冲孔主机3设置有两组冲孔装置,由伺服电机带动丝杠旋转,驱动两组冲孔装置沿与送进料道2的垂直方向移动。通过换模气缸选择垫块,两组冲孔装置可同时冲孔,也可单独冲孔。冲孔时,H型钢由数控送料装置8驱动沿送进料道方向移动,翼面冲孔主机3的两组冲孔装置,由伺服电机带动丝杠旋转,驱动两组冲孔装置沿与送进料道的垂直方向移动,模具到达冲孔位置后,进行翼面冲孔。
[0028] 腹面钻孔主机4的详细钻孔动作描述如下:
[0029] 腹面钻孔主机4的钻孔装置,由伺服电机、丝杠驱动,沿导向装置上下移动。钻孔 时,H型钢由数控送料装置8驱动沿送进料道方向移动,腹面冲钻孔主机4的钻孔装置在垂直方向上下移动,到达冲孔位置后,进行腹面钻孔。

Claims (6)

1. 一种H型钢数控冲钻生产线,包括上料料台、送进料道、孔加工主机、成品料道、下料料台,其特征在于:所述的孔加工主机包括至少一台翼面冲孔主机和至少一台腹面钻孔主机。
2.根据权利要求I所述的H型钢数控冲钻生产线,其特征在于:所述的翼面冲孔主机为闭式压力机,其上设有两组冲孔装置,由伺服电机和丝杠驱动可在水平面内沿与送进料道垂直的方向移动;所述的腹面钻孔主机上安装有动力头,可通过伺服电机和丝杠驱动进行竖直方向移动。
3.根据权利要求I或2所述的H型钢数控冲钻生产线,其特征在于:所述的送进料道中安装有可升降的上料料台;成品料道中安装有可升降的下料料台和翻转料台。
4.根据权利要求I或2所述的H型钢数控冲钻生产线,其特征在于:所述的送进料道、成品料道、翼面冲孔主机和腹面钻孔主机中安装有用于H型钢送进的数控送料装置。
5.根据权利要求3所述的H型钢数控冲钻生产线,其特征在于:所述的送进料道、成品料道、翼面冲孔主机和腹面钻孔主机中安装有用于H型钢送进的数控送料装置。
6.根据权利要求2所述的H型钢数控冲钻生产线,其特征在于:所述的动力头为三主轴动力头。
