  • the present invention relates to a conductive ink for a copper-nickel alloy electrode, a substrate with a copper-nickel alloy electrode, and a method for manufacturing the same.
  • Non-Patent Document 1 copper particles and a silver complex are used to enable metal wiring having a core-shell structure in which copper particles are coated with a copper-silver alloy.
  • Non-Patent Document 2 a copper complex and a silver complex are used to enable metal wiring made of a copper-silver alloy.
  • the oxidation resistance is improved as compared with the metal wiring of copper alone, but further improvement is required for practical use.
  • unevenness, bumps, and cracks may occur on the electrode during use, and the stability is not sufficient.
  • the material contains silver, which makes it expensive.
  • Nickel particles are also used for electrodes because they are chemically more stable than copper particles and cheaper than silver particles (see, for example, Patent Document 1). According to Patent Document 1, it is disclosed that a nickel complex obtained from nickel formate dihydrate and an aliphatic amine can obtain nickel particles, and by changing the chain length of the alkyl group of the aliphatic amine. We report that the particle size of nickel particles can be controlled.
  • Patent Document 2 Copper nanoparticles having a nickel-copper alloy on the surface layer have been developed (see, for example, Patent Document 2). According to Patent Document 2, it is disclosed that the nickel-copper alloy on the surface layer has improved oxidation resistance and is used for fine wiring by a printing method or a coating method. However, even if such copper nanoparticles are used, there are problems that the ink stability is still not at a practical level, the firing temperature is high, and the cost is high.
  • the subject of the present invention is a conductive ink for a copper-nickel alloy electrode, a substrate with a copper-nickel alloy electrode, and a method for manufacturing them, which are inexpensive, have excellent atmospheric stability, and enable smooth metal wiring on the surface. Is to provide.
  • the conductive ink for a copper-nickel alloy electrode according to the present invention contains a copper complex represented by the general formula A and a nickel complex represented by the general formula B, and the content ratio of nickel to the total mass of copper and nickel. Is in the range of 5% by mass or more and less than 80% by mass, thereby solving the above-mentioned problems.
  • m and n are natural numbers of 2 to 6, respectively, L 1 is an amino alcohol having one amino group of the same or different, and L 2 is an amino of the same or different. It is an aliphatic amine having one group, or vice versa.
  • the amino alcohol has one primary amino group, at least one hydroxyl group, and is a saturated or unsaturated linear, branched or cyclic hydrocarbon group having 1 to 20 carbon atoms. May have.
  • the amino alcohols include 2-aminoethanol, 2-amino-2-methyl-1-propanol, 1-amino-2-propanol, 2-amino-1-propanol, 1-amino-2-methyl-2-propanol, and the like.
  • 2-Amino-1-butanol 1-amino-2-butanol, 2-amino-3,3-dimethyl-1-butanol, 2-amino-3-methyl-1-butanol, 2-amino-4-methyl- 1-pentanol, 3-amino-1-propanol, 5-amino-1-pentanol, 6-amino-1-hexanol, 3-amino-2,2-dimethyl-1-propanol, 4-amino-1- Butanol, 8-amino-1-octanol, 10-amino-1-decanol, 12-amino-1-dodecanol, 2-aminocyclohexanol, 4-amino-2-methyl-1-butanol, 2-amino-1, Group consisting of 3-propanediol, 2-amino-2-methyl-1,3-propanediol, 3-amino-1,2-propanediol, and 2-amino-2
  • the aliphatic amine may have one primary amino group and a saturated or unsaturated, linear, branched or cyclic hydrocarbon group having 1 to 20 carbon atoms.
  • the aliphatic amine may be selected from the group consisting of 2-ethylhexylamine, n-butylamine, tert-butylamine, benzylamine, n-hexylamine, 2-heptylamine, cyclohexylamine, and n-dodecylamine. ..
  • the nickel content may be in the range of 10% by mass or more and 70% by mass or less.
  • the nickel content may be in the range of 19% by mass or more and 67% by mass or less.
  • the conductive ink may further contain copper particles and / or nickel particles.
  • the conductive ink may further contain a monohydric alcohol and / or a polyhydric alcohol.
  • the monohydric alcohols include methanol, ethanol, 1-propanol, 1-butanol, 2-butanol, 2-methyl-1-butanol, 1-pentanol, 2-pentanol, 3-pentanol and 3-methyl-1. It may be selected from the group consisting of -butanol, 2-methyl-1-butanol, 2,2-dimethyl-1-propanol, 3-methyl-2-butanol, and 2-methyl-2-butanol.
  • the polyhydric alcohol may be selected from the group consisting of ethylene glycol, propylene glycol, diethylene glycol, triethylene glycol, butylene glycol, pentanediol, dipropylene glycol, tripropylene glycol, polyethylene glycol, polypropylene glycol, and glycerin. ..
  • the method for producing the above conductive ink according to the present invention comprises mixing copper formate and an amine ligand represented by L1 to form a copper complex, and nickel formate and an amine represented by L2. Mixing with the amine to form a nickel complex, and mixing the copper complex and the nickel complex so that the mass ratio of the nickel complex to the copper complex is 0.05 or more and less than 6.
  • a polyhydric alcohol may be further mixed.
  • the polyhydric alcohol may be selected from the group consisting of ethylene glycol, propylene glycol, diethylene glycol, triethylene glycol, butylene glycol, pentanediol, dipropylene glycol, tripropylene glycol, polyethylene glycol, polypropylene glycol, and glycerin. ..
  • a monohydric alcohol may be further added.
  • copper particles and / or nickel particles may be further mixed.
  • the substrate with a copper-nickel alloy electrode according to the present invention includes a substrate and an electrode containing a copper-nickel alloy located on the substrate, and the content ratio of nickel to the total mass of copper and nickel in the copper-nickel alloy is The range is 5% by mass or more and less than 80% by mass, thereby solving the above-mentioned problems.
  • the substrate may be selected from the group consisting of polyethylene naphthalate, polyimide, and polyolefin resin.
  • the method for manufacturing a substrate with a copper-nickel alloy electrode according to the present invention includes applying the conductive ink to the substrate and heating the substrate to which the conductive ink is applied, thereby solving the above-mentioned problems. solve.
  • the coating is a spin coating method, a spray coating method, a dip coating method, a slit coating method, a slot coating method, a bar coating method, a roll coating method, a curtain coating method, a gravure printing method, an inkjet method, and a screen printing method.
  • a method selected from the group consisting of may be used.
  • the heating may be performed in a temperature range of 170 ° C. or higher and 250 ° C. or lower in a time range of 1 minute or more and 60 minutes or less.
  • the above method may further include heating by light irradiation following the heating.
  • the conductive ink for a copper-nickel alloy electrode of the present invention contains the copper complex represented by the above-mentioned general formula A and the nickel complex represented by the general formula B, and is contained in the copper in the copper complex and the nickel complex.
  • the content ratio of nickel to the total mass with nickel is in the range of 5% by mass or more and less than 80% by mass.
  • a copper-nickel alloy can be easily formed at a low temperature, so that a polymer substrate with a copper-nickel alloy electrode can be provided and can be applied to a wearable device.
  • a flowchart showing a process of manufacturing the conductive ink of the present invention Schematic diagram showing a substrate with a copper-nickel alloy electrode of the present invention
  • a flowchart showing a process of manufacturing a substrate with a copper-nickel alloy electrode of the present invention The figure which shows the appearance of the electrode of Example 1.
  • the figure which shows the nickel content ratio dependence of the electric resistance of an electrode The figure which shows the result of the oxidation resistance test
  • the conductive ink for a copper-nickel alloy electrode of the present invention contains a copper complex represented by the general formula A and a nickel complex represented by the general formula B.
  • m and n are natural numbers of 2 to 6, respectively
  • L 1 and L 2 are amine ligands.
  • L 1 is an amino alcohol having one amino group, which is the same or different
  • L 2 is an aliphatic amine having one amino group, which is the same or different.
  • L 1 is an aliphatic amine having one amino group of the same or different
  • L 2 is an amino alcohol having one amino group of the same or different.
  • the conductive ink of the present invention satisfies the range in which the content ratio of nickel to the total mass of copper and nickel contained is 5% by mass or more and less than 80% by mass.
  • the nickel content is less than 5% by mass, the surface becomes uneven and smooth metal wiring cannot be obtained.
  • the nickel content is 80% by mass or more, the copper-nickel alloy cracks and the electric resistance increases, so that the copper-nickel alloy cannot function as an electrode.
  • the amino alcohol having one amino group of L 1 is preferably saturated or unsaturated, preferably having one primary amino group, at least one hydroxyl group, and having 1 or more and 20 or less carbon atoms. , Straight chain, branched chain or cyclic hydrocarbon group. By having a primary amino group, it coordinates with a copper ion and forms a complex. By having one or more hydroxyl groups, the affinity with the nickel complex is excellent. When the number of carbon atoms is 1 or more and 20 or less, a copper-nickel alloy can be obtained. From the viewpoint of affinity with the nickel complex and promotion of formation of the copper-nickel alloy, the number of carbon atoms is more preferably 2 or more and 10 or less, still more preferably 2 or more and 5 or less. L 1 may be the same or different, but may be the same from the viewpoint of yield.
  • the amino alcohol having one amino group the amino alcohol used for forming a copper complex in the production of ink using conventional copper nanoparticles can be applied.
  • the amino alcohol having one amino group is 2-aminoethanol, 2-amino-2-methyl-1-propanol, 1-amino-2-propanol, 2-amino-1-propanol, 1-amino-.
  • 2-Methyl-2-propanol 2-amino-1-butanol, 1-amino-2-butanol, 2-amino-3,3-dimethyl-1-butanol, 2-amino-3-methyl-1-butanol, 2-Amino-4-methyl-1-pentanol, 3-amino-1-propanol, 5-amino-1-pentanol, 6-amino-1-hexanol, 3-amino-2,2-dimethyl-1- Propanol, 4-amino-1-butanol, 8-amino-1-octanol, 10-amino-1-decanol, 12-amino-1-dodecanol, 2-aminocyclohexanol, 4-amino-2-methyl-1- Butanol, 2-amino-1,3-propanediol, 2-amino-2-methyl-1,3-propanediol, 3-amino-1,2-propanedi
  • Aliphatic amines having one amino group, L2 have linear, branched or cyclic hydrocarbon groups that have a primary amino group and are saturated or unsaturated with 1 to 20 carbon atoms. Have. By having a primary amino group, it coordinates with nickel ions and forms a complex. When the number of carbon atoms is 1 or more and 20 or less, a copper-nickel alloy can be obtained. From the viewpoint of affinity with the copper complex and promotion of formation of the copper-nickel alloy, the number of carbon atoms is more preferably 2 or more and 10 or less, still more preferably 2 or more and 7 or less. L 2 may be the same or different, but may be the same from the viewpoint of yield.
  • the aliphatic amine having one amino group is preferably from 2-ethylhexylamine, n-butylamine, tert-butylamine, benzylamine, n-hexylamine, 2-heptylamine, cyclohexylamine, and n-dodecylamine. It is selected from the group of They are readily available and promote the formation of nickel complexes.
  • some of the above - mentioned aliphatic amines which are L2 may have a hydroxyl group or may be an amino alcohol.
  • the above-mentioned amino alcohol can be adopted as the amino alcohol.
  • L 2 may be an amino alcohol and L 1 may be an aliphatic amine as long as it is a combination of the above-mentioned amino alcohol and an aliphatic amine.
  • L 1 may be an aliphatic amine as long as it is a combination of the above-mentioned amino alcohol and an aliphatic amine.
  • a copper-nickel alloy is formed, resulting in smooth metal wiring.
  • L 1 is an aliphatic amine
  • some of the aliphatic amines may have a hydroxyl group, and may be, for example, the above-mentioned amino alcohol.
  • the range of m and n may be 2 or more and 6 or less.
  • AMP 2-amino-2-methyl-1-propanol
  • L 1 when 2-amino-2-methyl-1-propanol (AMP) is selected as L 1 , it becomes a bidentate coordination and m is 2, but in the general formula B, L 2
  • 2-amino-2-methyl-1-propanol (AMP) is selected as, it becomes a tetradentate coordination, and n becomes 4.
  • the range of m and n is preferably 2 or more and 4 or less. This is preferable because the metal content in the conductive ink increases.
  • the content ratio of nickel to the total mass of copper and nickel preferably satisfies the range of 10% by mass or more and 70% by mass or less. Within this range, the surface may have less unevenness and smooth metal wiring can be obtained.
  • the nickel content is more preferably in the range of 19% by mass or more and 67% by mass or less. Within this range, the surface unevenness is extremely small, and the metal wiring can be very smooth.
  • the nickel content is still more preferably in the range of 30% by mass or more and 50% by mass or less. Within this range, it has oxidation resistance, has very few surface irregularities, and can be a very smooth metal wiring.
  • the conductive ink of the present invention preferably further contains copper particles and / or nickel particles. This enables thick metal wiring of several ⁇ m or more.
  • the particle size of these particles is preferably in the range of 50 nm or more and 1 ⁇ m or less, and more preferably in the range of 50 nm or more and 400 nm or less. This enables thick metal wiring with less surface irregularities and no cracks.
  • the copper particles When the copper particles are further contained, the copper particles may be contained so that the content ratio of nickel to the total mass of copper and nickel satisfies the above range. This enables thick metal wiring with excellent coatability, less surface irregularities, and no cracks. The same applies to nickel particles. The same applies when both particles are contained.
  • the conductive ink of the present invention may further contain a monohydric alcohol and / or a polyhydric alcohol. As a result, the viscosity is adjusted and the copper complex and the nickel complex are uniformly mixed, so that the ink has excellent coatability.
  • the monohydric alcohol is preferably an alkyl alcohol having 5 or less carbon atoms, an alkenyl alcohol, or a cycloalkyl alcohol, and specifically, methanol, ethanol, 1-propanol, 2-propanol, 1-butanol, 2-. Butanol, 2-methyl-1-butanol, 1-pentanol, 2-pentanol, 3-pentanol, 3-methyl-1-butanol, 2-methyl-1-butanol, 2,2-dimethyl-1-propanol , 3-Methyl-2-butanol, 2-methyl-2-butanol, cyclopropanol, cyclobutanol, cyclopentanol and the like.
  • the monohydric alcohol is preferably methanol, ethanol, 1-propanol, 1-butanol, 2-butanol, 2-methyl-1-butanol, 1-pentanol, 2-pentanol, 3-pentanol, 3-methyl. It is selected from the group consisting of -1-butanol, 2-methyl-1-butanol, 2,2-dimethyl-1-propanol, 3-methyl-2-butanol, and 2-methyl-2-butanol. These are easily available and have a boiling point of 150 ° C. or lower, which is preferable for adjusting the viscosity.
  • the polyhydric alcohol may be a dihydric alcohol or a trihydric alcohol.
  • the polyhydric alcohol is preferably selected from the group consisting of ethylene glycol, propylene glycol, diethylene glycol, triethylene glycol, butylene glycol, pentanediol, dipropylene glycol, tripropylene glycol, polyethylene glycol, polypropylene glycol, and glycerin. .. These are easily available, and are conductive inks in which a copper complex and a nickel complex are uniformly mixed.
  • the viscosity of the conductive ink may be appropriately adjusted according to the intended use.
  • the viscosity of the conductive ink is 1 mPa ⁇ s for the monovalent alcohol and / or the polyhydric alcohol. It may be added so as to be 20 mPa ⁇ s or less.
  • FIG. 1 is a flowchart showing a process of manufacturing the conductive ink of the present invention.
  • Step S110 Copper formate and an amine ligand represented by L1 are mixed to form a copper complex. Since L 1 is the same as the above-mentioned amino alcohol having one amino group, the description thereof will be omitted.
  • the obtained copper complex has the above-mentioned general formula A.
  • the mixing ratio (mass ratio) of amino alcohol to copper formate is preferably in the range of 0.6 or more and 1.5 or less. More preferably, the mixing ratio of the amino alcohol is in the range of 0.6 or more and 1.0 or less. When two or more kinds of amino alcohols are used, the total amount of amino alcohols is adjusted to be within the above range. Mixing may be carried out at room temperature with a stirrer or the like. If a deep blue color is visually confirmed, it can be determined that the copper complex has been obtained.
  • Step S120 Nickel formate and an amine ligand represented by L2 are mixed to form a nickel complex. Since L 2 is the same as the above-mentioned aliphatic amine having one amino group, the description thereof will be omitted.
  • the obtained nickel complex has the above-mentioned general formula B.
  • the mixing ratio (mass ratio) of the aliphatic amine to nickel formate is preferably in the range of 0.75 or more and less than 2.4. More preferably, the mixing ratio of the aliphatic amine is in the range of 1.0 or more and 2.0 or less. When two or more kinds of aliphatic amines are used, the total amount of the aliphatic amines is adjusted to be within the above range. Mixing may be carried out at room temperature by a stirrer or the like. If light blue, purple, light green, or dark green is visually confirmed, it can be determined that the nickel complex has been obtained.
  • a polyhydric alcohol may be added as a solvent. This facilitates mixing of nickel formate and aliphatic amines and promotes the formation of nickel complexes.
  • the polyhydric alcohol the above-mentioned polyhydric alcohol can be used.
  • Step S130 The copper complex obtained in step S110 and the nickel complex obtained in step S120 are mixed.
  • the mixing is performed so that the mass ratio of the nickel complex to the copper complex satisfies 0.05 or more and less than 6.
  • the content ratio of nickel to the total mass of copper and nickel in the conductive ink satisfies the range of 5% by mass or more and less than 80% by mass, and a metal wiring having less surface irregularities and no cracks can be obtained.
  • Mixing may be carried out at room temperature by a stirrer or the like.
  • the mixing is more preferably carried out so that the mass ratio of the nickel complex to the copper complex satisfies 0.15 or more and 3.5 or less.
  • the content ratio of nickel to the total mass of copper and nickel in the conductive ink satisfies the range of 10% by mass or more and less than 70% by mass, and a metal wiring having less surface irregularities and no cracks can be obtained. Be done.
  • the mixing is more preferably performed so that the mass ratio of the nickel complex to the copper complex is 0.3 or more and 3 or less.
  • the content ratio of nickel to the total mass of copper and nickel in the conductive ink satisfies the range of 19% by mass or more and less than 67% by mass, and a metal wiring having less surface irregularities and no cracks can be obtained. Be done.
  • Copper particles and / or nickel particles may be added in step S130. This enables thick metal wiring of several ⁇ m or more. Since the addition amount and particle size of these particles are as described above, the description thereof will be omitted.
  • copper particles When copper particles are added, they may be added so that the content ratio of nickel to the total mass of copper and nickel in the final conductive ink satisfies the range of 5% by mass or more and less than 80% by mass. .. The same applies when adding nickel particles and when adding both particles.
  • step S130 monohydric alcohol may be added.
  • the viscosity of the conductive ink is adjusted, and the ink has excellent coatability. Since the monohydric alcohol is as described above, the description thereof will be omitted.
  • step S110 an amino alcohol is used as the amine ligand L1 in step S110 and an aliphatic amine is used as the amine ligand L2 in step S120.
  • the aliphatic amine is used in step S110 and the amino alcohol is used in step S120. You may use it. In this case as well, the above-mentioned mass ratio can be adopted.

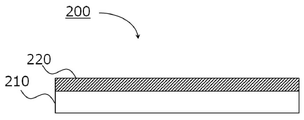

  • FIG. 2 is a schematic view showing a substrate with a copper-nickel alloy electrode of the present invention.
  • the substrate with a copper-nickel alloy electrode (hereinafter, simply referred to as a substrate with an electrode) 200 of the present invention includes a substrate 210 and an electrode 220 containing a copper-nickel alloy located on the substrate 210.
  • the electrode 220 is formed of the conductive ink described in the first embodiment. Therefore, the content ratio of nickel to the total mass of copper and nickel in the copper-nickel alloy satisfies the range of 5% by mass or more and 80% by mass or less. This makes it possible to provide a substrate having a smooth, crack-free electrode or metal wiring. In particular, since the copper-nickel alloy is formed, it is inexpensive and has excellent atmospheric stability.
  • the electrode 220 may contain copper particles and / or nickel particles in addition to the copper-nickel alloy. As a result, the electrode 220 can be a thick electrode of several ⁇ m or more. The particle size of these particles is preferably in the range of 50 nm or more and 1 ⁇ m or less, and more preferably in the range of 50 nm or more and 400 nm or less. This enables thick metal wiring with less surface irregularities and no cracks.
  • the electrode 220 may be a surface electrode that covers the entire substrate 210, or may have a predetermined pattern such as a comb shape or a grid shape.
  • a polymer substrate As the substrate 210, a polymer substrate, a Si wafer, glass, ceramic, a metal plate, or the like can be used.
  • the polymer substrate is not particularly limited as long as it is resistant to a temperature of about 170 ° C., but a polyester resin typified by polyethylene naphthalate, a polyimide, a polyolefin resin and the like may be preferable.
  • the substrate is not limited to a plate shape, and may have a surface having a curvature. Further, the substrate may be a self-supporting film. An underlayer such as a semiconductor film, a metal film, a dielectric film, or an organic film may be formed on the surface of the substrate.
  • the conductive ink of the present invention can also form a copper-nickel alloy by heating at a relatively low temperature of 170 ° C., so that a polymer substrate can be adopted.
  • the substrate 210 is a polymer substrate selected from the group consisting of polyethylene naphthalate, polyimide, and polyolefin resin
  • a flexible substrate with electrodes can be provided. Such a substrate with electrodes is advantageous for wearable devices.
  • FIG. 3 is a flowchart showing a process of manufacturing the substrate with a copper-nickel alloy electrode of the present invention.
  • Step S310 The conductive ink for a copper-nickel alloy electrode of the present invention is applied to a substrate. Since the conductive ink is as described in the first embodiment, the description thereof will be omitted. As the substrate, the above-mentioned substrate can be adopted.
  • the application of the conductive ink to the substrate is not particularly limited as long as it can form a film, but for example, the spin coating method, the spray coating method, the dip coating method, the slit coating method, the slot coating method, the bar coating method, and the roll coating method are used.
  • a method selected from the group consisting of a method, a curtain coating method, a gravure printing method, an inkjet method, and a screen printing method is adopted. When these are used, a uniform film is formed.
  • Step S320 The substrate coated with the conductive ink obtained in step S310 is heated (baked). As a result, copper is precipitated from the copper complex in the conductive ink, nickel is precipitated from the nickel complex, and copper and nickel react with each other to form a copper-nickel alloy. In addition, amino alcohols and aliphatic amines are decomposed by heating.
  • the precipitation of copper from the copper complex occurs first, so that it is used as an amino alcohol which is an amine ligand used for forming the copper complex. Can be widely applied to the materials used in the production of inks using the conventional copper nanoparticles exemplified above.
  • the precipitated nickel is a dense film-like body, the reactivity with copper is improved, and a sufficiently alloyed copper-nickel alloy can be easily obtained. Therefore, it is preferable to use the material exemplified above as the aliphatic amine which is an amine ligand used for forming the nickel complex because the nickel precipitated from the nickel complex tends to form a denser film-like body.
  • the heating is preferably performed in a temperature range of 170 ° C. or higher and 250 ° C. or lower in a time range of 1 minute or longer and 60 minutes or lower. Within this temperature range and heating time, a copper-nickel alloy is formed. A hot plate, a constant temperature bath, an oven, or the like can be used for heating.
  • the heating atmosphere is preferably an inert gas atmosphere such as nitrogen or argon. This suppresses the production of copper oxide.
  • step S320 heating (firing) by light irradiation may be performed.
  • the sintering of the particles of the copper-nickel alloy further progresses, and the electrical resistance is reduced. Further, the adhesion between the electrode and the substrate can be improved.
  • Intense pulsed light (IPL) or near-infrared laser may be used for such light irradiation.

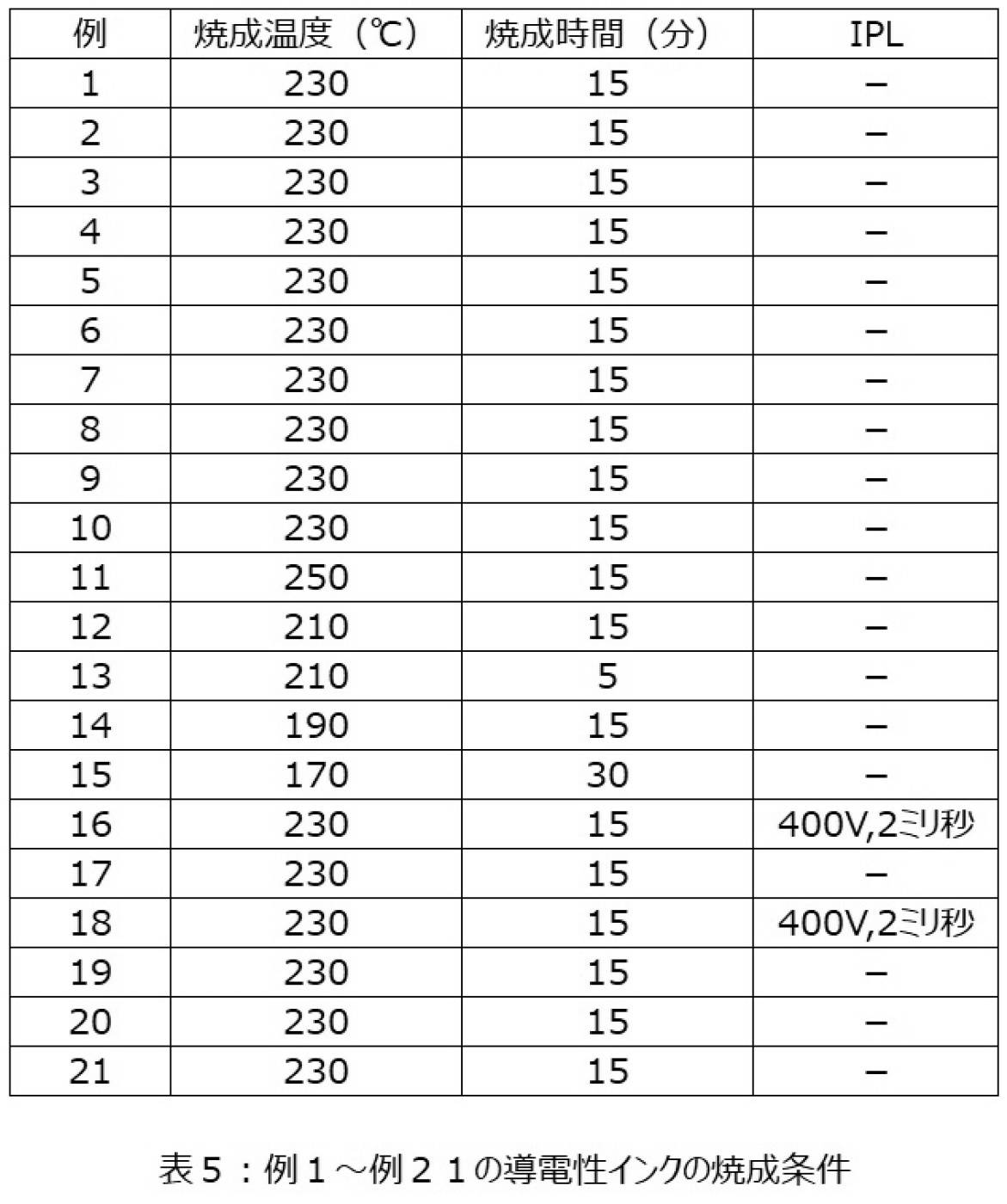

  • Examples 1 to 21 In Examples 1 to 21, various conductive inks are produced using copper formate dihydrate, nickel formate dihydrate, and various amine ligands L shown in Table 1. Formed an electrode.
  • copper formate dihydrate was mixed with 2-amino-2-methyl-1-propanol (AMP) or 2-ethylhexylamine (2EHA) to form a copper complex (2EHA).
  • Mixing was carried out at room temperature (25 ° C.) using a stirrer (manufactured by Shinky Co., Ltd., model number ARE-310). After stirring, it turned dark blue as shown in Table 2 and a copper complex was formed.

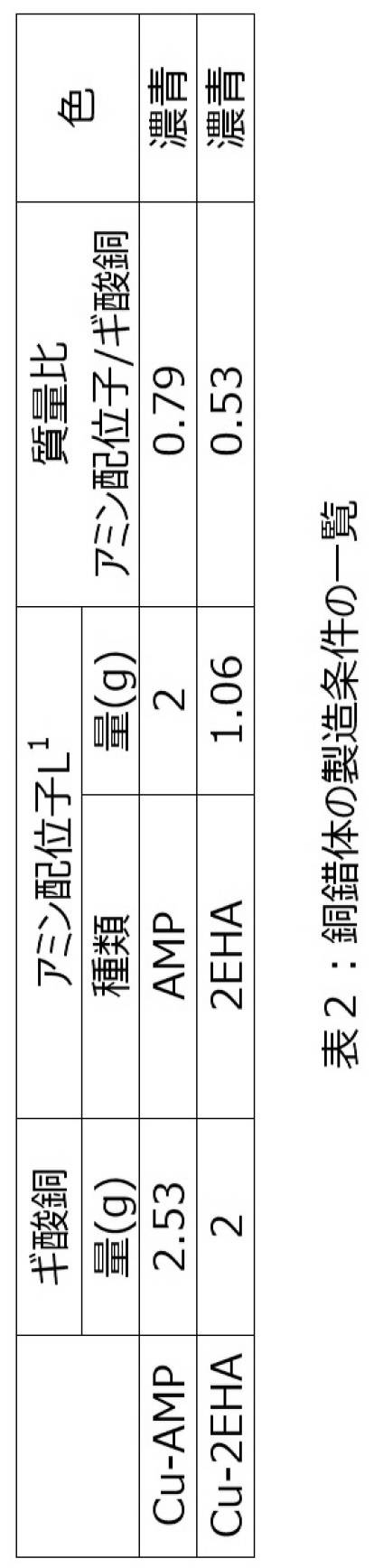

  • the obtained copper complexes are referred to as Cu-AMP and Cu-2EHA, respectively.

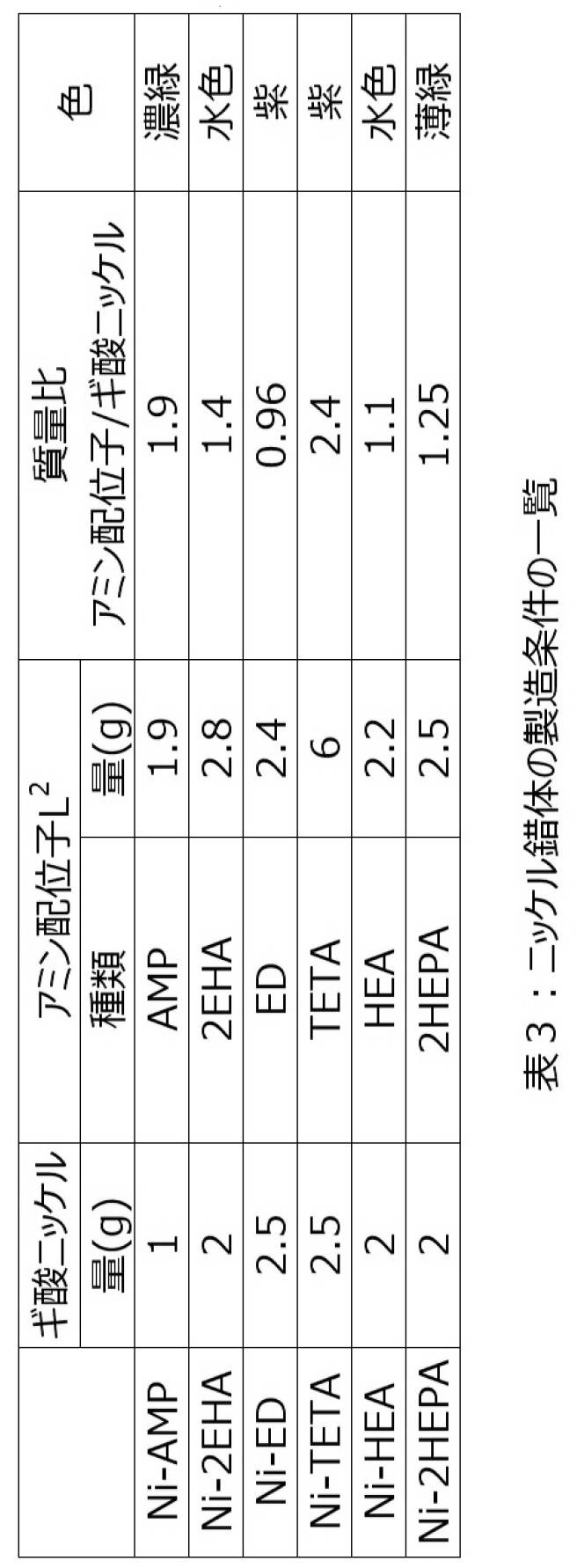

  • nickel formate dihydrate and 2-amino-2-methyl-1-propanol (AMP), 2-ethylhexylamine (2EHA), ethylenediamine (ED), triethylenetetramine (TETA), Hexylamine (HEA) or 2-heptylamine (2HEPA) was mixed with ethylene glycol (0.5 g) as a solvent to form a nickel complex (step S120 in FIG. 1).
  • AMP 2-ethylhexylamine
  • ED ethylenediamine
  • TETA triethylenetetramine
  • HEPA Hexylamine
  • HEPA 2-heptylamine
  • the copper complex and the nickel complex were mixed (step S130 in FIG. 1). Mixing was carried out at room temperature (25 ° C.) using a stirrer.
  • the conductive inks of Examples 11 to 16 were the same as the conductive inks of Example 1, but the conditions for forming the following electrodes were different.
  • 1 g of copper particles (average of median diameter D50: 350 nm) was added to a mixture (4.4 g) of a copper complex and a nickel complex.
  • the conductive ink of Example 21 was not mixed with the nickel complex, but was a single copper complex. Table 4 shows the nickel content ratio to the total mass of copper and nickel contained in the conductive ink thus obtained.
  • the conductive inks of Examples 1 to 21 were applied to a polyimide substrate (manufactured by Toray Industries, Inc.) and a glass substrate (manufactured by CORNING) by a screen printing method (step S310 in FIG. 3).
  • the substrate was washed with an ultrasonic bath of ethanol for 15 minutes and then with distilled water for 1 minute to remove stains on the surface.
  • the substrate coated with the conductive ink was heated (baked) under the conditions shown in Table 5 (step S320 in FIG. 3). The heating was maintained at the temperature of the conditions shown in Table 5 for a predetermined time in a nitrogen atmosphere, and allowed to cool.
  • an intense pulsed light IPL, manufactured by NovaCentrick, PulseForge Invent
  • the electrodes of Examples 1 to 21 thus obtained were evaluated.
  • the thickness of the electrode was measured by a fine shape measuring machine (manufactured by Kosaka Laboratory, model number ET200).
  • the surface of the electrode was observed with an optical microscope (manufactured by Nikon Corporation) and a scanning electron microscope (SEM, manufactured by Hitachi High-Tech Co., Ltd., S-4800).
  • Element mapping was performed by the energy dispersive X-ray spectrometer (EDS) attached to the SEM.
  • the metal of the electrodes of Examples 1 to 21 was identified using an X-ray diffraction measuring device (XRD, manufactured by Rigaku Co., Ltd., SmartLab). The results are shown in FIG.
  • the electrical resistance of the electrodes of Examples 1 to 21 was measured by the four-terminal method (RM3545 manufactured by Hioki Electric Co., Ltd.). These results are shown in FIGS. 12, 13 and 6.
  • Example 1 The oxidation resistance test of the electrodes of Example 1, Example 6 to Example 8 and Example 21 was performed. In the test, each electrode was heated to 180 ° C. in the atmosphere and held for a predetermined time, and then the electric resistance was measured. The results are shown in FIG.
  • FIG. 4 is a diagram showing the appearance of the electrode of Example 1.
  • FIG. 4 shows the electrodes on the glass substrate, and the lower part of FIG. 4 shows the electrodes on the polyimide substrate. According to FIG. 4, all the electrodes on the substrate showed metallic luster, and no unevenness or cracks were visually observed. Although not shown, the same was true for the electrodes of Examples 6 to 9 and Examples 11 to 20. If the conductive ink of the present invention is used, electrodes can be formed at a relatively low temperature, so that a polymer substrate can also be used.
  • FIG. 5 is a diagram showing optical micrographs of the electrodes of Examples 1 to 6.
  • FIG. 6 is a diagram showing optical micrographs of the electrodes of Examples 7 to 10.
  • the surface of the electrode of Example 1 was uniform, smooth without unevenness. Although not shown, the surfaces of the electrodes of Examples 19 and 20 were also uniform, smooth and smooth. On the other hand, those of the electrodes of Examples 2 to 5 are non-uniform despite the same nickel content ratio as the electrodes of Example 1 (nickel content ratio to the total mass of copper and nickel contained in the conductive ink). There were irregularities, spots, cracks, etc. From this, the conductive ink containing a copper complex composed of copper formate and a predetermined amino alcohol and a nickel complex composed of nickel formate and a predetermined aliphatic amine having one amino group has a smooth surface. It has been shown to be effective for metal wiring. The electrical characteristics of the electrode of Example 5 having cracks were not measured.
  • FIG. 7 is a diagram showing an SEM image of the electrode of Example 1.
  • FIG. 8 is a diagram showing EDS element mapping of the electrode of Example 1.
  • FIG. 9 is a diagram showing SEM images of the electrodes of Examples 7 to 9.
  • FIG. 10 is a diagram showing SEM images of the electrodes of Examples 17 to 18.
  • the electrode of Example 1 was composed of particles having an average particle size of 75 nm or more and 150 nm or less. According to FIG. 8, it was found that the particles were composed of copper (Cu) and nickel (Ni), and Cu and Ni were uniformly dispersed in the particles.
  • the electrodes of Examples 7 to 9 are all composed of particles having a particle size in the range of 10 nm or more and 1 ⁇ m or less, but the particle sizes of the electrodes of Examples 1 and 7 to 9 are the same.
  • the particle size depends on the nickel content, and the smaller the nickel content, the larger the particle size, and the larger the nickel content, the smaller the particle size.
  • FIG. 11 is a diagram showing XRD patterns of the electrodes of Examples 1 to 4.
  • the electrodes of Examples 1 to 3 showed only the peaks of Cu (111) and Cu (200). From this, it was found that the electrodes of Examples 1 to 3 contained an alloy in which copper and nickel were uniformly mixed. This result was in agreement with the result of FIG. Although not shown, the electrodes of Examples 6 to 9 and Examples 11 to 20 also showed the same XRD pattern as the electrodes of Example 1. On the other hand, the electrodes of Example 4 showed peaks of Cu (111) and Cu (200) and peaks of Ni (111) and Ni (200), and alloying was insufficient.
  • FIG. 12 is a diagram showing the electrical resistance of the electrodes of Examples 1 to 4.
  • FIG. 13 is a diagram showing the dependence of the electrical resistance of the electrode on the nickel content ratio.
  • FIG. 12 it was shown that the electric resistance of the electrode of Example 1 was the smallest and it was effective as an electrode.
  • FIG. 13 shows the relationship between the electrical resistance of the electrodes of Examples 1, 6 to 10 and 21 and the nickel content ratio. According to FIG. 13, the electrical resistance increased in the electrode of Example 10 in which cracks occurred, but the electrodes of Examples 1 and 6 to 9 in which cracks did not occur were the same as the electrodes of Example 21 containing no nickel. Showed low electrical resistance. From this, it contains a copper complex composed of copper formate and a predetermined amino alcohol, and a nickel complex composed of nickel formate and a predetermined aliphatic amine having one amino group, and the content ratio of nickel is 5% by mass. Conductive inks in the range of more than 80% by mass have been shown to be effective for metal wiring.
  • Table 6 it contains a copper complex composed of copper formate and a predetermined amino alcohol, and a nickel complex composed of nickel formate and a predetermined aliphatic amine having one amino group, and the content ratio of nickel is 5. It has been shown that the use of conductive inks in the range of mass% or more and less than 80% by mass can provide smooth metal wiring with no irregularities.
  • FIG. 14 is a diagram showing the results of the oxidation resistance test.
  • the electrodes of Examples 1 and 6 to 8 obtained by the conductive ink of the present invention maintained low resistance even after heating in the atmosphere, but the electrodes of Example 21 containing no nickel were found. As the heating time in the atmosphere increased, the resistance increased and it no longer functioned as an electrode. This is because the electrodes of Examples 1 and 6 to 8 are made of a copper-nickel alloy, so that copper oxide was not produced even when heated in the atmosphere. From this, it was shown that the conductive ink of the present invention is advantageous for producing an electrode made of a copper-nickel alloy having excellent oxidation resistance.
  • the conductive ink of the present invention By using the conductive ink of the present invention, it is possible to provide metal wiring having an excellent atmospheric stability at a low price and a smooth surface by using an inexpensive material.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Physics & Mathematics (AREA)
  • Dispersion Chemistry (AREA)
  • Materials Engineering (AREA)
  • Wood Science & Technology (AREA)
  • Organic Chemistry (AREA)
  • Microelectronics & Electronic Packaging (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • General Chemical & Material Sciences (AREA)
  • Inks, Pencil-Leads, Or Crayons (AREA)

Abstract

本発明は、銅ニッケル合金電極用導電性インク、銅ニッケル合金電極付基板、および、それらの製造方法を提供する。　本発明の銅ニッケル合金電極用導電性インクは、Ｃｕ（ＨＣＯＯ）２（Ｌ１）ｍで表される銅錯体と、Ｎｉ（ＨＣＯＯ）２（Ｌ２）ｎで表されるニッケル錯体とを含有し、含有される銅とニッケルとの合計質量に対するニッケルの含有割合は、５質量％以上８０質量％未満の範囲である。ここで、ｍおよびｎは、それぞれ、２～４の自然数であり、Ｌ１は、同一または別異の、アミノ基を１つ有するアミノアルコールであり、Ｌ２は、同一または別異の、アミノ基を１つ有する脂肪族アミンであるか、または、その逆である。

Description

銅ニッケル合金電極用導電性インク、銅ニッケル合金電極付基板、および、それらの製造方法
　本発明は、銅ニッケル合金電極用導電性インク、銅ニッケル合金電極付基板、および、それらの製造方法に関する。
　近年、半導体素子、電子回路等への配線技術としてプリンテッドエレクトロニクスが開発されている。プリンテッドエレクトロニクスは、フォトリソグラフィ法などの既存の半導体製造技術に比べて、製造コストを低減できるため注目されている。
　このようなプリンテッドエレクトロニクス用のインクとして錯体を用いたインクが開発されている（例えば、非特許文献１、非特許文献２を参照）。非特許文献１によれば、銅粒子と銀錯体とを用い、銅粒子を銅銀合金が被覆したコアシェル構造を有する金属配線を可能にする。非特許文献２によれば、銅錯体と銀錯体とを用い、銅銀合金からなる金属配線を可能にする。これらのいずれも、銅銀合金を形成することによって、銅単体の金属配線に比べて耐酸化性が改善されているが、実用化にはさらなる改善が求められている。また、使用時に電極に凹凸やバンプ、クラックが生じ得、安定性も十分とはいえない。加えて、材料に銀を含むため高価となる。
　銅粒子よりも化学的に安定であり、銀粒子よりも安価であることからニッケル粒子も電極に使用される（例えば、特許文献１を参照）。特許文献１によれば、ギ酸ニッケル二水和物と脂肪族アミンとから得られるニッケル錯体が、ニッケル粒子を得られることを開示し、脂肪族アミンのアルキル基の鎖長を変化させることで、ニッケル粒子の粒径を制御できることを報告する。
　表層部にニッケル－銅合金を有する銅ナノ粒子が開発されている（例えば、特許文献２を参照）。特許文献２によれば、表層部のニッケル－銅合金によって耐酸化性が向上し、印刷法やコーティング法による微細配線に使用することを開示する。しかしながら、このような銅ナノ粒子を用いても、インク安定性は依然として実用レベルには足りず、また焼成温度が高かったり、コスト高であったりという問題がある。
特開２０１０－０６４９８３号公報 特開２０１１－０６３８２８号公報
Ｗａｎｌｉ　Ｌｉら，ＡＣＳ　Ａｐｐｌ．Ｍａｔｅｒ．Ｉｎｔｅｒｆａｃｅｓ，２０１７，９，２４７１１－２４７２１ Ｗａｎｌｉ　Ｌｉら，Ｎａｎｏｓｃａｌｅ，２０１８，１０，５２５４
　以上より、本発明の課題は、低価格で大気安定性に優れ、表面のなめらかな金属配線を可能にする銅ニッケル合金電極用導電性インク、銅ニッケル合金電極付基板、および、それらの製造方法を提供することである。
　本発明による銅ニッケル合金電極用導電性インクは、一般式Ａで表される銅錯体と、一般式Ｂで表されるニッケル錯体とを含有し、銅とニッケルとの合計質量に対するニッケルの含有割合は、５質量％以上８０質量％未満の範囲であり、これにより上記課題を解決する。
Ｃｕ（ＨＣＯＯ）２（Ｌ１）ｍ・・・Ａ
Ｎｉ（ＨＣＯＯ）２（Ｌ２）ｎ・・・Ｂ
　ここで、ｍおよびｎは、それぞれ、２～６の自然数であり、Ｌ１は、同一または別異の、アミノ基を１つ有するアミノアルコールであり、Ｌ２は、同一または別異の、アミノ基を１つ有する脂肪族アミンであるか、または、その逆である。
　前記アミノアルコールは、第一級アミノ基を１つ有し、水酸基を少なくとも１つ有し、炭素数１以上２０以下の、飽和または不飽和である、直鎖、分岐鎖または環状の炭化水素基を有してもよい。
　前記アミノアルコールは、２－アミノエタノール、２－アミノ－２－メチル－１－プロパノール、１－アミノ－２－プロパノール、２－アミノ－１－プロパノール、１－アミノ－２－メチル－２－プロパノール、２－アミノ－１－ブタノール、１－アミノ－２－ブタノール、２－アミノ－３，３－ジメチル－１－ブタノール、２－アミノ－３－メチル－１－ブタノール、２－アミノ－４－メチル－１－ペンタノール、３－アミノ－１－プロパノール、５－アミノ－１－ペンタノール、６－アミノ－１－ヘキサノール、３－アミノ－２，２－ジメチル－１－プロパノール、４－アミノ－１－ブタノール、８－アミノ－１－オクタノール、１０－アミノ－１－デカノール、１２－アミノ－１－ドデカノール、２－アミノシクロヘキサノール、４－アミノ－２－メチル－１－ブタノール、２－アミノ－１，３－プロパンジオール、２－アミノ－２－メチル－１，３－プロパンジオール、３－アミノ－１，２－プロパンジオール、および、２－アミノ－２－エチル－１，３－プロパンジオールからなる群から選択されてもよい。
　前記脂肪族アミンは、第一級アミノ基を１つ有し、炭素数１以上２０以下の、飽和または不飽和である、直鎖、分岐鎖または環状の炭化水素基を有してもよい。
　前記脂肪族アミンは、２－エチルヘキシルアミン、ｎ－ブチルアミン、ｔｅｒｔ－ブチルアミン、ベンジルアミン、ｎ－ヘキシルアミン、２－ヘプチルアミン、シクロヘキシルアミン、および、ｎ－ドデシルアミンからなる群から選択されてもよい。
　前記ニッケルの含有割合は、１０質量％以上７０質量％以下の範囲であってもよい。
　前記ニッケルの含有割合は、１９質量％以上６７質量％以下の範囲であってもよい。
　上記導電性インクは、銅粒子および／またはニッケル粒子をさらに含有してもよい。
　上記導電性インクは、一価アルコールおよび／または多価アルコールをさらに含有してもよい。
　前記一価アルコールは、メタノール、エタノール、１－プロパノール、１－ブタノール、２－ブタノール、２－メチル－１－ブタノール、１－ペンタノール、２－ペンタノール、３－ペンタノール、３－メチル－１－ブタノール、２－メチル－１－ブタノール、２，２－ジメチル－１－プロパノール、３－メチル－２－ブタノール、および、２－メチル－２－ブタノールからなる群から選択されてもよい。
　前記多価アルコールは、エチレングリコール、プロピレングリコール、ジエチレングリコール、トリエチレングリコール、ブチレングリコール、ペンタンジオール、ジプロピレングリコール、トリプロピレングリコール、ポリエチレングリコール、ポリプロピレングリコール、および、グリセリンからなる群から選択されてもよい。
　本発明による上記導電性インクを製造する方法は、ギ酸銅とＬ１で表されるアミン配位子とを混合し、銅錯体を形成することと、ギ酸ニッケルとＬ２で表されるアミン配位子とを混合し、ニッケル錯体を形成することと、前記銅錯体と前記ニッケル錯体とを、前記銅錯体に対する前記ニッケル錯体の質量比が、０．０５以上６未満を満たすように混合することとを包含し、前記Ｌ１は、同一または別異の、アミノ基を１つ有するアミノアルコールであり、前記Ｌ２は、同一または別異の、アミノ基を１つ有する脂肪族アミンであるか、または、その逆であり、これにより上記課題を解決する。
　前記ニッケル錯体を形成することは、多価アルコールをさらに混合してもよい。
　前記多価アルコールは、エチレングリコール、プロピレングリコール、ジエチレングリコール、トリエチレングリコール、ブチレングリコール、ペンタンジオール、ジプロピレングリコール、トリプロピレングリコール、ポリエチレングリコール、ポリプロピレングリコール、および、グリセリンからなる群から選択されてもよい。
　前記混合することは、一価アルコールをさらに添加してもよい。
　前記混合することは、銅粒子および／またはニッケル粒子をさらに混合してもよい。
　本発明による銅ニッケル合金電極付基板は、基板と、前記基板上に位置する銅ニッケル合金を含有する電極とを備え、前記銅ニッケル合金中の銅とニッケルとの合計質量に対するニッケルの含有割合は、５質量％以上８０質量％未満の範囲であり、これにより上記課題を解決する。
　前記基板は、ポリエチレンナフタレート、ポリイミド、および、ポリオレフィン樹脂からなる群から選択されてもよい。
　本発明による銅ニッケル合金電極付基板を製造する方法は、上記導電性インクを基板に塗布することと、前記導電性インクが塗布された基板を加熱することとを包含し、これにより上記課題を解決する。
　前記塗布することは、スピンコート法、スプレー塗布法、ディップコート法、スリットコート法、スロットコート法、バーコート法、ロールコート法、カーテンコート法、グラビア印刷法、インクジェット法、および、スクリーン印刷法からなる群から選択された手法を用いてもよい。
　前記加熱することは、１７０℃以上２５０℃以下の温度範囲で１分以上６０分以下の時間範囲で加熱してもよい。
　上記方法は、前記加熱することに続いて、光照射による加熱を行うことをさらに包含してもよい。
　本発明の銅ニッケル合金電極用導電性インクは、上述の一般式Ａで表される銅錯体と、一般式Ｂで表されるニッケル錯体とを含有し、銅錯体中の銅とニッケル錯体中のニッケルとの合計質量に対するニッケルの含有割合は、５質量％以上８０質量％未満の範囲である。特定の銅錯体とニッケル錯体とを含有することにより、酸化銅の生成を抑制し、銅ニッケル合金の形成が促進され、安価で大気安定性に優れる。また、ニッケルの含有量が上述の範囲に制御されることによって、なめらかでクラックのない金属配線を可能にする。
　また、本発明の銅ニッケル合金電極用導電性インクを用いれば、低温で容易に銅ニッケル合金を形成できるため、銅ニッケル合金電極付高分子基板を提供でき、ウェアラブルデバイスに適用できる。
本発明の導電性インクを製造する工程を示すフローチャート 本発明の銅ニッケル合金電極付基板を示す模式図 本発明の銅ニッケル合金電極付基板を製造する工程を示すフローチャート 例１の電極の外観を示す図 例１～例６の電極の光学顕微鏡写真を示す図 例７～例１０の電極の光学顕微鏡写真を示す図 例１の電極のＳＥＭ像を示す図 例１の電極のＥＤＳ元素マッピングを示す図 例７～例９の電極のＳＥＭ像を示す図 例１７～例１８の電極のＳＥＭ像を示す図 例１～例４の電極のＸＲＤパターンを示す図 例１～例４の電極の電気抵抗を示す図 電極の電気抵抗のニッケル含有割合依存性を示す図 耐酸化性試験の結果を示す図
　以下、図面を参照しながら本発明の実施の形態を説明する。なお、同様の要素には同様の符号を付し、その説明を省略する。
（実施の形態１）
　実施の形態１では、本発明の銅ニッケル合金電極用導電性インクおよびその製造方法について説明する。
　本発明の銅ニッケル合金電極用導電性インク（以降では単に導電性インクと称する）は、一般式Ａで表される銅錯体と、一般式Ｂで表されるニッケル錯体とを含有する。
　Ｃｕ（ＨＣＯＯ）２（Ｌ１）ｍ・・・Ａ
　Ｎｉ（ＨＣＯＯ）２（Ｌ２）ｎ・・・Ｂ
　ここで、ｍおよびｎは、それぞれ、２～６の自然数であり、Ｌ１およびＬ２はアミン配位子である。詳細には、Ｌ１は、同一または別異の、アミノ基を１つ有するアミノアルコールであり、Ｌ２は、同一または別異の、アミノ基を１つ有する脂肪族アミンであるか、または、その逆、すなわち、Ｌ１は、同一または別異の、アミノ基を１つ有する脂肪族アミンであり、Ｌ２は、同一または別異の、アミノ基を１つ有するアミノアルコールである。このようなアミノアルコールと脂肪族アミンとの組み合わせにすることにより、塗布後の熱処理において、銅ニッケル合金が得られるので、耐酸化性に優れ、安定な金属配線を提供できる。
　さらに、本発明の導電性インクは、含有される銅とニッケルとの合計質量に対するニッケルの含有割合が、５質量％以上８０質量％未満の範囲を満たす。ニッケルの含有割合が５質量％未満の場合、表面に凹凸が生じ、なめらかな金属配線が得られない。ニッケル含有割合が８０質量％以上の場合、銅ニッケル合金にクラックが生じ、電気抵抗が増大するため、電極として機能し得ない。
　Ｌ１であるアミノ基を１つ有するアミノアルコールは、好ましくは、第一級アミノ基を１つ有し、水酸基を少なくとも１つ有し、炭素数１以上２０以下の、飽和または不飽和である、直鎖、分岐鎖または環状の炭化水素基を有するものである。第一級アミノ基を有することにより、銅イオンと配位し、錯形成する。水酸基を１以上有することにより、ニッケル錯体との親和性に優れる。炭素数が１以上２０以下であれば、銅ニッケル合金が得られる。ニッケル錯体との親和性および銅ニッケル合金の形成促進の観点から、より好ましくは、炭素数は２以上１０以下、さらに好ましくは２以上５以下である。Ｌ１は、同一であっても異なっていてもよいが、収率の観点から同一がよい。
　アミノ基を１つ有するアミノアルコールとしては、従来の銅ナノ粒子を用いたインクの製造において銅錯体を形成する際に使用されるアミノアルコールを適用することができる。好ましくは、アミノ基を１つ有するアミノアルコールは、２－アミノエタノール、２－アミノ－２－メチル－１－プロパノール、１－アミノ－２－プロパノール、２－アミノ－１－プロパノール、１－アミノ－２－メチル－２－プロパノール、２－アミノ－１－ブタノール、１－アミノ－２－ブタノール、２－アミノ－３，３－ジメチル－１－ブタノール、２－アミノ－３－メチル－１－ブタノール、２－アミノ－４－メチル－１－ペンタノール、３－アミノ－１－プロパノール、５－アミノ－１－ペンタノール、６－アミノ－１－ヘキサノール、３－アミノ－２，２－ジメチル－１－プロパノール、４－アミノ－１－ブタノール、８－アミノ－１－オクタノール、１０－アミノ－１－デカノール、１２－アミノ－１－ドデカノール、２－アミノシクロヘキサノール、４－アミノ－２－メチル－１－ブタノール、２－アミノ－１，３－プロパンジオール、２－アミノ－２－メチル－１，３－プロパンジオール、３－アミノ－１，２－プロパンジオール、および、２－アミノ－２－エチル－１，３－プロパンジオールからなる群から選択される。これらは、入手が容易であり、銅錯体の形成を促進する。
　Ｌ２であるアミノ基を１つ有する脂肪族アミンは、第一級アミノ基を有し、炭素数１以上２０以下の飽和または不飽和である、直鎖、分岐鎖または環状の炭化水素基を有する。第一級アミノ基を有することにより、ニッケルイオンと配位し、錯形成する。炭素数が１以上２０以下であれば、銅ニッケル合金が得られる。銅錯体との親和性および銅ニッケル合金の形成促進の観点から、より好ましくは、炭素数は２以上１０以下、さらに好ましくは２以上７以下である。Ｌ２は、同一であっても異なっていてもよいが、収率の観点から同一がよい。
　アミノ基を１つ有する脂肪族アミンは、好ましくは、２－エチルヘキシルアミン、ｎ－ブチルアミン、ｔｅｒｔ－ブチルアミン、ベンジルアミン、ｎ－ヘキシルアミン、２－ヘプチルアミン、シクロヘキシルアミン、および、ｎ－ドデシルアミンからなる群から選択される。これらは、入手が容易であり、ニッケル錯体の形成を促進する。
　なお、Ｌ２である上述の脂肪族アミンのうちのいくつかは、水酸基を有してもよく、アミノアルコールであってもよい。この場合において、アミノアルコールには上述のアミノアルコールを採用できる。
　また、Ｌ１およびＬ２は、上述のアミノアルコールと脂肪族アミンとの組み合わせであれば、Ｌ２がアミノアルコールであり、Ｌ１が脂肪族アミンであってもよい。本発明においては、この組み合わせを満たすことにより、銅ニッケル合金が形成され、なめらかな金属配線となる。なお、Ｌ１が脂肪族アミンである場合においても、当該脂肪族アミンのうちのいくつかは、水酸基を有してもよく、例えば、上述のアミノアルコールであってもよい。
　一般式Ａのギ酸銅および一般式Ｂのギ酸ニッケルにおけるギ酸イオンは、使用する配位子Ｌ１およびＬ２の種類により配位形式が容易に変化する。このため、ｍおよびｎの範囲は２以上６以下であればよい。例えば、一般式Ａにおいて、Ｌ１として２－アミノ－２－メチル－１－プロパノール（ＡＭＰ）を選択した場合には二座配位となり、ｍは２であるが、一般式Ｂにおいて、Ｌ２として２－アミノ－２－メチル－１－プロパノール（ＡＭＰ）を選択した場合には四座配位となり、ｎは４となる。このような配位数の変化については、当業者であれば容易に理解する。ｍおよびｎの範囲は、好ましくは、２以上４以下である。これにより、導電性インク中の金属含有量が多くなるため、好ましい。
　本発明の導電性インクにおいて、銅とニッケルとの合計質量に対するニッケルの含有割合は、好ましくは、１０質量％以上７０質量％以下の範囲を満たす。この範囲であれば、表面の凹凸が少なく、なめらかな金属配線となり得る。ニッケルの含有割合は、さらに好ましくは、１９質量％以上６７質量％以下の範囲を満たす。この範囲であれば、表面の凹凸が極めて少なく、非常になめらかな金属配線となり得る。ニッケルの含有割合は、なお好ましくは、３０質量％以上５０質量％以下の範囲である。この範囲であれば、耐酸化性を有し、表面の凹凸が極めて少なく、非常になめらかな金属配線となり得る。
　本発明の導電性インクは、好ましくは、銅粒子および／またはニッケル粒子をさらに含有する。これにより、数μｍ以上の厚い金属配線を可能にする。これらの粒子の粒径は、好ましくは、５０ｎｍ以上１μｍ以下の範囲であり、より好ましくは、５０ｎｍ以上４００ｎｍ以下の範囲である。これにより、表面の凹凸が少なく、クラックのない厚い金属配線を可能とする。
　銅粒子をさらに含有する場合、銅粒子は、銅とニッケルとの合計質量に対するニッケルの含有割合が上述の範囲を満たすように含有されればよい。これにより、塗布性に優れ、表面の凹凸が少なく、クラックのない厚い金属配線を可能にする。ニッケル粒子の場合も同様である。両方の粒子を含有する場合にも同様である。
　本発明の導電性インクは、一価アルコールおよび／または多価アルコールをさらに含有してもよい。これにより、粘性が調整され、銅錯体とニッケル錯体とが均一に混合するので、塗布性に優れたインクとなる。
　一価アルコールは、好ましくは、炭素数が５以下であるアルキルアルコール、アルケニルアルコール、シクロアルキルアルコールであり、具体的には、メタノール、エタノール、１－プロパノール、２－プロパノール、１－ブタノール、２－ブタノール、２－メチル－１－ブタノール、１－ペンタノール、２－ペンタノール、３－ペンタノール、３－メチル－１－ブタノール、２－メチル－１－ブタノール、２，２－ジメチル－１－プロパノール、３－メチル－２－ブタノール、２－メチル－２－ブタノール、シクロプロパノール、シクロブタノール、シクロペンタノールなどが挙げられる。一価アルコールは、好ましくは、メタノール、エタノール、１－プロパノール、１－ブタノール、２－ブタノール、２－メチル－１－ブタノール、１－ペンタノール、２－ペンタノール、３－ペンタノール、３－メチル－１－ブタノール、２－メチル－１－ブタノール、２，２－ジメチル－１－プロパノール、３－メチル－２－ブタノール、および、２－メチル－２－ブタノールからなる群から選択される。これらは入手が容易であり、沸点が１５０℃以下であるため、粘度の調整に好ましい。
　多価アルコールは、二価アルコールであっても三価アルコールであってもよい。多価アルコールは、好ましくは、エチレングリコール、プロピレングリコール、ジエチレングリコール、トリエチレングリコール、ブチレングリコール、ペンタンジオール、ジプロピレングリコール、トリプロピレングリコール、ポリエチレングリコール、ポリプロピレングリコール、および、グリセリンからなる群から選択される。これらは入手が容易であり、銅錯体とニッケル錯体とが均一に混合した導電性インクとなる。
　導電性インクの粘度は用途に応じて適宜調整されてよいが、例えば、導電性インクをインクジェット印刷に用いる場合は、一価アルコールおよび／または多価アルコールは、導電性インクの粘度が１ｍＰａ・ｓ以上２０ｍＰａ・ｓ以下となるよう添加されてよい。
　次に、本発明の銅ニッケル合金電極用導電性インクの例示的な製造方法について説明する。
　図１は、本発明の導電性インクを製造する工程を示すフローチャートである。
　ステップＳ１１０：ギ酸銅とＬ１で表されるアミン配位子とを混合し、銅錯体を形成する。Ｌ１は、上述したアミノ基を１つ有するアミノアルコールと同じであるため、説明を省略する。得られる銅錯体は上述の一般式Ａとなる。
　ギ酸銅に対するアミノアルコールの混合割合（質量比）は、好ましくは、０．６以上１．５以下の範囲である。より好ましくは、アミノアルコールの混合割合は、０．６以上１．０以下の範囲である。２種以上のアミノアルコールを用いる場合には、アミノアルコールの合計量が上記範囲となるように調製される。混合は、室温において、撹拌機等により行われてよい。目視にて濃青色が確認されれば、銅錯体が得られたと判定できる。
　ステップＳ１２０：ギ酸ニッケルとＬ２で表されるアミン配位子とを混合し、ニッケル錯体を形成する。Ｌ２は、上述したアミノ基を１つ有する脂肪族アミンと同じであるため、説明を省略する。得られるニッケル錯体は上述の一般式Ｂとなる。
　ギ酸ニッケルに対する脂肪族アミンの混合割合（質量比）は、好ましくは、０．７５以上２．４未満の範囲である。より好ましくは、脂肪族アミンの混合割合は、１．０以上２．０以下の範囲である。２種以上の脂肪族アミンを用いる場合には、脂肪族アミンの合計量が上記範囲となるように調製される。混合は、室温において、撹拌機等によって行われてよい。目視にて水色、紫色、薄緑色または濃緑色が確認されれば、ニッケル錯体が得られたと判定できる。
　混合において、溶媒として多価アルコールを添加してもよい。これにより、ギ酸ニッケルと脂肪族アミンとの混合が容易になり、ニッケル錯体の形成が促進される。多価アルコールは、上述した多価アルコールを用いることができる。
　ステップＳ１３０：ステップＳ１１０で得られた銅錯体と、ステップＳ１２０で得られたニッケル錯体とを混合する。ここで、混合は、銅錯体に対するニッケル錯体の質量比が、０．０５以上６未満を満たすように行われる。これにより、導電性インク中の銅とのニッケルとの合計質量に対するニッケルの含有割合が、５質量％以上８０質量％未満の範囲を満たし、表面の凹凸が少なく、クラックのない、金属配線が得られる。混合は、室温において、撹拌機等によって行われてよい。
　混合は、より好ましくは、銅錯体に対するニッケル錯体の質量比が、０．１５以上３．５以下を満たすように行われる。これにより、導電性インク中の銅とのニッケルとの合計質量に対するニッケルの含有割合が、１０質量％以上７０質量％未満の範囲を満たし、表面の凹凸が少なく、クラックのない、金属配線が得られる。
　混合は、さらに好ましくは、銅錯体に対するニッケル錯体の質量比が、０．３以上３以下を満たすように行われる。これにより、導電性インク中の銅とのニッケルとの合計質量に対するニッケルの含有割合が、１９質量％以上６７質量％未満の範囲を満たし、表面の凹凸が少なく、クラックのない、金属配線が得られる。
　ステップＳ１３０において、銅粒子および／またはニッケル粒子を添加してもよい。これにより、数μｍ以上の厚い金属配線を可能にする。これらの粒子の添加量や粒径等は上述したとおりであるため、説明を省略する。銅粒子を添加する場合は、最終の導電性インク中の銅とのニッケルとの合計質量に対するニッケルの含有割合が、５質量％以上８０質量％未満の範囲を満たすように、添加されればよい。ニッケル粒子を添加する場合、両方の粒子を添加する場合も同様である。
　ステップＳ１３０において、一価アルコールを添加してもよい。これにより、導電性インクの粘性が調整され、塗布性に優れたインクとなる。一価アルコールは上述したとおりであるため、説明を省略する。
　なお、ステップＳ１１０においてアミン配位子Ｌ１としてアミノアルコール、ステップＳ１２０おいてアミン配位子Ｌ２として脂肪族アミンを用いる場合を説明したが、ステップＳ１１０において脂肪族アミン、ステップＳ１２０においてアミノアルコールを用いてもよい。この場合も、上述の質量比を採用できる。
（実施の形態２）
　実施の形態２では、本発明の銅ニッケル合金電極付基板およびその製造方法を説明する。
　図２は、本発明の銅ニッケル合金電極付基板を示す模式図である。
　本発明の銅ニッケル合金電極付基板（以降では単に電極付基板と称する）２００は、基板２１０と、基板２１０上に位置する銅ニッケル合金を含有する電極２２０とを備える。電極２２０は、実施の形態１で説明した導電性インクによって形成される。そのため、銅ニッケル合金中の銅とニッケルとの合計質量に対するニッケルの含有割合は、５質量％以上８０質量％以下の範囲を満たす。これにより、なめらかでクラックのない電極または金属配線を有する基板を提供できる。特に、銅ニッケル合金が形成されることにより、安価で大気安定性に優れる。
　電極２２０は、銅ニッケル合金に加えて、銅粒子および／またはニッケル粒子を含有してもよい。これにより、電極２２０は数μｍ以上の厚い電極となり得る。これらの粒子の粒径は、好ましくは、５０ｎｍ以上１μｍ以下の範囲であり、より好ましくは、５０ｎｍ以上４００ｎｍ以下の範囲である。これにより、表面の凹凸が少なく、クラックのない厚い金属配線を可能とする。
　電極２２０は、基板２１０全体を覆う面電極であってよいし、櫛形、格子状などの所定のパターンを有してもよい。
　基板２１０は、高分子基板、Ｓｉウェハ、ガラス、セラミック、金属板などを使用できる。高分子基板としては、１７０℃程度の温度に耐性を有するものであれば特に制限はないが、好ましくは、ポリエチレンナフタレートに代表されるポリエステル樹脂、ポリイミド、ポリオレフィン樹脂などがあり得る。基板は、板状に限らず、曲率を有する面を有していてもよい。また、基板は、自立可能なフィルムであってもよい。基板の表面に半導体膜、金属膜、誘電体膜、有機膜などの下地層が形成されていてもよい。後述するように、本発明の導電性インクは、比較的低温な１７０℃の加熱によって銅ニッケル合金を形成することもできるため、高分子基板を採用できる。
　基板２１０が、ポリエチレンナフタレート、ポリイミド、ポリオレフィン樹脂からなる群から選択される高分子基板である場合、フレキシブルな電極付基板を提供できる。このような電極付基板は、ウェアラブルデバイスに有利である。
　次に、本発明の銅ニッケル合金電極用導電性インクを用いた電極付基板の製造方法について説明する。
　図３は、本発明の銅ニッケル合金電極付基板を製造する工程を示すフローチャートである。
　ステップＳ３１０：本発明の銅ニッケル合金電極用導電性インクを基板に塗布する。導電性インクは、実施の形態１で説明したとおりであるため、説明を省略する。基板は、上述の基板を採用できる。
　導電性インクの基板への塗布は、成膜できれば特に制限はないが、例示的には、スピンコート法、スプレー塗布法、ディップコート法、スリットコート法、スロットコート法、バーコート法、ロールコート法、カーテンコート法、グラビア印刷法、インクジェット法、および、スクリーン印刷法からなる群から選択された手法が採用される。これらを用いれば、均一な膜が形成される。
　ステップＳ３２０：ステップＳ３１０で得られた導電性インクが塗布された基板を加熱（焼成）する。これにより、導電性インク中の銅錯体から銅が析出し、ニッケル錯体からニッケルが析出し、銅とニッケルとが反応し、銅ニッケル合金となる。また、加熱によってアミノアルコール、脂肪族アミンは、分解する。ここで、本発明の導電性インクからの銅ニッケル合金の生成過程においては、銅錯体からの銅の析出が先に生じることから、銅錯体の形成に用いられるアミン配位子であるアミノアルコールとしては、上で例示した従来の銅ナノ粒子を用いたインクの製造で使用される材料を広く適用することができる。また、ニッケル錯体からのニッケルの析出においては、析出したニッケルが緻密な膜状体であると、銅との反応性が向上し、十分に合金化した銅ニッケル合金が得られやすい。そのため、ニッケル錯体の形成に用いられるアミン配位子である脂肪族アミンとして上で例示した材料を用いると、ニッケル錯体から析出したニッケルがより緻密な膜状体となりやすく、好ましい。なお、銅錯体の形成に用いるアミン配位子を脂肪族アミンとし、ニッケル錯体の形成に用いるアミン配位子をアミノアルコールとして製造された導電性インクを用いる場合であっても、脂肪族アミンおよびアミノアルコールの種類を適切に選択することで、十分に合金化した銅ニッケル合金を得ることは可能である。
　加熱は、好ましくは、１７０℃以上２５０℃以下の温度範囲で１分以上６０分以下の時間範囲で加熱する。この温度範囲および加熱時間であれば、銅ニッケル合金が生成する。加熱には、ホットプレート、恒温槽、オーブン等を使用できる。加熱の雰囲気は、好ましくは、窒素、アルゴン等の不活性ガス雰囲気である。これにより、酸化銅の生成が抑制される。
　ステップＳ３２０に続いて、光照射による加熱（焼成）を行ってもよい。これにより、銅ニッケル合金の粒子の焼結がさらに進み、電気抵抗が低減する。さらに、電極と基板との密着性も向上し得る。このような光照射には、インテンスパルスライト（ＩＰＬ）、近赤外線レーザを用いてもよい。
　次に、具体的な実施例を用いて本発明を詳述するが、本発明がこれら実施例に限定されないことに留意されたい。
［試薬］
　ギ酸銅二水和物（ＨＣＯＯ）２Ｃｕ・２Ｈ２Ｏおよびギ酸ニッケル二水和物（ＨＣＯＯ）２Ｎｉ・２Ｈ２Ｏを富士フイルム和光純薬株式会社から購入した。アミン配位子として表１に示すアミン配位子Ｌをナカライテスク株式会社から購入した。エチレングリコールおよびイソプロパノールをナカライテスク株式会社から購入した。
Figure JPOXMLDOC01-appb-T000001
［例１～例２１］
　例１～例２１では、ギ酸銅二水和物、ギ酸ニッケル二水和物、および、表１に示す種々のアミン配位子Ｌを用いて、種々の導電性インクを製造し、それを用いて電極を形成した。
　表２に示すように、ギ酸銅二水和物と、２－アミノ－２－メチル－１－プロパノール（ＡＭＰ）、または、２－エチルヘキシルアミン（２ＥＨＡ）とを混合し、銅錯体を形成した（図１のステップＳ１１０）。混合は、室温（２５℃）にて撹拌機（株式会社シンキー製、型番ＡＲＥ－３１０）を用いて行った。攪拌後、表２に示すように濃青色となり、銅錯体が形成された。得られた銅錯体を、それぞれ、Ｃｕ－ＡＭＰおよびＣｕ－２ＥＨＡと称する。
Figure JPOXMLDOC01-appb-T000002
　表３に示すように、ギ酸ニッケル二水和物と、２－アミノ－２－メチル－１－プロパノール（ＡＭＰ）、２－エチルヘキシルアミン（２ＥＨＡ）、エチレンジアミン（ＥＤ）、トリエチレンテトラミン（ＴＥＴＡ）、ヘキシルアミン（ＨＥＡ）、または、２－ヘプチルアミン（２ＨＥＰＡ）と、溶媒としてエチレングリコール（０．５ｇ）とを混合し、ニッケル錯体を形成した（図１のステップＳ１２０）。混合は、室温（２５℃）にて撹拌機を用いて行った。攪拌後、表３に示すように水色、紫色、薄緑色または濃緑色となり、ニッケル錯体が形成された。得られたニッケル錯体を、それぞれ、Ｎｉ－ＡＭＰ、Ｎｉ－２ＥＨＡ、Ｎｉ－ＥＤ、Ｎｉ－ＴＥＴＡ、Ｎｉ－ＨＥＡおよびＮｉ－２ＨＥＰＡと称する。
Figure JPOXMLDOC01-appb-T000003
　表４に示すように、銅錯体とニッケル錯体とを混合した（図１のステップＳ１３０）。混合は、室温（２５℃）にて撹拌機を用いて行った。例１１～例１６の導電性インクは、例１の導電性インクと同じであったが、続く電極の形成条件が異なった。例１７および例１８では、混合後、銅粒子（メジアン径Ｄ５０の平均：３５０ｎｍ）を銅錯体とニッケル錯体との混合物（４．４ｇ）に１ｇを添加した。例２１の導電性インクは、ニッケル錯体と混合されておらず、銅錯体単体であった。このようにして得られた導電性インク中に含有される銅とニッケルとの合計質量に対するニッケル含有割合を表４に示す。
Figure JPOXMLDOC01-appb-T000004
　例１～例２１の導電性インクを、ポリイミド基板（東レ株式会社製）およびガラス基板（ＣＯＲＮＩＮＧ製）にスクリーン印刷法で塗布した（図３のステップＳ３１０）。なお、基板は、エタノールの超音波浴で１５分、次いで蒸留水で１分洗浄され、表面の汚れを除去した。導電性インクが塗布された基板を表５に示す条件で加熱（焼成）した（図３のステップＳ３２０）。加熱は、窒素雰囲気中、表５に示す条件の温度で所定時間維持し、放冷した。例１６および例１８では、加熱に続いて、インテンスパルスライト（ＩＰＬ、ＮｏｖａＣｅｎｔｒｉｘ製、ＰｕｌｓｅＦｏｒｇｅ　Ｉｎｖｅｎｔ）を４００Ｖ、２ｍｓ間照射した。
Figure JPOXMLDOC01-appb-T000005
　このようにして得られた例１～例２１の電極を評価した。電極の厚さを、微細形状測定機（小坂研究所製、型番ＥＴ２００）により測定した。電極表面を光学顕微鏡（株式会社ニコン製）および走査型電子顕微鏡（ＳＥＭ、株式会社日立ハイテク製、Ｓ－４８００）によって観察した。ＳＥＭ付属のエネルギー分散型Ｘ線分光器（ＥＤＳ）による元素マッピングを行った。これらの結果を図４～図１０に示す。
　例１～例２１の電極の金属を、Ｘ線回折測定装置（ＸＲＤ、株式会社リガク製、ＳｍａｒｔＬａｂ）を用いて同定した。結果を図１１に示す。例１～例２１の電極の電気抵抗を四端子法（日置電機株式会社製、ＲＭ３５４５）によって測定した。これらの結果を図１２、図１３および表６に示す。
　例１、例６～例８および例２１の電極の耐酸化性試験を行った。試験は、各電極を大気中１８０℃まで加熱し、所定時間保持した後の電気抵抗を測定した。結果を図１４に示す。
　図４は、例１の電極の外観を示す図である。
　図４の上段は、ガラス基板上の電極であり、図４の下段は、ポリイミド基板上の電極を示す。図４によれば、いずれの基板上の電極も、金属光沢を示し、目視では凹凸やクラックなどは見られなかった。図示しないが、例６～例９、例１１～例２０の電極も同様であった。本発明の導電性インクを用いれば、比較的低温で電極形成できるため、高分子基板も採用できる。
　図５は、例１～例６の電極の光学顕微鏡写真を示す図である。
　図６は、例７～例１０の電極の光学顕微鏡写真を示す図である。
　図５によれば、例１の電極の表面は、均一で凹凸がなくなめらかであった。図示しないが、例１９および例２０の電極の表面も、均一で凹凸がなくなめらかであった。一方、例２～例５の電極のそれは、例１の電極と同じニッケル含有割合（導電性インク中に含有される銅とニッケルとの合計質量に対するニッケルの含有割合）にもかかわらず、不均一であり、凹凸、スポット、クラック等があった。このことから、ギ酸銅と所定のアミノアルコールとからなる銅錯体と、ギ酸ニッケルとアミノ基を１つ有する所定の脂肪族アミンとからなるニッケル錯体とを含有する導電性インクが、表面のなめらかな金属配線に有効であることが示された。クラックを有した例５の電極については、電気特性を測定していない。
　図５および図６において、例１、例６～例１０の電極の表面を比較すると、ニッケル含有割合が増大するにつれて均一でなめらかな様態となる傾向を示したが、ニッケル含有割合が８０質量％以上になるとクラックが発生した。中でも、ニッケル含有割合が１５％質量以上～７０質量％以下である導電性インクを用いた場合に、均一な金属配線となることが分かった。このことから、導電性インク中に含有されるニッケル含有割合は、５質量％以上８０質量％未満が有効であることが示された。
　図７は、例１の電極のＳＥＭ像を示す図である。
　図８は、例１の電極のＥＤＳ元素マッピングを示す図である。
　図９は、例７～例９の電極のＳＥＭ像を示す図である。
　図１０は、例１７～例１８の電極のＳＥＭ像を示す図である。
　図７によれば、例１の電極は、７５ｎｍ以上１５０ｎｍ以下の平均粒径を有する粒子からなることが分かった。図８によれば、この粒子は、銅（Ｃｕ）とニッケル（Ｎｉ）とからなり、ＣｕとＮｉとが粒子内で均一に分散していることが分かった。
　図９によれば、例７～例９の電極は、いずれも、粒径１０ｎｍ以上１μｍ以下の範囲の粒径を有する粒子からなるが、例１および例７～例９の電極の粒径を比較すると、粒径は、ニッケル含有割合に依存しており、ニッケル含有割合が小さいほど、粒径が大きくなり、ニッケル含有割合が大きいほど、粒径が小さくなることが分かった。
　図１０によれば、加熱後に光照射した例１８の電極では、例１７の電極に比べて、粒子間の焼結が進行していることが分かった。
　図１１は、例１～例４の電極のＸＲＤパターンを示す図である。
　図１１によれば、例１～例３の電極は、Ｃｕ（１１１）およびＣｕ（２００）のピークのみを示した。このことから、例１～例３の電極は、銅とニッケルが均一に混合した合金を含有することが分かった。この結果は、図８の結果に一致した。なお、図示しないが、例６～例９および例１１～２０の電極も例１の電極と同様のＸＲＤパターンを示した。一方、例４の電極は、Ｃｕ（１１１）およびＣｕ（２００）のピークとＮｉ（１１１）およびＮｉ（２００）のピークとを示し、合金化が不十分であった。
　図１２は、例１～例４の電極の電気抵抗を示す図である。
　図１３は、電極の電気抵抗のニッケル含有割合依存性を示す図である。
　図１２によれば、例１の電極の電気抵抗がもっとも小さく、電極として有効であることが示された。図１３は、例１、例６～例１０および例２１の電極の電気抵抗とニッケル含有割合との関係を示す。図１３によれば、クラックが発生した例１０の電極において電気抵抗が増大したが、クラックが発生していない例１、例６～例９の電極は、ニッケルを含有しない例２１の電極と同様に低い電気抵抗を示した。このことから、ギ酸銅と所定のアミノアルコールとからなる銅錯体と、ギ酸ニッケルとアミノ基を１つ有する所定の脂肪族アミンとからなるニッケル錯体とを含有し、ニッケルの含有割合が５質量％以上８０質量％未満の範囲である導電性インクは、金属配線に有効であることが示された。
　これらの結果を表６にまとめて示す。
　表６において、「銅ニッケル合金の生成」の欄の記号の意味は、それぞれ、次の通りである。丸印：銅とニッケルが均一に混合した合金が生成された、三角印：銅とニッケルの合金化が不十分であった、バツ印：導電性インクの製造にニッケル錯体を用いなかった。また、「モルフォロジ」の欄には、上述した各電極の表面の様態を簡単に示した。
Figure JPOXMLDOC01-appb-T000006
　表６によれば、ギ酸銅と所定のアミノアルコールとからなる銅錯体と、ギ酸ニッケルとアミノ基を１つ有する所定の脂肪族アミンとからなるニッケル錯体とを含有し、ニッケルの含有割合が５質量％以上８０質量％未満の範囲である導電性インクを用いれば、凹凸のないなめらかな金属配線を提供できることが示された。
　図１４は、耐酸化性試験の結果を示す図である。
　図１４によれば、本発明の導電性インクによって得られた例１、例６～例８の電極は、大気中加熱後も低い抵抗を維持したが、ニッケルを含有しない例２１の電極は、大気中の加熱時間が増大するにつれて抵抗が増大し、電極として機能しなくなった。これは、例１、例６～例８の電極は、銅ニッケル合金からなるため、大気中で加熱しても酸化銅が生成されなかったためである。このことから、本発明の導電性インクは、耐酸化性に優れた銅ニッケル合金からなる電極を生成するに有利であることが示された。
　本発明の導電性インクを用いれば、安価な材料により、低価格で大気安定性に優れ、表面のなめらかな金属配線を提供できる。
　２００　銅ニッケル合金電極付基板
　２１０　基板
　２２０　銅ニッケル合金を含有する電極

Claims (22)

  1. 　一般式Ａで表される銅錯体と、一般式Ｂで表されるニッケル錯体とを含有し、
    　銅とニッケルとの合計質量に対するニッケルの含有割合は、５質量％以上８０質量％未満の範囲である、銅ニッケル合金電極用導電性インク。
    Ｃｕ（ＨＣＯＯ）２（Ｌ１）ｍ・・・Ａ
    Ｎｉ（ＨＣＯＯ）２（Ｌ２）ｎ・・・Ｂ
    　ここで、ｍおよびｎは、それぞれ、２～６の自然数であり、Ｌ１は、同一または別異の、アミノ基を１つ有するアミノアルコールであり、Ｌ２は、同一または別異の、アミノ基を１つ有する脂肪族アミンであるか、または、その逆である。
  2. 　前記アミノアルコールは、第一級アミノ基を１つ有し、水酸基を少なくとも１つ有し、炭素数１以上２０以下の、飽和または不飽和である、直鎖、分岐鎖または環状の炭化水素基を有する、請求項１に記載の導電性インク。
  3. 　前記アミノアルコールは、２－アミノエタノール、２－アミノ－２－メチル－１－プロパノール、１－アミノ－２－プロパノール、２－アミノ－１－プロパノール、１－アミノ－２－メチル－２－プロパノール、２－アミノ－１－ブタノール、１－アミノ－２－ブタノール、２－アミノ－３，３－ジメチル－１－ブタノール、２－アミノ－３－メチル－１－ブタノール、２－アミノ－４－メチル－１－ペンタノール、３－アミノ－１－プロパノール、５－アミノ－１－ペンタノール、６－アミノ－１－ヘキサノール、３－アミノ－２，２－ジメチル－１－プロパノール、４－アミノ－１－ブタノール、８－アミノ－１－オクタノール、１０－アミノ－１－デカノール、１２－アミノ－１－ドデカノール、２－アミノシクロヘキサノール、４－アミノ－２－メチル－１－ブタノール、２－アミノ－１，３－プロパンジオール、２－アミノ－２－メチル－１，３－プロパンジオール、３－アミノ－１，２－プロパンジオール、および、２－アミノ－２－エチル－１，３－プロパンジオールからなる群から選択される、請求項２に記載の導電性インク。
  4. 　前記脂肪族アミンは、第一級アミノ基を１つ有し、炭素数１以上２０以下の、飽和または不飽和である、直鎖、分岐鎖または環状の炭化水素基を有する、請求項１～３のいずれかに記載の導電性インク。
  5. 　前記脂肪族アミンは、２－エチルヘキシルアミン、ｎ－ブチルアミン、ｔｅｒｔ－ブチルアミン、ベンジルアミン、ｎ－ヘキシルアミン、２－ヘプチルアミン、シクロヘキシルアミン、および、ｎ－ドデシルアミンからなる群から選択される、請求項４に記載の導電性インク。
  6. 　前記ニッケルの含有割合は、１０質量％以上７０質量％以下の範囲である、請求項１～５のいずれかに記載の導電性インク。
  7. 　前記ニッケルの含有割合は、１９質量％以上６７質量％以下の範囲である、請求項６に記載の導電性インク。
  8. 　銅粒子および／またはニッケル粒子をさらに含有する、請求項１～７のいずれかに記載の導電性インク。
  9. 　一価アルコールおよび／または多価アルコールをさらに含有する、請求項１～８のいずれかに記載の導電性インク。
  10. 　前記一価アルコールは、メタノール、エタノール、１－プロパノール、１－ブタノール、２－ブタノール、２－メチル－１－ブタノール、１－ペンタノール、２－ペンタノール、３－ペンタノール、３－メチル－１－ブタノール、２－メチル－１－ブタノール、２，２－ジメチル－１－プロパノール、３－メチル－２－ブタノール、および、２－メチル－２－ブタノールからなる群から選択される、請求項９に記載の導電性インク。
  11. 　前記多価アルコールは、エチレングリコール、プロピレングリコール、ジエチレングリコール、トリエチレングリコール、ブチレングリコール、ペンタンジオール、ジプロピレングリコール、トリプロピレングリコール、ポリエチレングリコール、ポリプロピレングリコール、および、グリセリンからなる群から選択される、請求項９または１０に記載の導電性インク。
  12. 　ギ酸銅とＬ１で表されるアミン配位子とを混合し、銅錯体を形成することと、
    　ギ酸ニッケルとＬ２で表されるアミン配位子とを混合し、ニッケル錯体を形成することと、
    　前記銅錯体と前記ニッケル錯体とを、前記銅錯体に対する前記ニッケル錯体の質量比が、０．０５以上６未満を満たすように混合することと
    　を包含し、
    　前記Ｌ１は、同一または別異の、アミノ基を１つ有するアミノアルコールであり、前記Ｌ２は、同一または別異の、アミノ基を１つ有する脂肪族アミンであるか、または、その逆である、請求項１～１１のいずれかに記載の導電性インクを製造する方法。
  13. 　前記ニッケル錯体を形成することは、多価アルコールをさらに混合する、請求項１２に記載の方法。
  14. 　前記多価アルコールは、エチレングリコール、プロピレングリコール、ジエチレングリコール、トリエチレングリコール、ブチレングリコール、ペンタンジオール、ジプロピレングリコール、トリプロピレングリコール、ポリエチレングリコール、ポリプロピレングリコール、および、グリセリンからなる群から選択される、請求項１３に記載の方法。
  15. 　前記混合することは、一価アルコールをさらに添加する、請求項１２～１４のいずれかに記載の方法。
  16. 　前記混合することは、銅粒子および／またはニッケル粒子をさらに混合する、請求項１２～１５のいずれかに記載の方法。
  17. 　基板と、
    　前記基板上に位置する銅ニッケル合金を含有する電極と
    　を備え、
    　前記銅ニッケル合金中の銅とニッケルとの合計質量に対するニッケルの含有割合は、５質量％以上８０質量％未満の範囲である、銅ニッケル合金電極付基板。
  18. 　前記基板は、ポリエチレンナフタレート、ポリイミド、および、ポリオレフィン樹脂からなる群から選択される、請求項１７に記載の基板。
  19. 　請求項１～１１のいずれかに記載の導電性インクを基板に塗布することと、
    　前記導電性インクが塗布された基板を加熱すること
    　とを包含する、銅ニッケル合金電極付基板を製造する方法。
  20. 　前記塗布することは、スピンコート法、スプレー塗布法、ディップコート法、スリットコート法、スロットコート法、バーコート法、ロールコート法、カーテンコート法、グラビア印刷法、インクジェット法、および、スクリーン印刷法からなる群から選択された手法を用いる、請求項１９に記載の方法。
  21. 　前記加熱することは、１７０℃以上２５０℃以下の温度範囲で１分以上６０分以下の時間範囲で加熱する、請求項１９または２０に記載の方法。
  22. 　前記加熱することに続いて、光照射による加熱を行うことをさらに包含する、請求項１９～２１のいずれかに記載の方法。
PCT/JP2021/042517 2020-12-15 2021-11-19 銅ニッケル合金電極用導電性インク、銅ニッケル合金電極付基板、および、それらの製造方法 WO2022130892A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
KR1020227046040A KR20230019148A (ko) 2020-12-15 2021-11-19 구리 니켈 합금 전극용 도전성 잉크, 구리 니켈 합금 전극 부착 기판, 및 그것들의 제조 방법
CN202180068292.0A CN116323044A (zh) 2020-12-15 2021-11-19 铜镍合金电极用导电性墨、带铜镍合金电极的基板及这些的制造方法
JP2022569801A JPWO2022130892A1 (ja) 2020-12-15 2021-11-19

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2020-207192 2020-12-15
JP2020207192 2020-12-15

Publications (1)

Publication Number Publication Date
WO2022130892A1 true WO2022130892A1 (ja) 2022-06-23

Family

ID=82058734

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2021/042517 WO2022130892A1 (ja) 2020-12-15 2021-11-19 銅ニッケル合金電極用導電性インク、銅ニッケル合金電極付基板、および、それらの製造方法

Country Status (4)

Country Link
JP (1) JPWO2022130892A1 (ja)
KR (1) KR20230019148A (ja)
CN (1) CN116323044A (ja)
WO (1) WO2022130892A1 (ja)

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005537386A (ja) * 2001-10-05 2005-12-08 スーペリア　マイクロパウダーズ　リミテッド　ライアビリティ　カンパニー 導電性電子フィーチャを堆積するための低粘度前駆体組成物および方法
JP2013125655A (ja) * 2011-12-14 2013-06-24 Hitachi Chemical Co Ltd 導電性接着材、導電性積層体、導電性積層体の製造方法、配線基板、表示装置及び太陽電池モジュール
JP2014139893A (ja) * 2013-01-21 2014-07-31 Fujifilm Corp 導電層含有積層体の製造方法
JP2014162966A (ja) * 2013-02-26 2014-09-08 Nippon Steel & Sumikin Chemical Co Ltd 金属微粒子組成物、接合材、電子部品、接合層の形成方法、導体層の形成方法及びインク組成物
JP2016141860A (ja) * 2015-02-03 2016-08-08 古河電気工業株式会社 微粒子、微粒子分散溶液、及び微粒子の製造方法
JP2016183296A (ja) * 2015-03-26 2016-10-20 東ソー株式会社 導電性インク組成物
JP2017107524A (ja) * 2015-11-30 2017-06-15 住友金属鉱山株式会社 積層体基板、導電性基板、積層体基板の製造方法、導電性基板の製造方法

Family Cites Families (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100658492B1 (ko) * 2005-03-21 2006-12-15 주식회사 잉크테크 도전성 잉크 조성물 및 이를 이용한 박막 형성방법
KR100727434B1 (ko) * 2005-03-04 2007-06-13 주식회사 잉크테크 투명 은 잉크 조성물 및 이를 이용한 박막 형성방법
JP4924812B2 (ja) * 2006-12-19 2012-04-25 住友金属鉱山株式会社 ニッケル膜形成用塗布液、及びニッケル膜とその製造方法
JP2010064983A (ja) 2008-09-11 2010-03-25 Nippon Steel Chem Co Ltd ニッケル粒子の製造方法及びそれに適したニッケル錯体
JP5486886B2 (ja) 2009-09-15 2014-05-07 Ｄｏｗａエレクトロニクス株式会社 銅−ニッケルナノ粒子とその製造方法
JP2011214144A (ja) * 2010-03-17 2011-10-27 Nippon Steel Chem Co Ltd 金属複合ニッケルナノ粒子の製造方法
JP2012131894A (ja) * 2010-12-21 2012-07-12 Tosoh Corp 導電性インク組成物、及びそれを用いて製造された電気的導通部位
KR101855121B1 (ko) * 2016-05-02 2018-06-11 서울대학교산학협력단 공기 중 열처리가 가능한 금속 유기 전구체 및 다가 알코올을 포함하는 전도성 잉크 조성물 및 이를 이용한 금속배선 형성방법

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005537386A (ja) * 2001-10-05 2005-12-08 スーペリア　マイクロパウダーズ　リミテッド　ライアビリティ　カンパニー 導電性電子フィーチャを堆積するための低粘度前駆体組成物および方法
JP2013125655A (ja) * 2011-12-14 2013-06-24 Hitachi Chemical Co Ltd 導電性接着材、導電性積層体、導電性積層体の製造方法、配線基板、表示装置及び太陽電池モジュール
JP2014139893A (ja) * 2013-01-21 2014-07-31 Fujifilm Corp 導電層含有積層体の製造方法
JP2014162966A (ja) * 2013-02-26 2014-09-08 Nippon Steel & Sumikin Chemical Co Ltd 金属微粒子組成物、接合材、電子部品、接合層の形成方法、導体層の形成方法及びインク組成物
JP2016141860A (ja) * 2015-02-03 2016-08-08 古河電気工業株式会社 微粒子、微粒子分散溶液、及び微粒子の製造方法
JP2016183296A (ja) * 2015-03-26 2016-10-20 東ソー株式会社 導電性インク組成物
JP2017107524A (ja) * 2015-11-30 2017-06-15 住友金属鉱山株式会社 積層体基板、導電性基板、積層体基板の製造方法、導電性基板の製造方法

Also Published As

Publication number Publication date
CN116323044A (zh) 2023-06-23
KR20230019148A (ko) 2023-02-07
JPWO2022130892A1 (ja) 2022-06-23

Similar Documents

Publication Publication Date Title
US8999204B2 (en) Conductive ink composition, method for manufacturing the same, and method for manufacturing conductive thin layer using the same
Farraj et al. Plasma-induced decomposition of copper complex ink for the formation of highly conductive copper tracks on heat-sensitive substrates
JP4844805B2 (ja) 金属被膜の形成方法
Joo et al. Laser sintering of Cu paste film printed on polyimide substrate
JP5715851B2 (ja) ナノ粒子インク組成物を用いた印刷物の製造方法
JP7316414B2 (ja) 分散体並びにこれを用いた導電性パターン付構造体の製造方法及び導電性パターン付構造体
JP2007314866A (ja) 導電体の作製方法
JP7403512B2 (ja) 酸化銅インク及びこれを用いた導電性基板の製造方法、塗膜を含む製品及びこれを用いた製品の製造方法、導電性パターン付製品の製造方法、並びに、導電性パターン付製品
JP2012131894A (ja) 導電性インク組成物、及びそれを用いて製造された電気的導通部位
EP3494184B1 (en) Formulations and processes for producing highly conductive copper patterns
JP2019006903A (ja) 導電性銅インク組成物
EP3248713B1 (en) Electroconductive microparticles
WO2022130892A1 (ja) 銅ニッケル合金電極用導電性インク、銅ニッケル合金電極付基板、および、それらの製造方法
EP3246115B1 (en) Silver powder
JP4931063B2 (ja) 金属ナノ粒子ペーストの製造方法
JP2019160689A (ja) 分散体、塗膜を含む製品、導電性パターン付き構造体の製造方法、及び、導電性パターン付き構造体
KR20170019157A (ko) 저온 소성용 구리 나노잉크 제조를 위한 구리 나노 입자 제조방법
US20100178434A1 (en) Conductive ink composition for printed circuit board and method of producing printed circuit board
JP7477581B2 (ja) 分散体並びにこれを用いた導電性パターン付構造体の製造方法及び導電性パターン付構造体
KR20170133658A (ko) 구리나노잉크 및 레이저 소결법을 이용하는 투명 전자파 차폐 필름 제조방법
JP7193433B2 (ja) 分散体及びこれを用いた導電性パターン付構造体の製造方法
JP2012144755A (ja) 金属銅膜の作製方法及び印刷金属銅パターン
JP5991459B2 (ja) 銀微粒子とその製造法並びに該銀微粒子を含有する導電性ペースト、導電性膜及び電子デバイス
KR20170122009A (ko) 롤투롤 인쇄용 구리잉크 및 레이저 소결법을 이용한 투명 전자파차폐 필름 제조방법
JP2015069750A (ja) 導電性ペースト、金属薄膜の製造方法並びに金属薄膜

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 21906255

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2022569801

Country of ref document: JP

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 20227046040

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 21906255

Country of ref document: EP

Kind code of ref document: A1
