WO2021033656A1

WO2021033656A1 - 着色組成物、膜、光学フィルタ、固体撮像素子及び画像表示装置

Info

Publication number: WO2021033656A1
Application number: PCT/JP2020/030936
Authority: WO
Inventors: 拓也鶴田
Original assignee: Fujifilm Corp
Current assignee: Fujifilm Corp
Priority date: 2019-08-21
Filing date: 2020-08-17
Publication date: 2021-02-25
Anticipated expiration: 2022-02-21
Also published as: JP7290731B2; TW202108703A; JPWO2021033656A1

Abstract

着色剤と、硬化性化合物と、溶剤とを含む光学フィルタ用の着色組成物であって、着色剤は黄色着色剤を含み、黄色着色剤は、式（Ｉ）で表される化合物および式（ＩＩ）で表される化合物から選ばれる少なくとも１種の化合物（Ａ）を含み、着色中における化合物（Ａ）の含有量が３．５質量％以上である着色組成物。着色組成物を用いた、膜、光学フィルタ、固体撮像素子及び画像表示装置。下記の式中、Ｒ１およびＲ２の少なくとも一方、並びにＲ５およびＲ６の少なくとも一方は、それぞれ脂肪族炭化水素基などを表す。

Description

着色組成物、膜、光学フィルタ、固体撮像素子及び画像表示装置

　本発明は、黄色着色剤を含む着色組成物に関する。また、本発明は、着色組成物を用いた膜、光学フィルタ、固体撮像素子および画像表示装置に関する。

　近年、デジタルカメラ、カメラ付き携帯電話等の普及から、電荷結合素子（ＣＣＤ）イメージセンサなどの固体撮像素子の需要が大きく伸びている。ディスプレイや光学素子のキーデバイスとしてカラーフィルタが使用されている。カラーフィルタは、通常、赤、緑及び青の３原色の画素を備えており、透過光を３原色へ分解する役割を果たしている。

　カラーフィルタの各色の着色画素は、着色剤を含む着色組成物を用いて製造されている。例えば、黄色着色剤を含む着色組成物などが用いられている。

　一方、特許文献１には、蛍光性ジケトピロロピロール化合物に関する発明が記載されている。

国際公開第２００７／００３５２０号

　光学フィルタなどに用いられる膜に関し、近年では耐光性及び耐湿性についての更なる向上が望まれている。

　なお、特許文献１は、蛍光性ジケトピロロピロール化合物に関する発明であって、この蛍光性ジケトピロロピロール化合物を発光素子に用いることで電気エネルギーの利用効率が高く、輝度が高い発光素子が得られることが記載されているが、黄色着色剤に関する記載や、膜の耐光性や耐湿性に関する記載もない。

　よって、本発明の目的は、耐光性及び耐湿性に優れた膜を形成できる着色組成物を提供することにある。また、着色組成物を用いた膜、光学フィルタ、固体撮像素子及び画像表示装置を提供することにある。

　本発明者が黄色着色剤について鋭意検討を進めたところ、黄色着色剤として後述する式（Ｉ）で表される化合物や後述する式（ＩＩ）で表される化合物を用いることで、光照射による変色が抑制された膜や、湿度の高い環境下に曝しても変色が抑制された膜を形成できることを見出し、本発明を完成するに至った。よって、本発明は以下を提供する。
　＜１＞　着色剤と、硬化性化合物と、溶剤とを含む光学フィルタ用の着色組成物であって、
　上記着色剤は黄色着色剤を含み、
　上記黄色着色剤は、式（Ｉ）で表される化合物および式（ＩＩ）で表される化合物から選ばれる少なくとも１種の化合物（Ａ）を含み、
　着色剤中における上記化合物（Ａ）の含有量が３．５質量％以上である、着色組成物；

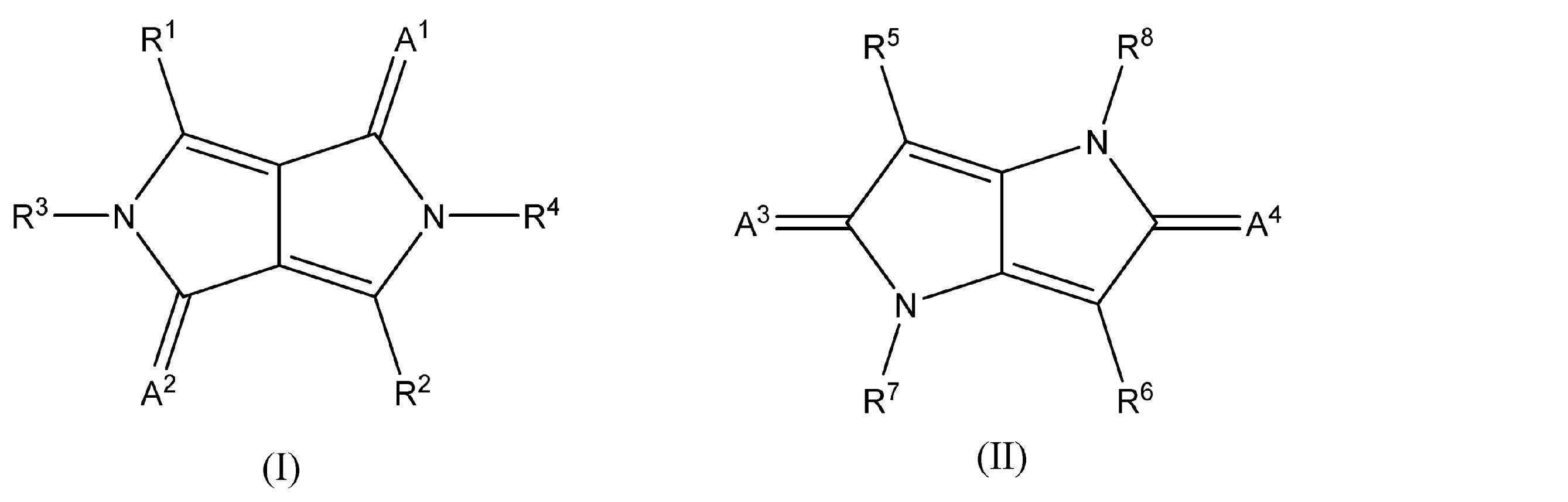

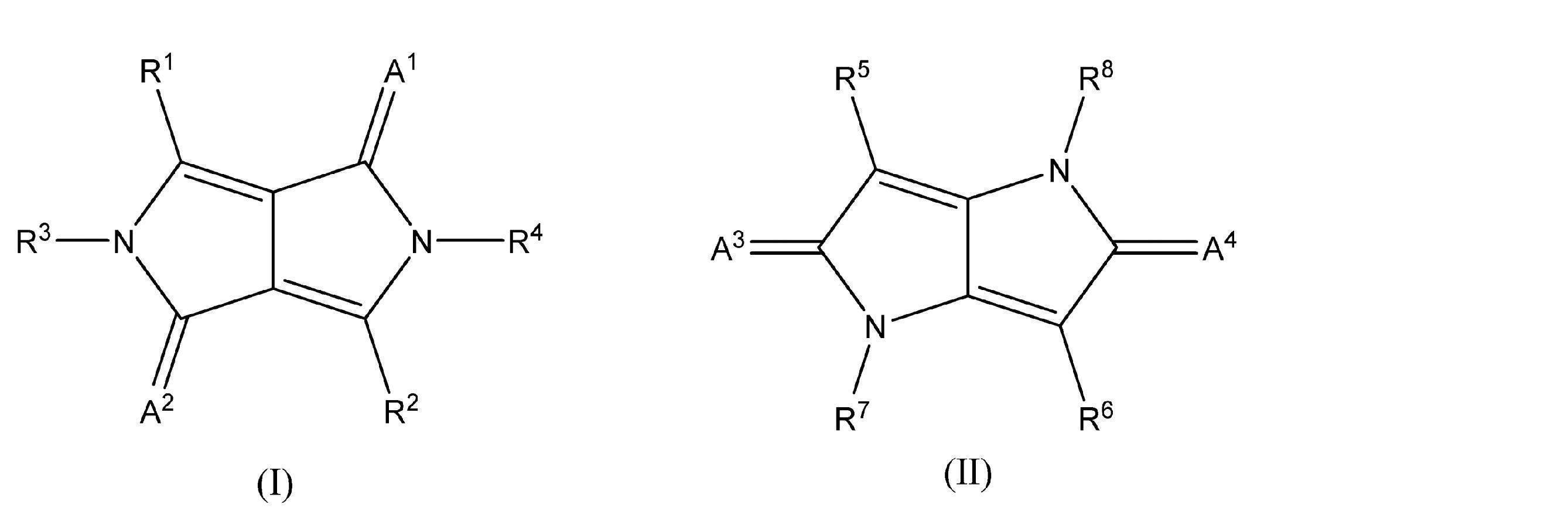

　式（Ｉ）中、Ｒ^１およびＲ^２は、それぞれ独立して、炭化水素基、複素環基、－ＯＲ^１１または－ＮＲ^１２Ｒ^１３を表し、Ｒ^１１～Ｒ^１３は、それぞれ独立して水素原子、炭化水素基または複素環基を表し、Ｒ^１およびＲ^２の少なくとも一方は、脂肪族炭化水素基、－ＯＲ^１１または－ＮＲ^１２Ｒ^１３を表し、Ｒ^３およびＲ^４は、それぞれ独立して、水素原子、金属原子または置換基を表し、Ａ^１およびＡ^２は、それぞれ独立してＯまたはＳを表す；
　式（ＩＩ）中、Ｒ^５およびＲ^６は、それぞれ独立して、炭化水素基、複素環基、－ＯＲ^２１または－ＮＲ^２２Ｒ^２３を表し、Ｒ^２１～Ｒ^２３は、それぞれ独立して水素原子、炭化水素基または複素環基を表し、Ｒ^５およびＲ^６の少なくとも一方は、脂肪族炭化水素基、－ＯＲ^２１または－ＮＲ^２２Ｒ^２３を表し、Ｒ^７およびＲ^８は、それぞれ独立して、水素原子、金属原子または置換基を表し、Ａ^３およびＡ^４は、それぞれ独立してＯまたはＳを表す。
　＜２＞　式（Ｉ）のＲ^１およびＲ^２は、脂肪族炭化水素基であり、
　式（ＩＩ）のＲ^５およびＲ^６は、脂肪族炭化水素基である、＜１＞に記載の着色組成物。
　＜３＞　式（Ｉ）のＡ^１およびＡ^２はＯであり、式（ＩＩ）のＡ^３およびＡ^４はＯである、＜１＞または＜２＞に記載の着色組成物。
　＜４＞　上記化合物（Ａ）は顔料である、＜１＞～＜３＞のいずれか１つに記載の着色組成物。
　＜５＞　上記黄色着色剤は、上記化合物（Ａ）と、上記化合物（Ａ）以外の黄色着色剤とを含む、＜１＞～＜４＞のいずれか１つに記載の着色組成物。
　＜６＞　上記着色剤は、黄色着色剤以外の他の着色剤を含む、＜１＞～＜５＞のいずれか１つに記載の着色組成物。
　＜７＞　上記他の着色剤は、赤色着色剤及び緑色着色剤から選ばれる少なくとも１種である、＜６＞に記載の着色組成物。
　＜８＞　更に、赤外線吸収剤を含む、＜１＞～＜７＞のいずれか１つに記載の着色組成物。
　＜９＞　上記着色組成物を用いて厚さ０．３μｍの膜を形成した際に、上記膜の４００～５５０ｎｍ波長領域における透過率の最小値が２０％以下である、＜１＞～＜８＞のいずれか１つに記載の着色組成物。
　＜１０＞　カラーフィルタ用または赤外線透過フィルタ用である、＜１＞～＜９＞のいずれか１つに記載の着色組成物。
　＜１１＞　＜１＞～＜１０＞のいずれか１つに記載の着色組成物から得られる膜。
　＜１２＞　＜１１＞に記載の膜を有する光学フィルタ。
　＜１３＞　＜１１＞に記載の膜を有する固体撮像素子。
　＜１４＞　＜１１＞に記載の膜を有する画像表示装置。

　本発明によれば、耐光性及び耐湿性に優れた膜を形成できる着色組成物を提供することができる。また、着色組成物を用いた膜、光学フィルタ、固体撮像素子及び画像表示装置を提供することができる。

　以下において、本発明の内容について詳細に説明する。
　本明細書において、「～」とはその前後に記載される数値を下限値および上限値として含む意味で使用される。
　本明細書における基（原子団）の表記において、置換および無置換を記していない表記は、置換基を有さない基（原子団）と共に置換基を有する基（原子団）をも包含する。例えば、「アルキル基」とは、置換基を有さないアルキル基（無置換アルキル基）のみならず、置換基を有するアルキル基（置換アルキル基）をも包含する。
　本明細書において「露光」とは、特に断らない限り、光を用いた露光のみならず、電子線、イオンビーム等の粒子線を用いた描画も露光に含める。また、露光に用いられる光としては、水銀灯の輝線スペクトル、エキシマレーザに代表される遠紫外線、極紫外線（ＥＵＶ光）、Ｘ線、電子線等の活性光線または放射線が挙げられる。
　本明細書において、「（メタ）アクリレート」は、アクリレートおよびメタクリレートの双方、または、いずれかを表し、「（メタ）アクリル」は、アクリルおよびメタクリルの双方、または、いずれかを表し、「（メタ）アクリロイル」は、アクリロイルおよびメタクリロイルの双方、または、いずれかを表す。
　本明細書において、構造式中のＭｅはメチル基を表し、Ｅｔはエチル基を表し、Ｂｕはブチル基を表し、Ｐｈはフェニル基を表す。
　本明細書において、重量平均分子量および数平均分子量は、ＧＰＣ（ゲルパーミエーションクロマトグラフィ）法により測定したポリスチレン換算値である。
　本明細書において、全固形分とは、組成物の全成分から溶剤を除いた成分の総質量をいう。
　本明細書において、顔料とは、溶剤に対して溶解しにくい化合物を意味する。
　本明細書において「工程」との語は、独立した工程だけではなく、他の工程と明確に区別できない場合であってもその工程の所期の作用が達成されれば、本用語に含まれる。

＜着色組成物＞
　本発明の着色組成物は、着色剤と、硬化性化合物と、溶剤とを含む光学フィルタ用の着色組成物であって、
　上記着色剤は黄色着色剤を含み、
　上記黄色着色剤は、式（Ｉ）で表される化合物および式（ＩＩ）で表される化合物から選ばれる少なくとも１種の化合物（Ａ）を含み、
　着色剤中における上記化合物（Ａ）の含有量が３．５質量％以上であることを特徴とする。

　本発明の着色組成物によれば、耐光性及び耐湿性に優れた膜を形成することができる。このような効果が得られる詳細な理由は不明であるが、化合物（Ａ）は色素母核の平面性が高く、膜中で会合がしやすいと推測される。このため、膜中で化合物（Ａ）の会合体が形成されやすくなり、耐光性及び耐湿性に優れた膜を形成することができたと推測される。

　本発明の着色組成物は、光学フィルタ用の着色組成物であり、カラーフィルタ用または赤外線透過フィルタ用の着色組成物として好ましく用いられる。より詳しくは、カラーフィルタの画素形成用の着色組成物や、赤外線透過フィルタ形成用の着色組成物として好ましく用いることができる。

　本発明の着色組成物を用いて厚さ０．３μｍの膜を形成した際に、前述の膜の４００～５５０ｎｍ波長領域における透過率の最小値が２０％以下であることが好ましく、１０％以下であることがより好ましく、５％以下であることが更に好ましい。このような分光特性を有する着色組成物は、カラーフィルタの緑色画素、赤色画素または黄色画素形成用の着色組成物や、赤外線透過フィルタ用の着色組成物として好ましく用いられる。

　以下、本発明の着色組成物に用いられる各成分について説明する。

＜＜着色剤＞＞
　本発明の着色組成物は、着色剤を含有する。着色剤としては赤色着色剤、緑色着色剤、青色着色剤、黄色着色剤、紫色着色剤などの有彩色着色剤、黒色着色剤が挙げられる。本発明において、着色剤は、顔料であってもよく、染料であってもよい。顔料と染料とを併用してもよい。また、顔料は、無機顔料、有機顔料のいずれでもよい。また、顔料には、無機顔料または有機－無機顔料の一部を有機発色団で置換した材料を用いることもできる。無機顔料や有機－無機顔料を有機発色団で置換することで、色相設計をしやすくできる。

　顔料の平均一次粒子径は、１～２００ｎｍが好ましい。下限は５ｎｍ以上が好ましく、１０ｎｍ以上がより好ましい。上限は、１８０ｎｍ以下が好ましく、１５０ｎｍ以下がより好ましく、１００ｎｍ以下が更に好ましい。顔料の平均一次粒子径が上記範囲であれば、着色組成物中における顔料の分散安定性が良好である。なお、本発明において、顔料の一次粒子径は、顔料の一次粒子を透過型電子顕微鏡により観察し、得られた画像写真から求めることができる。具体的には、顔料の一次粒子の投影面積を求め、それに対応する円相当径を顔料の一次粒子径として算出する。また、本発明における平均一次粒子径は、４００個の顔料の一次粒子についての一次粒子径の算術平均値とする。また、顔料の一次粒子とは、凝集のない独立した粒子をいう。

（黄色着色剤）
　本発明の着色組成物は黄色着色剤を含有する。本発明の着色組成物では、黄色着色剤として式（Ｉ）で表される化合物および式（ＩＩ）で表される化合物から選ばれる少なくとも１種の化合物（Ａ）を含む。化合物（Ａ）は、より優れた耐光性を有する膜が得られやすいという理由から式（Ｉ）で表される化合物であることが好ましい。また、化合物（Ａ）は、波長３５０～４９０ｎｍの範囲に極大吸収波長を有する化合物であることが好ましく、波長３７５～４８５ｎｍの範囲に極大吸収波長を有する化合物であることが更に好ましく、波長４００～４８０ｎｍの範囲に極大吸収波長を有する化合物であることがより一層好ましい。化合物（Ａ）の極大吸収波長は、化合物ＡをＫＢｒで希釈して粉体サンプル（化合物Ａの含有量０．００１質量％）を作製し、積分球を用いて粉体サンプルの拡散反射スペクトルを測定して求めることができる。測定装置としては、日本分光（株）製の吸収分光機Ｖ７２００（積分球使用）が挙げられる。

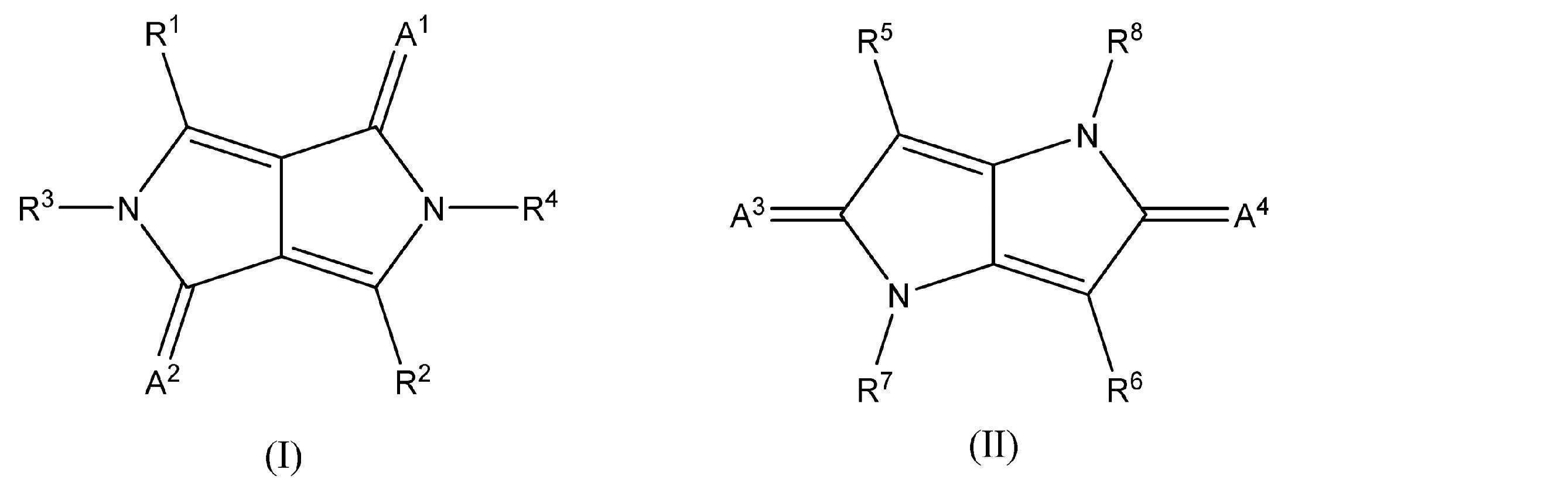

　式（Ｉ）中、Ｒ^１およびＲ^２は、それぞれ独立して、炭化水素基、複素環基、－ＯＲ^１１または－ＮＲ^１２Ｒ^１３を表し、Ｒ^１１～Ｒ^１３は、それぞれ独立して水素原子、炭化水素基または複素環基を表し、Ｒ^１およびＲ^２の少なくとも一方は、脂肪族炭化水素基、－ＯＲ^１１または－ＮＲ^１２Ｒ^１３を表し、Ｒ^３およびＲ^４は、それぞれ独立して、水素原子、金属原子または置換基を表し、Ａ^１およびＡ^２は、それぞれ独立してＯまたはＳを表す；
　式（ＩＩ）中、Ｒ^５およびＲ^６は、それぞれ独立して、炭化水素基、複素環基、－ＯＲ^２１または－ＮＲ^２２Ｒ^２３を表し、Ｒ^２１～Ｒ^２３は、それぞれ独立して水素原子、炭化水素基または複素環基を表し、Ｒ^５およびＲ^６の少なくとも一方は、脂肪族炭化水素基、－ＯＲ^２１または－ＮＲ^２２Ｒ^２３を表し、Ｒ^７およびＲ^８は、それぞれ独立して、水素原子、金属原子または置換基を表し、Ａ^３およびＡ^４は、それぞれ独立してＯまたはＳを表す。

　式（Ｉ）のＡ^１およびＡ^２、式（ＩＩ）のＡ^３およびＡ^４は、分子量が小さくなることで、単位重量当たりの色価が高くなるという理由からＯであることが好ましい。

　式（Ｉ）のＲ^１およびＲ^２が表す炭化水素基、式（Ｉ）におけるＲ^１１～Ｒ^１３が表す炭化水素基、式（ＩＩ）のＲ^５およびＲ^６が表す炭化水素基、および、式（ＩＩ）におけるＲ^２１～Ｒ^２３が表す炭化水素基としては、脂肪族炭化水素基、芳香族炭化水素基が挙げられる。脂肪族炭化水素基は、飽和脂肪族炭化水素基であってもよく、不飽和脂肪族炭化水素基であってもよい。また、脂肪族炭化水素基は、直鎖、環状及び分岐のいずれでもよいが、組成物中での分散性をより向上できるという理由から直鎖または分岐の脂肪族炭化水素基であることが好ましく、直鎖の脂肪族炭化水素基であることがより好ましい。

　脂肪族炭化水素基としては、アルキル基、アルケニル基、アルキニル基または－（ＣＲａ^１＝ＣＲａ^２）_ｎａ１－Ｒａ^３などが挙げられ、黄色の色価をより高めやすいという理由からアルキル基であることが好ましい。上記式中、Ｒａ^１～Ｒａ^３は、水素原子または置換基を表す。置換基としては、後述する置換基Ｔとして挙げた基や、後述する式（ＤＰ－１）で表される基が挙げられ、アルキル基であることが好ましい。ｎａ１は、１以上の整数を表し、１～１０の整数が好ましく、１～５の整数がより好ましく、１～３の整数が更に好ましく、１または２がより一層好ましい。

　脂肪族炭化水素基の炭素数としては、１～５０であることが好ましく、１～４０であることがより好ましく、１～３０であることが更に好ましく、１～２０であることがより一層好ましく、１～１０であることが更に一層好ましく、着色組成物中での化合物（Ａ）の分散性や、得られる膜の耐光性や耐湿性の観点から１～５であることがより一層好ましく、１～３であることが特に好ましく、１であることが最も好ましい。

　芳香族炭化水素基としては、アリール基が挙げられる。芳香族炭化水素基の炭素数としては、６～５０であることが好ましく、６～４０であることがより好ましく、６～３０であることが更に好ましく、６～２０であることがより一層好ましく、６～１０であることが更に一層好ましく、６であることが特に好ましい。

　式（Ｉ）のＲ^１およびＲ^２が表す複素環基、式（Ｉ）におけるＲ^１１～Ｒ^１３が表す複素環基、式（ＩＩ）のＲ^５およびＲ^６が表す複素環基および式（ＩＩ）におけるＲ^２１～Ｒ^２３が表す複素環基としては、単環であってもよく、縮合環であってもよい。複素環基は、単環または縮合数が２～４の縮合環が好ましい。複素環基の環を構成するヘテロ原子の数は１～３が好ましい。複素環基の環を構成するヘテロ原子は、窒素原子、酸素原子または硫黄原子が好ましい。複素環基の環を構成する炭素原子の数は３～３０が好ましく、３～１８がより好ましく、３～１２がより好ましい。

　式（Ｉ）におけるＲ^１１～Ｒ^１３、および、式（Ｉ）におけるＲ^２１～Ｒ^２３は、それぞれ独立して炭化水素基であることが好ましく、脂肪族炭化水素基であることがより好ましく、アルキル基であることが更に好ましい。

　式（Ｉ）において、Ｒ^１およびＲ^２の少なくとも一方は、脂肪族炭化水素基または－ＮＲ^１２Ｒ^１３であることが好ましく、耐湿性の観点からＲ^１およびＲ^２の少なくとも一方が脂肪族炭化水素基であることがより好ましく、黄色の色価をより高めやすいという理由からＲ^１およびＲ^２の両方が脂肪族炭化水素基であることが更に好ましい。また、式（ＩＩ）において、Ｒ^５およびＲ^６の少なくとも一方は、脂肪族炭化水素基または－ＮＲ^２２Ｒ^２３であることが好ましく、耐湿性の観点からＲ^５およびＲ^６の少なくとも一方が脂肪族炭化水素基であることがより好ましく、黄色の色価をより高めやすいという理由からＲ^５およびＲ^６の両方が脂肪族炭化水素基であることが好ましい。

　式（Ｉ）のＲ^１およびＲ^２が表す炭化水素基、式（ＩＩ）のＲ^５およびＲ^６が表す炭化水素基、式（Ｉ）のＲ^１およびＲ^２が表す複素環基、および、式（ＩＩ）のＲ^５およびＲ^６が表す複素環基は、置換基を有していてもよい。置換基としては、後述する置換基Ｔとして挙げた基、後述する式（ＤＰ－１）で表される基が挙げられる。

　式（Ｉ）において、Ｒ^１およびＲ^２の一方が、芳香族炭化水素基である場合は、黄色の色価をより高めやすいという理由から芳香族炭化水素基は後述する式（ＤＰ－１）で表される基を置換基として有することが好ましい。また、式（ＩＩ）において、Ｒ^５およびＲ^６の一方が、芳香族炭化水素基である場合は、黄色の色価をより高めやすいという理由から芳香族炭化水素基は後述する式（ＤＰ－１）で表される基を置換基として有することが好ましい。

　式（Ｉ）のＲ^３およびＲ^４が表す金属原子、式（ＩＩ）のＲ^７およびＲ^８が表す金属原子としては、リチウム、ナトリウム、カリウム、銀などが挙げられる。

　式（Ｉ）のＲ^３およびＲ^４が表す置換基、式（ＩＩ）のＲ^７およびＲ^８が表す置換基としては、アルキル基、アルコキシ基、アシル基、アシルオキシ基、アリール基、複素環基、（Ｒ^７Ａ）_２Ｂ－、（Ｒ^７Ｂ）_２Ｐ－、（Ｒ^７Ｃ）_３Ｓｉ－、（Ｒ^７Ｄ）_ｎＭ^１－が挙げられる。Ｒ^７Ａ～Ｒ^７Ｄは、各々独立に水素原子または置換基を表し、ｎは２～４の整数を表し、Ｍ^１は、ｎ＋１価の金属原子を表す。

　アルキル基およびアルコキシ基の炭素数は、１～５０が好ましく、１～４０がより好ましく、１～３０が更に好ましく、１～２０がより一層好ましく、１～１０が更に一層好ましい。アルキル基およびアルコキシ基は、直鎖、分岐、環状のいずれでもよいが、直鎖または分岐が好ましい。
　アリール基の炭素数は、６～３０が好ましく、６～２０がより好ましく、６～１２が更に好ましい。複素環基としては、単環であってもよく、縮合環であってもよい。複素環基は、単環または縮合数が２～４の縮合環が好ましい。
　複素環基の環を構成するヘテロ原子の数は１～３が好ましい。複素環基の環を構成するヘテロ原子は、窒素原子、酸素原子または硫黄原子が好ましい。複素環基の環を構成する炭素原子の数は３～３０が好ましく、３～１８がより好ましく、３～１２がより好ましい。
　アシル基としては、－Ｃ（＝Ｏ）－Ｒ^Ｘ１００で表される基が挙げられる。また、アシルオキシ基としては、－Ｏ－Ｃ（＝Ｏ）－Ｒ^Ｘ１００で表される基が挙げられる。Ｒ^Ｘ１００は、アルキル基、アリール基または複素環基を表す。アルキル基、アリール基または複素環基としては、上述した基が挙げられる。
　上述したアルキル基、アルコキシ基、アシル基、アシルオキシ基、アリール基および複素環基は、置換基を有していてもよい。置換基としては、後述する置換基Ｔとして挙げた基や、後述する式（ＤＰ－１）で表される基が挙げられる。

　Ｒ^７Ａ～Ｒ^７Ｄが表す置換基としては、ハロゲン原子、アルキル基、アルコキシ基、アシル基、アシルオキシ基、アリール基、複素環基が挙げられ、ハロゲン原子、アルキル基、アリール基または複素環基が好ましく、ハロゲン原子、アルキル基またはアリール基がより好ましく、アリール基がさらに好ましい。複数個のＲ^７Ａ、Ｒ^７Ｂ、Ｒ^７ＣおよびＲ^７Ｄは、同一であってもよく、異なっていてもよい。また、複数のＲ^７Ａ同士、Ｒ^７Ｂ同士、Ｒ^７Ｃ同士およびＲ^７Ｄ同士は、互いに結合して環を形成していてもよい。

　Ｒ^７Ａ～Ｒ^７Ｄが表すハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子が挙げられる。Ｒ^７Ａ～Ｒ^７Ｄが表すアルキル基、アルコキシ基、アシル基、アシルオキシ基、アリール基、複素環基としては、上述した基が挙げられる。

　Ｍ^１が表すｎ＋１価の金属原子としては、マグネシウム、アルミニウム、カルシウム、バリウム、亜鉛、スズ、バナジウム、鉄、コバルト、ニッケル、銅、パラジウム、イリジウム、白金、金などが挙げられる。

　式（Ｉ）において、Ｒ^３およびＲ^４は、それぞれ独立して、水素原子、アルキル基、アルコキシ基、アシル基、アシルオキシ基、アリール基または複素環基であることが好ましく、会合性が向上し、得られる膜の耐光性や耐湿性をより向上できるという理由から、水素原子またはアリール基であることがより好ましい。

　式（ＩＩ）において、Ｒ^７およびＲ^８は、それぞれ独立して、水素原子、アルキル基、アルコキシ基、アシル基、アシルオキシ基、アリール基または複素環基であることが好ましく、会合性が向上し、得られる膜の耐光性や耐湿性をより向上できるという理由から、水素原子またはアリール基であることがより好ましい。

（置換基Ｔ）
　置換基Ｔとしては、ハロゲン原子、シアノ基、ニトロ基、アルキル基、アリール基、複素環基、－ＯＲｔ^１、－ＣＯＲｔ^１、－ＣＯＯＲｔ^１、－ＯＣＯＲｔ^１、－ＮＲｔ^１Ｒｔ^２、－ＮＨＣＯＲｔ^１、－ＣＯＮＲｔ^１Ｒｔ^２、－ＮＨＣＯＮＲｔ^１Ｒｔ^２、－ＮＨＣＯＯＲｔ^１、－ＳＲｔ^１、－ＳＯ_２Ｒｔ^１、－ＳＯ_２ＯＲｔ^１、－ＮＨＳＯ_２Ｒｔ^１または－ＳＯ_２ＮＲｔ^１Ｒｔ^２が挙げられる。Ｒｔ^１およびＲｔ^２は、それぞれ独立して水素原子、アルキル基、アリール基または複素環基を表す。Ｒｔ^１とＲｔ^２が結合して環を形成してもよい。

　ハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子が挙げられる。
　アルキル基の炭素数は、１～３０が好ましく、１～１５がより好ましく、１～８が更に好ましい。アルキル基は、直鎖、分岐、環状のいずれでもよく、直鎖または分岐が好ましく、直鎖がより好ましい。
　アリール基の炭素数は、６～３０が好ましく、６～２０がより好ましく、６～１２が更に好ましい。
　複素環基は、単環であってもよく、縮合環であってもよい。複素環基は、単環または縮合数が２～４の縮合環が好ましい。複素環基の環を構成するヘテロ原子の数は１～３が好ましい。複素環基の環を構成するヘテロ原子は、窒素原子、酸素原子または硫黄原子が好ましい。複素環基の環を構成する炭素原子の数は３～３０が好ましく、３～１８がより好ましく、３～１２がより好ましい。
　アルキル基、アリール基および複素環基は、置換基を有していてもよく、無置換であってもよい。置換基としては、上述した置換基Ｔで説明した置換基、下記の式（ＤＰ－１）で表される基が挙げられる。

　－（Ｌ^Ｔ１－Ｐ^Ｔ１）_ｎ１－Ｒ^Ｔ１００　　　・・・式（ＤＰ－１）
　式中、Ｌ^Ｔ１は、単結合または２価の連結基を表し、Ｐ^Ｔ１は、下記式（Ｔ－１）または（Ｔ－ＩＩ）で表される基を表し、Ｒ^Ｔ１００は、水素原子または置換基を表し、ｎ１は１～１０の整数を表す。

　Ｌ^Ｔ１が表す２価の連結基としては、アルキレン基（好ましくは炭素数１～１２のアルキレン基）、アリーレン基（好ましくは炭素数６～２０のアリーレン基）、複素環基、－ＮＨ－、－ＳＯ－、－ＳＯ_２－、－ＣＯ－、－Ｏ－、－ＣＯＯ－、ＯＣＯ－、－Ｓ－およびこれらの２以上を組み合わせてなる基が挙げられる。Ｒ^Ｔ１００が表す置換基としては、上述した置換基Ｔとして挙げた基が挙げられる。ｎ１は１～１０の整数を表し、１～９の整数が好ましく、１～５の整数がより好ましく、１または２が更に好ましい。

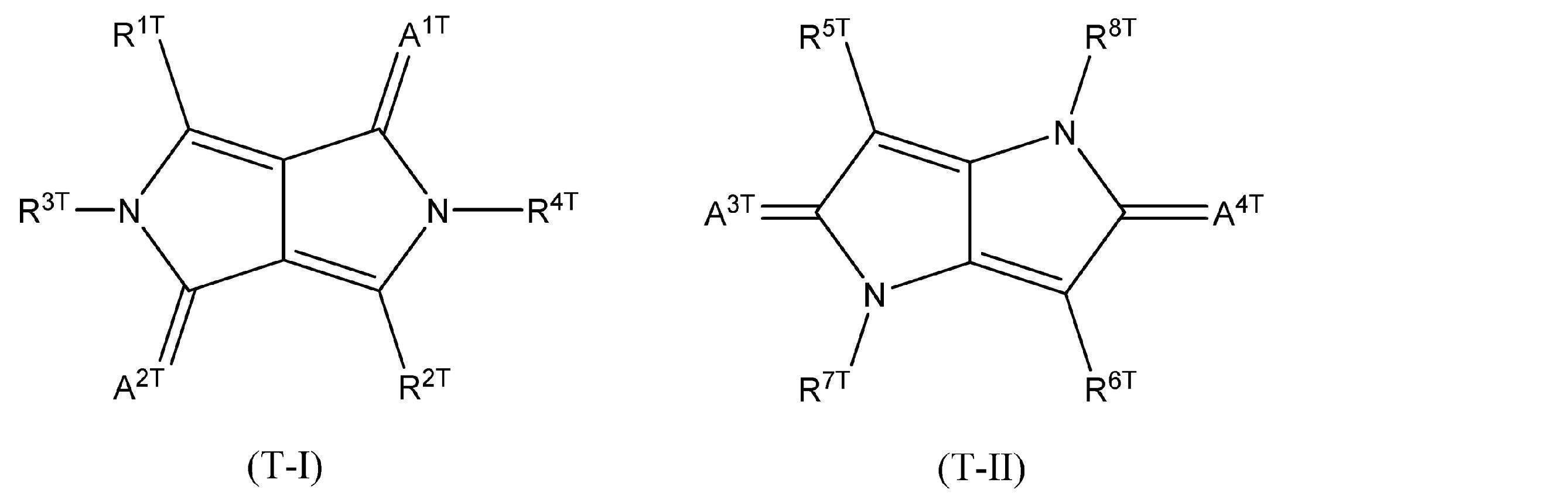

　式（Ｔ－Ｉ）中、Ｒ^１ＴおよびＲ^２Ｔは、それぞれ独立して、炭化水素基および複素環基を表し、Ｒ^３ＴおよびＲ^４Ｔは、それぞれ独立して、水素原子、金属原子または置換基を表し、Ａ^１ＴおよびＡ^２Ｔは、それぞれ独立してＯまたはＳを表す。ただし、Ｒ^１Ｔ～Ｒ^４Ｔのいずれかは、Ｌ^Ｔ１またはＲ^Ｔ１００との連結手を含む。

　式（Ｔ－ＩＩ）中、Ｒ^５ＴおよびＲ^６Ｔは、それぞれ独立して、炭化水素基および複素環基を表し、Ｒ^７ＴおよびＲ^８Ｔは、それぞれ独立して、水素原子、金属原子または置換基を表し、Ａ^３ＴおよびＡ^４Ｔは、それぞれ独立してＯまたはＳを表す。ただし、Ｒ^５Ｔ～Ｒ^８Ｔのいずれかは、Ｌ^Ｔ１またはＲ^Ｔ１００との連結手を含む。

　式（Ｔ－Ｉ）のＡ^１ＴおよびＡ^２Ｔ、並びに、式（Ｔ－ＩＩ）のＡ^３ＴおよびＡ^４Ｔは、Ｏであることが好ましい。

　式（Ｔ－Ｉ）のＲ^１ＴおよびＲ^２Ｔが表す炭化水素基、式（Ｔ－ＩＩ）のＲ^５ＴおよびＲ^６Ｔが表す炭化水素基としては、式（Ｉ）のＲ^１およびＲ^２が表す炭化水素基、式（ＩＩ）のＲ^５およびＲ^６が表す炭化水素基として説明した基が挙げられる。式（Ｔ－Ｉ）のＲ^１ＴおよびＲ^２Ｔが表す複素環基、および、式（Ｔ－ＩＩ）のＲ^５ＴおよびＲ^６Ｔが表す複素環基としては、式（Ｉ）のＲ^１およびＲ^２が表す複素環基、および、式（ＩＩ）のＲ^５およびＲ^６が表す複素環基として説明した基が挙げられる。

　式（Ｔ－Ｉ）のＲ^３ＴおよびＲ^４Ｔが表す金属原子、式（Ｔ－ＩＩ）のＲ^７ＴおよびＲ^８Ｔが表す金属原子としては、式（Ｉ）のＲ^３およびＲ^４が表す金属原子、式（ＩＩ）のＲ^７およびＲ^８が表す金属原子として説明した金属原子が挙げられる。

　式（Ｔ－Ｉ）のＲ^３ＴおよびＲ^４Ｔが表す置換基、式（Ｔ－ＩＩ）のＲ^７ＴおよびＲ^８Ｔが表す置換基としては、式（Ｉ）のＲ^３およびＲ^４が表す置換基、式（ＩＩ）のＲ^７およびＲ^８が表す置換基として説明した基が挙げられる。

　化合物（Ａ）の分子量は、着色組成物のチキソトロピー性をより低くしやすいという理由から、１６４～２０００であることが好ましく、１６４～１５００であることがより好ましい。

　化合物（Ａ）の酸価は、より耐湿性に優れた膜を形成しやすいという理由から、５１０ｍｇＫＯＨ／ｇ以下であることが好ましく、１００ｍｇＫＯＨ／ｇ以下であることがより好ましく、５０ｍｇＫＯＨ／ｇ以下であることが更に好ましく、０ｍｇＫＯＨ／ｇであることが特に好ましい。

　化合物（Ａ）は、顔料であってもよく、染料であってもよいが、より耐光性や耐湿性に優れた膜を形成しやすいという理由から顔料であることが好ましい。また、より耐湿性に優れた膜を形成しやすいという理由から、化合物（Ａ）は、酸基を含まないことも好ましい。酸基としては、カルボキシ基、リン酸基、スルホ基、フェノール性ヒドロキシ基などが挙げられる。

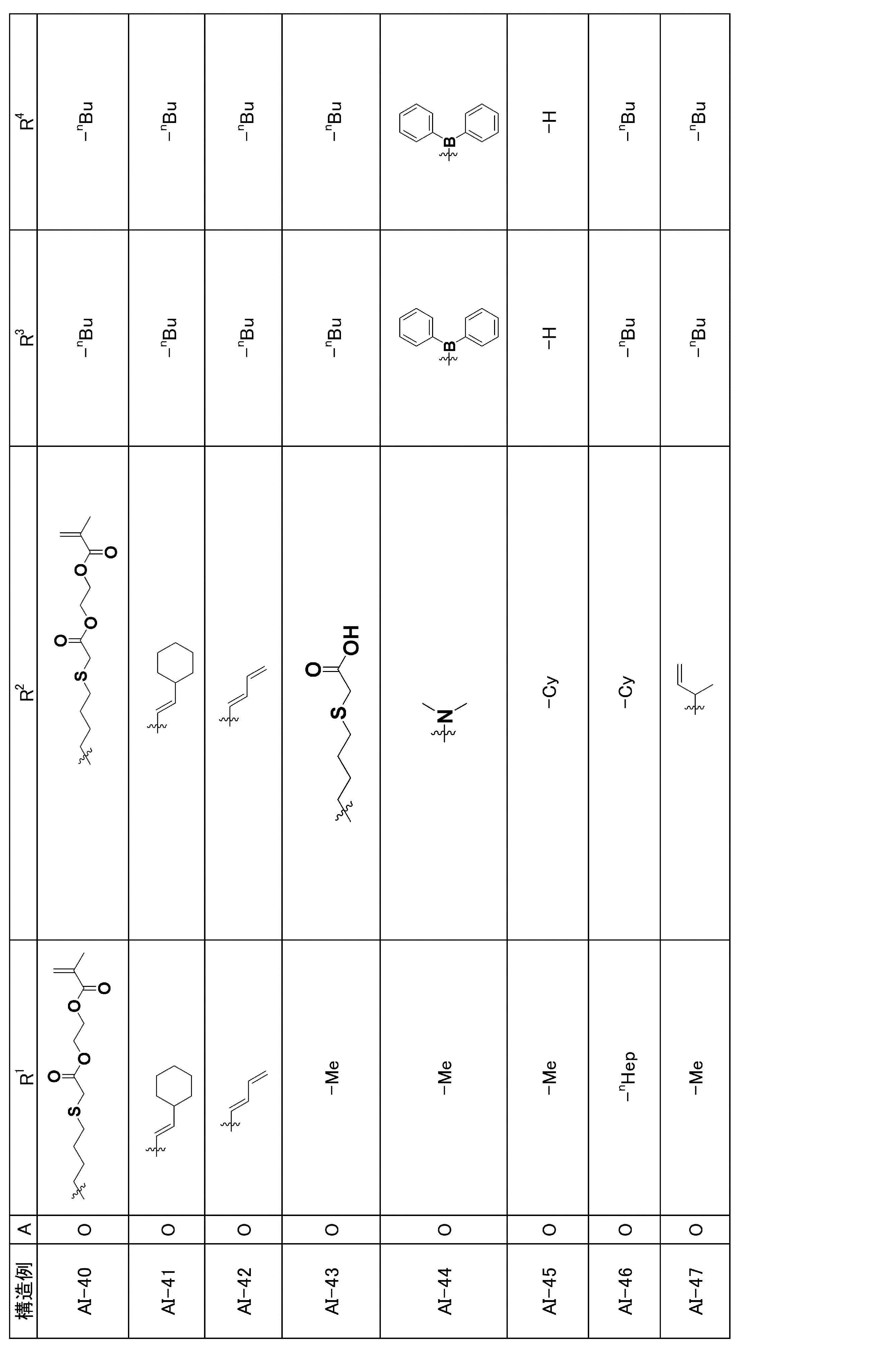

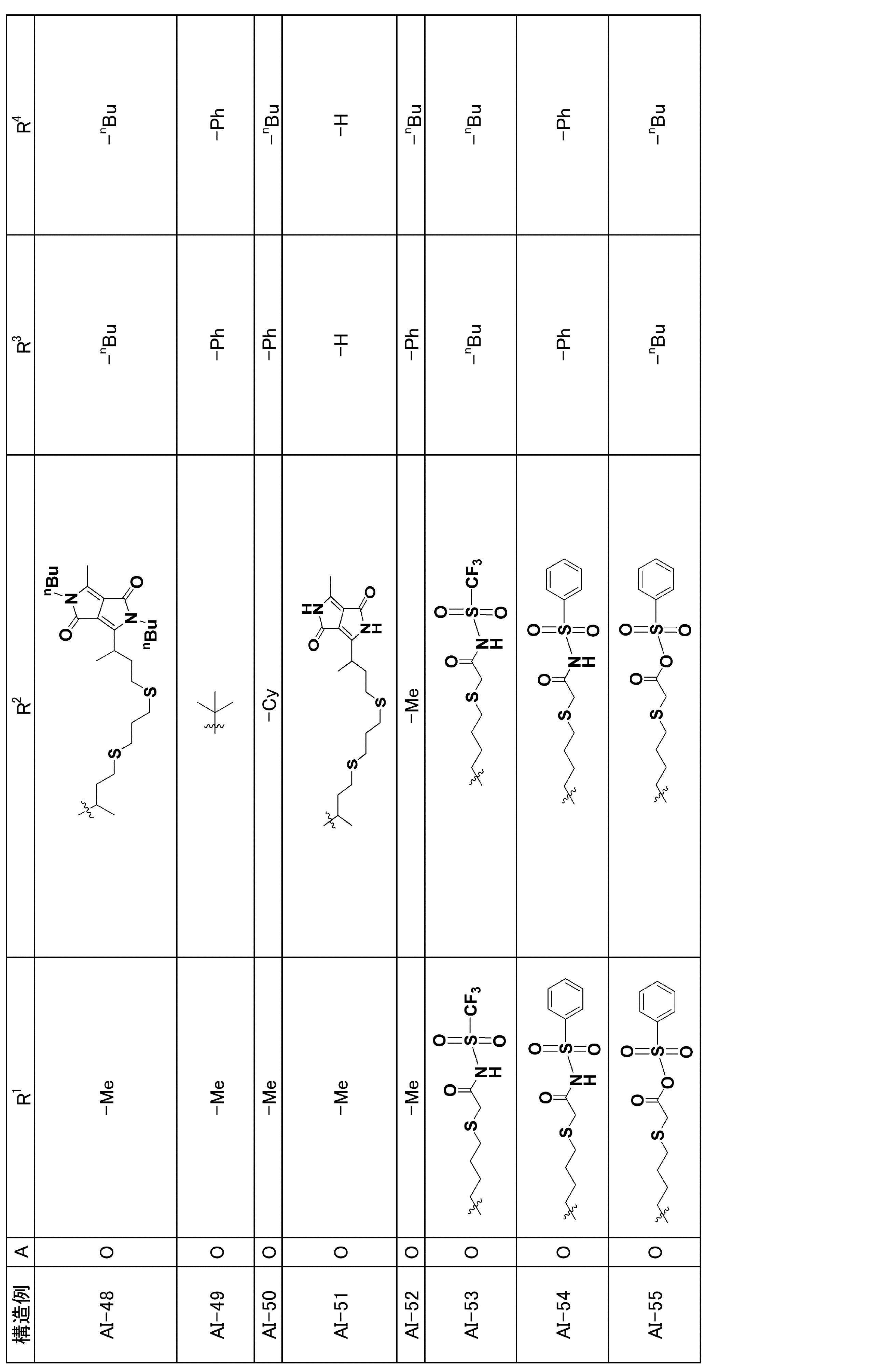

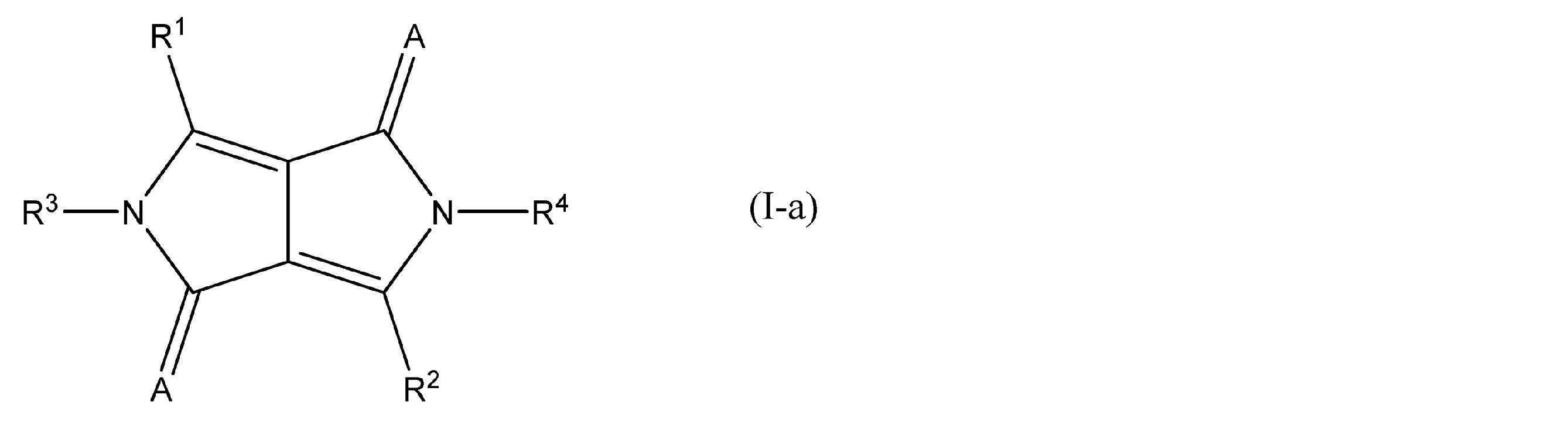

　化合物（Ａ）のうち、式（Ｉ）で表される化合物の具体例としては、下記式（Ｉ－ａ）で表される構造の化合物（構造例（ＡＩ－１）～（ＡＩ－６４））が挙げられる。下記式（Ｉ－ａ）のＡ、Ｒ^１～Ｒ^４を構成する各要素の構造を下記表に示す。

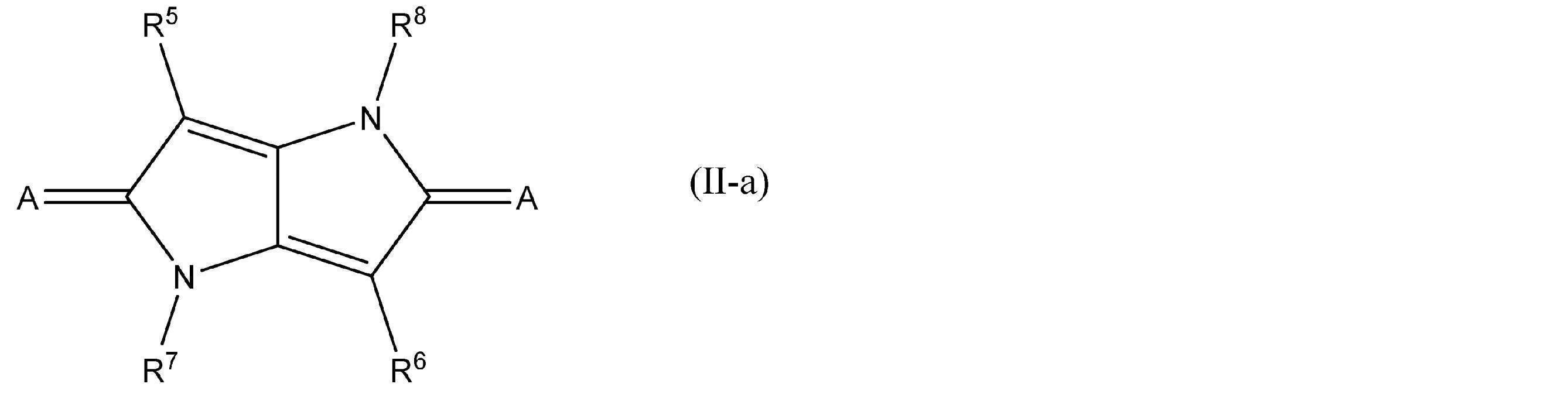

　化合物（Ａ）のうち、式（ＩＩ）で表される化合物の具体例としては、下記（ＩＩ－ａ）で表される構造の化合物（構造例（ＡＩＩ－１）～（ＡＩＩ－７））が挙げられる。下記式（ＩＩ－ａ）のＡ、Ｒ^５～Ｒ^８を構成する各要素の構造を下記表に示す。

　上記表中の、Ｍｅはメチル基を表し、Ｅｔはエチル基を表し、^ｎＰｒはノルマルプロピル基を表し、^ｎＢｕはノルマルブチル基を表し、^ｎＨｅｘはノルマルヘキシル基を表し、^ｎＨｅｐはノルマルヘプチル基を表し、^ｎＯｃｔはノルマルオクチル基を表し、^ｉＰｒはイソプロピル基を表し、^ｔＢｕはｔｅｒｔ－ブチル基を表し、Ｃｙはシクロヘキシル基を表し、Ｐｈはフェニル基を表し、波線は結合手を表す。

　本発明で用いられる黄色着色剤は、上述した化合物（Ａ）以外の黄色着色剤（以下、他の黄色着色剤ともいう）を含んでいてもよい。この態様によれば、着色組成物中での化合物（Ａ）の結晶性を低下させて、着色組成物のチキソトロピー性をより低くすることができる。

　他の黄色着色剤として用いられる顔料としては、カラーインデックス（Ｃ．Ｉ．）Ｐｉｇｍｅｎｔ　Ｙｅｌｌｏｗ　１，２，３，４，５，６，１０，１１，１２，１３，１４，１５，１６，１７，１８，２０，２４，３１，３２，３４，３５，３５：１，３６，３６：１，３７，３７：１，４０，４２，４３，５３，５５，６０，６１，６２，６３，６５，７３，７４，７７，８１，８３，８６，９３，９４，９５，９７，９８，１００，１０１，１０４，１０６，１０８，１０９，１１０，１１３，１１４，１１５，１１６，１１７，１１８，１１９，１２０，１２３，１２５，１２６，１２７，１２８，１２９，１３７，１３８，１３９，１４７，１４８，１５０，１５１，１５２，１５３，１５４，１５５，１５６，１６１，１６２，１６４，１６６，１６７，１６８，１６９，１７０，１７１，１７２，１７３，１７４，１７５，１７６，１７７，１７９，１８０，１８１，１８２，１８５，１８７，１８８，１９３，１９４，１９９，２１３，２１４，２１５，２２８，２３１，２３２（メチン系），２３３（キノリン系），２３４（アミノケトン系），２３５（アミノケトン系），２３６（アミノケトン系）等が挙げられる。

　他の黄色着色剤として用いられる染料としては、Ｃ．Ｉ．Ａｃｉｄ　Ｙｅｌｌｏｗ１，３，７，９，１１，１７，２３，２５，２９，３４，３６，４２，５４，７２，７３，７６，７９，９８，９９，１１１，１１２，１１４，１１６，１８４，２００などが挙げられる。

　また、他の黄色着色剤として、特開２０１７－２０１００３号公報に記載の化合物、特開２０１７－１９７７１９号公報に記載の化合物、特開２０１７－１７１９１２号公報の段落番号００１１～００６２、０１３７～０２７６に記載の化合物、特開２０１７－１７１９１３号公報の段落番号００１０～００６２、０１３８～０２９５に記載の化合物、特開２０１７－１７１９１４号公報の段落番号００１１～００６２、０１３９～０１９０に記載の化合物、特開２０１７－１７１９１５号公報の段落番号００１０～００６５、０１４２～０２２２に記載の化合物、特開２０１３－０５４３３９号公報の段落番号００１１～００３４に記載のキノフタロン化合物、特開２０１４－０２６２２８号公報の段落番号００１３～００５８に記載のキノフタロン化合物、特開２０１８－０６２６４４号公報に記載のイソインドリン化合物、特開２０１８－２０３７９８号公報に記載のキノフタロン化合物、特開２０１８－０６２５７８号公報に記載のキノフタロン化合物、特許第６４３２０７６号公報に記載のキノフタロン化合物、特開２０１８－１５５８８１号公報に記載のキノフタロン化合物、特開２０１８－１１１７５７号公報に記載のキノフタロン化合物、特開２０１８－０４０８３５号公報に記載のキノフタロン化合物、特開２０１７－１９７６４０号公報に記載のキノフタロン化合物、特開２０１６－１４５２８２号公報に記載のキノフタロン化合物、特開２０１４－０８５５６５号公報に記載のキノフタロン化合物、特開２０１４－０２１１３９号公報に記載のキノフタロン化合物、特開２０１３－２０９６１４号公報に記載のキノフタロン化合物、特開２０１３－２０９４３５号公報に記載のキノフタロン化合物、特開２０１３－１８１０１５号公報に記載のキノフタロン化合物、特開２０１３－０６１６２２号公報に記載のキノフタロン化合物、特開２０１３－０３２４８６号公報に記載のキノフタロン化合物、特開２０１２－２２６１１０号公報に記載のキノフタロン化合物、特開２００８－０７４９８７号公報に記載のキノフタロン化合物、特開２００８－０８１５６５号公報に記載のキノフタロン化合物、特開２００８－０７４９８６号公報に記載のキノフタロン化合物、特開２００８－０７４９８５号公報に記載のキノフタロン化合物、特開２００８－０５０４２０号公報に記載のキノフタロン化合物、特開２００８－０３１２８１号公報に記載のキノフタロン化合物、特公昭４８－０３２７６５号公報に記載のキノフタロン化合物、特開２０１９－００８０１４号公報に記載のキノフタロン化合物、下記式（ＱＰ１）で表される化合物、下記式（ＱＰ２）で表される化合物を用いることもできる。

　式（ＱＰ１）中、Ｘ^１～Ｘ^１６は各々独立に水素原子又はハロゲン原子を表し、Ｚ^１は炭素数１～３のアルキレン基を表す。式（ＱＰ１）で表される化合物の具体例としては、特許第６４４３７１１号公報の段落番号００１６に記載されている化合物が挙げられる。

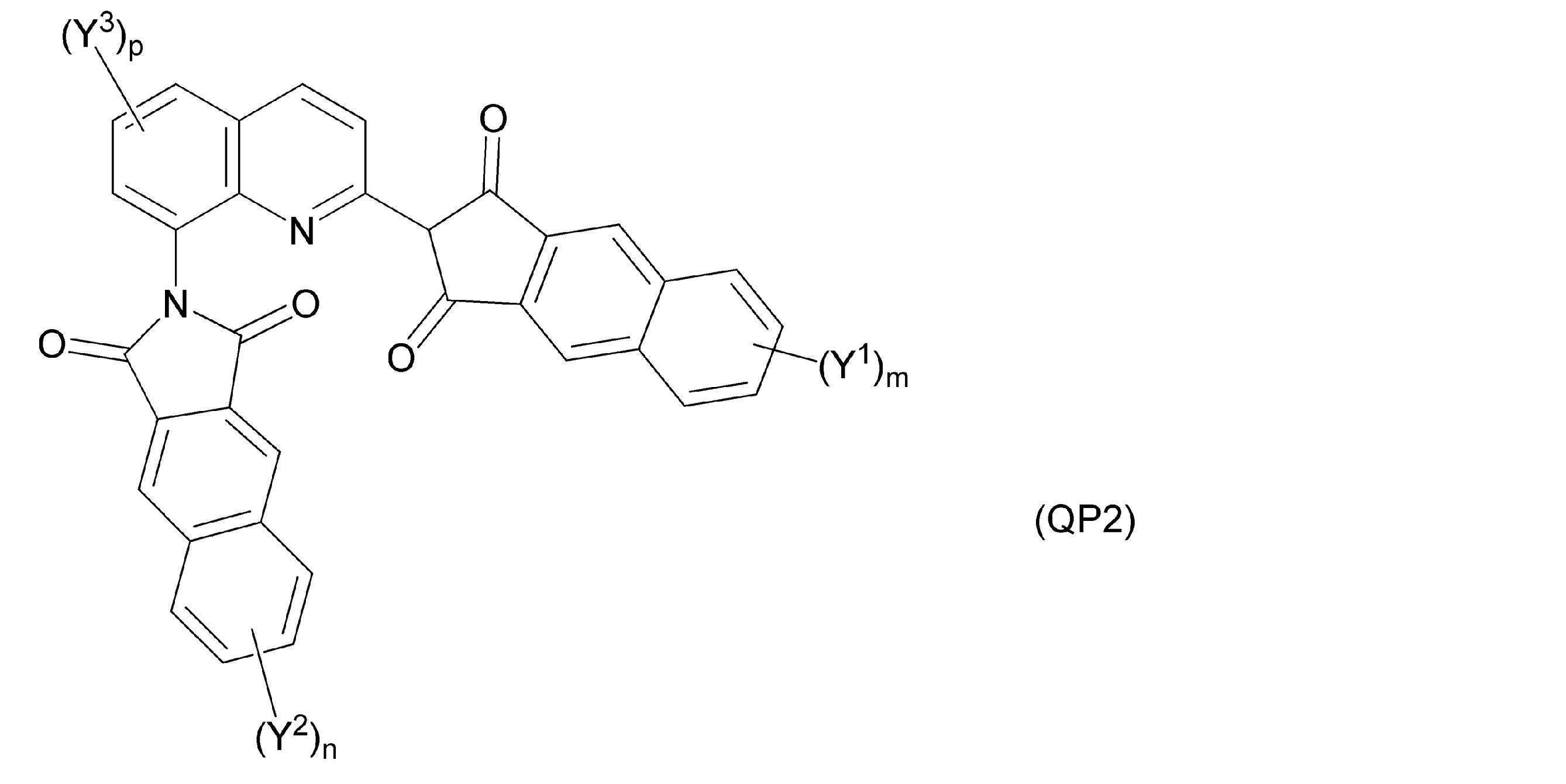

　式（ＱＰ２）中、Ｙ^１～Ｙ^３は、それぞれ独立にハロゲン原子を示す。ｎ、ｍは０～６の整数、ｐは０～５の整数を表す。（ｎ＋ｍ）は１以上である。式（ＱＰ２）で表される化合物の具体例としては、特許６４３２０７７号公報の段落番号００４７～００４８に記載されている化合物が挙げられる。

（他の着色剤）
　本発明の着色組成物は、黄色着色剤以外の他の着色剤をさらに含有することができる。この態様によれば、着色組成物中での化合物（Ａ）の結晶性を低下させて、着色組成物のチキソトロピー性をより低くすることができる。併用する他の着色剤としては、緑色着色剤、赤色着色剤、紫色着色剤、青色着色剤、オレンジ色着色剤などの有彩色着色剤、黒色着色剤などが挙げられる。他の着色剤としては、緑色着色剤および赤色着色剤が好ましい。他の着色剤として緑色着色剤を含む場合は、カラーフィルタの緑色画素形成用の着色組成物として好ましく用いられる。また、他の着色剤として赤色着色剤を含む場合は、カラーフィルタの赤色画素形成用の着色組成物として好ましく用いられる。また、他の着色剤として黒色着色剤を用いることも好ましい。他の着色剤として黒色着色剤を含む場合は、赤外線透過フィルタ形成用の着色組成物として好ましく用いられる。他の着色剤は、顔料であってもよく、染料であってもよい。

　また、着色組成物に含まれる着色剤は、２種以上の有彩色着色剤を含み、かつ、２種以上の有彩色着色剤の組み合わせで黒色を形成していてもよい。このような着色組成物は、赤外線透過フィルタ形成用の着色組成物として好ましく用いられる。２種以上の有彩色着色剤の組み合わせで黒色を形成する場合の有彩色着色剤の組み合わせとしては以下が挙げられる。
　（１）赤色着色剤と青色着色剤と黄色着色剤とを含有する態様。
　（２）赤色着色剤と青色着色剤と黄色着色剤と紫色着色剤とを含有する態様。
　（３）赤色着色剤と青色着色剤と黄色着色剤と紫色着色剤と緑色着色剤とを含有する態様。
　（４）赤色着色剤と青色着色剤と黄色着色剤と緑色着色剤とを含有する態様。
　（５）黄色着色剤と紫色着色剤とを含有する態様。

　他の着色剤として用いられる顔料としては、以下に示すものが挙げられる。
　Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｒｅｄ　１，２，３，４，５，６，７，９，１０，１４，１７，２２，２３，３１，３８，４１，４８：１，４８：２，４８：３，４８：４，４９，４９：１，４９：２，５２：１，５２：２，５３：１，５７：１，６０：１，６３：１，６６，６７，８１：１，８１：２，８１：３，８３，８８，９０，１０５，１１２，１１９，１２２，１２３，１４４，１４６，１４９，１５０，１５５，１６６，１６８，１６９，１７０，１７１，１７２，１７５，１７６，１７７，１７８，１７９，１８４，１８５，１８７，１８８，１９０，２００，２０２，２０６，２０７，２０８，２０９，２１０，２１６，２２０，２２４，２２６，２４２，２４６，２５４，２５５，２６４，２７０，２７２，２７９，２９４（キサンテン系、Ｏｒｇａｎｏ　Ｕｌｔｒａｍａｒｉｎｅ、Ｂｌｕｉｓｈ　Ｒｅｄ），２９５（モノアゾ系），２９６（ジアゾ系），２９７（アミノケトン系）等（以上、赤色顔料）、
　Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｇｒｅｅｎ　７，１０，３６，３７，５８，５９，６２，６３，６４（フタロシアニン系），６５（フタロシアニン系），６６（フタロシアニン系）等（以上、緑色顔料）、
　Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｖｉｏｌｅｔ　１，１９，２３，２７，３２，３７，４２，６０（トリアリールメタン系），６１（キサンテン系）等（以上、紫色顔料）、
　Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｂｌｕｅ　１，２，１５，１５：１，１５：２，１５：３，１５：４，１５：６，１６，２２，２９，６０，６４，６６，７９，８０，８７（モノアゾ系），８８（メチン系）等（以上、青色顔料）、
　Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｏｒａｎｇｅ　２，５，１３，１６，１７：１，３１，３４，３６，３８，４３，４６，４８，４９，５１，５２，５５，５９，６０，６１，６２，６４，７１，７３等（以上、オレンジ色顔料）。

　また、緑色着色剤として、１分子中のハロゲン原子数が平均１０～１４個であり、臭素原子数が平均８～１２個であり、塩素原子数が平均２～５個であるハロゲン化亜鉛フタロシアニン顔料を用いることもできる。具体例としては、国際公開第２０１５／１１８７２０号に記載の化合物が挙げられる。また、緑色着色剤として中国特許出願第１０６９０９０２７号明細書に記載の化合物、国際公開第２０１２／１０２３９５号に記載のリン酸エステルを配位子として有するフタロシアニン化合物、特開２０１９－００８０１４号公報に記載のフタロシアニン化合物および特開２０１８－１８００２３号公報に記載のフタロシアニン化合物、特開２０１９－０３８９５８号公報に記載の化合物などを用いることもできる。

　また、青色着色剤として、リン原子を有するアルミニウムフタロシアニン化合物を用いることもできる。具体例としては、特開２０１２－２４７５９１号公報の段落番号００２２～００３０、特開２０１１－１５７４７８号公報の段落番号００４７に記載の化合物が挙げられる。

　赤色着色剤として、特開２０１７－２０１３８４号公報に記載の構造中に少なくとも１つ臭素原子が置換したジケトピロロピロール化合物、特許第６２４８８３８号の段落番号００１６～００２２に記載のジケトピロロピロール化合物、国際公開第２０１２／１０２３９９号に記載のジケトピロロピロール化合物、国際公開第２０１２／１１７９６５号に記載のジケトピロロピロール化合物、特開２０１２－２２９３４４号公報に記載のナフトールアゾ化合物、特許第６５１６１１９号公報に記載の赤色着色剤、特許第６５２５１０１号公報に記載の赤色着色剤などを用いることもできる。また、赤色着色剤として、芳香族環に対して、酸素原子、硫黄原子または窒素原子が結合した基が導入された芳香族環基がジケトピロロピロール骨格に結合した構造を有する化合物を用いることもできる。

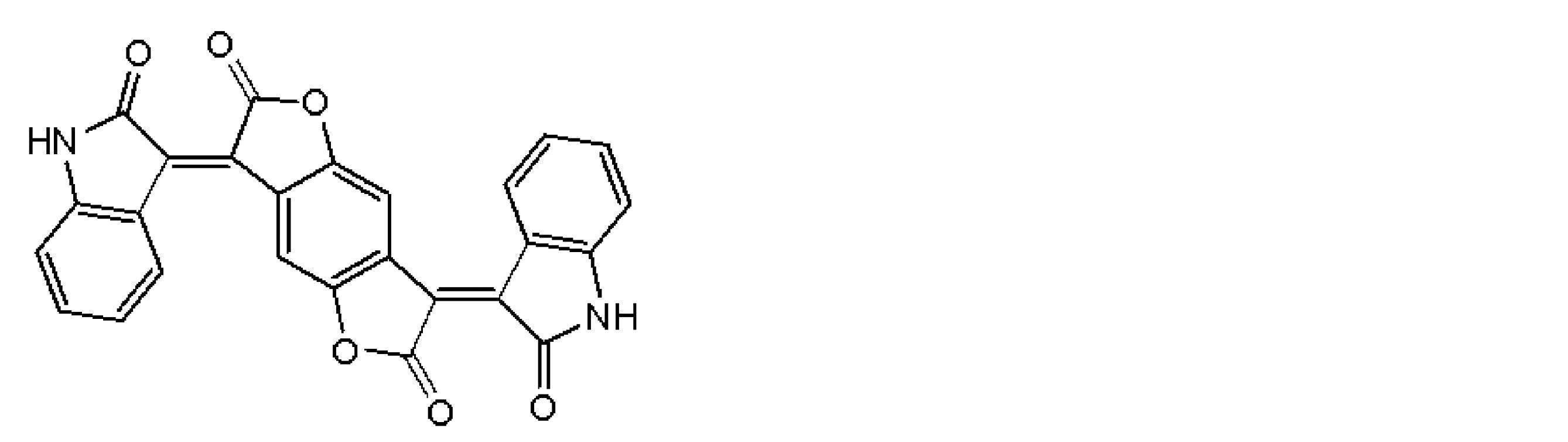

　黒色着色剤としては、ビスベンゾフラノン化合物、アゾメチン化合物、ペリレン化合物、アゾ化合物などが挙げられ、ビスベンゾフラノン化合物、ペリレン化合物が好ましい。ビスベンゾフラノン化合物としては、特表２０１０－５３４７２６号公報、特表２０１２－５１５２３３号公報、特表２０１２－５１５２３４号公報などに記載の化合物が挙げられ、例えば、ＢＡＳＦ社製の「Ｉｒｇａｐｈｏｒ　Ｂｌａｃｋ」として入手可能である。ペリレン化合物としては、特開２０１７－２２６８２１号公報の段落番号００１６～００２０に記載の化合物、Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｂｌａｃｋ　３１、３２などが挙げられる。アゾメチン化合物としては、特開平０１－１７０６０１号公報、特開平０２－０３４６６４号公報などに記載の化合物が挙げられ、例えば、大日精化社製の「クロモファインブラックＡ１１０３」として入手できる。

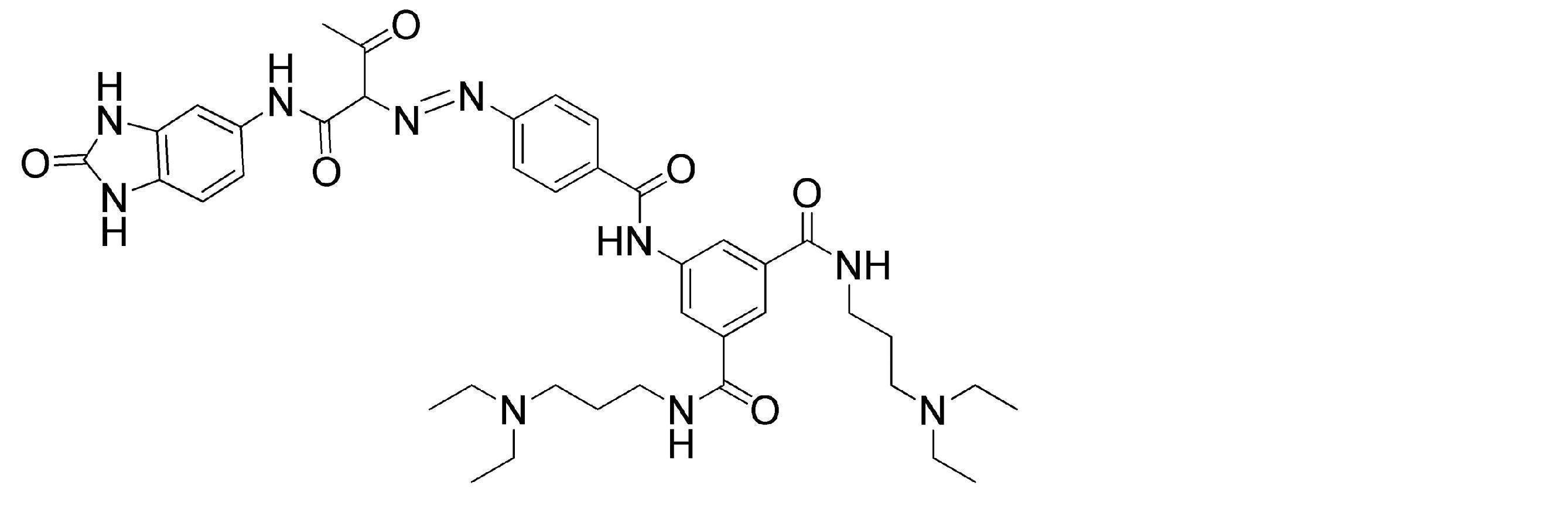

　他の着色剤には顔料誘導体を用いることもできる。着色剤として用いられる顔料誘導体としては、後述する顔料誘導体のうち、可視域に着色を有する化合物が挙げられる。例えば、着色剤として用いられる顔料誘導体としては、４００～７００ｎｍの波長領域におけるモル吸光係数の最大値（εｍａｘ）が３０００Ｌ・ｍｏｌ^－１・ｃｍ^－１を超える化合物などが挙げられる。

　着色組成物の全固形分中における着色剤の含有量は、１０～８０質量％であることが好ましい。下限は、１５質量％以上であることが好ましく、２０質量％以上であることがより好ましい。上限は、７０質量％以下であることが好ましく、６０質量％以下であることがより好ましい。

　また、着色剤中における化合物（Ａ）の含有量は、３．５質量％以上であり、４．０質量％以上であることが好ましく、４．５質量％以上であることがより好ましく、５．０質量％以上であることが更に好ましい。上限は１００質量％とすることもでき、９５質量％以下とすることもでき、９０質量％以下とすることもできる。

　また、黄色着色剤中における化合物（Ａ）の含有量は３．５質量％以上であることが好ましく、４．０質量％以上であることがより好ましく、４．５質量％以上であることが更に好ましい。上限は１００質量％とすることもでき、９５質量％以下とすることもでき、９０質量％以下とすることもできる。また、黄色着色剤は実質的に化合物（Ａ）のみであってもよい。黄色着色剤が実質的に化合物（Ａ）のみである場合とは、黄色着色剤の全量中における化合物（Ａ）の割合が９９質量％以上であることを意味し、９９．５質量％以上であることが好ましく、化合物（Ａ）のみであることが更に好ましい。

　また、着色組成物の全固形分中における化合物（Ａ）の含有量は、０．３５質量％以上であることが好ましく、１．０質量％以上であることがより好ましく、２．０質量％以上であることが更に好ましい。上限は８０質量％以下であることが好ましく、７０質量％以下であることがより好ましく、６０質量％以下であることが更に好ましい。

　本発明の着色組成物をカラーフィルタの黄色画素形成用の着色組成物として用いる場合、分光特性、耐光性および耐湿性の観点から、着色剤中における化合物（Ａ）の含有量は３．５質量％以上であることが好ましく、４．５質量％以上であることがより好ましく、５．０質量％以上であることが更に好ましい。

　本発明の着色組成物をカラーフィルタの緑色画素形成用の着色組成物として用いる場合、分光特性、耐光性および耐湿性の観点から、着色剤中における化合物（Ａ）の含有量は３．５～６０質量％であることが好ましく、４．５～５５質量％であることがより好ましく、５．０～５０質量％であることが更に好ましい。この場合、化合物（Ａ）と併用する着色剤は緑色着色剤であることが好ましい。

　本発明の着色組成物を、カラーフィルタの赤色画素形成用の着色組成物として用いる場合、分光特性、耐光性および耐湿性の観点から、着色剤中における化合物（Ａ）の含有量は３．５～６０質量％であることが好ましく、４．５～５５質量％であることがより好ましく、５．０～５０質量％であることが更に好ましい。この場合、化合物（Ａ）と併用する着色剤は赤色着色剤であることが好ましい。

　本発明の着色組成物を、赤外線透過フィルタ形成用の着色組成物として用いる場合、分光特性、耐光性および耐湿性の観点から、着色剤中における化合物（Ａ）の含有量は３．５～６０質量％であることが好ましく、４．５～５５質量％であることがより好ましく、５．０～５０質量％であることが更に好ましい。この場合、化合物（Ａ）と併用する着色剤としては、赤色着色剤、青色着色剤、紫色着色剤、緑色着色剤、黒色着色剤などが挙げられる。

＜＜硬化性化合物＞＞
　本発明の着色組成物は硬化性化合物を含有する。硬化性化合物としては、重合性化合物、樹脂等が挙げられる。樹脂は、非重合性の樹脂（重合性基を有さない樹脂）であってもよく、重合性の樹脂（重合性基を有する樹脂）であってもよい。重合性基としては、エチレン性不飽和結合含有基、環状エーテル基、メチロール基、アルコキシメチル基などが挙げられる。エチレン性不飽和結合含有基としては、ビニル基、アリル基、（メタ）アクリロイル基などが挙げられる。環状エーテル基としては、エポキシ基、オキセタニル基などが挙げられ、エポキシ基が好ましい。なお、重合性基を有する樹脂は、重合性化合物でもある。

　本発明において、硬化性化合物としては、樹脂を少なくとも含むものを用いることが好ましく、樹脂とモノマータイプの重合性化合物とを用いることがより好ましく、樹脂と、エチレン性不飽和結合を有する基を有するモノマータイプの重合性化合物とを用いることが更に好ましい。

　着色組成物の全固形分中における硬化性化合物の含有量は、０．１～８０質量％であることが好ましい。下限は０．５質量％以上が好ましく、１質量％以上がより好ましく、５質量％以上が更に好ましい。上限は７５質量％以下が好ましく、７０質量％以下がより好ましい。硬化性化合物は、１種類のみでもよく、２種類以上でもよい。２種類以上の場合は、それらの合計量が上記範囲となることが好ましい。

（重合性化合物）
　重合性化合物としては、エチレン性不飽和結合含有基を有する化合物、環状エーテル基を有する化合物、メチロール基を有する化合物、アルコキシメチル基を有する化合物等が挙げられる。重合性化合物は、モノマーであってもよく、樹脂であってもよい。エチレン性不飽和結合含有基を有するモノマータイプの重合性化合物は、ラジカル重合性化合物として好ましく用いることができる。また、環状エーテル基を有する化合物、メチロール基を有する化合物、アルコキシメチル基を有する化合物は、カチオン重合性化合物として好ましく用いることができる。

　モノマータイプの重合性化合物（重合性モノマー）の分子量は、２０００未満であることが好ましく、１００以上２０００未満であることがより好ましく、２００以上２０００未満であることがさらに好ましい。分子量の上限は、１５００以下であることが好ましい。樹脂タイプの重合性化合物の重量平均分子量（Ｍｗ）は、２０００～２００００００であることが好ましい。重量平均分子量の上限は、１００００００以下であることが好ましく、５０００００以下であることがより好ましい。重量平均分子量の下限は、３０００以上であることが好ましく、５０００以上であることがより好ましい。

　樹脂タイプの重合性化合物としては、エポキシ樹脂や、重合性基を有する繰り返し単位を含む樹脂などが挙げられる。

　モノマータイプの重合性化合物（重合性モノマー）としてのエチレン性不飽和結合含有基を含む化合物は、３～１５官能の（メタ）アクリレート化合物であることが好ましく、３～６官能の（メタ）アクリレート化合物であることがより好ましい。具体例としては、特開２００９－２８８７０５号公報の段落番号００９５～０１０８、特開２０１３－０２９７６０号公報の段落０２２７、特開２００８－２９２９７０号公報の段落番号０２５４～０２５７、特開２０１３－２５３２２４号公報の段落番号００３４～００３８、特開２０１２－２０８４９４号公報の段落番号０４７７、特開２０１７－０４８３６７号公報、特許第６０５７８９１号公報、特許第６０３１８０７号公報、特開２０１７－１９４６６２号公報に記載されている化合物が挙げられ、これらの内容は本明細書に組み込まれる。

　エチレン性不飽和結合含有基を含む化合物としては、ジペンタエリスリトールトリアクリレート（市販品としてはＫＡＹＡＲＡＤ　Ｄ－３３０；日本化薬（株）製）、ジペンタエリスリトールテトラアクリレート（市販品としてはＫＡＹＡＲＡＤ　Ｄ－３２０；日本化薬（株）製）、ジペンタエリスリトールペンタ（メタ）アクリレート（市販品としてはＫＡＹＡＲＡＤ　Ｄ－３１０；日本化薬（株）製）、ジペンタエリスリトールヘキサ（メタ）アクリレート（市販品としてはＫＡＹＡＲＡＤ　ＤＰＨＡ；日本化薬（株）製、ＮＫエステルＡ－ＤＰＨ－１２Ｅ；新中村化学工業（株）製）、およびこれらの化合物の（メタ）アクリロイル基がエチレングリコールおよび／またはプロピレングリコール残基を介して結合している構造の化合物（例えば、サートマー社から市販されている、ＳＲ４５４、ＳＲ４９９）などが挙げられる。また、エチレン性不飽和結合含有基を含む化合物としては、ジグリセリンＥＯ（エチレンオキシド）変性（メタ）アクリレート（市販品としてはＭ－４６０；東亞合成製）、ペンタエリスリトールテトラアクリレート（新中村化学工業（株）製、ＮＫエステルＡ－ＴＭＭＴ）、１，６－ヘキサンジオールジアクリレート（日本化薬（株）製、ＫＡＹＡＲＡＤ　ＨＤＤＡ）、ＲＰ－１０４０（日本化薬（株）製）、アロニックスＴＯ－２３４９（東亞合成（株）製）、ＮＫオリゴＵＡ－７２００（新中村化学工業（株）製）、８ＵＨ－１００６、８ＵＨ－１０１２（大成ファインケミカル（株）製）、ライトアクリレートＰＯＢ－Ａ０（共栄社化学（株）製）などを用いることもできる。

　また、エチレン性不飽和結合含有基を含む化合物としては、トリメチロールプロパントリ（メタ）アクリレート、トリメチロールプロパンプロピレンオキシ変性トリ（メタ）アクリレート、トリメチロールプロパンエチレンオキシ変性トリ（メタ）アクリレート、イソシアヌル酸エチレンオキシ変性トリ（メタ）アクリレート、ペンタエリスリトールトリ（メタ）アクリレートなどの３官能の（メタ）アクリレート化合物を用いることも好ましい。３官能の（メタ）アクリレート化合物の市販品としては、アロニックスＭ－３０９、Ｍ－３１０、Ｍ－３２１、Ｍ－３５０、Ｍ－３６０、Ｍ－３１３、Ｍ－３１５、Ｍ－３０６、Ｍ－３０５、Ｍ－３０３、Ｍ－４５２、Ｍ－４５０（東亞合成（株）製）、ＮＫエステル　Ａ９３００、Ａ－ＧＬＹ－９Ｅ、Ａ－ＧＬＹ－２０Ｅ、Ａ－ＴＭＭ－３、Ａ－ＴＭＭ－３Ｌ、Ａ－ＴＭＭ－３ＬＭ－Ｎ、Ａ－ＴＭＰＴ、ＴＭＰＴ（新中村化学工業（株）製）、ＫＡＹＡＲＡＤ　ＧＰＯ－３０３、ＴＭＰＴＡ、ＴＨＥ－３３０、ＴＰＡ－３３０、ＰＥＴ－３０（日本化薬（株）製）などが挙げられる。

　エチレン性不飽和結合含有基を含む化合物は、更に、カルボキシ基、スルホ基、リン酸基等の酸基を有していてもよい。このような化合物の市販品としては、アロニックスＭ－３０５、Ｍ－５１０、Ｍ－５２０、アロニックスＴＯ－２３４９（東亞合成（株）製）等が挙げられる。

　エチレン性不飽和結合含有基を含む化合物としては、カプロラクトン構造を有する化合物を用いることもできる。カプロラクトン構造を有する化合物については、特開２０１３－２５３２２４号公報の段落００４２～００４５の記載を参酌することができ、この内容は本明細書に組み込まれる。カプロラクトン構造を有する化合物は、例えば、日本化薬（株）からＫＡＹＡＲＡＤ　ＤＰＣＡシリーズとして市販されている、ＤＰＣＡ－２０、ＤＰＣＡ－３０、ＤＰＣＡ－６０、ＤＰＣＡ－１２０等が挙げられる。

　エチレン性不飽和結合含有基を含む化合物としては、エチレン性不飽和結合含有基とアルキレンオキシ基を有する化合物を用いることもできる。このような化合物は、エチレン性不飽和結合含有基と、エチレンオキシ基および／またはプロピレンオキシ基とを有する化合物であることが好ましく、エチレン性不飽和結合含有基とエチレンオキシ基とを有する化合物であることがより好ましく、エチレンオキシ基を４～２０個有する３～６官能（メタ）アクリレート化合物であることがさらに好ましい。市販品としては、例えばサートマー社製のエチレンオキシ基を４個有する４官能（メタ）アクリレートであるＳＲ－４９４、イソブチレンオキシ基を３個有する３官能（メタ）アクリレートであるＫＡＹＡＲＡＤ　ＴＰＡ－３３０などが挙げられる。

　エチレン性不飽和結合含有基を含む化合物としては、フルオレン骨格を有する重合性化合物を用いることもできる。市販品としては、オグソールＥＡ－０２００、ＥＡ－０３００（大阪ガスケミカル（株）製、フルオレン骨格を有する（メタ）アクリレートモノマー）などが挙げられる。

　エチレン性不飽和結合含有基を含む化合物は、トルエンなどの環境規制物質を実質的に含まない化合物を用いることも好ましい。このような化合物の市販品としては、ＫＡＹＡＲＡＤ　ＤＰＨＡ　ＬＴ、ＫＡＹＡＲＡＤ　ＤＰＥＡ－１２　ＬＴ（日本化薬（株）製）などが挙げられる。

　エチレン性不飽和結合含有基を含む化合物は、ＵＡ－７２００（新中村化学工業（株）製）、ＤＰＨＡ－４０Ｈ（日本化薬（株）製）、ＵＡ－３０６Ｈ、ＵＡ－３０６Ｔ、ＵＡ－３０６Ｉ、ＡＨ－６００、Ｔ－６００、ＡＩ－６００、ＬＩＮＣ－２０２ＵＡ（共栄社化学（株）製）、８ＵＨ－１００６、８ＵＨ－１０１２（以上、大成ファインケミカル（株）製）、ライトアクリレートＰＯＢ－Ａ０（共栄社化学（株）製）などを用いることも好ましい。

　本発明の着色組成物がエチレン性不飽和結合含有基を含む化合物を含有する場合、着色組成物の全固形分中におけるエチレン性不飽和結合含有基を含む化合物の含有量は、０．１～５０質量％が好ましい。下限は０．５質量％以上が好ましく、１質量％以上がより好ましい。上限は、４０質量％以下が好ましく、３０質量％以下がより好ましい。
　また、モノマータイプのエチレン性不飽和結合含有基を含む化合物の含有量は、着色組成物の全固形分中０．１～５０質量％が好ましい。下限は、０．５質量％以上が好ましく、１質量％以上がより好ましい。上限は、４０質量％以下が好ましく、３０質量％以下がより好ましい。

　環状エーテル基を有する化合物としては、エポキシ基を有する化合物、オキセタニル基を有する化合物などが挙げられ、エポキシ基を有する化合物であることが好ましい。エポキシ基を有する化合物としては、１分子内にエポキシ基を１～１００個有する化合物が挙げられる。エポキシ基の上限は、例えば、１０個以下とすることもでき、５個以下とすることもできる。エポキシ基の下限は、２個以上が好ましい。エポキシ基を有する化合物としては、特開２０１３－０１１８６９号公報の段落番号００３４～００３６、特開２０１４－０４３５５６号公報の段落番号０１４７～０１５６、特開２０１４－０８９４０８号公報の段落番号００８５～００９２に記載された化合物、特開２０１７－１７９１７２号公報に記載された化合物を用いることもでき、これらの内容は本明細書に組み込まれる。

　エポキシ基を有する化合物は、低分子化合物（例えば分子量１０００未満）でもよいし、高分子化合物（ｍａｃｒｏｍｏｌｅｃｕｌｅ）（例えば、分子量１０００以上、ポリマーの場合は、重量平均分子量が１０００以上）のいずれでもよい。エポキシ基を有する化合物の重量平均分子量は、２００～１０００００が好ましく、５００～５００００がより好ましい。重量平均分子量の上限は、１００００以下が好ましく、５０００以下がより好ましく、３０００以下が更に好ましい。

　環状エーテル基を有する化合物の市販品としては、例えば、ＥＨＰＥ３１５０（（株）ダイセル製）、ＥＰＩＣＬＯＮ　Ｎ－６９５（ＤＩＣ（株）製）、マープルーフＧ－０１５０Ｍ、Ｇ－０１０５ＳＡ、Ｇ－０１３０ＳＰ、Ｇ－０２５０ＳＰ、Ｇ－１００５Ｓ、Ｇ－１００５ＳＡ、Ｇ－１０１０Ｓ、Ｇ－２０５０Ｍ、Ｇ－０１１００、Ｇ－０１７５８（以上、日油（株）製、エポキシ基含有ポリマー）等が挙げられる。

　本発明の着色組成物が環状エーテル基を有する化合物を含有する場合、着色組成物の全固形分中における環状エーテル基を有する化合物の含有量は、０．１～５０質量％が好ましい。下限は、０．５質量％以上が好ましく、１質量％以上がより好ましい。上限は、４０質量％以下が好ましく、３０質量％以下がより好ましい。

　メチロール基を有する化合物（以下、メチロール化合物ともいう）としては、メチロール基が、窒素原子または芳香族環を形成する炭素原子に結合している化合物が挙げられる。また、アルコキシメチル基を有する化合物（以下、アルコキシメチル化合物ともいう）としては、アルコキシメチル基が、窒素原子または芳香族環を形成する炭素原子に結合している化合物が挙げられる。アルコキシメチル基またはメチロール基が、窒素原子に結合している化合物としては、アルコキシメチル化メラミン、メチロール化メラミン、アルコキシメチル化ベンゾグアナミン、メチロール化ベンゾグアナミン、アルコキシメチル化グリコールウリル、メチロール化グリコールウリル、アルコキシメチル化尿素およびメチロール化尿素等が好ましい。また、特開２００４－２９５１１６号公報の段落０１３４～０１４７、特開２０１４－０８９４０８号公報の段落００９５～０１２６に記載された化合物を用いることもできる。本発明の着色組成物がメチロール化合物を含有する場合、着色組成物の全固形分中におけるメチロール化合物の含有量は、０．１～５０質量％が好ましい。下限は、０．５質量％以上が好ましく、１質量％以上がより好ましい。上限は、４０質量％以下が好ましく、３０質量％以下がより好ましい。また、本発明の着色組成物がアルコキシメチル化合物を含有する場合、着色組成物の全固形分中におけるアルコキシメチル化合物の含有量は、０．１～５０質量％が好ましい。下限は、０．５質量％以上が好ましく、１質量％以上がより好ましい。上限は、４０質量％以下が好ましく、３０質量％以下がより好ましい。

（樹脂）
　本発明の着色組成物は、硬化性化合物として樹脂を用いることができる。硬化性化合物は、樹脂を少なくとも含むものを用いることが好ましい。樹脂は、例えば、顔料等を樹脂組成物中で分散させる用途や、バインダーの用途で配合される。なお、主に顔料等を樹脂組成物中で分散させるために用いられる樹脂を分散剤ともいう。ただし、樹脂のこのような用途は一例であって、このような用途以外を目的として樹脂を使用することもできる。なお、重合性基を有する樹脂は、重合性化合物にも該当する。

　樹脂の重量平均分子量（Ｍｗ）は、２０００～２００００００が好ましい。上限は、１００００００以下が好ましく、５０００００以下がより好ましい。下限は、３０００以上が好ましく、５０００以上がより好ましい。

　樹脂としては、（メタ）アクリル樹脂、エポキシ樹脂、エン・チオール樹脂、ポリカーボネート樹脂、ポリエーテル樹脂、ポリアリレート樹脂、ポリスルホン樹脂、ポリエーテルスルホン樹脂、ポリフェニレン樹脂、ポリアリーレンエーテルホスフィンオキシド樹脂、ポリイミド樹脂、ポリアミドイミド樹脂、ポリオレフィン樹脂、環状オレフィン樹脂、ポリエステル樹脂、スチレン樹脂などが挙げられる。これらの樹脂から１種を単独で使用してもよく、２種以上を混合して使用してもよい。

　本発明で用いる樹脂は、酸基を有していてもよい。酸基としては、例えば、カルボキシ基、リン酸基、スルホ基、フェノール性ヒドロキシ基などが挙げられる。これら酸基は、１種のみであってもよいし、２種以上であってもよい。酸基を有する樹脂はアルカリ可溶性樹脂として好ましく用いることができる。本発明の着色組成物がアルカリ可溶性樹脂を含有することにより、アルカリ現像によって所望のパターンを形成できる。酸基を有する樹脂の酸価は、３０～５００ｍｇＫＯＨ／ｇが好ましい。下限は、５０ｍｇＫＯＨ／ｇ以上がより好ましく、７０ｍｇＫＯＨ／ｇ以上が更に好ましい。上限は、４００ｍｇＫＯＨ／ｇ以下がより好ましく、２００ｍｇＫＯＨ／ｇ以下がさらに好ましく、１５０ｍｇＫＯＨ／ｇ以下が特に好ましく、１２０ｍｇＫＯＨ／ｇ以下が最も好ましい。

　樹脂は、下記式（ＥＤ１）で示される化合物および／または下記式（ＥＤ２）で表される化合物（以下、これらの化合物を「エーテルダイマー」と称することもある。）由来の繰り返し単位を含む樹脂であることも好ましい。

　式（ＥＤ１）中、Ｒ^１およびＲ^２は、それぞれ独立して、水素原子または置換基を有していてもよい炭素数１～２５の炭化水素基を表す。

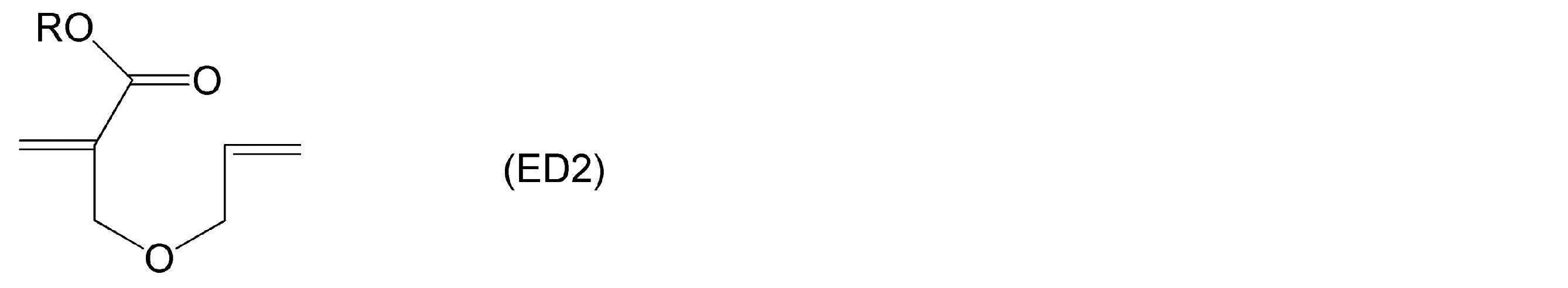

　式（ＥＤ２）中、Ｒは、水素原子または炭素数１～３０の有機基を表す。式（ＥＤ２）の具体例としては、特開２０１０－１６８５３９号公報の記載を参酌できる。

　エーテルダイマーの具体例については、特開２０１３－０２９７６０号公報の段落番号０３１７を参酌することができ、この内容は本明細書に組み込まれる。

　樹脂は、重合性基を有する繰り返し単位を含む樹脂であることも好ましい。

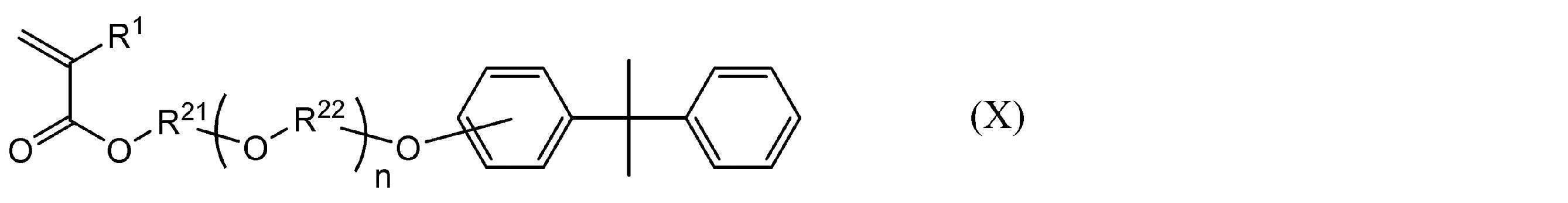

　樹脂は、式（Ｘ）で表される化合物由来の繰り返し単位を含む樹脂を含有することも好ましい。

　式中、Ｒ^１は水素原子またはメチル基を表し、Ｒ^２１およびＲ^２２はそれぞれ独立してアルキレン基を表し、ｎは０～１５の整数を表す。Ｒ^２１およびＲ^２２が表すアルキレン基の炭素数は１～１０であることが好ましく、１～５であることがより好ましく、１～３であることが更に好ましく、２または３であることが特に好ましい。ｎは０～１５の整数を表し、０～５の整数であることが好ましく、０～４の整数であることがより好ましく、０～３の整数であることが更に好ましい。

　式（Ｘ）で表される化合物としては、パラクミルフェノールのエチレンオキサイドまたはプロピレンオキサイド変性（メタ）アクリレートなどが挙げられる。市販品としては、アロニックスＭ－１１０（東亞合成（株）製）などが挙げられる。

　本発明の着色組成物は、分散剤としての樹脂を含むこともできる。分散剤としては、酸性分散剤（酸性樹脂）、塩基性分散剤（塩基性樹脂）が挙げられる。ここで、酸性分散剤（酸性樹脂）とは、酸基の量が塩基性基の量よりも多い樹脂を表す。酸性分散剤（酸性樹脂）は、酸基の量と塩基性基の量の合計量を１００モル％としたときに、酸基の量が７０モル％以上を占める樹脂が好ましく、実質的に酸基のみからなる樹脂がより好ましい。酸性分散剤（酸性樹脂）が有する酸基は、カルボキシ基が好ましい。酸性分散剤（酸性樹脂）の酸価は、４０～１０５ｍｇＫＯＨ／ｇが好ましく、５０～１０５ｍｇＫＯＨ／ｇがより好ましく、６０～１０５ｍｇＫＯＨ／ｇがさらに好ましい。また、塩基性分散剤（塩基性樹脂）とは、塩基性基の量が酸基の量よりも多い樹脂を表す。塩基性分散剤（塩基性樹脂）は、酸基の量と塩基性基の量の合計量を１００モル％としたときに、塩基性基の量が５０モル％を超える樹脂が好ましい。塩基性分散剤が有する塩基性基は、アミノ基であることが好ましい。

　分散剤として用いる樹脂は、酸基を有する繰り返し単位を含むことが好ましい。分散剤として用いる樹脂が酸基を有する繰り返し単位を含むことにより、フォトリソグラフィ法によりパターン形成する際、現像残渣の発生をより抑制できる。

　分散剤として用いる樹脂は、グラフト樹脂であることも好ましい。グラフト樹脂の詳細は、特開２０１２－２５５１２８号公報の段落番号００２５～００９４の記載を参酌でき、この内容は本明細書に組み込まれる。

　分散剤として用いる樹脂は、主鎖及び側鎖の少なくとも一方に窒素原子を含むポリイミン系分散剤であることも好ましい。ポリイミン系分散剤としては、ｐＫａ１４以下の官能基を有する部分構造を有する主鎖と、原子数４０～１００００の側鎖とを有し、かつ主鎖及び側鎖の少なくとも一方に塩基性窒素原子を有する樹脂が好ましい。塩基性窒素原子とは、塩基性を呈する窒素原子であれば特に制限はない。ポリイミン系分散剤については、特開２０１２－２５５１２８号公報の段落番号０１０２～０１６６の記載を参酌でき、この内容は本明細書に組み込まれる。

　分散剤として用いる樹脂は、コア部に複数個のポリマー鎖が結合した構造の樹脂であることも好ましい。このような樹脂としては、例えばデンドリマー（星型ポリマーを含む）が挙げられる。また、デンドリマーの具体例としては、特開２０１３－０４３９６２号公報の段落番号０１９６～０２０９に記載された高分子化合物Ｃ－１～Ｃ－３１などが挙げられる。

　分散剤として用いる樹脂は、重合性基を側鎖に有する繰り返し単位を含む樹脂であることも好ましい。重合性基を側鎖に有する繰り返し単位の含有量は、樹脂の全繰り返し単位中１０モル％以上であることが好ましく、１０～８０モル％であることがより好ましく、２０～７０モル％であることが更に好ましい。

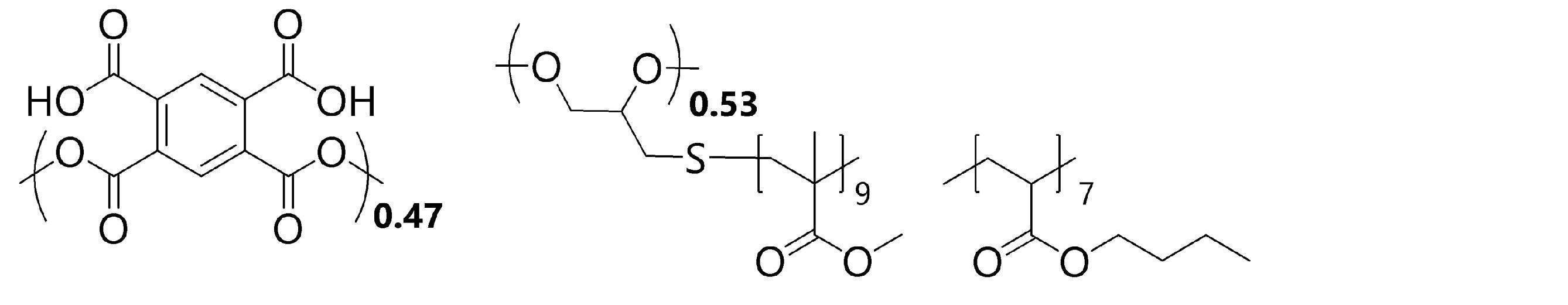

　分散剤として用いる樹脂は、芳香族カルボキシ基を有する樹脂（以下、樹脂Ａｃともいう）であることも好ましい。樹脂Ａｃにおいて、芳香族カルボキシ基は繰り返し単位の主鎖に含まれていてもよく、繰り返し単位の側鎖に含まれていてもよいが、芳香族カルボキシ基は繰り返し単位の主鎖に含まれていることが好ましい。芳香族カルボキシ基において、芳香族環に結合したカルボキシ基の数は、１～４個であることが好ましく、１～２個であることがより好ましい。

　樹脂Ａｃは、式（ｂ－１０１）で表される繰り返し単位および式（ｂ－１１０）で表される繰り返し単位から選ばれる少なくとも一種の繰り返し単位を含む樹脂であることが好ましい。

　式（ｂ－１０１）中、Ａｒ^１０１は芳香族カルボキシ基を含む基を表し、Ｌ^１０１は、－ＣＯＯ－または－ＣＯＮＨ－を表し、Ｌ^１０２は、２価の連結基を表す。
　式（ｂ－１１０）中、Ａｒ^１１０は芳香族カルボキシ基を含む基を表し、Ｌ^１１１は、－ＣＯＯ－または－ＣＯＮＨ－を表し、Ｌ^１１２は３価の連結基を表し、Ｐ^１１０はポリマー鎖を表す。

　樹脂Ａｃの具体例としては、特開２０１７－１５６６５２号公報に記載された化合物が挙げられ、この内容は本明細書に組み込まれる。

　また、分散剤として用いる樹脂は、特許第６４３２０７７号公報の段落番号０２１９～０２２１に記載されたブロック共重合体（ＥＢ－１）～（ＥＢ－９）を用いることもできる。

　分散剤は、市販品としても入手可能であり、そのような具体例としては、ＢＹＫＣｈｅｍｉｅ社製のＤＩＳＰＥＲＢＹＫシリーズ（例えば、ＤＩＳＰＥＲＢＹＫ－１１１、１４２、１６１など）、日本ルーブリゾール（株）製のソルスパースシリーズ（例えば、ソルスパース７６５００など）などが挙げられる。また、特開２０１４－１３０３３８号公報の段落番号００４１～０１３０に記載された顔料分散剤を用いることもでき、この内容は本明細書に組み込まれる。なお、上記分散剤として説明した樹脂は、分散剤以外の用途で使用することもできる。例えば、バインダーとして用いることもできる。

　本発明の着色組成物が樹脂を含有する場合、着色組成物の全固形分中にける樹脂の含有量は、１～８０質量％であることが好ましい。下限は５質量％以上が好ましく、１０質量％以上がより好ましく、１５質量％以上が更に好ましく、２０質量％以上が特に好ましい。上限は７０質量％以下が好ましく、６０質量％以下がより好ましく、５０質量％以下が更に好ましく、４０質量％以下が特に好ましい。また、酸基を含有する樹脂の含有量は、着色組成物の全固形分中０．１～５０質量％が好ましい。下限は０．５質量％以上が好ましく、１質量％以上がより好ましく、２質量％以上が更に好ましく、３質量％以上が特に好ましい。上限は３０質量％以下がより好ましく、２０質量％以下が更に好ましい。また、樹脂として分散剤を含有する場合、分散剤の含有量は、着色組成物の全固形分中０．１～４０質量％が好ましい。上限は、２０質量％以下が好ましく、１０質量％以下がさらに好ましい。下限は、０．５質量％以上が好ましく、１質量％以上がさらに好ましい。また、分散剤の含有量は、顔料１００質量部に対して、１～１００質量部が好ましい。上限は、８０質量部以下が好ましく、７５質量部以下がより好ましい。下限は、２．５質量部以上が好ましく、５質量部以上がより好ましい。
　本発明の着色組成物は、樹脂を１種のみ含んでいてもよいし、２種以上含んでいてもよい。樹脂を２種以上含む場合は、それらの合計量が上記範囲となることが好ましい。

＜＜溶剤＞＞
　本発明の着色組成物は、溶剤を含有する。溶剤としては、有機溶剤が挙げられる。溶剤の種類は、各成分の溶解性や組成物の塗布性を満足すれば基本的には特に制限はない。有機溶剤としては、エステル系溶剤、ケトン系溶剤、アルコール系溶剤、アミド系溶剤、エーテル系溶剤、炭化水素系溶剤などが挙げられる。これらの詳細については、国際公開第２０１５／１６６７７９号の段落番号０２２３を参酌でき、この内容は本明細書に組み込まれる。また、環状アルキル基が置換したエステル系溶剤、環状アルキル基が置換したケトン系溶剤も好ましく用いることもできる。有機溶剤の具体例としては、ポリエチレングリコールモノメチルエーテル、ジクロロメタン、３－エトキシプロピオン酸メチル、３－エトキシプロピオン酸エチル、エチルセロソルブアセテート、乳酸エチル、ジエチレングリコールジメチルエーテル、酢酸ブチル、３－メトキシプロピオン酸メチル、２－ヘプタノン、シクロヘキサノン、酢酸シクロヘキシル、シクロペンタノン、エチルカルビトールアセテート、ブチルカルビトールアセテート、プロピレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテルアセテート、３－メトキシ－Ｎ，Ｎ－ジメチルプロパンアミド、３－ブトキシ－Ｎ，Ｎ－ジメチルプロパンアミドなどが挙げられる。ただし有機溶剤としての芳香族炭化水素類（ベンゼン、トルエン、キシレン、エチルベンゼン等）は、環境面等の理由により低減したほうがよい場合がある（例えば、有機溶剤全量に対して、５０質量ｐｐｍ（ｐａｒｔｓ　ｐｅｒ　ｍｉｌｌｉｏｎ）以下とすることもでき、１０質量ｐｐｍ以下とすることもでき、１質量ｐｐｍ以下とすることもできる）。

　本発明においては、金属含有量の少ない有機溶剤を用いることが好ましく、有機溶剤の金属含有量は、例えば１０質量ｐｐｂ（ｐａｒｔｓ　ｐｅｒ　ｂｉｌｌｉｏｎ）以下であることが好ましい。必要に応じて質量ｐｐｔ（ｐａｒｔｓ　ｐｅｒ　ｔｒｉｌｌｉｏｎ）レベルの有機溶剤を用いてもよく、そのような有機溶剤は例えば東洋合成社が提供している（化学工業日報、２０１５年１１月１３日）。

　有機溶剤から金属等の不純物を除去する方法としては、例えば、蒸留（分子蒸留や薄膜蒸留等）やフィルタを用いたろ過を挙げることができる。ろ過に用いるフィルタのフィルタ孔径としては、１０μｍ以下が好ましく、５μｍ以下がより好ましく、３μｍ以下が更に好ましい。フィルタの材質は、ポリテトラフロロエチレン、ポリエチレンまたはナイロンが好ましい。

　有機溶剤は、異性体（原子数が同じであるが構造が異なる化合物）が含まれていてもよい。また、異性体は、１種のみが含まれていてもよいし、複数種含まれていてもよい。

　有機溶剤中の過酸化物の含有率が０．８ｍｍｏｌ／Ｌ以下であることが好ましく、過酸化物を実質的に含まないことがより好ましい。

　着色組成物中における溶剤の含有量は、１０～９５質量％であることが好ましく、２０～９０質量％であることがより好ましく、３０～９０質量％であることが更に好ましい。

　また、本発明の着色組成物は、環境規制の観点から環境規制物質を実質的に含有しないことが好ましい。なお、本発明において、環境規制物質を実質的に含有しないとは、着色組成物中における環境規制物質の含有量が５０質量ｐｐｍ以下であることを意味し、３０質量ｐｐｍ以下であることが好ましく、１０質量ｐｐｍ以下であることが更に好ましく、１質量ｐｐｍ以下であることが特に好ましい。環境規制物質は、例えばベンゼン；トルエン、キシレン等のアルキルベンゼン類；クロロベンゼン等のハロゲン化ベンゼン類等が挙げられる。これらは、ＲＥＡＣＨ（Ｒｅｇｉｓｔｒａｔｉｏｎ　Ｅｖａｌｕａｔｉｏｎ　Ａｕｔｈｏｒｉｚａｔｉｏｎ　ａｎｄ　Ｒｅｓｔｒｉｃｔｉｏｎ　ｏｆ　ＣＨｅｍｉｃａｌｓ）規則、ＰＲＴＲ（Ｐｏｌｌｕｔａｎｔ　Ｒｅｌｅａｓｅ　ａｎｄ　Ｔｒａｎｓｆｅｒ　Ｒｅｇｉｓｔｅｒ）法、ＶＯＣ（Ｖｏｌａｔｉｌｅ　Ｏｒｇａｎｉｃ　Ｃｏｍｐｏｕｎｄｓ）規制等のもとに環境規制物質として登録されており、使用量や取り扱い方法が厳しく規制されている。これらの化合物は、着色組成物に用いられる各成分などを製造する際に溶媒として用いられることがあり、残留溶媒として着色組成物中に混入することがある。人への安全性、環境への配慮の観点よりこれらの物質は可能な限り低減することが好ましい。環境規制物質を低減する方法としては、系中を加熱や減圧して環境規制物質の沸点以上にして系中から環境規制物質を留去して低減する方法が挙げられる。また、少量の環境規制物質を留去する場合においては、効率を上げる為に該当溶媒と同等の沸点を有する溶媒と共沸させることも有用である。また、ラジカル重合性を有する化合物を含有する場合、減圧留去中にラジカル重合反応が進行して分子間で架橋してしまうことを抑制するために重合禁止剤等を添加して減圧留去してもよい。これらの留去方法は、原料の段階、原料を反応させた生成物（例えば重合した後の樹脂溶液や多官能モノマー溶液）の段階、またはこれらの化合物を混ぜて作製した着色組成物の段階などのいずれの段階でも可能である。

＜＜赤外線吸収剤＞＞
　本発明の着色組成物は、更に赤外線吸収剤を含有することができる。例えば、本発明の着色組成物を用いて赤外線透過フィルタを形成する場合においては、着色組成物中に赤外線吸収剤を含有させることで得られる膜について透過させる光の波長をより長波長側にシフトさせることができる。本発明で用いられる赤外線吸収剤は、極大吸収波長を波長７００ｎｍよりも長波長側に有する化合物であることが好ましい。赤外線吸収剤は波長７００ｎｍを超え１８００ｎｍ以下の範囲に極大吸収波長を有する化合物であることが好ましい。また、赤外線吸収剤の波長５００ｎｍにおける吸光度Ａ^１と極大吸収波長における吸光度Ａ^２との比率Ａ^１／Ａ^２は、０．０８以下であることが好ましく、０．０４以下であることがより好ましい。

　赤外線吸収剤としては、ピロロピロール化合物、シアニン化合物、スクアリリウム化合物、フタロシアニン化合物、ナフタロシアニン化合物、クアテリレン化合物、メロシアニン化合物、クロコニウム化合物、オキソノール化合物、イミニウム化合物、ジチオール化合物、トリアリールメタン化合物、ピロメテン化合物、アゾメチン化合物、アントラキノン化合物、ジベンゾフラノン化合物、ジチオレン金属錯体、金属酸化物、金属ホウ化物等が挙げられる。ピロロピロール化合物としては、特開２００９－２６３６１４号公報の段落番号００１６～００５８に記載の化合物、特開２０１１－０６８７３１号公報の段落番号００３７～００５２に記載の化合物、国際公開第２０１５／１６６８７３号の段落番号００１０～００３３に記載の化合物などが挙げられる。スクアリリウム化合物としては、特開２０１１－２０８１０１号公報の段落番号００４４～００４９に記載の化合物、特許第６０６５１６９号公報の段落番号００６０～００６１に記載の化合物、国際公開第２０１６／１８１９８７号の段落番号００４０に記載の化合物、特開２０１５－１７６０４６号公報に記載の化合物、国際公開第２０１６／１９０１６２号の段落番号００７２に記載の化合物、特開２０１６－０７４６４９号公報の段落番号０１９６～０２２８に記載の化合物、特開２０１７－０６７９６３号公報の段落番号０１２４に記載の化合物、国際公開第２０１７／１３５３５９号に記載の化合物、特開２０１７－１１４９５６号公報に記載の化合物、特許６１９７９４０号公報に記載の化合物、国際公開第２０１６／１２０１６６号に記載の化合物などが挙げられる。シアニン化合物としては、特開２００９－１０８２６７号公報の段落番号００４４～００４５に記載の化合物、特開２００２－１９４０４０号公報の段落番号００２６～００３０に記載の化合物、特開２０１５－１７２００４号公報に記載の化合物、特開２０１５－１７２１０２号公報に記載の化合物、特開２００８－０８８４２６号公報に記載の化合物、国際公開第２０１６／１９０１６２号の段落番号００９０に記載の化合物、特開２０１７－０３１３９４号公報に記載の化合物などが挙げられる。クロコニウム化合物としては、特開２０１７－０８２０２９号公報に記載の化合物が挙げられる。イミニウム化合物としては、例えば、特表２００８－５２８７０６号公報に記載の化合物、特開２０１２－０１２３９９号公報に記載の化合物、特開２００７－０９２０６０号公報に記載の化合物、国際公開第２０１８／０４３５６４号の段落番号００４８～００６３に記載の化合物が挙げられる。フタロシアニン化合物としては、特開２０１２－０７７１５３号公報の段落番号００９３に記載の化合物、特開２００６－３４３６３１号公報に記載のオキシチタニウムフタロシアニン、特開２０１３－１９５４８０号公報の段落番号００１３～００２９に記載の化合物、特許第６０８１７７１号公報に記載のバナジウムフタロシアニン化合物が挙げられる。ナフタロシアニン化合物としては、特開２０１２－０７７１５３号公報の段落番号００９３に記載の化合物が挙げられる。ジチオレン金属錯体としては、特許第５７３３８０４号公報に記載の化合物が挙げられる。金属酸化物としては、例えば、酸化インジウムスズ、酸化アンチモンスズ、酸化亜鉛、Ａｌドープ酸化亜鉛、フッ素ドープ二酸化スズ、ニオブドープ二酸化チタン、酸化タングステンなどが挙げられる。酸化タングステンの詳細については、特開２０１６－００６４７６号公報の段落番号００８０を参酌でき、この内容は本明細書に組み込まれる。金属ホウ化物としては、ホウ化ランタンなどが挙げられる。ホウ化ランタンの市販品としては、ＬａＢ_６－Ｆ（日本新金属（株）製）などが挙げられる。また、金属ホウ化物としては、国際公開第２０１７／１１９３９４号に記載の化合物を用いることもできる。酸化インジウムスズの市販品としては、Ｆ－ＩＴＯ（ＤＯＷＡハイテック（株）製）などが挙げられる。

　また、赤外線吸収剤としては、特開２０１７－１９７４３７号公報に記載のスクアリリウム化合物、特開２０１７－０２５３１１号公報に記載のスクアリリウム化合物、国際公開第２０１６／１５４７８２号に記載のスクアリリウム化合物、特許第５８８４９５３号公報に記載のスクアリリウム化合物、特許第６０３６６８９号公報に記載のスクアリリウム化合物、特許第５８１０６０４号公報に記載のスクアリリウム化合物、国際公開第２０１７／２１３０４７号の段落番号００９０～０１０７に記載のスクアリリウム化合物、特開２０１８－０５４７６０号公報の段落番号００１９～００７５に記載のピロール環含有化合物、特開２０１８－０４０９５５号公報の段落番号００７８～００８２に記載のピロール環含有化合物、特開２０１８－００２７７３号公報の段落番号００４３～００６９に記載のピロール環含有化合物、特開２０１８－０４１０４７号公報の段落番号００２４～００８６に記載のアミドα位に芳香環を有するスクアリリウム化合物、特開２０１７－１７９１３１号公報に記載のアミド連結型スクアリリウム化合物、特開２０１７－１４１２１５号公報に記載のピロールビス型スクアリリウム骨格又はクロコニウム骨格を有する化合物、特開２０１７－０８２０２９号公報に記載されたジヒドロカルバゾールビス型のスクアリリウム化合物、特開２０１７－０６８１２０号公報の段落番号００２７～０１１４に記載の非対称型の化合物、特開２０１７－０６７９６３号公報に記載されたピロール環含有化合物（カルバゾール型）、特許第６２５１５３０号公報に記載されたフタロシアニン化合物などを用いることもできる。

　赤外線吸収剤を含有する場合、着色組成物の全固形分中における赤外線吸収剤の含有量は５０質量％以下が好ましく、４０質量％以下がより好ましく、３０質量％以下が更に好ましい。下限は１質量％以上であることが好ましく、３質量％以上がより好ましく、５質量％以上が更に好ましい。また、着色組成物の全固形分中における赤外線吸収剤と着色剤の合計の含有量は、１０～８０質量％であることが好ましい。下限は、２０質量％以上が好ましく、３０質量％以上がより好ましい。また、赤外線吸収剤の含有量は、着色剤の１００質量部に対して５～５０質量部であることが好ましい。上限は、４５質量部以下が好ましく、４０質量部以下がより好ましい。下限は、１０質量部以上が好ましく、１５質量部以上がより好ましい。

＜＜顔料誘導体＞＞
　本発明の着色組成物は、顔料誘導体を含有することができる。顔料誘導体としては、色素骨格に、酸基または塩基性基が結合した構造を有する化合物が挙げられる。顔料誘導体を構成する色素骨格としては、キノリン色素骨格、ベンゾイミダゾロン色素骨格、ベンゾイソインドール色素骨格、ベンゾチアゾール色素骨格、イニミウム色素骨格、スクアリリウム色素骨格、クロコニウム色素骨格、オキソノール色素骨格、ピロロピロール色素骨格、ジケトピロロピロール色素骨格、アゾ色素骨格、アゾメチン色素骨格、フタロシアニン色素骨格、ナフタロシアニン色素骨格、アントラキノン色素骨格、キナクリドン色素骨格、ジオキサジン色素骨格、ペリノン色素骨格、ペリレン色素骨格、チオインジゴ色素骨格、イソインドリン色素骨格、イソインドリノン色素骨格、キノフタロン色素骨格、イミニウム色素骨格、ジチオール色素骨格、トリアリールメタン色素骨格、ピロメテン色素骨格等が挙げられる。酸基としては、スルホ基、カルボキシ基、リン酸基及びこれらの塩が挙げられる。塩を構成する原子または原子団としては、アルカリ金属イオン（Ｌｉ^＋、Ｎａ^＋、Ｋ^＋など）、アルカリ土類金属イオン（Ｃａ^２＋、Ｍｇ^２＋など）、アンモニウムイオン、イミダゾリウムイオン、ピリジニウムイオン、ホスホニウムイオンなどが挙げられる。塩基性基としては、アミノ基、ピリジニル基およびその塩、アンモニウム基の塩、並びにフタルイミドメチル基が挙げられる。塩を構成する原子または原子団としては、水酸化物イオン、ハロゲンイオン、カルボン酸イオン、スルホン酸イオン、フェノキシドイオンなどが挙げられる。なお、顔料誘導体のうち、可視域に着色を有する化合物は着色剤に含まれる。

　本発明において、顔料誘導体として可視透明性に優れた顔料誘導体（以下、透明顔料誘導体ともいう）を含有することもできる。透明顔料誘導体の４００～７００ｎｍの波長領域におけるモル吸光係数の最大値（εｍａｘ）は３０００Ｌ・ｍｏｌ^－１・ｃｍ^－１以下であることが好ましく、１０００Ｌ・ｍｏｌ^－１・ｃｍ^－１以下であることがより好ましく、１００Ｌ・ｍｏｌ^－１・ｃｍ^－１以下であることがさらに好ましい。εｍａｘの下限は、例えば１Ｌ・ｍｏｌ^－１・ｃｍ^－１以上であり、１０Ｌ・ｍｏｌ^－１・ｃｍ^－１以上でもよい。

　顔料誘導体の具体例としては、後述する実施例に記載の化合物、特開昭５６－１１８４６２号公報、特開昭６３－２６４６７４号公報、特開平０１－２１７０７７号公報、特開平０３－００９９６１号公報、特開平０３－０２６７６７号公報、特開平０３－１５３７８０号公報、特開平０３－０４５６６２号公報、特開平０４－２８５６６９号公報、特開平０６－１４５５４６号公報、特開平０６－２１２０８８号公報、特開平０６－２４０１５８号公報、特開平１０－０３００６３号公報、特開平１０－１９５３２６号公報、国際公開第２０１１／０２４８９６号の段落番号００８６～００９８、国際公開第２０１２／１０２３９９号の段落番号００６３～００９４、国際公開第２０１７／０３８２５２号の段落番号００８２、特開２０１５－１５１５３０号公報の段落番号０１７１、特開２０１１－２５２０６５号公報の段落番号０１６２～０１８３、特開２００３－０８１９７２号公報、特許第５２９９１５１号公報、特開２０１５－１７２７３２号公報、特開２０１４－１９９３０８号公報、特開２０１４－０８５５６２号公報、特開２０１４－０３５３５１号公報、特開２００８－０８１５６５号公報に記載の化合物が挙げられる。

　顔料誘導体を含有する場合、顔料誘導体の含有量は、顔料１００質量部に対して１～３０質量部が好ましく、３～２０質量部が更に好ましい。顔料誘導体は１種のみを用いてもよいし、２種以上を併用してもよい。２種以上併用する場合はそれらの合計量が上記範囲であることが好ましい。

＜＜光重合開始剤＞＞
　本発明の着色組成物は光重合開始剤を含有することができる。特に硬化性化合物として重合性化合物を用いた場合は、光重合開始剤を含むことが好ましい。光重合開始剤としては、特に制限はなく、公知の光重合開始剤の中から適宜選択することができる。例えば、紫外線領域から可視領域の光線に対して感光性を有する化合物が好ましい。光重合開始剤は、光ラジカル重合開始剤であることが好ましい。

　光重合開始剤としては、ハロゲン化炭化水素誘導体（例えば、トリアジン骨格を有する化合物、オキサジアゾール骨格を有する化合物など）、アシルホスフィン化合物、ヘキサアリールビイミダゾール、オキシム化合物、有機過酸化物、チオ化合物、ケトン化合物、芳香族オニウム塩、α－ヒドロキシケトン化合物、α－アミノケトン化合物などが挙げられる。光重合開始剤は、露光感度の観点から、トリハロメチルトリアジン化合物、ベンジルジメチルケタール化合物、α－ヒドロキシケトン化合物、α－アミノケトン化合物、アシルホスフィン化合物、ホスフィンオキサイド化合物、メタロセン化合物、オキシム化合物、トリアリールイミダゾールダイマー、オニウム化合物、ベンゾチアゾール化合物、ベンゾフェノン化合物、アセトフェノン化合物、シクロペンタジエン－ベンゼン－鉄錯体、ハロメチルオキサジアゾール化合物および３－アリール置換クマリン化合物であることが好ましく、オキシム化合物、α－ヒドロキシケトン化合物、α－アミノケトン化合物、および、アシルホスフィン化合物から選ばれる化合物であることがより好ましく、オキシム化合物であることが更に好ましい。また、光重合開始剤としては、特開２０１４－１３０１７３号公報の段落００６５～０１１１、特許第６３０１４８９号公報に記載された化合物、ＭＡＴＥＲＩＡＬ　ＳＴＡＧＥ　３７～６０ｐ，ｖｏｌ．１９，Ｎｏ．３，２０１９に記載されたパーオキサイド系光重合開始剤、国際公開第２０１８／２２１１７７号に記載の光重合開始剤、国際公開第２０１８／１１０１７９号に記載の光重合開始剤、特開２０１９－０４３８６４号公報に記載の光重合開始剤、特開２０１９－０４４０３０号公報に記載の光重合開始剤が挙げられ、これらの内容は本明細書に組み込まれる。

　α－ヒドロキシケトン化合物の市販品としては、Ｏｍｎｉｒａｄ　１８４、Ｏｍｎｉｒａｄ　１１７３、Ｏｍｎｉｒａｄ　２９５９、Ｏｍｎｉｒａｄ　１２７（以上、ＩＧＭ　Ｒｅｓｉｎｓ　Ｂ．Ｖ．社製）、Ｉｒｇａｃｕｒｅ　１８４、Ｉｒｇａｃｕｒｅ　１１７３、Ｉｒｇａｃｕｒｅ　２９５９、Ｉｒｇａｃｕｒｅ　１２７（以上、ＢＡＳＦ社製）などが挙げられる。α－アミノケトン化合物の市販品としては、Ｏｍｎｉｒａｄ　９０７、Ｏｍｎｉｒａｄ　３６９、Ｏｍｎｉｒａｄ　３６９Ｅ、Ｏｍｎｉｒａｄ　３７９ＥＧ（以上、ＩＧＭ　Ｒｅｓｉｎｓ　Ｂ．Ｖ．社製）、Ｉｒｇａｃｕｒｅ　９０７、Ｉｒｇａｃｕｒｅ　３６９、Ｉｒｇａｃｕｒｅ　３６９Ｅ、Ｉｒｇａｃｕｒｅ　３７９ＥＧ（以上、ＢＡＳＦ社製）などが挙げられる。アシルホスフィン化合物の市販品としては、Ｏｍｎｉｒａｄ　８１９、Ｏｍｎｉｒａｄ　ＴＰＯ（以上、ＩＧＭ　Ｒｅｓｉｎｓ　Ｂ．Ｖ．社製）、Ｉｒｇａｃｕｒｅ　８１９、Ｉｒｇａｃｕｒｅ　ＴＰＯ（以上、ＢＡＳＦ社製）などが挙げられる。

　オキシム化合物としては、特開２００１－２３３８４２号公報に記載の化合物、特開２０００－０８００６８号公報に記載の化合物、特開２００６－３４２１６６号公報に記載の化合物、Ｊ．Ｃ．Ｓ．Ｐｅｒｋｉｎ　ＩＩ（１９７９年、ｐｐ．１６５３－１６６０）に記載の化合物、Ｊ．Ｃ．Ｓ．Ｐｅｒｋｉｎ　ＩＩ（１９７９年、ｐｐ．１５６－１６２）に記載の化合物、Ｊｏｕｒｎａｌ　ｏｆ　Ｐｈｏｔｏｐｏｌｙｍｅｒ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ（１９９５年、ｐｐ．２０２－２３２）に記載の化合物、特開２０００－０６６３８５号公報に記載の化合物、特表２００４－５３４７９７号公報に記載の化合物、特開２００６－３４２１６６号公報に記載の化合物、特開２０１７－０１９７６６号公報に記載の化合物、特許第６０６５５９６号公報に記載の化合物、国際公開第２０１５／１５２１５３号に記載の化合物、国際公開第２０１７／０５１６８０号に記載の化合物、特開２０１７－１９８８６５号公報に記載の化合物、国際公開第２０１７／１６４１２７号の段落番号００２５～００３８に記載の化合物、国際公開第２０１３／１６７５１５号に記載の化合物などが挙げられる。オキシム化合物の具体例としては、３－ベンゾイルオキシイミノブタン－２－オン、３－アセトキシイミノブタン－２－オン、３－プロピオニルオキシイミノブタン－２－オン、２－アセトキシイミノペンタン－３－オン、２－アセトキシイミノ－１－フェニルプロパン－１－オン、２－ベンゾイルオキシイミノ－１－フェニルプロパン－１－オン、３－（４－トルエンスルホニルオキシ）イミノブタン－２－オン、及び２－エトキシカルボニルオキシイミノ－１－フェニルプロパン－１－オンなどが挙げられる。市販品としては、Ｉｒｇａｃｕｒｅ　ＯＸＥ０１、Ｉｒｇａｃｕｒｅ　ＯＸＥ０２、Ｉｒｇａｃｕｒｅ　ＯＸＥ０３、Ｉｒｇａｃｕｒｅ　ＯＸＥ０４（以上、ＢＡＳＦ社製）、ＴＲ－ＰＢＧ－３０４（常州強力電子新材料有限公司製）、アデカオプトマーＮ－１９１９（（株）ＡＤＥＫＡ製、特開２０１２－０１４０５２号公報に記載の光重合開始剤２）が挙げられる。また、オキシム化合物としては、着色性が無い化合物や、透明性が高く変色し難い化合物を用いることも好ましい。市販品としては、アデカアークルズＮＣＩ－７３０、ＮＣＩ－８３１、ＮＣＩ－９３０（以上、（株）ＡＤＥＫＡ製）などが挙げられる。

　光重合開始剤としては、フルオレン環を有するオキシム化合物を用いることもできる。フルオレン環を有するオキシム化合物の具体例としては、特開２０１４－１３７４６６号公報に記載の化合物が挙げられる。

　光重合開始剤としては、カルバゾール環の少なくとも１つのベンゼン環がナフタレン環となった骨格を有するオキシム化合物を用いることもできる。そのようなオキシム化合物の具体例としては、国際公開第２０１３／０８３５０５号に記載の化合物が挙げられる。

　光重合開始剤としては、フッ素原子を有するオキシム化合物を用いることもできる。フッ素原子を有するオキシム化合物の具体例としては、特開２０１０－２６２０２８号公報に記載の化合物、特表２０１４－５００８５２号公報に記載の化合物２４、３６～４０、特開２０１３－１６４４７１号公報に記載の化合物（Ｃ－３）などが挙げられる。

　光重合開始剤としては、ニトロ基を有するオキシム化合物を用いることができる。ニトロ基を有するオキシム化合物は、二量体とすることも好ましい。ニトロ基を有するオキシム化合物の具体例としては、特開２０１３－１１４２４９号公報の段落番号００３１～００４７、特開２０１４－１３７４６６号公報の段落番号０００８～００１２、００７０～００７９に記載されている化合物、特許４２２３０７１号公報の段落番号０００７～００２５に記載されている化合物、アデカアークルズＮＣＩ－８３１（（株）ＡＤＥＫＡ製）が挙げられる。

　光重合開始剤としては、ベンゾフラン骨格を有するオキシム化合物を用いることもできる。具体例としては、国際公開第２０１５／０３６９１０号に記載されているＯＥ－０１～ＯＥ－７５が挙げられる。

　光重合開始剤としては、カルバゾール骨格にヒドロキシ基を有する置換基が結合したオキシム化合物を用いることもできる。このような光重合開始剤としては国際公開第２０１９／０８８０５５号に記載された化合物などが挙げられる。

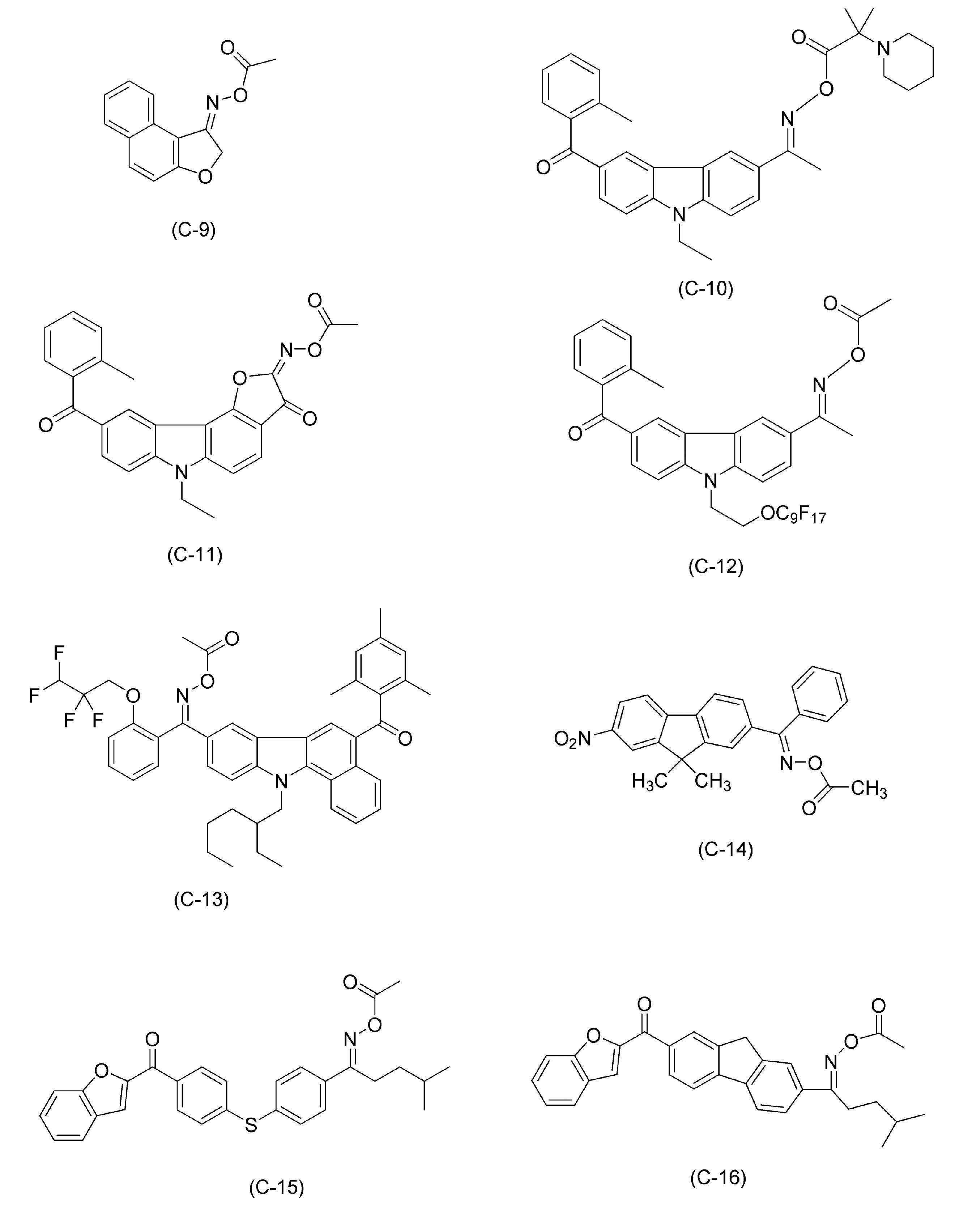

　本発明において好ましく使用されるオキシム化合物の具体例を以下に示すが、本発明はこれらに限定されるものではない。

　オキシム化合物は、波長３５０～５００ｎｍの範囲に極大吸収波長を有する化合物が好ましく、波長３６０～４８０ｎｍの範囲に極大吸収波長を有する化合物がより好ましい。また、オキシム化合物の波長３６５ｎｍ又は波長４０５ｎｍにおけるモル吸光係数は、感度の観点から、高いことが好ましく、１０００～３０００００であることがより好ましく、２０００～３０００００であることが更に好ましく、５０００～２０００００であることが特に好ましい。化合物のモル吸光係数は、公知の方法を用いて測定することができる。例えば、分光光度計（Ｖａｒｉａｎ社製Ｃａｒｙ－５　ｓｐｅｃｔｒｏｐｈｏｔｏｍｅｔｅｒ）にて、酢酸エチル溶媒を用い、０．０１ｇ／Ｌの濃度で測定することが好ましい。

　光重合開始剤としては、２官能あるいは３官能以上の光ラジカル重合開始剤を用いてもよい。そのような光ラジカル重合開始剤を用いることにより、光ラジカル重合開始剤の１分子から２つ以上のラジカルが発生するため、良好な感度が得られる。また、非対称構造の化合物を用いた場合においては、結晶性が低下して溶剤などへの溶解性が向上して、経時で析出しにくくなり、着色組成物の経時安定性を向上させることができる。２官能あるいは３官能以上の光ラジカル重合開始剤の具体例としては、特表２０１０－５２７３３９号公報、特表２０１１－５２４４３６号公報、国際公開第２０１５／００４５６５号、特表２０１６－５３２６７５号公報の段落番号０４０７～０４１２、国際公開第２０１７／０３３６８０号の段落番号００３９～００５５に記載されているオキシム化合物の２量体、特表２０１３－５２２４４５号公報に記載されている化合物（Ｅ）および化合物（Ｇ）、国際公開第２０１６／０３４９６３号に記載されているＣｍｐｄ１～７、特表２０１７－５２３４６５号公報の段落番号０００７に記載されているオキシムエステル類光開始剤、特開２０１７－１６７３９９号公報の段落番号００２０～００３３に記載されている光開始剤、特開２０１７－１５１３４２号公報の段落番号００１７～００２６に記載されている光重合開始剤（Ａ）、特許第６４６９６６９号公報に記載されているオキシムエステル光開始剤などが挙げられる。

　光重合開始剤を含有する場合、着色組成物の全固形分中における光重合開始剤の含有量は０．１～３０質量％が好ましい。下限は、０．５質量％以上が好ましく、１質量％以上がより好ましい。上限は、２０質量％以下が好ましく、１５質量％以下がより好ましい。本発明の着色組成物において、光重合開始剤は１種のみを用いてもよく、２種以上を用いてもよい。２種以上を用いる場合は、それらの合計量が上記範囲となることが好ましい。

＜＜硬化促進剤＞＞
　本発明の着色組成物は、硬化促進剤を含んでもよい。硬化促進剤としては、チオール化合物、メチロール化合物、アミン化合物、ホスホニウム塩化合物、アミジン塩化合物、アミド化合物、塩基発生剤、イソシアネート化合物、アルコキシシラン化合物、オニウム塩化合物などが挙げられる。硬化促進剤の具体例としては、国際公開第２０１８／０５６１８９号の段落番号００９４～００９７に記載の化合物、特開２０１５－０３４９６３号公報の段落番号０２４６～０２５３に記載の化合物、特開２０１３－０４１１６５号公報の段落番号０１８６～０２５１に記載の化合物、特開２０１４－０５５１１４号公報に記載のイオン性化合物、特開２０１２－１５０１８０号公報の段落番号００７１～００８０に記載の化合物、特開２０１１－２５３０５４号公報に記載のエポキシ基を有するアルコキシシラン化合物、特許第５７６５０５９号公報の段落番号００８５～００９２に記載の化合物、特開２０１７－０３６３７９号公報に記載のカルボキシ基含有エポキシ硬化剤などが挙げられる。硬化促進剤を含有する場合、着色組成物の全固形分中における硬化促進剤の含有量は０．３～８．９質量％が好ましく、０．８～６．４質量％がより好ましい。

＜＜紫外線吸収剤＞＞
　本発明の着色組成物は、紫外線吸収剤を含有することができる。紫外線吸収剤は、共役ジエン化合物、アミノジエン化合物、サリシレート化合物、ベンゾフェノン化合物、ベンゾトリアゾール化合物、アクリロニトリル化合物、ヒドロキシフェニルトリアジン化合物、インドール化合物、トリアジン化合物などを用いることができる。このような化合物としては、特開２００９－２１７２２１号公報の段落番号００３８～００５２、特開２０１２－２０８３７４号公報の段落番号００５２～００７２、特開２０１３－０６８８１４号公報の段落番号０３１７～０３３４、特開２０１６－１６２９４６号公報の段落番号００６１～００８０に記載された化合物が挙げられ、これらの内容は本明細書に組み込まれる。紫外線吸収剤の具体例としては、下記構造の化合物などが挙げられる。紫外線吸収剤の市販品としては、例えば、ＵＶ－５０３（大東化学（株）製）などが挙げられる。また、ベンゾトリアゾール化合物としては、ミヨシ油脂製のＭＹＵＡシリーズ（化学工業日報、２０１６年２月１日）が挙げられる。また、紫外線吸収剤は、特許第６２６８９６７号公報の段落番号００４９～００５９に記載された化合物を用いることもできる。

　紫外線吸収剤を含有する場合、着色組成物の全固形分中における紫外線吸収剤の含有量は、０．０１～１０質量％が好ましく、０．０１～５質量％がより好ましい。本発明において、紫外線吸収剤は１種のみを用いてもよく、２種以上を用いてもよい。２種以上を用いる場合は、合計量が上記範囲となることが好ましい。

＜＜重合禁止剤＞＞
　本発明の着色組成物は、重合禁止剤を含有することができる。重合禁止剤としては、ハイドロキノン、ｐ－メトキシフェノール、ジ－ｔｅｒｔ－ブチル－ｐ－クレゾール、ピロガロール、ｔｅｒｔ－ブチルカテコール、ベンゾキノン、４，４’－チオビス（３－メチル－６－ｔｅｒｔ－ブチルフェノール）、２，２’－メチレンビス（４－メチル－６－ｔ－ブチルフェノール）、Ｎ－ニトロソフェニルヒドロキシアミン塩（アンモニウム塩、第一セリウム塩等）が挙げられる。中でも、ｐ－メトキシフェノールが好ましい。重合禁止剤を含有する場合、着色組成物の全固形分中における重合禁止剤の含有量は、０．０００１～５質量％が好ましい。重合禁止剤は、１種類のみでもよく、２種類以上でもよい。２種類以上の場合は、合計量が上記範囲となることが好ましい。

＜＜シランカップリング剤＞＞
　本発明の着色組成物は、シランカップリング剤を含有することができる。本発明において、シランカップリング剤は、加水分解性基とそれ以外の官能基とを有するシラン化合物を意味する。また、加水分解性基とは、ケイ素原子に直結し、加水分解反応及び縮合反応の少なくともいずれかによってシロキサン結合を生じ得る置換基をいう。加水分解性基としては、例えば、ハロゲン原子、アルコキシ基、アシルオキシ基などが挙げられ、アルコキシ基が好ましい。すなわち、シランカップリング剤は、アルコキシシリル基を有する化合物が好ましい。また、加水分解性基以外の官能基としては、例えば、ビニル基、（メタ）アリル基、（メタ）アクリロイル基、メルカプト基、エポキシ基、オキセタニル基、アミノ基、ウレイド基、スルフィド基、イソシアネート基、フェニル基などが挙げられ、アミノ基、（メタ）アクリロイル基およびエポキシ基が好ましい。シランカップリング剤の具体例としては、Ｎ－β－アミノエチル－γ－アミノプロピルメチルジメトキシシラン（信越化学工業（株）製、商品名　ＫＢＭ－６０２）、Ｎ－β－アミノエチル－γ－アミノプロピルトリメトキシシラン（信越化学工業（株）製、商品名　ＫＢＭ－６０３）、Ｎ－β－アミノエチル－γ－アミノプロピルトリエトキシシラン（信越化学工業（株）製、商品名　ＫＢＥ－６０２）、γ－アミノプロピルトリメトキシシラン（信越化学工業（株）製、商品名　ＫＢＭ－９０３）、γ－アミノプロピルトリエトキシシラン（信越化学工業（株）製、商品名　ＫＢＥ－９０３）、３－メタクリロキシプロピルメチルジメトキシシラン（信越化学工業（株）製、商品名　ＫＢＭ－５０２）、３－メタクリロキシプロピルトリメトキシシラン（信越化学工業（株）製、商品名　ＫＢＭ－５０３）等がある。また、シランカップリング剤の具体例については、特開２００９－２８８７０３号公報の段落番号００１８～００３６に記載の化合物、特開２００９－２４２６０４号公報の段落番号００５６～００６６に記載の化合物が挙げられ、これらの内容は本明細書に組み込まれる。シランカップリング剤を含有する場合、着色組成物の全固形分中におけるシランカップリング剤の含有量は、０．０１～１５．０質量％が好ましく、０．０５～１０．０質量％がより好ましい。シランカップリング剤は、１種類のみでもよく、２種類以上でもよい。２種類以上の場合は、合計量が上記範囲となることが好ましい。

＜＜界面活性剤＞＞
　本発明の着色組成物は、界面活性剤を含有することができる。界面活性剤としては、フッ素系界面活性剤、ノニオン系界面活性剤、カチオン系界面活性剤、アニオン系界面活性剤、シリコーン系界面活性剤などの各種界面活性剤を使用することができる。界面活性剤については、国際公開第２０１５／１６６７７９号の段落番号０２３８～０２４５に記載された界面活性剤が挙げられ、この内容は本明細書に組み込まれる。

　界面活性剤はフッ素系界面活性剤であることが好ましい。着色組成物にフッ素系界面活性剤を含有させることで液特性（特に、流動性）がより向上し、省液性をより改善することができる。また、厚みムラの小さい膜を形成することもできる。

　フッ素系界面活性剤中のフッ素含有率は、３～４０質量％が好適であり、より好ましくは５～３０質量％であり、特に好ましくは７～２５質量％である。フッ素含有率がこの範囲内であるフッ素系界面活性剤は、塗布膜の厚さの均一性や省液性の点で効果的であり、着色組成物中における溶解性も良好である。

　フッ素系界面活性剤としては、特開２０１４－０４１３１８号公報の段落番号００６０～００６４（対応する国際公開第２０１４／０１７６６９号の段落番号００６０～００６４）等に記載の界面活性剤、特開２０１１－１３２５０３号公報の段落番号０１１７～０１３２に記載の界面活性剤が挙げられ、これらの内容は本明細書に組み込まれる。フッ素系界面活性剤の市販品としては、例えば、メガファックＦ１７１、Ｆ１７２、Ｆ１７３、Ｆ１７６、Ｆ１７７、Ｆ１４１、Ｆ１４２、Ｆ１４３、Ｆ１４４、Ｒ３０、Ｆ４３７、Ｆ４７５、Ｆ４７９、Ｆ４８２、Ｆ５５４、Ｆ７８０、ＥＸＰ、ＭＦＳ－３３０（以上、ＤＩＣ（株）製）、フロラードＦＣ４３０、ＦＣ４３１、ＦＣ１７１（以上、住友スリーエム（株）製）、サーフロンＳ－３８２、ＳＣ－１０１、ＳＣ－１０３、ＳＣ－１０４、ＳＣ－１０５、ＳＣ－１０６８、ＳＣ－３８１、ＳＣ－３８３、Ｓ－３９３、ＫＨ－４０（以上、ＡＧＣ（株）製）、ＰｏｌｙＦｏｘ　ＰＦ６３６、ＰＦ６５６、ＰＦ６３２０、ＰＦ６５２０、ＰＦ７００２（以上、ＯＭＮＯＶＡ社製）等が挙げられる。

　また、フッ素系界面活性剤は、フッ素原子を含有する官能基を持つ分子構造を有し、熱を加えるとフッ素原子を含有する官能基の部分が切断されてフッ素原子が揮発するアクリル系化合物も好適に使用できる。このようなフッ素系界面活性剤としては、ＤＩＣ（株）製のメガファックＤＳシリーズ（化学工業日報（２０１６年２月２２日）、日経産業新聞（２０１６年２月２３日））、例えばメガファックＤＳ－２１が挙げられる。

　また、フッ素系界面活性剤は、フッ素化アルキル基またはフッ素化アルキレンエーテル基を有するフッ素原子含有ビニルエーテル化合物と、親水性のビニルエーテル化合物との重合体を用いることも好ましい。このようなフッ素系界面活性剤は、特開２０１６－２１６６０２号公報に記載されたフッ素系界面活性剤が挙げられ、この内容は本明細書に組み込まれる。

　フッ素系界面活性剤は、ブロックポリマーを用いることもできる。フッ素系界面活性剤は、フッ素原子を有する（メタ）アクリレート化合物に由来する繰り返し単位と、アルキレンオキシ基（好ましくはエチレンオキシ基、プロピレンオキシ基）を２以上（好ましくは５以上）有する（メタ）アクリレート化合物に由来する繰り返し単位と、を含む含フッ素高分子化合物も好ましく用いることができる。また、特開２０１０－０３２６９８号公報の段落番号００１６～００３７に記載されたフッ素含有界面活性剤や、下記化合物も本発明で用いられるフッ素系界面活性剤として例示される。

　上記の化合物の重量平均分子量は、好ましくは３０００～５００００であり、例えば、１４０００である。上記の化合物中、繰り返し単位の割合を示す％はモル％である。

　また、フッ素系界面活性剤は、エチレン性不飽和結合含有基を側鎖に有する含フッ素重合体を用いることもできる。具体例としては、特開２０１０－１６４９６５号公報の段落番号００５０～００９０および段落番号０２８９～０２９５に記載された化合物、ＤＩＣ（株）製のメガファックＲＳ－１０１、ＲＳ－１０２、ＲＳ－７１８Ｋ、ＲＳ－７２－Ｋ等が挙げられる。また、フッ素系界面活性剤は、特開２０１５－１１７３２７号公報の段落番号００１５～０１５８に記載の化合物を用いることもできる。

　ノニオン系界面活性剤としては、グリセロール、トリメチロールプロパン、トリメチロールエタン並びにそれらのエトキシレート及びプロポキシレート（例えば、グリセロールプロポキシレート、グリセロールエトキシレート等）、ポリオキシエチレンラウリルエーテル、ポリオキシエチレンステアリルエーテル、ポリオキシエチレンオレイルエーテル、ポリオキシエチレンオクチルフェニルエーテル、ポリオキシエチレンノニルフェニルエーテル、ポリエチレングリコールジラウレート、ポリエチレングリコールジステアレート、ソルビタン脂肪酸エステル、プルロニックＬ１０、Ｌ３１、Ｌ６１、Ｌ６２、１０Ｒ５、１７Ｒ２、２５Ｒ２（ＢＡＳＦ社製）、テトロニック３０４、７０１、７０４、９０１、９０４、１５０Ｒ１（ＢＡＳＦ社製）、ソルスパース２００００（日本ルーブリゾール（株）製）、ＮＣＷ－１０１、ＮＣＷ－１００１、ＮＣＷ－１００２（富士フイルム和光純薬（株）製）、パイオニンＤ－６１１２、Ｄ－６１１２－Ｗ、Ｄ－６３１５（竹本油脂（株）製）、オルフィンＥ１０１０、サーフィノール１０４、４００、４４０（日信化学工業（株）製）などが挙げられる。

　シリコーン系界面活性剤としては、例えば、トーレシリコーンＤＣ３ＰＡ、トーレシリコーンＳＨ７ＰＡ、トーレシリコーンＤＣ１１ＰＡ、トーレシリコーンＳＨ２１ＰＡ、トーレシリコーンＳＨ２８ＰＡ、トーレシリコーンＳＨ２９ＰＡ、トーレシリコーンＳＨ３０ＰＡ、トーレシリコーンＳＨ８４００（以上、東レ・ダウコーニング（株）製）、ＴＳＦ－４４４０、ＴＳＦ－４３００、ＴＳＦ－４４４５、ＴＳＦ－４４６０、ＴＳＦ－４４５２（以上、モメンティブ・パフォーマンス・マテリアルズ社製）、ＫＰ－３４１、ＫＦ－６００１、ＫＦ－６００２（以上、信越シリコーン株式会社製）、ＢＹＫ３０７、ＢＹＫ３２３、ＢＹＫ３３０（以上、ビックケミー社製）等が挙げられる。

　界面活性剤を含有する場合、着色組成物の全固形分中における界面活性剤の含有量は、０．００１質量％～５．０質量％が好ましく、０．００５～３．０質量％がより好ましい。界面活性剤は、１種類のみでもよく、２種類以上でもよい。２種類以上の場合は、合計量が上記範囲となることが好ましい。

＜＜酸化防止剤＞＞
　本発明の着色組成物は、酸化防止剤を含有することができる。酸化防止剤としては、フェノール化合物、亜リン酸エステル化合物、チオエーテル化合物などが挙げられる。フェノール化合物としては、フェノール系酸化防止剤として知られる任意のフェノール化合物を使用することができる。好ましいフェノール化合物としては、ヒンダードフェノール化合物が挙げられる。フェノール性ヒドロキシ基に隣接する部位（オルト位）に置換基を有する化合物が好ましい。前述の置換基としては炭素数１～２２の置換又は無置換のアルキル基が好ましい。また、酸化防止剤は、同一分子内にフェノール基と亜リン酸エステル基を有する化合物も好ましい。また、酸化防止剤は、リン系酸化防止剤も好適に使用することができる。着色組成物の全固形分中における酸化防止剤の含有量は、０．０１～２０質量％であることが好ましく、０．３～１５質量％であることがより好ましい。酸化防止剤を含有する場合、酸化防止剤は１種のみを用いてもよく、２種以上を用いてもよい。２種以上を用いる場合は、合計量が上記範囲となることが好ましい。

＜＜その他成分＞＞
　本発明の着色組成物は、必要に応じて、増感剤、硬化促進剤、フィラー、熱硬化促進剤、可塑剤及びその他の助剤類（例えば、導電性粒子、充填剤、消泡剤、難燃剤、レベリング剤、剥離促進剤、香料、表面張力調整剤、連鎖移動剤など）を含有してもよい。これらの成分を適宜含有させることにより、膜物性などの性質を調整することができる。これらの成分は、例えば、特開２０１２－００３２２５号公報の段落番号０１８３以降（対応する米国特許出願公開第２０１３／００３４８１２号明細書の段落番号０２３７）の記載、特開２００８－２５００７４号公報の段落番号０１０１～０１０４、０１０７～０１０９等の記載を参酌でき、これらの内容は本明細書に組み込まれる。また、本発明の着色組成物は、必要に応じて、潜在酸化防止剤を含有してもよい。潜在酸化防止剤としては、酸化防止剤として機能する部位が保護基で保護された化合物であって、１００～２５０℃で加熱するか、又は酸／塩基触媒存在下で８０～２００℃で加熱することにより保護基が脱離して酸化防止剤として機能する化合物が挙げられる。潜在酸化防止剤としては、国際公開第２０１４／０２１０２３号、国際公開第２０１７／０３０００５号、特開２０１７－００８２１９号公報に記載された化合物が挙げられる。潜在酸化防止剤の市販品としては、アデカアークルズＧＰＡ－５００１（（株）ＡＤＥＫＡ製）等が挙げられる。また、特開２０１８－１５５８８１号公報に記載されているように、Ｃ．Ｉ．ピグメントイエロー１２９を耐候性改良の目的で添加しても良い。

　本発明の着色組成物は、得られる膜の屈折率を調整するために金属酸化物を含有させてもよい。金属酸化物としては、ＴｉＯ_２、ＺｒＯ_２、Ａｌ_２Ｏ_３、ＳｉＯ_２等が挙げられる。金属酸化物の一次粒子径は１～１００ｎｍが好ましく、３～７０ｎｍがより好ましく、５～５０ｎｍが更に好ましい。金属酸化物はコア－シェル構造を有していてもよい。また、この場合、コア部は中空状であってもよい。

　本発明の着色組成物は、耐光性改良剤を含んでもよい。耐光性改良剤としては、特開２０１７－１９８７８７号公報の段落番号００３６～００３７に記載の化合物、特開２０１７－１４６３５０号公報の段落番号００２９～００３４に記載の化合物、特開２０１７－１２９７７４号公報の段落番号００３６～００３７、００４９～００５２に記載の化合物、特開２０１７－１２９６７４号公報の段落番号００３１～００３４、００５８～００５９に記載の化合物、特開２０１７－１２２８０３号公報の段落番号００３６～００３７、００５１～００５４に記載の化合物、国際公開第２０１７／１６４１２７号の段落番号００２５～００３９に記載の化合物、特開２０１７－１８６５４６号公報の段落番号００３４～００４７に記載の化合物、特開２０１５－０２５１１６号公報の段落番号００１９～００４１に記載の化合物、特開２０１２－１４５６０４号公報の段落番号０１０１～０１２５に記載の化合物、特開２０１２－１０３４７５号公報の段落番号００１８～００２１に記載の化合物、特開２０１１－２５７５９１号公報の段落番号００１５～００１８に記載の化合物、特開２０１１－１９１４８３号公報の段落番号００１７～００２１に記載の化合物、特開２０１１－１４５６６８号公報の段落番号０１０８～０１１６に記載の化合物、特開２０１１－２５３１７４号公報の段落番号０１０３～０１５３に記載の化合物などが挙げられる。

　本発明の着色組成物の含水率は、通常３質量％以下であり、０．０１～１．５質量％が好ましく、０．１～１．０質量％の範囲であることがより好ましい。含水率は、カールフィッシャー法にて測定することができる。

　本発明の着色組成物は、膜面状（平坦性など）の調整、膜厚の調整などを目的として粘度を調整して用いることができる。粘度の値は必要に応じて適宜選択することができるが、例えば、２５℃において０．３ｍＰａ・ｓ～５０ｍＰａ・ｓが好ましく、０．５ｍＰａ・ｓ～２０ｍＰａ・ｓがより好ましい。粘度の測定方法としては、例えば、コーンプレートタイプの粘度計を使用し、２５℃に温度調整を施した状態で測定することができる。

　本発明の着色組成物の収容容器としては、特に限定はなく、公知の収容容器を用いることができる。また、収容容器として、原材料や組成物中への不純物混入を抑制することを目的に、容器内壁を６種６層の樹脂で構成する多層ボトルや６種の樹脂を７層構造にしたボトルを使用することも好ましい。このような容器としては例えば特開２０１５－１２３３５１号公報に記載の容器が挙げられる。

＜着色組成物の調製方法＞
　本発明の着色組成物は、前述の成分を混合して調製できる。着色組成物の調製に際しては、全成分を同時に溶剤に溶解および／または分散して着色組成物を調製してもよいし、必要に応じて、各成分を適宜２つ以上の溶液または分散液としておいて、使用時（塗布時）にこれらを混合して着色組成物を調製してもよい。

　また、着色組成物の調製に際して、顔料を分散させるプロセスを含むことが好ましい。顔料を分散させるプロセスにおいて、顔料の分散に用いる機械力としては、圧縮、圧搾、衝撃、剪断、キャビテーションなどが挙げられる。これらプロセスの具体例としては、ビーズミル、サンドミル、ロールミル、ボールミル、ペイントシェーカー、マイクロフルイダイザー、高速インペラー、サンドグラインダー、フロージェットミキサー、高圧湿式微粒化、超音波分散などが挙げられる。またサンドミル（ビーズミル）における顔料の粉砕においては、径の小さいビーズを使用する、ビーズの充填率を大きくする事等により粉砕効率を高めた条件で処理することが好ましい。また、粉砕処理後にろ過、遠心分離などで粗粒子を除去することが好ましい。また、顔料を分散させるプロセスおよび分散機は、「分散技術大全、株式会社情報機構発行、２００５年７月１５日」や「サスペンション（固／液分散系）を中心とした分散技術と工業的応用の実際　総合資料集、経営開発センター出版部発行、１９７８年１０月１０日」、特開２０１５－１５７８９３号公報の段落番号００２２に記載のプロセス及び分散機を好適に使用出来る。また顔料を分散させるプロセスにおいては、ソルトミリング工程にて粒子の微細化処理を行ってもよい。ソルトミリング工程に用いられる素材、機器、処理条件等は、例えば特開２０１５－１９４５２１号公報、特開２０１２－０４６６２９号公報の記載を参酌できる。

　着色組成物の調製にあたり、異物の除去や欠陥の低減などの目的で、着色組成物をフィルタでろ過することが好ましい。フィルタとしては、従来からろ過用途等に用いられているフィルタであれば特に限定されることなく用いることができる。例えば、ポリテトラフルオロエチレン（ＰＴＦＥ）等のフッ素樹脂、ナイロン（例えばナイロン－６、ナイロン－６，６）等のポリアミド樹脂、ポリエチレン、ポリプロピレン（ＰＰ）等のポリオレフィン樹脂（高密度、超高分子量のポリオレフィン樹脂を含む）等の素材を用いたフィルタが挙げられる。これら素材の中でもポリプロピレン（高密度ポリプロピレンを含む）およびナイロンが好ましい。

　フィルタの孔径は、０．０１～７．０μｍが好ましく、０．０１～３．０μｍがより好ましく、０．０５～０．５μｍが更に好ましい。フィルタの孔径が上記範囲であれば、微細な異物をより確実に除去できる。フィルタの孔径値については、フィルタメーカーの公称値を参照することができる。フィルタは、日本ポール株式会社（ＤＦＡ４２０１ＮＩＥＹなど）、アドバンテック東洋株式会社、日本インテグリス株式会社（旧日本マイクロリス株式会社）および株式会社キッツマイクロフィルタ等が提供する各種フィルタを用いることができる。

　また、フィルタとしてファイバ状のろ材を用いることも好ましい。ファイバ状のろ材としては、例えばポリプロピレンファイバ、ナイロンファイバ、グラスファイバ等が挙げられる。市販品としては、ロキテクノ社製のＳＢＰタイプシリーズ（ＳＢＰ００８など）、ＴＰＲタイプシリーズ（ＴＰＲ００２、ＴＰＲ００５など）、ＳＨＰＸタイプシリーズ（ＳＨＰＸ００３など）が挙げられる。フィルタを使用する際、異なるフィルタ（例えば、第１のフィルタと第２のフィルタなど）を組み合わせてもよい。その際、各フィルタでのろ過は、１回のみでもよいし、２回以上行ってもよい。また、上述した範囲内で異なる孔径のフィルタを組み合わせてもよい。また、第１のフィルタでのろ過は、分散液のみに対して行い、他の成分を混合した後で、第２のフィルタでろ過を行ってもよい。

＜膜＞
　本発明の膜は、上述した本発明の着色組成物から得られる膜である。本発明の膜は、カラーフィルタや近赤外線透過フィルタなどの光学フィルタに用いることができる。

　本発明の膜の膜厚は、目的に応じて適宜調整できる。例えば、膜厚は、２０μｍ以下が好ましく、１０μｍ以下がより好ましく、５μｍ以下がさらに好ましい。膜厚の下限は、０．１μｍ以上が好ましく、０．２μｍ以上がより好ましく、０．３μｍ以上がさらに好ましい。

　本発明の膜をカラーフィルタとして用いる場合、本発明の膜は、緑色、赤色、青色、シアン色、マゼンタ色または黄色の色相を有することが好ましく、緑色、赤色または黄色の色相を有することがより好ましい。また、本発明の膜は、カラーフィルタの着色画素として好ましく用いることができる。着色画素としては、赤色画素、緑色画素、青色画素、マゼンタ色画素、シアン色画素、黄色画素などが挙げられ、赤色画素、緑色画素および黄色画素であることが好ましい。

　本発明の膜を赤外線透過フィルタとして用いる場合、本発明の膜は、例えば、以下の（１）～（４）のいずれかの分光特性を有することが好ましい。
　（１）：膜の厚み方向における光の透過率の、波長４００～６４０ｎｍの範囲における最大値が２０％以下（好ましくは１５％以下、より好ましくは１０％以下）で、膜の厚み方向における光の透過率の、波長８００～１３００ｎｍの範囲における最小値が７０％以上（好ましくは７５％以上、より好ましくは８０％以上）である。このような分光特性を有する膜は、波長４００～６４０ｎｍの範囲の光を遮光して、波長７００ｎｍを超える光を透過させることができる。
　（２）：膜の厚み方向における光の透過率の、波長４００～７５０ｎｍの範囲における最大値が２０％以下（好ましくは１５％以下、より好ましくは１０％以下）で、膜の厚み方向における光の透過率の、波長９００～１３００ｎｍの範囲における最小値が７０％以上（好ましくは７５％以上、より好ましくは８０％以上）である膜。このような分光特性を有する膜は、波長４００～７５０ｎｍの範囲の光を遮光して、波長８５０ｎｍを超える光を透過させることができる。
　（３）：膜の厚み方向における光の透過率の、波長４００～８３０ｎｍの範囲における最大値が２０％以下（好ましくは１５％以下、より好ましくは１０％以下）で、膜の厚み方向における光の透過率の、波長１０００～１３００ｎｍの範囲における最小値が７０％以上（好ましくは７５％以上、より好ましくは８０％以上）である膜。このような分光特性を有する膜は、波長４００～８３０ｎｍの範囲の光を遮光して、波長９４０ｎｍを超える光を透過させることができる。
　（４）：膜の厚み方向における光の透過率の、波長４００～９５０ｎｍの範囲における最大値が２０％以下（好ましくは１５％以下、より好ましくは１０％以下）で、膜の厚み方向における光の透過率の、波長１１００～１３００ｎｍの範囲における最小値が７０％以上（好ましくは７５％以上、より好ましくは８０％以上）である膜。このような分光特性を有する膜は、波長４００～９５０ｎｍの範囲の光を遮光して、波長１０４０ｎｍを超える光を透過させることができる。

＜膜の製造方法＞
　次に、本発明の膜の製造方法について説明する。本発明の膜は、本発明の着色組成物を塗布する工程を経て製造できる。膜の製造方法においては、更にパターン（画素）を形成する工程を含むことが好ましい。パターン（画素）の形成方法としては、フォトリソグラフィ法、ドライエッチング法が挙げられ、フォトリソグラフィ法が好ましい。

　フォトリソグラフィ法によるパターン形成は、本発明の着色組成物を用いて支持体上に着色組成物層を形成する工程と、着色組成物層をパターン状に露光する工程と、着色組成物層の未露光部を現像除去してパターン（画素）を形成する工程と、を含むことが好ましい。必要に応じて、着色組成物層をベークする工程（プリベーク工程）、および、現像されたパターン（画素）をベークする工程（ポストベーク工程）を設けてもよい。

　着色組成物層を形成する工程では、本発明の着色組成物を用いて、支持体上に着色組成物層を形成する。支持体としては、特に限定は無く、用途に応じて適宜選択できる。例えば、ガラス基板、シリコン基板などが挙げられ、シリコン基板であることが好ましい。また、シリコン基板には、電荷結合素子（ＣＣＤ）、相補型金属酸化膜半導体（ＣＭＯＳ）、透明導電膜などが形成されていてもよい。また、シリコン基板には、各画素を隔離するブラックマトリクスが形成されている場合もある。また、シリコン基板には、上部の層との密着性改良、物質の拡散防止或いは基板表面の平坦化のために下地層が設けられていてもよい。下地層は、本明細書に記載の着色組成物から着色剤を除いた組成物や、本明細書記載の硬化性化合物、界面活性剤などを含む組成物などを用いて形成してもよい。下地層の表面接触角は、ジヨードメタンで測定した際に２０～７０°であることが好まい。また、水で測定した際に３０～８０°であることが好ましい。下地層の表面接触角が上記範囲であれば、樹脂組成物の塗れ性が良好である。下地層の表面接触角の調整は、たとえば、界面活性剤の添加などの方法で行うことができる。

　着色組成物の塗布方法としては、公知の方法を用いることができる。例えば、滴下法（ドロップキャスト）；スリットコート法；スプレー法；ロールコート法；回転塗布法（スピンコーティング）；流延塗布法；スリットアンドスピン法；プリウェット法（たとえば、特開２００９－１４５３９５号公報に記載されている方法）；インクジェット（例えばオンデマンド方式、ピエゾ方式、サーマル方式）、ノズルジェット等の吐出系印刷、フレキソ印刷、スクリーン印刷、グラビア印刷、反転オフセット印刷、メタルマスク印刷法などの各種印刷法；金型等を用いた転写法；ナノインプリント法などが挙げられる。インクジェットでの適用方法としては、特に限定されず、例えば「広がる・使えるインクジェット－特許に見る無限の可能性－、２００５年２月発行、住ベテクノリサーチ」に示された方法（特に１１５ページ～１３３ページ）や、特開２００３－２６２７１６号公報、特開２００３－１８５８３１号公報、特開２００３－２６１８２７号公報、特開２０１２－１２６８３０号公報、特開２００６－１６９３２５号公報などに記載の方法が挙げられる。また、着色組成物の塗布方法については、国際公開第２０１７／０３０１７４号、国際公開第２０１７／０１８４１９号の記載を参酌でき、これらの内容は本明細書に組み込まれる。

　支持体上に形成した着色組成物層は、乾燥（プリベーク）してもよい。低温プロセスにより膜を製造する場合は、プリベークを行わなくてもよい。プリベークを行う場合、プリベーク温度は、１５０℃以下が好ましく、１２０℃以下がより好ましく、１１０℃以下が更に好ましい。下限は、例えば、５０℃以上とすることができ、８０℃以上とすることもできる。プリベーク時間は、１０～３００秒が好ましく、４０～２５０秒がより好ましく、８０～２２０秒がさらに好ましい。プリベークは、ホットプレート、オーブン等で行うことができる。

　次に、着色組成物層をパターン状に露光する（露光工程）。例えば、着色組成物層に対し、ステッパー露光機やスキャナ露光機などを用いて、所定のマスクパターンを有するマスクを介して露光することで、パターン状に露光することができる。これにより、露光部分を硬化することができる。

　露光に際して用いることができる放射線（光）としては、ｇ線、ｉ線等が挙げられる。また、波長３００ｎｍ以下の光（好ましくは波長１８０～３００ｎｍの光）を用いることもできる。波長３００ｎｍ以下の光としては、ＫｒＦ線（波長２４８ｎｍ）、ＡｒＦ線（波長１９３ｎｍ）などが挙げられ、ＫｒＦ線（波長２４８ｎｍ）が好ましい。また、３００ｎｍ以上の長波な光源も利用できる。

　また、露光に際して、光を連続的に照射して露光してもよく、パルス的に照射して露光（パルス露光）してもよい。なお、パルス露光とは、短時間（例えば、ミリ秒レベル以下）のサイクルで光の照射と休止を繰り返して露光する方式の露光方法のことである。

　照射量（露光量）は、例えば、０．０３～２．５Ｊ／ｃｍ^２が好ましく、０．０５～１．０Ｊ／ｃｍ^２がより好ましい。露光時における酸素濃度については適宜選択することができ、大気下で行う他に、例えば酸素濃度が１９体積％以下の低酸素雰囲気下（例えば、１５体積％、５体積％、または、実質的に無酸素）で露光してもよく、酸素濃度が２１体積％を超える高酸素雰囲気下（例えば、２２体積％、３０体積％、または、５０体積％）で露光してもよい。また、露光照度は適宜設定することが可能であり、通常１０００Ｗ／ｍ^２～１０００００Ｗ／ｍ^２（例えば、５０００Ｗ／ｍ^２、１５０００Ｗ／ｍ^２、または、３５０００Ｗ／ｍ^２）の範囲から選択することができる。酸素濃度と露光照度は適宜条件を組み合わせてよく、例えば、酸素濃度１０体積％で照度１００００Ｗ／ｍ^２、酸素濃度３５体積％で照度２００００Ｗ／ｍ^２などとすることができる。

　次に、着色組成物層の未露光部を現像除去してパターン（画素）を形成する。着色組成物層の未露光部の現像除去は、現像液を用いて行うことができる。これにより、露光工程における未露光部の着色組成物層が現像液に溶出し、光硬化した部分だけが残る。現像液の温度は、例えば、２０～３０℃が好ましい。現像時間は、２０～１８０秒が好ましい。また、残渣除去性を向上するため、現像液を６０秒ごとに振り切り、さらに新たに現像液を供給する工程を数回繰り返してもよい。

　現像液は、有機溶剤、アルカリ現像液などが挙げられ、アルカリ現像液が好ましく用いられる。アルカリ現像液としては、アルカリ剤を純水で希釈したアルカリ性水溶液（アルカリ現像液）が好ましい。アルカリ剤としては、例えば、アンモニア、エチルアミン、ジエチルアミン、ジメチルエタノールアミン、ジグリコールアミン、ジエタノールアミン、ヒドロキシアミン、エチレンジアミン、テトラメチルアンモニウムヒドロキシド、テトラエチルアンモニウムヒドロキシド、テトラプロピルアンモニウムヒドロキシド、テトラブチルアンモニウムヒドロキシド、エチルトリメチルアンモニウムヒドロキシド、ベンジルトリメチルアンモニウムヒドロキシド、ジメチルビス（２－ヒドロキシエチル）アンモニウムヒドロキシド、コリン、ピロール、ピペリジン、１，８－ジアザビシクロ－［５．４．０］－７－ウンデセンなどの有機アルカリ性化合物や、水酸化ナトリウム、水酸化カリウム、炭酸ナトリウム、炭酸水素ナトリウム、ケイ酸ナトリウム、メタケイ酸ナトリウムなどの無機アルカリ性化合物が挙げられる。アルカリ剤は、分子量が大きい化合物の方が環境面および安全面で好ましい。アルカリ性水溶液のアルカリ剤の濃度は、０．００１～１０質量％が好ましく、０．０１～１質量％がより好ましい。また、現像液は、さらに界面活性剤を含有していてもよい。現像液は、移送や保管の便宜などの観点より、一旦濃縮液として製造し、使用時に必要な濃度に希釈してもよい。希釈倍率は特に限定されないが、例えば１．５～１００倍の範囲に設定することができる。また、現像後純水で洗浄（リンス）することも好ましい。また、リンスは、現像後の着色組成物層が形成された支持体を回転させつつ、現像後の着色組成物層へリンス液を供給して行うことが好ましい。また、リンス液を吐出させるノズルを支持体の中心部から支持体の周縁部に移動させて行うことも好ましい。この際、ノズルの支持体中心部から周縁部へ移動させるにあたり、ノズルの移動速度を徐々に低下させながら移動させてもよい。このようにしてリンスを行うことで、リンスの面内ばらつきを抑制できる。また、ノズルを支持体中心部から周縁部へ移動させつつ、支持体の回転速度を徐々に低下させても同様の効果が得られる。

　現像後、乾燥を施した後に追加露光処理や加熱処理（ポストベーク）を行うことが好ましい。追加露光処理やポストベークは、硬化を完全なものとするための現像後の硬化処理である。ポストベークにおける加熱温度は、例えば１００～２４０℃が好ましく、２００～２４０℃がより好ましい。ポストベークは、現像後の膜を、上記条件になるようにホットプレートやコンベクションオーブン（熱風循環式乾燥機）、高周波加熱機等の加熱手段を用いて、連続式あるいはバッチ式で行うことができる。追加露光処理を行う場合、露光に用いられる光は、波長４００ｎｍ以下の光であることが好ましい。また、追加露光処理は、韓国公開特許第１０－２０１７－０１２２１３０号公報に記載された方法で行ってもよい。

　ドライエッチング法でのパターン形成は、本発明の着色組成物を用いて支持体上に着色組成物層を形成し、この着色組成物層の全体を硬化させて硬化物層を形成する工程と、この硬化物層上にフォトレジスト層を形成する工程と、フォトレジスト層をパターン状に露光したのち、現像してレジストパターンを形成する工程と、このレジストパターンをマスクとして硬化物層に対してエッチングガスを用いてドライエッチングする工程と、を含むことが好ましい。フォトレジスト層の形成においては、更にプリベーク処理を施すことが好ましい。特に、フォトレジスト層の形成プロセスとしては、露光後の加熱処理、現像後の加熱処理（ポストベーク処理）を実施する形態が望ましい。ドライエッチング法でのパターン形成については、特開２０１３－０６４９９３号公報の段落番号００１０～００６７の記載を参酌でき、この内容は本明細書に組み込まれる。

＜光学フィルタ＞
　本発明の光学フィルタは、上述した本発明の膜を有する。光学フィルタの種類としては、カラーフィルタおよび赤外線透過フィルタが挙げられ、カラーフィルタであることが好ましい。カラーフィルタとしては、カラーフィルタの着色画素として本発明の膜を有することが好ましい。

　光学フィルタは、本発明の膜の表面に保護層が設けられていてもよい。保護層を設けることで、酸素遮断化、低反射化、親疎水化、特定波長の光（紫外線、近赤外線等）の遮蔽等の種々の機能を付与することができる。保護層の厚さとしては、０．０１～１０μｍが好ましく、０．１～５μｍがより好ましい。保護層の形成方法としては、有機溶剤に溶解した樹脂組成物を塗布して形成する方法、化学気相蒸着法、成型した樹脂を接着材で貼りつける方法等が挙げられる。保護層を構成する成分としては、（メタ）アクリル樹脂、エン・チオール樹脂、ポリカーボネート樹脂、ポリエーテル樹脂、ポリアリレート樹脂、ポリスルホン樹脂、ポリエーテルスルホン樹脂、ポリフェニレン樹脂、ポリアリーレンエーテルホスフィンオキシド樹脂、ポリイミド樹脂、ポリアミドイミド樹脂、ポリオレフィン樹脂、環状オレフィン樹脂、ポリエステル樹脂、スチレン樹脂、ポリオール樹脂、ポリ塩化ビニリデン樹脂、メラミン樹脂、ウレタン樹脂、アラミド樹脂、ポリアミド樹脂、アルキド樹脂、エポキシ樹脂、変性シリコーン樹脂、フッ素樹脂、ポリカーボネート樹脂、ポリアクリロニトリル樹脂、セルロース樹脂、Ｓｉ、Ｃ、Ｗ、Ａｌ_２Ｏ_３、Ｍｏ、ＳｉＯ_２、Ｓｉ_２Ｎ_４などが挙げられ、これらの成分を二種以上含有しても良い。例えば、酸素遮断化を目的とした保護層の場合、保護層はポリオール樹脂と、ＳｉＯ_２と、Ｓｉ_２Ｎ_４を含むことが好ましい。また、低反射化を目的とした保護層の場合、保護層は（メタ）アクリル樹脂とフッ素樹脂を含むことが好ましい。

　樹脂組成物を塗布して保護層を形成する場合、樹脂組成物の塗布方法としては、スピンコート法、キャスト法、スクリーン印刷法、インクジェット法等の公知の方法を用いることができる。樹脂組成物に含まれる有機溶剤は、公知の有機溶剤（例えば、プロピレングリコール１－モノメチルエーテル２－アセテート、シクロペンタノン、乳酸エチル等）を用いることが出来る。保護層を化学気相蒸着法にて形成する場合、化学気相蒸着法としては、公知の化学気相蒸着法（熱化学気相蒸着法、プラズマ化学気相蒸着法、光化学気相蒸着法）を用いることができる。

　保護層は、必要に応じて、有機・無機微粒子、特定波長の光（例えば、紫外線、近赤外線等）の吸収剤、屈折率調整剤、酸化防止剤、密着剤、界面活性剤等の添加剤を含有しても良い。有機・無機微粒子の例としては、例えば、高分子微粒子（例えば、シリコーン樹脂微粒子、ポリスチレン微粒子、メラミン樹脂微粒子）、酸化チタン、酸化亜鉛、酸化ジルコニウム、酸化インジウム、酸化アルミニウム、窒化チタン、酸窒化チタン、フッ化マグネシウム、中空シリカ、シリカ、炭酸カルシウム、硫酸バリウム等が挙げられる。特定波長の光の吸収剤は公知の吸収剤を用いることができる。これらの添加剤の含有量は適宜調整できるが、保護層の全質量に対して０．１～７０質量％が好ましく、１～６０質量％がさらに好ましい。

　また、保護層としては、特開２０１７－１５１１７６号公報の段落番号００７３～００９２に記載の保護層を用いることもできる。

　光学フィルタは、隔壁により例えば格子状に仕切られた空間に、各画素が埋め込まれた構造を有していてもよい。

＜固体撮像素子＞
　本発明の固体撮像素子は、上述した本発明の膜を有する。固体撮像素子の構成としては、本発明の膜を備え、固体撮像素子として機能する構成であれば特に限定はないが、例えば、以下のような構成が挙げられる。

　基板上に、固体撮像素子（ＣＣＤ（電荷結合素子）イメージセンサ、ＣＭＯＳ（相補型金属酸化膜半導体）イメージセンサ等）の受光エリアを構成する複数のフォトダイオードおよびポリシリコン等からなる転送電極を有し、フォトダイオードおよび転送電極上にフォトダイオードの受光部のみ開口した遮光膜を有し、遮光膜上に遮光膜全面およびフォトダイオード受光部を覆うように形成された窒化シリコン等からなるデバイス保護膜を有し、デバイス保護膜上に、カラーフィルタを有する構成である。更に、デバイス保護膜上であってカラーフィルタの下（基板に近い側）に集光手段（例えば、マイクロレンズ等。以下同じ）を有する構成や、カラーフィルタ上に集光手段を有する構成等であってもよい。また、カラーフィルタは、隔壁により例えば格子状に仕切られた空間に、各着色画素が埋め込まれた構造を有していてもよい。この場合の隔壁は各着色画素に対して低屈折率であることが好ましい。このような構造を有する撮像装置の例としては、特開２０１２－２２７４７８号公報、特開２０１４－１７９５７７号公報、国際公開第２０１８／０４３６５４号に記載の装置が挙げられる。本発明の固体撮像素子を備えた撮像装置は、デジタルカメラや、撮像機能を有する電子機器（携帯電話等）の他、車載カメラや監視カメラ用としても用いることができる。

＜画像表示装置＞
　本発明の画像表示装置は、上述した本発明の膜を有する。画像表示装置としては、液晶表示装置や有機エレクトロルミネッセンス表示装置などが挙げられる。画像表示装置の定義や各画像表示装置の詳細については、例えば「電子ディスプレイデバイス（佐々木昭夫著、（株）工業調査会、１９９０年発行）」、「ディスプレイデバイス（伊吹順章著、産業図書（株）平成元年発行）」などに記載されている。また、液晶表示装置については、例えば「次世代液晶ディスプレイ技術（内田龍男編集、（株）工業調査会、１９９４年発行）」に記載されている。本発明が適用できる液晶表示装置に特に制限はなく、例えば、上記の「次世代液晶ディスプレイ技術」に記載されている色々な方式の液晶表示装置に適用できる。

　以下に実施例を挙げて本発明をさらに具体的に説明する。以下の実施例に示す材料、使用量、割合、処理内容、処理手順等は、本発明の趣旨を逸脱しない限り、適宜、変更することができる。従って、本発明の範囲は以下に示す具体例に限定されるものではない。

＜合成例＞
（合成例１）化合物（ＡＩ－１８）の合成

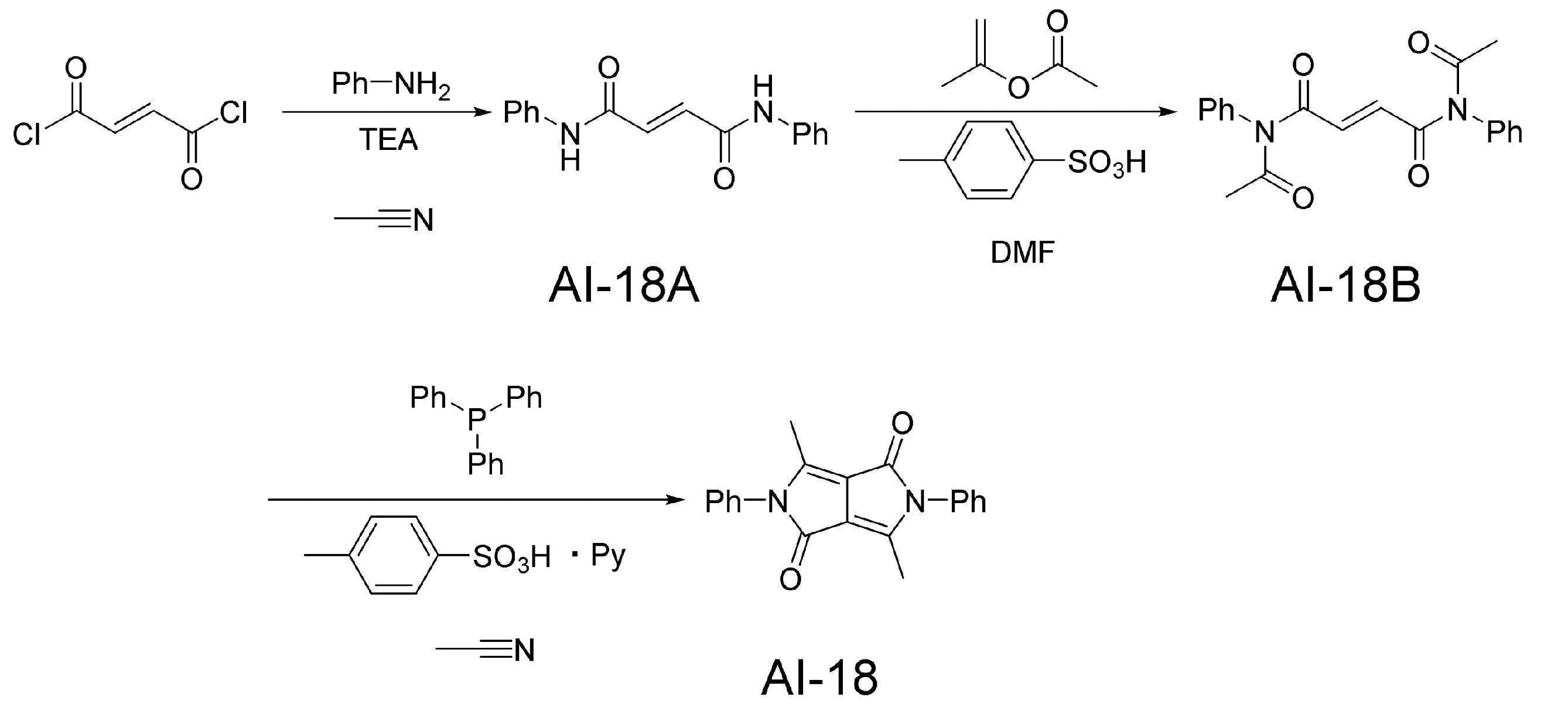

　以下のスキームに従い化合物（ＡＩ－１８）を合成した。以下のスキームにおいて、Ｐｈはフェニル基を表し、Ｐｙはピリジニウムを表し、ＴＥＡはトリエチルアミンを表し、ＤＭＦはＮ，Ｎ－ジメチルホルムアミドを表す。

　アニリン１２８．５質量部、トリエチルアミン９３．０質量部、アセトニトリル１１００質量部を混合し、撹拌し、０℃以下に氷冷した。この溶液へ、フマリルクロリド７０質量部とアセトニトリル５５０質量部の混合液を滴下した。滴下終了後、室温まで昇温し、１時間撹拌した。反応完結を確認後、析出した結晶を濾別し、蒸留水１４００質量部で洗浄し、アセトニトリル１１００質量部で洗浄した。得られた結晶を５０℃１２時間送風乾燥させることで、化合物（ＡＩ－１８Ａ）を１１８．９質量部得た。
　^１Ｈ－ＮＭＲ（重ＤＭＳＯ（ジメチルスルホキシド））：δ７．１０６（ｔ，２Ｈ），７．２０３（ｓ，２Ｈ），７．３５３（ｔ，４Ｈ），７．７３０（ｄ，４Ｈ），１０．５１５（ｓ，２Ｈ）

　イソプロペニルアセテート１４２５質量部、パラトルエンスルホン酸一水和物７．９質量部、化合物（ＡＩ－１８Ａ）１１０質量部、Ｎ，Ｎ－ジメチルホルムアミド４１０質量部を混合し、９０℃で５時間撹拌した。反応完結を確認後、１ｍｏｌ／Ｌ塩化水素水溶液１１００質量部とメタノール１１００質量部の混合液を添加し、１時間撹拌した。析出した結晶を濾別し、蒸留水１０００質量部で洗浄し、メタノール１０００質量部で洗浄した。得られた結晶を５０℃１２時間送風乾燥させることで、化合物（ＡＩ－１８Ｂ）を７９．８質量部得た。
　^１Ｈ－ＮＭＲ（重ＤＭＳＯ）：δ２．１７５（ｓ，６Ｈ），７．０３０（ｓ，２Ｈ），７．２～７．３（ｍ，４Ｈ），７．４０～７．５１（ｍ，６Ｈ）

　化合物（ＡＩ－１８Ｂ）６０質量部、パラトルエンスルホン酸ピリジニウム２１．５質量部、トリフェニルホスフィン４４．９質量部、アセトニトリル８２０質量部を混合し、５時間加熱還流させた。反応完結を確認後、析出した結晶を濾別し、アセトニトリル１１００質量部で洗浄し、得られた結晶を５０℃１２時間送風乾燥させることで、化合物（ＡＩ－１８）を２９．５質量部得た。
　^１Ｈ－ＮＭＲ（重ＤＭＳＯ）：δ２．１９２（ｓ，６Ｈ），７．３４～７．４０（ｍ，４Ｈ），７．４０～７．５０（ｍ，２Ｈ），７．５０～７．５８（ｍ，４Ｈ）
　ＭＡＬＤＩ－ＭＳ（Ｍａｔｒｉｘ　Ａｓｓｉｓｔｅｄ　Ｌａｓｅｒ　Ｄｅｓｏｒｐｔｉｏｎ／Ｉｏｎｉｚａｔｉｏｎ－Ｍａｓｓ　Ｓｐｅｃｔｒｏｍｅｔｒｙ）により、分子量１４８３．２のピークが観測され、化合物（ＡＩ－１８）と同定した。

（合成例２）化合物（ＡＩ－１）の合成
　以下のスキームに従い化合物（ＡＩ－１）を合成した。以下のスキームにおいて、Ｐｈはフェニル基を表し、Ｐｙはピリジニウムを表し、ＴＥＡはトリエチルアミンを表し、ＤＭＦはＮ，Ｎ－ジメチルホルムアミドを表す。

　アニリンを４－メトキシベンジルアミンに変更した以外は合成例１同様の手法で、化合物（ＡＩ－１Ａ）、化合物（ＡＩ－１Ｂ）および化合物（ＡＩ－１Ｃ）を合成した。
　化合物（ＡＩ－１Ｃ）１質量部、アニソール５．４質量部、トリフルオロ酢酸１００質量部を混合した後、反応系内を窒素置換し、１２時間加熱還流した。反応終了確認後、反応容器を室温まで冷却し、メタノール２００質量部添加した。析出した結晶を濾別し、メタノール２００質量部で洗浄した。得られた結晶を５０℃１２時間送風乾燥させることで、化合物（ＡＩ－１）を０．２質量部得た。

（合成例３）化合物（ＡＩ－３０）の合成
　以下のスキームに従い化合物（ＡＩ－３０）を合成した。

　化合物（ＡＩ－１）１．０質量部、トリエチルアミン１．４質量部、アセトニトリル２０質量部を混合し、０℃まで冷却した。反応温度を０℃に保ちながら、塩化ベンゾイル１．７質量部を滴下した。滴下終了後、室温まで昇温させ、１時間撹拌した。反応終了後、メタノール２０質量部を滴下し、析出した結晶を濾別し、メタノール２００質量部で洗浄した。得られた結晶を５０℃１２時間送風乾燥させることで、化合物（ＡＩ－３０）を１．１質量部得た。

＜分散液の調製＞

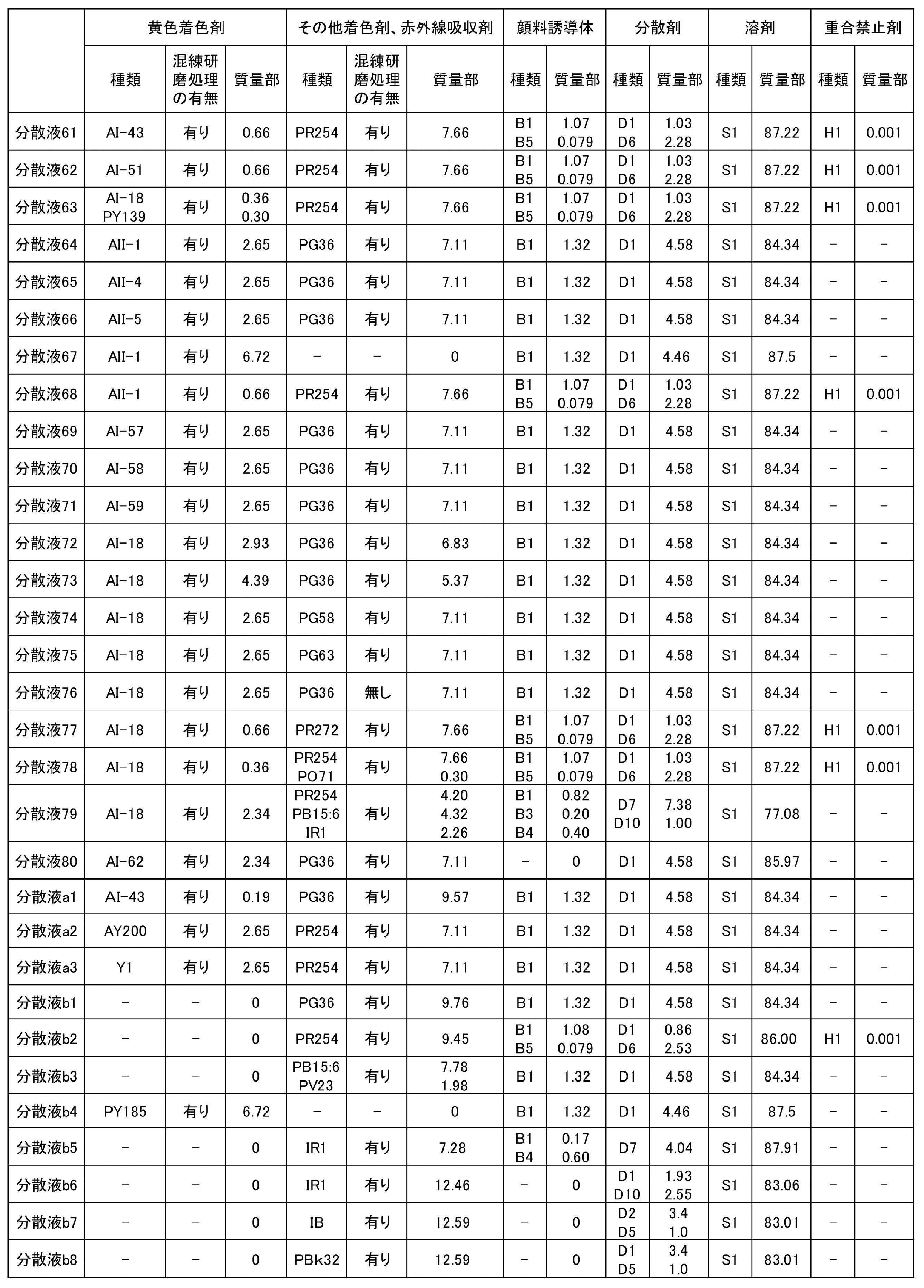

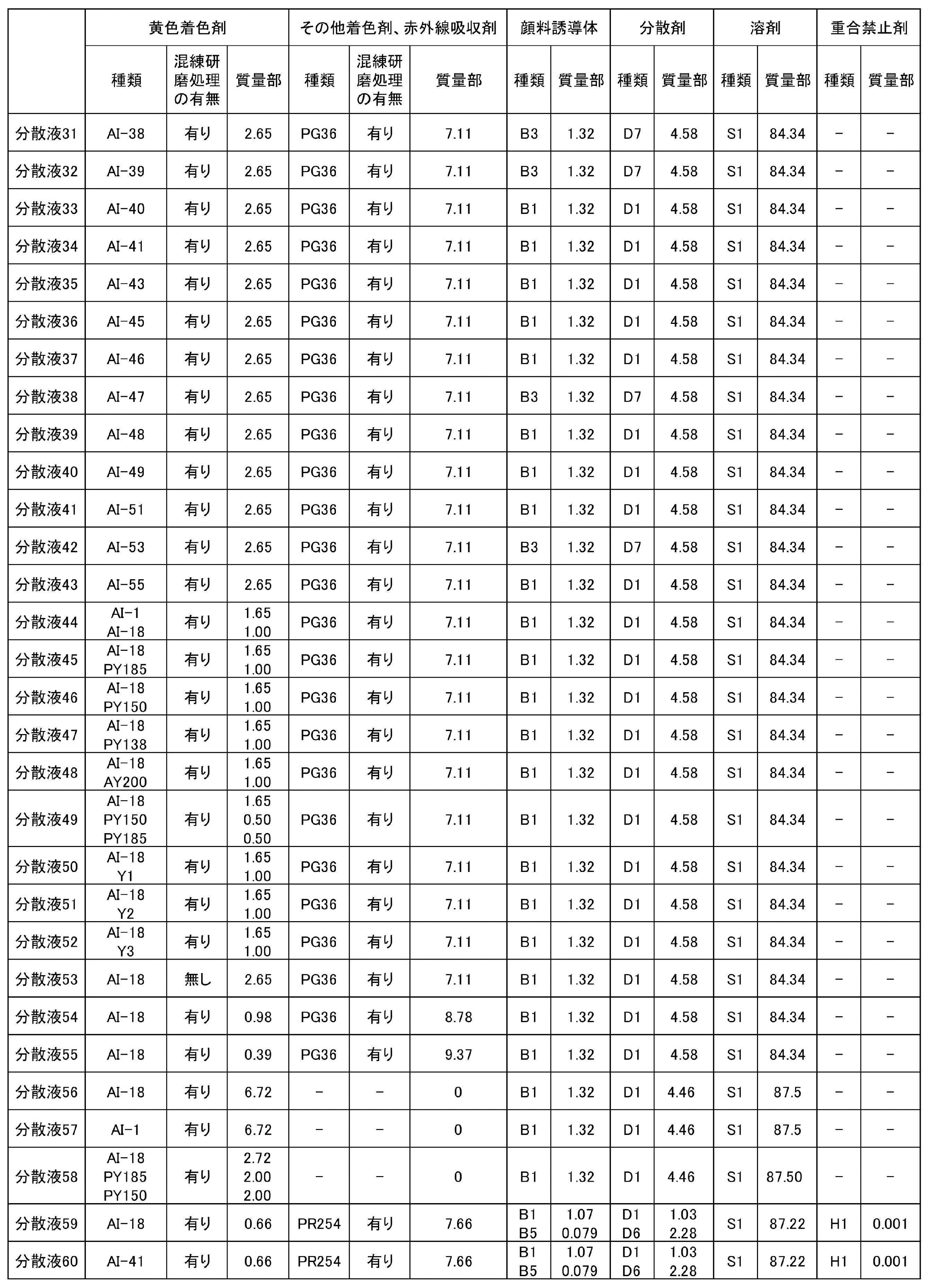

　下記の表に記載の素材を混合したのち、直径０．３ｍｍのジルコニアビーズ２３０質量部を加えて、ペイントシェーカーを用いて５時間分散処理を行い、ビーズをろ過で分離して顔料分散液を製造した。下記の表に記載の量を表す数値は質量部である。なお、以下において、混錬研磨処理の有無の欄にて有りと記載されるものについては、以下の方法で混錬研磨処理を行った着色剤または赤外線吸収剤を用いた。

（混練研磨処理条件）
　色材５．３質量部、摩砕剤７４．７質量部および粘結剤１４質量部をラボプラストミル（（株）東洋精機製作所製）に添加し、装置中の混練物の温度が７０℃になるように温度コントロールして、２時間混練した。色材は、下記表に記載の黄色着色剤の種類の欄に記載の素材、または、下記表に記載のその他着色剤、赤外線吸収剤の種類の欄に記載の素材を用いた。摩砕剤は中性無水芒硝Ｅ（平均粒子径（体積基準の５０％径（Ｄ５０））＝２０μｍ、三田尻化学製）を使用した。粘結剤はジエチレングリコールを使用した。混練研磨後の混練物を、２４℃の水１０Ｌで水洗処理して摩砕剤および粘結剤を取り除き、加熱オーブンで８０℃２４時間の処理を行った。

　上記表中の略語で示す素材の詳細は下記の通りである。

（黄色着色剤）
　ＡＩ－１、ＡＩ－２、ＡＩ－５、ＡＩ－７、ＡＩ－９、ＡＩ－１０、ＡＩ－１１、ＡＩ－１２、ＡＩ－１３、ＡＩ－１４、ＡＩ－１６、ＡＩ－１７、ＡＩ－１８、ＡＩ－１９、ＡＩ－２０、ＡＩ－２２、ＡＩ－２３、ＡＩ－２４、ＡＩ－２５、ＡＩ－２６、ＡＩ－２７、ＡＩ－２８、ＡＩ－２９、ＡＩ－３０、ＡＩ－３２、ＡＩ－３３、ＡＩ－３４、ＡＩ－３５、ＡＩ－３６、ＡＩ－３７、ＡＩ－３８、ＡＩ－３９、ＡＩ－４０、ＡＩ－４１、ＡＩ－４３、ＡＩ－４５、ＡＩ－４６、ＡＩ－４７、ＡＩ－４８、ＡＩ－４９、ＡＩ－５１、ＡＩ－５３、ＡＩ－５５、ＡＩ－５７、ＡＩ－５８、ＡＩ－５９、ＡＩＩ－１、ＡＩＩ－４、ＡＩＩ－５：上述した化合物（Ａ）の具体例にて説明した構造の化合物。
　ＰＹ１３８：Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｙｅｌｌｏｗ１３８
　ＰＹ１３９：Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｙｅｌｌｏｗ１３９
　ＰＹ１５０：Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｙｅｌｌｏｗ１５０
　ＰＹ１８５：Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｙｅｌｌｏｗ１８５
　ＡＹ２００：Ｃ．Ｉ．Ａｃｉｄ　Ｙｅｌｌｏｗ２００

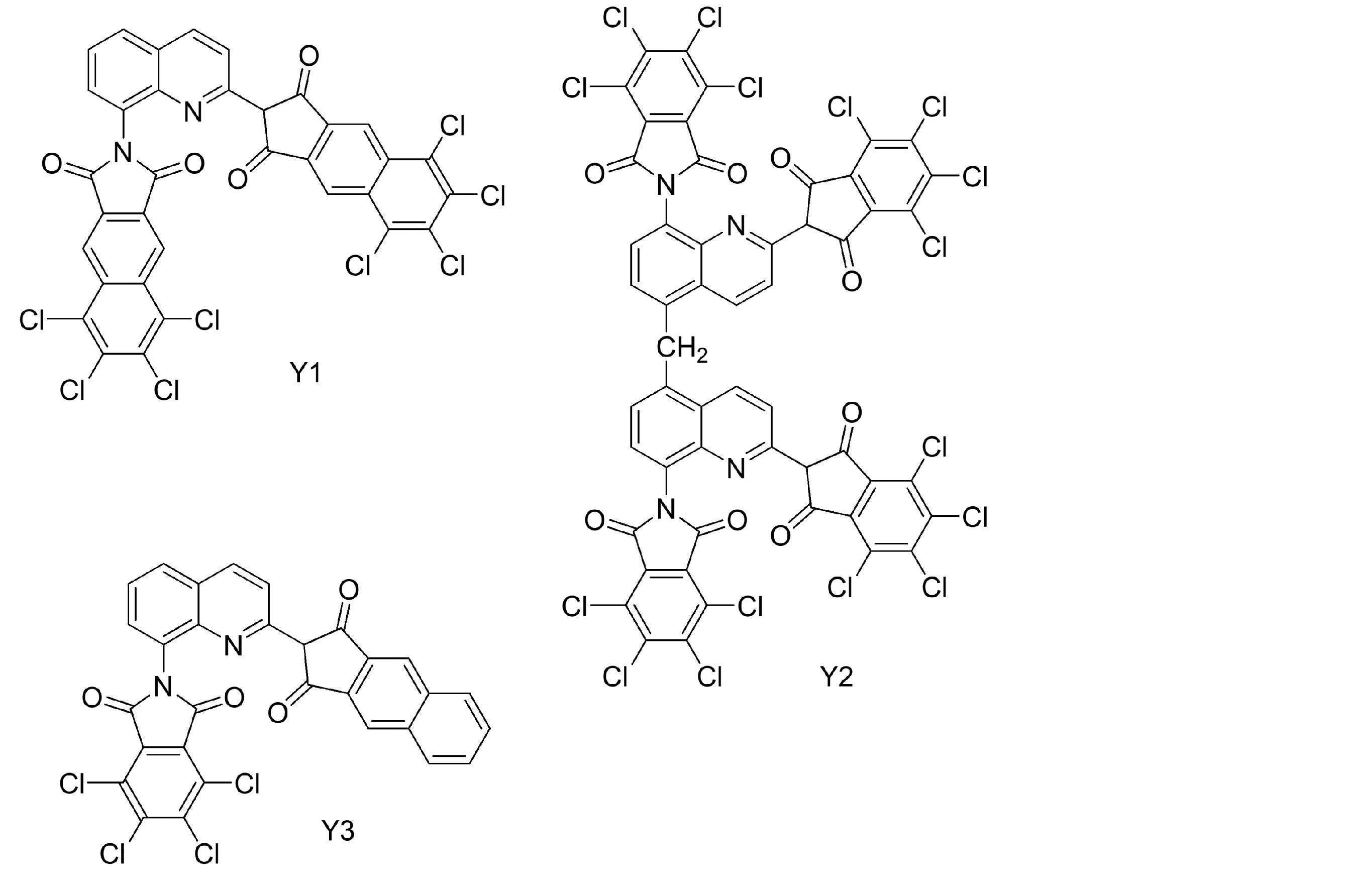

　Ｙ１、Ｙ２、Ｙ３：下記構造の化合物

（その他着色剤、赤外線吸収剤）
　ＰＯ７１：Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　　Ｏｒａｎｇｅ７１
　ＰＧ３６：Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｇｒｅｅｎ３６（緑色着色剤）
　ＰＧ５８：Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｇｒｅｅｎ５８（緑色着色剤）
　ＰＧ６３：Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｇｒｅｅｎ６３（緑色着色剤）

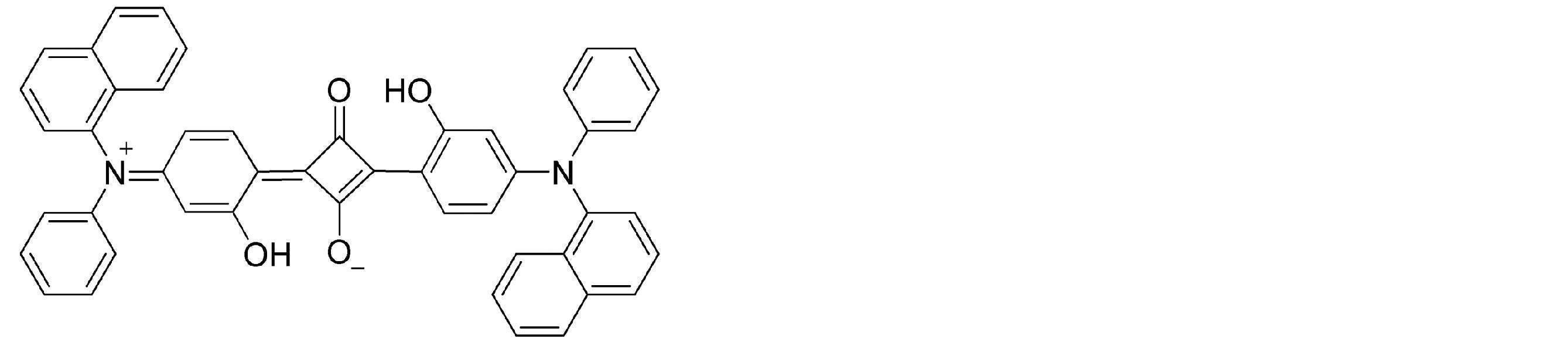

　ＳＱ１：下記構造の化合物（緑色着色剤）

　ＰＲ２５４：Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｒｅｄ２５４（赤色着色剤）
　ＰＲ２７２：Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｒｅｄ２７２（赤色着色剤）
　ＰＢ１５：６：Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｂｌｕｅ１５：６（青色着色剤）
　ＰＶ２３：：Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｖｉｏｌｅｔ２３（紫色着色剤）
　ＩＢ：下記構造の化合物（黒色着色剤）

　ＰＢｋ３２：下記構造の化合物（黒色着色剤）

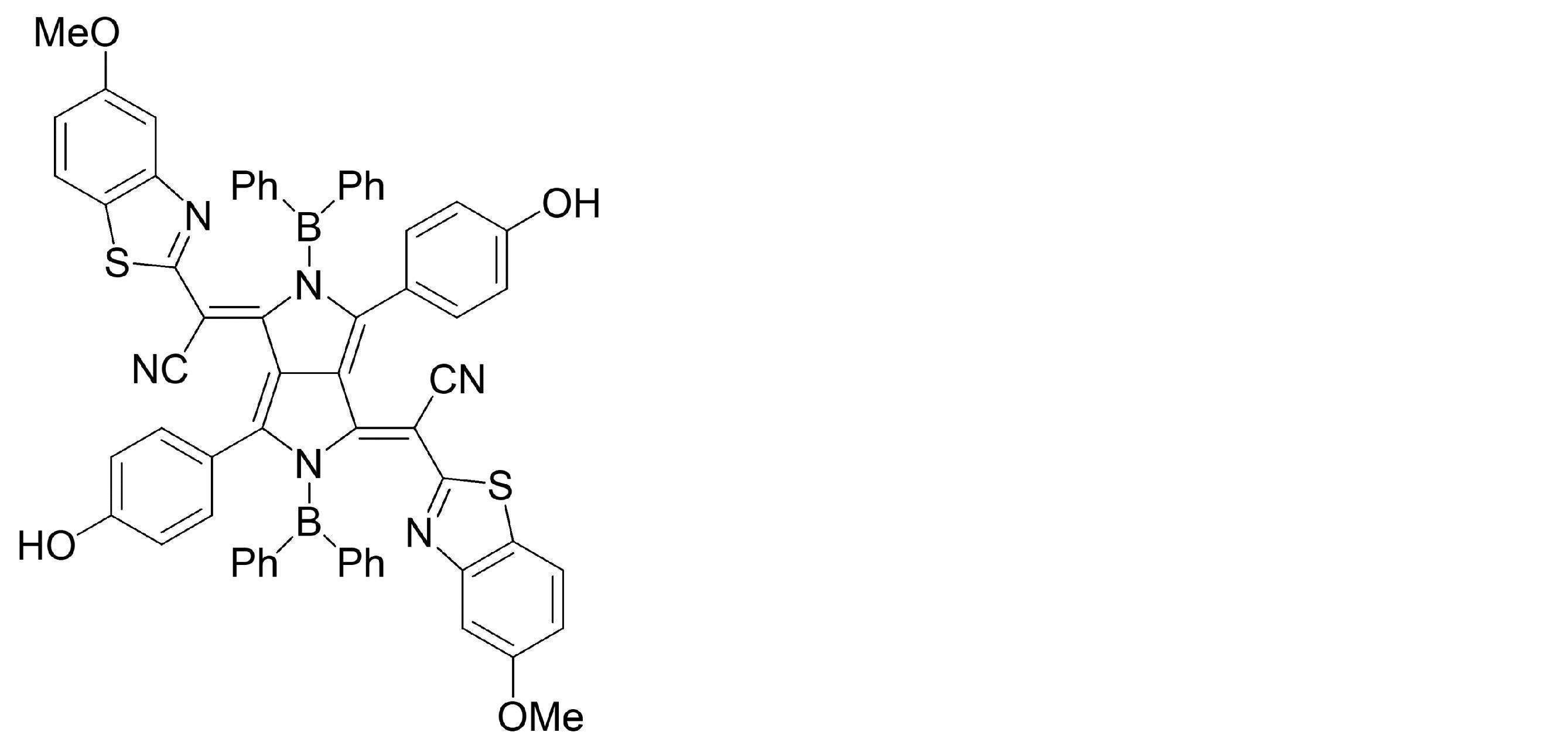

　ＩＲ１：下記構造の化合物（赤外線吸収剤。以下の構造式中、Ｍｅはメチル基を表し、Ｐｈはフェニル基を表す。）

（顔料誘導体）
　Ｂ１：下記構造の化合物

　Ｂ２：下記構造の化合物（透明誘導体、可視域に着色を有さない化合物）

　Ｂ３：下記構造の化合物

　Ｂ４：下記構造の化合物（以下の構造式中、Ｍｅはメチル基を表し、Ｐｈはフェニル基を表す。）

　Ｂ５：下記構造の化合物

（分散剤）

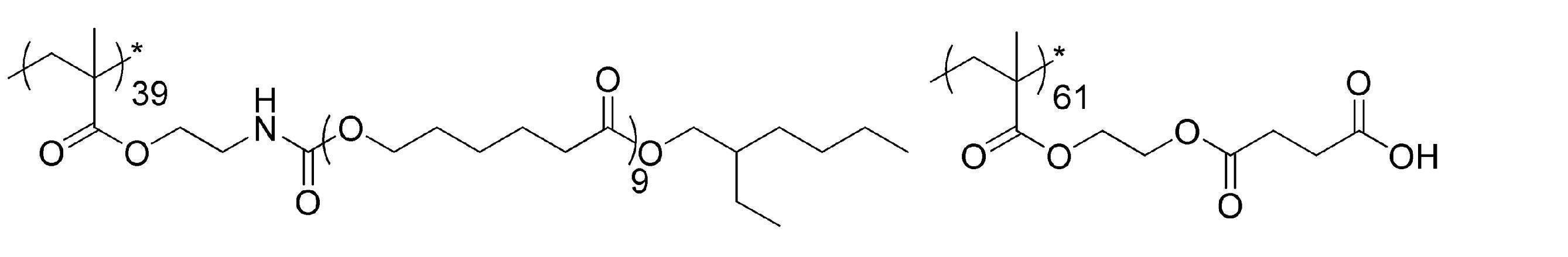

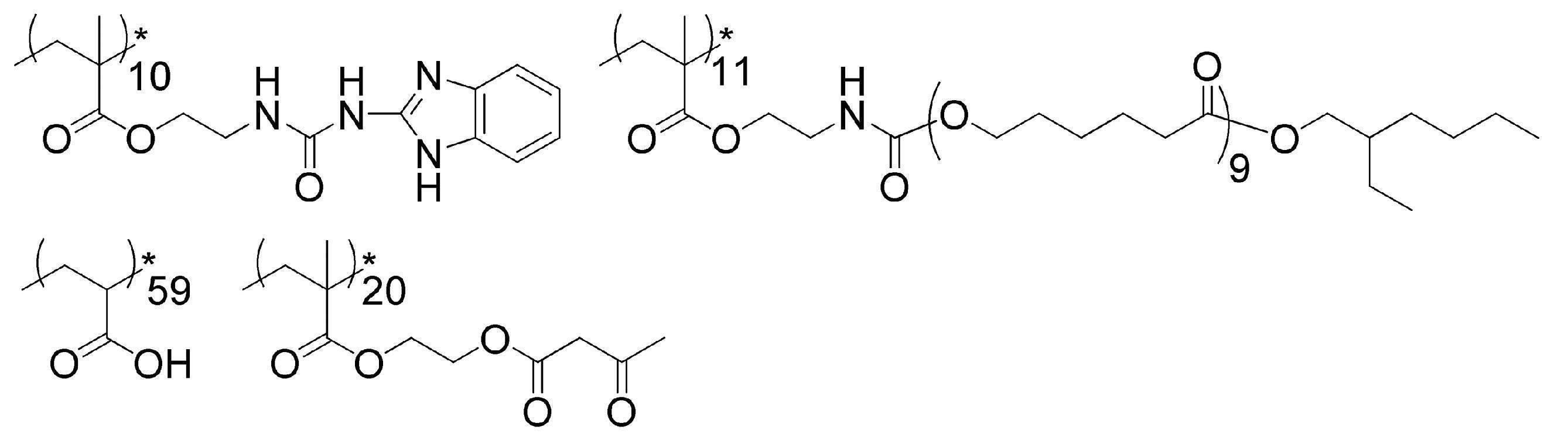

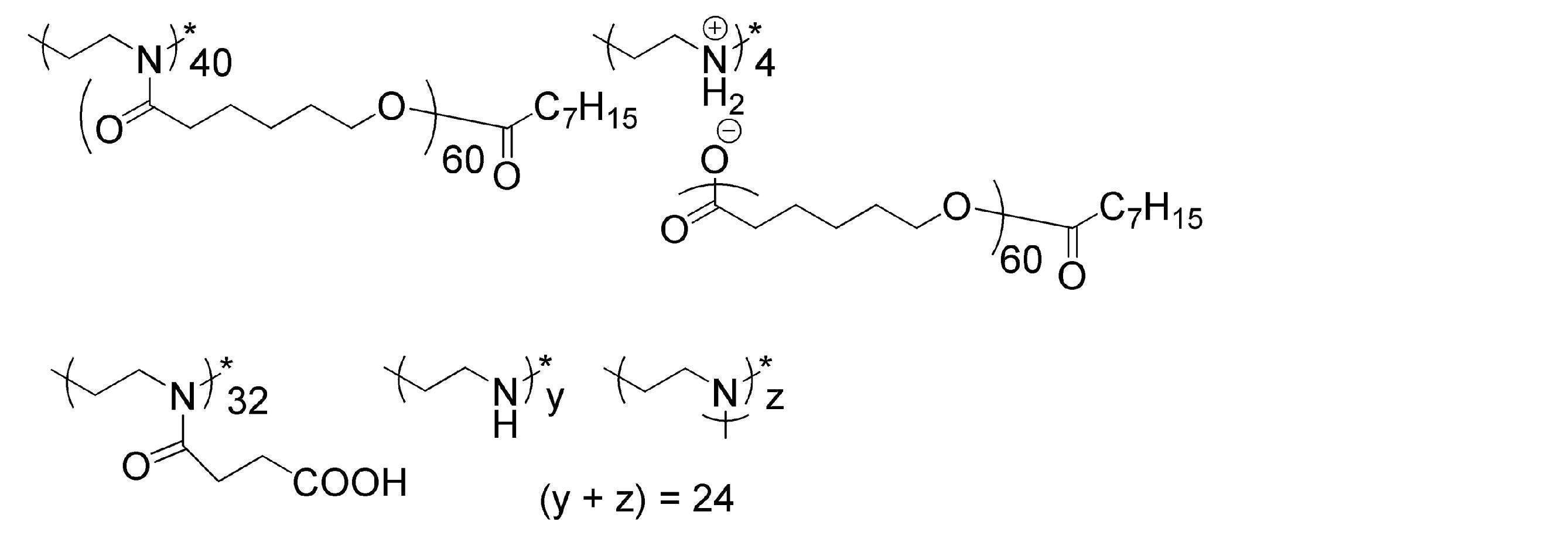

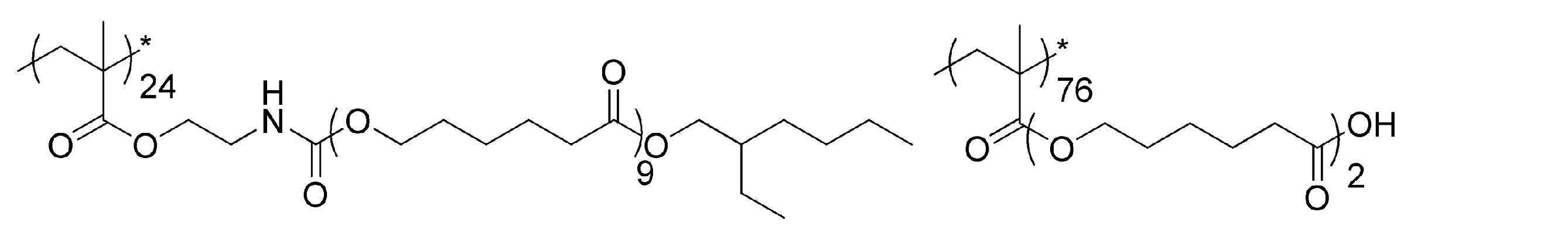

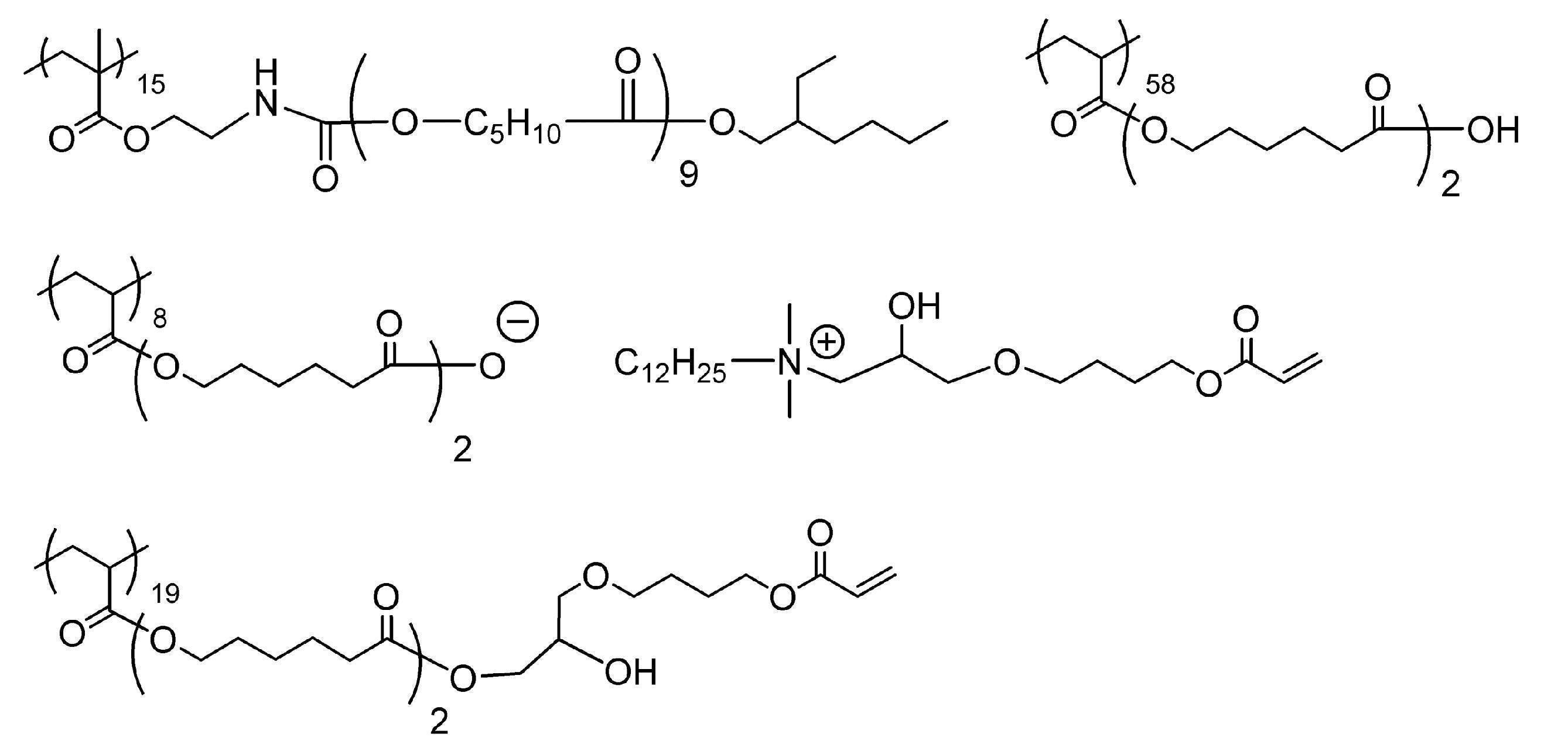

　Ｄ１：下記構造の樹脂（主鎖に付記した数値はモル比であり、側鎖に付記した数値は繰り返し単位の数である。Ｍｗ＝２４０００）

　Ｄ２：下記構造の樹脂（主鎖に付記した数値はモル比であり、側鎖に付記した数値は繰り返し単位の数である。Ｍｗ＝２００００）

　Ｄ４：下記構造の樹脂（主鎖に付記した数値はモル比であり、側鎖に付記した数値は繰り返し単位の数である。Ｍｗ＝１７０００）

　Ｄ５：下記構造の樹脂（主鎖に付記した数値はモル比であり、側鎖に付記した数値は繰り返し単位の数である。Ｍｗ＝７０００。）

　Ｄ６：下記構造の樹脂（主鎖に付記した数値はモル比であり、側鎖に付記した数値は繰り返し単位の数である。Ｍｗ＝１６０００）

　Ｄ７：下記構造の樹脂（主鎖に付記した数値はモル比であり、側鎖に付記した数値は繰り返し単位の数である。Ｍｗ＝１００００）

　Ｄ８：特許第６４３２０７７号公報の段落番号０２１９に記載のアクリル系ブロック共重合体（ＥＢ－１）
　Ｄ１０：ＤＩＳＰＥＲＢＹＫ－１４２（ＢＹＫＣｈｅｍｉｅ社製）

（溶剤）
　Ｓ１：プロピレングリコールモノメチルエーテルアセテート（ＰＧＭＥＡ）
　Ｓ４：乳酸エチル（ＥＬ）
　Ｓ５：プロピレングリコールモノメチルエーテル（ＰＧＭＥ）
　Ｓ６：シクロペンタノン

（重合禁止剤）
　Ｈ１：ｐ－メトキシフェノール

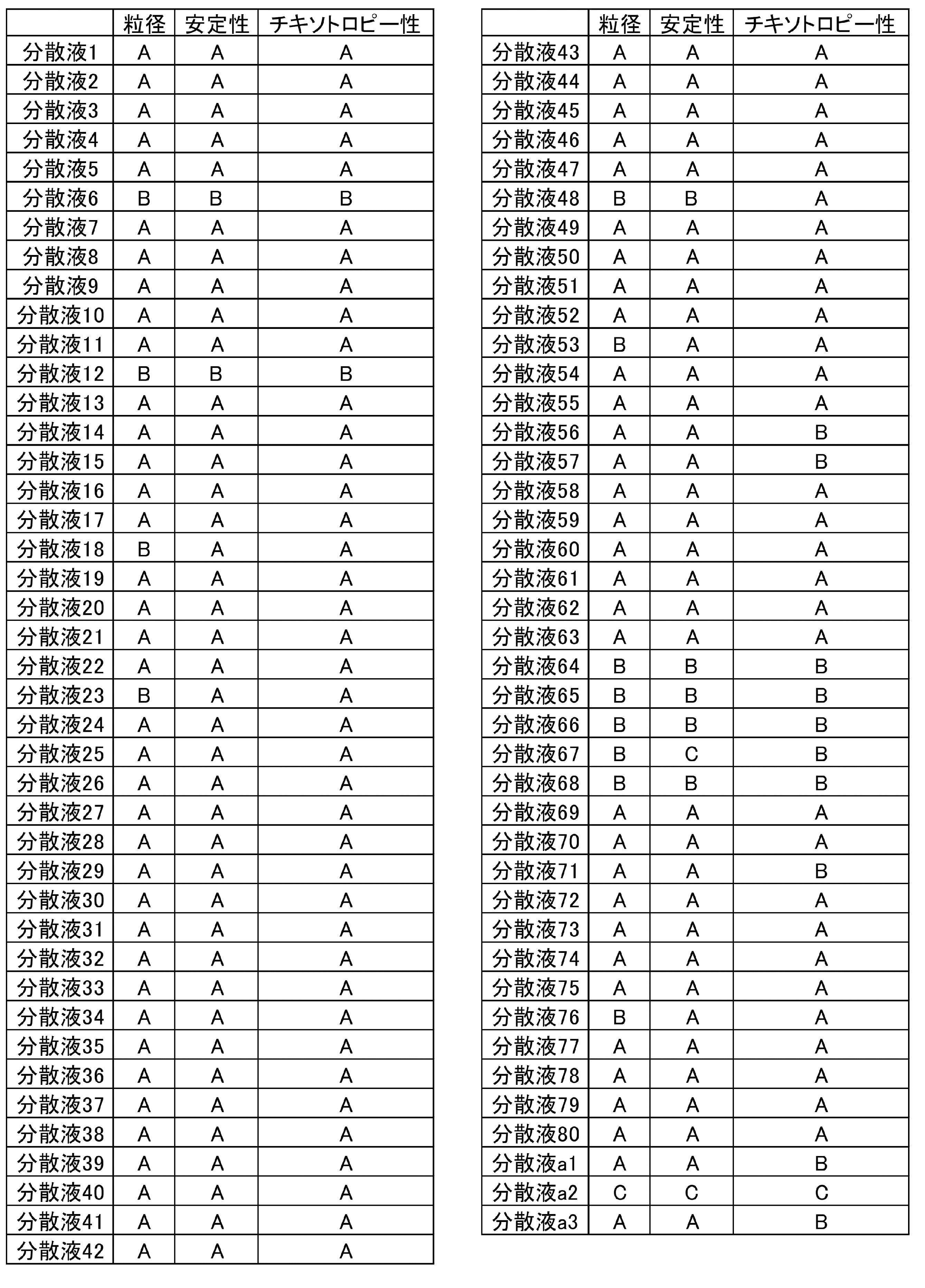

＜分散液の評価＞
（粒径）
　製造直後の分散液中の顔料の平均粒子径について、日機装（株）製のＭＩＣＲＯＴＲＡＣＵＰＡ　１５０を用いて、体積基準で測定し、以下の基準で粒径を評価した。
　Ａ：顔料の平均粒子径が５ｎｍ以上５０ｎｍ以下
　Ｂ：顔料の平均粒子径が５０ｎｍを超え５００ｎｍ以下
　Ｃ：顔料の平均粒子径が５００ｎｍを超える

（安定性（粘度））
　Ｅ型粘度計を用いて、２５℃での分散液の粘度を、回転数１０００ｒｐｍの条件で測定し、下記基準で安定性を評価した。
　Ａ：分散液の粘度が１ｍＰａ・ｓ以上１５ｍＰａ・ｓ以下
　Ｂ：分散液の粘度が１５ｍＰａ・ｓを超え１００ｍＰａ・ｓ以下
　Ｃ：分散液の粘度が１００ｍＰａ・ｓを超える

（チキソトロピー性）
　Ｅ型粘度計を用いて、２５℃での分散液の粘度を、回転数２０ｒｐｍおよび回転数５０ｒｐｍの条件で測定し、回転数２０ｒｐｍでの粘度／回転数５０ｒｐｍでの粘度をチキソトロピーインデックス（ＴＩ値）と定義し下記基準で評価した。
　Ａ：分散液のＴＩ値が１以上１．３以下
　Ｂ：分散液のＴＩ値が１．３を超え、２以下
　Ｃ：分散液のＴＩ値が２を超える

＜着色組成物の調製＞

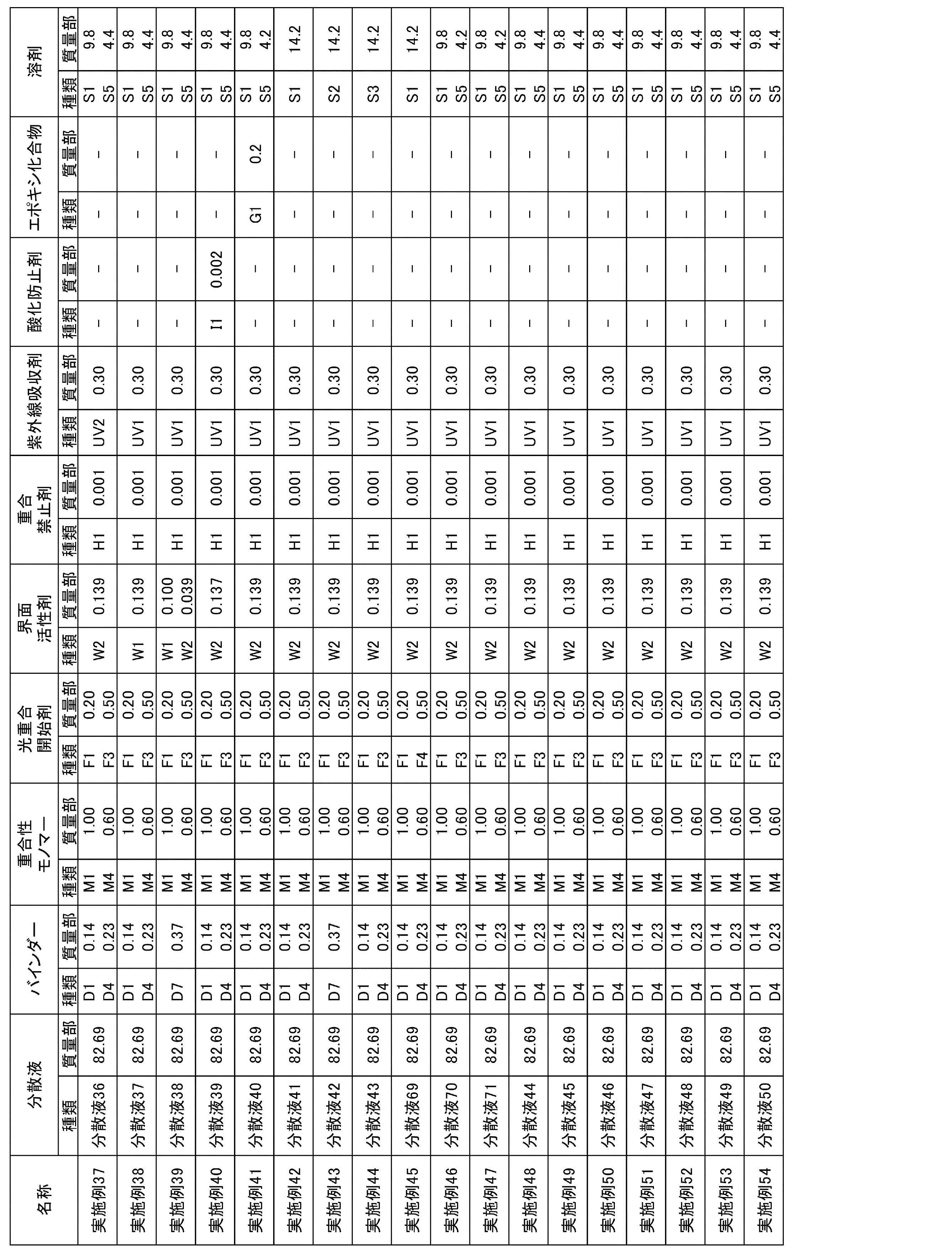

　以下の原料を混合して着色組成物を調製した。

　上記の略語で示す素材の詳細は下記の通りである。

（分散液）
　分散液１～８０、ａ１～ａ３、ｂ１～ｂ８：上述した分散液１～８０、ａ１～ａ３、ｂ１～ｂ８

（バインダー）
　Ｄ１、Ｄ４、Ｄ６、Ｄ７：上述した分散剤Ｄ１、Ｄ４、Ｄ６、Ｄ７で説明した樹脂

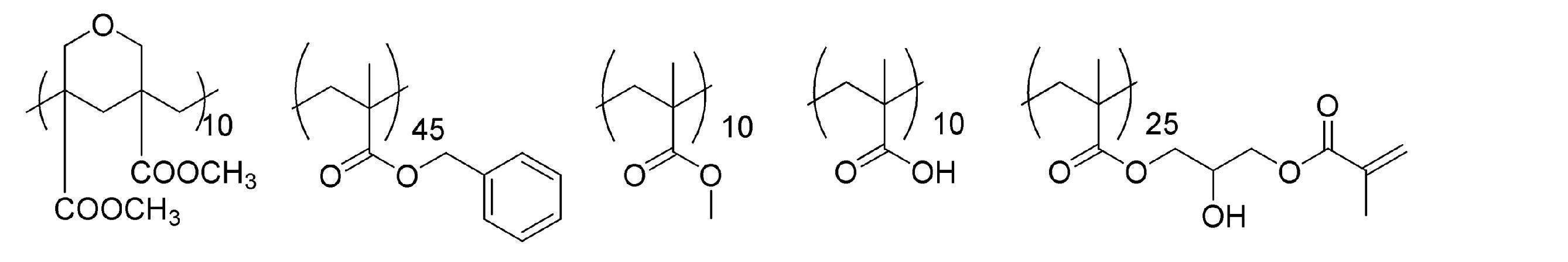

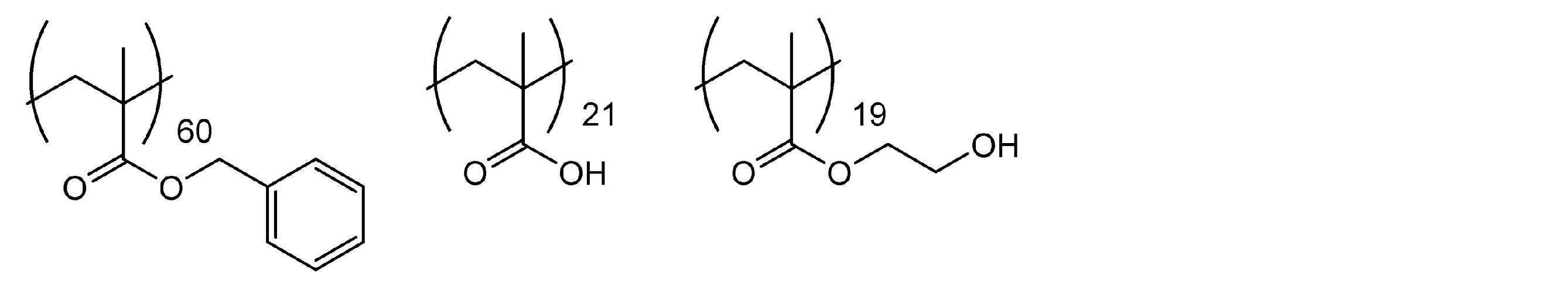

　Ｄ３：下記構造の樹脂（Ｍｗ＝１１０００、主鎖に付記した数値はモル比である。）

　Ｄ９：下記構造の樹脂（Ｍｗ＝１１０００、主鎖に付記した数値はモル比である。）

（重合性モノマー）

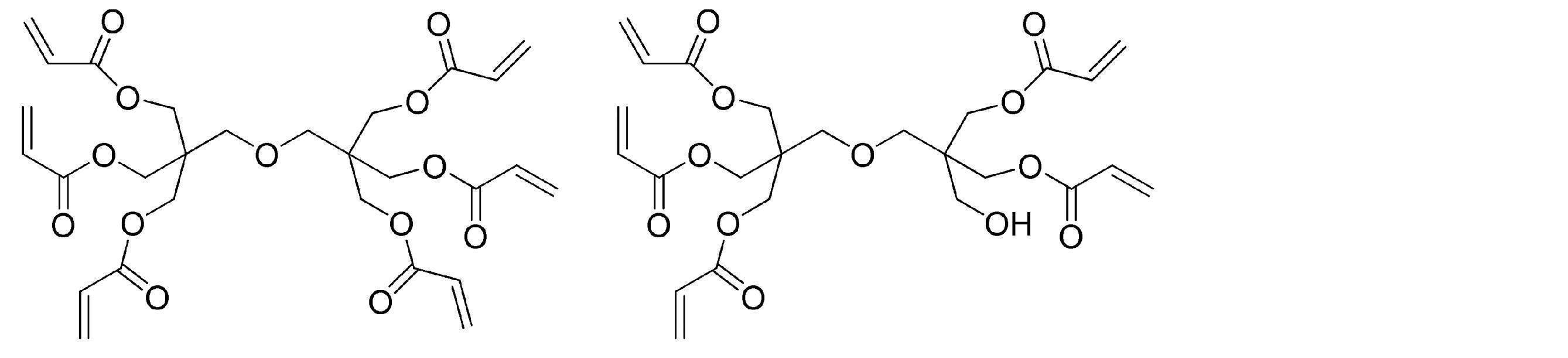

　Ｍ１：下記構造の化合物の混合物（左側化合物（６官能の（メタ）アクリレート化合物）と右側化合物（５官能の（メタ）アクリレート化合物）とのモル比が７：３の混合物）

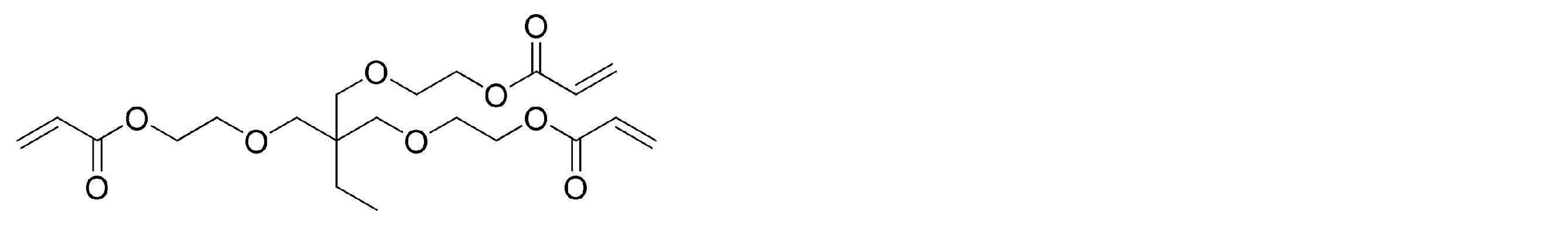

　Ｍ２：下記構造の化合物

　Ｍ３：下記構造の化合物

　Ｍ４：アロニックスＴＯ－２３４９（東亞合成（株）製）
　Ｍ５：下記構造の化合物

　Ｍ６：下記構造の化合物

（光重合開始剤）

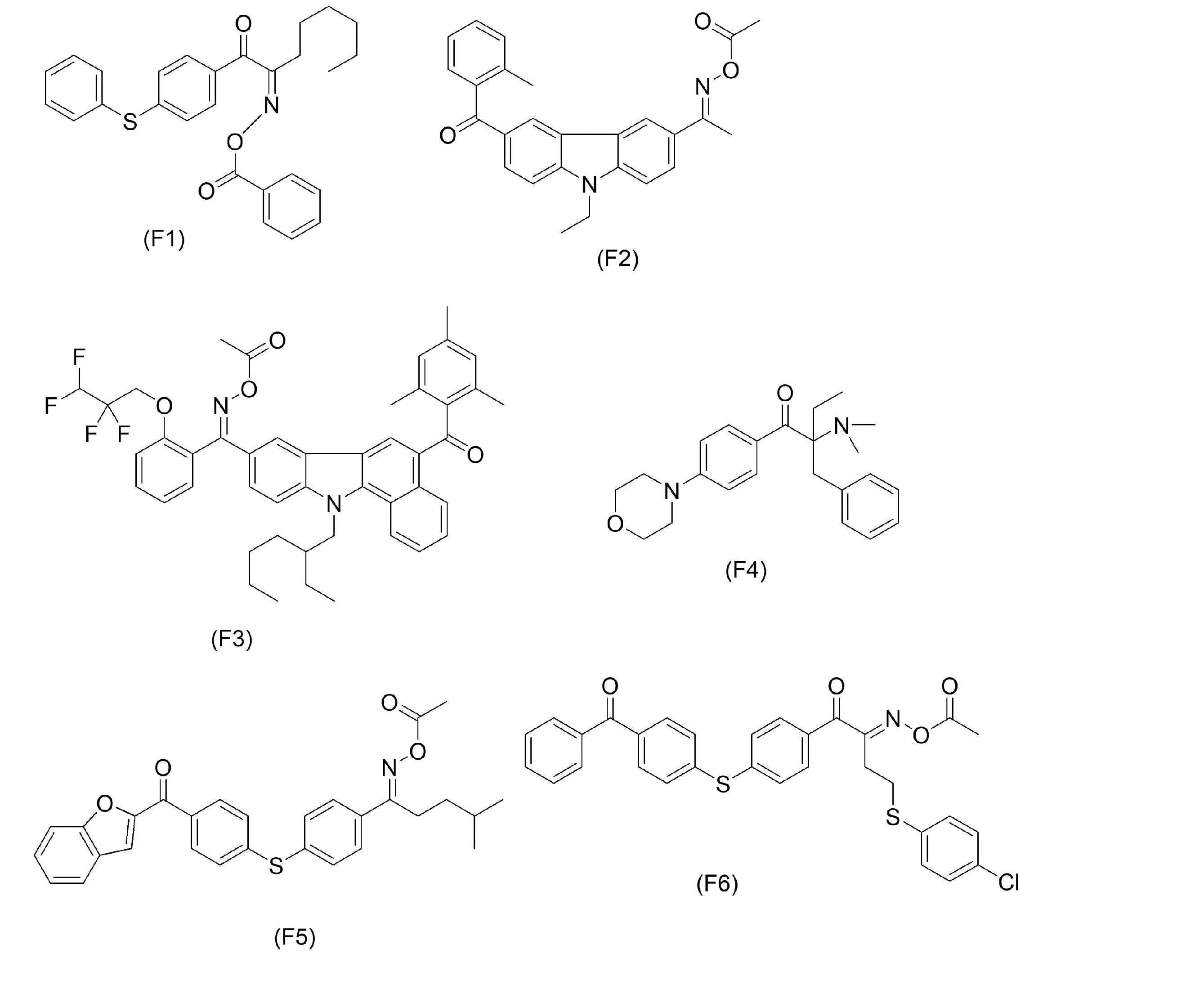

　Ｆ１～Ｆ６：下記構造の化合物

（界面活性剤）

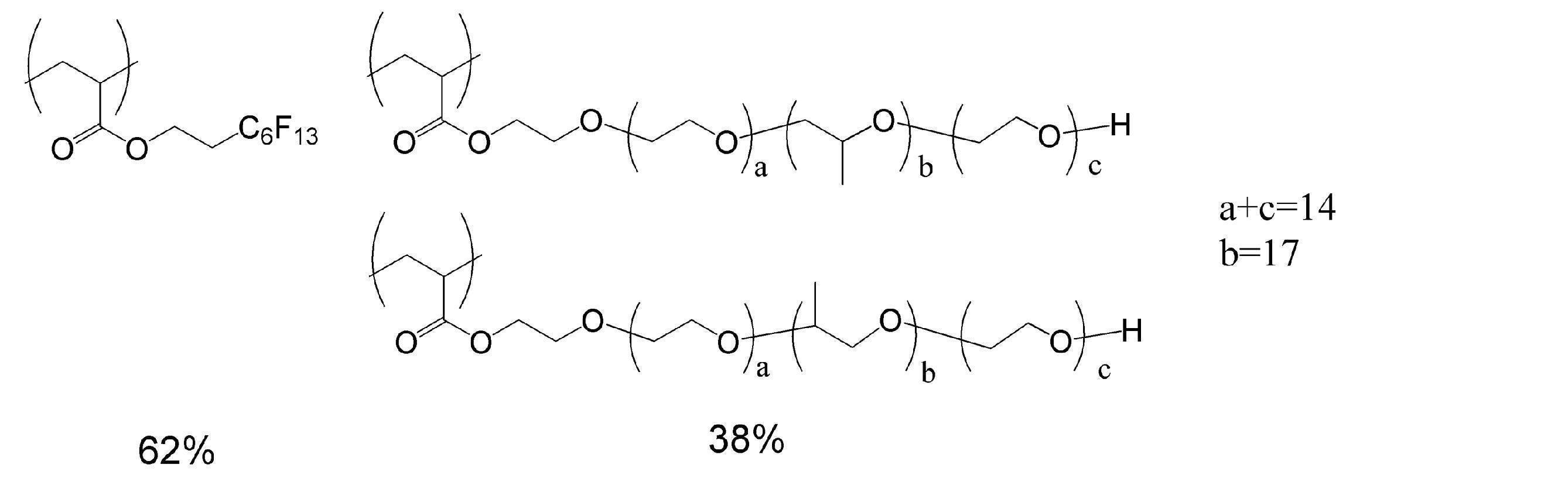

　Ｗ１：下記構造の化合物（Ｍｗ＝１４０００、繰り返し単位の割合を示す％の数値はモル％である、フッ素系界面活性剤）

　Ｗ２：下記構造の化合物（Ｍｗ＝３０００、シリコーン系界面活性剤）

（重合禁止剤）
　Ｈ１：ｐ－メトキシフェノール

（紫外線吸収剤）

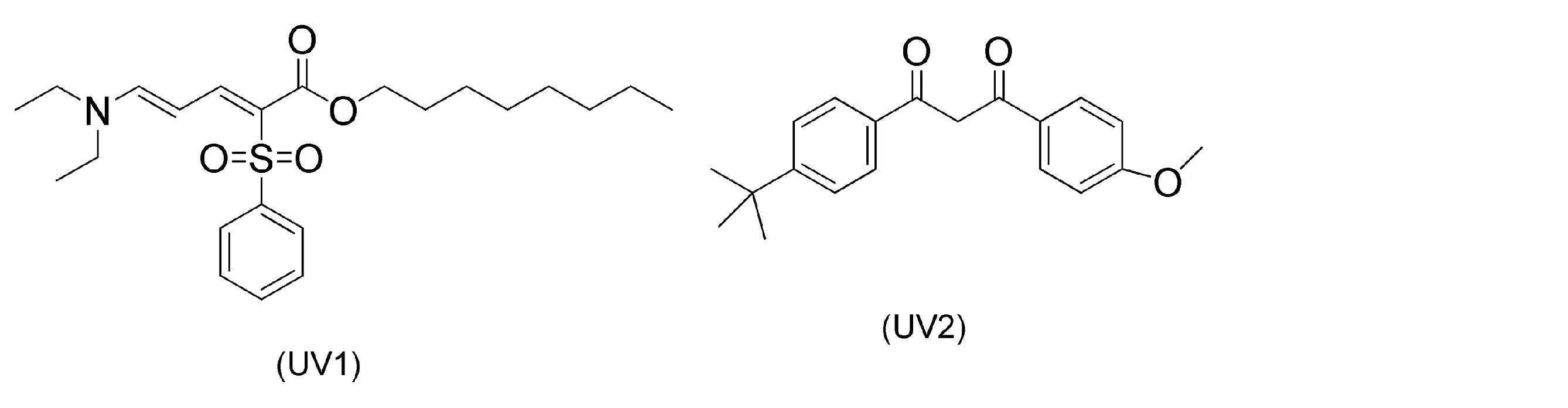

　ＵＶ１、ＵＶ２：下記構造の化合物

（酸化防止剤）

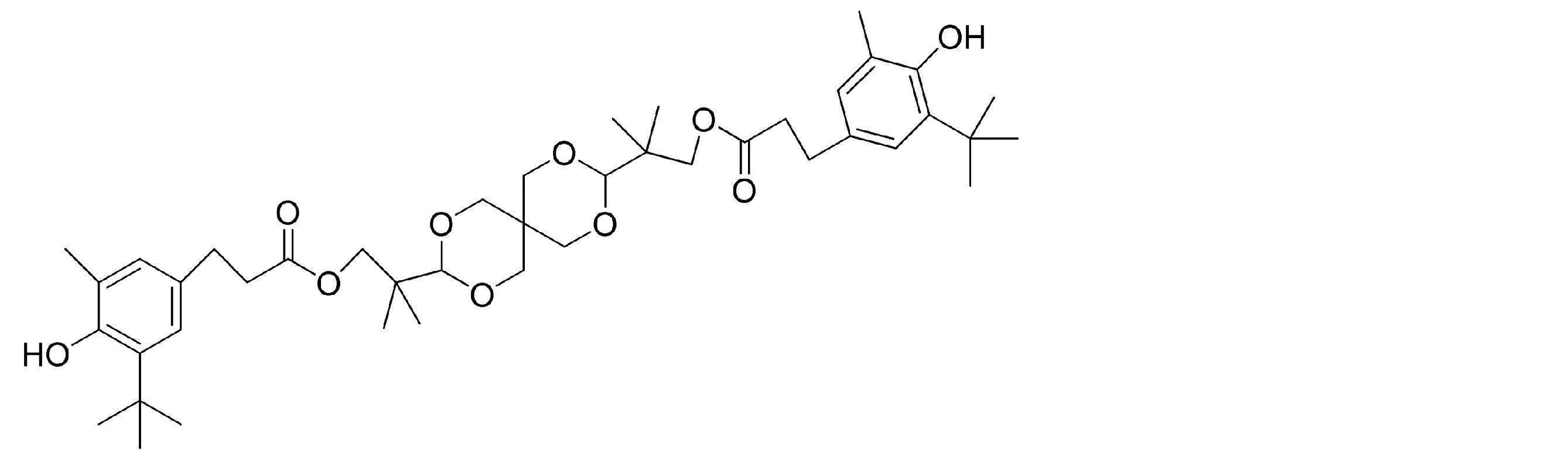

　Ｉ１：下記構造の化合物

（エポキシ化合物）
　Ｇ１：ＥＨＰＥ３１５０（（株）ダイセル製）

（溶剤）
　Ｓ１：プロピレングリコールモノメチルエーテルアセテート（ＰＧＭＥＡ）
　Ｓ２：シクロヘキサノン
　Ｓ３：酢酸ブチル
　Ｓ４：乳酸エチル（ＥＬ）
　Ｓ５：プロピレングリコールモノメチルエーテル（ＰＧＭＥ）
　Ｓ６：シクロペンタノン

　＜膜の作製＞
　ソーダガラス（７５ｍｍ×７５ｍｍ四方、厚さ１．１ｍｍ）上に、各着色組成物をスピンコート法で露光後の膜厚が０．６μｍとなる回転数で塗布し、ホットプレ－トを用いて、１００℃で２分間プリベークして塗布膜を得た。得られた塗布膜について、ウシオ電機（株）製の超高圧水銀ランプ（「ＵＳＨ－５００ＢＹ」（商品名））を用いて１０００ｍＪ／ｃｍ^２の露光量で露光した。続いて、露光後の塗布膜を、空気雰囲気下のホットプレートを用いて、２００℃で５分加熱して、膜を得た。得られた膜について、大塚電子（株）製「ＭＣＰＤ－３０００」（商品名）を用い、波長４００～７００ｎｍの範囲の透過率を測定した。

＜耐光性の評価＞
　上記作製した膜に紫外線カットフィルター（アズワン社製、ＫＵ－１０００１００）を装着し、耐光試験機（スガ試験機（株）製、Ｘｅｎｏｎ　Ｗｅａｔｈｅｒ　Ｍｅｔｅｒ　ＳＸ７５）を用いて１０万ｌｕｘの光を１００時間かけて照射（累計で１０００万ｌｕｘｈ）して、耐光性試験を行った。耐光性試験時における膜の温度（試験装置内温度）は６３℃に設定した。試験装置内の相対湿度は５０％とした。耐光性試験の後の膜の透過率の変化量を測定し、以下の基準により耐光性の評価を行った。なお、比較した透過率の変化量は、波長４００～７００ｎｍの範囲において、最も透過率の変化量が大きい波長についての変化量（｜耐光性試験前の透過率（％）－耐光性試験後の透過率（％）｜）である。
　Ａ：透過率の変化量が５％未満
　Ｂ：透過率の変化量が５％以上、１０％未満
　Ｃ：透過率の変化量が１０％以上、１５％未満
　Ｄ：透過率の変化量が１５％以上

＜耐湿性の評価＞
　上記作製した膜を６０℃、相対湿度９０％の条件下で１０００時間静置して耐湿性試験を行った。耐湿試験前後の膜の透過率を大塚電子（株）製「ＭＣＰＤ－３０００」（商品名）で測定した。以下の基準により耐湿性の評価を行った。なお、比較した透過率の変化量は、波長４００～７００ｎｍの範囲において、最も透過率の変化量が大きい波長についての変化量（｜耐湿性試験前の透過率（％）－耐湿性試験後の透過率（％）｜）である。
　Ａ：透過率の変化量が５％未満
　Ｂ：透過率の変化量が５％以上、１０％未満
　Ｃ：透過率の変化量が１０％以上、１５％未満
　Ｄ：透過率の変化量が１５％以上

　上記表に示すように実施例はいずれも、耐光性及び耐湿性に優れた膜を形成することができた。一方、比較例は、耐光性及び耐湿性の少なくとも一方が実施例よりも劣っていた。実施例の着色組成物は、ドライエッチング法でパターン形成することもできる。

（実施例１００１）
　シリコンウエハ上に、シアン色着色組成物を製膜後の膜厚が１．０μｍになるようにスピンコート法で塗布した。次いで、ホットプレートを用いて、１００℃で２分間加熱した。次いで、ｉ線ステッパー露光装置ＦＰＡ－３０００ｉ５＋（キヤノン（株）製）を用い、１０００ｍＪ／ｃｍ^２の露光量で２μｍ四方のドットパターンのマスクを介して露光した。次いで、水酸化テトラメチルアンモニウム（ＴＭＡＨ）０．３質量％水溶液を用い、２３℃で６０秒間パドル現像を行った。その後、スピンシャワーにてリンスを行い、更に純水にて水洗した。次いで、ホットプレートを用いて、２００℃で５分間加熱することで、シアン色着色組成物をパターニングしてシアン色画素を形成した。同様にマゼンタ色着色組成物、黄色着色組成物を同様のプロセスでパターニングして、マゼンタ色画素、黄色画素を順次形成して、シアン色画素、マゼンタ色画素および黄色画素を有するカラーフィルタを形成した。このカラーフィルタにおいては、シアン色画素がベイヤーパターンで形成されており、その隣接する領域に、マゼンタ色画素、黄色画素がアイランドパターンで形成されている。黄色着色組成物としては、実施例５７の着色組成物を使用した。シアン色着色組成物およびマゼンタ色着色組成物については後述する。得られたカラーフィルタを公知の方法に従い固体撮像素子に組み込んだ。この固体撮像素子は好適な画像認識能を有していた。

＜シアン色着色組成物、マゼンタ色着色組成物の調製＞
　下記表に記載の種類の着色剤と、下記表に記載の種類の分散剤と、下記表に記載の溶剤の一部とを混合し、直径０．３ｍｍのジルコニアビーズ２３０質量部を加えて、ペイントシェーカーを用いて５時間分散処理を行い、ビーズをろ過で分離して、固形分２０重量％の顔料分散液を製造した。
　次に、得られた顔料分散液と、下記表に記載の種類の溶剤の残りと、下記表に記載の種類の後添樹脂と、下記表に記載の種類の重合性化合物と、下記表に記載の種類の光重合開始剤と、下記表に記載の種類の紫外線吸収剤と、を混合して感光性樹脂組成物を調製した。下記表に、各着色組成物中の各成分の配合量を示す。各成分の数値は質量部である。

　上記の略語で示す素材のうち、Ｄ１、Ｄ３、Ｄ６、Ｍ１、Ｍ６、Ｆ２、ＵＶ１、Ｗ１、Ｇ１、Ｓ１Ｓ５は上述した素材である。ＰＢ１５：４は、Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｂｌｕｅ１５：４である。ＰＲ１２２は、Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｒｅｄ１２２である。分散剤Ｄ１１は、Ｅｆｋａ　ＰＸ　４３００（ＢＡＳＦ社製、アクリル樹脂）である。

Claims

　着色剤と、硬化性化合物と、溶剤とを含む光学フィルタ用の着色組成物であって、
　前記着色剤は黄色着色剤を含み、
　前記黄色着色剤は、式（Ｉ）で表される化合物および式（ＩＩ）で表される化合物から選ばれる少なくとも１種の化合物（Ａ）を含み、
　着色剤中における前記化合物（Ａ）の含有量が３．５質量％以上である、着色組成物；

　式（Ｉ）中、Ｒ^１およびＲ^２は、それぞれ独立して、炭化水素基、複素環基、－ＯＲ^１１または－ＮＲ^１２Ｒ^１３を表し、Ｒ^１１～Ｒ^１３は、それぞれ独立して水素原子、炭化水素基または複素環基を表し、Ｒ^１およびＲ^２の少なくとも一方は、脂肪族炭化水素基、－ＯＲ^１１または－ＮＲ^１２Ｒ^１３を表し、Ｒ^３およびＲ^４は、それぞれ独立して、水素原子、金属原子または置換基を表し、Ａ^１およびＡ^２は、それぞれ独立してＯまたはＳを表す；
　式（ＩＩ）中、Ｒ^５およびＲ^６は、それぞれ独立して、炭化水素基、複素環基、－ＯＲ^２１または－ＮＲ^２２Ｒ^２３を表し、Ｒ^２１～Ｒ^２３は、それぞれ独立して水素原子、炭化水素基または複素環基を表し、Ｒ^５およびＲ^６の少なくとも一方は、脂肪族炭化水素基、－ＯＲ^２１または－ＮＲ^２２Ｒ^２３を表し、Ｒ^７およびＲ^８は、それぞれ独立して、水素原子、金属原子または置換基を表し、Ａ^３およびＡ^４は、それぞれ独立してＯまたはＳを表す。
　式（Ｉ）のＲ^１およびＲ^２は、脂肪族炭化水素基であり、
　式（ＩＩ）のＲ^５およびＲ^６は、脂肪族炭化水素基である、請求項１に記載の着色組成物。
　式（Ｉ）のＡ^１およびＡ^２はＯであり、式（ＩＩ）のＡ^３およびＡ^４はＯである、請求項１または２に記載の着色組成物。
　前記化合物（Ａ）は顔料である、請求項１～３のいずれか１項に記載の着色組成物。
　前記黄色着色剤は、前記化合物（Ａ）と、前記化合物（Ａ）以外の黄色着色剤とを含む、請求項１～４のいずれか１項に記載の着色組成物。
　前記着色剤は、黄色着色剤以外の他の着色剤を含む、請求項１～５のいずれか１項に記載の着色組成物。
　前記他の着色剤は、赤色着色剤及び緑色着色剤から選ばれる少なくとも１種である、請求項６に記載の着色組成物。
　更に、赤外線吸収剤を含む、請求項１～７のいずれか１項に記載の着色組成物。
　前記着色組成物を用いて厚さ０．３μｍの膜を形成した際に、前記膜の４００～５５０ｎｍ波長領域における透過率の最小値が２０％以下である、請求項１～８のいずれか１項に記載の着色組成物。
　カラーフィルタ用または赤外線透過フィルタ用である、請求項１～９のいずれか１項に記載の着色組成物。
　請求項１～１０のいずれか１項に記載の着色組成物から得られる膜。
　請求項１１に記載の膜を有する光学フィルタ。
　請求項１１に記載の膜を有する固体撮像素子。
　請求項１１に記載の膜を有する画像表示装置。
