WO2020184380A1 - レジスト下層膜形成組成物 - Google Patents

レジスト下層膜形成組成物 Download PDF

Info

Publication number
WO2020184380A1
WO2020184380A1 PCT/JP2020/009438 JP2020009438W WO2020184380A1 WO 2020184380 A1 WO2020184380 A1 WO 2020184380A1 JP 2020009438 W JP2020009438 W JP 2020009438W WO 2020184380 A1 WO2020184380 A1 WO 2020184380A1
Authority
WO
WIPO (PCT)
Prior art keywords
resist underlayer
underlayer film
formula
forming composition
film forming
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2020/009438
Other languages
English (en)
French (fr)
Inventor
裕斗 緒方
光 ▲徳▼永
裕和 西巻
中島　誠
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Nissan Chemical Corp
Original Assignee
Nissan Chemical Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Nissan Chemical Corp filed Critical Nissan Chemical Corp
Priority to KR1020217032609A priority Critical patent/KR102779885B1/ko
Priority to CN202080019762.XA priority patent/CN113544586B/zh
Priority to US17/438,786 priority patent/US12044969B2/en
Priority to JP2021504993A priority patent/JP7590696B2/ja
Publication of WO2020184380A1 publication Critical patent/WO2020184380A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/09—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers
    • G03F7/11—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers having cover layers or intermediate layers, e.g. subbing layers
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/09—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers
    • G03F7/091—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers characterised by antireflection means or light filtering or absorbing means, e.g. anti-halation, contrast enhancement
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00—Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/18—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing
    • C08G59/20—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the epoxy compounds used
    • C08G59/22—Di-epoxy compounds
    • C08G59/24—Di-epoxy compounds carbocyclic
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00—Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/18—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing
    • C08G59/20—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the epoxy compounds used
    • C08G59/22—Di-epoxy compounds
    • C08G59/24—Di-epoxy compounds carbocyclic
    • C08G59/245—Di-epoxy compounds carbocyclic aromatic
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L71/00—Compositions of polyethers obtained by reactions forming an ether link in the main chain; Compositions of derivatives of such polymers
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/09—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers
    • G03F7/094—Multilayer resist systems, e.g. planarising layers
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/16—Coating processes; Apparatus therefor
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/20—Exposure; Apparatus therefor
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/26—Processing photosensitive materials; Apparatus therefor
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P76/00—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P95/00—Generic processes or apparatus for manufacture or treatments not covered by the other groups of this subclass
    • H10P95/08—Planarisation of organic insulating materials
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2650/00—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
    • C08G2650/28—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule characterised by the polymer type
    • C08G2650/56—Polyhydroxyethers, e.g. phenoxy resins

Definitions

  • a resist underlayer film forming composition for forming a flattening film for embedding a step on a substrate having a step and flattening the substrate, and a flattened resist underlayer using the resist underlayer film forming composition.
  • the present invention relates to a method for producing a film.
  • a resist underlayer film forming composition containing a silicon-based compound having a cationically polymerizable reactive group such as an epoxy group or a vinyl group, a photocationic polymerization initiator, and a photoradical polymerization initiator is disclosed (Patent).
  • Patent Document 3 a method for manufacturing a semiconductor device using a resist underlayer film containing a polymer having a crosslinkable functional group (for example, a hydroxy group) in a side chain, a crosslinking agent and a photoacid generator is disclosed (see Patent Document 3). ..
  • a resist underlayer film forming composition containing a polymer having a thermally crosslinkable functional group such as a hydroxy group, a crosslinking agent, and an acid catalyst (acid generator) is used as a photocrosslinkable material.
  • the composition is heated to fill the uneven pattern (for example, a hole or trench structure) formed on the substrate, the cross-linking reaction proceeds to increase the viscosity, and as a result, the inside of the pattern is filled. There was a problem that defects occurred. Further, when the heating temperature for forming the conventional resist underlayer film is 180 ° C. or higher, the resist underlayer film forming composition is gradually thermoset, and there is a problem that the reflowability is not good.
  • a resist underlayer film forming composition generally containing a polymer having a cationically polymerizable reactive group such as an epoxy group or a vinyl group and an acid generator, it is troublesome because it is cured by combining light irradiation and heating. It takes.
  • the shape of the pattern edge is deformed by the reflection of the exposure light to the resist layer from the substrate, and the resist pattern of a desired shape cannot be formed. It may cause image failure.
  • the subject of the present invention is a resist for forming a flattening film on a substrate, which has high filling property to a pattern, does not cause heat shrinkage, has good reflow property, and can form a cured film having a reflective effect.
  • the purpose is to provide a lower layer film forming composition.

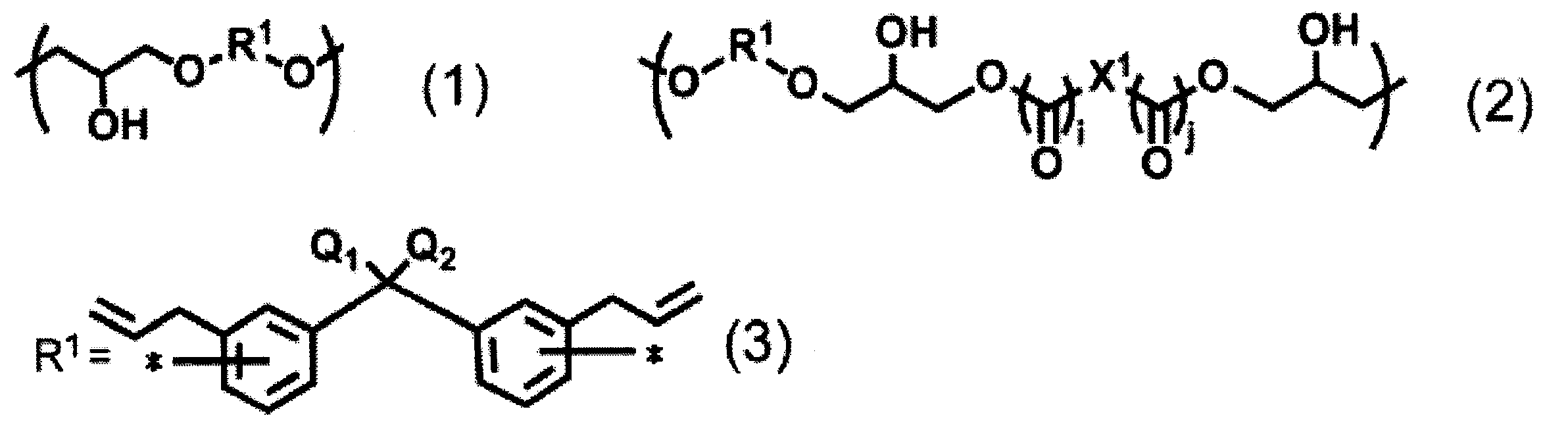

  • the present invention relates to a resist underlayer film forming composition containing a copolymer having a repeating structural unit represented by the formula (1) and / or a repeating unit represented by the formula (2) and an organic solvent. ..
  • R 1 represents a functional group represented by formula (3)
  • Q 1 and Q 2 are independently the number of hydrogen atoms or carbon atoms, respectively. It represents an alkyl group of 1 to 5, * represents a bond end with an oxygen atom, X 1 represents an organic group having 1 to 50 carbon atoms in the formula (2), and i and j are independently 0.
  • the present invention relates to the resist underlayer film forming composition according to the second aspect, wherein the functional group represented by the above formula (3) is a group represented by the following formula (4).
  • the repeating structural unit represented by the formula (2), or X 1 is a linear, branched or cyclic divalent hydrocarbon group having a carbon number of 2 to 20 , A linear, branched or cyclic divalent organic group having 2 to 20 carbon atoms having at least one sulfur atom or oxygen atom, or an aromatic ring or carbon atom having 6 to 20 carbon atoms.
  • the resist underlayer film forming composition according to the viewpoint 1 or 2 which represents a divalent organic group containing at least one heterocycle of the number 3 to 12, and the heterocycle has at least one sulfur atom or oxygen atom. ..
  • the present invention is the fourth aspect, it relates to the co-in polymer repeating structural unit formed from a monomer containing R 1, the resist underlayer film forming composition according to any one aspect 1 to aspect 3 containing 25% or more .
  • the present invention relates to the resist underlayer film forming composition according to any one of the viewpoints 1 to 4, further comprising a photocrosslinking agent.
  • the resist underlayer film according to any one of viewpoints 1 to 5, further comprising a compound represented by the following formula (5) and / or a compound represented by the formula (6) as a sixth aspect of the present invention.
  • X 2 represents a carbonyl group or a methylene group
  • l and m each independently represent an integer of 0 to 5, satisfying the relational expression of 3 ⁇ l + m ⁇ 10, and R 3 has 1 to 1 carbon atoms.
  • the present invention relates to the resist underlayer film forming composition according to any one of the viewpoints 1 to 6, further comprising a surfactant.
  • the present invention manufactures a resist underlayer film including a heating step of applying the resist underlayer film forming composition according to any one of viewpoints 1 to 7 to a substrate having a step and then thermosetting the composition. Regarding how to do it.
  • the resist underlayer film forming composition of the present invention high reflowability is exhibited by the step of applying the resist underlayer film forming composition to the substrate and heating it, and a flat film can be obtained even on a substrate having a step. Can be formed.
  • the formed cured film has an appropriate antireflection effect.
  • the inclusion of a surfactant has the effect of improving the coatability on a substrate.
  • high reflowability is exhibited by a step of applying the resist underlayer film forming composition of the present invention to a substrate and heating the substrate, and even on a substrate having a step. A flat film can be formed.
  • the formed cured film has an appropriate antireflection effect.
  • the resist underlayer film forming composition of the present invention can be cured by combining two steps of heating and exposure, while at a high temperature without going through the exposure step. Since the flattening film having flatness was formed by curing the resist underlayer film forming composition of the present invention only by heating with, the manufacturing process is simplified and the work efficiency is improved.
  • the copolymer which is an essential component of the resist underlayer film forming composition of the present invention, preferably has a repeating structural unit represented by the following formula (1) and / or a repeating structural unit represented by the following formula (2). It is a copolymer.
  • R 1 represents a functional group represented by formula (3)
  • Q 1 and Q 2 are independently the number of hydrogen atoms or carbon atoms, respectively. It represents an alkyl group of 1 to 5, * represents a bond end with an oxygen atom, X 1 represents an organic group having 1 to 50 carbon atoms in the formula (2), and i and j are independently 0. Or represents 1.
  • Q 1 and Q 2 of the formula (3) each independently represent a hydrogen atom. That is, the functional group represented by the formula (3) becomes the group represented by the following formula (4). (In equation (4), * represents the bond end with the oxygen atom.)
  • the repeating structural unit formed from a monomer containing R 1 comprises 25% or more, more preferably 50% or more.
  • groups X 1 in the formula (2) is, carbon atom number 2 to the 20 linear or a branched or cyclic divalent hydrocarbon group having at least one sulfur atom or oxygen atom
  • groups X 1 in the formula (2) is, carbon atom number 2 to the 20 linear or a branched or cyclic divalent hydrocarbon group having at least one sulfur atom or oxygen atom
  • Representing a divalent organic group containing, the heterocycle has at least one sulfur or oxygen atom.
  • the aromatic ring examples include a benzene ring, a naphthalene ring, an anthracene ring, a phenanthrene ring, a naphthalene ring, a triphenylene ring, a pyrene ring and a chrysene ring, and preferably a benzene ring and a naphthalene ring.
  • the heterocycle include a triazine ring, a cyanuric ring, a pyrimidine ring, an imidazole ring, and a carbazole ring.

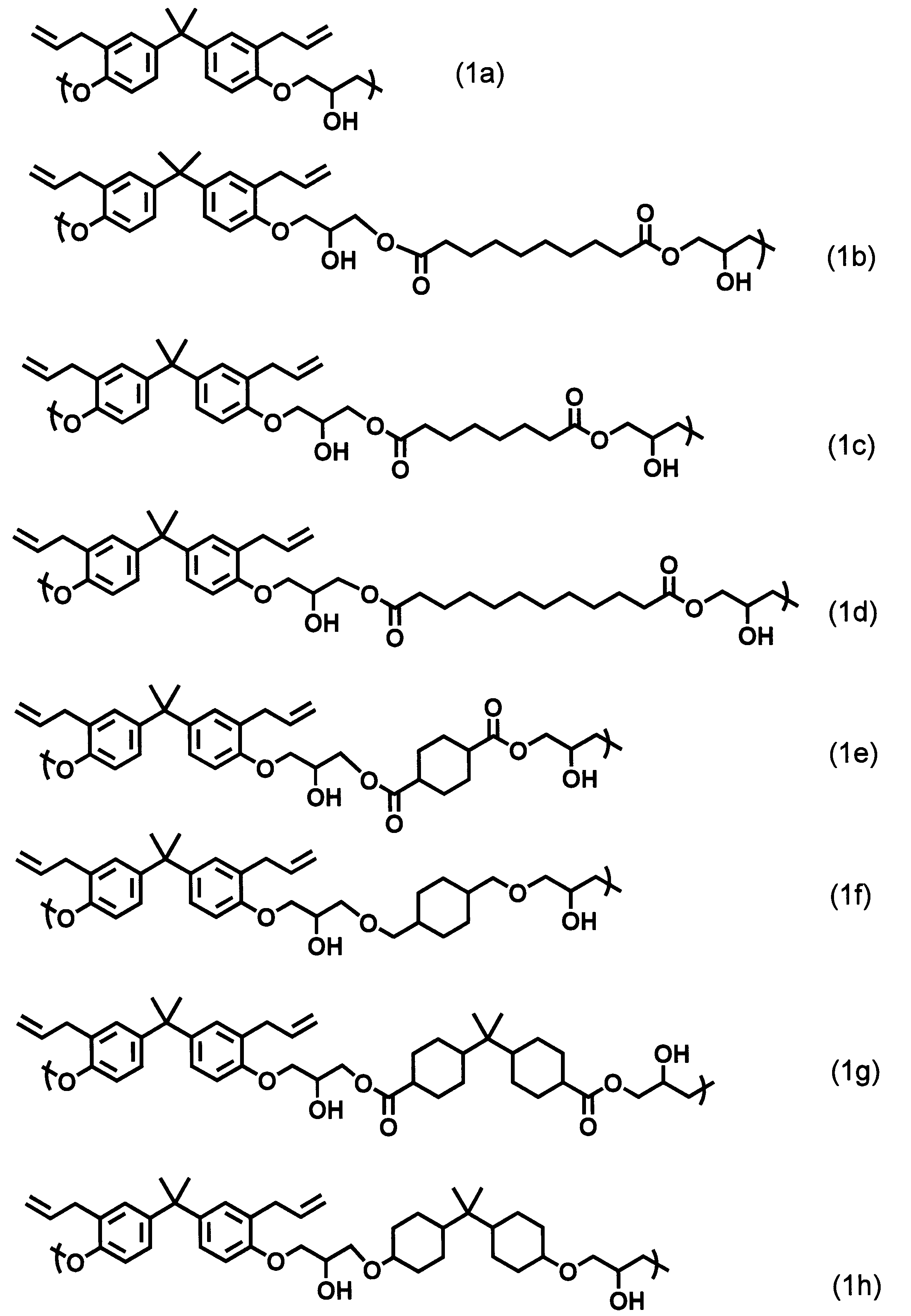

  • Examples of the copolymer having the repeating structural unit represented by the above formula (1) and the repeating structural unit represented by the above formula (2) include the repeating structural units represented by the following formulas (1a) to (1k). Examples thereof include copolymers having structural units.
  • the resist underlayer film forming composition of the present invention may contain a compound represented by the formula (5) and / or a compound represented by the formula (6) as an optional component.
  • X 2 represents a carbonyl group or a methylene group
  • l and m independently represent an integer of 0 to 5, satisfying the relational expression of 3 ⁇ l + m ⁇ 10
  • R 3 has 1 to 4 carbon atoms.
  • k represents 0 or 1
  • n represents an integer of 2 to 4.

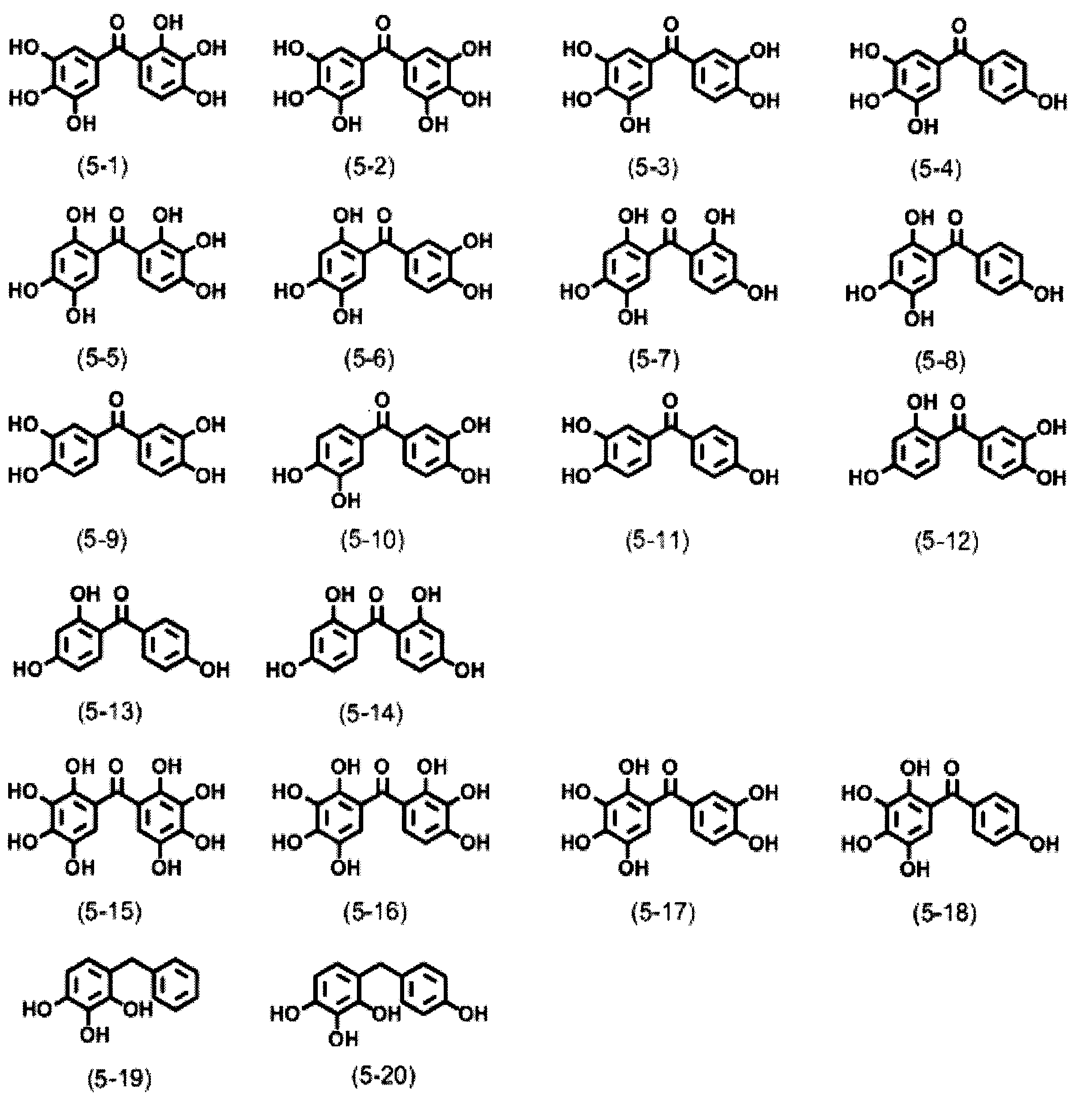

  • Examples of the compound represented by the formula (5) include compounds represented by the following formulas (5-1) to (5-20).
  • the compound represented by the formula (5) and / or the compound represented by the formula (6) is added to, for example, 0 with respect to 100 parts by mass of the copolymer content. It can contain 0.01 to 60 parts by mass, preferably 0.1 to 20 parts by mass.
  • the resist underlayer film forming composition of the present invention does not require a thermal cross-linking agent.
  • the photocrosslinking agent can be added as needed.
  • Formula (C-4) is available from Nagase Chemtech Co., Ltd. under the trade name EX-521.
  • Formula (C-7) is available from Nippon Kayaku Co., Ltd. under the trade name RE810-NM.
  • Formula (C-8) is available from Showa Denko KK under the trade name BATG.
  • Formula (C-9) is available from Nagase Chemtech Co., Ltd. under the trade name EX-711.
  • Formula (C-10) is available from DIC Corporation under the trade name YD-4032D.
  • Formula (C-11) is available from DIC Corporation under the trade name HP-4770.
  • Formula (C-12) is available from Nippon Steel & Sumikin Chemical Co., Ltd. under the trade name YH-434L.
  • Formula (C-19) is available from Asahi Kasei Epoxy Co., Ltd. under the trade name ECN-1229.
  • Formula (C-20) is available from Nippon Kayaku Co., Ltd. under the trade name EPPN-501H.
  • Formula (C-21) is available from Nippon Kayaku Co., Ltd. under the trade name NC-2000L.
  • Formula (C-22) is available from Nippon Kayaku Co., Ltd. under the trade name NC-3000L.
  • Formula (C-23) is available from Nippon Kayaku Co., Ltd. under the trade name NC-7000L.
  • Formula (C-24) is available from Nippon Kayaku Co., Ltd. under the trade name NC-7300L.
  • Formula (C-25) is available from Nippon Kayaku Co., Ltd.
  • Formula (C-26) is available from DIC Corporation under the trade name EPICLON HP-5000.
  • Formula (C-27) is available from Nippon Kayaku Co., Ltd. under the trade name FAE-2500.
  • Formula (C-28) is available from Nippon Kayaku Co., Ltd. under the trade name NC-6000.
  • the resist underlayer film forming composition of the present invention may contain a surfactant as an optional component in order to improve the coatability on the substrate.
  • a surfactant include polyoxyethylene alkyl ethers such as polyoxyethylene lauryl ether, polyoxyethylene stearyl ether, polyoxyethylene cetyl ether, and polyoxyethylene oleyl ether, polyoxyethylene octylphenol ether, and polyoxyethylene nonylphenol.
  • Nonionic surfactants such as sorbitan fatty acid esters, Ftop [registered trademarks] EF301, EF303, EF352 (manufactured by Mitsubishi Materials Electronics Co., Ltd.), Megafuck [registered trademarks] F171, F173, R- 30, R-30N, R-40-LM (manufactured by DIC Co., Ltd.), Florard FC430, FC431 (manufactured by 3M Japan Co., Ltd.), Asahi Guard [registered trademark] AG710, Surflon [registered trademark] S- 382, SC101, SC102, SC103, SC104, SC105, SC106 (manufactured by AGC Co., Ltd.) and other fluorine-based surfactants, organosiloxane polymer KP341 (manufactured by Shinetsu Chemical Industry Co., Ltd.) and the like. be able to. These surfactants may be added alone, or may be added in combination of two or more.
  • the content of the surfactant is, for example, 0.01 part by mass to 5 parts by mass, preferably 0.1 part by mass with respect to 100 parts by mass of the content of the copolymer. Parts to 3 parts by mass.
  • the resist underlayer film forming composition of the present invention can be prepared by dissolving each of the above components in an appropriate organic solvent, and is used in a uniform solution state.
  • organic solvent examples include ethylene glycol monomethyl ether, ethylene glycol monoethyl ether, methyl cellosolve acetate, ethyl cellosolve acetate, diethylene glycol monomethyl ether, diethylene glycol monoethyl ether, propylene glycol, propylene glycol monomethyl ether, and propylene glycol monoethyl.
  • Ether propylene glycol monomethyl ether acetate, propylene glycol propyl ether acetate, toluene, xylene, methyl ethyl ketone, cyclopentanone, cyclohexanone, ethyl 2-hydroxypropionate, ethyl 2-hydroxy-2-methylpropionate, ethyl ethoxyacetate, hydroxyacetic acid Ethyl, 2-hydroxy-3-methylbutanoate, methyl 3-methoxypropionate, ethyl 3-methoxypropionate, ethyl 3-ethoxypropionate, methyl 3-ethoxypropionate, methyl pyruvate, ethyl pyruvate, ethyl acetate , Butyl acetate, ethyl lactate, butyl lactate, N, N-dimethylformamide, N, N-dimethylacetamide, and N-methylpyrrolidone can be used.
  • organic solvents can be used alone or in combination of two or more. Further, a high boiling point organic solvent such as propylene glycol monobutyl ether or propylene glycol monobutyl ether acetate can be mixed and used with these organic solvents.
  • a high boiling point organic solvent such as propylene glycol monobutyl ether or propylene glycol monobutyl ether acetate can be mixed and used with these organic solvents.
  • a method for producing a resist underlayer film using the resist underlayer film forming composition of the present invention will be described.
  • Substrates used for manufacturing precision integrated circuit elements for example, silicon / silicon dioxide coating, glass substrate, ITO substrate, etc.
  • the resist underlayer film forming composition is applied onto the transparent substrate) by an appropriate coating method such as a spinner or a coater, and then baked (heated) on a hot plate to form a resist underlayer film. That is, it is a method for producing a resist underlayer film including a heating step of applying a resist underlayer film forming composition to a substrate and heating it at a high temperature.
  • the resist underlayer film forming composition of the present invention does not thermoset even at a high temperature of up to 250 ° C., but is thermoset by heating at a high temperature of 250 ° C. or higher to form a flat resist underlayer film. Will be done.
  • the preferable heating temperature of the heating step is 200 ° C. to 300 ° C.
  • the resist underlayer film forming composition When heated at a high temperature of 250 ° C. or higher, the resist underlayer film forming composition is thermosetting, and the resist underlayer film can be formed without going through an exposure step.
  • the present invention there is a method of photocuring the resist underlayer film forming composition by adding an exposure step of heating the underlayer film forming composition which is not thermosetting in the heating step and then irradiating the composition with ultraviolet rays by an ultraviolet irradiation device.
  • the light to be exposed is a chemical ray such as near ultraviolet rays, far ultraviolet rays, or extreme ultraviolet rays (for example, EUV, wavelength 13.5 nm), for example, 248 nm (KrF laser light), 193 nm (ArF laser light), 172 nm (xenone excimer). Light), light having a wavelength such as 157 nm (F2 laser light) is used.
  • the exposure wavelength can be ultraviolet light of 150 nm to 248 nm, and a wavelength of 172 nm can be preferably used.
  • This exposure causes cross-linking of the resist underlayer film.
  • Exposure amount of the exposure process may be 10 mJ / cm 2 to 3000 mJ / cm 2. A photoreaction occurs at an exposure amount in this range, crosslinks are formed, and solvent resistance is generated.
  • PGME Propylene glycol monomethyl ether RE810-NM: Dialyl bisphenol A type epoxy resin (formula (A) below) BPA-CA: 2,2-bis (3-allyl-4-hydroxyphenyl) propane (formula (B) below) Ex-216L: Cyclohexanedimethanol diglycidyl ether (formula (C) below) Ex-252: Hydrogenated bisphenol A diglycidyl ether (formula (D) below) Cis-1,2-Cyclohexanedicarboxylic Acid: Cis-1,2-Cyclohexanedicarboxylic Acid PGMEA: Propylene Glycol Monomethyl Ether Acetate EHPE-3150: 2,2-Bis (Hydroxymethyl) -1-butanol 1,2-Epoxy-4 -(2-Oxylanyl) cyclohexane adduct
  • PGME 48.10g product name RE810-NM (manufactured by Nippon Kayaku Co., Ltd.) 9.00g, product name BPA-CA (manufactured by Konishi Chemical Industry Co., Ltd.) 14.98g, product name Ex-216L (Nagase Chemtex (Nagase Chemtex) Co., Ltd.) 6.28 g, 1.57 g of ethyltriphenylphosphonium bromide as a catalyst, and 0.23 g of hydroquinone as a radical trapping agent were added and then reacted at 140 ° C. for 24 hours to obtain a solution containing a reaction product. ..
  • PGME 48.10g product name RE810-NM (manufactured by Nippon Kayaku Co., Ltd.) 9.00g, product name BPA-CA (manufactured by Konishi Chemical Industry Co., Ltd.) 14.98g, product name Ex-252 (Nagase Chemtex (Nagase Chemtex) 8.76 g, ethyltriphenylphosphonium bromide 1.57 g as a catalyst, and 0.23 g of hydroquinone as a radical trapping agent were added and then reacted at 140 ° C. for 24 hours to obtain a solution containing the reaction product. ..
  • Anion exchange resin product name: Dowex [registered trademark] MONOSPHERE [registered trademark] 550A, Muromachi Technos Co., Ltd.
  • cation exchange resin product name: Amberlist [registered trademark] 15JWET, Organo Co., Ltd. )
  • the weight average molecular weight was 2,000 in terms of standard polystyrene.
  • the obtained reaction product is presumed to be a copolymer having a structural unit represented by the following formula (10).
  • Example 2 7.20 g of the solution containing 1.30 g of the copolymer obtained in Synthesis Example 2 (solvent is PGME used at the time of synthesis, solid content is 18.05 wt%), 7.06 g of PGME, 5.61 g of PGMEA, and surface activity. 0.13 g of a 1 wt% PGME solution of an agent (manufactured by DIC Co., Ltd., trade name: R-30N) was mixed to obtain a 6.5 mass% solution. The solution was filtered using a polytetrafluoroethylene microfilter having a pore size of 0.2 ⁇ m to prepare a resist underlayer film forming composition.
  • solvent is PGME used at the time of synthesis, solid content is 18.05 wt%)
  • 7.06 g of PGME 5.61 g of PGMEA
  • surface activity 0.13 g of a 1 wt% PGME solution of an agent (manufactured by DIC Co., Ltd., trade name:
  • Example 3 7.19 g of PGME, 5.61 g of PGMEA, and surface activity were added to 7.07 g of the solution containing 1.30 g of the copolymer obtained in Synthesis Example 3 (solvent was PGME used at the time of synthesis, solid content was 18.38 wt%). 0.13 g of a 1 wt% PGME solution of an agent (manufactured by DIC Co., Ltd., trade name: R-30N) was mixed to obtain a 6.5 mass% solution. The solution was filtered using a polytetrafluoroethylene microfilter having a pore size of 0.2 ⁇ m to prepare a resist underlayer film forming composition.
  • Example 4 3.47 g of the solution containing 0.70 g of the copolymer obtained in Synthesis Example 1 (solvent is PGME used at the time of synthesis, solid content is 20.18 wt%), 3.74 g of PGME, 2.72 g of PGMEA, and surface activity. 0.07 g of a 1 wt% PGMEA solution of an agent (manufactured by DIC Corporation, trade name: R-30N) was mixed. The solution was filtered using a polytetrafluoroethylene microfilter having a pore size of 0.2 ⁇ m to prepare a resist underlayer film forming composition.
  • GT-401 (manufactured by Daicel Co., Ltd., commercial product) was added to 3.90 g of the solution containing 0.79 g of the copolymer obtained in Synthesis Example 1 (solvent was PGME used at the time of synthesis, solid content was 20.18 wt%).
  • solvent was PGME used at the time of synthesis, solid content was 20.18 wt%).
  • Epolide GT401 29.68 wt% PGMEA solution 0.88 g, PGME 6.65 g, PGMEA 3.36 g
  • surfactant manufactured by DIC Co., Ltd., trade name: R-30N
  • the solution was filtered using a polytetrafluoroethylene microfilter having a pore size of 0.2 ⁇ m to prepare a resist underlayer film forming composition.
  • Example 4 to 6 in addition to the same tests as in Examples 1 to 3 described above, after firing at the temperature shown in Table 1 below, a UV irradiation unit (wavelength 172 nm) manufactured by Ushio Denki Co., Ltd.
  • the resist underlayer film (thickness 0.2 ⁇ m) was formed by irradiating with ultraviolet rays of 500 mJ / cm2 by an ultraviolet irradiation device using the above. Then, the same test as in Example 1 to Example 3 was carried out.
  • the photo-curing material is a material that is not cured by the heat of the temperature shown in Table 1 but is cured by light, it was confirmed that the photo-curing material tends to dissolve in the photoresist solution after firing and become insoluble after light irradiation.
  • the resist underlayer film forming composition prepared in Examples 1 to 6 and Comparative Example 2 was applied onto a silicon wafer by a spinner. Then, it was baked on a hot plate at the temperature shown in Table 1 below for 1 minute to form a resist underlayer film (film thickness 0.2 ⁇ m).
  • examples 4 to 6 after firing at a predetermined temperature, they were cured by irradiating them with ultraviolet rays of 500 mJ / cm2 by an ultraviolet irradiation device using a UV irradiation unit (wavelength 172 nm).
  • the refractive index (n value) and attenuation coefficient (k value) at a wavelength of 193 nm are measured by using an optical ellipsometer (VUV-VASE VU-302 manufactured by JA Woollam) for these resist underlayer films. did.
  • the results are shown in Table 1 below.
  • the k value at a wavelength of 193 nm is 0.1 or more.
  • Examples 1 to 6 show that the coating step between the pattern area and the open area is smaller than the result of Comparative Example 2, and therefore the resist underlayer film of Examples 1 to 6 is obtained. It can be said that the resist underlayer film obtained from the forming composition has good flattening property. Further, although Examples 1 and 4 are materials having the same composition, it is possible to improve the flatness of the same material by utilizing photocuring.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Structural Engineering (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Architecture (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Materials For Photolithography (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
  • Epoxy Resins (AREA)
  • Macromonomer-Based Addition Polymer (AREA)
  • Exposure Of Semiconductors, Excluding Electron Or Ion Beam Exposure (AREA)

Abstract

【課題】本発明の課題は、基板に塗布し、そしてそれを加熱する工程によって高いリフロー性が発現し、段差基板上でも平坦に塗布でき、平坦化膜を形成することができるレジスト下層膜形成組成物を提供することである。 【解決手段】本発明のレジスト下層膜形成組成物は、式（１）で表される繰り返し構造単位及び／又は式（２）で表される繰り返し単位を有する共重合体と有機溶媒とを含むレジスト下層膜形成組成物である。 （式（１）及び式（２）中、Ｒ１は式（３）で表される官能基を表し、式（３）中、Ｑ１およびＱ２はそれぞれ独立して水素原子または炭素原子数１～５のアルキル基を表し、＊は酸素原子との結合端を表し、式（２）中、Ｘ１は炭素原子数１～５０の有機基を表し、ｉ及びｊはそれぞれ独立して０又は１を表す。）

Description

レジスト下層膜形成組成物
　本発明は、段差を有する基板上に段差を埋め込み平坦にするための平坦化膜を形成するためのレジスト下層膜形成組成物と、そのレジスト下層膜形成組成物を用いた平坦化されたレジスト下層膜を製造する方法に関する。
　近年、半導体集積回路装置は微細なデザイン設計に従い、加工されうるようにすることが求められている。光リソグラフィー技術により一層微細なレジストパターンを形成するためには、露光波長をより短波長化する必要がある。
　ところが、露光波長の短波長化に伴い焦点深度が低下するため、基板上に形成された被膜の平坦化性を一層向上させることが必要とされる。すなわち微細なデザイン設計を持つ半導体装置を製造するためには、特に段差基板に対しより高水準の平坦化膜を形成することができる平坦化技術の確立が重要となってきている。
　これまで、平坦化膜の形成方法としては、例えばレジスト膜の下に形成されるレジスト下層膜を光硬化により形成する方法が開示されている。
　側鎖にエポキシ基、オキセタン基を有するポリマーと光カチオン重合開始剤とを含むレジスト下層膜形成組成物、又はラジカル重合可能なエチレン性不飽和結合を有するポリマーと光ラジカル重合開始剤とを含むレジスト下層膜形成組成物が開示されている（特許文献１参照）。
　また、エポキシ基、ビニル基等のカチオン重合可能な反応性基を有するケイ素系化合物と、光カチオン重合開始剤、光ラジカル重合開始剤とを含むレジスト下層膜形成組成物が開示されている（特許文献２参照）。
　また、側鎖に架橋性官能基（例えばヒドロキシ基）を有するポリマーと架橋剤と光酸発生剤とを含有するレジスト下層膜を用いる半導体装置の製造方法が開示されている（特許文献３参照）。
　また、光架橋系のレジスト下層膜ではないが、不飽和結合を主鎖又は側鎖に有するレジスト下層膜が開示されている（特許文献４、５参照）。
国際公開第２００６／１１５０４４号パンフレット 国際公開第２００７／０６６５９７号パンフレット 国際公開第２００８／０４７６３８号パンフレット 国際公開第２００９／００８４４６号パンフレット 特表２００４－５３３６３７
　従来、光架橋可能な材料として、例えばヒドロキシ基等の熱架橋可能な官能基を有するポリマーと架橋剤と酸触媒（酸発生剤）とを含むレジスト下層膜形成組成物を用いた場合にあっては、基板上に形成された凹凸パターン（例えば、ホールやトレンチ構造）に充填するために該組成物を加熱した際、架橋反応が進行して粘度上昇が生じ、その結果、パターン内部への充填不良が生じるという問題があった。
　また、従来のレジスト下層膜を形成する加熱温度は、１８０℃以上の加熱の場合、レジスト下層膜形成組成物が徐々に熱硬化し、リフロー性がよくない問題もあった。
　また、一般にエポキシ基、ビニル基等のカチオン重合可能な反応性基を有するポリマーと酸発生剤とを含むレジスト下層膜形成組成物においては、光照射と加熱とを組み合わせて硬化させるため、手間がかかる。
　さらに、半導体装置製造のリソグラフィープロセスにおいて、レジスト層への露光光の基板からの反射でパターンエッジの形状が崩れ、所望の形状のレジストパターンを形成できず、レジストパターンの寸法の変動やさらには解像不良の原因となる。
　従って、本発明の課題はパターンへの充填性が高く、熱収縮が発生しなく、リフロー性がよくかつ反射効果を有する硬化膜の形成が可能な平坦化膜を基板上に形成するためのレジスト下層膜形成組成物を提供することにある。
　本発明は第１観点として、式（１）で表される繰り返し構造単位及び／又は式（２）で表される繰り返し単位を有する共重合体と有機溶媒とを含むレジスト下層膜形成組成物に関する。
Figure JPOXMLDOC01-appb-C000004
 （式（１）及び式（２）中、Ｒ１は式（３）で表される官能基を表し、式（３）中、Ｑ１およびＱ２はそれぞれ独立して水素原子または炭素原子数１～５のアルキル基を表し、＊は酸素原子との結合端を表し、式（２）中、Ｘ１は炭素原子数１～５０の有機基を表し、ｉ及びｊはそれぞれ独立して０又は１を表す）
　本発明は第２観点として、前記式（３）で表される官能基が下記式（４）で表される基である観点１記載のレジスト下層膜形成組成物に関する。
Figure JPOXMLDOC01-appb-C000005
 （式（４）中、＊は酸素原子との結合端を表す）
　本発明は第３観点として、前記式（２）で表される繰り返し構造単位において、Ｘ１は炭素原子数２乃至２０の直鎖状、分岐状もしくは環状の二価の炭化水素基を表すか、硫黄原子又は酸素原子を少なくとも１つ有する炭素原子数２乃至２０の直鎖状、分岐状もしくは環状の二価の有機基を表すか、又は炭素原子数６乃至２０の芳香族環もしくは炭素原子数３乃至１２の複素環を少なくとも１つ含む二価の有機基を表し、該複素環は硫黄原子又は酸素原子を少なくとも１つ有する、観点１又は観点２に記載のレジスト下層膜形成組成物に関する。
　本発明は第４観点として、前記共重合体においてＲ１を含むモノマーから形成される繰り返し構造単位を、２５％以上含む観点１乃至観点３のいずれか１項記載のレジスト下層膜形成組成物に関する。
　本発明は第５観点として、光架橋剤をさらに含む、観点１乃至観点４のいずれか一項に記載のレジスト下層膜形成組成物に関する。
　本発明は第６観点として、下記式（５）で表される化合物及び／又は式（６）で表される化合物をさらに含む、観点１乃至観点５のいずれか一項に記載のレジスト下層膜形成組成物に関する。
Figure JPOXMLDOC01-appb-C000006
 （式中、Ｘ２はカルボニル基又はメチレン基を表し、ｌ及びｍはそれぞれ独立して０乃至５の整数を表し、３≦ｌ＋ｍ≦１０の関係式を満たし、Ｒ３は炭素原子数１乃至４のアルキレン基もしくはアルケニレン基又は単結合を表し、ｋは０又は１を表し、ｎは２乃至４の整数を表す）
　本発明は第７観点として、界面活性剤をさらに含む、観点１乃至観点６のいずれか一項に記載のレジスト下層膜形成組成物に関する。
　本発明は第８観点として、段差を有する基板に観点１乃至観点７のいずれか１項記載のレジスト下層膜形成組成物を塗布し、そしてそれを熱硬化させる加熱工程を含むレジスト下層膜を製造する方法に関する。
　本発明は第９観点として、前記加熱工程の加熱温度が２００℃乃至３００℃である観点８に記載のレジスト下層膜を製造する方法に関する。
　本発明は第１０観点として、更に露光する露光工程を含む観点９に記載のレジスト下層膜を製造する方法に関する。
　本発明は第１１観点として、段差を有する基板に観点１乃至観点７のいずれか１項記載のレジスト下層膜形成組成物を塗布し、そしてそれを２５０℃以上で熱硬化させる加熱工程を含み、露光工程を経ずにレジスト下層膜を製造する方法に関する。
　本発明のレジスト下層膜形成組成物によれば、レジスト下層膜形成組成物を基板に塗布し、そしてそれを加熱する工程によって高いリフロー性が発現し、段差を有する基板上でも、平坦な膜を形成することができる。また、形成された硬化膜は適切な反射防止効果を有している。
　本発明のレジスト下層膜形成組成物によれば、界面活性剤を含むことで、基板に対する塗布性を向上させる効果を有している。
　本発明のレジスト下層膜を製造する方法によれば、本発明のレジスト下層膜形成組成物を基板に塗布し、そしてそれを加熱する工程によって高いリフロー性が発現し、段差を有する基板上でも、平坦な膜を形成することができる。また、形成された硬化膜は適切な反射防止効果を有している。
　さらに、本発明のレジスト下層膜を製造する方法によれば、加熱と露光二工程を組み合わせて本発明のレジスト下層膜形成組成物を硬化させることもでき、一方、露光工程を経ずに、高温で加熱するのみ本発明のレジスト下層膜形成組成物を硬化させることでも平坦性がある平坦化膜が形成されたため、製造工程が簡略化され、作業効率をよくする効果を有している。
＜共重合体＞
　本発明のレジスト下層膜形成組成物の必須成分である共重合体は、好ましくは下記式（１）で表される繰り返し構造単位及び／又は下記式（２）で表される繰り返し構造単位を有する共重合体である。
Figure JPOXMLDOC01-appb-C000007
 （式（１）及び式（２）中、Ｒ１は式（３）で表される官能基を表し、式（３）中、Ｑ１およびＱ２はそれぞれ独立して水素原子または炭素原子数１～５のアルキル基を表し、＊は酸素原子との結合端を表し、式（２）中、Ｘ１は炭素原子数１～５０の有機基を表し、ｉ及びｊはそれぞれ独立して０又は１を表す。）
　好ましく、式（３）のＱ１およびＱ２はそれぞれ独立して水素原子を表す。即ち、式（３）で表される官能基が下記の式（４）で表される基になる。
Figure JPOXMLDOC01-appb-C000008
 （式（４）中、＊は酸素原子との結合端を表す。）
　好ましくは、前記共重合体において、Ｒ１を含むモノマーから形成される繰り返し構造単位を２５％以上含み、より好ましくは５０％以上含む。
　好ましくは、式（２）中の基Ｘ１が、炭素原子数２乃至２０の直鎖状、分岐状もしくは環状の二価の炭化水素基を表すか、硫黄原子又は酸素原子を少なくとも１つ有する炭素原子数２乃至２０の直鎖状、分岐状もしくは環状の二価の有機基を表すか、又は炭素原子数６乃至２０の芳香族環もしくは炭素原子数３乃至１２の複素環を少なくとも１つ含む二価の有機基を表し、該複素環は硫黄原子又は酸素原子を少なくとも１つ有する。
　前記芳香族環としては、例えばベンゼン環、ナフタレン環、アントラセン環、フェナントレン環、ナフタセン環、トリフェニレン環、ピレン環及びクリセン環が挙げられ、好ましくはベンゼン環及びナフタレン環である。
　前記複素環としては、例えばトリアジン環、シアヌル環、ピリミジン環、イミダゾール環、カルバゾール環が挙げられる。

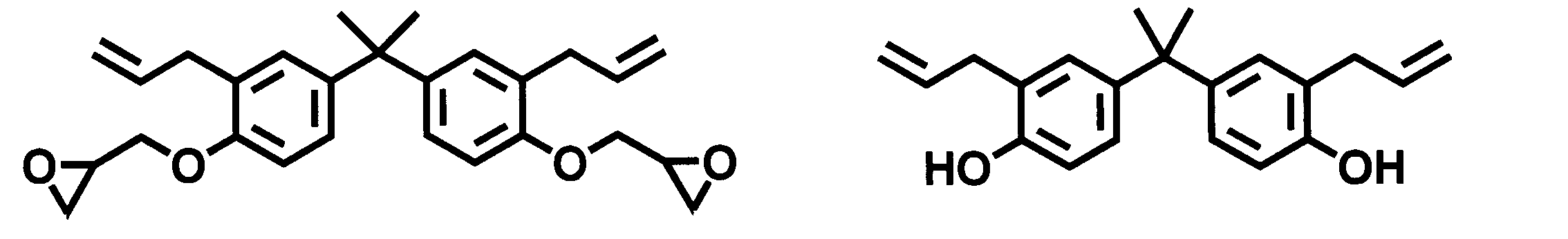

　下記式で表される化合物は、前記共重合体において前記式（１）で表される繰り返し単位に対応するモノマーの例になる。
Figure JPOXMLDOC01-appb-C000009
　下記式で表される化合物は、前記共重合体において前記式（２）で表される繰り返し単位に対応するモノマーの例になる。
Figure JPOXMLDOC01-appb-C000010
Figure JPOXMLDOC01-appb-C000011
　上記式（１）で表される繰り返し構造単位及び上記式（２）で表される繰り返し構造単位を有する共重合体としては、例えば、下記式（１ａ）乃至式（１ｋ）で表される繰り返し構造単位を有する共重合体が挙げられる。
Figure JPOXMLDOC01-appb-C000012
Figure JPOXMLDOC01-appb-C000013
　本発明のレジスト下層膜形成組成物は、任意成分として、式（５）で表される化合物及び／又は式（６）で表される化合物を含有することができる。
Figure JPOXMLDOC01-appb-C000014
 式中、Ｘ２はカルボニル基又はメチレン基を表し、ｌ及びｍはそれぞれ独立して０乃至５の整数を表し、３≦ｌ＋ｍ≦１０の関係式を満たし、Ｒ３は炭素原子数１乃至４のアルキレン基もしくはアルケニレン基又は単結合を表し、ｋは０又は１を表し、ｎは２乃至４の整数を表す。）
　前記式（５）で表される化合物として、例えば下記式（５－１）乃至式（５－２０）で表される化合物が挙げられる。
Figure JPOXMLDOC01-appb-C000015

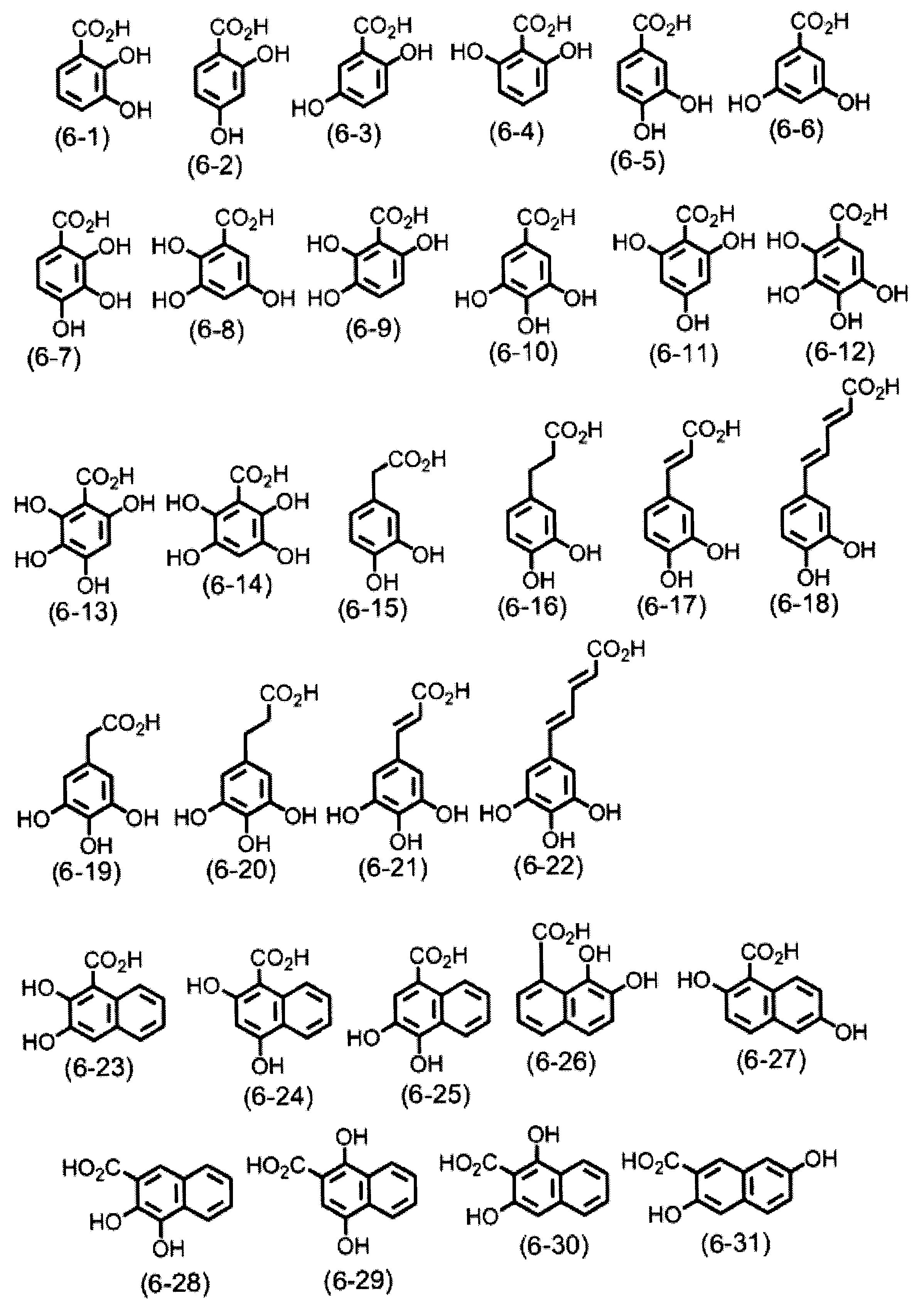

　前記式（６）で表される化合物として、例えば下記式（６－１）乃至式（６－３１）で表される化合物が挙げられる。
Figure JPOXMLDOC01-appb-C000016
　本発明のレジスト下層膜形成組成物は、前記式（５）で表される化合物及び／又は式（６）で表される化合物を、前記共重合体の含有量１００質量部に対し、例えば０．０１質量部乃至６０質量部、好ましくは０．１質量部乃至２０質量部含むことができる。
＜光架橋剤＞
　本発明のレジスト下層膜形成組成物は、熱架橋剤が必要ない。光架橋剤に関して、必要に応じて添加することができる。
　光架橋剤として、例えば、グリシジルエーテル化合物、グリシジルエステル化合物、グリシジル基含有イソシアヌレート、エポキシシクロヘキシル化合物、エポキシ基置換シクロヘキシル化合物、及びこれらの樹脂を挙げることができる。本発明に用いられる光架橋剤は、例えば以下に例示することができる。
Figure JPOXMLDOC01-appb-C000017
 　式（Ｃ－１）は日産化学（株）製、商品名ＴＥＰＩＣ－ＳＳとして入手することができる。
　式（Ｃ－２）は四国化成工業（株）製、商品名ＭＡ－ＤＧＩＣとして入手することができる。
　式（Ｃ－３）はナガセケムテック（株）製、商品名ＥＸ－４１１として入手することができる。
　式（Ｃ－４）はナガセケムテック（株）製、商品名ＥＸ－５２１として入手することができる。
　式（Ｃ－７）は日本化薬（株）製、商品名ＲＥ８１０－ＮＭとして入手することができる。
　式（Ｃ－８）は昭和電工（株）製、商品名ＢＡＴＧとして入手することができる。
　式（Ｃ－９）はナガセケムテック（株）製、商品名ＥＸ－７１１として入手することができる。
　式（Ｃ－１０）はＤＩＣ（株）製、商品名ＹＤ－４０３２Ｄとして入手することができる。
　式（Ｃ－１１）はＤＩＣ（株）製、商品名ＨＰ－４７７０として入手することができる。
　式（Ｃ－１２）は新日鉄住金化学（株）製、商品名ＹＨ－４３４Ｌとして入手することができる。
　式（Ｃ－１３）はＤＩＣ（株）製、商品名ＥＰＩＣＬＯＮ　ＨＰ－４７００として入手することができる。
　式（Ｃ－１４）は旭有機材工業（株）製、商品名ＴＥＰ－Ｇとして入手することができる。
　式（Ｃ－１５）は（株）ダイセル製、商品名エポリード　ＧＴ４０１であり、ａ、ｂ、ｃ、ｄはそれぞれ０又は１であり、ａ＋ｂ＋ｃ＋ｄ＝１である。
　式（Ｃ－１６）は（株）ダイセル製、商品名ＥＨＰＥ－３１５０として入手することができる。
　式（Ｃ－１７）はＤＩＣ（株）製、商品名ＨＰ－７２００Ｌとして入手することができる。
　式（Ｃ－１８）は日本化薬（株）製、商品名ＥＰＰＮ－２０１として入手することができる。
　式（Ｃ－１９）は旭化成エポキシ（株）製、商品名ＥＣＮ－１２２９として入手することができる。
　式（Ｃ－２０）は日本化薬（株）製、商品名ＥＰＰＮ－５０１Ｈとして入手することができる。
　式（Ｃ－２１）は日本化薬（株）製、商品名ＮＣ－２０００Ｌとして入手することができる。
　式（Ｃ－２２）は日本化薬（株）製、商品名ＮＣ－３０００Ｌとして入手することができる。
　式（Ｃ－２３）は日本化薬（株）製、商品名ＮＣ－７０００Ｌとして入手することができる。
　式（Ｃ－２４）は日本化薬（株）製、商品名ＮＣ－７３００Ｌとして入手することができる。
　式（Ｃ－２５）は日本化薬（株）製、商品名ＮＣ－３５００として入手することができる。
　式（Ｃ－２６）はＤＩＣ（株）製、商品名ＥＰＩＣＬＯＮ　ＨＰ－５０００として入手することができる。
　式（Ｃ－２７）は日本化薬（株）製、商品名ＦＡＥ－２５００として入手することができる。
　式（Ｃ－２８）は日本化薬（株）製、商品名ＮＣ－６０００として入手することができる。
＜界面活性剤＞
　本発明のレジスト下層膜形成組成物は、任意成分として、基板に対する塗布性を向上させるために界面活性剤を含むことができる。前記界面活性剤としては、例えばポリオキシエチレンラウリルエーテル、ポリオキシエチレンステアリルエーテル、ポリオキシエチレンセチルエーテル、ポリオキシエチレンオレイルエーテル等のポリオキシエチレンアルキルエーテル類、ポリオキシエチレンオクチルフェノールエーテル、ポリオキシエチレンノニルフェノールエーテル等のポリオキシエチレンアルキルアリルエーテル類、ポリオキシエチレン・ポリオキシプロピレンブロックコポリマー類、ソルビタンモノラウレート、ソルビタンモノパルミテート、ソルビタンモノステアレート、ソルビタンモノオレエート、ソルビタントリオレエート、ソルビタントリステアレート等のソルビタン脂肪酸エステル類、ポリオキシエチレンソルビタンモノラウレート、ポリオキシエチレンソルビタンモノパルミテート、ポリオキシエチレンソルビタンモノステアレート、ポリオキシエチレンソルビタントリオレエート、ポリオキシエチレンソルビタントリステアレート等のポリオキシエチレンソルビタン脂肪酸エステル類等のノニオン系界面活性剤、エフトップ〔登録商標〕ＥＦ３０１、同ＥＦ３０３、同ＥＦ３５２（三菱マテリアル電子化成（株）製）、メガファック〔登録商標〕Ｆ１７１、同Ｆ１７３、同Ｒ－３０、同Ｒ－３０Ｎ、同Ｒ－４０－ＬＭ（ＤＩＣ（株）製）、フロラードＦＣ４３０、同ＦＣ４３１（スリーエムジャパン（株）製）、アサヒガード〔登録商標〕ＡＧ７１０、サーフロン〔登録商標〕Ｓ－３８２、同ＳＣ１０１、同ＳＣ１０２、同ＳＣ１０３、同ＳＣ１０４、同ＳＣ１０５、同ＳＣ１０６（ＡＧＣ（株）製）等のフッ素系界面活性剤、オルガノシロキサンポリマーＫＰ３４１（信越化学工業（株）製）等を挙げることができる。これらの界面活性剤は単独で添加してもよいし、また２種以上の組合せで添加することもできる。
　上記界面活性剤が使用される場合、当該界面活性剤の含有量は、前記共重合体の含有量１００質量部に対し、例えば、０．０１質量部乃至５質量部、好ましくは０．１質量部乃至３質量部である。
＜有機溶媒＞
　本発明のレジスト下層膜形成組成物は、上記各成分を適当な有機溶媒に溶解させることによって調製でき、均一な溶液状態で用いられる。そのような有機溶媒としては、例えば、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、メチルセロソルブアセテート、エチルセロソルブアセテート、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル、プロピレングリコール、プロピレングリコールモノメチルエーテル、プロピレングリコールモノエチルエーテル、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールプロピルエーテルアセテート、トルエン、キシレン、メチルエチルケトン、シクロペンタノン、シクロヘキサノン、２－ヒドロキシプロピオン酸エチル、２－ヒドロキシ－２－メチルプロピオン酸エチル、エトキシ酢酸エチル、ヒドロキシ酢酸エチル、２－ヒドロキシ－３－メチルブタン酸メチル、３－メトキシプロピオン酸メチル、３－メトキシプロピオン酸エチル、３－エトキシプロピオン酸エチル、３－エトキシプロピオン酸メチル、ピルビン酸メチル、ピルビン酸エチル、酢酸エチル、酢酸ブチル、乳酸エチル、乳酸ブチル、Ｎ，Ｎ－ジメチルホルムアミド、Ｎ，Ｎ－ジメチルアセトアミド、及びＮ－メチルピロリドンを用いることができる。これらの有機溶媒は単独または２種以上の組合せで使用することができる。さらに、これらの有機溶媒に、プロピレングリコールモノブチルエーテル、プロピレングリコールモノブチルエーテルアセテート等の高沸点有機溶媒を混合して使用することもできる。
＜レジスト下層膜を製造する方法＞
　次に本発明のレジスト下層膜形成組成物を用いたレジスト下層膜を製造する方法について説明すると、精密集積回路素子の製造に使用される基板（例えばシリコン／二酸化シリコン被覆、ガラス基板、ＩＴＯ基板などの透明基板）上にスピナー、コーター等の適当な塗布方法によりレジスト下層膜形成組成物を塗布後、ホットプレート上でベーク（加熱）し、レジスト下層膜を形成する。即ち、基板にレジスト下層膜形成組成物を塗布し、そしてそれを高温で加熱する加熱工程を含むレジスト下層膜を製造する方法である。
　本発明のレジスト下層膜形成組成物は、２５０℃までの高温でもレジスト下層膜形成組成物が熱硬化しなく、２５０℃以上の高温で加熱することで熱硬化し、平坦なレジスト下層膜が形成される。
　本発明において、加熱工程の好ましい加熱温度は２００℃乃至３００℃である。
　２５０℃以上の高温で加熱する場合、レジスト下層膜形成組成物が熱硬化し、露光工程を経ずに、レジスト下層膜を形成することができる。
　また本発明において、加熱工程で熱硬化しない下層膜形成組成物に対し、加熱した後、さらに紫外線照射装置により紫外線照射を行う露光工程を追加し、レジスト下層膜形成組成物を光硬化させる方法がある。
　露光する光は、近紫外線、遠紫外線、又は極端紫外線（例えば、ＥＵＶ、波長１３．５ｎｍ）等の化学線であり、例えば２４８ｎｍ（ＫｒＦレーザー光）、１９３ｎｍ（ＡｒＦレーザー光）、１７２ｎｍ（キセノンエキシマ光）、１５７ｎｍ（Ｆ２レーザー光）等の波長の光が用いられる。また、露光波長は１５０ｎｍ乃至２４８ｎｍの紫外光を用いることができ、そして１７２ｎｍの波長を好ましく用いることができる。
　この露光によりレジスト下層膜の架橋が行われる。露光工程の露光量が１０ｍＪ／ｃｍ２乃至３０００ｍＪ／ｃｍ２とすることができる。この範囲の露光量で光反応が生じ、架橋が形成され、溶剤耐性を生じるものである。
　以下、本発明のレジスト下層膜形成組成物の具体例を、下記実施例を用いて説明するが、これによって本発明が限定されるものではない。
　下記合成例で得られた反応生成物の重量平均分子量の測定に用いた装置等を示す。
装置：東ソー（株）製ＨＬＣ－８３２０ＧＰＣ
ＧＰＣカラム：ＴＳＫｇｅｌ Ｓｕｐｅｒ-ＭｕｌｔｉｐｏｒｅＨＺ-Ｎ（２本）
カラム温度：４０℃
流量：０．３５ｍｌ／分
溶離液：ＴＨＦ
標準試料：ポリスチレン
　以下の実施例で用いる略記号の意味は、次の通りである。
ＰＧＭＥ：プロピレングリコールモノメチルエーテル
ＲＥ８１０－ＮＭ：ジアリルビスフェノールＡ型エポキシ樹脂（下記式（Ａ））
ＢＰＡ－ＣＡ：２，２－ビス（３－アリル－４－ヒドロキシフェニル）プロパン（下記式（Ｂ））
Ｅｘ－２１６Ｌ：シクロヘキサンジメタノールジグリシジルエーテル（下記式（Ｃ））
Ｅｘ－２５２：水素化ビスフェノールＡジグリシジルエーテル（下記式（Ｄ））
Ｃｉｓ－１,２－Ｃｙｃｌｏｈｅｘａｎｅｄｉｃａｒｂｏｘｙｌｉｃ Ａｃｉｄ：Ｃｉｓ－１,２－シクロヘキサンジカルボン酸
ＰＧＭＥＡ：プロピレングリコールモノメチルエーテルアセテート
ＥＨＰＥ－３１５０：２,２－ビス（ヒドロキシメチル）－１－ブタノールの１,２－エポキシ－４－（２－オキシラニル）シクロヘキサン付加物
Figure JPOXMLDOC01-appb-C000018
＜合成例１＞
　ＰＧＭＥ７２．４６ｇに、商品名　ＲＥ８１０－ＮＭ（日本化薬（株）製）２６．００ｇ、商品名　ＢＰＡ－ＣＡ（小西化学（株）製）２０．８１ｇ、触媒としてエチルトリフェニルホスホニウムブロマイド２．１８ｇ、及びラジカルトラップ剤としてヒドロキノンを０．３２ｇ添加した後、１４０℃で２４時間反応させ、反応生成物を含む溶液を得た。ＰＧＭＥにて２０ｗｔ％溶液へ希釈後、陰イオン交換樹脂（製品名：ダウエックス[登録商標] ＭＯＮＯＳＰＨＥＲＥ[登録商標]５５０Ａ、ムロマチテクノス（株））１４７．９０ｇと陽イオン交換樹脂（製品名：アンバーリスト[登録商標]１５ＪＷＥＴ、オルガノ（株））１４７．９０ｇを加え、６０℃で４時間撹拌後ろ過した。

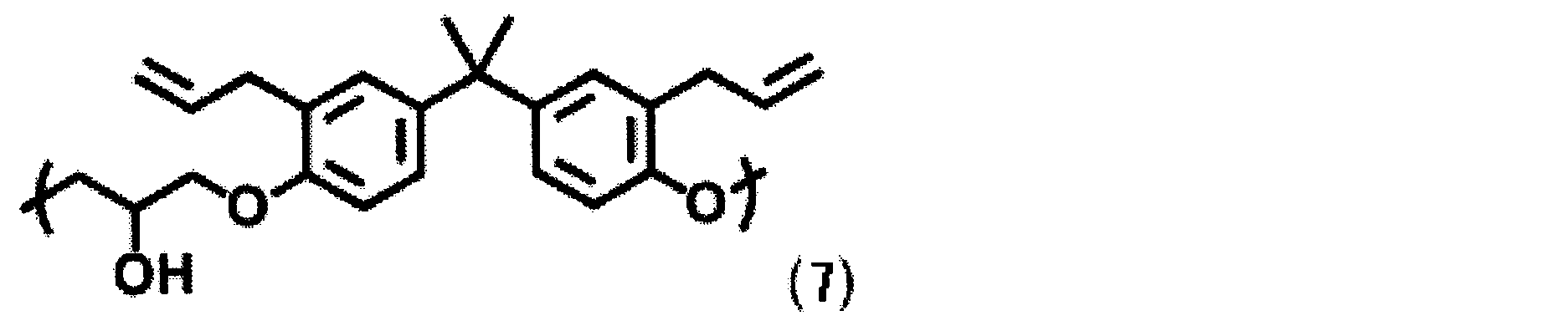

　得られた反応生成物のＧＰＣ分析を行ったところ、標準ポリスチレン換算にて重量平均分子量は１８，０００であった。得られた反応生成物は、下記式（７）で表される構造単位を有する共重合体と推定される。
Figure JPOXMLDOC01-appb-C000019
＜合成例２＞
　ＰＧＭＥ４８．１０ｇに、商品名　ＲＥ８１０－ＮＭ（日本化薬（株）製）９．００ｇ、商品名　ＢＰＡ－ＣＡ（小西化学（株）製）１４．９８ｇ、商品名　Ｅｘ－２１６Ｌ（ナガセケムテックス（株）製）６．２８ｇ、触媒としてエチルトリフェニルホスホニウムブロマイド１．５７ｇ、及びラジカルトラップ剤としてヒドロキノンを０．２３ｇ添加した後、１４０℃で２４時間反応させ、反応生成物を含む溶液を得た。メタノール（３２０ｇ、関東化学（株）製）を用いて再沈殿させた。得られた沈殿物をろ過し、減圧乾燥機で６０℃、２４時間乾燥し、目的とするポリマー得られた。ＰＧＭＥにて２０ｗｔ％溶液へ調整後、陰イオン交換樹脂（製品名：ダウエックス[登録商標] ＭＯＮＯＳＰＨＥＲＥ[登録商標]５５０Ａ、ムロマチテクノス（株））１１．８３ｇと陽イオン交換樹脂（製品名：アンバーリスト[登録商標]１５ＪＷＥＴ、オルガノ（株））１１．８１ｇを加え、２５℃乃至３０℃で４時間撹拌後ろ過した。

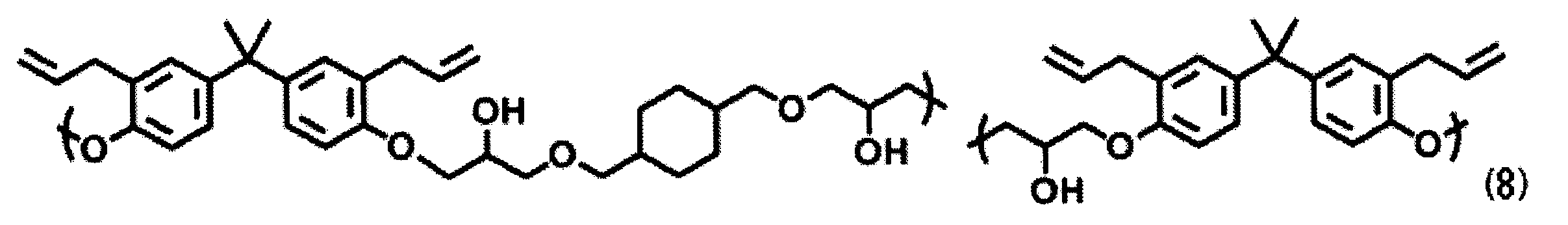

　反応生成物のＧＰＣ分析を行ったところ、標準ポリスチレン換算にて重量平均分子量は１３，７００であった。得られた反応生成物は、下記式（８）で表される構造単位を有する共重合体と推定される。
Figure JPOXMLDOC01-appb-C000020
＜合成例３＞
　ＰＧＭＥ４８．１０ｇに、商品名　ＲＥ８１０－ＮＭ（日本化薬（株）製）９．００ｇ、商品名　ＢＰＡ－ＣＡ（小西化学（株）製）１４．９８ｇ、商品名　Ｅｘ－２５２（ナガセケムテックス（株）製）８．７６ｇ、触媒としてエチルトリフェニルホスホニウムブロマイド１．５７ｇ、及びラジカルトラップ剤としてヒドロキノンを０．２３ｇ添加した後、１４０℃で２４時間反応させ、反応生成物を含む溶液を得た。メタノール（３２０ｇ、関東化学（株）製）を用いて再沈殿させた。得られた沈殿物をろ過し、減圧乾燥機で６０℃、２４時間乾燥し、目的とするポリマー得られた。ＰＧＭＥにて２０ｗｔ％溶液へ調整後、陰イオン交換樹脂（製品名：ダウエックス[登録商標] ＭＯＮＯＳＰＨＥＲＥ[登録商標]５５０Ａ、ムロマチテクノス（株））１５．０３ｇと陽イオン交換樹脂（製品名：アンバーリスト[登録商標]１５ＪＷＥＴ、オルガノ（株））１５．１６ｇを加え、２５℃乃至３０℃で４時間撹拌後ろ過した。
　得られた反応生成物のＧＰＣ分析を行ったところ、標準ポリスチレン換算にて重量平均分子量は１１，３００であった。得られた反応生成物は、下記式（９）で表される構造単位を有する共重合体と推定される。
Figure JPOXMLDOC01-appb-C000021
＜比較合成例１＞
　ＰＧＭＥ１４８．３０ｇに、商品名　ＹＸ４０００（三菱ケミカル（株）製）４０．００ｇ、Ｃｉｓ－１,２―Ｃｙｃｌｏｈｅｘａｎｅｄｉｃａｒｂｏｘｙｌｉｃ Ａｃｉｄ（東京化成工業（株）製）１９．５４ｇ、及び触媒としてエチルトリフェニルホスホニウムブロマイド４．０１ｇを添加した後、１４０℃で２４時間反応させ、反応生成物を含む溶液を得た。陰イオン交換樹脂（製品名：ダウエックス[登録商標] ＭＯＮＯＳＰＨＥＲＥ[登録商標]５５０Ａ、ムロマチテクノス（株））６４．００ｇと陽イオン交換樹脂（製品名：アンバーリスト[登録商標]１５ＪＷＥＴ、オルガノ（株））６４．００ｇを加え、２５℃乃至３０℃で４時間撹拌後ろ過した。
　得られた反応生成物のＧＰＣ分析を行ったところ、標準ポリスチレン換算にて重量平均分子量は２，０００であった。得られた反応生成物は、下記式（１０）で表される構造単位を有する共重合体と推定される。
Figure JPOXMLDOC01-appb-C000022
＜比較合成例２＞
　ＰＧＭＥ７．５７ｇに、ＰＧＭＥＡ１７．６７ｇ、商品名：ＥＨＰＥ－３１５０（（株）ダイセル製）５．００ｇ、９－アントラセンカルボン酸３．１１ｇ、安息香酸２．０９ｇ、エチルトリフェニルホスホニウムブロマイド０．６２ｇを加え、窒素雰囲気下、１３時間加熱還流した。得られた溶液に陽イオン交換樹脂（製品名：アンバーリスト[登録商標]１５ＪＷＥＴ、オルガノ（株））１６ｇ、陰イオン交換樹脂（製品名：ダウエックス[登録商標] ＭＯＮＯＳＰＨＥＲＥ[登録商標]５５０Ａ、ムロマチテクノス（株））１６ｇを加え、２５℃乃至３０℃で４時間撹拌後ろ過した。

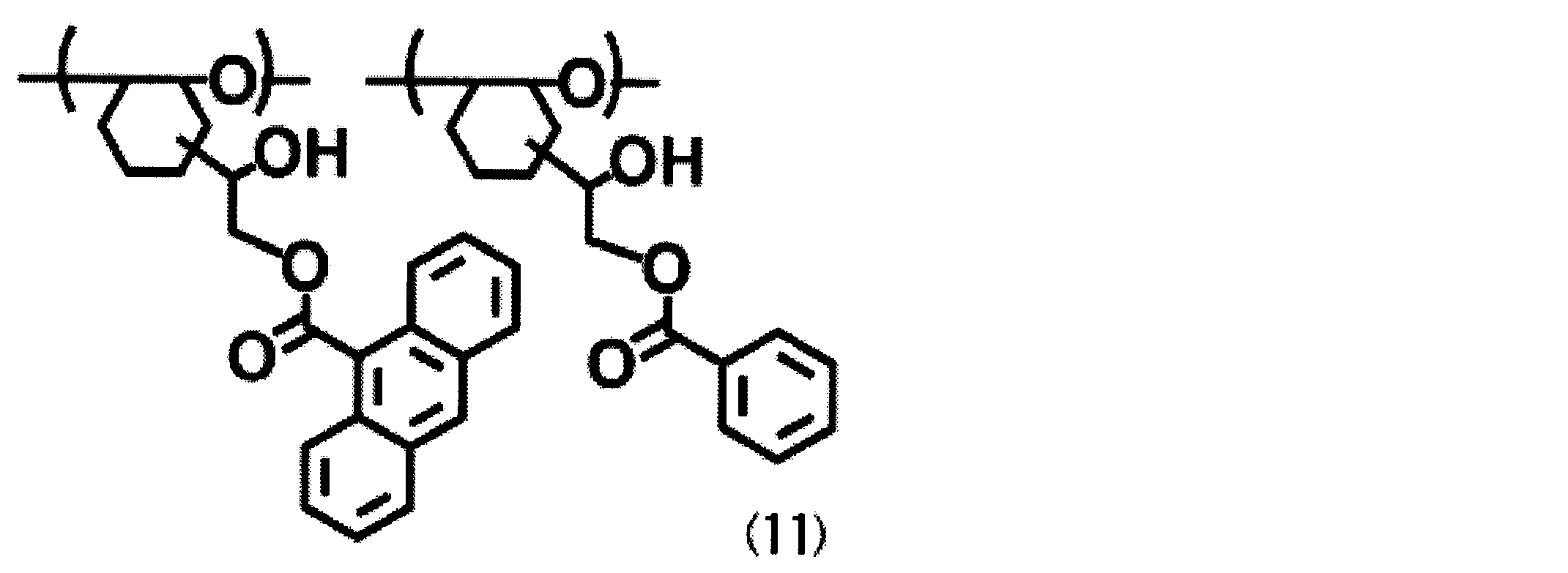

　得られた反応生成物のＧＰＣ分析を行ったところ、標準ポリスチレン換算にて重量平均分子量は４，７００であった。得られた反応生成物は、下記式（１１）で表される構造単位を有する共重合体と推定される。
Figure JPOXMLDOC01-appb-C000023
〔レジスト下層膜形成組成物の調製〕
＜実施例１＞
　前記合成例１で得た、共重合体１．１６ｇを含む溶液（溶剤は合成時に用いたＰＧＭＥ、固形分は２０．１８ｗｔ％）５．７４ｇに、ＰＧＭＥ８．４９ｇ、ＰＧＭＥＡ５．６５ｇ、及び界面活性剤（ＤＩＣ（株）製、商品名：Ｒ－３０Ｎ）１ｗｔ％ＰＧＭＥ溶液を０．１２ｇ混合し、５．８質量％溶液とした。その溶液を、孔径０．２μｍのポリテトラフルオロエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
＜実施例２＞
　前記合成例２で得た、共重合体１．３０ｇを含む溶液（溶剤は合成時に用いたＰＧＭＥ、固形分は１８．０５ｗｔ％）７．２０ｇに、ＰＧＭＥ７．０６ｇ、ＰＧＭＥＡ５．６１ｇ、及び界面活性剤（ＤＩＣ（株）製、商品名：Ｒ－３０Ｎ）１ｗｔ％ＰＧＭＥ溶液を０．１３ｇ混合し、６．５質量％溶液とした。その溶液を、孔径０．２μｍのポリテトラフルオロエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
＜実施例３＞
　前記合成例３で得た、共重合体１．３０ｇを含む溶液（溶剤は合成時に用いたＰＧＭＥ、固形分は１８．３８ｗｔ％）７．０７ｇに、ＰＧＭＥ７．１９ｇ、ＰＧＭＥＡ５．６１ｇ、及び界面活性剤（ＤＩＣ（株）製、商品名：Ｒ－３０Ｎ）１ｗｔ％ＰＧＭＥ溶液を０．１３ｇ混合し、６．５質量％溶液とした。その溶液を、孔径０．２μｍのポリテトラフルオロエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
＜実施例４＞
　前記合成例１で得た、共重合体０．７０ｇを含む溶液（溶剤は合成時に用いたＰＧＭＥ、固形分は２０．１８ｗｔ％）３．４７ｇに、ＰＧＭＥ３．７４ｇ、ＰＧＭＥＡ２．７２ｇ、及び界面活性剤（ＤＩＣ（株）製、商品名：Ｒ－３０Ｎ）１ｗｔ％ＰＧＭＥＡ溶液を０．０７ｇ混合した。その溶液を、孔径０．２μｍのポリテトラフルオロエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
＜実施例５＞
　前記合成例１で得た、共重合体０．３５ｇを含む溶液（溶剤は合成時に用いたＰＧＭＥ、固形分は２０．１８ｗｔ％）１．７３ｇに、ＧＴ－４０１（ダイセル（株）製、商品名：エポリードＧＴ４０１）２９．６８ｗｔ％ＰＧＭＥＡ溶液１．１８ｇ、ＰＧＭＥ５．１３ｇ、ＰＧＭＥＡ１．６９ｇ、及び界面活性剤（ＤＩＣ（株）製、商品名：Ｒ－３０Ｎ）１ｗｔ％ＰＧＭＥＡ溶液を０．２８ｇ混合した。その溶液を、孔径０．２μｍのポリテトラフルオロエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
＜実施例６＞
　前記合成例１で得た、共重合体０．７９ｇを含む溶液（溶剤は合成時に用いたＰＧＭＥ、固形分は２０．１８ｗｔ％）３．９０ｇに、ＧＴ－４０１（ダイセル（株）製、商品名：エポリードＧＴ４０１）２９．６８ｗｔ％ＰＧＭＥＡ溶液０．８８ｇ、ＰＧＭＥ６．６５ｇ、ＰＧＭＥＡ３．３６ｇ、及び界面活性剤（ＤＩＣ（株）製、商品名：Ｒ－３０Ｎ）１ｗｔ％ＰＧＭＥＡ溶液を０．２１ｇ混合した。その溶液を、孔径０．２μｍのポリテトラフルオロエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
＜比較例１＞
　前記比較合成例１で得た、共重合体０．６０ｇを含む溶液（溶剤は合成時に用いたＰＧＭＥ、固形分は２６．１８ｗｔ％）２．２９ｇに、ＰＧＭＥ４．８９ｇ、ＰＧＭＥＡ２．７６ｇ、及び界面活性剤（ＤＩＣ（株）製、商品名：Ｒ－３０Ｎ）１ｗｔ％ＰＧＭＥ溶液を０．０６０ｇ混合し、６．０質量％溶液とした。その溶液を、孔径０．２μｍのポリテトラフルオロエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
＜比較例２＞
　前記比較合成例２で得た、共重合体４．５１ｇを含む溶液（溶剤は合成時に用いたＰＧＭＥ/ＰＧＭＥＡ混合溶剤、固形分は２３．２６ｗｔ％）１９．５２ｇに、テトラメトキシメチルグリコールウリル（製品名：ＰＯＷＤＥＲＬＩＮＫ〔登録商標〕１１７４、日本サイテックインダストリーズ（株）製）１．１４ｇ、ピリジウニムｐ－トルエンスルホナート１ｗｔ％ＰＧＭＥ溶液を３．４１ｇ、ＰＧＭＥ５０．６８ｇ、ＰＧＭＥＡ１４．８０ｇ、及び界面活性剤（ＤＩＣ（株）製、商品名：Ｒ－３０）１ｗｔ％ＰＧＭＥ溶液を０．４５ｇ混合し、６．３５質量％溶液とした。その溶液を、孔径０．２μｍのポリテトラフルオロエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
〔フォトレジスト溶剤への溶出試験〕
　実施例１乃至実施例３、比較例１及び比較例２で調製されたレジスト下層膜形成組成物を、それぞれ、スピナーにより、シリコンウエハー上に塗布した。その後、ホットプレート上で下記表１に示す温度で１分間ベークし、レジスト下層膜（膜厚０．２μｍ）を形成した。これらのレジスト下層膜を、フォトレジスト溶液に使用される溶剤であるＰＧＭＥ及びＰＧＭＥＡに浸漬し、両溶剤に不溶であることを確認し、その結果を下記表１に“○”で表した。比較例１は両溶剤に溶解した為、これ以上の試験は実施しなかった。
　また、実施例４乃至実施例６は前述した実施例１乃至実施例３と同様の試験に加えて、下記表１に示す温度で焼成後にウシオ電機（株）製、ＵＶ照射ユニット（波長１７２ｎｍ）を用いた紫外線照射装置により、５００ｍＪ／ｃｍ２の紫外線照射を行い、レジスト下層膜（膜厚０．２μｍ）を形成した。その後、実施例１乃至実施例３と同様の試験を実施した。光硬化材料は表１に示す温度の熱で硬化せずに光で硬化させる材料の為、焼成後ではフォトレジスト溶液に溶解し、光照射後に不溶化する傾向を確認した。
〔光学パラメーターの試験〕
　実施例１乃至実施例６、及び比較例２で調製されたレジスト下層膜形成組成物を、スピナーにより、シリコンウエハー上に塗布した。その後、ホットプレート上で下記表１に示す温度で１分間ベークし、レジスト下層膜（膜厚０．２μｍ）を形成した。なお、実施例４乃至実施例６は所定温度で焼成後にＵＶ照射ユニット（波長１７２ｎｍ）を用いた紫外線照射装置により、５００ｍＪ／ｃｍ２の紫外線を照射して硬化させた。そして、これらのレジスト下層膜を光エリプソメーター（Ｊ．Ａ．Ｗｏｏｌｌａｍ社製、ＶＵＶ－ＶＡＳＥ ＶＵ－３０２）を用い、波長１９３ｎｍでの、屈折率（ｎ値）及び減衰係数（ｋ値）を測定した。その結果を下記表１に示す。上記レジスト下層膜が十分な反射防止機能を有するためには、波長１９３ｎｍでのｋ値は０．１以上であることが望ましい。

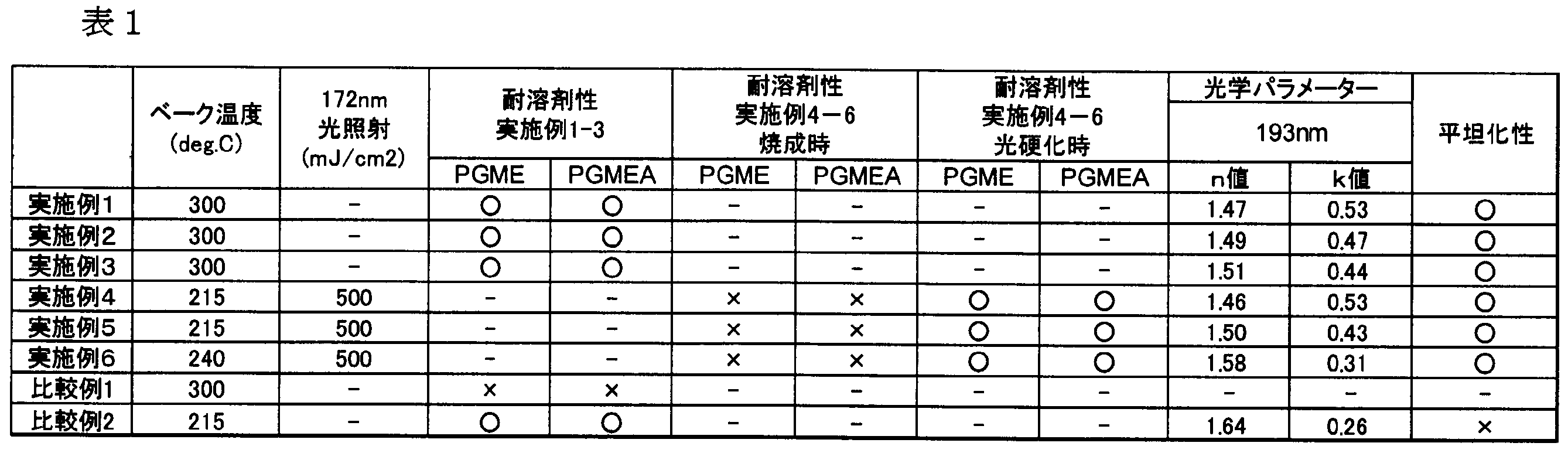

Figure JPOXMLDOC01-appb-T000024
〔段差基板への被覆試験〕
　平坦化性の評価として、２３０ｎｍ膜厚のＳｉＯ２基板で、トレンチ幅５０ｎｍ、ピッチ１００ｎｍのトレンチパターンエリア（ＴＲＥＮＣＨ）とパターンが形成されていないオープンエリア（ＯＰＥＮ）の被覆膜厚の比較を行った。実施例１乃至実施例６、及び比較例２のレジスト下層膜形成組成物を上記基板上に２００ｎｍの膜厚で塗布後、ホットプレート上で上記表１に示す温度で１分間ベークし、レジスト下層膜（膜厚０．２μｍ）を形成した。なお、実施例４乃至実施例６は所定温度で焼成後にＵＶ照射ユニット（波長１７２ｎｍ）を用いた紫外線照射装置により、５００ｍＪ／ｃｍ２の紫外線を照射して硬化させた。この基板の段差被覆性を日立ハイテクノロジーズ（株）製走査型電子顕微鏡（Ｓ－４８００）を用いて観察し、段差基板のトレンチエリア（パターン部）とオープンエリア（パターンなし部）との膜厚差（トレンチエリアとオープンエリアとの塗布段差でありＢｉａｓと呼ぶ）を測定することで平坦化性を評価した。各エリアでの膜厚と塗布段差の値を表２に示した。平坦化性評価はＢｉａｓ（塗布段差）の値が小さいほど、平坦化性が高い。
Figure JPOXMLDOC01-appb-T000025
 　平坦化性を比較すると、実施例１乃至実施例６の結果はパターンエリアとオープンエリアとの塗布段差が、比較例２の結果よりも小さいことから、実施例１乃至実施例６のレジスト下層膜形成組成物から得られたレジスト下層膜は平坦化性が良好と言える。更に、実施例１と実施例４は同じ組成の材料であるが、光硬化を利用することで同じ材料の平坦化性を高めることが可能である。
　本発明のレジスト下層膜形成組成物は基板に塗布後、加熱工程によって高いリフロー性が発現し、段差を有する基板上でも平坦に塗布でき、平坦な膜を形成することができる。また、適切な反射防止効果を有しているため、レジスト下層膜形成組成物として有用である。

Claims (11)

  1. 　式（１）で表される繰り返し構造単位及び／又は式（２）で表される繰り返し単位を有する共重合体と有機溶媒とを含むレジスト下層膜形成組成物。
    Figure JPOXMLDOC01-appb-C000001
     （式（１）及び式（２）中、Ｒ１は式（３）で表される官能基を表し、式（３）中、Ｑ１およびＱ２はそれぞれ独立して水素原子または炭素原子数１～５のアルキル基を表し、＊は酸素原子との結合端を表し、式（２）中、Ｘ１は炭素原子数１～５０の有機基を表し、ｉ及びｊはそれぞれ独立して０又は１を表す）
  2. 　前記式（３）で表される官能基が下記式（４）で表される基である請求項１記載のレジスト下層膜形成組成物。
    Figure JPOXMLDOC01-appb-C000002
     （式（４）中、＊は酸素原子との結合端を表す）
  3. 　前記式（２）で表される繰り返し構造単位において、Ｘ１は炭素原子数２乃至２０の直鎖状、分岐状もしくは環状の二価の炭化水素基を表すか、硫黄原子又は酸素原子を少なくとも１つ有する炭素原子数２乃至２０の直鎖状、分岐状もしくは環状の二価の有機基を表すか、又は炭素原子数６乃至２０の芳香族環もしくは炭素原子数３乃至１２の複素環を少なくとも１つ含む二価の有機基を表し、該複素環は硫黄原子又は酸素原子を少なくとも１つ有する、請求項１又は請求項２に記載のレジスト下層膜形成組成物。
  4. 　前記共重合体においてＲ１を含むモノマーから形成される繰り返し構造単位を、２５％以上含む請求項１乃至請求項３のいずれか１項記載のレジスト下層膜形成組成物。
  5. 　光架橋剤をさらに含む、請求項１乃至請求項４のいずれか一項に記載のレジスト下層膜形成組成物。
  6. 　下記式（５）で表される化合物及び／又は式（６）で表される化合物をさらに含む、請求項１乃至請求項５のいずれか一項に記載のレジスト下層膜形成組成物。
    Figure JPOXMLDOC01-appb-C000003
     （式中、Ｘ２はカルボニル基又はメチレン基を表し、ｌ及びｍはそれぞれ独立して０乃至５の整数を表し、３≦ｌ＋ｍ≦１０の関係式を満たし、Ｒ３は炭素原子数１乃至４のアルキレン基もしくはアルケニレン基又は単結合を表し、ｋは０又は１を表し、ｎは２乃至４の整数を表す）
  7. 　界面活性剤をさらに含む、請求項１乃至請求項６のいずれか一項に記載のレジスト下層膜形成組成物。
  8. 　段差を有する基板に請求項１乃至請求項７のいずれか１項記載のレジスト下層膜形成組成物を塗布し、そしてそれを熱硬化させる加熱工程を含むレジスト下層膜を製造する方法。
  9. 　前記加熱工程の加熱温度が２００℃乃至３００℃である請求項８に記載のレジスト下層膜を製造する方法。
  10. 　更に露光する露光工程を含む請求項９に記載のレジスト下層膜を製造する方法。
  11. 　段差を有する基板に請求項１乃至請求項７のいずれか１項記載のレジスト下層膜形成組成物を塗布し、そしてそれを２５０℃以上で熱硬化させる加熱工程を含む、露光工程を経ずにレジスト下層膜を製造する方法。
PCT/JP2020/009438 2019-03-12 2020-03-05 レジスト下層膜形成組成物 Ceased WO2020184380A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
KR1020217032609A KR102779885B1 (ko) 2019-03-12 2020-03-05 레지스트 하층막 형성 조성물
CN202080019762.XA CN113544586B (zh) 2019-03-12 2020-03-05 抗蚀剂下层膜形成用组合物
US17/438,786 US12044969B2 (en) 2019-03-12 2020-03-05 Resist underlayer film-forming composition
JP2021504993A JP7590696B2 (ja) 2019-03-12 2020-03-05 レジスト下層膜形成組成物

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2019044874 2019-03-12
JP2019-044874 2019-03-12

Publications (1)

Publication Number Publication Date
WO2020184380A1 true WO2020184380A1 (ja) 2020-09-17

Family

ID=72427402

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2020/009438 Ceased WO2020184380A1 (ja) 2019-03-12 2020-03-05 レジスト下層膜形成組成物

Country Status (6)

Country Link
US (1) US12044969B2 (ja)
JP (1) JP7590696B2 (ja)
KR (1) KR102779885B1 (ja)
CN (1) CN113544586B (ja)
TW (1) TWI834839B (ja)
WO (1) WO2020184380A1 (ja)

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2018016615A1 (ja) * 2016-07-21 2018-01-25 三菱瓦斯化学株式会社 化合物、樹脂、組成物並びにレジストパターン形成方法及び回路パターン形成方法
JP2018063382A (ja) * 2016-10-14 2018-04-19 信越化学工業株式会社 積層体及びパターン形成方法
WO2018190380A1 (ja) * 2017-04-14 2018-10-18 日産化学株式会社 炭素原子間の不飽和結合によるプラズマ硬化性化合物を含む段差基板被覆膜形成組成物
WO2018203540A1 (ja) * 2017-05-02 2018-11-08 日産化学株式会社 レジスト下層膜形成組成物
WO2019031556A1 (ja) * 2017-08-09 2019-02-14 日産化学株式会社 架橋性化合物を含有する光硬化性段差基板被覆組成物

Family Cites Families (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP1392508B1 (en) 2001-04-17 2018-10-10 Brewer Science, Inc. Anti-reflective coating composition with improved spin bowl compatibility
WO2004086145A1 (ja) 2003-03-24 2004-10-07 Dai Nippon Printing Co. Ltd. 硬化性樹脂組成物、感光性パターン形成用硬化性樹脂組成物、カラーフィルター、液晶パネル用基板、及び、液晶パネル
US8426111B2 (en) 2005-04-19 2013-04-23 Nissan Chemical Industries, Ltd. Resist underlayer coating forming composition for forming photo-crosslinking cured resist underlayer coating
US8048615B2 (en) 2005-12-06 2011-11-01 Nissan Chemical Industries, Ltd. Silicon-containing resist underlayer coating forming composition for forming photo-crosslinking cured resist underlayer coating
JP5115900B2 (ja) 2006-09-30 2013-01-09 住友ベークライト株式会社 液状樹脂組成物およびそれを用いた半導体装置
WO2008047638A1 (en) 2006-10-12 2008-04-24 Nissan Chemical Industries, Ltd. Process for semiconductor device production using under-resist film cured by photocrosslinking
JP5158381B2 (ja) 2007-07-11 2013-03-06 日産化学工業株式会社 レジスト下層膜形成組成物及びそれを用いたレジストパターンの形成方法
JP6194862B2 (ja) * 2014-07-29 2017-09-13 信越化学工業株式会社 シリコーン骨格含有高分子化合物、ネガ型レジスト材料、光硬化性ドライフィルム、パターン形成方法及び電気・電子部品保護用皮膜
WO2018212116A1 (ja) * 2017-05-15 2018-11-22 三菱瓦斯化学株式会社 リソグラフィー用膜形成材料、リソグラフィー用膜形成用組成物、リソグラフィー用下層膜及びパターン形成方法

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2018016615A1 (ja) * 2016-07-21 2018-01-25 三菱瓦斯化学株式会社 化合物、樹脂、組成物並びにレジストパターン形成方法及び回路パターン形成方法
JP2018063382A (ja) * 2016-10-14 2018-04-19 信越化学工業株式会社 積層体及びパターン形成方法
WO2018190380A1 (ja) * 2017-04-14 2018-10-18 日産化学株式会社 炭素原子間の不飽和結合によるプラズマ硬化性化合物を含む段差基板被覆膜形成組成物
WO2018203540A1 (ja) * 2017-05-02 2018-11-08 日産化学株式会社 レジスト下層膜形成組成物
WO2019031556A1 (ja) * 2017-08-09 2019-02-14 日産化学株式会社 架橋性化合物を含有する光硬化性段差基板被覆組成物

Also Published As

Publication number Publication date
KR20210138665A (ko) 2021-11-19
TW202101116A (zh) 2021-01-01
CN113544586B (zh) 2025-12-19
TWI834839B (zh) 2024-03-11
CN113544586A (zh) 2021-10-22
JPWO2020184380A1 (ja) 2020-09-17
KR102779885B1 (ko) 2025-03-12
US12044969B2 (en) 2024-07-23
JP7590696B2 (ja) 2024-11-27
US20220146939A1 (en) 2022-05-12

Similar Documents

Publication Publication Date Title
JP7730091B2 (ja) レジスト下層膜形成組成物
CN106233207B (zh) 抗蚀剂下层膜形成用组合物以及使用该组合物的抗蚀剂图案的形成方法
US8962234B2 (en) Resist underlayer film forming composition and method for forming resist pattern using the same
JP7110979B2 (ja) 化合物、樹脂、組成物並びにレジストパターン形成方法及び回路パターン形成方法
CN101164014B (zh) 用于形成光交联固化的抗蚀剂下层膜的抗蚀剂下层膜形成组合物
CN101473270A (zh) 含有具有羟基的缩合系树脂的形成抗蚀剂下层膜的组合物
JP4753046B2 (ja) 保護されたカルボキシル基を有する化合物を含むリソグラフィー用下層膜形成組成物
WO2007097457A1 (ja) 反射防止膜形成用組成物および反射防止膜
EP1757985A1 (en) Antireflective film containing sulfur atom
KR20180070561A (ko) 장쇄 알킬기함유 노볼락을 포함하는 레지스트 하층막 형성 조성물
WO2006132088A1 (ja) ナフタレン樹脂誘導体を含有するリソグラフィー用塗布型下層膜形成組成物
WO2018016615A1 (ja) 化合物、樹脂、組成物並びにレジストパターン形成方法及び回路パターン形成方法
JP4697464B2 (ja) 含窒素芳香環構造を含むリソグラフィー用反射防止膜形成組成物
TWI834886B (zh) 含有二氰基苯乙烯基之可濕蝕刻之阻劑下層膜形成組成物、經圖案化的基板之製造方法及半導體裝置之製造方法
TW202113487A (zh) 含有具二氰基苯乙烯基之雜環化合物之可濕蝕刻之阻劑下層膜形成組成物
KR102794096B1 (ko) 레지스트 하층막 형성 조성물
JP7590696B2 (ja) レジスト下層膜形成組成物

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 20769424

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2021504993

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 20217032609

Country of ref document: KR

Kind code of ref document: A

122 Ep: pct application non-entry in european phase

Ref document number: 20769424

Country of ref document: EP

Kind code of ref document: A1
