Definitions

  • the present invention relates to a method for manufacturing an adhesive composition, a film-like adhesive, an adhesive sheet, and a semiconductor device.
  • silver paste is mainly used for joining a semiconductor chip and a support member for mounting the semiconductor chip.
  • the support members used are also required to be miniaturized and densified.
  • problems such as protrusion of the paste or inclination of the semiconductor chip during wire bonding, difficulty in controlling the film thickness, and void generation may occur.
  • a film-like adhesive for joining a semiconductor chip and a support member has been used (see, for example, Patent Document 1).
  • an adhesive sheet including a dicing tape and a film-like adhesive laminated on the dicing tape is used, the film-like adhesive is attached to the back surface of the semiconductor wafer, and the semiconductor wafer is separated by dicing to form a film.
  • a semiconductor chip with an adhesive can be obtained.
  • the obtained semiconductor chip with a film-like adhesive can be attached to a support member via a film-like adhesive and bonded by thermocompression bonding.
  • the film-like adhesive is used as FOW (Film Over Will), which is a wire-embedded film-like adhesive, or FOD (Film Over Die), which is a semiconductor chip-embedded film-like adhesive
  • FOW Fem Over Will
  • FOD Find Over Die
  • the film-like adhesive is used as FOW (Film Over Will), which is a wire-embedded film-like adhesive, or FOD (Film Over Die), which is a semiconductor chip-embedded film-like adhesive
  • high fluidity is required during thermocompression bonding. Therefore, the frequency and amount of bleeding tend to increase further. In some cases, bleeding may occur even on the upper surface of the semiconductor chip, which may lead to electrical failure or wire bonding failure.
  • the present invention has been made in view of such circumstances, and an object of the present invention is to provide an adhesive composition capable of suppressing bleeding while having good embedding property at the time of thermocompression bonding. To do.
  • One aspect of the present invention provides an adhesive composition containing a thermosetting resin, a curing agent, and an elastomer, and the curing agent contains a phenol resin having an alicyclic ring. According to such an adhesive composition, it is possible to suppress bleeding while having good embedding property at the time of thermocompression bonding.
  • the thermosetting resin may contain an epoxy resin.
  • the epoxy resin may be an epoxy resin having an alicyclic ring.
  • the elastomer may contain an acrylic resin.
  • the adhesive composition may further contain an inorganic filler.
  • the adhesive composition may further contain a curing accelerator.
  • the adhesive composition is used in a semiconductor device in which a first semiconductor element is wire-bonded on a substrate via a first wire, and a second semiconductor element is crimped onto the first semiconductor element. , It may be used for crimping the second semiconductor element and embedding at least a part of the first wire.
  • the present invention further comprises a first semiconductor via a first wire on a substrate of a composition containing a thermosetting resin, a curing agent and an elastomer, and the curing agent containing a phenol resin having an alicyclic ring.
  • the second semiconductor element is crimped onto the first semiconductor element, the second semiconductor element is crimped and at least a part of the first wire is embedded. It may also relate to an application as an adhesive or an application for the production of an adhesive used for the purpose.
  • the present invention provides a film-like adhesive obtained by forming the above-mentioned adhesive composition into a film.
  • the present invention provides an adhesive sheet comprising a substrate and the film-like adhesive provided on the substrate.
  • the base material may be a dicing tape.
  • an adhesive sheet whose base material is a dicing tape may be referred to as a “dicing die bonding integrated adhesive sheet”.
  • the adhesive sheet may further include a protective film laminated on the surface opposite to the base material of the film-like adhesive.
  • the present invention has a wire bonding step of electrically connecting the first semiconductor element on the substrate via the first wire, and the above-mentioned film-like film on one side of the second semiconductor element.
  • a wire bonding step of electrically connecting the first semiconductor element on the substrate via the first wire, and the above-mentioned film-like film on one side of the second semiconductor element.
  • the first semiconductor chip is wire-bonded and connected to the semiconductor substrate via the first wire, and the second semiconductor chip is crimped onto the first semiconductor chip via an adhesive film.
  • a wire-embedded semiconductor device in which at least a part of the first wire is embedded in the adhesive film may be used, and the first wire and the first semiconductor chip are embedded in the adhesive film. It may be a chip-embedded semiconductor device.
  • the film-like adhesive formed by forming the adhesive composition into a film is FOD (Film Over Die), which is a semiconductor chip-embedded film-like adhesive, or FOW (Film), which is a wire-embedded film-like adhesive. It can be useful as OverWire). Further, according to the present invention, there is provided a method for manufacturing an adhesive sheet and a semiconductor device using such a film-like adhesive.
  • (meth) acrylic acid means acrylic acid or methacrylic acid corresponding thereto.
  • the adhesive composition according to this embodiment contains (A) a thermosetting resin, (B) a curing agent, and (C) an elastomer.
  • the adhesive composition is thermosetting and can be in a semi-cured (B stage) state and then in a fully cured (C stage) state after the curing treatment.
  • Thermosetting resin may contain an epoxy resin from the viewpoint of adhesiveness.
  • the epoxy resin can be used without particular limitation as long as it is a compound having an epoxy group in the molecule.
  • examples of the epoxy resin include bisphenol A type epoxy resin, bisphenol F type epoxy resin, bisphenol S type epoxy resin, phenol novolac type epoxy resin, cresol novolac type epoxy resin, bisphenol A novolac type epoxy resin, and bisphenol F novolac type epoxy resin.
  • Stilben type epoxy resin triazine skeleton containing epoxy resin, fluorene skeleton containing epoxy resin, triphenolphenol methane type epoxy resin, biphenyl type epoxy resin, xylylene type epoxy resin, biphenyl aralkyl type epoxy resin, naphthalene type epoxy resin, alicyclic type
  • examples thereof include an epoxy resin having a ring. These may be used individually by 1 type or in combination of 2 or more type.
  • the epoxy resin may be an epoxy resin having an alicyclic ring or a dicyclopentadiene type epoxy resin (an epoxy resin having a dicyclopentadiene structure) from the viewpoint of fluidity.
  • the epoxy equivalent of the component (A) is not particularly limited, but may be 90 to 600 g / eq, 100 to 500 g / eq, or 120 to 450 g / eq. When the epoxy equivalent of the component (A) is in such a range, good reactivity and fluidity tend to be obtained.
  • the component (B) contains a phenolic resin (B-1) having an alicyclic ring.
  • the component (B-1) is a compound having an alicyclic ring and a hydroxyl group in the molecule.
  • the hydroxyl group may be bonded to a site other than the alicyclic ring or the alicyclic ring of the compound via a single bond or a linking group (for example, an alkylene group, an oxyalkylene group, etc.).
  • a linking group for example, an alkylene group, an oxyalkylene group, etc.
  • the component (B-1) may be, for example, a phenol resin represented by the following general formula (1).
  • E represents an alicyclic ring
  • G represents a single bond or an alkylene group
  • R 1 independently represents a hydrogen atom or a monovalent hydrocarbon group.
  • n1 indicates an integer of 1 to 10
  • m indicates an integer of 1 to 3.
  • the number of carbon atoms of E may be 4 to 12, 5 to 11, or 6 to 10.
  • E may be a monocyclic ring or a polycyclic ring, but it is preferably a polycyclic ring, and more preferably a dicyclopentadiene ring.
  • the alkylene group in G may be an alkylene group having 1 to 5 carbon atoms such as a methylene group, an ethylene group, a propylene group, a butylene group and a pentylene group. G is preferably a single bond.
  • Monovalent hydrocarbon group for R 1 is, for example, a methyl group, an ethyl group, a propyl group, a butyl group, an alkyl group such as a pentyl group, an aryl group such as phenyl group and naphthyl group, a heteroaryl group such as pyridyl group It may be there.
  • R 1 is preferably a hydrogen atom.
  • the phenolic resin represented by the general formula (1) may be a phenolic resin represented by the following general formula (1a).
  • n1 has the same meaning as above.
  • Examples of commercially available epoxy resins represented by the general formula (1a) include J-DPP-85, J-DPP-95, and J-DPP-115 (all manufactured by JFE Chemical Co., Ltd.).
  • the hydroxyl group equivalent of the component (B-1) is not particularly limited, but may be 80 to 400 g / eq, 90 to 350 g / eq, or 100 to 300 g / eq. When the hydroxyl group equivalent of the component (B-1) is in such a range, good reactivity and fluidity tend to be obtained.
  • the content of the component (B-1) may be 5% by mass or more, 10% by mass or more, or 15% by mass or more based on the total amount of the adhesive composition.
  • the content of the component (B-1) may be 50% by mass or less, 40% by mass or less, or 30% by mass or less based on the total amount of the adhesive composition.
  • the component (B) may further contain a phenol resin (B-2) having no alicyclic ring in addition to the component (B-1).
  • a phenol resin (B-2) having no alicyclic ring in addition to the component (B-1).
  • the component (B-2) include phenols such as phenol, cresol, resorcin, catechol, bisphenol A, bisphenol F, phenylphenol, aminophenol and / or ⁇ -naphthol, ⁇ -naphthol, dihydroxynaphthalene and the like.
  • Novolak-type phenol resin allylated bisphenol A, allylated bisphenol F, allylated naphthalenediol, phenol novolac, phenol obtained by condensing or co-condensing naphthols and compounds having an aldehyde group such as formaldehyde under an acidic catalyst.
  • phenols and / or naphthols and phenol aralkyl resin synthesized from dimethoxyparaxylene or bis (methoxymethyl) biphenyl, naphthol aralkyl resin, biphenyl aralkyl type phenol resin, phenyl aralkyl type phenol resin and the like can be mentioned. These may be used individually by 1 type or in combination of 2 or more type.
  • the hydroxyl group equivalent of the component (B-2) is not particularly limited, but may be 80 to 400 g / eq, 90 to 350 g / eq, or 100 to 300 g / eq.
  • the hydroxyl group equivalent of the component (B-1) is in such a range, good reactivity and fluidity tend to be obtained.
  • the content of the component (B-1) may be 50 to 100% by mass based on the total amount of the component (B).
  • the content of the component (B-1) may be 60% by mass or more or 70% by mass or more based on the total amount of the component (B).
  • the content of the component (B-2) may be 0 to 50% by mass based on the total amount of the component (B).
  • the content of the component (B-2) may be 40% by mass or less or 30% by mass or less based on the total amount of the component (B).
  • the ratio of the epoxy equivalent of the epoxy resin to the hydroxyl equivalent of the component (B) is 0 from the viewpoint of curability.
  • 30 / 0.70 to 0.70 / 0.30, 0.35 / 0.65 to 0.65 / 0.35, 0.40 / 0.60 to 0.60 / 0.40, or 0.45 It may be /0.55 to 0.55 / 0.45.
  • the equivalent amount ratio is 0.30 / 0.70 or more, more sufficient curability tends to be obtained.
  • the equivalent equivalent ratio is 0.70 / 0.30 or less, it is possible to prevent the viscosity from becoming too high, and it is possible to obtain more sufficient fluidity.
  • the total content of the component (A) and the component (B) may be 30 to 70% by mass based on the total amount of the adhesive composition.
  • the total content of the component (A) and the component (B) may be 33% by mass or more, 36% by mass or more, or 40% by mass or more, and 65% by mass or less, 60% by mass or less, or 55% by mass. It may be less than or equal to%.
  • the adhesiveness tends to be improved.
  • the total content of the component (A) and the component (B) is 70% by mass or less based on the total amount of the adhesive composition, it is possible to prevent the viscosity from becoming too low and further suppress bleeding. Tend to be able to.
  • the adhesive composition according to this embodiment contains (C) an elastomer.
  • the component (C) preferably has a glass transition temperature (Tg) of the polymer constituting the elastomer of 50 ° C. or lower.
  • component (C) examples include acrylic resin, polyester resin, polyamide resin, polyimide resin, silicone resin, butadiene resin, acrylonitrile resin, and modified products thereof.
  • the component (C) may contain an acrylic resin from the viewpoint of solubility in a solvent and fluidity.
  • the acrylic resin means a polymer containing a structural unit derived from a (meth) acrylic acid ester.
  • the acrylic resin is preferably a polymer containing a structural unit derived from a (meth) acrylic acid ester having a crosslinkable functional group such as an epoxy group, an alcoholic or phenolic hydroxyl group, or a carboxyl group as a structural unit.
  • the acrylic resin may be an acrylic rubber such as a copolymer of (meth) acrylic acid ester and acrylonitrile.
  • the glass transition temperature (Tg) of the acrylic resin may be -50 to 50 ° C or -30 to 30 ° C.
  • Tg of the acrylic resin is ⁇ 50 ° C. or higher, it tends to be possible to prevent the adhesive composition from becoming too flexible. This makes it easier to cut the film-like adhesive during wafer dicing, and it is possible to prevent the occurrence of burrs.
  • the Tg of the acrylic resin is 50 ° C. or lower, the decrease in flexibility of the adhesive composition tends to be suppressed. As a result, when the film-like adhesive is attached to the wafer, the voids tend to be sufficiently embedded. In addition, it is possible to prevent chipping during dicing due to a decrease in wafer adhesion.
  • the glass transition temperature (Tg) means a value measured using a TMA test apparatus (TMA400Q, manufactured by TA Instruments).
  • the weight average molecular weight (Mw) of the acrylic resin may be 100,000 to 3 million or 500,000 to 2 million.
  • Mw means a value measured by gel permeation chromatography (GPC) and converted using a calibration curve using standard polystyrene.
  • acrylic resin products examples include SG-70L, SG-708-6, WS-023 EK30, SG-280 EK23, and SG-P3 solvent-modified products (all manufactured by Nagase ChemteX Corporation).
  • the content of the component (C) may be 20 to 200 parts by mass or 30 to 100 parts by mass with respect to 100 parts by mass of the total amount of the components (A) and (B).
  • the handleability of the film-like adhesive (for example, bendability) is better. It tends to be.
  • the content of the component (C) is 200 parts by mass or less with respect to 100 parts by mass of the total amount of the components (A) and (B), it is possible to further prevent the adhesive composition from becoming too flexible. Tend to be able to. This makes it easier to cut the film-like adhesive during wafer dicing, and tends to further prevent the occurrence of burrs.
  • the adhesive composition according to the present embodiment may further contain (D) an inorganic filler.
  • the inorganic filler include aluminum hydroxide, magnesium hydroxide, calcium carbonate, magnesium carbonate, calcium silicate, magnesium silicate, calcium oxide, magnesium oxide, aluminum oxide, aluminum nitride, aluminum borate whisker, boron nitride, and crystals. Examples thereof include sex silica and amorphous silica. One of these may be used alone, or two or more thereof may be used in combination.
  • the inorganic filler may contain aluminum oxide, aluminum nitride, boron nitride, crystalline silica or amorphous silica.
  • the inorganic fillers are aluminum hydroxide, magnesium hydroxide, calcium carbonate, magnesium carbonate, calcium silicate, and the like. It may contain magnesium silicate, calcium oxide, magnesium oxide, aluminum oxide, crystalline silica or amorphous silica.
  • the average particle size of the component (D) may be 0.005 to 0.5 ⁇ m or 0.05 to 0.3 ⁇ m from the viewpoint of further improving the adhesiveness.
  • the average particle size means a value obtained by converting from the BET specific surface area.
  • the component (D) may be surface-treated with a surface treatment agent from the viewpoint of compatibility between the surface and the solvent, other components and the like, and adhesive strength.
  • a surface treatment agent include a silane coupling agent and the like.
  • the functional group of the silane coupling agent include a vinyl group, a (meth) acryloyl group, an epoxy group, a mercapto group, an amino group, a diamino group, an alkoxy group, an ethoxy group and the like.
  • the content of the component (D) may be 10 to 90 parts by mass or 10 to 50 parts by mass with respect to 100 parts by mass of the total amount of the component (A), the component (B), and the component (C).
  • the content of the component (D) is 10 parts by mass or more with respect to 100 parts by mass of the total amount of the components (A), (B), and (C)
  • the dicing property of the adhesive layer before curing becomes high. It tends to improve and the adhesive strength of the adhesive layer after curing tends to improve.
  • the content of the component (D) is 90 parts by mass or less with respect to 100 parts by mass of the total amount of the components (A), (B), and (C)
  • the decrease in fluidity can be suppressed and curing is performed. It is possible to prevent the elastic modulus of the later film-like adhesive from becoming too high.
  • the adhesive composition according to this embodiment may contain (E) a curing accelerator.
  • the curing accelerator is not particularly limited, and generally used ones can be used.
  • Examples of the component (E) include imidazoles and derivatives thereof, organic phosphorus compounds, secondary amines, tertiary amines, quaternary ammonium salts and the like. These may be used individually by 1 type or in combination of 2 or more type. Among these, the component (E) may be imidazoles and derivatives thereof from the viewpoint of reactivity.
  • imidazoles examples include 2-methylimidazole, 1-benzyl-2-methylimidazole, 1-cyanoethyl-2-phenylimidazole, 1-cyanoethyl-2-methylimidazole and the like. These may be used individually by 1 type or in combination of 2 or more type.
  • the content of the component (E) is 0.04 to 3 parts by mass or 0.04 to 0.2 parts by mass with respect to 100 parts by mass of the total amount of the component (A), the component (B), and the component (C). It may be. When the content of the component (E) is in such a range, both curability and reliability tend to be compatible.
  • the adhesive composition according to the present embodiment may further contain an antioxidant, a silane coupling agent, a rheology control agent and the like as other components.
  • the content of these components may be 0.02 to 3 parts by mass with respect to 100 parts by mass of the total amount of the component (A), the component (B), and the component (C).
  • the adhesive composition according to this embodiment may be used as an adhesive varnish diluted with a solvent.
  • the solvent is not particularly limited as long as it can dissolve a component other than the component (D).
  • the solvent include aromatic hydrocarbons such as toluene, xylene, mesityrene, cumene and p-simene; aliphatic hydrocarbons such as hexane and heptane; cyclic alkanes such as methylcyclohexane; tetrahydrofuran, 1,4-dioxane and the like.
  • Cyclic ethers such as acetone, methyl ethyl ketone, methyl isobutyl ketone, cyclohexanone, 4-hydroxy-4-methyl-2-pentanone; esters such as methyl acetate, ethyl acetate, butyl acetate, methyl lactate, ethyl lactate, ⁇ -butyrolactone; Carbonated esters such as ethylene carbonate and propylene carbonate; amides such as N, N-dimethylformamide, N, N-dimethylacetamide and N-methyl-2-pyrrolidone can be mentioned. These may be used individually by 1 type or in combination of 2 or more type. Of these, the solvent may be toluene, xylene, methyl ethyl ketone, methyl isobutyl ketone, or cyclohexane from the viewpoint of solubility and boiling point.
  • the concentration of solid components in the adhesive varnish may be 10 to 80% by mass based on the total mass of the adhesive varnish.
  • the adhesive varnish is prepared by mixing and kneading the components (A), (B), (C), and solvent, and, if necessary, the components (D), (E), and other components. Can be prepared by. Mixing and kneading can be carried out by appropriately combining a disperser such as a normal stirrer, a raft machine, a triple roll, a ball mill, and a bead mill. When the component (D) is contained, the mixing time can be shortened by mixing the component (D) and the low molecular weight component in advance and then blending the high molecular weight component. Further, after preparing the adhesive varnish, air bubbles in the varnish may be removed by vacuum degassing or the like.
  • a disperser such as a normal stirrer, a raft machine, a triple roll, a ball mill, and a bead mill.
  • FIG. 1 is a schematic cross-sectional view showing a film-like adhesive according to an embodiment.
  • the film-like adhesive 10 is formed by forming the above-mentioned adhesive composition into a film.
  • the film-like adhesive 10 may be in a semi-cured (B stage) state.
  • Such a film-like adhesive 10 can be formed by applying an adhesive composition to a support film.
  • an adhesive varnish is used, the film-like adhesive 10 can be formed by applying the adhesive varnish to the support film and removing the solvent by heating and drying.
  • the support film is not particularly limited, and examples thereof include films such as polytetrafluoroethylene, polyethylene, polypropylene, polymethylpentene, polyethylene terephthalate, and polyimide.
  • the thickness of the support film may be, for example, 10 to 200 ⁇ m or 20 to 170 ⁇ m.
  • a known method can be used, and examples thereof include a knife coating method, a roll coating method, a spray coating method, a gravure coating method, a bar coating method, and a curtain coating method. Be done.
  • the conditions for heat drying are not particularly limited as long as the solvent used is sufficiently volatilized, but may be, for example, 0.1 to 90 minutes at 50 to 200 ° C.
  • the thickness of the film-like adhesive can be adjusted as appropriate according to the application.
  • the thickness of the film-like adhesive may be 20 to 200 ⁇ m, 30 to 200 ⁇ m, or 40 to 150 ⁇ m from the viewpoint of sufficiently embedding irregularities of semiconductor chips, wires, wiring circuits of substrates, and the like.
  • FIG. 2 is a schematic cross-sectional view showing an adhesive sheet according to an embodiment.
  • the adhesive sheet 100 includes a base material 20 and the above-mentioned film-like adhesive 10 provided on the base material.
  • the base material 20 is not particularly limited, but may be a base material film.
  • the base film may be the same as the support film described above.
  • the base material 20 may be a dicing tape.
  • Such an adhesive sheet can be used as a dicing die bonding integrated adhesive sheet. In this case, since the laminating process on the semiconductor wafer is performed once, the work efficiency can be improved.
  • the dicing tape examples include plastic films such as polytetrafluoroethylene film, polyethylene terephthalate film, polyethylene film, polypropylene film, polymethylpentene film, and polyimide film. Further, the dicing tape may be subjected to surface treatment such as primer coating, UV treatment, corona discharge treatment, polishing treatment, and etching treatment, if necessary.
  • the dicing tape is preferably one having adhesiveness. Such a dicing tape may be one in which adhesiveness is imparted to the above-mentioned plastic film, or may be one in which an adhesive layer is provided on one side of the above-mentioned plastic film.
  • the adhesive sheet 100 can be formed by applying an adhesive composition to a base film in the same manner as the above-mentioned method for forming a film-like adhesive.
  • the method of applying the adhesive composition to the base material 20 may be the same as the method of applying the adhesive composition to the support film described above.
  • the adhesive sheet 100 may be formed by using a film-like adhesive prepared in advance.
  • the adhesive sheet 100 can be formed by laminating under predetermined conditions (for example, room temperature (20 ° C.) or a heated state) using a roll laminator, a vacuum laminator, or the like. Since the adhesive sheet 100 can be continuously manufactured and has high efficiency, it is preferable to form the adhesive sheet 100 in a heated state using a roll laminator.
  • the thickness of the film-like adhesive 10 may be 20 to 200 ⁇ m, 30 to 200 ⁇ m, or 40 to 150 ⁇ m from the viewpoint of embedding the unevenness of the semiconductor chip, the wire, the wiring circuit of the substrate, and the like.
  • the thickness of the film-like adhesive 10 is 20 ⁇ m or more, more sufficient adhesive force tends to be obtained, and when the thickness of the film-like adhesive 10 is 200 ⁇ m or less, it is economical and a semiconductor device. It will be possible to meet the demand for miniaturization.
  • FIG. 3 is a schematic cross-sectional view showing an adhesive sheet according to another embodiment.
  • the adhesive sheet 110 further includes a protective film 30 laminated on the surface of the film-like adhesive 10 opposite to the base material 20.
  • the protective film 30 may be the same as the support film described above.
  • the thickness of the protective film may be, for example, 15 to 200 ⁇ m or 70 to 170 ⁇ m.
  • FIG. 4 is a schematic cross-sectional view showing the semiconductor device according to the embodiment.
  • the first semiconductor element Wa of the first stage is wire-bonded to the substrate 14 via the first wire 88, and the second semiconductor element Wa is mounted on the first semiconductor element Wa.
  • the semiconductor device is a wire-embedded semiconductor device in which at least a part of the first wire 88 is embedded, but is a semiconductor device in which the first wire 88 and the first semiconductor element Wa are embedded. You may.
  • the substrate 14 and the second semiconductor element Waa are further electrically connected via the second wire 98, and the second semiconductor element Waa is sealed by the sealing material 42. ing.
  • the thickness of the first semiconductor element Wa may be 10 to 170 ⁇ m, and the thickness of the second semiconductor element Wa may be 20 to 400 ⁇ m.
  • the first semiconductor element Wa embedded inside the film-like adhesive 10 is a controller chip for driving the semiconductor device 200.
  • the substrate 14 is composed of an organic substrate 90 having two circuit patterns 84 and 94 formed on the surface thereof.
  • the first semiconductor element Wa is crimped onto the circuit pattern 94 via an adhesive 41.
  • the second semiconductor element Waa is via a film-like adhesive 10 so that a part of the circuit pattern 94, the first semiconductor element Wa, and the circuit pattern 84 in which the first semiconductor element Wa is not crimped is covered. It is crimped to the substrate 14.
  • the film-like adhesive 10 is embedded in the uneven steps caused by the circuit patterns 84 and 94 on the substrate 14. Then, the second semiconductor element Waa, the circuit pattern 84, and the second wire 98 are sealed by the resin-made sealing material 42.
  • the method for manufacturing a semiconductor device includes a first wire bonding step of electrically connecting a first semiconductor element on a substrate via a first wire, and a method of manufacturing the semiconductor device on one side of the second semiconductor element.
  • the semiconductor device 200 is a semiconductor device in which the first wire 88 and the first semiconductor element Wa are embedded, and is manufactured by the following procedure.
  • the first semiconductor element Wa having the adhesive 41 is crimped onto the circuit pattern 94 on the substrate 14, and the circuit pattern 84 and the first are on the substrate 14 via the first wire 88.
  • the semiconductor element Wa of 1 is electrically bonded and connected (first wire bonding step).
  • the adhesive sheet 100 is laminated on one side of the semiconductor wafer (for example, thickness 100 ⁇ m, size: 8 inches), and the base material 20 is peeled off, so that the film-like adhesive 10 (for example, thickness) is attached to one side of the semiconductor wafer. Wafer 110 ⁇ m) is pasted. Then, after the dicing tape is attached to the film-like adhesive 10, the dicing tape is diced to a predetermined size (for example, 7.5 mm square), so that the second film-like adhesive 10 is attached as shown in FIG. (Laminating step).
  • a predetermined size for example, 7.5 mm square
  • the temperature condition of the laminating process may be 50 to 100 ° C or 60 to 80 ° C.
  • the temperature of the laminating step is 50 ° C. or higher, good adhesion to the semiconductor wafer can be obtained.
  • the temperature of the laminating step is 100 ° C. or lower, the film-like adhesive 10 is suppressed from being excessively flowed during the laminating step, so that it is possible to prevent a change in thickness or the like.
  • Examples of the dicing method include blade dicing using a rotary blade, a method of cutting a film-like adhesive or both a wafer and a film-like adhesive with a laser, and the like.
  • the second semiconductor element Waa to which the film-like adhesive 10 is attached is crimped to the substrate 14 to which the first semiconductor element Wa is bonded and connected via the first wire 88.
  • the second semiconductor element Waa to which the film-like adhesive 10 is attached is covered with the film-like adhesive 10 so that the first wire 88 and the first semiconductor element Wa are covered.
  • the second semiconductor element Waa is fixed to the substrate 14 by crimping the second semiconductor element Waa to the substrate 14 (die bonding step).
  • the film-like adhesive 10 is pressure-bonded at 80 to 180 ° C. and 0.01 to 0.50 MPa for 0.5 to 3.0 seconds.
  • the film-like adhesive 10 is pressurized and heated at 60 to 175 ° C. and 0.3 to 0.7 MPa for 5 minutes or more.
  • the circuit pattern 84 and the second wire are sealed with the sealing material 42.
  • the semiconductor device 200 can be manufactured through such a process.
  • the semiconductor device may be a wire-embedded semiconductor device in which at least a part of the first wire 88 is embedded.
  • Examples 1 to 8 and Comparative Examples 1 to 4 ⁇ Making an adhesive sheet>
  • Each component shown below was mixed at the blending ratios (parts by mass) shown in Tables 1 and 2 to prepare a varnish of an adhesive composition having a solid content of 40% by mass using cyclohexanone as a solvent.
  • the obtained varnish was filtered through a 100 mesh filter and vacuum defoamed.
  • the varnish after vacuum defoaming was applied as a base film on a polyethylene terephthalate (PET) film having a thickness of 38 ⁇ m and subjected to a mold release treatment.
  • the applied varnish was heated and dried in two steps at 90 ° C. for 5 minutes and then at 140 ° C. for 5 minutes. In this way, an adhesive sheet having a film-like adhesive having a thickness of 110 ⁇ m in a semi-cured (B stage) state was obtained on the base film.
  • PET polyethylene terephthalate
  • Thermosetting resin A-1 Epoxy resin having a dicyclopentadiene structure, manufactured by DIC Corporation, trade name: HP-7200L, epoxy equivalent: 250 to 280 g / eq
  • A-2 Epoxy resin having a dicyclopentadiene structure, manufactured by Nippon Kayaku Co., Ltd., trade name: XD-1000, epoxy equivalent: 254 g / eq
  • A-3 Alicyclic epoxy resin, manufactured by Daicel Corporation, trade name: EHPE3150, epoxy equivalent: 170-190 g / eq
  • A-4 Polyfunctional aromatic epoxy resin, manufactured by Printec Co., Ltd., trade name: VG3101L, epoxy equivalent: 210 g / eq
  • A-5 Cresol novolac type epoxy resin, manufactured by Nippon Steel & Sumikin Chemical Co., Ltd., trade name: YDCN-700-10, epoxy equivalent: 209 g / eq
  • A-6 Bisphenol F type epoxy resin (liquid at 25 °
  • B-1-2 Phenolic resin having a dicyclopentadiene structure represented by the general formula (1a), manufactured by JFE Chemical Co., Ltd., trade name: J-DPP-115, hydroxyl group equivalent: 177 to 181 g / eq, softening point.
  • Phenolic resin not having an alicyclic ring B-2-1 Bisphenol A novolak type phenol resin, manufactured by DIC Corporation, trade name: LF-4871, hydroxyl group equivalent: 118 g / eq B-2-2: Phenylaralkyl type phenolic resin, manufactured by Mitsui Chemicals, Inc., trade name: XLC-LL, hydroxyl group equivalent: 175 g / eq B-2-3: Phenyl aralkyl type phenolic resin, manufactured by Air Water Inc., trade name: HE100C-30, hydroxyl group equivalent: 170 g / eq (C)
  • Elastomer C-1 Epoxide group-containing acrylic resin (acrylic rubber), manufactured by Nagase Chemtex Co., Ltd., trade name: SG-P3 solvent-modified product, weight average molecular weight: 800,000, glycidyl functional group monomer ratio: 3% , Tg:
  • C-3 Carboxylic group-containing acrylic resin (acrylic rubber), manufactured by Nagase ChemteX Corporation, trade name: SG-708-6, weight average molecular weight: 700,000, acid value: 9 mgKOH / g, Tg: 4 ° C.
  • D Inorganic filler
  • D-1 Silica filler dispersion, fused silica, manufactured by Admatex Co., Ltd., trade name: SC2050-HLG, average particle size: 0.50 ⁇ m
  • E Curing Accelerator E-1: 1-Cyanoethyl-2-phenylimidazole, manufactured by Shikoku Chemicals Corporation, trade name: Curesol 2PZ-CN

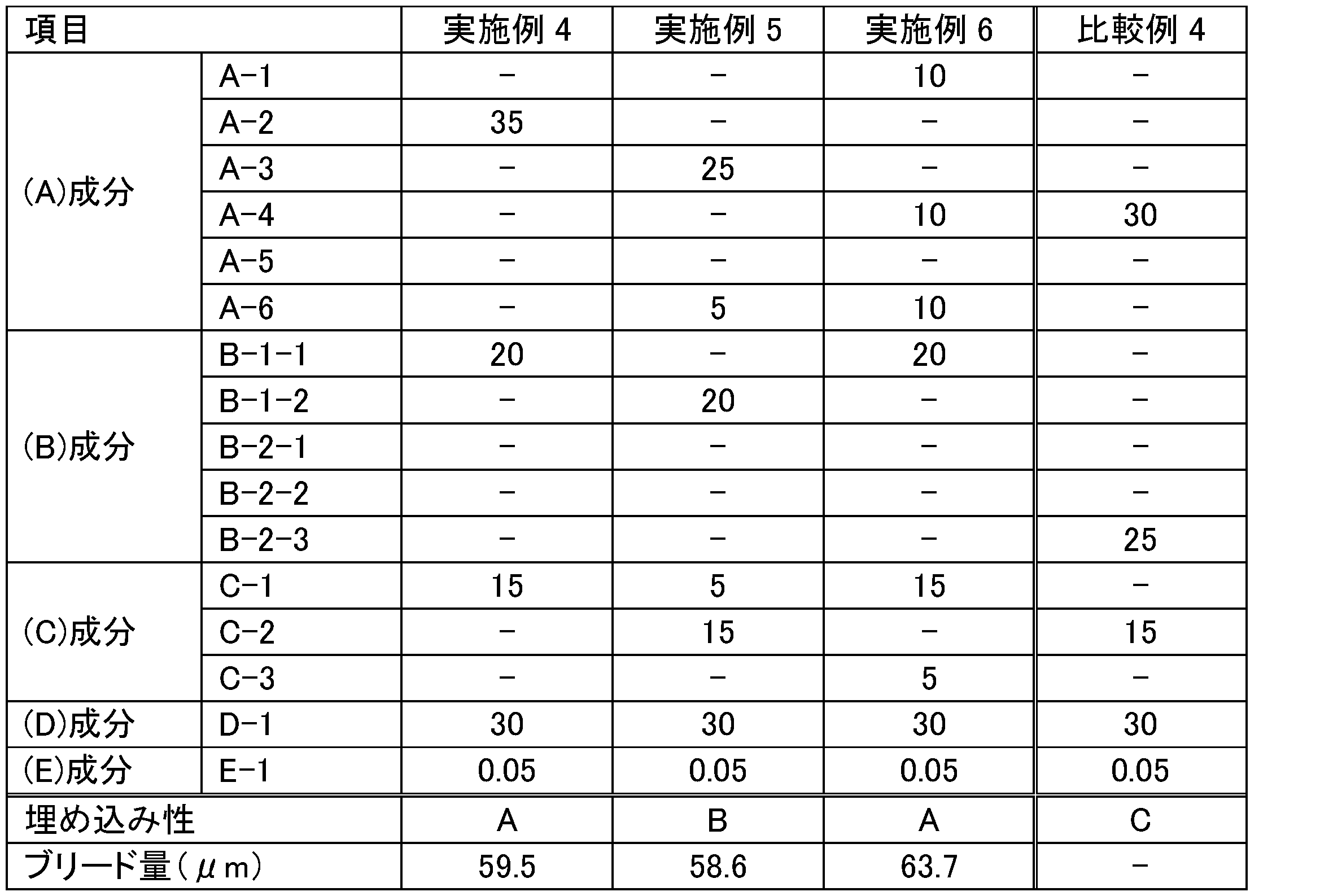

  • the obtained adhesive sheet was evaluated for embedding property and bleeding amount.
  • the embedding property of the adhesive sheet was evaluated by preparing the following evaluation samples.
  • the base film of the film-like adhesive (thickness 110 ⁇ m) obtained above was peeled off and attached to a dicing tape to prepare a dicing die bonding integrated adhesive sheet.
  • a semiconductor wafer (8 inches) having a thickness of 100 ⁇ m was prepared, and this was attached to the adhesive side of the dicing die bonding integrated adhesive sheet by heating to 70 ° C.
  • the semiconductor chip A was obtained by dicing this semiconductor wafer into a 7.5 mm square.
  • a semiconductor wafer (8 inches) with a thickness of 50 ⁇ m and a dicing die bonding integrated adhesive sheet (Hitachi Kasei Co., Ltd., trade name: HR9004-10) (thickness 10 ⁇ m) different from the above are prepared, and the semiconductor wafer is prepared.
  • the semiconductor wafer was prepared.
  • the semiconductor wafer was diced into a 4.5 mm square to obtain a semiconductor chip B with a die bonding film.
  • an evaluation substrate having a total thickness of 260 ⁇ m coated with a solder resist (Taiyo Nisshi Co., Ltd., trade name: AUS308) was prepared so that the die bonding film of the semiconductor chip B and the solder resist of the evaluation substrate were in contact with each other. , 120 ° C., 0.20 MPa, 2 seconds. Then, the film-like adhesive of the semiconductor chip A and the semiconductor wafer of the semiconductor chip B were pressure-bonded under the conditions of 120 ° C., 0.20 MPa, and 1.5 seconds to obtain an evaluation sample. At this time, the alignment was performed so that the semiconductor chip B crimped first was centered on the semiconductor chip A.
  • the evaluation sample obtained in this way is observed with an ultrasonic digital diagnostic imaging device (manufactured by Insight Co., Ltd., probe: 75 MHz) for the presence or absence of voids, and if voids are observed, per unit area.
  • the ratio of void area was calculated, and these analysis results were evaluated as implantability.
  • the evaluation criteria are as follows. The results are shown in Tables 1 and 2. A: No voids were observed. B: Voids were observed, but the proportion was less than 5 area%. C: Voids were observed, and the ratio was 5 area% or more.
  • the adhesive composition according to the present invention has good embedding property at the time of thermal pressure bonding and is excellent in that bleeding can be suppressed. Therefore, the adhesive composition is formed into a film.
  • the film-like adhesive can be useful as FOD (Film Over Die), which is a chip-embedded film-like adhesive, or FOW (Film Over Ware), which is a wire-embedded film-like adhesive.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Inorganic Chemistry (AREA)
  • Adhesives Or Adhesive Processes (AREA)
  • Adhesive Tapes (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Die Bonding (AREA)
  • Dicing (AREA)
  • Laminated Bodies (AREA)

Abstract

熱硬化性樹脂と硬化剤とエラストマーとを含有し、硬化剤が脂環式環を有するフェノール樹脂を含む接着剤組成物が開示される。また、このような接着剤組成物を用いたフィルム状接着剤が開示される。さらに、このようなフィルム状接着剤を用いた接着シート及び半導体装置の製造方法が開示される。

Description

接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法
　本発明は、接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法に関する。
　従来、半導体チップと半導体チップ搭載用の支持部材との接合には、主に銀ペーストが使用されている。しかし、近年の半導体チップの小型化、集積化等に伴い、使用される支持部材にも小型化、細密化等が要求されるようになっている。その一方で、銀ペーストを用いる場合では、ペーストのはみ出し又は半導体チップの傾きに起因するワイヤボンディング時における不具合の発生、膜厚制御の困難性、ボイド発生等の問題が生じる場合がある。
　そのため、近年、半導体チップと支持部材とを接合するためのフィルム状接着剤が使用されている（例えば、特許文献１参照）。ダイシングテープとダイシングテープ上に積層されたフィルム状接着剤とを備える接着シートを用いる場合、半導体ウェハの裏面にフィルム状接着剤を貼り付け、ダイシングによって半導体ウェハを個片化することによって、フィルム状接着剤付き半導体チップを得ることができる。得られたフィルム状接着剤付き半導体チップは、フィルム状接着剤を介して支持部材に貼り付け、熱圧着により接合することができる。
特開２００７－０５３２４０号公報
　しかしながら、半導体チップのサイズが小さくなるにつれて、熱圧着時に単位面積当たりにかかる力が大きくなり、フィルム状接着剤が半導体チップからはみ出す、ブリードという現象が発生する場合がある。
　また、フィルム状接着剤をワイヤ埋め込み型フィルム状接着剤であるＦＯＷ（Ｆｉｌｍ　Ｏｖｅｒ　Ｗｉｒｅ）又は半導体チップ埋め込み型フィルム状接着剤であるＦＯＤ（Ｆｉｌｍ　Ｏｖｅｒ　Ｄｉｅ）として用いる場合は、埋め込み性を向上させる観点から、熱圧着時に高い流動性が求められる。そのため、ブリードの発生頻度及び量がさらに増大する傾向にある。場合によっては、ブリードが半導体チップ上面にまで生じることがあり、これによって、電気不良又はワイヤボンディング不良につながるおそれがある。
　本発明は、このような実情に鑑みてなされたものであり、熱圧着時に良好な埋め込み性を有しつつ、ブリードを抑制することが可能な接着剤組成物を提供することを主な目的とする。
　本発明の一側面は、熱硬化性樹脂と、硬化剤と、エラストマーと、を含有し、硬化剤が脂環式環を有するフェノール樹脂を含む、接着剤組成物を提供する。このような接着剤組成物によれば、熱圧着時に良好な埋め込み性を有しつつ、ブリードを抑制することが可能となる。
　熱硬化性樹脂は、エポキシ樹脂を含んでいてよい。エポキシ樹脂は、脂環式環を有するエポキシ樹脂であってよい。
　エラストマーは、アクリル樹脂を含んでいてよい。
　接着剤組成物は、無機フィラーをさらに含有していてもよい。また、接着剤組成物は、硬化促進剤をさらに含有していてもよい。
　接着剤組成物は、基板上に第１のワイヤを介して第１の半導体素子がワイヤボンディング接続されると共に、第１の半導体素子上に、第２の半導体素子が圧着されてなる半導体装置において、第２の半導体素子を圧着すると共に第１のワイヤの少なくとも一部を埋め込むために用いられるものであってよい。
　本発明はさらに、熱硬化性樹脂と硬化剤とエラストマーとを含有し、硬化剤が脂環式環を有するフェノール樹脂を含む組成物の、基板上に第１のワイヤを介して第１の半導体素子がワイヤボンディング接続されると共に、第１の半導体素子上に、第２の半導体素子が圧着されてなる半導体装置において、第２の半導体素子を圧着すると共に第１のワイヤの少なくとも一部を埋め込むために用いられる、接着剤としての応用又は接着剤の製造のための応用に関してもよい。
　別の側面において、本発明は、上述の接着剤組成物をフィルム状に形成してなるフィルム状接着剤を提供する。
　別の側面において、本発明は、基材と基材上に設けられた上述のフィルム状接着剤とを備える接着シートを提供する。
　基材は、ダイシングテープであってよい。なお、本明細書において、基材がダイシングテープである接着シートを「ダイシングダイボンディング一体型接着シート」という場合がある。
　接着シートは、フィルム状接着剤の基材とは反対側の面に積層された保護フィルムをさらに備えてもよい。
　さらに、別の側面において、本発明は、基板上に第１のワイヤを介して第１の半導体素子を電気的に接続するワイヤボンディング工程と、第２の半導体素子の片面に、上述のフィルム状接着剤を貼付するラミネート工程と、フィルム状接着剤が貼付された第２の半導体素子を、フィルム状接着剤を介して圧着することで、第１のワイヤの少なくとも一部をフィルム状接着剤に埋め込むダイボンド工程と、を備える、半導体装置の製造方法を提供する。
　なお、半導体装置は、半導体基板上に第１のワイヤを介して第１の半導体チップがワイヤボンディング接続されると共に、第１の半導体チップ上に、第２の半導体チップが接着フィルムを介して圧着されることで、第１のワイヤの少なくとも一部が接着フィルムに埋め込まれてなるワイヤ埋込型の半導体装置であってもよく、第１のワイヤ及び第１の半導体チップが接着フィルムに埋め込まれてなるチップ埋込型の半導体装置であってもよい。
　本発明によれば、熱圧着時に良好な埋め込み性を有しつつ、ブリードを抑制することが可能な接着剤組成物が提供される。そのため、当該接着剤組成物をフィルム状に形成してなるフィルム状接着剤は、半導体チップ埋め込み型フィルム状接着剤であるＦＯＤ（Ｆｉｌｍ　Ｏｖｅｒ　Ｄｉｅ）又はワイヤ埋め込み型フィルム状接着剤であるＦＯＷ（Ｆｉｌｍ　Ｏｖｅｒ　Ｗｉｒｅ）として有用となり得る。また、本発明によれば、このようなフィルム状接着剤を用いた接着シート及び半導体装置の製造方法が提供される。
一実施形態に係るフィルム状接着剤を示す模式断面図である。 一実施形態に係る接着シートを示す模式断面図である。 他の実施形態に係る接着シートを示す模式断面図である。 一実施形態に係る半導体装置を示す模式断面図である。 一実施形態に係る半導体装置の製造方法の一連の工程を示す模式断面図である。 一実施形態に係る半導体装置の製造方法の一連の工程を示す模式断面図である。 一実施形態に係る半導体装置の製造方法の一連の工程を示す模式断面図である。 一実施形態に係る半導体装置の製造方法の一連の工程を示す模式断面図である。 一実施形態に係る半導体装置の製造方法の一連の工程を示す模式断面図である。
　以下、図面を適宜参照しながら、本発明の実施形態について説明する。ただし、本発明は以下の実施形態に限定されるものではない。
　本明細書において、（メタ）アクリル酸はアクリル酸又はそれに対応するメタクリル酸を意味する。（メタ）アクリロイル基等の他の類似表現についても同様である。
［接着剤組成物］
　本実施形態に係る接着剤組成物は、（Ａ）熱硬化性樹脂と、（Ｂ）硬化剤と、（Ｃ）エラストマーと、を含有する。接着剤組成物は、熱硬化性であり、半硬化（Ｂステージ）状態を経て、硬化処理後に完全硬化物（Ｃステージ）状態となり得る。
＜（Ａ）成分：熱硬化性樹脂＞
　（Ａ）成分は、接着性の観点から、エポキシ樹脂を含んでいてよい。エポキシ樹脂は、分子内にエポキシ基を有する化合物であれば特に制限されずに用いることができる。エポキシ樹脂としては、例えば、ビスフェノールＡ型エポキシ樹脂、ビスフェノールＦ型エポキシ樹脂、ビスフェノールＳ型エポキシ樹脂、フェノールノボラック型エポキシ樹脂、クレゾールノボラック型エポキシ樹脂、ビスフェノールＡノボラック型エポキシ樹脂、ビスフェノールＦノボラック型エポキシ樹脂、スチルベン型エポキシ樹脂、トリアジン骨格含有エポキシ樹脂、フルオレン骨格含有エポキシ樹脂、トリフェノールフェノールメタン型エポキシ樹脂、ビフェニル型エポキシ樹脂、キシリレン型エポキシ樹脂、ビフェニルアラルキル型エポキシ樹脂、ナフタレン型エポキシ樹脂、脂環式環を有するエポキシ樹脂等が挙げられる。これらは、１種を単独で又は２種以上を組み合わせて用いてもよい。これらの中でも、エポキシ樹脂は、流動性の観点から、脂環式環を有するエポキシ樹脂であってよく、ジシクロペンタジエン型エポキシ樹脂（ジシクロペンタジエン構造を有するエポキシ樹脂）であってもよい。
　（Ａ）成分のエポキシ当量は、特に制限されないが、９０～６００ｇ／ｅｑ、１００～５００ｇ／ｅｑ、又は１２０～４５０ｇ／ｅｑであってよい。（Ａ）成分のエポキシ当量がこのような範囲にあると、良好な反応性と流動性が得られる傾向にある。
＜（Ｂ）成分：硬化剤＞
　（Ｂ）成分は、脂環式環を有するフェノール樹脂（Ｂ－１）を含む。
　（Ｂ－１）成分は、分子内に脂環式環及び水酸基を有する化合物である。水酸基は、当該化合物の脂環式環又は脂環式環以外の部位に、単結合又は連結基（例えば、アルキレン基、オキシアルキレン基等）を介して結合していてよい。硬化剤として（Ｂ－１）成分を含むことによって、熱圧着時に良好な埋め込み性を有しつつ、ブリードを抑制することが可能となる。
　（Ｂ－１）成分は、例えば、下記一般式（１）で表されるフェノール樹脂であってよい。
Figure JPOXMLDOC01-appb-C000001
　式（１）中、Ｅは脂環式環を示し、Ｇは単結合又はアルキレン基を示し、Ｒ１はそれぞれ独立に水素原子又は１価の炭化水素基を示す。ｎ１は１～１０の整数を示し、ｍは１～３の整数を示す。
　Ｅの炭素原子数は、４～１２、５～１１、又は６～１０であってよい。Ｅは、単環であっても、多環であってもよいが、多環であることが好ましく、ジシクロペンタジエン環であることがより好ましい。Ｇにおけるアルキレン基は、メチレン基、エチレン基、プロピレン基、ブチレン基、ペンチレン基等の炭素数１～５のアルキレン基であってよい。Ｇは、単結合であることが好ましい。Ｒ１における１価の炭化水素基は、例えば、メチル基、エチル基、プロピル基、ブチル基、ペンチル基等のアルキル基、フェニル基、ナフチル基等のアリール基、ピリジル基等のヘテロアリール基であってよい。Ｒ１は、水素原子であることが好ましい。
　一般式（１）で表されるフェノール樹脂は、下記一般式（１ａ）で表されるフェノール樹脂であってよい。
Figure JPOXMLDOC01-appb-C000002
　式（１ａ）中、ｎ１は上記と同義である。
　一般式（１ａ）で表されるエポキシ樹脂の市販品としては、例えば、Ｊ－ＤＰＰ－８５、Ｊ－ＤＰＰ－９５、Ｊ－ＤＰＰ－１１５（いずれもＪＦＥケミカル株式会社製）等が挙げられる。
　（Ｂ－１）成分の水酸基当量は、特に制限されないが、８０～４００ｇ／ｅｑ、９０～３５０ｇ／ｅｑ、又は１００～３００ｇ／ｅｑであってよい。（Ｂ－１）成分の水酸基当量がこのような範囲にあると、良好な反応性及び流動性が得られる傾向にある。
　（Ｂ－１）成分の含有量は、接着剤組成物全量を基準として、５質量％以上、１０質量％以上、又は１５質量％以上であってもよい。（Ｂ－１）成分の含有量は、接着剤組成物全量を基準として、５質量％以上であると、熱圧着時により良好な埋め込み性を有しつつ、ブリードをよく抑制できる傾向にある。（Ｂ－１）成分の含有量は、接着剤組成物全量を基準として、５０質量％以下、４０質量％以下、又は３０質量％以下であってよい。
　（Ｂ）成分は、（Ｂ－１）成分に加えて、脂環式環を有しないフェノール樹脂（Ｂ－２）をさらに含んでいてもよい。（Ｂ－２）成分としては、例えば、例えば、フェノール、クレゾール、レゾルシン、カテコール、ビスフェノールＡ、ビスフェノールＦ、フェニルフェノール、アミノフェノール等のフェノール類及び／又はα－ナフトール、β－ナフトール、ジヒドロキシナフタレン等のナフトール類とホルムアルデヒド等のアルデヒド基を有する化合物とを酸性触媒下で縮合又は共縮合させて得られるノボラック型フェノール樹脂、アリル化ビスフェノールＡ、アリル化ビスフェノールＦ、アリル化ナフタレンジオール、フェノールノボラック、フェノール等のフェノール類及び／又はナフトール類とジメトキシパラキシレン又はビス（メトキシメチル）ビフェニルから合成されるフェノールアラルキル樹脂、ナフトールアラルキル樹脂、ビフェニルアラルキル型フェノール樹脂、フェニルアラルキル型フェノール樹脂などが挙げられる。これらは、１種を単独で又は２種以上を組み合わせて用いてもよい。
　（Ｂ－２）成分の水酸基当量は、特に制限されないが、８０～４００ｇ／ｅｑ、９０～３５０ｇ／ｅｑ、又は１００～３００ｇ／ｅｑであってよい。（Ｂ－１）成分の水酸基当量がこのような範囲にあると、良好な反応性及び流動性が得られる傾向にある。
　（Ｂ－１）成分の含有量は、（Ｂ）成分全量を基準として、５０～１００質量％であってよい。（Ｂ－１）成分の含有量は、（Ｂ）成分全量を基準として、６０質量％以上又は７０質量％以上であってもよい。（Ｂ－２）成分の含有量は、（Ｂ）成分全量を基準として、０～５０質量％であってよい。（Ｂ－２）成分の含有量は、（Ｂ）成分全量を基準として、４０質量％以下又は３０質量％以下であってもよい。
　（Ａ）成分がエポキシ樹脂である場合のエポキシ樹脂のエポキシ当量と（Ｂ）成分の水酸基当量との比（エポキシ樹脂のエポキシ当量／フェノール樹脂の水酸基当量）は、硬化性の観点から、０．３０／０．７０～０．７０／０．３０、０．３５／０．６５～０．６５／０．３５、０．４０／０．６０～０．６０／０．４０、又は０．４５／０．５５～０．５５／０．４５であってよい。当該当量比が０．３０／０．７０以上であると、より充分な硬化性が得られる傾向にある。当該当量比が０．７０／０．３０以下であると、粘度が高くなり過ぎることを防ぐことができ、より充分な流動性を得ることができる。
　（Ａ）成分及び（Ｂ）成分の合計の含有量は、接着剤組成物全量を基準として、３０～７０質量％であってよい。（Ａ）成分及び（Ｂ）成分の合計の含有量は、３３質量％以上、３６質量％以上、又は４０質量％以上であってもよく、６５質量％以下、６０質量％以下、又は５５質量％以下であってもよい。（Ａ）成分及び（Ｂ）成分の合計の含有量が、接着剤組成物全量を基準として、３０質量％以上であると、接着性が向上する傾向にある。（Ａ）成分及び（Ｂ）成分の合計の含有量が、接着剤組成物全量を基準として、７０質量％以下であると、粘度が低くなりすぎることを防ぐことができ、ブリードをより抑えることができる傾向にある。
＜（Ｃ）成分：エラストマー＞
　本実施形態に係る接着剤組成物は、（Ｃ）エラストマーを含有する。（Ｃ）成分は、エラストマーを構成する重合体のガラス転移温度（Ｔｇ）が５０℃以下であるものが好ましい。
　（Ｃ）成分としては、例えば、アクリル樹脂、ポリエステル樹脂、ポリアミド樹脂、ポリイミド樹脂、シリコーン樹脂、ブタジエン樹脂、アクリロニトリル樹脂及びこれらの変性体等が挙げられる。
　（Ｃ）成分は、溶剤への溶解性、流動性の観点から、アクリル樹脂を含んでいてよい。ここで、アクリル樹脂とは、（メタ）アクリル酸エステルに由来する構成単位を含むポリマーを意味する。アクリル樹脂は、構成単位として、エポキシ基、アルコール性又はフェノール性水酸基、カルボキシル基等の架橋性官能基を有する（メタ）アクリル酸エステルに由来する構成単位を含むポリマーであることが好ましい。また、アクリル樹脂は、（メタ）アクリル酸エステルとアクリルニトリルとの共重合体等のアクリルゴムであってもよい。
　アクリル樹脂のガラス転移温度（Ｔｇ）は、－５０～５０℃又は－３０～３０℃であってよい。アクリル樹脂のＴｇが－５０℃以上であると、接着剤組成物の柔軟性が高くなり過ぎることを防ぐことができる傾向にある。これにより、ウェハダイシング時にフィルム状接着剤を切断し易くなり、バリの発生を防ぐことが可能となる。アクリル樹脂のＴｇが５０℃以下であると、接着剤組成物の柔軟性の低下を抑えることができる傾向にある。これにより、フィルム状接着剤をウェハに貼り付ける際に、ボイドを充分に埋め込み易くなる傾向にある。また、ウェハの密着性の低下によるダイシング時のチッピングを防ぐことが可能となる。ここで、ガラス転移温度（Ｔｇ）は、ＴＭＡ試験装置（ティー・エイ・インスツルメント社製、ＴＭＡ４００Ｑ）を用いて測定した値を意味する。
　アクリル樹脂の重量平均分子量（Ｍｗ）は、１０万～３００万又は５０万～２００万であってよい。アクリル樹脂のＭｗがこのような範囲にあると、フィルム形成性、フィルム状における強度、可撓性、タック性等を適切に制御することができると共に、リフロー性に優れ、埋め込み性を向上することができる。ここで、Ｍｗは、ゲルパーミエーションクロマトグラフィー（ＧＰＣ）で測定し、標準ポリスチレンによる検量線を用いて換算した値を意味する。
　アクリル樹脂の市販品としては、例えば、ＳＧ－７０Ｌ、ＳＧ－７０８－６、ＷＳ－０２３　ＥＫ３０、ＳＧ－２８０　ＥＫ２３、ＳＧ－Ｐ３溶剤変更品（いずれもナガセケムテックス株式会社製）が挙げられる。
　（Ｃ）成分の含有量は、（Ａ）成分及び（Ｂ）成分の総量１００質量部に対して、２０～２００質量部又は３０～１００質量部であってよい。（Ｃ）成分の含有量が（Ａ）成分及び（Ｂ）成分の総量１００質量部に対して、２０質量部以上であると、フィルム状接着剤の取り扱い性（例えば折り曲げ性など）がより良好となる傾向にある。（Ｃ）成分の含有量が（Ａ）成分及び（Ｂ）成分の総量１００質量部に対して、２００質量部以下であると、接着剤組成物の柔軟性が高くなり過ぎることをより防ぐことができる傾向にある。これにより、ウェハダイシング時にフィルム状接着剤を切断し易くなり、バリの発生を防ぐことがより一層可能となる傾向にある。
＜（Ｄ）成分：無機フィラー＞
　本実施形態に係る接着剤組成物は、（Ｄ）無機フィラーをさらに含有していてもよい。無機フィラーとしては、例えば、水酸化アルミニウム、水酸化マグネシウム、炭酸カルシウム、炭酸マグネシウム、ケイ酸カルシウム、ケイ酸マグネシウム、酸化カルシウム、酸化マグネシウム、酸化アルミニウム、窒化アルミニウム、ホウ酸アルミウィスカ、窒化ホウ素、結晶性シリカ、非晶性シリカ等が挙げられる。これらは１種を単独で用いてもよく、２種以上を組み合わせて用いてもよい。得られるフィルム状接着剤の熱伝導性がより向上する観点から、無機フィラーは、酸化アルミニウム、窒化アルミニウム、窒化ホウ素、結晶性シリカ又は非晶性シリカを含んでいてよい。また、接着剤組成物の溶融粘度を調整する観点及び接着剤組成物にチキソトロピック性を付与する観点から、無機フィラーは、水酸化アルミニウム、水酸化マグネシウム、炭酸カルシウム、炭酸マグネシウム、ケイ酸カルシウム、ケイ酸マグネシウム、酸化カルシウム、酸化マグネシウム、酸化アルミニウム、結晶性シリカ又は非晶性シリカを含んでいてよい。
　（Ｄ）成分の平均粒径は、接着性がより向上する観点から、０．００５～０．５μｍ又は０．０５～０．３μｍであってよい。ここで、平均粒径は、ＢＥＴ比表面積から換算することによって求められる値を意味する。
　（Ｄ）成分は、その表面と溶剤、他の成分等との相溶性、接着強度の観点から表面処理剤によって表面処理されていてよい。表面処理剤としては、例えば、シランカップリング剤等が挙げられる。シランカップリング剤の官能基としては、例えば、ビニル基、（メタ）アクリロイル基、エポキシ基、メルカプト基、アミノ基、ジアミノ基、アルコキシ基、エトキシ基等が挙げられる。
　（Ｄ）成分の含有量は、（Ａ）成分、（Ｂ）成分、及び（Ｃ）成分の総量１００質量部に対して、１０～９０質量部又は１０～５０質量部であってよい。（Ｄ）成分の含有量が、（Ａ）成分、（Ｂ）成分、及び（Ｃ）成分の総量１００質量部に対して、１０質量部以上であると、硬化前の接着層のダイシング性が向上し、硬化後の接着層の接着力が向上する傾向にある。（Ｄ）成分の含有量が、（Ａ）成分、（Ｂ）成分、及び（Ｃ）成分の総量１００質量部に対して、９０質量部以下であると、流動性の低下を抑制でき、硬化後のフィルム状接着剤の弾性率が高くなり過ぎることを防ぐことが可能となる。
＜（Ｅ）成分：硬化促進剤＞
　本実施形態に係る接着剤組成物は、（Ｅ）硬化促進剤を含有していてよい。硬化促進剤は、特に限定されず、一般に使用されるものを用いることができる。（Ｅ）成分としては、例えば、イミダゾール類及びその誘導体、有機リン系化合物、第二級アミン類、第三級アミン類、第四級アンモニウム塩等が挙げられる。これらは、１種を単独で又は２種以上を組み合わせて用いてもよい。これらの中でも、反応性の観点から（Ｅ）成分はイミダゾール類及びその誘導体であってよい。
　イミダゾール類としては、例えば、２－メチルイミダゾール、１－ベンジル－２－メチルイミダゾール、１－シアノエチル－２－フェニルイミダゾール、１－シアノエチル－２－メチルイミダゾール等が挙げられる。これらは、１種を単独で又は２種以上を組み合わせて用いてもよい。
　（Ｅ）成分の含有量は、（Ａ）成分、（Ｂ）成分、及び（Ｃ）成分の総量１００質量部に対して、０．０４～３質量部又は０．０４～０．２質量部であってよい。（Ｅ）成分の含有量がこのような範囲にあると、硬化性と信頼性とを両立することができる傾向にある。
＜その他の成分＞
　本実施形態に係る接着剤組成物は、その他の成分として、抗酸化剤、シランカップリング剤、レオロジーコントロール剤等をさらに含有していてもよい。これらの成分の含有量は、（Ａ）成分、（Ｂ）成分、及び（Ｃ）成分の総量１００質量部に対して、０．０２～３質量部であってよい。
　本実施形態に係る接着剤組成物は、溶剤で希釈された接着剤ワニスとして用いてもよい。溶剤は、（Ｄ）成分以外の成分を溶解できるものであれば特に制限されない。溶剤としては、例えば、トルエン、キシレン、メシチレン、クメン、ｐ－シメン等の芳香族炭化水素；ヘキサン、ヘプタン等の脂肪族炭化水素；メチルシクロヘキサンなどの環状アルカン；テトラヒドロフラン、１，４－ジオキサン等の環状エーテル；アセトン、メチルエチルケトン、メチルイソブチルケトン、シクロヘキサノン、４－ヒドロキシ－４－メチル－２－ペンタノン等のケトン；酢酸メチル、酢酸エチル、酢酸ブチル、乳酸メチル、乳酸エチル、γ－ブチロラクトン等のエステル；エチレンカーボネート、プロピレンカーボネート等の炭酸エステル；Ｎ，Ｎ－ジメチルホルムアミド、Ｎ，Ｎ－ジメチルアセトアミド、Ｎ－メチル－２－ピロリドン等のアミドなどが挙げられる。これらは、１種を単独で又は２種以上を組み合わせて用いてもよい。これらのうち、溶剤は、溶解性及び沸点の観点から、トルエン、キシレン、メチルエチルケトン、メチルイソブチルケトン、又はシクロヘキサンであってもよい。
　接着剤ワニス中の固形成分濃度は、接着剤ワニスの全質量を基準として、１０～８０質量％であってよい。
　接着剤ワニスは、（Ａ）成分、（Ｂ）成分、（Ｃ）成分、及び溶剤、並びに、必要に応じて、（Ｄ）成分、（Ｅ）成分、及びその他の成分を混合、混練することによって調製することができる。混合及び混練は、通常の撹拌機、らいかい機、三本ロール、ボールミル、ビーズミル等の分散機を適宜、組み合わせて行うことができる。（Ｄ）成分を含有する場合、（Ｄ）成分と低分子量成分を予め混合した後、高分子量成分を配合することによって、混合する時間を短縮することができる。また、接着剤ワニスを調製した後、真空脱気等によってワニス中の気泡を除去してよい。
［フィルム状接着剤］
　図１は、一実施形態に係るフィルム状接着剤を示す模式断面図である。フィルム状接着剤１０は、上述の接着剤組成物をフィルム状に形成してなるものである。フィルム状接着剤１０は、半硬化（Ｂステージ）状態であってよい。このようなフィルム状接着剤１０は、接着剤組成物を支持フィルムに塗布することによって形成することができる。接着剤ワニスを用いる場合は、接着剤ワニスを支持フィルムに塗布し、溶剤を加熱乾燥して除去することによってフィルム状接着剤１０を形成することができる。
　支持フィルムとしては、特に制限はなく、例えば、ポリテトラフルオロエチレン、ポリエチレン、ポリプロピレン、ポリメチルペンテン、ポリエチレンテレフタレート、ポリイミド等のフィルムが挙げられる。支持フィルムの厚さは、例えば、１０～２００μｍ又は２０～１７０μｍであってよい。
　接着剤ワニスを支持フィルムに塗布する方法としては、公知の方法を用いることができ、例えば、ナイフコート法、ロールコート法、スプレーコート法、グラビアコート法、バーコート法、カーテンコート法等が挙げられる。加熱乾燥の条件は、使用した溶剤が充分に揮発する条件であれば特に制限はないが、例えば、５０～２００℃で０．１～９０分間であってもよい。
　フィルム状接着剤の厚さは、用途に合わせて、適宜調整することができる。フィルム状接着剤の厚さは、半導体チップ、ワイヤ、基板の配線回路等の凹凸などを充分に埋め込む観点から、２０～２００μｍ、３０～２００μｍ、又は４０～１５０μｍであってよい。
［接着シート］
　図２は、一実施形態に係る接着シートを示す模式断面図である。接着シート１００は、基材２０と基材上に設けられた上述のフィルム状接着剤１０とを備える。
　基材２０は、特に制限されないが、基材フィルムであってよい。基材フィルムは、上述の支持フィルムと同様のものであってよい。
　基材２０は、ダイシングテープであってもよい。このような接着シートは、ダイシングダイボンディング一体型接着シートとして使用することができる。この場合、半導体ウェハへのラミネート工程が１回となることから、作業の効率化が可能である。
　ダイシングテープとしては、例えば、ポリテトラフルオロエチレンフィルム、ポリエチレンテレフタレートフィルム、ポリエチレンフィルム、ポリプロピレンフィルム、ポリメチルペンテンフィルム、ポリイミドフィルム等のプラスチックフィルム等が挙げられる。また、ダイシングテープは、必要に応じて、プライマー塗布、ＵＶ処理、コロナ放電処理、研磨処理、エッチング処理等の表面処理が行われていてもよい。ダイシングテープは、粘着性を有するものであることが好ましい。このようなダイシングテープは、上述のプラスチックフィルムに粘着性を付与したものであってもよく、上述のプラスチックフィルムの片面に粘着剤層を設けたものであってもよい。
　接着シート１００は、上述のフィルム状接着剤を形成する方法と同様に、接着剤組成物を基材フィルムに塗布することによって形成することができる。接着剤組成物を基材２０に塗布する方法は、上述の接着剤組成物を支持フィルムに塗布する方法と同様であってよい。
　接着シート１００は、予め作製したフィルム状接着剤を用いて形成してもよい。この場合、接着シート１００は、ロールラミネーター、真空ラミネーター等を用いて所定条件（例えば、室温（２０℃）又は加熱状態）でラミネートすることによって形成することができる。接着シート１００は、連続的に製造ができ、効率が良いことから、加熱状態でロールラミネーターを用いて形成することが好ましい。
　フィルム状接着剤１０の厚さは、半導体チップ、ワイヤ、基板の配線回路等の凹凸などの埋め込み性の観点から、２０～２００μｍ、３０～２００μｍ、又は４０～１５０μｍであってよい。フィルム状接着剤１０の厚さが２０μｍ以上であると、より充分な接着力が得られる傾向にあり、フィルム状接着剤１０の厚さが２００μｍ以下であると、経済的であり、かつ半導体装置の小型化の要求に応えることが可能となる。
　図３は、他の実施形態に係る接着シートを示す模式断面図である。接着シート１１０は、フィルム状接着剤１０の基材２０とは反対側の面に積層された保護フィルム３０をさらに備える。保護フィルム３０は、上述の支持フィルムと同様のものであってよい。保護フィルムの厚さは、例えば、１５～２００μｍ又は７０～１７０μｍであってよい。
［半導体装置］
　図４は、一実施形態に係る半導体装置を示す模式断面図である。半導体装置２００は、基板１４に、第１のワイヤ８８を介して１段目の第１の半導体素子Ｗａがワイヤボンディング接続されると共に、第１の半導体素子Ｗａ上に、第２の半導体素子Ｗａａがフィルム状接着剤１０を介して圧着されることで、第１のワイヤ８８の少なくとも一部がフィルム状接着剤１０に埋め込まれてなる半導体装置である。半導体装置は、第１のワイヤ８８の少なくとも一部が埋め込まれてなるワイヤ埋め込み型の半導体装置であっても、第１のワイヤ８８及び第１の半導体素子Ｗａが埋め込まれてなる半導体装置であってもよい。また、半導体装置２００では、基板１４と第２の半導体素子Ｗａａとがさらに第２のワイヤ９８を介して電気的に接続されると共に、第２の半導体素子Ｗａａが封止材４２により封止されている。
　第１の半導体素子Ｗａの厚さは、１０～１７０μｍであってもよく、第２の半導体素子Ｗａａの厚さは、２０～４００μｍであってもよい。フィルム状接着剤１０内部に埋め込まれている第１の半導体素子Ｗａは、半導体装置２００を駆動するためのコントローラチップである。
　基板１４は、表面に回路パターン８４、９４がそれぞれ二箇所ずつ形成された有機基板９０からなる。第１の半導体素子Ｗａは、回路パターン９４上に接着剤４１を介して圧着されている。第２の半導体素子Ｗａａは、第１の半導体素子Ｗａが圧着されていない回路パターン９４、第１の半導体素子Ｗａ、及び回路パターン８４の一部が覆われるようにフィルム状接着剤１０を介して基板１４に圧着されている。基板１４上の回路パターン８４、９４に起因する凹凸の段差には、フィルム状接着剤１０が埋め込まれている。そして、樹脂製の封止材４２により、第２の半導体素子Ｗａａ、回路パターン８４及び第２のワイヤ９８が封止されている。
［半導体装置の製造方法］
　本実施形態に係る半導体装置の製造方法は、基板上に第１のワイヤを介して第１の半導体素子を電気的に接続する第１のワイヤボンディング工程と、第２の半導体素子の片面に、上述のフィルム状接着剤を貼付するラミネート工程と、フィルム状接着剤が貼付された第２の半導体素子を、フィルム状接着剤を介して圧着することで、第１のワイヤの少なくとも一部をフィルム状接着剤に埋め込むダイボンド工程を備える。
　図５～９は、一実施形態に係る半導体装置の製造方法の一連の工程を示す模式断面図である。本実施形態に係る半導体装置２００は、第１のワイヤ８８及び第１の半導体素子Ｗａが埋め込まれてなる半導体装置であり、以下の手順により製造される。まず、図５に示すとおり、基板１４上の回路パターン９４上に、接着剤４１を有する第１の半導体素子Ｗａを圧着し、第１のワイヤ８８を介して基板１４上の回路パターン８４と第１の半導体素子Ｗａとを電気的にボンディング接続する（第１のワイヤボンディング工程）。
　次に、半導体ウェハ（例えば、厚さ１００μｍ、サイズ：８インチ）の片面に、接着シート１００をラミネートし、基材２０を剥がすことによって、半導体ウェハの片面にフィルム状接着剤１０（例えば、厚さ１１０μｍ）を貼り付ける。そして、フィルム状接着剤１０にダイシングテープを貼り合わせた後、所定の大きさ（例えば、７．５ｍｍ角）にダイシングすることにより、図６に示すとおり、フィルム状接着剤１０が貼付した第２の半導体素子Ｗａａを得る（ラミネート工程）。
　ラミネート工程の温度条件は、５０～１００℃又は６０～８０℃であってよい。ラミネート工程の温度が５０℃以上であると、半導体ウェハと良好な密着性を得ることができる。ラミネート工程の温度が１００℃以下であると、ラミネート工程中にフィルム状接着剤１０が過度に流動することが抑えられるため、厚さの変化等を引き起こすことを防止できる。
　ダイシング方法としては、例えば、回転刃を用いるブレードダイシング、レーザーによってフィルム状接着剤又はウェハとフィルム状接着剤の両方を切断する方法等が挙げられる。
　そして、フィルム状接着剤１０が貼付した第２の半導体素子Ｗａａを、第１の半導体素子Ｗａが第１のワイヤ８８を介してボンディング接続された基板１４に圧着する。具体的には、図７に示すとおり、フィルム状接着剤１０が貼付された第２の半導体素子Ｗａａを、フィルム状接着剤１０によって第１のワイヤ８８及び第１の半導体素子Ｗａが覆われるように載置し、次いで、図８に示すとおり、第２の半導体素子Ｗａａを基板１４に圧着させることで基板１４に第２の半導体素子Ｗａａを固定する（ダイボンド工程）。ダイボンド工程は、フィルム状接着剤１０を８０～１８０℃、０．０１～０．５０ＭＰａの条件で０．５～３．０秒間圧着することが好ましい。ダイボンド工程の後、フィルム状接着剤１０を６０～１７５℃、０．３～０．７ＭＰａの条件で、５分間以上加圧及び加熱する。
　次いで、図９に示すとおり、基板１４と第２の半導体素子Ｗａａとを第２のワイヤ９８を介して電気的に接続した後（第２のワイヤボンディング工程）、回路パターン８４、第２のワイヤ９８及び第２の半導体素子Ｗａａを封止材４２で封止する。このような工程を経ることで半導体装置２００を製造することができる。
　他の実施形態として、半導体装置は、第１のワイヤ８８の少なくとも一部が埋め込まれてなるワイヤ埋め込み型の半導体装置であってもよい。
　以下、本発明について実施例を挙げてより具体的に説明する。ただし、本発明はこれら実施例に限定されるものではない。
（実施例１～８及び比較例１～４）
＜接着シートの作製＞
　以下に示す各成分を表１及び表２に示した配合割合（質量部）で混合し、溶媒としてシクロヘキサノンを用いて固形分４０質量％の接着剤組成物のワニスを調製した。次に、得られたワニスを１００メッシュのフィルターでろ過し、真空脱泡した。真空脱泡後のワニスを、基材フィルムとして、厚さ３８μｍの離型処理を施したポリエチレンテレフタレート（ＰＥＴ）フィルム上に塗布した。塗布したワニスを、９０℃で５分間、続いて１４０℃で５分間の２段階で加熱乾燥した。このようにして、基材フィルム上に、半硬化（Ｂステージ）状態にある厚さ１１０μｍのフィルム状接着剤を備える接着シートを得た。
　なお、表１及び表２中の各成分は以下のとおりである。
（Ａ）熱硬化性樹脂
　Ａ－１：ジシクロペンタジエン構造を有するエポキシ樹脂、ＤＩＣ株式会社製、商品名：ＨＰ－７２００Ｌ、エポキシ当量：２５０～２８０ｇ／ｅｑ
　Ａ－２：ジシクロペンタジエン構造を有するエポキシ樹脂、日本化薬株式会社製、商品名：ＸＤ－１０００、エポキシ当量：２５４ｇ／ｅｑ
　Ａ－３：脂環式エポキシ樹脂、ダイセル株式会社製、商品名：ＥＨＰＥ３１５０、エポキシ当量：１７０～１９０ｇ／ｅｑ
　Ａ－４：多官能芳香族エポキシ樹脂、株式会社プリンテック製、商品名：ＶＧ３１０１Ｌ、エポキシ当量：２１０ｇ／ｅｑ
　Ａ－５：クレゾールノボラック型エポキシ樹脂、新日鉄住金化学株式会社製、商品名：ＹＤＣＮ－７００－１０、エポキシ当量：２０９ｇ／ｅｑ
　Ａ－６：ビスフェノールＦ型エポキシ樹脂（２５℃で液体）、ＤＩＣ株式会社製、商品名：ＥＸＡ－８３０ＣＲＰ、エポキシ当量：１５９ｇ／ｅｑ
（Ｂ）硬化剤
（Ｂ－１）脂環式環を有するフェノール樹脂
　Ｂ－１－１：一般式（１ａ）で表されるジシクロペンタジエン構造を有するフェノール樹脂、ＪＦＥケミカル株式会社製、商品名：Ｊ－ＤＰＰ－８５、水酸基当量：１６４～１６７ｇ／ｅｑ、軟化点８５～８９℃
　Ｂ－１－２：一般式（１ａ）で表されるジシクロペンタジエン構造を有するフェノール樹脂、ＪＦＥケミカル株式会社製、商品名：Ｊ－ＤＰＰ－１１５、水酸基当量：１７７～１８１ｇ／ｅｑ、軟化点１０７～１１６℃
（Ｂ－２）脂環式環を有しないフェノール樹脂
　Ｂ－２－１：ビスフェノールＡノボラック型フェノール樹脂、ＤＩＣ株式会社製、商品名：ＬＦ－４８７１、水酸基当量：１１８ｇ／ｅｑ
　Ｂ－２－２：フェニルアラルキル型フェノール樹脂、三井化学株式会社製、商品名：ＸＬＣ－ＬＬ、水酸基当量：１７５ｇ／ｅｑ
　Ｂ－２－３：フェニルアラルキル型フェノール樹脂、エア・ウォーター株式会社製、商品名：ＨＥ１００Ｃ－３０、水酸基当量：１７０ｇ／ｅｑ
（Ｃ）エラストマー
　Ｃ－１：エポキシ基含有アクリル樹脂（アクリルゴム）、ナガセケムテクス株式会社製、商品名：ＳＧ－Ｐ３溶剤変更品、重量平均分子量：８０万、グリシジル官能基モノマー比率：３％、Ｔｇ：－７℃
　Ｃ－２：アクリル樹脂（アクリルゴム）、ナガセケムテクス株式会社製、商品名：ＳＧ－７０Ｌ、重量平均分子量：９０万、酸価：５ｍｇＫＯＨ／ｇ、Ｔｇ：－１３℃
　Ｃ－３：カルボキシル基含有アクリル樹脂（アクリルゴム）、ナガセケムテックス株式会社製、商品名：ＳＧ－７０８－６、重量平均分子量：７０万、酸価：９ｍｇＫＯＨ／ｇ、Ｔｇ：４℃
（Ｄ）無機フィラー
　Ｄ－１：シリカフィラー分散液、溶融シリカ、アドマテックス株式会社製、商品名：ＳＣ２０５０－ＨＬＧ、平均粒径：０．５０μｍ
（Ｅ）硬化促進剤
　Ｅ－１：１－シアノエチル－２－フェニルイミダゾール、四国化成工業株式会社製、商品名：キュアゾール２ＰＺ－ＣＮ
＜各種物性の評価＞
　得られた接着シートについて、埋め込み性及びブリード量の評価を行った。
［埋め込み性評価］
　接着シートの埋め込み性を以下の評価サンプルを作製して評価した。上記で得られたフィルム状接着剤（厚さ１１０μｍ）の基材フィルムを剥がし、ダイシングテープに貼り付け、ダイシングダイボンディング一体型接着シートを作製した。次に、厚さ１００μｍの半導体ウェハ（８インチ）を用意し、これをダイシングダイボンディング一体型接着シートの接着剤側に、７０℃に加熱して貼り付けた。その後、この半導体ウェハを７．５ｍｍ角にダイシングすることによって、半導体チップＡを得た。次に、厚さ５０μｍの半導体ウェハ（８インチ）及び上記とは別のダイシングダイボンディング一体型接着シート（日立化成株式会社、商品名：ＨＲ９００４－１０）（厚さ１０μｍ）を用意し、半導体ウェハをダイシングダイボンディング一体型接着シートの接着剤側に、７０℃に加熱して貼り付けた。その後、この半導体ウェハを４．５ｍｍ角にダイシングすることによって、ダイボンディングフィルム付き半導体チップＢを得た。次いで、ソルダーレジスト（太陽日酸株式会社、商品名：ＡＵＳ３０８）を塗布した総厚さ２６０μｍの評価用基板を用意し、半導体チップＢのダイボンディングフィルムと評価用基板のソルダーレジストとが接するように、１２０℃、０．２０ＭＰａ、２秒間の条件で圧着した。その後、半導体チップＡのフィルム状接着剤と半導体チップＢの半導体ウェハとが接するように、１２０℃、０．２０ＭＰａ、１．５秒間の条件で圧着し、評価サンプルを得た。この際、先に圧着している半導体チップＢが半導体チップＡの中央となるように位置合わせを行った。このようにして得られた評価サンプルを超音波デジタル画像診断装置（インサイト株式会社製、プローブ：７５ＭＨｚ）にてボイドの観測の有無を観測し、ボイドが観測された場合は、単位面積あたりのボイドの面積の割合を算出し、これらの分析結果を埋め込み性として評価した。評価基準は、以下のとおりである。結果を表１及び表２に示す。
　Ａ：ボイドが観測されなかった。
　Ｂ：ボイドが観測されたが、その割合が５面積％未満であった。
　Ｃ：ボイドが観測され、その割合が５面積％以上であった。
［ブリード量評価］
　上記埋め込み性評価で「Ａ」又は「Ｂ」であったものについて、ブリード量評価を行った。上記埋め込み性評価で作製した評価サンプルと同様にして、ブリード量評価の評価サンプルを作製した。顕微鏡を用いて、評価サンプルの４辺の中心から、フィルム状接着剤のはみ出し量を測長し、その最大値をブリード量とした。結果を表１及び表２に示す。
Figure JPOXMLDOC01-appb-T000003
Figure JPOXMLDOC01-appb-T000004
　表１及び表２に示すとおり、脂環式環を有するフェノール樹脂を含む実施例１～６は、それを含まない比較例１～４に比べて、良好な埋め込み性を維持しつつ、ブリードを抑制することができた。これらの結果から、本発明に係る接着剤組成物が、熱圧着時に良好な埋め込み性を有しつつ、ブリードを抑制することが可能であることが確認された。
　以上の結果のとおり、本発明に係る接着剤組成物は、熱圧着時の埋め込み性が良好で、ブリードが抑制できるなどの点で優れていることから、接着剤組成物をフィルム状に形成してなるフィルム状接着剤は、チップ埋め込み型フィルム状接着剤であるＦＯＤ（Ｆｉｌｍ　Ｏｖｅｒ　Ｄｉｅ）又はワイヤ埋め込み型フィルム状接着剤であるＦＯＷ（Ｆｉｌｍ　Ｏｖｅｒ　Ｗｉｒｅ）として有用となり得る。
　１０…フィルム状接着剤、１４…基板、２０…基材、３０…保護フィルム、４１…接着剤、４２…封止材、８４、９４…回路パターン、８８…第１のワイヤ、９０…有機基板、９８…第２のワイヤ、１００、１１０…接着シート、２００…半導体装置、Ｗａ…第１の半導体素子、Ｗａａ…第２の半導体素子。

Claims (11)

  1. 　熱硬化性樹脂と、硬化剤と、エラストマーと、を含有し、
    　前記硬化剤が脂環式環を有するフェノール樹脂を含む、接着剤組成物。
  2. 　前記熱硬化性樹脂がエポキシ樹脂を含む、請求項１に記載の接着剤組成物。
  3. 　前記エポキシ樹脂が脂環式環を有するエポキシ樹脂である、請求項２に記載の接着剤組成物。
  4. 　前記エラストマーがアクリル樹脂を含む、請求項１～３のいずれか一項に記載の接着剤組成物。
  5. 　無機フィラーをさらに含有する、請求項１～４のいずれか一項に記載の接着剤組成物。
  6. 　硬化促進剤をさらに含有する、請求項１～５のいずれか一項に記載の接着剤組成物。
  7. 　請求項１～６のいずれか一項に記載の接着剤組成物をフィルム状に形成してなる、フィルム状接着剤。
  8. 　基材と、
    　前記基材上に設けられた、請求項７に記載のフィルム状接着剤と、
    を備える、接着シート。
  9. 　前記基材がダイシングテープである、請求項８に記載の接着シート。
  10. 　前記フィルム状接着剤の前記基材とは反対側の面に積層された保護フィルムをさらに備える、請求項８又は９に記載の接着シート。
  11. 　基板上に第１のワイヤを介して第１の半導体素子を電気的に接続するワイヤボンディング工程と、
    　第２の半導体素子の片面に、請求項７に記載のフィルム状接着剤を貼付するラミネート工程と、
    　前記フィルム状接着剤が貼付された第２の半導体素子を、前記フィルム状接着剤を介して圧着することで、前記第１のワイヤの少なくとも一部を前記フィルム状接着剤に埋め込むダイボンド工程と、
    を備える、半導体装置の製造方法。
PCT/JP2019/009762 2019-03-11 2019-03-11 接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法 Ceased WO2020183581A1 (ja)

Priority Applications (9)

Application Number Priority Date Filing Date Title
PCT/JP2019/009762 WO2020183581A1 (ja) 2019-03-11 2019-03-11 接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法
PCT/JP2020/009887 WO2020184490A1 (ja) 2019-03-11 2020-03-06 接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法
KR1020217028964A KR102857784B1 (ko) 2019-03-11 2020-03-06 접착제 조성물, 필름상 접착제, 접착 시트, 및 반도체 장치의 제조 방법
CN202080019222.1A CN113544229A (zh) 2019-03-11 2020-03-06 胶黏剂组合物、膜状胶黏剂、胶黏剂片及半导体装置的制造方法
SG11202109506YA SG11202109506YA (en) 2019-03-11 2020-03-06 Adhesive agent composition, film-like adhesive agent, adhesive sheet, and semiconductor device manufacturing method
JP2021505054A JP7513015B2 (ja) 2019-03-11 2020-03-06 接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法
TW109107632A TWI889669B (zh) 2019-03-11 2020-03-09 接著劑組成物、膜狀接著劑、接著片及半導體裝置的製造方法
JP2024072934A JP2024091963A (ja) 2019-03-11 2024-04-26 接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法
JP2025272609A JP2026034733A (ja) 2019-03-11 2025-12-22 接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/JP2019/009762 WO2020183581A1 (ja) 2019-03-11 2019-03-11 接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法

Publications (1)

Publication Number Publication Date
WO2020183581A1 true WO2020183581A1 (ja) 2020-09-17

Family

ID=72427342

Family Applications (2)

Application Number Title Priority Date Filing Date
PCT/JP2019/009762 Ceased WO2020183581A1 (ja) 2019-03-11 2019-03-11 接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法
PCT/JP2020/009887 Ceased WO2020184490A1 (ja) 2019-03-11 2020-03-06 接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法

Family Applications After (1)

Application Number Title Priority Date Filing Date
PCT/JP2020/009887 Ceased WO2020184490A1 (ja) 2019-03-11 2020-03-06 接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法

Country Status (6)

Country Link
JP (3) JP7513015B2 (ja)
KR (1) KR102857784B1 (ja)
CN (1) CN113544229A (ja)
SG (1) SG11202109506YA (ja)
TW (1) TWI889669B (ja)
WO (2) WO2020183581A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2022186285A1 (ja) * 2021-03-05 2022-09-09 昭和電工マテリアルズ株式会社 フィルム状接着剤、ダイシング・ダイボンディング一体型フィルム、並びに半導体装置及びその製造方法

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2023047594A1 (ja) * 2021-09-27 2023-03-30 昭和電工マテリアルズ株式会社 フィルム状接着剤、ダイシング・ダイボンディング一体型フィルム、並びに半導体装置及びその製造方法
JP7356534B1 (ja) * 2022-03-30 2023-10-04 株式会社レゾナック 半導体用接着フィルム、ダイシングダイボンディングフィルム、及び半導体装置を製造する方法

Citations (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2004018718A (ja) * 2002-06-18 2004-01-22 Mitsui Chemicals Inc 半導体装置用接着剤組成物
JP2004059859A (ja) * 2002-07-31 2004-02-26 Mitsui Chemicals Inc フィルム状接着剤及びその接着工法並びに該フィルム状接着剤を用いた半導体装置
WO2005056632A1 (ja) * 2003-12-08 2005-06-23 Sekisui Chemical Co., Ltd. 熱硬化性樹脂組成物、樹脂シートおよび絶縁基板用樹脂シート
WO2008133472A1 (en) * 2007-04-30 2008-11-06 Lg Chem, Ltd. Adhesive resin composition and dicing die bonding film using the same
JP2010118554A (ja) * 2008-11-13 2010-05-27 Nec Electronics Corp 半導体装置およびその製造方法
JP2010265359A (ja) * 2009-05-13 2010-11-25 Hitachi Chem Co Ltd 接着剤組成物、回路部材接続用接着剤シート及び半導体装置の製造方法
JP2011174010A (ja) * 2010-02-25 2011-09-08 Hitachi Chem Co Ltd 粘接着剤組成物、回路部材接続用粘接着剤シート及び半導体装置の製造方法
JP2014175459A (ja) * 2013-03-08 2014-09-22 Hitachi Chemical Co Ltd 半導体装置及び半導体装置の製造方法
KR20160000360A (ko) * 2014-06-24 2016-01-04 도레이첨단소재 주식회사 내마이그레이션성 접착제 조성물 및 이를 이용한 커버레이 필름과 양면 접착테이프

Family Cites Families (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002037864A (ja) * 2000-07-31 2002-02-06 Sumitomo Bakelite Co Ltd 半導体素子用樹脂ペースト及び半導体装置
KR20060000360A (ko) * 2004-06-28 2006-01-06 삼성전자주식회사 화상 형성 장치의 데이터 처리 방법 및 장치
JP4668001B2 (ja) 2005-08-18 2011-04-13 リンテック株式会社 ダイシング・ダイボンド兼用シートおよびこれを用いた半導体装置の製造方法
TWI602873B (zh) * 2012-06-11 2017-10-21 味之素股份有限公司 Resin composition
JP5894035B2 (ja) * 2012-08-15 2016-03-23 日立化成株式会社 半導体装置の製造方法
TWI653312B (zh) * 2014-03-11 2019-03-11 日商味之素股份有限公司 接著薄膜
JP6768188B2 (ja) * 2016-01-06 2020-10-14 日立化成株式会社 接着フィルム用接着剤組成物及びその製造方法
KR102012789B1 (ko) * 2016-03-28 2019-08-21 주식회사 엘지화학 반도체 장치
WO2018235854A1 (ja) * 2017-06-21 2018-12-27 日立化成株式会社 半導体用接着剤、半導体装置の製造方法及び半導体装置

Patent Citations (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2004018718A (ja) * 2002-06-18 2004-01-22 Mitsui Chemicals Inc 半導体装置用接着剤組成物
JP2004059859A (ja) * 2002-07-31 2004-02-26 Mitsui Chemicals Inc フィルム状接着剤及びその接着工法並びに該フィルム状接着剤を用いた半導体装置
WO2005056632A1 (ja) * 2003-12-08 2005-06-23 Sekisui Chemical Co., Ltd. 熱硬化性樹脂組成物、樹脂シートおよび絶縁基板用樹脂シート
WO2008133472A1 (en) * 2007-04-30 2008-11-06 Lg Chem, Ltd. Adhesive resin composition and dicing die bonding film using the same
JP2010118554A (ja) * 2008-11-13 2010-05-27 Nec Electronics Corp 半導体装置およびその製造方法
JP2010265359A (ja) * 2009-05-13 2010-11-25 Hitachi Chem Co Ltd 接着剤組成物、回路部材接続用接着剤シート及び半導体装置の製造方法
JP2011174010A (ja) * 2010-02-25 2011-09-08 Hitachi Chem Co Ltd 粘接着剤組成物、回路部材接続用粘接着剤シート及び半導体装置の製造方法
JP2014175459A (ja) * 2013-03-08 2014-09-22 Hitachi Chemical Co Ltd 半導体装置及び半導体装置の製造方法
KR20160000360A (ko) * 2014-06-24 2016-01-04 도레이첨단소재 주식회사 내마이그레이션성 접착제 조성물 및 이를 이용한 커버레이 필름과 양면 접착테이프

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2022186285A1 (ja) * 2021-03-05 2022-09-09 昭和電工マテリアルズ株式会社 フィルム状接着剤、ダイシング・ダイボンディング一体型フィルム、並びに半導体装置及びその製造方法
JPWO2022186285A1 (ja) * 2021-03-05 2022-09-09
CN116783258A (zh) * 2021-03-05 2023-09-19 株式会社力森诺科 膜状黏合剂、切割晶粒接合一体型膜、以及半导体装置及其制造方法

Also Published As

Publication number Publication date
CN113544229A (zh) 2021-10-22
JP7513015B2 (ja) 2024-07-09
KR20210137041A (ko) 2021-11-17
TWI889669B (zh) 2025-07-11
JP2026034733A (ja) 2026-02-27
JP2024091963A (ja) 2024-07-05
KR102857784B1 (ko) 2025-09-10
JPWO2020184490A1 (ja) 2020-09-17
SG11202109506YA (en) 2021-09-29
TW202045676A (zh) 2020-12-16
WO2020184490A1 (ja) 2020-09-17

Similar Documents

Publication Publication Date Title
JP7327416B2 (ja) 接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法
JP7472954B2 (ja) 接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法
JP6977588B2 (ja) 半導体装置の製造方法及び接着フィルム
JP2024091963A (ja) 接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法
WO2021002248A1 (ja) 接着剤組成物、フィルム状接着剤、接着シート、ダイシング・ダイボンディング一体型接着シート、並びに半導体装置及びその製造方法
JPWO2019220540A1 (ja) 半導体装置、並びに、その製造に使用する熱硬化性樹脂組成物及びダイシングダイボンディング一体型テープ
KR102561428B1 (ko) 열경화성 수지 조성물, 필름형 접착제, 접착 시트 및 반도체 장치의 제조 방법
JP2022115581A (ja) 半導体装置及びその製造方法、並びに、熱硬化性樹脂組成物、接着フィルム及びダイシング・ダイボンディング一体型フィルム
JPWO2020026757A1 (ja) 接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法
JPWO2019150445A1 (ja) フィルム状接着剤及びその製造方法、並びに半導体装置及びその製造方法
WO2025211117A1 (ja) 半導体用接着フィルム及びその製造方法、ダイシング・ダイボンディング一体型フィルム、並びに半導体装置の製造方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 19919162

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

32PN Ep: public notification in the ep bulletin as address of the adressee cannot be established

Free format text: NOTING OF LOSS OF RIGHTS PURSUANT TO RULE 112(1) EPC (EPO FORM 1205 DATED 14/12/2021)

NENP Non-entry into the national phase

Ref country code: JP

122 Ep: pct application non-entry in european phase

Ref document number: 19919162

Country of ref document: EP

Kind code of ref document: A1
