  • the embodiment relates to a discharge lamp cathode component and a discharge lamp.
  • the -Discharge lamps can be broadly divided into two types: low-pressure discharge lamps and high-pressure discharge lamps.
  • the low-pressure discharge lamp includes various arc discharge type discharge lamps such as general lighting, special lighting used for roads and tunnels, paint curing device, ultraviolet (UV) curing device, sterilizing device, light cleaning device for semiconductors, etc. ..
  • High-pressure discharge lamps include water and sewage treatment equipment, general lighting, outdoor lighting such as stadiums, UV curing equipment, exposure equipment such as semiconductors and printed circuit boards, wafer inspection equipment, high-pressure mercury lamps such as projectors, metal halide lamps, and ultra-high pressure. Examples thereof include a mercury lamp, a xenon lamp, and a sodium lamp.
  • the discharge lamp is used in various devices such as a lighting device, a video projection device, and a manufacturing device.
  • a projection type display device using a discharge lamp is known.
  • home theaters and digital cinemas have become popular.
  • These use a projection type display device called a projector.
  • the consumption of the electrodes of the discharge lamp affects the life of the lamp and the flicker of the emitted light.
  • PWM pulse width modulation
  • the consumption of electrodes of the discharge lamp can be managed by the control circuit.
  • the cathode part manufactured by using the above technique was applied with a voltage while the cathode part was energized and heated, and after 10 hours, the emission current density (mA/mm 2 ) and after 100 hours were applied. It is known to have excellent characteristics by measuring the emission current density (mA/mm 2 ) of.
  • a conventional cathode part for a discharge lamp exhibits excellent durability for about 100 hours, but the durability deteriorates for a longer time than that.
  • the discharge lamp cathode component of the embodiment includes a body portion having a wire diameter of 2 mm or more and 35 mm or less, and a tip portion tapered from the body portion.
  • the cathode component contains a tungsten alloy containing 0.5 mass% or more and 3 mass% or less of thorium in terms of ThO 2 .
  • the electron backscattering diffraction analysis of the region including the center and having a unit area of 90 ⁇ m ⁇ 90 ⁇ m in the cross section passing through the center of the body part and along the length direction of the body part is obtained by electron backscattering diffraction analysis.
  • the obtained crystal grain map has a tungsten crystal grain containing tungsten and a thorium crystal grain containing thorium.
  • a thorium crystal grain is defined by a thorium crystal region that includes thorium and has a crystal orientation angle difference of ⁇ 5 degrees or more and +5 degrees or less at two or more consecutive measurement points in the crystal grain map.
  • the grain size of the thorium crystal grain is defined by the equivalent circle diameter of the thorium crystal region in the crystal grain map.
  • the grain size with a cumulative frequency of 90% is 3.0 ⁇ m or more.
  • FIG. 3 is a diagram showing a cumulative distribution graph of thorium crystal grains of Example 1 and Comparative Example 1. It is a figure which shows the frequency distribution graph of the thorium crystal grain of Example 1 and Comparative Example 1. It is a figure which shows the constructional example of a discharge lamp.
  • FIG. 1 is a side view showing an example of a cathode part for a discharge lamp.
  • the discharge lamp cathode component 1 includes a body portion 2 having a wire diameter of 2 mm or more and 35 mm or less, and a tip portion 3 extending from the body portion 2 so as to taper.
  • FIG. 1 shows a cathode part 1 for a discharge lamp, a body part 2, a tip part 3, a center 4, a line W of the body part 2 and a length T of the body part 2.
  • FIG. 2 is a diagram showing an example of a cross section in the length direction of the center 4 of the body portion 2.
  • the discharge lamp cathode part may be simply referred to as “cathode part”.
  • the body 2 has a columnar shape.
  • the wire diameter W is the diameter of the circumferential cross section. When the circumference is an ellipse, the wire diameter W has the largest diameter. If the wire diameter W of the body 2 is less than 2 mm, the discharge lamp may be insufficient in light emission. When the wire diameter W exceeds 35 mm, the discharge lamp becomes large. Therefore, the wire diameter W is preferably 2 mm or more and 35 mm or less, and more preferably 5 mm or more and 20 mm or less.

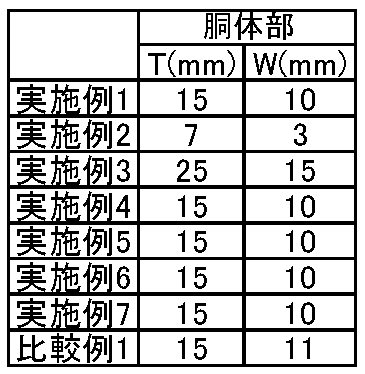

  • the length T of the body portion 2 is preferably 10 mm or more and 600 mm or less.
  • the tip 3 has a shape that tapers from the body 2. Therefore, the region from the point where the taper starts to the end is the tip 3.
  • the tip 3 has an acute-angled shape in a cross section in the direction a of the cathode component 1.
  • the cathode component 1 is not limited to such a shape, and in the cross section of the cathode component 1 in the direction a, the tip portion 3 may have another shape such as an R shape or a planar shape.
  • the cathode part is made of a tungsten alloy containing 0.5 mass% or more and 3 mass% or less of thorium (also referred to as a thorium component) in terms of oxide (ThO 2 ). If the content is less than 0.5% by mass, the effect of addition is small, and if it exceeds 3% by mass, the sinterability and workability are deteriorated. Therefore, the content of thorium is preferably 0.5% by mass or more and 3% by mass or less, further preferably 0.8% by mass or more and 2.5% by mass or less in terms of oxide (ThO 2 ).
  • the crystal grain map obtained by the EBSD analysis is a crystal grain containing tungsten (tungsten). Crystal grains) and crystal grains containing thorium (thorium crystal grains).
  • EBSD irradiates a crystal sample with an electron beam.
  • the electrons are diffracted and emitted from the sample as reflected electrons.
  • XRD X-ray diffraction
  • EBSD can measure the crystal orientation of individual crystals.
  • An analytical method similar to EBSD is sometimes called electron backscattering pattern (EBSP) analysis.
  • EBSD analysis was performed by JEOL Co., Ltd. thermal field emission scanning electron microscope (TFE-SEM) JSM-6500F and TSL Solution Co., Ltd. DigiView IV slow scan CCD camera, OIM Data Collection ver. 7.3x, OIM Analysis server. Performed using 8.0.
  • TFE-SEM thermal field emission scanning electron microscope
  • DigiView IV slow scan CCD camera OIM Data Collection ver. 7.3x
  • OIM Analysis server Performed using 8.0.
  • the measurement conditions of the EBSD analysis include an electron beam acceleration voltage of 20 kV, an irradiation current of 12 nA, a sample inclination angle of 70 degrees, a measurement area unit area of 90 ⁇ m ⁇ 90 ⁇ m, and a measurement interval of 0.3 ⁇ m/step.
  • the cross section 5 is a measurement surface, and the cross section 5 is irradiated with an electron beam to obtain a diffraction pattern.
  • the measurement surface of the measurement sample is polished until the surface roughness Ra becomes 0.8 ⁇ m or less.
  • the cross section 5 passes through the center of the tip portion 3 and the center 4 of the thickness T of the body portion 2.
  • the measurement area includes the center 4.
  • a tungsten crystal grain is defined by a tungsten crystal region that contains tungsten and has a crystal orientation angle difference between two or more consecutive measurement points of -5 degrees or more and +5 degrees or less in the crystal grain map.
  • a tungsten crystal region in which two or more measurement points where the crystal orientation difference is within 5 degrees is continuously present is identified as a tungsten crystal grain.
  • the tungsten crystal region can be identified by using the EBSD analysis device.
  • the grain size of the tungsten crystal grain is defined by the circle equivalent diameter of the tungsten crystal region in the crystal grain map.
  • the average grain size of the plurality of tungsten crystal grains is, for example, 20 ⁇ m or less, preferably 15 ⁇ m or less.
  • the average grain size is calculated from the identified crystal grains in the area of 90 ⁇ m ⁇ 90 ⁇ m unit area.
  • the particle diameter is equivalent to a circle.
  • the boundary of the region is calculated as the end of the crystal grain.
  • the average particle diameter is the median diameter. That is, it is the cumulative particle size.
  • a thorium crystal grain is defined by a thorium crystal region that includes thorium and has a crystal orientation angle difference between two or more consecutive measurement points of ⁇ 5 degrees or more and +5 degrees or less in the crystal grain map.
  • a thorium crystal region in which two or more measurement points where the crystal orientation difference is within 5 degrees is continuously present is identified as a thorium crystal grain.
  • the thorium crystal region can be identified by using the EBSD analysis device.
  • the grain size of the thorium crystal grain is defined by the circle equivalent diameter of the thorium crystal region in the crystal grain map.
  • the particle size distribution of a plurality of thorium crystal grains is represented by a cumulative distribution graph and a frequency distribution graph.
  • the cumulative distribution graph shows the relationship between the particle size ( ⁇ m) on the horizontal axis and the cumulative frequency (%) on the vertical axis.
  • the horizontal axis is divided into a plurality of particle size ranges at intervals of, for example, 0.125 ⁇ m to 0.25 ⁇ m.
  • the cumulative distribution graph of thorium crystal grains shows the relationship between the grain size of thorium crystal grains existing in a region having a unit area of 90 ⁇ m ⁇ 90 ⁇ m and the cumulative frequency.
  • the upper limit of the cumulative frequency is 100%.
  • the frequency distribution graph shows the relationship between the particle size ( ⁇ m) on the horizontal axis and the frequency (%) on the vertical axis.
  • the horizontal axis is divided into a plurality of particle size ranges at intervals of, for example, 0.125 ⁇ m to 0.25 ⁇ m.
  • the frequency distribution graph relatively indicates, for example, of which grain size the grain size is large among grain sizes of the grain grains existing in the grain grain map.

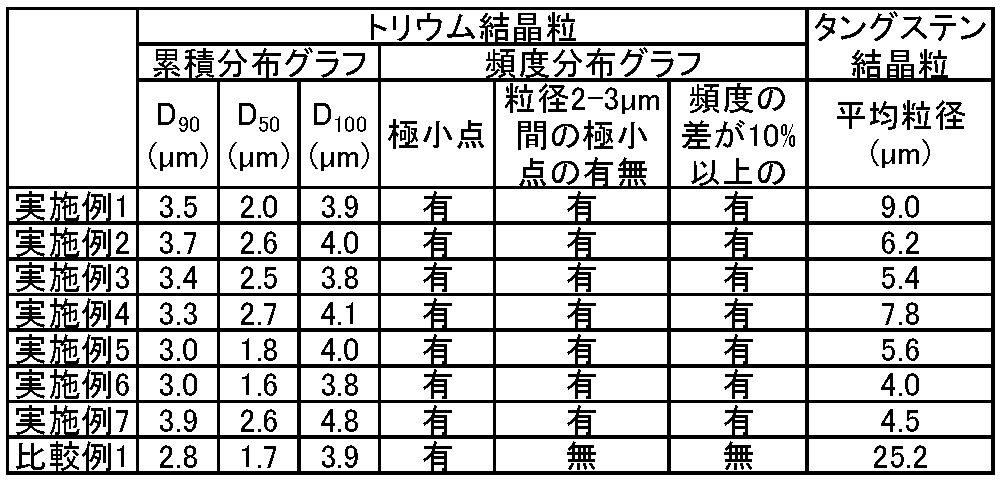

  • the grain size D 90 having a cumulative frequency of 90% is preferably 3.0 ⁇ m or more.
  • the upper limit of the particle size D 90 is not particularly limited, but is 4.5 ⁇ m or less, for example.
  • the grain size of the thorium crystal grain is defined by the circle equivalent diameter of the thorium crystal region in the crystal grain map.
  • the particle size D 90 of 3.0 ⁇ m or more indicates that the particle size of the thorium crystal grains is relatively large.
  • Conventional cathode components have a particle size D 90 of less than 3.0 ⁇ m.
  • Thorium crystal grains exist at grain boundaries between tungsten crystal grains. By enlarging the thorium crystal grain, grain growth of the tungsten crystal grain can be suppressed.
  • the effect of suppressing the grain growth of the base material crystal grain by allowing the grain boundary crystal grain such as thorium crystal grain to exist in the grain boundary of the base material crystal grain such as tungsten crystal grain is also called a pinning effect. If the pinning effect is not uniform, it will cause the base material crystal grains to grow rapidly. The pinning effect can be made uniform by increasing the grain size of the thorium crystal grains. As a result, the tungsten crystal grains can be grown uniformly.
  • the grain size D 100 having a cumulative frequency of 100% is preferably 4.8 ⁇ m or less, and more preferably 4.5 ⁇ m or less.
  • Thorium crystal grains evaporate due to emission. Therefore, if there are coarse thorium crystal grains, the trace of evaporation of the thorium crystal grains forms a large cavity, and the durability of the cathode component 1 may be reduced.
  • the particle size D 50 having a cumulative frequency of 50% is preferably 1.8 ⁇ m or more. As a result, the pinning effect can be made more uniform.
  • the upper limit of the particle size D 50 is not particularly limited, but is, for example, 3.0 ⁇ m or less.
  • the frequency distribution graph of thorium crystal grains has a minimum point in the range of grain size of 2 ⁇ m or more and 3 ⁇ m or less. This can increase the proportion of thorium crystal grains having a grain size of 3 ⁇ m or more.
  • the minimum point is the top of the valley of the frequency distribution graph.
  • the maximum point is the peak of the mountain of the frequency distribution graph.
  • the presence of peaks in the frequency distribution graph indicates that the number of crystal grains having a grain size corresponding to the top of the peaks is large.
  • the presence of valleys in the frequency distribution graph indicates that the number of crystal grains having a grain size corresponding to the bottom of the valley is small.
  • the frequency distribution graph of thorium crystal grains shows that the difference between the frequency of the minimum point in the particle size range of 2 ⁇ m or more and 3 ⁇ m or less in the frequency distribution graph and the frequency of the maximum point closest to the minimum point is 10% or more. It is preferable to have certain points. This indicates that the frequency distribution graph has large valleys. The large troughs can increase the number of thorium crystal grains having a similar grain size. The pinning effect can be made uniform by approximating the grain size of the thorium crystal grains.
  • the cathode component 1 does not have a recrystallized structure. Before recrystallization, it is important to control the grain size of thorium crystal grains, the grain size of tungsten crystal grains, and the like. Thereby, even if it has a recrystallized structure, abnormal grain growth of tungsten crystal grains can be suppressed.
  • the cathode component of the embodiment is a cathode component before recrystallization.
  • the recrystallization structure is a structure in which strain within the crystal (internal stress) is reduced by heat treatment at the recrystallization temperature.
  • the recrystallization temperature of the tungsten alloy containing thorium is 1300K or more and 2000K or less (1027°C or more and 1727°C or less).

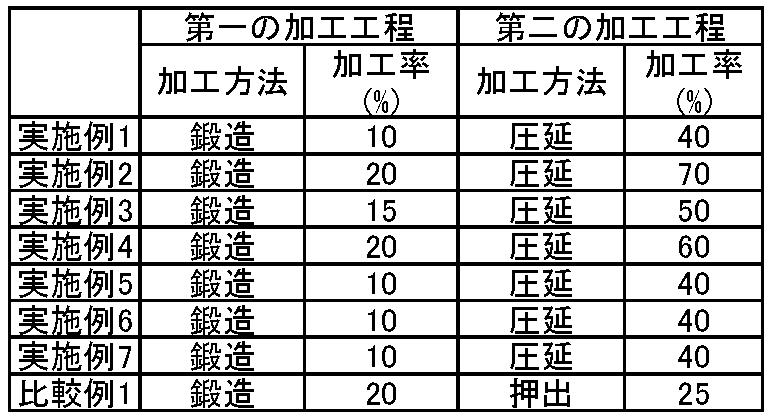

  • the cathode component 1 needs to be formed by processing for forming the tip portion 3. In addition, it is necessary to perform processing for adjustment in order to adjust the wire diameter W of the body portion 2.
  • the strain caused by these processes can be relaxed by the recrystallization heat treatment. Recrystallization formed at a temperature of 1300 K or more and 2000 K or less is called primary recrystallization.
  • the primary recrystallization is accompanied by grain growth as compared with that before the heat treatment.
  • Recrystallization formed at a temperature of over 2000 K is called secondary recrystallization.
  • Secondary recrystallization causes more grain growth than primary recrystallization.
  • the grain size of the secondary recrystallization is 30 times or more larger than that before the heat treatment. Therefore, the presence or absence of recrystallization can be judged from the grain size.
  • the discharge lamp is turned on, the temperature of the cathode electrode rises to over 2000°C. Therefore, the cathode component 1 has a recrystallized structure. When it is used for a long time, the high temperature state continues, so that it is an environment where the particles are more likely to grow.
  • the secondary recrystallized crystal grains are 30 times or more larger than those before the heat treatment. Therefore, the presence or absence of the recrystallized structure can be judged from the grain size.
  • the grain size before recrystallization is controlled, so grain growth can be suppressed. As a result, the flicker life of the discharge lamp can be extended.
  • the conventional discharge lamp causes a flicker phenomenon after about half the guaranteed life required for the discharge lamp. Upon investigating the cause of this, it was found that abnormal grain growth occurs in the tungsten crystal grains of the cathode part for the discharge lamp after a certain period of time.
  • the discharge lamp cathode component of the embodiment can suppress the occurrence of abnormal grain growth of tungsten crystal grains. As a result, it is possible to provide a discharge lamp cathode component having a long life.
  • FIG. 5 is a diagram showing a structural example of a discharge lamp.
  • FIG. 5 shows the cathode component 1, the anode component 6, the electrode support rod 7, and the glass tube 8.
  • Cathode component 1 is connected to one electrode support rod 7.
  • the anode component 6 is connected to another electrode support rod 7.
  • the connection is made by brazing or the like.
  • the cathode part 1 and the anode part 6 are arranged to face each other in the glass tube 8 and are sealed together with a part of the electrode support rod 7.
  • the inside of the glass tube 8 is kept in vacuum.
  • the cathode part 1 can be applied to both low-pressure discharge lamps and high-pressure discharge lamps.
  • the low-pressure discharge lamps include various arc discharge type discharge lamps used for general lighting, special lighting used for roads and tunnels, paint curing equipment, UV curing equipment, sterilization equipment, light cleaning equipment for semiconductors, etc.
  • To be High-pressure discharge lamps include water and sewage treatment equipment, general lighting, outdoor lighting such as stadiums, UV curing equipment, exposure equipment such as semiconductors and printed circuit boards, wafer inspection equipment, high-pressure mercury lamps such as projectors, metal halide lamps, and ultra-high pressure. Examples thereof include a mercury lamp, a xenon lamp, and a sodium lamp.
  • the discharge lamp is used in various devices such as a lighting device, a video projection device, and a manufacturing device.
  • the cathode component of the embodiment has excellent durability and is suitable for a high pressure discharge lamp.
  • the output of the discharge lamp is, for example, 100 W to 10 kW.
  • a discharge lamp with an output of less than 1000 W is a low-pressure discharge lamp, and a discharge lamp with an output of 1000 W or more is a high-pressure discharge lamp.
  • Each discharge lamp has a guaranteed life set according to the application.

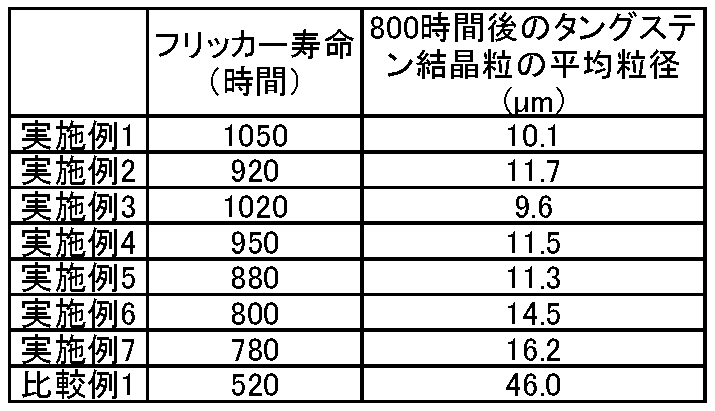

  • Flicker life is one of the guaranteed lifetimes.
  • the flicker phenomenon is a phenomenon in which the output of the discharge lamp fluctuates as described above, and the output decreases despite the application of a voltage that makes the output of the discharge lamp 100%.
  • ⁇ Discharge lamps for digital cinema are configured with discharge lamps with an output of 1 kW or more and 7 kW or less. Select the discharge lamp output according to the screen size. When the screen size is 6 m, the output is 1.2 kW. When the screen size is 15 m, the output is 4 kW. When the screen size is 30 m, the output is 7 kW.
  • the rated life of a discharge lamp with an output of 1.2 kW is set to about 3000 hours.
  • the rated life of a discharge lamp with an output of 4 kW is set to about 1000 hours.
  • the rated life of the discharge lamp having an output of 7 kW is set to about 300 hours.
  • the life of the discharge lamp for digital cinema becomes shorter as the output increases. As described above, the life of the discharge lamp varies depending on the application and use conditions.
  • the cathode component of the embodiment can suppress abnormal grain growth of tungsten crystal grains during use of the discharge lamp. Therefore, the occurrence of the flicker phenomenon can be suppressed.
  • the cathode component of the embodiment is suitable for a discharge lamp for digital cinema. Although a discharge lamp for digital cinema is illustrated here, the same applies to other uses.

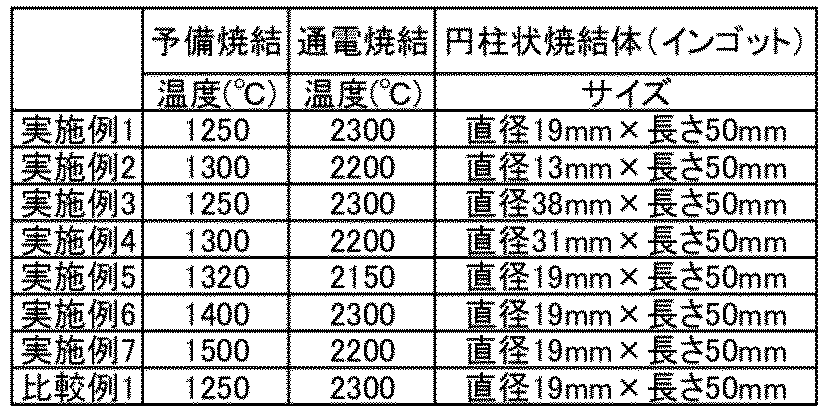

  • the method for manufacturing the cathode component of the embodiment is not particularly limited as long as the cathode component having the above-described configuration can be formed, but the following method can be mentioned as a method for manufacturing the cathode component with high yield.
  • a method for manufacturing a cathode component for a discharge lamp is a method of forming a mixed powder by mixing a tungsten source powder and a thorium source powder, a step of forming a molded body using the mixed powder, and a pre-sintering of the molded body.
  • the method includes a step of sintering to form a pre-sintered body, and a step of sintering the pre-sintered body by electric current sintering.
  • the frequency distribution graph of the particle size distribution of the tungsten source powder has a plurality of peaks including a first peak and a second peak which are adjacent to each other, and a peak-to-peak distance between the first peak and the second peak is It is preferably 10 ⁇ m or more.
  • a mixed powder of a large powder and a small powder can be formed.
  • the mixed powder has the small powder at the grain boundary of the large powder.
  • the grain boundary size between the tungsten crystal grains can be made uniform.
  • Thorium crystal grains exist at grain boundaries between tungsten crystal grains. By making the grain boundary sizes of the tungsten crystal grains uniform, the size of the thorium crystal grains existing at the grain boundaries can be adjusted.
  • Each of the frequencies of a plurality of peaks including the first peak and the second peak is preferably 2% or more. This can improve the effect of making the grain boundary size uniform.
  • the frequency distribution graph has a first tungsten source powder having a first peak in a particle size range of less than 10 ⁇ m, and the frequency distribution graph has a particle size range of 10 ⁇ m or more. It is preferred to mix with a second tungsten source powder having a second peak to form a mixed tungsten powder. 30% by mass or more and 50% by mass or less of the mixed tungsten powder is the first tungsten source powder (tungsten source powder having a small particle size), and the balance is the second tungsten source powder (tungsten source powder having a large particle size). Preferably.
  • the frequency distribution graph of the particle size distribution of the first tungsten source powder preferably has a first peak having a frequency of 4% or more and 6% or less in a particle size range of 4 ⁇ m or more and 7 ⁇ m or less.
  • the frequency distribution graph of the second tungsten source powder preferably has a second peak having a frequency of 6% or more and 8% or less in a particle size range of 20 ⁇ m or more and 50 ⁇ m or less.
  • the particle size distribution of the tungsten source powder is measured using Microtrac 9320-X100. This device can measure the particle size by the laser diffraction method. The peak position and frequency can be read from the particle size distribution obtained by the measurement.
  • the thorium source powder can adjust the amount of thorium in the tungsten alloy by using a thorium component that becomes thorium oxide (ThO 2 ) for example.
  • the thorium source powder and the tungsten source powder can be mixed using, for example, a wet method or a dry method.
  • a liquid component is evaporated from a solution containing thorium nitrate and tungsten powder, and heated at a temperature of 400°C to 900°C in an air atmosphere to decompose the thorium component into thorium oxide.
  • the tungsten powder containing the thorium oxide powder can be formed.
  • thorium oxide powder is pulverized and mixed in a ball mill.
  • the aggregated thorium oxide powder can be loosened, and the aggregation of the thorium oxide powder can be reduced.
  • a small amount of tungsten powder may be added during the mixing step.
  • tungsten powder is added so that the desired concentration of thorium oxide is obtained.
  • a mixed powder of thorium oxide powder and tungsten powder is put in a mixing container, and the mixing container is rotated to uniformly mix.
  • the mixing container has a cylindrical shape and is rotated in the circumferential direction, whereby smooth mixing can be performed.
  • the tungsten powder containing the thorium oxide powder can be prepared.
  • the tungsten powder containing the thorium oxide powder can be prepared by the wet method or the dry method as described above.
  • the wet method is preferable. Since the dry method mixes while rotating the mixing container, the raw material powder and the container are rubbed with each other and impurities are easily mixed.
  • the content of the thorium oxide powder is preferably 0.5% by mass or more and 3% by mass or less.
  • the thorium oxide powder can easily penetrate into the gap between the tungsten powders. This makes it easy to control the grain sizes of the tungsten crystal grains and thorium crystal grains.
  • the molded body is formed using, for example, tungsten powder containing thorium oxide powder.
  • a binder may be used if necessary.
  • the molded body has, for example, a cylindrical shape having a diameter of 5 mm or more and 50 mm or less. The length of the molded body is arbitrary.
  • Pre-sintering is preferably performed at a temperature of 1250°C or higher and 1500°C or lower.
  • the temperature becomes 2100° C. or higher and 2500° C. or lower. If the temperature is lower than 2100°C, sufficient densification cannot be achieved and the strength may be reduced. If it exceeds 2500° C., the thorium crystal grains and the tungsten crystal grains may grow too much to obtain a desired crystal structure.
  • a sintered body (ingot) having a thorium-containing tungsten alloy can be obtained. If the pre-sintered body has a cylindrical shape, the sintered body also has a cylindrical shape. An example in which the sintered body is a columnar sintered body having a cylindrical shape will be described below.
  • the above manufacturing method may further include a first processing step and a second processing step.
  • the ingot is processed by at least one processing selected from the group consisting of forging processing, rolling processing, and extrusion processing, and, for example, the wire diameter W of the ingot is adjusted.
  • the wire diameter W can be reduced by these processes. Therefore, the pores in the cylindrical sintered body can be reduced.
  • the first processing step is preferably forging or extrusion. In the forging process or the extrusion process, it is easy to process the entire circumference of the cylindrical sintered body, so that the effect of reducing pores is high.
  • Forging is the process of hitting a cylindrical sintered body with a hammer to apply pressure.
  • Rolling is a method of processing while sandwiching the sintered body with two or more rollers.
  • Extrusion processing is a method of pressing strongly and extruding through a die hole.
  • Forging process is hit with a hammer, so it is easy for partial variation in crystal orientation.
  • the stress when passing through the die is strong, and thus the crystal orientations in the central part and the surface part are likely to differ.
  • the stress from the roller can be adjusted, so that the crystal orientation can be easily controlled.
  • the processing rate of the first processing step is preferably 10% or more and 30% or less. If the processing rate is less than 10%, the effect of reducing pores is small. When the processing rate exceeds 30%, it becomes difficult to control the crystal orientation.
  • the first processing step may be carried out in plural times as long as the processing rate is in the range of 10% or more and 30% or less.
  • the processing rate is [(AB)/A] ⁇ 100%. , Required by.
  • the fact that the processing rate of the first processing step is 10% or more and 30% or less is determined as the cross-sectional area A of the cylindrical sintered body (ingot) before the first processing step.
  • the second processing step is, for example, rolling. Rolling makes it easy to control the crystal orientation. Rolling is a method of reducing the cross-sectional area while sandwiching it with a plurality of rollers. The crystal orientation can be controlled by processing only by rolling. The second processing step is performed after the first processing step.
  • the processing rate of rolling in the second processing step is 30% or more and 70% or less, preferably 40% or more and 70% or less. That the processing rate of the second processing step is 30% or more and 70% or less is obtained by setting the sectional area A of the cylindrical sintered body after the first processing step as the sectional area A.
  • the processing rate is controlled by setting the sectional area after the first processing step as the sectional area A. If the processing rate is within the range of 30% or more and 70% or less, the processing may be performed once or may be divided into two or more times. If the processing rate is less than 30% or more than 70%, the desired crystal grains cannot be obtained.
  • the first working step and the second working step are preferably cold working.
  • Cold working is a method of working an object at a temperature equal to or lower than the recrystallization temperature. Processing in a heated state above the recrystallization temperature is called hot working. If it is hot working, the cylindrical sintered body is recrystallized. Cold working does not recrystallize. It is important to control the crystal grains with a structure that does not recrystallize.
  • the cylindrical sintered body with a wire diameter of 2 mm or more and 35 mm or less formed by the above process is cut into a required length.
  • the step of forming the tapered tip portion 3 is performed.
  • the tip portion 3 is processed by cutting the tip portion 3 into a predetermined taper shape. If necessary, surface polishing is performed so that the surface roughness Ra is 5 ⁇ m or less.
  • the cathode component of the embodiment can be manufactured by the above steps.
  • the discharge lamp can be manufactured as follows. First, the cathode component 1 is connected to the electrode support rod 7. The connection can be made by brazing or the like. A part in which the anode part 6 is connected to the electrode support rod 7 is prepared. The cathode component 1 and the anode component 6 are arranged and fixed so as to face each other in the glass tube 8, and are sealed together with a part of the electrode support rod 7. The inside of the glass tube 8 is evacuated. During the process of manufacturing the discharge lamp, if necessary, heat treatment at a recrystallization temperature of the cathode component or higher may be performed.
  • Example 1 is a table for explaining the tungsten source powder and the thorium source powder.
  • the tungsten source powder includes a first tungsten powder having a particle size distribution showing a frequency distribution graph having a first peak and a second tungsten powder having a particle size distribution showing a frequency distribution graph having a second peak. It is a mixed tungsten powder. Table 1 shows the content of the first tungsten powder and the content of the second tungsten powder in the mixed tungsten powder, and the peak particle diameter and the peak frequency of the first and second tungsten powders.
  • the mixed powder was formed by evaporating a liquid component from a solution containing thorium nitrate and tungsten powder and heating it in an air atmosphere at a temperature of 400° C. or higher and 900° C. or lower to decompose the thorium component into thorium oxide.
  • the content of the thorium source powder is ThO 2 conversion.
  • the thorium source powder has an average particle size of 3 ⁇ m or less.
  • the content of the thorium source powder is 0.5% by mass or more and 2.6% by mass or less in terms of ThO 2
  • the first tungsten source powder of the mixed tungsten powder is 40 mass% or more and 50 mass% or less
  • the content of the second tungsten source powder is 50 mass% or more and 60 mass% or less
  • the frequency distribution graph of the tungsten source powder is 8 ⁇ m or less. It can be seen that there is a first peak in the particle size range and a second peak in the particle size range of 20 ⁇ m or more, and the peak frequencies are all 3% or more.
  • a molded body was formed using the mixed powder.
  • the compact was sintered by pre-sintering to form a pre-sintered body.
  • the pre-sintered body was sintered by electric current sintering to prepare a columnar sintered body (ingot).
  • Table 2 is a table for explaining the pre-sintering and the electric current sintering.
  • Table 3 is a diagram for explaining the first processing step and the second processing step. Both the first working step and the second working step are cold working.
  • the cold-worked cylindrical sintered body was processed by cutting. Further, a tapered tip portion was formed on the end portion of the cut columnar sintered body. The taper angle of the tip is 60 degrees or more and 80 degrees or less.
  • Table 4 is a table for explaining the size of the cathode component.
  • the manufactured cathode part was analyzed by EBSD analysis to create a crystal grain map of tungsten crystal grains and a crystal grain map of thorium crystal grains. Since the measurement conditions and the like are as described in the embodiment, the description thereof will be omitted here.
  • FIG. 3 is a diagram showing a cumulative distribution graph of thorium crystal grains of Example 1 and Comparative Example 1.
  • FIG. 4 is a diagram showing a frequency distribution graph of thorium crystal grains of Example 1 and Comparative Example 1.
  • the solid lines in FIGS. 3 and 4 show Example 1, and the dotted lines show Comparative Example 1.
  • the grain size D 90 and the grain sizes D 50 and D 100 of the thorium crystal grains were calculated.
  • the presence/absence of a minimum point the presence/absence of a minimum point in the particle size range of 2 ⁇ m or more and 3 ⁇ m or less, and the frequency of the minimum point in the particle size range of 2 ⁇ m or more and 3 ⁇ m or less and the closest point to the minimum point. It was confirmed whether or not there was a portion where the difference from the frequency of the maximum point was 10% or more.
  • the average grain size of the tungsten crystal grains was calculated using the crystal grain map of the tungsten crystal grains.
  • Table 5 is a table for explaining the thorium crystal grain and the tungsten crystal grain.
  • the grain size D 90 of the thorium crystal grains was 3.0 ⁇ m or more and 3.9 ⁇ m or less, and the grain size D 50 was 1.8 ⁇ m or more and 4.0 ⁇ m or less.
  • D 100 was 4.8 ⁇ m or less.
  • the average grain size of the tungsten crystal grains was 4 ⁇ m or more and 7.8 ⁇ m or less.
  • the frequency distribution graph has a minimum point in the range of particle size of 2 ⁇ m or more and 3 ⁇ m or less.
  • the difference between the frequency of the minimum point in the range of the particle size of 2 ⁇ m or more and 3 ⁇ m or less and the frequency of the maximum point closest to the minimum point was 10% or more.
  • Comparative Example 1 although there was a minimum value in the frequency distribution graph of thorium crystal grains, other values were out of the range. Further, the grain size D 50 of the tungsten crystal grains was 20 ⁇ m or less in all cases.
  • the durability of the cathode parts for discharge lamps was evaluated by a durability test.
  • a discharge lamp was produced using the cathode part for a discharge lamp.
  • the durability test was performed by a lighting test, and the flicker life of the discharge lamp was measured.
  • the lamp voltage during lighting is 40V, and the lamp voltage during non-lighting is 20V.
  • the lighting state was set to 3 hours and the non-lighting state was set to 2 hours, and the lighting state and the non-lighting state were alternately repeated. It was defined that flicker occurred when the deviation of the lamp voltage in the lighting state or the non-lighting state was 1 V or more.
  • the total lighting time until the occurrence of flicker was defined as the flicker life.
  • the average grain size ( ⁇ m) of the tungsten crystal grains was measured after 800 hours.
  • the average particle diameter D50 was measured by using a cross-section in the side surface direction of the tip portion and measuring a portion located 0.5 mm from the tip. The results are shown in Table 6.
  • the discharge lamps using the cathode parts of Examples 1 to 7 had a longer life than the discharge lamps using the cathode parts of Comparative Example 1. This is because the pinning effect of the thorium crystal grains can be uniformly exhibited and the coarsening of the tungsten crystal grains can be suppressed. Further, by using the tungsten source powder having a plurality of peaks in the frequency distribution graph, the particle size distribution of thorium crystal grains can be controlled.

Landscapes

  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Discharge Lamp (AREA)
  • Powder Metallurgy (AREA)

Abstract

放電ランプ用カソード部品は、線径２ｍｍ以上３５ｍｍ以下の胴体部と、胴体部から先細る先端部と、を具備する。カソード部品は、ＴｈＯ２換算で０．５質量％以上３質量％以下のトリウムを含有するタングステン合金を含む。胴体部の中心を通るとともに胴体部の長さ方向に沿う断面における、中心を含むとともに９０μｍ×９０μｍの単位面積を有する領域の電子線後方散乱回折分析を行う場合、電子線後方散乱回折分析により得られる結晶粒マップは、タングステンを含むタングステン結晶粒とトリウムを含むトリウム結晶粒とを有する。結晶粒マップの複数のトリウム結晶粒の粒度分布の累積分布グラフにおいて、累積頻度が９０％である粒径は、３．０μｍ以上である。

Description

放電ランプ用カソード部品、放電ランプ、および放電ランプ用カソード部品の製造方法
　実施形態は、放電ランプ用カソード部品および放電ランプに関する。
　放電ランプは、低圧放電ランプと高圧放電ランプの２種類に大きく分けられる。低圧放電ランプは、一般照明、道路やトンネルなどに使われる特殊照明、塗料硬化装置、紫外線（ＵＶ）硬化装置、殺菌装置、半導体などの光洗浄装置など様々なアーク放電型の放電ランプが挙げられる。高圧放電ランプは、上下水の処理装置、一般照明、競技場などの屋外照明、ＵＶ硬化装置、半導体やプリント基板などの露光装置、ウエハ検査装置、プロジェクタなどの高圧水銀ランプ、メタルハライドランプ、超高圧水銀ランプ、キセノンランプ、ナトリウムランプなどが挙げられる。このように放電ランプは、照明装置、映像投影装置、製造装置などの様々な装置に用いられている。
　例えば、放電ランプを用いた投射型表示装置が知られている。近年は、ホームシアターやデジタルシネマが普及。これらは、プロジェクタと呼ばれる投射型表示装置を用いる。従来の投射型表示装は、放電ランプの電極の消耗により、ランプ寿命や射出される光のちらつきに影響を及ぼす。このような問題に対処するために、放電ランプの駆動方式として、パルス幅変調（ＰＷＭ）駆動を採用することが知られている。このように、放電ランプの電極消耗は、制御回路により管理できる。
　放電ランプの電極を消耗すると、ランプ電圧が低下する。これにより、放電ランプから放出される光にばらつきが生じる。このような現象はフリッカー現象と呼ばれる。フリッカー現象は、映像のちらつきなどに影響を及ぼす。このため、高い耐久性を有する放電ランプ用電極が求められている。
　また、放電ランプ用カソード部品の長さ方向（側面方向）の断面と線径方向（円周方向）の断面のタングステン結晶の粒径を制御する技術が知られている。上記技術を用いて製造されたカソード部品は、耐久性試験として、カソード部品に通電して加熱した状態で、電圧を印加し、１０時間後のエミッション電流密度（ｍＡ／ｍｍ２）と１００時間後のエミッション電流密度（ｍＡ／ｍｍ２）を測定することにより、優れた特性を有することが知られている。
　放電ランプは、照明装置、映像投影装置、製造装置などの様々な装置に用いられている。放電ランプの電極が消耗するとランプ性能が低下する。ランプ性能が低下すると放電ランプの交換を必要とする。そのため、電極の更なる長寿命化が望まれている。従来の放電ランプ用カソード部品は、１００時間程度では優れた耐久性を示すが、それを超える長時間では耐久性が低下する。
特開２０１１－３４８６号公報 特許第５８００９２２号公報
　実施形態の放電ランプ用カソード部品は、線径２ｍｍ以上３５ｍｍ以下の胴体部と、胴体部から先細る先端部と、を具備する。カソード部品は、ＴｈＯ２換算で０．５質量％以上３質量％以下のトリウムを含有するタングステン合金を含む。胴体部の中心を通るとともに胴体部の長さ方向に沿う断面における、中心を含むとともに９０μｍ×９０μｍの単位面積を有する領域の電子線後方散乱回折分析を行う場合、電子線後方散乱回折分析により得られる結晶粒マップは、タングステンを含むタングステン結晶粒とトリウムを含むトリウム結晶粒とを有する。トリウム結晶粒は、結晶粒マップにおいて、連続する２点以上の測定点の結晶方位角差のそれぞれが－５度以上＋５度以下であるとともにトリウムを含むトリウム結晶領域により定義される。トリウム結晶粒の粒径は、結晶粒マップにおいて、トリウム結晶領域の円相当径により定義される。結晶粒マップの複数のトリウム結晶粒の粒度分布の累積分布グラフにおいて、累積頻度が９０％である粒径は、３．０μｍ以上である。
放電ランプ用カソード部品の一例を示す側面図である。 胴体部の長さ方向の断面の一例を示す図である。 実施例１および比較例１のトリウム結晶粒の累積分布グラフを示す図である。 実施例１および比較例１のトリウム結晶粒の頻度分布グラフを示す図である。 放電ランプの構造例を示す図である。
　以下、実施形態について、図面を参照して説明する。図面に記載された各構成要素の厚さと平面寸法との関係、各構成要素の厚さの比率等は現物と異なる場合がある。また、実施形態において、実質的に同一の構成要素には同一の符号を付し適宜説明を省略する。
　図１は放電ランプ用カソード部品の一例を示す側面図である。放電ランプ用カソード部品１は、線径２ｍｍ以上３５ｍｍ以下の胴体部２と、胴体部２から先細るように延在する先端部３と、を備えている。図１は、放電ランプ用カソード部品１と、胴体部２と、先端部３と、中心４と、胴体部２の線経Ｗと、胴体部２の長さＴと、を示す。図２は胴体部２の中心４の長さ方向の断面の一例を示す図である。図２は、胴体部２の長さＴ方向（側面方向）に沿う方向ａと、方向ａに沿うとともに中心４を通る断面５と、断面５と垂直な方向ｂ（胴体部２の線径Ｗ方向（円周方向））と、を示す。本明細書では、放電ランプ用カソード部品を単に「カソード部品」と示すこともある。
　胴体部２は、円柱形状を有する。線径Ｗは円周方向断面の直径である。円周が楕円の場合、線径Ｗは最も大きな直径を示す。胴体部２の線径Ｗが２ｍｍ未満であると、放電ランプの発光が不足する可能性がある。線径Ｗが３５ｍｍを超えると、放電ランプの大型化を招く。そのため、線径Ｗは２ｍｍ以上３５ｍｍ以下、さらには５ｍｍ以上２０ｍｍ以下が好ましい。胴体部２の長さＴは１０ｍｍ以上６００ｍｍ以下が好ましい。
　先端部３は胴体部２から先細る形状を有する。そのため、先細り始める箇所から端部までの領域が先端部３となる。先端部３は、カソード部品１の方向ａの断面において、鋭角形状を有する。カソード部品１はこのような形状に限定されず、カソード部品１の方向ａの断面において、先端部３が例えばＲ形状、平面形状のような他の形状を有していてもよい。先端部３が先細り形状を有する場合、放電ランプの一対の電極部品間で効率よく放電できる。
　カソード部品は、酸化物（ＴｈＯ２）換算で０．５質量％以上３質量％以下のトリウム（トリウム成分ともいう）を含有するタングステン合金からなる。含有量が０．５質量％未満では添加の効果が小さく、３質量％を超えると焼結性および加工性が低下する。そのため、トリウムの含有量は酸化物（ＴｈＯ２）換算で０．５質量％以上３質量％以下、さらには０．８質量％以上２．５質量％以下が好ましい。
　断面５における、中心４を含むとともに９０μｍ×９０μｍの単位面積を有する領域の電子線後方散乱回折（ＥＢＳＤ）分析を行う場合、ＥＢＳＤ分析により得られる結晶粒マップは、タングステンを含有する結晶粒（タングステン結晶粒）とトリウムを含有する結晶粒（トリウム結晶粒）とを有する。
　ＥＢＳＤは、結晶試料に電子線を照射する。電子は回折され反射電子として試料から放出される。この回折パターンを投影し、投影されたパターンから結晶方位等を測定できる。Ｘ線回折（ＸＲＤ）は複数の結晶粒における結晶方位の平均値を測定する方法である。これに対し、ＥＢＳＤは個々の結晶の結晶方位を測定できる。ＥＢＳＤと同様の分析方法は、電子線後方散乱パターン（ＥＢＳＰ）分析と呼ばれることがある。
　ＥＢＳＤ分析は、日本電子株式会社製の熱電界放射型走査電子顕微鏡（ＴＦＥ－ＳＥＭ）ＪＳＭ－６５００Ｆと株式会社ＴＳＬソリューション製のＤｉｇｉＶｉｅｗＩＶスロースキャンＣＣＤカメラ、ＯＩＭ　Ｄａｔａ　Ｃｏｌｌｅｃｔｉｏｎｖｅｒ．７．３ｘ、ＯＩＭ　Ａｎａｌｙｓｉｓｖｅｒ．８．０を用いて行われる。
　ＥＢＳＤ分析の測定条件は、電子線の加速電圧２０ｋＶ、照射電流１２ｎＡ、試料の傾斜角７０度、測定領域の単位面積９０μｍ×９０μｍ、測定間隔０．３μｍ／ｓｔｅｐを含む。断面５が測定面であり、断面５に電子線を照射し回折パターンを得る。測定試料の測定面は、表面粗さＲａが０．８μｍ以下になるまで研磨される。また、断面５は先端部３の中心を通り、胴体部２の厚さＴの中心４を通る。測定領域は中心４を含む。
　タングステン結晶粒は、結晶粒マップにおいて、連続する２点以上の測定点の結晶方位角差のそれぞれが－５度以上＋５度以下であるとともにタングステンを含むタングステン結晶領域により定義される。換言すると、結晶方位角差が５度以内の測定点が２点以上連続して存在するタングステン結晶領域がタングステン結晶粒と識別される。なお、タングステン結晶領域は、上記ＥＢＳＤ分析の装置を用いて識別可能である。
　タングステン結晶粒の粒径は、結晶粒マップにおいて、タングステン結晶領域の円相当径により定義される。複数のタングステン結晶粒の平均粒径は、例えば２０μｍ以下、さらには１５μｍ以下であることが好ましい。これにより、複数のトリウム結晶粒の分布状態を均一にできる。つまり、所定の粒度分布を有するトリウム結晶粒を均一に分散させることができる。これにより、放電特性を向上させることができる。
　平均粒径は、単位面積９０μｍ×９０μｍの領域における識別された結晶粒から算出する。ここで粒径は円相当径である。単位面積９０μｍ×９０μｍの領域からはみ出す結晶粒については当該領域の境界を結晶粒の端部として算出する。平均粒径は、メジアン径である。つまり、累積粒径である。
　トリウム結晶粒は、結晶粒マップにおいて、連続する２点以上の測定点の結晶方位角差のそれぞれが－５度以上＋５度以下であるとともにトリウムを含むトリウム結晶領域により定義される。換言すると、結晶方位角差が５度以内の測定点が２点以上連続して存在するトリウム結晶領域がトリウム結晶粒と識別される。なお、トリウム結晶領域は、上記ＥＢＳＤ分析の装置を用いて識別可能である。
　トリウム結晶粒の粒径は、結晶粒マップにおいて、トリウム結晶領域の円相当径により定義される。また、複数のトリウム結晶粒の粒度分布は、累積分布グラフおよび頻度分布グラフにより表される。
　累積分布グラフは、横軸の粒径（μｍ）と、縦軸の累積頻度（％）と、の関係を示す。横軸は、例えば０．１２５μｍないし０．２５μｍの間隔で複数の粒径範囲に区切られる。トリウム結晶粒の累積分布グラフは、単位面積９０μｍ×９０μｍの領域に存在するトリウム結晶粒の粒径と累積頻度との関係を示す。累積頻度の上限は、１００％である。
　頻度分布グラフは、横軸の粒径（μｍ）と、縦軸の頻度（％）と、の関係を示す。横軸は、例えば０．１２５μｍないし０．２５μｍの間隔で複数の粒径範囲に区切られる。頻度分布グラフは、例えば結晶粒マップに存在する結晶粒の各粒径のうち、どの粒径の結晶粒が多いかを相対的に示す。
　トリウム結晶粒の累積分布グラフにおいて、累積頻度が９０％である粒径Ｄ９０は、３．０μｍ以上が好ましい。粒径Ｄ９０の上限は、特に限定されないが、例えば４．５μｍ以下である。トリウム結晶粒の粒径は、結晶粒マップにおいて、前記トリウム結晶領域の円相当径により定義される。
　粒径Ｄ９０が３．０μｍ以上であることは、トリウム結晶粒の粒径が比較的大きいことを示す。従来のカソード部品は、粒径Ｄ９０が３．０μｍ未満である。トリウム結晶粒は、タングステン結晶粒同士の粒界に存在する。トリウム結晶粒を大きくすることにより、タングステン結晶粒の粒成長を抑制できる。
　タングステン結晶粒のような母材結晶粒の粒界に、トリウム結晶粒のような粒界結晶粒を存在させることにより母材結晶粒の粒成長を抑制するという効果をピン止め効果ともいう。ピン止め効果が不均一であると、母材結晶粒を急激に成長させる原因となる。トリウム結晶粒の粒径を大きくすることによりピン止め効果を均一にできる。結果としてタングステン結晶粒を均一に成長させることができる。
　トリウム結晶粒の累積分布グラフにおいて、累積頻度が１００％である粒径Ｄ１００は、４．８μｍ以下、さらには４．５μｍ以下が好ましい。トリウム結晶粒は、エミッションにより蒸発する。よって、粗大なトリウム結晶粒があると、トリウム結晶粒が蒸発した跡が大きな空洞を形成し、カソード部品１の耐久性を低下させる可能性がある。
　累積頻度が５０％である粒径Ｄ５０は、１．８μｍ以上が好ましい。これによりピン止め効果をさらに均一にできる。粒径Ｄ５０の上限は、特に限定されないが、例えば３．０μｍ以下である。
　トリウム結晶粒の頻度分布グラフは、２μｍ以上３μｍ以下の粒径の範囲に極小点を有することが好ましい。これにより、３μｍ以上の粒径を有するトリウム結晶粒の割合を多くできる。
　極小点は、頻度分布グラフの谷の頂点である。極大点は、頻度分布グラフの山の頂点である。頻度分布グラフの山があることは、その山の頂点に対応する粒径を有する結晶粒の数が多いことを示す。また、頻度分布グラフの谷があることは、その谷の底点に対応する粒径を有する結晶粒の数が少ないことを示す。
　トリウム結晶粒の頻度分布グラフは、頻度分布グラフの２μｍ以上３μｍ以下の粒径の範囲にある極小点の頻度と、当該極小点に最も近接する極大点の頻度と、の差が１０％以上である箇所を有することが好ましい。これは、頻度分布グラフが大きな谷を有することを示す。大きな谷があることにより、粒径サイズが近いトリウム結晶粒の数を増やすことができる。トリウム結晶粒の粒径を近似させることにより、ピン止め効果を均一にできる。
　カソード部品１は再結晶組織を有していないことが好ましい。再結晶化前にトリウム結晶粒の粒径やタングステン結晶粒の粒径などを制御することが重要である。これにより、再結晶組織を有していても、タングステン結晶粒の異常粒成長を抑制できる。言い換えれば、実施形態のカソード部品は、再結晶化前のカソード部品である。
　再結晶組織は、再結晶温度で熱処理することにより、結晶内ひずみ（内部応力）を低減した組織である。トリウムを含有するタングステン合金の再結晶温度は１３００Ｋ以上２０００Ｋ以下（１０２７℃以上１７２７℃以下）である。カソード部品１は、先端部３を形成するための加工を施して形成される必要がある。また、胴体部２の線径Ｗの調整のために加工を施して形成される必要がある。これら加工により生じる歪を再結晶化熱処理で緩和できる。１３００Ｋ以上２０００Ｋ以下の温度で形成される再結晶を一次再結晶という。一次再結晶は熱処理前と比べて粒成長を伴う。２０００Ｋを超える温度で形成される再結晶を二次再結晶という。二次再結晶は、一次再結晶よりも、さらに粒成長が起きる。一般的に二次再結晶の結晶粒は熱処理前に比べて３０倍以上大きくなる。このため、再結晶の有無は粒径から判断できる。放電ランプを点灯すると、カソード電極の温度は２０００℃を超える温度まで上昇する。このため、カソード部品１は再結晶組織を有する。長時間使用し続けていると、高温状態が続くため、さらに粒成長しやすい使用環境である。一般的に二次再結晶した結晶粒は熱処理前に比べて３０倍以上大きい。このため、再結晶組織の有無は粒径から判断できる。
　実施形態のカソード部品は、再結晶前の結晶粒径などを制御するため、粒成長を抑制できる。その結果、放電ランプのフリッカー寿命を延ばすことできる。
　従来の放電ランプは、放電ランプに求められる保証寿命の半分程度の時間が経過するとフリッカー現象が生じる。この原因を追究したところ、一定期間が過ぎると放電ランプ用カソード部品のタングステン結晶粒に異常粒成長が生じることがわかった。
　実施形態の放電ランプ用カソード部品は、タングステン結晶粒の異常粒成長の発生を抑制できる。これにより、長寿命化を有する放電ランプ用カソード部品を提供できる。
　実施形態のカソード部品は、放電ランプに適用できる。図５は放電ランプの構造例を示す図である。図５は、カソード部品１と、アノード部品６と、電極支持棒７と、ガラス管８と、を示す。
　カソード部品１は一つの電極支持棒７に接続されている。アノード部品６は他の一つの電極支持棒７に接続されている。接続はろう付けなどによって行われる。カソード部品１とアノード部品６はガラス管８の中で対向して配置され、電極支持棒７の一部とともに封止されている。ガラス管８内部は真空に保たれている。
　カソード部品１は低圧放電ランプ、高圧放電ランプのいずれの放電ランプにも適用できる。低圧放電ランプは、一般照明、道路やトンネルなどに使われる特殊照明、塗料硬化装置、ＵＶ硬化装置、殺菌装置、半導体などの光洗浄装置などに用いられる、様々なアーク放電型の放電ランプが挙げられる。高圧放電ランプは、上下水の処理装置、一般照明、競技場などの屋外照明、ＵＶ硬化装置、半導体やプリント基板などの露光装置、ウエハ検査装置、プロジェクタなどの高圧水銀ランプ、メタルハライドランプ、超高圧水銀ランプ、キセノンランプ、ナトリウムランプなどが挙げられる。このように放電ランプは、照明装置、映像投影装置、製造装置などの様々な装置に用いられている。実施形態のカソード部品は耐久性に優れているため、高圧放電ランプに適している。
　放電ランプの出力は、例えば１００Ｗないし１０ｋＷである。１０００Ｗ未満の出力の放電ランプを低圧放電ランプとし、１０００Ｗ以上の出力の放電ランプを高圧放電ランプとする。
　放電ランプは、それぞれ用途に応じて設定された保証寿命を有する。保証寿命の一つにフリッカー寿命がある。フリッカー現象は、前述のとおり放電ランプの出力がばらつく現象であり、放電ランプの出力が１００％になる電圧を印加にも関わらず、出力が低下する。
　デジタルシネマ用放電ランプは、出力１ｋＷ以上７ｋＷ以下程度の放電ランプを用いて構成される。スクリーンサイズに合わせて、放電ランプの出力を選択する。スクリーンサイズが６ｍでは出力１．２ｋＷである。スクリーンサイズが１５ｍでは出力４ｋＷである。スクリーンサイズが３０ｍでは出力７ｋＷである。出力１．２ｋＷの放電ランプの定格寿命は３０００時間程度に設定されている。出力４ｋＷの放電ランプの定格寿命は１０００時間程度に設定されている。出力７ｋＷの放電ランプの定格寿命は３００時間程度に設定されている。デジタルシネマ用放電ランプの寿命は出力が大きくなるに従い短い。このように、放電ランプの寿命は、用途や使用条件によって様々である。
　従来の放電ランプ用カソード部品では、寿命の半分程度の期間が経過するとフリッカー現象が生じる。デジタルシネマ用放電ランプにフリッカー現象が生じると、画面のちらつきが生じ、きれいな画像を視認できないため、定格寿命の前に上記部品を交換する必要がある。実施形態のカソード部品は、放電ランプの使用中においてタングステン結晶粒の異常粒成長を抑制できる。このため、フリッカー現象の発生を抑制できる。
　デジタルシネマなどの投影型表示装置は、ちらつきが生じると画質が低下する。そのため、フリッカー現象の抑制要求が厳しい。このため、実施形態のカソード部品は、デジタルシネマ用放電ランプに好適である。ここではデジタルシネマ用放電ランプを例示するが、他の用途についても同様である。
　次に、実施形態のカソード部品の製造方法例について説明する。実施形態のカソード部品の製造方法は、上記構成を具備するカソード部品を形成可能であれば特に限定されないが、歩留り良くカソード部品を製造する方法として次の方法が挙げられる。
　放電ランプ用カソード部品の製造方法は、タングステン源粉末とトリウム源粉末とを混合して混合粉末を形成する工程と、混合粉末を用いて成形体を形成する工程と、成形体を予備焼結により焼結して予備焼結体を形成する工程と、予備焼結体を通電焼結により焼結する工程と、を具備する。
　タングステン源粉末の粒度分布の頻度分布グラフは、隣接する第１のピークと第２のピークとを含む複数のピークを有し、第１のピークと第２のピークとの間のピーク間距離は１０μｍ以上が好ましい。これにより、大きな粉末と小さな粉末との混合粉末を形成できる。混合粉末は、大きな粉末の粒界に小さな粉末を有する。これにより、タングステン結晶粒同士の粒界サイズを均一にできる。トリウム結晶粒はタングステン結晶粒同士の粒界に存在する。タングステン結晶粒同士の粒界サイズを均一にすることにより、粒界に存在するトリウム結晶粒のサイズを調整できる。
　第１のピークおよび第２のピークを含む複数のピークの頻度のそれぞれは、２％以上が好ましい。これにより、粒界サイズを均一にする効果を向上させることができる。
　このようなタングステン源粉末を用意するために、頻度分布グラフが１０μｍ未満の粒径の範囲に第１のピークを有する第１のタングステン源粉末と、頻度分布グラフが１０μｍ以上の粒径の範囲に第２のピークを有する第２のタングステン源粉末とを混合して混合タングステン粉末を形成することが好ましい。混合タングステン粉末の３０質量％以上５０質量％以下は、第１のタングステン源粉末（粒径が小さいタングステン源粉末）であり、残部は第２のタングステン源粉末（粒径が大きいタングステン源粉末）であることが好ましい。
　第１のタングステン源粉末の粒度分布の頻度分布グラフは、４μｍ以上７μｍ以下の粒径範囲に４％以上６％以下の頻度である第１のピークを有することが好ましい。第２のタングステン源粉末の頻度分布グラフは、２０μｍ以上５０μｍ以下の粒径範囲に６％以上８％以下の頻度である第２のピークを有することが好ましい。
　タングステン源粉末の粒度分布は、マイクロトラック社の９３２０－Ｘ１００を使用して測定される。本装置はレーザ回折法により粒子径を測定できる。測定で得られた粒度分布からピーク位置と頻度を読み取ることができる。
　トリウム源粉末は、例えば酸化トリウム（ＴｈＯ２）になるトリウム成分とすることにより、タングステン合金中のトリウム量を調整できる。
　トリウム源粉末およびタングステン源粉末は、例えば湿式法や乾式法を用いて混合できる。
　湿式法は、例えば硝酸トリウムとタングステン粉末とを含有する溶液から液体成分を蒸発させ、大気雰囲気中で４００℃以上９００℃以下の温度で加熱してトリウム成分を酸化トリウムに分解する。この工程により、酸化トリウム粉末を含有するタングステン粉末を形成できる。
　乾式法は、例えば酸化トリウム粉末をボールミルにて粉砕混合する。この工程により、凝集した酸化トリウム粉末をほぐすことができ、酸化トリウム粉末の凝集を低減できる。また、混合工程の際は、少量のタングステン粉末を添加してもよい。
　粉砕混合された酸化トリウム粉末から、必要に応じ、篩をかけて粉砕しきれなかった凝集粉または粗大粒を取り除くことが好ましい。また、篩掛けにより、最大径１０μｍを超える凝集粉または粗大粒を取り除くことが好ましい。
　次に、酸化トリウム粉末属タングステン粉末と混合する。最終的に目的とする酸化トリウムの濃度になるようにタングステン粉末を添加する。酸化トリウム粉末とタングステン粉末との混合粉末を混合容器に入れ、混合容器を回転させ均一に混合させる。このとき、混合容器を円筒形状とし、円周方向に回転させることにより、スムーズに混合できる。この工程により、酸化トリウム粉末を含有するタングステン粉末を調製できる。
　以上のような、湿式法または乾式法により酸化トリウム粉末を含有するタングステン粉末を調製できる。湿式法と乾式法では、湿式法の方が好ましい。乾式法は混合容器を回転させながら混合するため、原料粉末と容器がこすれて不純物が混入し易い。また、酸化トリウム粉末の含有量は０．５質量％以上３質量％以下が好ましい。また、湿式法であれば、タングステン粉末の隙間に酸化トリウム粉末を侵入させやすい。これによりタングステン結晶粒やトリウム結晶粒の粒径を制御し易い。
　成形体は、例えば酸化トリウム粉末を含有するタングステン粉末を用いて形成される。成形体を形成する際は、必要に応じ、バインダを使用してもよい。成形体は、例えば５ｍｍ以上５０ｍｍ以下の直径を有する円柱形状を備える。成形体の長さは任意である。
　予備焼結は、１２５０℃以上１５００℃以下の温度で行うことが好ましい。
　通電焼結は、２１００℃以上２５００℃以下の温度になるように通電することが好ましい。温度が２１００℃未満では十分な緻密化ができず強度が低下する場合がある。２５００℃を超えると、トリウム結晶粒およびタングステン結晶粒が、粒成長し過ぎて目的とする結晶組織を得られない場合がある。
　上記製造方法により、トリウム含有タングステン合金を有する焼結体（インゴット）を得ることができる。なお、予備焼結体が円柱形状を有していれば焼結体も円柱形状を有する。以下焼結体が円柱形状を有する円柱状焼結体である例について説明する。
　上記製造方法は、第一の加工工程と、第二の加工工程と、をさらに有していてもよい。
　第一の加工工程は、鍛造加工、圧延加工、押出加工からなる群より選ばれる少なくとも一つの加工によりインゴットを加工して、インゴットの例えば線径Ｗを調整する。
　これらの加工は、線径Ｗを小さくできる。よって、円柱状焼結体中のポアを低減できる。第一の加工工程は、鍛造加工または押出加工が好ましい。鍛造加工または押出加工は、円柱状焼結体の円周全体を加工しやすいため、ポアの低減効果が高い。
　鍛造加工は、ハンマーで円柱焼結体を叩いて圧力を加える加工である。圧延加工は、２つ以上のローラーで焼結体を挟みながら加工する方法である。押出加工は、強圧してダイス孔から押し出す方法である。
　鍛造加工はハンマーで叩くため結晶方位に部分的なばらつきが生じやすい。押出加工は、ダイスを通すときの応力が強いため、中央部と表面部での結晶方位に違いが生じやすい。圧延加工であると、ローラーからの応力を調整できるため、結晶方位を制御しやすい。
　第一の加工工程の加工率は、例えば１０％以上３０％以下が好ましい。加工率が１０％未満であるとポアを低減する効果が小さい。加工率が３０％を超えると結晶方位の制御が困難となる。第一の加工工程は、加工率が１０％以上３０％以下の範囲内であれば、複数回に分けて加工を行ってもよい。
　加工率は、加工前の円柱状焼結体の断面積をＡ、加工後の円柱状焼結体の断面積をＢとする場合、加工率＝［（Ａ－Ｂ）／Ａ］×１００％、により求められる。例えば、直径２５ｍｍの円柱状焼結体を直径２０ｍｍの円柱状焼結体に加工する場合の加工率を説明する。直径２５ｍｍの円の断面積Ａは４６０．６ｍｍ２、直径２０ｍｍの円の断面積Ｂは３１４ｍｍ２であるから加工率は３２％＝［（４６０．６－３１４）／４６０．６］×１００％となる。
　第一の加工工程の加工率が１０％以上３０％以下であることは、第一の加工工程の前の円柱状焼結体（インゴット）の断面積を断面積Ａとして求められる。
　第二の加工工程は、例えば圧延加工である。圧延加工であると結晶方位を制御しやすい。圧延加工は、複数のローラーで挟みながら断面積を小さくする方法である。圧延加工のみで加工すると結晶方位を制御できる。第二の加工工程は、第一の加工工程後に実施される。
　第二の加工工程において圧延加工の加工率は３０％以上７０％以下、好ましくは４０％以上７０％以下である。第二の加工工程の加工率が３０％以上７０％以下であることは、第一の加工工程の後の円柱状焼結体の断面積を断面積Ａとして求められる。
　第一の加工工程後の断面積を断面積Ａとして加工率を制御する。加工率が３０％以上７０％以下の範囲内であれば、１回の加工でもよいし、２回以上に分けてもよい。加工率が３０％未満または７０％を超えると、目的とする結晶粒が得られない。
　第一の加工工程および第二の加工工程は、冷間加工であることが好ましい。冷間加工は、再結晶温度以下の温度で対象物を加工する方法である。再結晶温度以上の加熱状態で加工することを熱間加工という。熱間加工であると円柱状焼結体が再結晶化する。冷間加工であると再結晶化しない。再結晶化しない組織で結晶粒を制御することが重要である。
　以上の工程により形成された線径２ｍｍ以上３５ｍｍ以下の円柱状焼結体を、必要な長さに切断する。次に、先細る先端部３を形成する工程を実施する。先端部３の加工は、先端部３を所定のテーパ状に切削加工することにより行われる。必要に応じ、表面粗さＲａが５μｍ以下になるように表面研磨加工を施す。以上の工程により実施形態のカソード部品を製造できる。
　放電ランプは次のように製造できる。まず、カソード部品１を電極支持棒７に接続する。接続はろう付けなどによって行うことができる。アノード部品６が電極支持棒７に接続された部品を用意する。カソード部品１とアノード部品６はガラス管８の中で対向して配置し固定され、電極支持棒７の一部とともに封止する。ガラス管８内部は真空にする。放電ランプを製造する工程中に、必要に応じ、カソード部品の再結晶温度以上の熱処理を行ってもよい。
（実施例１～７、比較例１）
　タングステン源粉末とトリウム源粉末とを混合して混合粉末を形成した。表１は、タングステン源粉末とトリウム源粉末とを説明するための表である。タングステン源粉末は、第１のピークを有する頻度分布グラフを示す粒度分布を有する第１のタングステン粉末と、第２のピークを有する頻度分布グラフを示す粒度分布を有する第２のタングステン粉末と、の混合タングステン粉末である。表１は、混合タングステン粉末中の第１のタングステン粉末の含有量と第２のタングステン粉末の含有量と、第１および第２のタングステン粉末のピーク粒径およびピーク頻度とを示す。混合粉末は、硝酸トリウムとタングステン粉末とを含有する溶液から液体成分を蒸発させ、大気雰囲気中で４００℃以上９００℃以下の温度で加熱してトリウム成分を酸化トリウムに分解することにより形成した。トリウム源粉末の含有量は、ＴｈＯ２換算である。トリウム源粉末は、３μｍ以下の平均粒径を有する。
Figure JPOXMLDOC01-appb-T000001
　表１から、実施例１ないし実施例７において、トリウム源粉末の含有量は、ＴｈＯ２換算で０．５質量％以上２．６質量％以下であり、混合タングステン粉末の第１のタングステン源粉末の含有量は、４０質量％以上５０質量％以下であり、第２のタングステン源粉末の含有量は、５０質量％以上６０質量％以下であり、タングステン源粉末の頻度分布グラフは、８μｍ以下の粒径範囲の第１のピークと２０μｍ以上の粒径範囲の第２のピークと、を有し、ピーク頻度はいずれも頻度３％以上であることがわかる。
　次に、混合粉末を用いて成形体を形成した。次に、成形体を予備焼結により焼結して予備焼結体を形成した。次に、予備焼結体を通電焼結により焼結して円柱状焼結体（インゴット）を作製した。表２は、予備焼結および通電焼結を説明するための表である。
Figure JPOXMLDOC01-appb-T000002
　次に、円柱状焼結体（インゴット）を第一の加工工程により加工し、その後第二の加工により加工した。表３は、第一の加工工程および第二の加工工程を説明するための図である。第一の加工工程および第二の加工工程は、いずれも冷間加工である。
Figure JPOXMLDOC01-appb-T000003
　次に、冷間加工された円柱状焼結体を切断加工により加工した。また、切断加工された円柱状焼結体の端部に先細る先端部を形成した。先端部のテーパ角度は６０度以上８０度以下である。以上の工程により、放電ランプ用カソード部品を製造した。表４は、カソード部品のサイズを説明するための表である。
Figure JPOXMLDOC01-appb-T000004
　製造されたカソード部品をＥＢＳＤ分析により分析してタングステン結晶粒の結晶粒マップおよびトリウム結晶粒の結晶粒マップを作成した。測定条件等は、実施形態において説明したとおりであるため、ここでは説明を省略する。
　トリウム結晶粒の結晶粒マップを用いて、トリウム結晶粒の累積分布グラフを作成するとともに頻度分布グラフを作成した。図３は、実施例１および比較例１のトリウム結晶粒の累積分布グラフを示す図である。図４は、実施例１および比較例１のトリウム結晶粒の頻度分布グラフを示す図である。図３および図４の実線は、実施例１を示し、点線は比較例１を示す。
　上記累積分布グラフから、トリウム結晶粒の粒径Ｄ９０および粒径Ｄ５０、Ｄ１００を算出した。また、上記頻度分布グラフにおいて、極小点の有無、２μｍ以上３μｍ以下の粒径の範囲の極小点の有無、２μｍ以上３μｍ以下の粒径の範囲の極小点の頻度と当該極小点に最も近接する極大点の頻度との差が１０％以上である箇所の有無を確認した。また、タングステン結晶粒の結晶粒マップを用いて、タングステン結晶粒の平均粒径を算出した。表５は、トリウム結晶粒およびタングステン結晶粒を説明するための表である。
Figure JPOXMLDOC01-appb-T000005
　実施例１ないし実施例７のカソード部品において、トリウム結晶粒の粒径Ｄ９０は３．０μｍ以上３．９μｍ以下であり、粒径Ｄ５０は１．８μｍ以上４．０μｍ以下であり、粒径Ｄ１００は４．８μｍ以下であった。また、タングステン結晶粒の平均粒径は、４μｍ以上７．８μｍ以下であった。
　実施例１ないし実施例７のカソード部品において、頻度分布グラフは、２μｍ以上３μｍ以下の粒径の範囲に極小点を有する。また、２μｍ以上３μｍ以下の粒径の範囲の極小点の頻度と、当該極小点と最も近接する極大点の頻度の差は、１０％以上であった。比較例１は、トリウム結晶粒の頻度分布グラフでは極小値があったものの、それ以外は範囲外であった。また、タングステン結晶粒の粒径Ｄ５０はいずれも２０μｍ以下であった。
　次に、放電ランプ用カソード部品の耐久性を耐久性試験により評価した。放電ランプ用カソード部品を用いて放電ランプを作製した。耐久性試験は、点灯試験により実施し、放電ランプのフリッカー寿命を測定した。点灯時のランプ電圧は４０Ｖであり、非点灯時のランプ電圧は２０Ｖである。点灯状態を３時間、非点灯状態を２時間に設定し、点灯状態と非点灯状態とを交互に繰り返した。点灯状態または非点灯状態のランプ電圧のずれが１Ｖ以上になったときにフリッカーが発生したと定義した。フリッカーが発生するまでの点灯時間の合計をフリッカー寿命とした。
　同条件で８００時間経過後にタングステン結晶粒の平均粒径（μｍ）を測定した。平均粒径Ｄ５０の測定は、先端部の側面方向断面を用い、先端から０．５ｍｍ入った箇所を測定した。その結果を表６に示す。
Figure JPOXMLDOC01-appb-T000006
　表６からわかるとおり、実施例１ないし実施例７のカソード部品を用いた放電ランプは比較例１のカソード部品を用いた放電ランプよりも長寿命であった。これはトリウム結晶粒のピン止め効果を均一に発現させてタングステン結晶粒の粗大化を抑制できるためである。また、頻度分布グラフに複数のピークを有するタングステン源粉末を用いることにより、トリウム結晶粒の粒度分布を制御できる。
　以上、本発明のいくつかの実施形態を例示したが、これらの実施形態は、例として提示したものであり、発明の範囲を限定することは意図していない。これら新規な実施形態は、その他の様々な形態で実施されることが可能であり、発明の要旨を逸脱しない範囲で、種々の省略、置き換え、変更などを行うことができる。これら実施形態やその変形例は、発明の範囲や要旨に含まれるとともに、特許請求の範囲に記載された発明とその均等の範　　
囲に含まれる。また、前述の各実施形態は、相互に組み合わせて実施できる。

Claims (12)

  1. 　線径２ｍｍ以上３５ｍｍ以下の胴体部と、前記胴体部から先細る先端部と、を具備する放電ランプ用カソード部品であって、
    　前記カソード部品は、ＴｈＯ２換算で０．５質量％以上３質量％以下のトリウムを含有するタングステン合金を含み、
    　前記胴体部の中心を通るとともに前記胴体部の長さ方向に沿う断面における、前記中心を含むとともに９０μｍ×９０μｍの単位面積を有する領域の電子線後方散乱回折分析を行う場合、前記電子線後方散乱回折分析により得られる結晶粒マップは、タングステンを含むタングステン結晶粒と、トリウムを含むトリウム結晶粒と、を有し、
    　前記トリウム結晶粒は、前記結晶粒マップにおいて、連続する２点以上の測定点の結晶方位角差のそれぞれが－５度以上＋５度以下であるとともに前記トリウムを含むトリウム結晶領域により定義され、
    　前記トリウム結晶粒の粒径は、前記結晶粒マップにおいて、前記トリウム結晶領域の円相当径により定義され、
    　前記結晶粒マップの複数の前記トリウム結晶粒の粒度分布の累積分布グラフにおいて、累積頻度が９０％である粒径は、３．０μｍ以上である、放電ランプ用カソード部品。
  2. 　前記累積分布グラフにおいて、累積頻度が５０％である粒径は、１．８μｍ以上である、請求項１に記載のカソード部品。
  3. 　前記トリウム結晶粒の粒度分布の頻度分布グラフは、２μｍ以上３μｍ以下の粒径の範囲に極小点を有する、請求項１に記載のカソード部品。
  4. 　前記頻度分布グラフの前記極小点の頻度と、前記極小点に最も近接する極大点の頻度との差は、１０％以内である、請求項３に記載の放電ランプ用カソード部品。
  5. 　前記タングステン結晶粒の平均粒径は、２０μｍ以下である、請求項１に記載の放電ランプ用カソード部品。
  6. 　前記カソード部品は、再結晶組織を有していない、請求項１に記載のカソード部品。
  7. 　請求項１に記載の前記カソード部品を具備する、放電ランプ。
  8. 　デジタルシネマ用放電ランプである、請求項７に記載の放電ランプ。
  9. 　第１のピークと第２のピークとを含む頻度分布グラフを示す粒度分布を有するタングステン源粉末と、３μｍ以下の平均粒径を有するトリウム源粉末と、を混合して混合粉末を形成する工程と、
    　前記混合粉末を用いて５ｍｍ以上５０ｍｍ以下の直径を有する成形体を形成する工程と、
    　前記成形体を１２５０℃以上１５００℃以下の温度で予備焼結により焼結して予備焼結体を形成する工程と、
    　前記予備焼結体を２１００℃以上２５００℃以下の温度で通電焼結により焼結する工程と、
    　を具備する、放電ランプ用カソード部品の製造方法。
  10. 　前記第１のピークと前記第２のピークとの間のピーク間距離は、１０μｍ以上である、請求項９に記載の方法。
  11. 　前記第１のピークの頻度および前記第２のピークの頻度のそれぞれは、２％以上である、請求項９に記載の方法。
  12. 　前記第１のピークの粒径は、１０μｍ未満であり、
    　前記第２のピークの粒径は、１０μｍ以上である、請求項９に記載の方法。
PCT/JP2020/006284 2019-02-18 2020-02-18 放電ランプ用カソード部品、放電ランプ、および放電ランプ用カソード部品の製造方法 Ceased WO2020171065A1 (ja)

Priority Applications (2)

Application Number Priority Date Filing Date Title
JP2021502027A JP7098812B2 (ja) 2019-02-18 2020-02-18 放電ランプ用カソード部品、放電ランプ、および放電ランプ用カソード部品の製造方法
CN202080003268.4A CN112262454B (zh) 2019-02-18 2020-02-18 放电灯用阴极部件、放电灯及放电灯用阴极部件的制造方法

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2019026651 2019-02-18
JP2019-026651 2019-02-18

Publications (1)

Publication Number Publication Date
WO2020171065A1 true WO2020171065A1 (ja) 2020-08-27

Family

ID=72144328

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2020/006284 Ceased WO2020171065A1 (ja) 2019-02-18 2020-02-18 放電ランプ用カソード部品、放電ランプ、および放電ランプ用カソード部品の製造方法

Country Status (3)

Country Link
JP (1) JP7098812B2 (ja)
CN (1) CN112262454B (ja)
WO (1) WO2020171065A1 (ja)

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2011108288A1 (ja) * 2010-03-05 2011-09-09 パナソニック株式会社 放電ランプ用電極、高圧放電ランプ、ランプユニットおよび投射型画像表示装置
WO2013122081A1 (ja) * 2012-02-15 2013-08-22 株式会社 東芝 放電ランプ用カソード部品
WO2014006779A1 (ja) * 2012-07-03 2014-01-09 株式会社 東芝 タングステン合金部品、ならびにそれを用いた放電ランプ、送信管およびマグネトロン
WO2014021154A1 (ja) * 2012-07-31 2014-02-06 東芝マテリアル株式会社 放電ランプ用陰極およびその製造方法
JP2014063655A (ja) * 2012-09-21 2014-04-10 Orc Manufacturing Co Ltd 放電ランプ用電極の製造方法
WO2018213858A2 (de) * 2017-05-23 2018-11-29 Plansee Se Kathodenwerkstoff

Family Cites Families (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE19738574A1 (de) * 1997-09-04 1999-03-11 Patent Treuhand Ges Fuer Elektrische Gluehlampen Mbh Elektrode und Verfahren sowie Vorrichtung zur Herstellung derselben
JP4486163B1 (ja) * 2008-12-08 2010-06-23 株式会社アライドマテリアル タングステン電極材料およびタングステン電極材料の製造方法
CN112272860B (zh) * 2018-11-19 2023-11-07 株式会社东芝 放电灯用阴极部件及放电灯

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2011108288A1 (ja) * 2010-03-05 2011-09-09 パナソニック株式会社 放電ランプ用電極、高圧放電ランプ、ランプユニットおよび投射型画像表示装置
WO2013122081A1 (ja) * 2012-02-15 2013-08-22 株式会社 東芝 放電ランプ用カソード部品
WO2014006779A1 (ja) * 2012-07-03 2014-01-09 株式会社 東芝 タングステン合金部品、ならびにそれを用いた放電ランプ、送信管およびマグネトロン
WO2014021154A1 (ja) * 2012-07-31 2014-02-06 東芝マテリアル株式会社 放電ランプ用陰極およびその製造方法
JP2014063655A (ja) * 2012-09-21 2014-04-10 Orc Manufacturing Co Ltd 放電ランプ用電極の製造方法
WO2018213858A2 (de) * 2017-05-23 2018-11-29 Plansee Se Kathodenwerkstoff

Also Published As

Publication number Publication date
CN112262454A (zh) 2021-01-22
JP7098812B2 (ja) 2022-07-11
JPWO2020171065A1 (ja) 2021-09-13
CN112262454B (zh) 2024-04-09

Similar Documents

Publication Publication Date Title
EP1481418B8 (de) Kurzbogen-hochdruckentladungslampe
JP3596453B2 (ja) ショートアーク放電ランプ
JP6972383B2 (ja) 放電ランプ用カソード部品および放電ランプ
EP2871666A1 (en) Tungsten alloy part, and discharge lamp, transmitting tube and magnetron using same
US10167536B2 (en) Tungsten alloy, tungsten alloy part, discharge lamp, transmitting tube, and magnetron
CN103987864B (zh) 钨合金、以及使用该钨合金的钨合金部件、放电灯、发射管和磁控管
US9030100B2 (en) Cathode component for discharge lamp
CN103998634A (zh) 钨合金部件、以及使用该钨合金部件的放电灯、发射管和磁控管
JP7098812B2 (ja) 放電ランプ用カソード部品、放電ランプ、および放電ランプ用カソード部品の製造方法
JP7043680B2 (ja) 放電ランプ用カソード部品および放電ランプ
JP7176121B2 (ja) 放電ランプ用カソード部品および放電ランプ
JP6219280B2 (ja) 放電ランプ用陰極およびその製造方法
TWI566269B (zh) 短弧高壓放電燈
KR100533666B1 (ko) 쇼트 아크 방전 램프
DE102017105143A1 (de) Erfassen eines elektrodenzustands von elektroden einer gasentladungslampe
CN1450582A (zh) 彩色阴极射线管电子枪的结构
CN1395740A (zh) 阴极射线管

Legal Events

Date Code Title Description
ENP Entry into the national phase

Ref document number: 2021502027

Country of ref document: JP

Kind code of ref document: A

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 20759230

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 20759230

Country of ref document: EP

Kind code of ref document: A1
