WO2020105696A1 - リソグラフィー用膜形成材料、リソグラフィー用膜形成用組成物、リソグラフィー用下層膜及びパターン形成方法 - Google Patents

リソグラフィー用膜形成材料、リソグラフィー用膜形成用組成物、リソグラフィー用下層膜及びパターン形成方法

Info

Publication number
WO2020105696A1
WO2020105696A1 PCT/JP2019/045546 JP2019045546W WO2020105696A1 WO 2020105696 A1 WO2020105696 A1 WO 2020105696A1 JP 2019045546 W JP2019045546 W JP 2019045546W WO 2020105696 A1 WO2020105696 A1 WO 2020105696A1
Authority
WO
WIPO (PCT)
Prior art keywords
film
lithography
forming material
mass
film forming
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2019/045546
Other languages
English (en)
French (fr)
Inventor
山田　弘一
淳矢 堀内
牧野嶋　高史
越後　雅敏
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Mitsubishi Gas Chemical Co Inc
Original Assignee
Mitsubishi Gas Chemical Co Inc
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Mitsubishi Gas Chemical Co Inc filed Critical Mitsubishi Gas Chemical Co Inc
Priority to US17/295,830 priority Critical patent/US20220010072A1/en
Priority to KR1020217015176A priority patent/KR20210093903A/ko
Priority to JP2020557610A priority patent/JP7415311B2/ja
Priority to CN201980074610.7A priority patent/CN112996839A/zh
Publication of WO2020105696A1 publication Critical patent/WO2020105696A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/09—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers
    • G03F7/11—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers having cover layers or intermediate layers, e.g. subbing layers
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/09—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers
    • G03F7/094—Multilayer resist systems, e.g. planarising layers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F2/00—Processes of polymerisation
    • C08F2/46—Polymerisation initiated by wave energy or particle radiation
    • C08F2/48—Polymerisation initiated by wave energy or particle radiation by ultraviolet or visible light
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
    • C08G73/06—Polycondensates having nitrogen-containing heterocyclic rings in the main chain of the macromolecule
    • C08G73/10—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
    • C08G73/12—Unsaturated polyimide precursors
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
    • C08G73/06—Polycondensates having nitrogen-containing heterocyclic rings in the main chain of the macromolecule
    • C08G73/10—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
    • C08G73/12—Unsaturated polyimide precursors
    • C08G73/121—Preparatory processes from unsaturated precursors and polyamines
    • C08G73/122—Preparatory processes from unsaturated precursors and polyamines containing chain terminating or branching agents
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
    • C08G73/06—Polycondensates having nitrogen-containing heterocyclic rings in the main chain of the macromolecule
    • C08G73/10—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
    • C08G73/12—Unsaturated polyimide precursors
    • C08G73/126—Unsaturated polyimide precursors the unsaturated precursors being wholly aromatic
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/0008—Organic ingredients according to more than one of the "one dot" groups of C08K5/01 - C08K5/59
    • C08K5/0025—Crosslinking or vulcanising agents; including accelerators
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L79/00—Compositions of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing nitrogen with or without oxygen or carbon only, not provided for in groups C08L61/00 - C08L77/00
    • C08L79/04—Polycondensates having nitrogen-containing heterocyclic rings in the main chain; Polyhydrazides; Polyamide acids or similar polyimide precursors
    • C08L79/08—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
    • C08L79/085—Unsaturated polyimide precursors
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/038—Macromolecular compounds which are rendered insoluble or differentially wettable
    • G03F7/0388—Macromolecular compounds which are rendered insoluble or differentially wettable with ethylenic or acetylenic bands in the side chains of the photopolymer
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/039—Macromolecular compounds which are photodegradable, e.g. positive electron resists
    • G03F7/0392—Macromolecular compounds which are photodegradable, e.g. positive electron resists the macromolecular compound being present in a chemically amplified positive photoresist composition
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/20—Exposure; Apparatus therefor
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/26—Processing photosensitive materials; Apparatus therefor
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P50/00—Etching of wafers, substrates or parts of devices
    • H10P50/71—Etching of wafers, substrates or parts of devices using masks for conductive or resistive materials
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P50/00—Etching of wafers, substrates or parts of devices
    • H10P50/73—Etching of wafers, substrates or parts of devices using masks for insulating materials
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P76/00—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography
    • H10P76/20—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography of masks comprising organic materials
    • H10P76/204—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography of masks comprising organic materials of organic photoresist masks
    • H10P76/2041—Photolithographic processes
    • H10P76/2043—Photolithographic processes using an anti-reflective coating
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2203/00—Applications
    • C08L2203/16—Applications used for films

Definitions

  • the present invention relates to a film forming material for lithography, a film forming composition for lithography containing the material, an underlayer film for lithography formed using the composition, and a pattern forming method using the composition (for example, a resist pattern). Method or circuit pattern method).
  • the light source for lithography used when forming a resist pattern has a shorter wavelength, from a KrF excimer laser (248 nm) to an ArF excimer laser (193 nm).
  • a KrF excimer laser (248 nm)
  • an ArF excimer laser (193 nm)
  • thinning of the resist is desired.
  • the resist is simply thinned, it becomes difficult to obtain a resist pattern having a sufficient film thickness for substrate processing. Therefore, not only the resist pattern but also a process of forming a resist underlayer film between the resist and the semiconductor substrate to be processed and giving the resist underlayer film a function as a mask during substrate processing has become necessary.
  • a resist underlayer film material containing a polymer having a specific repeating unit has been proposed (see Patent Document 2). ..). Furthermore, in order to realize a resist underlayer film for lithography having a smaller dry etching rate selection ratio than a semiconductor substrate, a repeating unit of acenaphthylenes and a repeating unit having a substituted or unsubstituted hydroxy group are copolymerized. A resist underlayer film material containing a polymer formed from the above has been proposed (see Patent Document 3).
  • an amorphous carbon underlayer film formed by CVD using methane gas, ethane gas, acetylene gas or the like as a raw material is well known.
  • the inventors of the present invention have excellent optical properties and etching resistance, and as a material soluble in a solvent and applicable to a wet process, a lower layer for lithography containing a naphthalene formaldehyde polymer containing a specific structural unit and an organic solvent.
  • a film-forming composition has been proposed (see Patent Documents 4 and 5).
  • a method of forming a silicon nitride film for example, a method of forming a silicon nitride film (see Patent Document 6) or a CVD method of forming a silicon nitride film (see Patent Document 7). .)It has been known. Further, regarding the coating type intermediate layer formation, a material containing a silsesquioxane-based silicon compound is known (see Patent Documents 8 and 9). Recently, with the progress of miniaturization, in order to improve the etching selectivity, it is required to form a denser intermediate layer, and a CVD method for a silicon nitride film that requires a heat treatment at a temperature higher than 400 ° C. Has been adopted.
  • the present invention has been made in view of the above problems, and an object thereof is to apply a wet process, film heat resistance during high-temperature baking at 400 ° C., burying property on a stepped substrate, and film flatness.
  • Film forming material useful for forming a photoresist underlayer film having excellent properties, a film forming composition for lithography containing the material, and an underlayer film for lithography and a pattern forming method using the composition To provide.
  • R is each independently any one group selected from the group consisting of a hydrogen atom and an alkyl group having 1 to 4 carbon atoms
  • Z is independently a trivalent or tetravalent hydrocarbon group having 1 to 100 carbon atoms which may contain a hetero atom
  • R 1's each independently represent a group having 0 to 10 carbon atoms which may contain a hetero atom
  • m1 are each independently an integer of 0 to 4
  • n is an integer of 1 or more.
  • R has the same meaning as the above formula (1A)
  • R 2 is each independently a group having 0 to 10 carbon atoms which may contain a hetero atom
  • m2 are each independently an integer of 0 to 3
  • m2 ′ are each independently an integer of 0 to 4
  • n is an integer of 1 or more.
  • R has the same meaning as the above formula (1A)
  • R 3 and R 4 are each independently a group having 0 to 10 carbon atoms which may contain a hetero atom
  • m3 is independently an integer of 0 to 4
  • m4 is independently an integer of 0 to 4
  • n is an integer of 2 or more.
  • n is an integer of 2 or more.
  • n is an integer of 3 or more.
  • the crosslinking agent is at least one selected from the group consisting of phenol compounds, epoxy compounds, cyanate compounds, amino compounds, benzoxazine compounds, melamine compounds, guanamine compounds, glycoluril compounds, urea compounds, isocyanate compounds and azide compounds.
  • a method of forming a resist pattern comprising: [19] A step of forming an underlayer film on the substrate using the composition for forming a film for lithography according to the above [16], A step of forming an intermediate layer film on the lower layer film using a resist intermediate layer film material containing a silicon atom, Forming at least one photoresist layer on the intermediate layer film; Irradiating a predetermined region of the photoresist layer with radiation and developing to form a resist pattern, Etching the intermediate layer film using the resist pattern as a mask, Etching the lower layer film using the obtained intermediate layer film pattern as an etching mask, A step of forming a pattern on the substrate by etching the substrate using the obtained lower layer film pattern
  • a wet process can be applied, and is useful for forming a photoresist underlayer film having excellent sublimation resistance during high temperature baking, film heat resistance, stepped substrate burying characteristics, and film flatness. It is possible to provide a film forming material for lithography, a composition for forming a film for lithography containing the material, and a lower layer film for lithography and a method for forming a pattern using the composition.
  • the film forming material for lithography in the present embodiment contains a maleimide resin represented by the following formula (1A).

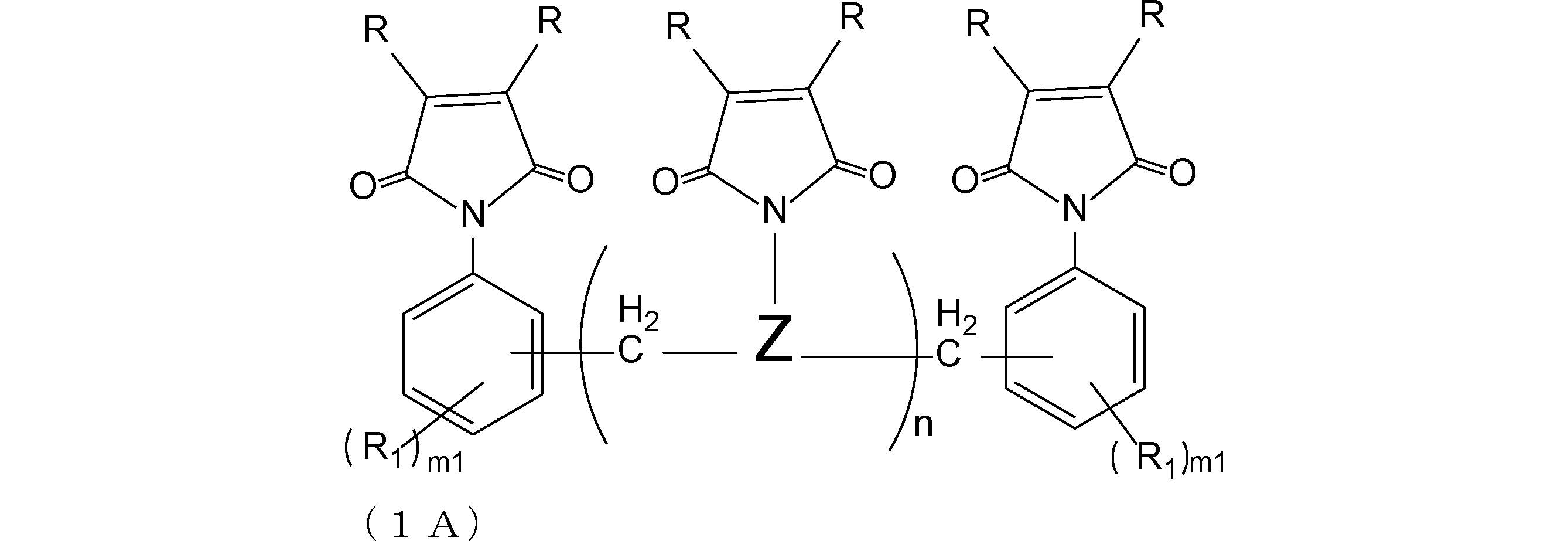

  • R is each independently any one group selected from the group consisting of a hydrogen atom and an alkyl group having 1 to 4 carbon atoms
  • Z is independently a trivalent or tetravalent hydrocarbon group having 1 to 100 carbon atoms which may contain a hetero atom
  • R 1's each independently represent a group having 0 to 10 carbon atoms which may contain a hetero atom
  • m1 are each independently an integer of 0 to 4
  • n is an integer of 1 or more.
  • Each R is independently any one group selected from the group consisting of a hydrogen atom and an alkyl group having 1 to 4 carbon atoms.
  • R is preferably a hydrogen atom from the viewpoint of availability of raw materials and ease of production.
  • Each Z is independently a trivalent or tetravalent hydrocarbon group having 1 to 100 carbon atoms which may contain a hetero atom. Examples of Z include a phenyl ring and a biphenyl ring. Z is preferably a phenyl ring from the viewpoint of heat resistance.
  • Each R 1 is independently a carbon that may contain a hetero atom (eg, oxygen, nitrogen, sulfur, fluorine, chlorine, bromine, iodine). It is a group of the numbers 0 to 10.
  • R 1 is preferably a hydrocarbon group from the viewpoint of improving the solubility in an organic solvent.
  • R 1 include an alkyl group (for example, an alkyl group having 1 to 6 carbon atoms or 1 to 3 carbon atoms), and specific examples include a methyl group and an ethyl group.
  • m1 is independently an integer of 0 to 4. Further, m1 is preferably 0 or 1, and more preferably 0 from the viewpoint of raw material availability.
  • n is an integer of 1 or more. Further, n is preferably an integer of 1 to 10 from the viewpoint of heat resistance of the film, more preferably an integer of 1 to 4 from the viewpoint of flatness of the film, and further preferably 1. .. From the viewpoint of film formation, an integer of 1 to 4 is more preferable, and 1 is even more preferable.
  • the content of the maleimide resin in the film forming material for lithography of the present embodiment is preferably 51 to 100% by mass, and more preferably 60 to 100% by mass from the viewpoint of film heat resistance during high temperature baking. It is more preferably 70 to 100% by mass, still more preferably 80 to 100% by mass.
  • the maleimide resin in the film forming material for lithography of the present embodiment can be used as an additive for improving the heat resistance of the conventional underlayer film forming composition.
  • the content of the maleimide compound is preferably 1 to 50% by mass, and more preferably 1 to 30% by mass.
  • Examples of the conventional underlayer film forming composition include, but are not limited to, those described in International Publication No. 2013/024779.
  • the maleimide resin in the film forming material for lithography of the present embodiment has a different function from the acid generator or basic compound for forming the film for lithography.
  • the maleimide resin of this embodiment preferably has a molecular weight of 500 or more.
  • the molecular weight of the maleimide resin is more preferably 600 or more.
  • the molecular weight can be measured according to the method described in the following examples.

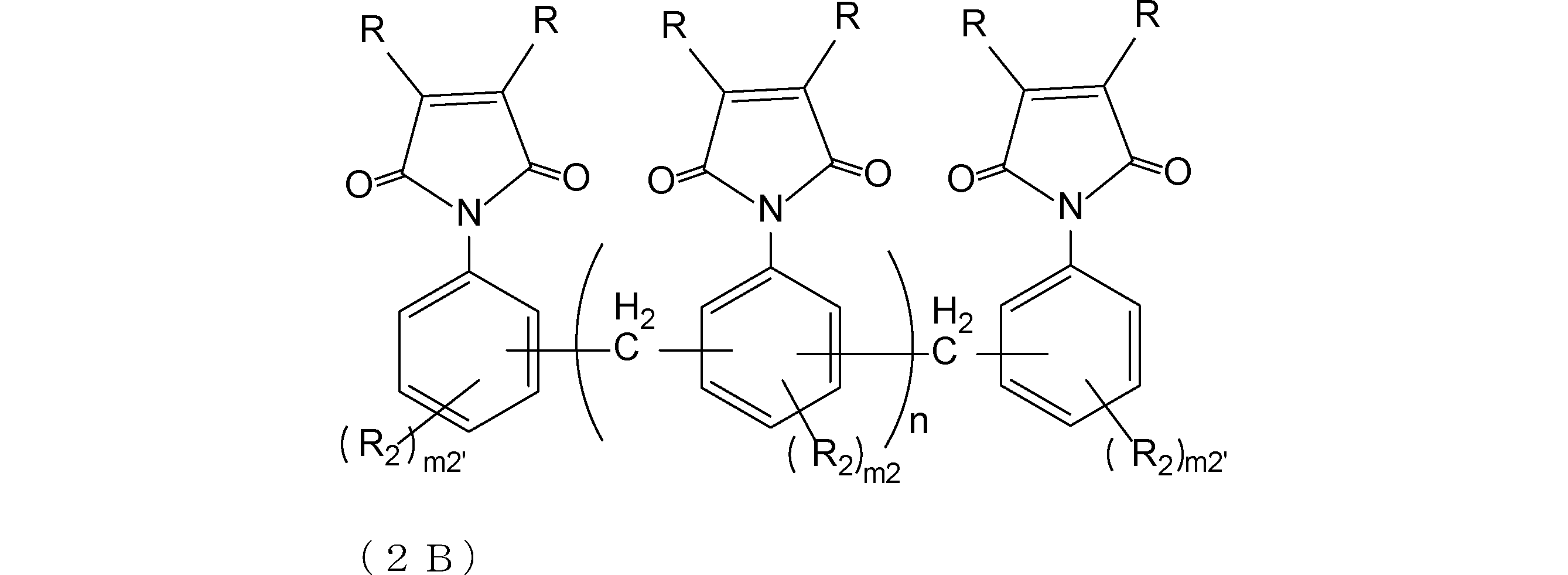

  • the maleimide resin of the present embodiment preferably has a structure represented by the following formula (2A) or the following formula (3A) from the viewpoint of availability of raw materials and heat resistance.
  • R has the same meaning as in the formula (1A),
  • Each R 2 is independently a group having 0 to 10 carbon atoms which may contain a hetero atom (eg, oxygen, nitrogen, sulfur, fluorine, chlorine, bromine, iodine).
  • R 2 is preferably a hydrocarbon group from the viewpoint of improving solubility in an organic solvent.
  • examples of R 2 include an alkyl group (for example, an alkyl group having 1 to 6 carbon atoms or 1 to 3 carbon atoms), and specific examples include a methyl group and an ethyl group.
  • m2 is independently an integer of 0 to 3. Further, m2 is preferably 0 or 1, and more preferably 0 from the viewpoint of raw material availability.
  • n is an integer of 1 or more. Further, n is preferably an integer of 1 to 10 from the viewpoint of heat resistance of the film, more preferably an integer of 1 to 4 from the viewpoint of flatness of the film, and further preferably 1. .. From the viewpoint of film formation, an integer of 1 to 4 is more preferable, and 1 is even more preferable.

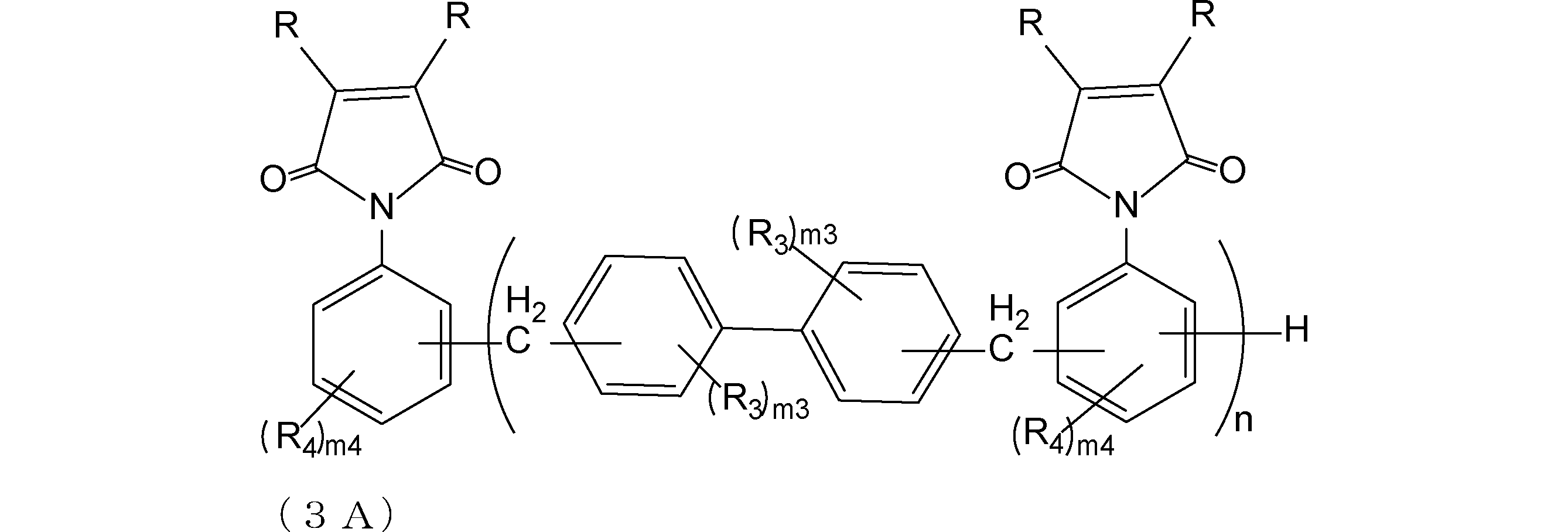

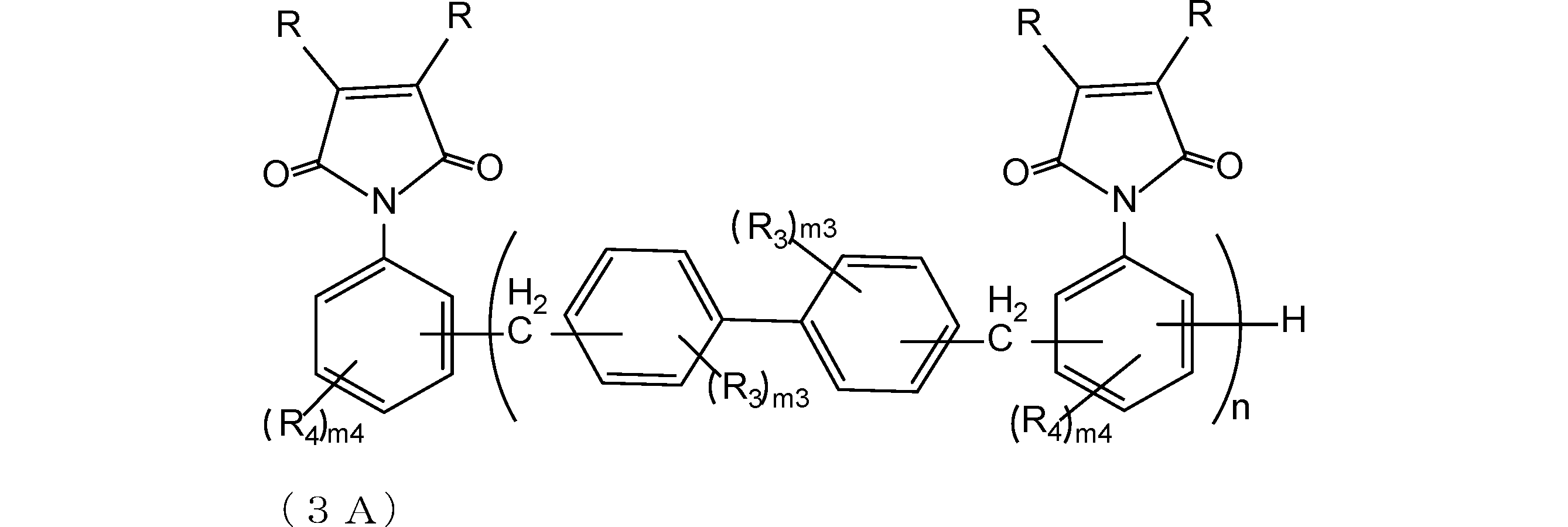

  • R has the same meaning as in the formula (1A)
  • R 3 and R 4 are each independently a group having 0 to 10 carbon atoms which may contain a hetero atom (eg, oxygen, nitrogen, sulfur, fluorine, chlorine, bromine, iodine).
  • R 3 and R 4 are preferably hydrocarbon groups from the viewpoint of improving the solubility in organic solvents.
  • examples of R 3 and R 4 include an alkyl group (for example, an alkyl group having 1 to 6 carbon atoms or 1 to 3 carbon atoms), and specific examples include a methyl group and an ethyl group.
  • m3 is independently an integer of 0 to 4.
  • m3 is preferably an integer of 0 to 2, and more preferably 0 from the viewpoint of raw material availability.
  • m4 is independently an integer of 0 to 4.
  • m4 is preferably an integer of 0 to 2, and more preferably 0 from the viewpoint of raw material availability.
  • n is an integer of 2 or more.
  • n is preferably an integer of 2 to 10 from the viewpoint of heat resistance of the film, more preferably 2 to 4 from the viewpoint of flatness of the film, and further preferably 2. .. From the viewpoint of film formation, an integer of 2 to 4 is more preferable, and 2 is even more preferable.
  • the hetero atom in the above formulas (1A) to (3A) is preferably any one selected from the group consisting of oxygen, fluorine and silicon from the viewpoint of availability of raw materials.
  • the film forming material for lithography of this embodiment can be applied to a wet process.
  • the film forming material for lithography of the present embodiment has a rigid aromatic maleimide skeleton and is a resin containing a component having a certain molecular weight or more, so that it is a sublimation product even by high temperature baking during thin film formation. Alternatively, generation of decomposition products is suppressed. As a result, deterioration of the film during high temperature baking is suppressed, and a lower layer film having excellent etching resistance can be formed.
  • the film forming material for lithography of the present embodiment has a high solubility in an organic solvent and a high safety solvent even though it has an aromatic structure.
  • the lower layer film for lithography formed of the composition for forming a film for lithography of the present embodiment described below is excellent not only in the filling property on the stepped substrate and the flatness of the film, but also in the stability of the product quality and the resist. Since the adhesiveness to the layer and the resist intermediate layer film material is also excellent, an excellent resist pattern can be obtained.
  • the maleimide resin in this embodiment is not particularly limited, but an addition polymerization type maleimide resin is preferably used.
  • the addition polymerization type maleimide resin include bismaleimide M-20 (manufactured by Mitsui Toatsu Chemicals, Inc., trade name), BMI-2300 (manufactured by Daiwa Kasei Kogyo Co., Ltd.), BMI-3200 (Daiwa Kasei Kogyo Co., Ltd.). Company name, trade name), MIR-3000 (manufactured by Nippon Kayaku Co., Ltd., product name) and the like, and high molecular weight products thereof.
  • the maleimide resin in the present embodiment it is preferable to use a citracone imide resin from the viewpoint of compatibility of heat resistance and solubility.
  • a citracone imide resin from the viewpoint of compatibility of heat resistance and solubility.
  • the high molecular weight material means a material obtained by selectively removing the monomer component from the resin composition.
  • the film forming material for lithography of the present embodiment may contain a cross-linking agent, if necessary, from the viewpoint of suppressing a decrease in curing temperature and suppressing intermixing.
  • the cross-linking agent is not particularly limited as long as it cross-links with the maleimide resin, and any known cross-linking agent can be applied.
  • Specific examples of the cross-linking agent include, for example, phenol compounds, allyl compounds, propenyl compounds, epoxy compounds, cyanate compounds, amino compounds, benzoxazine compounds, acrylate compounds, melamine compounds, guanamine compounds, glycoluril compounds, urea compounds, isocyanate compounds. , Azide compounds, etc., but are not particularly limited thereto.
  • These cross-linking agents can be used alone or in combination of two or more. Among these, a benzoxazine compound, an epoxy compound or a cyanate compound is preferable, and a benzoxazine compound is more preferable from the viewpoint of improving film resistance.
  • the active group phenolic hydroxyl group, allyl group, propenyl group, epoxy group, cyanate group, amino group, or alicyclic moiety of benzoxazine which these cross-linking agents have is opened.
  • a phenolic hydroxyl group formed by a ring cross-links by addition reaction with the carbon-carbon double bond constituting the maleimide group, and two carbon-carbon double bonds possessed by the maleimide resin of the present embodiment are polymerized.
  • phenol compound known compounds can be used.
  • phenols in addition to phenol, alkylphenols such as cresols and xylenols, polyhydric phenols such as hydroquinone, polycyclic phenols such as naphthols and naphthalenediols, and bisphenols such as bisphenol A and bisphenol F.
  • polyfunctional phenol compounds such as phenol novolac and phenol aralkyl resin.
  • the aralkyl type phenol resin is preferable from the viewpoint of heat resistance and solubility.
  • propenyl compound known compounds can be used, and specific examples thereof include 1-propenylbenzene, 1-methoxy-4- (1-propenyl) benzene, 1,2-diphenylethene (stilbene), 4- Examples thereof include propenyl-phenol and diphenylmethane type propenylphenol resin. Among the above, diphenylmethane-type propenylphenol resin is preferable from the viewpoint of improving heat resistance.
  • epoxy compound known compounds can be used and are selected from compounds having two or more epoxy groups in one molecule.
  • epoxy resins may be used alone or in combination of two or more.
  • solid epoxy resins at room temperature such as epoxy resins obtained from phenol aralkyl resins and biphenyl aralkyl resins are preferable.
  • the cyanate compound is not particularly limited as long as it is a compound having two or more cyanate groups in one molecule, and known compounds can be used. For example, those described in International Publication No. 2011/108524 can be mentioned.
  • Preferred cyanate compounds include those having a structure in which a hydroxyl group of a compound having two or more hydroxyl groups in one molecule is replaced with a cyanate group.
  • the cyanate compound preferably has an aromatic group, and a cyanate compound having a structure in which a cyanate group is directly bonded to an aromatic group can be preferably used.
  • cyanate compounds include bisphenol A, bisphenol F, bisphenol M, bisphenol P, bisphenol E, phenol novolac resin, cresol novolac resin, dicyclopentadiene novolac resin, tetramethylbisphenol F, bisphenol A novolac resin, and bromine.
  • Bisphenol A brominated phenol novolac resin, trifunctional phenol, tetrafunctional phenol, naphthalene type phenol, biphenyl type phenol, phenol aralkyl resin, biphenyl aralkyl resin, naphthol aralkyl resin, dicyclopentadiene aralkyl resin, alicyclic phenol, phosphorus
  • Examples thereof include those having a structure in which a hydroxyl group of contained phenol or the like is substituted with a cyanate group.
  • These cyanate compounds may be used alone or in appropriate combination of two or more kinds. Further, the above cyanate compound may be in any form of a monomer, an oligomer and a resin.
  • amino compound examples include m-phenylenediamine, p-phenylenediamine, 4,4′-diaminodiphenylmethane, 4,4′-diaminodiphenylpropane, 4,4′-diaminodiphenyl ether, 3,4′-diaminodiphenyl ether, 3 , 3'-diaminodiphenyl ether, 4,4'-diaminodiphenyl sulfone, 3,4'-diaminodiphenyl sulfone, 3,3'-diaminodiphenyl sulfone, 4,4'-diaminodiphenyl sulfide, 3,4'-diaminodiphenyl Sulfide, 3,3′-diaminodiphenyl sulfide, 1,4-bis (4-aminophenoxy) benzene, 1,3-bis (4-aminophenoxy) benzene
  • the structure of oxazine in the benzoxazine compound is not particularly limited, and examples thereof include structures of oxazine having an aromatic group including a condensed polycyclic aromatic group such as benzoxazine and naphthoxazine.
  • benzoxazine compound examples include compounds represented by the following general formulas (a) to (f).
  • the bond shown toward the center of the ring indicates that it is bonded to any carbon constituting the ring and capable of forming a substituent.
  • R 1 and R 2 each independently represent an organic group having 1 to 30 carbon atoms.
  • R 3 to R 6 each independently represent hydrogen or a hydrocarbon group having 1 to 6 carbon atoms.
  • X is independently a single bond, —O—, —S—, —SS—, —SO 2 —, —CO—, —.
  • Y is independently a single bond, —O—, —S—, —CO—, —C (CH 3 ) 2 —, or —C (CF 3 ) 2 —.
  • it represents an alkylene having 1 to 3 carbon atoms.
  • the benzoxazine compound includes an oligomer or polymer having an oxazine structure in its side chain and an oligomer or polymer having a benzoxazine structure in its main chain.
  • the benzoxazine compound can be produced by a method similar to the method described in WO 2004/09708, JP-A No. 11-12258, and JP-A No. 2004-352670.
  • acrylate compound known compounds can be used, for example, methyl (meth) acrylate, ethyl (meth) acrylate, n-propyl (meth) acrylate, n-butyl (meth) acrylate, isobutyl (meth) acrylate, tert.
  • aralkyl (meth) acrylates such as benzyl (meth) acrylate and 2-phenylethyl (meth) acrylate are preferable from the viewpoint
  • the melamine compound include, for example, hexamethylolmelamine, hexamethoxymethylmelamine, a compound in which 1 to 6 methylol groups of hexamethylolmelamine are methoxymethylated, or a mixture thereof, hexamethoxyethylmelamine, hexaacyloxymethyl.
  • Melamine, hexamethylol A compound in which 1 to 6 of the methylol groups of melamine are acyloxymethylated, a mixture thereof and the like can be mentioned.
  • the guanamine compound include, for example, tetramethylolguanamine, tetramethoxymethylguanamine, a compound in which 1 to 4 methylol groups of tetramethylolguanamine are methoxymethylated, or a mixture thereof, tetramethoxyethylguanamine, tetraacyloxyguanamine.
  • glycoluril compound examples include, for example, tetramethylolglycoluril, tetramethoxyglycoluril, tetramethoxymethylglycoluril, a compound or a mixture thereof in which 1 to 4 methylol groups of tetramethylolglycoluril are methoxymethylated, Examples thereof include compounds in which 1 to 4 of the methylol groups of tetramethylolglycoluril are acyloxymethylated or a mixture thereof.
  • urea compound examples include tetramethylolurea, tetramethoxymethylurea, a compound in which 1 to 4 methylol groups of tetramethylolurea are methoxymethylated, a mixture thereof, tetramethoxyethylurea and the like.
  • isocyanate compound known compounds can be used, and examples thereof include tolylene diisocyanate, diphenylmethane diisocyanate, hexamethylene diisocyanate and cyclohexane diisocyanate. Among the above, tolylene diisocyanate is preferable from the viewpoint of heat resistance.
  • azide compound known compounds can be used, for example, 1,1′-biphenyl-4,4′-bisazide, 4,4′-methylidenebisazide, 4,4′-oxybisazide and the like. Can be mentioned. Among the above, 1,1'-biphenyl-4,4'-bisazide is preferable from the viewpoint of availability.
  • a crosslinker having at least one allyl group may be used.
  • the cross-linking agent having at least one allyl group include 2,2-bis (3-allyl-4-hydroxyphenyl) propane, 1,1,1,3,3,3-hexafluoro-2,2 -Bis (3-allyl-4-hydroxyphenyl) propane, bis (3-allyl-4-hydroxyphenyl) sulfone, bis (3-allyl-4-hydroxyphenyl) sulfide, bis (3-allyl-4-hydroxyphenyl) ) Allylphenols such as ether, 2,2-bis (3-allyl-4-cyanatophenyl) propane, 1,1,1,3,3,3-hexafluoro-2,2-bis (3 -Allyl-4-cyanatophenyl) propane, bis (3-allyl-4-cyanatophenyl) sulfone, bis (3-allyl-4-cyanatophenyl) sulfide, bis (3
  • the lithographic film forming material of the present embodiment can be formed by using a maleimide resin alone or by blending the above-mentioned cross-linking agent, and then crosslinking and curing by a known method to form the lithographic film of the present embodiment.
  • the crosslinking method include methods such as heat curing and photocuring.
  • the content ratio of the cross-linking agent is usually in the range of 0.1 to 10000 parts by mass when the total mass of the maleimide resin is 100 parts by mass, preferably from the viewpoint of heat resistance and solubility.
  • the range is 1 to 1000 parts by mass, more preferably 0.1 to 100 parts by mass, still more preferably 1 to 50 parts by mass, and particularly preferably 1 to 30 parts by mass. ..
  • a crosslinking accelerator for promoting a crosslinking reaction and a curing reaction can be used if necessary.
  • the crosslinking accelerator is not particularly limited as long as it accelerates the crosslinking and curing reaction, and examples thereof include amines, imidazoles, organic phosphines and Lewis acids. These crosslinking accelerators may be used alone or in combination of two or more. Among these, imidazoles and organic phosphines are preferable, and imidazoles are more preferable from the viewpoint of lowering the crosslinking temperature.
  • crosslinking accelerator examples include, but are not limited to, 1,8-diazabicyclo (5,4,0) undecene-7, triethylenediamine, benzyldimethylamine, triethanolamine, dimethylaminoethanol, tris (dimethylamino).
  • Methyl) phenol and other tertiary amines 2-methylimidazole, 2-phenylimidazole, 2-ethyl-4-methylimidazole, 2-phenyl-4-methylimidazole, 2-heptadecylimidazole, 2,4,5- Imidazoles such as triphenylimidazole, tributylphosphine, methyldiphenylphosphine, organic phosphines such as triphenylphosphine, diphenylphosphine and phenylphosphine, tetraphenylphosphonium / tetraphenylborate, tetraphenylphosphonium / ethyltriphenylborate, tetrabutyl Examples thereof include tetra-substituted phosphonium / tetra-substituted borate such as phosphonium / tetrabutyl borate, 2-ethyl-4
  • the content of the cross-linking accelerator is usually in the range of 0.1 to 10 parts by mass, more preferably in the range of control, when the total mass of the maleimide resin in the present embodiment is 100 parts by mass. From the viewpoint of easiness and economical efficiency, it is in the range of 0.1 to 5 parts by mass, and more preferably in the range of 0.1 to 3 parts by mass.
  • a radical polymerization initiator can be added to the film forming material for lithography of the present embodiment, if necessary.
  • the radical polymerization initiator may be a photopolymerization initiator that initiates radical polymerization by light or a thermal polymerization initiator that initiates radical polymerization by heat.
  • radical polymerization initiator is not particularly limited, and conventionally used ones can be appropriately adopted.
  • the content of the radical polymerization initiator may be a stoichiometrically necessary amount with respect to the total mass of the maleimide resin, but when the total mass of the maleimide resin is 100 parts by mass, it may be 0. It is preferably from 05 to 25 parts by mass, more preferably from 0.1 to 10 parts by mass. When the content of the radical polymerization initiator is 0.05 parts by mass or more, it tends to be possible to prevent insufficient curing of the maleimide resin, while the content of the radical polymerization initiator is 25 When it is at most parts by mass, it tends to be possible to prevent the long-term storage stability of the film forming material for lithography at room temperature from being impaired.
  • the lithographic film-forming composition of the present embodiment contains the lithographic film-forming material and a solvent.
  • the lithographic film is, for example, a lithographic lower layer film.
  • the composition for forming a film for lithography of the present embodiment may be applied to a substrate, and then, if necessary, heated to evaporate the solvent, and then heated or irradiated with light to form a desired cured film. it can.
  • the method for applying the composition for forming a film for lithography of the present embodiment is arbitrary, and for example, a spin coating method, a dipping method, a flow coating method, an inkjet method, a spray method, a bar coating method, a gravure coating method, a slit coating method, Methods such as a roll coating method, a transfer printing method, a brush coating method, a blade coating method and an air knife coating method can be appropriately adopted.
  • the heating temperature of the film is not particularly limited for the purpose of evaporating the solvent, and may be 40 to 600 ° C., for example.
  • the heating method is not particularly limited, and for example, a hot plate or an oven may be used to evaporate in a suitable atmosphere such as the atmosphere, an inert gas such as nitrogen, or a vacuum.
  • the heating temperature and the heating time may be selected under conditions suitable for the intended process step of the electronic device, and the heating conditions may be selected such that the physical properties of the obtained film meet the required characteristics of the electronic device.
  • the conditions for the light irradiation are not particularly limited, and appropriate irradiation energy and irradiation time may be adopted depending on the lithography film forming material used.
  • the solvent used in the composition for forming a film for lithography of the present embodiment is not particularly limited as long as it dissolves at least the maleimide resin, and known solvents can be appropriately used.
  • solvents include those described in International Publication No. 2013/024779. These solvents may be used alone or in combination of two or more.
  • cyclohexanone, cyclopentanone, propylene glycol monomethyl ether, propylene glycol monomethyl ether acetate, ethyl lactate, methyl hydroxyisobutyrate, butyl acetate and ⁇ -butyrolactone are particularly preferable from the viewpoint of safety.
  • the content of the solvent is not particularly limited, but from the viewpoint of solubility and film formation, when the total mass of the maleimide resin in the film forming material for lithography is 100 parts by mass, the content is 25 to 9,900 parts by mass.
  • the amount is preferably 400 parts by mass, more preferably 400 to 7,900 parts by mass, further preferably 900 to 4,900 parts by mass.
  • the film forming material for lithography of the present embodiment may contain a base generator, if necessary.
  • a latent type base generator is preferable, and those that generate a base by thermal decomposition, those that generate a base by light irradiation, etc. are known. Can also be used.
  • the base generator include, but are not limited to, the following.
  • Hexaammineruthenium (III) triphenylalkylborate Hexaammineruthenium (III) tris (triphenylmethylborate), hexaammineruthenium (III) tris (triphenylethylborate), hexaammineruthenium (III) tris (triphenylpropylborate), hexaammineruthenium (III) tris ( Triphenylbutyl borate), hexaammine ruthenium (III) tris (triphenylhexyl borate), hexaammine ruthenium (III) tris (triphenyloctyl borate), hexaammine ruthenium (III) tris (triphenyl octadecyl borate), hexaammine Ruthenium (III) tris (triphenylisopropylborate), hexaammineruthenium
  • Hexaammineruthenium (III) triarylbutylborate Hexaammineruthenium (III) tris [tris (1-naphthyl) butylborate], hexaammineruthenium (III) tris [tris (2-naphthyl) butylborate], hexaammineruthenium (III) tris [tris (o-tolyl) Butylborate], hexaammineruthenium (III) tris [tris (m-tolyl) butylborate], hexaammineruthenium (III) tris [tris (p-tolyl) butylborate], hexaammineruthenium (III) tris [tris ( 2,3-xylyl) butylborate], hexaammineruthenium (III) tris [tris (2,5-xylyl) butylborate] and the like.
  • the base generator described above mixes a halogen salt, a sulfate salt, a nitrate salt, an acetate salt and the like of each complex ion with an alkali metal borate salt in a suitable solvent such as water, alcohol or a water-containing organic solvent. Therefore, it can be easily manufactured.
  • a suitable solvent such as water, alcohol or a water-containing organic solvent. Therefore, it can be easily manufactured.
  • the halogen salts, sulfates, nitrates, acetates and the like of each complex ion used as these raw materials are easily available as commercial products, and, for example, edited by The Chemical Society of Japan, New Experimental Chemistry Course 8 (Synthesis of Inorganic Compounds). III), Maruzen (1977), etc., the synthetic method thereof is described.
  • the content of the base generator may be a stoichiometrically necessary amount with respect to the total mass of the maleimide resin, but is 0.01 when the total mass of the maleimide resin is 100 parts by mass. It is preferably ⁇ 25 parts by mass, more preferably 0.01 to 10 parts by mass.
  • the content of the base generator is 0.01 parts by mass or more, it tends to be possible to prevent insufficient curing of the film forming material for lithography, while the content of the base generator initiator is included.
  • the amount is 25 parts by mass or less, it tends to be possible to prevent the long-term storage stability of the film forming material for lithography at room temperature from being impaired.
  • composition for forming a film for lithography of the present embodiment may contain known additives.
  • known additives include, but are not limited to, ultraviolet absorbers, defoamers, colorants, pigments, nonionic surfactants, anionic surfactants, and cationic surfactants.
  • the lower layer film for lithography of this embodiment is formed using the composition for forming a film for lithography of this embodiment.
  • the resist pattern forming method of the present embodiment comprises a step (A-1) of forming an underlayer film on the substrate using the composition for forming a film for lithography of the present embodiment, and at least the underlayer film.
  • a step (B-4) of irradiating a predetermined region of the photoresist layer with radiation and developing to form a resist pattern and the step (B-4) A substrate by etching the intermediate layer film using the resist pattern as a mask, etching the lower layer film using the obtained intermediate layer film pattern as an etching mask, and etching the substrate using the obtained lower layer film pattern as an etching mask And a step of forming a pattern (B-5).
  • the formation method of the lower layer film for lithography of the present embodiment is not particularly limited as long as it is formed from the composition for forming a film for lithography of the present embodiment, and a known method can be applied.
  • a known method can be applied.
  • the composition for forming a film for lithography of the present embodiment onto a substrate by a known coating method such as spin coating or screen printing or a printing method, and then removing it by evaporating an organic solvent or the like, An underlayer film can be formed.
  • the baking temperature is not particularly limited, but it is preferably in the range of 80 to 600 ° C, more preferably 200 to 600 ° C.
  • the baking time is also not particularly limited, but is preferably in the range of 10 to 300 seconds.
  • the thickness of the lower layer film can be appropriately selected according to the required performance and is not particularly limited, but is usually preferably 30 to 20,000 nm, more preferably 50 to 15,000 nm, More preferably, it is 50 to 1000 nm.
  • a silicon-containing resist layer is formed on it in the case of a two-layer process, or a single-layer resist composed of a normal hydrocarbon, and a silicon-containing intermediate layer is formed on it in the case of a three-layer process. It is preferable to form a silicon-free single-layer resist layer on it, and in the case of a four-layer process, a silicon-containing intermediate layer is formed on the lower layer film, an antireflection film is formed thereon, and a silicon-free single layer is formed thereon.
  • a layer resist layer is prepared. In this case, known photoresist materials can be used for forming the resist layer.
  • a silicon atom-containing polymer such as a polysilsesquioxane derivative or a vinylsilane derivative is used as a base polymer, and an organic solvent, an acid generator, If necessary, a positive photoresist material containing a basic compound or the like is preferably used.
  • the silicon atom-containing polymer a known polymer used in this type of resist material can be used.
  • a polysilsesquioxane-based intermediate layer is preferably used as the silicon-containing intermediate layer for the three-layer process. Reflection tends to be effectively suppressed by giving the intermediate layer an effect as an antireflection film. For example, in the 193 nm exposure process, when a material containing a large amount of aromatic groups and having a high substrate etching resistance is used as the lower layer film, the k value tends to be high and the substrate reflection tends to be high, but the intermediate layer suppresses the reflection. The substrate reflection can be reduced to 0.5% or less.
  • Examples of the intermediate layer having such an antireflection effect include, but are not limited to, for 193 nm exposure, polysilsesquioxy crosslinkable with an acid or heat, into which a phenyl group or a light absorbing group having a silicon-silicon bond is introduced. Sun is preferably used.
  • an intermediate layer formed by the Chemical Vapor Deposition (CVD) method can also be used.
  • a SiON film is known.
  • the formation of the intermediate layer by a wet process such as a spin coating method or screen printing has a simpler and more economical advantage than the CVD method.
  • the upper layer resist in the three-layer process may be either a positive type or a negative type, and the same single layer resist that is normally used can be used.
  • the lower layer film of the present embodiment can also be used as an antireflection film for a normal single layer resist or a base material for suppressing pattern collapse. Since the lower layer film of the present embodiment has excellent etching resistance for ground processing, it can be expected to function as a hard mask for ground processing.
  • a wet process such as a spin coating method or screen printing is preferably used as in the case of forming the lower layer film.
  • pre-baking is usually carried out, but this pre-baking is preferably carried out at 80 to 180 ° C. for 10 to 300 seconds.
  • a resist pattern can be obtained by performing exposure, post-exposure bake (PEB), and development according to a conventional method.
  • the thickness of the resist film is not particularly limited, but generally it is preferably 30 to 500 nm, more preferably 50 to 400 nm.
  • the exposure light may be appropriately selected and used according to the photoresist material used.
  • high energy rays having a wavelength of 300 nm or less specifically, excimer lasers of 248 nm, 193 nm and 157 nm, soft X-rays of 3 to 20 nm, electron beams, X-rays and the like can be mentioned.
  • the resist pattern formed by the above method has the pattern collapse suppressed by the lower layer film of the present embodiment. Therefore, by using the lower layer film of the present embodiment, a finer pattern can be obtained, and the exposure amount required to obtain the resist pattern can be reduced.
  • gas etching is preferably used for etching the lower layer film in the two-layer process.
  • gas etching etching using oxygen gas is suitable.
  • oxygen gas it is also possible to add an inert gas such as He or Ar, or a CO, CO 2 , NH 3 , SO 2 , N 2 , NO 2, or H 2 gas.
  • inert gas such as He or Ar
  • the latter gas is preferably used from the viewpoint of side wall protection for preventing undercut of the pattern side wall.
  • gas etching is also preferably used in the etching of the intermediate layer in the three-layer process.
  • gas etching the same one as described in the above-mentioned two-layer process can be applied.
  • the processing of the intermediate layer in the three-layer process is preferably performed using a fluorocarbon gas and using the resist pattern as a mask.
  • the lower layer film can be processed by performing oxygen gas etching, for example, using the intermediate layer pattern as a mask as described above.
  • a silicon oxide film, a silicon nitride film, and a silicon oxynitride film are formed by a CVD method, an ALD method, or the like.
  • the method for forming the nitride film is not limited to the following, but for example, the methods described in Japanese Patent Application Laid-Open No. 2002-334869 and International Publication No. 2004/066377 can be used.
  • a photoresist film can be directly formed on such an intermediate layer film, but an organic antireflection film (BARC) is formed on the intermediate layer film by spin coating, and then a photoresist film is formed thereon. You may.
  • BARC organic antireflection film
  • a polysilsesquioxane-based intermediate layer is also preferably used as the intermediate layer. Reflection tends to be effectively suppressed by giving the resist intermediate layer film a function as an antireflection film.
  • the specific material of the polysilsesquioxane-based intermediate layer is not limited to the following, but for example, the materials described in JP2007-226170A and JP2007-226204A can be used.
  • the etching of the next substrate can also be performed by a conventional method.
  • the etching is mainly based on a fluorocarbon gas, and if the substrate is p-Si, Al, or W, the chlorine or bromine gas is used. Gas-based etching can be performed.
  • the substrate is etched with a fluorocarbon gas, the silicon-containing resist in the two-layer resist process and the silicon-containing intermediate layer in the three-layer process are separated at the same time as the substrate processing.
  • the silicon-containing resist layer or the silicon-containing intermediate layer is peeled separately, and generally dry etching peeling is performed with a fluorocarbon gas after the substrate is processed. ..
  • the lower layer film of the present embodiment is characterized by excellent etching resistance of these substrates.
  • a known substrate can be appropriately selected and used, and the substrate is not particularly limited, and examples thereof include Si, ⁇ -Si, p-Si, SiO 2 , SiN, SiON, W, TiN, and Al. .. Further, the substrate may be a laminate having a film to be processed (substrate to be processed) on a base material (support).
  • various Low-k films such as Si, SiO 2 , SiON, SiN, p-Si, ⁇ -Si, W, W-Si, Al, Cu and Al-Si and stopper films thereof Etc., and a material different from the base material (support) is usually used.
  • the thickness of the substrate to be processed or the film to be processed is not particularly limited, but is usually preferably about 50 to 1,000,000 nm, more preferably 75 to 500,000 nm.
  • the molecular weight of the synthesized resin was measured by GPC-MS analysis using Acquity UPLC / MALDI-Synapt HDMS manufactured by Water Co.
  • This reaction solution was stirred at 110 ° C. for 6.0 hours to carry out a reaction, and the produced water was collected by azeotropic dehydration with a Dean Stark trap.
  • the reaction liquid was cooled to 40 ° C., and then dropped into a beaker containing 300 ml of distilled water to precipitate a product.
  • the residue was washed with methanol and separated and purified by column chromatography to obtain 5.5 g of the target compound (BAN citraconimide resin) represented by the following formula.

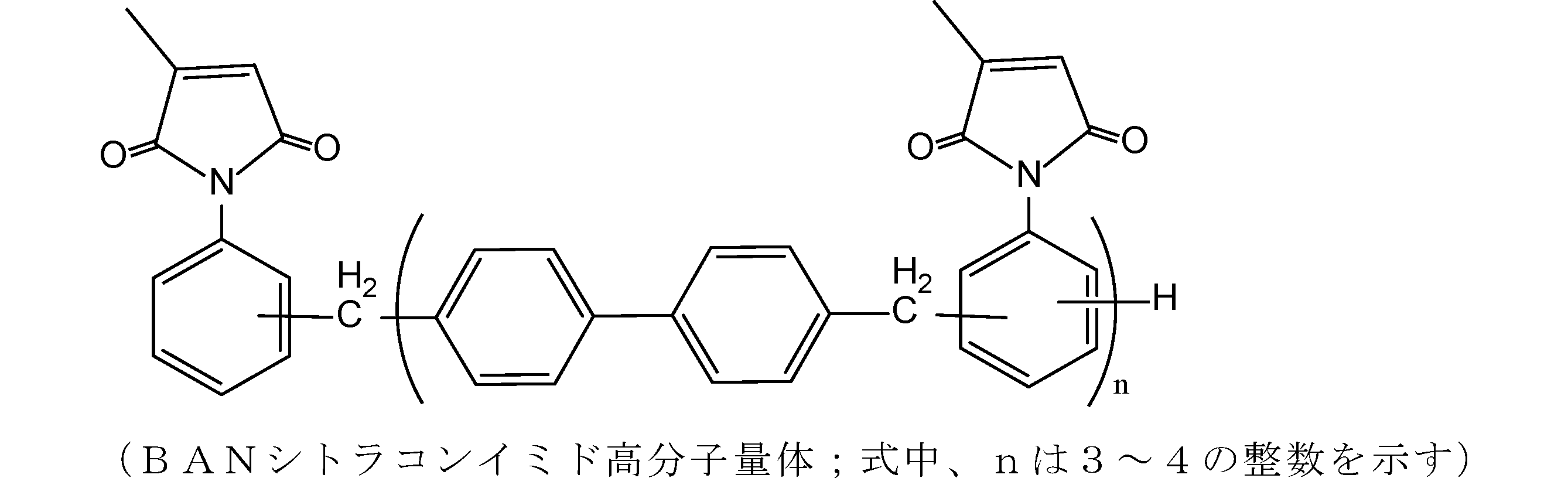

  • the target compound (BAN citraconimide resin) represented by the following formula.
  • the weight average molecular weight was 832.
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • evaluation A the solubility in CHN
  • a film forming composition for lithography was prepared.
  • Example 1A BMI-2300 high molecular weight material
  • the component of the repeating unit represented by the following formula was separated from the phenylmethanemaleimide resin, concentrated and vacuum dried to remove the solvent. By doing so, a film forming material for lithography was obtained.
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • evaluation A the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared.
  • thermogravimetric measurement The average molecular weight of the collected maleimide resin was 1142 as a result of measurement.
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • evaluation A As a result of evaluating the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared.

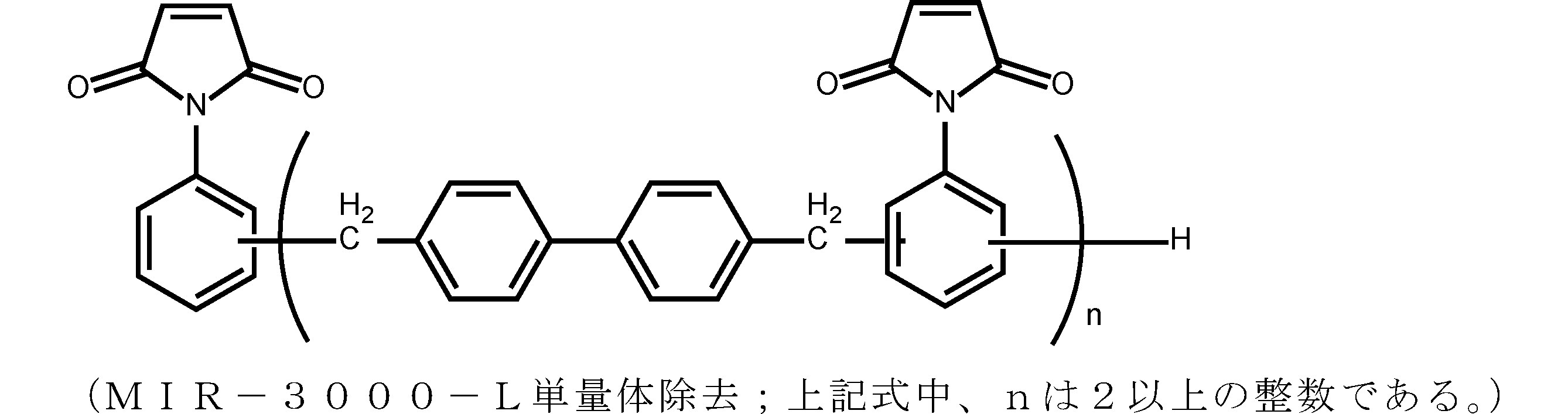

  • Example 2A MIR-3000-L high molecular weight product
  • the component of the repeating unit represented by the following formula was separated from the biphenylaralkyl-type maleimide resin, concentrated and vacuum dried. By removing the solvent, a film forming material for lithography was obtained.
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • evaluation A the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared.
  • Example 3 10 parts by mass of the phenylmethanemaleimide resin (BMI-2300 monomer removed) obtained in Example 1 and 0.5 parts by mass of 2,4,5-triphenylimidazole (TPIZ) as a crosslinking accelerator were compounded. Then, it was used as a film forming material for lithography.
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • the solubility in CHN was evaluated to be 10% by mass or more and less than 20% by mass (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a composition for forming a film for lithography was prepared in the same manner as in Example 1.
  • Example 3A 10 parts by mass of the phenylmethanemaleimide resin (BMI-2300 high molecular weight product) obtained in Example 1A and 0.5 parts by mass of 2,4,5-triphenylimidazole (TPIZ) as a crosslinking accelerator were added. , And used as a film forming material for lithography.
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • the solubility in CHN was evaluated to be 10% by mass or more and less than 20% by mass (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a composition for forming a film for lithography was prepared in the same manner as in Example 1.
  • Example 4 10 parts by mass of the biphenylaralkyl-type maleimide resin (removal of MIR-3000-L monomer) obtained in Example 2, and 0.5 parts by mass of 2,4,5-triphenylimidazole (TPIZ) as a crosslinking accelerator.
  • TPIZ 2,4,5-triphenylimidazole
  • To form a film forming material for lithography As a result of thermogravimetric measurement, the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • the solubility in CHN was evaluated to be 10% by mass or more and less than 20% by mass (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a composition for forming a film for lithography was prepared in the same manner as in Example 1.
  • Example 4A 10 parts by mass of the biphenylaralkyl maleimide resin (MIR-3000-L high molecular weight product) obtained in Example 2A, and 0.5 parts by mass of 2,4,5-triphenylimidazole (TPIZ) as a crosslinking accelerator. It was mixed and used as a film forming material for lithography.
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • the solubility in CHN was evaluated to be 10% by mass or more and less than 20% by mass (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a composition for forming a film for lithography was prepared in the same manner as in Example 1.
  • Example 5 As the maleimide resin, 10 parts by mass of the BMI-2300 monomer removed obtained in Example 1 was used. In addition, 2 parts by mass of benzoxazine (product name: BF-BXZ, manufactured by Konishi Chemical Industry Co., Ltd.) represented by the following formula was used as a cross-linking agent, and 2,4,5-triphenylimidazole ( 0.5 parts by mass of TPIZ) was blended to obtain a film forming material for lithography.

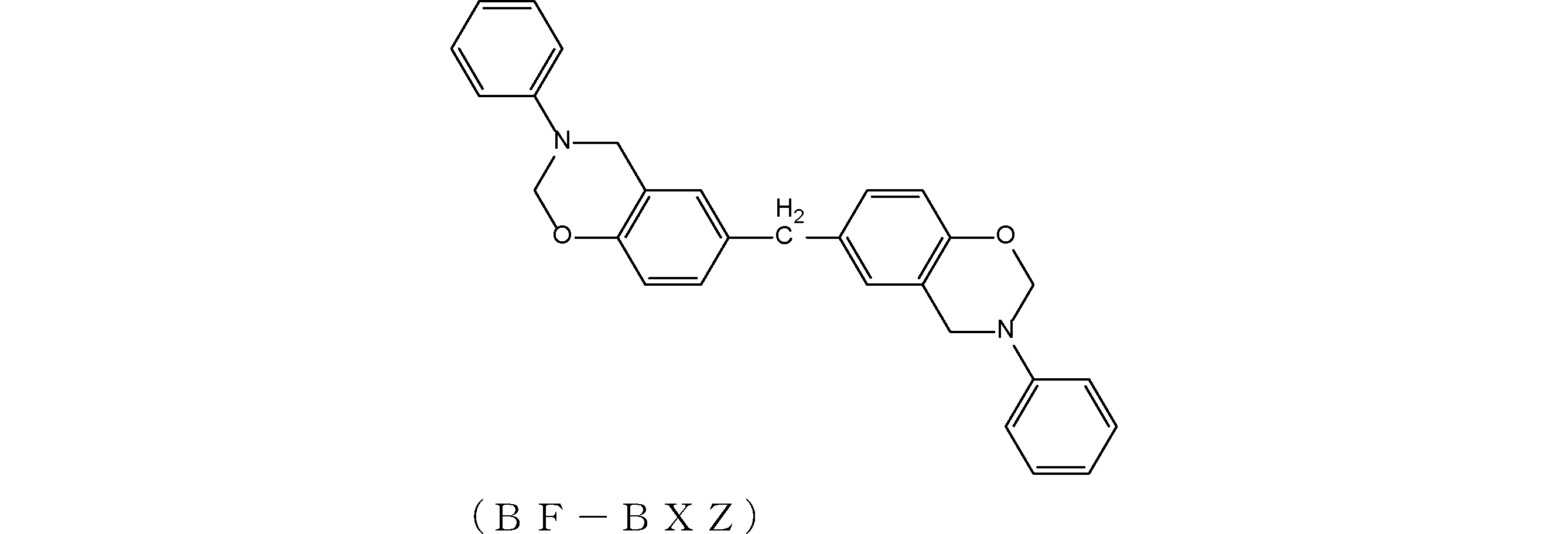

  • benzoxazine product name: BF-BXZ, manufactured by Konishi Chemical Industry Co., Ltd.
  • thermogravimetric measurement the thermogravimetric reduction amount of the obtained film forming material for lithography at 400 ° C. was less than 10% (evaluation A).
  • evaluation A the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 5A As the maleimide resin, 10 parts by mass of the BMI-2300 high molecular weight product obtained in Example 1A was used. In addition, 2 parts by mass of the above-mentioned benzoxazine (product name: BF-BXZ, manufactured by Konishi Chemical Industry Co., Ltd.) was used as a crosslinking agent, and 2,4,5-triphenylimidazole (TPIZ) was added as a crosslinking accelerator in an amount of 0. 5 parts by mass were blended to obtain a film forming material for lithography.
  • BF-BXZ 2,4,5-triphenylimidazole
  • thermogravimetric measurement the thermogravimetric reduction amount of the obtained film forming material for lithography at 400 ° C. was less than 10% (evaluation A).
  • evaluation A the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 6 As the maleimide resin, 10 parts by mass of the BMI-2300 monomer removed obtained in Example 1 was used. Further, as a cross-linking agent, 2 parts by mass of a biphenylaralkyl-type epoxy resin represented by the following formula (product name: NC-3000-L, manufactured by Nippon Kayaku Co., Ltd.) is used, and TPIZ is 0.5 as a cross-linking accelerator. It was mixed in parts by mass to obtain a film forming material for lithography.

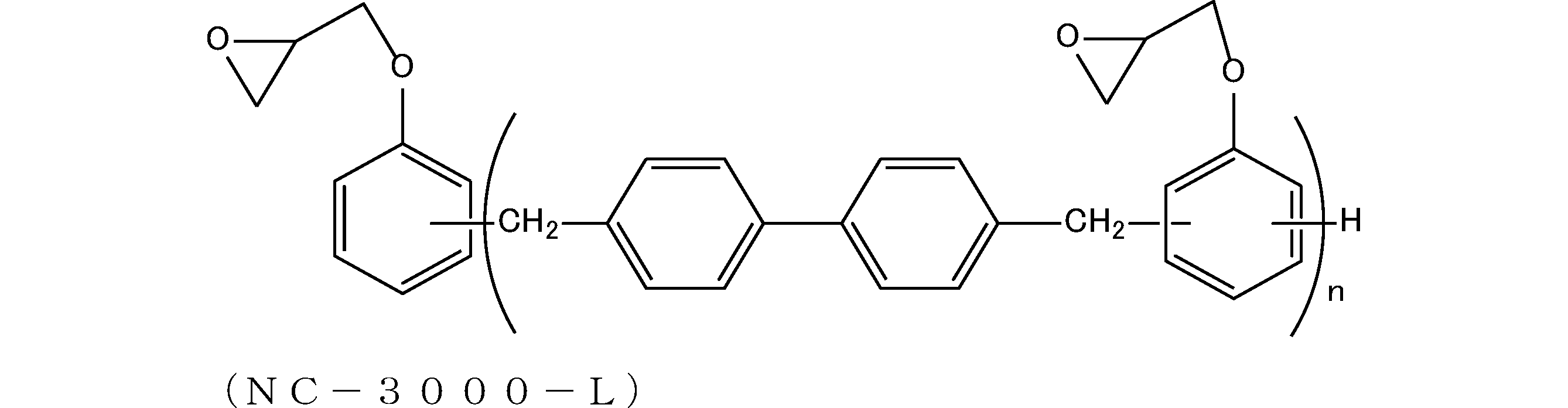

  • a biphenylaralkyl-type epoxy resin represented by the following formula (product name: NC-3000-L, manufactured by Nippon Kayaku Co., Ltd.)
  • TPIZ is 0.5 as a cross-linking accelerator. It was mixed in parts by mass to obtain a film forming material for lithography.
  • n is an integer of 1 to 4.
  • thermogravimetric measurement the thermogravimetric reduction amount of the obtained film forming material for lithography at 400 ° C. was less than 10% (evaluation A).
  • evaluation A the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 6A As the maleimide resin, 10 parts by mass of the BMI-2300 high molecular weight product obtained in Example 1 was used. Further, 2 parts by mass of the above-mentioned biphenylaralkyl type epoxy resin (product name: NC-3000-L, manufactured by Nippon Kayaku Co., Ltd.) is used as a crosslinking agent, and 0.5 parts by mass of TPIZ is blended as a crosslinking accelerator. It was used as a film forming material for lithography.
  • product name: NC-3000-L manufactured by Nippon Kayaku Co., Ltd.
  • thermogravimetric measurement the thermogravimetric reduction amount of the obtained film forming material for lithography at 400 ° C. was less than 10% (evaluation A).
  • evaluation A the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 7 As the maleimide resin, 10 parts by mass of the BMI-2300 monomer removed obtained in Example 1 was used. Further, 2 parts by mass of diallyl bisphenol A type cyanate represented by the following formula (product name: DABPA-CN, manufactured by Mitsubishi Gas Chemical Co., Inc.) is used as a crosslinking agent, and 2,4,5-triphenylimidazole is used as a crosslinking accelerator. 0.5 parts by mass of (TPIZ) was blended to obtain a film forming material for lithography.
  • DABPA-CN diallyl bisphenol A type cyanate represented by the following formula
  • TPIZ 2,4,5-triphenylimidazole
  • thermogravimetric measurement the thermogravimetric reduction amount of the obtained film forming material for lithography at 400 ° C. was less than 10% (evaluation A).
  • evaluation A the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 7A As the maleimide resin, 10 parts by mass of the BMI-2300 high molecular weight product obtained in Example 1A was used. Further, 2 parts by mass of the diallyl bisphenol A type cyanate (product name: DABPA-CN, manufactured by Mitsubishi Gas Chemical Co., Inc.) was used as a crosslinking agent, and 2,4,5-triphenylimidazole (TPIZ) was used as a crosslinking accelerator. 0.5 part by mass was blended to obtain a film forming material for lithography.
  • DABPA-CN diallyl bisphenol A type cyanate
  • TPIZ 2,4,5-triphenylimidazole
  • thermogravimetric measurement the thermogravimetric reduction amount of the obtained film forming material for lithography at 400 ° C. was less than 10% (evaluation A).
  • evaluation A the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 8 As the maleimide resin, 10 parts by mass of the BMI-2300 monomer removed obtained in Example 1 was used. Further, 2 parts by mass of diallyl bisphenol A (product name: BPA-CA, manufactured by Konishi Chemical Co., Ltd.) represented by the following formula is used as a crosslinking agent, and 2,4,5-triphenylimidazole (TPIZ) is used as a crosslinking accelerator. Was mixed in an amount of 0.5 part by mass to obtain a film forming material for lithography.
  • BPA-CA diallyl bisphenol A
  • TPIZ 2,4,5-triphenylimidazole
  • thermogravimetric measurement the thermogravimetric reduction amount of the obtained film forming material for lithography at 400 ° C. was less than 10% (evaluation A).
  • evaluation A the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 8A As the maleimide resin, 10 parts by mass of the BMI-2300 high molecular weight product obtained in Example 1A was used. 2 parts by mass of the diallyl bisphenol A (product name: BPA-CA, manufactured by Konishi Chemical Co., Ltd.) was used as a crosslinking agent, and 0.5 parts by mass of 2,4,5-triphenylimidazole (TPIZ) was used as a crosslinking accelerator. To form a film forming material for lithography.
  • BPA-CA diallyl bisphenol A
  • TPIZ 2,4,5-triphenylimidazole
  • thermogravimetric measurement the thermogravimetric reduction amount of the obtained film forming material for lithography at 400 ° C. was less than 10% (evaluation A).
  • evaluation A the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 9 As the maleimide resin, 10 parts by mass of the BMI-2300 monomer removed obtained in Example 1 was used. As a cross-linking agent, 2 parts by mass of a diphenylmethane type allylphenol resin represented by the following formula (product name: APG-1, manufactured by Gunei Chemical Industry Co., Ltd.) was used as a film forming material for lithography.

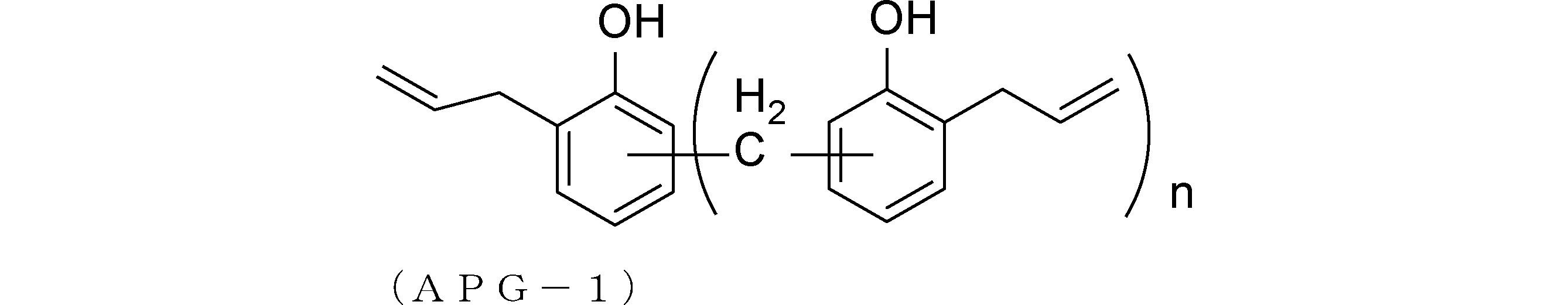

  • APG-1 manufactured by Gunei Chemical Industry Co., Ltd.
  • n is an integer of 1 to 3.
  • thermogravimetric measurement the thermogravimetric reduction amount of the obtained film forming material for lithography at 400 ° C. was less than 10% (evaluation A).
  • evaluation A the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 9A As the maleimide resin, 10 parts by mass of the BMI-2300 high molecular weight product obtained in Example 1A was used. Further, 2 parts by mass of the diphenylmethane type allylphenol resin (product name: APG-1, manufactured by Gunei Chemical Industry Co., Ltd.) was used as a cross-linking agent to prepare a film forming material for lithography.
  • APG-1 diphenylmethane type allylphenol resin
  • thermogravimetric measurement the thermogravimetric reduction amount of the obtained film forming material for lithography at 400 ° C. was less than 10% (evaluation A).
  • evaluation A the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 10 As the maleimide resin, 10 parts by mass of the BMI-2300 monomer removed obtained in Example 1 was used. Further, as a cross-linking agent, 2 parts by mass of a diphenylmethane-type propenylphenol resin represented by the following formula (product name: APG-2, manufactured by Gunei Chemical Industry Co., Ltd.) was used as a film forming material for lithography.
  • APG-2 manufactured by Gunei Chemical Industry Co., Ltd.
  • n is an integer of 1 to 3.
  • thermogravimetric measurement the thermogravimetric reduction amount of the obtained film forming material for lithography at 400 ° C. was less than 10% (evaluation A).
  • evaluation A the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 10A As the maleimide resin, 10 parts by mass of the BMI-2300 high molecular weight product obtained in Example 1A was used. Further, 2 parts by mass of the diphenylmethane type propenylphenol resin (product name: APG-2, manufactured by Gunei Chemical Industry Co., Ltd.) was used as a cross-linking agent to prepare a film forming material for lithography.
  • APG-2 diphenylmethane type propenylphenol resin
  • thermogravimetric measurement the thermogravimetric reduction amount of the obtained film forming material for lithography at 400 ° C. was less than 10% (evaluation A).
  • evaluation A the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 11 As the maleimide resin, the BMI-2300 monomer obtained in Example 1 was removed by 10 parts by mass, and as the cross-linking agent, 4,4′-diaminodiphenylmethane represented by the following formula (product name DDM, manufactured by Tokyo Kasei) ) 2 parts by mass was used as a film forming material for lithography.
  • product name DDM manufactured by Tokyo Kasei
  • thermogravimetric measurement the thermogravimetric reduction amount of the obtained film forming material for lithography at 400 ° C. was less than 10% (evaluation A).
  • evaluation A the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 11A As the maleimide resin, 10 parts by mass of the BMI-2300 high molecular weight product obtained in Example 1A was used, and as the cross-linking agent, 2 parts by mass of 4,4′-diaminodiphenylmethane (product name DDM, manufactured by Tokyo Kasei) was used. Then, it was used as a film forming material for lithography.
  • product name DDM 4,4′-diaminodiphenylmethane
  • thermogravimetric measurement the thermogravimetric reduction amount of the obtained film forming material for lithography at 400 ° C. was less than 10% (evaluation A).
  • evaluation A the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 12 BMI citraconimide monomer removal
  • 20 g of the BMI citraconimide resin obtained in Synthesis Example 1 and 60 g of methyl ethyl ketone were placed in a 300 mL flask and dissolved by heating at 60 ° C to obtain a solution. It was By adsorbing the above solution on neutral silica gel (manufactured by Kanto Chemical Co., Inc.) and developing a mixed solvent of 20 wt% ethyl acetate / 80 wt% hexane using silica gel column chromatography, the following formula is obtained. Only the component of the repeating unit is collected, concentrated and vacuum dried to remove the solvent to obtain a film forming material for lithography.
  • thermogravimetric measurement As a result of measuring the average molecular weight of the separated citraconimide resin, it was 836. As a result of thermogravimetric measurement, the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A). As a result of evaluating the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility. Therefore, the composition shown in Table 1 was obtained. Thus, a film forming composition for lithography was prepared.
  • Example 12A BMI citraconimide high molecular weight material

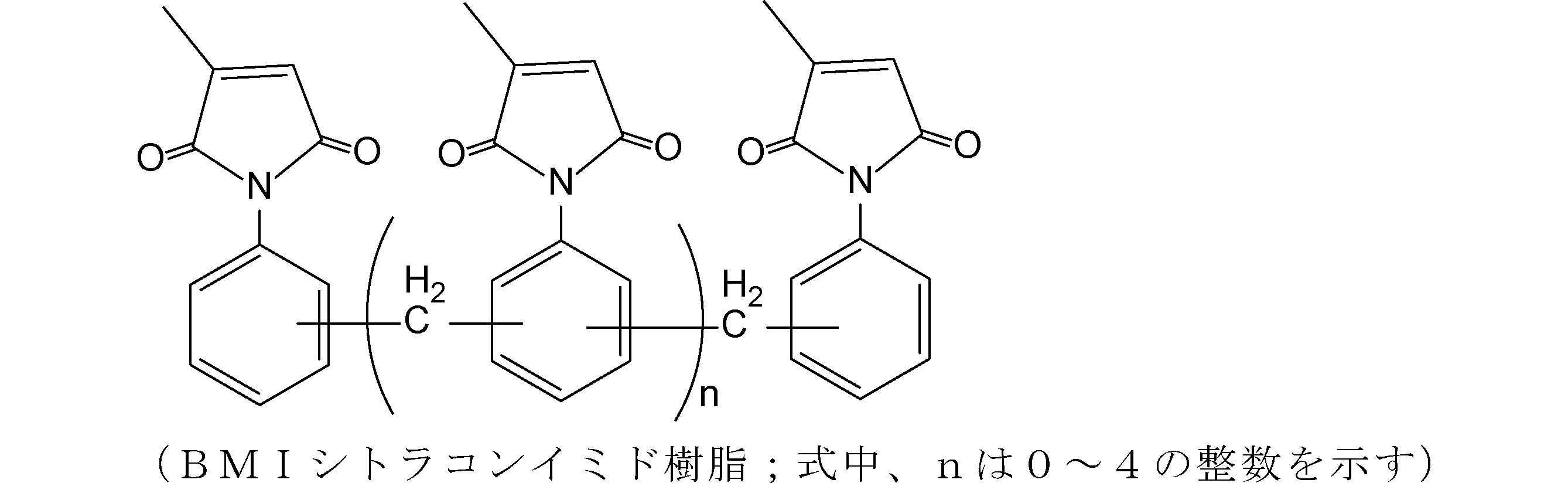

  • the component of the repeating unit represented by the following formula was separated from the BMI citraconimide resin obtained in Synthesis Example 1, and vacuumed after concentration. It was dried and the solvent was removed to obtain a film forming material for lithography.
  • thermogravimetric measurement As a result of measuring the average molecular weight of the separated citraconimide resin, it was 936. As a result of thermogravimetric measurement, the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A). As a result of evaluating the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility. Therefore, the composition shown in Table 1 was obtained. Thus, a film forming composition for lithography was prepared.

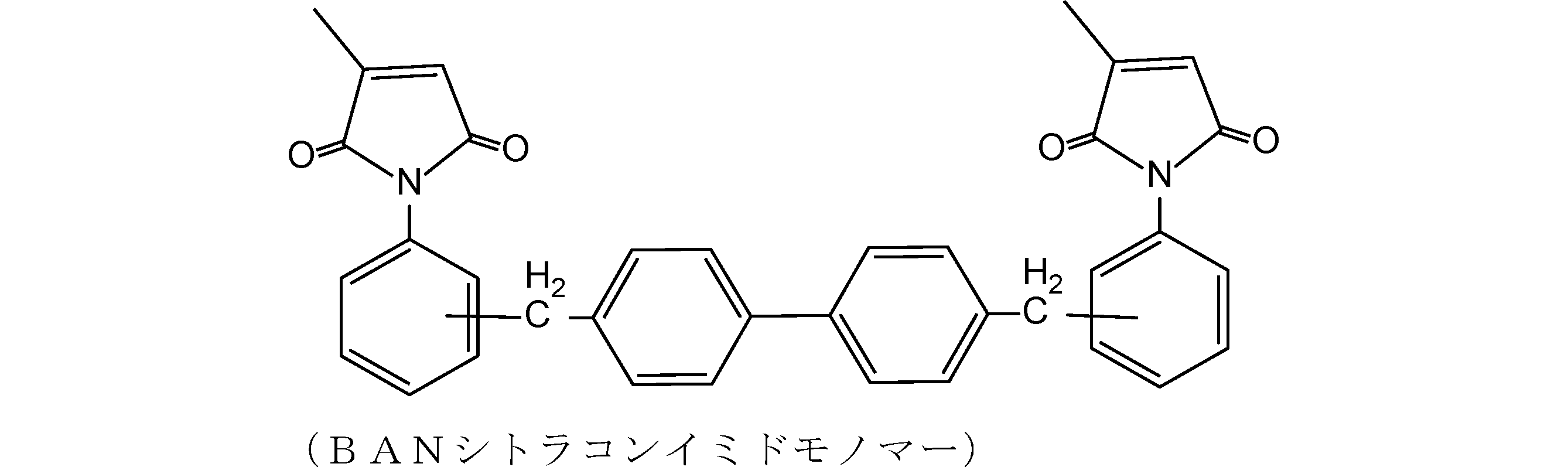

  • BAN citraconimide monomer As a maleimide resin, 20 g of the BAN citraconimide resin obtained in Synthesis Example 2 and 60 g of methyl ethyl ketone were charged in a 300 mL flask and dissolved by heating at 60 ° C to obtain a solution. It was By adsorbing the above solution on neutral silica gel (manufactured by Kanto Chemical Co., Inc.) and developing a mixed solvent of 20 wt% ethyl acetate / 80 wt% hexane using silica gel column chromatography, the following formula is obtained. Only the component of the repeating unit is collected, concentrated and vacuum dried to remove the solvent to obtain a film forming material for lithography.
  • neutral silica gel manufactured by Kanto Chemical Co., Inc.
  • thermogravimetric measurement As a result of measuring the average molecular weight of the separated citraconimide monomer removed, it was 1168. As a result of thermogravimetric measurement, the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A). As a result of evaluating the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility. Therefore, the composition shown in Table 1 was obtained. Thus, a film forming composition for lithography was prepared.
  • Example 13A BAN citraconimide high molecular weight material
  • the component of the repeating unit represented by the following formula was separated from the BAN citraconimide resin resin obtained in Synthesis Example 2, and after concentration, It was vacuum dried and the solvent was removed to obtain a film forming material for lithography.
  • thermogravimetric measurement As a result of measuring the average molecular weight of the collected citraconimide high molecular weight product, it was 1278. As a result of thermogravimetric measurement, the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A). As a result of evaluating the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility. Therefore, the composition shown in Table 1 was obtained. Thus, a film forming composition for lithography was prepared.
  • Example 14 10 parts by mass of BMI citraconimide monomer removal obtained in Example 12 and 0.5 parts by mass of 2,4,5-triphenylimidazole (TPIZ) as a crosslinking accelerator were blended to prepare a film forming material for lithography. did.
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • the solubility in CHN was evaluated to be 10% by mass or more and less than 20% by mass (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a composition for forming a film for lithography was prepared in the same manner as in Example 1.
  • Example 14A> The BMI citraconimide polymer obtained in Example 12A was blended in an amount of 10 parts by mass and 2,4,5-triphenylimidazole (TPIZ) as a crosslinking accelerator in an amount of 0.5 part by mass to prepare a film forming material for lithography. ..
  • TPIZ 2,4,5-triphenylimidazole
  • the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • the solubility in CHN was evaluated to be 10% by mass or more and less than 20% by mass (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a composition for forming a film for lithography was prepared in the same manner as in Example 1.
  • Example 15 10 parts by mass of the BAN citraconimide monomer obtained in Example 13 and 0.5 part by mass of 2,4,5-triphenylimidazole (TPIZ) as a crosslinking accelerator were blended to obtain a film forming material for lithography. ..
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • the solubility in CHN was evaluated to be 10% by mass or more and less than 20% by mass (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a composition for forming a film for lithography was prepared in the same manner as in Example 1.
  • Example 15A 10 parts by mass of the BAN citraconimide high molecular weight product obtained in Example 13A and 0.5 parts by mass of 2,4,5-triphenylimidazole (TPIZ) as a crosslinking accelerator were blended to obtain a film forming material for lithography.
  • TPIZ 2,4,5-triphenylimidazole
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • the solubility in CHN was evaluated to be 10% by mass or more and less than 20% by mass (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a composition for forming a film for lithography was prepared in the same manner as in Example 1.
  • the maleimide compound 10 parts by mass of N, N'-biphenyl type bismaleimide BMI represented by the following formula (product name: BMI monomer, manufactured by Daiwa Kasei Co., Ltd.) and 2,4,5-triphenylimidazole as a crosslinking accelerator are used.
  • 0.1 parts by mass of (TPIZ) was blended to obtain a film forming material for lithography.
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • a film forming composition for lithography was prepared by the operation of.
  • a maleimide compound 20 g of a biphenylaralkyl-type maleimide resin represented by the following formula (product name: MIR-3000-L, manufactured by Nippon Kayaku Co., Ltd.) and 60 g of methyl ethyl ketone were placed in a 300 mL flask and dissolved by heating at 60 ° C. This gave a solution.
  • neutral silica gel manufactured by Kanto Chemical Co., Inc.
  • silica gel column chromatography silica gel column chromatography
  • thermogravimetric measurement As a result of measuring the molecular weight of the collected maleimide compound, it was 556. As a result of thermogravimetric measurement, the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A). As a result of evaluating the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility. A film forming composition for lithography was prepared.
  • a maleimide compound 20 g of the BMI citraconimide resin obtained in Synthesis Example 1 and 60 g of methyl ethyl ketone were placed in a 300 mL flask and dissolved by heating at 60 ° C. to obtain a solution.
  • neutral silica gel manufactured by Kanto Chemical Co., Inc.
  • ethyl acetate / hexane mixed solvent silica gel column chromatography
  • thermogravimetric measurement As a result of measuring the molecular weight of the collected maleimide compound, it was 386. As a result of thermogravimetric measurement, the thermogravimetric reduction amount of the obtained film forming material for lithography at 400 ° C. was 20% or more (evaluation C). As a result of evaluating the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility. A film forming composition for lithography was prepared.
  • a maleimide compound 20 g of the BAN citraconimide resin obtained in Synthesis Example 2 and 60 g of methyl ethyl ketone were placed in a 300 mL flask and dissolved by heating at 60 ° C. to obtain a solution.
  • neutral silica gel manufactured by Kanto Chemical Co., Inc.
  • ethyl acetate / hexane mixed solvent silica gel column chromatography
  • thermogravimetric measurement As a result of measuring the molecular weight of the collected maleimide compound, it was 584. As a result of thermogravimetric measurement, the thermogravimetric reduction amount of the obtained film forming material for lithography at 400 ° C. was 20% or more (evaluation C). As a result of evaluating the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility. A film forming composition for lithography was prepared.
  • Example 16A As the maleimide resin, 10 parts by mass of the BMI-2300 high molecular weight product obtained in Example 1 was used. Further, 0.2 parts by mass of IRGACURE 184 (manufactured by BASF) was blended as a photoradical polymerization initiator to prepare a film forming material for lithography. As a result of thermogravimetric measurement, the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A). As a result of evaluating the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility. A film forming composition for lithography was prepared by the operation of.
  • Example 17 As the maleimide resin, 10 parts by mass of the MIR-3000-L monomer removal obtained in Example 2 was used. Further, 0.1 part by mass of IRGACURE 184 (manufactured by BASF) was blended as a photo-radical polymerization initiator to prepare a film forming material for lithography. As a result of thermogravimetric measurement, the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A). As a result of evaluating the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility. A film forming composition for lithography was prepared by the operation of.
  • Example 17A As the maleimide resin, 10 parts by mass of the MIR-3000-L high molecular weight product obtained in Example 2A was used. Further, 0.1 part by mass of IRGACURE 184 (manufactured by BASF) was blended as a photo-radical polymerization initiator to prepare a film forming material for lithography. As a result of thermogravimetric measurement, the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A). As a result of evaluating the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility. A film forming composition for lithography was prepared by the operation of.
  • Example 18 A composition for forming a film for lithography was prepared with the same composition as in Example 16 except that 10 parts by mass of the BMI citraconimide monomer removal obtained in Example 12 was used as the maleimide resin.
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • solubility in CHN it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 18A> A composition for forming a film for lithography was prepared with the same composition as in Example 16 except that 10 parts by mass of the BMI citraconimide high molecular weight polymer obtained in Example 12A was used as the maleimide resin.
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • solubility in CHN it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 19 A composition for forming a film for lithography was prepared with the same composition as in Example 16 except that 10 parts by mass of the BAN citraconimide monomer removal obtained in Example 13 was used as the maleimide resin.
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • solubility in CHN it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 19A A composition for forming a film for lithography was prepared with the same composition as in Example 16 except that 10 parts by mass of the BAN citraconimide high molecular weight polymer obtained in Example 13A was used as the maleimide resin.
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • solubility in CHN it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 20 As the maleimide resin, 10 parts by mass of the BMI-2300 monomer removed obtained in Example 1 was used.

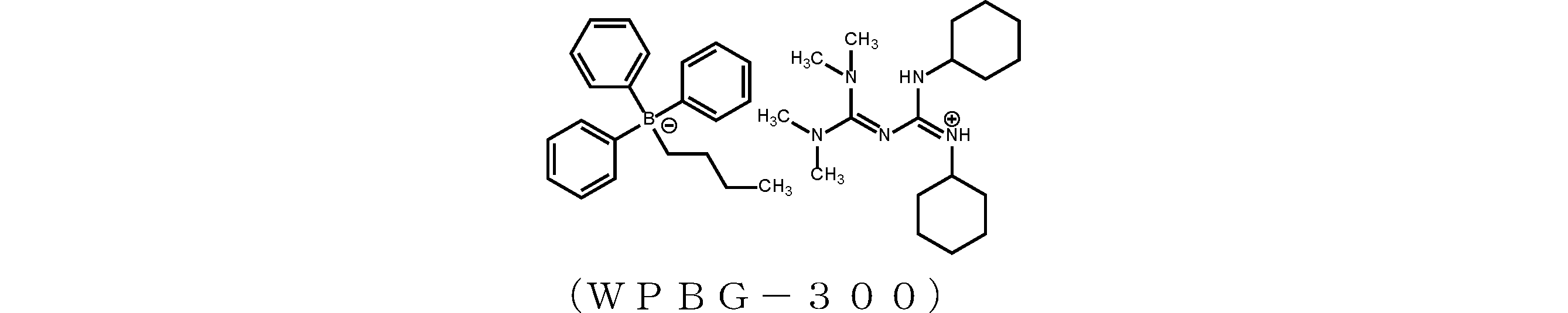

  • WPBG-300 represented by the following formula (manufactured by Fuji Film Wako Pure Chemical Industries, Ltd.) was mixed in an amount of 0.2 part by mass to prepare a film forming material for lithography.
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • As a result of evaluating the solubility in CHN it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 20A As the maleimide resin, 10 parts by mass of the BMI-2300 high molecular weight product obtained in Example 1A was used. Further, 0.2 part by mass of WPBG-300 was blended as a photobase generator to prepare a film forming material for lithography. As a result of thermogravimetric measurement, the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A). As a result of evaluating the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility. A film forming composition for lithography was prepared by the operation of.
  • Example 21 As the maleimide resin, 10 parts by mass of the MIR-3000-L monomer removal obtained in Example 2 was used. Further, 0.2 part by mass of WPBG-300 was blended as a photobase generator to prepare a film forming material for lithography. As a result of thermogravimetric measurement, the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A). As a result of evaluating the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility. A film forming composition for lithography was prepared by the operation of.
  • Example 21A As the maleimide resin, 10 parts by mass of the MIR-3000-L high molecular weight product obtained in Example 2A was used. Further, 0.2 part by mass of WPBG-300 was blended as a photobase generator to prepare a film forming material for lithography. As a result of thermogravimetric measurement, the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A). As a result of evaluating the solubility in CHN, it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility. A film forming composition for lithography was prepared by the operation of.
  • Example 22 A composition for forming a film for lithography was prepared with the same composition as in Example 20 except that 10 parts by mass of the BMI citraconimide monomer removal obtained in Example 12 was used as the maleimide resin.
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • solubility in CHN it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 22A> A composition for forming a film for lithography was prepared with the same composition as in Example 20 except that 10 parts by mass of the BMI citraconimide high molecular weight polymer obtained in Example 12A was used as the maleimide resin.
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • solubility in CHN it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 23 A composition for forming a film for lithography was prepared with the same composition as in Example 20 except that 10 parts by mass of the BAN citraconimide monomer removal obtained in Example 13 was used as the maleimide resin.
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • solubility in CHN it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • Example 23A> A composition for forming a film for lithography was prepared in the same manner as in Example 20 except that 10 parts by mass of the BAN citraconimide high molecular weight polymer obtained in Example 13A was used as the maleimide resin.
  • thermogravimetric measurement the thermogravimetric reduction amount at 400 ° C. of the obtained film forming material for lithography was less than 10% (evaluation A).
  • solubility in CHN it was 10% by mass or more (evaluation A), and the obtained film forming material for lithography was evaluated to have excellent solubility.
  • a film forming composition for lithography was prepared by the operation of.
  • the silicon substrate was immersed in a mixed solvent of 70% PGMEA / 30% PGME for 60 seconds, the adhering solvent was removed with an aero duster, and then the solvent was dried at 110 ° C.
  • the film thickness reduction rate (%) was calculated from the film thickness difference before and after the immersion, and the curability of each underlayer film was evaluated under the conditions shown below.
  • the underlayer film after curing and baking at 240 ° C. is post-baked at 450 ° C. for 240 seconds in an environment in which nitrogen is further substituted, and the film thickness reduction rate (%) is calculated from the film thickness difference before and after baking to obtain each underlayer film.
  • the heat resistance of the film was evaluated. Further, under the conditions shown below, the embedding property in the stepped substrate and the flatness were evaluated.
  • the composition for forming a film for lithography of Examples 16 to 23 and 16A to 23A was spin-coated on a silicon substrate and then baked at 150 ° C. for 60 seconds to remove the solvent of the coating film. After curing with an integrated exposure amount of 1500 mJ / cm 2 and an irradiation time of 60 seconds, the thickness of the coating film was measured. Then, the silicon substrate was immersed in a mixed solvent of 70% PGMEA / 30% PGME for 60 seconds, the adhering solvent was removed with an aero duster, and then the solvent was dried at 110 ° C. The film thickness reduction rate (%) was calculated from the film thickness difference before and after the immersion, and the curability of each underlayer film was evaluated under the conditions shown below.
  • the film was baked at 450 ° C. for 240 seconds, and the film thickness reduction rate (%) was calculated from the film thickness difference before and after baking to evaluate the film heat resistance of each underlayer film. Further, under the conditions shown below, the embedding property in the stepped substrate and the flatness were evaluated.
  • Example 24 The composition for forming a film for lithography in Example 1 was applied onto a SiO 2 substrate having a film thickness of 300 nm and baked at 240 ° C. for 60 seconds and further at 400 ° C. for 120 seconds to form a lower film having a film thickness of 70 nm. did. A resist solution for ArF was applied onto the lower layer film and baked at 130 ° C. for 60 seconds to form a photoresist layer having a film thickness of 140 nm.
  • a resist solution for ArF was prepared by mixing 5 parts by mass of a compound of the following formula (4), 1 part by mass of triphenylsulfonium nonafluoromethanesulfonate, 2 parts by mass of tributylamine, and 92 parts by mass of PGMEA. What was done was used.

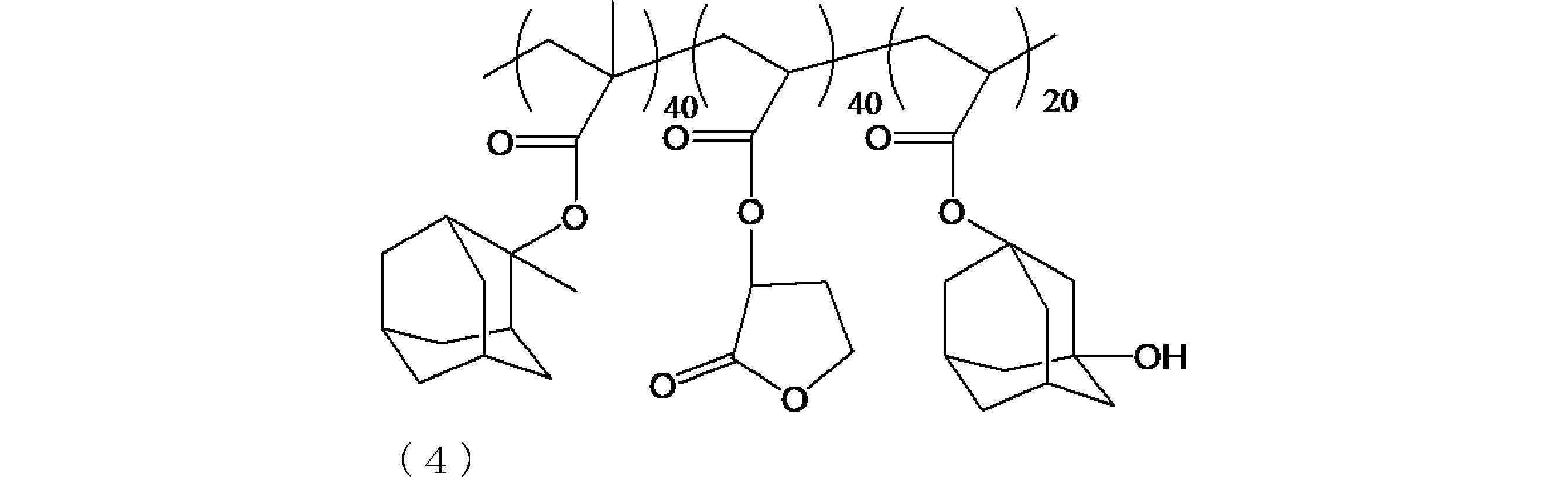

  • the compound of the following formula (4) was prepared as follows. That is, 4-methyl-2-methacryloyloxyadamantane 4.15 g, methacryloyloxy- ⁇ -butyrolactone 3.00 g, 3-hydroxy-1-adamantyl methacrylate 2.08 g, and azobisisobutyronitrile 0.38 g were added to tetrahydrofuran.
  • reaction solution was polymerized for 22 hours while maintaining the reaction temperature at 63 ° C. under a nitrogen atmosphere, and then the reaction solution was added dropwise to 400 mL of n-hexane.
  • the produced resin thus obtained was coagulated and purified, and the produced white powder was filtered and dried under reduced pressure at 40 ° C. overnight to obtain a compound represented by the following formula.
  • 40, 40, and 20 indicate the ratio of each structural unit, and do not indicate a block copolymer.
  • the photoresist layer was exposed using an electron beam drawing device (ELS-7500, 50 keV manufactured by Elionix Co., Ltd.), and baked (PEB) at 115 ° C. for 90 seconds to obtain 2.38 mass% tetramethylammonium hydroxide ( A positive resist pattern was obtained by developing with a TMAH) aqueous solution for 60 seconds.
  • ELS-7500 electron beam drawing device
  • PEB baked
  • Example 25 A positive resist pattern was obtained in the same manner as in Example 24 except that the composition for forming a lower layer film for lithography in Example 2 was used instead of the composition for forming a lower layer film for lithography in Example 1. It was The evaluation results are shown in Table 3.
  • Examples 24 to 25 using the composition for forming a film for lithography of the present embodiment containing a maleimide resin are significantly superior to Comparative Example 5 in both resolution and sensitivity.
  • Example 5 was confirmed. It was also confirmed that the resist pattern shape after development did not collapse and the rectangularity was good. Further, it is shown that the underlayer films of Examples 24 to 25 obtained from the composition for forming a film for lithography of Examples 1 and 2 have good adhesion to the resist material due to the difference in resist pattern shape after development. It was
  • Examples 26 to 40> The composition for forming a lower layer film for lithography in Examples 1A to 15A was spin-coated on a clean silicon wafer and then baked on a hot plate at 150 ° C. to form a film having a thickness of 70 nm. When these films were observed by an optical microscope, no foreign matter was observed, and it was confirmed that the film formation was good.
  • Comparative Examples 6 to 9 The composition for forming a lower layer film for lithography in Comparative Examples 1 to 4 was spin-coated on a clean silicon wafer and then baked on a hot plate at 110 ° C. to form a film having a thickness of 70 nm. When these films were observed with an optical microscope, foreign matter was found in some of them and it was confirmed that the film formation was defective.
  • the film forming material for lithography of the present embodiment has good solvent solubility and a wet process can be applied. Since it has a rigid aromatic maleimide skeleton and further contains a component with a certain molecular weight or more, the formation of sublimates or decomposed products is suppressed even by high temperature baking during thin film formation, so heat resistance Is relatively high, and also has excellent characteristics of embedding in a stepped substrate and flatness of the film. Therefore, a composition for forming a film for lithography containing a material for forming a film for lithography is widely used in various applications requiring these performances And it can be effectively used. In particular, the present invention can be effectively used in the fields of a lower layer film for lithography and a lower layer film for a multilayer resist.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Structural Engineering (AREA)
  • Architecture (AREA)
  • Engineering & Computer Science (AREA)
  • Materials For Photolithography (AREA)
  • Photosensitive Polymer And Photoresist Processing (AREA)
  • Exposure And Positioning Against Photoresist Photosensitive Materials (AREA)
  • Phenolic Resins Or Amino Resins (AREA)
  • Macromolecular Compounds Obtained By Forming Nitrogen-Containing Linkages In General (AREA)

Abstract

下記式（１Ａ）で表されるマレイミド樹脂を含むリソグラフィー用膜形成材料。 【化１】

Description

リソグラフィー用膜形成材料、リソグラフィー用膜形成用組成物、リソグラフィー用下層膜及びパターン形成方法
　本発明は、リソグラフィー用膜形成材料、該材料を含有するリソグラフィー用膜形成用組成物、該組成物を用いて形成されるリソグラフィー用下層膜及び該組成物を用いるパターン形成方法（例えば、レジストパターン方法又は回路パターン方法）に関する。
　半導体デバイスの製造において、フォトレジスト材料を用いたリソグラフィーによる微細加工が行われている。近年、ＬＳＩの高集積化と高速度化に伴い、パターンルールによる更なる微細化が求められている。そして、現在汎用技術として用いられている光露光を用いたリソグラフィーにおいては、光源の波長に由来する本質的な解像度の限界に近づきつつある。
　レジストパターン形成の際に使用するリソグラフィー用の光源は、ＫｒＦエキシマレーザー（２４８ｎｍ）からＡｒＦエキシマレーザー（１９３ｎｍ）へと短波長化されている。しかしながら、レジストパターンの微細化が進むと、解像度の問題若しくは現像後にレジストパターンが倒れるといった問題が生じてくるため、レジストの薄膜化が望まれるようになる。ところが、単にレジストの薄膜化を行うと、基板加工に十分なレジストパターンの膜厚を得ることが難しくなる。そのため、レジストパターンだけではなく、レジストと加工する半導体基板との間にレジスト下層膜を作製し、このレジスト下層膜にも基板加工時のマスクとしての機能を持たせるプロセスが必要になってきた。
　現在、このようなプロセス用のレジスト下層膜として、種々のものが知られている。例えば、従来のエッチング速度の速いレジスト下層膜とは異なり、レジストに近いドライエッチング速度の選択比を持つリソグラフィー用レジスト下層膜を実現するものとして、所定のエネルギーが印加されることにより末端基が脱離してスルホン酸残基を生じる置換基を少なくとも有する樹脂成分と溶媒とを含有する多層レジストプロセス用下層膜形成材料が提案されている（特許文献１参照。）。また、レジストに比べて小さいドライエッチング速度の選択比を持つリソグラフィー用レジスト下層膜を実現するものとして、特定の繰り返し単位を有する重合体を含むレジスト下層膜材料が提案されている（特許文献２参照。）。さらに、半導体基板に比べて小さいドライエッチング速度の選択比を持つリソグラフィー用レジスト下層膜を実現するものとして、アセナフチレン類の繰り返し単位と、置換又は非置換のヒドロキシ基を有する繰り返し単位とを共重合してなる重合体を含むレジスト下層膜材料が提案されている（特許文献３参照。）。
　一方、この種のレジスト下層膜において高いエッチング耐性を持つ材料としては、メタンガス、エタンガス、アセチレンガス等を原料に用いたＣＶＤによって形成されたアモルファスカーボン下層膜がよく知られている。
　また、本発明者らは、光学特性及びエッチング耐性に優れるとともに、溶媒に可溶で湿式プロセスが適用可能な材料として、特定の構成単位を含むナフタレンホルムアルデヒド重合体及び有機溶媒を含有するリソグラフィー用下層膜形成組成物を提案している（特許文献４及び５参照。）。
　なお、多層プロセスにおけるレジスト下層膜の形成において用いられる中間層の形成方法に関しては、例えば、シリコン窒化膜の形成方法（特許文献６参照。）や、シリコン窒化膜のＣＶＤ形成方法（特許文献７参照。）が知られている。また、塗布型の中間層形成に関しては、シルセスキオキサンベースの珪素化合物を含む材料が知られている（特許文献８及び９参照。）。最近では、微細化の進展に伴い、エッチング選択性の向上を図るため、より緻密な中間層の形成が求められており、４００℃を超える高温での熱処理が必要なシリコン窒化膜のＣＶＤ形成方法が採用されてきている。
特開２００４－１７７６６８号公報 特開２００４－２７１８３８号公報 特開２００５－２５０４３４号公報 国際公開第２００９／０７２４６５号 国際公開第２０１１／０３４０６２号 特開２００２－３３４８６９号公報 国際公開第２００４／０６６３７７号 特開２００７－２２６１７０号公報 特開２００７－２２６２０４号公報
　上述したように、従来数多くのリソグラフィー用膜形成材料が提案されているが、スピンコート法やスクリーン印刷等の湿式プロセスが適用可能な高い溶媒溶解性を有するのみならず、４００℃を超える高温ベーク時における膜耐熱性、段差基板への埋め込み特性及び膜の平坦性を高い次元で両立させたものはなく、新たな材料の開発が求められている。
　本発明は、上述の課題を鑑みてなされたものであり、その目的は、湿式プロセスが適用可能であり、４００℃を超える高温ベーク時における膜耐熱性、段差基板への埋め込み特性及び膜の平坦性に優れるフォトレジスト下層膜を形成するために有用な、リソグラフィー用膜形成材料、該材料を含有するリソグラフィー用膜形成用組成物、並びに、該組成物を用いたリソグラフィー用下層膜及びパターン形成方法を提供することにある。
　本発明者らは、前記課題を解決するために鋭意検討を重ねた結果、特定構造を有する化合物を用いることにより、前記課題を解決できることを見出し、本発明を完成するに到った。すなわち、本発明は次のとおりである。
［１］
　下記式（１Ａ）で表されるマレイミド樹脂を含むリソグラフィー用膜形成材料。
Figure JPOXMLDOC01-appb-C000004
（式（１Ａ）中、
　Ｒはそれぞれ独立して、水素原子及び炭素数１～４のアルキル基からなる群より選ばれるいずれか１種の基であり、
　Ｚはそれぞれ独立して、ヘテロ原子を含んでいてもよい炭素数１～１００の３価あるいは４価の炭化水素基であり、
　Ｒ１はそれぞれ独立して、ヘテロ原子を含んでいてもよい炭素数０～１０の基であり、
　ｍ１はそれぞれ独立して０～４の整数であり、
　ｎは１以上の整数である。）
［２］
　前記ｎが２以上の整数である、上記［１］記載のリソグラフィー用膜形成材料。
［３］
　前記式（１Ａ）のマレイミド樹脂が下記式（２Ａ）又は下記式（３Ａ）で表される、上記［１］に記載のリソグラフィー用膜形成材料。
Figure JPOXMLDOC01-appb-C000005
（式（２Ａ）中、Ｒは前記式（１Ａ）と同義であり、
　Ｒ２はそれぞれ独立して、ヘテロ原子を含んでいてもよい炭素数０～１０の基であり、
　ｍ２はそれぞれ独立して０～３の整数であり、
　ｍ２’はそれぞれ独立して０～４の整数であり、
　ｎは１以上の整数である。）
Figure JPOXMLDOC01-appb-C000006
（式（３Ａ）中、Ｒは前記式（１Ａ）と同義であり、
　Ｒ３及びＲ４はそれぞれ独立して、ヘテロ原子を含んでいてもよい炭素数０～１０の基であり、
　ｍ３はそれぞれ独立して０～４の整数であり、
　ｍ４はそれぞれ独立して０～４の整数であり、
　ｎは２以上の整数である。）
［３－１］
　前記式（２Ａ）又は前記式（３Ａ）のマレイミド樹脂が下記式（２Ｂ）又は下記式（３Ｂ）で表される、上記［２］に記載のリソグラフィー用膜形成材料。
Figure JPOXMLDOC01-appb-C000007
（式（２Ｂ）中、Ｒ、Ｒ２、ｍ２、ｍ２’は前記式（２Ａ）と同義であり、
　ｎは２以上の整数である。）
Figure JPOXMLDOC01-appb-C000008
（式（３Ｂ）中、Ｒ、Ｒ３、Ｒ４、ｍ３及びｍ４は前記式（３Ａ）と同義であり、
　ｎは３以上の整数である。）
［４］
　前記ヘテロ原子が、酸素、フッ素、及びケイ素からなる群より選ばれる、上記［１］～［３］に記載のリソグラフィー用膜形成材料。
［５］
　架橋剤をさらに含有する、上記［１］～［４］のいずれかに記載のリソグラフィー用膜形成材料。
［６］
　前記架橋剤が、フェノール化合物、エポキシ化合物、シアネート化合物、アミノ化合物、ベンゾオキサジン化合物、メラミン化合物、グアナミン化合物、グリコールウリル化合物、ウレア化合物、イソシアネート化合物及びアジド化合物からなる群より選ばれる少なくとも１種である、上記［５］に記載のリソグラフィー用膜形成材料。
［７］
　前記架橋剤が、少なくとも１つのアリル基を有する、上記［５］又は［６］に記載のリソグラフィー用膜形成材料。
［８］
　架橋促進剤をさらに含有する、上記［１］～［７］のいずれかに記載のリソグラフィー用膜形成材料。
［９］
　前記架橋促進剤が、アミン類、イミダゾール類、有機ホスフィン類、及びルイス酸からなる群より選ばれる少なくとも１種である、上記［８］に記載のリソグラフィー用膜形成材料。
［１０］
　前記架橋促進剤の含有割合が、前記マレイミド樹脂の合計質量を１００質量部とした場合に、０．１～５質量部である、上記［８］又は［９］に記載のリソグラフィー用膜形成材料。
［１１］
　ラジカル重合開始剤をさらに含有する、上記［１］～［１０］のいずれかに記載のリソグラフィー用膜形成材料。
［１２］
　前記ラジカル重合開始剤が、ケトン系光重合開始剤、有機過酸化物系重合開始剤及びアゾ系重合開始剤からなる群より選ばれる少なくとも１種である、上記［１１］に記載のリソグラフィー用膜形成材料。
［１３］
　前記ラジカル重合開始剤の含有割合が、前記マレイミド樹脂の合計質量を１００質量部とした場合に、０．０５～２５質量部である、上記［１１］又は［１２］に記載のリソグラフィー用膜形成材料。
［１４］
　上記［１］～［１３］のいずれかに記載のリソグラフィー用膜形成材料と溶媒とを含有する、リソグラフィー用膜形成用組成物。
［１５］
　塩基発生剤をさらに含有する、上記［１４］に記載のリソグラフィー用膜形成用組成物。
［１６］
　リソグラフィー用膜がリソグラフィー用下層膜である、上記［１４］又は［１５］に記載のリソグラフィー用膜形成用組成物
［１７］
　上記［１６］に記載のリソグラフィー用膜形成用組成物を用いて形成される、リソグラフィー用下層膜。
［１８］
　基板上に、上記［１６］に記載のリソグラフィー用膜形成用組成物を用いて下層膜を形成する工程、
　前記下層膜上に、少なくとも１層のフォトレジスト層を形成する工程、及び
　前記フォトレジスト層の所定の領域に放射線を照射し、現像を行う工程、
を含む、レジストパターン形成方法。
［１９］
　基板上に、上記［１６］に記載のリソグラフィー用膜形成用組成物を用いて下層膜を形成する工程、
　前記下層膜上に、珪素原子を含有するレジスト中間層膜材料を用いて中間層膜を形成する工程、
　前記中間層膜上に、少なくとも１層のフォトレジスト層を形成する工程、
　前記フォトレジスト層の所定の領域に放射線を照射し、現像してレジストパターンを形成する工程、
　前記レジストパターンをマスクとして前記中間層膜をエッチングする工程、
　得られた中間層膜パターンをエッチングマスクとして前記下層膜をエッチングする工程、
　得られた下層膜パターンをエッチングマスクとして基板をエッチングすることで基板にパターンを形成する工程、
を含む、回路パターン形成方法。
　本発明によれば、湿式プロセスが適用可能であり、高温ベーク時における耐昇華性、膜耐熱性、段差基板への埋め込み特性及び膜の平坦性に優れるフォトレジスト下層膜を形成するために有用な、リソグラフィー用膜形成材料、該材料を含有するリソグラフィー用膜形成用組成物、並びに、該組成物を用いたリソグラフィー用下層膜及びパターン形成方法を提供することができる。
　以下、本発明の実施の形態について説明する。なお、以下の実施の形態は、本発明を説明するための例示であり、本発明はその実施の形態のみに限定されない。
　本実施形態におけるリソグラフィー用膜形成材料は、下記式（１Ａ）で表されるマレイミド樹脂を含む。

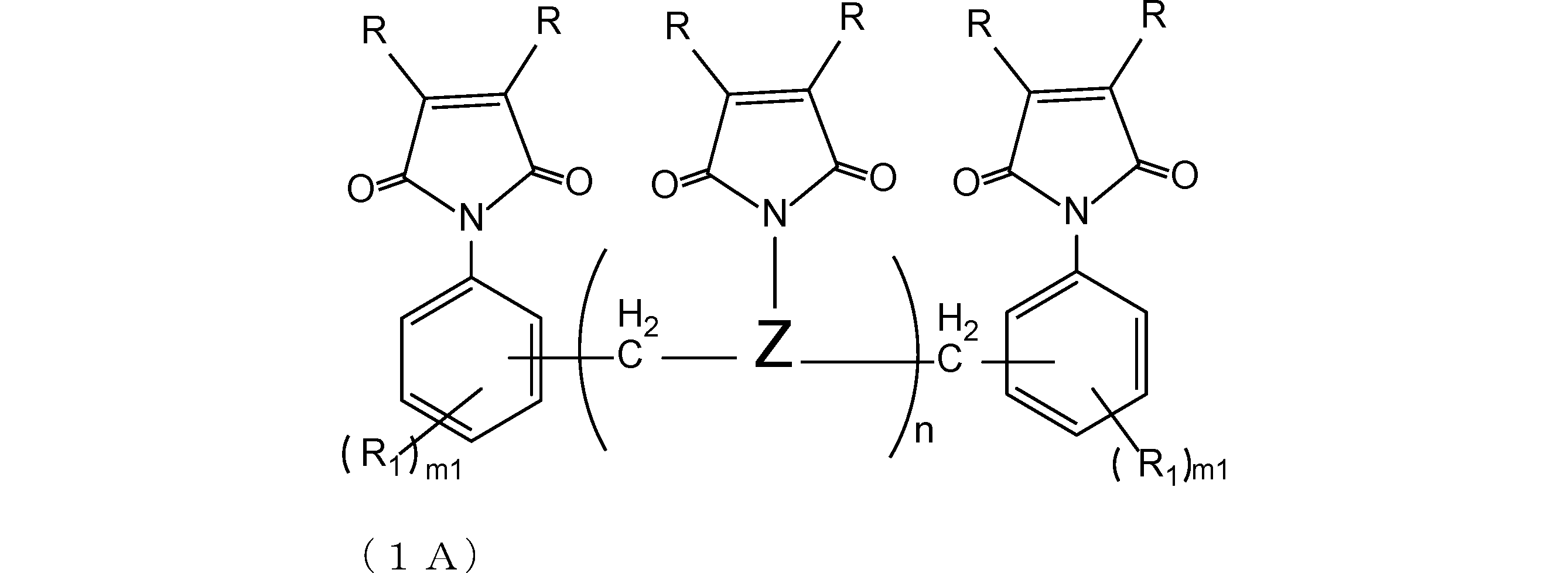

Figure JPOXMLDOC01-appb-C000009
（式（１Ａ）中、
　Ｒはそれぞれ独立して、水素原子及び炭素数１～４のアルキル基からなる群より選ばれるいずれか１種の基であり、
　Ｚはそれぞれ独立して、ヘテロ原子を含んでいてもよい炭素数１～１００の３価あるいは４価の炭化水素基であり、
　Ｒ１はそれぞれ独立して、ヘテロ原子を含んでいてもよい炭素数０～１０の基であり、
　ｍ１はそれぞれ独立して０～４の整数であり、
　ｎは１以上の整数である。）
　Ｒはそれぞれ独立して、水素原子及び炭素数１～４のアルキル基からなる群より選ばれるいずれか１種の基である。Ｒは、原料の入手性および製造のし易さの観点から、水素原子であることが好ましい。
　Ｚはそれぞれ独立して、ヘテロ原子を含んでいてもよい炭素数１～１００の３価あるいは４価の炭化水素基である。Ｚとしては、例えば、フェニル環あるいはビフェニル環等が挙げられる。Ｚは、耐熱性の観点から、フェニル環であることが好ましい
　Ｒ１はそれぞれ独立して、ヘテロ原子（例えば、酸素、窒素、硫黄、フッ素、塩素、臭素、ヨウ素）を含んでいてもよい炭素数０～１０の基である。また、Ｒ１は、有機溶媒への溶解性向上の観点から、炭化水素基であることが好ましい。例えば、Ｒ１としては、アルキル基（例えば、炭素数１～６又は１～３のアルキル基）等が挙げられ、具体的にはメチル基、エチル基等が挙げられる。
　ｍ１はそれぞれ独立して、０～４の整数である。また、ｍ１は、０又は１であることが好ましく、原料入手性の観点から、０であることがより好ましい。
　ｎは、１以上の整数である。また、ｎは膜の耐熱性の観点から、１～１０の整数であることが好ましく、膜の平坦性の観点から、１～４の整数であることがより好ましく、１であることがさらに好ましい。膜形成の観点からも、１～４の整数であることがより好ましく、１であることがさらに好ましい。
　本実施形態のリソグラフィー用膜形成材料中の、マレイミド樹脂の含有量は、高温ベーク時における膜耐熱性の観点から、５１～１００質量％であることが好ましく、６０～１００質量％であることがより好ましく、７０～１００質量％であることがさらに好ましく、８０～１００質量％であることが特に好ましい。
本実施形態のリソグラフィー用膜形成材料中のマレイミド樹脂は従来の下層膜形成組成物の耐熱性を向上させるために添加剤として使用することができる。その場合のマレイミド化合物の含有量としては、１～５０質量％が好ましく、１～３０質量％がより好ましい。
　従来の下層膜形成組成物としては、例えば、国際公開２０１３／０２４７７９号に記載のものが挙げられるが、これらに限定されることはない。
　本実施形態のリソグラフィー用膜形成材料中のマレイミド樹脂は、リソグラフィー用膜形成用の酸発生剤あるいは塩基性化合物とは異なる機能を有する。
　本実施形態のマレイミド樹脂の分子量は５００以上であることが好ましい。分子量が５００以上であることにより、薄膜形成時における高温ベークによっても昇華物あるいは分解物の生成が抑制される傾向にある。同様の観点から、マレイミド樹脂の分子量は６００以上であることがより好ましい。
　ここで分子量は、以下の実施例に記載された方法に従って測定することができる。
　本実施形態のマレイミド樹脂は、原料の入手性および耐熱性の観点から、下記式（２Ａ）又は下記式（３Ａ）で表される構造であることが好ましい。
Figure JPOXMLDOC01-appb-C000010
　前記式（２Ａ）中、Ｒは前記式（１Ａ）と同義であり、
　Ｒ２はそれぞれ独立して、ヘテロ原子（例えば、酸素、窒素、硫黄、フッ素、塩素、臭素、ヨウ素）を含んでいてもよい炭素数０～１０の基である。また、Ｒ２は、有機溶媒への溶解性向上の観点から、炭化水素基であることが好ましい。例えば、Ｒ２としては、アルキル基（例えば、炭素数１～６又は１～３のアルキル基）等が挙げられ、具体的にはメチル基、エチル基等が挙げられる。
　ｍ２はそれぞれ独立して０～３の整数である。また、ｍ２は、０又は１であることが好ましく、原料入手性の観点から、０であることがより好ましい。
　ｍ２’はそれぞれ独立して、０～４の整数である。また、ｍ２’は、０又は１であることが好ましく、原料入手性の観点から、０であることがより好ましい。
　ｎは、１以上の整数である。また、ｎは膜の耐熱性の観点から、１～１０の整数であることが好ましく、膜の平坦性の観点から、１～４の整数であることがより好ましく、１であることがさらに好ましい。膜形成の観点からも、１～４の整数であることがより好ましく、１であることがさらに好ましい。
Figure JPOXMLDOC01-appb-C000011
　前記式（３Ａ）中、Ｒは前記式（１Ａ）と同義であり、
　Ｒ３及びＲ４はそれぞれ独立して、ヘテロ原子（例えば、酸素、窒素、硫黄、フッ素、塩素、臭素、ヨウ素）を含んでいてもよい炭素数０～１０の基である。また、Ｒ３及びＲ４は、有機溶媒への溶解性向上の観点から、炭化水素基であることが好ましい。例えば、Ｒ３及びＲ４として、アルキル基（例えば、炭素数１～６又は１～３のアルキル基）等が挙げられ、具体的にはメチル基、エチル基等が挙げられる。
　ｍ３はそれぞれ独立して０～４の整数である。また、ｍ３は、０～２の整数であることが好ましく、原料入手性の観点から、０であることがより好ましい。
　ｍ４はそれぞれ独立して、０～４の整数である。また、ｍ４は、０～２の整数であることが好ましく、原料入手性の観点から、０であることがより好ましい。
　ｎは、２以上の整数である。また、ｎは膜の耐熱性の観点から、２~１０の整数であることが好ましく、膜の平坦性の観点から、２～４の整数であることがより好ましく、２であることがさらに好ましい。膜形成の観点からも、２～４の整数であることがより好ましく、２であることがさらに好ましい。
　上述した式（１Ａ）～（３Ａ）におけるヘテロ原子は、原料の入手性の観点から、酸素、フッ素、及びケイ素からなる群より選ばれるいずれか１種であることが好ましい。
　本実施形態のリソグラフィー用膜形成材料は、湿式プロセスへの適用が可能である。また、本実施形態のリソグラフィー用膜形成材料は、剛直な芳香族マレイミド骨格を有しており、さらに一定の分子量以上の成分を含む樹脂であることにより、薄膜形成時における高温ベークによっても昇華物あるいは分解物の生成が抑制される。その結果、高温ベーク時の膜の劣化が抑制され、エッチング耐性に優れた下層膜を形成することができる。さらに、本実施形態のリソグラフィー用膜形成材料は、芳香族構造を有しているにも関わらず、有機溶媒に対する溶解性が高く、安全溶媒に対する溶解性が高い。さらに、後述する本実施形態のリソグラフィー用膜形成用組成物からなるリソグラフィー用下層膜は段差基板への埋め込み特性及び膜の平坦性に優れ、製品品質の安定性が良好であるだけでなく、レジスト層やレジスト中間層膜材料との密着性にも優れるので、優れたレジストパターンを得ることができる。
　本実施形態におけるマレイミド樹脂としては、特に限定されないが、付加重合型マレイミド樹脂が好適に用いられる。付加重合型マレイミド樹脂としては、例えば、ビスマレイミドＭ－２０（三井東圧化学社製、商品名）、ＢＭＩ－２３００（大和化成工業株式会社製、商品名）、ＢＭＩ－３２００（大和化成工業株式会社製、商品名）、ＭＩＲ－３０００（日本化薬株式会社製、製品名）等や、これらの高分子量体が挙げられる。
　また、本実施形態におけるマレイミド樹脂としては、耐熱性と溶解性の両立の観点から、シトラコンイミド樹脂を用いることが好ましく、ＢＭＩシトラコン樹脂及びその高分子量体、ＢＡＮシトラコンイミド樹脂及びその高分子量体等を用いることができる。
　ここで、高分子量体とは、樹脂組成から単量体成分を選択的に除去したものを意味する。
＜架橋剤＞
　本実施形態のリソグラフィー用膜形成材料は、マレイミド樹脂に加え、硬化温度の低下やインターミキシングを抑制する等の観点から、必要に応じて架橋剤を含有していてもよい。
　架橋剤としてはマレイミド樹脂と架橋反応すれば特に限定されず、公知のいずれの架橋剤も適用できる。架橋剤の具体例としては、例えば、フェノール化合物、アリル化合物、プロペニル化合物、エポキシ化合物、シアネート化合物、アミノ化合物、ベンゾオキサジン化合物、アクリレート化合物、メラミン化合物、グアナミン化合物、グリコールウリル化合物、ウレア化合物、イソシアネート化合物、アジド化合物等が挙げられるが、これらに特に限定されない。これらの架橋剤は、１種を単独で、或いは２種以上を組み合わせて用いることができる。これらの中でもベンゾオキサジン化合物、エポキシ化合物又はシアネート化合物が好ましく、膜耐性向上の観点から、ベンゾオキサジン化合物がより好ましい。
　マレイミド樹脂と架橋剤との架橋反応では、例えば、これらの架橋剤が有する活性基（フェノール性水酸基、アリル基、プロペニル基、エポキシ基、シアネート基、アミノ基、又はベンゾオキサジンの脂環部位が開環してなるフェノール性水酸基）が、マレイミド基を構成する炭素－炭素二重結合と付加反応して架橋する他、本実施形態のマレイミド樹脂が有する２つの炭素－炭素二重結合が重合して架橋する。
　前記フェノール化合物としては、公知のものが使用できる。例えば、フェノール類としては、フェノールの他、クレゾール類、キシレノール類等のアルキルフェノール類、ヒドロキノン等の多価フェノール類、ナフトール類、ナフタレンジオール類等の多環フェノール類、ビスフェノールＡ、ビスフェノールＦ等のビスフェノール類、あるいはフェノールノボラック、フェノールアラルキル樹脂等の多官能性フェノール化合物等が挙げられる。上記の中でも、耐熱性及び溶解性の観点から、アラルキル型フェノール樹脂が好ましい。
　前記プロペニル化合物としては、公知のものが使用でき、例えば、具体例としては、１－プロペニルベンゼン、１－メトキシ－４－（１－プロペニル）ベンゼン、１，２－ジフェニルエテン（スチルベン）、４－プロペニル－フェノール、ジフェニルメタン型プロペニルフェノール樹脂等が挙げられる。上記の中でも、耐熱性向上の観点から、ジフェニルメタン型プロペニルフェノール樹脂が好ましい。
　前記エポキシ化合物としては、公知のものが使用でき、１分子中にエポキシ基を２個以上有するものの中から選択される。例えば、ビスフェノールＡ、ビスフェノールＦ、３，３’，５，５’－テトラメチル－ビスフェノールＦ、ビスフェノールＳ、フルオレンビスフェノール、２，２’－ビフェノール、３，３’，５，５’－テトラメチル－４，４’－ジヒドロキシビフェノール、レゾルシン、ナフタレンジオール類等の２価のフェノール類のエポキシ化物、トリス－（４－ヒドロキシフェニル）メタン、１，１，２，２－テトラキス（４－ヒドロキシフェニル）エタン、トリス（２，３－エポキシプロピル）イソシアヌレート、トリメチロールメタントリグリシジルエーテル、トリメチロールプロパントリグリシジルエーテル、トリエチロールエタントリグリシジルエーテル、フェノールノボラック、ｏ－クレゾールノボラック等の３価以上のフェノール類のエポキシ化物、ジシクロペンタジエンとフェノール類の共縮合樹脂のエポキシ化物、フェノール類とパラキシリレンジクロライド等から合成されるフェノールアラルキル樹脂類のエポキシ化物、フェノール類とビスクロロメチルビフェニル等から合成されるビフェニルアラルキル型フェノール樹脂のエポキシ化物、ナフトール類とパラキシリレンジクロライド等から合成されるナフトールアラルキル樹脂類のエポキシ化物等が挙げられる。これらのエポキシ樹脂は、単独で用いてもよいし、２種以上を併用してもよい。上記の中でも、耐熱性と溶解性の観点から、フェノールアラルキル樹脂類、ビフェニルアラルキル樹脂類から得られるエポキシ樹脂等の常温で固体状エポキシ樹脂が好ましい。
　前記シアネート化合物としては、１分子中に２個以上のシアネート基を有する化合物であれば特に制限なく、公知のものを使用することができる。例えば、国際公開第２０１１／１０８５２４号に記載されているものが挙げられる。好ましいシアネート化合物としては、１分子中に２個以上の水酸基を有する化合物の水酸基をシアネート基に置換した構造のものが挙げられる。また、シアネート化合物は、芳香族基を有するものが好ましく、シアネート基が芳香族基に直結した構造のものを好適に使用することができる。このようなシアネート化合物としては、例えば、ビスフェノールＡ、ビスフェノールＦ、ビスフェノールＭ、ビスフェノールＰ、ビスフェノールＥ、フェノールノボラック樹脂、クレゾールノボラック樹脂、ジシクロペンタジエンノボラック樹脂、テトラメチルビスフェノールＦ、ビスフェノールＡノボラック樹脂、臭素化ビスフェノールＡ、臭素化フェノールノボラック樹脂、３官能フェノール、４官能フェノール、ナフタレン型フェノール、ビフェニル型フェノール、フェノールアラルキル樹脂、ビフェニルアラルキル樹脂、ナフトールアラルキル樹脂、ジシクロペンタジエンアラルキル樹脂、脂環式フェノール、リン含有フェノール等の水酸基をシアネート基に置換した構造のものが挙げられる。これらのシアネート化合物は、単独で又は２種以上を適宜組み合わせて使用してもよい。また、上記したシアネート化合物は、モノマー、オリゴマー及び樹脂のいずれの形態であってもよい。
　前記アミノ化合物としては、ｍ－フェニレンジアミン、ｐ－フェニレンジアミン、４，４’－ジアミノジフェニルメタン、４，４’－ジアミノジフェニルプロパン、４，４’－ジアミノジフェニルエーテル、３，４’－ジアミノジフェニルエーテル、３，３’－ジアミノジフェニルエーテル、４，４’－ジアミノジフェニルスルホン、３，４’－ジアミノジフェニルスルホン、３，３’－ジアミノジフェニルスルホン、４，４’－ジアミノジフェニルスルフィド、３，４’－ジアミノジフェニルスルフィド、３，３’－ジアミノジフェニルスルフィド、１，４－ビス（４－アミノフェノキシ）ベンゼン、１，３－ビス（４－アミノフェノキシ）ベンゼン、１，４－ビス（３－アミノフェノキシ）ベンゼン、１，３－ビス（３－アミノフェノキシ）ベンゼン、ビス［４－（４－アミノフェノキシ）フェニル］スルホン、２，２－ビス［４－（４－アミノフェノキシ）フェニル］プロパン、２，２－ビス［４－（３－アミノフェノキシ）フェニル］プロパン、４，４’－ビス（４－アミノフェノキシ）ビフェニル、４，４'－ビス（３－アミノフェノキシ）ビフェニル、ビス［４－（４－アミノフェノキシ）フェニル］エーテル、ビス［４－（３－アミノフェノキシ）フェニル］エーテル、９，９－ビス（４－アミノフェニル）フルオレン、９，９－ビス（４－アミノ－３－クロロフェニル）フルオレン、９，９－ビス（４－アミノ－３－フルオロフェニル）フルオレン、Ｏ－トリジン、ｍ－トリジン、４，４’－ジアミノベンズアニリド、２，２’－ビス（トリフルオロメチル）－４，４’－ジアミノビフェニル、４－アミノフェニル－４－アミノベンゾエート、２－（４－アミノフェニル）－６－アミノベンゾオキサゾール等が挙げられる。これらの中でも、４，４’－ジアミノジフェニルメタン、４，４’－ジアミノジフェニルプロパン、４，４’－ジアミノジフェニルエーテル、３，４’－ジアミノジフェニルエーテル、３，３’－ジアミノジフェニルエーテル、４，４’－ジアミノジフェニルスルホン、３，３’－ジアミノジフェニルスルホン、１，４－ビス（４－アミノフェノキシ）ベンゼン、１，３－ビス（４－アミノフェノキシ）ベンゼン、１，４－ビス（３－アミノフェノキシ）ベンゼン、１，３－ビス（３－アミノフェノキシ）ベンゼン、ビス［４－（４－アミノフェノキシ）フェニル］スルホン、２，２－ビス［４－（４－アミノフェノキシ）フェニル］プロパン、２，２－ビス［４－（３－アミノフェノキシ）フェニル］プロパン、４，４’－ビス（４－アミノフェノキシ）ビフェニル、４，４'－ビス（３－アミノフェノキシ）ビフェニル、ビス［４－（４－アミノフェノキシ）フェニル］エーテル、ビス［４－（３－アミノフェノキシ）フェニル］エーテル等の芳香族アミン類、ジアミノシクロヘキサン、ジアミノジシクロヘキシルメタン、ジメチルジアミノジシクロヘキシルメタン、テトラメチルジアミノジシクロヘキシルメタン、ジアミノジシクロヘキシルプロパン、ジアミノビシクロ［２．２．１］ヘプタン、ビス（アミノメチル）－ビシクロ［２．２．１］ヘプタン、３（４），８（９）－ビス（アミノメチル）トリシクロ［５．２．１．０２，６］デカン、１，３－ビスアミノメチルシクロヘキサン、イソホロンジアミン等の脂環式アミン類、エチレンジアミン、ヘキサメチレンジアミン、オクタメチレンジアミン、デカメチレンジアミン、ジエチレントリアミン、トリエチレンテトラミン等の脂肪族アミン類等が挙げられる。
　前記ベンゾオキサジン化合物のオキサジンの構造は特に限定されず、ベンゾオキサジンやナフトオキサジン等の、縮合多環芳香族基を含む芳香族基を有するオキサジンの構造が挙げられる。
　ベンゾオキサジン化合物としては、例えば下記一般式（ａ）～（ｆ）に示す化合物が挙げられる。なお下記一般式において、環の中心に向けて表示されている結合は、環を構成しかつ置換基の結合が可能ないずれかの炭素に結合していることを示す。
Figure JPOXMLDOC01-appb-C000012
　一般式（ａ）～（ｃ）中、Ｒ１及びＲ２は各々独立して炭素数１～３０の有機基を表す。また一般式（ａ）～（ｆ）中、Ｒ３乃至Ｒ６は各々独立して水素又は炭素数１～６の炭化水素基を表す。また前記一般式（ｃ）、（ｄ）及び（ｆ）中、Ｘは独立して、単結合、－Ｏ－、－Ｓ－、－Ｓ－Ｓ－、－ＳＯ２－、－ＣＯ－、－ＣＯＮＨ－、－ＮＨＣＯ－、－Ｃ（ＣＨ３）２－、－Ｃ（ＣＦ３）２－、－（ＣＨ２）ｍ－、－Ｏ－（ＣＨ２）ｍ－Ｏ－、－Ｓ－（ＣＨ２）ｍ－Ｓ－を表す。ここでｍは１～６の整数である。また一般式（ｅ）及び（ｆ）中、Ｙは独立して、単結合、－Ｏ－、－Ｓ－、－ＣＯ－、－Ｃ（ＣＨ３）２－、－Ｃ（ＣＦ３）２－又は炭素数１～３のアルキレンを表す。
　また、ベンゾオキサジン化合物には、オキサジン構造を側鎖に有するオリゴマーやポリマー、ベンゾオキサジン構造を主鎖中に有するオリゴマーやポリマーが含まれる。
　ベンゾオキサジン化合物は、国際公開２００４／００９７０８号パンフレット、特開平１１－１２２５８号公報、特開２００４－３５２６７０号公報に記載の方法と同様の方法で製造することができる。
　前記アクリレート化合物としては、公知のものが使用でき、例えば、メチル（メタ）アクリレート、エチル（メタ）アクリレート、ｎ－プロピル（メタ）アクリレート、ｎ－ブチル（メタ）アクリレート、イソブチル（メタ）アクリレート、ｔｅｒｔ－ブチル（メタ）アクリレート、２－エチルヘキシル（メタ）アクリレート、ラウリル（メタ）アクリレート等の炭素原子数が１～２２のアルキル基を有するアルキル（メタ）アクリレート類；ベンジル（メタ）アクリレート、２－フェニルエチル（メタ）アクリレート等のアラルキル（メタ）アクリレート類；シクロヘキシル（メタ）アクリレート、イソボルニル（メタ）アクリレート等のシクロアルキル（メタ）アクリレート類；２－メトキシエチル（メタ）アクリレート、４－メトキシブチル（メタ）アクリレート等のω－アルコキシアルキル（メタ）アクリレート類等が挙げられる。上記の中でも、硬化物の耐熱性の観点から、ベンジル（メタ）アクリレート、２－フェニルエチル（メタ）アクリレート等のアラルキル（メタ）アクリレート類が好ましい。
　前記メラミン化合物の具体例としては、例えば、ヘキサメチロールメラミン、ヘキサメトキシメチルメラミン、ヘキサメチロールメラミンの１～６個のメチロール基がメトキシメチル化した化合物又はその混合物、ヘキサメトキシエチルメラミン、ヘキサアシロキシメチルメラミン、ヘキサメチロールメラミンのメチロール基の１～６個がアシロキシメチル化した化合物又はその混合物等が挙げられる。
　前記グアナミン化合物の具体例としては、例えば、テトラメチロールグアナミン、テトラメトキシメチルグアナミン、テトラメチロールグアナミンの１～４個のメチロール基がメトキシメチル化した化合物又はその混合物、テトラメトキシエチルグアナミン、テトラアシロキシグアナミン、テトラメチロールグアナミンの１～４個のメチロール基がアシロキシメチル化した化合物又はその混合物等が挙げられる。
　前記グリコールウリル化合物の具体例としては、例えば、テトラメチロールグリコールウリル、テトラメトキシグリコールウリル、テトラメトキシメチルグリコールウリル、テトラメチロールグリコールウリルのメチロール基の１～４個がメトキシメチル化した化合物又はその混合物、テトラメチロールグリコールウリルのメチロール基の１～４個がアシロキシメチル化した化合物又はその混合物等が挙げられる。
　前記ウレア化合物の具体例としては、例えば、テトラメチロールウレア、テトラメトキシメチルウレア、テトラメチロールウレアの１～４個のメチロール基がメトキシメチル化した化合物又はその混合物、テトラメトキシエチルウレア等が挙げられる。
　前記イソシアネート化合物としては、公知のものが使用でき、例えば、トリレンジイソシアネート、ジフェニルメタンジイソシアネート、ヘキサメチレンジイソシアネート、シクロヘキサンジイソシアネート等が挙げられる。上記の中でも、耐熱性の観点から、トリレンジイソシアネートが好ましい。
　前記アジド化合物としては、公知のものが使用でき、例えば、１，１’－ビフェニル－４，４’－ビスアジド、４，４’－メチリデンビスアジド、４，４’－オキシビスアジド等等が挙げられる。上記の中でも、入手性の観点から、１，１’－ビフェニル－４，４’－ビスアジドが好ましい。
　また、本実施形態において、架橋性向上の観点から、少なくとも１つのアリル基を有する架橋剤を用いてもよい。少なくとも１つのアリル基を有する架橋剤の具体例としては、２，２－ビス（３－アリル－４－ヒドロキシフェニル）プロパン、１，１，１，３，３，３－ヘキサフルオロ－２，２－ビス（３－アリル－４－ヒドロキシフェニル）プロパン、ビス（３－アリル－４－ヒドロキシフェニル）スルホン、ビス（３－アリル－４－ヒドロキシフェニル）スルフィド、ビス（３－アリル－４－ヒドロキシフェニル）エ－テル等のアリルフェノール類、２，２－ビス（３－アリル－４－シアナトフェニル）プロパン、１，１，１，３，３，３－ヘキサフルオロ－２，２－ビス（３－アリル－４－シアナトフェニル）プロパン、ビス（３－アリル－４－シアナトシフェニル）スルホン、ビス（３－アリル－４－シアナトフェニル）スルフィド、ビス（３－アリル－４－シアナトフェニル）エ－テル等のアリルシアネート類、ジアリルフタレート、ジアリルイソフタレート、ジアリルテレフタレート、トリアリルイソシアヌレート、トリメチロールプロパンジアリルエーテル、ペンタエリスリトールアリルエーテル等が挙げられるが、これら例示されたものに限定されるものではない。これらは単独でも、２種類以上の混合物であってもよい。これらの中でも、マレイミド樹脂との相溶性に優れるという観点から、２，２－ビス（３－アリル－４－ヒドロキシフェニル）プロパン、１，１，１，３，３，３－ヘキサフルオロ－２，２－ビス（３－アリル－４－ヒドロキシフェニル）プロパン、ビス（３－アリル－４－ヒドロキシフェニル）スルホン、ビス（３－アリル－４－ヒドロキシフェニル）スルフィド、ビス（３－アリル－４－ヒドロキシフェニル）エ－テル等のアリルフェノール類が好ましい。
　本実施形態のリソグラフィー用膜形成材料はマレイミド樹脂を単独で、あるいは前記架橋剤を配合させた後、公知の方法で架橋、硬化させて、本実施形態のリソグラフィー用膜を形成することができる。架橋方法としては、熱硬化、光硬化等の手法が挙げられる。
　前記架橋剤の含有割合は、通常、前記マレイミド樹脂の合計質量を１００質量部とした場合に、０．１～１００００質量部の範囲であり、好ましくは、耐熱性及び溶解性の観点から０．１～１０００質量部の範囲であり、より好ましくは０．１～１００質量部の範囲であり、さらに好ましくは１～５０質量部の範囲であり、特に好ましくは１～３０質量部の範囲である。
＜架橋促進剤＞
　本実施形態のリソグラフィー用膜形成材料には、必要に応じて架橋反応、硬化反応を促進させるための架橋促進剤を用いることができる。
　前記架橋促進剤としては、架橋、硬化反応を促進させるものであれば、特に限定されないが、例えば、アミン類、イミダゾール類、有機ホスフィン類、ルイス酸等が挙げられる。これらの架橋促進剤は、１種を単独で、或いは２種以上を組み合わせて用いることができる。これらの中でもイミダゾール類又は有機ホスフィン類が好ましく、架橋温度の低温化の観点から、イミダゾール類がより好ましい。
　前記架橋促進剤としては、以下に限定されないが、例えば、１，８－ジアザビシクロ（５，４，０）ウンデセン－７、トリエチレンジアミン、ベンジルジメチルアミン、トリエタノールアミン、ジメチルアミノエタノール、トリス（ジメチルアミノメチル）フェノール等の三級アミン、２－メチルイミダゾール、２－フェニルイミダゾール、２－エチル－４－メチルイミダゾール、２－フェニル－４－メチルイミダゾール、２－へプタデシルイミダゾール、２，４，５－トリフェニルイミダゾール等のイミダゾール類、トリブチルホスフィン、メチルジフェニルホスフイン、トリフェニルホスフィン、ジフェニルホスフィン、フェニルホスフィン等の有機ホスフィン類、テトラフェニルホスホニウム・テトラフェニルボレート、テトラフェニルホスホニウム・エチルトリフェニルボレート、テトラブチルホスホニウム・テトラブチルボレート等のテトラ置換ホスホニウム・テトラ置換ボレート、２－エチル－４－メチルイミダゾール・テトラフェニルボレート、Ｎ－メチルモルホリン・テトラフェニルボレート等のテトラフェニルボロン塩等が挙げられる。
　架橋促進剤の含有量としては、通常、本実施形態におけるマレイミド樹脂の合計質量を１００質量部とした場合に、好ましくは０．１～１０質量部の範囲であり、より好ましくは、制御のし易さ及び経済性の観点からの０．１～５質量部の範囲であり、さらに好ましくは０．１～３質量部の範囲である。
＜ラジカル重合開始剤＞
　本実施形態のリソグラフィー用膜形成材料には、必要に応じてラジカル重合開始剤を配合することができる。ラジカル重合開始剤としては、光によりラジカル重合を開始させる光重合開始剤であってもよいし、熱によりラジカル重合を開始させる熱重合開始剤であってもよい。
　このようなラジカル重合開始剤としては、特に制限されず、従来用いられているものを適宜採用することができる。例えば、１－ヒドロキシシクロヘキシルフェニルケトン、ベンジルジメチルケタール、２－ヒドロキシ－２－メチル－１－フェニルプロパン－１－オン、１－［４－（２－ヒドロキシエトキシ）－フェニル］－２－ヒドロキシ－２－メチル－１－プロパン－１－オン、２－ヒドロキシ－１－｛４－［４－（２－ヒドロキシ－２－メチル－プロピオニル）－ベンジル］フェニル｝－２－メチルプロパン－１－オン、２，４，６－トリメチルベンゾイル－ジフェニル－フォスフィンオキサイド、ビス（２，４，６－トリメチルベンゾイル）－フェニルフォスフィンオキサイド等のケトン系光重合開始剤、メチルエチルケトンパーオキサイド、シクロヘキサノンパーオキサイド、メチルシクロヘキサノンパーオキサイド、メチルアセトアセテートパーオキサイド、アセチルアセテートパーオキサイド、１，１－ビス（ｔ－ヘキシルパーオキシ）－３，３，５－トリメチルシクロヘキサン、１，１－ビス（ｔ－ヘキシルパーオキシ）－シクロヘキサン、１，１－ビス（ｔ－ブチルパーオキシ）－３，３，５－トリメチルシクロヘキサン、１，１－ビス（ｔ－ブチルパーオキシ）－２－メチルシクロヘキサン、１，１－ビス（ｔ－ブチルパーオキシ）－シクロヘキサン、１，１－ビス（ｔ－ブチルパーオキシ）シクロドデカン、１，１－ビス（ｔ－ブチルパーオキシ）ブタン、２，２－ビス（４，４－ジ－ｔ－ブチルパーオキシシクロヘキシル）プロパン、ｐ－メンタンハイドロパーオキサイド、ジイソプロピルベンゼンハイドロパーオキサイド、１，１，３，３－テトラメチルブチルハイドロパーオキサイド、クメンハイドロパーオキサイド、ｔ－ヘキシルハイドロパーオキサイド、ｔ－ブチルハイドロパーオキサイド、α，α’－ビス（ｔ－ブチルパーオキシ）ジイソプロピルベンゼン、ジクミルパーオキサイド、２，５－ジメチル－２，５－ビス（ｔ－ブチルパーオキシ）ヘキサン、ｔ－ブチルクミルパーオキサイド、ジ－ｔ－ブチルパーオキサイド、２，５－ジメチル－２，５－ビス（ｔ－ブチルパーオキシ）ヘキシン－３、イソブチリルパーオキサイド、３，５，５－トリメチルヘキサノイルパーオキサイド、オクタノイルパーオキサイド、ラウロイルパーオキサイド、ステアロイルパーオキサイド、スクシン酸パーオキサイド、ｍ－トルオイルベンゾイルパーオキサイド、ベンゾイルパーオキサイド、ジ－ｎ－プロピルパーオキシジカーボネート、ジイソプロピルパーオキシジカーボネート、ビス（４－ｔ－ブチルシクロヘキシル）パーオキシジカーボネート、ジ－２－エトキシエチルパーオキシジカーボネート、ジ－２－エトキシヘキシルパーオキシジカーボネート、ジ－３－メトキシブチルパーオキシジカーボネート、ジ－ｓ－ブチルパーオキシジカーボネート、ジ（３－メチル－３－メトキシブチル）パーオキシジカーボネート、α，α’－ビス（ネオデカノイルパーオキシ）ジイソプロピルベンゼン、クミルパーオキシネオデカノエート、１，１，３，３－テトラメチルブチルパーオキシネオデカノエート、１－シクロヘキシル－１－メチルエチルパーオキシネオデカノエート、ｔ－ヘキシルパーオキシネオデカノエート、ｔ－ブチルパーオキシネオデカノエート、ｔ－ヘキシルパーオキシピバレート、ｔ－ブチルパーオキシピバレート、１，１，３，３－テトラメチルブチルパーオキシ－２－エチルヘキサノオエート、２，５－ジメチル－２，５－ビス（２－エチルヘキサノイルパーオキシ）ヘキサノエート、１－シクロヘキシル－１－メチルエチルパーオキシ－２－エチルヘキサノエート、ｔ－ヘキシルパーオキシ－２－エチルヘキサノエート、ｔ－ブチルパーオキシ－２－エチルヘキサノエート、ｔ－ヘキシルパーオキシイソプロピルモノカーボネート、ｔ－ブチルパーオキシイソブチレート、ｔ－ブチルパーオキシマレート、ｔ－ブチルパーオキシ－３，５，５－トリメトルヘキサノエート、ｔ－ブチルパーオキシラウレート、ｔ－ブチルパーオキシイソプロピルモノカーボネート、ｔ－ブチルパーオキシ－２－エチルヘキシルモノカーボネート、ｔ－ブチルパーオキシアセテート、ｔ－ブチルパーオキシ－ｍ－トルイルベンゾエート、ｔ－ブチルパーオキシベンゾエート、ビス（ｔ－ブチルパーオキシ）イソフタレート、２，５－ジメチル－２，５－ビス（ｍ－トルイルパーオキシ）ヘキサン、ｔ－ヘキシルパーオキシベンゾエート、２，５－ジメチル－２，５－ビス（ベンゾイルパーオキシ）ヘキサン、ｔ－ブチルパーオキシアリルモノカーボネート、ｔ－ブチルトリメチルシリルパーオキサイド、３，３’，４，４’－テトラ（ｔ－ブチルパーオキシカルボニル）ベンゾフェノン、２，３－ジメチル－２，３－ジフェニルブタン等の有機過酸化物系重合開始剤が挙げられる。
　また、２－フェニルアゾ－４－メトキシ－２，４－ジメチルバレロニトリル、１－［（１－シアノ－１－メチルエチル）アゾ］ホルムアミド、１，１’－アゾビス（シクロヘキサン－１－カルボニトリル）、２，２’－アゾビス（２－メチルブチロニトリル）、２，２’－アゾビスイソブチロニトリル、２，２’－アゾビス（２，４－ジメチルバレロニトリル）、２，２’－アゾビス（２－メチルプロピオンアミジン）ジヒドロクロリド、２，２’－アゾビス（２－メチル－Ｎ－フェニルプロピオンアミジン）ジヒドロクロリド、２，２’－アゾビス［Ｎ－（４－クロロフェニル）－２－メチルプロピオンアミジン］ジヒドリドクロリド、２，２’－アゾビス［Ｎ－（４－ヒドロフェニル）－２－メチルプロピオンアミジン］ジヒドロクロリド、２，２’－アゾビス［２－メチル－Ｎ－（フェニルメチル）プロピオンアミジン］ジヒドロクロリド、２，２’－アゾビス［２－メチル－Ｎ－（２－プロペニル）プロピオンアミジン］ジヒドロクロリド、２，２’－アゾビス［Ｎ－（２－ヒドロキシエチル）－２－メチルプロピオンアミジン］ジヒドロクロリド、２，２’－アゾビス［２－（５－メチル－２－イミダゾリン－２－イル）プロパン］ジヒドロクロリド、２，２’－アゾビス［２－（２－イミダゾリン－２－イル）プロパン］ジヒドロクロリド、２，２´－アゾビス［２－（４，５，６，７－テトラヒドロ－１Ｈ－１，３－ジアゼピン－２－イル）プロパン］ジヒドロクロリド、２，２’－アゾビス［２－（３，４，５，６－テトラヒドロピリミジン－２－イル）プロパン］ジヒドロクロリド、２，２’－アゾビス［２－（５－ヒドロキシ－３，４，５，６－テトラヒドロピリミジン－２－イル）プロパン］ジヒドロクロリド、２，２’－アゾビス［２－［１－（２－ヒドロキシエチル）－２－イミダゾリン－２－イル］プロパン］ジヒドロクロリド、２，２’－アゾビス［２－（２－イミダゾリン－２－イル）プロパン］、２，２’－アゾビス［２－メチル－Ｎ－［１，１－ビス（ヒドロキシメチル）－２－ヒドロキシエチル］プロピオンアミド］、２，２’－アゾビス［２－メチル－Ｎ－［１，１－ビス（ヒドロキシメチル）エチル］プロピオンアミド］、２，２’－アゾビス［２－メチル－Ｎ－（２－ヒドロキシエチル）プロピオンアミド］、２，２’－アゾビス（２－メチルプロピオンアミド）、２，２’－アゾビス（２，４，４－トリメチルペンタン）、２，２’－アゾビス（２－メチルプロパン）、ジメチル－２，２－アゾビス（２－メチルプロピオネート）、４，４’－アゾビス（４－シアノペンタン酸）、２，２’－アゾビス［２－（ヒドロキシメチル）プロピオニトリル］等のアゾ系重合開始剤も挙げられる。本実施形態におけるラジカル重合開始剤としては、これらのうちの１種を単独で用いても２種以上を組み合わせて用いてもよく、他の公知の重合開始剤をさらに組み合わせて用いてもよい。
　前記ラジカル重合開始剤の含有量としては、前記マレイミド樹脂の合計質量に対して化学量論的に必要な量であればよいが、前記マレイミド樹脂の合計質量を１００質量部とした場合に０．０５～２５質量部であることが好ましく、０．１～１０質量部であることがより好ましい。ラジカル重合開始剤の含有量が０．０５質量部以上である場合には、マレイミド樹脂の硬化が不十分となることを防ぐことができる傾向にあり、他方、ラジカル重合開始剤の含有量が２５質量部以下である場合には、リソグラフィー用膜形成材料の室温での長期保存安定性が損なわれることを防ぐことができる傾向にある。
［リソグラフィー用膜形成用組成物］
　本実施形態のリソグラフィー用膜形成用組成物は、前記リソグラフィー用膜形成材料と溶媒とを含有する。リソグラフィー用膜は、例えば、リソグラフィー用下層膜である。
　本実施形態のリソグラフィー用膜形成用組成物は、基材に塗布し、その後、必要に応じて加熱して溶媒を蒸発させた後、加熱又は光照射して所望の硬化膜を形成することができる。本実施形態のリソグラフィー用膜形成用組成物の塗布方法は任意であり、例えば、スピンコート法、ディップ法、フローコート法、インクジェット法、スプレー法、バーコート法、グラビアコート法、スリットコート法、ロールコート法、転写印刷法、刷毛塗り、ブレードコート法、エアーナイフコート法等の方法を適宜採用できる。
　前記膜の加熱温度は、溶媒を蒸発させる目的では特に限定されず、例えば、４０～６００℃で行うことができる。加熱方法としては、特に限定されるものではなく、例えば、ホットプレートやオーブンを用いて、大気、窒素等の不活性ガス、真空中等の適切な雰囲気下で蒸発させればよい。加熱温度及び加熱時間は、目的とする電子デバイスのプロセス工程に適合した条件を選択すればよく、得られる膜の物性値が電子デバイスの要求特性に適合するような加熱条件を選択すればよい。光照射する場合の条件も特に限定されるものではなく、用いるリソグラフィー用膜形成材料に応じて、適宜な照射エネルギー及び照射時間を採用すればよい。
＜溶媒＞
　本実施形態のリソグラフィー用膜形成用組成物に用いる溶媒としては、前記マレイミド樹脂が少なくとも溶解するものであれば、特に限定されず、公知のものを適宜用いることができる。
　溶媒の具体例としては、例えば、国際公開２０１３／０２４７７９号に記載のものが挙げられる。これらの溶媒は、１種を単独で、或いは２種以上を組み合わせて用いることができる。
　前記溶媒の中でも、安全性の観点から、シクロヘキサノン、シクロペンタノン、プロピレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテルアセテート、乳酸エチル、ヒドロキシイソ酪酸メチル、酢酸ブチル、γ－ブチロラクトンが特に好ましい。
　前記溶媒の含有量は、特に限定されないが、溶解性及び製膜上の観点から、リソグラフィー用膜形成用材料中のマレイミド樹脂の合計質量を１００質量部とした場合に、２５～９，９００質量部であることが好ましく、４００～７，９００質量部であることがより好ましく、９００～４，９００質量部であることがさらに好ましい。
＜塩基発生剤＞
　本実施形態のリソグラフィー用膜形成材料には、必要に応じて塩基発生剤を配合することができる。本実施形態にて使用できる化合物の構造特性上、潜在型の塩基発生剤が好ましく、熱分解によって塩基を発生するもの、光照射によって塩基を発生するもの等が知られているが、いずれのものも使用することができる。
　塩基発生剤の具体例としては、以下のものを挙げることができるが、これらに限定されるものではない。
（ヘキサアンミンルテニウム（III）トリフェニルアルキルボレートの例）
　ヘキサアンミンルテニウム（III）トリス（トリフェニルメチルボレート）、ヘキサアンミンルテニウム（III）トリス（トリフェニルエチルボレート）、ヘキサアンミンルテニウム（III）トリス（トリフェニルプロピルボレート）、ヘキサアンミンルテニウム（III）トリス（トリフェニルブチルボレート）、ヘキサアンミンルテニウム（III）トリス（トリフェニルヘキシルボレート）、ヘキサアンミンルテニウム（III）トリス（トリフェニルオクチルボレート）、ヘキサアンミンルテニウム（III）トリス（トリフェニルオクタデシルボレート）、ヘキサアンミンルテニウム（III）トリス（トリフェニルイソプロピルボレート）、ヘキサアンミンルテニウム（III）トリス（トリフェニルイソブチルボレート）、ヘキサアンミンルテニウム（III）トリス（トリフェニル－ｓｅｃ－ブチルボレート）、ヘキサアンミンルテニウム（III）トリス（トリフェニル－ｔｅｒｔ－ブチルボレート）、ヘキサアンミンルテニウム（III）トリス（トリフェニルネオペンチルボレート）等。
（ヘキサアンミンルテニウム（III）トリフェニルボレートの例）
　ヘキサアンミンルテニウム（III）トリス（トリフェニルシクロペンチルボレート）、ヘキサアンミンルテニウム（III）トリス（トリフェニルシクロヘキシルボレート）、ヘキサアンミンルテニウム（III）トリス［トリフェニル（４－デシルシクロヘキシル）ボレート］、ヘキサアンミンルテニウム（III）トリス［トリフェニル（フルオロメチル）ボレート］、ヘキサアンミンルテニウム（III）トリス［トリフェニル（クロロメチル）ボレート］、ヘキサアンミンルテニウム（III）トリス［トリフェニル（ブロモメチル）ボレート］、ヘキサアンミンルテニウム（III）トリス［トリフェニル（トリフルオロメチル）ボレート］、ヘキサアンミンルテニウム（III）トリス［トリフェニル（トリクロロメチル）ボレート］、ヘキサアンミンルテニウム（III）トリス［トリフェニル（ヒドロキシメチル）ボレート］、ヘキサアンミンルテニウム（III）トリス［トリフェニル（カルボキシメチル）ボレート］、ヘキサアンミンルテニウム（III）トリス［トリフェニル（シアノメチル）ボレート］、ヘキサアンミンルテニウム（III）トリス［トリフェニル（ニトロメチル）ボレート］、ヘキサアンミンルテニウム（III）トリス［トリフェニル（アジドメチル）ボレート］等。
（ヘキサアンミンルテニウム（III）トリアリールブチルボレートの例）
　ヘキサアンミンルテニウム（III）トリス［トリス（１－ナフチル）ブチルボレート］、ヘキサアンミンルテニウム（III）トリス［トリス（２－ナフチル）ブチルボレート］、ヘキサアンミンルテニウム（III）トリス［トリス（ｏ－トリル）ブチルボレート］、ヘキサアンミンルテニウム（III）トリス［トリス（ｍ－トリル）ブチルボレート］、ヘキサアンミンルテニウム（III）トリス［トリス（ｐ－トリル）ブチルボレート］、ヘキサアンミンルテニウム（III）トリス［トリス（２，３－キシリル）ブチルボレート］、ヘキサアンミンルテニウム（III）トリス［トリス（２，５－キシリル）ブチルボレート］等。
（ルテニウム（III）トリス（トリフェニルブチルボレート）の例）
　トリス（エチレンジアミン）ルテニウム（III）トリス（トリフェニルブチルボレート）、ｃｉｓ－ジアンミンビス（エチレンジアミン）ルテニウム（III）トリス（トリフェニルブチルボレート）、ｔｒａｎｓ－ジアンミンビス（エチレンジアミン）ルテニウム（III）トリス（トリフェニルブチルボレート）、トリス（トリメチレンジアミン）ルテニウム（III）トリス（トリフェニルブチルボレート）、トリス（プロピレンジアミン）ルテニウム（III）トリス（トリフェニルブチルボレート）、テトラアンミン｛（－）（プロピレンジアミン）｝ルテニウム（III）トリス（トリフェニルブチルボレート）、トリス（ｔｒａｎｓ－１，２－シクロヘキサンジアミン）ルテニウム（III）トリス（トリフェニルブチルボレート）、ビス（ジエチレントリアミン）ルテニウム（III）トリス（トリフェニルブチルボレート）、ビス（ピリジン）ビス（エチレンジアミン）ルテニウム（III）トリス（トリフェニルブチルボレート）、ビス（イミダゾール）ビス（エチレンジアミン）ルテニウム（III）トリス（トリフェニルブチルボレート）等。
　以上述べた塩基発生剤は、各々の錯イオンのハロゲン塩、硫酸塩、硝酸塩、酢酸塩等と、アルカリ金属ボレート塩とを、水、アルコールもしくは含水有機溶剤等の適当な溶媒中で、混和することで容易に製造可能である。これら原料となる各々の錯イオンのハロゲン塩、硫酸塩、硝酸塩、酢酸塩等は、市販品として容易に入手可能である他、例えば、日本化学会編、新実験化学講座８（無機化合物の合成III）、丸善（１９７７年）等に、その合成法が記載されている。
　前記塩基発生剤の含有量としては、前記マレイミド樹脂の合計質量に対して化学量論的に必要な量であればよいが、前記マレイミド樹脂の合計質量を１００質量部とした場合に０．０１～２５質量部であることが好ましく、０．０１～１０質量部であることがより好ましい。塩基発生剤の含有量が０．０１質量部以上である場合には、リソグラフィー用膜形成材料の硬化が不十分となることを防ぐことができる傾向にあり、他方、塩基発生剤開始剤の含有量が２５質量部以下である場合には、リソグラフィー用膜形成材料の室温での長期保存安定性が損なわれることを防ぐことができる傾向にある。
　さらに、本実施形態のリソグラフィー用膜形成用組成物は、公知の添加剤を含有していてもよい。公知の添加剤としては、以下に限定されないが、例えば、紫外線吸収剤、消泡剤、着色剤、顔料、ノニオン系界面活性剤、アニオン系界面活性剤、カチオン系界面活性剤等が挙げられる。
［リソグラフィー用下層膜及びパターンの形成方法］
　本実施形態のリソグラフィー用下層膜は、本実施形態のリソグラフィー用膜形成用組成物を用いて形成される。
　また、本実施形態のレジストパターン形成方法は、基板上に、本実施形態のリソグラフィー用膜形成用組成物を用いて下層膜を形成する工程（Ａ－１）と、前記下層膜上に、少なくとも１層のフォトレジスト層を形成する工程（Ａ－２）と、前記工程（Ａ－２）の後、前記フォトレジスト層の所定の領域に放射線を照射し、現像を行う工程（Ａ－３）と、を有する。
　さらに、本実施形態の回路パターン形成方法は、基板上に、本実施形態のリソグラフィー用膜形成用組成物を用いて下層膜を形成する工程（Ｂ－１）と、前記下層膜上に、珪素原子を含有するレジスト中間層膜材料を用いて中間層膜を形成する工程（Ｂ－２）と、前記中間層膜上に、少なくとも１層のフォトレジスト層を形成する工程（Ｂ－３）と、前記工程（Ｂ－３）の後、前記フォトレジスト層の所定の領域に放射線を照射し、現像してレジストパターンを形成する工程（Ｂ－４）と、前記工程（Ｂ－４）の後、前記レジストパターンをマスクとして前記中間層膜をエッチングし、得られた中間層膜パターンをエッチングマスクとして前記下層膜をエッチングし、得られた下層膜パターンをエッチングマスクとして基板をエッチングすることで基板にパターンを形成する工程（Ｂ－５）と、を有する。
　本実施形態のリソグラフィー用下層膜は、本実施形態のリソグラフィー用膜形成用組成物から形成されるものであれば、その形成方法は特に限定されず、公知の手法を適用することができる。例えば、本実施形態のリソグラフィー用膜形成用組成物をスピンコートやスクリーン印刷等の公知の塗布法或いは印刷法等で基板上に付与した後、有機溶媒を揮発させる等して除去することで、下層膜を形成することができる。
　下層膜の形成時には、上層レジストとのミキシング現象の発生を抑制するとともに架橋反応を促進させるために、ベークを施すことが好ましい。この場合、ベーク温度は、特に限定されないが、８０～６００℃の範囲内であることが好ましく、より好ましくは２００～６００℃である。また、ベーク時間も、特に限定されないが、１０～３００秒間の範囲内であることが好ましい。なお、下層膜の厚さは、要求性能に応じて適宜選定することができ、特に限定されないが、通常、３０～２０，０００ｎｍであることが好ましく、より好ましくは５０～１５，０００ｎｍであり、さらに好ましくは５０～１０００ｎｍである。
　基板上に下層膜を作製した後、２層プロセスの場合はその上に珪素含有レジスト層、或いは通常の炭化水素からなる単層レジスト、３層プロセスの場合はその上に珪素含有中間層、さらにその上に珪素を含まない単層レジスト層を作製することが好ましく、４層プロセスの場合は下層膜の上に珪素含有中間層、その上に反射防止膜、さらにその上に珪素を含まない単層レジスト層を作製する。この場合、このレジスト層を形成するためのフォトレジスト材料としては公知のものを使用することができる。
　２層プロセス用の珪素含有レジスト材料としては、酸素ガスエッチング耐性の観点から、ベースポリマーとしてポリシルセスキオキサン誘導体又はビニルシラン誘導体等の珪素原子含有ポリマーを使用し、さらに有機溶媒、酸発生剤、必要により塩基性化合物等を含むポジ型のフォトレジスト材料が好ましく用いられる。ここで珪素原子含有ポリマーとしては、この種のレジスト材料において用いられている公知のポリマーを使用することができる。
　３層プロセス用の珪素含有中間層としてはポリシルセスキオキサンベースの中間層が好ましく用いられる。中間層に反射防止膜として効果を持たせることによって、効果的に反射を抑えることができる傾向にある。例えば、１９３ｎｍ露光用プロセスにおいて、下層膜として芳香族基を多く含み基板エッチング耐性が高い材料を用いると、ｋ値が高くなり、基板反射が高くなる傾向にあるが、中間層で反射を抑えることによって、基板反射を０．５％以下にすることができる。このような反射防止効果がある中間層としては、以下に限定されないが、１９３ｎｍ露光用としてはフェニル基又は珪素－珪素結合を有する吸光基を導入された、酸或いは熱で架橋するポリシルセスキオキサンが好ましく用いられる。
　また、Ｃｈｅｍｉｃａｌ Ｖａｐｏｕｒ Ｄｅｐｏｓｉｔｉｏｎ（ＣＶＤ）法で形成した中間層を用いることもできる。ＣＶＤ法で形成した中間層としては、例えば、ＳｉＯＮ膜が知られている。
　一般的には、ＣＶＤ法よりスピンコート法やスクリーン印刷等の湿式プロセスによる中間層の形成の方が、簡便でコスト的なメリットがある。なお、３層プロセスにおける上層レジストは、ポジ型でもネガ型でもどちらでもよく、また、通常用いられている単層レジストと同じものを用いることができる。
　さらに、本実施形態の下層膜は、通常の単層レジスト用の反射防止膜或いはパターン倒れ抑制のための下地材として用いることもできる。本実施形態の下層膜は、下地加工のためのエッチング耐性に優れるため、下地加工のためのハードマスクとしての機能も期待できる。
　前記フォトレジスト材料によりレジスト層を形成する場合においては、前記下層膜を形成する場合と同様に、スピンコート法やスクリーン印刷等の湿式プロセスが好ましく用いられる。また、レジスト材料をスピンコート法等で塗布した後、通常、プリベークが行われるが、このプリベークは、８０～１８０℃で１０～３００秒の範囲で行うことが好ましい。その後、常法にしたがい、露光を行い、ポストエクスポジュアーベーク（ＰＥＢ）、現像を行うことで、レジストパターンを得ることができる。なお、レジスト膜の厚さは特に制限されないが、一般的には、３０～５００ｎｍが好ましく、より好ましくは５０～４００ｎｍである。
　また、露光光は、使用するフォトレジスト材料に応じて適宜選択して用いればよい。一般的には、波長３００ｎｍ以下の高エネルギー線、具体的には２４８ｎｍ、１９３ｎｍ、１５７ｎｍのエキシマレーザー、３～２０ｎｍの軟Ｘ線、電子ビーム、Ｘ線等を挙げることができる。
　上述の方法により形成されるレジストパターンは、本実施形態の下層膜によってパターン倒れが抑制されたものとなる。そのため、本実施形態の下層膜を用いることで、より微細なパターンを得ることができ、また、そのレジストパターンを得るために必要な露光量を低下させ得る。
　次に、得られたレジストパターンをマスクにしてエッチングを行う。２層プロセスにおける下層膜のエッチングとしては、ガスエッチングが好ましく用いられる。ガスエッチングとしては、酸素ガスを用いたエッチングが好適である。酸素ガスに加えて、Ｈｅ、Ａｒ等の不活性ガスや、ＣＯ、ＣＯ２、ＮＨ３、ＳＯ２、Ｎ２、ＮＯ２、Ｈ２ガスを加えることも可能である。また、酸素ガスを用いずに、ＣＯ、ＣＯ２、ＮＨ３、Ｎ２、ＮＯ２、Ｈ２ガスだけでガスエッチングを行うこともできる。特に後者のガスは、パターン側壁のアンダーカット防止のための側壁保護の観点から好ましく用いられる。
　一方、３層プロセスにおける中間層のエッチングにおいても、ガスエッチングが好ましく用いられる。ガスエッチングとしては、上述の２層プロセスにおいて説明したものと同様のものが適用可能である。とりわけ、３層プロセスにおける中間層の加工は、フロン系のガスを用いてレジストパターンをマスクにして行うことが好ましい。その後、上述したように中間層パターンをマスクにして、例えば酸素ガスエッチングを行うことで、下層膜の加工を行うことができる。
　ここで、中間層として無機ハードマスク中間層膜を形成する場合は、ＣＶＤ法やＡＬＤ法等で、珪素酸化膜、珪素窒化膜、珪素酸化窒化膜（ＳｉＯＮ膜）が形成される。窒化膜の形成方法としては、以下に限定されないが、例えば、特開２００２－３３４８６９号公報、国際公開２００４／０６６３７７号に記載された方法を用いることができる。このような中間層膜の上に直接フォトレジスト膜を形成することができるが、中間層膜の上に有機反射防止膜（ＢＡＲＣ）をスピンコートで形成して、その上にフォトレジスト膜を形成してもよい。
　中間層として、ポリシルセスキオキサンベースの中間層も好ましく用いられる。レジスト中間層膜に反射防止膜としての機能を持たせることによって、効果的に反射を抑えることができる傾向にある。ポリシルセスキオキサンベースの中間層の具体的な材料については、以下に限定されないが、例えば、特開２００７－２２６１７０号、特開２００７－２２６２０４号に記載されたものを用いることができる。
　また、次の基板のエッチングも、常法によって行うことができ、例えば、基板がＳｉＯ２、ＳｉＮであればフロン系ガスを主体としたエッチング、ｐ－ＳｉやＡｌ、Ｗでは塩素系、臭素系ガスを主体としたエッチングを行うことができる。基板をフロン系ガスでエッチングする場合、２層レジストプロセスの珪素含有レジストと３層プロセスの珪素含有中間層は、基板加工と同時に剥離される。一方、塩素系或いは臭素系ガスで基板をエッチングした場合は、珪素含有レジスト層又は珪素含有中間層の剥離が別途行われ、一般的には、基板加工後にフロン系ガスによるドライエッチング剥離が行われる。
　本実施形態の下層膜は、これら基板のエッチング耐性に優れるという特徴がある。なお、基板は、公知のものを適宜選択して使用することができ、特に限定されないが、Ｓｉ、α－Ｓｉ、ｐ－Ｓｉ、ＳｉＯ２、ＳｉＮ、ＳｉＯＮ、Ｗ、ＴｉＮ、Ａｌ等が挙げられる。また、基板は、基材（支持体）上に被加工膜（被加工基板）を有する積層体であってもよい。このような被加工膜としては、Ｓｉ、ＳｉＯ２、ＳｉＯＮ、ＳｉＮ、ｐ－Ｓｉ、α－Ｓｉ、Ｗ、Ｗ－Ｓｉ、Ａｌ、Ｃｕ、Ａｌ－Ｓｉ等種々のＬｏｗ－ｋ膜及びそのストッパー膜等が挙げられ、通常、基材（支持体）とは異なる材質のものが用いられる。なお、加工対象となる基板或いは被加工膜の厚さは、特に限定されないが、通常、５０～１，０００，０００ｎｍ程度であることが好ましく、より好ましくは７５～５００，０００ｎｍである。
　以下、本発明を実施例及び比較例によりさらに詳細に説明するが、本発明は、これらの例によってなんら限定されるものではない。
[分子量]
　合成した樹脂の分子量は、Ｗａｔｅｒ社製Ａｃｑｕｉｔｙ　ＵＰＬＣ／ＭＡＬＤＩ－Ｓｙｎａｐｔ　ＨＤＭＳを用いて、ＧＰＣ－ＭＳ分析により測定した。
［耐熱性の評価］
　エスアイアイ・ナノテクノロジー社製ＥＸＳＴＡＲ６０００ＴＧ－ＤＴＡ装置を使用し、試料約５ｍｇをアルミニウム製非密封容器に入れ、窒素ガス（１００ｍｌ／ｍｉｎ）気流中昇温速度１０℃／ｍｉｎで５００℃まで昇温することにより熱重量減少量を測定した。実用的観点からは、下記Ａ又はＢ評価が好ましい。Ａ又はＢ評価であれば、高い耐熱性を有し、高温ベークへの適用が可能である。
＜評価基準＞
　Ａ：４００℃での熱重量減少量が、１０％未満
　Ｂ：４００℃での熱重量減少量が、１０％～２５％
　Ｃ：４００℃での熱重量減少量が、２５％超
［溶解性の評価］
　５０ｍｌのスクリュー瓶に溶媒として、シクロヘキサノン（ＣＨＮ）と樹脂を仕込み、２３℃にてマグネチックスターラーで１時間撹拌後に、化合物及び／又は樹脂の溶媒に対する溶解量を測定し、その結果を以下の基準で評価した。実用的観点からは、下記Ａ又はＢ評価が好ましい。Ａ又はＢ評価であれば、溶液状態で高い保存安定性を有し、半導体微細加工プロセスでも十分に適用が可能である。
＜評価基準＞
　Ａ：１０質量％以上
　Ｂ：５質量％以上１０質量％未満
　Ｃ：５質量％未満
（合成例１）　ＢＭＩシトラコンイミド樹脂の合成
　攪拌機、冷却管及びビュレットを備えた内容積１００ｍｌの容器を準備した。この容器に、特開２００１－２６５７１号公報の合成例１を追試することで得られたジアミノジフェニルメタンオリゴマー２．４ｇ、無水シトラコン酸（関東化学(株)製）４．５６ｇ（４４．０ｍｍｏｌ）、ジメチルフォルムアミド４０ｍｌおよびトルエン６０ｍｌを仕込み、ｐ－トルエンスルホン酸０．４ｇ（２．３ｍｍｏｌ）および重合禁止剤ＢＨＴ０．１ｇを加えて、反応液を調製した。この反応液を１１０℃で８．０時間撹拌して反応を行い、共沸脱水にて生成水をディーンスタークトラップにて回収した。次に、反応液を４０℃に冷却した後、蒸留水３００ｍｌを入れたビーカーに滴下し、生成物を析出させた。得られたスラリー溶液をろ過後、残渣をメタノールで洗浄し、下記式で示されるシトラコンイミド樹脂（ＢＭＩシトラコンイミド樹脂）４．７ｇを得た。前記方法により得られた樹脂の分子量を測定した結果、重量平均分子量４４６であった。
Figure JPOXMLDOC01-appb-C000013
（合成例２）　ＢＡＮシトラコンイミド樹脂の合成
　攪拌機、冷却管及びビュレットを備えた内容積１００ｍｌの容器を準備した。この容器に、ビフェニルアラルキル型ポリアニリン樹脂（製品名：ＢＡＮ、日本化薬(株)製）６．３０ｇ、無水シトラコン酸（関東化学(株)製）４．５６ｇ（４４．０ｍｍｏｌ）、ジメチルフォルムアミド４０ｍｌおよびトルエン６０ｍｌを仕込み、ｐ－トルエンスルホン酸０．４ｇ（２．３ｍｍｏｌ）、重合禁止剤ＢＨＴ０．１ｇを加えて、反応液を調製した。この反応液を１１０℃で６．０時間撹拌して反応を行い、共沸脱水にて生成水をディーンスタークトラップにて回収した。次に、反応液を４０℃に冷却した後、蒸留水３００ｍｌを入れたビーカーに滴下し、生成物を析出させた。得られたスラリー溶液をろ過後、残渣をメタノールで洗浄し、カラムクロマトによる分離精製を行うことにより、下記式で示される目的化合物（ＢＡＮシトラコンイミド樹脂）５．５ｇを得た。前記方法により、得られた樹脂の分子量を測定した結果、重量平均分子量８３２であった。
Figure JPOXMLDOC01-appb-C000014
＜実施例１＞ＢＭＩ－２３００単量体除去
　フェニルメタンマレイミド樹脂（製品名：ＢＭＩ－２３００、大和化成工業製）２０ｇ及びメチルエチルケトン６０ｇを、３００ｍＬフラスコに仕込み、６０℃に加温溶解させることにより溶液を得た。上記溶液を中性のシリカゲル（関東化学（株）製）に吸着させ、シリカゲルカラムクロマトグラフィーを用いて、酢酸エチル２０重量％／ヘキサン８０重量％の混合溶媒を展開させることにより、下記式で表される繰り返し単位の成分のみを分取し、濃縮後に真空乾燥を行い、溶媒を除去することでリソグラフィー用膜形成材料とした。
Figure JPOXMLDOC01-appb-C000015
　分取したマレイミド樹脂の平均分子量を測定した結果、６８０であった。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、表１に示す組成にてリソグラフィー用膜形成用組成物を調製した。
＜実施例１Ａ＞ＢＭＩ－２３００高分子量体
　実施例１と同様にして、フェニルメタンマレイミド樹脂から下記式で表される繰り返し単位の成分のみを分取し、濃縮後に真空乾燥を行い、溶媒を除去することでリソグラフィー用膜形成材料とした。
　分取したマレイミド樹脂の平均分子量を測定した結果、７６０であった。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様にリソグラフィー用膜形成用組成物を調製した。
Figure JPOXMLDOC01-appb-C000016
＜実施例２＞ＭＩＲ－３０００－Ｌ単量体除去
　ビフェニルアラルキル型マレイミド樹脂（製品名：ＭＩＲ－３０００－Ｌ、日本化薬株式会社製）２０ｇ及びメチルエチルケトン６０ｇを、３００ｍＬフラスコに仕込み、６０℃に加温溶解させることにより溶液を得た。上記溶液を中性のシリカゲル（関東化学（株）製）に吸着させ、シリカゲルカラムクロマトグラフィーを用いて、酢酸エチル２０重量％／ヘキサン８０重量％の混合溶媒を展開させることにより、下記式で表される繰り返し単位の成分のみを分取し、濃縮後に真空乾燥を行い、溶媒を除去することでリソグラフィー用膜形成材料とした。
Figure JPOXMLDOC01-appb-C000017
　分取したマレイミド樹脂の平均分子量を測定した結果、１１４２であった。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様にリソグラフィー用膜形成用組成物を調製した。
＜実施例２Ａ＞ＭＩＲ－３０００－Ｌ高分子量体
　実施例１と同様にして、ビフェニルアラルキル型マレイミド樹脂から下記式で表される繰り返し単位の成分のみを分取し、濃縮後に真空乾燥を行い、溶媒を除去することでリソグラフィー用膜形成材料とした。
Figure JPOXMLDOC01-appb-C000018
　分取したマレイミド樹脂の平均分子量を測定した結果、１３２２であった。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様にリソグラフィー用膜形成用組成物を調製した。
＜実施例３＞
　実施例１で得られたフェニルメタンマレイミド樹脂（ＢＭＩ－２３００単量体除去）を１０質量部、また、架橋促進剤として２，４，５－トリフェニルイミダゾール（ＴＰＩＺ）を０．５質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上２０質量％未満（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例３Ａ＞
　実施例１Ａで得られたフェニルメタンマレイミド樹脂（ＢＭＩ－２３００高分子量体）を１０質量部、また、架橋促進剤として２，４，５－トリフェニルイミダゾール（ＴＰＩＺ）を０．５質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上２０質量％未満（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例４＞
　実施例２で得られたビフェニルアラルキル型マレイミド樹脂（ＭＩＲ－３０００－Ｌ単量体除去）１０質量部、また、架橋促進剤として２，４，５－トリフェニルイミダゾール（ＴＰＩＺ）を０．５質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上２０質量％未満（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例４Ａ＞
　実施例２Ａで得られたビフェニルアラルキル型マレイミド樹脂（ＭＩＲ－３０００－Ｌ高分子量体）１０質量部、また、架橋促進剤として２，４，５－トリフェニルイミダゾール（ＴＰＩＺ）を０．５質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上２０質量％未満（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例５＞
　マレイミド樹脂として、実施例１で得られたＢＭＩ－２３００単量体除去を１０質量部使用した。また、架橋剤として、下記式で表されるベンゾオキサジン（製品名：ＢＦ－ＢＸＺ、小西化学工業株式会社製）２質量部を使用し、架橋促進剤として２，４，５－トリフェニルイミダゾール（ＴＰＩＺ）を０．５質量部配合し、リソグラフィー用膜形成材料とした。
Figure JPOXMLDOC01-appb-C000019
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例５Ａ＞
　マレイミド樹脂として、実施例１Ａで得られたＢＭＩ－２３００高分子量体を１０質量部使用した。また、架橋剤として、前記ベンゾオキサジン（製品名：ＢＦ－ＢＸＺ、小西化学工業株式会社製）２質量部を使用し、架橋促進剤として２，４，５－トリフェニルイミダゾール（ＴＰＩＺ）を０．５質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例６＞
　マレイミド樹脂として、実施例１で得られたＢＭＩ－２３００単量体除去を１０質量部使用した。また、架橋剤として、下記式で表されるビフェニルアラルキル型エポキシ樹脂（製品名：ＮＣ－３０００－Ｌ、日本化薬株式会社製）２質量部を使用し、架橋促進剤としてＴＰＩＺを０．５質量部配合し、リソグラフィー用膜形成材料とした。
Figure JPOXMLDOC01-appb-C000020
（上記式中、ｎは１～４の整数である。）
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例６Ａ＞
　マレイミド樹脂として、実施例１で得られたＢＭＩ－２３００高分子量体を１０質量部使用した。また、架橋剤として、前記ビフェニルアラルキル型エポキシ樹脂（製品名：ＮＣ－３０００－Ｌ、日本化薬株式会社製）２質量部を使用し、架橋促進剤としてＴＰＩＺを０．５質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例７＞
　マレイミド樹脂として、実施例１で得られたＢＭＩ－２３００単量体除去を１０質量部使用した。また、架橋剤として、下記式で表されるジアリルビスフェノールＡ型シアネート（製品名：ＤＡＢＰＡ－ＣＮ、三菱ガス化学製）２質量部を使用し、架橋促進剤として２，４，５－トリフェニルイミダゾール（ＴＰＩＺ）を０．５質量部配合し、リソグラフィー用膜形成材料とした。
Figure JPOXMLDOC01-appb-C000021
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例７Ａ＞
　マレイミド樹脂として、実施例１Ａで得られたＢＭＩ－２３００高分子量体を１０質量部使用した。また、架橋剤として、前記ジアリルビスフェノールＡ型シアネート（製品名：ＤＡＢＰＡ－ＣＮ、三菱ガス化学製）２質量部を使用し、架橋促進剤として２，４，５－トリフェニルイミダゾール（ＴＰＩＺ）を０．５質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例８＞
　マレイミド樹脂として、実施例１で得られたＢＭＩ－２３００単量体除去を１０質量部使用した。また、架橋剤として、下記式で表されるジアリルビスフェノールＡ（製品名：ＢＰＡ－ＣＡ、小西化学製）２質量部を使用し、架橋促進剤として２，４，５－トリフェニルイミダゾール（ＴＰＩＺ）を０．５質量部配合し、リソグラフィー用膜形成材料とした。
Figure JPOXMLDOC01-appb-C000022
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例８Ａ＞
　マレイミド樹脂として、実施例１Ａで得られたＢＭＩ－２３００高分子量体を１０質量部使用した。また、架橋剤として、前記ジアリルビスフェノールＡ（製品名：ＢＰＡ－ＣＡ、小西化学製）２質量部を使用し、架橋促進剤として２，４，５－トリフェニルイミダゾール（ＴＰＩＺ）を０．５質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例９＞
　マレイミド樹脂として、実施例１で得られたＢＭＩ－２３００単量体除去を１０質量部使用した。また、架橋剤として、下記式で表されるジフェニルメタン型アリルフェノール樹脂（製品名：ＡＰＧ－１、群栄化学工業製）２質量部を使用し、リソグラフィー用膜形成材料とした。
Figure JPOXMLDOC01-appb-C000023
（上記式中、ｎは１～３の整数である。）
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例９Ａ＞
　マレイミド樹脂として、実施例１Ａで得られたＢＭＩ－２３００高分子量体を１０質量部使用した。また、架橋剤として、前記ジフェニルメタン型アリルフェノール樹脂（製品名：ＡＰＧ－１、群栄化学工業製）２質量部を使用し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例１０＞
　マレイミド樹脂として、実施例１で得られたＢＭＩ－２３００単量体除去を１０質量部使用した。また、架橋剤として、下記式で表されるジフェニルメタン型プロペニルフェノール樹脂（製品名：ＡＰＧ－２、群栄化学工業製）２質量部を使用し、リソグラフィー用膜形成材料とした。
Figure JPOXMLDOC01-appb-C000024
（上記式中、ｎは１～３の整数である。）
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例１０Ａ＞
　マレイミド樹脂として、実施例１Ａで得られたＢＭＩ－２３００高分子量体を１０質量部使用した。また、架橋剤として、前記ジフェニルメタン型プロペニルフェノール樹脂（製品名：ＡＰＧ－２、群栄化学工業製）２質量部を使用し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例１１＞
　マレイミド樹脂として、実施例１で得られたＢＭＩ－２３００単量体除去を１０質量部、また、架橋剤として、下記式で表される４，４’－ジアミノジフェニルメタン（製品名ＤＤＭ、東京化成製）２質量部を使用し、リソグラフィー用膜形成材料とした。
Figure JPOXMLDOC01-appb-C000025
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例１１Ａ＞
　マレイミド樹脂として、実施例１Ａで得られたＢＭＩ－２３００高分子量体を１０質量部、また、架橋剤として、前記４，４’－ジアミノジフェニルメタン（製品名ＤＤＭ、東京化成製）２質量部を使用し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例１２＞ＢＭＩシトラコンイミド単量体除去
　マレイミド樹脂として、合成例１で得られたＢＭＩシトラコンイミド樹脂２０ｇ及びメチルエチルケトン６０ｇを、３００ｍＬフラスコに仕込み、６０℃に加温溶解させることにより溶液を得た。上記溶液を中性のシリカゲル（関東化学（株）製）に吸着させ、シリカゲルカラムクロマトグラフィーを用いて、酢酸エチル２０重量％／ヘキサン８０重量％の混合溶媒を展開させることにより、下記式で表される繰り返し単位の成分のみを分取し、濃縮後に真空乾燥を行い、溶媒を除去することでリソグラフィー用膜形成材料とした。
Figure JPOXMLDOC01-appb-C000026
　分取したシトラコンイミド樹脂の平均分子量を測定した結果、８３６であった。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、表１に示す組成にてリソグラフィー用膜形成用組成物を調製した。
＜実施例１２Ａ＞ＢＭＩシトラコンイミド高分子量体
　実施例１２と同様にして、合成例１で得られたＢＭＩシトラコンイミド樹脂から下記式で表される繰り返し単位の成分のみを分取し、濃縮後に真空乾燥を行い、溶媒を除去することでリソグラフィー用膜形成材料とした。

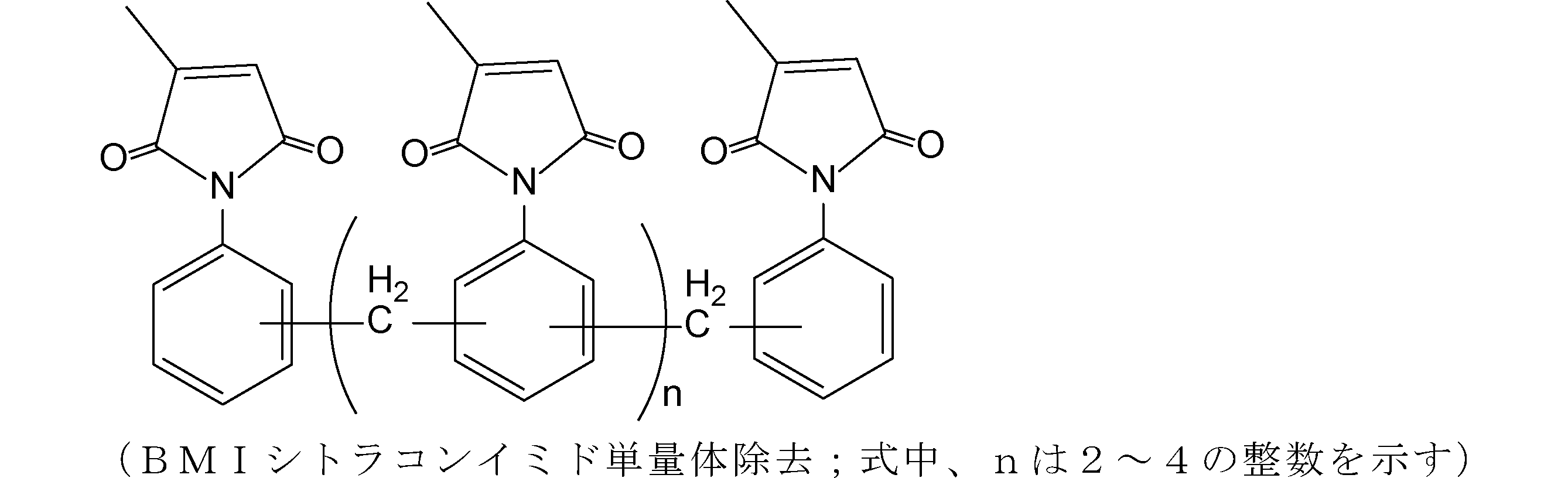

Figure JPOXMLDOC01-appb-C000027
　分取したシトラコンイミド樹脂の平均分子量を測定した結果、９３６であった。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、表１に示す組成にてリソグラフィー用膜形成用組成物を調製した。
＜実施例１３＞ＢＡＮシトラコンイミド単量体除去
　マレイミド樹脂として、合成例２で得られたＢＡＮシトラコンイミド樹脂２０ｇ及びメチルエチルケトン６０ｇを、３００ｍＬフラスコに仕込み、６０℃に加温溶解させることにより溶液を得た。上記溶液を中性のシリカゲル（関東化学（株）製）に吸着させ、シリカゲルカラムクロマトグラフィーを用いて、酢酸エチル２０重量％／ヘキサン８０重量％の混合溶媒を展開させることにより、下記式で表される繰り返し単位の成分のみを分取し、濃縮後に真空乾燥を行い、溶媒を除去することでリソグラフィー用膜形成材料とした。
Figure JPOXMLDOC01-appb-C000028
　分取したシトラコンイミド単量体除去の平均分子量を測定した結果、１１６８であった。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、表１に示す組成にてリソグラフィー用膜形成用組成物を調製した。
＜実施例１３Ａ＞ＢＡＮシトラコンイミド高分子量体
　実施例１３と同様にして、合成例２で得られたＢＡＮシトラコンイミド樹脂樹脂から下記式で表される繰り返し単位の成分のみを分取し、濃縮後に真空乾燥を行い、溶媒を除去することでリソグラフィー用膜形成材料とした。
Figure JPOXMLDOC01-appb-C000029
　分取したシトラコンイミド高分子量体の平均分子量を測定した結果、１２７８であった。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、表１に示す組成にてリソグラフィー用膜形成用組成物を調製した。
＜実施例１４＞
　実施例１２で得られたＢＭＩシトラコンイミド単量体除去を１０質量部、架橋促進剤として２，４，５－トリフェニルイミダゾール（ＴＰＩＺ）を０．５質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上２０質量％未満（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例１４Ａ＞
　実施例１２Ａで得られたＢＭＩシトラコンイミド高分子量体を１０質量部、架橋促進剤として２，４，５－トリフェニルイミダゾール（ＴＰＩＺ）を０．５質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上２０質量％未満（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した
＜実施例１５＞
　実施例１３で得られたＢＡＮシトラコンイミド単量体除去１０質量部、架橋促進剤として２，４，５－トリフェニルイミダゾール（ＴＰＩＺ）を０．５質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上２０質量％未満（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例１５Ａ＞
　実施例１３Ａで得られたＢＡＮシトラコンイミド高分子量体１０質量部、架橋促進剤として２，４，５－トリフェニルイミダゾール（ＴＰＩＺ）を０．５質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上２０質量％未満（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜比較例１＞
　マレイミド化合物として、下記式で表されるＮ，Ｎ’－ビフェニル系ビスマレイミドＢＭＩ（製品名：ＢＭＩモノマー、大和化成工業製）を１０質量部、架橋促進剤として２，４，５－トリフェニルイミダゾール（ＴＰＩＺ）を０．１質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。

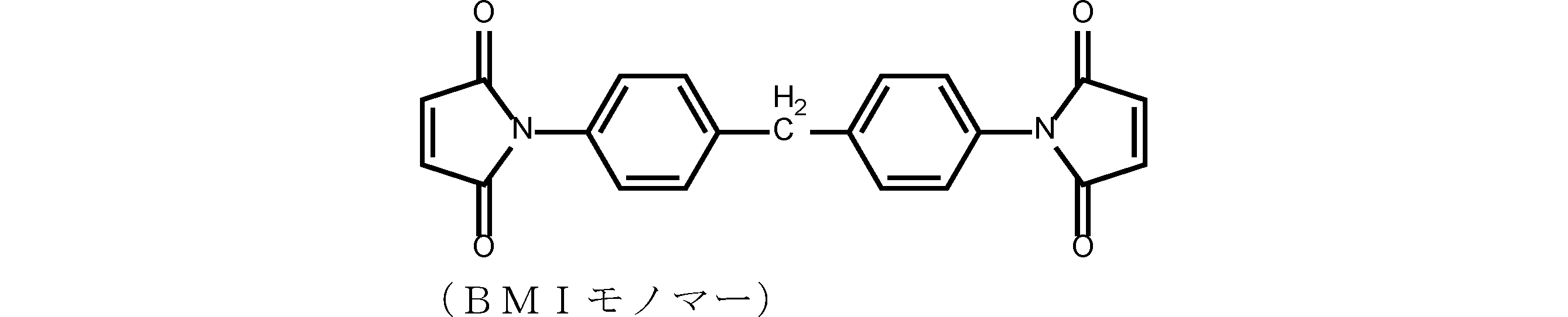

Figure JPOXMLDOC01-appb-C000030
＜比較例２＞
　マレイミド化合物として、下記式で表されるビフェニルアラルキル型マレイミド樹脂（製品名：ＭＩＲ－３０００－Ｌ、日本化薬株式会社製）２０ｇ及びメチルエチルケトン６０ｇを、３００ｍＬフラスコに仕込み、６０℃に加温溶解させることにより溶液を得た。上記溶液を中性のシリカゲル（関東化学（株）製）に吸着させ、シリカゲルカラムクロマトグラフィーを用いて、酢酸エチル／ヘキサン混合溶媒を展開させることにより、下記式で表される成分のみを分取し、濃縮後に真空乾燥を行い、溶媒を除去することで目的物を得た。
Figure JPOXMLDOC01-appb-C000031
　分取したマレイミド化合物の分子量を測定した結果、５５６であった。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様にリソグラフィー用膜形成用組成物を調製した。
＜比較例３＞
　マレイミド化合物として、合成例１で得られたＢＭＩシトラコンイミド樹脂を２０ｇ及びメチルエチルケトン６０ｇを、３００ｍＬフラスコに仕込み、６０℃に加温溶解させることにより溶液を得た。上記溶液を中性のシリカゲル（関東化学（株）製）に吸着させ、シリカゲルカラムクロマトグラフィーを用いて、酢酸エチル／ヘキサン混合溶媒を展開させることにより、下記式で表される成分のみを分取し、濃縮後に真空乾燥を行い、溶媒を除去することで目的物を得た。

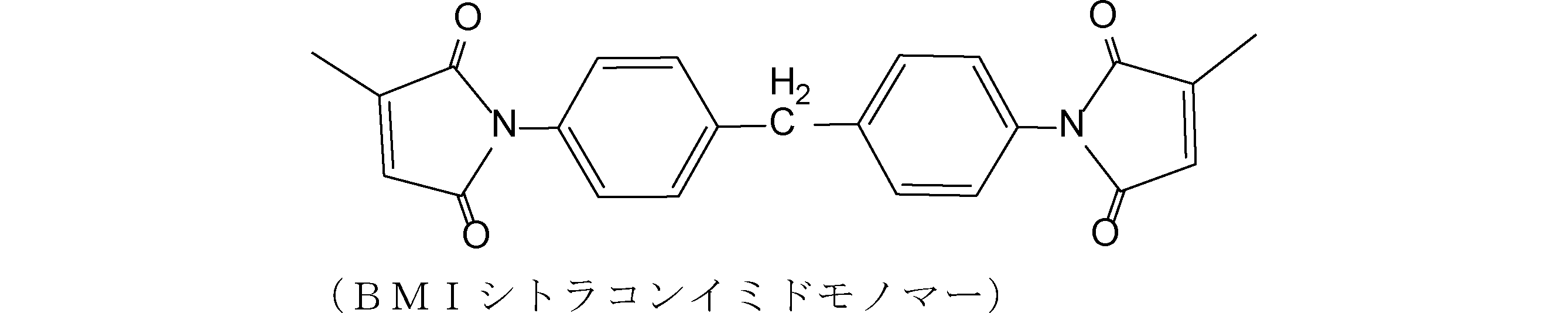

Figure JPOXMLDOC01-appb-C000032
　分取したマレイミド化合物の分子量を測定した結果、３８６であった。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は２０％以上（評価Ｃ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様にリソグラフィー用膜形成用組成物を調製した。
＜比較例４＞
　マレイミド化合物として合成例２で得られたＢＡＮシトラコンイミド樹脂２０ｇ及びメチルエチルケトン６０ｇを、３００ｍＬフラスコに仕込み、６０℃に加温溶解させることにより溶液を得た。上記溶液を中性のシリカゲル（関東化学（株）製）に吸着させ、シリカゲルカラムクロマトグラフィーを用いて、酢酸エチル／ヘキサン混合溶媒を展開させることにより、下記式で表される成分のみを分取し、濃縮後に真空乾燥を行い、溶媒を除去することで目的物を得た。
Figure JPOXMLDOC01-appb-C000033
　分取したマレイミド化合物の分子量を測定した結果、５８４であった。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は２０％以上（評価Ｃ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様にリソグラフィー用膜形成用組成物を調製した。
＜実施例１６＞
　マレイミド樹脂として、実施例１で得られたＢＭＩ－２３００単量体除去を１０質量部使用した。また、光ラジカル重合開始剤として、下記式で表されるイルガキュア（ＩＲＧＡＣＵＲＥ）１８４（ＢＡＳＦ社製）を０．２質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
Figure JPOXMLDOC01-appb-C000034
＜実施例１６Ａ＞
　マレイミド樹脂として、実施例１で得られたＢＭＩ－２３００高分子量体を１０質量部使用した。また、光ラジカル重合開始剤として、イルガキュア（ＩＲＧＡＣＵＲＥ）１８４（ＢＡＳＦ社製）を０．２質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例１７＞
　マレイミド樹脂として、実施例２で得られたＭＩＲ－３０００－Ｌ単量体除去を１０質量部使用した。また、光ラジカル重合開始剤として、イルガキュア（ＩＲＧＡＣＵＲＥ）１８４（ＢＡＳＦ社製）を０．１質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例１７Ａ＞
　マレイミド樹脂として、実施例２Ａで得られたＭＩＲ－３０００－Ｌ高分子量体を１０質量部使用した。また、光ラジカル重合開始剤として、イルガキュア（ＩＲＧＡＣＵＲＥ）１８４（ＢＡＳＦ社製）を０．１質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例１８＞
　マレイミド樹脂として、実施例１２で得られたＢＭＩシトラコンイミド単量体除去を１０質量部使用したこと以外は実施例１６と同様の組成とし、リソグラフィー用膜形成用組成物を調製した。熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例１８Ａ＞
　マレイミド樹脂として、実施例１２Ａで得られたＢＭＩシトラコンイミド高分子量体を１０質量部使用したこと以外は実施例１６と同様の組成とし、リソグラフィー用膜形成用組成物を調製した。熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例１９＞
　マレイミド樹脂として、実施例１３で得られたＢＡＮシトラコンイミド単量体除去を１０質量部使用したこと以外は実施例１６と同様の組成とし、リソグラフィー用膜形成用組成物を調製した。熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例１９Ａ＞
　マレイミド樹脂として、実施例１３Ａで得られたＢＡＮシトラコンイミド高分子量体を１０質量部使用したこと以外は実施例１６と同様の組成とし、リソグラフィー用膜形成用組成物を調製した。熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例２０＞
　マレイミド樹脂として、実施例１で得られたＢＭＩ－２３００単量体除去を１０質量部使用した。また、光塩基発生剤として、下記式で表されるＷＰＢＧ－３００（富士フィルム和光純薬製）を０．２質量部配合し、リソグラフィー用膜形成材料とした。熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
Figure JPOXMLDOC01-appb-C000035
＜実施例２０Ａ＞
　マレイミド樹脂として、実施例１Ａで得られたＢＭＩ－２３００高分子量体を１０質量部使用した。また、光塩基発生剤として、ＷＰＢＧ－３００を０．２質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例２１＞
　マレイミド樹脂として、実施例２で得られたＭＩＲ－３０００－Ｌ単量体除去を１０質量部使用した。また、光塩基発生剤として、ＷＰＢＧ－３００を０．２質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例２１Ａ＞
　マレイミド樹脂として、実施例２Ａで得られたＭＩＲ－３０００－Ｌ高分子量体を１０質量部使用した。また、光塩基発生剤として、ＷＰＢＧ－３００を０．２質量部配合し、リソグラフィー用膜形成材料とした。
　熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例２２＞
　マレイミド樹脂として、実施例１２で得られたＢＭＩシトラコンイミド単量体除去を１０質量部使用すること以外は実施例２０と同様の組成とし、リソグラフィー用膜形成用組成物を調製した。熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例２２Ａ＞
　マレイミド樹脂として、実施例１２Ａで得られたＢＭＩシトラコンイミド高分子量体を１０質量部使用すること以外は実施例２０と同様の組成とし、リソグラフィー用膜形成用組成物を調製した。熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例２３＞
　マレイミド樹脂として、実施例１３で得られたＢＡＮシトラコンイミド単量体除去を１０質量部使用すること以外は実施例２０と同様の組成とし、リソグラフィー用膜形成用組成物を調製した。熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
＜実施例２３Ａ＞
　マレイミド樹脂として、実施例１３Ａで得られたＢＡＮシトラコンイミド高分子量体を１０質量部使用すること以外は実施例２０と同様の組成とし、リソグラフィー用膜形成用組成物を調製した。熱重量測定の結果、得られたリソグラフィー用膜形成材料の４００℃での熱重量減少量は１０％未満（評価Ａ）であった。また、ＣＨＮへの溶解性を評価した結果、１０質量％以上（評価Ａ）であり、得られたリソグラフィー用膜形成材料は優れた溶解性を有するものと評価されたため、前記実施例１と同様の操作にてリソグラフィー用膜形成用組成物を調製した。
［評価］
　実施例１～１５、１Ａ～１５Ａ、比較例１～４のリソグラフィー用膜形成用組成物をシリコン基板上に回転塗布し、１５０℃で６０秒間プリベーク後の膜厚を測定し、初期膜厚とした。その後、２４０℃で６０秒間硬化ベークして、塗布膜の膜厚を測定した。初期膜厚と硬化ベーク後の膜厚差から膜厚減少率（％）を算出して、下記に示す条件にて各下層膜の耐昇華性を評価した。
　その後、該シリコン基板をＰＧＭＥＡ７０％／ＰＧＭＥ３０％の混合溶媒に６０秒間浸漬し、エアロダスターで付着溶媒を除去後、１１０℃で溶媒乾燥を行った。浸漬前後の膜厚差から膜厚減少率（％）を算出して、下記に示す条件にて各下層膜の硬化性を評価した。
　２４０℃で硬化ベーク後の下層膜をさらに窒素置換された環境下において、４５０℃で２４０秒間ポストベークし、ベーク前後の膜厚差から膜厚減少率（％）を算出して、各下層膜の膜耐熱性を評価した。また、下記に示す条件にて、段差基板への埋め込み性、及び平坦性を評価した。
　実施例１６～２３、１６Ａ～２３Ａのリソグラフィー用膜形成用組成物をシリコン基板上に回転塗布し、その後、１５０℃で６０秒間ベークして塗膜の溶媒を除去した後、高圧水銀ランプにより、積算露光量１５００ｍＪ／ｃｍ２、照射時間６０秒で硬化させた後、塗布膜の膜厚を測定した。その後、該シリコン基板をＰＧＭＥＡ７０％／ＰＧＭＥ３０％の混合溶媒に６０秒間浸漬し、エアロダスターで付着溶媒を除去後、１１０℃で溶媒乾燥を行った。浸漬前後の膜厚差から膜厚差から膜厚減少率（％）を算出して、下記に示す条件にて各下層膜の硬化性を評価した。
　さらに４５０℃で２４０秒間ベークし、ベーク前後の膜厚差から膜厚減少率（％）を算出して、各下層膜の膜耐熱性を評価した。また、下記に示す条件にて、段差基板への埋め込み性、及び平坦性を評価した。
［硬化性の評価］
＜評価基準＞
　Ｓ：溶媒浸漬前後の膜厚減少率≦１％
　Ａ：溶媒浸漬前後の膜厚減少率≦５％
　Ｂ：溶媒浸漬前後の膜厚減少率≦１０％
　Ｃ：溶媒浸漬前後の膜厚減少率＞１０％
［膜耐熱性の評価］
＜評価基準＞
　Ｓ：４５０℃ベーク前後の膜厚減少率≦１０％
　Ａ：４５０℃ベーク前後の膜厚減少率≦１５％
　Ｂ：４５０℃ベーク前後の膜厚減少率≦２０％
　Ｃ：４５０℃ベーク前後の膜厚減少率＞２０％
［段差基板埋め込み性の評価］
　段差基板への埋め込み性の評価は、以下の手順で行った。
　リソグラフィー用下層膜形成用組成物を膜厚８０ｎｍの６０ｎｍラインアンドスペースのＳｉＯ２基板上に塗布して、２４０℃で６０秒間ベークすることにより９０ｎｍ下層膜を形成した。得られた膜の断面を切り出し、電子線顕微鏡にて観察し、段差基板への埋め込み性を評価した。
＜評価基準＞
　○：６０ｎｍラインアンドスペースのＳｉＯ２基板の凹凸部分に欠陥無く下層膜が埋め込まれている。
　×：６０ｎｍラインアンドスペースのＳｉＯ２基板の凹凸部分に欠陥があり下層膜が埋め込まれていない。
［平坦性の評価]
　幅１００ｎｍ、ピッチ１５０ｎｍ、深さ１５０ｎｍのトレンチ（アスペクト比：１．５）及び幅５μｍ、深さ１８０ｎｍのトレンチ（オープンスペース）が混在するＳｉＯ２段差基板上に、上記得られた膜形成用組成物をそれぞれ塗布した。その後、大気雰囲気下にて、２４０℃で１２０秒間焼成して、膜厚２００ｎｍのレジスト下層膜を形成した。このレジスト下層膜の形状を走査型電子顕微鏡（日立ハイテクノロジーズ社の「Ｓ－４８００」）にて観察し、トレンチ又はスペース上におけるレジスト下層膜の膜厚の最大値と最小値の差（ΔＦＴ）を測定した。
＜評価基準＞
　ＳＳ：ΔＦＴ＜５ｎｍ（平坦性最良）
　　　　Ｓ　：５ｎｍ≦ΔＦＴ＜１０ｎｍ（平坦性優良）
　　　　Ａ　：１０ｎｍ≦ΔＦＴ＜２０ｎｍ（平坦性良好）
　　　　Ｂ　：２０ｎｍ≦ΔＦＴ＜４０ｎｍ（平坦性やや良好）
　　　　Ｃ　：４０ｎｍ≦ΔＦＴ（平坦性不良）

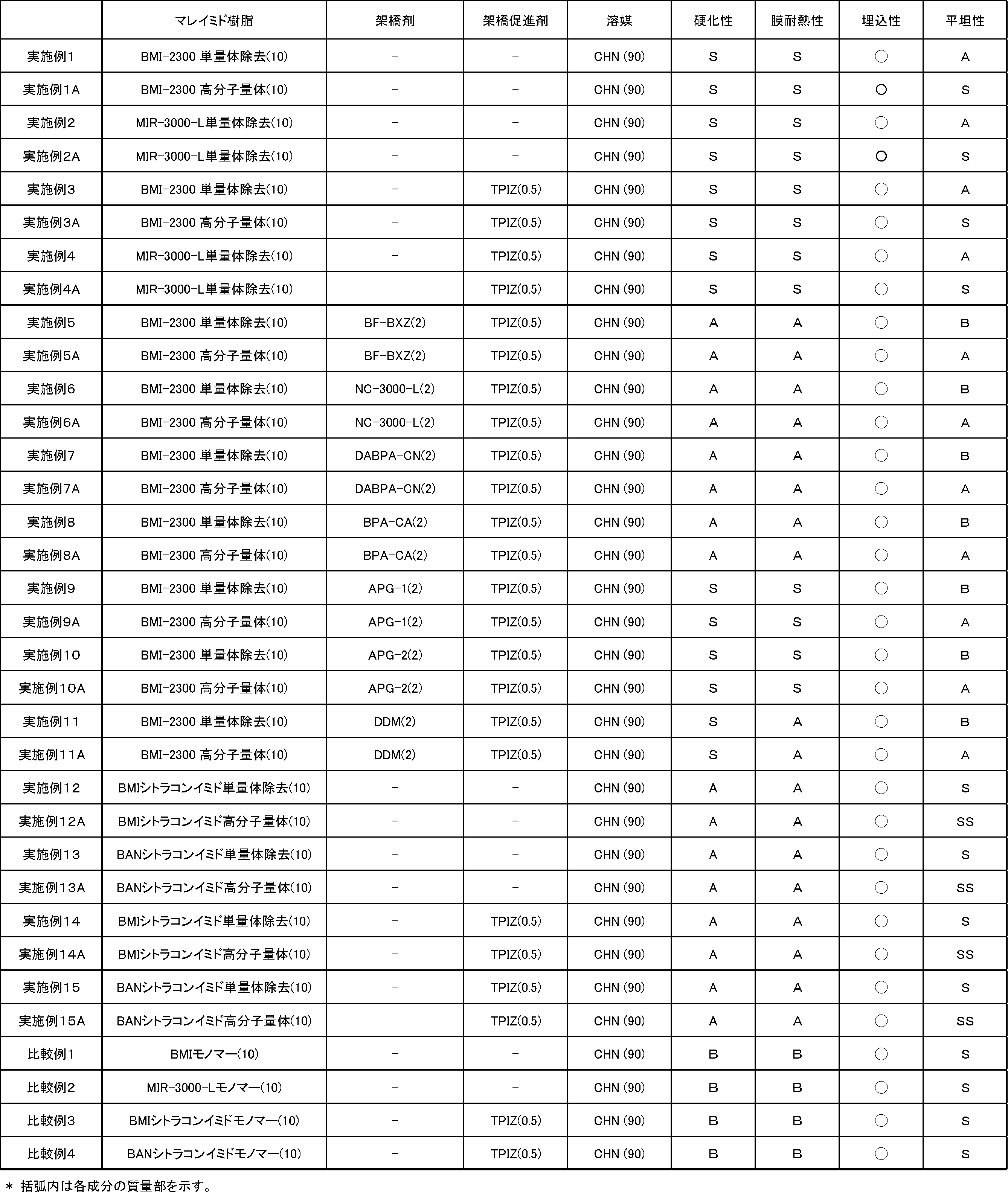

Figure JPOXMLDOC01-appb-T000036
Figure JPOXMLDOC01-appb-T000037
＜実施例２４＞
　実施例１におけるリソグラフィー用膜形成用組成物を膜厚３００ｎｍのＳｉＯ２基板上に塗布して、２４０℃で６０秒間、さらに４００℃で１２０秒間ベークすることにより、膜厚７０ｎｍの下層膜を形成した。この下層膜上に、ＡｒＦ用レジスト溶液を塗布し、１３０℃で６０秒間ベークすることにより、膜厚１４０ｎｍのフォトレジスト層を形成した。ＡｒＦ用レジスト溶液としては、下記式（４）の化合物：５質量部、トリフェニルスルホニウムノナフルオロメタンスルホナート：１質量部、トリブチルアミン：２質量部、及びＰＧＭＥＡ：９２質量部を配合して調製したものを用いた。
　なお、下記式（４）の化合物は、次のように調製した。すなわち、２－メチル－２－メタクリロイルオキシアダマンタン４．１５ｇ、メタクリルロイルオキシ－γ－ブチロラクトン３．００ｇ、３－ヒドロキシ－１－アダマンチルメタクリレート２．０８ｇ、アゾビスイソブチロニトリル０．３８ｇを、テトラヒドロフラン８０ｍＬに溶解させて反応溶液とした。この反応溶液を、窒素雰囲気下、反応温度を６３℃に保持して、２２時間重合させた後、反応溶液を４００ｍＬのｎ－ヘキサン中に滴下した。このようにして得られる生成樹脂を凝固精製させ、生成した白色粉末をろ過し、減圧下４０℃で一晩乾燥させて下記式で表される化合物を得た。
Figure JPOXMLDOC01-appb-C000038
　前記式（４）中、４０、４０、２０とあるのは各構成単位の比率を示すものであり、ブロック共重合体を示すものではない。
　次いで、電子線描画装置（エリオニクス社製：ＥＬＳ－７５００，５０ｋｅＶ）を用いて、フォトレジスト層を露光し、１１５℃で９０秒間ベーク（ＰＥＢ）し、２．３８質量％テトラメチルアンモニウムヒドロキシド（ＴＭＡＨ）水溶液で６０秒間現像することにより、ポジ型のレジストパターンを得た。評価結果を表３に示す。
＜実施例２５＞
　前記実施例１におけるリソグラフィー用下層膜形成用組成物の代わりに実施例２におけるリソグラフィー用下層膜形成用組成物を用いたこと以外は、実施例２４と同様にして、ポジ型のレジストパターンを得た。評価結果を表３に示す。
＜比較例５＞
　下層膜の形成を行わないこと以外は、実施例２４と同様にして、フォトレジスト層をＳｉＯ２基板上に直接形成し、ポジ型のレジストパターンを得た。評価結果を表３に示す。
［評価］
　実施例２４～２５、及び比較例５のそれぞれについて、得られた５５ｎｍＬ／Ｓ（１：１）及び８０ｎｍＬ／Ｓ（１：１）のレジストパターンの形状を（株）日立製作所製の電子顕微鏡（Ｓ－４８００）を用いて観察した。現像後のレジストパターンの形状については、パターン倒れがなく、矩形性が良好なものを良好とし、そうでないものを不良として評価した。また、当該観察の結果、パターン倒れが無く、矩形性が良好な最小の線幅を解像性として評価の指標とした。さらに、良好なパターン形状を描画可能な最小の電子線エネルギー量を感度として、評価の指標とした。
Figure JPOXMLDOC01-appb-T000039
　表３から明らかなように、マレイミド樹脂を含む本実施形態のリソグラフィー用膜形成用組成物を用いた実施例２４～２５は、比較例５と比較して、解像性及び感度ともに有意に優れていることが確認された。また、現像後のレジストパターン形状もパターン倒れがなく、矩形性が良好であることが確認された。さらに、現像後のレジストパターン形状の相違から、実施例１～２のリソグラフィー用膜形成用組成物から得られる実施例２４～２５の下層膜は、レジスト材料との密着性が良いことが示された。
＜実施例２６～４０＞
　前記実施例１Ａ～１５Ａにおけるリソグラフィー用下層膜形成用組成物を清浄なシリコンウェハー上に回転塗布した後、１５０℃のホットプレートでベークして、厚さ７０ｎｍの膜を形成した。それらの膜を光学式顕微鏡で観察したところ、いずれも異物が認められず、膜形成が良好であることを確認した。
＜比較例６～９＞
　前記比較例１～４におけるリソグラフィー用下層膜形成用組成物を清浄なシリコンウェハー上に回転塗布した後、１１０℃のホットプレートでベークして、厚さ７０ｎｍの膜を形成した。それらの膜を光学式顕微鏡で観察したところ、いずれも一部で異物が認められ、膜形成が不良であることを確認した。
　本出願は、２０１８年１１月２１日に日本国特許庁へ出願された日本特許出願（特願２０１８－２１８１２５）に基づくものであり、その内容はここに参照として取り込まれる。
　本実施形態のリソグラフィー用膜形成材料は、溶剤可溶性が良好であり、湿式プロセスが適用可能である。剛直な芳香族マレイミド骨格を有しており、さらに一定の分子量以上の成分を含む樹脂であることにより、薄膜形成時における高温ベークによっても昇華物あるいは分解物の生成が抑制されるため、耐熱性が比較的に高く、段差基板への埋め込み特性及び膜の平坦性にも優れ、そのため、リソグラフィー用膜形成材料を含むリソグラフィー用膜形成用組成物はこれらの性能が要求される各種用途において、広く且つ有効に利用可能である。とりわけ、本発明は、リソグラフィー用下層膜及び多層レジスト用下層膜の分野において、特に有効に利用可能である。


Claims (19)

  1. 　下記式（１Ａ）で表されるマレイミド樹脂を含むリソグラフィー用膜形成材料。
    Figure JPOXMLDOC01-appb-C000001
     （式（１Ａ）中、
    　Ｒはそれぞれ独立して、水素原子及び炭素数１～４のアルキル基からなる群より選ばれるいずれか１種の基であり、
    　Ｚはそれぞれ独立して、ヘテロ原子を含んでいてもよい炭素数１～１００の３価あるいは４価の炭化水素基であり、
    　Ｒ１はそれぞれ独立して、ヘテロ原子を含んでいてもよい炭素数０～１０の基であり、
    　ｍ１はそれぞれ独立して０～４の整数であり、
    　ｎは１以上の整数である。）
  2. 　前記ｎが２以上の整数である、請求項１記載のリソグラフィー用膜形成材料。
  3. 　前記式（１Ａ）のマレイミド樹脂が下記式（２Ａ）又は下記式（３Ａ）で表される、請求項１に記載のリソグラフィー用膜形成材料。
    Figure JPOXMLDOC01-appb-C000002
     （式（２Ａ）中、Ｒは前記式（１Ａ）と同義であり、
    　Ｒ２はそれぞれ独立して、ヘテロ原子を含んでいてもよい炭素数０～１０の基であり、
    　ｍ２はそれぞれ独立して０～３の整数であり、
    　ｍ２’はそれぞれ独立して０～４の整数であり、
    　ｎは１以上の整数である。）
    Figure JPOXMLDOC01-appb-C000003
     （式（３Ａ）中、Ｒは前記式（１Ａ）と同義であり、
    　Ｒ３及びＲ４はそれぞれ独立して、ヘテロ原子を含んでいてもよい炭素数０～１０の基であり、
    　ｍ３はそれぞれ独立して０～４の整数であり、
    　ｍ４はそれぞれ独立して０～４の整数であり、
    　ｎは２以上の整数である。）
  4. 　前記ヘテロ原子が、酸素、フッ素、及びケイ素からなる群より選ばれる、請求項１～３のいずれか１項に記載のリソグラフィー用膜形成材料。
  5. 　架橋剤をさらに含有する、請求項１～４のいずれか１項に記載のリソグラフィー用膜形成材料。
  6. 　前記架橋剤が、フェノール化合物、エポキシ化合物、シアネート化合物、アミノ化合物、ベンゾオキサジン化合物、メラミン化合物、グアナミン化合物、グリコールウリル化合物、ウレア化合物、イソシアネート化合物及びアジド化合物からなる群より選ばれる少なくとも１種である、請求項５に記載のリソグラフィー用膜形成材料。
  7. 　前記架橋剤が、少なくとも１つのアリル基を有する、請求項５又は６に記載のリソグラフィー用膜形成材料。
  8. 　架橋促進剤をさらに含有する、請求項１～７のいずれか１項に記載のリソグラフィー用膜形成材料。
  9. 　前記架橋促進剤が、アミン類、イミダゾール類、有機ホスフィン類、及びルイス酸からなる群より選ばれる少なくとも１種である、請求項８に記載のリソグラフィー用膜形成材料。
  10. 　前記架橋促進剤の含有割合が、前記マレイミド樹脂の合計質量を１００質量部とした場合に、０．１～５質量部である、請求項８又は９に記載のリソグラフィー用膜形成材料。
  11. 　ラジカル重合開始剤をさらに含有する、請求項１～１０のいずれか１項に記載のリソグラフィー用膜形成材料。
  12. 　前記ラジカル重合開始剤が、ケトン系光重合開始剤、有機過酸化物系重合開始剤及びアゾ系重合開始剤からなる群より選ばれる少なくとも１種である、請求項１１に記載のリソグラフィー用膜形成材料。
  13. 　前記ラジカル重合開始剤の含有割合が、前記マレイミド樹脂の合計質量を１００質量部とした場合に、０．０５～２５質量部である、請求項１１又は１２に記載のリソグラフィー用膜形成材料。
  14. 　請求項１～１３のいずれか１項に記載のリソグラフィー用膜形成材料と溶媒とを含有する、リソグラフィー用膜形成用組成物。
  15. 　塩基発生剤をさらに含有する、請求項１４に記載のリソグラフィー用膜形成用組成物。
  16. 　前記リソグラフィー用膜がリソグラフィー用下層膜である、請求項１４又は１５に記載のリソグラフィー用膜形成用組成物
  17. 　請求項１６に記載のリソグラフィー用膜形成用組成物を用いて形成される、リソグラフィー用下層膜。
  18. 　基板上に、請求項１６に記載のリソグラフィー用膜形成用組成物を用いて下層膜を形成する工程、
    　前記下層膜上に、少なくとも１層のフォトレジスト層を形成する工程、及び
    　前記フォトレジスト層の所定の領域に放射線を照射し、現像を行う工程、
    を含む、レジストパターン形成方法。
  19. 　基板上に、請求項１６に記載のリソグラフィー用膜形成用組成物を用いて下層膜を形成する工程、
    　前記下層膜上に、珪素原子を含有するレジスト中間層膜材料を用いて中間層膜を形成する工程、
    　前記中間層膜上に、少なくとも１層のフォトレジスト層を形成する工程、
    　前記フォトレジスト層の所定の領域に放射線を照射し、現像してレジストパターンを形成する工程、
    　前記レジストパターンをマスクとして前記中間層膜をエッチングする工程、
    　得られた中間層膜パターンをエッチングマスクとして前記下層膜をエッチングする工程、
    　得られた下層膜パターンをエッチングマスクとして基板をエッチングすることで基板にパターンを形成する工程、
    を含む、回路パターン形成方法。
PCT/JP2019/045546 2018-11-21 2019-11-21 リソグラフィー用膜形成材料、リソグラフィー用膜形成用組成物、リソグラフィー用下層膜及びパターン形成方法 Ceased WO2020105696A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
US17/295,830 US20220010072A1 (en) 2018-11-21 2019-11-21 Film forming material for lithography, composition for film formation for lithography, underlayer film for lithography, and method for forming pattern
KR1020217015176A KR20210093903A (ko) 2018-11-21 2019-11-21 리소그래피용 막형성재료, 리소그래피용 막형성용 조성물, 리소그래피용 하층막 및 패턴형성방법
JP2020557610A JP7415311B2 (ja) 2018-11-21 2019-11-21 リソグラフィー用膜形成材料、リソグラフィー用膜形成用組成物、リソグラフィー用下層膜及びパターン形成方法
CN201980074610.7A CN112996839A (zh) 2018-11-21 2019-11-21 光刻用膜形成材料、光刻用膜形成用组合物、光刻用下层膜和图案形成方法

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2018218125 2018-11-21
JP2018-218125 2018-11-21

Publications (1)

Publication Number Publication Date
WO2020105696A1 true WO2020105696A1 (ja) 2020-05-28

Family

ID=70773810

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2019/045546 Ceased WO2020105696A1 (ja) 2018-11-21 2019-11-21 リソグラフィー用膜形成材料、リソグラフィー用膜形成用組成物、リソグラフィー用下層膜及びパターン形成方法

Country Status (6)

Country Link
US (1) US20220010072A1 (ja)
JP (1) JP7415311B2 (ja)
KR (1) KR20210093903A (ja)
CN (1) CN112996839A (ja)
TW (1) TW202030229A (ja)
WO (1) WO2020105696A1 (ja)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPWO2022034831A1 (ja) * 2020-08-14 2022-02-17
WO2022186254A1 (ja) * 2021-03-02 2022-09-09 三菱瓦斯化学株式会社 リソグラフィー用膜形成材料、組成物、リソグラフィー用下層膜、及びパターン形成方法
JP2024543671A (ja) * 2021-12-14 2024-11-21 アークサーダ・アクチェンゲゼルシャフト 改善された特徴を有する新規の組成物

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN110637256B (zh) * 2017-05-15 2024-01-09 三菱瓦斯化学株式会社 光刻用膜形成材料、光刻用膜形成用组合物、光刻用下层膜及图案形成方法
JP7830373B2 (ja) * 2023-03-01 2026-03-16 信越化学工業株式会社 レジスト下層膜材料、パターン形成方法、及びレジスト下層膜形成方法
CN120904744B (zh) * 2025-10-10 2025-12-16 信联电子材料科技股份有限公司 一种抗反射涂料组合物及其制备方法

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2010085673A (ja) * 2008-09-30 2010-04-15 Nissan Chem Ind Ltd 末端官能基含有ポリイミドを含むポジ型感光性樹脂組成物
JP2015176067A (ja) * 2014-03-17 2015-10-05 日油株式会社 感光性樹脂組成物及びその用途
WO2015170736A1 (ja) * 2014-05-08 2015-11-12 三菱瓦斯化学株式会社 リソグラフィー用膜形成材料、リソグラフィー用膜形成用組成物、リソグラフィー用膜、パターン形成方法及び精製方法
JP2017125128A (ja) * 2016-01-14 2017-07-20 日立化成株式会社 ミリ波レーダー用印刷配線板製造用樹脂フィルムの製造方法
WO2018212116A1 (ja) * 2017-05-15 2018-11-22 三菱瓦斯化学株式会社 リソグラフィー用膜形成材料、リソグラフィー用膜形成用組成物、リソグラフィー用下層膜及びパターン形成方法

Family Cites Families (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3774668B2 (ja) 2001-02-07 2006-05-17 東京エレクトロン株式会社 シリコン窒化膜形成装置の洗浄前処理方法
JP3914493B2 (ja) 2002-11-27 2007-05-16 東京応化工業株式会社 多層レジストプロセス用下層膜形成材料およびこれを用いた配線形成方法
KR100771800B1 (ko) 2003-01-24 2007-10-30 도쿄 엘렉트론 가부시키가이샤 피처리 기판 상에 실리콘 질화막을 형성하는 ｃｖｄ 방법
JP3981030B2 (ja) 2003-03-07 2007-09-26 信越化学工業株式会社 レジスト下層膜材料ならびにパターン形成方法
JP4388429B2 (ja) 2004-02-04 2009-12-24 信越化学工業株式会社 レジスト下層膜材料ならびにパターン形成方法
JP4781280B2 (ja) 2006-01-25 2011-09-28 信越化学工業株式会社 反射防止膜材料、基板、及びパターン形成方法
JP4638380B2 (ja) 2006-01-27 2011-02-23 信越化学工業株式会社 反射防止膜材料、反射防止膜を有する基板及びパターン形成方法
US8592134B2 (en) 2007-12-07 2013-11-26 Mitsubishi Gas Chemical Company, Inc. Composition for forming base film for lithography and method for forming multilayer resist pattern
JP5742715B2 (ja) 2009-09-15 2015-07-01 三菱瓦斯化学株式会社 芳香族炭化水素樹脂及びリソグラフィー用下層膜形成組成物

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2010085673A (ja) * 2008-09-30 2010-04-15 Nissan Chem Ind Ltd 末端官能基含有ポリイミドを含むポジ型感光性樹脂組成物
JP2015176067A (ja) * 2014-03-17 2015-10-05 日油株式会社 感光性樹脂組成物及びその用途
WO2015170736A1 (ja) * 2014-05-08 2015-11-12 三菱瓦斯化学株式会社 リソグラフィー用膜形成材料、リソグラフィー用膜形成用組成物、リソグラフィー用膜、パターン形成方法及び精製方法
JP2017125128A (ja) * 2016-01-14 2017-07-20 日立化成株式会社 ミリ波レーダー用印刷配線板製造用樹脂フィルムの製造方法
WO2018212116A1 (ja) * 2017-05-15 2018-11-22 三菱瓦斯化学株式会社 リソグラフィー用膜形成材料、リソグラフィー用膜形成用組成物、リソグラフィー用下層膜及びパターン形成方法

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPWO2022034831A1 (ja) * 2020-08-14 2022-02-17
WO2022186254A1 (ja) * 2021-03-02 2022-09-09 三菱瓦斯化学株式会社 リソグラフィー用膜形成材料、組成物、リソグラフィー用下層膜、及びパターン形成方法
JPWO2022186254A1 (ja) * 2021-03-02 2022-09-09
JP7828561B2 (ja) 2021-03-02 2026-03-12 三菱瓦斯化学株式会社 リソグラフィー用膜形成材料、組成物、リソグラフィー用下層膜、及びパターン形成方法
JP2024543671A (ja) * 2021-12-14 2024-11-21 アークサーダ・アクチェンゲゼルシャフト 改善された特徴を有する新規の組成物
JP7791999B2 (ja) 2021-12-14 2025-12-24 アークサーダ・アクチェンゲゼルシャフト 改善された特徴を有する新規の組成物

Also Published As

Publication number Publication date
KR20210093903A (ko) 2021-07-28
CN112996839A (zh) 2021-06-18
US20220010072A1 (en) 2022-01-13
JP7415311B2 (ja) 2024-01-17
TW202030229A (zh) 2020-08-16
JPWO2020105696A1 (ja) 2021-11-04

Similar Documents

Publication Publication Date Title
CN110637256B (zh) 光刻用膜形成材料、光刻用膜形成用组合物、光刻用下层膜及图案形成方法
JP7283515B2 (ja) 化合物、樹脂、組成物並びにレジストパターン形成方法及び回路パターン形成方法
JP7415311B2 (ja) リソグラフィー用膜形成材料、リソグラフィー用膜形成用組成物、リソグラフィー用下層膜及びパターン形成方法
JP7194355B2 (ja) 化合物、樹脂、組成物及びパターン形成方法
JP7336078B2 (ja) リソグラフィー用膜形成材料、リソグラフィー用膜形成用組成物、リソグラフィー用下層膜及びパターン形成方法
JP7360630B2 (ja) 化合物、樹脂、組成物及びそれを用いたリソグラフィー用膜形成材料
JP7194356B2 (ja) 化合物、樹脂及び組成物、並びにレジストパターン形成方法及び回路パターン形成方法
JP7438483B2 (ja) リソグラフィー用膜形成材料、リソグラフィー用膜形成用組成物、リソグラフィー用下層膜及びパターン形成方法
JP7452947B2 (ja) 化合物、樹脂、組成物、並びにレジストパターン形成方法及び回路パターン形成方法
WO2018016615A1 (ja) 化合物、樹脂、組成物並びにレジストパターン形成方法及び回路パターン形成方法
CN112368644A (zh) 光刻用膜形成材料、光刻用膜形成用组合物、光刻用下层膜和图案形成方法
JP7205716B2 (ja) 化合物、樹脂、組成物並びにレジストパターン形成方法及び回路パターン形成方法
JP7205715B2 (ja) 化合物、樹脂、組成物並びにレジストパターン形成方法及び回路パターン形成方法
KR20190057060A (ko) 화합물, 수지, 조성물, 그리고 레지스트 패턴 형성방법 및 회로패턴 형성방법
JPWO2020026879A1 (ja) 下層膜形成組成物
WO2020105694A1 (ja) リソグラフィー用膜形成材料、リソグラフィー用膜形成用組成物、リソグラフィー用下層膜及びパターン形成方法
JP7445382B2 (ja) 化合物、樹脂、組成物及びパターン形成方法
JP7504349B2 (ja) 半導体リソグラフィー膜形成組成物、並びにレジストパターン形成方法及びデバイス
JP7139622B2 (ja) 化合物、樹脂、組成物及びパターン形成方法
JP7828561B2 (ja) リソグラフィー用膜形成材料、組成物、リソグラフィー用下層膜、及びパターン形成方法
JP7258279B2 (ja) リソグラフィー用膜形成材料、リソグラフィー用膜形成用組成物、リソグラフィー用下層膜及びパターン形成方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 19887178

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2020557610

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 19887178

Country of ref document: EP

Kind code of ref document: A1
