WO2020054741A1 - ポリカーボネート系樹脂組成物 - Google Patents

ポリカーボネート系樹脂組成物 Download PDF

Info

Publication number
WO2020054741A1
WO2020054741A1 PCT/JP2019/035597 JP2019035597W WO2020054741A1 WO 2020054741 A1 WO2020054741 A1 WO 2020054741A1 JP 2019035597 W JP2019035597 W JP 2019035597W WO 2020054741 A1 WO2020054741 A1 WO 2020054741A1
Authority
WO
WIPO (PCT)
Prior art keywords
polycarbonate resin
resin composition
composition according
mass
group
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2019/035597
Other languages
English (en)
French (fr)
Inventor
孝洋 鳥居
菅　浩一
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Idemitsu Kosan Co Ltd
Original Assignee
Idemitsu Kosan Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Idemitsu Kosan Co Ltd filed Critical Idemitsu Kosan Co Ltd
Priority to US17/274,848 priority Critical patent/US12398266B2/en
Priority to CN201980060077.9A priority patent/CN112689661B/zh
Publication of WO2020054741A1 publication Critical patent/WO2020054741A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G64/00—Macromolecular compounds obtained by reactions forming a carbonic ester link in the main chain of the macromolecule
    • C08G64/20—General preparatory processes
    • C08G64/22—General preparatory processes using carbonyl halides
    • C08G64/24—General preparatory processes using carbonyl halides and phenols
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/36—Sulfur-, selenium-, or tellurium-containing compounds
    • C08K5/41—Compounds containing sulfur bound to oxygen
    • C08K5/42—Sulfonic acids; Derivatives thereof
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L27/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Compositions of derivatives of such polymers
    • C08L27/02—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Compositions of derivatives of such polymers not modified by chemical after-treatment
    • C08L27/12—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Compositions of derivatives of such polymers not modified by chemical after-treatment containing fluorine atoms
    • C08L27/18—Homopolymers or copolymers or tetrafluoroethene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L69/00—Compositions of polycarbonates; Compositions of derivatives of polycarbonates
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L71/00—Compositions of polyethers obtained by reactions forming an ether link in the main chain; Compositions of derivatives of such polymers
    • C08L71/02—Polyalkylene oxides
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2205/00—Polymer mixtures characterised by other features
    • C08L2205/03—Polymer mixtures characterised by other features containing three or more polymers in a blend
    • C08L2205/035—Polymer mixtures characterised by other features containing three or more polymers in a blend containing four or more polymers in a blend

Definitions

  • the present invention relates to a polycarbonate resin composition and a molded product thereof.
  • Polycarbonate resins are excellent in transparency, mechanical properties, thermal properties, electrical properties, weather resistance, and the like. Utilizing this property, it is used for optical molded products such as resin illumination device diffusion covers such as various illumination covers and display covers, and lenses. These optical molded products are required to have high transmittance and the like in addition to thin-walled flame retardancy. However, the total light transmittance, which is one of the indexes indicating the transparency, is lower than that of polymethyl methacrylate (PMMA) or the like, and the luminance is inferior when a product is composed of an optical molded product made of a polycarbonate resin and a light source. Therefore, improvement is required.
  • PMMA polymethyl methacrylate
  • Patent Document 1 relates to a flame-retardant light-diffusing polycarbonate resin composition containing an aromatic polycarbonate resin, an organic metal salt compound, and polytetrafluoroethylene.
  • Patent Document 2 relates to a flame-retardant light-diffusing polycarbonate resin composition containing a polycarbonate composed of a branched polycarbonate and an aromatic polycarbonate, a flame retardant, and polytetrafluoroethylene.
  • Patent Literature 3 relates to an aromatic polycarbonate-based resin composition having improved light transmittance and brightness by containing a specific polyoxyalkylene glycol.
  • Patent Document 4 relates to an aromatic polycarbonate resin composition for a light guide plate containing an aromatic polycarbonate resin and a polyalkylene glycol or a fatty acid ester thereof.
  • Japanese Patent No. 6133644 Japanese Patent No. 5714576 International Publication No. 2011/083635 Japanese Patent No. 4069364
  • Patent Literatures 1 and 2 have excellent flame retardancy, but have a problem that a large amount of polytetrafluoroethylene lowers the total light transmittance. Further, Patent Document 1 uses a benzotriazole-based ultraviolet absorber as an ultraviolet absorber, and has an issue that the obtained composition is inferior in transparency because its absorption wavelength is in the visible light region. The compositions disclosed in Patent Literature 3 and Patent Literature 4 are insufficient for obtaining flame retardancy, particularly excellent thin flame retardancy. Accordingly, an object of the present invention is to provide a polycarbonate resin composition having excellent transparency, particularly excellent total light transmittance. Further, it is an object of the present invention to provide a polycarbonate resin composition having both excellent transparency (high total light transmittance) and flame retardancy, particularly, thin flame retardancy.
  • the present inventors have found that a polycarbonate-based resin composition containing a polycarbonate-based resin and a specific compound in a specific amount in combination achieves the above object, and completed the present invention. That is, the present invention provides the following polycarbonate resin composition and a molded article thereof.
  • the fluorine-containing compound (B) is a fluorine-containing compound (B1) having a perfluoroalkylene unit and a fluorine-containing compound having a perfluoroalkyl group as a hydrocarbon structure in which all hydrogen atoms of a hydrocarbon are substituted with fluorine.
  • the polycarbonate-based resin composition according to the above [1] which is at least one selected from the group consisting of compounds (B2).
  • the polycarbonate-based resin composition according to the above [2] which contains 0.13 parts by mass or less of the fluorine-containing compound (B1) having a perfluoroalkylene unit based on 100 parts by mass of the polycarbonate-based resin (A).
  • the content of the branched polycarbonate resin (A-1) in the polycarbonate resin (A) exceeds 0% by mass, and the branching ratio in the polycarbonate resin (A) is 0.01 mol. % Of the polycarbonate resin composition according to any one of [1] to [9], which is not less than 3.0% by mole.
  • the product of the content of the fluorine-containing compound (B1) having a perfluoroalkylene unit per 100 parts by mass of the polycarbonate-based resin (A) and the branching ratio in the polycarbonate-based resin (A) is 0.030 or more.
  • the polyether (C) is polyethylene glycol, polypropylene glycol, polyoxytrimethylene glycol, polyoxytetramethylene glycol, polyoxyethylene glycol-polyoxypropylene glycol, polyoxytetramethylene glycol-polyoxypropylene glycol, And the polycarbonate resin composition according to any one of the above [1] to [12], which is at least one selected from the group consisting of polyoxytetramethylene glycol-polyoxyethylene glycol.
  • Method A Three-stage plate 90 mm ⁇ 50 mm (3 mm thick portion: 45 mm ⁇ 50 mm, 2 mm thick portion) at a molding temperature of 310 ° C. and a mold temperature of 95 ° C. using pellets obtained from the polycarbonate resin composition.
  • a test piece of 22.5 mm ⁇ 50 mm, 1 mm thick portion: 22.5 mm ⁇ 50 mm) is prepared by an injection molding method, and the total light transmittance is measured according to JIS K 7375: 2008.
  • the ratio of the total light transmittance of the 3 mm thick portion to the 1 mm thick portion (total light transmittance of 3 mm thick / total light transmittance of 1 mm thick) measured by the method A is 0.70 or more;
  • a molded article comprising the polycarbonate-based resin composition according to any one of [1] to [20].
  • a molded article comprising the polycarbonate resin composition of the present invention is excellent in transparency. Further, excellent transparency and flame retardancy, particularly, thin-wall flame retardancy can be achieved.
  • the molded product is suitable as an optical molded product such as a resin lighting device diffusion cover such as various lighting covers and display covers, and a lens.
  • the polycarbonate resin composition of the present invention contains at least one of a branched polycarbonate resin (A-1) and an aromatic polycarbonate resin (A-2) other than the branched polycarbonate resin (A-1).
  • A) The polyether (C) having a polyoxyalkylene structure is contained in an amount of 0.02 to 2.0 parts by mass with respect to 100 parts by mass, and the mass ratio of the fluorine-containing compound (B) / polyether (C) is It is not more than 15.00.
  • the polycarbonate resin composition of the present invention comprises a polycarbonate resin (A-1) containing at least one of a branched polycarbonate resin (A-1) and an aromatic polycarbonate resin (A-2) other than the resin (A-1). A).
  • the branched polycarbonate resin (A-1) is not particularly limited as long as it is a polycarbonate resin having a branched structure.

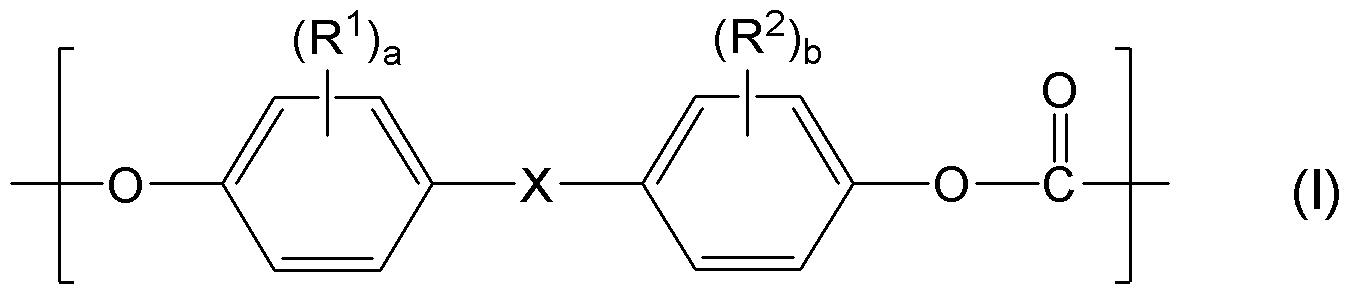

  • the branched polycarbonate resin (A-1) has a repeating unit represented by the following general formula (I) and has the following general formula (I) Those having a branched structure represented by II) can be mentioned.
  • R 1 and R 2 each independently represent a halogen atom, an alkyl group having 1 to 6 carbon atoms or an alkoxy group having 1 to 6 carbon atoms.
  • X is a single bond, an alkylene group having 1 to 8 carbon atoms, an alkylidene group having 2 to 8 carbon atoms, a cycloalkylene group having 5 to 15 carbon atoms, a cycloalkylidene group having 5 to 15 carbon atoms, -S-, -SO- , -SO 2- , -O- or -CO-.
  • a and b each independently represent an integer of 0 to 4.
  • R represents a hydrogen atom or an alkyl group having 1 to 5 carbon atoms

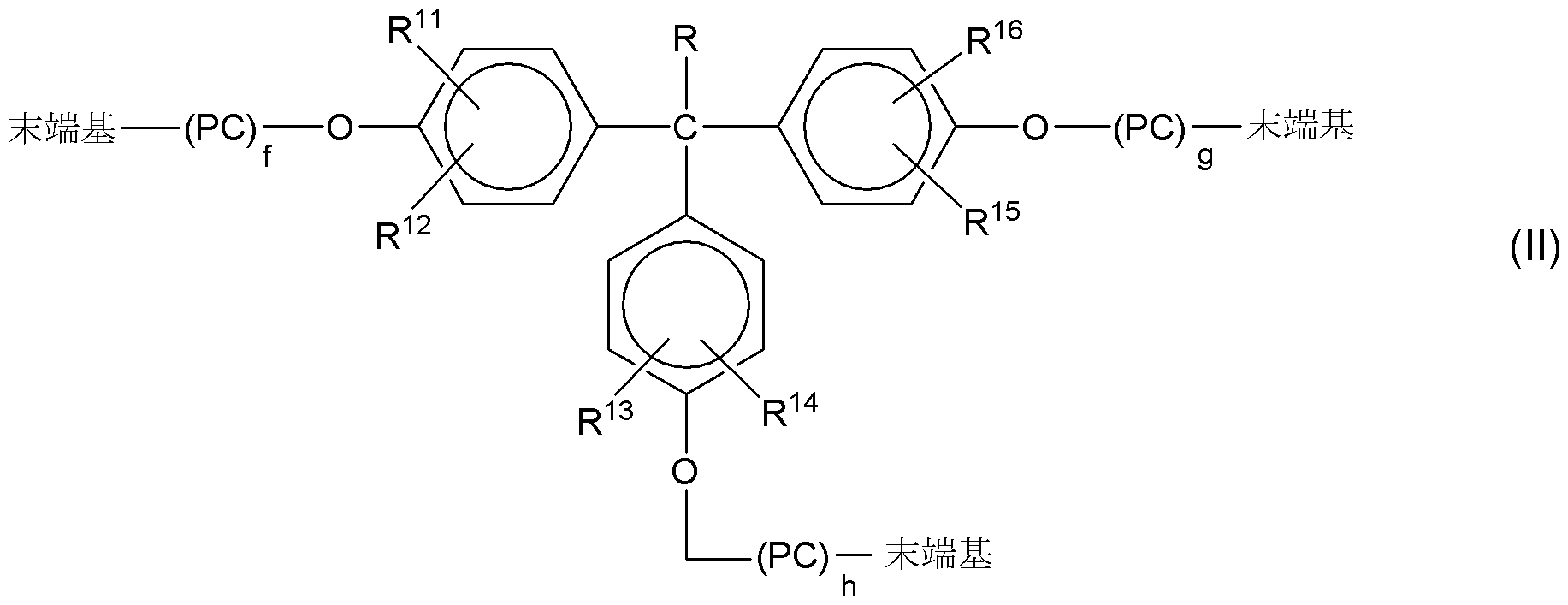

  • R 11 to R 16 each independently represent a hydrogen atom, an alkyl group having 1 to 5 carbon atoms, or a halogen atom.
  • PC represents a polycarbonate moiety
  • f, g, and h represent an integer.
  • examples of the halogen atom represented by R 1 and R 2 independently include a fluorine atom, a chlorine atom, a bromine atom, and an iodine atom.
  • examples of the alkyl group represented by R 1 and R 2 independently include a methyl group, an ethyl group, an n-propyl group, an isopropyl group, and various butyl groups (“various” refers to straight-chain and any branched-chain ones) The same applies to the following description.), Various pentyl groups, and various hexyl groups.
  • Examples of the alkoxy group represented by R 1 and R 2 independently include those having the above-mentioned alkyl group as the alkyl group site.
  • Examples of the alkylene group represented by X include a methylene group, an ethylene group, a trimethylene group, a tetramethylene group, and a hexamethylene group, and an alkylene group having 1 to 5 carbon atoms is preferable.
  • Examples of the alkylidene group represented by X include an ethylidene group and an isopropylidene group.
  • Examples of the cycloalkylene group represented by X include a cyclopentanediyl group, a cyclohexanediyl group, and a cyclooctanediyl group, and a cycloalkylene group having 5 to 10 carbon atoms is preferable.
  • Examples of the cycloalkylidene group represented by X include a cyclohexylidene group, a 3,5,5-trimethylcyclohexylidene group, a 2-adamantylidene group and the like, and a cycloalkylidene group having 5 to 10 carbon atoms is preferable. And a cycloalkylidene group having 5 to 8 carbon atoms is more preferable.
  • a and b each independently represent an integer of 0 to 4, preferably 0 to 2, more preferably 0 or 1. Among them, those in which a and b are 0 and X is a single bond or an alkylene group having 1 to 8 carbon atoms, or those in which a and b are 0 and X is an alkylene group having 3 carbon atoms, particularly an isopropylidene group Some are preferred.
  • the branch structure will be described.
  • the polycarbonate part represented by PC in the formula (II) has a repeating unit represented by the general formula (I) described above. As an example, it has a repeating unit derived from bisphenol A represented by the following formula (III).
  • the branching agent and the starting dihydric phenol used for obtaining the branched polycarbonate resin (A-1) will be described later.
  • the branched polycarbonate resin (A-1) has a branched structure represented by the general formula (II), and preferably has a branching ratio of 0.01 mol% or more and 3.0 mol% or less.
  • the branching ratio of the branched polycarbonate resin (A-1) is calculated based on the total moles of the structural unit derived from dihydric phenol, the structural unit derived from the branching agent, and the terminal unit used in the production of the branched polycarbonate resin (A-1).
  • the branching ratio can be measured by 1 H-NMR measurement.
  • 0.01 mol% of the later-described branching agent is added to the total number of moles of the dihydric phenol compound, the branching agent, and the terminal stopper, which are the raw materials of the branched polycarbonate-based resin (A-1).
  • A-1 the branching agent, and the terminal stopper, which are the raw materials of the branched polycarbonate-based resin
  • the branching ratio of the branched polycarbonate resin (A-1) is more preferably at least 0.3 mol%, still more preferably at least 0.4 mol%, even more preferably. 0.7 mol% or more, more preferably 0.9 mol% or more, still more preferably 1.0 mol% or more, even more preferably 1.4 mol% or more, and particularly preferably 1.5 mol% or more. is there.
  • the branching ratio of the branched polycarbonate resin (A-1) is more preferably 2.8 mol% or less, further preferably 2.6 mol% or less, and still more preferably 2.3 mol% or less.
  • the branched structure may be derived from a single branching agent or may be derived from two or more branching agents.
  • the branched structure represented by the general formula (II) has a branched structure derived from 1,1,1-tris (4-hydroxyphenyl) ethane.
  • the branched polycarbonate resin (A-1) has a viscosity average molecular weight (Mv) of preferably 10,000 to 50,000, more preferably 15,000 to 30,000, and still more preferably 17,000 to 28,000. Having.
  • the viscosity average molecular weight can be adjusted by using a molecular weight regulator (terminal terminator) or the like, or by reaction conditions.
  • a polycarbonate resin composition having excellent flame retardancy and excellent moldability can be obtained.
  • the viscosity average molecular weight (Mv) is a value obtained by measuring the intrinsic viscosity [ ⁇ ] of a methylene chloride solution at 20 ° C. and calculating from the following Schnell equation.
  • the aromatic polycarbonate resin (A-2) is an unbranched polycarbonate resin other than the above-mentioned branched polycarbonate resin (A-1), and preferably has a repeating unit represented by the following general formula (IV).
  • R 21 and R 22 each independently represent a halogen atom, an alkyl group having 1 to 6 carbon atoms or an alkoxy group having 1 to 6 carbon atoms
  • X ′ represents a single bond, an alkylene having 1 to 8 carbon atoms.
  • halogen atom the alkyl group having 1 to 6 carbon atoms or the alkoxy group having 1 to 6 carbon atoms represented by R 21 and R 22 in the above formula (IV) are the same as those described above for R 1 and R 2.
  • R 21 and R 22 are identical.
  • Specific examples of the alkylene group having 1 to 8 carbon atoms, the alkylidene group having 2 to 8 carbon atoms, the cycloalkylene group having 5 to 15 carbon atoms, and the cycloalkylidene group having 5 to 15 carbon atoms represented by X ′ are described above for X. It is the same as the one.
  • t and u each independently represent an integer of 0 to 4, preferably 0 to 2, and more preferably 0 or 1.
  • the aromatic polycarbonate resin (A-2) may contain a plurality of types of polycarbonate blocks.
  • the aromatic polycarbonate-based resin (A-2) contains a plurality of types of polycarbonate blocks, those in which t and u are 0 and X ′ is an isopropylidene group are preferably 90% by mass or more, more preferably From the viewpoint of transparency, the content is preferably 90.9% by mass or more, more preferably 93.3% by mass or more, particularly preferably 95% by mass or more, and most preferably 100% by mass.
  • the viscosity average molecular weight (Mv) of the aromatic polycarbonate resin (A-2) is usually from 10,000 to 50,000, preferably from 13,000 to 35,000, more preferably from 14,000 to 28,000.
  • the viscosity average molecular weight (Mv) was calculated according to Schnell's equation, similarly to the branched polycarbonate resin (A-1).
  • the polycarbonate-based resin (A) contained in the polycarbonate-based resin composition of the present invention comprises the above-mentioned branched polycarbonate-based resin (A-1) and an aromatic polycarbonate-based resin (A- At least one of 2) is included, but the content of the branched polycarbonate resin (A-1) is preferably more than 0% by mass from the viewpoint of obtaining high flame retardancy.
  • the content of the branched polycarbonate resin (A-1) is more preferably 55% by mass or more, further preferably 60% by mass or more, still more preferably 65% by mass or more, particularly preferably 70% by mass or more. It may be 100% by mass.
  • the content of the aromatic polycarbonate resin (A-2) is the balance of the branched polycarbonate resin (A-1).
  • the branching ratio in the polycarbonate resin (A) is preferably 0.01 mol% or more and 3.0 mol% or less. More preferably 0.3 mol% or more, further preferably 0.5 mol% or more, further preferably 0.7 mol% or more, still more preferably 1.0 mol% or more, even more preferably 1.4 mol%. The above is even more preferably 1.5 mol% or more, more preferably 2.8 mol% or less, further preferably 2.6 mol% or less, still more preferably 2.3 mol% or less, and still more preferably 2.0 mol% or less.
  • the branching ratio of the polycarbonate resin (A) is based on the divalent phenol used in the production of the branched polycarbonate resin (A-1) and the aromatic polycarbonate resin (A-2) other than the resin (A-1). (Moles of structural unit derived from branching agent / (moles of structural unit derived from branching agent / (structural units derived from dihydric phenol + derived from branching agent)) (Moles of structural unit + terminal unit) ⁇ 100 (expressed in mol%)).
  • the branching ratio can be measured by 1 H-NMR measurement.
  • the viscosity average molecular weight of the polycarbonate resin (A) is preferably 10,000 to 50,000, more preferably 13,000 to 35,000, still more preferably 15,000 to 30,000, and still more preferably 17,000. 2,000 to 28,000, and even more preferably 22,000 to 26,000.
  • the viscosity average molecular weight was calculated according to Schnell's equation, similarly to the branched polycarbonate resin (A-1).
  • branched polycarbonate-based resin (A-1) and the aromatic polycarbonate-based resin (A-2) constituting the polycarbonate-based resin (A) are respectively reacted with a dihydric phenol and phosgene in an organic solvent. It can be produced from a step (1) for producing a polycarbonate oligomer, and a subsequent step (2) for producing a polycarbonate resin by reacting the polycarbonate oligomer with a dihydric phenol and a terminal stopper.
  • a dihydric phenol is reacted with phosgene in an organic solvent to produce a polycarbonate oligomer having a chloroformate group.
  • a compound represented by the following general formula (i) is used in the case of the branched polycarbonate resin (A-1), and a compound represented by the following general formula is used in the case of the aromatic polycarbonate resin (A-2): It is preferable to use the compound represented by (ii).
  • R 1 , R 2 , a, b and X are as described above.
  • R 21 , R 22 , t, u and X ′ are as described above. ]
  • dihydric phenols represented by the general formulas (i) and (ii) include, for example, 2,2-bis (4-hydroxyphenyl) propane [bisphenol A], bis (4-hydroxyphenyl) methane, Bis (hydroxyphenyl) alkanes such as 1,1-bis (4-hydroxyphenyl) ethane, 2,2-bis (4-hydroxy-3,5-dimethylphenyl) propane, 4,4′-dihydroxydiphenyl, bis ( 4-hydroxyphenyl) cycloalkane, bis (4-hydroxyphenyl) oxide, bis (4-hydroxyphenyl) sulfide, bis (4-hydroxyphenyl) sulfone, bis (4-hydroxyphenyl) sulfoxide, bis (4-hydroxyphenyl) ) Ketone and the like.
  • bisphenol A 2,2-bis (4-hydroxyphenyl) propane
  • Bis (hydroxyphenyl) alkanes such as 1,1-bis (4-hydroxyphenyl) ethane, 2,2-bis (4-hydroxy-3,5-d
  • dihydric phenols may be used alone or in a combination of two or more.
  • bis (hydroxyphenyl) alkane-based dihydric phenols are preferable, and bisphenol A is more preferable.
  • dihydric phenol other than bisphenol A examples include bis (hydroxyaryl) alkanes, bis (hydroxyaryl) cycloalkanes, dihydroxyaryl ethers, dihydroxydiarylsulfides, dihydroxydiarylsulfoxides, dihydroxydiarylsulfones, dihydroxy Examples include diphenyls, dihydroxydiarylfluorenes, dihydroxydiaryladamantanes, and the like. These dihydric phenols may be used alone or in a combination of two or more.
  • bis (hydroxyaryl) alkanes examples include bis (4-hydroxyphenyl) methane, 1,1-bis (4-hydroxyphenyl) ethane, 2,2-bis (4-hydroxyphenyl) butane, 2,2- Bis (4-hydroxyphenyl) octane, bis (4-hydroxyphenyl) phenylmethane, bis (4-hydroxyphenyl) diphenylmethane, 2,2-bis (4-hydroxy-3-methylphenyl) propane, bis (4-hydroxy Phenyl) naphthylmethane, 1,1-bis (4-hydroxy-3-tert-butylphenyl) propane, 2,2-bis (4-hydroxy-3-bromophenyl) propane, 2,2-bis (4-hydroxy -3,5-dimethylphenyl) propane, 2,2-bis (4-hydroxy-3-chlorophene) Nyl) propane, 2,2-bis (4-hydroxy-3,5-dichlorophenyl) propane, 2,2-bis (4-hydroxy-3,5-dibromophenyl) propane and
  • Examples of bis (hydroxyaryl) cycloalkanes include 1,1-bis (4-hydroxyphenyl) cyclopentane, 1,1-bis (4-hydroxyphenyl) cyclohexane, and 1,1-bis (4-hydroxyphenyl) Examples thereof include -3,5,5-trimethylcyclohexane, 2,2-bis (4-hydroxyphenyl) norbornane, and 1,1-bis (4-hydroxyphenyl) cyclododecane.
  • Examples of the dihydroxyaryl ethers include 4,4'-dihydroxydiphenyl ether and 4,4'-dihydroxy-3,3'-dimethylphenyl ether.
  • dihydroxydiaryl sulfides examples include 4,4'-dihydroxydiphenyl sulfide and 4,4'-dihydroxy-3,3'-dimethyldiphenyl sulfide.
  • dihydroxydiaryl sulfoxides examples include 4,4'-dihydroxydiphenyl sulfoxide, 4,4'-dihydroxy-3,3'-dimethyldiphenyl sulfoxide and the like.
  • dihydroxydiarylsulfones examples include 4,4'-dihydroxydiphenylsulfone and 4,4'-dihydroxy-3,3'-dimethyldiphenylsulfone.
  • Dihydroxydiphenyls include, for example, 4,4'-dihydroxydiphenyl.
  • dihydroxydiarylfluorenes include, for example, 9,9-bis (4-hydroxyphenyl) fluorene, 9,9-bis (4-hydroxy-3-methylphenyl) fluorene, and the like.
  • dihydroxydiaryl adamantane examples include 1,3-bis (4-hydroxyphenyl) adamantane, 2,2-bis (4-hydroxyphenyl) adamantane, and 1,3-bis (4-hydroxyphenyl) -5,7- Dimethyl adamantane and the like.
  • dihydric phenols include, for example, 4,4 ′-[1,3-phenylenebis (1-methylethylidene)] bisphenol, 10,10-bis (4-hydroxyphenyl) -9-anthrone, 1,5 -Bis (4-hydroxyphenylthio) -2,3-dioxapentane and the like.
  • @Phosgene is a compound usually obtained by reacting chlorine and carbon monoxide at a ratio of 1.01 to 1.3 mol of carbon monoxide with respect to 1 mol of chlorine using activated carbon as a catalyst.
  • phosgene gas containing about 1 to 30% by volume of unreacted carbon monoxide can be used. Further, phosgene in a liquefied state can also be used.
  • an alkaline aqueous solution of dihydric phenol, phosgene, and an organic solvent are introduced into a reactor and reacted.
  • the amount of the organic solvent used is desirably selected so that the volume ratio between the organic solvent phase and the aqueous phase is 5/1 to 1/7, preferably 2/1 to 1/4.
  • heat is generated by a reaction in which a terminal group of dihydric phenol is converted into a chloroformate by phosgene or a reaction in which phosgene is decomposed by an alkali, and the temperature of a reaction product increases.
  • the reaction product it is preferable to cool the reaction product to a temperature of 0 to 50 ° C, preferably 5 to 40 ° C.
  • the amount of phosgene used is preferably 1.1 to 1.5 moles per mole of the dihydric phenol, so that phosgene is used in excess.
  • the reaction solution obtained after the reaction is separated into an aqueous phase and an organic phase to obtain an organic phase containing a polycarbonate oligomer.
  • the weight average molecular weight of the obtained polycarbonate oligomer is usually 5,000 or less, and the degree of polymerization is usually 20 mer or less, preferably 2 to 10 mer.
  • the amine polymerization catalyst used in the subsequent step (2) may be used to promote the reaction.
  • You may use the terminal stopper used as a molecular weight regulator of polycarbonate.
  • the compound used for the terminal stopper include phenol, p-cresol, p-tert-butylphenol, p-tert-octylphenol, p-cumylphenol, 3-pentadecylphenol, bromophenol, tribromophenol, and nonylphenol. And other monohydric phenols.
  • p-tert-butylphenol, p-cumylphenol and phenol are preferred from the viewpoints of economy, availability and the like.
  • the flowability of the polycarbonate obtained by using 3-pentadecylphenol can be greatly improved.
  • the reactor used for producing the polycarbonate oligomer is preferably a static mixer, that is, a static mixer.
  • the static mixer is preferably a tubular reactor having therein an element having a function of dividing, converting and inverting a fluid. Since the oligomerization can be promoted by further using a tank-type stirring tank having a stirrer after the static mixer, it is preferable to use such a reactor in combination.
  • a reaction mixture containing a polycarbonate oligomer having a chloroformate group is obtained by the step (1).
  • the reaction mixture is separated into an organic phase containing the polycarbonate oligomer and an aqueous phase by using a separation means such as standing separation, and the organic phase containing the polycarbonate oligomer is used in step (2) described later.
  • a polycarbonate resin is produced by reacting the polycarbonate oligomer obtained in the step (1) and the dihydric phenol with a terminal stopper.
  • the polycarbonate oligomer is subjected to a polycondensation reaction with a dihydric phenol to adjust the molecular weight to a target molecular weight range.
  • the polycondensation reaction is performed until the viscosity average molecular weight of the obtained polycarbonate resin falls within the above-mentioned range.
  • an organic solvent phase containing the polycarbonate oligomer separated in the step (1) a terminal terminator optionally used, a polymerization catalyst optionally used, an organic solvent, an aqueous alkali solution, and a dihydric phenol And an interfacial polycondensation at a temperature of usually 0 to 50 ° C, preferably 20 to 40 ° C.
  • the alkali, the organic solvent, and the terminal stopper of the aqueous alkali solution used in this step the same ones as described in the above step (1) can be used.
  • the amount of the organic solvent used in the step (2) is usually selected such that the volume ratio of the organic phase to the aqueous phase is preferably 7/1 to 1/1, more preferably 5/1 to 2/1. I do.
  • the reaction can be completed with only one reactor depending on the processing capacity of the reactor.
  • the subsequent second reactor Can use a plurality of reactors such as a third reactor.
  • a stirring tank, a multi-stage tower stirring tank, a non-stirring tank, a static mixer, a line mixer, an orifice mixer, and / or a pipe can be used.
  • the obtained reaction solution has an organic solvent phase containing a polycarbonate-based resin and an aqueous phase containing unreacted dihydric phenol
  • oil-water separation is performed.
  • the separation device include a stationary separation tank and a centrifuge.
  • the separated organic solvent phase containing the polycarbonate-based resin is subjected to alkali washing, acid washing, and pure water washing in this order to obtain a purified organic solvent phase containing the polycarbonate-based resin.
  • the organic solvent phase containing the purified polycarbonate-based resin is concentrated if necessary, and subsequently, a kneader treatment, hot-water granulation, or the like is performed to obtain a polycarbonate-based resin powder.
  • a polycarbonate resin powder from which the organic solvent has been removed can be obtained by performing a drying treatment such as a heat treatment.
  • the obtained polycarbonate resin powder can be pelletized using a pelletizer or the like to obtain various molded products.
  • the branched polycarbonate resin (A-1) By adding an optional branching agent, the branched polycarbonate resin (A-1) can be produced. By not adding a branching agent, the aromatic polycarbonate resin (A-2) can be produced.
  • the branching agent can be added to any of the above steps (1) and / or (2).
  • the reaction is performed by adding together with dihydric phenol and phosgene.
  • the branching agent represented by the general formula (iii) described below can be dissolved in an aqueous alkali solution.
  • a branching agent can be added to either step (1) or step (2), or to both steps (1) and (2).
  • a branching agent can be further added in step (2).
  • the amount of the branching agent added is the total amount of the branching agent added in the step (1) and the step (2), and is ultimately based on the total number of moles of the raw material dihydric phenol compound, the branching agent and the terminal stopper. It is preferable to add from 0.01 mol% to 3.0 mol%. By setting the addition amount as described above, the branched polycarbonate resin (A-1) having the above-described preferable branching ratio can be obtained.
  • the amount of the branching agent to be added to the total number of moles of the dihydric phenol compound, the branching agent and the terminal terminator is more preferably 0.3 mol% or more, and still more preferably 0.1 mol%, from the viewpoint of obtaining better flame retardancy.
  • mol% or more is preferably 2.8 mol% or less, more preferably 2.6 mol% or less, still more preferably 2.3 mol% or less, and further more Preferably it is 2.0 mol% or less.
  • a branching agent represented by the following general formula (iii) is used.
  • R represents a hydrogen atom or an alkyl group having 1 to 5 carbon atoms
  • R 11 to R 16 each independently represent a hydrogen atom, an alkyl group having 1 to 5 carbon atoms, or a halogen atom.
  • the branching agent represented by the general formula (iii) will be described in more detail.
  • Examples of the alkyl group having 1 to 5 carbon atoms represented by R include a methyl group, an ethyl group, an n-propyl group, an n-butyl group and an n-pentyl group.
  • Examples of the alkyl group having 1 to 5 carbon atoms represented by R 11 to R 16 include a methyl group, an ethyl group, an n-propyl group, an n-butyl group, an n-pentyl group, and the like.
  • a chlorine atom, a bromine atom, a fluorine atom and the like can be mentioned.
  • the branching agent represented by the general formula (iii) includes 1,1,1-tris (4-hydroxyphenyl) methane; 1,1,1-tris (4-hydroxyphenyl) ethane; 1,1,1-tris (4-hydroxyphenyl) propane; 1,1,1-tris (2-methyl-4-hydroxyphenyl) methane; 1,1,1-tris (2-methyl-4-hydroxyphenyl) Ethane; 1,1,1-tris (3-methyl-4-hydroxyphenyl) methane; 1,1,1-tris (3-methyl-4-hydroxyphenyl) ethane; 1,1,1-tris (3 5-dimethyl-4-hydroxyphenyl) methane; 1,1,1-tris (3,5-dimethyl-4-hydroxyphenyl) ethane; 1,1,1-tris (3-chloro-4-hydroxyphenyl) 1,1,1-tris (3-chloro-4-hydroxyphenyl) ethane; 1,1,1-tris (3,5-dichloro-4-hydroxyphen
  • the polymerization catalyst can be used in any of the above steps (1) and (2), and for example, an amine catalyst can be used.
  • an amine catalyst can be used.
  • a tertiary amine or a salt thereof, or a quaternary ammonium salt can be used.
  • the tertiary amine include triethylamine, tributylamine, N, N-dimethylcyclohexylamine, pyridine, and dimethylaniline.
  • Examples of the tertiary amine salt include hydrochlorides and bromates of these tertiary amines. And the like.
  • Examples of the quaternary ammonium salt include trimethylbenzylammonium chloride, triethylbenzylammonium chloride, tributylbenzylammonium chloride, trioctylmethylammonium chloride, tetrabutylammonium chloride, and tetrabutylammonium bromide.
  • the amine catalyst a tertiary amine is preferable, and triethylamine is particularly preferable.
  • These catalysts can be introduced as they are in a liquid state, or as they are dissolved in an organic solvent or water. In addition, the solid state can be introduced by dissolving in an organic solvent or water.
  • the molar ratio is usually 0.0005 or more and 0.030 or less with respect to the chloroformate group of the polycarbonate oligomer obtained in the step (1).
  • the amount of the polymerization catalyst added in the step (2) is within the above range, the flame retardancy of the obtained polycarbonate resin can be increased.
  • the amount of the polymerization catalyst to be added in the step (2) is more preferably 0.001 or more, further preferably 0.002 or more, and still more preferably 0.004 or more in molar ratio with respect to the chloroformate group of the polycarbonate oligomer.
  • the above is still more preferably 0.006 or more, more preferably 0.025 or less, and further preferably 0.020 or less.
  • the polycarbonate resin composition of the present invention contains a fluorine-containing compound (B).
  • the fluorine-containing compound is a fluorine-containing compound having a hydrocarbon structure in which all hydrogen atoms of the hydrocarbon structure have been replaced with fluorine.
  • the fluorine-containing compound (B) it is preferable to use at least one selected from the group consisting of a fluorine-containing compound (B1) having a perfluoroalkylene unit and a fluorine-containing compound (B2) having a perfluoroalkyl group.
  • the fluorine-containing compound (B1) has a perfluoroalkylene unit as a hydrocarbon structure in which all the hydrogen atoms of the hydrocarbon are substituted with fluorine.
  • a fluorinated compound (B1) include fluorinated polymers having fibril-forming ability, such as polytetrafluoroethylene and tetrafluoroethylene-based copolymers (for example, tetrafluoroethylene / hexafluoropropylene copolymer and the like).
  • Etc. can be mentioned.
  • it is polytetrafluoroethylene (hereinafter sometimes referred to as PTFE).
  • PTFE polytetrafluoroethylene
  • the fluorine-containing compound (B1) one type may be used alone, or two or more types may be used in combination.
  • the polytetrafluoroethylene is not particularly limited, and known ones can be used, but aqueous dispersion type polytetrafluoroethylene and acrylic-coated polytetrafluoroethylene are preferable.
  • aqueous dispersion type or acrylic-coated polytetrafluoroethylene By using an aqueous dispersion type or acrylic-coated polytetrafluoroethylene, poor appearance can be suppressed. For example, when a certain amount of powdered polytetrafluoroethylene is used, agglomeration is caused to form an aggregate, which may impair the appearance of a molded article.
  • Water-dispersible or acrylic-coated polytetrafluoroethylene is represented by “METABLEN A3000” (trade name), “METABLEN A3750” (trade name), and “METABLEN A3800” (trade name) of Mitsubishi Chemical Corporation.
  • the fluorinated compound (B2) is a fluorinated compound having a perfluoroalkyl group as a hydrocarbon structure in which all the hydrogen atoms of the hydrocarbon are substituted with fluorine.
  • Examples of the fluorinated compound (B2) include fluorinated organometallic salt compounds.
  • the fluorinated organic metal salt compound is a metal salt compound composed of an anionic component composed of an organic acid having a perfluoroalkyl group and a cation component composed of a metal ion.
  • More preferred specific examples include a metal salt of a sulfonic acid having a perfluoroalkyl group, a metal salt of a sulfate ester having a perfluoroalkyl group, and a metal salt of a phosphate ester having a perfluoroalkyl group.
  • a perfluoroalkylsulfonic acid metal salt is preferable.
  • the fluorine-containing compound (B2) one type may be used alone, or two or more types may be used in combination.
  • the metal constituting the metal ion is preferably an alkali metal or an alkaline earth metal.
  • Alkali metals include lithium, sodium, potassium, rubidium and cesium.
  • Alkaline earth metals include beryllium, magnesium, calcium, strontium and barium. More preferably, it is an alkali metal.
  • alkali metals if the requirement for transparency is higher, rubidium and cesium are preferred, but since they are not versatile and difficult to purify, they may be disadvantageous in terms of cost. .
  • lithium and sodium are advantageous in terms of cost and flame retardancy, they may be disadvantageous in terms of transparency.
  • the alkali metal in the perfluoroalkylsulfonic acid alkali metal salt can be properly used depending on the situation, but in all respects, potassium perfluoroalkylsulfonic acid salt which is excellent in balance is preferable.
  • potassium salt and a perfluoroalkylsulfonic acid alkali metal salt comprising another alkali metal can be used in combination.
  • perfluoroalkylsulfonic acid alkali metal salts include potassium trifluoromethanesulfonate, potassium nonafluorobutanesulfonate, potassium perfluorohexanesulfonate, potassium perfluorooctanesulfonate, sodium pentafluoroethanesulfonate, Sodium butanesulfonate, sodium perfluorooctanesulfonate, lithium trifluoromethanesulfonate, lithium nonafluorobutanesulfonate, lithium perfluoroheptanesulfonate, cesium trifluoromethanesulfonate, cesium nonafluorobutanesulfonate, perfluorooctanesulfonate Cesium, cesium perfluorohexanesulfonate, rubidium nonafluorobutanesulfonate, and Le Oro hexane sulfonate rubidium and
  • the number of carbon atoms of the perfluoroalkyl group is preferably in the range of 1 to 18, more preferably 1 to 10, and still more preferably 1 to 8. Of these, potassium nonafluorobutanesulfonate is particularly preferred.
  • the shape of the fluorine-containing compound (B) is not particularly limited, but is preferably in the form of particles.
  • the average particle size of the fluorine-containing compound (B) is preferably from 0.05 ⁇ m to 1.0 ⁇ m. When the average particle diameter is within the above range, aggregation of the fluorine-containing compound (B) in the composition can be suppressed, and the compound can be uniformly dispersed in the composition.
  • the average particle size of the fluorinated compound (B) is more preferably 0.1 ⁇ m or more, further preferably 0.15 ⁇ m or more, even more preferably 0.20 ⁇ m or more, more preferably 0.50 ⁇ m or less, and further preferably It is 0.40 ⁇ m or less, still more preferably 0.35 ⁇ m or less.
  • the above average particle diameter corresponds to the particle diameter of the fluorine-containing compound (B1) having a perfluoroalkylene unit, in particular, polytetrafluoroethylene fine particles.
  • the average particle diameter of the fluorine-containing compound is specifically measured by an electrophoretic light scattering method.
  • the polycarbonate resin composition of the present invention contains a fluorine-containing compound (B).
  • the content is preferably 0.5 parts by mass or less based on 100 parts by mass of the polycarbonate resin (A). More preferably, the content is 0.3 parts by mass or less, further preferably 0.13 parts by mass or less, even more preferably 0.10 parts by mass or less.
  • the content is in the above range, the dispersibility in the composition is excellent, the transparency is not easily reduced due to the aggregation of particles, and the excellent transparency can be maintained.
  • the composition of the present invention preferably contains the fluorine-containing compound (B1) having a perfluoroalkylene unit in an amount of preferably 0.01 parts by mass or more, more preferably 0.03 parts by mass, per 100 parts by mass of the polycarbonate resin (A). It is preferable that the content be at least 0.05 part by mass, more preferably at least 0.05 part by mass. When the content is 0.01 parts by mass or more, excellent flame retardancy can be obtained while maintaining transparency.
  • the fluorine-containing compound (B1) is polytetrafluoroethylene coated with acrylic or water-dispersed polytetrafluoroethylene
  • the polytetrafluoroethylene of polytetrafluoroethylene excluding the acrylic-coated portion and the water portion as a dispersion medium is excluded. The amount falls within the above range.
  • the polycarbonate-based resin composition of the present invention has a content of the fluorine-containing compound (B1) having a perfluoroalkylene unit based on 100 parts by mass of the polycarbonate-based resin (A), and a branching ratio in the polycarbonate-based resin (A). Mol%) is preferably 0.030 or more.
  • the product is more preferably 0.040 or more, further preferably 0.050 or more, still more preferably 0.080 or more, and particularly preferably 0.090 or more. Further, it is preferably 1.5 or less, more preferably 1.0 or less, further preferably 0.2 or less, and particularly preferably 0.15 or less.
  • the content of the fluorine-containing compound (B1) in the above product means the substantial amount of the fluorine-containing compound excluding the acrylic coating portion and the water portion as described above.
  • the polycarbonate-based resin composition of the present invention contains the fluorine-containing compound (B2) having a perfluoroalkyl group in an amount of preferably 0.01 part by mass or more, more preferably 0.1 part by mass, based on 100 parts by mass of the polycarbonate-based resin (A). It is at least 03 parts by mass, more preferably at least 0.05 parts by mass, preferably at most 1.0 parts by mass, more preferably at most 0.5 parts by mass, even more preferably at most 0.2 parts by mass.
  • the content of the fluorine-containing compound (B2) is in the above range, the flame retardancy can be further increased while maintaining a high total light transmittance.
  • the polycarbonate resin composition of the present invention contains a polyether (C) having a polyoxyalkylene structure.
  • the polyether (C) having a polyoxyalkylene structure preferably has a polyoxyalkylene structure represented by (R C1 O) m and a polyoxyalkylene structure represented by (R C2 O) n .
  • R C1 and R C2 each independently represent an alkylene group having 1 or more carbon atoms.
  • m + n is 5 or more and less than 300, preferably 10 to 200, and more preferably 20 to 100.
  • Examples of the alkylene group represented by R C1 and R C2 include a methylene group, an ethylene group, a trimethylene group, a propylene group, a tetramethylene group, and a hexamethylene group, and an alkylene group having 1 to 5 carbon atoms is preferable.
  • a plurality of R C1 may be the same alkylene group or alkylene groups having different carbon numbers.
  • the polyoxyalkylene group represented by (R C1 O) m is not limited to those having a single oxyalkylene unit such as a polyoxyethylene group or a polyoxypropylene group as a repeating unit, and includes an oxyethylene unit and It may have a plurality of oxyalkylene units having different carbon numbers such as oxypropylene units as repeating units.
  • R C2 is the same as R C1 , and in n R C2 O groups, a plurality of R C2 may be the same alkylene group or alkylene groups having different carbon numbers.
  • R C1 and R C2 are an alkylene group selected from an ethylene group, a propylene group, and a tetramethylene group, and at least one of R C1 and R C2 .
  • One is preferably either an ethylene group or a propylene group from the viewpoint of improving the initial color tone.
  • the polyether (C) includes a compound (C-1) represented by the following general formula (V), an alkylene oxide adduct of a polyhydric alcohol and its ester (C-2), and a cyclic polyether compound (C-3).
  • ) Is preferably at least one selected from the group consisting of: R C3 O- (R C1 O) m -A- (R C2 O) n -R C4 (V)
  • R C1 and R C2 each independently represent an alkylene group having 1 or more carbon atoms.
  • M + n is 5 or more and less than 300.
  • R C3 and R C4 each independently represent a hydrogen atom, a carbon number of 1 to 1.
  • A represents a single bond or a divalent organic group.
  • the alkylene groups represented by R C1 and R C2 are as described above.
  • the polyoxyalkylene structure represented by (R C1 O) m and the polyoxyalkylene structure represented by (R C2 O) n are also as described above.
  • Examples of the hydrocarbon group having 1 to 30 carbon atoms represented by R C3 and R C4 include an alkyl group having 1 to 30 carbon atoms, an alkenyl group having 2 to 30 carbon atoms, an aryl group having 6 to 30 carbon atoms and a C 7 to C 7 carbon atom. And up to 30 aralkyl groups.
  • the alkyl group and the alkenyl group may be linear, branched, or cyclic, and include, for example, a methyl group, an ethyl group, an n-propyl group, an isopropyl group, various butyl groups, various pentyl groups, and various hexyl groups.
  • octyl groups cyclopentyl groups, cyclohexyl groups, allyl groups, propenyl groups, various butenyl groups, various hexenyl groups, various octenyl groups, cyclopentenyl groups, cyclohexenyl groups, and the like.
  • the aryl group include a phenyl group, a tolyl group, and a xylyl group.
  • aralkyl group include a benzyl group, a phenethyl group, and a methylbenzyl group.
  • the alkanoyl group having 1 to 30 carbon atoms represented by R C3 and R C4 may be linear or branched, for example, methanoyl, ethanoyl, n-propanoyl, isopropanoyl, n-butanoyl, tert- -Butanoyl, n-hexanoyl, n-octanoyl, n-decanoyl, n-dodecanoyl, benzoyl and the like.
  • an alkanoyl group having 1 to 20 carbon atoms is preferable from the viewpoint of compatibility, thermal stability, and ease of production.
  • the alkenoyl group having 2 to 30 carbon atoms represented by R C3 and R C4 may be linear or branched, for example, ethenoyl, n-propenoyl, isopropenoyl, n-butenoyl, tert-butenoyl, n -Hexenoyl group, n-octenoyl group, n-decenoyl group, n-dodecenoyl group and the like.
  • an alkenoyl group having 2 to 10 carbon atoms is preferable, and an alkenoyl group having 2 to 6 carbon atoms is more preferable from the viewpoints of low molecular weight, compatibility and solubility, and ease of production.
  • Examples of the divalent organic group represented by A include a group represented by the following formula (a).
  • Specific examples of the compound (C-1) represented by the general formula (V) include polyethylene glycol, polypropylene glycol, polytetramethylene glycol, polyoxytetramethylene polyoxyethylene glycol, polyoxyethylene polyoxypropylene glycol, Polyoxyethylene monomethyl ether, polyoxyethylene dimethyl ether, polyoxyethylene-bisphenol A ether, polyoxypropylene-bisphenol A ether, polyoxyethylene-polyoxypropylene-bisphenol A ether, polyethylene glycol-allyl ether, polyethylene glycol-diallyl ether , Polypropylene glycol-allyl ether, polypropylene glycol-diallyl ether, polyethylene glycol Lumpur - polypropylene glycol - allyl ether, polyethylene glycol dimethacrylate, polypropylene glycol dimethacrylate, polypropylene glycol distearate, and the like.
  • Examples of the polyhydric alcohol in the alkylene oxide adduct of a polyhydric alcohol and its ester (C-2) include glycerin, diglyceryl ether, and sorbitol.
  • Specific examples of the cyclic polyether compound (C-3) include 18 crown 6, dibenzo 18 crown 6, and the like.
  • Examples of the polyether (C) include polyethylene glycol, polypropylene glycol, polyoxytrimethylene glycol, polyoxytetramethylene glycol, polyoxyethylene glycol-polyoxypropylene glycol, polyoxytetramethylene glycol-polyoxypropylene glycol, and polyoxyethylene glycol. It is preferable to use at least one selected from the group consisting of oxytetramethylene glycol-polyoxyethylene glycol.
  • the number average molecular weight of the polyether (C) is not particularly limited, but is preferably from 200 to 10,000, more preferably from 500 to 8,000, and still more preferably from 1,000 to 5,000.
  • the content of the polyether (C) is in the above range, the compatibility with the polycarbonate resin (A) is good, and a high total light transmittance can be maintained.
  • the content of the polyether (C) is 0.02 parts by mass or more and 2.0 parts by mass or less based on 100 parts by mass of the polycarbonate resin (A). If the content of the polyether (C) is less than 0.02 parts by mass, the transparency of the molded article of the polycarbonate resin composition is reduced, which adversely affects the use of an optical molded article. When the content of the polyether (C) exceeds 2.0 parts by mass, the flame retardancy of the polycarbonate resin composition is undesirably reduced.
  • the content of the polyether (C) is preferably 0.05 parts by mass or more, more preferably 0.10 parts by mass or more, and further preferably 0.15 parts by mass, based on 100 parts by mass of the polycarbonate resin (A).
  • One of the above polyethers may be used alone, or two or more may be used in combination. When plural kinds of polyethers are contained, the total amount falls within the above range.
  • the mass ratio of the fluorine-containing compound (B) / polyether (C) is 15.00 or less.
  • the mass ratio of the fluorine-containing compound (B) / polyether (C) is within the above range, the transparency of the polycarbonate resin composition is more excellent.
  • suppression of agglomeration of the fluorine-containing compound (B) when the above-mentioned mass ratio is satisfied can be cited as one of the factors for improving the transparency.
  • the mass ratio of the fluorinated compound (B) / polyether (C) exceeds 15.00, the amount of the fluorinated compound (B) is increased relative to the amount of the polyether (C), and the total light transmittance is reduced.
  • the mass ratio of the fluorine-containing compound (B) / polyether (C) is preferably 3.00 or less, more preferably 2.50 or less, and further preferably 2.00 or less.
  • the mass ratio of the fluorine-containing compound (B) / polyether (C) is preferably 1.00 or more. When this range is satisfied, aggregation of the fluorine-containing compound (B) can be suppressed and, at the same time, excellent flame retardancy can be obtained.
  • additives can be contained in the polycarbonate resin composition of the present invention within a range that does not adversely affect transparency, color tone, and flame retardancy.
  • additives include a flame retardant, an antioxidant, an ultraviolet absorber, and a light diffusing agent.
  • the flame retardant is not particularly limited, and known flame retardants can be used, and specific examples thereof include organic alkali metal salts and organic alkaline earth metal salts, and polyorganosiloxane compounds.
  • the flame retardant does not include compounds included in the range of the fluorine-containing compound (B), specifically, metal salts of perfluoroalkylsulfonic acid. These can be used alone or in combination of two or more.
  • the flame retardant is preferably one of an organic alkali metal salt and an organic alkaline earth metal salt.
  • alkali metal or alkaline earth metal examples include aromatic sulfonic acid and alkali metal or alkaline earth metal. And the like.
  • Alkali metals include lithium, sodium, potassium, rubidium and cesium.
  • Alkaline earth metals include beryllium, magnesium, calcium, strontium and barium. More preferably, it is an alkali metal.
  • potassium and sodium are preferred from the viewpoint of flame retardancy and thermal stability, and potassium is particularly preferred.
  • a potassium salt and a sulfonic acid alkali metal salt comprising another alkali metal can be used in combination.
  • alkali (earth) metal salt of an aromatic sulfonic acid examples include, for example, disodium diphenylsulfide-4,4′-disulfonate, dipotassium diphenylsulfide-4,4′-disulfonate, potassium 5-sulfoisophthalate Sodium 5-sulfoisophthalate, polysodium polyethylene terephthalate polysulfonate, calcium 1-methoxynaphthalene-4-sulfonate, disodium 4-dodecylphenyl ether disulfonate, poly (2,6-dimethylphenylene oxide) polysulfonate poly Sodium, polysodium poly (1,3-phenylene oxide) polysulfonate, polysodium poly (1,4-phenylene oxide) polysulfonate, poly (2,6-diphenylphenylene oxide) polysulfonic acid Lithium, poly (2-fluoro-6-butylphenyl
  • the polyorganosiloxane used as the flame retardant is not particularly limited, and examples thereof include alkyl hydrogen silicone and alkoxy silicone.
  • examples of the alkyl hydrogen silicone include methyl hydrogen silicone and ethyl hydrogen silicone, and examples of the alkoxy silicone include methoxy silicone and ethoxy silicone.
  • an alkoxysilicone can be particularly preferably used as the polyorganosiloxane.
  • the alkoxysilicone is specifically a silicone compound containing an alkoxysilyl group in which an alkoxy group is bonded to a silicon atom directly or via a divalent hydrocarbon group.
  • straight-chain, cyclic, net-like and partially branched straight-chain polyorganosiloxanes can be mentioned, and straight-chain polyorganosiloxane is particularly preferable.
  • a polyorganosiloxane having a molecular structure in which a silicone main chain is bonded to an alkoxy group via a methylene chain is preferable.
  • the polyorganosiloxane used as a flame retardant include commercially available “SH1107”, “SR2402”, “BY16-160”, “BY16-161”, “BY16-160E”, and “BY16-160E” manufactured by Dow Corning Toray Co., Ltd. “BY16-161E”, “KR511” manufactured by Shin-Etsu Chemical Co., Ltd. and the like can be preferably used.
  • the compounding amount of the flame retardant is usually 0.001 to 1 part by mass, preferably 0.01 to 0.80 part by mass, more preferably 0.02 to 100 parts by mass, based on 100 parts by mass of the polycarbonate resin (A). It is desirable to add 0.40 parts by mass. If it is 0.001 part by mass or more, sufficient flame retardancy can be obtained, and if it is 1 part by mass or less, contamination of the mold can be suppressed.
  • the flame retardants may be used alone or in combination of two or more. When multiple types of flame retardants are included, the total amount falls within the above range.
  • the polycarbonate resin composition of the present invention may contain an antioxidant as needed.
  • Known antioxidants can be used, and preferably, phenolic antioxidants and phosphorus-based antioxidants can be used.
  • One kind of the antioxidant may be used alone, or two or more kinds may be used in combination.
  • phenolic antioxidant examples include triethylene glycol-bis [3- (3-tert-butyl-5-methyl-4-hydroxyphenyl) propionate] and 1,6-hexanediol-bis [3- (3 , 5-di-tert-butyl-4-hydroxyphenyl) propionate], pentaerythritol-tetrakis [3- (3,5-di-tert-butyl-4-hydroxyphenyl) propionate], octadecyl-3- (3, 5-di-tert-butyl-4-hydroxyphenyl) propionate, 1,3,5-trimethyl-2,4,6-tris (3,5-di-tert-butyl-4-hydroxybenzyl) benzene, N, N-hexamethylenebis (3,5-di-tert-butyl-4-hydroxy-hydrocinnamide), 3,5-di-tert-butyl-4- Hydroxy-benzylphosphonate diethyl ester
  • phenolic antioxidant “Irganox1010” (trademark, manufactured by BASF Japan Co., Ltd.), “Irganox1076” (trademark, manufactured by BASF Japan Co., Ltd.), “Irganox1330” (trademark of BASF Japan Co., Ltd.) "Irganox 3114” (trademark, manufactured by BASF Japan K.K.), “Irganox3125” (trademark, manufactured by BASF Japan K.K.), “BHT” (trademark, manufactured by Takeda Pharmaceutical Co., Ltd.), “Cyanox 1790” (Manufactured by Cyanamid Co., Ltd.) and “Sumilizer GA-80” (manufactured by Sumitomo Chemical Co., Ltd., trade mark).
  • Examples of the phosphorus-based antioxidant include triphenyl phosphite, diphenyl nonyl phosphite, diphenyl (2-ethylhexyl) phosphite, tris (2,4-di-tert-butyl phenyl) phosphite, and tris (nonyl phenyl) Phosphite, diphenylisooctyl phosphite, 2,2′-methylenebis (4,6-di-tert-butylphenyl) octyl phosphite, diphenyl isodecyl phosphite, diphenyl mono (tridecyl) phosphite, phenyl diisodecyl phosphite, Phenyldi (tridecyl) phosphite, tris (2-ethylhexyl) phosphite, tris
  • the above antioxidants may be used alone or in combination of two or more.
  • the content of the antioxidant in the polycarbonate resin composition is preferably 0.01 to 0.5 part by mass, more preferably 0.01 to 0.2 part by mass with respect to 100 parts by mass of the polycarbonate resin (A). Department. When the content is in the above range, thermal stability in the molding step and the like and long-term thermal stability of the molded article can be maintained, and a decrease in molecular weight is hardly caused.
  • a benzophenone-based, benzotriazole-based, hydroxyphenyltriazine-based, cyclic iminoester-based, cyanoacrylate-based ultraviolet absorber, or the like can be used.
  • benzophenone ultraviolet absorber examples include, for example, 2,4-dihydroxybenzophenone, 2-hydroxy-4-methoxybenzophenone, 2-hydroxy-4-octoxybenzophenone, 2-hydroxy-4-benzyloxybenzophenone, 2-hydroxy- 4-methoxy-5-sulfoxybenzophenone, 2-hydroxy-4-methoxy-5-sulfoxytrihydridobenzophenone, 2,2'-dihydroxy-4-methoxybenzophenone, 2,2 ', 4,4'-tetrahydroxy Benzophenone, 2,2'-dihydroxy-4,4'-dimethoxybenzophenone, 2,2'-dihydroxy-4,4'-dimethoxy-5-sodiumsulfoxybenzophenone, bis (5-benzoyl-4-hydroxy-2 -Methoxyphenyl) methane
  • 2-hydroxy -4-n-dodecyloxy benzophenone and 2-hydroxy-4-methoxy-2'-carboxy benzophenone may
  • benzotriazole-based ultraviolet absorber examples include 2- (2′-hydroxy-5′-tert-octylphenyl) benzotriazole, 2- (2-hydroxy-5-methylphenyl) benzotriazole, 2- (2 -Hydroxy-5-tert-octylphenyl) benzotriazole, 2- (2-hydroxy-3,5-dicumylphenyl) phenylbenzotriazole, 2- (2-hydroxy-3-tert-butyl-5-methylphenyl ) -5-chlorobenzotriazole, 2,2′-methylenebis [4- (1,1,3,3-tetramethylbutyl) -6- (2H-benzotriazol-2-yl) phenol], 2- (2 -Hydroxy-3,5-di-tert-butylphenyl) benzotriazole, 2- (2-hydroxy-3,5-di-tert-butyl) Enyl) -5-chlorobenzotriazole, 2- (2′
  • Examples of the hydroxyphenyltriazine-based ultraviolet absorber include 2- (4,6-diphenyl-1,3,5-triazin-2-yl) -5-hexyloxyphenol and 2- (4,6-diphenyl-1 , 3,5-Triazin-2-yl) -5-methyloxyphenol, 2- (4,6-diphenyl-1,3,5-triazin-2-yl) -5-ethyloxyphenol, 2- (4 , 6-Diphenyl-1,3,5-triazin-2-yl) -5-propyloxyphenol and 2- (4,6-diphenyl-1,3,5-triazin-2-yl) -5-butyl Oxyphenol and the like are exemplified.
  • the phenyl group of the exemplified compound such as 2- (4,6-bis (2,4-dimethylphenyl) -1,3,5-triazin-2-yl) -5-hexyloxyphenol is 2,4-dimethyl
  • the compound include a phenyl group.
  • Examples of the cyclic iminoester-based ultraviolet absorber include 2,2′-p-phenylenebis (3,1-benzoxazin-4-one) and 2,2′-m-phenylenebis (3,1-benzoxazine -4-one), and 2,2'-p, p'-diphenylenebis (3,1-benzoxazin-4-one), 2,2 '-(1,4-phenylene) bis [4H-3 , 1-benzoxazin-4-one].
  • cyanoacrylate-based ultraviolet absorber for example, 1,3-bis-[(2′-cyano-3 ′, 3′-diphenylacryloyl) oxy] -2,2-bis [(2-cyano-3,3- And diphenylacryloyl) oxy] methylpropane, and 1,3-bis-[(2-cyano-3,3-diphenylacryloyl) oxy] benzene.
  • the above-mentioned ultraviolet absorbent has a structure of a radically polymerizable monomer compound, and is a polymer type ultraviolet absorbent obtained by copolymerizing such an ultraviolet absorbent monomer and a monomer such as an alkyl (meth) acrylate.
  • a compound containing a benzotriazole skeleton, a benzophenone skeleton, a triazine skeleton, a cyclic imino ester skeleton, and a cyanoacrylate skeleton in an ester substituent of a (meth) acrylate ester is preferable. is there.
  • One kind of the ultraviolet absorber may be used alone, or two or more kinds may be used in combination.
  • the ultraviolet absorber it is preferable to use a benzophenone-based ultraviolet absorber and a benzotriazole-based ultraviolet absorber, and the benzophenone-based ultraviolet absorber and the benzotriazole-based ultraviolet absorber may be used alone or in combination. preferable.
  • the optimum value of the polycarbonate resin composition of the present invention varies depending on the thickness of the molded product, but is preferably 0.05 to 1 part by mass, more preferably 0.10 to 0 part by mass, per 100 parts by mass of the polycarbonate resin (A). .50 parts by mass, more preferably 0.10 to 0.30 parts by mass of an ultraviolet absorber.
  • the ultraviolet absorbers may be used alone or in combination of two or more. When a plurality of types of ultraviolet absorbers are contained, the total amount falls within the above range.
  • the light diffusing agent is compounded for imparting a light diffusing effect, and is not particularly limited, and a known light diffusing agent can be used.
  • a crosslinked acrylic resin, a crosslinked polystyrene resin, a silicone resin, a fluororesin, silica, quartz, titanium oxide, zinc oxide and the like can be mentioned.
  • Si-based light diffusing agents are preferable because they can provide the flame retardancy expression aid and the light diffusing effect.
  • the Si-based light diffusing agent is not particularly limited as long as it contains silicon (Si), and known ones can be used, and examples thereof include a silicone-based elastomer and a silicone resin.
  • organic fine particles made of a silicone resin are preferable because they have good heat retention stability during molding and have an effect of improving flame retardancy, and the preferred particle size is 0.5 to 10 ⁇ m, more preferably 1 to 5 ⁇ m. .
  • the optimum value of the content of the light diffusing agent in the polycarbonate resin composition of the present invention varies depending on the thickness of the molded product, it is preferably 0.1 to 5.0 parts by mass with respect to 100 parts by mass of the polycarbonate resin (A). And more preferably 0.1 to 4.0 parts by mass, and still more preferably 0.1 to 3.0 parts by mass. When the content of the light diffusing agent is in the above range, sufficient diffusion performance can be obtained and the strength of the molded article can be sufficiently maintained.
  • the total light transmittance is reduced overall depending on the amount of the light diffusing agent, but even in this case, according to the present invention, the difference in transmittance due to the thickness of the test piece is small, Excellent transmittance can be maintained.
  • the polycarbonate resin composition of the present invention is excellent in transparency and thin flame retardancy. Although described in detail in Examples, the details are as follows.
  • ⁇ Transparency When measured by the following method A, a total light transmittance of 70% or more can be achieved for a 3 mm thick portion of the test piece.
  • the total light transmittance of the 3 mm thick portion is more preferably 72% or more, further preferably 74% or more.
  • Method A Three-stage plate 90 mm ⁇ 50 mm (3 mm thick portion: 45 mm ⁇ 50 mm, 2 mm thick portion) at a molding temperature of 310 ° C. and a mold temperature of 95 ° C. using pellets obtained from the polycarbonate resin composition.
  • a test piece of 22.5 mm ⁇ 50 mm, 1 mm thick portion: 22.5 mm ⁇ 50 mm) is prepared by an injection molding method, and the total light transmittance is measured according to JIS K 7375: 2008.
  • the polycarbonate resin composition of the present invention can also suppress the difference in transparency due to the thickness of the test piece.
  • the ratio of the total light transmittance of the 3 mm thick portion to the 1 mm thick portion of the test piece (total light transmittance of 3 mm thick / total light transmittance of 1 mm thick) measured by the above method A is 0. 70 or more. It can be seen that the larger the ratio of the total light transmittance, the smaller the difference in transmittance depending on the thickness of the test piece, and the more excellent the transparency.
  • the ratio of the total light transmittance is more preferably 0.76 or more, and further preferably 0.80 or more.
  • ⁇ flame retardance >> When the polycarbonate-based resin composition of the present invention is molded to a thickness of 1.0 mm (1.0 mmt), any of V-2, V-1 or V-0 according to UL94 standard can be obtained. A very high thin flame retardance of 1.0 mm thickness can be achieved.
  • the polycarbonate-based resin composition of the present invention can be obtained by blending, mixing, and kneading the above components.
  • the kneading method is not particularly limited, and examples thereof include a method using a ribbon blender, a Henschel mixer, a Banbury mixer, a drum tumbler, a single screw extruder, a twin screw extruder, a co-kneader, a multi-screw extruder, and the like.
  • the heating temperature during kneading is usually selected in the range of 240 to 330 ° C, preferably 250 to 320 ° C.
  • the branched polycarbonate resin (A-1) and the aromatic polycarbonate resin (A-2) other than the resin (A-1) preferably have a branching ratio of the polycarbonate resin (A) of 0.3 or more.
  • Mol% or more more preferably 0.5 mol% or more, still more preferably 0.7 mol% or more, still more preferably 1.0 mol% or more, even more preferably 1.4 mol% or more, More preferably, it is 1.5 mol% or more, more preferably 2.8 mol% or less, further preferably 2.6 mol% or less, still more preferably 2.3 mol% or less, and still more preferably 2.0 mol%. It can be blended as follows. When the branching ratio in the polycarbonate-based resin (A) is within the above range, a polycarbonate-based resin composition having excellent flame retardancy, specifically, excellent thin-walled flame retardancy can be obtained.
  • the components other than the polycarbonate resin can be previously melt-kneaded with the polycarbonate resin or another thermoplastic resin, that is, added as a master batch.
  • a molded article comprising the polycarbonate resin composition of the present invention can be obtained by molding the polycarbonate resin composition of the present invention.
  • various conventionally known molding methods can be used, for example, injection molding, injection compression molding, extrusion molding, profile extrusion molding, blow molding, press molding, vacuum molding, and foaming. Molding method and the like.
  • the polycarbonate resin composition is pelletized and molded using the pellets, and a general molding method such as an injection molding method, an injection compression molding method or an extrusion molding, a gas assist molding method, a profile extrusion molding and the like.
  • a special molding method can be used, and various molded products can be manufactured.
  • the molded article of the present invention is used as an appearance member, it is preferable to use a heat cycle molding method, a molding technique for improving the appearance of a high-temperature mold, a heat insulation mold, or the like.
  • Molded articles obtained by molding the polycarbonate resin composition of the present invention are excellent in flame retardancy and transparency, and thus are used as optical molded articles such as various lighting covers, resin-made lighting equipment diffusion covers such as display covers, lenses, and the like. It can be suitably used. Further, it is suitably used as a lighting cover or a lens for a street lamp, for example, used in a high-temperature, high-humidity environment.
  • Branching Ratio of Polycarbonate Resin The branching ratio of the polycarbonate resins (A) of Examples and Comparative Examples described later was determined by 1 H-NMR measurement. The number of moles of the structural unit derived from the branching agent / (total number of structural units derived from the dihydric phenol + the structural unit derived from the branching agent + terminal unit) ⁇ 100 (expressed in mol%)
  • test piece having a length of 127 mm, a width of 12.7 mm, and a thickness of 1 mm was prepared using pellets obtained from the polycarbonate-based resin compositions of Examples and Comparative Examples described later, in accordance with the UL94 standard.
  • the UL94 standard is a method of evaluating the flame retardancy from the residual flame time after indirectly igniting a burner flame for 10 seconds on a test piece of a predetermined size held vertically.
  • the number of drip times indicates the number of times that the sample dripped the burning dripping material out of five tests according to the UL94 standard.
  • BPA aqueous sodium hydroxide solution
  • THPE 0.41 L / hr of an aqueous sodium hydroxide solution of THPE
  • 15 L / hr of methylene chloride Continuously passed through a mold reactor.
  • the tubular reactor had a jacket portion, and the temperature of the reaction solution was kept at 40 ° C. or lower by passing cooling water through the jacket.
  • the reaction solution exiting the tubular reactor was continuously introduced into a tank reactor having an inner volume of 40 L and having a baffle equipped with a swept wing, and 2.8 L / hr of a sodium hydroxide aqueous solution of BPA and 25 wt% water were added thereto.
  • the reaction was carried out by further addition.
  • the reaction solution overflowing from the tank reactor was continuously withdrawn, and the aqueous phase was separated and removed by standing, and the methylene chloride phase was collected.
  • the obtained polycarbonate oligomer had a concentration of 329 g / L and a chloroformate group concentration of 0.74 mol / L.
  • the obtained methylene chloride solution of the polycarbonate is sequentially washed with a 15% by volume of a 0.03 mol / L aqueous sodium hydroxide solution and 0.2N hydrochloric acid, and then the electric conductivity in the aqueous phase after the washing. Was repeated with pure water until the value became 0.01 ⁇ S / m or less.
  • the methylene chloride solution of the polycarbonate resin obtained by washing was concentrated and pulverized, and the flakes were dried at 120 ° C. under reduced pressure.
  • the obtained branched polycarbonate resin 1 had a branching ratio determined by 1 H-NMR of 0.40 mol%, and a viscosity average molecular weight Mv measured according to ISO 1628-4 (1999) of 17,400.
  • Production Example 2 (Branched PC2: production of THPE 0.90 mol%)
  • the supply amount of the aqueous solution of sodium hydroxide of THPE was 0.87 L / hr and the supply amount of the methylene chloride solution of PTBP (concentration 4.0 wt%) was 4.6 L / hr.
  • a branched polycarbonate-based resin 2 was obtained.
  • the polycarbonate oligomer obtained in the polycarbonate oligomer synthesis step had a concentration of 330 g / L and a chloroformate group concentration of 0.72 mol / L.
  • the branching ratio determined by 1 H-NMR was 0.90 mol%, and the viscosity average molecular weight Mv measured according to ISO 1628-4 (1999) was 22,800.
  • Production Example 3 (Branched PC3: production of 1.50 mol% of THPE)
  • a production example was performed except that the supply amount of an aqueous solution of sodium hydroxide of THPE was 1.55 L / hr and the supply amount of a methylene chloride solution of PTBP (concentration: 4.0 wt%) was 6.6 L / hr.
  • a branched polycarbonate resin 3 was obtained.
  • the polycarbonate oligomer obtained in the polycarbonate oligomer synthesis step had a concentration of 328 g / L and a chloroformate group concentration of 0.71 mol / L.
  • the branching ratio determined by 1 H-NMR was 1.50 mol%, and the viscosity average molecular weight Mv measured according to ISO 1628-4 (1999) was 17,300.
  • Production Example 4 (Production of branched PC4: 2.30 mol% of THPE)
  • a production example was made except that the supply amount of a sodium hydroxide aqueous solution of THPE was 2.32 L / hr and the supply amount of a methylene chloride solution of PTBP (concentration: 4.0 wt%) was 6.5 L / hr.
  • a branched polycarbonate resin 3 was obtained.
  • the polycarbonate oligomer obtained in the polycarbonate oligomer synthesis step had a concentration of 334 g / L and a chloroformate group concentration of 0.73 mol / L.
  • the branching ratio determined by 1 H-NMR was 2.30 mol%, and the viscosity average molecular weight Mv measured according to ISO 1628-4 (1999) was 23,000.
  • C Polyether having a polyoxyalkylene structure (C1): PEG-PPG "Unilube 50DE-25” (manufactured by NOF Corporation, polyoxyethylene glycol-polyoxypropylene glycol, Mn: 1,750) (C2): PPG "Uniol D-2000” (manufactured by NOF Corporation, polypropylene glycol, Mn: 2,000) (C3): PEG “PEG # 2000” (manufactured by NOF Corporation, polyethylene glycol, Mn: 2,000) (C4): PPG-PTMG “Polyserine DCB-2000” (manufactured by NOF Corporation, polyoxyethylene glycol-polyoxypropylene glycol, Mn: 2,000) (C5): PEG-PTMG "Polyserine DC-1800E” (manufactured by NOF Corporation, polyoxytetramethylene glycol-polyoxyethylene glycol, Mn: 1,800) (C6): PTMG "PTMG2000"
  • Examples 1 to 34 and Comparative Examples 1 to 8 The respective components were mixed at the ratios shown in Tables 1 to 5, and supplied to a vented twin-screw extruder [TEM37SS manufactured by Toshiba Machine Co., Ltd.]. The mixture was melt-kneaded at 50 kg / hr to obtain a pellet sample for evaluation. After drying the obtained pellets at 120 ° C. for 5 hours, various evaluations were performed as described above. The results are shown in Tables 1 to 5. In addition, "branch mol" in a table
  • surface shows the branching rate (mol%) of a polycarbonate resin (A).
  • the polycarbonate resin composition of the present invention has a high total light transmittance even at a thickness of 3 mm and is excellent in transparency. Aggregation of PTFE is not a problem and does not adversely affect transparency. In addition, it can be seen that a thin flame retardant film having a thickness of 1 mm is excellent. As the amount of PTFE added increases, the ratio of 3 mmt / 1 mmt tends to decrease, and it is considered that PTFE affects transparency. However, the polycarbonate resin composition of the present invention shows a solution to this problem.
  • Example 17 in which a specific amount of polyether was added and Comparative Example 3 in which no polyether was added, Example 17 had a higher total light transmittance of 3 mmt, a larger ratio of 3 mmt / 1 mmt, and a higher transparency due to thickness. It can be seen that the difference in sex is small. In addition, the result of visual observation of the degree of PTFE aggregation indicates that addition of polyether further suppresses PTFE aggregation. When Example 29 was compared with Comparative Example 4, Example 31 was compared with Comparative Example 5, and Example 32 was compared with Comparative Example 6, the difference in transparency due to the thickness was small by adding polyether. Is further suppressed.
  • the molded article made of the polycarbonate resin composition of the present invention has excellent transparency.
  • the polycarbonate resin composition of the present invention can achieve both excellent transparency and flame retardancy, particularly, thin flame retardancy.
  • the molded product is suitable as an optical molded product such as a resin lighting device diffusion cover such as various lighting covers and display covers, and a lens.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Compositions Of Macromolecular Compounds (AREA)

Abstract

分岐状ポリカーボネート系樹脂（Ａ－１）、及び該分岐状ポリカーボネート系樹脂（Ａ－１）以外の芳香族ポリカーボネート系樹脂（Ａ－２）の少なくとも一方を含むポリカーボネート系樹脂（Ａ）、炭化水素構造の水素原子がすべてフッ素で置換された炭化水素構造を有する含フッ素化合物（Ｂ）、ポリオキシアルキレン構造を有するポリエーテル（Ｃ）を含み、ポリカーボネート系樹脂（Ａ）１００質量部に対し、ポリオキシアルキレン構造を有するポリエーテル（Ｃ）を０．０２質量部以上２．０質量部以下含み、含フッ素化合物（Ｂ）／ポリエーテル（Ｃ）の質量比が１５．００以下である、ポリカーボネート系樹脂組成物。

Description

ポリカーボネート系樹脂組成物
　本発明は、ポリカーボネート系樹脂組成物及びその成形品に関する。
　ポリカーボネート樹脂は、透明性、機械的性質、熱的性質、電気的性質及び耐候性等に優れる。この特性を活かして、各種照明カバー、ディスプレイカバー等の樹脂製照明機器拡散カバー、レンズ等の光学成形品に使用されている。これら光学成形品には、薄肉難燃性に加え、高透過率等が求められる。しかしながら、透明性を示す指標の１つである全光線透過率がポリメチルメタクリレート（ＰＭＭＡ）等に比べて低く、ポリカーボネート系樹脂製の光学成形品と光源とから製品を構成した際に輝度に劣るため、改善が求められている。また、より高い難燃性を得るために、ポリカーボネート樹脂として分岐ポリカーボネート樹脂を用いることや、ポリテトラフルオロエチレン等の難燃剤を含むポリカーボネート系樹脂組成物が報告されている。
　例えば、特許文献１は、芳香族ポリカーボネート樹脂と、有機金属塩化合物と、ポリテトラフルオロエチレンとを含む難燃光拡散ポリカーボネート樹脂組成物に関する。特許文献２は、分岐状ポリカーボネートと芳香族ポリカーボネートからなるポリカーボネートと、難燃剤、ポリテトラフルオロエチレンを含む難燃光拡散ポリカーボネート樹脂組成物に関する。特許文献３は、特定のポリオキシアルキレングリコールを含有させることにより、光線透過率及び輝度を向上させた芳香族ポリカーボネート系樹脂組成物に関する。特許文献４は、芳香族ポリカーボネート樹脂と、ポリアルキレングリコール又はその脂肪酸エステルとを含む導光板用芳香族ポリカーボネート樹脂組成物に関する。
特許第６１３３６４４号公報 特許第５７１４５７６号公報 国際公開第２０１１／０８３６３５号 特許第４０６９３６４号公報
　特許文献１及び２共に、難燃性に優れる一方、ポリテトラフルオロエチレン量が多いと全光線透過率が低下するという問題を有する。また、特許文献１では、紫外線吸収剤としてベンゾトリアゾール系紫外線吸収剤を用いており、その吸収波長が可視光領域に及ぶため、得られる組成物の透明性に劣るという問題点を有する。特許文献３及び特許文献４に開示される組成物では、難燃性、特に優れた薄肉難燃性を得るには不十分である。
　従って、本発明は、透明性、特に全光線透過率に優れるポリカーボネート樹脂組成物を提供することを目的とする。さらに、優れた透明性（高い全光線透過率）と難燃性、特に薄肉難燃性を両立したポリカーボネート系樹脂組成物を提供することを目的とする。
　本発明者らは鋭意検討を進めた結果、ポリカーボネート系樹脂と特定の化合物とを特定量の組み合わせで含むポリカーボネート系樹脂組成物が、上記目的を達成することを見出し、本発明を完成した。すなわち、本発明は、下記のポリカーボネート系樹脂組成物とその成形品とを提供する。
　［１］分岐状ポリカーボネート系樹脂（Ａ－１）、及び該分岐状ポリカーボネート系樹脂（Ａ－１）以外の芳香族ポリカーボネート系樹脂（Ａ－２）の少なくとも一方を含むポリカーボネート系樹脂（Ａ）、炭化水素構造の水素原子がすべてフッ素で置換された炭化水素構造を有する含フッ素化合物（Ｂ）、ポリオキシアルキレン構造を有するポリエーテル（Ｃ）を含み、ポリカーボネート系樹脂（Ａ）１００質量部に対し、ポリオキシアルキレン構造を有するポリエーテル（Ｃ）を０．０２質量部以上２．０質量部以下含み、含フッ素化合物（Ｂ）／ポリエーテル（Ｃ）の質量比が１５．００以下である、ポリカーボネート系樹脂組成物。
　［２］前記含フッ素化合物（Ｂ）は、炭化水素の水素原子がすべてフッ素で置換された炭化水素構造として、パーフルオロアルキレン単位を有する含フッ素化合物（Ｂ１）及びパーフルオロアルキル基を有する含フッ素化合物（Ｂ２）からなる群から選択される少なくとも１種である、上記［１］に記載のポリカーボネート系樹脂組成物。
　［３］ポリカーボネート系樹脂（Ａ）１００質量部に対し、パーフルオロアルキレン単位を有する含フッ素化合物（Ｂ１）を０．１３質量部以下含む、上記［２］に記載のポリカーボネート系樹脂組成物。
　［４］パーフルオロアルキレン単位を有する含フッ素化合物（Ｂ１）が、ポリテトラフルオロエチレンである、上記［２］または［３］に記載のポリカーボネート系樹脂組成物。
　［５］前記ポリテトラフルオロエチレンが、水性分散型またはアクリル被覆されたポリテトラフルオロエチレンである、上記［４］に記載のポリカーボネート系樹脂組成物。
　［６］パーフルオロアルキル基を有する含フッ素化合物（Ｂ２）が、パーフルオロアルキルスルホン酸金属塩である、上記［２］に記載のポリカーボネート系樹脂組成物。
　［７］パーフルオロアルキルスルホン酸金属塩が、ノナフルオロブタンスルホン酸カリウムである、上記［６］に記載のポリカーボネート系樹脂組成物。
　［８］含フッ素化合物（Ｂ）の平均粒子径が、０．０５μｍ以上１．０μｍ以下である、上記［１］～［６］のいずれか１つに記載のポリカーボネート系樹脂組成物。
　［９］ポリエーテル（Ｃ）の数平均分子量が２００以上１０，０００以下である、上記［１］～［８］のいずれか１つに記載のポリカーボネート系樹脂組成物。
　［１０］前記ポリカーボネート系樹脂（Ａ）中における前記分岐状ポリカーボネート系樹脂（Ａ－１）の含有量が０質量％を超え、かつ前記ポリカーボネート系樹脂（Ａ）中の分岐率が０．０１モル％以上３．０モル％以下である、上記［１］～［９］のいずれか１つに記載のポリカーボネート系樹脂組成物。
　［１１］前記ポリカーボネート系樹脂（Ａ）１００質量部に対するパーフルオロアルキレン単位を有する含フッ素化合物（Ｂ１）の含有量と、前記ポリカーボネート系樹脂（Ａ）中の分岐率との積が０．０３０以上である、上記［１０］に記載のポリカーボネート系樹脂組成物。
　［１２］前記ポリカーボネート系樹脂（Ａ）１００質量部に対し、前記ポリエーテル（Ｃ）を０．６質量部以下含む、上記［１］～［１１］のいずれか１つに記載のポリカーボネート系樹脂組成物。
　［１３］前記ポリエーテル（Ｃ）が、ポリエチレングリコール、ポリプロピレングリコール、ポリオキシトリメチレングリコール、ポリオキシテトラメチレングリコール、ポリオキシエチレングリコール－ポリオキシプロピレングリコール、ポリオキシテトラメチレングリコール－ポリオキシプロピレングリコール、及びポリオキシテトラメチレングリコール－ポリオキシエチレングリコールからなる群から選択される少なくとも１種である、上記［１］～［１２］のいずれか１つに記載のポリカーボネート系樹脂組成物。
　［１４］難燃剤をさらに含有する、上記［１］～［１３］のいずれか１つに記載のポリカーボネート系樹脂組成物。
　［１５］酸化防止剤をさらに含有する、上記［１］～［１４］のいずれか１つに記載のポリカーボネート系樹脂組成物。
　［１６］紫外線吸収剤をさらに含有する、上記［１］～［１５］のいずれか１つに記載のポリカーボネート系樹脂組成物。
　［１７］光拡散剤をさらに含有する、上記［１］～［１６］のいずれか１つに記載のポリカーボネート系樹脂組成物。
　［１８］下記方法Ａで測定され、３ｍｍ厚部分の全光線透過率が７０％以上である、上記［１］～［１７］のいずれか１つに記載のポリカーボネート系樹脂組成物。
　方法Ａ：ポリカーボネート系樹脂組成物から得られたペレットを用いて、３１０℃の成形温度、９５℃の金型温度で、３段プレート９０ｍｍ×５０ｍｍ（３ｍｍ厚部分：４５ｍｍ×５０ｍｍ、２ｍｍ厚部分：２２．５ｍｍ×５０ｍｍ、１ｍｍ厚部分：２２．５ｍｍ×５０ｍｍ）の試験片を射出成形法により作成し、ＪＩＳ Ｋ ７３７５：２００８に準拠して、全光線透過率を測定する。
　［１９］前記方法Ａで測定される、３ｍｍ厚部分と１ｍｍ厚部分の全光線透過率の比（３ｍｍ厚の全光線透過率／１ｍｍ厚の全光線透過率）が０．７０以上である、上記［１８］に記載のポリカーボネート樹脂組成物。
　［２０］１．０ｍｍ厚に成形した際に、ＵＬ９４規格においてＶ－２、Ｖ－１またはＶ－０のいずれかの結果が得られることを特徴とする、上記［１］～［１９］のいずれか１つに記載のポリカーボネート樹脂組成物。
　［２１］上記［１］～［２０］のいずれか１つに記載のポリカーボネート系樹脂組成物からなる成形品。
　本発明のポリカーボネート系樹脂組成物からなる成形体は、透明性に優れる。さらに優れた透明性と、難燃性、特に薄肉難燃性を両立することができる。当該成形体は、各種照明カバー、ディスプレイカバー等の樹脂製照明機器拡散カバー、レンズ等の光学成形品として好適である。
　本発明のポリカーボネート系樹脂組成物は、分岐状ポリカーボネート系樹脂（Ａ－１）、及び該分岐状ポリカーボネート系樹脂（Ａ－１）以外の芳香族ポリカーボネート系樹脂（Ａ－２）の少なくとも一方を含むポリカーボネート系樹脂（Ａ）、炭化水素構造の水素原子がすべてフッ素で置換された炭化水素構造を有する含フッ素化合物（Ｂ）、ポリオキシアルキレン構造を有するポリエーテル（Ｃ）を含み、ポリカーボネート系樹脂（Ａ）１００質量部に対し、ポリオキシアルキレン構造を有するポリエーテル（Ｃ）を０．０２質量部以上２．０質量部以下含み、含フッ素化合物（Ｂ）／ポリエーテル（Ｃ）の質量比が１５．００以下であることを特徴とする。
　以下、本発明のポリカーボネート系樹脂組成物及びその成形品について詳細に説明する。本明細書において、好ましいとされている規定は任意に採用することができ、好ましいもの同士の組み合わせはより好ましいといえる。本明細書において、「ＸＸ～ＹＹ」の記載は、「ＸＸ以上ＹＹ以下」を意味する。
［ポリカーボネート系樹脂（Ａ）］
　本発明のポリカーボネート系樹脂組成物は、分岐状ポリカーボネート系樹脂（Ａ－１）、及び該樹脂（Ａ－１）以外の芳香族ポリカーボネート系樹脂（Ａ－２）の少なくとも一方を含むポリカーボネート系樹脂（Ａ）を含む。
＜分岐状ポリカーボネート系樹脂（Ａ－１）＞
　分岐状ポリカーボネート系樹脂（Ａ－１）は、分岐構造を有するポリカーボネート系樹脂であれば特に限定されないが、例えば、下記一般式（Ｉ）で表される繰り返し単位を有し、かつ下記一般式（ＩＩ）で表される分岐構造を有するものを挙げることができる。
Figure JPOXMLDOC01-appb-C000001
［式中、Ｒ1及びＲ2はそれぞれ独立に、ハロゲン原子、炭素数１～６のアルキル基又は炭素数１～６のアルコキシ基を示す。Ｘは単結合、炭素数１～８のアルキレン基、炭素数２～８のアルキリデン基、炭素数５～１５のシクロアルキレン基、炭素数５～１５のシクロアルキリデン基、－Ｓ－、－ＳＯ－、－ＳＯ2－、－Ｏ－又は－ＣＯ－を示す。ａ及びｂはそれぞれ独立に、０～４の整数を示す。］
Figure JPOXMLDOC01-appb-C000002
［式中、Ｒは水素原子又は炭素数１～５のアルキル基を示し、Ｒ11～Ｒ16はそれぞれ独立に、水素原子、炭素数１～５のアルキル基又はハロゲン原子を示す。ＰＣはポリカーボネート部分を示し、ｆ、ｇ及びｈは整数を表す。］
　上記一般式（Ｉ）中、Ｒ1及びＲ2がそれぞれ独立して示すハロゲン原子としては、フッ素原子、塩素原子、臭素原子、及びヨウ素原子が挙げられる。
　Ｒ1及びＲ2がそれぞれ独立して示すアルキル基としては、メチル基、エチル基、ｎ－プロピル基、イソプロピル基、各種ブチル基（「各種」とは、直鎖状及びあらゆる分岐鎖状のものを含むことを示す。以下、明細書中同様である。）、各種ペンチル基、及び各種ヘキシル基が挙げられる。Ｒ1及びＲ2がそれぞれ独立して示すアルコキシ基としては、アルキル基部位として前記アルキル基を有するものが挙げられる。
　Ｘが表すアルキレン基としては、例えば、メチレン基、エチレン基、トリメチレン基、テトラメチレン基、ヘキサメチレン基等が挙げられ、炭素数１～５のアルキレン基が好ましい。Ｘが表すアルキリデン基としては、エチリデン基、イソプロピリデン基等が挙げられる。Ｘが表すシクロアルキレン基としては、シクロペンタンジイル基やシクロヘキサンジイル基、シクロオクタンジイル基等が挙げられ、炭素数５～１０のシクロアルキレン基が好ましい。Ｘが表すシクロアルキリデン基としては、例えば、シクロヘキシリデン基、３，５，５－トリメチルシクロヘキシリデン基、２－アダマンチリデン基等が挙げられ、炭素数５～１０のシクロアルキリデン基が好ましく、炭素数５～８のシクロアルキリデン基がより好ましい。
　ａ及びｂは、それぞれ独立に０～４の整数を示し、好ましくは０～２、より好ましくは０または１である。中でも、ａ及びｂが０であり、Ｘが単結合または炭素数１～８のアルキレン基であるもの、またはａ及びｂが０であり、Ｘが炭素数３のアルキレン基、特にイソプロピリデン基であるものが好適である。
　分岐構造について説明する。式（ＩＩ）中ＰＣで表されるポリカーボネート部分は、上述した一般式（Ｉ）で表される繰り返し単位を有する。一例を示すと、下記の式（ＩＩＩ）で表されるビスフェノールＡ由来の繰り返し単位を有する。分岐状ポリカーボネート系樹脂（Ａ－１）を得る際に使用される分岐剤や原料二価フェノールに関しては後述する。
Figure JPOXMLDOC01-appb-C000003
　分岐状ポリカーボネート系樹脂（Ａ－１）は、上記一般式（ＩＩ）で表される分岐構造を有し、分岐率が０．０１モル％以上３．０モル％以下であることが好ましい。分岐状ポリカーボネート系樹脂（Ａ－１）の分岐率が上記範囲となることにより、本発明のポリカーボネート系樹脂組成物の難燃性をより高めることができ、重合中にゲル化しにくく、ポリカーボネートの製造が容易である。分岐状ポリカーボネート系樹脂（Ａ－１）の分岐率は、分岐状ポリカーボネート系樹脂（Ａ－１）の製造に用いた二価フェノール由来の構造単位、分岐剤由来の構造単位及び末端単位の総モル数に対する分岐剤由来の構造単位のモル数（分岐剤由来の構造単位のモル数／（二価フェノール由来の構造単位＋分岐剤由来の構造単位＋末端単位）の総モル数×１００（ｍｏｌ％で表す））を意味する。分岐率は1Ｈ－ＮＭＲ測定により実測することができる。
　ポリカーボネート系樹脂の製造時に、分岐状ポリカーボネート系樹脂（Ａ－１）の原料である二価フェノール化合物、分岐剤及び末端停止剤の総モル数に対して、後述する分岐剤を０．０１モル％以上３．０モル％以下加えることにより、上記範囲の分岐率を有する分岐状ポリカーボネート系樹脂を得ることができる。
　より優れた難燃性を得る観点から、分岐状ポリカーボネート系樹脂（Ａ－１）の分岐率は、より好ましくは０．３モル％以上、さらに好ましくは０．４モル％以上、よりさらに好ましくは０．７モル％以上、よりさらに好ましくは０．９モル％以上、よりさらに好ましくは１．０モル％以上、よりさらに好ましくは１．４モル％以上、特に好ましくは１．５モル％以上である。良好な物性を得る観点から、分岐状ポリカーボネート系樹脂（Ａ－１）の分岐率は、より好ましくは２．８モル％以下、さらに好ましくは２．６モル％以下、よりさらに好ましくは２．３モル％以下、よりさらに好ましくは２．０モル％以下である。分岐構造は、単独の分岐剤に由来してもよいし、２種以上の分岐剤に由来してもよい。中でも、上記一般式（ＩＩ）で表される分岐構造が、１，１，１－トリス（４－ヒドロキシフェニル）エタンに由来する構造である分岐構造を有することがさらに好ましい。
　分岐状ポリカーボネート系樹脂（Ａ－１）は、好ましくは１０，０００～５０，０００、より好ましくは１５，０００～３０，０００、さらに好ましくは１７，０００～２８，０００の粘度平均分子量（Ｍｖ）を有する。上記粘度平均分子量は、分子量調節剤（末端停止剤）等を用いることや、反応条件により調整することができる。分岐状ポリカーボネート系樹脂（Ａ－１）の粘度平均分子量が上記範囲にあると、難燃性に優れ、かつ成形性に優れるポリカーボネート系樹脂組成物を得ることができる。
　上記粘度平均分子量（Ｍｖ）は、２０℃における塩化メチレン溶液の極限粘度〔η〕を測定し、下記Schnellの式から算出した値である。
Figure JPOXMLDOC01-appb-M000004
＜芳香族ポリカーボネート系樹脂（Ａ－２）＞
　芳香族ポリカーボネート系樹脂（Ａ－２）は、上記分岐状ポリカーボネート系樹脂（Ａ－１）以外の非分岐状ポリカーボネート系樹脂であり、好ましくは下記一般式（ＩＶ）で表される繰り返し単位を有する。
Figure JPOXMLDOC01-appb-C000005
［式中、Ｒ21及びＲ22はそれぞれ独立に、ハロゲン原子、炭素数１～６のアルキル基又は炭素数１～６のアルコキシ基を示し、Ｘ’は単結合、炭素数１～８のアルキレン基、炭素数２～８のアルキリデン基、炭素数５～１５のシクロアルキレン基、炭素数５～１５のシクロアルキリデン基、－Ｓ－、－ＳＯ－、－ＳＯ2－、－Ｏ－又は－ＣＯ－を示し、ｔ及びｕは、それぞれ独立に０～４の整数を示す。］
　上記式（ＩＶ）中のＲ21及びＲ22がそれぞれ示すハロゲン原子、炭素数１～６のアルキル基又は炭素数１～６のアルコキシ基の具体例は、Ｒ1及びＲ2について上述したものと同一である。Ｘ’が示す炭素数１～８のアルキレン基、炭素数２～８のアルキリデン基、炭素数５～１５のシクロアルキレン基、炭素数５～１５のシクロアルキリデン基の具体例は、Ｘについて上述したものと同一である。ｔ及びｕは、それぞれ独立に０～４の整数を示し、好ましくは０～２、より好ましくは０または１である。
　中でも、ｔ及びｕが０であり、Ｘ’が単結合又は炭素数１～８のアルキレン基であるもの、又はｔ及びｕが０であり、Ｘ’がアルキリデン基、特にイソプロピリデン基であるものが好適である。芳香族ポリカーボネート系樹脂（Ａ－２）として、複数種のポリカーボネートブロックを含んでいてもよい。
　芳香族ポリカーボネート系樹脂（Ａ－２）として複数種のポリカーボネートブロックを含む場合には、ｔ及びｕが０であり、Ｘ’がイソプロピリデン基であるものが好ましくは９０質量％以上、より好ましくは９０．９質量％以上、さらに好ましくは９３．３質量％以上、特に好ましくは９５質量％以上、最も好ましくは１００質量％であることが透明性の観点から好ましい。
　芳香族ポリカーボネート樹脂（Ａ－２）の粘度平均分子量（Ｍｖ）は、通常１０，０００～５０，０００、好ましくは１３，０００～３５，０００、より好ましくは１４，０００～２８，０００である。
　粘度平均分子量（Ｍｖ）は、分岐状ポリカーボネート系樹脂（Ａ－１）と同様に、Schnellの式にて算出した。
＜ポリカーボネート系樹脂（Ａ）＞
　本発明のポリカーボネート系樹脂組成物に含まれるポリカーボネート系樹脂（Ａ）は、上述した分岐状ポリカーボネート系樹脂（Ａ－１）と、該樹脂（Ａ－１）以外の芳香族ポリカーボネート系樹脂（Ａ－２）の少なくとも一方を含むが、分岐状ポリカーボネート系樹脂（Ａ－１）の含有量が０質量％を超えることが、高い難燃性を得る観点から好ましい。分岐状ポリカーボネート系樹脂（Ａ－１）の含有量は、より好ましくは５５質量％以上、さらに好ましくは６０質量％以上、さらにより好ましくは６５質量％以上、特に好ましくは７０質量％以上であり、１００質量％であってもよい。芳香族ポリカーボネート系樹脂（Ａ－２）の含有量は、上記分岐状ポリカーボネート系樹脂（Ａ－１）の残部である。
　ポリカーボネート系樹脂（Ａ）中の分岐率は、好ましくは０．０１モル％以上３．０モル％以下である。より好ましくは０．３モル％以上、さらに好ましくは０．５モル％以上、さらに好ましくは０．７モル％以上、よりさらに好ましくは１．０モル％以上、よりさらに好ましくは１．４モル％以上、よりさらに好ましくは１．５モル％以上であり、より好ましくは２．８モル％以下、さらに好ましくは２．６モル％以下、よりさらに好ましくは２．３モル％以下、よりさらに好ましくは２．０モル％以下である。ポリカーボネート系樹脂（Ａ）中の分岐率が上記範囲にあると、優れた難燃性、具体的には薄肉難燃性に優れるポリカーボネート系樹脂組成物が得られる。
　ポリカーボネート系樹脂（Ａ）の分岐率は、分岐状ポリカーボネート系樹脂（Ａ－１）及び該樹脂（Ａ－１）以外の芳香族ポリカーボネート系樹脂（Ａ－２）の製造に用いた二価フェノール由来の構造単位、分岐剤由来の構造単位及び末端単位の総モル数に対する分岐剤由来の構造単位のモル数（分岐剤由来の構造単位のモル数／（二価フェノール由来の構造単位＋分岐剤由来の構造単位＋末端単位）の総モル数×１００（ｍｏｌ％で表す））を意味する。分岐率は1Ｈ－ＮＭＲ測定により実測することができる。
　ポリカーボネート系樹脂（Ａ）の粘度平均分子量は、好ましくは１０，０００～５０，０００、より好ましくは１３，０００～３５，０００、さらに好ましくは１５，０００～３０，０００、さらにより好ましくは１７，０００～２８，０００、さらにより好ましくは２２，０００～２６，０００である。ポリカーボネート系樹脂（Ａ）の粘度平均分子量が上記範囲にあることにより、優れた難燃性と成形性とを得ることができる。粘度平均分子量は、分岐状ポリカーボネート系樹脂（Ａ－１）と同様に、Schnellの式にて算出した。
＜ポリカーボネート系樹脂（Ａ）の製造方法＞
　ポリカーボネート系樹脂（Ａ）を構成する分岐状ポリカーボネート系樹脂（Ａ－１）と、芳香族ポリカーボネート系樹脂（Ａ－２）とは、それぞれ、有機溶媒中、二価フェノールとホスゲンとを反応させてポリカーボネートオリゴマーを製造する工程（１）、続く該ポリカーボネートオリゴマーと二価フェノールと末端停止剤とを反応させてポリカーボネート系樹脂を製造する工程（２）から製造することができる。
＜工程（１）＞
　本工程においては、有機溶媒中、二価フェノールとホスゲンとを反応させて、クロロホーメート基を有するポリカーボネートオリゴマーを製造する。
　二価フェノールとしては、分岐状ポリカーボネート系樹脂（Ａ－１）の場合は、下記一般式（ｉ）で表される化合物を、芳香族ポリカーボネート系樹脂（Ａ－２）の場合は、下記一般式（ｉｉ）であらわされる化合物を用いることが好ましい。
Figure JPOXMLDOC01-appb-C000006
［式中、Ｒ1、Ｒ2、ａ、ｂ及びＸは上述した通りである。］
Figure JPOXMLDOC01-appb-C000007
［式中、Ｒ21、Ｒ22、ｔ、ｕ及びＸ’は上述した通りである。］
　上記一般式（ｉ）及び（ｉｉ）でそれぞれ表される二価フェノールとしては、例えば、２，２－ビス（４－ヒドロキシフェニル）プロパン〔ビスフェノールＡ〕、ビス（４－ヒドロキシフェニル）メタン、１，１－ビス（４－ヒドロキシフェニル）エタン、２，２－ビス（４－ヒドロキシ－３，５－ジメチルフェニル）プロパン等のビス（ヒドロキシフェニル）アルカン系、４，４’－ジヒドロキシジフェニル、ビス（４－ヒドロキシフェニル）シクロアルカン、ビス（４－ヒドロキシフェニル）オキシド、ビス（４－ヒドロキシフェニル）スルフィド、ビス（４－ヒドロキシフェニル）スルホン、ビス（４－ヒドロキシフェニル）スルホキシド、ビス（４－ヒドロキシフェニル）ケトン等が挙げられる。これらの二価フェノールは、１種を単独で使用してもよいし、２種以上を混合して用いてもよい。
　これらの中でも、ビス（ヒドロキシフェニル）アルカン系二価フェノールが好ましく、ビスフェノールＡがより好ましい。二価フェノールとしてビスフェノールＡを用いた場合、上記一般式（Ｉ）において、Ｘがイソプロピリデン基であり、且つａ＝ｂ＝０の分岐状ポリカーボネート系樹脂（Ａ－１）、上記一般式（ＩＩ）においてＸ’がイソプロピリデン基であり、且つｔ＝ｕ＝０の芳香族ポリカーボネート系樹脂（Ａ－２）が得られる。
　ビスフェノールＡ以外の二価フェノールとしては、例えば、ビス（ヒドロキシアリール）アルカン類、ビス（ヒドロキシアリール）シクロアルカン類、ジヒドロキシアリールエーテル類、ジヒドロキシジアリールスルフィド類、ジヒドロキシジアリールスルホキシド類、ジヒドロキシジアリールスルホン類、ジヒドロキシジフェニル類、ジヒドロキシジアリールフルオレン類、ジヒドロキシジアリールアダマンタン類等が挙げられる。これらの二価フェノールは、１種を単独で使用してもよいし、２種以上を混合して用いてもよい。
　ビス（ヒドロキシアリール）アルカン類としては、例えばビス（４－ヒドロキシフェニル）メタン、１，１－ビス（４－ヒドロキシフェニル）エタン、２，２－ビス（４－ヒドロキシフェニル）ブタン、２，２－ビス（４－ヒドロキシフェニル）オクタン、ビス（４－ヒドロキシフェニル）フェニルメタン、ビス（４－ヒドロキシフェニル）ジフェニルメタン、２，２－ビス（４－ヒドロキシ－３－メチルフェニル）プロパン、ビス（４－ヒドロキシフェニル）ナフチルメタン、１，１－ビス（４－ヒドロキシ－３－tert－ブチルフェニル）プロパン、２，２－ビス（４－ヒドロキシ－３－ブロモフェニル）プロパン、２，２－ビス（４－ヒドロキシ－３，５－ジメチルフェニル）プロパン、２，２－ビス（４－ヒドロキシ－３－クロロフェニル）プロパン、２，２－ビス（４－ヒドロキシ－３，５－ジクロロフェニル）プロパン、２，２－ビス（４－ヒドロキシ－３，５－ジブロモフェニル）プロパン等が挙げられる。
　ビス（ヒドロキシアリール）シクロアルカン類としては、例えば１，１－ビス（４－ヒドロキシフェニル）シクロペンタン、１，１－ビス（４－ヒドロキシフェニル）シクロヘキサン、１，１－ビス（４－ヒドロキシフェニル）－３，５，５－トリメチルシクロヘキサン、２，２－ビス（４－ヒドロキシフェニル）ノルボルナン、１，１－ビス（４－ヒドロキシフェニル）シクロドデカン等が挙げられる。ジヒドロキシアリールエーテル類としては、例えば４，４’－ジヒドロキシジフェニルエーテル、４，４’－ジヒドロキシ－３，３’－ジメチルフェニルエーテル等が挙げられる。
　ジヒドロキシジアリールスルフィド類としては、例えば４，４’－ジヒドロキシジフェニルスルフィド、４，４’－ジヒドロキシ－３，３’－ジメチルジフェニルスルフィド等が挙げられる。ジヒドロキシジアリールスルホキシド類としては、例えば４，４’－ジヒドロキシジフェニルスルホキシド、４，４’－ジヒドロキシ－３，３’－ジメチルジフェニルスルホキシド等が挙げられる。ジヒドロキシジアリールスルホン類としては、例えば４，４’－ジヒドロキシジフェニルスルホン、４，４’－ジヒドロキシ－３，３’－ジメチルジフェニルスルホン等が挙げられる。
　ジヒドロキシジフェニル類としては、例えば４，４’－ジヒドロキシジフェニル等が挙げられる。ジヒドロキシジアリールフルオレン類としては、例えば９，９－ビス（４－ヒドロキシフェニル）フルオレン、９，９－ビス（４－ヒドロキシ－３－メチルフェニル）フルオレン等が挙げられる。ジヒドロキシジアリールアダマンタン類としては、例えば１，３－ビス（４－ヒドロキシフェニル）アダマンタン、２，２－ビス（４－ヒドロキシフェニル）アダマンタン、１，３－ビス（４－ヒドロキシフェニル）－５，７－ジメチルアダマンタン等が挙げられる。
　上記以外の二価フェノールとしては、例えば４，４’－［１，３－フェニレンビス（１－メチルエチリデン）］ビスフェノール、１０，１０－ビス（４－ヒドロキシフェニル）－９－アントロン、１，５－ビス（４－ヒドロキシフェニルチオ）－２，３－ジオキサペンタン等が挙げられる。
　ホスゲンは、通常、塩素および一酸化炭素を、塩素１モルに対し一酸化炭素１．０１～１．３モルの割合で触媒として活性炭を使用して反応させて得られる化合物である。使用するホスゲン中には、ホスゲンガスとして使用する場合、未反応の一酸化炭素を１～３０容量％程度含んだホスゲンガスを使用することができる。また、液化状態のホスゲンも使用することができる。
　工程（１）においてポリカーボネートオリゴマーを製造するには、二価フェノールのアルカリ水溶液、ホスゲン、有機溶媒を反応器内に導入して反応させる。有機溶媒の使用量は、有機溶媒相と水相の容量比が５／１～１／７、好ましくは２／１～１／４となるように選定するのが望ましい。反応器内では、二価フェノールの末端基をホスゲンによりクロロホーメート化させる反応や、ホスゲンがアルカリにより分解される反応により発熱が起こり、反応生成物の温度が高くなる。従って、反応生成物の温度が０～５０℃、好ましくは５～４０℃となるように冷却することが好ましい。ホスゲンの使用量は、二価フェノール１モルに対して、１．１～１．５モルとホスゲンを過剰となるように使用することが好ましい。反応後得られた反応液は、水相と有機相とに分離し、ポリカーボネートオリゴマーを含む有機相を得る。得られたポリカーボネートオリゴマーの重量平均分子量は、通常５，０００以下であり、重合度は、通常２０量体以下、好ましくは２～１０量体である。
　上記ポリカーボネートオリゴマーの製造時には、反応を促進するために、続く工程（２）において用いられるアミン系重合触媒を用いることもできる。ポリカーボネートの分子量調節剤として用いられる末端停止剤を用いてもよい。末端停止剤に用いられる化合物としては、例えば、フェノール，ｐ－クレゾール，ｐ－tert－ブチルフェノール，ｐ－tert－オクチルフェノール，ｐ－クミルフェノール，３－ペンタデシルフェノール，ブロモフェノール，トリブロモフェノール，ノニルフェノールなどの一価フェノールを挙げることができる。これらの中で、経済性、入手の容易さなどの点から、ｐ－tert－ブチルフェノール、ｐ－クミルフェノールおよびフェノールが好ましい。また、３－ペンタデシルフェノールを用いることにより得られるポリカーボネートの流動性を大きく向上させることができる。
　ポリカーボネートオリゴマーを製造する際に使用される反応器は、静止型混合器、即ちスタティックミキサーであることが好ましい。静止型混合器は、流体を分割、転換、反転させる作用を有するエレメントを内部に有した管状の反応器であることが好ましい。静止型混合器の後に撹拌機を有する槽型の撹拌槽をさらに用いることにより、オリゴマー化を促進することができるので、このような反応器を組合せて用いることが好ましい。
　工程（１）によりクロロホーメート基を有するポリカーボネートオリゴマーを含む反応混合液が得られる。反応混合液は、静置分離等の分離手段を用いることにより、ポリカーボネートオリゴマーを含む有機相と水相とに分離され、ポリカーボネートオリゴマーを含む有機相は、後述する工程（２）に使用される。
＜工程（２）＞
　工程（２）においては、工程（１）で得られたポリカーボネートオリゴマー、及び二価フェノールと末端停止剤とを反応させてポリカーボネート系樹脂を製造する。ポリカーボネートオリゴマーと二価フェノールとを重縮合反応させて、分子量を目的の分子量範囲に調整する。得られるポリカーボネート系樹脂の粘度平均分子量が上述した範囲内となるまで、重縮合反応を行う。
　具体的には、工程（１）で分離されたポリカーボネートオリゴマーを含む有機溶媒相と、所望により用いられる末端停止剤と、所望により用いられる重合触媒と、有機溶媒と、アルカリ水溶液と、二価フェノールのアルカリ水溶液とを混合し、通常０～５０℃、好ましくは２０～４０℃の範囲の温度において界面重縮合させる。
　本工程で使用するアルカリ水溶液のアルカリ、有機溶媒、末端停止剤としては、上記工程（１）で説明したものと同じものを挙げることができる。工程（２）における有機溶媒の使用量は、通常、有機相と水相との容量比が、好ましくは７／１～１／１、より好ましくは５／１～２／１となるように選択する。
　工程（２）で使用される反応器は、反応器の処理能力次第では１基の反応器のみで反応を完結することができるが、必要に応じて、後続する２基目の反応器、さらには３基目の反応器等の複数の反応器を使用することができる。これらの反応器としては、撹拌槽、多段塔型撹拌槽、無撹拌槽、スタティックミキサー、ラインミキサー、オリフィスミキサー、及び／又は配管などを用いることができる。
　得られた反応液は、ポリカーボネート系樹脂を含む有機溶媒相と未反応の二価フェノールを含む水相とを有するため、油水分離を行う。分離装置としては、静置分離槽や遠心分離機を挙げることができる。分離されたポリカーボネート系樹脂を含む有機溶媒相についてアルカリ洗浄、酸洗浄及び純水洗浄を順に行い、精製されたポリカーボネート系樹脂を含む有機溶媒相を得る。精製されたポリカーボネート系樹脂を含む有機溶媒相は、必要に応じて濃縮され、続いてニーダー処理や温水造粒等を行うことにより、ポリカーボネート系樹脂の粉体を得ることができる。得られたポリカーボネート系樹脂の粉体中には有機溶媒が残留しているので、加熱処理等の乾燥処理を行うことにより、有機溶媒を除去したポリカーボネート系樹脂粉体を得ることができる。得られたポリカーボネート系樹脂粉体は、ペレタイザー等を使用してペレット化して、各種の成形体とすることができる。
＜分岐剤＞
　任意の分岐剤を加えることにより、分岐状ポリカーボネート系樹脂（Ａ－１）を製造することができる。分岐剤を加えないことにより、芳香族ポリカーボネート系樹脂（Ａ－２）を製造することができる。分岐剤は上記工程（１）及び／または（２）のいずれにも加えることができる。工程（１）で加える際は、二価フェノール及びホスゲンと共に加えて反応させる。使用する分岐剤により相違するが、後述する一般式（ｉｉｉ）で表わされる分岐剤は、アルカリ水溶液に溶解させることができるので、アルカリ水溶液に溶解させて導入することが望ましい。また、アルカリ水溶液に溶解させることが困難な分岐剤は、塩化メチレン等の有機溶媒に溶解させて導入することが望ましい。
　分岐剤は工程（１）若しくは工程（２）のいずれか、又は工程（１）及び（２）の双方に加えることができる。分岐剤を工程（２）においてさらに加えることもできる。分岐剤の添加量は、工程（１）及び工程（２）で加える分岐剤の合計量で、原料である二価フェノール化合物、分岐剤及び末端停止剤の総モル数に対して、最終的に０．０１モル％以上３．０モル％以下加えることが好ましい。上記添加量とすることで、上述した好ましい分岐率を有する分岐状ポリカーボネート系樹脂（Ａ－１）を得ることができる。二価フェノール化合物、分岐剤及び末端停止剤の総モル数に対する上記分岐剤の添加量は、より優れた難燃性を得る観点から、より好ましくは０．３モル％以上、さらに好ましくは０．４モル％以上、よりさらに好ましくは０．７モル％以上、よりさらに好ましくは０．９モル％以上、さらに好ましくは１．０モル％以上、よりさらに好ましくは１．４モル％以上、特に好ましくは１．５モル％以上であり、より良好な物性を得る観点から、好ましくは２．８モル％以下、より好ましくは２．６モル％以下、さらに好ましくは２．３モル％以下、よりさらに好ましくは２．０モル％以下である。分岐剤の添加量を上記範囲内とすることで、より優れた難燃性を得ることが出来る。
　具体的には上記一般式（Ｉ）で表される分岐状ポリカーボネート系樹脂を製造する際には、下記一般式（ｉｉｉ）で表される分岐剤を用いる。
Figure JPOXMLDOC01-appb-C000008
［式中、Ｒは水素原子又は炭素数１～５のアルキル基を示し、Ｒ11～Ｒ16はそれぞれ独立に、水素原子、炭素数１～５のアルキル基又はハロゲン原子を示す。］
上記一般式（ｉｉｉ）で表される分岐剤についてより詳述する。
　Ｒが示す炭素数１～５のアルキル基とは、例えばメチル基、エチル基、ｎ－プロピル基、ｎ－ブチル基若しくはｎ－ペンチル基等である。Ｒ11～Ｒ16が示す炭素数１～５のアルキル基としては、例えばメチル基、エチル基、ｎ－プロピル基、ｎ－ブチル基、ｎ－ペンチル基等を挙げることができ、ハロゲン原子としては、例えば塩素原子、臭素原子、フッ素原子等を挙げることができる。
　一般式（ｉｉｉ）で表される分岐剤は、さらに具体的には、１，１，１－トリス（４－ヒドロキシフェニル）メタン；１，１，１－トリス（４－ヒドロキシフェニル）エタン；１，１，１－トリス（４－ヒドロキシフェニル）プロパン；１，１，１－トリス（２－メチル－４－ヒドロキシフェニル）メタン；１，１，１－トリス（２－メチル－４－ヒドロキシフェニル）エタン；１，１，１－トリス（３－メチル－４－ヒドロキシフェニル）メタン；１，１，１－トリス（３－メチル－４－ヒドロキシフェニル）エタン；１，１，１－トリス（３，５－ジメチル－４－ヒドロキシフェニル）メタン；１，１，１－トリス（３，５－ジメチル－４－ヒドロキシフェニル）エタン；１，１，１－トリス（３－クロロ－４－ヒドロキシフェニル）メタン；１，１，１－トリス（３－クロロ－４－ヒドロキシフェニル）エタン；１，１，１－トリス（３，５－ジクロロ－４－ヒドロキシフェニル）メタン；１，１，１－トリス（３，５－ジクロロ－４－ヒドロキシフェニル）エタン；１，１，１－トリス（３－ブロモ－４－ヒドロキシフェニル）メタン；１，１，１－トリス（３－ブロモ－４－ヒドロキシフェニル）エタン；１，１，１－トリス（３，５－ジブロモ－４－ヒドロキシフェニル）メタン；１，１，１－トリス（３，５－ジブロモ－４－ヒドロキシフェニル）エタン、４，４’－［１－［４－［１－（４－ヒドロキシフェニル）－１－メチルエチル］フェニル］エチリデン］ビスフェノール；α，α’，α”－トリス（４－ヒドロキシフェニル）－１，３，５－トリイソプロピルベンゼン；１－［α－メチル－α－（４’－ヒドロキシフェニル）エチル］－４－［α’，α’－ビス（４”－ヒドロキシフェニル）エチル］ベンゼン；フロログルシン、トリメリット酸、イサチンビス（ｏ－クレゾール）等の官能基を３つ以上有する化合物などである。上記のうち、１，１，１－トリス（４－ヒドロキシフェニル）エタン（以下、ＴＨＰＥと略記することもある）を用いることが入手性、反応性及び経済性の観点から好ましい。
＜重合触媒＞
　重合触媒は、上記工程（１）及び工程（２）のいずれにおいても用いることができ、例えばアミン系触媒を用いることができる。
　アミン系触媒としては第三級アミン若しくはその塩、又は第四級アンモニウム塩を用いることができる。第三級アミンとしては、例えばトリエチルアミン、トリブチルアミン、Ｎ，Ｎ－ジメチルシクロヘキシルアミン、ピリジン、ジメチルアニリンなどが挙げられ、また三級アミン塩としては、これらの三級アミンの塩酸塩、臭素酸塩などが挙げられる。第四級アンモニウム塩としては、例えばトリメチルベンジルアンモニウムクロリド、トリエチルベンジルアンモニウムクロリド、トリブチルベンジルアンモニウムクロリド、トリオクチルメチルアンモニウムクロリド、テトラブチルアンモニウムクロリド、テトラブチルアンモニウムブロミドなどを挙げることができる。アミン系触媒としては、第三級アミンが好ましく、特にトリエチルアミンが好適である。これらの触媒は、液体状態ものであればそのまま、または有機溶媒や水に溶解させて導入することができる。また固体状態ものは、有機溶媒や水に溶解させて導入することができる。
　工程（２）において重合触媒を用いる場合には、工程（１）で得られるポリカーボネートオリゴマーのクロロホーメート基に対して、モル比で、通常０．０００５以上０．０３０以下である。工程（２）において加える重合触媒の量が上記範囲内にあると、得られるポリカーボネート系樹脂の難燃性を高めることができる。
　工程（２）において加える重合触媒の量は、ポリカーボネートオリゴマーのクロロホーメート基に対して、モル比で、より好ましくは０．００１以上、さらに好ましくは０．００２以上、よりさらに好ましくは０．００４以上、よりさらに好ましくは０．００６以上であり、より好ましくは０．０２５以下、さらに好ましくは０．０２０以下である。
［含フッ素化合物（Ｂ）］
　本発明のポリカーボネート系樹脂組成物は、含フッ素化合物（Ｂ）を含む。含フッ素化合物は、炭化水素構造の水素原子がすべてフッ素で置換された炭化水素構造を有する含フッ素化合物である。含フッ素化合物（Ｂ）としては、パーフルオロアルキレン単位を有する含フッ素化合物（Ｂ１）及びパーフルオロアルキル基を有する含フッ素化合物（Ｂ２）からなる群から選択される少なくとも１種を用いることが好ましい。含フッ素化合物（Ｂ）が含まれることにより、ポリカーボネート系樹脂組成物の難燃性をさらに高めることができる。
＜含フッ素化合物（Ｂ１）＞
　含フッ素化合物（Ｂ１）は、炭化水素の水素原子がすべてフッ素で置換された炭化水素構造として、パーフルオロアルキレン単位を有する。かかる含フッ素化合物（Ｂ１）としては、フィブリル形成能を有する含フッ素ポリマーを挙げることができ、ポリテトラフルオロエチレン、テトラフルオロエチレン系共重合体（例えば、テトラフルオロエチレン／ヘキサフルオロプロピレン共重合体等）等を挙げることかできる。好ましくはポリテトラフルオロエチレン（以下ＰＴＦＥと称することがある）である。含フッ素化合物（Ｂ１）は１種を単独で用いてもよいし、２種以上を併用してもよい。
　上記ポリテトラフルオロエチレンは特に限定されず、公知のものを使用することができるが、水性分散型のポリテトラフルオロエチレン、アクリル被覆されたポリテトラフルオロエチレンが好ましい。水性分散型またはアクリル被覆されたポリテトラフルオロエチレンを用いることにより、外観不良を抑制することができる。例えば粉体のポリテトラフルオロエチレンを一定量用いると、凝集を起こして凝集体を生成し、成形品の外観を損なうおそれがある。水分散型またはアクリル被覆されたポリテトラフルオロエチレンとしては、三菱ケミカル（株）の「メタブレン　Ａ３０００」（商品名）「メタブレン　Ａ３７５０」（商品名）、「メタブレン　Ａ３８００」（商品名）で代表される「メタブレンＡ」シリーズ、Ｓｈｉｎｅ　Ｐｏｌｙｍｅｒ社の「ＳＮ３７０５」（商品名）、ＧＥスペシャリティーケミカルズ社製「ＢＬＥＮＤＥＸ　Ｂ４４９」（商品名）、ダイキン工業（株）製の「ポリフロンＰＴＦＥ Ｄ－２１０Ｃ」（商品名）、およびＡＧＣ（株）製の「フルオン ＰＴＦＥ ＡＤ９３９Ｅ」（商品名）に代表される「フルオン ＰＴＦＥ ＡＤ」シリーズなどが例示される。
＜含フッ素化合物（Ｂ２）＞
　含フッ素化合物（Ｂ２）は、炭化水素の水素原子がすべてフッ素で置換された炭化水素構造として、パーフルオロアルキル基を有する含フッ素化合物である。含フッ素化合物（Ｂ２）としては、含フッ素有機金属塩化合物を挙げることができる。含フッ素有機金属塩化合物は、パーフルオロアルキル基を有する有機酸からなるアニオン成分と、金属イオンからなるカチオン成分とからなる金属塩化合物である。より好適な具体例としては、パーフルオロアルキル基を有するスルホン酸の金属塩、パーフルオロアルキル基を有する硫酸エステルの金属塩、およびパーフルオロアルキル基を有するリン酸エステルの金属塩を挙げることができる。含フッ素化合物（Ｂ２）としては、パーフルオロアルキルスルホン酸金属塩が好ましい。含フッ素化合物（Ｂ２）は１種を単独で用いてもよいし、２種以上を併用してもよい。
　含フッ素化合物（Ｂ２）が含フッ素有機金属塩化合物である場合に、金属イオンを構成する金属は、アルカリ金属あるいはアルカリ土類金属が好ましい。アルカリ金属としてはリチウム、ナトリウム、カリウム、ルビジウムおよびセシウムが挙げられる。アルカリ土類金属としては、ベリリウム、マグネシウム、カルシウム、ストロンチウムおよびバリウムが挙げられる。より好適にはアルカリ金属である。アルカリ金属の中でも、透明性の要求がより高い場合にはルビジウムおよびセシウムが好適である一方、これらは汎用的でなくまた精製もし難いことから、結果的にコストの点で不利となる場合がある。一方、コストや難燃性の点で有利であるがリチウムおよびナトリウムは逆に透明性の点で不利な場合がある。状況に応じてパーフルオロアルキルスルホン酸アルカリ金属塩中のアルカリ金属を使い分けることができるが、いずれの点においてもバランスに優れたパーフルオロアルキルスルホン酸カリウム塩が好適である。かかるカリウム塩と他のアルカリ金属からなるパーフルオロアルキルスルホン酸アルカリ金属塩とを併用することもできる。
　パーフルオロアルキルスルホン酸アルカリ金属塩の具体例としては、トリフルオロメタンスルホン酸カリウム、ノナフルオロブタンスルホン酸カリウム、パーフルオロヘキサンスルホン酸カリウム、パーフルオロオクタンスルホン酸カリウム、ペンタフルオロエタンスルホン酸ナトリウム、パーフルオロブタンスルホン酸ナトリウム、パーフルオロオクタンスルホン酸ナトリウム、トリフルオロメタンスルホン酸リチウム、ノナフルオロブタンスルホン酸リチウム、パーフルオロヘプタンスルホン酸リチウム、トリフルオロメタンスルホン酸セシウム、ノナフルオロブタンスルホン酸セシウム、パーフルオロオクタンスルホン酸セシウム、パーフルオロヘキサンスルホン酸セシウム、ノナフルオロブタンスルホン酸ルビジウム、およびパーフルオロヘキサンスルホン酸ルビジウム等が挙げられ、これらは１種を単独で用いてもよいし、２種以上を併用してもよい。パーフルオロアルキル基の炭素数は、１～１８の範囲が好ましく、１～１０の範囲がより好ましく、更に好ましくは１～８の範囲である。これらの中で特にノナフルオロブタンスルホン酸カリウムが好ましい。
　含フッ素化合物（Ｂ）の形状は特に限定されないが、粒子状であることが好ましい。含フッ素化合物（Ｂ）の平均粒子径は、０．０５μｍ以上１．０μｍ以下であることが好ましい。平均粒子径が上記範囲内にあると、組成物中での含フッ素化合物（Ｂ）の凝集を抑制し、また組成物中に均一に分散させることができる。含フッ素化合物（Ｂ）の平均粒子径は、より好ましくは０．１μｍ以上、さらに好ましくは０．１５μｍ以上、よりさらに好ましくは０．２０μｍ以上であり、より好ましくは０．５０μｍ以下、さらに好ましくは０．４０μｍ以下、さらにより好ましくは０．３５μｍ以下である。例えば、上記平均粒子径は、パーフルオロアルキレン単位を有する含フッ素化合物（Ｂ１）、中でもポリテトラフルオロエチレン微粒子の粒子径に該当する。
　含フッ素化合物の平均粒子径は、具体的には電気泳動光散乱法により測定される。
　本発明のポリカーボネート系樹脂組成物は含フッ素化合物（Ｂ）を含む。特に、本発明の組成物がパーフルオロアルキレン単位を有する含フッ素化合物（Ｂ１）を含む場合、その含有量が、ポリカーボネート系樹脂（Ａ）１００質量部に対し、好ましくは０．５質量部以下、より好ましくは０．３質量部以下、さらに好ましくは０．１３質量部以下、さらにより好ましくは０．１０質量部以下含むことが好ましい。上記範囲であれば、組成物中の分散性に優れ、粒子の凝集による透明性の低下等が起こりにくく、優れた透明性を維持することができる。また、本発明の組成物は、パーフルオロアルキレン単位を有する含フッ素化合物（Ｂ１）を、ポリカーボネート系樹脂（Ａ）１００質量部に対し、好ましくは０．０１質量部以上、より好ましくは０．０３質量部以上、さらに好ましくは０．０５質量部以上含むことが好ましい。上記含有量を０．０１質量部以上とすることで、透明性を維持しながら優れた難燃性を得ることができる。なお、含フッ素化合物（Ｂ１）がアクリル被覆されたポリテトラフルオロエチレンや、水分散型ポリテトラフルオロエチレンである場合には、アクリル被覆部分や分散媒である水部分を除く、ポリテトラフルオロエチレンの量が上記範囲となる。
　本発明のポリカーボネート系樹脂組成物は、前記ポリカーボネート系樹脂（Ａ）１００質量部に対するパーフルオロアルキレン単位を有する含フッ素化合物（Ｂ１）の含有量と、前記ポリカーボネート系樹脂（Ａ）中の分岐率（モル％）との積が０．０３０以上となることが好ましい。積が上記範囲となると、組成物の高い難燃性及び高い透明性とのバランスに優れる。上記積は、より好ましくは０．０４０以上、さらに好ましくは０．０５０以上、よりさらに好ましくは０．０８０以上、特に好ましくは０．０９０以上である。また、好ましくは１．５以下、より好ましくは１．０以下、さらに好ましくは０．２以下、特に好ましくは０．１５以下である。なお、上記積における含フッ素化合物（Ｂ１）の含有量とは、上記した通りアクリル被覆部分や水部分を除く、実質的な含フッ素化合物の量を意味する。
　本発明のポリカーボネート系樹脂組成物は、パーフルオロアルキル基を有する含フッ素化合物（Ｂ２）を、ポリカーボネート系樹脂（Ａ）１００質量部に対し、好ましくは０．０１質量部以上、より好ましくは０．０３質量部以上、さらに好ましくは０．０５質量部以上であり、好ましくは１．０質量部以下、より好ましくは０．５質量部以下、さらに好ましくは０．２質量部以下である。含フッ素化合物（Ｂ２）の含有量が上記範囲にあると、高い全光線透過率を維持しながら難燃性をより高めることができる。
＜ポリオキシアルキレン構造を有するポリエーテル（Ｃ）＞
　本発明のポリカーボネート系樹脂組成物は、ポリオキシアルキレン構造を有するポリエーテル（Ｃ）を含有する。当該ポリオキシアルキレン構造を有するポリエーテル（Ｃ）は、(ＲC1Ｏ)mで表されるポリオキシアルキレン構造及び(ＲC2Ｏ)nで表されるポリオキシアルキレン構造を有することが好ましい。ここで、ＲC1及びＲC2はそれぞれ独立に、炭素数１以上のアルキレン基を示す。ｍ＋ｎは５以上３００未満であり、好ましくは１０～２００、より好ましくは２０～１００である。
　ＲC1及びＲC2で示されるアルキレン基としては、例えば、メチレン基、エチレン基、トリメチレン基、プロピレン基、テトラメチレン基、ヘキサメチレン基等が挙げられ、炭素数１～５のアルキレン基が好ましい。
　ｍ個のＲC1Ｏ基において、複数のＲC1は互いに同一のアルキレン基でもよく、炭素数の異なるアルキレン基であってもよい。すなわち、(ＲC1Ｏ)mで表されるポリオキシアルキレン基は、ポリオキシエチレン基やポリオキシプロピレン基等の単一のオキシアルキレン単位を繰り返し単位として有するものに限定されず、オキシエチレン単位及びオキシプロピレン単位など炭素数の異なる複数のオキシアルキレン単位を繰り返し単位として有するものであってもよい。
　ＲC2もＲC1と同様であり、ｎ個のＲC2Ｏ基において、複数のＲC2は互いに同一のアルキレン基でもよく、炭素数の異なるアルキレン基であってもよい。
　上記ＲC1及びＲC2で示されるアルキレン基の中でも、特に、ＲC1及びＲC2が、エチレン基、プロピレン基、テトラメチレン基から選択されたアルキレン基であり、かつ、ＲC1及びＲC2の少なくとも１つは、エチレン基又はプロピレン基のいずれかであることが、初期色調を改善する観点から好ましい。
　ポリエーテル（Ｃ）は、下記一般式（Ｖ）で表される化合物（Ｃ－１）、多価アルコールのアルキレンオキサイド付加物及びそのエステル（Ｃ－２）、並びに環状ポリエーテル化合物（Ｃ－３）からなる群より選ばれる少なくとも１種であることが好ましい。
　　　ＲC3Ｏ－(ＲC1Ｏ)m－Ａ－(ＲC2Ｏ)n－ＲC4　　　　　（Ｖ）
（式中、ＲC1及びＲC2はそれぞれ独立に、炭素数１以上のアルキレン基を示す。ｍ＋ｎは５以上３００未満である。ＲC3及びＲC4はそれぞれ独立に、水素原子、炭素数１～３０の炭化水素基、炭素数１～３０のアルカノイル基、炭素数２～３０のアルケノイル基、又はグリシジル基を示す。Ａは、単結合又は２価の有機基を示す。）
　ＲC1及びＲC2で示されるアルキレン基については上述のとおりである。(ＲC1Ｏ)mで表されるポリオキシアルキレン構造及び(ＲC2Ｏ)nで表されるポリオキシアルキレン構造についても上述のとおりである。
　ＲC3及びＲC4で示される炭素数１～３０の炭化水素基としては、炭素数１～３０のアルキル基、炭素数２～３０のアルケニル基、炭素数６～３０のアリール基又は炭素数７～３０のアラルキル基等が挙げられる。
　アルキル基及びアルケニル基は、直鎖状、分岐状、環状のいずれであってもよく、例えば、メチル基、エチル基、ｎ－プロピル基、イソプロピル基、各種ブチル基、各種ペンチル基、各種ヘキシル基、各種オクチル基、シクロペンチル基、シクロヘキシル基、アリル基、プロペニル基、各種ブテニル基、各種ヘキセニル基、各種オクテニル基、シクロペンテニル基、シクロヘキセニル基等が挙げられる。アリール基としては、例えばフェニル基、トリル基、キシリル基等が挙げられる。アラルキル基としては、例えばベンジル基、フェネチル基、メチルベンジル基等が挙げられる。
　ＲC3及びＲC4で示される炭素数１～３０のアルカノイル基は直鎖状でも分岐鎖状でもよく、例えばメタノイル基、エタノイル基、ｎ－プロパノイル基、イソプロパノイル基、ｎ－ブタノイル基、tert－ブタノイル基、ｎ－ヘキサノイル基、ｎ－オクタノイル基、ｎ－デカノイル基、ｎ－ドデカノイル基、ベンゾイル基等が挙げられる。中でも、相溶性や、熱安定性及び製造容易性の観点から、炭素数１～２０のアルカノイル基が好ましい。
　ＲC3及びＲC4で示される炭素数２～３０のアルケノイル基は直鎖状でも分岐鎖状でもよく、例えばエテノイル基、ｎ－プロペノイル基、イソプロペノイル基、ｎ－ブテノイル基、tert－ブテノイル基、ｎ－ヘキセノイル基、ｎ－オクテノイル基、ｎ－デセノイル基、ｎ－ドデセノイル基等が挙げられる。中でも、低分子量とする観点、相溶性や溶解性の観点及び製造容易性の観点から、炭素数２～１０のアルケノイル基が好ましく、炭素数２～６のアルケノイル基がより好ましい。
　Ａで示される２価の有機基としては、例えば下式（ａ）で表される基が挙げられる。

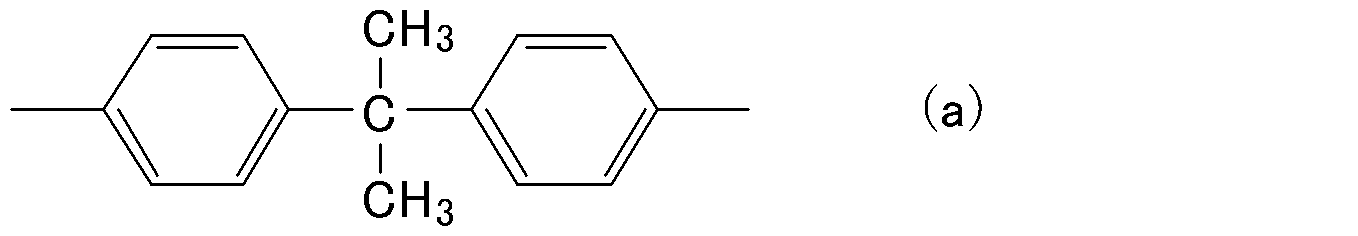

Figure JPOXMLDOC01-appb-C000009
　前記一般式（Ｖ）で表される化合物（Ｃ－１）の具体例としては、ポリエチレングリコール、ポリプロピレングリコール、ポリテトラメチレングリコール、ポリオキシテトラメチレンポリオキシエチレングリコール、ポリオキシエチレンポリオキシプロピレングリコール、ポリオキシエチレンモノメチルエーテル、ポリオキシエチレンジメチルエーテル、ポリオキシエチレン－ビスフェノールＡエーテル、ポリオキシプロピレン－ビスフェノールＡエーテル、ポリオキシエチレン－ポリオキシプロピレン－ビスフェノールＡエーテル、ポリエチレングリコール－アリルエーテル、ポリエチレングリコール－ジアリルエーテル、ポリプロピレングリコール－アリルエーテル、ポリプロピレングリコール－ジアリルエーテル、ポリエチレングリコール－ポリプロピレングリコール－アリルエーテル、ポリエチレングリコールジメタクリレート、ポリプロピレングリコールジメタクリレート、ポリプロピレングリコールジステアレート等が挙げられる。これらは市販品として入手可能であり、例えば日油（株）製の「ユニオックス（登録商標）」、「ユニオール（登録商標）」、「ユニルーブ（登録商標）」、「ユニセーフ（登録商標）」、「ポリセリン（登録商標）」、「エピオール（登録商標）」等を使用することができる。
　多価アルコールのアルキレンオキサイド付加物及びそのエステル（Ｃ－２）における多価アルコールとしては、グリセリン、ジグリセリルエーテル、ソルビトール等が挙げられる。
　環状ポリエーテル化合物（Ｃ－３）の具体例としては、１８クラウン６、ジベンゾ１８クラウン６等が挙げられる。
　前記ポリエーテル（Ｃ）としては、ポリエチレングリコール、ポリプロピレングリコール、ポリオキシトリメチレングリコール、ポリオキシテトラメチレングリコール、ポリオキシエチレングリコール－ポリオキシプロピレングリコール、ポリオキシテトラメチレングリコール－ポリオキシプロピレングリコール、及びポリオキシテトラメチレングリコール－ポリオキシエチレングリコールからなる群から選択される少なくとも１種を用いることが好ましい。
　前記ポリエーテル（Ｃ）の数平均分子量としては、特に限定されないが、好ましくは２００～１０，０００、より好ましくは５００～８，０００、更に好ましくは１，０００～５，０００である。ポリエーテル（Ｃ）の含有量が上記範囲にあると、ポリカーボネート系樹脂（Ａ）との相溶性がよく、高い全光線透過率を維持することができる。
　ポリエーテル（Ｃ）の含有量は、ポリカーボネート系樹脂（Ａ）１００質量部に対して、０．０２質量部以上２．０質量部以下である。ポリエーテル（Ｃ）の含有量が０．０２質量部未満では、ポリカーボネート系樹脂組成物の成形体の透明性が低下するため、光学成形品用途の場合に悪影響を与えるため好ましくない。ポリエーテル（Ｃ）の含有量が２．０質量部を超えると、ポリカーボネート系樹脂組成物の難燃性が低下するため好ましくない。ポリエーテル（Ｃ）の含有量は、ポリカーボネート系樹脂（Ａ）１００質量部に対して、好ましくは０．０５質量部以上、より好ましくは０．１０質量部以上、さらに好ましくは、０．１５質量部以上であり、好ましくは１．５０質量部以下、より好ましくは１．２質量部以下、さらに好ましくは０．９質量部以下、よりさらに好ましくは０．６質量部以下である。上記ポリエーテルは１種を単独で用いてもよいし、２種以上を併用してもよい。複数種のポリエーテルを含む場合は、合計量が上記範囲となる。
　本発明のポリカーボネート系樹脂組成物は、含フッ素化合物（Ｂ）／ポリエーテル（Ｃ）の質量比が１５．００以下である。含フッ素化合物（Ｂ）／ポリエーテル（Ｃ）の質量比が上記範囲にあると、ポリカーボネート系樹脂組成物の透明性により優れる。理由は明らかではないが、上記質量比を満たす場合に、含フッ素化合物（Ｂ）の凝集が抑制されることが透明性向上の一因として挙げられる。含フッ素化合物（Ｂ）／ポリエーテル（Ｃ）の質量比が１５．００を超えると、ポリエーテル（Ｃ）の量に対し、含フッ素化合物（Ｂ）の量が多くなり、全光線透過率が低下してしまうため好ましくない。含フッ素化合物（Ｂ）／ポリエーテル（Ｃ）の質量比は、好ましくは３．００以下、より好ましくは２．５０以下、さらに好ましくは２．００以下である。
　また、分岐状ポリカーボネート系樹脂（Ａ－１）を含まない場合、含フッ素化合物（Ｂ）／ポリエーテル（Ｃ）の質量比は１．００以上であることが好ましい。この範囲を満たす場合に、含フッ素化合物（Ｂ）の凝集が抑制できると同時に優れた難燃性を得ることができる。
＜その他添加剤＞
　本発明のポリカーボネート樹脂組成物には、上述の成分（Ａ）～（Ｃ）の他に、透明性や色調、難燃性に悪影響を与えない範囲で、各種の添加剤を含有させることができる。これらの添加剤として、例えば、難燃剤、酸化防止剤、紫外線吸収剤、光拡散剤等を挙げることができる。
　難燃剤は特に限定されず、公知のものを使用することができ、具体的には有機アルカリ金属塩及び有機アルカリ土類金属塩、並びにポリオルガノシロキサン系化合物等を挙げることができる。本発明においては、当該難燃剤には、上記含フッ素化合物（Ｂ）の範囲に含まれる化合物、具体的にはパーフルオロアルキルスルホン酸金属塩等は含まれない。これらは、１種を単独でも又は２種以上を組み合わせて用いることができる。難燃剤としては、有機アルカリ金属塩及び有機アルカリ土類金属塩のいずれか１種であることが好ましい。
　上記アルカリ金属又はアルカリ土類金属（以下、両者を合わせて「アルカリ（土類）金属」と記載することがある）の有機スルホン酸塩としては、芳香族スルホン酸とアルカリ金属又はアルカリ土類金属との金属塩等が挙げられる。
　アルカリ金属としてはリチウム、ナトリウム、カリウム、ルビジウム及びセシウムが挙げられる。アルカリ土類金属としては、ベリリウム、マグネシウム、カルシウム、ストロンチウム及びバリウムが挙げられる。より好ましくはアルカリ金属である。
　これらのアルカリ金属の中でも、難燃性と熱安定性の観点からカリウム及びナトリウムが好ましく、特にカリウムが好ましい。カリウム塩と他のアルカリ金属からなるスルホン酸アルカリ金属塩とを併用することもできる。
　芳香族スルホン酸アルカリ（土類）金属塩の具体例としては、例えば、ジフェニルサルファイド－４，４’－ジスルホン酸ジナトリウム、ジフェニルサルファイド－４，４’－ジスルホン酸ジカリウム、５－スルホイソフタル酸カリウム、５－スルホイソフタル酸ナトリウム、ポリエチレンテレフタル酸ポリスルホン酸ポリナトリウム、１－メトキシナフタレン－４－スルホン酸カルシウム、４－ドデシルフェニルエーテルジスルホン酸ジナトリウム、ポリ（２，６－ジメチルフェニレンオキシド）ポリスルホン酸ポリナトリウム、ポリ（１，３－フェニレンオキシド）ポリスルホン酸ポリナトリウム、ポリ（１，４－フェニレンオキシド）ポリスルホン酸ポリナトリウム、ポリ（２，６－ジフェニルフェニレンオキシド）ポリスルホン酸ポリカリウム、ポリ（２－フルオロ－６－ブチルフェニレンオキシド）ポリスルホン酸リチウム、ベンゼンスルホン酸カリウム、ベンゼンスルホン酸ナトリウム、ｐ－トルエンスルホン酸ナトリウム、ベンゼンスルホン酸ストロンチウム、ベンゼンスルホン酸マグネシウム、ｐ－ベンゼンジスルホン酸ジカリウム、ナフタレン－２，６－ジスルホン酸ジカリウム、ビフェニル－３，３’－ジスルホン酸カルシウム、ジフェニルスルホン－３－スルホン酸ナトリウム、ジフェニルスルホン－３－スルホン酸カリウム、ジフェニルスルホン－３，３’－ジスルホン酸ジカリウム、ジフェニルスルホン－３，４’－ジスルホン酸ジカリウム、α，α，α－トリフルオロアセトフェノン－４－スルホン酸ナトリウム、ベンゾフェノン－３，３’－ジスルホン酸ジカリウム、チオフェン－２，５－ジスルホン酸ジナトリウム、チオフェン－２，５－ジスルホン酸ジカリウム、チオフェン－２，５－ジスルホン酸カルシウム、ベンゾチオフェンスルホン酸ナトリウム、ジフェニルスルホキサイド－４－スルホン酸カリウム、ナフタレンスルホン酸ナトリウムのホルマリン縮合物、及びアントラセンスルホン酸ナトリウムのホルマリン縮合物等が挙げられる。これら芳香族スルホン酸アルカリ（土類）金属塩では、特にナトリウム塩及びカリウム塩が好適である。
　難燃剤として用いられるポリオルガノシロキサンは特に限定されないが、例えば、アルキル水素シリコーン、アルコキシシリコーン等を挙げることができる。アルキル水素シリコーンとしては、例えば、メチル水素シリコーン、エチル水素シリコーン等を、アルコキシシリコーンとしては、例えば、メトキシシリコーン、エトキシシリコーン等を挙げることができる。中でも、特に好ましくはアルコキシシリコーンをポリオルガノシロキサンとして用いることができる。アルコキシシリコーンとは、具体的には、アルコキシ基が直接又は二価炭化水素基を介してケイ素原子に結合したアルコキシシリル基を含むシリコーン化合物である。例えば、直鎖状、環状、網状及び一部分岐を有する直鎖状のポリオルガノシロキサンが挙げられ、特に直鎖状のポリオルガノシロキサンが好ましい。より具体的には、シリコーン主鎖に対してメチレン鎖を介してアルコキシ基と結合する分子構造を有するポリオルガノシロキサンが好ましい。
　難燃剤として用いられるポリオルガノシロキサンとしては、例えば、市販の東レ・ダウコーニング（株）製の「ＳＨ１１０７」、「ＳＲ２４０２」、「ＢＹ１６－１６０」、「ＢＹ１６－１６１」、「ＢＹ１６－１６０Ｅ」、「ＢＹ１６－１６１Ｅ」、信越化学（株）製の「ＫＲ５１１」等を好適に使用することができる。
　難燃剤の配合量は、ポリカーボネート系樹脂（Ａ）１００質量部に対して、通常０．００１～１質量部、好ましくは、０．０１～０．８０質量部、さらに好ましくは、０．０２～０．４０質量部を配合することが望ましい。０．００１質量部以上であれば十分な難燃性が得られ、１質量部以下であれば金型の汚染を抑制できる。上記難燃剤は１種を単独で用いてもよいし、２種以上を併用してもよい。複数種の難燃剤を含む場合は、合計量が上記範囲となる。
　本発明のポリカーボネート系樹脂組成物は、必要に応じて酸化防止剤を含んでいてもよい。酸化防止剤としては公知のものを用いることができ、好ましくはフェノール系酸化防止剤及びリン系酸化防止剤を用いることができる。酸化防止剤は、１種を単独で用いてもよく、２種以上を組み合わせて用いてもよい。
　フェノール系酸化防止剤としては、例えば、トリエチレングリコール－ビス［３－（３－tert－ブチル－５－メチル－４－ヒドロキシフェニル）プロピオネート］、１，６－ヘキサンジオール－ビス［３－（３，５－ジ－tert－ブチル－４－ヒドロキシフェニル）プロピオネート］、ペンタエリスリトール－テトラキス［３－（３，５－ジ－tert－ブチル－４－ヒドロキシフェニル）プロピオネート］、オクタデシル－３－（３，５－ジ－tert－ブチル－４－ヒドロキシフェニル）プロピオネート、１，３，５－トリメチル－２，４，６－トリス（３，５－ジ－tert－ブチル－４－ヒドロキシベンジル）ベンゼン、Ｎ，Ｎ－ヘキサメチレンビス（３，５－ジ－tert－ブチル－４－ヒドロキシ－ヒドロシンナマイド）、３，５－ジ－tert－ブチル－４－ヒドロキシ－ベンジルホスホネートジエチルエステル、トリス（３，５－ジ－tert－ブチル－４－ヒドロキシベンジル）イソシアヌレート、３，９－ビス［１，１－ジメチル－２－［β－（３－tert－ブチル－４－ヒドロキシ－５－メチルフェニル）プロピオニルオキシ］エチル］－２，４，８，１０－テトラオキサスピロ（５，５）ウンデカン等が挙げられる。
　具体的には、フェノール系酸化防止剤としては、「Ｉｒｇａｎｏｘ１０１０」（ＢＡＳＦジャパン（株）製、商標）、「Ｉｒｇａｎｏｘ１０７６」（ＢＡＳＦジャパン（株）製、商標）、「Ｉｒｇａｎｏｘ１３３０」（ＢＡＳＦジャパン（株）製、商標）、「Ｉｒｇａｎｏｘ３１１４」（ＢＡＳＦジャパン（株）製、商標）、「Ｉｒｇａｎｏｘ３１２５」（ＢＡＳＦジャパン（株）製、商標）、「ＢＨＴ」（武田薬品工業（株）製、商標）、「Ｃｙａｎｏｘ１７９０」（サイアナミド社製、商標）及び「ＳｕｍｉｌｉｚｅｒＧＡ－８０」（住友化学（株）製、商標）などの市販品を挙げることができる。
　リン系酸化防止剤としては、例えば、トリフェニルホスファイト、ジフェニルノニルホスファイト、ジフェニル（２－エチルヘキシル）ホスファイト、トリス（２，４－ジ－tert－ブチルフェニル）ホスファイト、トリス（ノニルフェニル）ホスファイト、ジフェニルイソオクチルホスファイト、２，２’－メチレンビス（４，６－ジ－tert－ブチルフェニル）オクチルホスファイト、ジフェニルイソデシルホスファイト、ジフェニルモノ（トリデシル）ホスファイト、フェニルジイソデシルホスファイト、フェニルジ（トリデシル）ホスファイト、トリス（２－エチルヘキシル）ホスファイト、トリス（イソデシル）ホスファイト、トリス（トリデシル）ホスファイト、ジブチルハイドロジェンホスファイト、トリラウリルトリチオホスファイト、テトラキス（２，４－ジ－tert－ブチルフェニル）－４，４’－ビフェニレンジホスホナイト、４，４’－イソプロピリデンジフェノールドデシルホスファイト、４，４’－イソプロピリデンジフェノールトリデシルホスファイト、４，４’－イソプロピリデンジフェノールテトラデシルホスファイト、４，４’－イソプロピリデンジフェノールペンタデシルホスファイト、４，４’－ブチリデンビス（３－メチル－６－tert－ブチルフェニル）ジトリデシルホスファイト、ビス（２，４－ジクミルフェニル）ペンタエリスリトールジホスファイト、ビス（２，６－ジ－tert－ブチル－４－メチルフェニル）ペンタエリスリトールジホスファイト、ビス（ノニルフェニル）ペンタエリスリトールジホスファイト、ジステアリル－ペンタエリスリトールジホスファイト、フェニルビスフェノールＡペンタエリスリトールジホスファイト、テトラフェニルジプロピレングリコールジホスファイト、１，１，３－トリス（２－メチル－４－ジ－トリデシルホスファイト－５－tert－ブチルフェニル）ブタン、３，４，５，６－ジベンゾ－１，２－オキサホスファン、トリフェニルホスフィン、ジフェニルブチルホスフィン、ジフェニルオクタデシルホスフィン、トリス（ｐ－トリル）ホスフィン、トリス（ｐ－ノニルフェニル）ホスフィン、トリス（ナフチル）ホスフィン、ジフェニル（ヒドロキシメチル）ホスフィン、ジフェニル（アセトキシメチル）ホスフィン、ジフェニル（β－エチルカルボキシエチル）ホスフィン、トリス（ｐ－クロロフェニル）ホスフィン、トリス（ｐ－フルオロフェニル）ホスフィン、ベンジルジフェニルホスフィン、ジフェニル（β－シアノエチル）ホスフィン、ジフェニル（ｐ－ヒドロキシフェニル）ホスフィン、ジフェニル（１，４－ジヒドロキシフェニル）－２－ホスフィン、フェニルナフチルベンジルホスフィン等が挙げられる。
　具体的には、リン系酸化防止剤として、「Ｉｒｇａｆｏｓ１６８」（ＢＡＳＦジャパン（株）製、商標）、「Ｉｒｇａｆｏｓ１２」（ＢＡＳＦジャパン（株）製、商標）、「Ｉｒｇａｆｏｓ３８」（ＢＡＳＦジャパン（株）製、商標）、「ＡＤＫＳＴＡＢ ３２９Ｋ」（（株）ＡＤＥＫＡ製、商標）、「ＡＤＫＳＴＡＢ ＰＥＰ－３６」（（株）ＡＤＥＫＡ製、商標）、「ＡＤＫＳＴＡＢ ＰＥＰ－８」（（株）ＡＤＥＫＡ製、商標）、「Ｓａｎｄｓｔａｂ Ｐ－ＥＰＱ」（クラリアント社製、商標）、「Ｗｅｓｔｏｎ ６１８」（ＧＥ社製、商標）、「Ｗｅｓｔｏｎ ６１９Ｇ」（ＧＥ社製、商標）及び「Ｗｅｓｔｏｎ ６２４」（ＧＥ社製、商標）、「Ｄｏｖｅｒｐｈｏｓ Ｓ－９２２８ＰＣ」（Ｄｏｖｅｒ Ｃｈｅｍｉｃａｌ社製、商標）などの市販品を挙げることができる。
　上記酸化防止剤は、１種を単独で用いてもよいし、２種以上を組み合わせて用いてもよい。ポリカーボネート系樹脂組成物における酸化防止剤の含有量は、ポリカーボネート系樹脂（Ａ）１００質量部に対して、好ましくは０．０１～０．５質量部、より好ましくは０．０１～０．２質量部である。含有量が上記範囲にあると、成形工程などでの熱安定性、成形品の長期熱安定性を維持でき、分子量低下を引き起こしにくいため好ましい。
　紫外線吸収剤としては、ベンゾフェノン系、ベンゾトリアゾール系、ヒドロキシフェニルトリアジン系、環状イミノエステル系、シアノアクリレート系等の紫外線吸収剤を用いることができる。ベンゾフェノン系紫外線吸収剤としては、例えば、２，４－ジヒドロキシベンゾフェノン、２－ヒドロキシ－４－メトキシベンゾフェノン、２－ヒドロキシ－４－オクトキシベンゾフェノン、２－ヒドロキシ－４－ベンジロキシベンゾフェノン、２－ヒドロキシ－４－メトキシ－５－スルホキシベンゾフェノン、２－ヒドロキシ－４－メトキシ－５－スルホキシトリヒドリドベンゾフェノン、２，２’－ジヒドロキシ－４－メトキシベンゾフェノン、２，２’，４，４’－テトラヒドロキシベンゾフェノン、２，２’－ジヒドロキシ－４，４’－ジメトキシベンゾフェノン、２，２’－ジヒドロキシ－４，４’－ジメトキシ－５－ソジウムスルホキシベンゾフェノン、ビス（５－ベンゾイル－４－ヒドロキシ－２－メトキシフェニル）メタン、２－ヒドロキシ－４－ｎ－ドデシルオキシベンゾフェノン、および２－ヒドロキシ－４－メトキシ－２’－カルボキシベンゾフェノンなどを挙げることができる。
　ベンゾトリアゾール系紫外線吸収剤としては、例えば、２－（２’－ヒドロキシ－５’－tert－オクチルフェニル）ベンゾトリアゾール、２－（２－ヒドロキシ－５－メチルフェニル）ベンゾトリアゾ－ル、２－（２－ヒドロキシ－５－tert－オクチルフェニル）ベンゾトリアゾ－ル、２－（２－ヒドロキシ－３，５－ジクミルフェニル）フェニルベンゾトリアゾール、２－（２－ヒドロキシ－３－tert－ブチル－５－メチルフェニル）－５－クロロベンゾトリアゾール、２，２’－メチレンビス［４－（１，１，３，３－テトラメチルブチル）－６－（２Ｈ－ベンゾトリアゾール－２－イル）フェノール］、２－（２－ヒドロキシ－３，５－ジ－tert－ブチルフェニル）ベンゾトリアゾール、２－（２－ヒドロキシ－３，５－ジ－tert－ブチルフェニル）－５－クロロベンゾトリアゾール、２－（２－ヒドロキシ－３，５－ジ－tert－アミルフェニル）ベンゾトリアゾール、２－（２－ヒドロキシ－５－tert－オクチルフェニル）ベンゾトリアゾール、２－（２－ヒドロキシ－５－tert－ブチルフェニル）ベンゾトリアゾール、２－（２－ヒドロキシ－４－オクトキシフェニル）ベンゾトリアゾール、２，２’－メチレンビス（４－クミル－６－ベンゾトリアゾールフェニル）、２，２’－ｐ－フェニレンビス（１，３－ベンゾオキサジン－４－オン）、および２－［２－ヒドロキシ－３－（３，４，５，６－テトラヒドロフタルイミドメチル）－５－メチルフェニル］ベンゾトリアゾール、並びに２－（２’－ヒドロキシ－５－メタクリロキシエチルフェニル）－２Ｈ－ベンゾトリアゾールと該モノマーと共重合可能なビニル系モノマーとの共重合体や２－（２’―ヒドロキシ－５－アクリロキシエチルフェニル）－２Ｈ－ベンゾトリアゾールと該モノマーと共重合可能なビニル系モノマーとの共重合体などの２－ヒドロキシフェニル－２Ｈ－ベンゾトリアゾール骨格を有する重合体などを挙げることができる。
　ヒドロキシフェニルトリアジン系紫外線吸収剤としては、例えば、２－（４，６－ジフェニル－１，３，５－トリアジン－２－イル）－５－ヘキシルオキシフェノール、２－（４，６－ジフェニル－１，３，５－トリアジン－２－イル）－５－メチルオキシフェノール、２－（４，６－ジフェニル－１，３，５－トリアジン－２－イル）－５－エチルオキシフェノール、２－（４，６－ジフェニル－１，３，５－トリアジン－２－イル）－５－プロピルオキシフェノール、および２－（４，６－ジフェニル－１，３，５－トリアジン－２－イル）－５－ブチルオキシフェノールなどが例示される。さらに２－（４，６－ビス（２，４－ジメチルフェニル）－１，３，５－トリアジン－２－イル）－５－ヘキシルオキシフェノールなど、上記例示化合物のフェニル基が２，４－ジメチルフェニル基となった化合物を挙げることができる。
　環状イミノエステル系紫外線吸収剤としては、例えば、２，２’－ｐ－フェニレンビス（３，１－ベンゾオキサジン－４－オン）、２，２’－ｍ－フェニレンビス（３，１－ベンゾオキサジン－４－オン）、および２，２’－ｐ，ｐ’－ジフェニレンビス（３，１－ベンゾオキサジン－４－オン）、２，２’－（１，４－フェニレン）ビス［４Ｈ－３，１－ベンゾオキサジン－４－オン］などを挙げることができる。
　シアノアクリレート系紫外線吸収剤としては、例えば１，３－ビス－［（２’－シアノ－３’，３’－ジフェニルアクリロイル）オキシ］－２，２－ビス［（２－シアノ－３，３－ジフェニルアクリロイル）オキシ］メチルプロパン、および１，３－ビス－［（２－シアノ－３，３－ジフェニルアクリロイル）オキシ］ベンゼンなどを挙げることができる。
　上記紫外線吸収剤がラジカル重合可能な単量体化合物の構造を有し、かかる紫外線吸収性単量体と、アルキル（メタ）アクリレートなどの単量体とを共重合したポリマー型の紫外線吸収剤であってもよい。このような紫外線吸収性単量体としては、（メタ）アクリル酸エステルのエステル置換基中にベンゾトリアゾール骨格、ベンゾフェノン骨格、トリアジン骨格、環状イミノエステル骨格、およびシアノアクリレート骨格を含有する化合物が好適である。紫外線吸収剤は一種を単独で用いてもよく、二種以上を組み合わせて用いてもよい。紫外線吸収剤としては、ベンゾフェノン系紫外線吸収剤及びベンゾトリアゾール系紫外線吸収剤を用いることが好ましく、ベンゾフェノン系紫外線吸収剤及びベンゾトリアゾール系紫外線吸収剤をそれぞれ単独で用いるか、あるいは併用して用いることが好ましい。
　本発明のポリカーボネート樹脂組成物は、成形品の厚みにより最適値は変わるが、ポリカーボネート系樹脂（Ａ）１００質量部に対し、好ましくは０．０５～１質量部、より好ましくは０．１０～０．５０質量部、さらに好ましくは０．１０～０．３０質量部の紫外線吸収剤を含む。紫外線吸収剤の含有量が上記範囲にあると、耐候性を良好に保つことができる。上記紫外線吸収剤は１種を単独で用いてもよいし、２種以上を併用してもよい。複数種の紫外線吸収剤を含む場合は、合計量が上記範囲となる。
　光拡散剤は、光拡散効果を付与するために配合するものであり、特に限定されず、公知のものを使用することができる。例えば、架橋アクリル樹脂、架橋ポリスチレン樹脂、シリコーン樹脂、フッ素系樹脂、シリカ、石英、酸化チタン、酸化亜鉛等が挙げられる。
　中でも、難燃性発現補助及び光拡散効果を付与できることから、Ｓｉ系光拡散剤が好ましい。Ｓｉ系光拡散剤は、ケイ素（Ｓｉ）を含有するものであれば特に限定されず、公知のものを使用することができ、例えば、シリコーン系エラストマー、シリコーン樹脂等が挙げられる。これらの中でも成形等の滞留熱安定性が良く、難燃性向上効果があることから、シリコーン樹脂からなる有機微粒子が好ましく、好ましい粒径は０．５～１０μｍ、より好ましくは１～５μｍである。
　本発明のポリカーボネート樹脂組成物における光拡散剤の含有量は、成形品の厚みにより最適値は変わるが、ポリカーボネート系樹脂（Ａ）１００質量部に対し、好ましくは０．１～５．０質量部であり、より好ましくは０．１～４．０質量部、さらに好ましくは０．１～３．０質量部である。光拡散剤の含有量が上記範囲にあると、十分な拡散性能を得られると共に、成形品の強度を十分に保つことができる。光拡散剤を添加する場合はその添加量に応じて全光線透過率は全体的に低下するが、この場合であっても本発明によれば、試験片の厚みによる透過率の差は小さく、優れた透過率を維持することができる。
　本発明のポリカーボネート系樹脂組成物は、上記組成を有することにより、透明性に優れると共に、薄肉難燃性に優れる。実施例で詳述するが、具体的には以下の通りである。
＜＜透明性＞＞
　下記方法Ａで測定された際に、試験片の３ｍｍ厚部分について７０％以上の全光線透過率を達成することができる。当該３ｍｍ厚部分の全光線透過率はより好ましくは７２％以上、さらに好ましくは７４％以上である。
　方法Ａ：ポリカーボネート系樹脂組成物から得られたペレットを用いて、３１０℃の成形温度、９５℃の金型温度で、３段プレート９０ｍｍ×５０ｍｍ（３ｍｍ厚部分：４５ｍｍ×５０ｍｍ、２ｍｍ厚部分：２２．５ｍｍ×５０ｍｍ、１ｍｍ厚部分：２２．５ｍｍ×５０ｍｍ）の試験片を射出成形法により作成し、ＪＩＳ Ｋ ７３７５：２００８に準拠して、全光線透過率を測定する。
　本発明のポリカーボネート系樹脂組成物は試験片の厚みによる透明性の差も小さく抑えることができる。具体的には、上記方法Ａで測定される、試験片の３ｍｍ厚部分と１ｍｍ厚部分の全光線透過率の比（３ｍｍ厚の全光線透過率／１ｍｍ厚の全光線透過率）を０．７０以上とすることができる。当該全光線透過率の比が大きいほど、試験片の厚みによる透過率の差が少なく、より透明性に優れることが分かる。当該全光線透過率の比はより好ましくは０．７６以上、さらに好ましくは０．８０以上である。
＜＜難燃性＞＞
　本発明のポリカーボネート系樹脂組成物は、１．０ｍｍ厚（１．０ｍｍｔ）に成形した際に、ＵＬ９４規格においてＶ－２、Ｖ－１またはＶ－０のいずれかの結果を得ることができる。１．０ｍｍ厚という非常に高度な薄肉難燃性を達成することができる。
＜ポリカーボネート系樹脂組成物の製造方法＞
　本発明のポリカーボネート系樹脂組成物は、上記した各成分を配合し、混合、混練することにより得ることができる。
　混練方法としては、特に制限されず、例えば、リボンブレンダー、ヘンシェルミキサー、バンバリーミキサー、ドラムタンブラー、単軸スクリュー押出機、二軸スクリュー押出機、コニーダ、多軸スクリュー押出機等を用いる方法が挙げられる。また、混練に際の加熱温度は、通常２４０～３３０℃、好ましくは２５０～３２０℃の範囲で選択される。
　このとき、ポリカーボネート系樹脂（Ａ）の分岐率が、０．０１モル％以上３．０モル％以下となるように配合することが好ましい。分岐状ポリカーボネート系樹脂（Ａ－１）、及び該樹脂（Ａ－１）以外の芳香族ポリカーボネート系樹脂（Ａ－２）は、ポリカーボネート系樹脂（Ａ）の分岐率が、より好ましくは０．３モル％以上、さらに好ましくは０．５モル％以上、よりさらに好ましくは０．７モル％以上、よりさらに好ましくは１．０モル％以上であり、よりさらに好ましくは１．４モル％以上、よりさらに好ましくは１．５モル％以上、より好ましくは２．８モル％以下、さらに好ましくは２．６モル％以下、よりさらに好ましくは２．３モル％以下、よりさらに好ましくは２．０モル％以下となるように配合することができる。ポリカーボネート系樹脂（Ａ）中の分岐率が上記範囲にあると、優れた難燃性、具体的には薄肉難燃性に優れるポリカーボネート系樹脂組成物が得られる。
　ポリカーボネート系樹脂以外の含有成分は、あらかじめ、ポリカーボネート系樹脂又は他の熱可塑性樹脂と溶融混練、即ち、マスターバッチとして添加することもできる。
＜成形品＞
　本発明のポリカーボネート系樹脂組成物からなる成形品は、本発明のポリカーボネート系樹脂組成物を成形することにより得ることができる。
　成形方法としては、従来公知の各種成形方法を用いることができ、例えば、射出成形法、射出圧縮成形法、押出成形法、異形押出成形法、ブロー成形法、プレス成形法、真空成形法及び発泡成形法等が挙げられる。
　ポリカーボネート系樹脂組成物をペレット化し、このペレットを用いて成形することが好ましく、射出成形法、射出圧縮成形法又は押出成形等の一般的な成形法や、ガスアシスト成形法、異形押出成形等の特殊成形法を用いることができ、各種成形品を製造することができる。
　本発明の成形体を外観部材として使用する場合には、ヒートサイクル成形法、高温金型、断熱金型等の外観を向上させる成形技術を用いることが好ましい。
　本発明のポリカーボネート系樹脂組成物を成形して得られる成形体は、難燃性及び透明性に優れるため、各種照明カバー、ディスプレイカバー等の樹脂製照明機器拡散カバー、レンズ等の光学成形品として好適に使用することができる。さらに高温、高湿環境で使用される、例えば街灯用の照明カバーやレンズとして好適に用いられる。
　以下、本発明を実施例によりさらに具体的に説明するが、これら実施例により本発明は何ら限定されない。
　各例における特性値、評価結果は、以下に従って求めた。
（１）ポリカーボネート系樹脂（Ａ）の分岐率
　後述する実施例及び比較例のポリカーボネート系樹脂（Ａ）の分岐率を1Ｈ－ＮＭＲ測定により求めた。分岐剤由来の構造単位のモル数／（二価フェノール由来の構造単位＋分岐剤由来の構造単位＋末端単位）の総モル数×１００（ｍｏｌ％で表す）として求めた。
（２）難燃性
　後述する実施例及び比較例のポリカーボネート系樹脂組成物から得られたペレットを用い、ＵＬ９４規格に準じて作製した、長さ１２７ｍｍ、幅１２．７ｍｍ、厚さ１ｍｍの試験片の垂直燃焼試験を行った。試験の結果に基づいてＶ－０、Ｖ－１、Ｖ－２又はＮｏｔ－Ｖの等級に分類し、難燃性を評価した。
　なお、ＵＬ９４規格とは、鉛直に保持した所定の大きさの試験片にバーナーの炎を１０秒間接炎した後の残炎時間から難燃性を評価する方法である。またドリップ回数はＵＬ９４規格に従い、５回試験を行ったうち試料が燃焼滴下物を滴下させた回数を示した。
（３）全光線透過率（％）
　後述する実施例及び比較例のポリカーボネート系樹脂組成物から得られたペレットを、射出成形機［ニイガタマシンテクノ社製　ＭＤ５０Ｘ］を用いて、３１０℃の成形温度、９５℃の金型温度で、３段プレート９０ｍｍ×５０ｍｍ（３ｍｍ厚部分：４５ｍｍ×５０ｍｍ、２ｍｍ厚部分：２２．５ｍｍ×５０ｍｍ、１ｍｍ厚部分：２２．５ｍｍ×５０ｍｍ）の試験片を作製し、全光線透過率を測定した。全光線透過率は、ＪＩＳ Ｋ ７３７５：２００８に準拠して、日本電色工業（株）製の試験機 ＮＤＨ ５０００を用いて測定した。測定は、３段プレート試験片の１ｍｍ厚部分、３ｍｍ厚部分について行った。
　測定された３ｍｍ厚の全光線透過率と１ｍｍ厚の全光線透過率の比による評価も行った。（３ｍｍ厚の全光線透過率）／（１ｍｍ厚の全光線透過率）が０．８５以上であればＡ、０．８５未満で０．７５を超える場合はＢ、０．７５以下で０．７０を超える場合はＣ、０．７０以下であればＤとした。
（４）ポリテトラフルオロエチレン（ＰＴＦＥ）凝集体の評価
　前記全光線透過率の測定で用いた３段プレートを用い、当該３段プレートの３ｍｍ部分を評価した。評価には、光学顕微鏡［ＯＬＹＭＰＵＳ製　ＢＸ５１］を用いて、以下の基準で評価した。
Ａ　凝集体はないか、ほとんど見当たらない
Ｂ　凝集体が目立たない
Ｃ　凝集体が目立つ
　実施例において以下の原料を使用した。
（Ａ）ポリカーボネート（ＰＣ）系樹脂
（Ａ－１）分岐状ポリカーボネート系樹脂（分岐ＰＣ）
製造例１（分岐ＰＣ１：ＴＨＰＥ０．４０ｍｏｌ％の製造）
（ポリカーボネートオリゴマー（ｉ）合成工程）
　５．６ｗｔ％水酸化ナトリウム水溶液に、後から溶解するＢＰＡ（ビスフェノールＡ）に対して２０００質量ｐｐｍの亜二チオン酸ナトリウムを加え、これにＢＰＡ濃度が１３．５ｗｔ％となるようにＢＰＡを溶解し、ＢＰＡの水酸化ナトリウム水溶液を調製した。
　５．６ｗｔ％水酸化ナトリウム水溶液に、後から溶解するＴＨＰＥ（１，１，１－トリス（４－ヒドロキシフェニルエタン））に対して２０００質量ｐｐｍの亜二チオン酸ナトリウムを加え、これにＴＨＰＥ濃度が１１．３ｗｔ％となるようにＴＨＰＥを溶解し、ＴＨＰＥの水酸化ナトリウム水溶液を調製した。
　上記ＢＰＡの水酸化ナトリウム水溶液４２Ｌ／ｈｒ、ＴＨＰＥの水酸化ナトリウム水溶液０．４１Ｌ／ｈｒ、塩化メチレン１５Ｌ／ｈｒの流量で、ホスゲンを４．０ｋｇ／ｈｒの流量で、内径６ｍｍ、管長３０ｍの管型反応器に連続的に通した。管型反応器はジャケット部分を有しており、ジャケットに冷却水を通して反応液の温度を４０℃以下に保った。
　管型反応器を出た反応液を、後退翼を備えた内容積４０Ｌのバッフル付き槽型反応器へ連続的に導入し、ここにＢＰＡの水酸化ナトリウム水溶液２．８Ｌ／ｈｒ、２５ｗｔ％水酸化ナトリウム水溶液０．０７Ｌ／ｈｒ、水１７Ｌ／ｈｒ、１ｗｔ％トリエチルアミン水溶液を０．６９Ｌ／ｈｒ、ＰＴＢＰ（ｐ－tert－ブチルフェノール）の塩化メチレン溶液（濃度４．０ｗｔ％）３．４Ｌ／ｈｒをさらに添加して反応を行った。
　槽型反応器から溢れ出る反応液を連続的に抜き出し、静置することで水相を分離除去し、塩化メチレン相を採取した。
　得られたポリカーボネートオリゴマーは濃度３２９ｇ／Ｌ、クロロホーメート基濃度０．７４ｍｏｌ／Ｌであった。
（ポリカーボネート系樹脂の製造工程）
　邪魔板、パドル型攪拌翼及び冷却用ジャケットを備えた５０Ｌ槽型反応器に、先に得られたポリカーボネートオリゴマー溶液１５Ｌ、塩化メチレン１０．２Ｌ及びトリエチルアミン２．８ｍＬを仕込み、混合した。
　この混合液に、ＢＰＡの水酸化ナトリウム水溶液（ＮａＯＨ：６３９ｇと亜二チオン酸ナトリウム：２．３ｇを水：９．３Ｌに溶解した水溶液に、ＢＰＡ：１１６６ｇを溶解させたもの）を添加し６０分間重合反応を実施した。
　希釈のために塩化メチレン１０Ｌを加え１０分間攪拌した後、ポリカーボネート樹脂を含む有機相と、過剰のＢＰＡ及びＮａＯＨを含む水相とに分離し、有機相を単離した。
　得られたポリカーボネートの塩化メチレン溶液を、その溶液に対して順次、１５容積％の０．０３ｍｏｌ／Ｌ水酸化ナトリウム水溶液、０．２Ｎ塩酸で洗浄し、次いで洗浄後の水相中の電気伝導度が０．０１μＳ／ｍ以下になるまで純水で洗浄を繰り返した。洗浄により得られたポリカーボネート系樹脂の塩化メチレン溶液を濃縮・粉砕し、このフレークを減圧下１２０℃で乾燥した。
　得られた分岐状ポリカーボネート系樹脂１の1Ｈ－ＮＭＲにより求めた分岐率は０．４０ｍｏｌ％、ＩＳＯ １６２８－４（１９９９）に準拠して測定した粘度平均分子量Ｍｖは１７，４００であった。
製造例２（分岐ＰＣ２：ＴＨＰＥ０．９０ｍｏｌ％の製造）
　ポリカーボネートオリゴマー合成工程において、ＴＨＰＥの水酸化ナトリウム水溶液の供給量を０．８７Ｌ／ｈｒ、ＰＴＢＰの塩化メチレン溶液（濃度４．０ｗｔ％）の供給量を４．６Ｌ／ｈｒとしたこと以外は、製造例１と同様の方法で、分岐状ポリカーボネート系樹脂２を得た。なお、ポリカーボネートオリゴマー合成工程において得られたポリカーボネートオリゴマーは濃度３３０ｇ／Ｌ、クロロホーメート基濃度０．７２ｍｏｌ／Ｌであった。
　1Ｈ－ＮＭＲにより求めた分岐率は０．９０ｍｏｌ％、ＩＳＯ １６２８－４（１９９９）に準拠して測定した粘度平均分子量Ｍｖは２２，８００であった。
製造例３（分岐ＰＣ３：ＴＨＰＥ１．５０ｍｏｌ％の製造）
　ポリカーボネートオリゴマー合成工程において、ＴＨＰＥの水酸化ナトリウム水溶液の供給量を１．５５Ｌ／ｈｒ、ＰＴＢＰの塩化メチレン溶液（濃度４．０ｗｔ％）の供給量を６．６Ｌ／ｈｒとした以外は、製造例１と同様の方法で、分岐状ポリカーボネート系樹脂３を得た。なお、ポリカーボネートオリゴマー合成工程において得られたポリカーボネートオリゴマーは濃度３２８ｇ／Ｌ、クロロホーメート基濃度０．７１ｍｏｌ／Ｌであった。
　1Ｈ－ＮＭＲにより求めた分岐率は１．５０ｍｏｌ％、ＩＳＯ １６２８－４（１９９９）に準拠して測定した粘度平均分子量Ｍｖは１７，３００であった。
製造例４（分岐ＰＣ４：ＴＨＰＥ２．３０ｍｏｌ％の製造）
　ポリカーボネートオリゴマー合成工程において、ＴＨＰＥの水酸化ナトリウム水溶液の供給量を２．３２Ｌ／ｈｒ、ＰＴＢＰの塩化メチレン溶液（濃度４．０ｗｔ％）の供給量を６．５Ｌ／ｈｒとした以外は、製造例１と同様の方法で、分岐状ポリカーボネート系樹脂３を得た。なお、ポリカーボネートオリゴマー合成工程において得られたポリカーボネートオリゴマーは濃度３３４ｇ／Ｌ、クロロホーメート基濃度０．７３ｍｏｌ／Ｌであった。
　1Ｈ－ＮＭＲにより求めた分岐率は２．３０ｍｏｌ％、ＩＳＯ １６２８－４（１９９９）に準拠して測定した粘度平均分子量Ｍｖは２３，０００であった。
（Ａ－２）：芳香族ポリカーボネート系樹脂
・タフロンＦＮ２５００Ａ［出光興産（株）製、ビスフェノールＡから製造されたホモポリカーボネート、粘度平均分子量＝２３，５００］
・タフロンＦＮ１７００［出光興産（株）製、ビスフェノールＡから製造されたホモポリカーボネート、粘度平均分子量＝１７，７００］
（Ｂ）含フッ素化合物
　（Ｂ１）：パーフルオロアルキレン単位を有する含フッ素化合物
・ＰＴＦＥ１，メタブレン Ａ３８００［三菱ケミカル（株）製：ポリテトラフルオロエチレン５０質量％、炭素数４以上のアルキル基を有するポリアルキル（メタ）アクリレート５０質量％］
・ＰＴＦＥ２（ＰＴＦＥ水分散体），ポリフロン Ｄ２１０Ｃ［ダイキン工業（株）製：ポリテトラフルオロエチレン６０質量％，平均粒径：０．２２μｍ］
　（Ｂ２）：パーフルオロアルキル基を有する含フッ素化合物
・ノナフルオロブタンスルホン酸カリウム塩［三菱マテリアル（株）製，商品名「エフトップＫＦＢＳ」］
（Ｃ）ポリオキシアルキレン構造を有するポリエーテル
　（Ｃ１）：ＰＥＧ－ＰＰＧ「ユニルーブ　５０ＤＥ－２５」（日油（株）製、ポリオキシエチレングリコール－ポリオキシプロピレングリコール、Ｍｎ：１，７５０）
　（Ｃ２）：ＰＰＧ「ユニオール　Ｄ－２０００」（日油（株）製、ポリプロピレングリコール、Ｍｎ：２，０００）
　（Ｃ３）：ＰＥＧ「ＰＥＧ＃２０００」（日油（株）製、ポリエチレングリコール、Ｍｎ：２，０００）
　（Ｃ４）：ＰＰＧ－ＰＴＭＧ「ポリセリン ＤＣＢ－２０００」（日油（株）製、ポリオキシエチレングリコール－ポリオキシプロピレングリコール、Ｍｎ：２，０００）
　（Ｃ５）：ＰＥＧ－ＰＴＭＧ「ポリセリン　ＤＣ－１８００Ｅ」（日油（株）製、ポリオキシテトラメチレングリコール－ポリオキシエチレングリコール、Ｍｎ：１，８００）
　（Ｃ６）：ＰＴＭＧ「ＰＴＭＧ２０００」（三菱ケミカル（株）製、ポリオキシテトラメチレングリコール，Ｍｎ＝２，０００）
　（Ｃ７）：ＰＯ３Ｇ「ＥＣＯＰＲＯＬ２０００」（ＳＫ　Ｃｈｅｍｉｃａｌｓ社製、ポリオキシトリメチレングリコール（ＰＯ３Ｇ）、Ｍｎ＝２，０００）
その他の添加剤
＜酸化防止剤＞
・「Ｄｏｖｅｒｐｈｏｓ　Ｓ－９２２８ＰＣ」（Dover Chemical社製、ビス（２，４－ジクミルフェニル）ペンタエリスリトールジホスファイト，表中Ｄｏｖｅｒ２８と略記）
・「Ｉｒｇａｆｏｓ　１６８」（ＢＡＳＦジャパン（株）製，トリス（２，４－ジ－tert－ブチルフェニル）ホスファイト，表中Ｉｒｇ １６８と略記］
・「アデカスタブ　ＰＥＰ－３６」（（株）ＡＤＥＫＡ製、ビス（２，６－ジ－tert－ブチル－４－メチルフェニル）ペンタエリスリトールジホスファイト，表中ＰＥＰ－３６と略記）
・「Ｉｒｇａｎｏｘ　１０７６」（ＢＡＳＦジャパン（株）製，オクタデシル－３－（３，５－ジ－tert－ブチル－４－ヒドロキシフェニル）プロピオネート，表中Ｉｒｇ １０７６と略記）
＜難燃剤＞
・「ＫＲ５１１」（信越化学工業（株）製，フェニル基、メトキシ基及びビニル基含有反応性シリコーン化合物，屈折率＝１．５１８）
＜紫外線吸収剤＞
・「ケミソーブ７９」（ケミプロ化成（株）製，２－（２’－ヒドロキシ－５’－tert－オクチルフェニル）ベンゾトリアゾール）
・「Ｃｙａｓｏｒｂ　ＵＶ－３６３８」（Ｃｙｔｅｃ社製，２，２’－（１，４－フェニレン）ビス［４Ｈ－３，１－ベンゾオキサジン－４－オン），表中ＵＶ－３６３８と略記）
＜光拡散剤＞
・「ＫＭＰ５９０」（信越化学工業（株）製，架橋シリコーン樹脂粒子，平均粒径：５μｍ）
実施例１～３４及び比較例１～８
　表１～５に示す割合で各成分を混合し、ベント式二軸押出成形機［東芝機械（株）製：ＴＥＭ３７ＳＳ］に供給し、バレル温度２７０～２８０℃、スクリュー回転数３００回転、吐出量５０ｋｇ／ｈｒにて溶融混練し、評価用ペレットサンプルを得た。得られたペレットを１２０℃で５時間乾燥した後、上記した通り各種評価を行った。結果を表１～５に併せて示す。なお、表中の「分岐ｍｏｌ」は、ポリカーボネート系樹脂（Ａ）の分岐率（モル％）を示す。
Figure JPOXMLDOC01-appb-T000010
Figure JPOXMLDOC01-appb-T000011

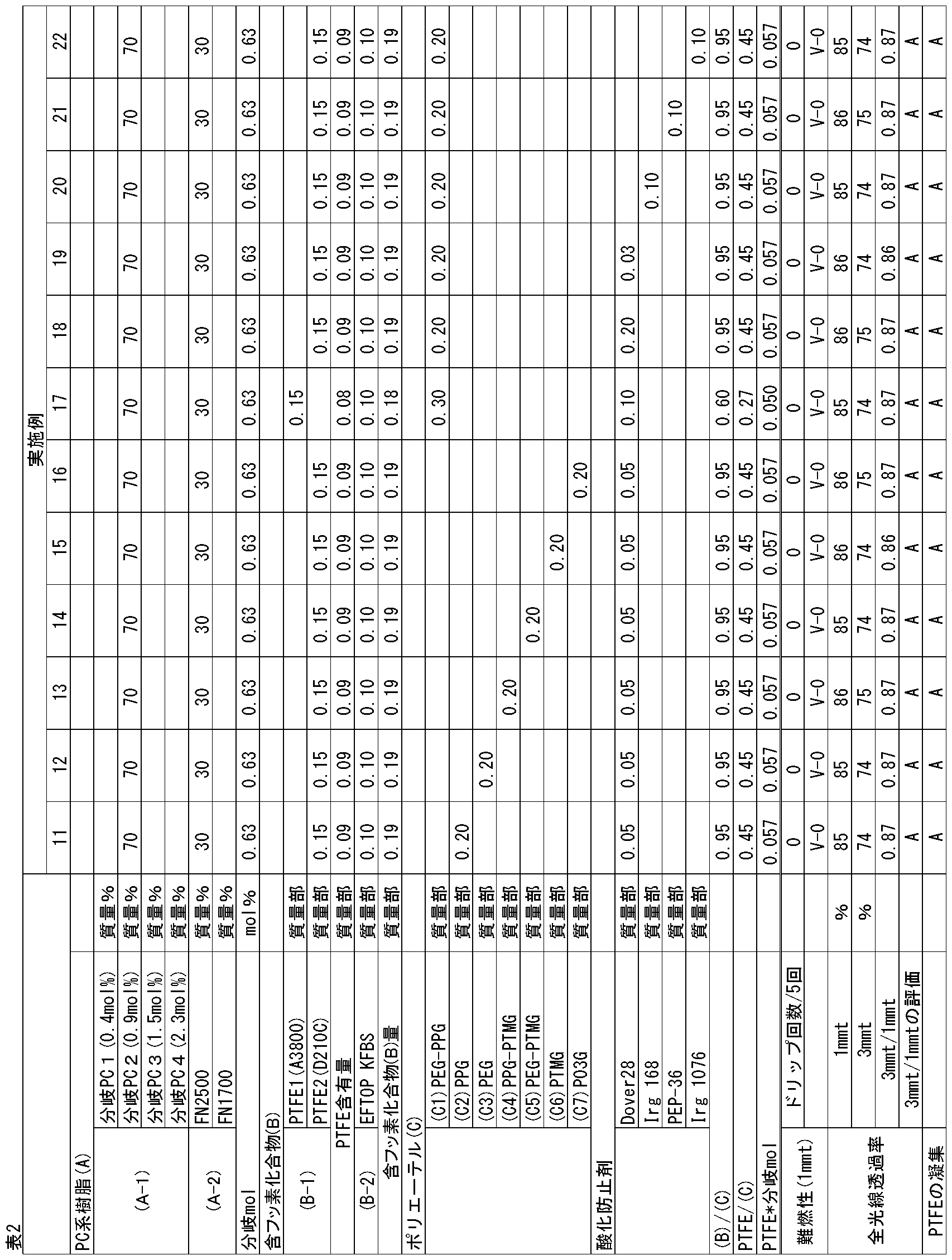

Figure JPOXMLDOC01-appb-T000012
Figure JPOXMLDOC01-appb-T000013

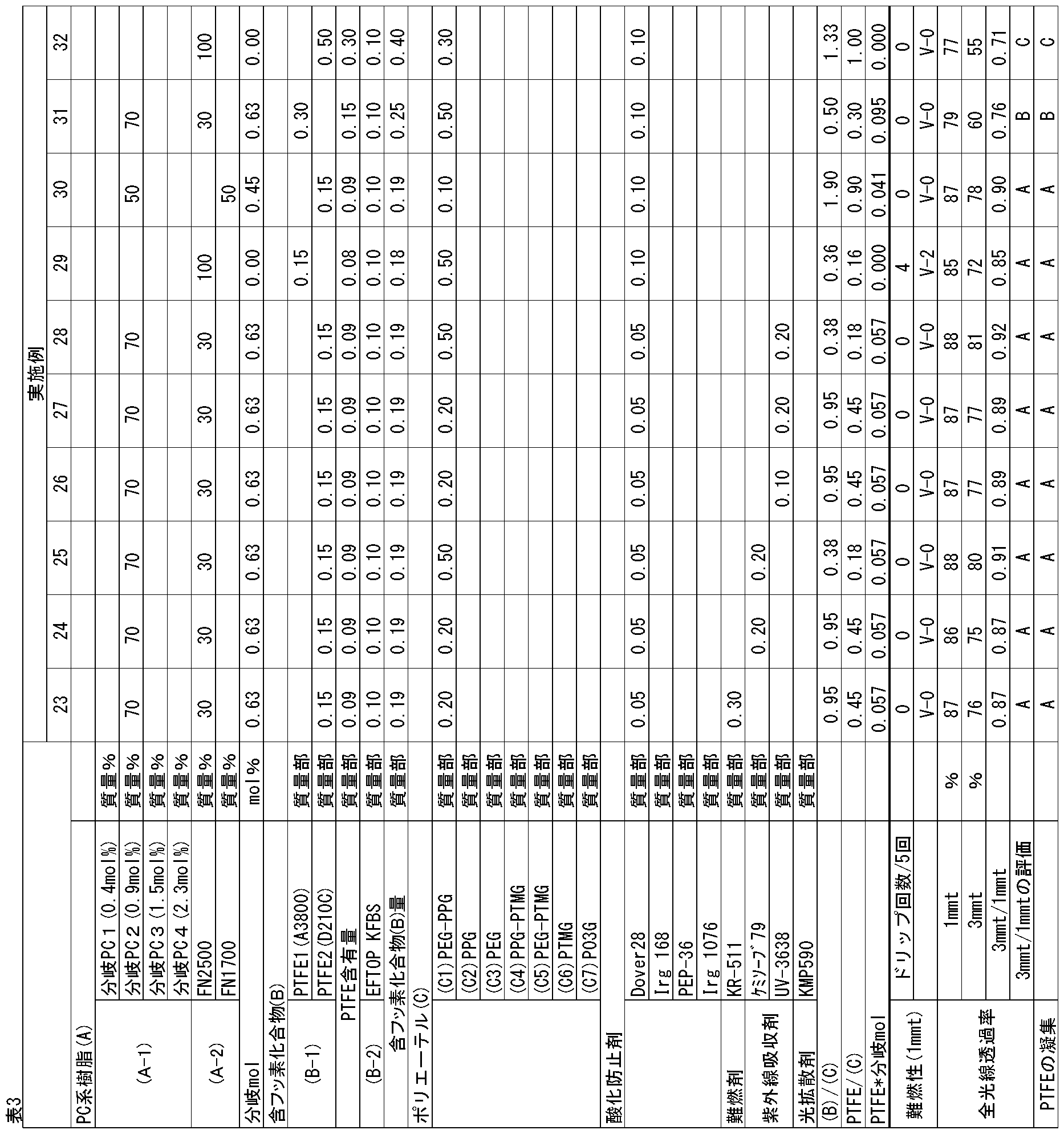

Figure JPOXMLDOC01-appb-T000014
　表１～５の結果から、本発明のポリカーボネート系樹脂組成物は、３ｍｍ厚でも高い全光線透過率を有し、透明性に優れることがわかる。ＰＴＦＥの凝集も問題とならず、透明性に悪影響を与えていない。また、１ｍｍ厚での薄肉難燃性にも優れることがわかる。
　ＰＴＦＥの添加量が増えるにつれて、３ｍｍｔ／１ｍｍｔの比率が小さくなる傾向があり、ＰＴＦＥが透明性に影響を与えているものと考えられる。しかしながら本発明のポリカーボネート系樹脂組成物はこの問題への解決策を示す。例えば、ポリエーテルを特定量加えた実施例１７とポリエーテルを加えていない比較例３では、実施例１７の方が３ｍｍｔの全光線透過率に優れ、３ｍｍｔ／１ｍｍｔの比率も大きく、厚みによる透明性の差が小さいことがわかる。また、目視によるＰＴＦＥの凝集度合いの結果から、ポリエーテルを加えることでＰＴＦＥの凝集がさらに抑制されていることがわかる。実施例２９と比較例４、実施例３１と比較例５、実施例３２と比較例６とを比べた場合に、ポリエーテルを加えることで、厚みによる透明性の差が小さく、またＰＴＦＥの凝集がさらに抑制されていることがわかる。特に実施例３１と実施例３２はＰＴＦＥの量が比較的多いながらも、ポリエーテルを含まない以外はそれぞれ同一組成である比較例５と比較例６と比べて、厚みによる透明性の差が小さく、ＰＴＦＥの凝集も抑制されている。
　本発明のポリカーボネート系樹脂組成物からなる成形体は、透明性に優れる。また、本発明のポリカーボネート系樹脂組成物は、優れた透明性と、難燃性、特に薄肉難燃性とを両立することができる。当該成形体は、各種照明カバー、ディスプレイカバー等の樹脂製照明機器拡散カバー、レンズ等の光学成形品として好適である。


Claims (21)

  1. 　分岐状ポリカーボネート系樹脂（Ａ－１）、及び該分岐状ポリカーボネート系樹脂（Ａ－１）以外の芳香族ポリカーボネート系樹脂（Ａ－２）の少なくとも一方を含むポリカーボネート系樹脂（Ａ）、炭化水素構造の水素原子がすべてフッ素で置換された炭化水素構造を有する含フッ素化合物（Ｂ）、ポリオキシアルキレン構造を有するポリエーテル（Ｃ）を含み、ポリカーボネート系樹脂（Ａ）１００質量部に対し、ポリオキシアルキレン構造を有するポリエーテル（Ｃ）を０．０２質量部以上２．０質量部以下含み、含フッ素化合物（Ｂ）／ポリエーテル（Ｃ）の質量比が１５．００以下である、ポリカーボネート系樹脂組成物。
  2. 　前記含フッ素化合物（Ｂ）は、炭化水素の水素原子がすべてフッ素で置換された炭化水素構造として、パーフルオロアルキレン単位を有する含フッ素化合物（Ｂ１）及びパーフルオロアルキル基を有する含フッ素化合物（Ｂ２）からなる群から選択される少なくとも１種である、請求項１に記載のポリカーボネート系樹脂組成物。
  3. 　ポリカーボネート系樹脂（Ａ）１００質量部に対し、パーフルオロアルキレン単位を有する含フッ素化合物（Ｂ１）を０．１３質量部以下含む、請求項２に記載のポリカーボネート系樹脂組成物。
  4. 　パーフルオロアルキレン単位を有する含フッ素化合物（Ｂ１）が、ポリテトラフルオロエチレンである、請求項２または３に記載のポリカーボネート系樹脂組成物。
  5. 　前記ポリテトラフルオロエチレンが、水性分散型またはアクリル被覆されたポリテトラフルオロエチレンである、請求項４に記載のポリカーボネート系樹脂組成物。
  6. 　パーフルオロアルキル基を有する含フッ素化合物（Ｂ２）が、パーフルオロアルキルスルホン酸金属塩である、請求項２に記載のポリカーボネート系樹脂組成物。
  7. 　パーフルオロアルキルスルホン酸金属塩が、ノナフルオロブタンスルホン酸カリウムである、請求項６に記載のポリカーボネート系樹脂組成物。
  8. 　含フッ素化合物（Ｂ）の平均粒子径が、０．０５μｍ以上１．０μｍ以下である、請求項１～６のいずれか一項に記載のポリカーボネート系樹脂組成物。
  9. 　ポリエーテル（Ｃ）の数平均分子量が２００以上１０，０００以下である、請求項１～８のいずれか一項に記載のポリカーボネート系樹脂組成物。
  10. 　前記ポリカーボネート系樹脂（Ａ）中における前記分岐状ポリカーボネート系樹脂（Ａ－１）の含有量が０質量％を超え、かつ前記ポリカーボネート系樹脂（Ａ）中の分岐率が０．０１モル％以上３．０モル％以下である、請求項１～９のいずれか一項に記載のポリカーボネート系樹脂組成物。
  11. 　前記ポリカーボネート系樹脂（Ａ）１００質量部に対するパーフルオロアルキレン単位を有する含フッ素化合物（Ｂ１）の含有量と、前記ポリカーボネート系樹脂（Ａ）中の分岐率との積が０．０３０以上である、請求項１０に記載のポリカーボネート系樹脂組成物。
  12. 　前記ポリカーボネート系樹脂（Ａ）１００質量部に対し、前記ポリエーテル（Ｃ）を０．６質量部以下含む、請求項１～１１のいずれか一項に記載のポリカーボネート系樹脂組成物。
  13. 　前記ポリエーテル（Ｃ）が、ポリエチレングリコール、ポリプロピレングリコール、ポリオキシトリメチレングリコール、ポリオキシテトラメチレングリコール、ポリオキシエチレングリコール－ポリオキシプロピレングリコール、ポリオキシテトラメチレングリコール－ポリオキシプロピレングリコール、及びポリオキシテトラメチレングリコール－ポリオキシエチレングリコールからなる群から選択される少なくとも１種である、請求項１～１２のいずれか一項に記載のポリカーボネート系樹脂組成物。
  14. 　難燃剤をさらに含有する、請求項１～１３のいずれか一項に記載のポリカーボネート系樹脂組成物。
  15. 　酸化防止剤をさらに含有する、請求項１～１４のいずれか一項に記載のポリカーボネート系樹脂組成物。
  16. 　紫外線吸収剤をさらに含有する、請求項１～１５のいずれか一項に記載のポリカーボネート系樹脂組成物。
  17. 　光拡散剤をさらに含有する、請求項１～１６のいずれか一項に記載のポリカーボネート系樹脂組成物。
  18. 　下記方法Ａで測定され、３ｍｍ厚部分の全光線透過率が７０％以上である、請求項１～１７のいずれか一項に記載のポリカーボネート系樹脂組成物。
    　方法Ａ：ポリカーボネート系樹脂組成物から得られたペレットを用いて、３１０℃の成形温度、９５℃の金型温度で、３段プレート９０ｍｍ×５０ｍｍ（３ｍｍ厚部分：４５ｍｍ×５０ｍｍ、２ｍｍ厚部分：２２．５ｍｍ×５０ｍｍ、１ｍｍ厚部分：２２．５ｍｍ×５０ｍｍ）の試験片を射出成形法により作成し、ＪＩＳ Ｋ ７３７５：２００８に準拠して、全光線透過率を測定する。
  19. 　前記方法Ａで測定される、３ｍｍ厚部分と１ｍｍ厚部分の全光線透過率の比（３ｍｍ厚の全光線透過率／１ｍｍ厚の全光線透過率）が０．７０以上である、請求項１８に記載のポリカーボネート系樹脂組成物。
  20. 　１．０ｍｍ厚に成形した際に、ＵＬ９４規格においてＶ－２、Ｖ－１またはＶ－０のいずれかの結果が得られる、請求項１～１９のいずれか一項に記載のポリカーボネート系樹脂組成物。
  21. 　請求項１～２０のいずれか一項に記載のポリカーボネート系樹脂組成物からなる成形品。

PCT/JP2019/035597 2018-09-14 2019-09-11 ポリカーボネート系樹脂組成物 Ceased WO2020054741A1 (ja)

Priority Applications (2)

Application Number Priority Date Filing Date Title
US17/274,848 US12398266B2 (en) 2018-09-14 2019-09-11 Polycarbonate resin composition
CN201980060077.9A CN112689661B (zh) 2018-09-14 2019-09-11 聚碳酸酯系树脂组合物

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2018-173123 2018-09-14
JP2018173123A JP7252727B2 (ja) 2018-09-14 2018-09-14 ポリカーボネート系樹脂組成物

Publications (1)

Publication Number Publication Date
WO2020054741A1 true WO2020054741A1 (ja) 2020-03-19

Family

ID=69778053

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2019/035597 Ceased WO2020054741A1 (ja) 2018-09-14 2019-09-11 ポリカーボネート系樹脂組成物

Country Status (5)

Country Link
US (1) US12398266B2 (ja)
JP (1) JP7252727B2 (ja)
CN (1) CN112689661B (ja)
TW (1) TWI838400B (ja)
WO (1) WO2020054741A1 (ja)

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7727434B2 (ja) * 2021-07-29 2025-08-21 三菱エンジニアリングプラスチックス株式会社 樹脂組成物および成形品
JPWO2023190679A1 (ja) * 2022-03-31 2023-10-05
WO2024014465A1 (ja) * 2022-07-13 2024-01-18 住化ポリカーボネート株式会社 芳香族ポリカーボネート樹脂組成物および光拡散性成形品

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2011502208A (ja) * 2007-11-02 2011-01-20 バイエル・マテリアルサイエンス・アクチェンゲゼルシャフト ポリオール含有耐燃性ポリカーボネート
WO2011149030A1 (ja) * 2010-05-27 2011-12-01 出光興産株式会社 ポリカーボネート樹脂組成物及びポリカーボネート樹脂成形体
WO2013129310A1 (ja) * 2012-02-29 2013-09-06 三菱レイヨン株式会社 樹脂改質剤、ポリカーボネート樹脂組成物及びその成形体
JP2015093913A (ja) * 2013-11-11 2015-05-18 出光興産株式会社 ポリカーボネート樹脂成形材料

Family Cites Families (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE10118787A1 (de) * 2001-04-17 2002-10-24 Bayer Ag Flammwidrige und anti-elektrostatisch ausgerüstete Polycarbonat-Formmassen
US6660787B2 (en) * 2001-07-18 2003-12-09 General Electric Company Transparent, fire-resistant polycarbonate compositions
US6462111B1 (en) * 2001-12-10 2002-10-08 General Electric Company Translucent flame retardant polycarbonate compositions
JP4069364B2 (ja) 2002-07-17 2008-04-02 三菱エンジニアリングプラスチックス株式会社 導光板用芳香族ポリカーボネート樹脂組成物および面光源体
WO2011083635A1 (ja) 2010-01-07 2011-07-14 出光興産株式会社 芳香族ポリカーボネート樹脂組成物及びそれを用いた光学成形品
WO2011155490A1 (ja) * 2010-06-09 2011-12-15 出光興産株式会社 ポリカーボネート系樹脂組成物及びその成形品
JP6345687B2 (ja) 2012-12-07 2018-06-20 コベストロ、ドイチュラント、アクチエンゲゼルシャフトＣｏｖｅｓｔｒｏ Ｄｅｕｔｓｃｈｌａｎｄ Ａｇ 難燃性ポリカーボネート成形組成物ｖｉ
US9328240B2 (en) 2012-12-21 2016-05-03 Sabic Global Technologies B.V. Polycarbonate compositions, articles formed therefrom, and methods of manufacture thereof
JP6133644B2 (ja) 2013-03-25 2017-05-24 帝人株式会社 難燃光拡散性ポリカーボネート樹脂組成物
JP7106809B2 (ja) * 2013-11-11 2022-07-27 出光興産株式会社 芳香族ポリカーボネート樹脂成形体
CN105907074B (zh) * 2016-07-05 2018-02-09 上海日之升科技有限公司 金属颜料预处理方法、金属颜料及采用金属颜料的pc材料
CN106633755A (zh) 2016-10-14 2017-05-10 上海金发科技发展有限公司 一种具有优良外观及静电耗散阻燃性能的复合材料
KR20200029482A (ko) * 2017-07-31 2020-03-18 이데미쓰 고산 가부시키가이샤 방향족 폴리카보네이트 수지 조성물 및 광학 성형품
JP7152914B2 (ja) * 2018-09-14 2022-10-13 出光興産株式会社 ポリカーボネート系樹脂組成物

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2011502208A (ja) * 2007-11-02 2011-01-20 バイエル・マテリアルサイエンス・アクチェンゲゼルシャフト ポリオール含有耐燃性ポリカーボネート
WO2011149030A1 (ja) * 2010-05-27 2011-12-01 出光興産株式会社 ポリカーボネート樹脂組成物及びポリカーボネート樹脂成形体
WO2013129310A1 (ja) * 2012-02-29 2013-09-06 三菱レイヨン株式会社 樹脂改質剤、ポリカーボネート樹脂組成物及びその成形体
JP2015093913A (ja) * 2013-11-11 2015-05-18 出光興産株式会社 ポリカーボネート樹脂成形材料

Also Published As

Publication number Publication date
US20220049088A1 (en) 2022-02-17
CN112689661B (zh) 2023-07-07
US12398266B2 (en) 2025-08-26
TW202022040A (zh) 2020-06-16
JP7252727B2 (ja) 2023-04-05
JP2020045391A (ja) 2020-03-26
TWI838400B (zh) 2024-04-11
CN112689661A (zh) 2021-04-20

Similar Documents

Publication Publication Date Title
TWI521015B (zh) The polycarbonate resin composition and a polycarbonate resin molded article
CN103547857B (zh) 导光体用聚碳酸酯树脂组合物以及由它形成的导光体和面光源体
WO2020054742A1 (ja) ポリカーボネート系樹脂組成物
CN102597111A (zh) 由芳香族聚碳酸酯树脂组合物形成的挤出成型品
US12398266B2 (en) Polycarbonate resin composition
JP6042593B2 (ja) 難燃光拡散性ポリカーボネート樹脂組成物からなる押し出し成形品
JP2011116839A (ja) 難燃光拡散性ポリカーボネート樹脂組成物
JP2006249291A (ja) ガラス強化ポリカーボネート樹脂組成物
JP2012162610A (ja) 発光難燃高光線透過樹脂組成物
WO2022215657A1 (ja) ポリカーボネート系樹脂組成物及び成形品
JP6991003B2 (ja) 強化ポリカーボネート樹脂組成物
JP6956538B2 (ja) 強化ポリカーボネート樹脂組成物
JP2012214660A (ja) 発光難燃光拡散性樹脂組成物および樹脂板
JP2022087564A (ja) ポリカーボネート樹脂組成物および通信機器用回路成形品

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 19861035

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 19861035

Country of ref document: EP

Kind code of ref document: A1

WWG Wipo information: grant in national office

Ref document number: 17274848

Country of ref document: US
