WO2019013174A1 - 環状オレフィン樹脂組成物 - Google Patents

環状オレフィン樹脂組成物 Download PDF

Info

Publication number
WO2019013174A1
WO2019013174A1 PCT/JP2018/025910 JP2018025910W WO2019013174A1 WO 2019013174 A1 WO2019013174 A1 WO 2019013174A1 JP 2018025910 W JP2018025910 W JP 2018025910W WO 2019013174 A1 WO2019013174 A1 WO 2019013174A1
Authority
WO
WIPO (PCT)
Prior art keywords
compound
mass
resin composition
cyclic olefin
piperidyl
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2018/025910
Other languages
English (en)
French (fr)
Inventor
栄起 國本
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Polyplastics Co Ltd
Original Assignee
Polyplastics Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Polyplastics Co Ltd filed Critical Polyplastics Co Ltd
Priority to JP2018559405A priority Critical patent/JP6469331B1/ja
Priority to CN201880030697.3A priority patent/CN110621738B/zh
Priority to KR1020197034438A priority patent/KR102104540B1/ko
Publication of WO2019013174A1 publication Critical patent/WO2019013174A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/10—Esters; Ether-esters
    • C08K5/11—Esters; Ether-esters of acyclic polycarboxylic acids
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/13—Phenols; Phenolates
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/16—Nitrogen-containing compounds
    • C08K5/34—Heterocyclic compounds having nitrogen in the ring
    • C08K5/3412—Heterocyclic compounds having nitrogen in the ring having one nitrogen atom in the ring
    • C08K5/3432—Six-membered rings
    • C08K5/3435—Piperidines
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/16—Nitrogen-containing compounds
    • C08K5/34—Heterocyclic compounds having nitrogen in the ring
    • C08K5/3467—Heterocyclic compounds having nitrogen in the ring having more than two nitrogen atoms in the ring
    • C08K5/3477—Six-membered rings
    • C08K5/3492—Triazines
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/49—Phosphorus-containing compounds
    • C08K5/51—Phosphorus bound to oxygen
    • C08K5/52—Phosphorus bound to oxygen only
    • C08K5/521—Esters of phosphoric acids, e.g. of H3PO4
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L45/00—Compositions of homopolymers or copolymers of compounds having no unsaturated aliphatic radicals in side chain, and having one or more carbon-to-carbon double bonds in a carbocyclic or in a heterocyclic ring system; Compositions of derivatives of such polymers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L53/00—Compositions of block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers
    • C08L53/02—Compositions of block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers of vinyl-aromatic monomers and conjugated dienes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L53/00—Compositions of block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers
    • C08L53/02—Compositions of block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers of vinyl-aromatic monomers and conjugated dienes
    • C08L53/025—Compositions of block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers of vinyl-aromatic monomers and conjugated dienes modified

Definitions

  • the present invention relates to cyclic olefin resin compositions.
  • the cyclic olefin resin is a resin having a cyclic olefin skeleton in the main chain, and is a resin having many features such as high transparency, high thermal deformation temperature, low birefringence, hydrolysis resistance, and the like. For this reason, cyclic olefin resin is used in various fields where these characteristics are required.
  • cyclic olefin resins are used as raw materials for lenses, light guide plates, optical devices such as diffraction gratings and the like because they can exhibit high heat resistance, high transparency, and low birefringence.
  • Patent Document 1 discloses that a cyclic olefin resin containing a specific repeating unit at a predetermined ratio can be used as a raw material for an optical lens or the like.
  • the present invention has been made to solve the above-described problems, and an object thereof is to provide a resin composition capable of producing a molded article having good heat resistance, light resistance, and moisture and heat resistance. is there.
  • the present inventors have intensively studied to solve the above problems.
  • the composition which contains a specific component with cyclic olefin resin which has predetermined load deflection temperature it discovers that the above-mentioned subject can be solved and came to complete the present invention. More specifically, the present invention provides the following.
  • cyclic olefin resin A compound (A) having a 3,5-di-tert-butyl-4-hydroxyphenyl group, A compound (B) having a 2,2,6,6-tetramethyl-4-piperidyl group or a 1,2,2,6,6-pentamethyl-4-piperidyl group; UV absorber, Condensed phosphate ester, A resin composition comprising a block copolymer containing styrene in the main chain,
  • the cyclic olefin-based resin has a deflection temperature under load of at least 125 ° C. at 1.8 MPa measured on a test piece which has not been subjected to annealing treatment by a method in accordance with ISO 75-1, 2.
  • the content of the compound (A) and the compound (B) is: part by mass of the compound (A) based on 100 parts by mass of the cyclic olefin resin ⁇ mass of the compound (B) based on 100 parts by mass of the cyclic olefin resin A resin composition that fills parts.
  • the content of the ultraviolet absorber and the compound (B) is, based on 100 parts by mass of the cyclic olefin resin, based on 100 parts by mass of the ultraviolet absorber based on 100 parts by mass of the cyclic olefin resin
  • the compound (B) is a fatty acid (C12-21 and C18 unsaturated) 2,2,6,6-tetramethyl-4-piperidyl ester, bis (2,2,6,6-tetramethyl-4 -Piperidyl) sebacate, poly [ ⁇ 6-morpholino-1,3,5-triazine-2,4-diyl ⁇ ⁇ (1,2,2,6,6-pentamethyl-4-piperidyl) imino ⁇ hexamethylene ⁇ ( 1,2,2,6,6-pentamethyl-4-piperidyl) imino ⁇ ], and poly [ ⁇ 6- (1,1,3,3-tetramethylbutyl) amino-1,3,5-triazine- 2,4-diyl ⁇ ⁇ (2,2,6,6-tetramethyl-4-piperidyl) imino ⁇ hexamethylene ⁇ (2,2,6,6-tetramethyl-4-piperidyl) imino ⁇ ], and From the compound of formula (1)
  • the resin composition in any one of (1) to
  • the UV absorber is 2- (2H-benzotriazol-2-yl) -4--6-bis (1-methyl-1-phenylmethyl) phenol, 2,2'-methylenebis [6- (2H) -Benzotriazol-2-yl) -4- (1,1,3,3-tetramethylbutyl) phenol], 2- [4,6-bis (2,4-dimethylphenyl) -1,3,5- Triazin-2-yl] -5- (octyloxy) phenol, bis ⁇ 2- [4- (4,6-diphenyl-1,3,5-triazin-2-yl) -3-hydroxyphenoxy] ethyl ⁇ dodecane
  • the resin composition according to any one of (1) to (5), comprising one or more selected from the group consisting of geoate and tetra-ethyl-2,2- (1,4-phenylene-dimethylidene) -bismalonate object.
  • the block copolymer has a styrene content of 45% by mass to 70% by mass, and includes a hydride of a block copolymer of styrene and butadiene and / or isoprene.
  • the resin composition in any one of (7).
  • the resin composition which can manufacture a molded article in which all of heat resistance, light resistance, and heat-and-moisture resistance are favorable is provided.
  • the resin composition of the present invention is a cyclic olefin resin having a deflection temperature under load of 125 ° C. or higher at 1.8 MPa measured on a test piece which has not been subjected to annealing treatment by a method in accordance with ISO 75-1, 2.
  • the resin composition comprises a compound (B) having a 4-piperidyl group, an ultraviolet light absorber, a condensed phosphoric acid ester, and a block copolymer containing styrene in the main chain.
  • the structure of the resin composition of this invention is demonstrated.
  • the cyclic olefin-based resin in the present invention is a deflection temperature under load of 1.8 MPa measured on a test piece which has not been subjected to annealing treatment according to ISO 75-1, 2 (hereinafter, “load deflection temperature of cyclic olefin-based resin It is not particularly limited as long as it is a polymer or copolymer containing a structural unit derived from a cyclic olefin in its main chain) at 125 ° C. or higher. When the deflection temperature under load of the cyclic olefin resin contained in the resin composition is 125 ° C.
  • the lower limit value of the deflection temperature under load of the cyclic olefin resin is preferably 125 ° C. or more from the viewpoint of easily suppressing yellowing of a molded article obtained from the resin composition.
  • the upper limit of the deflection temperature under load of the cyclic olefin resin is preferably 170 ° C. or less, more preferably 165 ° C. or less.
  • load deflection temperature means the load deflection temperature of the resin mixture which mixed all the cyclic olefin resin.
  • the cyclic olefin resin having the above deflection temperature under load for example, adjusts the ratio of monomers (for example, norbornene, ethylene etc.) constituting the cyclic olefin resin, or blends cyclic olefin resins having different glass transition points It can be produced by carrying out.
  • a polymer or copolymer containing a structural unit derived from cyclic olefin in the main chain for example, an addition polymer of cyclic olefin or a hydrogenated product thereof, an addition copolymer of cyclic olefin and ⁇ -olefin or hydrogen thereof An additive etc. can be mentioned.
  • the cyclic olefin resins can be used alone or in combination of two or more.
  • cyclic olefin resin what the unsaturated compound which has a polar group further grafts and / or copolymerizes in the said polymer or said copolymer which contains the structural unit derived from cyclic olefin in a principal chain is also mentioned.
  • a polar group a carboxyl group, an acid anhydride group, an epoxy group, an amide group, an ester group, a hydroxyl group etc.
  • a unsaturated compound which has a polar group (meth) acrylic acid, maleic acid Acid, maleic anhydride, itaconic anhydride, glycidyl (meth) acrylate, alkyl (meth) acrylate (1 to 10 carbon atoms) ester, alkyl maleate (1 to 10 carbon atoms) ester, (meth) acrylamide, (meth) ) Acrylic acid 2-hydroxyethyl etc. can be mentioned.
  • cyclic olefin-based resins examples include TOPAS (registered trademark) (manufactured by TOPAS Advanced Polymers), APEL (registered trademark) (manufactured by Mitsui Chemicals, Inc.), Zeonex (registered trademark) (manufactured by Nippon Zeon), Zeonor (registered trademark) (manufactured by Nippon Zeon Co., Ltd.), Arton (registered trademark) (manufactured by JSR Corporation), and the like can be mentioned.
  • TOPAS registered trademark
  • APEL registered trademark
  • Zeonex registered trademark
  • Zeonor registered trademark
  • Arton registered trademark
  • Particularly preferable examples of the addition copolymer of cyclic olefin and ⁇ -olefin are [1] structural units derived from ⁇ -olefin having 2 to 20 carbon atoms, and [2] represented by the following general formula (I) And a copolymer containing a structural unit derived from cyclic olefin.
  • R 1 to R 12 may be the same or different, and are selected from the group consisting of a hydrogen atom, a halogen atom, and a hydrocarbon group, R 9 and R 10 and R 11 and R 12 may be united to form a divalent hydrocarbon group, R 9 or R 10 and R 11 or R 12 may form a ring with each other.
  • n is 0 or a positive integer, When n is 2 or more, R 5 to R 8 may be the same or different among the respective repeating units.
  • ⁇ -olefin of 2 to 20 carbon atoms The ⁇ -olefin having 2 to 20 carbon atoms is not particularly limited. For example, the same one as in JP-A-2007-302722 can be mentioned. These ⁇ -olefins may be used alone or in combination of two or more. Of these, ethylene alone is most preferred.
  • R 1 to R 12 in the general formula (I) may be the same or different, and are selected from the group consisting of a hydrogen atom, a halogen atom and a hydrocarbon group.
  • R 1 to R 12 in the general formula (I) may be the same or different, and are selected from the group consisting of a hydrogen atom, a halogen atom and a hydrocarbon group.
  • the cyclic olefin represented by the general formula (I) the same as those described in JP-A-2007-302722 can be mentioned.
  • cyclic olefins may be used alone or in combination of two or more.
  • bicyclo [2.2.1] hept-2-ene (common name: norbornene) is preferably used alone.
  • the polymerization method of the [1] ⁇ -olefin having 2 to 20 carbon atoms and the cyclic olefin represented by the general formula (I) and the hydrogenation method of the obtained polymer are not particularly limited. Can be carried out according to known methods.
  • the polymerization catalyst to be used is also not particularly limited, and a cyclic olefin resin can be obtained by a known method using a conventionally known catalyst such as Ziegler-Natta type, metathesis type or metallocene type catalyst.
  • the hydrogenation method of the obtained cyclic olefin resin is also not particularly limited, and conventionally known methods can be applied.
  • other copolymerizable unsaturated monomer components may be contained.
  • the unsaturated monomer which may be optionally copolymerized is not particularly limited.
  • a hydrocarbon monomer containing two or more carbon-carbon double bonds in one molecule, etc. Can be mentioned.
  • the hydrocarbon-based monomer containing two or more carbon-carbon double bonds in one molecule the same as those described in JP-A-2007-302722 can be mentioned.
  • cyclic olefin-based resin in the present invention an addition copolymer of norbornene and ethylene is particularly preferable from the viewpoint that the effects of the present invention are easily exhibited.
  • the lower limit value of the glass transition point of the cyclic olefin resin is not particularly limited, but is preferably 130 ° C. or more, more preferably 145 ° C. or more. It is easy to provide heat resistance to the molded article obtained from a resin composition as it is a range to which the glass transition point of cyclic olefin resin takes such a thing.
  • the upper limit value of the glass transition point of the cyclic olefin resin is not particularly limited, but is preferably 190 ° C. or less, more preferably 185 ° C. or less. It is easy to suppress yellowing of the molded article obtained from a resin composition as it is a range which the glass transition point of cyclic olefin resin takes.
  • Tg glass transition point of the cyclic olefin resin
  • a value measured by a DSC method (method described in ISO 11357-1, -2, -3) under a condition of a temperature rising rate of 20 ° C / min is adopted.
  • the lower limit value of the content of the cyclic olefin resin is not particularly limited, but it is preferably 65.0% by mass or more, more preferably 95.0% by mass or more in the resin composition.
  • the upper limit of content of cyclic olefin resin is not specifically limited, Preferably it is 98.0 mass% or less in a resin composition.
  • Compound (A) and Compound (B) Compound (A) having a 3,5-di-tert-butyl-4-hydroxyphenyl group (hereinafter, also referred to as “compound (A)”), and 2,2,6,6-tetramethyl-4-
  • the compound (B) having a piperidyl group or a 1,2,2,6,6-pentamethyl-4-piperidyl group (hereinafter, also referred to as a “compound (B)”) is a cyclic olefin resin together with a UV absorber described later Heat resistance, light resistance, and heat and humidity resistance can be imparted with good balance to molded articles obtained from the resin composition by blending in the contained composition.
  • the content of the compound (A) and the compound (B) is not particularly limited as long as the relationship 1 above is satisfied, but the content of the compound (B) is preferably 1 times the content of the compound (A) Or more, more preferably 2 times or more, and further preferably 3 times or more. In addition, the content of the compound (B) may be preferably 5 times or less, more preferably 3 times or less, the content of the compound (A).
  • the compound (A) may be a hindered phenol (a compound containing a t-butyl group in the ortho position on both sides with respect to the phenolic hydroxyl group).
  • a hindered phenol a compound containing a t-butyl group in the ortho position on both sides with respect to the phenolic hydroxyl group.
  • the compound (A) is not particularly limited as long as it is a compound having a 3,5-di-tert-butyl-4-hydroxyphenyl group, and examples thereof include monocyclic compounds (eg, 2,6-di-t- (B-butyl-p-cresol etc.), polycyclic compounds linked by a hydrocarbon group or a group containing a sulfur atom (eg, 4,4′-methylenebis (2,6-di-t-butylphenol), 1,3, 5-trimethyl-2,4,6-tris (3,5-di-t-butyl-4-hydroxybenzyl) benzene etc., compounds having an ester group or an amide group (eg, n-octadecyl-3- (4) '-Hydroxy-3', 5'-di-t-butylphenyl) propionate, n-octadecyl-2- (4'-hydroxy-3 ', 5'-di-t-butylphenyl)
  • pentaerythritol tetrakis [3- (3,5-di-t-butyl-4-hydroxyphenyl) propionate] is preferable from the viewpoint that the effects of the present invention are easily exhibited.
  • the compound (B) is not particularly limited as long as it is a compound having a 2,2,6,6-tetramethyl-4-piperidyl group or a 1,2,2,6,6-pentamethyl-4-piperidyl group.
  • the compound (B) can be used alone or in combination of two or more.
  • Examples of compounds having a 2,2,6,6-tetramethyl-4-piperidyl group include 2,2,6,6-tetramethyl-4-piperidine stearin, fatty acids (C12-21 and C18 unsaturated) 2,2 , 6,6-Tetramethyl-4-piperidyl ester, poly [ ⁇ 6-morpholino-1,3,5-triazine-2,4-diyl ⁇ ⁇ (2,2,6,6-tetramethyl-4-piperidyl] ) Imino ⁇ hexamethylene ⁇ (2,2,6,6-tetramethyl-4-piperidyl) imino ⁇ ], bis (2,2 ′, 6,6′-tetramethyl-4-piperidyl) sebacate, dimethyl succinate -1- (2-hydroxyethyl) -4-hydroxy-2,2,6,6-tetramethylpiperidine polycondensate, poly [ ⁇ 6- (1,1,3,3-tetramethylbutyl) amino-1 , 3,5- Liazine-2,4-d
  • Examples of the compound having a 1,2,2,6,6-pentamethyl-4-piperidyl group include propanedioic acid [ ⁇ 4-methoxyphenyl ⁇ methylene] -bis (1,2,2,6,6-pentamethyl- 4-piperidyl) ester, bis- (1,2,6,6-pentamethyl-4-piperidyl) -2- (3,5-di-t-butyl-4-hydroxybenzyl) -2-n-butyl malonate Bis (1,2,2,6,6-pentamethyl-4-piperidyl) ⁇ [3,5-bis (1,1-dimethylethyl) -4-hydroxyphenyl] methyl ⁇ butyl malonate, bis- ( N-methyl-2,2,6,6-tetramethyl-4-piperidyl) sebacate, poly [ ⁇ 6-morpholino-1,3,5-triazine-2,4-diyl ⁇ ⁇ (1,2,2,2,7 6, 6 pen Methyl-4-piperidyl) im
  • fatty acids C12-21 and C18 unsaturated 2,2,6,6-tetramethyl-4-piperidyl ester, bis, among the above-described ones, in particular, from the viewpoint that the effects of the present invention are easily exhibited.
  • the content of the compounds (A) and (B) is not particularly limited as long as the relationship 1 above is satisfied.
  • the lower limit value of the content of the compound (A) is preferably 0.01 parts by mass or more, and more preferably 0.10 parts by mass with respect to 100 parts by mass of the cyclic olefin resin, from the viewpoint of easily achieving the effects of the present invention. Part or more.
  • the upper limit of content of a compound (A) is not specifically limited, It is 2.00 mass parts or less with respect to 100 mass parts of cyclic olefin resin.
  • the lower limit value of the content of the compound (B) is preferably 0.01 parts by mass or more, and more preferably 0.10 parts by mass or more, with respect to 100 parts by mass of the cyclic olefin resin.
  • the upper limit of content of a compound (B) is not specifically limited, Preferably it is 2.00 mass parts or less with respect to 100 mass parts of cyclic olefin resin.
  • the lower limit of the content of the compound (A) is preferably 0.01% by mass or more, more preferably 0.10% by mass or more in the resin composition.
  • the upper limit of the content of the compound (A) is not particularly limited, but it is preferably 2.00% by mass or less in the resin composition.
  • the lower limit of the content of the compound (B) is preferably 0.01% by mass or more, and more preferably 0.10% by mass or more in the resin composition.
  • the upper limit of the content of the compound (B) is not particularly limited, but it is preferably 2.00% by mass or less in the resin composition.
  • UV absorber imparts heat resistance, light resistance, and moist heat resistance to the molded article obtained from the resin composition in a well-balanced manner by combining the compound (A) and (B) with the cyclic olefin resin-containing composition. it can.
  • UV absorber is not particularly limited, but benzotriazole-based UV absorber (2- (2H-benzotriazol-2-yl) -4--6-bis (1-methyl-1-phenylmethyl) phenol, 2 , 2′-methylenebis [6- (2H-benzotriazol-2-yl) -4- (1,1,3,3-tetramethylbutyl) phenol], etc., triazine-based ultraviolet absorbers (2- [4, 6-Bis (2,4-dimethylphenyl) -1,3,5-triazin-2-yl] -5- (octyloxy) phenol, bis ⁇ 2- [4- (4,6-diphenyl-1,3 , 5-Triazin-2-yl) -3-hydroxyphenoxy] ethyl ⁇ dodecanedioate, etc., and other UV absorbers (tetra-ethyl-2,2- (1,4-phenylene-dimethylidene)) Bismalonate, etc.) and
  • the ultraviolet absorber may be used alone or in combination of two or more.
  • the content of the ultraviolet absorber is not particularly limited.
  • the lower limit of the content of the ultraviolet absorber is preferably 0.01 parts by mass or more, more preferably 100 parts by mass of the cyclic olefin resin, from the viewpoint of easily enhancing heat resistance, light resistance, and moist heat resistance in a well-balanced manner. Is 0.10 parts by mass or more.
  • the upper limit of content of a ultraviolet absorber is not specifically limited, It is 2.00 mass parts or less with respect to 100 mass parts of cyclic olefin resin.
  • the lower limit of the content of the ultraviolet absorber is preferably 0.01% by mass or more, and more preferably 0.10% by mass or more in the resin composition.
  • the upper limit of the content of the ultraviolet absorber is preferably 2.00% by mass or less in the resin composition.
  • the content of the ultraviolet absorber and the compound (B) should satisfy the following relational expression 2, that is, the content of the ultraviolet absorber and It is preferable to combine so that content of a compound (B) may be equal, or content of a compound (B) may become larger than content of a ultraviolet absorber.
  • the content of the ultraviolet absorber and the compound (B) is preferably such that the content of the compound (B) is 1 or more times, more preferably 2 or more times, still more preferably 3 times the content of the ultraviolet light absorber It may be more than.
  • the content of the compound (B) may be preferably 5 times or less, more preferably 3 times or less, the content of the ultraviolet light absorber.
  • condensed phosphate ester imparts good light resistance to molded articles obtained from the cyclic olefin resin-containing composition without inhibiting the effects of the compound (A), the compound (B), and the ultraviolet light absorber as described above. It is possible to suppress yellowing of the molded article.
  • 1,3 phenylene bis (diphenyl phosphate), 1,3 phenylene bis (di-4 methyl phenyl phosphate), 1,3 phenylene bis (di-2,6 xylenyl) as the condensed phosphoric acid ester Phosphate), 1,4 phenylene bis (diphenyl phosphate), 1,4 phenylene bis (di-2,6 xylenyl phosphate), 4,4 'biphenylene bis (diphenyl phosphate), 4,4' biphenylene bis (di-) 2, 6 xylenyl phosphates); hydroquinone phosphates corresponding to these phosphates, biphenol phosphates; condensed phosphate esters such as biphenol-A phosphates.
  • 1,3 phenylene bis (di-2,6 xylenyl phosphate) is preferable from the viewpoint of particularly easily enhancing light resistance.
  • the condensed phosphoric acid ester can be used alone or in combination of two or more.
  • the content of the condensed phosphoric acid ester is not particularly limited. From the viewpoint of easily imparting light resistance to a molded article obtained from the resin composition, the lower limit value of the content of the condensed phosphate is preferably 0.05 parts by mass or more with respect to 100 parts by mass of the cyclic olefin resin, More preferably, it is 0.10 mass part or more.
  • the upper limit of content of condensation phosphoric acid ester is not specifically limited, It is 1.00 mass parts or less with respect to 100 mass parts of cyclic olefin resin.
  • the lower limit of the content of the condensed phosphate is preferably 0.05% by mass or more, and more preferably 0.10% by mass or more in the resin composition.
  • the upper limit value of the content of the condensed phosphoric acid ester is preferably 1.00% by mass or less in the resin composition.
  • the block copolymer containing styrene in the main chain (hereinafter, also referred to as “the block copolymer in the present invention”) does not inhibit the action of the above compound (A), compound (B) and ultraviolet absorber.
  • the block copolymer in the present invention does not inhibit the action of the above compound (A), compound (B) and ultraviolet absorber.
  • good moisture and heat resistance can be imparted to a molded article obtained from the cyclic olefin-based resin-containing composition, and cracking in a molded article under moist and heat resistant environment can be suppressed.
  • the block copolymer in the present invention is not particularly limited as long as it contains styrene in the main chain, and those having an aromatic vinyl polymer block (hard segment) and a rubber block (soft segment), or the like A water additive etc. can be used.
  • the hard segment and the soft segment may each be formed of one type of monomer, or may be formed of a plurality of monomers.
  • the block copolymer in the present invention can be used singly or in combination of two or more.
  • the aromatic vinyl compound (monomer) forming the hard segment contains at least substituted or unsubstituted styrene.
  • substituted or unsubstituted styrene as the aromatic vinyl compound, it is possible to suppress the formation of cracks in the molded product when the molded product obtained from the resin composition is subjected to wet heat treatment.
  • the substituted or unsubstituted styrene is contained as the aromatic vinyl compound, the refractive index of the block copolymer in the present invention can be easily brought close to the refractive index of the cyclic olefin resin, and can be obtained from the resin composition. It is easy to increase the transparency of molded articles.
  • the molded product obtained from the resin composition is cracked in the inside of the resin molded product when subjected to wet heat treatment Is easy to enter.
  • the content is too small, the difference between the refractive index of the block copolymer in the present invention and the refractive index of the cyclic olefin resin as a matrix becomes too large, so from the dispersion of the block copolymer in the present invention The refraction and scattering of light may increase, and the transparency of the molded body may be impaired.
  • the content of the repeating unit derived from the aromatic vinyl compound is adjusted in consideration of the above problem and the degree of the crack.
  • the above content (the content of the repeating unit derived from the aromatic vinyl polymer block in the block copolymer of the present invention) in order to make it difficult for the crack to occur when the resin molded product is wet heat treated
  • the upper limit thereof is preferably 70% by mass or less, more preferably 65% by mass or less, and the lower limit thereof is preferably 45% by mass or more, more preferably 51% by mass or more.
  • the styrene content in the block copolymer of the present invention (substituted or unsubstituted in the block copolymer of the present invention, from the viewpoint of particularly easily suppressing the yellowing and the occurrence of cracks of molded articles obtained from the resin composition
  • the upper limit of the content of the repeating unit derived from styrene is preferably 70% by mass or less, more preferably 65% by mass or less, and the lower limit is preferably 45% by mass or more, more preferably 51% by mass or more is there.
  • substituted styrene As substituted styrene, ⁇ -alkyl substituted styrene such as ⁇ -methylstyrene, ⁇ -ethylstyrene, ⁇ -methyl-p-methylstyrene, etc .; o-methylstyrene, m-methylstyrene, p-methylstyrene, 2,4- Nuclear alkyl substituted styrenes such as dimethylstyrene, ethylstyrene, 2,4,6-trimethylstyrene, o-t-butylstyrene, p-t-butylstyrene, p-cyclohexylstyrene, etc.
  • ⁇ -alkyl substituted styrene such as ⁇ -methylstyrene, ⁇ -ethylstyrene, ⁇ -methyl-p-methylstyrene, etc
  • o-chlorostyrene o-chlorostyrene, m-chlorostyrene, Nuclear halogenated styrenes such as p-chlorostyrene, p-bromostyrene, 2-methyl-4-chlorostyrene and the like can be mentioned.
  • ⁇ -olefins ethylene, propylene, 1-butene, 1-hexene, ⁇ -C 2-12 olefins such as 1-octene etc.
  • diene monomers butadiene, isoprene etc.
  • the molded product obtained from the resin composition is less likely to be cracked when subjected to wet heat treatment.
  • the difference between the refractive index of the block copolymer in the present invention and the refractive index of the cyclic olefin resin as a matrix becomes too large, so from the dispersion of the block copolymer in the present invention There is a problem in that the light refraction and scattering of the light are increased, and the transparency of the molded body is impaired.
  • the content of the repeating unit derived from the above compound is adjusted in consideration of the above problem and the degree of the crack.
  • the upper limit of the content is preferably 55% by mass or less, more preferably 49% by mass or less
  • the lower limit thereof is preferably 30% by mass or more, more preferably 35% by mass or more.
  • block copolymer in the present invention examples include styrene-butadiene copolymer (SBR), styrene-butadiene-styrene copolymer (SBS), hydrogenated styrene-butadiene copolymer (H-SBR), hydrogen Additive Styrene-Butadiene-Styrene Copolymer (SEBS), Hydrogenated Styrene-Isoprene-Styrene Copolymer (SEPS), Styrene-isobutylene-Styrene Copolymer (SIBS), Hydrogenated Styrene-Isoprene-Butadiene-Styrene Copolymer And coalesced (SEEPS), styrene-isoprene-styrene copolymer (SIS).
  • SBR styrene-butadiene copolymer
  • SBS hydrogenated styrene-but
  • the styrene content (substituted or non-substituted in the block copolymer in the present invention, from the viewpoint of particularly easily suppressing the occurrence of yellowing and cracking of molded articles obtained from the resin composition).
  • the content of repeating units derived from substituted styrene is 45% by mass or more and 70% by mass or less, and a hydrogenated block copolymer of styrene and butadiene and / or isoprene (SEBS, SEPS, SEEPS, etc. Those containing) are preferred.
  • the content of the block copolymer in the present invention is not particularly limited.
  • the lower limit value of the content of the block copolymer in the present invention is preferably 0.1 mass to 100 mass parts of the cyclic olefin resin from the viewpoint of easily imparting moist heat resistance to a molded article obtained from the resin composition.
  • the content is at least part, more preferably at least 0.5 parts by mass.
  • the upper limit of content of the block copolymer in this invention is not specifically limited, It is 1.0 mass part or less with respect to 100 mass parts of cyclic olefin resin.
  • the lower limit of the content of the block copolymer in the present invention is preferably 0.1% by mass or more, more preferably 0.5% by mass or more in the resin composition.
  • the upper limit of the content of the block copolymer in the present invention is preferably 1.0% by mass or less in the resin composition.
  • the resin composition of the present invention may contain components other than the above.
  • examples of such other components include thermoplastic resins other than cyclic olefin resins, and additives such as lubricants, stabilizers, reinforcing agents, plasticizers and pigments.
  • additives such as lubricants, stabilizers, reinforcing agents, plasticizers and pigments.
  • the types and amounts of these resins and additives can be appropriately selected according to the effect to be obtained.
  • the method for producing the resin composition of the present invention is not particularly limited.
  • the resin composition of the present invention can be prepared by using equipment and methods known as a method for preparing a resin composition.
  • necessary components can be mixed and kneaded using a single- or twin-screw extruder or other melt-kneading apparatus to prepare molding pellets. All components may be simultaneously fed from the hopper and melt-kneaded may be good, or some components may be fed from the side feed port and melt-kneaded.
  • a molded article can be manufactured by a conventionally known molding method using the resin composition of the present invention.
  • conventionally known molding methods include molding methods such as injection molding and extrusion molding.
  • the molded article obtained from the resin composition of the present invention is not particularly limited, but a camera lens, a pickup lens, a projector lens, a lens of an illumination device (such as an LED or a cold cathode tube), a lamp cover, a conductor A light, a resin window, an optical film, an optical sheet etc. are mentioned.
  • the molded article obtained from the resin composition of the present invention is good in all of heat resistance, light resistance, and heat and humidity resistance, and generation of yellowing and cracks is suppressed.
  • the heat resistance, light resistance, moisture heat resistance, and evaluation of yellowing and occurrence of cracks can be evaluated by the methods shown in the examples.
  • ⁇ Material of Resin Composition> The resin compositions of Examples and Comparative Examples were obtained by melt-kneading at a cylinder temperature of 260 to 300 ° C. using a 30 mm ⁇ twin-screw extruder at a material ratio as shown in Tables 1-4. The following was used as a material of the resin composition. In addition, the ratio of each material was shown as a mass part with respect to 100 mass parts of cyclic olefin resin.
  • Cyclic olefin resin As cyclic olefin resin, any 1 or more types of following 4 types of "COC" were used. All of these cyclic olefin resins are addition copolymers of norbornene and ethylene.
  • the “load deflection temperature” of the above COC and “load deflection temperature (° C.) of cyclic olefin resin” in Table 4 refer to each cyclic olefin resin (resin mixture in the case of containing multiple cyclic olefin resins).
  • the deflection temperature under load of 1.8 MPa measured by the method according to ISO 75-1 and 2 is shown for a test piece prepared by using and not subjected to annealing treatment.
  • the "Tg" of the above-mentioned COC indicates the glass transition point of each cyclic olefin resin measured by the method according to ISO 11357-1, -2, -3 under the condition of a temperature rising rate of 20 ° C / min.
  • MVR of the above-mentioned COC shows the melt volume rate measured on the conditions of measurement temperature 260 ° C, and load 2160g by the method based on ISO1133 about each cyclic olefin system resin.
  • Compound (A) The following was used as a compound (A) having a 3,5-di-tert-butyl-4-hydroxyphenyl group. Pentaerythritol tetrakis [3- (3,5-di-t-butyl-4-hydroxyphenyl) propionate] ("Irganox 1010", manufactured by BASF Japan Ltd.) Also, in place of the compound (A), the following hindered phenols were also used.
  • UV absorber The following was used as an ultraviolet absorber.
  • 2- (2H-benzotriazol-2-yl) -4-6-bis (1-methyl-1-phenylmethyl) phenol ("Tinuvin 234", manufactured by BASF Japan Ltd.)
  • 2,2'-Methylenebis [6- (2H-benzotriazol-2-yl) -4- (1,1,3,3-tetramethylbutyl) phenol] ("LA-31", manufactured by ADEKA Corporation)
  • LA-31 manufactured by ADEKA Corporation
  • Bis ⁇ 2- [4- (4,6-diphenyl-1,3,5-triazin-2-yl) -3-hydroxyphenoxy] ethyl ⁇ dodecanedioate ("LA-1000", manufactured by ADEKA Corporation)
  • 2- [4,6-Bis (2,4-dimethylphenyl) -1,3,5-triazin-2-yl] -5- (octyloxy) phenol (CYASORB UV-1164” from CYTEC IN
  • Condensed phosphate ester (Condensed phosphate ester) The following was used as condensed phosphoric acid ester. 1,3 phenylene bis (di-2,6 xylenyl phosphate) ("PX-200" manufactured by Daihachi Chemical Industry Co., Ltd.)
  • Block copolymer The following was used as a block copolymer containing styrene in the main chain.
  • "Septon 8104" SEBS, styrene content 60% by mass, Kuraray Co., Ltd.
  • Septon 8105 SEBS, styrene content 65% by mass, Kuraray Co., Ltd.
  • "Septon 2104" SEPS, styrene content 65% by mass, Kuraray Co., Ltd.
  • Hybrar KL 7350 SEEPS, styrene content 50% by mass, Kuraray Co., Ltd.
  • "Tough Tech H1043 SEBS, styrene content 67% by mass, manufactured by Asahi Kasei Corporation
  • "DYNARON 9901P SEBS, 54% by mass styrene content, manufactured by JSR Corporation
  • Lubricant Pentaerythritol tetrastearate (PETS), manufactured by NOF Corporation
  • the haze value after said light irradiation was also measured.
  • the haze value was measured by a method according to JIS K7136 using a haze meter (manufactured by Toyo Seiki Seisaku-sho, trade name: Haze Guard II). The smaller the haze value, the higher the light resistance of the molded article.
  • the molded articles obtained from the resin composition of the present invention were all good in heat resistance, light resistance and moisture and heat resistance, and the occurrence of yellowing and cracks was suppressed. Such a tendency was observed regardless of the type of UV absorber used.
  • molded articles obtained from a resin composition which does not satisfy the requirements of the resin composition of the present invention are inferior in heat resistance, light resistance and moisture and heat resistance, and remarkable yellowing and cracks are observed after each test.
  • the molded articles obtained from the resin composition of the present invention were all good in heat resistance, light resistance and moisture and heat resistance, and the occurrence of yellowing and cracks was suppressed.
  • the compound (A) it was found that, as in the present invention, it is not possible to realize well-balanced properties as in the present invention, unless the relationship of “parts by mass of part) ⁇ parts by mass of compound (B) to 100 parts by mass of cyclic olefin resin”.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Compositions Of Macromolecular Compounds (AREA)

Abstract

本発明の課題は、耐熱性、耐光性、及び耐湿熱性のいずれもが良好な成形品を製造できる樹脂組成物を提供することである。　本発明は、環状オレフィン系樹脂を含む樹脂組成物であって、所定の基を有する化合物（Ａ）と、所定の基を有する化合物（Ｂ）と、紫外線吸収剤と、縮合リン酸エステルと、主鎖にスチレンを含むブロック共重合体と、を含み、前記環状オレフィン系樹脂は、ＩＳＯ７５－１，２に準拠する方法で、アニール処理を施していない試験片について測定した１．８ＭＰａにおける荷重たわみ温度が１２５℃以上であり、前記化合物（Ａ）及び前記化合物（Ｂ）の含有量が、前記環状オレフィン系樹脂１００質量部に対する前記化合物（Ａ）の質量部≦前記環状オレフィン系樹脂１００質量部に対する前記化合物（Ｂ）の質量部を満たす、樹脂組成物を提供する。

Description

環状オレフィン樹脂組成物
　本発明は、環状オレフィン樹脂組成物に関する。
　環状オレフィン系樹脂は、主鎖に環状オレフィンの骨格を有する樹脂であり、高透明性、高熱変形温度、低複屈折性、耐加水分解性等、多くの特徴をもつ樹脂である。このため、環状オレフィン系樹脂は、これらの特徴が必要とされる多種多様な分野に用いられている。
　とりわけ、高耐熱性、高透明性、及び、低複屈折性を発揮できる点から、環状オレフィン系樹脂は、レンズ、導光板、回折格子等の光学デバイス等の原料として用いられている。例えば、特許文献１には、特定の繰り返し単位を所定の割合で含む環状オレフィン系樹脂が、光学レンズ等の原料として使用できることが開示されている。
特開２０１３－１８９６２号公報
　しかし、より高いバランスで良好な耐熱性、耐光性、及び耐湿熱性を備え、黄変やクラック等が生じにくい成形品が得られる環状オレフィン系樹脂含有組成物の開発が求められていた。
　本発明は、上記の課題を解決するためになされたものであり、その目的は、耐熱性、耐光性、及び耐湿熱性のいずれもが良好な成形品を製造できる樹脂組成物を提供することにある。
　本発明者らは、上記課題を解決するために鋭意研究を重ねた。その結果、所定の荷重たわみ温度を有する環状オレフィン系樹脂とともに、特定の成分を含む組成物によれば、上記の課題を解決できることを見出し、本発明を完成するに至った。より具体的には本発明は以下のものを提供する。
　（１）　環状オレフィン系樹脂と、
　３，５－ジ－ｔｅｒｔ－ブチル－４－ヒドロキシフェニル基を有する化合物（Ａ）と、
　２，２，６，６－テトラメチル－４－ピペリジル基又は１，２，２，６，６－ペンタメチル－４－ピペリジル基を有する化合物（Ｂ）と、
　紫外線吸収剤と、
　縮合リン酸エステルと、
　主鎖にスチレンを含むブロック共重合体と、を含む樹脂組成物であって、
　前記環状オレフィン系樹脂は、ＩＳＯ７５－１，２に準拠する方法で、アニール処理を施していない試験片について測定した１．８ＭＰａにおける荷重たわみ温度が１２５℃以上であり、
　前記化合物（Ａ）及び前記化合物（Ｂ）の含有量が、前記環状オレフィン系樹脂１００質量部に対する前記化合物（Ａ）の質量部≦前記環状オレフィン系樹脂１００質量部に対する前記化合物（Ｂ）の質量部を満たす、樹脂組成物。
　（２）　前記紫外線吸収剤及び前記化合物（Ｂ）の含有量が、前記環状オレフィン系樹脂１００質量部に対する前記紫外線吸収剤の質量部≦前記環状オレフィン系樹脂１００質量部に対する前記化合物（Ｂ）の質量部を満たす、（１）に記載の樹脂組成物。
　（３）　前記環状オレフィン系樹脂はノルボルネンとエチレンとの付加共重合体を含む、（１）又は（２）に記載の樹脂組成物。
　（４）　前記化合物（Ａ）はペンタエリスリトールテトラキス［３－（３，５－ジ－ｔ－ブチル－４－ヒドロキシフェニル）プロピオネート］を含む、（１）から（３）のいずれかに記載の樹脂組成物。
　（５）　前記化合物（Ｂ）は、脂肪酸（Ｃ１２－２１及びＣ１８不飽和）２，２，６，６－テトラメチル－４－ピペリジルエステル、ビス（２，２，６，６－テトラメチル－４－ピペリジル）セバケート、ポリ［｛６－モルフォリノ－１，３，５－トリアジン－２，４－ジイル｝｛（１，２，２，６，６－ペンタメチル－４－ピペリジル）イミノ｝ヘキサメチレン｛（１，２，２，６，６－ペンタメチル－４－ピペリジル）イミノ｝］、及び、ポリ［｛６－（１，１，３，３－テトラメチルブチル）アミノ－１，３，５－トリアジン－２，４－ジイル｝｛（２，２，６，６－テトラメチル－４－ピペリジル）イミノ｝ヘキサメチレン｛（２，２，６，６－テトラメチル－４－ピペリジル）イミノ｝］、及び以下の式（１）で表される化合物からなる群から選択される１以上を含む、（１）から（４）のいずれかに記載の樹脂組成物。
Figure JPOXMLDOC01-appb-C000002
　（６）　前記紫外線吸収剤は、２－（２Ｈ－ベンゾトリアゾール－２－イル）－４－６－ビス（１－メチル－１－フェニルメチル）フェノール、２，２’－メチレンビス［６－（２Ｈ－ベンゾトリアゾール－２－イル）－４－（１，１，３，３－テトラメチルブチル）フェノール］、２－［４，６－ビス（２，４－ジメチルフェニル）－１，３，５－トリアジン－２－イル］－５－（オクチルオキシ）フェノール、ビス｛２－［４－（４，６－ジフェニル－１，３，５－トリアジン－２－イル）－３－ヒドロキシフェノキシ］エチル｝ドデカンジオエート、及びテトラ－エチル－２，２－（１，４－フェニレン－ジメチリデン）－ビスマロネートからなる群から選択される１以上を含む、（１）から（５）のいずれかに記載の樹脂組成物。
　（７）　前記縮合リン酸エステルは１，３フェニレンビス（ジ－２，６キシレニルホスフェート）を含む、（１）から（６）のいずれかに記載の樹脂組成物。
　（８）　前記ブロック共重合体は、スチレン含量が４５質量％以上７０質量％以下であり、かつ、スチレンと、ブタジエン及び／又はイソプレンとのブロック共重合体の水素化物を含む、（１）から（７）のいずれかに記載の樹脂組成物。
　本発明によれば、耐熱性、耐光性、及び耐湿熱性のいずれもが良好な成形品を製造できる樹脂組成物が提供される。
　以下、本発明の実施形態について説明する。なお、本発明は以下の実施形態に限定されない。
＜樹脂組成物＞
　本発明の樹脂組成物は、ＩＳＯ７５－１，２に準拠する方法で、アニール処理を施していない試験片について測定した１．８ＭＰａにおける荷重たわみ温度が１２５℃以上である環状オレフィン系樹脂を、３，５－ジ－ｔｅｒｔ－ブチル－４－ヒドロキシフェニル基を有する化合物（Ａ）と、２，２，６，６－テトラメチル－４－ピペリジル基又は１，２，２，６，６－ペンタメチル－４－ピペリジル基を有する化合物（Ｂ）と、紫外線吸収剤と、縮合リン酸エステルと、主鎖にスチレンを含むブロック共重合体とともに含む樹脂組成物である。以下、本発明の樹脂組成物の構成について説明する。
（環状オレフィン系樹脂）
　本発明における環状オレフィン系樹脂は、ＩＳＯ７５－１，２に準拠する方法で、アニール処理を施していない試験片について測定した１．８ＭＰａにおける荷重たわみ温度（以下、「環状オレフィン系樹脂の荷重たわみ温度」ともいう。）が１２５℃以上であり、環状オレフィンに由来する構造単位を主鎖に含む重合体又は共重合体であれば、特に限定されない。樹脂組成物に含まれる環状オレフィン系樹脂の荷重たわみ温度が１２５℃以上であると、樹脂組成物から得られる成形品に十分な耐熱性、耐湿熱性を付与できる。環状オレフィン系樹脂の荷重たわみ温度の下限値は、樹脂組成物から得られる成形品の黄変を抑制しやすいという観点から、好ましくは１２５℃以上である。環状オレフィン系樹脂の荷重たわみ温度の上限値は、好ましくは１７０℃以下、より好ましくは１６５℃以下である。なお、本発明において２種以上の環状オレフィン系樹脂を併用した場合は、荷重たわみ温度とは、全ての環状オレフィン系樹脂を混合した樹脂混合物の荷重たわみ温度を意味する。
　上記の荷重たわみ温度を有する環状オレフィン系樹脂は、例えば、環状オレフィン系樹脂を構成するモノマー（例えば、ノルボルネンやエチレン等）の比率を調整したり、異なるガラス転移点を有する環状オレフィン系樹脂をブレンドしたりすること等によって作製できる。
　環状オレフィンに由来する構造単位を主鎖に含む重合体又は共重合体としては、例えば、環状オレフィンの付加重合体又はその水素添加物、環状オレフィンとα－オレフィンとの付加共重合体又はその水素添加物等を挙げることができる。環状オレフィン系樹脂は、１種単独で使用することも、２種以上を併用することもできる。
　また、環状オレフィン系樹脂としては、環状オレフィンに由来する構造単位を主鎖に含む上記重合体又は上記共重合体において、さらに極性基を有する不飽和化合物がグラフト及び／又は共重合したものも挙げられる。
　極性基としては、例えば、カルボキシル基、酸無水物基、エポキシ基、アミド基、エステル基、ヒドロキシル基等を挙げることができ、極性基を有する不飽和化合物としては、（メタ）アクリル酸、マレイン酸、無水マレイン酸、無水イタコン酸、グリシジル（メタ）アクリレート、（メタ）アクリル酸アルキル（炭素数１～１０）エステル、マレイン酸アルキル（炭素数１～１０）エステル、（メタ）アクリルアミド、（メタ）アクリル酸－２－ヒドロキシエチル等を挙げることができる。
　また、本発明において環状オレフィン系樹脂として用いられる上記共重合体としては、市販の樹脂を用いることもできる。市販されている環状オレフィン系樹脂としては、例えば、ＴＯＰＡＳ（登録商標）（ＴＯＰＡＳ　Ａｄｖａｎｃｅｄ　Ｐｏｌｙｍｅｒｓ社製）、アペル（登録商標）（三井化学社製）、ゼオネックス（登録商標）（日本ゼオン社製）、ゼオノア（登録商標）（日本ゼオン社製）、アートン（登録商標）（ＪＳＲ社製）等を挙げることができる。
　環状オレフィンとα－オレフィンとの付加共重合体として、特に好ましい例としては、〔１〕炭素数２～２０のα－オレフィンに由来する構造単位と、〔２〕下記一般式（Ｉ）で示される環状オレフィンに由来する構造単位と、を含む共重合体を挙げることができる。
Figure JPOXMLDOC01-appb-C000003
 （式中、Ｒ１～Ｒ１２は、それぞれ同一でも異なっていてもよく、水素原子、ハロゲン原子、及び、炭化水素基からなる群より選ばれるものであり、
　Ｒ９とＲ１０、Ｒ１１とＲ１２は、一体化して２価の炭化水素基を形成してもよく、
　Ｒ９又はＲ１０と、Ｒ１１又はＲ１２とは、互いに環を形成していてもよい。
　また、ｎは、０又は正の整数を示し、
　ｎが２以上の場合には、Ｒ５～Ｒ８は、それぞれの繰り返し単位のなかで、それぞれ同一でも異なっていてもよい。）
〔〔１〕炭素数２～２０のα－オレフィン〕
　炭素数２～２０のα－オレフィンは、特に限定されるものではない。例えば、特開２００７－３０２７２２と同様のものを挙げることができる。また、これらのα－オレフィンは、１種単独でも２種以上を同時に使用してもよい。これらのなかでは、エチレンの単独使用が最も好ましい。
〔〔２〕一般式（Ｉ）で示される環状オレフィン〕
　一般式（Ｉ）で示される環状オレフィンについて説明する。一般式（Ｉ）におけるＲ１～Ｒ１２は、それぞれ同一でも異なっていてもよく、水素原子、ハロゲン原子、及び、炭化水素基からなる群より選ばれるものである。一般式（Ｉ）で示される環状オレフィンの具体例としては、特開２００７－３０２７２２と同様のものを挙げることができる。
　これらの環状オレフィンは、１種単独でも、また２種以上を組み合わせて使用してもよい。これらのなかでは、ビシクロ［２．２．１］ヘプタ－２－エン（慣用名：ノルボルネン）を単独使用することが好ましい。
　〔１〕炭素数２～２０のα－オレフィンと〔２〕一般式（Ｉ）で表される環状オレフィンとの重合方法及び得られた重合体の水素添加方法は、特に限定されるものではなく、公知の方法にしたがって行うことができる。
　また、用いられる重合触媒についても特に限定されるものではなく、チーグラー・ナッタ系、メタセシス系、メタロセン系触媒等の従来周知の触媒を用いて周知の方法により環状オレフィン系樹脂を得ることができる。
　また、得られた環状オレフィン系樹脂の水素添加方法も特に限定されず、従来公知の方法を適用可能である。
　なお、環状オレフィン系樹脂は、上記の〔１〕炭素数２～２０のα－オレフィン成分と、〔２〕一般式（Ｉ）で示される環状オレフィン成分以外に、本発明の目的を損なわない範囲で、必要に応じて他の共重合可能な不飽和単量体成分を含有してもよい。任意に共重合されていてもよい不飽和単量体としては、特に限定されるものではないが、例えば、炭素－炭素二重結合を１分子内に２個以上含む炭化水素系単量体等を挙げることができる。炭素－炭素二重結合を１分子内に２個以上含む炭化水素系単量体の具体例としては、特開２００７－３０２７２２と同様のものを挙げることができる。
　上記のうち、本発明における環状オレフィン系樹脂としては、特に本発明の効果を奏しやすいという観点から、ノルボルネンとエチレンとの付加共重合体が特に好ましい。
　環状オレフィン系樹脂のガラス転移点の下限値は、特に限定されないが、好ましくは１３０℃以上、より好ましくは１４５℃以上である。環状オレフィン系樹脂のガラス転移点がかかる範囲であると、樹脂組成物から得られる成形品に耐熱性を付与しやすい。環状オレフィン系樹脂のガラス転移点の上限値は、特に限定されないが、好ましくは１９０℃以下、より好ましくは１８５℃以下である。環状オレフィン系樹脂のガラス転移点がかかる範囲であると、樹脂組成物から得られる成形品の黄変を抑制しやすい。
　環状オレフィン系樹脂のガラス転移点（Ｔｇ）は、ＤＳＣ法（ＩＳＯ１１３５７－１，－２，－３記載の方法）によって昇温速度２０℃／分の条件で測定した値を採用する。
　環状オレフィン系樹脂の含有量の下限値は、特に限定されないが、樹脂組成物中に好ましくは６５．０質量％以上、より好ましくは９５．０質量％以上である。環状オレフィン系樹脂の含有量の上限値は特に限定されないが、樹脂組成物中に好ましくは９８．０質量％以下である。
（化合物（Ａ）及び化合物（Ｂ））
　３，５－ジ－ｔｅｒｔ－ブチル－４－ヒドロキシフェニル基を有する化合物（Ａ）（以下、「化合物（Ａ）」ともいう。）、及び、２，２，６，６－テトラメチル－４－ピペリジル基又は１，２，２，６，６－ペンタメチル－４－ピペリジル基を有する化合物（Ｂ）（以下、「化合物（Ｂ）」ともいう。）は、後述する紫外線吸収剤とともに環状オレフィン系樹脂含有組成物に配合することにより、樹脂組成物から得られる成形品に、耐熱性、耐光性、及び耐湿熱性をバランスよく付与できる。
　さらに、本発明者の検討の結果、化合物（Ａ）及び化合物（Ｂ）の含有量を、下記関係式１を満たすように、すなわち、化合物（Ａ）の含有量及び化合物（Ｂ）の含有量が等しいか、又は、化合物（Ａ）の含有量よりも化合物（Ｂ）の含有量が多くなるように配合することで、特にバランスのよい耐熱性、耐光性、及び耐湿熱性を樹脂組成物から得られる成形品に付与できることが見出された。
　環状オレフィン系樹脂１００質量部に対する化合物（Ａ）の質量部≦環状オレフィン系樹脂１００質量部に対する化合物（Ｂ）の質量部・・・関係式１
　化合物（Ａ）及び化合物（Ｂ）の含有量は、上記関係式１を満たせば特に限定されないが、化合物（Ｂ）の含有量が、化合物（Ａ）の含有量に対して、好ましくは１倍以上、より好ましくは２倍以上、さらに好ましくは３倍以上であってもよい。また、化合物（Ｂ）の含有量は、化合物（Ａ）の含有量に対して、好ましくは５倍以下、より好ましくは３倍以下であってもよい。
　化合物（Ａ）は、ヒンダードフェノール（フェノール性水酸基に対して両側のオルト位置にｔ－ブチル基を含む化合物）であり得る。本発明者の検討の結果、ヒンダードフェノールの代わりに、片ヒンダードフェノール（フェノール性水酸基に対して両側のオルト位置のうち、片方のみにｔ－ブチル基を含む化合物）を用いても、樹脂組成物から得られる成形品に、耐熱性や耐光性を十分に付与できないことが見出された。
　化合物（Ａ）としては、３，５－ジ－ｔｅｒｔ－ブチル－４－ヒドロキシフェニル基を有する化合物であれば特に限定されないが、例えば、単環式化合物（例えば、２，６－ジ－ｔ－ブチル－ｐ－クレゾール等）、炭化水素基又はイオウ原子を含む基で連結された多環式化合物（例えば、４，４’－メチレンビス（２，６－ジ－ｔ－ブチルフェノール）、１，３，５－トリメチル－２，４，６－トリス（３，５－ジ－ｔ－ブチル－４－ヒドロキシベンジル）ベンゼン等）、エステル基又はアミド基を有する化合物（例えば、ｎ－オクタデシル－３－（４’－ヒドロキシ－３’，５’－ジ－ｔ－ブチルフェニル）プロピオネート、ｎ－オクタデシル－２－（４’－ヒドロキシ－３’，５’－ジ－ｔ－ブチルフェニル）プロピオネート、１，６－ヘキサンジオール－ビス［３－（３，５－ジ－ｔ－ブチル－４－ヒドロキシフェニル）プロピオネート］、ペンタエリスリトールテトラキス［３－（３，５－ジ－ｔ－ブチル－４－ヒドロキシフェニル）プロピオネート］、２－［１－（２－ヒドロキシ－３，５－ジ－ｔ－ペンチルフェニル）エチル］－４，６－ジ－ｔ－ペンチルフェニルアクリレート、ジ－ｎ－オクタデシル－３，５－ジ－ｔ－ブチル－４－ヒドロキシベンジルホスホネート、Ｎ，Ｎ’－ヘキサメチレンビス（３，５－ジ－ｔ－ブチル－４－ヒドロキシ－ジヒドロシンナムアミド）、Ｎ，Ｎ’－エチレンビス［３－（３，５－ジ－ｔ－ブチル－４－ヒドロキシフェニル）プロピオンアミド］、Ｎ，Ｎ’－テトラメチレンビス［３－（３，５－ジ－ｔ－ブチル－４－ヒドロキシフェニル）プロピオンアミド］、Ｎ，Ｎ’－ヘキサメチレンビス［３－（３，５－ジ－ｔ－ブチル－４－ヒドロキシフェニル）プロピオンアミド］、Ｎ，Ｎ’－ビス［３－（３，５－ジ－ｔ－ブチル－４－ヒドロキシフェニル）プロピオニル］ヒドラジン、１，３，５－トリス（３，５－ジ－ｔ－ブチル－４－ヒドロキシベンジル）イソシアヌレート等）が挙げられる。化合物（Ａ）は、１種単独で使用することも、２種以上を併用することもできる。
　上記のうち、特に本発明の効果を奏しやすいという観点から、ペンタエリスリトールテトラキス［３－（３，５－ジ－ｔ－ブチル－４－ヒドロキシフェニル）プロピオネート］が好ましい。
　化合物（Ｂ）としては、２，２，６，６－テトラメチル－４－ピペリジル基又は１，２，２，６，６－ペンタメチル－４－ピペリジル基を有する化合物であれば特に限定されない。化合物（Ｂ）は、１種単独で使用することも、２種以上を併用することもできる。
　２，２，６，６－テトラメチル－４－ピペリジル基を有する化合物としては、２，２，６，６－テトラメチル－４－ピペリジンステアリン、脂肪酸（Ｃ１２－２１及びＣ１８不飽和）２，２，６，６－テトラメチル－４－ピペリジルエステル、ポリ［｛６－モルフォリノ－１，３，５－トリアジン－２，４－ジイル｝｛（２，２，６，６－テトラメチル－４－ピペリジル）イミノ｝ヘキサメチレン｛（２，２，６，６－テトラメチル－４－ピペリジル）イミノ｝］、ビス（２，２’，６，６’－テトラメチル－４－ピペリジル）セバケート、コハク酸ジメチル－１－（２－ヒドロキシエチル）－４－ヒドロキシ－２，２，６，６－テトラメチルピペリジン重縮合物、ポリ［｛６－（１，１，３，３－テトラメチルブチル）アミノ－１，３，５－トリアジン－２，４－ジイル｝｛（２，２，６，６－テトラメチル－４－ピペリジル）イミノ｝ヘキサメチレン｛（２，２，６，６－テトラメチル－４－ピペリジル）イミノ｝］、テトラキス（２，２，６，６－テトラメチル－４－ピペリジル）－１，２，３，４－ブタンテトラカルボキシレート、２，２，６，６－テトラメチル－４－ピペリジルベンゾエート、１，１’－（１，２－エタンジイル）ビス（３，３，５，５－テトラメチルピペラジノン）、（ミックスト２，２，６，６－テトラメチル－４－ピペリジル／トリデシル）－１，２，３，４－ブタンテトラカルボキシレート、ミックスト｛２，２，６，６－テトラメチル－４－ピペリジル／β，β，β’，β’－テトラメチル－３，９－［２，４，８，１０－テトラオキサスピロ（５，５）ウンデカン］ジエチル｝－１，２，３，４－ブタンテトラカルボキシレート、ポリ［６－Ｎ－モルホリル－１，３，５－トリアジン－２，４－ジイル］［（２，２，６，６－テトラメチル－４－ピペリジル）イミノ］ヘキサメチレン［（２，２，６，６－テトラメチル－４－ピペリジル）イミド］、Ｎ，Ｎ’－ビス（２，２，６，６－テトラメチル－４－ピペリジル）ヘキサメチレンジアミンと１，２－ジブロモエタンとの縮合物、［Ｎ－（２，２，６，６－テトラメチル－４－ピペリジル）－２－メチル－２－（２，２，６，６－テトラメチル－４－ピペリジル）イミノ］プロピオンアミド、及び以下の式（１）で表される化合物等を挙げることができる。
Figure JPOXMLDOC01-appb-C000004
　１，２，２，６，６－ペンタメチル－４－ピペリジル基を有する化合物としては、プロバンジオイックアシッド［｛４－メトキシフェニル｝メチレン］－ビス（１，２，２，６，６－ペンタメチル－４－ピペリジル）エステル、ビス－（１，２，６，６－ペンタメチル－４－ピペリジル）－２－（３，５－ジ－ｔ－ブチル－４－ヒドロキシベンジル）－２－ｎ－ブチルマロネート、ビス（１，２，２，６，６－ペンタメチル－４－ピペリジル）｛［３，５－ビス（１，１－ジメチルエチル）－４－ヒドリキシフェニル］メチル｝ブチルマロネート、ビス－（Ｎ－メチル－２，２，６，６－テトラメチル－４－ピペリジル）セバケート、ポリ［｛６－モルフォリノ－１，３，５－トリアジン－２，４－ジイル｝｛（１，２，２，６，６－ペンタメチル－４－ピペリジル）イミノ｝ヘキサメチレン｛（１，２，２，６，６－ペンタメチル－４－ピペリジル）イミノ｝］（ミックスト１，２，２，６，６－ペンタメチル－４－ピペリジル／トリデシル）－１，２，３，４－ブタンテトラカルボキシレート、ミックスト｛１，２，２，６，６－ペンタメチル－４－ピペリジル／β，β，β’，β’－テトラメチル－３，９－［２，４，８，１０－テトラオキサスピロ（５，５）ウンデカン］ジエチル｝－１，２，３，４－ブタンテトラカルボキシレート、Ｎ，Ｎ’－ビス（３－アミノプロピル）エチレンジアミン－２，４－ビス［Ｎ－ブチル－Ｎ－（１，２，２，６，６－ペンタメチル－４－ピペリジル）アミノ］－６－クロロ－１，３，５－トリアジン縮合物等を挙げることができる。

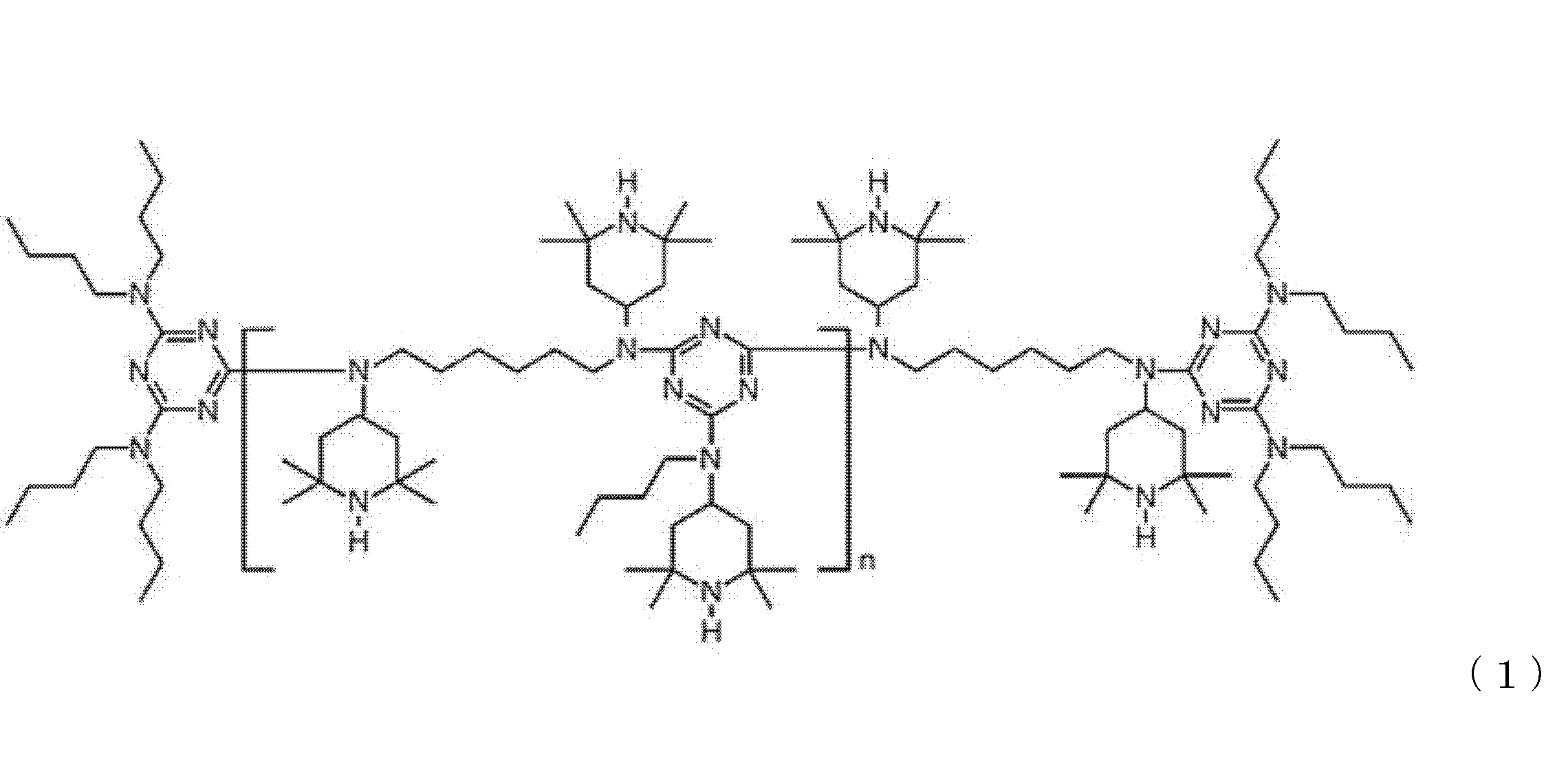

　化合物（Ｂ）としては、上記のうち、特に本発明の効果を奏しやすいという観点から、脂肪酸（Ｃ１２－２１及びＣ１８不飽和）２，２，６，６－テトラメチル－４－ピペリジルエステル、ビス（２，２，６，６－テトラメチル－４－ピペリジル）セバケート、ポリ［｛６－モルフォリノ－１，３，５－トリアジン－２，４－ジイル｝｛（１，２，２，６，６－ペンタメチル－４－ピペリジル）イミノ｝ヘキサメチレン｛（１，２，２，６，６－ペンタメチル－４－ピペリジル）イミノ｝］、及び、ポリ［｛６－（１，１，３，３－テトラメチルブチル）アミノ－１，３，５－トリアジン－２，４－ジイル｝｛（２，２，６，６－テトラメチル－４－ピペリジル）イミノ｝ヘキサメチレン｛（２，２，６，６－テトラメチル－４－ピペリジル）イミノ｝］、及び以下の式（１）で表される化合物のうちいずれか１以上が好ましい。
Figure JPOXMLDOC01-appb-C000005
　化合物（Ａ）及び（Ｂ）の含有量は、上記関係式１を満たす限り、特に限定されない。特に本発明の効果を奏しやすいという観点から、化合物（Ａ）の含有量の下限値は、環状オレフィン系樹脂１００質量部に対して好ましくは０．０１質量部以上、より好ましくは０．１０質量部以上である。化合物（Ａ）の含有量の上限値は特に限定されないが、環状オレフィン系樹脂１００質量部に対して２．００質量部以下である。化合物（Ｂ）の含有量の下限値は、環状オレフィン系樹脂１００質量部に対して好ましくは０．０１質量部以上、より好ましくは０．１０質量部以上である。化合物（Ｂ）の含有量の上限値は特に限定されないが、環状オレフィン系樹脂１００質量部に対して好ましくは２．００質量部以下である。
　また、化合物（Ａ）の含有量の下限値は、樹脂組成物中に好ましくは０．０１質量％以上、より好ましくは０．１０質量％以上である。化合物（Ａ）の含有量の上限値は特に限定されないが、樹脂組成物中に好ましくは２．００質量％以下である。化合物（Ｂ）の含有量の下限値は、樹脂組成物中に好ましくは０．０１質量％以上、より好ましくは０．１０質量％以上である。化合物（Ｂ）の含有量の上限値は特に限定されないが、樹脂組成物中に好ましくは２．００質量％以下である。
（紫外線吸収剤）
　紫外線吸収剤は、化合物（Ａ）及び（Ｂ）とともに環状オレフィン系樹脂含有組成物に配合することにより、樹脂組成物から得られる成形品に、耐熱性、耐光性、及び耐湿熱性をバランスよく付与できる。
　紫外線吸収剤の種類は、特に限定されないが、ベンゾトリアゾール系紫外線吸収剤（２－（２Ｈ－ベンゾトリアゾール－２－イル）－４－６－ビス（１－メチル－１－フェニルメチル）フェノール、２，２’－メチレンビス［６－（２Ｈ－ベンゾトリアゾール－２－イル）－４－（１，１，３，３－テトラメチルブチル）フェノール］等）、トリアジン系紫外線吸収剤（２－［４，６－ビス（２，４－ジメチルフェニル）－１，３，５－トリアジン－２－イル］－５－（オクチルオキシ）フェノール、ビス｛２－［４－（４，６－ジフェニル－１，３，５－トリアジン－２－イル）－３－ヒドロキシフェノキシ］エチル｝ドデカンジオエート等）、その他の紫外線吸収剤（テトラ－エチル－２，２－（１，４－フェニレン－ジメチリデン）－ビスマロネート等）が挙げられる。
　紫外線吸収剤は、１種単独で使用することも、２種以上を併用することもできる。
　紫外線吸収剤の含有量は特に限定されない。耐熱性、耐光性、及び耐湿熱性をバランス良く高めやすいという観点から、紫外線吸収剤の含有量の下限値は、環状オレフィン系樹脂１００質量部に対して好ましくは０．０１質量部以上、より好ましくは０．１０質量部以上である。紫外線吸収剤の含有量の上限値は特に限定されないが、環状オレフィン系樹脂１００質量部に対して２．００質量部以下である。また、紫外線吸収剤の含有量の下限値は、樹脂組成物中に好ましくは０．０１質量％以上、より好ましくは０．１０質量％以上である。紫外線吸収剤の含有量の上限値は、樹脂組成物中に好ましくは２．００質量％以下である。
　耐熱性、耐光性、及び耐湿熱性を特にバランス良く高めやすいという観点から、紫外線吸収剤及び化合物（Ｂ）の含有量を、下記関係式２を満たすように、すなわち、紫外線吸収剤の含有量及び化合物（Ｂ）の含有量が等しいか、又は、紫外線吸収剤の含有量よりも化合物（Ｂ）の含有量が多くなるように配合することが好ましい。
　環状オレフィン系樹脂１００質量部に対する紫外線吸収剤の質量部≦環状オレフィン系樹脂１００質量部に対する化合物（Ｂ）の質量部・・・関係式２
　紫外線吸収剤及び化合物（Ｂ）の含有量は、化合物（Ｂ）の含有量が、紫外線吸収剤の含有量に対して、好ましくは１倍以上、より好ましくは２倍以上、さらに好ましくは３倍以上であってもよい。また、化合物（Ｂ）の含有量は、紫外線吸収剤の含有量に対して、好ましくは５倍以下、より好ましくは３倍以下であってもよい。
（縮合リン酸エステル）
　縮合リン酸エステルは、上記の化合物（Ａ）、化合物（Ｂ）、及び紫外線吸収剤の作用を阻害せずに、環状オレフィン系樹脂含有組成物から得られる成形品に、良好な耐光性を付与でき、成形品の黄変を抑制できる。
　縮合リン酸エステルとしては、具体的には、１，３フェニレンビス（ジフェニルホスフェート）、１，３フェニレンビス（ジ－４メチルフェニルホスフェート）、１，３フェニレンビス（ジ－２，６キシレニルホスフェート）、１，４フェニレンビス（ジフェニルホスフェート）、１，４フェニレンビス（ジ－２，６キシレニルホスフェート）、４，４’ビフェニレンビス（ジフェニルホスフェート）、４，４’ビフェニレンビス（ジ－２、６キシレニルホスフェート）；これらのホスフェート類に対応するハイドロキノンホスフェート類、ビフェノールホスフェート類；ビフェノール－Ａホスフェート類等の縮合リン酸エステルが挙げられる。
　上記のうち、特に耐光性を高めやすいという観点から、１，３フェニレンビス（ジ－２，６キシレニルホスフェート）が好ましい。
　縮合リン酸エステルは、１種単独で使用することも、２種以上を併用することもできる。
　縮合リン酸エステルの含有量は特に限定されない。樹脂組成物から得られる成形品に耐光性を付与しやすいという観点から、縮合リン酸エステルの含有量の下限値は、環状オレフィン系樹脂１００質量部に対して好ましくは０．０５質量部以上、より好ましくは０．１０質量部以上である。縮合リン酸エステルの含有量の上限値は特に限定されないが、環状オレフィン系樹脂１００質量部に対して１．００質量部以下である。また、縮合リン酸エステルの含有量の下限値は、樹脂組成物中に好ましくは０．０５質量％以上、より好ましくは０．１０質量％以上である。縮合リン酸エステルの含有量の上限値は、樹脂組成物中に好ましくは１．００質量％以下である。
（主鎖にスチレンを含むブロック共重合体）
　主鎖にスチレンを含むブロック共重合体（以下、「本発明におけるブロック共重合体」ともいう。）は、上記の化合物（Ａ）、化合物（Ｂ）、及び紫外線吸収剤の作用を阻害せずに、環状オレフィン系樹脂含有組成物から得られる成形品に、良好な耐湿熱性を付与でき、成形品における耐湿熱環境下でのクラック発生を抑制できる。
　本発明におけるブロック共重合体としては、主鎖にスチレンを含むものであれば特に限定されず、芳香族ビニル系重合体ブロック（ハードセグメント）とゴムブロック（ソフトセグメント）とを有するものや、その水添加物等を使用できる。ハードセグメント及びソフトセグメントは、それぞれ、１種の単量体から形成されていてもよく、複数の単量体から形成されていてもよい。本発明におけるブロック共重合体は、１種単独で使用することも、２種以上を併用することもできる。
　ハードセグメントを形成する芳香族ビニル系化合物（単量体）は、少なくとも置換又は非置換のスチレンを含む。芳香族ビニル系化合物として置換又は非置換のスチレンが含まれることで、樹脂組成物から得られる成形品を湿熱処理したときに成形体にクラックが入ることを抑制できる。また、芳香族ビニル系化合物として置換又は非置換のスチレンが含まれることで、本発明におけるブロック共重合体の屈折率を、環状オレフィン系樹脂の屈折率に近づけやすくなり、樹脂組成物から得られる成形品の透明性を高めやすい。
　また、本発明におけるブロック共重合体中の、芳香族ビニル系化合物に由来する繰り返し単位の含有量が多いと、樹脂組成物から得られる成形体を湿熱処理したときに樹脂成形体の内部にクラックが入りやすくなる。一方、上記含有量が少ないと本発明におけるブロック共重合体の屈折率と、マトリクスである環状オレフィン系樹脂の屈折率との差が大きくなり過ぎるため、本発明におけるブロック共重合体の分散体からの光の屈折と散乱が大きくなり、成形体の透明性が損なわれ得る。したがって、上記問題とクラックの程度とを考慮しながら、芳香族ビニル系化合物に由来する繰り返し単位の含有量を調整する。樹脂成形体を湿熱処理したときに、クラックが発生しにくくするためには、上記含有量（本発明におけるブロック共重合体中の、芳香族ビニル系重合体ブロックに由来する繰り返し単位の含有量）は、その上限値が好ましくは７０質量％以下、より好ましくは６５質量％以下であり、その下限値は好ましくは４５質量％以上、より好ましくは５１質量％以上である。
　樹脂組成物から得られる成形品の黄変やクラックの発生を特に抑制しやすいという観点から、本発明におけるブロック共重合体におけるスチレン含量（本発明におけるブロック共重合体中の、置換又は非置換のスチレンに由来する繰り返し単位の含有量）について、上限値は好ましくは７０質量％以下、より好ましくは６５質量％以下であり、下限値は好ましくは４５質量％以上、より好ましくは５１質量％以上である。
　置換スチレンとしては、α－メチルスチレン、α－エチルスチレン、α－メチル－ｐ－メチルスチレン等のα－アルキル置換スチレン；ｏ－メチルスチレン、ｍ－メチルスチレン、ｐ－メチルスチレン、２，４－ジメチルスチレン、エチルスチレン、２，４，６－トリメチルスチレン、ｏ－ｔ－ブチルスチレン、ｐ－ｔ－ブチルスチレン、ｐ－シクロヘキシルスチレン等の核アルキル置換スチレン；ｏ－クロロスチレン、ｍ－クロロスチレン、ｐ－クロロスチレン、ｐ－ブロモスチレン、２－メチル－４－クロロスチレン等の核ハロゲン化スチレン等が挙げられる。
　ソフトセグメントを形成する化合物（単量体）としては、通常のブロック共重合体を構成するものを用いることができる。具体的には、α－オレフィン（エチレン、プロピレン、１－ブテン、１－ヘキセン、１－オクテン等のα－Ｃ２－１２オレフィン等）、ジエン系単量体（ブタジエン、イソプレン等）等が挙げられる。
　本発明におけるブロック共重合体中の、ソフトセグメントを形成する化合物に由来する繰り返し単位の含有量を多くすると、樹脂組成物から得られる成形体を湿熱処理したときに成形にクラックが入りにくくなる。一方、上記含有量が多いと本発明におけるブロック共重合体の屈折率と、マトリクスである環状オレフィン系樹脂の屈折率との差が大きくなり過ぎるため、本発明におけるブロック共重合体の分散体からの光の屈折と散乱が大きくなり、成形体の透明性が損なわれるという点で問題がある。したがって、上記問題とクラックの程度とを考慮しながら、上記化合物に由来する繰り返し単位の含有量を調整する。上記含有量（本発明におけるブロック共重合体中の、ソフトセグメントを形成する化合物に由来する繰り返し単位の含有量）は、その上限値が好ましくは５５質量％以下、より好ましくは４９質量％以下であり、その下限値は好ましくは３０質量％以上、より好ましくは３５質量％以上である。
　本発明におけるブロック共重合体の具体例としては、スチレン－ブタジエン共重合体（ＳＢＲ）、スチレン－ブタジエン－スチレン共重合体（ＳＢＳ）、水素添加スチレン－ブタジエン共重合体（Ｈ－ＳＢＲ）、水素添加スチレン－ブタジエン－スチレン共重合体（ＳＥＢＳ）、水素添加スチレン－イソプレン－スチレン共重合体（ＳＥＰＳ）、スチレン－イソブチレン－スチレン共重合体（ＳＩＢＳ）、水素添加スチレン－イソプレン・ブタジエン－スチレン共重合体（ＳＥＥＰＳ）、スチレン－イソプレン－スチレン共重合体（ＳＩＳ）が挙げられる。
　本発明におけるブロック共重合体としては、樹脂組成物から得られる成形品の黄変やクラックの発生を特に抑制しやすいという観点から、スチレン含量（本発明におけるブロック共重合体中の、置換又は非置換のスチレンに由来する繰り返し単位の含有量）が４５質量％以上７０質量％以下であり、かつ、スチレンと、ブタジエン及び／又はイソプレンとのブロック共重合体の水素化物（ＳＥＢＳ、ＳＥＰＳ、ＳＥＥＰＳ等）を含むものが好ましい。
　本発明におけるブロック共重合体の含有量は特に限定されない。樹脂組成物から得られる成形品に耐湿熱性を付与しやすいという観点から、本発明におけるブロック共重合体の含有量の下限値は、環状オレフィン系樹脂１００質量部に対して好ましくは０．１質量部以上、より好ましくは０．５質量部以上である。本発明におけるブロック共重合体の含有量の上限値は特に限定されないが、環状オレフィン系樹脂１００質量部に対して１．０質量部以下である。また、本発明におけるブロック共重合体の含有量の下限値は、樹脂組成物中に好ましくは０．１質量％以上、より好ましくは０．５質量％以上である。本発明におけるブロック共重合体の含有量の上限値は、樹脂組成物中に好ましくは１．０質量％以下である。
（その他の成分）
　本発明の樹脂組成物には上記以外の成分を配合してもよい。このような他の成分としては、環状オレフィン系樹脂以外の熱可塑性樹脂や、滑剤、安定剤、強化剤、可塑剤、顔料等の添加剤が例示される。これらの樹脂や添加剤の種類や量は、得ようとする効果等に応じて適宜選択できる。
＜樹脂組成物の製造方法＞
　本発明の樹脂組成物の製造方法は特に限定されない。一般に樹脂組成物の調製法として公知の設備と方法により、本発明の樹脂組成物を調製することができる。例えば、必要な成分を混合し、１軸又は２軸の押出機又はその他の溶融混練装置を使用して混練し、成形用ペレットとして調製することができる。全ての成分をホッパから同時に投入して溶融混練もよいし、一部の成分をサイドフィード口から投入して溶融混練してもよい。
＜成形品の製造方法＞
　成形品は、本発明の樹脂組成物を用いて、従来公知の成形方法で製造することができる。従来公知の成形方法としては、射出成形法、押出成形法等の成形方法を挙げることができる。
　本発明の樹脂組成物から得られる成形品としては、特に限定されないが、カメラレンズ、ピックアップレンズ、プロジェクターレンズ、照明装置のレンズ（ＬＥＤや冷陰極管等を用いたもの等）、ランプカバー、導光体、樹脂窓、光学フィルム、光学シート等が挙げられる。
＜本発明の成形品＞
　本発明の樹脂組成物から得られる成形品は、耐熱性、耐光性、及び耐湿熱性のいずれもが良好であり、黄変やクラックの発生が抑制されている。耐熱性、耐光性、耐湿熱性、並びに、黄変及びクラックの発生の評価は実施例に示した方法で評価できる。
　以下、実施例及び比較例を示し、本発明を説明する。なお、本発明は以下の実施例に限定されない。
＜樹脂組成物の材料＞
　表１～４に示す材料と割合で、３０ｍｍΦ二軸押出機を用いてシリンダ温度２６０～３００℃にて溶融混練し、実施例及び比較例の樹脂組成物を得た。樹脂組成物の材料として、下記を用いた。なお、各材料の割合は、環状オレフィン系樹脂１００質量部に対する質量部として示した。
（環状オレフィン系樹脂）
　環状オレフィン系樹脂として、下記４種の「ＣＯＣ」のいずれか１種以上を使用した。これらの環状オレフィン系樹脂はいずれもノルボルネンとエチレンとの付加共重合体である。
　ＣＯＣ－１：荷重たわみ温度＝１２０℃、Ｔｇ＝１３４℃、ＭＶＲ＝４８ｃｍ３／１０分、ＴＯＰＡＳ　Ａｄｖａｎｃｅｄ　Ｐｏｌｙｍｅｒｓ社製
　ＣＯＣ－２：荷重たわみ温度＝１２０℃、Ｔｇ＝１４２℃、ＭＶＲ＝１３ｃｍ３／１０分、ＴＯＰＡＳ　Ａｄｖａｎｃｅｄ　Ｐｏｌｙｍｅｒｓ社製
　ＣＯＣ－３：荷重たわみ温度＝１４０℃、Ｔｇ＝１５８℃、ＭＶＲ＝４ｃｍ３／１０分、ＴＯＰＡＳ　Ａｄｖａｎｃｅｄ　Ｐｏｌｙｍｅｒｓ社製
　ＣＯＣ－４：荷重たわみ温度＝１６０℃、Ｔｇ＝１７８℃、ＭＶＲ＝１．５ｃｍ３／１０分、ＴＯＰＡＳ　Ａｄｖａｎｃｅｄ　Ｐｏｌｙｍｅｒｓ社製
　上記ＣＯＣの「荷重たわみ温度」及び表４中の「環状オレフィン系樹脂の荷重たわみ温度（℃）」とは、各環状オレフィン系樹脂（複数種の環状オレフィン系樹脂を含む場合は樹脂混合物）を用いて作製した、アニール処理を施していない試験片について、ＩＳＯ７５－１，２に準拠する方法で測定した１．８ＭＰａにおける荷重たわみ温度を示す。
　上記ＣＯＣの「Ｔｇ」とは、各環状オレフィン系樹脂について、ＩＳＯ１１３５７－１，－２，－３に準拠する方法で昇温速度２０℃／分の条件で測定したガラス転移点を示す。
　上記ＣＯＣの「ＭＶＲ」とは、各環状オレフィン系樹脂について、ＩＳＯ１１３３に準拠する方法で測定温度２６０℃，荷重２１６０ｇの条件で測定したメルトボリュームレートを示す。
（化合物（Ａ））
　３，５－ジ－ｔｅｒｔ－ブチル－４－ヒドロキシフェニル基を有する化合物（Ａ）として、下記を用いた。
　ペンタエリスリトールテトラキス［３－（３，５－ジ－ｔ－ブチル－４－ヒドロキシフェニル）プロピオネート］（「Ｉｒｇａｎｏｘ１０１０」、ＢＡＳＦジャパン株式会社製）
　また、化合物（Ａ）の代わりに、下記の片ヒンダードフェノールも用いた。
　エチレンビス（オキシエチレン）ビス［３－（５－ｔｅｒｔ－ブチル－４－ヒドロキシ－ｍ－トリル）プロピオネート］（「Ｉｒｇａｎｏｘ２４５」、ＢＡＳＦジャパン株式会社製）
　ビス［３，３－ビス（３’－ｔ－ブチル－４’－ヒドロキシフェニル）酪酸］エチレン（「ＨｏｓｔａｎｏｘＯ３」、クラリアントジャパン株式会社製）
（化合物（Ｂ））
　２，２，６，６－テトラメチル－４－ピペリジル基又は１，２，２，６，６－ペンタメチル－４－ピペリジル基を有する化合物（Ｂ）として、下記を用いた。
　ポリ［｛６－（１，１，３，３－テトラメチルブチル）アミノ－１，３，５－トリアジン－２，４－ジイル｝｛（２，２，６，６－テトラメチル－４－ピペリジル）イミノ｝ヘキサメチレン｛（２，２，６，６－テトラメチル－４－ピペリジル）イミノ｝］（「ＬＡ－９４Ｇ」、株式会社ＡＤＥＫＡ製）
　ポリ［｛６－モルフォリノ－１，３，５－トリアジン－２，４－ジイル｝｛（１，２，２，６，６－ペンタメチル－４－ピペリジル）イミノ｝ヘキサメチレン｛（１，２，２，６，６－ペンタメチル－４－ピペリジル）イミノ｝］（「ＵＶ－３５２９」、ＣＹＴＥＣ　ＩＮＤＵＳＴＲＩＥＳ　ＩＮＣ製）
　ビス（２，２，６，６－テトラメチル－４－ピペリジル）セバケート（「Ｔｉｎｕｖｉｎ７７０」、ＢＡＳＦジャパン株式会社製）
　以下の式（１）で表される化合物（「Ｃｈｉｍａｓｓｏｒｂ　２０２０」、ＢＡＳＦジャパン株式会社製）
Figure JPOXMLDOC01-appb-C000006
（紫外線吸収剤）
　紫外線吸収剤として、下記を用いた。
　２－（２Ｈ－ベンゾトリアゾール－２－イル）－４－６－ビス（１－メチル－１－フェニルメチル）フェノール（「Ｔｉｎｕｖｉｎ２３４」、ＢＡＳＦジャパン株式会社製）
　２，２’－メチレンビス［６－（２Ｈ－ベンゾトリアゾール－２－イル）－４－（１，１，３，３－テトラメチルブチル）フェノール］（「ＬＡ－３１」、株式会社ＡＤＥＫＡ製）
　ビス｛２－［４－（４，６－ジフェニル－１，３，５－トリアジン－２－イル）－３－ヒドロキシフェノキシ］エチル｝ドデカンジオエート（「ＬＡ－１０００」、株式会社ＡＤＥＫＡ製）
　２－［４，６－ビス（２，４－ジメチルフェニル）－１，３，５－トリアジン－２－イル］－５－（オクチルオキシ）フェノール（「ＣＹＡＳＯＲＢ　ＵＶ－１１６４」、ＣＹＴＥＣ　ＩＮＤＵＳＴＲＩＥＳ　ＩＮＣ製）
　テトラ－エチル－２，２－（１，４－フェニレン－ジメチリデン）－ビスマロネート（「Ｈｏｓｔａｖｉｎ　Ｂ－ＣＡＰ」、クラリアントジャパン株式会社製）
（縮合リン酸エステル）
　縮合リン酸エステルとして、下記を用いた。
　１，３フェニレンビス（ジ－２，６キシレニルホスフェート）（「ＰＸ－２００」、大八化学工業株式会社製）
（ブロック共重合体）
　主鎖にスチレンを含むブロック共重合体として、下記を用いた。
　「Ｓｅｐｔｏｎ　８１０４」（ＳＥＢＳ、スチレン含量６０質量％、株式会社クラレ製）
　「Ｓｅｐｔｏｎ　８１０５」（ＳＥＢＳ、スチレン含量６５質量％、株式会社クラレ製）
　「Ｓｅｐｔｏｎ　２１０４」（ＳＥＰＳ、スチレン含量６５質量％、株式会社クラレ製）
　「Ｈｙｂｒａｒ　ＫＬ７３５０」（ＳＥＥＰＳ、スチレン含量５０質量％、株式会社クラレ製）
　「タフテック　Ｈ１０４３」（ＳＥＢＳ、スチレン含量６７質量％、旭化成株式会社製）
　「ＤＹＮＡＲＯＮ　９９０１Ｐ」（ＳＥＢＳ、スチレン含量５４質量％、ＪＳＲ株式会社製）
（添加剤）
　添加剤として、下記を用いた。
　滑剤：ペンタエリスリトールテトラステアレート（ＰＥＴＳ）、日油株式会社製
　なお、表１～４中、「紫外線吸収剤≦（Ｂ）を満たすか？」とは、各樹脂組成物の組成において、紫外線吸収剤の含有量と化合物（Ｂ）の含有量とが、「環状オレフィン系樹脂１００質量部に対する紫外線吸収剤の質量部≦環状オレフィン系樹脂１００質量部に対する化合物（Ｂ）の質量部」という関係を満たすかどうかを示した項目である。「（Ａ）≦（Ｂ）を満たすか？」とは、各樹脂組成物の組成において、化合物（Ａ）の含有量と化合物（Ｂ）の含有量とが、「環状オレフィン系樹脂１００質量部に対する化合物（Ａ）の質量部≦環状オレフィン系樹脂１００質量部に対する化合物（Ｂ）の質量部」という関係を満たすかどうかを示した項目である。いずれの項目においても、満たす場合は「ＹＥＳ」、満たさない場合は「ＮＯ」と示した。
＜樹脂組成物の成形＞
　得られた各樹脂組成物について、射出成形機（住友重機械社製、商品名：ＳＥ７５Ｄ）にて、シリンダ温度２６０～３００℃、金型温度１１０～１３５℃で、７０ｍｍ×７０ｍｍ×厚み２ｍｍの平板を成形した。
＜黄色度及びクラックの発生の評価＞
　成形後の各平板を、下記３種の試験（ヒートエージング試験、＃３２０又は＃２７５キセノン試験、耐湿熱試験）に供し、試験前後の黄色度（ＹＩ値）、及びクラックの有無について評価した。黄色度（ＤＩＮ６１６７）は、ＹＫＢ－Ｇａｒｄｎａｒ　ＧｍｂＨ製色差計ｃｏｌｏｒ－ｓｐｈｅｒｅを用いて測定した。その結果を表１～４に示す。なお、表中、「初期ＹＩ」とは、試験前の各平板の黄色度を示す。
（ヒートエージング試験）
　各平板に対して１１５℃、１２５℃、又は１３０℃、１０００時間の条件の熱処理を行い、熱処理後に黄色度を測定した（「ＹＩ＠１１５℃×１０００ｈ」、「ＹＩ＠１２５℃×１０００ｈ」、「ＹＩ＠１３０℃×１０００ｈ」の項）。さらに、熱処理前後での黄色度の差（ΔＹＩ）を算出した。ΔＹＩが小さいほど、成形品の耐熱性が高いことを示す。
（キセノン試験）
　各平板に対して、５００時間の光照射を行い、光照射後に黄色度を測定した（「ＹＩ　＠５００時間照射」の項）。光照射は、スガ試験機スーパーキセノンウェザーメーターを用い、フィルター＃２７５（２７５ｎｍ以下をカット）又はフィルター＃３２０（３２０ｎｍ以下をカット）、ブラックパネル温度８９℃、湿度５０％ＲＨ、照射密度１６２Ｗ／ｍ２（３００～４００ｎｍ）、トータルエネルギー量２９１．５ＭＪ／ｍ２の条件で行った。さらに、光照射の前後での黄色度の差（ΔＹＩ）を算出した。ΔＹＩが小さいほど、成形品の耐光性が高いことを示す。
　また、上記の光照射後でのヘイズ値も測定した。具体的には、ヘイズメーター（東洋精機製作所社製、商品名：ヘイズガードＩＩ）を用いて、ＪＩＳ　Ｋ７１３６に準拠する方法でヘイズ値を測定した。ヘイズ値が小さいほど、成形品の耐光性が高いことを示す。
（耐湿熱試験）
　各平板を、温度８５℃、湿度８５％環境中に１０００時間暴露し、暴露後のクラックの有無を光学顕微鏡で観察した。クラックが認められなかった成形品は、耐湿熱が高いことを示す。

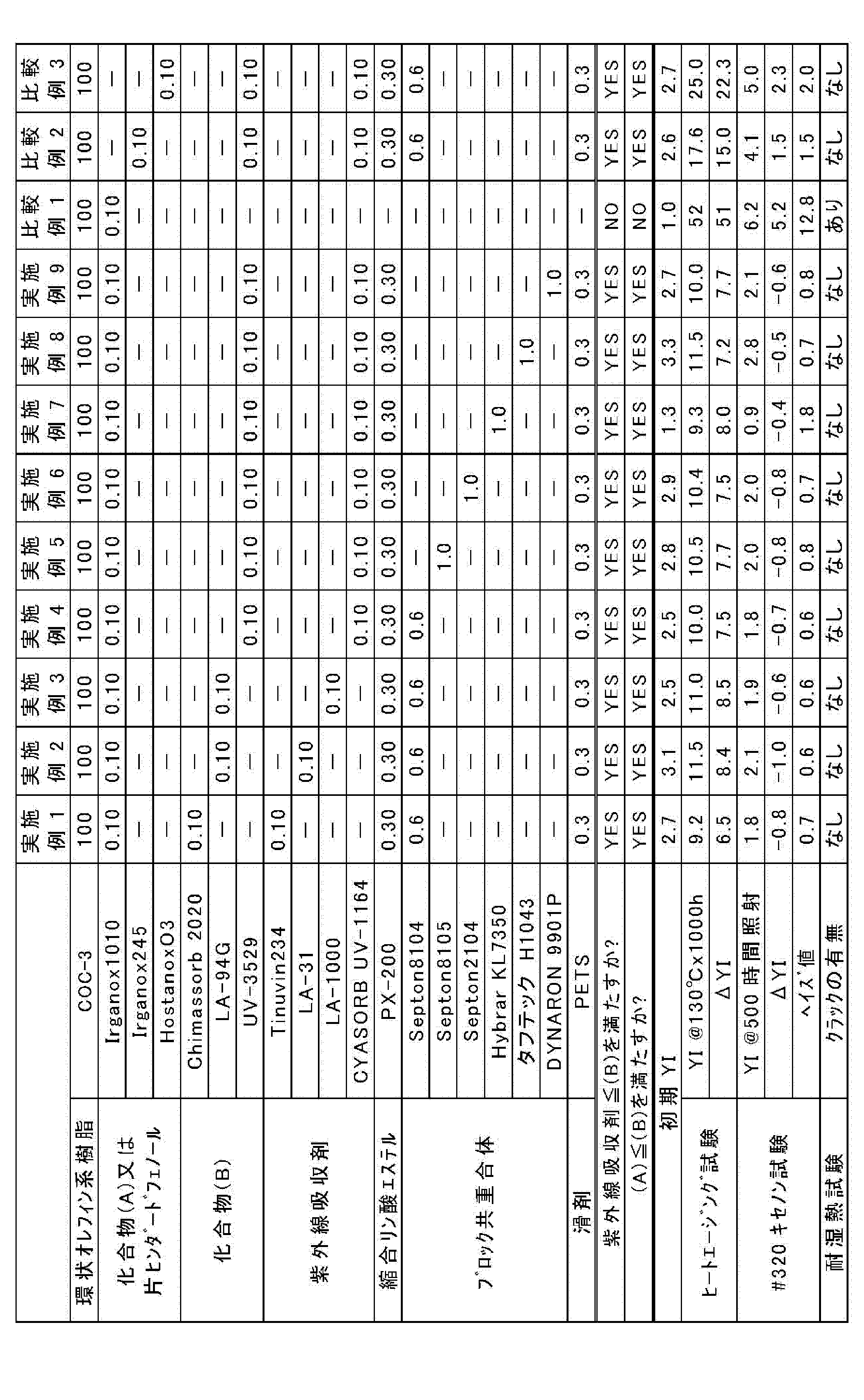

Figure JPOXMLDOC01-appb-T000007
　表１に示されるとおり、本発明の樹脂組成物から得られた成形品は、耐熱性、耐光性、耐湿熱性のいずれもが良好であり、黄変やクラックの発生が抑制されていた。このような傾向は、使用する紫外線吸収剤の種類に関わらず認められた。
　他方、本発明の樹脂組成物の要件を満たさない樹脂組成物から得られた成形品は、耐熱性、耐光性、耐湿熱性のいずれもが劣り、各試験後に顕著な黄変やクラックが認められた。

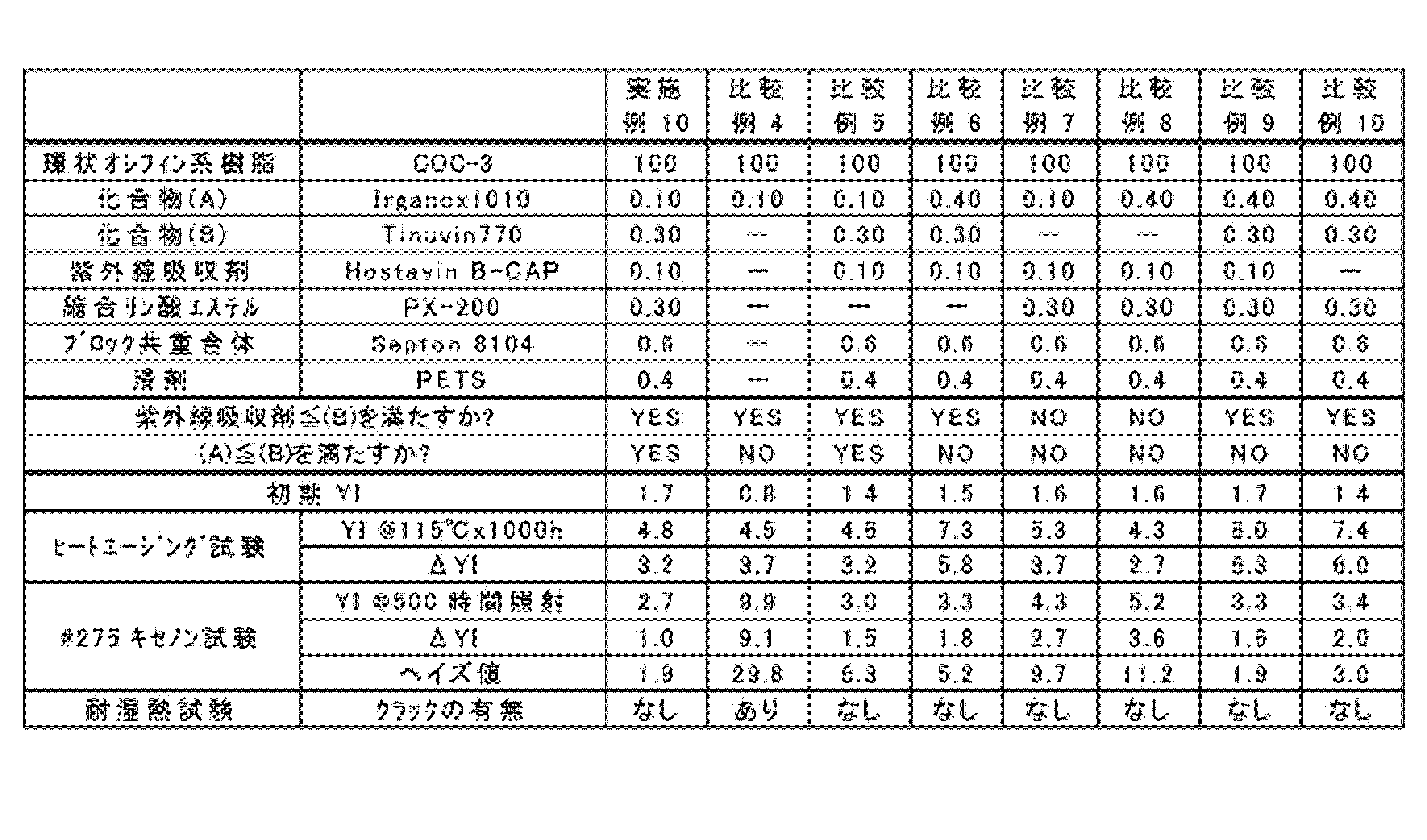

Figure JPOXMLDOC01-appb-T000008
　表２に示されるとおり、本発明の樹脂組成物の要件のいずれかを満たさない樹脂組成物から得られた成形品は、耐熱性、耐光性、耐湿熱性のいずれかが劣っていた。そのため、本発明の樹脂組成物の要件を満たす樹脂組成物によれば、耐熱性、耐光性、耐湿熱性の全てについて良好な特性を有する成形品が得られることがわかった。

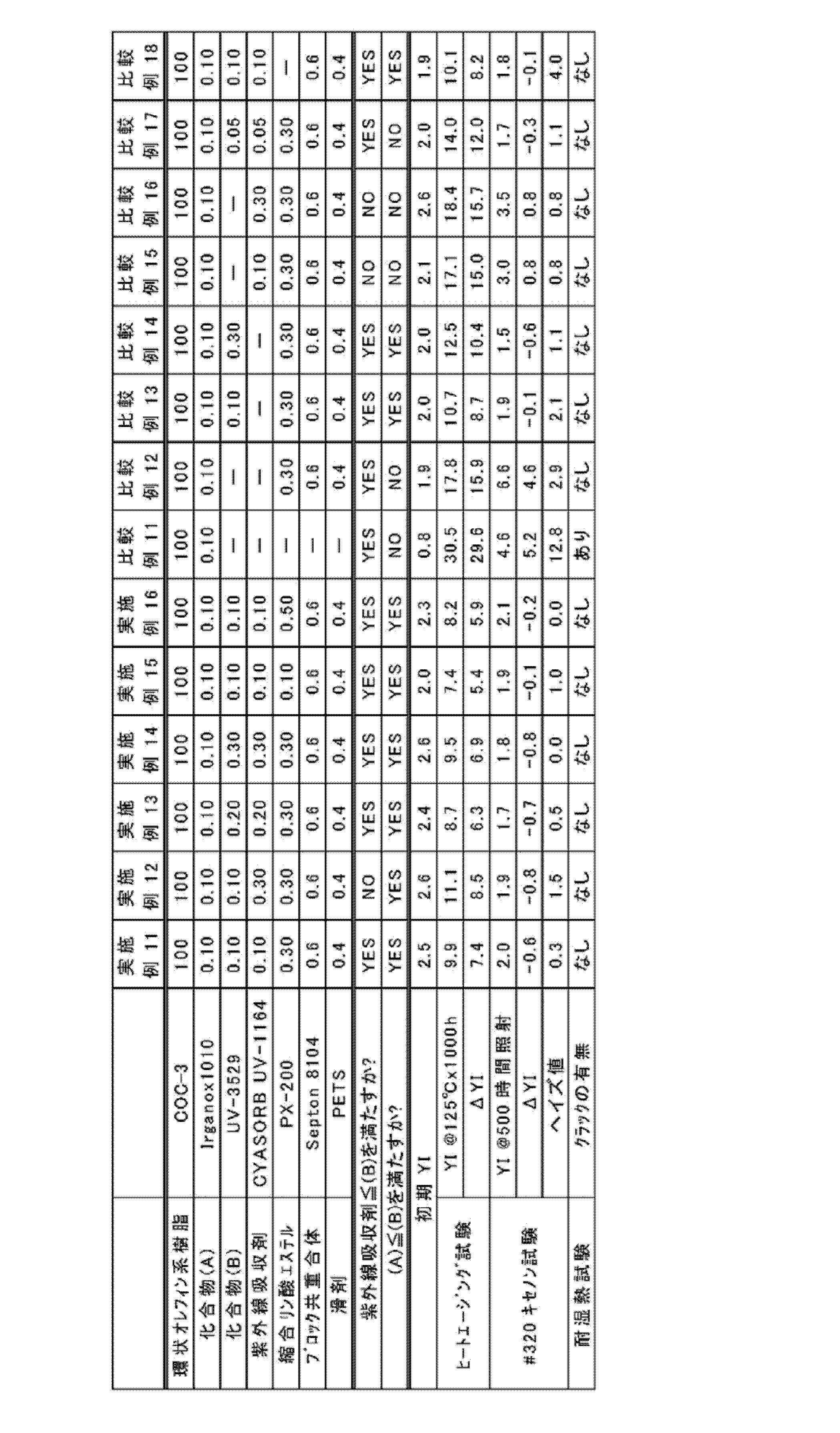

Figure JPOXMLDOC01-appb-T000009
　表３に示されるとおり、本発明の樹脂組成物から得られた成形品は、耐熱性、耐光性、耐湿熱性のいずれもが良好であり、黄変やクラックの発生が抑制されていた。特に、例えば、実施例と、比較例１７との比較から理解されるとおり、本発明の樹脂組成物に含まれる成分を全て含んでいたとしても、「環状オレフィン系樹脂１００質量部に対する化合物（Ａ）の質量部≦環状オレフィン系樹脂１００質量部に対する化合物（Ｂ）の質量部」という関係を満たしていなければ、本発明のようにバランスの良好な特性を実現できないことがわかった。

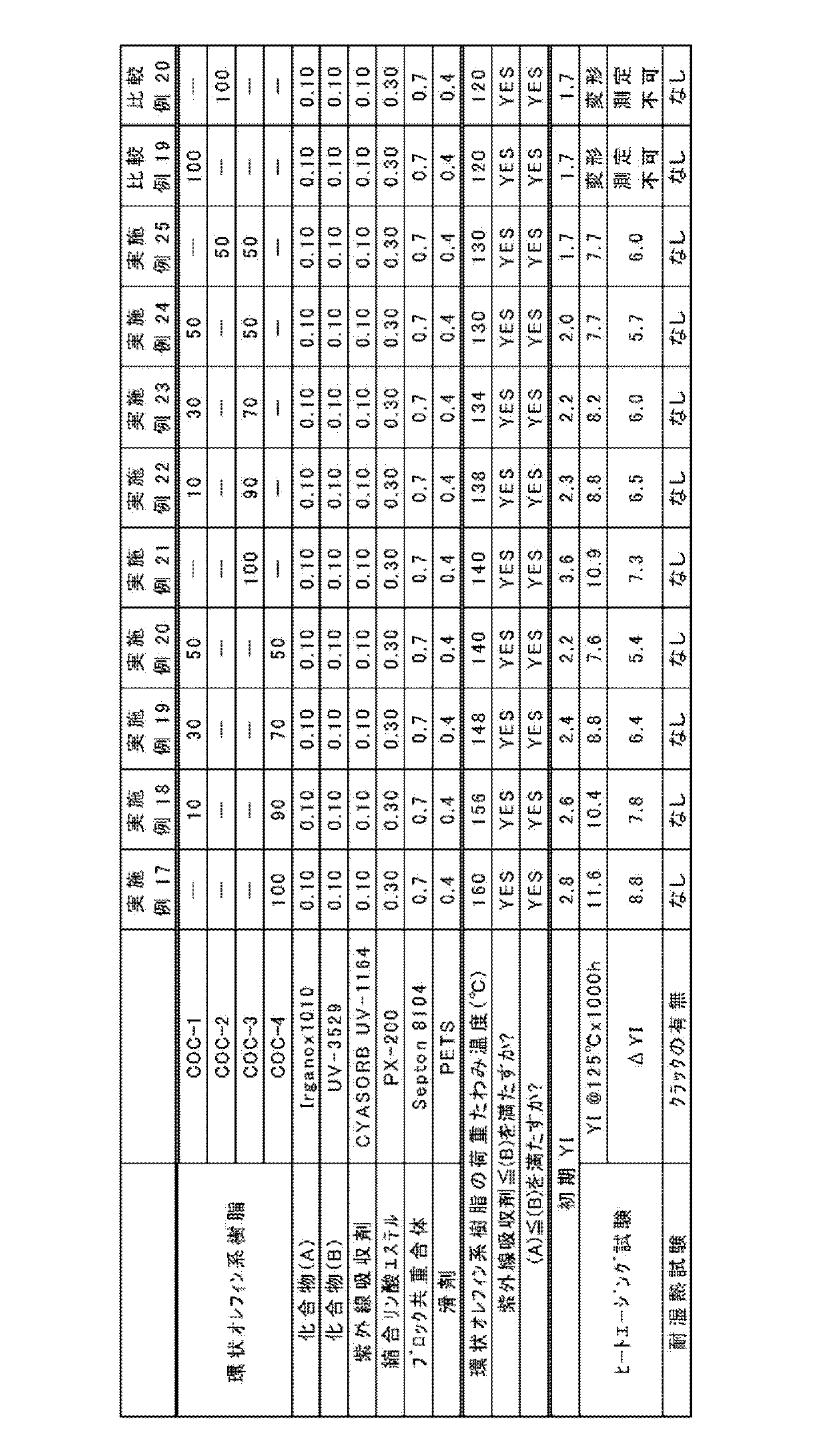

Figure JPOXMLDOC01-appb-T000010
　表４に示されるとおり、本発明の樹脂組成物の要件のうち、環状オレフィン系樹脂の荷重たわみ温度に関する要件を満たさなければ、得られる成形品は耐熱性が顕著に劣ることがわかった。

Claims (8)

  1. 　環状オレフィン系樹脂と、
    　３，５－ジ－ｔｅｒｔ－ブチル－４－ヒドロキシフェニル基を有する化合物（Ａ）と、
    　２，２，６，６－テトラメチル－４－ピペリジル基又は１，２，２，６，６－ペンタメチル－４－ピペリジル基を有する化合物（Ｂ）と、
    　紫外線吸収剤と、
    　縮合リン酸エステルと、
    　主鎖にスチレンを含むブロック共重合体と、を含む樹脂組成物であって、
    　前記環状オレフィン系樹脂は、ＩＳＯ７５－１，２に準拠する方法で、アニール処理を施していない試験片について測定した１．８ＭＰａにおける荷重たわみ温度が１２５℃以上であり、
    　前記化合物（Ａ）及び前記化合物（Ｂ）の含有量が、前記環状オレフィン系樹脂１００質量部に対する前記化合物（Ａ）の質量部≦前記環状オレフィン系樹脂１００質量部に対する前記化合物（Ｂ）の質量部を満たす、樹脂組成物。
  2. 　前記紫外線吸収剤及び前記化合物（Ｂ）の含有量が、前記環状オレフィン系樹脂１００質量部に対する前記紫外線吸収剤の質量部≦前記環状オレフィン系樹脂１００質量部に対する前記化合物（Ｂ）の質量部を満たす、請求項１に記載の樹脂組成物。
  3. 　前記環状オレフィン系樹脂はノルボルネンとエチレンとの付加共重合体を含む、請求項１又は２に記載の樹脂組成物。
  4. 　前記化合物（Ａ）はペンタエリスリトールテトラキス［３－（３，５－ジ－ｔ－ブチル－４－ヒドロキシフェニル）プロピオネート］を含む、請求項１から３のいずれかに記載の樹脂組成物。
  5. 　前記化合物（Ｂ）は、脂肪酸（Ｃ１２－２１及びＣ１８不飽和）２，２，６，６－テトラメチル－４－ピペリジルエステル、ビス（２，２，６，６－テトラメチル－４－ピペリジル）セバケート、ポリ［｛６－モルフォリノ－１，３，５－トリアジン－２，４－ジイル｝｛（１，２，２，６，６－ペンタメチル－４－ピペリジル）イミノ｝ヘキサメチレン｛（１，２，２，６，６－ペンタメチル－４－ピペリジル）イミノ｝］、及び、ポリ［｛６－（１，１，３，３－テトラメチルブチル）アミノ－１，３，５－トリアジン－２，４－ジイル｝｛（２，２，６，６－テトラメチル－４－ピペリジル）イミノ｝ヘキサメチレン｛（２，２，６，６－テトラメチル－４－ピペリジル）イミノ｝］、及び以下の式（１）で表される化合物からなる群から選択される１以上を含む、請求項１から４のいずれかに記載の樹脂組成物。
    Figure JPOXMLDOC01-appb-C000001
  6. 　前記紫外線吸収剤は、２－（２Ｈ－ベンゾトリアゾール－２－イル）－４－６－ビス（１－メチル－１－フェニルメチル）フェノール、２，２’－メチレンビス［６－（２Ｈ－ベンゾトリアゾール－２－イル）－４－（１，１，３，３－テトラメチルブチル）フェノール］、２－［４，６－ビス（２，４－ジメチルフェニル）－１，３，５－トリアジン－２－イル］－５－（オクチルオキシ）フェノール、ビス｛２－［４－（４，６－ジフェニル－１，３，５－トリアジン－２－イル）－３－ヒドロキシフェノキシ］エチル｝ドデカンジオエート、及びテトラ－エチル－２，２－（１，４－フェニレン－ジメチリデン）－ビスマロネートからなる群から選択される１以上を含む、請求項１から５のいずれかに記載の樹脂組成物。
  7. 　前記縮合リン酸エステルは１，３フェニレンビス（ジ－２，６キシレニルホスフェート）を含む、請求項１から６のいずれかに記載の樹脂組成物。
  8. 　前記ブロック共重合体は、スチレン含量が４５質量％以上７０質量％以下であり、かつ、スチレンと、ブタジエン及び／又はイソプレンとのブロック共重合体の水素化物を含む、請求項１から７のいずれかに記載の樹脂組成物。
PCT/JP2018/025910 2017-07-10 2018-07-09 環状オレフィン樹脂組成物 Ceased WO2019013174A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
JP2018559405A JP6469331B1 (ja) 2017-07-10 2018-07-09 環状オレフィン樹脂組成物
CN201880030697.3A CN110621738B (zh) 2017-07-10 2018-07-09 环状烯烃树脂组合物
KR1020197034438A KR102104540B1 (ko) 2017-07-10 2018-07-09 환상 올레핀 수지 조성물

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2017-135013 2017-07-10
JP2017135013 2017-07-10

Publications (1)

Publication Number Publication Date
WO2019013174A1 true WO2019013174A1 (ja) 2019-01-17

Family

ID=65001330

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2018/025910 Ceased WO2019013174A1 (ja) 2017-07-10 2018-07-09 環状オレフィン樹脂組成物

Country Status (5)

Country Link
JP (1) JP6469331B1 (ja)
KR (1) KR102104540B1 (ja)
CN (1) CN110621738B (ja)
TW (1) TWI735789B (ja)
WO (1) WO2019013174A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2023178666A (ja) * 2022-06-06 2023-12-18 コニカミノルタ株式会社 熱可塑性樹脂組成物、熱可塑性樹脂成形品、および熱可塑性樹脂組成物の製造方法

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN112877072A (zh) * 2021-01-14 2021-06-01 柴松锋 一种长效性农林保水剂及其制备方法
KR102934838B1 (ko) * 2021-12-16 2026-03-04 코오롱인더스트리 주식회사 광학 필름 및 이를 포함하는 표시장치

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2012153832A (ja) * 2011-01-27 2012-08-16 Asahi Kasei Chemicals Corp 耐熱難燃樹脂組成物およびその製造方法
JP2013018962A (ja) * 2011-06-13 2013-01-31 Polyplastics Co 環状オレフィン系樹脂
JP2015145436A (ja) * 2014-01-31 2015-08-13 ポリプラスチックス株式会社 レンズ用組成物及びレンズ

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6221115B1 (en) * 2000-02-01 2001-04-24 Ciba Specialty Chemicals Corporation Candle wax stabilized by a combination of UV absorber plus a selected hindered amine
JP4745253B2 (ja) * 2004-12-28 2011-08-10 三井化学株式会社 環状オレフィン系樹脂組成物の製造方法
PT1979406E (pt) * 2006-02-01 2013-01-28 Basf Se Composição estabilizadora para polímeros
JP5461952B2 (ja) * 2009-10-23 2014-04-02 株式会社Ａｄｅｋａ ポリオレフィン系樹脂組成物
WO2017082038A1 (ja) * 2015-11-09 2017-05-18 Dic株式会社 環状オレフィン樹脂フィルム

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2012153832A (ja) * 2011-01-27 2012-08-16 Asahi Kasei Chemicals Corp 耐熱難燃樹脂組成物およびその製造方法
JP2013018962A (ja) * 2011-06-13 2013-01-31 Polyplastics Co 環状オレフィン系樹脂
JP2015145436A (ja) * 2014-01-31 2015-08-13 ポリプラスチックス株式会社 レンズ用組成物及びレンズ

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2023178666A (ja) * 2022-06-06 2023-12-18 コニカミノルタ株式会社 熱可塑性樹脂組成物、熱可塑性樹脂成形品、および熱可塑性樹脂組成物の製造方法

Also Published As

Publication number Publication date
KR102104540B1 (ko) 2020-04-24
CN110621738A (zh) 2019-12-27
KR20190133283A (ko) 2019-12-02
JP6469331B1 (ja) 2019-02-13
CN110621738B (zh) 2020-08-25
TW201908403A (zh) 2019-03-01
TWI735789B (zh) 2021-08-11
JPWO2019013174A1 (ja) 2019-07-11

Similar Documents

Publication Publication Date Title
CN100483192C (zh) 显示器用塑料基板及显示元件
RU2623732C2 (ru) Сополимер для улучшения термического сопротивления метакриловой смолы
JP5284058B2 (ja) 熱可塑性樹脂組成物
KR20140068672A (ko) 수지 조성물 및 이를 포함한 성형품
WO2014034200A1 (ja) 透明フィルム
JP6469331B1 (ja) 環状オレフィン樹脂組成物
JP2013137485A (ja) フィルム
US11815658B2 (en) Transparent films based on resin components having a high glass transition temperature
JP2009282146A (ja) 機械強度に優れた光学フィルム
WO2013179781A1 (ja) 環状オレフィン樹脂組成物及び樹脂成形体
JP2017125185A (ja) メタクリル系樹脂、メタクリル系樹脂組成物、フィルム
CN109971107A (zh) 一种聚苯乙烯复合材料及其制备方法
JP2018002994A (ja) メタクリル系樹脂組成物、光学フィルム、光学部品
JP2016169282A (ja) メタクリル系樹脂組成物
CN1380887A (zh) 嵌段共聚物和包括该嵌段共聚物的组合物
US20180030244A1 (en) Alternative Methods to Control Crosslinking in High Impact Polystyrene
JP2017142331A (ja) 光学フィルム、製造方法、偏光板及び表示装置
JP7211726B2 (ja) フィルム
KR20210152391A (ko) 제전성 수지 조성물, 제전성 수지 조성물의 제조 방법 및 전자 부품 포장재
JP4963946B2 (ja) （メタ）アクリル酸エステルを用いたブロック共重合体
JP6278723B2 (ja) レンズ用組成物及びレンズ
JP2009279787A (ja) 外観品質の優れた光学フィルム
JP2024141748A (ja) 光学部材用スチレン系樹脂組成物、光学部材、及び導光板
JP7266474B2 (ja) メタクリル系樹脂組成物およびその成形品、フィルムの製造方法
JP7301626B2 (ja) メタクリル系樹脂組成物およびその成形品、フィルムの製造方法

Legal Events

Date Code Title Description
ENP Entry into the national phase

Ref document number: 2018559405

Country of ref document: JP

Kind code of ref document: A

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 18832871

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 20197034438

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 18832871

Country of ref document: EP

Kind code of ref document: A1
