WO2017018322A1 - アセナピン含有貼付剤 - Google Patents
アセナピン含有貼付剤 Download PDFInfo
- Publication number
- WO2017018322A1 WO2017018322A1 PCT/JP2016/071451 JP2016071451W WO2017018322A1 WO 2017018322 A1 WO2017018322 A1 WO 2017018322A1 JP 2016071451 W JP2016071451 W JP 2016071451W WO 2017018322 A1 WO2017018322 A1 WO 2017018322A1
- Authority
- WO
- WIPO (PCT)
- Prior art keywords
- adhesive
- patch
- adhesive layer
- adhesive base
- asenapine
- Prior art date
Links
- PEHVWJZRVXQYRG-YJBOKZPZSA-N C[C@@](CN(C)C1)([C@@H]1c1c2)c(cccc3)c3Oc1ccc2Cl Chemical compound C[C@@](CN(C)C1)([C@@H]1c1c2)c(cccc3)c3Oc1ccc2Cl PEHVWJZRVXQYRG-YJBOKZPZSA-N 0.000 description 1
Images
Classifications
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K9/00—Medicinal preparations characterised by special physical form
- A61K9/70—Web, sheet or filament bases ; Films; Fibres of the matrix type containing drug
- A61K9/7023—Transdermal patches and similar drug-containing composite devices, e.g. cataplasms
- A61K9/703—Transdermal patches and similar drug-containing composite devices, e.g. cataplasms characterised by shape or structure; Details concerning release liner or backing; Refillable patches; User-activated patches
- A61K9/7038—Transdermal patches of the drug-in-adhesive type, i.e. comprising drug in the skin-adhesive layer
- A61K9/7046—Transdermal patches of the drug-in-adhesive type, i.e. comprising drug in the skin-adhesive layer the adhesive comprising macromolecular compounds
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K9/00—Medicinal preparations characterised by special physical form
- A61K9/70—Web, sheet or filament bases ; Films; Fibres of the matrix type containing drug
- A61K9/7023—Transdermal patches and similar drug-containing composite devices, e.g. cataplasms
- A61K9/703—Transdermal patches and similar drug-containing composite devices, e.g. cataplasms characterised by shape or structure; Details concerning release liner or backing; Refillable patches; User-activated patches
- A61K9/7038—Transdermal patches of the drug-in-adhesive type, i.e. comprising drug in the skin-adhesive layer
- A61K9/7046—Transdermal patches of the drug-in-adhesive type, i.e. comprising drug in the skin-adhesive layer the adhesive comprising macromolecular compounds
- A61K9/7053—Transdermal patches of the drug-in-adhesive type, i.e. comprising drug in the skin-adhesive layer the adhesive comprising macromolecular compounds obtained by reactions only involving carbon to carbon unsaturated bonds, e.g. polyvinyl, polyisobutylene, polystyrene
- A61K9/7061—Polyacrylates
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K31/00—Medicinal preparations containing organic active ingredients
- A61K31/33—Heterocyclic compounds
- A61K31/395—Heterocyclic compounds having nitrogen as a ring hetero atom, e.g. guanethidine or rifamycins
- A61K31/40—Heterocyclic compounds having nitrogen as a ring hetero atom, e.g. guanethidine or rifamycins having five-membered rings with one nitrogen as the only ring hetero atom, e.g. sulpiride, succinimide, tolmetin, buflomedil
- A61K31/407—Heterocyclic compounds having nitrogen as a ring hetero atom, e.g. guanethidine or rifamycins having five-membered rings with one nitrogen as the only ring hetero atom, e.g. sulpiride, succinimide, tolmetin, buflomedil condensed with other heterocyclic ring systems, e.g. ketorolac, physostigmine
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K47/00—Medicinal preparations characterised by the non-active ingredients used, e.g. carriers or inert additives; Targeting or modifying agents chemically bound to the active ingredient
- A61K47/06—Organic compounds, e.g. natural or synthetic hydrocarbons, polyolefins, mineral oil, petrolatum or ozokerite
- A61K47/08—Organic compounds, e.g. natural or synthetic hydrocarbons, polyolefins, mineral oil, petrolatum or ozokerite containing oxygen, e.g. ethers, acetals, ketones, quinones, aldehydes, peroxides
- A61K47/14—Esters of carboxylic acids, e.g. fatty acid monoglycerides, medium-chain triglycerides, parabens or PEG fatty acid esters
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K47/00—Medicinal preparations characterised by the non-active ingredients used, e.g. carriers or inert additives; Targeting or modifying agents chemically bound to the active ingredient
- A61K47/06—Organic compounds, e.g. natural or synthetic hydrocarbons, polyolefins, mineral oil, petrolatum or ozokerite
- A61K47/16—Organic compounds, e.g. natural or synthetic hydrocarbons, polyolefins, mineral oil, petrolatum or ozokerite containing nitrogen, e.g. nitro-, nitroso-, azo-compounds, nitriles, cyanates
- A61K47/18—Amines; Amides; Ureas; Quaternary ammonium compounds; Amino acids; Oligopeptides having up to five amino acids
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K9/00—Medicinal preparations characterised by special physical form
- A61K9/70—Web, sheet or filament bases ; Films; Fibres of the matrix type containing drug
- A61K9/7023—Transdermal patches and similar drug-containing composite devices, e.g. cataplasms
- A61K9/703—Transdermal patches and similar drug-containing composite devices, e.g. cataplasms characterised by shape or structure; Details concerning release liner or backing; Refillable patches; User-activated patches
- A61K9/7038—Transdermal patches of the drug-in-adhesive type, i.e. comprising drug in the skin-adhesive layer
- A61K9/7046—Transdermal patches of the drug-in-adhesive type, i.e. comprising drug in the skin-adhesive layer the adhesive comprising macromolecular compounds
- A61K9/7053—Transdermal patches of the drug-in-adhesive type, i.e. comprising drug in the skin-adhesive layer the adhesive comprising macromolecular compounds obtained by reactions only involving carbon to carbon unsaturated bonds, e.g. polyvinyl, polyisobutylene, polystyrene
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K9/00—Medicinal preparations characterised by special physical form
- A61K9/70—Web, sheet or filament bases ; Films; Fibres of the matrix type containing drug
- A61K9/7023—Transdermal patches and similar drug-containing composite devices, e.g. cataplasms
- A61K9/703—Transdermal patches and similar drug-containing composite devices, e.g. cataplasms characterised by shape or structure; Details concerning release liner or backing; Refillable patches; User-activated patches
- A61K9/7038—Transdermal patches of the drug-in-adhesive type, i.e. comprising drug in the skin-adhesive layer
- A61K9/7046—Transdermal patches of the drug-in-adhesive type, i.e. comprising drug in the skin-adhesive layer the adhesive comprising macromolecular compounds
- A61K9/7069—Transdermal patches of the drug-in-adhesive type, i.e. comprising drug in the skin-adhesive layer the adhesive comprising macromolecular compounds obtained otherwise than by reactions only involving carbon to carbon unsaturated bonds, e.g. polysiloxane, polyesters, polyurethane, polyethylene oxide
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61P—SPECIFIC THERAPEUTIC ACTIVITY OF CHEMICAL COMPOUNDS OR MEDICINAL PREPARATIONS
- A61P25/00—Drugs for disorders of the nervous system
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61P—SPECIFIC THERAPEUTIC ACTIVITY OF CHEMICAL COMPOUNDS OR MEDICINAL PREPARATIONS
- A61P25/00—Drugs for disorders of the nervous system
- A61P25/18—Antipsychotics, i.e. neuroleptics; Drugs for mania or schizophrenia
Definitions
- the present invention relates to an asenapine-containing patch.
- Asenapine is a compound known as a therapeutic agent for central nervous system diseases, particularly schizophrenia. Patches containing asenapine are described in, for example, Patent Documents 1 to 4. It is known that a patch containing asenapine educt is excellent in the skin permeability of asenapine.
- the present inventors absorbed the adhesive layer of the patch by contact with sweat secreted from the skin, exposure to moisture in the air, contact with water and steam in daily life such as bathing and cooking, It has been found that the adhesive strength may decrease. Such a decrease in adhesive strength is significant when the patch is applied for a long time. Moreover, even when the patch is stored for a long time, the adhesive strength may be reduced due to moisture absorption.
- an object of the present invention is to provide a patch in which a decrease in adhesive force is suppressed even when the adhesive layer absorbs moisture.
- an adhesive layer containing a low molecular amine in an asenapine-containing patch maintains its adhesiveness even when the adhesive layer absorbs moisture. Completed.
- the present invention is a patch comprising a support and an adhesive layer laminated on one side of the support, wherein the adhesive layer is asenapine or a pharmaceutically acceptable salt thereof, an adhesive base. And a patch containing a low molecular weight amine.
- the low molecular amine is preferably at least one selected from the group consisting of monoethanolamine, diethanolamine, triethanolamine, isopropanolamine, and diisopropanolamine.
- the present invention also provides a patch comprising a support and a pressure-sensitive adhesive layer laminated on one side of the support, asenapine or a pharmaceutically acceptable salt thereof, a pressure-sensitive adhesive base, and a low molecular weight amine.
- the present invention provides a method for suppressing a decrease in adhesive force due to moisture absorption of an adhesive layer, comprising forming an adhesive layer from an adhesive composition obtained by mixing.
- silicone-based adhesive bases are less hydrophilic than other adhesive bases, and thus are likely to be affected by user perspiration and the like.
- the rate of decrease in adhesive force due to moisture absorption of the adhesive layer is significant, and is larger than that of a patch containing an acrylic adhesive base.
- the adhesive patch containing the acrylic adhesive base has a larger reduction rate of the adhesive strength due to moisture absorption of the adhesive layer compared to the adhesive patch containing the rubber adhesive base. According to the present invention, it is possible to suppress a decrease in adhesive force due to moisture absorption in a patch containing any adhesive base of a silicone-based adhesive base, an acrylic adhesive base, and a rubber-based adhesive base. it can.
- One embodiment of the present invention is a patch comprising a support and a pressure-sensitive adhesive layer laminated on the support.
- the patch is a patch comprising a support and an adhesive layer laminated on one side of the support, the adhesive layer comprising asenapine or a pharmaceutically acceptable salt thereof, an adhesive base, and A patch containing a low molecular amine.
- the support may be any material that can maintain the shape of the patch, particularly the pressure-sensitive adhesive layer.
- the material of the support include polyethylene, polypropylene, polybutadiene, ethylene-vinyl chloride copolymer, polyamide such as polyvinyl chloride and nylon (trade name), polyester, cellulose derivatives, and synthetic resins such as polyurethane.
- the properties of the support include films, sheets, sheet-like porous bodies, sheet-like foams, fabrics such as woven fabrics, knitted fabrics, and nonwoven fabrics, and laminates thereof.
- the thickness of the support is not particularly limited, but it is usually preferably about 2 to 3000 ⁇ m.
- the pressure-sensitive adhesive layer contains asenapine or a pharmaceutically acceptable salt thereof, a pressure-sensitive adhesive base, and a low molecular amine.
- the thickness of the pressure-sensitive adhesive layer is not particularly limited, and may be 30 to 300 ⁇ m. When the thickness of the pressure-sensitive adhesive layer exceeds 300 ⁇ m, the patch easily falls off when the clothes are attached and detached.
- Asenapine is also called (3aRS, 12bRS) -5-chloro-2-methyl-2,3,3a, 12b-tetrahydro-1H-dibenzo [2,3: 6,7] oxepino [4,5-c] pyrrole It is a compound and is represented by the following formula (1).
- Asenapine has a plurality of optical isomers, and may be any optical isomer or a mixture of optical isomers such as a racemate.
- the acid added to asenapine is not particularly limited as long as it is a pharmaceutically acceptable acid.
- Examples of the acid include hydrochloric acid, hydrobromic acid, hydroiodic acid, phosphoric acid, acetic acid, propionic acid, glycolic acid, maleic acid, malonic acid, succinic acid, tartaric acid, citric acid, ascorbic acid, salicylic acid, benzoic acid.
- Etc. The acid addition salt of asenapine may be an anhydride or a hydrate.
- asenapine maleate is marketed as a therapeutic agent for schizophrenia.
- the low molecular amine is an amine having a molecular weight of 30 to 300, and may be a compound represented by the formula (2).

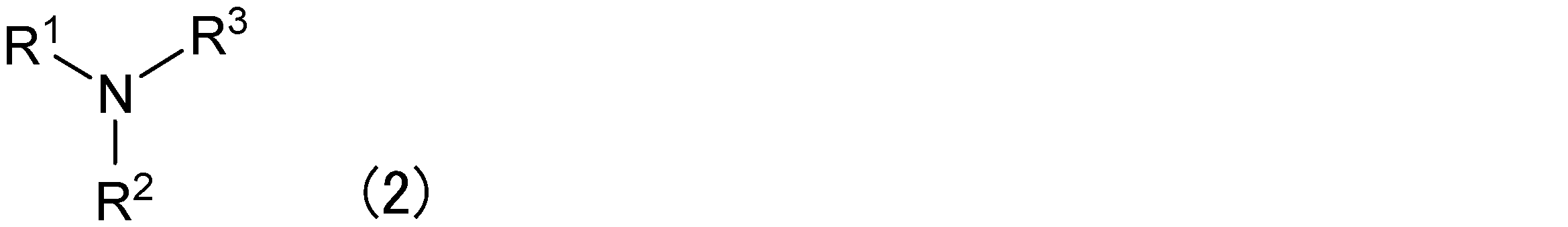

- the low molecular amine is a compound represented by the formula (2), and R 1 , R 2 and R 3 are each independently a hydrogen atom or an optionally substituted alkyl group (preferably having a carbon number of 1 to Or an aryl group which is optionally substituted (preferably an aryl group having 6 to 14 carbon atoms).
- R 1 , R 2 and R 3 may be directly bonded to each other to form a heterocyclic structure, and any two or three of them may be mutually bonded to an oxygen atom, a sulfur atom or an imino group ( It may be bonded through —NR 4 —) to form a heterocyclic structure.
- R 4 is a hydrogen atom, an optionally substituted alkyl group (preferably an alkyl group having 1 to 12 carbon atoms) or an optionally substituted aryl group (preferably having 6 to 14 carbon atoms).
- Aryl group here, “may be substituted” means that the group is further substituted with a substituent such as a hydroxy group, an amino group, or a thiol group.
- the total number of carbon atoms of R 1 , R 2 and R 3 is preferably 12 or less.
- Examples of the low molecular amine include linear or branched alkylamines such as ammonia, monoethylamine, diethylamine, propylamine, dipropylamine, triethylamine, diisopropylethylamine; monoethanolamine, diethanolamine, triethanolamine, monoisopropanol Examples include alkanolamines such as amine, diisopropanolamine, trometamol, ethylenediamine, and meglumine; diamines such as ethylenediamine; cyclic amines such as pyrrolidine, piperidine, morpholine, piperazine, and quinuclidine; arylamines such as aniline.
- the low molecular amine is preferably at least one selected from the group consisting of monoethanolamine, diethanolamine, triethanolamine, isopropanolamine, and diisopropanolamine.
- the adhesive base is a component that imparts adhesiveness to the adhesive layer, and examples thereof include a rubber-based adhesive base, an acrylic adhesive base, and a silicone-based adhesive base.
- the adhesive base is preferably at least one selected from the group consisting of a rubber-based adhesive base, an acrylic adhesive base, and a silicone-based adhesive base. It is preferable that the adhesive base does not contain water (non-aqueous adhesive base).
- the total content of the adhesive base is preferably 40 to 98% by mass, more preferably 50 to 95% by mass based on the total mass of the adhesive layer.
- the rubber-based adhesive base examples include natural rubber, polyisobutylene, alkyl vinyl ether (co) polymer, polyisoprene, polybutadiene, styrene-butadiene copolymer, styrene-isoprene copolymer, and styrene-isoprene-styrene block copolymer.
- a polymer etc. are mentioned, One of these may be used independently or may be used in combination of 2 or more types.
- the rubber-based pressure-sensitive adhesive according to the present invention from the viewpoint that the releasability of asenapine from the pressure-sensitive adhesive layer is further improved and the pressure-sensitive adhesive layer tends to exhibit more sufficient adhesive force.
- the mass ratio of styrene-isoprene-styrene block copolymer to polyisobutylene is particularly preferably 15: 2 to 2:15. .
- the rubber-based adhesive base examples include styrene-isoprene-styrene block copolymer (SIS), isoprene rubber, polyisobutylene (PIB), styrene-butadiene-styrene block copolymer (SBS), and styrene-butadiene rubber. (SBR) and the like.
- SIS styrene-isoprene-styrene block copolymer
- PIB polyisobutylene
- SBS styrene-butadiene-styrene block copolymer
- SBR styrene-butadiene rubber.
- These rubber-based pressure-sensitive adhesives may be used alone or in combination of two or more.
- Preferred rubber-based pressure-sensitive adhesives include SIS and PIB.
- rubber adhesives include Opanol B12, B15, B50, B80, B100, B120, B150, B220 (trade names, manufactured by BASF), JSR butyl 065, 268, 365 (trade names, manufactured by JSR) , Vistanex LM-MS, MH, H, MML-80, 100, 120, 140 (trade name, manufactured by Exxon Chemical), HYCAR (trade name, manufactured by Goodrich), SIBSTAR T102 (trade name, Kaneka) Manufactured) and the like.
- the content of the rubber-based adhesive base is 0 to 98 mass%, preferably 0 to 85 mass%, based on the total mass of the adhesive layer.
- the acrylic adhesive base is a component that imparts adhesiveness to the adhesive layer, and is, for example, a (co) polymer of one or more (meth) acrylic acid alkyl esters.
- the (meth) acrylic acid alkyl ester include butyl (meth) acrylate, isobutyl (meth) acrylate, hexyl (meth) acrylate, octyl (meth) acrylate, 2-ethylhexyl (meth) acrylate, ( (Meth) decyl acrylate etc. are mentioned.
- the term “(meth) acrylic acid” means either one or both of acrylic acid and methacrylic acid, and similar expressions are similarly defined.
- the acrylic adhesive base may be a copolymer formed from (meth) acrylic acid alkyl ester (main monomer) and a comonomer.
- the main monomer include methyl (meth) acrylate, ethyl (meth) acrylate, butyl (meth) acrylate, hexyl (meth) acrylate, heptyl (meth) acrylate, octyl (meth) acrylate, Examples thereof include 2-ethylhexyl (meth) acrylate, and one of these may be used alone, or two or more may be used in combination.
- the comonomer may be any component that can be copolymerized with the (meth) acrylic acid alkyl ester.
- Examples of the comonomer include (meth) acrylic acid hydroxyalkyl ester, ethylene, propylene, styrene, vinyl acetate, N-vinylpyrrolidone, (meth) acrylic acid, (meth) acrylic acid amide, and the like.
- the comonomer may be a single type or a combination of two or more types.
- acrylic adhesive base examples include acrylic acid / octyl acrylate ester copolymer, 2-ethylhexyl acrylate / vinyl pyrrolidone copolymer solution, acrylate / vinyl acetate copolymer, 2-ethylhexyl acrylate / methacrylic acid.
- acrylic acid / octyl acrylate ester copolymer examples include 2-ethylhexyl acrylate / vinyl pyrrolidone copolymer solution, acrylate / vinyl acetate copolymer, 2-ethylhexyl acrylate / methacrylic acid.
- examples thereof include 2-ethylhexyl acid / dodecyl methacrylate copolymer, methyl acrylate / 2-ethylhexyl acrylate copolymer resin emulsion, acrylic polymer contained in acrylic resin alkanolamine liquid, and the like.
- acrylic pressure-sensitive adhesives include DURO-TAK (registered trademark) 387-2510, DURO-TAK (registered trademark) 87-2510, DURO-TAK (registered trademark) 387-2287, DURO- TAK (registered trademark) 87-2287, DURO-TAK (registered trademark) 87-4287, DURO-TAK (registered trademark) 387-2516, DURO-TAK (registered trademark) 87-2516, DURO-TAK (registered trademark) 87 -2074, DURO-TAK (registered trademark) 87-900A, DURO-TAK (registered trademark) 87-901A, DURO-TAK (registered trademark) 87-9301, DURO-TAK (registered trademark) 87-4098, etc.
- TAK series made by Henkel
- GELV Registered trademark
- GMS 788 GELVA (registered trademark) GMS 3083
- GELVA registered trademark
- GELVA series made by Henkel
- MAS 811 product name
- MAS series Cosmedy
- MAS683 product name
- Eudragit registered trademark
- Nicazole registered trademark, manufactured by Nippon Carbide Industry Co., Ltd.
- Ultrasol registered trademark, manufactured by Aika Industry Co., Ltd.
- the content of the acrylic adhesive base is 0 to 98% by mass, preferably 0 to 80% by mass, based on the total mass of the adhesive layer.
- the silicone-based adhesive base is a compound having an organopolysiloxane skeleton.
- Examples of the silicone-based adhesive base include dimethylpolysiloxane, polymethylvinylsiloxane, and polymethylphenylsiloxane.
- silicone-based adhesive base examples include, for example, MD series such as MD7-4502, Silicone Adhesive, MD7-4602, Silicone Adhesive, etc .; manufactured by Dow Corning; BIO-PSA (registered trademark) 7-4301 Silicone Adhesive, BIO- PSA (registered trademark) 7-4302 Silicone Adhesive, BIO-PSA (registered trademark) 7-4201 Silicone Adhesive, BIO-PSA (registered trademark) 7-4202 Silicone Adhesive, BIO-PSA (registered trademark) 7-4101 Silicone Adhesive BIO-PSA (registered trademark) 7-4102 Silicone Adhesive, BIO PSA (Registered Trademark) 7-4601 Silicone Adhesive, BIO-PSA (Registered Trademark) 7-4602 Silicone Adhesive, BIO-PSA (Registered Trademark) 7-4501 Silicone Adhesive, BIO-PSA (Registered Trademark) 7-4502 BIO-PSA
- the content of the silicone-based adhesive base is 0 to 98% by mass, preferably 0 to 85% by mass, based on the total mass of the adhesive layer.
- the pressure-sensitive adhesive layer may further contain other additives.
- additives include tackifier resins, plasticizers, transdermal absorption accelerators, stabilizers, fillers, and fragrances.
- the tackifier resin is a component that adjusts the tackiness of the pressure-sensitive adhesive layer.
- the tackifier resin include alicyclic saturated hydrocarbon resins; rosin, rosin glycerin ester, hydrogenated rosin, hydrogenated rosin glycerin ester, rosin pentaerythritol ester, maleinized rosin and other rosin derivatives; terpene series Examples include tackifying resins; petroleum-based tackifying resins and the like. One type of tackifier resin may be used alone, or two or more types may be used in combination.
- the tackifying resin is preferably an alicyclic saturated hydrocarbon resin from the viewpoint of excellent drug release.
- the content of the tackifying resin is preferably 0 to 80% by mass, more preferably 0 to 70% by mass based on the mass of the entire pressure-sensitive adhesive layer. preferable. There exists a tendency for the cohesiveness of an adhesive to be excellent in content of tackifying resin being 80 mass% or less.
- Absorption enhancers are components that adjust the skin permeability of asenapine or a pharmaceutically acceptable salt thereof.
- the absorption enhancer is not particularly limited as long as it is a compound that has been conventionally recognized to promote absorption into the skin, and examples thereof include aliphatic alcohols having 6 to 20 carbon atoms, aliphatic ethers having 6 to 20 carbon atoms, and carbon.
- absorption enhancers include caprylic acid, capric acid, caproic acid, lauric acid, myristic acid, palmitic acid, stearic acid, isostearic acid, oleic acid, linoleic acid, linolenic acid, lauryl alcohol, myristyl alcohol, oleyl alcohol , Isostearyl alcohol, cetyl alcohol, methyl laurate, hexyl laurate, diethanolamide laurate, isopropyl myristate, myristyl myristate, octyldodecyl myristate, cetyl palmitate, isopropyl palmitate, salicylic acid, methyl salicylate, ethylene glycol salicylate , Cinnamic acid, methyl cinnamate, cresol, cetyl lactate, lauryl lactate, ethyl acetate, propyl acetate, geraniol, thymol,
- An absorption accelerator may be used individually by 1 type, and may be used in combination of 2 or more type.
- a fatty acid derivative is preferable from the viewpoint that the absorption rate of asenapine is more excellent.
- the content of the absorption accelerator is preferably 0 to 30% by mass, more preferably 0 to 20% by mass based on the mass of the entire pressure-sensitive adhesive layer. preferable.
- the content of the absorption accelerator is 30% by mass or less, there is a tendency that the adhesiveness does not decrease even after moisture absorption.
- the stabilizer examples include tocopherol and its ester derivative, ascorbic acid and its ester derivative, dibutylhydroxytoluene, butylhydroxyanisole, 2-mercaptobenzimidazole and the like.
- a stabilizer may be used individually by 1 type and may be used in combination of 2 or more type.
- dibutylhydroxytoluene is preferable from the viewpoint that decomposition of asenapine can be further suppressed.
- the content of the stabilizer is preferably 0 to 5% by mass, more preferably 0 to 3% by mass based on the mass of the entire pressure-sensitive adhesive layer. preferable. When the content of the stabilizer is 5% by mass or less, there is a tendency that the adhesiveness does not decrease even after moisture absorption.
- the patch may further include a release liner.
- the release liner is laminated on the surface opposite to the support with respect to the pressure-sensitive adhesive layer.
- the material of the release liner is not particularly limited, and a liner generally known to those skilled in the art can be used.
- Examples of release liner materials include polyesters such as polyethylene terephthalate and polyethylene naphthalate; polyolefins such as polyethylene and polypropylene; films such as polyvinyl chloride and polyvinylidene chloride; laminated films of fine paper and polyolefins; nylon (registered trademark) ) And aluminum films.
- polypropylene or polyethylene terephthalate is preferable.
- the patch of the present invention can be produced, for example, by the following method. First, asenapine or a pharmaceutically acceptable salt thereof, an adhesive base and a low molecular amine are mixed, and if necessary, a solvent, other additives and the like are added and mixed to obtain a uniform adhesive composition. Next, after the obtained adhesive composition is applied to one side of the support with a predetermined thickness, the solvent is removed by drying by heating as necessary, and the patch is cut into a desired size. Get.
- the heating conditions can be appropriately selected according to the solvent. The temperature condition is preferably 60 to 120 ° C., and the heating time is, for example, 2 to 30 minutes.
- the release liner When producing a patch comprising a release liner, the release liner may be laminated after applying the adhesive composition to a support and drying and removing the solvent. In the case of producing a patch comprising a release liner, the adhesive composition is applied on one side of the release liner with a predetermined thickness, and then heated to remove the solvent as needed to support. The patch may be obtained by laminating the body and cutting it into a desired size.
- the pressure-sensitive adhesive composition used in the above production method contains asenapine or a pharmaceutically acceptable salt thereof, a pressure-sensitive adhesive base and a low-molecular amine, and further contains a solvent, other additives, etc. as necessary. May be.
- the solvent may be any solvent that does not react with other components contained in the pressure-sensitive adhesive composition, and is added to adjust the viscosity of the pressure-sensitive adhesive composition.
- the solvent include toluene, ethanol, methanol, ethyl acetate and the like.
- a solvent may be used individually by 1 type and may be used in combination of 2 or more type. The content of the solvent may be adjusted in consideration of the viscosity of the pressure-sensitive adhesive composition.
- the content of asenapine or a pharmaceutically acceptable salt thereof in the adhesive composition is preferably 1 to 30% by mass, more preferably 3 to 25% by mass based on the mass of the entire adhesive composition.
- the content of the adhesive base in the adhesive composition is preferably 40 to 98% by mass, more preferably 50 to 85% by mass, based on the mass of the entire adhesive composition.
- the content of the low molecular amine in the pressure-sensitive adhesive composition is preferably 0.5 to 40% by mass, more preferably 1 to 30% by mass, based on the mass of the whole pressure-sensitive adhesive composition.
- the content of other additives in the pressure-sensitive adhesive composition is preferably 0 to 30% by mass, more preferably 0 to 20% by mass based on the mass of the entire pressure-sensitive adhesive composition.
Landscapes
- Health & Medical Sciences (AREA)
- Engineering & Computer Science (AREA)
- Bioinformatics & Cheminformatics (AREA)
- Chemical & Material Sciences (AREA)
- Life Sciences & Earth Sciences (AREA)
- Veterinary Medicine (AREA)
- General Health & Medical Sciences (AREA)
- Public Health (AREA)
- Animal Behavior & Ethology (AREA)
- Medicinal Chemistry (AREA)
- Pharmacology & Pharmacy (AREA)
- Epidemiology (AREA)
- Dermatology (AREA)
- General Chemical & Material Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Oil, Petroleum & Natural Gas (AREA)
- Proteomics, Peptides & Aminoacids (AREA)
- Neurosurgery (AREA)
- Organic Chemistry (AREA)
- Nuclear Medicine, Radiotherapy & Molecular Imaging (AREA)
- Neurology (AREA)
- Biomedical Technology (AREA)
- Psychiatry (AREA)
- Medicinal Preparation (AREA)
- Pharmaceuticals Containing Other Organic And Inorganic Compounds (AREA)
- Laminated Bodies (AREA)
Abstract
本発明は、支持体と、支持体の片面に積層された粘着剤層と、を備え、粘着剤層が、アセナピンまたはその薬学的に許容される塩、粘着基剤、および、低分子アミンを含有する、貼付剤を提供する。
Description
本発明は、アセナピン含有貼付剤に関する。
アセナピンは、中枢神経系疾患、特に統合失調症の治療薬として知られる化合物である。アセナピンを含有する貼付剤は、例えば、特許文献1~4に記載されている。アセナピン遊離体を含有する貼付剤は、アセナピンの皮膚透過性に優れることが知られている。
本発明者らは、皮膚から分泌される汗などへの接触、空気中の湿気による暴露、入浴や調理等の日常生活における水や蒸気への接触により、貼付剤の粘着剤層が吸湿し、その粘着力が低下することがあることを見出した。このような粘着力の低下は、貼付剤を長時間貼付する場合に、顕著である。また、貼付剤を長時間保存している間にも、吸湿して粘着力が低下する場合がある。
そこで、本発明の目的は、粘着剤層が吸湿した場合においても、粘着力の低下が抑制された貼付剤を提供することにある。
本発明者らは、鋭意検討の結果、アセナピン含有貼付剤において、低分子アミンを含有する粘着剤層は、粘着剤層が吸湿した場合においても粘着性が維持されることを見出し、本発明を完成させた。
すなわち、本発明は、支持体と、支持体の片面に積層された粘着剤層と、を備える貼付剤であって、粘着剤層が、アセナピンまたはその薬学的に許容可能な塩、粘着基剤、および、低分子アミンを含有する、貼付剤を提供する。上記貼付剤において、低分子アミンが、モノエタノールアミン、ジエタノールアミン、トリエタノールアミン、イソプロパノールアミン、および、ジイソプロパノールアミンからなる群から選択された1種以上であることが好ましい。
また、本発明はまた、支持体と、支持体の片面に積層された粘着剤層と、を備える貼付剤において、アセナピンまたはその薬学的に許容される塩、粘着基剤、および、低分子アミンを混和して得られる粘着組成物から粘着剤層を形成することを含む、粘着剤層の吸湿による粘着力の低下を抑制する方法を提供する。
本発明に係る粘着剤によれば、粘着剤層が吸湿した後であっても、粘着剤層の粘着力の低下が抑制される。特に、シリコーン系粘着基剤は他の粘着基剤よりも親水性に乏しいため、使用者の発汗等の影響を受けやすいと思われる。実際に、シリコーン系粘着基剤を含有する貼付剤において、粘着剤層の吸湿による粘着力の低下割合が顕著であり、アクリル系粘着基剤を含有する貼付剤と比較して大きい。また、アクリル系粘着基剤を含有する貼付剤は、粘着剤層の吸湿による粘着力の低下割合はゴム系粘着基剤を含有する貼付剤と比較して大きい。本発明によれば、シリコーン系粘着基剤、アクリル系粘着基剤、および、ゴム系粘着基剤のいずれの粘着基剤を含有する貼付剤においても、吸湿による粘着力の低下を抑制することができる。
以下に、本発明の実施形態を示して、本発明を詳細に説明する。
本発明の一実施形態は、支持体と、支持体上に積層された粘着剤層と、を備える貼付剤である。貼付剤は、支持体と、支持体の片面に積層された粘着剤層と、を備える貼付剤であって、粘着剤層が、アセナピンまたはその薬学的に許容可能な塩、粘着基剤、および、低分子アミンを含有する、貼付剤である。
支持体は、貼付剤、特に粘着剤層の形状を維持し得るものであればよい。支持体の材質としては、例えば、ポリエチレン、ポリプロピレン、ポリブタジエン、エチレン-塩化ビニル共重合体、ポリ塩化ビニル、ナイロン(商品名)等のポリアミド、ポリエステル、セルロース誘導体、ポリウレタンなどの合成樹脂が挙げられる。支持体の性状は、例えば、フィルム、シート、シート状多孔質体、シート状発泡体、織布、編布、不織布等の布帛、及びこれらの積層体などである。支持体の厚さは、特に制限されないが、通常、2~3000μm程度であることが好ましい。
粘着剤層は、アセナピンまたはその薬学的に許容可能な塩、粘着基剤および低分子アミンを含有する。
粘着剤層の厚みは、特に制限されず、30~300μmであってもよい。粘着剤層の厚みが300μmを超えると、被服の着脱時等に貼付剤が脱落しやすくなる。
アセナピンは、(3aRS,12bRS)-5-クロロ-2-メチル-2,3,3a,12b-テトラヒドロ-1H-ジベンゾ[2,3:6,7]オキセピノ[4,5-c]ピロールとも呼ばれる化合物であり、以下の式(1)で表される。アセナピンは、複数の光学異性体を有しており、いずれの光学異性体であってもよく、ラセミ体等の光学異性体の混合物であってもよい。アセナピンに付加される酸としては、薬学的に許容可能な酸であれば、特に制限されない。酸としては、例えば、塩酸、臭化水素酸、ヨウ化水素酸、リン酸、酢酸、プロピオン酸、グリコール酸、マレイン酸、マロン酸、コハク酸、酒石酸、クエン酸、アスコルビン酸、サリチル酸、安息香酸等が挙げられる。アセナピンの酸付加塩は、無水物であってもよく、水和物であってもよい。例えば、アセナピンマレイン酸塩は、統合失調症の治療薬として市販されている。
低分子アミンは、分子量が30~300であるアミンであり、式(2)で表される化合物であってもよい。
低分子アミンは、式(2)で表される化合物であり、R1、R2及びR3は、それぞれ独立に水素原子、置換されていてもよいアルキル基(好ましくは、炭素数が1~12であるアルキル基)又は置換されていてもよいアリール基(好ましくは、炭素数が6~14のアリール基)である。R1、R2及びR3のうち、いずれか2つまたは3つが互いに直接結合してヘテロ環構造を形成してもよく、いずれか2つまたは3つが互いに酸素原子、硫黄原子又はイミノ基(-NR4-)を介して結合して、ヘテロ環構造を形成してもよい。R4は、水素原子、置換されていてもよいアルキル基(好ましくは、炭素数が1~12であるアルキル基)又は置換されていてもよいアリール基(好ましくは、炭素数が6~14のアリール基)である。ここで、「置換されていてもよい」とは、当該基がヒドロキシ基、アミノ基、チオール基等の置換基でさらに置換されることを意味する。R1、R2およびR3の炭素数の合計は、12以下であることが好ましい。
低分子アミンとしては、例えば、アンモニア、モノエチルアミン、ジエチルアミン、プロピルアミン、ジプロピルアミン、トリエチルアミン、ジイソプロピルエチルアミン等の直鎖状または分枝状アルキルアミン;モノエタノールアミン、ジエタノールアミン、トリエタノールアミン、モノイソプロパノールアミン、ジイソプロパノールアミン、トロメタモール、エチレンジアミン、メグルミン等のアルカノールアミン;エチレンジアミン等のジアミン;ピロリジン、ピペリジン、モルホリン、ピペラジン、キヌクリジン等の環状アミン;アニリン等のアリールアミンなどが挙げられる。低分子アミンは、モノエタノールアミン、ジエタノールアミン、トリエタノールアミン、イソプロパノールアミン、および、ジイソプロパノールアミンからなる群から選択された1種以上であることが好ましい。
粘着基剤は、粘着剤層に粘着性を付与する成分であり、例えば、ゴム系粘着基剤、アクリル系粘着基剤、シリコーン系粘着基剤等が挙げられる。粘着基剤は、ゴム系粘着基剤、アクリル系粘着基剤、および、シリコーン系粘着基剤からなる群から選択される1種以上であることが好ましい。粘着基剤は、水を含まないこと(非水系粘着基剤)が好ましい。粘着基剤の総含有量は、粘着剤層の全質量を基準として40~98質量%であることが好ましく、50~95質量%であることがより好ましい。
ゴム系粘着基剤としては、例えば、天然ゴム、ポリイソブチレン、アルキルビニルエーテル(共)重合体、ポリイソプレン、ポリブタジエン、スチレン-ブタジエン共重合体、スチレン-イソプレン共重合体、スチレン-イソプレン-スチレンブロック共重合体等が挙げられ、これらのうちの1種を単独で用いても2種以上を組み合わせて用いてもよい。中でも、本発明に係るゴム系粘着剤としては、粘着剤層からのアセナピンの放出性がより向上し、かつ、粘着剤層のより十分な粘着力を発揮することができる傾向にあるという観点から、スチレン-イソプレン-スチレンブロック共重合体及びポリイソブチレンからなる群から選択される少なくとも一種であることが好ましく、スチレン-イソプレン-スチレンブロック共重合体及びポリイソブチレンであることがより好ましい。またこのとき、スチレン-イソプレン-スチレンブロック共重合体とポリイソブチレンとの質量比(スチレン-イソプレン-スチレンブロック共重合体:ポリイソブチレン)としては、15:2~2:15であることが特に好ましい。
ゴム系粘着基剤の具体例としては、スチレン-イソプレン-スチレンブロック共重合体(SIS)、イソプレンゴム、ポリイソブチレン(PIB)、スチレン-ブタジエン-スチレンブロック共重合体(SBS)、スチレン-ブタジエンゴム(SBR)等が挙げられる。これらのゴム系粘着剤は、1種単独で用いてもよく、2種以上を組み合わせて用いてもよい。好ましいゴム系粘着剤としては、SIS及びPIBが挙げられる。ゴム系粘着剤の具体例としては、オパノールB12、B15、B50、B80、B100、B120、B150、B220(商品名、BASF社製)、JSRブチル065、268、365(商品名、JSR社製)、ビスタネックスLM-MS、MH、H、MML-80、100、120、140(商品名、エクソン・ケミカル社製)、HYCAR(商品名、グッドリッチ社製)、SIBSTAR T102(商品名、カネカ社製)等が挙げられる。
ゴム系粘着基剤の含有量は、粘着剤層の全質量を基準として0~98質量%であり、0~85質量%であることが好ましい。
アクリル系粘着基剤としては、粘着剤層に粘着性を付与する成分であり、例えば、1種又は2種以上の(メタ)アクリル酸アルキルエステルの(共)重合体である。(メタ)アクリル酸アルキルエステルとしては、例えば、(メタ)アクリル酸ブチル、(メタ)アクリル酸イソブチル、(メタ)アクリル酸ヘキシル、(メタ)アクリル酸オクチル、(メタ)アクリル酸2-エチルヘキシル、(メタ)アクリル酸デシルなどが挙げられる。なお、本明細書において、「(メタ)アクリル酸」との用語は、アクリル酸およびメタクリル酸のいずれか一方または両方を意味し、類似の表現についても同様に定義される。
アクリル系粘着基剤は、(メタ)アクリル酸アルキルエステル(主モノマー)とコモノマーから形成される共重合体であってもよい。主モノマーとしては、例えば、(メタ)アクリル酸メチル、(メタ)アクリル酸エチル、(メタ)アクリル酸ブチル、(メタ)アクリル酸ヘキシル、(メタ)アクリル酸へプチル、(メタ)アクリル酸オクチル、(メタ)アクリル酸2-エチルヘキシル等が挙げられ、これらのうちの1種を単独で用いても2種以上を組み合わせて用いてもよい。コモノマーは、(メタ)アクリル酸アルキルエステルと共重合できる成分であればよい。コモノマーとしては、例えば、(メタ)アクリル酸ヒドロキシアルキルエステル、エチレン、プロピレン、スチレン、酢酸ビニル、N-ビニルピロリドン、(メタ)アクリル酸、(メタ)アクリル酸アミドなどが挙げられる。コモノマーは、1種を単独で又は2種以上を組み合わせたものであってもよい。
アクリル系粘着基剤の具体例としては、アクリル酸・アクリル酸オクチルエステル共重合体、アクリル酸2-エチルヘキシル・ビニルピロリドン共重合体溶液、アクリル酸エステル・酢酸ビニルコポリマー、アクリル酸2-エチルヘキシル・メタクリル酸2-エチルヘキシル・メタクリル酸ドデシル共重合体、アクリル酸メチル・アクリル酸2-エチルヘキシル共重合樹脂エマルジョン、アクリル樹脂アルカノールアミン液に含有されるアクリル系高分子等が挙げられる。このようなアクリル系粘着剤としては、具体例としては、DURO-TAK(登録商標) 387-2510、DURO-TAK(登録商標) 87-2510、DURO-TAK(登録商標) 387-2287、DURO-TAK(登録商標) 87-2287、DURO-TAK(登録商標) 87-4287、DURO-TAK(登録商標) 387-2516、DURO-TAK(登録商標) 87-2516、DURO-TAK(登録商標) 87-2074、DURO-TAK(登録商標) 87-900A、DURO-TAK(登録商標) 87-901A、DURO-TAK(登録商標) 87-9301、DURO-TAK(登録商標) 87-4098等のDURO-TAKシリーズ(Henkel社製);GELVA(登録商標) GMS 788、GELVA(登録商標) GMS 3083、GELVA(登録商標) GMS 3253等のGELVAシリーズ(Henkel社製);MAS811(商品名)、MAS683(商品名)等のMASシリーズ(コスメディ製薬株式会社製);オイドラギット(登録商標)シリーズ(エボニック社製)、ニカゾール(登録商標、日本カーバイド工業株式会社製)、ウルトラゾール(登録商標、アイカ工業株式会社製)が挙げられる。
アクリル系粘着基剤の含有量は、粘着剤層の全質量を基準として0~98質量%であり、0~80質量%であることが好ましい。
シリコーン系粘着基剤は、オルガノポリシロキサン骨格を有する化合物である。シリコーン系粘着基剤としては、例えば、ジメチルポリシロキサン、ポリメチルビニルシロキサン、ポリメチルフェニルシロキサンが挙げられる。具体的なシリコーン系粘着基剤としては、例えば、MD7-4502 Silicone Adhesive、MD7-4602 Silicone Adhesive等のMDシリーズ(ダウコーニング社製);BIO-PSA(登録商標) 7-4301 Silicone Adhesive、BIO-PSA(登録商標) 7-4302 Silicone Adhesive、BIO-PSA(登録商標) 7-4201 Silicone Adhesive、BIO-PSA(登録商標) 7-4202 Silicone Adhesive、BIO-PSA(登録商標) 7-4101 Silicone Adhesive、BIO-PSA(登録商標) 7-4102 Silicone Adhesive、BIO-PSA(登録商標) 7-4601 Silicone Adhesive、BIO-PSA(登録商標) 7-4602 Silicone Adhesive、BIO-PSA(登録商標) 7-4501 Silicone Adhesive、BIO-PSA(登録商標) 7-4502 Silicone Adhesive、BIO-PSA(登録商標) 7-4401 Silicone Adhesive、BIO-PSA(登録商標) 7-4402 Silicone Adhesive等のBIO-PSAシリーズ(ダウコーニング社製)、Dow Corning(登録商標) 7-9800A、Dow Corning(登録商標) 7-9800B、Dow Corning(登録商標) 7-9700A、Dow Corning(登録商標) 7-9700Bが挙げられる。
シリコーン系粘着基剤の含有量は、粘着剤層の全質量を基準として0~98質量%であり、0~85質量%であることが好ましい。
粘着剤層は、その他の添加剤をさらに含有してもよい。その他の添加剤としては、例えば、粘着付与樹脂、可塑剤、経皮吸収促進剤、安定化剤、充填剤、香料などが挙げられる。
粘着付与樹脂は、粘着剤層の粘着性を調整する成分である。粘着付与樹脂としては、例えば、脂環族飽和炭化水素樹脂;ロジン、ロジンのグリセリンエステル、水添ロジン、水添ロジンのグリセリンエステル、ロジンのペンタエリスリトールエステル、マレイン化ロジン等のロジン誘導体;テルペン系粘着付与樹脂;石油系粘着付与樹脂等が挙げられる。粘着付与樹脂は、1種を単独で用いてもよく、2種以上を組み合わせて用いてもよい。粘着付与樹脂としては、薬物放出性に優れる点から、脂環族飽和炭化水素樹脂が好ましい。
粘着剤層が粘着付与樹脂を含有する場合、粘着付与樹脂の含有量は、粘着剤層全体の質量を基準として0~80質量%であることが好ましく、0~70質量%であることがより好ましい。粘着付与樹脂の含有量が80質量%以下であると、粘着剤の凝集性が優れる傾向がある。
粘着剤層が粘着付与樹脂を含有する場合、粘着付与樹脂の含有量は、粘着剤層全体の質量を基準として0~80質量%であることが好ましく、0~70質量%であることがより好ましい。粘着付与樹脂の含有量が80質量%以下であると、粘着剤の凝集性が優れる傾向がある。
吸収促進剤は、アセナピンまたはその薬学的に許容可能な塩の皮膚透過性を調整する成分である。吸収促進剤としては、従来皮膚への吸収促進作用が認められている化合物であれば特に限定されず、例えば、炭素数6~20の脂肪族アルコール、炭素数6~20の脂肪族エーテル、炭素数6~20の脂肪酸、炭素数6~20の脂肪酸エステル、炭素数6~20の脂肪酸アミド、グリセリン、グリセリン脂肪酸エステル類、プロピレングリコール類、プロピレングリコール脂肪酸エステル類、ポリエチレングリコール及びポリエチレングリコール脂肪酸エステル類、芳香族系有機酸、芳香族系アルコール、芳香族系有機酸エステル、芳香族系有機エーテル(以上の化合物は飽和及び不飽和のいずれであってもよく、直鎖状及び分岐状のいずれであってもよく、環状構造を含むものであってもよい。)、乳酸エステル類、酢酸エステル類、モノテルペン系化合物、セスキテルペン系化合物、エイゾン(Azone、登録商標)、エイゾン(Azone)誘導体、ピロチオデカン、ソルビタン脂肪酸エステル類(Span(登録商標)系)ポリソルベート系(Tween(登録商標)系)、ポリオキシエチレン硬化ヒマシ油類、ポリオキシエチレンアルキルエーテル類、ショ糖脂肪酸エステル類、植物油が挙げられる。吸収促進剤の具体例としては、カプリル酸、カプリン酸、カプロン酸、ラウリン酸、ミリスチン酸、パルミチン酸、ステアリン酸、イソステアリン酸、オレイン酸、リノール酸、リノレン酸、ラウリルアルコール、ミリスチルアルコール、オレイルアルコール、イソステアリルアルコール、セチルアルコール、ラウリン酸メチル、ラウリン酸ヘキシル、ラウリン酸ジエタノールアミド、ミリスチン酸イソプロピル、ミリスチン酸ミリスチル、ミリスチン酸オクチルドデシル、パルミチン酸セチル、パルミチン酸イソプロピル、サリチル酸、サリチル酸メチル、サリチル酸エチレングリコール、ケイ皮酸、ケイ皮酸メチル、クレゾール、乳酸セチル、乳酸ラウリル、酢酸エチル、酢酸プロピル、ゲラニオール、チモール、オイゲノール、テルピネオール、l-メントール、ボルネオロール、d-リモネン、イソオイゲノール、イソボルネオール、ネロール、dl-カンフル、グリセリンモノカプリレート、グリセリンモノカプレート、グリセリンモノラウレート、グリセリンモノオレエート、ソルビタンモノラウレート、ショ糖モノラウレート、ポリソルベート20、プロピレングリコール、プロピレングリコールモノラウレート、ポリエチレングリコールモノラウレート、ポリエチレングリコールモノステアレート、ポリオキシエチレンラウリルエーテル、ニッコール(登録商標)HCO-60(日光ケミカルズ株式会社)、ピロチオデカン(登録商標)、オリーブ油及びソルビタンモノオレエートが挙げられる。吸収促進剤は、1種を単独で用いてもよく、2種以上を組み合わせて用いてもよい。吸収促進剤としては、アセナピンの吸収率がより優れる点から、脂肪酸誘導体が好ましい。
粘着剤層が吸収促進剤を含有する場合、吸収促進剤の含有量は、粘着剤層全体の質量を基準として0~30質量%であることが好ましく、0~20質量%であることがより好ましい。吸収促進剤の含有量が30質量%以下であると、吸湿後であっても粘着性が低下しない傾向がある。
粘着剤層が吸収促進剤を含有する場合、吸収促進剤の含有量は、粘着剤層全体の質量を基準として0~30質量%であることが好ましく、0~20質量%であることがより好ましい。吸収促進剤の含有量が30質量%以下であると、吸湿後であっても粘着性が低下しない傾向がある。
安定化剤としては、例えば、トコフェロールおよびそのエステル誘導体、アスコルビン酸およびそのエステル誘導体、ジブチルヒドロキシトルエン、ブチルヒドロキシアニソール、2-メルカプトベンズイミダゾール等が挙げられる。安定化剤は、1種を単独で用いてもよく、2種以上を組み合わせて用いてもよい。安定化剤としては、アセナピンの分解をより抑制できる点から、ジブチルヒドロキシトルエンが好ましい。
粘着剤層が安定化剤を含有する場合、安定化剤の含有量は、粘着剤層全体の質量を基準として0~5質量%であることが好ましく、0~3質量%であることがより好ましい。安定化剤の含有量が5質量%以下であると、吸湿後であっても粘着性が低下しない傾向がある。
粘着剤層が安定化剤を含有する場合、安定化剤の含有量は、粘着剤層全体の質量を基準として0~5質量%であることが好ましく、0~3質量%であることがより好ましい。安定化剤の含有量が5質量%以下であると、吸湿後であっても粘着性が低下しない傾向がある。
貼付剤は、さらに剥離ライナーを備えていてもよい。剥離ライナーは、粘着剤層に対して、支持体と反対側の面に積層されている。剥離ライナーを備えていると、保管時において、粘着剤層へのゴミ等の付着を低減することができる傾向がある。
剥離ライナーの素材としては、特に限定されず、当業者に一般的に知られているライナーを用いることができる。剥離ライナーの材質としては、例えば、ポリエチレンテレフタレート、ポリエチレンナフタレート等のポリエステル;ポリエチレン、ポリプロピレン等のポリオレフィン;ポリ塩化ビニル、ポリ塩化ビニリデン等のフィルム;上質紙とポリオレフィンとのラミネートフィルム;ナイロン(登録商標)、アルミニウム等のフィルム等が挙げられる。剥離ライナーの材質としては、ポリプロピレンまたはポリエチレンテレフタレートが好ましい。
剥離ライナーの素材としては、特に限定されず、当業者に一般的に知られているライナーを用いることができる。剥離ライナーの材質としては、例えば、ポリエチレンテレフタレート、ポリエチレンナフタレート等のポリエステル;ポリエチレン、ポリプロピレン等のポリオレフィン;ポリ塩化ビニル、ポリ塩化ビニリデン等のフィルム;上質紙とポリオレフィンとのラミネートフィルム;ナイロン(登録商標)、アルミニウム等のフィルム等が挙げられる。剥離ライナーの材質としては、ポリプロピレンまたはポリエチレンテレフタレートが好ましい。
<貼付剤の製造方法>
本発明の貼付剤は、例えば、以下の方法により製造することができる。まず、アセナピンまたはその薬学的に許容可能な塩、粘着基剤および低分子アミンを混和し、必要に応じて、溶剤、その他の添加剤等を加えて混和し、均一な粘着組成物を得る。次いで、得られた粘着組成物を支持体の片方の面上に所定の厚みで塗布した後、必要に応じて加熱して溶剤を乾燥除去し、所望の大きさに裁断することにより、貼付剤を得る。なお、加熱の条件は、前記溶剤に応じて適宜選択することができ、温度条件としては、60~120℃であることが好ましく、加熱時間は、例えば、2~30分間である。
本発明の貼付剤は、例えば、以下の方法により製造することができる。まず、アセナピンまたはその薬学的に許容可能な塩、粘着基剤および低分子アミンを混和し、必要に応じて、溶剤、その他の添加剤等を加えて混和し、均一な粘着組成物を得る。次いで、得られた粘着組成物を支持体の片方の面上に所定の厚みで塗布した後、必要に応じて加熱して溶剤を乾燥除去し、所望の大きさに裁断することにより、貼付剤を得る。なお、加熱の条件は、前記溶剤に応じて適宜選択することができ、温度条件としては、60~120℃であることが好ましく、加熱時間は、例えば、2~30分間である。
剥離ライナーを備える貼付剤を製造する場合には、粘着組成物を支持体に塗布し、溶剤を乾燥除去した後に剥離ライナーを積層してもよい。また、剥離ライナーを備える貼付剤を製造する場合には、粘着組成物を剥離ライナーの片方の面上に所定の厚みで塗布した後、必要に応じて加温して溶剤を乾燥除去し、支持体を積層させ、所望の大きさに裁断することにより、貼付剤を得てもよい。
上記製造方法で使用する粘着組成物は、アセナピンまたはその薬学的に許容可能な塩、粘着基剤および低分子アミンを含有し、必要に応じて、溶剤、その他の添加剤等をさらに含有していてもよい。
溶剤は、粘着組成物に含有される他の成分と反応しないものであればよく、粘着組成物の粘性を調整するために添加される。溶剤としては、例えば、トルエン、エタノール、メタノール、酢酸エチル等が挙げられる。溶剤は、1種を単独で用いてもよく、2種以上を組み合わせて用いてもよい。溶剤の含有量は、粘着組成物の粘性を考慮して、調整すればよい。
粘着組成物におけるアセナピンまたはその薬学的に許容可能な塩の含有量は、粘着組成物全体の質量を基準として1~30質量%であることが好ましく、3~25質量%であることがより好ましい。
粘着組成物における粘着基剤の含有量は、粘着組成物全体の質量を基準として40~98質量%であることが好ましく、50~85質量%であることがより好ましい。粘着基剤の含有量が40質量%以上であると、吸湿後であっても粘着力の低下が少ない傾向がある。
粘着組成物における低分子アミンの含有量は、粘着組成物全体の質量を基準として0.5~40質量%であることが好ましく、1~30質量%であることがより好ましい。
粘着組成物におけるその他の添加剤の含有量は、粘着組成物全体の質量を基準として0~30質量%であることが好ましく、0~20質量%であることがより好ましい。
粘着組成物における粘着基剤の含有量は、粘着組成物全体の質量を基準として40~98質量%であることが好ましく、50~85質量%であることがより好ましい。粘着基剤の含有量が40質量%以上であると、吸湿後であっても粘着力の低下が少ない傾向がある。
粘着組成物における低分子アミンの含有量は、粘着組成物全体の質量を基準として0.5~40質量%であることが好ましく、1~30質量%であることがより好ましい。
粘着組成物におけるその他の添加剤の含有量は、粘着組成物全体の質量を基準として0~30質量%であることが好ましく、0~20質量%であることがより好ましい。
以下に、実施例と比較例を示して、本発明をより詳細に説明する。
(1)貼付剤の製造

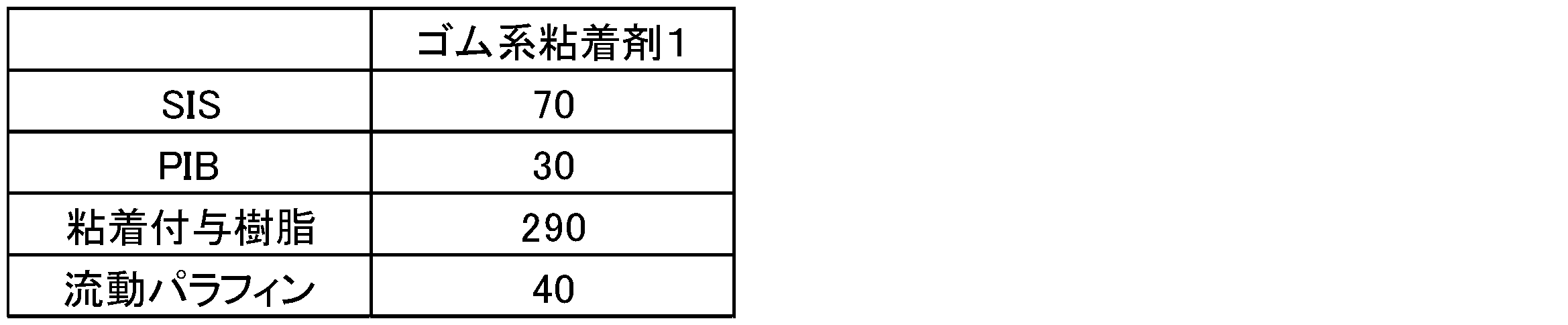

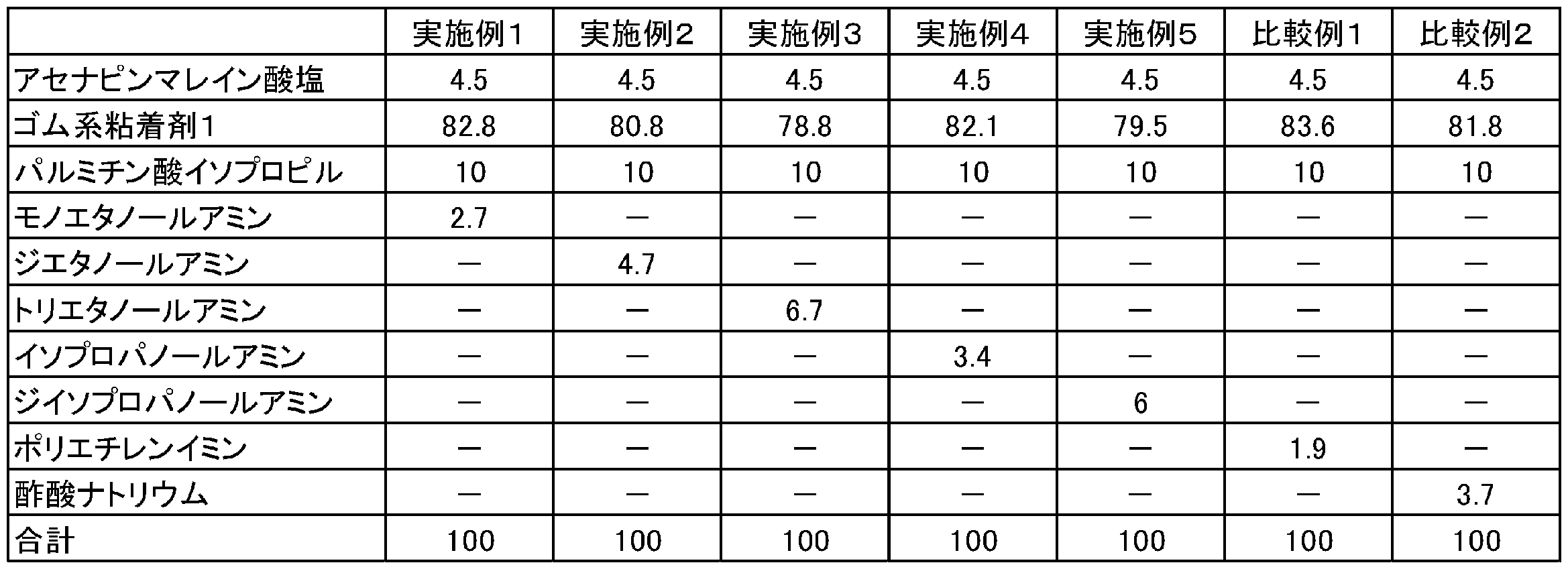

表1に記載の質量比で各成分を混和し、ゴム系粘着剤1を調製した。表2に記載の成分をそれぞれ秤取し、必要に応じて溶剤を加えて混和し、粘着組成物を得た。得られた粘着組成物をポリエステル製の剥離ライナーに塗布し、溶剤を乾燥除去することにより、粘着剤層を形成した。得られた粘着剤層に、ポリエステルフィルム(支持体)を積層し、適宜裁断して、所望の貼付剤を得た。なお、表2中の数字は、質量%を意味する。
表1に記載の質量比で各成分を混和し、ゴム系粘着剤1を調製した。表2に記載の成分をそれぞれ秤取し、必要に応じて溶剤を加えて混和し、粘着組成物を得た。得られた粘着組成物をポリエステル製の剥離ライナーに塗布し、溶剤を乾燥除去することにより、粘着剤層を形成した。得られた粘着剤層に、ポリエステルフィルム(支持体)を積層し、適宜裁断して、所望の貼付剤を得た。なお、表2中の数字は、質量%を意味する。
(2)粘着力の測定
得られた貼付剤の粘着力を、JIS Z0237:1991の記載を参考にして、直径5mmのステンレス製プローブを120mm/分の速度で、200gf/cm2の接触荷重を加えて1秒間、粘着剤層に接触させた後、120mm/分の速度で引き剥がす時に要した力(単位:gf)を測定し、その最大値を粘着力(吸湿前)として表3に記載した。
また、各貼付剤の剥離ライナーを除去し、温度40℃、相対湿度75%RHの条件で48時間静置させた。その後、引き剥がしに要した力を同様の方法で測定し、その最大値を粘着力(吸湿後)として、表3に記載した。なお、表3中、「変化率(%)」とは、吸湿前の粘着剤層の粘着力の値を100としたときの、吸湿後の粘着剤層の粘着力の値である。
得られた貼付剤の粘着力を、JIS Z0237:1991の記載を参考にして、直径5mmのステンレス製プローブを120mm/分の速度で、200gf/cm2の接触荷重を加えて1秒間、粘着剤層に接触させた後、120mm/分の速度で引き剥がす時に要した力(単位:gf)を測定し、その最大値を粘着力(吸湿前)として表3に記載した。
また、各貼付剤の剥離ライナーを除去し、温度40℃、相対湿度75%RHの条件で48時間静置させた。その後、引き剥がしに要した力を同様の方法で測定し、その最大値を粘着力(吸湿後)として、表3に記載した。なお、表3中、「変化率(%)」とは、吸湿前の粘着剤層の粘着力の値を100としたときの、吸湿後の粘着剤層の粘着力の値である。
結果を表3および図1に示す。実施例1~5の貼付剤は、比較例1または2の貼付剤に比べて、粘着剤層が吸湿した後における粘着力の低下が小さかった。特に、実施例1、4および5の貼付剤は、粘着力の低下がほとんどみられなかった。
(3)貼付剤の製造

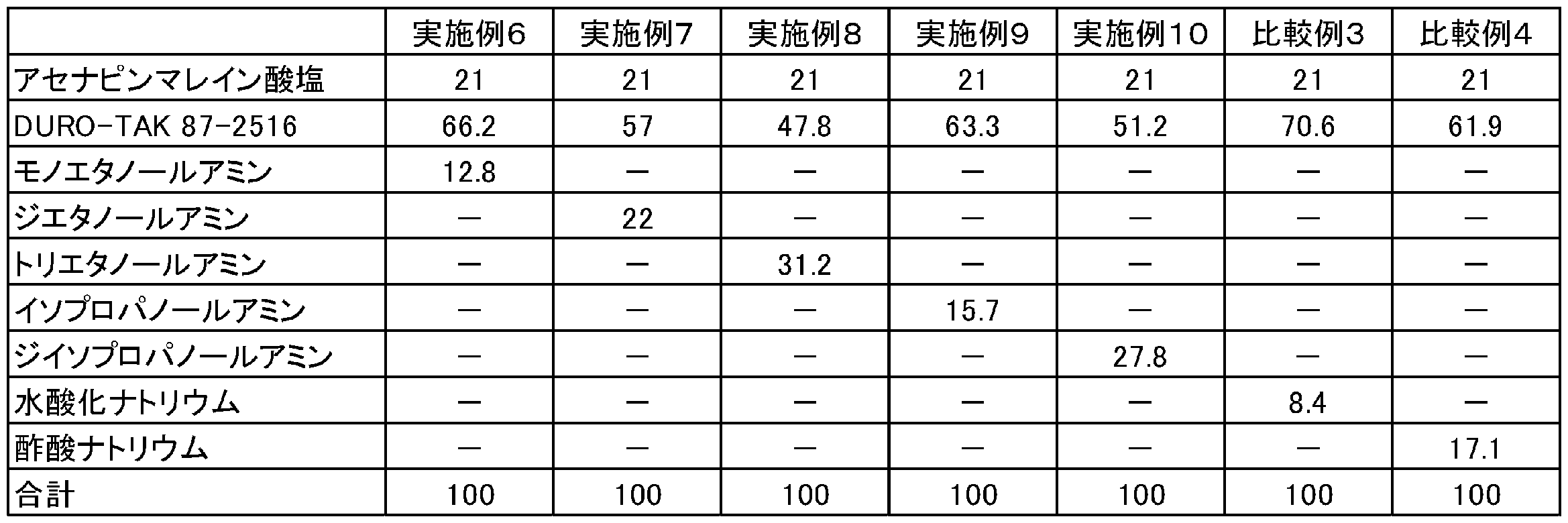

表4に記載の成分をそれぞれ秤取し、必要に応じて溶剤を加えて混和し、粘着組成物を得た。得られた粘着組成物をポリエステル製の剥離ライナーに塗布し、溶剤を乾燥除去することにより、粘着剤層を形成した。得られた粘着剤層に、ポリエステルフィルム(支持体)を積層し、適宜裁断して、所望の貼付剤を得た。なお、表4中の数字は、質量%を意味する。
表4に記載の成分をそれぞれ秤取し、必要に応じて溶剤を加えて混和し、粘着組成物を得た。得られた粘着組成物をポリエステル製の剥離ライナーに塗布し、溶剤を乾燥除去することにより、粘着剤層を形成した。得られた粘着剤層に、ポリエステルフィルム(支持体)を積層し、適宜裁断して、所望の貼付剤を得た。なお、表4中の数字は、質量%を意味する。
(4)粘着力の測定

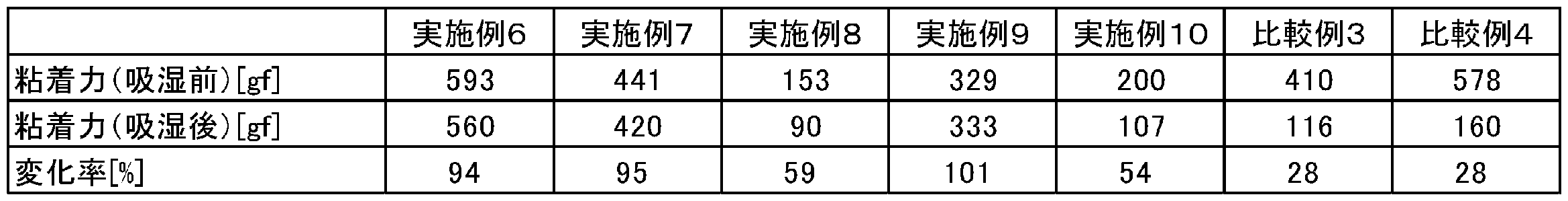

得られた貼付剤の粘着力を、上述の方法により、粘着力(吸湿前)及び粘着力(吸湿後)を算出し、表5に記載した。なお、表5中、「変化率(%)」とは、吸湿前の粘着剤層の粘着力の値を100としたときの、吸湿後の粘着剤層の粘着力の値である。
得られた貼付剤の粘着力を、上述の方法により、粘着力(吸湿前)及び粘着力(吸湿後)を算出し、表5に記載した。なお、表5中、「変化率(%)」とは、吸湿前の粘着剤層の粘着力の値を100としたときの、吸湿後の粘着剤層の粘着力の値である。
結果を表5および図2に示す。実施例6~10の貼付剤は、比較例3または4の貼付剤に比べて、粘着剤層が吸湿した後における粘着力の低下が小さかった。特に、実施例6、7および9の貼付剤は、粘着力の低下がほとんどみられなかった。
(5)アミンの検討
実施例1の貼付剤において、モノエタノールアミンに代えて、等モル量のトリエチルアミン、ピペリジン、キヌクリジンを用いた貼付剤(それぞれ実施例11~13)においても、粘着力の低下は他の実施例と同様に低減された。また、実施例6の貼付剤において、モノエタノールアミンに代えて、等モル量のトリエチルアミン、ピペリジン、キヌクリジンを用いた貼付剤(それぞれ実施例14~16)においても、粘着力の低下は他の実施例と同様に低減された。
実施例1の貼付剤において、モノエタノールアミンに代えて、等モル量のトリエチルアミン、ピペリジン、キヌクリジンを用いた貼付剤(それぞれ実施例11~13)においても、粘着力の低下は他の実施例と同様に低減された。また、実施例6の貼付剤において、モノエタノールアミンに代えて、等モル量のトリエチルアミン、ピペリジン、キヌクリジンを用いた貼付剤(それぞれ実施例14~16)においても、粘着力の低下は他の実施例と同様に低減された。
Claims (9)
- 支持体と、支持体の片面に積層された粘着剤層と、を備え、
粘着剤層が、アセナピンまたはその薬学的に許容される塩、粘着基剤、および、低分子アミンを含有する、貼付剤。 - 低分子アミンが、モノエタノールアミン、ジエタノールアミン、トリエタノールアミン、イソプロパノールアミン、および、ジイソプロパノールアミンからなる群から選択された1種以上である、請求項1に記載の貼付剤。
- 粘着基剤が、ゴム系粘着基剤、アクリル系粘着基剤、および、シリコーン系粘着基剤からなる群から選択される1種以上である、請求項1または2に記載の貼付剤。
- 支持体と、支持体の片面に積層された粘着剤層と、を備える貼付剤の製造方法であって、
アセナピンまたはその薬学的に許容される塩、粘着基剤、および、低分子アミンを混和して粘着組成物を得ることと、
粘着組成物を支持体の片面に積層することと、を含む、方法。 - 低分子アミンが、モノエタノールアミン、ジエタノールアミン、トリエタノールアミン、イソプロパノールアミン、および、ジイソプロパノールアミンからなる群から選択された1種以上である、請求項4に記載の方法。
- 粘着基剤が、ゴム系粘着基剤、アクリル系粘着基剤、および、シリコーン系粘着基剤からなる群から選択される1種以上である、請求項4または5に記載の方法。
- 支持体と、支持体の片面に積層された粘着剤層と、を備える貼付剤において、
アセナピンまたはその薬学的に許容される塩、粘着基剤、および、低分子アミンを混和して得られる粘着組成物から粘着剤層を形成することを含む、粘着剤層の吸湿による粘着力の低下を抑制する方法。 - 低分子アミンが、モノエタノールアミン、ジエタノールアミン、トリエタノールアミン、イソプロパノールアミン、および、ジイソプロパノールアミンからなる群から選択された1種以上である、請求項7に記載の方法。
- 粘着基剤が、ゴム系粘着基剤、アクリル系粘着基剤、および、シリコーン系粘着基剤からなる群から選択される1種以上である、請求項7または8に記載の方法。
Priority Applications (5)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2017530823A JP6462881B2 (ja) | 2015-07-27 | 2016-07-21 | アセナピン含有貼付剤 |
KR1020187001122A KR102005202B1 (ko) | 2015-07-27 | 2016-07-21 | 아세나핀 함유 첩부제 |
CN201680043630.4A CN107847487B (zh) | 2015-07-27 | 2016-07-21 | 含有阿塞那平的贴剂 |
EP16830427.7A EP3329915B1 (en) | 2015-07-27 | 2016-07-21 | Asenapine-containing adhesive patch |
US15/745,266 US10806705B2 (en) | 2015-07-27 | 2016-07-21 | Asenapine-containing patch |
Applications Claiming Priority (2)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2015-147518 | 2015-07-27 | ||
JP2015147518 | 2015-07-27 |
Publications (1)
Publication Number | Publication Date |
---|---|
WO2017018322A1 true WO2017018322A1 (ja) | 2017-02-02 |
Family
ID=57884679
Family Applications (1)
Application Number | Title | Priority Date | Filing Date |
---|---|---|---|
PCT/JP2016/071451 WO2017018322A1 (ja) | 2015-07-27 | 2016-07-21 | アセナピン含有貼付剤 |
Country Status (7)
Country | Link |
---|---|
US (1) | US10806705B2 (ja) |
EP (1) | EP3329915B1 (ja) |
JP (1) | JP6462881B2 (ja) |
KR (1) | KR102005202B1 (ja) |
CN (1) | CN107847487B (ja) |
TW (1) | TWI677352B (ja) |
WO (1) | WO2017018322A1 (ja) |
Cited By (8)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
EP3338768A1 (en) * | 2016-12-20 | 2018-06-27 | LTS Lohmann Therapie-Systeme AG | Transdermal therapeutic system containing asenapine |
CN110799180A (zh) * | 2017-06-26 | 2020-02-14 | 罗曼治疗系统股份公司 | 含阿塞那平和硅氧烷丙烯酸杂化聚合物的经皮治疗系统 |
WO2020071207A1 (ja) | 2018-10-01 | 2020-04-09 | 久光製薬株式会社 | アセナピン含有貼付剤 |
WO2020071205A1 (ja) | 2018-10-01 | 2020-04-09 | 久光製薬株式会社 | アセナピン含有貼付剤 |
WO2021085211A1 (ja) | 2019-10-28 | 2021-05-06 | 久光製薬株式会社 | アセナピン-n-オキシドの生成を抑制する方法 |
JP2021529737A (ja) * | 2018-06-20 | 2021-11-04 | エルテーエス ローマン テラピー−ジステーメ アーゲー | アセナピンを含有する経皮治療システム |
WO2022102575A1 (ja) * | 2020-11-16 | 2022-05-19 | 久光製薬株式会社 | アセナピンの分解を抑制する方法 |
US11337932B2 (en) | 2016-12-20 | 2022-05-24 | Lts Lohmann Therapie-Systeme Ag | Transdermal therapeutic system containing asenapine and polysiloxane or polyisobutylene |
Families Citing this family (7)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
KR100459662B1 (ko) * | 2002-04-13 | 2004-12-04 | 금호타이어 주식회사 | 타이어 성형을 위한 조립장치 |
EP3329914A4 (en) * | 2015-07-27 | 2019-04-03 | Hisamitsu Pharmaceutical Co., Inc. | METHOD FOR MANUFACTURING A STAMPER CONTAINING ASENAPINE |
EP3810099A1 (en) * | 2018-06-20 | 2021-04-28 | LTS Lohmann Therapie-Systeme AG | Transdermal therapeutic system containing asenapine |
TWI781370B (zh) * | 2019-01-31 | 2022-10-21 | 日商久光製藥股份有限公司 | 貼附劑 |
US20230310340A1 (en) * | 2020-11-16 | 2023-10-05 | Hisamitsu Pharmaceutical Co., Inc. | Asenapine-containing patch |
KR20230113487A (ko) | 2022-01-21 | 2023-07-31 | 한국과학기술원 | 고전도성 pedot:pss와 이온성 액체 복합체 잉크, 제조방법 및 그 응용 |
KR20240071857A (ko) | 2022-11-16 | 2024-05-23 | 한국과학기술원 | 액체금속 박막제조용 용매 및 이를 이용한 액체금속 박막 제조방법 |
Citations (1)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
WO2011136283A1 (ja) * | 2010-04-28 | 2011-11-03 | 久光製薬株式会社 | 皮膚刺激抑制剤及び経皮吸収製剤 |
Family Cites Families (8)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
KR100552649B1 (ko) * | 2003-11-17 | 2006-02-20 | 아이큐어 주식회사 | 펠비낙 함유 소염진통용 플라스터 |
US7879344B2 (en) * | 2006-06-29 | 2011-02-01 | Kimberly-Clark Worldwide, Inc. | Transdermal delivery of oleocanthal for relief of inflammation |
WO2008107347A2 (en) * | 2007-03-07 | 2008-09-12 | Basf Se | Use of amines and amides for the stabilization of organic micronized uv absorbers |
WO2010127674A1 (en) * | 2009-05-06 | 2010-11-11 | Sunin K/S | Transdermal compositions of asenapine for the treatment of psychiatric disorders |
JP5820206B2 (ja) * | 2011-09-13 | 2015-11-24 | 日東電工株式会社 | 経皮吸収促進用組成物および貼付製剤 |
CN104487072B (zh) | 2012-07-26 | 2017-08-04 | 久光制药株式会社 | 贴附剂及其制造方法 |
EP3329914A4 (en) * | 2015-07-27 | 2019-04-03 | Hisamitsu Pharmaceutical Co., Inc. | METHOD FOR MANUFACTURING A STAMPER CONTAINING ASENAPINE |
AU2016332531B2 (en) * | 2015-09-30 | 2021-05-20 | Teikoku Seiyaku Co., Ltd. | Adhesive polymer and medical adhesive patch |
-
2016
- 2016-07-21 CN CN201680043630.4A patent/CN107847487B/zh active Active
- 2016-07-21 JP JP2017530823A patent/JP6462881B2/ja active Active
- 2016-07-21 US US15/745,266 patent/US10806705B2/en active Active
- 2016-07-21 EP EP16830427.7A patent/EP3329915B1/en active Active
- 2016-07-21 WO PCT/JP2016/071451 patent/WO2017018322A1/ja unknown
- 2016-07-21 KR KR1020187001122A patent/KR102005202B1/ko active IP Right Grant
- 2016-07-26 TW TW105123612A patent/TWI677352B/zh active
Patent Citations (1)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
WO2011136283A1 (ja) * | 2010-04-28 | 2011-11-03 | 久光製薬株式会社 | 皮膚刺激抑制剤及び経皮吸収製剤 |
Non-Patent Citations (2)
Title |
---|
HANDBOOK OF PRESSURE SENSITIVE ADHESIVE TECHNOLOGY, 31 March 1997 (1997-03-31), pages 559 - 569, XP009508712, ISBN: 4-526-03986-1 * |
See also references of EP3329915A4 * |
Cited By (28)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
US10980753B2 (en) | 2016-12-20 | 2021-04-20 | Lts Lohmann Therapie-Systeme Ag | Transdermal therapeutic system containing asenapine |
WO2018115001A1 (en) * | 2016-12-20 | 2018-06-28 | Lts Lohmann Therapie-Systeme Ag | Transdermal therapeutic system containing asenapine |
JP2020503381A (ja) * | 2016-12-20 | 2020-01-30 | エルテーエス ローマン テラピー−ジステーメ アーゲー | アセナピンを含有する経皮治療システム |
EP3338768A1 (en) * | 2016-12-20 | 2018-06-27 | LTS Lohmann Therapie-Systeme AG | Transdermal therapeutic system containing asenapine |
JP7236389B2 (ja) | 2016-12-20 | 2023-03-09 | エルテーエス ローマン テラピー-ジステーメ アーゲー | アセナピンを含有する経皮治療システム |
AU2017384526B2 (en) * | 2016-12-20 | 2023-11-02 | Lts Lohmann Therapie-Systeme Ag | Transdermal therapeutic system containing asenapine |
US11337932B2 (en) | 2016-12-20 | 2022-05-24 | Lts Lohmann Therapie-Systeme Ag | Transdermal therapeutic system containing asenapine and polysiloxane or polyisobutylene |
US10898449B2 (en) | 2016-12-20 | 2021-01-26 | Lts Lohmann Therapie-Systeme Ag | Transdermal therapeutic system containing asenapine |
JP2020525545A (ja) * | 2017-06-26 | 2020-08-27 | エルテーエス ローマン テラピー−ジステーメ アーゲー | アセナピンおよびシリコーンアクリルハイブリッドポリマーを含有する経皮治療システム |
CN110799180A (zh) * | 2017-06-26 | 2020-02-14 | 罗曼治疗系统股份公司 | 含阿塞那平和硅氧烷丙烯酸杂化聚合物的经皮治疗系统 |
US11033512B2 (en) | 2017-06-26 | 2021-06-15 | Lts Lohmann Therapie-Systeme Ag | Transdermal therapeutic system containing asenapine and silicone acrylic hybrid polymer |
US11648213B2 (en) | 2018-06-20 | 2023-05-16 | Lts Lohmann Therapie-Systeme Ag | Transdermal therapeutic system containing asenapine |
JP7502199B2 (ja) | 2018-06-20 | 2024-06-18 | エルテーエス ローマン テラピー-ジステーメ アーゲー | アセナピンを含有する経皮治療システム |
JP2021529737A (ja) * | 2018-06-20 | 2021-11-04 | エルテーエス ローマン テラピー−ジステーメ アーゲー | アセナピンを含有する経皮治療システム |
US11590106B2 (en) | 2018-10-01 | 2023-02-28 | Hisamitsu Pharmaceutical Co., Inc. | Asenapine-containing adhesive patch |
KR20210049881A (ko) | 2018-10-01 | 2021-05-06 | 히사미쯔 제약 주식회사 | 아세나핀 함유 첩부제 |
WO2020071207A1 (ja) | 2018-10-01 | 2020-04-09 | 久光製薬株式会社 | アセナピン含有貼付剤 |
US11850311B2 (en) | 2018-10-01 | 2023-12-26 | Hisamitsu Pharmaceutical Co., Inc. | Asenapine-containing adhesive patch |
WO2020071205A1 (ja) | 2018-10-01 | 2020-04-09 | 久光製薬株式会社 | アセナピン含有貼付剤 |
KR20210049147A (ko) | 2018-10-01 | 2021-05-04 | 히사미쯔 제약 주식회사 | 아세나핀 함유 첩부제 |
JPWO2021085211A1 (ja) * | 2019-10-28 | 2021-11-25 | 久光製薬株式会社 | アセナピン−n−オキシドの生成を抑制する方法 |
JP7170124B2 (ja) | 2019-10-28 | 2022-11-11 | 久光製薬株式会社 | アセナピン-n-オキシドの生成を抑制する方法 |
WO2021085211A1 (ja) | 2019-10-28 | 2021-05-06 | 久光製薬株式会社 | アセナピン-n-オキシドの生成を抑制する方法 |
EP4052703A1 (en) | 2019-10-28 | 2022-09-07 | Hisamitsu Pharmaceutical Co., Inc. | Method for suppressing production of asenapine-n-oxide |
KR20220035217A (ko) | 2019-10-28 | 2022-03-21 | 히사미쓰 세이야꾸 가부시키가이샤 | 아세나핀-n-옥사이드의 생성을 억제하는 방법 |
JP7337287B2 (ja) | 2020-11-16 | 2023-09-01 | 久光製薬株式会社 | アセナピンの分解を抑制する方法 |
JPWO2022102575A1 (ja) * | 2020-11-16 | 2022-05-19 | ||
WO2022102575A1 (ja) * | 2020-11-16 | 2022-05-19 | 久光製薬株式会社 | アセナピンの分解を抑制する方法 |
Also Published As
Publication number | Publication date |
---|---|
EP3329915A4 (en) | 2019-03-27 |
EP3329915A1 (en) | 2018-06-06 |
JPWO2017018322A1 (ja) | 2018-01-18 |
TW201713317A (zh) | 2017-04-16 |
JP6462881B2 (ja) | 2019-01-30 |
CN107847487B (zh) | 2021-11-02 |
EP3329915B1 (en) | 2024-06-12 |
KR20180016737A (ko) | 2018-02-19 |
CN107847487A (zh) | 2018-03-27 |
US10806705B2 (en) | 2020-10-20 |
US20190000775A1 (en) | 2019-01-03 |
TWI677352B (zh) | 2019-11-21 |
KR102005202B1 (ko) | 2019-07-29 |
Similar Documents
Publication | Publication Date | Title |
---|---|---|
JP6462881B2 (ja) | アセナピン含有貼付剤 | |
JP4924837B2 (ja) | 経皮吸収製剤 | |
JP6530059B2 (ja) | ロピニロール含有貼付剤 | |
WO2015115497A1 (ja) | エメダスチン含有テープ剤 | |
JP7253127B2 (ja) | フェンタニル含有貼付剤 | |
JP7337286B2 (ja) | アセナピン含有貼付剤 | |
JP7260726B1 (ja) | フェンタニル含有貼付剤 | |
JP7337287B2 (ja) | アセナピンの分解を抑制する方法 | |
JP7253126B2 (ja) | フェンタニル含有貼付剤 | |
JP7216867B2 (ja) | フェンタニル含有貼付剤 | |
JP7222155B1 (ja) | ジクロフェナクインドリノン体の生成を抑制する方法 | |
JP7179501B2 (ja) | フェンタニル含有貼付剤 | |
WO2021085211A1 (ja) | アセナピン-n-オキシドの生成を抑制する方法 | |
WO2023048192A1 (ja) | ジクロフェナクインドリノン体の生成を抑制する方法 | |
JP2024077214A (ja) | ジクロフェナクインドリノン体の生成を抑制する方法 | |
JP2023011534A (ja) | ブロナンセリン含有貼付剤 | |
JP2024078015A (ja) | ビソプロロール含有貼付剤 | |
JP2023123395A (ja) | ビソプロロール含有貼付剤 | |
WO2019167694A1 (ja) | メチルフェニデート含有貼付剤 |
Legal Events
Date | Code | Title | Description |
---|---|---|---|
121 | Ep: the epo has been informed by wipo that ep was designated in this application |
Ref document number: 16830427 Country of ref document: EP Kind code of ref document: A1 |
|
ENP | Entry into the national phase |
Ref document number: 2017530823 Country of ref document: JP Kind code of ref document: A |
|
ENP | Entry into the national phase |
Ref document number: 20187001122 Country of ref document: KR Kind code of ref document: A |
|
NENP | Non-entry into the national phase |
Ref country code: DE |
