WO2017010278A1 - 難燃ホース用ゴム組成物及び難燃ホース - Google Patents

難燃ホース用ゴム組成物及び難燃ホース Download PDF

Info

Publication number
WO2017010278A1
WO2017010278A1 PCT/JP2016/069081 JP2016069081W WO2017010278A1 WO 2017010278 A1 WO2017010278 A1 WO 2017010278A1 JP 2016069081 W JP2016069081 W JP 2016069081W WO 2017010278 A1 WO2017010278 A1 WO 2017010278A1
Authority
WO
WIPO (PCT)
Prior art keywords
rubber
flame
rubber composition
present
retardant hose
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2016/069081
Other languages
English (en)
French (fr)
Inventor
彩 佐藤
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Yokohama Rubber Co Ltd
Original Assignee
Yokohama Rubber Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Yokohama Rubber Co Ltd filed Critical Yokohama Rubber Co Ltd
Priority to AU2016294055A priority Critical patent/AU2016294055B2/en
Priority to US15/743,261 priority patent/US10590253B2/en
Priority to CN201680034717.5A priority patent/CN107683304B/zh
Publication of WO2017010278A1 publication Critical patent/WO2017010278A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/01—Use of inorganic substances as compounding ingredients characterized by their specific function
    • C08K3/016—Flame-proofing or flame-retarding additives
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/02—Elements
    • C08K3/04—Carbon
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/34—Silicon-containing compounds
    • C08K3/36—Silica
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L11/00—Compositions of homopolymers or copolymers of chloroprene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L9/00—Compositions of homopolymers or copolymers of conjugated diene hydrocarbons
    • C08L9/06—Copolymers with styrene
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F16—ENGINEERING ELEMENTS AND UNITS; GENERAL MEASURES FOR PRODUCING AND MAINTAINING EFFECTIVE FUNCTIONING OF MACHINES OR INSTALLATIONS; THERMAL INSULATION IN GENERAL
    • F16L—PIPES; JOINTS OR FITTINGS FOR PIPES; SUPPORTS FOR PIPES, CABLES OR PROTECTIVE TUBING; MEANS FOR THERMAL INSULATION IN GENERAL
    • F16L11/00—Hoses, i.e. flexible pipes
    • F16L11/04—Hoses, i.e. flexible pipes made of rubber or flexible plastics
    • F16L11/08—Hoses, i.e. flexible pipes made of rubber or flexible plastics with reinforcements embedded in the wall
    • F16L11/081—Hoses, i.e. flexible pipes made of rubber or flexible plastics with reinforcements embedded in the wall comprising one or more layers of a helically wound cord or wire
    • F16L11/083—Hoses, i.e. flexible pipes made of rubber or flexible plastics with reinforcements embedded in the wall comprising one or more layers of a helically wound cord or wire three or more layers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/18—Oxygen-containing compounds, e.g. metal carbonyls
    • C08K3/20—Oxides; Hydroxides
    • C08K3/22—Oxides; Hydroxides of metals
    • C08K2003/2227—Oxides; Hydroxides of metals of aluminium
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2201/00—Properties
    • C08L2201/02—Flame or fire retardant/resistant

Definitions

  • the present invention relates to a rubber composition for a flame retardant hose and a flame retardant hose.
  • Patent Document 1 includes chloroprene rubber, butadiene rubber, and styrene-butadiene rubber as rubber components, and 60 parts by mass to 80 parts by mass of chloroprene rubber in 100 parts by mass of the rubber component.
  • a rubber composition for hoses characterized by containing 5 to 25 parts by mass of silica with respect to parts by mass is disclosed.
  • the present inventor prepared and evaluated a rubber composition containing chloroprene rubber, styrene-butadiene rubber and butadiene rubber based on Patent Document 1, and such a rubber composition sometimes has low flame retardancy. It became clear. Then, an object of this invention is to provide the rubber composition for flame retardant hoses which is excellent in a flame retardance. Another object of the present invention is to provide a flame retardant hose.
  • the present inventor has found that the rubber composition contains carbon black and silica with respect to a specific rubber component, whereby a predetermined effect can be obtained.
  • the present invention is based on the above knowledge and the like, and specifically, solves the above problems by the following configuration.
  • the rubber composition for a flame retardant hose of the present invention is excellent in flame retardancy.
  • the flame retardant hose of the present invention is excellent in flame retardancy.
  • FIG. 1 is a perspective view showing an example of the flame-retardant hose of the present invention by cutting out each layer.
  • FIG. 2 is a perspective view showing another example of the flame-retardant hose of the present invention with each layer cut away.
  • a numerical range expressed using “to” means a range including numerical values described before and after “to” as a lower limit value and an upper limit value.
  • content of the said component refers to the total content of 2 or more types of substances.
  • the flame retardancy is more excellent, it is said that the effect of the present invention is superior.
  • the rubber composition for a flame retardant hose of the present invention (the rubber composition of the present invention) Contains rubber component, carbon black and silica, A rubber composition for a flame retardant hose in which the rubber component is only chloroprene rubber or only chloroprene rubber and styrene-butadiene rubber.
  • the rubber composition of the present invention has such a configuration, it is considered that a desired effect can be obtained.
  • the reason is not clear, but it is presumed that it is as follows.
  • the rubber composition containing chloroprene rubber, styrene-butadiene rubber and butadiene rubber as the rubber component has poor polymer blendability, and thus the low polymer blendability results in a nonuniform rubber composition. For this reason, it was thought that the flame retardance of the rubber obtained from the rubber composition was lowered.
  • the rubber component does not contain butadiene rubber and only chloroprene rubber, or only chloroprene rubber and styrene-butadiene rubber, the blendability of the polymer is excellent and the composition becomes uniform, making it flame retardant. It was considered excellent.
  • each component contained in the rubber composition of the present invention will be described in detail.
  • the chloroprene rubber (CR) contained in the rubber composition of the present invention is not particularly limited. For example, a conventionally well-known thing is mentioned.
  • the chloroprene rubbers can be used alone or in combination of two or more.
  • SBR styrene-butadiene rubber
  • the weight average molecular weight of the styrene-butadiene rubber is preferably 250,000 to 1,200,000, more preferably 400,000 to 600,000, from the viewpoints of excellent effects of the present invention and excellent wear resistance and workability. preferable.
  • the weight average molecular weight of the styrene-butadiene rubber is a standard polystyrene equivalent value based on a value measured by gel permeation chromatography (GPC) using tetrahydrofuran (THF) as a solvent.
  • Styrene-butadiene rubber is manufactured by emulsion polymerization from the viewpoint of high versatility and low cost, and excellent processability such as uncured rubber bundle and roll wrapping property released after mixing with a mixer such as Banbury.
  • Styrene-butadiene rubber emulsion polymerization SBR
  • the method for emulsion polymerization is not particularly limited. For example, a conventionally well-known thing is mentioned. Styrene-butadiene rubbers can be used alone or in combination of two or more.
  • the rubber component is only chloroprene rubber or only chloroprene rubber and styrene-butadiene rubber.
  • the rubber composition of the present invention contains substantially no rubber other than chloroprene rubber and styrene-butadiene rubber as a rubber component.
  • “substantially not containing the rubber” means that the content of the rubber is 0 to 1% by mass with respect to the total amount of the rubber components. Examples of rubbers other than chloroprene rubber and styrene-butadiene rubber include butadiene rubber.
  • the content of the chloroprene rubber is preferably 70 parts by mass or more with respect to 100 parts by mass of the rubber component from the viewpoint that the effect of the present invention is excellent. 80 to 90 parts by mass is more preferable.
  • the carbon black contained in the rubber composition of the present invention is not particularly limited.
  • carbon black for example, GPF (General Purpose Furnace) carbon black, HAF (High Absorption Furnace) carbon black, SAF (Super Abrasion Furnace) carbon black, ISAF (Intermediate SuperFurEF) Furnace blacks such as carbon black, SRF (Semi-Reinforcing Furnace) carbon black, MAF carbon black; Thermal blacks such as FT (Fine Thermal) carbon black and MT (Medium Thermal) carbon black are listed.
  • GPF General Purpose Furnace
  • HAF High Absorption Furnace
  • SAF Super Abrasion Furnace
  • ISAF Intermediate SuperFurEF
  • Furnace blacks such as carbon black
  • MAF carbon black MAF carbon black
  • Thermal blacks such as FT (Fine Thermal) carbon black and MT (Medium Thermal) carbon black
  • the content of carbon black is superior to the effects of the present invention, and is an amount exceeding 65 parts by mass with respect to 100 parts by mass of the rubber component from the viewpoint of excellent balance between wear resistance and workability, and 90 mass
  • the amount is preferably less than or equal to parts, and more preferably 66 to 75 parts by weight.
  • silica contained in the rubber composition of the present invention is not particularly limited. Examples thereof include natural silica, fused silica, amorphous silica, hollow silica, fumed silica and the like. Silica is not particularly limited with respect to its production method. For example, there are a wet method and a dry method. Silica can be used alone or in combination of two or more.
  • the content of silica is preferably 5 to 25 parts by mass, more preferably 10 to 20 parts by mass with respect to 100 parts by mass of the rubber component, from the viewpoint that the effect of the present invention is excellent.
  • the mass ratio of silica to carbon black is excellent due to the effects of the present invention, and from the viewpoint of an excellent balance between wear resistance and processability, 0.06 to 0.00. 40 is preferable, and 0.10 to 0.30 is more preferable.
  • the rubber composition of the present invention may further contain components (other components) other than the components described above.
  • Other components include, for example, fillers other than carbon black and silica; flame retardants; anti-aging agents, antioxidants, corrosion inhibitors, light stabilizers, UV absorbers, polymerization inhibitors, silane coupling agents, sulfur
  • vulcanizing agents crosslinking agents, organic peroxides, vulcanization accelerators, vulcanization aids, magnesium oxide, zinc oxide, oils, plasticizers, and stearic acid. Content of the said component can be selected suitably.
  • the rubber composition of the present invention is excellent in wear resistance, it is mentioned as one of preferred embodiments that it does not substantially contain aluminum hydroxide.
  • substantially free of aluminum hydroxide means that the amount of aluminum hydroxide is 0 to 0.1 mass% with respect to the total amount of the rubber composition of the present invention.
  • the manufacturing method of the rubber composition of the present invention is not particularly limited.
  • a predetermined rubber component, carbon black, silica, and other components that can be used as needed are Banbury mixers.
  • a rubber composition is manufactured by adding a vulcanizing agent, a vulcanization aid, a vulcanization accelerator and zinc oxide to the above mixture and kneading them with a kneading roll machine or the like.
  • a method is mentioned.
  • the vulcanization conditions for vulcanizing the rubber composition of the present invention are not particularly limited.
  • the rubber composition of the present invention can be vulcanized by heating under conditions of a temperature of about 130 ° C. to 180 ° C. for 15 minutes to 200 minutes.
  • the rubber composition of the present invention can be used for producing a flame retardant hose.
  • the flame retardant hose of the present invention is a flame retardant hose having a rubber layer formed using the rubber composition for a flame retardant hose of the present invention. Since the flame-retardant hose of the present invention has a rubber layer formed using the rubber composition of the present invention, it is excellent in flame retardancy.
  • the rubber composition for a flame retardant hose used in the flame retardant hose of the present invention is not particularly limited as long as it is a rubber composition for the flame retardant hose of the present invention.
  • the flame retardant hose of the present invention has at least a cover rubber layer, and it is mentioned as one of preferred embodiments that the cover rubber layer is formed using the rubber composition of the present invention.
  • the flame retardant hose of the present invention may further have an intermediate rubber layer.
  • the rubber composition for forming the intermediate rubber layer is not particularly limited. For example, a conventionally well-known thing is mentioned.
  • An intermediate rubber layer may be formed using the rubber composition of the present invention.
  • the flame retardant hose of the present invention can have one or more intermediate rubber layers.
  • the rubber composition that forms the inner rubber is not particularly limited. For example, a conventionally well-known thing is mentioned.
  • the inner rubber layer may be formed using the rubber composition of the present invention.
  • a reinforcing layer can be provided between the rubber layers.
  • the intermediate rubber layer and the reinforcing layer are adjacent to each other, the adjacent intermediate rubber layer and the reinforcing layer may be collectively referred to as an intermediate rubber reinforcing layer.
  • the intermediate rubber reinforcing layer may be a single layer or a plurality of layers.
  • FIG. 1 is a perspective view showing an example of the flame-retardant hose of the present invention by cutting out each layer.
  • the flame retardant hose 1 has an inner rubber layer 2 as an inner tube, and has a reinforcing layer 3 and a cover rubber layer 4 as an outer tube on the upper layer.
  • FIG. 2 is a perspective view showing another example of the flame-retardant hose of the present invention with each layer cut away.
  • the flame retardant hose 5 has an inner rubber layer 10 as an innermost layer, a cover rubber layer 23 as an outermost layer, and an intermediate rubber layer between the inner rubber layer 10 and the cover rubber layer 23. 11, 13, 15, 17, 19, 21 and reinforcing layers 12, 14, 16, 18, 20, 22 alternately.
  • the inner rubber layer preferably has a thickness of 0.2 to 4.0 mm, and more preferably 0.4 to 2.5 mm.
  • the thickness of the cover rubber layer is preferably 0.2 to 4.0 mm, and more preferably 0.4 to 2.5 mm.
  • the thickness of the intermediate rubber layer is preferably 0.2 to 0.7 mm, and more preferably 0.3 to 0.5 mm.
  • the reinforcing layer is a layer provided from the viewpoint of maintaining strength.
  • the reinforcing layer can be provided, for example, on the outside of the rubber layer (for example, on the outside of at least one rubber layer selected from the group consisting of an inner rubber, an intermediate rubber layer, and a cover rubber layer).
  • the reinforcing layer may be formed in a blade shape or a spiral shape.
  • the material which forms the said reinforcement layer is not specifically limited, A conventionally well-known metal wire and various fiber materials (nylon, polyester, etc.) can be used.
  • the flame-retardant hose of the present invention may further include another rubber layer or a resin layer between the rubber layer and the reinforcing layer.
  • the rubber material forming the other rubber layer is not particularly limited, and for example, rubber used for the production of the rubber composition of the present invention can be used.
  • the resin material which forms the said resin layer is not specifically limited, For example, a conventionally well-known polyamide resin, a polyester resin, etc. can be used.
  • the manufacturing method of the flame-retardant hose of this invention is not specifically limited, A conventionally well-known method can be used. Specifically, for example, an inner rubber layer, one or more intermediate rubber reinforcing layers and a cover rubber layer are laminated in this order on a mandrel, and then the laminate is covered with a nylon cloth or the like. Preferable examples include a method of vulcanization adhesion by steam vulcanization, oven vulcanization (hot air vulcanization) or hot water vulcanization at 140 to 190 ° C. for 30 to 180 minutes.
  • the flame retardant hose of the present invention can be used as, for example, a hydraulic hose, a refrigerant transport hose, a marine hose, and the like.
  • each rubber composition produced as described above was press vulcanized in a mold at 148 ° C. for 45 minutes, and the resulting vulcanized rubber An evaluation sample obtained by cutting the sheet so as to have a length of 150 mm, a width of 12.7 mm, and a thickness of 2.5 mm was used.
  • the flame retardancy (flame extinction time) is based on the flame retardancy (flame extinction time) evaluation of MSHA standard (US mine safety standard) ASTP5007 (version: 2012-02-12). And evaluated. The smaller the flame extinction time value (unit: seconds), the better the flame retardancy.
  • Flame retardancy (afterglow disappearance time) is evaluated using the evaluation sample obtained as described above based on the flame retardancy (afterglow disappearance time) evaluation of MSHA standard ASTP5007 (version: 2012-02-12). It was done. The smaller the afterglow disappearance time value (unit: seconds), the better the flame retardancy.
  • test specimen Each rubber composition produced as described above was vulcanized for 45 minutes under the conditions of 148 ° C. and surface pressure of 3.0 MPa using a press molding machine to produce a vulcanized sheet having a thickness of 2 mm. A JIS No. 3 dumbbell-shaped test piece was punched from this sheet, and the test piece was used for evaluation of normal state properties (the following tensile test).
  • Abrasion resistance (Akron abrasion test) (Test pieces)
  • each rubber composition produced as described above was vulcanized for 45 minutes under the conditions of 148 ° C. and surface pressure of 3.0 MPa using a press molding machine to obtain a diameter of 63.5 ⁇ .
  • a disc-shaped test piece having a center hole of 12.7 ⁇ 0.1 mm and a thickness of 12.7 ⁇ 0.5 mm was prepared and used.
  • the abrasion resistance (Akron abrasion test) was obtained as described above in accordance with JIS K 6264-2: 2005 (Akron abrasion test A method, additional force 27N, tilt angle 15 degrees, test rotation number 1,000 times). The test piece was evaluated. The smaller the amount of wear (unit: mm 3 ), the better the wear resistance.
  • ⁇ CR Trade name “Denka Chloroprene S-41”, manufactured by Denki Kagaku Kogyo Co., Ltd.
  • SBR Styrene-butadiene rubber, trade name Nipol 1502, manufactured by Nippon Zeon Co., Ltd., weight average molecular weight 500,000
  • emulsion polymerization SBR ⁇ BR Butadiene rubber, trade name Nipol BR 1220, manufactured by Nippon Zeon Co., Ltd.
  • Carbon black 1 FEF (trade name “Niteron # 10N”, manufactured by Nippon Nihon Carbon Co., Ltd.)
  • Carbon black 2 GPF (Brand name “Niteron #GN”, manufactured by Nippon Nihon Carbon Co., Ltd.)
  • Silica Product name “Nip Seal AQ”, manufactured by Tosoh Silica
  • Process oil Trade name: Komolex H22, JX Nippon Oil & Energy Product / Aroma oil: Trade name A / O MIX 2010, Sankyo Oil Chemical Co., Ltd./Sulfur: Trade name “Oil treated sulfur”, Hosoi Chemical Co., Ltd./Zinc oxide: Trade name “Zinc oxide 3 types” Chemical Industry Co., Ltd., Vulcanization Accelerator TS: Trade name "Sunseller TS-G", Sanshin Chemical Industry Co., Ltd., Vulcanization Accelerator DG: Trade name "Sun Cellar DG", Sanshin Chemical Industry Co., Ltd.
  • the rubber composition of the present invention can achieve a desired effect.
  • Examples 1 to 3 were compared for silica / carbon black, the higher the silica / carbon black value, the better the flame retardancy, and the lower the silica / carbon black value, the better the wear resistance.
  • Examples 1 and 5 and Example 4 were compared about content of chloroprene rubber, Examples 1 and 5 with much content of chloroprene rubber were more excellent in flame retardancy than Example 4.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • General Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Rigid Pipes And Flexible Pipes (AREA)

Abstract

本発明は、難燃性に優れる、難燃ホース用ゴム組成物及び難燃ホースの提供を目的とし、ゴム成分とカーボンブラックとシリカとを含有し、ゴム成分が、クロロプレンゴムのみである、又は、クロロプレンゴム及びスチレン－ブタジエンゴムのみである、難燃ホース用ゴム組成物、並びに、難燃ホース用ゴム組成物を用いて形成されたゴム層を有する難燃ホースである。

Description

難燃ホース用ゴム組成物及び難燃ホース
　本発明は難燃ホース用ゴム組成物及び難燃ホースに関する。
　従来、難燃性を有するゴム組成物を用いて形成されたゴム層を有するホースが提案されている。
　例えば特許文献１には、ゴム成分として、クロロプレンゴム、ブタジエンゴム、及びスチレン－ブタジエンゴムを含み、前記ゴム成分１００質量部中に、クロロプレンゴムを６０質量部～８０質量部含み、前記ゴム成分１００質量部に対して、シリカを５質量部～２５質量部配合してなることを特徴とするホース用ゴム組成物が開示されている。
特開２０１３－１２９６８４号公報
　本発明者は特許文献１をもとにクロロプレンゴム、スチレン－ブタジエンゴム及びブタジエンゴムを含有するゴム組成物を調製し評価したところ、このようなゴム組成物は、難燃性が低い場合があることが明らかとなった。
　そこで、本発明は難燃性に優れる、難燃ホース用ゴム組成物を提供することを目的とする。
　また、本発明は難燃ホースを提供することも目的とする。
　本発明者は、上記課題を解決すべく鋭意研究した結果、ゴム組成物が、特定のゴム成分に対して、カーボンブラック及びシリカを含有することによって、所定の効果が得られることを見出し、本発明に至った。
　本発明は上記知見等に基づくものであり、具体的には以下の構成により上記課題を解決するものである。
　１．　ゴム成分とカーボンブラックとシリカとを含有し、
　ゴム成分が、クロロプレンゴムのみである、又は、クロロプレンゴム及びスチレン－ブタジエンゴムのみである、難燃ホース用ゴム組成物。
　２．　ゴム成分がクロロプレンゴム及びスチレン－ブタジエンゴムのみであり、
　クロロプレンゴムの含有量が、ゴム成分１００質量部に対して、７０質量部以上である、上記１に記載の難燃ホース用ゴム組成物。
　３．　カーボンブラックの含有量が、ゴム成分１００質量部に対して、６５質量部を超え９０質量部以下である、上記１又は２に記載の難燃ホース用ゴム組成物。
　４．　シリカの含有量が、ゴム成分１００質量部に対して、５～２５質量部である、上記１～３のいずれかに記載の難燃ホース用ゴム組成物。
　５．　上記１～４のいずれかに記載の難燃ホース用ゴム組成物を用いて形成されたゴム層を有する難燃ホース。
　本発明の難燃ホース用ゴム組成物は、難燃性に優れる。
　本発明の難燃ホースは、難燃性に優れる。
図１は、本発明の難燃ホースの一例を、各層を切り欠いて示す斜視図である。 図２は、本発明の難燃ホースの別の一例を、各層を切り欠いて示す斜視図である。
　本発明について以下詳細に説明する。
　なお、本明細書において、「～」を用いて表される数値範囲は、「～」の前後に記載される数値を下限値および上限値として含む範囲を意味する。
　また、本明細書において、成分が２種以上の物質を含む場合、上記成分の含有量とは、２種以上の物質の合計の含有量を指す。
　本発明において、難燃性がより優れる場合を、本発明の効果により優れるという。
［難燃ホース用ゴム組成物］
　本発明の難燃ホース用ゴム組成物（本発明のゴム組成物）は、
　ゴム成分とカーボンブラックとシリカとを含有し、
　ゴム成分が、クロロプレンゴムのみである、又は、クロロプレンゴム及びスチレン－ブタジエンゴムのみである、難燃ホース用ゴム組成物である。
　本発明のゴム組成物はこのような構成をとるため、所望の効果が得られるものと考えられる。その理由は明らかではないが、およそ以下のとおりと推測される。
　ゴム成分として、クロロプレンゴム、スチレン－ブタジエンゴム及びブタジエンゴムを含有するゴム組成物は、ポリマーのブレンド性が悪く、このようにポリマーのブレンド性が低いことによって、ゴム組成物が均一にならず、このため上記ゴム組成物から得られるゴムの難燃性が低くなると考えられた。
　これに対して、ゴム成分がブタジエンゴムを含まず、クロロプレンゴムのみ、又は、クロロプレンゴム及びスチレン－ブタジエンゴムのみの場合、ポリマーのブレンド性に優れ、組成物が均一になるため、難燃性に優れると考えられた。
　以下、本発明のゴム組成物に含有される各成分について詳述する。
＜クロロプレンゴム＞
　本発明のゴム組成物に含有されるクロロプレンゴム（ＣＲ）は特に制限されない。例えば、従来公知のものが挙げられる。クロロプレンゴムはそれぞれ単独でまたは２種以上を組み合わせて使用することができる。
＜スチレン－ブタジエンゴム＞
　本発明のゴム組成物に含有されるスチレン－ブタジエンゴム（ＳＢＲ）は特に制限されない。例えば、従来公知のものが挙げられる。
　スチレン－ブタジエンゴムの重量平均分子量は、本発明の効果により優れ、耐摩耗性や加工性に優れるという観点から、２５万～１２０万であることが好ましく、４０万～６０万であることがより好ましい。本発明において、スチレン－ブタジエンゴムの重量平均分子量はテトラヒドロフラン（ＴＨＦ）を溶媒とするゲルパーミエーションクロマトグラフィー（ＧＰＣ）による測定値をもとにした標準ポリスチレン換算値である。
　スチレン－ブタジエンゴムは、汎用性が高く、安価であり、バンバリー等のミキサーで混合後に放出した未加硫ゴムのまとまりやロールの巻き付き性といった加工性が優れるという観点から、乳化重合によって製造されたスチレン－ブタジエンゴム（乳化重合ＳＢＲ）が好ましい。
　乳化重合の方法は特に制限されない。例えば、従来公知のものが挙げられる。
　スチレン－ブタジエンゴムはそれぞれ単独でまたは２種以上を組み合わせて使用することができる。
＜ゴム成分＞
　本発明のゴム組成物において、ゴム成分は、クロロプレンゴムのみである、又は、クロロプレンゴム及びスチレン－ブタジエンゴムのみである。
　本発明のゴム組成物は、ゴム成分として、クロロプレンゴム、スチレン－ブタジエンゴム以外のゴムを実質的に含有しない。本発明において、上記ゴムを実質的に含有しないとは、上記ゴムの含有量がゴム成分全量に対して０～１質量％であることをいう。クロロプレンゴム、スチレン－ブタジエンゴム以外のゴムとしては、例えば、ブタジエンゴムが挙げられる。
　ゴム成分がクロロプレンゴム及びスチレン－ブタジエンゴムのみである場合、クロロプレンゴムの含有量は、本発明の効果により優れるという観点から、ゴム成分１００質量部に対して、７０質量部以上であることが好ましく、８０～９０質量部であることがより好ましい。
＜カーボンブラック＞
　本発明のゴム組成物に含有されるカーボンブラックは特に制限されない。
　カーボンブラックとしては、例えば、ＧＰＦ（Ｇｅｎｅｒａｌ　Ｐｕｒｐｏｓｅ　Ｆｕｒｎａｃｅ）カーボンブラック、ＨＡＦ（Ｈｉｇｈ　Ａｂｒａｓｉｏｎ　Ｆｕｒｎａｃｅ）カーボンブラック、ＳＡＦ（Ｓｕｐｅｒ　Ａｂｒａｓｉｏｎ　Ｆｕｒｎａｃｅ）カーボンブラック、ＩＳＡＦ（Ｉｎｔｅｒｍｅｄｉａｔｅ　Ｓｕｐｅｒ　Ａｂｒａｓｉｏｎ　Ｆｕｒｎａｃｅ）カーボンブラック、ＦＥＦ（Ｆａｓｔ　Ｅｘｔｒｕｄｉｎｇ　Ｆｕｒｎａｃｅ）カーボンブラック、ＳＲＦ（Ｓｅｍｉ－Ｒｅｉｎｆｏｒｃｉｎｇ　Ｆｕｒｎａｃｅ）カーボンブラック、ＭＡＦカーボンブラックなどのファーネスブラック；
ＦＴ（Ｆｉｎｅ　Ｔｈｅｒｍａｌ）カーボンブラック、ＭＴ（Ｍｅｄｉｕｍ　Ｔｈｅｒｍａｌ）カーボンブラックなどのサーマルブラックが挙げられる。
　カーボンブラックはその製造方法について特に制限されない。
　カーボンブラックは、それぞれ単独でまたは２種以上を組み合わせて使用することができる。
　本発明において、カーボンブラックの含有量は、本発明の効果により優れ、耐摩耗性と加工性のバランスに優れるという観点から、ゴム成分１００質量部に対して６５質量部を超える量であり９０質量部以下であることが好ましく、６６～７５質量部であることがより好ましい。
＜シリカ＞
　本発明のゴム組成物に含有されるシリカは特に制限されない。例えば、天然シリカ、溶融シリカ、アモルファスシリカ、中空シリカ、ヒュームドシリカ等が挙げられる。
　シリカはその製造方法について特に制限されない。例えば、湿式法、乾式法が挙げられる。
　シリカはそれぞれ単独でまたは２種以上を組み合わせて使用することができる。
　シリカの含有量は、本発明の効果により優れるという観点から、ゴム成分１００質量部に対して５～２５質量部であることが好ましく、１０～２０質量部であることがより好ましい。
　本発明のゴム組成物において、カーボンブラックに対するシリカの質量比（シリカ／カーボンブラック）は、本発明の効果により優れ、耐摩耗性と加工性のバランスに優れるという観点から、０．０６～０．４０であることが好ましく、０．１０～０．３０であることがより好ましい。
（その他の成分）
　本発明のゴム組成物は、上述した成分以外の成分（その他の成分）を更に含有してもよい。その他の成分としては、例えば、カーボンブラック及びシリカ以外の充填剤；難燃剤；老化防止剤、酸化防止剤、腐食防止剤、光安定剤、紫外線吸収剤、重合禁止剤、シランカップリング剤、硫黄のような加硫剤、架橋剤、有機過酸化物、加硫促進剤、加硫助剤、酸化マグネシウム、酸化亜鉛、オイル、可塑剤、ステアリン酸が挙げられる。上記成分の含有量は適宜選択することができる。
　本発明のゴム組成物は耐摩耗性に優れるという観点から水酸化アルミニウムを実質的に含有しないことが好ましい態様の１つとして挙げられる。本発明において、水酸化アルミニウムを実質的に含有しないとは、本発明のゴム組成物全量に対して、水酸化アルミニウムの量が０～０．１質量％であることをいう。
（ゴム組成物の製造方法）
　本発明のゴム組成物はその製造方法について特に制限されない。例えば、所定のゴム成分、カーボンブラック、シリカ、及び、必要に応じて使用することができるその他の成分（加硫剤、加硫助剤、加硫促進剤及び酸化亜鉛を除く。）をバンバリーミキサー等で混練して混合物を得、ついで、上記の混合物に加硫剤、加硫助剤、加硫促進剤及び酸化亜鉛を加えてこれらを混練ロール機等で混練し、ゴム組成物を製造する方法が挙げられる。
　また、本発明のゴム組成物を加硫する加硫条件は特に制限されない。例えば、温度１３０℃～１８０℃程度、１５分～２００分の条件下で、加熱することによって、本発明のゴム組成物を加硫することができる。
（用途）
　本発明のゴム組成物は、難燃ホースを製造するために使用することができる。
［難燃ホース］
　本発明の難燃ホースは、本発明の難燃ホース用ゴム組成物を用いて形成されたゴム層を有する難燃ホースである。
　本発明の難燃ホースは、本発明のゴム組成物を用いて形成されるゴム層を有しているため、難燃性に優れる。
　本発明の難燃ホースに使用される難燃ホース用ゴム組成物は、本発明の難燃ホース用ゴム組成物であれば特に制限されない。
　本発明の難燃ホースが有するゴム層として、例えば、内側ゴム、カバーゴム層が挙げられる。本発明の難燃ホースは、少なくともカバーゴム層を有し、カバーゴム層が本発明のゴム組成物を用いて形成されることが好ましい態様の１つとして挙げられる。
　本発明の難燃ホースは更に中間ゴム層を有してもよい。中間ゴム層を形成するゴム組成物は特に制限されない。例えば、従来公知のものが挙げられる。中間ゴム層を本発明のゴム組成物を用いて形成してもよい。本発明の難燃ホース用は中間ゴム層を１層又は複数層で有することができる。
　内側ゴムを形成するゴム組成物は特に制限されない。例えば、従来公知のものが挙げられる。内側ゴム層を本発明のゴム組成物を用いて形成してもよい。
　本発明の難燃ホースがゴム層を複数層で有する場合、ゴム層の間に補強層を有することができる。なお中間ゴム層と補強層とが隣接する場合、隣接した中間ゴム層と補強層とを合わせて中間ゴム補強層ということがある。中間ゴム補強層は１層又は複数層であってもよい。
　ここで、本発明の難燃ホースの好適な実施態様の一例を、添付の図面を用いて説明する。本発明は添付の図面に制限されない。
　図１は、本発明の難燃ホースの一例を、各層を切り欠いて示す斜視図である。
　図１のように、難燃ホース１は、内側ゴム層２を内管として有し、その上層に補強層３およびカバーゴム層４を外管として有するものである。
　図２は、本発明の難燃ホースの別の一例を、各層を切り欠いて示す斜視図である。
　図２のように、難燃ホース５は、最内層に内側ゴム層１０を有し、最外層としてカバーゴム層２３を有し、内側ゴム層１０とカバーゴム層２３との間に中間ゴム層１１、１３、１５、１７、１９、２１と補強層１２、１４、１６、１８、２０、２２とを交互に有するホースである。
　次に、本発明の難燃ホースを構成するゴム層（内側ゴム層、カバーゴム層、又は、中間ゴム層）および補強層について詳述する。
＜ゴム層＞
　上記内側ゴム層の厚みは、０．２～４．０ｍｍであることが好ましく、０．４～２．５ｍｍであることがより好ましい。
　上記カバーゴム層の厚みは、０．２～４．０ｍｍであることが好ましく、０．４～２．５ｍｍであることがより好ましい。
　中間ゴム層の厚みは、０．２～０．７ｍｍであることが好ましく、０．３～０．５ｍｍであることがより好ましい。
（補強層）
　補強層は、強度保持の観点から設けられる層である。補強層は、例えば、ゴム層の外側（例えば、内側ゴム、中間ゴム層及びカバーゴム層からなる群から選ばれる少なくとも１種のゴム層の外側）に設けることができる。
　本発明においては、上記補強層は、ブレード状で形成されたものでもスパイラル状で形成されたものでもよい。
　また、上記補強層を形成する材料は特に限定されず、従来公知の金属ワイヤや各種繊維材料（ナイロン、ポリエステル等）を用いることができる。
（他のゴム層、樹脂層）
　本発明の難燃ホースは、上記ゴム層と上記補強層との間に、他のゴム層や樹脂層を更に有していてもよい。
　上記他のゴム層を形成するゴム材料は特に限定されず、例えば、本発明のゴム組成物の製造に用いられるゴムを用いることができる。
　また、上記樹脂層を形成する樹脂材料は、特に限定されず、例えば、従来公知のポリアミド樹脂、ポリエステル樹脂等を用いることができる。
（難燃ホースの製造方法）
　本発明の難燃ホースの製造方法は特に限定されず、従来公知の方法を用いることができる。
　具体的には、例えば、マンドレル上に、内側ゴム層、１層又は複数層の中間ゴム補強層およびカバーゴム層をこの順に積層させた後に、さらにその積層物をナイロン布などで覆ったものを１４０～１９０℃下、３０～１８０分の条件で、蒸気加硫、オーブン加硫（熱気加硫）または温水加硫することにより加硫接着させて製造する方法等が好適に例示される。
（難燃ホースの用途）
　本発明の難燃ホースは、例えば、油圧ホース、冷媒輸送用ホース、マリンホースなどとして使用することができる。
　以下に実施例を示して本発明を具体的に説明する。ただし本発明はこれらに限定されない。
＜ゴム組成物の製造＞
　下記表１に示す成分を同表に示す割合（質量部）で配合し、ゴム組成物を調製した。なお各ゴム組成物を製造する際、共通配合として下記表２に示す成分が同表で示す割合（質量部）で更に使用された。
　具体的には、まず、下記表１及び表２に示す成分のうち、酸化亜鉛と加硫促進剤と硫黄とを除く、すべての成分をバンバリーミキサー（３．４リットル）で４分間混練し、１６０℃に達したときに放出し、マスタ－バッチを得た。
　次に、得られたマスターバッチに酸化亜鉛と加硫促進剤と硫黄とを加えてこれらをオープンロールで混練し、ゴム組成物を得た。
＜評価＞
　上記のとおり製造されたゴム組成物を用いて以下の評価を行った。結果を表１に示す。
・難燃性
（評価サンプル）
　難燃性の評価（炎消失時間及びアフターグロー消失時間）には、上記のとおり製造された各ゴム組成物をモールドで１４８℃の条件下で４５分間プレス加硫し、得られた加硫ゴムシートから長さ１５０ｍｍ、幅１２．７ｍｍ、厚み２．５ｍｍとなるよう切り出して得られた評価サンプルが使用された。
（難燃性（炎消失時間））
　難燃性（炎消失時間）は、ＭＳＨＡ規格（米国鉱山保安規格）ＡＳＴＰ５００７（ｖｅｒｓｉｏｎ：２０１２－０２－１２）の難燃性（炎消失時間）評価に基づき、上記のとおり得られた評価サンプルを用いて、評価された。
　炎消失時間の数値（単位：秒）が小さい方が、難燃性に優れる。
（難燃性（アフターグロー消失時間））
　難燃性（アフターグロー消失時間）は、ＭＳＨＡ規格ＡＳＴＰ５００７（ｖｅｒｓｉｏｎ：２０１２－０２－１２）の難燃性（アフターグロー消失時間）評価に基づき、上記のとおり得られた評価サンプルを用いて、評価された。
　アフターグロー消失時間の数値（単位：秒）が小さい方が、難燃性に優れる。
・常態物性
（試験片）
　上記のとおり製造された各ゴム組成物を、プレス成型機を用い、１４８℃、面圧３．０ＭＰａの条件下で４５分間加硫して、２ｍｍ厚の加硫シートを作製した。このシートからＪＩＳ３号ダンベル状の試験片を打ち抜き、上記試験片を常態物性の評価（下記引張試験）に用いた。
（引張試験）
　上記試験片を用い、引張速度５００ｍｍ／分、２３℃の条件下で引張試験をＪＩＳ　Ｋ６２５１：２０１０に準拠して行い、引張強さ（ＴB）［ＭＰａ］および切断時伸び（ＥB）［％］を測定した。
　・耐摩耗性（アクロン摩耗試験）
（試験片）
　耐摩耗性の評価には、上記のとおり製造された各ゴム組成物を、プレス成型機を用い、１４８℃、面圧３．０ＭＰａの条件下で４５分間加硫して、直径６３．５±０．５ｍｍ、厚さ１２．７±０．５ｍｍで、中心孔１２．７±０．１ｍｍの円盤状試験片を作成し使用された。
（摩耗試験）
　耐摩耗性（アクロン摩耗試験）は、ＪＩＳ　Ｋ　６２６４－２：２００５（アクロン摩耗試験　Ａ法、付加力２７Ｎ、傾角１５度、試験回転数１，０００回）に準じて、上記のとおり得られた試験片を用いて、評価された。
　摩耗量（単位：ｍｍ3）が少ない方が、耐摩耗性に優れる。
Figure JPOXMLDOC01-appb-T000001
　表１に示した各成分の詳細は以下のとおりである。
・ＣＲ：商品名「デンカクロロプレンＳ－４１」、電気化学工業社製
・ＳＢＲ：スチレン－ブタジエンゴム、商品名Ｎｉｐｏｌ　１５０２、日本ゼオン社製、重量平均分子量５０万、乳化重合ＳＢＲ
・ＢＲ：ブタジエンゴム、商品名Ｎｉｐｏｌ　ＢＲ　１２２０、日本ゼオン社製
・カーボンブラック１：ＦＥＦ（商品名「ニテロン♯１０Ｎ」、新日化カーボン社製）
・カーボンブラック２：ＧＰＦ（商品名「ニテロン♯ＧＮ」、新日化カーボン社製）
・シリカ：商品名「ニップシールＡＱ」、東ソー・シリカ社製
Figure JPOXMLDOC01-appb-T000002

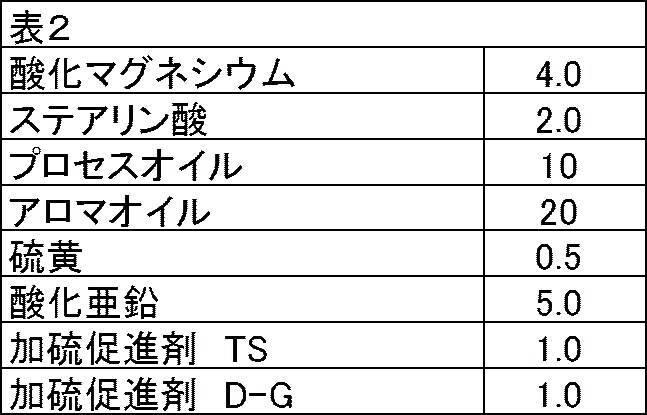

　表２に示した各成分の詳細は以下のとおりである。
・酸化マグネシウム：商品名「キョウワマグ１５０」、協和化学工業社製
・ステアリン酸：商品名「工業用ステアリン酸Ｎ」、千葉脂肪酸社製
・プロセスオイル：商品名コウモレックス　Ｈ２２、ＪＸ日鉱日石エネルギー社製
・アロマオイル：商品名Ａ／Ｏ　ＭＩＸ　２０１０、三共油化工業社製
・硫黄：商品名「油処理硫黄」、細井化学工業社製
・酸化亜鉛：商品名「酸化亜鉛　３種」、正同化学工業社製
・加硫促進剤ＴＳ：商品名「サンセラーＴＳ－Ｇ」、三新化学工業社製
・加硫促進剤Ｄ－Ｇ：商品名「サンセラーＤ－Ｇ」、三新化学工業社製
　表１に示す結果から明らかなように、クロロプレンゴム、スチレン－ブタジエンゴム以外にブタジエンゴムを含有する比較例１は難燃性が低かった。
　これに対して、本発明のゴム組成物は、所望の効果が得られることが確認された。
　シリカ／カーボンブラックについて実施例１～３を比較すると、シリカ／カーボンブラックの値が大きいほうが難燃性により優れ、シリカ／カーボンブラックの値が小さいほうが耐摩耗性に優れた。
　クロロプレンゴムの含有量について実施例１、５と実施例４を比較すると、クロロプレンゴムの含有量が多い実施例１、５は、実施例４よりも、難燃性により優れた。
　１、５：難燃ホース
　２、１０：内側ゴム層
　３、１２、１４、１６、１８、２０、２２：補強層
　４、２３：カバーゴム層
　１１、１３、１５、１７、１９、２１：中間ゴム層

Claims (5)

  1. 　ゴム成分とカーボンブラックとシリカとを含有し、
    　前記ゴム成分が、クロロプレンゴムのみである、又は、クロロプレンゴム及びスチレン－ブタジエンゴムのみである、難燃ホース用ゴム組成物。
  2. 　前記ゴム成分がクロロプレンゴム及びスチレン－ブタジエンゴムのみであり、
    　前記クロロプレンゴムの含有量が、前記ゴム成分１００質量部に対して、７０質量部以上である、請求項１に記載の難燃ホース用ゴム組成物。
  3. 　前記カーボンブラックの含有量が、前記ゴム成分１００質量部に対して、６５質量部を超え９０質量部以下である、請求項１又は２に記載の難燃ホース用ゴム組成物。
  4. 　前記シリカの含有量が、前記ゴム成分１００質量部に対して、５～２５質量部である、請求項１～３のいずれか１項に記載の難燃ホース用ゴム組成物。
  5. 　請求項１～４のいずれか１項に記載の難燃ホース用ゴム組成物を用いて形成されたゴム層を有する難燃ホース。
PCT/JP2016/069081 2015-07-13 2016-06-28 難燃ホース用ゴム組成物及び難燃ホース Ceased WO2017010278A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
AU2016294055A AU2016294055B2 (en) 2015-07-13 2016-06-28 Rubber composition for flame-retardant hose, and flame-retardant hose
US15/743,261 US10590253B2 (en) 2015-07-13 2016-06-28 Rubber composition for flame-retardant hose, and flame-retardant hose
CN201680034717.5A CN107683304B (zh) 2015-07-13 2016-06-28 阻燃软管用橡胶组合物以及阻燃软管

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2015139793A JP6686308B2 (ja) 2015-07-13 2015-07-13 難燃ホース用ゴム組成物及び難燃ホース
JP2015-139793 2015-07-13

Publications (1)

Publication Number Publication Date
WO2017010278A1 true WO2017010278A1 (ja) 2017-01-19

Family

ID=57757939

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2016/069081 Ceased WO2017010278A1 (ja) 2015-07-13 2016-06-28 難燃ホース用ゴム組成物及び難燃ホース

Country Status (5)

Country Link
US (1) US10590253B2 (ja)
JP (1) JP6686308B2 (ja)
CN (1) CN107683304B (ja)
AU (1) AU2016294055B2 (ja)
WO (1) WO2017010278A1 (ja)

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7415121B2 (ja) * 2019-07-30 2024-01-17 横浜ゴム株式会社 自動車に搭載されるエアコンディショナー用配管システム
JP2021121659A (ja) * 2020-01-31 2021-08-26 横浜ゴム株式会社 ホース用ゴム組成物およびホース
KR102138928B1 (ko) * 2020-05-22 2020-07-29 주식회사 코리아오션텍 소화기능을 갖는 전선연결구
JP7832434B2 (ja) * 2021-08-04 2026-03-18 横浜ゴム株式会社 ホース用ゴム組成物及びホース
US20260035542A1 (en) * 2022-11-09 2026-02-05 Denka Company Limited Rubber composition, vulcanized product, and vulcanized molded body

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH02163140A (ja) * 1988-12-16 1990-06-22 Sumitomo Chem Co Ltd クロロプレンゴム組成物
WO2012124442A1 (ja) * 2011-03-11 2012-09-20 電気化学工業株式会社 クロロプレンゴム組成物およびその加硫ゴム、並びに該加硫ゴムを用いたゴム型物、防振ゴム部材、エンジンマウントおよびホース
JP2013249408A (ja) * 2012-06-01 2013-12-12 Toyo Tire & Rubber Co Ltd ゴム組成物
JP2014228043A (ja) * 2013-05-21 2014-12-08 株式会社ブリヂストン ホース用ゴム組成物及びホース

Family Cites Families (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5696197A (en) * 1996-06-21 1997-12-09 The Goodyear Tire & Rubber Company Heterogeneous silica carbon black-filled rubber compound
US20060270783A1 (en) * 2003-09-15 2006-11-30 Dayco Products, Llc Elastomer compositions for use in a hydrocarbon resistant hose
US20060263556A1 (en) * 2003-09-15 2006-11-23 Dayco Products, Llc Elastomer compositions for use in a hydrocarbon resistant hose
KR101475966B1 (ko) * 2007-03-23 2014-12-23 제이에스알 가부시끼가이샤 변성 공액 디엔계 중합체의 제조 방법, 변성 공액 디엔계 중합체 및 고무 조성물
JP5376788B2 (ja) * 2007-10-02 2013-12-25 株式会社ニチリン シラン架橋ポリエチレン／ゴム複合体
CN101889050A (zh) * 2007-12-07 2010-11-17 株式会社普利司通 轮胎
JP5250659B2 (ja) * 2011-05-09 2013-07-31 電気化学工業株式会社 クロロプレンゴム、クロロプレンゴム組成物及びその加硫物並びに成形体
JP5813480B2 (ja) * 2011-11-22 2015-11-17 株式会社ブリヂストン ホース用ゴム組成物及びホース
CN103946300B (zh) 2011-11-22 2015-09-30 株式会社普利司通 橡胶组合物和软管
JP2014009333A (ja) 2012-07-02 2014-01-20 Yokohama Rubber Co Ltd:The ゴム組成物それを用いた加硫ゴム製品及びホース
US9270654B2 (en) * 2012-12-31 2016-02-23 Ipass Inc. Automated configuration for network appliances
JP6052040B2 (ja) * 2013-04-23 2016-12-27 横浜ゴム株式会社 ゴム組成物金属積層体、加硫ゴム製品、および加硫ゴム製品の製造方法
JP6347544B2 (ja) * 2014-07-09 2018-06-27 株式会社日立国際電気 半導体装置の製造方法、基板処理装置およびプログラム
JP2017002175A (ja) 2015-06-09 2017-01-05 株式会社ブリヂストン ホース用ゴム組成物及びホース
JP2017002173A (ja) * 2015-06-09 2017-01-05 株式会社ブリヂストン ホース用ゴム組成物及びホース
JP2017002174A (ja) * 2015-06-09 2017-01-05 株式会社ブリヂストン ホース用ゴム組成物及びホース

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH02163140A (ja) * 1988-12-16 1990-06-22 Sumitomo Chem Co Ltd クロロプレンゴム組成物
WO2012124442A1 (ja) * 2011-03-11 2012-09-20 電気化学工業株式会社 クロロプレンゴム組成物およびその加硫ゴム、並びに該加硫ゴムを用いたゴム型物、防振ゴム部材、エンジンマウントおよびホース
JP2013249408A (ja) * 2012-06-01 2013-12-12 Toyo Tire & Rubber Co Ltd ゴム組成物
JP2014228043A (ja) * 2013-05-21 2014-12-08 株式会社ブリヂストン ホース用ゴム組成物及びホース

Also Published As

Publication number Publication date
CN107683304A (zh) 2018-02-09
CN107683304B (zh) 2020-05-15
US20180201750A1 (en) 2018-07-19
JP2017019947A (ja) 2017-01-26
AU2016294055A1 (en) 2018-02-01
JP6686308B2 (ja) 2020-04-22
US10590253B2 (en) 2020-03-17
AU2016294055B2 (en) 2020-01-23

Similar Documents

Publication Publication Date Title
JP5338658B2 (ja) ニトリル共重合体ゴム組成物
WO2017010279A1 (ja) 難燃ホース用ゴム組成物及び難燃ホース
JP7102885B2 (ja) マリンホース用ゴム組成物及びマリンホース
WO2017010278A1 (ja) 難燃ホース用ゴム組成物及び難燃ホース
JP5822030B1 (ja) ゴム組成物、ゴム組成物金属積層体、及び加硫ゴム製品
TWI706982B (zh) 軟管用橡膠組成物及軟管
WO2016199388A1 (ja) ホース用ゴム組成物及びホース
CN107735442A (zh) 软管用橡胶组合物和软管
WO2016208100A1 (ja) ゴム組成物、積層体、及びコンベアベルト
CN107735449B (zh) 热塑性树脂组合物、内衬层及充气轮胎
JP5391553B2 (ja) ニトリル共重合体ラテックス組成物およびニトリル共重合体ゴム組成物
WO2023013091A1 (ja) ホース用ゴム組成物及びホース
WO2021153125A1 (ja) ホース用ゴム組成物およびホース
JP2017137489A (ja) コンベヤベルト用ゴム組成物及びコンベヤベルト
WO2017126582A1 (ja) 冷媒輸送ホース用ゴム組成物及び冷媒輸送用ホース
JP6467802B2 (ja) ホース用ゴム組成物金属積層体、及び加硫ゴム製品
JP2005200545A (ja) ホース補強層間ゴム組成物およびこれを用いたホース
JP2021121655A (ja) ホース用ゴム組成物およびホース
JP5205936B2 (ja) ゴム組成物ならびにそれを用いた複合材料およびホース
JP6242832B2 (ja) サイドウォール用ゴム組成物及びこれを使用する空気入りタイヤ
JP6772702B2 (ja) コンベヤベルト用ゴム組成物、及び、コンベヤベルト
WO2017150719A1 (ja) ゴム組成物、積層体、及びコンベアベルト
JP2023008152A (ja) ゴム組成物及びホース
JP2017165814A (ja) ゴム組成物及びホース

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 16824258

Country of ref document: EP

Kind code of ref document: A1

WWE Wipo information: entry into national phase

Ref document number: 15743261

Country of ref document: US

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 2016294055

Country of ref document: AU

Date of ref document: 20160628

Kind code of ref document: A

122 Ep: pct application non-entry in european phase

Ref document number: 16824258

Country of ref document: EP

Kind code of ref document: A1
