WO2016204221A1 - 歯ブラシ用毛及び歯ブラシ - Google Patents

歯ブラシ用毛及び歯ブラシ Download PDF

Info

Publication number
WO2016204221A1
WO2016204221A1 PCT/JP2016/067923 JP2016067923W WO2016204221A1 WO 2016204221 A1 WO2016204221 A1 WO 2016204221A1 JP 2016067923 W JP2016067923 W JP 2016067923W WO 2016204221 A1 WO2016204221 A1 WO 2016204221A1
Authority
WO
WIPO (PCT)
Prior art keywords
branch
main body
toothbrush
tip
bristles
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2016/067923
Other languages
English (en)
French (fr)
Inventor
紗弥 野澤
ゆかり 山本
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Lion Corp
Original Assignee
Lion Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Lion Corp filed Critical Lion Corp
Priority to KR1020177024054A priority Critical patent/KR102634584B1/ko
Priority to CN201680034645.4A priority patent/CN107708482A/zh
Publication of WO2016204221A1 publication Critical patent/WO2016204221A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • A—HUMAN NECESSITIES
    • A46—BRUSHWARE
    • A46B—BRUSHES
    • A46B9/00—Arrangements of the bristles in the brush body
    • A46B9/02—Position or arrangement of bristles in relation to surface of the brush body, e.g. inclined, in rows, in groups
    • A46B9/04—Arranged like in or for toothbrushes
    • A—HUMAN NECESSITIES
    • A46—BRUSHWARE
    • A46B—BRUSHES
    • A46B9/00—Arrangements of the bristles in the brush body
    • A46B9/02—Position or arrangement of bristles in relation to surface of the brush body, e.g. inclined, in rows, in groups
    • A46B9/028—Bristle profile, the end of the bristle defining a surface other than a single plane or deviating from a simple geometric form, e.g. cylinder, sphere or cone
    • A—HUMAN NECESSITIES
    • A46—BRUSHWARE
    • A46B—BRUSHES
    • A46B9/00—Arrangements of the bristles in the brush body
    • A46B9/06—Arrangement of mixed bristles or tufts of bristles, e.g. wire, fibre, rubber
    • A—HUMAN NECESSITIES
    • A46—BRUSHWARE
    • A46B—BRUSHES
    • A46B2200/00—Brushes characterized by their functions, uses or applications
    • A46B2200/10—For human or animal care
    • A46B2200/1066—Toothbrush for cleaning the teeth or dentures

Definitions

  • the present invention relates to a toothbrush bristle and a toothbrush.
  • This application claims priority based on Japanese Patent Application No. 2015-121157 for which it applied to Japan on June 16, 2015, and uses the content here.
  • a so-called sharpened taper hair in which the bristle tip gradually narrows toward the tip is known.
  • the toothbrush provided with the sharpened taper bristles reaches the back of the fine gap in the oral cavity including the periodontal pocket, so that the gap can be thoroughly cleaned.
  • the tip of the hair is sharpened, there is a problem that the stimulation when the tip of the hair hits a toothpick is strong, and the holding power of the dentifrice at the tip of the hair is low.
  • the leading branch hair is formed using, for example, two types of resins having a difference in solubility in a solution such as an alkaline solution.
  • a hair precursor is manufactured in which a plurality of branch shaft portions formed of a resin that dissolves in a solution are entirely covered and connected in the axial direction with a resin having a higher solubility in the solution than the resin.
  • tip part of the said hair precursor is immersed in a solution.
  • the branch shaft portion having a high solubility in the solution and a slow dissolution rate is exposed at the tip portion, and a plurality of branch portions are formed.
  • the plurality of branch portions that are thinner and sharper than the sharpened taper hair are provided in a brush shape at the tip of the hair, compared to the sharpened taper hair, It is gentle to the touch and has a high retention of dentifrices at the hair tips.
  • the toothbrush bristle whose tip is branched has a lack of elasticity because each branch of the bristle tip is thin, and the cleaning power of the periodontal pocket is lower than that of the sharpened tapered bristles.
  • the hair since the hair is comprised with two types of resin, when used continuously, the hair may be torn from the base end of the branch portion.
  • the present invention is for a toothbrush that has a high holding power of dentifrice at the tip of the hair, has a comfortable contact with the toothpick, etc., has a high cleaning power of the periodontal pocket, and has excellent durability that prevents hair from tearing during use. It aims at providing a toothbrush provided with bristles and the said bristles for toothbrushes.
  • the present invention has the following configuration.
  • [1] A column-shaped main body portion and a plurality of branch portions protruding away from the front end portion of the main body portion, each of the branch portions extending in the axial direction in the main body portion, and the main body portion Toothbrush bristles formed by a plurality of columnar branch shaft portions protruding from the plurality of branch shaft portions, the plurality of branch shaft portions being arranged annularly around a central axis of the main body portion, and a distal end portion of the main body portion Is gradually cut toward the tip, the cut portion is positioned so that the branch portion surrounds the tip of the main body portion in plan view, and the thickest portion of the main body portion is cut in a direction perpendicular to the axial direction
  • the toothbrush bristle satisfying the conditions of the following formulas (1) to (3): 0.10 ⁇ d 1 / d (1) 0.10 ⁇ S B /S ⁇ 0.37 (2) 0.03 ⁇ S A / S B ⁇ 0.35 (3) (How
  • S is the cross-sectional area of the main body portion.
  • [2] The toothbrush bristle according to [1], wherein a tip end portion of the branch portion is gradually narrowed toward the tip end.
  • [3] The toothbrush bristle according to [1] or [2], wherein the main body portion is formed of polybutylene terephthalate and the branch shaft portion is formed of polybutylene naphthalate.
  • the branch shank diameter d 1 of is 30 ⁇ m or more, [1] ⁇ toothbrush bristle according to any one of [3].
  • [5] The toothbrush bristle according to any one of [1] to [4], wherein the number of the branch shaft portions is four or more.
  • the toothbrush bristle of the present invention has a high holding power of dentifrice at the bristles, gentle contact with the toothpaste, etc., high cleaning power of the periodontal pocket, and excellent durability that prevents the bristle from tearing during use have.
  • the toothbrush of the present invention has a high holding power of the dentifrice at the tip of the hair, has a gentle contact with the toothpick, etc., has a high cleaning power of the periodontal pocket, and has excellent durability that prevents the hair from tearing when used. .
  • the bristle for toothbrush of the present invention is a so-called tip branch hair in which a plurality of branch portions are formed at the tip of the hair.
  • the toothbrush bristle 10 according to the present embodiment includes a columnar main body 12 and four branch portions 14 that protrude from the tip of the main body 12 while being spaced apart from each other. .
  • Each of the four branch portions 14 is formed by four columnar branch shaft portions 16 extending in the axial direction in the main body portion 12 and projecting from the main body portion 12. As described above, in the toothbrush bristle 10, a part of the branch shaft portion 16 is exposed on the distal end side of the main body portion 12, and the branch projecting from the distal end portion 12 a of the main body portion 12 by the exposed portion of the branch shaft portion 16. A portion 14 is formed.
  • the branch shaft portion may have a portion that is partially interrupted in the main body portion.
  • the branch shaft portion preferably extends from the first end in the axial direction of the main body portion to the second end in the manufacture of the hair precursor described later by extrusion molding.
  • the cross-sectional shape when the main body 12 of this example is cut in a direction perpendicular to the axial direction is circular.
  • the main-body part of the toothbrush bristle of this invention is cut
  • the cross-sectional shape of the main body may be a rectangular shape, a triangular shape, an indefinite shape, or the like.
  • the front end portion 12a of the main body 12 has a tapered shape that gradually decreases toward the front end 12b.
  • the distal end portion 12a means a portion from a position where the diameter of the main body portion 12 starts to change to the distal end. Thereby, since the front-end
  • the length of the tip end portion 12a in the axial direction can be, for example, about 4 to 12 mm, preferably about 6 to 10 mm from the tip 12b of the main end portion 12.
  • the cross-sectional shape when the branch shaft portion 16 and the branch portion 14 in this example are cut in a direction perpendicular to the axial direction is circular.
  • the cross-sectional shape when the branch shaft part and the branch part in the toothbrush bristle of the present invention are cut in a direction perpendicular to the axial direction is not limited to a circular shape as long as the effect of the present invention is not impaired.
  • the cross-sectional shape of the branch shaft portion and the branch portion may be a rectangular shape, a triangular shape, an indefinite shape, or the like.
  • the four branch shaft portions 16 are spaced by 90 degrees around the central axis of the main body portion 12 in the main body portion 12, and the central axes of the branch shaft portions 16 are on the same circumference in plan view. It is arranged in an annular shape so as to be located at.
  • the plan view means when the toothbrush bristles are viewed from the tip side in the axial direction.
  • the four branch shaft portions 16 are arranged around the center of the main body portion 12 so that their centers are on the same circumference. Arranged at intervals of 90 degrees.
  • the four branch parts 14 of this example are annularly located at intervals of 90 degrees around the axis so as to surround the front end 12b of the main body part 12 in a plan view.
  • a length L 1 from the proximal end to the distal end of the branch portion 14 is longer than a length L 2 from the proximal end of the branch portion 14 to the distal end 12 b of the main body portion 12.
  • the branching portion 14 in this example has a tapered shape in which the tip end portion becomes gradually narrower toward the tip end.
  • tip part of a branch part is gradually narrowed toward a front-end
  • a branch part is not limited to what a front-end
  • the taper angle of the tip of the main body is larger than the taper angle of the tip of the branch.
  • the branching part with different length and taper angle from the base end of the branching part and the tip of the body part are combined, so that the cleaning power of the periodontal pocket, gentle contact feeling, and retention of dentifrice It becomes easy to obtain toothbrush bristle having power.
  • fine gaps such as periodontal pockets can be firmly cleaned by the distal end portion of the main body portion having a large taper angle and a short length from the proximal end of the branch portion.
  • a gentle contact comfort and a high dentifrice retention force are realized by the branch portion having a small taper angle and a length from the base end of the branch portion being longer than the distal end portion of the main body portion.

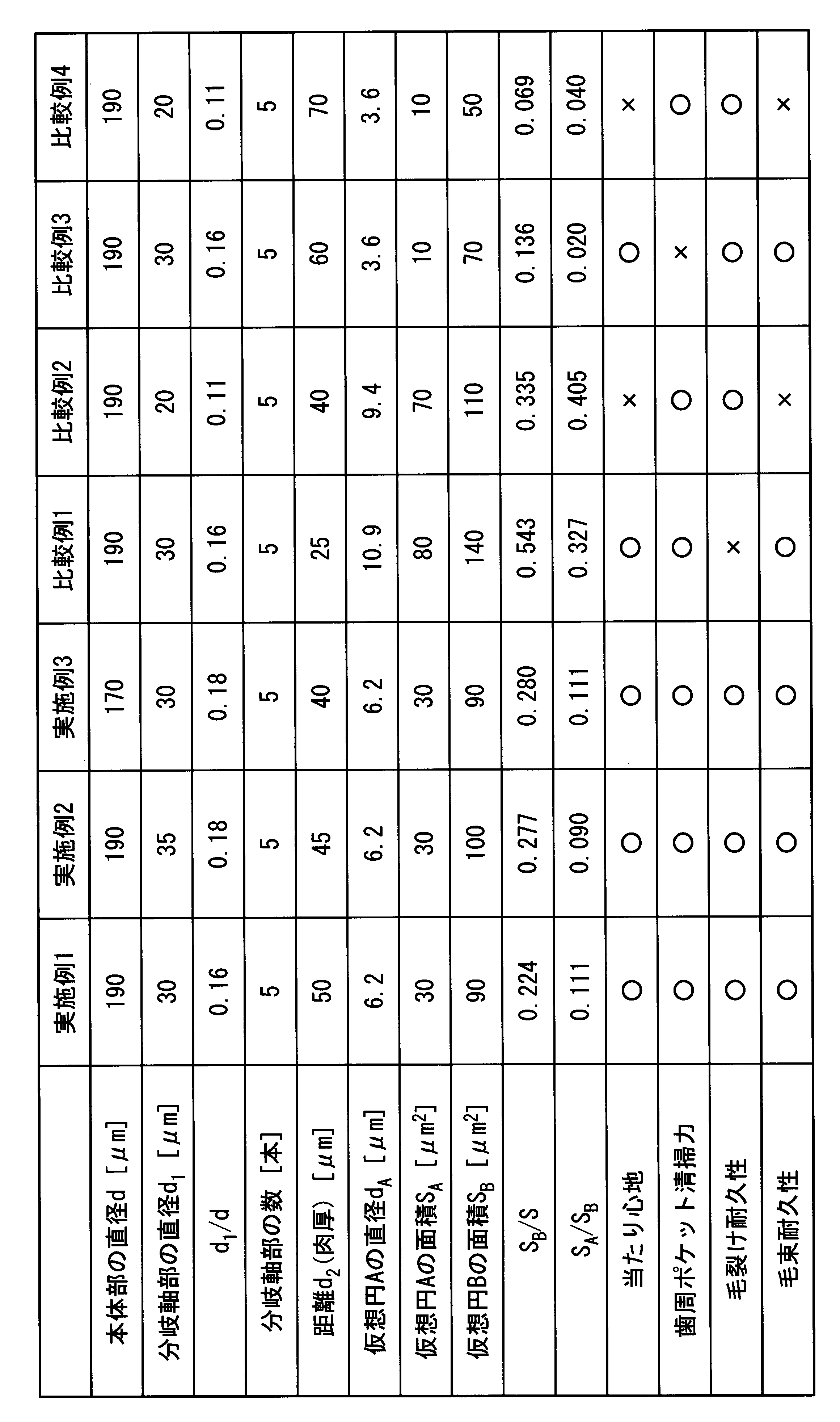

  • the toothbrush bristles 10 satisfy the conditions of the following expressions (1) to (3) on the cut surface obtained by cutting the thickest part of the main body 12 in the direction perpendicular to the axial direction. 0.10 ⁇ d 1 / d (1) 0.10 ⁇ S B /S ⁇ 0.37 (2) 0.03 ⁇ S A / S B ⁇ 0.35 (3)
  • d is the diameter of the main body 12 at the cut surface
  • d 1 is the diameter of the branch shaft portion 16 at the cut surface.
  • S A in the cutting surface, the area of a virtual circle A circumscribing the nearest branch shank 16 to the central axis of the central axis of the main body portion 12, and four branch shank 16.
  • S B is an area of a virtual circle B that is centered on the central axis of the main body portion 12 and in which the branch shaft portion 16 farthest from the central axis is inscribed in the cut surface.
  • S is a cross-sectional area of the main body 12 at the cut surface.
  • each of the branch shaft portions 16 having a circular shape with the same diameter is arranged in an annular shape so that the respective center axes are located on the same circumference in plan view, so that the virtual circle A has all the branches. It circumscribes the shaft portion 16. Further, all the branch shaft portions 16 are inscribed in the virtual circle B.
  • the toothbrush bristles 10 satisfy the condition of the expression (1), the toothbrush bristles 10 having high cleaning power for periodontal pockets are obtained.
  • the ratio (d 1 / d) of the diameter d 1 of the branch shaft portion 16 to the diameter d of the main body portion 12 is 0.10 or more, preferably 0.12 to 0.40, and preferably 0.12 to 0.30. More preferred. If d 1 / d is more than the lower limit, high cleaning power of the periodontal pocket, and a hair excellent toothbrush in tufts durability. If d 1 / d is less than or equal to the upper limit value, the toothbrush bristles are easy to touch the toothpaste and have excellent tear durability.
  • d 1 / d is set to be 0.10 or more for each branch shaft portion. Further, it is preferable that d 1 / d is within the above range for all the branch shaft portions.
  • the diameter d 1 of the branch shaft portion 16 is preferably 30 ⁇ m or more, more preferably 30 to 70 ⁇ m, and even more preferably 30 to 45 ⁇ m. If the diameter d 1 of the branch shaft portion 16 than the lower limit, the tip 12b of the main body portion 12 is likely to suppress the strike directly tooth Guki like, give comfort gentle toothbrush bristles per the tooth Guki etc. It becomes a toothbrush bristle which is easy to be worn and has excellent hair bundle durability. If the diameter d 1 of the branch shafts 16 is more than the upper limit, gently feeling around the tooth Guki is an excellent toothbrush bristles hair tearing durability.
  • the diameter of a branch shaft part shall mean the diameter of the circumscribed circle of the said cross-sectional shape, when the cross-sectional shape of a branch shaft part is other than circular shape.
  • the diameter d 1 of the plurality of branch shaft portion may be the same or may be different.
  • the diameter d 1 of the plurality of branch shank if it is different, it is assumed that each of the branch shaft portion satisfies the condition (1).
  • the diameter d of the main body 12 is preferably 6 to 8.5 mil and can be selected according to the hardness required of the toothbrush. 1 mil means 0.025 mm.
  • the diameter of the main body means the diameter of the circumscribed circle of the cross-sectional shape when the cross-sectional shape of the main body is other than a circular shape.
  • the ratio (S B / S) of the area S B of the virtual circle B to the cross-sectional area S of the main body 12 is 0.10 to 0.37, preferably 0.15 to 0.35, and preferably 0.20 to 0. .30 is more preferred. If S B / S is equal to or greater than the lower limit value, it is possible to prevent the branching portion from becoming too thin and the tip portion of the main body portion from directly hitting the toothpick etc., so that the contact feeling against the toothpick etc. becomes gentle.
  • the branch part does not become too thin, excellent durability is obtained, and the hair becomes difficult to tear during use. Furthermore, the actual feeling of entering the branch part into the periodontal pocket is increased, and the productivity is also excellent. If S B / S is equal to or less than the upper limit value, the thickness from the branch shaft portion to the outer side surface of the main body is sufficiently secured, so that the hair is difficult to tear during use.
  • the distance d 2 (thickness) between the branch shaft and the outer surface of the main body is not defined as long as the above condition is satisfied. 40 ⁇ m or more is preferable. If the distance d 2 is 40 ⁇ m or more, toothbrush bristles is likely to be prevented from tearing from the base of the bifurcation in use.
  • the toothbrush bristles 10 satisfy the condition of the formula (3), so that the periodontal pocket has a high cleaning power, the contact with the toothpick etc. is gentle, the durability is excellent, and the bristles are difficult to tear when used. It becomes hair 10.
  • the ratio (S A / S B ) of the area S A of the virtual circle A to the area S B of the virtual circle B is 0.03 to 0.35, preferably 0.06 to 0.21, and preferably 0.07 to 0.13 is more preferable. If S A / S B is equal to or greater than the lower limit value, it is possible to prevent the distal end portion of the main body portion from becoming difficult to function during cleaning of the periodontal pocket by the plurality of branch portions arranged so as to surround the distal end of the main body portion.
  • the toothbrush bristles 10 preferably satisfy the condition of the following expression (4) in addition to the conditions of the expressions (1) to (3). Thereby, a usability improves because the density of a branch part becomes high in the planar view of a hair tip part.
  • d A is the diameter of a virtual circle A in a cross section obtained by cutting in the axial direction in a direction perpendicular to the thickest portion of the main body 12, d 1 is the branch in the cutting plane The diameter of the shaft portion 16.
  • the length L 1 of the branching portion 14 and the length L 2 from the base end of the branching portion 14 to the distal end 12b of the main body portion 12 are preferably L 1 > L 2. It is not limited.
  • the number of branch portions formed at one tip of the main body portion is the same as the number of branch shaft portions.
  • the number of branch portions formed at one end of the branch shaft portion and the main body portion is four, but may be three or less, or may be five or more.
  • the number is preferably 4 or more, more preferably 4 to 20, more preferably 4 to 15, and particularly preferably 5 to 7. If the number is greater than or equal to the lower limit, toothbrush bristles that have a comfortable contact with toothpaste and the like and that have a high retention of the dentifrice at the bristles are easily obtained. If the said number is below an upper limit, it will be easy to suppress that the hair of a branch part becomes soft too much, and the cleaning power of a periodontal pocket will improve. Further, it becomes easy to arrange the branch shaft portion so as to satisfy the conditions (1) to (3).
  • a plurality of branch portions may be formed only at one tip portion of the main body portion, and a plurality of branch portions are formed at both tip portions in the length direction of the main body portion. It may be.
  • the toothbrush bristles of the present invention are formed of resin.
  • the resin for forming the toothbrush bristle is not particularly limited as long as it can form a plurality of branch portions at the tip of the main body portion by dissolution treatment, and examples thereof include polyester, polyamide, and polyolefin.
  • polyester is preferable.
  • polyester examples include polyethylene terephthalate (PET), polytrimethylene terephthalate (PTT), polybutylene terephthalate (PBT), polyethylene naphthalate (PEN), and polybutylene naphthalate (PBN).
  • PET polyethylene terephthalate
  • PBT polytrimethylene terephthalate
  • PBT polybutylene terephthalate
  • PEN polyethylene naphthalate
  • PBN polybutylene naphthalate
  • polyamide examples include 612 nylon and 610 nylon.
  • polyolefin examples include polyethylene (PE) and polypropylene (PP).
  • the resin for forming the toothbrush bristle As the resin for forming the toothbrush bristle, the resin that forms the main body portion is more soluble in the solution used for the dissolution treatment than the resin that forms the branch shaft portion among the resins as described above. In addition, a combination of the respective resins may be selected. Thereby, the hair for toothbrushes in which the branch part which protrudes from the front-end
  • 1 type may be used independently and 2 or more types may be used in combination.
  • resin which forms a main-body part 1 type may be used independently and 2 or more types may be used in combination.
  • resin which forms a main-body part 1 type may be used independently and 2 or more types may be used in combination.
  • a combination of the resin forming the branch shaft portion and the resin forming the main body portion a combination in which the resin forming the main body portion is PBT and the resin forming the branch shaft portion is PBN is preferable. As a result, it is possible to easily obtain toothbrush bristle that has a branching portion whose tip portion is gradually narrowed toward the tip, and that is gentle to the toothpick and the like.
  • the manufacturing method of the hair for toothbrushes of this invention is not specifically limited, A well-known method can be utilized.
  • PBN or the like is used as the resin for forming the branch shaft portion, and the resin for forming the main body portion is formed by extrusion molding using PBT or the like so that the conditions of the above formulas (1) to (3) are satisfied.
  • the tip portion of the hair precursor is immersed in a solution.
  • the branch shaft portion having a high solubility in the solution and a slow dissolution rate is exposed at the tip portion, and a plurality of branch portions protruding from the tip portion of the main body portion are formed.
  • the solution may be appropriately selected according to the resin to be used, and examples thereof include alkaline solutions such as sodium hydroxide aqueous solution and potassium hydroxide aqueous solution, acidic solutions such as sulfuric acid aqueous solution, and organic solvents.
  • alkaline solutions such as sodium hydroxide aqueous solution and potassium hydroxide aqueous solution
  • acidic solutions such as sulfuric acid aqueous solution
  • organic solvents such as aqueous sodium hydroxide solution.
  • the temperature of the dissolving solution in the dissolving treatment may be appropriately set depending on the combination of the resin and the dissolving solution. For example, when a sodium hydroxide aqueous solution is used as the dissolving solution, 120 to 140 ° C. is preferable.
  • the toothbrush bristle after the dissolution treatment is subjected to treatment such as neutralization, water washing, and drying as necessary.
  • the plurality of branch shaft portions that are annularly arranged around the central axis of the main body portion and satisfy the conditions of the expressions (1) to (3) are directed toward the tip of the main body portion.
  • a plurality of branch portions are formed to protrude from the tip portion that is gradually narrowed.
  • the toothbrush bristles of the present invention are not limited to the toothbrush bristles 10 described above.
  • the toothbrush bristles of the present invention may be the toothbrush bristles 10A illustrated in FIG. In FIG. 3, the same parts as those in FIG.
  • the toothbrush bristles 10A instead of the four branch shaft portions 16 being arranged annularly around the central axis of the main body portion 12, the five branch shaft portions 16 are spaced at equal angular intervals around the central axis of the main body portion 12.
  • the toothbrush bristles 10 are the same except that they are arranged in an annular shape.
  • the five branch shaft portions 16 in the toothbrush bristles 10 ⁇ / b> A are arranged such that their central axes are located on the same circumference in plan view.
  • the toothbrush bristle 10A also satisfies the conditions of the formulas (1) to (3), so that the toothpaste has a high holding power at the bristles, gentle contact with the toothpick, and the periodontal pocket is highly cleaned. The strength and the excellent durability that the hair is not easily torn during use are obtained.
  • the plurality of branch shaft portions may not be arranged such that their central axes are located on the same circumference in the plan view.
  • the toothbrush bristles of the present invention may be the toothbrush bristles 10B illustrated in FIG. The same parts in FIG. 4 as those in FIG.
  • the toothbrush bristles 10B are the same as the toothbrush bristles 10 except that the central axes of the four branch shaft portions 16 arranged in an annular shape are not located on the same circumference in plan view.
  • the virtual circle A is in contact with only the branch shaft portion 16 closest to the central axis of the main body portion 12 on the cut surface obtained by cutting the thickest portion of the main body portion 12 in the direction perpendicular to the axial direction. Further, the virtual circle B passes most from the central axis of the main body 12 and is in contact with only the branch shaft 16.
  • the toothbrush bristles 10B also satisfy the conditions of the formulas (1) to (3), so that the toothpaste has a high holding power at the bristles, gentle contact with toothpicks, and high cleaning of the periodontal pockets. The strength and the excellent durability that the hair is not easily torn during use are obtained.
  • the toothbrush of the present invention may be the toothbrush bristles 10C illustrated in FIG. In FIG. 5, the same parts as those in FIG.
  • the toothbrush bristles 10C are the same as the toothbrush bristles 10 except that the five branch shaft portions 16 having different diameters are arranged so that their central axes are not located on the same circumference.
  • the toothbrush bristle 10C also satisfies the conditions of the formulas (1) to (3), so that the toothpaste has a high holding power at the bristles, gentle contact with the toothpick, and the periodontal pocket is highly cleaned. The strength and the excellent durability that the hair is not easily torn during use are obtained.
  • the toothbrush of this invention is a toothbrush in which the bristle for toothbrush of this invention was planted by the head part.
  • the toothbrush of this invention can employ
  • the toothbrush hair of the present invention may be used as the hair, or the toothbrush hair of the present invention may be used in combination with other known hairs.
  • the toothbrush 1 illustrated in FIG. 6 is mentioned, for example.
  • the toothbrush 1 of the present embodiment includes a handle body 2 and a plurality of hair bundles 20 including toothbrush hairs 10 implanted in the handle body 2.
  • the handle body 2 is provided with a rod-like handle portion 3, a tip portion of the handle portion 3, a neck portion 4 thinner than the handle portion 3, and a tip portion of the neck portion 4, and a plurality of hair bundles 20 are implanted.
  • the head part 5 is provided.
  • the shape, length, thickness and the like of the handle portion 3 are not particularly limited, and may be appropriately designed according to the subject who uses the toothbrush 1.
  • the neck portion 4 and the head portion 5 may be appropriately designed according to the subject who uses the toothbrush 1. It does not specifically limit as a material which forms the handle body 2, A well-known resin can be used.
  • the hair bundle 20 may be formed using only the toothbrush bristles 10 or may be formed using a combination of the toothbrush bristles 10 and other known bristles.
  • the hair length and thickness of the hair bundle 20 can be determined in consideration of the fur and the like required for the hair bundle 20.
  • a mode in which the hair bundle 20 is implanted on the flocked surface 5a of the head portion 5 is not particularly limited.
  • two hair bundles 20 are implanted in the width direction near the front end and the rear end of the flocked surface 5a, respectively, and three hair bundles 20 are arranged in the width direction in an area between them. Twelve hair bundles 20 are implanted so that four hair bundles 20 are arranged in the axial direction.
  • the ratio of the total number of hairs in which a plurality of branch parts are formed at the tip of the main body part to the total number of hairs exposed from the hair transplantation surface in the hair bundle planted on the hair transplantation surface of the head part is, for example, 80% or more, and the upper limit is 100%.
  • the manufacturing method of the toothbrush of this invention is not specifically limited, A well-known method is employable.
  • An example of a method for manufacturing the handle body is injection molding.
  • Examples of the method for implanting the hair bundle in the head portion of the handle body include a flat wire type flocking method, a heat welding type flocking method, and an in-mold method.
  • the holding power of the toothpaste at the bristles is high, the contact with the toothpaste is gentle, and the cleaning power of the periodontal pocket It is highly durable and it is difficult to tear when used.
  • the toothbrush of the present invention is not limited to the toothbrush 1 described above.
  • the toothbrush of this invention may be provided with the hair
  • the tear durability of the toothbrush bristles in each example was evaluated by the following method. 10 people monitor the oral cavity with the toothbrushes of each case 3 times a day for 3 minutes, collect the toothbrushes used for 30 days, and are implanted in all flock holes arranged on the outer circumference of the flocked surface The toothbrush bristles were evaluated according to the following evaluation criteria. For each example, among the 10 toothbrushes, the worst evaluation result among the toothbrush bristles in each of the flock holes on the outer periphery of the toothbrush having the worst evaluation was taken as the evaluation result of the tear durability of the example. (Evaluation criteria) (Circle): The length from the lowest end of the split between the branch parts to the hair tip is less than 1/3 of the hair length.
  • Example 1 The toothbrush bristles illustrated in FIG. 1 were produced. Specifically, a hair precursor was obtained by spinning using PBN as the resin forming the branched shaft portion and using PBT as the resin forming the main body portion. Next, chemical treatment was performed to obtain the toothbrush bristles illustrated in FIG. 1 having four branch portions protruding from the tip of the main body. The number of branch shaft portions in the obtained toothbrush bristle is four, and the diameter d of the main body portion is 190 ⁇ m on the cut surface obtained by cutting the thickest portion of the main body portion in the direction perpendicular to the axial direction.
  • the diameter d 1 is 30 ⁇ m
  • the distance d 2 (thickness) between the branch shaft portion and the outer surface of the main body portion is 50 ⁇ m
  • the diameter d A of the virtual circle A is 6.2 ⁇ m
  • the area SA of the virtual circle A is 30 ⁇ m 2
  • the area S B of the virtual circle B was 90 ⁇ m 2 .
  • S B / S was 0.224
  • S A / S B was 0.111.
  • a flat wire type flocking method is applied to the flocked surface of the head portion of the handle body formed by injection molding by folding the 20 toothbrush bristles in half so that the number of bristles per bunch is 40.
  • the toothbrush of the aspect shown in FIG. 6 was obtained.
  • Example 2 and 3 and Comparative Examples 1 to 4 Diameter d of main body part, diameter d 1 of branch shaft part, distance d 2 between branch shaft part and outer surface of main body part, diameter d A of virtual circle A, area S A of virtual circle A , area of virtual circle B A toothbrush was obtained in the same manner as in Example 1 except that S B , S B / S and S A / S B were changed as shown in Table 1. The evaluation results of each example are shown in Table 1.

Landscapes

  • Physics & Mathematics (AREA)
  • Geometry (AREA)
  • Brushes (AREA)

Abstract

毛先での歯磨き剤の保持力が高く、歯グキ等への当たり心地が優しく、歯周ポケットの清掃力が高く、使用時に用毛が裂けにくい優れた耐久性を有する歯ブラシ用毛、及び前記歯ブラシ用毛を備える歯ブラシを提供することを目的とする。柱状の本体部（１２）と、本体部（１２）の先端部（１２ａ）から互いに離間して突出する複数の分岐部（１４）とを備え、分岐部（１４）のそれぞれが、本体部（１２）内を軸方向に延び、かつ本体部（１２）から突出する複数の柱状の分岐軸部（１６）で形成され、分岐軸部（１６）は、特定の条件を満たすように本体部（１２）の中心軸周りに環状に配置され、本体部（１２）の先端部（１２ａ）は先端（１２ｂ）に向かって徐々に細くなっており、分岐部（１４）が平面視で本体部（１２）の先端（１２ｂ）を囲うように位置している歯ブラシ用毛（１０）。

Description

歯ブラシ用毛及び歯ブラシ
　本発明は、歯ブラシ用毛及び歯ブラシに関する。
　本願は、２０１５年６月１６日に、日本に出願された特願２０１５－１２１１５７号に基づき優先権を主張し、その内容をここに援用する。
　歯周病予防のため、歯周ポケットの奥まで清掃できる歯ブラシ用毛として、用毛先端部が先端に向かって徐々に細くなる、いわゆる先鋭化テーパー毛が知られている。前記先鋭化テーパー毛を備える歯ブラシは、歯周ポケットをはじめとする口腔内の細かな隙間の奥まで毛先が届くため、前記隙間をしっかりと清掃することができる。しかし、毛先が先鋭化されているために、毛先が歯グキ等に当たったときの刺激が強く、また毛先での歯磨き剤の保持力が低いという問題がある。
　歯ブラシ用毛としては、用毛先端部に複数の分岐部が形成された用毛、いわゆる先端分岐毛も提案されている（例えば、特許文献１～５）。前記先端分岐毛は、例えば、アルカリ溶液等の溶解液に対する溶解度に差がある２種類の樹脂を用いて形成される。具体的には、溶解液に溶解する樹脂で形成された複数の分岐軸部を、前記樹脂よりも溶解液に対する溶解度が高い樹脂によって軸方向に全体的に覆って連結した用毛前駆体を製造し、前記用毛前駆体の先端部分を溶解液に浸漬する。これにより、溶解液に対する溶解度が高く、溶解速度が遅い分岐軸部が先端部において露出し、複数の分岐部が形成される。前記先端分岐毛においては、用毛先端部に先鋭化テーパー毛よりも細く、柔軟性の高い複数の分岐部が筆状に設けられているため、先鋭化テーパー毛に比べて歯グキ等への当たり心地が優しいうえ、毛先での歯磨き剤の保持力も高い。
特開平９－３２２８２１号公報 特開２００３－３３９４４５号公報 特開２０１０－８２０９４号公報 特開２０１３－８５５８６号公報 国際公開第２０１４／０５０８６３号
　しかし、先端部が分岐した歯ブラシ用毛では、用毛先端部の各々の分岐部が細いために弾力性に欠け、先鋭化テーパー毛に比べて歯周ポケットの清掃力が低くなる。また、用毛が２種類の樹脂で構成されているため、継続して使用すると分岐部の基端から用毛が裂けることがある。
　本発明は、毛先での歯磨き剤の保持力が高く、歯グキ等への当たり心地が優しく、歯周ポケットの清掃力が高く、使用時に用毛が裂けにくい優れた耐久性を有する歯ブラシ用毛、及び前記歯ブラシ用毛を備える歯ブラシを提供することを目的とする。
　本発明は、以下の構成を有する。
［１］柱状の本体部と、前記本体部の先端部から互いに離間して突出する複数の分岐部とを備え、前記分岐部のそれぞれが、前記本体部内を軸方向に延び、かつ前記本体部から突出する複数の柱状の分岐軸部で形成されている歯ブラシ用毛であって、前記の複数の分岐軸部は、前記本体部の中心軸周りに環状に配置され、前記本体部の先端部は先端に向かって徐々に細くなっており、前記分岐部が平面視で前記本体部の先端を囲うように位置し、前記本体部における最も太い部分を軸方向に垂直な方向に切断した切断面において下式（１）～（３）の条件を満たす、歯ブラシ用毛。
　０．１０≦ｄ１／ｄ　・・・（１）
　０．１０≦ＳＢ／Ｓ≦０．３７　・・・（２）
　０．０３≦ＳＡ／ＳＢ≦０．３５　・・・（３）
（ただし、前記式（１）～（３）中、ｄは、前記本体部の直径であり、ｄ１は、前記分岐軸部の直径である。ＳＡは、前記本体部の中心軸を中心とし、かつ前記の複数の分岐軸部のうち中心軸に最も近い分岐軸部に外接する仮想円Ａの面積である。ＳＢは、前記本体部の中心軸を中心とし、かつ前記の複数の分岐軸部のうち中心軸から最も遠い分岐軸部が内接する仮想円Ｂの面積である。Ｓは、前記本体部の断面積である。）
［２］前記分岐部の先端部が、先端に向かって徐々に細くなっている、［１］に記載の歯ブラシ用毛。
［３］前記本体部がポリブチレンテレフタレートで形成され、前記分岐軸部がポリブチレンナフタレートで形成されている、［１］又は［２］に記載の歯ブラシ用毛。
［４］前記分岐軸部の直径ｄ１が３０μｍ以上である、［１］～［３］のいずれかに記載の歯ブラシ用毛。
［５］前記分岐軸部の本数が４本以上である、［１］～［４］のいずれかに記載の歯ブラシ用毛。
［６］前記本体部の直径ｄが６～８．５ｍｉｌである、［１］～［５］のいずれかに記載の歯ブラシ用毛。
［７］前記［１］～［６］のいずれかに記載の歯ブラシ用毛がヘッド部に植設された歯ブラシ。
　本発明の歯ブラシ用毛は、毛先での歯磨き剤の保持力が高く、歯グキ等への当たり心地が優しく、歯周ポケットの清掃力が高く、使用時に用毛が裂けにくい優れた耐久性を有している。
　本発明の歯ブラシは、毛先での歯磨き剤の保持力が高く、歯グキ等への当たり心地が優しく、歯周ポケットの清掃力が高く、使用時に用毛が裂けにくく耐久性に優れている。
本発明の歯ブラシ用毛の一例を示した正面図である。 図１のＩ－Ｉ断面図である。 本発明の歯ブラシ用毛の他の例を示した断面図である。 本発明の歯ブラシ用毛の他の例を示した断面図である。 本発明の歯ブラシ用毛の他の例を示した断面図である。 本発明の歯ブラシの一例を示した平面図である。
［歯ブラシ用毛］
　本発明の歯ブラシ用毛は、用毛先端部に複数の分岐部が形成された、いわゆる先端分岐毛である。以下、本発明の歯ブラシ用毛の一例を示して説明する。
　本実施形態の歯ブラシ用毛１０は、図１及び図２に示すように、柱状の本体部１２と、本体部１２の先端部から互いに離間して突出する４本の分岐部１４と、を備える。
　４本の分岐部１４のそれぞれは、本体部１２内を軸方向に延び、かつ本体部１２から突出する４本の柱状の分岐軸部１６で形成されている。このように、歯ブラシ用毛１０では、本体部１２の先端側において分岐軸部１６の一部が露出し、それら分岐軸部１６の露出した部分によって、本体部１２の先端部１２ａから突出する分岐部１４が形成されている。
　なお、分岐軸部は、本体部において部分的に途切れている部分があってもよい。押出成形による後述の用毛前駆体の製造上、分岐軸部は本体部の軸方向の第１の端から第２の端まで延びていることが好ましい。
　この例の本体部１２を軸方向に垂直な方向に切断したときの断面形状は円形状である。なお、本発明の歯ブラシ用毛の本体部を軸方向に垂直な方向に切断したときの断面形状は、本発明の効果を損なわない範囲であれば円形状には限定されない。例えば、本発明では、本体部の断面形状は、矩形状、三角形状、不定形状等であってもよい。
　本体部１２の先端部１２ａは、先端１２ｂに向かって徐々に細くなるテーパー形状になっている。先端部１２ａとは、本体部１２における直径が変化し始める位置から先端までの部分を意味する。これにより、本体部１２の先端部１２ａが歯周ポケットに入りやすくなるため、歯周ポケットの清掃力が高くなる。
　先端部１２ａの軸方向の長さは、例えば、本端部１２の先端１２ｂから４～１２ｍｍ程度、好ましくは６～１０ｍｍ程度とすることができる。
　この例の分岐軸部１６及び分岐部１４を軸方向に垂直な方向に切断したときの断面形状は円形状である。
　なお、本発明の歯ブラシ用毛における分岐軸部及び分岐部を軸方向に垂直な方向に切断したときの断面形状は、本発明の効果を損なわない範囲であれば円形状には限定されない。例えば、本発明では、分岐軸部及び分岐部の断面形状は、矩形状、三角形状、不定形状等であってもよい。
　この例の４本の分岐軸部１６は、本体部１２内において、本体部１２の中心軸周りに９０度間隔で、かつそれら分岐軸部１６のそれぞれの中心軸が平面視で同一円周上に位置するように環状に配置されている。平面視とは、歯ブラシ用毛をその軸方向における先端側から見たときを意味する。このように、本体部１２を軸方向に垂直な方向に切断した切断面においては、４つの分岐軸部１６が、それらの中心が同一円周上となるように、本体部１２の中心周りに９０度間隔で配置されている。これにより、この例の４本の分岐部１４は、平面視で本体部１２の先端１２ｂを囲うように軸周りに９０度間隔で環状に位置している。
　分岐部１４の基端から先端までの長さＬ１は、分岐部１４の基端から本体部１２の先端１２ｂまでの長さＬ２よりも長くなっている。
　歯ブラシ用毛１０では、本体部１２の先端部１２ａから突出する４本の分岐部１４が形成されているため、毛先での歯磨き剤の保持力が高い。
　この例の分岐部１４は、先端部が先端に向かって徐々に細くなるテーパー形状になっている。本発明では、このように分岐部の先端部が先端に向かって徐々に細くなっていることが好ましい。分岐部の先端部がこのようなテーパー形状になっていれば、当たり心地がより良好となり、使用感がより優れた歯ブラシ用毛となる。
　なお、分岐部は、先端部がテーパー形状になっているものには限定されず、断面形状が高さ方向に同一の柱状になっていてもよい。
　分岐部の先端部がテーパー形状になっている場合、本体部の先端部のテーパー角は分岐部の先端部のテーパー角よりも大きくなる。用毛先端部において、分岐部の基端からの長さ及びテーパー角が異なる分岐部と本体部の先端部が組み合わせられることにより、歯周ポケットの清掃力、優しい当たり心地、及び歯磨き剤の保持力を兼ね備えた歯ブラシ用毛が得られやすくなる。具体的には、テーパー角が大きく、分岐部の基端からの長さが短い本体部の先端部により、歯周ポケット等の細かな隙間をしっかりと清掃することができる。また、テーパー角が小さく、分岐部の基端からの長さが本体部の先端部よりも長い分岐部により、優しい当たり心地と高い歯磨き剤の保持力が実現される。
　歯ブラシ用毛１０は、本体部１２における最も太い部分を軸方向に垂直な方向に切断した切断面において、下式（１）～（３）の条件を満たす。
　０．１０≦ｄ１／ｄ　・・・（１）
　０．１０≦ＳＢ／Ｓ≦０．３７　・・・（２）
　０．０３≦ＳＡ／ＳＢ≦０．３５　・・・（３）
　ただし、式（１）～（３）中、ｄは前記切断面における本体部１２の直径であり、ｄ１は前記切断面における分岐軸部１６の直径である。
　ＳＡは、前記切断面において、本体部１２の中心軸を中心とし、かつ４本の分岐軸部１６のうち中心軸に最も近い分岐軸部１６に外接する仮想円Ａの面積である。
　ＳＢは、前記切断面において、本体部１２の中心軸を中心とし、かつ４本の分岐軸部１６のうち中心軸から最も遠い分岐軸部１６が内接する仮想円Ｂの面積である。
　Ｓは、前記切断面における本体部１２の断面積である。
　この例では、直径が同じ円形状の各々の分岐軸部１６が、それぞれの中心軸が平面視で同一円周上に位置するように環状に配置されているため、仮想円Ａは全ての分岐軸部１６に外接する。また、仮想円Ｂには全ての分岐軸部１６が内接している。
　歯ブラシ用毛１０が式（１）の条件を満たすことで、歯周ポケットの清掃力が高い歯ブラシ用毛１０となる。
　本体部１２の直径ｄに対する分岐軸部１６の直径ｄ１の比（ｄ１／ｄ）は、０．１０以上であり、０．１２～０．４０が好ましく、０．１２～０．３０がより好ましい。ｄ１／ｄが下限値以上であれば、歯周ポケットの清掃力が高く、毛束耐久性に優れた歯ブラシ用毛となる。ｄ１／ｄが上限値以下であれば、歯グキへのあたり心地がやさしく、毛裂け耐久性に優れた歯ブラシ用毛となる。
　複数の分岐軸部の直径が互いに異なる場合は、それぞれの分岐軸部についてｄ１／ｄが０．１０以上となるようにする。また、全ての分岐軸部について、ｄ１／ｄが前記範囲内となることが好ましい。
　分岐軸部１６の直径ｄ１は、３０μｍ以上が好ましく、３０～７０μｍがより好ましく、３０～４５μｍがさらに好ましい。分岐軸部１６の直径ｄ１が下限値以上であれば、本体部１２の先端１２ｂが直接歯グキ等に当たることを抑制しやすくなるため、歯グキ等への当たり心地が優しい歯ブラシ用毛が得られやすく、さらに毛束耐久性に優れた歯ブラシ用毛となる。分岐軸部１６の直径ｄ１が上限値以下であれば、歯グキへのあたり心地が優しく、毛裂け耐久性に優れた歯ブラシ用毛となる。
　なお、分岐軸部の直径は、分岐軸部の断面形状が円形状以外の場合は、当該断面形状の外接円の直径を意味するものとする。
　複数の分岐軸部の直径ｄ１は、同じであってもよく、異なっていてもよい。複数の分岐軸部の直径ｄ１がそれぞれ異なっている場合は、それぞれの分岐軸部が条件（１）を満たすものとする。
　本体部１２の直径ｄは、６～８．５ｍｉｌが好ましく、歯ブラシに求められる硬さに応じて選択できる。
　なお、１ｍｉｌは０．０２５ｍｍを意味する。また、本体部の直径は、本体部の断面形状が円形状以外の場合は、当該断面形状の外接円の直径を意味するものとする。
　歯ブラシ用毛１０が式（２）の条件を満たすことで、歯グキ等への当たり心地が優しく、また耐久性に優れ、使用時に用毛が裂けにくい歯ブラシ用毛１０となる。
　本体部１２の断面積Ｓに対する仮想円Ｂの面積ＳＢの比（ＳＢ／Ｓ）は、０．１０～０．３７であり、０．１５～０．３５が好ましく、０．２０～０．３０がより好ましい。ＳＢ／Ｓが下限値以上であれば、分岐部が細くなりすぎて本体部の先端部が直接歯グキ等に当たることを抑制できるため、歯グキ等への当たり心地が優しくなる。また分岐部が細くなりすぎないために優れた耐久性が得られ、使用時に用毛が裂けにくくなる。さらに、歯周ポケットへの分岐部の進入実感が増すうえ、生産性にも優れる。ＳＢ／Ｓが上限値以下であれば、分岐軸部から本体部の外側面までの肉厚が充分に確保されるため、使用時に用毛が裂けにくくなる。
　本体部における最も太い部分を軸方向に垂直な方向に切断した切断面において、分岐軸部と本体部の外側面との距離ｄ２（肉厚）は、上記の条件を満たせば規定しないが、４０μｍ以上が好ましい。前記距離ｄ２が４０μｍ以上であれば、使用時に歯ブラシ用毛が分岐部の根元から裂けることが抑制されやすい。
　歯ブラシ用毛１０が式（３）の条件を満たすことで、歯周ポケットの清掃力が高く、歯グキ等への当たり心地が優しいうえ、耐久性に優れ、使用時に用毛が裂けにくい歯ブラシ用毛１０となる。
　仮想円Ｂの面積ＳＢに対する仮想円Ａの面積ＳＡの比（ＳＡ／ＳＢ）は、０．０３～０．３５であり、０．０６～０．２１が好ましく、０．０７～０．１３がより好ましい。ＳＡ／ＳＢが下限値以上であれば、本体部の先端を囲うように配置された複数の分岐部によって本体部の先端部が歯周ポケットの清掃時に機能しづらくなることを抑制できる。これにより、本体部の先端部による清掃効果が充分に発揮されるため、歯周ポケットの清掃力が高くなる。ＳＡ／ＳＢが上限値以下であれば、分岐部が細くなりすぎて本体部の先端部が直接歯グキ等に当たることを抑制できるため、歯グキ等への当たり心地が優しくなる。また分岐部が細くなりすぎないために優れた耐久性が得られ、使用時に用毛が裂けにくくなる。さらに、歯周ポケットへの分岐部の進入実感が増すうえ、生産性にも優れる。
　歯ブラシ用毛１０は、式（１）～（３）の条件に加えて、下式（４）の条件を満たすことが好ましい。これにより、用毛先端部の平面視において分岐部の密度が高くなることで、使用感が向上する。
　ｄ１＞ｄＡ　・・・（４）
　ただし、前記式（４）中、ｄＡは、本体部１２における最も太い部分を軸方向に垂直な方向に切断した切断面における仮想円Ａの直径であり、ｄ１は、前記切断面における分岐軸部１６の直径である。
　本発明では、全ての分岐軸部がそれぞれ式（４）の条件を満たしていることが特に好ましい。
　分岐部１４の長さＬ１と、分岐部１４の基端から本体部１２の先端１２ｂまでの長さＬ２は、Ｌ１＞Ｌ２が好ましいが、各々の長さ及びその比については特に限定されない。
　本体部の一方の先端部に形成される分岐部の本数は、分岐軸部の本数と同じになる。
　分岐軸部及び本体部の一方の先端部に形成される分岐部の本数は、この例では４本であるが、３本以下であってもよく、５本以上であってもよい。前記本数は、４本以上が好ましく、４～２０本がより好ましく、４～１５本がさらに好ましく、５～７本が特に好ましい。前記本数が下限値以上であれば、歯グキ等への当たり心地が優しく、毛先での歯磨き剤の保持力が高い歯ブラシ用毛が得られやすい。前記本数が上限値以下であれば、分岐部の毛腰が柔らかくなりすぎることを抑制しやすく、歯周ポケットの清掃力が向上する。また、条件（１）～（３）を満たすように分岐軸部を配置することが容易になる。
　本発明の歯ブラシ用毛においては、本体部の一方の先端部のみに複数の分岐部が形成されていてもよく、本体部の長さ方向の両方の先端部にそれぞれ複数の分岐部が形成されていてもよい。
　本発明の歯ブラシ用毛は、樹脂によって形成される。
　歯ブラシ用毛を形成する樹脂としては、溶解処理によって本体部の先端に複数の分岐部を形成できるものであればよく、例えば、ポリエステル、ポリアミド、ポリオレフィン等が挙げられる。なかでも、歯ブラシ用毛を形成する樹脂としては、ポリエステルが好ましい。
　ポリエステルとしては、例えば、ポリエチレンテレフタレート（ＰＥＴ）、ポリトリメチレンテレフタレート（ＰＴＴ）、ポリブチレンテレフタレート（ＰＢＴ）、ポリエチレンナフタレート（ＰＥＮ）、ポリブチレンナフタレート（ＰＢＮ）等が挙げられる。
　ポリアミドとしては、例えば、６１２ナイロン、６１０ナイロン等が挙げられる。
　ポリオレフィンとしては、例えば、ポリエチレン（ＰＥ）、ポリプロピレン（ＰＰ）等が挙げられる。
　歯ブラシ用毛を形成する樹脂としては、前記したような樹脂の中から、分岐軸部を形成する樹脂よりも本体部を形成する樹脂の方が、溶解処理に用いる溶解液に対する溶解度が大きくなるように、それぞれの樹脂の組み合わせを選択すればよい。これにより、後述する溶解処理によって、本体部の先端部から突出する分岐部が形成された歯ブラシ用毛が得られる。
　分岐軸部を形成する樹脂としては、１種を単独で使用してもよく、２種以上を組み合わせて使用してもよい。同様に、本体部を形成する樹脂としては、１種を単独で使用してもよく、２種以上を組み合わせて使用してもよい。
　分岐軸部を形成する樹脂と本体部を形成する樹脂の組み合わせとしては、本体部を形成する樹脂がＰＢＴであり、分岐軸部を形成する樹脂がＰＢＮである組み合わせが好ましい。これにより、先端部が先端に向かって徐々に細くなっている分岐部を備え、歯グキ等への当たり心地が優しい歯ブラシ用毛を容易に得ることができる。
　本発明の歯ブラシ用毛の製造方法は、特に限定されず、公知の方法を利用することができる。
　例えば、分岐軸部を形成する樹脂としてＰＢＮ等を用い、本体部を形成する樹脂がＰＢＴ等を用いた押出成形により、前記した式（１）～（３）の条件を満たすように、分岐軸部が長さ方向に全体的に本体部で覆われた柱状の用毛前駆体を紡糸する。次いで、前記用毛前駆体の先端部分を溶解液に浸漬する。これにより、溶解液に対する溶解度が高く、溶解速度が遅い分岐軸部が先端部において露出し、本体部の先端部から突出した複数の分岐部が形成される。
　溶解液としては、使用する樹脂に応じて適宜選択すればよく、例えば、水酸化ナトリウム水溶液、水酸化カリウム水溶液等のアルカリ性溶液、硫酸水溶液等の酸性溶液、有機溶媒等が挙げられる。分岐軸部の材質をＰＢＮ、本体部の材質をＰＢＴとする場合等、用毛前駆体にポリエステルを用いる場合は、水酸化ナトリウム水溶液が好ましい。
　溶解処理における溶解液の温度は、樹脂及び溶解液の組み合わせ等によって適宜設定すればよく、例えば溶解液として水酸化ナトリウム水溶液を用いる場合、１２０～１４０℃が好ましい。
　溶解処理を行った後の歯ブラシ用毛に対しては、必要に応じて、中和、水洗、乾燥等の処理を行う。
　以上説明した本発明の歯ブラシ用毛においては、本体部の中心軸回りに環状に配置され、式（１）～（３）の条件を満たす複数の分岐軸部によって、本体部における先端に向かって徐々に細くなる先端部から、複数の分岐部が突出して形成されている。これにより、本発明の歯ブラシ用毛は、毛先での歯磨き剤の保持力が高く、歯グキ等への当たり心地が優しく、歯周ポケットの清掃力が高いうえ、使用時に用毛が裂けにくい優れた耐久性を有している。
　なお、本発明の歯ブラシ用毛は、前記した歯ブラシ用毛１０には限定されない。
　例えば、本発明の歯ブラシ用毛は、図３に例示した歯ブラシ用毛１０Ａであってもよい。図３における図２と同じ部分は同符号を付して説明を省略する。
　歯ブラシ用毛１０Ａは、４本の分岐軸部１６が本体部１２の中心軸回りに環状に配置される代わりに、５本の分岐軸部１６が本体部１２の中心軸回りに等角度間隔で環状に配置されている以外は、歯ブラシ用毛１０と同じである。歯ブラシ用毛１０Ａにおける５本の分岐軸部１６は、歯ブラシ用毛１０の場合と同様に、それらの中心軸がそれぞれ平面視で同一円周上に位置するように配置されている。
　歯ブラシ用毛１０Ａにおいても、式（１）～（３）の条件を満たしていることで、毛先での歯磨き剤の高い保持力、歯グキ等への優しい当たり心地、歯周ポケットの高い清掃力、及び使用時に用毛が裂けにくい優れた耐久性が得られる。
　本発明においては、平面視において、複数の分岐軸部が、それらの中心軸がそれぞれ平面視で同一円周上に位置するように配置されていなくてもよい。例えば、本発明の歯ブラシ用毛は、図４に例示した歯ブラシ用毛１０Ｂであってもよい。図４における図２と同じ部分は同符号を付して説明を省略する。
　歯ブラシ用毛１０Ｂは、環状に配置された４本の分岐軸部１６のそれぞれの中心軸が、平面視で同一円周上に位置していない以外は、歯ブラシ用毛１０と同じである。歯ブラシ用毛１０Ｂでは、本体部１２における最も太い部分を軸方向に垂直な方向に切断した切断面において、仮想円Ａが本体部１２の中心軸に最も近い分岐軸部１６のみと接している。また、仮想円Ｂが本体部１２の中心軸から最も通り分岐軸部１６のみと接している。
　歯ブラシ用毛１０Ｂにおいても、式（１）～（３）の条件を満たしていることで、毛先での歯磨き剤の高い保持力、歯グキ等への優しい当たり心地、歯周ポケットの高い清掃力、及び使用時に用毛が裂けにくい優れた耐久性が得られる。
　本発明の歯ブラシは、図５に例示した歯ブラシ用毛１０Ｃであってもよい。図５における図２と同じ部分は同符号を付して説明を省略する。
　歯ブラシ用毛１０Ｃは、直径が異なる５本の分岐軸部１６が、それらの中心軸がそれぞれ同一円周上に位置しないように配置されている以外は、歯ブラシ用毛１０と同じである。
　歯ブラシ用毛１０Ｃにおいても、式（１）～（３）の条件を満たしていることで、毛先での歯磨き剤の高い保持力、歯グキ等への優しい当たり心地、歯周ポケットの高い清掃力、及び使用時に用毛が裂けにくい優れた耐久性が得られる。
［歯ブラシ］
　本発明の歯ブラシは、本発明の歯ブラシ用毛がヘッド部に植設された歯ブラシである。本発明の歯ブラシは、本発明の歯ブラシ用毛がヘッド部に植設されている以外は、公知の態様を採用することができる。
　本発明の歯ブラシにおいては、用毛として本発明の歯ブラシ用毛のみを使用してもよく、本発明の歯ブラシ用毛とそれ以外の公知の用毛とを組み合わせて使用してもよい。
　本発明の歯ブラシとしては、例えば、図６に例示した歯ブラシ１が挙げられる。
　本実施形態の歯ブラシ１は、ハンドル体２と、ハンドル体２に植設された、歯ブラシ用毛１０を含む複数の毛束２０とを備える。
　ハンドル体２は、棒状のハンドル部３と、ハンドル部３の先端に延設され、ハンドル部３よりも細いネック部４と、ネック部４の先端に設けられ、複数の毛束２０が植設されるヘッド部５と、を備えている。
　ハンドル部３の形状、長さ、太さ等の態様は、特に限定されず、歯ブラシ１を使用する対象者に応じて適宜設計すればよい。ネック部４、ヘッド部５についても同様に、歯ブラシ１を使用する対象者に応じて適宜設計すればよい。
　ハンドル体２を形成する材料としては、特に限定されず、公知の樹脂を使用することができる。
　毛束２０は、歯ブラシ用毛１０のみを使用して形成してもよく、歯ブラシ用毛１０とそれ以外の公知の用毛とを組み合わせて使用して形成してもよい。毛束２０の毛丈及び太さは、毛束２０に求められる毛腰等を勘案して決定することができる。
　ヘッド部５の植毛面５ａに毛束２０を植設する態様は、特に限定されない。この例では、植毛面５ａの先端寄りと後端寄りに、それぞれ幅方向に２本の毛束２０が植設され、それらの間の領域に幅方向に３本の毛束２０が並び、かつ軸方向に４本の毛束２０が並ぶように１２本の毛束２０が植設されている。
　ヘッド部の植毛面に植設された毛束における、植毛面から露出した用毛の総本数に対する、本体部の先端部に複数の分岐部が形成された用毛の総本数の割合は、例えば、８０％以上とすることができ、上限値は１００％である。
　本発明の歯ブラシの製造方法は、特に限定されず、公知の方法を採用することができる。
　ハンドル体を製造する方法としては、例えば、射出成形が挙げられる。
　ハンドル体のヘッド部に毛束を植設する方法としては、例えば、平線式植毛法、熱溶着式植毛法、インモールド法等が挙げられる。
　以上説明した本発明の歯ブラシにおいては、本発明の歯ブラシ用毛を備えているため、毛先での歯磨き剤の保持力が高く、歯グキ等への当たり心地が優しく、歯周ポケットの清掃力が高く、使用時に用毛が裂けにくく耐久性に優れている。
　なお、本発明の歯ブラシは、前記した歯ブラシ１には限定されない。例えば、本発明の歯ブラシは、本発明の歯ブラシ用毛の２種以上を組み合わせて使用した毛束を備えるものであってもよい。
　以下、実施例によって本発明を詳細に説明するが、本発明は以下の記載によっては限定されない。
［当たり心地］
　１０人のモニターが、各例の歯ブラシで口腔内を清掃し、その際の歯肉への当たり心地を下記の評価基準で評価した。モニター１０人の平均点が４点以上を「○」、平均点２点以上４点未満を「△」、平均点２点未満を「×」とした。
（評価基準）
　５点：歯肉の痛みがなく、当たり心地が非常に優しい。
　４点：歯肉の痛みがなく、当たり心地がとても優しい。
　３点：歯肉の痛みがなく、当たり心地が優しい。
　２点：歯肉に弱い痛みを感じる。
　１点：歯肉に強い痛みを感じる。
［歯周ポケット清掃力］
　１０人のモニターが、各例の歯ブラシで口腔内を清掃し、その際の歯周ポケットの清掃効果を下記の評価基準で評価した。モニター１０人の平均点が４点以上を「○」、平均点２点以上４点未満を「△」、平均点２点未満を「×」とした。
（評価基準）
　５点：歯周ポケットの汚れが落ちた感触を非常に感じる。
　４点：歯周ポケットの汚れが落ちた感触を強く感じる。
　３点：歯周ポケットの汚れが落ちた感触を感じる。
　２点：歯周ポケットの汚れが落ちた感触をあまり感じない。
　１点：歯周ポケットの汚れが落ちた感触を感じない。
［毛裂け耐久性］
　各例の歯ブラシ用毛の毛裂け耐久性は、以下の方法で評価した。１０人のモニターが、各例の歯ブラシで１日３回、３分間ずつ口腔内を清掃し、３０日間使用した歯ブラシを回収し、植毛面の外周に配置された全ての植毛穴に植設された歯ブラシ用毛について下記の評価基準で評価した。各例について、歯ブラシ１０本中、最も評価の悪かった歯ブラシにおける、外周の各植毛穴の歯ブラシ用毛のうちの最も悪い評価結果を、その例の毛裂け耐久性の評価結果とした。
（評価基準）
　○：分岐部間の裂け目の最下端から用毛先端までの長さが用毛長の１／３未満である。
　△：分岐部間の裂け目の最下端から用毛先端までの長さが用毛長の１／３以上２／３未満である。
　×：分岐部間の裂け目の最下端から用毛先端までの長さが用毛長の２／３以上である。
［毛束耐久性］
　各例の歯ブラシ用毛の耐久性は、以下の方法で評価した。１０人のモニターが、各例の歯ブラシで１日３回、３分間ずつ口腔内を清掃し、３０日間使用した歯ブラシを回収し、歯ブラシ背面から観察した時の毛束の開き具合を、下記の評価基準で評価した。各例について、歯ブラシ１０本中、最も悪い評価結果を、その例の毛束耐久性の評価結果とした。
（評価基準）
　○：背面から見てヘッド部からはみ出ている毛束は見られない。
　△：背面から見てヘッド部からはみ出ている毛束が１つ以上半分未満である。
　×：背面から見てヘッド部からはみ出ている毛束が半分以上である。
［実施例１］
　図１に例示した歯ブラシ用毛を製造した。
　具体的には、分岐軸部を形成する樹脂としてＰＢＮを用い、本体部を形成する樹脂がＰＢＴを用いた紡糸により用毛前駆体を得た。次いで、化学処理を行い、本体部の先端部から突出した４本の分岐部を備える図１に例示した歯ブラシ用毛を得た。
　得られた歯ブラシ用毛における分岐軸部の本数は４本であり、本体部における最も太い部分を軸方向に垂直な方向に切断した切断面において、本体部の直径ｄは１９０μｍ、分岐軸部の直径ｄ１は３０μｍ、分岐軸部と本体部の外側面との距離ｄ２（肉厚）は５０μｍ、仮想円Ａの直径ｄＡは６．２μｍ、仮想円Ａの面積ＳＡは３０μｍ２、仮想円Ｂの面積ＳＢは９０μｍ２であった。ＳＢ／Ｓは０．２２４であり、ＳＡ／ＳＢは０．１１１であった。
　次いで、１つの毛束あたりの用毛数が４０本になるように、２０本の前記歯ブラシ用毛を２つ折りとして、射出成形により成形したハンドル体におけるヘッド部の植毛面に平線式植毛法により植設し、図６に示す態様の歯ブラシを得た。
［実施例２、３及び比較例１～４］
　本体部の直径ｄ、分岐軸部の直径ｄ１、分岐軸部と本体部の外側面との距離ｄ２、仮想円Ａの直径ｄＡ、仮想円Ａの面積ＳＡ、仮想円Ｂの面積ＳＢ、ＳＢ／Ｓ及びＳＡ／ＳＢを表１に示すとおりに変更した以外は、実施例１と同様にして歯ブラシを得た。
　各例の評価結果を表１に示す。
Figure JPOXMLDOC01-appb-T000001
　表１に示すように、式（１）～（３）の条件を満たす歯ブラシ用毛を備える実施例１～３の歯ブラシでは、歯肉への当たり心地が優しく、歯周ポケットの清掃力が高く、また使用時に用毛が裂けにくく耐久性に優れていた。
　歯ブラシ用毛が式（１）～（３）の条件のいずれか１つ以上を満たさない比較例１～４の歯ブラシは、歯肉への当たり心地、歯周ポケットの清掃力及び耐久性を兼ね備えていなかった。
　１　歯ブラシ
　２　ハンドル体
　３　ハンドル部
　４　ネック部
　５　ヘッド部
　５ａ　植毛面
　１０　歯ブラシ用毛
　１２　本体部
　１２ａ　先端部
　１２ｂ　先端
　１４　分岐部
　１６　分岐軸部
　２０　毛束

Claims (7)

  1. 　柱状の本体部と、前記本体部の先端部から互いに離間して突出する複数の分岐部とを備え、
    　前記分岐部のそれぞれが、前記本体部内を軸方向に延び、かつ前記本体部から突出する複数の柱状の分岐軸部で形成されている歯ブラシ用毛であって、
    　前記の複数の分岐軸部は、前記本体部の中心軸周りに環状に配置され、
    　前記本体部の先端部は先端に向かって徐々に細くなっており、前記分岐部が平面視で前記本体部の先端を囲うように位置し、
    　前記本体部における最も太い部分を軸方向に垂直な方向に切断した切断面において下式（１）～（３）の条件を満たす、歯ブラシ用毛。
    　０．１０≦ｄ１／ｄ　・・・（１）
    　０．１０≦ＳＢ／Ｓ≦０．３７　・・・（２）
    　０．０３≦ＳＡ／ＳＢ≦０．３５　・・・（３）
    （ただし、前記式（１）～（３）中、ｄは、前記本体部の直径であり、ｄ１は、前記分岐軸部の直径である。ＳＡは、前記本体部の中心軸を中心とし、かつ前記の複数の分岐軸部のうち中心軸に最も近い分岐軸部に外接する仮想円Ａの面積である。ＳＢは、前記本体部の中心軸を中心とし、かつ前記の複数の分岐軸部のうち中心軸から最も遠い分岐軸部が内接する仮想円Ｂの面積である。Ｓは、前記本体部の断面積である。）
  2. 　前記分岐部の先端部が、先端に向かって徐々に細くなっている、請求項１に記載の歯ブラシ用毛。
  3. 　前記本体部がポリブチレンテレフタレートで形成され、前記分岐軸部がポリブチレンナフタレートで形成されている、請求項１又は２に記載の歯ブラシ用毛。
  4. 　前記分岐軸部の直径ｄ１が３０μｍ以上である、請求項１～３のいずれか一項に記載の歯ブラシ用毛。
  5. 　前記分岐軸部の本数が４本以上である、請求項１～４のいずれか一項に記載の歯ブラシ用毛。
  6. 　前記本体部の直径ｄが６～８．５ｍｉｌである、請求項１～５のいずれか一項に記載の歯ブラシ用毛。
  7. 　請求項１～６のいずれか一項に記載の歯ブラシ用毛がヘッド部に植設された歯ブラシ。
PCT/JP2016/067923 2015-06-16 2016-06-16 歯ブラシ用毛及び歯ブラシ Ceased WO2016204221A1 (ja)

Priority Applications (2)

Application Number Priority Date Filing Date Title
KR1020177024054A KR102634584B1 (ko) 2015-06-16 2016-06-16 칫솔용 모 및 칫솔
CN201680034645.4A CN107708482A (zh) 2015-06-16 2016-06-16 牙刷用毛及牙刷

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2015-121157 2015-06-16
JP2015121157A JP6579691B2 (ja) 2015-06-16 2015-06-16 歯ブラシ用毛及び歯ブラシ

Publications (1)

Publication Number Publication Date
WO2016204221A1 true WO2016204221A1 (ja) 2016-12-22

Family

ID=57545279

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2016/067923 Ceased WO2016204221A1 (ja) 2015-06-16 2016-06-16 歯ブラシ用毛及び歯ブラシ

Country Status (4)

Country Link
JP (1) JP6579691B2 (ja)
KR (1) KR102634584B1 (ja)
CN (1) CN107708482A (ja)
WO (1) WO2016204221A1 (ja)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP4011241A1 (en) * 2020-12-11 2022-06-15 GlaxoSmithKline Consumer Healthcare GmbH & Co.KG. Novel device

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2006340748A (ja) * 2005-06-07 2006-12-21 Lion Corp 歯ブラシ用毛および歯ブラシ
JP2010082094A (ja) * 2008-09-30 2010-04-15 Sunstar Inc 歯ブラシ用フィラメント及びこれを植設した歯ブラシ
JP2013085586A (ja) * 2011-10-14 2013-05-13 Toray Monofilament Co Ltd ブラシ用毛材、その製造方法およびブラシ

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4318323B2 (ja) 1996-06-05 2009-08-19 サンスター株式会社 歯ブラシ
JP2003339445A (ja) 2002-05-29 2003-12-02 Lion Corp テーパー用毛およびこれを用いた歯ブラシ
JP6435539B2 (ja) * 2011-08-18 2018-12-12 ライオン株式会社 歯ブラシ用毛、その製造方法及び歯ブラシ
KR102183281B1 (ko) 2012-09-25 2020-11-26 라이온 가부시키가이샤 테이퍼 강모와 그 제조방법 및 테이퍼 강모를 구비한 칫솔
CN203609001U (zh) * 2013-10-08 2014-05-28 坤义化纤股份有限公司 三叉磨尖丝毛

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2006340748A (ja) * 2005-06-07 2006-12-21 Lion Corp 歯ブラシ用毛および歯ブラシ
JP2010082094A (ja) * 2008-09-30 2010-04-15 Sunstar Inc 歯ブラシ用フィラメント及びこれを植設した歯ブラシ
JP2013085586A (ja) * 2011-10-14 2013-05-13 Toray Monofilament Co Ltd ブラシ用毛材、その製造方法およびブラシ

Also Published As

Publication number Publication date
JP2017000673A (ja) 2017-01-05
CN107708482A (zh) 2018-02-16
KR102634584B1 (ko) 2024-02-08
JP6579691B2 (ja) 2019-09-25
KR20180020947A (ko) 2018-02-28

Similar Documents

Publication Publication Date Title
JP5947480B2 (ja) 歯ブラシ
JP6019111B2 (ja) 歯ブラシ
JP6435539B2 (ja) 歯ブラシ用毛、その製造方法及び歯ブラシ
WO2014050863A1 (ja) テーパー用毛とその製造方法及びテーパー用毛を備えた歯ブラシ
JP2015029698A (ja) 歯ブラシ
JP6621497B2 (ja) 歯ブラシ
JP3547672B2 (ja) 歯ブラシ
WO2020095867A1 (ja) 歯ブラシ
JP2008154888A (ja) 歯刷子用刷毛及びそれを用いた歯刷子、並びに歯刷子用刷毛の製造方法
JP6579691B2 (ja) 歯ブラシ用毛及び歯ブラシ
JP2004208816A (ja) 歯ブラシ
JP6598383B2 (ja) 歯ブラシ
JP2015037496A (ja) 歯ブラシの用毛及び歯ブラシ
JP2015036042A (ja) 歯ブラシ
WO2017170126A1 (ja) 歯ブラシ
CN112674460A (zh) 牙刷
JP2016209097A (ja) 歯ブラシ
JP2003144229A (ja) 歯ブラシ
JP6858123B2 (ja) 歯ブラシ
JP6429359B2 (ja) 歯ブラシ
WO2016006618A1 (ja) 歯ブラシ
JP7704717B2 (ja) 歯ブラシ
JP2015126819A (ja) 犬猫用口腔内清掃具
WO2020044417A1 (ja) 子供用歯ブラシ及び子供用歯ブラシの製造方法
JP2018198911A (ja) 歯ブラシ

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 16811695

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 20177024054

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 16811695

Country of ref document: EP

Kind code of ref document: A1
