WO2013176102A1 - 微細繊維状セルロース及びその製造方法、微細繊維状セルロース分散液、不織布 - Google Patents
微細繊維状セルロース及びその製造方法、微細繊維状セルロース分散液、不織布 Download PDFInfo
- Publication number
- WO2013176102A1 WO2013176102A1 PCT/JP2013/064007 JP2013064007W WO2013176102A1 WO 2013176102 A1 WO2013176102 A1 WO 2013176102A1 JP 2013064007 W JP2013064007 W JP 2013064007W WO 2013176102 A1 WO2013176102 A1 WO 2013176102A1
- Authority
- WO
- WIPO (PCT)
- Prior art keywords
- fine fibrous
- fibrous cellulose
- cellulose
- group
- alkali
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Ceased
Links
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08B—POLYSACCHARIDES; DERIVATIVES THEREOF
- C08B15/00—Preparation of other cellulose derivatives or modified cellulose, e.g. complexes
- C08B15/02—Oxycellulose; Hydrocellulose; Cellulosehydrate, e.g. microcrystalline cellulose
- C08B15/04—Carboxycellulose, e.g. prepared by oxidation with nitrogen dioxide
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
- C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
- C08J5/04—Reinforcing macromolecular compounds with loose or coherent fibrous material
- C08J5/045—Reinforcing macromolecular compounds with loose or coherent fibrous material with vegetable or animal fibrous material
-
- D—TEXTILES; PAPER
- D04—BRAIDING; LACE-MAKING; KNITTING; TRIMMINGS; NON-WOVEN FABRICS
- D04H—MAKING TEXTILE FABRICS, e.g. FROM FIBRES OR FILAMENTARY MATERIAL; FABRICS MADE BY SUCH PROCESSES OR APPARATUS, e.g. FELTS, NON-WOVEN FABRICS; COTTON-WOOL; WADDING ; NON-WOVEN FABRICS FROM STAPLE FIBRES, FILAMENTS OR YARNS, BONDED WITH AT LEAST ONE WEB-LIKE MATERIAL DURING THEIR CONSOLIDATION
- D04H1/00—Non-woven fabrics formed wholly or mainly of staple fibres or like relatively short fibres
- D04H1/40—Non-woven fabrics formed wholly or mainly of staple fibres or like relatively short fibres from fleeces or layers composed of fibres without existing or potential cohesive properties
- D04H1/42—Non-woven fabrics formed wholly or mainly of staple fibres or like relatively short fibres from fleeces or layers composed of fibres without existing or potential cohesive properties characterised by the use of certain kinds of fibres insofar as this use has no preponderant influence on the consolidation of the fleece
- D04H1/425—Cellulose series
-
- D—TEXTILES; PAPER
- D06—TREATMENT OF TEXTILES OR THE LIKE; LAUNDERING; FLEXIBLE MATERIALS NOT OTHERWISE PROVIDED FOR
- D06M—TREATMENT, NOT PROVIDED FOR ELSEWHERE IN CLASS D06, OF FIBRES, THREADS, YARNS, FABRICS, FEATHERS OR FIBROUS GOODS MADE FROM SUCH MATERIALS
- D06M11/00—Treating fibres, threads, yarns, fabrics or fibrous goods made from such materials, with inorganic substances or complexes thereof; Such treatment combined with mechanical treatment, e.g. mercerising
- D06M11/32—Treating fibres, threads, yarns, fabrics or fibrous goods made from such materials, with inorganic substances or complexes thereof; Such treatment combined with mechanical treatment, e.g. mercerising with oxygen, ozone, ozonides, oxides, hydroxides or percompounds; Salts derived from anions with an amphoteric element-oxygen bond
- D06M11/34—Treating fibres, threads, yarns, fabrics or fibrous goods made from such materials, with inorganic substances or complexes thereof; Such treatment combined with mechanical treatment, e.g. mercerising with oxygen, ozone, ozonides, oxides, hydroxides or percompounds; Salts derived from anions with an amphoteric element-oxygen bond with oxygen, ozone or ozonides
-
- D—TEXTILES; PAPER
- D06—TREATMENT OF TEXTILES OR THE LIKE; LAUNDERING; FLEXIBLE MATERIALS NOT OTHERWISE PROVIDED FOR
- D06M—TREATMENT, NOT PROVIDED FOR ELSEWHERE IN CLASS D06, OF FIBRES, THREADS, YARNS, FABRICS, FEATHERS OR FIBROUS GOODS MADE FROM SUCH MATERIALS
- D06M11/00—Treating fibres, threads, yarns, fabrics or fibrous goods made from such materials, with inorganic substances or complexes thereof; Such treatment combined with mechanical treatment, e.g. mercerising
- D06M11/68—Treating fibres, threads, yarns, fabrics or fibrous goods made from such materials, with inorganic substances or complexes thereof; Such treatment combined with mechanical treatment, e.g. mercerising with phosphorus or compounds thereof, e.g. with chlorophosphonic acid or salts thereof
- D06M11/70—Treating fibres, threads, yarns, fabrics or fibrous goods made from such materials, with inorganic substances or complexes thereof; Such treatment combined with mechanical treatment, e.g. mercerising with phosphorus or compounds thereof, e.g. with chlorophosphonic acid or salts thereof with oxides of phosphorus; with hypophosphorous, phosphorous or phosphoric acids or their salts
-
- D—TEXTILES; PAPER
- D06—TREATMENT OF TEXTILES OR THE LIKE; LAUNDERING; FLEXIBLE MATERIALS NOT OTHERWISE PROVIDED FOR
- D06M—TREATMENT, NOT PROVIDED FOR ELSEWHERE IN CLASS D06, OF FIBRES, THREADS, YARNS, FABRICS, FEATHERS OR FIBROUS GOODS MADE FROM SUCH MATERIALS
- D06M11/00—Treating fibres, threads, yarns, fabrics or fibrous goods made from such materials, with inorganic substances or complexes thereof; Such treatment combined with mechanical treatment, e.g. mercerising
- D06M11/68—Treating fibres, threads, yarns, fabrics or fibrous goods made from such materials, with inorganic substances or complexes thereof; Such treatment combined with mechanical treatment, e.g. mercerising with phosphorus or compounds thereof, e.g. with chlorophosphonic acid or salts thereof
- D06M11/72—Treating fibres, threads, yarns, fabrics or fibrous goods made from such materials, with inorganic substances or complexes thereof; Such treatment combined with mechanical treatment, e.g. mercerising with phosphorus or compounds thereof, e.g. with chlorophosphonic acid or salts thereof with metaphosphoric acids or their salts; with polyphosphoric acids or their salts; with perphosphoric acids or their salts
-
- D—TEXTILES; PAPER
- D06—TREATMENT OF TEXTILES OR THE LIKE; LAUNDERING; FLEXIBLE MATERIALS NOT OTHERWISE PROVIDED FOR
- D06M—TREATMENT, NOT PROVIDED FOR ELSEWHERE IN CLASS D06, OF FIBRES, THREADS, YARNS, FABRICS, FEATHERS OR FIBROUS GOODS MADE FROM SUCH MATERIALS
- D06M2101/00—Chemical constitution of the fibres, threads, yarns, fabrics or fibrous goods made from such materials, to be treated
- D06M2101/02—Natural fibres, other than mineral fibres
- D06M2101/04—Vegetal fibres
- D06M2101/06—Vegetal fibres cellulosic
Definitions
- the present invention relates to fine fibrous cellulose and a method for producing the same, a fine fibrous cellulose dispersion, and a nonwoven fabric.
- This application claims priority based on Japanese Patent Application No. 2012-118510 filed in Japan on May 24, 2012 and Japanese Patent Application No. 2012-130886 filed in Japan on June 8, 2012. The contents are incorporated herein.
- cellulose fibers having a fiber diameter of 10 to 50 ⁇ m, especially wood-derived cellulose fibers (pulp) have been widely used as paper products so far.
- cellulose fibers fine fibrous cellulose having a fiber diameter of 1000 nm or less is also known.
- Various applications have been studied for the use of fine fibrous cellulose. For example, it is said that when fine fibrous cellulose is added to a resin or rubber as a reinforcing agent, the effect of improving mechanical properties is increased.
- a fiber raw material containing cellulose is treated with ozone and then fibrillated and refined (Patent Document 1), and the fiber raw material containing cellulose is oxidized with an N-oxyl compound.
- Patent Document 3 a method of performing distributed processing
- a method for producing fine fibrous cellulose a method in which a fiber raw material containing cellulose is treated with a co-oxidant such as N-oxyl and sodium hypochlorite, then treated with an alkaline solution, fibrillated and refined.
- Patent Document 2 and Non-Patent Document 1 and a method (Patent Document 4) of treating with phosphoric acid or sulfonic acid after defibration and refinement of a fiber raw material are known.
- Patent Documents 1 and 3 have insufficient yields of fine fibrous cellulose. Moreover, since the dispersion stability in the acidic side of the dispersion liquid which slurried the fine fibrous cellulose was inadequate, it was difficult to use for the use which makes a slurry acidic. In the methods described in Patent Document 2 and Non-Patent Document 1, the degree of polymerization of the obtained fine fibrous cellulose tends to increase. In general, when the degree of polymerization of fine fibrous cellulose increases, the fiber length increases and the dispersibility when blended with a resin or rubber tends to decrease.
- An object of the present invention is to provide fine fibrous cellulose that is produced from a fiber raw material in a high yield and has high dispersibility when blended with a resin or rubber. Moreover, it aims at providing the manufacturing method of the fine fibrous cellulose which can manufacture the fine fibrous cellulose with high dispersibility at the time of mix
- Another object of the present invention is to provide a fine fibrous cellulose that can be produced in a high yield, can ensure the stability of the slurry dispersion in the acidic side, and can reduce the viscosity of the dispersion.
- Another object of the present invention is to provide a method for producing fine fibrous cellulose that can ensure the stability of the slurry dispersion in the acidic side and can produce fine fibrous cellulose that can reduce the viscosity of the dispersion with high yield. .
- the present invention has, for example, the following aspects.
- It has a functional group represented by the following formula (1), has a (—COO ⁇ ) content of 0.06 to 1.2 mmol / g, and a polymerization degree of 50 to 500.
- Fine fibrous cellulose (1) (—COO ⁇ ) n ⁇ X n + (where n is a natural number of 1 to 3.
- a fine fibrous cellulose having a functional group represented by the following formula (3) and a functional group represented by the following formula (4).
- Q is 1 or 2.
- a fine fibrous cellulose having a functional group represented by the following formula (3) and a functional group represented by the following formula (5). (3) (—COO ⁇ ) p ⁇ X p + (5) (—SO 3 ⁇ ) r ⁇ Z r + (where p and r are each independently a natural number of 1 to 3.
- an acid group forming step of obtaining acid group-containing cellulose is obtained from an oxo acid containing a sulfur atom or a salt thereof.
- a fine fibrous cellulose dispersion wherein the cellulose fibers according to [7] or [8] are dispersed in a dispersion medium.
- a nonwoven fabric comprising the fine fibrous cellulose according to [7] or [8].
- at least one cation selected from the group consisting of alkaline earth metal ions and polyvalent metal ions when n 2 or 3.
- a method for producing fine fibrous cellulose comprising adjusting the ozone treatment conditions and the alkali compound concentration of the alkaline solution, (1) (—COO ⁇ ) n ⁇ X n + (2) X n + ⁇ (OH ⁇ ) n (Where n is a natural number of 1 to 3.
- n 2 or 3, it is at least one cation selected from the group consisting of alkaline earth metal ions and polyvalent metal ions.
- Fine fibrous cellulose having a functional group represented by the following formula (3) and a functional group represented by the following formula (5); (3) (—COO ⁇ ) p ⁇ X p + (5) (—SO 3 ⁇ ) r ⁇ Z r + (Here, p and r are each independently a natural number of 1 to 3.
- An oxidation process in which a fiber raw material containing cellulose is oxidized to form a carboxy group, and after the oxidation step, the fiber raw material is treated with an oxo acid containing a sulfur atom or a salt thereof to treat a sulfonic acid group.
- An acid group forming step of forming an acid group-containing cellulose to form a fine fibrous cellulose [13] The method for producing fine fibrous cellulose according to [11] or [12], wherein the oxidation step is a step of forming a carboxy group by performing at least ozone treatment on the fiber raw material, [14] The method according to any one of [11] to [13], comprising an alkali treatment step of obtaining a cellulose salt by alkali treatment of the acid group-containing cellulose after the acid group formation step, and a defibration step of defibrating the cellulose salt
- the fine fibrous cellulose of the present invention is produced from a fiber raw material in a high yield, has a small degree of polymerization, and has a high dispersibility when blended with a resin or rubber. According to the method for producing fine fibrous cellulose of the present invention, fine fibrous cellulose having a small degree of polymerization and high dispersibility when blended with a resin or rubber can be produced from a fiber raw material in a high yield.
- the nonwoven fabric of the present invention is suitable as a reinforcing agent or the like.
- the fine fibrous cellulose of the present invention can be produced in a high yield, can ensure the stability of the slurry dispersion in the acidic side, and can lower the viscosity of the dispersion. According to the method for producing fine fibrous cellulose of the present invention, the stability of the slurry dispersion can be ensured even on the acidic side, and the fine fibrous cellulose capable of reducing the viscosity of the dispersion can be produced in a high yield.
- the fine fibrous cellulose of one aspect of the present invention is a cellulose fiber having a functional group represented by the above formula (1) (hereinafter referred to as “functional group (1)”).
- the content of (—COO ⁇ ) in the fine fibrous cellulose is 0.06 to 1.2 mmol / g, preferably 0.1 to 0.9 mmol / g, and preferably 0.2 to 0.8 mmol / g. More preferably, it is g.
- the content of (—COO ⁇ ) is less than 0.06 mmol / g, it becomes difficult to produce in a high yield, and the dispersion stability when fine fibrous cellulose is slurried becomes low. .
- (-COO -) content is, per cellulose 1 g - a content of (-COO).
- the content of (—COO ⁇ ) is measured in a state where X + of the functional group (1) is H + . That is, the content of (—COO ⁇ ) measures the content of carboxy groups.
- the content of the carboxy group can be measured by the following method.
- the absolutely dry cellulose fiber used as a measurement sample is one obtained by freeze-drying in order to avoid alteration of cellulose that may occur due to heating during heat drying.
- an alkali metal for example, sodium, potassium, lithium, etc.
- a cation or polyvalent metal for example, iron, or an alkaline earth metal (for example, magnesium, calcium, or barium)
- magnesium is also included in the alkaline earth metal.
- the fine fibrous cellulose of another aspect of the present invention has a functional group represented by the above formula (3) (hereinafter referred to as “functional group (3)”) and a functional group represented by the above formula (4) ( Hereinafter, it is a cellulose fiber having “functional group (4)”.
- the content of (—COO ⁇ ) of the functional group (3) in the fine fibrous cellulose of this embodiment is preferably 0.06 to 1.2 mmol / g, and preferably 0.1 to 0.9 mmol / g. It is more preferable.
- (-COO -) When the content of 0.06 mmol / g or more, can be manufactured at high yield, whereas, (- COO -) content is at most 1.2 mmol / g, the cellulose molecules Therefore, the characteristics (high strength, high rigidity, or high dimensional stability) as fine fibrous cellulose can be easily obtained.
- the content of (—O—PO 3 2 ⁇ ) in the functional group (4) in the fine fibrous cellulose is preferably 0.1 to 2.0 mmol / g, and preferably 0.2 to 1.5 mmol / g. It is more preferable.
- the content of (—O—PO 3 2 ⁇ ) is 0.1 mmol / g or more, it can be produced with higher yield.
- the content of (—O—PO 3 2 ⁇ ) exceeds 2.0 mmol / g, fine fibrous cellulose is dissolved, and the yield may be lowered.
- the content of (—PO 3 2 ⁇ ) in the functional group (4) is the content of (—PO 3 2 ⁇ ) per 1 g of cellulose, and was measured by applying TAPPI T237 cm-08 (2008).
- sodium bicarbonate (NaHCO 3 ) / sodium chloride (NaCl) A test solution obtained by dissolving 0.84 g / 5.85 g in 1000 ml with distilled water was changed to a test solution obtained by dissolving 1.60 g of sodium hydroxide in 1000 ml with distilled water, and further (-O-PO 3 2- ) Measured according to TAPPI T237 cm-08 (2008), except that the difference in the measured values of cellulose fibers before and after introduction was changed to a substantial (—O—PO 3 2 ⁇ ) content.
- the acidic group content measurement method is basically a method for measuring the introduction amount of a monovalent acidic group (carboxy group)
- the introduction amount of a phosphate group which is a polyvalent acidic group is as described above.
- the ( ⁇ O—PO 3 2 ⁇ ) content obtained as the content of monovalent acidic groups was divided by the (—O—PO 3 2 ⁇ ) acid number 2.
- the total content of (—COO ⁇ ) and (—O—PO 3 2 ⁇ ) in the fine fibrous cellulose of the present embodiment is 0.2 to 3.0 mmol / g. Preferably, it is 0.5 to 2.5 mmol / g. If the total content of (—COO ⁇ ) and (—O—PO 3 2 ⁇ ) is 0.2 mmol / g or more, it can be produced with higher yield. Further, when the total content of (—COO ⁇ ) and (—O—PO 3 2 ⁇ ) is within the above range, the dispersion stability when the fine fibrous cellulose is slurried becomes higher.
- p is a natural number of 1 to 3.
- q is 1 or 2.
- the fine fibrous cellulose is a cellulose fiber or cellulose rod-like particle having an I-type crystal structure that is much finer and shorter than pulp fibers usually used in papermaking applications.
- the degree of crystallinity of the fine fibrous cellulose determined by the X-ray diffraction method is preferably 60% or more and 99% or less, more preferably 65% or more and 99% or less, and further preferably 70% or more and 99% or less. If the degree of crystallinity is 60% or more, further excellent performance can be expected in terms of heat resistance and low linear thermal expansion.
- the degree of crystallinity can be obtained by measuring an X-ray diffraction profile and determining the crystallinity by a conventional method (Segal et al., Textile Research Journal, 29, 786, 1959).
- the fine fibrous cellulose is a cellulose having an average fiber width of 1000 nm or less determined by observation with an electron microscope when the minor axis of the fine fibrous cellulose is defined as the width.
- the average fiber width of the fine fibrous cellulose is preferably 200 nm or less, and more preferably 100 nm or less.
- the average fiber width of the fine fibrous cellulose is 1000 nm or less, the characteristics (high strength, high rigidity, or high dimensional stability) as the fine fibrous cellulose can be easily obtained.
- the average fiber width of the fine fibrous cellulose is preferably 1 nm or more, and more preferably 2 nm or more.
- the range of the average fiber width of the fine fibrous cellulose is preferably 1 nm to 1000 nm, more preferably 2 nm to 500 nm, further preferably 2 nm to 200 nm, and particularly preferably 2 nm to 100 nm.
- the average fiber width exceeds 30 nm, it approaches 1/10 of the wavelength of visible light, and when combined with a matrix material, refraction and scattering of visible light at the interface
- the average fiber width is preferably 2 nm to 30 nm, and more preferably 2 to 20 nm.
- Measurement of the average fiber width of the fine fibrous cellulose by observation with an electron microscope is performed as follows. A slurry containing fine fibrous cellulose having a concentration of 0.05 to 0.1% by mass is prepared, and the slurry is cast on a carbon film-coated grid subjected to a hydrophilic treatment to prepare a sample for TEM observation. When wide fibers are included, an SEM image of the surface cast on glass may be observed. Observation by an electron microscope image is performed at a magnification of 1000 times, 5000 times, 10000 times, 20000 times, 50000 times, or 100000 times depending on the width of the constituting fiber. However, the sample, observation conditions, and magnification are adjusted to satisfy the following conditions (1) and (2).
- One straight line X is drawn at an arbitrary position in the observation image, and 20 or more fibers intersect the straight line X.
- a straight line Y perpendicularly intersecting the straight line X is drawn in the same image, and 20 or more fibers intersect the straight line Y.
- the width is at least 20 (that is, the total is at least 40). read. In this way, at least three sets of the electron microscope images as described above are observed, and the fiber width of at least 40 ⁇ 3 sets (that is, at least 120 sets) is read. The average fiber width is obtained by dividing the fiber width read in this way by the number of read fibers.
- the degree of polymerization of the fine fibrous cellulose is preferably 50 to 500, more preferably 100 to 400, and even more preferably 150 to 300.
- the degree of polymerization of fine fibrous cellulose means the number of glucose molecules contained in one cellulose molecule. If the degree of polymerization of the fine fibrous cellulose is less than 50, it cannot be said to be “fibrous”, and it becomes difficult to use as a reinforcing agent. If it exceeds 500, dispersibility when blended with a resin or rubber Further, the slurry viscosity becomes too high when the fine fibrous cellulose is slurried, and the dispersion stability is lowered.
- the degree of polymerization of fine fibrous cellulose is measured by the following method.

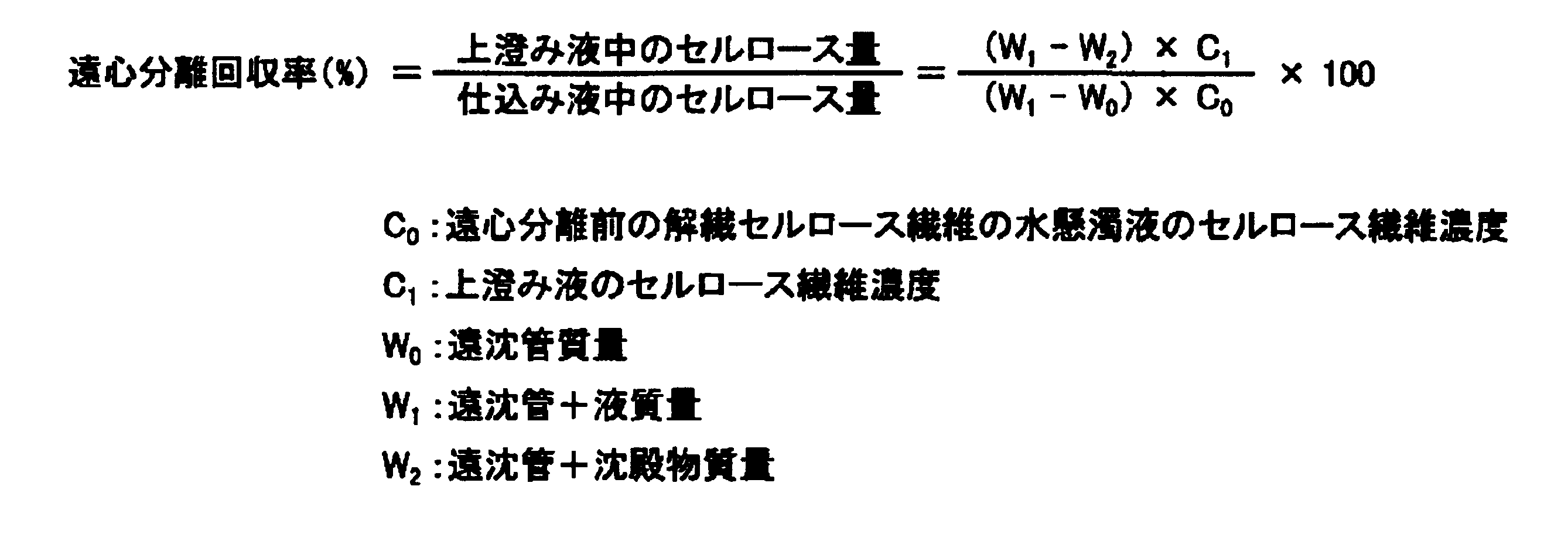

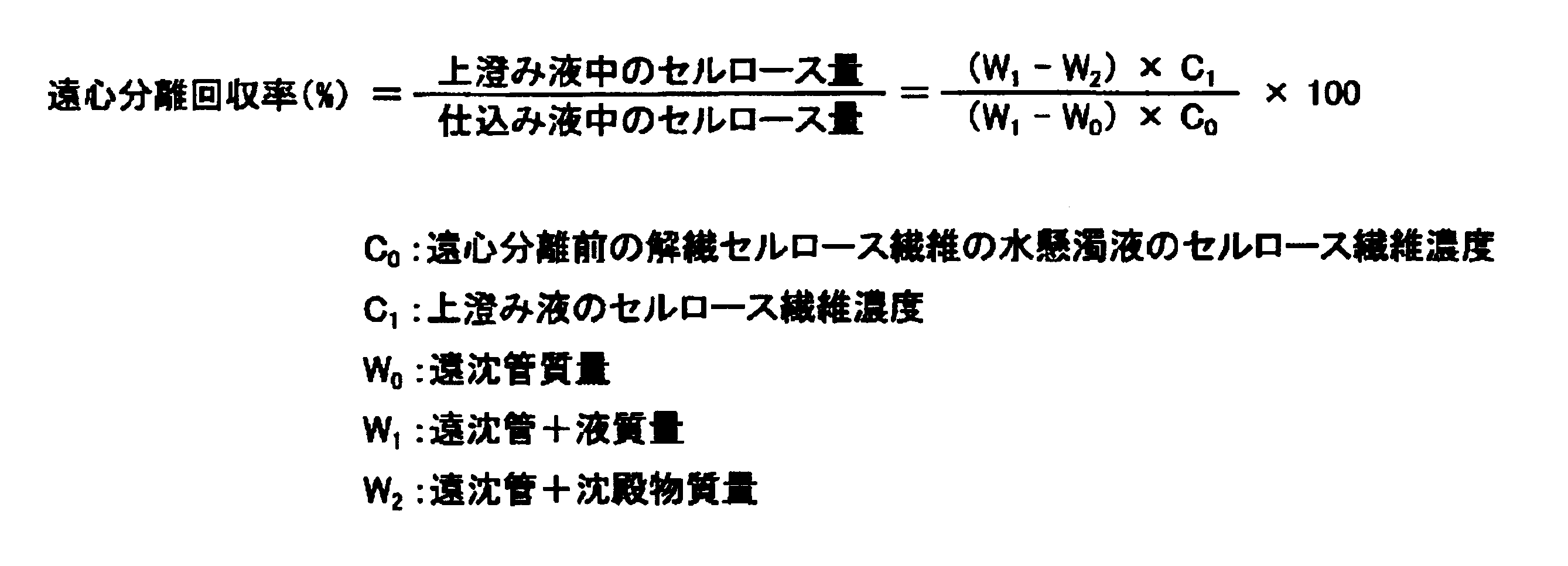

- Fine fibrous cellulose (supernatant liquid after centrifugation, concentration of about 0.5% by mass) is reduced in pressure on a 500 mesh polyester mesh to prepare a wet sheet, and dried at 105 ° C. to obtain a dry sheet. .
- the pulp viscosity is measured according to Tappi T230 using the obtained dry sheet.
- a blank test is performed without using a cellulose sample by the same method, and a blank viscosity is measured. By subtracting 1 from the value obtained by dividing the pulp viscosity by the blank viscosity to obtain the specific viscosity ( ⁇ sp), the intrinsic viscosity ([ ⁇ ]) is calculated using the following formula.
- the average fiber length is preferably 0.1 to 5 ⁇ m.
- the fiber length can be determined by TEM, SEM, or AFM image analysis. That is, with respect to the electron microscope observation image as described above used for measuring the average fiber width, at least 20 fibers (that is, the total of the fibers intersecting with the straight line X and the fibers intersecting with the straight line Y). Read at least 40 fibers).
- the fiber length of at least 40 ⁇ 3 sets (that is, at least 120 sets) is read.
- the average fiber length is determined by dividing the fiber length read in this way by the number of read fibers.
- the axial ratio of fine fibrous cellulose (that is, expressed by fiber length / average fiber width) is preferably in the range of 10 to 1,000. If the axial ratio is 10 or more, it is more suitable as a reinforcing agent for resin or rubber. When the axial ratio is 1000 or less, the viscosity when slurried becomes lower and the dispersion stability becomes higher. That is, the fine fibrous cellulose of one aspect of the present invention has an average fiber width of 1 nm to 200 nm when the short diameter of the fine fibrous cellulose is taken as the width, and the long diameter of the fine fibrous cellulose is taken as the length. Cellulose fibers or cellulose rod-like particles of type I crystal structure having a length of 0.1 to 5 ⁇ m and an axial ratio represented by fiber length / average fiber width of 10 to 1000.
- the axial ratio (fiber length / average fiber width) of the fine fibrous cellulose is preferably in the range of 100 to 10,000. If the axial ratio is 100 or more, it is more suitable as a reinforcing agent for resin or rubber. If the axial ratio is 10,000 or less, the viscosity when slurried becomes low, and the dispersion stability becomes higher. That is, the fine fibrous cellulose according to another aspect of the present invention has an average fiber width of 1 nm to 200 nm when the short diameter of the fine fibrous cellulose is taken as the width and the long diameter of the fine fibrous cellulose is taken as the length. Cellulose fibers or cellulose rod-like particles of type I crystal structure having a length of 0.1 to 5 ⁇ m and an axial ratio of fiber length / average fiber width of 100 to 10,000.
- the fine fibrous cellulose of the present invention has a high hydrophilicity (—COO ⁇ ) content of 0.06 mmol / g or more and a degree of polymerization of 500 or less.
- a high hydrophilicity (—COO ⁇ ) content of 0.06 mmol / g or more and a degree of polymerization of 500 or less.
- the fine fibrous cellulose of the present invention can be prevented from being dissolved in water when the content of (—COO ⁇ ) is 1.2 mmol / g or less.
- Cellulose that dissolves in water is not suitable for use in resins and rubbers that are too hydrophilic and have low hydrophilicity.
- the degree of polymerization of cellulose is 50 or more, characteristics (high strength, high rigidity, or high dimensional stability) as fine fibrous cellulose can be easily obtained, and it is suitable as a reinforcing agent for resins and rubbers.
- the fine fibrous cellulose of the present invention has a slightly lower degree of polymerization, that is, a slightly shorter fiber length. Theoretically, when the fiber length is shortened, the reinforcing effect when blended with a resin or rubber is reduced, but the fine fibrous cellulose of the present invention is excellent in dispersibility when blended with a resin or rubber. The fiber length reflecting the degree of polymerization is not too short. Therefore, a sufficient reinforcing effect can be ensured.
- the fine fibrous cellulose of another aspect of the present invention has the functional group (3) and the functional group (4), it is produced in a high yield. That is, electrical repulsion does not occur between mere celluloses, so the defibration property is not high.
- the fine fibrous cellulose having the functional group (3) and the functional group (4) can be obtained with a high yield.
- the fine fibrous cellulose of another aspect of the present invention is excellent in dispersion stability regardless of whether the dispersion is alkaline or acidic.
- the dispersion containing the fine fibrous cellulose is excellent in dispersion stability even on the acidic side.
- Acid dissociation constant pK a of the carboxylic acid is relatively large (about 4-5), are easily dissociated hydrogen ions in an alkaline under -COO - but is formed, the hydrogen ions is less likely to dissociate under acidic conditions, -COO - it is unlikely to be formed. Therefore, sufficient dispersion stability under acidic conditions cannot be obtained with the functional group (3) alone.
- the phosphoric acid group has a small acid dissociation constant pKa (about 1 to 2)
- pKa about 1 to 2
- the fine fibrous cellulose according to another aspect of the present invention has a slightly lower degree of polymerization, and therefore can reduce the viscosity when used as a dispersion. In particular, a low viscosity can be maintained even when the concentration of the dispersion is increased.
- the manufacturing method of the fine fibrous cellulose of another side surface of this invention is demonstrated.
- the manufacturing method of the fine fibrous cellulose of this embodiment has an oxidation process, an alkali treatment process, and a defibration process. Hereinafter, each step will be described in detail.
- the fiber raw material containing cellulose which is a raw material for the fine fibrous cellulose, includes pulp for papermaking, cotton pulp such as cotton linter and cotton lint, non-wood pulp such as hemp, straw or bagasse, or Examples include cellulose isolated from squirts and seaweeds. Among these, paper pulp is preferable in terms of availability.
- Paper pulp includes hardwood kraft pulp (bleached kraft pulp (LBKP), unbleached kraft pulp (LUKP), oxygen bleached kraft pulp (LOKP), etc.), softwood kraft pulp (bleached kraft pulp (NBKP), unbleached kraft pulp) (NUCKP, oxygen bleached kraft pulp (NOKP), etc.), sulfite pulp (SP), chemical pulp such as soda pulp (AP), semi-chemical pulp (SCP), semi-chemical pulp (CGP), etc.
- Mechanical pulp such as chemical pulp, groundwood pulp (GP), or thermomechanical pulp (TMP, or BCTMP), non-wood pulp made from straw, sardine, hemp, or kenaf, or deinked pulp made from waste paper Is mentioned.
- kraft pulp, deinked pulp, or sulfite pulp is preferable because it is more easily available.
- a fiber raw material may be used individually by 1 type, and may be used in mixture of 2 or more types.
- the oxidation step is a step of obtaining oxidized fibers by performing at least ozone treatment on the fiber raw material. Specifically, as shown in the following reaction formula, it is a step of oxidizing at least the 2- and 6-position hydroxy groups of the glucopyranose ring constituting cellulose and decomposing cellulose to lower the molecular weight. In the oxidation step, the glucopyranose ring other than the 2nd and 6th positions may be oxidized.
- Oxidation treatment can be performed only by ozone treatment. However, since the yield of fine fibrous cellulose can be further increased, the ozone-treated fiber raw material is further oxidized by an oxidizing agent other than ozone (hereinafter, “ It is preferably referred to as “additional oxidation treatment”.
- the ozone treatment is a treatment in which the fiber raw material is brought into contact with ozone.
- a specific ozone treatment method a method of leaving a fiber raw material in a gas containing ozone for a predetermined time, a method of passing a fiber raw material in a gas containing ozone, a method of applying a gas containing ozone to a fiber raw material, etc. Can be applied.
- the gas containing ozone can be generated using a known ozone generator using an oxygen-containing gas such as air, oxygen gas, or oxygen-added air as an ozone raw material.
- the fine fibrous cellulose obtained (-COO -) content and as the degree of polymerization is within the above range, the ozone concentration in the gas containing ozone treatment conditions (ozone, ozone amount for textile raw materials, The ozone treatment time or the ozone treatment temperature is adjusted.
- the higher the concentration of ozone in the gas containing ozone the greater the amount of ozone added to the fiber raw material, or the longer the ozone treatment time, the greater the oxidation and the greater the content of (—COO ⁇ ).
- the degree of polymerization decreases as the molecular weight of cellulose advances.
- the ozone concentration in the gas containing ozone is preferably 50 to 1000 g / m 3 , more preferably 100 to 500 g / m 3 with respect to the volume of the gas. If the ozone concentration is 50 g / m 3 or more, the cellulose can be sufficiently oxidized, and further, the cellulose fibers can be sufficiently decomposed or cut, so that the yield of the fine fibrous cellulose is further increased. The dispersion stability when slurryed can be further improved.
- the ozone concentration is 1000 g / m 3 or less, excessive oxidation and decomposition of cellulose fibers can be prevented, and the characteristics (high strength, high rigidity, or high dimensional stability) as fine fibrous cellulose are easy. Can get to.
- the mass of ozone with respect to the total mass of the fiber raw material is preferably 0.1 to 80% by mass, and more preferably 5 to 60% by mass. If the ozone addition rate is 0.1% by mass or more, the cellulose can be sufficiently oxidized, and further, the cellulose fibers can be sufficiently decomposed or cut, so that the yield of fine fibrous cellulose is further increased, and the fine fibrous form The dispersion stability when cellulose is slurried can be further improved.
- the ozone addition rate is 80% by mass or less, excessive oxidation and decomposition of cellulose fibers can be prevented, and the characteristics (high strength, high rigidity, or high dimensional stability) as fine fibrous cellulose are easy. Can get to.
- the ozone treatment time is preferably 1 minute or longer, and more preferably 30 minutes or longer. If the ozone treatment time is 1 minute or longer, the cellulose can be sufficiently oxidized, and further, the cellulose fibers can be sufficiently decomposed or cut. Therefore, the yield of the fine fibrous cellulose is further increased, and the fine fibrous cellulose is slurried. The dispersion stability can be further improved.
- the ozone treatment time is preferably 600 minutes or less, and more preferably 360 minutes or less. If the ozone treatment time is 600 minutes or less, excessive oxidation and decomposition of the cellulose fibers can be prevented, and characteristics (high strength, high rigidity, or high dimensional stability) as fine fibrous cellulose can be easily obtained. Can do.
- the range of the ozone treatment time is preferably 1 minute to 600 minutes, more preferably 30 minutes to 360 minutes.
- the ozone treatment temperature is preferably 0 to 100 ° C., more preferably 20 to 50 ° C. If the ozone treatment temperature is 0 ° C. or higher, the apparatus for ozone treatment can be simplified, and if it is 100 ° C. or lower, decomposition of ozone can be suppressed and the fiber raw material can be efficiently ozone treated.
- Additional oxidation treatment Although it does not specifically limit as a method of an additional oxidation process, for example, the method of immersing the fiber raw material which carried out ozone treatment in the oxidizing agent solution is mentioned.
- a known oxidizing agent for example, chlorine dioxide or a chlorine-based compound such as sodium chlorite
- the oxidizing agent may be used alone or in combination of two or more.
- the solvent in the oxidant solution may be either water or an organic solvent, but a polar solvent (polar organic solvent such as water or alcohol) is preferable, and an aqueous solvent containing at least water is more preferable.
- the mass of the oxidant with respect to the total mass of the fiber raw material is preferably 0.1 to 100% by mass, and more preferably 1 to 30% by mass. If the oxidant addition rate is 0.1% by mass or more, cellulose can be further oxidized, and further, cellulose fibers can be further decomposed or cut. Therefore, the yield of fine fibrous cellulose is further increased, and fine fibrous cellulose The dispersion stability when the slurry is made into a slurry can be further improved. On the other hand, if the oxidizing agent addition rate is 100% by mass or less, excessive oxidation and decomposition of the cellulose fibers can be prevented, and the characteristics as fine fibrous cellulose can be easily obtained.
- the oxidizing agent treatment time is preferably 10 to 360 minutes, and more preferably 60 to 180 minutes. If the oxidizing agent treatment time is 10 minutes or longer, cellulose can be oxidized more, and further, the cellulose fibers can be further decomposed or cut, so the yield of fine fibrous cellulose is further increased, and the fine fibrous cellulose is slurried. The dispersion stability can be further improved. On the other hand, if the oxidizing agent treatment time is 360 minutes or less, excessive oxidation and decomposition of the cellulose fibers can be prevented, and the characteristics as fine fibrous cellulose can be easily obtained.
- the oxidant treatment temperature is preferably 5 to 90 ° C, more preferably 10 to 70 ° C. If the oxidizing agent treatment temperature is 5 ° C. or higher, the oxidizing treatment can be promoted, and if it is 90 ° C. or lower, the decomposition of the oxidizing agent can be suppressed and the fiber raw material can be efficiently treated with the oxidizing agent.
- the alkali treatment step is a step of treating the oxidized fiber with an alkali solution containing an alkali compound represented by (2) X n + ⁇ (OH ⁇ ) n .
- an alkali solution containing an alkali compound represented by (2) X n + ⁇ (OH ⁇ ) n .
- functional groups (1) are formed at least at the 2-position and the 6-position of cellulose.
- the functional group (1) is also formed in the portions other than the 2-position and the 6-position.
- the alkali compound contained in the alkali solution may be an inorganic alkali compound or an organic alkali compound.
- X n + is an alkali metal cation, ammonium ion, alkaline earth metal ion or polyvalent metal ion, it is an inorganic alkali compound, and an aliphatic ammonium ion or aromatic ammonium ion is an organic alkali compound.
- alkali compound containing an alkali metal cation include lithium hydroxide, sodium hydroxide, or potassium hydroxide, and sodium hydroxide is preferred.
- Examples of the alkali compound containing an alkaline earth metal cation include magnesium hydroxide, calcium hydroxide, and barium hydroxide, and magnesium hydroxide and calcium hydroxide are preferred.
- alkali compound containing a polyvalent metal cation examples include an aqueous solution of aluminum hydroxide / sodium hydroxide.
- Aqueous ammonia is mentioned as an alkaline compound containing an ammonium ion.
- alkali compound containing an aliphatic ammonium ion examples include tetramethylammonium hydroxide, tetraethylammonium hydroxide, tetrapropylammonium hydroxide, and tetrabutylammonium hydroxide. Tetramethylammonium hydroxide, tetraethylammonium hydroxide, or Tetrapropylammonium hydroxide is preferred.
- alkali compound containing an aromatic ammonium ion examples include aqueous solutions of phenylamine (aniline), diphenylamine, and triphenylamine, and phenylamine (aniline) or diphenylamine is preferable.
- the solvent in the alkaline solution may be either water or an organic solvent, but a polar solvent (polar organic solvent such as water or alcohol) is preferred, and an aqueous solvent containing at least water is more preferred.
- a polar solvent polar organic solvent such as water or alcohol
- an aqueous solvent containing at least water is more preferred.
- alkaline solutions a sodium hydroxide aqueous solution, a potassium hydroxide aqueous solution and an ammonia aqueous solution are particularly preferred because of their high versatility.
- the alkali compound concentration of the alkali solution is adjusted so as to neutralize all carboxy groups formed by the oxidation treatment.
- the concentration of the inorganic alkali compound in the alkali solution is preferably 0.01 to 5% by mass, and 0.05 to 3% by mass with respect to the total mass of the alkali solution. More preferably. If the concentration of the inorganic alkali compound is 0.01% by mass or more, the yield of fine fibrous cellulose can be further improved, and if it is 5% by mass or less, the pH can be suppressed from becoming excessively high. Handleability is improved.
- the concentration of the organic alkali compound in the alkali solution is preferably 0.01 to 5% by mass with respect to the total mass of the alkali solution, and 0.05 to 3% by mass More preferably. If the concentration of the organic alkali compound is 0.01% by mass or more, the yield of fine fibrous cellulose can be further improved, and if it is 5% by mass or less, the pH can be suppressed from becoming excessively high. Handleability is improved.
- the pH of the alkaline solution at 25 ° C. is preferably 9 to 14, more preferably 10 to 14, and still more preferably 11 to 14. If the pH of the alkaline solution is 9 or more, the yield of fine fibrous cellulose will be higher, and if the pH is 14 or less, the handleability of the alkaline solution will be good.
- the “alkaline solution having a pH of 9 to 14 at 25 ° C.” in the present invention means that the pH of the alkaline solution is within the above range when the temperature at 25 ° C. is used as a reference. That is, when the alkaline solution is prepared at a temperature other than 25 ° C., the pH range is corrected according to the temperature. It is also included in the scope of the present invention to prepare an alkaline solution in the pH range thus corrected. In other words, even if the pH at a certain temperature is not in the range of 9 to 14, it is possible to prepare an alkaline solution whose pH is corrected to the range of 9 to 14 when 25 ° C. is used as a reference. Included in the range.
- the range of the alkali treatment step is preferably 1 to 180 minutes.
- the temperature range of the alkali treatment step is preferably 20 to 100 ° C.
- the defibrating step is a step of defibrating an alkali-treated fiber obtained by alkali-treating oxidized fiber or oxidized cellulose after the alkali treatment step.
- the defibrating process means that the alkali-treated fiber is dispersed in a solvent by a defibrating apparatus described later. In the defibrating process, a defibrating apparatus is usually used.
- Defibration treatment equipment includes high-speed defibrator, grinder (stone mortar grinder), high-pressure homogenizer and ultra-high pressure homogenizer, high-pressure collision grinder, ball mill, bead mill, disk refiner, conical refiner, twin-screw kneader, vibration mill
- grinder stone mortar grinder
- high-pressure homogenizer and ultra-high pressure homogenizer high-pressure collision grinder
- ball mill ball mill
- bead mill disk refiner
- conical refiner conical refiner
- twin-screw kneader vibration mill
- An apparatus for wet pulverization such as a homomixer under high-speed rotation, an ultrasonic disperser, or a beater, can be used as appropriate.
- the alkali-treated fiber In the defibrating process, it is preferable to dilute the alkali-treated fiber with water and an organic solvent alone or in combination to form a slurry.
- the solid content concentration of the alkali-treated fiber after dilution is preferably 0.1 to 20% by mass, and more preferably 0.5 to 10% by mass. If the solid content concentration of the alkali-treated fiber after dilution is 0.1% by mass or more, the efficiency of the defibrating process is improved, and if it is 20% by mass or less, blockage in the defibrating apparatus can be prevented.
- the functional group (1) is formed in the cellulose by the oxidation step and the alkali treatment step, and the ozone treatment conditions and the alkali compound concentration in the alkaline solution are set to (-COO ⁇ ). Since the content and the degree of polymerization are adjusted to be in the above ranges, fine fibrous cellulose can be produced from the fiber raw material in a high yield. Moreover, the degree of polymerization of the obtained fine fibrous cellulose is slightly smaller, and the dispersibility when blended with a resin or rubber is excellent. Furthermore, fine fibrous cellulose excellent in dispersion stability when slurried can be easily produced.
- the manufacturing method of the fine fibrous cellulose of another side surface of this invention has an oxidation process, an acid group formation process, an alkali treatment process, and a defibration process.
- an oxidation process an acid group formation process
- an alkali treatment process an alkali treatment process
- a defibration process a defibration process
- the same fiber raw material as described above can be used as a fiber raw material containing cellulose, which is a raw material for fine fibrous cellulose.
- the oxidation step is a step of forming a carboxy group by oxidizing a fiber raw material containing cellulose. Specifically, as shown in the following reaction formula (A), it is a step of forming a carboxy group by oxidizing at least the 6-position hydroxy group of the glucopyranose ring constituting cellulose. In this step, not all of the 6-position hydroxy groups are oxidized, but only some of them are oxidized. Some hydroxy groups are not oxidized to carboxy groups but become carbonyl groups.
- the oxidation step examples include ozone treatment in which the fiber raw material is brought into contact with ozone, or oxyl treatment in which the fiber raw material is brought into contact with the N-oxyl compound, but ozone treatment is preferable in that the viscosity of the dispersion can be lowered.
- the oxidation step can be performed only with ozone treatment or oxyl treatment, but since the yield of fine fibrous cellulose can be increased by oxidizing the carbonyl group to form a carboxy group, the ozone treatment or oxyl treatment can be performed.
- the fiber raw material that has been subjected to ozone treatment or oxyl treatment may be further oxidized (hereinafter referred to as “additional oxidation treatment”) with an oxidizing agent other than ozone and N-oxyl compounds.
- the gas containing ozone can be generated using a known ozone generator using an oxygen-containing gas such as air, oxygen gas, or oxygen-added air as an ozone raw material.
- an oxygen-containing gas such as air, oxygen gas, or oxygen-added air as an ozone raw material.
- the ozone treatment conditions (the ozone concentration in the gas containing ozone, the amount of ozone added to the fiber raw material, the ozone treatment time, the ozone treatment temperature, etc.) are adjusted as appropriate.
- the higher the ozone concentration in the gas containing ozone the greater the amount of ozone added to the fiber material, the longer the ozone treatment time, or the higher the ozone treatment temperature, the more the hydroxyl group oxidation proceeds and the functional group.
- the content of (3) increases, and the degree of polymerization decreases as the molecular weight of cellulose progresses.
- the mass of ozone with respect to the total mass of the fiber raw material is preferably 0.1 to 80% by mass, and more preferably 1 to 60% by mass. If the ozone addition rate is 0.1% by mass or more, the cellulose can be sufficiently oxidized, and further, the cellulose fibers can be sufficiently decomposed or cut, so that the yield of fine fibrous cellulose is further increased, and the fine fibrous form The dispersion stability when cellulose is slurried can be further improved.
- the ozone addition rate is 80% by mass or less, excessive oxidation and decomposition of cellulose fibers can be prevented, and the characteristics (high strength, high rigidity, or high dimensional stability) as fine fibrous cellulose are easy. Can get to.
- the ozone concentration in the gas containing ozone, the ozone treatment time, and the ozone treatment temperature are the same as described above.
- the N-oxyl compound used in the oxyl treatment generates 2,2,6,6-tetramethylpiperidinooxy radical (hereinafter referred to as “TEMPO”). Therefore, in the oxyl treatment, the fiber raw material is treated by TEMPO. That is, oxyl treatment means contacting the fiber raw material with TEMPO.
- the amount of the N-oxyl compound used is not particularly limited, and is preferably 1 to 80 parts by mass with respect to 100 parts by mass of the fiber raw material.
- a co-oxidant is usually reacted with a fiber raw material together with an N-oxyl compound.
- the co-oxidant include sodium hypochlorite, sodium chlorite, sodium hypobromite, or sodium bromite.
- Sodium hypochlorite, sodium chlorite, or sodium hypobromite Is preferred.
- the amount of the co-oxidant used is not particularly limited, and is preferably 1 to 80 parts by mass with respect to 100 parts by mass of the fiber raw material.
- the oxyl treatment is usually performed in the presence of an alkali halide.
- the alkali halide include alkali iodide, alkali bromide, alkali chloride, and alkali fluoride, and alkali iodide, alkali bromide, and alkali chloride are preferable.
- the amount of alkali halide used is not particularly limited, and is preferably 0.1 to 15 parts by mass with respect to 100 parts by mass of the fiber raw material.
- the treatment temperature during the oxyl treatment is preferably in the range of 20 to 100 ° C., and the treatment time is preferably 0.5 to 4 hours. Moreover, in order to perform an oxyl process uniformly, it is preferable to process, stirring with various stirring apparatuses.
- the fiber raw material is treated with an oxo acid containing a phosphorus atom (hereinafter referred to as “phosphoro oxo acid”) or a salt thereof, whereby the acid group-containing cellulose is treated. It is a process to obtain. Treating the fiber raw material with phosphorus oxo acid or a salt thereof means adding a solvent containing phosphorus oxo acid or a salt thereof to the fine fiber raw material containing cellulose after the oxidation step and heating.
- phosphoro oxo acid an oxo acid containing a phosphorus atom
- the acid group formation step for example, when a hydroxy group remaining in the cellulose molecule after the oxidation step and a phosphorus oxoacid having at least (HPO 4 ) 2- or a salt thereof undergo a dehydration reaction, the following reaction formula (B) Thus, the phosphate group of the functional group (4) is formed.
- Examples of the phosphorus oxo acid include phosphoric acid, metaphosphoric acid, and polyphosphoric acid, and phosphoric acid or metaphosphoric acid is preferable.
- Examples of the salt of phosphorus oxo acid include lithium salt, sodium salt, potassium salt, calcium salt, ammonium salt, or organic alkali salt of phosphoric acid, metaphosphoric acid, or polyphosphoric acid.
- Phosphoric acid, lithium salt of metaphosphoric acid Sodium salt, potassium salt, calcium salt, ammonium salt, organic alkali salt, etc. are preferable.
- Phosphooxo acids or salts thereof may be used alone or in combination of two or more. Among them, at least one of phosphoric acid and sodium salt of phosphoric acid, or potassium salt is preferable because it is easy to handle at low cost and increases the introduction efficiency of phosphoric acid groups.
- the mass ratio of the phosphorus oxoacid or salt thereof to the fiber raw material is preferably 0.2 to 500 parts by mass, more preferably 1 to 400 parts by mass as the amount of phosphorus element with respect to 100 parts by mass of the fiber raw material. Most preferred is 2 to 200 parts by weight. If the ratio of a phosphorus oxo acid or its salt is 0.2 mass part or more, the yield of a fine fibrous cellulose can be improved more. However, even if the amount exceeds 500 parts by mass, the effect of improving the yield reaches a peak, and only the use of phosphorus oxoacid or a salt thereof is wasted.
- the heat processing temperature in an acid group formation process is 30 degreeC or more and 250 degrees C or less from the point of the thermal decomposition temperature of a cellulose.
- the heat treatment temperature is preferably 100 to 170 ° C.
- the heat treatment temperature while water is contained in the system to which the phosphorus oxo acid or salt thereof is added during the heat treatment is preferably 30 ° C. or higher and 130 ° C. or lower, more preferably 30 ° C. or higher and 110 ° C. or lower.
- the slurry is sufficiently dried to remove moisture from the slurry. Thereafter, heat treatment is preferably performed at 100 to 170 ° C.
- an organic compound that melts at a high temperature such as urea can coexist in the system.
- the cellulose swells, and the organic compound melts to provide a solid-liquid reaction field, thereby improving the efficiency of acid group formation.
- the heat treatment time in the acid group forming step is preferably 1 to 300 minutes.
- the alkali treatment step is a step of treating the acid group-containing cellulose with an alkali solution containing an alkali compound represented by X p + ⁇ (OH ⁇ ) p or Y q + ⁇ (OH ⁇ ) q .
- an alkali compound represented by X p + ⁇ (OH ⁇ ) p or Y q + ⁇ (OH ⁇ ) q By the alkali treatment, a functional group (3) and a functional group (4) are formed in the cellulose.
- X p + ⁇ (OH ⁇ ) p and Y q + ⁇ (OH ⁇ ) q may be the same or different.
- it does not specifically limit as a method of an alkali treatment For example, the method of immersing an acid group containing cellulose in an alkaline solution is mentioned.
- the alkali compound contained in the alkali solution may be an inorganic alkali compound or an organic alkali compound.
- X p + is an alkali metal cation, ammonium ion, alkaline earth metal cation or polyvalent metal cation is an inorganic alkali compound, and an aliphatic ammonium ion or aromatic ammonium ion is organic. It is an alkali compound.
- the solvent in the alkaline solution may be either water or an organic solvent, but a polar solvent (polar organic solvent such as water or alcohol) is preferred, and an aqueous solvent containing at least water is more preferred.
- a polar solvent polar organic solvent such as water or alcohol
- an aqueous solvent containing at least water is more preferred.
- alkaline solutions a sodium hydroxide aqueous solution, a potassium hydroxide aqueous solution and an ammonia aqueous solution are particularly preferred because of their high versatility.
- the alkali compound concentration in the alkali solution is adjusted so as to neutralize all carboxy groups formed in the oxidation step and all phosphate groups formed in the acid group formation step.
- the concentration of the inorganic alkali compound in the alkali solution is preferably 0.01 to 5% by mass, and 0.05 to 3% by mass with respect to the total mass of the alkali solution. More preferably. If the concentration of the inorganic alkali compound is 0.01% by mass or more, the yield of fine fibrous cellulose can be further improved, and if it is 5% by mass or less, the pH can be suppressed from becoming excessively high. Handleability is improved.
- the concentration of the organic alkali compound in the alkali solution is preferably 0.01 to 5% by mass with respect to the total mass of the alkali solution, and 0.05 to 3% by mass More preferably. If the concentration of the organic alkali compound is 0.01% by mass or more, the yield of fine fibrous cellulose can be further improved, and if it is 5% by mass or less, the pH can be suppressed from becoming excessively high. Handleability is improved.
- the pH of the alkaline solution at 25 ° C. is the same as described above.
- the defibrating step is a step of defibrating an alkali-treated fiber obtained by alkali-treating oxidized cellulose after the alkali treatment step, and is the same as described above.
- the fine fibrous cellulose of the said embodiment since the electrical repulsion between cellulose becomes large by forming a functional group (3) and a functional group (4) in a cellulose, defibration property becomes high. From the fiber raw material, fine fibrous cellulose can be produced in a high yield. Further, the fine fibrous cellulose obtained by the production method of the present embodiment has a functional group (4) having a small pK a , and hydrogen ions are easily dissociated not only under alkaline but also under acidic conditions, so that —PO 3 H Since it forms - and -PO 3 2- , it can be stabilized in a dispersion medium.
- the dispersion of fine fibrous cellulose is excellent in dispersion stability regardless of whether it is alkaline or acidic.
- the fine fibrous cellulose obtained by the manufacturing method of this embodiment since a polymerization degree becomes a little small by an oxidation process, the viscosity at the time of setting it as a dispersion liquid can be made low.
- the said manufacturing method has an alkali treatment process, the fibrillation property of a cellulose becomes higher and can manufacture a fine fibrous cellulose from a fiber raw material with a higher yield.
- the said manufacturing method has a fibrillation process, the acid group containing cellulose which carried out the alkali treatment can be refined
- the fine fibrous cellulose of the present embodiment is a cellulose fiber having a functional group (3) and a functional group represented by the above formula (5) (hereinafter referred to as “functional group (5)”).
- the polymerization degree, average fiber width, fiber length, and axial ratio of the fine fibrous cellulose of this embodiment are the same as those of the fine fibrous cellulose of the above-described embodiment.
- the content of (—COO ⁇ ) of the functional group (3) in the fine fibrous cellulose of this embodiment is preferably 0.06 to 1.2 mmol / g, and preferably 0.1 to 0.9 mmol / g. It is more preferable.
- (-COO -) When the content of 0.06 mmol / g or more, can be manufactured at high yield, whereas, (- COO -) content is at most 1.2 mmol / g, the cellulose molecules Therefore, the characteristics (high strength, high rigidity, or high dimensional stability) as fine fibrous cellulose can be easily obtained.
- the (—SO 3 ⁇ ) content of the functional group (5) in the fine fibrous cellulose is preferably 0.01 to 2.0 mmol / g, more preferably 0.05 to 1.5 mmol / g. preferable.
- the content of (—SO 3 ⁇ ) in the functional group (5) is the content of (—SO 3 ⁇ ) per gram of cellulose, and was measured by applying TAPPI T237 cm-08 (2008).
- sodium bicarbonate (NaHCO 3 ) / sodium chloride (NaCl) 0.84 g / test solutions prepared by dissolving diluted 1000ml with distilled water 5.85 g, change in the test solution prepared by dissolving diluted 1000ml with distilled water and sodium hydroxide 1.60 g, further (-SO 3 -) before and after the introduction of substantially the difference between the measured value in the cellulose fibers (-SO 3 -) except for using content was measured according to TAPPI T237 cm-08 (2008) .
- the acidic group content measurement method is basically a method for measuring the introduction amount of a monovalent acidic group (carboxy group)
- the introduction amount of a sulfonic acid group that is a polyvalent acidic group is The (—SO 3 ⁇ ) content obtained as the monovalent acidic group content was divided by the (—SO 3 ⁇ ) acid number 2.
- the total content of (—COO ⁇ ) and (—SO 3 ⁇ ) in the fine fibrous cellulose is preferably 0.1 to 3.0 mmol / g, preferably 0.5 to 2 More preferably, it is 5 mmol / g. If the total content of (—COO ⁇ ) and (—SO 3 ⁇ ) is 0.1 mmol / g or more, it can be produced in a higher yield. Further, when the total content of (—COO ⁇ ) and (—SO 3 ⁇ ) is within the above range, the dispersion stability when the fine fibrous cellulose is slurried becomes higher.
- r is a natural number of 1 to 3.
- the fine fibrous cellulose of this embodiment Since the fine fibrous cellulose of this embodiment has a functional group (3) and a functional group (5), it is manufactured with a high yield. That is, electrical repulsion does not occur between mere celluloses, so that the defibration property is not high. However, between celluloses having a functional group (3) and a functional group (4), (—COO ⁇ ) and (—SO 3 - ) It is easy to cause electric repulsion due to (), so the defibration property is high. Therefore, the fine fibrous cellulose having the functional group (3) and the functional group (5) can be obtained with a high yield. Moreover, the fine fibrous cellulose of this embodiment is excellent in dispersion stability regardless of whether the dispersion is alkaline or acidic.
- the dispersion containing the fine fibrous cellulose is excellent in dispersion stability even on the acidic side.
- Acid dissociation constant pK a of the carboxylic acid is relatively large (about 4-5), are easily dissociated hydrogen ions in an alkaline under -COO - but is formed, the hydrogen ions is less likely to dissociate under acidic conditions, -COO - it is unlikely to be formed. Therefore, sufficient dispersion stability under acidic conditions cannot be obtained with the functional group (3) alone.
- the sulfonic acid group has a small acid dissociation constant pKa (about 1 to 2), in the fine fibrous cellulose of this embodiment having the functional group (5), —SO 3 — is formed under acidity.
- the degree of polymerization is slightly small, the viscosity when used as a dispersion can be lowered. In particular, a low viscosity can be maintained even when the concentration of the dispersion is increased.
- the manufacturing method of this embodiment which manufactures the said fine fibrous cellulose has an oxidation process, an acid group formation process, an alkali treatment process, and a defibration process.
- the manufacturing method of this embodiment differs in the acid group formation process from the manufacturing method of above-mentioned embodiment.
- the oxidation process, the alkali treatment process, and the defibration process in the present embodiment are the same as the oxidation process, the alkali treatment process, and the defibration process in the above-described embodiment, and a description thereof is omitted.
- the fiber raw material is treated with an oxo acid containing a sulfur atom (hereinafter referred to as “sulfur oxo acid”) or a salt thereof to form a sulfonic acid group.
- sulfur oxo acid an oxo acid containing a sulfur atom
- acid group-containing cellulose is obtained.
- the acid group formation step for example, when a carbonyl group remaining in the cellulose molecule after the oxidation step reacts with a sulfur oxo acid having at least (HSO 3 ) ⁇ or a salt thereof, the following reaction formula (C)
- the sulfonic acid group of the functional group (5) is formed.
- sulfur oxo acid examples include sulfurous acid and dithionic acid.
- salt of sulfur oxo acid examples include sulfurous acid, lithium salt of dithionite, sodium salt, potassium salt, calcium salt, ammonium salt, and organic alkali salt.
- Sulfur oxo acid or a salt thereof may be used alone or in combination of two or more. Among these, a sodium salt or potassium salt of sulfite is preferable because it is easy to handle at low cost and increases the introduction efficiency.
- the amount of sulfur oxo acid or salt thereof added to 100 parts by mass of the fiber raw material is preferably 1 to 500 parts by mass, more preferably 5 to 100 parts by mass, and even more preferably 10 to 40 parts by mass.
- the addition amount of sulfur oxo acid or a salt thereof is 1 part by mass or more, the yield of fine fibrous cellulose can be further improved. However, even if the addition amount exceeds 500 parts by mass, the effect of improving the yield reaches its peak, and the sulfur oxo acid is merely used in vain.
- the treatment temperature in the acid group formation step is preferably 10 to 90 ° C, more preferably 20 to 70 ° C. If processing temperature is 10 degreeC or more, a sulfonic acid group can be formed easily, and if it is 90 degrees C or less, thermal decomposition of a cellulose can be suppressed.
- a phosphoric acid group may be formed by treatment with a phosphorus oxoacid or a salt thereof.
- the phosphorus oxo acid or salt thereof is added to treat the fiber raw material with the sulfur oxo acid or salt thereof to form a sulfonic acid group. Treatment with a salt may form a phosphate group.
- the fine fibrous cellulose of the said embodiment since the electrical repulsion between cellulose becomes large by forming a functional group (3) and a functional group (5) in a cellulose, defibration property becomes high. From the fiber raw material, fine fibrous cellulose can be produced in a high yield. Further, the fine fibrous cellulose obtained by the production method of this embodiment has a pK a less functional group (5), -SO 3 are easily dissociated hydrogen ions under acidic conditions not only alkaline under - Can be stabilized in the dispersion medium. Therefore, the dispersion of fine fibrous cellulose is excellent in dispersion stability regardless of whether it is alkaline or acidic.
- the fine fibrous cellulose obtained by the manufacturing method of this embodiment since a polymerization degree becomes a little small by an oxidation process, the viscosity at the time of setting it as a dispersion liquid can be made low. Moreover, since the said manufacturing method has an alkali treatment process, the fibrillation property of a cellulose becomes higher and can manufacture a fine fibrous cellulose from a fiber raw material with a higher yield. Moreover, since the said manufacturing method has a fibrillation process, the acid group containing cellulose which carried out the alkali treatment can be refined
- the fine fibrous cellulose dispersion according to another aspect of the present invention is obtained by dispersing fine fibrous cellulose in a dispersion medium.
- a dispersion medium water or a polar organic solvent can be used.
- Preferred polar organic solvents include alcohols such as methanol, ethanol, n-propanol, isopropanol, n-butanol, or t-butyl alcohol, ketones such as acetone or methyl ethyl ketone (MEK), diethyl ether, or tetrahydrofuran (THF).
- MEK methyl ethyl ketone
- THF tetrahydrofuran
- a nonpolar organic solvent can be used as long as the dispersion stability of the fine fibrous cellulose dispersion is not hindered.
- the content of the fine fibrous cellulose contained in the fine fibrous cellulose dispersion is preferably 0.05 to 20% by mass, more preferably 0.1 to 10% by mass with respect to the fine fibrous cellulose. If the content of fine fibrous cellulose is 0.05% by mass or more, it is excellent in production efficiency when producing a nonwoven fabric using fine fibrous cellulose or a composite material containing fine fibrous cellulose in a resin or the like. . On the other hand, if the content of fine fibrous cellulose is 20% by mass or less, the dispersion stability of the dispersion is excellent.
- the viscosity of the fine fibrous cellulose dispersion is preferably 400 mPa ⁇ s or less, and more preferably 200 mPa ⁇ s or less, because the handleability of the dispersion becomes high.
- the viscosity of the fine fibrous cellulose dispersion is preferably 1 mPa ⁇ s or more, and more preferably 5 mPa ⁇ s or more, from the viewpoint of ease of preparation.
- the viscosity range of the fine fibrous cellulose dispersion is preferably 1 to 400 mPa ⁇ s, more preferably 5 to 200 mPa ⁇ s.
- the viscosity is a value measured at 25 ° C. using a B-type viscometer using a dispersion containing 0.5% by mass of fine fibrous cellulose as a measurement sample.
- Nonwoven fabric contains the fine fibrous cellulose.
- the thickness of the nonwoven fabric of the present invention is not particularly limited, but is preferably 10 ⁇ m or more, more preferably 50 ⁇ m or more, particularly preferably 80 ⁇ m or more, preferably 10 cm or less, more preferably 1 cm or less, more preferably 1 mm. Hereinafter, it is particularly preferably 250 ⁇ m or less.
- the thickness of the nonwoven fabric is preferably 10 ⁇ m or more from the viewpoint of production stability or strength, and is preferably 10 cm or less and from the viewpoint of productivity, uniformity, or resin impregnation.
- the thickness range of the nonwoven fabric is preferably 10 ⁇ m to 10 cm, more preferably 10 ⁇ m to 1 cm, still more preferably 10 ⁇ m to 1 mm, and particularly preferably 10 ⁇ m to 250 ⁇ m.
- the nonwoven fabric of the present invention preferably has a porosity of 35% by volume or more, more preferably 35 to 60% by volume. If the porosity of the nonwoven fabric is small, the resin is difficult to impregnate when a matrix material such as a resin is blended to obtain a composite material, and the unimpregnated portion remains, so scattering may occur at the interface and haze may increase. Moreover, when the porosity of a nonwoven fabric is high, in the composite material which mix
- the porosity here refers to the volume ratio of the voids in the nonwoven fabric, and the porosity can be determined from the area, thickness, and mass of the nonwoven fabric according to the following formula.
- Porosity (volume%) ⁇ 1-B / (M ⁇ A ⁇ t) ⁇ ⁇ 100
- A is the area (cm 2 ) of the nonwoven fabric
- t (cm) is the thickness
- B is the mass (g) of the nonwoven fabric
- M 1.5 g / cm 3 is assumed in the present invention.
- the film thickness of the nonwoven fabric is measured at 10 points at various positions of the nonwoven fabric using a film thickness meter (PDN-20 manufactured by PEACOK), and the average value is adopted.
- the porosity when obtaining the porosity of the nonwoven fabric in the composite material, the porosity can also be obtained by image analysis of spectroscopic analysis or SEM observation of the cross section of the composite material.
- Air permeability of the nonwoven fabric of the present invention is not particularly limited since it depends on the basis weight, for example, when a basis weight of the sheet 50 g / m 2 is preferably 100 to 20,000 sec / 100 cc.
- the present invention is not limited to the above embodiment.
- the alkali treatment step may be omitted, and the fibrillation step may be performed after the acid group formation step.
- It has a functional group represented by the following formula (1), and the content of —COO 2 — is 0.06 to 1.2 mmol / g, The degree of polymerization is 50-500, The average fiber width is 1 nm to 200 nm, The average fiber length is 0.1-5 ⁇ m, Fine fibrous cellulose having an axial ratio expressed by fiber length / average fiber width of 10 to 1000 is preferred.
- a method for producing fine fibrous cellulose comprising producing a fine fibrous cellulose having a functional group represented by the following formula (1): In the oxidation step and the alkali treatment step, the content of —COO ⁇ with respect to the mass of the obtained fine fibrous cellulose is 0.06 to 1.2 mmol / g, and the degree of polymerization is 50 to 500.
- the oxidation step further includes a post-oxidation step of further oxidizing the ozone-treated fiber raw material with an oxidizing agent other than ozone after the ozone treatment, After the alkali treatment step, further comprising a defibration step of defibrating the alkali-treated oxidized fiber,
- the fiber raw material is at least one pulp selected from the group consisting of kraft pulp, deinked pulp, and sulfite pulp;
- the ozone concentration in the ozone treatment is such that the mass of ozone with respect to the volume of gas is 50 to 1000 g / m 3 ,
- the ozone addition rate with respect to the fiber raw material in the ozone treatment is such that the mass of ozone with respect to the total mass of the fiber raw material is 0.1 to 80% by mass,
- the ozone treatment time in the ozone treatment is 1 minute to 600 minutes,
- the ozone treatment temperature in the ozone treatment is 1 minute to 600 minutes,
- the alkaline solution is at least one aqueous solution selected from the group consisting of an aqueous sodium hydroxide solution, an aqueous potassium hydroxide solution and an aqueous ammonia solution;
- the concentration of the alkali compound in the alkali solution is 0.01 to 5% by mass relative to the total mass of the alkali solution;
- the time of the alkali treatment step is 1 to 180 minutes,
- the temperature of the alkali treatment step is 20 to 100 ° C .
- the oxidizing agent in the additional oxidation treatment step is at least one oxidizing agent selected from the group consisting of chlorine dioxide and sodium chlorite,
- the addition ratio of the oxidant to the fiber material is such that the mass of the oxidant is 0.1 to 100% by mass with respect to the total mass of the fiber material
- the treatment time of the oxidizing agent in the additional oxidation treatment step is 10 to 360 minutes, A method for producing fine fibrous cellulose is preferred in which the treatment temperature of the oxidizing agent in the
- the degree of polymerization is 50-500,
- the average fiber width is 1 nm to 200 nm,
- the average fiber length is 0.1-5 ⁇ m,
- Fine fibrous cellulose having an axial ratio represented by fiber length / average fiber width of 100 to 10,000 is preferable.
- p and r are each independently a natural number of 1 to 3.
- An oxidation process of oxidizing a fiber raw material containing cellulose to form a carboxy group and a method of producing fine fibrous cellulose having an acid group formation process after the oxidation process,
- the fiber raw material is treated with an oxo acid containing a phosphorus atom or a salt thereof to form a phosphate group to obtain an acid group-forming cellulose, or the fiber raw material is converted to a sulfur atom.
- a step of forming a sulfonic acid group by treatment with an oxo acid or a salt thereof to obtain an acid group-containing cellulose is a step of forming a carboxy group by performing at least ozone treatment on the fiber raw material, After the acid group formation step, an alkali treatment step for obtaining a cellulose salt by alkali treatment of the acid group-containing cellulose, and a defibration step for defibrating the cellulose salt, After the acid group formation step, it has a defibration step of defibrating the acid group-containing cellulose,
- the fiber raw material is at least one pulp selected from the group consisting of kraft pulp, deinked pulp, and sulfite pulp;
- the ozone concentration in the ozone treatment is such that the mass of ozone with respect to the volume of gas is 50 to 1000 g / m 3 ,
- the oxo acid containing a phosphorus atom is at least one oxo acid selected from
- the salt of The ozone addition rate with respect to the fiber raw material in the ozone treatment is such that the mass of ozone with respect to the total mass of the fiber raw material is 0.1 to 80% by mass,
- the ozone treatment time in the ozone treatment is 1 minute to 600 minutes,
- the ozone treatment temperature in the ozone treatment is preferably 0 to 100 ° C.
- Example 1 As a fiber raw material containing cellulose, a hardwood bleached kraft pulp (LBKP) having a carboxyl group content of 0.06 mmol / g, a solid content concentration of 30% by mass (water content of 70% by mass), and an absolute dry mass conversion was prepared.
- the LBKP was placed in a container, and 5 L of a mixed gas of ozone and oxygen having an ozone concentration of 200 g / m 3 was introduced into the container and shaken at 25 ° C. for 2 minutes. The ozone addition rate at this time was 5 mass% with respect to the pulp dry mass. After standing for 6 hours, ozone and air in the container were removed, and the ozone oxidation treatment was completed.
- LLKP hardwood bleached kraft pulp
- the suspension was washed with ion-exchanged water, and the washing was repeated until the pH of the washing water reached 6 or higher. Then, it filtered under reduced pressure using the filter paper, and obtained the oxidation process pulp with a solid content concentration of 20 mass%.
- Ion exchange water was added to the oxidized pulp (20 g in terms of absolute dry mass) to prepare a slurry having a solid content concentration of 2% by mass.
- Sodium hydroxide was added to the slurry so that the sodium hydroxide concentration was 0.3% by mass, and the mixture was stirred for 5 minutes and then allowed to stand at room temperature for 30 minutes.
- a cellulose fiber aqueous dispersion having a cellulose fiber concentration of 0.5% by mass.
- the cellulose fiber aqueous dispersion was defibrated for 30 minutes at 21500 rpm using a defibrating apparatus (Cleamix-2.2S, manufactured by MTechnic Co., Ltd.).
- Example 2 An aqueous dispersion of fine fibrous cellulose was obtained in the same manner as in Example 1 except that the amount of the mixed gas of ozone and oxygen was 15 L (ozone addition rate: 15% by mass).
- Example 3 An aqueous dispersion of fine fibrous cellulose was obtained in the same manner as in Example 1 except that the amount of the mixed gas of ozone and oxygen was 30 L (ozone addition rate: 30% by mass).
- Example 4 An aqueous dispersion of fine fibrous cellulose was obtained in the same manner as in Example 1 except that the amount of the mixed gas of ozone and oxygen was 60 L (ozone addition rate 60 mass%).
- Example 5 Example except that tetramethylammonium hydroxide (TMAH) was added to the slurry containing the oxidized pulp so that the TMAH concentration was 1.0% by mass and subjected to alkali treatment instead of adding sodium hydroxide. In the same manner as in Example 1, an aqueous dispersion of fine fibrous cellulose was obtained.
- TMAH tetramethylammonium hydroxide
- Example 6 LBKP similar to Example 1 was accommodated in a container, 15 L of a mixed gas of ozone and oxygen having an ozone concentration of 200 g / m 3 was introduced into the container, and shaken at 25 ° C. for 2 minutes. The ozone addition rate at this time was 15 mass% with respect to the pulp dry mass. After standing for 6 hours, ozone and air in the container were removed, and the ozone oxidation treatment was completed. After the treatment, the suspension was washed with ion-exchanged water, and the washing was repeated until the pH of the washing water reached 6 or higher. Then, it filtered under reduced pressure using the filter paper, and obtained the ozone oxidation process pulp with a solid content concentration of 20 mass%.
- ozone-oxidized pulp 20 g in terms of absolute dry mass
- 200 g of 0.3% by mass aqueous sodium chlorite solution adjusted to pH 4 to 5 with hydrochloric acid (relative to the absolute dry mass of cellulose fibers, 3% by weight as sodium chlorite) was added and reacted at 70 ° C. for 3 hours for additional oxidation.
- the suspension was washed with ion-exchanged water, and washing was repeated until the pH of the washing water became 6 or more to obtain an oxidized treated pulp.
- Example 2 In the same manner as in Example 1, the oxidized pulp (20 g in terms of absolute dry mass) was subjected to alkali treatment, defibration treatment, and centrifugal separation treatment with sodium hydroxide to obtain an aqueous dispersion of fine fibrous cellulose. .
- Example 7 An aqueous dispersion of fine fibrous cellulose was obtained in the same manner as in Example 6 except that the amount of the mixed gas of ozone and oxygen was 30 L.
- Example 8 Example except that tetramethylammonium hydroxide (TMAH) was added to the slurry containing the oxidized pulp so that the TMAH concentration was 1.0% by mass and subjected to alkali treatment instead of adding sodium hydroxide. In the same manner as in Example 6, an aqueous dispersion of fine fibrous cellulose was obtained.
- TMAH tetramethylammonium hydroxide
- Example 2 Ozone treatment in Example 1 was omitted, and LBKP was subjected to alkali treatment, defibration treatment, and centrifugal separation treatment as in Example 1 to obtain fine fibrous cellulose.
- Example 4 Ozone treatment in Example 6 was omitted, and LBKP was subjected to alkali treatment, fibrillation treatment, and centrifugal separation treatment as in Example 6 to obtain fine fibrous cellulose.
- TEMPO oxidation pulp with a solid content concentration of 20 mass%. 100 g of TEMPO oxidized pulp (20 g in terms of dry mass) was sampled, 18 g of sodium chlorite, 60 g of acetic acid and 700 ml of ion-exchanged water were added, and the pH was adjusted to 4.5 with a 20 g / L sodium hydroxide aqueous solution. did. The reaction was continued for 48 hours at room temperature to carry out additional oxidation treatment.
- Example 1 to 8 and Comparative Examples 1 to 6 the defibration yield was measured using an aqueous dispersion containing fine fibrous cellulose. That is, the centrifugal recovery rate of the aqueous dispersion containing fine fibrous cellulose was determined from the following formula, and the centrifugal recovery rate was defined as the fibrillation yield. The results of the defibration yield are shown in Table 1.
- Example 1 to 8 and Comparative Examples 1 to 6 the oxidized pulp after completion of all oxidation treatments was subjected to the carboxy group by the method described in “Method for measuring the content of carboxy group in cellulose fiber” above. The content of was measured. Table 1 shows the results of the content of carboxy groups.
- the polymerization degree of the obtained fine fibrous cellulose was measured. In the measurement of the degree of polymerization, first, a fine fibrous cellulose (concentration of about 0.5% by mass) was reduced in pressure on a 500 mesh polyester mesh to prepare a wet sheet, dried at 105 ° C., and a dry sheet was obtained. Obtained. Next, the obtained dry sheet was dissolved in a 0.5 M copper ethylenediamine solution, and the degree of polymerization was determined by a viscosity method. Table 1 shows the measurement results of the degree of polymerization.
- Comparative Examples 2 and 4 that were not subjected to oxidation treatment had a high degree of polymerization. Moreover, although the TEMPO oxidation process and the additional oxidation process were performed, the comparative examples 5 and 6 which did not perform the alkali treatment also had a large degree of polymerization. These are considered to have low dispersibility when blended with resin or rubber.
- Example 9 As a fiber raw material containing cellulose, a hardwood bleached kraft pulp (LBKP) having a carboxyl group content of 0.05 mmol / g, a solid content concentration of 30% by mass (water content of 70% by mass), and an absolute dry mass conversion of 20 g was prepared.
- the LBKP was housed in a container, and 2 L of a mixed gas of ozone and oxygen having an ozone concentration of 200 g / m 3 was introduced into the container and shaken at 25 ° C. for 2 minutes. The ozone addition rate at this time was 2 mass% with respect to the pulp dry mass. After standing for 6 hours, ozone and air in the container were removed, and the ozone oxidation treatment was completed.
- LLKP hardwood bleached kraft pulp
- the suspension was washed with ion-exchanged water, and the washing was repeated until the pH of the washing water reached 6 or higher. Then, it filtered under reduced pressure using the filter paper, and obtained the oxidation process pulp with a solid content concentration of 20 mass%. Next, 11.27 g of sodium dihydrogen phosphate dihydrate and 8.07 g of disodium hydrogen phosphate are dissolved in 22.60 g of water, and an aqueous solution of a phosphate compound (hereinafter referred to as “phosphorylation reagent”). Got. The pH of this phosphorylating reagent was 6.0 at 25 ° C.
- Sodium hydroxide was added to the slurry so that the sodium hydroxide concentration was 0.3% by mass, and the mixture was stirred for 5 minutes and then allowed to stand at room temperature for 30 minutes. Subsequently, the suspension was washed with ion-exchanged water, and washing was repeated until the pH of the washing water became 8 or less to obtain a slurry containing alkali-treated pulp. Next, ion-exchanged water was added to the slurry to prepare a cellulose fiber aqueous dispersion having a cellulose fiber concentration of 0.5% by mass.
- the cellulose fiber aqueous dispersion was defibrated for 30 minutes at 21500 rpm using a defibrating apparatus (Cleamix-2.2S, manufactured by MTechnic Co., Ltd.). Thereafter, using a centrifuge (“H-200NR” manufactured by Kokusan Co., Ltd.), the mixture was treated at about 12000 G for 10 minutes, and the separated supernatant was recovered as an aqueous dispersion of fine fibrous cellulose.
- Example 10 An aqueous dispersion of fine fibrous cellulose was obtained in the same manner as in Example 9 except that the amount of the mixed gas of ozone and oxygen was changed to 5 L (ozone addition rate 5 mass%).
- Example 11 An aqueous dispersion of fine fibrous cellulose was obtained in the same manner as in Example 9 except that the amount of the mixed gas of ozone and oxygen was 10 L (ozone addition rate: 10% by mass).
- Example 12 An aqueous dispersion of fine fibrous cellulose was obtained in the same manner as in Example 9 except that the amount of the mixed gas of ozone and oxygen was 20 L (ozone addition rate: 20% by mass).
- Example 13 An aqueous dispersion of fine fibrous cellulose was obtained in the same manner as in Example 9 except that the amount of the mixed gas of ozone and oxygen was 30 L (ozone addition rate: 30% by mass).
- Example 14 LBKP similar to Example 13 was accommodated in a container, and 30 L of a mixed gas of ozone and oxygen having an ozone concentration of 200 g / m 3 was introduced into the container and shaken at 25 ° C. for 2 minutes. The ozone addition rate at this time was 30 mass% with respect to the pulp dry mass. After standing for 6 hours, ozone and air in the container were removed, and the ozone oxidation treatment was completed. After the treatment, the suspension was washed with ion-exchanged water, and the washing was repeated until the pH of the washing water reached 6 or higher. Then, it filtered under reduced pressure using the filter paper, and obtained the ozone oxidation process pulp with a solid content concentration of 20 mass%.
- Example 9 In the same manner as in Example 9, the above oxidized pulp (20 g in terms of absolute dry mass) was subjected to alkali treatment, fibrillation treatment, and centrifugal separation treatment with sodium hydroxide to obtain an aqueous dispersion of fine fibrous cellulose. .
- Example 7 An aqueous dispersion of fine fibrous cellulose was prepared in the same manner as in Example 9 except that the amount of the mixed gas of ozone and oxygen was 30 L (ozone addition rate: 30% by mass) and the formation of phosphate groups was omitted. Obtained.
- Example 9 An aqueous dispersion of fine fibrous cellulose was obtained in the same manner as in Example 9 except that sulfonic acid groups were formed without subjecting LBKP to ozone oxidation treatment.
- Example 10 An aqueous dispersion of fine fibrous cellulose was prepared in the same manner as in Example 9 except that the amount of the mixed gas of ozone and oxygen was 60 L (ozone addition rate 60 mass%), and the formation of phosphate groups was omitted. Obtained.
- the defibration yield was measured using an aqueous dispersion containing fine fibrous cellulose. That is, the centrifugal recovery rate of the aqueous dispersion containing fine fibrous cellulose was determined from the following formula, and the centrifugal recovery rate was defined as the fibrillation yield. The results of the defibration yield are shown in Table 2.
- the oxidized pulp after the oxidation treatment was completed, the content of carboxy groups was determined by the method described in the above “Method for measuring the content of carboxy groups in cellulose fibers”. The amount was measured. Table 2 shows the results of the content of carboxy groups. Further, the phosphoric acid group or sulfonic acid group content of the obtained fine fibrous cellulose is determined based on the above-mentioned “content of (—PO 3 2 ⁇ ) in the functional group (4)” or “( -SO 3 -) was measured by the method described in content ". The measurement results are shown in Table 2. Moreover, the polymerization degree of the obtained fine fibrous cellulose was measured.
- the viscosity and dispersion stability of the aqueous dispersion containing each fine fibrous cellulose were measured.
- the viscosity was measured at 25 ° C. using a dispersion containing 0.5% by mass of fine fibrous cellulose as a measurement sample and using a B-type viscometer (manufactured by BROOKFIELD).
- B-type viscometer manufactured by BROOKFIELD.
- the aqueous dispersion of fine fibrous cellulose is alkaline, this dispersion stability is evaluated on the alkaline side.
- dispersible unstable state indicated as “B” in the table
- dispersion stable state indicated as “A” in the table
- This evaluation of dispersion stability is an evaluation on the acidic side.
- the fine fibrous cellulose of the present invention can be used for nonwoven fabrics, foods, medicines, various reinforcing materials, and the like.
- the nonwoven fabric of this invention can be utilized for a composite with a filter or a matrix material.
Landscapes
- Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Textile Engineering (AREA)
- Materials Engineering (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- Manufacturing & Machinery (AREA)
- Life Sciences & Earth Sciences (AREA)
- Biochemistry (AREA)
- Polysaccharides And Polysaccharide Derivatives (AREA)
Description
本発明は、微細繊維状セルロース及びその製造方法、微細繊維状セルロース分散液、不織布に関する。
本願は、2012年5月24日に日本に出願された特願2012-118510号、及び2012年6月8日に日本に出願された特願2012-130886号に基づき優先権を主張し、その内容をここに援用する。
本願は、2012年5月24日に日本に出願された特願2012-118510号、及び2012年6月8日に日本に出願された特願2012-130886号に基づき優先権を主張し、その内容をここに援用する。
近年、石油資源の代替及び環境意識の高まりから、再生産可能な天然繊維を利用した材料が着目されている。天然繊維の中でも、繊維径が10~50μmのセルロース繊維、とりわけ木材由来のセルロース繊維(パルプ)は主に紙製品としてこれまでにも幅広く使用されてきた。
また、セルロース繊維としては、繊維径が1000nm以下の微細繊維状セルロースも知られている。微細繊維状セルロースの用途については様々なものが検討されている。例えば、微細繊維状セルロースを補強剤として樹脂やゴムに配合すると、機械的物性の向上効果が大きくなると言われている。
微細繊維状セルロースの製造方法としては、セルロースを含む繊維原料をオゾンで処理した後、解繊して微細化する方法(特許文献1)、及びセルロースを含む繊維原料をN-オキシル化合物で酸化処理した後、分散処理する方法(特許文献3)が知られている。
また、微細繊維状セルロースの製造方法として、セルロースを含む繊維原料をN-オキシル及び次亜塩素酸ナトリウム等の共酸化剤で処理した後、アルカリ溶液で処理し、解繊して微細化する方法(特許文献2及び非特許文献1)、及び繊維原料を解繊して微細化した後、リン酸又はスルホン酸で処理する方法(特許文献4)が知られている。
また、セルロース繊維としては、繊維径が1000nm以下の微細繊維状セルロースも知られている。微細繊維状セルロースの用途については様々なものが検討されている。例えば、微細繊維状セルロースを補強剤として樹脂やゴムに配合すると、機械的物性の向上効果が大きくなると言われている。
微細繊維状セルロースの製造方法としては、セルロースを含む繊維原料をオゾンで処理した後、解繊して微細化する方法(特許文献1)、及びセルロースを含む繊維原料をN-オキシル化合物で酸化処理した後、分散処理する方法(特許文献3)が知られている。
また、微細繊維状セルロースの製造方法として、セルロースを含む繊維原料をN-オキシル及び次亜塩素酸ナトリウム等の共酸化剤で処理した後、アルカリ溶液で処理し、解繊して微細化する方法(特許文献2及び非特許文献1)、及び繊維原料を解繊して微細化した後、リン酸又はスルホン酸で処理する方法(特許文献4)が知られている。
セルロース学会第17回年次大会2010 Cellulose R&D予稿集、セルロース学会、2010年7月15日
しかしながら、特許文献1及び3に記載の製造方法では、微細繊維状セルロースの収率が不充分であった。また、微細繊維状セルロースをスラリー化した分散液の酸性側での分散安定性が不充分であるため、スラリーを酸性にする用途には使用困難であった。
特許文献2及び非特許文献1に記載の方法では、得られる微細繊維状セルロースの重合度が大きくなる傾向にあった。一般に、微細繊維状セルロースの重合度が大きくなると、繊維長が長くなり、樹脂やゴムに配合した際の分散性が低くなる傾向にある。
特許文献4に記載の方法では、微細繊維状セルロースの分散液の粘度が高くなりやすく、高濃度の分散液の調製が困難であった。さらに、微細繊維状セルロースの収率が不充分になることもあった。
本発明は、繊維原料から高収率で製造され、樹脂やゴムに配合した際の分散性が高い微細繊維状セルロースを提供することを目的とする。また、樹脂やゴムに配合した際の分散性が高い微細繊維状セルロースを、繊維原料から高収率で製造できる微細繊維状セルロースの製造方法を提供することを目的とする。また、補強剤等として好適な不織布を提供することを目的とする。
また本発明は、高い収率で製造でき、スラリー化した分散液の安定性を酸性側でも確保でき且つ分散液の粘度を低くできる微細繊維状セルロースを提供することを目的とする。また、スラリー化した分散液の安定性を酸性側でも確保でき且つ分散液の粘度を低くできる微細繊維状セルロースを高い収率で製造できる微細繊維状セルロースの製造方法を提供することを目的とする。
特許文献2及び非特許文献1に記載の方法では、得られる微細繊維状セルロースの重合度が大きくなる傾向にあった。一般に、微細繊維状セルロースの重合度が大きくなると、繊維長が長くなり、樹脂やゴムに配合した際の分散性が低くなる傾向にある。
特許文献4に記載の方法では、微細繊維状セルロースの分散液の粘度が高くなりやすく、高濃度の分散液の調製が困難であった。さらに、微細繊維状セルロースの収率が不充分になることもあった。
本発明は、繊維原料から高収率で製造され、樹脂やゴムに配合した際の分散性が高い微細繊維状セルロースを提供することを目的とする。また、樹脂やゴムに配合した際の分散性が高い微細繊維状セルロースを、繊維原料から高収率で製造できる微細繊維状セルロースの製造方法を提供することを目的とする。また、補強剤等として好適な不織布を提供することを目的とする。
また本発明は、高い収率で製造でき、スラリー化した分散液の安定性を酸性側でも確保でき且つ分散液の粘度を低くできる微細繊維状セルロースを提供することを目的とする。また、スラリー化した分散液の安定性を酸性側でも確保でき且つ分散液の粘度を低くできる微細繊維状セルロースを高い収率で製造できる微細繊維状セルロースの製造方法を提供することを目的とする。
本発明は、例えば以下の態様を有する。
[1]下記式(1)で表される官能基を有し、(-COO-)の含有量が0.06~1.2mmol/gであり、重合度が50~500であることを特徴とする微細繊維状セルロース。
(1)(-COO-)n・Xn+(ここで、nは1~3の自然数。Xn+は、n=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、n=2又は3のとき、アルカリ土類金属イオン又は多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。)
[2]平均繊維幅が200nm以下である、[1]に記載の微細繊維状セルロース。
[1]下記式(1)で表される官能基を有し、(-COO-)の含有量が0.06~1.2mmol/gであり、重合度が50~500であることを特徴とする微細繊維状セルロース。
(1)(-COO-)n・Xn+(ここで、nは1~3の自然数。Xn+は、n=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、n=2又は3のとき、アルカリ土類金属イオン又は多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。)
[2]平均繊維幅が200nm以下である、[1]に記載の微細繊維状セルロース。
[3]セルロースを含む繊維原料に少なくともオゾン処理を施して、酸化繊維を得る酸化工程と、前記酸化繊維を、下記式(2)で表されるアルカリ化合物を含むアルカリ溶液によってアルカリ処理するアルカリ処理工程とを有して、下記式(1)で表される官能基を有する微細繊維状セルロースを製造する微細繊維状セルロースの製造方法であって、酸化工程及びアルカリ処理工程では、得られる微細繊維状セルロースの(-COO-)の含有量が0.06~1.2mmol/gに、重合度が50~500になるように、オゾン処理条件及びアルカリ溶液のアルカリ化合物濃度を調整することを特徴とする微細繊維状セルロース繊維の製造方法。
(1)(-COO-)n・Xn+(2) Xn+・(OH-)n(ここで、nは1~3の自然数。Xn+は、n=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種である。また、n=2又は3のとき、アルカリ土類金属イオン又は多価金属イオンよりなる群から選ばれる少なくとも1種である。)
[4]酸化工程では、オゾン処理の後に、オゾン処理した繊維原料をオゾン以外の酸化剤によってさらに酸化処理する、[3]に記載の微細繊維状セルロースの製造方法。
[5]アルカリ処理工程後に、アルカリ処理した酸化繊維を解繊処理する解繊工程を有する、[3]又は[4]に記載の微細繊維状セルロースの製造方法。
[6][1]又は[2]に記載の微細繊維状セルロースを含有することを特徴とする不織布。
(1)(-COO-)n・Xn+(2) Xn+・(OH-)n(ここで、nは1~3の自然数。Xn+は、n=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種である。また、n=2又は3のとき、アルカリ土類金属イオン又は多価金属イオンよりなる群から選ばれる少なくとも1種である。)
[4]酸化工程では、オゾン処理の後に、オゾン処理した繊維原料をオゾン以外の酸化剤によってさらに酸化処理する、[3]に記載の微細繊維状セルロースの製造方法。
[5]アルカリ処理工程後に、アルカリ処理した酸化繊維を解繊処理する解繊工程を有する、[3]又は[4]に記載の微細繊維状セルロースの製造方法。
[6][1]又は[2]に記載の微細繊維状セルロースを含有することを特徴とする不織布。
[7]下記式(3)で表される官能基と下記式(4)で表される官能基とを有することを特徴とする微細繊維状セルロース。
(3)(-COO-)p・Xp+
(4)(-O-PO3 2-)・Yq+ 3-q(ここで、pは1~3の自然数である。Xp+は、p=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種である。また、p=2又は3のとき、アルカリ土類金属イオン又は多価金属イオンよりなる群から選ばれる少なくとも1種である。qは1又は2である。Yq+ 3-qは、q=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種である。また、q=2のとき、アルカリ土類金属の陽イオン又は多価金属の陽イオンよりなる群から選ばれる少なくとも1種である。)
[8]下記式(3)で表される官能基と下記式(5)で表される官能基とを有することを特徴とする微細繊維状セルロース。
(3)(-COO-)p・Xp+
(5)(-SO3 -)r・Zr+(ここで、p,rは各々独立して1~3の自然数である。Xp+,Zr+は、p=1,r=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種である。また、p=2又は3,r=2又は3のとき、アルカリ土類金属の陽イオン又は多価金属の陽イオンよりなる群から選ばれる少なくとも1種である。)
[9]重合度が50~500の範囲である、[7]又は[8]に記載の微細繊維状セルロース。
[10]平均繊維幅が200nm以下である、[7]~[9]のいずれかに記載の微細繊維状セルロース。
(3)(-COO-)p・Xp+
(4)(-O-PO3 2-)・Yq+ 3-q(ここで、pは1~3の自然数である。Xp+は、p=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種である。また、p=2又は3のとき、アルカリ土類金属イオン又は多価金属イオンよりなる群から選ばれる少なくとも1種である。qは1又は2である。Yq+ 3-qは、q=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種である。また、q=2のとき、アルカリ土類金属の陽イオン又は多価金属の陽イオンよりなる群から選ばれる少なくとも1種である。)
[8]下記式(3)で表される官能基と下記式(5)で表される官能基とを有することを特徴とする微細繊維状セルロース。
(3)(-COO-)p・Xp+
(5)(-SO3 -)r・Zr+(ここで、p,rは各々独立して1~3の自然数である。Xp+,Zr+は、p=1,r=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種である。また、p=2又は3,r=2又は3のとき、アルカリ土類金属の陽イオン又は多価金属の陽イオンよりなる群から選ばれる少なくとも1種である。)
[9]重合度が50~500の範囲である、[7]又は[8]に記載の微細繊維状セルロース。
[10]平均繊維幅が200nm以下である、[7]~[9]のいずれかに記載の微細繊維状セルロース。
[11]セルロースを含む繊維原料を酸化処理してカルボキシ基を形成する酸化工程と、前記酸化工程の後に、前記繊維原料を、リン原子を含むオキソ酸又はその塩で処理することによってリン酸基を形成して酸基形成セルロースを得る酸基形成工程とを有することを特徴とする微細繊維状セルロースの製造方法。
[12]セルロースを含む繊維原料を酸化処理してカルボキシ基を形成する酸化工程と、前記酸化工程の後に、前記繊維原料を、硫黄原子を含むオキソ酸又はその塩で処理することによってスルホン酸基を形成して酸基含有セルロースを得る酸基形成工程とを有することを特徴とする微細繊維状セルロースの製造方法。
[13]前記酸化工程では、繊維原料に少なくともオゾン処理を施してカルボキシ基を形成する、[11]又は[12]に記載の微細繊維状セルロースの製造方法。
[14]酸基形成工程後に、酸基含有セルロースをアルカリ処理してセルロース塩を得るアルカリ処理工程と、前記セルロース塩を解繊処理する解繊工程を有する、[11]~[13]のいずれか一項に記載の微細繊維状セルロースの製造方法。
[15]酸基形成工程後に、酸基含有セルロースを解繊処理する解繊工程を有する、[11]~[13]のいずれか一項に記載の微細繊維状セルロースの製造方法。
[12]セルロースを含む繊維原料を酸化処理してカルボキシ基を形成する酸化工程と、前記酸化工程の後に、前記繊維原料を、硫黄原子を含むオキソ酸又はその塩で処理することによってスルホン酸基を形成して酸基含有セルロースを得る酸基形成工程とを有することを特徴とする微細繊維状セルロースの製造方法。
[13]前記酸化工程では、繊維原料に少なくともオゾン処理を施してカルボキシ基を形成する、[11]又は[12]に記載の微細繊維状セルロースの製造方法。
[14]酸基形成工程後に、酸基含有セルロースをアルカリ処理してセルロース塩を得るアルカリ処理工程と、前記セルロース塩を解繊処理する解繊工程を有する、[11]~[13]のいずれか一項に記載の微細繊維状セルロースの製造方法。
[15]酸基形成工程後に、酸基含有セルロースを解繊処理する解繊工程を有する、[11]~[13]のいずれか一項に記載の微細繊維状セルロースの製造方法。
[16][7]又は[8]に記載のセルロース繊維が分散媒中に分散されていることを特徴とする微細繊維状セルロース分散液。
[17][7]又は[8]に記載の微細繊維状セルロースを含有することを特徴とする不織布。
[17][7]又は[8]に記載の微細繊維状セルロースを含有することを特徴とする不織布。
また、本発明は以下の側面を有する。
〔1〕下記式(1)で表される官能基を有し、-COO-の含有量が0.06~1.2mmol/gであり、重合度が50~500である微細繊維状セルロース、
(1)(-COO-)n・Xn+(ここで、nは1~3の自然数。Xn+は、n=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンであり、また、n=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。)
〔2〕平均繊維幅が200nm以下である、〔1〕に記載の微細繊維状セルロース、
〔3〕セルロースを含む繊維原料に少なくともオゾン処理を施して、酸化繊維を得る酸化工程と、前記酸化繊維を、下記式(2)で表されるアルカリ化合物を含むアルカリ溶液によってアルカリ処理するアルカリ処理工程とを有して、下記式(1)で表される官能基を有する微細繊維状セルロースを製造する微細繊維状セルロースの製造方法であって、
前記酸化工程及び前記アルカリ処理工程は、得られる微細繊維状セルロースの質量に対して-COO-の含有量が0.06~1.2mmol/gに、かつ、重合度が50~500になるように、オゾン処理条件及びアルカリ溶液のアルカリ化合物濃度を調整することを含む微細繊維状セルロースの製造方法、
(1)(-COO-)n・Xn+
(2) Xn+・(OH-)n
(ここで、nは1~3の自然数。Xn+は、n=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンであり、また、n=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。)
〔4〕前記酸化工程は、オゾン処理の後に、オゾン処理した繊維原料をオゾン以外の酸化剤によって酸化処理することをさらに含む、〔3〕に記載の微細繊維状セルロースの製造方法、
〔5〕前記アルカリ処理工程後に、アルカリ処理した酸化繊維を解繊処理する解繊工程をさらに有する、〔3〕又は〔4〕に記載の微細繊維状セルロースの製造方法、
〔6〕〔1〕又は〔2〕に記載の微細繊維状セルロースを含有する不織布、
〔7〕下記式(3)で表される官能基と下記式(4)で表される官能基とを有する微細繊維状セルロース、
(3)(-COO-)p・Xp+
(4)(-O-PO3 2-)・Yq+ 3-q
(ここで、pは1~3の自然数である。Xp+は、p=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンであり、また、p=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。qは1又は2である。Yq+ 3-qは、q=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、q=2のとき、アルカリ土類金属の陽イオン及び多価金属の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。)
〔8〕下記式(3)で表される官能基と下記式(5)で表される官能基とを有する微細繊維状セルロース、
(3)(-COO-)p・Xp+
(5)(-SO3 -)r・Zr+
(ここで、p,及びrは各々独立して1~3の自然数である。Xp+,及びZr+は、p=1,かつr=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンであり、また、p=2又は3,かつ、r=2又は3のとき、アルカリ土類金属の陽イオン及び多価金属の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。)
〔9〕重合度が50~500の範囲である、〔7〕又は〔8〕に記載の微細繊維状セルロース、
〔10〕平均繊維幅が200nm以下である、〔7〕~〔9〕のいずれか一項に記載の微細繊維状セルロース、
〔11〕セルロースを含む繊維原料を酸化処理してカルボキシ基を形成する酸化工程と、前記酸化工程の後に、前記繊維原料を、リン原子を含むオキソ酸又はその塩で処理することによってリン酸基を形成して酸基形成セルロースを得る酸基形成工程とを有する微細繊維状セルロースの製造方法、
〔12〕セルロースを含む繊維原料を酸化処理してカルボキシ基を形成する酸化工程と、前記酸化工程の後に、前記繊維原料を、硫黄原子を含むオキソ酸又はその塩で処理することによってスルホン酸基を形成して酸基含有セルロースを得る酸基形成工程とを有する微細繊維状セルロースの製造方法、
〔13〕前記酸化工程が、繊維原料に少なくともオゾン処理を施してカルボキシ基を形成する工程である、〔11〕又は〔12〕に記載の微細繊維状セルロースの製造方法、
〔14〕前記酸基形成工程後に、酸基含有セルロースをアルカリ処理してセルロース塩を得るアルカリ処理工程と、前記セルロース塩を解繊処理する解繊工程を有する、〔11〕~〔13〕のいずれか一項に記載の微細繊維状セルロースの製造方法、
〔15〕前記酸基形成工程後に、酸基含有セルロースを解繊処理する解繊工程を有する、〔11〕~〔13〕のいずれか一項に記載の微細繊維状セルロースの製造方法、
〔16〕〔7〕又は〔8〕に記載のセルロース繊維が分散媒中に分散されている微細繊維状セルロース分散液、及び
〔17〕〔7〕又は〔8〕に記載の微細繊維状セルロースを含有する不織布。
〔1〕下記式(1)で表される官能基を有し、-COO-の含有量が0.06~1.2mmol/gであり、重合度が50~500である微細繊維状セルロース、
(1)(-COO-)n・Xn+(ここで、nは1~3の自然数。Xn+は、n=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンであり、また、n=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。)
〔2〕平均繊維幅が200nm以下である、〔1〕に記載の微細繊維状セルロース、
〔3〕セルロースを含む繊維原料に少なくともオゾン処理を施して、酸化繊維を得る酸化工程と、前記酸化繊維を、下記式(2)で表されるアルカリ化合物を含むアルカリ溶液によってアルカリ処理するアルカリ処理工程とを有して、下記式(1)で表される官能基を有する微細繊維状セルロースを製造する微細繊維状セルロースの製造方法であって、
前記酸化工程及び前記アルカリ処理工程は、得られる微細繊維状セルロースの質量に対して-COO-の含有量が0.06~1.2mmol/gに、かつ、重合度が50~500になるように、オゾン処理条件及びアルカリ溶液のアルカリ化合物濃度を調整することを含む微細繊維状セルロースの製造方法、
(1)(-COO-)n・Xn+
(2) Xn+・(OH-)n
(ここで、nは1~3の自然数。Xn+は、n=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンであり、また、n=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。)
〔4〕前記酸化工程は、オゾン処理の後に、オゾン処理した繊維原料をオゾン以外の酸化剤によって酸化処理することをさらに含む、〔3〕に記載の微細繊維状セルロースの製造方法、
〔5〕前記アルカリ処理工程後に、アルカリ処理した酸化繊維を解繊処理する解繊工程をさらに有する、〔3〕又は〔4〕に記載の微細繊維状セルロースの製造方法、
〔6〕〔1〕又は〔2〕に記載の微細繊維状セルロースを含有する不織布、
〔7〕下記式(3)で表される官能基と下記式(4)で表される官能基とを有する微細繊維状セルロース、
(3)(-COO-)p・Xp+
(4)(-O-PO3 2-)・Yq+ 3-q
(ここで、pは1~3の自然数である。Xp+は、p=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンであり、また、p=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。qは1又は2である。Yq+ 3-qは、q=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、q=2のとき、アルカリ土類金属の陽イオン及び多価金属の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。)
〔8〕下記式(3)で表される官能基と下記式(5)で表される官能基とを有する微細繊維状セルロース、
(3)(-COO-)p・Xp+
(5)(-SO3 -)r・Zr+
(ここで、p,及びrは各々独立して1~3の自然数である。Xp+,及びZr+は、p=1,かつr=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンであり、また、p=2又は3,かつ、r=2又は3のとき、アルカリ土類金属の陽イオン及び多価金属の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。)
〔9〕重合度が50~500の範囲である、〔7〕又は〔8〕に記載の微細繊維状セルロース、
〔10〕平均繊維幅が200nm以下である、〔7〕~〔9〕のいずれか一項に記載の微細繊維状セルロース、
〔11〕セルロースを含む繊維原料を酸化処理してカルボキシ基を形成する酸化工程と、前記酸化工程の後に、前記繊維原料を、リン原子を含むオキソ酸又はその塩で処理することによってリン酸基を形成して酸基形成セルロースを得る酸基形成工程とを有する微細繊維状セルロースの製造方法、
〔12〕セルロースを含む繊維原料を酸化処理してカルボキシ基を形成する酸化工程と、前記酸化工程の後に、前記繊維原料を、硫黄原子を含むオキソ酸又はその塩で処理することによってスルホン酸基を形成して酸基含有セルロースを得る酸基形成工程とを有する微細繊維状セルロースの製造方法、
〔13〕前記酸化工程が、繊維原料に少なくともオゾン処理を施してカルボキシ基を形成する工程である、〔11〕又は〔12〕に記載の微細繊維状セルロースの製造方法、
〔14〕前記酸基形成工程後に、酸基含有セルロースをアルカリ処理してセルロース塩を得るアルカリ処理工程と、前記セルロース塩を解繊処理する解繊工程を有する、〔11〕~〔13〕のいずれか一項に記載の微細繊維状セルロースの製造方法、
〔15〕前記酸基形成工程後に、酸基含有セルロースを解繊処理する解繊工程を有する、〔11〕~〔13〕のいずれか一項に記載の微細繊維状セルロースの製造方法、
〔16〕〔7〕又は〔8〕に記載のセルロース繊維が分散媒中に分散されている微細繊維状セルロース分散液、及び
〔17〕〔7〕又は〔8〕に記載の微細繊維状セルロースを含有する不織布。
本発明の微細繊維状セルロースは、繊維原料から高収率で製造され、重合度がある程度小さく、樹脂やゴムに配合した際の分散性が高い。
本発明の微細繊維状セルロースの製造方法によれば、重合度がある程度小さく、樹脂やゴムに配合した際の分散性が高い微細繊維状セルロースを、繊維原料から高収率で製造できる。
本発明の不織布は、補強剤等として好適である。
本発明の微細繊維状セルロースの製造方法によれば、重合度がある程度小さく、樹脂やゴムに配合した際の分散性が高い微細繊維状セルロースを、繊維原料から高収率で製造できる。
本発明の不織布は、補強剤等として好適である。
本発明の微細繊維状セルロースは、高い収率で製造でき、スラリー化した分散液の安定性を酸性側でも確保でき、また、分散液の粘度を低くできる。
本発明の微細繊維状セルロースの製造方法によれば、スラリー化した分散液の安定性を酸性側でも確保でき、また、分散液の粘度を低くできる微細繊維状セルロースを高い収率で製造できる。
本発明の微細繊維状セルロースの製造方法によれば、スラリー化した分散液の安定性を酸性側でも確保でき、また、分散液の粘度を低くできる微細繊維状セルロースを高い収率で製造できる。
<微細繊維状セルロース>
本発明の1つの側面の微細繊維状セルロースは、上記式(1)で表される官能基(以下、「官能基(1)」という。)を有するセルロース繊維である。
前記微細繊維状セルロースにおける(-COO-)の含有量は0.06~1.2mmol/gであり、0.1~0.9mmol/gであることが好ましく、0.2~0.8mmol/gであることがより好ましい。(-COO-)の含有量が前記0.06mmol/g未満であると、高収率で製造することが困難になり、また、微細繊維状セルロースをスラリー化したときの分散安定性が低くなる。一方、(-COO-)の含有量が1.2mmol/gを超えると、微細繊維状セルロースが水に溶解してしまうことがある。水に溶解する微細繊維状セルロースは小さすぎて、樹脂やゴムの補強剤としては好ましくない。
(-COO-)の含有量は、セルロース1g当たりの(-COO-)の含有量である。
ただし、(-COO-)の含有量は、官能基(1)のX+をH+とした状態で測定する。
すなわち、(-COO-)の含有量はカルボキシ基の含有量を測定する。カルボキシ基の含有量は下記の方法により測定することができる。
本発明の1つの側面の微細繊維状セルロースは、上記式(1)で表される官能基(以下、「官能基(1)」という。)を有するセルロース繊維である。
前記微細繊維状セルロースにおける(-COO-)の含有量は0.06~1.2mmol/gであり、0.1~0.9mmol/gであることが好ましく、0.2~0.8mmol/gであることがより好ましい。(-COO-)の含有量が前記0.06mmol/g未満であると、高収率で製造することが困難になり、また、微細繊維状セルロースをスラリー化したときの分散安定性が低くなる。一方、(-COO-)の含有量が1.2mmol/gを超えると、微細繊維状セルロースが水に溶解してしまうことがある。水に溶解する微細繊維状セルロースは小さすぎて、樹脂やゴムの補強剤としては好ましくない。
(-COO-)の含有量は、セルロース1g当たりの(-COO-)の含有量である。
ただし、(-COO-)の含有量は、官能基(1)のX+をH+とした状態で測定する。
すなわち、(-COO-)の含有量はカルボキシ基の含有量を測定する。カルボキシ基の含有量は下記の方法により測定することができる。
[セルロース繊維中のカルボキシ基の含有量の測定方法]
カルボキシ基の含有量は、米国TAPPIの「Test Method T237 cm-08(2008):Carboxyl Content of pulp」の方法を用いて求める。カルボキシ基の導入量をより広範囲まで測定可能にするために、前記試験方法に用いる試験液のうち、炭酸水素ナトリウム(NaHCO3)/塩化ナトリウム(NaCl)=0.84g/5.85gを蒸留水で1000mlに溶解希釈した試験液について、前記試験液の濃度が実質的に4倍となるように、炭酸水素ナトリウム/塩化ナトリウム=3.36g/23.40gに変更し、さらに置換基導入前後のセルロース繊維における算出値(すなわち、測定値)の差を実質的な置換基導入量とする以外は、TAPPI T237 cm-08(2008)に準じる。測定試料とする絶乾セルロース繊維は、加熱乾燥の際の加熱によって起こる可能性があるセルロースの変質を避けるため、凍結乾燥により得たものを使用する。
カルボキシ基の含有量は、米国TAPPIの「Test Method T237 cm-08(2008):Carboxyl Content of pulp」の方法を用いて求める。カルボキシ基の導入量をより広範囲まで測定可能にするために、前記試験方法に用いる試験液のうち、炭酸水素ナトリウム(NaHCO3)/塩化ナトリウム(NaCl)=0.84g/5.85gを蒸留水で1000mlに溶解希釈した試験液について、前記試験液の濃度が実質的に4倍となるように、炭酸水素ナトリウム/塩化ナトリウム=3.36g/23.40gに変更し、さらに置換基導入前後のセルロース繊維における算出値(すなわち、測定値)の差を実質的な置換基導入量とする以外は、TAPPI T237 cm-08(2008)に準じる。測定試料とする絶乾セルロース繊維は、加熱乾燥の際の加熱によって起こる可能性があるセルロースの変質を避けるため、凍結乾燥により得たものを使用する。
また、官能基(1)におけるXn+は、n=1のとき、アルカリ金属(例えば、ナトリウム、カリウム、又はリチウム等)の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンであり、また、n=2又は3のとき、アルカリ土類金属(例えば、マグネシウム、カルシウム、又はバリウム等)の陽イオン又は多価金属(例えば、鉄、又はアルミニウム等)の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。本発明では、マグネシウムもアルカリ土類金属に含める。
前記Xn+の中でも、n=1のものが好ましく、さらには、アルカリとして物質が汎用的かつ安価であり、また微細繊維状セルロースの収率も向上することから、ナトリウムイオン、カリウムイオン及びアンモニウムイオンがより好ましい。
前記Xn+の中でも、n=1のものが好ましく、さらには、アルカリとして物質が汎用的かつ安価であり、また微細繊維状セルロースの収率も向上することから、ナトリウムイオン、カリウムイオン及びアンモニウムイオンがより好ましい。
本発明の別の側面の微細繊維状セルロースは、上記式(3)で表される官能基(以下、「官能基(3)」という。)と上記式(4)で表される官能基(以下、「官能基(4)」という。)とを有するセルロース繊維である。
本実施形態の微細繊維状セルロースにおける官能基(3)の(-COO-)の含有量は0.06~1.2mmol/gであることが好ましく、0.1~0.9mmol/gであることがより好ましい。(-COO-)の含有量が0.06mmol/g以上であれば、より高収率で製造でき、一方、(-COO-)の含有量が1.2mmol/g以下であれば、セルロース分子として水に溶解しにくくなるため、微細繊維状セルロースとしての特性(高強度や高剛性、又は高寸法安定性)を容易に得ることができる。
上記(-COO-)の含有量は、セルロース1g当たりの(-COO-)の含有量であり、(-COO-)の含有量は、官能基(3)のX+をH+とした状態で測定する。すなわち、(-COO-)の含有量はカルボキシ基の含有量を測定する。カルボキシ基の含有量は上記「セルロース繊維中のカルボキシ基の含有量の測定方法」に記載の方法により測定することができる。
微細繊維状セルロースにおける官能基(4)の(-O-PO3
2-)の含有量は0.1~2.0mmol/gであることが好ましく、0.2~1.5mmol/gであることがより好ましい。(-O-PO3
2-)の含有量が0.1mmol/g以上であれば、より高収率で製造できる。しかし、(-O-PO3
2-)の含有量が2.0mmol/gを超えると、微細繊維状セルロースが溶解し、かえって収率が低下することがある。
(官能基(4)における(-PO3
2-)の含有量)
官能基(4)における(-PO3 2-)の含有量は、セルロース1g当たりの(-PO3 2-)の含有量であり、TAPPI T237 cm-08(2008)を応用して測定した。具体的には、セルロースに導入された酸性基の導入量をより広範囲まで測定可能にするために、前記試験方法に用いる試験液のうち、炭酸水素ナトリウム(NaHCO3)/塩化ナトリウム(NaCl)=0.84g/5.85gを蒸留水で1000mlに溶解希釈した試験液を、水酸化ナトリウム1.60gを蒸留水で1000mlに溶解希釈した試験液に変更し、さらに(-O-PO3 2-)導入前後のセルロース繊維における測定値の差を実質的な(-O-PO3 2-)含有量とした以外は、TAPPI T237 cm-08(2008)に準じて測定した。
また、当該酸性基含有量測定方法は、基本的には1価の酸性基(カルボキシ基)の導入量測定方法であることから、多価の酸性基であるリン酸基の導入量は、前記1価の酸性基の含有量として得られた(-O-PO3 2-)含有量を、(-O-PO3 2-)酸価数2で除した数値とした。
官能基(4)における(-PO3 2-)の含有量は、セルロース1g当たりの(-PO3 2-)の含有量であり、TAPPI T237 cm-08(2008)を応用して測定した。具体的には、セルロースに導入された酸性基の導入量をより広範囲まで測定可能にするために、前記試験方法に用いる試験液のうち、炭酸水素ナトリウム(NaHCO3)/塩化ナトリウム(NaCl)=0.84g/5.85gを蒸留水で1000mlに溶解希釈した試験液を、水酸化ナトリウム1.60gを蒸留水で1000mlに溶解希釈した試験液に変更し、さらに(-O-PO3 2-)導入前後のセルロース繊維における測定値の差を実質的な(-O-PO3 2-)含有量とした以外は、TAPPI T237 cm-08(2008)に準じて測定した。
また、当該酸性基含有量測定方法は、基本的には1価の酸性基(カルボキシ基)の導入量測定方法であることから、多価の酸性基であるリン酸基の導入量は、前記1価の酸性基の含有量として得られた(-O-PO3 2-)含有量を、(-O-PO3 2-)酸価数2で除した数値とした。
本実施形態の微細繊維状セルロースにおける(-COO-)と(-O-PO3
2-)の合計含有量(すなわち、アニオン基含有量)は0.2~3.0mmol/gであることが好ましく、0.5~2.5mmol/gであることがより好ましい。(-COO-)と(-O-PO3
2-)の合計含有量が0.2mmol/g以上であれば、より高収率で製造できる。また、(-COO-)と(-O-PO3
2-)の合計含有量が前記範囲内であると、微細繊維状セルロースをスラリー化したときの分散安定性がより高くなる。
官能基(3)において、pは1~3の自然数である。
Xp+は、p=1のとき、アルカリ金属(例えば、ナトリウム、カリウム、又はリチウム等)の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、p=2又は3のとき、アルカリ土類金属(例えば、マグネシウム、カルシウム、又はバリウム等)の陽イオン又は多価金属(例えば、鉄、又はアルミニウム等)の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。
官能基(4)において、qは1又は2である。
Yq+ 3-qは、q=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、q=2のとき、アルカリ土類金属の陽イオン及び多価金属の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。
前記Xp+,Yq+ 3-qの中でも、p,及びq=1のものが好ましく、さらには、アルカリとして物質が汎用的かつ安価であり、また微細繊維状セルロースの収率も向上することから、ナトリウムイオン、カリウムイオン及びアンモニウムイオンがより好ましい。
Xp+は、p=1のとき、アルカリ金属(例えば、ナトリウム、カリウム、又はリチウム等)の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、p=2又は3のとき、アルカリ土類金属(例えば、マグネシウム、カルシウム、又はバリウム等)の陽イオン又は多価金属(例えば、鉄、又はアルミニウム等)の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。
官能基(4)において、qは1又は2である。
Yq+ 3-qは、q=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、q=2のとき、アルカリ土類金属の陽イオン及び多価金属の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。
前記Xp+,Yq+ 3-qの中でも、p,及びq=1のものが好ましく、さらには、アルカリとして物質が汎用的かつ安価であり、また微細繊維状セルロースの収率も向上することから、ナトリウムイオン、カリウムイオン及びアンモニウムイオンがより好ましい。
また、微細繊維状セルロースは、通常製紙用途で用いるパルプ繊維よりもはるかに細く且つ短いI型結晶構造のセルロース繊維或いはセルロースの棒状粒子である。
微細繊維状セルロースがI型結晶構造を有していることは、グラファイトで単色化したCuKα(λ=1.5418Å)を用いた広角X線回折写真より得られる回折プロファイルにおいて、2θ=14~17°付近と2θ=22~23°付近の2箇所の位置に典型的なピークを有することで同定することができる。
微細繊維状セルロースの、X線回折法によって求められる結晶化度は、好ましくは60%以上99%以下、より好ましくは65%以上99%以下、さらに好ましくは70%以上99%以下である。結晶化度が60%値以上であれば、耐熱性と低線熱膨張率発現の点でさらに優れた性能が期待できる。結晶化度については、X線回折プロファイルを測定し、そのパターンから常法により求めることができる(Segalら、Textile Research Journal、29巻、786ページ、1959年)。
微細繊維状セルロースがI型結晶構造を有していることは、グラファイトで単色化したCuKα(λ=1.5418Å)を用いた広角X線回折写真より得られる回折プロファイルにおいて、2θ=14~17°付近と2θ=22~23°付近の2箇所の位置に典型的なピークを有することで同定することができる。
微細繊維状セルロースの、X線回折法によって求められる結晶化度は、好ましくは60%以上99%以下、より好ましくは65%以上99%以下、さらに好ましくは70%以上99%以下である。結晶化度が60%値以上であれば、耐熱性と低線熱膨張率発現の点でさらに優れた性能が期待できる。結晶化度については、X線回折プロファイルを測定し、そのパターンから常法により求めることができる(Segalら、Textile Research Journal、29巻、786ページ、1959年)。
また、微細繊維状セルロースは、微細繊維状セルロースの短径を幅とした場合、電子顕微鏡で観察して求められる平均繊維幅が1000nm以下のセルロースである。微細繊維状セルロースの平均繊維幅は200nm以下が好ましく、100nm以下がより好ましい。微細繊維状セルロースの平均繊維幅が1000nm以下であれば、微細繊維状セルロースとしての特性(高強度や高剛性、又は高寸法安定性)を容易に得ることができる。
一方、微細繊維状セルロールの平均繊維幅は1nm以上であることが好ましく、2nm以上であることがより好ましい。微細繊維状セルロースの平均繊維幅が1nm以上であれば、セルロース分子として水に溶解しにくくなるため、微細繊維状セルロースとしての特性(高強度や高剛性、高寸法安定性)を容易に得ることができる。
前記微細繊維状セルロールの平均繊維幅の範囲は、1nm~1000nmが好ましく、2nm~500nmがより好ましく、2nm~200nmがさらに好ましく、2nm~100nmが特に好ましい。
微細繊維状セルロースに透明性が求められる用途においては、平均繊維幅が30nmを超えると、可視光の波長の1/10に近づき、マトリックス材料と複合した場合には界面で可視光の屈折及び散乱が生じ易く、透明性が低下する傾向にあるため、平均繊維幅は2nm~30nmが好ましく、より好ましくは2~20nmである。
一方、微細繊維状セルロールの平均繊維幅は1nm以上であることが好ましく、2nm以上であることがより好ましい。微細繊維状セルロースの平均繊維幅が1nm以上であれば、セルロース分子として水に溶解しにくくなるため、微細繊維状セルロースとしての特性(高強度や高剛性、高寸法安定性)を容易に得ることができる。
前記微細繊維状セルロールの平均繊維幅の範囲は、1nm~1000nmが好ましく、2nm~500nmがより好ましく、2nm~200nmがさらに好ましく、2nm~100nmが特に好ましい。
微細繊維状セルロースに透明性が求められる用途においては、平均繊維幅が30nmを超えると、可視光の波長の1/10に近づき、マトリックス材料と複合した場合には界面で可視光の屈折及び散乱が生じ易く、透明性が低下する傾向にあるため、平均繊維幅は2nm~30nmが好ましく、より好ましくは2~20nmである。
微細繊維状セルロースの電子顕微鏡観察による平均繊維幅の測定は以下のようにして行う。濃度0.05~0.1質量%の微細繊維状セルロース含有スラリーを調製し、前記スラリーを親水化処理したカーボン膜被覆グリッド上にキャストしてTEM観察用試料とする。幅広の繊維を含む場合には、ガラス上にキャストした表面のSEM像を観察してもよい。構成する繊維の幅に応じて1000倍、5000倍、10000倍、20000倍、50000倍或いは100000倍のいずれかの倍率で電子顕微鏡画像による観察を行う。但し、試料、観察条件や倍率は下記の条件(1)及び(2)を満たすように調整する。
(1)観察画像内の任意箇所に一本の直線Xを引き、前記直線Xに対し、20本以上の繊維が交差する。
(2)同じ画像内で前記直線Xと垂直に交差する直線Yを引き、前記直線Yに対し、20本以上の繊維が交差する。
上記のような電子顕微鏡観察画像に対して、直線Xに交錯する繊維、及び直線Yに交錯する繊維の各々について少なくとも20本(すなわち、合計が少なくとも40本)の幅(繊維の短径)を読み取る。こうして上記のような電子顕微鏡画像を少なくとも3組以上観察し、少なくとも40本×3組(すなわち、少なくとも120本)の繊維幅を読み取る。このように読み取った繊維幅を読み取った繊維の本数で除すことで平均して平均繊維幅を求める。
(1)観察画像内の任意箇所に一本の直線Xを引き、前記直線Xに対し、20本以上の繊維が交差する。
(2)同じ画像内で前記直線Xと垂直に交差する直線Yを引き、前記直線Yに対し、20本以上の繊維が交差する。
上記のような電子顕微鏡観察画像に対して、直線Xに交錯する繊維、及び直線Yに交錯する繊維の各々について少なくとも20本(すなわち、合計が少なくとも40本)の幅(繊維の短径)を読み取る。こうして上記のような電子顕微鏡画像を少なくとも3組以上観察し、少なくとも40本×3組(すなわち、少なくとも120本)の繊維幅を読み取る。このように読み取った繊維幅を読み取った繊維の本数で除すことで平均して平均繊維幅を求める。
微細繊維状セルロースの重合度は50~500であることが好ましく、100~400であることがより好ましく、150~300であることがさらに好ましい。
微細繊維状セルロースの重合度とは、セルロース1分子に含まれるグルコース1分子の数を意味する。
微細繊維状セルロースの重合度が50未満であると、「繊維状」とはいえず、補強剤として使用することが困難になり、500を超えると、樹脂やゴムに配合した際に分散性が低くなり、また、微細繊維状セルロースをスラリー化したときのスラリー粘度が高くなりすぎて分散安定性が低くなる。
微細繊維状セルロースの重合度は、以下の方法により測定する。
微細繊維状セルロース(遠心分離後の上澄み液、濃度約0.5質量%)を500メッシュのポリエステルメッシュ上で減圧してウェットシートを作製し、105℃条件にて乾燥して、ドライシートを得る。得られたドライシートを用いて、Tappi T230に従い、パルプ粘度を測定する。また、同様の方法でセルロース試料を用いずにブランクテストを行い、ブランク粘度を測定する。パルプ粘度をブランク粘度で割った数値から1を引いて比粘度(ηsp)とし、下記式を用いて、固有粘度([η])を算出する。
[η]=ηsp/(c(1+0.28×ηsp))
式中のcは、粘度測定時のセルロース濃度を示す。
そして、下記式から本発明における重合度(DP)を算出する。
DP=1.75×[η]
この重合度は、粘度法によって測定された平均重合度であることから、「粘度平均重合度」と称されることもある。
微細繊維状セルロースの重合度とは、セルロース1分子に含まれるグルコース1分子の数を意味する。
微細繊維状セルロースの重合度が50未満であると、「繊維状」とはいえず、補強剤として使用することが困難になり、500を超えると、樹脂やゴムに配合した際に分散性が低くなり、また、微細繊維状セルロースをスラリー化したときのスラリー粘度が高くなりすぎて分散安定性が低くなる。
微細繊維状セルロースの重合度は、以下の方法により測定する。
微細繊維状セルロース(遠心分離後の上澄み液、濃度約0.5質量%)を500メッシュのポリエステルメッシュ上で減圧してウェットシートを作製し、105℃条件にて乾燥して、ドライシートを得る。得られたドライシートを用いて、Tappi T230に従い、パルプ粘度を測定する。また、同様の方法でセルロース試料を用いずにブランクテストを行い、ブランク粘度を測定する。パルプ粘度をブランク粘度で割った数値から1を引いて比粘度(ηsp)とし、下記式を用いて、固有粘度([η])を算出する。
[η]=ηsp/(c(1+0.28×ηsp))
式中のcは、粘度測定時のセルロース濃度を示す。
そして、下記式から本発明における重合度(DP)を算出する。
DP=1.75×[η]
この重合度は、粘度法によって測定された平均重合度であることから、「粘度平均重合度」と称されることもある。
微細繊維状セルロースの長径を長さとした場合、平均繊維長は、0.1~5μmが好ましい。平均繊維長が0.1μm以上では、微細繊維状セルロースを樹脂に配合した際の強度向上効果が得られる。平均繊維長が5μm以下では、微細繊維状セルロースを樹脂に配合した際の分散性が良好である。繊維長は、TEMやSEM、又はAFMの画像解析より求めることができる。
すなわち、前記平均繊維幅を測定する際に使用した上記のような電子顕微鏡観察画像に対して、直線Xに交錯する繊維、及び直線Yに交錯する繊維の各々について少なくとも20本(すなわち、合計が少なくとも40本)の繊維長を読み取る。こうして上記のような電子顕微鏡画像を少なくとも3組以上観察し、少なくとも40本×3組(すなわち、少なくとも120本)の繊維長を読み取る。このように読み取った繊維長を読み取った繊維の本数で除すことで平均して平均繊維長を求める。
すなわち、前記平均繊維幅を測定する際に使用した上記のような電子顕微鏡観察画像に対して、直線Xに交錯する繊維、及び直線Yに交錯する繊維の各々について少なくとも20本(すなわち、合計が少なくとも40本)の繊維長を読み取る。こうして上記のような電子顕微鏡画像を少なくとも3組以上観察し、少なくとも40本×3組(すなわち、少なくとも120本)の繊維長を読み取る。このように読み取った繊維長を読み取った繊維の本数で除すことで平均して平均繊維長を求める。
本発明の1つの側面としては、微細繊維状セルロースの軸比(すなわち、繊維長/平均繊維幅で表される)は10~1000の範囲であることが好ましい。軸比が10以上であれば、樹脂やゴムの補強剤として、より好適になる。軸比が1000以下であれば、スラリー化したときの粘度が低くなり、分散安定性がより高くなる。
すなわち、本発明の1つの側面の微細繊維状セルロースは、微細繊維状セルロースの短径を幅とし、微細繊維状セルロースの長径を長さとした場合、平均繊維幅が1nm~200nmであり、平均繊維長が0.1~5μmであり、繊維長/平均繊維幅で表される軸比が10~1000である、I型結晶構造のセルロース繊維或いはセルロースの棒状粒子である。
すなわち、本発明の1つの側面の微細繊維状セルロースは、微細繊維状セルロースの短径を幅とし、微細繊維状セルロースの長径を長さとした場合、平均繊維幅が1nm~200nmであり、平均繊維長が0.1~5μmであり、繊維長/平均繊維幅で表される軸比が10~1000である、I型結晶構造のセルロース繊維或いはセルロースの棒状粒子である。
本発明の別の側面としては、微細繊維状セルロースの軸比(繊維長/平均繊維幅)は100~10000の範囲であることが好ましい。軸比が100以上であれば、樹脂やゴムの補強剤として、より好適になる。軸比が10000以下であれば、スラリー化したときの粘度が低くなり、分散安定性がより高くなる。
すなわち、本発明の別の側面の微細繊維状セルロースは、微細繊維状セルロースの短径を幅とし、微細繊維状セルロースの長径を長さとした場合、平均繊維幅が1nm~200nmであり、平均繊維長が0.1~5μmであり、繊維長/平均繊維幅で表される軸比が100~10000である、I型結晶構造のセルロース繊維或いはセルロースの棒状粒子である。
すなわち、本発明の別の側面の微細繊維状セルロースは、微細繊維状セルロースの短径を幅とし、微細繊維状セルロースの長径を長さとした場合、平均繊維幅が1nm~200nmであり、平均繊維長が0.1~5μmであり、繊維長/平均繊維幅で表される軸比が100~10000である、I型結晶構造のセルロース繊維或いはセルロースの棒状粒子である。
(作用効果)
本発明の1つの側面としては、本発明の微細繊維状セルロースは、親水性が高い(-COO-)の含有量が0.06mmol/g以上であることに加えて、重合度が500以下であり、分子量が短くなっているため、水和性が高くなっている。そのため、繊維間に水分子が入り込みやすくなっており、解繊性に優れ、繊維原料から高収率で製造することができる。また、高い水和性によって、微細繊維状セルロースをスラリー化した際の分散安定性が高くなる。
また、本発明の1つの側面としては、本発明の微細繊維状セルロースは、(-COO-)の含有量が1.2mmol/g以下であることによって、水に溶解することを防ぐことができる。水に溶解するセルロースは、親水性が高すぎて、親水性が低めの樹脂やゴムに配合する用途には適さない。また、セルロースの重合度が50以上であることにより、微細繊維状セルロースとしての特性(高強度や高剛性、又は高寸法安定性)を容易に得ることができ、樹脂やゴムの補強剤として好適に使用できる。
本発明の1つの側面としては、本発明の微細繊維状セルロースは重合度がやや小さめ、すなわち繊維長がやや短めになっている。理論的には、繊維長が短くなると、樹脂やゴムに配合した際の補強効果が低下するが、本発明の微細繊維状セルロースは、樹脂やゴムに配合した際の分散性に優れる。また、重合度が反映される繊維長は過短ではない。よって、充分な補強効果を確保できる。
本発明の1つの側面としては、本発明の微細繊維状セルロースは、親水性が高い(-COO-)の含有量が0.06mmol/g以上であることに加えて、重合度が500以下であり、分子量が短くなっているため、水和性が高くなっている。そのため、繊維間に水分子が入り込みやすくなっており、解繊性に優れ、繊維原料から高収率で製造することができる。また、高い水和性によって、微細繊維状セルロースをスラリー化した際の分散安定性が高くなる。
また、本発明の1つの側面としては、本発明の微細繊維状セルロースは、(-COO-)の含有量が1.2mmol/g以下であることによって、水に溶解することを防ぐことができる。水に溶解するセルロースは、親水性が高すぎて、親水性が低めの樹脂やゴムに配合する用途には適さない。また、セルロースの重合度が50以上であることにより、微細繊維状セルロースとしての特性(高強度や高剛性、又は高寸法安定性)を容易に得ることができ、樹脂やゴムの補強剤として好適に使用できる。
本発明の1つの側面としては、本発明の微細繊維状セルロースは重合度がやや小さめ、すなわち繊維長がやや短めになっている。理論的には、繊維長が短くなると、樹脂やゴムに配合した際の補強効果が低下するが、本発明の微細繊維状セルロースは、樹脂やゴムに配合した際の分散性に優れる。また、重合度が反映される繊維長は過短ではない。よって、充分な補強効果を確保できる。
本発明の別の側面の微細繊維状セルロースは、官能基(3)及び官能基(4)を有するため、高い収率で製造される。すなわち、単なるセルロース同士では電気的な反発は生じないため、解繊性が高くないが、官能基(3)及び官能基(4)を有するセルロース同士では、(-COO-)及び(-O-PO3
2-)によって電気的な反発を生じやすいため、解繊性が高い。そのため、官能基(3)及び官能基(4)を有する微細繊維状セルロースは、高い収率で得られる。
また、本発明の別の側面の微細繊維状セルロースは、分散液がアルカリ性であっても酸性であっても分散安定性に優れる。前記微細繊維状セルロースを含む分散液は酸性側でも分散安定性に優れる。カルボン酸の酸解離定数pKaは比較的大きく(4~5程度)、アルカリ性下では水素イオンが容易に解離して、-COO-が形成されるものの、酸性下では水素イオンが解離しにくく、-COO-は形成されにくい。そのため、官能基(3)のみでは、酸性下での分散安定性は充分に得られない。しかし、リン酸基は酸解離定数pKaが小さい(1~2程度である)ため、官能基(4)を有する本実施形態の微細繊維状セルロースでは、酸性下にて(-O-PO3H-)及び(-O-PO3 2-)が形成されるため、分散媒中にて安定化される。
また、本発明の別の側面の微細繊維状セルロースは、重合度がやや小さめであるため、分散液とした際の粘度を低くできる。特に、分散液の濃度を高めても低い粘度を維持できる。
また、本発明の別の側面の微細繊維状セルロースは、分散液がアルカリ性であっても酸性であっても分散安定性に優れる。前記微細繊維状セルロースを含む分散液は酸性側でも分散安定性に優れる。カルボン酸の酸解離定数pKaは比較的大きく(4~5程度)、アルカリ性下では水素イオンが容易に解離して、-COO-が形成されるものの、酸性下では水素イオンが解離しにくく、-COO-は形成されにくい。そのため、官能基(3)のみでは、酸性下での分散安定性は充分に得られない。しかし、リン酸基は酸解離定数pKaが小さい(1~2程度である)ため、官能基(4)を有する本実施形態の微細繊維状セルロースでは、酸性下にて(-O-PO3H-)及び(-O-PO3 2-)が形成されるため、分散媒中にて安定化される。
また、本発明の別の側面の微細繊維状セルロースは、重合度がやや小さめであるため、分散液とした際の粘度を低くできる。特に、分散液の濃度を高めても低い粘度を維持できる。
<微細繊維状セルロースの製造方法>
本発明のまた別の側面の微細繊維状セルロースの製造方法について説明する。
本実施形態の微細繊維状セルロースの製造方法は、酸化工程とアルカリ処理工程と解繊工程とを有する。
以下、各工程について詳細に説明する。
本発明のまた別の側面の微細繊維状セルロースの製造方法について説明する。
本実施形態の微細繊維状セルロースの製造方法は、酸化工程とアルカリ処理工程と解繊工程とを有する。
以下、各工程について詳細に説明する。
[繊維原料]
本発明において、微細繊維状セルロースの原料となる、セルロースを含む繊維原料としては、製紙用パルプ、コットンリンターやコットンリントなどの綿系パルプ、麻、麦わら、若しくはバガスなどの非木材系パルプ、又はホヤや海草などから単離されるセルロースなどが挙げられる。これらの中でも、入手のしやすさという点で、製紙用パルプが好ましい。製紙用パルプとしては、広葉樹クラフトパルプ(晒クラフトパルプ(LBKP)、未晒クラフトパルプ(LUKP)、酸素漂白クラフトパルプ(LOKP)など)、針葉樹クラフトパルプ(晒クラフトパルプ(NBKP)、未晒クラフトパルプ(NUKP)、酸素漂白クラフトパルプ(NOKP)など)、サルファイトパルプ(SP)、若しくはソーダパルプ(AP)等の化学パルプ、セミケミカルパルプ(SCP)、若しくはケミグラウンドウッドパルプ(CGP)等の半化学パルプ、砕木パルプ(GP)、若しくはサーモメカニカルパルプ(TMP、若しくはBCTMP)等の機械パルプ、楮、三椏、麻、若しくはケナフ等を原料とする非木材パルプ、又は古紙を原料とする脱墨パルプが挙げられる。これらの中でも、より入手しやすいことから、クラフトパルプ、脱墨パルプ、又はサルファイトパルプが好ましい。
繊維原料は1種を単独で用いてもよいし、2種以上混合して用いてもよい。
本発明において、微細繊維状セルロースの原料となる、セルロースを含む繊維原料としては、製紙用パルプ、コットンリンターやコットンリントなどの綿系パルプ、麻、麦わら、若しくはバガスなどの非木材系パルプ、又はホヤや海草などから単離されるセルロースなどが挙げられる。これらの中でも、入手のしやすさという点で、製紙用パルプが好ましい。製紙用パルプとしては、広葉樹クラフトパルプ(晒クラフトパルプ(LBKP)、未晒クラフトパルプ(LUKP)、酸素漂白クラフトパルプ(LOKP)など)、針葉樹クラフトパルプ(晒クラフトパルプ(NBKP)、未晒クラフトパルプ(NUKP)、酸素漂白クラフトパルプ(NOKP)など)、サルファイトパルプ(SP)、若しくはソーダパルプ(AP)等の化学パルプ、セミケミカルパルプ(SCP)、若しくはケミグラウンドウッドパルプ(CGP)等の半化学パルプ、砕木パルプ(GP)、若しくはサーモメカニカルパルプ(TMP、若しくはBCTMP)等の機械パルプ、楮、三椏、麻、若しくはケナフ等を原料とする非木材パルプ、又は古紙を原料とする脱墨パルプが挙げられる。これらの中でも、より入手しやすいことから、クラフトパルプ、脱墨パルプ、又はサルファイトパルプが好ましい。
繊維原料は1種を単独で用いてもよいし、2種以上混合して用いてもよい。
(酸化工程)
酸化工程は、繊維原料に少なくともオゾン処理を施して、酸化繊維を得る工程である。

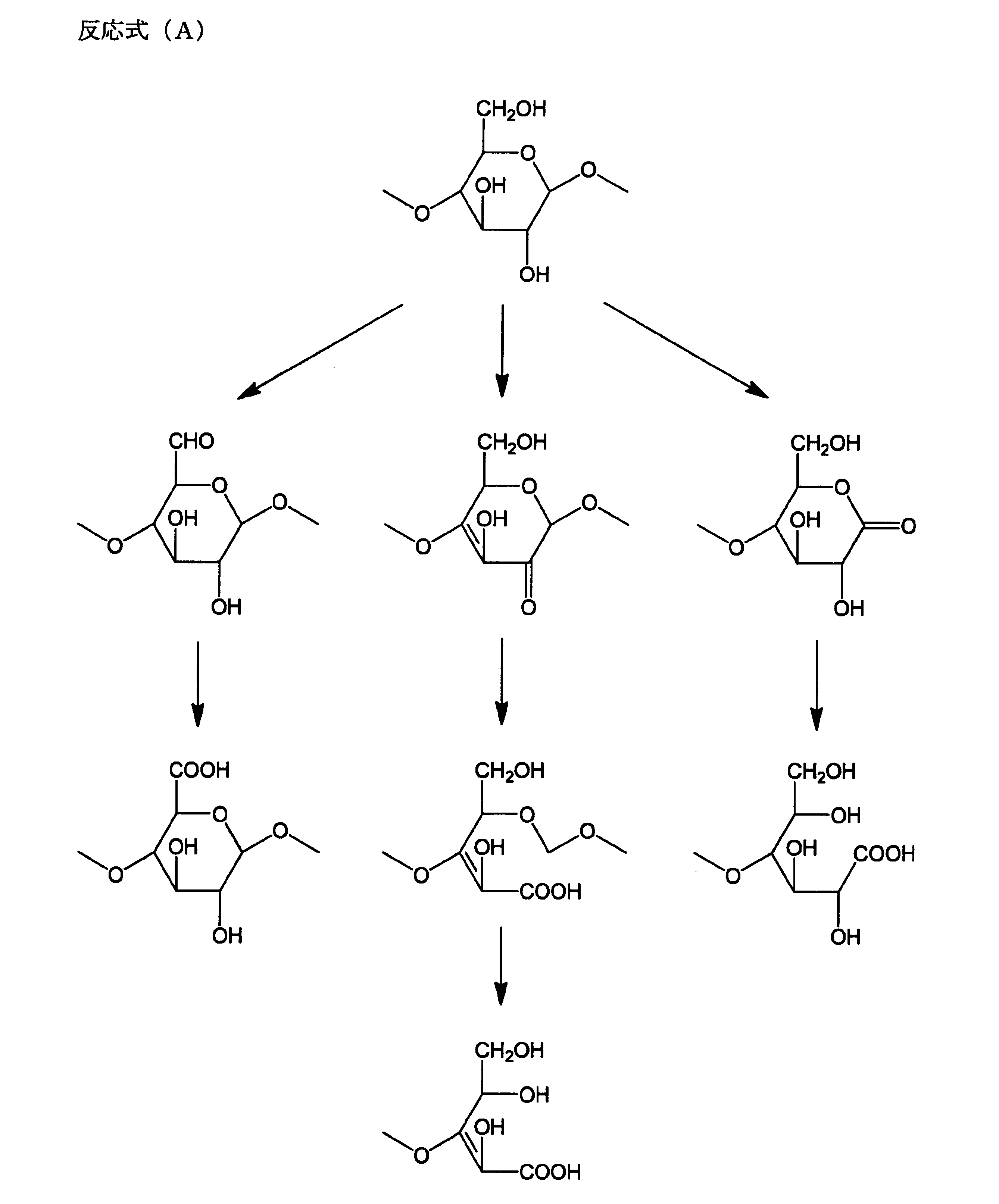

具体的には、下記反応式に示すように、セルロースを構成するグルコピラノース環の少なくとも2位及び6位のヒドロキシ基を酸化すると共に、セルロースを分解して低分子量化する工程である。また、酸化工程では、グルコピラノース環の2位及び6位以外の部分を酸化することもある。
酸化工程は、繊維原料に少なくともオゾン処理を施して、酸化繊維を得る工程である。
具体的には、下記反応式に示すように、セルロースを構成するグルコピラノース環の少なくとも2位及び6位のヒドロキシ基を酸化すると共に、セルロースを分解して低分子量化する工程である。また、酸化工程では、グルコピラノース環の2位及び6位以外の部分を酸化することもある。
酸化処理は、オゾン処理のみを行うこともできるが、微細繊維状セルロースの収率をより高くできることから、オゾン処理後に、オゾン処理した繊維原料をオゾン以外の酸化剤によってさらに酸化処理(以下、「追酸化処理」という。)することが好ましい。
[オゾン処理]
オゾン処理は、繊維原料をオゾンに接触させる処理である。具体的なオゾン処理方法としては、オゾンを含む気体中に繊維原料を所定時間放置する方法、オゾンを含む気体中に繊維原料を通過させる方法、又はオゾンを含む気体を繊維原料に当てる方法等を適用することができる。
オゾンを含む気体は、空気、酸素ガス、又は酸素添加空気等の酸素含有気体をオゾン原料とし、公知のオゾン発生装置を用いて生成することができる。
オゾン処理は、繊維原料をオゾンに接触させる処理である。具体的なオゾン処理方法としては、オゾンを含む気体中に繊維原料を所定時間放置する方法、オゾンを含む気体中に繊維原料を通過させる方法、又はオゾンを含む気体を繊維原料に当てる方法等を適用することができる。
オゾンを含む気体は、空気、酸素ガス、又は酸素添加空気等の酸素含有気体をオゾン原料とし、公知のオゾン発生装置を用いて生成することができる。
オゾン処理では、得られる微細繊維状セルロースにおける(-COO-)の含有量及び重合度が前記範囲になるように、オゾン処理条件(オゾンを含む気体中のオゾン濃度、繊維原料に対するオゾン添加量、オゾン処理時間、又はオゾン処理温度等)を調整する。
オゾンを含む気体中のオゾン濃度が高くなる程、繊維原料に対するオゾン添加量が多くなる程、又はオゾン処理時間が長くなる程、酸化が進んで(-COO-)の含有量が多くなり、また、セルロースの低分子量化が進んで重合度が小さくなる。
オゾンを含む気体中のオゾン濃度が高くなる程、繊維原料に対するオゾン添加量が多くなる程、又はオゾン処理時間が長くなる程、酸化が進んで(-COO-)の含有量が多くなり、また、セルロースの低分子量化が進んで重合度が小さくなる。
また、オゾンを含む気体中のオゾン濃度は、気体の体積に対するオゾンの質量が50~1000g/m3であることが好ましく、100~500g/m3であることがより好ましい。オゾン濃度が50g/m3以上であれば、セルロースを充分に酸化でき、さらに、セルロース繊維を充分に分解又は切断できるため、微細繊維状セルロースの収率をより高め、また、微細繊維状セルロースをスラリー化したときの分散安定性をより向上させることができる。一方、オゾン濃度が1000g/m3以下であれば、セルロース繊維の過剰な酸化及び分解を防ぐことができ、微細繊維状セルロースとしての特性(高強度や高剛性、又は高寸法安定性)を容易に得ることができる。
繊維原料に対するオゾン添加率としては、繊維原料の合計質量に対するオゾンの質量が0.1~80質量%であることが好ましく、5~60質量%であることがより好ましい。オゾン添加率が0.1質量%以上であれば、セルロースを充分に酸化でき、さらに、セルロース繊維を充分に分解又は切断できるため、微細繊維状セルロースの収率をより高め、また、微細繊維状セルロースをスラリー化したときの分散安定性をより向上させることができる。一方、オゾン添加率が80質量%以下であれば、セルロース繊維の過剰な酸化及び分解を防ぐことができ、微細繊維状セルロースとしての特性(高強度や高剛性、又は高寸法安定性)を容易に得ることができる。
オゾン処理時間は、1分間以上であることが好ましく、30分間以上であることがより好ましい。オゾン処理時間が1分間以上であれば、セルロースを充分に酸化でき、さらに、セルロース繊維を充分に分解又は切断できるため、微細繊維状セルロースの収率をより高め、また、微細繊維状セルロースをスラリー化したときの分散安定性をより向上させることができる。
一方、オゾン処理時間は、600分間以下であることが好ましく、360分間以下であることがより好ましい。オゾン処理時間が600分間以下であれば、セルロース繊維の過剰な酸化及び分解を防ぐことができ、微細繊維状セルロースとしての特性(高強度や高剛性、又は高寸法安定性)を容易に得ることができる。
前記オゾン処理時間の範囲は、1分間~600分間が好ましく、30分間~360分間がより好ましい。
一方、オゾン処理時間は、600分間以下であることが好ましく、360分間以下であることがより好ましい。オゾン処理時間が600分間以下であれば、セルロース繊維の過剰な酸化及び分解を防ぐことができ、微細繊維状セルロースとしての特性(高強度や高剛性、又は高寸法安定性)を容易に得ることができる。
前記オゾン処理時間の範囲は、1分間~600分間が好ましく、30分間~360分間がより好ましい。
オゾン処理温度は、0~100℃であることが好ましく、20~50℃であることがより好ましい。オゾン処理温度が0℃以上であれば、オゾン処理する装置を簡便なものとすることができ、100℃以下であれば、オゾンの分解を抑制でき、繊維原料を効率的にオゾン処理できる。
[追酸化処理]
追酸化処理の方法としては、特に限定されないが、例えば、酸化剤溶液中に、オゾン処理した繊維原料を浸漬する方法が挙げられる。
追酸化処理に用いるオゾン以外の酸化剤としては、公知の酸化剤(例えば、二酸化塩素、又は亜塩素酸ナトリウム等の塩素系化合物)が使用される。酸化剤は1種単独でもよいし、2種以上の組み合わせでもよい。
酸化剤溶液における溶媒としては水又は有機溶媒のいずれであってもよいが、極性溶媒(水、又はアルコール等の極性有機溶媒)が好ましく、少なくとも水を含む水系溶媒がより好ましい。
追酸化処理の方法としては、特に限定されないが、例えば、酸化剤溶液中に、オゾン処理した繊維原料を浸漬する方法が挙げられる。
追酸化処理に用いるオゾン以外の酸化剤としては、公知の酸化剤(例えば、二酸化塩素、又は亜塩素酸ナトリウム等の塩素系化合物)が使用される。酸化剤は1種単独でもよいし、2種以上の組み合わせでもよい。
酸化剤溶液における溶媒としては水又は有機溶媒のいずれであってもよいが、極性溶媒(水、又はアルコール等の極性有機溶媒)が好ましく、少なくとも水を含む水系溶媒がより好ましい。
繊維原料に対する酸化剤添加率としては、繊維原料の全質量に対する酸化剤の質量が0.1~100質量%であることが好ましく、1~30質量%であることがより好ましい。酸化剤添加率が0.1質量%以上であれば、セルロースをより酸化でき、さらに、セルロース繊維をより分解又は切断できるため、微細繊維状セルロースの収率をより高め、また、微細繊維状セルロースをスラリー化したときの分散安定性をより向上させることができる。一方、酸化剤添加率が100質量%以下であれば、セルロース繊維の過剰な酸化及び分解を防ぐことができ、微細繊維状セルロースとしての特性を容易に得ることができる。
酸化剤処理時間は、10~360分間であることが好ましく、60~180分間であることがより好ましい。酸化剤処理時間が10分間以上であれば、セルロースをより酸化でき、さらに、セルロース繊維をより分解又は切断できるため、微細繊維状セルロースの収率をより高め、また、微細繊維状セルロースをスラリー化したときの分散安定性をより向上させることができる。一方、酸化剤処理時間が360分間以下であれば、セルロース繊維の過剰な酸化及び分解を防ぐことができ、微細繊維状セルロースとしての特性を容易に得ることができる。
酸化剤処理温度は、5~90℃であることが好ましく、10~70℃であることがより好ましい。酸化剤処理温度が5℃以上であれば、酸化処理を促進させることができ、90℃以下であれば、酸化剤の分解を抑制でき、繊維原料を効率的に酸化剤で処理できる。
(アルカリ処理工程)
アルカリ処理工程は、酸化繊維を、(2)Xn+・(OH-)nで表されるアルカリ化合物を含むアルカリ溶液によって処理する工程である。前記アルカリ処理によって、セルロースの少なくとも2位及び6位に官能基(1)が形成される。また、酸化工程にて、セルロースの少なくとも2位及び6位以外の部分も酸化された場合には、2位及び6位以外の部分にも官能基(1)が形成される。
アルカリ処理の方法としては、特に限定されないが、例えば、アルカリ溶液中に、酸化繊維を浸漬する方法が挙げられる。
アルカリ溶液に含まれるアルカリ化合物は、無機アルカリ化合物であってもよいし、有機アルカリ化合物であってもよい。アルカリ化合物におけるXn+は、n=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、n=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。Xn+が、アルカリ金属の陽イオン、アンモニウムイオン、アルカリ土類金属イオン又は多価金属イオンのものは無機アルカリ化合物であり、脂肪族アンモニウムイオン、又は芳香族アンモニウムイオンのものは有機アルカリ化合物である。
上記アルカリ金属の陽イオンを含むアルカリ化合物としては、水酸化リチウム、水酸化ナトリウム、又は水酸化カリウム等が挙げられ、水酸化ナトリウムが好ましい。
アルカリ土類金属の陽イオンを含むアルカリ化合物として、水酸化マグネシウム、水酸化カルシウム、又は水酸化バリウム等が挙げられ、水酸化マグネシウム、水酸化カルシウムが好ましい。
多価金属の陽イオンを含むアルカリ化合物としては、水酸化アルミニウム/水酸化ナトリウムの水溶液などが挙げられる。
アンモニウムイオンを含むアルカリ化合物としては、アンモニア水が挙げられる。
脂肪族アンモニウムイオンを含むアルカリ化合物として、テトラメチルアンモニウムヒドロキシド、テトラエチルアンモニウムヒドロキシド、テトラプロピルアンモニウムヒドロキシド、又はテトラブチルアンモニウムヒドロキシド等が挙げられ、テトラメチルアンモニウムヒドロキシド、テトラエチルアンモニウムヒドロキシド、又はテトラプロピルアンモニウムヒドロキシドが好ましい。
芳香族アンモニウムイオンを含むアルカリ化合物としては、フェニルアミン(アニリン)、ジフェニルアミン、及びトリフェニルアミン等の水溶液が挙げられ、フェニルアミン(アニリン)、又はジフェニルアミンが好ましい。
アルカリ処理工程は、酸化繊維を、(2)Xn+・(OH-)nで表されるアルカリ化合物を含むアルカリ溶液によって処理する工程である。前記アルカリ処理によって、セルロースの少なくとも2位及び6位に官能基(1)が形成される。また、酸化工程にて、セルロースの少なくとも2位及び6位以外の部分も酸化された場合には、2位及び6位以外の部分にも官能基(1)が形成される。
アルカリ処理の方法としては、特に限定されないが、例えば、アルカリ溶液中に、酸化繊維を浸漬する方法が挙げられる。
アルカリ溶液に含まれるアルカリ化合物は、無機アルカリ化合物であってもよいし、有機アルカリ化合物であってもよい。アルカリ化合物におけるXn+は、n=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、n=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。Xn+が、アルカリ金属の陽イオン、アンモニウムイオン、アルカリ土類金属イオン又は多価金属イオンのものは無機アルカリ化合物であり、脂肪族アンモニウムイオン、又は芳香族アンモニウムイオンのものは有機アルカリ化合物である。
上記アルカリ金属の陽イオンを含むアルカリ化合物としては、水酸化リチウム、水酸化ナトリウム、又は水酸化カリウム等が挙げられ、水酸化ナトリウムが好ましい。
アルカリ土類金属の陽イオンを含むアルカリ化合物として、水酸化マグネシウム、水酸化カルシウム、又は水酸化バリウム等が挙げられ、水酸化マグネシウム、水酸化カルシウムが好ましい。
多価金属の陽イオンを含むアルカリ化合物としては、水酸化アルミニウム/水酸化ナトリウムの水溶液などが挙げられる。
アンモニウムイオンを含むアルカリ化合物としては、アンモニア水が挙げられる。
脂肪族アンモニウムイオンを含むアルカリ化合物として、テトラメチルアンモニウムヒドロキシド、テトラエチルアンモニウムヒドロキシド、テトラプロピルアンモニウムヒドロキシド、又はテトラブチルアンモニウムヒドロキシド等が挙げられ、テトラメチルアンモニウムヒドロキシド、テトラエチルアンモニウムヒドロキシド、又はテトラプロピルアンモニウムヒドロキシドが好ましい。
芳香族アンモニウムイオンを含むアルカリ化合物としては、フェニルアミン(アニリン)、ジフェニルアミン、及びトリフェニルアミン等の水溶液が挙げられ、フェニルアミン(アニリン)、又はジフェニルアミンが好ましい。
アルカリ溶液における溶媒としては水又は有機溶媒のいずれであってもよいが、極性溶媒(水、又はアルコール等の極性有機溶媒)が好ましく、少なくとも水を含む水系溶媒がより好ましい。
また、アルカリ溶液のうちでは、汎用性が高いことから、水酸化ナトリウム水溶液、水酸化カリウム水溶液及びアンモニア水溶液が特に好ましい。
また、アルカリ溶液のうちでは、汎用性が高いことから、水酸化ナトリウム水溶液、水酸化カリウム水溶液及びアンモニア水溶液が特に好ましい。
アルカリ処理工程では、酸化処理によって形成された全カルボキシ基を中和するように、アルカリ溶液のアルカリ化合物濃度を調整する。
アルカリ化合物が無機アルカリ化合物である場合には、アルカリ溶液における無機アルカリ化合物の濃度を、アルカリ溶液の全質量に対して0.01~5質量%とすることが好ましく、0.05~3質量%とすることがより好ましい。無機アルカリ化合物の濃度を0.01質量%以上とすれば、微細繊維状セルロースの収率をより向上でき、5質量%以下とすれば、pHが過度に高くなることを抑制でき、アルカリ溶液の取り扱い性が良好になる。
アルカリ化合物が有機アルカリ化合物である場合には、アルカリ溶液における有機アルカリ化合物の濃度を、アルカリ溶液の全質量に対して0.01~5質量%とすることが好ましく、0.05~3質量%とすることがより好ましい。有機アルカリ化合物の濃度を0.01質量%以上とすれば、微細繊維状セルロースの収率をより向上でき、5質量%以下とすれば、pHが過度に高くなることを抑制でき、アルカリ溶液の取り扱い性が良好になる。
アルカリ化合物が無機アルカリ化合物である場合には、アルカリ溶液における無機アルカリ化合物の濃度を、アルカリ溶液の全質量に対して0.01~5質量%とすることが好ましく、0.05~3質量%とすることがより好ましい。無機アルカリ化合物の濃度を0.01質量%以上とすれば、微細繊維状セルロースの収率をより向上でき、5質量%以下とすれば、pHが過度に高くなることを抑制でき、アルカリ溶液の取り扱い性が良好になる。
アルカリ化合物が有機アルカリ化合物である場合には、アルカリ溶液における有機アルカリ化合物の濃度を、アルカリ溶液の全質量に対して0.01~5質量%とすることが好ましく、0.05~3質量%とすることがより好ましい。有機アルカリ化合物の濃度を0.01質量%以上とすれば、微細繊維状セルロースの収率をより向上でき、5質量%以下とすれば、pHが過度に高くなることを抑制でき、アルカリ溶液の取り扱い性が良好になる。
アルカリ溶液の25℃におけるpHは9~14であることが好ましく、10~14であることがより好ましく、11~14であることがさらに好ましい。アルカリ溶液のpHが9以上であれば、微細繊維状セルロースの収率がより高くなり、pHが14以下であれば、アルカリ溶液の取り扱い性が良好になる。
本発明における「25℃におけるpHが9~14のアルカリ溶液」とは、25℃の温度を基準とした時の、アルカリ溶液のpHが前記範囲内であることを意味する。すなわち、前記アルカリ溶液が25℃以外の温度に調製される場合は、かかる温度に応じて前記pHの範囲は補正される。このように補正されたpHの範囲のアルカリ溶液を調製することも、本発明の範囲に含まれる。
換言すれば、仮にある温度におけるpHが9~14の範囲でなくとも、25℃を基準としたときに、pHが9~14の範囲に補正されるアルカリ溶液を調製することは、本発明の範囲に含まれる。
換言すれば、仮にある温度におけるpHが9~14の範囲でなくとも、25℃を基準としたときに、pHが9~14の範囲に補正されるアルカリ溶液を調製することは、本発明の範囲に含まれる。
前記アルカリ処理工程の時間の範囲は、1~180分間が好ましい。
前記アルカリ処理工程の温度の範囲は、20~100℃が好ましい。
前記アルカリ処理工程の温度の範囲は、20~100℃が好ましい。
(解繊工程)
解繊工程は、アルカリ処理工程後に、酸化繊維又は酸化セルロースをアルカリ処理したアルカリ処理繊維を解繊処理する工程である。
解繊処理とは、前記アルカリ処理繊維を後述の解繊処理装置により溶媒中に分散させることを意味する。
解繊処理では、通常、解繊処理装置を用いる。解繊処理装置としては、高速解繊機、グラインダー(石臼型粉砕機)、高圧ホモジナイザーや超高圧ホモジナイザー、高圧衝突型粉砕機、ボールミル、ビーズミル、ディスク型リファイナー、コニカルリファイナー、二軸混練機、振動ミル、高速回転下でのホモミキサー、超音波分散機、又はビーターなど、湿式粉砕する装置等を適宜使用することができる。
解繊工程は、アルカリ処理工程後に、酸化繊維又は酸化セルロースをアルカリ処理したアルカリ処理繊維を解繊処理する工程である。
解繊処理とは、前記アルカリ処理繊維を後述の解繊処理装置により溶媒中に分散させることを意味する。
解繊処理では、通常、解繊処理装置を用いる。解繊処理装置としては、高速解繊機、グラインダー(石臼型粉砕機)、高圧ホモジナイザーや超高圧ホモジナイザー、高圧衝突型粉砕機、ボールミル、ビーズミル、ディスク型リファイナー、コニカルリファイナー、二軸混練機、振動ミル、高速回転下でのホモミキサー、超音波分散機、又はビーターなど、湿式粉砕する装置等を適宜使用することができる。
解繊処理の際には、アルカリ処理繊維を水と有機溶媒を単独又は組み合わせて希釈してスラリー状にすることが好ましい。希釈後のアルカリ処理繊維の固形分濃度は0.1~20質量%であることが好ましく、0.5~10質量%であることがより好ましい。希釈後のアルカリ処理繊維の固形分濃度が0.1質量%以上であれば、解繊処理の効率が向上し、20質量%以下であれば、解繊処理装置内での閉塞を防止できる。
(作用効果)
上記実施形態の微細繊維状セルロースの製造方法では、酸化工程及びアルカリ処理工程によってセルロースに官能基(1)を形成し、さらにオゾン処理条件及びアルカリ溶液のアルカリ化合物濃度を、(-COO-)の含有量及び重合度が前記範囲になるように調整するため、繊維原料から微細繊維状セルロースを高収率で製造できる。また、得られる微細繊維状セルロースの重合度がやや小さめであり、樹脂やゴムに配合した際の分散性に優れる。さらに、スラリー化したときの分散安定性に優れる微細繊維状セルロースを容易に製造できる。
上記実施形態の微細繊維状セルロースの製造方法では、酸化工程及びアルカリ処理工程によってセルロースに官能基(1)を形成し、さらにオゾン処理条件及びアルカリ溶液のアルカリ化合物濃度を、(-COO-)の含有量及び重合度が前記範囲になるように調整するため、繊維原料から微細繊維状セルロースを高収率で製造できる。また、得られる微細繊維状セルロースの重合度がやや小さめであり、樹脂やゴムに配合した際の分散性に優れる。さらに、スラリー化したときの分散安定性に優れる微細繊維状セルロースを容易に製造できる。
本発明の別の側面の微細繊維状セルロースの製造方法は、酸化工程と酸基形成工程とアルカリ処理工程と解繊工程とを有する。
以下、各工程について詳細に説明する。
以下、各工程について詳細に説明する。
[繊維原料]
本実施形態において、微細繊維状セルロースの原料となる、セルロースを含む繊維原料としては、前記と同様の繊維原料を用いることができる。
本実施形態において、微細繊維状セルロースの原料となる、セルロースを含む繊維原料としては、前記と同様の繊維原料を用いることができる。
(酸化工程)
酸化工程は、セルロースを含む繊維原料を酸化処理してカルボキシ基を形成する工程である。具体的には、下記反応式(A)に示すように、セルロースを構成するグルコピラノース環の少なくとも6位のヒドロキシ基を酸化してカルボキシ基を形成する工程である。
本工程では、6位のヒドロキシ基の全部を酸化せず、一部のみを酸化する。また、一部のヒドロキシ基はカルボキシ基まで酸化されず、カルボニル基となるものもある。
酸化工程は、セルロースを含む繊維原料を酸化処理してカルボキシ基を形成する工程である。具体的には、下記反応式(A)に示すように、セルロースを構成するグルコピラノース環の少なくとも6位のヒドロキシ基を酸化してカルボキシ基を形成する工程である。
本工程では、6位のヒドロキシ基の全部を酸化せず、一部のみを酸化する。また、一部のヒドロキシ基はカルボキシ基まで酸化されず、カルボニル基となるものもある。
酸化工程としては、繊維原料をオゾンに接触させるオゾン処理、又は繊維原料をN-オキシル化合物に接触させるオキシル処理が挙げられるが、分散液の粘度を低くできる点では、オゾン処理が好ましい。
また、酸化工程は、オゾン処理又はオキシル処理のみをおこなうこともできるが、カルボニル基を酸化してカルボキシ基を形成させて微細繊維状セルロースの収率をより高くできることから、オゾン処理又はオキシル処理の後に、オゾン処理又はオキシル処理した繊維原料をオゾン及びN-オキシル化合物以外の酸化剤によってさらに酸化処理(以下、「追酸化処理」という。)してもよい。
また、酸化工程は、オゾン処理又はオキシル処理のみをおこなうこともできるが、カルボニル基を酸化してカルボキシ基を形成させて微細繊維状セルロースの収率をより高くできることから、オゾン処理又はオキシル処理の後に、オゾン処理又はオキシル処理した繊維原料をオゾン及びN-オキシル化合物以外の酸化剤によってさらに酸化処理(以下、「追酸化処理」という。)してもよい。
[オゾン処理]
具体的なオゾン処理方法としては、前記と同様の方法等を適用することができる。
オゾンを含む気体は、空気、酸素ガス、又は酸素添加空気等の酸素含有気体をオゾン原料とし、公知のオゾン発生装置を用いて生成することができる。
セルロースをオゾン処理した際には、グルコピラノース環の少なくとも2位及び6位のヒドロキシ基を酸化すると共に、セルロースを分解して低分子量化する。また、酸化工程では、グルコピラノース環の2位及び6位以外の部分を酸化することもある。
具体的なオゾン処理方法としては、前記と同様の方法等を適用することができる。
オゾンを含む気体は、空気、酸素ガス、又は酸素添加空気等の酸素含有気体をオゾン原料とし、公知のオゾン発生装置を用いて生成することができる。
セルロースをオゾン処理した際には、グルコピラノース環の少なくとも2位及び6位のヒドロキシ基を酸化すると共に、セルロースを分解して低分子量化する。また、酸化工程では、グルコピラノース環の2位及び6位以外の部分を酸化することもある。
オゾン処理では、オゾン処理条件(オゾンを含む気体中のオゾン濃度、繊維原料に対するオゾン添加量、オゾン処理時間、又はオゾン処理温度等)を適宜調整する。
オゾンを含む気体中のオゾン濃度が高くなる程、繊維原料に対するオゾン添加量が多くなる程、オゾン処理時間が長くなる程、又はオゾン処理温度が高くなる程、ヒドロキシ基の酸化が進んで官能基(3)の含有量が多くなり、また、セルロースの低分子量化が進んで重合度が小さくなる。
オゾンを含む気体中のオゾン濃度が高くなる程、繊維原料に対するオゾン添加量が多くなる程、オゾン処理時間が長くなる程、又はオゾン処理温度が高くなる程、ヒドロキシ基の酸化が進んで官能基(3)の含有量が多くなり、また、セルロースの低分子量化が進んで重合度が小さくなる。
繊維原料に対するオゾン添加率としては、繊維原料の合計質量に対するオゾンの質量が0.1~80質量%であることが好ましく、1~60質量%であることがより好ましい。オゾン添加率が0.1質量%以上であれば、セルロースを充分に酸化でき、さらに、セルロース繊維を充分に分解又は切断できるため、微細繊維状セルロースの収率をより高め、また、微細繊維状セルロースをスラリー化したときの分散安定性をより向上させることができる。一方、オゾン添加率が80質量%以下であれば、セルロース繊維の過剰な酸化及び分解を防ぐことができ、微細繊維状セルロースとしての特性(高強度や高剛性、又は高寸法安定性)を容易に得ることができる。
また、オゾンを含む気体中のオゾン濃度、オゾン処理時間、及びオゾン処理温度については、前記と同様である。
[オキシル処理]
オキシル処理で使用するN-オキシル化合物は、2,2,6,6-テトラメチルピペリジノオキシラジカル(以下、「TEMPO」という。)を生じるものである。よって、オキシル処理では、TEMPOによって繊維原料が処理される。
すなわち、オキシル処理とは、前記繊維原料とTEMPOとを接触させることを意味する。
N-オキシル化合物の使用量については特に制限されず、繊維原料100質量部に対して、1~80質量部が好ましい。
オキシル処理で使用するN-オキシル化合物は、2,2,6,6-テトラメチルピペリジノオキシラジカル(以下、「TEMPO」という。)を生じるものである。よって、オキシル処理では、TEMPOによって繊維原料が処理される。
すなわち、オキシル処理とは、前記繊維原料とTEMPOとを接触させることを意味する。
N-オキシル化合物の使用量については特に制限されず、繊維原料100質量部に対して、1~80質量部が好ましい。
オキシル処理では、通常、N-オキシル化合物と共に共酸化剤を繊維原料に反応させる。共酸化剤としては、次亜塩素酸ナトリウム、亜塩素酸ナトリウム、次亜臭素酸ナトリウム、又は亜臭素酸ナトリウム等が挙げられ、次亜塩素酸ナトリウム、亜塩素酸ナトリウム、又は次亜臭素酸ナトリウムが好ましい。
共酸化剤の使用量についても特に制限されず、繊維原料100質量部に対して、1~80質量部が好ましい。
共酸化剤の使用量についても特に制限されず、繊維原料100質量部に対して、1~80質量部が好ましい。
また、オキシル処理は、通常、ハロゲン化アルカリの存在下で行われる。ハロゲン化アルカリとしては、ヨウ化アルカリ、臭化アルカリ、塩化アルカリ、又はフッ化アルカリ等が挙げられ、ヨウ化アルカリ、臭化アルカリ、又は塩化アルカリが好ましい。
ハロゲン化アルカリの使用量についても特に制限されず、繊維原料100質量部に対して、0.1~15質量部が好ましい。
ハロゲン化アルカリの使用量についても特に制限されず、繊維原料100質量部に対して、0.1~15質量部が好ましい。
オキシル処理の際の処理温度は、20~100℃の範囲であることが好ましく、また処理時間は、0.5~4時間であることが好ましい。
また、オキシル処理を均一に行うためには、各種攪拌装置により攪拌しながら処理することが好ましい。
また、オキシル処理を均一に行うためには、各種攪拌装置により攪拌しながら処理することが好ましい。
[追酸化処理]
追酸化処理の方法、追酸化処理に用いるオゾン以外の酸化剤、及び酸化剤溶液における溶媒は、前記と同様である。
また、繊維原料に対する酸化剤添加率、酸化剤処理時間、及び酸化剤処理温度は、前記と同様である。
追酸化処理の方法、追酸化処理に用いるオゾン以外の酸化剤、及び酸化剤溶液における溶媒は、前記と同様である。
また、繊維原料に対する酸化剤添加率、酸化剤処理時間、及び酸化剤処理温度は、前記と同様である。
(酸基形成工程)
本実施形態における酸基形成工程は、酸化工程の後に、前記繊維原料を、リン原子を含むオキソ酸(以下、「リンオキソ酸」という。)又はその塩で処理することによって、酸基含有セルロースを得る工程である。
繊維原料をリンオキソ酸又はその塩で処理することとは、前記酸化工程の後に、セルロース含む微細繊維原料にリンオキソ酸又はその塩を含む溶媒を添加し、加熱することを意味する。
酸基形成工程では、例えば、酸化工程後にセルロース分子に残ったヒドロキシ基と、少なくとも(HPO4)2-を有するリンオキソ酸又はその塩とが脱水反応した場合には、下記反応式(B)のように、官能基(4)のリン酸基を形成する。
本実施形態における酸基形成工程は、酸化工程の後に、前記繊維原料を、リン原子を含むオキソ酸(以下、「リンオキソ酸」という。)又はその塩で処理することによって、酸基含有セルロースを得る工程である。
繊維原料をリンオキソ酸又はその塩で処理することとは、前記酸化工程の後に、セルロース含む微細繊維原料にリンオキソ酸又はその塩を含む溶媒を添加し、加熱することを意味する。
酸基形成工程では、例えば、酸化工程後にセルロース分子に残ったヒドロキシ基と、少なくとも(HPO4)2-を有するリンオキソ酸又はその塩とが脱水反応した場合には、下記反応式(B)のように、官能基(4)のリン酸基を形成する。
-OH + HPO4
2- → -O-PO3
2- + H2O (B)
リンオキソ酸としては、リン酸、メタリン酸、又はポリリン酸などが挙げられ、リン酸、又はメタリン酸が好ましい。
リンオキソ酸の塩としては、リン酸、メタリン酸、又はポリリン酸の、リチウム塩、ナトリウム塩、カリウム塩、カルシウム塩、アンモニウム塩、又は有機アルカリ塩などが挙げられ、リン酸、メタリン酸のリチウム塩、ナトリウム塩、カリウム塩、カルシウム塩、アンモニウム塩、又は有機アルカリ塩などが好ましい。
リンオキソ酸又はその塩は1種単独で用いてもよいし、2種以上を併用してもよい。
前記の中でも、低コストで扱い易く、リン酸基の導入効率が高まることからリン酸及びリン酸のナトリウム塩の少なくとも一方、又はカリウム塩が好ましい。
リンオキソ酸の塩としては、リン酸、メタリン酸、又はポリリン酸の、リチウム塩、ナトリウム塩、カリウム塩、カルシウム塩、アンモニウム塩、又は有機アルカリ塩などが挙げられ、リン酸、メタリン酸のリチウム塩、ナトリウム塩、カリウム塩、カルシウム塩、アンモニウム塩、又は有機アルカリ塩などが好ましい。
リンオキソ酸又はその塩は1種単独で用いてもよいし、2種以上を併用してもよい。
前記の中でも、低コストで扱い易く、リン酸基の導入効率が高まることからリン酸及びリン酸のナトリウム塩の少なくとも一方、又はカリウム塩が好ましい。
繊維原料に対するリンオキソ酸又はその塩の質量割合は、繊維原料100質量部に対してリンオキソ酸又はその塩が、リン元素量として0.2~500質量部が好ましく、1~400質量部がより好ましく、2~200質量部が最も好ましい。リンオキソ酸又はその塩の割合が0.2質量部以上であれば、微細繊維状セルロースの収率をより向上させることができる。しかし、500質量部を超えても、収率向上の効果は頭打ちとなり、無駄にリンオキソ酸又はその塩を使用するだけである。
酸基形成工程における加熱処理温度は、セルロースの熱分解温度の点から、30℃以上250℃以下であることが好ましい。また、セルロースの加水分解を抑える観点から、加熱処理温度は100~170℃であることが好ましい。さらに、加熱処理の際にリンオキソ酸又はその塩を添加した系に水が含まれている間の加熱処理温度については、好ましくは30℃以上130℃以下、より好ましくは30℃以上110℃以下で加熱して充分にスラリーの水分を除去乾燥するとよい。その後は、100~170℃で加熱処理することが好ましい。また、スラリー中の水分を除く際には減圧乾燥機を用いてもよい。
また、加熱処理の際には系に尿素などの高温で溶融する有機化合物を共存させることもできる。高温で溶融する有機化合物を共存させると、セルロースが膨潤し、また前記有機化合物が溶融することで固液反応場を提供でき、酸基形成の効率を向上させることができる。
酸基形成工程における加熱処理時間は、1~300分間が好ましい。
また、加熱処理の際には系に尿素などの高温で溶融する有機化合物を共存させることもできる。高温で溶融する有機化合物を共存させると、セルロースが膨潤し、また前記有機化合物が溶融することで固液反応場を提供でき、酸基形成の効率を向上させることができる。
酸基形成工程における加熱処理時間は、1~300分間が好ましい。
(アルカリ処理工程)
アルカリ処理工程は、酸基含有セルロースを、Xp+・(OH-)p又はYq+・(OH-)qで表されるアルカリ化合物を含むアルカリ溶液によって処理する工程である。
前記アルカリ処理によって、セルロースに官能基(3)及び官能基(4)が形成される。Xp+・(OH-)pとYq+・(OH-)qとは同一であってもよいし、異なってもよい。
アルカリ処理の方法としては、特に限定されないが、例えば、アルカリ溶液中に、酸基含有セルロースを浸漬する方法が挙げられる。
アルカリ溶液に含まれるアルカリ化合物は、無機アルカリ化合物であってもよいし、有機アルカリ化合物であってもよい。アルカリ化合物におけるXp+は、p=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、p=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。Xp+が、アルカリ金属の陽イオン、アンモニウムイオン、アルカリ土類金属の陽イオン又は多価金属の陽イオンのものは無機アルカリ化合物であり、脂肪族アンモニウムイオン、又は芳香族アンモニウムイオンのものは有機アルカリ化合物である。
アルカリ化合物におけるYq+は、q=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、q=2のとき、アルカリ土類金属の陽イオン及び多価金属の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。
上記アルカリ金属の陽イオンを含むアルカリ化合物、アルカリ土類金属の陽イオンを含むアルカリ化合物、多価金属の陽イオンを含むアルカリ化合物、アンモニウムイオンを含むアルカリ化合物、脂肪族アンモニウムイオンを含むアルカリ化合物、及び芳香族アンモニウムイオンを含むアルカリ化合物としては、前記と同様の化合物が挙げられる。
アルカリ処理工程は、酸基含有セルロースを、Xp+・(OH-)p又はYq+・(OH-)qで表されるアルカリ化合物を含むアルカリ溶液によって処理する工程である。
前記アルカリ処理によって、セルロースに官能基(3)及び官能基(4)が形成される。Xp+・(OH-)pとYq+・(OH-)qとは同一であってもよいし、異なってもよい。
アルカリ処理の方法としては、特に限定されないが、例えば、アルカリ溶液中に、酸基含有セルロースを浸漬する方法が挙げられる。
アルカリ溶液に含まれるアルカリ化合物は、無機アルカリ化合物であってもよいし、有機アルカリ化合物であってもよい。アルカリ化合物におけるXp+は、p=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、p=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。Xp+が、アルカリ金属の陽イオン、アンモニウムイオン、アルカリ土類金属の陽イオン又は多価金属の陽イオンのものは無機アルカリ化合物であり、脂肪族アンモニウムイオン、又は芳香族アンモニウムイオンのものは有機アルカリ化合物である。
アルカリ化合物におけるYq+は、q=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、q=2のとき、アルカリ土類金属の陽イオン及び多価金属の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。
上記アルカリ金属の陽イオンを含むアルカリ化合物、アルカリ土類金属の陽イオンを含むアルカリ化合物、多価金属の陽イオンを含むアルカリ化合物、アンモニウムイオンを含むアルカリ化合物、脂肪族アンモニウムイオンを含むアルカリ化合物、及び芳香族アンモニウムイオンを含むアルカリ化合物としては、前記と同様の化合物が挙げられる。
アルカリ溶液における溶媒としては水又は有機溶媒のいずれであってもよいが、極性溶媒(水、又はアルコール等の極性有機溶媒)が好ましく、少なくとも水を含む水系溶媒がより好ましい。
また、アルカリ溶液のうちでは、汎用性が高いことから、水酸化ナトリウム水溶液、水酸化カリウム水溶液及びアンモニア水溶液が特に好ましい。
また、アルカリ溶液のうちでは、汎用性が高いことから、水酸化ナトリウム水溶液、水酸化カリウム水溶液及びアンモニア水溶液が特に好ましい。
アルカリ処理工程では、酸化工程によって形成した全カルボキシ基及び酸基形成工程によって形成した全リン酸基を中和するように、アルカリ溶液のアルカリ化合物濃度を調整する。
アルカリ化合物が無機アルカリ化合物である場合には、アルカリ溶液における無機アルカリ化合物の濃度を、アルカリ溶液の全質量に対して0.01~5質量%とすることが好ましく、0.05~3質量%とすることがより好ましい。無機アルカリ化合物の濃度を0.01質量%以上とすれば、微細繊維状セルロースの収率をより向上でき、5質量%以下とすれば、pHが過度に高くなることを抑制でき、アルカリ溶液の取り扱い性が良好になる。
アルカリ化合物が有機アルカリ化合物である場合には、アルカリ溶液における有機アルカリ化合物の濃度を、アルカリ溶液の全質量に対して0.01~5質量%とすることが好ましく、0.05~3質量%とすることがより好ましい。有機アルカリ化合物の濃度を0.01質量%以上とすれば、微細繊維状セルロースの収率をより向上でき、5質量%以下とすれば、pHが過度に高くなることを抑制でき、アルカリ溶液の取り扱い性が良好になる。
アルカリ化合物が無機アルカリ化合物である場合には、アルカリ溶液における無機アルカリ化合物の濃度を、アルカリ溶液の全質量に対して0.01~5質量%とすることが好ましく、0.05~3質量%とすることがより好ましい。無機アルカリ化合物の濃度を0.01質量%以上とすれば、微細繊維状セルロースの収率をより向上でき、5質量%以下とすれば、pHが過度に高くなることを抑制でき、アルカリ溶液の取り扱い性が良好になる。
アルカリ化合物が有機アルカリ化合物である場合には、アルカリ溶液における有機アルカリ化合物の濃度を、アルカリ溶液の全質量に対して0.01~5質量%とすることが好ましく、0.05~3質量%とすることがより好ましい。有機アルカリ化合物の濃度を0.01質量%以上とすれば、微細繊維状セルロースの収率をより向上でき、5質量%以下とすれば、pHが過度に高くなることを抑制でき、アルカリ溶液の取り扱い性が良好になる。
アルカリ溶液の25℃におけるpHは、前記と同様である。
(解繊工程)
解繊工程は、アルカリ処理工程後に、酸化セルロースをアルカリ処理したアルカリ処理繊維を解繊処理する工程であり、前記と同様である。
解繊工程は、アルカリ処理工程後に、酸化セルロースをアルカリ処理したアルカリ処理繊維を解繊処理する工程であり、前記と同様である。
(作用効果)
上記実施形態の微細繊維状セルロースの製造方法では、官能基(3)及び官能基(4)をセルロースに形成することにより、セルロース同士の電気的な反発が大きくなるため、解繊性が高くなり、繊維原料から微細繊維状セルロースを高収率で製造できる。
また、本実施形態の製造方法により得られる微細繊維状セルロースは、pKaが小さい官能基(4)を有し、アルカリ性下だけでなく酸性下でも水素イオンが容易に解離して-PO3H-及び-PO3 2-を形成するため、分散媒中にて安定化できる。したがって、微細繊維状セルロースの分散液はアルカリ性であっても酸性であっても分散安定性に優れる。
また、本実施形態の製造方法により得られる微細繊維状セルロースでは、酸化工程によって重合度がやや小さくなるため、分散液とした際の粘度を低くできる。
また、上記製造方法はアルカリ処理工程を有するため、セルロースの解繊性がより高くなり、繊維原料から微細繊維状セルロースをより高収率で製造できる。
また、上記製造方法は解繊工程を有するため、アルカリ処理した酸基含有セルロースを確実に微細化して微細繊維状セルロースとすることができる。
上記実施形態の微細繊維状セルロースの製造方法では、官能基(3)及び官能基(4)をセルロースに形成することにより、セルロース同士の電気的な反発が大きくなるため、解繊性が高くなり、繊維原料から微細繊維状セルロースを高収率で製造できる。
また、本実施形態の製造方法により得られる微細繊維状セルロースは、pKaが小さい官能基(4)を有し、アルカリ性下だけでなく酸性下でも水素イオンが容易に解離して-PO3H-及び-PO3 2-を形成するため、分散媒中にて安定化できる。したがって、微細繊維状セルロースの分散液はアルカリ性であっても酸性であっても分散安定性に優れる。
また、本実施形態の製造方法により得られる微細繊維状セルロースでは、酸化工程によって重合度がやや小さくなるため、分散液とした際の粘度を低くできる。
また、上記製造方法はアルカリ処理工程を有するため、セルロースの解繊性がより高くなり、繊維原料から微細繊維状セルロースをより高収率で製造できる。
また、上記製造方法は解繊工程を有するため、アルカリ処理した酸基含有セルロースを確実に微細化して微細繊維状セルロースとすることができる。
<微細繊維状セルロース>
次に、本発明のまた別の側面の微細繊維状セルロースについて説明する。
本実施形態の微細繊維状セルロースは、官能基(3)と上記式(5)で表される官能基(以下、「官能基(5)」という。)とを有するセルロース繊維である。
本実施形態の微細繊維状セルロースの重合度、平均繊維幅、繊維長及び軸比は、前述の実施形態の微細繊維状セルロースと同様である。
次に、本発明のまた別の側面の微細繊維状セルロースについて説明する。
本実施形態の微細繊維状セルロースは、官能基(3)と上記式(5)で表される官能基(以下、「官能基(5)」という。)とを有するセルロース繊維である。
本実施形態の微細繊維状セルロースの重合度、平均繊維幅、繊維長及び軸比は、前述の実施形態の微細繊維状セルロースと同様である。
本実施形態の微細繊維状セルロースにおける官能基(3)の(-COO-)の含有量は0.06~1.2mmol/gであることが好ましく、0.1~0.9mmol/gであることがより好ましい。(-COO-)の含有量が0.06mmol/g以上であれば、より高収率で製造でき、一方、(-COO-)の含有量が1.2mmol/g以下であれば、セルロース分子として水に溶解しにくくなるため、微細繊維状セルロースとしての特性(高強度や高剛性、又は高寸法安定性)を容易に得ることができる。
(官能基(3)の(-SO3
-)含有量)
微細繊維状セルロースにおける官能基(5)の(-SO3 -)含有量は、0.01~2.0mmol/gであることが好ましく、0.05~1.5mmol/gであることがより好ましい。(-SO3 -)の含有量が0.01mmol/g以上であれば、より高収率で製造できる。しかし、(-SO3 -)の含有量が2.0mmol/gを超えると、かえって収率が低くなることがある。
官能基(5)における(-SO3 -)の含有量は、セルロース1g当たりの(-SO3 -)の含有量であり、TAPPI T237 cm-08(2008)を応用して測定した。具体的には、セルロースに導入された酸性基の導入量をより広範囲まで測定可能にするために、前記試験方法に用いる試験液のうち、炭酸水素ナトリウム(NaHCO3)/塩化ナトリウム(NaCl)=0.84g/5.85gを蒸留水で1000mlに溶解希釈した試験液を、水酸化ナトリウム1.60gを蒸留水で1000mlに溶解希釈した試験液に変更し、さらに(-SO3 -)導入前後のセルロース繊維における測定値の差を実質的な(-SO3 -)含有量とした以外は、TAPPI T237 cm-08(2008)に準じて測定した。
また、当該酸性基含有量測定方法は、基本的には1価の酸性基(カルボキシ基)の導入量測定方法であることから、多価の酸性基であるスルホン酸基の導入量は、前記1価の酸性基の含有量として得られた(-SO3 -)含有量を、(-SO3 -)酸価数2で除した数値とした。
微細繊維状セルロースにおける官能基(5)の(-SO3 -)含有量は、0.01~2.0mmol/gであることが好ましく、0.05~1.5mmol/gであることがより好ましい。(-SO3 -)の含有量が0.01mmol/g以上であれば、より高収率で製造できる。しかし、(-SO3 -)の含有量が2.0mmol/gを超えると、かえって収率が低くなることがある。
官能基(5)における(-SO3 -)の含有量は、セルロース1g当たりの(-SO3 -)の含有量であり、TAPPI T237 cm-08(2008)を応用して測定した。具体的には、セルロースに導入された酸性基の導入量をより広範囲まで測定可能にするために、前記試験方法に用いる試験液のうち、炭酸水素ナトリウム(NaHCO3)/塩化ナトリウム(NaCl)=0.84g/5.85gを蒸留水で1000mlに溶解希釈した試験液を、水酸化ナトリウム1.60gを蒸留水で1000mlに溶解希釈した試験液に変更し、さらに(-SO3 -)導入前後のセルロース繊維における測定値の差を実質的な(-SO3 -)含有量とした以外は、TAPPI T237 cm-08(2008)に準じて測定した。
また、当該酸性基含有量測定方法は、基本的には1価の酸性基(カルボキシ基)の導入量測定方法であることから、多価の酸性基であるスルホン酸基の導入量は、前記1価の酸性基の含有量として得られた(-SO3 -)含有量を、(-SO3 -)酸価数2で除した数値とした。
微細繊維状セルロースにおける(-COO-)と(-SO3
-)の合計含有量(すなわち、アニオン基含有量)は0.1~3.0mmol/gであることが好ましく、0.5~2.5mmol/gであることがより好ましい。(-COO-)と(-SO3
-)の合計含有量が0.1mmol/g以上であれば、より高収率で製造できる。また、(-COO-)と(-SO3
-)の合計含有量が前記範囲内であると、微細繊維状セルロースをスラリー化したときの分散安定性がより高くなる。
官能基(5)において、rは1~3の自然数である。
Zr+は、r=1のとき、アルカリ金属(例えば、ナトリウム、カリウム、又はリチウム等)の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、r=2又は3のとき、アルカリ土類金属(例えば、マグネシウム、カルシウム、又はバリウム等)の陽イオン及び多価金属(例えば、鉄、又はアルミニウム等)の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。
前記Zr+の中でも、r=1のものが好ましく、さらには、アルカリとして物質が汎用的かつ安価であり、また微細繊維状セルロースの収率も向上することから、ナトリウムイオン、カリウムイオン及びアンモニウムイオンがより好ましい。
Zr+は、r=1のとき、アルカリ金属(例えば、ナトリウム、カリウム、又はリチウム等)の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、r=2又は3のとき、アルカリ土類金属(例えば、マグネシウム、カルシウム、又はバリウム等)の陽イオン及び多価金属(例えば、鉄、又はアルミニウム等)の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。
前記Zr+の中でも、r=1のものが好ましく、さらには、アルカリとして物質が汎用的かつ安価であり、また微細繊維状セルロースの収率も向上することから、ナトリウムイオン、カリウムイオン及びアンモニウムイオンがより好ましい。
(作用効果)
本実施形態の微細繊維状セルロースは、官能基(3)及び官能基(5)を有するため、高い収率で製造される。すなわち、単なるセルロース同士では電気的な反発は生じないため、解繊性が高くないが、官能基(3)及び官能基(4)を有するセルロース同士では、(-COO-)及び(-SO3 -)によって電気的な反発を生じやすいため、解繊性が高い。そのため、官能基(3)及び官能基(5)を有する微細繊維状セルロースは、高い収率で得られる。
また、本実施形態の微細繊維状セルロースは、分散液がアルカリ性であっても酸性であっても分散安定性に優れる。前記微細繊維状セルロースを含む分散液は酸性側でも分散安定性に優れる。カルボン酸の酸解離定数pKaは比較的大きく(4~5程度)、アルカリ性下では水素イオンが容易に解離して、-COO-が形成されるものの、酸性下では水素イオンが解離しにくく、-COO-は形成されにくい。そのため、官能基(3)のみでは、酸性下での分散安定性は充分に得られない。しかし、スルホン酸基は酸解離定数pKaが小さい(1~2程度である)ため、官能基(5)を有する本実施形態の微細繊維状セルロースでは、酸性下にて-SO3 -が形成されるため、分散媒中にて安定化される。
また、本実施形態の微細繊維状セルロースでは、重合度がやや小さめであるため、分散液とした際の粘度を低くできる。特に、分散液の濃度を高めても低い粘度を維持できる。
本実施形態の微細繊維状セルロースは、官能基(3)及び官能基(5)を有するため、高い収率で製造される。すなわち、単なるセルロース同士では電気的な反発は生じないため、解繊性が高くないが、官能基(3)及び官能基(4)を有するセルロース同士では、(-COO-)及び(-SO3 -)によって電気的な反発を生じやすいため、解繊性が高い。そのため、官能基(3)及び官能基(5)を有する微細繊維状セルロースは、高い収率で得られる。
また、本実施形態の微細繊維状セルロースは、分散液がアルカリ性であっても酸性であっても分散安定性に優れる。前記微細繊維状セルロースを含む分散液は酸性側でも分散安定性に優れる。カルボン酸の酸解離定数pKaは比較的大きく(4~5程度)、アルカリ性下では水素イオンが容易に解離して、-COO-が形成されるものの、酸性下では水素イオンが解離しにくく、-COO-は形成されにくい。そのため、官能基(3)のみでは、酸性下での分散安定性は充分に得られない。しかし、スルホン酸基は酸解離定数pKaが小さい(1~2程度である)ため、官能基(5)を有する本実施形態の微細繊維状セルロースでは、酸性下にて-SO3 -が形成されるため、分散媒中にて安定化される。
また、本実施形態の微細繊維状セルロースでは、重合度がやや小さめであるため、分散液とした際の粘度を低くできる。特に、分散液の濃度を高めても低い粘度を維持できる。
<微細繊維状セルロースの製造方法>
本発明のまた別の側面としては、上記微細繊維状セルロースを製造する本実施形態の製造方法は、酸化工程と酸基形成工程とアルカリ処理工程と解繊工程とを有する。
本実施形態の製造方法は、酸基形成工程が前述の実施形態の製造方法と異なる。本実施形態における酸化工程、アルカリ処理工程及び解繊工程は、前述の実施形態における酸化工程、アルカリ処理工程及び解繊工程と同じであり、説明を省略する。
本発明のまた別の側面としては、上記微細繊維状セルロースを製造する本実施形態の製造方法は、酸化工程と酸基形成工程とアルカリ処理工程と解繊工程とを有する。
本実施形態の製造方法は、酸基形成工程が前述の実施形態の製造方法と異なる。本実施形態における酸化工程、アルカリ処理工程及び解繊工程は、前述の実施形態における酸化工程、アルカリ処理工程及び解繊工程と同じであり、説明を省略する。
(酸基形成工程)
本実施形態における酸基形成工程は、酸化工程の後に、前記繊維原料を、硫黄原子を含むオキソ酸(以下、「硫黄オキソ酸」という。)又はその塩で処理することによってスルホン酸基を形成して、酸基含有セルロースを得る工程である。
酸基形成工程では、例えば、酸化工程後にセルロース分子に残ったカルボニル基と、少なくとも(HSO3)-を有する硫黄オキソ酸又はその塩とが反応した場合には、下記反応式(C)のように、官能基(5)のスルホン酸基を形成する。
本実施形態における酸基形成工程は、酸化工程の後に、前記繊維原料を、硫黄原子を含むオキソ酸(以下、「硫黄オキソ酸」という。)又はその塩で処理することによってスルホン酸基を形成して、酸基含有セルロースを得る工程である。
酸基形成工程では、例えば、酸化工程後にセルロース分子に残ったカルボニル基と、少なくとも(HSO3)-を有する硫黄オキソ酸又はその塩とが反応した場合には、下記反応式(C)のように、官能基(5)のスルホン酸基を形成する。
-CHO + HSO3
- → -CHOH-SO3
- (C)
硫黄オキソ酸としては、亜硫酸、又は亜ジチオン酸などが挙げられる。硫黄オキソ酸の塩としては、亜硫酸、亜ジチオン酸のリチウム塩、ナトリウム塩、カリウム塩、カルシウム塩、アンモニウム塩、又は有機アルカリ塩などが挙げられる。硫黄オキソ酸又はその塩は1種単独で用いてもよいし、2種以上を併用してもよい。
前記の中でも、低コストで扱い易く、導入効率が高まることから亜硫酸のナトリウム塩、又はカリウム塩が好ましい。
繊維原料100質量部に対する硫黄オキソ酸又はその塩の添加量は、1~500質量部が好ましく、5~100質量部がより好ましく、10~40質量部がさらに好ましい。
硫黄オキソ酸又はその塩の添加量が1質量部以上であれば、微細繊維状セルロースの収率をより向上させることができる。しかし、添加量が500質量部を超えても、収率向上の効果は頭打ちとなり、無駄に硫黄オキソ酸を使用するだけである。
前記の中でも、低コストで扱い易く、導入効率が高まることから亜硫酸のナトリウム塩、又はカリウム塩が好ましい。
繊維原料100質量部に対する硫黄オキソ酸又はその塩の添加量は、1~500質量部が好ましく、5~100質量部がより好ましく、10~40質量部がさらに好ましい。
硫黄オキソ酸又はその塩の添加量が1質量部以上であれば、微細繊維状セルロースの収率をより向上させることができる。しかし、添加量が500質量部を超えても、収率向上の効果は頭打ちとなり、無駄に硫黄オキソ酸を使用するだけである。
酸基形成工程における処理温度は、10~90℃であることが好ましく、20~70℃であることがより好ましい。処理温度が10℃以上であれば、スルホン酸基を容易に形成でき、90℃以下であれば、セルロースの熱分解を抑制できる。
また、本実施形態における酸基形成工程では、硫黄オキソ酸又はその塩を添加すると共にリンオキソ酸又はその塩を添加して、繊維原料を、硫黄オキソ酸又はその塩で処理してスルホン酸基を形成すると共に、リンオキソ酸又はその塩で処理してリン酸基を形成してもよい。或いは、硫黄オキソ酸又はその塩を添加する前又は後にリンオキソ酸又はその塩を添加して、繊維原料を、硫黄オキソ酸又はその塩で処理してスルホン酸基を形成すると共に、リンオキソ酸又はその塩で処理してリン酸基を形成してもよい。
(作用効果)
上記実施形態の微細繊維状セルロースの製造方法では、官能基(3)及び官能基(5)をセルロースに形成することにより、セルロース同士の電気的な反発が大きくなるため、解繊性が高くなり、繊維原料から微細繊維状セルロースを高収率で製造できる。
また、本実施形態の製造方法により得られる微細繊維状セルロースは、pKaが小さい官能基(5)を有し、アルカリ性下だけでなく酸性下でも水素イオンが容易に解離して-SO3 -を形成するため、分散媒中にて安定化できる。したがって、微細繊維状セルロースの分散液はアルカリ性であっても酸性であっても分散安定性に優れる。
また、本実施形態の製造方法により得られる微細繊維状セルロースでは、酸化工程によって重合度がやや小さくなるため、分散液とした際の粘度を低くできる。
また、上記製造方法はアルカリ処理工程を有するため、セルロースの解繊性がより高くなり、繊維原料から微細繊維状セルロースをより高収率で製造できる。
また、上記製造方法は解繊工程を有するため、アルカリ処理した酸基含有セルロースを確実に微細化して微細繊維状セルロースとすることができる。
上記実施形態の微細繊維状セルロースの製造方法では、官能基(3)及び官能基(5)をセルロースに形成することにより、セルロース同士の電気的な反発が大きくなるため、解繊性が高くなり、繊維原料から微細繊維状セルロースを高収率で製造できる。
また、本実施形態の製造方法により得られる微細繊維状セルロースは、pKaが小さい官能基(5)を有し、アルカリ性下だけでなく酸性下でも水素イオンが容易に解離して-SO3 -を形成するため、分散媒中にて安定化できる。したがって、微細繊維状セルロースの分散液はアルカリ性であっても酸性であっても分散安定性に優れる。
また、本実施形態の製造方法により得られる微細繊維状セルロースでは、酸化工程によって重合度がやや小さくなるため、分散液とした際の粘度を低くできる。
また、上記製造方法はアルカリ処理工程を有するため、セルロースの解繊性がより高くなり、繊維原料から微細繊維状セルロースをより高収率で製造できる。
また、上記製造方法は解繊工程を有するため、アルカリ処理した酸基含有セルロースを確実に微細化して微細繊維状セルロースとすることができる。
<微細繊維状セルロース分散液>
本発明のまた別の側面の微細繊維状セルロース分散液は、微細繊維状セルロースが分散媒中に分散されたものである。
分散媒としては、水や極性有機溶剤を使用することができる。好ましい極性有機溶剤としては、メタノール、エタノール、n-プロパノール、イソプロパノール、n-ブタノール、若しくはt-ブチルアルコール等のアルコール類、アセトン、若しくはメチルエチルケトン(MEK)等のケトン類、ジエチルエーテル、若しくはテトラヒドロフラン(THF)等のエーテル類、又はジメチルスルホキシド(DMSO)、ジメチルホルムアミド(DMF)、若しくはジメチルアセトアミド(DMAc)等が挙げられる。これらは1種であってもよいし、2種以上でもよい。また、微細繊維状セルロース分散液の分散安定性を妨げない範囲であれば、上記の水及び極性有機溶剤に加えて非極性有機溶媒を使用することもできる。
本発明のまた別の側面の微細繊維状セルロース分散液は、微細繊維状セルロースが分散媒中に分散されたものである。
分散媒としては、水や極性有機溶剤を使用することができる。好ましい極性有機溶剤としては、メタノール、エタノール、n-プロパノール、イソプロパノール、n-ブタノール、若しくはt-ブチルアルコール等のアルコール類、アセトン、若しくはメチルエチルケトン(MEK)等のケトン類、ジエチルエーテル、若しくはテトラヒドロフラン(THF)等のエーテル類、又はジメチルスルホキシド(DMSO)、ジメチルホルムアミド(DMF)、若しくはジメチルアセトアミド(DMAc)等が挙げられる。これらは1種であってもよいし、2種以上でもよい。また、微細繊維状セルロース分散液の分散安定性を妨げない範囲であれば、上記の水及び極性有機溶剤に加えて非極性有機溶媒を使用することもできる。
微細繊維状セルロース分散液に含まれる微細繊維状セルロースの含有量は、微細繊維状セルロースが0.05~20質量%であることが好ましく、0.1~10質量%であることがより好ましい。微細繊維状セルロースの含有量が0.05質量%以上であれば、微細繊維状セルロースを用いた不織布や、微細繊維状セルロースを樹脂等に含有させた複合材料を製造する際の製造効率に優れる。一方、微細繊維状セルロースの含有量が20質量%以下であれば、分散液の分散安定性に優れる。
微細繊維状セルロース分散液の粘度は、前記分散液の取り扱い性が高くなることから、400mPa・s以下であることが好ましく、200mPa・s以下であることがより好ましい。一方、微細繊維状セルロース分散液の粘度は、調製の容易さの点から、1mPa・s以上であることが好ましく、5mPa・s以上であることがより好ましい。
前記微細繊維状セルロース分散液の粘度の範囲は、1~400mPa・sが好ましく、5~200mPa・sがより好ましい。
ここで、粘度は、微細繊維状セルロースを0.5質量%含む分散液を測定試料とし、B型粘度計を用いて、25℃で測定した値である。
前記微細繊維状セルロース分散液の粘度の範囲は、1~400mPa・sが好ましく、5~200mPa・sがより好ましい。
ここで、粘度は、微細繊維状セルロースを0.5質量%含む分散液を測定試料とし、B型粘度計を用いて、25℃で測定した値である。
<不織布>
以下に、本発明のまた別の側面の不織布及び不織布の製造方法の一実施形態について説明する。
本発明の不織布は、上記微細繊維状セルロースを含有するものである。
以下に、本発明のまた別の側面の不織布及び不織布の製造方法の一実施形態について説明する。
本発明の不織布は、上記微細繊維状セルロースを含有するものである。
本発明の不織布の厚みは特に制限されるものではないが、好ましくは10μm以上、さらに好ましくは50μm以上、特に好ましくは80μm以上であり、好ましくは10cm以下、さらに好ましくは1cm以下、より好ましくは1mm以下、特に好ましくは250μm以下である。不織布の厚みは、製造の安定性、又は強度の点から10μm以上で厚い方が好ましく、生産性、均一性、又は樹脂の含浸性の点から10cm以下で薄い方が好ましい。
前記不織布の厚みの範囲は、10μm~10cmが好ましく、10μm~1cmがより好ましく、10μm~1mmがさらに好ましく、10μm~250μmが特に好ましい。
前記不織布の厚みの範囲は、10μm~10cmが好ましく、10μm~1cmがより好ましく、10μm~1mmがさらに好ましく、10μm~250μmが特に好ましい。
本発明の不織布は空隙率が35体積%以上であることが好ましく、さらには35~60体積%であることが好ましい。不織布の空隙率が小さいと、樹脂等のマトリックス材料を配合して複合材料を得る際に樹脂が含浸しにくく、未含浸部が残るため、その界面で散乱が生じてヘーズが高くなることがある。また、不織布の空隙率が高いと、樹脂を配合した複合材料において、セルロース繊維による充分な補強効果が得られず、線熱膨張率が大きくなる傾向にある。
ここでいう空隙率とは、不織布中における空隙の体積率を示し、空隙率は、不織布の面積、厚み、及び質量から、下記式によって求めることができる。
空隙率(体積%)={1-B/(M×A×t)}×100
ここで、Aは不織布の面積(cm2)、t(cm)は厚み、Bは不織布の質量(g)、Mはセルロースの密度であり、本発明ではM=1.5g/cm3と仮定する。不織布の膜厚は、膜厚計(PEACOK社製 PDN-20)を用いて、不織布の種々な位置について10点の測定を行い、その平均値を採用する。
空隙率(体積%)={1-B/(M×A×t)}×100
ここで、Aは不織布の面積(cm2)、t(cm)は厚み、Bは不織布の質量(g)、Mはセルロースの密度であり、本発明ではM=1.5g/cm3と仮定する。不織布の膜厚は、膜厚計(PEACOK社製 PDN-20)を用いて、不織布の種々な位置について10点の測定を行い、その平均値を採用する。
また、複合材料中の不織布の空隙率を求める場合、分光分析や、複合材料の断面のSEM観察を画像解析することにより空隙率を求めることもできる。
本発明の不織布の通気度は、坪量に依存するため特に限定されないが、例えば坪量が50g/m2のシートの場合には、100~20000秒/100ccであることが好ましい。
本発明は、上記実施形態に限定されない。
例えば、前記微細繊維状セルロースの製造方法において、アルカリ処理工程を省略し、酸基形成工程の後に解繊工程を行ってもよい。
例えば、前記微細繊維状セルロースの製造方法において、アルカリ処理工程を省略し、酸基形成工程の後に解繊工程を行ってもよい。
本発明のまた別の側面としては、
下記式(1)で表される官能基を有し、-COO-の含有量が0.06~1.2mmol/gであり、
重合度が50~500であり、
平均繊維幅が1nm~200nmであり、
平均繊維長が、0.1~5μmであり、
繊維長/平均繊維幅で表される軸比が、10~1000である微細繊維状セルロースが好ましい。
(1)(-COO-)n・Xn+(ここで、nは1~3の自然数。Xn+は、n=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンであり、また、n=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。)
下記式(1)で表される官能基を有し、-COO-の含有量が0.06~1.2mmol/gであり、
重合度が50~500であり、
平均繊維幅が1nm~200nmであり、
平均繊維長が、0.1~5μmであり、
繊維長/平均繊維幅で表される軸比が、10~1000である微細繊維状セルロースが好ましい。
(1)(-COO-)n・Xn+(ここで、nは1~3の自然数。Xn+は、n=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンであり、また、n=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。)
本発明のまた別の側面としては、
セルロースを含む繊維原料に少なくともオゾン処理を施して、酸化繊維を得る酸化工程と、前記酸化繊維を、下記式(2)で表されるアルカリ化合物を含むアルカリ溶液によってアルカリ処理するアルカリ処理工程とを有して、下記式(1)で表される官能基を有する微細繊維状セルロースを製造する微細繊維状セルロースの製造方法であって、
前記酸化工程及び前記アルカリ処理工程は、得られる微細繊維状セルロースの質量に対する-COO-の含有量が0.06~1.2mmol/gに、かつ、重合度が50~500になるように、オゾン処理条件及びアルカリ溶液のアルカリ化合物濃度を調整することを含み、
前記酸化工程は、オゾン処理の後に、オゾン処理した繊維原料をオゾン以外の酸化剤によってさらに酸化処理する追酸化工程をさらに含み、
前記アルカリ処理工程後に、アルカリ処理した酸化繊維を解繊処理する解繊工程をさらに有し、
前記繊維原料が、クラフトパルプ、脱墨パルプ、及びサルファイトパルプからなる群より選択される少なくとも1のパルプであり、
前記オゾン処理におけるオゾン濃度は、気体の体積に対するオゾンの質量が50~1000g/m3であり、
前記オゾン処理における前記繊維原料に対するオゾン添加率は、繊維原料の合計質量に対するオゾンの質量が0.1~80質量%であり、
前記オゾン処理におけるオゾン処理時間が1分間~600分間であり、
前記オゾン処理におけるオゾン処理温度が、0~100℃であり、
前記アルカリ溶液が、水酸化ナトリウム水溶液、水酸化カリウム水溶液及びアンモニア水溶液からなる群より選択される少なくとも1の水溶液であり、
前記アルカリ溶液におけるアルカリ化合物の濃度が、アルカリ溶液の全質量に対して0.01~5質量%であり、
前記アルカリ処理工程の時間が、1~180分間であり、
前記アルカリ処理工程の温度が、20~100℃であり、
前記追酸化処理工程における酸化剤が、二酸化塩素及び亜塩素酸ナトリウムからなる群より選択される少なくとも1の酸化剤であり、
前記追酸化処理工程において、前記繊維原料に対する前記酸化剤の添加率は、前記繊維原料の全質量に対する前記酸化剤の質量が0.1~100質量%であり、
前記追酸化処理工程における前記酸化剤の処理時間が、10~360分間であり、
前記追酸化処理工程における前記酸化剤の処理温度が、5~90℃である、微細繊維状セルロースの製造方法が好ましい。
(1)(-COO-)n・Xn+
(2) Xn+・(OH-)n
(ここで、nは1~3の自然数。Xn+は、n=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンであり、また、n=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。)
セルロースを含む繊維原料に少なくともオゾン処理を施して、酸化繊維を得る酸化工程と、前記酸化繊維を、下記式(2)で表されるアルカリ化合物を含むアルカリ溶液によってアルカリ処理するアルカリ処理工程とを有して、下記式(1)で表される官能基を有する微細繊維状セルロースを製造する微細繊維状セルロースの製造方法であって、
前記酸化工程及び前記アルカリ処理工程は、得られる微細繊維状セルロースの質量に対する-COO-の含有量が0.06~1.2mmol/gに、かつ、重合度が50~500になるように、オゾン処理条件及びアルカリ溶液のアルカリ化合物濃度を調整することを含み、
前記酸化工程は、オゾン処理の後に、オゾン処理した繊維原料をオゾン以外の酸化剤によってさらに酸化処理する追酸化工程をさらに含み、
前記アルカリ処理工程後に、アルカリ処理した酸化繊維を解繊処理する解繊工程をさらに有し、
前記繊維原料が、クラフトパルプ、脱墨パルプ、及びサルファイトパルプからなる群より選択される少なくとも1のパルプであり、
前記オゾン処理におけるオゾン濃度は、気体の体積に対するオゾンの質量が50~1000g/m3であり、
前記オゾン処理における前記繊維原料に対するオゾン添加率は、繊維原料の合計質量に対するオゾンの質量が0.1~80質量%であり、
前記オゾン処理におけるオゾン処理時間が1分間~600分間であり、
前記オゾン処理におけるオゾン処理温度が、0~100℃であり、
前記アルカリ溶液が、水酸化ナトリウム水溶液、水酸化カリウム水溶液及びアンモニア水溶液からなる群より選択される少なくとも1の水溶液であり、
前記アルカリ溶液におけるアルカリ化合物の濃度が、アルカリ溶液の全質量に対して0.01~5質量%であり、
前記アルカリ処理工程の時間が、1~180分間であり、
前記アルカリ処理工程の温度が、20~100℃であり、
前記追酸化処理工程における酸化剤が、二酸化塩素及び亜塩素酸ナトリウムからなる群より選択される少なくとも1の酸化剤であり、
前記追酸化処理工程において、前記繊維原料に対する前記酸化剤の添加率は、前記繊維原料の全質量に対する前記酸化剤の質量が0.1~100質量%であり、
前記追酸化処理工程における前記酸化剤の処理時間が、10~360分間であり、
前記追酸化処理工程における前記酸化剤の処理温度が、5~90℃である、微細繊維状セルロースの製造方法が好ましい。
(1)(-COO-)n・Xn+
(2) Xn+・(OH-)n
(ここで、nは1~3の自然数。Xn+は、n=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンであり、また、n=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。)
本発明のまた別の側面としては、
下記式(3)で表される官能基と下記式(4)で表される官能基とを有する微細繊維状セルロース、又は、
下記式(3)で表される官能基と下記式(5)で表される官能基とを有する微細繊維状セルロースであって、
重合度が50~500であり、
平均繊維幅が1nm~200nmであり、
平均繊維長が、0.1~5μmであり、
繊維長/平均繊維幅で表される軸比が、100~10000である微細繊維状セルロースが好ましい。
(3)(-COO-)p・Xp+
(4)(-O-PO3 2-)・Yq+ 3-q
(5)(-SO3 -)r・Zr+
(ここで、pは1~3の自然数である。Xp+は、p=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンであり、また、p=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。qは1又は2である。Yq+ 3-qは、q=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、q=2のとき、アルカリ土類金属の陽イオン及び多価金属の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。)
(ここで、p,及びrは各々独立して1~3の自然数である。Xp+,及びZr+は、p=1,かつr=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、p=2又は3,かつ、r=2又は3のとき、アルカリ土類金属の陽イオン及び多価金属の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。)
下記式(3)で表される官能基と下記式(4)で表される官能基とを有する微細繊維状セルロース、又は、
下記式(3)で表される官能基と下記式(5)で表される官能基とを有する微細繊維状セルロースであって、
重合度が50~500であり、
平均繊維幅が1nm~200nmであり、
平均繊維長が、0.1~5μmであり、
繊維長/平均繊維幅で表される軸比が、100~10000である微細繊維状セルロースが好ましい。
(3)(-COO-)p・Xp+
(4)(-O-PO3 2-)・Yq+ 3-q
(5)(-SO3 -)r・Zr+
(ここで、pは1~3の自然数である。Xp+は、p=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンであり、また、p=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。qは1又は2である。Yq+ 3-qは、q=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、q=2のとき、アルカリ土類金属の陽イオン及び多価金属の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。)
(ここで、p,及びrは各々独立して1~3の自然数である。Xp+,及びZr+は、p=1,かつr=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、p=2又は3,かつ、r=2又は3のとき、アルカリ土類金属の陽イオン及び多価金属の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。)
本発明のまた別の側面としては、
セルロースを含む繊維原料を酸化処理してカルボキシ基を形成する酸化工程と、前記酸化工程の後に、酸基形成工程とを有する微細繊維状セルロースの製造方法であって、
前記酸基形成工程は、前記繊維原料を、リン原子を含むオキソ酸又はその塩で処理することによってリン酸基を形成して酸基形成セルロースを得る工程、又は前記繊維原料を、硫黄原子を含むオキソ酸又はその塩で処理することによってスルホン酸基を形成して酸基含有セルロースを得る工程であり、
前記酸化工程が、繊維原料に少なくともオゾン処理を施してカルボキシ基を形成する工程であり、
前記酸基形成工程後に、酸基含有セルロースをアルカリ処理してセルロース塩を得るアルカリ処理工程と、前記セルロース塩を解繊処理する解繊工程を有し、
前記酸基形成工程後に、酸基含有セルロースを解繊処理する解繊工程を有し、
前記繊維原料が、クラフトパルプ、脱墨パルプ、及びサルファイトパルプからなる群より選択される少なくとも1のパルプであり、
前記オゾン処理におけるオゾン濃度は、気体の体積に対するオゾンの質量が50~1000g/m3であり、
前記リン原子を含むオキソ酸が、リン酸、メタリン酸、及びポリリン酸からなる群より選択される少なくとも1のオキソ酸であり、
前記リン原子を含むオキソ酸の塩が、リン酸、メタリン酸、又はポリリン酸の、リチウム塩、ナトリウム塩、カリウム塩、カルシウム塩、アンモニウム塩、又は有機アルカリ塩からなる群より選択される少なくとも1の塩であり、
前記オゾン処理における前記繊維原料に対するオゾン添加率は、繊維原料の合計質量に対するオゾンの質量が0.1~80質量%であり、
前記オゾン処理におけるオゾン処理時間が1分間~600分間であり、
前記オゾン処理におけるオゾン処理温度が、0~100℃であることが好ましい。
セルロースを含む繊維原料を酸化処理してカルボキシ基を形成する酸化工程と、前記酸化工程の後に、酸基形成工程とを有する微細繊維状セルロースの製造方法であって、
前記酸基形成工程は、前記繊維原料を、リン原子を含むオキソ酸又はその塩で処理することによってリン酸基を形成して酸基形成セルロースを得る工程、又は前記繊維原料を、硫黄原子を含むオキソ酸又はその塩で処理することによってスルホン酸基を形成して酸基含有セルロースを得る工程であり、
前記酸化工程が、繊維原料に少なくともオゾン処理を施してカルボキシ基を形成する工程であり、
前記酸基形成工程後に、酸基含有セルロースをアルカリ処理してセルロース塩を得るアルカリ処理工程と、前記セルロース塩を解繊処理する解繊工程を有し、
前記酸基形成工程後に、酸基含有セルロースを解繊処理する解繊工程を有し、
前記繊維原料が、クラフトパルプ、脱墨パルプ、及びサルファイトパルプからなる群より選択される少なくとも1のパルプであり、
前記オゾン処理におけるオゾン濃度は、気体の体積に対するオゾンの質量が50~1000g/m3であり、
前記リン原子を含むオキソ酸が、リン酸、メタリン酸、及びポリリン酸からなる群より選択される少なくとも1のオキソ酸であり、
前記リン原子を含むオキソ酸の塩が、リン酸、メタリン酸、又はポリリン酸の、リチウム塩、ナトリウム塩、カリウム塩、カルシウム塩、アンモニウム塩、又は有機アルカリ塩からなる群より選択される少なくとも1の塩であり、
前記オゾン処理における前記繊維原料に対するオゾン添加率は、繊維原料の合計質量に対するオゾンの質量が0.1~80質量%であり、
前記オゾン処理におけるオゾン処理時間が1分間~600分間であり、
前記オゾン処理におけるオゾン処理温度が、0~100℃であることが好ましい。
(実施例1)
セルロースを含む繊維原料として、カルボキシ基含有量0.06mmol/g、固形分濃度30質量%(水分70質量%)、絶乾質量換算で20gの広葉樹漂白クラフトパルプ(LBKP)を用意した。
上記LBKPを容器内に収容し、その容器にオゾン濃度200g/m3のオゾンと酸素の混合気体を5L導入し、25℃で2分間振とうした。このときのオゾン添加率はパルプ乾燥質量に対して5質量%であった。6時間静置した後、容器内のオゾン及び空気を除去してオゾン酸化処理を終了した。
処理終了後、イオン交換水で懸濁洗浄し、洗浄水のpHが6以上になるまで洗浄を繰り返した。その後、ろ紙を用いて減圧ろ過し、固形分濃度20質量%の酸化処理パルプを得た。
上記酸化処理パルプ(絶乾質量換算で20g)にイオン交換水を添加して、固形分濃度2質量%のスラリーを調製した。そのスラリーに水酸化ナトリウムを、水酸化ナトリウム濃度が0.3質量%になるよう添加し、5分間攪拌した後、室温で30分静置した。次いで、イオン交換水で懸濁洗浄し、洗浄水のpHが8以下になるまで洗浄を繰り返して、アルカリ処理パルプを含むスラリーを得た。
次いで、イオン交換水を加えて、セルロース繊維濃度0.5質量%のセルロース繊維水分散液を調製した。前記セルロース繊維水分散液を解繊処理装置(エムテクニック社製、クレアミックス-2.2S)を用いて、21500回転/分の条件で30分間解繊処理した。その後、遠心分離機(コクサン社製「H-200NR」)を用い、約12000Gで10分間処理し、これにより分離した上澄み液を、微細繊維状セルロースの水分散液として回収した。
セルロースを含む繊維原料として、カルボキシ基含有量0.06mmol/g、固形分濃度30質量%(水分70質量%)、絶乾質量換算で20gの広葉樹漂白クラフトパルプ(LBKP)を用意した。
上記LBKPを容器内に収容し、その容器にオゾン濃度200g/m3のオゾンと酸素の混合気体を5L導入し、25℃で2分間振とうした。このときのオゾン添加率はパルプ乾燥質量に対して5質量%であった。6時間静置した後、容器内のオゾン及び空気を除去してオゾン酸化処理を終了した。
処理終了後、イオン交換水で懸濁洗浄し、洗浄水のpHが6以上になるまで洗浄を繰り返した。その後、ろ紙を用いて減圧ろ過し、固形分濃度20質量%の酸化処理パルプを得た。
上記酸化処理パルプ(絶乾質量換算で20g)にイオン交換水を添加して、固形分濃度2質量%のスラリーを調製した。そのスラリーに水酸化ナトリウムを、水酸化ナトリウム濃度が0.3質量%になるよう添加し、5分間攪拌した後、室温で30分静置した。次いで、イオン交換水で懸濁洗浄し、洗浄水のpHが8以下になるまで洗浄を繰り返して、アルカリ処理パルプを含むスラリーを得た。
次いで、イオン交換水を加えて、セルロース繊維濃度0.5質量%のセルロース繊維水分散液を調製した。前記セルロース繊維水分散液を解繊処理装置(エムテクニック社製、クレアミックス-2.2S)を用いて、21500回転/分の条件で30分間解繊処理した。その後、遠心分離機(コクサン社製「H-200NR」)を用い、約12000Gで10分間処理し、これにより分離した上澄み液を、微細繊維状セルロースの水分散液として回収した。
(実施例2)
オゾンと酸素の混合気体の導入量を15L(オゾン添加率15質量%)とした以外は実施例1と同様にして、微細繊維状セルロースの水分散液を得た。
オゾンと酸素の混合気体の導入量を15L(オゾン添加率15質量%)とした以外は実施例1と同様にして、微細繊維状セルロースの水分散液を得た。
(実施例3)
オゾンと酸素の混合気体の導入量を30L(オゾン添加率30質量%)とした以外は実施例1と同様にして、微細繊維状セルロースの水分散液を得た。
オゾンと酸素の混合気体の導入量を30L(オゾン添加率30質量%)とした以外は実施例1と同様にして、微細繊維状セルロースの水分散液を得た。
(実施例4)
オゾンと酸素の混合気体の導入量を60L(オゾン添加率60質量%)とした以外は実施例1と同様にして、微細繊維状セルロースの水分散液を得た。
オゾンと酸素の混合気体の導入量を60L(オゾン添加率60質量%)とした以外は実施例1と同様にして、微細繊維状セルロースの水分散液を得た。
(実施例5)
酸化処理パルプを含むスラリーに、水酸化ナトリウムを添加する代わりに、テトラメチルアンモニウムヒドロキシド(TMAH)を、TMAH濃度が1.0質量%になるよう添加してアルカリ処理を施した以外は実施例1と同様にして、微細繊維状セルロースの水分散液を得た。
酸化処理パルプを含むスラリーに、水酸化ナトリウムを添加する代わりに、テトラメチルアンモニウムヒドロキシド(TMAH)を、TMAH濃度が1.0質量%になるよう添加してアルカリ処理を施した以外は実施例1と同様にして、微細繊維状セルロースの水分散液を得た。
(実施例6)
実施例1と同様のLBKPを容器内に収容し、その容器にオゾン濃度200g/m3のオゾンと酸素の混合気体を15L導入し、25℃で2分間振とうした。このときのオゾン添加率はパルプ乾燥質量に対して15質量%であった。6時間静置した後、容器内のオゾン及び空気を除去してオゾン酸化処理を終了した。
処理終了後、イオン交換水で懸濁洗浄し、洗浄水のpHが6以上になるまで洗浄を繰り返した。その後、ろ紙を用いて減圧ろ過し、固形分濃度20質量%のオゾン酸化処理パルプを得た。
上記オゾン酸化パルプ100g(絶乾質量換算で20g)に対し、塩酸によりpHを4~5に調整した0.3質量%の亜塩素酸ナトリウム水溶液を200g(セルロース繊維の絶乾質量に対して、亜塩素酸ナトリウムとして3質量%相当)添加し、70℃で3時間反応させて追酸化処理を施した。処理終了後、イオン交換水で懸濁洗浄し、洗浄水のpHが6以上になるまで洗浄を繰り返して、酸化処理パルプを得た。
上記酸化処理パルプ(絶乾質量換算で20g)に、実施例1と同様に、水酸化ナトリウムによってアルカリ処理と解繊処理及び遠心分離処理を施して、微細繊維状セルロースの水分散液を得た。
実施例1と同様のLBKPを容器内に収容し、その容器にオゾン濃度200g/m3のオゾンと酸素の混合気体を15L導入し、25℃で2分間振とうした。このときのオゾン添加率はパルプ乾燥質量に対して15質量%であった。6時間静置した後、容器内のオゾン及び空気を除去してオゾン酸化処理を終了した。
処理終了後、イオン交換水で懸濁洗浄し、洗浄水のpHが6以上になるまで洗浄を繰り返した。その後、ろ紙を用いて減圧ろ過し、固形分濃度20質量%のオゾン酸化処理パルプを得た。
上記オゾン酸化パルプ100g(絶乾質量換算で20g)に対し、塩酸によりpHを4~5に調整した0.3質量%の亜塩素酸ナトリウム水溶液を200g(セルロース繊維の絶乾質量に対して、亜塩素酸ナトリウムとして3質量%相当)添加し、70℃で3時間反応させて追酸化処理を施した。処理終了後、イオン交換水で懸濁洗浄し、洗浄水のpHが6以上になるまで洗浄を繰り返して、酸化処理パルプを得た。
上記酸化処理パルプ(絶乾質量換算で20g)に、実施例1と同様に、水酸化ナトリウムによってアルカリ処理と解繊処理及び遠心分離処理を施して、微細繊維状セルロースの水分散液を得た。
(実施例7)
オゾンと酸素の混合気体の導入量を30Lとした以外は実施例6と同様にして、微細繊維状セルロースの水分散液を得た。
オゾンと酸素の混合気体の導入量を30Lとした以外は実施例6と同様にして、微細繊維状セルロースの水分散液を得た。
(実施例8)
酸化処理パルプを含むスラリーに、水酸化ナトリウムを添加する代わりに、テトラメチルアンモニウムヒドロキシド(TMAH)を、TMAH濃度が1.0質量%になるよう添加してアルカリ処理を施した以外は実施例6と同様にして、微細繊維状セルロースの水分散液を得た。
酸化処理パルプを含むスラリーに、水酸化ナトリウムを添加する代わりに、テトラメチルアンモニウムヒドロキシド(TMAH)を、TMAH濃度が1.0質量%になるよう添加してアルカリ処理を施した以外は実施例6と同様にして、微細繊維状セルロースの水分散液を得た。
(比較例1)
実施例3における水酸化ナトリウムによるアルカリ処理を省略し、酸化処理パルプを解繊処理及び遠心分離処理した以外は実施例1と同様にして、微細繊維状セルロースを得た。
実施例3における水酸化ナトリウムによるアルカリ処理を省略し、酸化処理パルプを解繊処理及び遠心分離処理した以外は実施例1と同様にして、微細繊維状セルロースを得た。
(比較例2)
実施例1におけるオゾン処理を省略し、LBKPをそのまま実施例1と同様にアルカリ処理と解繊処理及び遠心分離処理とを施して、微細繊維状セルロースを得た。
実施例1におけるオゾン処理を省略し、LBKPをそのまま実施例1と同様にアルカリ処理と解繊処理及び遠心分離処理とを施して、微細繊維状セルロースを得た。
(比較例3)
実施例7における水酸化ナトリウムによるアルカリ処理を省略し、酸化処理パルプを解繊処理及び遠心分離処理した以外は実施例7と同様にして、微細繊維状セルロースを得た。
実施例7における水酸化ナトリウムによるアルカリ処理を省略し、酸化処理パルプを解繊処理及び遠心分離処理した以外は実施例7と同様にして、微細繊維状セルロースを得た。
(比較例4)
実施例6におけるオゾン処理を省略し、LBKPをそのまま実施例6と同様にアルカリ処理と解繊処理及び遠心分離処理とを施して、微細繊維状セルロースを得た。
実施例6におけるオゾン処理を省略し、LBKPをそのまま実施例6と同様にアルカリ処理と解繊処理及び遠心分離処理とを施して、微細繊維状セルロースを得た。
(比較例5)
セルロースを含む繊維原料として、カルボキシ基含有量0.06mmol/g、固形分濃度30質量%(水分70質量%)、絶乾質量換算で20gのLBKPを用意した。
上記LBKPを、3gの臭化ナトリウム、0.48gのTEMPO触媒(2,2,6,6-テトラメチルピペリジン-1-オキシラジカル)を溶解させたイオン交換水2500mlに分散させた。また、64.5g/Lの次亜塩素酸ナトリウム(NaClO)水溶液43.25mlを、0.1M塩酸にてpH10に調整し、これをイオン交換水に分散させたLBKPに添加してTEMPO酸化処理を開始した。TEMPO酸化処理は室温で行った。TEMPO酸化処理を行うと、pHが低下するため、随時20g/L水酸化ナトリウム水溶液を添加してpHを10に保持した。TEMPO酸化処理を開始して4時間経過すると、pHが低下しなくなったため、この時点で処理終了とした。処理終了後、イオン交換水で懸濁洗浄し、洗浄水のpHが8以下になるまで懸濁洗浄を繰り返した。その後、ろ紙を用いて減圧ろ過し、固形分濃度20質量%のTEMPO酸化パルプを得た。
上記TEMPO酸化パルプ100g(絶乾質量換算で20g)採取し、亜塩素酸ナトリウム18g、酢酸60g、イオン交換水700mlを添加し、さらに、20g/L水酸化ナトリウム水溶液によってpHを4.5に調整した。室温にて48時間保持して反応させて追酸化処理を施した。処理終了後、イオン交換水で懸濁洗浄し、洗浄水のpHが6以上になるまで懸濁洗浄を繰り返した。その後、ろ紙を用いて減圧ろ過し、固形分濃度20%の酸化パルプを得た。
上記酸化パルプにイオン交換水を加えて、セルロース繊維濃度0.5質量%のセルロース繊維水分散液を調製し、実施例1と同様に解繊処理及び遠心分離処理を施して、微細繊維状セルロースの水分散液を得た。
セルロースを含む繊維原料として、カルボキシ基含有量0.06mmol/g、固形分濃度30質量%(水分70質量%)、絶乾質量換算で20gのLBKPを用意した。
上記LBKPを、3gの臭化ナトリウム、0.48gのTEMPO触媒(2,2,6,6-テトラメチルピペリジン-1-オキシラジカル)を溶解させたイオン交換水2500mlに分散させた。また、64.5g/Lの次亜塩素酸ナトリウム(NaClO)水溶液43.25mlを、0.1M塩酸にてpH10に調整し、これをイオン交換水に分散させたLBKPに添加してTEMPO酸化処理を開始した。TEMPO酸化処理は室温で行った。TEMPO酸化処理を行うと、pHが低下するため、随時20g/L水酸化ナトリウム水溶液を添加してpHを10に保持した。TEMPO酸化処理を開始して4時間経過すると、pHが低下しなくなったため、この時点で処理終了とした。処理終了後、イオン交換水で懸濁洗浄し、洗浄水のpHが8以下になるまで懸濁洗浄を繰り返した。その後、ろ紙を用いて減圧ろ過し、固形分濃度20質量%のTEMPO酸化パルプを得た。
上記TEMPO酸化パルプ100g(絶乾質量換算で20g)採取し、亜塩素酸ナトリウム18g、酢酸60g、イオン交換水700mlを添加し、さらに、20g/L水酸化ナトリウム水溶液によってpHを4.5に調整した。室温にて48時間保持して反応させて追酸化処理を施した。処理終了後、イオン交換水で懸濁洗浄し、洗浄水のpHが6以上になるまで懸濁洗浄を繰り返した。その後、ろ紙を用いて減圧ろ過し、固形分濃度20%の酸化パルプを得た。
上記酸化パルプにイオン交換水を加えて、セルロース繊維濃度0.5質量%のセルロース繊維水分散液を調製し、実施例1と同様に解繊処理及び遠心分離処理を施して、微細繊維状セルロースの水分散液を得た。
(比較例6)
TEMPO酸化処理における次亜塩素酸ナトリウム水溶液の添加量を86.5mlに変更した以外は比較例5と同様にして、微細繊維状セルロースを得た。
TEMPO酸化処理における次亜塩素酸ナトリウム水溶液の添加量を86.5mlに変更した以外は比較例5と同様にして、微細繊維状セルロースを得た。
実施例1~8及び比較例1~6においては、微細繊維状セルロースを含む水分散液を用いて、解繊収率を測定した。すなわち、微細繊維状セルロースを含む水分散液の遠心分離回収率を下記式より求め、その遠心分離回収率を解繊収率とした。解繊収率の結果を表1に示す。
また、実施例1~8及び比較例1~6において、全ての酸化処理が終了した後の酸化パルプについて、上記「セルロース繊維中のカルボキシ基の含有量の測定方法」に記載の方法でカルボキシ基の含有量を測定した。カルボキシ基の含有量の結果を表1に示す。
また、得られた微細繊維状セルロースの重合度を測定した。重合度の測定では、まず、微細繊維状セルロース(濃度約0.5質量%)を500メッシュのポリエステルメッシュ上で減圧してウェットシートを作製し、105℃条件にて乾燥して、ドライシートを得た。次いで、得られたドライシートを0.5Mの銅エチレンジアミン溶液に溶解させ、粘度法によって重合度を求めた。重合度の測定結果を表1に示す。
また、得られた微細繊維状セルロースの重合度を測定した。重合度の測定では、まず、微細繊維状セルロース(濃度約0.5質量%)を500メッシュのポリエステルメッシュ上で減圧してウェットシートを作製し、105℃条件にて乾燥して、ドライシートを得た。次いで、得られたドライシートを0.5Mの銅エチレンジアミン溶液に溶解させ、粘度法によって重合度を求めた。重合度の測定結果を表1に示す。
(-COO-)の含有量が0.06~1.2mmol/gに、重合度が50~500になるように酸化処理及びアルカリ処理を施して微細繊維状セルロースを得た実施例1~8では、解繊収率が高かった。すなわち、高い収率で微細繊維状セルロースを得ることができた。また、重合度がある程度小さくなっているため、樹脂やゴムに配合した際の分散性に優れると予測される。
これに対し、アルカリ処理を省略した比較例1及び3では、解繊収率が低かった。すなわち、微細繊維状セルロースの収率が低かった。
酸化処理を施さなかった比較例2及び4は、重合度が大きかった。また、TEMPO酸化処理及び追酸化処理を施したが、アルカリ処理を施さなかった比較例5及び6も、重合度が大きかった。これらは、樹脂やゴムに配合した際の分散性が低いと思われる。
これに対し、アルカリ処理を省略した比較例1及び3では、解繊収率が低かった。すなわち、微細繊維状セルロースの収率が低かった。
酸化処理を施さなかった比較例2及び4は、重合度が大きかった。また、TEMPO酸化処理及び追酸化処理を施したが、アルカリ処理を施さなかった比較例5及び6も、重合度が大きかった。これらは、樹脂やゴムに配合した際の分散性が低いと思われる。
(実施例9)
セルロースを含む繊維原料として、カルボキシ基含有量0.05mmol/g、固形分濃度30質量%(水分70質量%)、絶乾質量換算で20gの広葉樹漂白クラフトパルプ(LBKP)を用意した。
上記LBKPを容器内に収容し、その容器にオゾン濃度200g/m3のオゾンと酸素の混合気体を2L導入し、25℃で2分間振とうした。このときのオゾン添加率はパルプ乾燥質量に対して2質量%であった。6時間静置した後、容器内のオゾン及び空気を除去してオゾン酸化処理を終了した。
処理終了後、イオン交換水で懸濁洗浄し、洗浄水のpHが6以上になるまで洗浄を繰り返した。その後、ろ紙を用いて減圧ろ過し、固形分濃度20質量%の酸化処理パルプを得た。
次いで、リン酸二水素ナトリウム二水和物11.27g、リン酸水素二ナトリウム8.07gを22.60gの水に溶解させ、リン酸系化合物の水溶液(以下、「リン酸化試薬」という。)を得た。このリン酸化試薬のpHは25℃で6.0であった。
前記固形分濃度20質量%の酸化処理パルプ100gに前記リン酸化試薬41.94g(乾燥パルプ100質量部に対してリン元素量として20質量部)を加え、105℃の送風乾燥機(ヤマト科学株式会社 DKM400)で15分間に一度混練しながら質量が恒量となるまで乾燥させた。ついで150℃の送風乾燥機で1時間加熱処理して、セルロースにリン酸基を導入した。
次いで、このリン酸基を導入したパルプにイオン交換水を添加して、固形分濃度2質量%のスラリーを調製した。そのスラリーに水酸化ナトリウムを、水酸化ナトリウム濃度が0.3質量%になるよう添加し、5分間攪拌した後、室温で30分静置した。次いで、イオン交換水で懸濁洗浄し、洗浄水のpHが8以下になるまで洗浄を繰り返して、アルカリ処理パルプを含むスラリーを得た。
次いで、そのスラリーにイオン交換水を加えて、セルロース繊維濃度0.5質量%のセルロース繊維水分散液を調製した。前記セルロース繊維水分散液を解繊処理装置(エムテクニック社製、クレアミックス-2.2S)を用いて、21500回転/分の条件で30分間解繊処理した。その後、遠心分離機(コクサン社製「H-200NR」)を用い、約12000Gで10分間処理し、これにより分離した上澄み液を、微細繊維状セルロースの水分散液として回収した。
セルロースを含む繊維原料として、カルボキシ基含有量0.05mmol/g、固形分濃度30質量%(水分70質量%)、絶乾質量換算で20gの広葉樹漂白クラフトパルプ(LBKP)を用意した。
上記LBKPを容器内に収容し、その容器にオゾン濃度200g/m3のオゾンと酸素の混合気体を2L導入し、25℃で2分間振とうした。このときのオゾン添加率はパルプ乾燥質量に対して2質量%であった。6時間静置した後、容器内のオゾン及び空気を除去してオゾン酸化処理を終了した。
処理終了後、イオン交換水で懸濁洗浄し、洗浄水のpHが6以上になるまで洗浄を繰り返した。その後、ろ紙を用いて減圧ろ過し、固形分濃度20質量%の酸化処理パルプを得た。
次いで、リン酸二水素ナトリウム二水和物11.27g、リン酸水素二ナトリウム8.07gを22.60gの水に溶解させ、リン酸系化合物の水溶液(以下、「リン酸化試薬」という。)を得た。このリン酸化試薬のpHは25℃で6.0であった。
前記固形分濃度20質量%の酸化処理パルプ100gに前記リン酸化試薬41.94g(乾燥パルプ100質量部に対してリン元素量として20質量部)を加え、105℃の送風乾燥機(ヤマト科学株式会社 DKM400)で15分間に一度混練しながら質量が恒量となるまで乾燥させた。ついで150℃の送風乾燥機で1時間加熱処理して、セルロースにリン酸基を導入した。
次いで、このリン酸基を導入したパルプにイオン交換水を添加して、固形分濃度2質量%のスラリーを調製した。そのスラリーに水酸化ナトリウムを、水酸化ナトリウム濃度が0.3質量%になるよう添加し、5分間攪拌した後、室温で30分静置した。次いで、イオン交換水で懸濁洗浄し、洗浄水のpHが8以下になるまで洗浄を繰り返して、アルカリ処理パルプを含むスラリーを得た。
次いで、そのスラリーにイオン交換水を加えて、セルロース繊維濃度0.5質量%のセルロース繊維水分散液を調製した。前記セルロース繊維水分散液を解繊処理装置(エムテクニック社製、クレアミックス-2.2S)を用いて、21500回転/分の条件で30分間解繊処理した。その後、遠心分離機(コクサン社製「H-200NR」)を用い、約12000Gで10分間処理し、これにより分離した上澄み液を、微細繊維状セルロースの水分散液として回収した。
(実施例10)
オゾンと酸素の混合気体の導入量を5L(オゾン添加率5質量%)とした以外は実施例9と同様にして、微細繊維状セルロースの水分散液を得た。
オゾンと酸素の混合気体の導入量を5L(オゾン添加率5質量%)とした以外は実施例9と同様にして、微細繊維状セルロースの水分散液を得た。
(実施例11)
オゾンと酸素の混合気体の導入量を10L(オゾン添加率10質量%)とした以外は実施例9と同様にして、微細繊維状セルロースの水分散液を得た。
オゾンと酸素の混合気体の導入量を10L(オゾン添加率10質量%)とした以外は実施例9と同様にして、微細繊維状セルロースの水分散液を得た。
(実施例12)
オゾンと酸素の混合気体の導入量を20L(オゾン添加率20質量%)とした以外は実施例9と同様にして、微細繊維状セルロースの水分散液を得た。
オゾンと酸素の混合気体の導入量を20L(オゾン添加率20質量%)とした以外は実施例9と同様にして、微細繊維状セルロースの水分散液を得た。
(実施例13)
オゾンと酸素の混合気体の導入量を30L(オゾン添加率30質量%)とした以外は実施例9と同様にして、微細繊維状セルロースの水分散液を得た。
オゾンと酸素の混合気体の導入量を30L(オゾン添加率30質量%)とした以外は実施例9と同様にして、微細繊維状セルロースの水分散液を得た。
(実施例14)
実施例13と同様のLBKPを容器内に収容し、その容器にオゾン濃度200g/m3のオゾンと酸素の混合気体を30L導入し、25℃で2分間振とうした。このときのオゾン添加率はパルプ乾燥質量に対して30質量%であった。6時間静置した後、容器内のオゾン及び空気を除去してオゾン酸化処理を終了した。
処理終了後、イオン交換水で懸濁洗浄し、洗浄水のpHが6以上になるまで洗浄を繰り返した。その後、ろ紙を用いて減圧ろ過し、固形分濃度20質量%のオゾン酸化処理パルプを得た。
次いで、前記固形分濃度20質量%の酸化処理パルプ100gに2質量%の亜硫酸水素ナトリウム400g(セルロース繊維の絶乾質量に対して、亜硫酸水素ナトリウムとして40質量%相当)を添加した。70℃で3時間反応させ、セルロースにスルホン酸基を導入した。処理終了後、イオン交換水で懸濁洗浄し、洗浄水のpHが6以上になるまで洗浄を繰り返した。
上記酸化処理パルプ(絶乾質量換算で20g)に、実施例9と同様に、水酸化ナトリウムによってアルカリ処理と解繊処理及び遠心分離処理を施して、微細繊維状セルロースの水分散液を得た。
実施例13と同様のLBKPを容器内に収容し、その容器にオゾン濃度200g/m3のオゾンと酸素の混合気体を30L導入し、25℃で2分間振とうした。このときのオゾン添加率はパルプ乾燥質量に対して30質量%であった。6時間静置した後、容器内のオゾン及び空気を除去してオゾン酸化処理を終了した。
処理終了後、イオン交換水で懸濁洗浄し、洗浄水のpHが6以上になるまで洗浄を繰り返した。その後、ろ紙を用いて減圧ろ過し、固形分濃度20質量%のオゾン酸化処理パルプを得た。
次いで、前記固形分濃度20質量%の酸化処理パルプ100gに2質量%の亜硫酸水素ナトリウム400g(セルロース繊維の絶乾質量に対して、亜硫酸水素ナトリウムとして40質量%相当)を添加した。70℃で3時間反応させ、セルロースにスルホン酸基を導入した。処理終了後、イオン交換水で懸濁洗浄し、洗浄水のpHが6以上になるまで洗浄を繰り返した。
上記酸化処理パルプ(絶乾質量換算で20g)に、実施例9と同様に、水酸化ナトリウムによってアルカリ処理と解繊処理及び遠心分離処理を施して、微細繊維状セルロースの水分散液を得た。
(比較例7)
オゾンと酸素の混合気体の導入量を30L(オゾン添加率30質量%)とし、また、リン酸基の形成を省略した以外は実施例9と同様にして、微細繊維状セルロースの水分散液を得た。
オゾンと酸素の混合気体の導入量を30L(オゾン添加率30質量%)とし、また、リン酸基の形成を省略した以外は実施例9と同様にして、微細繊維状セルロースの水分散液を得た。
(比較例8)
LBKPにオゾン酸化処理を施さずに、リン酸基を形成した以外は実施例9と同様にして、微細繊維状セルロースの水分散液を得た。
LBKPにオゾン酸化処理を施さずに、リン酸基を形成した以外は実施例9と同様にして、微細繊維状セルロースの水分散液を得た。
(比較例9)
LBKPにオゾン酸化処理を施さずに、スルホン酸基を形成した以外は実施例9と同様にして、微細繊維状セルロースの水分散液を得た。
LBKPにオゾン酸化処理を施さずに、スルホン酸基を形成した以外は実施例9と同様にして、微細繊維状セルロースの水分散液を得た。
(比較例10)
オゾンと酸素の混合気体の導入量を60L(オゾン添加率60質量%)とし、また、リン酸基の形成を省略した以外は実施例9と同様にして、微細繊維状セルロースの水分散液を得た。
オゾンと酸素の混合気体の導入量を60L(オゾン添加率60質量%)とし、また、リン酸基の形成を省略した以外は実施例9と同様にして、微細繊維状セルロースの水分散液を得た。

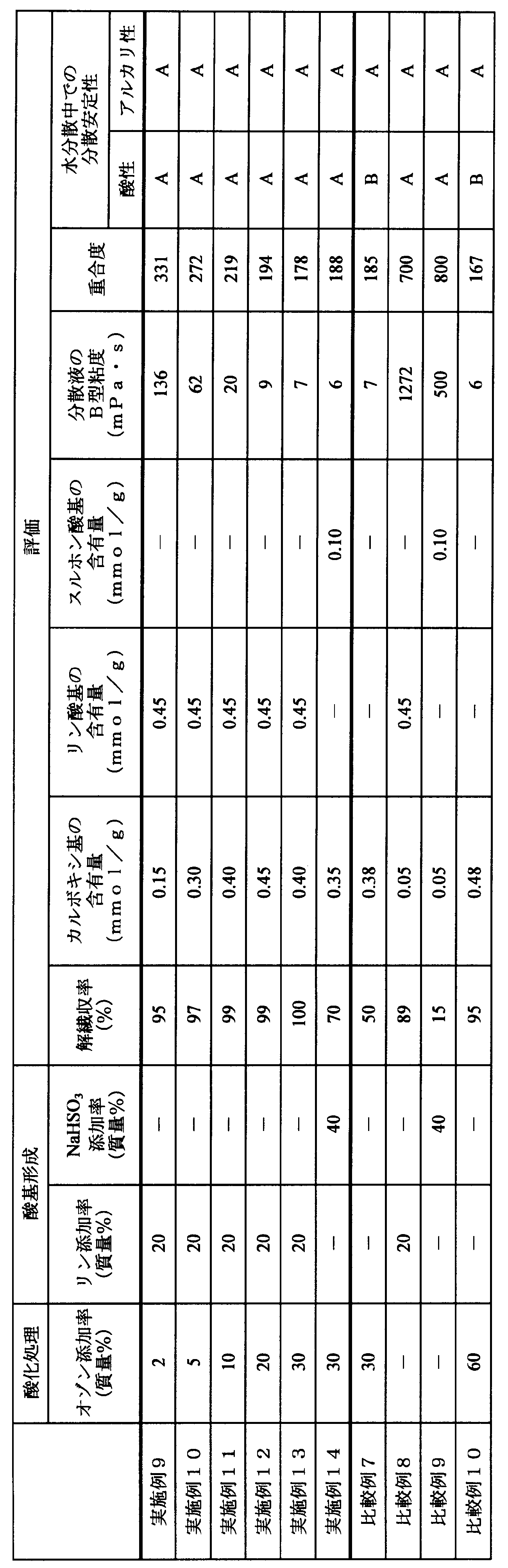

実施例9~14及び比較例7~10においては、微細繊維状セルロースを含む水分散液を用いて、解繊収率を測定した。すなわち、微細繊維状セルロースを含む水分散液の遠心分離回収率を下記式より求め、その遠心分離回収率を解繊収率とした。解繊収率の結果を表2に示す。
また、実施例9~14及び比較例7~10において、酸化処理が終了した後の酸化パルプについて、上記「セルロース繊維中のカルボキシ基の含有量の測定方法」に記載の方法でカルボキシ基の含有量を測定した。カルボキシ基の含有量の結果を表2に示す。
また、得られた微細繊維状セルロースのリン酸基又はスルホン酸基の含有量を、上記「官能基(4)における(-PO3 2-)の含有量」又は「官能基(3)の(-SO3 -)含有量」に記載の方法で測定した。測定結果を表2に示す。
また、得られた微細繊維状セルロースの重合度を測定した。重合度の測定では、まず、微細繊維状セルロース(濃度約0.5質量%)を500メッシュのポリエステルメッシュ上で減圧してウェットシートを作製し、105℃条件にて乾燥して、ドライシートを得た。次いで、得られたドライシートを0.5Mの銅エチレンジアミン溶液に溶解させ、粘度法によって重合度を求めた。重合度の測定結果を表2に示す。
また、得られた微細繊維状セルロースのリン酸基又はスルホン酸基の含有量を、上記「官能基(4)における(-PO3 2-)の含有量」又は「官能基(3)の(-SO3 -)含有量」に記載の方法で測定した。測定結果を表2に示す。
また、得られた微細繊維状セルロースの重合度を測定した。重合度の測定では、まず、微細繊維状セルロース(濃度約0.5質量%)を500メッシュのポリエステルメッシュ上で減圧してウェットシートを作製し、105℃条件にて乾燥して、ドライシートを得た。次いで、得られたドライシートを0.5Mの銅エチレンジアミン溶液に溶解させ、粘度法によって重合度を求めた。重合度の測定結果を表2に示す。
また、各微細繊維状セルロースを含む水分散液の粘度、及び分散安定性を測定した。
粘度は、微細繊維状セルロースを0.5質量%含む分散液を測定試料とし、B型粘度計(BROOKFIELD社製)を用いて、25℃で測定した。
分散安定性は、まず、得られた微細繊維状セルロースの水分散液そのものにおいて、ゲルを形成し、流動性を失ったものを、分散性不安定状態(表では「B」と表記する。)と判定し、ゲルを形成せず、流動性を維持したものを、分散安定状態(表では「A」と表記する。)と判断した。微細繊維状セルロースの水分散液はアルカリ性にあるため、この分散安定性の評価はアルカリ性側での評価となる。
次に、1Nの塩酸を微細繊維状セルロースの分散液(濃度0.2質量%)に滴下した際のゲル化の程度で評価した。具体的には、まず、上記の微細繊維状セルロースを含む分散液100mlを、回転数200rpmに設定したマグネティックスターラーで攪拌した。
この攪拌した分散液に、1N塩酸溶液をゆっくり滴下し、pHが3になるよう調整した。
その際、ゲルを形成し、流動性を失ったものを、分散性不安定状態(表では「B」と表記する。)と判定し、ゲルを形成せず、流動性を維持したものを、分散安定状態(表では「A」と表記する。)と判断した。この分散安定性の評価は酸性側での評価となる。
粘度は、微細繊維状セルロースを0.5質量%含む分散液を測定試料とし、B型粘度計(BROOKFIELD社製)を用いて、25℃で測定した。
分散安定性は、まず、得られた微細繊維状セルロースの水分散液そのものにおいて、ゲルを形成し、流動性を失ったものを、分散性不安定状態(表では「B」と表記する。)と判定し、ゲルを形成せず、流動性を維持したものを、分散安定状態(表では「A」と表記する。)と判断した。微細繊維状セルロースの水分散液はアルカリ性にあるため、この分散安定性の評価はアルカリ性側での評価となる。
次に、1Nの塩酸を微細繊維状セルロースの分散液(濃度0.2質量%)に滴下した際のゲル化の程度で評価した。具体的には、まず、上記の微細繊維状セルロースを含む分散液100mlを、回転数200rpmに設定したマグネティックスターラーで攪拌した。
この攪拌した分散液に、1N塩酸溶液をゆっくり滴下し、pHが3になるよう調整した。
その際、ゲルを形成し、流動性を失ったものを、分散性不安定状態(表では「B」と表記する。)と判定し、ゲルを形成せず、流動性を維持したものを、分散安定状態(表では「A」と表記する。)と判断した。この分散安定性の評価は酸性側での評価となる。
(-COO-)と(-O-PO3
2-)又は(-SO3
-)とを形成した実施例9~14では、解繊収率が高かった。すなわち、高い収率で微細繊維状セルロースを得ることができた。また、重合度がある程度小さくなっており、粘度が小さかった。また、水分散液において酸性側での分散安定性、及びアルカリ性側での分散安定性が共に高かった。
オゾン酸化処理を施したが、リン酸基又はスルホン酸基の形成を省略した比較例7及び10では、水分散液において酸性側での分散安定性が不充分であった。
オゾン酸化処理を施さなかった比較例8及び9は、重合度が大きく、粘度が高かった。
オゾン酸化処理を施したが、リン酸基又はスルホン酸基の形成を省略した比較例7及び10では、水分散液において酸性側での分散安定性が不充分であった。
オゾン酸化処理を施さなかった比較例8及び9は、重合度が大きく、粘度が高かった。
本発明の微細繊維状セルロースは、不織布、食品、医療、又は各種補強材などに利用可能である。また、本発明の不織布はフィルター、又はマトリックス材料との複合化などに利用可能である。
Claims (17)
- 下記式(1)で表される官能基を有し、-COO-の含有量が0.06~1.2mmol/gであり、重合度が50~500である微細繊維状セルロース。
(1)(-COO-)n・Xn+(ここで、nは1~3の自然数。Xn+は、n=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンであり、また、n=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。) - 平均繊維幅が200nm以下である、請求項1に記載の微細繊維状セルロース。
- セルロースを含む繊維原料に少なくともオゾン処理を施して、酸化繊維を得る酸化工程と、前記酸化繊維を、下記式(2)で表されるアルカリ化合物を含むアルカリ溶液によってアルカリ処理するアルカリ処理工程とを有して、下記式(1)で表される官能基を有する微細繊維状セルロースを製造する微細繊維状セルロースの製造方法であって、
前記酸化工程及び前記アルカリ処理工程は、得られる微細繊維状セルロースの質量に対する-COO-の含有量が0.06~1.2mmol/gに、かつ、重合度が50~500になるように、オゾン処理条件及びアルカリ溶液のアルカリ化合物濃度を調整することを含む微細繊維状セルロースの製造方法。
(1)(-COO-)n・Xn+
(2) Xn+・(OH-)n
(ここで、nは1~3の自然数。Xn+は、n=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンであり、また、n=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。) - 前記酸化工程は、オゾン処理の後に、オゾン処理した繊維原料をオゾン以外の酸化剤によって酸化処理することをさらに含む、請求項3に記載の微細繊維状セルロースの製造方法。
- 前記アルカリ処理工程後に、アルカリ処理した酸化繊維を解繊処理する解繊工程をさらに有する、請求項3又は4に記載の微細繊維状セルロースの製造方法。
- 請求項1又は2に記載の微細繊維状セルロースを含有する不織布。
- 下記式(3)で表される官能基と下記式(4)で表される官能基とを有する微細繊維状セルロース。
(3)(-COO-)p・Xp+
(4)(-O-PO3 2-)・Yq+ 3-q
(ここで、pは1~3の自然数である。Xp+は、p=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、p=2又は3のとき、アルカリ土類金属イオン及び多価金属イオンよりなる群から選ばれる少なくとも1種の陽イオンである。qは1又は2である。Yq+ 3-qは、q=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、q=2のとき、アルカリ土類金属の陽イオン及び多価金属の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。) - 下記式(3)で表される官能基と下記式(5)で表される官能基とを有する微細繊維状セルロース。
(3)(-COO-)p・Xp+
(5)(-SO3 -)r・Zr+
(ここで、p,及びrは各々独立して1~3の自然数である。Xp+,及びZr+は、p=1,かつr=1のとき、アルカリ金属の陽イオン、アンモニウムイオン、脂肪族アンモニウムイオン、及び芳香族アンモニウムイオンよりなる群から選ばれる少なくとも1種の陽イオンである。また、p=2又は3,かつ、r=2又は3のとき、アルカリ土類金属の陽イオン及び多価金属の陽イオンよりなる群から選ばれる少なくとも1種の陽イオンである。) - 重合度が50~500の範囲である、請求項7又は8に記載の微細繊維状セルロース。
- 平均繊維幅が200nm以下である、請求項7~9のいずれか一項に記載の微細繊維状セルロース。
- セルロースを含む繊維原料を酸化処理してカルボキシ基を形成する酸化工程と、前記酸化工程の後に、前記繊維原料を、リン原子を含むオキソ酸又はその塩で処理することによってリン酸基を形成して酸基形成セルロースを得る酸基形成工程とを有する微細繊維状セルロースの製造方法。
- セルロースを含む繊維原料を酸化処理してカルボキシ基を形成する酸化工程と、前記酸化工程の後に、前記繊維原料を、硫黄原子を含むオキソ酸又はその塩で処理することによってスルホン酸基を形成して酸基含有セルロースを得る酸基形成工程とを有する微細繊維状セルロースの製造方法。
- 前記酸化工程が、繊維原料に少なくともオゾン処理を施してカルボキシ基を形成する工程である、請求項11又は12に記載の微細繊維状セルロースの製造方法。
- 前記酸基形成工程後に、酸基含有セルロースをアルカリ処理してセルロース塩を得るアルカリ処理工程と、前記セルロース塩を解繊処理する解繊工程を有する、請求項11~13のいずれか一項に記載の微細繊維状セルロースの製造方法。
- 前記酸基形成工程後に、酸基含有セルロースを解繊処理する解繊工程を有する、請求項11~13のいずれか一項に記載の微細繊維状セルロースの製造方法。
- 請求項7又は8に記載のセルロース繊維が分散媒中に分散されている微細繊維状セルロース分散液。
- 請求項7又は8に記載の微細繊維状セルロースを含有する不織布。
Applications Claiming Priority (4)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2012118510A JP5857881B2 (ja) | 2012-05-24 | 2012-05-24 | 微細繊維状セルロース及びその製造方法、不織布 |
| JP2012-118510 | 2012-05-24 | ||
| JP2012130886A JP5857885B2 (ja) | 2012-06-08 | 2012-06-08 | 微細繊維状セルロース及びその製造方法、微細繊維状セルロース分散液、不織布 |
| JP2012-130886 | 2012-06-08 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| WO2013176102A1 true WO2013176102A1 (ja) | 2013-11-28 |
Family
ID=49623792
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| PCT/JP2013/064007 Ceased WO2013176102A1 (ja) | 2012-05-24 | 2013-05-21 | 微細繊維状セルロース及びその製造方法、微細繊維状セルロース分散液、不織布 |
Country Status (1)
| Country | Link |
|---|---|
| WO (1) | WO2013176102A1 (ja) |
Cited By (11)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2015200033A (ja) * | 2014-04-07 | 2015-11-12 | 王子ホールディングス株式会社 | 耐水性セルロース繊維及びその製造方法、セルロースシート及びその製造方法 |
| JP2016156111A (ja) * | 2015-02-26 | 2016-09-01 | 花王株式会社 | 微細セルロース繊維複合体 |
| JP2017071700A (ja) * | 2015-10-07 | 2017-04-13 | 日本製紙株式会社 | アニオン変性セルロースナノファイバーの製造方法 |
| WO2017135413A1 (ja) * | 2016-02-03 | 2017-08-10 | 王子ホールディングス株式会社 | 樹脂複合体及び樹脂複合体の製造方法 |
| CN107326533A (zh) * | 2017-07-26 | 2017-11-07 | 奥美医疗用品股份有限公司 | 原棉冷堆脱脂的水刺无纺布生产工艺 |
| CN107447408A (zh) * | 2017-08-08 | 2017-12-08 | 奥美医疗用品股份有限公司 | 织造布冷堆脱脂染色工艺 |
| WO2018216474A1 (ja) * | 2017-05-24 | 2018-11-29 | 日本製紙株式会社 | 酸化セルロースナノファイバー、酸化セルロースナノファイバー分散液、および酸化セルロースナノファイバー分散液の製造方法 |
| JP2019183378A (ja) * | 2019-05-10 | 2019-10-24 | 花王株式会社 | 微細セルロース繊維複合体 |
| JP2020037650A (ja) * | 2018-09-04 | 2020-03-12 | 日本製紙株式会社 | 酸化セルロースナノファイバー、および酸化セルロースナノファイバー分散液 |
| WO2021107146A1 (ja) * | 2019-11-29 | 2021-06-03 | 王子ホールディングス株式会社 | 繊維状セルロース、繊維状セルロース分散液及びシート |
| WO2021152958A1 (ja) * | 2020-01-31 | 2021-08-05 | ユニ・チャーム株式会社 | カルボキシル化セルロースナノファイバー化用パルプ繊維を製造する方法、及びカルボキシル化セルロースナノファイバー化用パルプ繊維 |
Citations (10)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH07324221A (ja) * | 1994-05-27 | 1995-12-12 | Kimberly Clark Corp | スルホン化セルロース及び調製方法 |
| US6103790A (en) * | 1994-03-01 | 2000-08-15 | Elf Atochem S.A. | Cellulose microfibril-reinforced polymers and their applications |
| JP2007197563A (ja) * | 2006-01-26 | 2007-08-09 | Daicel Chem Ind Ltd | セルロースエステルおよびその製造方法 |
| JP2009155772A (ja) * | 2007-12-27 | 2009-07-16 | Mitsubishi Chemicals Corp | 微細セルロース繊維の製造方法 |
| JP2009203559A (ja) * | 2008-02-26 | 2009-09-10 | Daicel Chem Ind Ltd | 微小繊維状セルロースの繊維集合体及びその製造方法 |
| JP2010254726A (ja) * | 2009-04-21 | 2010-11-11 | Oji Paper Co Ltd | 微細繊維状セルロースの製造方法 |
| JP2011184825A (ja) * | 2010-03-09 | 2011-09-22 | Toppan Printing Co Ltd | セルロースナノファイバーの製造方法、セルロースナノファイバー、及びセルロースナノファイバー分散液 |
| JP2012051991A (ja) * | 2010-08-31 | 2012-03-15 | Nagoya Univ | セルロースナノファイバー分散体及びその製造方法 |
| WO2012043103A1 (ja) * | 2010-09-28 | 2012-04-05 | 日本製紙株式会社 | セルロースナノファイバー |
| WO2013073652A1 (ja) * | 2011-11-18 | 2013-05-23 | 王子ホールディングス株式会社 | 微細繊維状セルロースの製造方法、不織布の製造方法、微細繊維状セルロース、微細繊維状セルロース含有スラリー、不織布、及び複合体 |
-
2013
- 2013-05-21 WO PCT/JP2013/064007 patent/WO2013176102A1/ja not_active Ceased
Patent Citations (10)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US6103790A (en) * | 1994-03-01 | 2000-08-15 | Elf Atochem S.A. | Cellulose microfibril-reinforced polymers and their applications |
| JPH07324221A (ja) * | 1994-05-27 | 1995-12-12 | Kimberly Clark Corp | スルホン化セルロース及び調製方法 |
| JP2007197563A (ja) * | 2006-01-26 | 2007-08-09 | Daicel Chem Ind Ltd | セルロースエステルおよびその製造方法 |
| JP2009155772A (ja) * | 2007-12-27 | 2009-07-16 | Mitsubishi Chemicals Corp | 微細セルロース繊維の製造方法 |
| JP2009203559A (ja) * | 2008-02-26 | 2009-09-10 | Daicel Chem Ind Ltd | 微小繊維状セルロースの繊維集合体及びその製造方法 |
| JP2010254726A (ja) * | 2009-04-21 | 2010-11-11 | Oji Paper Co Ltd | 微細繊維状セルロースの製造方法 |
| JP2011184825A (ja) * | 2010-03-09 | 2011-09-22 | Toppan Printing Co Ltd | セルロースナノファイバーの製造方法、セルロースナノファイバー、及びセルロースナノファイバー分散液 |
| JP2012051991A (ja) * | 2010-08-31 | 2012-03-15 | Nagoya Univ | セルロースナノファイバー分散体及びその製造方法 |
| WO2012043103A1 (ja) * | 2010-09-28 | 2012-04-05 | 日本製紙株式会社 | セルロースナノファイバー |
| WO2013073652A1 (ja) * | 2011-11-18 | 2013-05-23 | 王子ホールディングス株式会社 | 微細繊維状セルロースの製造方法、不織布の製造方法、微細繊維状セルロース、微細繊維状セルロース含有スラリー、不織布、及び複合体 |
Cited By (23)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2015200033A (ja) * | 2014-04-07 | 2015-11-12 | 王子ホールディングス株式会社 | 耐水性セルロース繊維及びその製造方法、セルロースシート及びその製造方法 |
| JP2016156111A (ja) * | 2015-02-26 | 2016-09-01 | 花王株式会社 | 微細セルロース繊維複合体 |
| JP2017071700A (ja) * | 2015-10-07 | 2017-04-13 | 日本製紙株式会社 | アニオン変性セルロースナノファイバーの製造方法 |
| WO2017135413A1 (ja) * | 2016-02-03 | 2017-08-10 | 王子ホールディングス株式会社 | 樹脂複合体及び樹脂複合体の製造方法 |
| JPWO2017135413A1 (ja) * | 2016-02-03 | 2018-11-29 | 王子ホールディングス株式会社 | 樹脂複合体及び樹脂複合体の製造方法 |
| US11034806B2 (en) | 2016-02-03 | 2021-06-15 | Oji Holdings Corporation | Resin composite and method for producing resin composite |
| JPWO2018216474A1 (ja) * | 2017-05-24 | 2020-03-26 | 日本製紙株式会社 | 酸化セルロースナノファイバー、酸化セルロースナノファイバー分散液、および酸化セルロースナノファイバー分散液の製造方法 |
| WO2018216474A1 (ja) * | 2017-05-24 | 2018-11-29 | 日本製紙株式会社 | 酸化セルロースナノファイバー、酸化セルロースナノファイバー分散液、および酸化セルロースナノファイバー分散液の製造方法 |
| CN107326533A (zh) * | 2017-07-26 | 2017-11-07 | 奥美医疗用品股份有限公司 | 原棉冷堆脱脂的水刺无纺布生产工艺 |
| CN107447408A (zh) * | 2017-08-08 | 2017-12-08 | 奥美医疗用品股份有限公司 | 织造布冷堆脱脂染色工艺 |
| JP2020037650A (ja) * | 2018-09-04 | 2020-03-12 | 日本製紙株式会社 | 酸化セルロースナノファイバー、および酸化セルロースナノファイバー分散液 |
| CN112638951A (zh) * | 2018-09-04 | 2021-04-09 | 日本制纸株式会社 | 氧化纤维素纳米纤维和氧化纤维素纳米纤维分散液 |
| WO2020050015A1 (ja) * | 2018-09-04 | 2020-03-12 | 日本製紙株式会社 | 酸化セルロースナノファイバー、および酸化セルロースナノファイバー分散液 |
| JP7283874B2 (ja) | 2018-09-04 | 2023-05-30 | 日本製紙株式会社 | 酸化セルロースナノファイバー、および酸化セルロースナノファイバー分散液 |
| JP2019183378A (ja) * | 2019-05-10 | 2019-10-24 | 花王株式会社 | 微細セルロース繊維複合体 |
| WO2021107146A1 (ja) * | 2019-11-29 | 2021-06-03 | 王子ホールディングス株式会社 | 繊維状セルロース、繊維状セルロース分散液及びシート |
| JPWO2021107146A1 (ja) * | 2019-11-29 | 2021-06-03 | ||
| JP7593329B2 (ja) | 2019-11-29 | 2024-12-03 | 王子ホールディングス株式会社 | 繊維状セルロース、繊維状セルロース分散液及びシート |
| WO2021152958A1 (ja) * | 2020-01-31 | 2021-08-05 | ユニ・チャーム株式会社 | カルボキシル化セルロースナノファイバー化用パルプ繊維を製造する方法、及びカルボキシル化セルロースナノファイバー化用パルプ繊維 |
| JP2021123807A (ja) * | 2020-01-31 | 2021-08-30 | ユニ・チャーム株式会社 | カルボキシル化セルロースナノファイバー化用パルプ繊維を製造する方法、及びカルボキシル化セルロースナノファイバー化用パルプ繊維 |
| CN115038837A (zh) * | 2020-01-31 | 2022-09-09 | 尤妮佳股份有限公司 | 制造羧基化纤维素纳米纤维化用浆粕纤维的方法以及羧基化纤维素纳米纤维化用浆粕纤维 |
| CN115038837B (zh) * | 2020-01-31 | 2023-11-10 | 尤妮佳股份有限公司 | 制造羧基化纤维素纳米纤维化用浆粕纤维的方法以及羧基化纤维素纳米纤维化用浆粕纤维 |
| JP7458802B2 (ja) | 2020-01-31 | 2024-04-01 | ユニ・チャーム株式会社 | カルボキシル化セルロースナノファイバー化用パルプ繊維を製造する方法、及びカルボキシル化セルロースナノファイバー化用パルプ繊維 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP5857885B2 (ja) | 微細繊維状セルロース及びその製造方法、微細繊維状セルロース分散液、不織布 | |
| WO2013176102A1 (ja) | 微細繊維状セルロース及びその製造方法、微細繊維状セルロース分散液、不織布 | |
| JP5857881B2 (ja) | 微細繊維状セルロース及びその製造方法、不織布 | |
| JP7196051B2 (ja) | リン酸エステル化微細セルロース繊維及びその製造方法 | |
| JP6254335B2 (ja) | セルロースザンテートナノファイバー | |
| JP6613771B2 (ja) | 微細繊維状セルロース含有物 | |
| EP2548917B1 (en) | Molding material and manufacturing method therefor | |
| JP2008308802A (ja) | セルロースナノファイバーの製造方法 | |
| JPWO2020059860A1 (ja) | 微細セルロース繊維の製造方法およびそれを含有する紙 | |
| JP6561607B2 (ja) | 微細繊維状セルロース濃縮物の製造方法、および微細繊維状セルロースを含む組成物 | |
| JP6136594B2 (ja) | 微細セルロース繊維の製造方法 | |
| JP5988843B2 (ja) | 複合材料 | |
| JP7266235B2 (ja) | セルロースナノファイバー及びハロイサイトナノチューブを含む組成物、それを含むフィルム及び複合体 | |
| JPWO2017057710A1 (ja) | セルロースナノファイバー分散液及びその製造方法 | |
| JP2019035041A (ja) | 疎水化セルロースナノファイバー分散液の製造方法 | |
| WO2016072230A1 (ja) | 耐水性セルロースシートおよび耐水性セルロースシートの製造方法 | |
| JP2019173254A (ja) | セルロースナノファイバーを含有する紙または板紙 | |
| JP2017218525A (ja) | リン酸化セルロース繊維の製造方法及びセルロース含有物 | |
| JP7841915B2 (ja) | 石膏硬化体 | |
| WO2019124251A1 (ja) | 化学変性セルロースおよびセルロースナノファイバーならびにその製造方法 | |
| WO2024242182A1 (ja) | 固体高分子形燃料電池用電解質膜、膜電極接合体、固体高分子形燃料電池、および、それらの製造方法、並びに、固体高分子形水電解用電解質膜 | |
| JP2024145179A (ja) | 微細繊維状セルロースの製造方法 | |
| WO2026058595A1 (ja) | カルボキシル化パルプ過酸化水素処理体及びカルボキシル化微細セルロース繊維の製造方法 | |
| JP2022042509A (ja) | シート | |
| JP2023148586A (ja) | 微細セルロース繊維 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| 121 | Ep: the epo has been informed by wipo that ep was designated in this application |
Ref document number: 13794400 Country of ref document: EP Kind code of ref document: A1 |
|
| NENP | Non-entry into the national phase |
Ref country code: DE |
|
| 122 | Ep: pct application non-entry in european phase |
Ref document number: 13794400 Country of ref document: EP Kind code of ref document: A1 |
