WO2012165350A1 - 樹脂組成物 - Google Patents

樹脂組成物 Download PDF

Info

Publication number
WO2012165350A1
WO2012165350A1 PCT/JP2012/063535 JP2012063535W WO2012165350A1 WO 2012165350 A1 WO2012165350 A1 WO 2012165350A1 JP 2012063535 W JP2012063535 W JP 2012063535W WO 2012165350 A1 WO2012165350 A1 WO 2012165350A1
Authority
WO
WIPO (PCT)
Prior art keywords
group
component
resin composition
compound
composition according
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2012/063535
Other languages
English (en)
French (fr)
Inventor
江原　和也
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Nissan Chemical Corp
Original Assignee
Nissan Chemical Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Nissan Chemical Corp filed Critical Nissan Chemical Corp
Priority to JP2013518062A priority Critical patent/JP5880891B2/ja
Priority to CN201280033947.1A priority patent/CN103649213B/zh
Priority to US14/118,121 priority patent/US20140116505A1/en
Publication of WO2012165350A1 publication Critical patent/WO2012165350A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F20/00—Homopolymers and copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride, ester, amide, imide or nitrile thereof
    • C08F20/02—Monocarboxylic acids having less than ten carbon atoms, Derivatives thereof
    • C08F20/10—Esters
    • C08F20/26—Esters containing oxygen in addition to the carboxy oxygen
    • C08F20/30—Esters containing oxygen in addition to the carboxy oxygen containing aromatic rings in the alcohol moiety
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D133/00—Coating compositions based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Coating compositions based on derivatives of such polymers
    • C09D133/04—Homopolymers or copolymers of esters
    • C09D133/06—Homopolymers or copolymers of esters of esters containing only carbon, hydrogen and oxygen, the oxygen atom being present only as part of the carboxyl radical
    • C09D133/08—Homopolymers or copolymers of acrylic acid esters
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B17/00—Layered products essentially comprising sheet glass, or glass, slag, or like fibres
    • B32B17/06—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material
    • B32B17/10—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material of synthetic resin
    • B32B17/10005—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material of synthetic resin laminated safety glass or glazing
    • B32B17/10009—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material of synthetic resin laminated safety glass or glazing characterized by the number, the constitution or treatment of glass sheets
    • B32B17/10018—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material of synthetic resin laminated safety glass or glazing characterized by the number, the constitution or treatment of glass sheets comprising only one glass sheet
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B17/00—Layered products essentially comprising sheet glass, or glass, slag, or like fibres
    • B32B17/06—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material
    • B32B17/10—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material of synthetic resin
    • B32B17/10005—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material of synthetic resin laminated safety glass or glazing
    • B32B17/1055—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material of synthetic resin laminated safety glass or glazing characterized by the resin layer, i.e. interlayer
    • B32B17/10697—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material of synthetic resin laminated safety glass or glazing characterized by the resin layer, i.e. interlayer being cross-linked
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B17/00—Layered products essentially comprising sheet glass, or glass, slag, or like fibres
    • B32B17/06—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material
    • B32B17/10—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material of synthetic resin
    • B32B17/10005—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material of synthetic resin laminated safety glass or glazing
    • B32B17/1055—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material of synthetic resin laminated safety glass or glazing characterized by the resin layer, i.e. interlayer
    • B32B17/10788—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material of synthetic resin laminated safety glass or glazing characterized by the resin layer, i.e. interlayer containing ethylene vinylacetate
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/36—Layered products comprising a layer of synthetic resin comprising polyesters
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L61/00—Compositions of condensation polymers of aldehydes or ketones; Compositions of derivatives of such polymers
    • C08L61/20—Condensation polymers of aldehydes or ketones with only compounds containing hydrogen attached to nitrogen
    • C08L61/26—Condensation polymers of aldehydes or ketones with only compounds containing hydrogen attached to nitrogen of aldehydes with heterocyclic compounds
    • C08L61/28—Condensation polymers of aldehydes or ketones with only compounds containing hydrogen attached to nitrogen of aldehydes with heterocyclic compounds with melamine
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D161/00—Coating compositions based on condensation polymers of aldehydes or ketones; Coating compositions based on derivatives of such polymers
    • C09D161/20—Condensation polymers of aldehydes or ketones with only compounds containing hydrogen attached to nitrogen
    • C09D161/26—Condensation polymers of aldehydes or ketones with only compounds containing hydrogen attached to nitrogen of aldehydes with heterocyclic compounds
    • C09D161/28—Condensation polymers of aldehydes or ketones with only compounds containing hydrogen attached to nitrogen of aldehydes with heterocyclic compounds with melamine
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D4/00—Coating compositions, e.g. paints, varnishes or lacquers, based on organic non-macromolecular compounds having at least one polymerisable carbon-to-carbon unsaturated bond ; Coating compositions, based on monomers of macromolecular compounds of groups C09D183/00 - C09D183/16
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D5/00—Coating compositions, e.g. paints, varnishes or lacquers, characterised by their physical nature or the effects produced; Filling pastes
    • C09D5/006—Anti-reflective coatings
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10F—INORGANIC SEMICONDUCTOR DEVICES SENSITIVE TO INFRARED RADIATION, LIGHT, ELECTROMAGNETIC RADIATION OF SHORTER WAVELENGTH OR CORPUSCULAR RADIATION
    • H10F19/00—Integrated devices, or assemblies of multiple devices, comprising at least one photovoltaic cell covered by group H10F10/00, e.g. photovoltaic modules
    • H10F19/80—Encapsulations or containers for integrated devices, or assemblies of multiple devices, having photovoltaic cells
    • H10F19/804—Materials of encapsulations
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/0008—Organic ingredients according to more than one of the "one dot" groups of C08K5/01 - C08K5/59
    • C08K5/0025—Crosslinking or vulcanising agents; including accelerators
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E10/00—Energy generation through renewable energy sources
    • Y02E10/50—Photovoltaic [PV] energy

Definitions

  • the present invention relates to a resin composition, and more particularly to a resin composition that is excellent in light resistance and can form a cured film having high transparency and a high refractive index.
  • plastic materials with a high refractive index have made significant progress in optical articles, and studies on spectacle lenses, Fresnel lenses, lenticular lenses, aspherical lenses, optical disks, optical fibers, optical waveguides, and the like have been actively conducted.
  • transparent resins are frequently used for optical electronic materials such as antireflection coating agents for liquid crystal displays, transparent coating agents for solar cells, light emitting diodes, and light receiving portions of CCDs and CMOS sensors.
  • optical electronic materials such as antireflection coating agents for liquid crystal displays, transparent coating agents for solar cells, light emitting diodes, and light receiving portions of CCDs and CMOS sensors.
  • a high refractive index is often required for improving light extraction efficiency and light collection.
  • acrylic resins, urethane resins, or epoxy resins are used as transparent resins having a high refractive index.
  • conventional transparent resins although mechanical properties can be controlled to some extent by techniques such as cross-linking, special techniques are required to enhance optical properties, particularly the refractive index. .
  • Patent Documents 1 and 2 propose a technique in which a large amount of heavy atoms such as bromine and sulfur are bonded to an organic resin to improve the refractive index.
  • Patent Documents 3 and 4 propose a method in which inorganic oxide fine particles having a high refractive index are dispersed in an organic resin to improve the refractive index.
  • the obtained organic resin is unstable with respect to heat and light, so that there is a problem that it is likely to cause deterioration such as discoloration during long-term use.
  • the methods of Patent Documents 3 and 4 also have problems in the long-term storage stability of the obtained fine particle dispersed resin, and a large amount of dispersion is required to improve the dispersion stability of the inorganic oxide fine particles in the resin. Since a stabilizer is required, there is a problem that it becomes difficult to balance the refractive index and dispersion stability.
  • the present invention has been made in view of such circumstances, and a cured film having excellent light resistance, high transparency and high refractive index can be obtained without using heavy atoms or inorganic oxide fine particles.
  • An object is to provide a resin composition that can be formed.
  • the present inventor has obtained an ethylene glycol compound having at least one acrylic moiety and having an aromatic group substituted with an organic group or an aromatic group of a condensed ring as a resin. It was found that by blending in the composition, a cured film having excellent light resistance, high transparency and high refractive index was obtained from the resin composition, and the present invention was completed.
  • this invention is a composition containing the following (A) component, (B) component, and (C) component as 1st viewpoint, Comprising: By heating this composition at 150 degreeC or more after film forming , And a resin composition exhibiting a refractive index of 1.65 or more.
  • Component An aromatic group having at least one acrylic moiety and substituted with an organic group Or an ethylene glycol compound (C) component having an aromatic group of a condensed ring: an acid compound having a pKa of 2 or less
  • the aromatic group substituted with the organic group of the component (B) is substituted with an organic group It is related with the resin composition as described in a 1st viewpoint which is a carbon monocyclic aromatic group.
  • the present invention relates to the resin composition according to the second aspect, wherein the carbon monocyclic aromatic group substituted with the organic group of the component (B) is a phenyl group substituted with a phenyl group.
  • the present invention relates to the resin composition according to the first aspect, wherein the aromatic group of the condensed ring of the component (B) is a naphthyl group, an anthryl group, a phenanthryl group, or a pyrenyl group.

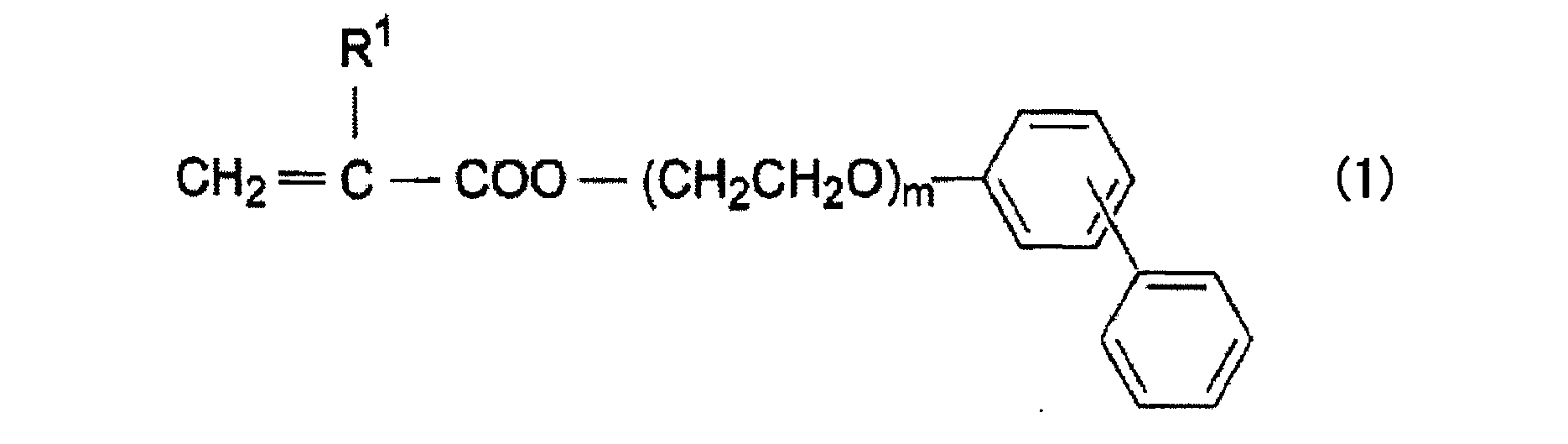

  • the ethylene glycol compound of the said (B) component is related with the resin composition as described in a 3rd viewpoint which is a compound represented by following formula (1).
  • R 1 represents a hydrogen atom or a methyl group
  • m represents a natural number.
  • the present invention relates to the resin composition according to the fifth aspect, wherein m is 10 or less.
  • the present invention relates to the resin composition according to any one of the first to sixth aspects, wherein the triazine compound of the component (A) is a compound having an aromatic group.
  • the present invention relates to the resin composition according to any one of the first aspect to the seventh aspect, wherein the acid compound of the component (C) is a sulfonic acid compound.
  • the present invention relates to the resin composition according to the eighth aspect, in which the sulfonic acid compound is a compound represented by the following formula (2) or formula (3).

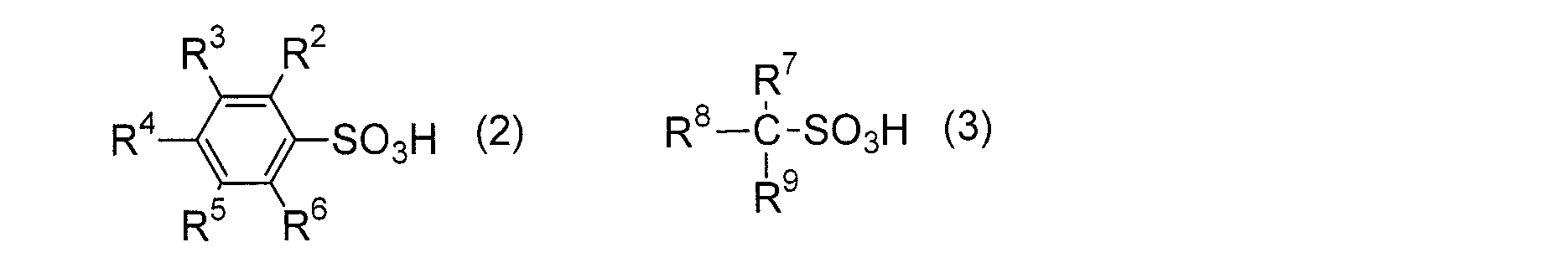

  • R 2 to R 9 are each independently a hydrogen atom, an alkyl group having 1 to 10 carbon atoms, a haloalkyl group having 1 to 10 carbon atoms, an alkoxy group having 1 to 10 carbon atoms, halogen, Atom, nitro group, formyl group, cyano group, carboxyl group, phosphonyl group, sulfonyl group, phenyl group optionally substituted with W, naphthyl group optionally substituted with W, optionally substituted with W Represents a thienyl group or a furyl group optionally substituted by W;
  • W is an alkyl group having 1 to 10 carbon atoms, a haloalkyl group having 1 to 10 carbon atoms, an alkoxy group having 1 to 10 carbon atoms, a
  • the present invention relates to the resin composition according to the ninth aspect, wherein the compound represented by the formula (2) is tosylic acid.
  • the solvent contains at least one solvent selected from the group consisting of alcohols having 4 or more carbon atoms or alkyl esters having 4 or more carbon atoms. It is related with the resin composition of any one among 10 viewpoints.
  • the resin according to any one of the first aspect to the eleventh aspect containing 100 parts by mass of the component (A) at a ratio of 300 parts by mass or less. Relates to the composition.
  • the resin according to any one of the first to twelfth aspects containing the component (C) at a ratio of 10 parts by mass or less with respect to 100 parts by mass of the component (A). Relates to the composition.
  • the (D) component is contained at a ratio of 0.1 part by mass or more with respect to the total mass part of the (A) component, the (B) component, and the (C) component. It relates to the resin composition according to any one of the viewpoints to the thirteenth aspect.
  • the present invention relates to the resin composition according to any one of the first aspect to the fourteenth aspect, which further contains an adhesive having a silyl group as the component (E).
  • the present invention relates to an electronic component having the cured film described in the sixteenth aspect.
  • the resin composition of the present invention can form a cured film having excellent light resistance, high transparency and high refractive index.
  • FIG. 1 is a diagram showing the measurement results of transmittance before and after the light resistance test in Example 1.

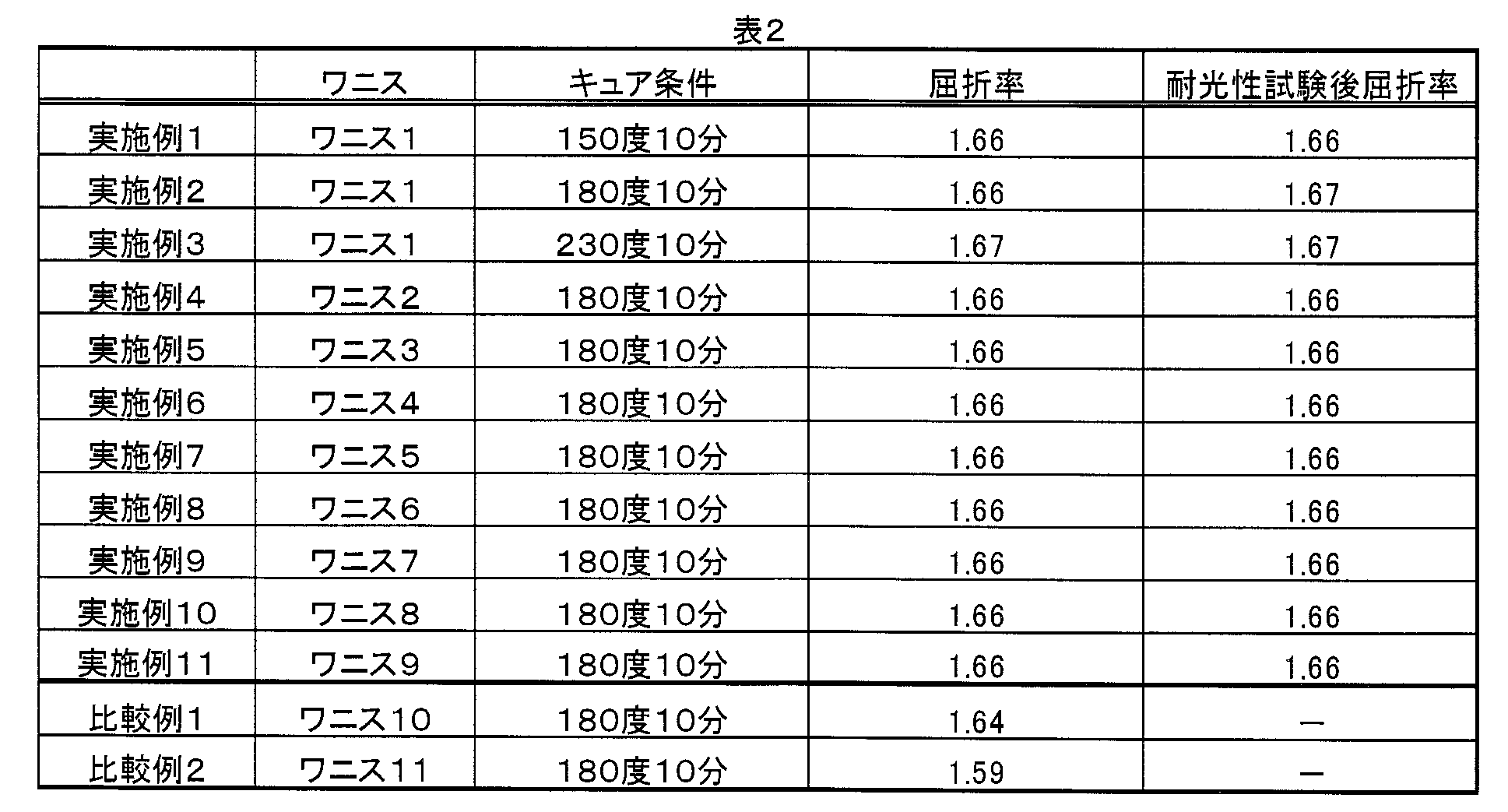

  • FIG. 2 is a diagram showing the measurement results of the refractive index before and after the light resistance test in Example 1.
  • the present invention is a composition containing the following component (A), component (B) and component (C), and the composition is heated at 150 ° C. or higher after film formation, whereby a refractive index of 1.65 or higher. It is related with the resin composition which expresses a rate.
  • Component An aromatic group having at least one acrylic moiety and substituted with an organic group Or an ethylene glycol compound (C) component having a condensed ring aromatic group: an acid compound having a pKa of 2 or less
  • the component (A) of the present invention is a triazine compound having at least two nitrogen atoms substituted with a hydroxymethyl group and / or an alkoxymethyl group.
  • Examples of these triazine compounds having at least two nitrogen atoms substituted with a hydroxymethyl group and / or an alkoxymethyl group include melamine compounds having a nitrogen atom substituted with a hydroxymethyl group or an alkoxymethyl group or both, and And benzoguanamine compounds having a nitrogen atom substituted with a hydroxymethylhydroxymethyl group or an alkoxymethyl group or both.
  • the melamine compound and benzoguanamine compound having a nitrogen atom substituted with a hydroxymethyl group can be obtained by, for example, reacting melamine / benzoguanamine with formalin in boiling water to perform hydroxymethylation. And the melamine compound and benzoguanamine compound which have the nitrogen atom substituted by the alkoxymethyl group are obtained by making the alcohol, such as methanol, ethanol, isopropyl alcohol, and normal hexanol, react with the melamine / benzoguanamine compound previously substituted with hydroxymethyl. .
  • the melamine compound and benzoguanamine compound substituted with these hydroxymethyl groups and / or alkoxymethyl groups are available as commercial products.
  • Examples of the melamine compounds include Cymel 300, Cymel 303, Cymel 325, and Cymel 725, manufactured by Nippon Cytec Industries Co., Ltd., Nicalak MW-30M, MW-30, manufactured by Sanwa Chemical Co., Ltd. MW-30HM, Nicarac MW-390, Nicarac MW-100LM (above, methoxymethylated melamine compound); Cymel 370, Simel 701 (above, methylated methoxymethylated melamine compound) manufactured by Nihon Cytec Industries, Ltd.
  • benzoguanamine compound examples include Cymel 1123 (methoxymethylated ethoxymethylated benzoguanamine compound) manufactured by Nippon Cytec Industries, Ltd .; Cymel 1123-10, Mycoat 30 (above, methoxymethylated butoxymethylated benzoguanamine) Compound); the same Mycoat 105, the same Mycoat 106 (above, methoxymethylated benzoguanamine compound); the same Cymel 1128 (butoxymethylated benzoguanamine compound); and the same Mycoat 102 (methylated methoxymethylated benzoguanamine compound).
  • the component (B) of the present invention is an ethylene glycol compound having at least one acrylic moiety and having an aromatic group substituted with an organic group or a condensed ring aromatic group.
  • the aromatic group substituted with an organic group includes not only an aromatic group substituted with an organic group but also a heteroaromatic group substituted with an organic group.
  • the aromatic group of the condensed ring includes not only the aromatic group of the condensed ring but also the heteroaromatic group of the condensed ring.
  • Examples of the aromatic group substituted with the organic group include a phenyl group substituted with a phenyl group, a pyrrolyl group substituted with a phenyl group, an indolyl group substituted with a phenyl group, and a thienyl group substituted with a phenyl group.
  • Phosphoryl group substituted with phenyl group pyrazolyl group substituted with phenyl group, oxazolyl group substituted with phenyl group, imidazolyl group substituted with phenyl group, thiazolyl group substituted with phenyl group, substituted with phenyl group Isooxazolyl groups, pyridinyl groups substituted with phenyl groups, pyrazinyl groups substituted with phenyl groups, pyridazinyl groups substituted with phenyl groups, and triazinyl groups substituted with phenyl groups, but are not limited thereto It is not a thing.
  • the aromatic group substituted with an organic group is preferably a carbon monocyclic aromatic group substituted with an organic group, and a phenyl group substituted with a phenyl group is particularly preferred from the viewpoint of availability.
  • the aromatic group of the condensed ring include naphthyl group, anthryl group, phenanthryl group or pyrenyl group, benzofuranyl group, isobenzofuranyl group, isoindolyl group, benzothiophenyl group, benzophosphoryl group, benzoimidazolyl group, Examples include, but are not limited to, a prill group, an indazolyl group, a benzoxazolyl group, a benzoisoxazolyl group, a benzothiazolyl group, and a benzoimidazolyl group.
  • the aromatic group of the condensed ring is preferably a naphthyl group, anthryl group, phenanthryl group, or pyren
  • the ethylene glycol compound as the component (B) is preferably a compound represented by the following formula (1).
  • R 1 represents a hydrogen atom or a methyl group
  • m represents a natural number.
  • m is preferably 10 or less.
  • the ethylene glycol compound which is (B) component in the resin composition of this invention is 300 mass parts or less with respect to 100 mass parts of said (A) component, From the characteristic of the film
  • pKa is 2 or less acid compound>
  • the component (C) of the present invention is an acid compound having a pKa of 2 or less.
  • An acid compound may use only 1 type and can also be used in combination of 2 or more type.
  • the acid compound examples include sulfonic acid compounds such as p-toluenesulfonic acid (also referred to as tosylic acid), trifluoromethanesulfonic acid, and pyridinium-p-toluenesulfonate, sulfosalicylic acid, trifluoroacetic acid, fumaric acid, and maleic acid.
  • sulfonic acid compounds such as p-toluenesulfonic acid (also referred to as tosylic acid), trifluoromethanesulfonic acid, and pyridinium-p-toluenesulfonate, sulfosalicylic acid, trifluoroacetic acid, fumaric acid, and maleic acid.
  • carboxylic acid compounds such as Among these, a sulfonic acid compound is preferable, and a sulfonic acid compound represented by the following formula (2) or formula (3) is particularly preferable.

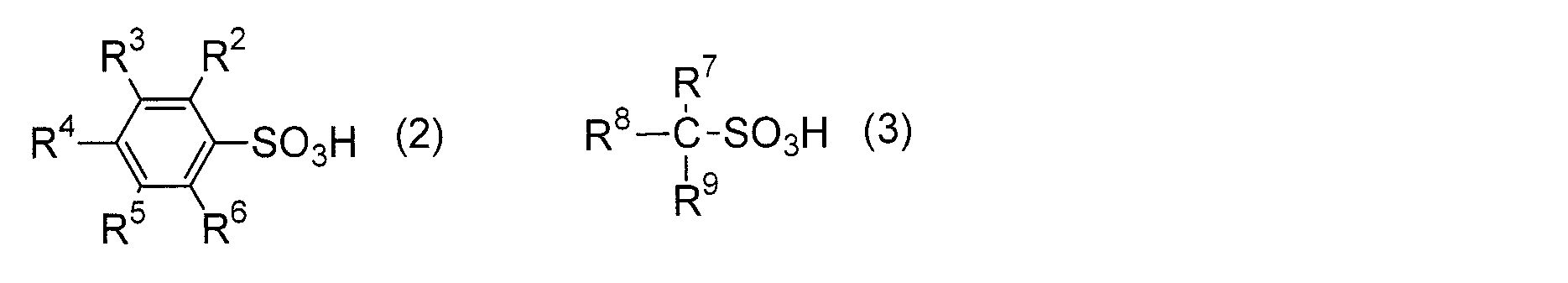

  • R 2 to R 9 are each independently a hydrogen atom, an alkyl group having 1 to 10 carbon atoms, a haloalkyl group having 1 to 10 carbon atoms, an alkoxy group having 1 to 10 carbon atoms, halogen, Atom, nitro group, formyl group, cyano group, carboxyl group, phosphonyl group, sulfonyl group, phenyl group optionally substituted with W, naphthyl group optionally substituted with W, optionally substituted with W Represents a thienyl group or a furyl group optionally substituted by W;
  • W is an alkyl group having 1 to 10 carbon atoms, a haloalkyl group having 1 to 10 carbon atoms, an alkoxy group having 1 to 10 carbon atoms, a hydroxy group, a halogen atom, a nitro group, a formyl group, a cyano group, or a carboxyl group. Represents. )
  • p-toluenesulfonic acid also referred to as tosylic acid
  • tosylic acid is particularly preferable.
  • content of the acid compound which is (C) component in the resin composition of this invention it is 10 mass parts or less with respect to 100 mass parts of said (A) component, Preferably it is 5 mass from the characteristic of the film
  • the resin composition of the present invention may contain, as component (D), a solvent that is at least one selected from the group consisting of alcohols having 4 or more carbon atoms or alkyl esters having 4 or more carbon atoms.
  • a solvent may use only 1 type and can also be used in combination of 2 or more type.
  • solvent examples include butyl cellosolve, propylene glycol monomethyl ether, propylene glycol monomethyl ether acetate, dipropylene glycol monomethyl ether, ⁇ -butyrolactone, n-butanol, sec-butanol, t-butanol, methoxymethylpentanol, and methyl cellosolve.
  • Ethyl cellosolve methyl cellosolve acetate, ethyl cellosolve acetate, butyl carbitol, butyl carbitol acetate, ethyl carbitol, ethyl carbitol acetate, ethylene glycol monoisopropyl ether, ethylene glycol monobutyl ether, dipropylene glycol monoacetate monomethyl ether, Dipropylene glycol monoethyl ether, dipropylene glycol Monoacetate monoethyl ether, dipropylene glycol monopropyl ether, dipropylene glycol monoacetate monopropyl ether, 2-ethoxyethanol, 2-butoxyethanol, methyl lactate, ethyl lactate, butyl lactate, methyl acetate, ethyl acetate, n acetate -Butyl, hexyl acetate, methyl 2-hydroxyisobutyrate, propylene glycol mono
  • content of the solvent which is (D) component in the resin composition of this invention it is 0.1 mass part or more with respect to the total mass part of said (A) component, (B) component, and (C) component. is there.
  • the resin composition of the present invention may further contain an adhesive having a silyl group as the component (E).
  • the adhesive include vinyltrimethoxysilane, vinyltriethoxysilane, 2- (3,4-epoxycyclohexyl) ethyltrimethoxysilane, 3-glycidoxypropylmethyldimethoxysilane, 3-glycidoxypropyltri Methoxysilane, 3-glycidoxypropylmethyldiethoxysilane, 3-glycidoxypropyltriethoxysilane, p-styryltrimethoxysilane, 3-methacryloxypropylmethyldimethoxysilane, 3-methacryloxypropyltrimethoxysilane, 3 -Methacryloxypropylmethyldiethoxysilane, 3-methacryloxypropyltriethoxysilane, 3-acryloxypropyltrimethoxysilane, N
  • the addition amount thereof is preferably less than 10 parts by mass with respect to 100 parts by mass of the component (A), and more preferably 5 parts by mass from the viewpoint of storage stability. It is as follows.
  • surfactants can be added to the resin composition of the present invention.
  • the surfactant include polyoxyethylene lauryl ether, polyoxyethylene stearyl ether, polyoxyethylene cetyl ether, polyoxyethylene alkyl ethers such as polyoxyethylene oleyl ether, polyoxyethylene octylphenol ether, and polyoxyethylene nonylphenol.
  • Polyoxyethylene alkyl allyl ethers such as ether, polyoxyethylene / polyoxypropylene block copolymers, sorbitan monolaurate, sorbitan monopalmitate, sorbitan monostearate, sorbitan monooleate, sorbitan trioleate, sorbitan tristearate
  • Sorbitan fatty acid esters such as polyoxyethylene sorbitan monolaurate, polyoxyethylene
  • Nonionic surfactants such as polyoxyethylene sorbitan fatty acid esters such as rubitan monopalmitate, polyoxyethylene sorbitan monostearate, polyoxyethylene sorbitan trioleate, polyoxyethylene sorbitan tristearate, Ftop EF301, EF303 , EF352 (manufactured by Gemco Co., Ltd.
  • the resin composition of the present invention can be applied as a material for various silicon solar cells that have been conventionally proposed.
  • Solar cells are usually composed of a transparent electrode (front electrode) -photoelectric conversion layer-back electrode, and a panel material on which the solar cell is mounted, that is, an ethylene-vinyl acetate copolymer resin that seals the cell module. It is comprised from sealing materials, such as (EVA), and the surface glass (tempered glass) and protective film (back sheet) which protect a cell module and a sealing material.
  • sealing materials such as (EVA)
  • EVA ethylene-vinyl acetate copolymer resin
  • back sheet which protect a cell module and a sealing material.
  • each component constituting the solar cell that is, solar cell (back electrode, photoelectric conversion layer, transparent electrode), sealing material, surface glass, protective film, and various electrode protective materials, Various things proposed so far can be used.
  • the electrode surface coating film is formed by applying the resin composition of the present invention on the surface of the transparent electrode of the solar battery cell. Then, a tempered glass, a sealing material, a solar battery cell (electrode surface coating film, a transparent electrode, a photoelectric conversion layer, a back electrode), a sealing material, and a back sheet are laminated in this order to manufacture a solar battery.
  • PGMEA propylene glycol monomethyl ether acetate
  • PGME propylene glycol monomethyl ether
  • HBM methyl 2-hydroxyisobutyrate
  • NMP N-methylpyrrolidone
  • CHN cyclohexanone
  • EL ethyl lactate
  • HA hexyl acetate
  • PTA p-toluenesulfonic acid
  • FTX-212P Neos Co., Ltd.
  • FTX-220P Neos Co., Ltd.
  • Example 1 The varnish 1 produced above was applied on a silicon substrate and quartz glass and cured at 180 ° C. for 10 minutes to produce coating films of 0.3 ⁇ m and 1.0 ⁇ m, respectively. Thereafter, the transmittance and refractive index were measured before and after the light resistance test, and changes in the transmittance and refractive index before and after the test were confirmed (FIGS. 1 and 2). As a result, the transmittance was maintained at a high transparency of 97.4% to 98.6%. Further, the refractive index remained at 1.66. For this reason, a large change could not be confirmed.
  • the varnishes 10 and 11 produced above were applied onto a silicon substrate and quartz glass and cured at 180 ° C. for 10 minutes to produce a coating film of 0.3 ⁇ m. Then, as a result of measuring a refractive index, 1.64 and 1.59 were shown (comparative examples 1 and 2). For this reason, the refractive index fell because the acrylic part increased.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Wood Science & Technology (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Health & Medical Sciences (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Polymerisation Methods In General (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
  • Photovoltaic Devices (AREA)

Abstract

【課題】　耐光性に優れた、高透明性且つ高屈折率を有する硬化膜を形成することができる樹脂組成物を提供すること。 【解決手段】　下記（Ａ）成分、（Ｂ）成分及び（Ｃ）成分を含有する組成物であって、該組成物を製膜後１５０℃以上で加熱することにより、１．６５以上の屈折率を発現する樹脂組成物。 （Ａ）成分：ヒドロキシメチル基及び／又はアルコキシメチル基で置換された少なくとも２つの窒素原子を有するトリアジン化合物 （Ｂ）成分：少なくとも１つのアクリル部位を持ち、かつ有機基で置換された芳香族基又は縮合環の芳香族基を有するエチレングリコール化合物 （Ｃ）成分：ｐＫａが２以下の酸化合物

Description

樹脂組成物
　本発明は樹脂組成物に関し、詳細には耐光性に優れた、高透明性且つ高屈折率を有する硬化膜を形成することができる樹脂組成物に関する。
　近年、高屈折率であるプラスチック材料の光学用物品への進出は著しく、眼鏡レンズ、フレネルレンズ、レンチキュラーレンズ、非球面レンズ、光ディスク、光ファイバー、光道波路等への検討が盛んに行われている。さらに、電子材料の分野でも、液晶ディスプレイの反射防止コーティング剤、太陽電池用透明コーティング剤、発光ダイオード、ＣＣＤやＣＭＯＳセンサーの受光部等の光学電子材料の用途に透明性樹脂が多用されつつある。このような光学電子材料の用途では、透明性ばかりでなく、光取り出し効率の向上や集光性の向上のために高い屈折率をも要求される場合が多い。現在、高屈折率を有する透明性樹脂としては、アクリル系樹脂、ウレタン系樹脂、またはエポキシ系樹脂が用いられている。
　しかし、従来の透明性樹脂では、架橋等の手法によって、機械的物性を制御することはある程度可能であるものの、光学特性、特に屈折率に関しては、それを高めるために特殊な技術を必要としていた。
　例えば、特許文献１及び２では、臭素や硫黄等の重原子を有機樹脂に多量に結合させてその屈折率を向上させる手法が提案されている。
　また、特許文献３及び４では、高屈折率の無機酸化物微粒子を有機樹脂に分散させてその屈折率を向上させる手法が提案されている。
特開平５－１６４９０１号公報 特開２００５－３５０５３１号公報 特開２００７－２７００９９号公報 特開２００７－３０８６３１号公報
　上記特許文献１及び２の手法では、一般に、得られた有機樹脂が熱や光に対して不安定であるため、長期使用時に変色等の劣化を起こし易いという問題があるうえに、当該樹脂を電子材料部品用途に使用する場合は、電極の腐食等が懸念される。
　一方、特許文献３及び４の手法でも、得られた微粒子分散樹脂の長期保存安定性などに問題があり、また、無機酸化物微粒子の樹脂中での分散安定性を改善するために多量の分散安定剤を必要とすることから、屈折率と分散安定性とのバランスをとるのが困難になるなどの課題があった。
　そこで、本発明はこのような事情に鑑みてなされたものであり、重原子や無機酸化物微粒子を使用しなくてとも、耐光性に優れた、高透明性且つ高屈折率を有する硬化膜を形成することができる樹脂組成物の提供を目的とする。
　本発明者は、上記目的を達成するため鋭意検討を重ねた結果、少なくとも１つのアクリル部位を持ち、かつ有機基で置換された芳香族基又は縮合環の芳香族基を有するエチレングリコール化合物を樹脂組成物中に配合させることにより、該樹脂組成物から耐光性に優れた、高透明性且つ高屈折率を有する硬化膜が得られることを見出し、本発明を完成させた。
　すなわち、本発明は、第１観点として、下記（Ａ）成分、（Ｂ）成分及び（Ｃ）成分を含有する組成物であって、該組成物を製膜後１５０℃以上で加熱することにより、１．６５以上の屈折率を発現する樹脂組成物に関する。
（Ａ）成分：ヒドロキシメチル基及び／又はアルコキシメチル基で置換された少なくとも２つの窒素原子を有するトリアジン化合物
（Ｂ）成分：少なくとも１つのアクリル部位を持ち、かつ有機基で置換された芳香族基又は縮合環の芳香族基を有するエチレングリコール化合物
（Ｃ）成分：ｐＫａが２以下の酸化合物
　第２観点として、前記（Ｂ）成分の有機基で置換された芳香族基が有機基で置換された炭素単環の芳香族基である、第１観点に記載の樹脂組成物に関する。
　第３観点として、前記（Ｂ）成分の有機基で置換された炭素単環の芳香族基がフェニル基で置換されたフェニル基である、第２観点に記載の樹脂組成物に関する。
　第４観点として、前記（Ｂ）成分の縮合環の芳香族基がナフチル基、アントリル基、フェナントリル基又はピレニル基である、第１観点に記載の樹脂組成物に関する。
　第５観点として、前記（Ｂ）成分のエチレングリコール化合物が下記式（１）で表される化合物である、第３観点に記載の樹脂組成物に関する。
Figure JPOXMLDOC01-appb-C000003
 （式中、Ｒ1は水素原子又はメチル基を表し、ｍは自然数を表す。）
　第６観点として、前記ｍが１０以下である、第５観点に記載の樹脂組成物に関する。
　第７観点として、前記（Ａ）成分のトリアジン化合物が芳香族基を有する化合物である、第１観点乃至第６観点のいずれか１項に記載の樹脂組成物に関する。
　第８観点として、前記（Ｃ）成分の酸化合物がスルホン酸化合物である、第１観点乃至第７観点のいずれか１項に記載の樹脂組成物に関する。
　第９観点として、前記スルホン酸化合物が下記式（２）又は式（３）で表される化合物である、第８観点に記載の樹脂組成物に関する。
Figure JPOXMLDOC01-appb-C000004
 （式中、Ｒ2乃至Ｒ9は、それぞれ独立して、水素原子、炭素原子数１乃至１０のアルキル基、炭素原子数１乃至１０のハロアルキル基、炭素原子数１乃至１０のアルコキシ基、ハロゲン原子、ニトロ基、ホルミル基、シアノ基、カルボキシル基、ホスホニル基、スルホニル基、Ｗで置換されていてもよいフェニル基、Ｗで置換されていてもよいナフチル基、Ｗで置換されていてもよいチエニル基又はＷで置換されていてもよいフリル基を表し、
　Ｗは、炭素原子数１乃至１０のアルキル基、炭素原子数１乃至１０のハロアルキル基、炭素原子数１乃至１０のアルコキシ基、ヒドロキシ基、ハロゲン原子、ニトロ基、ホルミル基、シアノ基又はカルボキシル基を表す。）
　第１０観点として、前記式（２）で表される化合物がトシル酸である、第９観点に記載の樹脂組成物に関する。
　第１１観点として、（Ｄ）成分として、炭素原子を４個以上有するアルコール又は炭素原子を４個以上有するアルキルエステルからなる群より選ばれる少なくとも１種である溶剤を含有する、第１観点乃至第１０観点のうちいずれか１項に記載の樹脂組成物に関する。
　第１２観点として、前記（Ａ）成分１００質量部に対して、前記（Ｂ）成分を３００質量部以下の割合で含有する、第１観点乃至第１１観点のうちいずれか１項に記載の樹脂組成物に関する。
　第１３観点として、前記（Ａ）成分１００質量部に対して、前記（Ｃ）成分を１０質量部以下の割合で含有する、第１観点乃至第１２観点のうちいずれか１項に記載の樹脂組成物に関する。
　第１４観点として、前記（Ａ）成分、前記（Ｂ）成分及び前記（Ｃ）成分の合計質量部に対して、前記（Ｄ）成分を０．１質量部以上の割合で含有する、第１１観点乃至第１３観点のうちいずれか１項に記載の樹脂組成物に関する。
　第１５観点として、さらに（Ｅ）成分として、シリル基を有する密着剤を含有する、第１観点乃至第１４観点のうちいずれか１項に記載の樹脂組成物に関する。
　第１６観点として、第１観点乃至第１５観点のうちいずれか１項に記載の樹脂組成物から得られる硬化膜に関する。
　第１７観点として、第１６観点に記載の硬化膜を透明電極の表面上に被覆してなる太陽電池に関する。
　第１８観点として、第１６観点に記載の硬化膜を有する電子部品に関する。
　本発明の樹脂組成物は、耐光性に優れた、高透明性且つ高屈折率を有する硬化膜を形成することができる。
図１は、実施例１において、耐光性試験前後における透過率の測定結果を示す図である。 図２は、実施例１において、耐光性試験前後における屈折率の測定結果を示す図である。
　本発明は、下記成分（Ａ）、成分（Ｂ）及び成分（Ｃ）を含有する組成物であって、該組成物を製膜後１５０℃以上で加熱することにより、１．６５以上の屈折率を発現する樹脂組成物に関する。
（Ａ）成分：ヒドロキシメチル基及び／又はアルコキシメチル基で置換された少なくとも２つの窒素原子を有するトリアジン化合物
（Ｂ）成分：少なくとも１つのアクリル部位を持ち、かつ有機基で置換された芳香族基又は縮合環の芳香族基を有するエチレングリコール化合物
（Ｃ）成分：ｐＫａが２以下の酸化合物
＜（Ａ）成分：トリアジン化合物＞
　本発明の（Ａ）成分はヒドロキシメチル基及び／又はアルコキシメチル基で置換された少なくとも２つの窒素原子を有するトリアジン化合物である。
　これらヒドロキシメチル基及び／又はアルコキシメチル基で置換された少なくとも２つの窒素原子を有するトリアジン化合物の例としては、ヒドロキシメチル基又はアルコキシメチル基又はその両方で置換された窒素原子を有するメラミン化合物、及び、ヒドロキシメチルヒドロキシメチル基又はアルコキシメチル基又はその両方で置換された窒素原子を有するベンゾグアナミン化合物を挙げることができる。
　上記ヒドロキシメチル基置換された窒素原子を有するメラミン化合物及びベンゾグアナミン化合物は、例えば沸騰水中でメラミン／ベンゾグアナミンとホルマリンとを反応させ、ヒドロキシメチル化することによって得られる。そしてアルコキシメチル基で置換された窒素原子を有するメラミン化合物及びベンゾグアナミン化合物は、先にヒドロキシメチル置換したメラミン／ベンゾグアナミン化合物を、メタノール、エタノール、イソプロピルアルコール、ノルマルヘキサノールなどのアルコールと反応させることによって得られる。
　これらヒドロキシメチル基及び／又はアルコキシメチル基で置換されたメラミン化合物及びベンゾグアナミン化合物は、市販品として入手可能である。上記メラミン化合物の例としては、日本サイテックインダストリーズ（株）製　サイメル（Ｃｙｍｅｌ）３００、同サイメル３０３、同サイメル３２５、同サイメル７２５、（株）三和ケミカル製　ニカラックＭＷ－３０Ｍ、同ＭＷ－３０、同ＭＷ－３０ＨＭ、同ニカラックＭＷ－３９０、同ニカラックＭＷ－１００ＬＭ（以上、メトキシメチル化メラミン化合物）；日本サイテックインダストリーズ（株）製　サイメル３７０、同サイメル７０１（以上、メチル化メトキシメチル化メラミン化合物）；同サイメル２６６、同サイメル２８５、同サイメル２１２（以上、メトキシメチル化ブトキシメチル化メラミン化合物）；同サイメル２７２、同サイメル２０２（以上、メチル化メトキシメチル化メラミン化合物）；同サイメル２３８（メトキシメチル化イソブトキシメチル化メラミン化合物）；日本サイテックインダストリーズ（株）製　マイコート５０６（ブトキシメチル化メラミン化合物）が挙げられる。また、上記ベンゾグアナミン化合物の例としては、日本サイテックインダストリーズ（株）製　サイメル１１２３（メトキシメチル化エトキシメチル化ベンゾグアナミン化合物）；同サイメル１１２３－１０、同マイコート３０（以上、メトキシメチル化ブトキシメチル化ベンゾグアナミン化合物）；同マイコート１０５、同マイコート１０６（以上、メトキシメチル化ベンゾグアナミン化合物）；同サイメル１１２８（ブトキシメチル化ベンゾグアナミン化合物）；同マイコート１０２（メチル化メトキシメチル化ベンゾグアナミン化合物）が挙げられる。
＜（Ｂ）成分：エチレングリコール化合物＞
　本発明の（Ｂ）成分は少なくとも１つのアクリル部位を持ち、かつ有機基で置換された芳香族基又は縮合環の芳香族基を有するエチレングリコール化合物である。
　なお、本発明では、有機基で置換された芳香族基には、有機基で置換された芳香族基だけでなく、有機基で置換された複素芳香族基も含まれる。また、本発明では、縮合環の芳香族基には、縮合環の芳香族基だけでなく、縮合環の複素芳香族基も含まれる。
　上記有機基で置換された芳香族基の例としては、フェニル基で置換されたフェニル基、フェニル基で置換されたピロリル基、フェニル基で置換されたインドリル基、フェニル基で置換されたチエニル基、フェニル基で置換されたホスホリル基、フェニル基で置換されたピラゾリル基、フェニル基で置換されたオキサゾリル基、フェニル基で置換されたイミダゾリル基、フェニル基で置換されたチアゾリル基、フェニル基で置換されたイソオキゾリル基、フェニル基で置換されたピリジニル基、フェニル基で置換されたピラジニル基、フェニル基で置換されたピリダジニル基、フェニル基で置換されたトリアジニル基が挙げられるが、これに制限されるものではない。
　これらのうち、有機基で置換された芳香族基としては、有機基で置換された炭素単環の芳香族基が好ましく、入手性の観点から、特にフェニル基で置換されたフェニル基が好ましい。
　また、上記縮合環の芳香族基の例としては、ナフチル基、アントリル基、フェナントリル基又はピレニル基、ベンゾフラニル基、イソベンゾフラニル基、イソインドリル基、ベンゾチオフェニル基、ベンゾホスホリル基、ベンゾイミダゾリル基、プリル基、インダゾリル基、ベンゾオキサゾリル基、ベンゾイソオキサゾリル基、ベンゾチアゾリル基、ベンゾイミダゾリル基等が挙げられるが、これに制限されるものではない。
　これらのうち、縮合環の芳香族基としては、入手性の観点から、ナフチル基、アントリル基、フェナントリル基又はピレニル基が好ましい。
　より高屈折率の膜が得られることから、前記（Ｂ）成分のエチレングリコール化合物としては、下記式（１）で表される化合物が好ましい。
Figure JPOXMLDOC01-appb-C000005
 （式中、Ｒ1は水素原子又はメチル基を表し、ｍは自然数を表す。）
　また、前記式（１）において、ｍが１０以下であることが好ましい。
　本発明の樹脂組成物における（Ｂ）成分であるエチレングリコール化合物の含有量としては、上記（Ａ）成分１００質量部に対して、３００質量部以下であり、得られる膜の特性から、好ましくは２００質量部以下であり、保存安定性と製膜性の観点から、より好ましくは１００質量部以下である。
＜（Ｃ）成分：ｐＫａが２以下の酸化合物＞
　本発明の（Ｃ）成分はｐＫａが２以下の酸化合物である。
　本発明において、酸解離定数ｐＫａは、酸性化合物を水溶液中に溶解させた、酸解離定数（Ｋａ）を、式　ｐＫａ＝ｌｏｇ10Ｋａ　で表したものである。
　酸化合物は、一種のみを使用してもよく、また二種以上を組み合わせて使用することもできる。
　上記酸化合物としては、例えば、ｐ－トルエンスルホン酸（トシル酸ともいう）、トリフルオロメタンスルホン酸、及びピリジニウム－ｐ－トルエンスルホネート等のスルホン酸化合物、スルホサリチル酸、トリフルオロ酢酸、フマル酸、マレイン酸等のカルボン酸化合物を挙げることができる。その中でも、スルホン酸化合物が好ましく、特に下記式（２）又は式（３）で表されるスルホン酸化合物が好ましい。
Figure JPOXMLDOC01-appb-C000006
 （式中、Ｒ2乃至Ｒ9は、それぞれ独立して、水素原子、炭素原子数１乃至１０のアルキル基、炭素原子数１乃至１０のハロアルキル基、炭素原子数１乃至１０のアルコキシ基、ハロゲン原子、ニトロ基、ホルミル基、シアノ基、カルボキシル基、ホスホニル基、スルホニル基、Ｗで置換されていてもよいフェニル基、Ｗで置換されていてもよいナフチル基、Ｗで置換されていてもよいチエニル基又はＷで置換されていてもよいフリル基を表し、
　Ｗは、炭素原子数１乃至１０のアルキル基、炭素原子数１乃至１０のハロアルキル基、炭素原子数１乃至１０のアルコキシ基、ヒドロキシ基、ハロゲン原子、ニトロ基、ホルミル基、シアノ基又はカルボキシル基を表す。）
　本発明の（Ｃ）成分では特にｐ－トルエンスルホン酸（トシル酸ともいう）が好ましい。
　本発明の樹脂組成物における（Ｃ）成分である酸化合物の含有量としては、上記（Ａ）成分１００質量部に対し、１０質量部以下であり、得られる膜の特性から、好ましくは５質量部以下であり、保存安定性の観点から、より好ましくは３質量部以下である。
＜（Ｄ）成分：溶剤＞
　本発明の樹脂組成物は、（Ｄ）成分として炭素原子を４個以上有するアルコール又は炭素原子を４個以上有するアルキルエステルからなる群より選ばれる少なくとも１種である溶剤を含有してもよい。
　溶剤は、一種のみを使用してもよく、また二種以上を組み合わせて使用することもできる。
　上記溶剤としては、例えば、ブチルセロソルブ、プロピレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテルアセテート、ジプロピレングリコールモノメチルエーテル、γ－ブチロラクトン、ｎ－ブタノール、ｓｅｃ－ブタノール、ｔ－ブタノール、メトキシメチルペンタノール、メチルセルソルブ、エチルセルソルブ、メチルセロソルブアセテート、エチルセロソルブアセテート、ブチルカルビトール、ブチルカルビトールアセテート、エチルカルビトール、エチルカルビトールアセテート、エチレングリコールモノイソプロピルエーテル、エチレングリコールモノブチルエーテル、ジプロピレングリコールモノアセテートモノメチルエーテル、ジプロピレングリコールモノエチルエーテル、ジプロピレングリコールモノアセテートモノエチルエーテル、ジプロピレングリコールモノプロピルエーテル、ジプロピレングリコールモノアセテートモノプロピルエーテル、２－エトキシエタノール、２－ブトキシエタノール、乳酸メチル、乳酸エチル、乳酸ブチル、酢酸メチル、酢酸エチル、酢酸ｎ－ブチル、酢酸ヘキシル、２－ヒドロキシイソ酪酸メチル、プロピレングリコールモノエチルエーテルアセテート、ピルビン酸メチル、ピルビン酸エチル、３－メトキシプロピオン酸メチル、３－エトキシプロピオン酸メチルエチル、３－メトキシプロピオン酸エチル、３－メトキシプロピオン酸プロピル、３－メトキシプロピオン酸ブチル又はブチルブチレートが挙げられる。
　本発明の樹脂組成物における（Ｄ）成分である溶剤の含有量としては、上記（Ａ）成分、（Ｂ）成分及び（Ｃ）成分の合計質量部に対して、０．１質量部以上である。
＜（Ｅ）成分：密着剤＞
　本発明の樹脂組成物は、上記成分に加えて、更に（Ｅ）成分としてシリル基を有する密着剤を含有していてもよい。
　上記密着剤としては、例えば、ビニルトリメトキシシラン、ビニルトリエトキシシラン、２－（３，４－エポキシシクロヘキシル）エチルトリメトキシシラン、３－グリシドキシプロピルメチルジメトキシシラン、３－グリシドキシプロピルトリメトキシシラン、３－グリシドキシプロピルメチルジエトキシシラン、３－グリシドキシプロピルトリエトキシシラン、ｐ－スチリルトリメトキシシラン、３－メタクリロキシプロピルメチルジメトキシシラン、３－メタクリロキシプロピルトリメトキシシラン、３－メタクリロキシプロピルメチルジエトキシシラン、３－メタクリロキシプロピルトリエトキシシラン、３－アクリロキシプロピルトリメトキシシラン、Ｎ－２－（アミノエチル）－３－アミノプロピルメチルジメトキシシラン、Ｎ－２－（アミノエチル）－３－アミノプロピルトリメトキシシラン、Ｎ－２－（アミノエチル）－３－アミノプロピルトリエトキシシラン、３－アミノプロピルトリメトキシシラン、３－アミノプロピルトリエトキシシラン、Ｎ－フェニル－３－アミノプロピルトリメトキシシラン、３－ウレイドプロピルトリエトキシシラン、３－クロロプロピルトリメトキシシラン、３－メルカプトプロピルメチルジメトキシシラン、３－メルカプトプロピルトリメトキシシラン、ビス（トリエトキシシリルプロピル）テトラスルフィド、３－イソシアネートプロピルトリエトキシシラン、３－アミノプロピルジエトキシメチルシラン等が挙げられる。
　本発明において、密着剤を使用する場合のその添加量は、上記成分（Ａ）１００質量部に対して、好ましくは１０質量部未満であり、保存安定性の観点から、より好ましくは５質量部以下である。
＜その他成分＞
　本発明の樹脂組成物には、その他慣用の添加剤、例えば界面活性剤等を添加できる。
　前記界面活性剤としては、例えばポリオキシエチレンラウリルエーテル、ポリオキシエチレンステアリルエーテル、ポリオキシエチレンセチルエーテル、ポリオキシエチレンオレイルエーテル等のポリオキシエチレンアルキルエーテル類、ポリオキシエチレンオクチルフェノールエーテル、ポリオキシエチレンノニルフェノールエーテル等のポリオキシエチレンアルキルアリルエーテル類、ポリオキシエチレン・ポリオキシプロピレンブロックコポリマー類、ソルビタンモノラウレート、ソルビタンモノパルミテート、ソルビタンモノステアレート、ソルビタンモノオレエート、ソルビタントリオレエート、ソルビタントリステアレート等のソルビタン脂肪酸エステル類、ポリオキシエチレンソルビタンモノラウレート、ポリオキシエチレンソルビタンモノパルミテート、ポリオキシエチレンソルビタンモノステアレート、ポリオキシエチレンソルビタントリオレエート、ポリオキシエチレンソルビタントリステアレート等のポリオキシエチレンソルビタン脂肪酸エステル類等のノニオン系界面活性剤、エフトップＥＦ３０１、ＥＦ３０３、ＥＦ３５２（株式会社ジェムコ（旧（株）トーケムプロダクツ）製）、メガファックＦ１７１、Ｆ１７３、Ｒ－３０（ＤＩＣ株式会社（旧大日本インキ化学工業（株））製）、フロラードＦＣ４３０、ＦＣ４３１（住友スリーエム（株）製）、アサヒガードＡＧ７１０、サーフロンＳ－３８２、ＳＣ１０１、ＳＣ１０２、ＳＣ１０３、ＳＣ１０４、ＳＣ１０５、ＳＣ１０６（旭硝子（株）製）等のフッ素系界面活性剤、オルガノシロキサンポリマーＫＰ３４１（信越化学工業（株）製）等を挙げることができる。
　これらの界面活性剤の配合量は、本発明の樹脂組成物の全成分中、通常０．２質量％以下、好ましくは０．１質量％以下である。これらの界面活性剤は単独で添加してもよいし、また２種以上の組合せで添加することもできる。
＜太陽電池＞
　本発明の樹脂組成物は、従来提案されている種々のシリコン系太陽電池の材料として適用可能である。
　なお太陽電池は、通常、透明電極（表面電極）－光電変換層－裏面電極から構成される太陽電池セルと、それを搭載するパネル材、すなわち、セルモジュールを封止するエチレン酢酸ビニル共重合樹脂（ＥＶＡ）などの封止材と、セルモジュール及び封止材を保護する表面ガラス（強化ガラス）及び保護フィルム（バックシート）より構成される。
　本発明においては、太陽電池を構成する各構成成分、すなわち、太陽電池セル（裏面電極、光電変換層、透明電極）、封止材、表面ガラス、及び保護フィルム、並びに各種電極保護材料については、これまでに提案されている種々のものを使用可能である。
　実際には、本発明の樹脂組成物を太陽電池セルの透明電極の表面上に塗布することにより、電極表面被覆膜を形成する。そして強化ガラス－封止材－太陽電池セル（電極表面被覆膜－透明電極－光電変換層－裏面電極）－封止材－バックシートの順に積層し、太陽電池を製造する。
　以下、実施例を挙げて、本発明をより具体的に説明するが、本発明は下記の実施例に限定されるものではない。
［実施例で用いる略記号］
　以下の実施例で用いる略記号の意味は、次のとおりである。
＜モノマー・架橋材＞
Ｃｙｍｅｌ　１１２３：日本サイテックインダストリーズ（株）製　メラミン系化合物（メトキシメチル化ベンゾグアナミン化合物）
Ａ－ｌｅｎ－１０：新中村化学工業（株）製　アクリル系化合物（エトキシ化Ｏ－フェニルフェノールアクリレート）
Ａ－ＴＭＭ－３ＬＭ－Ｎ：新中村化学工業（株）製　アクリル系化合物（ペンタエリスリトールトリアクリレート（トリエステル５７％））
＜有機溶剤＞
ＰＧＭＥＡ：プロピレングリコールモノメチルエーテルアセテート
ＰＧＭＥ：プロピレングリコールモノメチルエーテル
ＨＢＭ：２－ヒドロキシイソ酪酸メチル
ＮＭＰ：Ｎ－メチルピロリドン
ＣＨＮ：シクロヘキサノン
ＥＬ：乳酸エチル
ＨＡ：酢酸ヘキシル
＜酸化合物＞
ＰＴＡ：ｐ－トルエンスルホン酸
＜界面活性剤＞
ＦＴＸ－２１２Ｐ：（株）ネオス製
ＦＴＸ－２２０Ｐ：（株）ネオス製
［サンプル塗布］
　ミカサ（株）製　スピンコータ１Ｈ－ＤＸ２を用いて基板に対し、樹脂組成物を塗布した。
［透過率測定］
　（株）島津製作所製　自記分光光度計ＵＶ－３１００ＰＣを用いて測定した。なお、４００ｎｍでの透過率について記載する。
［屈折率測定］
　ジェー・エー・ウーラム・ジャパン（株）製　高速分光エリプソメーター　Ｍ－２０００を用いて測定した。なお、６３３ｎｍでの屈折率について記載する。
［耐光性試験］
　（株）東洋精機製作所製　アトラス・ウエザオメータＣｉ４０００を使用した。なお、測定条件として、波キセノンアークランプで、６０ｗ／ｍ２（波長３００－４００ｎｍ）５０時間とし、温度はブラックパネルで６３±３度した。
［樹脂組成物の合成：ワニス１］
　ＨＢＭ　４０．１ｇに、ｐ－トルエンスルホン酸（トシル酸）０．１５ｇを溶解させた１００ｍＬナスフラスコにＣｙｍｅｌ　１１２３　５．００ｇ、Ａ－ｌｅｎ－１０　５．００ｇと界面活性剤０．０００２ｇを加え、室温（およそ２５℃）で３時間以上攪拌して均一な溶液とすることにより、樹脂組成物を得た。得られた溶液は無色透明であった。
［樹脂組成物の合成：ワニス２乃至１１］
　次の表１に示す組成に従い、（Ａ）成分：メラミン系化合物、（Ｂ）成分：アクリル系化合物、（Ｃ）成分：酸化合物、（Ｄ）成分：有機溶剤、並びに界面活性剤０．０００２ｇを混合し、室温（およそ２５℃）で３時間以上攪拌して均一な溶液とすることにより、樹脂組成物を得た。各成分と界面活性剤の種類について記載する。

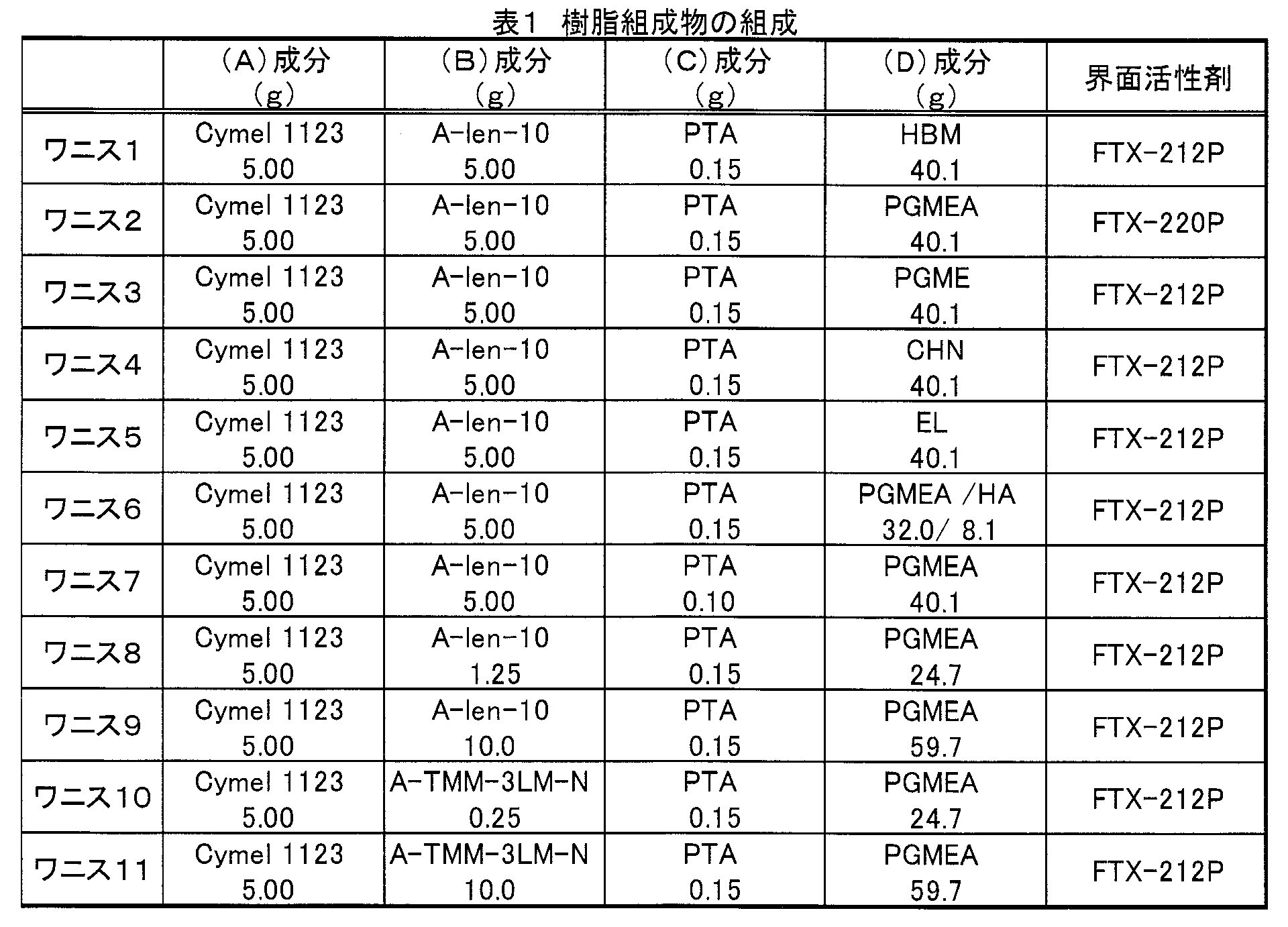

Figure JPOXMLDOC01-appb-T000007
［塗布膜の作製と屈折率の測定：実施例１］
　上記で作製したワニス１をシリコン基板と石英ガラス上に塗布し、１８０度１０分キュアすることで、それぞれ０．３μｍと１．０μｍの塗布膜を作製した。その後、耐光性試験前後で透過率と屈折率測定を行い、試験前後の透過率と屈折率の変化を確認した（図１、図２）。その結果、透過率は、９７．４％から９８．６％と高透明性を維持した。また、屈折率は、１．６６のままであった。このため、大きな変化は確認できなかった。
［塗布膜の作製と屈折率の測定：実施例２乃至１１、比較例１、２］
　上記表１で作製したワニスをＳｉ基板にてスピンコータに塗布し、表２に示すキュア条件で製膜後、屈折率を測定した。
Figure JPOXMLDOC01-appb-T000008
　上記で作製したワニス１０と１１をシリコン基板と石英ガラス上に塗布し、１８０度１０分キュアすることで、それぞれ０．３μｍの塗布膜を作製した。その後、屈折率を測定した結果、１．６４と１．５９を示した（比較例１、２）。このため、アクリル部位が増加することで、屈折率が低下した。

Claims (18)

  1. 　下記（Ａ）成分、（Ｂ）成分及び（Ｃ）成分を含有する組成物であって、該組成物を製膜後１５０℃以上で加熱することにより、１．６５以上の屈折率を発現する樹脂組成物。
    （Ａ）成分：ヒドロキシメチル基及び／又はアルコキシメチル基で置換された少なくとも２つの窒素原子を有するトリアジン化合物
    （Ｂ）成分：少なくとも１つのアクリル部位を持ち、かつ有機基で置換された芳香族基又は縮合環の芳香族基を有するエチレングリコール化合物
    （Ｃ）成分：ｐＫａが２以下の酸化合物
  2. 　前記（Ｂ）成分の有機基で置換された芳香族基が有機基で置換された炭素単環の芳香族基である、請求項１に記載の樹脂組成物。
  3. 　前記（Ｂ）成分の有機基で置換された炭素単環の芳香族基がフェニル基で置換されたフェニル基である、請求項２に記載の樹脂組成物。
  4. 　前記（Ｂ）成分の縮合環の芳香族基がナフチル基、アントリル基、フェナントリル基又はピレニル基である、請求項１に記載の樹脂組成物。
  5. 　前記（Ｂ）成分のエチレングリコール化合物が下記式（１）で表される化合物である、請求項３に記載の樹脂組成物。
    Figure JPOXMLDOC01-appb-C000001
     （式中、Ｒ1は水素原子又はメチル基を表し、ｍは自然数を表す。）
  6. 　前記ｍが１０以下である、請求項５に記載の樹脂組成物。
  7. 　前記（Ａ）成分のトリアジン化合物が芳香族基を有する化合物である、請求項１乃至請求項６のいずれか１項に記載の樹脂組成物。
  8. 　前記（Ｃ）成分の酸化合物がスルホン酸化合物である、請求項１乃至請求項７のいずれか１項に記載の樹脂組成物。
  9. 　前記スルホン酸化合物が下記式（２）又は式（３）で表される化合物である、請求項８に記載の樹脂組成物。
    Figure JPOXMLDOC01-appb-C000002
     （式中、Ｒ2乃至Ｒ9は、それぞれ独立して、水素原子、炭素原子数１乃至１０のアルキル基、炭素原子数１乃至１０のハロアルキル基、炭素原子数１乃至１０のアルコキシ基、ハロゲン原子、ニトロ基、ホルミル基、シアノ基、カルボキシル基、ホスホニル基、スルホニル基、Ｗで置換されていてもよいフェニル基、Ｗで置換されていてもよいナフチル基、Ｗで置換されていてもよいチエニル基又はＷで置換されていてもよいフリル基を表し、
    　Ｗは、炭素原子数１乃至１０のアルキル基、炭素原子数１乃至１０のハロアルキル基、炭素原子数１乃至１０のアルコキシ基、ヒドロキシ基、ハロゲン原子、ニトロ基、ホルミル基、シアノ基又はカルボキシル基を表す。）
  10. 　前記式（２）で表される化合物がトシル酸である、請求項９に記載の樹脂組成物。
  11. 　（Ｄ）成分として、炭素原子を４個以上有するアルコール又は炭素原子を４個以上有するアルキルエステルからなる群より選ばれる少なくとも１種である溶剤を含有する、請求項１乃至請求項１０のうちいずれか１項に記載の樹脂組成物。
  12. 　前記（Ａ）成分１００質量部に対して、前記（Ｂ）成分を３００質量部以下の割合で含有する、請求項１乃至請求項１１のうちいずれか１項に記載の樹脂組成物。
  13. 　前記（Ａ）成分１００質量部に対して、前記（Ｃ）成分を１０質量部以下の割合で含有する、請求項１乃至請求項１２のうちいずれか１項に記載の樹脂組成物。
  14. 　前記（Ａ）成分、前記（Ｂ）成分及び前記（Ｃ）成分の合計質量部に対して、前記（Ｄ）成分を０．１質量部以上の割合で含有する、請求項１１乃至請求項１３のうちいずれか１項に記載の樹脂組成物。
  15. 　さらに（Ｅ）成分として、シリル基を有する密着剤を含有する、請求項１乃至請求項１４のうちいずれか１項に記載の樹脂組成物。
  16. 　請求項１乃至請求項１５のうちいずれか１項に記載の樹脂組成物から得られる硬化膜。
  17. 　請求項１６に記載の硬化膜を透明電極の表面上に被覆してなる太陽電池。
  18. 　請求項１６に記載の硬化膜を有する電子部品。
PCT/JP2012/063535 2011-05-27 2012-05-25 樹脂組成物 Ceased WO2012165350A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
JP2013518062A JP5880891B2 (ja) 2011-05-27 2012-05-25 樹脂組成物
CN201280033947.1A CN103649213B (zh) 2011-05-27 2012-05-25 树脂组合物
US14/118,121 US20140116505A1 (en) 2011-05-27 2012-05-25 Resin composition

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2011-118949 2011-05-27
JP2011118949 2011-05-27

Publications (1)

Publication Number Publication Date
WO2012165350A1 true WO2012165350A1 (ja) 2012-12-06

Family

ID=47259206

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2012/063535 Ceased WO2012165350A1 (ja) 2011-05-27 2012-05-25 樹脂組成物

Country Status (5)

Country Link
US (1) US20140116505A1 (ja)
JP (1) JP5880891B2 (ja)
CN (1) CN103649213B (ja)
TW (1) TW201311802A (ja)
WO (1) WO2012165350A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2017508307A (ja) * 2014-01-27 2017-03-23 ユッチンソン 電気エネルギー貯蔵システムのための、保護導電層を含むコレクタを有する電極および対応する製造方法

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2003049037A (ja) * 2001-08-09 2003-02-21 Nippon Kayaku Co Ltd コーティング用高屈折率樹脂組成物およびその硬化物
JP2007277456A (ja) * 2006-04-10 2007-10-25 Sony Chemical & Information Device Corp 硬化性樹脂組成物
JP2008120980A (ja) * 2006-11-15 2008-05-29 Sony Chemical & Information Device Corp 封止樹脂組成物及び発光素子
JP2012047921A (ja) * 2010-08-26 2012-03-08 Nippon Shokubai Co Ltd レンズ用硬化性樹脂組成物、硬化物及びレンズ

Family Cites Families (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
BE1008947A3 (nl) * 1994-12-01 1996-10-01 Dsm Nv Werkwijze voor de bereiding van condensatieproducten van melamine.
US8053159B2 (en) * 2003-11-18 2011-11-08 Honeywell International Inc. Antireflective coatings for via fill and photolithography applications and methods of preparation thereof
US20100092894A1 (en) * 2008-10-14 2010-04-15 Weihong Liu Bottom Antireflective Coating Compositions
JP5583375B2 (ja) * 2009-09-08 2014-09-03 富士フイルム株式会社 水性インク組成物および画像形成方法

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2003049037A (ja) * 2001-08-09 2003-02-21 Nippon Kayaku Co Ltd コーティング用高屈折率樹脂組成物およびその硬化物
JP2007277456A (ja) * 2006-04-10 2007-10-25 Sony Chemical & Information Device Corp 硬化性樹脂組成物
JP2008120980A (ja) * 2006-11-15 2008-05-29 Sony Chemical & Information Device Corp 封止樹脂組成物及び発光素子
JP2012047921A (ja) * 2010-08-26 2012-03-08 Nippon Shokubai Co Ltd レンズ用硬化性樹脂組成物、硬化物及びレンズ

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2017508307A (ja) * 2014-01-27 2017-03-23 ユッチンソン 電気エネルギー貯蔵システムのための、保護導電層を含むコレクタを有する電極および対応する製造方法

Also Published As

Publication number Publication date
CN103649213A (zh) 2014-03-19
JP5880891B2 (ja) 2016-03-09
TW201311802A (zh) 2013-03-16
CN103649213B (zh) 2016-02-03
JPWO2012165350A1 (ja) 2015-02-23
US20140116505A1 (en) 2014-05-01

Similar Documents

Publication Publication Date Title
TWI450932B (zh) 矽氧烷樹脂組成物及使用它之觸控面板用保護膜
US11046867B2 (en) Coating composition for enhancing light transmittance and coating layer formed therefrom
KR102244973B1 (ko) 저굴절율 막형성용 조성물
KR20100117581A (ko) 실록산계 수지 조성물
US20180017722A1 (en) Infrared cut filter and solid-state imaging device
TW201510026A (zh) 硬化性組成物、硬化膜、近紅外線截止濾波器、照相機模組及照相機模組的製造方法
US11781038B2 (en) Color conversion panel and manufacturing method thereof
TW201710362A (zh) 近紅外線吸收組成物、近紅外線截止濾波器、近紅外線截止濾波器的製造方法、固體攝像元件、相機模組及圖像顯示裝置
Huang et al. Copolymerization strategy to prepare polymethyl methacrylate-based copolymer with broad-band ultraviolet shielding and luminescent down-shifting properties
TWI830746B (zh) 組成物、膜、透鏡、固體攝像元件、化合物
JP5880891B2 (ja) 樹脂組成物
KR101998228B1 (ko) 감광성 수지 조성물, 그로부터 형성된 경화막, 및 상기 경화막을 갖는 소자
KR102808661B1 (ko) 경화성 조성물, 상기 경화성 조성물의 제조 방법, 상기 경화성 조성물의 경화물, 상기 경화물의 제조 방법 및 상기 경화물을 포함한 장치
JP6237986B2 (ja) 固体撮像素子用高屈折率膜形成組成物
WO2022224699A1 (ja) 樹脂組成物、硬化物、電子部品、２成分キット及び硬化物の製造方法
JP5804283B2 (ja) 膜形成材料
TWI523869B (zh) 膜形成材料
CN105899615B (zh) 组合物、液晶取向处理剂、液晶取向膜和液晶表示元件
KR102167370B1 (ko) 실리콘 수지 및 그 제조방법
JP2008115219A (ja) 固体撮像素子用硬化性組成物及びそれを用いた固体撮像素子

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 12792945

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2013518062

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

WWE Wipo information: entry into national phase

Ref document number: 14118121

Country of ref document: US

122 Ep: pct application non-entry in european phase

Ref document number: 12792945

Country of ref document: EP

Kind code of ref document: A1
