Abstract

PURPOSE: An I-shaped concrete filled girder, a girder bridge using the same, and manufacturing and construction methods thereof are provided to construct a lightweight girder bridge by optimizing the structure of the girder. CONSTITUTION: An I-shaped concrete filled girder comprises a pair of H-beams(3), a concrete filled portion(4), a center plate(5), and a cover plate(6). The side ends of the H-beams are coupled to each other to form a sealed space portion(2). The concrete filled portion is formed by filling a part of the sealed space portion with concrete. The center plate divides the closed space portion into upper and lower space portions. The cover plate is coupled to the bottom surface of the lower flanges of the coupled H-beams.

Description

Ｉ형 콘크리트 충진 거더, 이를 이용한 거더교 및 이들의 제작 및 가설방법{I section composite girder, girder bridge and manufacturing and constructing method thereof}Type I concrete filled girders, girder bridges using the same and their construction and construction method {I section composite girder, girder bridge and manufacturing and constructing method

본 발명은 I형 콘크리트 충진 거더, 이를 이용한 거더교 및 이들의 제작 및 가설방법에 관한 것으로, 더욱 상세하게는 한 쌍의 H형강을 서로 결합시키고 그 내부를 콘크리트로 충진한 I형 거더를 이용함으로써, 경량이면서도 강성을 높여 저형고 및 장경간이 가능하며, 현장조립이 용이하도록 하는 I형 콘크리트 충진 거더, 이를 이용한 거더교 및 이들의 제작 및 가설방법에 관한 것이다.The present invention relates to a type I concrete filling girders, girder bridges using the same and a method for manufacturing and installing the same, and more specifically, by using a type I girders bonded to a pair of H-shaped steel and filled with concrete inside thereof, It is lightweight, high rigidity, low height and long span, and I-type concrete filling girders to facilitate on-site assembly, girder bridge using the same and methods of manufacturing and installing them.

근래에 경량이면서도 강성이 높고 제작이 쉬우며 제작비용도 적게 드는 거더에 대한 요구가 날로 증대되고 있어 이에 대한 다양한 연구와 개발이 이루어지고 있다.Recently, the demand for girder, which is lightweight, high rigidity, easy to manufacture and low production cost, is increasing day by day, and various researches and developments have been made.

이에 대한 일예로, 대한민국 공개특허공보 공개번호 제10-2010-0055277호(2010.5.26.공개)는 하중에 크게 작용하는 부위에는 강재 거더를 사용하고, 하중이 상대적으로 작게 작용하는 부위에는 PSC 거더를 사용함으로써 합리적인 단면 크기 및 형고를 가진 복합 거더를 제공하고자 하는 기술이다.As an example for this, Korean Patent Laid-Open Publication No. 10-2010-0055277 (2010.5.26. Published) uses a steel girder for the site that acts largely on the load, PSC girder for the site where the load acts relatively small It is a technique to provide composite girders with reasonable cross-sectional size and height by using.

그러나, 이러한 종래기술은 공장 제작 및 현장 시공 어렵고, 하중 및 위치에 따라 발생하는 응력에 대한 정밀한 구조해석이 반영되지도 않아 실질적으로 강성이 높지도 않으며, 제작 및 설치비용도 많이 소요되는 문제점이 있다.
However, these prior arts are difficult to manufacture in the factory and field construction, there is a problem that does not reflect the precise structural analysis of the stress generated according to the load and position is not substantially high rigidity, and also takes a lot of manufacturing and installation costs .

상기한 바와 같은 문제점을 해결하기 위해 안출된 것으로, 본 발명은 한 쌍의 H형강을 결합하고 그 사이에 콘크리트를 채운 I형 형태의 강재와 콘크리트 합성 거더를 통해 경량이면서도 강성을 증대시켜 저형고 및 장경간이 가능하도록 한 I형 콘크리트 충진 거더, 이를 이용한 거더교 및 이들의 제작 및 가설방법을 제공하고자 하는데 그 목적이 있다.In order to solve the problems as described above, the present invention combines a pair of H-shaped steel and filled with concrete between the I-shaped steel and concrete composite girder to increase the light weight and rigidity and low The purpose of the present invention is to provide a type I concrete filling girder, a girder bridge using the same, and a method of manufacturing and installing the same.

또한, 본 발명은 시중의 H형강을 이용하여 용접 및 콘크리트 타설의 간단한 공정을 통해 쉽게 제작이 가능하고, 특히 현장시공이 용이하며, 제작과정이 단순하여 제작 및 시공기술이 우수한 I형 콘크리트 충진 거더, 이를 이용한 거더교 및 이들의 제작 및 가설방법을 제공하고자 하는데 목적이 있다.In addition, the present invention can be easily manufactured through a simple process of welding and concrete pouring using commercially available H-shaped steel, in particular, easy construction on-site, simple manufacturing process, I-type concrete filling girder excellent in manufacturing and construction technology The purpose of this study is to provide girder bridges and their fabrication and construction methods.

또한, 본 발명은 교량의 위치에 따라 발생 응력에 맞게 강재 및 콘크리트 합성 거더의 구조를 최적으로 설계함으로써 강성을 더욱 증대시킬 수 있도록 한 I형 콘크리트 충진 거더, 이를 이용한 거더교 및 이들의 제작 및 가설방법을 제공하고자 하는데 목적이 있다.In addition, the present invention is the I-type concrete-filled girder, girder bridge using the same and the fabrication method and the method of the girder bridge to increase the rigidity by optimally designing the structure of the steel and concrete composite girders according to the stress generated according to the position of the bridge The purpose is to provide.

또한, 본 발명은 쉽게 해체하여 재사용이 가능하도록 한 I형 콘크리트 충진 거더, 이를 이용한 거더교 및 이들의 제작 및 가설방법을 제공하고자 하는데 목적이 있다.
Another object of the present invention is to provide an I-type concrete-filled girder, a girder bridge using the same, and a method of manufacturing and installing the same, which can be easily dismantled and reused.

상기한 바와 같은 과제를 해결하기 위한 수단으로, 본 발명인 I형 콘크리트 충진 거더는As a means for solving the above problems, the present invention I-type concrete filling girders are

일측 플랜지 측단부가 서로 결합되어 밀폐된 공간부를 형성하는 한 쌍의 H형강 및A pair of H-shaped steels, one side of which is joined to each other to form a closed space

상기 공간부의 일부 또는 전부가 콘크리트로 충진되어 형성되는 콘크리트 충진부를 포함하여 구성되는 것을 특징으로 한다.
Part or all of the space portion is characterized in that it comprises a concrete filling portion formed by filling with concrete.

그리고 상기 공간부를 상부 공간부와 하부 공간부로 이분하며 수평으로 설치되는 중앙 플레이트가 더 구비되며,And a center plate which is divided into the upper space portion and the lower space portion and horizontally installed.

상기 콘크리트 충진부는 상부 공간부 또는 하부 공간부에만 형성되는 것을 특징으로 한다.
The concrete filling part is characterized in that it is formed only in the upper space or the lower space.

그리고 상기 한 쌍의 H형강의 하측 플랜지 하면에 결합되는 커버 플레이트가 더 구비되는 것을 특징으로 한다.
And it is characterized in that the cover plate is further provided coupled to the lower flange bottom of the pair of H-shaped steel.

또한, 본 발명은 I형 콘크리트 충진 거더의 제작방법으로,In addition, the present invention is a manufacturing method of the I-shaped concrete filling girder,

한 쌍의 H형강을 준비하는 준비 단계,Preparatory steps for preparing a pair of H-beams,

한 쌍의 H형강의 플랜지 측단부가 서로 접하도록 위치시키고 접하는 측단부를 결합시키는 결합 단계 및A joining step of positioning the flange side ends of the pair of H-beams to be in contact with each other and engaging the side ends which are in contact with each other; and

플랜지 측단부가 서로 결합됨으로써 형성된 밀폐된 공간부의 일부 또는 전부에 콘크리트를 타설하는 충진 단계를 포함하여 이루어지는 것을 특징으로 한다.
It characterized in that it comprises a filling step of placing concrete in part or all of the closed space formed by coupling the flange side ends.

그리고 상기 결합 단계에서는, 결합되는 한 쌍의 H형강의 웨브 중간부에 중앙 플레이트의 양단부를 결합시키는 과정이 포함되는 것을 특징으로 한다.
And in the coupling step, it characterized in that it comprises a step of coupling both ends of the central plate to the middle portion of the web of the pair of H-shaped steel to be coupled.

그리고 상기 결합 단계에서는,And in the combining step,

중앙 플레이트의 일단부를 하나의 H형강의 웨브 중간부에 결합하고, One end of the center plate is joined to the middle of the web of one H-beam,

이후, 한 쌍의 H형강의 플랜지 측단부를 서로 결합시키며,Then, the flange side ends of the pair of H-beams are joined to each other,

이후, 중앙 플레이트의 타단부를 나머지 H형강의 웨브 중간부에 결합시키는 것을 특징으로 한다.
Then, the other end of the center plate is characterized in that the coupling to the middle portion of the web of the H-beam.

또한, 본 발명은 I형 콘크리트 충진 거더를 이용한 거더교에 관한 것으로,In addition, the present invention relates to a girder bridge using the I-type concrete-filled girder,

일측 플랜지 측단부가 서로 결합되어 밀폐된 공간부를 형성하는 한 쌍의 H형강 및A pair of H-shaped steels, one side of which is joined to each other to form a closed space

상기 공간부의 상반부, 하반부 또는 전부가 콘크리트로 충진되어 형성되는 콘크리트 충진부를 포함하여 구성되는 I형 콘크리트 충진 거더로 이루어지되,The upper half, the lower half or the entire space of the space is made of I-type concrete filling girders, including a concrete filling is formed by filling with concrete,

양단측 교대와 교번부 사이의 일반부에는 상기 공간부의 상반부만 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어지며,The general part between the alternating part and the alternating end is composed of type I concrete filling girders, in which only the upper half of the space part is filled with concrete,

교번부에서는 상기 공간부의 전체가 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어지며,In the alternating part, the whole of the space is made of I-type concrete filling girders filled with concrete,

중간 교각이 위치하는 지점부에는 상기 공간부의 하반부만 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어지며,The point where the middle pier is located is made of I-type concrete filling girders filled with concrete only the lower half of the space,

중간 교각이 없는 교번부와 교번부 사이의 일반부에는 상기 공간부의 상반부만 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어지는 것을 특징으로 한다.
The general part between the alternating part and the alternating part without intermediate piers is characterized in that the upper half of the space portion is made of I-type concrete filling girders filled with concrete.

또한, 본 발명은 일측 플랜지 측단부가 서로 결합되어 밀폐된 공간부를 형성하는 한 쌍의 H형강 및In addition, the present invention is a pair of H-shaped steel and one side flange portion is coupled to each other to form a closed space portion and

상기 공간부의 상반부, 하반부 또는 전부가 콘크리트로 충진되어 형성되는 콘크리트 충진부를 포함하여 구성되는 I형 콘크리트 충진 거더로 이루어지되,The upper half, the lower half or the entire space of the space is made of I-type concrete filling girders, including a concrete filling is formed by filling with concrete,

양단측 교대와 교번부 사이의 일반부에는 상기 공간부의 상반부만 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어지며,The general part between the alternating part and the alternating end is composed of type I concrete filling girders, in which only the upper half of the space part is filled with concrete,

교번부와, 중간 교각이 위치하는 지점부에는 상기 공간부의 전체가 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어지며,The alternating part and the point where the middle piers are located are made of I-type concrete filling girders in which the whole of the space part is filled with concrete.

중간 교각이 없는 교번부와 교번부 사이의 일반부에는 상기 공간부의 상반부만 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어지는 것을 특징으로 한다.
The general part between the alternating part and the alternating part without intermediate piers is characterized in that the upper half of the space portion is composed of I-type concrete filling girders filled with concrete.

또한, 본 발명은 일측 플랜지 측단부가 서로 결합되어 밀폐된 공간부를 형성하는 한 쌍의 H형강,In addition, the present invention is a pair of H-shaped steel, one side flange side end is coupled to each other to form a closed space portion,

상기 공간부의 전부가 콘크리트로 충진되어 형성되는 콘크리트 충진부 및Concrete filling part is formed by filling the entire space portion with concrete and

상기 콘크리트 충진부의 내부에 위치하는 강선을 포함하여 구성되는 것을 특징으로 한다.
Characterized in that it comprises a steel wire located inside the concrete filling portion.

그리고 상기 한 쌍의 H형강의 하측 플랜지 하면에 결합되는 커버 플레이트가 더 구비되는 것을 특징으로 한다.
And it is characterized in that the cover plate is further provided coupled to the lower flange bottom of the pair of H-shaped steel.

또한, 본 발명은 I형 콘크리트 충진 거더를 이용한 거더교의 제작 및 가설방법에 관한 것으로,In addition, the present invention relates to the manufacturing and construction method of the girder bridge using I-type concrete-filled girder,

한 쌍의 H형강을 준비하는 준비 단계,Preparatory steps for preparing a pair of H-beams,

한 쌍의 H형강의 플랜지 측단부가 서로 접하도록 위치시키고 접하는 측단부를 결합시키는 결합 단계,A coupling step of positioning the flange side ends of the pair of H-beams to be in contact with each other and engaging the side ends which are in contact with each other,

결합된 한 쌍의 H형강을 현장에 거치하는 거치 단계,Mounting step of mounting the combined H-beam on site,

강선을 설치하고 자중에 의한 처짐을 보정하기 위해 1차로 인장시키는 1차 인장 단계,Primary tensioning step to install the steel wire and tension it firstly to compensate for sag caused by self-weight,

공간부에 콘크리트를 타설하고 양생하는 충진 단계 및Filling step for pouring and curing concrete in space

자중에 의한 처짐을 보정하고 타설에 따른 하중 처짐을 보정하기 위한 추가 응력을 부여하기 위해 2차로 인장시키는 2차 인장 단계를 포함하여 이루어지는 것을 특징으로 한다.
And a second tensioning step of tensioning in order to correct the deflection due to self weight and to give an additional stress for correcting the load deflection due to the placing.

또한, 본 발명은 I형 콘크리트 충진 거더를 이용한 거더교의 제작 및 가설방법에 관한 것으로,In addition, the present invention relates to the manufacturing and construction method of the girder bridge using I-type concrete-filled girder,

한 쌍의 H형강을 준비하는 준비 단계,Preparatory steps for preparing a pair of H-beams,

한 쌍의 H형강의 플랜지 측단부가 서로 접하도록 위치시키고 접하는 측단부를 결합시키는 결합 단계,A coupling step of positioning the flange side ends of the pair of H-beams to be in contact with each other and engaging the side ends which are in contact with each other,

상기 한 쌍의 H형강의 하측 플랜지 하면에 커버 플레이트를 부가 결합시키는 부가 결합 단계,An additional coupling step of additionally coupling a cover plate to a lower surface of the lower flange of the pair of H-beams;

결합된 한 쌍의 H형강을 현장에 거치하는 거치 단계,Mounting step of mounting the combined H-beam on site,

강선을 설치하고 자중에 의한 처짐을 보정하기 위해 1차로 인장시키는 1차 인장 단계,Primary tensioning step to install the steel wire and tension it firstly to compensate for sag caused by self-weight,

공간부에 콘크리트를 타설하고 양생하는 충진 단계 및Filling step for pouring and curing concrete in space

자중에 의한 처짐을 보정하고 타설에 따른 하중 처짐을 보정하기 위한 추가 응력을 부여하기 위해 2차로 인장시키는 2차 인장 단계를 포함하여 이루어지는 것을 특징으로 한다.
And a second tensioning step of tensioning in order to correct the deflection due to self weight and to give an additional stress for correcting the load deflection due to the placing.

상기한 바와 같은 과제해결수단을 통해, 본 발명인 I형 콘크리트 충진 거더, 이를 이용한 거더교 및 이들의 제작 및 가설방법은,Through the problem solving means as described above, the present invention I-type concrete-filled girder, girder bridge using the same and the production and construction method thereof,

한 쌍의 H형강을 결합하고 그 사이에 콘크리트를 채운 I형 형태의 강재와 콘크리트 합성 거더를 통해 경량이면서도 강성을 증대시켜 저형고 및 장경간이 가능하고,Low weight and long span are possible by combining the pair of H-shaped steel and I-shaped steel filled with concrete and concrete composite girder to increase rigidity and light weight.

시중의 H형강을 이용하여 용접 및 콘크리트 타설의 간단한 공정을 통해 쉽게 제작이 가능하고, 특히 현장시공이 용이하며, 제작과정이 단순하여 제작 및 시공기술이 우수하며,It is easy to manufacture through the simple process of welding and concrete placing using H-shaped steel on the market, especially the field construction is easy, and the manufacturing process is simple, and the manufacturing and construction technology is excellent.

교량의 위치에 따라 작용 응력에 맞게 강재 사용 및 콘크리트를 채워 합성 거더의 구조를 최적으로 설계함으로써 경량이면서도 강성이 뛰어난 거더교를 얻을 수 있으며,According to the position of the bridge, the girder bridge with excellent weight and rigidity can be obtained by optimally designing the structure of the composite girder by using steel and filling the concrete according to the working stress.

쉽게 해체하여 재사용이 가능한 이점이 있다.
It is easy to disassemble and reuse.

도 1은 본 발명에 따른 I형 콘크리트 충진 거더를 도시한 단면도 및 사시도이다.
도 2 는 본 발명에 따른 I형 콘크리트 충진 거더의 제작방법을 도시한 도면이다.
도 3은 본 발명에 따른 I형 콘크리트 충진 거더를 이용한 설치상태의 충진방법을 도시한 도면이다.
도 4는 본 발명에 따른 I형 콘크리트 충진 거더를 이용한 설치상태의 충진방법의 또 다른 일예를 도시한 도면이다.
도 5는 본 발명에 따른 I형 콘크리트 충진 거더를 이용한 거더교 및 그 제작 및 가설방법을 도시한 도면이다.1 is a cross-sectional view and a perspective view showing an I-type concrete filling girder according to the present invention.
2 is a view showing a method of manufacturing a type I concrete filling girder according to the present invention.
3 is a view showing a filling method of the installation state using the I-type concrete filling girder according to the present invention.
Figure 4 is a view showing another example of the filling method of the installation state using the I-type concrete filling girder according to the present invention.
5 is a view showing a girder bridge using the I-type concrete-filled girder according to the present invention and a method of manufacturing and installing the same.

본 발명에 따른 I형 콘크리트 충진 거더의 바람직한 실시예를 첨부된 도면을 참조하여 구체적으로 설명한다.
With reference to the accompanying drawings, a preferred embodiment of the type I concrete filling girder according to the present invention will be described in detail.

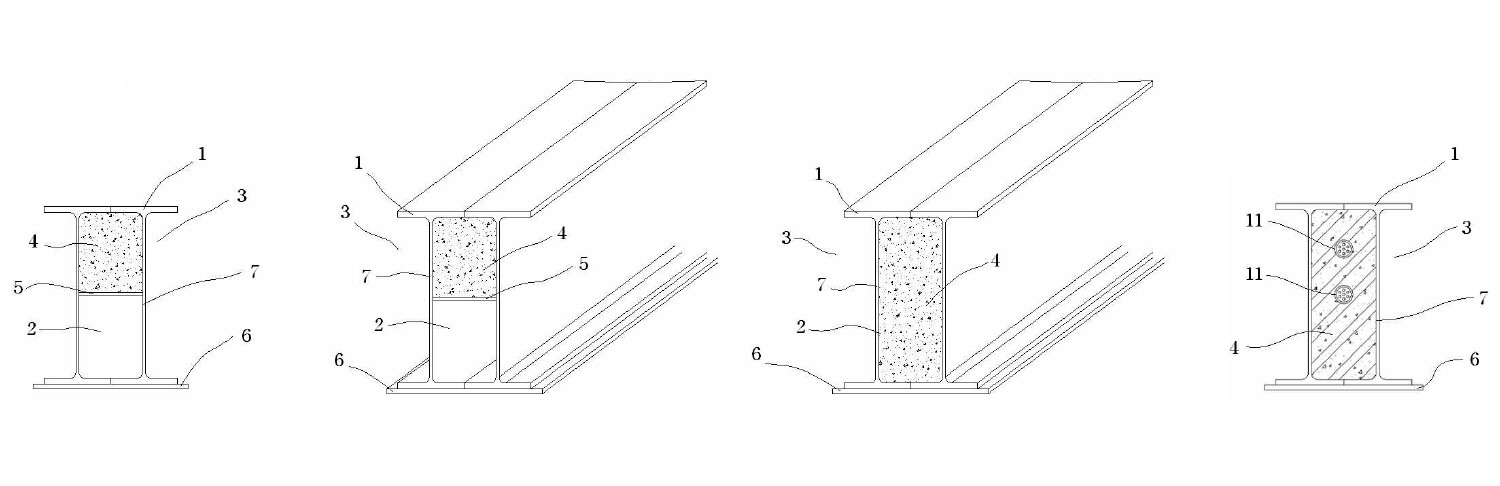

도 1은 본 발명에 따른 I형 콘크리트 충진 거더를 도시한 단면도 및 사시도이다.
1 is a cross-sectional view and a perspective view showing an I-type concrete filling girder according to the present invention.

도 1에 도시된 바와 같이, 본 발명에 따른 I형 콘크리트 충진 거더는, 일측 플랜지(1) 측단부가 서로 용접 등의 방법으로 결합되어 밀폐된 공간부(2)를 형성하는 한 쌍의 H형강(3)과, 상기 공간부(2)의 일부 또는 전부가 콘크리트로 충진되어 형성되는 콘크리트 충진부(4)를 포함하여 구성된다.As shown in Figure 1, the I-shaped concrete filling girders according to the present invention, one side flange (1) side ends are coupled to each other by welding or the like a pair of H-shaped steel to form a closed space portion (2) (3) and the concrete filling part 4 which is formed by filling part or all of the said space part 2 with concrete.

이와 같이 결합된 한 쌍의 H형강(3)과 그 내부에 형성되는 콘크리트 충진부(4)에 의해 거더의 단면은 'I'자 형태를 취하므로 쉽게 단면 이차 모멘트 값이 큰 구조를 이룰 수 있게 되어 굽힘 강성이 증대되게 된다. The cross section of the girder takes the form of 'I' by the pair of H-shaped steels 3 and the concrete filling part 4 formed therein, so that the secondary moment value of the cross section can be easily formed. As a result, the bending stiffness is increased.

특히, 본 발명은 한 쌍의 H형강(3)의 결합으로 인해 생성된 내부의 공간부(2)를 상부 공간부(2)와 하부 공간부(2)로 이분하며 수평으로 설치되는 중앙 플레이트(5)가 더 구비되고, 상기 콘크리트 충진부(4)는 이분된 상부 공간부(2) 또는 하부 공간부(2)에만 형성되도록 구성된다.In particular, the present invention divides the internal space portion 2 generated by the coupling of the pair of H-beams 3 into the upper space portion 2 and the lower space portion 2 and is installed in a horizontal center plate ( 5) is further provided, and the concrete filling part 4 is configured to be formed only in the divided upper space part 2 or the lower space part 2.

이를 통해, 거더로 사용시 단면 상하에 걸쳐 다르게 나타나는 응력에 대해 보다 효과적으로 대응할 수 있게 되는데, 구체적으로, 거더에 작용하는 하중에 의해 단면의 상부에 압축응력이, 하부에 인장응력이 발생하는 경우에는 압축에 대한 강도가 우수한 콘크리트 충진부(4)를 상부 공간부(2)에, 그 반대의 경우에는 콘크리트 충진부(4)를 하부 공간부(2)에 둠으로 발생 응력에 효과적으로 대응할 수 있게 되는 것이다.Through this, when used as a girder, it is possible to respond more effectively to the stresses appearing differently over the top and bottom of the cross section. Specifically, in the case where a compressive stress occurs at the top of the cross section and a tensile stress occurs at the bottom due to the load acting on the girder. It is possible to effectively cope with the generated stress by placing the concrete filling portion 4 having excellent strength against the upper space portion 2, and vice versa, the concrete filling portion 4 in the lower space portion 2 .

또한, 본 발명에서는 상기한 바와 같이 결합된 한 쌍의 H형강(3)의 하측 플랜지(1) 하면에 커버 플레이트(6)가 결합되어 구성되는데, 여기서 커버 플레이트(6)는 하부 인장응력에 취약한 부위에 인장보강판의 역할로 활용하여 부착되고, 또한 하중의 반복적 작용에 의해 하측 결합부, 특히 용접부 상에 나타날 수 있는 피로파괴를 방지하는 보강재로서의 역할도 수행하게 된다. In addition, in the present invention, the cover plate (6) is coupled to the lower surface of the lower flange (1) of the pair of H-shaped steel (3) coupled as described above, wherein the cover plate (6) is vulnerable to the lower tensile stress It is attached to the site by utilizing the role of the tension reinforcement plate, and also serves as a reinforcing material to prevent the fatigue failure that can appear on the lower coupling portion, in particular the welded portion by the repeated action of the load.

즉, 단일의 용접부에 의해 지탱하던 것을 커버 플레이트(6)의 부가 결합으로 인해 다수의 용접부에 의해 지탱할 수 있게 됨으로써 강도면에서 보강이 이루어지게 되는 것이다.In other words, the support of the single welding part can be supported by the plurality of welding parts due to the additional coupling of the cover plate 6, so that reinforcement is achieved in terms of strength.

상기한 바와 같이 커버 플레이트(6)를 통한 인장 보강판으로 효과 증대를 위해 사용되며, 상기 커버 플레이트(6)의 폭의 크기는 상기 한 쌍의 H형강(3)의 하측 플랜지(1) 전체 하면의 폭의 크기보다 크게 형성되는 것이 바람직하다.As described above, the reinforcing plate through the cover plate (6) is used to increase the effect, the size of the width of the cover plate 6 is the bottom surface of the lower flange (1) of the pair of H-shaped steel (3) as a whole It is preferably formed larger than the size of the width.

또한, 본 발명에서는 상기 공간부(2)의 콘크리트로 충진되어 형성되는 콘크리트 충진부(4) 내부에 강선(11)을 설치함으로써 인장강도를 보강할 수 있다.In addition, in the present invention, the tensile strength may be reinforced by installing the steel wire 11 inside the concrete filling part 4 formed by filling the space part 2 with concrete.

강선(11)의 설치 방법에 대해서는 후술하도록 한다.
The installation method of the steel wire 11 is mentioned later.

이하, 상기한 바와 같은 본 발명에 따른 I형 콘크리트 충진 거더의 제작방법의 바람직한 실시예를 첨부된 도면을 참조하여 구체적으로 설명한다.
Hereinafter, with reference to the accompanying drawings a preferred embodiment of the manufacturing method of the I-shaped concrete filling girder according to the present invention as described above will be described in detail.

도 2 는 본 발명에 따른 I형 콘크리트 충진 거더의 제작방법을 도시한 도면이다.
2 is a view showing a method of manufacturing a type I concrete filling girder according to the present invention.

도 2에 도시된 바와 같이, 본 발명에 따른 I형 콘크리트 충진 거더의 제작방법은, 한 쌍의 H형강(3)을 준비하는 준비 단계(a), 한 쌍의 H형강(3)의 플랜지(1) 측단부가 서로 접하도록 위치시키고 접하는 측단부를 용접하여 결합시키는 결합 단계(b,c,d) 및 플랜지(1) 측단부가 서로 결합됨으로써 형성된 밀폐된 공간부(2)의 일부 또는 전부에 콘크리트를 타설하는 충진 단계(e)를 포함하여 이루어진다.As shown in Figure 2, the manufacturing method of the I-shaped concrete filling girder according to the present invention, the preparation step (a) of preparing a pair of H-shaped steel (3), a pair of flanges of the H-shaped steel (3) ( 1) a part (or all) of the enclosed space (2) formed by coupling the step (b, c, d) and the flange (1) side end portion by positioning the side end portions to be in contact with each other and welding and joining the side end portions are in contact with each other; It comprises a filling step (e) for pouring concrete into.

여기서, 충진 단계에서 밀폐된 공간부(2)의 일부에 콘크리트를 타설하는 경우에는, 상기 결합 단계에서 결합되는 한 쌍의 H형강(3)의 웨브(7) 중간부에 중앙 플레이트(5)의 양단부를 결합시키는 과정이 더 포함되게 되는데, 구체적으로, 중앙 플레이트(5)의 일단부를 하나의 H형강(3)의 웨브(7) 중간부에 결합하고, 이후 한 쌍의 H형강(3)의 플랜지(1) 측단부를 서로 결합시키며, 이후 중앙 플레이트(5)의 타단부를 나머지 H형강(3)의 웨브(7) 중간부에 결합시키는 순으로 이루어진다.Here, in the case of pouring concrete to a part of the closed space 2 in the filling step, the middle plate 5 of the middle portion of the web 7 of the pair of H-beams 3 joined in the joining step A process of joining both ends is further included. Specifically, one end of the central plate 5 is joined to the middle portion of the web 7 of one H-beam 3, and then the pair of H-beams 3 The flange 1 side ends are coupled to each other, and then the other end of the center plate 5 is coupled to the middle portion of the web 7 of the remaining H-beams 3.

그리고, 상기 공간부(2)의 일부 또는 전부에 콘크리트를 타설하는 충진 단계 이전에는, 결합된 한 쌍의 H형강(3)의 플랜지(1)에 콘크리트 타설을 위한 구멍을 뚫는 구멍 형성 단계가 더 구비될 수 있다.In addition, prior to the filling step of placing concrete in part or all of the space part 2, a hole forming step of drilling holes for concrete placement in the flange 1 of the pair of H-shaped steels 3 is further combined. It may be provided.

이와 같이 간단하고 쉬운 I형 콘크리트 충진 거더의 제작방법을 통해, 균일한 품질의 거더 제작이 가능하게 된다.
Thus, through the production method of simple and easy I-shaped concrete filling girders, it is possible to produce a girder of uniform quality.

이하, 상기한 바와 같은 본 발명에 따른 I형 콘크리트 충진 거더를 이용한 거더교의 바람직한 실시예를 첨부된 도면을 참조하여 구체적으로 설명한다.
Hereinafter, with reference to the accompanying drawings a preferred embodiment of the girder bridge using the I-type concrete-filled girder according to the present invention as described above will be described in detail.

도 3은 본 발명에 따른 I형 콘크리트 충진 거더를 이용한 설치상태의 충진방법을 도시한 도면이다.
3 is a view showing a filling method of the installation state using the I-type concrete filling girder according to the present invention.

도 3에 도시된 바와 같이, 본 발명에 따른 I형 콘크리트 충진 거더를 이용한 거더교는, 일측 플랜지(1) 측단부가 서로 결합되어 밀폐된 공간부(2)를 형성하는 한 쌍의 H형강(3)과, 상기 공간부(2)의 상반부, 하반부 또는 전부가 콘크리트로 충진되어 형성되는 콘크리트 충진부(4)를 포함하여 구성되는 I형 콘크리트 충진 거더를 이용하되, 양단측 교대(8)와 응력이 변화하는(응력의 형태가 바뀌는) 교번부(9) 사이의 일반부에는 상기 공간부(2)의 상반부만 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어지며, 교번부(9)에서는 상기 공간부(2)의 전체가 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어지며, 중간 교각(10)이 위치하는 지점부(13)에는 상기 공간부(2)의 압축응력부인 하부만 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어지며, 중간 교각(10)이 없는 교번부(9)와 교번부(9) 사이의 일반부(12)에는 상기 공간부(2)의 상반부만 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어진다.As shown in FIG. 3, the girder bridge using the I-type concrete-filled girder according to the present invention includes a pair of H-shaped steels 3 in which one side end portion 1 of the flange 1 is coupled to each other to form an enclosed space 2. ) And the I-shaped concrete filling girder including the concrete filling part 4 formed by filling the upper half, the lower half, or the whole of the space part 2 with concrete, with both ends of the alternating side 8 being stressed. The general part between these changing parts (the form of stress change) consists of an I-type concrete-filled girder in which only the upper half of the space part 2 is filled with concrete, and in the alternating part 9 the space part The whole of (2) is made of concrete I-filled girder filled with concrete, the point portion 13 in which the intermediate piers 10 are located, only the lower portion of the compressive stress of the space portion 2 is filled with concrete I Type concrete filling girders Between the piers 10, the alternating portion 9 with alternating portions 9 free general portion 12 is made of a concrete-filled girders are I-form is filled with concrete, only the upper half of the space portion (2).

여기서, 교번부(9)는 인장응력에서 압축응력으로, 압축응력에서 인장응력으로 단면에서 발생되는 응력의 형태가 바뀌는 지점 및 그 주위 부분으로, 반복되는 추가 하중에 의해 응력의 형태가 바뀔 수 있으며, 이 교번부(9)의 길이는 교량의 길이, 거더의 구조해석 등을 고려하여 정해짐이 바람직하다.Here, the alternating portion 9 is a point where the shape of the stress generated in the cross section from the tensile stress to the compressive stress, the compressive stress to the tensile stress and its surrounding portion, the shape of the stress can be changed by repeated additional loads The length of the alternating portion 9 is preferably determined in consideration of the length of the bridge, structural analysis of the girder, and the like.

상기한 바와 같이 구성되는 이유에 대해 설명하면, 양단측 교대(8)와 응력이 변화하는 교번부(9) 사이의 일반부(12)에 위치하는 거더에는 교량에 작용하는 하중과 자체 하중으로 인해 단면의 상부에는 압축응력이, 단면의 하부에는 인장응력이 발생되므로 이에 적합하도록 상기 공간부(2)의 상반부만 콘크리트로 채워지도록 구성되고, 교번부(9)에서는 압축응력이 단면의 상하부에서 모두 나타날 수 있으므로 상기 공간부(2)의 전체가 콘크리트로 채워지도록 구성되며, 중간 교각(10)이 위치하는 지점부(13)에는 단면의 상부에는 인장응력이, 단면의 하부에는 압축응력이 발생되므로 상기 공간부(2)의 하반부만 콘크리트로 채워지도록 구성되며, 일반부(12)에는 단면의 상부에는 압축응력이, 단면의 하부에는 인장응력이 발생되므로 상기 공간부(2)의 압축부인 상반부만 콘크리트로 채워지도록 구성된다.
The reason for the configuration as described above will be explained. The girder located at the general portion 12 between the alternating portions 9 on both ends 8 and the alternating stress has a cross section due to the load acting on the bridge and its own load. Compression stress at the upper part of the cross section, tensile stress is generated at the lower part of the cross section so that only the upper half of the space part 2 is configured to be filled with concrete, and in the alternating part 9, the compressive stress appears at both the upper and lower parts of the cross section. Since the whole of the space portion 2 is configured to be filled with concrete, the point portion 13 in which the intermediate piers 10 are located, the tensile stress in the upper section of the cross section, the compressive stress is generated in the lower section of the Only the lower half of the space 2 is configured to be filled with concrete, and since the compressive stress is generated in the upper portion of the cross section and the tensile stress is generated in the lower portion of the cross section in the general portion 12, Only half are configured to be filled with concrete.

도 4는 본 발명에 따른 I형 콘크리트 충진 거더를 이용한 거더교의 또 다른 일예를 도시한 것으로, 이에 따르면, 일측 플랜지(1) 측단부가 서로 결합되어 밀폐된 공간부(2)를 형성하는 한 쌍의 H형강(3)과, 상기 공간부(2)의 상반부, 하반부 또는 전부가 콘크리트로 충진되어 형성되는 콘크리트 충진부(4)를 포함하여 구성되는 I형 콘크리트 충진 거더로 이용하되, 양단측 교대(8)와 응력이 변화하는 교번부(9) 사이의 일반부(12)에는 상기 공간부(2)의 상반부만 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어지며, 교번부(9)와 중간 교각(10)이 위치하는 지점부(13)에는 상기 공간부(2)의 전체가 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어지며, 중간 교각(10)이 없는 교번부(9)와 교번부(9) 사이의 일반부(12)에는 상기 공간부(2)의 상반부만 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어진다.Figure 4 shows another example of the girder bridge using the I-type concrete-filled girder according to the present invention, a pair of one side flange (1) side ends are coupled to each other to form a closed space (2) H-shaped steel (3) and the upper half, the lower half or all of the space portion 2 is used as an I-shaped concrete filling girder comprising a concrete filling part 4 is formed by filling with concrete, both sides alternate The general part 12 between the alternating part 9 and the alternating stress part 8 consists of an I-type concrete filling girder in which only the upper half of the space part 2 is filled with concrete, and the alternating part 9 and the middle pier The point portion 13 in which the 10 is located is made of an I-type concrete-filled girder in which the entirety of the space 2 is filled with concrete, and the alternating portion 9 and the alternating portion (the intermediate piers 10) are not included. 9) In the general part 12 between the concrete only the upper half of the space (2) Filled made an I-beam girders with concrete filling.

여기서는, 교번부(9)와 지점부(13)에는 상기 공간부(2)의 전체가 콘크리트로 채워지도록 함으로써 이전의 실시예보다 제작을 용이한 이점이 있다.
Here, the alternating portion 9 and the point portion 13 has the advantage that the entire space portion 2 is filled with concrete, making it easier to manufacture than the previous embodiment.

이하, 본 발명에 따른 I형 콘크리트 충진 거더를 이용한 거더교의 응용례에 대해 첨부된 도면을 참조하여 구체적으로 설명한다.
Hereinafter, an application example of the girder bridge using the I-type concrete-filled girder according to the present invention will be described in detail with reference to the accompanying drawings.

도 5는 본 발명에 따른 I형 콘크리트 충진 거더를 이용한 거더교 및 그 제작 및 가설방법을 도시한 도면이다.
5 is a view showing a girder bridge using the I-type concrete-filled girder according to the present invention and a method of manufacturing and installing the same.

도 5에 도시된 바와 같이, 본 발명에 따른 I형 콘크리트 충진 거더를 이용한 거더교는, 일측 플랜지(1) 측단부가 서로 결합되어 밀폐된 공간부(2)를 형성하는 한 쌍의 H형강(3), 상기 공간부(2)의 전부가 콘크리트로 충진되어 형성되는 콘크리트 충진부(4) 및 상기 콘크리트 충진부(4)의 내부에 위치하는 강선(11)을 포함하여 구성된다.As shown in FIG. 5, the girder bridge using the I-shaped concrete-filled girder according to the present invention includes a pair of H-shaped steels (3) where one side end portion (1) is coupled to each other to form a closed space portion (2). ), The entirety of the space (2) is configured to include a concrete filling part (4) formed by filling with concrete and a steel wire (11) located inside the concrete filling part (4).

이와 같이 강선(11)을 추가함으로써, 인장강도를 증가시킬 수 있으며, 강선(11)을 사전에 인장시킴으로써 콘크리트 타설 및 양생 전 거더의 처짐에 대한 보정이 가능하게 된다.Thus, by adding the steel wire 11, it is possible to increase the tensile strength, and by pre-tensioning the steel wire 11 it is possible to compensate for the deflection of the girder before concrete placement and curing.

이에 더하여, 앞서 설명한 바와 같이, 상기 한 쌍의 H형강(3)의 하측 플랜지(1) 하면에 결합되는 커버 플레이트(6)가 더 구비될 수 있다.
In addition, as described above, a cover plate 6 coupled to the lower surface of the lower flange 1 of the pair of H-shaped steels 3 may be further provided.

이하, I형 콘크리트 충진 거더를 이용한 거더교의 제작 및 가설방법을 첨부된 도면을 참조하여 구체적으로 설명하도록 한다.
Hereinafter, a method of manufacturing and installing a girder bridge using an I-type concrete filling girder will be described in detail with reference to the accompanying drawings.

도 5에 도시된 바와 같이, 본 발명에 따른 I형 콘크리트 충진 거더를 이용한 거더교의 제작 및 가설방법은 한 쌍의 H형강(3)을 준비하는 준비 단계, 한 쌍의 H형강(3)의 플랜지(1) 측단부가 서로 접하도록 위치시키고 접하는 측단부를 용접하여 결합시키는 결합 단계, 결합된 한 쌍의 H형강(3)을 현장에 거치하는 거치 단계, 강선(11)을 설치하고 자중에 의한 처짐을 보정하기 위해 1차로 인장시키는 1차 인장 단계, 공간부(2)에 콘크리트를 타설하고 양생하는 충진 단계 및 자중에 의한 처짐을 보정하고 타설에 따른 하중 처짐을 보정하기 위한 추가 응력을 부여하기 위해 2차로 인장시키는 2차 인장 단계를 포함하여 이루어진다.As shown in Figure 5, the manufacturing and construction method of the girder bridge using the I-shaped concrete-filled girder according to the present invention, the preparation step of preparing a pair of H-shaped steel (3), a flange of a pair of H-shaped steel (3) (1) the joining step of positioning the side end parts in contact with each other and welding and joining the side end parts in contact with each other, a mounting step of mounting the coupled pair of H-shaped steels (3) on site, and installing the steel wire 11 and Primary tensioning step to tension first to correct deflection, filling step to pour and cure concrete in space (2), and to correct deflection by self weight and to give additional stress to correct load deflection due to casting To a second tensioning step for the second tension.

상기 1차 인장 단계를 통해, 본 발명은 결합된 H형강(3)의 자중에 의한 처짐 변형이 생기지 않도록 사전에 보정함으로써 이후에 콘크리트 타설로 인해 처짐 변형이 심화되는 것을 방지하게 된다.
Through the first tensioning step, the present invention prevents the deflection deformation from deepening due to the concrete pouring in advance by correcting it in advance so as not to cause the deflection deformation caused by the self-weight of the bonded H-beams 3.

본 발명에 따른 I형 콘크리트 충진 거더를 이용한 거더교의 제작 및 가설방법의 응용례로서, 본 발명은, 한 쌍의 H형강(3)을 준비하는 준비 단계, 한 쌍의 H형강(3)의 플랜지(1) 측단부가 서로 접하도록 위치시키고 접하는 측단부를 용접하여 결합시키는 결합 단계, 상기 한 쌍의 H형강(3)의 하측 플랜지(1) 하면에 커버 플레이트(6)를 부가 결합시키는 부가 결합 단계, 결합된 한 쌍의 H형강(3)을 현장에 거치하는 거치 단계, 강선(11)을 설치하고 자중에 의한 처짐을 보정하기 위해 1차로 인장시키는 1차 인장 단계, 공간부(2)에 콘크리트를 타설하고 양생하는 충진 단계 및 자중에 의한 처짐을 보정하고, 타설에 따른 하중처짐을 보정하기 위한 추가 응력을 부여하기 위해 2차로 인장시키는 2차 인장 단계를 포함하여 이루어지는 것을 특징으로 한다.
As an application example of the manufacturing and construction method of the girder bridge using the I-shaped concrete-filled girder according to the present invention, the present invention, the preparation step of preparing a pair of H-shaped steel (3), a flange of a pair of H-shaped steel (3) (1) a coupling step of positioning the side ends to be in contact with each other and welding and coupling the side ends to be in contact with each other, and an additional coupling that additionally couples the cover plate 6 to the bottom surface of the lower flange 1 of the pair of H-shaped steels 3. Step, the mounting step of mounting the combined H-beam steel (3) on site, the first tension step to install the steel wire 11 and tension first to correct the deflection due to its own weight, in the space (2) It is characterized in that it comprises a filling step for placing and curing concrete, and a second tension step for correcting the deflection due to its own weight, and a second tension step to give additional stress for correcting the load deflection due to the placing.

상기의 강선은 PC 강연선으로 함이 바람직하다.
The steel wire is preferably a PC steel wire.

상기한 바와 같은 구성을 통해, 본 발명은 경량이면서도 강성을 증대시켜 저형고 및 장경간이 가능하고, 간단한 공정을 통해 쉽게 제작이 가능하고, 특히 현장시공이 용이하며, 제작과정이 단순하여 제작 및 긴급 가설이 가능한 구조이며, 또한 쉽게 해체하여 재사용이 가능한 이점도 가지게 되는 것이다.
Through the configuration as described above, the present invention is lightweight and increase the rigidity, low height and long span is possible, and can be easily manufactured through a simple process, in particular, easy on-site construction, the production process is simple, manufacturing and emergency It is a structure that can be hypothesized, and also has the advantage that it can be easily dismantled and reused.

1: 플랜지 2: 공간부
3: H형강 4: 콘크리트 충진부
5: 중앙 플레이트 6: 커버 플레이트
7: 웨브 8: 양단측 교대
9: 교번부 10: 중간 교각
11: 강선 12: 일반부
13: 지점부1: flange 2: space
3: H-beam 4: concrete filling part
5: center plate 6: cover plate
7: Web 8: Both end shifts
9: alternation 10: intermediate piers
11: steel wire 12: general
13: branch

Claims (12)

일측 플랜지 측단부가 서로 결합되어 밀폐된 공간부를 형성하는 한 쌍의 H형강,
상기 공간부를 상부 공간부와 하부 공간부로 이분하며 수평으로 설치되는 중앙 플레이트 및
상기 한 쌍의 H형강의 하측 플랜지 하면에 결합되는 커버 플레이트를 포함하여 구성되는 I형 콘크리트 충진 거더로 이루어지되;
일반부는 상기 공간부의 상반부만 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어지며,
교번부는 상기 공간부의 전체가 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어지며,
중간 교각이 위치하는 지점부는 상기 공간부의 하반부만 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어지는 것을 특징으로 하는
I형 콘크리트 충진 거더를 이용한 거더교
A pair of H-beams, one side of the flange side end is joined to each other to form a closed space portion,
A central plate which is divided into an upper space and a lower space and horizontally installed;
Consists of the I-type concrete filling girder comprising a cover plate coupled to the lower flange bottom of the pair of H-shaped steel;
The general part is made of type I concrete filling girders filled with concrete only the upper half of the space,
The alternating portion is made of I-type concrete filling girders, the whole of which is filled with concrete,
The point where the middle piers are located is characterized in that the lower half of the space portion is made of I-type concrete filling girders filled with concrete
Girder bridge using type I concrete filled girders
일측 플랜지 측단부가 서로 결합되어 밀폐된 공간부를 형성하는 한 쌍의 H형강,
상기 공간부를 상부 공간부와 하부 공간부로 이분하며 수평으로 설치되는 중앙 플레이트 및
상기 한 쌍의 H형강의 하측 플랜지 하면에 결합되는 커버 플레이트를 포함하여 구성되는 I형 콘크리트 충진 거더로 이루어지되;
일반부는 상기 공간부의 상반부만 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어지며,
교번부와 중간 교각이 위치하는 지점부는 상기 공간부의 전체가 콘크리트로 채워지는 I형 콘크리트 충진 거더로 이루어지는 것을 특징으로 하는
I형 콘크리트 충진 거더를 이용한 거더교
A pair of H-beams, one side of the flange side end is joined to each other to form a closed space portion,
A central plate which is divided into an upper space and a lower space and horizontally installed;
Consists of the I-type concrete filling girder comprising a cover plate coupled to the lower flange bottom of the pair of H-shaped steel;
The general part is made of type I concrete filling girders filled with concrete only the upper half of the space,
The point portion where the alternating portion and the middle piers are located is characterized in that the entire I-shaped concrete filling girders filled with concrete
Girder bridge using type I concrete filled girders
삭제delete 삭제delete 삭제delete 삭제delete 삭제delete 삭제delete 삭제delete 삭제delete 삭제delete 삭제delete
KR1020120039481A 2012-04-17 2012-04-17 I section composite girder, girder bridge and manufacturing and constructing method thereof KR101182680B1 (en)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020120039481A KR101182680B1 (en) 2012-04-17 2012-04-17 I section composite girder, girder bridge and manufacturing and constructing method thereof

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020120039481A KR101182680B1 (en) 2012-04-17 2012-04-17 I section composite girder, girder bridge and manufacturing and constructing method thereof

Publications (1)

Publication Number Publication Date
KR101182680B1 true KR101182680B1 (en) 2012-09-14

Family

ID=47113485

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020120039481A KR101182680B1 (en) 2012-04-17 2012-04-17 I section composite girder, girder bridge and manufacturing and constructing method thereof

Country Status (1)

Country Link
KR (1) KR101182680B1 (en)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101869458B1 (en) 2017-07-27 2018-06-20 김태균 Composite box girder using steel beam and construction method therefor
CN109404006A (en) * 2018-11-13 2019-03-01 西安科技大学 A kind of assembled preliminary bracing

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR200291793Y1 (en) * 2002-06-17 2002-10-11 박재만 Pssc complex girder
KR100502584B1 (en) * 2002-11-22 2005-07-20 한국건설기술연구원 structural members made by fiber reinforced plastic
KR100763029B1 (en) 2006-12-07 2007-11-06 비비엠코리아(주) Steel tube beam with concrete filled
KR100893322B1 (en) 2008-10-09 2009-04-27 (주) 케이 이엔씨 A girder bridge for slabless

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR200291793Y1 (en) * 2002-06-17 2002-10-11 박재만 Pssc complex girder
KR100502584B1 (en) * 2002-11-22 2005-07-20 한국건설기술연구원 structural members made by fiber reinforced plastic
KR100763029B1 (en) 2006-12-07 2007-11-06 비비엠코리아(주) Steel tube beam with concrete filled
KR100893322B1 (en) 2008-10-09 2009-04-27 (주) 케이 이엔씨 A girder bridge for slabless

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101869458B1 (en) 2017-07-27 2018-06-20 김태균 Composite box girder using steel beam and construction method therefor
CN109404006A (en) * 2018-11-13 2019-03-01 西安科技大学 A kind of assembled preliminary bracing

Similar Documents

Publication Publication Date Title
KR101182682B1 (en) Dual web plater type steel-concrete composite girder, girder bridge and method for manufacturing and constructing the same
KR101208231B1 (en) Method for constructing continuous supporting structure of corrugated steel web PSC beam
KR101034013B1 (en) Rapid cnstruction method of semi-integral abutment bridge using prestressed concrete girder having end diaphragm
KR101108788B1 (en) Method of manufacturing multi stage prestressed composite beam which composes precast concrete panel and steel girder and correction device used therein
KR20120093613A (en) Prestressed concrete box girder integrated with steel deck and constructing method of bridge using such girder
KR20080103678A (en) Method for composite girder and bridge construction method composite girder
KR101705002B1 (en) Prefabricated double composite plate girder bridge and its construction method
KR101182680B1 (en) I section composite girder, girder bridge and manufacturing and constructing method thereof
KR20120031626A (en) Web steel pipe truss i-beam and construction method of the same
KR101458088B1 (en) Construction method for rahmen bridge using transverse prestressed girder
KR102125079B1 (en) Precast composte girder and construction method therefor
KR101023172B1 (en) Segmental precast prestressed concrete girder and method for constructing the same
KR101286112B1 (en) Composite girder with steel pipe and rahmen bridge construction method using the same
PH12014000078A1 (en) Continuous girder bridge and method for construction of the same
KR101120163B1 (en) Construction method for temporary bridge
KR20110019623A (en) Process for producing prestressed concrete girder and concrete girder structure
KR101038714B1 (en) Bridge and its construction method using tide arch hybrid girders having precast slabs
KR100555253B1 (en) The bridge construction method of having used composition double girder and this which connected and manufactured i beam by the upper and lower sides
KR101578637B1 (en) Prestressed Concrete Girder for Continuous Composite Girder Bridge and Construction Method for Thereof
KR20060032968A (en) Construction method of prestressed concrete temporary bridge that can be assembled and dismantled using lateral steel wire
KR100691664B1 (en) Method of construction for girder bridge
KR20040004265A (en) Precast segment slab arch bridge
KR20210077874A (en) method of uniting the longitudinal steel on the lower flange of steel box girder bridge with tension introduced
KR101228107B1 (en) A integral abutment continuous composite bridge using precast girder and the construction method thereof
JP2012154060A (en) Continued structure of main girders

Legal Events

Date Code Title Description
A201 Request for examination
A302 Request for accelerated examination
E902 Notification of reason for refusal
E701 Decision to grant or registration of patent right
GRNT Written decision to grant
FPAY Annual fee payment

Payment date: 20150828

Year of fee payment: 4

FPAY Annual fee payment

Payment date: 20160810

Year of fee payment: 6

FPAY Annual fee payment

Payment date: 20180830

Year of fee payment: 9
