JP7621652B2 - 希土類錯体、希土類錯体溶液、発光性成形体、発光性物品を製造する方法、発光性シート、及び農業用ビニールハウス - Google Patents
希土類錯体、希土類錯体溶液、発光性成形体、発光性物品を製造する方法、発光性シート、及び農業用ビニールハウス Download PDFInfo
- Publication number
- JP7621652B2 JP7621652B2 JP2021516219A JP2021516219A JP7621652B2 JP 7621652 B2 JP7621652 B2 JP 7621652B2 JP 2021516219 A JP2021516219 A JP 2021516219A JP 2021516219 A JP2021516219 A JP 2021516219A JP 7621652 B2 JP7621652 B2 JP 7621652B2
- Authority
- JP
- Japan
- Prior art keywords
- group
- rare earth
- substituent
- luminescent
- earth complex
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 229910052761 rare earth metal Inorganic materials 0.000 title claims description 103
- 150000002910 rare earth metals Chemical class 0.000 title claims description 84
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 title claims description 9
- 229920002554 vinyl polymer Polymers 0.000 title claims description 9
- 238000004519 manufacturing process Methods 0.000 title claims description 4
- 125000001424 substituent group Chemical group 0.000 claims description 45
- 239000003446 ligand Substances 0.000 claims description 35
- 125000000217 alkyl group Chemical group 0.000 claims description 28
- 125000004432 carbon atom Chemical group C* 0.000 claims description 23
- -1 Rare earth ions Chemical class 0.000 claims description 21
- 239000000758 substrate Substances 0.000 claims description 18
- 150000001491 aromatic compounds Chemical class 0.000 claims description 16
- 125000004435 hydrogen atom Chemical group [H]* 0.000 claims description 15
- AUONHKJOIZSQGR-UHFFFAOYSA-N oxophosphane Chemical compound P=O AUONHKJOIZSQGR-UHFFFAOYSA-N 0.000 claims description 15
- 239000002904 solvent Substances 0.000 claims description 15
- 125000003118 aryl group Chemical group 0.000 claims description 12
- 230000002165 photosensitisation Effects 0.000 claims description 11
- 150000001875 compounds Chemical class 0.000 claims description 8
- 125000003172 aldehyde group Chemical group 0.000 claims description 6
- 125000003545 alkoxy group Chemical group 0.000 claims description 6
- 125000005843 halogen group Chemical group 0.000 claims description 6
- 125000002887 hydroxy group Chemical group [H]O* 0.000 claims description 6
- 229910052757 nitrogen Inorganic materials 0.000 claims description 6
- 125000004433 nitrogen atom Chemical group N* 0.000 claims description 6
- 125000004430 oxygen atom Chemical group O* 0.000 claims description 5
- NAWXUBYGYWOOIX-SFHVURJKSA-N (2s)-2-[[4-[2-(2,4-diaminoquinazolin-6-yl)ethyl]benzoyl]amino]-4-methylidenepentanedioic acid Chemical compound C1=CC2=NC(N)=NC(N)=C2C=C1CCC1=CC=C(C(=O)N[C@@H](CC(=C)C(O)=O)C(O)=O)C=C1 NAWXUBYGYWOOIX-SFHVURJKSA-N 0.000 claims description 4
- 125000004453 alkoxycarbonyl group Chemical group 0.000 claims description 4
- 125000005196 alkyl carbonyloxy group Chemical group 0.000 claims description 4
- 125000004390 alkyl sulfonyl group Chemical group 0.000 claims description 4
- 125000003277 amino group Chemical group 0.000 claims description 4
- 125000005199 aryl carbonyloxy group Chemical group 0.000 claims description 4
- 125000005161 aryl oxy carbonyl group Chemical group 0.000 claims description 4
- 125000004391 aryl sulfonyl group Chemical group 0.000 claims description 4
- 125000004093 cyano group Chemical group *C#N 0.000 claims description 4
- 125000000664 diazo group Chemical group [N-]=[N+]=[*] 0.000 claims description 4
- 125000001072 heteroaryl group Chemical group 0.000 claims description 4
- 125000000449 nitro group Chemical group [O-][N+](*)=O 0.000 claims description 4
- ABLZXFCXXLZCGV-UHFFFAOYSA-N phosphonic acid group Chemical group P(O)(O)=O ABLZXFCXXLZCGV-UHFFFAOYSA-N 0.000 claims description 4
- 125000005369 trialkoxysilyl group Chemical group 0.000 claims description 4
- 125000003396 thiol group Chemical group [H]S* 0.000 claims description 3
- 125000004665 trialkylsilyl group Chemical group 0.000 claims description 3
- JUJWROOIHBZHMG-UHFFFAOYSA-N Pyridine Chemical group C1=CC=NC=C1 JUJWROOIHBZHMG-UHFFFAOYSA-N 0.000 claims description 2
- 239000003504 photosensitizing agent Substances 0.000 claims 1
- 239000000243 solution Substances 0.000 description 45
- YMWUJEATGCHHMB-UHFFFAOYSA-N Dichloromethane Chemical compound ClCCl YMWUJEATGCHHMB-UHFFFAOYSA-N 0.000 description 29
- 238000004020 luminiscence type Methods 0.000 description 19
- 150000002500 ions Chemical class 0.000 description 13
- FIQMHBFVRAXMOP-UHFFFAOYSA-N triphenylphosphane oxide Chemical compound C=1C=CC=CC=1P(C=1C=CC=CC=1)(=O)C1=CC=CC=C1 FIQMHBFVRAXMOP-UHFFFAOYSA-N 0.000 description 13
- CSCPPACGZOOCGX-UHFFFAOYSA-N Acetone Chemical compound CC(C)=O CSCPPACGZOOCGX-UHFFFAOYSA-N 0.000 description 10
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 9
- 230000015572 biosynthetic process Effects 0.000 description 7
- 238000002425 crystallisation Methods 0.000 description 7
- 230000008025 crystallization Effects 0.000 description 7
- 230000005284 excitation Effects 0.000 description 6
- 239000011248 coating agent Substances 0.000 description 5
- 238000000576 coating method Methods 0.000 description 5
- 238000006862 quantum yield reaction Methods 0.000 description 5
- LKUDPHPHKOZXCD-UHFFFAOYSA-N 1,3,5-trimethoxybenzene Chemical compound COC1=CC(OC)=CC(OC)=C1 LKUDPHPHKOZXCD-UHFFFAOYSA-N 0.000 description 4
- WZUODJNEIXSNEU-UHFFFAOYSA-N 2-Hydroxy-4-methoxybenzaldehyde Chemical compound COC1=CC=C(C=O)C(O)=C1 WZUODJNEIXSNEU-UHFFFAOYSA-N 0.000 description 4
- WYURNTSHIVDZCO-UHFFFAOYSA-N Tetrahydrofuran Chemical compound C1CCOC1 WYURNTSHIVDZCO-UHFFFAOYSA-N 0.000 description 4
- 239000011521 glass Substances 0.000 description 4
- 238000002156 mixing Methods 0.000 description 4
- 229920000915 polyvinyl chloride Polymers 0.000 description 4
- 239000004800 polyvinyl chloride Substances 0.000 description 4
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 4
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 3
- 238000000295 emission spectrum Methods 0.000 description 3
- 238000000034 method Methods 0.000 description 3
- VLKZOEOYAKHREP-UHFFFAOYSA-N n-Hexane Chemical compound CCCCCC VLKZOEOYAKHREP-UHFFFAOYSA-N 0.000 description 3
- 125000001624 naphthyl group Chemical group 0.000 description 3
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 description 3
- 238000001228 spectrum Methods 0.000 description 3
- 238000003786 synthesis reaction Methods 0.000 description 3
- 230000002087 whitening effect Effects 0.000 description 3
- PKZJLOCLABXVMC-UHFFFAOYSA-N 2-Methoxybenzaldehyde Chemical compound COC1=CC=CC=C1C=O PKZJLOCLABXVMC-UHFFFAOYSA-N 0.000 description 2
- PXGOKWXKJXAPGV-UHFFFAOYSA-N Fluorine Chemical compound FF PXGOKWXKJXAPGV-UHFFFAOYSA-N 0.000 description 2
- CSNNHWWHGAXBCP-UHFFFAOYSA-L Magnesium sulfate Chemical compound [Mg+2].[O-][S+2]([O-])([O-])[O-] CSNNHWWHGAXBCP-UHFFFAOYSA-L 0.000 description 2
- 125000004429 atom Chemical group 0.000 description 2
- 239000013078 crystal Substances 0.000 description 2
- 229910052731 fluorine Inorganic materials 0.000 description 2
- 239000011737 fluorine Substances 0.000 description 2
- 229910052736 halogen Inorganic materials 0.000 description 2
- 150000002367 halogens Chemical class 0.000 description 2
- 150000002390 heteroarenes Chemical class 0.000 description 2
- 229910052739 hydrogen Inorganic materials 0.000 description 2
- 239000012044 organic layer Substances 0.000 description 2
- 239000007787 solid Substances 0.000 description 2
- YLQBMQCUIZJEEH-UHFFFAOYSA-N tetrahydrofuran Natural products C=1C=COC=1 YLQBMQCUIZJEEH-UHFFFAOYSA-N 0.000 description 2
- VZSRBBMJRBPUNF-UHFFFAOYSA-N 2-(2,3-dihydro-1H-inden-2-ylamino)-N-[3-oxo-3-(2,4,6,7-tetrahydrotriazolo[4,5-c]pyridin-5-yl)propyl]pyrimidine-5-carboxamide Chemical compound C1C(CC2=CC=CC=C12)NC1=NC=C(C=N1)C(=O)NCCC(N1CC2=C(CC1)NN=N2)=O VZSRBBMJRBPUNF-UHFFFAOYSA-N 0.000 description 1
- WBGGWSGPBCFTSL-UHFFFAOYSA-N 2-bis(2,6-dimethoxyphenyl)phosphoryl-1,3-dimethoxybenzene Chemical compound COC1=CC=CC(OC)=C1P(=O)(C=1C(=CC=CC=1OC)OC)C1=C(OC)C=CC=C1OC WBGGWSGPBCFTSL-UHFFFAOYSA-N 0.000 description 1
- MHAJPDPJQMAIIY-UHFFFAOYSA-N Hydrogen peroxide Chemical compound OO MHAJPDPJQMAIIY-UHFFFAOYSA-N 0.000 description 1
- FAPWRFPIFSIZLT-UHFFFAOYSA-M Sodium chloride Chemical class [Na+].[Cl-] FAPWRFPIFSIZLT-UHFFFAOYSA-M 0.000 description 1
- 125000000484 butyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 229910052799 carbon Inorganic materials 0.000 description 1
- 239000012043 crude product Substances 0.000 description 1
- 125000004122 cyclic group Chemical group 0.000 description 1
- 229910052805 deuterium Inorganic materials 0.000 description 1
- 125000004431 deuterium atom Chemical group 0.000 description 1
- 238000001035 drying Methods 0.000 description 1
- 238000002330 electrospray ionisation mass spectrometry Methods 0.000 description 1
- 238000000921 elemental analysis Methods 0.000 description 1
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 description 1
- 229910052943 magnesium sulfate Inorganic materials 0.000 description 1
- 235000019341 magnesium sulphate Nutrition 0.000 description 1
- 239000000463 material Substances 0.000 description 1
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 description 1
- 239000012046 mixed solvent Substances 0.000 description 1
- 239000012778 molding material Substances 0.000 description 1
- 238000000465 moulding Methods 0.000 description 1
- YNPNZTXNASCQKK-UHFFFAOYSA-N phenanthrene Chemical group C1=CC=C2C3=CC=CC=C3C=CC2=C1 YNPNZTXNASCQKK-UHFFFAOYSA-N 0.000 description 1
- 230000008635 plant growth Effects 0.000 description 1
- 239000000047 product Substances 0.000 description 1
- 125000001436 propyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 238000001953 recrystallisation Methods 0.000 description 1
- 239000011347 resin Substances 0.000 description 1
- 229920005989 resin Polymers 0.000 description 1
- 238000003756 stirring Methods 0.000 description 1
- 238000006467 substitution reaction Methods 0.000 description 1
- 125000001544 thienyl group Chemical group 0.000 description 1
- 125000002023 trifluoromethyl group Chemical group FC(F)(F)* 0.000 description 1
- 125000005580 triphenylene group Chemical group 0.000 description 1
- CMLWFCUAXGSMBB-UHFFFAOYSA-N tris(2,6-dimethoxyphenyl)phosphane Chemical compound COC1=CC=CC(OC)=C1P(C=1C(=CC=CC=1OC)OC)C1=C(OC)C=CC=C1OC CMLWFCUAXGSMBB-UHFFFAOYSA-N 0.000 description 1
Images
Classifications
-
- C—CHEMISTRY; METALLURGY
- C07—ORGANIC CHEMISTRY
- C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
- C07F9/00—Compounds containing elements of Groups 5 or 15 of the Periodic Table
- C07F9/02—Phosphorus compounds
- C07F9/28—Phosphorus compounds with one or more P—C bonds
- C07F9/50—Organo-phosphines
- C07F9/53—Organo-phosphine oxides; Organo-phosphine thioxides
-
- A—HUMAN NECESSITIES
- A01—AGRICULTURE; FORESTRY; ANIMAL HUSBANDRY; HUNTING; TRAPPING; FISHING
- A01G—HORTICULTURE; CULTIVATION OF VEGETABLES, FLOWERS, RICE, FRUIT, VINES, HOPS OR SEAWEED; FORESTRY; WATERING
- A01G9/00—Cultivation in receptacles, forcing-frames or greenhouses; Edging for beds, lawn or the like
- A01G9/14—Greenhouses
-
- C—CHEMISTRY; METALLURGY
- C07—ORGANIC CHEMISTRY
- C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
- C07F5/00—Compounds containing elements of Groups 3 or 13 of the Periodic Table
-
- C—CHEMISTRY; METALLURGY
- C07—ORGANIC CHEMISTRY
- C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
- C07F9/00—Compounds containing elements of Groups 5 or 15 of the Periodic Table
- C07F9/02—Phosphorus compounds
- C07F9/28—Phosphorus compounds with one or more P—C bonds
- C07F9/50—Organo-phosphines
- C07F9/53—Organo-phosphine oxides; Organo-phosphine thioxides
- C07F9/5345—Complexes or chelates of phosphine-oxides or thioxides with metallic compounds or metals
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
- C09K11/00—Luminescent, e.g. electroluminescent, chemiluminescent materials
- C09K11/06—Luminescent, e.g. electroluminescent, chemiluminescent materials containing organic luminescent materials
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
- H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
- H10K85/30—Coordination compounds
- H10K85/351—Metal complexes comprising lanthanides or actinides, e.g. comprising europium
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02A—TECHNOLOGIES FOR ADAPTATION TO CLIMATE CHANGE
- Y02A40/00—Adaptation technologies in agriculture, forestry, livestock or agroalimentary production
- Y02A40/10—Adaptation technologies in agriculture, forestry, livestock or agroalimentary production in agriculture
- Y02A40/25—Greenhouse technology, e.g. cooling systems therefor
Landscapes
- Chemical & Material Sciences (AREA)
- Organic Chemistry (AREA)
- Life Sciences & Earth Sciences (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Health & Medical Sciences (AREA)
- Biochemistry (AREA)
- General Health & Medical Sciences (AREA)
- Molecular Biology (AREA)
- Environmental Sciences (AREA)
- Inorganic Chemistry (AREA)
Description
本発明は、希土類錯体、希土類錯体溶液、発光性成形体、発光性物品を製造する方法、発光性シート、及び農業用ビニールハウスに関する。
特許文献１は、光照射によって高い輝度で発光する希土類錯体を開示している。
高い輝度で発光する従来の希土類錯体は、溶解性が低い、又は、結晶化を生じ易いといった問題のために、希土類錯体を含む透明な発光性成形体を形成することが困難であった。
本発明は、高い輝度で発光するだけでなく、結晶化が抑制された透明な発光性成形体を容易に形成できる希土類錯体を提供する。本発明は更に、希土類錯体の結晶化を抑制し、それにより希土類錯体を含む透明な発光性成形体を容易に形成できる方法を提供する。
本発明の一側面は、希土類イオンと、該希土類イオンに配位し、下記式（Ｉ）：
で表され、Ｒ１、Ｒ２、Ｒ３、Ｒ４、Ｒ５及びＲ６がそれぞれ独立に、置換基を有していてもよいアルキル基を示す、ホスフィンオキシド配位子と、を有する希土類錯体に関する。
本発明の別の一側面は、上記希土類錯体と、上記希土類錯体が溶解した溶媒と、を含有する、希土類錯体溶液に関する。
本発明の更に別の一側面は、希土類錯体と、該希土類錯体の結晶性を低下させる芳香族化合物と、前記希土類錯体及び前記芳香族化合物が溶解した溶媒と、を含有する、希土類錯体溶液に関する。
本発明の更に別の一側面は、上記希土類錯体溶液の膜を基材上に形成することと、前記膜から前記溶媒を除去し、それにより前記希土類錯体を含む膜状の発光性成形体を形成することと、を含む、発光性物品を製造する方法に関する。
本発明の更に別の一側面は、式（Ｉ）で表されるホスフィンオキシド配位子を有する希土類錯体を含む、発光性成形体に関する。
本発明の更に別の一側面は、希土類錯体と、該希土類錯体の結晶性を低下させる芳香族化合物と、を含む、発光性成形体に関する。
本発明の更に別の一側面は、透明基材フィルムと、該透明基材フィルム上に設けられた膜状の発光性成形体と、を備える、発光性シートに関する。前記発光性成形体が上記発光性成形体である。
本発明の更に別の一側面は、上記発光性シートを備える、農業用ビニールハウスに関する。
本発明によれば、高い輝度で発光するだけでなく、結晶化が抑制され、透明な発光性成形体を容易に形成できる希土類錯体が提供される。本発明によれば、希土類錯体の結晶化を抑制し、それにより希土類錯体を含む透明な発光性成形体を容易に形成できる方法も提供される。
以下、本発明のいくつかの実施形態について詳細に説明する。ただし、本発明は以下の実施形態に限定されるものではない。

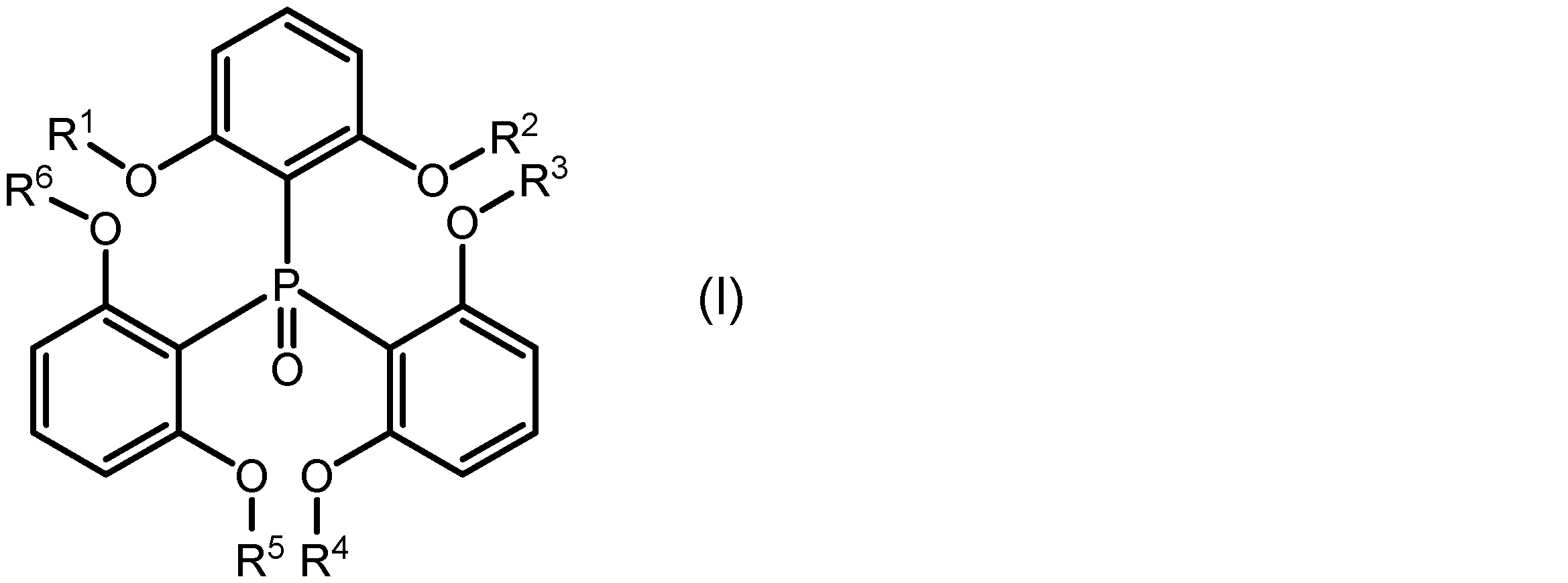

一実施形態に係る希土類錯体は、希土類イオンと、該希土類イオンに配位し、下記式（Ｉ）：
で表されるホスフィンオキシド配位子を有する。
希土類イオンは、通常、三価の希土類イオンである。希土類イオンは、発光色等に応じて、適宜選択することができる。希土類イオンは、例えば、Ｅｕ（ＩＩＩ）イオン、Ｔｂ（ＩＩＩ）イオン、Ｇｄ（ＩＩＩ）イオン、Ｓｍ（ＩＩＩ）イオン、Ｙｂ（ＩＩＩ）イオン、Ｎｄ（ＩＩＩ）イオン、Ｅｒ（ＩＩＩ）イオン、Ｙ（ＩＩＩ）イオン、Ｄｙ（ＩＩＩ）イオン、Ｃｅ（ＩＩＩ）イオン、及びＰｒ（ＩＩＩ）イオンからなる群より選ばれる少なくとも一種であることができる。高い発光強度を得る観点から、希土類イオンは、Ｅｕ（ＩＩＩ）イオン、Ｔｂ（ＩＩＩ）イオン又はＧｄ（ＩＩＩ）イオンであってもよい。
式（Ｉ）中のＲ１、Ｒ２、Ｒ３、Ｒ４、Ｒ５及びＲ６はそれぞれ独立に、置換基を有していてもよいアルキル基を示す。Ｒ１～Ｒ６としてのアルキル基は、直鎖状、分岐状、環状又はこれらの組み合わせであってもよく、その炭素数は１～２０、１～１５、１～１０、１～５又は１～３であってもよい。アルキル基に結合する置換基は、例えばハロゲノ基であることができる。Ｒ１～Ｒ６が、それぞれ独立に、メチル基、エチル基、又はプロピル基であってもよい。
一実施形態に係る希土類錯体は、式（Ｉ）のホスフィンオキシド配位子とは別に、その他の配位子を更に有していてもよい。例えば、希土類錯体が、１個の希土類イオンと、２個の式（１）のホスフィンオキシド配位子と、３個のその他の配位子とを有していてもよい。
その他の配位子は、光増感作用を有する配位子であることができる。光増感作用を有する配位子は、希土類イオンに対する光増感作用を有する化合物から、任意に選択できる。光増感作用を有する配位子は、単座配位子又は二座配位子であってもよい。
光増感作用を有する配位子は、配位原子（例えば、窒素原子）を含む複素芳香族基を有する複素芳香族化合物であってもよい。光増感作用を有する配位子として用いられ得る複素芳香族化合物の例としては、下記式（２１）で表される化合物が挙げられる。

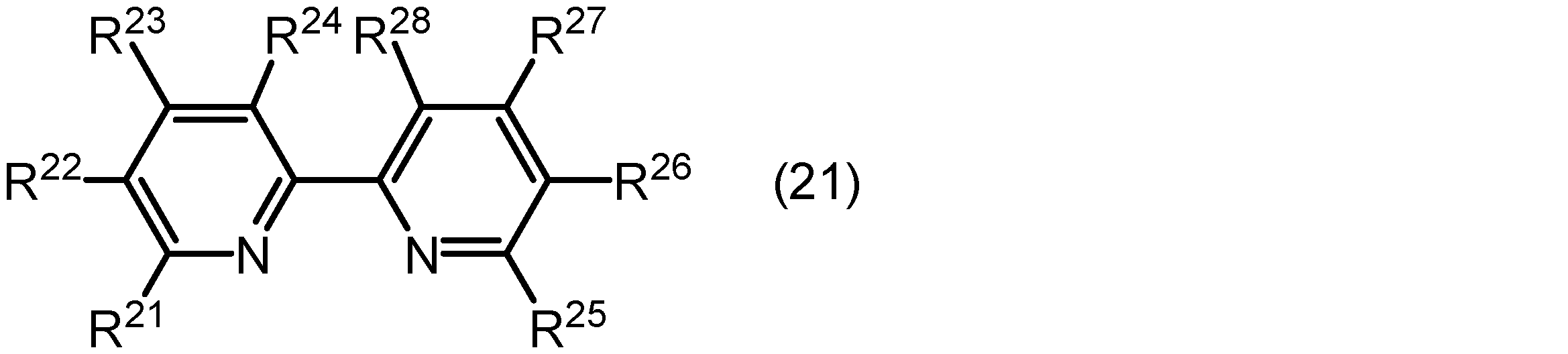

式（２１）中、Ｒ２１、Ｒ２２、Ｒ２３、Ｒ２４、Ｒ２５、Ｒ２６、Ｒ２７及びＲ２８は、それぞれ独立に水素原子、炭素数１～３のアルキル基、若しくは炭素数６～１２のアリール基、又は、互いに連結してこれらが結合しているピリジン環とともに縮合環を形成している基を示す。アルキル基の炭素数は１～３、又は１であってもよい。アリール基の炭素数は６～１２、又は６～１０であってもよい。
式（２１）で表される化合物は、下記式（２１ａ）で表されるフェナントロリン化合物であってもよい。
式（２１ａ）中、Ｒ２１、Ｒ２２、Ｒ２３、Ｒ２５、Ｒ２６及びＲ２７は、式（１）と同様に定義される。Ｒ２９及びＲ３０は、それぞれ独立に水素原子、炭素数１～３のアルキル基、又は炭素数６～１２のアリール基を示す。アルキル基の炭素数は１～３、又は１であってもよい。アリール基の炭素数は６～１２、又は６～１０であってもよい。Ｒ２１、Ｒ２２、Ｒ２３、Ｒ２５、Ｒ２６、Ｒ２７、Ｒ２９及びＲ３０が水素原子であってもよい。
光増感作用を有する配位子の他の例としては、下記式（２２）又は（２３）で表される化合物が挙げられる。

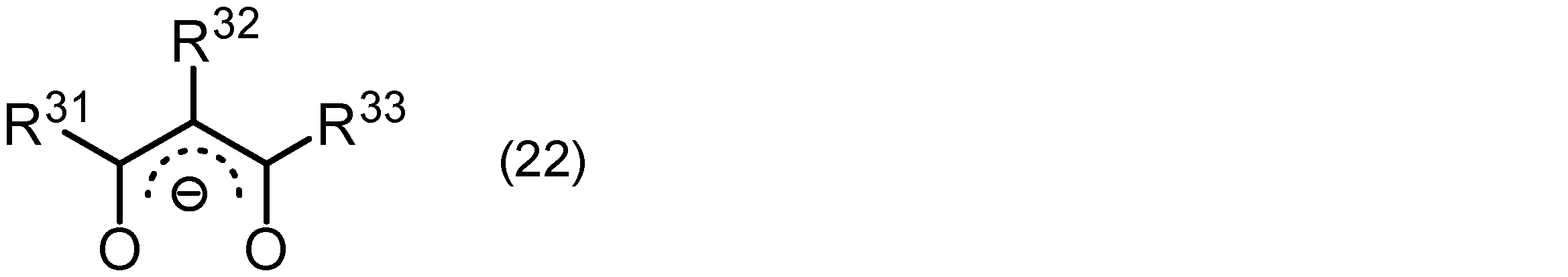

式（２２）中、Ｒ３１、Ｒ３２及びＲ３３は、それぞれ独立に、水素原子、炭素数１～１５のアルキル基、炭素数１～５のハロゲン化アルキル基、アリール基又はヘテロアリール基を示す。アルキル基及びハロゲン化アルキル基の炭素数は１～５、又は１～３であってもよい。アルキル基は、ターシャリーブチル基であってもよい。ハロゲン化アルキル基のハロゲンは、例えば、フッ素であってもよい。アリール基又はヘテロアリール基の例としては、ナフチル基、及びチエニル基が挙げられる。特に、Ｒ３１及びＲ３３がトリフルオロメチル基等のハロゲン化アルキル基であってもよい。このとき、Ｒ３２が水素原子（重水素原子を含む）であってもよい。

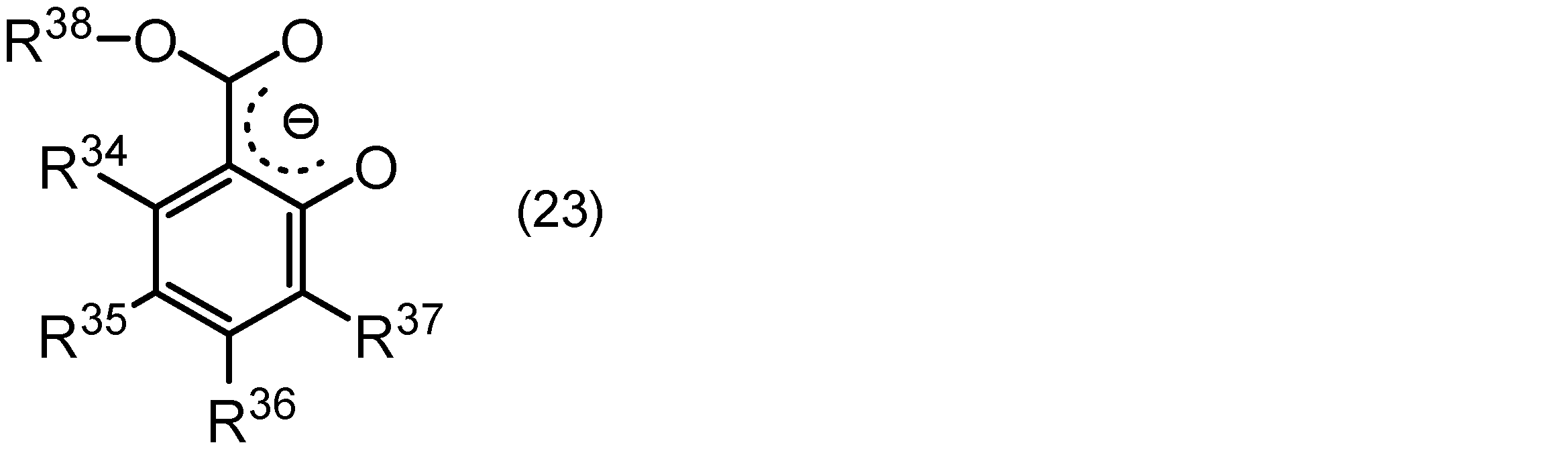

式（２３）中、Ｒ３４、Ｒ３５、Ｒ３６、Ｒ３７及びＲ３８は、それぞれ独立に、水素原子、炭素数１～５のアルキル基又は炭素数１～５のハロゲン化アルキル基を示す。アルキル基及びハロゲン化アルキル基の炭素数は１～５、又は１～３であってもよい。ハロゲン化アルキル基のハロゲンは、例えばフッ素であってもよい。特に、Ｒ３４、Ｒ３５、Ｒ３６、Ｒ３７及びＲ３８が水素原子であってもよい。
希土類錯体は、水、又はメタノール等のアルコールのような配位性の溶媒を有していてもよい。
一実施形態に係る希土類錯体溶液は、以上説明した希土類錯体と、希土類錯体が溶解した溶媒とを含有する。この希土類錯体溶液は、例えば、希土類錯体を含む発光性成形体を形成するための成形用材料として用いることができる。
溶媒は、希土類錯体を溶解するものから任意に選択できる。溶媒は、例えば、アセトン、テトラヒドロフラン、ジクロロメタン、又はこれらから選ばれる２種以上の組み合わせであってもよい。
希土類錯体溶液における希土類錯体の濃度は、例えば、希土類錯体溶液の質量を基準として、０．１～６０質量％、０．１～５０質量％、又は０．１～４０質量％であってもよい。
上記実施形態に係る希土類錯体溶液は、例えば、式（Ｉ）のホスフィンオキシド配位子を有しない希土類錯体と、式（１）のホスフィンオキシド配位子とを溶媒中で混合することにより、容易に得ることができる。式（Ｉ）のホスフィンオキシド配位子を有しない希土類錯体に対する式（１）のホスフィンオキシド配位子の当量比（モル比）が、１．８以上、１．９以上、又は２．０以上であってもよく、１０以下、８．０以下、６．０以下、又は４．０以下であってもよい。これら範囲内であれば、混合後、速やかな配位子交換により、式（１）のホスフィンオキシド配位子が生成することが多い。
式（１）のホスフィンオキシド配位子を有しない希土類錯体は、例えば、光増感作用を有する配位子と、その他の配位子とを有する錯体であってもよい。その他の配位子は、水のような配位性の溶媒であってもよい。
希土類錯体溶液は、任意の発光性の希土類錯体と、希土類錯体の結晶性を低下させる芳香族化合物とを含有していてもよい。本発明者らの知見によれば、結晶性の希土類錯体に芳香族化合物を混合することにより、希土類錯体の結晶が低下し、それにより結晶化が抑制された透明な発光性成形体、及びこれを有する種々の発光性物品を容易に形成することができる。この溶液の溶媒も、希土類錯体を溶解するものから任意に選択できる。溶媒は、例えば、アセトン、テトラヒドロフラン、ジクロロメタン、又はこれらから選ばれる２種以上の組み合わせであってもよい。

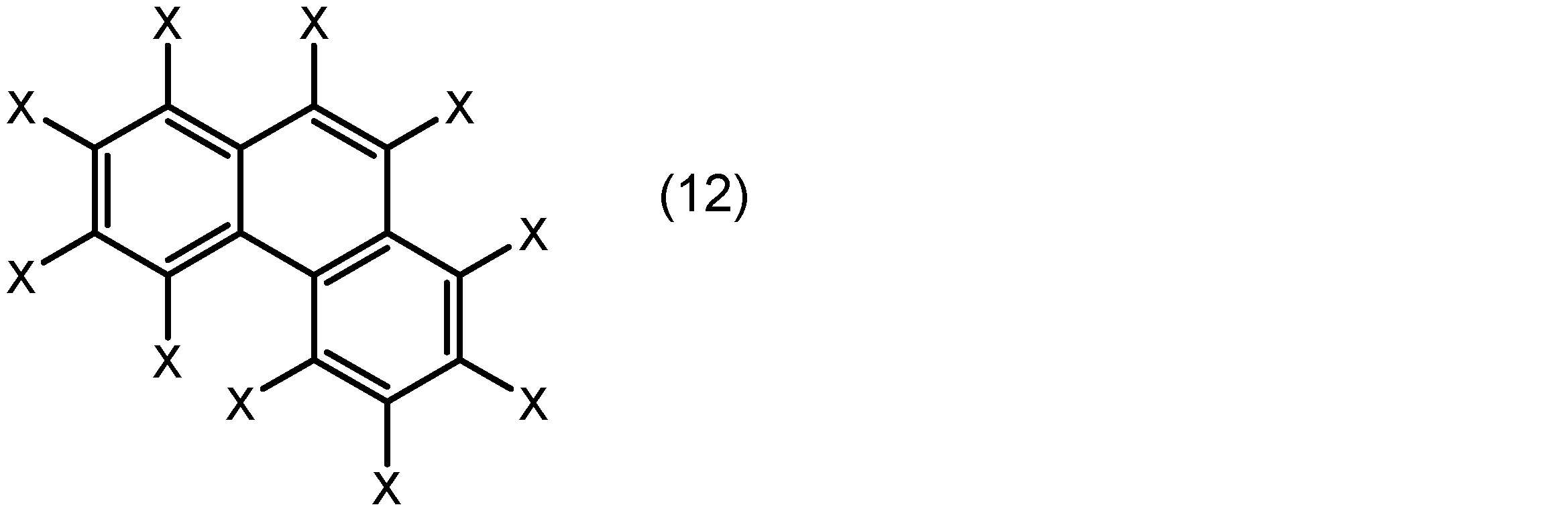

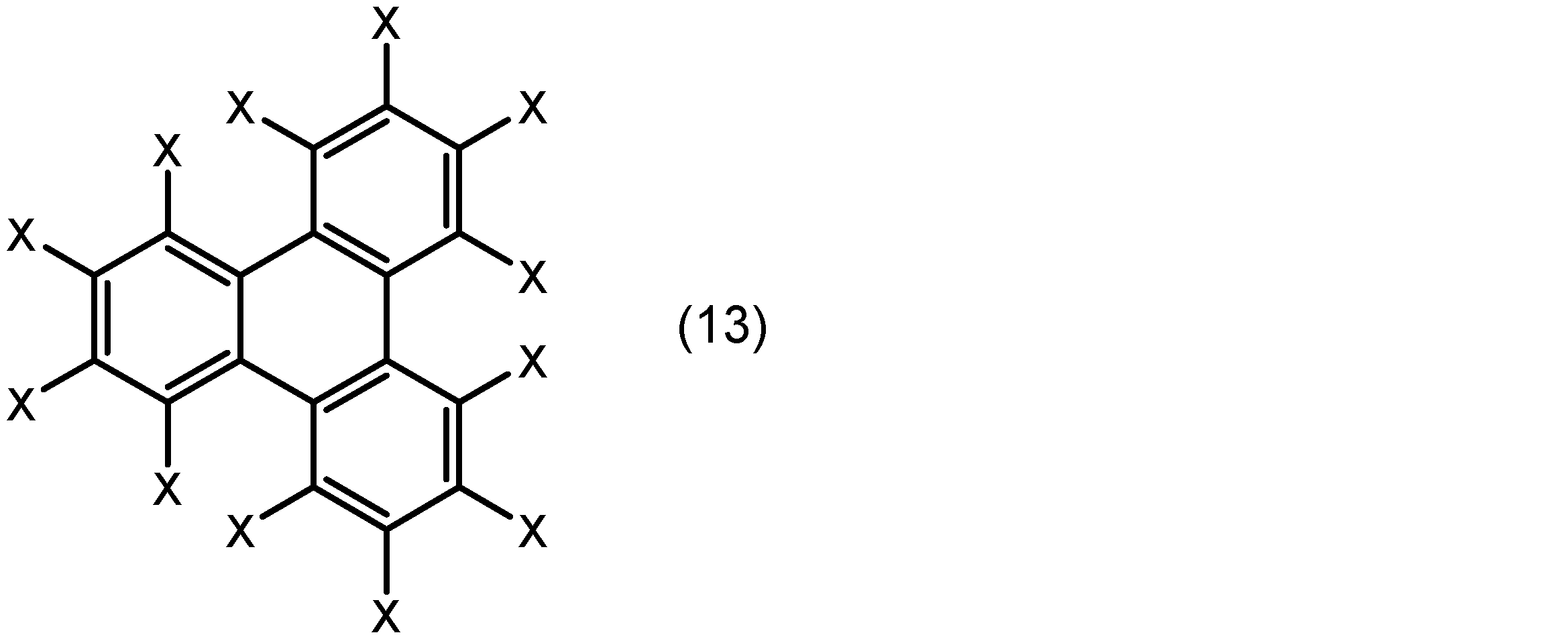

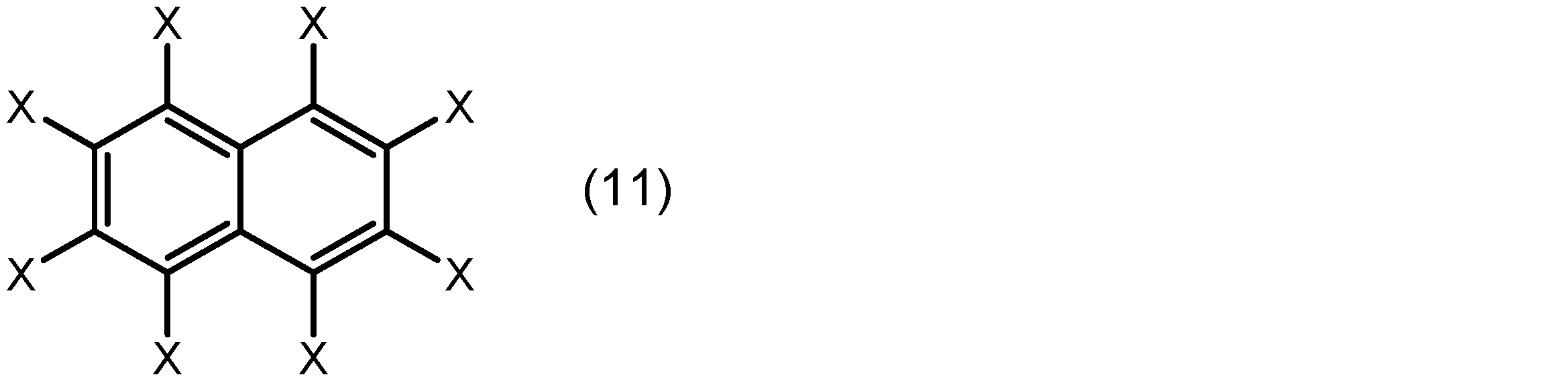

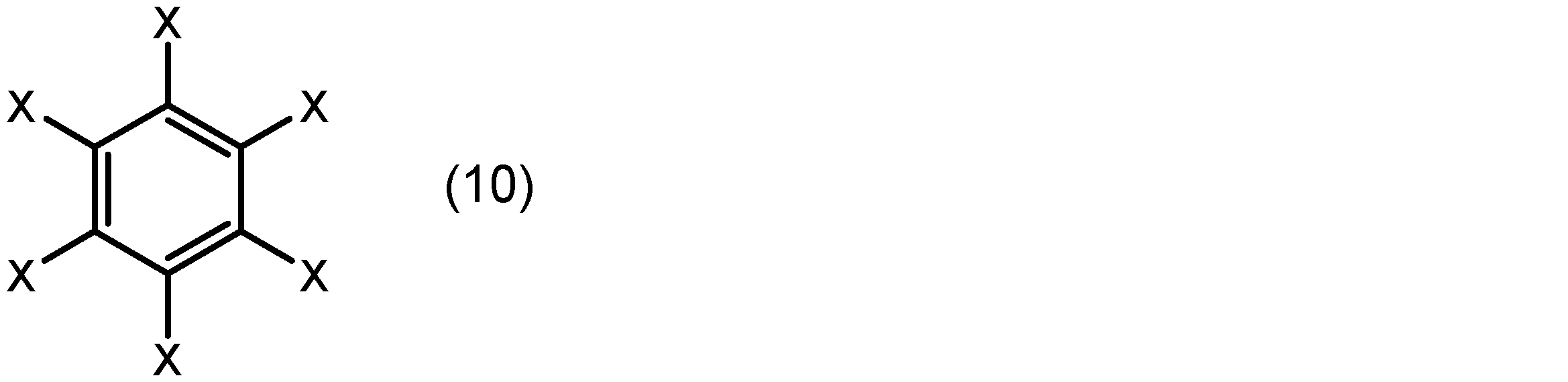

芳香族化合物は、例えばベンゼン環、ナフタレン環、フェナントレン環、及びトリフェニレン環から選ばれる芳香環とこれに結合した置換基とを有する化合物であることができる。置換基は、配位原子（例えば、酸素原子又は窒素原子）を含む基であってもよい。より具体的には、芳香族化合物は、下記式（１０）、（１１）、（１２）又は（１３）：
で表される化合物であってもよい。これら式中のＸは、水素原子、ハロゲノ基、置換基を有していてもよいアルコキシ基、水酸基、ニトロ基、置換基を有していてもよいアミノ基、置換基を有していてもよいアルキルスルホニル基、置換基を有していてもよいアリールスルホニル基、シアノ基、トリアルコキシシリル基、トリアルキルシリル基、ホスホン酸基、ジアゾ基、置換基を有していてもよいアルキルカルボニルオキシ基、置換基を有していてもよいアリールカルボニルオキシ基、置換基を有していてもよいアルキルオキシカルボニル基、置換基を有していてもよいアリールオキシカルボニル基、アルデヒド基又はメルカプト基を示す。同一分子中の複数のＸは同一でも異なってもよい。同一分子中の複数のＸのうち１個以上が、酸素原子又は窒素原子を含む基である。ここでの置換基は、例えばハロゲノ基であってもよい。
酸素原子又は窒素原子を含む基は、例えば、置換基を有していてもよいアルコキシ基、水酸基、ニトロ基、置換基を有していてもよいアミノ基、置換基を有していてもよいアルキルスルホニル基、置換基を有していてもよいアリールスルホニル基、シアノ基、トリアルコキシシリル基、ホスホン酸基、ジアゾ基、置換基を有していてもよいアルキルカルボニルオキシ基、置換基を有していてもよいアリールカルボニルオキシ基、置換基を有していてもよいアルキルオキシカルボニル基、置換基を有していてもよいアリールオキシカルボニル基、又はアルデヒド基であることができる。Ｘが、水素原子、置換基を有していてもよいアルコキシ基、水酸基、又はアルデヒド基であってもよい。
芳香族化合物は、下記式（１０ａ）又は（１０ｂ）：
で表される化合物であってもよい。式（１０ａ）及び（１０ｂ）中のＸは、式（１０）中のＸと同義である（ただし、水素原子は除く。）。式（１０ａ）及び（１０ｂ）中のＸが置換基を有していてもよいアルコキシ基、水酸基、又はアルデヒド基であってもよい。
芳香族化合物と組み合わせられる希土類錯体は、発光性のものであればよく、式（Ｉ）のホスフィンオキシド配位子を有していても、有していなくてもよい。希土類錯体が、例えば、希土類イオンと、任意のホスフィンオキシド配位子と、光増感作用を有する配位子とを有する錯体であってもよい。この場合のホスフィンオキシド配位子は、例えば、下記式（１４）で表されるホスフィンオキシド配位子を有する錯体であってもよい。

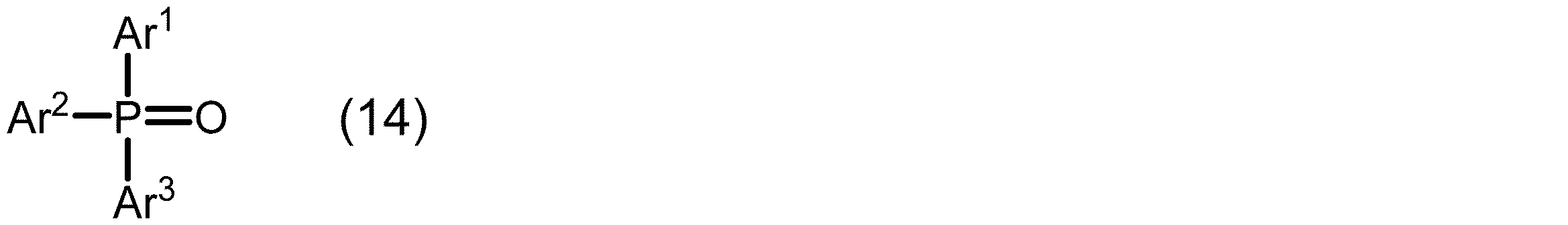

式（１４）中、Ａｒ１、Ａｒ２及びＡｒ３はそれぞれ独立に、置換基を有していてもよいアリール基を示す。Ａｒ１、Ａｒ２及びＡｒ３としてのアリール基の例としては、フェニル基、及びナフチル基が挙げられる。Ａｒ１、Ａｒ２又はＡｒ３としてのアリール基が有する置換基は、例えばハロゲノ基であることができる。Ａｒ１、Ａｒ２及びＡｒ３が置換又は無置換のフェニル基であってもよい。
芳香族化合物を含有する希土類錯体溶液における希土類錯体の濃度は、例えば、希土類錯体溶液の質量を基準として、０．０１～６０質量％、０．０１～５０質量％、又は０．０１～４０質量％であってもよい。希土類錯体に対する芳香族化合物の当量比（モル比）が、０．０１～１００であってもよい。
希土類錯体を含む発光性成形体の形状は、膜状、板状、その他任意の形状であることができる。例えば、上述の希土類錯体溶液を用いることにより、基材の表面を覆う膜状の発光性成形体（又は発光性膜）を容易に形成することができる。この場合の基材は、例えば、基材フィルムであってもよいし、任意の三次元形状を有する成形体であってもよい。
発光性成形体における希土類錯体の含有量は、発光性成形体の質量を基準として、例えば４０～１００質量％、５０～１００質量％、６０～１００質量％、７０～１００質量％、８０～１００質量％又は９０～１００質量％であってもよい。
図１は、膜状の発光性成形体である発光性膜を有する発光性シートの一実施形態を示す断面図である。図１に示す発光性シート５は、発光性物品の一例であり、透明基材フィルム１と、透明基材フィルム１上に設けられた発光性膜３とを有する。
発光性膜３は、発光性の希土類錯体を含有する。希土類錯体が光照射によって各種波長の発光を生じる性質を利用して、発光性シート５を任意の波長に変換された光を供給するための部材として用いることができる。例えば、赤色発光を生じる希土類錯体を含有する発光性膜を有する発光性シートを、植物に赤色光を供給するために用いることができる。赤色光は、植物の生育を促進することができる。そのため、発光性シート５を、農業用ビニールハウス用のシート材として用いることができる。図２は農業用ビニールハウスの一実施形態を示す斜視図である。図２に示す農業用ビニールハウス１０は、パイプフレームを有する骨格７と、骨格７を覆う発光性シート５とを備える。
透明基材フィルム１は、例えばポリ塩化ビニールフィルムのような樹脂フィルムであることができる。透明基材フィルム１の厚さは、特に限定されず、例えば０．０１～５ｍｍ程度であってもよい。発光性膜３の厚さは、特に限定されず、例えば０．０１～２ｍｍ程度であることができる。
発光性シート５は、例えば、上述の希土類錯体溶液の膜を透明基材フィルム上に形成することと、膜から溶媒を除去し、それにより希土類錯体を含む膜状の発光性成形体（発光性膜３）を形成することとを含む方法によって製造することできる。
以下、実施例を挙げて本発明についてさらに具体的に説明する。ただし、本発明はこれら実施例に限定されるものではない。
１．合成例

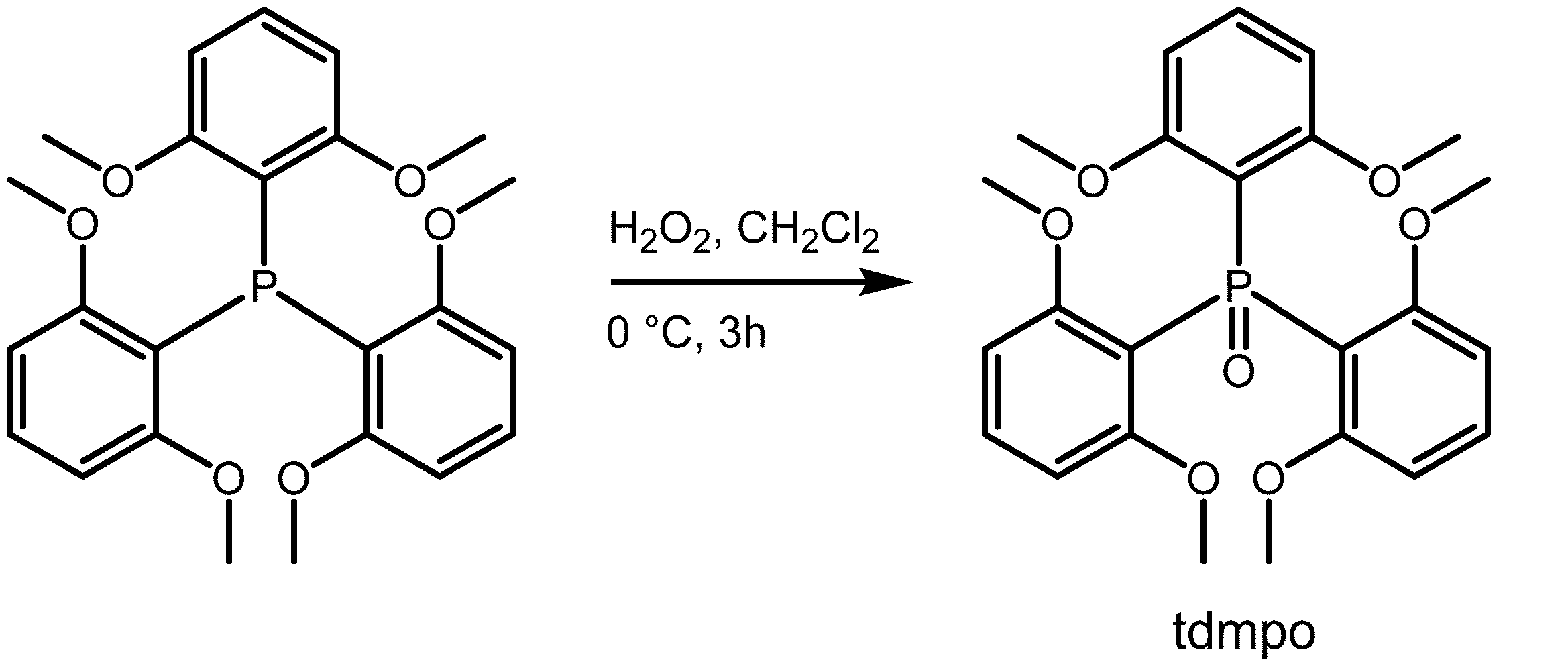

１－１．トリス（２，６－ジメトキシフェニル）ホスフィンオキシド（ｔｄｍｐｏ）の合成
１－１．トリス（２，６－ジメトキシフェニル）ホスフィンオキシド（ｔｄｍｐｏ）の合成
トリス（２，６－ジメトキシフェニル）ホスフィン（８．８４ｇ，０．０２ｍｏｌ）をジクロロメタン（３０ｍＬ）に溶解させた。得られた溶液をアイスバスで冷却しながら、そこに過酸化水素水（５ｍＬ）をゆっくり添加した。３時間の攪拌の後、生成物をジクロロメタン、及び飽和食塩水を用いて抽出し、有機層を硫酸マグネシウムで脱水させた。有機層からジクロロメタンを留去し、残渣を粗生成物として得た。これをアセトン及びヘキサンの混合溶媒からの再結晶により精製した。得られた結晶をろ過し、アセトンで洗浄することでｔｄｍｐｏの白色固体３．９５ｇを得た（収率４１％）。
1H NMR:δ/ppm = 7.23 (t, 3H, J = 8 Hz,Ar), 6.48 (dd, 6H, J = 8 and 4.8 Hz, Ar), 3.51 (s, 18H, CH3)
ESI-MS (m/z): [M+H]+ calculated for C24H28O7P,459.15; found, 459.16
Elemental analysis: Calculated for C24H27O7P:C, 62.88%, H, 5.94%. Found: C, 62.55%, H, 5.88%
1H NMR:δ/ppm = 7.23 (t, 3H, J = 8 Hz,Ar), 6.48 (dd, 6H, J = 8 and 4.8 Hz, Ar), 3.51 (s, 18H, CH3)
ESI-MS (m/z): [M+H]+ calculated for C24H28O7P,459.15; found, 459.16
Elemental analysis: Calculated for C24H27O7P:C, 62.88%, H, 5.94%. Found: C, 62.55%, H, 5.88%

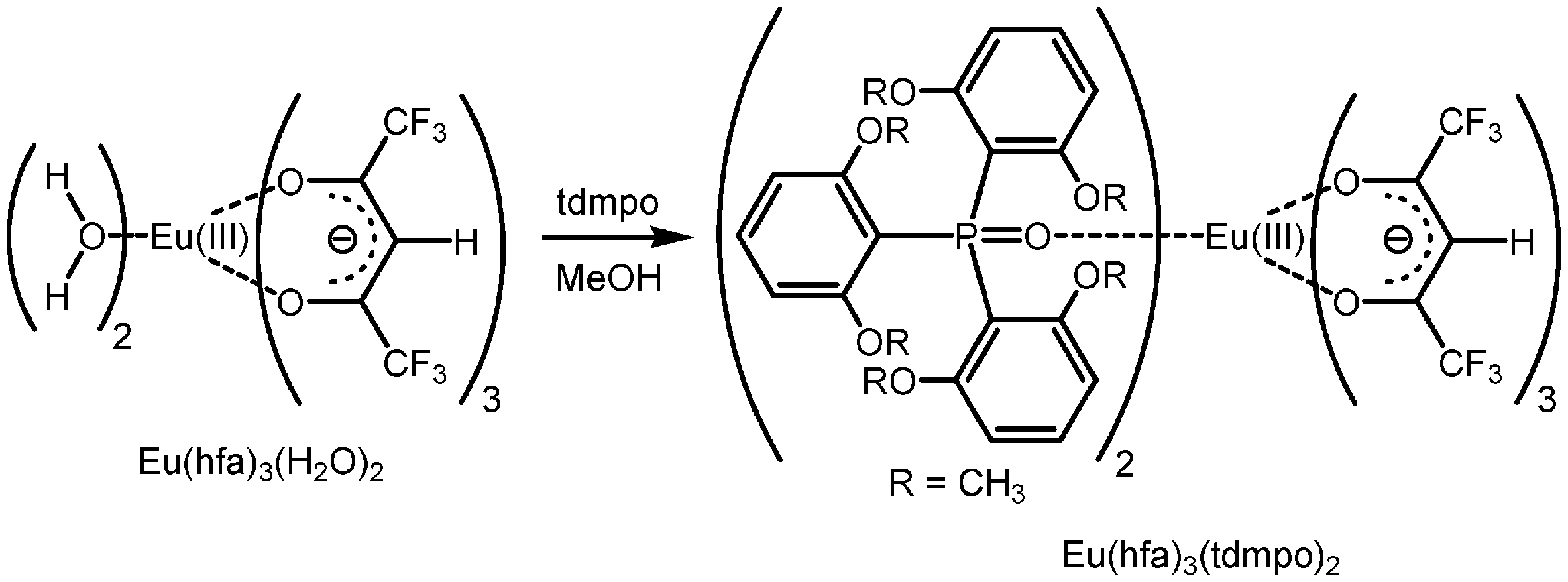

１－２．Ｅｕ（ｈｆａ）３（ｔｄｍｐｏ）２の合成
Ｅｕ（ｈｆａ）３（Ｈ２Ｏ）２（１６ｍｇ，０．０２ｍｍｏｌ）とｔｄｍｐｏ（１４ｍｇ，０．０３ｍｍｏｌ）をメタノール（１０ｍＬ）に溶解させた。溶液からメタノールを留去して、Ｅｕ（ｈｆａ）３（ｔｄｍｐｏ）２の白色固体を得た。これより、Ｅｕ（ｈｆａ）３（Ｈ２Ｏ）２とｔｄｍｐｏを溶液中で混合するだけで、速やかな配位子交換によりＥｕ（ｈｆａ）３（ｔｄｍｐｏ）２が溶液中に生成することが確認された。
Mass: [M-hfa]+: C58H56O18P2F12Eu,calcd: 1483.20, found: 1483.11
Mass: [M-hfa]+: C58H56O18P2F12Eu,calcd: 1483.20, found: 1483.11
２．発光特性
２－１．ポリ塩化ビニールフィルムへの塗布
Ｅｕ（ｈｆａ）３（Ｈ２Ｏ）２及びｔｄｍｐｏを、室温でジクロロメタンに溶解させた。ｔｄｍｐｏの量をＥｕ（ｈｆａ）３（Ｈ２Ｏ）２に対して２当量とした。得られた溶液をポリ塩化ビニールフィルムに塗布し、塗膜を乾燥させた。乾燥後、透明な膜が形成された。形成された膜は、Ｅｕ（ｈｆａ）３（ｔｄｍｐｏ）２を含み、これが実質的に結晶化していないと考えられる。膜が形成されたポリ塩化ビニールフィルムに紫外線を照射したところ、赤色発光が観測された。
２－１．ポリ塩化ビニールフィルムへの塗布
Ｅｕ（ｈｆａ）３（Ｈ２Ｏ）２及びｔｄｍｐｏを、室温でジクロロメタンに溶解させた。ｔｄｍｐｏの量をＥｕ（ｈｆａ）３（Ｈ２Ｏ）２に対して２当量とした。得られた溶液をポリ塩化ビニールフィルムに塗布し、塗膜を乾燥させた。乾燥後、透明な膜が形成された。形成された膜は、Ｅｕ（ｈｆａ）３（ｔｄｍｐｏ）２を含み、これが実質的に結晶化していないと考えられる。膜が形成されたポリ塩化ビニールフィルムに紫外線を照射したところ、赤色発光が観測された。
２－２．Ｅｕ（ｈｆａ）３（Ｈ２Ｏ）２／ｔｄｍｐｏの溶液
室温のジクロロメタン２５ｍＬに、Ｅｕ（ｈｆａ）３（Ｈ２Ｏ）２（２０ｍｇ,１ｍｍｏｌ）と、これに対して２当量（２３ｍｇ，２ｍｍｏｌ）、３当量（３４ｍｇ，３ｍｍｏｌ）、又は６当量（６９ｍｇ，６ｍｍｏｌ）のｔｄｍｐｏとを加えた。得られた溶液の発光特性を評価した。図３は３つの溶液の発光スペクトル（励起波長：３６５ｎｍ）を重ねて示す。これらは、溶液中に生成したＥｕ（ｈｆａ）３（ｔｄｍｐｏ）２の発光特性を示していると考えられる。３つの溶液はいずれも実質的に同じスペクトルを示した。図４はＥｕ（ｈｆａ）３（Ｈ２Ｏ）２：ｔｄｍｐｏ＝１：２（当量比）の溶液の発光減衰曲線（励起波長：３５６ｎｍ）を示す。発光寿命は０．７ｍｓであり、そこから算出される発光量子収率は５０％と高い値であった。
室温のジクロロメタン２５ｍＬに、Ｅｕ（ｈｆａ）３（Ｈ２Ｏ）２（２０ｍｇ,１ｍｍｏｌ）と、これに対して２当量（２３ｍｇ，２ｍｍｏｌ）、３当量（３４ｍｇ，３ｍｍｏｌ）、又は６当量（６９ｍｇ，６ｍｍｏｌ）のｔｄｍｐｏとを加えた。得られた溶液の発光特性を評価した。図３は３つの溶液の発光スペクトル（励起波長：３６５ｎｍ）を重ねて示す。これらは、溶液中に生成したＥｕ（ｈｆａ）３（ｔｄｍｐｏ）２の発光特性を示していると考えられる。３つの溶液はいずれも実質的に同じスペクトルを示した。図４はＥｕ（ｈｆａ）３（Ｈ２Ｏ）２：ｔｄｍｐｏ＝１：２（当量比）の溶液の発光減衰曲線（励起波長：３５６ｎｍ）を示す。発光寿命は０．７ｍｓであり、そこから算出される発光量子収率は５０％と高い値であった。
２－３．Ｅｕ（ｈｆａ）３（ＴＰＰＯ）２／ｔｄｍｐｏの溶液
室温のジクロロメタン２５ｍＬに、Ｅｕ（ｈｆａ）３（ＴＰＰＯ）２（３４．３ｍｇ，１ｍｍｏｌ）と、これに対して２当量（２３ｍｇ，２ｍｍｏｌ）、又は７当量（８０ｍｇ，７ｍｍｏｌ）のｔｄｍｐｏとを加えた。得られた溶液と、ｔｍｐｄｏが加えられていないＥｕ（ｈｆａ）３（ＴＰＰＯ）２の溶液の発光特性を評価した。図５は３つの溶液の発光スペクトル（励起波長：３６５ｎｍ）を重ねて示す。Ｅｕ（ｈｆａ）３（ＴＰＰＯ）２：ｔｄｍｐｏ＝１：２又は１：７（当量比）の溶液は、溶液中に生成したＥｕ（ｈｆａ）３（ｔｄｍｐｏ）２の発光特性を示していると考えられる。２つの溶液はいずれも実質的に同じスペクトルを示した。図６はＥｕ（ｈｆａ）３（ＴＰＰＯ）２：ｔｄｍｐｏ＝１：２の溶液の発光減衰曲線（励起波長：３５６ｎｍ）を示す。
Ｅｕ（ｈｆａ）３（ＴＰＰＯ）２：ｔｄｍｐｏ＝１：２又は１：７（当量比）の溶液をガラス基板に塗布し、塗膜を乾燥することにより、透明な膜が形成された。この膜に紫外線を照射したところ、赤色発光が観測された。一方、Ｅｕ（ｈｆａ）３（ＴＰＰＯ）２の溶液をガラス基板に塗布し、塗膜を乾燥したところ、結晶の生成による膜の白化が認められた。
以上の結果は、溶液中でＴＰＰＯとｔｄｍｐｏの配位子置換が生じたことを示唆する。
３．Ｅｕ（ｈｆａ）３（ＴＰＰＯ）２を含む膜形成
３－１．Ｅｕ（ｈｆａ）３（ＴＰＰＯ）２／１，３，５－トリメトキシベンゼン
室温のジクロロメタン２５ｍＬに、Ｅｕ（ｈｆａ）３（ＴＰＰＯ）２（３４．３ｍｇ，１ｍｍｏｌ）と、１，３，５－トリメトキシベンゼン（８．４ｍｇ，２ｍｍｏｌ）とを加えた。得られた溶液の発光特性を評価したところ、希土類励起で６０％の高い発光量子収率で赤色発光を示した。得られた溶液をガラス基板に塗布し、塗膜を乾燥することにより、結晶化による白化が抑制された膜が形成された。膜に紫外線を照射したところ、赤色発光が観測された。希土類励起の発光量子収率は８０％であった。
３－１．Ｅｕ（ｈｆａ）３（ＴＰＰＯ）２／１，３，５－トリメトキシベンゼン
室温のジクロロメタン２５ｍＬに、Ｅｕ（ｈｆａ）３（ＴＰＰＯ）２（３４．３ｍｇ，１ｍｍｏｌ）と、１，３，５－トリメトキシベンゼン（８．４ｍｇ，２ｍｍｏｌ）とを加えた。得られた溶液の発光特性を評価したところ、希土類励起で６０％の高い発光量子収率で赤色発光を示した。得られた溶液をガラス基板に塗布し、塗膜を乾燥することにより、結晶化による白化が抑制された膜が形成された。膜に紫外線を照射したところ、赤色発光が観測された。希土類励起の発光量子収率は８０％であった。
３－２．Ｅｕ（ｈｆａ）３（ＴＰＰＯ）２／２－ヒドロキシ－４－メトキシベンズアルデヒド
室温のエタノール５ｍＬに、Ｅｕ（ｈｆａ）３（ＴＰＰＯ）２（６．８ｍｇ，１ｍｍｏｌ）と、２－ヒドロキシ－４－メトキシベンズアルデヒド（１．５ｍｇ，２ｍｍｏｌ）とを加えた。得られた溶液の発光特性を評価したところ、希土類励起で６０％の高い発光量子収率で赤色発光を示した。得られた溶液をガラス基板に塗布し、塗膜を乾燥することにより、結晶化による白化が抑制された膜が形成された。膜に紫外線を照射したところ、赤色発光が観測された。希土類励起の発光量子収率は７７％であった。
室温のエタノール５ｍＬに、Ｅｕ（ｈｆａ）３（ＴＰＰＯ）２（６．８ｍｇ，１ｍｍｏｌ）と、２－ヒドロキシ－４－メトキシベンズアルデヒド（１．５ｍｇ，２ｍｍｏｌ）とを加えた。得られた溶液の発光特性を評価したところ、希土類励起で６０％の高い発光量子収率で赤色発光を示した。得られた溶液をガラス基板に塗布し、塗膜を乾燥することにより、結晶化による白化が抑制された膜が形成された。膜に紫外線を照射したところ、赤色発光が観測された。希土類励起の発光量子収率は７７％であった。
１…透明基材フィルム、３…発光性膜、５…発光性シート、７…骨格、１０…農業用ビニールハウス。
Claims (11)
- 希土類イオンと、
該希土類イオンに配位し、下記式（Ｉ）：
で表され、Ｒ１、Ｒ２、Ｒ３、Ｒ４、Ｒ５及びＲ６がそれぞれ独立に、置換基を有していてもよいアルキル基を示す、ホスフィンオキシド配位子と、
前記ホスフィンオキシド配位子とは別に、前記希土類イオンに配位し光増感作用を有する配位子と、
を有し、
前記光増感作用を有する配位子が、下記式（２１）、（２２）又は（２３）で表される化合物であり、
式（２１）中、Ｒ２１、Ｒ２２、Ｒ２３、Ｒ２４、Ｒ２５、Ｒ２６、Ｒ２７及びＲ２８は、それぞれ独立に水素原子、炭素数１～３のアルキル基、若しくは炭素数６～１２のアリール基、又は、互いに連結してこれらが結合しているピリジン環とともに縮合環を形成している基を示し、
式（２２）中、Ｒ３１、Ｒ３２及びＲ３３は、それぞれ独立に、水素原子、炭素数１～５のアルキル基、炭素数１～５のハロゲン化アルキル基、アリール基又はヘテロアリール基を示し、
式（２３）中、Ｒ３４、Ｒ３５、Ｒ３６、Ｒ３７及びＲ３８は、それぞれ独立に、水素原子、炭素数１～５のアルキル基又は炭素数１～５のハロゲン化アルキル基を示す、
希土類錯体。 - 請求項１に記載の希土類錯体と、該希土類錯体が溶解した溶媒と、を含有する、希土類錯体溶液。
- 発光性の希土類錯体と、
該希土類錯体の結晶性を低下させる芳香族化合物と、
前記希土類錯体及び前記芳香族化合物が溶解した溶媒と、
を含有する、希土類錯体溶液であって、
前記希土類錯体が、
希土類イオンと、
該希土類イオンに配位し、下記式（Ｉ）：
で表され、Ｒ１、Ｒ２、Ｒ３、Ｒ４、Ｒ５及びＲ６がそれぞれ独立に、置換基を有していてもよいアルキル基を示す、ホスフィンオキシド配位子と、

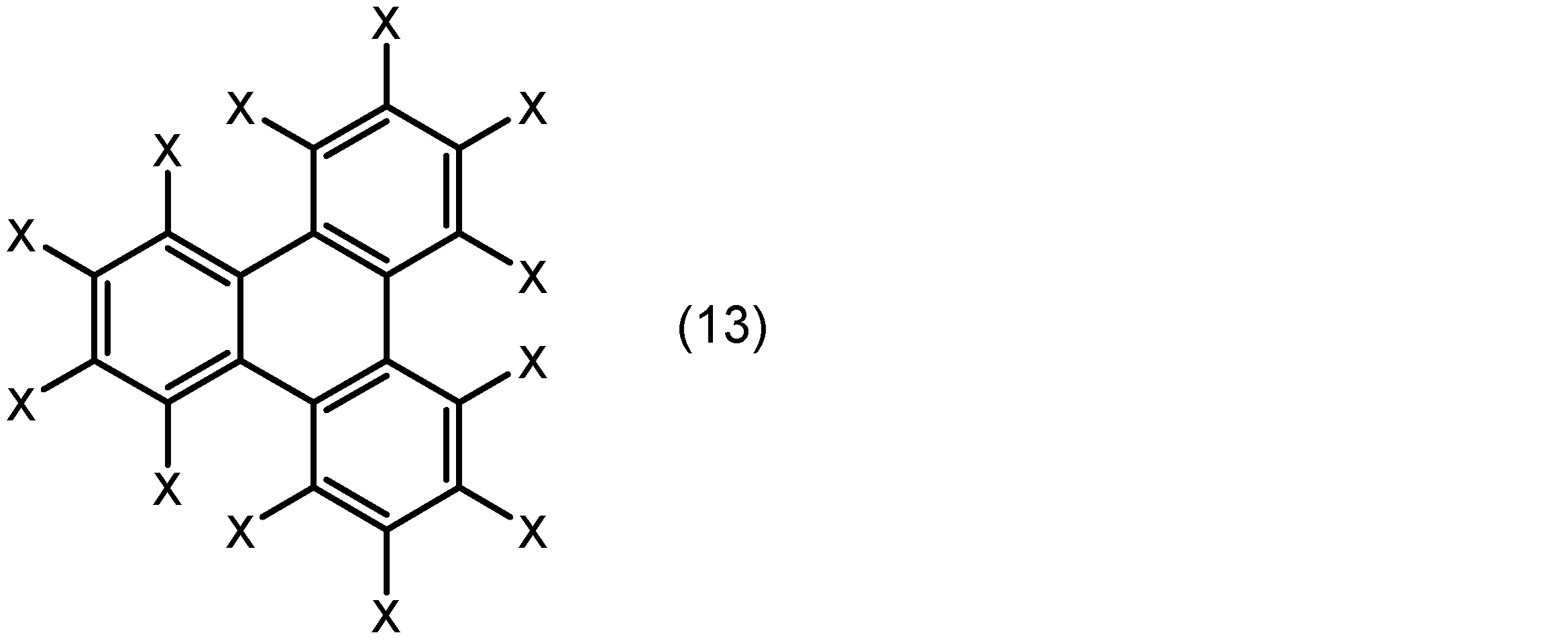

を有する、希土類錯体溶液。 - 前記芳香族化合物が、下記式（１０）、（１１）、（１２）又は（１３）：
で表され、Ｘが、水素原子、ハロゲノ基、置換基を有していてもよいアルコキシ基、水酸基、ニトロ基、置換基を有していてもよいアミノ基、置換基を有していてもよいアルキルスルホニル基、置換基を有していてもよいアリールスルホニル基、シアノ基、トリアルコキシシリル基、トリアルキルシリル基、ホスホン酸基、ジアゾ基、置換基を有していてもよいアルキルカルボニルオキシ基、置換基を有していてもよいアリールカルボニルオキシ基、置換基を有していてもよいアルキルオキシカルボニル基、置換基を有していてもよいアリールオキシカルボニル基、アルデヒド基又はメルカプト基を示し、同一分子中の複数のＸは同一でも異なってもよく、同一分子中の複数のＸのうち１個以上が、酸素原子又は窒素原子を含む基である、化合物である、請求項３に記載の希土類錯体溶液。 - 請求項２～４のいずれか一項に記載の希土類錯体溶液の膜を基材上に形成することと、前記膜から前記溶媒を除去し、それにより前記希土類錯体を含む膜状の発光性成形体を形成することと、を含む、発光性物品を製造する方法。
- 請求項１に記載の希土類錯体を含む、発光性成形体。
- 希土類錯体と、
該希土類錯体の結晶性を低下させる芳香族化合物と、
を含む、発光性成形体であって、
前記希土類錯体が、
希土類イオンと、
該希土類イオンに配位し、下記式（Ｉ）：
で表され、Ｒ１、Ｒ２、Ｒ３、Ｒ４、Ｒ５及びＲ６がそれぞれ独立に、置換基を有していてもよいアルキル基を示す、ホスフィンオキシド配位子と、
を有する、発光性成形体。 - 前記芳香族化合物が、下記式（１０）、（１１）、（１２）又は（１３）：
で表され、Ｘが、水素原子、ハロゲノ基、置換基を有していてもよいアルコキシ基、水酸基、ニトロ基、置換基を有していてもよいアミノ基、置換基を有していてもよいアルキルスルホニル基、置換基を有していてもよいアリールスルホニル基、シアノ基、トリアルコキシシリル基、トリアルキルシリル基、ホスホン酸基、ジアゾ基、置換基を有していてもよいアルキルカルボニルオキシ基、置換基を有していてもよいアリールカルボニルオキシ基、置換基を有していてもよいアルキルオキシカルボニル基、置換基を有していてもよいアリールオキシカルボニル基、アルデヒド基又はメルカプト基を示し、同一分子中の複数のＸは同一でも異なってもよく、同一分子中の複数のＸのうち１個以上が、酸素原子又は窒素原子を含む基である、化合物である、請求項７に記載の発光性成形体。 - 透明基材フィルムと、該透明基材フィルム上に設けられた膜状の発光性成形体と、を備え、前記発光性成形体が請求項６～８のいずれか一項に記載の発光性成形体である、発光性シート。
- 植物に赤色光を供給するために用いられる、請求項９に記載の発光性シート。
- 請求項９に記載の発光性シートを備える、農業用ビニールハウス。
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2019085626 | 2019-04-26 | ||
| JP2019085626 | 2019-04-26 | ||
| PCT/JP2020/017569 WO2020218451A1 (ja) | 2019-04-26 | 2020-04-23 | 希土類錯体、希土類錯体溶液、発光性成形体、発光性物品を製造する方法、発光性シート、及び農業用ビニールハウス |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JPWO2020218451A1 JPWO2020218451A1 (ja) | 2020-10-29 |
| JP7621652B2 true JP7621652B2 (ja) | 2025-01-27 |
Family
ID=72942180
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2021516219A Active JP7621652B2 (ja) | 2019-04-26 | 2020-04-23 | 希土類錯体、希土類錯体溶液、発光性成形体、発光性物品を製造する方法、発光性シート、及び農業用ビニールハウス |
Country Status (4)
| Country | Link |
|---|---|
| US (1) | US12291545B2 (ja) |
| JP (1) | JP7621652B2 (ja) |
| CN (1) | CN113727850B (ja) |
| WO (1) | WO2020218451A1 (ja) |
Families Citing this family (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP7688398B2 (ja) * | 2019-12-25 | 2025-06-04 | 国立大学法人北海道大学 | 希土類錯体 |
Citations (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2002265753A (ja) | 2001-03-08 | 2002-09-18 | Nitto Denko Corp | 半導体封止用エポキシ樹脂組成物およびそれを用いた半導体装置 |
| JP2004016875A (ja) | 2002-06-13 | 2004-01-22 | Mitsubishi Rayon Co Ltd | 光学活性化合物合成用触媒組成物、その製造法およびそれを用いた光学活性シアノヒドリン化合物の製造法 |
| JP2006213666A (ja) | 2005-02-04 | 2006-08-17 | Toshiba Corp | 蛍光性錯体及び照明装置 |
| JP2008297250A (ja) | 2007-05-31 | 2008-12-11 | Toshiba Corp | 蛍光性希土類錯体、ならびにそれを用いた発光素子、セキュリティー媒体、および照明装置 |
| JP2016128392A (ja) | 2015-01-09 | 2016-07-14 | 国立大学法人北海道大学 | 希土類金属錯体及びそれを用いる発光装置 |
| JP2020122041A (ja) | 2019-01-29 | 2020-08-13 | 大日本印刷株式会社 | インキ組成物、印刷物、及び、真贋判定方法 |
Family Cites Families (11)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2527555B2 (ja) * | 1987-05-08 | 1996-08-28 | ケイ・アイ化成株式会社 | ホスフィンオキシド過ハロゲン酸塩 |
| JP3811142B2 (ja) | 2003-06-24 | 2006-08-16 | 株式会社東芝 | 希土類錯体を用いたｌｅｄ素子及び発光媒体 |
| CN1908112A (zh) | 2006-08-09 | 2007-02-07 | 中山大学 | 一种用于390～420nm发光半导体芯片的稀土有机配合物红色发光材料及其制备方法 |
| JP5906000B2 (ja) | 2007-08-20 | 2016-04-20 | 株式会社東芝 | 希土類金属を含む蛍光体とそれを含む発光性組成物、およびその製造法、ならびに蛍光体を含む発光素子 |
| JP5547731B2 (ja) * | 2008-08-19 | 2014-07-16 | バテル・メモリアル・インスティテュート | 発光希土類金属ナノクラスターとアンテナ配位子とを含有する有機−無機錯体、発光物品及び発光組成物の製造方法 |
| KR101600127B1 (ko) * | 2008-11-25 | 2016-03-04 | 이데미쓰 고산 가부시키가이샤 | 방향족 아민 유도체 및 유기 전기발광 소자 |
| US20130231468A1 (en) | 2010-11-22 | 2013-09-05 | Takeshi Yamashita | Rare earth metal complex |
| EP2913349B1 (en) | 2012-10-23 | 2019-06-19 | Zeon Corporation | Polymerizable compound, polymerizable composition, polymer, and optical anistropic body |
| CN107207958B (zh) | 2015-02-03 | 2018-11-16 | 住友化学株式会社 | 组合物和使用该组合物的发光元件 |
| TWI752058B (zh) | 2016-07-22 | 2022-01-11 | 德商科思創德意志股份有限公司 | 具良好熱穩定性之抗刮痕聚碳酸酯組成物 |
| JP7156289B2 (ja) | 2017-09-15 | 2022-10-19 | 大日本印刷株式会社 | インキ組成物及び印刷物 |
-
2020
- 2020-04-23 CN CN202080031047.8A patent/CN113727850B/zh active Active
- 2020-04-23 WO PCT/JP2020/017569 patent/WO2020218451A1/ja not_active Ceased
- 2020-04-23 US US17/606,256 patent/US12291545B2/en active Active
- 2020-04-23 JP JP2021516219A patent/JP7621652B2/ja active Active
Patent Citations (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2002265753A (ja) | 2001-03-08 | 2002-09-18 | Nitto Denko Corp | 半導体封止用エポキシ樹脂組成物およびそれを用いた半導体装置 |
| JP2004016875A (ja) | 2002-06-13 | 2004-01-22 | Mitsubishi Rayon Co Ltd | 光学活性化合物合成用触媒組成物、その製造法およびそれを用いた光学活性シアノヒドリン化合物の製造法 |
| JP2006213666A (ja) | 2005-02-04 | 2006-08-17 | Toshiba Corp | 蛍光性錯体及び照明装置 |
| JP2008297250A (ja) | 2007-05-31 | 2008-12-11 | Toshiba Corp | 蛍光性希土類錯体、ならびにそれを用いた発光素子、セキュリティー媒体、および照明装置 |
| JP2016128392A (ja) | 2015-01-09 | 2016-07-14 | 国立大学法人北海道大学 | 希土類金属錯体及びそれを用いる発光装置 |
| JP2020122041A (ja) | 2019-01-29 | 2020-08-13 | 大日本印刷株式会社 | インキ組成物、印刷物、及び、真贋判定方法 |
Also Published As
| Publication number | Publication date |
|---|---|
| US20220315613A1 (en) | 2022-10-06 |
| JPWO2020218451A1 (ja) | 2020-10-29 |
| CN113727850B (zh) | 2023-09-12 |
| US12291545B2 (en) | 2025-05-06 |
| WO2020218451A1 (ja) | 2020-10-29 |
| CN113727850A (zh) | 2021-11-30 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| EP2471799B1 (en) | Samarium complex and uses thereof | |
| US8030490B2 (en) | Phosphorescent iridium complex with non-conjugated cyclometalated ligands, synthetic method of preparing the same and phosphorescent organic light emitting diode thereof | |
| Tronnier et al. | C∧ C* Cyclometalated Platinum (II) NHC Complexes with β-Ketoimine Ligands | |
| DE102011001007A1 (de) | Neue Platin(II)komplexe als Triplett-Emitter für OLED Anwendungen | |
| Mazzeo et al. | Phosphorescence quantum yield enhanced by intermolecular hydrogen bonds in Cu 4 I 4 clusters in the solid state | |
| Kariaka et al. | Highly luminescent diphenyl-N-benzoylamidophosphate based lanthanide tetrakis-complexes | |
| US11499093B2 (en) | Rare earth complex and light emitting element | |
| JP7621652B2 (ja) | 希土類錯体、希土類錯体溶液、発光性成形体、発光性物品を製造する方法、発光性シート、及び農業用ビニールハウス | |
| TWI484020B (zh) | 含雙唑類配基的銥金屬錯合物 | |
| JP5189495B2 (ja) | 金属錯体、発光素子、表示装置 | |
| KR20120120425A (ko) | 발광성 유기백금 착물, 이를 포함하는 발광성 재료 및 기능 소자 | |
| KR101335548B1 (ko) | 인광재료용 백금 착체 및 이를 포함하는 유기전계발광소자 | |
| JP7072261B2 (ja) | ホスフィンオキシド化合物、希土類錯体及び発光材料 | |
| Li et al. | Lanthanide-organic frameworks constructed from multi-functional ligands: Syntheses, structures, near-infrared and visible photoluminescence properties | |
| JP2007291063A (ja) | １０配位希土類錯体及び９配位希土類錯体 | |
| JP7274134B2 (ja) | 希土類化合物、発光体、発光デバイス、波長変換材料及びセキュリティ材料 | |
| EP3904359A1 (en) | Rare earth compound, phosphine oxide compound, and luminescent body | |
| KR101602448B1 (ko) | 신규한 백금 착체 및 이를 포함하는 유기전계발광소자 | |
| JP5669177B2 (ja) | ＥｕＩＩＩ錯塩及びそれを用いた発光素子、並びに発光増強剤 | |
| JP7270909B2 (ja) | ビスホスフィンオキシド希土類錯体及び光学機能性材料 | |
| Wang | β‐Diketonate Lanthanide Complexes | |
| KR101450587B1 (ko) | 신규한 백금 착체, 이의 제조방법 및 이를 포함하는 유기발광소자 | |
| JP2025011593A (ja) | クマリン骨格を有する希土類錯体の製造方法 | |
| WO2018047951A1 (ja) | 発光材料、インク、及び発光デバイス | |
| KR20140095134A (ko) | 백금 착체, 이의 제조방법 및 이를 포함하는 유기발광소자 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A821 Effective date: 20211013 |
|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20230316 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20240423 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20240624 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20240820 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20241017 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20241224 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20250107 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 7621652 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
