Description

［関連出願の相互参照］
本出願は、その内容全体が参照によって本明細書に組み込まれる、２０１８年１２月１８日に出願された米国出願第１６／２２４，６０８号の利益を主張する。

本概要は、発明を実施するための形態において以下でさらに説明する概念の抜粋を簡略化した形で紹介するために提供される。本概要は、特許請求される主題の主要な特徴を特定することを意図するものではなく、特許請求される主題の範囲を決定するのに役立つものとして使用されることを意図するものでもない。

一実施形態では、スキンケア装置が、使用者の皮膚に接触するように構成された突出要素を有する本体を含み、突出要素は、動作時に震動するように構成される。スキンケア装置はまた、使用者の皮膚に接触するように構成されたエンドエフェクタを含み、エンドエフェクタは、動作中に軸を中心に振動するように構成される。

一態様では、本体は、突出要素の震動を生成するように構成された共振構造体を保持している。別の態様では、共振構造体は、第１の共振周波数で共振するように構成された第１の共振構造体と、第２の共振周波数で共振するように構成された第２の共振構造体とを含む。第１の共振周波数は、第２の共振周波数とは異なっていてもよい。

一態様では、突出要素は、第１のサイズを有する第１の複数の突出要素と、第１のサイズとは異なる第２のサイズを有する第２の複数の突出要素とを備える。第１の共振構造体は、第１の共振周波数を第１の複数の突出要素に付与するように構成され、第２の共振構造体は、第２の共振周波数を第２の複数の突出要素に付与するように構成される。

一態様では、第１の複数の突出要素は、第１の形状を有し、第２の複数の突出要素は、第１の形状とは異なる第２の形状を有する。

一態様では、共振構造体は、エンドエフェクタの振動によって少なくとも部分的に震動するようにされた金属ワイヤ又はストリップである。

別の態様では、共振構造体は、少なくとも１つの圧電素子に供給される電圧に基づいて収縮及び膨張するように構成された少なくとも１つの圧電素子を含む。

一態様では、共振構造体は、エンドエフェクタから径方向に離れて延びる（extend radially away from）。

一態様では、エンドエフェクタはフェイスブラシである。

一態様では、突出要素の震動は、エンドエフェクタの振動によって少なくとも部分的に引き起こされる。一態様では、エンドエフェクタは、少なくとも１つの回転する第１の磁石を保持しており、本体は、回転する第１の磁石とは反対側の少なくとも１つの静止した第２の磁石を保持している。突出要素は、少なくとも１つの回転する第１の磁石と少なくとも１つの静止した第２の磁石との間の磁気相互作用に少なくとも部分的に基づいて震動する。

一態様では、本体は、使用者の手のための開口を備える。別の態様では、本体は、シリコン材料から作られる。

一態様では、スキンケア装置はまた、充電スタンドに保持されている第１の充電コイルと、本体に保持されている第２の充電コイルとを含み、第１の充電コイルは、第２の充電コイルとの電磁的相互作用によって電気エネルギーを受け取るように構成される。

一態様では、本体は、エンドエフェクタの動作を制御するように構成された制御装置を有するプリント回路板（ＰＣＢ）を備える。

一実施形態では、スキンケア装置は、使用者の皮膚に接触するように構成された振動ブラシヘッドと、使用者の皮膚に接触するように構成された突出要素を有する本体とを含み、突出要素は、震動源に応じて震動するように構成される。

一態様では、震動源は、本体に保持されている共振構造体である。別の態様では、共振構造体は、圧電素子に供給される電圧に基づいて収縮及び膨張するように構成された圧電素子である。

一態様では、共振構造体は、エンドエフェクタから径方向に離れて延びる。

一態様では、共振構造体は、第１の共振周波数で共振するように構成された第１の共振構造体と、第２の共振周波数で共振するように構成された第２の共振構造体とを含み、第１の共振周波数は第２の共振周波数とは異なる。

一態様では、突出要素は、第１のサイズを有する第１の複数の突出要素と、第１のサイズとは異なる第２のサイズを有する第２の複数の突出要素とを含む。第１の共振構造体は、第１の共振周波数を第１の複数の突出要素に付与するように構成され、第２の共振構造体は、第２の共振周波数を第２の複数の突出要素に付与するように構成される。

一態様では、スキンケア装置はまた、モーターと、モーターを振動ブラシヘッドと機械的に接続するシャフトと、振動ブラシヘッドに保持されている第１の複数の磁石と、本体に保持されている第２の複数の磁石とを含む。第２の複数の磁石は、振動ブラシヘッドの少なくとも幾つかの角度位置で第１の複数の磁石に面する。共振構造体は、第１の複数の磁石と第２の複数の磁石との間の相互作用に少なくとも部分的に基づいて震動するように構成された複数の金属ワイヤ又はストリップである。

本発明の技術の前述の態様及び付随する利点は、添付の図面とともに行う、次の詳細な説明への参照によってより良く理解されるようになると、より容易に諒解されるようになるであろう。

本発明の一実施形態によるスキンケア装置の正面図である。 図１Ａに示すスキンケア装置の側断面図である。 図１Ａに示すスキンケア装置の背面図である。 本発明の一実施形態によるスキンケア装置の部分平面図である。 本発明の一実施形態によるフェイスブラシの正面図である。 図２Ａに示すフェイスブラシの側面図である。 本発明の一実施形態によるスキンケア装置の部分概略図である。 本発明の一実施形態によるスキンケア装置の側面図である。 図４Ａに示すスキンケア装置の背面図である。 図４Ｂに示すスキンケア装置の詳細図である。 図４Ｂに示すスキンケア装置の詳細図である。 図５Ａの細部Ａの断面図である。

次の開示は、ブラシヘッドの寿命を測定し、表示するためのシステム及び関連する方法の様々な実施形態について説明する。本発明が追加の実施形態を有する場合があること、及び図１～図５Ｃに関して以下に説明する実施形態の詳細のうちのいくつかを用いずに本発明が実践される場合があることもまた、当業者には理解されよう。

手短に説明すると、二重エネルギモダリティを有するスキンケア装置及び方法について、本明細書で説明する。幾つかの実施形態では、デバイスは、振動エンドエフェクタと、デバイスの外表面に分散している複数の突出要素（「ビーズヘッド」又は「震動ビーズ」とも呼ばれる）とを含む。動作時、エンドエフェクタ（例えば、フェイスブラシ）は、使用者の皮膚に動きを付与するために振動する。エンドエフェクタのこれらの振動は、突出要素を励振させ得る。突出要素は、使用者の皮膚と接触しており、突出要素は、エンドエフェクタの動作に加えて使用者の皮膚を震動させる。本発明のデバイスは、使用者の皮膚の特定の部位の処理を改善するために使用者の手のための開口を含んでもよい。

幾つかの実施形態では、エンドエフェクタで生じる震動は、共振構造体によって（例えば、パッシブ共振構造体によって）突出要素に伝えられる。他の実施形態では、突出要素の震動は、共振構造体自体によって（例えば、アクティブ共振構造体によって）生成される。そのようなアクティブ共振構造体の非限定的な例は、交流（ＡＣ）電源の利用に応じて膨張及び収縮する圧電素子である。

幾つかの実施形態では、共振構造体は、材料、例えば金属のワイヤ又はストリップを含む。共振構造体の異なる部分は、異なる周波数で共振するように設計され、サイズ調整されてもよい。例えば、共振構造体のある部分は、共振構造体の別の部分よりも低い周波数で共振してもよい。理論にとらわれずに、震動のより低い周波数は、組織のより深い層に影響を及ぼし、震動のより高い周波数は、組織のより局所的な層に影響を及ぼすと考えられる。さらに、理論にとらわれずに、皮膚と接触している突出要素の異なる周波数は、皮膚への熱効果が異なる可能性があると考えられる。幾つかの実施形態では、使用者の皮膚における複数の震動周波数及び／又は熱効果が、使用者の治療結果又は快感を向上させる。これらの複数の震動周波数及び熱効果は、二重エネルギモダリティ又は多重エネルギモダリティと総称される。

図１Ａは、本発明の一実施形態によるスキンケア装置の正面図である。幾つかの実施形態では、スキンケア装置１０００は、動作時に中心軸を中心に振動するエンドエフェクタ（例えば、ブラシヘッド）１００を有するフェイスブラシである。ブラシヘッド１００の振動運動は、共振構造体２５０によって突出要素２６４に伝えられる震動を引き起こし得る。周囲に分散している突出要素２６４が図１Ａに示されているが、突出要素２６４の他の分散もまた可能である。

幾つかの実施形態では、共振構造体２５０は、金属形材（例えば、金属線、金属ストリップ、金属ワイヤなど）を含む。図示した共振構造体２５０は、デバイスの中心線に対して対称的に分散されているが、他の分散、例えば非対称の分散もまた可能である。

共振構造体２５０の異なる部分は、異なる震動モードを促す異なる共振特性（例えば、共振周波数）を有してもよい。例えば、共振構造体２５０－１は比較的細く、比較的小さい領域慣性モーメント（曲げモーメント）を有し、したがって比較的低い共振周波数ｆ１をもたらしてもよい。一方、共振構造体２５０－３は、比較的太くかつ短く、したがって比較的高い共振周波数ｆ３を有してもよい。共振構造体２５０－２の共振特性は、共振構造体２５０－１の共振特性と共振構造体２５０－３の共振特性との間であって、したがって周波数ｆ１と周波数ｆ３との間の共振周波数ｆ２を有してもよい。したがって、デバイスの個々の共振構造体２５０をサイズ調整し、形作ることによって、スキンケア装置１０００の異なるゾーンが、異なる震動周波数を有するように設計され、最適化され得る。

幾つかの実施形態では、デバイス１０００は、軟質材料、例えばラテックス、軟質ゴム、又は軟質プラスチックで製造される。突出要素２６４は、軟質又は硬質材料、例えば硬質プラスチック又はゴムで製造されてもよい。異なる実施形態では、突出要素２６４は、図１Ｃ及び図２に関して以下で説明するように異なるサイズ及び／又は形状を有してもよい。

スキンケア装置１０００は、回路板２２０に保持されている制御装置２２２によって制御されてもよい。デバイス１０００は、バッテリー２２５及び／又は充電コイル２１０／３１０のペアによって電力供給されてもよい。デバイス１０００は、充電スタンド３００を通して再充電可能であってもよい。

図１Ｂは、図１Ａに示すスキンケア装置１０００の側断面図である。動作時、ブラシヘッド１００は、シャフト２３０によって中心軸を中心として振動するように動かされ、剛毛１１０が使用者の皮膚に接触する。モーター２４０は、充電経路２１０／３１０を通して交流の電源３１６から電力供給されてもよい。

幾つかの実施形態では、ハウジング２００が、複数の磁石２６０－１を保持し、ブラシヘッド（エンドエフェクタ）１００は、対向する複数の磁石２６０－２を保持している。磁石２６０－２が中心軸を中心として振動すると、対向する磁石は、異なる磁極が互いに面するとき、引力及び反発力を受け、ハウジング２００の震動をもたらす。これらの震動は、以下で図１Ｃに関して説明するように、共振構造体２５０に伝えられ、さらに突出要素２６４に伝えられ得る。

図１Ｃは、図１Ａに示すスキンケア装置の背面図である。図示のスキンケア装置１０００は、突出要素２６４の幾つかのグループを含む。動作時、突出要素２６４のこれらの異なるグループは、１つ又は複数の共振構造体２５０までのそれらの近さに基づいて、異なる周波数で震動し得る。例えば、突出要素２６４－１は、共振構造体２５０－１の比較的低い共振周波数ｆ１で震動し得る。理論にとらわれずに、比較的低い震動周波数ｆ１と結合される比較的大きいサイズの突出要素２６４－１が、例えば使用者の皮膚への熱効果の向上及び／又は組織治療の深さの増加をもたらし得ると考えられる。逆に、比較的高い震動周波数ｆ３と結合される比較的小さいサイズの突出要素２６４－３は、組織治療の深さの減少をもたらし得る。幾つかの実施形態では、突出要素２６４－１、２６４－２、及び２６４－３は異なる形状を有する。図示の実施形態では、突出要素２６４のこれらのグループが示されている。しかしながら、スキンケア装置の異なる実施形態が、突出要素の異なる数のグループを含んでもよい。

図２は、本発明の一実施形態によるスキンケア装置１０００の部分平面図である。この部分図では、ブラシヘッド１００は取り除かれ、ハウジング２００に磁石２６０が見えるようにしている。他の実施形態では、要素２６０は、他の震動源、例えば、交流に応じて震動する圧電素子であってもよい。

スキンケア装置の図示の実施形態は、異なるサイズ及び形状を有する突出要素２６４を含む。これらの突出要素は、共振構造体２５０の振動の周波数に基づいて異なる周波数で震動し得る。

図２Ａは、本発明の一実施形態によるフェイスブラシの正面図である。図示のフェイスブラシ１００は、ブラシヘッド１００が振動すると使用者の皮膚に接触する剛毛１１０を含む。図２Ｂは、図２Ａに示すフェイスブラシの側面図である。フェイスブラシ１００は、Ｎ極が剛毛１１０に面し、Ｓ極がハウジングの対向する磁石（図示せず）に面する複数の磁石２６０を含む。異なる実施形態では、Ｎ－Ｓの向き及び磁石２６０の数は異なってもよい。

図３は、本発明の一実施形態によるスキンケア装置の部分概略図である。幾つかの実施形態では、スキンケア装置１０００は、使用者の手５００用の開口を含んでもよい。動作時、使用者は、例えば所望の顔マッサージ又は熱効果を獲得するために、スキンケア装置１０００を顔と接触させてもよい。図示のスキンケア装置１０００は、放射状に配置された共振構造体２５０のセットを含むが、他の配置もまた可能である。図示の突出要素２６４は、異なるサイズ、硬度、それらの外表面の滑らかさ、熱特性、又は使用者の触覚もしくは熱感覚に関連する他の特性を有してもよい。

図４Ａは、本発明の一実施形態によるスキンケア装置の側面図である。図示の実施形態は、突出要素２６４を震動させるアクティブ共振構造体２６２を含む。図４Ｂは、図４Ａに示すスキンケア装置の背面図である。突出要素２６４は、スキンケア装置１０００の側縁部に沿って配置されるが、異なる実施形態では突出要素は、スキンケア装置の他のゾーンに配置されてもよい。例えば突出要素２６４は、スキンケア装置１０００の前面及び背面に配置されてもよい。図４Ｂの細部Ａを図５Ａ～図５Ｃに示す。

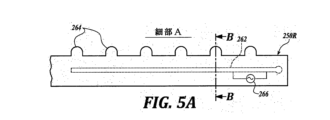

図５Ａ及び図５Ｂは、図４Ｂに示すスキンケア装置の詳細図である。図５Ａは、共振構造体２６２を、電力供給されていない、又は非アクティブな状態で示す。図５Ｂは、共振構造体２６２を、電力供給されている、又はアクティブな状態で示す。共振構造体２６２は、ＡＣ電圧の電源に接続された圧電素子であってもよい。アクティブ状態であるとき、共振構造体２６２は、エネルギー源２６６からのＡＣ電圧によって通電される。一般に、電源２６６の周波数が、共振構造体２６２の震動周波数を決定し、したがって、少なくとも部分的に、突出要素２６４の震動周波数を決定する。幾つかの実施形態では、共振構造体２６２の震動周波数は、ＡＣ電源２６６の周波数の数倍又は数分の１であることがある。図示の実施形態は、１つのＡＣ電源２６６によって電力供給される単一の共振構造体２６２を含む。しかしながら、異なる実施形態では、スキンケア装置は、異なる周波数で動作する専用のＡＣ電源２６６によって電力供給される複数の共振構造体２６２を含んでもよい。

図５Ｃは、図５Ａの細部Ａの断面図である。図示の実施形態では、共振構造体２６２及び突出要素２６４は、震動変換器２６０を備える。共振構造体２６２は、突出要素２６４を保持している材料に埋め込まれてもよい。幾つかの実施形態では、共振構造体２６２の断面のサイズ及び／又は形状は、少なくとも部分的に、突出要素の振動の振幅を決定してもよく、ＡＣ電源２６６の周波数は、震動の周波数を決定する。

上記で説明した技術の多くの実施形態は、プログラマブルコンピュータ又は制御装置によって実行されるルーチンを含む、コンピュータ又は制御装置実行可能命令の形態を取り得る。この技術は、上記で図示して説明したシステム以外のコンピュータ／制御装置システム上で実行され得ることは、当業者には諒解されよう。この技術は、上記で説明したコンピュータ実行可能命令の１つ又は複数を実施するように特にプログラム、構成、又は構築された、専用コンピュータ、制御装置、又はデータプロセッサにおいて具体化され得る。したがって、本明細書で一般的に使用される「コンピュータ」及び「制御装置」という用語は、どんなデータプロセッサも指し、インターネット機器及びハンドヘルドデバイス（パームトップコンピュータ、ウェアラブルコンピュータ、セルラー又はモバイル電話、マルチプロセッサシステム、プロセッサベース又はプログラム可能家電、ネットワークコンピュータ、ミニコンピュータなどを含む）を含むことができる。

上記のことから、本発明の特定の実施形態について、例示の目的で本明細書において説明したが、本開示から逸脱することなく様々な変更が行われる場合があることは諒解されよう。例えば、幾つかの実施形態では、カウンタ又は制御装置は、コンデンサに接続された低電力バックレギュレータに基づいていてもよい。その上、幾つかの実施形態に関連する様々な利点及び特徴について、それらの実施形態の文脈において上記で説明したが、他の実施形態もまた、そのような利点及び／又は特徴を示す場合があり、すべての実施形態が、本発明の範囲内に入るためにそのような利点及び／又は特徴を必ずしも示す必要があるとは限らない。したがって、本開示は、本明細書で明示的に図示又は説明されない他の実施形態を包含することができる。

本出願はまた、量及び数に言及することがある。特に明記されていない限り、そのような量及び数は、限定的とは見なされず、本出願に関連する可能な量又は数の例と見なされる。同じく、この点について、本出願は、量又は数に言及するために「複数」という用語を使用することがある。この点について、「複数」という用語は、１より多い、例えば２、３、４、５などである任意の数であることを意味する。「約」、「およそ」などの用語は、提示する値のプラス又はマイナス５％を意味する。

本開示の原理、代表的な実施形態及び動作モードについて、上記の説明で述べた。しかしながら、保護されることを意図する本開示の態様は、開示した特定の実施形態に限定的なものと解釈されるべきではない。さらに、本明細書で説明する実施形態は、限定的ではなく例示的と見なされるべきである。本開示の趣旨から逸脱することなく、変形形態及び変化形態が他者によって作成され、均等物が採用され得ることは諒解されよう。したがって、そのような変形形態、変化形態、及び均等物がすべて特許請求の範囲に記載された本開示の趣旨及び範囲内に入ることが明確に意図される。

１００ ブラシヘッド
１１０ 剛毛
２００ ハウジング
２１０ 充電コイル／充電経路
２２０ 回路板
２２２ 制御装置
２２５ バッテリー
２３０ シャフト
２４０ モーター
２５０ 共振構造体
２６０ 磁石／震動変換器
２６２ 共振構造体
２６４ 突出要素
３００ 充電スタンド
３１０ 充電コイル／充電経路
３１６ 交流の電源
５００ 使用者の手
１０００ スキンケア装置

Claims (9)

1. スキンケア装置であって、
   使用者の皮膚に接触するように構成された突出要素を有する本体であって、前記突出要素が動作中に震動するように構成され、前記本体が前記突出要素のうちの１つ又は複数に動作可能に結合された共振構造体を保持し、前記共振構造体が、１つ以上の前記突出要素の震動を生成するように構成される、前記本体と、
   前記使用者の前記皮膚に接触するように構成されたフェイスブラシを有するエンドエフェクタであって、前記エンドエフェクタが動作中に所定の軸を中心として振動するように構成され、前記突出要素が前記フェイスブラシから離れている、前記エンドエフェクタと、
   前記フェイスブラシの振動を発生させるように構成されているシャフトを有するモーターと、
   前記共振構造体の震動源であって、前記震動源が前記モーター又は前記シャフトから離れており、前記共振構造体の震動が前記モーター又は前記シャフトによって起きる、前記震動源と、
   を備える、スキンケア装置において、
   前記突出要素の震動が、前記エンドエフェクタの振動によって少なくとも部分的に引き起こされ、前記エンドエフェクタが、少なくとも１つの回転する第１の磁石を保持し、前記本体が、少なくとも１つの静止した第２の磁石を回転する前記第１の磁石とは反対側に保持し、前記突出要素が、回転する少なくとも１つの前記第１の磁石と静止した少なくとも１つの前記第２の磁石との間の磁気相互作用に少なくとも部分的に基づいて震動する、スキンケア装置。
2. 前記共振構造体が、
   第１の共振周波数で共振するように構成された第１の共振構造体と、
   第２の共振周波数で共振するように構成された第２の共振構造体と
   を備え、
   前記第１の共振周波数が、前記第２の共振周波数とは異なる、請求項１に記載のスキンケア装置。
3. 前記突出要素が、第１のサイズを有する第１の複数の突出要素と、前記第１のサイズとは異なる第２のサイズを有する第２の複数の突出要素とを備え、
   前記第１の共振構造体が、前記第１の複数の突出要素に前記第１の共振周波数を付与するように構成され、前記第１の複数の突出要素が第１の形状を有し、
   前記第２の共振構造体が、前記第２の複数の突出要素に前記第２の共振周波数を付与するように構成され、前記第２の複数の突出要素が前記第１の形状とは異なる第２の形状を有する、請求項２に記載のスキンケア装置。
4. 前記共振構造体が、前記エンドエフェクタの振動によって少なくとも部分的に震動するようにされた金属ワイヤ又は金属ストリップである、請求項１に記載のスキンケア装置。
5. 前記共振構造体が、前記エンドエフェクタから離隔するように径方向に延びる、請求項１に記載のスキンケア装置。
6. 前記エンドエフェクタが、フェイスブラシである、請求項１に記載のスキンケア装置。
7. 前記本体が、前記使用者の手のための開口を備え、前記本体が、シリコン材料から作られる、請求項１に記載のスキンケア装置。
8. 前記本体が、シリコン材料から作られる、請求項１に記載のスキンケア装置。
9. 充電スタンドに保持されている第１の充電コイルと、
   前記本体に保持されている第２の充電コイルと
   をさらに備え、
   前記第１の充電コイルが、前記第２の充電コイルとの電磁的相互作用によって電気エネルギーを受け取るように構成され、前記本体が、前記エンドエフェクタの動作を制御するように構成された制御装置を有するプリント回路板（ＰＣＢ）を備える、請求項１に記載のスキンケア装置。
