JP7588949B2 - セラミックス粉体、セラミックス粉体の製造方法およびセラミックス粉体を用いたセラミックス構造物の製造方法 - Google Patents

Description

本発明は、レーザー光の照射による原料粉体の熔融および凝固（原料粉体の焼結を含む）を利用した三次元造形によってセラミックス造形物を製造する際に用いる当該原料粉体、および、それを用いたセラミックス造形方法に関する。

近年、レーザー光を用いた付加製造法（Ａｄｄｉｔｉｖｅ Ｍａｎｕｆａｃｔｕｒｉｎｇ、または三次元造形技術とも言う）が発展し、その技術水準が高まっている。特に金属分野では、粉末床熔融結合法（粉末積層法）の一種である選択的レーザー焼結法（Ｓｅｌｅｃｔｉｖｅ Ｌａｓｅｒ Ｓｉｎｔｅｒｉｎｇ： ＳＬＳ）あるいは選択的レーザー熔融法（Ｓｅｌｅｃｔｉｖｅ Ｌａｓｅｒ Ｍｅｌｔｉｎｇ： ＳＬＭ）により、緻密で多様性のある造形物の製造が実現している。これらの方法はレーザー描画により原料の金属粉体を所望の形状で熔融させて結着させる、あるいは焼結させるものである。描画用レーザーとしては、ＹＡＧレーザーやファイバーレーザーなど、小型で高出力かつ低価格な近赤外領域のレーザーが専ら用いられている。

ＳＬＳあるいはＳＬＭは、原理的にはセラミックス粉体へも適用可能である。しかしながら、一般的な絶縁性セラミックスは可視から赤外領域の光に対して透過性の高いものが多い。すなわち、原料となるセラミックス粒子はこの波長領域にあるレーザー光をほとんど吸収しない。そのため、ＳＬＳまたはＳＬＭ装置を用いてセラミックスの付加製造を行う場合には、加工部分の材料の熔融に必要な熱エネルギーと比較して過剰なパワーのレーザー光を照射する必要がある。また、その場合、照射されたレーザー光の大部分はセラミックス粒子を透過拡散するので、レーザー光のビーム径よりも大きな領域が熔融してしまい、明確な境界部の形成が困難となる。このため、従来は、ＳＬＳやＳＬＭで高精細なセラミックス造形を行うことが困難であった。

このような問題に対し、例えば非特許文献１では、共晶系酸化物セラミックスのレーザー光照射による付加製造が提案されている。具体的には、Ａｌ_２Ｏ_３－ＺｒＯ_２共晶系を用いることで造形用粉体の融点を低下させ、熔融に必要なレーザー光のパワーを低下させるというものである。この方法では、凝固の際に共晶系特有の微細構造が形成されることにより、高い機械強度を有するセラミックス構造物を造形することができるという利点もある。この方法により、ある程度の精細さの向上は見られたが、依然として表面突起物が多数発生するなど、造形精度はまだ十分なものではない。加えて、レーザー光によるセラミックス構造物の造形は、金属と比較して伝熱速度や反応速度が遅いために、時間がかかるという問題もある。

Ｐｈｙｓｉｃｓ Ｐｒｏｃｅｄｉａ ５ （２０１０） ５８７－５９４

本発明はこのような課題を解決するものであり、ＳＬＳおよびＳＬＭ装置によるセラミックス構造物の付加製造において、高精細なセラミックス構造物を短時間で得るためのセラミックス原料粉体を提供する。また、そのような原料粉体の製造方法およびそのような原料粉体を使用して高精細なセラミックス構造物を得るための方法を提供する。

本発明の第１の局面によれば、レーザー光を照射して造形を行う付加造形法の原料として用いられるセラミックス粉体であって、平均粒子径が１０μｍ以上１００μｍ以下である第一の粒子群と、前記レーザー光を吸収して高温化する吸収体からなる第二の粒子群と、を含み、前記第一の粒子群に含まれる１つの粒子の表面に前記第二の粒子群に含まれる複数の粒子が付着している複合粒子を含んでおり、該複合粒子において、前記１つの粒子の粒子径より前記複数の粒子の粒子径の方が小さく、前記高温化によって前記１つの粒子が熔融することを特徴とする、セラミックス粉体が提供される。

本発明の第２の局面によれば、付加製造法を用いたセラミックス構造物の製造方法であって、上に述べたセラミックス粉体を所定の厚さに敷き均す工程（ｉ）と、所定の領域に選択的にレーザー光を照射することにより、前記セラミックス粉体を熔融させた後に凝固させる工程（ｉｉ）と、を有し、工程（ｉ）および（ｉｉ）を繰り返して造形を行うことを特徴とする、セラミックス構造物の製造方法が提供される。

本発明の第３の局面によれば、付加製造法を用いたセラミックス構造物の製造方法であって、上に述べたセラミックス粉体を所定の箇所に噴出させ、レーザー光を該所定の箇所に照射して造形を行うことを特徴とする、セラミックス構造物の製造方法が提供される。

本発明のセラミックス粉体にレーザー光を照射するための装置の一例を示す断面概略図である。 本発明のセラミックス粉体にレーザー光を照射するための図１とは別の方式の装置の一例を示す断面概略図である。 本発明および比較用のセラミックス粉体の一部を拡大して示す模式図であって、図３（ａ）は第二の粒子群が相対的に小さい場合、図３（ｂ）は第二の粒子群が相対的に大きい場合を示す。 本発明のセラミックス粉体の実施例の一部（一粒）を拡大して観察した電子顕微鏡観察像を示す写真である。

以下、本発明を実施するための形態について説明する。
本発明は、レーザー光を用いた付加製造技術によってセラミックス構造物（造形物）を得るための原料粉体として好適に用いられる、セラミックス粉体に関する。本発明のセラミックス粉体は、セラミックス構造物の骨材となる第一の無機化合物の粒子からなる第一の粒子群と、レーザー光の吸収体である第二の無機化合物の粒子からなり平均粒子径が第一の粒子群よりも小さい第二の粒子群とを含んでいる。そして、第二の粒子群に含まれる粒子は、第一の粒子群に含まれる粒子の表面部に（通常は複数個）配置されている。このようなセラミックス粉体は、第二の粒子群によってレーザー光を吸収して昇温し、その熱を効率よく第一の粒子群に伝えることができる。その結果、レーザー光を高速で走査して熔融することが可能となり、結果として造形速度が高まる。

本発明のセラミックス粉体は、以下の特徴を有する。
（１）レーザー光の照射により熔融および凝固が生ずる。これにより、セラミック構造物を構成することができる。
（２）第一の無機化合物の粒子からなり平均粒子径が１０μｍ以上１００μｍ以下である第一の粒子群を含んでいる。
（３）第二の無機化合物の粒子からなり平均粒子径が第一の粒子群より小さい第二の粒子群を含んでいる。
（４）第二の粒子群に含まれる粒子は、第一の粒子群に含まれる粒子の表面に配置され、第二の無機化合物は、レーザー光の波長に吸収帯を有する吸収体である。
以下、それぞれの特徴について詳述する。

（特徴１）
本発明のセラミックス粉体はセラミック構造物を得るための原料であり、セラミックスを主成分として含む。また、レーザー光を照射すると照射された部位の粉体が熔融し、レーザー光の照射を止めると凝固する特性がある。なお、本発明において「熔融し凝固する」といった場合には、完全に液体（粘性流体）状になってから凝固する場合のみならず、当該粉体を構成する各粒子（の表面）が軟化して互いに結着する場合（所謂焼結する場合）をも包含する。この特性は、当該粉体が後述する特徴２、特徴３、特徴４を有することで好ましく発現される。

使用するレーザーの種類に制限はないが、金属の三次元造形装置に用いられているレーザーが、そのまま使用可能である。例えば、ＳＬＳ装置やＳＬＭ装置で用いられている、小型高出力で比較的安価なファイバーレーザーやＹＡＧレーザーなどの固体レーザーを用いることができる。一般的な固体レーザーの発振波長は８００ｎｍから１２００ｎｍであり、これは所謂近赤外領域（０．７５～２．５μｍ）に含まれる。レーザーの発振方式は、連続発振でもパルス発振でも良い。

高精細なセラミックス構造物（造形物）を得ようとする場合には、レーザー光の照射径は１０μｍ以上２００μｍ以下であることが好ましい。一方、造形速度を重視して短時間で大きな造形物を得ようとする場合には、レーザー光の照射径は２００μｍ以上２０００μｍ以下であることが好ましい。

図１は、本発明のセラミックス粉体にレーザー光を照射するための装置の一例を示す概略断面図である。図１は、粉末床熔融結合法の一種である選択的レーザー焼結法（ＳＬＳ）の場合の装置構成である。この方式は、粉末ベッド直接造形方式とも呼ばれる。図１の装置は、粉末升１１、造形ステージ部１２、リコーター部１３、スキャナ部１４、レーザー１５から構成される。粉末升１１に本発明のセラミックス粉体を充填する。粉末升１１と造形ステージ部１２は上下方向に移動する機構があり、リコーター部１３によって粉末升１１から造形ステージ部１２にセラミックス粉体を移送することができる。造形ステージ部１２においては、目的とするセラミックス造形物の最大水平断面より広い領域にセラミックス粉体を敷き詰めるようにする。

続いて、レーザー１５とスキャナ部１４によって、造形ステージ部１２にあるセラミックス粉体（最上の１層分）のうち凝固させたい箇所にレーザー光を照射して描画を施す。レーザー光が照射された部分のセラミックス粉体は、第二の粒子群がレーザー光を吸収してエネルギーを熱に換え、第二の粒子群が熔融するとともに、その熱が伝わって第一の粒子群が熔融する。レーザー光の照射部が別の箇所に移ると、熔融部は冷却されて凝固する。このプロセスにより、１層の造形物が得られる。熔融しなかった部分のセラミックス粉体は同じ層に残存する。この層の上に新たに１層分のセラミックス粉体を敷き詰めてレーザー光を照射し、任意の箇所の粉体を熔融および凝固させることで、先に造形した造形物と一体となった造形物が形成される。このような工程を繰り返すことで任意の立体形状を有するセラミックス構造物（造形物）を製造することができる。

図２は、本発明のセラミックス粉体にレーザー光を照射するための別の方式の装置の一例を示す断面概略図である。図２は、指向エネルギー堆積法、または、クラッディング方式と呼ばれる造形方式を説明する図である。クラッディングノズル２１は、複数の粉体供給孔２２を有しており、この粉体供給孔２２から本発明のセラミックス粉体を所望の流量で噴出させる機能を有する。この噴出されたセラミックス粉体のビームが焦点を結ぶ領域にレーザー２３を照射して、基体２０の所望の箇所にセラミックス造形物を付加的に設けることができる。すなわち、この場合には、セラミックス粉体はクラッディングノズル２１からレーザー照射部に噴出（配置）され、上記（焦点を結ぶ）領域において選択的にレーザー光の照射を受けることになる。この方式では、粉末積層法とは異なり、曲面の上に造形できるという利点がある。

（特徴２）
本発明のセラミックス粉体は、平均粒子径が１０μｍ以上１００μｍ以下である第一の粒子群を含んでいる。セラミックス造形物の骨材となる第一の粒子群の大きさを平均で１０μｍ以上１００μｍ以下とすることで、造形時のリコーター部やクラッディングノズルによる粉体移送に求められる流動性（例えば４０秒／５０ｇ以下）を満たし、かつ、造形物に十分な強度を持たせることができる。同じ観点において、より好ましい第一の粒子群の平均粒子径は、１５μｍ以上４０μｍ以下である。第一の粒子群に含まれる各粒子は、流動性の観点で球形であることが好ましいが、不定形、あるいは板状、針状等の異方性のある形状であっても良い。平均粒子径は、粉体の顕微鏡写真から投影像の円相当径として算出することができる。例えば、粉体を構成する１００個以上の第一の粒子群に含まれる粒子をランダムに選定し、表面部に配置された第二の粒子群に含まれる粒子を除いた円相当径の値を各粒子について求めて平均化することで、平均粒子径を得ることができる。各粒子の大きさにばらつきある場合は、観察倍率の異なる顕微鏡写真を組み合わせても良いが、各々の第一の粒子の円相当径の分散が小さく、９９個数％以上の粒子の粒子径（円相当径）が１０μｍ以上１００μｍ以下であるとより好ましい。

本発明において粉体とは、孤立した粒と認識できる粒子の集合体を指す。また、粒子群は、所定の条件を満たす粒子の集合体をいう。第一の粒子群は、上記所定の平均粒子径を有していれば、単一組成の粒子から構成されていなくてもよく、互いに組成が異なる複数種類の粒子が混合されていてもよい。

本発明において、無機化合物とは、水素を除く周期表１族から１４族までの元素に、アンチモンおよびビスマスを加えた元素群のうち、１種類以上の元素を含有する酸化物、窒化物、酸窒化物、炭化物、あるいはホウ化物を指す。また、無機化合物からなる粒子は１種類の無機化合物により構成されてもよく、２種類以上の無機化合物が複合化したものでもよい。無機化合物粒子を造形用粉体の主体とすることで、レーザー光を照射したときの熔融、凝固反応の結果物をセラミックス状とすることができる。

第一の粒子群に含まれる第一の無機化合物の粒子は、金属酸化物を主成分とするものからなることが望ましい。セラミックス粉体が金属酸化物を主成分とすることで、高強度の造形物を得ることができる。ここで金属酸化物とは上記元素群からホウ素、炭素、ケイ素、ゲルマニウム、並びに１３族（窒素族）および１４族（酸素族）の元素を除いた元素群のうち、１種類以上の元素を含有する酸化物を指す。第一の粒子群に含まれる粒子は、金属酸化物の中でも、酸化アルミニウム、二酸化ケイ素、または酸化ジルコニウムを主成分とすることが好ましい。酸化アルミニウム、二酸化ケイ素、または酸化ジルコニウムが、造形物の主成分であり、骨材となることで、機械強度、耐熱性、電気絶縁性、環境適合性に優れた造形物を作製することができる。

第一の粒子群に含まれる粒子は、一種類の金属酸化物で構成しても良いが、他の物質と複合的に用いることで新たな機能を発現し、さらに望ましくなる場合がある。例えば、酸化アルミニウムと酸化ジルコニウムの組み合わせ、あるいは、酸化アルミニウムと酸化ガドリニウムや酸化イットリウムなどの希土類金属酸化物の組み合わせが挙げられる。第一の粒子群に含まれる粒子がこれらの金属酸化物の組合せで構成されていると、加温時に共晶が形成されるために一種類の金属酸化物からなる場合よりも熔融温度が低下し、レーザー光照射による熔融および凝固反応が比較的容易になる。そればかりでなく、熔融後に凝固した造形物中には共晶組織が発現し、一種類の金属酸化物からなる場合よりも機械強度が高くなることがある。その観点で、第一の粒子群に含まれる粒子は酸化アルミニウムと酸化ガドリニウムを含有していることが望ましい。また、第一の粒子群の粒子は、上記金属酸化物と窒化アルミニウムや窒化ホウ素とを含んでいてもよく、これらの組成を組み合わせて第一の粒子群として用いることで、酸化物のみで用いるよりも軽量化かつ高強度化が実現されることがある。

（特徴３）
本発明のセラミックス粉体は、第一の無機化合物の粒子からなる第一の粒子群に加えて、第二の無機化合物の粒子からなり第一の粒子群よりも平均粒子径が小さい第二の粒子群を含む。第二の無機化合物は、付加造形法に用いられる波長のレーザー光に対して光吸収能を有する。そして、第二の粒子群に含まれる粒子は、第一の粒子群に含まれる粒子の表面部に配置されている。すなわち、第一の無機化合物からなる第一の粒子群と、第二の無機化合物からなる第二の粒子群とは、互いに化学組成が異なっているが、いずれも本発明のセラミックス粉体の主成分となる。

第一の粒子群に含まれる粒子の表面部には、平均粒子径が第一の粒子群より小さい第二の粒子群に含まれる粒子が通常は複数個配置されている。図３（ａ）（ｂ）は、本発明のセラミックス粉体を構成する、第一の粒子群に含まれる１つの粒子１と、その表面に配置された複数の第二の粒子群に含まれる粒子２または３を拡大して示す模式図である。本発明のセラミックス粉体は、図３（ａ）（ｂ）のような形態の粒子が多数集まった集合体である。

図３（ａ）（ｂ）において、粒子１は略球形となっているが、本発明の効果を得るための形状は特に限定されない。粒子１の表面には、多数の粒子２または３が存在しており、これら粒子２、粒子３が第二の粒子群に含まれる粒子である。本発明の効果発現に強く関わる第二の粒子群に含まれる粒子の粒子径は、平均粒子径としては第一の粒子群に含まれる粒子より小さいが、セラミックス粉体の中に、第一の粒子群に含まれる粒子と同等以上の第二の粒子群に含まれる粒子が少量混在していても構わない。その場合、必ずしも第一の粒子群に含まれる粒子の表面部に第二の粒子群に含まれる粒子が配置されているとはいえないような複合粒子が、セラミック粉体の中に少量含まれることになるが、それでも本発明の効果発現を阻害しない程度であれば問題ない。粒子径は、粉体の顕微鏡写真から投影像の円相当径として算出することができる。下記特徴４で詳細に説明するように、第二の粒子群はレーザー光を吸収して発熱する機能がある。第二の粒子群の平均粒子径が０．０５μｍ以上２μｍ以下であると、粒子１への伝熱速度がさらに大きくなるため、より好ましい。

図３（ａ）は、粒子１の表面に平均粒子径が０．０５μｍ以上２μｍ以下の粒子２が配置されたときの様子を示している。粒子２の平均粒子径が０．０５μｍ以上であると、レーザー光を照射したときの粒子２によるエネルギーの吸収効率が高くなる。他方、粒子２の平均粒子径が２μｍ以下であると、粒子１と粒子２の接触面積が大きくなり、粒子２から粒子１への伝熱速度が大きくなる。さらに好ましい粒子２の平均粒子径は０．０５μｍ以上１μｍ未満である。

図３（ｂ）は、本発明のセラミックス粉体を構成する第一の粒子群に含まれる１つの粒子１と、その表面に配置された複数の第二の粒子群に含まれる粒子３を示す模式図で、粒子３は図３（ａ）の粒子２よりも相対的に大きく、粒子３は２μｍより大きい（ただし１０μｍ未満）の粒子径を有している。図３（ａ）と図３（ｂ）では、粒子２と粒子３の粒子径のみが異なり、化学組成や結晶構造は同等であるとしている。さらに、粒子１は同じものを用い、粒子１に対する粒子２または粒子３の付着量も同等の質量とする。このとき、図３（ａ）と図３（ｂ）のセラミックス粉体に同じ条件でレーザー光を照射すると、それぞれのセラミックス粉末において粒子２、粒子３それぞれが発生する熱量は、ほぼ同等である。

しかしながら、図３（ａ）のセラミックス粉体では、粒子２と粒子１との接触面積の合計が大きいため、粒子２が発生した熱は迅速に粒子１に伝わり、高速かつ高効率に粒子１の熔融が始まる。他方、図３（ｂ）のセラミックス粉体では、粒子３と粒子１の接触面積が相対的に小さいため、伝熱速度が遅く、周辺環境に拡散して失われる熱が多い。その結果として熔融が遅くなり、図３（ａ）の場合と比べると造形速度が遅くなる。

ただし、この図３（ａ）と図３（ｂ）を用いた伝熱速度の比較は、本発明の造形用粉末の範囲の中での比較であって、図３（ｂ）の構成であっても従来の造形用粉末より短時間で造形が可能である。

粒子２および粒子３は、粒子１の表面に接していれば本発明の効果を得られるので、吸着の強度や方式は問わない。また、粒子１と粒子２または粒子３が化学的に結合することで、粒子１の内部に粒子２または粒子３が一部滲入していても良い。

これらの粒子２、粒子３を粒子１の表面に配置する際、粒子１に対してできるだけ高い被覆率で付着させることが望ましい。例えば、粒子１を顕微鏡で２次元的に観察した際に、粒子２または粒子３の被覆率は１０面積％以上であることが望ましい。理想的な被覆率は１００面積％である。

粒子１の表面には、平均粒子径が０．０５μｍ以上２μｍ以下の粒子２だけでなく、粒子２と一緒に平均粒子径が２μｍを超える粒子３が配置されていても良いが、粒子２による被覆面積が粒子３による被覆面積を上回っていることが好ましい。

セラミックス粉体に含まれる第一の粒子群と第二の粒子群の質量比は制限されないが、例えば、第一の粒子群に対して第二の粒子群の質量が２％以上２０％以下であると、造形速度、造形精度、造形物の強度がいずれも良好となるため好ましい。以降は、粒子２と粒子３を区別せずにまとめて粒子２と記述する。

なお、本発明のセラミックス粉体は、セラミックス粉体自体、あるいはそれから形成されたセラミックス構造物の特性を改善する目的で、第一の粒子群と第二の粒子群以外の粒子群を含んでいても良い。ただし、本発明の効果を十分に得るためには、本発明のセラミックス粉体において第一の粒子群と第二の粒子群の占める割合は、合計で８０質量％以上、より好ましくは９０質量％以上であることが望ましい。また、本発明のセラミックス粉体において第一の粒子群のみが占める割合は、７０質量％以上であることが望ましい。

（特徴４）
第二の粒子群は、レーザー光の波長に吸収帯を有する吸収体である第二の無機化合物の粒子で構成されている。第二の粒子群に適する吸収体は、レーザー光を効率よく吸収して、そのものの高温化を生じ、その周囲に存在する吸収能を有さない組成物にも波及して温度上昇をもたらすものである。これによりレーザー光の照射範囲における局所加熱が実現し、照射領域と非照射領域の界面部を形成し、精度の良い造形が可能となる。

第二の粒子群に含まれる第二の無機化合物の粒子は、レーザー光照射によって組成物変化が生じ、凝固後の造形物中においてそのレーザー光の吸収率がレーザー光照射前より低くなる特性を有することが好ましい。レーザー光を照射して造形プロセスが完了した後の領域において、レーザー光の吸収率が低くなっていると、その後に隣接領域にレーザー光を照射した際に造形済みの領域のセラミックスが変質することを抑えられる。

第二の粒子群に含まれる第二の無機化合物の粒子は金属酸化物からなり、レーザー光の吸収率の変化は金属元素の価数の変化に起因するものであることが好ましい。価数の変化によってレーザー光の吸収率が変わると体積の変化が伴わない。それに対して、吸収体である粒子からの揮発物の放出等により吸収率が変わる場合は、体積変化の影響が大きい。レーザー光の照射によって価数が変化し、レーザー光の吸収率が低下または消失する金属酸化物の例としては、Ｔｉ、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、Ｃｕ、Ｚｎ、Ｚｒ、Ｎｂ、Ｍｏ、Ｈｆ、Ｔａ、Ｗ、Ｉｎ、Ｓｎ、Ｂｉ、Ｃｅ、Ｐｒ、Ｓｍ、Ｅｕ、Ｔｂ、Ｙｂの酸化物が挙げられる。これらの金属酸化物からなる粒子を複数種組み合わせて第二の粒子群として使用しても良い。

セラミックス造形に用いるレーザー光としては、入手容易性や照射エネルギーの制御性の観点で、Ｎｄ：ＹＡＧレーザー、Ｙｂファイバーレーザー等の波長が１０００ｎｍ近傍のレーザーが好ましい。そして、この範囲の波長においてレーザー光の吸収率が高く、かつ、吸収率低下を起こす材料としては、４価のテルビウムを含む酸化テルビウム（Ｔｂ_４Ｏ_７）、または、４価のプラセオジムを含む酸化プラセオジム（Ｐｒ_６Ｏ_１１）が好ましく用いられる。本発明の第二の粒子群が４価のテルビウムを含む酸化テルビウム、または、４価のプラセオジムを含む酸化プラセオジムを主成分とすると、レーザー光吸収により効果的に発熱したのちに、価数の減少変化によって吸収能を失う。

テルビウム酸化物およびプラセオジム酸化物は、金属部の価数が多様な状態を取る。テルビウム酸化物を例にとると、代表的にはＴｂ_４Ｏ_７と言う状態とＴｂ_２Ｏ_３と言う状態がある。前者の状態は、分子式ではＴｂ_４Ｏ_７という表記であるが、金属と酸素の比率は厳密ではなく、４：７近傍の組成を含む。前者の状態におけるＴｂ_４Ｏ_７の金属部はＴｂ^４＋とＴｂ^３＋がおおよそ半数ずつで構成されるのに対し、後者の状態におけるＴｂ_２Ｏ_３の金属部はＴｂ^３＋のみからなる。

Ｔｂ_４Ｏ_７は波長１０００ｎｍ付近に高い赤外吸収率を有し、その吸収率は６０％を超え７０％に達する場合もある。一方で、Ｔｂ^４＋の分率が減少していくと吸収率は低下していき、Ｔｂ^３＋のみで構成されるＴｂ_２Ｏ_３では吸収率が７％程度となる。よって、吸収体が４価のテルビウムを含む酸化テルビウム（Ｔｂ_４Ｏ_７）は本発明を実現する無機化合物粒子Ｂの主成分として好適である。同様に吸収体が４価のプラセオジムを含む酸化プラセオジム（Ｐｒ_６Ｏ_１１）も本発明を実現する無機化合物粒子Ｂの主成分として好適である。

価数を評価する手法としては、Ｘ線吸収微細構造解析（Ｘ－ｒａｙ Ａｂｓｏｒｐｔｉｏｎ ＦｉｎｅＳｔｒｕｃｔｕｒｅ：ＸＡＦＳ）を適用することができる。吸収端の立ち上がりエネルギーが価数毎に異なるという特性を利用して、そのプロファイルから価数を評価可能である。

（製造方法）
上記特徴を有するセラミックス粉体の製造方法は特に限定されるものではないが、以下に好ましい製造方法を説明する。本発明のセラミックス粉体の製造方法は以下の特徴を有する。
（５）第一の粒子群に含まれる粒子の表面を、第二の粒子群に含まれる粒子の前駆体となる金属成分含有液で覆う工程を有する。
（６）前記工程により金属成分含有液で覆われた第一の粒子群に含まれる粒子を加熱して、第一の粒子群に含まれる粒子の表面に第二の粒子群に含まれる粒子を配置する工程を有する。

（特徴５）
本発明のセラミックス粉体を製造するのに好適な製造方法では、第一の粒子群に含まれる粒子１の表面を、第二の粒子群に含まれる粒子２の前駆体となる金属成分含有液で覆う工程を有する。

粒子１として好適な素材は前述のとおりであり、例えば市販の金属酸化物粒子を用いることもできる。粒子１の表面の濡れ性および接着性を改善する目的で、粒子１の表面改質を実施しても良い。表面改質の方法としては、エネルギー線、例えば紫外線の照射、シランカップリング剤やホスホン酸誘導体などの表面改質剤の塗布または浸漬処理が挙げられる。

粒子２の前駆体となる金属酸化物含有液とは、加熱によって粒子２となりうる組成物の溶液または分散液のことである。前記組成物の例として、加水分解性または熱分解性の有機金属化合物が挙げられる。より具体的には、上記金属の金属アルコキシド、有機酸塩、β－ジケトン錯体などの金属錯体を用いることができる。金属錯体の別の例としては、アミン錯体を利用可能である。β－ジケトンについては、アセチルアセトン（＝２，４－ペンタンジオン）、ヘプタフルオロブタノイルピバロイルメタン、ジピバロイルメタン、トリフルオロアセチルアセトン、ベンゾイルアセトンなどが例示できる。β－ジケトン錯体、酸素元素で金属に配位していることから金属アルコキシドの一形態とも言える。

例えば、粒子２の主成分を酸化テルビウムとする場合には、前駆体の金属成分含有液にテルビウムのアルコキシドを含ませるという手法がある。テルビウムのアルコキシドの例としては、テルビウム－ｎ－ブトキシド、テルビウム－ｔ－ブトキシド、テルビウム－メトキシプロポキシド、テルビウム－２，４－ペンタンジオネート、テルビウム－メトキシエトキシド、テルビウム－２，４－ペンタンジオネート、テルビウム－２，２，６，６－テトラメチル－３，５－ヘプタンジオネートなどが挙げられる。

また、プラセオジムのアルコキシドの例としては、プラセオジム－ｎ－ブトキシド、プラセオジム－ｔ－ブトキシド、プラセオジム－メトキシプロポキシド、プラセオジム－ヘキサフルオロペンタンジオネート、プラセオジム－２，４－ペンタンジオネート、プラセオジム－２，２，６，６－テトラメチル－３，５－ヘプタンジオネート、プラセオジム（III）－６，６，７，７，８，８，８－ヘプタフルオロ－２，２－ジメチル－３，５－オクタンジオネートなどが挙げられる。その他の金属種のアルコキシドも同様である。

金属アルコキシドおよびその溶液は、市販のものを用いても良いし、特開平９－１５７２７２号公報の請求項および［０００３］に記載のような方法で合成することも可能である。各成分金属を含有する前記組成物は、適当な溶剤に溶解または分散させることで、金属成分含有液として調製できる。溶剤は、分散性、塗布性を考慮して公知の各種溶剤から適宜選択される。

金属成分含有液の調製に用いる溶剤としては、メタノール、エタノール、ｎ－ブタノール、ｎ－プロパノール、イソプロパノール等のアルコール系溶剤、テトラヒドロフラン、１，４－ジオキサン等のエーテル系溶剤、メチルセロソルブ、エチルセロソルブ等のセロソルブ系、Ｎ，Ｎ－ジメチルホルムアミド、Ｎ，Ｎ－ジメチルアセトアミド、Ｎ－メチルピロリドン系などのアミド系溶剤、アセトニトリル等のニトリル系溶剤が挙げられる。金属成分として金属アルコキシドを用いる場合にはアルコール系溶剤を用いるのが好ましい。

金属成分含有液の調製に用いられる溶剤の量は特に制限されないが、金属固形分濃度が５質量％から２０質量％程度となるように溶剤量を調整すると、粒子１の表面を被覆するのに好適となる。

粒子１の表面を、前記金属成分含有液で覆う方法は、特に制限されないが、液中に粒子１を浸漬する方法、粒子１に液を加える方法、粒子１にスプレーで液を吹き付ける方法などがある。

（特徴６）
前記工程の後に、粒子１およびその表面に付着した金属成分含有液を同時に加熱することで、粒子１の表面に粒子２を形成する工程を実施する。

この加熱により、金属成分含有液における溶剤が揮発し、さらに金属成分が酸化および粒子化して、粒子２が粒子１の表面に析出する。前駆体の組成物が加水分解性である場合は、加水分解反応が進んで金属と酸素の結合が形成されるので、粒子径１μｍ未満の微細な金属酸化物粒子が形成される。また、化学反応によって粒子２が形成されるので、基台である粒子１との結合は強固であり、かつ、接触面積は多くなる。よって、レーザー光の照射時に粒子２から粒子１への伝熱速度が高くなる。

加熱温度は、材料種によって最適な温度を選択するが、例えば、溶剤を揮発させるために１５０℃から３００℃程度で加熱し、その後に５５０℃から７５０℃程度の加熱で粒子を形成するような段階的な加熱をすることが好ましい。

加熱手段は限定されず、乾燥機、ホットプレート、電気炉、雰囲気炉等を使用できる。加熱の後に、得られた粉体を再度砕いて微粉化する処理や、粉体を篩にかけて粒子径をそろえる処理を実施しても良い。

（使用方法）
本発明のセラミックス造形用粉体を原料として使用し、これに対してレーザー照射を行うことでセラミック構造物（造形物）を製造する方法は以下の特徴を有する。
（７）本発明のセラミックス造形用粉体をレーザー照射部に配置する工程（ｉ）を有する。
（８）レーザー照射部に配置されたセラミックス造形用粉体に選択的にレーザー光を照射することにより、セラミックス造形用粉体を焼結又は熔融させた後に凝固させる（焼結させる場合を含む）工程（ｉｉ）を有する。
（９）前記工程（ｉ）および工程（ｉｉ）を繰り返すことによりセラミック構造物（造形物）を製造する工程（ｉｉｉ）を有する。

（特徴７）
本発明のセラミックス造形用粉体をレーザー照射部に配置する手法については、特徴１で述べた通りである。例えば、図１のような装置では、粉末升１１に充填した本発明のセラミックス造形用粉体をリコーター部１３により、造形ステージ部１２に配置することが可能である。また、図２を用いて特徴１で説明したように、セラミックス造形用粉体を所定の箇所に噴出させて、その箇所にレーザー光を照射すると、曲面基台上に造形物を形成することが可能となる。

（特徴８）
前記セラミックス造形用粉体を熔融させた後に凝固させるためのレーザー光の選定方法は特徴１で述べた通りである。上に述べたように、本発明では、焼結することも熔融させた後に凝固させる操作の一形態とする。厳密には、焼結とは粉体を（熔融させることなく）固相のまま結着させて粒成長させる反応を指し、熔融とは粉体が液相となる反応を指すが、これらの中間的な固相と液相が混在している状態も含む。工程（ｉｉ）に先だって、レーザー照射部に配置されたセラミックス造形用粉体を敷きならしておき、その後にレーザー光を照射させると、より密度の高い造形物を得られるため好ましい。

（特徴９）
前記工程（ｉ）と工程（ｉｉ）を１回ずつ実施するとパターニングされた１層のセラミックス造形物が得られる。この上に新たなセラミックス造形用粉体を敷き詰めて、異なるパターンで工程（ｉ）と工程（ｉｉ）を繰り返すことで、所望の立体形状を有するセラミックス造形物を製造することができる。

造形後に、造形物の密度上昇や強度向上、再酸化を目的として、加熱処理を実施してもよい。その際に、釉薬として有機化合物や無機化合物を塗布、含浸させることも可能である。加熱手段に制限はなく、抵抗加熱方式、誘導加熱方式、赤外線ランプ方式、レーザー方式、電子線方式など目的に応じて利用することが可能である。

［実施例］
以下に実施例を挙げて本発明のセラミックス粉体、その製造方法、使用方法をより具体的に説明するが、本発明は、以下の実施例により限定されるものではない。

（実施例１）
本発明のセラミックス粉体を、以下の手順で製造した。
第一の粒子群としては、工業品として市販されているＡｌ_２Ｏ_３粉（純度９９％以上、平均粒子径２０μｍ）とＧｄ_２Ｏ_３粉（純度９９％以上、平均粒子径２０μｍ）を質量比で１：１となるように混合したものを使用した。

第二の粒子群を構成する粒子の前駆体となる金属成分含有液としては、加水分解性の有機金属化合物であるテルビウムの金属アルコキシド溶液を調製した。具体的には、一般試薬として市販されているテルビウム－２，４－ペンタンジオネートを溶剤としての１－メトキシ－２－プロパノールに溶解させて、金属酸化物（Ｔｂ_４Ｏ_７）の換算濃度が１０質量％となるように調製した。

高純度のアルミナ製容器のなかに第一の粒子群を９７ｇ測り取って設置し、前記金属成分含有液を２５ｇ加えて、よく撹拌した。

この容器を大気雰囲気の電気炉の中に設置して、最高温度６００℃を３時間保持するプログラムを実行することで加熱処理をした。電気炉が室温まで冷却されたのちに、アルミナ製容器から、内容物を取出し、解砕処理をすることで本発明のセラミックス粉体を得た。

製造した粉体の一部を電子顕微鏡で拡大観察した像を図４に示す。図４は、実施例１のセラミックス粉体のうち典型的な構造が分かるように５０００倍で観察した像であるが、同粉体を構成する他の粒子も同様の構造をしていた。図４において観察視野の大半を占める直径が約２０μｍの球形粒子は、ＳＥＭ－ＥＤＸ分析およびＸ線回折測定によると酸化アルミニウムであり、第一の粒子群に含まれる粒子１であることが分かった。粒子１の表面部に付着している微細な粒子群は、ＳＥＭ－ＥＤＸ分析およびＸ線回折測定によると酸化テルビウム（Ｔｂ_４Ｏ_７）であり、第二の粒子群であることが分かった。観察像を画像処理して求めた第二の粒子群の平均粒子径は、大きく見積もっても０．３μｍであった。画像処理で認識できないくらい微細な粒子も第二の粒子群には含まれているため、実際の平粒子径はさらに小さいと考えられる。観察画像から計算した第二粒子群に含まれる粒子２による粒子１の被覆率は約１４面積％であった。また、図４の観察像には写っていないが、この粒子の近傍には酸化ガドリニウムを粒子１とする集合体もあり、同様に微細な粒子２が付着していた。

実施例１のセラミックス粉体を希硫酸で加温溶解し、ＩＣＰ発光分光分析法で組成分析を実施したところ、Ａｌ_２Ｏ_３とＧｄ_２Ｏ_３とＴｂ_４Ｏ_７の占める質量は、４６．６対５０．３対２．４６であった。それ以外の成分の含有量はセラミックス粉体に対して、０．１質量％未満であった。Ａｌ_２Ｏ_３とＧｄ_２Ｏ_３が第一の粒子群にあたり、合計で９６．９質量％を占めていた。

（実施例２および実施例３）
原料種と配合比を表１に従って変化させたこと以外は、実施例１と同様にして本発明のセラミックス粉体を製造した。
第一の粒子群である酸化ジルコニウムとしては、工業品として市販されているＺｒＯ_２粉（純度９９％以上、平均粒子径１５μｍ）を使用した。プラセオジムの金属アルコキシドとしては、一般試薬として市販されているプラセオジム－２，４－ペンタンジオネートを用いた。
第一の粒子群に対する第二の粒子群の前駆体となる金属成分含有液の添加量は適宜変化させた。

（実施例４および実施例５）
原料種と配合比を表１に従って変化させたこと以外は、実施例１～実施例３と同様にして本発明のセラミックス粉体を製造した。
ただし、第二粒子群には金属アルコキシド溶液由来のものを用いずに、市販のＴｂ_４Ｏ_７粉（平均粒子径３μｍ）とＰｒ_６Ｏ_１１粉（平均粒子径４μｍ）を用いた。

（比較例１から３）
表１に示した配合比に従って、実施例１と同様にして比較用のセラミックス粉体を製造した。ただし、比較例１においては、第二の粒子群を加えずに第一の粒子群のみでセラミックス粉体を構成した。比較例２においては、第二の粒子群の前駆体となる金属成分含有液を用いずに、市販のＴｂ_４Ｏ_７粉を７００℃の電気炉で仮焼して作成した平均粒子径４０μｍの粉とＰｒ_６Ｏ_１１粉（平均粒子径５０μｍ）を混合することでセラミックス造形用粉体を構成した。

表１

（セラミックス造形用粉体の使用）
各実施例および各比較例のセラミックス粉体の造形速度に関する違いを明確にするために、各粉体を平板状で十分な面積を有するアルミナ基材上に約５０μｍ厚になるよう敷き均してから、その表面にレーザー照射を行った。レーザーの焦点サイズは１００μｍとし、出力は３０Ｗとした。レーザー光は、長さ４．５ｍｍを走査させ、５０μｍピッチで２本の線を描くように照射した。走査の速度は、１００ｍｍ／秒、２５０ｍｍ／秒、５００ｍｍ／秒、１０００ｍｍ／秒の各条件で実施して、熔融の状態を比較した。

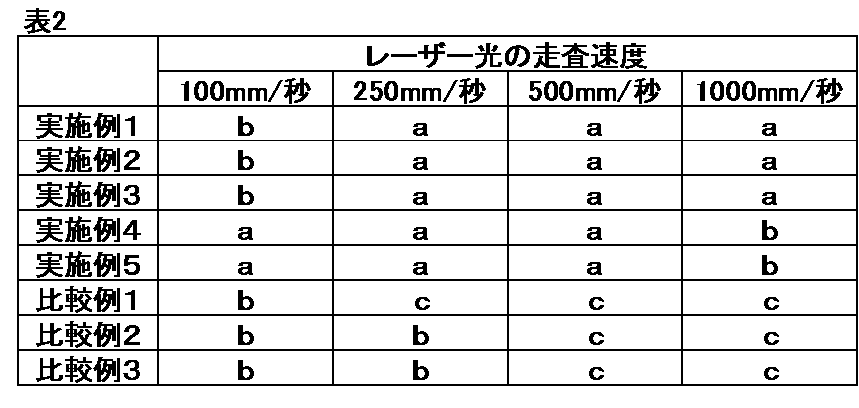

レーザー光照射部の粉体が、レーザー光照射後に凝固してセラミックス状に造形できているか否かについて、顕微鏡を用いて観察した、観察結果を表２に示す。

実施例１、２、３のセラミックス粉体に対してレーザー光を照射した場合は、いずれの走査速度であっても、セラミックス状の造形物を得ることができた。特に、２５０～１０００ｍｍ／秒の走査速度の場合は、レーザー照射領域と未照射領域の境界部の幅が１５μｍ以下であり、造形精度も高い結果となった。このように、造形精度に非常に優れたセラミックス造形物を得られた場合は、表２において「ａ」を記録した。他方、１００ｍｍ／秒の走査速度の場合は、セラミックス造形物の境界部のラインに揺らぎがあり、その幅が４０μｍ程度とやや大きかった。このように、セラミックス造形物を得るには十分な条件ではあるが、造形精度に少し難がある場合は、表２において「ｂ」を記録した。

このように本発明の要件を満たすセラミックス造形用粉体は、大きな走査速度でもセラミックス造形が可能であり、所望の造形物を得るのに必要な時間をこれまでの２倍以上に短縮することができる。

比較例１のセラミックス粉体に対してレーザー光を照射した場合、走査速度が１００ｍｍ／秒の時はセラミックス造形物を得られたが、その境界部は不定形で、熔融が進んでいない部分も一部にあった。更に、走査速度が２５０ｍｍ／秒以上になると、熔融が進まずに粉体から造形物への転化が見られなかった。このように、十分な精度でセラミックス造形物が得られなかった場合は、表２において「c」を記録した。

比較例２および比較例３のセラミックス粉体に対して、レーザー光を照射した場合は、１００～２５０ｍｍ／秒の走査速度では造形精度に優れた造形物が得られた。しかし走査速度が５００ｍｍ／秒となると、粉体部分が少量含まれる造形物となり、１０００ｍｍ／秒では熔融が進まずに粉体から造形物への転化が見られなかった。

（実施例４）
実施例１から３のセラミックス造形用粉体を図１に示すＳＬＳ装置に投入して、レーザー光の走査速度を１０００ｍｍ／秒として積層造形工程を複数回繰り返すことで、所望の形状の三次元セラミックス造形物を得た。
（産業上の利用可能性）

本発明のセラミックス造形用粉体を用いれば、精細なセラミックス造形物を三次元造形によって得ることができ、複雑形状を必要とするセラミックス部品分野において利用可能である。

１ 第一の粒子群に含まれる粒子
２、３ 第二の粒子群に含まれる粒子
１１ 粉末升
１２ 造形ステージ部
１３ リコーター部
１４ スキャナ部
１５ レーザー
２０ 基体
２１ クラッディングノズル
２２ 粉体供給孔
２３ レーザー

Claims (18)

1. レーザー光を照射して造形を行う付加造形法の原料として用いられるセラミックス粉体であって、
   平均粒子径が１０μｍ以上１００μｍ以下である第一の粒子群と、
   前記レーザー光を吸収して高温化する吸収体からなる第二の粒子群と、を含み、
   前記第一の粒子群に含まれる１つの粒子の表面に前記第二の粒子群に含まれる複数の粒子が付着している複合粒子を含んでおり、該複合粒子において、前記１つの粒子の粒子径より前記複数の粒子の粒子径の方が小さく、前記高温化によって前記１つの粒子が熔融することを特徴とすることを特徴とする、セラミックス粉体。
2. 前記複数の粒子の粒子径が１μｍ未満であることを特徴とする、請求項１に記載のセラミックス粉体。
3. 前記１つの粒子と前記複数の粒子が化学的に結合していることを特徴とする、請求項１または２に記載のセラミックス粉体。
4. 前記第二の粒子群には前記複数の粒子よりも粒子径が大きい粒子が含まれる、請求項１乃至３のいずれか１項に記載のセラミックス粉体。
5. 前記大きい粒子の前記粒子径が１０μｍ未満である、請求項４に記載のセラミックス粉体。
6. 前記第二の粒子群の平均粒子径が０．３μｍ以下であることを特徴とする、請求項１乃至５のいずれか１項または２に記載のセラミックス粉体。
7. 前記第一の粒子群を７０質量％以上含み、前記第一の粒子群と前記第二の粒子群を合計で８０質量％以上含むことを特徴とする、請求項１乃至６のいずれか一項に記載のセラミックス粉体。
8. 前記第一の粒子群に対する前記第二の粒子群の質量比が２％以上２０％以下であることを特徴とする、請求項１乃至７のいずれか一項に記載のセラミックス粉体。
9. 前記吸収体は、前記レーザー光の照射によって組成物変化を生じて前記レーザー光の吸収率が低下することを特徴とする、請求項１乃至８のいずれか一項に記載のセラミックス粉体。
10. 前記吸収体は、金属酸化物であり、前記レーザー光の照射によって金属元素の価数が変化することを特徴とする、請求項９に記載のセラミックス粉体。
11. 前記吸収体は、４価のテルビウムを含む酸化テルビウム、または、４価のプラセオジムを含む酸化プラセオジムを主成分とすることを特徴とする、請求項１０に記載のセラミックス粉体。
12. 前記第一の粒子群として金属酸化物の粒子を含むことを特徴とする、請求項１乃至１１のいずれか一項に記載のセラミックス粉体。
13. 前記金属酸化物の粒子が、酸化アルミニウム、二酸化ケイ素、酸化ジルコニウムからなる群より選択される１種を主成分として含むことを特徴とする、請求項１２に記載のセラミックス粉体。
14. 前記第一の粒子群が、複数の金属酸化物を含んでいることを特徴とする、請求項１２または１３に記載のセラミックス粉体。
15. 前記複数の金属酸化物は、前記レーザー光の照射によって溶融した後に凝固して共晶組成を生成することを特徴とする、請求項１４に記載のセラミックス粉体。
16. 前記第一の粒子群が、酸化アルミニウムと、酸化ジルコニウムまたは希土類金属酸化物と、を含有することを特徴とする、請求項１５に記載のセラミックス粉体。
17. 付加製造法を用いたセラミックス構造物の製造方法であって、
    （ｉ）請求項１乃至１６のいずれか一項に記載のセラミックス粉体を所定の厚さに敷き均す工程と、
    （ｉｉ）所定の領域に選択的にレーザー光を照射することにより、前記セラミックス粉体を熔融させた後に凝固させる工程と、
    を有し、前記工程（ｉ）および（ｉｉ）を繰り返して造形を行うことを特徴とする、セラミックス構造物の製造方法。
18. 付加製造法を用いたセラミックス構造物の製造方法であって、
    請求項１乃至１６のいずれか一項に記載のセラミックス粉体を所定の箇所に噴出させ、レーザー光を前記所定の箇所に照射して造形を行うことを特徴とする、セラミックス構造物の製造方法。
