JP5751908B2 - 液晶滴下工法用シール剤、上下導通材料、及び、液晶表示素子

Info

Publication number: JP5751908B2
Application number: JP2011093078A
Authority: JP
Inventors: 一男伊
Original assignee: Sekisui Chemical Co Ltd
Current assignee: Sekisui Chemical Co Ltd
Priority date: 2011-04-19
Filing date: 2011-04-19
Publication date: 2015-07-22
Anticipated expiration: 2031-04-19
Also published as: JP2012226082A

Description

本発明は、基板間のギャップムラの発生を抑制することができる液晶滴下工法用シール剤に関する。また、本発明は、該液晶滴下工法用シール剤を用いて製造される上下導通材料及び液晶表示素子に関する。

近年、液晶表示セル等の液晶表示素子の製造方法は、タクトタイム短縮、使用液晶量の最適化といった観点から、従来の真空注入方式から、例えば、特許文献１、特許文献２に開示されているような光硬化性樹脂、光重合開始剤、熱硬化性樹脂、及び、熱硬化剤を含有する光、熱併用硬化型のシール剤を用いた滴下工法と呼ばれる液晶滴下方式にかわりつつある。

光、熱併用硬化型の樹脂組成物からなるシール剤を用いた滴下工法では、まず、２枚の電極付き基板の一方にシールパターンを形成する。次いで、シール剤未硬化の状態で液晶の微小滴を基板の枠内に滴下し、真空下で他方の基板を重ね合わせ、シール部に光を照射して（メタ）アクリル樹脂等の光硬化性の樹脂の硬化を行う（仮硬化工程）。その後、加熱してエポキシ樹脂等の熱硬化性の樹脂の硬化を行い、液晶表示パネルを作製する。

滴下工法に用いられるシール剤には、通常、熱硬化性の樹脂の硬化させるために熱硬化剤が用いられる。従来、熱硬化剤としては、シール剤のポットライフを長くして保存安定性を向上させるために、常温固形のものを用いることが必須となっていた。
近年、液晶表示素子は薄型化が進んでおり、このような液晶表示素子では特に厳密な寸法精度を要求され、基板間における僅かなギャップムラも表示不良の原因となる。
しかしながら、常温固形の熱硬化剤を配合した液晶滴下工法用シール剤を用いた場合、該熱硬化剤を原因とするギャップムラが発生することがあった。

特開２００１−１３３７９４号公報国際公開第０２／０９２７１８号パンフレット

本発明は、基板間のギャップムラの発生を抑制することができる液晶滴下工法用シール剤を提供することを目的とする。また、本発明は、該液晶滴下工法用シール剤を用いて製造される上下導通材料及び液晶表示素子を提供することを目的とする。

本発明は、硬化性樹脂、及び、熱硬化剤を含有する液晶滴下工法用シール剤であって、上記熱硬化剤は、２５℃で液状である液晶滴下工法用シール剤である。
以下に本発明を詳述する。

基板間のギャップムラの発生を抑制するため、常温固形の熱硬化剤固体硬化剤を粉砕することも考えられるが、ギャップムラの発生を抑制できる程度（２μｍ以下）まで粉砕することは困難である。また、粉砕しても粒度分布が大きくなり粒子径の大きいものを除くことは困難である。
そこで本発明者らは、従来用いられていた常温固形の熱硬化剤の代わりに、２５℃で液状である熱硬化剤を用いることにより、基板間のギャップムラの発生を抑制することができることを見出し、本発明を完成させるに至った。

本発明の液晶滴下工法用シール剤は、２５℃で液状である熱硬化剤（以下、液状熱硬化剤ともいう）を含有する。
上記液状熱硬化剤を含有することにより、本発明の液晶滴下工法用シール剤は、基板間のギャップムラの発生を抑制することができる。

上記液状熱硬化剤は特に限定されず、例えば、アミン系熱硬化剤、酸無水物系熱硬化剤、イミダゾール系熱硬化剤、フェノール系硬化剤等が挙げられる。なかでも、アミン系熱硬化剤であることが好ましく、得られるシール剤が特に保存安定性に優れるものとなることから、２５℃で液状であるアミンアダクト体であることがより好ましい。

上記アミン系熱硬化剤は特に限定されず、例えば、ｍ−キシリレンジアミン、エチレンジアミン、イソフォロンジアミン、Ｎ−メチルエタノールアミンと尿素を反応させて得られる化合物、Ｎ−メチルエタノールアミンと尿素とイソシアナート化合物とを反応させて得られる化合物等が挙げられる。

上記アミン系熱硬化剤のアミン価は特に限定されないが、好ましい下限は１００ＫＯＨｍｇ／ｇ、好ましい上限は５００ＫＯＨｍｇ／ｇである。上記アミン価が１００ＫＯＨｍｇ／ｇ未満であると、得られるシール剤の硬化速度が不充分となることがある。上記アミン価が５００ＫＯＨｍｇ／ｇを超えると、得られるシール剤のポットライフが短くなることがある。上記アミン価のより好ましい下限は１２０ＫＯＨｍｇ／ｇ、より好ましい上限は２５０ＫＯＨｍｇ／ｇである。

上記アミン系熱硬化剤のうち、市販されているものとしては、例えば、フジキュアー７０００、フジキュアー７００１（いずれもＴ＆ＫＴＯＫＡ社製）等が挙げられ、これらは得られるシール剤が保存安定性に優れるものとなるため、好適に用いられる。

上記酸無水物系熱硬化剤は特に限定されず、例えば、無水フタル酸、ヘキサヒドロ無水フタル酸、メチルテトラヒドロ無水フタル酸、メチルヘキサヒドロ無水フタル酸、エンドメチレンテトラヒドロ無水フタル酸、メチルエンドメチレンテトラヒドロ無水フタル酸、無水マレイン酸等が挙げられる。

上記イミダゾール系熱硬化剤は特に限定されず、例えば、イミダゾール、２−メチルイミダゾール、２−ウンデシルイミダゾール、２−ヘプタデシルイミダゾール、１，２−ジメチルイミダゾール、２−エチル−４−メチルイミダゾール、２−フェニルイミダゾール、２−フェニル−４−メチルイミダゾール、１−ベンジル−２−メチルイミダゾール、１−ベンジル−２−フェニルイミダゾール、１−シアノエチル−２−メチルイミダゾール、１−シアノエチル−２−ウンデシルイミダゾール、１−シアノエチル−２−エチル−４−メチルイミダゾール、１−シアノエチル−２−フェニルイミダゾール、１−アミノメチル−２−メチルイミダゾール等が挙げられる。

上記フェノール系硬化剤は特に限定されず、例えば、ジアリルビスフェノールＡ等が挙げられる。

上記液状熱硬化剤において、Ｅ型粘度計を用いて２５℃、１ｒｐｍの条件で測定した粘度の好ましい下限は１５００ｍＰａ・ｓ、好ましい上限は４０００ｍＰａ・ｓである。上記液状熱硬化剤の粘度が１５００ｍＰａ・ｓ未満であると、シール剤に混合された際にシール剤の粘度が低くなりすぎることがある。上記液状熱硬化剤の粘度が４０００ｍＰａ・ｓを超えると、シール剤に混合された際にシール剤の粘度が高くなりすぎることがある。上記液状熱硬化剤の粘度のより好ましい下限は２０００ｍＰａ・ｓ、より好ましい上限は３５００ｍＰａ・ｓである。

上記液状熱硬化剤の含有量は特に限定されないが、硬化性樹脂１００重量部に対して、好ましい下限は０．５重量部、好ましい上限は１０重量部である。上記液状熱硬化剤の含有量が０．５重量部未満であると、得られるシール剤を充分に硬化させることができないことがある。上記液状熱硬化剤の含有量が１０重量部を超えると、液晶汚染を引き起こし、得られる液晶表示素子の表示性能が低下することがある。上記液状熱硬化剤の含有量のより好ましい下限は１重量部、より好ましい上限は５重量部である。

本発明の液晶滴下工法用シール剤は、硬化性樹脂を含有する。
上記硬化性樹脂はエポキシ基を有する樹脂を含有することが好ましい。
上記エポキシ基を有する樹脂は特に限定されず、例えば、ビスフェノールＡ型エポキシ樹脂、ビスフェノールＦ型エポキシ樹脂、ビスフェノールＳ型エポキシ樹脂、２，２’−ジアリルビスフェノールＡ型エポキシ樹脂、水添ビスフェノール型エポキシ樹脂、プロピレンオキシド付加ビスフェノールＡ型エポキシ樹脂、レゾルシノール型エポキシ樹脂、ビフェニル型エポキシ樹脂、スルフィド型エポキシ樹脂、ジフェニルエーテル型エポキシ樹脂、ジシクロペンタジエン型エポキシ樹脂、ナフタレン型エポキシ樹脂、フェノールノボラック型エポキシ樹脂、オルトクレゾールノボラック型エポキシ樹脂、ジシクロペンタジエンノボラック型エポキシ樹脂、ビフェニルノボラック型エポキシ樹脂、ナフタレンフェノールノボラック型エポキシ樹脂、グリシジルアミン型エポキシ樹脂、アルキルポリオール型エポキシ樹脂、ゴム変性型エポキシ樹脂、グリシジルエステル化合物、ビスフェノールＡ型エピスルフィド樹脂等が挙げられる。

上記ビスフェノールＡ型エポキシ樹脂のうち市販されているものとしては、例えば、エピコート８２８ＥＬ、エピコート１００４（いずれも三菱化学社製）、エピクロン８５０−Ｓ（ＤＩＣ社製）等が挙げられる。
上記ビスフェノールＦ型エポキシ樹脂のうち市販されているものとしては、例えば、エピコート８０６、エピコート４００４（いずれも三菱化学社製）等が挙げられる。
上記ビスフェノールＳ型エポキシ樹脂のうち市販されているものとしては、例えば、エピクロンＥＸＡ１５１４（ＤＩＣ社製）等が挙げられる。
上記２，２’−ジアリルビスフェノールＡ型エポキシ樹脂のうち市販されているものとしては、例えば、ＲＥ−８１０ＮＭ（日本化薬社製）等が挙げられる。
上記水添ビスフェノール型エポキシ樹脂のうち市販されているものとしては、例えば、エピクロンＥＸＡ７０１５（ＤＩＣ社製）等が挙げられる。
上記プロピレンオキシド付加ビスフェノールＡ型エポキシ樹脂のうち市販されているものとしては、例えば、ＥＰ−４０００Ｓ（ＡＤＥＫＡ社製）等が挙げられる。
上記レゾルシノール型エポキシ樹脂のうち市販されているものとしては、例えば、ＥＸ−２０１（ナガセケムテックス社製）等が挙げられる。
上記ビフェニル型エポキシ樹脂のうち市販されているものとしては、例えば、エピコートＹＸ−４０００Ｈ（三菱化学社製）等が挙げられる。
上記スルフィド型エポキシ樹脂のうち市販されているものとしては、例えば、ＹＳＬＶ−５０ＴＥ（新日鐵化学社製）等が挙げられる。
上記ジフェニルエーテル型エポキシ樹脂のうち市販されているものとしては、例えば、ＹＳＬＶ−８０ＤＥ（新日鐵化学社製）等が挙げられる。
上記ジシクロペンタジエン型エポキシ樹脂のうち市販されているものとしては、例えば、ＥＰ−４０８８Ｓ（ＡＤＥＫＡ社製）等が挙げられる。
上記ナフタレン型エポキシ樹脂のうち市販されているものとしては、例えば、エピクロンＨＰ４０３２、エピクロンＥＸＡ−４７００（いずれもＤＩＣ社製）等が挙げられる。
上記フェノールノボラック型エポキシ樹脂のうち市販されているものとしては、例えば、エピクロンＮ−７７０（ＤＩＣ社製）等が挙げられる。
上記オルトクレゾールノボラック型エポキシ樹脂のうち市販されているものとしては、例えば、エピクロンＮ−６７０−ＥＸＰ−Ｓ（ＤＩＣ社製）等が挙げられる。
上記ジシクロペンタジエンノボラック型エポキシ樹脂のうち市販されているものとしては、例えば、エピクロンＨＰ７２００（ＤＩＣ社製）等が挙げられる。
上記ビフェニルノボラック型エポキシ樹脂のうち市販されているものとしては、例えば、ＮＣ−３０００Ｐ（日本化薬社製）等が挙げられる。
上記ナフタレンフェノールノボラック型エポキシ樹脂のうち市販されているものとしては、例えば、ＥＳＮ−１６５Ｓ（新日鐵化学社製）等が挙げられる。
上記グリシジルアミン型エポキシ樹脂のうち市販されているものとしては、例えば、エピコート６３０（三菱化学社製）、エピクロン４３０（ＤＩＣ社製）、ＴＥＴＲＡＤ−Ｘ（三菱ガス化学社製）等が挙げられる。
上記アルキルポリオール型エポキシ樹脂のうち市販されているものとしては、例えば、ＺＸ−１５４２（新日鐵化学社製）、エピクロン７２６（ＤＩＣ社製）、エポライト８０ＭＦＡ（共栄社化学社製）、デナコールＥＸ−６１１（ナガセケムテックス社製）等が挙げられる。
上記ゴム変性型エポキシ樹脂のうち市販されているものとしては、例えば、ＹＲ−４５０、ＹＲ−２０７（いずれも新日鐵化学社製）、エポリードＰＢ（ダイセル化学工業社製）等が挙げられる。
上記グリシジルエステル化合物のうち市販されているものとしては、例えば、デナコールＥＸ−１４７（ナガセケムテックス社製）等が挙げられる。
上記ビスフェノールＡ型エピスルフィド樹脂のうち市販されているものとしては、例えば、エピコートＹＬ−７０００（三菱化学社製）等が挙げられる。
上記エポキシ樹脂のうちその他に市販されているものとしては、例えば、ＹＤＣ−１３１２、ＹＳＬＶ−８０ＸＹ、ＹＳＬＶ−９０ＣＲ（いずれも新日鐵化学社製）、ＸＡＣ４１５１（旭化成社製）、エピコート１０３１、エピコート１０３２（いずれも三菱化学社製）、ＥＸＡ−７１２０（ＤＩＣ社製）、ＴＥＰＩＣ（日産化学社製）等が挙げられる。

また、上記エポキシ基を有する樹脂は、例えば、１分子中に（メタ）アクリロイルオキシ基とエポキシ基とを有する樹脂であってもよい。このような化合物としては、例えば、２以上のエポキシ基を有する化合物の一部分のエポキシ基を（メタ）アクリル酸と反応させることによって得られる部分変性エポキシ（メタ）アクリレート等が挙げられる。
なお、本明細書において上記（メタ）アクリロイルオキシ基とは、アクリロイルオキシ基又はメタクリロイルオキシ基を意味し、上記（メタ）アクリルとは、アクリル又はメタクリルを意味する。また、上記硬化性樹脂は、上記１分子中に（メタ）アクリロイルオキシ基とエポキシ基とを有する樹脂のみを含有するものであってもよい。

上記部分変性エポキシ（メタ）アクリレートは、例えば、エポキシ樹脂と（メタ）アクリル酸とを、常法に従って塩基性触媒の存在下で反応することにより得られる。具体的には、例えば、フェノールノボラック型エポキシ樹脂Ｎ−７７０（ＤＩＣ社製）１９０ｇをトルエン５００ｍＬに溶解させ、この溶液にトリフェニルホスフィン０．１ｇを加え、均一な溶液とし、この溶液にアクリル酸３５ｇを還流撹拌下にて２時間滴下した後、更に還流撹拌を６時間行い、次に、トルエンを除去することによって５０モル％のエポキシ基が（メタ）アクリル酸と反応した部分変性フェノールノボラック型エポキシアクリレートを得ることができる（この場合５０％部分アクリル化されている）。

上記部分変性エポキシ（メタ）アクリレートのうち、市販されているものとしては、例えば、ＵＶＡＣＵＲＥ１５６１（ダイセルサイテック社製）が挙げられる。

上記硬化性樹脂は（メタ）アクリロイルオキシ基を有する樹脂を含有することが好ましい。
上記（メタ）アクリロイルオキシ基を有する樹脂は特に限定されず、例えば、（メタ）アクリル酸に水酸基を有する化合物を反応させることにより得られるエステル化合物、（メタ）アクリル酸とエポキシ化合物とを反応させることにより得られるエポキシ（メタ）アクリレート、イソシアネートに水酸基を有する（メタ）アクリル酸誘導体を反応させることにより得られるウレタン（メタ）アクリレート等が挙げられる。
なお、本明細書において、上記「（メタ）アクリレート」とは、アクリレート又はメタクリレートを意味し、上記エポキシ（メタ）アクリレートとは、エポキシ樹脂中の全てのエポキシ基が（メタ）アクリロイルオキシ基に変性されている化合物のことを表す。

上記（メタ）アクリル酸に水酸基を有する化合物を反応させることにより得られるエステル化合物は特に限定されず、単官能のものとしては、例えば、２−ヒドロキシエチル（メタ）アクリレート、２−ヒドロキシプロピル（メタ）アクリレート、４−ヒドロキシブチル（メタ）アクリレート、２−ヒドロキシブチル（メタ）アクリレート、イソブチル（メタ）アクリレート、ｔ−ブチル（メタ）アクリレート、イソオクチル（メタ）アクリレート、ラウリル（メタ）アクリレート、ステアリル（メタ）アクリレート、イソボルニル（メタ）アクリレート、シクロヘキシル（メタ）アクリレート、２−メトキシエチル（メタ）アクリレート、メトキシエチレングリコール（メタ）アクリレート、２−エトキシエチル（メタ）アクリレート、テトラヒドロフルフリル（メタ）アクリレート、ベンジル（メタ）アクリレート、エチルカルビトール（メタ）アクリレート、フェノキシエチル（メタ）アクリレート、フェノキシジエチレングリコール（メタ）アクリレート、フェノキシポリエチレングリコール（メタ）アクリレート、メトキシポリエチレングリコール（メタ）アクリレート、２，２，２−トリフルオロエチル（メタ）アクリレート、２，２，３，３−テトラフルオロプロピル（メタ）アクリレート、１Ｈ，１Ｈ，５Ｈ−オクタフルオロペンチル（メタ）アクリレート、イミド（メタ）アクリレート、メチル（メタ）アクリレート、エチル（メタ）アクリレート、ｎ−ブチル（メタ）アクリレート、プロピル（メタ）アクリレート、ｎ−ブチル（メタ）アクリレート、シクロヘキシル（メタ）アクリレート、２−エチルヘキシル（メタ）アクリレート、ｎ−オクチル（メタ）アクリレート、イソノニル（メタ）アクリレート、イソミリスチル（メタ）アクリレート、２−ブトキシエチル（メタ）アクリレート、２−フェノキシエチル（メタ）アクリレート、ビシクロペンテニル（メタ）アクリレート、イソデシル（メタ）アクリレート、ジエチルアミノエチル（メタ）アクリレート、ジメチルアミノエチル（メタ）アクリレート、２−（メタ）アクリロイロキシエチルコハク酸、２−（メタ）アクリロイロキシエチルヘキサヒドロフタル酸、２−（メタ）アクリロイロキシエチル−２−ヒドロキシプロピルフタレート、グリシジル（メタ）アクリレート、２−（メタ）アクリロイロキシエチルホスフェート等が挙げられる。

また、２官能のものとしては、例えば、１，４−ブタンジオールジ（メタ）アクリレート、１，３−ブタンジオールジ（メタ）アクリレート、１，６−ヘキサンジオールジ（メタ）アクリレート、１，９−ノナンジオールジ（メタ）アクリレート、１，１０−デカンジオールジ（メタ）アクリレート、２−ｎ−ブチル−２−エチル−１，３−プロパンジオールジ（メタ）アクリレート、ジプロピレングリコールジ（メタ）アクリレート、トリプロピレングリコールジ（メタ）アクリレート、ポリプロピレングリコール（メタ）アクリレート、エチレングリコールジ（メタ）アクリレート、ジエチレングリコールジ（メタ）アクリレート、テトラエチレングリコールジ（メタ）アクリレート、ポリエチレングリコールジ（メタ）アクリレート、プロピレンオキシド付加ビスフェノールＡジ（メタ）アクリレート、エチレンオキシド付加ビスフェノールＡジ（メタ）アクリレート、エチレンオキシド付加ビスフェノールＦジ（メタ）アクリレート、ジメチロールジシクロペンタジエニルジ（メタ）アクリレート、１，３−ブチレングリコールジ（メタ）アクリレート、ネオペンチルグリコールジ（メタ）アクリレート、エチレンオキシド変性イソシアヌル酸ジ（メタ）アクリレート、２−ヒドロキシ−３−（メタ）アクリロイロキシプロピル（メタ）アクリレート、カーボネートジオールジ（メタ）アクリレート、ポリエーテルジオールジ（メタ）アクリレート、ポリエステルジオールジ（メタ）アクリレート、ポリカプロラクトンジオールジ（メタ）アクリレート、ポリブタジエンジオールジ（メタ）アクリレート等が挙げられる。

また、３官能以上のものとしては、例えば、ペンタエリスリトールトリ（メタ）アクリレート、トリメチロールプロパントリ（メタ）アクリレート、プロピレンオキシド付加トリメチロールプロパントリ（メタ）アクリレート、エチレンオキシド付加トリメチロールプロパントリ（メタ）アクリレート、カプロラクトン変性トリメチロールプロパントリ（メタ）アクリレート、エチレンオキシド付加イソシアヌル酸トリ（メタ）アクリレート、ジペンタエリスリトールペンタ（メタ）アクリレート、ジペンタエリスリトールヘキサ（メタ）アクリレート、ジトリメチロールプロパンテトラ（メタ）アクリレート、ペンタエリスリトールテトラ（メタ）アクリレート、グリセリントリ（メタ）アクリレート、プロピレンオキシド付加グリセリントリ（メタ）アクリレート、トリス（メタ）アクリロイルオキシエチルフォスフェート等が挙げられる。

上記（メタ）アクリル酸とエポキシ化合物とを反応させることにより得られるエポキシ（メタ）アクリレートは特に限定されず、例えば、エポキシ樹脂と（メタ）アクリル酸とを、常法に従って塩基性触媒の存在下で反応することにより得られるもの等が挙げられる。

上記エポキシ（メタ）アクリレートを合成するための原料となるエポキシ化合物は特に限定されず、上述したエポキシ基を有する樹脂と同様のものを用いることができる。

上記（メタ）アクリル酸とエポキシ化合物とを反応させることにより得られるエポキシ（メタ）アクリレートは、具体的には例えば、レゾルシノール型エポキシ樹脂（ナガセケムテックス社製、「ＥＸ−２０１」）３６０重量部、重合禁止剤としてｐ−メトキシフェノール２重量部、反応触媒としてトリエチルアミン２重量部、及び、アクリル酸２１０重量部を、空気を送り込みながら９０℃で還流攪拌し、５時間反応させることによって得ることができる。

上記エポキシ（メタ）アクリレートのうち市販されているものとしては、例えば、ＥＢＥＣＲＹＬ８６０、ＥＢＥＣＲＹＬ３２００、ＥＢＥＣＲＹＬ３２０１、ＥＢＥＣＲＹＬ３４１２、ＥＢＥＣＲＹＬ３６００、ＥＢＥＣＲＹＬ３７００、ＥＢＥＣＲＹＬ３７０１、ＥＢＥＣＲＹＬ３７０２、ＥＢＥＣＲＹＬ３７０３、ＥＢＥＣＲＹＬ３８００、ＥＢＥＣＲＹＬ６０４０、ＥＢＥＣＲＹＬＲＤＸ６３１８２（いずれもダイセルサイテック社製）、ＥＡ−１０１０、ＥＡ−１０２０、ＥＡ−５３２３、ＥＡ−５５２０、ＥＡ−ＣＨＤ、ＥＭＡ−１０２０（いずれも新中村化学工業社製）、エポキシエステルＭ−６００Ａ、エポキシエステル４０ＥＭ、エポキシエステル７０ＰＡ、エポキシエステル２００ＰＡ、エポキシエステル８０ＭＦＡ、エポキシエステル３００２Ｍ、エポキシエステル３００２Ａ、エポキシエステル１６００Ａ、エポキシエステル３０００Ｍ、エポキシエステル３０００Ａ、エポキシエステル２００ＥＡ、エポキシエステル４００ＥＡ（いずれも共栄社化学社製）、デナコールアクリレートＤＡ−１４１、デナコールアクリレートＤＡ−３１４、デナコールアクリレートＤＡ−９１１（いずれもナガセケムテックス社製）等が挙げられる。

上記イソシアネートに水酸基を有する（メタ）アクリル酸誘導体を反応させることにより得られるウレタン（メタ）アクリレートは、例えば、２つのイソシアネート基を有する化合物１当量に対して水酸基を有する（メタ）アクリル酸誘導体２当量を、触媒量のスズ系化合物存在下で反応させることによって得ることができる。

上記イソシアネートに水酸基を有する（メタ）アクリル酸誘導体を反応させることにより得られるウレタン（メタ）アクリレートの原料となるイソシアネートは特に限定されず、例えば、イソホロンジイソシアネート、２，４−トリレンジイソシアネート、２，６−トリレンジイソシアネート、ヘキサメチレンジイソシアネート、トリメチルヘキサメチレンジイソシアネート、ジフェニルメタン−４，４’−ジイソシアネート（ＭＤＩ）、水添ＭＤＩ、ポリメリックＭＤＩ、１，５−ナフタレンジイソシアネート、ノルボルナンジイソシネート、トリジンジイソシアネート、キシリレンジイオシアネート（ＸＤＩ）、水添ＸＤＩ、リジンジイソシアネート、トリフェニルメタントリイソシアネート、トリス（イソシアネートフェニル）チオフォスフェート、テトラメチルキシレンジイソシアネート、１，６，１０−ウンデカントリイソシアネート等が挙げられる。

また、上記イソシアネートに水酸基を有する（メタ）アクリル酸誘導体を反応させることにより得られるウレタン（メタ）アクリレートの原料となるイソシアネートは特に限定されず、例えば、エチレングリコール、グリセリン、ソルビトール、トリメチロールプロパン、（ポリ）プロピレングリコール、カーボネートジオール、ポリエーテルジオール、ポリエステルジオール、ポリカプロラクトンジオール等のポリオールと過剰のイソシアネートとの反応により得られる鎖延長されたイソシアネート化合物も使用することができる。

上記イソシアネートに水酸基を有する（メタ）アクリル酸誘導体を反応させることにより得られるウレタン（メタ）アクリレートの原料となる、水酸基を有する（メタ）アクリル酸誘導体は特に限定されず、例えば、２−ヒドロキシエチル（メタ）アクリレート、２−ヒドロキシプロピル（メタ）アクリレート、４−ヒドロキシブチル（メタ）アクリレート、２−ヒドロキシブチル（メタ）アクリレート等の市販品や、エチレングリコール、プロピレングリコール、１，３−プロパンジオール、１，３−ブタンジオール、１，４−ブタンジオール、ポリエチレングリコール等の二価のアルコールのモノ（メタ）アクリレートや、トリメチロールエタン、トリメチロールプロパン、グリセリン等の三価のアルコールのモノ（メタ）アクリレート又はジ（メタ）アクリレートや、ビスフェノールＡ型エポキシ（メタ）アクリレート等のエポキシ（メタ）アクリレート等が挙げられる。

上記イソシアネートに水酸基を有する（メタ）アクリル酸誘導体を反応させることにより得られるウレタン（メタ）アクリレートは、具体的には、例えば、トリメチロールプロパン１３４重量部、重合禁止剤としてＢＨＴ０．２重量部、反応触媒としてジブチル錫ジラウリレート０．０１重量部、イソホロンジイソシアネート６６６重量部を加え、６０℃で還流攪拌しながら２時間反応させ、次に、２−ヒドロキシエチルアクリレート５１重量部を加え、空気を送り込みながら９０℃で還流攪拌し、２時間反応させることにより得ることができる。

上記ウレタン（メタ）アクリレートで市販されているものとしては、例えば、Ｍ−１１００、Ｍ−１２００、Ｍ−１２１０、Ｍ−１６００（いずれも東亞合成社製）、ＥＢＥＣＲＹＬ２３０、ＥＢＥＣＲＹＬ２７０、ＥＢＥＣＲＹＬ４８５８、ＥＢＥＣＲＹＬ８４０２、ＥＢＥＣＲＹＬ８８０４、ＥＢＥＣＲＹＬ８８０３、ＥＢＥＣＲＹＬ８８０７、ＥＢＥＣＲＹＬ９２６０、ＥＢＥＣＲＹＬ１２９０、ＥＢＥＣＲＹＬ５１２９、ＥＢＥＣＲＹＬ４８４２、ＥＢＥＣＲＹＬ２１０、ＥＢＥＣＲＹＬ４８２７、ＥＢＥＣＲＹＬ６７００、ＥＢＥＣＲＹＬ２２０、ＥＢＥＣＲＹＬ２２２０（いずれもダイセルサイテック社製）、アートレジンＵＮ−９０００Ｈ、アートレジンＵＮ−９０００Ａ、アートレジンＵＮ−７１００、アートレジンＵＮ−１２５５、アートレジンＵＮ−３３０、アートレジンＵＮ−３３２０ＨＢ、アートレジンＵＮ−１２００ＴＰＫ、アートレジンＳＨ−５００Ｂ（いずれも根上工業社製）、Ｕ−１２２Ｐ、Ｕ−１０８Ａ、Ｕ−３４０Ｐ、Ｕ−４ＨＡ、Ｕ−６ＨＡ、Ｕ−３２４Ａ、Ｕ−１５ＨＡ、ＵＡ−５２０１Ｐ、ＵＡ−Ｗ２Ａ、Ｕ−１０８４Ａ、Ｕ−６ＬＰＡ、Ｕ−２ＨＡ、Ｕ−２ＰＨＡ、ＵＡ−４１００、ＵＡ−７１００、ＵＡ−４２００、ＵＡ−４４００、ＵＡ−３４０Ｐ、Ｕ−３ＨＡ、ＵＡ−７２００、Ｕ−２０６１ＢＡ、Ｕ−１０Ｈ、Ｕ−１２２Ａ、Ｕ−３４０Ａ、Ｕ−１０８、Ｕ−６Ｈ、ＵＡ−４０００（いずれも新中村化学工業社製）、ＡＨ−６００、ＡＴ−６００、ＵＡ−３０６Ｈ、ＡＩ−６００、ＵＡ−１０１Ｔ、ＵＡ−１０１Ｉ、ＵＡ−３０６Ｔ、ＵＡ−３０６Ｉ等が挙げられる。

上記硬化性樹脂全体における（メタ）アクリロイルオキシ基とエポキシ基との合計量に対するエポキシ基の比率の好ましい上限は５０モル％である。上記エポキシ基の比率が５０モル％を超えると、シール剤の液晶に対する溶解性が高くなって液晶汚染を引き起こし、得られる液晶表示素子が表示性能に劣るものとなることがある。上記エポキシ基の比率のより好ましい上限は２０モル％である。

本発明の液晶滴下工法用シール剤は、光及び／又は熱によりラジカルを発生するラジカル重合開始剤を含有する。
上記ラジカル重合開始剤のうち、光によりラジカルを発生する光ラジカル重合開始剤は特に限定されないが、例えば、ベンゾフェノン系化合物、アセトフェノン系化合物、アシルフォスフィンオキサイド系化合物、チタノセン系化合物、オキシムエステル系化合物、ベンゾインエーテル系化合物、チオキサントン等を好適に用いることができる。
また、上記光ラジカル重合開始剤のうち市販されているものとしては、例えば、イルガキュア１８４、イルガキュア３６９、イルガキュア３７９、イルガキュア６５１、イルガキュア８１９、イルガキュア９０７、イルガキュア２９５９、イルガキュアＯＸＥ０１、ルシリンＴＰＯ（いずれもＢＡＳＦＪａｐａｎ社製）、ベンソインメチルエーテル、ベンゾインエチルエーテル、ベンゾインイソプロピルエーテル（以上、いずれも東京化成工業社製）等が挙げられる。なかでも吸収波長域が広いことから、イルガキュア６５１、イルガキュア９０７、ベンゾインイソプロピルエーテル、及び、ルシリンＴＰＯが好適である。これらの光ラジカル重合開始剤は単独で用いてもよく、２種以上を併用してもよい。

上記光ラジカル重合開始剤の含有量は特に限定されないが、上記硬化性樹脂１００重量部に対して、好ましい下限が０．１重量部、好ましい上限が１０重量部である。上記光ラジカル重合開始剤の含有量が０．１重量部未満であると、本発明の液晶滴下工法用シール剤を充分に硬化させることができないことがある。上記光ラジカル重合開始剤の含有量が１０重量部を超えると、貯蔵安定性が低下することがある。

上記ラジカル重合開始剤のうち、熱によりラジカルを発生する熱ラジカル重合開始剤は特に限定されず、過酸化物やアゾ化合物が挙げられ、市販されているものとしては、例えば、パーブチルＯ、パーヘキシルＯ、パーブチルＰＶ（いずれも日油社製）、Ｖ−３０、Ｖ−５０１、Ｖ−６０１、ＶＰＥ−０２０１（いずれも和光純薬工業社製）等が挙げられる。これらの熱ラジカル重合開始剤は単独で用いてもよく、２種以上を併用してもよい。

上記熱ラジカル重合開始剤の含有量は特に限定されないが、上記硬化性樹脂１００重量部に対して、好ましい下限が０．０１重量部、好ましい上限が１０重量部である。上記熱ラジカル重合開始剤の含有量が０．０１重量部未満であると、本発明の液晶滴下工法用シール剤を充分に硬化させることができないことがある。上記熱ラジカル重合開始剤の含有量が１０重量部を超えると、貯蔵安定性が低下することがある。

本発明の液晶滴下工法用シール剤は、粘度の向上、応力分散効果による接着性の改善、線膨張率の改善、硬化物の耐湿性の更なる向上等を目的として充填剤を含有することが好ましい。
上記充填剤は特に限定されず、例えば、タルク、石綿、シリカ、珪藻土、スメクタイト、ベントナイト、炭酸カルシウム、炭酸マグネシウム、アルミナ、モンモリロナイト、酸化亜鉛、酸化鉄、酸化マグネシウム、酸化錫、酸化チタン、水酸化マグネシウム、水酸化アルミニウム、ガラスビーズ、窒化珪素、硫酸バリウム、石膏、珪酸カルシウム、セリサイト活性白土、窒化アルミニウム等の無機充填剤や、ポリエステル微粒子、ポリウレタン微粒子、ビニル重合体微粒子、アクリル重合体微粒子等の有機充填剤が挙げられる。

本発明の液晶滴下工法用シール剤は、シランカップリング剤を含有することが好ましい。上記シランカップリング剤は、主にシール剤と基板等とを良好に接着するための接着助剤としての役割を有する。
上記シランカップリング剤は特に限定されないが、例えば、γ−アミノプロピルトリメトキシシラン、γ−メルカプトプロピルトリメトキシシラン、γ−グリシドキシプロピルトリメトキシシラン等が好適に用いられる。

本発明の液晶滴下工法用シール剤は、更に、必要に応じて、揺変剤、スペーサー、硬化促進剤、消泡剤、レベリング剤、重合禁止剤、その他添加剤等を含有してもよい。

本発明の液晶滴下工法用シール剤を製造する方法は特に限定されず、例えば、ホモディスパー、ホモミキサー、万能ミキサー、プラネタリウムミキサー、ニーダー、３本ロール等の混合機を用いて、上記硬化性樹脂と、上記液状熱硬化剤と、必要に応じて添加する上記ラジカル重合開始剤等とを混合する方法等が挙げられる。この際、含有するイオン性不純物を除去するために、イオン吸着性固体と接触させてもよい。

本発明の液晶滴下工法用シール剤に、導電性微粒子を配合することにより、上下導通材料を製造することができる。このような本発明の液晶滴下工法用シール剤と導電性微粒子とを含有する上下導通材料もまた、本発明の１つである。

上記導電性微粒子は特に限定されず、金属ボール、樹脂微粒子の表面に導電金属層を形成したもの等を用いることができる。なかでも、樹脂微粒子の表面に導電金属層を形成したものは、樹脂微粒子の優れた弾性により、透明基板等を損傷することなく導電接続が可能であることから好適である。

本発明の液晶滴下工法用シール剤及び／又は本発明の上下導通材料を用いてなる液晶表示素子もまた、本発明の１つである。

本発明の液晶表示素子を製造する方法としては、例えば、２枚の電極付き透明基板の一方に、本発明の液晶滴下工法用シール剤等をスクリーン印刷、ディスペンサー塗布等により長方形状のシールパターンを形成する工程、本発明の液晶滴下工法用シール剤等が未硬化の状態で液晶の微小滴を透明基板の枠内全面に滴下塗布し、すぐに他方の透明基板を重ねあわせる工程、及び、本発明の液晶滴下工法用シール剤等のシールパターン部分に紫外線等の光を照射してシール剤を仮硬化させる工程、及び、仮硬化させたシール剤を加熱して本硬化させる工程を有する方法等が挙げられる。

本発明によれば、基板間のギャップムラの発生を抑制することができる液晶滴下工法用シール剤を提供することができる。また、本発明によれば、該液晶滴下工法用シール剤を用いて製造される上下導通材料及び液晶表示素子を提供することができる。

以下に実施例を掲げて本発明を更に詳しく説明するが、本発明はこれら実施例のみに限定されない。

（硬化性樹脂Ａの合成）
反応フラスコにアクリル酸１４４重量部とビスフェノールＦジグリシジルエーテル３１２重量部とを入れ、重合禁止剤としてハイドロキノン０．３重量部加え、反応触媒としてトリエチルアミン０．３重量部を加え、マントルヒーターで９０℃に加熱して５時間撹拌し、硬化性樹脂Ａ（ビスフェノールＦ型エポキシアクリレート）を得た。

（硬化性樹脂Ｂの合成）
反応フラスコにアクリル酸７２重量部とビスフェノールＦジグリシジルエーテル３１２重量部とを入れ、重合禁止剤としてハイドロキノン０．３重量部加え、反応触媒としてトリエチルアミン０．３重量部を加え、マントルヒーターで９０℃に加熱して５時間撹拌し、硬化性樹脂Ｂ（部分変性ビスフェノールＦ型エポキシアクリレート）を得た。

（実施例１〜８、及び、比較例１〜３）
表１に記載された配合比に従い、各材料を、遊星式撹拌機（シンキー社製、「あわとり練太郎」）を用いて混合した後、更に３本ロールを用いて混合し、実施例１〜８、及び、比較例１〜３のシール剤を調製した。
なお、実施例で用いた「フジキュアー７０００」は、アミン価が２０７ＫＯＨｍｇ／ｇ、Ｅ型粘度計を用いて２５℃、１ｒｐｍの条件で測定した粘度が２８８０ｍＰａ・ｓのアミンアダクト体であり、「フジキュアー７００１」は、アミン価が１４７ＫＯＨｍｇ／ｇ、Ｅ型粘度計を用いて２５℃、１ｒｐｍの条件で測定した粘度が２２５０ｍＰａ・ｓのアミンアダクト体である。

＜評価＞

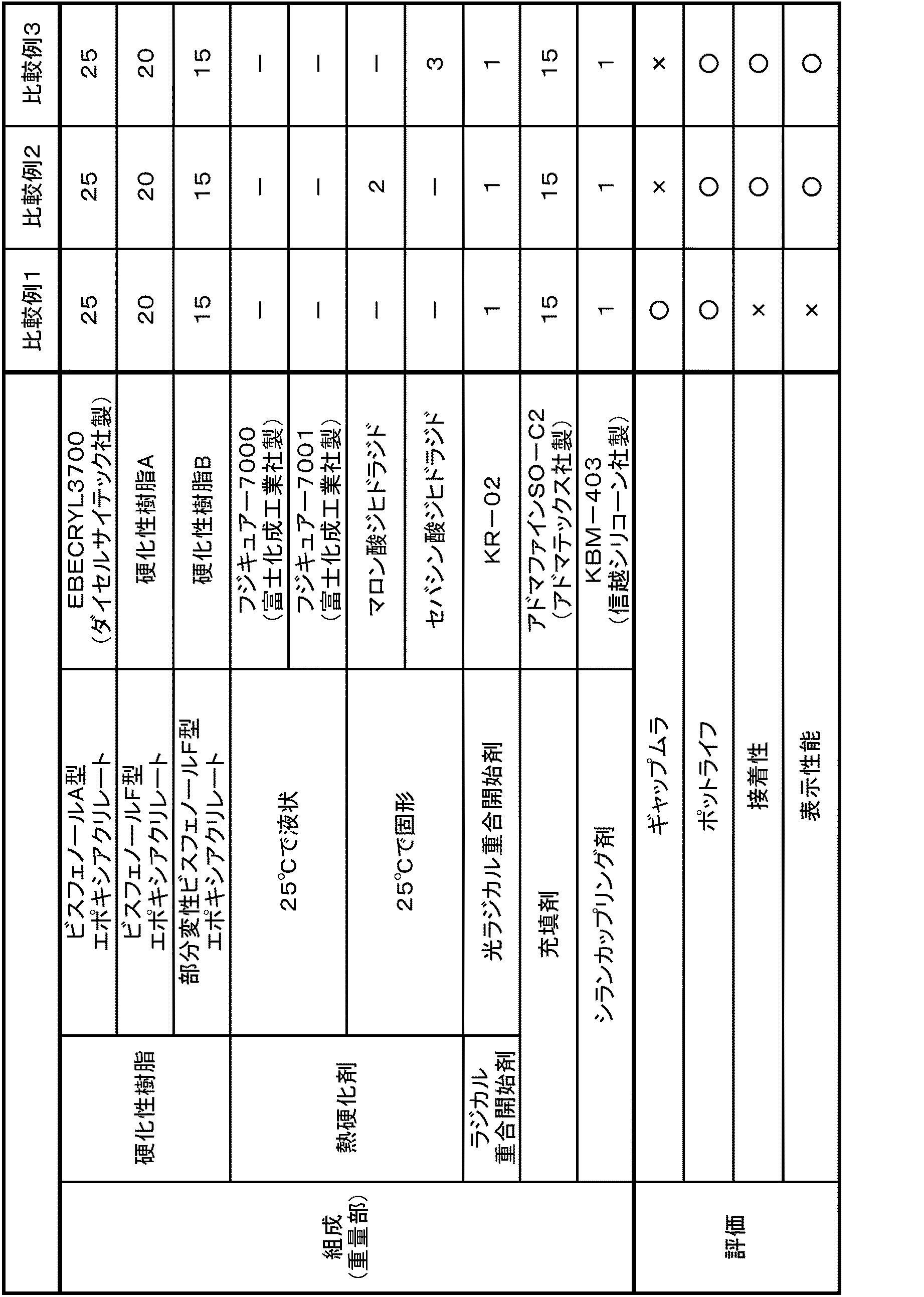

実施例及び比較例で得られたシール剤について以下の評価を行った。結果を表１、２に示した。

（１）ギャップムラ
パネルのギャップが２μｍになるように、シール剤に２μｍのギャップ剤を混合した。得られたシール剤をディスペンス用のシリンジ（武蔵エンジニアリング社製、「ＰＳＹ−１０Ｅ」）に充填し、脱泡処理を行ってから、平均粒子径が２．２μｍのスペーサーを散布したＩＴＯ薄膜付きの透明電極基板に、ディスペンサー（武蔵エンジニアリング社製、「ＳＨＯＴＭＡＳＴＥＲ３００」）にて長方形の枠を描く様にシール剤を塗布した。続いて、ＴＮ液晶（チッソ社製、「ＪＣ−５００１ＬＡ」）の微小滴を液晶滴下装置にて滴下塗布し、別の透明電極基板を、真空張り合わせ装置にて５Ｐａの真空下にて張り合わせ、セルを得た。得られたセルを紫外線照射機に投入して３０００ｍＪ／ｃｍ^２の紫外線を照射してシール剤を仮硬化させた後、１２０℃のオーブンにて６０分間加熱してシール剤を熱硬化させ、各実施例及び各比較例で得られたシール剤に対して、ギャップムラ評価用パネルを１０枚作製した。得られたギャップムラ評価用パネルを目視し、全てのパネルにおいてギャップムラが認められなかった場合を「○」、ギャップムラが発生したパネルが１〜５枚であった場合を「△」、ギャップムラが発生したパネルが５〜１０枚であった場合を「×」としてギャップムラを評価した。

（２）ポットライフの評価
実施例及び比較例で得られたシール剤の製造直後の初期粘度と、２３℃で４日保管した際の粘度とを測定し、（２３℃で４日保管後の粘度）／（初期粘度）を粘度変化率（４日後）とし、粘度変化率（４日後）が１．１０未満であるものを「○」、１．１０以上１．２０未満であるものを「△」、１．２０を超えるものを「×」としてポットライフを評価した。
なお、シール剤の粘度は、各シール剤を０．５ｇ取り、Ｅ型粘度計（ＢＲＯＯＫＦＩＥＬＤ社製、「ＤＶ−ＩＩＩ」）に入れ、２５℃において回転速度１ｒｐｍで測定を行った。

（３）接着性
得られたシール剤をディスペンス用のシリンジ（武蔵エンジニアリング社製、「ＰＳＹ−１０Ｅ」）に充填し、脱泡処理を行ってから、ディスペンサー（武蔵エンジニアリング社製、「ＳＨＯＴＭＡＳＴＥＲ３００」）にてガラス基板（１５０ｍｍ×１５０ｍｍ）の端から３０ｍｍ内側四方にディスペンスし、別のガラス基板（１１０ｍｍ×１１０ｍｍ）を真空下で重ねて貼り合わせた。高圧水銀ランプを用いて１００ｍＷ／ｃｍ^２の紫外線を３０秒間照射してシール剤を仮硬化させ、次いで、１２０℃で１時間加熱してシール剤を熱硬化させ、接着試験片を得た。
得られた接着試験片の基板の端部を半径５ｍｍの金属棒を使って５ｍｍ／ｍｉｎの速度で押し込んだときに、パネル剥がれが起こる際の強度（Ｋｇｆ）を測定し、接着力（ｋｇ／ｃｍ）を算出した。接着力が１２ｋｇ／ｃｍ以上である場合を「◎」、接着力が８ｋｇ／ｃｍ以上１２ｋｇ／ｃｍ未満である場合を「○」、接着力が８ｋｇ／ｃｍ未満である場合を「×」として接着性を評価した。

（４）表示性能
得られたシール剤をディスペンス用のシリンジ（武蔵エンジニアリング社製、「ＰＳＹ−１０Ｅ」）に充填し、脱泡処理を行ってから、ディスペンサー（武蔵エンジニアリング社製、「ＳＨＯＴＭＡＳＴＥＲ３００」）にてＩＴＯ薄膜付きの透明電極基板に長方形の枠を描く様にシール剤を塗布した。続いて、ＴＮ液晶（チッソ社製、「ＪＣ−５００１ＬＡ」）の微小滴を液晶滴下装置にて滴下塗布し、別の透明電極基板を、真空張り合わせ装置にて５Ｐａの真空下にて張り合わせた。張り合わせ後のセルを紫外線照射機に投入して３０００ｍＪ／ｃｍ^２の紫外線を照射してシール剤を仮硬化させた後、１２０℃のオーブンにて６０分間シール剤を加熱して熱硬化させ、液晶表示素子を得た。得られた液晶表示素子を偏向板により中間調のシール剤周辺の色ムラを目視で観察し液晶表示素子の表示性能を評価した。シール剤周辺に、色ムラがなかった場合を「○」、わずかに色ムラがあった場合を「△」、色ムラがかなりあった場合を「×」として評価した。

Claims

硬化性樹脂、及び、熱硬化剤を含有する液晶滴下工法用シール剤であって、
前記熱硬化剤は、２５℃で液状であるアミンアダクト体である
ことを特徴とする液晶滴下工法用シール剤。
熱硬化剤は、Ｅ型粘度計を用いて２５℃、１ｒｐｍの条件で測定した粘度が１５００〜４０００ｍＰａ・ｓであることを特徴とする請求項１記載の液晶滴下工法用シール剤。
アミンアダクト体は、アミン価が１００〜５００ＫＯＨｍｇ／ｇであることを特徴とする請求項１又は２記載の液晶滴下工法用シール剤。
光及び／又は熱によりラジカルを発生するラジカル重合開始剤を含有することを特徴とする請求項１、２又は３記載の液晶滴下工法用シール剤。
請求項１、２、３又は４記載の液晶滴下工法用シール剤と、導電性微粒子とを含有することを特徴とする上下導通材料。
請求項１、２、３若しくは４記載の液晶滴下工法用シール剤及び／又は請求項５記載の上下導通材料を用いて製造されることを特徴とする液晶表示素子。
