本発明は、気孔傾斜構造のナノ気孔性層を含む燃料極支持型固体酸化物燃料電池及びその製造方法に関する。

固体酸化物、すなわちセラミック材料を電解質として使用する固体酸化物燃料電池（solid oxide fuel cell; SOFC）は、他の燃料電池に比べて効率が高く、水素以外にも様々な燃料を使用できるという利点があり、主に大型発電用に開発されてきた。近年、高出力及び高エネルギー密度を有する携帯用電源の需要が高まるにつれて、超小型携帯用電源として小型ＳＯＦＣの開発にも多くの関心が寄せられている。

大型発電用ＳＯＦＣの経済性の向上及び超小型ＳＯＦＣの実現のためには、従来の８００〜１０００℃に達する作動温度を下げる必要がある。従来の高い作動温度は、界面反応を起こし、電解質、電極、密封材などの構成要素間の熱膨張不整合による性能低下を起こし、使用可能な素材と部品に制約があるので、経済性に劣る。特に、携帯用電源に応用する上で作動温度を下げることは非常に重要である。しかし、作動温度の低下により、電解質の伝導度や触媒の活性が低下して性能の低下が生じるので、これを相殺するための新素材の採用や構造の変化がなされなければならない。

特に、作動温度の低下による電解質の伝導度の減少を補償する上で、電解質の厚さを薄くして抵抗を下げることは、重要な研究分野の１つである。最も多く使用されている電解質であるイットリア安定化ジルコニア（yttria stabilized zirconia; YSZ）の場合、従来の数ミクロンの厚さでは、約７００℃以上の作動温度で満足な性能を発揮するが、厚さが１ミクロン以下に減少すると、５００℃以下での作動も可能である。

電解質薄膜を使用するためにシリコンウエハなどの緻密な基板上に電解質薄膜を蒸着し、その後ＭＥＭＳ工程により独立型メンブレン（free-standing membrane）を形成して燃料電池を実現する方法が一般的であるが（特許文献１、特許文献２など）、このようなメンブレン型燃料電池は、構造的に非常に脆弱であり、特に、摂氏数百℃の作動温度及び熱サイクルでの熱的・機械的脆弱性を避けられない。よって、熱的・機械的安定性及び長期安定性面では、多孔性構造を有する支持体上に電解質薄膜を形成することが有利である。

しかし、多孔性基板上に電解質薄膜を構成する際に、薄膜の厚さを気孔径より小さくすると、気孔による欠陥が発生する（非特許文献１）。よって、気孔径が数ミクロンに達する従来の多孔性基板上に厚さ１ミクロン以下の緻密な電解質薄膜を形成することは事実上不可能である。一般の燃料極支持体を基板とする場合、開始粉末の大きさもミクロンサイズであり、焼結温度が約１０００℃以上に達すると粒径が数ミクロンに達し、このとき、表面粗さと気孔径も数ミクロンに達するが、これをガス透過性の全くない完全緻密な膜で覆うためには、気孔径に相当するかそれ以上の膜厚が要求される。

よって、電解質薄膜を使用するためには、電解質薄膜に直接当接する支持体部分の気孔構造の制御が必須である。これを解決するために、支持体全体がミクロン以下の粒径又は気孔径を有する構造を実現する場合、微細構造を制御するための工程上の制約が多く、非常に複雑な過程を経なければならず、気体の流入が妨げられてＳＯＦＣの性能を低下させる原因となることがある。

また、多孔性電極基板の気孔構造と表面粗さを制御するとしても、電解質薄膜形成工程で焼結収縮差や粒成長による薄膜の解体などの欠陥が抑制されなければ、欠陥の発生を防止することができない。乾燥、焼結などの過程で電解質薄膜に発生する収縮が基板の収縮より大きいため、電解質薄膜に引張応力が発生し、欠陥を避けることが困難である。

多孔性支持体を傾斜構造で実現する方法は、特許文献３と特許文献４にも記載されている。しかし、前記特許文献３は、特に空気極支持型管状ＳＯＦＣにおける電極支持体での拡散と三相界面の向上のために傾斜構造を形成する方法に関するものであって、通常の粉末工程と高い焼結温度（＞１３００℃）を用いるため、たとえ傾斜構造を形成したとしても、多孔性電極の上部に１ミクロン以内の緻密な電解質薄膜を形成することは不可能である。前記特許文献３の実施例においても、電解質の厚さは１００ミクロンであった。前記特許文献４は、Ｎｉ−ＹＳＺ多孔性基板の下部において高い気孔率を得ると共に、電解質に当接する部分において三相界面を広げるために、ニッケル（Ｎｉ）の組成を通常より大きくした下部と、Ｎｉの含量を減らした上部とからなる傾斜構造を開示しているが、従来の粉末工程により高温で傾斜構造を形成し、表面粗さ、気孔径、気孔径分布などを調節していないため、上部に電解質薄膜を形成することができない。

米国特許第６６３８６５４号明細書 米国特許出願公開第２００７／０１８４３２２号明細書 米国特許第５１１４８０３号明細書 米国特許第６２２８５２１号明細書 韓国公開特許第２０１０−００４１３４８号

ＤｅＪｏｎｇｈｅ ｅｔ ａｌ．，Ａｎｎｕ．Ｒｅｖ．Ｍａｔｅｒ．Ｒｅｓ．２００３．３３：１６９−８２

本発明は、このような従来の問題を解決するためになされたもので、多孔性電極上に電解質薄膜（例えば、厚さ約２μｍ以下、好ましくは約１ミクロン以下の薄膜）を欠陥なく緻密に形成するために、多孔性電極の下部から電解質薄膜まで気孔径が徐々に小さくなるようにして、最終的に電解質薄膜に当接する表面での気孔径を電解質薄膜の厚さより小さくした気孔傾斜構造を有する固体酸化物燃料電池を提供することを目的とする。

また、本発明は、電解質薄膜に当接する多孔性電極部位の表面粗さ、気孔径、気孔径分布などを適切に制御して、多孔性電極と電解質薄膜の界面での焼結収縮差による欠陥の発生を防止する方法を提供することを他の目的とする。

上記目的は本発明の下記構成により達成される。

（１）多孔性燃料極支持体、電解質薄膜、及び前記多孔性燃料極支持体と前記電解質薄膜との間に配置されているナノ気孔性層を含み、
前記電解質薄膜と接触する面の前記ナノ気孔性層の気孔径が、前記多孔性燃料極支持体の気孔径及び前記電解質薄膜の厚さより小さい、
燃料極支持型固体酸化物燃料電池。

（２）（ａ）多孔性燃料極支持体上に、電解質用セラミックと電極用金属酸化物の複合薄膜を形成する段階と、
（ｂ）前記複合薄膜を後熱処理する段階と、
（ｃ）後熱処理した前記複合薄膜上に電解質薄膜を形成する段階と、
（ｄ）前記複合薄膜を還元処理してナノ気孔性層を形成する段階と
を含む、前記（１）の燃料極支持型固体酸化物燃料電池の製造方法。

（３）多孔性燃料極支持体上に、電解質用セラミックナノ粉末と金属酸化物ナノ粉末が分散している複合ナノ粉末スラリーを塗布して乾燥及び焼結した後、前記段階（ａ）を行うことにより、燃料極支持型固体酸化物燃料電池が２段傾斜構造のナノ気孔性燃料極機能層を有するようにする、前記（２）の燃料極支持型固体酸化物燃料電池の製造方法。

（４）（ａ）多孔性燃料極支持体上に、電解質用セラミックナノ粉末と金属酸化物ナノ粉末が分散している複合ナノ粉末スラリーを塗布して乾燥させることにより、セラミックと金属酸化物の塗布膜を形成する段階と、
（ｂ）前記塗布膜を焼結する段階と、
（ｃ）前記塗布膜上に電解質薄膜を形成する段階と
を含む、前記（１）の固体酸化物燃料電池の製造方法。

本発明によれば、数マイクロレベルの気孔を有する多孔性支持体と、気孔のない緻密質電解質薄膜との間に、数十〜数百ナノメートルレベルの気孔を有するナノ気孔性層を単層又は多層で形成し、前記緻密質電解質薄膜に当接するナノ気孔性層部位の表面粗さ、気孔径、気孔径分布などを適切に制御することにより、大型発電用ＳＯＦＣの経済性を向上させたり、超小型ＳＯＦＣを実現することができる。この場合、前記ナノ気孔性層は、ＳＯＦＣの電極機能層でもよく、電解質層でもよく、電極機能層と電解質層とを含む多層構造でもよい。

また、本発明においては、支持体としての多孔性電極の粒径と気孔径を徐々に変化させて、最終的に電解質に当接する部分の微細構造と気孔径を、その上部に厚さ１ミクロン以下の緻密質電解質薄膜が十分に形成されるように調節することにより、高温でも構造的安定性に優れ、従来の電解質薄膜を用いたＳＯＦＣの独立型メンブレン構造の熱的・機械的安定性及び長期安定性面での欠点を解消することができる。

さらに、多孔性電極構造全体をサブミクロン構造で実現した場合の工程の複雑性及び高コストの問題と、気体透過の阻害による性能低下の問題を解決することができる。

特に、このような技術をファインセラミック工程（fine ceramic process）、真空蒸着工程、及び／又は溶液工程などのように集積と大量生産が可能な工程で実現することにより、他技術への移植性、拡張性、及び汎用性（互換性）に非常に優れている。固体酸化物燃料電池だけでなく、多孔性基板上の緻密薄膜構造が求められるセンサ、メンブレンなど、他分野への活用性及び拡張性が大きい。

さらに、本発明による固体酸化物燃料電池は、低温で作動するため、使用可能な物質の制約が少なく、高温で起こる反応などの問題を避けられるので、優れた経済性と信頼性を有する。特に、低温作動が可能であれば、熱管理の負担が少なくなり、小型化により超小型固体酸化物燃料電池を実現することができ、超小型ＳＯＦＣは、次世代携帯用及び移動型電力供給装置であって、高エネルギー密度と高出力密度を有し、従来の携帯用電源に代替できる大きな経済的価値を有する。

本発明による多孔性燃料極支持体及びナノ気孔性燃料極機能層を含む固体酸化物燃料電池の断面模式図である。 従来のセラミックス工程で製造された通常の固体酸化物燃料電池の断面構造である。 従来の固体酸化物燃料電池の燃料極機能層の還元後の表面微細構造である。 パルスレーザ蒸着（pulsed-laser deposition; PLD）法で基板の温度を７００℃に保持して蒸着したＮｉＯ−ＹＳＺ薄膜の微細構造であり、（ａ）は後熱処理過程のない場合の微細構造、（ｂ）は還元後の微細構造である。 ＰＬＤ法で基板の温度を７００℃に保持して蒸着したＮｉＯ−ＹＳＺ薄膜の微細構造であり、後熱処理過程のない場合のＮｉ含量及び還元温度に応じた微細構造の変化を示す写真である。 燃料極支持体を基板として基板の温度を７００℃に保持してＰＬＤ法で蒸着したＮｉＯ−ＹＳＺ薄膜を１０００℃で後熱処理した後の微細構造である。 図６に示す微細構造を有する試料を６００℃で５時間還元した後の微細構造である。 燃料極支持体を基板として基板の温度を７００℃に保持してＰＬＤ法で蒸着したＮｉＯ−ＹＳＺ薄膜の後熱処理温度に応じた微細構造の変化を示す写真である。 図８に示す微細構造を有する各試料を６００℃で５時間還元した後の微細構造である。 図６に示す微細構造を有する試料を８００℃で１０時間還元した後の微細構造である。 ２段傾斜構造の燃料極支持体上に複合ナノ粉末スラリーを塗布して焼結した試料の断面写真である。 実施例１によりＰＬＤ法で真空蒸着したＮｉＯ−ＹＳＺ薄膜を後熱処理した後のＮｉＯ−ＹＳＺ薄膜表面の微細構造である。 本発明の実施例１によりＰＬＤ法で真空蒸着したＮｉＯ−ＹＳＺ薄膜を後熱処理し、次いで還元した後のＮｉ−ＹＳＺ薄膜表面の微細構造である。 本発明の実施例１によりＰＬＤ法でＮｉＯ−ＹＳＺ薄膜を蒸着し、その薄膜上にＹＳＺ電解質薄膜を１ミクロンの厚さに形成して還元した後の多孔性燃料極支持体、ナノ多孔性燃料極機能層、及び電解質薄膜の断面写真である。 本発明の実施例１によりＰＬＤ法でＮｉＯ−ＹＳＺ薄膜を蒸着し、その薄膜上にＹＳＺ電解質薄膜を１ミクロンの厚さに形成して還元した後の電解質薄膜の表面写真である。 本発明の実施例１によるＳＯＦＣと、ナノ気孔性燃料極機能層（F.L.、中間層）のない電解質薄膜を使用して製造したＳＯＦＣ（比較例１）とのＯＣＶの発生を比較したグラフである。 本発明の実施例１によるＳＯＦＣのＯＣＶ測定後の単電池の断面微細構造である。 比較例１によるＳＯＦＣのＯＣＶ測定後の単電池の断面微細構造である。 本発明の実施例２によるＳＯＦＣの単電池性能測定後の断面微細構造である。 本発明の実施例２によるＳＯＦＣと厚膜電解質ＳＯＦＣとの出力密度性能の比較結果であって、左のグラフは薄膜電解質出力密度を示す温度別Ｉ−Ｖ曲線であり、右の表は当該グラフから読み取った出力密度（薄膜電解質単電池）、及び別に測定した厚膜電解質単電池の出力密度のデータである。 本発明の実施例２によるＳＯＦＣの３０回の熱サイクル特性の測定結果である。 本発明の実施例３によりＮｉＯとＹＳＺの複合ナノ粉末を製造する過程の各段階における走査電子顕微鏡（ＳＥＭ）写真である（ａ：ＧＮＰ法で合成した直後の画像、ｂ：６時間乾式ミリングした後の画像、ｃ：６００℃で５時間か焼した後の画像、ｄ：高エネルギーミルで２０分間ミリングした後の画像）。 本発明の実施例３によりＮｉＯ−ＹＳＺ複合ナノ粉末スラリーをスピンコートしてナノ気孔性層を形成した試料の断面（ａ）及び表面（ｂ）の画像である。 本発明の実施例３においてスクリーン印刷法、スピンコート法、及びパルスレーザ蒸着法（ＰＬＤ）を順次用いて製造した４段傾斜構造の多孔性燃料極支持体を還元した後の断面微細構造である。 図２４に示す微細構造を有する４段傾斜構造の多孔性燃料極支持体上に電解質薄膜、反応抑制層、及び空気極を形成して単電池出力性能を試験した後の断面構造である。 本発明の実施例３による薄膜ＳＯＦＣ単電池の出力性能グラフである。 本発明の実施例４により粉末工程で製造した２段傾斜構造の多孔性燃料極支持体上にＮｉＯ−ＹＳＺ複合ナノ粉末スラリーをスプレー蒸着し、１２００℃で１時間焼結した試料の断面（ａ）及び表面（ｂ）の画像である。 図２７に示す試料の還元後の断面（ａ）及び表面（ｂ）の画像である。

本発明は、多孔性燃料極支持体、電解質薄膜、及び前記多孔性燃料極支持体と前記電解質薄膜との間に配置されているナノ気孔性層を含み、前記電解質薄膜と接触する面の前記ナノ気孔性層の気孔径が、前記多孔性燃料極支持体の気孔径及び前記電解質薄膜の厚さより小さいものである、燃料極支持型固体酸化物燃料電池に関する。

前記多孔性燃料極支持体は、（１）ニッケル（Ｎｉ）、ルテニウム（Ｒｕ）、パラジウム（Ｐｄ）、ロジウム（Ｒｄ）、白金（Ｐｔ）などの金属及びその合金、（２）前記（１）の金属又はその合金と、イットリア安定化ジルコニア（ＹＳＺ）、スカンジア安定化ジルコニア（scandia stabilized zirconia; ScSZ）などのドープされたジルコニア、ガドリニウムドープセリア（gadolinium doped ceria; GDC）、サマリウムドープセリア（samarium doped ceria; SDC）などのドープされたセリアなどのＳＯＦＣ電解質素材のサーメット複合体、並びに（３）ルテニウム酸化物からなる群から選択される材料からなるものでもよいが、これに限定されるものではない。

前記ナノ気孔性層は、電解質用セラミックと金属のサーメット複合体を含むものであって、前記電解質用セラミックは、イットリア安定化ジルコニア（ＹＳＺ）、スカンジア安定化ジルコニア（ＳｃＳＺ）、ガドリニウムドープセリア（ＧＤＣ）、サマリウムドープセリア（ＳＤＣ）、ストロンチウムマンガンドープランタンガレート（strontium manganese-doped lanthanum gallate; LSGM）、及び銀イットリアドープビスマス酸化物（silver yttria-doped bismuth oxide; YDB）からなる群から１種以上選択されるものでもよく、前記金属は、ニッケル（Ｎｉ）、ルテニウム（Ｒｕ）、パラジウム（Ｐｄ）、ロジウム（Ｒｄ）、白金（Ｐｔ）などの金属又はその合金とのサーメット複合体からなるものでもよいが、これに限定されるものではない。

前記電解質薄膜は、ジルコニウム酸化物（Ｚｒ_ｘＯ_ｙ）、セリウム酸化物（Ｃｅ_ｘＯ_ｙ）、ランタンガレート、バリウムセレート（barium cerate）、バリウムジルコネート（barium zirconate）、ビスマス系酸化物、及びこれらの組み合わせからなる群から選択される酸素イオン伝導体（oxygen ion conducting materials）、並びに陽子伝導体（proton conducting materials）から選択されるイオン伝導体であって、具体的な例としては、イットリア安定化ジルコニア、スカンジア安定化ジルコニア、ガドリニウムドープセリア、サマリウムドープセリア、ストロンチウムマンガンドープランタンガレート、及び銀イットリアドープビスマス酸化物からなる群から１種以上選択されるものを挙げることができるが、これに限定されるものではない。

前記燃料極支持型固体酸化物燃料電池の空気極は、（１）白金（Ｐｔ）、金（Ａｕ）、銀（Ａｇ）、ランタンストロンチウムマンガン酸化物（ＬＳＭ）、ランタンストロンチウム鉄酸化物（ＬＳＦ）、もしくはランタンストロンチウムコバルト鉄酸化物（ＬＳＣＦ）などのランタン酸化物系ペロブスカイト、サマリウムストロンチウムコバルト酸化物（ＳＳＣ）、及びビスマスルテニウム酸化物からなる群から選択される物質、又は（２）前記（１）の物質とイットリア安定化ジルコニア（ＹＳＺ）、スカンジア安定化ジルコニア（ＳｃＳＺ）などのドープされたジルコニア、ガドリニウムドープセリア（ＧＤＣ）、サマリウムドープセリアなどのドープされたセリアなどのＳＯＦＣ電解質素材の複合体からなるものでもよいが、これに限定されるものではない。

本発明において、前記ナノ気孔性層の気孔径は、前記多孔性支持体の気孔径より小さい。すなわち、本発明によるＳＯＦＣは、前記多孔性支持体において前記ナノ気孔性層を経て前記緻密質電解質薄膜に至るまで気孔径が層毎に小さくなる多層気孔傾斜構造を有する。また、前記電解質薄膜と接触する面のナノ気孔性層の気孔径は、前記電解質薄膜の厚さより小さいが、これは、前記電解質薄膜の陥没又はピンホールを防止するためのものである。

前記ナノ気孔性層の平均気孔径は、３０〜３００ｎｍであることが好ましい。また、前記電解質薄膜の厚さは、前記電解質薄膜と接触する前記ナノ気孔性層部位の気孔径より大きいが、２μｍ以下、好ましくは１μｍ以下である。

ＳＯＦＣの作動温度を下げるためには、前記緻密質電解質薄膜の厚さを非常に薄く、例えば約２μｍ以下、好ましくは１μｍ以下にしなければならないが、このためには、前記電解質薄膜と接触する面の前記ナノ気孔性層の気孔径を数十〜数百ナノメートルレベルに制御し、前記電解質薄膜と接触する面の前記ナノ気孔性層の表面粗さ及び気孔径分布を適切に制御しなければならない。また、ＳＯＦＣの構造的安定性を確保するためには、多層構造内の各界面での焼結収縮差による欠陥の発生を防止しなければならない。

前記ナノ気孔性層は、必要に応じて、電極部位に形成されてもよく、電解質部位に形成されてもよく、電極部位と電解質部位の両方に形成されてもよい。すなわち、前記ナノ気孔性層は、ＳＯＦＣの電極機能層（例えば、燃料極機能層）でもよく、電解質層でもよく、電極機能層と電解質層とを含む多層構造でもよい。

また、前記ナノ気孔性層は、単層構造でもよいが、前記電解質薄膜側に行くほど層毎に気孔径が小さくなる気孔傾斜構造を有する２層以上の多層構造でもよい。前記多孔性燃料極支持体も、単層構造でもよいが、前記ナノ気孔性層側に行くほど層毎に気孔径が小さくなる気孔傾斜構造を有する２層以上の多層構造を有するように、気孔径が徐々に小さくなるようにしてもよい。

図１は本発明による燃料極支持型固体酸化物燃料電池の構造を示す。

図１に示すように、本発明による燃料極支持型固体酸化物燃料電池は、多孔性燃料極１０、電解質薄膜２０、及び空気極３０を含み、多孔性燃料極１０は、多孔性燃料極支持体１１及びナノ気孔性燃料極機能層１３を含む。

本発明においては、多孔性燃料極１０上に電解質薄膜２０（例えば、厚さ約２ミクロン、好ましくは約１ミクロン以下の薄膜）を欠陥なく緻密に形成するために、多孔性燃料極１０の下部から電解質薄膜２０に至るまで気孔径が徐々に小さくなるようにして、最終的に電解質薄膜２０と接触する面での気孔径を電解質薄膜２０の厚さより小さくすることが好ましい。この場合、多孔性燃料極１０を多層構造にし、各層の気孔径が層毎に徐々に小さくなるようにしてもよい。

図２は従来のバルク工程で実現された固体酸化物燃料電池の断面構造を示す。当該構造においては、緻密な電解質（８ＹＳＺ）と多孔性燃料極支持体（ＮｉＯ／８ＹＳＺ）との間に、前記燃料極支持体より気孔率と気孔径の小さい燃料極機能層（F.L.）が挿入されている。図３は従来の固体酸化物燃料電池の燃料極機能層の還元後の表面の様子を示す。還元後、形成された気孔径と粒径が数ミクロンに達することが分かる。下層の前記燃料極支持体より、前記燃料極機能層の構造が緻密になり、気孔径が小さくなることにより、電解質との熱的・機械的・構造的整合性が向上し、厚さ約５〜１０ミクロンの電解質膜を安定して形成することができる。しかし、前記燃料極機能層の気孔径が１ミクロンを超えるため、低温作動のために厚さ２ミクロン、好ましくは１ミクロン以下の電解質薄膜を形成しようとするときは、前述した通常の方法で製造された燃料極基板を支持体として使用することができない。

従って、厚さ２ミクロン、好ましくは１ミクロン以下の緻密質電解質薄膜を使用するためには、電解質薄膜が被覆される面（すなわち、前記燃料極機能層の上面）がミクロン以下の気孔径及び粒径と平坦度を有しなければならない。

このために、本発明においては、多孔性燃料極支持体１１上に、電解質原料であるセラミック（例えば、ＹＳＺ）と燃料極原料である金属酸化物（例えば、ＮｉＯ）の緻密質複合薄膜を形成し、当該複合薄膜を後熱処理して十分な強度を有するセラミック骨格（skeleton）を形成し、当該複合薄膜上に電解質薄膜２０を形成し、その後、その多層構造物を還元処理することにより、燃料極支持体１１と電解質薄膜２０との間に燃料極支持体１１の気孔径より小さいサブミクロンサイズのナノ気孔を有する、セラミックと金属の複合体からなるナノ気孔性燃料極機能層１３を形成する。

前記セラミック骨格は、前記複合薄膜を構成するセラミック（例えば、ＹＳＺ）が互いに連結された構造的支持体であり、前記複合薄膜が十分な温度（例えば、１０００〜１３００℃）での後熱処理により十分な強度を有するため、前記還元処理時、金属（例えば、Ｎｉ）の凝集や粗大化が防止される。

燃料極機能層１３は、真空蒸着により薄膜状に被覆されるので、燃料極機能層１３が被覆される面は、表面粗さが小さい（すなわち、滑らかである）ことが好ましい。よって、燃料極機能層１３が被覆される面の表面粗さが大きい（すなわち、粗い）場合は、燃料極機能層１３の底面に接触するように形成され、燃料極支持体１１の気孔径より小さい気孔を有する平坦化層（図示せず）をさらに含んでもよい。前記平坦化層は、燃料極原料物質と電解質原料物質の複合ナノ粉末をスプレー法又はスピンコート法により蒸着し、その後適正な温度（例えば、１０００〜１３００℃）で焼結することにより得られる。ただし、本発明は、これに限定されるものではない。

このように、本発明による燃料極支持型固体酸化物燃料電池は、数〜数十ミクロンに達する気孔径及び表面粗さを有する多孔性燃料極支持体１１において、上層に行くほど徐々に気孔径及び表面粗さが小さくなり、最終的にナノ気孔性燃料極機能層１３の上面では気孔径及び表面粗さが数百ナノメートルレベル以下に制御され、燃料極機能層１３の上部に１ミクロン以下の緻密な電解質薄膜２０を形成することができる。ここで、前記燃料極機能層の平均気孔径は、３０〜３００ｎｍであることが好ましい。また、前記燃料極機能層の平均粒径は、３０〜３００ｎｍであることが好ましい。気孔径が３０ｎｍ以下の場合は、燃料や酸化剤などの気体の到達が円滑でなく、気孔径が３００ｎｍ以上の場合は、１ミクロン以下の電解質薄膜を形成する際に、薄膜形成自体が難しく、薄膜が形成されたとしてもその後の燃料電池運転過程で熱的・機械的脆弱性を避けることは困難である。ナノ気孔性燃料極機能層１３は、真空蒸着により薄膜状に形成されるので、その上部に形成される電解質薄膜２０との収縮不整合の問題が発生しない。

また、本発明においては、燃料極支持体１１とナノ気孔性燃料極機能層１３との気孔径の差が大きすぎる場合は、図１に示すように、燃料極支持体１１と燃料極機能層１３との間に、燃料極支持体１１の気孔径よりは小さく燃料極機能層１３の気孔径よりは大きい気孔を有する多孔性中間層１５を少なくとも１層さらに含んでもよい。多孔性中間層１５は、スクリーン印刷法、スラリーコート法、静電噴霧法（electrostatic spray deposition; ESD）、加圧噴霧法（pressurized spray deposition; PSD）、噴霧熱分解法（spray pyrolysis）などにより形成することができる。

多孔性中間層１５は、多孔性燃料極支持体と同じ材料、すなわち（１）ニッケル（Ｎｉ）、ルテニウム（Ｒｕ）、パラジウム（Ｐｄ）、ロジウム（Ｒｄ）、白金（Ｐｔ）などの金属及びその合金、（２）前記（１）の金属又はその合金と、ＹＳＺ又はＳｃＳＺなどのドープされたジルコニア、ＧＤＣ又はＳＤＣなどのドープされたセリアなどのＳＯＦＣ電解質素材のサーメット複合体、並びに（３）ルテニウム酸化物からなる群から選択される材料からなるものでもよいが、これに限定されるものではない。

本発明による固体酸化物燃料電池の第１の製造方法は、（ａ）多孔性燃料極支持体上に、電解質用セラミックと電極用金属酸化物の複合薄膜を形成する段階と、（ｂ）前記複合薄膜を後熱処理する段階と、（ｃ）後熱処理した前記複合薄膜上に電解質薄膜を形成する段階と、（ｄ）前記複合薄膜を還元処理してナノ気孔性層を形成する段階とを含む。

前記電解質用セラミックは、イットリア安定化ジルコニア（ＹＳＺ）、スカンジア安定化ジルコニア（ＳｃＳＺ）、ガドリニウムドープセリア（ＧＤＣ）、サマリウムドープセリア（ＳＤＣ）、ストロンチウムマンガンドープランタンガレート（ＬＳＧＭ）、及び銀イットリアドープビスマス酸化物（ＹＤＢ）からなる群から１種以上選択されるものでもよく、前記電極用金属酸化物は、ニッケル、ルテニウム、パラジウム、ロジウム、白金、及びこれらの組み合わせからなる群から選択される金属の酸化物でもよい。

前述したように、多孔性燃料極１０上に厚さ２ミクロン以下、好ましくは１ミクロン以下の電解質薄膜２０を形成する場合は、構造的安定性と効果的な電極活性を得るために、電解質薄膜２０と接する燃料極機能層１３がナノ気孔性構造を有する必要がある。

このために、本発明においては、前記段階（ａ）で多孔性燃料極支持体上にセラミックと金属酸化物を真空蒸着することにより複合薄膜を形成する。

例えば、本発明者らは、パルスレーザ蒸着法（ＰＬＤ）でＮｉＯ−ＹＳＺ（還元後、４０ｖｏｌ．％のＮｉ）薄膜を形成し、これを還元してナノ気孔性構造を得ようとした。すなわち、ＮｉＯ−ＹＳＺ薄膜中のＮｉＯをＮｉに還元してナノ気孔性構造と電気伝導性を共に得ようとした。しかし、図４に示すように、還元時、Ｎｉの強い凝集が発生した。これは、ＹＳＺとＮｉがナノサイズであり、活性が非常に高いため、Ｎｉ凝集の駆動力が非常に高く、ＹＳＺがＮｉの凝集を抑制するのに十分な強度を有しないからであると判断された。さらに、図５に示すように、還元温度とＮｉの含量を変化させてもＮｉの粗大化を防止することは難しく、所望のナノ気孔性構造も得られなかった。そのうち、Ｎｉの粗大化が起こっていない薄膜は電気伝導性がなかった。

そこで、本発明者らは、Ｎｉの粗大化の駆動力を減少させ、ＹＳＺの連結度及び強度を高めるために、後熱処理を行った。図６はＰＬＤ法でＮｉＯ−ＹＳＺ薄膜を蒸着して１０００℃で後熱処理を行った後の微細構造であり、図７は前記後熱処理を行い、次いで６００℃で５時間還元した後の微細構造である。図７に示すように、後熱処理を行った後に還元した場合、図４に示す微細構造とは異なり、Ｎｉの粗大化が発生しなかった。また、真空蒸着で薄膜を形成したにもかかわらず、柱状構造ではなく、等方性微細構造を有することを確認することができる。これは、本発明者らにより新たに見出されたものであり、混ざり合わない２相以上の複合体を共に蒸着した後に後熱処理を行うと、柱状構造ではなく、等方性構造を有すると判断される。

図８はＰＬＤ法でＮｉＯ−ＹＳＺ薄膜を蒸着した後、後熱処理温度を変化させて粒成長させた微細構造を示す。後熱処理温度が上昇するにつれて粒径が次第に大きくなることを確認することができ、従って、所望のサイズのナノ気孔を有する高温安定性燃料極機能層を得ることができた。図９は図８に示す各試料を６００℃で５時間還元した後に得られたナノ気孔性構造である。図１０は燃料極支持体上に真空蒸着したＮｉＯ−ＹＳＺ薄膜を１０００℃で後熱処理し、次いで８００℃で１０時間還元した後の微細構造を示す。図１０の微細構造は、図９の左端の微細構造より還元温度が高く、還元時間が長い場合であり、Ｎｉの凝集が発生したことを観察することができる。この結果から、後熱処理によりセラミック骨格の強度が十分に確保されない場合、還元温度を上昇させたり還元時間を増加させると、金属の凝集が発生することが確認された。すなわち、相対的に苛酷な環境（高い還元温度及び作動温度、長い還元時間）で金属が粗大化せず、セラミック・金属ナノ複合体が構造的安定性を有するようにするためには、セラミック骨格が十分な強度を有するような温度で後熱処理を行うことが必要である。また、後熱処理温度が１０００℃のように相対的に低い場合は、粒成長が少ないためより微細な構造が得られるが、この場合は、還元温度及び還元時間、並びに作動温度（燃料電池の作動において６００℃以下の低温作動）を限定する必要性がある。すなわち、このような制限条件を満たす範囲で後熱処理温度、還元温度、及び作動温度を調節することにより、ナノ多孔性構造の自由度を得ることができる。このような観点から、前記後熱処理温度は、１０００〜１３００℃、好ましくは１１００〜１３００℃である。１３００℃を超える温度で後熱処理した場合は、粒成長が５００ｎｍ以上となり、従って、気孔径も大きくなるので、上部に１ミクロン以下の電解質膜を形成することは難しいと予想される。

また、１２００℃以上で熱処理した場合は、４００〜８００℃で還元が行われても安定したナノ複合体構造が得られると予想され、１１００℃以下で熱処理した場合は、４００〜６５０℃で還元が行われても安定したナノ複合体構造が得られると予想される。

以上、パルスレーザ蒸着法（ＰＬＤ）を用いて燃料極機能層を真空蒸着した結果について説明したが、前記段階（ａ）では、パルスレーザ蒸着法以外にも、例えば、化学気相蒸着法（chemical vapor deposition; CVD）を用いてもよく、電子ビーム蒸着法（e-beam evaporation）、熱蒸発法（thermal evaporation）、スパッタリング法などの物理気相蒸着法（physical vapor deposition; PVD）を用いてもよい。

本発明による固体酸化物燃料電池の第１の製造方法は、前記段階（ａ）の前に、多孔性燃料極支持体１１上に、電解質用セラミックナノ粉末と電極用金属酸化物ナノ粉末が均一に分散している複合ナノ粉末スラリーを塗布して乾燥及び焼結する段階をさらに含んでもよい。

この場合、本発明による固体酸化物燃料電池は、多孔性燃料極支持体１１とナノ気孔性燃料極機能層１３との間に、多孔性燃料極支持体１１の気孔とナノ気孔性燃料極機能層１３の気孔との中間程度の気孔径を有する多孔性中間層１５をさらに含み、従って、燃料気体の流入をより容易にすることができ、薄膜燃料電池の性能と信頼性をさらに向上させることができる。

前記段階（ｃ）において、前記電解質薄膜は、化学気相蒸着法（ＣＶＤ）、又はパルスレーザ蒸着法（ＰＬＤ）、電子ビーム蒸着法、熱蒸発法、スパッタリング法などの物理気相蒸着法（ＰＶＤ）などの真空蒸着法により形成することができる。また、電解質酸化物前駆体を溶解させた電解質塩溶液を静電噴霧法、加圧噴霧法、もしくは噴霧熱分解法などの噴霧法、スピンコート法、又はディッピング法で塗布し、焼結（熱処理）して形成することもできる。

本発明による固体酸化物燃料電池の第１の製造方法は、前記段階（ｃ）の後に、前記電解質薄膜の上部に空気極を形成して単電池構造を完成する段階をさらに含んでもよい。

本発明による固体酸化物燃料電池の第２の製造方法は、（ａ）多孔性燃料極支持体上に、電解質用セラミックナノ粉末と金属酸化物ナノ粉末が分散している複合ナノ粉末スラリーを塗布して乾燥させることにより、セラミックと金属酸化物の塗布膜を形成する段階と、（ｂ）前記塗布膜を焼結する段階と、（ｃ）前記塗布膜上に電解質薄膜を形成する段階とを含む。

前記多孔性燃料極支持体は、通常のバルク工程で製造されたものであり、数ミクロンサイズの気孔を有するものである。

前記段階（ａ）においては、前記多孔性燃料極支持体上に、電解質用セラミックナノ粉末と電極用金属酸化物ナノ粉末が均一に分散している複合ナノ粉末スラリーの塗布膜を形成して乾燥させる。前記塗布膜は、焼結後に還元工程が行われることにより、数十〜数百ナノメートルサイズの気孔を有するナノ気孔性層を形成する。

前記複合ナノ粉末スラリーは、アルコール、例えばエタノール、もしくはアセチルアセトンなどの溶媒に、電解質用セラミック、例えばＹＳＺもしくはＧＤＣのナノ粉末と、電極用金属酸化物、例えばＮｉＯのナノ粉末が均一に分散している分散液又はコロイド溶液である。

従来のバルク工程により燃料極機能層を製造する場合は、ＹＳＺとＮｉＯを機械的に混合して得られた粉末を使用してスラリーを製造し、これをスクリーン印刷法で燃料極支持体上に塗布していた。しかし、機械的に混合して得られた粉末は、ＹＳＺの密度（５．６〜６．０ｇ／ｃｍ^３）とＮｉＯの密度（７．４ｇ／ｃｍ^３）の差により、スラリー製造過程でＹＳＺとＮｉＯが分離されるという問題がある。

そこで、本発明においては、電極用金属酸化物と電解質用セラミックが混合された複合ナノ粉末の分散性を向上させ、多成分系材料（例えば、ＮｉＯとＹＳＺ）を合成するために、酸化剤と燃料（例えば、グリシン）を用いる自立燃焼合成法（self-sustaining combustion synthesis）、又はグリシン・硝酸塩法（glycine-nitrate process; GNP）で電解質用イオン伝導性セラミック（例えば、ＹＳＺ）と電極用金属酸化物（例えば、ＮｉＯ）を合成して複合粉末を製造することが好ましい。このようにして製造した複合粉末をスーパーアペックスミル（super apex mill）などの高エネルギーミルで粉砕することにより、前記複合ナノ粉末を得る。

複合ナノ粉末は、数十〜数百ナノメートルレベルのサイズを有するので、活性が非常に大きく、凝集する傾向が強い。よって、複合ナノ粉末を溶媒中に均一に分散させることが重要である。本発明においては、分散剤として、ＰＶＢ（polyvinylbutyral）、ＰＶＰ（polyvinylpyrrolidone）などのポリマーを使用することにより、非常に優れた分散度を達成することができた。

前記複合ナノ粉末スラリーは、静電噴霧法（ＥＳＤ）、加圧噴霧法（ＰＳＤ）、噴霧熱分解法などの噴霧法、スピンコート法、及びディッピング法からなる群から選択される１つ以上の方法で塗布することができる。

前記電解質用セラミックは、イットリア安定化ジルコニア（ＹＳＺ）、スカンジア安定化ジルコニア（ＳｃＳＺ）、ガドリニウムドープセリア（ＧＤＣ）、サマリウムドープセリア（ＳＤＣ）、ストロンチウムマンガンドープランタンガレート（ＬＳＧＭ）、及び銀イットリアドープビスマス酸化物（ＹＤＢ）からなる群から１種以上選択されるものでもよく、前記電極用金属酸化物は、ニッケル（Ｎｉ）、ルテニウム（Ｒｕ）、パラジウム（Ｐｄ）、ロジウム（Ｒｄ）、白金（Ｐｔ）、及びこれらの組み合わせからなる群から選択される金属の酸化物でもよい。

前記段階（ｂ）では、複合ナノ粉末スラリーの塗布膜を焼結するが、焼結により前記セラミックが互いに連結されて構造的支持体としての骨格を形成する。ここで、前記塗布膜を十分な温度、例えば１０００〜１３００℃で焼結して前記セラミック骨格が十分な強度を有するようにすることにより、その後の還元過程で前記金属の凝集や粗大化を防止することができる。

前記段階（ｃ）において、前記電解質薄膜は、化学気相蒸着法（ＣＶＤ）、又はパルスレーザ蒸着法（ＰＬＤ）、電子ビーム蒸着法、熱蒸発法、スパッタリング法などの物理気相蒸着法（ＰＶＤ）などの真空蒸着法により形成することができる。ただし、真空蒸着法で電解質薄膜を形成する場合は、柱状構造によるマイクロピンホールを防止するために、電解質薄膜の上部にさらなるゾルスピン工程を行う必要があることもある。

前記段階（ｃ）において、前記電解質薄膜の形成は、１種以上の金属酸化物前駆体を溶解させた電解質塩溶液を準備し、その電解質塩溶液を前記複合ナノ粉末スラリーの塗布膜上に静電噴霧法、加圧噴霧法、もしくは噴霧熱分解法などの噴霧法、スピンコート法、又はディッピング法で塗布し、焼結（熱処理）することにより行うこともできる。このための具体的な手順は特許文献５に記載されている。

本発明による固体酸化物燃料電池の第２の製造方法は、前記段階（ｃ）の後に、前記電解質薄膜の上部に空気極を形成して単電池構造を完成し、燃料極を還元する段階をさらに含んでもよい。前記還元により最終的に得られるナノ気孔性層は、電解質用セラミックと、電極用金属酸化物の還元により生成される金属のサーメット複合体を含む。

本発明において、前記ナノ気孔性層は、単層構造を有するようにしてもよく、前記電解質薄膜側に行くほど層毎に気孔径が小さくなる２層以上の多層構造を有するようにしてもよい。前記ナノ気孔性層が多層構造を有する場合、気孔径は、焼結温度と、前記金属酸化物ナノ粉末の大きさや量などを調節することにより調節することができる。

前記多孔性燃料極支持体は、単層構造を有するようにしてもよく、前記ナノ気孔性層側に行くほど層毎に気孔径が小さくなる２層以上の多層構造を有するように、気孔径が徐々に小さくなるようにしてもよい。

このように、本発明によるＳＯＦＣは、数〜数十ミクロンに達する気孔径及び表面粗さを有する前記多孔性燃料極支持体において、上層に行くほど徐々に気孔径及び表面粗さが小さくなり、最終的に前記ナノ気孔性層の上面では気孔径及び表面粗さが数百ナノメートルレベル以下に制御され、前記ナノ気孔性層の上部に２ミクロン以下、好ましくは１ミクロン以下の緻密な電解質薄膜を形成することができる。

特に、段階（ａ）で使用する複合ナノ粉末スラリー中のセラミックナノ粉末と金属酸化物ナノ粉末が多孔性燃料極支持体の粗い表面を埋めるため、前記ナノ気孔性層の上面を非常に滑らかに形成することができる。図１１は多孔性燃料極支持体上に複合ナノ粉末スラリーを塗布して焼結した試料の断面構造を示すが、多孔性燃料極支持体の粗い表面がきれいに埋められたことを観察することができる。ここで、前記緻密質電解質薄膜と接する前記ナノ気孔性層の表面での平均気孔径は、２０〜５００ｎｍであることが好ましい。また、前記ナノ気孔性層の平均粒径は、２０〜５００ｎｍであることが好ましい。気孔径が２０ｎｍ未満の場合、燃料、酸化剤などの気体の到達が円滑でなく、気孔径が５００ｎｍを超える場合、２ミクロン以下、好ましくは１ミクロン以下の電解質薄膜を形成する際に、薄膜形成自体が難しく、薄膜が形成されたとしてもその後の燃料電池運転過程で熱的・機械的脆弱性を避けることは困難である。また、前記複合ナノ粉末スラリー中のセラミックナノ粉末及び金属酸化物ナノ粉末により、収縮力に対して抵抗性が大きく、前記緻密質電解質薄膜との界面接着力が向上するため、前記緻密質電解質薄膜との収縮不整合の問題が発生しない。

以下、実施例により本発明をさらに詳細に説明する。しかしながら、実施例は本発明の例示にすぎず、本発明の範囲が実施例の範囲に限定されるものではない。

〔実施例１：粉末工程で製造した多孔性燃料極支持体と、前記多孔性燃料極支持体上に真空蒸着法で形成した多孔性燃料極機能層とを含むＳＯＦＣの製造（２段燃料極気孔傾斜構造）〕
粉末工程で製造したＮｉＯ−ＹＳＺテープを積層し、１３００℃で４時間焼結することにより、多孔性燃料極支持体を製造した。

次に、前記燃料極支持体の温度を７００℃に維持し、前記燃料極支持体上に、酸素工程圧力５０ｍｔｏｒｒでパルスレーザ蒸着法（ＰＬＤ）によりＮｉＯ−ＹＳＺターゲットを約２ミクロンの厚さに蒸着した。

次に、蒸着したＮｉＯ−ＹＳＺ薄膜を１２００℃で後熱処理した。後熱処理は、ＹＳＺ間の結合力を強化して還元時にＮｉ金属が粗大化することを防止する。この過程で、粒径が初期の約２〜３ｎｍから１００ｎｍレベルに成長した。図１２は後熱処理したＮｉＯ−ＹＳＺ薄膜表面の微細構造を示し、図１３は後熱処理した後に還元したＮｉ−ＹＳＺ薄膜表面の微細構造を示す。図１３から、還元後にＮｉＯ−ＹＳＺ薄膜の表面に１００ｎｍレベルの非常に小さい気孔が均一に形成されたことが分かる。実際のＳＯＦＣの製造工程では、ＰＬＤ法でＮｉＯ−ＹＳＺ薄膜を蒸着し、その薄膜上に電解質を形成し、その後に還元工程を行うが、ここでは、還元後の燃料極機能層の表面を観察するために、電解質を形成する前に還元工程を行い、その結果を図１３に示した。

図１４及び１５はＰＬＤ法でＮｉＯ−ＹＳＺ薄膜を蒸着し、その薄膜上にＹＳＺ電解質薄膜を１ミクロンの厚さに形成して還元した後の構造の断面写真（図１４）及び表面写真（図１５）である。図１４は燃料極機能層の気孔径が上方に行くほど層毎に徐々に小さくなる気孔傾斜構造が正常に形成されたことと、上層の電解質薄膜が破壊や亀裂などの損傷が発生することなく緻密に維持されたことを示し、図１５は１ミクロンの厚さを有する電解質薄膜が緻密に形成されたことを示す。

図１４及び１５に示す構造体を使用したＳＯＦＣ（実施例１）と、ナノ気孔性燃料極中間層（中間層）のない電解質薄膜を使用したＳＯＦＣ（比較例１）をそれぞれ製造し、開回路電圧（open circuit voltage; OCV）の発生を測定し、その結果を図１６に示した。図１６から、本発明の実施例１によるＳＯＦＣでは、１Ｖを超えるＯＣＶ値が発生したが、比較例１によるＳＯＦＣでは、電解質薄膜が破壊されてＯＣＶが発生していないことが分かる。図１７は本発明の実施例１によるＳＯＦＣのＯＣＶ測定後の単電池の断面微細構造を示し、図１８は比較例１によるＳＯＦＣのＯＣＶ測定後の単電池の断面微細構造を示す。比較例１によるＳＯＦＣでは、図１８に示すように、多量の欠陥（電解質の破壊）が発生し、電解質薄膜単電池が実現されなかった。

〔実施例２：粉末工程で製造した２段傾斜構造の多孔性燃料極支持体上に真空蒸着法で形成した燃料極機能層を含む薄膜ＳＯＦＣの製造（３段燃料極気孔傾斜構造）及び性能評価〕
従来の粉末工程によりＮｉＯ−ＹＳＺ複合体粉末を加圧成形し、仮焼結した後、粉末工程で形成した層に比べて気孔径が小さい層をスクリーン印刷法で形成し、１４００℃で３時間焼結することにより、２段気孔傾斜構造の多孔性燃料極支持体を製造した。

次に、前記２段気孔傾斜構造の燃料極支持体の温度を７００℃に維持し、酸素工程圧力５０ｍｔｏｒｒでパルスレーザ蒸着法（ＰＬＤ）によりＮｉＯ−ＹＳＺターゲットを用いてＮｉＯ−ＹＳＺ薄膜を約４〜６ミクロンの厚さに蒸着し、１２００℃で後熱処理した。

次に、後熱処理した前記ＮｉＯ−ＹＳＺ薄膜が上部に形成された２段傾斜構造の燃料極支持体の温度を７００℃に維持し、前記ＮｉＯ−ＹＳＺ薄膜上に、酸素工程圧力５０ｍｔｏｒｒでパルスレーザ蒸着法によりＹＳＺターゲットを１ミクロン以下の厚さに蒸着して電解質薄膜を形成し、次いで温度を７００℃に維持し、反応抑制層としてＧＤＣを酸素工程圧力５０ｍｔｏｒｒでパルスレーザ蒸着法により２００ｎｍの厚さに蒸着し、その後、空気極としてＬＳＣを常温で酸素工程圧力１００ｍｔｏｒｒでパルスレーザ蒸着法により１ミクロンの厚さに蒸着し、６５０℃で後熱処理することにより、ＳＯＦＣ単電池を構成した。

図１９は出力性能テスト後の単電池の断面写真である。燃料極支持体の平坦化工程を行っていないため、図２１とは異なり、基板の屈曲に沿って単電池の構成要素が若干屈曲していることを観察することができ、１ミクロン以下の電解質薄膜がナノ気孔性燃料極機能層上に形成されていることを観察することができる。

図２０及び図２１は前記方法で製造した単電池の出力性能と６００〜３５０℃での熱サイクル特性をそれぞれ示す。図２０は本発明のＳＯＦＣ単電池の方が、同一の燃料極支持体及び空気極を含むが燃料極機能層はなく、約８ミクロンの厚さの電解質を有する単電池に比べて、低温での出力性能がはるかに向上したことを示し、図２１は本発明のＳＯＦＣ単電池では３０回以上の熱サイクル後もＯＣＶなどの出力性能が回復したことを示す。このような熱的・機械的性能の向上は１ミクロン以下の薄膜電解質を有するＳＯＦＣでは現在まで報告されていない。

〔実施例３：粉末工程で製造した２段傾斜構造の多孔性燃料極支持体上に複合ナノ粉末スラリーをスピンコート法で形成した燃料極機能層と、前記燃料極機能層上に真空蒸着法で形成したさらなる燃料極機能層とを含む薄膜ＳＯＦＣの製造（４段燃料極気孔傾斜構造）及び性能評価〕
実施例２と同様の方法で２段気孔傾斜構造の多孔性燃料極支持体を製造した。

電解質用セラミックナノ粉末と電極用金属酸化物ナノ粉末が分散している複合ナノ粉末スラリーの製造に使用するための複合ナノ粉末は、次のような方法で製造した。

グリシン・硝酸塩法（ＧＮＰ）の酸化剤としてＮｉＯ、Ｙ_２Ｏ_３、及びＺｒＯ_２の原料としてのＮｉ（ＮＯ_３）_２・６Ｈ_２Ｏ（ＪＵＮＳＥＩ Ｃｏ．製）、Ｙ（ＮＯ_３）_３・６Ｈ_２Ｏ（ＡＬＤＲＩＣＨ Ｃｏ．製）、及びＮ_２Ｏ_７Ｚｒ・ＸＨ_２Ｏ（ＡＣＲＯＳ Ｃｏ．製）を使用し、燃料としてグリシン（Ｈ_２ＮＣＨ_２ＣＯＯＨ）（ＤＡＥＪＵＮＧ ＣＨＥＭＩＣＡＬ Ｃｏ．製）を使用した。ＮｉＯ／ＹＳＺの重量比を５６／４４に調節し、ＹＳＺはＹ_２Ｏ_３が８ｍｏｌ％固溶したジルコニアとなるようにした。３０００ｍｌのビーカーに１５００ｍｌの蒸留水を入れ、前記酸化剤を順次溶解して攪拌し続けながら溶解状態を確認した。還元後のＮｉの含量が４０ｖｏｌ％となるようにする比率のＮｉ／ＹＳＺ粉末が得られるように金属硝酸塩の量を調節して、５００ｍｌのビーカーに分注し、蒸留水が完全に除去されるまで４００℃に加熱して自然発火させた。蒸留水が完全に除去されると、金属硝酸塩と結合したグリシンが自然発火してＮ_２、ＣＯ_２、及びＨ_２Ｏが生成されて非常に高い熱が発生し、金属酸化物を生成する。反応が終わった後、生成物に残留する炭素や硝酸塩を除去するために、６時間乾式ミリングし、その後６００℃で５時間か焼した。か焼した粉末をナノサイズの粒子にするために、スーパーアペックスミル（ＵＡＭ−０１５）により４９７５ｒｐｍで２０分間ミリングして粉末の平均粒径を約２００ｎｍに減少させ、粉末の分散性を向上させるために、粉末にＰＶＰ（分子量：１０，０００）を５ｗｔ％添加した。

図２２の（ａ）〜（ｄ）は前記金属酸化物ナノ粉末の製造過程の各段階における走査電子顕微鏡（ＳＥＭ）写真である。図２２の（ａ）はＧＮＰ法で合成された直後の画像、図２２の（ｂ）は６時間乾式ミリングした後の画像、図２２の（ｃ）は６００℃で５時間か焼した後の画像、図２２の（ｄ）は高エネルギーミルで２０分間ミリングした後の画像である。

体積比１：１のエタノールとアセチルアセトンの混合物に前述した方法で得られたＮｉＯ−ＹＳＺ複合ナノ粉末を５ｖｏｌ％混合して複合ナノ粉末スラリーを製造し、スラリーに粘度を与えるために、スラリーの総重量に対して１０ｗｔ％に相当するポリビニルブチラール Ｂ２９（ＰＶＢ、分子量＝５０，０００〜８０，０００）を添加して、最終的に複合ナノ粉末スラリーを完成した。基板に塗布する前に１時間超音波処理することにより、さらに均一に分散させた。

前記多孔性燃料極支持体上に前記製造したＮｉＯ−ＹＳＺ複合ナノ粉末スラリーをスピンコート法で塗布した。塗布後、２００℃で２時間乾燥させ、１２００℃で２時間焼結して、ナノ気孔性燃料極機能層を形成した。図２３の（ａ）及び（ｂ）は第１のナノ気孔性燃料極機能層が形成された焼結体の断面及び表面の微細構造である。スピン層の厚さは、１回のコートで２ミクロンが得られ、２〜４ミクロンの範囲となるようにした。コート時間は５０秒、回転速度は２５００ｒｐｍであった。

次に、前記スピンコート層上に、実施例１及び２と同様の方法でパルスレーザ蒸着法（ＰＬＤ）によりさらなるナノ気孔性燃料極機能層を約２〜４ミクロンの厚さに形成して、４段気孔傾斜構造の多孔性燃料極を得た。

次に、得られた４段傾斜構造の燃料極のさらなるナノ気孔性燃料極機能層上に、実施例２と同様の方法で電解質薄膜、反応抑制層、及び空気極を形成することにより、ＳＯＦＣ単電池を構成した。

図２４はスクリーン印刷法、スピンコート法、及びパルスレーザ蒸着法を順次用いて製作した４段気孔傾斜構造の多孔性燃料極を還元した後の断面微細構造である。図２４から、ミクロンサイズ、２００〜３００ｎｍサイズ、約１００ｎｍサイズの気孔構造を順次示すことが分かる。図２５は図２４に示す４段気孔傾斜構造の多孔性燃料極上に電解質薄膜、反応抑制層、及び空気極を形成し、単電池性能を実験した後の断面構造であり、厚さ１ミクロン以下の緻密な電解質薄膜が正常に形成されていることが分かる。

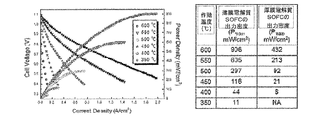

図２６は前記４段気孔傾斜構造の多孔性燃料極を使用して製造した薄膜ＳＯＦＣ単電池の性能評価結果を示すものであり、６００℃でＯＣＶ値が約１．１Ｖ、最大出力密度が約８００ｍＷ／ｃｍ^２と電池の性能が非常に優れていることが分かる。

〔実施例４：複合ナノ粉末スラリーのエレクトロスプレーデポジション（Electro-Spray Deposition; ESD）によるナノ気孔性層の形成〕
実施例２と同様の方法で２段気孔傾斜構造の多孔性燃料極支持体を製造した。

実施例３の方法で製造したＮｉＯ−ＹＳＺ複合ナノ粉末を体積比１：１のエタノールとアセチルアセトンの混合物に１ｗｔ％混合して複合ナノ粉末スラリーを製造し、１時間超音波処理して均一に分散させた。

前記多孔性燃料極支持体の表面温度を１００℃に上昇させ、前記多孔性燃料極支持体上に、前記ＮｉＯ−ＹＳＺ複合ナノ粉末スラリーをエレクトロスプレーデポジション（ＥＳＤ）法で蒸着した。

図２７は粉末工程で製造した２段傾斜構造の多孔性燃料極支持体上にＮｉＯ−ＹＳＺ複合ナノ粉末スラリーをスプレー蒸着してナノ気孔性層を形成し、１２００℃で１時間焼結した試料の断面（ａ）及び表面（ｂ）の画像をそれぞれ示す。図２７の（ａ）はスクリーン印刷（Ｓ／Ｐ）で形成された燃料極機能層上にナノ気孔性層が形成されたことを示す。

また、図２８は図２７に示す試料の還元後の断面（ａ）及び表面（ｂ）の画像であり、還元後にナノサイズの気孔が非常に均一な分布で形成されていることを確認することができる。

しかし、複合ナノ粉末スラリーのエレクトロスプレーデポジション（ＥＳＤ）法だけで燃料極機能層を形成した場合は、図２８の（ｂ）に示す表面を有するが、当該表面状態は、１ミクロンの電解質薄膜を形成するのに十分な程度の機能層の気孔径、密度などを有しておらず、また、真空蒸着で形成したナノ機能層がなければその上部に厚さ１ミクロン以下の電解質薄膜を形成することが困難である。よって、複合ナノ粉末スラリーのスプレーにより形成されるナノ多孔性機能層の上部には、実施例３と同様に、薄膜工程でさらなるナノ多孔性機能層を蒸着して後熱処理することにより構造を安定化させたナノ複合体からなる燃料極機能層を形成することが好ましい。

代案として、薄膜工程でさらなるナノ多孔性機能層を蒸着するのではなく、複合ナノ粉末スラリーのスプレー蒸着により形成されたナノ気孔性層上に、特許文献５に記載された方法に従って気孔傾斜構造の電解質を形成することにより、多孔性表面構造の問題を解決することもできる。

〔実施例５：複合ナノ粉末スラリーのスピンコートによるナノ気孔性層の形成〕
実施例３の方法で製造したＮｉＯ−ＹＳＺ複合ナノ粉末スラリーを実施例２の方法で製造した２段傾斜構造の多孔性燃料極支持体上にスピンコート法で塗布した。塗布後、２００℃で２時間乾燥させ、１２００℃で２時間焼結して、ナノ気孔性燃料極機能層を形成した。

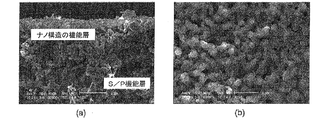

図２３は焼結体の断面（ａ）及び表面（ｂ）の微細構造である。スピン層の厚さは、１回のコートで２ミクロンが得られ、２〜４ミクロンの範囲となるようにした。コート時間は５０秒、回転速度は２５００ｒｐｍであった。図１１は当該方法により表面粗さが平坦化した多孔性支持体の写真である。

しかし、複合ナノ粉末スラリーのスピンコート法だけで燃料極機能層を形成した場合は、図２３の（ｂ）に示す表面を有するが、当該表面状態は、１ミクロンの電解質薄膜を形成するのに十分な程度の機能層の気孔径、密度などを有しておらず、また、真空蒸着で形成したナノ機能層がなければその上部に厚さ１ミクロン以下の電解質薄膜を形成することが困難である。よって、複合ナノ粉末スラリーのスプレーにより形成されるナノ多孔性機能層の上部には、実施例３と同様に、薄膜工程でさらなるナノ多孔性機能層を蒸着して後熱処理することにより構造を安定化させたナノ複合体からなる燃料極機能層を形成することが好ましい。

代案として、薄膜工程でさらなるナノ多孔性機能層を蒸着するのではなく、複合ナノ粉末スラリーのスプレー蒸着により形成されたナノ気孔性層上に、特許文献５に記載された方法に従って気孔傾斜構造の電解質を形成することにより、多孔性表面構造の問題を解決することもできる。
