JP4754591B2 - 転がり軸受 - Google Patents
転がり軸受 Download PDFInfo
- Publication number
- JP4754591B2 JP4754591B2 JP2008035910A JP2008035910A JP4754591B2 JP 4754591 B2 JP4754591 B2 JP 4754591B2 JP 2008035910 A JP2008035910 A JP 2008035910A JP 2008035910 A JP2008035910 A JP 2008035910A JP 4754591 B2 JP4754591 B2 JP 4754591B2
- Authority
- JP
- Japan
- Prior art keywords
- rolling bearing
- bearing according
- filler
- cage
- biodegradable
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
Images
Landscapes
- Rolling Contact Bearings (AREA)
- Biological Depolymerization Polymers (AREA)
- Compositions Of Macromolecular Compounds (AREA)
- Processing Of Solid Wastes (AREA)
Description
・PBS(1)・・・ビオノーレ(昭和高分子社製:ポリブチレンサクシネート#1020)70重量%+グラスファイバー(旭ガラス社製:CS03JA429T)30重量%
・PBS(2)・・・ビオノーレ(昭和高分子社製:ポリブチレンサクシネート#1020)100重量%
・PA66・・・A3HG2(BASF社製:PA66 90重量%+グラスファイバー(上記と同様)10重量%)
・PLA(1)…レイシア(三井化学社製:ポリ乳酸、M−151SQ52)70重量%+グラスファイバー(旭ガラス社製:CS03JA429T)30重量%
・PLA(2)…レイシア(三井化学社製:ポリ乳酸、M−151SQ52)100重量%
・B−PET…バイオマックス(デュポン社製WUH:ポリエチレンテレフタレート共重合体とグラスファイバーとの混合物)
上記の材料のうちPBS(1)をヘンシェルミキサーで混合し、混練押し出し機を用いて成型用ペレットを製造した。又、PLA(1)もPBS(1)と同様の方法で成型用ペレットを製造した。B−PETも含め、それぞれ得られたペレットを80℃で、10時間乾燥した後、射出成形することによって試験片を形成した。そして、下記の引張強度試験、軸受試験、生分解性試験に供与した。その結果を表1に示す。
材料として、上記のPBS(2)、PLA(2)及びPA66を用いた以外は、実施例1と同様にして試験片を形成した。そして、下記の引張強度試験、軸受試験、生分解性試験に供与した。その結果を表1に示す。
JIS規格に従って引張強度試験を行った。すなわち、1号ダンベル試験片を用い、引張速度10mm/min、室温及び80℃の強度を測定した。
内輪、外輪及び転動体にSUJ2、保持器に上記に記載される6種類の材料、潤滑剤に生分解性グリース(協同油脂社製:バイオテンプPL)を使用し、608相当の転がり軸受(外径:22mm、内径:8mm、幅:7mm)を作製した。
上記転がり軸受の保持器について、土壌分解性を調査した。その方法は、保持器を、温度35℃、水分30%の土壌中(表面より10cm下方の地中)に6か月埋設する。そして、試験期間経過後の外観変化と重量変化(試験当初の試験片自重を100とするときの樹脂残存率(重量%))を調べた。なお、上記外観は、下記の基準で判断した。
○:容易に崩壊する
×:変化無く、崩壊しにくい
表1から明らかなように、実施例1〜3は、引張強度はPA66と同等であるという優れた特性を有する。更に、生分解試験後の試験片は、指で触れる程度のわずかな外力で形が崩れる状態となり、実質的に土壌から取り出したとき、その形状を観察できない程度に分解していた。

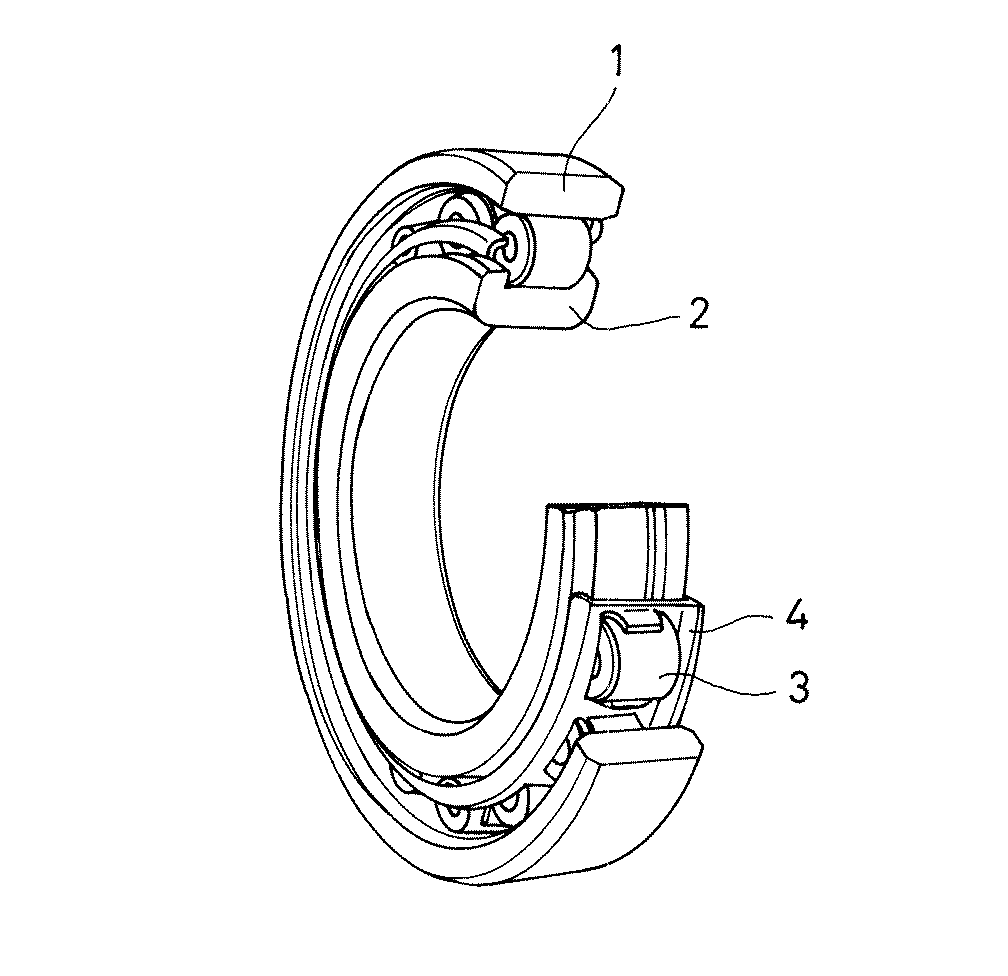

2 内輪
3 ころ
4 保持器
Claims (11)
- #608転がり軸受の寿命試験において、アキシャル荷重3kgf、回転数10000rpm、温度=80℃の条件での寿命時間が1500時間以上である、充填材を添加した生分解性樹脂保持器を用い、
上記生分解性樹脂は、JIS K6950に規定されている生分解度試験による生分解度が60%以上の樹脂であり、
上記生分解性樹脂保持器を土壌に6ヶ月埋設したときの樹脂残存率が15〜25%であり、
内輪、外輪及び転動体は軸受鋼又はセラミックからなる転がり軸受。 - 上記充填材が、ガラス繊維、金属繊維、ポリビニールアルコール繊維、炭素繊維、チタン酸カリウムウイスカ、酸化亜鉛ウイスカ、硫酸カルシウムウイスカ、及びホウ酸アルミニウムウイスカから選ばれる少なくとも一種の繊維状充填材である請求項1に記載の転がり軸受。
- 上記充填材が、ガラス繊維、ポリビニールアルコール繊維、炭素繊維、及びチタン酸カリウムウイスカから選ばれる少なくとも一種の繊維状充填材である請求項2に記載の転がり軸受。
- 上記充填材が、ガラス繊維である請求項3に記載の転がり軸受。
- 上記充填材の添加量が5〜40%である請求項1乃至4のいずれかに記載の転がり軸受。
- グリースとして生分解性グリースを用いる、請求項1乃至5のいずれか1項に記載の転がり軸受。
- 上記充填材は、ガラス繊維であり、このガラス繊維の配合量は、上記生分解性保持器の5〜40%である請求項1乃至6のいずれか1項に記載の転がり軸受。
- 上記生分解保持器は、射出成形により製作されたものである請求項1乃至7のいずれか1項に記載の転がり軸受。
- 上記生分解性保持器は、生分解性樹脂に混練押し出し機を用いて充填材を添加し混練した材料からなる保持器を用いた請求項1乃至8のいずれか1項に記載の転がり軸受。
- 上記生分解性樹脂は、ポリブチレンサクシネート、ポリ乳酸、及びポリエチレンテレフタレート−ブチレンアジペート共重合体から選ばれる樹脂である請求項1乃至9のいずれか1項に記載の転がり軸受。
- 焼却処理、海洋廃棄、地中廃棄、山中放置によって、装置ごと廃棄処分される請求項1乃至8のいずれか1項に記載の転がり軸受。
