JP4352003B2

JP4352003B2 - 使い捨て吸収性物品

Info

Publication number: JP4352003B2
Application number: JP2004560631A
Authority: JP
Inventors: 実星野; 史子青木; 輝昌近藤
Original assignee: Hakujuji KK
Current assignee: Hakujuji KK
Priority date: 2002-12-13
Filing date: 2003-12-12
Publication date: 2009-10-28
Anticipated expiration: 2023-12-12
Also published as: EP1541098A1; JPWO2004054482A1; EP1541098A4; US20060036227A1; WO2004054482A1; US7291138B2

Description

本発明は、例えば大人用、あるいは失禁用などの使い捨て吸収性物品に関する。

従来、この種の使い捨て吸収性物品は、透液性表面シートと不透液性裏面シートとの間に吸収体が配設された吸収体本体部の衣服面側に外装シートが設けられた吸収性物品体を備えている。この吸収性物品体は、長手方向に沿って背側胴回り部、脚回り部および腹側胴回り部が順次一体に形成されている。また、吸収性物品体は、背側胴回り部および腹側胴回り部の幅方向の両側部が接合されて腰回り開口部および一対の脚回り開口部が形成されるパンツ形状に予め形成されている。さらに、腰回り開口部の縁部には、全周に亘って腰回り用弾性部材が配設されている。そして、背側胴回り部および腹側胴回り部にはそれぞれ背側弾性部材および腹側弾性部材が配設されており、胴回り部周辺が伸縮可能となっている(例えば、特許文献１参照。)。
特開２００２−１６５８２０号公報

しかしながら、上述の使い捨て吸収性物品では、吸収性物品体をパンツ形状に形成した際に、背側弾性部材と腹側弾性部材とが略等しい位置に配設されているとともに、各背側弾性部材と各腹側弾性部材との本数および伸縮率が略等しいため、背側弾性部材と腹側弾性部材との伸張応力が弱いと密着性が悪化し、ずれ落ちることがある。

この結果、密着性を向上し、ずれ落ちを防止し、漏れを防止するために伸張応力を強くする傾向にあり、装着者に対して必要以上に圧迫感が生じ、特に下腹部が突出した体型の装着者の場合などには、下腹部に圧迫感が生じるという問題点を有している。

また、例えば装着者が高齢者であって、常に前傾姿勢となっている場合などには、背側胴回り部と腹側胴回り部とにおける背側弾性部材と腹側弾性部材との伸張応力が同じであると、背側からずり落ちるおそれがあるという問題点も有している。

本発明はこのような点に鑑みなされたもので、密着性がよく、ずれ落ちを防止でき、かつ圧迫感を軽減できる使い捨て吸収性物品を提供することを目的とする。

請求項１記載の使い捨て吸収性物品は、透液性表面シート、不透液性裏面シート、これら透液性表面シートと不透液性裏面シートとの間に配設された吸収体、および、前記不透液性裏面シートの外面側に結合された外装シートを備えた吸収性物品体を具備し、前記吸収性物品体は、長手方向に順次一体的に設けられ、装着者の背側に位置する背側胴回り部、幅方向両側に脚回り部を有する股下回り部および装着者の腹側に位置する腹側胴回り部と、前記背側胴回り部の幅方向の両側部と前記腹側胴回り部の幅方向の両側部との接合により形成され、装着者の腰回りに位置する腰回り開口部および装着者の脚回りに位置する一対の脚回り開口部と、前記腰回り開口部の縁部の全周に亘って配設された腰回り用弾性部材と、前記吸収性物品体の幅方向に伸縮可能な複数の背側弾性部材を有し、前記背側胴回り部に前記吸収性物品体の長手方向に亘って形成された背側弾性領域と、前記吸収性物品体の幅方向に伸縮可能な複数の腹側弾性部材を有し、前記腹側胴回り部に前記吸収性物品体の長手方向に亘って形成された腹側弾性領域とを備え、前記背側弾性部材は、前記腹側弾性部材よりも本数が多く設けられ、前記腰回り用弾性部材に最も近い部分とこの腰回り用弾性部材との間隔が、前記腹側弾性部材の前記腰回り用弾性部材に最も近い部分とこの腰回り用弾性部材との間隔と略等しい位置に配設され、前記背側弾性領域は、前記腹側弾性領域よりも前記吸収性物品体の長手方向に幅広に形成され、前記吸収体は、前記腹側弾性領域と重ならず、かつ前記背側弾性領域と重なる位置に配設されたものである。

請求項２記載の使い捨て吸収性物品は、透液性表面シート、不透液性裏面シート、これら透液性表面シートと不透液性裏面シートとの間に配設された吸収体、および、前記不透液性裏面シートの外面側に結合された外装シートを備えた吸収性物品体を具備し、前記吸収性物品体は、長手方向に順次一体的に設けられ、装着者の背側に位置する背側胴回り部、幅方向両側に脚回り部を有する股下回り部および装着者の腹側に位置する腹側胴回り部と、前記背側胴回り部の幅方向の両側部と前記腹側胴回り部の幅方向の両側部との接合により形成され、装着者の腰回りに位置する腰回り開口部および装着者の脚回りに位置する一対の脚回り開口部と、前記腰回り開口部の縁部の全周に亘って配設された腰回り用弾性部材と、前記吸収性物品体の幅方向に伸縮可能な複数の背側弾性部材を有し、前記背側胴回り部に前記吸収性物品体の長手方向に亘って形成された背側弾性領域と、前記吸収性物品体の幅方向に伸縮可能な複数の腹側弾性部材を有し、前記腹側胴回り部に前記吸収性物品体の長手方向に亘って形成された腹側弾性領域とを備え、前記背側弾性部材は、前記腹側弾性部材よりも本数が多く設けられ、前記腹側弾性部材は、前記脚回り部に最も近い部分が前記背側弾性部材の前記脚回り部に最も近い部分よりもこの脚回り部寄りに配設され、前記背側弾性領域は、前記腹側弾性領域よりも前記吸収性物品体の長手方向に幅広に形成され、前記吸収体は、前記背側弾性領域と重ならず、かつ前記腹側弾性領域と重なる位置に配設されたものである。

請求項３記載の使い捨て吸収性物品は、透液性表面シート、不透液性裏面シート、これら透液性表面シートと不透液性裏面シートとの間に配設された吸収体、および、前記不透液性裏面シートの外面側に結合された外装シートを備えた吸収性物品体を具備し、前記吸収性物品体は、長手方向に順次一体的に設けられ、装着者の背側に位置する背側胴回り部、幅方向両側に脚回り部を有する股下回り部および装着者の腹側に位置する腹側胴回り部と、前記背側胴回り部の幅方向の両側部と前記腹側胴回り部の幅方向の両側部との接合により形成され、装着者の腰回りに位置する腰回り開口部および装着者の脚回りに位置する一対の脚回り開口部と、前記腰回り開口部の縁部の全周に亘って配設された腰回り用弾性部材と、前記吸収性物品体の幅方向に伸縮可能な複数の背側弾性部材を有し、前記背側胴回り部に前記吸収性物品体の長手方向に亘って形成された背側弾性領域と、前記吸収性物品体の幅方向に伸縮可能な複数の腹側弾性部材を有し、前記腹側胴回り部に前記吸収性物品体の長手方向に亘って形成された腹側弾性領域とを備え、前記背側弾性部材は、前記腹側弾性部材よりも本数が多く設けられ、前記脚回り部に最も近い部分とこの脚回り部との間隔が、前記腹側弾性部材の前記脚回り部に最も近い部分とこの脚回り部との間隔と略等しい位置に配設され、前記背側弾性領域は、前記腹側弾性領域よりも前記吸収性物品体の長手方向に幅広に形成され、前記吸収体は、前記背側弾性領域と重ならず、かつ前記腹側弾性領域と重なる位置に配設されたものである。

請求項４記載のαは、請求項１ないし３いずれか一記載の使い捨て吸収性物品において、背側弾性部材は、各腹側弾性部材の間隔と略等しい間隔にそれぞれ配設され、かつ背側胴回り部の幅方向の両側部と腹側胴回り部の幅方向の両側部とを接合した際に、一部の両端部が前記腹側弾性部材の両端部とそれぞれ連結されるものである。
請求項５記載の使い捨て吸収性物品は、請求項１ないし４いずれか一記載の使い捨て吸収性物品において、背側弾性部材は、腰回り用弾性部材とこの腰回り用弾性部材に最も近い部分との間隔が、前記各背側弾性部材の間隔と略等しいものである。

請求項１記載の発明によれば、背側胴回り部と腹側胴回り部とに、幅方向に伸縮する背側弾性部材と腹側弾性部材とをそれぞれ配設して背側弾性領域と腹側弾性領域とを形成することにより、装着者の背側と腹側とで背側胴回り部と腹側胴回り部とがともに伸縮して胴回りの密着性を向上できる。また、背側弾性部材の本数を腹側弾性部材の本数よりも多くするとともに、背側弾性領域を腹側弾性領域よりも吸収性物品体の長手方向に幅広に形成することにより、装着者の背側の密着性を向上してずれ落ちを防止できるとともに、装着者の腹側を必要以上に締め付けず、圧迫感を軽減できる。さらに、背側弾性部材の腰回り用弾性部材に最も近い部分と腰回り用弾性部材との間隔を、腹側弾性部材の腰回り用弾性部材に最も近い部分と腰回り用弾性部材との間隔と略等しくすることにより、背側胴回り部と腹側胴回り部との腰回り開口部側全体が弾性領域となるため、背側胴回り部と腹側胴回り部とが装着者の腰回り全周に亘って一体的に密着してずれ落ちを防止できる。また、吸収体を背側弾性領域と重なる位置に配設することにより、吸収体が装着者の背側に密着し、吸収体を背側に必要以上に長くすることなく、例えば排泄液などの背側からの漏れを防止できる。

請求項２記載の発明によれば、背側胴回り部と腹側胴回り部とに、幅方向に伸縮する背側弾性部材と腹側弾性部材とをそれぞれ配設して背側弾性領域と腹側弾性領域とを形成することにより、装着者の背側と腹側とで背側胴回り部と腹側胴回り部とがともに伸縮して胴回りの密着性を向上できる。また、背側弾性部材の本数を腹側弾性部材の本数よりも多くするとともに、背側弾性領域を腹側弾性領域よりも吸収性物品体の長手方向に幅広に形成することにより、装着者の背側の密着性を向上してずれ落ちを防止できるとともに、装着者の腹側を必要以上に締め付けず、圧迫感を軽減できる。さらに、腹側弾性部材における脚回り部に最も近い部分を、背側弾性部材における脚回り部に最も近い部分よりもこの脚回り部寄りに配設することにより、装着者の腹側を必要以上に締め付けることを防止できる。また、吸収体を腹側弾性領域と重なる位置に配設することにより、吸収体が装着者の腹側に密着し、吸収体を腹側に必要以上に長くすることなく、腹側からの漏れを防止できる。

請求項３記載の発明によれば、背側胴回り部と腹側胴回り部とに、幅方向に伸縮する背側弾性部材と腹側弾性部材とをそれぞれ配設して背側弾性領域と腹側弾性領域とを形成することにより、装着者の背側と腹側とで背側胴回り部と腹側胴回り部とがともに伸縮して胴回りの密着性を向上できる。また、背側弾性部材の本数を腹側弾性部材の本数よりも多くするとともに、背側弾性領域を腹側弾性領域よりも吸収性物品体の長手方向に幅広に形成することにより、装着者の背側の密着性を向上してずれ落ちを防止できるとともに、装着者の腹側を必要以上に締め付けず、圧迫感を軽減できる。さらに、背側弾性部材の脚回り部に最も近い部分と脚回り部との間隔を、腹側弾性部材の脚回り部に最も近い部分と脚回り部との間隔と略等しくすることにより、背側胴回り部と腹側胴回り部との脚回り部側全体が弾性領域となるため、背側胴回り部と腹側胴回り部とを装着者の脚回り全周に亘って一体的に密着できる。また、吸収体を腹側弾性領域と重なる位置に配設することにより、吸収体が装着者の腹側に密着し、吸収体を腹側に必要以上に長くすることなく、腹側からの漏れを防止できる。

請求項４記載の発明によれば、各背側弾性部材を、各腹側弾性部材の間隔と略等しい間隔にそれぞれ配設し、かつ背側胴回り部の幅方向の両側部と腹側胴回り部の幅方向の両側部とを接合した際に、背側弾性部材の一部の両端部が腹側弾性部材の両端部とそれぞれ連結されることにより、背側胴回り部と腹側胴回り部とが、装着者の腰回り全周に亘って一体的に密着してずれ落ちを防止できる。

請求項５記載の発明によれば、背側弾性部材における、腰回り用弾性部材とこの腰回り用弾性部材に最も近い部分との間隔を、各背側弾性部材の間隔と略等しくして、装着者の背側に背側弾性部材と腰回り用弾性部材とを均一に配設することにより、背側胴回り部の全体が弾性領域となって腰回り用弾性部材による弾性領域から背側弾性領域まで背側胴回り部が一体的に伸縮し、密着性を向上できてずれ落ちを防止できる。

以下、本発明の使い捨て吸収性物品の一関連技術の構成を図１ないし図３を参照して説明する。

図１において、使い捨て吸収性物品は、例えば使い捨て紙おむつであり、吸収性物品体としてのおむつ体１を備えている。このおむつ体１は、図１に示す展開状態から、図３に示すパンツ形状にすることで、例えば病人、失禁者などの装着者の背部側から腹部側に身体に沿って装着するものである。そして、このおむつ体１は、透液性を有する透液性表面シート２、不透液性を有する不透液性裏面シート３、これら透液性表面シート２と不透液性裏面シート３との間に配設された液吸収性を有する吸収体４、および不透液性裏面シート３の外面側に結合された外装シート５にて層状に形成されている。

また、透液性表面シート２と不透液性裏面シート３とは、周縁部が例えば接着剤などで接合されて吸収体４が封着されている。

ここで、透液性表面シート２は、例えば織布、不織布、多孔性フィルム、或いは合成繊維などの、透液性および通気性を有しかつ肌着に近い感触のシート材で形成され、尿などの排泄液を吸収体４へ透過するとともに、身体に直接接触しても不快感を与えないようになっている。

また、不透液性裏面シート３は、例えばポリエチレン（polyethylene）樹脂などの合成樹脂など、不透液性および通気性を有したシート材にて形成され、尿などの排泄液にて例えば下着などの他の衣類、或いはシーツなどの汚れを防止している。

さらに、吸収体４は、例えばパルプを主とする材料であって一部に高分子吸収体などの物質を含んだ材料にてシート状に形成され、尿などの排泄液を充分に吸収する。

そして、これら透液性表面シート２、不透液性裏面シート３および吸収体４は、図１に示すように、おむつ体１の長手方向に略沿って略矩形状に形成され、外装シート５の中心域に位置している。

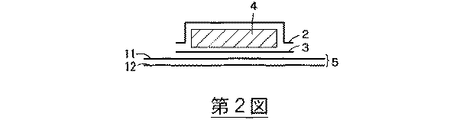

さらに、外装シート５は、図１および図２に示すように、透液性表面シート２、不透液性裏面シート３および吸収体４よりも大きく形成され、通気性および不透液性を有する内側シート片11と外側シート片12とが、厚さ方向に重ね合わせて一体的に接合して形成され、不透液性裏面シート３の外側面が内側シート片11に例えば接着剤などにて接合されている。

そして、この外装シート５は、装着者の背側に位置する背側胴回り部13、股下回り部14および装着者の腹側に位置する腹側胴回り部15が、展開状態でおむつ体１の長手方向に順次一体的に形成されるとともに、長手方向に略沿った中心線にて線対称な略矩形状に形成されている。また、外装シート５の股下回り部14の幅方向の両側縁には、略凹弧状に切り欠き形成された脚回り部16が形成されている。

また、透液性表面シート２、不透液性裏面シート３および吸収体４は、おむつ体１の外装シート５の長手方向に略沿った状態で、背側胴回り部13、股下回り部14および腹側胴回り部15の略中央に亘って配設されている。

さらに、おむつ体１の外装シート５の背側胴回り部13は、展開状態におけるおむつ体１の長手方向の一端側に形成され、この展開状態からおむつ体１が適宜折り曲げられて、装着者の腰回りの背部側に位置する部分となっている。そして、この背側胴回り部13の両外側縁部には、図示しない背側結合部が形成されている。

また、おむつ体１の股下回り部14は、展開状態における長手方向の中間部に、背側胴回り部13から腹側胴回り部15に亘っておむつ体１の長手方向側に連続して一体に形成され、この展開状態からおむつ体１が適宜折り曲げられて、装着者の股下に位置する部分となっている。

そして、おむつ体１の腹側胴回り部15は、展開状態におけるおむつ体１の長手方向の股下回り部14の背側胴回り部13と反対側の他端側に連続して一体に形成され、この展開状態からおむつ体１が適宜折り曲げられて、装着者の腰回りの腹部側に位置する部分となっている。また、この腹側胴回り部15は、背側胴回り部13と同様に、おむつ体１の幅方向に略沿った長手方向を有した略矩形状に形成されている。

さらに、腹側胴回り部15の両外側部近傍には、背側胴回り部13の背側結合部と接合される図示しない腹側結合部が設けられている。そして、これら腹側結合部と背側結合部とを接合することにより、図３に示すように、背側胴回り部13および腹側胴回り部15により装着者の腰回りに位置する腰回り開口部21が形成され、かつ一対の脚回り部16により一対の脚回り開口部22が形成されるパンツ形状となる。

また、背側胴回り部13および腹側胴回り部15における内側シート片11および外側シート片12の間には、図１に示すように、複数本、例えば３本の腰回り用弾性部材23が配設されている。これら腰回り用弾性部材23は、例えば紐状ゴムなどの伸縮可能な部材であり、背側胴回り部13の幅方向に伸張した状態で、この背側胴回り部13の幅方向に沿って接着剤などにてそれぞれ固着されている。また、これら腰回り用弾性部材23は、おむつ体１の長手方向に、好ましくは２mm以上７mm以下の間隔G1に互いに略等間隔に離間されて配設されている。したがって、これら腰回り用弾性部材23は、おむつ体１を図３に示すパンツ形状に形成した際の腰回り開口部21の縁部の全周に亘って配設されている。この結果、これら腰回り用弾性部材23により、背側胴回り部13および腹側胴回り部15の略全域、すなわち装着者の腰回りの略全周に亘って伸縮性が付与される。

さらに、背側胴回り部13における内側シート片11および外側シート片12の間には、複数本の背側弾性部材24が配設されている。これら背側弾性部材24は、例えば紐状ゴムなどの伸縮自在の部材であり、背側胴回り部13の幅方向に沿って伸張した状態で接着剤などにて固着されている。また、これら背側弾性部材24は、おむつ体１の長手方向に、好ましくは２〜６本／５cmの間隔に互いに略等間隔に離間されて配設されている。この関連技術においては、背側弾性部材24は、８mm以上２０mm以下の間隔G2に７本配設されている。すなわち、背側弾性部材24は、腰回り用弾性部材23よりも間隔が広く配設されている。言い換えると、腰回り用弾性部材23は、背側弾性部材24よりも間隔が狭く形成されている。したがって、G1＜G2である。

そして、これら背側弾性部材24は、背側胴回り部13の幅方向に伸縮可能であり、これら背側弾性部材24の伸縮により、背側胴回り部13が幅方向に伸縮可能となっている。さらに、背側胴回り部13には、図３に示すように、背側弾性部材24により、おむつ体１の長手方向に沿って背側弾性領域25が形成されている。

ここで、背側弾性領域25は、応力が１．５〜２．０Ｎに設定されることが好ましい。このため、各背側弾性部材24は、例えば伸張応力が０．０８〜２．５Ｎ／本、伸張率が１．５〜３．０倍にそれぞれ設定されている。

また、背側弾性部材24における腰回り用弾性部材23に最も近い部分、すなわち図３に示す一番上側に位置した背側弾性部材24と腰回り用弾性部材23との間の間隔G3は、各背側弾性部材24の間隔G2よりも大きく形成されている。すなわち、G2＜G3である。

さらに、腹側胴回り部15における内側シート片11および外側シート片12の間には、複数本の腹側弾性部材26が配設されている。

これら腹側弾性部材26は、例えば紐状ゴムなどの伸縮自在の部材であり、腹側胴回り部15の幅方向に沿って伸張した状態で接着剤などにて固着されている。また、これら腹側弾性部材26は、おむつ体１の長手方向に、好ましくは２〜６本／５cmの間隔に互いに略等間隔に離間されて配設されている。この関連技術においては、腹側弾性部材26は、８mm以上２０mm以下の間隔G4に５本配設されている。すなわち、これら腹側弾性部材26は、背側弾性部材24よりも本数が少なく、かつ腰回り用弾性部材23よりも間隔が広く配設されている。言い換えると、背側弾性部材24は、腹側弾性部材26よりも本数が多く、かつ腰回り用弾性部材23は、腹側弾性部材26よりも間隔が狭く形成されている。

そして、これら腹側弾性部材26は、腹側胴回り部15の幅方向に伸縮可能であり、これら腹側弾性部材26の伸縮により、腹側胴回り部15が幅方向に伸縮可能となっている。さらに、腹側胴回り部15には、腹側弾性部材26により、おむつ体１の長手方向に沿って腹側弾性領域27が形成されている。

ここで、腹側弾性領域27は、応力が１．０〜１．５Ｎに設定されることが好ましいので、各腹側弾性部材26は、例えば伸張応力が０．０８〜２．５Ｎ／本、伸張率が１．５〜３．０倍にそれぞれ設定されている。

また、腹側弾性部材26における腰回り用弾性部材23に最も近い部分、すなわち最も腰回り開口部21側に位置した腹側弾性部材26は、おむつ体１をパンツ形状に形成した際に、背側弾性部材24における腰回り用弾性部材23から２番目に近い部分、すなわち図３に示す上側から２本目の背側弾性部材24と略等しい位置に配設されている。そして、最も腰回り開口部21側に位置した腹側弾性部材26の両端部は、おむつ体１をパンツ形状に形成した際に、図３に示す上側から２本目の背側弾性部材24の両端部と連結される。

さらに、腹側弾性部材26の間隔G4は、各背側弾性部材24の間隔G2と略等しく形成されている。すなわち、G2≒G4である。したがって、腹側弾性領域27は、背側弾性領域25よりもおむつ体１の長手方向に幅狭に形成されている。言い換えると、背側弾性領域25は、腹側弾性領域27よりもおむつ体１の長手方向に幅広に形成されている。この結果、各腹側弾性部材26の両端部は、おむつ体１を図３に示すパンツ形状に形成した際に、背側弾性部材24における図３に示す上側から２本目ないし５本目の両端部とそれぞれ連結される。

そして、腹側弾性部材26の伸縮率は、例えば背側弾性部材24と異なる素材を使用したり、同一素材でも太さなどの性能を異なるものとしたりすることで、好ましくは腹側弾性領域27の伸縮率を背側弾性領域25の伸縮率以下とする。

また、外装シート５の内側シート片11および外側シート片12の間に位置した両脚回り部16の近傍には、例えば紐状ゴムなどの図示しない脚回り用弾性部材がそれぞれ伸張された状態で配設されている。このため、脚回り部16には、脚回り用弾性部材により、おむつ体１の長手方向および幅方向に伸縮性が付与され、この伸縮によりおむつ体１の脚回り部16がギャザ部に形成される。

次に、上記一関連技術の作用効果を説明する。

まず、装着に際しては、図３に示すように、パンツ形状に形成してパンツのように装着する。

背側胴回り部13に、幅方向に伸縮する背側弾性部材24を複数配設して背側弾性領域25を形成し、腹側胴回り部15に、幅方向に伸縮する腹側弾性部材26を複数配設して腹側弾性領域27を形成したことにより、装着者の背側と腹側とで背側胴回り部13と腹側胴回り部15とがともに伸縮して胴回りの密着性が向上する。

また、背側弾性部材24の本数を腹側弾性部材26の本数よりも多くするとともに、背側弾性領域25を腹側弾性領域27よりもおむつ体１の長手方向に幅広に形成することにより、装着者の背側の密着性を向上してずれ落ちを防止する。特に、高齢者などの前傾姿勢の装着者が装着した場合には、その効果が顕著である。同時に、装着者の腹側を必要以上に締め付けず、圧迫感が軽減される。

さらに、各背側弾性部材24の間隔G2を、各腹側弾性部材26の間隔G4と略等しくし、かつ背側胴回り部13の幅方向の両側部と腹側胴回り部15の幅方向の両側部とを接合した際に、背側弾性部材24の図３に示す上側から２本目ないし５本目の両端部が各腹側弾性部材26の両端部とそれぞれ連結されることにより、背側胴回り部13と腹側胴回り部15とが、装着者の腰回り全周に亘って一体的に密着してずれ落ちを防止する。

そして、腰回り用弾性部材23の間隔G1を、背側弾性部材24の間隔G2および腹側弾性部材26の間隔G4よりも小さくすることで、装着者の腰回りでの密着性を向上でき、ずれ落ちをより確実に防止できるとともに、背側胴回り部13および腹側胴回り部15に必要以上に弾性部材を配設して製造コストが高くなったり、背側胴回り部13および腹側胴回り部15の伸縮応力を高めすぎて装着者を圧迫したりすることを防止できる。

また、背側弾性領域25および腹側弾性領域27の応力が１．０Ｎ未満では、排尿後におむつ体１が装着者からずり落ちるおそれがあり、２．０Ｎより大きいと圧迫感が強くなり装着者の肌に背側弾性部材24および腹側弾性部材26の跡、いわゆるゴム跡が残るおそれがあるが、この関連技術では、背側弾性領域25の応力を１．５〜２．０Ｎとし、腹側弾性領域27の応力を１．０〜１．５Ｎとしたことにより、おむつ体１の排尿後のずり落ちなどを防止し、かつ圧迫感を低減できる。

さらに、背側弾性領域25の応力を腹側弾性領域27の応力よりも大きくすることにより、装着者の背側の密着性がより向上する。

なお、上記関連技術において、図４に示すように、背側弾性部材24の本数を、図１ないし図３に示す関連技術よりも多く、例えば１３本とし、各背側弾性部材24の間隔G2を図１ないし図３に示す関連技術の約半分とする構成も可能である。この場合には、背側胴回り部13の伸縮性がさらに向上することにより、背側胴回り部13の装着者の背側への密着性を向上でき、おむつ体１のずれ落ちを、より確実に防止できる。

また、図５に示すように、腰回り用弾性部材23と背側弾性部材24との間隔G3を、各背側弾性部材24の間隔G2と略等しくする構成も可能である。この場合には、背側胴回り部13の全体が弾性領域となって腰回り用弾性部材23による弾性領域から背側弾性領域25まで背側胴回り部13が一体的に伸縮し、装着者の背側への密着性を向上でき、おむつ体１のずれ落ちを、より確実に防止できる。

さらに、背側弾性部材24と腹側弾性部材26とを、おむつ体１を図３に示すパンツ形状に形成した際に、互いに両端部が連結しない状態、いわゆる互い違いになるようにそれぞれ配設することも可能である。

そして、背側弾性部材24の本数をさらに増やすなどして背側弾性領域25の伸縮率を腹側弾性領域27の伸縮率よりも大きくできれば、背側弾性部材24と腹側弾性部材26との材質などは限定されず、例えば背側弾性部材24を腹側弾性部材26の伸縮率よりも小さいものとしてもよい。

次に、本発明の第１の実施の形態を図６を参照して説明する。

この図６に示す実施の形態は、上記図１ないし図３に示す一関連技術と基本的に同様の構成を有しているが、背側弾性部材24は、背側胴回り部13における内側シート片11および外側シート片12の間に、複数、例えば８本形成されている。

また、腹側弾性部材26は、腹側胴回り部15における内側シート片11および外側シート片12の間に、複数、例えば６本形成されている。

そして、背側弾性部材24の腰回り用弾性部材23に最も近い部分、すなわち図６に示す一番上側に位置した背側弾性部材24と腰回り用弾性部材23との間隔G3が、腹側弾性部材26の腰回り用弾性部材23に最も近い部分、すなわち図６に示す一番上側に位置した腹側弾性部材26と腰回り用弾性部材23との間隔G5と略等しくなるように配設されている。

このため、各腹側弾性部材26の両端部は、おむつ体１を図６に示すパンツ形状に形成した際に、背側弾性部材24の図６に示す上側から１本目ないし６本目の両端部と互いに連結される。

また、吸収体４は、腹側弾性領域27に重ならず、かつ背側弾性領域25の脚回り部16側、例えば図６に示す下側に位置した背側弾性部材24における、下側から１本目ないし３本目に重なるように配設されている。

そして、装着に際しては、おむつ体１を図６に示すパンツ形状に形成して、パンツのように装着すると、背側胴回り部13と腹側胴回り部15との腰回り開口部21側全体が弾性領域となるため、背側胴回り部13と腹側胴回り部15とが装着者の腰回り全周に亘って一体的に密着してずれ落ちを防止する。

また、吸収体４を背側弾性領域25と重なる位置に配設することにより、吸収体４の長さが背側胴回り部13と腹側胴回り部15とで略同一であっても、吸収体４が装着者の背側に密着し、吸収体４を背側に必要以上に長くすることなく、尿などの排泄液の背側からの漏れを防止する。

次に、本発明の第２の実施の形態を図７を参照して説明する。

この図７に示す実施の形態は、上記図１ないし図３に示す一関連技術と基本的に同様の構成を有しているが、背側弾性部材24は、背側胴回り部13における内側シート片11および外側シート片12の間に、複数、例えば７本形成されている。

さらに、腹側弾性部材26における脚回り部16に最も近い部分、すなわち図７に示す一番下側に位置した腹側弾性部材26は、背側弾性部材24における脚回り部16に最も近い部分、すなわち図７に示す一番下側に位置した背側弾性部材24よりも脚回り部16寄りの位置、すなわち図７に示す下側に配設されている。

そして、腹側弾性部材26における腰回り用弾性部材23に最も近い部分、すなわち図７に示す一番上側に位置した腹側弾性部材26は、おむつ体１を図７に示すパンツ形状に形成した際に、背側弾性部材24における図７に示す上側から３本目と略等しい位置になるように配設されている。

したがって、腹側弾性部材26の図７に示す上側から１本目ないし５本目の両端部は、おむつ体１を図７に示すパンツ形状に形成した際に、背側弾性部材24における図７に示す上側から３本目ないし７本目と互いに連結される。

また、吸収体４は、背側弾性領域25に重ならず、かつ腹側弾性領域27の脚回り部16側、例えば図７に示す下側に位置した腹側弾性部材26における、下側から１本目および２本目に重なるように配設されている。

そして、装着に際しては、おむつ体１を図７に示すパンツ形状に形成して、パンツのように装着する。

また、腹側弾性部材26における脚回り部16に最も近い部分を、背側弾性部材24における脚回り部16に最も近い部分よりもこの脚回り部16寄りに配設することにより、装着者の腹側を必要以上に締め付けることを防止する。

さらに、吸収体４を腹側弾性領域27と重なる位置に配設することにより、吸収体４の長さが背側胴回り部13と腹側胴回り部15とで略同一であっても、吸収体４が装着者の腹側に密着し、吸収体４を腹側に必要以上に長くすることなく、腹側からの漏れを防止する。

なお、上記第２の実施の形態において、図８に示す第３の実施の形態のように、背側弾性部材24の最も脚回り部16に近い部分、すなわち図８に示す一番下側に位置した背側弾性部材24と脚回り部16との間隔G6が、腹側弾性部材26における最も脚回り部16に近い部分、すなわち図８に示す一番下側に位置した腹側弾性部材26と脚回り部16との間隔G7と略等しくなるように配設してもよい。この場合には、背側胴回り部13と腹側胴回り部15との脚回り部16側全体が弾性領域となるため、背側胴回り部13と腹側胴回り部15とを装着者の脚回り全周に亘って一体的に密着できる。

また、上記各実施の形態において、背側弾性領域25および腹側弾性領域27が所望の応力になるようにすれば、背側弾性部材24および腹側弾性部材26の本数などに応じて、これら背側弾性部材24および腹側弾性部材26の伸張応力および伸長率を任意に変化させてもよい。

以上のように、本発明の使い捨て吸収性物品は、例えば大人用、あるいは失禁用などの使い捨ておむつとして利用される。

本発明の使い捨て吸収性物品の一関連技術を示す平面図である。同上使い捨て吸収性物品を示す縦断面図である。同上使い捨て吸収性物品を示す斜視図である。同上使い捨て吸収性物品の他の関連技術を示す斜視図である。同上使い捨て吸収性物品のさらに他の関連技術を示す斜視図である。本発明の使い捨て吸収性物品の第１の実施の形態を示す斜視図である。本発明の使い捨て吸収性物品の第２の実施の形態を示す斜視図である。本発明の使い捨て吸収性物品の第３の実施の形態を示す斜視図である。

１吸収性物品体としてのおむつ体
２透液性表面シート
３不透液性裏面シート
４吸収体
５外装シート
13 背側胴回り部
14 股下回り部
15 腹側胴回り部
16 脚回り部
21 腰回り開口部
22 脚回り開口部
23 腰回り用弾性部材
24 背側弾性部材
25 背側弾性領域
26 腹側弾性部材
27 腹側弾性領域

Claims

透液性表面シート、不透液性裏面シート、これら透液性表面シートと不透液性裏面シートとの間に配設された吸収体、および、前記不透液性裏面シートの外面側に結合された外装シートを備えた吸収性物品体を具備し、
前記吸収性物品体は、
長手方向に順次一体的に設けられ、装着者の背側に位置する背側胴回り部、幅方向両側に脚回り部を有する股下回り部および装着者の腹側に位置する腹側胴回り部と、
前記背側胴回り部の幅方向の両側部と前記腹側胴回り部の幅方向の両側部との接合により形成され、装着者の腰回りに位置する腰回り開口部および装着者の脚回りに位置する一対の脚回り開口部と、
前記腰回り開口部の縁部の全周に亘って配設された腰回り用弾性部材と、
前記吸収性物品体の幅方向に伸縮可能な複数の背側弾性部材を有し、前記背側胴回り部に前記吸収性物品体の長手方向に亘って形成された背側弾性領域と、
前記吸収性物品体の幅方向に伸縮可能な複数の腹側弾性部材を有し、前記腹側胴回り部に前記吸収性物品体の長手方向に亘って形成された腹側弾性領域とを備え、
前記背側弾性部材は、前記腹側弾性部材よりも本数が多く設けられ、前記腰回り用弾性部材に最も近い部分とこの腰回り用弾性部材との間隔が、前記腹側弾性部材の前記腰回り用弾性部材に最も近い部分とこの腰回り用弾性部材との間隔と略等しい位置に配設され、
前記背側弾性領域は、前記腹側弾性領域よりも前記吸収性物品体の長手方向に幅広に形成され、
前記吸収体は、前記腹側弾性領域と重ならず、かつ前記背側弾性領域と重なる位置に配設された
ことを特徴とする使い捨て吸収性物品。
透液性表面シート、不透液性裏面シート、これら透液性表面シートと不透液性裏面シートとの間に配設された吸収体、および、前記不透液性裏面シートの外面側に結合された外装シートを備えた吸収性物品体を具備し、
前記吸収性物品体は、
長手方向に順次一体的に設けられ、装着者の背側に位置する背側胴回り部、幅方向両側に脚回り部を有する股下回り部および装着者の腹側に位置する腹側胴回り部と、
前記背側胴回り部の幅方向の両側部と前記腹側胴回り部の幅方向の両側部との接合により形成され、装着者の腰回りに位置する腰回り開口部および装着者の脚回りに位置する一対の脚回り開口部と、
前記腰回り開口部の縁部の全周に亘って配設された腰回り用弾性部材と、
前記吸収性物品体の幅方向に伸縮可能な複数の背側弾性部材を有し、前記背側胴回り部に前記吸収性物品体の長手方向に亘って形成された背側弾性領域と、
前記吸収性物品体の幅方向に伸縮可能な複数の腹側弾性部材を有し、前記腹側胴回り部に前記吸収性物品体の長手方向に亘って形成された腹側弾性領域とを備え、
前記背側弾性部材は、前記腹側弾性部材よりも本数が多く設けられ、
前記腹側弾性部材は、前記脚回り部に最も近い部分が前記背側弾性部材の前記脚回り部に最も近い部分よりもこの脚回り部寄りに配設され、
前記背側弾性領域は、前記腹側弾性領域よりも前記吸収性物品体の長手方向に幅広に形成され、
前記吸収体は、前記背側弾性領域と重ならず、かつ前記腹側弾性領域と重なる位置に配設された
ことを特徴とする使い捨て吸収性物品。
透液性表面シート、不透液性裏面シート、これら透液性表面シートと不透液性裏面シートとの間に配設された吸収体、および、前記不透液性裏面シートの外面側に結合された外装シートを備えた吸収性物品体を具備し、
前記吸収性物品体は、
長手方向に順次一体的に設けられ、装着者の背側に位置する背側胴回り部、幅方向両側に脚回り部を有する股下回り部および装着者の腹側に位置する腹側胴回り部と、
前記背側胴回り部の幅方向の両側部と前記腹側胴回り部の幅方向の両側部との接合により形成され、装着者の腰回りに位置する腰回り開口部および装着者の脚回りに位置する一対の脚回り開口部と、
前記腰回り開口部の縁部の全周に亘って配設された腰回り用弾性部材と、
前記吸収性物品体の幅方向に伸縮可能な複数の背側弾性部材を有し、前記背側胴回り部に前記吸収性物品体の長手方向に亘って形成された背側弾性領域と、
前記吸収性物品体の幅方向に伸縮可能な複数の腹側弾性部材を有し、前記腹側胴回り部に前記吸収性物品体の長手方向に亘って形成された腹側弾性領域とを備え、
前記背側弾性部材は、前記腹側弾性部材よりも本数が多く設けられ、前記脚回り部に最も近い部分とこの脚回り部との間隔が、前記腹側弾性部材の前記脚回り部に最も近い部分とこの脚回り部との間隔と略等しい位置に配設され、
前記背側弾性領域は、前記腹側弾性領域よりも前記吸収性物品体の長手方向に幅広に形成され、
前記吸収体は、前記背側弾性領域と重ならず、かつ前記腹側弾性領域と重なる位置に配設された
ことを特徴とする使い捨て吸収性物品。
背側弾性部材は、各腹側弾性部材の間隔と略等しい間隔にそれぞれ配設され、かつ背側胴回り部の幅方向の両側部と腹側胴回り部の幅方向の両側部とを接合した際に、一部の両端部が前記腹側弾性部材の両端部とそれぞれ連結される
ことを特徴とする請求項１ないし３いずれか一記載の使い捨て吸収性物品。
背側弾性部材は、腰回り用弾性部材とこの腰回り用弾性部材に最も近い部分との間隔が、前記各背側弾性部材の間隔と略等しい
ことを特徴とする請求項１ないし４いずれか一記載の使い捨て吸収性物品。
