JP3565645B2 - 架橋性水分散体組成物 - Google Patents

Description

【０００１】
【発明の属する技術分野】
本発明は、エポキシ変性アクリルエマルジョンとアミン系硬化剤からなる組成物であり、さらに詳しくは、主剤と硬化剤との混合後のポットライフが長く、常温硬化性とのバランスが優れているばかりでなく、硬化後に優れた接着力、耐熱性、耐水性、耐溶剤性を与える架橋性水分散体組成物に関するものである。
【０００２】
【従来の技術】
近年、省資源、地球環境に優しい材料の開発が進められている。特に溶剤の排出によるＶＯＣ規制等から、溶剤を使用する塗料、接着剤の分野では脱溶剤の動きが積極的である。溶剤系の代替として挙げられている材料の中で、特に開発が行われているのは水性化である。この水性化の代表的なものとして、エマルジョンが挙げられ、例えば、熱可塑性のアクリルエマルジョン、酢ビエマルジョン、エチレン酢ビエマルジョン等が挙げられる。しかし、高度の接着力、耐熱性、耐水性、耐溶剤性が要求される用途においては、未だ溶剤系を使用せざるを得ない状況である。
【０００３】
これに対して、従来の熱可塑性エマルジョンではなく、熱硬化性のエポキシ樹脂を水性化して使用したり、また、熱可塑性エマルジョンとの組み合わせで上記の課題を解決する試みが進められている。
しかしながら、エポキシ樹脂を含有する水性分散体は、そのものを単独で使用することがなく、通常、硬化剤を添加し硬化させることによって初めて性能が発揮される。したがって、一般に、エポキシ樹脂を含有する水性分散体は、主剤と硬化剤との２液からなり、その場合、熱可塑性エマルジョンでは問題とならない、主剤と硬化剤とを混合した後のポットライフが問題となる。ここでいうポットライフとは、主剤と硬化剤とを混合したあとの物性が保持される時間を示すものである。
【０００４】
エポキシ樹脂を常温硬化させる硬化剤は、多くはそのポットライフが１時間以内である。この場合、１時間以内に作業が終了するよう仕込み量・作業量の限定を行うことによってポットライフの問題を回避している。逆に言えば、ポットライフが長い硬化剤を使用した場合、常温硬化が困難となり、実用的には加熱により硬化させなければならない。したがって常温硬化性を維持し、ポットライフを延長させる配合系が強く望まれている。
【０００５】
これに対し、例えば特開昭５９−６２１４号公報では、硬化剤のジアミンをシュウ酸で完全中和することにより、セメントモルタル系でのポットライフの延長を図っており、また特開平６−３３００１１号公報では、乳化エポキシ樹脂をアクリルポリマーを用いてコアシェル化し、ポットライフの延長を図っている。
これらの改良により、従来のポットライフの問題はかなり解決されてきているものの、現在求められているより高度な硬化物性、および常温硬化とポットライフとの硬化性バランスを取ることは困難であった。
【０００６】
【発明が解決しようとする課題】
本発明は、ポットライフが長く、常温硬化性とのバランスが優れているばかりでなく、硬化後に優れた接着力、耐熱性、耐水性、耐溶剤性を与える架橋性水分散体組成物を提供することを目的とするものである。
【０００７】
【課題を解決するための手段】
本発明者らは、前記課題を解決するために種々検討した結果、重付加型ポリアミンとカルボン酸ポリマーおよび、無機酸および／または低分子有機酸とを組み合わせ、かつ、アミンの塩基性窒素当量とカルボン酸ポリマー、無機酸および／または低分子有機酸との酸当量との比に着目することにより、上記課題が解決されることを見いだし、本発明を完成するに至った。
【０００８】
すなわち、本発明は、（Ａ）エポキシ変性アクリルエマルジョン、（Ｂ）重付加型ポリアミン、（Ｃ）カルボン酸ポリマー、および（Ｄ）無機酸、低分子有機酸から選ばれる一種以上の酸、を含有し、（Ｂ）の塩基性窒素当量１に対して（Ｃ）および（Ｄ）の酸当量の合計が０．１から１の範囲内にある架橋性水分散体組成物に関するものである。
【０００９】
以下、本発明を詳細に説明する。
本発明において、エポキシ変性アクリルエマルジョンは、例えば下記のように、エポキシ樹脂存在下、ラジカル重合性モノマーを乳化重合することにより得ることができる。
すなわち、従来公知の乳化重合技術、ラジカル重合性モノマー、ラジカル重合開始剤、水、界面活性剤の存在下によって行われる。本発明の場合、例えば、エポキシ樹脂とラジカル重合性モノマーとを予め室温または加温下で十分に撹拌を行うことによって均一に溶解させ、これに界面活性剤、分散剤、保護コロイド、水溶性高分子等と水及びラジカル重合開始剤を加えて乳化分散液としたのち重合する方法が挙げられる。この方法以外にも、例えば、エポキシ樹脂とラジカル重合性モノマーを別個に乳化分散させ重合に供する方法、エポキシ樹脂のみを乳化分散させラジカル重合性モノマーを直接重合させる方法等が挙げられ、また、重合開始剤の添加方法も乳化分散液と一緒に添加させたり、別個に添加させたりもできる。乳化重合時にラジカル重合性モノマーとエポキシ樹脂とは反応しても、しなくてもよい。好ましくは反応しないほうがよい。
【００１０】
本発明で使用されるエポキシ樹脂は、例えば、グリシジルエーテル類、グリシジルエステル類、グリシジルアミン類、線状脂肪族エポキサイド類、脂環族エポキサイドなどが挙げられる。
（イ）グリシジルエーテル類としては、芳香族グリシジルエーテル、脂肪族グリシジルエーテル等が挙げられ、芳香族グリシジルエーテルとしては、例えば、ビスフェノールのジグリシジルエーテル、フェノールノボラックのポリグリシジルエーテル、ビフェノールのジグリシジルエーテルが挙げられる。該ビスフェノールのジグリシジルエーテルとしては、例えば、ビスフェノールＡ、ビスフェノールＦ、ビスフェノールＡＤ、ビスフェノールＳ、テトラメチルビスフェノールＡ、テトラブロモビスフェノールＡなどのジグリシジルエーテルが挙げられ、フェノールノボラックのポリグリシジルエーテルとしては、例えば、フェノールノボラック、クレゾールノボラック、ブロム化フェノールノボラックなどのポリグリシジルエーテルが挙げられ、ビフェノールのジグリシジルエーテルとしては、例えば、ビフェノール、テトラメチルビフェノールのジグリシジルエーテルが挙げられる。脂肪族グリシジルエーテルとしては、例えば、ポリエチレングリコール、ポリプロピレングリコール、グリセリン、テトラメチレングリコールなどのグリシジルエーテルが挙げられる。
【００１１】
（ロ）グリシジルエステル類としては、芳香族グリシジルエステル、脂環式グリシジルエステルなどが挙げられる。芳香族グリシジルエステルとしては、例えば、フタル酸、テレフタル酸。イソフタル酸などのジグリシジルエステルが挙げられ、脂環式グリシジルエステルとしては、例えば、ヘキサヒドロフタル酸、テトラヒドロフタル酸、ダイマー酸などのグリシジルエステルが挙げられる。
【００１２】
（ハ）グリシジルアミン類としては、例えば、テトラグリシジルジアミノジフェニルメタン、テトラグリシジルメタキシリレンジアミン、トリグリシジルアミノフェールなどが挙げられる。
（ニ）線状脂肪族エポキサイド類としては、例えば、エポキシ化ポリブタジエン、エポキシ化大豆油などが挙げられ、脂環族エポキサイドとしては、例えば、３，４エポキシ−６−メチルシクロヘキシルメチルカルボキシレート、３，４エポキシシクロヘキシルメチルカルボキシレートなどが挙げられる。
【００１３】
これらのエポキシ樹脂の末端をアクリル酸またはメタクリル酸等の一塩基酸で一部反応させたものでもよい。
エポキシ樹脂は単独で使用してもよく、２種類以上を組み合わせてもよい。好ましいエポキシ樹脂は、耐熱性、耐水性の観点からグリシジルエーテル類であり、さらに好ましくはビスフェノールのジグリシジルエーテルであり、とくに好ましくはビフェノールＡ、ビフェノールＦのジグリシジルエーテルである。エポキシ樹脂のエポキシ当量は１００〜１００００の範囲ものを用いることができ、常温硬化性、耐熱性、耐水性の観点から、好ましくは１５０〜３０００であり、さらに好ましくは１７０〜１０００である。
【００１４】
本発明において、ラジカル重合性モノマーとしては次のものを使用することができる。
例えば、芳香族不飽和化合物、α，β−不飽和モノカルボン酸アルキルエステル、不飽和カルボン酸、等を挙げることができる。
芳香族不飽和化合物としては、例えば、スチレン、α−メチルスチレン、ビニルトルエンなどが挙げられる
α，β−不飽和モノカルボン酸のアルキルエステルとしては、例えば、アクリル酸またはメタクリル酸のアルキルエステルが挙げられる。
【００１５】
アクリル酸またはメタクリル酸のアルキルエステルとしては、例えば、メチルアクリレート、エチルアクリレート、プロピルアクリレート、イソプロピルアクリレート、ブチルアクリレート、イソブチルアクリレート、ヘキシルアクリレート、シクロヘキシルアクリレート、２−エチルヘキシルアクリレート、ラウリルアクリレート、メチルメタクリレート、エチルメタクリレート、プロピルメタクリレート、イソプロピルアクリレート、ブチルメタクリレート、イソブチルメタクリレート、ヘキシルメタクリレート、シクロヘキシルメタクリレート、２−エチルヘキシルメタクリレート、ラウリルメタクリレートなどが挙げられる。
【００１６】
不飽和カルボン酸としては、例えば、アクリル酸、メタクリル酸、マレイン酸、フマル酸、イタコン酸、モノアルキルイタコネート等が挙げられる。
上記以外のラジカル重合性モノマーも必要に応じて組み合わせてもよい。例えば、水酸基含有モノマー、例えば、２−ヒドロキシエチルアクリレート、２−ヒドロキシエチルメタクリレート、ヒドロキシプロピルアクリレート、ヒドロキシプロピルメタクリレート、ポリエチレングリコールアクリレート；アミド基含有モノマー、例えば、アクリルアミド、メタクリルアミド、Ｎ，Ｎ−メチレンビスアクリルアミド、ダイアセトンアクリルアミド、マレイン酸アミド、マレイミド；メチロール基含有モノマー、例えば、Ｎ−メチロールアクリルアミド、Ｎ−メチロールメタクリルアミド、ジメチロールアクリルアミド、ジメチロールメタクリルアミド；アルコキシメチル基含有モノマー、例えば、Ｎ−メトキシメチルアクリルアミド、Ｎ−メトキシメチルメタクリルアミド、Ｎ−ブトキシメチルアクリルアミド、Ｎ−ブトキシメチルメタクリルアミド；エポキシ基含有モノマー、例えば、グリシジルアクリレート、グリシジルメタクリレート、アリルグリシジルエーテル、メチルグリシジルアクリレート、メチルグリシジルメタクリレート；多官能性モノマー、例えば、ジビニルベンゼン、ポリオキシエチレンジアクリレート、ポリオキシエチレンジメタクリレート、ポリオキシプロピレンジアクリレート、ポリオキシプロピレンジメタクリレート、ブタンジオールジアクリレート、ブタンジオールジメタクリレート、トリメチロールプロパントリアクリレート、トリメチロールプロパントリメタクリレート、ペンタエリスリトールテトラアクリレート、ペンタエリスリトールテトラメタクリレート；α，β−エチレン性不飽和ジカルボン酸のモノまたはジエステル、例えば、マレイン酸モノまたはジブチル、フマル酸モノまたはジオクチル；ビニルエステル、例えば、酢酸ビニル、プロピオン酸ビニル；不飽和ニトリル、例えば、アクリロニトリル、メタクリロニトリル；オレフィン、例えば、ブタジエン、イソプレン；塩素含有ビニルモノマー、例えば、塩化ビニル、塩化ビニリデン、クロロプレンなどを挙げることができる。
【００１７】
ラジカル重合性モノマーは単独で使用してもよく、また２種以上の混合物であってもよい。好ましくは、芳香族不飽和化合物、α，β−不飽和モノカルボン酸のアルキルエステル、不飽和モノカルボン酸の組み合わせを必須成分とするのがよい。さらに好ましくは、芳香族不飽和化合物としてはスチレンが挙げられ、α，β−不飽和モノカルボン酸のアルキルエステルとしては、エチルアクリレート、ブチルアクリレート、、２−エチルヘキシルアクリレートが挙げられ、不飽和モノカルボン酸としては、アクリル酸、メタクリル酸が挙げられる。
【００１８】
ラジカル重合性モノマーとして好ましい芳香族不飽和化合物、α，β−不飽和モノカルボン酸アルキルエステル、および不飽和モノカルボン酸の組成比は、芳香族不飽和化合物が２０〜８０重量％、α，β−不飽和モノカルボン酸のアルキルエステルが２０〜８０重量％、不飽和モノカルボン酸が０．１〜２０重量％である。
【００１９】
アクリルポリマーのＴｇは目的に応じて設定すればよいが、好ましくは−５０℃から８０℃である。−５０℃未満では硬化物の耐熱性が不十分であり、８０℃を越えると成膜性が不十分となる。さらに好ましくは−４０℃から５０℃である。なお、ここで言うＴｇとは、エポキシ樹脂を除いた全モノマーからの計算値を意味する。
【００２０】
本発明において、エポキシ樹脂とラジカル重合性モノマーとの比率は、エポキシ樹脂１〜６０重量部に対してラジカル重合性モノマーが４０〜９９重量部である。エポキシ樹脂が１重量部未満であると耐熱性、耐水性が不十分であり、また６０重量部を越えると初期接着性が不十分となる。好ましくは、エポキシ樹脂が５〜５５重量部に対してラジカル重合性モノマーが４５〜９５重量部である。
【００２１】
使用する界面活性剤としては、先に挙げたイオン性、非イオン性の界面活性剤があり、イオン性界面活性剤としては、アニオン性、カチオン性、両性が挙げられる。アニオン性界面活性剤としては、例えば、脂肪酸、高級アルコールの硫酸エステル塩、液体脂肪油の硫酸エステル塩、脂肪族アミンおよび脂肪族アマイドの硫酸塩、脂肪族アルコールのリン酸エステル、二塩基性脂肪酸エステルのスルホン酸塩、脂肪族アミドのスルホン酸塩、アルキルアリルスルホン酸塩、ホルマリン縮合ナフタリンスルホン酸塩等が挙げられ、カチオン性界面活性剤としては、例えば、第一アミン塩、第二アミン塩、第三アミン塩、第四アンモニウム塩、ピリジニウム塩等が挙げられ、両性界面活性剤としては、例えば、カルボン酸塩型、硫酸エステル塩型、スルホン酸塩型、リン酸エステル塩等が挙げられる。非イオン性界面活性剤としては、例えば、ポリオキシエチレンアルキルエーテル、ポリオキシエチレンアルキルフェニルエーテル、ポリオキシエチレンアルキルエステル、ソルビタンアルキルエステル、ポリオキシエチレンソルビタンアルキルエステル等が挙げられる。また、上記で挙げた非反応性の界面活性剤以外にも、反応性の界面活性剤も使用することができる。反応性界面活性剤としては、一分子中にラジカル重合性の官能基を有し、かつ、スルホン酸基、スルホン酸エステル基、スルホン酸塩基、スルホン酸エステル塩基から選ばれる一個以上の官能基を有するもの、または、一分子中にラジカル重合性の官能基を有し、かつ、ポリオキシエチレン、ポリオキシプロピレン、ポリオキシエチレンポリオキシプロピレン複合タイプのアルキルエーテルまたはアルコールを有するものである。これらの界面活性剤は一種でも、また２種以上と組み合わせて使用してもよい。
【００２２】
分散剤、保護コロイド、水溶性高分子としては、例えば、ポリリン酸塩、ポリアクリル酸塩、スチレン−マレイイン酸共重合体塩、スチレン−アクリル酸共重合体塩、スチレン−メタクリル酸共重合体塩、水溶性アクリル酸エステル共重合体塩、水溶性メタクリル酸エステル共重合体塩、ポリビニルアルコール、ポリアクリルアミド、ポリメタクリルアミド、ポリアクリルアミド共重合体、ポリメタクリルアミド共重合体等が挙げられる。
【００２３】
重合開始剤としては、水溶性、油溶性の重合開始剤が使用できる。
水溶性の重合開始剤としては、例えば、過硫酸塩、過酸化物、水溶性のアゾビス化合物、過酸化物−還元剤のレドックス系等が挙げられ、過硫酸塩としては、例えば、過硫酸アンモニウム、過硫酸カリウム、過硫酸ナトリム、等が挙げられ、過酸化物としては、例えば、過酸化水素、ｔ−ブチルハイドロパーオキサイド、ｔ−ブチルパーオキシマレイン酸、コハク酸パーオキシドが挙げられ、水溶性アゾビス化合物としては、例えば、２，２’−アゾビス（Ｎ−ヒドロキシエチルイソブチルアミド）、２，２’−アゾビス（２−アミジノプロパン）２塩化水素、４，４’−アゾビス（４−シアノペンタン酸）等が挙げられ、過酸化物−還元剤のレドックス系としては、例えば、先の過酸化物に亜硫酸水素ナトリウム、チオ硫酸ナトリウム、ヒドロキシメタンスルフィン酸ナトリウム、Ｌ−アスコルビン酸、およびその塩、第一銅塩、第一鉄塩等の還元剤の添加が挙げられる。
【００２４】
油溶性の重合開始剤としては、例えば、過酸化物、油溶性のアゾビス化合物等が挙げられ、過酸化物としては、例えば、過酸化ジブチル、過酸化ベンゾイル、過酸化ラウロイル、クメンハイドロ過酸化物等が挙げられ、油溶性のアゾビス化合物としては、例えば、２，２’−アゾビスイソブチロニトリル、２，２’−アゾビス−２−メチルブチロニトリル、２，２’−アゾビス−２，４−ジメチルバレロニトリル等が挙げられる。
【００２５】
本発明においては、重合で必要に応じてリン酸水素ナトリウムや炭酸水素ナトリウム等のｐＨ調整剤、ｔ−ドデシルメルカプタン、ｎ−ドデシルメルカプタンや低分子ハロゲン化合物等の分子量調整剤、キレート化剤、可塑剤、有機溶剤等を乳化重合の前・中・後に添加することができる。
重合温度は、例えば０〜１００℃で、特に３０〜９０℃が好ましく、不活性雰囲気中、常圧下または必要に応じて加圧下で行われる。
【００２６】
本発明に使用される重付加型ポリアミンとは、室井宗一、石村秀一著「入門エポキシ樹脂」新高分子文庫（１９８８年・〔株〕高分子刊行会発行）のページ７０図３．１に示されるものを指し、例えば、直鎖脂肪族ポリアミン、ポリアミド、脂環族ポリアミン、芳香族ポリアミン、およびそれらの変性品が挙げられる。直鎖脂肪族ポリアミンとしては、例えば、エチレンジアミン、ジエチレントリアミン、トリエチレンテトラミン、テトラエチレンペンタミン、ジエチルアミノプロピルアミンやこれらの変性品等が挙げられる。
【００２７】
ポリアミドとしては、例えば、ダイマー酸等のジカルボン酸と先の直鎖脂肪族ポリアミンとの縮合品が挙げられる。脂環族ポリアミンとしては、例えば、メンセンジアミン、イソホロンジアミン、Ｎ−アミノエチルピペラジン、３，９−ビス（３−アミノプロピル）２，４，８，１０−テトラオキサスピロ（５，５）ウンデカンアダクト、ビス（４−アミノ−３−メチルシクロヘキシル）メタン、ビス（４−アミノシクロヘキシル）メタンやこれらの変性品等が挙げられる。
【００２８】
芳香族ポリアミンとしては、例えば、ｍ−キシリレンジアミン、ジアミノジフェニルメタン、ｍ−フェニレンジアミン、ジアミノジフェニルスルホンやこれらの変性品等が挙げられる。
その他ポリアミンとしては、ジシアンジミド、アジピン酸ジヒドラジッド等が挙げられる。これらの硬化剤は一種または二種以上と組み合わせてもよい。好ましくは、直鎖脂肪族ポリアミン、ポリアミド、脂環族ポリアミンであり、さらに好ましくは脂環族ポリアミンである。重付加型ポリアミンの添加量は、硬化性・硬化物性に応じて決められるが、好ましくは、エポキシ樹脂を含有する水分散体中のエポキシ基に対して０．５〜１．５当量がよく、さらに好ましくは０．８〜１．２当量である。
【００２９】
本発明で使用されるカルボン酸ポリマーは、カルボキシル基を有するポリマーを指し、例えば、カルボキシル基を有する不飽和カルボン酸を重合することにより得られる。不飽和カルボン酸としては、例えば、一塩基酸、多塩基酸が挙げられ、一塩基酸としては、アクリル酸、メタクリル酸が挙げられ、多塩基酸としては、例えば、マレイン酸、フマル酸、イタコン酸が挙げられる。不飽和カルボン酸を重合する時、ラジカル重合性モノマーも必要に応じて、組み合わせても良い。ラジカル重合性モノマーとしては、例えば、芳香族不飽和化合物、α、β不飽和カルボン酸アルキルエステル、ビニルエステル、不飽和ニトリル、オレフィン等が挙げられる。
【００３０】
カルボン酸ポリマーは通常のラジカル重合で得られ、例えば、溶剤を用いる溶液重合では必要に応じて重合後脱溶剤することにより使用でき、また、水を媒体とする乳化重合、水溶液重合では重合後そのまま使用できる。分子量は任意であるが、必要に応じて連鎖移動剤等を用いて分子量を調節してもよい。分子量が５００００を越えると、エポキシ硬化剤との組み合わせにおいて粘度が高くなり取り扱いにくくなる。また５００以下では耐水性が不十分となる。好ましい分子量としては１０００から２００００である。
【００３１】
カルボン酸ポリマーの酸価は、好ましくは２００から７５０であり、２００未満ではポットライフが延長されず、７５０を越えると、アミンとの組み合わせにより粘度上昇し実用的ではない。さらに好ましくは３００から６００である。
本発明で使用される無機酸、低分子有機酸は、例えば、次のものを挙げることができる。
【００３２】
無機酸としては、例えば、塩酸、硫酸、硝酸等が挙げられる。
低分子有機酸としては、一分子中に一個以上のカルボキシル基を有する分子量１０００未満の化合物を指し、例えば、一塩基酸の蟻酸、酢酸、プロピオン酸、酪酸等、多塩基酸のシュウ酸、マロン酸、コハク酸、グルタル酸、アジピン酸、クエン酸等、芳香族カルボン酸の安息香酸、テレフタル酸、イソフタル酸、フタル酸等、又、先に挙げた不飽和カルボン酸等が挙げられる。
【００３３】
本発明においては、カルボン酸ポリマー（Ｃ）と、無機酸およびまたは低分子有機酸（Ｄ）との比率は、酸当量比（Ｃ）／（Ｄ）が１から１０の範囲が好ましい。その比が１未満では硬化物の耐水性が不良となり、１０を越えると硬化性が阻害される。さらに好ましくはその比が１．５から８である。
本発明において、重付加型ポリアミンとカルボン酸ポリマーおよび、無機酸およびまたは低分子有機酸との比率は、重付加型ポリアミンの塩基性窒素１当量に対し、酸成分の酸当量が０．１から１の範囲である。ここで言う塩基性窒素当量とは、重付加型ポリアミンに含まれる窒素原子１個あたりの分子量を指し、例えば、構造が既知のものでは分子量を窒素原子数で割って計算でき、また不明のものではアミン価より計算できる。また、酸当量とは酸成分中の水素原子１個あたりの分子量を指し、例えば、構造が既知のものでは分子量を酸性水素原子数で割って計算でき、また、カルボン酸ポリマ−などで構造の不明のものでは酸価より計算できる。
【００３４】
本発明において、重付加型ポリアミンの塩基性窒素１当量に対しカルボン酸ポリマーおよび、無機酸およびまたは低分子有機酸の酸当量が０．１未満では、ポットライフが十分ではなく、酸当量が１を越えると常温硬化性しなくなる。ポットライフ、常温硬化性の観点から、好ましくは、重付加型ポリアミンの塩基性窒素１当量に対し、酸成分の酸当量が０．３から０．８である。
【００３５】
重付加型ポリアミンと酸成分は、例えば、予め混合しておいても、また、エポキシ樹脂含有水分散体に酸成分を混合し、その後重付加型ポリアミンを添加してもよく、その逆でもよい。好ましくは、重付加型ポリアミンとカルボン酸ポリマーは予め混合しておいて方がよい。
本発明の架橋性水分散体組成物には、必要に応じて、エポキシ樹脂硬化性向上のために促進剤、重付加型ポリアミン以外のエポキシ樹脂用硬化剤、性能向上のためにラテックス、タッキファイヤーやゴム成分、硬化性能をさらに向上させるためにメラミン樹脂、尿素樹脂、ベンゾグアナミン樹脂などのアミノ樹脂やレゾール型またはノボラック型のフェノール樹脂を添加してもよい。また、殺菌剤、防腐剤、消泡剤、可塑剤、流動調整剤、増粘剤、ｐＨ調整剤、界面活性剤、着色顔料、体質顔料、防錆顔料等を添加してもよい。
【００３６】
促進剤としては、第三級アミン、ルイス酸錯体が挙げられ、第三級アミンとしては、例えば、ジメチルベンジルアミン、２，４，６−トリスジメチルアミノメチルフェノール、ジメチルアミノメチルフェノール等の第三級アミノ基含有化合物やこれらの変性品や、イミダゾール、２−メチルイミダゾール、２−エチル−４−メチルイミダゾール、２−フェニルイミダゾール等のイミダゾール化合物やこれらの変性品等が挙げら、ルイス酸錯体としては、三フッ化ホウ素のアミン錯体が挙げられる。促進剤として好ましいのは、第三級アミンであり、より好ましくは２，４，６−トリスジメチルアミノメチルフェノール、ジメチルアミノメチルフェノールである。
【００３７】
２，４，６−トリスジメチルアミノメチルフェノール、ジメチルアミノメチルフェノールの添加量は、使用されるエポキシ樹脂に対して０．１〜１０部であり、好ましくは０．５〜７部である。０．１部未満では硬化性の向上が認められず、１０部を越えるとポットライフが不十分となる。
重付加型ポリアミン以外のエポキシ樹脂用硬化剤としては、酸無水物系、ポリメルカプタン等が挙げられ、酸無水物系としては、例えば、１官能性として無水フタル酸、無水テトラヒドロフタル酸、無水ヘキサヒドロフタル酸、メチルテトラヒドロ無水フタル酸、メチルヘキサヒドロ無水フタル酸やこれらの変性品が挙げられ、ポリメルカプタンとしては、例えば、チオグリコール酸と多価アルコールとの縮合物やポリサルファイド等が挙げられる。
【００３８】
性能を向上させるためのラテックスとしては、アクリルラテックス、スチレンブタジエンラテックス、クロロプレンラテックス、ウレタンラテックス、エチレン酢ビラテックス、酢ビラテックス等が挙げられる。
タッキファイヤーとしては、例えば、ロジン系、ロジン誘導体系、テルペン樹脂系、テルペン誘導体系等の天然系タッキファイヤーや、石油樹脂系、スチレン樹脂系、クマロンインデン樹脂系、フェノール樹脂系、キシレン樹脂系の合成樹脂系のタッキファイヤー等が挙げられる。これらのタッキファイヤーは、水分散または水溶液の形で添加することが好ましい。ゴム成分としては、例えば、液状ニトリルゴム、シリコンゴム等が挙げられる。
【００３９】
本発明の架橋性水分散体組成物を、例えば接着剤として応用する場合、先ず、本発明組成物の全成分を混合し、その後被着体に塗布し、塗布面を張り合わせた後硬化させる方法、また、一方の被着体に（Ａ）成分を塗布し、もう一方の被着体に（Ｂ）と（Ｃ）と（Ｄ）とからなる成分を塗布し、該両被着体の塗布面を重ね合わせた後硬化させる方法、また、被着体の一方に（Ａ）成分を塗布し、その後（Ｂ）と（Ｃ）と（Ｄ）とからなる成分を更に塗布し、次に、もう一方の被着体を重ね合わせて張り合わせた後硬化させる方法等を用いることができる。これらの硬化方法をとる場合、塗布後常温または加熱により水を揮散した後、常温で硬化を進めてもよく、また、加熱により硬化を進めてもよい。また、塗布後水を揮散せずに被着体を張り合わせ、常温または加熱により硬化を進めてもよい。
【００４０】
本発明の架橋性水分散体組成物は、接着剤、粘着剤はもとより、塗料、印刷インキ、ガスバリヤ性包装材料、加工紙、繊維加工剤、建築材料などに使用することができる。接着剤としては、例えば、木材、合板、パーティクルボード、石膏ボード、鉄、アルミ等の金属、プラスチックフィルム、プラスチックフォーム、プラスチックの不織布、皮革、木綿、麻等の布、ガラス繊維、ガラス布、ＦＲＰ等の接着が挙げられる。粘着剤分野としては、例えば、テープ、ラベル、壁紙、床材等が挙げられ、塗料分野としては、例えば、コンクリート、木材、金属、フロアポリッシュ等が挙げられ、繊維加工剤としては、例えば、不織布、カーペット、電気植毛布、積層布、タイヤコード等が挙げられ、建築材料としては、例えば、シーリング材、ラテックスセメント、防水材等が挙げられる。
【００４１】
【発明の実施の形態】
以下に本発明の実施例を説明するが、これらは本発明の範囲を制限するものではない。なお、特に指定のない限り、部は重量基準とする。
また、評価方法は以下の通りである。
〔ポットライフの評価〕
ポットライフの評価は、配合品（水分散体組成物）の配合直後と３０℃で８時間放置した後の、（ａ）配合品の粘度変化率の測定と、（ｂ）接着性能の測定を行った。
（ａ）粘度変化
Ｂ型粘度計を使用して、２５℃での粘度を測定し、その変化率を求めた。変化率２００％以内を合格と判定する。
（ｂ）接着性能
＜塗布・接着＞
増粘剤により配合品の粘度を１００Ｐｓに調整した後、ワイヤーバー＃７５を用いて１インチ幅の９号キャンバスに塗布し、２０℃で２０分乾燥させる。その後、配合品が乾燥した面を張り合わせ、４．５ｋｇのローラーを１回往復させた。
＜初期接着強さ＞
張り合わせた後、２０℃で１時間放置したサンプルを用い、テンシロン引っ張り試験機でハクリ強さを測定した。２．０ｋｇ／ｉｎｃｈ以上を合格と判定する。引っ張り速度は５０ｍｍ／ｍｉｎとした。
＜養生接着強さ＞
張り合わせた後、２０℃で２日放置したサンプルを用い、テンシロン引っ張り試験機で１８０°ハクリ強さを測定した。４．０ｋｇ／ｉｎｃｈ以上を合格と判定する。引っ張り速度は５０ｍｍ／ｍｉｎとした。
＜耐熱クリープ＞
張り合わせた後、２０℃で２日放置したサンプルを、８０℃雰囲気下で２００ｇの重りを使用して引っ張り、２４時間放置後に重りが落下しなければ合格とし、落下の場合不合格と判定した。
＜耐水性＞
張り合わせた後、２０℃で２日放置したサンプルを、蒸留水に１日浸漬させ、その後速やかにテンシロン引っ張り試験機でハクリ強さを測定した。２．０ｋｇ／ｉｎｃｈ以上を合格と判定する。引っ張り速度は５０ｍｍ／ｍｉｎとした。
【００４２】
【参考例１〜６】
（エポキシ変性アクリルエマルジョンの調整）
表１に示すラジカル重合性モノマーとエポキシ樹脂の混合物１０００部に、エマルゲン９５０［花王（株）製、ポリオキシエチレンノニルフェニルエーテル］の２５％水溶液８０部、レベノールＷＺ［花王（株）製、ポリオキシエチレンノニルフェニルエーテル硫酸ナトリウム］の２５％水溶液４０部、過硫酸アンモニウム２部、蒸留水４３０部を添加し、ホモミキサーで撹拌を行いプレ乳化物を作製した。別に、撹拌機付きフラスコに蒸留水４００部、エマルゲン９５０の２５％水溶液２０部を仕込み、８０℃に昇温し、過硫酸アンモニウム１部を水５０部に溶解したものを添加する。これに、前記プレ乳化物を４時間かけて連続滴下する。次いで、過硫酸アンモニウム０．５部を水５０部に溶解したものを添加し、同温度で１時間重合を続けた。その後、３０℃以下まで冷却し、２５％濃度のアンモニア水でｐＨを７に調整して固型分５０％のエマルションを得た。重合後の粘度、及びアクリルポリマーの計算Ｔｇを表１に併せて示す。
【００４３】
【実施例１〜１４】
参考例１〜６で得たエポキシ変性アクリルエマルジョンを用い、表２、表３に示す配合を行い水分散体組成物を作製した。配合方法は、アミン硬化剤とカルボン酸ポリマー、無機酸、低分子有機酸とを予め混合し、その後、エポキシ変性アクリルエマルジョンにその混合物を投入させた。その後、必要に応じてアミノフェノール化合物を添加した。
【００４４】
ポットライフの評価結果を表４、表５に示した。
【００４５】
【比較例１〜５】
配合を表６のようにしたこと以外は、実施例１と同様に行った。表７にその評価結果を示す。
【００４６】
【表１】

【００４７】
【表２】

【００４８】
【表３】

【００４９】
【表４】

【００５０】
【表５】

【００５１】
【表６】

【００５２】

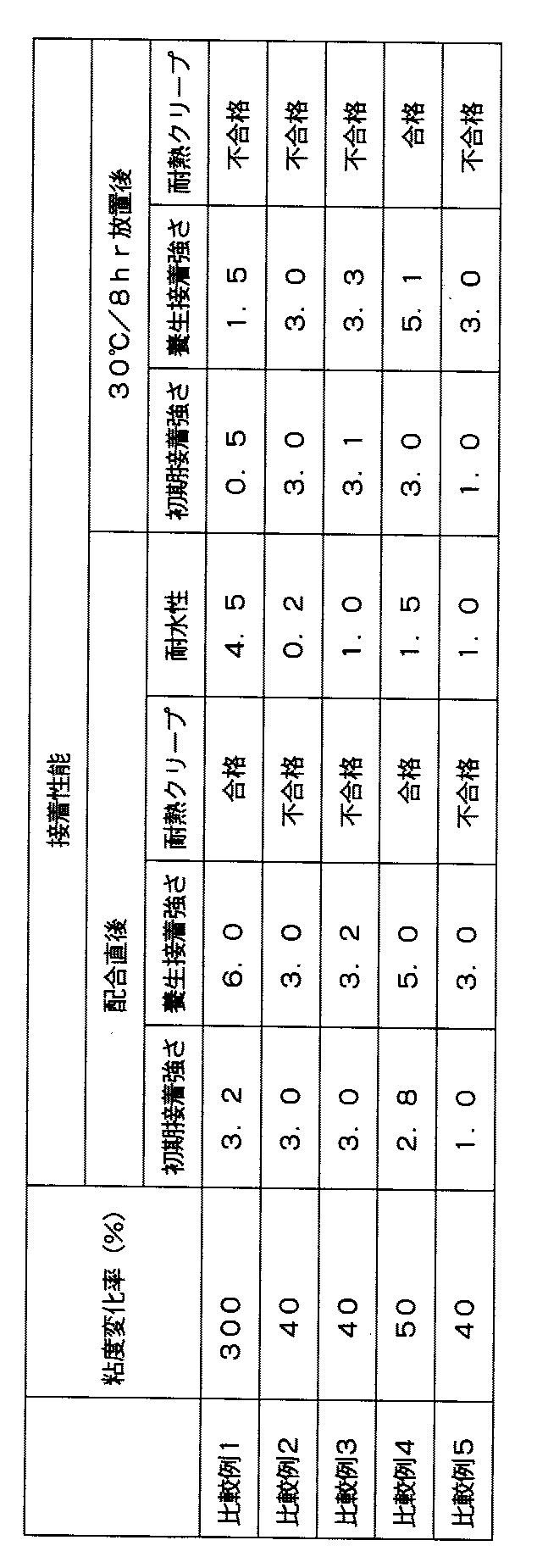

【表７】

【００５３】
【発明の効果】
本発明の水分散体組成物は、重付加型ポリアミンにカルボン酸ポリマーおよび、無機酸および／または低分子有機酸を特定の割合で配合させるため、これらの酸成分を配合していないものに比べ、ポットライフが改良されるばかりでなく、高度のコンタクト性をも有している。また、常温でのエポキシ樹脂の硬化もスムーズに進行するため、養生後の接着力、耐熱性、耐水性のレベルも高い。

Claims (1)

1. （Ａ）エポキシ変性アクリルエマルジョン、（Ｂ）重付加型ポリアミン、（Ｃ）カルボン酸ポリマー、および（Ｄ）無機酸、低分子有機酸から選ばれる一種以上の酸、を含有し、（Ｂ）の塩基性窒素当量１に対して（Ｃ）および（Ｄ）の酸当量の合計が０．１から１の範囲内にあり、かつ（Ｃ）カルボン酸ポリマーと（Ｄ）無機酸、低分子有機酸から選ばれる一種以上の酸との比率が酸当量比（Ｃ）／（Ｄ）が１から１０である架橋性水分散体組成物。
