Abstract

【課題】着用時の重量感・疲労感を低減することができるメガネ型の拡大鏡又は望遠鏡を提供すること。
【解決手段】メガネ型の拡大鏡又は望遠鏡（１）の鼻当て部（１９）は、頂部が前フレーム（１６）に固定された略逆Ｖ字型の鼻当てフレーム（１９－１）と、鼻当てフレームの左右部分を一体的に覆う鼻当てカバー（１９－２）からなり、前フレーム（１６）とツル部（１７ａ，１７ｂ）を連結するヒンジ部（１８ａ，１８ｂ）は、ツル部（１７ａ，１７ｂ）がクッション材（１７ｄ）を挟んで当接する開き角限界ストッパ（１７ｃ）を有し、メガネ部（１０）と拡大鏡部又は望遠鏡部（３０）を連結する連結部（２０）を、使用位置における拡大鏡部又は望遠鏡部（３０）の光軸方向（ＡＸ２）が、左右レンズ（１２ａ，１２ｂ）の光軸方向（ＡＸ１）に対して１～５度上向きになるように構成した。
【選択図】図１

Description

本発明は、使用者が顔に装着するメガネ型のメガネ部と、該メガネ部に取り付けられて支持された拡大鏡部又は望遠鏡部とを備えるメガネ型の拡大鏡又は望遠鏡に関する。

従来、使用者が顔に装着するメガネ型のメガネ部と、該メガネ部に取り付けられて支持された拡大鏡部又は望遠鏡部とを備えるメガネ型の拡大鏡又は望遠鏡がある。このようなメガネ型の拡大鏡又は望遠鏡の一例として、例えば特許文献１、２に示すように、外科医などが手術の際に対象物を拡大して見るために使用する医療用ルーペがある。この医療用ルーペには、メガネの枠（フレーム）に直接的に、あるいは左右レンズを介して間接的に一対のルーペを取り付けたタイプのものがある。

このような医療用ルーペは、使用者がメガネをかけることで顔に装着し、その状態で左右レンズの前面側にある左右ルーペの接眼部を覗き込むことで対象物を拡大して見ることができる。しかしながら、左右ルーペは重量があるため、このルーペ付めがねを着用すると、めがねの重量を支えるため鼻に圧迫感が生ずる。またルーペの重量により、ツル部（テンプル）と、これに挟まれた耳の上の頭部とがずれて、メガネが前のめりになりやすく、ルーペで対象物を観察するために首を上向きに修正する必要が生じ、疲労感が生じやすい。

特開２００１－３５０１２３号公報 特開２０１７－１２９６７０号公報

本発明は上述の点に鑑みてなされたものであり、その目的は、着用時の重量感・疲労感を低減することができるメガネ型の拡大鏡又は望遠鏡を提供することにある。

上記課題を解決するため、本発明にかかるメガネ型の拡大鏡又は望遠鏡は、使用者が顔に装着するメガネ部（１０）と、対象物を拡大又は望遠観察可能な拡大鏡部又は望遠鏡部（３０）と、拡大鏡部又は望遠鏡部（３０）を、メガネ部（１０）の前面側に配置する使用位置と、メガネ部（１０）の上方に跳ね上げる退避位置との間で移動可能に保持する連結部（２０）と、を備えるメガネ型の拡大鏡又は望遠鏡（１，１－２，１－３）であって、メガネ部（１０）は、前フレーム（１６）と、前フレーム（１６）の両サイドにヒンジ部（１７ａ，１７ｂ）を介して連結された一対のツル部（１８ａ、１８ｂ）と、前フレーム（１６）の中央に取付けられて、使用者の鼻に載置される鼻当て部（１９）と、を備えるフレーム（１１）と、前フレーム（１６）に取り付けられた左右レンズ（１２ａ，１２ｂ）と、を備え、鼻当て部（１９）は、頂部が前フレーム（１６）に固定されて斜めに伸びる左右アーム部を有する略逆Ｖ字型の鼻当てフレーム（１９－１）と、左右アーム部を覆うとともに該左右アーム部の中間部同士を橋渡す鼻当てカバー（１９－２）からなり、各ヒンジ部（１７ａ，１７ｂ）は、ツル部（１８ａ、１８ｂ）がクッション材（１７ｄ）を挟んで当接する開き角限界ストッパ（１７ｃ）を有し、連結部（２０）は、使用位置における拡大鏡部又は望遠鏡部（３０）の光軸方向が、左右レンズ（１２ａ，１２ｂ）の光軸方向に対して１～５度上向きになるように拡大鏡部又は望遠鏡部（３０）を保持する。

本発明にかかるメガネ型の拡大鏡又は望遠鏡によれば、鼻当て部（１９）を、略逆Ｖ字型の鼻当てフレーム（１９－１）と、鼻当てフレームの左右アーム部を覆うとともに該左右アーム部の中間部同士を橋渡す鼻当てカバー（１９－２）とで構成したので、鼻の左右斜面に接触する左右アーム部と鼻の稜線に接触する橋渡し部分に荷重点が分散でき、またカバーによりクッション性が向上して、重量感が低減できる。また、前フレーム（１６）と各ツル部（１８ａ，１８ｂ）とを接続するヒンジ部（１７ａ，１７ｂ）は、ツル部がクッション材（１７ｄ）を挟んで当接する開き角限界ストッパ（１７ｃ）を有するので、クッション材の分だけ左右のツル部の開き角が抑制されるとともに、顔幅とツル部間隔との間に差異があってもクッション材の適度な力でツルが頭部の両側面に良好に密着するので、ツルによって拡大鏡部又は望遠鏡部の重さを効果的に支持することができ、めがねが前のめりになるのを良好に防ぐことができる。また、連結部（２０）は、使用位置における拡大鏡部又は望遠鏡部（３０）の光軸（ＡＸ２）方向が、左右レンズ（１２ａ，１２ｂ）の光軸（ＡＸ１）方向に対して１～５度上向きになるように拡大鏡部又は望遠鏡部（３０）を保持する構成にしたので、拡大鏡部又は望遠鏡部（３０）の重量でメガネ型の拡大鏡又は望遠鏡が僅かに前のめりになっても、対象物を視認でき、首の疲労感が低減できる。

特に、本発明にかかるメガネ型の拡大鏡又は望遠鏡では、上記の鼻当て部（１９）及び鼻当てカバー（１９－２）の構成と、ヒンジ部（１７ａ，１７ｂ）が備える角限界ストッパ（１７ｃ）の構成と、使用位置における拡大鏡部又は望遠鏡部（３０）の光軸（ＡＸ２）方向を上向きにした構成との３つの構成を同時に備えることによって、メガネ型の拡大鏡又は望遠鏡の重心位置の最適化を図ることで、拡大鏡部又は望遠鏡部（３０）の重さでメガネ型の拡大鏡又は望遠鏡が前のめりになることを効果的に防止している。すなわち、これら３つの構成を同時に備えることで、拡大鏡部又は望遠鏡部（３０）を備えることによるメガネ型の拡大鏡又は望遠鏡の重量感を効果的に低減して軽快なかけ心地を実現可能としている。

また、このメガネ型の拡大鏡又は望遠鏡では、鼻当てカバー（１９－２）は、革製で、鼻当てフレームの左右アーム部をそれぞれ覆う左右鞘筒状部分（１９－２ａ，１９－２ｂ）と該左右鞘状部分同士を連結する橋渡し部分（１９－２ｃ）からなり、鼻当てフレーム（１９－１）は、柔軟性を有して略Ｕ型形状に弾性変型可能であるものであってよい。

この構成によれば、鼻当てフレームを略Ｕ型形状に弾性変形させて略平行になった左右アーム部分を、鼻当てカバー左右の鞘状部分をそれぞれ挿入させてから、鼻当てフレームを元の略Ｖ型に復帰させることによりに、鼻当てカバーを容易に装着でき、かつ位置ずれや脱落を起しにくいというメリットがある。

また、このメガネ型の拡大鏡又は望遠鏡では、鼻当てカバー（１９－２）は、中央のくびれ部分（５０ｃ）とその左右に連続する略矩形または略半円形の左右部分（５０ａ，５０ｂ）からなる略亜鈴型の革製シート（５０）を用い、当該シートの左右部分（５０ａ，５０ｂ）の、左右軸を挟んで対向する辺同士を、左右軸回りに折り曲げて縫い合わせて裏返すことにより、左右鞘状部分（１９－２ａ，１９－２ｂ）を形成し、くびれ部分（５０ｃ）を橋渡し部分（１９－２ｃ）としてもよい。

この構成によれば、革製の鼻当てカバーを容易に形成でき、裏返すことにより、縫い目部分内側になって鼻に当たらず、快適な装着性が得られる。

また、このメガネ型の拡大鏡又は望遠鏡では、クッション材（１７ｄ）は、ゴムシートであってもよい。

この構成によれば、市販の様々な厚さのゴムシートを利用できるので、ツル部の自然状態での開き角や、所定の開き角での挟持力を容易に調整できる。

また、このメガネ型の拡大鏡又は望遠鏡では、連結部は、前フレームに固定された基部（２１）と、該基部に設けられてあおり方向に回動可能なヒンジ部（２２）と、該ヒンジ部に回動可能に枢支されるとともに拡大鏡部又は望遠鏡部（３０）を支持する支持アーム（２３）を含み、基部（２１）の前フレーム（１６）に対する取り付けを上方向に１～５度傾かせたものであってもよい。

この構成により、使用位置における拡大鏡部又は望遠鏡部（３０）の光軸（ＡＸ２）方向が、左右レンズ（１２ａ，１２ｂ）の光軸（ＡＸ１）方向に対して１～５度上向きになる構成を実現できる。なお、ここでいう「取り付けを上方向に１～５度傾かせる」とは、例えば、前フレーム（１６）の取り付け面又は基部（２１）の取り付け面の一部を削るか、薄い箔などを挟むことにより基部（２１）の前フレーム（１６）に対する取付角度を調整して行うことができる。

また、このメガネ型の拡大鏡又は望遠鏡では、左右レンズ（１２ａ，１２ｂ）における少なくとも左右拡大鏡又は望遠鏡の接眼部（３６ａ，３６ｂ）の周囲の位置を覆うシート材（４０ａ，４０ｂ）をさらに備える、ものであってもよい。このシート材は、左右レンズ（１２ａ，１２ｂ）の表面に貼付しても良く、接眼部（３６ａ，３６ｂ）に装着していても良い。

この構成によれば、左右拡大鏡又は望遠鏡の接眼部を覗き込む際に周辺の景色が視界に入らないので、対象物の観察に神経を集中でき、前述した疲労感低減効果と相俟って疲労感をさらに低減できる。なお、上記の括弧内の符号は、後述する実施形態の対応する構成要素の符号を本発明の一例として示したものである。

本発明にかかるメガネ型の拡大鏡又は望遠鏡によれば、着用時の重量感・疲労感を低減することができる。

本発明にかかるメガネ型の拡大鏡又は望遠鏡の第一実施形態である医療用ルーペを示す斜視図である。 図１の医療用ルーペの（ａ）平面図と（ｂ）そのＡ部の機能を示す拡大図である。 図１の医療用ルーペの部分背面図である。 鼻当てカバーの製作工程を示す説明図で、（ａ）は裁断した革材を示す平面図、（ｂ）は左右の鞘状部分縫製後を示す平面図、（ｃ）は左右の鞘状部分を裏返した完成品を示す平面図である。 図１の医療用ルーペの左側面図である。 本発明にかかるメガネ型の拡大鏡又は望遠鏡の第二実施形態である医療用ルーペを示す斜視図である。 本発明にかかるメガネ型の拡大鏡又は望遠鏡の第三実施形態である医療用ルーペを示す斜視図である。

以下、添付図面を参照して本発明の実施形態を詳細に説明する。下記の第一乃至第三実施形態の説明では、本発明にかかるメガネ型の拡大鏡又は望遠鏡の実施形態として、医療用のルーペ（メガネ型の拡大鏡）を例に説明をするが、本発明はこの実施形態に限られるものではなく、メガネ型の望遠鏡にも適用が可能である。
〔第一実施形態〕

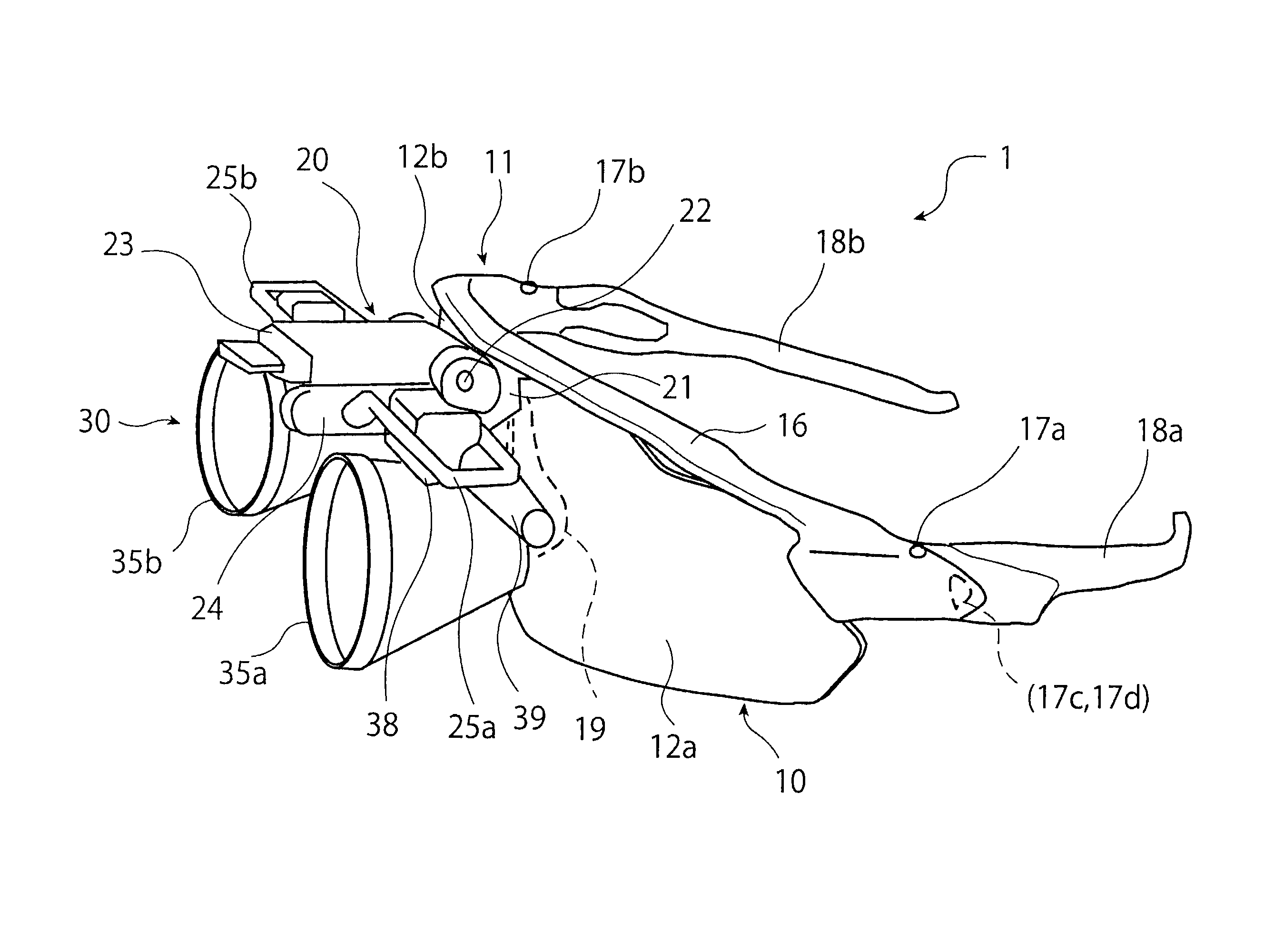

図１は、本発明にかかるメガネ型の拡大鏡又は望遠鏡の第一実施形態である医療用ルーペ（メガネ型の拡大鏡）を示す斜視図である。図１に示す医療用ルーペ１は、使用者が顔に装着するメガネ部１０と、対象物を拡大観察するルーペ部（本発明の拡大鏡部又は望遠鏡部）３０と、ルーペ部３０をその使用位置と退避位置との間で移動可能に保持する連結部２０とを備えて構成されている。

メガネ部１０は、フレーム１１に左レンズ１２ａと右レンズ１２ｂが取り付けられてメガネ型に形成されている。フレーム１１は、通常の合成樹脂製のメガネフレームと同様、前フレーム１６と、前フレーム１６の両サイドにヒンジ部１７ａ，１７ｂを介して折り畳み可能に連結された一対のツル部１８ａ，１８ｂと、前フレーム１６の中央に取付けられた鼻当て部１９を備えている。前フレーム１６の下辺の左右それぞれに形成した溝部（図示せず）に左レンズ１２ａと右レンズ１２ｂとが嵌め込まれて取り付けられている。

図２（ａ）はツル部１８ａ，１８ｂを開いた状態の医療用ルーペ１の平面図で、メガネ部１０、連結部２０、ルーペ部３０のそれぞれ一部の構成要素を示している。図２（ｂ）は右側のツル部１８ｂを折りたたんだ状態のＡ部（ヒンジ部１７ｂ）の機能を示す拡大図である。ヒンジ部１７ｂは、ツル部１８ｂがクッション材１７ｄを挟んで当接する開き角限界ストッパ１７ｃを有する。本実施形態では、クッション材１７ｄは、ゴムシートを用いている。詳細な図示は省略するが、左側のヒンジ部１７ａも構造は同じである。

この構成によれば、クッション材１７ｄの厚さ分だけ左右のツル部１８ａ，１８ｂの開き角が抑制されるとともに、顔幅とツル部１８ａ，１８ｂ間隔との間に差異があってもクッション材１７ｄの適度な力でツル部１８ａ，１８ｂが頭部の左右側面（耳の上の部分の側面）に押し当てられた状態で良好に密着（当接）するので、ツル部１８ａ，１８ｂの当該密着部を支点としてルーペ部３０の重さを支えることが可能となる。したがって、ツル部１８ａ，１８ｂにより、メガネが前のめりになるのを良好に防ぐことができる。また、クッション材１７ｄとして市販の様々な厚さのゴムシートを利用できるので、ツル部１８ａ，１８ｂの自然状態での開き角や、所定の開き角での挟持力を容易に調整できる。なお、本実施形態では、クッション材１７ｄをツル部１８ａ，１８ｂ側に設けて、開き角限界ストッパ１７ｃへの当接時にクッション材１７ｄが挟まる構成にしたが、クッション材１７ｄを開き角限界ストッパ１７ｃ側に設けてもよい。

鼻当て部１９は、図３に示すように、鼻当てフレーム１９－１と鼻当てカバー１９－２から構成されている。鼻当てフレーム１９－１は、頂部１９－１ｃが前フレーム１６に固定されて斜めに伸びる左右アーム部１９－１ａ，１９－１ｂを有する略逆Ｖ字型を有する。この鼻当てフレーム１９－１は、柔軟性を有する素材で構成され、略Ｕ型形状に弾性変型可能である。鼻当てカバー１９－２は、革材で構成され、鼻当てフレーム１９－１の左右アーム部１９－１ａ，１９－１ｂをそれぞれ覆う左右鞘状部分１９－２ａ，１９－２ｂとこれらを連結する橋渡し部分１９－２ｃからなる。

この構成により、左右鞘状部分１９－２ａ，１９－２ｂを介して鼻の左右斜面に接触する左右アーム部１９－１ａ，１９－１ｂと鼻の稜線に接触する橋渡し部分１９－２ｃに荷重点が分散でき、また鼻当てカバー１９－２によりクッション性が向上して、重量感が低減できる。また、この構成によれば、鼻当てフレーム１９－１を略Ｕ型形状に弾性変形させて略平行になった左右アーム部１９－１ａ，１９－１ｂを、鼻当てカバー１９－２の左右鞘状部分１９－２ａ，１９－２ｂをそれぞれ挿入させてから、鼻当てフレーム１９－１を元の略Ｖ型に復帰させることによりに、鼻当てカバー１９－２を容易に装着でき、かつ位置ずれや脱落を起しにくいというメリットがある。尚、図３には、左右レンズ１２ａ，１２ｂを通して見える後述する左右ルーペ３５ａ，３５ｂも示している。また、本実施形態では、図３の前フレーム１６の中央にはネームプレート１６－１が取り付けられている。このネームプレート１６－１は、板状の部材を前フレーム１６の中央にボルト１６－２の締結などで固定したものである。このネームプレート１６－１には、使用者の名前やイニシャルなど好きな文字を入れたネーム１６－３を記載できる。ネーム１６－３は刻印又は印刷のどちらでもよい。そして、このネームプレート１６－１は、環境対策の一環として、他のメガネフレームを制作した際の端材を削ったものを使用することが可能である。ネームプレート１６－１には、図示は省略するが、刻印や印刷により文字やロゴなどを入れることが可能である。また、左右レンズ１２ａ，１２ｂにも使用者の名前やイニシャルなど好きな文字を入れたネーム１２－１を刻印又は印刷等で入れることができる。

図４に本実施形態の鼻当てカバー１９－２の製作方法を示す。図４（ａ）は、鼻当てカバー１９－２の素材となる裁断した革製シート５０を示す平面図で、この革製シート５０は、中央のくびれ部分５０ｃとその左右に連続する略矩形または略半円形の左右部分５０ａ，５０ｂからなる略亜鈴型を有する。図４（ｂ）は、この革製シート５０の左右部分５０ａ，５０ｂの、左右軸を挟んで対向する辺同士を、左右軸回りに折り曲げて縫い合わせた状態を示す側面図である。この破線は縫製線を示す。図４（ｃ）は、縫い合わせた左右部分５０ａ，５０ｂの革材の表裏を裏返すことにより、左右鞘状部分１９－２ａ，１９－２ｂを形成した状態を示す。このとき、くびれ部分５０ｃにより橋渡し部分１９－２ｃが形成されている。この構成によれば、革製の鼻当てカバー１９－２を容易に形成でき、裏返すことにより、縫い目部分が内側になって鼻に当たらず、快適な装着性が得られる。

次に、図１に戻ってルーペ部３０と連結部２０について説明する。
ルーペ部３０は、対象物を拡大観察するユニットで、左ルーペ３５ａと右ルーペ３５ｂと、これらをその間隔調整可能に保持する保持部３８と、左右間隔調整ノブ３９とを供えている。この左右間隔調整ノブ３９を回転させることで、左ルーペ３５ａと右ルーペ３５ｂの間隔を調節可能に構成されている。

連結部２０は、本実施形態では、前フレーム１６に固定された基部２１と、該基部２１に設けられてあおり方向に回動可能なヒンジ部２２と、該ヒンジ部２２に回動可能に枢支された支持アーム２３と、該支持アーム２３上に設けられ、ルーペ部３０を支持アーム２３の軸方向にスライド可能に保持するスライド機構２４と、該スライド機構２４の可動側に設けられた左右のハンドル２５ａ，２５ｂと、を含む。なお、基部２１は、詳細には前フレームの中央の前面（左レンズ１２ａと右レンズ１２ｂの間の部分の前面）に固定されている。
この構成により、左右のハンドル２５ａ，２５ｂを掴んでルーペ部３０をヒンジ部２２回りに回動させることで、メガネ部１０の前面側に配置する使用位置とメガネ部１０の上方に跳ね上げる退避位置との間で移動可能になっている。また、使用位置において、左右のハンドル２５ａ，２５ｂを掴んでルーペ部３０をスライド機構２４に沿って前後方向に動かすことでも可能である。

ここで、図５に示すように、連結部２０は、使用位置におけるルーペ部３０の光軸ＡＸ２方向が、左レンズ１２ａと右レンズ１２ｂの光軸ＡＸ１方向に対して１～５度上向きになるようにルーペ部３０を保持する構成にした。本実施形態では、基部２１の前フレーム１６に対する取り付けを上方向に１～５度傾かせることにより、この構成を実現している。ここでいう「基部２１の前フレーム１６に対する取り付けを上方向に傾かせる」とは、例えば、詳細な図示は省略するが、基部２１の前後方向の中心軸がツル部１８ａ，１８ｂの中心軸に対して前側が上になるように上向きに傾いている状態、あるいは、それによってアーム２３の中心軸がツル部１８ａ，１８ｂの中心軸に対して前側が上になるように上向きに傾いている状態などであってよい。あるいは、使用者が医療用ルーペ１を装着した状態で、基部２１の根元側（フレーム側）の上端面よりも前側（ヒンジ側）の上端面の方が上方に突出している状態であってもよい。そして、この「基部２１の前フレーム１６に対する取り付けを上方向に傾かせる」という構成は、例えば、前フレーム１６又は基部２１の取り付け面の一部（具体的には上側の一部）を削るか、あるいは、取り付け面の一部（具体的には下側の一部）に薄い箔などを挟むことにより取付面を横から見て斜めに傾かせた状態とすることによって実現できる。若しくは、図示しないが、連結部２０のヒンジ部２２に、回動下限ストッパを設け、このストッパの位置を調整して、支持アーム２３の下限角度を調整することにより、使用位置におけるルーペ部３０の光軸ＡＸ２方向を、左レンズ１２ａと右レンズ１２ｂの光軸ＡＸ１方向に対して１～５度上向きとなるようにしてもよい。この構成により、ルーペ部３０の重量で医療用ルーペ１が僅かに前のめりになっても、対象物を視認でき、首の疲労感が低減できる。

〔第二実施形態〕
次に、本発明の第二実施形態について説明する。なお、第２実施形態の説明及び対応する図面においては、第一実施形態と同一又は相当する構成部分には同一の符号を付し、以下ではその部分の詳細な説明は省略する。また、以下で説明する事項以外の事項、及び図示する以外の事項については、第一実施形態と同じである。この点は、下記の他の実施形態についても同様である。なお、後述する図６及び図７において、アーム部３１、基部３２、第１ヒンジ部３３は、第一実施形態の連結部２０、基部２１、ヒンジ部２２（図１参照）にそれぞれ相当する。アーム部３１は、第一実施形態の連結部２０と比較すると、スライド機構２４の代わりに第２ヒンジ部３４を有し、また左右ルーペ３５ａ，３５ｂの保持部３８も異なるが、このような構成にも本発明は適用できる。

図６は、本発明にかかるメガネ型の拡大鏡又は望遠鏡の第二実施形態である医療用ルーペ１－２を示す図である。本実施形態の医療用ルーペ１－２は、左ルーペ３５ａの接眼部３６ａ及びその周辺に対応する位置の左レンズ１２ａの表面に貼付したシート材（左シート材）４０ａと、右ルーペ３５ｂの接眼部３６ｂ及びその周辺に対応する位置の右レンズ１２ｂの表面に貼付したシート材（右シート材）４０ｂとを備えている。左右シート材４０ａ，４０ｂは、左右レンズ１２ａ，１２ｂそれぞれの略下半分の部分のみに貼付されており、左右レンズ１２ａ，１２ｂの左右シート材４０ａ，４０ｂが貼付されていない上半分の部分は、透明で視認性が確保された非貼付部１４ａ，１４ｂになっている。左右シート材４０ａ，４０ｂは、表裏面が黒色で非光沢のシート材であり、左右レンズ１２ａ，１２ｂの略下半分の全体を覆う外形を有し、かつ、左右ルーペ３５ａ，３５ｂの接眼部３６ａ，３６ｂに対応する部分には円形の開口部からなる覗き穴４１ａ，４１ｂが形成されている。

本実施形態の医療用ルーペ１－２は、使用者がメガネ部１０のツル部１８ａ，１８ｂを耳に掛けることでメガネのように顔に装着する。その状態で、上記の退避位置にあるルーペ部３０を下向きに回動させて左右レンズ１２ａ，１２ｂの前に降ろすことで上記の使用位置とする。これにより、使用者が左右シート材４０ａ，４０ｂの覗き穴４１ａ，４１ｂを介して左右ルーペ３５ａ，３５ｂの接眼部３６ａ，３６ｂを覗くことができ、ルーペ部３０で対象物を拡大して見ることができる。このとき、覗き穴４１ａ，４１ｂ及び左右ルーペ３５ａ，３５ｂの接眼部３６ａ，３６ｂの周囲が左右シート材４０ａ，４０ｂで覆われていることで、左右ルーペ３５ａ，３５ｂの接眼部３６ａ，３６ｂを覗き込む際に周辺の景色が視界に入らずに済む。したがって、左右ルーペ３５ａ，３５ｂで見る対象物に神経を集中することができ、手術などの作業の効率を格段に向上させることができる。

その一方で、左右シート材４０ａ，４０ｂは、左右レンズ１２ａ，１２ｂの略下半分のみに貼付されているため、左右レンズ１２ａ，１２ｂの略上半分（非貼付部１４ａ，１４ｂ）は視界が確保された状態である。そのため、手術などの作業をしている使用者は、医療用ルーペ１を装着したままの状態で視線を上に向けるだけで、手術室のモニター画面や他の作業者の顔などを見ることができる。したがって、ルーペ部３０を通した対象物の視認性の向上を図りながらも、対象物以外の周囲の確認を容易かつ確実に行うことができる。

また、本実施形態の医療用ルーペ１－２では、ルーペ部３０を上方に跳ね上げて退避位置とすれば、左右ルーペ３５ａ，３５ｂを通さずに対象物を直接見ることができる。すなわち、左右シート材４０ａ，４０ｂに覗き穴４１ａ，４１ｂが設けられているので、この覗き穴４１ａ，４１ｂを介して対象物を見ることができるので、対象物をルーペ部３０を介さずに直接確認することもできる。

なお、本実施形態の医療用ルーペ１－２では、左右レンズ１２ａ，１２ｂには度数の無いレンズを用いるが、これ以外にも、左右シート材４０ａ，４０ｂの覗き穴４１ａ，４１ｂに対応する部分に度数を入れたレンズを用いるようにしてもよい。この場合、覗き穴４１ａ，４１ｂに対応する部分は視野が拡大されるような度数を入れるようにする。これにより、ルーペ部３０を退避位置とした状態でも覗き穴４１ａ，４１ｂを通して見る対象物がある程度拡大されて見えるので、細かい物を見易くなるという効果がある。また、ルーペ部３０を介して対象物を見る場合にも、左右レンズ１２ａ，１２ｂの度数とルーペ部３０（左右ルーペ３５ａ，３５ｂ）の度数を合わせた度数で対象物を拡大して見ることができるので、簡単な構成でより高倍率の拡大率が得られるという効果もある。

〔第三実施形態〕
次に、本発明の第三実施形態について説明する。図７は、本発明にかかるメガネ型の拡大鏡又は望遠鏡の第三実施形態である医療用ルーペ１－３を示す図である。第二実施形態の医療用ルーペ１－２では、左右シート材４０ａ，４０ｂが左右レンズ１２ａ，１２ｂの表面に貼付されていたのに対して、本実施形態の医療用ルーペ１－３が備える左右シート材４０ａ，４０ｂは、左右レンズ１２ａ，１２ｂの表面ではなく、左右ルーペ３５ａ，３５ｂの接眼部３６ａ，３６ｂに取り付けられている。

左右シート材４０ａ，４０ｂは、左右レンズ１２ａ，１２ｂの略下半分の前面を覆う外形を有し、かつ左右ルーペ３５ａ，３５ｂの接眼部３６ａ，３６ｂに対応する部分に円形の開口部からなる覗き穴４１ａ，４１ｂが設けられている。その状態で、左右ルーペ３５ａ、３５ｂの接眼部３６ａ，３６ｂに一体に取り付け（貼り付け）られている。したがって、左右シート材４０ａ，４０ｂは、ルーペ部３０と一体に上下に移動（回動）する。

本実施形態の医療用ルーペ１－３は、第一実施形態の医療用ルーペ１－２と同様、使用者がメガネ部１０のツル部１８ａ，１８ｂを耳に掛けることでメガネのように顔に装着する。その状態で退避位置にあるルーペ部３０を下向きに回動させて左右レンズ１２ａ，１２ｂの前に降ろすことで使用位置とする。これにより、左右シート材４０ａ，４０ｂが左右レンズ１２ａ，１２ｂ（詳細には左右レンズ１２ａ，１２ｂの略下半分）の前に配置され、左右ルーペ３５ａ，３５ｂの接眼部３６ａ，３６ｂの周囲が覆われた状態となる。したがって、医療用ルーペ１と同様、左右ルーペ３５ａ，３５ｂの接眼部３６ａ，３６ｂの周囲が左右シート材４０ａ，４０ｂで覆われていることで、左右ルーペ３５ａ，３５ｂの接眼部３６ａ，３６ｂを覗き込む際に周辺の景色が視界に入らずに済む。したがって、左右ルーペ３５ａ，３５ｂで見る対象物に神経を集中することができ、手術などの作業の効率を格段に向上させることができる。

なお、本実施形態の医療用ルーペ１－３では、左右シート材４０ａ，４０ｂが左右レンズ１２ａ，１２ｂの前に配置されたときに、左右シート材４０ａ，４０ｂを左右レンズ１２ａ，１２ｂの前面に係止するための係止片４２ａ，４２ｂを備えている。係止片４２ａ，４２ｂは、左右シート材４０ａ，４０ｂの外周縁から左右レンズ１２ａ，１２ｂ側に向かって延びる弾性を有する細片状の部分であってよい。係止片４２ａ，４２ｂは、左右シート材４０ａ，４０ｂが左右レンズ１２ａ，１２ｂの前に配置されたときに弾性変形することで、左右レンズ１２ａ，１２ｂの縁を乗り越えてその裏面側（顔側）に引っ掛かるように構成されている。したがって、この係止片４２ａ、４２ｂを備えることで、左右シート材４０ａ，４０ｂを左右レンズ１２ａ，１２ｂの前面に正確に位置決めされた状態で配置できるようになる。これにより、左右ルーペ３５ａ，３５ｂの接眼部３６ａ，３６ｂを覗き込む際により確実に周辺の景色が視界に入らずに済むようになる。

以上、本発明の実施形態を説明したが、本発明は、上記実施形態に限定されるものではなく、特許請求の範囲、及び明細書と図面に記載された技術的思想の範囲内において種々の変形が可能である。例えば、上記第１の実施形態では、メガネ部１０とルーペ部３０を連結する連結部２０にヒンジ機構を採用したが、代わりにボールジョイント機構を用いてもよい。

また、第一実施形態の医療用ルーペ１では、左右レンズ１２ａ，１２ｂには度数の無いレンズを用いるが、これ以外にも、度数を入れたレンズを用いるようにしてもよい。

また、上記第一乃至第三実施形態では、本発明にかかるメガネ型の拡大鏡又は望遠鏡の実施形態として、メガネ型の拡大鏡である医療用ルーペを例に説明したが、本発明はこの実施形態に限定されるものではなく、遠方の対象物を拡大して見るためのオペラグラスや双眼鏡として使用することが可能なメガネ型の望遠鏡であってもよい。その場合、メガネ部に左右望遠鏡を有する望遠鏡部を取り付けた構成となる。またその場合、上記第一乃至第三実施形態の医療用ルーペを例に説明した本発明の鼻当て部、ツル部支持のヒンジ機構及び、使用位置における拡大鏡又は望遠鏡の光軸角度に関する構成は、そのままメガネ型の望遠鏡に適用することができる。

また、上記実施形態の医療用ルーペ１～１－３では、メガネ部１０の左右レンズ１２ａ，１２ｂの前面それぞれに左ルーペ３５ａと右ルーペ３５ｂを配置した双眼鏡型のルーペである場合を説明したが、本発明にかかるメガネ型の拡大鏡又は望遠鏡は、これ以外にも、左右レンズのいずれか一方の前面のみに拡大鏡又は望遠鏡を配置した単眼鏡型であってもよい。

１，１－２，１－３ 医療用ルーペ
１０ メガネ部
１１ フレーム
１２ａ，１２ｂ 左右レンズ
１４ａ，１４ｂ 非貼付部
１２－１ ネーム
１６ 前フレーム
１６－１ ネームプレート
１６－２ ボルト
１６－３ ネーム
１７ａ，１７ｂ ヒンジ部
１７ｃ 開き角限界ストッパ
１７ｄ クッション材
１８ａ，１８ｂ ツル部
１９ 鼻当て部
１９－１ 鼻当てフレーム
１９－１ｃ 頂部
１９－１ａ，１９－１ｂ 左右アーム部
１９－２ 鼻当てカバー
１９－２ａ，１９－２ｂ 左右鞘状部分
１９－２ｃ 橋渡し部分
２０ 連結部
２１ 基部
２２ ヒンジ部
２３ 支持アーム
２４ スライド機構
２５ａ，２５ｂ 左右のハンドル
３０ ルーペ部（本発明の拡大鏡部又は望遠鏡部）
３１ アーム部
３２ 基部
３３ 第一ヒンジ部
３４ 第２ヒンジ部
３５ａ，３５ｂ 左右ルーペ
３６ａ，３６ｂ 接眼部
３８ 保持部
３９ 左右間隔調整ノブ
４０ａ，４０ｂ 左右シート材
４１ａ，４１ｂ 覗き穴
４２ａ，４２ｂ 係止片
５０ 革製シート
５０ａ，５０ｂ 左右部分
５０ｃ くびれ部分
ＡＸ１ （左右レンズ）の光軸
ＡＸ２ （ルーペ部３０の）光軸

Claims (6)

1. 使用者が顔に装着するメガネ部と、対象物を拡大又は望遠観察可能な拡大鏡部又は望遠鏡部と、前記拡大鏡部又は望遠鏡部を、前記メガネ部の前面側に配置する使用位置と前記メガネ部の上方に跳ね上げる退避位置との間で移動可能に保持する連結部と、を備えるメガネ型の拡大鏡又は望遠鏡であって、
   前記メガネ部は、前フレームと、前記前フレームの両サイドにヒンジ部を介して連結された一対のツル部と、前記前フレームの中央に取付けられて、使用者の鼻に載置される鼻当て部と、を備えるフレームと、
   前記前フレームに取り付けられた左右レンズと、を備え、
   前記鼻当て部は、頂部が前記前フレームに固定されて斜めに伸びる左右アーム部を有する略逆Ｖ字型の鼻当てフレームと、前記左右アーム部を覆うとともに該左右アーム部の中間部同士を橋渡す鼻当てカバーからなり
   各前記ヒンジ部は、前記ツル部がクッション材を挟んで当接する開き角限界ストッパを有し、
   前記連結部は、前記使用位置における前記拡大鏡部又は望遠鏡部の光軸方向が、前記左右レンズの光軸方向に対して１～５度上向きになるように前記拡大鏡部又は望遠鏡部を保持する、メガネ型の拡大鏡又は望遠鏡。
2. 前記鼻当てカバーは、革製で、前記鼻当てフレームの左右アーム部をそれぞれ覆う左右鞘状部分と該左右鞘状部分同士を連結する橋渡し部分からなり、前記鼻当てフレームは、柔軟性を有して略Ｕ型形状に弾性変型可能である、請求項１に記載のメガネ型の拡大鏡又は望遠鏡。
3. 前記鼻当てカバーは、中央のくびれ部分とその左右に連続する略矩形または略半円形の左右部分からなる略亜鈴型の革製シートを用い、当該シートの前記左右部分の、左右軸を挟んで対向する辺同士を、前記左右軸回りに折り曲げて縫い合わせて裏返すことにより、前記左右鞘状部分を形成し、前記くびれ部分を前記橋渡し部分としたものである、請求項２に記載のメガネ型の拡大鏡又は望遠鏡。
4. 前記クッション材は、ゴムシートである請求項１に記載のメガネ型の拡大鏡又は望遠鏡。
5. 前記連結部は、前記前フレームに固定された基部と、該基部に設けられてあおり方向に回動可能なヒンジ部と、該ヒンジ部に回動可能に枢支されるとともに前記拡大鏡部又は望遠鏡部を支持する支持アームを含み、前記基部の前記前フレームに対する取り付けを上方向に１～５度傾かせたものである、請求項１に記載のメガネ型の拡大鏡又は望遠鏡。
6. 前記左右レンズにおける少なくとも前記左右拡大鏡又は望遠鏡の接眼部の周囲の位置を覆うシート材をさらに備える、請求項１に記載のメガネ型の拡大鏡又は望遠鏡。
