JP2017002145A - ウレタン樹脂組成物、及び、皮革様シート - Google Patents

ウレタン樹脂組成物、及び、皮革様シート Download PDF

Info

Publication number
JP2017002145A
JP2017002145A JP2015115758A JP2015115758A JP2017002145A JP 2017002145 A JP2017002145 A JP 2017002145A JP 2015115758 A JP2015115758 A JP 2015115758A JP 2015115758 A JP2015115758 A JP 2015115758A JP 2017002145 A JP2017002145 A JP 2017002145A
Authority
JP
Japan
Prior art keywords
urethane resin
mass
resin composition
parts
diisocyanate
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
JP2015115758A
Other languages
English (en)
Other versions
JP6650124B2 (ja
Inventor
宏之 千々和
Hiroyuki CHIJIWA
宏之 千々和
前田 亮
Akira Maeda
亮 前田
邦彦 小松崎
Kunihiko Komatsuzaki
邦彦 小松崎
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
DIC Corp
Original Assignee
DIC Corp
Dainippon Ink and Chemicals Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by DIC Corp, Dainippon Ink and Chemicals Co Ltd filed Critical DIC Corp
Priority to JP2015115758A priority Critical patent/JP6650124B2/ja
Publication of JP2017002145A publication Critical patent/JP2017002145A/ja
Application granted granted Critical
Publication of JP6650124B2 publication Critical patent/JP6650124B2/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Landscapes

  • Synthetic Leather, Interior Materials Or Flexible Sheet Materials (AREA)
  • Polyurethanes Or Polyureas (AREA)

Abstract

【課題】 本発明が解決しようとする課題は、成膜性及び耐熱性を維持しながら、柔らかな風合い及び耐加水分解性を両立することができるウレタン樹脂組成物を提供することである。【解決手段】本発明は、脂肪族ポリエステルポリオール(a−1−1)及びポリエーテルポリオール(a−1−2)を質量比で、(a−1−1)/(a−1−2)=80/20〜50/50の範囲で含有するポリオール(a−1)と鎖伸長剤(a−2)とポリイソシアネート(a−3)とを反応させて得られるウレタン樹脂(A)、及び、有機溶剤(B)を含有することを特徴とするウレタン樹脂組成物、及び、有機溶剤(B)を含有することを特徴とするウレタン樹脂組成物を提供するものである。また、本発明は、前記ウレタン樹脂組成物を成膜して得られたことを特徴とする皮革様シートを提供するものである。【選択図】なし

Description

本発明は、特に合成皮革、人工皮革等の皮革様シートのトップコート層、表皮層、及び、中間層の製造に好適に使用することができるウレタン樹脂組成物に関する。
合成皮革や人工皮革等の皮革様シートの製造工程においては、合成皮革の風合い向上を目的に、ウレタン樹脂組成物を用いた多孔質フィルムが使用されている。前記ウレタン樹脂組成物としては、例えば、エチレングリコール及び1,4−ブタンジオールをグリコール成分に用いたポリエステルポリオールとポリイソシアネートとを反応させてウレタン樹脂を含むウレタン樹脂組成物が開示されている(例えば、特許文献1を参照。)。
しかしながら、ポリエステルポリオール系ウレタン樹脂による多孔質フィルムは、風合いが硬すくなる傾向や、耐加水分解性が不良である問題等があった。
特開2013−23691号公報
本発明が解決しようとする課題は、成膜性及び耐熱性を維持しながら、柔らかな風合い及び耐加水分解性を両立することができるウレタン樹脂組成物を提供することである。
本発明は、脂肪族ポリエステルポリオール(a−1−1)及びポリエーテルポリオール(a−1−2)を質量比で、(a−1−1)/(a−1−2)=80/20〜50/50の範囲で含有するポリオール(a−1)と鎖伸長剤(a−2)とポリイソシアネート(a−3)とを反応させて得られるウレタン樹脂(A)、及び、有機溶剤(B)を含有することを特徴とするウレタン樹脂組成物、及び、有機溶剤(B)を含有することを特徴とするウレタン樹脂組成物を提供するものである。
また、本発明は、前記ウレタン樹脂組成物を成膜して得られたことを特徴とする皮革様シートを提供するものである。
本発明のウレタン樹脂組成物は、優れた成膜性、耐熱性、柔らかな風合い、及び、耐加水分解性を有する皮膜が得られるものである。従って、本発明のウレタン樹脂組成物は、衣料、車両シート、家具シート、靴、鞄等に使用される合成皮革や人工皮革等の皮革様シートのトップコート層、表皮層、中間層;研磨パッド;研磨用バックパッド;手術衣、ベットシーツ等の医療衛生材料;防風・防水シートや結露防止シート等の建材用シート;乾燥剤、除湿剤、芳香剤等の包装材料;農業用シート、各種セパレータ、パッキン等を構成する中間層や表皮層などの様々な用途に使用することができる。
中でも、本発明のウレタン樹脂組成物は、合成皮革、人工皮革等の皮革様シートのトップコート層、表皮層、中間層の製造に好適に使用することができる。
本発明のウレタン樹脂組成物は、脂肪族ポリエステルポリオール(a−1−1)及びポリエーテルポリオール(a−1−2)を質量比で、(a−1−1)/(a−1−2)=80/20〜50/50の範囲で含有するポリオール(a−1)と鎖伸長剤(a−2)とポリイソシアネート(a−3)とを反応させて得られるウレタン樹脂(A)、及び、有機溶剤(B)を含有するものである。
前記脂肪族ポリエステルポリオールとしては、例えば、水酸基を2個以上有する化合物と多塩基酸とを公知のエステル化反応により得られるものを用いることができる。
前記水酸基を2個以上有する化合物としては、例えば、エチレングリコール、プロピレングリコール、1,3−プロパンジオール、1,4−ブタンジオール、1,5−ペンタンジオール、1,6−ヘキサンジオール、ジエチレングリコール、トリエチレングリコール、テトラエチレングリコール、ジプロピレングリコール、トリプロピレングリコール、1,4−シクロヘキサンジオール、1,4−シクロヘキサンジメタノール等のグリコール化合物;2−メチル−1,5−ペンタンジオール、3−メチル−1,5−ペンタンジオール、1,2−ブタンジオール、1,3−ブタンジオール、2−ブチル−2−エチル−1,3−プロパンジオール、1,2−プロパンジオール、2−メチル−1,3−プロパンジオール、ネオペンチルグリコール、2−イソプロピル−1,4−ブタンジオール、2,4−ジメチル−1,5−ペンタンジオール2,4−ジエチル−1,5−ペンタンジオール、2−エチル−1,3−ヘキサンジオール、2−エチル−1,6−ヘキサンジオール、3,5−ヘプタンジオール、2−メチル−1,8−オクタンジオール等の分岐構造を有するグリコール化合物;トリメチロールプロパン、トリメチロールエタン、ペンタエリスリトール、ソルビトール等を用いることができる。これらの化合物は単独で用いても2種以上を併用してもよい。
前記多塩基酸としては、例えば、コハク酸、アジピン酸、アゼライン酸、セバシン酸、ドデカンジカルボン酸、無水マレイン酸、フマル酸、1,3−シクロペンタンジカルボン酸、1,4−シクロヘキサンジカルボン酸、これらの酸の無水物等を用いることができる。これらの多塩基酸は単独で用いても2種以上を併用してもよい。
前記脂肪族ポリエステルポリオール(a−1−1)としては、結晶構造を乱すことによりウレタン樹脂(A)の親水性を向上し成膜性(特に湿式成膜性)をより一層向上できる点から、分岐構造を有するグリコール化合物を含むグリコール化合物とアジピン酸とを反応させて得られる脂肪族ポリエステルポリオールを用いることが好ましく、ネオペンチルグリコール、3−メチル−1,5−ペンタンジオール、又は、2−メチル−1,3−プロパンジオールと、エチレングリコール、1,3−プロパンジオール、1,4−ブタンジオール、又は、1,6−ヘキサンジオールと、アジピン酸とを反応させて得られる脂肪族ポリエステルポリオールを用いることがより好ましく、ネオペンチルグリコール又は3−メチル−1,5−ペンタンジオールと、1,3−プロパンジオール又は1,4−ブタンジオールと、アジピン酸とを反応させて得られる脂肪族ポリエステルポリオールを用いることが更に好ましい。また、前記ネオペンチルグリコール、3−メチル−1,5−ペンタンジオール、又は、2−メチル−1,3−プロパンジオールと、前記エチレングリコール、1,3−プロパンジオール、1,4−ブタンジオール、又は、1,6−ヘキサンジオールとの仕込みモル比としては、30/70〜70/30の範囲であることが好ましく、60/40〜40/60の範囲であることがより好ましい。
前記脂肪族ポリエステルポリオール(a−1−1)の数平均分子量としては、加水分解性及び湿式成膜性の点から、500〜8,000の範囲であることが好ましく、600〜5,000の範囲であることがより好ましく、800〜3,000の範囲であることが更に好ましい。なお、前記脂肪族ポリエステルポリオール(a−1−1)の数平均分子量は、ゲル・パーミエーション・クロマトグラフィー(GPC)法により、下記の条件で測定した値を示す。
測定装置:高速GPC装置(東ソー株式会社製「HLC−8220GPC」)
カラム:東ソー株式会社製の下記のカラムを直列に接続して使用した。
「TSKgel G5000」(7.8mmI.D.×30cm)×1本
「TSKgel G4000」(7.8mmI.D.×30cm)×1本
「TSKgel G3000」(7.8mmI.D.×30cm)×1本
「TSKgel G2000」(7.8mmI.D.×30cm)×1本
検出器:RI(示差屈折計)
カラム温度:40℃
溶離液:テトラヒドロフラン(THF)
流速:1.0mL/分
注入量:100μL(試料濃度0.4質量%のテトラヒドロフラン溶液)
標準試料:下記の標準ポリスチレンを用いて検量線を作成した。
(標準ポリスチレン)
東ソー株式会社製「TSKgel 標準ポリスチレン A−500」
東ソー株式会社製「TSKgel 標準ポリスチレン A−1000」
東ソー株式会社製「TSKgel 標準ポリスチレン A−2500」
東ソー株式会社製「TSKgel 標準ポリスチレン A−5000」
東ソー株式会社製「TSKgel 標準ポリスチレン F−1」
東ソー株式会社製「TSKgel 標準ポリスチレン F−2」
東ソー株式会社製「TSKgel 標準ポリスチレン F−4」
東ソー株式会社製「TSKgel 標準ポリスチレン F−10」
東ソー株式会社製「TSKgel 標準ポリスチレン F−20」
東ソー株式会社製「TSKgel 標準ポリスチレン F−40」
東ソー株式会社製「TSKgel 標準ポリスチレン F−80」
東ソー株式会社製「TSKgel 標準ポリスチレン F−128」
東ソー株式会社製「TSKgel 標準ポリスチレン F−288」
東ソー株式会社製「TSKgel 標準ポリスチレン F−550」
前記ポリエーテルポリオール(a−1−2)としては、例えば、ポリオキシエチレングリコール、ポリオキシプロピレングリコール、ポリオキシテトラメチレングリコール、ポリオキシエチレンポリオキシプロピレングリコール、ポリオキシエチレンポリオキシテトラメチレングリコール、ポリオキシプロピレンポリオキシテトラメチレングリコール等を用いることができる。これらのポリエーテルポリオールは単独で用いても2種以上を併用してもよい。これらの中でも、ポリマーの結晶構造を低下させることにより、より一層高い風合いが得られる点から、ポリオキシテトラメチレングリコールを用いることが好ましい。
前記ポリエーテルポリオール(a−1−2)の数平均分子量としては、耐熱性及び湿式成膜性の点から、500〜5,000の範囲であることが好ましく、700〜3,000の範囲であることがより好ましい。なお、前記ポリエーテルポリオール(a−1−2)の数平均分子量は、前記脂肪族ポリエステルポリオール(a−1−1)の数平均分子量と同様に測定して得られた値を示す。
前記脂肪族ポリエステルポリオール(a−1−1)と前記ポリエーテルポリオール(a−1−2)との質量比[(a−1−1)/(a−1−2)]としては、成膜性及び耐熱性を維持しながら、柔らかな風合い及び耐加水分解性を両立するうえで、80/20〜50/50の範囲であることが必須である。前記脂肪族ポリエステルポリオール(a−1−1)の質量比が前記範囲を超える場合には、ポリマー中のエステル基量が増加することから、耐加水分解性が不良となり、前記範囲を下回る場合には、ポリマー自身の疎水性が高くなる点から、成膜性が不良となる。前記質量比としては、ポリマーの親水性・疎水性の制御を行うことにより、より一層高い湿式成膜性及び良好な風合いが得られる点から、65/35〜55/45の範囲であることが好ましい。
前記ポリオール(a−1)は、前記脂肪族ポリエステルポリオール(a−1−1)及び前記ポリエーテルポリオール(a−1−2)を含有するが、必要に応じてその他のポリオールを含有してもよい。前記その他ポリオールとしては、例えば、ポリカーボネートポリオール、ポリアクリルポリオール、ポリブタジエンポリオール、ダイマージオール等を用いることができる。これらのポリオールは単独で用いても2種以上を併用してもよい。前記その他のポリオールを用いる場合の使用量としては、前記ポリオール(a−1)中20質量%以下であることが好ましく、10質量%以下であることがより好ましい。
前記鎖伸長剤(a−2)としては、例えば、水酸基を有する鎖伸長剤、アミノ基を有する鎖伸長剤等を用いることができる。これらの鎖伸長剤は単独で用いても2種以上を併用してもよい。
前記水酸基を有する鎖伸長剤としては、例えば、エチレングリコール、ジエチレンリコール、トリエチレングリコール、プロピレングリコール、1,3−プロパンジオール、1,3−ブタンジオール、1,4−ブタンジオール、ヘキサメチレングリコール、サッカロース、メチレングリコール、グリセリン、ソルビトール等の脂肪族ポリオール化合物;ビスフェノールA、4,4’−ジヒドロキシジフェニル、4,4’−ジヒドロキシジフェニルエーテル、4,4’−ジヒドロキシジフェニルスルホン、水素添加ビスフェノールA、ハイドロキノン等の芳香族ポリオール化合物;水などを用いることができる。これらの鎖伸長剤は単独で用いても2種以上を併用してもよい。
前記アミノ基を有する鎖伸長剤としては、例えば、エチレンジアミン、1,2−プロパンジアミン、1,6−ヘキサメチレンジアミン、ピペラジン、2−メチルピペラジン、2,5−ジメチルピペラジン、イソホロンジアミン、4,4’−ジシクロヘキシルメタンジアミン、3,3’−ジメチル−4,4’−ジシクロヘキシルメタンジアミン、1,2−シクロヘキサンジアミン、1,4−シクロヘキサンジアミン、アミノエチルエタノールアミン、ヒドラジン、ジエチレントリアミン、トリエチレンテトラミン等を用いることができる。これらの鎖伸長剤は単独で用いても2種以上を併用してもよい。
前記鎖伸長剤(a−2)としては、皮革様シートの継時的な変色を抑制でき、かつ、耐熱性、耐寒屈曲性及び風合いをより一層向上できる点から、水酸基を有する鎖伸長剤を用いることが好ましく、1,4−ブタンジオール、及び/又は、エチレングリコールを用いることがより好ましく、1,4−ブタンジオール又はエチレングリコールを用いることが更に好ましい。
前記鎖伸長剤(a−2)の使用量としては、耐熱性、耐寒屈曲性及び風合いをより一層向上できる点から、前記ポリオール(a−1)100質量部に対して、0.5〜30質量部の範囲であることが好ましく、5〜20質量部の範囲であることがより好ましい。
前記ポリイソシアネート(a−3)としては、例えば、1,3−フェニレンジイソシアネート、1,4−フェニレンジイソシアネート、1−メチル−2,4−フェニレンジイソシアネート、1−メチル−2,6−フェニレンジイソシアネート、1−メチル−2,5−フェニレンジイソシアネート、1−メチル−2,6−フェニレンジイソシアネート、1−メチル−3,5−フェニレンジイソシアネート、1−エチル−2,4−フェニレンジイソシアネート、1−イソプロピル−2,4−フェニレンジイソシアネート、1,3−ジメチル−2,4−フェニレンジイソシアネート、1,3−ジメチル−4,6−フェニレンジイソシアネート、1,4−ジメチル−2,5−フェニレンジイソシアネート、ジエチルベンゼンジイソシアネート、ジイソプロピルベンゼンジイソシアネート、1−メチル−3,5−ジエチルベンゼンジイソシアネート、3−メチル−1,5−ジエチルベンゼン−2,4−ジイソシアネート、1,3,5−トリエチルベンゼン−2,4−ジイソシアネート、ナフタレン−1,4−ジイソシアネート、ナフタレン−1,5−ジイソシアネート、1−メチル−ナフタレン−1,5−ジイソシアネート、ナフタレン−2,6−ジイソシアネート、ナフタレン−2,7−ジイソシアネート、1,1−ジナフチル−2,2’−ジイソシアネート、ビフェニル−2,4’−ジイソシアネート、ビフェニル−4,4’−ジイソシアネート、3−3’−ジメチルビフェニル−4,4’−ジイソシアネート、4,4’−ジフェニルメタンジイソシアネート、2,2’−ジフェニルメタンジイソシアネート、ジフェニルメタン−2,4−ジイソシアネート等の芳香族ポリイソシアネート;テトラメチレンジイソシアネート、1,6−ヘキサメチレンジイソシアネート、ドデカメチレンジイソシアネート、トリメチルヘキサメチレンジイソシアネート、1,3−シクロペンチレンジイソシアネート、1,3−シクロヘキシレンジイソシアネート、1,4−シクロヘキシレンジイソシアネート、1,3−ジ(イソシアネートメチル)シクロヘキサン、1,4−ジ(イソシアネートメチル)シクロヘキサン、リジンジイソシアネート、イソホロンジイソシアネート、4,4’−ジシクロヘキシルメタンジイソシアネート、2,4’−ジシクロヘキシルメタンジイソシアネート、2,2’−ジシクロヘキシルメタンジイソシアネート、3,3’−ジメチル−4,4’−ジシクロヘキシルメタンジイソシアネート等の脂肪族又は脂環式ポリイソシアネートなどを用いることができる。これらのポリイソシアネートは単独で用いても2種以上を併用してもよい。これらの中でも、耐熱性、柔軟性及び風合いをより一層向上できる点から、芳香族ポリイソシアネートを用いることが好ましく、4,4’−ジフェニルメタンジイソシアネートを用いることがより好ましい。
前記ウレタン樹脂(A)の製造方法としては、公知のウレタン化反応を使用することができ、例えば、前記ポリオール(a−1)及び前記鎖伸長剤(a−2)を仕込んで撹拌した後に、前記ポリイソシアネート(a−3)を入れ、例えば50〜100℃のお喉で3〜10時間反応させる方法等が挙げられる。この際の水酸基(ポリオール(a−1)及び鎖伸長剤(a−3)に由来するもの。)とイソシアネート基とのモル比[NCO/OH]としては、0.8〜1.2の範囲であることが好ましく、0.9〜1.1の範囲であることがより好ましい。また、前記ウレタン樹脂製造後には、残存するイソシアネート基を失活させる目的で、エタノール、メタノール、ブタノール等のアルコールを添加してもよい。
以上の方法により得られるウレタン樹脂(A)の重量平均分子量としては、耐熱性、成膜性、及び、風合いをより一層向上できる点から、5,000〜500,000の範囲であることが好ましく、10,000〜300,000の範囲であることがより好ましい。なお、前記ウレタン樹脂(A)の重量平均分子量は、前記脂肪族ポリエステルポリオール(a−1−1)の数平均分子量と同様に測定した値を示す。
前記有機溶剤(B)としては、例えば、N,N−ジメチルホルムアミド、N,N−ジメチルアセトアミド、N−メチル−2−ピロリドン、メチルエチルケトン、メチル−n−プロピルケトン、アセトン、メチルイソブチルケトン等のケトン溶剤;ギ酸メチル、ギ酸エチル、ギ酸プロピル、酢酸メチル、酢酸エチル、酢酸イソプロピル、酢酸イソブチル、酢酸イソブチル、酢酸第2ブチル等のエステル溶剤;メタノール、エタノール、イソプロピルアルコール、ブタノール等アルコール溶剤などを用いることができる。これらの有機溶剤は単独で用いても2種以上を併用してもよい。
これらの中でも、前記ウレタン樹脂(A)への溶解性が高く、熱風で乾燥することにより除去しやすいため、N,N−ジメチルホルムアミドを用いることが好ましい。前記N,N−ジメチルホルムアミドを用いる場合の含有量としては、前記有機溶剤(B)中70質量%以上であることが好ましく、90質量%以上であることがより好ましい。
前記有機溶剤(B)の含有量としては、ウレタン樹脂組成物を取り扱う作業性及び粘度の点から、ウレタン樹脂組成物中30〜90質量%の範囲であることが好ましく、40〜80質量%の範囲がより好ましい。
本発明のウレタン樹脂組成物は、前記ウレタン樹脂(A)、及び、前記有機溶剤(B)を必須成分として含有するが、必要に応じて、その他の添加剤を含有しもよい。
前記その他の添加剤としては、例えば、界面活性剤、顔料、触媒、難燃剤、可塑剤、軟化剤、安定剤、ワックス、消泡剤、分散剤、浸透剤、フィラー、防黴剤、抗菌剤、紫外線吸収剤、酸化防止剤、耐候安定剤、蛍光増白剤、老化防止剤、増粘剤等を用いることができる。これらの添加剤は単独で用いても2種以上を併用してもよい。
次に、本発明のウレタン樹脂組成物を成膜して皮革様シートを製造する方法について説明する。
前記ウレタン樹脂組成物を成膜する方法としては、乾式成膜法、湿式成膜法等により成膜する方法が挙げられる。
前記乾式成膜とは、離型紙上に前記ウレタン樹脂組成物を塗工し、有機溶剤(B)を乾燥させる方法である。
前記ウレタン樹脂組成物を前記離型紙上に塗工する方法としては、例えば、グラビアコーター法、ナイフコーター法、パイプコーター法、コンマコーター法等が挙げられる。
前記塗工後の乾燥としては、例えば、80〜120℃に調整した乾燥機等を使用して、例えば、1〜60分行うことが挙げられる。
前記ウレタン樹脂組成物の乾燥後の膜厚としては、使用される用途に応じて適宜決定されるが、例えば、0.001〜10mmの範囲である。
前記乾式成膜法により得られた乾式皮膜を使用して皮革様シートを製造する方法としては、例えば、前記皮膜を、好ましくは公知の接着剤を使用して公知の基布、中間層、表皮層等の上に接着させることにより、皮革様シートを製造することができる。
前記基布としては、例えば、不織布、織布、編み物からなる基材等を使用することができる。前記基布を構成するものとしては、例えば、ポリエステル繊維、ナイロン繊維、アクリル繊維、ポリウレタン繊維、アセテート繊維、レーヨン繊維、ポリ乳酸繊維等の化学繊維;綿、麻、絹、羊毛、これらの混紡繊維などを使用することができる。
前記湿式成膜法とは、前記ウレタン樹脂組成物を、前記基布又は樹脂フィルム表面に塗工または含浸し、次いで、該塗工面または含浸面に水や水蒸気等を接触させることによって前記ウレタン樹脂(A)を凝固させ多孔体を製造する方法である。
前記基布又は樹脂フィルムの表面には、必要に応じて制電加工、離型処理加工、撥水加工、吸水加工、抗菌防臭加工、制菌加工、紫外線遮断加工等の処理が施されていてもよい。
前記基布又は樹脂フィルム表面に前記ウレタン樹脂組成物を塗工または含浸する方法としては、例えば、グラビアコーター法、ナイフコーター法、パイプコーター法、コンマコーター法等が挙げられる。その際、ウレタン樹脂組成物の粘度を調整し塗工作業性を向上するため、必要に応じて、有機溶剤(B)の使用量を更に調節しても良い。
前記方法により塗工または含浸された前記ウレタン樹脂組成物からなる塗膜の膜厚としては、使用される用途に応じて適宜決定されるが、例えば、0.001〜10mmの範囲である。
前記ウレタン樹脂組成物が塗工または含浸され形成した塗工面に水または水蒸気を接触させる方法としては、例えば、前記ウレタン樹脂組成物からなる塗布層や含浸層の設けられた基布を水浴中に浸漬する方法;前記塗工面上にスプレー等を用いて水を噴霧する方法等が挙げられる。前記浸漬は、例えば5〜60℃の水浴中に、2〜20分行うことができる。
前記方法によって得られた多孔体は、常温の水や温水を使用してその表面を洗浄して有機溶剤(X)を抽出除去し、次いで乾燥することが好ましい。前記洗浄は、5〜60℃の水で20〜120分行なうことが好ましく、洗浄に用いる水は1回以上入れ替えるか、あるいは、流水で連続して入れ替えることが好ましい。前記乾燥は、80〜120℃に調整した乾燥機等を使用し、10〜60分行うことが好ましい。
前記被塗工体が前記基布の場合は、以上の方法により基布層上に前記ウレタン樹脂組成物の皮膜からなる湿式層が形成され、好ましくは公知の接着剤を使用して該湿式層上に公知の中間層及び表皮層を形成され、必要に応じてトップコート層を更に形成させることにより、皮革様シートを製造することができる。
また、前記被塗工体が前記樹脂フィルムの場合は、得られた多孔体を、好ましくは公知の接着剤層を使用して公知の基布、中間層、表皮層等の上に接着させることにより、皮革様シートを製造することができる。
本発明のウレタン樹脂組成物は、優れた成膜性、耐熱性、柔らかな風合い、及び、耐加水分解性を有する皮膜が得られるものである。従って、本発明のウレタン樹脂組成物は、衣料、車両シート、家具シート、靴、鞄等に使用される合成皮革や人工皮革等の皮革様シートのトップコート層、表皮層、中間層;研磨パッド;研磨用バックパッド;手術衣、ベットシーツ等の医療衛生材料;防風・防水シートや結露防止シート等の建材用シート;乾燥剤、除湿剤、芳香剤等の包装材料;農業用シート、各種セパレータ、パッキン等を構成する中間層や表皮層などの様々な用途に使用することができる。
中でも、本発明のウレタン樹脂組成物は、合成皮革、人工皮革等の皮革様シートのトップコート層、表皮層、中間層の製造に好適に使用することができる。
以下、実施例を用いて、本発明をより詳細に説明する。
[実施例1]
攪拌機、還流管、及び温度計を有する反応装置に、PEs−1(ネオペンチルグリコール(NPG)、ジエチレングリコール(DEG)及びアジピン酸(AA)を反応させたもの、NPG:DEG(モル比)=70:30、数平均分子量;2,000)75質量部、ポリオキシテトラメチレングリコール(数平均分子量;1,000、以下「PTMG1000」)25質量部、エチレングリコール(以下「EG」と略記する。)18質量部入れ、撹拌後、N,N−ジメチルホルムアミド(以下「DMF」と略記する。)650質量部を入れ撹拌した後、4,4’−ジフェニルメタンジイソシアネート(以下「MDI」と略記する。)160質量部を加え、80℃で3時間反応させ、重量平均分子量;100,00のウレタン樹脂を含むウレタン樹脂組成物を得た。
[実施例2]
攪拌機、還流管、及び温度計を有する反応装置に、PEs−2(ネオペンチルグリコール(NPG)及びアジピン酸(AA)を反応させたもの、数平均分子量;2,000)60質量部、PTMG1000を40質量部、1,4−ブタンジオール(以下「BG」と略記する。)15質量部入れ、撹拌後、DMFを320質量部を入れ撹拌した後、MDIを22.5質量部を加え、80℃で3時間反応させ、重量平均分子量;110,000のウレタン樹脂を含むウレタン樹脂組成物を得た。
[実施例3]
攪拌機、還流管、及び温度計を有する反応装置に、PEs−3(エチレングリコール(EG)及びアジピン酸(AA)を反応させたもの、数平均分子量;2,500)60質量部、PTMG1000を40質量部、EGを13質量部入れ、撹拌後、DMFを455質量部を入れ撹拌した後、MDIを82.5質量部を加え、80℃で3時間反応させ、重量平均分子量;105,000のウレタン樹脂を含むウレタン樹脂組成物を得た。
[実施例4]
攪拌機、還流管、及び温度計を有する反応装置に、PEs−4(エチレングリコール(EG)、1,4−ブタンジオール(BG)及びセバシン酸(SEBA)を反応させたもの、EG:BG(モル比)=60:40、数平均分子量;2,000)65質量部、ポリオキシテトラメチレングリコール(数平均分子量;1,300、以下「PTMG1300」)を35質量部、BGを15質量部入れ、撹拌後、DMFを380質量部を入れ撹拌した後、MDIを47.5質量部を加え、80℃で3時間反応させ、重量平均分子量;120,000のウレタン樹脂を含むウレタン樹脂組成物を得た。
[実施例5]
攪拌機、還流管、及び温度計を有する反応装置に、PEs−5(1,4−ブタンジオール(BG)、1,6−ヘキサンジオール(HG)及びアジピン酸(AA)を反応させたもの、EG:HG(モル比)=50:50、数平均分子量;2,300)60質量部、PTMG1300を40質量部、EGを13質量部入れ、撹拌後、DMFを425質量部を入れ撹拌した後、MDIを67.5質量部を加え、80℃で3時間反応させ、重量平均分子量;115,000のウレタン樹脂を含むウレタン樹脂組成物を得た。
[実施例6]
攪拌機、還流管、及び温度計を有する反応装置に、PEs−6(1,3−プロパンジオール(PG)、ネオペンチルグリコール(NPG)及びアジピン酸(AA)を反応させたもの、PG:NPG(モル比)=50:50、数平均分子量;2,300)55質量部、PTMG1000を45質量部、EGを18質量部入れ、撹拌後、DMFを420質量部を入れ撹拌した後、MDIを62.5質量部を加え、80℃で3時間反応させ、重量平均分子量;100,000のウレタン樹脂を含むウレタン樹脂組成物を得た。
[実施例7]
攪拌機、還流管、及び温度計を有する反応装置に、PEs−7(1,4−ブタンジオール(BG)及びアジピン酸(AA)を反応させたもの、数平均分子量;2,500)60質量部、PTMG1300を40質量部、BGを15質量部入れ、撹拌後、DMFを305質量部を入れ撹拌した後、MDIを15.5質量部を加え、80℃で3時間反応させ、重量平均分子量;115,000のウレタン樹脂を含むウレタン樹脂組成物を得た。
[実施例8]
攪拌機、還流管、及び温度計を有する反応装置に、PEs−8(エチレングリコール(EG)、3−メチルペンタンジオール(3MPG)及びセバシン酸(SEBA)を反応させたもの、EG:3MPG(モル比)=60:40、数平均分子量;2,300)55質量部、PTMG1300を45質量部、EGを13質量部入れ、撹拌後、DMFを435質量部を入れ撹拌した後、MDIを72.5質量部を加え、80℃で3時間反応させ、重量平均分子量;120,000のウレタン樹脂を含むウレタン樹脂組成物を得た。
[比較例1]
攪拌機、還流管、及び温度計を有する反応装置に、PEs−9(エチレングリコール(EG)、1,4−ブタンジオール(BG)及びアジピン酸(AA)を反応させたもの、EG:BG(モル比)=60:40、数平均分子量;2,000)90質量部、PTMG1300を10質量部、EGを15質量部入れ、撹拌後、DMFを640質量部を入れ撹拌した後、MDIを160質量部を加え、80℃で3時間反応させ、重量平均分子量;90,000のウレタン樹脂を含むウレタン樹脂組成物を得た。
[比較例2]
攪拌機、還流管、及び温度計を有する反応装置に、PEs−10(ネオペンチルグリコール(NPG)、ジエチレングリコール(DEG)及びアジピン酸(AA)を反応させたもの、NPG:DEG(モル比)=50:50、数平均分子量;2,500)85質量部、PTMG1300を15質量部、EGを25質量部入れ、撹拌後、DMFを450質量部を入れ撹拌した後、MDIを67.5質量部を加え、80℃で3時間反応させ、重量平均分子量;110,000のウレタン樹脂を含むウレタン樹脂組成物を得た。
[比較例3]
攪拌機、還流管、及び温度計を有する反応装置に、PEs−11(ネオペンチルグリコール(NPG)、ジエチレングリコール(DEG)及びセバシン酸(SEBA)を反応させたもの、NPG:DEG(モル比)=70:30、数平均分子量;2,300)30質量部、PTMG1000を70質量部、BGを18質量部入れ、撹拌後、DMFを330質量部を入れ撹拌した後、MDIを23.5質量部を加え、80℃で3時間反応させ、重量平均分子量;110,000のウレタン樹脂を含むウレタン樹脂組成物を得た。
[比較例4]
攪拌機、還流管、及び温度計を有する反応装置に、PEs−12(1,4−ブタンジオール(BG)及びアジピン酸(AA)を反応させたもの、数平均分子量;2,500)10質量部、PTMG1300を90質量部、EGを18質量部入れ、撹拌後、DMFを470質量部を入れ撹拌した後、MDIを82.5質量部を加え、80℃で3時間反応させ、重量平均分子量;100,000のウレタン樹脂を含むウレタン樹脂組成物を得た。
[比較例5]
攪拌機、還流管、及び温度計を有する反応装置に、PEs−13(エチレングリコール(EG)、1,4−ブタンジオール(BG)及びセバシン酸(SEBA)を反応させたもの、EG:BG(モル比)=50:50、数平均分子量;2,300)40質量部、PTMG1000を60質量部、EGを13質量部入れ、撹拌後、DMFを433質量部を入れ撹拌した後、MDIを72.5質量部を加え、80℃で3時間反応させ、重量平均分子量;110,000のウレタン樹脂を含むウレタン樹脂組成物を得た。
[乾式皮膜の作製]
実施例及び比較例にて得られたウレタン樹脂組成物を、乾燥後の皮膜の厚さが1mmとなるようにアプリケーターを使用してPET(ポリエチレンテレフタラート)フィルム上に塗工して、120℃で2分間乾燥させることにより、乾式皮膜を得た。
[湿式皮膜の作製]
実施例及び比較例にて得られたウレタン樹脂組成物100質量部に対して、DIC株式会社製湿式加工用界面活性剤「アシスターSD−7」1質量部を加えて配合液を得、PETフィルム上に乾燥後の皮膜の厚さが1mmとなるように塗工してから25℃の水に10分漬けて、凝固させた。その後、50℃の温水中で60分洗浄し、100℃乾燥機中に30分放置することにより多孔質の湿式皮膜を得た。
[耐熱性の評価方法]
前記乾式皮膜について、理学電気株式会社製熱分析システム「TAS100」を使用して熱軟化点を測定し、以下のように評価した。
「T」;熱軟化点が200℃以上である。
「F」;熱軟化点が200℃未満である。
[耐加水分解性の評価方法]
前記乾式皮膜を70℃、湿度95%の湿熱条件下で2週間養生した。乾式皮膜の抗張力及び伸びをJISK−1996に準拠して養生前後で測定した。養生前の値を100として養生後の相対値を算出し、以下のように評価した。
「T」;抗張力及び伸びが80〜120の範囲である。
「F」;抗張力及び伸びのいずれかが80を下回る、又は、120を超える。
[成膜性の評価方法]
前記湿式皮膜の断面を、日立ハイテクテクノロジー株式会社製走査型電子顕微鏡「SU3500」(倍率100倍)を使用して観察し、以下のように評価した。
「T」;多孔質の崩壊が確認されない。
「F」;多孔質の崩壊が確認される。
[風合いの評価方法]
前記湿式皮膜を指触により、以下のように評価した。
「T」;柔軟性に富む
「F」;硬い
Figure 2017002145
Figure 2017002145

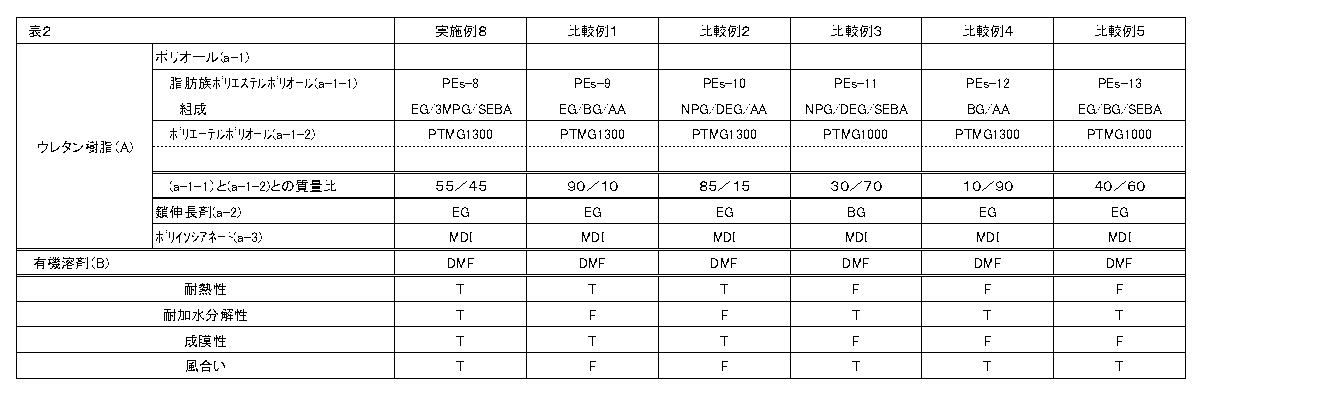

本発明のウレタン樹脂組成物は、耐熱性、耐加水分解性、成膜性及び風合いに優れる皮膜が得られることが分かった。
一方、比較例1及び2は、脂肪族ポリエステルポリオール(a−1−1)の使用量が本発明で規定する範囲を超える態様であるが、いずれも耐加水分解性及び風合いが不良であった。
また、比較例3〜5は、脂肪族ポリエステルポリオール(a−1−1)の使用量が本発明で規定する範囲より少ない態様であるが、いずれも耐熱性及び成膜性が不良であった。

Claims (4)

  1. 脂肪族ポリエステルポリオール(a−1−1)及びポリエーテルポリオール(a−1−2)を質量比で、(a−1−1)/(a−1−2)=80/20〜50/50の範囲で含有するポリオール(a−1)と鎖伸長剤(a−2)とポリイソシアネート(a−3)とを反応させて得られたウレタン樹脂(A)、及び、有機溶剤(B)を含有することを特徴とするウレタン樹脂組成物。
  2. 前記脂肪族ポリエステルポリオール(a−1−1)が、分岐構造を有するグリコール化合物を含むグリコール化合物とアジピン酸とを反応させて得られたものである請求項1記載のウレタン樹脂組成物。
  3. 前記有機溶剤(B)が、N,N−ジメチルホルムアミドである請求項1記載のウレタン樹脂組成物。
  4. 請求項1〜3のいずれか1項記載のウレタン樹脂組成物を成膜して得られたことを特徴とする皮革様シート。
JP2015115758A 2015-06-08 2015-06-08 ウレタン樹脂組成物、及び、皮革様シート Active JP6650124B2 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2015115758A JP6650124B2 (ja) 2015-06-08 2015-06-08 ウレタン樹脂組成物、及び、皮革様シート

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2015115758A JP6650124B2 (ja) 2015-06-08 2015-06-08 ウレタン樹脂組成物、及び、皮革様シート

Publications (2)

Publication Number Publication Date
JP2017002145A true JP2017002145A (ja) 2017-01-05
JP6650124B2 JP6650124B2 (ja) 2020-02-19

Family

ID=57751438

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2015115758A Active JP6650124B2 (ja) 2015-06-08 2015-06-08 ウレタン樹脂組成物、及び、皮革様シート

Country Status (1)

Country Link
JP (1) JP6650124B2 (ja)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20200023366A (ko) * 2017-06-26 2020-03-04 바스프 에스이 열가소성 폴리우레탄
CN111349213A (zh) * 2018-12-20 2020-06-30 Dic株式会社 聚氨酯树脂组合物和研磨垫
CN114478997A (zh) * 2022-02-28 2022-05-13 浙江旭川树脂有限公司 一种硬质聚酯型商标革用聚氨酯湿法压变树脂及其制备方法

Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS4720244A (ja) * 1971-02-19 1972-09-28
JPS50108395A (ja) * 1974-01-31 1975-08-26
JPS5385896A (en) * 1976-12-30 1978-07-28 Teijin Ltd Thermoplastic polyurethane resin having improved property and its preparation
JPS5437801A (en) * 1977-08-26 1979-03-20 Toray Industries Raised sheet material with excellent density
JPS5879008A (ja) * 1981-11-04 1983-05-12 Kuraray Co Ltd 均一なポリウレタン溶液の製造方法
JPS61155417A (ja) * 1984-12-27 1986-07-15 Sanyo Chem Ind Ltd ポリウレタンの製造法
JPS63202610A (ja) * 1987-02-17 1988-08-22 Kuraray Co Ltd ポリウレタンの製造法
CN103757926A (zh) * 2014-01-21 2014-04-30 宜兴市东方皮塑化工有限公司 一种应用于箱包革的表面处理剂及其制备方法

Patent Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS4720244A (ja) * 1971-02-19 1972-09-28
JPS50108395A (ja) * 1974-01-31 1975-08-26
JPS5385896A (en) * 1976-12-30 1978-07-28 Teijin Ltd Thermoplastic polyurethane resin having improved property and its preparation
JPS5437801A (en) * 1977-08-26 1979-03-20 Toray Industries Raised sheet material with excellent density
JPS5879008A (ja) * 1981-11-04 1983-05-12 Kuraray Co Ltd 均一なポリウレタン溶液の製造方法
JPS61155417A (ja) * 1984-12-27 1986-07-15 Sanyo Chem Ind Ltd ポリウレタンの製造法
JPS63202610A (ja) * 1987-02-17 1988-08-22 Kuraray Co Ltd ポリウレタンの製造法
CN103757926A (zh) * 2014-01-21 2014-04-30 宜兴市东方皮塑化工有限公司 一种应用于箱包革的表面处理剂及其制备方法

Cited By (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20200023366A (ko) * 2017-06-26 2020-03-04 바스프 에스이 열가소성 폴리우레탄
JP2020525606A (ja) * 2017-06-26 2020-08-27 ビーエーエスエフ ソシエタス・ヨーロピアBasf Se 熱可塑性ポリウレタン
JP2023029384A (ja) * 2017-06-26 2023-03-03 ビーエーエスエフ ソシエタス・ヨーロピア 熱可塑性ポリウレタン
KR102698683B1 (ko) 2017-06-26 2024-08-23 바스프 에스이 열가소성 폴리우레탄
CN111349213A (zh) * 2018-12-20 2020-06-30 Dic株式会社 聚氨酯树脂组合物和研磨垫
JP2020100688A (ja) * 2018-12-20 2020-07-02 Dic株式会社 ウレタン樹脂組成物、及び、研磨パッド
JP7302168B2 (ja) 2018-12-20 2023-07-04 Dic株式会社 ウレタン樹脂組成物、及び、研磨パッド
CN111349213B (zh) * 2018-12-20 2024-02-06 Dic株式会社 聚氨酯树脂组合物和研磨垫
CN114478997A (zh) * 2022-02-28 2022-05-13 浙江旭川树脂有限公司 一种硬质聚酯型商标革用聚氨酯湿法压变树脂及其制备方法

Also Published As

Publication number Publication date
JP6650124B2 (ja) 2020-02-19

Similar Documents

Publication Publication Date Title
JP5240533B1 (ja) ポリウレタン組成物、撥水剤、皮革様シートの表皮層形成用ポリウレタン樹脂組成物及び皮革様シート
JP5867653B2 (ja) 多孔体及び研磨パッド
KR102642770B1 (ko) 우레탄 수지 조성물, 피막, 및, 합성 피혁
JP7192353B2 (ja) ウレタン樹脂組成物、皮膜、及び合成皮革
JP6780492B2 (ja) ウレタン樹脂組成物、皮膜、及び皮革様シート
JP5516990B2 (ja) 湿式成膜用ウレタン樹脂組成物、それを用いて得られる多孔体及び研磨パッドならびにそれらの製造方法
JP6467910B2 (ja) ウレタン樹脂組成物、及び、皮革様シート
JP6650124B2 (ja) ウレタン樹脂組成物、及び、皮革様シート
JP2021195376A (ja) ポリウレタン樹脂組成物、皮膜、及び、合成皮革
JP5413703B1 (ja) ウレタン樹脂組成物、皮革様シート及び積層体
CN114539500A (zh) 湿式成膜物
US11111353B2 (en) Porous-object production method
TW202325773A (zh) 濕式成膜物
JP6528915B1 (ja) ウレタン樹脂組成物、皮膜、及び合成皮革
JP7331454B2 (ja) 多孔体の製造方法
JP6460298B1 (ja) 多孔体の製造方法
WO2016185803A1 (ja) 多孔体及び研磨パッド
JP2023098700A (ja) 湿式成膜物
JP6828854B1 (ja) ウレタン樹脂組成物、及び、合成皮革
JP2024075128A (ja) 組成物及び湿式成膜物
JP2024046144A (ja) 合成皮革用ポリウレタン及び合成皮革

Legal Events

Date Code Title Description
RD01 Notification of change of attorney

Free format text: JAPANESE INTERMEDIATE CODE: A7421

Effective date: 20180220

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20180508

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20190319

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20190320

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20190403

RD04 Notification of resignation of power of attorney

Free format text: JAPANESE INTERMEDIATE CODE: A7424

Effective date: 20190620

A02 Decision of refusal

Free format text: JAPANESE INTERMEDIATE CODE: A02

Effective date: 20190801

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20191018

A911 Transfer to examiner for re-examination before appeal (zenchi)

Free format text: JAPANESE INTERMEDIATE CODE: A911

Effective date: 20191028

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20191220

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20200102

R151 Written notification of patent or utility model registration

Ref document number: 6650124

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R151

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250
