Abstract

【課題】大型基板へ成膜でき、電極配線の電気抵抗の低減に対応できると共に、均一なスパッタリングができる大型サイズの無酸素銅スパッタリングターゲット材及び無酸素銅スパッタリングターゲット材の製造方法を提供する。
【解決手段】本発明に係る無酸素銅スパッタリングターゲット材１は、純度が３Ｎ以上の無酸素銅からなる第１の板材２０及び第１の板材２０と同一材料から構成される第２の板材２２と、第１の板材２０と第２の板材２２との間に第１の板材２０及び第２の板材２２から形成される接合部１０とを備え、第１の板材２０及び第２の板材２２並びに接合部１０はそれぞれ、平均結晶粒径が０．０２ｍｍ以上０．０４ｍｍ以下の平均結晶粒径を有する。
【選択図】図１

Description

本発明は、無酸素銅スパッタリングターゲット材及び無酸素銅スパッタリングターゲット材の製造方法に関する。特に、本発明は、安定したスパッタリングができる無酸素銅スパッタリングターゲット材及び無酸素銅スパッタリングターゲット材の製造方法に関する。

従来のスパッタリングターゲット材として、同質の金属板を互いに突き合わせ、摩擦攪拌接合法により接合し、接合部の金属結晶の平均結晶粒径が、非接合部の金属結晶の平均結晶粒径の２０〜５００％であるスパッタリングターゲット材がある（例えば、特許文献１参照）。特許文献１に記載のスパッタリングターゲット材の原料としては、純銅も用いられている。

特許文献１に記載のスパッタリングターゲット材は、接合部の金属結晶の平均結晶粒径を非接合部の金属結晶の平均結晶粒径の２０〜５００％にするので、スパッタリングにより、組織が略均一な膜を対象物上に成膜できる。

特開２００４−３０７９０６号公報

しかし、特許文献１に係るスパッタリングターゲット材においては、金属板と金属板との接合部は、接合部を除く部分と結晶組織が異なっており、均一なスパッタリングをするという点では不十分な場合がある。特に、ディスプレイパネルの大型化に応じてスパッタリングターゲット材の大型化が要求されており、所定の大きさの金属板同士を接合して大型のスパッタリングターゲット材を製造する場合において問題となりうる。

したがって、本発明の目的は、大型基板へ成膜でき、電極配線の電気抵抗の低減に対応できると共に、均一なスパッタリングができる大型サイズの無酸素銅スパッタリングターゲット材及び無酸素銅スパッタリングターゲット材の製造方法を提供することにある。

本発明は、上記目的を達成するため、純度が３Ｎ以上の無酸素銅からなる第１の板材及び第１の板材と同一材料から構成される第２の板材と、第１の板材と第２の板材との間に第１の板材及び第２の板材から形成される接合部とを備え、第１の板材及び第２の板材並びに接合部はそれぞれ、平均結晶粒径が０．０２ｍｍ以上０．０４ｍｍ以下の平均結晶粒径を有する無酸素銅スパッタリングターゲット材が提供される。

また、上記無酸素銅スパッタリングターゲット材は、ディスプレイパネル用のガラス基板の上面視における平面寸法より大きな平面寸法を有して形成することもできる。

また、本発明は、上記目的を達成するため、無酸素銅からなる第１の板材及び第１の板材と同一材料から構成される第２の板材を準備する板材準備工程と、第１の板材の側面と第２の板材の側面とを突き合わせる突き合わせ工程と、第１の板材の側面と第２の板材の側面とが突き合わされた突き合わせ部を摩擦攪拌接合により接合して接合部を形成する接合工程とを備え、接合工程は、平均結晶粒径が０．０２ｍｍ以上０．０４ｍｍ以下の接合部を形成する無酸素銅スパッタリングターゲット材の製造方法が提供される。

本発明に係る無酸素銅スパッタリングターゲット材及び無酸素銅スパッタリングターゲット材の製造方法によれば、大型基板へ成膜でき、電極配線の電気抵抗の低減に対応できると共に、均一なスパッタリングができる大型サイズの無酸素銅スパッタリングターゲット材及び無酸素銅スパッタリングターゲット材の製造方法を提供することができる。

［実施の形態］
（無酸素銅スパッタリングターゲット材１の構成）
図１は、本発明の実施の形態に係る無酸素銅スパッタリングターゲット材の部分斜視図の一例を示す。

本実施の形態に係る無酸素銅スパッタリングターゲット材１は、一例として、電子部品用の所定の銅材からなる第１の板材２０及び第２の板材２２と、第１の板材２０及び第２の板材２２から形成され、第１の板材と第２の板材とを接合している接合部１０とを備える。ここで、第１の板材２０及び第２の板材２２のうち、接合部１０を除く領域が非接合部１２となる。

第１の板材２０及び第２の板材２２の原材料としての銅材は、無酸素銅からなる。具体的に、第１の板材２０及び第２の板材２２はそれぞれ、純度が９９．９％以上の無酸素銅及び不可避的不純物からなる原材料としての銅材から形成される。ここで、第１の板材２０と第２の板材２２とは、摩擦攪拌接合（Ｆｒｉｃｔｉｏｎ Ｓｔｉｒ Ｗｅｌｄｉｎｇ：ＦＳＷ）により互いに接合される。そして、第１の板材２０及び第２の板材２２の間において、第１の板材２０と第２の板材２２とが接合された接合領域（接合部分）が、無酸素銅及び不可避的不純物からなる接合部１０となる。

本実施の形態において、第１の板材２０及び第２の板材２２はそれぞれ、銅材の平均結晶粒径を引き継ぐ。したがって、非接合部１２の平均結晶粒径は、第１の板材２０及び第２の板材２２の原材料としての銅材の平均結晶粒径を引き継ぐ。一方、接合部１０は、第１の板材２０の側面及び第２の板材２２の側面を突き合わせて、ＦＳＷ接合により形成される領域であり、第１の板材２０及び第２の板材２２を構成する銅材が塑性変形して形成される領域である。したがって、接合部１０は、ＦＳＷ接合により略０．０２ｍｍ程度の平均結晶粒径の結晶粒子を含んで形成される。

ここで、本実施の形態においては、第１の板材２０及び第２の板材２２の結晶組織と、接合部１０の結晶組織とを略同様の結晶組織とすべく、所定の平均結晶粒径を有する銅材を製造して第１の板材２０及び第２の板材２２の原料とする。具体的には、所定の粒径及び所定の質別を有する銅の板材からなる銅材同士をＦＳＷ接合により接合した場合に生じる接合部分の平均結晶粒径と実質的に同程度の平均結晶粒径を有する銅材を、第１の板材２０及び第２の板材２２の原料とする。これにより、第１の板材２０及び第２の板材２２の平均結晶粒径と接合部１０の平均結晶粒径との差は、所定の範囲内に収まり、実質的に同程度（又は、実質的に同一）となる。

例えば、本実施の形態に係る無酸素銅スパッタリングターゲット材１は、平均結晶粒径が０．０２ｍｍ以上０．０４ｍｍ以下程度の銅材から形成される非接合部１２（第１の板材２０及び第２の板材２２から接合部１０を除いた部分）と、ＦＳＷ接合により第１の板材２０の一部分、及び第２の板材２２の一部分から形成され、平均結晶粒径が０．０２ｍｍ以上０．０３ｍｍ以下程度の接合部１０とを備える。すなわち、本実施の形態に係る無酸素銅スパッタリングターゲット材１においては、非接合部１２の平均結晶粒径と接合部１０の平均結晶粒径とが略同程度である。

なお、本実施の形態に係る無酸素銅スパッタリングターゲット材１は、その上面視における形状が略矩形（一例として、略長方形）に形成される。そして、無酸素銅スパッタリングターゲット材１は、例えば、液晶ディスプレイ等におけるディスプレイ用のガラス基板の平面寸法より大きな平面寸法を有して形成することができる。また、本実施の形態に係る無酸素銅スパッタリングターゲット材１は、その上面視における形状を略円形又は略多角形にして形成することもできる。

（無酸素銅スパッタリングターゲット材の製造方法）
図２は、本発明の実施の形態に係る無酸素銅スパッタリングターゲット材の製造工程の流れの一例を示す。

まず、純度が９９．９％以上の無酸素銅を鋳造して、所定の圧延処理を施すことにより、所定の寸法の板材を製作する（Ｓ１００）。板材は、複数枚（少なくとも２枚）製作する。次に、第１の板材２０及び第２の板材２２としての２枚の板材の側面を互いに突き合わせて固定する（Ｓ１１０）。続いて、第１の板材２０の側面と第２の板材２２の側面とが突き合わされた部分である突き合わせ部をＦＳＷ接合により接合する（Ｓ１２０）。これにより、第１の板材２０及び第２の板材２２の平均結晶粒径との差が所定の範囲内の平均結晶粒径を有する接合部１０が形成された接合材が得られる。次に、この接合材の表面及び裏面を所定の深さずつ研削する（Ｓ１３０）。これにより、本実施の形態に係る無酸素銅スパッタリングターゲット材１が製造される。

図３は、本発明の実施の形態に係る無酸素銅スパッタリングターゲット材の製造工程におけるＦＳＷ接合の概要を示す斜視図であり、図４は、本発明の実施の形態に係る無酸素銅スパッタリングターゲット材の製造工程におけるＦＳＷ接合の概要を示す断面図である。

ＦＳＷ接合は、先端に所定形状の突起３４を有する回転ツール３０を所定の方向に所定の回転速度で回転させ、回転している回転ツール３０の突起３４を、一方の板材と他方の板材との接合部分に押し込むことにより、突起３４と各板材との間に生じた摩擦熱によって各板材の所定の領域を軟化させ、軟化した各板材の所定の領域を攪拌して接合する手法である。

すなわち、本実施の形態においては、図３に示すように、ショルダ３２及び突起３４を有する回転ツール３０を所定の方向（例えば、図３における「Ａ」の方向）に所定の回転速度で回転させつつ、被接合材料としての第１の板材２０及び第２の板材２２に所定の深さまで突起３４を挿入する。そして、第１の板材２０と第２の板材２２とが接している境界、すなわち、突き合わせ部２４に沿って回転ツール３０を第１の板材２０及び第２の板材２２に対して相対的に移動させ、突き合わせ部２４に沿って第１の板材２０の側面２０ａと第２の板材２２の側面２２ａとを接合する。一例として、回転ツール３０を、第１の板材２０及び第２の板材２２の長手方向（例えば、図３における「Ｂ」の方向）に所定の速度で移動させる。

そして、図４に示すように、第１の板材２０及び第２の板材２２と突起３４とが接して突起３４が回転することにより摩擦熱が生じて、生じた摩擦熱により第１の板材２０及び第２の板材２２の一部がそれぞれ軟化して摩擦攪拌部４０となり、流動化する。そして、摩擦攪拌部４０が固化することにより、第１の板材２０と第２の板材２２とが接合部１０を介して接合される。摩擦熱により流動化する部分は摩擦攪拌部４０に略限定され、第１の板材２０と第２の板材２２とが固相で接合する。

例えば、平均結晶粒径が０．０２ｍｍ以上０．０４ｍｍ以下程度の無酸素銅からなる第１の板材２０と第２の板材２２とをＦＳＷ接合を用いて接合すると、平均結晶粒径が０．０２ｍｍ以上０．０３ｍｍ以下程度の細かい結晶粒径を有する結晶粒組織の接合部１０が形成される。ＦＳＷ接合による結晶組織への影響は、上述したように摩擦攪拌部４０に略限定される。

したがって、平均結晶粒径が０．０２ｍｍ以上０．０４ｍｍ以下程度の第１の板材２０と第２の板材２２とを接合すると、接合部１０の平均結晶粒径は０．０２ｍｍ以上０．０３ｍｍ以下程度となり、非接合部１２（第１の板材２０及び第２の板材２２から接合部１０を除いた部分）の平均結晶粒径は、第１の板材２０及び第２の板材２２の平均結晶粒径（０．０２ｍｍ以上０．０４ｍｍ以下程度）を引き継ぐこととなる。これにより、接合部１０と非接合部１２とで結晶粒組織が同程度である本実施の形態に係る無酸素銅スパッタリングターゲット材１が得られる。

本実施の形態に係る無酸素銅スパッタリングターゲット材１は、一例として、薄膜トランジスタ（Ｔｈｉｎ Ｆｉｌｍ Ｔｒａｎｓｉｓｔｏｒ：ＴＦＴ）等の電子部品における電極配線の形成に用いることができる。例えば、無酸素銅スパッタリングターゲット材１は、ディスプレイパネルにおける電極配線の形成用途として用いることができる。

（実施の形態の効果）
本実施の形態に係る無酸素銅スパッタリングターゲット材１は、アルミニウム系（抵抗率：４μΩｃｍ程度）よりも低抵抗である純度が３Ｎ以上の無酸素銅（抵抗率：２μΩｃｍ程度）からなる複数の板材を摩擦攪拌接合により接合して、接合部分の平均結晶粒径と非接合部分の平均結晶粒径とを略同程度にすることができる。そして、無酸素銅からなるスパッタリングターゲット材を採用したことにより、接合部１０の平均結晶粒径と非接合部１２の平均結晶粒径との差を低減することができる。したがって、例えば、液晶パネルの大型化に伴って大面積化したガラス基板よりも広い面積を有するスパッタリングターゲット材であって、スパッタリングによるターゲットエロージョンの接合部１０と非接合部１２との間における進行の差を低減させ、安定したスパッタリングができる無酸素銅スパッタリングターゲット材１を提供することができる。

すなわち、本実施の形態に係る無酸素銅スパッタリングターゲット材の製造方法によれば、一例として、第８世代の液晶パネル用ガラス基板のサイズ２２００ｍｍ×２４００ｍｍよりも広い面積（例えば、約３ｍ角で厚さが１０ｍｍ以上）の無酸素銅スパッタリングターゲット材１であって、接合部分と非接合部分とでスパッタリングによるターゲットエロージョンの進行の差が実質的に生じずに、安定したスパッタリングができる大型基板用途としての無酸素銅スパッタリングターゲット材１を提供することができる。

また、本実施の形態に係る無酸素銅スパッタリングターゲット材１の製造において、一方の板材と他方の板材とをＦＳＷ接合した後、接合後の板材に熱処理を施すことを要さないので、大面積のターゲット材を均一温度で熱処理する大型設備等（例えば、大型のターゲット材に対応する大型の炉、大型の圧延機等）が不要となる。

また、本実施の形態においてはスパッタリングターゲット材の原料として無酸素銅を用いており、無酸素銅は、純銅と同等又は純銅より高い導電性（低い電気抵抗）を有する。したがって、本実施の形態に係る無酸素銅スパッタリングターゲット材１は、例えば、細線電極の配線材料として用いるのに有利である。

本発明の実施例に係る無酸素銅スパッタリングターゲット材は、以下の工程を採用して製造した。まず、９９．９９％の純度の無酸素銅を鋳造した。そして、鋳造して得られた無酸素銅に熱間圧延処理と、中間熱処理と、冷間圧延処理とを施すことにより、厚さ１５ｍｍ×幅５００ｍｍ×長さ３０００ｍｍであり、平均結晶粒径（接合前粒径）が０．０２ｍｍの板材Ａと、平均結晶粒径（接合前粒径）が０．０４ｍｍの板材Ｂとを製作した。ここで、板材の平均結晶粒径は、ＪＩＳ Ｈ ０５１０に基づいて、標準写真と板材の写真との比較法により測定した。

また、比較例として、中間熱処理の処理温度と、冷間圧延処理の加工パススケジュールとをそれぞれ適宜変更することにより、平均結晶粒径（接合前粒径）が０．０５ｍｍの板材Ｃと、平均結晶粒径（接合前粒径）が０．１ｍｍの板材Ｄと、平均結晶粒径（接合前粒径）が０．２ｍｍの板材Ｅと、平均結晶粒径（接合前粒径）が０．３ｍｍの板材Ｆと、平均結晶粒径（接合前粒径）が０．５ｍｍの板材Ｇとをそれぞれ製作した。

次に、同一粒径の板材同士、すなわち、一方の板材Ａと他方の板材Ａとを長手方向の側面で突き合わせて併置・固定した（これにより、厚さ１５ｍｍ×幅１０００ｍｍ×長さ３０００ｍｍとなる）。続いて、一方の板材Ａと他方の板材Ａとの突き合わせ部分をＦＳＷ接合により接合した。これにより、実施例１に係る無酸素銅スパッタリングターゲット材が得られた。同様にして、一方の板材Ｂと他方の板材ＢとをＦＳＷ接合により接合することにより、実施例２に係る無酸素銅スパッタリングターゲット材が得られた。

また、実施例１及び実施例２と同様にして、一方の板材Ｃと他方の板材ＣとをＦＳＷ接合により接合することにより、比較例１に係る無酸素銅スパッタリングターゲット材を得た。同様にして、板材Ｄから板材Ｇのそれぞれから、比較例２から比較例５に係る無酸素銅スパッタリング材を得た。

表１は、本発明の実施例及び比較例に係る無酸素銅スパッタリングターゲット材の接合前及び接合後のそれぞれにおける結晶粒径の測定結果を示す。

表１を参照すると、一方の板材Ａと他方の板材Ａとの突き合わせ部分をＦＳＷ接合して形成された接合部の平均結晶粒径、及び一方の板材Ｂと他方の板材Ｂとの突き合わせ部分をＦＳＷ接合して形成された接合部の平均結晶粒径はそれぞれ、０．０２ｍｍであった。すなわち、接合部の平均結晶粒径は、原料としての板材の平均結晶粒径と同一か、又は、原料としての板材の平均結晶粒径以下であることが示された。また、実施例１に係る無酸素銅スパッタリングターゲット材、及び実施例２に係る無酸素銅スパッタリングターゲット材のいずれとも、接合部に隣接する非接合部は、接合前の板材の平均結晶粒径と同一の平均結晶粒径を有していた。すなわち、実施例１及び実施例２に係る無酸素銅スパッタリングターゲット材の接合部に隣接する非接合部は、接合部から離れている非接合部と同一の結晶粒組織を有していた。

一方、比較例１から５に係る無酸素銅スパッタリング材においては、接合部の平均結晶粒径は実施例１及び実施例２と略同様に、０．０２ｍｍから０．０３ｍｍを示した。そして、非接合部の平均結晶粒径についても、実施例１及び実施例２と同様に、比較例１から５に係る無酸素銅スパッタリング材のいずれも、接合部に隣接する非接合部は、接合前の板材の平均結晶粒径と同一の平均結晶粒径を有していた。すなわち、比較例１から５に係る無酸素銅スパッタリング材のそれぞれについて、接合部に隣接する非接合部は、接合部から離れている非接合部と同一の結晶粒組織を有していた。これは、非接合部が、原料としての板材の結晶粒組織を引き継いでいることを示す。

次に、実施例１及び実施例２、並びに比較例１から５に係る無酸素銅スパッタリングターゲット材の表面及び裏面を、それぞれの表面から２ｍｍの深さまで研削した。続いて、実施例１及び実施例２、並びに比較例１から５に係る無酸素銅スパッタリングターゲット材のそれぞれについて、接合部を含むようにφ１００ｍｍの円形状に切り抜いた。このようにして、実施例１及び実施例２に係る無酸素銅スパッタリングターゲット材のそれぞれから、実験用の無酸素銅スパッタリングターゲット２を作成すると共に、比較例１から５に係る無酸素銅スパッタリングターゲット材のそれぞれから、実験用の無酸素銅スパッタリングターゲットを作成した。

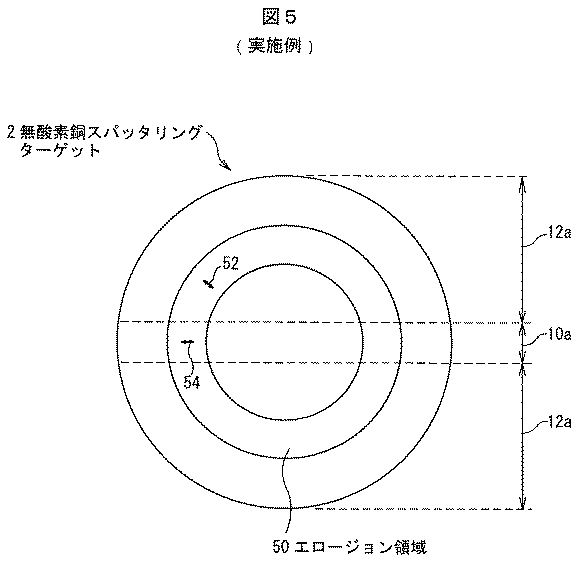

図５は、本発明の実施例に係る実験用の無酸素銅スパッタリングターゲットのスパッタリング後の上面図を示す。

実施例（実施例１及び実施例２）及び比較例（比較例１から５）に係る実験用の無酸素銅スパッタリングターゲットを用いて、スパッタリングを実施した。スパッタリング装置としては、マグネトロンスパッタリング装置を使用した。スパッタリング条件は、以下のとおりである。すなわち、導入ガスとして１Ｐａの圧力のアルゴン（Ａｒ）ガスを用いると共に、ＲＦパワーを３００Ｗに設定してスパッタ処理の累計時間を１８０分とした。

スパッタリングの結果、スパッタリング後の無酸素銅スパッタリングターゲットの表面には、図５に示すように、スパッタリングが集中する領域に、リング状に窪んだエロージョン（侵食）領域５０が形成された。実施例１及び実施例２に係る無酸素銅スパッタリングターゲット２においては、接合部１０ａと非接合部１２ａとの境界でのエロージョンの変化は目視では認められなかった。更に、実施例１及び実施例２に係る無酸素銅スパッタリングターゲット２においては、接合部１０ａと非接合部１２ａとの境界でエロージョンの進行には実質的に差が認められなかった。

一方、比較例１から５に係る無酸素銅スパッタリングターゲットにおいては、スパッタリング後の無酸素銅スパッタリングターゲットの表面には、接合部と非接合部との境界が目立ち、それぞれの部分でのエロージョンの進行にかなり差があることが認められた。

また、実施例（実施例１及び実施例２）及び比較例（比較例１から５）に係る無酸素銅スパッタリングターゲットのそれぞれについて、接合部１０ａと非接合部１２ａとでスパッタリングの状況の相違を定量的に調べることを目的として、接合部１０ａのエロージョン領域と非接合部１２ａのエロージョン領域それぞれの表面粗さをそれぞれ測定した。表面粗さは、ＪＩＳ Ｂ０６０１に基づいて、算術平均粗さ（Ｒａ）を測定した。なお、算術平均粗さの単位はμｍである。ここで、エロージョン領域５０のリング幅は２０ｍｍ程度観察され、幅の中央部付近の３ｍｍ長について表面粗さを測定した。具体的に、接合部１０ａのエロージョン領域５０に対応する部分（表面粗さ測定部分５４）と、非接合部１２ａのエロージョン領域５０に対応する部分（表面粗さ測定部分５２）とのそれぞれについて、表面粗さを測定した。

表２は、本発明の実施例及び比較例に係る表面粗さの測定結果を示す。

表２を参照すると、接合部１０ａと非接合部１２ａとの間における表面粗さの相違は、実施例１において３％であり、実施例２において８％であった。一方、比較例１から５においては、接合部１０ａの粒径と非接合部１２ａの粒径との差が大きくなるにつれて、接合部１０ａの表面粗さと非接合部１２ａの表面粗さとの相違が増大した。例えば、比較例１（接合部１０ａの平均結晶粒径が０．０２ｍｍ、非接合部１２ａの平均結晶粒径が０．０５ｍｍ）においては接合部１０ａと非接合部１２ａとの間における表面粗さの相違は１３％であり、比較例５（接合部１０ａの平均結晶粒径が０．０３ｍｍ、非接合部１２ａの平均結晶粒径が０．５ｍｍ）においては接合部１０ａと非接合部１２ａとの間における表面粗さの相違は８０％と非常に大きな相違を示した。

以上の結果により、比較例１から５に係る無酸素銅スパッタリングターゲットではスパッタリングが不安定であり、スパッタリングによって形成される銅膜の均一性に影響を与える一方で、実施例１及び実施例２に係る無酸素銅スパッタリングターゲット２によれば、安定したスパッタリングが得られることが示された。
