EP3738477A1 - Prostata-sitzkissen - Google Patents

Prostata-sitzkissen Download PDF

Info

Publication number
EP3738477A1
EP3738477A1 EP19020329.9A EP19020329A EP3738477A1 EP 3738477 A1 EP3738477 A1 EP 3738477A1 EP 19020329 A EP19020329 A EP 19020329A EP 3738477 A1 EP3738477 A1 EP 3738477A1
Authority
EP
European Patent Office
Prior art keywords
prostate
seat cushion
seat
cavity
shaped
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP19020329.9A
Other languages
English (en)
French (fr)
Other versions
EP3738477B1 (de
Inventor
Horst HOHMUTH
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Individual
Original Assignee
Individual
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Individual filed Critical Individual
Priority to EP19020329.9A priority Critical patent/EP3738477B1/de
Publication of EP3738477A1 publication Critical patent/EP3738477A1/de
Application granted granted Critical
Publication of EP3738477B1 publication Critical patent/EP3738477B1/de
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • A—HUMAN NECESSITIES
    • A47—FURNITURE; DOMESTIC ARTICLES OR APPLIANCES; COFFEE MILLS; SPICE MILLS; SUCTION CLEANERS IN GENERAL
    • A47C—CHAIRS; SOFAS; BEDS
    • A47C7/00—Parts, details, or accessories of chairs or stools
    • A47C7/02—Seat parts
    • A47C7/021—Detachable or loose seat cushions
    • A—HUMAN NECESSITIES
    • A47—FURNITURE; DOMESTIC ARTICLES OR APPLIANCES; COFFEE MILLS; SPICE MILLS; SUCTION CLEANERS IN GENERAL
    • A47C—CHAIRS; SOFAS; BEDS
    • A47C27/00—Spring, stuffed or fluid mattresses or cushions specially adapted for chairs, beds or sofas
    • A47C27/08—Fluid mattresses
    • A47C27/081—Fluid mattresses of pneumatic type
    • A47C27/084—Fluid mattresses of pneumatic type self inflating

Definitions

  • the present invention relates to prostate seat cushions, more precisely seat cushions for men with discomfort in the perineum or prostate area.
  • a muscle training seat which has a fluid-filled bladder, a substantially flat seat and a narrow, elongated notch for receiving genitals.
  • the fluid-filled bladder is unstable and wobbly, so that a user has to use his core muscles to sit upright on it and train them in the process.
  • the fluid-filled bladder has a valve that is used to adjust the stiffness of the muscle training seat.
  • a cuboid seat cushion with a central, rectangular recess which relieves the prostate of a user sitting on the seat cushion.
  • the recess is preferably designed as a through hole or as a widening opening.
  • the cuboid seat cushion also includes a fastening strap that is used for fastening to a chair.
  • a cuboid, inflatable air cushion with one or more cuboid air chambers and each with a valve is known.
  • the inflatable air cushion has a cylindrical opening to accommodate a face or head and also has additional recesses for air supply.
  • the air cushion can be used as a seat cushion for small children.
  • the seat cushion comprises a seat surface adapted to the shape of the seat and leg, an elliptical, concave hole and a U-shaped recessed section between a front side of the hole and a seat cushion front edge.
  • the seat cushion consists of foam inside and is covered with a velvet fabric.
  • the elliptical concave hole can prevent and relieve acne, relieve pain after postpartum and perianal surgery, massage the buttocks and waist, and treat prostatitis.
  • a hollow body for use as a seat pad is known.
  • the hollow body is U-shaped and comprises a seat area and a recess with a continuous floor reinforcement.
  • the hollow body also has a valve in order to be filled one or more times with a fluid.
  • the fluid filling quantity can be individually adapted to the weight of a user via the valve.
  • the hollow body can be filled with a solid, for example an elastic foam his.
  • the hollow body has a wedge-shaped profile in a longitudinal section.
  • the seat cushion for improving the pressure distribution and for relieving the perineum and coccyx of a user is known.
  • the seat cushion has an air chamber, the shape of which corresponds to the buttocks print of the user in a normal sitting position.
  • the seat cushion comprises one or more valves in order to be able to adjust the filling of the air chamber.
  • the seat cushion has a longitudinal gap which is formed by welding the air chamber wall and which corresponds to the dam and relieves it.
  • a wedge-shaped health seat cushion with two recesses is known.
  • the first recess is adapted to the scrotum of the user and the second recess is arranged on the prostate and the anus of the user.
  • the health seat cushion can be filled with a foam, among other things. It is said to prevent or alleviate prostatitis, hemorrhoids, sexual dysfunction, and infertility.
  • a prostate seat cushion with a U-shaped opening is known.
  • a flexible fastening tape is placed between legs of the U-shaped opening to prevent the opening from expanding.
  • a men's health pillow with a lifting unit and a controlled cooling element is known.
  • the lifting unit is designed to train and massage the perineum muscles. Lowering the lifting unit creates an opening that reduces pressure on a user's perineum.
  • the cooling element is controlled in such a way that the testicles and the prostate of a user sitting on the men's health pillow are exposed to a suitable temperature.
  • the men's health pillow is also said to be effective against prostatitis and bedsores.
  • a prostate health pillow with an omega-shaped recess is known.
  • the omega-shaped recess corresponds to a user's dam and is intended to distribute the pressure better than a U-shaped recess.
  • the well-known prostate health pillow has a flat seat and is filled with air or foam or a sponge.
  • a rectangular cushion for prostate decompression is known.
  • the known rectangular cushion has a rectangular incision which corresponds to the prostate area of a user sitting on it and which relieves the prostate area.
  • the rectangular pillow is covered by a cover.
  • a wedge-shaped, inflatable seat cushion is known.
  • the well-known seat cushion is filled with foam.
  • the foam causes the seat cushion to automatically fill with air when the valve is open.
  • To repack the seat cushion the user sits down on the seat cushion, opens the valve and thereby expels the air.
  • the seat cushion also has cutouts to save weight.
  • the known nursing pillow comprises flexible foam material, an air chamber, an inlet / outlet port and a whistle.
  • the nursing pillow also includes a waterproof cover. If a user sitting on the nursing pillow moves, the air flowing in or out generates an alarm tone through the whistle.
  • a square acute seat cushion which has a round, removable inner insert and a slit opening which can be closed or opened by means of Velcro fastened on the outside.
  • the round, removable inner insert can be exchanged for a heat / cool storage insert.
  • the square acute seat cushion comprises polyurethane foam and is covered with a wipeable, disinfectable synthetic leather material.
  • the object of the invention is thus to create a prostate seat cushion that better takes into account the special needs of men with prostate problems, in particular after an operation on the prostate.
  • a prostate seat cushion according to claim 1 is provided.
  • the prostate seat cushion according to the invention comprises a U-shaped seat surface; a recess which is arranged in the U-shaped seat and which relieves the prostate or the perineal area of a man sitting on it; a floor surface, the U-shaped seat surface being inclined in a wedge shape with respect to the floor surface; and a self-inflating device.
  • the prostate seat cushion comprises a seat cushion which is suitable for users, in particular for men, with complaints in the perineum or prostate area.
  • the prostate seat cushion is even more preferably suitable for the treatment of such complaints after an operation on the prostate.
  • Such an intervention can lead to pain, pressure and temperature sensitivity, in particular sensitivity to cold, in the perineum or prostate area, also known as the prostate pressure point.
  • Postoperative pain or the sensitivity to pain, pressure and temperature can lead to a relieving posture and thus to back problems.
  • the procedure can also be temporary or permanent incontinence. Incontinence can prevent men from integrating socially, although this would be beneficial for a positive healing or healing process after the procedure.
  • the healing process could also be positively influenced by prolonged walking or running, ie being out and about.
  • conventional seat cushions are usually not designed for postoperative complaints in the perineum or prostate area. They are also rather unsuitable for taking with you when you are out and about because they are bulky and cannot be folded up, or at least difficult for men to use after the procedure. In addition, conventional seat cushions lack incontinence protection and back pain prevention and eyelid devices.
  • the U-shaped seat advantageously absorbs the pressure from unaffected areas of a man sitting on the U-shaped seat, for example from the thighs and buttocks.
  • the U-shape is preferably dimensioned in accordance with a buttock and thigh impression.
  • the recess of the prostate seat cushion according to the invention can be designed in the shape of a cuboid and is in particular arranged within the U-shape of the seat surface.
  • the recess is preferably dimensioned according to the perineum or prostate area and has a width of 50-100 mm and a height of 20 to 50 mm in a frontal plane.
  • the recess can be open anteriorly, i. form a U-opening.
  • the floor surface can extend over a complete floor side of the prostate seat cushion.
  • the floor area also forms a floor for the recess.
  • the floor surface can act in particular as an incontinence protection or liquid collecting device.
  • the floor surface can act as thermal insulation.
  • the floor surface can have an anti-slip coating so that it does not slip when placed on a seat or chair.
  • the floor area advantageously carries the special Needs of men with prostate problems, especially after surgery on the prostate.
  • the U-shaped seat surface is spaced further apart from the floor surface in particular posteriorly than anteriorly. This preferably creates a seat wedge-shaped inclination of the prostate seat cushion. For a man sitting on it, the inclination relieves the strain on the back and pelvic area, especially the sacroiliac joints, the nerve supply to the pelvic bones and the sacrum.
  • the inclination between the U-shaped seat surface and the floor surface is preferably equal to or less than 20 °, more preferably it is 5 °. The inclination reduces or prevents negative multifactorial influences on the perineum or prostate area and advantageously takes into account the special needs of men with prostate problems, in particular after an operation on the prostate.
  • the prostate seat cushion according to the invention comprises at least two folds.
  • the prostate seat cushion can be folded up compactly along the folds. This achieves an advantageous pocket format that makes it easier to take with you on the go. Since men need a lot of movement for optimal healing after prostate surgery, the folds advantageously take into account the special needs of men with prostate problems, especially after an operation on the prostate.
  • the self-inflating device of the prostate seat cushion comprises, according to a further preferred embodiment, an elastic element; a cavity which is arranged between the bottom surface and the U-shaped seat surface; and a shut-off device connected to the cavity.
  • the elastic element can be arranged in the cavity and comprise open-cell foam.
  • the shut-off device can comprise a rotary valve, a cock, a slide or a flap.
  • the cavity and / or the foam can act as thermal insulation and reduce or prevent cold stimuli in the perineum or prostate area.
  • the cavity and / or the Foam can advantageously meet the special needs of men with prostate problems, especially after surgery on the prostate.
  • the U-shaped seat surface is preferably unloaded, the shut-off element is open and the elastic element expands or pushes the cavity apart, the prostate seat cushion sucking in air through the shut-off element.
  • the cavity is preferably at least partially filled with air, the shut-off element is closed and the cavity preferably supports the U-shaped seat surface.
  • the U-shaped seat surface is preferably loaded, the shut-off element is opened and the elastic element and the cavity are pressed together, the prostate seat cushion being able to blow out or push air out through the shut-off element.
  • the self-inflating device can simplify compact folding to pocket size, unfolding, inflating or operating the prostate seat cushion and thus advantageously takes into account the special needs of men with prostate problems, in particular after an operation on the prostate.
  • the elastic element can unfold the prostate seat cushion according to the invention along the at least two folds, in particular automatically.
  • the elastic element can simplify the compact folding into pocket size, the unfolding or operation of the prostate seat cushion and thus advantageously takes better account of the special needs of men with prostate problems, in particular after an operation on the prostate.
  • the prostate seat cushion according to the invention or the U-shaped seat surface and / or the floor surface comprise a fluid-tight or liquid-tight layer, in particular a Gore-Tex membrane. Due to the fluid-tight layer, the prostate seat cushion according to the invention can advantageously be hygienically cleaned and reused.
  • the fluid-tight or liquid-tight layer acts as an incontinence protection and carries thus benefiting from the special needs of men with prostate problems, especially after surgery on the prostate.

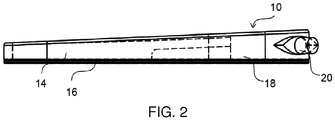

  • the prostate seat cushion 10 comprises a U-shaped seat surface 12, a substantially cuboid recess 14 which is arranged in the U of the U-shaped seat surface 12, and a floor surface 16.
  • the U-shaped seat surface 12 is with respect to the floor surface 16 with a An angle of 5 ° with a seat wedge inclined, see side view of the prostate seat cushion in Fig. 2 .
  • the prostate seat cushion 10 also includes a cavity 18 which is arranged between the U-shaped seat surface 12 and the floor surface 16.
  • the cavity 18 in turn comprises polyurethane foam, which has an elastic and heat-insulating effect.
  • the prostate seat cushion 10 comprises a rotary valve 20 which is arranged on a wall of the cavity 18.
  • the prostate seat cushion 10 also has two folds 22, 24, along which the prostate seat cushion 10 is folded up compactly and by means of of the polyurethane foam, which is elastic, can be automatically deployed.
  • the surface of the prostate seat cushion 10 comprises a fluid-tight and hygienically cleanable Gore-Tex membrane 26.
  • the U-shaped seat surface 12 is unloaded, the rotary valve 20 is opened and the polyurethane foam pushes the cavity 18 apart, the prostate seat cushion 10 sucking in air through the rotary valve 20.
  • the cavity 18 can be further inflated with breathing air.
  • the cavity 18 is at least partially filled with air, the rotary valve 20 is closed and the cavity 18 supports the U-shaped seat surface 12.
  • the U-shaped seat surface 12 is loaded, for example by the man sitting on it by opening the rotary valve 20 and compressing the cavity 18 and the polyurethane foam, the prostate seat cushion 10 pushing air out through the shut-off device.
  • the rotary valve 20 is then closed and the prostate seat cushion 10 remains in a compressed, compact form until it is next used.
  • the cavity 18, the polyurethane foam and the rotary valve 20 are collectively referred to as a self-inflating device.
  • the self-inflating device simplifies the compact folding into pocket size, the inflation, the unfolding or operation of the prostate seat cushion and thus advantageously takes better account of the special needs of men with prostate problems, especially after an operation on the prostate.
  • the dimension of the prostate seat cushion 10 is 350 mm by 350 mm.
  • the height of the U-shaped seat decreases from posterior to anterior from 50 mm to 20 mm, creating a wedge shape.
  • the recess 14 has a width of approximately 100 mm.
  • the U-shaped seat 12 and the cuboid recess 14 shift pressure away from a perineum and prostate area of a seated man and thus reduce postoperative pain after a prostate procedure.
  • the elastic, heat-insulating polyurethane foam reduces the man's sensitivity to pain, pressure and temperature after the procedure, as well as any back problems caused later by a relieving posture.
  • the Gore-Tex membrane 26 and the bottom surface 16 act as protection against incontinence that can occur after the procedure.
  • the folds 22, 24 and the automatic unfolding simplify the operation of the prostate seat cushion 10 when on the move and thus advantageously takes into account the special needs of men with prostate problems, in particular after an operation on the prostate.

Landscapes

  • Mattresses And Other Support Structures For Chairs And Beds (AREA)

Abstract

Ein Prostata-Sitzkissen 10 umfasst eine U-förmige Sitzfläche 12; eine Aussparung 14, die in der U-förmigen Sitzfläche 12 angeordneten ist und die die Prostata bzw. den Dammbereich eines darauf sitzenden Mannes entlastet; eine Bodenfläche 16, wobei die U-förmige Sitzfläche 12 bezüglich der Bodenfläche 16 keilförmig geneigt angeordnet ist; und eine selbstaufblasende Vorrichtung 18, 20.

Description

    GEBIET DER ERFINDUNG
  • Die vorliegende Erfindung betrifft Prostata-Sitzkissen, genauer Sitzkissen für Männer mit Beschwerden im Damm- oder Prostatabereich.
    • STAND DER TECHNIK
  • Es sind verschiedene Ausführungen von Sitzkissen für Frauen, Männer und/oder Kinder, in diesem Abschnitt auch Nutzer genannt, bekannt. Viele dieser Sitzkissen sind einfach konstruierte, ebene Sitzkissen mit einem rechteckigen oder runden Durchbruch in der Mitte, der den Damm- bzw. Prostatabereich eines darauf sitzenden Nutzers entlastet.
  • Aus der Patentanmeldung US 2017136294 A1 ist ein Muskeltrainings-Sitz bekannt, der eine fluidgefüllte Blase, eine im Wesentlichen flache Sitzfläche sowie eine schmale, längliche Kerbe zur Aufnahme von Genitalien aufweist. Die fluidgefüllte Blase ist instabil und wackelig, sodass ein Nutzer zum aufrechten darauf Sitzen seine Rumpfmuskulatur einsetzen muss und diese dabei trainiert. Die fluidgefüllte Blase weist ein Ventil auf, das benutzt wird, um die Steifigkeit des Muskeltrainings-Sitzes einzustellen.
  • Aus dem Gebrauchsmuster KR 20180003060 U ist ein quaderförmiges Sitzkissen mit einer zentralen, rechteckigen Aussparung bekannt, die die Prostata eines auf dem Sitzkissen sitzenden Nutzers entlastet. Die Aussparung ist vorzugsweise als Durchgangsloch oder als sich weitende Öffnung ausgelegt. Das quaderförmige Sitzkissen umfasst außerdem ein Befestigungsband, das zur Befestigung an einem Stuhl dient.
  • Aus der Patentanmeldung DE 102016007031 A1 ist ein quaderförmiges, aufblasbares Luftpolsterkissen mit ein oder mehreren quaderförmigen Luftkammern und je einem Ventil bekannt. Das aufblasbare Luftpolsterkissen hat eine zylindrische Öffnung zur Aufnahme eines Gesichts bzw. Kopfes und verfügt außerdem über weitere Aussparungen zur Luftzufuhr. Das Luftpolsterkissen kann für Kleinkinder als Sitzkissen eingesetzt werden.
  • Aus dem Gebrauchsmuster CN 205963547 U ist ein Sitzkissen zur Hämorrhoiden-Prävention bekannt. Das Sitzkissen umfasst eine der Gesäß- und Beinform angepasste Sitzfläche, ein elliptisches, konkaves Loch und einen U-förmig ausgenommenen Abschnitt zwischen einer Vorderseite des Lochs und einer Sitzkissen-Vorderkante. Das Sitzkissen besteht aus Schaumstoff im Inneren und ist mit einem Samtstoff bezogen. Das elliptische, konkave Loch kann Akne verhindern und lindern, Schmerzen nach postpartaler und perianaler Operation lindern, das Gesäß und die Taille massieren und Prostatitis behandeln.
  • Aus der Patentanmeldung EP 1342434 A2 ist ein Hohlkörper für die Benutzung als Sitzunterlage bekannt. Der Hohlkörper ist U-förmig und umfasst einen Sitzbereich und eine Aussparung mit durchgehender Bodenverstärkung. Der Hohlkörper weist ferner ein Ventil auf, um ein oder mehrmalig mit einem Fluid gefüllt zu werden. Die Fluidfüllmenge kann über das Ventil individuell an das Gewicht eines Nutzers angepasst werden. In einer anderen Ausführungsform kann der Hohlkörper mit einem Feststoff, z.B. einem elastischen Schaumstoff, gefüllt sein. In einer weiteren Ausführungsform weist der Hohlkörper in einem Längsschnitt ein keilförmiges Profil auf.
  • Aus der Patentanmeldung US 2013318723 A1 ist ein Sitzkissen zur Verbesserung der Druckverteilung und zur Entlastung von Damm und Steißbein eines Nutzers bekannt. Das Sitzkissen hat eine Luftkammer, deren Form dem Gesäßabdruck des Nutzers in einer normalen Sitzhaltung entspricht. Das Sitzkissen umfasst ein oder mehrere Ventile, um die Befüllung der Luftkammer einstellen zu können. Das Sitzkissen weist eine Längslücke auf, die durch ein Verschweißen der Luftkammerwandung gebildet ist und die dem Damm entspricht und diesen entlastet.
  • Aus dem Gebrauchsmuster CN 203749014 U ist ein keilförmiges Gesundheitssitzkissen mit zwei Aussparungen bekannt. Die erste Aussparung ist an das Skrotum des Nutzers angepasst und die zweite Aussparung ist an der Prostata und dem Anus des Nutzers angeordnet. Das Gesundheitssitzkissen kann mit u.a. mit einem Schaumstoff gefüllt sein. Es soll Prostatitis, Hämorrhoiden, sexuelle Dysfunktion und Unfruchtbarkeit verhindern oder mildern.
  • Aus dem Gebrauchsmuster CN 203576068 U ist ein Prostatasitzkissen mit einer U-förmigen Öffnung bekannt. Ein flexibles Befestigungsband ist zwischen Schenkeln der U-förmigen Öffnung angeordnet, um zu verhindern, dass sich die Öffnung ausweitet.
  • Aus dem Gebrauchsmuster CN 203447395 U ist ein Männer-Gesundheitskissen mit einer Hebeeinheit und einem gesteuerten Kühlelement bekannt. Die Hebeeinheit soll die Damm-Muskulatur trainieren und massieren. Durch ein Absenken der Hebeeinheit entsteht eine Öffnung, die Druck auf den Damm eines Nutzers reduziert. Das Kühlelement wird derart gesteuert, dass die Testikel und die Prostata eines auf dem Männer-Gesundheitskissen sitzenden Nutzers einer geeigneten Temperatur ausgesetzt sind. Das Männer-Gesundheitskissen soll außerdem gegen Prostatitis und Wundliegen wirken. Aus dem Gebrauchsmuster CN 201320009 Y ist ein Prostata-Gesundheitskissen mit einer Omega-förmigen Aussparung bekannt. Die Omega-förmige Aussparung entspricht dem Damm eines Nutzers und soll den Druck besser verteilen als eine U-förmige Aussparung. Das bekannte Prostata-Gesundheitskissen hat eine ebene Sitzfläche und ist mit Luft oder Schaum bzw. einem Schwamm gefüllt.
  • Aus dem Gebrauchsmuster CN 201238839 Y ist ein rechteckiges Kissen zur Prostatadekompression bekannt. Das bekannte rechteckige Kissen weist einen rechteckigen Einschnitt auf, der dem Prostatabereich eines darauf sitzenden Nutzers entspricht und den Prostatabereich entlastet. Das rechteckige Kissen ist von einer Hülle abgedeckt.
  • Aus der Patentanmeldung DE 102004010573 A1 ist ein keilförmiges, aufblasbares Sitzkissen bekannt. Das bekannte Sitzkissen ist mit Schaumstoff gefüllt. Der Schaumstoff bewirkt, dass das sich das Sitzkissen bei geöffnetem Ventil von selbst mit Luft füllt. Zum Wiedereinpacken des Sitzkissen setzt sich der Nutzer auf das Sitzkissen, öffnet das Ventil und drückt dadurch die Luft heraus. Außerdem hat das Sitzkissen Aussparungen, um Gewicht einzusparen.
  • Aus der Patentanmeldung KR 20080026274 A ist ein Krankenpflege-Kissen bekannt. Das bekannte Krankenpflege-Kissen umfasst flexibles Schaumstoffmaterial, eine Luftkammer, einen Ein-/Auslassanschluss und eine Pfeife. Das Krankenpflege-Kissen umfasst außerdem eine wasserdichte Abdeckung. Bewegt sich ein auf dem Krankenpflege-Kissen sitzender Nutzer, so erzeugt durch die Pfeife ein- bzw. ausströmende Luft einen Alarmton.
  • Aus dem Gebrauchsmuster DE 202006015224 U1 ist ein quadratisches Akutsitzkissen bekannt, das einen runden, herausnehmbaren Inneneinsatz und eine Schlitzöffnung hat, die mittels außen angebrachtem Klettband geschlossen oder geöffnet werden kann. Der runde, herausnehmbare Inneneinsatz kann gegen einen Wärme-/Kühlspeichereinsatz getauscht werden. Das quadratische Akutsitzkissen umfasst Polyurethan-Schaum und ist mit einem abwischbaren, desinfizierbaren Kunstledermaterial bezogen.
  • Aus der Patentanmeldung JP 2001128800 A ist ein quaderförmiges Sitzkissen mit einer Schlüsselloch-förmigen Aussparung bekannt. Die Aussparung entlastet die äußeren Genitalien und die Prostata eines darauf sitzenden Nutzers.
  • Somit besteht die Aufgabe der Erfindung darin ein Prostata-Sitzkissen zu schaffen, das den besonderen Bedürfnissen von Männern mit Prostatabeschwerden, insbesondere nach einem operativen Eingriff an der Prostata, besser Rechnung trägt.
    • OFFENBARUNG DER ERFINDUNG
  • Erfindungsgemäß wird ein Prostata-Sitzkissen gemäß Anspruch 1 zur Verfügung gestellt.
  • In einer bevorzugten Ausführungsform umfasst das erfindungsgemäße Prostata-Sitzkissen eine U-förmige Sitzfläche; eine Aussparung, die in der U-förmigen Sitzfläche angeordneten ist und die die Prostata bzw. den Dammbereich eines darauf sitzenden Mannes entlastet; eine Bodenfläche, wobei die U-förmige Sitzfläche bezüglich der Bodenfläche keilförmig geneigt angeordnet ist; und eine selbstaufblasende Vorrichtung.
  • Das Prostata-Sitzkissen umfasst ein Sitzkissen, das für Nutzer, insbesondere für Männer, mit Beschwerden im Damm- bzw. Prostatabereich, geeignet ist. Noch bevorzugter ist das Prostata-Sitzkissen für die Behandlung solcher Beschwerden nach einem operativen Eingriff an der Prostata geeignet. Ein solcher Eingriff kann zu Schmerz-, Druck- und Temperaturempfindlichkeit, insbesondere Kälteempfindlichkeit, im Damm- bzw. Prostatabereich, auch Prostata-Druckpunkt genannt, führen. Postoperative Schmerzen bzw. die Schmerz-, Druck- und Temperaturempfindlichkeit können zu einer Schonhaltung und dadurch zu Rückenbeschwerden führen. Der Eingriff kann außerdem zu vorübergehender oder dauerhafter Inkontinenz führen. Inkontinenz kann Männer daran hindern sich sozial zu integrieren, obwohl dies für einen positiven Heilungs- bzw. Abheilungsverlauf nach dem Eingriff von Vorteil wäre. Der Heilungsverlauf könnte außerdem durch längeres Gehen bzw. Laufen, d.h. unterwegs sein, positiv beeinflusst werden.
  • Die Aussparungen herkömmlicher Sitzkissen sind jedoch meist nicht für postoperative Beschwerden im Damm- bzw. Prostatabereich ausgelegt. Auch für die Mitnahme unterwegs sind sie eher ungeeignet, da sie sperrig und nicht zusammenklappbar sind, oder jedenfalls für Männer nach dem Eingriff schwierig bedienbar sind. Außerdem fehlt es herkömmlichen Sitzkissen an Inkontinenzschutz und Rückenschmerz-vorbeugenden und -lidernden Vorrichtungen.
  • Die U-förmige Sitzfläche nimmt vorteilhaft den Druck von nicht betroffenen Bereichen eines auf der U-förmigen Sitzfläche sitzenden Mannes auf, etwa von den Oberschenkeln und vom Gesäß. Die U-Form ist vorzugsweise entsprechend eines Gesäß- und Oberschenkelabdrucks dimensioniert.
  • Die Aussparung des erfindungsgemäßen Prostata-Sitzkissens kann quaderförmig ausgelegt sein und ist insbesondere innerhalb der U-Form der Sitzfläche angeordnet. Die Aussparung ist vorzugsweise entsprechend des Damm- bzw. Prostatabereichs dimensioniert und weist in einer Frontalebene eine Breite von 50 - 100 mm sowie eine Höhe von 20 bis 50 mm auf. Die Aussparung kann anterior offen sein, d.h. eine U-Öffnung bilden.
  • Die Bodenfläche kann sich über eine vollständige Bodenseite des Prostata-Sitzkissens erstrecken. Insbesondere bildet die Bodenfläche auch einen Boden für die Aussparung. Die Bodenfläche kann dadurch insbesondere als Inkontinenzschutz bzw. Flüssigkeitsauffangvorrichtung wirken. Alternativ oder zusätzlich kann die Bodenfläche als Wärmeisolierung wirken. Die Bodenfläche kann eine Anti-Rutsch-Beschichtung aufweisen, um auf einem Sitz oder Stuhl angeordnet nicht zu verrutschen. Die Bodenfläche trägt vorteilhaft den besonderen Bedürfnissen von Männern mit Prostatabeschwerden, insbesondere nach einem operativen Eingriff an der Prostata, Rechnung.
  • Die U-förmige Sitzfläche ist insbesondere posterior weiter von der Bodenfläche beabstandet als anterior. Dadurch entsteht vorzugsweise eine sitzkeilförmige Neigung des Prostata-Sitzkissens. Die Neigung bewirkt bei einem darauf sitzenden Mann eine Entlastung des Rücken- und Beckenbereichs, insbesondere der Iliosakralgelenke, der Nervenversorgung von Beckenknochen und des Kreuzbeins. Die Neigung zwischen U-förmiger Sitzfläche und Bodenfläche beträgt vorzugsweise gleich oder weniger als 20°, noch bevorzugter beträgt sie 5°. Die Neigung verringert bzw. verhindert negative multifaktorielle Einflüsse auf den Damm- bzw. Prostatabereich und trägt vorteilhaft den besonderen Bedürfnissen von Männern mit Prostatabeschwerden, insbesondere nach einem operativen Eingriff an der Prostata, Rechnung.
  • Das erfindungsgemäße Prostata-Sitzkissen umfasst gemäß einer weiteren bevorzugten Ausführungsform wenigstens zwei Falze. Das Prostata-Sitzkissen kann entlang der Falze kompakt zusammengefaltet werden. Dadurch wird ein vorteilhaftes Taschenformat erreicht, das die Mitnahme unterwegs erleichtert. Da Männer nach einem Prostata-Eingriff für eine optimale Heilung viel Bewegung bedürfen tragen die Falze vorteilhaft den besonderen Bedürfnissen von Männern mit Prostatabeschwerden, insbesondere nach einem operativen Eingriff an der Prostata, Rechnung.
  • Die selbstaufblasende Vorrichtung der erfindungsgemäßen Prostata-Sitzkissen umfasst gemäß einer weiteren bevorzugten Ausführungsform ein elastisches Element; einen Hohlraum, der zwischen Bodenfläche und U-förmiger Sitzfläche angeordnet ist; und ein Absperrorgan, das am Hohlraum angeschlossen ist. Das elastische Element kann im Hohlraum angeordnet sein, und offenzelligen Schaumstoff umfassen. Das Absperrorgan kann ein Drehventil, einen Hahn, einen Schieber oder eine Klappe umfassen. Der Hohlraum und/oder der Schaumstoff können als Wärmeisolierung wirken und Kältereize am Damm- bzw. Prostatabereich verringern oder verhindern. Der Hohlraum und/oder der Schaumstoff können vorteilhaft den besonderen Bedürfnissen von Männern mit Prostatabeschwerden, insbesondere nach einem operativen Eingriff an der Prostata, Rechnung tragen.
  • Bei einem Befüllvorgang ist die U-förmige Sitzfläche vorzugsweise unbelastet, das Absperrorgan geöffnet und das elastische Element dehnt bzw. drückt den Hohlraum auseinander, wobei das Prostata-Sitzkissen Luft durch das Absperrorgan ansaugt. Bei einem Benutzungsvorgang ist der Hohlraum vorzugsweise wenigstens teilweise mit Luft gefüllt, das Absperrorgan ist geschlossen und der Hohlraum stützt vorzugsweise die U-förmige Sitzfläche. Bei einem Entleervorgang ist die U-förmige Sitzfläche vorzugsweise belastet, das Absperrorgan geöffnet und das elastische Element und der Hohlraum werden zusammengedrückt, wobei das Prostata-Sitzkissen Luft durch das Absperrorgan ausblasen bzw. herausdrücken kann. Die selbstaufblasende Vorrichtung kann ein kompaktes Zusammenfalten auf Taschenformat, ein Entfalten, ein Aufblasen bzw. Bedienung des Prostata-Sitzkissens vereinfachen und trägt damit vorteilhaft den besonderen Bedürfnissen von Männern mit Prostatabeschwerden, insbesondere nach einem operativen Eingriff an der Prostata, Rechnung.
  • Das elastische Element kann das erfindungsgemäße Prostata-Sitzkissen entlang der wenigstens zwei Falze, insbesondere automatisch, entfalten. Das elastische Element kann das kompakte Zusammenfalten auf Taschenformat, das Entfalten bzw. Bedienung des Prostata-Sitzkissens vereinfachen und trägt damit vorteilhaft den besonderen Bedürfnissen von Männern mit Prostatabeschwerden, insbesondere nach einem operativen Eingriff an der Prostata, besser Rechnung.
  • Das erfindungsgemäße Prostata-Sitzkissen oder die U-förmige Sitzfläche und/oder die Bodenfläche umfassen gemäß einer weiteren bevorzugten Ausführungsform eine fluiddichte bzw. flüssigkeitsdichte Schicht, insbesondere eine Gore-Tex-Membran. Durch die fluiddichte Schicht ist das erfindungsgemäße Prostata-Sitzkissen vorteilhaft hygienisch reinigbar und wiederverwendbar. Die fluiddichte bzw. flüssigkeitsdichte Schicht wirkt als Inkontinenzschutz und trägt damit vorteilhaft den besonderen Bedürfnissen von Männern mit Prostatabeschwerden, insbesondere nach einem operativen Eingriff an der Prostata, Rechnung.
  • Vorteilhafte Weiterbildungen der Erfindung sind in den Unteransprüchen angegeben und in den Ausführungsbeispielen beschrieben.
    • KURZBESCHREIBUNG DER ZEICHNUNGEN
  • Ausführungsbeispiele der Erfindung werden anhand der Zeichnungen und der nachfolgenden Beschreibung näher erläutert. Es zeigen:
    • Figur 1
    eine perspektivische Ansicht eines Ausführungsbeispiels des erfindungsgemäßen Prostata-Sitzkissens und
    Figur 2
    eine Seitenansicht des Ausführungsbeispiels des erfindungsgemäßen Prostata-Sitzkissens.
    AUSFÜHRUNGSBEISPIELE DER ERFINDUNG
  • In der Figur 1 ist ein Prostata-Sitzkissen 10 gezeigt. Das Prostata-Sitzkissen 10 umfasst eine U-förmige Sitzfläche 12, eine im Wesentlichen quaderförmige Aussparung 14, die im U der U-förmigen Sitzfläche 12 angeordnet ist, und eine Bodenfläche 16. Die U-förmige Sitzfläche 12 ist bezüglich der Bodenfläche 16 mit einem Winkel von 5° sitzkeilförmig geneigt, siehe Seitenansicht des Prostata-Sitzkissens in Fig. 2. Das Prostata-Sitzkissen 10 umfasst außerdem einen Hohlraum 18, der zwischen der U-förmigen Sitzfläche 12 und der Bodenfläche 16 angeordnet ist. Der Hohlraum 18 umfasst seinerseits Polyurethanschaum, der elastisch und wärmeisolierend wirkt. Außerdem umfasst das Prostata-Sitzkissen 10 ein Drehventil 20, das an einer Wand des Hohlraums 18 angeordnet ist. Das Prostata-Sitzkissen 10 weist ferner zwei Falze 22, 24 auf, entlang derer das Prostata-Sitzkissen 10 kompakt zusammengefaltet und mittels des Polyurethanschaums, der elastisch ist, automatisch entfaltet werden kann. Die Oberfläche des Prostata-Sitzkissens 10 umfasst eine fluiddichte und hygienisch reinigbare Gore-Tex-Membran 26.
  • Bei einem Befüllvorgang ist die U-förmige Sitzfläche 12 unbelastet, das Drehventil 20 geöffnet und der Polyurethanschaum drückt den Hohlraum 18 auseinander, wobei das Prostata-Sitzkissen 10 Luft durch das Drehventil 20 ansaugt. Zusätzlich kann der Hohlraum 18 mit Atemluft weiter aufgeblasen werden. Bei einem Benutzungsvorgang ist der Hohlraum 18 wenigstens teilweise mit Luft gefüllt, das Drehventil 20 ist geschlossen und der Hohlraum 18 stützt die U-förmige Sitzfläche 12.
  • Bei einem Entleervorgang ist die U-förmige Sitzfläche 12 belastet, etwa indem der Mann darauf sitzt, indem er das Drehventil 20 öffnet und den Hohlraum 18 und den Polyurethanschaum zusammendrückt, wobei das Prostata-Sitzkissen 10 Luft durch das Absperrorgan herausdrückt. Anschließend wird das Drehventil 20 geschlossen und das Prostata-Sitzkissen 10 verbleibt in einer zusammengedrückten, kompakten Form bis zur nächsten Benutzung.
  • Der Hohlraum 18, der Polyurethanschaum und das Drehventil 20 werden zusammen auch als selbstaufblasende Vorrichtung bezeichnet. Die selbstaufblasende Vorrichtung vereinfacht das kompakte Zusammenfalten auf Taschenformat, das Aufblasen, das Entfalten bzw. Bedienung des Prostata-Sitzkissens und trägt damit vorteilhaft den besonderen Bedürfnissen von Männern mit Prostatabeschwerden, insbesondere nach einem operativen Eingriff an der Prostata, besser Rechnung.
  • Die Abmessung des Prostata-Sitzkissens 10 beträgt 350 mm mal 350 mm. Die Höhe der U-förmigen Sitzfläche verringert sich von posterior nach anterior von 50 mm auf 20 mm, sodass eine Keilform entsteht. Die Aussparung 14 hat eine Breite von ca. 100 mm.
  • Die U-förmige Sitzfläche 12 und die quaderförmige Aussparung 14 verlagern Druck von einem Damm- und Prostatabereich eines sitzenden Mannes weg und verringern so postoperative Schmerzen nach einem Prostata-Eingriff. Der elastische, wärmeisolierende Polyurethanschaum verringert eine Schmerz-, Druck- und Temperaturempfindlichkeit des Mannes nach dem Eingriff, sowie etwaige später durch eine Schonhaltung verursachte Rückenbeschwerden. Die Gore-Tex-Membran 26 und die Bodenfläche 16 wirken als Schutz gegen Inkontinenz, die nach dem Eingriff auftreten kann. Die Falze 22, 24 und die automatische Entfaltung vereinfachen die Bedienung des Prostata-Sitzkissens 10 unterwegs und trägt damit vorteilhaft den besonderen Bedürfnissen von Männern mit Prostatabeschwerden, insbesondere nach einem operativen Eingriff an der Prostata, Rechnung.

Claims (8)

  1. Prostata-Sitzkissen (10) mit:
    einer U-förmigen Sitzfläche (12);
    einer Aussparung (14), die in der U-förmigen Sitzfläche (12) angeordneten ist und die die Prostata bzw. den Dammbereich eines darauf sitzenden Mannes entlastet; und
    einer Bodenfläche (16), wobei die U-förmige Sitzfläche (12) bezüglich der Bodenfläche (16) keilförmig geneigt angeordnet ist,
    dadurch gekennzeichnet, dass
    das Prostata-Sitzkissen (1) eine selbstaufblasende Vorrichtung (18, 20) umfasst.
  2. Prostata-Sitzkissen (10) nach Anspruch 1
    dadurch gekennzeichnet, dass
    das Prostata-Sitzkissen (10) wenigstens zwei Falze (22, 24) umfasst.
  3. Prostata-Sitzkissen (10) nach Anspruch 1 oder 2
    dadurch gekennzeichnet, dass
    die selbstaufblasende Vorrichtung (18, 20) ein elastisches Element; einen Hohlraum (18), der zwischen Bodenfläche (16) und der U-förmigen Sitzfläche (12) angeordnet ist; und ein Absperrorgan (20), das am Hohlraum (18) angeschlossen ist, umfasst.
  4. Prostata-Sitzkissen (10) nach Anspruch 3
    dadurch gekennzeichnet, dass
    das elastische Element im Hohlraum (18) angeordnet ist,
    dass das elastische Element (18) offenzelligen Schaumstoff umfasst und dass das Absperrorgan (20) ein Drehventil (20) umfasst,
  5. Prostata-Sitzkissen (10) nach Anspruch 3 oder 4
    dadurch gekennzeichnet, dass
    bei einem Befüllvorgang die U-förmige Sitzfläche (12) unbelastet, das Absperrorgan (20) geöffnet und das elastische Element den Hohlraum (18) ausdehnt wird, wobei das Prostata-Sitzkissen (10) Luft durch das Absperrorgan (20) ansaugt;
    dass bei einem Benutzungsvorgang der Hohlraum (18) wenigstens teilweise mit Luft gefüllt ist, das Absperrorgan (20) geschlossen ist und der Hohlraum (18) die U-förmige Sitzfläche (12) stützt;
    dass bei einem Entleervorgang die U-förmige Sitzfläche (12) belastet, das Absperrorgan (20) geöffnet und das elastische Element und der Hohlraum (18) zusammengedrückt werden, wobei das Prostata-Sitzkissen (10) Luft durch das Absperrorgan (20) ausbläst.
  6. Prostata-Sitzkissen (10) nach einem der Ansprüche 3 bis 5
    dadurch gekennzeichnet, dass
    das elastische Element das Prostata-Sitzkissen (10) entlang der wenigstens zwei Falze (22, 24) entfaltet.
  7. Prostata-Sitzkissen (10) nach einem der vorhergehenden Ansprüche
    dadurch gekennzeichnet, dass
    die Neigung zwischen der U-förmigen Sitzfläche (12) und der Bodenfläche (16) gleich oder weniger als 20° beträgt.
  8. Prostata-Sitzkissen (10) nach einem der vorhergehenden Ansprüche
    dadurch gekennzeichnet, dass
    das Prostata-Sitzkissen (10) oder die U-förmige Sitzfläche (12) und/oder die Bodenfläche (16) eine fluiddichte Schicht (26), insbesondere eine Gore-Tex-Membran (26), umfassen.
EP19020329.9A 2019-05-11 2019-05-11 Prostata-sitzkissen Active EP3738477B1 (de)

Priority Applications (1)

Application Number Priority Date Filing Date Title
EP19020329.9A EP3738477B1 (de) 2019-05-11 2019-05-11 Prostata-sitzkissen

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
EP19020329.9A EP3738477B1 (de) 2019-05-11 2019-05-11 Prostata-sitzkissen

Publications (2)

Publication Number Publication Date
EP3738477A1 true EP3738477A1 (de) 2020-11-18
EP3738477B1 EP3738477B1 (de) 2023-02-15

Family

ID=66541995

Family Applications (1)

Application Number Title Priority Date Filing Date
EP19020329.9A Active EP3738477B1 (de) 2019-05-11 2019-05-11 Prostata-sitzkissen

Country Status (1)

Country Link
EP (1) EP3738477B1 (de)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20220354258A1 (en) * 2020-04-15 2022-11-10 Olanrewaju Osauwense Abiose C-Shaped Coccyx, Sacrum, And Lumbar Seat Cushion
EP4458216A1 (de) * 2023-05-04 2024-11-06 Wiebke Klein Sitzkissen

Citations (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2001128800A (ja) 1999-10-29 2001-05-15 Akio Sakurai 前立腺ポケット付シートクッション
EP1342434A2 (de) 2002-03-04 2003-09-10 Gebrüder Obermaier oHG Hohlkörper für die Benutzung als Sitzunterlage
DE102004010573A1 (de) 2004-03-02 2005-09-22 Renaud Louis Scholzen Aufblasbares Sitzkissen
DE202006015224U1 (de) 2006-10-05 2007-02-01 Nudischer, Uwe Sitzquadrat-Akutsitzkissen
KR20080026274A (ko) 2006-09-20 2008-03-25 슈이치 야기시타 개호용 쿠션
CN201238839Y (zh) 2008-08-15 2009-05-20 夏克军 前列腺防压迫坐垫
CN201320009Y (zh) 2008-12-08 2009-10-07 蒋建苗 一种前列腺保健坐垫
FR2960392A1 (fr) * 2010-06-01 2011-12-02 Concept Foam 04 Coussin auto formable, simplement et facilement deformable
US20130318723A1 (en) 2012-05-29 2013-12-05 Conghua Li Multifunctional posture seat
CN203447395U (zh) 2013-08-14 2014-02-26 汪彦良 一种男性保健坐垫
CN203576068U (zh) 2013-06-20 2014-05-07 秦林琳 前列垫
CN203749014U (zh) 2014-03-16 2014-08-06 上海慢乐家居用品有限公司 保健坐垫
US20150061346A1 (en) * 2013-09-05 2015-03-05 Heavy Feather, Llc Cushions for relieving sciatic and/or perineum pressure
CN205963547U (zh) 2016-05-12 2017-02-22 李凤申 一种新型美臀防痔保健坐垫
US20170136294A1 (en) 2015-11-15 2017-05-18 Thane Ip Limited Adjustable, Astable Seat for Increasing the Use of a User's Core Muscles While Exercising
DE102016007031A1 (de) 2016-06-08 2017-12-14 Uwe Lesmeister Aufblasbares Luftpolsterkissen als Schlaf-Ruhe- und Sitzkissen
KR20180003060U (ko) 2017-04-14 2018-10-24 이용섭 전립선 보호 방석 및 의자

Patent Citations (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2001128800A (ja) 1999-10-29 2001-05-15 Akio Sakurai 前立腺ポケット付シートクッション
EP1342434A2 (de) 2002-03-04 2003-09-10 Gebrüder Obermaier oHG Hohlkörper für die Benutzung als Sitzunterlage
DE102004010573A1 (de) 2004-03-02 2005-09-22 Renaud Louis Scholzen Aufblasbares Sitzkissen
KR20080026274A (ko) 2006-09-20 2008-03-25 슈이치 야기시타 개호용 쿠션
DE202006015224U1 (de) 2006-10-05 2007-02-01 Nudischer, Uwe Sitzquadrat-Akutsitzkissen
CN201238839Y (zh) 2008-08-15 2009-05-20 夏克军 前列腺防压迫坐垫
CN201320009Y (zh) 2008-12-08 2009-10-07 蒋建苗 一种前列腺保健坐垫
FR2960392A1 (fr) * 2010-06-01 2011-12-02 Concept Foam 04 Coussin auto formable, simplement et facilement deformable
US20130318723A1 (en) 2012-05-29 2013-12-05 Conghua Li Multifunctional posture seat
CN203576068U (zh) 2013-06-20 2014-05-07 秦林琳 前列垫
CN203447395U (zh) 2013-08-14 2014-02-26 汪彦良 一种男性保健坐垫
US20150061346A1 (en) * 2013-09-05 2015-03-05 Heavy Feather, Llc Cushions for relieving sciatic and/or perineum pressure
CN203749014U (zh) 2014-03-16 2014-08-06 上海慢乐家居用品有限公司 保健坐垫
US20170136294A1 (en) 2015-11-15 2017-05-18 Thane Ip Limited Adjustable, Astable Seat for Increasing the Use of a User's Core Muscles While Exercising
CN205963547U (zh) 2016-05-12 2017-02-22 李凤申 一种新型美臀防痔保健坐垫
DE102016007031A1 (de) 2016-06-08 2017-12-14 Uwe Lesmeister Aufblasbares Luftpolsterkissen als Schlaf-Ruhe- und Sitzkissen
KR20180003060U (ko) 2017-04-14 2018-10-24 이용섭 전립선 보호 방석 및 의자

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20220354258A1 (en) * 2020-04-15 2022-11-10 Olanrewaju Osauwense Abiose C-Shaped Coccyx, Sacrum, And Lumbar Seat Cushion
US12070133B2 (en) * 2020-04-15 2024-08-27 Olanrewaju Osauwense Abiose C-shaped coccyx, sacrum, and lumbar seat cushion
EP4458216A1 (de) * 2023-05-04 2024-11-06 Wiebke Klein Sitzkissen

Also Published As

Publication number Publication date
EP3738477B1 (de) 2023-02-15

Similar Documents

Publication Publication Date Title
EP1423061B1 (de) Kniegelenkorthese
DE3881037T2 (de) Mit gel gefülltes, einstellbares kissensystem zum tragen einer person.
DE69212940T2 (de) Matratze für Entbindungsbett
US5681270A (en) Orthotic apparatus for providing abduction a pateint's legs
EP3738477B1 (de) Prostata-sitzkissen
US20020194677A1 (en) Mattress and bedpan cushion system
MXPA01007150A (es) Prenda de vestir de apoyo para el alivio de la molestia menstrual.
AT412752B (de) Vorrichtung zur abstützung des rumpfes einer person
DE202019005632U1 (de) Prostata-Sitzkissen
DE3685880T2 (de) Sitzmoebel mit aufblasbaren kammern fuer massagezwecke.
KR20190066131A (ko) 사각형 입체방석
US11464690B2 (en) Posturally supportive toilet seat apparatus
DE69916584T2 (de) Mit luftkissen ausgerüsteter sessel
EP1916973B1 (de) Vorrichtung zur durchführung einer anwendung
DE7727359U1 (de) Kissen
DE102004010573B4 (de) Aufblasbares Sitzkissen
DE10306280B4 (de) Wanne, insbesondere zur Durchführung einer Liege- und/oder Badeanwendung, Verwendung einer derartigen Wanne sowie Verfahren zur Durchführung einer Liege- und/oder Badeanwendung
DE202008002836U1 (de) Kissen zur Beinfixierung
DE102004034634B4 (de) Dynamische progressive Beckenaufrichtungsvorrichtung
DE202012010793U1 (de) Matte
DE211280C (de)
CH704038B1 (de) Lagerungsset für Massage und Therapie.
AU2005201183B2 (en) Physical Therapy Support Surface and Method of Providing Physical Therapy
US20020189018A1 (en) Mattress cavity cushion system
DE10033468B4 (de) Harnbeutel und dazugehöriges sich selbst zurückziehendes Ablaßröhrchen

Legal Events

Date Code Title Description
REG Reference to a national code

Ref country code: DE

Ref legal event code: R138

Ref document number: 202019005632

Country of ref document: DE

Free format text: GERMAN DOCUMENT NUMBER IS 502019006970

PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: THE APPLICATION HAS BEEN PUBLISHED

AK Designated contracting states

Kind code of ref document: A1

Designated state(s): AL AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR

AX Request for extension of the european patent

Extension state: BA ME

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: REQUEST FOR EXAMINATION WAS MADE

17P Request for examination filed

Effective date: 20210121

RBV Designated contracting states (corrected)

Designated state(s): AL AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR

GRAP Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOSNIGR1

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: GRANT OF PATENT IS INTENDED

RIC1 Information provided on ipc code assigned before grant

Ipc: A47C 7/02 20060101ALI20220720BHEP

Ipc: A47C 27/08 20060101AFI20220720BHEP

INTG Intention to grant announced

Effective date: 20220824

GRAS Grant fee paid

Free format text: ORIGINAL CODE: EPIDOSNIGR3

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: THE PATENT HAS BEEN GRANTED

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): AL AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR

REG Reference to a national code

Ref country code: CH

Ref legal event code: EP

Ref country code: GB

Ref legal event code: FG4D

Free format text: NOT ENGLISH

REG Reference to a national code

Ref country code: DE

Ref legal event code: R096

Ref document number: 502019006970

Country of ref document: DE

REG Reference to a national code

Ref country code: AT

Ref legal event code: REF

Ref document number: 1547795

Country of ref document: AT

Kind code of ref document: T

Effective date: 20230315

Ref country code: IE

Ref legal event code: FG4D

Free format text: LANGUAGE OF EP DOCUMENT: GERMAN

REG Reference to a national code

Ref country code: LT

Ref legal event code: MG9D

REG Reference to a national code

Ref country code: NL

Ref legal event code: MP

Effective date: 20230215

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: RS

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

Ref country code: PT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230615

Ref country code: NO

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230515

Ref country code: NL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

Ref country code: LV

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

Ref country code: LT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

Ref country code: HR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

Ref country code: ES

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SE

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

Ref country code: PL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

Ref country code: IS

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230615

Ref country code: GR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230516

Ref country code: FI

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SM

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

Ref country code: RO

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

Ref country code: EE

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

Ref country code: DK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

Ref country code: CZ

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

REG Reference to a national code

Ref country code: DE

Ref legal event code: R097

Ref document number: 502019006970

Country of ref document: DE

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: MC

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

26N No opposition filed

Effective date: 20231116

REG Reference to a national code

Ref country code: BE

Ref legal event code: MM

Effective date: 20230531

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SI

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

Ref country code: MC

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

Ref country code: LU

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20230511

REG Reference to a national code

Ref country code: IE

Ref legal event code: MM4A

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20230511

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20230511

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20230531

Ref country code: BE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20230531

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 20240522

Year of fee payment: 6

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: CH

Payment date: 20240602

Year of fee payment: 6

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: AT

Payment date: 20240517

Year of fee payment: 6

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: BG

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: BG

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: DE

Payment date: 20250519

Year of fee payment: 7

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: CY

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT; INVALID AB INITIO

Effective date: 20190511

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: HU

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT; INVALID AB INITIO

Effective date: 20190511

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: TR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20230215

REG Reference to a national code

Ref country code: CH

Ref legal event code: H13

Free format text: ST27 STATUS EVENT CODE: U-0-0-H10-H13 (AS PROVIDED BY THE NATIONAL OFFICE)

Effective date: 20251223

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: AT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20250511

REG Reference to a national code

Ref country code: AT

Ref legal event code: MM01

Ref document number: 1547795

Country of ref document: AT

Kind code of ref document: T

Effective date: 20250511

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: CH

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20250531

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 20250511

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20250511
