EP1672162A2 - Türe - Google Patents

Türe Download PDF

Info

Publication number
EP1672162A2
EP1672162A2 EP05450201A EP05450201A EP1672162A2 EP 1672162 A2 EP1672162 A2 EP 1672162A2 EP 05450201 A EP05450201 A EP 05450201A EP 05450201 A EP05450201 A EP 05450201A EP 1672162 A2 EP1672162 A2 EP 1672162A2
Authority
EP
European Patent Office
Prior art keywords
wing element
frame
door
space
door according
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Withdrawn
Application number
EP05450201A
Other languages
English (en)
French (fr)
Other versions
EP1672162A3 (de
Inventor
Anton Posch
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Individual
Original Assignee
Individual
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Individual filed Critical Individual
Publication of EP1672162A2 publication Critical patent/EP1672162A2/de
Publication of EP1672162A3 publication Critical patent/EP1672162A3/de
Withdrawn legal-status Critical Current

Links

Images

Classifications

    • E—FIXED CONSTRUCTIONS
    • E06—DOORS, WINDOWS, SHUTTERS, OR ROLLER BLINDS IN GENERAL; LADDERS
    • E06B—FIXED OR MOVABLE CLOSURES FOR OPENINGS IN BUILDINGS, VEHICLES, FENCES OR LIKE ENCLOSURES IN GENERAL, e.g. DOORS, WINDOWS, BLINDS, GATES
    • E06B3/00—Window sashes, door leaves, or like elements for closing wall or like openings; Layout of fixed or moving closures, e.g. windows in wall or like openings; Features of rigidly-mounted outer frames relating to the mounting of wing frames
    • E06B3/90—Revolving doors; Cages or housings therefor
    • E06B3/903—Revolving doors; Cages or housings therefor consisting of arcuate wings revolving around a parallel axis situated outside the wing, e.g. a cylindrical wing revolving around its axis
    • E—FIXED CONSTRUCTIONS
    • E06—DOORS, WINDOWS, SHUTTERS, OR ROLLER BLINDS IN GENERAL; LADDERS
    • E06B—FIXED OR MOVABLE CLOSURES FOR OPENINGS IN BUILDINGS, VEHICLES, FENCES OR LIKE ENCLOSURES IN GENERAL, e.g. DOORS, WINDOWS, BLINDS, GATES
    • E06B3/00—Window sashes, door leaves, or like elements for closing wall or like openings; Layout of fixed or moving closures, e.g. windows in wall or like openings; Features of rigidly-mounted outer frames relating to the mounting of wing frames
    • E06B3/32—Arrangements of wings characterised by the manner of movement; Arrangements of movable wings in openings; Features of wings or frames relating solely to the manner of movement of the wing
    • E06B3/34—Arrangements of wings characterised by the manner of movement; Arrangements of movable wings in openings; Features of wings or frames relating solely to the manner of movement of the wing with only one kind of movement
    • E06B3/36—Arrangements of wings characterised by the manner of movement; Arrangements of movable wings in openings; Features of wings or frames relating solely to the manner of movement of the wing with only one kind of movement with a single vertical axis of rotation at one side of the opening, or swinging through the opening
    • E—FIXED CONSTRUCTIONS
    • E06—DOORS, WINDOWS, SHUTTERS, OR ROLLER BLINDS IN GENERAL; LADDERS
    • E06B—FIXED OR MOVABLE CLOSURES FOR OPENINGS IN BUILDINGS, VEHICLES, FENCES OR LIKE ENCLOSURES IN GENERAL, e.g. DOORS, WINDOWS, BLINDS, GATES
    • E06B3/00—Window sashes, door leaves, or like elements for closing wall or like openings; Layout of fixed or moving closures, e.g. windows in wall or like openings; Features of rigidly-mounted outer frames relating to the mounting of wing frames
    • E06B3/32—Arrangements of wings characterised by the manner of movement; Arrangements of movable wings in openings; Features of wings or frames relating solely to the manner of movement of the wing
    • E06B3/50—Arrangements of wings characterised by the manner of movement; Arrangements of movable wings in openings; Features of wings or frames relating solely to the manner of movement of the wing with more than one kind of movement

Definitions

  • the invention relates to a door according to the preamble of claim 1.
  • the individual open positions of the door can be locked separately.
  • a first lock the pivoting movement can be blocked in one direction, so that only the access to one of the rooms is made possible.
  • a second lock blocks the pivoting movement in the other direction, so that only access to the other room is possible. If both locks are locked, the door is completely blocked. In this way, a selective access to the individual rooms can be made possible.
  • space in the sense of the invention includes not only residential or business premises, but also, for example, boxes or the like.
  • a particularly robust embodiment of the door according to the invention is given when the first wing member and the second wing member are formed as a rigid unit.
  • a particularly simple embodiment results in particular when the second wing element is cylindrical and rests with a sliding guide on the second and on the third frame.
  • An alternative embodiment variant of the invention provides that the second wing element is optionally pivotably articulated about a pivot axis on the second or on the third frame.
  • the space available in the second or third room can be fully utilized almost without regard to the door.
  • Another possibility of the embodiment according to the invention provides that the first wing element is slidably disposed in the first frame.
  • Particularly space-saving is the embodiment variant, when the second wing member is pivotally mounted relative to the first wing member and in particular, when the second wing member is made in two parts. This variant is characterized by minimal space requirements.
  • a further particularly preferred embodiment of the invention provides that the second wing element is displaceable in a plane which comprises the second and the third frame. This variant also has a very small footprint.
  • the present invention is easily applicable without any special further measures.
  • a particular advantage of this embodiment is that an escape from any room is created, regardless of the position in which the door is located.
  • the door 1 of Fig. 1a, 1b and 1c has a door leaf, which is generally designated 2 and is composed of a first wing member 3 and a second wing member 4.
  • the door 1 is used to connect a first room 11 with a second room 12 and a third room 13.
  • a first connecting wall, which separates the second room 12 from the third room 13, is designated by 21.
  • a second connecting wall 22 separates the first space 11 from the second space 12, and a third connecting wall 23 separates the first space 11 from the third space 13.
  • a first frame 31 is attached to the first connecting wall 21, while a second frame is attached to the second connecting wall 22 32 and on the third connecting wall 23, a third frame 33 is mounted.
  • the first wing member 3 is pivotally mounted about a vertical axis 5 on the first frame 31.
  • the second wing member 4 is fixedly connected to the first wing member 3 and formed cylindrical, wherein the cylinder axis coincides with the axis 5, about which the wing members 3, 4 are pivotable. From FIGS. 1 a, 1 b and 1 c it can be seen that the second wing element 4 slides in the course of its pivotal movement on the second frame 32 and on the third frame 33, with solutions known for sealing, such as brush elements or the like, not shown.
  • Fig. 1a In the position of Fig. 1a, the door 1 is closed, so that all rooms 11, 12 and 13 are separated from each other.

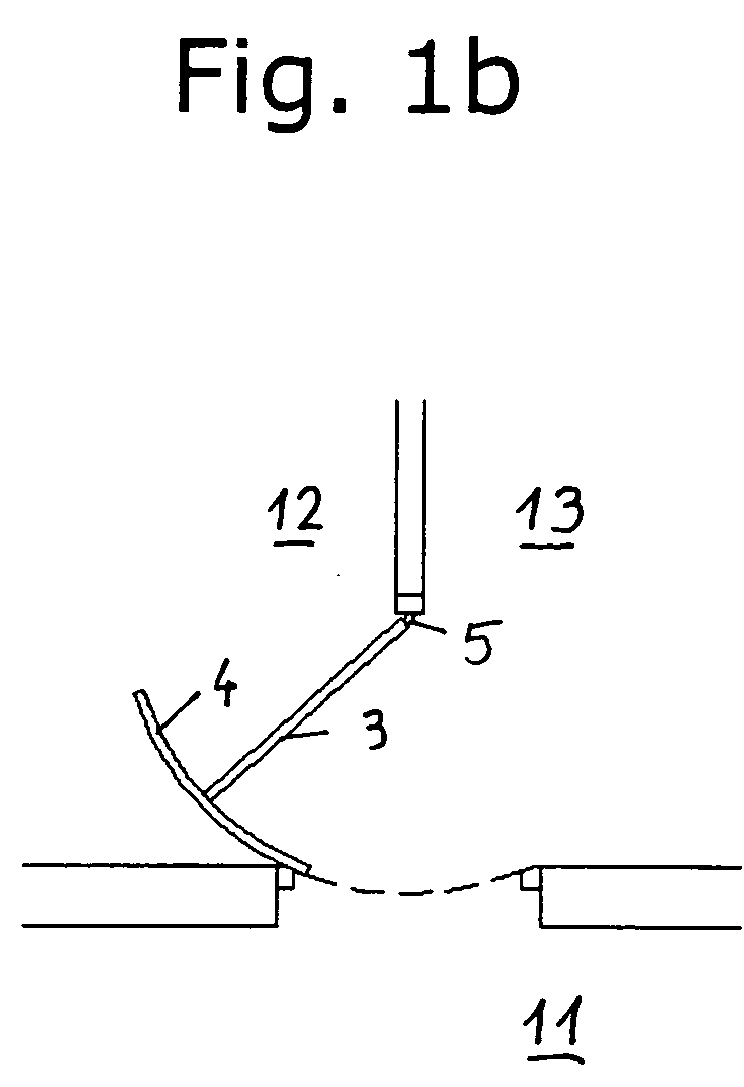

  • Fig. 1b shows a first open position in which a passage from the first space 11 in the third space 13 is possible, while in the position shown in Fig. 1c, a passage from the first space 11 in the second Room 12 is enabled.
  • FIGS. 2 a, 2 b, 2 c differs from the embodiment variant described above in that a connecting door 8 is provided in the first wing element 3.
  • Fig. 3a, 3b, 3c largely corresponds to that of Fig. 1a, 1b and 1c with the difference that in the gusset between the wing elements 3 and 4 storage elements 16 and 17 are provided.
  • FIGS. 4 a, 4 b, 4 c differs from the embodiment variant described above in that the second wing element 4 is configured so as to be formed by the first wing element 3.
  • the second wing member 4 is selectively mounted on the second frame 32 and the third frame 33 in pivoting.
  • the accessibility of the second space 12 and the third space 13 from the first space 11 is made possible, as shown in Figs. 2b and 2c.
  • a further connecting door 8, in the first wing member 3 may additionally be provided, the pivoting range is indicated by broken lines 6, 7.
  • Fig. 5a, 5b, 5c largely corresponds to that of Fig. 4a, 4b and 4c with the difference that the second wing member 4 is formed as a sliding door, which is displaceable in the plane passing through the second frame 32 and the third frame 33 is clamped.
  • 6a, 6b, 6c show a solution with a two-part executed first wing element 3a, 3b, which is attached via a sliding guide 15 on the first frame 31, which allows movement in the plane of the first connecting wall 21.
  • the second wing member 4 is selectively mounted on the second frame 32 and the third frame 33 pivotally.
  • the second part 3b of the first wing element is articulated via a connecting axis 14 on the second connecting element 4, so that a coordination of the movement of the two wing elements 3a, 3b and 4 is forced.
  • FIGS. 7a, 7b and 7c A further preferred embodiment of the invention is shown in FIGS. 7a, 7b and 7c.
  • the first wing element 3 is displaceable in a sliding guide 15 in the plane of the first connecting wall 21.
  • the second wing element 4 is formed in two parts, wherein the first wing part is denoted by 4a and the second wing part by 4b.
  • the embodiment of Figures 5a, 5b and 5c allows for increased variability and flexibility of use.
  • the second space 12 and the third space 13 can be entered by only the corresponding portions 4a, 4b of the wing member 4 are opened, resulting in a narrow access.

Landscapes

  • Engineering & Computer Science (AREA)
  • Civil Engineering (AREA)
  • Structural Engineering (AREA)
  • Wing Frames And Configurations (AREA)
  • Hinges (AREA)

Abstract

Die Erfindung betrifft eine Türe zur wahlweisen Verbindung eines ersten Raums (11) mit einem zweiten bzw. einem dritten Raum (12, 13), mit einem ersten Rahmen (31), der an einer Verbindungswand (21) zwischen dem zweiten und dritten Raum (12, 13) vorgesehen ist, einem zweiten Rahmen (32), der an einer weiteren Verbindungswand zwischen dem ersten Raum (11) und dem zweiten Raum (12) angeordnet ist und mit einem dritten Rahmen (33), der an einer Verbindungswand zwischen dem ersten Raum (11) und dem dritten Raum (13) angeordnet ist, sowie mit mindestens einem Türflügel, der an einem Rahmen um eine vertikale Achse (5) beweglich angeordnet ist. Eine besonders platzsparende Ausführung wird dadurch erreicht, dass der Türflügel (2) aus einem ersten Flügelelement (3) das am ersten Rahmen (31) beweglich, vorzugsweise schwenkbar befestigt ist und aus einem zweiten Flügelelement (4) besteht, das vorzugsweise am ersten Flügelelement befestigt ist und das in der geschlossenen Stellung der Türe am zweiten und am dritten Rahmen (32, 33) anliegt.
Figure imgaf001
Figure imgaf002

Description

  • Die Erfindung betrifft eine Türe gemäß dem Oberbegriff von Patentanspruch 1.
  • Bei der Planung und Ausführung von Gebäuden ist es vielfach erforderlich, von einem ersten Raum aus mehrere weitere Räume zu erschließen. Bei der Optimierung von Grundrissen tritt dabei sehr oft eine Konstellation ein, bei der es sich beim ersten Raum um einen Vorraum handelt, an dessen Ende der Zugang zu zwei weiteren Räumen geschaffen werden soll, wobei der Vorraum zu schmal ist, um zwei Türen üblicher Breite nebeneinander anzuordnen. Dieses Problem wird in der Praxis häufig dadurch gelöst, dass an den Ecken der Räume Abschrägungen meist in einem Winkel von 45° vorgesehen werden, wobei in den abgeschrägten Wandteilen Türen zur Erschließung der Räume vorgesehen sind. Nachteilig bei dieser Lösung ist, dass die durch die Abschrägung entstehenden Flächen nicht sinnvoll nutzbar sind und dass dadurch sowie durch die notwendiger Weise erforderlichen Schwenkbereiche der Türen, Platz vergeudet wird. Unter Berücksichtigung der steigenden Kosten für die Errichtung und Erhaltung von Wohnraum ist es im Sinne der Optimierung von Ressourcen ein Bedürfnis eine Lösung für eine Türausbildung zu schaffen, die diese Nachteile vermeidet und einen minimalen Platzbedarf aufweist.
  • Aus der DE 87 14 268 U ist eine Schiebetüre bekannt, die ein Schwenkelement aufweist. Eine raumsparende Erschließung von mehreren Räumen ist damit nicht möglich. Auch die DE 92 07 595 U oder die DE 94 20 329 U können zur Lösung der obigen Aufgaben nichts beitragen.
  • Erfindungsgemäß werden diese Aufgaben durch die Merkmale von Patentanspruch 1 gelöst.
  • Wesentlich an der vorliegenden Erfindung ist, dass im ersten Raum, also beispielsweise in einem Vorraum nur die Breite einer einzigen Tür verbraucht wird, so dass dieser Vorraum sehr schmal ausgebildet werden kann, oder dass die angrenzenden Wandbereiche beispielsweise durch Kästen oder dgl. nutzbar sind. Dennoch wird ein Zugang zu den beiden angrenzenden Räumen geschaffen, der die volle Breite aufweist, wie Sie von der Bauordnung vorgeschrieben wird. Je nach Ausbildung der einzelnen erfindungsgemäßen Ausführungsvarianten kann der durch den Schwenkbereich der Tür nicht nutzbare Raum minimiert werden.
  • Es kann im Rahmen der Erfindung vorgesehen sein, dass die einzelnen Öffnungsstellungen der Tür separat gesperrt werden können. So kann durch ein erstes Schloss die Schwenkbewegung in einer Richtung blockiert werden, so dass nur der Zugang zu einem der Räume ermöglicht wird. Ein zweites Schloss blockiert die Schwenkbewegung in der anderen Richtung, so dass nur der Zugang zum anderen Raum möglich ist. Wenn beide Schlösser versperrt sind, wird die Türe vollständig blockiert. Auf diese Weise kann ein selektiver Zugang zu den einzelnen Räumen ermöglicht werden.
  • Es ist festzuhalten, dass der Begriff Raum im Sinn der Erfindung nicht nur Wohn- oder Geschäftsräume umfasst, sondern auch beispielsweise Kästen oder dgl.
  • Eine besonders robuste Ausführung der erfindungsgemäßen Tür ist gegeben, wenn das erste Flügelelement und das zweite Flügelelement als starre Einheit ausgebildet sind. Eine besonders einfache Ausführung ergibt sich dabei insbesondere, wenn das zweite Flügelelement zylindrisch ausgebildet ist und mit einer Gleitführung am zweiten und am dritten Rahmen anliegt.
  • Eine alternative Ausführungsvariante der Erfindung sieht vor, dass das zweite Flügelelement wahlweise um eine Schwenkachse am zweiten bzw. am dritten Rahmen schwenkbar angelenkt ist. Dabei kann insbesondere der im zweiten bzw. dritten Raum verfügbare Platz nahezu ohne Rücksicht auf die Tür vollständig genutzt werden. Eine weitere Möglichkeit der erfindungsgemäßen Ausführung sieht vor, dass das erste Flügelelement im ersten Rahmen verschiebbar angeordnet ist. Besonders platzsparend ist die Ausführungsvariante dann, wenn das zweite Flügelelement gegenüber dem ersten Flügelelement schwenkbar angeordnet ist und insbesondere, wenn das zweite Flügelelement zweiteilig ausgeführt ist. Diese Ausführungsvariante zeichnet sich durch minimalen Platzbedarf aus.
  • Eine weitere besonders bevorzugte Ausführungsvariante der Erfindung sieht vor, dass das zweite Flügelelement in einer Ebene verschiebbar ist, die den zweiten und den dritten Rahmen umfasst. Auch dieses Variante hat einen sehr niedrigen Platzbedarf.
  • In vielen Fällen ist es nicht erforderlich oder nicht gewünscht, dass die beiden durch den ersten Raum erschlossenen Räume eine direkte Verbindung untereinander aufweisen. In solchen Fällen ist die vorliegende Erfindung ohne besondere weitere Maßnahmen problemlos anwendbar. Manchmal jedoch ist es erwünscht oder erforderlich, dass auch der zweite oder dritte Raum untereinander verbunden sind. Dies kann in besonders bevorzugter Weise dadurch erreicht werden, dass das erste Flügelelement eine weitere Verbindungstür zur direkten Verbindung des zweiten Raums mit dem dritten Raum aufweist. Diese Ausführungsvariante ist dadurch besonders attraktiv, dass kein zusätzlicher Platzbedarf auftritt. Ein besonderer Vorteil dieser Ausführungsvariante besteht darin, dass auch eine Fluchtmöglichkeit aus jedem Raum geschaffen wird, unabhängig davon in welcher Stellung sich der Türflügel befindet.
  • In der Folge wird die Erfindung anhand der in den Figuren dargestellten Ausführungsbeispielen näher erläutert. Es zeigen schematisch jeweils in einem horizontalen Schnitt:
    • Fig. 1a, 1b und 1c eine erste Ausführungsvariante der Erfindung in unterschiedlichen Stellungen; und
    • Fig. 2a, 2b, 2c; Fig. 3a, 3b, 3c; Fig. 4a, 4b, 4c; Fig. 5a, 5b, 5c und Fig. 6a, 6b, 6c weitere Ausführungsvarianten jeweils in unterschiedlichen Stellungen.
  • Die Tür 1 von Fig. 1a, 1b und 1c besitzt einen Türflügel, der allgemein mit 2 bezeichnet ist und sich aus einem ersten Flügelelement 3 und einem zweiten Flügelelement 4 zusammensetzt. Die Tür 1 dient zur Verbindung eines ersten Raums 11 mit einem zweiten Raum 12 und einem dritten Raum 13. Eine erste Verbindungswand, die den zweiten Raum 12 vom dritten Raum 13 trennt, ist mit 21 bezeichnet. Eine zweite Verbindungswand 22 trennt den ersten Raum 11 vom zweiten Raum 12, und eine dritte Verbindungswand 23 trennt den ersten Raum 11 vom dritten Raum 13. An der ersten Verbindungswand 21 ist ein erster Rahmen 31 befestigt, während an der zweiten Verbindungswand 22 ein zweiter Rahmen 32 und an der dritten Verbindungswand 23 ein dritter Rahmen 33 angebracht ist. Das erste Flügelelement 3 ist um eine vertikale Achse 5 schwenkbar am ersten Rahmen 31 befestigt. Das zweite Flügelelement 4 ist fest mit dem ersten Flügelelement 3 verbunden und zylindrisch ausgebildet, wobei die Zylinderachse mit der Achse 5 zusammenfällt, um die die Flügelelemente 3, 4 schwenkbar sind. Aus den Fig. 1a, 1b und 1c ist ersichtlich, dass das zweite Flügelelement 4 im Zuge seiner Schwenkbewegung am zweiten Rahmen 32 bzw. am dritten Rahmen 33 gleitet, wobei zur Abdichtung bekannte Lösungen wie etwa nicht dargestellte Bürstenelemente oder dgl. vorgesehen sein können.
  • In der Stellung von Fig. 1a ist die Tür 1 geschlossenen, so dass sämtliche Räume 11, 12 und 13 getrennt voneinander sind. Die Stellung von Fig. 1b zeigt eine erste geöffnete Stellung, in der ein Durchgang vom ersten Raum 11 in den dritten Raum 13 möglich ist, während in der Stellung, die in Fig. 1c dargestellt ist, ein Durchgang vom ersten Raum 11 in den zweiten Raum 12 ermöglicht wird.
  • Aus den oben beschriebenen Figuren ist unmittelbar ersichtlich, dass der Platzbedarf für die erfindungsgemäße Tür minimal ist. Im ersten Raum 11 wird lediglich eine Zugangsmöglichkeit für den Bereich zwischen dem zweiten Rahmen 32 und dem dritten Rahmen 33 benötigt, wobei der Abstand zwischen diesen beiden Rahmen 32 und 33 der Breite lediglich einer einzigen Tür entspricht. Im zweiten Raum 12 und im dritten Raum 13 wird neben dem zweiten Rahmen 32 bzw. dem dritten Rahmen 33 ein relativ bescheidener Schwenkbereich für das zweite Flügelelement 4 benötigt, das bei Öffnung des zweiten Raums 12 in den dritten Raum 13 hineinragt und umgekehrt.
  • Die Ausführungsvariante von Fig. 2a, 2b, 2c unterscheidet sich von der oben beschriebenen Ausführungsvariante dadurch, dass im ersten Flügelelement 3 eine Verbindungstür 8 vorgesehen ist.
  • Mit unterbrochenen Linien 6, 7 ist der Schwenkbereich für die nur angedeutete Verbindungstür 8 gekennzeichnet, die wahlweise in die Richtung des zweiten Raums 12 bzw. des dritten Raums 13 innerhalb des ersten Flügelelements 3 schwenkbar angeordnet ist. Die Schwenkachse 9 der Verbindungstür 8 ist dabei gegenüber der Achse 5 vom ersten Rahmen 31 entfernt und eine stabile Ausführung des ersten Flügelelements 3 zu ermöglichen.
  • Die Ausführungsvariante der Fig. 3a, 3b, 3c entspricht weitgehend der von Fig. 1a, 1b und 1c mit dem Unterschied, dass im Zwickel zwischen den Flügelelementen 3 und 4 Ablageelemente 16 und 17 vorgesehen sind.
  • Die Ausführungsvariante von Fig. 4a, 4b, 4c unterscheidet sich von der oben beschriebenen Ausführungsvariante dadurch, dass das zweite Flügelelement 4 betrennt vom ersten Flügelelement 3 ausgebildet ist. Durch einen besonderen Beschlag ist es möglich, dass das zweite Flügelelement 4 wahlweise am zweiten Rahmen 32 bzw. am dritten Rahmen 33 in schwenkbar gelagert ist. Durch eine koordinierte Bewegung des ersten Flügelelements 3 und des zweiten Flügelelements 4 wird die Zugänglichkeit des zweiten Raums 12 und des dritten Raums 13 vom ersten Raum 11 aus ermöglicht, wie dies in den Fig. 2b und 2c dargestellt ist. Wie bei der zuvor beschriebenen Ausführungsvariante kann zusätzlich eine weitere Verbindungstür 8, im ersten Flügelelement 3 vorgesehen sein, deren Schwenkbereich durch unterbrochene Linien 6, 7 angedeutet ist.
  • Die Ausführungsvariante der Fig. 5a, 5b, 5c entspricht weitgehend der der Fig. 4a, 4b und 4c mit dem Unterschied, dass das zweite Flügelelement 4 als Schiebetür ausgebildet ist, die in der Ebene verschiebbar ist, die durch den zweiten Rahmen 32 und den dritten Rahmen 33 aufgespannt wird.
  • Fig. 6a, 6b, 6c zeigen eine Lösung mit zweiteilig ausgeführtem ersten Flügelelement 3a, 3b, das über eine Schiebeführung 15 am ersten Rahmen 31 befestigt ist, die eine Bewegung in der Ebene der ersten Verbindungswand 21 ermöglicht.
  • Wie bei der obigen Ausführungsvariante ist das zweite Flügelelement 4 wahlweise am zweiten Rahmen 32 bzw. am dritten Rahmen 33 in schwenkbar gelagert. Der zweite Teil 3b des ersten Flügelelements ist über eine Verbindungsachse 14 am zweiten Verbindungselement 4 angelenkt, so dass eine Koordinierung der Bewegung der beiden Flügelelemente 3a, 3b und 4 erzwungen wird.
  • Eine weitere bevorzugte Ausführungsvariante der Erfindung ist in den Fig. 7a, 7b und 7c gezeigt. Dabei ist das erste Flügelelement 3 in einer Schiebeführung 15 in der Ebene der ersten Verbindungswand 21 verschiebbar. Das zweite Flügelelement 4 ist zweiteilig ausgebildet, wobei der erste Flügelteil mit 4a und der zweite Flügelteil mit 4b bezeichnet ist. Die Ausführungsvariante von Fig. 5a, 5b und 5c ermöglicht eine erhöhte Variabilität und Flexibilität in der Verwendung. Neben der in Fig. 5a gezeichneten geschlossenen Stellung kann der zweite Raum 12 bzw. der dritte Raum 13 betreten werden, indem nur die entsprechenden Abschnitte 4a, 4b des Flügelelements 4 geöffnet werden, wodurch sich ein schmaler Zugang ergibt. Wenn die volle Durchtrittsbreite benötigt wird, erfolgt das gleichzeitige Verschwenken des zweiten Flügelelements 4 und das Verschieben des ersten Flügelelements 3, um eine Stellung zu erreichen, die in Fig. 5c dargestellt ist. Diese Ausführungsvariante ermöglicht es insbesondere, sämtliche Räume 11, 12, 13 untereinander gleichzeitig zu verbinden.
  • Mit der vorliegenden Erfindung ist es möglich, auf extrem platzsparende Weise einen Zugang von einem ersten Raum 11 in zwei weitere Räume 12, 13 anzubieten.

Claims (12)

  1. Türe zur wahlweisen Verbindung eines ersten Raums (11) mit einem zweiten bzw. einem dritten Raum (12, 13), mit einem ersten Rahmen (31), der an einer Verbindungswand (21) zwischen dem zweiten und dritten Raum (12, 13) vorgesehen ist, einem zweiten Rahmen (32), der an einer zweiten Verbindungswand (22) zwischen dem ersten Raum (11) und dem zweiten Raum (12) angeordnet ist und mit einem dritten Rahmen (33), der an einer dritten Verbindungswand (23) zwischen dem ersten Raum (11) und dem dritten Raum (13) angeordnet ist, sowie mit mindestens einem Türflügel (2), der an einem Rahmen (31, 32, 33) um eine vertikale Achse (5) beweglich angeordnet ist, dadurch gekennzeichnet, dass der Türflügel (2) aus einem ersten Flügelelement (3), das am ersten Rahmen (31) beweglich, vorzugsweise schwenkbar, befestigt ist, und aus einem zweiten Flügelelement (4) besteht, das vorzugsweise am ersten Flügelelement (3) befestigt ist und das in der geschlossenen Stellung der Türe (1) am zweiten und am dritten Rahmen (32, 33) anliegt.
  2. Türe nach Anspruch 1, dadurch gekennzeichnet, dass das erste Flügelelement (3) und das zweite Flügelelement (4) als starre Einheit ausgebildet sind.
  3. Türe nach Anspruch 1 oder 2, dadurch gekennzeichnet, dass das zweite Flügelelement (4) zylindrisch ausgebildet ist und mit einer Gleitführung am zweiten und am dritten Rahmen (32, 33) anliegt.
  4. Türe nach Anspruch 3, dadurch gekennzeichnet, dass das zweite Flügelelement (4) einen Anschlag aufweist, der die Öffnungsbewegung durch Anliegen am zweiten bzw. am dritten Rahmen (32, 33) begrenzt.
  5. Türe nach einem der Ansprüche 1 bis 4, dadurch gekennzeichnet, dass das zweite Flügelelement (4) wahlweise um eine Schwenkachse am zweiten bzw. am dritten Rahmen (32, 33) schwenkbar angelenkt ist.
  6. Türe nach einem der Ansprüche 1 bis 5, dadurch gekennzeichnet, dass das erste Flügelelement (3) im ersten Rahmen (31) verschiebbar angeordnet ist.
  7. Türe nach Anspruch 6, dadurch gekennzeichnet, dass das zweite Flügelelement (4) gegenüber dem ersten Flügelelement (3) schwenkbar angeordnet ist.
  8. Türe nach einem der Ansprüche 6 oder 7, dadurch gekennzeichnet, dass das zweite Flügelelement (4) zweiteilig ausgeführt ist.
  9. Türe nach einem der Ansprüche 1 bis 8, dadurch gekennzeichnet, dass das zweite Flügelelement (4) in einer Ebene verschiebbar ist, die den zweiten und den dritten Rahmen (32, 33) umfasst.
  10. Türe nach einem der Ansprüche 1 bis 9, dadurch gekennzeichnet, dass das erste Flügelelement (3) eine weitere Verbindungstür (8) zur direkten Verbindung des zweiten Raums mit dem dritten Raum aufweist.
  11. Türe nach einem der Ansprüche 1 bis 10, dadurch gekennzeichnet, dass am ersten Flügelelement (3) und/oder am zweiten Flügelelement (4) Ablageelemente (16, 17) vorgesehen sind.
  12. Türe nach einem der Ansprüche 1 bis 11, dadurch gekennzeichnet, dass die Schwenkbewegung selektiv sperrbar ist.
