EP0735233A3 - Hydraulisch betätigtes Muffenventil für Erdbohrungen - Google Patents

Hydraulisch betätigtes Muffenventil für Erdbohrungen Download PDF

Info

Publication number
EP0735233A3
EP0735233A3 EP96104393A EP96104393A EP0735233A3 EP 0735233 A3 EP0735233 A3 EP 0735233A3 EP 96104393 A EP96104393 A EP 96104393A EP 96104393 A EP96104393 A EP 96104393A EP 0735233 A3 EP0735233 A3 EP 0735233A3
Authority
EP
European Patent Office
Prior art keywords
hydraulic
sliding sleeve
cylinder cavity
seals
actuation
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP96104393A
Other languages
English (en)
French (fr)
Other versions
EP0735233A2 (de
EP0735233B1 (de
Inventor
Ferenc Kerekes
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Neptune Energy Deutschland GmbH
Original Assignee
Preussag Energie GmbH
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Preussag Energie GmbH filed Critical Preussag Energie GmbH
Publication of EP0735233A2 publication Critical patent/EP0735233A2/de
Publication of EP0735233A3 publication Critical patent/EP0735233A3/de
Application granted granted Critical
Publication of EP0735233B1 publication Critical patent/EP0735233B1/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Classifications

    • E—FIXED CONSTRUCTIONS
    • E21—EARTH OR ROCK DRILLING; MINING
    • E21B—EARTH OR ROCK DRILLING; OBTAINING OIL, GAS, WATER, SOLUBLE OR MELTABLE MATERIALS OR A SLURRY OF MINERALS FROM WELLS
    • E21B34/00—Valve arrangements for boreholes or wells
    • E21B34/06—Valve arrangements for boreholes or wells in wells
    • E21B34/10—Valve arrangements for boreholes or wells in wells operated by control fluid supplied from outside the borehole

Landscapes

  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Geology (AREA)
  • Mining & Mineral Resources (AREA)
  • Physics & Mathematics (AREA)
  • Environmental & Geological Engineering (AREA)
  • Fluid Mechanics (AREA)
  • General Life Sciences & Earth Sciences (AREA)
  • Geochemistry & Mineralogy (AREA)
  • Earth Drilling (AREA)
  • Consolidation Of Soil By Introduction Of Solidifying Substances Into Soil (AREA)
  • Multiple-Way Valves (AREA)

Abstract

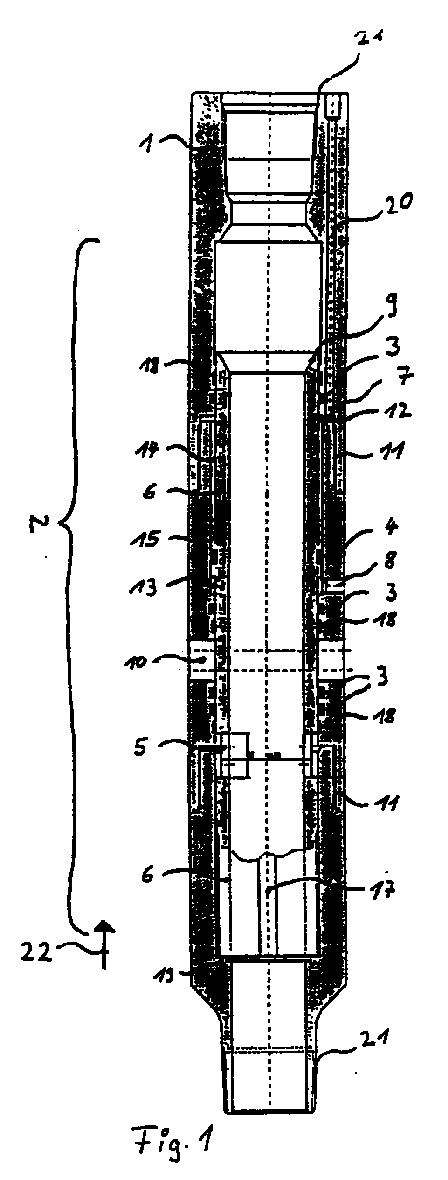

Die Erfindung betrifft eine Schiebemuffe für den Einbau in eine Rohrtour einer Bohrung.
Die hydraulische Schiebemuffe besteht aus einem Außenkörper (1) mit integrierter Hydraulikeinheit (2) und einem beweglichen Hydraulikkolben (6). An dem Außenkörper (1) insbesondere an der Hydraulikeinheit (2) sind Abdichtungen (3) angeordnet, wobei die Abdichtungen (3) insbesondere oberhalb und unterhalb der Zirkulationsöffnungen (10) sowie oberhalb und unterhalb des Zylinderhohlraumes (14) befestigt sind. Am oberen und unteren Ende des Zylinderhohlraumes (14) befinden sich Einlässe oder Auslässe (12, 13) für eine durch die Hydraulikanschlüsse (7, 8) zugeführte Hydraulikflüssigkeit. Darüber hinaus sind an der Hydraulikkolbenverdickung (15) Dichtungen (4) befestigt, die den Zylinderhohlraum (14) in zwei gegeneinander abgedichtete Kammern teilen. Oberhalb und unterhalb des Zylinderhohlraumes (14) und zu diesem abgedichtet, sind im Außenkörper (1) und im Hydraulikkolben (6) jeweils Zirkulationsöffnungen (10, 5) angeordnet.
Eine derartige Schiebemuffe kann vorteilhaft über den Flüssigkeitsdruck hydraulisch gesteuert bzw. betätigt werden. Die weiteren mit der Erfindung erzielten Vorteile bestehen in der einfachen und schnellen Betätigung der hydraulischen Schiebemuffe insbesondere durch das Betriebspersonal zum Beispiel mittels einer Hydraulikhandpumpe sowie der Verringerung des Betriebskostenaufwandes für die Schiebemuffenbetätigung. Vorteilhaft ist auch, daß kein Spezialwerkzeug für die Betätigung erforderlich ist und der Einsatz von kostenaufwendigem Wireline-Servicepersonal entfällt, da keine Wirelinegeräte mehr benötigt werden.
Vorteilhaft ist auch die erhöhte Sicherheit durch die Betätigung der hydraulischen Schiebemuffe, da für die Durchführung dieser Maßnahmen keine Schleuse und keine Wireline-Manipulation mehr an der Sonde erforderlich ist. Daraus ergibt sich eine erhöhte Betriebssicherheit bzw. verringerte Gefahr für die Umwelt bei beispielsweise einem Gas- oder Ölausbruch.
