Description

  • Die Verwendung homogen sensibilisierter Photoleiterschichten zur Herstellung von elektrophotographischen Druckformen, insbesondere elektrophotographischer Offsetdruckformen ist bekannt. Solche Schichten und die dazugehörigen Verfahren sind z. B. in der DE-PS-1 117 391 sowie in DE-OS-2 322 047 und 2 526 720 beschrieben. Bei einer üblichen Ausführungsform dieser Photoleiterschichten und Druckformen wird die auf den elektrisch leitfähigen Schichtträger aufgebrachte Photoleiterschicht aufgeladen, bildmäßig belichtet, mit Flüssig- oder Trockentoner zum Bild entwickelt, das Tonerbiid durch Erhitzen fixiert und die Druckplatte durch Weglösen der unbetonerten Photoleiterschicht entwickelt. Die erhaltene Offsetdruckform nimmt an den Tonerbildbereichen Druckfarbe und an den freigelegten Bereichen der Trägeroberfläche Wasser an. Solche elektrophotographischen Offsetdruckformen bestehen im wesentlichen aus
    • A) einem für den Offsetdruck geeigneten elektrisch leitfähigen Aluminiumträgerblech in einer Dicke von 0,1 bis 0,6 mm mit z. B. einer elektrolytisch aufgerauhten oder anodisierten Oberfläche, und
    • B) der elektrophotograpischen Schicht aus
      • B1) mindestens einem mit allen in der Rezeptur vorhandenen Komponenten verträglichen Bindemittel, das in offsettypischen Auswaschmedien löslich ist,
      • B2) einer niedermolekularen Ladungstransportverbindung,
      • B3) mindestens einem Sensibilisator für den gewünschten aktinischen Bereich und
      • B4) weiteren Zusätzen, die die allgemeinen Schichteigenschaften verbessern.
  • Zur korrekten Funktion dieser eletrophotographischen Schichten ist ein hoher Anteil an Ladungstransportrtverbindungen B2) erforderlich. Gute Ergebnisse werden nur erreicht, wenn die Konzentration an B2) 35 Gew.-% übersteigt; häufig sind sogar bis zu 50 Gew.-% notwendig, um ausreichend kurze Belichtungszeiten, wie sie heute vom Offsetdrucker gefordert werden, einhalten zu können.
  • Dabei treten in der Praxis häufig Probleme auf. Solch hohe Konzentrationen an B2) führen zu schlechten elektrokinetischen Eigenschaften der Schichten. Die Belichtungszeiten werden zwar verkürzt, jedoch wird die Dunkelleitfähigkeit - die ja möglichst niedrig sein soll, um ein Ablaufen der Oberflächenladung zu verhindern unzulässig groß. Es kann sogar sein, daß bei einer hohen Konzentration, z. B. von über 40 Gew.-%, die Beladbarkeit der Schicht im Dunkeln schwierig wird, weil bei der Beladung mittels einer Corona das Oberflächenpotential schneller abfließt als es aufgesprüht werden kann. Wird die Corona dann abgeschaltet, tritt sehr schnell ein Potentialverlust ein, der soweit gehen kann, daß kein Toner mehr elektrostatisch gebunden werden kann; d. h. das latente Ladungsbild kann nicht mehr in ein Tonerbild umgewandelt werden.
  • Aufgabe der vorliegenden Erfindung war es, elektrophotographische Schichten für Kopierschichten, insbesondere Offsetdruckformen zu entwickeln, die bei einer hohen Photoempfindlichkeit gleichzeitig eine hohe Beladbarkeit, eine äußerst niedrige Dunkelleitfähigkeit und gute Druckeigenschaften aufweisen.
  • Es wurde gefunden, daß die gestellte Aufgabe gelöst wird, wenn man ein Gemisch aus zwei Ladungstransportverbindungen anwendet, deren Struktur verschieden ist. Dementsprechend betrifft die vorliegende Erfindung ein elektrophotographisches Aufzeichnungsmaterial, das aus A) einem leitfähigen Träger und B) einer elektrophotographischen Schicht aus organischen Materialien aufgebaut ist und das dadurch gekennzeichnet ist, daß die elektrophotographische Schicht (B) als Ladungstransportverbindungen ein Gemisch aus mindestens einer Verbindung der Formel
    Figure imgb0001
    und mindestens einer Verbindung der Formel
    Figure imgb0002
  • im Verhältnis 9 : 1 bis 0,6 : 1 Gewichtsteilen enthält, wobei in den Formeln Rl und R2 unabhängig voneinander für C, bis C6-Alkyl, Allyl, Phenyl-C1- bis -C4-alkyl oder für gegebenenfalls durch C1- bis C4-Alkyl, C1- bis C4-Alkoxy und/oder Halogen substituiertes Phenyl,
    • R3 und R4 unabhängig voneinander für Wasserstoff, C,- bis C4-Alkyl, C,- bis C4-Alkoxy oder Halogen und
    • R6, R7, R8 und R9 unabhängig voneinander für C1- bis C4-Alkyl, Phenyl-, -C1- oder C2-alkyl oder Cyclohexyl stehen.
    • Bevorzugt sind Ladungstransportverbindungen (1) und (11), in denen
    • Rl für Methyl, Ethyl oder Benzyl,
    • R2 für Methyl, Ethyl oder Phenyl,
    • R3 für Wasserstoff, 5-Methoxy oder 5-Ethoxy,
    • R4 für Wasserstoff und
    • R6, R7, R8 und R9 für Methyl, Ethyl, Propyl oder Butyl stehen.
  • Ganz besonders sind als Ladungstransportverbindungen hervorzuheben ein Gemisch aus (I) und (II), in denen Rl für Ethyl, R2 für Phenyl, R3 für 5-Methoxy, R4 für Wasserstoff und R6, R7, R8 und R9 für Ethyl stehen.
  • Das Verhältnis von (1) zu (11) liegt bei 9 : 1 bis 0,6 : 1 Gewichtsteilen, vorzugsweise bei 3,5 : 1 bis 0,7 : 1.
  • Besonders gute Ergebnisse werden mit einem Gemisch aus (1) und (11) erhalten, wenn das Gewichtsverhältnis von (I) : (11) im Bereich von 2,3 : 1 bis 0,8 : 1 liegt.
  • Die Verbindungen (1) und (11) sind als Ladungstransportverbindungen bekannt und geben allein angewendet auch gute Belichtungseigenschaften. Jedoch bereiten die Verbindungen (I) und (11) bei den für hochlichtempfindliche Systeme erforderlichen Konzentrationen die oben beschriebenen Probleme. Überraschend und für den Fachmann nicht zu erwarten war der Befund, daß bei Anwendung einer Kombination der Ladungsträgertransportverbindungen (I) mit (11), die voneinander chemisch ganz verschieden sind, die oben geschilderten Probleme und Schwierigkeiten nicht eintreten.
  • Aus dem Stand der Technik, z. B. EP-A-11 980, sind Mischungen von Ladungstransportverbindungen zwar bekannt, jedoch werden stets nur Mischungen von chemisch sehr eng verwandten Ladungstransportverbindungen verwendet. Durch die Anwendung der Gemische soll das Kristallisieren der Ladungstransportverbindungen bei der erforderlichen hohen Konzentration verhindert werden. Eine Verbesserung der elektrophotographischen Eigenschaften - die Aufgabe der vorliegenden Erfindung - ist aus den Angaben nicht zu erkennen und kann aus den Ergebnissen auch nicht abgeleitet werden.
  • Das Aufzeichnungsmaterial gemäß der Erfindung weist folgende Eigenschaften auf:
    • 1) eine gleich gute bis höhere Photoempfindlichkeit als die bessere Komponente allein;
    • 2) eine deutlich geringere Dunkelentladung als bei Anwendung der beiden Komponenten allein;
    • 3) eine raschere Potentialabnahme bei Belichtung und ein höheres Oberflächenpotential als bei Anwendung der beiden Komponenten allein;
    • 4) keine Beeinflussung (Änderung) der Auswascheigenschaften der Schicht und
    • 5) keine Beeinflussung (Änderung) der Druckeigenschaften gegenüber Schichten, die nur (I) oder (11) enthalten und
    • 6) die beiden Ladungstansportverbindungen sind miteinander verträglich.
  • Die Verträglichkeit von (1) und (11) untereinander war nicht zu erwarten, da aus Phys. Rev. Lett. 37 (1976), S. 1360 bekannt ist, daß sich zwei Ladungsträgertransportverbindungen nebeneinander gegenseitig stören. Um so überraschender ist der Befund, daß das Gemisch mindestens genau so gut oder sogar besser wirkt als die in der Wirkung beste Einzelkomponente.
  • Das erfindungsgemäß zu verwendende Gemisch aus den Ladungsträger transportierenden Verbindungen (I) und (11) kann mit Vorteil sowohl in einschichtig als auch in mehrschichtig auf für den Offsetdruck geeignetem Aluminiumblech aufgebrachten Aufzeichnungssystemen verwendet werden.
  • Geeignete einschichtige Systeme weisen bevorzugt auf einem leitfähigen Trägermaterial (A) eine Schicht (B) aus (a) 65 bis 35 Gew.-% eines Bindemittels, (b) 30 bis 60, insbesondere 38 bis 46 Gew.-% des erfindungsgemäßen Gemisches aus den Ladungsträger transportierenden Verbindungen (I) und (11), (c) gegebenenfalls bis zu 15 Gew.-% eines weiteren, im wesentlichen inaktiven Bindemittels und (d) 0,02 bis 2,5 Gew.-% einer bei aktinischer Belichtung Ladungsträger erzeugenden Verbindung, insbesondere eines geeigneten Farbstoffs auf. Die Schichten werden mit Vorteil aus einer ca. 6 gew.-%-igen Lösung in einem geeigneten organischen Lösungsmittel auf das gereinigte leitfähige Trägermaterial so aufgebracht, daß nach dem Ablüften des Lösungsmittels je nach Verwendungszweck eine Trockenschichtdicke von ca. 0,8 bis 40 µm, bei elektrophotographischen Druckformen insbesondere 0,8 bis 6 µm, resultiert.
  • Geeignete Mehrschichtsysteme haben auf einem elektroleitfähigen Trägermaterial (A) z. B. (a) eine Ladungsträger erzeugende Schicht und (ß) eine Ladungstransportschicht aus 30 bis 60 Gew.-% des Gemisches aus den Ladungsträger transportierenden Verbindungen der Formeln (1) und (11), 65 bis 35 Gew.-% eines organischen Bindemittels und gegebenenfalls bis zu 15 Gew.-% weiterer, die mechanischen Eigenschaften der Schicht verbessernde Zusätze. Die erste Schicht wird vorteilhaft in einer Dicke von 0,005 bis 5 µm, insbesondere 0,1 bis 0,9 um als Lösung in einem geeigneten Lösungsmittel auf das Trägermaterial aufgetragen. Nach dem Auftrag erfolgt der Auftrag der zweiten Schicht in einer Dicke, daß nach dem Trocknen der Kompositstruktur eine Schichtdicke von 5 bis 25, insbesondere 7 bis 15 um resultiert.
  • Als elektrisch leitende Träger kommen z. B. rohe oder vorbehandelte, z. B. aufgerauhte und/oder anodisierte Aluminiumbleche oder Aluminiumfolien mit Dicken von 0,08 bis 0,6 mm in Betracht.
  • Die Art der geeigneten organischen Bindemittel für die Schichten richtet sich nach dem beabsichtigten Verwendungszweck der Aufzeichnungsmaterialien. Für den Kopiersektor eignen sich z. B. Celluloseether, Polyesterharze, Polyvinylchloride, Polycarbonate, Copolymere, wie Styrol-Maleinsäureanhydrid-Copolymere oder Vinylchlorid-Maleinsäureanhydrid-Copolymere oder Mischungen solcher Bindemittel. Bei ihrer Auswahl spielen ihre filmbildenden und elektrischen Eigenschaften, ihre Haftfestigkeit auf dem Trägermaterial und ihre Löslichkeitseigenschaften eine besondere Rolle. Insbesondere bei Aufzeichnungsmaterialien für die Herstellung elektrophotographischer Druckplatten und besonders bei denen für den Offsetdruck sind solche besonders geeignet, die in basischen, wäßrigen oder alkoholischen Lösungsmitteln löslich sind. Dies sind vor allem Substanzen mit alkalilöslich machenden Gruppen wie Anhydrid-, Carboxyl-, Sulfonsäure-, Phenol- oder Sulfonimid-Gruppierungen. Bevorzugt sind Bindemittel, insbesondere solche mit hohen Säurenzahlen, die in basischen wäßrig-alkoholischen Lösungsmittelsystemen leicht löslich sind und ein mittleres Molekulargewicht (Gewichtsmittel) von 800 bis 80.000 und insbesondere 1.500 bis 50.000 aufweisen. Geeignet sind z. B. Copolymerisate aus Methacrylsäure und Methacrylsäureestern, besonders Copolymerisate aus Styrol und Maleinsäureanhydrid und aus Styrol, Methacrylsäure und Methacrylsäureester, soweit sie die vorstehende Löslichkeitsbedingung aufweisen. Obwohl bekanntermaßen Bindemittel mit freien Carboxylgruppen die Dunkelleitfähigkeit der elektrophotographischen Schichten in unerwünschter Weise erhöhen und dadurch zu schlechten Betonerungsergebnissen führen, lassen sich solche Bindemittel leicht an die erfindungsgemäß verwendeten Ladungstransportverbindungen anpassen. So hat sich gezeigt, daß Copolymerisate aus Styrol, Maleinsäureanhydrid und Acryl- oder Methacrylsäure, die einen Anteil von einpolymerisiertem Maleinsäureanhydrid von 5 bis 50 Gew.-% und einen Anteil von einpolymerisierter Acryl- oder Methacrylsäure von 5 bis 35, insbesondere 10 bis 30 Gew.-% aufweisen, befriedigende elektrophotographische Schichten mit hinreichender Dunkelleitfähigkeit ergeben. Sie weisen eine hervorragende Löslichkeit in Auswaschmitteln aus 75 Gew.-% Wasser, 23 Gew.-% Isobutanol und 2 Gew.-% Soda auf, sind aber in offsettypischem Wischwasser unlöslich.
  • Geeignete Ladungsträger erzeugende Verbindungen bzw. Sensibilisatoren sind z. B. für einschichtig aufgetragene Systeme, wie sie auch zur Herstellung elektrophotographischer Druckformen dienen, Farbstoffe aus der Triarylmethanreihe, Xanthenfarbstoffe und Cyaninfarbstoffe. Sehr gute Ergebnisse wurden mit den erfindungsgemäßen Verbindungen der Formel I und Rhodamin B (C.I. 45170), Rhodamin 6 G (C.I. 45160), Malachitgrün (C.I. Basic Green 4; C.I. 42 000), Methylviolett (C.I. 42535) oder Kristallviolett (C. I. 42555) erhalten. Bei mehrschichtig aufgetragenen Systemen liegt der Farbstoff oder das Pigment in einer separaten Ladungsträger erzeugenden Schicht vor. Hier sind Azofarbstoffe, Phthalocyanine, Isoindolinfarbstoffe und Perylentetracarbonsäurederivate gut wirksam. Besonders gute Ergebnisse werden mit Perylen-3,4,9,10-tetracarbonsäurediimidderivaten erzielt, wie sie in DE-OS-3 110 954 und 3 110 960 beschrieben sind.
  • Für die jeweilige Verwendung kann das erfindungsgemäße elektrophotographische Aufzeichnungsmaterial übliche Zusätze enthalten, z. B. Verlaufmittel und Weichmacher in der photoleitfähigen Schicht oder Haftvermittler zwischen Träger und Schicht.
  • Deutliche Vorteile weisen die erfindungsgemäßen Materialien bei der Verwendung für die Herstellung von elektrophotographischen Druckformen auf und genügen hierbei hohen Ansprüchen im Hinblick auf das Auflösungs vermögen und die Druckauflage. Die hohe Lichtempfindlichkeit erlaubt eine Senkung der Belichtungszeit bei der Verarbeitung in der Reprokamera gegenüber handelsüblichen Materialien bis etwa auf die Hälfte. Aus einer sehr randscharfen Bildwiedergabe resultiert eine gute Auflösung. Durch einen hohen Ladungskontrast können auch feine Rasterpunkte in den lichten Tonwortbereichen gut wiedergegeben werden. Ferner führt die Belichtung der Schichten zu sehr geringen Restspannungen und die bei der Betonerung erhaltenen Bilder zeichnen sich durch gute Grundfreiheit in den Nichtbildbereichen aus. Da die spektrale Empfindlichkeit der Schichten bei 600 nm stark absinkt, können die Schichten bei Rotlicht gehandhabt werden, ohne daß Bildverluste auftreten.
  • Die Herstellung elektrophotographischer Offsetdruckformen erfolgt dabei wie üblich durch eine elektrostatische Aufladung des elektrophotographischen Aufzeichnungsmaterials mittels einer Hochspannungscorona, eine direkt nachfolgende bildmäßige Belichtung, die Entwicklung des vorliegenden elektrostatischen, latenten Ladungsbildes mittels eines Trocken- oder Flüssigtoners, die Fixierung des Toners durch einen nachgeschalteten Schmelzvorgang und die Entfernung der unbetonerten, photohalbleitenden Schicht mittels eines geeigneten Auswaschlösemittels. Die so erhaltene Druckform kann in bekannter Weise noch für den Offsetdruck vorbereitet werden, z. B. durch eine Hydrophilierung und Gummierung der wasserführenden Oberfläche.
  • Die folgenden Ausführungsbeispiele sollen die erfindungsgemäßen Aufzeichnungsmaterialien zusätzlich erläutern.
  • Die genannten Teile und Prozentangaben beziehen sich auf das Gewicht.
    • Beispiel 1
    • a) In 900 g Tetrahydrofuran werden 54,6 g eines Copolymeren aus 70 Gew.-% Styrol, 24 Gew.-% Acrylsäure und 6 Gew.-% Maleinsäureanhydrid, 28 Gew.-teile 2-(Diethylaminophenyl)-benztriazol-1,2,3 (la), 17 Gew.-teile 2,5-Bis-(4'-diethylaminophenyl)-oxadiazol-1,3,4 (Ila) und 0,4 Gew.-teile C.I. Basic Red 1; C.I. No. 45160 gelöst. Diese Lösung wird in einer solchen Naßschichtdicke auf ein Offsetaluminiumträgerblech aufgebracht, daß nach dem Trocknen für 30 Minuten bei 80° C eine Trockenschichtdicke von 4 µm verbleibt.
    • b) Diese Platte wird mit einer Corona in einem Abstand von 10 mm und einer damit verbundenen Hochspannungsquelle von 6,75 kV auf ein Oberflächenpotential von -850 Volt beladen. Dabei wird die Geschwindigkeit der Potentialannahme ermittelt. Nach dem Abschalten der Corona verbleibt die beladene Platte für 20 Sekunden im Dunkel, wobei der auf das ursprünglich vorhandene Potential bezogene prozentuale Potentialabfall registriert wird. Dann wird mit dem weißen Licht einer Xenonhochdrucklampe mit einer Lichtintensität von 60 uW.cm-2 in Plattenebene belichtet und dabei gemessen:
      • - die Potentialannahme zu Beginn der Beladung in V/s,
      • - Zeit bis zur Beladung mit 850 V in s,
      • - prozentualer Potentialabfall im Dunkeln,
      • - der lichtinduzierte Potentialabfall in %, bezogen auf das unmittelbar vor der Belichtung vorhandene Potential,
      • -das Restpotential am Ende des Meßvorganges. Die Ergebnisse sind in der Tabelle 1 zusammengestellt.
    Vergleichsbeispiel 1
  • Es wurde wie in Beispiel 1a) verfahren, jedoch wurde das Oxdiazol (IIa) durch die gleiche Menge Benztriazol (la) ersetzt.
    • Vergleichsbeispiel 2
  • Es wurde wie in Beispiel 1a) verfahren, jedoch wurde das Benztriazol (la) durch die gleiche Menge Oxdiazol (Ila) ersetzt.
    • Vergleichsbeispiel 3
  • Es wurde wie in Beispiel 1a) verfahren, jedoch wurde das Oxdiazol (Ila) durch die gleiche Menge Triphenylamin, eine aus dem Stand der Technik sehr bekannte niedermolekulare Ladungstransportverbindung, ersetzt.
    • Beispiel 2
  • Es wurde wie in Beispiel 1a) verfahren, jedoch wurden 22,5 Teile (la) und 22,5 Teile (IIa) verwendet.
    • Beispiel 3
  • Es wurde eie in Beispiel 1a) verfahren, jedoch wurden 33,75 Teile (la) und 11,25 Teile (Ila) verwendet.
    • Beispiel 4
  • Es wurde wie in Beispiel 1a) verfahren, jedoch wurde ein Gemisch aus 30,2 Teilen (la) und 14,8 Teilen (IIa) verwendet.
    • Beispiel 5
  • Es wurde wie in Beispiel 1 verfahren, jedoch wurde ein Gemisch aus 28 Teilen 2-(N-Ethyl-N-phenylaminophenyl)-5-methoxybenztriazol-1,2,3 (Ib) und 17 Teilen 2,5-Bis-(4'-di-n-butylaminophenyl)-oxadiazol-1,3,4 (Ilb) verwendet.
  • Die Prüfung der nach den Beispielen 2, 3, 4 und 5 und der nach den Vergleichsbeispielen 1, 2 und 3 erhaltenen Schichten erfolgte entsprechend Beispiel 1b). Die Ergebnisse sind in der Tabelle zusammengestellt.
    Figure imgb0003

Claims (10)

1. Elektrophotographisches Aufzeichnungsmaterial aus A) einem leitfähigen Träger und B) einer elektrophotograpischen Schicht aus organischen Materialien, dadurch gekennzeichnet, daß die elektrophotgraphische Schicht (B) als Ladungstransportverbindungen ein Gemisch aus mindestens einer Verbindung der Formel

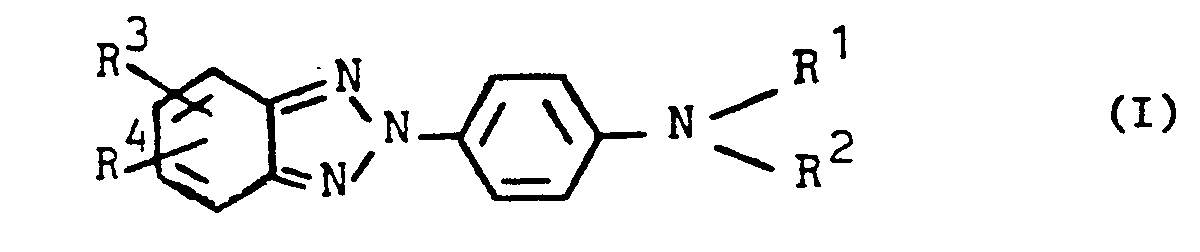

Figure imgb0004
und mindestens einer Verbindung der Formel
Figure imgb0005
im Verhältnis 9 : 1 bis 0,6 : 1 Gewichtsteilen enthält, wobei in den Formeln
Rl und R2 unabhängig voneinander für C1- bis C6-Alkyl, Allyl, Phenyl-C1- bis -C4-alkyl oder für gegebenenfalls durch C1- bis C4-Alkyl, C1- bis C4-Alkoxy und/oder Halogen substituiertes Phenyl,
R3 und R4 unabhängig voneinander für Wasserstoff, Cl- bis C4-Alkyl, Cl- bis C4-Alkoxy oder Halogen und
R6, R7, R8 und R9 unabhängig voneinander für C1- bis C4-Alkyl, Phenyl-C1- oder C2-Alkyl oder Cyclohexyl stehen.
2. Aufzeichnungsmaterial gemäß Anspruch 1, dadurch gekennzeichnet, daß die Schicht (B) Ladungstransportverbindungen der Formeln (I) und (11) enthält, wobei
R1 für Methyl, Ethyl oder Benzyl,
R2 für Methyl, Ethyl oder Phenyl,
R3 für Wasserstoff, 5-Methoxy oder 5-Ethoxy,
R4 für Wasserstoff und
R6, R7, R8 und R9 für Methyl, Ethyl, Propyl oder Butyl stehen.
3. Aufzeichnungsmaterial gemäß Anspruch 2, dadurch gekennzeichnet, daß R1 für Ethyl, R2 für Phenyl, R3 für 5-Methoxy, R4 für Wasserstoff und R6, R7, R8 und R9 für Ethyl stehen.
4. Aufzeichnungsmaterial gemäß den Ansprüchen 1, 2 oder 3, dadurch gekennzeichnet, daß das Gewichtsverhältnis der Verbindungen (1) und (11) im Bereich von 2,3 : 1 bis 0,8 : 1 liegt.
5. Aufzeichnungsmaterial gemäß den Ansprüchen 1, 2, 3 oder 4, dadurch gekennzeichnet, daß die elektrophotographische Schicht (B) 30 bis 60, vorzugsweise 38 bis 46 Gew.-%, bezogen auf (B), an (1) und (11) enthält.
6. Aufzeichnungsmaterial gemäß den Ansprüchen 1 bis 5, dadurch gekennzeichnet, daß die elektrophotographische Schicht (B) 0 bis 5 Gew.-%, bezogen auf (B), eines oder mehrerer Aktivatoren enthält.
7. Verfahren zur Herstellung eines elektrophotographischen Aufzeichnungsmaterials aus (A) einem leitfähigen Träger und (B) einer elektrophotographischen Schicht aus organischen Materialien gemäß den Ansprüchen 1 bis 6, dadurch gekennzeichnet, daß auf den Träger (A) die Schicht (B) in Form einer Lösung mittels einer Rakel oder einer Walzenvorrichtung aufgetragen wird.
8. Verfahren gemäß Anspruch 7, dadurch gekennzeichnet, daß die Schicht (B) in einer Dicke von 0,8 bis 40 µm, vorzugsweise 0,8 bis 6 pm aufgetragen wird.
9. Verfahren gemäß der Ansprüche 7 oder 8, dadurch gekennzeichnet, daß als (A) ein für den Offsetdruck geeignetes Trägerblech, vorzugsweise ein elektrisch aufgerauhtes, anodisch oxidiertes und gesealtes Aluminiumträgerblech verwendet wird.
10. Verwendung der Aufzeichnungsmaterialien gemäß der Ansprüche 1 bis 6 für den elektrophotographischen Offsetdruck.
EP86105253A 1985-04-19 1986-04-16 Elektrophotographisches Aufzeichnungsmaterial Expired EP0198488B1 (de)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE3514182 1985-04-19
DE19853514182 DE3514182A1 (de) 1985-04-19 1985-04-19 Elektrophotographisches aufzeichnungsmaterial

Publications (2)

Publication Number Publication Date
EP0198488A1 EP0198488A1 (de) 1986-10-22
EP0198488B1 true EP0198488B1 (de) 1988-07-20

Family

ID=6268596

Family Applications (1)

Application Number Title Priority Date Filing Date
EP86105253A Expired EP0198488B1 (de) 1985-04-19 1986-04-16 Elektrophotographisches Aufzeichnungsmaterial

Country Status (4)

Country Link
US (1) US4743521A (de)
EP (1) EP0198488B1 (de)
JP (1) JPH0629973B2 (de)
DE (2) DE3514182A1 (de)

Families Citing this family (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE3740421A1 (de) * 1987-11-28 1989-06-08 Basf Ag Mehrschichtiges, elektrophotographisches aufzeichnungsmaterial
JP2630327B2 (ja) * 1988-09-28 1997-07-16 コスモ石油株式会社 ビスカスカップリング用流体組成物
US4874682A (en) * 1988-10-28 1989-10-17 International Business Machines Corporation Organic photoconductors with reduced fatigue
US5059503A (en) * 1989-03-30 1991-10-22 Mita Industrial Co., Ltd. Electrophotosensitive material with combination of charge transfer materials
US5192633A (en) * 1989-05-09 1993-03-09 Mita Industrial Co., Ltd. Laminate type photosensitive material for electrophotography
US5261118A (en) * 1991-10-04 1993-11-09 Motorola, Inc. Simulcast synchronization and equalization system and method therefor
US5257404A (en) * 1991-10-04 1993-10-26 Motorola, Inc. Simulcast synchronization and equalization system and method therefor
US5324606A (en) * 1991-11-26 1994-06-28 Fuji Xerox Co., Ltd. Electrophotographic photoreceptor
MY151199A (en) * 2001-11-02 2014-04-30 Rigel Pharmaceuticals Inc Substituted diphenyl heterocycles useful for treating hcv infection
EP1620412A2 (de) * 2003-05-02 2006-02-01 Rigel Pharmaceuticals, Inc. Heterocyclische verbindungen und deren hydroisomere
US7115642B2 (en) * 2003-05-02 2006-10-03 Rigel Pharmaceuticals, Inc. Substituted diphenyl isoxazoles, pyrazoles and oxadiazoles useful for treating HCV infection
US7220745B2 (en) * 2003-05-15 2007-05-22 Rigel Pharmaceuticals Heterocyclic compounds useful to treat HCV
US7410979B2 (en) * 2003-11-19 2008-08-12 Rigel Pharmaceuticals, Inc. Synergistically effective combinations of dihaloacetamide compounds and interferon or ribavirin against HCV infections
US7514434B2 (en) 2004-02-23 2009-04-07 Rigel Pharmaceuticals, Inc. Heterocyclic compounds having an oxadiazole moiety and hydro isomers thereof
US20050239751A1 (en) * 2004-03-26 2005-10-27 Rigel Pharmaceuticals, Inc. Heterocyclic anti-viral compounds comprising metabolizable moieties and their uses
CN101203498A (zh) * 2005-05-02 2008-06-18 里格尔药品股份有限公司 包括可代谢部分的杂环抗病毒化合物及其用途

Family Cites Families (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3140174A (en) * 1955-01-19 1964-07-07 Xerox Corp Process for overcoating a xerographic plate
AT204396B (de) * 1956-06-04 1959-07-10 Kalle & Co Ag Material für elektrophotographische Reproduktion
DE2949826A1 (de) * 1979-12-12 1981-06-19 Hoechst Ag, 6230 Frankfurt Material fuer elektrophotographische reproduktion
JPS5882252A (ja) * 1981-11-11 1983-05-17 Fuji Xerox Co Ltd 電子写真感光体
DE3215967A1 (de) * 1982-04-29 1983-11-03 Basf Ag, 6700 Ludwigshafen Elektrographische aufzeichnungsmaterialien mit speziellen ladungstraeger transportierenden verbindungen
DE3215968A1 (de) * 1982-04-29 1983-11-03 Basf Ag, 6700 Ludwigshafen Elektrographische aufzeichnungsmaterialien mit speziellen ladungstraeger transportierenden verbindungen

Also Published As

Publication number Publication date
DE3514182A1 (de) 1986-10-23
DE3660409D1 (en) 1988-08-25
EP0198488A1 (de) 1986-10-22
JPS61243457A (ja) 1986-10-29
JPH0629973B2 (ja) 1994-04-20
US4743521A (en) 1988-05-10

Similar Documents

Publication Publication Date Title
EP0198488B1 (de) Elektrophotographisches Aufzeichnungsmaterial
EP0061092B1 (de) Elektrophotographisches Aufzeichnungsmaterial
EP0061090B1 (de) Elektrophotographisches Aufzeichnungsmaterial
DE3420039A1 (de) 2,3-bis(dialkylaminophenyl)chinoxaline und ihre verwendung in elektrophotographischen aufzeichnungsmaterialien
DE2904183B2 (de) Elektrophotographisches Aufzeichnungsmaterial und Verwendung desselben zur Herstellung einer Druckform
EP0093330B1 (de) Elektrographische Aufzeichnungsmaterialien mit speziellen Ladungsträger transportierenden Verbindungen
EP0031481B1 (de) Material für elektrophotographische Reproduktion
DE2110971A1 (de) N,N,N',N'-Tetrabenzyl-4-4'- und dessen Verwendung
EP0093329B1 (de) Elektrographische Aufzeichnungsmaterialien mit speziellen Ladungsträger transportierenden Verbindungen
EP0131215B1 (de) Elektrophotographische Aufzeichnungsmaterialien mit verbesserter Photoempfindlichkeit
EP0133469B1 (de) Elektrophotographische Aufzeichnungsmaterialien mit verbesserter Photoempfindlichkeit
DE3313798A1 (de) Elektrophotographisches aufzeichnungsmaterial
DE2059540C3 (de) Elektrophotographisches Aufzeichnungsmaterial mit einer photoleitfähigen Schicht
DE3338903C2 (de)
DE2832859C2 (de)
DE1797137A1 (de) Elektrophotographisches Aufzeichnungsmaterial
DE2109626C3 (de) p- oder m-Xylolderivate und deren Verwendung als fotoleitendes Material für die Elektrofotografie
EP0318759B1 (de) Mehrschichtiges elektrophotographisches Aufzeichnungsmaterial
EP0318758A2 (de) Mehrschichtiges, elektrophotographisches Aufzeichnungsmaterial
EP0150419B1 (de) Neue 2H-v-Triazolyl 4,5-b -pyridine und deren Verwendung
DE3324641A1 (de) Neue benztriazolverbindungen und deren verwendung
DE2657918C3 (de) Verwendung von heterocyclischen Verbindungen bestimmter Struktur als photoelektrophoretische Teilchen oder Sensibilisatoren in elektrophoretophotographischen Verfahren
DE1772283C3 (de) Photoleiter-Bindemittel-Schicht
DE3319654A1 (de) Elektrophotographisches aufzeichnungsmaterial
AT247143B (de) Elektrophotographisches Material

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A1

Designated state(s): CH DE FR GB IT LI NL

17P Request for examination filed

Effective date: 19860929

17Q First examination report despatched

Effective date: 19870828

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): CH DE FR GB IT LI NL

ITF It: translation for a ep patent filed
GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)
REF Corresponds to:

Ref document number: 3660409

Country of ref document: DE

Date of ref document: 19880825

ET Fr: translation filed
PLBI Opposition filed

Free format text: ORIGINAL CODE: 0009260

26 Opposition filed

Opponent name: HOECHST AKTIENGESELLSCHAFT,FRANKFURT(MAIN)

Effective date: 19890314

NLR1 Nl: opposition has been filed with the epo

Opponent name: HOECHST AG

ITTA It: last paid annual fee
PLBM Termination of opposition procedure: date of legal effect published

Free format text: ORIGINAL CODE: 0009276

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: OPPOSITION PROCEDURE CLOSED

27C Opposition proceedings terminated

Effective date: 19921010

NLR2 Nl: decision of opposition
PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 19990312

Year of fee payment: 14

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: NL

Payment date: 19990322

Year of fee payment: 14

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: CH

Payment date: 19990325

Year of fee payment: 14

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 19990415

Year of fee payment: 14

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: DE

Payment date: 19990428

Year of fee payment: 14

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DE

Free format text: LAPSE BECAUSE OF THE APPLICANT RENOUNCES

Effective date: 20000318

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20000416

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LI

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20000430

Ref country code: CH

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20000430

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: NL

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20001101

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 20000416

REG Reference to a national code

Ref country code: CH

Ref legal event code: PL

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20001229

NLV4 Nl: lapsed or anulled due to non-payment of the annual fee

Effective date: 20001101

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES;WARNING: LAPSES OF ITALIAN PATENTS WITH EFFECTIVE DATE BEFORE 2007 MAY HAVE OCCURRED AT ANY TIME BEFORE 2007. THE CORRECT EFFECTIVE DATE MAY BE DIFFERENT FROM THE ONE RECORDED.

Effective date: 20050416
