WO2017098879A1 - エポキシ樹脂、エポキシ樹脂の製造方法、硬化性樹脂組成物及びその硬化物 - Google Patents

エポキシ樹脂、エポキシ樹脂の製造方法、硬化性樹脂組成物及びその硬化物 Download PDF

Info

Publication number
WO2017098879A1
WO2017098879A1 PCT/JP2016/084053 JP2016084053W WO2017098879A1 WO 2017098879 A1 WO2017098879 A1 WO 2017098879A1 JP 2016084053 W JP2016084053 W JP 2016084053W WO 2017098879 A1 WO2017098879 A1 WO 2017098879A1
Authority
WO
WIPO (PCT)
Prior art keywords
epoxy resin
resin composition
curable resin
group
resin
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2016/084053
Other languages
English (en)
French (fr)
Inventor
陽祐 広田
芳行 高橋
歩 高橋
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
DIC Corp
Original Assignee
DIC Corp
Dainippon Ink and Chemicals Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by DIC Corp, Dainippon Ink and Chemicals Co Ltd filed Critical DIC Corp
Priority to JP2017547582A priority Critical patent/JP6260846B2/ja
Priority to CN201680072024.5A priority patent/CN108368237B/zh
Priority to KR1020187014661A priority patent/KR102624960B1/ko
Priority to US15/781,261 priority patent/US20180346639A1/en
Publication of WO2017098879A1 publication Critical patent/WO2017098879A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00—Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/02—Polycondensates containing more than one epoxy group per molecule
    • C08G59/04—Polycondensates containing more than one epoxy group per molecule of polyhydroxy compounds with epihalohydrins or precursors thereof
    • C08G59/06—Polycondensates containing more than one epoxy group per molecule of polyhydroxy compounds with epihalohydrins or precursors thereof of polyhydric phenols
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D303/00—Compounds containing three-membered rings having one oxygen atom as the only ring hetero atom
    • C07D303/02—Compounds containing oxirane rings
    • C07D303/12—Compounds containing oxirane rings with hydrocarbon radicals, substituted by singly or doubly bound oxygen atoms
    • C07D303/18—Compounds containing oxirane rings with hydrocarbon radicals, substituted by singly or doubly bound oxygen atoms by etherified hydroxyl radicals
    • C07D303/20—Ethers with hydroxy compounds containing no oxirane rings
    • C07D303/24—Ethers with hydroxy compounds containing no oxirane rings with polyhydroxy compounds
    • C07D303/27—Ethers with hydroxy compounds containing no oxirane rings with polyhydroxy compounds having all hydroxyl radicals etherified with oxirane containing compounds
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D303/00—Compounds containing three-membered rings having one oxygen atom as the only ring hetero atom
    • C07D303/02—Compounds containing oxirane rings
    • C07D303/12—Compounds containing oxirane rings with hydrocarbon radicals, substituted by singly or doubly bound oxygen atoms
    • C07D303/18—Compounds containing oxirane rings with hydrocarbon radicals, substituted by singly or doubly bound oxygen atoms by etherified hydroxyl radicals
    • C07D303/28—Ethers with hydroxy compounds containing oxirane rings
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00—Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/02—Polycondensates containing more than one epoxy group per molecule
    • C08G59/04—Polycondensates containing more than one epoxy group per molecule of polyhydroxy compounds with epihalohydrins or precursors thereof
    • C08G59/06—Polycondensates containing more than one epoxy group per molecule of polyhydroxy compounds with epihalohydrins or precursors thereof of polyhydric phenols
    • C08G59/063—Polycondensates containing more than one epoxy group per molecule of polyhydroxy compounds with epihalohydrins or precursors thereof of polyhydric phenols with epihalohydrins
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00—Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/18—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing
    • C08G59/20—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the epoxy compounds used
    • C08G59/32—Epoxy compounds containing three or more epoxy groups
    • C08G59/3218—Carbocyclic compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00—Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/18—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing
    • C08G59/40—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the curing agents used
    • C08G59/62—Alcohols or phenols
    • C08G59/621—Phenols
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/04—Reinforcing macromolecular compounds with loose or coherent fibrous material
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/24—Impregnating materials with prepolymers which can be polymerised in situ, e.g. manufacture of prepregs
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/24—Impregnating materials with prepolymers which can be polymerised in situ, e.g. manufacture of prepregs
    • C08J5/241—Impregnating materials with prepolymers which can be polymerised in situ, e.g. manufacture of prepregs using inorganic fibres
    • C08J5/243—Impregnating materials with prepolymers which can be polymerised in situ, e.g. manufacture of prepregs using inorganic fibres using carbon fibres
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/24—Impregnating materials with prepolymers which can be polymerised in situ, e.g. manufacture of prepregs
    • C08J5/249—Impregnating materials with prepolymers which can be polymerised in situ, e.g. manufacture of prepregs characterised by the additives used in the prepolymer mixture
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/01—Use of inorganic substances as compounding ingredients characterized by their specific function
    • C08K3/013—Fillers, pigments or reinforcing additives
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J163/00—Adhesives based on epoxy resins; Adhesives based on derivatives of epoxy resins
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J7/00—Adhesives in the form of films or foils
    • C09J7/20—Adhesives in the form of films or foils characterised by their carriers
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J7/00—Adhesives in the form of films or foils
    • C09J7/30—Adhesives in the form of films or foils characterised by the adhesive composition
    • C09J7/35—Heat-activated
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K1/00—Printed circuits
    • H05K1/02—Details
    • H05K1/03—Use of materials for the substrate
    • H05K1/0313—Organic insulating material
    • H05K1/032—Organic insulating material consisting of one material
    • H05K1/0326—Organic insulating material consisting of one material containing O
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K1/00—Printed circuits
    • H05K1/02—Details
    • H05K1/03—Use of materials for the substrate
    • H05K1/0313—Organic insulating material
    • H05K1/0353—Organic insulating material consisting of two or more materials, e.g. two or more polymers, polymer + filler, + reinforcement
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K1/00—Printed circuits
    • H05K1/02—Details
    • H05K1/03—Use of materials for the substrate
    • H05K1/0313—Organic insulating material
    • H05K1/0353—Organic insulating material consisting of two or more materials, e.g. two or more polymers, polymer + filler, + reinforcement
    • H05K1/0366—Organic insulating material consisting of two or more materials, e.g. two or more polymers, polymer + filler, + reinforcement reinforced, e.g. by fibres, fabrics
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K3/00—Apparatus or processes for manufacturing printed circuits
    • H05K3/46—Manufacturing multilayer circuits
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10W—GENERIC PACKAGES, INTERCONNECTIONS, CONNECTORS OR OTHER CONSTRUCTIONAL DETAILS OF DEVICES COVERED BY CLASS H10
    • H10W74/00—Encapsulations, e.g. protective coatings
    • H10W74/40—Encapsulations, e.g. protective coatings characterised by their materials
    • H10W74/47—Encapsulations, e.g. protective coatings characterised by their materials comprising organic materials, e.g. plastics or resins
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10W—GENERIC PACKAGES, INTERCONNECTIONS, CONNECTORS OR OTHER CONSTRUCTIONAL DETAILS OF DEVICES COVERED BY CLASS H10
    • H10W74/00—Encapsulations, e.g. protective coatings
    • H10W74/40—Encapsulations, e.g. protective coatings characterised by their materials
    • H10W74/47—Encapsulations, e.g. protective coatings characterised by their materials comprising organic materials, e.g. plastics or resins
    • H10W74/473—Encapsulations, e.g. protective coatings characterised by their materials comprising organic materials, e.g. plastics or resins containing a filler
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2363/00—Characterised by the use of epoxy resins; Derivatives of epoxy resins
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J2203/00—Applications of adhesives in processes or use of adhesives in the form of films or foils
    • C09J2203/326—Applications of adhesives in processes or use of adhesives in the form of films or foils for bonding electronic components such as wafers, chips or semiconductors
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J2463/00—Presence of epoxy resin
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10W—GENERIC PACKAGES, INTERCONNECTIONS, CONNECTORS OR OTHER CONSTRUCTIONAL DETAILS OF DEVICES COVERED BY CLASS H10
    • H10W74/00—Encapsulations, e.g. protective coatings
    • H10W74/40—Encapsulations, e.g. protective coatings characterised by their materials
    • H10W74/47—Encapsulations, e.g. protective coatings characterised by their materials comprising organic materials, e.g. plastics or resins
    • H10W74/476—Organic materials comprising silicon

Definitions

  • the present invention relates to an epoxy resin in which the resulting cured product is excellent in heat resistance and high-temperature stability while having high fluidity, a method for producing the epoxy resin, and a curable resin composition containing the epoxy resin, and curing thereof Things and their uses.
  • Epoxy resins are widely used in electrical and electronic fields such as semiconductor encapsulating materials and insulating materials for printed wiring boards, as well as adhesives, molding materials, paint materials, and the fact that cured products have excellent heat resistance and moisture resistance. Yes.
  • power semiconductors represented by in-vehicle power modules are important technologies that hold the key to energy saving in electrical and electronic equipment.
  • SiC silicon carbide
  • Patent Document 1 1,1-bis (2,7-diglycidyloxy-1-naphthyl) methane as a semiconductor sealing material is provided (for example, Patent Document 1). reference.).
  • the compound provided in Patent Document 1 is produced using 2,7-dihydroxynaphthalene, formaldehyde, and epihalohydrin, and the epoxy resin produced by such a method has an excellent cured product. Although it exhibits heat resistance, it has a high melt viscosity, so that it is difficult to obtain satisfactory fluidity as a curable resin composition or a semiconductor sealing material, and high temperature stability has not reached a practical level.
  • the problem to be solved by the present invention is an epoxy resin in which the obtained cured product is excellent in heat resistance and high-temperature stability while having high fluidity, a method for producing the epoxy resin, and the epoxy resin. It is in providing the curable resin composition containing, the hardened
  • the present inventors have found that the above problems can be solved by using an epoxy resin having a predetermined ratio with respect to the peak area of the present invention, and have completed the present invention.
  • G represents a glycidyl group
  • R 1 is independently a hydrogen atom, an alkyl group having 1 to 4 carbon atoms, a phenyl group, a hydroxyphenyl group, or a halogen-substituted phenyl group. * Indicates that it is bonded to any bondable carbon atom on the naphthalene ring, and n indicates the number of repetitions.
  • G represents a glycidyl group
  • R 1 is independently a hydrogen atom, an alkyl group having 1 to 4 carbon atoms, a phenyl group, a hydroxyphenyl group, or a halogen-substituted phenyl group.
  • * Indicates that it is bonded to any bondable carbon atom on the naphthalene ring, n indicates the number of repetitions, and an average value of 0 to 10.
  • an epoxy resin in which the obtained cured product is excellent in heat resistance and high-temperature stability while having high fluidity a method for producing an epoxy resin, a curable resin composition, a cured product thereof, and these are used.
  • a semiconductor sealing material, a semiconductor device, a prepreg, a circuit board, a buildup film, a buildup board, a fiber reinforced composite material, and a fiber reinforced molded product can be provided.
  • FIG. 1 is a GPC chart of the epoxidized product (I) synthesized in Example 1.
  • FIG. 2 is a GPC chart of the crystalline epoxy resin (A-1) obtained in Example 1.
  • FIG. 3 is a GPC chart of the crystalline epoxy resin (A-2) obtained in Example 2.
  • FIG. 4 is a GPC chart of the crystalline epoxy resin (A-3) of Example 3.
  • the epoxy resin of the present invention has the following structural formula (1)
  • G represents a glycidyl group
  • R 1 is independently a hydrogen atom, an alkyl group having 1 to 4 carbon atoms, a phenyl group, a hydroxyphenyl group, or a halogen-substituted phenyl group.
  • * Indicates that it is bonded to any bondable carbon atom on the naphthalene ring, n indicates the number of repetitions, and an average value of 0 to 10.
  • Any carbon atom that can be bonded on the naphthalene ring refers to any carbon atom on the 1-, 3-, 4-, 5-, 6-, or 8-position on the naphthalene ring.
  • R 1 is preferably a hydrogen atom from the viewpoint that the obtained cured product is excellent in high-temperature stability and can exhibit high heat resistance.
  • the average number of repetitions n is 0.01 to 5.00, preferably 0.05 to 4.00, from the viewpoint of fluidity and crystallinity. This average value is calculated from a measured value by GPC described later.
  • RT horizontal axis
  • the area% of the peak P in the GPC measurement is preferably in the range of 0.5 to 4.5 area% from the viewpoint of easily obtaining a cured product having higher temperature stability. More preferably, it is in the range of 4 area%.
  • the area% of this peak P can be measured under the following GPC measurement conditions.
  • Data processing “GPC workstation EcoSEC-WorkStation” manufactured by Tosoh Corporation Measurement conditions: Column temperature 40 ° C Developing solvent Tetrahydrofuran Flow rate 1.0 ml / min Standard: The following monodisperse polystyrene having a known molecular weight was used in accordance with the measurement manual of “GPC workstation EcoSEC-WorkStation”.
  • the compound corresponding to the peak P is presumed to be a mixture of compounds containing a dihydroxynaphthalene dimer.
  • the peak P is generated during the reaction with epichlorohydrin, which is a preferred method for producing the epoxy resin in the present invention, and is represented by the following structural formulas (1-1) and (1-2):

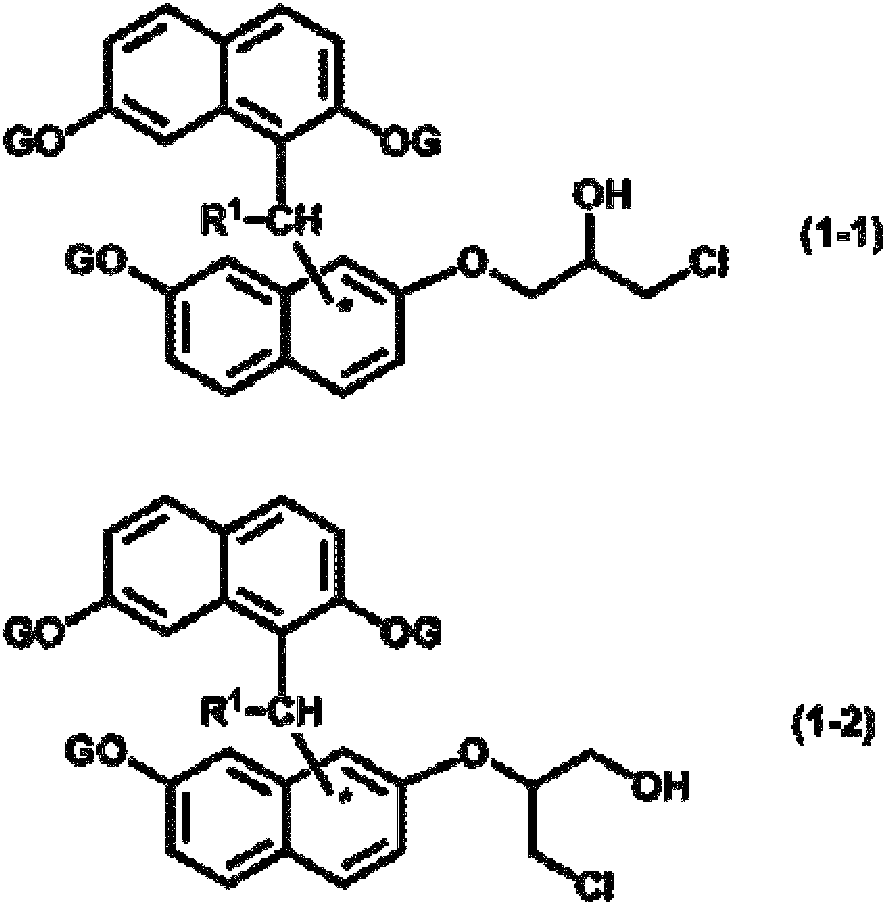

  • the epoxy resin represented by 1) includes those in which bonds are partially broken.
  • the epoxy resin of the present invention has a small mass change even when exposed to a high temperature for a long time, that is, a cured product excellent in high temperature stability can be obtained, so that its epoxy equivalent is in the range of 140 to 160 g / eq. Preferably, it is in the range of 143 to 158 g / eq.
  • the epoxy resin of the present invention has further improved workability when producing a curable resin composition, and is suitable for use in, for example, semiconductor encapsulants in surface mount semiconductor devices, particularly semiconductor encapsulants for transfer molding.
  • the melt viscosity at 150 ° C. measured in accordance with ASTM D4287 is preferably in the range of 1.0 to 3.5 dPa ⁇ s.
  • the method for producing an epoxy resin of the present invention comprises the following structural formula (2)
  • each R 1 independently represents a hydrogen atom, an alkyl group having 1 to 4 carbon atoms, a phenyl group, a hydroxyphenyl group, or a halogen-substituted phenyl group.
  • the epoxidized product of a phenol compound represented by the formula is recrystallized, and the above-described epoxy resin of the present invention can be suitably obtained.
  • Step 1 of the method for producing an epoxy resin of the present invention is a phenol compound epoxidation step, and a normal epoxidation reaction method can be applied except that the phenol compound represented by the structural formula (2) is used. it can. Specifically, for example, 1 to 10 mol of epihalohydrin is added to 1 mol of the phenol compound represented by the structural formula (2), and further, 1 mol of the compound represented by the structural formula (2). A method of reacting at a temperature of 20 to 120 ° C. for 0.5 to 10 hours while adding or gradually adding 0.9 to 2.0 mol of a basic catalyst may be mentioned.
  • the basic catalyst may be solid or an aqueous solution thereof.
  • aqueous solution When an aqueous solution is used, it is continuously added and water and epihalohydrins are continuously distilled from the reaction mixture under reduced pressure or normal pressure. The solution may be taken out and further separated to remove water and the epihalohydrins are continuously returned to the reaction mixture.
  • the epihalohydrin used for charging is new when industrial production is carried out, but in the subsequent batches and later, the reaction with epihalohydrins recovered from the crude reaction product It is preferable to use in combination with new epihalohydrins corresponding to the amount consumed and consumed.
  • derived by reaction with epichlorohydrin, water, an organic solvent, etc. may be contained, such as glycidol.
  • the epihalohydrin used is not particularly limited, and examples thereof include epichlorohydrin, epibromohydrin, ⁇ -methylepichlorohydrin, and the like. Among these, epichlorohydrin is preferable because it is easily available industrially.
  • the basic catalyst include alkaline earth metal hydroxides, alkali metal carbonates, and alkali metal hydroxides.
  • alkali metal hydroxides are preferable from the viewpoint of excellent catalytic activity of the epoxy resin synthesis reaction, and examples thereof include sodium hydroxide and potassium hydroxide.
  • these basic catalysts may be used in the form of an aqueous solution of about 10% to 55% by weight or in the form of a solid.
  • the reaction rate of an epoxidation process can be raised by using an organic solvent together.
  • organic solvents examples include, but are not limited to, ketones such as acetone and methyl ethyl ketone, alcohols such as methanol, ethanol, 1-propyl alcohol, isopropyl alcohol, 1-butanol, secondary butanol, and tertiary butanol, methyl
  • examples include cellosolves such as cellosolve and ethyl cellosolve, ethers such as tetrahydrofuran, 1,4-dioxane, 1,3-dioxane and diethoxyethane, and aprotic polar solvents such as acetonitrile, dimethyl sulfoxide and dimethylformamide.
  • ketones such as acetone and methyl ethyl ketone
  • alcohols such as methanol, ethanol, 1-propyl alcohol, isopropyl alcohol, 1-butanol, secondary butanol, and tertiary butanol, methyl
  • reaction product obtained above is washed with water, and the unreacted epihalohydrin and the organic solvent used in combination are distilled off by distillation under heating and reduced pressure. Further, in order to obtain an epoxidized product with less hydrolyzable halogen, the obtained reaction product is again dissolved in an organic solvent such as toluene, methyl isobutyl ketone, methyl ethyl ketone, and alkali metal hydroxide such as sodium hydroxide and potassium hydroxide. Further reaction can be carried out by adding an aqueous solution of the product. At this time, a phase transfer catalyst such as a quaternary ammonium salt or crown ether may be present for the purpose of improving the reaction rate.
  • an organic solvent such as toluene, methyl isobutyl ketone, methyl ethyl ketone, and alkali metal hydroxide such as sodium hydroxide and potassium hydroxide.
  • the amount used is preferably in the range of 0.1% by mass to 3.0% by mass with respect to the reactant used.
  • the produced salt is removed by filtration, washing with water, etc., and further, an epoxidized product can be obtained by distilling off a solvent such as toluene and methyl isobutyl ketone under heating and reduced pressure.
  • Step 2 in the production method of the present invention is a recrystallization step of the epoxidized product obtained in Step 1, for example, adding a solvent such as toluene, methyl isobutyl ketone, methyl ethyl ketone to the epoxidized product obtained in Step 1. And a method of precipitating a crystalline epoxy resin by stirring the epoxidized product.
  • a solvent such as toluene, methyl isobutyl ketone, methyl ethyl ketone
  • Step 2 in the production method of the present invention is a recrystallization step of the epoxidized product obtained in Step 1, for example, adding a solvent such as toluene, methyl isobutyl ketone, methyl ethyl ketone to the epoxidized product obtained in Step 1.
  • a method of precipitating a crystalline epoxy resin by stirring the epoxidized product.
  • the precipitated crystalline epoxy resin can be filtered out and dried and used as a solid, or it can be used after being dried and further melted to be in an amorphous state. Or after taking out by filtration, a solvent can be newly added and it can also be used as a resin solution.
  • the curable resin composition of the present invention includes the epoxy resin of the present invention and a curing agent.
  • curing agent examples include various curing agents known as curing agents for epoxy resins, such as amine compounds, amide compounds, acid anhydride compounds, and phenol compounds. .
  • examples of the amine compound include diaminodiphenylmethane, diethylenetriamine, triethylenetetramine, diaminodiphenylsulfone, isophoronediamine, imidazole, BF 3 -amine complex, and guanidine derivative.
  • examples of the amide compound include dicyandiamide. And a polyamide resin synthesized from a dimer of linolenic acid and ethylenediamine.
  • Acid anhydride compounds include phthalic anhydride, trimellitic anhydride, pyromellitic anhydride, maleic anhydride, tetrahydrophthalic anhydride, methyltetrahydrophthalic anhydride, methyl nadic anhydride, hexahydrophthalic anhydride, methylhexahydro And phthalic anhydride.
  • Phenol compounds include phenol novolac resin, cresol novolac resin, aromatic hydrocarbon formaldehyde resin-modified phenol resin, dicyclopentadiene phenol addition resin, phenol aralkyl resin (Zylok resin), naphthol aralkyl resin, triphenylol methane resin, Tetraphenylolethane resin, naphthol novolak resin, naphthol-phenol co-condensed novolak resin, naphthol-cresol co-condensed novolak resin, biphenyl-modified phenol resin (polyphenolic hydroxyl group-containing compound in which a phenol nucleus is linked by a bismethylene group), biphenyl Modified naphthol resin (polyvalent naphthol compound in which phenol nucleus is linked by bismethylene group), aminotriazine modified phenol resin (melamine, benzo Polyhydric phenolic hydroxyl group-containing compounds in which phenol nuclei are linked with ana
  • the curable resin composition may be used in combination with other curable resins as long as the effects of the present invention are not impaired.
  • curable resins examples include cyanate ester resins, resins having a benzoxazine structure, maleimide compounds, active ester resins, vinyl benzyl compounds, acrylic compounds, and copolymers of styrene and maleic anhydride.
  • the amount used is not particularly limited as long as the effect of the present invention is not impaired, but it is in the range of 1 to 50 parts by mass in 100 parts by mass of the curable resin composition. Is preferred.
  • cyanate ester resin examples include bisphenol A type cyanate ester resin, bisphenol F type cyanate ester resin, bisphenol E type cyanate ester resin, bisphenol S type cyanate ester resin, bisphenol sulfide type cyanate ester resin, and phenylene ether type cyanate ester resin.
  • cyanate ester resins bisphenol A-type cyanate ester resins, bisphenol F-type cyanate ester resins, bisphenol E-type cyanate ester resins, and polyhydroxynaphthalene-type cyanate ester resins are particularly preferred in that a cured product having excellent heat resistance can be obtained.
  • a naphthylene ether type cyanate ester resin or a novolak type cyanate ester resin is preferably used, and a dicyclopentadiene-phenol addition reaction type cyanate ester resin is preferred in that a cured product having excellent dielectric properties can be obtained.
  • the resin having a benzoxazine structure is not particularly limited.
  • a reaction product of bisphenol F, formalin, and aniline Fa type benzoxazine resin
  • a reaction product of diaminodiphenylmethane, formalin, and phenol P- d-type benzoxazine resin
  • reaction product of bisphenol A, formalin and aniline reaction product of dihydroxydiphenyl ether, formalin and aniline
  • reaction product of diaminodiphenyl ether, formalin and phenol dicyclopentadiene-phenol addition resin and formalin Reaction product of phenol and aniline
  • reaction product of phenolphthalein, formalin and aniline reaction product of diphenyl sulfide, formalin and aniline.

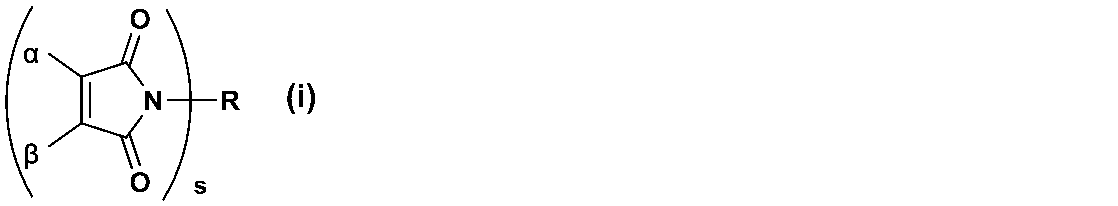

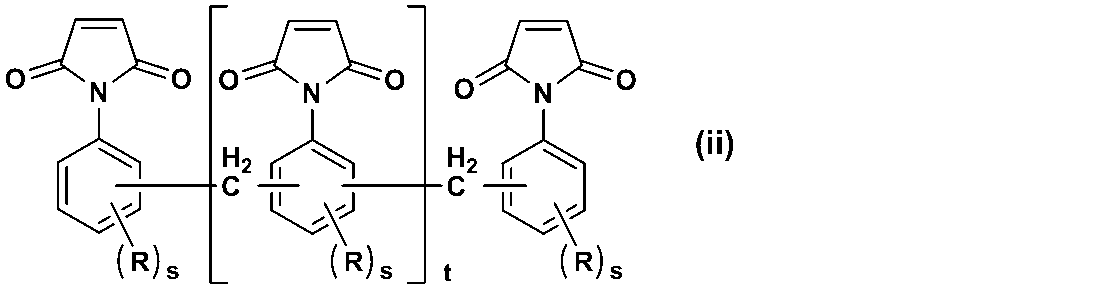

  • maleimide compound examples include various compounds represented by any of the following structural formulas (i) to (iii).
  • R is an s-valent organic group
  • ⁇ and ⁇ are each a hydrogen atom, a halogen atom, an alkyl group, or an aryl group, and s is an integer of 1 or more.
  • R is a hydrogen atom, an alkyl group, an aryl group, an aralkyl group, a halogen atom, a hydroxyl group or an alkoxy group, s is an integer of 1 to 3, and t is an average of 0 to 10 repeating units.
  • R is a hydrogen atom, an alkyl group, an aryl group, an aralkyl group, a halogen atom, a hydroxyl group or an alkoxy group, s is an integer of 1 to 3, and t is an average of 0 to 10 repeating units.
  • the active ester resin is not particularly limited, but generally an ester group having high reaction activity, such as phenol esters, thiophenol esters, N-hydroxyamine esters, and esters of heterocyclic hydroxy compounds, is contained in one molecule. A compound having two or more is preferably used.
  • the active ester resin is preferably obtained by a condensation reaction between a carboxylic acid compound and / or a thiocarboxylic acid compound and a hydroxy compound and / or a thiol compound.
  • an active ester resin obtained from a carboxylic acid compound or a halide thereof and a hydroxy compound is preferred, and an active ester resin obtained from a carboxylic acid compound or a halide thereof and a phenol compound and / or a naphthol compound is preferred. More preferred.
  • the carboxylic acid compound include benzoic acid, acetic acid, succinic acid, maleic acid, itaconic acid, phthalic acid, isophthalic acid, terephthalic acid, pyromellitic acid, and the like, or a halide thereof.
  • phenol compounds or naphthol compounds include hydroquinone, resorcin, bisphenol A, bisphenol F, bisphenol S, dihydroxydiphenyl ether, phenolphthalein, methylated bisphenol A, methylated bisphenol F, methylated bisphenol S, phenol, o-cresol, m -Cresol, p-cresol, catechol, ⁇ -naphthol, ⁇ -naphthol, 1,5-dihydroxynaphthalene, 1,6-dihydroxynaphthalene, 2,6-dihydroxynaphthalene, dihydroxybenzophenone, trihydroxybenzophenone, tetrahydroxybenzophenone, phloroglucin Benzenetriol, dicyclopentadiene-phenol addition resin, and the like.
  • the active ester resin examples include an active ester resin containing a dicyclopentadiene-phenol addition structure, an active ester resin containing a naphthalene structure, an active ester resin that is an acetylated product of phenol novolac, and an activity that is a benzoylated product of phenol novolac
  • An ester resin or the like is preferable, and an active ester resin having a dicyclopentadiene-phenol addition structure and an active ester resin having a naphthalene structure are more preferable because they are excellent in improving peel strength.

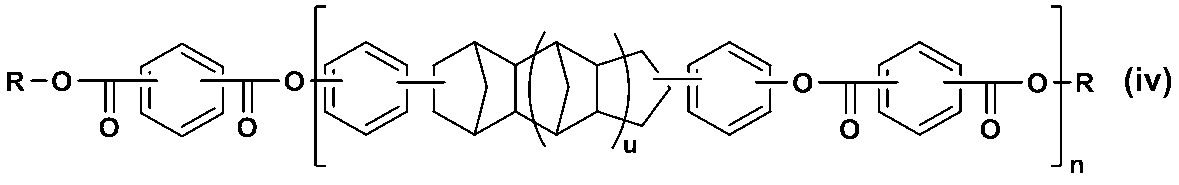

  • examples of the active ester resin containing a dicyclopentadiene-phenol addition structure include compounds represented by the following general formula (iv).
  • R represents a phenyl group or a naphthyl group
  • u represents 0 or 1
  • n represents an average of 0.05 to 2.5 repeating units.
  • R is preferably a naphthyl group
  • u is preferably 0, and n is preferably 0.25 to 1.5.
  • the curable resin composition of the present invention is cured only by the curable resin composition, but a curing accelerator may be used in combination.
  • Curing accelerators include tertiary amine compounds such as imidazole and dimethylaminopyridine; phosphorus compounds such as triphenylphosphine; boron trifluoride amine complexes such as boron trifluoride and trifluoride monoethylamine complexes; thiodipropion Organic acid compounds such as acids; benzoxazine compounds such as thiodiphenol benzoxazine and sulfonyl benzoxazine; sulfonyl compounds and the like. These may be used alone or in combination of two or more.
  • the addition amount of these catalysts is preferably in the range of 0.001 to 15 parts by mass per 100 parts by mass of the curable resin composition.
  • a non-halogen flame retardant containing substantially no halogen atom may be blended.
  • non-halogen flame retardant examples include a phosphorus flame retardant, a nitrogen flame retardant, a silicone flame retardant, an inorganic flame retardant, an organic metal salt flame retardant, and the like. It is not intended to be used alone, and a plurality of the same type of flame retardants may be used, or different types of flame retardants may be used in combination.
  • the phosphorous flame retardant can be either inorganic or organic.
  • the inorganic compounds include red phosphorus, monoammonium phosphate, diammonium phosphate, triammonium phosphate, ammonium phosphates such as ammonium polyphosphate, and inorganic nitrogen-containing phosphorus compounds such as phosphate amide. .
  • the red phosphorus is preferably subjected to a surface treatment for the purpose of preventing hydrolysis and the like.
  • the surface treatment method include (i) magnesium hydroxide, aluminum hydroxide, zinc hydroxide, water A method of coating with an inorganic compound such as titanium oxide, bismuth oxide, bismuth hydroxide, bismuth nitrate or a mixture thereof; (ii) an inorganic compound such as magnesium hydroxide, aluminum hydroxide, zinc hydroxide, titanium hydroxide; and A method of coating with a mixture of a thermosetting resin such as a phenol resin, (iii) thermosetting of a phenol resin or the like on a coating of an inorganic compound such as magnesium hydroxide, aluminum hydroxide, zinc hydroxide, or titanium hydroxide
  • a method of double coating with a resin may be used.
  • organic phosphorus compounds examples include 9,10-dihydro, as well as general-purpose organic phosphorus compounds such as phosphate ester compounds, phosphonic acid compounds, phosphinic acid compounds, phosphine oxide compounds, phosphorane compounds, and organic nitrogen-containing phosphorus compounds.
  • the amount of these phosphorus-based flame retardants is appropriately selected depending on the type of phosphorus-based flame retardant, the other components of the curable resin composition, and the desired degree of flame retardancy.
  • 100 parts by mass of curable resin composition containing all of flame retardant and other fillers and additives 0.1 to 2.0 parts by mass when red phosphorus is used as a non-halogen flame retardant
  • an organophosphorus compound it is also preferably blended in the range of 0.1 to 10.0 parts by mass, and 0.5 to 6.0 parts by mass. It is more preferable to mix in the range.
  • the phosphorus flame retardant when using the phosphorus flame retardant, may be used in combination with hydrotalcite, magnesium hydroxide, boron compound, zirconium oxide, black dye, calcium carbonate, zeolite, zinc molybdate, activated carbon, etc. Good.
  • nitrogen flame retardant examples include triazine compounds, cyanuric acid compounds, isocyanuric acid compounds, phenothiazines, and the like, and triazine compounds, cyanuric acid compounds, and isocyanuric acid compounds are preferable.
  • triazine compound examples include melamine, acetoguanamine, benzoguanamine, melon, melam, succinoguanamine, ethylene dimelamine, melamine polyphosphate, triguanamine, and the like, for example, (1) guanylmelamine sulfate, melem sulfate, melam sulfate (2) Cocondensates of phenols such as phenol, cresol, xylenol, butylphenol and nonylphenol with melamines such as melamine, benzoguanamine, acetoguanamine and formguanamine and formaldehyde, (3) (2) A mixture of a co-condensate and a phenol resin such as a phenol formaldehyde condensate, (4) those obtained by further modifying (2) and (3) above with paulownia oil, isomerized linseed oil or the like.
  • cyanuric acid compound examples include cyanuric acid and melamine cyanurate.
  • the compounding amount of the nitrogen-based flame retardant is appropriately selected depending on the type of the nitrogen-based flame retardant, the other components of the curable resin composition, and the desired degree of flame retardancy.
  • it is preferably compounded in the range of 0.05 to 10 parts by mass, preferably 0.1 to 5 parts by mass. It is more preferable to mix in the range.
  • a metal hydroxide, a molybdenum compound or the like may be used in combination.
  • the silicone flame retardant is not particularly limited as long as it is an organic compound containing a silicon atom, and examples thereof include silicone oil, silicone rubber, and silicone resin.
  • the amount of the silicone-based flame retardant is appropriately selected according to the type of the silicone-based flame retardant, the other components of the curable resin composition, and the desired degree of flame retardancy. It is preferable to add in the range of 0.05 to 20 parts by mass in 100 parts by mass of the curable resin composition containing all of the flame retardant and other fillers and additives.
  • inorganic flame retardant examples include metal hydroxide, metal oxide, metal carbonate compound, metal powder, boron compound, and low melting point glass.
  • metal hydroxide examples include aluminum hydroxide, magnesium hydroxide, dolomite, hydrotalcite, calcium hydroxide, barium hydroxide, and zirconium hydroxide.
  • metal oxide examples include zinc molybdate, molybdenum trioxide, zinc stannate, tin oxide, aluminum oxide, iron oxide, titanium oxide, manganese oxide, zirconium oxide, zinc oxide, molybdenum oxide, cobalt oxide, bismuth oxide, Examples thereof include chromium oxide, nickel oxide, copper oxide, and tungsten oxide.
  • metal carbonate compound examples include zinc carbonate, magnesium carbonate, calcium carbonate, barium carbonate, basic magnesium carbonate, aluminum carbonate, iron carbonate, cobalt carbonate, and titanium carbonate.
  • metal powder examples include aluminum, iron, titanium, manganese, zinc, molybdenum, cobalt, bismuth, chromium, nickel, copper, tungsten, and tin.
  • Examples of the boron compound include zinc borate, zinc metaborate, barium metaborate, boric acid, and borax.
  • low-melting-point glass examples include Shipley (Bokusui Brown), hydrated glass SiO 2 —MgO—H 2 O, PbO—B 2 O 3 system, ZnO—P 2 O 5 —MgO system, and P 2 O 5.
  • the blending amount of the inorganic flame retardant is appropriately selected depending on the kind of the inorganic flame retardant, the other components of the curable resin composition, and the desired degree of flame retardancy.
  • it is preferably compounded in the range of 0.05 to 20 parts by mass, and 0.5 to 15 parts by mass. It is more preferable to mix in the range of parts by mass.
  • organic metal salt flame retardant examples include ferrocene, acetylacetonate metal complex, organic metal carbonyl compound, organic cobalt salt compound, organic sulfonic acid metal salt, metal atom and aromatic compound or heterocyclic compound. And the like.
  • the amount of the organic metal salt flame retardant is appropriately selected depending on the type of the organic metal salt flame retardant, the other components of the curable resin composition, and the desired degree of flame retardancy.
  • the curable resin composition of the present invention can contain an inorganic filler as necessary.
  • the inorganic filler include fused silica, crystalline silica, alumina, silicon nitride, and aluminum hydroxide.
  • fused silica When particularly increasing the blending amount of the inorganic filler, it is preferable to use fused silica.
  • the fused silica can be used in either a crushed shape or a spherical shape. However, in order to increase the blending amount of the fused silica and suppress an increase in the melt viscosity of the molding material, it is preferable to mainly use a spherical shape.
  • the filling rate is preferably high in consideration of flame retardancy, and is particularly preferably 20% by mass or more with respect to the total mass of the curable resin composition.
  • electroconductive fillers such as silver powder and copper powder, can be used.
  • the curable resin composition of the present invention may contain various compounding agents such as a silane coupling agent, a release agent, a pigment, and an emulsifier, if necessary.
  • the curable resin composition of the present invention can be obtained by uniformly mixing the above-described components, and can be easily cured by heating to obtain a cured product. Specifically, it is obtained by uniformly mixing the above-described components, and such a curable resin composition can be easily made into a cured product by heating at a temperature of preferably 20 to 250 ° C. Examples of the cured product thus obtained include molded cured products such as laminates, cast products, adhesive layers, coating films, and films.
  • Examples of uses in which the curable resin composition of the present invention is used include hard printed wiring board materials, flexible wiring board resin compositions, insulating materials for circuit boards such as build-up board interlayer insulating materials, semiconductor sealing materials, Examples include conductive pastes, build-up adhesive films, resin casting materials, and adhesives.
  • hard printed wiring board materials, insulating materials for electronic circuit boards, and adhesive film for build-up passive parts such as capacitors and active parts such as IC chips are embedded in so-called electronic parts. It can be used as an insulating material for a substrate.
  • the obtained cured product takes advantage of the characteristics of excellent heat resistance and high temperature stability, semiconductor sealing materials, semiconductor devices, prepregs, circuit boards, build-up boards, build-up films, It is preferably used for fiber-reinforced composite materials and fiber-reinforced resin molded products.
  • the semiconductor encapsulating material of the present invention contains at least a curable resin composition and an inorganic filler.
  • the compounding agent such as the curable resin composition and the inorganic filler and the curing accelerator (if necessary) are sufficient until uniform.
  • a method of melt mixing In order to make it uniform, you may use an extruder, a kneader, a roll, etc. as needed.
  • fused silica is usually used as the inorganic filler, but when used as a high thermal conductive semiconductor encapsulant for power transistors and power ICs, crystalline silica, alumina, nitridation having higher thermal conductivity than fused silica.
  • High filling such as silicon, or fused silica, crystalline silica, alumina, silicon nitride, or the like may be used.
  • the filling rate is preferably 30 to 95% by mass of inorganic filler per 100 parts by mass of the curable resin composition. Among them, flame retardancy, moisture resistance, solder crack resistance improvement, wire In order to reduce the expansion coefficient, it is more preferably 70 parts by mass or more, and further preferably 80 parts by mass or more.
  • the semiconductor device of the present invention is obtained by curing the semiconductor sealing material.
  • the semiconductor sealing material is cast or molded using a transfer molding machine, an injection molding machine, etc., and further at 50 to 200 ° C. for 2 to 10 hours. The method of heating is mentioned.
  • the prepreg of the present invention is a semi-cured product of an impregnated base material composed of a curable resin composition and a reinforcing base material, which is obtained by impregnating a reinforcing base material with the curable resin composition diluted in an organic solvent. It is obtained by semi-curing the resulting impregnated substrate.
  • a curable resin composition that is varnished with an organic solvent is prepared by using a reinforced resin (paper, glass cloth, glass nonwoven fabric, aramid paper, aramid cloth, glass mat). And a glass roving cloth), followed by heating at a heating temperature corresponding to the solvent type used, preferably 50 to 170 ° C.
  • the mass ratio of the resin composition and the reinforcing substrate used at this time is not particularly limited, but it is usually preferable that the resin content in the prepreg is adjusted to 20 mass% to 60 mass%.
  • organic solvent used here examples include methyl ethyl ketone, acetone, dimethylformamide, methyl isobutyl ketone, methoxy propanol, cyclohexanone, methyl cellosolve, ethyl diglycol acetate, propylene glycol monomethyl ether acetate, etc.
  • a polar solvent having a boiling point of 160 ° C. or lower such as methyl ethyl ketone, acetone, dimethylformamide, etc.
  • the non-volatile content is preferably 40% by mass to 80% by mass.
  • Circuit board has a plate-like shaped product of a curable resin composition and a copper foil, and is a substrate obtained by shaping a varnish obtained by diluting the curable resin composition into an organic solvent into a plate shape. It is obtained by laminating copper foil and heating and pressing. Specifically, for example, to produce a hard printed wiring board, the varnish-like curable resin composition containing the organic solvent is further varnished by adding an organic solvent, and this is impregnated into a reinforcing base material.
  • a method of obtaining the prepreg of the present invention produced by semi-curing, and laminating a copper foil on the prepreg and heating and press-bonding may be mentioned.
  • the reinforcing substrate examples include paper, glass cloth, glass nonwoven fabric, aramid paper, aramid cloth, glass mat, and glass roving cloth. More specifically, the varnish-like curable resin composition described above is first heated at a heating temperature corresponding to the solvent type used, preferably 50 to 170 ° C., so that a prepreg as a cured product is obtained. Get. At this time, the mass ratio of the curable resin composition to be used and the reinforcing substrate is not particularly limited, but it is usually preferable that the resin content in the prepreg is 20 to 60 mass%.
  • a target circuit board can be obtained.
  • an epoxy resin and an organic solvent are blended and applied to an electrically insulating film using a coating machine such as a reverse roll coater or a comma coater. . Subsequently, it is heated at 60 to 170 ° C. for 1 to 15 minutes using a heater to volatilize the solvent, and the adhesive composition is B-staged.
  • the metal foil is thermocompression bonded to the adhesive using a heating roll or the like.
  • the pressure for pressure bonding is preferably 2 to 200 N / cm 2
  • the temperature for pressure bonding is preferably 40 to 200 ° C. If sufficient adhesion performance can be obtained, the process may be completed here. However, if complete curing is required, post-curing is preferably performed at 100 to 200 ° C. for 1 to 24 hours.
  • the thickness of the adhesive composition film after final curing is preferably in the range of 5 to 100 ⁇ m.
  • the build-up substrate of the present invention is a circuit obtained by applying an adhesive film for build-up having a dried coating film of a curable resin composition and a base film to a circuit board on which a circuit is formed, followed by heating and curing. It is obtained by forming irregularities on the substrate and then plating the circuit board.
  • Examples of a method for obtaining the build-up substrate from the curable resin composition include a method through steps 1 to 3. In step 1, first, the curable resin composition appropriately blended with rubber, filler, and the like is applied to a circuit board on which a circuit is formed using a spray coating method, a curtain coating method, or the like, and then cured.
  • step 2 if necessary, after drilling a predetermined through-hole portion or the like on the circuit board coated with the curable resin composition, by treating with a roughening agent and washing the surface with hot water, Unevenness is formed on the substrate, and a metal such as copper is plated.
  • step 3 the operations of steps 1 and 2 are sequentially repeated as desired to build up the resin insulating layer and the conductor layer having a predetermined circuit pattern alternately to form a build-up substrate.
  • the through-hole portion is preferably formed after the outermost resin insulating layer is formed.
  • the build-up board of the present invention is obtained by subjecting a copper foil with a resin obtained by semi-curing the resin composition on a copper foil to thermocompression bonding at 170 to 300 ° C. on a wiring board on which a circuit is formed. It is also possible to produce a build-up substrate by forming the chemical surface and omitting the plating process.
  • Build-up film As a method for obtaining a build-up film from the curable resin composition of the present invention, for example, a curable resin composition is applied on a support film and then dried, and then a resin composition layer is formed on the support film. The method of forming is mentioned.
  • the curable resin composition of the present invention is used for a build-up film, the film is softened under the lamination temperature condition (usually 70 ° C. to 140 ° C.) in the vacuum laminating method, and is applied to the circuit board simultaneously with the lamination of the circuit board. It is important to show fluidity (resin flow) in which existing via holes or through holes can be filled with resin, and it is preferable to blend the above-described components so as to exhibit such characteristics.
  • the diameter of the through hole of the circuit board is usually 0.1 to 0.5 mm, and the depth is usually 0.1 to 1.2 mm, and it is preferable that the resin can be filled in this range.
  • the composition is applied to the surface of the support film (Y), Further, there is a method in which the organic solvent is dried by heating or hot air blowing to form the layer (X) of the curable resin composition.
  • organic solvent used herein examples include ketones such as acetone, methyl ethyl ketone, and cyclohexanone, acetates such as ethyl acetate, butyl acetate, cellosolve acetate, propylene glycol monomethyl ether acetate, and carbitol acetate, cellosolve, butyl carbitol, and the like.
  • ketones such as acetone, methyl ethyl ketone, and cyclohexanone
  • acetates such as ethyl acetate, butyl acetate, cellosolve acetate, propylene glycol monomethyl ether acetate, and carbitol acetate, cellosolve, butyl carbitol, and the like.
  • Carbitols, aromatic hydrocarbons such as toluene and xylene, dimethylformamide, dimethylacetamide, N-methylpyrrolidone, etc. are preferably
  • the thickness of the layer (X) of the resin composition to be formed usually needs to be equal to or greater than the thickness of the conductor layer. Since the thickness of the conductor layer of the circuit board is usually in the range of 5 to 70 ⁇ m, the thickness of the resin composition layer is preferably 10 to 100 ⁇ m.
  • the layer (X) of the resin composition in the present invention may be protected by a protective film described later. By protecting with a protective film, it is possible to prevent dust and the like from being attached to the surface of the resin composition layer and scratches.
  • the above-mentioned support film and protective film are made of polyolefin such as polyethylene, polypropylene and polyvinyl chloride, polyethylene terephthalate (hereinafter sometimes abbreviated as “PET”), polyester such as polyethylene naphthalate, polycarbonate, polyimide, and further. Examples thereof include metal foil such as pattern paper, copper foil, and aluminum foil.
  • the support film and the protective film may be subjected to a release treatment in addition to the mud treatment and the corona treatment.
  • the thickness of the support film is not particularly limited, but is usually 10 to 150 ⁇ m, and preferably 25 to 50 ⁇ m.
  • the thickness of the protective film is preferably 1 to 40 ⁇ m.
  • the support film (Y) described above is peeled off after being laminated on a circuit board or after forming an insulating layer by heat curing. If the support film (Y) is peeled after the curable resin composition layer constituting the build-up film is heat-cured, adhesion of dust and the like in the curing step can be prevented. In the case of peeling after curing, the support film is usually subjected to a release treatment in advance.
  • a multilayer printed circuit board can be manufactured from the buildup film obtained as mentioned above.
  • the layer (X) of the resin composition is protected by a protective film, after peeling off these layers, one side or both sides of the circuit board so that the layer (X) of the resin composition is in direct contact with the circuit board
  • lamination is performed by a vacuum laminating method.
  • the laminating method may be a batch method or a continuous method using a roll. If necessary, the build-up film and the circuit board may be heated (preheated) as necessary before lamination.
  • the laminating conditions are preferably a pressure bonding temperature (lamination temperature) of 70 to 140 ° C.
  • the fiber reinforced composite material of the present invention is a material in which a curable resin composition is impregnated in a reinforced fiber, that is, includes at least a curable resin composition and a reinforced fiber.
  • a method of obtaining a fiber reinforced composite material from a curable resin composition each component constituting the curable resin composition is uniformly mixed to prepare a varnish, and then impregnated into a reinforced substrate made of reinforced fibers. Then, the method of manufacturing by making it polymerize is mentioned.
  • the curing temperature at the time of carrying out such a polymerization reaction is preferably in the temperature range of 50 to 250 ° C., in particular, after curing at 50 to 100 ° C. to obtain a tack-free cured product,
  • the treatment is preferably performed at a temperature of 120 to 200 ° C.
  • the reinforced fiber may be any of a twisted yarn, an untwisted yarn, or a non-twisted yarn, but the untwisted yarn and the untwisted yarn are preferable because both the formability and mechanical strength of the fiber-reinforced plastic member are compatible.
  • the form of a reinforced fiber can use what the fiber direction arranged in one direction, and a textile fabric.
  • the woven fabric can be freely selected from plain weaving, satin weaving, and the like according to the site and use. Specifically, since it is excellent in mechanical strength and durability, carbon fiber, glass fiber, aramid fiber, boron fiber, alumina fiber, silicon carbide fiber and the like can be mentioned, and two or more of these can be used in combination.
  • carbon fiber is preferable from the viewpoint that the strength of the molded product is particularly good.
  • the carbon fiber various types such as polyacrylonitrile-based, pitch-based, and rayon-based can be used. Among these, a polyacrylonitrile-based one that can easily obtain a high-strength carbon fiber is preferable.
  • the amount of reinforcing fibers used when a reinforced varnish made of reinforcing fibers is impregnated into a fiber-reinforced composite material is such that the volume content of the reinforcing fibers in the fiber-reinforced composite material is 40% to 85%. It is preferable that the amount be in the range.
  • Fiber reinforced resin molded product The fiber reinforced molded product of the present invention is obtained by curing the fiber reinforced composite material.
  • a fiber aggregate is laid on a mold, and the laying of the varnish is performed by a hand lay-up method, a spray-up method, a male type or a female type. Using either of these, a base material made of reinforcing fibers is piled up while impregnating varnish, molded, covered with a flexible mold that can apply pressure to the molded product, and vacuum sealed (pressure-reduced).
  • the varnish is applied to the reinforcing fibers by the bag method, the SMC press method in which a varnish containing reinforcing fibers is formed into a sheet shape by compression molding using a mold, or the RTM method in which the varnish is injected into a mating die in which fibers are laid.
  • a method of producing an impregnated prepreg and baking it in a large autoclave is included.
  • the fiber reinforced resin molded product obtained above is a molded product having a reinforced fiber and a cured product of the curable resin composition.
  • the amount of the reinforced fiber in the fiber reinforced molded product is: The range is preferably 40% by mass to 70% by mass, and particularly preferably 50% by mass to 70% by mass from the viewpoint of strength.
  • Data processing “GPC workstation EcoSEC-WorkStation” manufactured by Tosoh Corporation Measurement conditions: Column temperature 40 ° C Developing solvent Tetrahydrofuran Flow rate 1.0 ml / min Standard: The following monodisperse polystyrene having a known molecular weight was used in accordance with the measurement manual of “GPC workstation EcoSEC-WorkStation”.
  • Example 1 Provide of Epoxidized Compound (I)> To a flask equipped with a thermometer, dropping funnel, condenser, and stirrer, 320 g (2 mol) of 2,7-dihydroxynaphthalene and 320 g of isopropyl alcohol were added and mixed well. Thereafter, 33 g of 49% NaOH was added and the temperature was raised to 70 ° C. Next, 81 g of 37% formalin was added dropwise over 1 hour while maintaining the liquid temperature at 70 ° C. Thereafter, stirring was continued at 70 ° C. for 2 hours to complete the dimerization reaction.
  • epoxidized product (I) 300 g of water was added thereto and washed twice, followed by dehydration-filtration-desolvation to obtain 501 g of epoxidized product (I).
  • the peak area ratio which occupies for the whole epoxy resin of the peak P was 4.52 area%.
  • the ratio to the peak area (S2) was S1 / S2, 0.0626. Further, the peak area ratio of the peak P in the entire epoxy resin was 4.39%.
  • the content of was 70.1 area%.
  • Example 2 Production of Crystalline Epoxy Resin (A-2)
  • the target crystalline epoxy resin (A-2) was obtained in the same manner as in Example 1 except that 500 g of the epoxy resin (I) was changed to 300 g.
  • the peak area ratio of the peak P in the entire epoxy resin was 2.18%.
  • the content of was 76.4 area%.
  • Example 3 Production of Crystalline Epoxy Resin (A-3)
  • the target crystalline epoxy resin (A-3) was obtained in the same manner as in Example 1 except that 500 g of the epoxy resin (I) was changed to 200 g.
  • the content of was 86.4 area%.
  • Epoxy resin I Epoxidized product synthesized in Example 1
  • Epoxy resin A-1 Epoxy resin obtained in Example 1
  • Epoxy resin A-2 Epoxy resin obtained in Example 2
  • Epoxy resin A- 3 Epoxy resin obtained in Example 3
  • Epoxy resin A-4 Triphenolmethane type epoxy resin Epoxy equivalent: 172 g / eq EPPN-502H (manufactured by Nippon Kayaku Co., Ltd.)
  • Curing agent TD-2093Y Phenol novolac resin Hydroxyl equivalent: 104 g / eq (manufactured by DIC Corporation)
  • TPP Triphenylphosphine
  • Fused silica Spherical silica “FB-560” manufactured by Electrochemical Co., Ltd.
  • ⁇ Silane coupling agent ⁇ -glycidoxytriethoxyxysilane “KBM-403” manufactured by Shin-Etsu Chemical Co., Ltd.
  • ⁇ Carnauba Wax “PEARL WAX No. 1-P” manufactured by Electrochemical Co., Ltd.
  • the curable resin composition obtained above was pulverized with a transfer molding machine at a pressure of 70 kg / cm 2 , a temperature of 175 ° C., and a time of 180 seconds, ⁇ 50 mm ⁇ 3 (t) mm. It was shaped into a disk and further cured at 180 ° C. for 5 hours.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Polymers & Plastics (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Materials Engineering (AREA)
  • Manufacturing & Machinery (AREA)
  • Microelectronics & Electronic Packaging (AREA)
  • Inorganic Chemistry (AREA)
  • Epoxy Resins (AREA)
  • Reinforced Plastic Materials (AREA)
  • Structures Or Materials For Encapsulating Or Coating Semiconductor Devices Or Solid State Devices (AREA)
  • Adhesives Or Adhesive Processes (AREA)
  • Production Of Multi-Layered Print Wiring Board (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Adhesive Tapes (AREA)

Abstract

高い流動性を有しながら、得られる硬化物が耐熱性と耐湿熱性に優れるエポキシ樹脂、エポキシ樹脂の製造方法、その硬化物及び用途を提供すること。　下記構造式（１）で表されるエポキシ樹脂であって、ＧＰＣ測定においてｎ＝０とｎ＝１の間に現れるピークＰのピーク面積がｎ＝０のピーク面積に対し、０．０１００倍以上、０．０７５０倍以下であるように構成した。 ［Ｇはグリシジル基、Ｒ１は、水素原子、炭素数が１～４のアルキル基、フェニル基、ヒドロキシフェニル基、ハロゲン置換フェニル基のいずれか、＊はナフタレン環上の結合可能な何れかの炭素原子に結合していることを示し、ｎは繰り返し数で、平均値０～１０］

Description

エポキシ樹脂、エポキシ樹脂の製造方法、硬化性樹脂組成物及びその硬化物
　本発明は、高い流動性を有しながら、得られる硬化物が耐熱性と高温安定性に優れるエポキシ樹脂、当該エポキシ樹脂の製造方法、および当該エポキシ樹脂を含有する硬化性樹脂組成物、その硬化物と、その用途に関する。
　エポキシ樹脂は、接着剤、成形材料、塗料材料のほか、硬化物が耐熱性や耐湿性に優れる点から半導体封止材料やプリント配線基板用の絶縁材料等の電気・電子分野に広く用いられている。
　このうち、車載用パワーモジュールに代表されるパワー半導体は、電気・電子機器における省エネルギー化の鍵を握る重要な技術であり、パワー半導体の更なる大電流化、小型化、高効率化に伴い、従来のシリコン（Ｓｉ）半導体から炭化ケイ素（ＳｉＣ）半導体への移行が進められている。ＳｉＣ半導体の利点は、より高温条件下での動作が可能な点にあるため、当該半導体に用いられる半導体封止材料にはこれまで以上に高い耐熱性が要求される。これに加え、半導体封止材料としては、流動性が高い点、長時間高温に曝してもその質量変化が少ない点、高温安定性も重要な要求性能であり、これらの性能を兼備する樹脂材料が求められている。
　これら様々な要求特性に対応するため、例えば、１，１－ビス（２，７－ジグリシジルオキシ－１－ナフチル）メタンを半導体封止材料として用いることが提供されている（例えば、特許文献１参照。）。前記特許文献１で提供されている当該化合物は、２，７－ジヒドロキシナフタレンとホルムアルデヒドとエピハロヒドリンを用いて製造されるが、このような手法で製造されたエポキシ樹脂は、得られる硬化物が優れた耐熱性を示すものの、溶融粘度が高いため、硬化性樹脂組成物、あるいは半導体封止材料として満足できる流動性を得ることが困難であり、また高温安定性においては実用レベルに達していない。
　より流動性に優れた硬化性樹脂組成物を得るために、１，１－ビス（２，７－ジヒドロキシナフチル）アルカンとエピハロヒドリンとの反応物と、２官能エポキシ樹脂とを併用することが提供されている（例えば、特許文献２参照）。しかし、前記特許文献２で提供されている樹脂組成物から得られる硬化物は、前述の用途における満足できる耐熱性は得られていない。
特開平４－２１７６７５号公報 特開２０００－１０３９４１号公報
　上記事情を鑑み、本発明が解決しようとする課題は、高い流動性を有しながら、得られる硬化物が耐熱性と高温安定性に優れるエポキシ樹脂、そのエポキシ樹脂の製造方法、当該エポキシ樹脂を含む硬化性樹脂組成物、その硬化物、及びそれらの用途を提供することにある。
　本発明者らは鋭意検討した結果、下記構造式（１）で表されるエポキシ樹脂であって、ＧＰＣ測定においてｎ＝０とｎ＝１の間に現れるピークＰのピーク面積が、ｎ＝０のピーク面積に対し、所定の割合であるエポキシ樹脂を用いることで、前記課題が解決できることを見出し、本発明を完成するに至った。
Figure JPOXMLDOC01-appb-C000003
［構造式（１）中、Ｇはグリシジル基を示し、Ｒ１は、それぞれ独立して水素原子、炭素数が１～４のアルキル基、フェニル基、ヒドロキシフェニル基、ハロゲン置換フェニル基のいずれかを示し、＊はナフタレン環上の結合可能な何れかの炭素原子に結合していることを示し、ｎは繰り返し数を示す。］
　即ち、本発明は、下記構造式（１）
Figure JPOXMLDOC01-appb-C000004
［構造式（１）中、Ｇはグリシジル基を示し、Ｒ１は、それぞれ独立して水素原子、炭素数が１～４のアルキル基、フェニル基、ヒドロキシフェニル基、ハロゲン置換フェニル基のいずれかを示し、＊はナフタレン環上の結合可能な何れかの炭素原子に結合していることを示し、ｎは繰り返し数を示し、平均値で０～１０である。］
で表されるエポキシ樹脂であって、ＧＰＣ測定においてｎ＝０とｎ＝１の間に現れるピークＰのピーク面積がｎ＝０のピーク面積に対し、０．０１００倍以上、０．０７５０倍以下であるエポキシ樹脂、その製造方法、これを含有する硬化性樹脂組成物、硬化物、及びそれらの用途を提供するものである。
　本発明によれば、高い流動性を有しながら、得られる硬化物が耐熱性と高温安定性に優れるエポキシ樹脂、エポキシ樹脂の製造方法、硬化性樹脂組成物、その硬化物、及びこれらを用いる半導体封止材料、半導体装置、プリプレグ、回路基板、ビルドアップフィルム、ビルドアップ基板、繊維強化複合材料、及び繊維強化成形品を提供することができる。
図１は実施例１で合成したエポキシ化物（Ｉ）のＧＰＣチャートである。 図２は実施例１で得られた結晶性エポキシ樹脂（Ａ－１）のＧＰＣチャートである。 図３は実施例２で得られた結晶性エポキシ樹脂（Ａ－２）のＧＰＣチャートである。 図４は実施例３の結晶性エポキシ樹脂（Ａ－３）のＧＰＣチャートである。
　＜エポキシ樹脂＞
　以下、本発明のエポキシ樹脂を詳細に説明する。
　本発明のエポキシ樹脂は、下記構造式（１）
Figure JPOXMLDOC01-appb-C000005
［構造式（１）中、Ｇはグリシジル基を示し、Ｒ１は、それぞれ独立して水素原子、炭素数が１～４のアルキル基、フェニル基、ヒドロキシフェニル基、ハロゲン置換フェニル基のいずれかを示し、＊はナフタレン環上の結合可能な何れかの炭素原子に結合していることを示し、ｎは繰り返し数を示し、平均値で０～１０である。］
で表されるエポキシ樹脂であって、ＧＰＣ測定においてｎ＝０とｎ＝１の間に現れるピークＰのピーク面積がｎ＝０のピーク面積に対し、０．０１００倍以上、０．０７５０倍以下であるエポキシ樹脂である。
　ナフタレン環上の結合可能な何れかの炭素原子とは、ナフタレン環上の１位、３位、４位、５位、６位、８位上にある何れかの炭素原子を示している。
　なお、前記で記載した化合物の中でも、得られる硬化物が高温安定性に優れ、かつ高い耐熱性を発現しうる観点から、Ｒ１は水素原子であることが好ましい。
　前記構造式（１）において、繰り返し数ｎの平均値は流動性と結晶性の観点より０．０１～５．００であり、好ましくは０．０５～４．００である。尚、この平均値は、後述するＧＰＣによる測定値より算出したものである。
　本発明のエポキシ樹脂は、ゲル浸透クロマトグラフィ（ＧＰＣ）測定において、図１に示すようなｎ＝０（４官能体）とｎ＝１（６官能体）の間にピーク（以下、ピークＰという）を有する。図１では、保持時間（ＲＴ：横軸）が３１～３１．５分にｎ＝１のピークが、保持時間３３～３４分にｎ＝０のピークが現れており、Ｐのピークはその間に表れているものである。一般的に、高純度の化合物を使用することで物性が向上するということは知られているが、本発明においては前記構造式（１）で表されるエポキシ樹脂が、ＧＰＣ測定においてｎ＝０とｎ＝１の間にピークＰを有し、そのピーク面積がｎ＝０のピーク面積に対し、０．０１００倍以上、０．０７５０倍以下、さらに好ましくは、０．０１２０倍以上、０．０７００倍以下であることにより、高い流動性を有しながら、得られる硬化物が耐熱性と高温安定性に優れるモノである。前記ピークＰのピーク面積がｎ＝０のピーク面積に対し、０．０１００倍未満であると、結晶性が強くなりすぎてこれを用いてなる組成物の調製時に不具合が生じやすくなり、反対に０．０７５０倍を越えると耐熱性、高温安定性が不十分になるという問題が発生しやすくなる。
　さらに、ピークＰのＧＰＣ測定における面積％としては、より高温安定性に優れる硬化物が得られやすい観点より、０．５～４．５面積％の範囲であることが好ましく、１．０～４．４面積％の範囲であることがより好ましい。
　このピークＰは、下記のＧＰＣ測定条件でその面積％を測定することができる。
　＜ＧＰＣ測定条件＞
　測定装置　：東ソー株式会社製「ＨＬＣ－８３２０　ＧＰＣ」、
　カラム：東ソー株式会社製ガードカラム「ＨＸＬ－Ｌ」
　　　　＋東ソー株式会社製「ＴＳＫ－ＧＥＬ　Ｇ２０００ＨＸＬ」
　　　　＋東ソー株式会社製「ＴＳＫ－ＧＥＬ　Ｇ２０００ＨＸＬ」
　　　　＋東ソー株式会社製「ＴＳＫ－ＧＥＬ　Ｇ３０００ＨＸＬ」
　　　　＋東ソー株式会社製「ＴＳＫ－ＧＥＬ　Ｇ４０００ＨＸＬ」
　検出器：　ＲＩ（示差屈折計）
　データ処理：東ソー株式会社製「ＧＰＣワークステーション ＥｃｏＳＥＣ―ＷｏｒｋＳｔａｔｉｏｎ」
　測定条件：　カラム温度　　４０℃
　　　　　　　展開溶媒　　　テトラヒドロフラン
　　　　　　　流速　　　　　１．０ｍｌ／分
　標準　　：　前記「ＧＰＣワークステーション ＥｃｏＳＥＣ―ＷｏｒｋＳｔａｔｉｏｎ」の測定マニュアルに準拠して、分子量が既知の下記の単分散ポリスチレンを用いた。
　　（使用ポリスチレン）
　　　東ソー株式会社製「Ａ－５００」
　　　東ソー株式会社製「Ａ－１０００」
　　　東ソー株式会社製「Ａ－２５００」
　　　東ソー株式会社製「Ａ－５０００」
　　　東ソー株式会社製「Ｆ－１」
　　　東ソー株式会社製「Ｆ－２」
　　　東ソー株式会社製「Ｆ－４」
　　　東ソー株式会社製「Ｆ－１０」
　　　東ソー株式会社製「Ｆ－２０」
　　　東ソー株式会社製「Ｆ－４０」
　　　東ソー株式会社製「Ｆ－８０」
　　　東ソー株式会社製「Ｆ－１２８」
　試料　　：　樹脂固形分換算で１．０質量％のテトラヒドロフラン溶液をマイクロフィルターでろ過したもの（５０μｌ）
　ピークＰに該当する化合物は、ジヒドロキシナフタレンの２量体を含有する化合物の混合物であると推定される。ピークＰは、本発明におけるエポキシ樹脂の好ましい製法である、エピクロルヒドリンとの反応の際に生成し、下記構造式（１－１）や（１－２）で表される化合物や、前記構造式（１）で表されるエポキシ樹脂中、部分的に結合が切れたものなどが含まれる。
Figure JPOXMLDOC01-appb-C000006
　本発明のエポキシ樹脂としては、長時間高温に曝しても質量変化が少ない、すなわち高温安定性により優れた硬化物が得られることから、そのエポキシ当量が１４０～１６０ｇ／ｅｑの範囲であることが好ましく、１４３～１５８ｇ／ｅｑの範囲であることがより好ましい。
　また本発明のエポキシ樹脂としては、硬化性樹脂組成物を製造する際の作業性がさらに良好となり、例えば、表面実装型半導体装置における半導体封止材、特にトランスファー成形用半導体封止材用途に適した材料となり得る観点から、ＡＳＴＭ　Ｄ４２８７に準拠して測定した１５０℃における溶融粘度が、１．０～３．５ｄＰａ・ｓの範囲であることが好ましい。
　＜エポキシ樹脂の製造方法＞
　本発明のエポキシ樹脂の製造方法は、下記構造式（２）
Figure JPOXMLDOC01-appb-C000007
［構造式（２）中、Ｒ１は、それぞれ独立して水素原子、炭素数が１～４のアルキル基、フェニル基、ヒドロキシフェニル基、ハロゲン置換フェニル基のいずれかを示す。］
で表されるフェノール化合物のエポキシ化物を再結晶化することを特徴とするものであり、前述の本発明のエポキシ樹脂を好適に得ることができる。
　＜工程１＞
　本発明のエポキシ樹脂の製造方法の工程１は、フェノール化合物のエポキシ化工程であり、前記構造式（２）で表されるフェノール化合物を用いること以外、通常のエポキシ化反応手法を適用することができる。具体的には、例えば、前記構造式（２）で表されるフェノール化合物１モルに対し、エピハロヒドリン１～１０モルを添加し、更に、前記構造式（２）で表される化合物１モルに対し０．９～２．０モルの塩基性触媒を一括添加または徐々に添加しながら２０～１２０℃の温度で０．５～１０時間反応させる方法が挙げられる。この塩基性触媒は固形でもその水溶液を使用してもよく、水溶液を使用する場合は、連続的に添加すると共に、反応混合物中から減圧下、または常圧下、連続的に水及びエピハロヒドリン類を留出せしめ、更に分液して水は除去しエピハロヒドリン類は反応混合物中に連続的に戻す方法でもよい。
　なお、工業生産を行う際、エポキシ化工程の生産の初バッチでは仕込みに用いるエピハロヒドリン類の全てが新しいものであるが、次バッチ以降は、粗反応生成物から回収されたエピハロヒドリン類と、反応で消費される分で消失する分に相当する新しいエピハロヒドリン類とを併用することが好ましい。この際、グリシドール等、エピクロルヒドリンと水、有機溶剤等との反応により誘導される不純物を含有していても良い。この時、使用するエピハロヒドリンは特に限定されないが、例えば、エピクロルヒドリン、エピブロモヒドリン、β－メチルエピクロルヒドリン等が挙げられる。これらの中でも、工業的に入手が容易なことからエピクロルヒドリンが好ましい。
　また、前記塩基性触媒は、具体的には、アルカリ土類金属水酸化物、アルカリ金属炭酸塩及びアルカリ金属水酸化物等が挙げられる。特にエポキシ樹脂合成反応の触媒活性に優れる点からアルカリ金属水酸化物が好ましく、例えば水酸化ナトリウム、水酸化カリウム等が挙げられる。使用に際しては、これらの塩基性触媒を１０質量％～５５質量％程度の水溶液の形態で使用してもよいし、固形の形態で使用しても構わない。また、有機溶媒を併用することにより、エポキシ化工程の反応速度を高めることができる。このような有機溶媒としては特に限定されないが、例えば、アセトン、メチルエチルケトン等のケトン類、メタノール、エタノール、１－プロピルアルコール、イソプロピルアルコール、１－ブタノール、セカンダリーブタノール、ターシャリーブタノール等のアルコール類、メチルセロソルブ、エチルセロソルブ等のセロソルブ類、テトラヒドロフラン、１、４－ジオキサン、１、３－ジオキサン、ジエトキシエタン等のエーテル類、アセトニトリル、ジメチルスルホキシド、ジメチルホルムアミド等の非プロトン性極性溶媒等が挙げられる。これらの有機溶媒は、それぞれ単独で使用してもよいし、また、極性を調製するために適宜二種以上を併用してもよい。
　続いて、前述で得られた反応物を水洗後、加熱減圧下、蒸留によって未反応のエピハロヒドリンや併用する有機溶媒を留去する。また更に加水分解性ハロゲンの少ないエポキシ化物とするために、得られた反応物を再びトルエン、メチルイソブチルケトン、メチルエチルケトンなどの有機溶媒に溶解し、水酸化ナトリウム、水酸化カリウムなどのアルカリ金属水酸化物の水溶液を加えてさらに反応を行うこともできる。この際、反応速度の向上を目的として、４級アンモニウム塩やクラウンエーテル等の相関移動触媒を存在させてもよい。相関移動触媒を使用する場合のその使用量としては、用いる反応物に対して０．１質量％～３．０質量％の範囲が好ましい。反応終了後、生成した塩を濾過、水洗などにより除去し、更に、加熱減圧下トルエン、メチルイソブチルケトンなどの溶剤を留去することによりエポキシ化物を得ることができる。
　＜工程２＞
　本発明の製造方法における工程２は、前記工程１で得られたエポキシ化物の再結晶化工程であり、例えば、工程１で得られたエポキシ化物にトルエン、メチルイソブチルケトン、メチルエチルケトン等の溶媒を加えて前記エポキシ化物を溶解させ、これを攪拌して結晶性エポキシ樹脂を析出する方法等が挙げられる。再結晶化工程を経ることにより、エポキシ化物中に含まれる、前記工程１で発生したハロゲン化物イオンや前記ピークＰに該当する化合物の含有量を減らすことができる。析出した結晶性エポキシ樹脂は、これをろ別にて取り出して乾燥させ固形として使用したり、乾燥後更に溶融させてアモルファス状態にしてから使用したりすることもできる。あるいは、ろ別により取り出したのち、新たに溶媒を加えて樹脂溶液として使用することもできる。
　＜硬化性樹脂組成物＞
　本発明の硬化性樹脂組成物は、本発明のエポキシ樹脂と硬化剤を含む。
　ここで用いることのできる硬化剤としては、例えば、アミン系化合物、アミド系化合物、酸無水物系化合物、フェノール系化合物などの、エポキシ樹脂用硬化剤として知られている各種の硬化剤が挙げられる。
　具体的には、アミン系化合物としてはジアミノジフェニルメタン、ジエチレントリアミン、トリエチレンテトラミン、ジアミノジフェニルスルホン、イソホロンジアミン、イミダゾ－ル、ＢＦ３－アミン錯体、グアニジン誘導体等が挙げられ、アミド系化合物としては、ジシアンジアミド、リノレン酸の２量体とエチレンジアミンとより合成されるポリアミド樹脂等が挙げられる。酸無水物系化合物としては、無水フタル酸、無水トリメリット酸、無水ピロメリット酸、無水マレイン酸、テトラヒドロ無水フタル酸、メチルテトラヒドロ無水フタル酸、無水メチルナジック酸、ヘキサヒドロ無水フタル酸、メチルヘキサヒドロ無水フタル酸等が挙げられる。フェノール系化合物としては、フェノールノボラック樹脂、クレゾールノボラック樹脂、芳香族炭化水素ホルムアルデヒド樹脂変性フェノール樹脂、ジシクロペンタジエンフェノール付加型樹脂、フェノールアラルキル樹脂（ザイロック樹脂）、ナフトールアラルキル樹脂、トリフェニロールメタン樹脂、テトラフェニロールエタン樹脂、ナフトールノボラック樹脂、ナフトール－フェノール共縮ノボラック樹脂、ナフトール－クレゾール共縮ノボラック樹脂、ビフェニル変性フェノール樹脂（ビスメチレン基でフェノール核が連結された多価フェノール性水酸基含有化合物）、ビフェニル変性ナフトール樹脂（ビスメチレン基でフェノール核が連結された多価ナフトール化合物）、アミノトリアジン変性フェノール樹脂（メラミン、ベンゾグアナミンなどでフェノール核が連結された多価フェノール性水酸基含有化合物）やアルコキシ基含有芳香環変性ノボラック樹脂（ホルムアルデヒドでフェノール核及びアルコキシ基含有芳香環が連結された多価フェノール性水酸基含有化合物）等の多価フェノール性水酸基含有化合物が挙げられる。
　また、前記硬化性樹脂組成物は、前記で詳述した本発明のエポキシ樹脂に加え、本発明の効果を損なわない範囲で、その他の硬化性樹脂を併用しても良い。
　その他の硬化性樹脂としては、例えば、シアネートエステル樹脂、ベンゾオキサジン構造を有する樹脂、マレイミド化合物、活性エステル樹脂、ビニルベンジル化合物、アクリル化合物、スチレンとマレイン酸無水物の共重合物などが挙げられる。これらその他の硬化性樹脂を併用する場合、その使用量は本発明の効果を阻害しなければ特に制限をうけないが、硬化性樹脂組成物１００質量部中１～５０質量部の範囲であることが好ましい。
　前記シアネートエステル樹脂としては、例えば、ビスフェノールＡ型シアネートエステル樹脂、ビスフェノールＦ型シアネートエステル樹脂、ビスフェノールＥ型シアネートエステル樹脂、ビスフェノールＳ型シアネートエステル樹脂、ビスフェノールスルフィド型シアネートエステル樹脂、フェニレンエーテル型シアネートエステル樹脂、ナフチレンエーテル型シアネートエステル樹脂、ビフェニル型シアネートエステル樹脂、テトラメチルビフェニル型シアネートエステル樹脂、ポリヒドロキシナフタレン型シアネートエステル樹脂、フェノールノボラック型シアネートエステル樹脂、クレゾールノボラック型シアネートエステル樹脂、トリフェニルメタン型シアネートエステル樹脂、テトラフェニルエタン型シアネートエステル樹脂、ジシクロペンタジエン－フェノール付加反応型シアネートエステル樹脂、フェノールアラルキル型シアネートエステル樹脂、ナフトールノボラック型シアネートエステル樹脂、ナフトールアラルキル型シアネートエステル樹脂、ナフトール－フェノール共縮ノボラック型シアネートエステル樹脂、ナフトール－クレゾール共縮ノボラック型シアネートエステル樹脂、芳香族炭化水素ホルムアルデヒド樹脂変性フェノール樹脂型シアネートエステル樹脂、ビフェニル変性ノボラック型シアネートエステル樹脂、アントラセン型シアネートエステル樹脂等が挙げられる。これらはそれぞれ単独で用いても良いし、２種類以上を併用しても良い。
　これらのシアネートエステル樹脂の中でも、特に耐熱性に優れる硬化物が得られる点においては、ビスフェノールＡ型シアネートエステル樹脂、ビスフェノールＦ型シアネートエステル樹脂、ビスフェノールＥ型シアネートエステル樹脂、ポリヒドロキシナフタレン型シアネートエステル樹脂、ナフチレンエーテル型シアネートエステル樹脂、ノボラック型シアネートエステル樹脂を用いることが好ましく、誘電特性に優れる硬化物が得られる点においては、ジシクロペンタジエン－フェノール付加反応型シアネートエステル樹脂が好ましい。
　ベンゾオキサジン構造を有する樹脂としては、特に制限はないが、例えば、ビスフェノールＦとホルマリンとアニリンの反応生成物（Ｆ－ａ型ベンゾオキサジン樹脂）やジアミノジフェニルメタンとホルマリンとフェノールの反応生成物（Ｐ－ｄ型ベンゾオキサジン樹脂）、ビスフェノールＡとホルマリンとアニリンの反応生成物、ジヒドロキシジフェニルエーテルとホルマリンとアニリンの反応生成物、ジアミノジフェニルエーテルとホルマリンとフェノールの反応生成物、ジシクロペンタジエン－フェノール付加型樹脂とホルマリンとアニリンの反応生成物、フェノールフタレインとホルマリンとアニリンの反応生成物、ジフェニルスルフィドとホルマリンとアニリンの反応生成物などが挙げられる。これらはそれぞれ単独で用いても良いし、２種類以上を併用しても良い。
　前記マレイミド化合物としては、例えば、下記構造式（ｉ）～（ｉｉｉ）の何れかで表される各種の化合物等が挙げられる。
Figure JPOXMLDOC01-appb-C000008
（式中Ｒはｓ価の有機基であり、α及びβはそれぞれ水素原子、ハロゲン原子、アルキル基、アリール基の何れかであり、ｓは１以上の整数である。）
Figure JPOXMLDOC01-appb-C000009
（式中Ｒは水素原子、アルキル基、アリール基、アラルキル基、ハロゲン原子、水酸基、アルコキシ基の何れかであり、ｓは１～３の整数、ｔは繰り返し単位の平均で０～１０である。）
Figure JPOXMLDOC01-appb-C000010
（式中Ｒは水素原子、アルキル基、アリール基、アラルキル基、ハロゲン原子、水酸基、アルコキシ基の何れかであり、ｓは１～３の整数、ｔは繰り返し単位の平均で０～１０である。）
　これらはそれぞれ単独で用いても良いし、２種類以上を併用しても良い。
　前記活性エステル樹脂としては、特に制限はないが、一般にフェノールエステル類、チオフェノールエステル類、Ｎ－ヒドロキシアミンエステル類、複素環ヒドロキシ化合物のエステル類等の反応活性の高いエステル基を１分子中に２個以上有する化合物が好ましく用いられる。前記活性エステル樹脂は、カルボン酸化合物及び／又はチオカルボン酸化合物と、ヒドロキシ化合物及び／又はチオール化合物との縮合反応によって得られるものが好ましい。特に耐熱性向上の観点から、カルボン酸化合物又はそのハライドとヒドロキシ化合物とから得られる活性エステル樹脂が好ましく、カルボン酸化合物又はそのハライドと、フェノール化合物及び／又はナフトール化合物とから得られる活性エステル樹脂がより好ましい。カルボン酸化合物としては、例えば安息香酸、酢酸、コハク酸、マレイン酸、イタコン酸、フタル酸、イソフタル酸、テレフタル酸、ピロメリット酸等、又はそのハライドが挙げられる。フェノール化合物又はナフトール化合物としては、ハイドロキノン、レゾルシン、ビスフェノールＡ、ビスフェノールＦ、ビスフェノールＳ、ジヒドロキシジフェニルエーテル、フェノールフタレイン、メチル化ビスフェノールＡ、メチル化ビスフェノールＦ、メチル化ビスフェノールＳ、フェノール、ｏ－クレゾール、ｍ－クレゾール、ｐ－クレゾール、カテコール、α－ナフトール、β－ナフトール、１，５－ジヒドロキシナフタレン、１，６－ジヒドロキシナフタレン、２，６－ジヒドロキシナフタレン、ジヒドロキシベンゾフェノン、トリヒドロキシベンゾフェノン、テトラヒドロキシベンゾフェノン、フロログルシン、ベンゼントリオール、ジシクロペンタジエン－フェノール付加型樹脂等が挙げられる。
　活性エステル樹脂として、具体的にはジシクロペンタジエン－フェノール付加構造を含む活性エステル系樹脂、ナフタレン構造を含む活性エステル樹脂、フェノールノボラックのアセチル化物である活性エステル樹脂、フェノールノボラックのベンゾイル化物である活性エステル樹脂等が好ましく、なかでもピール強度の向上に優れるという点で、ジシクロペンタジエン－フェノール付加構造を含む活性エステル樹脂、ナフタレン構造を含む活性エステル樹脂がより好ましい。ジシクロペンタジエン－フェノール付加構造を含む活性エステル樹脂として、より具体的には下記一般式（ｉｖ）で表される化合物が挙げられる。
Figure JPOXMLDOC01-appb-C000011
　但し、式（ｉｖ）中、Ｒはフェニル基又はナフチル基であり、ｕは０又は１を表し、ｎは繰り返し単位の平均で０．０５～２．５である。なお、樹脂組成物の硬化物の誘電正接を低下させ、耐熱性を向上させるという観点から、Ｒはナフチル基が好ましく、ｕは０が好ましく、また、ｎは０．２５～１．５が好ましい。
　本発明の硬化性樹脂組成物は、硬化性樹脂組成物のみでも硬化は進行するが、硬化促進剤を併用してもよい。硬化促進剤としてはイミダゾール、ジメチルアミノピリジンなどの３級アミン化合物；トリフェニルホスフィンなどの燐系化合物；３フッ化ホウ素、３フッ化ホウ素モノエチルアミン錯体などの３フッ化ホウ素アミン錯体；チオジプロピオン酸等の有機酸化合物；チオジフェノールベンズオキサジン、スルホニルベンズオキサジン等のベンズオキサジン化合物；スルホニル化合物等が挙げられる。これらはそれぞれ単独で用いても良いし、２種類以上を併用しても良い。これら触媒の添加量は、硬化性樹脂組成物１００質量部中０．００１～１５質量部の範囲であることが好ましい。
　また、本発明の硬化性樹脂組成物に高い難燃性が求められる用途に用いる場合には、実質的にハロゲン原子を含有しない非ハロゲン系難燃剤を配合してもよい。
　前記非ハロゲン系難燃剤は、例えば、リン系難燃剤、窒素系難燃剤、シリコーン系難燃剤、無機系難燃剤、有機金属塩系難燃剤等が挙げられ、それらの使用に際しても何等制限されるものではなく、単独で使用しても、同一系の難燃剤を複数用いても良く、また、異なる系の難燃剤を組み合わせて用いることも可能である。
　前記リン系難燃剤は、無機系、有機系のいずれも使用することができる。無機系化合物としては、例えば、赤リン、リン酸一アンモニウム、リン酸二アンモニウム、リン酸三アンモニウム、ポリリン酸アンモニウム等のリン酸アンモニウム類、リン酸アミド等の無機系含窒素リン化合物が挙げられる。
　また、前記赤リンは、加水分解等の防止を目的として表面処理が施されていることが好ましく、表面処理方法としては、例えば、（ｉ）水酸化マグネシウム、水酸化アルミニウム、水酸化亜鉛、水酸化チタン、酸化ビスマス、水酸化ビスマス、硝酸ビスマス又はこれらの混合物等の無機化合物で被覆処理する方法、（ｉｉ）水酸化マグネシウム、水酸化アルミニウム、水酸化亜鉛、水酸化チタン等の無機化合物、及びフェノール樹脂等の熱硬化性樹脂の混合物で被覆処理する方法、（ｉｉｉ）水酸化マグネシウム、水酸化アルミニウム、水酸化亜鉛、水酸化チタン等の無機化合物の被膜の上にフェノール樹脂等の熱硬化性樹脂で二重に被覆処理する方法等が挙げられる。
　前記有機リン系化合物は、例えば、リン酸エステル化合物、ホスホン酸化合物、ホスフィン酸化合物、ホスフィンオキシド化合物、ホスホラン化合物、有機系含窒素リン化合物等の汎用有機リン系化合物の他、９，１０－ジヒドロ－９－オキサ－１０－ホスファフェナントレン－１０－オキシド、１０－（２，５―ジヒドロオキシフェニル）－１０Ｈ－９－オキサ－１０－ホスファフェナントレン－１０－オキシド、１０－（２，７－ジヒドロオキシナフチル）－１０Ｈ－９－オキサ－１０－ホスファフェナントレン－１０－オキシド等の環状有機リン化合物及びそれをエポキシ樹脂やフェノール樹脂等の化合物と反応させた誘導体等が挙げられる。
　これらリン系難燃剤の配合量としては、リン系難燃剤の種類、硬化性樹脂組成物の他の成分、所望の難燃性の程度によって適宜選択されるものであるが、例えば、非ハロゲン系難燃剤及びその他の充填材や添加剤等全てを配合した硬化性樹脂組成物１００質量部中、赤リンを非ハロゲン系難燃剤として使用する場合には０．１質量部～２．０質量部の範囲で配合することが好ましく、有機リン化合物を用いる場合には同様に０．１質量部～１０．０質量部の範囲で配合することが好ましく、０．５質量部～６．０質量部の範囲で配合することがより好ましい。
　また前記リン系難燃剤を使用する場合、該リン系難燃剤にハイドロタルサイト、水酸化マグネシウム、ホウ素化合物、酸化ジルコニウム、黒色染料、炭酸カルシウム、ゼオライト、モリブデン酸亜鉛、活性炭等を併用してもよい。
　前記窒素系難燃剤は、例えば、トリアジン化合物、シアヌル酸化合物、イソシアヌル酸化合物、フェノチアジン等が挙げられ、トリアジン化合物、シアヌル酸化合物、イソシアヌル酸化合物が好ましい。
　前記トリアジン化合物は、例えば、メラミン、アセトグアナミン、ベンゾグアナミン、メロン、メラム、サクシノグアナミン、エチレンジメラミン、ポリリン酸メラミン、トリグアナミン等の他、例えば、（１）硫酸グアニルメラミン、硫酸メレム、硫酸メラムなどの硫酸アミノトリアジン化合物、（２）フェノール、クレゾール、キシレノール、ブチルフェノール、ノニルフェノール等のフェノール類と、メラミン、ベンゾグアナミン、アセトグアナミン、ホルムグアナミン等のメラミン類及びホルムアルデヒドとの共縮合物、（３）前記（２）の共縮合物とフェノールホルムアルデヒド縮合物等のフェノール樹脂類との混合物、（４）前記（２）、（３）を更に桐油、異性化アマニ油等で変性したもの等が挙げられる。
　前記シアヌル酸化合物は、例えば、シアヌル酸、シアヌル酸メラミン等を挙げることができる。
　前記窒素系難燃剤の配合量としては、窒素系難燃剤の種類、硬化性樹脂組成物の他の成分、所望の難燃性の程度によって適宜選択されるものであるが、例えば、非ハロゲン系難燃剤及びその他の充填材や添加剤等全てを配合した硬化性樹脂組成物１００質量部中、０．０５～１０質量部の範囲で配合することが好ましく、０．１質量部～５質量部の範囲で配合することがより好ましい。
　また前記窒素系難燃剤を使用する際、金属水酸化物、モリブデン化合物等を併用してもよい。
　前記シリコーン系難燃剤は、ケイ素原子を含有する有機化合物であれば特に制限がなく使用でき、例えば、シリコーンオイル、シリコーンゴム、シリコーン樹脂等が挙げられる。前記シリコーン系難燃剤の配合量としては、シリコーン系難燃剤の種類、硬化性樹脂組成物の他の成分、所望の難燃性の程度によって適宜選択されるものであるが、例えば、非ハロゲン系難燃剤及びその他の充填材や添加剤等全てを配合した硬化性樹脂組成物１００質量部中、０．０５～２０質量部の範囲で配合することが好ましい。また前記シリコーン系難燃剤を使用する際、モリブデン化合物、アルミナ等を併用してもよい。
　前記無機系難燃剤は、例えば、金属水酸化物、金属酸化物、金属炭酸塩化合物、金属粉、ホウ素化合物、低融点ガラス等が挙げられる。
　前記金属水酸化物は、例えば、水酸化アルミニウム、水酸化マグネシウム、ドロマイト、ハイドロタルサイト、水酸化カルシウム、水酸化バリウム、水酸化ジルコニウム等を挙げることができる。
　前記金属酸化物は、例えば、モリブデン酸亜鉛、三酸化モリブデン、スズ酸亜鉛、酸化スズ、酸化アルミニウム、酸化鉄、酸化チタン、酸化マンガン、酸化ジルコニウム、酸化亜鉛、酸化モリブデン、酸化コバルト、酸化ビスマス、酸化クロム、酸化ニッケル、酸化銅、酸化タングステン等を挙げることができる。
　前記金属炭酸塩化合物は、例えば、炭酸亜鉛、炭酸マグネシウム、炭酸カルシウム、炭酸バリウム、塩基性炭酸マグネシウム、炭酸アルミニウム、炭酸鉄、炭酸コバルト、炭酸チタン等を挙げることができる。
　前記金属粉は、例えば、アルミニウム、鉄、チタン、マンガン、亜鉛、モリブデン、コバルト、ビスマス、クロム、ニッケル、銅、タングステン、スズ等を挙げることができる。
　前記ホウ素化合物は、例えば、ホウ酸亜鉛、メタホウ酸亜鉛、メタホウ酸バリウム、ホウ酸、ホウ砂等を挙げることができる。
　前記低融点ガラスは、例えば、シープリー（ボクスイ・ブラウン社）、水和ガラスＳｉＯ２－ＭｇＯ－Ｈ２Ｏ、ＰｂＯ－Ｂ２Ｏ３系、ＺｎＯ－Ｐ２Ｏ５－ＭｇＯ系、Ｐ２Ｏ５－Ｂ２Ｏ３－ＰｂＯ－ＭｇＯ系、Ｐ－Ｓｎ－Ｏ－Ｆ系、ＰｂＯ－Ｖ２Ｏ５－ＴｅＯ２系、Ａｌ２Ｏ３－Ｈ２Ｏ系、ホウ珪酸鉛系等のガラス状化合物を挙げることができる。
　前記無機系難燃剤の配合量としては、無機系難燃剤の種類、硬化性樹脂組成物の他の成分、所望の難燃性の程度によって適宜選択されるものであるが、例えば、非ハロゲン系難燃剤及びその他の充填材や添加剤等全てを配合した硬化性樹脂組成物１００質量部中、０．０５質量部～２０質量部の範囲で配合することが好ましく、０．５質量部～１５質量部の範囲で配合することがより好ましい。
　前記有機金属塩系難燃剤は、例えば、フェロセン、アセチルアセトナート金属錯体、有機金属カルボニル化合物、有機コバルト塩化合物、有機スルホン酸金属塩、金属原子と芳香族化合物又は複素環化合物がイオン結合又は配位結合した化合物等が挙げられる。
　前記有機金属塩系難燃剤の配合量としては、有機金属塩系難燃剤の種類、硬化性樹脂組成物の他の成分、所望の難燃性の程度によって適宜選択されるものであるが、例えば、非ハロゲン系難燃剤及びその他の充填材や添加剤等全てを配合した硬化性樹脂組成物例えば、硬化性樹脂組成物１００質量部中、０．００５質量部～１０質量部の範囲で配合することが好ましい。
　本発明の硬化性樹脂組成物は、必要に応じて無機充填材を配合することができる。前記無機充填材は、例えば、溶融シリカ、結晶シリカ、アルミナ、窒化珪素、水酸化アルミ等が挙げられる。前記無機充填材の配合量を特に大きくする場合は溶融シリカを用いることが好ましい。前記溶融シリカは破砕状、球状のいずれでも使用可能であるが、溶融シリカの配合量を高め且つ成形材料の溶融粘度の上昇を抑制するためには、球状のものを主に用いる方が好ましい。更に球状シリカの配合量を高めるためには、球状シリカの粒度分布を適当に調整することが好ましい。その充填率は難燃性を考慮して、高い方が好ましく、硬化性樹脂組成物の全質量に対して２０質量％以上が特に好ましい。また導電ペーストなどの用途に使用する場合は、銀粉や銅粉等の導電性充填剤を用いることができる。
　本発明の硬化性樹脂組成物は、この他、必要に応じて、シランカップリング剤、離型剤、顔料、乳化剤等の種々の配合剤を添加することができる。
　本発明の硬化性樹脂組成物は、前記した各成分を均一に混合することにより得られ、加熱することにより硬化し容易に硬化物とすることができる。具体的には、前記した各成分を均一に混合することにより得られ、かかる硬化性樹脂組成物を、好ましくは２０～２５０℃の温度で加熱することにより容易に硬化物とすることができる。このようにして得られる硬化物としては、積層物、注型物、接着層、塗膜、フィルム等の成形硬化物が挙げられる。
　＜硬化性樹脂組成物の用途＞
　本発明の硬化性樹脂組成物が用いられる用途としては、硬質プリント配線板材料、フレキシルブル配線基板用樹脂組成物、ビルドアップ基板用層間絶縁材料等の回路基板用絶縁材料、半導体封止材料、導電ペースト、ビルドアップ用接着フィルム、樹脂注型材料、接着剤等が挙げられる。これら各種用途のうち、硬質プリント配線板材料、電子回路基板用絶縁材料、ビルドアップ用接着フィルム用途では、コンデンサ等の受動部品やＩＣチップ等の能動部品を基板内に埋め込んだ所謂電子部品内蔵用基板用の絶縁材料として用いることができる。これらの中でも、高い流動性を有しながら、得られる硬化物が耐熱性と高温安定性に優れる特性を生かし、半導体封止材料、半導体装置、プリプレグ、回路基板、ビルドアップ基板、ビルドアップフィルム、繊維強化複合材料、繊維強化樹脂成形品に用いることが好ましい。
　１．半導体封止材料
　本発明の半導体封止材料は、少なくとも硬化性樹脂組成物と無機充填材を含むものである。そのような半導体封止材料を硬化性樹脂組成物から得る方法としては、前記硬化性樹脂組成物及び無機充填剤等の配合剤と（必要に応じて前記硬化促進剤）を均一になるまで充分に溶融混合する方法が挙げられる。均一にするためには、必要に応じて押出機、ニーダ、ロール等を用いてもよい。その際、無機充填剤としては、通常、溶融シリカが用いられるが、パワートランジスタ、パワーＩＣ用高熱伝導半導体封止材として用いる場合は、溶融シリカよりも熱伝導率の高い結晶シリカ，アルミナ，窒化ケイ素などの高充填化、または溶融シリカ、結晶性シリカ、アルミナ、窒化ケイ素などを用いるとよい。その充填率は硬化性樹脂組成物１００質量部当たり、無機充填剤を３０質量％～９５質量％の範囲で用いることが好ましく、中でも、難燃性や耐湿性や耐半田クラック性の向上、線膨張係数の低下を図るためには、７０質量部以上がより好ましく、８０質量部以上であることがさらに好ましい。
　２．半導体装置
　本発明の半導体装置は、前記半導体封止材料を硬化させたものである。半導体封止材料から半導体装置を得る方法としては、前記半導体封止材料を注型、或いはトランスファー成形機、射出成形機などを用いて成形し、さらに５０～２００℃で２～１０時間の間、加熱する方法が挙げられる。
　３．プリプレグ
　本発明のプリプレグは、硬化性樹脂組成物と補強基材からなる含浸基材の半硬化物であり、前記硬化性樹脂組成物を有機溶剤に希釈したものを補強基材に含浸し、得られる含浸基材を半硬化させることにより得られるものである。前記硬化性樹脂組成物からプリプレグを得る方法としては、有機溶剤を配合してワニス化した硬化性樹脂組成物を、補強基材（紙、ガラス布、ガラス不織布、アラミド紙、アラミド布、ガラスマット、ガラスロービング布など）に含浸したのち、用いた溶剤種に応じた加熱温度、好ましくは５０～１７０℃で加熱することによって、得る方法が挙げられる。この時用いる樹脂組成物と補強基材の質量割合としては、特に限定されないが、通常、プリプレグ中の樹脂分が２０質量％～６０質量％となるように調製することが好ましい。
　ここで用いる有機溶剤としては、メチルエチルケトン、アセトン、ジメチルホルムアミド、メチルイソブチルケトン、メトキシプロパノール、シクロヘキサノン、メチルセロソルブ、エチルジグリコールアセテート、プロピレングリコールモノメチルエーテルアセテート等が挙げられ、その選択や適正な使用量は用途によって適宜選択し得るが、例えば、下記のようにプリプレグからプリント回路基板をさらに製造する場合には、メチルエチルケトン、アセトン、ジメチルホルムアミド等の沸点が１６０℃以下の極性溶剤を用いることが好ましく、また、不揮発分が４０質量％～８０質量％となる割合で用いることが好ましい。
　４．回路基板
　本発明の回路基板は、硬化性樹脂組成物の板状賦形物と銅箔とを有し、前記硬化性樹脂組成物を有機溶剤に希釈したワニスを板状に賦形した基板に銅箔を積層し、加熱加圧成型して得られるものである。具体的には、例えば硬質プリント配線基板を製造するには、前記有機溶剤を含むワニス状の硬化性樹脂組成物を、更に有機溶剤を配合してワニス化し、これを補強基材に含浸し、半硬化させることによって製造される本発明のプリプレグを得、これに銅箔を重ねて加熱圧着させる方法が挙げられる。ここで使用し得る補強基材は、紙、ガラス布、ガラス不織布、アラミド紙、アラミド布、ガラスマット、ガラスロービング布などが挙げられる。かかる方法を更に詳述すれば、先ず、前記したワニス状の硬化性樹脂組成物を、用いた溶剤種に応じた加熱温度、好ましくは５０～１７０℃で加熱することによって、硬化物であるプリプレグを得る。この際、用いる硬化性樹脂組成物と補強基材の質量割合としては、特に限定されないが、通常、プリプレグ中の樹脂分が２０～６０質量％となるように調製することが好ましい。次いで、前記のようにして得られたプリプレグを、常法により積層し、適宜銅箔を重ねて、１～１０ＭＰａの加圧下に１７０～２５０℃で１０分～３時間、加熱圧着させることにより、目的とする回路基板を得ることができる。本発明の硬化性樹脂組成物からフレキシルブル配線基板を製造するには、エポキシ樹脂、及び有機溶剤を配合して、リバースロールコータ、コンマコータ等の塗布機を用いて、電気絶縁性フィルムに塗布する。次いで、加熱機を用いて６０～１７０℃で１～１５分間加熱し、溶媒を揮発させて、接着剤組成物をＢ－ステージ化する。次いで、加熱ロール等を用いて、接着剤に金属箔を熱圧着する。その際の圧着圧力は２～２００Ｎ／ｃｍ２、圧着温度は４０～２００℃が好ましい。それで十分な接着性能が得られれば、ここで終えても構わないが、完全硬化が必要な場合は、さらに１００～２００℃で１～２４時間の条件で後硬化させることが好ましい。最終的に硬化させた後の接着剤組成物膜の厚みは、５～１００μｍの範囲が好ましい。
　５．ビルドアップ基板
　本発明のビルドアップ基板は、硬化性樹脂組成物の乾燥塗膜と基材フィルムを有するビルドアップ用接着フィルムを回路が形成された回路基板に塗布し、加熱硬化させて得られる回路基板に凹凸を形成し、次いで前記回路基板にめっき処理を行うことにより得られるものである。硬化性樹脂組成物から上記ビルドアップ基板を得る方法としては、工程１～３を経由する方法が挙げられる。工程１では、まず、ゴム、フィラーなどを適宜配合した前記硬化性樹脂組成物を、回路を形成した回路基板にスプレーコーティング法、カーテンコーティング法等を用いて塗布した後、硬化させる。工程２では、必要に応じて、硬化性樹脂組成物が塗布された回路基板に所定のスルーホール部等の穴あけを行った後、粗化剤により処理し、その表面を湯洗することによって、前記基板に凹凸を形成させ、銅などの金属をめっき処理する。工程３では、工程１～２の操作を所望に応じて順次繰り返し、樹脂絶縁層及び所定の回路パターンの導体層を交互にビルドアップしてビルドアップ基板を成形する。なお、前記工程において、スルーホール部の穴あけは、最外層の樹脂絶縁層の形成後に行うとよい。また、本発明のビルドアップ基板は、銅箔上で当該樹脂組成物を半硬化させた樹脂付き銅箔を、回路を形成した配線基板上に、１７０～３００℃で加熱圧着することで、粗化面を形成、メッキ処理の工程を省き、ビルドアップ基板を作製することも可能である。
　６．ビルドアップフィルム
　本発明の硬化性樹脂組成物からビルドアップフィルムを得る方法としては、例えば、支持フィルム上に硬化性樹脂組成物を塗布したのち、乾燥させて、支持フィルムの上に樹脂組成物層を形成する方法が挙げられる。本発明の硬化性樹脂組成物をビルドアップフィルムに用いる場合、該フィルムは、真空ラミネート法におけるラミネートの温度条件（通常７０℃～１４０℃）で軟化し、回路基板のラミネートと同時に、回路基板に存在するビアホール或いはスルーホール内の樹脂充填が可能な流動性（樹脂流れ）を示すことが肝要であり、このような特性を発現するよう前記各成分を配合することが好ましい。
　ここで、回路基板のスルーホールの直径は通常０．１～０．５ｍｍ、深さは通常０．１～１．２ｍｍであり、通常この範囲で樹脂充填を可能とするのが好ましい。なお回路基板の両面をラミネートする場合はスルーホールの１／２程度充填されることが望ましい。
　前記したビルドアップフィルムを製造する具体的な方法としては、有機溶剤を配合してワニス化した硬化性樹脂組成物を調製した後、支持フィルム（Ｙ）の表面に、前記組成物を塗布し、更に加熱、あるいは熱風吹きつけ等により有機溶剤を乾燥して硬化性樹脂組成物の層（Ｘ）を形成する方法が挙げられる。
　ここで用いる有機溶剤としては、例えば、アセトン、メチルエチルケトン、シクロヘキサノン等のケトン類、酢酸エチル、酢酸ブチル、セロソルブアセテート、プロピレングリコールモノメチルエーテルアセテート、カルビトールアセテート等の酢酸エステル類、セロソルブ、ブチルカルビトール等のカルビトール類、トルエン、キシレン等の芳香族炭化水素類、ジメチルホルムアミド、ジメチルアセトアミド、Ｎ－メチルピロリドン等を用いることが好ましく、また、不揮発分３０質量％～６０質量％となる割合で使用することが好ましい。
　なお、形成される前記樹脂組成物の層（Ｘ）の厚さは、通常、導体層の厚さ以上とする必要がある。回路基板が有する導体層の厚さは通常５～７０μｍの範囲であるので、樹脂組成物層の厚さは１０～１００μｍの厚みを有するのが好ましい。なお、本発明における前記樹脂組成物の層（Ｘ）は、後述する保護フィルムで保護されていてもよい。保護フィルムで保護することにより、樹脂組成物層表面へのゴミ等の付着やキズを防止することができる。
　前記した支持フィルム及び保護フィルムは、ポリエチレン、ポリプロピレン、ポリ塩化ビニル等のポリオレフィン、ポリエチレンテレフタレート（以下「ＰＥＴ」と略称することがある。）、ポリエチレンナフタレート等のポリエステル、ポリカーボネート、ポリイミド、更には離型紙や銅箔、アルミニウム箔等の金属箔などを挙げることができる。なお、支持フィルム及び保護フィルムはマッド処理、コロナ処理の他、離型処理を施してあってもよい。支持フィルムの厚さは特に限定されないが、通常１０～１５０μｍであり、好ましくは２５～５０μｍの範囲で用いられる。また保護フィルムの厚さは１～４０μｍとするのが好ましい。
　前記した支持フィルム（Ｙ）は、回路基板にラミネートした後に、或いは加熱硬化することにより絶縁層を形成した後に、剥離される。ビルドアップフィルムを構成する硬化性樹脂組成物層が加熱硬化した後に支持フィルム（Ｙ）を剥離すれば、硬化工程でのゴミ等の付着を防ぐことができる。硬化後に剥離する場合、通常、支持フィルムには予め離型処理が施される。
　なお、前記のようにして得られたビルドアップフィルムから多層プリント回路基板を製造することができる。例えば、前記樹脂組成物の層（Ｘ）が保護フィルムで保護されている場合はこれらを剥離した後、前記樹脂組成物の層（Ｘ）を回路基板に直接接するように回路基板の片面又は両面に、例えば真空ラミネート法によりラミネートする。ラミネートの方法はバッチ式であってもロールでの連続式であってもよい。また必要により、ラミネートを行う前にビルドアップフィルム及び回路基板を必要により加熱（プレヒート）しておいてもよい。ラミネートの条件は、圧着温度（ラミネート温度）を７０～１４０℃とすることが好ましく、圧着圧力を１～１１ｋｇｆ／ｃｍ２（９．８×１０４～１０７．９×１０４Ｎ／ｍ２）とすることが好ましく、空気圧を２０ｍｍＨｇ（２６．７ｈＰａ）以下の減圧下でラミネートすることが好ましい。
　７．繊維強化複合材料
　本発明の繊維強化複合材料は硬化性樹脂組成物が強化繊維に含浸したもの、即ち硬化性樹脂組成物と強化繊維とを少なくとも含むものである。硬化性樹脂組成物から繊維強化複合材料を得る方法としては、硬化性樹脂組成物を構成する各成分を均一に混合してワニスを調整し、次いでこれを強化繊維からなる強化基材に含浸した後、重合反応させることにより製造する方法が挙げられる。
　かかる重合反応を行う際の硬化温度は、具体的には、５０～２５０℃の温度範囲であることが好ましく、特に、５０～１００℃で硬化させ、タックフリー状の硬化物にした後、更に、１２０～２００℃の温度条件で処理することが好ましい。
　ここで、強化繊維は、有撚糸、解撚糸、又は無撚糸などいずれでも良いが、解撚糸や無撚糸が、繊維強化プラスチック製部材の成形性と機械強度を両立することから、好ましい。さらに、強化繊維の形態は、繊維方向が一方向に引き揃えたものや、織物が使用できる。織物では、平織り、朱子織りなどから、使用する部位や用途に応じて自由に選択することができる。具体的には、機械強度や耐久性に優れることから、炭素繊維、ガラス繊維、アラミド繊維、ボロン繊維、アルミナ繊維、炭化ケイ素繊維などが挙げられ、これらの２種以上を併用することもできる。これらの中でもとりわけ成形品の強度が良好なものとなる点から炭素繊維が好ましく、かかる、炭素繊維は、ポリアクリロニトリル系、ピッチ系、レーヨン系などの各種のものが使用できる。中でも、容易に高強度の炭素繊維が得られるポリアクリロニトリル系のものが好ましい。ここで、ワニスを強化繊維からなる強化基材に含浸して繊維強化複合材料とする際の強化繊維の使用量は、該繊維強化複合材料中の強化繊維の体積含有率が４０％～８５％の範囲となる量であることが好ましい。
　８．繊維強化樹脂成形品
　本発明の繊維強化成形品は、前記繊維強化複合材料を硬化させてなるものである。本発明の硬化性樹脂組成物から繊維強化成形品を得る方法としては、型に繊維骨材を敷き、前記ワニスを多重積層してゆくハンドレイアップ法やスプレーアップ法、オス型・メス型のいずれかを使用し、強化繊維からなる基材にワニスを含浸させながら積み重ねて成形、圧力を成形物に作用させることのできるフレキシブルな型をかぶせ、気密シールしたものを真空（減圧）成型する真空バッグ法、あらかじめ強化繊維を含有するワニスをシート状にしたものを金型で圧縮成型するＳＭＣプレス法、繊維を敷き詰めた合わせ型に前記ワニスを注入するＲＴＭ法などにより、強化繊維に前記ワニスを含浸させたプリプレグを製造し、これを大型のオートクレーブで焼き固める方法などが挙げられる。なお、前記で得られた繊維強化樹脂成形品は、強化繊維と硬化性樹脂組成物の硬化物とを有する成形品であり、具体的には、繊維強化成形品中の強化繊維の量は、４０質量％～７０質量％の範囲であることが好ましく、強度の点から５０質量％～７０質量％の範囲であることが特に好ましい。
　次に本発明を実施例、比較例により具体的に説明するが、以下において「部」及び「％」は特に断わりのない限り質量基準である。尚、ＧＰＣは以下の条件にて測定した。
　＜ＧＰＣ測定条件＞
　測定装置　：東ソー株式会社製「ＨＬＣ－８３２０　ＧＰＣ」、
　カラム：東ソー株式会社製ガードカラム「ＨＸＬ－Ｌ」
　　　　＋東ソー株式会社製「ＴＳＫ－ＧＥＬ　Ｇ２０００ＨＸＬ」
　　　　＋東ソー株式会社製「ＴＳＫ－ＧＥＬ　Ｇ２０００ＨＸＬ」
　　　　＋東ソー株式会社製「ＴＳＫ－ＧＥＬ　Ｇ３０００ＨＸＬ」
　　　　＋東ソー株式会社製「ＴＳＫ－ＧＥＬ　Ｇ４０００ＨＸＬ」
　検出器：　ＲＩ（示差屈折計）
　データ処理：東ソー株式会社製「ＧＰＣワークステーション ＥｃｏＳＥＣ―ＷｏｒｋＳｔａｔｉｏｎ」
　測定条件：　カラム温度　　４０℃
　　　　　　　展開溶媒　　　テトラヒドロフラン
　　　　　　　流速　　　　　１．０ｍｌ／分
　標準　　：　前記「ＧＰＣワークステーション ＥｃｏＳＥＣ―ＷｏｒｋＳｔａｔｉｏｎ」の測定マニュアルに準拠して、分子量が既知の下記の単分散ポリスチレンを用いた。
　　（使用ポリスチレン）
　　　東ソー株式会社製「Ａ－５００」
　　　東ソー株式会社製「Ａ－１０００」
　　　東ソー株式会社製「Ａ－２５００」
　　　東ソー株式会社製「Ａ－５０００」
　　　東ソー株式会社製「Ｆ－１」
　　　東ソー株式会社製「Ｆ－２」
　　　東ソー株式会社製「Ｆ－４」
　　　東ソー株式会社製「Ｆ－１０」
　　　東ソー株式会社製「Ｆ－２０」
　　　東ソー株式会社製「Ｆ－４０」
　　　東ソー株式会社製「Ｆ－８０」
　　　東ソー株式会社製「Ｆ－１２８」
　試料　　：　樹脂固形分換算で１．０質量％のテトラヒドロフラン溶液をマイクロフィルターでろ過したもの（５０μｌ）。
　実施例１
　＜エポキシ化物（Ｉ）の製造＞
　温度計、滴下ロート、冷却管、撹拌器を取り付けたフラスコに、２，７－ジヒドロキシナフタレン３２０ｇ（２モル）とイソプロピルアルコール３２０ｇを加えて充分混合した。その後、４９％ＮａＯＨ３３ｇを加えて７０℃に昇温した。次いで３７％ホルマリン８１ｇを７０℃に液温を保ちながら１時間で滴下した。その後、７０℃で２時間撹拌を続けて、２量化反応を完結した。それにエピクロルヒドリン１８５０ｇ（２０モル）を添加して、５０℃で４９％ＮａＯＨ３６０ｇ（４．４モル）を３時間要して滴下した。その後、５０℃で１時間撹拌を続けてエポキシ化反応を完結して、撹拌を停止して下層を棄却した。次いで、過剰のエピクロルヒドリンを蒸留回収した後に、メチルイソブチルケトン（以下、ＭＩＢＫとする）１０００ｇを加えて粗樹脂を溶解した。それに１０％ＮａＯＨ３０ｇを添加して、８０℃で３時間撹拌して、撹拌を停止して下層を棄却した。それに水３００ｇを加えて２回水洗して、脱水－濾過－脱溶媒を経て、エポキシ化物（Ｉ）５０１ｇを得た。エポキシ化物（Ｉ）のＧＰＣチャートを図１に示す。１３Ｃ－ＮＭＲ、ＦＤ－ＭＳの測定結果より、前記構造式（１）で示されるエポキシ樹脂であることを確認した。さらに、図１に示すＧＰＣチャートより、ＧＰＣ測定において前記構造式（１）で示されるエポキシ樹脂のｎ＝０とｎ＝１のピークとの間に現れるピークＰのピーク面積（Ｓ１）と、ｎ＝０のピーク面積（Ｓ２）との比は、Ｓ１／Ｓ２で、０．０７８３であった。さらに、図１のＧＰＣチャートより、ピークＰのエポキシ樹脂全体に占めるピーク面積比率は、４．５２面積％であった。なお、得られたエポキシ樹脂は、エポキシ当量が１６１ｇ／ｅｑであり、１５０℃のＩＣＩ粘度が３．８ｄＰａ・ｓ、前記構造式（１）においてｎ＝０で示されるエポキシ樹脂の含有率は、ＧＰＣにおいて５７．７面積％であった。
　＜結晶性エポキシ樹脂（Ａ－１）の製造＞
　温度計、滴下ロート、冷却管、撹拌器を取り付けたフラスコに、エポキシ化物（Ｉ）５００ｇ、ＭＩＢＫ３００ｇを加えて８０℃で溶解させた後、撹拌しながら室温まで冷却し、１０時間撹拌を続けた。析出した結晶をろ別し、ＭＩＢＫ５００ｇで３度洗浄して目的の結晶性エポキシ樹脂（Ａ－１）を得た。エポキシ樹脂（Ａ－１）のＧＰＣチャートを図２に示す。ＧＰＣチャートより、ＧＰＣ測定において前記構造式（１）で示されるエポキシ樹脂のｎ＝０とｎ＝１のピークとの間に現れるピークＰのピーク面積（Ｓ１）と、ｎ＝０におけるエポキシ樹脂のピーク面積（Ｓ２）との比は、Ｓ１／Ｓ２で、０．０６２６であった。さらに、ピークＰのエポキシ樹脂全体に占めるピーク面積比率は、４．３９％であった。なお、得られたエポキシ樹脂（Ａ－１）は、エポキシ当量が１５８ｇ／ｅｑであり、１５０℃のＩＣＩ粘度が３．３ｄＰａ・ｓ、前記構造式（１）においてｎ＝０で示されるエポキシ樹脂の含有率は７０．１面積％であった。
　実施例２　結晶性エポキシ樹脂（Ａ－２）の製造
　エポキシ樹脂（Ｉ）５００ｇを３００ｇに変更した以外は実施例１と同様にして目的の結晶性エポキシ樹脂（Ａ－２）を得た。得られたエポキシ樹脂（Ａ－２）のＧＰＣ測定において、ｎ＝０とｎ＝１のピークとの間に現れるピークＰのピーク面積（Ｓ１）と、ｎ＝０示されるエポキシ樹脂のピーク面積（Ｓ２）との比は、Ｓ１／Ｓ２で、０．０２８５であった。さらに、ピークＰのエポキシ樹脂全体に占めるピーク面積比率は、２．１８％であった。なお、得られたエポキシ樹脂（Ａ－２）は、エポキシ当量が１５３ｇ／ｅｑであり、１５０℃のＩＣＩ粘度が２．７ｄＰａ・ｓ、前記構造式（１）においてｎ＝０で示されるエポキシ樹脂の含有率は７６．４面積％であった。
　実施例３　結晶性エポキシ樹脂（Ａ－３）の製造
　エポキシ樹脂（Ｉ）５００ｇを２００ｇに変更した以外は実施例１と同様にして目的の結晶性エポキシ樹脂（Ａ－３）を得た。得られたエポキシ樹脂（Ａ－３）のＧＰＣチャートより、ＧＰＣ測定において前記構造式（１）で示されるエポキシ樹脂のｎ＝０とｎ＝１のピークとの間に現れるピークＰのピーク面積（Ｓ１）と、ｎ＝０示されるエポキシ樹脂のピーク面積（Ｓ２）との比は、Ｓ１／Ｓ２で、０．０１６４であった。さらに、ピークＰのエポキシ樹脂全体に占めるピーク面積比率は、１．４２％であった。なお、得られたエポキシ樹脂（Ａ－３）は、エポキシ当量が１４７ｇ／ｅｑであり、１５０℃のＩＣＩ粘度が１．８ｄＰａ・ｓ、前記構造式（１）においてｎ＝０で示されるエポキシ樹脂の含有率は８６．４面積％であった。
　実施例４～６、比較例１～２　硬化性樹脂組成物及び積層板の作製
　下記化合物を表１に示す組成で各化合物を配合したのち、２本ロールを用いて９０℃の温度で５分間溶融混練して目的の硬化性樹脂組成物を合成した。なお、表１における略号は、下記の化合物を意味している。
　・エポキシ樹脂Ｉ　　：実施例１で合成したエポキシ化物
　・エポキシ樹脂Ａ－１：実施例１で得られたエポキシ樹脂
　・エポキシ樹脂Ａ－２：実施例２で得られたエポキシ樹脂
　・エポキシ樹脂Ａ－３：実施例３で得られたエポキシ樹脂
　・エポキシ樹脂Ａ－４：トリフェノールメタン型エポキシ樹脂　エポキシ当量：１７２ｇ／ｅｑ　ＥＰＰＮ－５０２Ｈ（日本化薬株式会社製）
　・硬化剤ＴＤ－２０９３Ｙ：フェノールノボラック樹脂　水酸基当量：１０４ｇ／ｅｑ（ＤＩＣ株式会社製）
　・ＴＰＰ：トリフェニルホスフィン
　・溶融シリカ：球状シリカ「ＦＢ－５６０」電気化学株式会社製
　・シランカップリング剤：γ－グリシドキシトリエトキシキシシラン「ＫＢＭ－４０３」信越化学工業株式会社製
　・カルナウバワックス：「ＰＥＡＲＬ ＷＡＸ Ｎｏ．１－Ｐ」電気化学株式会社製
　＜流動性の測定＞
　前記で得られた硬化性樹脂組成物を試験用金型に注入し、１７５℃、７０ｋｇ／ｃｍ２、１２０秒の条件でスパイラルフロー値を測定した。その結果を表１に示す。
　次いで、前記で得られた硬化性樹脂組成物を粉砕して得られたものを、トランスファー成形機にて、圧力７０ｋｇ／ｃｍ２、温度１７５℃、時間１８０秒でφ５０ｍｍ×３（ｔ）ｍｍの円板状に成形し、１８０℃で５時間さらに硬化した。
　＜耐熱性の測定＞
　前記で作製した成形物を厚さ０．８ｍｍの硬化物を幅５ｍｍ、長さ５４ｍｍのサイズに切り出し、これを試験片１とした。この試験片１を粘弾性測定装置（ＤＭＡ：レオメトリック社製固体粘弾性測定装置「ＲＳＡＩＩ」、レクタンギュラーテンション法：周波数１Ｈｚ、昇温速度３℃／分）を用いて、弾性率変化が最大となる（ｔａｎδ変化率が最も大きい）温度をガラス転移温度として測定した。その結果を表１に示す。
　＜高温放置後の質量減少率の測定＞高温安定性の評価
　前記で作製した成形物を厚さ１．６ｍｍの硬化物を幅５ｍｍ、長さ５４ｍｍのサイズに切り出し、これを試験片２とした。この試験片２を２５０℃で７２時間保持した後、初期質量と比較した際の質量減少率を測定した。その結果を表１に示す。

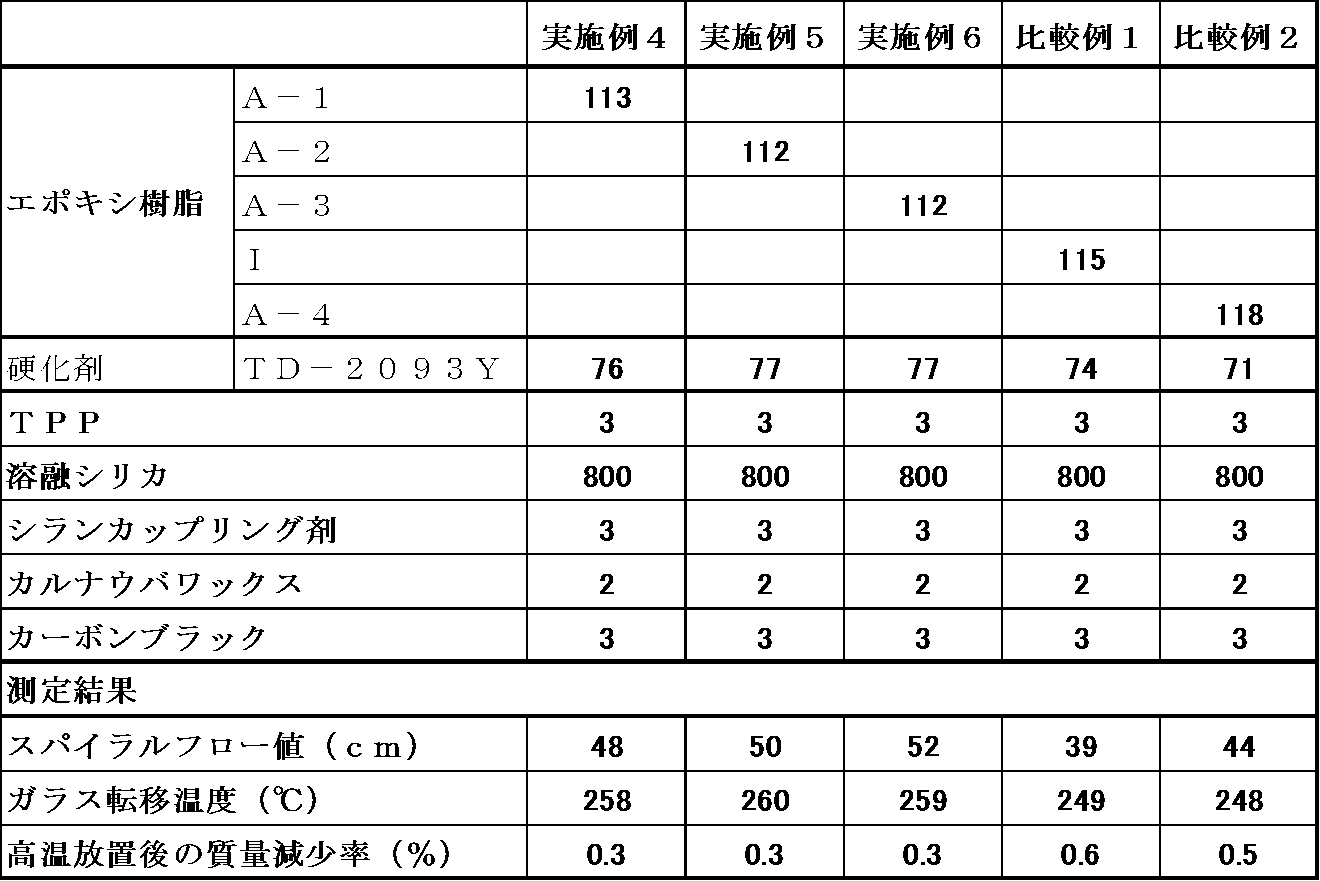

Figure JPOXMLDOC01-appb-T000012

Claims (19)

  1. 　下記構造式（１）
    Figure JPOXMLDOC01-appb-C000001
     ［構造式（１）中、Ｇはグリシジル基を示し、Ｒ１は、それぞれ独立して水素原子、炭素数が１～４のアルキル基、フェニル基、ヒドロキシフェニル基、ハロゲン置換フェニル基のいずれかを示し、＊はナフタレン環上の結合可能な何れかの炭素原子に結合していることを示し、ｎは繰り返し数を示し、平均値で０～１０である。］
    で表されるエポキシ樹脂であって、ＧＰＣ測定においてｎ＝０とｎ＝１の間に現れるピークＰのピーク面積がｎ＝０のピーク面積に対し、０．０１００倍以上、０．０７５０倍以下であるエポキシ樹脂。
  2. 　ＧＰＣ測定においてｎ＝０とｎ＝１の間に現れるピークＰのピーク面積比率が０．５～４．５面積％である請求項１に記載のエポキシ樹脂。
  3. 　エポキシ当量が、１４０～１６０ｇ／ｅｑである請求項１に記載のエポキシ樹脂。
  4. 　ＡＳＴＭ　Ｄ４２８７に準拠して測定した１５０℃における溶融粘度が、１．０～３．５ｄＰａ・ｓである請求項１に記載のエポキシ樹脂。
  5. 　下記構造式（２）
    Figure JPOXMLDOC01-appb-C000002
     ［構造式（２）中、Ｒ１は、それぞれ独立して水素原子、炭素数が１～４のアルキル基、フェニル基、ヒドロキシフェニル基、ハロゲン置換フェニル基のいずれかを示す。］
    で表されるフェノール化合物のエポキシ化物を再結晶化することを特徴とするエポキシ樹脂の製造方法。
  6. 　請求項１～４の何れか１つに記載のエポキシ樹脂と硬化剤とを含む硬化性樹脂組成物。
  7. 　請求項６に記載の硬化性樹脂組成物を硬化させてなる硬化物。
  8. 　請求項６に記載の硬化性樹脂組成物と無機充填材とを含有する半導体封止材料。
  9. 　請求項８に記載の半導体封止材料を硬化させてなる半導体装置。
  10. 　請求項６に記載の硬化性樹脂組成物と補強基材からなる含浸基材の半硬化物であるプリプレグ。
  11. 　請求項６に記載の硬化性樹脂組成物を有機溶剤に希釈したものを補強基材に含浸し、得られる含浸基材を半硬化させるプリプレグの製造方法。
  12. 　請求項６に記載の硬化性樹脂組成物の板状賦形物と銅箔とを有する回路基板。
  13. 　請求項６に記載の硬化性樹脂組成物を有機溶剤に希釈したワニスを得、これを板状に賦形したものと銅箔とを加熱加圧成型する回路基板の製造方法。
  14. 　請求項６に記載の硬化性樹脂組成物の乾燥塗膜と基材フィルムを有するビルドアップ用接着フィルム。
  15. 　請求項６に記載の硬化性樹脂組成物を有機溶剤に希釈したものを基材フィルム上に塗布し、乾燥させるビルドアップ用接着フィルムの製造方法。
  16. 　請求項１４に記載のビルドアップ用接着フィルムの加熱硬化物を有する回路基板と、その加熱硬化物上に形成されためっき層とを有するビルドアップ基板。
  17. 　請求項１４に記載のビルドアップ用接着フィルムを回路が形成された回路基板に塗布し、加熱硬化させて得られる回路基板に凹凸を形成し、次いで前記回路基板にめっき処理を行うビルドアップ基板の製造方法。
  18. 　請求項６に記載の硬化性樹脂組成物と強化繊維とを含有する繊維強化複合材料。
  19. 　請求項１８に記載の繊維強化複合材料を硬化させてなる繊維強化成形品。
PCT/JP2016/084053 2015-12-08 2016-11-17 エポキシ樹脂、エポキシ樹脂の製造方法、硬化性樹脂組成物及びその硬化物 Ceased WO2017098879A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
JP2017547582A JP6260846B2 (ja) 2015-12-08 2016-11-17 エポキシ樹脂、エポキシ樹脂の製造方法、硬化性樹脂組成物及びその硬化物
CN201680072024.5A CN108368237B (zh) 2015-12-08 2016-11-17 环氧树脂、环氧树脂的制造方法、固化性树脂组合物及其固化物
KR1020187014661A KR102624960B1 (ko) 2015-12-08 2016-11-17 에폭시 수지, 에폭시 수지의 제조 방법, 경화성 수지 조성물 및 그 경화물
US15/781,261 US20180346639A1 (en) 2015-12-08 2016-11-17 Epoxy resin, method for producing the epoxy resin, curable resin composition, and cured product thereof

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2015239358 2015-12-08
JP2015-239358 2015-12-08

Publications (1)

Publication Number Publication Date
WO2017098879A1 true WO2017098879A1 (ja) 2017-06-15

Family

ID=59013115

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2016/084053 Ceased WO2017098879A1 (ja) 2015-12-08 2016-11-17 エポキシ樹脂、エポキシ樹脂の製造方法、硬化性樹脂組成物及びその硬化物

Country Status (6)

Country Link
US (1) US20180346639A1 (ja)
JP (1) JP6260846B2 (ja)
KR (1) KR102624960B1 (ja)
CN (1) CN108368237B (ja)
TW (1) TWI709583B (ja)
WO (1) WO2017098879A1 (ja)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN109837032A (zh) * 2017-11-27 2019-06-04 中国科学院大连化学物理研究所 一种金属表面用高拉伸强度快速固化胶黏剂的结构及应用
JP2023183615A (ja) * 2022-06-16 2023-12-28 Dic株式会社 メタクリレート樹脂、硬化性樹脂組成物、硬化物及び物品

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
TWI626664B (zh) * 2017-02-07 2018-06-11 聯茂電子股份有限公司 具有低介電損耗的無鹵素環氧樹脂組成物
JP7272372B2 (ja) * 2018-12-11 2023-05-12 株式会社レゾナック エポキシ樹脂ｂステージフィルム、エポキシ樹脂硬化フィルム、及びエポキシ樹脂硬化フィルムの製造方法
CN112852104B (zh) * 2021-01-11 2023-02-28 广东生益科技股份有限公司 一种热固性树脂组合物及其应用

Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH04217675A (ja) * 1990-10-30 1992-08-07 Dainippon Ink & Chem Inc エポキシ樹脂、その製造方法及びエポキシ樹脂組成物
JP2000103941A (ja) * 1998-09-28 2000-04-11 Dainippon Ink & Chem Inc エポキシ樹脂組成物及び半導体封止材料
JP2000119369A (ja) * 1998-10-09 2000-04-25 Nippon Steel Chem Co Ltd 固形エポキシ樹脂、エポキシ樹脂組成物及びその硬化物
JP2000336248A (ja) * 1999-05-27 2000-12-05 Dainippon Ink & Chem Inc エポキシ樹脂組成物および電気積層板
JP2005097352A (ja) * 2003-09-22 2005-04-14 Dainippon Ink & Chem Inc エポキシ樹脂組成物、半導体封止材料及び半導体装置
JP2007204528A (ja) * 2006-01-31 2007-08-16 Dainippon Ink & Chem Inc 変性エポキシ化合物、カチオン重合開始剤及び変性エポキシ化合物の製造方法
JP2008007629A (ja) * 2006-06-29 2008-01-17 Dainippon Ink & Chem Inc 水性着色材料及び粉末状着色材料
WO2014050789A1 (ja) * 2012-09-28 2014-04-03 Dic株式会社 エポキシ化合物、その製造方法、エポキシ樹脂組成物およびその硬化物

Family Cites Families (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5302672A (en) * 1991-02-27 1994-04-12 Dainippon Ink And Chemicals, Inc. 2,7-dihydroxynaphthalene based epoxy resin, intermediate thereof, processes for producing them, and epoxy resin composition
JP3575776B2 (ja) * 1995-12-28 2004-10-13 日本化薬株式会社 エポキシ樹脂、エポキシ樹脂組成物及びその硬化物
JP4550392B2 (ja) * 2003-09-26 2010-09-22 共栄社化学株式会社 釘用コーティング組成物
US20130243715A1 (en) * 2010-11-24 2013-09-19 L'oreal S.A. Compositions containing acrylic thickener and oil

Patent Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH04217675A (ja) * 1990-10-30 1992-08-07 Dainippon Ink & Chem Inc エポキシ樹脂、その製造方法及びエポキシ樹脂組成物
JP2000103941A (ja) * 1998-09-28 2000-04-11 Dainippon Ink & Chem Inc エポキシ樹脂組成物及び半導体封止材料
JP2000119369A (ja) * 1998-10-09 2000-04-25 Nippon Steel Chem Co Ltd 固形エポキシ樹脂、エポキシ樹脂組成物及びその硬化物
JP2000336248A (ja) * 1999-05-27 2000-12-05 Dainippon Ink & Chem Inc エポキシ樹脂組成物および電気積層板
JP2005097352A (ja) * 2003-09-22 2005-04-14 Dainippon Ink & Chem Inc エポキシ樹脂組成物、半導体封止材料及び半導体装置
JP2007204528A (ja) * 2006-01-31 2007-08-16 Dainippon Ink & Chem Inc 変性エポキシ化合物、カチオン重合開始剤及び変性エポキシ化合物の製造方法
JP2008007629A (ja) * 2006-06-29 2008-01-17 Dainippon Ink & Chem Inc 水性着色材料及び粉末状着色材料
WO2014050789A1 (ja) * 2012-09-28 2014-04-03 Dic株式会社 エポキシ化合物、その製造方法、エポキシ樹脂組成物およびその硬化物

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN109837032A (zh) * 2017-11-27 2019-06-04 中国科学院大连化学物理研究所 一种金属表面用高拉伸强度快速固化胶黏剂的结构及应用
CN109837032B (zh) * 2017-11-27 2024-02-13 中国科学院大连化学物理研究所 一种金属表面用高拉伸强度快速固化胶黏剂的结构及应用
JP2023183615A (ja) * 2022-06-16 2023-12-28 Dic株式会社 メタクリレート樹脂、硬化性樹脂組成物、硬化物及び物品

Also Published As

Publication number Publication date
US20180346639A1 (en) 2018-12-06
CN108368237A (zh) 2018-08-03
TW201734077A (zh) 2017-10-01
JPWO2017098879A1 (ja) 2018-02-15
KR102624960B1 (ko) 2024-01-16
CN108368237B (zh) 2021-04-02
KR20180090264A (ko) 2018-08-10
JP6260846B2 (ja) 2018-01-17
TWI709583B (zh) 2020-11-11

Similar Documents

Publication Publication Date Title
JP4953039B2 (ja) リン原子含有オリゴマー、その製造方法、硬化性樹脂組成物、その硬化物、及びプリント配線基板
TWI751310B (zh) 環氧樹脂、製造方法、環氧樹脂組成物及其硬化物
JP5557033B2 (ja) リン原子含有オリゴマー、その製造方法、硬化性樹脂組成物、その硬化物、及びプリント配線基板
JP5904387B1 (ja) エポキシ樹脂、硬化性樹脂組成物、硬化物、半導体封止材料、半導体装置、プレプリグ、回路基板、ビルドアップフィルム、ビルドアップ基板、繊維強化複合材料、及び繊維強化成形品
US9056990B2 (en) Phosphorus-atom-containing oligomer composition, curable resin composition, cured product thereof, and printed circuit board
JP6260846B2 (ja) エポキシ樹脂、エポキシ樹脂の製造方法、硬化性樹脂組成物及びその硬化物
JP6809200B2 (ja) エポキシ樹脂、硬化性樹脂組成物及びその硬化物
WO2018116757A1 (ja) エポキシ樹脂組成物
JP6809206B2 (ja) エポキシ樹脂、硬化性樹脂組成物及びその硬化物
KR102409661B1 (ko) 에폭시 수지, 제조 방법, 에폭시 수지 조성물 및 그 경화물
JP6874359B2 (ja) エポキシ樹脂、エポキシ樹脂組成物及びその硬化物
JP2017105898A (ja) エポキシ樹脂、エポキシ樹脂の製造方法、硬化性樹脂組成物及びその硬化物
JP2021102702A (ja) 硬化性樹脂組成物、その硬化物、及び半導体封止材料
JP6992932B2 (ja) 多官能フェノール樹脂、多官能エポキシ樹脂、それらを含む硬化性樹脂組成物及びその硬化物
WO2017199831A1 (ja) エポキシ樹脂、製造方法、エポキシ樹脂組成物及びその硬化物
JP2021066832A (ja) 多官能フェノール樹脂、多官能エポキシ樹脂、それらを含む硬化性樹脂組成物及びその硬化物
JP7024227B2 (ja) エポキシ樹脂の製造方法、エポキシ樹脂、エポキシ樹脂組成物及びその硬化物
JP6750427B2 (ja) 多官能エポキシ樹脂、その製造方法、硬化性樹脂組成物及びその硬化物
JP2020100768A (ja) キサンテン型樹脂、硬化性樹脂組成物及びその硬化物

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 16872779

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2017547582

Country of ref document: JP

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 20187014661

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 16872779

Country of ref document: EP

Kind code of ref document: A1
