Abstract

　樹脂製医療用被接合部材に外側から挿通して加熱によるブロッキングにより密着接合させる医療用押出成形二層チューブであって、内層には、ポリエチレン、ポリプロピレン、スチレン系エラストマー、オレフィン系エラストマー、もしくはこれらの混合物ないしこれらを主成分とする素材であって、前記加熱温度以下の融点をもつ素材を用い、外層には、ポリプロピレン、スチレン系エラストマー、オレフィン系エラストマー、もしくはこれらの混合物ないしこれらを主成分とする素材であって、前記加熱温度を越える融点をもつ素材を用い、外層の肉厚がチューブ全体の肉厚に対して２％～５％であることを特徴とする医療用押出成形二層チューブである。

Description

医療用押出成形二層チューブおよび輸液バッグ製品
　本発明は、医療用押出成形二層チューブおよびこれを用いた輸液バッグ製品に関し、特に、加熱滅菌時にチューブ同士またはチューブとその他の部材とのブロッキングが生じない医療用押出成形二層チューブおよび取扱性に優れる輸液バッグ製品に関する。
　医療用チューブに要求される性能には、薬液等に対する安全性、柔軟性、被接合部材との接合性などが挙げられる。
　例えば、患者が自宅で用いる腹腔透析バッグなどの輸液バッグは、衛生性を保つために、包装用樹脂フィルムで個別包装され、所定温度で加熱された後流通する。このとき、医療用チューブと輸液バッグその他の被接合部材とは、熱負荷を利用したブロッキングにより密着接合する。
　これにより、チューブを組み込んだ製品製造においては、工程数の削減、接着剤等の使用材料の削減、過剰包装の抑制などを図ることが可能であった。換言すれば製品製造効率を高めることが可能であった。
　しかしながら、従来の技術では以下の問題点があった。
　ブロッキングによる密着接合は、被接合部材等との所望の接合箇所では好適であるものの、チューブ同士のブロッキングや、チューブと包装用樹脂フィルムとのブロッキングも生じてしまう。したがって、患者が包装用樹脂フィルムを剥がしにくく、製品の取扱性に劣るという問題点があった。
　一方で、医療用チューブは、要求性能や使用実績、製造容易性の観点から素材変更が困難であるという問題点があった。一般に、加熱滅菌時の温度にて、比較的柔軟な素材は被接合部材と好適に密着接合し（しかしながら不必要なブロッキングも生じ）、逆に、比較的硬い素材は不必要なブロッキングは生じない（しかしながら所望の被接合部材ともそもそも密着接合しない）。従って、現状では、適度な柔軟性が求められる医療用チューブに関しては、不必要なブロッキングが生じても柔軟素材を用いているというのが実情である。
　従来では、特公平１－３１３８９に開示されるように、チューブ表面と被接合部材の接触面積を少なくする方法も提案されているが、ブロッキングの緩和にとどまり、解消までには至っていない。
　また、チューブと包装用樹脂フィルム等とのブロッキングを防止するため、不織布等の他のシートを嵌挿する方法も考えられるが、製品製造の工程数の増加や廃棄物の増加、価格の観点から必ずしも好ましくない。
特公平１－３１３８９号公報 特開２０１２－１３０４３９号公報
　本発明は上記に鑑みてなされたものであって、好適な柔軟性を有し、製品取扱性に優れ、製品製造効率も維持可能な医療用押出成形二層チューブを提供することを目的とする。
　また、取扱性に優れる輸液バッグ製品を提供することを目的とする。
　請求項１に記載の医療用押出成形二層チューブは、樹脂製医療用被接合部材に外側から挿通して加熱によるブロッキングにより密着接合させる医療用押出成形二層チューブであって、内層には、ポリエチレン、ポリプロピレン、スチレン系エラストマー、オレフィン系エラストマー、もしくはこれらの混合物ないしこれらを主成分とする素材であって、前記加熱温度以下の融点をもつ素材を用い、外層には、ポリプロピレン、スチレン系エラストマー、オレフィン系エラストマー、もしくはこれらの混合物ないしこれらを主成分とする素材であって、前記加熱温度を越える融点をもつ素材を用い、外層の肉厚がチューブ全体の肉厚に対して２％～５％であることを特徴とする。
　すなわち、請求項１に係る発明は、好適な柔軟性を有し、製品取扱性に優れ、製品製造効率も維持可能な医療用押出成形二層チューブを提供することができる。具体的には、肉厚比を規定した二層構造により素材選択肢を増やして柔軟性を担保し、被接合部材とのブロッキングによる密着接合は維持しつつ、接合部以外は耐ブロッキング性を備えた医療用押出成形二層チューブを提供できる。
　なお、外層は内層より相対的に融点が高く硬い傾向にあるため、外装の肉厚は、柔軟性を従来と同等とする観点から、チューブ全体の肉厚に対して好ましくは３％以上４％以下である。加熱温度は特に限定されないが、１１０℃～１３０℃程度を挙げることができる。例えば１２０℃で加熱する場合は、内層素材の融点は１２０℃以下、外層素材の融点は１２０℃を超える素材を選択する。
　例えば、スチレン系エラストマーは、従来の医療用チューブにも使用される軟質材であり、その融点は１２０℃程度以下のものがある。従って単独で内層素材として用いるのに好適である。または、より融点の高い他の素材と混合しても、１２０℃雰囲気下でスチレン系エラストマー部分が軟化または溶融するので内層に好適である。
　一方、例えば、ポリプロピレンは融点が１６０℃を越え、柔軟性には劣るものの１２０℃では溶融せず、ブロッキングが生じないため、外層素材として用いるのに好適である。
　請求項２に記載の輸液バッグ製品は、請求項１に記載の医療用押出成形二層チューブを組み込んだ輸液バッグを包装用樹脂フィルムに収容した後に加熱し、医療用押出成形二層チューブを密着接合させたことを特徴とする。
　すなわち、請求項２に係る発明は、取扱性に優れる輸液バッグ製品を提供することができる。具体的には、包装用樹脂フィルムを剥がしやすく、チューブ同士もブロッキングせず、廃棄物の増加を招来しない輸液バッグ製品を提供できる。
　本発明により、好適な柔軟性を有し、製品取扱性に優れ、製品製造効率も維持可能な医療用押出成形二層チューブを提供することができる（請求項１）。また、取扱性に優れる輸液バッグ製品を提供することができる（請求項２）。
　以下、本発明の実施の形態を詳細に説明する。
　本発明の医療用押出成形二層チューブは、内層と外層とを有する二層構造であり、内層には柔軟性素材を使用し、外層には、融点の高い素材を採用する。
　まず、予備試験をおこなった。内層には、いずれも従来の医療用チューブに用いられている、融点が１２０℃以下のスチレン系エラストマーの複合素材を２種用意し、外層には、各社のポリプロピレンを用いその厚みを全体の厚みの４～１４％として、チューブを押出成形した。
　評価としては、包装用樹脂フィルムとの間のブロッキングの有無を調べることとした。具体的には、チューブを、ポリアミド系合成繊維とポリプロピレンの二層シートからなる包装用樹脂フィルムのポリプロピレン側（包装内側素材）に載置し、１２０℃で所定時間加熱してブロッキングの有無を調べた。
　また、チューブの柔軟性も評価した。ただし、チューブの柔軟性は一面的な試験数値では評価しづらい。従って、実際に手で様々に曲げてみて、従来品と比較する官能評価とした。
　表１に、評価結果を示す。なお、表では外層素材の曲げ弾性率もあわせて掲載した。
Figure JPOXMLDOC01-appb-T000001
　表１から、外層の厚みがおよそ６％以下と、ある程度小さくなければ好適な柔軟性を有さないことが確認できた。
　次に、上記の予備試験の結果をふまえて、外層割合と内層素材とを検討した。すなわち、内層には、水添スチレン－ブタジエンゴム（融点約１２０℃）を主成分とし、ポリプロピレン（融点約１６０℃）の添加量を変えた複合素材を用い、外層には、ポリプロピレン（融点約１６０℃）を用いその厚みを８％～２％と変えて実験をおこなった。
　評価項目は、予備試験と同様のブロッキングの発生有無と柔軟性に加えて、被接合部材に対する挿入のし易さ、および、チューブを挟んで止液するクランプを用いた操作性について、官能評価をおこなった。表２に結果を示す。

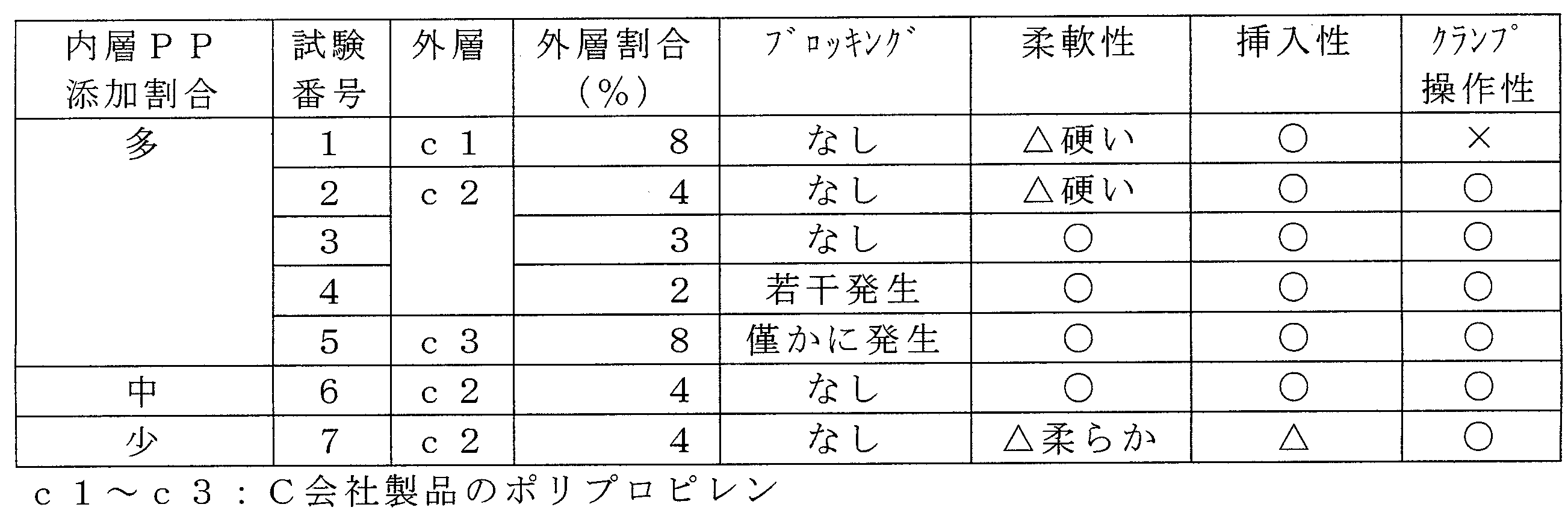

Figure JPOXMLDOC01-appb-T000002
　試験２と試験７とを比較すると、外層厚が同じであっても、内層のＰＰの添加割合が少ないと、チューブが全体として柔らかくなってしまい挿入性を損ねる。また、試験２と試験３とを比較すると、外層厚が１％でも厚くなると、チューブが全体として硬くなっていくことが分かる。
　一方、試験２、試験３、試験４を比較すると、これらは外層厚がいずれも薄いものであるが、試験４のように極薄となると耐ブロッキング性が劣る。また、試験１と試験５を比較すると、外層がかなり厚いが、柔軟性に劣ったり、ブロッキングが発生したりしている。
　以上から、内層の素材構成より、外層の肉厚がチューブの柔軟性、挿入性、また耐ブロッキング性に与える影響が大きいことが確認できた。すなわち、外層の肉厚は、全体の３％以上４％以下が好ましく、内層素材、その配合比、チューブ太さ、長さ、用途等も総合的に考慮すれば、２％～５％の範囲内で設定可能であると判断できた。なお、２％を下回ると、押出成型時のムラによりブロッキングが発生しやすくなり、５％を越えるとチューブが硬くなっていくといえる。
　なお、本発明は上記の態様に限定されず、内層には、ポリエチレン、ポリプロピレン、スチレン系エラストマー、オレフィン系エラストマー、もしくはこれらの混合物ないしこれらを主成分とする素材であって、被接合部材とのブロッキングによる密着接合をおこなうための加熱温度以下の融点をもつ素材を用い、外層には、ポリプロピレン、スチレン系エラストマー、オレフィン系エラストマー、もしくはこれらの混合物ないしこれらを主成分とする素材であって、前記加熱温度を越える融点をもつ素材を用いることができる。適宜、用途に応じて医療用チューブに要求される特性ないし物性を備える素材を選択すればよい。
　本発明のチューブは、ブロッキングにより被接合部材と密着接合させる用途に好適である。

Claims (2)

  1. 　樹脂製医療用被接合部材に外側から挿通して加熱によるブロッキングにより密着接合させる医療用押出成形二層チューブであって、
    　内層には、ポリエチレン、ポリプロピレン、スチレン系エラストマー、オレフィン系エラストマー、もしくはこれらの混合物ないしこれらを主成分とする素材であって、前記加熱温度以下の融点をもつ素材を用い、
    　外層には、ポリプロピレン、スチレン系エラストマー、オレフィン系エラストマー、もしくはこれらの混合物ないしこれらを主成分とする素材であって、前記加熱温度を越える融点をもつ素材を用い、
    　外層の肉厚がチューブ全体の肉厚に対して２％～５％であることを特徴とする医療用押出成形二層チューブ。
  2. 　請求項１に記載の医療用押出成形二層チューブを組み込んだ輸液バッグを包装用樹脂フィルムに収容した後に加熱し、医療用押出成形二層チューブを密着接合させたことを特徴とする輸液バッグ製品。


PCT/JP2013/081520 2012-11-22 2013-11-22 医療用押出成形二層チューブおよび輸液バッグ製品 Ceased WO2014081014A1 (ja)

Priority Applications (2)

Application Number Priority Date Filing Date Title
KR1020157013159A KR101704627B1 (ko) 2012-11-22 2013-11-22 의료용 압출 성형 2층 튜브 및 수액 백 제품
CN201380060791.0A CN104797413B (zh) 2012-11-22 2013-11-22 输液袋产品

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2012-256219 2012-11-22
JP2012256219A JP5962457B2 (ja) 2012-11-22 2012-11-22 医療用押出成形二層チューブおよび輸液バッグ製品

Publications (1)

Publication Number Publication Date
WO2014081014A1 true WO2014081014A1 (ja) 2014-05-30

Family

ID=50776190

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2013/081520 Ceased WO2014081014A1 (ja) 2012-11-22 2013-11-22 医療用押出成形二層チューブおよび輸液バッグ製品

Country Status (4)

Country Link
JP (1) JP5962457B2 (ja)
KR (1) KR101704627B1 (ja)
CN (1) CN104797413B (ja)
WO (1) WO2014081014A1 (ja)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10716927B2 (en) 2014-07-31 2020-07-21 Tekni-Plex, Inc. Extrudable tubing for delivery of medicinal fluids
CN115556448A (zh) * 2022-09-08 2023-01-03 上海乐纯生物技术有限公司 生物工艺袋用多层膜及其应用

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20210113743A1 (en) * 2019-10-17 2021-04-22 Carefusion 303, Inc. Multilayer medical tubing with enhanced adhesion

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS569444U (ja) * 1979-07-02 1981-01-27
JPH05115560A (ja) * 1992-04-17 1993-05-14 Terumo Corp 医療用器具およびその製造方法
JPH0698923A (ja) * 1992-09-21 1994-04-12 Nippon Medical Supply Corp 医療用バッグ装置および積層チューブ
JPH09123314A (ja) * 1995-09-16 1997-05-13 Fresenius Ag Ｐｖｃなし医療用多層チューブ、その製造方法及び用途
JPH11290422A (ja) * 1998-04-09 1999-10-26 Kawasumi Lab Inc 輸液容器

Family Cites Families (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5646826Y2 (ja) * 1977-12-09 1981-11-02
JPS6431389A (en) 1987-07-27 1989-02-01 Matsushita Electric Industrial Co Ltd High-frequency heating device
US6303200B1 (en) * 1998-01-27 2001-10-16 Baxter International Inc. Low modulus and autoclavable monolayer medical tubing
CN2384626Y (zh) * 1999-10-22 2000-06-28 沈贵宝 医用塑料输液袋
CN101678659A (zh) * 2007-04-11 2010-03-24 中外株式会社 生物医学用的非聚氯乙烯体系管体
CN201410135Y (zh) * 2009-02-20 2010-02-24 北京伏尔特技术有限公司 复合避光医用管材
CN101623521B (zh) * 2009-08-06 2013-03-20 四川大学 一次性输液器用复合软管及其制备方法
CN102085400A (zh) * 2009-12-08 2011-06-08 北京伏尔特技术有限公司 一种复合管材输血器
JP5628020B2 (ja) 2010-12-20 2014-11-19 テルモ株式会社 医療用バッグ個包装体の製造方法および医療用バッグ個包装体
CN102218169B (zh) * 2011-03-22 2013-05-29 圣戈班研发（上海）有限公司 医用非聚氯乙烯复合输液软管
CN102731956A (zh) * 2012-06-28 2012-10-17 江苏苏云医疗器材有限公司 一种医用热塑性弹性体复合材料及其制备方法

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS569444U (ja) * 1979-07-02 1981-01-27
JPH05115560A (ja) * 1992-04-17 1993-05-14 Terumo Corp 医療用器具およびその製造方法
JPH0698923A (ja) * 1992-09-21 1994-04-12 Nippon Medical Supply Corp 医療用バッグ装置および積層チューブ
JPH09123314A (ja) * 1995-09-16 1997-05-13 Fresenius Ag Ｐｖｃなし医療用多層チューブ、その製造方法及び用途
JPH11290422A (ja) * 1998-04-09 1999-10-26 Kawasumi Lab Inc 輸液容器

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10716927B2 (en) 2014-07-31 2020-07-21 Tekni-Plex, Inc. Extrudable tubing for delivery of medicinal fluids
CN115556448A (zh) * 2022-09-08 2023-01-03 上海乐纯生物技术有限公司 生物工艺袋用多层膜及其应用
CN115556448B (zh) * 2022-09-08 2024-05-24 上海乐纯生物技术股份有限公司 生物工艺袋用多层膜及其应用

Also Published As

Publication number Publication date
JP5962457B2 (ja) 2016-08-03
JP2014100895A (ja) 2014-06-05
CN104797413B (zh) 2017-12-29
KR101704627B1 (ko) 2017-02-08
CN104797413A (zh) 2015-07-22
KR20150076208A (ko) 2015-07-06

Similar Documents

Publication Publication Date Title
JP5632226B2 (ja) 医療用多層チューブ、および医療用輸液バッグ
KR101104197B1 (ko) 의료용 튜브
CN101815617A (zh) 含有微层结构的薄膜
CN106660331B (zh) 伸缩性层叠体和包括其的物品
JP6663179B2 (ja) 伸縮性積層体およびそれを含む物品
KR20100111036A (ko) 의료용 다층 필름, 및 이의 용도
TW200819294A (en) Elastic film exhibiting low tensile force properties in the machine direction
HUP0203535A2 (en) Autoclavable pvc-free multilayer film to be especially used for packing liquid, medicinal products, method for producing the same and the use thereof
JP5688194B2 (ja) 食品包装用ラップフィルム
WO2010117150A3 (ko) 의료용 다층 필름, 및 이의 용도
WO2014081014A1 (ja) 医療用押出成形二層チューブおよび輸液バッグ製品
CN110114215A (zh) 伸缩性膜、伸缩性层叠体和包括其的制品
JP5411008B2 (ja) 積層フィルム、および当該積層フィルムを用いて作製される包装容器
CN105307854B (zh) 输液袋用膜和使用输液袋用膜的输液袋
KR101148040B1 (ko) 확실한 박리성을 갖고 ｐｖｃ를 함유하지 않는 의료 목적의 다층 튜브와, 그 제조 방법 및 사용 방법
CN105848889A (zh) 伸缩性层叠体及含有其的制品
JP6390128B2 (ja) ヒートシール性多層フィルムおよび易開封性医療用包装体
CN102218169B (zh) 医用非聚氯乙烯复合输液软管
JP2024509304A (ja) 医療用パッケージ用の高い低温衝撃強度を有する柔軟性多層フィルム
WO2022006391A1 (en) Packaging bag and method of making and using the same
JPH09135880A (ja) 医療用器具
JP2015006771A (ja) ヒートシール性フィルムおよび易開封性医療用包装体

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 13857081

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 20157013159

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 13857081

Country of ref document: EP

Kind code of ref document: A1
