JP7635583B2 - アクリル系樹脂、およびこれを用いてなる粘着剤組成物、粘着剤、粘着フィルム、マスキング用粘着剤、マスキング用粘着フィルム - Google Patents

Description

本発明は、アクリル系樹脂、および、これを用いてなる粘着剤組成物、粘着剤、粘着フィルム、マスキング用粘着剤、マスキング用粘着フィルムに関するものである。詳しくは、水中や湿潤条件下であっても充分な粘着性能を得ることを可能とするアクリル系樹脂、および、これを用いてなる粘着剤組成物、上記粘着剤組成物が架橋されてなるマスキング用粘着剤等の粘着剤、上記粘着剤からなる粘着剤層を有するマスキング用粘着フィルム等の粘着フィルムに関するものである。

近年、粘着テープは、作業性が良好で接着の信頼性が高い接合手段として家電製品や自動車、ＯＡ機器、建築などの各種産業分野で利用されている。そして、新しい性能として、水中や湿潤条件下でも、充分な粘着性能を発揮できることが好ましい。しかし、一般に接着対象の表面が濡れていると、充分な粘着性能を発揮することは難しい。

このような水中や湿潤条件下で使用される粘着テープとして、例えば、特許文献１では、結露面や湿潤面に対する良好な初期粘着力を発現でき、また定荷重剥離性に優れた水分散型粘着剤組成物及び粘着製品として、アクリル系又はゴム系の水分散型粘着剤組成物中の固形分１００重量部に対して、特定の親水性ポリマーを０．５～１５重量部含有することを特徴とする水分散型粘着剤組成物が開示されている。

しかし、分散剤に水溶性樹脂を用いた水分散型の粘着剤組成物であることから、長期的に使用した場合、粘着剤が水中に溶けてしまい、粘着性能を維持できないおそれがある。

特許文献２では、湿潤面に被着対象物を確実にかつ簡便に配置することができる湿潤面貼着用粘着シートとして、粘着剤層の片面に吸水層があり、粘着剤層に隙間を作ることで、湿潤面の水分は吸水層に吸収され、良好な粘着力を発現できる、湿潤面貼着用粘着シートが開示されている。しかしながら、粘着剤層に隙間があるため、粘着力の低下する場合がある。

また、上記特許文献１および２に開示の技術においては、一時保護用（マスキング用）の粘着剤として使用して被着体に粘着させた後に剥離した際に、被着体表面に、糊残り、および貼り跡が生じるのを防ぐという、被着体耐汚染性については、全く考慮されてなかった。

特開２００３－３１３５２５号公報 特開２０１７－１６０３４４号公報

そこで、本発明は、このような背景下において、湿潤面に貼った場合においても充分な粘着力を有し、さらにマスキング用粘着剤として用いた場合に、被着体表面に、糊残りのない被着体耐汚染性に優れる粘着剤を得ることを可能とするアクリル系樹脂の提供を目的とするものである。さらにかかるアクリル系樹脂を用いてなる粘着剤組成物、粘着剤、粘着フィルム、マスキング用粘着剤、マスキング用粘着フィルムの提供を目的とするものである。

本発明者らは、前記課題を解決するため鋭意研究を重ねた。その研究の過程で、粘着剤組成物の材料であるアクリル系樹脂（Ａ）を構成する共重合成分（ａ）において、これまで使用されることのなかった新規のアクリル系モノマー（ａ１－１），（ａ１－２）をモノマーとして含むようにしたところ、水中や湿潤条件下での粘着性能が飛躍的に改善されるようになることを突き止め、本発明に到達した。

しかるに、本発明は、以下の［１］～［７］を、その要旨とする。
［１］ 下記の化学式（１）に示すアクリル系モノマー（ａ１－１）および／または下記の化学式（２）に示すアクリル系モノマー（ａ１－２）を含む共重合成分（ａ）を共重合してなることを特徴とするアクリル系樹脂（Ａ）。

［２］ 上記共重合成分（ａ）における、上記アクリル系モノマー（ａ１－１）およびアクリル系モノマー（ａ１－２）の合計割合が０．０１～５０重量％であることを特徴とする、請求項１記載のアクリル系樹脂（Ａ）。
［３］ ［１］または［２］に記載のアクリル系樹脂（Ａ）と、架橋剤（Ｂ）とを含有することを特徴とする粘着剤組成物。
［４］ ［３］に記載の粘着剤組成物が架橋されてなることを特徴とする粘着剤。
［５］ ［４］に記載の粘着剤からなる粘着剤層を有することを特徴とする粘着フィルム。
［６］ ［４］に記載の粘着剤を用いてなることを特徴とするマスキング用粘着剤。
［７］ ［４］に記載の粘着剤を用いてなることを特徴とするマスキング用粘着フィルム。

本発明のアクリル系樹脂（Ａ）は、湿潤面に貼った場合においても充分な粘着力を有し、さらにマスキング用粘着剤として用いた場合に、被着体表面に、糊残りのない被着体耐汚染性に優れる粘着剤を得ることができる。そのため、上記アクリル系樹脂を用いてなる粘着剤組成物、粘着剤、粘着フィルム、マスキング用粘着剤、およびマスキング用粘着フィルムは、水中や湿潤条件下での使用において優れた粘着性能を発揮することができる。

以下に、本発明を詳細に説明するが、これらは望ましい実施態様の一例を示すものである。
なお、「（メタ）アクリル」とはアクリルあるいはメタクリルを、「（メタ）アクリロイル」とはアクリロイルあるいはメタクリロイルを、「（メタ）アクリレート」とはアクリレートあるいはメタクリレートをそれぞれ意味するものである。また、「アクリル系樹脂」とは、少なくとも１種の（メタ）アクリレート系モノマーを含む重合成分を重合して得られる樹脂である。
また、本発明でいう「粘着剤」とは２５℃（室温）でタックを有し、手で押しつける程度の軽い圧力で被着体と接着するものであり、「フィルム」とは、シート、フィルム、テープを概念的に包含するものである。

＜アクリル系樹脂（Ａ）＞
本発明のアクリル系樹脂（Ａ）は、先に述べたように、下記の化学式（１）に示すアクリル系モノマー（ａ１－１）（以下、単にモノマー（ａ１－１）ということがある。）および／または下記の化学式（２）に示すアクリル系モノマー（ａ１－２）（以下、単にモノマー（ａ１－２）ということがある。）を含み、任意で、前記モノマー（ａ１－１）、（ａ１－２）を除いた水酸基および／またはカルボキシ基を有する共重合性モノマー（ａ２）（以下、単にモノマー（ａ２）ということがある。）、炭素数４～２０のアルキル基を有する（メタ）アクリル酸アルキルエステルモノマー（ａ３）（以下、単にモノマー（ａ３）ということがある。）を含む共重合成分（ａ）を、共重合してなるものである。

〔モノマー（ａ１－１）、モノマー（ａ１－２）〕
上記モノマー（ａ１－１）は、下記の化学式（１）に示すアクリル系モノマーである。また、上記モノマー（ａ１－２）は、下記の化学式（２）に示すアクリル系モノマーである。

上記アクリル系樹脂（Ａ）を構成するモノマー（共重合成分（ａ））において、上記モノマー（ａ１－１）とモノマー（ａ１－２）とは、それぞれ単独で用いてもよく、併用してもよい。
また、本発明に要求される水中や湿潤条件下での粘着性能を良好なものにする観点から、上記共重合成分（ａ）全体に対する、上記アクリル系モノマー（ａ１－１）およびアクリル系モノマー（ａ１－２）の合計割合は、０．０１～５０重量％であることが好ましく、０．１～４０重量％であることがより好ましく、０．５～３０重量％であることが更に好ましく、０．９～２０重量％であることが特に好ましい。

また、本発明に要求される水中や湿潤条件下での粘着性能を良好なものにする観点から、上記アクリル系樹脂（Ａ）中で、上記アクリル系モノマー（ａ１－１）およびアクリル系モノマー（ａ１－２）の合計割合は、０．０１～５０モル％であることが好ましく、０．０５～２０モル％であることがより好ましく、０．１～１０モル％であることが更に好ましく、０．５～３モル％であることが特に好ましい。

ここで、上記モノマー（ａ１－１）、モノマー（ａ１－２）は、例えば、以下の合成例に示すようにして得ることができる。

［アクリル系モノマー（ａ１－１）の製造］
上記アクリル系モノマー（ａ１－１）は、例えば、下記の反応式の通り、２－ヒドロキシエチルメタクリレートのメシル化により、メタンスルホン酸－２－エチルメタクリレートを得た後、上記メタンスルホン酸－２－エチルメタクリレートと没食子酸とを反応させることにより、合成することができる。

２－ヒドロキシエチルメタクリレートのメシル化は、２－ヒドロキシエチルメタクリレートをテトラヒドロフラン等の溶媒に溶解させ、トリエチルアミンとの混合液を得る。かかる混合液に対し、メタンスルホニルクロリドを加え、反応させる。
かかる２－ヒドロキシエチルメタクリレートとメタンスルホニルクロリドの配合モル比は、２－ヒドロキシエチルメタクリレート：メタンスルホニルクロリド＝１：１．１～１：１．３程度である。

上記反応後の混合液の溶媒を除去することにより、メタンスルホン酸－２－エチルメタクリレート（黄色液体物）を得ることができる。

なお、上述の黄色液体物の¹Ｈ ＮＭＲによる分析結果は以下の通りである。
¹Ｈ ＮＭＲ（４００ＭＨｚ，ＣＤＣｌ３）： δ＝６．０８（ｓ、１Ｈ）、５．５７－５．５４（ｍ、１Ｈ）、４．４１－４．３７（ｍ、２Ｈ）、４．３５－４．３１（ｍ、２Ｈ）、２．９８（ｓ、３Ｈ）、１．８８（ｓ、３Ｈ）

つぎに没食子酸と炭酸水素ナトリウムとジメチルスルホキシド（ＤＭＳＯ）の溶液を作製し、メタンスルホン酸－２－エチルメタクリレートを加え、反応させる。
かかるメタンスルホン酸－２－エチルメタクリレートと没食子酸の配合モル比は、メタンスルホン酸－２－エチルメタクリレート：没食子酸＝１：１．１～１：１．３程度である。
その後、溶媒を除去し、カラムクロマトグラフィで精製し、さらに酢酸エチル／ｎ－ヘプタンの溶液で再結晶化を行う事で、上記アクリル系モノマー（１－ａ）（白色固体物）を得ることができる。

なお、上記白色固体物の¹Ｈ ＮＭＲによる分析結果は以下の通りである。
¹Ｈ ＮＭＲ（４００ＭＨｚ，ＤＭＳＯ－ｄ６）： δ＝９．２２（ｓ、３Ｈ）、６．９４（ｓ、２Ｈ）、６．０５－６．０２（ｍ、１Ｈ）、５．７１－５．６７（ｍ、１Ｈ）、４．４６－４．３６（ｍ、４Ｈ）、１．８７（ｔ、３Ｈ）

［アクリル系モノマー（ａ１－２）の製造］
上記アクリル系モノマー（ａ１－２）は、例えば、下記の式の通り、４－（クロロアセチル）カテコールとメタクリル酸とを反応させることにより、合成することができる。

４－（クロロアセチル）カテコールメタクリル酸とメタクリル酸を、アセトニトリル等の溶媒に溶解させ、混合液を得る。得られた混合液に、トリエチルアミンを加え、反応させる。
かかるメタクリル酸と４－（クロロアセチル）カテコールの配合モル比は、メタクリル酸：４－（クロロアセチル）カテコール＝１：０．４～１：０．６程度である。
上記反応後の混合液の溶媒を除去し、カラムクロマトグラフィで精製する事で、上記アクリル系モノマー（１－ｂ）（白色固体物）を得ることができる。

なお、上記白色固体物の¹Ｈ ＮＭＲによる分析結果は以下の通りである。
¹Ｈ ＮＭＲ（４００ＭＨｚ，ＤＭＳＯ－ｄ６）： δ＝１０．４５－９．２７（ｍ、２Ｈ）、７．４３－７．２８（ｍ、２Ｈ）、６．８４（ｄ、１Ｈ）、６．１２（ｓ、１Ｈ）、５．７７（ｔ、１Ｈ）、５．４２（ｓ、２Ｈ）、１．９３（ｓ、３Ｈ）

〔モノマー（ａ２）〕
上記の、水酸基および／またはカルボキシ基を有する共重合性モノマー（ａ２）は、単独でもしくは二種以上併せて用いられる。そして、上記モノマー（ａ２）は、被着体密着性の観点から、（メタ）アクリル酸や（メタ）アクリレート系モノマーであることが好ましく、特に、（メタ）アクリル酸がより好ましい。
水酸基を有する共重合性モノマーとしては、例えば、２－ヒドロキシエチル（メタ）アクリレート、４－ヒドロキシブチル（メタ）アクリレート、５－ヒドロキシペンチル（メタ）アクリレート、６－ヒドロキシヘキシル（メタ）アクリレート、８－ヒドロキシオクチル（メタ）アクリレート等の（メタ）アクリル酸ヒドロキシアルキルエステル、カプロラクトン変性２－ヒドロキシエチル（メタ）アクリレート等のカプロラクトン変性モノマー、ジエチレングリコール（メタ）アクリレート、ポリエチレングリコール（メタ）アクリレート等のオキシアルキレン変性モノマー、２－アクリロイロキシエチル－２－ヒドロキシエチルフタル酸等の１級水酸基含有モノマー；２－ヒドロキシプロピル（メタ）アクリレート、２－ヒドロキシブチル（メタ）アクリレート、３－クロロ２－ヒドロキシプロピル（メタ）アクリレート等の２級水酸基含有モノマー；２，２－ジメチル２－ヒドロキシエチル（メタ）アクリレート等の３級水酸基含有モノマー等が挙げられる。
これらの中でも、架橋剤との反応性に優れる点で１級水酸基含有モノマーが好ましく、特には２－ヒドロキシエチル（メタ）アクリレート、４－ヒドロキシブチル（メタ）アクリレート好ましい。
また、カルボキシ基を有する共重合性モノマーとしては、例えば、（メタ）アクリル酸、２－（メタ）アクリロイルオキシエチルヘキサヒドロフタル酸、２－（メタ）アクリロイルオキシプロピルヘキサヒドロフタル酸、２－（メタ）アクリロイルオキシエチルフタル酸、２－（メタ）アクリロイルオキシプロピルフタル酸、２－（メタ）アクリロイルオキシエチルマレイン酸、２－（メタ）アクリロイルオキシプロピルマレイン酸、２－（メタ）アクリロイルオキシエチルコハク酸、２－（メタ）アクリロイルオキシプロピルコハク酸、クロトン酸、フマル酸、マレイン酸、イタコン酸、マレイン酸モノメチル、イタコン酸モノメチル等が挙げられる。
なかでも粘着性の点、重合時の安定性の点で、アクリル酸が好ましい。

前記アクリル系樹脂（Ａ）を構成する共重合成分（ａ）全体に対し、上記モノマー（ａ２）の割合は、好ましくは０．１～３０重量％であり、より好ましくは０．５～２５重量％、更に好ましくは１～２０重量％、特に好ましくは３～１５重量％である。

〔モノマー（ａ３）〕
前記の、（メタ）アクリル酸アルキルエステルモノマー（ａ３）は、通常、炭素数１～２０のアルキル基を有する（メタ）アクリル酸アルキルエステルモノマーが用いられるが、好ましくは炭素数２～１０のアルキル基を有する（メタ）アクリル酸アルキルエステルモノマー、より好ましくは炭素数４～８のアルキル基を有する（メタ）アクリル酸アルキルエステルモノマーが用いられる。
上記モノマー（ａ３）の具体例としては、例えば、メチル（メタ）アクリレート、エチル（メタ）アクリレート、ｎ－プロピル（メタ）アクリレート、ｎ－ブチル（メタ）アクリレート、ｉ－ブチル（メタ）アクリレート、ｔ－ブチル（メタ）アクリレート、ｎ－へキシル（メタ）アクリレート、２－エチルヘキシル（メタ）アクリレート、ｎ－オクチル（メタ）アクリレート、イソデシル（メタ）アクリレート、トリデシル（メタ）アクリレート、ｎ－ラウリル（メタ）アクリレート等が挙げられる。なかでも粘着物性に優れる点、重合時の安定性に優れる点でｎ－ブチル（メタ）アクリレート、２－エチルヘキシル（メタ）アクリレートが好ましく、より好ましくはｎ－ブチルアクリレートである。
これらのモノマーは、単独でもしくは２種以上併せて用いることができる。

前記アクリル系樹脂（Ａ）を構成する共重合成分（ａ）全体に対し、上記モノマー（ａ４）の割合は、好ましくは６０～９９．９重量％であり、より好ましくは７０～９８重量％、更に好ましくは８０～９７重量％、特に好ましくは８５～９５重量％である。

〔モノマー（ａ４）〕
また、（ａ１）～（ａ３）以外のモノマー（ａ４）としては、本発明の効果を阻害しない範囲で、任意で含まれていてもよい。
例えば、無水マレイン酸、無水イタコン酸等の酸無水物基含有ビニル系単量体；グリジシル（メタ）アクリレート、グリジシルα－エチルアクリレート、３，４－エポキシブチル（メタ）アクリレート等のエポキシ基含有ビニル系単量体；ジメチルアミノエチル（メタ）アクリレート、ジエチルアミノエチル（メタ）アクリレート等のアミノ基含有（メタ）アクリレート系のビニル系単量体；（メタ）アクリルアミド、Ｎ－ｔ－ブチル（メタ）アクリルアミド、Ｎ－メチロール（メタ）アクリルアミド、Ｎ－メトキシメチル（メタ）アクリルアミド、Ｎ－ブトキシメチル（メタ）アクリルアミド、ダイアセトンアクリルアミド、マレイン酸アミド、マレイミド等のアミド基を含有するビニル系単量体；スチレン、α－メチルスチレン、ビニルトルエン、（メタ）アクリロニトリル、塩化ビニル、酢酸ビニル、プロピオン酸ビニル等のビニル系単量体；ジビニルベンゼン、エチレングリコールジ（メタ）アクリレート、１，３－ブチレングリコールジ（メタ）アクリレート、１，６－ヘキサンジオールジ（メタ）アクリレート、トリエチレングリコールジ（メタ）アクリレート、テトラエチレングリコールジ（メタ）アクリレート、トリプロピレングリコールジ（メタ）アクリレート、トリメチロールプロパントリ（メタ）アクリレート、アリル（メタ）アクリレート等が挙げられる。
上記その他のモノマー（ａ３）は、単独でもしくは２種以上併せて用いることができる。

前記アクリル系樹脂（Ａ）を構成する共重合成分（ａ）全体に対し、上記モノマー（ａ４）の含有量は、１０重量％以下であることが好ましく、より好ましくは５重量％以下、更に好ましくは１重量％以下である。

〔アクリル系樹脂（Ａ）の製造〕
本発明で用いられるアクリル系樹脂（Ａ）は、前記特定のアクリル系モノマー（ａ１－１），（ａ１－２）や、その他のモノマーを含む共重合成分（ａ）を用いて、例えば、有機溶媒中に、重合開始剤を混合あるいは滴下して、重合することにより製造することができる。

上記重合反応は、溶液ラジカル重合、懸濁重合、塊状重合、乳化重合等の従来公知の重合方法により行うことができるが、これらのなかでも、溶液ラジカル重合、塊状重合が好ましく、より好ましくは溶液ラジカル重合である。

上記重合反応に用いられる有機溶媒としては、例えば、トルエン、キシレン等の芳香族炭化水素類、ヘキサン等の脂肪族炭化水素類、酢酸エチル、酢酸ブチル等のエステル類、ｎ－プロピルアルコール、イソプロピルアルコール等の脂肪族アルコール類、アセトン、メチルエチルケトン、メチルイソブチルケトン、シクロヘキサノン等のケトン類等が挙げられる。

これらの有機溶媒のなかでも、重合反応のしやすさや連鎖移動の効果や粘着剤塗工時の乾燥のしやすさ、安全性の高さから、酢酸エチル、アセトン、メチルエチルケトン、酢酸ブチル、トルエン、メチルイソブチルケトンが好ましく用いられ、より好ましくは、酢酸エチル、アセトン、メチルエチルケトンである。これら有機溶媒は、単独で用いてもよいし２種以上を併用してもよい。
そして、これらの有機溶媒の使用量は、通常、アクリル系樹脂（Ａ）を構成する共重合成分（ａ）１００重量部に対して１０～９００重量部である。

また、かかる溶液ラジカル重合に用いられる重合開始剤としては、例えば、通常のラジカル重合開始剤である２，２’－アゾビスイソブチロニトリル、２，２’－アゾビス－２－メチルブチロニトリル、４，４’－アゾビス（４－シアノ吉草酸）、２，２’－アゾビス（メチルプロピオン酸）等のアゾ系開始剤、ベンゾイルパーオキサイド、ラウロイルパーオキサイド、ジ－ｔ－ブチルパーオキサイド、クメンハイドロパーオキサイド等の有機過酸化物等が挙げられ、使用するモノマーに合わせて適宜選択して用いることができる。なかでも、２，２’－アゾビスイソブチロニトリルが、本発明において好ましい。そして、これらの重合開始剤は、単独で用いてもよいし２種以上を併用してもよい。
そして、これらの重合開始剤の使用量は、通常、共重合成分（ａ）に対して０．０１～５重量％である。

〔アクリル系樹脂（Ａ）の物性〕
かくして得られる上記アクリル系樹脂（Ａ）の重量平均分子量（Ｍｗ）は、１０万～３００万であることが好ましく、より好ましくは２０万～２００万、更に好ましくは３０万～１８０万、特に好ましくは３５万～１６０万である。かかる重量平均分子量が小さすぎると耐久性が低下する傾向があり、大きすぎると調製時に希釈溶媒が大量に必要となり、乾燥性が低下し、粘着剤層中に残溶媒が多くなり耐久性が低下する傾向がある。

上記アクリル系樹脂（Ａ）の分散度（重量平均分子量／数平均分子量）は、２０以下であることが好ましく、より好ましくは１５以下、更に好ましくは１２以下である。
かかる分散度が高すぎるとリワーク性や耐久性が低下する傾向がある。なお、かかる分散度の下限は通常１である。

上記重量平均分子量（Ｍｗ）は、標準ポリスチレン分子量換算による重量平均分子量であり、高速液体クロマトグラフ（Ｗａｔｅｒｓ社製、「Ｗａｔｅｒｓ ２６９５（本体）」と「Ｗａｔｅｒｓ ２４１４（検出器）」）に、カラム：Ｓｈｏｄｅｘ ＧＰＣ ＫＦ－８０６Ｌ（排除限界分子量：２×１０⁷、分離範囲：１００～２×１０⁷、理論段数：１００００段／本、充填剤材質：スチレン－ジビニルベンゼン共重合体、充填剤粒径：１０μｍ）の３本を直列にして用いることにより測定される。また、数平均分子量も同様の方法で測定され、数平均分子量と重量平均分子量より分散度（重量平均分子量／数平均分子量）が求められる。

上記アクリル系樹脂（Ａ）のガラス転移温度（Ｔｇ）は、粘着性能および被着体耐汚染性等の点から、－７０℃以上であることが好ましく、より好ましくは－６０～１０℃、更に好ましくは－５５～０℃、特に好ましくは－５２～－１０℃である。

なお、アクリル系樹脂（Ａ）のガラス転移温度（Ｔｇ）は、ＴＡインスツルメント社製の示差走査熱量計「ＤＳＣ Ｑ２０００」を用いて測定される値である。測定温度範囲は－８０～４０℃で、温度上昇速度は、５℃／分である。

〔アクリル系樹脂（Ａ）溶液〕
上記アクリル系樹脂（Ａ）は、通常、溶媒等により粘度調整され、アクリル系樹脂（Ａ）溶液として、本発明の粘着剤組成物に用いられる。希釈濃度としては、樹脂分濃度が、好ましくは５～６０重量％、より好ましくは１０～５０重量％、更に好ましくは３０～４５重量％である。かかる濃度が高すぎると流動性が低下して取り扱いにくくなる傾向があり、低すぎると粘着剤としたときに塗工が困難となる傾向がある。

かかるアクリル系樹脂（Ａ）溶液の粘度としては、取扱い易さの点から１００～３００００ｍＰａ・ｓであることが好ましく、より好ましくは５００～２００００ｍＰａ・ｓ、更に好ましくは１０００～１５０００ｍＰａ・ｓ、特に好ましくは１３００～１００００ｍＰａ・ｓである。
かかる粘度が高すぎると流動性が低下して取り扱いにくくなる傾向にあり、低すぎると粘着剤としたときに塗工が困難となる傾向がある。

上記アクリル系樹脂（Ａ）溶液の粘度は、２５℃に調温した樹脂溶液を、Ｂ型粘度計を用いた回転粘度系法により測定する。

＜粘着剤組成物＞
本発明の粘着剤組成物には、糊残り性を向上させたり、粘着剤の耐久性を向上させたりする点で上記アクリル系樹脂（Ａ）に加えて、更に架橋剤（Ｂ）を含有することが好ましい。

〔架橋剤（Ｂ）〕
本発明の粘着剤組成物で用いられる架橋剤（Ｂ）とは、アクリル系樹脂（Ａ）中の官能基と反応し、架橋構造を形成させるものであり、例えば、エポキシ系架橋剤、イソシアネート系架橋剤、アジリジン系架橋剤、メラミン系架橋剤、アルデヒド系架橋剤、アミン系架橋剤、金属キレート系架橋剤等が挙げられる。なかでも粘着性能やポットライフに優れる点で、エポキシ系架橋剤を用いることが好ましい。
上記架橋剤（Ｂ）は、単独で使用してもよいし、２種以上を併用してもよい。

上記エポキシ系架橋剤としては、例えば、ビスフェノールＡ・エピクロルヒドリン型のエポキシ樹脂、エチレングリコールジグリシジルエーテル、ポリエチレングリコールジグリシジルエーテル、グリセリンジグリシジルエーテル、グリセリントリグリシジルエーテル、１，６－ヘキサンジオールジグリシジルエーテル、トリメチロールプロパントリグリシジルエーテル、ソルビトールポリグリシジルエーテル、ポリグリセロールポリグリシジルエーテル、ペンタエリスリトールポリグリシジルエリスリトール、ジグリセロールポリグリシジルエーテル、１，３'－ビス（Ｎ，Ｎ－ジグリシジルアミノメチル）シクロヘキサン、Ｎ，Ｎ，Ｎ',Ｎ'－テトラグリシジル－ｍ－キシレンジアミン等が挙げられる。
これらエポキシ系架橋剤のなかでも、１，３'－ビス（Ｎ，Ｎ－ジグリシジルアミノメチル）シクロヘキサン、Ｎ，Ｎ，Ｎ',Ｎ'－テトラグリシジル－ｍ－キシレンジアミン等の多官能エポキシ樹脂が反応性の高さの点で好ましい。

上記イソシアネート系架橋剤としては、例えば、２，４－トリレンジイソシアネート、２，６－トリレンジイソシアネート等のトリレンジイソシアネート系架橋剤、１，３－キシリレンジイソシアネート等のキシリレンジイソシアネート系架橋剤、ジフェニルメタン－４，４－ジイソシアネート等のジフェニルメタン系架橋剤、１，５－ナフタレンジイソシアネート等のナフタレンジイソシアネート系架橋剤等の芳香族系イソシアネート系架橋剤；イソホロンジイソシアネート、１，４－シクロヘキサンジイソシアネート、４，４'－ジシクロヘキシルメタンジイソシアネート、メチルシクロヘキサンジイソシアネート、イソプロピリデンジシクロヘキシル－４，４'－ジイソシアネート、１，３－ジイソシアナトメチルシクロヘキサン、ノルボルナンジイソシアネート等の脂環族系イソシアネート系架橋剤；ヘキサメチレンジイソシアネート、トリメチルヘキサメチレンジイソシアネート等の脂肪族系イソシアネート系架橋剤；および上記イソシアネート系化合物のアダクト体、ビュレット体、イソシアヌレート体等が挙げられる。
これらイソシアネート系架橋剤のなかでも、トリレンジイソシアネート系架橋剤がポットライフと耐久性の点で好ましく、キシリレンジイソシアネート系架橋剤またはイソシアヌレート骨格含有イソシアネート系架橋剤がエージング時間短縮の点で好ましく、芳香環非含有イソシアネート系架橋剤が耐黄変性の点で好ましい。これらの中で具体的には、トリレンジイソシアネート、キシリレンジイソシアネート、ヘキサメチレンジイソシアネートとトリメチロールプロパンのアダクト体、およびヌレート体が、耐久性、ポットライフ、架橋速度のバランスに優れている点で好ましい。

上記アジリジン系架橋剤としては、例えば、テトラメチロールメタン－トリ－β－アジリジニルプロピオネート、トリメチロールプロパン－トリ－β－アジリジニルプロピオネート、Ｎ，Ｎ'－ジフェニルメタン－４，４'－ビス（１－アジリジンカルボキシアミド）、Ｎ，Ｎ'－ヘキサメチレン－１，６－ビス（１－アジリジンカルボキシアミド）等が挙げられる。

上記メラミン系架橋剤としては、例えば、へキサメトキシメチルメラミン、ヘキサエトキシメチルメラミン、ヘキサプロポキシメチルメラミン、ヘキサプトキシメチルメラミン、ヘキサペンチルオキシメチルメラミン、ヘキサヘキシルオキシメチルメラミン、メラミン樹脂等が挙げられる。

上記アルデヒド系架橋剤としては、例えば、グリオキザール、マロンジアルデヒド、スクシンジアルデヒド、マレインジアルデヒド、グルタルジアルデヒド、ホルムアルデヒド、アセトアルデヒド、ベンズアルデヒド等が挙げられる。

上記アミン系架橋剤としては、例えば、ヘキサメチレンジアミン、トリエチルジアミン、ポリエチレンイミン、ヘキサメチレンテトラアミン、ジエチレントリアミン、トリエチルテトラアミン、イソホロンジアミン、アミノ樹脂、ポリアミド等が挙げられる。

上記金属キレート系架橋剤としては、例えば、アルミニウム、鉄、銅、亜鉛、スズ、チタン、ニッケル、アンチモン、マグネシウム、パナジウム、クロム、ジルコニウム等の多価金属とアセチルアセトンやアセトアセチルエステルとの配位化合物等が挙げられる。

このような上記架橋剤（Ｂ）を用いる場合、その含有量は、アクリル系樹脂（Ａ）１００重量部に対して、０．００１～２０重量部であることが好ましく、より好ましくは０．０１～１５重量部、更に好ましくは０．０５～１０重量部、特に好ましくは０．０９～５重量部である。かかる含有量が少なすぎると、再剥離性が低下しやすい傾向があり、多すぎると被着体密着性が低くなったり、長時間のエージングが必要となったりする傾向がある。

＜その他の成分＞
本発明の粘着剤組成物には、その他の公知の添加剤を含有していてもよく、たとえば、ポリプロピレングリコール等のポリアルキレングリコールといったポリエーテル化合物、着色剤、顔料等の粉体、染料、界面活性剤、可塑剤、粘着性付与剤、表面潤滑剤、レベリング剤、軟化剤、酸化防止剤、老化防止剤、光安定剤、紫外線吸収剤、重合禁止剤、無機または有機の充填剤、金属粉、粒子状物、箔状物等を使用する用途に応じて適宜添加することができる。また、制御できる範囲内で、還元剤を加えてのレドックス系を採用してもよい。これらは、単独でもしくは２種以上併せて用いることができる。
これら添加剤は、アクリル系樹脂（Ａ）１００重量部に対して５重量部以下であることが好ましく、より好ましくは３重量部以下、更に好ましくは１重量部以下の範囲である。

かくしてアクリル系樹脂（Ａ）、好ましくは更に、架橋剤（Ｂ）、更に必要に応じてその他の任意成分を混合することにより、本発明の粘着剤組成物を得ることができる。

ここで、粘着性、再剥離性等の観点から、本発明の粘着剤組成物全体に対する上記アクリル系樹脂（Ａ）の割合は、５０重量％以上であることが好ましく、より好ましくは６０重量％以上、更に好ましくは７０重量％以上、特に好ましくは８０～９９．９重量％の範囲である。

なお、上記混合方法については、特に限定されるものではなく、各成分を一括で混合する方法や、任意の成分を混合した後、残りの成分を一括または順次混合する方法等、種々の方法を採用することができる。

＜粘着剤＞
本発明の粘着剤組成物を乾燥および／または架橋させることにより粘着剤となる。かかる粘着剤は、水中や湿潤条件下でも、充分な粘着性能を発揮することができる。従って、マスキングフィルム用粘着剤、表面保護フィルム用粘着剤、表示ラベル用粘着剤、養生テープ用粘着剤等の各種部材用の粘着剤として好適に用いることができるが、なかでもマスキングフィルム用粘着剤として、特に建築用のマスキングフィルム用粘着剤として好適に用いられる。
かかる粘着剤層の形成にあたっては、架橋剤（Ｂ）を用いる場合、架橋剤（Ｂ）全体の添加量を調整することとともに、架橋処理温度や架橋処理時間の影響を充分に考慮することが好ましい。

使用する架橋剤（Ｂ）によって架橋処理温度や架橋処理時間は、調整が可能である。架橋処理温度は１７０℃以下であることが好ましい。

＜粘着剤層＞
粘着剤は、種々の基材上に粘着剤層として積層させることができる。かかる粘着剤層の厚みは、５～３００μｍが好ましく、より好ましくは１０～２００μｍ、更に好ましくは２０～１５０μｍである。かかる粘着剤層が薄すぎると、厚み精度が低下したり粘着力が低くなる傾向があり、厚すぎると粘着フィルムをロール状にした際に端からはみ出したりする傾向がある。

上記粘着剤層のゲル分率については基材との密着性、リワーク性、保持力の点から０．１～９９重量％であることが好ましく、より好ましくは１～９０重量％であり、更に好ましくは１０～８０重量％である。ゲル分率が低すぎると凝集力が低くなりリワークする際に糊残りしたり、保持力が低くなる傾向にあり、高すぎると粘着力が低くなりすぎるため剥がれやすくなる傾向がある。

上記ゲル分率は、架橋度（硬化度合い）の目安となるもので、例えば、以下の方法にて算出される。すなわち、基材に粘着剤層が形成されてなる粘着フィルムから粘着剤をピッキングにより採取し、粘着剤を２００メッシュのＳＵＳ製金網で包みトルエン中に２３℃×２４時間浸漬し、トルエン浸漬前の粘着剤の重量に対する、金網中に残存した不溶解の粘着剤成分の重量百分率をゲル分率とする。

上記粘着剤層は、指で触れたときに程好いタック感がある方が、実際に被着体に貼る際に濡れ性が良いため、作業性が上がる傾向があり好ましい。タックはＪＩＳ Ｚ０２３７（２００９年）に規定された傾斜角３０°の時のボールタックにより測定される。ボールタックは１以上が好ましく、３以上がより好ましい。かかるボールタックが低すぎると、粘着フィルムを被着体に貼り合わせる際に密着しにくくなる傾向にある。

＜粘着フィルム＞
本発明の粘着フィルムは、上記粘着剤層をプラスチックフィルム等の基材フィルムに積層したものである。
上記粘着フィルムには、粘着剤層に基材フィルムが積層されている面とは逆の面に、更に離型フィルムを設けることが好ましい。

上記基材フィルムとしては、ポリエチレンテレフタレートなどのポリエステル系樹脂、ポリエチレンなどのポリオレフィン、ポリウレタンなどが挙げられる。

上記粘着フィルムの製造方法としては、〔１〕基材フィルム上に、粘着剤組成物を塗工、乾燥した後、離型フィルムを貼合し、常温または加温状態でのエージングの少なくとも一方による処理を行う方法、〔２〕離型フィルム上に、粘着剤組成物を塗布、乾燥した後、基材フィルムを貼合し、常温または加温状態でのエージングの少なくとも一方による処理を行う方法等が挙げられる。
これらのなかでも、上記〔２〕の方法で、常温（２３℃）状態でエージングする方法が、熱により基材フィルムを痛めない点、基材フィルムと粘着剤層との密着性に優れる点で好ましい。

かかるエージング処理は、粘着剤の化学架橋の反応時間として、粘着物性のバランスをとるために行うものであり、エージングの条件としては、温度は通常２０～７０℃、時間は通常１～３０日間であり、具体的には、例えば２３℃で３～１０日間、４０℃で１～７日間等の条件で行えばよい。

上記粘着剤組成物の塗工に際しては、この粘着剤組成物を溶媒で希釈して塗工することが好ましい。希釈濃度としては、加熱残分（固形分濃度）が５～６０重量％であることが好ましく、特には１０～３０重量％であることが好ましい。

また、上記溶媒としては、粘着剤組成物を溶解させるものであれば特に限定されることなく、例えば、酢酸メチル、酢酸エチル、アセト酢酸メチル、アセト酢酸エチル等のエステル系溶媒、アセトン、メチルエチルケトン、メチルイソブチルケトン等のケトン系溶媒、トルエン、キシレン等の芳香族系溶媒、メタノール、エタノール、プロピルアルコール等のアルコール系溶媒を用いることができる。なかでも、溶解性、乾燥性、価格等の点から酢酸エチル、メチルエチルケトンが好適に用いられる。これらは単独でもしくは２種以上併せて用いてもよい。

また、上記粘着剤組成物の塗工に関しては、例えば、ロールコーティング、ダイコーティング、グラビアコーティング、コンマコーティング、スクリーン印刷等の慣用の方法により行われる。

上記粘着フィルムは、４０℃で３日間エージング処理した後、２５ｍｍ×１００ｍｍの試験片を作製し、表面を精製水で濡らしたステンレス板（ＳＵＳ３０４ＢＡ板）に、２３℃、相対湿度５０％の雰囲気下にて２ｋｇゴムローラー２往復で加圧貼付し、同雰囲気下で３０分間静置した後、引き剥がし角度１８０°、剥離速度３００ｍｍ／ｍｉｎで引き剥がした時の粘着力が５．０Ｎ／２５ｍｍ以上であることが好ましく、９．０Ｎ／２５ｍｍ以上であることがより好ましい。

本発明の粘着フィルムは、直接あるいは離型フィルムを有するものは離型フィルムを剥がした後、粘着剤層面を被着体表面に貼合して使用される。

本発明の粘着フィルムは、水中や湿潤条件下であっても充分な粘着性能を示し、さらに、被着体に粘着させた後に剥離した際に、被着体表面に、糊残り、および貼り跡が生じるのを防げることから、被着体耐汚染性においても優れている。そのため、例えば、表面保護フィルム、表示ラベル、養生テープ、タッチパネル用粘着フィルム、ＩＴＯ等のセンサー用粘着フィルム、車載用粘着フィルム、光学フィルム、偏光板等の、各種部材の粘着フィルムとして好適に用いることができるが、なかでもマスキング用粘着フィルムとして、特に建築用のマスキングテープ（養生テープ）として好適に用いられる。

以下、実施例を挙げて本発明を更に具体的に説明するが、本発明はその要旨を超えない限り以下の実施例に限定されるものではない。なお、例中、「部」、「％」とあるのは、重量基準を意味する。

まず、実施に先立ち下記の材料成分を準備した。

＜アクリル系樹脂＞
下記に示される調製方法に従い、アクリル系樹脂（Ａ－１）～（Ａ－６），（Ａ'－１）を調製した。なお、各アクリル系樹脂の組成および物性等を後記の表１に示す。

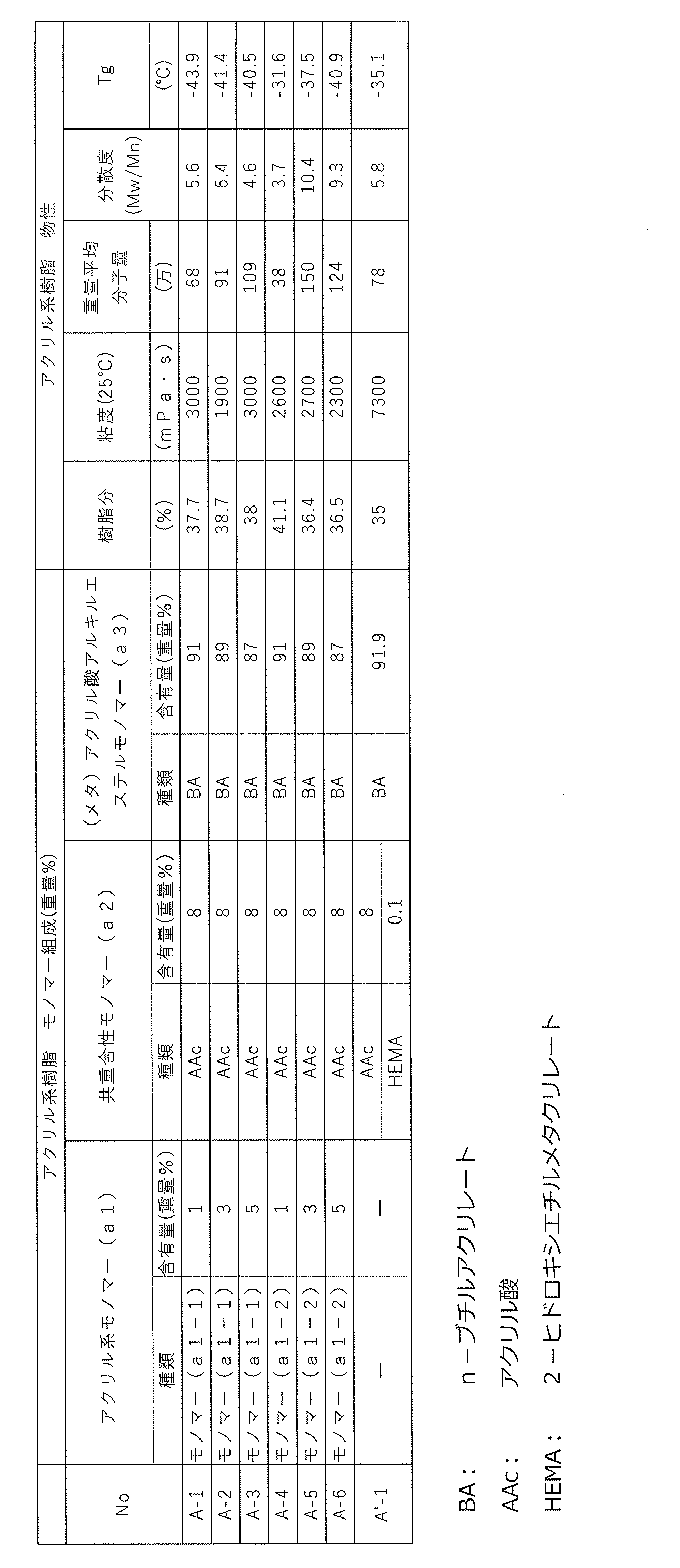

表１に示す、上記アクリル系樹脂の、重量平均分子量（分子量Ｍｗ）、分散度、ガラス転移温度（Ｔｇ）に関しては、前述の方法に従って測定した。
表１に示す粘度の測定に関しては、ＪＩＳ Ｋ７１１７－１（１９９９）のブルックフィールド形回転粘度計を用いた粘度計法に準じて測定した。

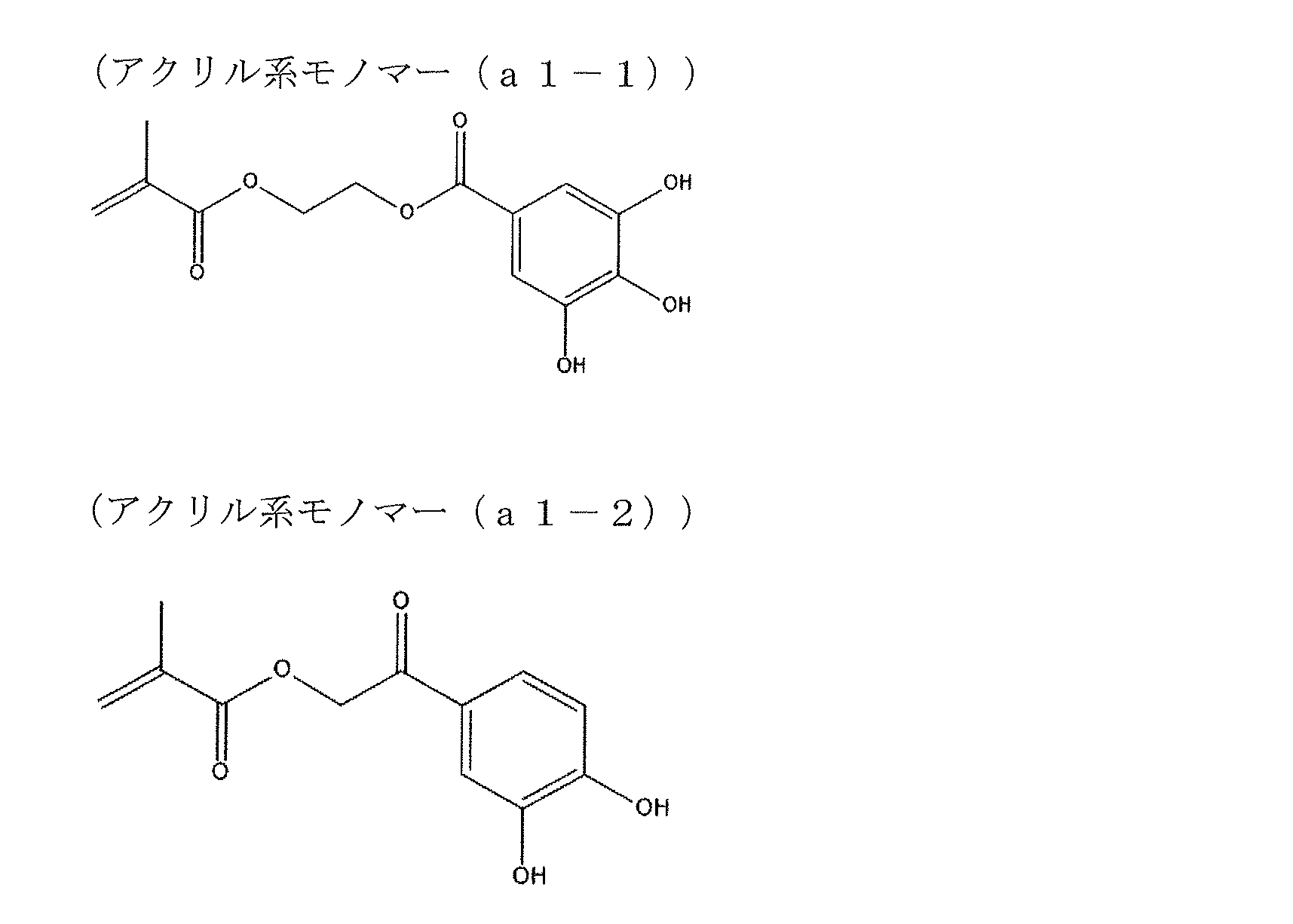

また、各アクリル系樹脂の材料として準備したアクリル系モノマー（ａ）［（ａ１－１），（ａ１－２）］は、下記の化学式で示したモノマーである。

上記アクリル系モノマー（ａ１－１），（ａ１－２）は、以下のようにして合成した。

［アクリル系モノマー（ａ１－１）の合成］
回転子を入れた三つ口フラスコに滴下漏斗を取り付けた後、フラスコ内に２－ヒドロキシエチルメタクリレート（９５．０ｇ、０．７３ｍｏｌ）を入れ、テトラヒドロフラン（１０００ｍＬ）に溶解させたうえで、トリエチルアミン（８９．２ｇ、０．８８ｍｏｌ）を加えた。このようにして得られた混合液を、０℃に冷却した後、上記混合液に対し、メタンスルホニルクロリド（１０１．５ｇ、０．８９ｍｏｌ）を滴下ロートに入れてゆっくりと滴下した。滴下後、上記混合液を２５℃で１６時間反応させた。
つぎに、上記反応後の混合液に水（８００ｍＬ）を加え、生成物を酢酸エチル（８００ｍＬ×３回）で有機層に抽出した。酢酸エチル溶液は水（８００ｍＬ）、ブライン（８００ｍＬ）の順で洗浄し、無水硫酸ナトリウムで脱水させた。その後、溶媒をエバポレーターで除去し、メタンスルホン酸－２－エチルメタクリレート（黄色液体、１５１．０ｇ）を得た。

なお、上述の黄色液体物の¹Ｈ ＮＭＲによる分析結果は以下の通りであった。
¹Ｈ ＮＭＲ（４００ＭＨｚ，ＣＤＣｌ₃）： δ＝６．０８（ｓ、１Ｈ）、５．５７－５．５４（ｍ、１Ｈ）、４．４１－４．３７（ｍ、２Ｈ）、４．３５－４．３１（ｍ、２Ｈ）、２．９８（ｓ、３Ｈ）、１．８８（ｓ、３Ｈ）

また、回転子を入れた三つ口フラスコに没食子酸（３６．０ｇ、０．２１ｍｏｌ）と炭酸水素ナトリウム（４３．０ｇ、０．５１ｍｏｌ）を入れ、ＤＭＳＯ（３００ｍＬ）を加えたものを用意した。そこに、室温下で、上記のようにして得られたメタンスルホン酸－２－エチルメタクリレート（３６．７ｇ、０．１８ｍｏｌ）を加えた後、８０℃で１６時間反応させた。
反応液を室温に戻し、水（３００ｍＬ）と１Ｎ塩酸水溶液（７０ｍＬ）を加え、生成物を酢酸エチル（４００ｍＬ×３回）で有機層に抽出した。酢酸エチル溶液は水（４００ｍＬ）、ブライン（５００ｍＬ）の順で洗浄し、無水硫酸ナトリウムで脱水させた。その後、溶媒をエバポレーターで除去し、カラムクロマトグラフィ（充填剤：シリカゲル、溶剤：ヘキサン／酢酸エチル混合液）で精製し、さらに酢酸エチル／ｎ－ヘプタン＝１／８（２７０ｍＬ）の溶液で再結晶化を行う事で、アクリル系モノマー（ａ１－１）（白色固体、２６．０ｇ）を得た。

なお、上述の白色固体物の¹Ｈ ＮＭＲによる分析結果は以下の通りであった。
¹Ｈ ＮＭＲ（４００ＭＨｚ，ＤＭＳＯ－ｄ６）： δ＝９．２２（ｓ、３Ｈ）、６．９４（ｓ、２Ｈ）、６．０５－６．０２（ｍ、１Ｈ）、５．７１－５．６７（ｍ、１Ｈ）、４．４６－４．３６（ｍ、４Ｈ）、１．８７（ｔ、３Ｈ）

［アクリル系モノマー（ａ１－２）の合成］
回転子を入れた三つ口フラスコに滴下漏斗を取り付けた後、フラスコ内に４－（クロロアセチル）カテコール（７５．０ｇ、０．４０ｍｏｌ）とメタクリル酸（７６．１ｇ、０．８８ｍｏｌ）を入れ、アセトニトリル（１２００ｍＬ）に溶解させた。このようにして得られた混合液を、０℃に冷却した後、上記混合液に対し、トリエチルアミン（８５．４ｇ、０．８４ｍｏｌ）を滴下ロートに入れ、窒素気流化でゆっくりと滴下した。滴下後、その混合液を８０℃で２０時間反応させた。
そして、上記反応後の混合液を室温に戻し、ｐＨが４になるまで２Ｎ塩酸水溶液を添加し、水（１０００ｍＬ）を加えたうえで、生成物をジクロロメタン（１１００ｍＬ×２回）で有機層に抽出した。ジクロロメタン溶液は無水硫酸ナトリウムで脱水した後、溶媒をエバポレーターで除去し、カラムクロマトグラフィ（充填剤：シリカゲル、溶剤：ヘキサン／酢酸エチル混合液）で精製する事で、アクリル系モノマー（ａ１－２）（白色固体、４６．７ｇ）を得た。

なお、上述の白色固体物の¹Ｈ ＮＭＲによる分析結果は以下の通りであった。
¹Ｈ ＮＭＲ（４００ＭＨｚ，ＤＭＳＯ－ｄ６）： δ＝１０．４５－９．２７（ｍ、２Ｈ）、７．４３－７．２８（ｍ、２Ｈ）、６．８４（ｄ、１Ｈ）、６．１２（ｓ、１Ｈ）、５．７７（ｔ、１Ｈ）、５．４２（ｓ、２Ｈ）、１．９３（ｓ、３Ｈ）

〔アクリル系樹脂（Ａ－１）の調製〕
還流冷却器、撹拌器、窒素ガスの吹き込み口及び温度計を備えた４ツ口丸底フラスコに、アクリル系樹脂（Ａ－１）の共重合成分（モノマー）である、ｎ－ブチルアクリレート（ＢＡ）９１部と、アクリル酸（ＡＡｃ）８部と、アクリル系モノマー（ａ１－１）を１部仕込み、さらに、メチルエチルケトン４５部、アセトン４５部、重合開始剤として２，２’－アゾビスイソブチロニトリル（ＡＩＢＮ）０．０３８部を仕込み、撹拌しながら昇温し、内温を沸点まで上昇させて反応を開始させた。次いでＡＩＢＮを０．０２３％含むメチルエチルケトン溶液３３．８部を２時間にわたって滴下した。更に、重合途中に、メチルエチルケトン３３．８部にＡＩＢＮ０．０２３部を混合させた混合溶液、メチルエチルケトン２５部にＡＩＢＮ０．０１５部を混合させた混合溶液を逐次追加しながら還流下７．５時間反応させることにより、アクリル系樹脂（Ａ－１）の溶液を得た。

〔アクリル系樹脂（Ａ－２）～（Ａ－６）の調製〕
後記の表１に示す通りのモノマー組成に変更した。それ以外は、上記アクリル系樹脂（Ａ－１）の調製方法に準じて重合を行い、アクリル系樹脂溶液を得た。

〔アクリル系樹脂（Ａ’－１）の調製〕
温度計、撹拌機、滴下ロート及び還流冷却器を備えた反応器内に、酢酸エチル６１．３部、２，２’－アゾビスイソブチロニトリル（ＡＩＢＮ）０．０３７部を仕込み、撹拌しながら内温を沸点まで昇温させた後、アクリル系樹脂（Ａ’－１）の共重合成分（モノマー）である、ｎ－ブチルアクリレート（ＢＡ）９１．９部と、アクリル酸（ＡＡｃ）８部と、２－ヒドロキシエチルメタクリレート（ＨＥＭＡ）０．１部とを混合溶解させた混合液を２時間にわたって滴下した。更に、重合途中に、トルエン１３．３部に、ＡＩＢＮ０．０８部を追加し、還流下６．０時間反応させた後、酢酸エチル９０．６８部、トルエン２．０３部で希釈してアクリル系樹脂（Ａ’－１）の溶液を得た。

＜エポキシ系架橋剤（Ｂ）＞
多官能エポキシ樹脂（Ｂ－１）：ＴＥＴＲＡＤ－Ｃ（三菱ガス化学社製）

［実施例１］
〔粘着剤組成物の調製〕
上記で得られたアクリル系樹脂（Ａ－１）の固形分１００部に対して、エポキシ系架橋剤（Ｂ－１）０．１部を配合し、粘着剤組成物を調製した。

〔粘着フィルムの作製〕
上記で調製した粘着剤組成物を乾燥後の粘着剤層の厚みが約２５μｍになるように、基材のＰＥＴフィルム（厚み３８μｍ）に塗布した後、１００℃で２分間乾燥させた。その後、塗工面に、離型処理されたＰＥＴフィルム（離型フィルム：厚み３８μｍ）を貼着して粘着剤層を保護し、粘着フィルムを作製した。
得られた粘着フィルムを用いて下記の各特性の評価を行った。結果を、後記の表２に示す。

≪粘着力≫
（乾燥面への粘着力）
上記で得られた粘着フィルムを４０℃で３日間エージング処理した後、２５ｍｍ×１００ｍｍの試験片を作製し、離型フィルムを剥がしたうえで、ステンレス板（ＳＵＳ３０４ＢＡ板）に、２３℃、相対湿度５０％の雰囲気下にて２ｋｇゴムローラー２往復で加圧貼付し、同雰囲気下で３０分間静置した後、剥離速度３００ｍｍ／ｍｉｎで１８０度剥離強度（Ｎ／２５ｍｍ）を測定した。

（湿潤面への粘着力）
上記で得られた粘着フィルムを４０℃で３日間エージング処理した後、２５ｍｍ×１００ｍｍの試験片を作製し、離型フィルムを剥がしたうえで、表面を精製水で濡らしたステンレス板（ＳＵＳ３０４ＢＡ板）に、２３℃、相対湿度５０％の雰囲気下にて２ｋｇゴムローラー２往復で加圧貼付し、同雰囲気下で３０分間静置した後、剥離速度３００ｍｍ／ｍｉｎで１８０度剥離強度（Ｎ／２５ｍｍ）を測定し、以下の基準で評価した。
（評価基準）
○・・・９．０Ｎ／２５ｍｍ以上
△・・・５．０Ｎ／２５ｍｍ以上、９．０Ｎ／２５ｍｍ未満
×・・・５．０Ｎ／２５ｍｍ未満

≪耐汚染性（湿潤面）≫
上記で得られた粘着フィルムを４０℃で３日間エージング処理した後、２５ｍｍ×１００ｍｍの試験片となるよう作製し、離型フィルムを剥がしたうえで、表面を精製水で濡らしたステンレス板（ＳＵＳ３０４ＢＡ板）に、２３℃、相対湿度５０％の雰囲気下にて２ｋｇゴムローラー２往復で加圧貼付し、同雰囲気下で３０分間静置した後、剥離速度３００ｍｍ／ｍｉｎで１８０度剥離後の被着体表面の様子を観察し、以下の基準で評価した。
（評価基準）
○：糊残りは確認されなかった
×：糊残りが確認された

［実施例２～６、比較例１］
下記の表２に示すアクリル系樹脂を使用した以外は実施例１と同様にして粘着剤組成物を調製し、粘着フィルムを作製した。得られた粘着剤組成物および粘着フィルムを用いて、実施例１と同様の評価を行った。結果を、下記の表２に併せて示す。

上記表２の結果より、実施例においては、湿潤面に対する粘着力に優れるものであるのに対して、特定構造のモノマーを共重合成分として含まないアクリル系樹脂を用いた比較例では、湿潤面に対する粘着力が劣るものであった。
このことからも、アクリル系樹脂が特定構造のモノマーを共重合成分として含むことが重要であることが分かる。

また、実施例の粘着剤組成物は、湿潤面に対する耐汚染性も良好であることから、マスキングフィルム用粘着剤およびマスキング用粘着フィルムに好適に用いられることが分かる。

本発明のアクリル系樹脂を用いてなる粘着剤組成物から得られる粘着剤は、水中や湿潤条件下でも、充分な粘着性能を発揮できる粘着剤組成物を得ることができる。従って、マスキングフィルム用粘着剤、表面保護フィルム用粘着剤、表示ラベル用粘着剤、養生テープ用粘着剤等の各種部材用の粘着剤として好適に用いることができるが、なかでもマスキングフィルム用粘着剤として、特に建築用のマスキングフィルム用粘着剤として好適に用いられる。

Claims (6)

1. 下記の化学式（１）に示すアクリル系モノマー（ａ１－１）および／または下記の化学式（２）に示すアクリル系モノマー（ａ１－２）を含む共重合成分（ａ）を共重合してなるアクリル系樹脂（Ａ）と、架橋剤（Ｂ）とを含有することを特徴とする粘着剤組成物。





2. 上記共重合成分（ａ）における、上記アクリル系モノマー（ａ１－１）およびアクリル系モノマー（ａ１－２）の合計割合が０．０１～５０重量％であることを特徴とする、請求項１記載の粘着剤組成物。
3. 請求項１または２記載の粘着剤組成物が架橋されてなることを特徴とする粘着剤。
4. 請求項３記載の粘着剤からなる粘着剤層を有することを特徴とする粘着フィルム。
5. 請求項３記載の粘着剤を用いてなることを特徴とするマスキング用粘着剤。
6. 請求項３記載の粘着剤を用いてなることを特徴とするマスキング用粘着フィルム。
