JP4520719B2 - 熱融着性プロピレン系重合体積層フィルム及びその用途 - Google Patents
熱融着性プロピレン系重合体積層フィルム及びその用途 Download PDFInfo
- Publication number
- JP4520719B2 JP4520719B2 JP2003350193A JP2003350193A JP4520719B2 JP 4520719 B2 JP4520719 B2 JP 4520719B2 JP 2003350193 A JP2003350193 A JP 2003350193A JP 2003350193 A JP2003350193 A JP 2003350193A JP 4520719 B2 JP4520719 B2 JP 4520719B2
- Authority
- JP
- Japan
- Prior art keywords
- propylene
- heat
- laminated film
- olefin
- film
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Lifetime
Links
Landscapes
- Laminated Bodies (AREA)
- Wrappers (AREA)
Description
本発明は高速、低圧下における低温ヒートシール性、密封性、ラミネート強度に優れ、且つ耐ブロッキング性、包装材料に好適なスリップ性、透明性等を有する熱融着性プロピレン系重合体積層フィルム及びその用途に関する。
プロピレン系ランダム共重合体から得られるフィルムは低密度ポリエチレン、線状低密度ポリエチレン等のエチレン系重合体から得られるフィルムに比べて、ヒートシール強度、透明性、腰の強さ、耐ブロッキング性、ホットタック性、耐傷付き性、耐熱性等に優れるので、菓子、パン、野菜、麺等の食品、或いはシャツ、ズボン等の衣料品を始めとする日用品等あらゆる分野の製品の包装材料として広く使用されている。そして、かかるプロピレン系ランダム共重合体からなるフィルムは低密度ポリエチレン、線状低密度ポリエチレン等のエチレン系重合体からなるフィルムに比べると低温ヒートシール性に劣ることから、その改良が常に要求されている。低温ヒートシール性を改良する方法としては、例えば結晶性プロピレンランダム共重合体と１−ブテン系ランダム共重合体との組成物（特許文献１）、メタロセン触媒を用いた重合方法により得られるプロピレン・α―オレフィンランダム共重合体（例えば、特許文献２）等、種々提案されている。しかしながら、いずれのフィルムも低温ヒートシール性と剛性、密封性、ラミネート強度、耐ブロッキング性等のバランスに優れるものは得られていない。
そこで本発明は、高速、低圧下における低温ヒートシール性、密封性、ラミネート強度に優れ、且つ耐ブロッキング性、包装材料に好適なスリップ性、透明性等を有する熱融着性プロピレン系重合体積層フィルムを得ることを目的として種々検討した。
すなわち本発明は、ＤＳＣに基づく結晶融解曲線から求められたピーク温度（Ｔｐ）が１１０〜１４０℃及び融解開始温度（Ｔｓ）と融解終了温度（Ｔｅ）との差（Ｔｅ−Ｔｓ）が４５℃未満のプロピレン・α―オレフィン共重合体（Ａ）及び密度が０．８６５〜０．９１０ｇ／ｃｍ３のエチレン・α−オレフィンランダム共重合体（Ｂ）とのプロピレン系重合体組成物（Ｃ）から得られる熱融着層の片面に、前記プロピレン・α―オレフィン共重合体（Ａ）から得られる中間層を介して、プロピレン系重合体（Ｄ）及び前記エチレン・α−オレフィンランダム共重合体（Ｂ）とのオレフィン系重合体組成物（Ｅ）から得られるラミネート層を有してなることを特徴とする熱融着性プロピレン系重合体積層フィルム及びその用途に関する。
本発明の熱融着性プロピレン系重合体積層フィルムは高速、低圧下における低温ヒートシール性に優れている。本発明の熱融着性プロピレン系重合体積層フィルムは更に、密封性、耐衝撃性に優れ、且つ耐ブロッキング性、包装材料に好適な剛性、スリップ性、透明性等にも優れている。
プロピレン・α−オレフィンランダム共重合体（Ａ）
本発明に係わるプロピレン・α−オレフィン共重合体（Ａ）は、ＤＳＣに基づく結晶融解曲線から求められたピーク温度（Ｔｐ）が１１０〜１４０℃、好ましくは１１５〜１３０℃、融解開始温度（Ｔｓ）と融解終了温度（Ｔｅ）との差（Ｔｅ−Ｔｓ）が４５℃未満、好ましくは３０〜４０℃の範囲にあり、好ましくは融解開始温度（Ｔｓ）とピーク温度（Ｔｐ）との差（Ｔｐ−Ｔｓ）が３５℃未満、より好ましくは２５〜３４℃の範囲にある。プロピレン・α−オレフィン共重合体（Ａ）のα―オレフィンの含有量は上記熱融解特性を有する限りとくに制限はされないが、通常はα―オレフィンの含有量は１．０〜２０重量％、より好ましくは１．５〜１５重量％の範囲にある。α―オレフィンとしては、エチレン、１−ブテン、１−ヘキセン、４−メチル・１−ペンテン、１−オクテン等が例示できる。これらの中では、エチレン及び／又は１−ブテンとのランダム共重合体が好ましい。又、ＭＦＲ（メルトフローレート；ＡＳＴＭ Ｄ−１２３８ 荷重２１６０ｇ、温度２３０℃）はフィルムとすることができる限り特に限定はされないが、通常０．５〜２０ｇ／１０分、好ましくは２〜１０ｇ／１０分の範囲にある。本発明に係わるプロピレン・α−オレフィン共重合体（Ａ）は通常、分子量分布（重量平均分子量Ｍｗと数平均分子量Ｍｎとの比で表される）が２〜３の範囲にある。
本発明に係わるプロピレン・α―オレフィン共重合体（Ａ）は、後述のエチレン・α−オレフィンランダム共重合体（Ｂ）とともに熱融着性プロピレン系重合体積層フィルムの熱融着層及び必要に応じ中間層の原料となる。
本発明に係わるプロピレン・α−オレフィン共重合体（Ａ）の上記ピーク温度（Ｔｐ）、融解開始温度（Ｔｓ）及び融解終了温度（Ｔｅ）は以下の方法で測定した。プロピレン・α−オレフィン共重合体（Ａ）約５ｍｇを秤量し、セイコ−電子工業株式会社製の示差走査熱量計（タイプＤＳＣ２２０モジュ−ル）を用いて、昇温速度；１０℃／分で２００℃まで昇温し、２００℃で５分間保持した後、降温速度；１００℃／分で０℃まで冷却し、再度、昇温速度；１０℃／分で０℃〜２００℃まで昇温したときの融解曲線を測定し、かかる融解曲線から、ＡＳＴＭ Ｄ３４１８−９９の方法に習い、融解曲線からピ−ク温度（Ｔｐ）、融解開始温度（Ｔｓ）、融解終了温度（Ｔｅ）を求めた。尚、本発明では、ＡＳＴＭ Ｄ３４１８−９９に記載の（Ｔｐｍ１）を（Ｔｐ）、（Ｔｅｉｍ）を（Ｔｓ）及び（Ｔｅｆｍ）を（Ｔｅ）とした。
本発明に係わるプロピレン・α−オレフィン共重合体（Ａ）は、ＤＳＣに基づく結晶融解曲線から求められたピーク温度（Ｔｐ）が１１０〜１４０℃、好ましくは１１５〜１３０℃、融解開始温度（Ｔｓ）と融解終了温度（Ｔｅ）との差（Ｔｅ−Ｔｓ）が４５℃未満、好ましくは３０〜４０℃の範囲にあり、好ましくは融解開始温度（Ｔｓ）とピーク温度（Ｔｐ）との差（Ｔｐ−Ｔｓ）が３５℃未満、より好ましくは２５〜３４℃の範囲にある。プロピレン・α−オレフィン共重合体（Ａ）のα―オレフィンの含有量は上記熱融解特性を有する限りとくに制限はされないが、通常はα―オレフィンの含有量は１．０〜２０重量％、より好ましくは１．５〜１５重量％の範囲にある。α―オレフィンとしては、エチレン、１−ブテン、１−ヘキセン、４−メチル・１−ペンテン、１−オクテン等が例示できる。これらの中では、エチレン及び／又は１−ブテンとのランダム共重合体が好ましい。又、ＭＦＲ（メルトフローレート；ＡＳＴＭ Ｄ−１２３８ 荷重２１６０ｇ、温度２３０℃）はフィルムとすることができる限り特に限定はされないが、通常０．５〜２０ｇ／１０分、好ましくは２〜１０ｇ／１０分の範囲にある。本発明に係わるプロピレン・α−オレフィン共重合体（Ａ）は通常、分子量分布（重量平均分子量Ｍｗと数平均分子量Ｍｎとの比で表される）が２〜３の範囲にある。
本発明に係わるプロピレン・α―オレフィン共重合体（Ａ）は、後述のエチレン・α−オレフィンランダム共重合体（Ｂ）とともに熱融着性プロピレン系重合体積層フィルムの熱融着層及び必要に応じ中間層の原料となる。
本発明に係わるプロピレン・α−オレフィン共重合体（Ａ）の上記ピーク温度（Ｔｐ）、融解開始温度（Ｔｓ）及び融解終了温度（Ｔｅ）は以下の方法で測定した。プロピレン・α−オレフィン共重合体（Ａ）約５ｍｇを秤量し、セイコ−電子工業株式会社製の示差走査熱量計（タイプＤＳＣ２２０モジュ−ル）を用いて、昇温速度；１０℃／分で２００℃まで昇温し、２００℃で５分間保持した後、降温速度；１００℃／分で０℃まで冷却し、再度、昇温速度；１０℃／分で０℃〜２００℃まで昇温したときの融解曲線を測定し、かかる融解曲線から、ＡＳＴＭ Ｄ３４１８−９９の方法に習い、融解曲線からピ−ク温度（Ｔｐ）、融解開始温度（Ｔｓ）、融解終了温度（Ｔｅ）を求めた。尚、本発明では、ＡＳＴＭ Ｄ３４１８−９９に記載の（Ｔｐｍ１）を（Ｔｐ）、（Ｔｅｉｍ）を（Ｔｓ）及び（Ｔｅｆｍ）を（Ｔｅ）とした。
エチレン・α−オレフィンランダム共重合体（Ｂ）
本発明に係るエチレン・α−オレフィンランダム共重合体（Ｂ）は、炭素数３以上、好ましくは４〜１０のα−オレフィンとのランダム共重合体で、好ましくは密度が０．８６５〜０．９１０ｇ／ｃｍ３、更に好ましくは０．８７５〜０．９００ｇ／ｃｍ３、好ましくはエチレン含有量が７０〜９５モル％、更に好ましくは８０〜９３モル％、好ましくはＸ線による結晶化度が５〜４０％、更に好ましくは７〜３０％、好ましくはＧＰＣで測定した分子量分布（Ｍｗ／Ｍｎ）が３以下、更に好ましくは２．５以下であり、好ましくはＤＳＣによる昇温速度１０℃／分での吸熱曲線から求めた融点が４０〜１００℃、更に好ましくは６０〜９０℃であり、メルトフローレート（１９０℃）が好ましくは０．０１〜２０ｇ／１０分、更には０．１〜５ｇ／１０分の範囲にある。
本発明に係るエチレン・α−オレフィンランダム共重合体（Ｂ）は、前記熱プロピレン・α−オレフィン共重合体（Ａ）とともに融着性プロピレン系重合体積層フィルムの熱融着層の原料となり、又、後述のプロピレン系重合体（Ｄ）とともにラミネ−ト層の原料となる。
本発明に係るエチレン・α−オレフィンランダム共重合体（Ｂ）は、炭素数３以上、好ましくは４〜１０のα−オレフィンとのランダム共重合体で、好ましくは密度が０．８６５〜０．９１０ｇ／ｃｍ３、更に好ましくは０．８７５〜０．９００ｇ／ｃｍ３、好ましくはエチレン含有量が７０〜９５モル％、更に好ましくは８０〜９３モル％、好ましくはＸ線による結晶化度が５〜４０％、更に好ましくは７〜３０％、好ましくはＧＰＣで測定した分子量分布（Ｍｗ／Ｍｎ）が３以下、更に好ましくは２．５以下であり、好ましくはＤＳＣによる昇温速度１０℃／分での吸熱曲線から求めた融点が４０〜１００℃、更に好ましくは６０〜９０℃であり、メルトフローレート（１９０℃）が好ましくは０．０１〜２０ｇ／１０分、更には０．１〜５ｇ／１０分の範囲にある。
本発明に係るエチレン・α−オレフィンランダム共重合体（Ｂ）は、前記熱プロピレン・α−オレフィン共重合体（Ａ）とともに融着性プロピレン系重合体積層フィルムの熱融着層の原料となり、又、後述のプロピレン系重合体（Ｄ）とともにラミネ−ト層の原料となる。
プロピレン系重合体（Ｄ）
本発明に係わるプロピレン系重合体（Ｄ）は、プロピレンの単独重合体、またはプロピレンと１０重量％以下、好ましくは５重量％以下のα−オレフィンとの共重合体である。α−オレフィンは、プロピレン以外の通常炭素数２〜１０のα−オレフィンであって、例えば、エチレン、１−ブテン、３−メチル−１−ブテン、１―ペンテン、３―メチル―１―ペンテン、４−メチル−１−ペンテン、１―へキセン、１―オクテン等を挙げることができる。かかるプロピレン系重合体（Ｄ）は、フィルムとして成形できる限り、特に限定はされないが、ＭＦＲ（メルトフローレート；ＡＳＴＭ Ｄ−１２３８ 荷重２１６０ｇ、温度２３０℃）が、通常０．１〜１００ｇ／１０分、好ましくは１〜５０ｇ／１０分の範囲にある。
本発明に係わるプロピレン重合体（Ｄ）は、熱融着性プロピレン系重合体積層フィルムラミネート層の原料となる。
本発明に係わるプロピレン系重合体（Ｄ）は、プロピレンの単独重合体、またはプロピレンと１０重量％以下、好ましくは５重量％以下のα−オレフィンとの共重合体である。α−オレフィンは、プロピレン以外の通常炭素数２〜１０のα−オレフィンであって、例えば、エチレン、１−ブテン、３−メチル−１−ブテン、１―ペンテン、３―メチル―１―ペンテン、４−メチル−１−ペンテン、１―へキセン、１―オクテン等を挙げることができる。かかるプロピレン系重合体（Ｄ）は、フィルムとして成形できる限り、特に限定はされないが、ＭＦＲ（メルトフローレート；ＡＳＴＭ Ｄ−１２３８ 荷重２１６０ｇ、温度２３０℃）が、通常０．１〜１００ｇ／１０分、好ましくは１〜５０ｇ／１０分の範囲にある。
本発明に係わるプロピレン重合体（Ｄ）は、熱融着性プロピレン系重合体積層フィルムラミネート層の原料となる。
プロピレン系重合体組成物（Ｃ）
本発明に係わるプロピレン系重合体組成物（Ｃ）は、前記プロピレン・α−オレフィン共重合体（Ａ）と前記エチレン・α−オレフィンランダム共重合体（Ｂ）とから得られる組成物であり、好ましくはプロピレン・α−オレフィン共重合体（Ａ）が７０〜９５重量％、更に好ましくは７５〜９０重量％、エチレン・α−オレフィンランダム共重合体（Ｂ）が３０〜５重量％、更に好ましくは２５〜１０重量％の範囲にある。
プロピレン・α−オレフィン共重合体（Ａ）が７０重量％未満では、熱融着性プロピレン系重合体積層フィルムを得る際に、製膜時にベタツキが発生し、その結果、得られる積層フィルムの滑性が劣り、巻き取り時のシワが発生する虞がある。又、得られる熱融着性プロピレン系重合体積層フィルムの剛性、滑性、耐ブロッキング性が劣る虞もある。一方、９５重量％を越えると得られる熱融着性プロピレン系重合体積層フィルムの低温ヒートシール性が改良されず、ヒートシール強度も劣る虞がある。
本発明に係わるプロピレン系重合体組成物（Ｃ）は組成物を構成する成分として上記特性を有するプロピレン・α−オレフィン共重合体（Ａ）を用いることにより、低温ヒートシール性の改良材であるエチレン・α−オレフィンランダム共重合体（Ｂ）の量を減らすことが可能であり、その結果、フィルム成形時の製膜性が改良され、また得られる熱融着性プロピレン系重合体フィルムの耐ブロッキング性、密封性が改良される。
プロピレン共重合体組成物（Ｃ）のＭＦＲ（メルトフローレート；ＡＳＴＭ Ｄ−１２３８ 荷重２１６０ｇ、温度２３０℃）はフィルム成形が可能な限り特に限定はされないが、通常０．１〜５０ｇ／１０分、好ましくは０．３〜３０ｇ／１０分の範囲にある。
本発明に係わるプロピレン系重合体組成物（Ｃ）は、前記プロピレン・α−オレフィン共重合体（Ａ）と前記エチレン・α−オレフィンランダム共重合体（Ｂ）とから得られる組成物であり、好ましくはプロピレン・α−オレフィン共重合体（Ａ）が７０〜９５重量％、更に好ましくは７５〜９０重量％、エチレン・α−オレフィンランダム共重合体（Ｂ）が３０〜５重量％、更に好ましくは２５〜１０重量％の範囲にある。
プロピレン・α−オレフィン共重合体（Ａ）が７０重量％未満では、熱融着性プロピレン系重合体積層フィルムを得る際に、製膜時にベタツキが発生し、その結果、得られる積層フィルムの滑性が劣り、巻き取り時のシワが発生する虞がある。又、得られる熱融着性プロピレン系重合体積層フィルムの剛性、滑性、耐ブロッキング性が劣る虞もある。一方、９５重量％を越えると得られる熱融着性プロピレン系重合体積層フィルムの低温ヒートシール性が改良されず、ヒートシール強度も劣る虞がある。
本発明に係わるプロピレン系重合体組成物（Ｃ）は組成物を構成する成分として上記特性を有するプロピレン・α−オレフィン共重合体（Ａ）を用いることにより、低温ヒートシール性の改良材であるエチレン・α−オレフィンランダム共重合体（Ｂ）の量を減らすことが可能であり、その結果、フィルム成形時の製膜性が改良され、また得られる熱融着性プロピレン系重合体フィルムの耐ブロッキング性、密封性が改良される。
プロピレン共重合体組成物（Ｃ）のＭＦＲ（メルトフローレート；ＡＳＴＭ Ｄ−１２３８ 荷重２１６０ｇ、温度２３０℃）はフィルム成形が可能な限り特に限定はされないが、通常０．１〜５０ｇ／１０分、好ましくは０．３〜３０ｇ／１０分の範囲にある。
オレフィン系重合体組成物（Ｅ）
本発明に係わるオレフィン系重合体組成物（Ｅ）は、前記プロピレン系重合体（Ｄ）と前記エチレン・α−オレフィンランダム共重合体（Ｂ）とから得られる組成物であり、好ましくはプロピレン系重合体（Ｄ）が７０〜９５重量％、更に好ましくは７５〜９０重量％、エチレン・α−オレフィンランダム共重合体（Ｂ）が３０〜５重量％、更に好ましくは２５〜１０重量％の範囲にある。プロピレン系重合体（Ｄ）が７０重量％未満では、熱融着性プロピレン系重合体積層フィルムを得る際に、製膜時にベタツキが発生し、その結果、得られる積層フィルムの滑性が劣り、巻き取り時のシワが発生する虞がある。また、得られる熱融着性プロピレン系重合体積層フィルムの剛性、滑性、耐ブロッキング性が劣る虞もある。一方、９５重量％を越えると得られる熱融着性プロピレン系重合体積層フィルムの低温ヒートシール性が改良されず、ヒートシール強度も劣る虞がある。
本発明に係わるオレフィン系重合体組成物（Ｅ）は組成物を構成する成分としてプロピレン系重合体（Ｄ）としてプロピレンの単独重合体を用いることにより、特に耐熱性と剛性が向上し、その結果、フィルム成形時の製膜性が改良され、また得られる熱融着性プロピレン系重合体フィルムの耐ブロッキング性が改良される。
オレフィン系重合体組成物（Ｅ）のＭＦＲ（メルトフローレート；ＡＳＴＭ Ｄ−１２３８ 荷重２１６０ｇ、温度２３０℃）はフィルム成形が可能な限り特に限定はされないが、通常０．１〜５０ｇ／１０分、好ましくは０．３〜３０ｇ／１０分の範囲にある。
本発明に係わるオレフィン系重合体組成物（Ｅ）は、前記プロピレン系重合体（Ｄ）と前記エチレン・α−オレフィンランダム共重合体（Ｂ）とから得られる組成物であり、好ましくはプロピレン系重合体（Ｄ）が７０〜９５重量％、更に好ましくは７５〜９０重量％、エチレン・α−オレフィンランダム共重合体（Ｂ）が３０〜５重量％、更に好ましくは２５〜１０重量％の範囲にある。プロピレン系重合体（Ｄ）が７０重量％未満では、熱融着性プロピレン系重合体積層フィルムを得る際に、製膜時にベタツキが発生し、その結果、得られる積層フィルムの滑性が劣り、巻き取り時のシワが発生する虞がある。また、得られる熱融着性プロピレン系重合体積層フィルムの剛性、滑性、耐ブロッキング性が劣る虞もある。一方、９５重量％を越えると得られる熱融着性プロピレン系重合体積層フィルムの低温ヒートシール性が改良されず、ヒートシール強度も劣る虞がある。
本発明に係わるオレフィン系重合体組成物（Ｅ）は組成物を構成する成分としてプロピレン系重合体（Ｄ）としてプロピレンの単独重合体を用いることにより、特に耐熱性と剛性が向上し、その結果、フィルム成形時の製膜性が改良され、また得られる熱融着性プロピレン系重合体フィルムの耐ブロッキング性が改良される。
オレフィン系重合体組成物（Ｅ）のＭＦＲ（メルトフローレート；ＡＳＴＭ Ｄ−１２３８ 荷重２１６０ｇ、温度２３０℃）はフィルム成形が可能な限り特に限定はされないが、通常０．１〜５０ｇ／１０分、好ましくは０．３〜３０ｇ／１０分の範囲にある。
本発明に係わるプロピレン・α−オレフィン共重合体（Ａ）、エチレン・α−オレフィンランダム共重合体（Ｂ）、プロピレン系重合体（Ｄ）、プロピレン系重合体組成物（Ｃ）あるいはオレフィン系重合体組成物（Ｅ）には本発明の目的を損なわない範囲で、通常用いられる酸化防止剤、耐候安定剤、帯電防止剤、防曇剤、ブロッキング防止剤、滑剤、核剤、顔料等の添加剤或いは他の重合体を必要に応じて配合することができる。
中でも、熱融着層を構成するプロピレン系重合体組成物（Ｃ）にはシリカ、タルク、雲母、ゼオライトや更には金属アルコキシドを焼成して得た金属酸化物等の無機化合物粒子、ポリメタクリル酸メチル、メラミンホルマリン樹脂、メラミン尿素樹脂、ポリエステル樹脂等の有機化合物粒子等、種々公知のブロッキング防止剤を０．０１〜１重量％添加しておくと、更に耐ブロッキング性が改良されたフィルムが得られるので好ましい。これらの中でも、シリカ、ポリメタクリル酸メチルが耐ブロッキング性、透明性の面から特に好ましい。
又、熱融着層を構成するプロピレン系重合体組成物（Ｃ）には、炭化水素系、脂肪酸系、高級アルコ−ル系、脂肪族アミド系、金属石鹸系、エステル系等、種々公知の滑剤を０．０１〜１重量％添加しておくと、更にスリップ性が改良されたフィルムが得られるので好ましい。これらの中でも即効性のあるエルカ酸アミドと遅効性のビスオレイン酸アミドあるいはベヘニン酸アミド等の併用系にするとフィルム成形直後とその後の裁断加工時、更には印刷、ラミネ−ト、製袋加工時等の作業性をバランス良く改善することができる。
更に、熱融着層を構成するプロピレン系重合体組成物（Ｃ）には、高密度ポリエチレン、ジベンジリデンソルビト−ル、クロル置換ジベンジリデンソルビト−ル、メチル置換ジベンジリデンソルビト−ル、ヒドロキシ−ジ−アルミニウム
、ビスソルビシ−ル、リン酸ビスナトリウムメチレンビスアシッドホスフェ−ト
ナトリウム塩等、種々公知の核剤（結晶化核剤）を０．０１〜１．０重量％添加しておくと、フィルム成形時のロ−ル跡の発生を抑えたり、直後でのスリップ性・ブロッキング性が改良されたフィルムが得られるので好ましい。これらの中でも比較的添加しやすく臭い等も問題ないポリエチレン結晶化核剤を利用するとフィルム成形直後の品質と加工適性をバランス良く改善することができる。また、中間層を構成するプロピレン・α―オレフィン共重合体（Ａ）にも、同様の種々公知の核剤（結晶化核剤）を添加しておくと同様の改善をすることができる。
ラミネート層を構成するオレフィン系重合体組成物（Ｅ）にも種々公知のブロッキング防止剤を０．０１〜１重量％添加しておくと、更に耐ブロッキング性が改良されたフィルムが得られるので好ましい。又、種々公知の滑剤を０．０１〜１重量％添加しておくと、更にスリップ性が改良されたフィルムが得られるので好ましい。
中でも、熱融着層を構成するプロピレン系重合体組成物（Ｃ）にはシリカ、タルク、雲母、ゼオライトや更には金属アルコキシドを焼成して得た金属酸化物等の無機化合物粒子、ポリメタクリル酸メチル、メラミンホルマリン樹脂、メラミン尿素樹脂、ポリエステル樹脂等の有機化合物粒子等、種々公知のブロッキング防止剤を０．０１〜１重量％添加しておくと、更に耐ブロッキング性が改良されたフィルムが得られるので好ましい。これらの中でも、シリカ、ポリメタクリル酸メチルが耐ブロッキング性、透明性の面から特に好ましい。
又、熱融着層を構成するプロピレン系重合体組成物（Ｃ）には、炭化水素系、脂肪酸系、高級アルコ−ル系、脂肪族アミド系、金属石鹸系、エステル系等、種々公知の滑剤を０．０１〜１重量％添加しておくと、更にスリップ性が改良されたフィルムが得られるので好ましい。これらの中でも即効性のあるエルカ酸アミドと遅効性のビスオレイン酸アミドあるいはベヘニン酸アミド等の併用系にするとフィルム成形直後とその後の裁断加工時、更には印刷、ラミネ−ト、製袋加工時等の作業性をバランス良く改善することができる。
更に、熱融着層を構成するプロピレン系重合体組成物（Ｃ）には、高密度ポリエチレン、ジベンジリデンソルビト−ル、クロル置換ジベンジリデンソルビト−ル、メチル置換ジベンジリデンソルビト−ル、ヒドロキシ−ジ−アルミニウム
、ビスソルビシ−ル、リン酸ビスナトリウムメチレンビスアシッドホスフェ−ト
ナトリウム塩等、種々公知の核剤（結晶化核剤）を０．０１〜１．０重量％添加しておくと、フィルム成形時のロ−ル跡の発生を抑えたり、直後でのスリップ性・ブロッキング性が改良されたフィルムが得られるので好ましい。これらの中でも比較的添加しやすく臭い等も問題ないポリエチレン結晶化核剤を利用するとフィルム成形直後の品質と加工適性をバランス良く改善することができる。また、中間層を構成するプロピレン・α―オレフィン共重合体（Ａ）にも、同様の種々公知の核剤（結晶化核剤）を添加しておくと同様の改善をすることができる。
ラミネート層を構成するオレフィン系重合体組成物（Ｅ）にも種々公知のブロッキング防止剤を０．０１〜１重量％添加しておくと、更に耐ブロッキング性が改良されたフィルムが得られるので好ましい。又、種々公知の滑剤を０．０１〜１重量％添加しておくと、更にスリップ性が改良されたフィルムが得られるので好ましい。
プロピレン系重合体の製造方法
本発明に係わるプロピレン・α−オレフィン共重合体（Ａ）及びプロピレン重合体（Ｄ）は種々公知の方法、例えば、典型的には固体状チタン触媒成分と有機金属化合物触媒成分から形成される触媒、あるいはこれら両成分および電子供与体から形成される触媒を用いて製造することができる。
固体状チタン触媒成分としては、各種方法で製造された三塩化チタンまたは三塩化チタン組成物、あるいはマグネシウム、ハロゲン、電子供与体、好ましくは芳香族カルボン酸エステルまたはアルキル基含有エーテルおよびチタンを必須成分とする、比表面積が好適には１００ｍ２／ｇ以上の担体付チタン触媒成分が挙げられる。特に後者の担体付触媒成分を用いて製造された重合体が好適である。
本発明に係わるプロピレン・α−オレフィン共重合体（Ａ）及びプロピレン重合体（Ｄ）は種々公知の方法、例えば、典型的には固体状チタン触媒成分と有機金属化合物触媒成分から形成される触媒、あるいはこれら両成分および電子供与体から形成される触媒を用いて製造することができる。
固体状チタン触媒成分としては、各種方法で製造された三塩化チタンまたは三塩化チタン組成物、あるいはマグネシウム、ハロゲン、電子供与体、好ましくは芳香族カルボン酸エステルまたはアルキル基含有エーテルおよびチタンを必須成分とする、比表面積が好適には１００ｍ２／ｇ以上の担体付チタン触媒成分が挙げられる。特に後者の担体付触媒成分を用いて製造された重合体が好適である。
有機金属化合物触媒成分としては、有機アルミニウム化合物が好適であり、具体的には、トリアルキルアルミニウム、ジアルキルアルミニウムハライド、アルキルアルミニウムセスキハライド、アルキルアルミニウムジハライドなどが挙げられる。これらの化合物のうち、好適な有機金属化合物触媒成分は、使用する上記チタン触媒成分の種類によって異なる。
電子供与体は、窒素、リン、イオウ、酸素、ケイ素、ホウ素などを含む有機化合物であり、好適な具体例としては、これらの元素を有する有機エステル、有機エーテルなどを挙げることができる。
担体付触媒成分を用いた重合体の製造方法に関しては、たとえば特開昭５０−１０８３８５号、特開昭５０−１２６５９０号、特開昭５１−２０２９７号、特開昭５１−２８１８９号、特開昭５２−１５１６９１号などの各公報に開示されている。
電子供与体は、窒素、リン、イオウ、酸素、ケイ素、ホウ素などを含む有機化合物であり、好適な具体例としては、これらの元素を有する有機エステル、有機エーテルなどを挙げることができる。
担体付触媒成分を用いた重合体の製造方法に関しては、たとえば特開昭５０−１０８３８５号、特開昭５０−１２６５９０号、特開昭５１−２０２９７号、特開昭５１−２８１８９号、特開昭５２−１５１６９１号などの各公報に開示されている。
本発明に係わるプロピレン・α−オレフィン共重合体（Ａ）は、特にはシングルサイト触媒を用いて製造することができる。シングルサイト触媒は、活性点が均一（シングルサイト）である触媒であり、例えばメタロセン触媒（いわゆるカミンスキー触媒）やブルックハート触媒などがあげられる。例えばメタロセン触媒は、メタロセン系遷移金属化合物と、有機アルミニウム化合物および上記メタロセン系遷移金属化合物と反応してイオン対を形成する化合物からなる群から選ばれる少なくとも一種の化合物とからなる触媒であり、無機物に担持されていてもよい。
前記メタロセン系遷移金属化合物としては、例えば特開平５−２０９０１４号、特開平６−１００５７９号、特開平１−３０１７０４号、特開平３−１９３７９６号、特開平５−１４８２８４号、特開２０００−２０４３１号等に記載された化合物などがあげられる。
前記メタロセン系遷移金属化合物としては、例えば特開平５−２０９０１４号、特開平６−１００５７９号、特開平１−３０１７０４号、特開平３−１９３７９６号、特開平５−１４８２８４号、特開２０００−２０４３１号等に記載された化合物などがあげられる。
有機アルミニウム化合物としては、アルキルアルミニウム、または鎖状あるいは環状アルミノキサン等があげられる。上記鎖状あるいは環状アルミノキサンは、アルキルアルミニウムと水とを接触させることにより生成される。例えば重合時にアルキルアルミニウムを加えておいて、後で水を添加するか、あるいは錯塩の結晶水または有機、無機化合物の吸着水とアルキルアルミニウムとを反応させることにより得られる。
前記メタロセン系遷移金属化合物と反応してイオン対を形成する化合物は、例えば特表平１−５０１９５０号、特開平３−２０７７０４号、特開２００２−２０４３１号等に記載された化合物などがあげられる。シングルサイト触媒を担持させる前記無機物としては、シリカゲル、ゼオライト、珪藻土等があげられる。
重合方法としては、塊状重合、溶液重合、懸濁重合、気相重合等があげられる。これらの重合はバッチ法であっても連続法であっても良い。重合条件は通常、重合温度；−１００〜＋２５０℃、重合時間；５分〜１０時間、反応圧力；常圧〜３００Ｋｇ／ｃｍ２（ゲージ圧）である。
前記メタロセン系遷移金属化合物と反応してイオン対を形成する化合物は、例えば特表平１−５０１９５０号、特開平３−２０７７０４号、特開２００２−２０４３１号等に記載された化合物などがあげられる。シングルサイト触媒を担持させる前記無機物としては、シリカゲル、ゼオライト、珪藻土等があげられる。
重合方法としては、塊状重合、溶液重合、懸濁重合、気相重合等があげられる。これらの重合はバッチ法であっても連続法であっても良い。重合条件は通常、重合温度；−１００〜＋２５０℃、重合時間；５分〜１０時間、反応圧力；常圧〜３００Ｋｇ／ｃｍ２（ゲージ圧）である。
熱融着性プロピレン系重合体積層フィルム
本発明の熱融着性プロピレン系重合体積層フィルムは、前記プロピレン系重合体組成物（Ｃ）から得られる熱融着層の片面に、前記プロピレン・α―オレフィン共重合体（Ａ）から得られる中間層を介して、前記オレフィン系重合体組成物（Ｅ）から得られるラミネート層を有してなる
熱融着性プロピレン系重合体積層フィルムの厚さは用途により種々決定され得るが、通常熱融着層の厚さが１〜８０μｍ、好ましくは２〜５０μｍ、中間層の厚さが８〜４９８μｍ、好ましくは１６〜９６μｍ、ラミネート層の厚さが１〜８０μｍ、好ましくは２〜５０μｍの範囲にあり、多層フィルム全体の厚さが、１０〜５００μｍ、好ましくは２０〜１００μｍの範囲にある。
本発明の熱融着性プロピレン系重合体積層フィルムは、プロピレン系重合体組成物（Ｃ）から得られる熱融着層、前記プロピレン系重合体（Ｄ）または前記プロピレン・α―オレフィン共重合体（Ａ）から得られる中間層及び前記オレフィン系重合体組成物（Ｅ）から得られるラミネート層を有することにより、低温ヒートシ−ル性、耐ブロッキング性、密封性、耐衝撃性、スリップ性、剛性、透明性等に優れる。
また、中間層として前記プロピレン・α―オレフィン共重合体（Ａ）を用いることにより、易引裂性に優れる。
本発明の熱融着性プロピレン系重合体積層フィルムは、印刷性あるいは他のフィルムとの接着性を改良するために、ラミネート層の表面を、たとえば、コロナ処理、火炎処理、プラズマ処理、アンダーコート処理等で表面活性化処理を行っておいてもよい。
本発明の熱融着性プロピレン系重合体積層フィルムは、前記プロピレン系重合体組成物（Ｃ）から得られる熱融着層の片面に、前記プロピレン・α―オレフィン共重合体（Ａ）から得られる中間層を介して、前記オレフィン系重合体組成物（Ｅ）から得られるラミネート層を有してなる
熱融着性プロピレン系重合体積層フィルムの厚さは用途により種々決定され得るが、通常熱融着層の厚さが１〜８０μｍ、好ましくは２〜５０μｍ、中間層の厚さが８〜４９８μｍ、好ましくは１６〜９６μｍ、ラミネート層の厚さが１〜８０μｍ、好ましくは２〜５０μｍの範囲にあり、多層フィルム全体の厚さが、１０〜５００μｍ、好ましくは２０〜１００μｍの範囲にある。
本発明の熱融着性プロピレン系重合体積層フィルムは、プロピレン系重合体組成物（Ｃ）から得られる熱融着層、前記プロピレン系重合体（Ｄ）または前記プロピレン・α―オレフィン共重合体（Ａ）から得られる中間層及び前記オレフィン系重合体組成物（Ｅ）から得られるラミネート層を有することにより、低温ヒートシ−ル性、耐ブロッキング性、密封性、耐衝撃性、スリップ性、剛性、透明性等に優れる。
また、中間層として前記プロピレン・α―オレフィン共重合体（Ａ）を用いることにより、易引裂性に優れる。
本発明の熱融着性プロピレン系重合体積層フィルムは、印刷性あるいは他のフィルムとの接着性を改良するために、ラミネート層の表面を、たとえば、コロナ処理、火炎処理、プラズマ処理、アンダーコート処理等で表面活性化処理を行っておいてもよい。
本発明の熱融着性プロピレン系重合体積層フィルムは、低温ヒートシ−ル性、耐ブロッキング性、包装材料に好適な耐衝撃性、スリップ性、剛性、透明性、易引裂性等を有する熱融着性プロピレン系重合体積層フィルムとしてそのままでも包装用フィルム、中でもうどんなどの麺類やもやしなど野菜類の包装用フィルムとして好適に使用し得る。
又、用途によっては熱融着性プロピレン系重合体積層フィルムのラミネート層に後述の基材層を貼り合せて種々用途に用いることもできる。
又、用途によっては熱融着性プロピレン系重合体積層フィルムのラミネート層に後述の基材層を貼り合せて種々用途に用いることもできる。
本発明の熱融着性プロピレン系重合体積層フィルムは公知の種々公知のフィルム成形方法を採用し得る。その際、フィルム成形する前に、熱融着層を構成する上記組成のプロピレン系重合体組成物（Ｃ）を予め用意しておいてもよいし、プロピレン・α−オレフィン共重合体（Ａ）及びエチレン・α−オレフィンランダム共重合体（Ｂ）を所定量計量して直接フィルム成形機に投入してもよい。又、同じくラミネート層も前記組成のオレフィン系重合体組成物（Ｅ）を予め用意しておいてもよいし、エチレン・α−オレフィンランダム共重合体（Ｂ）及びプロピレン系重合体（Ｄ）を所定量計量して直接フィルム成形機に投入してもよい。かかる積層フィルムは夫々別個にフィルムを成形後貼り合せてもよいが、三層構造の多層ダイを用いて共押出し成形による方法が最も好ましい。
基材層
本発明に係わる基材層は、熱可塑性樹脂からなるシート状またはフィルム状のもの、紙、アルミニウム箔等からなる。熱可塑性樹脂としては、種々公知の熱可塑性樹脂、例えば、ポリオレフィン（ポリエチレン、ポリプロピレン、ポリ４−メチル・１−ペンテン、ポリブテン等）、ポリエステル（ポリエチレンテレフタレート、ポリブチレンテレフタレート、ポリエチレンナフタレート等）、ポリアミド（ナイロン−６、ナイロン−６６、ポリメタキシレンアジパミド等）、ポリ塩化ビニル、ポリイミド、エチレン・酢酸ビニル共重合体もしくはその鹸化物、ポリビニルアルコール、ポリアクリロニトリル、ポリカーボネート、ポリスチレン、アイオノマー、あるいはこれらの混合物等を例示することができる。これらのうちでは、ポリプロピレン、ポリエチレンテレフタレート、ポリアミド等、延伸性、透明性が良好な熱可塑性樹脂が好ましい。又、かかる熱可塑性樹脂フィルムからなる基材は、無延伸フィルムであっても、延伸フィルムであっても良いし、１種或いは２種以上の共押し出し品、押出しラミ品、ドライラミ品等の積層体であっても良い。
又、基材層の片面あるいは両面を、本発明の熱融着性プロピレン系重合体積層フィルムのラミネート層との接着性を改良するために、例えば、コロナ処理、火炎処理、プラズマ処理、アンダーコート処理、プライマーコート処理、フレーム処理等の表面活性化処理を行っておいてもよい。基材層の厚さは、通常５〜１０００μｍ、好ましくは９〜１００μｍの範囲にある。
本発明に係わる基材層は、熱可塑性樹脂からなるシート状またはフィルム状のもの、紙、アルミニウム箔等からなる。熱可塑性樹脂としては、種々公知の熱可塑性樹脂、例えば、ポリオレフィン（ポリエチレン、ポリプロピレン、ポリ４−メチル・１−ペンテン、ポリブテン等）、ポリエステル（ポリエチレンテレフタレート、ポリブチレンテレフタレート、ポリエチレンナフタレート等）、ポリアミド（ナイロン−６、ナイロン−６６、ポリメタキシレンアジパミド等）、ポリ塩化ビニル、ポリイミド、エチレン・酢酸ビニル共重合体もしくはその鹸化物、ポリビニルアルコール、ポリアクリロニトリル、ポリカーボネート、ポリスチレン、アイオノマー、あるいはこれらの混合物等を例示することができる。これらのうちでは、ポリプロピレン、ポリエチレンテレフタレート、ポリアミド等、延伸性、透明性が良好な熱可塑性樹脂が好ましい。又、かかる熱可塑性樹脂フィルムからなる基材は、無延伸フィルムであっても、延伸フィルムであっても良いし、１種或いは２種以上の共押し出し品、押出しラミ品、ドライラミ品等の積層体であっても良い。
又、基材層の片面あるいは両面を、本発明の熱融着性プロピレン系重合体積層フィルムのラミネート層との接着性を改良するために、例えば、コロナ処理、火炎処理、プラズマ処理、アンダーコート処理、プライマーコート処理、フレーム処理等の表面活性化処理を行っておいてもよい。基材層の厚さは、通常５〜１０００μｍ、好ましくは９〜１００μｍの範囲にある。
次に本発明を、実施例を通して説明するが、本発明はそれら実施例によって限定されるものではない。
本発明における各種試験法および評価法は次の通りである。
（１）ヒートシール強度（Ｎ／１５ｍｍ）
ヒートシール強度を測定する前に、予めフィルムを３８℃オ−ブン中で１５時間エ−ジングした後放冷した。フィルムの熱融着層面を重ね合せ、所定の温度で、幅５ｍｍのシールバーにより、０．２ＭＰａの圧力で１秒間、フィルムの流れ方向に対して直角方向にヒートシールした後放冷した。これから１５ｍｍ幅の試験片を切り取りクロスヘッド速度５００ｍｍ／分でヒートシール部を剥離し、その強度をヒートシール強度とした。
（２）耐ブロッキング性
耐ブロッキング性を測定する前に、フィルムを３８℃のオ−ブン中で１５時間エ−ジングした後放冷した。フィルムから２０ｍｍ×１００ｍｍ幅の短冊状の試験片を切り取り、熱融着性面を重ね合せたものを５個ずつ作製し、試験片の中央付近で十字方向に直角に市販のプレパラ−トではさむ。試験片とプレパラ−トが重なった５．２ｃｍ２の面積部分に４ｋｇの荷重を掛け、所定の温度条件で２日間エ−ジングした後、放冷する。その後熱融着層面を重ね合せたものをクロスヘッド速度３００ｍｍ／分で剪断剥離を行い、最大強度をブロッキング力とした。ブロッキング力をｎ＝５で評価し、平均値をブロッキング力（Ｎ／５．２ｃｍ２）とした。
（３） 幅方向（ＴＤ）の易引裂性強度（Ｎ）
易引裂性強度を測定する前に、予め多層フィルムを３８℃オ−ブン中で１５時間エ−ジングした後放冷した。フィルムから幅方向（ＴＤ）６５ｍｍ×流れ方向（ＭＤ）５０ｍｍ幅の短冊状の試験片を５枚切り取る。株式会社東洋精機製作所製の軽荷重引裂試験機を用い、フルスケ−ル１．９６Ｎの条件で引裂強度をｎ＝５で評価し、平均値を引裂強度力（Ｎ）とした。１．９６Ｎの条件で切れない場合はフルスケ−ル４．９０Ｎとして測定し、それでも切れない場合は４．９０Ｎ以上とした。
（１）ヒートシール強度（Ｎ／１５ｍｍ）
ヒートシール強度を測定する前に、予めフィルムを３８℃オ−ブン中で１５時間エ−ジングした後放冷した。フィルムの熱融着層面を重ね合せ、所定の温度で、幅５ｍｍのシールバーにより、０．２ＭＰａの圧力で１秒間、フィルムの流れ方向に対して直角方向にヒートシールした後放冷した。これから１５ｍｍ幅の試験片を切り取りクロスヘッド速度５００ｍｍ／分でヒートシール部を剥離し、その強度をヒートシール強度とした。
（２）耐ブロッキング性
耐ブロッキング性を測定する前に、フィルムを３８℃のオ−ブン中で１５時間エ−ジングした後放冷した。フィルムから２０ｍｍ×１００ｍｍ幅の短冊状の試験片を切り取り、熱融着性面を重ね合せたものを５個ずつ作製し、試験片の中央付近で十字方向に直角に市販のプレパラ−トではさむ。試験片とプレパラ−トが重なった５．２ｃｍ２の面積部分に４ｋｇの荷重を掛け、所定の温度条件で２日間エ−ジングした後、放冷する。その後熱融着層面を重ね合せたものをクロスヘッド速度３００ｍｍ／分で剪断剥離を行い、最大強度をブロッキング力とした。ブロッキング力をｎ＝５で評価し、平均値をブロッキング力（Ｎ／５．２ｃｍ２）とした。
（３） 幅方向（ＴＤ）の易引裂性強度（Ｎ）
易引裂性強度を測定する前に、予め多層フィルムを３８℃オ−ブン中で１５時間エ−ジングした後放冷した。フィルムから幅方向（ＴＤ）６５ｍｍ×流れ方向（ＭＤ）５０ｍｍ幅の短冊状の試験片を５枚切り取る。株式会社東洋精機製作所製の軽荷重引裂試験機を用い、フルスケ−ル１．９６Ｎの条件で引裂強度をｎ＝５で評価し、平均値を引裂強度力（Ｎ）とした。１．９６Ｎの条件で切れない場合はフルスケ−ル４．９０Ｎとして測定し、それでも切れない場合は４．９０Ｎ以上とした。
実施例及び比較例で使用した重合体は次の通りである。
（１） プロピレン・エチレンランダム共重合体（１）（ＰＥＲ）
エチレン含有量：３．１重量％、Ｔｓ：９４．０℃、Ｔｐ：１２６．６℃、Ｔｅ：１３１．４℃、Ｔｅ−Ｔｓ：３７．４℃、Ｔｐ−Ｔｓ：３２．６℃、Ｍｗ／Ｍｎ：２．７及びＭＦＲ：７ｇ／１０分。
（２） プロピレン・エチレン・１−ブテンランダム共重合体（ＰＥＢＲ−１）
エチレン含有量：２．２重量％、１−ブテン含有量：２．０重量％、Ｔｓ：９５．４℃、Ｔｐ：１３９．３℃、Ｔｅ：１５０．３℃、Ｔｅ−Ｔｓ：５４．９℃、Ｔｐ−Ｔｓ：４３．９℃、Ｍｗ／Ｍｎ：３．９及びＭＦＲ：７ｇ／１０分。
（３） プロピレン・エチレン・１−ブテンランダム共重合体（ＰＥＢＲ−２）
エチレン含有量：１．７重量％、１−ブテン含有量：２．０重量％、Ｔｓ：１０４．６℃、Ｔｐ：１４５．７℃、Ｔｅ：１５３．１℃、Ｔｅ−Ｔｓ：４８．５℃、Ｔｐ−Ｔｓ：４１．１℃、Ｍｗ／Ｍｎ：３．９及びＭＦＲ：７ｇ／１０分。
（４） エチレン・α−オレフィンランダム共重合体（ＥＢＲ）
エチレン・１−ブテンランダム共重合体、エチレン含有量：８０．２重量％、密度：０．８８６ｇ／ｃｍ３、結晶化度：１０％、融点：６９℃、ＭＦＲ：４．０ｇ／１０分（１９０℃）。
（５） プロピレン単独重合体（ＰＰ）
Ｔｍ：１６０℃、ＭＦＲ：７．０ｇ／１０分（２３０℃）。
（１） プロピレン・エチレンランダム共重合体（１）（ＰＥＲ）
エチレン含有量：３．１重量％、Ｔｓ：９４．０℃、Ｔｐ：１２６．６℃、Ｔｅ：１３１．４℃、Ｔｅ−Ｔｓ：３７．４℃、Ｔｐ−Ｔｓ：３２．６℃、Ｍｗ／Ｍｎ：２．７及びＭＦＲ：７ｇ／１０分。
（２） プロピレン・エチレン・１−ブテンランダム共重合体（ＰＥＢＲ−１）
エチレン含有量：２．２重量％、１−ブテン含有量：２．０重量％、Ｔｓ：９５．４℃、Ｔｐ：１３９．３℃、Ｔｅ：１５０．３℃、Ｔｅ−Ｔｓ：５４．９℃、Ｔｐ−Ｔｓ：４３．９℃、Ｍｗ／Ｍｎ：３．９及びＭＦＲ：７ｇ／１０分。
（３） プロピレン・エチレン・１−ブテンランダム共重合体（ＰＥＢＲ−２）
エチレン含有量：１．７重量％、１−ブテン含有量：２．０重量％、Ｔｓ：１０４．６℃、Ｔｐ：１４５．７℃、Ｔｅ：１５３．１℃、Ｔｅ−Ｔｓ：４８．５℃、Ｔｐ−Ｔｓ：４１．１℃、Ｍｗ／Ｍｎ：３．９及びＭＦＲ：７ｇ／１０分。
（４） エチレン・α−オレフィンランダム共重合体（ＥＢＲ）
エチレン・１−ブテンランダム共重合体、エチレン含有量：８０．２重量％、密度：０．８８６ｇ／ｃｍ３、結晶化度：１０％、融点：６９℃、ＭＦＲ：４．０ｇ／１０分（１９０℃）。
（５） プロピレン単独重合体（ＰＰ）
Ｔｍ：１６０℃、ＭＦＲ：７．０ｇ／１０分（２３０℃）。
実施例１
熱融着層として、ＰＥＲ：８５重量％及びＥＢＲ：１５重量％とをドライブレンドしたプロピレン系重合体組成物を、中間層として、ＰＥＲ：１００重量％及びラミネート層としてＰＰ：８５重量％及びＥＢＲ：１５重量％とをドライブレンドしたオレフィン系重合体組成物をを夫々用意して別個の押出機に供給し、Ｔダイ法によって熱融着層／中間層／ラミネート層からなる三層共押出積層フィルムを得た。フィルムの総厚は３０μｍで、各層の厚みは熱融着層：中間層：表面層＝２．４μｍ：２３．７μｍ：３．９μｍであった。

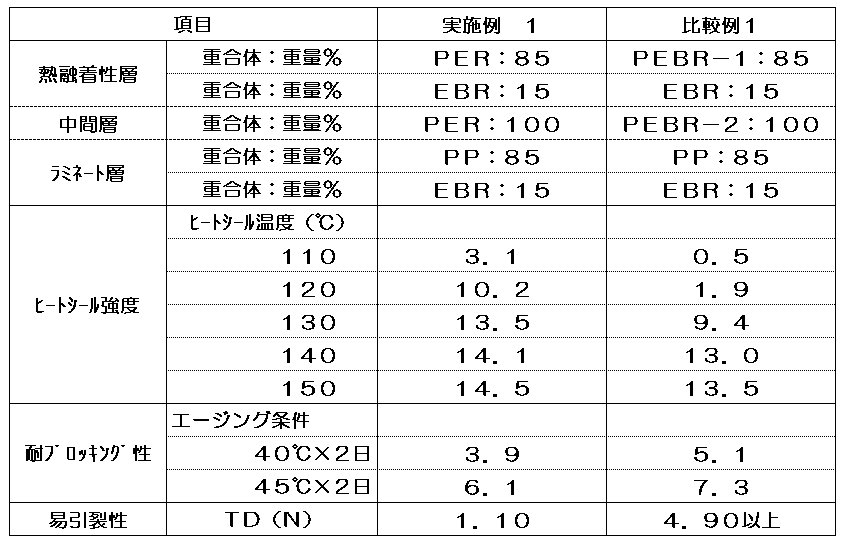

得られた三層共押出積層フイルムの物性等を前記記載の方法で評価した。結果を表１に示す。
熱融着層として、ＰＥＲ：８５重量％及びＥＢＲ：１５重量％とをドライブレンドしたプロピレン系重合体組成物を、中間層として、ＰＥＲ：１００重量％及びラミネート層としてＰＰ：８５重量％及びＥＢＲ：１５重量％とをドライブレンドしたオレフィン系重合体組成物をを夫々用意して別個の押出機に供給し、Ｔダイ法によって熱融着層／中間層／ラミネート層からなる三層共押出積層フィルムを得た。フィルムの総厚は３０μｍで、各層の厚みは熱融着層：中間層：表面層＝２．４μｍ：２３．７μｍ：３．９μｍであった。
得られた三層共押出積層フイルムの物性等を前記記載の方法で評価した。結果を表１に示す。
比較例１
実施例１の熱融着層に用いたプロピレン系重合体組成物に代えて、熱融着層として、ＰＥＢＲ−１：８５重量％及びＥＢＲ：１５重量％とをドライブレンドしたプロピレン系重合体組成物、中間層として、ＰＥＢＲ−２：１００重量％を用いる以外は実施例１と同様に行い、三層共押出積層フィルムを得た。
得られた三層共押出積層フィルムの物性等の評価結果を表１に示す。
実施例１の熱融着層に用いたプロピレン系重合体組成物に代えて、熱融着層として、ＰＥＢＲ−１：８５重量％及びＥＢＲ：１５重量％とをドライブレンドしたプロピレン系重合体組成物、中間層として、ＰＥＢＲ−２：１００重量％を用いる以外は実施例１と同様に行い、三層共押出積層フィルムを得た。
得られた三層共押出積層フィルムの物性等の評価結果を表１に示す。
表１から明らかなように、本発明の特定のプロピレン・α―オレフィン共重合体を用いることにより、エチレン・α−オレフィンランダム共重合体との組成物から得られる熱融着層と前記プロピレン・α―オレフィン共重合体を用いて得られた熱融着性プロピレン系重合体積層フィルム（実施例１）は、従来のプロピレン・α―オレフィン共重合体を用いた組成物から得られる積層フィルム（比較例１）に比べて低温ヒ−トシ−ル性に優れているにもかかわらず耐ブロッキング性が優れていることが分る。また、密封性と易引裂性も優れている。
本発明の熱融着性プロピレン系重合体積層フィルムは高速、低圧下における低温ヒートシール性に優れており、かかる特徴を活かして、特にうどんなどの麺類やもやしなどの野菜包装用の縦或いは横ピロ−包装用として好適である。
又、本発明の熱融着性プロピレン系重合体積層フィルムは更に、密封性、耐衝撃性に優れ、且つ耐ブロッキング性、包装材料に好適な剛性、スリップ性、透明性等を有し、ヒートシ−ルされた部分が奇麗な見栄えのする包装体が得られるので、かかる特徴を活かして、飴、せんべい、チョコレ−ト菓子、チョコレ−ト等のお菓子類、珍味等の嗜好品、ハム、ソーセージ、畜肉等の蓄肉加工品、靴下、化粧品等日用雑貨品等の包装材料（規格袋、自働包装用）にも好適である。本発明の熱融着性プロピレン系重合体フィルムは上記包装用材料に限らず、一般包装用フィルムとしては勿論のこと、あらゆる食品、日用品雑貨、医薬用、産業材関連の包装材料としても好適に用い得る。
本発明の熱融着性プロピレン系重合体積層フィルムは、一般的な熱融着性プロピレン系重合体フィルムに比べ、低温ヒ−トシ−ル性により上記性能を十分に発揮できるという特徴を有する。
又、本発明の熱融着性プロピレン系重合体積層フィルムは更に、密封性、耐衝撃性に優れ、且つ耐ブロッキング性、包装材料に好適な剛性、スリップ性、透明性等を有し、ヒートシ−ルされた部分が奇麗な見栄えのする包装体が得られるので、かかる特徴を活かして、飴、せんべい、チョコレ−ト菓子、チョコレ−ト等のお菓子類、珍味等の嗜好品、ハム、ソーセージ、畜肉等の蓄肉加工品、靴下、化粧品等日用雑貨品等の包装材料（規格袋、自働包装用）にも好適である。本発明の熱融着性プロピレン系重合体フィルムは上記包装用材料に限らず、一般包装用フィルムとしては勿論のこと、あらゆる食品、日用品雑貨、医薬用、産業材関連の包装材料としても好適に用い得る。
本発明の熱融着性プロピレン系重合体積層フィルムは、一般的な熱融着性プロピレン系重合体フィルムに比べ、低温ヒ−トシ−ル性により上記性能を十分に発揮できるという特徴を有する。
Claims (4)
- ＤＳＣに基づく結晶融解曲線から求められたピーク温度（Ｔｐ）が１１０〜１４０℃及び融解開始温度（Ｔｓ）と融解終了温度（Ｔｅ）との差（Ｔｅ−Ｔｓ）が４５℃未満のプロピレン・α―オレフィン共重合体（Ａ）７０〜９５重量％及び密度が０．８６５〜０．８８６ｇ／ｃｍ ３ のエチレン・α−オレフィンランダム共重合体（Ｂ）３０〜５重量％とのプロピレン系重合体組成物（Ｃ）から得られる熱融着層の片面に、前記プロピレン・α―オレフィン共重合体（Ａ）から得られる中間層を介して、プロピレン単独重合体７０〜９５重量％及び前記エチレン・α−オレフィンランダム共重合体（Ｂ）３０〜５重量％とのオレフィン系重合体組成物（Ｅ）から得られるラミネート層を有してなることを特徴とする熱融着性プロピレン系重合体積層フィルム。
- エチレン・α−オレフィンランダム共重合体（Ｂ）が、エチレン含有量が７０〜９５モル％及びＸ線による結晶化度が５〜４０％の範囲にある請求項１記載の熱融着性プロピレン系重合体積層フィルム。
- 熱融着性プロピレン系重合体積層フィルムが包装用である請求項１または２の何れかに記載の熱融着性プロピレン系重合体積層フィルム。
- 熱融着性プロピレン系重合体積層フィルムが麺類若しくは野菜包装用である請求項３記載の熱融着性プロピレン系重合体積層フィルム。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2003350193A JP4520719B2 (ja) | 2003-10-09 | 2003-10-09 | 熱融着性プロピレン系重合体積層フィルム及びその用途 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2003350193A JP4520719B2 (ja) | 2003-10-09 | 2003-10-09 | 熱融着性プロピレン系重合体積層フィルム及びその用途 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2005111857A JP2005111857A (ja) | 2005-04-28 |
| JP4520719B2 true JP4520719B2 (ja) | 2010-08-11 |
Family
ID=34541812
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2003350193A Expired - Lifetime JP4520719B2 (ja) | 2003-10-09 | 2003-10-09 | 熱融着性プロピレン系重合体積層フィルム及びその用途 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP4520719B2 (ja) |
Families Citing this family (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN101119845B (zh) * | 2005-04-28 | 2011-11-30 | 东洋纺织株式会社 | 热封性层叠聚丙烯系树脂薄膜及包装体 |
| US9004752B2 (en) * | 2008-05-05 | 2015-04-14 | Abbvie, Inc. | Method for evaluating the solubility of a crystalline substance in a polymer |
| JP5439293B2 (ja) * | 2010-06-24 | 2014-03-12 | 日本ポリプロ株式会社 | プロピレン系樹脂多層シートおよびそれを用いた加熱処理用包装体 |
| JP5487025B2 (ja) * | 2010-06-24 | 2014-05-07 | 日本ポリプロ株式会社 | プロピレン系樹脂多層シートおよびそれを用いた加熱処理用包装体 |
Family Cites Families (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH10180964A (ja) * | 1996-10-24 | 1998-07-07 | Mitsubishi Chem Corp | 二軸延伸複層フィルム |
| JPH10212382A (ja) * | 1996-11-26 | 1998-08-11 | Mitsui Chem Inc | ポリプロピレン樹脂組成物 |
| JPH11245351A (ja) * | 1997-12-26 | 1999-09-14 | Tokuyama Corp | ポリオレフィン系積層フィルム |
| JP2001260291A (ja) * | 2000-03-21 | 2001-09-25 | Idemitsu Petrochem Co Ltd | ポリプロピレン系多層フィルム |
| JP2002172744A (ja) * | 2000-09-05 | 2002-06-18 | Idemitsu Unitech Co Ltd | 包装袋用多層フィルムおよび包装体 |
-
2003
- 2003-10-09 JP JP2003350193A patent/JP4520719B2/ja not_active Expired - Lifetime
Also Published As
| Publication number | Publication date |
|---|---|
| JP2005111857A (ja) | 2005-04-28 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| US8003223B2 (en) | Heat-sealable propylene-based polymer composition, heat-sealable film, and uses thereof | |
| JP4535484B2 (ja) | 熱融着性プロピレン系重合体フィルム、積層フィルム及びその用途 | |
| JP4535483B2 (ja) | 熱融着性プロピレン系重合体積層フィルム及びその用途 | |
| JP4520719B2 (ja) | 熱融着性プロピレン系重合体積層フィルム及びその用途 | |
| JP2004136565A (ja) | 熱融着性プロピレン系重合体多層フィルム及びその用途 | |
| JP4446427B2 (ja) | 熱融着性プロピレン系重合体フィルム、積層フィルム及びその用途 | |
| KR20230052300A (ko) | 적층 필름 | |
| JP2003183462A (ja) | 熱融着性フィルムおよびその用途 | |
| JP4039558B2 (ja) | 熱融着性プロピレン系重合体フィルム、積層フィルム及び包装体 | |
| JP2009061705A (ja) | ポリプロピレン系樹脂積層無延伸フィルムの製造方法 | |
| JP4318175B2 (ja) | 熱融着性プロピレン系重合体積層フィルム及びその用途 | |
| JP4471193B2 (ja) | 熱融着性プロピレン系重合体積層フィルム及びその用途 | |
| JP4240370B2 (ja) | 二軸延伸ポリプロピレン多層フィルム | |
| JP4954432B2 (ja) | 熱融着性プロピレン系重合体積層フィルム及びその用途 | |
| JP4381722B2 (ja) | 蒸着用プロピレン系重合体多層フィルム及び多層蒸着フィルム | |
| JP2010173326A (ja) | 熱融着性プロピレン系重合体積層フィルム及びその用途 | |
| JP2010214955A (ja) | 熱融着性プロピレン系重合体フィルム、積層フィルム及びその用途 | |
| JP2003170555A (ja) | 二軸延伸多層ポリプロピレンフィルム | |
| JP4467268B2 (ja) | 蒸着用プロピレン系重合体積層フィルム及び蒸着積層フィルム | |
| JP4495602B2 (ja) | 二軸延伸ポリプロピレン多層フィルム | |
| JP2002210899A (ja) | ポリプロピレン多層フィルム及び包装体 | |
| JP4726394B2 (ja) | 熱融着性プロピレン系重合体積層フィルム及びその用途 | |
| JP2004136566A (ja) | 熱融着性プロピレン系重合体積層フィルム及びその用途 | |
| JP4651993B2 (ja) | 易カット性積層フィルム | |
| JP4575576B2 (ja) | ストレッチ包装用フィルム |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20060911 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20090225 |
|
| A02 | Decision of refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A02 Effective date: 20090629 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20090925 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20091022 |
|
| A911 | Transfer to examiner for re-examination before appeal (zenchi) |
Free format text: JAPANESE INTERMEDIATE CODE: A911 Effective date: 20091029 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20100302 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20100407 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20100427 |
|
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20100521 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20130528 Year of fee payment: 3 |
|
| R150 | Certificate of patent or registration of utility model |
Free format text: JAPANESE INTERMEDIATE CODE: R150 Ref document number: 4520719 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20140528 Year of fee payment: 4 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| EXPY | Cancellation because of completion of term |
