Description
【０００１】
【発明の属する技術分野】
本発明は、基板上に形成する半導体の金属薄膜パターン等を製造する際のリソグラフィー技術における高分子系レジスト材に関する。
【０００２】
【従来の技術】
従来、基板上に半導体の金属薄膜パターンを形成する技術は、スパッターやＣＶＤ等の手段による膜の形成後、レジストを塗布し、露光、レジスト現像、膜エッチング、レジスト剥離といった一連のプロセス、すなわちフォトリソグラフィ技術で行われている。ここで用いられるレジスト材は、露光によって現像液に対する溶解性が生じるもの（ポジティブ型）、逆に溶解性がなくなるもの（ネガティブ型）の区分はあるが、いずれも現像によってパターン成形が行われる。エッチング後不要になったレジスト膜は、剥離液ないしはドライエッチングによって除去されるのが現状である。
【０００３】
現在、レジスト膜のパターン形成は、露光−現像という工程で行われている。この現像工程では、現像液と現像装置が必要になるが、現在基板サイズ、生産量がどんどん増加してきており、液の使用量、装置のサイズ、即ち、装置コスト、クリーンスペースと空調動力等を大幅に増大する必要がある。その結果、製造コストが、増大することになり、更に、現像の廃液処理のコスト、ならびに環境問題が発生することになる。これと全く同じことがレジスト膜の剥離工程に関してもいえる。
【０００４】
【発明が解決しようとする課題】
本発明は、エキシマレーザーによる高分子材料のphoto decomposition ablation（以下アブレーションと略称）現象を用い、前記の問題を同時に解決することを課題とする。アブレーション現象は、短パルスの紫外光レーザーによって高分子の結合が非加熱的に切断される現象で、精度の良い薄膜加工を行うことができる。
【０００５】
具体的な実施態様は後に述べるが、この原理を用いると、エキシマ光を用いた露光機による露光のみによってレジスト膜のパターン形成が行われることになり、エッチングを除くと、従来の現像工程を完全に省略することができる。さらに、剥離も単純な光照射のみにより除去することができるので、リソグラフィの装置としては露光と剥離の２台のエキシマアブレーション装置が必要なだけで、特に剥離装置はマスク露光ではないので非常に簡単で安価なエキシマ光照射装置で良く、大面積のレジスト剥離装置と剥離液は不要となり、大幅なコスト削減になる。
【０００６】
以上のようなアブレーション現象に対応するレジスト材は、従来の湿式現像方法のレジスト材とは、異なった性質が必要である。即ち、従来のレジスト材と同じく基板状に形成された金属膜、誘電体絶縁膜、導電膜の薄膜ないしそれらの一部がパターン状に形成された多層膜上に均一な塗膜を形成する塗工性、レジスト材として塗布後、下地となった各薄膜のエッチング液またはドライエッチングにおけるエッチング雰囲気に対する耐久性などが要求されることは勿論、これ以外に、エキシマ光を効率良く吸収し、この吸収されたエネルギーによって効率よく原子間の結合が解裂される分解性が必要である。
【０００７】
即ち、本発明の目的は、塗工性、耐久性、エキシマ光分解性に優れた高分子系レジスト材の開発にある。
【０００８】
【課題を解決するための手段】
本発明者らは、鋭意研究を重ねた結果、特定の化合物により、上記課題を解決できることを見いだし、本発明を完成するに至った。
【０００９】
即ち、本発明は、芳香族ウレタン結合及び／または芳香族ウレア結合をＮＣＯ基に換算して２０重量％以上含有し、末端イソシアネート基が解離性モノオールで封止されている熱硬化性樹脂であるポリウレタン化合物を含むことを特徴とするエキシマレーザーアブレーション用レジスト材及びそれを用いた薄膜形成方法を提供するものである。
【００１０】
【発明実施の形態】
本発明のポリウレタン化合物とは、好ましくは芳香族系ポリウレタン化合物であり、芳香族ウレタン結合及び／または芳香族ウレア結合をたくさん持つ化合物で、溶剤可溶な化合物である。
【００１１】
このポリウレタン化合物は、好ましくは加熱又は乾燥のいずれかの手段によって環状ないし網目状の架橋構造を形成する熱硬化型の性質を持つものである。これは、エキシマアブレーション用レジスト材として、塗布後、下地となった各薄膜のエッチング液またはドライエッチングにおけるエッチング雰囲気にたいして十分な耐久性を持つことが必要であるからである。
【００１２】
また、ポリウレタン化合物の芳香族ウレタン結合及び／または芳香族ウレア結合は、ＮＣＯ基に換算して化合物中に２０重量％以上含有するもので、好ましくは２０〜７０重量％含有する。
【００１３】
このポリウレタン化合物の構造は、化１、化２で示すものである。
【００１４】
【化１】
【００１５】
［ここにＡｒは置換基を持つ／または持たない芳香族環、ＲはＨまたはアルキル置換基またはＣ(＝Ｏ)-Ｒ"（ここにＲ"は-Ｎ-Ｒ3または-Ｏ-Ｒ3、Ｒ3はアルキルまたは芳香族残基）、-Ｒ'は-Ｎ=Ｒ4または-Ｏ-Ｒ4またはＲ4、Ｒ4はアルキルまたは芳香族残基、Ｒ、Ｒ'、Ｒ"、Ｒ3、Ｒ4は同じまたは異なっていても良い］、及び／または構造式２に示す化学構造、
【００１６】
【化２】
［ここにＡｒは置換基を持つ／または持たない芳香族環、Ｒ1、Ｒ2は同じまたは異なっていてもよいＨまたはアルキル置換基またはＣ(＝Ｏ)-Ｒ"（ここにＲ"は-Ｎ-Ｒ3または-Ｏ-Ｒ3、Ｒ3はアルキルまたは芳香族残基）、-Ｒ'はアルキルまたは芳香族残基、Ｒ、Ｒ'、Ｒ"、Ｒ1〜Ｒ3は同じまたは異なっていても良い］
である。
【００１７】
この構造式のポリウレタン化合物の製造方法は、特に制限されないが、好ましくは芳香族ポリイソシアネートとポリオールまたはポリアミンを反応させることにより合成される化合物である。
【００１８】
こうした構造式のエキシマアブレーション用レジスト材の原料とは、次のものが挙げられる。すなわち、芳香族ポリイソシアネートとしては、4,4'-ジフェニルメタンジイソシアネ−ト、ポリメリックジフェニルメタンジイソシアネ−ト、キシレンジイソシアネート、トルイジンジイソシアネート、2,4-トリレンジイソシアネート、2,6-トリレンジイソシアネート、p-フェニレンジイソシアネート、m-フェニレンジイソシアネート、1,5-ナフチレンジイソシアネート等、これらの２量体、３量体、あるいはこれらの混合物が挙げられる。
【００１９】
またポリオールとしては、水酸基含有化合物であり、例えば1,4-ビスヒドロキシエチルベンゼン、ビスフェノールＡ、ビスフェノールＦ及びそのエーテル誘導体、エチレングリコール、1,4-ブチレングリコール、1,6-ヘキサンジオール、1,2-プロピレングリコール、2,3-ブチレングリコール、1,4-ブチレングリコール、2,2-ジメチル-1,3-プロパンジオール、ジエチレングリコール、ジプロピレングリコール、3-メチル-1,5-ペンタンジオール、1,5-ペンタメチレングリコール、1,6-ヘキサメチレングリコール、シクロヘキサン-1,4-ジオール、シクロヘキサン-1,4-ジメタノール、3-ヒドロキシ-2,2-ジメチルプロパン酸-2,2-ジメチル-1,3-プロパンジオールエステル等のグリコール、トリメチロールメタン、トリメチロールエタン、トリメチロールプロパン、ペンタエリスリトール、ジペンタエリスリトール、シュークロース等のポリオール、末端が水酸基である分子量１０００以下のポリエステルポリオール及び／またはポリエーテルポリオールが挙げられる。
【００２０】
ここに末端が水酸基である分子量１０００以下のポリエステルポリオールとしては、前記のグリコール（ジオール）とフタル酸、イソフタル酸、テレフタル酸、ヘキサヒドロイソフタル酸、コハク酸、マレイン酸、アジピン酸、グルタル酸、ピメリン酸、スペリン酸、アゼライン酸、セバシン酸等の二塩基酸単独あるいはこれらの混合物または酸エステル、酸ハライドから得られるもの、あるいはポリエチレンカーボネート、ポリブチレンカーボネート、ポリヘキシレンカーボネート等のポリカーボネートポリオール類が挙げられる。また末端が水酸基である分子量１０００以下のポリエーテルポリオールとしては、前記のグリコール（ジオール）を開始剤としてエチレンオキシド、プロピレンオキシド、テトラヒドロフランなどのアルキレンオキサイドを単独あるいはこれらを混合または逐次的に開環重合したものが挙げられる。あるいは前記のグリコール、ポリエステルポリオールまたはポリエーテルポリオールを単独または混合したものを開始剤としてε−カプロラクトン、γ−バレロラクトンなどのラクトンモノマーを開環付加重合したものが挙げられる。
【００２１】
またポリアミンとしては、エチレンジアミン、ジエチレントリアミン、ジエチレンエーテルジアミン、ジエチレングリコールビス（３−アミノプロピル）エーテル、4,4'-ジアミノジフェニルメタン、3,3'-ジメチル-4,4'-ジアミノジフェニルメタン等が挙げられる。
【００２２】
本発明のポリウレタン化合物の製造には、必要であれば触媒を使用することができる。触媒として例えばトリエチルアミン、トリエチレンジアミン等の第三級アミン、モルホリン、Ｎ−メチルモルホリン等の窒素化合物、酢酸カリウム、ステアリン酸亜鉛等の金属塩、ジブチル錫ジラウレート、ジブチル錫オキサイド等の有機金属化合物等が挙げられる。
【００２３】
本発明のポリウレタン化合物の分子量は、特に制限はないが、レジスト材としての造膜性、塗工性などを考慮して、数平均分子量で１５０〜５０００程度が好ましい。
【００２４】
ポリオールまたはポリアミン（以下これらを活性水素基含有化合物と称することがある）と有機ジイソシアネートのＮＣＯ／活性水素基モル比は、特に制限はないが、本発明で想定されている分子量のポリウレタン化合物を得るためには、夫々の原料中の不純物（水分、酸、加水分解性塩素等）をも考慮して、好ましくは０．５／１．００〜３．００／１．００、より好ましくは０．８／１．００〜２．３／１．００が使用される。
【００２５】
本発明のレジスト材用ポリウレタン化合物の特徴としては、ウレタン結合及び／またはウレア結合含有量が通常のポリウレタン化合物に比べて極めて高いことが挙げられる。通常のポリウレタン樹脂またはウレア樹脂では、ＮＣＯ基に換算したウレタン結合及び／またはウレア結合含有量がせいぜい１５重量％未満であるのに対し、本発明のポリウレタン化合物は、２０重量％以上の芳香族ウレタン結合及び／または芳香族ウレア結合を含有しているものである。
【００２６】
上記のポリウレタン化合物を製造するには、従来の公知の方法をとることができる。すなわち、所望により触媒の存在下で反応原料を十分に混合後、反応混合物を平板もしくは平らな面上へ流して加熱し、次いで冷却後破砕する方法、反応混合物を押出機へ注入する方法、及びジメチルホルムアミド、ジメチルスルホオキシド、トルエン、キシレン、ベンゼン、ジオキサン、シクロヘキサノン、メチルエチルケトン、メチルイソブチルケトン、酢酸エチル、酢酸ブチル、テトラヒドロフラン等の単一または混合溶剤系の有機溶媒中で反応させる溶液反応法等の製造法を用いることができる。
【００２７】
なお、本発明で用いるポリウレタン化合物の末端は、両末端がともにイソシアネ−ト基でも水酸基やアミン基の活性水素基でもよく、また一方の末端がイソシアネートで他端が活性水素基でもよく、また片末端または両末端が解離性モノオールで封止されていてもよい。
【００２８】
本発明で用いるポリウレタン化合物は、熱硬化性樹脂であることが望ましいので、末端がイソシアネートであると好都合であるが、そのままではレジスト材としての安定性が乏しいので、解離性モノオールで封止されていることが望ましい。解離性モノオールとしては、例えばメタノール、エタノール、メチルエチルケトオキシム、フェノール、クレゾール、キシレノール等が挙げられる。なお、本発明におけるポリウレタン化合物のＮＣＯ基に換算したウレタン結合及び／またはウレア結合含有量の計算には、この解離性モノオールは含まれない。
【００２９】
本発明のレジスト材を架橋させるためには、レジスト材単独で塗布しても良いし、また、架橋性のポリオールやポリアミンの活性水素基含有化合物を硬化剤として混合した形でレジスト材とするか、２液タイプとして使用時に混合する形態としても良い。なお、本発明におけるポリウレタン化合物のＮＣＯ基に換算したウレタン結合及び／またはウレア結合含有量の計算には、この硬化剤の固形分重量は含まれる。
【００３０】
２液タイプにする時のポリウレタン化合物と硬化剤との比率は、ＮＣＯ／活性水素基が、モル比で０．９／１．０〜２．３／１．０が好ましい。
【００３１】
また、レジスト材の末端が活性水素基の場合は、低分子量ポリイソシアネート（以下硬化剤と称することがある）と硬化反応させて用いることができる。使用される硬化剤としては、例えば下記の市販品が挙げられる。
【００３２】
バーノックＤ−７５０、クリスボンＮＸ（以上大日本インキ化学工業社製品）、コロネートＬ（日本ポリウレタン社製品）、タケネートＤ−１０２（武田薬品社製品）、デスモデュールＬ、デスモジュールＲ、デスモジュールＲＦ（以上住友バイエル社製品）等である。前記ポリウレタン化合物と硬化剤の比率は、好ましくはＮＣＯ／活性水素基モル比で０．９／１．０〜２．３／１．０である。
【００３３】
このほか、必要な塗布特性を満足させるために、本発明の趣旨を損なわない範囲で溶剤、界面活性剤、フィラー等を従来のレジスト材の常法に基づいて添加・調整することは差し支えない。
【００３４】
さらに、当然ながらレジスト材として、基板上に形成された金属膜、誘電体絶縁膜、導電膜の薄膜ないしそれらの一部がパターン状に形成された多層膜上に、スピン回転塗布、ロールコーティング、ロッドコーティング等の塗布手段により、３μｍ以下の均一な塗膜を形成できることが必要であり、このためには分子量、溶剤、界面活性剤、フィラー等を調整して、必要な塗布特性を満足させることが望ましいが、これらについては必要に応じて従来のレジスト材の常法を用いれば良い。
【００３５】
このようなレジスト材を用いてエキシマアブレーション現象による薄膜加工を行う具体例を示すと、まず、図１（１）に示す様に、基板上に形成された金属膜、誘電体絶縁膜、誘電膜の薄膜ないしそれらの一部がパターン状に形成された多層膜上に、スピン回転塗布、ロールコーティング等の塗布手段により塗工し、溶剤の乾燥やレジスト材の架橋に必要な処理を加える。処理条件としては例えば熱風加熱乾燥で２２０℃×３０分などが挙げられる。このようにして、３μｍ以下の均一なレジスト材の塗膜を形成する。
【００３６】
これにエキシマレーザー光を照射するわけであるが、エキシマ光の発振主要波長は４種類あり、そのなかで２４８ｎｍまたは３０８ｎｍが実用的で、特に結合の解裂には２４８ｎｍがエネルギーが高く有利である。しかし、アブレーション加工においては、レジスト膜だけではなく、加工すべき各種薄膜もエキシマ光の照射を受ける。レジスト材によって異なるが、ダメージを防止するためには上層のレジスト膜は１００ｍＪ／cm2程度のエネルギー密度でアブレートすることが望ましい。
【００３７】
そこで、上記のレジスト材を塗布した多層膜上に、所定のマスターパターンを波長２４８ｎｍ、照射エネルギー密度は、好ましくは５０ｍＪ／cm2以上３００ｍＪ／cm2以下のエキシマレーザー光を照射し、結像レンズによって上記エキシマアブレーション用レジスト膜上に結像させる（２）。この結果、（３）に示す様に、所望のレジストパターンがアブレーションによって形成される。次いで、ウエットないしドライエッチングによって（４）、当該薄膜のパターンを形成し、この後エキシマレーザーを照射し、アブレーションによってパターン成形されたエキシマアブレーション用レジスト膜を除去し（５）、当該薄膜のパターンが形成される（６）。
【００３８】
この際、エキシマレーザー光を照射した時に、どのくらい効率よくレジスト材が分解するかは、本発明による金属薄膜パターン形成法の生産性を左右する重要な性能である。この効率は、エキシマレーザー光照射１ショット当たりのレジスト材の分解剥離しやすさ、すなわちアブレーションレート（レジスト材膜厚μｍ／必要shot数）であらわされる。このレートは高ければ高い程良い。
【００３９】
アブレーションレートが高くなるためには、エキシマレーザー光のエネルギーを良く吸収し、かつ効率よく結合解裂エネルギーに変換されなければならない。どのような化学構造物が効率の良い吸収を示すかは、例えば、"Absorption Spectra in Ultraviolet and visible region" Edited by L.Lang, Akademiai Kaido, Budapest (1996)に、芳香族環を有する置換基が、２４８ｎｍの吸光度が高いことが記載されている。しかし、吸光係数が高ければ良いかというと、たとえば芳香族イミド結合などは吸光係数が高いが、ポリイミドを典型例とするイミド結合材料は一般的に芳香族環の多い構造だが、アブレーションによって生ずる残査（デブリス）が多く見られ、アブレーションレートが十分でないといった欠点があるものであり、レジスト材に適さなかった。
【００４０】
【実施例】
次に本発明を実施例によって説明するが、これはあくまで一態様でしかなく、本発明は実施例のみによって限定されるものではない。また、文中の「部」「％」は断わりのない場合重量基準を示す。
【００４１】
［実施例１］
代表的なポリウレタン化合物の製造方法を下記に述べる。
還流冷却器、攪拌棒、Ｎ2導入管付きの２Ｌフラスコにトリレンジイソシアネート（ＴＤＩ）３４８ｇ（２モル）とジメチルホルムアミド７７７ｇを入れて内部を窒素置換し、これにジエチレングリコール１０６ｇ（１モル）を加え、３時間７０℃に加熱攪拌し、さらに、メタノールを６４ｇ（２モル）加えて８０℃で３時間加熱攪拌した後、常温まで冷却した。ＮＣＯ基に換算したウレタン／ウレア結合量は、配合量から計算して３７％である。この溶液を基板上に回転塗布し、１μｍ厚のレジスト膜を形成した。この膜を２５０℃で１時間焼成した後、露光を行った。１００ｍＪ／cm2のエネルギー密度で露光を行うと、１ショット当たり０．０９５μｍの深さにアブレーションが起きた。照射後、デブリスは全く認められなかった。
【００４２】
［実施例２］
実施例１で用いたＴＤＩの代わりにメチレンビスフェニルイソシアネート（ＭＤＩ）３７５ｇ（１．５モル）、メタノールの代わりにメチルエチルケトオキシム８７ｇ（１モル）を用いて同様の操作を行い、ポリウレタン化合物を得、これにトリメチロールプロパン２９．８ｇ（０．２２モル）を加えた。ＮＣＯ基に換算したウレタン／ウレア結合量は、配合量から計算して２５％である。このレジスト材を塗工してアブレーションの実験を行い、１００ｍＪ／cm2のエネルギー密度で行うと、１ショット当たり０．０９３μｍの深さにアブレーションが起きた。照射後、デブリスは全く認められなかった。
【００４３】
［実施例３］
実施例２で用いたＭＤＩの代わりにナフタレンジイソシアネート（ＮＤＩ）２８０ｇ（１．３３モル）、メタノールの代わりにフェノール６３ｇ（０．６７モル）を用いて同様の操作を行い、ポリウレタン化合物を得た。ＮＣＯ基に換算したウレタン／ウレア結合量は、配合量から計算して２９％である。この樹脂をレジスト膜としてアブレーションの実験を行い、１００ｍＪ／cm2のエネルギー密度で露光を行うと、１ショット当たり０．０９６μｍの深さにアブレーションが起きた。照射後、デブリスは全く認められなかった。
【００４４】
［実施例４］
実施例１のジエチレングリコールの代わりに１,４ブタンジオールとアジピン酸からなるポリエステルジオール（分子量５００）５００ｇ（１モル）を用いて同様の操作を行い、ポリウレタン化合物を得た。ＮＣＯ基に換算したウレタン／ウレア結合量は、配合量から計算して２０％である。この樹脂をレジスト膜としてアブレーションの実験を行い、１００ｎｍＪ／cm2のエネルギー密度で露光を行うと、１ショット当たり０．０８７μｍの深さにアブレーションが起きた。ジエチレングリコールをポリエステルジオールに代えることで有機溶剤への溶解性が変わった以外には大幅な変化は認められなかった。照射後、デブリスは全く認められなかった。
【００４５】
［比較例１］
実施例４のポリエステルジオールの分子量を５００から９００に変化させて同様の操作を行い、ポリウレタン化合物を得た。ところが、照射後、デブリスは全く認められなかったが、アブレーションの速度は０．０４μｍに低下した。ＮＣＯ基に換算したウレタン／ウレア結合量は、配合量から計算して１４％である。
【００４６】
［実施例５］
代表的なポリウレア樹脂の製造方法を下記に述べる。
１Ｌフラスコにトリレンジイソシアネート（ＴＤＩ）３４８ｇ（２モル）とジメチルホルムアミドを入れて窒素置換し、これにジエチレングリコールビス（３−アミノプロピル）エーテル２２０ｇ（１モル）を加え、１時間１３０℃に加熱攪拌した後、メタノール６４ｇ（２モル）を加えて、さらに８０℃で３時間反応し、冷却した。ＮＣＯ基に換算したウレタン／ウレア結合量は、配合量から計算して３０％である。
【００４７】
この溶液を基板上に回転塗布し、１μｍ厚のレジスト膜を形成した。この膜を２５０℃で１時間焼成した後、露光を行った。１００ｍＪ／cm2のエネルギー密度で露光を行うと、１ショット当たり０．０９４μｍの深さにアブレーションが起きた。照射後、デブリスは全く認められなかった。
【００４８】
［実施例６］
実施例５のＴＤＩの代わりにＭＤＩ５００ｇ（２モル）を用いて同様の操作を行った結果、ほぼ同様の結果を得た。ＮＣＯ基に換算したウレタン／ウレア結合量は、配合量から計算して２３％である。
【００４９】
得られた各実施例のレジスト材を銅板に塗布して、塗工性、耐久性を評価した。
［塗工性］
基板上にスピン回転塗布法により約１μｍ厚に塗布し、２２０℃×３０分乾燥、焼き付け後の塗布面の表面状態で判断した。
【００５０】
○：均一な膜を形成する
×：均一な膜を形成しない(ひび割れ、波打ち、ハジキ等を発生)
［耐久性］
濃硫酸、濃水酸化ナトリウム溶液に１０分間浸漬して、表面の変化を観察した。
【００５１】
○：変化なし
×：ひび割れ、剥離、溶解状態を呈する
【００５２】
【表１】
【００５３】
【発明の効果】
本発明のレジスト材は、優れた塗工性、耐久性、エキシマ光分解性により高アブレーションレート、低デブリスのレジスト膜として用いるエキシマアブレーション リソグラフィに好適で、薄膜パターン形成プロセス自体及びプロセス時間が大幅に短縮され、かつこれに伴う装置、材料の省略により、素子のコストが大幅に低減される。また、本発明では、ウエットプロセスである現像、レジスト剥離の工程が不要になるので、これら剥離剤による公害を防止できる。
【００５４】
【図面の簡単な説明】

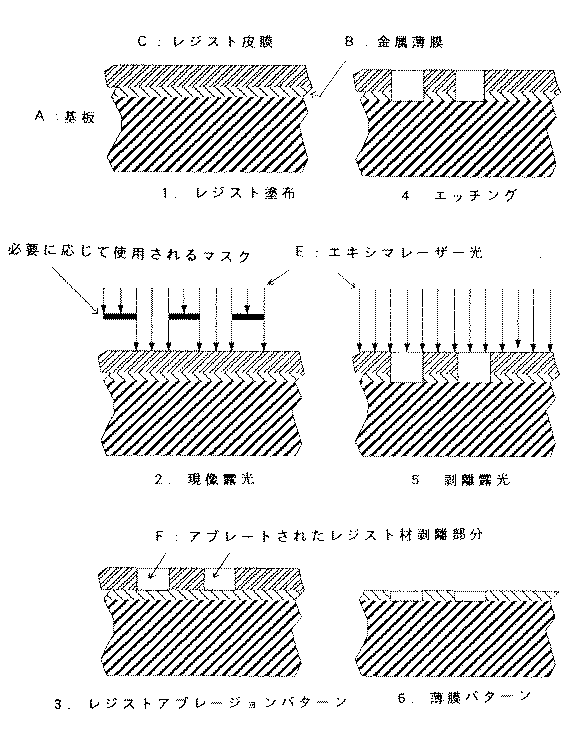

【図１】 エキシマアブレーション リソグラフィの原理を示す図。
【符号の説明】
Ａ：基板
Ｂ：金属薄膜
Ｃ：レジスト皮膜
Ｄ：必要に応じて使用されるマスク
Ｅ：エキシマレーザー光
Ｆ：アブレートされたレジスト材剥離部分
【発明の属する技術分野】
本発明は、基板上に形成する半導体の金属薄膜パターン等を製造する際のリソグラフィー技術における高分子系レジスト材に関する。
【０００２】
【従来の技術】
従来、基板上に半導体の金属薄膜パターンを形成する技術は、スパッターやＣＶＤ等の手段による膜の形成後、レジストを塗布し、露光、レジスト現像、膜エッチング、レジスト剥離といった一連のプロセス、すなわちフォトリソグラフィ技術で行われている。ここで用いられるレジスト材は、露光によって現像液に対する溶解性が生じるもの（ポジティブ型）、逆に溶解性がなくなるもの（ネガティブ型）の区分はあるが、いずれも現像によってパターン成形が行われる。エッチング後不要になったレジスト膜は、剥離液ないしはドライエッチングによって除去されるのが現状である。
【０００３】
現在、レジスト膜のパターン形成は、露光−現像という工程で行われている。この現像工程では、現像液と現像装置が必要になるが、現在基板サイズ、生産量がどんどん増加してきており、液の使用量、装置のサイズ、即ち、装置コスト、クリーンスペースと空調動力等を大幅に増大する必要がある。その結果、製造コストが、増大することになり、更に、現像の廃液処理のコスト、ならびに環境問題が発生することになる。これと全く同じことがレジスト膜の剥離工程に関してもいえる。
【０００４】
【発明が解決しようとする課題】
本発明は、エキシマレーザーによる高分子材料のphoto decomposition ablation（以下アブレーションと略称）現象を用い、前記の問題を同時に解決することを課題とする。アブレーション現象は、短パルスの紫外光レーザーによって高分子の結合が非加熱的に切断される現象で、精度の良い薄膜加工を行うことができる。
【０００５】
具体的な実施態様は後に述べるが、この原理を用いると、エキシマ光を用いた露光機による露光のみによってレジスト膜のパターン形成が行われることになり、エッチングを除くと、従来の現像工程を完全に省略することができる。さらに、剥離も単純な光照射のみにより除去することができるので、リソグラフィの装置としては露光と剥離の２台のエキシマアブレーション装置が必要なだけで、特に剥離装置はマスク露光ではないので非常に簡単で安価なエキシマ光照射装置で良く、大面積のレジスト剥離装置と剥離液は不要となり、大幅なコスト削減になる。
【０００６】
以上のようなアブレーション現象に対応するレジスト材は、従来の湿式現像方法のレジスト材とは、異なった性質が必要である。即ち、従来のレジスト材と同じく基板状に形成された金属膜、誘電体絶縁膜、導電膜の薄膜ないしそれらの一部がパターン状に形成された多層膜上に均一な塗膜を形成する塗工性、レジスト材として塗布後、下地となった各薄膜のエッチング液またはドライエッチングにおけるエッチング雰囲気に対する耐久性などが要求されることは勿論、これ以外に、エキシマ光を効率良く吸収し、この吸収されたエネルギーによって効率よく原子間の結合が解裂される分解性が必要である。
【０００７】
即ち、本発明の目的は、塗工性、耐久性、エキシマ光分解性に優れた高分子系レジスト材の開発にある。
【０００８】
【課題を解決するための手段】
本発明者らは、鋭意研究を重ねた結果、特定の化合物により、上記課題を解決できることを見いだし、本発明を完成するに至った。
【０００９】
即ち、本発明は、芳香族ウレタン結合及び／または芳香族ウレア結合をＮＣＯ基に換算して２０重量％以上含有し、末端イソシアネート基が解離性モノオールで封止されている熱硬化性樹脂であるポリウレタン化合物を含むことを特徴とするエキシマレーザーアブレーション用レジスト材及びそれを用いた薄膜形成方法を提供するものである。
【００１０】
【発明実施の形態】
本発明のポリウレタン化合物とは、好ましくは芳香族系ポリウレタン化合物であり、芳香族ウレタン結合及び／または芳香族ウレア結合をたくさん持つ化合物で、溶剤可溶な化合物である。
【００１１】
このポリウレタン化合物は、好ましくは加熱又は乾燥のいずれかの手段によって環状ないし網目状の架橋構造を形成する熱硬化型の性質を持つものである。これは、エキシマアブレーション用レジスト材として、塗布後、下地となった各薄膜のエッチング液またはドライエッチングにおけるエッチング雰囲気にたいして十分な耐久性を持つことが必要であるからである。
【００１２】
また、ポリウレタン化合物の芳香族ウレタン結合及び／または芳香族ウレア結合は、ＮＣＯ基に換算して化合物中に２０重量％以上含有するもので、好ましくは２０〜７０重量％含有する。
【００１３】
このポリウレタン化合物の構造は、化１、化２で示すものである。
【００１４】
【化１】
［ここにＡｒは置換基を持つ／または持たない芳香族環、ＲはＨまたはアルキル置換基またはＣ(＝Ｏ)-Ｒ"（ここにＲ"は-Ｎ-Ｒ3または-Ｏ-Ｒ3、Ｒ3はアルキルまたは芳香族残基）、-Ｒ'は-Ｎ=Ｒ4または-Ｏ-Ｒ4またはＲ4、Ｒ4はアルキルまたは芳香族残基、Ｒ、Ｒ'、Ｒ"、Ｒ3、Ｒ4は同じまたは異なっていても良い］、及び／または構造式２に示す化学構造、
【００１６】
【化２】
である。
【００１７】
この構造式のポリウレタン化合物の製造方法は、特に制限されないが、好ましくは芳香族ポリイソシアネートとポリオールまたはポリアミンを反応させることにより合成される化合物である。
【００１８】
こうした構造式のエキシマアブレーション用レジスト材の原料とは、次のものが挙げられる。すなわち、芳香族ポリイソシアネートとしては、4,4'-ジフェニルメタンジイソシアネ−ト、ポリメリックジフェニルメタンジイソシアネ−ト、キシレンジイソシアネート、トルイジンジイソシアネート、2,4-トリレンジイソシアネート、2,6-トリレンジイソシアネート、p-フェニレンジイソシアネート、m-フェニレンジイソシアネート、1,5-ナフチレンジイソシアネート等、これらの２量体、３量体、あるいはこれらの混合物が挙げられる。
【００１９】
またポリオールとしては、水酸基含有化合物であり、例えば1,4-ビスヒドロキシエチルベンゼン、ビスフェノールＡ、ビスフェノールＦ及びそのエーテル誘導体、エチレングリコール、1,4-ブチレングリコール、1,6-ヘキサンジオール、1,2-プロピレングリコール、2,3-ブチレングリコール、1,4-ブチレングリコール、2,2-ジメチル-1,3-プロパンジオール、ジエチレングリコール、ジプロピレングリコール、3-メチル-1,5-ペンタンジオール、1,5-ペンタメチレングリコール、1,6-ヘキサメチレングリコール、シクロヘキサン-1,4-ジオール、シクロヘキサン-1,4-ジメタノール、3-ヒドロキシ-2,2-ジメチルプロパン酸-2,2-ジメチル-1,3-プロパンジオールエステル等のグリコール、トリメチロールメタン、トリメチロールエタン、トリメチロールプロパン、ペンタエリスリトール、ジペンタエリスリトール、シュークロース等のポリオール、末端が水酸基である分子量１０００以下のポリエステルポリオール及び／またはポリエーテルポリオールが挙げられる。
【００２０】
ここに末端が水酸基である分子量１０００以下のポリエステルポリオールとしては、前記のグリコール（ジオール）とフタル酸、イソフタル酸、テレフタル酸、ヘキサヒドロイソフタル酸、コハク酸、マレイン酸、アジピン酸、グルタル酸、ピメリン酸、スペリン酸、アゼライン酸、セバシン酸等の二塩基酸単独あるいはこれらの混合物または酸エステル、酸ハライドから得られるもの、あるいはポリエチレンカーボネート、ポリブチレンカーボネート、ポリヘキシレンカーボネート等のポリカーボネートポリオール類が挙げられる。また末端が水酸基である分子量１０００以下のポリエーテルポリオールとしては、前記のグリコール（ジオール）を開始剤としてエチレンオキシド、プロピレンオキシド、テトラヒドロフランなどのアルキレンオキサイドを単独あるいはこれらを混合または逐次的に開環重合したものが挙げられる。あるいは前記のグリコール、ポリエステルポリオールまたはポリエーテルポリオールを単独または混合したものを開始剤としてε−カプロラクトン、γ−バレロラクトンなどのラクトンモノマーを開環付加重合したものが挙げられる。
【００２１】
またポリアミンとしては、エチレンジアミン、ジエチレントリアミン、ジエチレンエーテルジアミン、ジエチレングリコールビス（３−アミノプロピル）エーテル、4,4'-ジアミノジフェニルメタン、3,3'-ジメチル-4,4'-ジアミノジフェニルメタン等が挙げられる。
【００２２】
本発明のポリウレタン化合物の製造には、必要であれば触媒を使用することができる。触媒として例えばトリエチルアミン、トリエチレンジアミン等の第三級アミン、モルホリン、Ｎ−メチルモルホリン等の窒素化合物、酢酸カリウム、ステアリン酸亜鉛等の金属塩、ジブチル錫ジラウレート、ジブチル錫オキサイド等の有機金属化合物等が挙げられる。
【００２３】
本発明のポリウレタン化合物の分子量は、特に制限はないが、レジスト材としての造膜性、塗工性などを考慮して、数平均分子量で１５０〜５０００程度が好ましい。
【００２４】
ポリオールまたはポリアミン（以下これらを活性水素基含有化合物と称することがある）と有機ジイソシアネートのＮＣＯ／活性水素基モル比は、特に制限はないが、本発明で想定されている分子量のポリウレタン化合物を得るためには、夫々の原料中の不純物（水分、酸、加水分解性塩素等）をも考慮して、好ましくは０．５／１．００〜３．００／１．００、より好ましくは０．８／１．００〜２．３／１．００が使用される。
【００２５】
本発明のレジスト材用ポリウレタン化合物の特徴としては、ウレタン結合及び／またはウレア結合含有量が通常のポリウレタン化合物に比べて極めて高いことが挙げられる。通常のポリウレタン樹脂またはウレア樹脂では、ＮＣＯ基に換算したウレタン結合及び／またはウレア結合含有量がせいぜい１５重量％未満であるのに対し、本発明のポリウレタン化合物は、２０重量％以上の芳香族ウレタン結合及び／または芳香族ウレア結合を含有しているものである。
【００２６】
上記のポリウレタン化合物を製造するには、従来の公知の方法をとることができる。すなわち、所望により触媒の存在下で反応原料を十分に混合後、反応混合物を平板もしくは平らな面上へ流して加熱し、次いで冷却後破砕する方法、反応混合物を押出機へ注入する方法、及びジメチルホルムアミド、ジメチルスルホオキシド、トルエン、キシレン、ベンゼン、ジオキサン、シクロヘキサノン、メチルエチルケトン、メチルイソブチルケトン、酢酸エチル、酢酸ブチル、テトラヒドロフラン等の単一または混合溶剤系の有機溶媒中で反応させる溶液反応法等の製造法を用いることができる。
【００２７】
なお、本発明で用いるポリウレタン化合物の末端は、両末端がともにイソシアネ−ト基でも水酸基やアミン基の活性水素基でもよく、また一方の末端がイソシアネートで他端が活性水素基でもよく、また片末端または両末端が解離性モノオールで封止されていてもよい。
【００２８】
本発明で用いるポリウレタン化合物は、熱硬化性樹脂であることが望ましいので、末端がイソシアネートであると好都合であるが、そのままではレジスト材としての安定性が乏しいので、解離性モノオールで封止されていることが望ましい。解離性モノオールとしては、例えばメタノール、エタノール、メチルエチルケトオキシム、フェノール、クレゾール、キシレノール等が挙げられる。なお、本発明におけるポリウレタン化合物のＮＣＯ基に換算したウレタン結合及び／またはウレア結合含有量の計算には、この解離性モノオールは含まれない。
【００２９】
本発明のレジスト材を架橋させるためには、レジスト材単独で塗布しても良いし、また、架橋性のポリオールやポリアミンの活性水素基含有化合物を硬化剤として混合した形でレジスト材とするか、２液タイプとして使用時に混合する形態としても良い。なお、本発明におけるポリウレタン化合物のＮＣＯ基に換算したウレタン結合及び／またはウレア結合含有量の計算には、この硬化剤の固形分重量は含まれる。
【００３０】
２液タイプにする時のポリウレタン化合物と硬化剤との比率は、ＮＣＯ／活性水素基が、モル比で０．９／１．０〜２．３／１．０が好ましい。
【００３１】
また、レジスト材の末端が活性水素基の場合は、低分子量ポリイソシアネート（以下硬化剤と称することがある）と硬化反応させて用いることができる。使用される硬化剤としては、例えば下記の市販品が挙げられる。
【００３２】
バーノックＤ−７５０、クリスボンＮＸ（以上大日本インキ化学工業社製品）、コロネートＬ（日本ポリウレタン社製品）、タケネートＤ−１０２（武田薬品社製品）、デスモデュールＬ、デスモジュールＲ、デスモジュールＲＦ（以上住友バイエル社製品）等である。前記ポリウレタン化合物と硬化剤の比率は、好ましくはＮＣＯ／活性水素基モル比で０．９／１．０〜２．３／１．０である。
【００３３】
このほか、必要な塗布特性を満足させるために、本発明の趣旨を損なわない範囲で溶剤、界面活性剤、フィラー等を従来のレジスト材の常法に基づいて添加・調整することは差し支えない。
【００３４】
さらに、当然ながらレジスト材として、基板上に形成された金属膜、誘電体絶縁膜、導電膜の薄膜ないしそれらの一部がパターン状に形成された多層膜上に、スピン回転塗布、ロールコーティング、ロッドコーティング等の塗布手段により、３μｍ以下の均一な塗膜を形成できることが必要であり、このためには分子量、溶剤、界面活性剤、フィラー等を調整して、必要な塗布特性を満足させることが望ましいが、これらについては必要に応じて従来のレジスト材の常法を用いれば良い。
【００３５】
このようなレジスト材を用いてエキシマアブレーション現象による薄膜加工を行う具体例を示すと、まず、図１（１）に示す様に、基板上に形成された金属膜、誘電体絶縁膜、誘電膜の薄膜ないしそれらの一部がパターン状に形成された多層膜上に、スピン回転塗布、ロールコーティング等の塗布手段により塗工し、溶剤の乾燥やレジスト材の架橋に必要な処理を加える。処理条件としては例えば熱風加熱乾燥で２２０℃×３０分などが挙げられる。このようにして、３μｍ以下の均一なレジスト材の塗膜を形成する。
【００３６】
これにエキシマレーザー光を照射するわけであるが、エキシマ光の発振主要波長は４種類あり、そのなかで２４８ｎｍまたは３０８ｎｍが実用的で、特に結合の解裂には２４８ｎｍがエネルギーが高く有利である。しかし、アブレーション加工においては、レジスト膜だけではなく、加工すべき各種薄膜もエキシマ光の照射を受ける。レジスト材によって異なるが、ダメージを防止するためには上層のレジスト膜は１００ｍＪ／cm2程度のエネルギー密度でアブレートすることが望ましい。
【００３７】
そこで、上記のレジスト材を塗布した多層膜上に、所定のマスターパターンを波長２４８ｎｍ、照射エネルギー密度は、好ましくは５０ｍＪ／cm2以上３００ｍＪ／cm2以下のエキシマレーザー光を照射し、結像レンズによって上記エキシマアブレーション用レジスト膜上に結像させる（２）。この結果、（３）に示す様に、所望のレジストパターンがアブレーションによって形成される。次いで、ウエットないしドライエッチングによって（４）、当該薄膜のパターンを形成し、この後エキシマレーザーを照射し、アブレーションによってパターン成形されたエキシマアブレーション用レジスト膜を除去し（５）、当該薄膜のパターンが形成される（６）。
【００３８】
この際、エキシマレーザー光を照射した時に、どのくらい効率よくレジスト材が分解するかは、本発明による金属薄膜パターン形成法の生産性を左右する重要な性能である。この効率は、エキシマレーザー光照射１ショット当たりのレジスト材の分解剥離しやすさ、すなわちアブレーションレート（レジスト材膜厚μｍ／必要shot数）であらわされる。このレートは高ければ高い程良い。
【００３９】
アブレーションレートが高くなるためには、エキシマレーザー光のエネルギーを良く吸収し、かつ効率よく結合解裂エネルギーに変換されなければならない。どのような化学構造物が効率の良い吸収を示すかは、例えば、"Absorption Spectra in Ultraviolet and visible region" Edited by L.Lang, Akademiai Kaido, Budapest (1996)に、芳香族環を有する置換基が、２４８ｎｍの吸光度が高いことが記載されている。しかし、吸光係数が高ければ良いかというと、たとえば芳香族イミド結合などは吸光係数が高いが、ポリイミドを典型例とするイミド結合材料は一般的に芳香族環の多い構造だが、アブレーションによって生ずる残査（デブリス）が多く見られ、アブレーションレートが十分でないといった欠点があるものであり、レジスト材に適さなかった。
【００４０】
【実施例】
次に本発明を実施例によって説明するが、これはあくまで一態様でしかなく、本発明は実施例のみによって限定されるものではない。また、文中の「部」「％」は断わりのない場合重量基準を示す。
【００４１】
［実施例１］
代表的なポリウレタン化合物の製造方法を下記に述べる。
還流冷却器、攪拌棒、Ｎ2導入管付きの２Ｌフラスコにトリレンジイソシアネート（ＴＤＩ）３４８ｇ（２モル）とジメチルホルムアミド７７７ｇを入れて内部を窒素置換し、これにジエチレングリコール１０６ｇ（１モル）を加え、３時間７０℃に加熱攪拌し、さらに、メタノールを６４ｇ（２モル）加えて８０℃で３時間加熱攪拌した後、常温まで冷却した。ＮＣＯ基に換算したウレタン／ウレア結合量は、配合量から計算して３７％である。この溶液を基板上に回転塗布し、１μｍ厚のレジスト膜を形成した。この膜を２５０℃で１時間焼成した後、露光を行った。１００ｍＪ／cm2のエネルギー密度で露光を行うと、１ショット当たり０．０９５μｍの深さにアブレーションが起きた。照射後、デブリスは全く認められなかった。
【００４２】
［実施例２］
実施例１で用いたＴＤＩの代わりにメチレンビスフェニルイソシアネート（ＭＤＩ）３７５ｇ（１．５モル）、メタノールの代わりにメチルエチルケトオキシム８７ｇ（１モル）を用いて同様の操作を行い、ポリウレタン化合物を得、これにトリメチロールプロパン２９．８ｇ（０．２２モル）を加えた。ＮＣＯ基に換算したウレタン／ウレア結合量は、配合量から計算して２５％である。このレジスト材を塗工してアブレーションの実験を行い、１００ｍＪ／cm2のエネルギー密度で行うと、１ショット当たり０．０９３μｍの深さにアブレーションが起きた。照射後、デブリスは全く認められなかった。
【００４３】
［実施例３］
実施例２で用いたＭＤＩの代わりにナフタレンジイソシアネート（ＮＤＩ）２８０ｇ（１．３３モル）、メタノールの代わりにフェノール６３ｇ（０．６７モル）を用いて同様の操作を行い、ポリウレタン化合物を得た。ＮＣＯ基に換算したウレタン／ウレア結合量は、配合量から計算して２９％である。この樹脂をレジスト膜としてアブレーションの実験を行い、１００ｍＪ／cm2のエネルギー密度で露光を行うと、１ショット当たり０．０９６μｍの深さにアブレーションが起きた。照射後、デブリスは全く認められなかった。
【００４４】
［実施例４］
実施例１のジエチレングリコールの代わりに１,４ブタンジオールとアジピン酸からなるポリエステルジオール（分子量５００）５００ｇ（１モル）を用いて同様の操作を行い、ポリウレタン化合物を得た。ＮＣＯ基に換算したウレタン／ウレア結合量は、配合量から計算して２０％である。この樹脂をレジスト膜としてアブレーションの実験を行い、１００ｎｍＪ／cm2のエネルギー密度で露光を行うと、１ショット当たり０．０８７μｍの深さにアブレーションが起きた。ジエチレングリコールをポリエステルジオールに代えることで有機溶剤への溶解性が変わった以外には大幅な変化は認められなかった。照射後、デブリスは全く認められなかった。
【００４５】
［比較例１］
実施例４のポリエステルジオールの分子量を５００から９００に変化させて同様の操作を行い、ポリウレタン化合物を得た。ところが、照射後、デブリスは全く認められなかったが、アブレーションの速度は０．０４μｍに低下した。ＮＣＯ基に換算したウレタン／ウレア結合量は、配合量から計算して１４％である。
【００４６】
［実施例５］
代表的なポリウレア樹脂の製造方法を下記に述べる。
１Ｌフラスコにトリレンジイソシアネート（ＴＤＩ）３４８ｇ（２モル）とジメチルホルムアミドを入れて窒素置換し、これにジエチレングリコールビス（３−アミノプロピル）エーテル２２０ｇ（１モル）を加え、１時間１３０℃に加熱攪拌した後、メタノール６４ｇ（２モル）を加えて、さらに８０℃で３時間反応し、冷却した。ＮＣＯ基に換算したウレタン／ウレア結合量は、配合量から計算して３０％である。
【００４７】
この溶液を基板上に回転塗布し、１μｍ厚のレジスト膜を形成した。この膜を２５０℃で１時間焼成した後、露光を行った。１００ｍＪ／cm2のエネルギー密度で露光を行うと、１ショット当たり０．０９４μｍの深さにアブレーションが起きた。照射後、デブリスは全く認められなかった。
【００４８】
［実施例６］
実施例５のＴＤＩの代わりにＭＤＩ５００ｇ（２モル）を用いて同様の操作を行った結果、ほぼ同様の結果を得た。ＮＣＯ基に換算したウレタン／ウレア結合量は、配合量から計算して２３％である。
【００４９】
得られた各実施例のレジスト材を銅板に塗布して、塗工性、耐久性を評価した。
［塗工性］
基板上にスピン回転塗布法により約１μｍ厚に塗布し、２２０℃×３０分乾燥、焼き付け後の塗布面の表面状態で判断した。
【００５０】
○：均一な膜を形成する
×：均一な膜を形成しない(ひび割れ、波打ち、ハジキ等を発生)
［耐久性］
濃硫酸、濃水酸化ナトリウム溶液に１０分間浸漬して、表面の変化を観察した。
【００５１】
○：変化なし
×：ひび割れ、剥離、溶解状態を呈する
【００５２】
【表１】
【発明の効果】
本発明のレジスト材は、優れた塗工性、耐久性、エキシマ光分解性により高アブレーションレート、低デブリスのレジスト膜として用いるエキシマアブレーション リソグラフィに好適で、薄膜パターン形成プロセス自体及びプロセス時間が大幅に短縮され、かつこれに伴う装置、材料の省略により、素子のコストが大幅に低減される。また、本発明では、ウエットプロセスである現像、レジスト剥離の工程が不要になるので、これら剥離剤による公害を防止できる。
【００５４】
【図面の簡単な説明】
【図１】 エキシマアブレーション リソグラフィの原理を示す図。
【符号の説明】
Ａ：基板
Ｂ：金属薄膜
Ｃ：レジスト皮膜
Ｄ：必要に応じて使用されるマスク
Ｅ：エキシマレーザー光
Ｆ：アブレートされたレジスト材剥離部分
Claims (2)
- 芳香族ウレタン結合及び／または芳香族ウレア結合をＮＣＯ基に換算して２０重量％以上含有し、末端イソシアネート基が解離性モノオールで封止されている熱硬化性樹脂からなるポリウレタン化合物を含むことを特徴とするエキシマレーザーアブレーション用レジスト材。
- 請求項１のレジスト材を基材に３μｍ以下塗布硬化して、エキシマレーザーを照射することを特徴とする薄膜パターン形成方法。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP17640796A JP3831981B2 (ja) | 1996-07-05 | 1996-07-05 | エキシマレーザーアブレーション用レジスト材 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP17640796A JP3831981B2 (ja) | 1996-07-05 | 1996-07-05 | エキシマレーザーアブレーション用レジスト材 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JPH1018059A JPH1018059A (ja) | 1998-01-20 |
| JP3831981B2 true JP3831981B2 (ja) | 2006-10-11 |
Family
ID=16013143
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP17640796A Expired - Fee Related JP3831981B2 (ja) | 1996-07-05 | 1996-07-05 | エキシマレーザーアブレーション用レジスト材 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP3831981B2 (ja) |
Families Citing this family (9)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP4065993B2 (ja) * | 2003-02-04 | 2008-03-26 | 東洋アルミニウム株式会社 | エッチング用金属箔積層体及びエッチド金属箔の製造方法 |
| JP2005099500A (ja) * | 2003-09-25 | 2005-04-14 | Harison Toshiba Lighting Corp | レジストおよびリソグラフィー方法 |
| JP5314842B2 (ja) * | 2006-08-25 | 2013-10-16 | 株式会社半導体エネルギー研究所 | 半導体装置の作製方法 |
| JP5329784B2 (ja) * | 2006-08-25 | 2013-10-30 | 株式会社半導体エネルギー研究所 | 半導体装置の作製方法 |
| JP4707700B2 (ja) * | 2007-11-02 | 2011-06-22 | 東洋アルミニウム株式会社 | エッチング用金属箔積層体及びエッチド金属箔の製造方法 |
| CN103760749A (zh) | 2014-01-14 | 2014-04-30 | 北京京东方显示技术有限公司 | 薄膜图案的制造方法、显示基板 |
| WO2016132784A1 (ja) * | 2015-02-20 | 2016-08-25 | Jsr株式会社 | 絶縁膜の製造方法および絶縁膜、レーザーアブレーション用樹脂組成物、ならびに電子部品 |
| US20170176856A1 (en) * | 2015-12-21 | 2017-06-22 | Az Electronic Materials (Luxembourg) S.A.R.L. | Negative-working photoresist compositions for laser ablation and use thereof |
| WO2018013976A1 (en) * | 2016-07-15 | 2018-01-18 | Brewer Science Inc. | Laser ablative dielectric material |
-
1996
- 1996-07-05 JP JP17640796A patent/JP3831981B2/ja not_active Expired - Fee Related
Also Published As
| Publication number | Publication date |
|---|---|
| JPH1018059A (ja) | 1998-01-20 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| TWI754734B (zh) | 感光性樹脂組成物、硬化膜、積層體、硬化膜的製造方法及半導體裝置 | |
| EP0602292B1 (en) | Photocurable polyurethane-acrylate ionomer compositions for aqueous developable printing plates | |
| JP3831981B2 (ja) | エキシマレーザーアブレーション用レジスト材 | |
| US4540650A (en) | Photoresists suitable for forming relief structures of highly heat-resistant polymers | |
| US8557948B2 (en) | Photosensitive composition, photosensitive film, photosensitive laminate, method of forming a permanent pattern, and printed board | |
| JP2012073601A (ja) | 感光性組成物、並びに、感光性フィルム、永久パターン、永久パターン形成方法、及びプリント基板 | |
| WO2012117786A1 (ja) | 感光性組成物、感光性ソルダーレジスト組成物及び感光性ソルダーレジストフィルム、並びに、永久パターン、その形成方法及びプリント基板 | |
| JP2012073600A (ja) | 感光性組成物、並びに、感光性フィルム、永久パターン、永久パターン形成方法、及びプリント基板 | |
| EP0136452A2 (de) | Verfahren zur Herstellung von lichtgehärteten Schichten mit definierter Härte | |
| JP2011095709A (ja) | 硬化性組成物、硬化性フィルム、硬化性積層体、永久パターン形成方法、及びプリント基板 | |
| US5686557A (en) | Polyamide resin which can be dissolved in alcohol solvent, composition thereof, and method of use thereof | |
| CN108219105B (zh) | 用于光固化直写成型的多官能度枝化聚氨酯浆料的制备方法 | |
| JP6983363B2 (ja) | 配線基板用基材の再利用方法 | |
| JP2011102335A (ja) | ウレタン樹脂の製造方法 | |
| TW201308001A (zh) | 感光性組成物、感光性乾膜、感光性積層體、可撓性配線基板及其製造方法以及永久圖案形成方法 | |
| JP2013145278A (ja) | 感光性樹脂組成物、感光性積層体、フレキシブル回路基板、及び永久パターン形成方法 | |
| JP2012073598A (ja) | 感光性組成物、感光性フィルム、感光性積層体、永久パターン形成方法、及びプリント基板 | |
| JP3625579B2 (ja) | 湿分硬化性ウレタン接着剤組成物 | |
| JP2013145283A (ja) | 感光性樹脂組成物、絶縁性材料、ソルダーレジストインク、感光性積層体、フレキシブル回路基板および永久パターン形成方法 | |
| JP2013205552A (ja) | 感光性樹脂組成物、感光性積層体、フレキシブル回路基板、及び永久パターン形成方法 | |
| US4591545A (en) | Photosensitive image-forming material having a layer of photosensitive polyester modified with chain extender | |
| US6555286B1 (en) | Positive type actinic-ray-curable dry film and pattern-forming method by use of the same | |
| JP2013231897A (ja) | 感光性樹脂組成物、感光性積層体、フレキシブル回路基板、及び永久パターン形成方法 | |
| JPH04323279A (ja) | 電子部品のコーティング剤 | |
| JP2021172777A (ja) | イミド樹脂、硬化性樹脂組成物、イミド樹脂の製造方法、硬化性樹脂組成物の製造方法、硬化物、及び硬化物の製造方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| RD01 | Notification of change of attorney |
Free format text: JAPANESE INTERMEDIATE CODE: A7421 Effective date: 20050617 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20051117 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20060113 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20060302 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20060627 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20060710 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20090728 Year of fee payment: 3 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20100728 Year of fee payment: 4 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20100728 Year of fee payment: 4 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20110728 Year of fee payment: 5 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20110728 Year of fee payment: 5 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20120728 Year of fee payment: 6 |
|
| S533 | Written request for registration of change of name |
Free format text: JAPANESE INTERMEDIATE CODE: R313533 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20120728 Year of fee payment: 6 |
|
| R350 | Written notification of registration of transfer |
Free format text: JAPANESE INTERMEDIATE CODE: R350 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20120728 Year of fee payment: 6 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20120728 Year of fee payment: 6 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20130728 Year of fee payment: 7 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| LAPS | Cancellation because of no payment of annual fees |
