JP2022055152A - 樹脂積層体 - Google Patents
樹脂積層体 Download PDFInfo
- Publication number
- JP2022055152A JP2022055152A JP2020162589A JP2020162589A JP2022055152A JP 2022055152 A JP2022055152 A JP 2022055152A JP 2020162589 A JP2020162589 A JP 2020162589A JP 2020162589 A JP2020162589 A JP 2020162589A JP 2022055152 A JP2022055152 A JP 2022055152A
- Authority
- JP
- Japan
- Prior art keywords
- resin
- mass
- chlorinated polyolefin
- coating film
- flame retardant
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
Classifications
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B32—LAYERED PRODUCTS
- B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
- B32B27/00—Layered products comprising a layer of synthetic resin
- B32B27/04—Layered products comprising a layer of synthetic resin as impregnant, bonding, or embedding substance
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B32—LAYERED PRODUCTS
- B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
- B32B27/00—Layered products comprising a layer of synthetic resin
- B32B27/18—Layered products comprising a layer of synthetic resin characterised by the use of special additives
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B32—LAYERED PRODUCTS
- B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
- B32B27/00—Layered products comprising a layer of synthetic resin
- B32B27/30—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B32—LAYERED PRODUCTS
- B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
- B32B27/00—Layered products comprising a layer of synthetic resin
- B32B27/32—Layered products comprising a layer of synthetic resin comprising polyolefins
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/16—Nitrogen-containing compounds
- C08K5/29—Compounds containing one or more carbon-to-nitrogen double bonds
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/49—Phosphorus-containing compounds
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L23/00—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers
- C08L23/26—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers modified by chemical after-treatment
- C08L23/28—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers modified by chemical after-treatment by reaction with halogens or halogen-containing compounds
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L33/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides or nitriles thereof; Compositions of derivatives of such polymers
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L51/00—Compositions of graft polymers in which the grafted component is obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers
- C08L51/06—Compositions of graft polymers in which the grafted component is obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers grafted on to homopolymers or copolymers of aliphatic hydrocarbons containing only one carbon-to-carbon double bond
Landscapes
- Chemical & Material Sciences (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- General Chemical & Material Sciences (AREA)
- Laminated Bodies (AREA)
- Compositions Of Macromolecular Compounds (AREA)
Abstract
【課題】高い強度と高い難燃性を備え、しかも、塩素原子含有量が抑制されている樹脂積層体を提供する。【解決手段】芳香環を有する樹脂と無機強化繊維を含む強化樹脂基材の表面に塗膜が形成された樹脂積層体であって、前記塗膜は、（Ａ）樹脂成分と（Ｂ）芳香族イソシアネート化合物と（Ｃ）非ハロゲン系難燃剤を含み、前記（Ａ）樹脂成分は、（Ａ１）アクリル樹脂が（Ａ２）塩素化ポリオレフィンにグラフト重合した樹脂、及び（Ａ１）アクリル樹脂と（Ａ２）塩素化ポリオレフィンとが混合された樹脂、の一方又は両方であり、前記（Ａ２）塩素化ポリオレフィンは、塩素原子含有率が０．５～５質量％であることを特徴とする、樹脂積層体。【選択図】なし
Description
本発明は、樹脂積層体に関する。更に詳しくは、樹脂製であるにもかかわらず、優れた難燃性を有する樹脂積層体に関する。
電気自動車のリチウムバッテリーのケースには、高い強度と高い難燃性が求められる。そのため、バッテリーケースには金属製ケースが用いられてきた。
近年、さらなるエネルギー効率の改善を目的として、電気自動車の種々の部品についても軽量化の要請がある。バッテリーの軽量化については、ケースを金属製から樹脂製に変更することが考えられる。
近年、さらなるエネルギー効率の改善を目的として、電気自動車の種々の部品についても軽量化の要請がある。バッテリーの軽量化については、ケースを金属製から樹脂製に変更することが考えられる。
樹脂の中でも、ポリフェニレンスルフィド樹脂（以下、「ＰＰＳ樹脂」と称する場合がある。）等のエンジニアリングプラスチックは、優れた耐熱性、剛性、寸法安定性および難燃性を有していることから、射出成形用を中心として、各種電気・電子部品、機械部品および自動車部品などに広く用いられている。
特に、ＰＰＳ樹脂等のエンジニアリングプラスチックを無機強化繊維で強化した強化樹脂基材は、バッテリーケースに求められる高い強度を有するものと期待される。
特に、ＰＰＳ樹脂等のエンジニアリングプラスチックを無機強化繊維で強化した強化樹脂基材は、バッテリーケースに求められる高い強度を有するものと期待される。
しかし、従来、バッテリーケースに求められる高い難燃性を有する樹脂素材は存在しなかった。
高い強度と高い難燃性を共に備える樹脂素材とするため、ＰＰＳ樹脂等のエンジニアリングプラスチックを無機強化繊維で強化した強化樹脂基材に対して、難燃剤を含有する塗膜を形成することが考えられる。
高い強度と高い難燃性を共に備える樹脂素材とするため、ＰＰＳ樹脂等のエンジニアリングプラスチックを無機強化繊維で強化した強化樹脂基材に対して、難燃剤を含有する塗膜を形成することが考えられる。
ところが、一般にＰＰＳ樹脂等は他材料との密着性に劣り、塗膜の形成が困難である。難燃剤を含有する塗膜を形成しても、ＰＰＳ樹脂等に対する密着性が不充分であれば難燃性を向上させることはできない。
ＰＰＳ樹脂に対して、塗膜形成可能な塗料として、特許文献１では、塩素原子含有率が２０～４５質量％の塩素化ポリオレフィン樹脂を含有する塗料が提案されている。
ＰＰＳ樹脂に対して、塗膜形成可能な塗料として、特許文献１では、塩素原子含有率が２０～４５質量％の塩素化ポリオレフィン樹脂を含有する塗料が提案されている。
しかし、特許文献１の塗料のように、塩素原子含有量が高い樹脂を用いると、樹脂から脱離した塩素ガスが周囲雰囲気を悪化させる場合がある。また、塩素原子等のハロゲン原子含有量の高い化合物は、環境に与える負荷が大きくなりがちである。
また、特許文献１の塗料に難燃剤を入れたとしても、どの程度の難燃性が達成できるか不明であった。
本発明は、上記事情に鑑みてなされたものであって、高い強度と高い難燃性を備え、しかも、塩素原子含有量が抑制されており、環境負荷の小さい樹脂積層体を提供することを課題とする。
また、特許文献１の塗料に難燃剤を入れたとしても、どの程度の難燃性が達成できるか不明であった。
本発明は、上記事情に鑑みてなされたものであって、高い強度と高い難燃性を備え、しかも、塩素原子含有量が抑制されており、環境負荷の小さい樹脂積層体を提供することを課題とする。
上記の課題を達成するために、本発明は以下の構成を採用した。
［１］芳香環を有する樹脂と無機強化繊維を含む強化樹脂基材の表面に塗膜が形成された樹脂積層体であって、
前記塗膜は、（Ａ）樹脂成分と（Ｂ）芳香族イソシアネート化合物と（Ｃ）非ハロゲン系難燃剤を含み、
前記（Ａ）樹脂成分は、（Ａ１）アクリル樹脂が（Ａ２）塩素化ポリオレフィンにグラフト重合した樹脂、及び（Ａ１）アクリル樹脂と（Ａ２）塩素化ポリオレフィンとが混合された樹脂、の一方又は両方であり、
前記（Ａ２）塩素化ポリオレフィンは、塩素原子含有率が０．５～５質量％であることを特徴とする、樹脂積層体。
［２］前記（Ｂ）芳香族イソシアネート化合物の前記（Ａ）樹脂成分に対する質量比［（Ｂ）／（Ａ）］が１０／９０～３０／７０である、［１］に記載の樹脂積層体。
［３］前記（Ｃ）非ハロゲン系難燃剤の前記（Ａ）樹脂成分に対する質量比［（Ｃ）／（Ａ）］が１５／８５～４０／６０である、［１］又は［２］に記載の樹脂積層体。
［４］前記（Ａ１）アクリル樹脂の前記（Ａ２）塩素化ポリオレフィンに対する質量比［（Ａ１）／（Ａ２）］が４０／６０～８０／２０である、［１］～［３］のいずれか一項に記載の樹脂積層体。
［５］前記（Ａ）樹脂成分の重量平均分子量が３０，０００～９０，０００である、［１］～［４］のいずれか一項に記載の樹脂積層体。
［６］前記（Ａ１）アクリル樹脂の酸価が３．０ｍｇ以下である、［１］～［５］のいずれか一項に記載の樹脂積層体。
［７］前記（Ａ２）塩素化ポリオレフィンが、塩素化ポリプロピレンである、［１］～［６］のいずれか一項に記載の樹脂積層体。
［８］前記（Ｂ）芳香族イソシアネート化合物が、キシレンジイソシアネートである、［１］～［７］のいずれか一項に記載の樹脂積層体。
［９］前記（Ｃ）非ハロゲン系難燃剤が、リン系難燃剤である、［１］～［８］のいずれか一項に記載の樹脂積層体。
［１０］前記強化樹脂基材がポリフェニレンスルフィド樹脂を含む、［１］～［９］のいずれか一項に記載の樹脂積層体。
［１］芳香環を有する樹脂と無機強化繊維を含む強化樹脂基材の表面に塗膜が形成された樹脂積層体であって、
前記塗膜は、（Ａ）樹脂成分と（Ｂ）芳香族イソシアネート化合物と（Ｃ）非ハロゲン系難燃剤を含み、
前記（Ａ）樹脂成分は、（Ａ１）アクリル樹脂が（Ａ２）塩素化ポリオレフィンにグラフト重合した樹脂、及び（Ａ１）アクリル樹脂と（Ａ２）塩素化ポリオレフィンとが混合された樹脂、の一方又は両方であり、
前記（Ａ２）塩素化ポリオレフィンは、塩素原子含有率が０．５～５質量％であることを特徴とする、樹脂積層体。
［２］前記（Ｂ）芳香族イソシアネート化合物の前記（Ａ）樹脂成分に対する質量比［（Ｂ）／（Ａ）］が１０／９０～３０／７０である、［１］に記載の樹脂積層体。
［３］前記（Ｃ）非ハロゲン系難燃剤の前記（Ａ）樹脂成分に対する質量比［（Ｃ）／（Ａ）］が１５／８５～４０／６０である、［１］又は［２］に記載の樹脂積層体。
［４］前記（Ａ１）アクリル樹脂の前記（Ａ２）塩素化ポリオレフィンに対する質量比［（Ａ１）／（Ａ２）］が４０／６０～８０／２０である、［１］～［３］のいずれか一項に記載の樹脂積層体。
［５］前記（Ａ）樹脂成分の重量平均分子量が３０，０００～９０，０００である、［１］～［４］のいずれか一項に記載の樹脂積層体。
［６］前記（Ａ１）アクリル樹脂の酸価が３．０ｍｇ以下である、［１］～［５］のいずれか一項に記載の樹脂積層体。
［７］前記（Ａ２）塩素化ポリオレフィンが、塩素化ポリプロピレンである、［１］～［６］のいずれか一項に記載の樹脂積層体。
［８］前記（Ｂ）芳香族イソシアネート化合物が、キシレンジイソシアネートである、［１］～［７］のいずれか一項に記載の樹脂積層体。
［９］前記（Ｃ）非ハロゲン系難燃剤が、リン系難燃剤である、［１］～［８］のいずれか一項に記載の樹脂積層体。
［１０］前記強化樹脂基材がポリフェニレンスルフィド樹脂を含む、［１］～［９］のいずれか一項に記載の樹脂積層体。
本発明の樹脂積層体は、高い強度と高い難燃性を備える。しかも、塩素原子含有量が抑制されており、環境負荷が小さい。
本明細書及び特許請求の範囲における以下の用語の定義は以下のとおりである。
重合体を構成する「単位」とは単量体の重合により形成された原子団を意味する。
塩素含有量とは、塩素化ポリオレフィン全体に占める塩素原子の質量割合であり、試料を燃焼させて生成した燃焼生成ガスを電解液に捕集し、塩素ガスと反応して消費された電解液中のイオン量を電量滴定により求めることによって算出することができる。例えば、三菱化学アナリティック社製ＴＯＸ－１００を使用することができる。
重量平均分子量（以下、「Ｍｗ」と記す。）は、ゲル浸透クロマトグラフィー（ＧＰＣ）を使用し、分子量既知の標準ポリスチレン試料を用いて検量線を作成して測定したポリスチレン換算分子量である。
酸価は、試料１ｇ中に含まれる酸性成分を中和するのに要する水酸化カリウムのｍｇ数である。
「（メタ）アクリレート」は、アクリレートまたはメタクリレートを意味する。
数値範囲を示す「～」は、その前後に記載された数値を下限値及び上限値として含むことを意味する。
本発明の樹脂積層体は、強化樹脂基材の表面に塗膜が形成された樹脂積層体である。
重合体を構成する「単位」とは単量体の重合により形成された原子団を意味する。
塩素含有量とは、塩素化ポリオレフィン全体に占める塩素原子の質量割合であり、試料を燃焼させて生成した燃焼生成ガスを電解液に捕集し、塩素ガスと反応して消費された電解液中のイオン量を電量滴定により求めることによって算出することができる。例えば、三菱化学アナリティック社製ＴＯＸ－１００を使用することができる。
重量平均分子量（以下、「Ｍｗ」と記す。）は、ゲル浸透クロマトグラフィー（ＧＰＣ）を使用し、分子量既知の標準ポリスチレン試料を用いて検量線を作成して測定したポリスチレン換算分子量である。
酸価は、試料１ｇ中に含まれる酸性成分を中和するのに要する水酸化カリウムのｍｇ数である。
「（メタ）アクリレート」は、アクリレートまたはメタクリレートを意味する。
数値範囲を示す「～」は、その前後に記載された数値を下限値及び上限値として含むことを意味する。
本発明の樹脂積層体は、強化樹脂基材の表面に塗膜が形成された樹脂積層体である。
＜強化樹脂基材＞
強化樹脂基材は、芳香環を有する樹脂と無機強化繊維を含む。
芳香環を有する樹脂としては、ＰＰＳ樹脂、ポリブチレンテレフタレート樹脂、ポリカーボネート、ポリアミド等が挙げられる。中でも、耐薬品性の観点からから、ＰＰＳ樹脂、ポリブチレンテレフタレート樹脂が好ましく、耐熱性と機械的物性値が高いことから、ＰＰＳ樹脂が特に好ましい。
ＰＰＳ樹脂は、芳香族環と硫黄原子とが結合した構造を繰り返し単位とする樹脂構造を有するものであり、具体的には、下記構造式（１）で表される構造部位を繰り返し単位とする樹脂である。
強化樹脂基材は、芳香環を有する樹脂と無機強化繊維を含む。
芳香環を有する樹脂としては、ＰＰＳ樹脂、ポリブチレンテレフタレート樹脂、ポリカーボネート、ポリアミド等が挙げられる。中でも、耐薬品性の観点からから、ＰＰＳ樹脂、ポリブチレンテレフタレート樹脂が好ましく、耐熱性と機械的物性値が高いことから、ＰＰＳ樹脂が特に好ましい。
ＰＰＳ樹脂は、芳香族環と硫黄原子とが結合した構造を繰り返し単位とする樹脂構造を有するものであり、具体的には、下記構造式（１）で表される構造部位を繰り返し単位とする樹脂である。
構造式（１）において、Ｒ５及びＲ６は、それぞれ独立的に水素原子、炭素原子数１～４のアルキル基、ニトロ基、アミノ基、フェニル基、メトキシ基、エトキシ基を表す。Ｒ５及びＲ６は、強化樹脂基材の強度を得やすい点から、水素原子であることが好ましい。
Ｒ５及びＲ６が水素原子である場合、構造式（１）は、硫黄原子がパラ位で結合する下記構造式（２）で表されるもの、及び硫黄原子がメタ位で結合する下記構造式（３）で表されるものが挙げられる。ＰＰＳ樹脂の耐熱性や結晶性の面で下記構造式（２）で表されるものが好ましい。
Ｒ５及びＲ６が水素原子である場合、構造式（１）は、硫黄原子がパラ位で結合する下記構造式（２）で表されるもの、及び硫黄原子がメタ位で結合する下記構造式（３）で表されるものが挙げられる。ＰＰＳ樹脂の耐熱性や結晶性の面で下記構造式（２）で表されるものが好ましい。

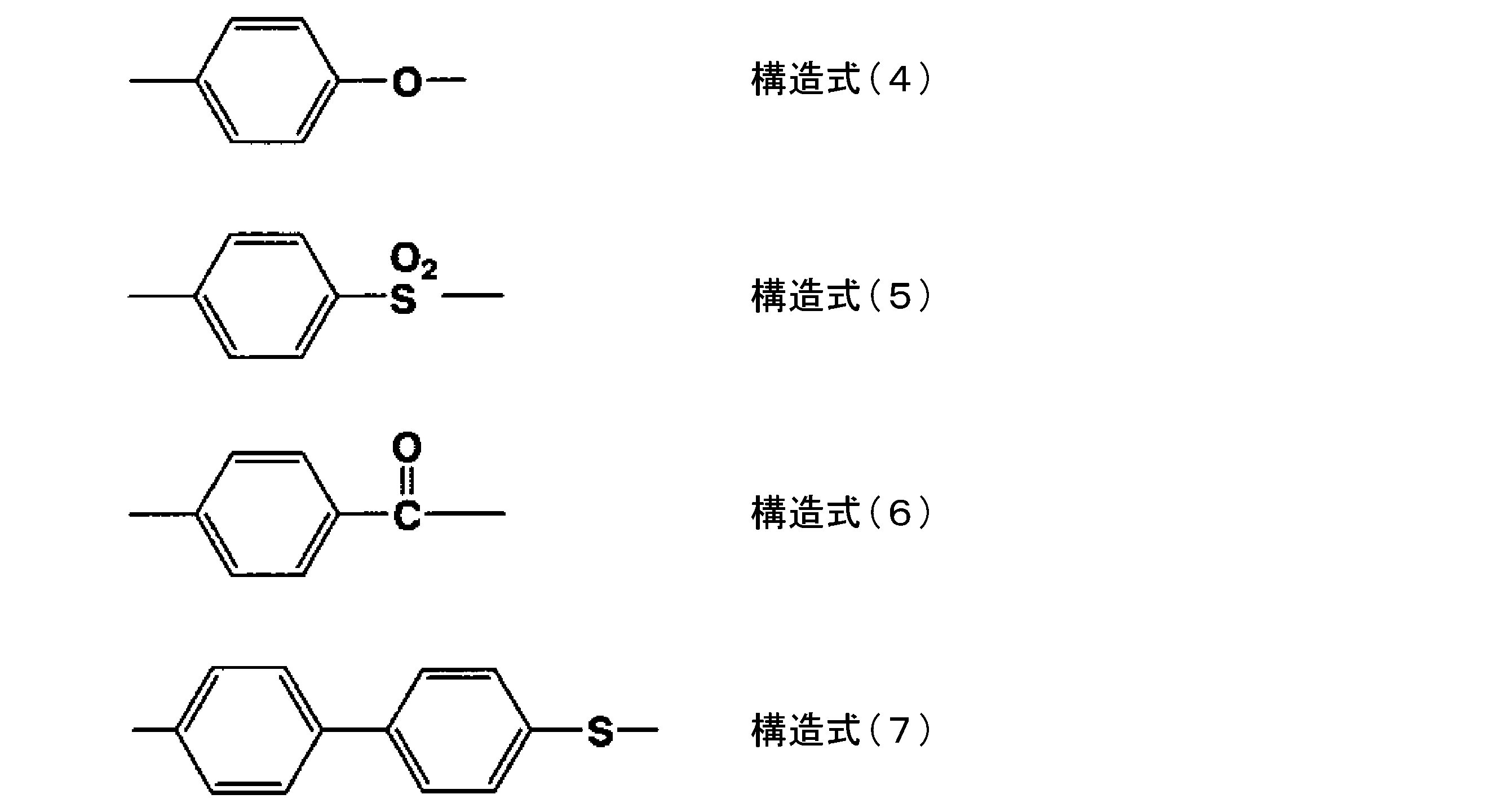

ＰＰＳ樹脂は、構造式（１）で表される構造部位に加えて、下記の構造式（４）～（７）で表される構造部位から選択される少なくとも一つを、前記構造式（１）で表される構造部位との合計モル数の３０モル％以下、好ましくは１０モル％以下の範囲で含んでいてもよい。
下記の構造式（４）～（７）で表される構造部位から選択される少なくとも一つを含む場合、それらの結合様式としては、ランダム共重合体、ブロック共重合体の何れであってもよい。
下記の構造式（４）～（７）で表される構造部位から選択される少なくとも一つを含む場合、それらの結合様式としては、ランダム共重合体、ブロック共重合体の何れであってもよい。
ＰＰＳ樹脂は、また、下記の構造式（８）で表される構造部位を、全構造部位の合計モル数に対して、３モル％以下、好ましくは１モル％以下の範囲で含んでいてもよい。
無機強化繊維としては、例えば、ガラス繊維、炭素繊維、酸化亜鉛ウイスカ、アスベスト繊維、シリカ繊維、ほう酸アルミウイスカ、シリカ・アルミナ繊維、ジルコニア繊維、窒化ホウ素繊維、窒化珪素繊維、チタン酸カリウム繊維および加工無機繊維、またはステンレス、アルミニウム、チタン、銅および真ちゅう等の金属繊維が挙げられる。これらの中でも、混練した際に樹脂成型性への影響が少なく、材料調達が容易であることから、ガラス繊維及び炭素繊維が特に好ましい。
これらの無機強化繊維は、それぞれ単独で用いてもよいし、２種以上を組み合わせて用いてもよい。
これらの無機強化繊維は、それぞれ単独で用いてもよいし、２種以上を組み合わせて用いてもよい。
芳香環を有する樹脂１００質量部に対する無機強化繊維の含有量は、１０～５０質量部であることが好ましく、２０～４０質量部であることがより好ましい。無機強化繊維の含有量が上記好ましい範囲の下限値以上であることにより、強化樹脂基材の機械的物性値を上昇させやすい。無機強化繊維の含有量が上記好ましい範囲の上限値以下であることにより、樹脂としての成型性が損なわれず生産性に優れる。
強化樹脂基材には、本発明の効果を損なわない範囲で、他の成分を含有させてもよい。他の成分としては、エチレン、ブチレン、ペンテン、ブタジエン、イソプレン、クロロプレン、酢酸ビニル、塩化ビニル、アクリル酸エステル、メタクリル酸エステル、（メタ）アクリロニトリル等の単量体の単独重合体または共重合体、ポリウレタン、ポリアセタール、ポリイミド、ポリアミドイミド、ポリエーテルイミド、シリコン樹脂、フッ素樹脂、液晶ポリマー、ポリアリールエーテル等の単独重合体、ランダム高重合体またはブロック共重合体、グラフト共重合体等の樹脂、着色顔料、着色染料、紫外線吸収剤等が挙げられる。
強化樹脂基材に占める他の成分の割合は、５質量％以下が好ましく、１質量％以下がより好ましい。
強化樹脂基材に占める他の成分の割合は、５質量％以下が好ましく、１質量％以下がより好ましい。
強化樹脂基材の形状・大きさに特に限定はなく、用途に応じて、種々の形状・大きさに成形したものを使用できる。例えば、リチウムバッテリーのケースとする場合は、厚さ０．８～３．０ｍｍのケース状の成型品とすることができる。
＜塗膜＞
塗膜は、（Ａ）樹脂成分と（Ｂ）芳香族イソシアネート化合物と（Ｃ）非ハロゲン系難燃剤を含む。塗膜は、強化樹脂基材の表面の一部又は全部に形成される。
塗膜は、（Ａ）樹脂成分と（Ｂ）芳香族イソシアネート化合物と（Ｃ）非ハロゲン系難燃剤を含む。塗膜は、強化樹脂基材の表面の一部又は全部に形成される。
［（Ａ）樹脂成分］
（Ａ）樹脂成分は、（Ａ１）アクリル樹脂が（Ａ２）塩素化ポリオレフィンにグラフト重合した樹脂、及び（Ａ１）アクリル樹脂と（Ａ２）塩素化ポリオレフィンとが混合された樹脂、の一方又は両方である。
（Ａ）樹脂成分は、（Ａ１）アクリル樹脂が（Ａ２）塩素化ポリオレフィンにグラフト重合した樹脂、及び（Ａ１）アクリル樹脂と（Ａ２）塩素化ポリオレフィンとが混合された樹脂、の一方又は両方である。
（Ａ１）アクリル樹脂は、アクリル酸又はメタクリル酸若しくはそのエステルに由来する単位を含有する。
アクリル酸又はメタクリル酸若しくはそのエステルの具体例としては、アクリル酸、メタクリル酸や、メチル（メタ）アクリレート、エチル（メタ）アクリレート、プロピル（メタ）アクリレート、イソプロピル（メタ）アクリレート、ブチル（メタ）アクリレート、イソブチル（メタ）アクリレート、t-ブチル（メタ）アクリレート、オクチル（メタ）アクリレート、２－エチルヘキシル（メタ）アクリレート等のアルコール残基の炭素数が１～１８個の（メタ）アクリル酸エステル、シクロヘキシル（メタ）アクリレート、イソボルニル（メタ）アクリレート、テトラシクロドデシル（メタ）アクリレートなどの環状（メタ）アクリレート等が挙げられる。
この内、シクロヘキシル（メタ）アクリレートや、イソボルニル（メタ）アクリレート等の環状（メタ）アクリレートが強化樹脂基材との密着性の観点から好ましい。
アクリル酸又はメタクリル酸若しくはそのエステルの具体例としては、アクリル酸、メタクリル酸や、メチル（メタ）アクリレート、エチル（メタ）アクリレート、プロピル（メタ）アクリレート、イソプロピル（メタ）アクリレート、ブチル（メタ）アクリレート、イソブチル（メタ）アクリレート、t-ブチル（メタ）アクリレート、オクチル（メタ）アクリレート、２－エチルヘキシル（メタ）アクリレート等のアルコール残基の炭素数が１～１８個の（メタ）アクリル酸エステル、シクロヘキシル（メタ）アクリレート、イソボルニル（メタ）アクリレート、テトラシクロドデシル（メタ）アクリレートなどの環状（メタ）アクリレート等が挙げられる。
この内、シクロヘキシル（メタ）アクリレートや、イソボルニル（メタ）アクリレート等の環状（メタ）アクリレートが強化樹脂基材との密着性の観点から好ましい。
（Ａ１）アクリル樹脂は、本発明の効果を損なわない範囲で、アクリル酸又はメタクリル酸若しくはそのエステルと共重合可能な他の単量体に由来する単位を含有していてもよい。
（Ａ１）アクリル樹脂に占める他の単量体に由来する単位の割合は、２５％以下であることが好ましく、１５％以下であることがより好ましい。
（Ａ１）アクリル樹脂に占める他の単量体に由来する単位の割合は、２５％以下であることが好ましく、１５％以下であることがより好ましい。
（Ａ１）アクリル樹脂は、水酸基を実質的に含まないことが好ましい。具体的には、酸価が３．０ｍｇ以下であることが好ましく、２．５ｍｇ以下であることが好ましく、０ｍｇであることが特に好ましい。
（Ａ１）アクリル樹脂の重量平均分子量は、３０，０００～９０，０００であることが好ましく、４０，０００～７０，０００であることがより好ましい。
（Ａ１）アクリル樹脂の重量平均分子量は、３０，０００～９０，０００であることが好ましく、４０，０００～７０，０００であることがより好ましい。
（Ａ２）塩素化ポリオレフィンは、オレフィン及びオレフィンの水素原子の一部又は全部が塩素に置換された塩素化オレフィンに由来する単位を含有する。
オレフィンとしては、例えば、エチレン、プロピレン、ブタジエン等から選択される１以上が挙げられる。
（Ａ２）塩素化ポリオレフィンとしては、塩素化ポリエチレン、塩素化ポリプロピレン、塩素化エチレン－プロピレン共重合体、塩素化ポリブタジエン等が挙げられる。中でも強化樹脂基材との良好な密着性、コストの観点、汎用性の点から、塩素化ポリプロピレンが好ましい。
オレフィンとしては、例えば、エチレン、プロピレン、ブタジエン等から選択される１以上が挙げられる。
（Ａ２）塩素化ポリオレフィンとしては、塩素化ポリエチレン、塩素化ポリプロピレン、塩素化エチレン－プロピレン共重合体、塩素化ポリブタジエン等が挙げられる。中でも強化樹脂基材との良好な密着性、コストの観点、汎用性の点から、塩素化ポリプロピレンが好ましい。
（Ａ２）塩素化ポリオレフィンの塩素含有量は、０．５～５質量％であり１～４質量％であることがより好ましい。
塩素含有量が０．５質量％以上であることにより、（Ａ１）アクリル樹脂との親和性を得やすい。塩素含有量が５質量％以下であることにより、環境負荷が小さい。
塩素含有量が０．５質量％以上であることにより、（Ａ１）アクリル樹脂との親和性を得やすい。塩素含有量が５質量％以下であることにより、環境負荷が小さい。
（Ａ２）塩素化ポリオレフィンの重量平均分子量は、４０，０００～１２０，０００であることが好ましく、６０，０００～１００，０００であることがより好ましい。
（Ａ２）塩素化ポリオレフィンの重量平均分子量が好ましい範囲であれば、強化樹脂基材との高い密着性を得やすい。
（Ａ２）塩素化ポリオレフィンの重量平均分子量が好ましい範囲であれば、強化樹脂基材との高い密着性を得やすい。
（（Ａ）樹脂成分全体の重量平均分子量は、３０，０００～９０，０００であることが好ましく、４０，０００～７０，０００であることがより好ましい。
（Ａ１）アクリル樹脂の前記（Ａ２）塩素化ポリオレフィンに対する質量比［（Ａ１）／（Ａ２）］は４０／６０～８０／２０であることが好ましく、５０／５０～６０／４０であることがより好ましい。
（Ａ）樹脂成分は、樹脂の均一性を保ちやすいことから、一部又は全部が（Ａ１）アクリル樹脂が（Ａ２）塩素化ポリオレフィンにグラフト重合した樹脂であることが好ましく、全部が（Ａ１）アクリル樹脂が（Ａ２）塩素化ポリオレフィンにグラフト重合した樹脂であることがより好ましい。
（Ａ１）アクリル樹脂が（Ａ２）塩素化ポリオレフィンにグラフト重合した樹脂は、（Ａ２）塩素化ポリオレフィンに、（Ａ１）アクリル樹脂を構成する単量体をラジカル重合させることにより得られる。
ラジカル重合は、溶液中で行うことが望ましい。そのようなラジカル溶液重合に使用される溶剤としては、アクリルモノマー等のビニル重合性のモノマーの重合に使用される公知の溶剤を制限なく使用することができるが、塩素化ポリオレフィンの溶解性の観点からは、芳香族系の溶剤が好ましい。このような溶剤としては、例えば、トルエン、キシレン、ソルベッソ１００（エクソン社製）、ソルベッソ１５０（エクソン社製）、アノン、メチルシクロヘキサン、メチルエチルケトン等が挙げられる。
ラジカル重合は、溶液中で行うことが望ましい。そのようなラジカル溶液重合に使用される溶剤としては、アクリルモノマー等のビニル重合性のモノマーの重合に使用される公知の溶剤を制限なく使用することができるが、塩素化ポリオレフィンの溶解性の観点からは、芳香族系の溶剤が好ましい。このような溶剤としては、例えば、トルエン、キシレン、ソルベッソ１００（エクソン社製）、ソルベッソ１５０（エクソン社製）、アノン、メチルシクロヘキサン、メチルエチルケトン等が挙げられる。
ラジカル溶液重合に使用されるラジカル反応開始剤としては、ラジカル重合において使用される公知の反応開始剤を制限なく使用することができる。例えば、ベンゾイルパーオキサイド、ラウロイルパーオキサイド、t-ブチルハイドロパーオキサイド、t-ブチルパーオキシ－２－エチルヘキサノエート等の過酸化物や、アゾビスバレロニトリル、アゾビスイソブチロニトリル、アゾビス（２－メチルプロピオニトリル）等のアゾ化合物を挙げることができる。
［（Ｂ）芳香族イソシアネート化合物］
（Ｂ）芳香族イソシアネート化合物としては、有毒性、揮発性の化合物の使用を避ける観点からから、芳香族ポリイソシアネート化合物が好ましく、人体、環境への影響が少ないことから、芳香族ジイソシアネート化合物がより好ましい。
（Ｂ）芳香族イソシアネート化合物としては、有毒性、揮発性の化合物の使用を避ける観点からから、芳香族ポリイソシアネート化合物が好ましく、人体、環境への影響が少ないことから、芳香族ジイソシアネート化合物がより好ましい。
芳香族ジイソシアネート化合物としては、トルエンジイソシアネート、キシレンジイソシアネート、ジフェニルメタンジイソシアネート、ナフチレンジイソシアネート、及びこれらのアダクト体やイソシアヌレート体が挙げられる。これらは、２種以上を併用してもよい。
中でも、強化樹脂基材との良好な密着性を得やすいことから、トルエンジイソシアネート、キシレンジイソシアネート、から選択される１種以上が好ましく、密着性が高いことから、トルエンジイソシアネートが特に好ましい。
中でも、強化樹脂基材との良好な密着性を得やすいことから、トルエンジイソシアネート、キシレンジイソシアネート、から選択される１種以上が好ましく、密着性が高いことから、トルエンジイソシアネートが特に好ましい。
（Ｂ）芳香族イソシアネート化合物の（Ａ）樹脂成分に対する質量比［（Ｂ）／（Ａ）］は、１０／９０～３０／７０であることが好ましく、１５／８５～２５／７５であることが好ましい。
質量比［（Ｂ）／（Ａ）］が好ましい範囲であれば強化樹脂基材に対する塗膜の密着性を確保しやすい。
質量比［（Ｂ）／（Ａ）］が好ましい範囲であれば強化樹脂基材に対する塗膜の密着性を確保しやすい。
なお、一般にイソシアネート化合物は樹脂の硬化剤として使用される場合が多いが、（Ａ）樹脂成分の（Ａ１）アクリル樹脂は実質的に水酸基を含まないことを好ましい態様としている。すなわち、（Ｂ）芳香族イソシアネート化合物は、（Ａ）樹脂成分の硬化剤として配合される訳ではない。
（Ｂ）芳香族イソシアネート化合物は、強化樹脂基材との密着性を高めるための成分として配合される。
（Ｂ）芳香族イソシアネート化合物は、強化樹脂基材との密着性を高めるための成分として配合される。
なお、（Ａ）樹脂成分の（Ａ１）アクリル樹脂等が若干の水酸基を有する場合、（Ｂ）芳香族イソシアネート化合物は、その若干の水酸基と反応する限りにおいて、硬化剤としても機能する。
また、若干の水酸基と反応することにより、塗膜中の（Ｂ）芳香族イソシアネート化合物の均一性を保ちやすくなる。
また、若干の水酸基と反応することにより、塗膜中の（Ｂ）芳香族イソシアネート化合物の均一性を保ちやすくなる。
［（Ｃ）非ハロゲン系難燃剤］
（Ｃ）非ハロゲン系難燃剤としては、リン系難燃剤、シリコン系難燃剤、無機系難燃剤等が挙げられる。中でも多樹脂への適応性が高いことから、リン系難燃剤が好ましい。
リン系難燃剤としては、無機リン系難燃剤、有機リン系難燃剤が挙げられる。中でも粉体でも取り扱いでき、リン含有量が多く樹脂分に対し低添加量で済み、高い難燃性を発揮できることから、有機リン系難燃剤が好ましい。
（Ｃ）非ハロゲン系難燃剤としては、リン系難燃剤、シリコン系難燃剤、無機系難燃剤等が挙げられる。中でも多樹脂への適応性が高いことから、リン系難燃剤が好ましい。
リン系難燃剤としては、無機リン系難燃剤、有機リン系難燃剤が挙げられる。中でも粉体でも取り扱いでき、リン含有量が多く樹脂分に対し低添加量で済み、高い難燃性を発揮できることから、有機リン系難燃剤が好ましい。
（Ｃ）非ハロゲン系難燃剤の（Ａ）樹脂成分に対する質量比［（Ｃ）／（Ａ）］は、１５／８５～４０／６０であることが好ましく、２０／８０～３５／６５であることが好ましい。
質量比［（Ｃ）／（Ａ）］が好ましい下限値以上であれば充分な難燃性を得やすい。質量比［（Ｃ）／（Ａ）］が好ましい上限値以下であれば成型性や物性面での樹脂成分への影響が少なく、より高い難燃性を得られる。
質量比［（Ｃ）／（Ａ）］が好ましい下限値以上であれば充分な難燃性を得やすい。質量比［（Ｃ）／（Ａ）］が好ましい上限値以下であれば成型性や物性面での樹脂成分への影響が少なく、より高い難燃性を得られる。
塗膜には、本発明の効果を損なわない範囲で、（Ａ）樹脂成分、（Ｂ）芳香族イソシアネート化合物、及び（Ｃ）非ハロゲン系難燃剤以外の他の成分を含有させてもよい。他の成分としては、顔料、染料、紫外線吸収剤、レベリング剤、消泡剤、分散剤、沈降防止剤、タルク、シリカ、ワックスが挙げられる。
塗膜（乾燥固形分）に占める他の成分の割合は、４質量％以下が好ましく、２質量％以下がより好ましい。
塗膜の厚さは、５～３０μｍであることが好ましく、１５～２０μｍであることがより好ましい。
塗膜の厚さが好ましい下限値以上であれば、充分な難燃性を得やすい。塗膜の厚さが好ましい上限値以下であることにより、製品コストを抑えつつ、充分な難燃性を得ることができる。
塗膜（乾燥固形分）に占める他の成分の割合は、４質量％以下が好ましく、２質量％以下がより好ましい。
塗膜の厚さは、５～３０μｍであることが好ましく、１５～２０μｍであることがより好ましい。
塗膜の厚さが好ましい下限値以上であれば、充分な難燃性を得やすい。塗膜の厚さが好ましい上限値以下であることにより、製品コストを抑えつつ、充分な難燃性を得ることができる。
塗膜を形成するための塗液は、（Ａ）樹脂成分、（Ｂ）芳香族イソシアネート化合物、（Ｃ）非ハロゲン系難燃剤、及び必要に応じて他の成分を溶剤に溶解又は分散させることにより得られる。
溶剤としては、シクロヘキサノン、メチルイソブチルケトン、酢酸エチル、酢酸ブチル、酢酸イソブチル、メチルシクロヘキサン、プロピレングリコールモノメチルエーテルアセテート等が挙げられる。
塗液は、予め溶剤に溶解又は分散させた（Ａ）樹脂成分と、予め溶剤に溶解又は分散させた（Ｂ）芳香族イソシアネート化合物と、（Ｃ）非ハロゲン系難燃剤と追加の溶剤とを混合することによって得ることが好ましい。
溶剤としては、シクロヘキサノン、メチルイソブチルケトン、酢酸エチル、酢酸ブチル、酢酸イソブチル、メチルシクロヘキサン、プロピレングリコールモノメチルエーテルアセテート等が挙げられる。
塗液は、予め溶剤に溶解又は分散させた（Ａ）樹脂成分と、予め溶剤に溶解又は分散させた（Ｂ）芳香族イソシアネート化合物と、（Ｃ）非ハロゲン系難燃剤と追加の溶剤とを混合することによって得ることが好ましい。
塗液を強化樹脂基材に塗布する方法に特に限定はなく、例えばスプレー塗装、フローコート、ディップ塗装を利用できる。
塗液の塗布量は、固形分換算で２０～８０ｇ／ｍ２であることが好ましく、４０～６０ｇ／ｍ２であることがより好ましい。
塗液の塗布量が好ましい下限値以上であることにより、充分な難燃性を得やすい。塗液の塗布量が好ましい上限値以下であることにより、塗装後の液タレ、縁だまり等を抑制でき、良好な外観が得られる。
塗液を塗布した後の乾燥方法に特に限定はないが、例えば、６０～１００℃で１０～５０分間乾燥することにより、塗膜とすることができる。
塗液の塗布量は、固形分換算で２０～８０ｇ／ｍ２であることが好ましく、４０～６０ｇ／ｍ２であることがより好ましい。
塗液の塗布量が好ましい下限値以上であることにより、充分な難燃性を得やすい。塗液の塗布量が好ましい上限値以下であることにより、塗装後の液タレ、縁だまり等を抑制でき、良好な外観が得られる。
塗液を塗布した後の乾燥方法に特に限定はないが、例えば、６０～１００℃で１０～５０分間乾燥することにより、塗膜とすることができる。
＜作用＞
本発明の樹脂積層体は、強化樹脂基材が、強度に優れる芳香環を有する樹脂を、さらに無機強化繊維で強化したものであるため、高い強度を得やすい。
また、本発明の樹脂積層体は、難燃性に優れる芳香環を有する樹脂を含む強化樹脂基材の表面に、さらに難燃剤を含む塗膜が形成されているため、高い難燃性を発揮する。
難燃剤を含む塗膜を形成しても基材に対する密着性が低ければ、難燃性を向上させることはできないが、本発明の樹脂積層体は、強化樹脂基材に対して、塗膜が充分に密着している。
本発明の樹脂積層体は、塗膜中の塩素原子含有量が低いため、環境に与える負荷も小さい。
本発明の樹脂積層体は、強化樹脂基材が、強度に優れる芳香環を有する樹脂を、さらに無機強化繊維で強化したものであるため、高い強度を得やすい。
また、本発明の樹脂積層体は、難燃性に優れる芳香環を有する樹脂を含む強化樹脂基材の表面に、さらに難燃剤を含む塗膜が形成されているため、高い難燃性を発揮する。
難燃剤を含む塗膜を形成しても基材に対する密着性が低ければ、難燃性を向上させることはできないが、本発明の樹脂積層体は、強化樹脂基材に対して、塗膜が充分に密着している。
本発明の樹脂積層体は、塗膜中の塩素原子含有量が低いため、環境に与える負荷も小さい。
塗膜の密着性は、塗膜中の（Ｂ）芳香族イソシアネート化合物の芳香環が、基材を構成する樹脂の芳香環と相互作用することによって向上しているものと考えられる。
また、特許文献１と同様に、塗膜中の（Ａ２）塩素化ポリオレフィンの塩素原子が基材を構成する樹脂の芳香環と相互作用することによっても向上しているものと考えられる。
ただし、本発明における（Ａ２）塩素化ポリオレフィンは（Ａ）樹脂成分一部であり、しかもその塩素原子含有率は、０．５～５質量％と低い。従って、密着性には、（Ｂ）芳香族イソシアネート化合物による寄与が大きいものと考えられる。
また、特許文献１と同様に、塗膜中の（Ａ２）塩素化ポリオレフィンの塩素原子が基材を構成する樹脂の芳香環と相互作用することによっても向上しているものと考えられる。
ただし、本発明における（Ａ２）塩素化ポリオレフィンは（Ａ）樹脂成分一部であり、しかもその塩素原子含有率は、０．５～５質量％と低い。従って、密着性には、（Ｂ）芳香族イソシアネート化合物による寄与が大きいものと考えられる。
＜強化樹脂基材＞
以下の三種の強化樹脂基材を用意した。
［基材Ｘ１］
ポリフェニレンスルフィド樹脂をガラス繊維で強化した厚さ約１．６ｍｍの強化樹脂基材。ポリフェニレンスルフィド樹脂に対するガラス繊維の割合は３０質量％。ＵＬ９４規格に基づく燃焼性グレードはＶ０。
以下の三種の強化樹脂基材を用意した。
［基材Ｘ１］
ポリフェニレンスルフィド樹脂をガラス繊維で強化した厚さ約１．６ｍｍの強化樹脂基材。ポリフェニレンスルフィド樹脂に対するガラス繊維の割合は３０質量％。ＵＬ９４規格に基づく燃焼性グレードはＶ０。
［基材Ｘ２］
ポリフェニレンスルフィド樹脂をガラス繊維で強化した厚さ約１．６ｍｍの強化樹脂基材。ポリフェニレンスルフィド樹脂に対するガラス繊維の割合は５０質量％。ＵＬ９４規格に基づく燃焼性グレードはＶ０。
ポリフェニレンスルフィド樹脂をガラス繊維で強化した厚さ約１．６ｍｍの強化樹脂基材。ポリフェニレンスルフィド樹脂に対するガラス繊維の割合は５０質量％。ＵＬ９４規格に基づく燃焼性グレードはＶ０。
［基材Ｘ３］
ポリフェニレンスルフィド樹脂を炭素繊維で強化した厚さ約１．６ｍｍの強化樹脂基材。ポリフェニレンスルフィド樹脂に対する炭素繊維の割合は１５質量％。ＵＬ９４規格に基づく燃焼性グレードはＶ０。
ポリフェニレンスルフィド樹脂を炭素繊維で強化した厚さ約１．６ｍｍの強化樹脂基材。ポリフェニレンスルフィド樹脂に対する炭素繊維の割合は１５質量％。ＵＬ９４規格に基づく燃焼性グレードはＶ０。
［基材Ｘ４］
ポリブチレンテレフタレート樹脂を炭素繊維で強化した厚さ約１．６ｍｍの強化樹脂基材。ポリフェニレンスルフィド樹脂に対する炭素繊維の割合は３０質量％。ＵＬ９４規格に基づく燃焼性グレードはＶ０。
ポリブチレンテレフタレート樹脂を炭素繊維で強化した厚さ約１．６ｍｍの強化樹脂基材。ポリフェニレンスルフィド樹脂に対する炭素繊維の割合は３０質量％。ＵＬ９４規格に基づく燃焼性グレードはＶ０。
＜塗液＞
以下の塗液を用意した。
［塗液Ｙ１］
下記（Ａ－１）の９０質量部、（Ｂ－１）の１０質量部、（Ｃ－１）の１０質量部、（Ｄ－１）の８０質量部を配合した塗液。
（Ｂ）芳香族イソシアネート化合物の（Ａ）樹脂成分に対する質量比［（Ｂ）／（Ａ）］は２０／８０。（Ｃ）非ハロゲン系難燃剤の（Ａ）樹脂成分に対する質量比［（Ｃ）／（Ａ）］は３０／７０。
以下の塗液を用意した。
［塗液Ｙ１］
下記（Ａ－１）の９０質量部、（Ｂ－１）の１０質量部、（Ｃ－１）の１０質量部、（Ｄ－１）の８０質量部を配合した塗液。
（Ｂ）芳香族イソシアネート化合物の（Ａ）樹脂成分に対する質量比［（Ｂ）／（Ａ）］は２０／８０。（Ｃ）非ハロゲン系難燃剤の（Ａ）樹脂成分に対する質量比［（Ｃ）／（Ａ）］は３０／７０。
（Ａ－１）
以下を含む樹脂溶液。
・アクリル樹脂（ＭＭＡ(メタクリル酸メチル)、ＥＭＡ(エチレンーアクリル酸メチル)、t－ＢＭＡ(ターシャリーブチルーアクリル酸メチル)、ＭＡＡ(メタクリル酸)、２－ＨＥＭＡ(メタクリル酸２－ヒドロキシエチルの共重合体、ＭＭＡ/その他（質量比）＝８８．３/１１．７、酸価２．１ｍｇ）が塩素化ポリオレフィン（塩素原子含有率２質量％）にグラフト重合した樹脂（アクリル樹脂の塩素化ポリオレフィンに対する質量比［（Ａ１）／（Ａ２）］は５６／４４、Ｍｗ＝６５，０００）：２６．２７質量％
・カーボンブラック：２．９７質量％
・酸化チタン：０．１８質量％
・含水硅酸アルミニウム：９．１６質量％
・酢酸ブチル：３０．５０質量％
・メチルイソブチルケトン：７．４１質量％
・酢酸イソブチル：７．２３質量％
・メチルシクロヘキサン：５．７８質量％
・シクロヘキサノン：５．５２質量％
・プロピレングリコールモノメチルエーテルアセテート：０．５９質量％
・添加剤（紫外線吸収剤、レベリング剤等）：４．３９質量％
以下を含む樹脂溶液。
・アクリル樹脂（ＭＭＡ(メタクリル酸メチル)、ＥＭＡ(エチレンーアクリル酸メチル)、t－ＢＭＡ(ターシャリーブチルーアクリル酸メチル)、ＭＡＡ(メタクリル酸)、２－ＨＥＭＡ(メタクリル酸２－ヒドロキシエチルの共重合体、ＭＭＡ/その他（質量比）＝８８．３/１１．７、酸価２．１ｍｇ）が塩素化ポリオレフィン（塩素原子含有率２質量％）にグラフト重合した樹脂（アクリル樹脂の塩素化ポリオレフィンに対する質量比［（Ａ１）／（Ａ２）］は５６／４４、Ｍｗ＝６５，０００）：２６．２７質量％
・カーボンブラック：２．９７質量％
・酸化チタン：０．１８質量％
・含水硅酸アルミニウム：９．１６質量％
・酢酸ブチル：３０．５０質量％
・メチルイソブチルケトン：７．４１質量％
・酢酸イソブチル：７．２３質量％
・メチルシクロヘキサン：５．７８質量％
・シクロヘキサノン：５．５２質量％
・プロピレングリコールモノメチルエーテルアセテート：０．５９質量％
・添加剤（紫外線吸収剤、レベリング剤等）：４．３９質量％
（Ｂ－１）
以下を含むイソシアネート化合物溶液。
・１，３キシレンジイソシアネート：５９．７６質量％
・２、６－ジ－ターシャリーブチル-４-クレゾール：０．２４質量％
・酢酸エチル：４０．００質量％
以下を含むイソシアネート化合物溶液。
・１，３キシレンジイソシアネート：５９．７６質量％
・２、６－ジ－ターシャリーブチル-４-クレゾール：０．２４質量％
・酢酸エチル：４０．００質量％
（Ｃ－１）
有機リン化合物。
有機リン化合物。
（Ｄ－１）
以下を含む溶剤。
・シクロヘキサノン：４０．００質量％
・メチルイソブチルケトン：２５．００質量％
・酢酸イソブチル：２５．００質量％
・メチルシクロヘキサン：１０．００質量％
以下を含む溶剤。
・シクロヘキサノン：４０．００質量％
・メチルイソブチルケトン：２５．００質量％
・酢酸イソブチル：２５．００質量％
・メチルシクロヘキサン：１０．００質量％
［塗液Ｙ２］
上記（Ａ－１）の９０質量部、下記（Ｂ－２）の１０質量部、上記（Ｃ－１）の１０質量部、上記（Ｄ－１）の８０質量部を配合した塗液。
（Ｂ）芳香族イソシアネート化合物の（Ａ）樹脂成分に対する質量比［（Ｂ）／（Ａ）］は２０／８０。（Ｃ）非ハロゲン系難燃剤の（Ａ）樹脂成分に対する質量比［（Ｃ）／（Ａ）］は３０／７０。
上記（Ａ－１）の９０質量部、下記（Ｂ－２）の１０質量部、上記（Ｃ－１）の１０質量部、上記（Ｄ－１）の８０質量部を配合した塗液。
（Ｂ）芳香族イソシアネート化合物の（Ａ）樹脂成分に対する質量比［（Ｂ）／（Ａ）］は２０／８０。（Ｃ）非ハロゲン系難燃剤の（Ａ）樹脂成分に対する質量比［（Ｃ）／（Ａ）］は３０／７０。
（Ｂ－２）
以下を含むイソシアネート化合物溶液。
・トルエンジイソシアネート：５８．２９質量％
・酢酸エチル：２１．７１質量％
・酢酸ブチル：２０．００質量％
以下を含むイソシアネート化合物溶液。
・トルエンジイソシアネート：５８．２９質量％
・酢酸エチル：２１．７１質量％
・酢酸ブチル：２０．００質量％
［塗液Ｙ３］
上記（Ａ－１）の９０質量部、上記（Ｃ－１）の１０質量部、上記（Ｄ－１）の８０質量部を配合した塗液。
（Ｂ）芳香族イソシアネート化合物の（Ａ）樹脂成分に対する質量比［（Ｂ）／（Ａ）］は０／１００。（Ｃ）非ハロゲン系難燃剤の（Ａ）樹脂成分に対する質量比［（Ｃ）／（Ａ）］は３０／７０。
上記（Ａ－１）の９０質量部、上記（Ｃ－１）の１０質量部、上記（Ｄ－１）の８０質量部を配合した塗液。
（Ｂ）芳香族イソシアネート化合物の（Ａ）樹脂成分に対する質量比［（Ｂ）／（Ａ）］は０／１００。（Ｃ）非ハロゲン系難燃剤の（Ａ）樹脂成分に対する質量比［（Ｃ）／（Ａ）］は３０／７０。
［塗液Ｙ４］
下記（Ａ－２）の９０質量部、上記（Ｂ－１）の１０質量部、上記（Ｃ－１）の１０質量部、下記（Ｄ－２）の８０質量部を配合した塗液。
（Ｂ）芳香族イソシアネート化合物の（Ａ）樹脂成分に対する質量比［（Ｂ）／（Ａ）］は２５／７５。（Ｃ）非ハロゲン系難燃剤の（Ａ）樹脂成分に対する質量比［（Ｃ）／（Ａ）］は３５／６５。
下記（Ａ－２）の９０質量部、上記（Ｂ－１）の１０質量部、上記（Ｃ－１）の１０質量部、下記（Ｄ－２）の８０質量部を配合した塗液。
（Ｂ）芳香族イソシアネート化合物の（Ａ）樹脂成分に対する質量比［（Ｂ）／（Ａ）］は２５／７５。（Ｃ）非ハロゲン系難燃剤の（Ａ）樹脂成分に対する質量比［（Ｃ）／（Ａ）］は３５／６５。
（Ａ－２）
以下を含む樹脂溶液。
・アクリル樹脂（ＭＭＡ(メタクリル酸メチル)、ＥＭＡ(エチレンーアクリル酸メチル)、ｎ－ＢＭＡ(ノルマルーアクリル酸ブチル)、スチレン、シクロヘキシルメタクリレートの共重合体、ＭＭＡ/その他（質量比）＝８０／２０、Ｍｗ＝５０，０００）：２１．９９質量％
・硝化綿：１．６２質量％
・カーボンブラック：２．４２質量％
・硫酸バリウム：１３．２５質量％
・酢酸イソブチル：２０．０８質量％
・酢酸エチル：１５．１５質量％
・Ｎ－ブタノール：６．２６質量％
・イソプロピルアルコール：５．８７質量％
・イソブタノール：３．１０質量％
・酢酸ブチル：４．２３質量％
・プロピレングリコールモノメチルエーテル：１．８１質量％
・ジアセトアルコール：３．４３質量％
・アセトン０．０３質量％
・添加剤（紫外線吸収剤、レベリング剤等）：０．７５質量％
以下を含む樹脂溶液。
・アクリル樹脂（ＭＭＡ(メタクリル酸メチル)、ＥＭＡ(エチレンーアクリル酸メチル)、ｎ－ＢＭＡ(ノルマルーアクリル酸ブチル)、スチレン、シクロヘキシルメタクリレートの共重合体、ＭＭＡ/その他（質量比）＝８０／２０、Ｍｗ＝５０，０００）：２１．９９質量％
・硝化綿：１．６２質量％
・カーボンブラック：２．４２質量％
・硫酸バリウム：１３．２５質量％
・酢酸イソブチル：２０．０８質量％
・酢酸エチル：１５．１５質量％
・Ｎ－ブタノール：６．２６質量％
・イソプロピルアルコール：５．８７質量％
・イソブタノール：３．１０質量％
・酢酸ブチル：４．２３質量％
・プロピレングリコールモノメチルエーテル：１．８１質量％
・ジアセトアルコール：３．４３質量％
・アセトン０．０３質量％
・添加剤（紫外線吸収剤、レベリング剤等）：０．７５質量％
（Ｄ－２）
以下を含む溶剤。
・アセトン：４０．００質量％
・メチルイソブチルケトン：２０．００質量％
・ジイソブチルケトン：４０．００質量％
以下を含む溶剤。
・アセトン：４０．００質量％
・メチルイソブチルケトン：２０．００質量％
・ジイソブチルケトン：４０．００質量％
［塗液Ｙ５］
上記（Ａ－２）の９０質量部、上記（Ｂ－２）の１０質量部、上記（Ｃ－１）の１０質量部、上記（Ｄ－２）の８０質量部を配合した塗液。
（Ｂ）芳香族イソシアネート化合物の（Ａ）樹脂成分に対する質量比［（Ｂ）／（Ａ）］は２５／７５。（Ｃ）非ハロゲン系難燃剤の（Ａ）樹脂成分に対する質量比［（Ｃ）／（Ａ）］は３５／６５。
上記（Ａ－２）の９０質量部、上記（Ｂ－２）の１０質量部、上記（Ｃ－１）の１０質量部、上記（Ｄ－２）の８０質量部を配合した塗液。
（Ｂ）芳香族イソシアネート化合物の（Ａ）樹脂成分に対する質量比［（Ｂ）／（Ａ）］は２５／７５。（Ｃ）非ハロゲン系難燃剤の（Ａ）樹脂成分に対する質量比［（Ｃ）／（Ａ）］は３５／６５。
［塗液Ｙ６］
上記（Ａ－２）の９０質量部、上記（Ｃ－１）の１０質量部、下記（Ｄ－３）の８０質量部を配合した塗液。
（Ｂ）芳香族イソシアネート化合物の（Ａ）樹脂成分に対する質量比［（Ｂ）／（Ａ）］は０／１００。（Ｃ）非ハロゲン系難燃剤の（Ａ）樹脂成分に対する質量比［（Ｃ）／（Ａ）］は３５／６５。
上記（Ａ－２）の９０質量部、上記（Ｃ－１）の１０質量部、下記（Ｄ－３）の８０質量部を配合した塗液。
（Ｂ）芳香族イソシアネート化合物の（Ａ）樹脂成分に対する質量比［（Ｂ）／（Ａ）］は０／１００。（Ｃ）非ハロゲン系難燃剤の（Ａ）樹脂成分に対する質量比［（Ｃ）／（Ａ）］は３５／６５。
（Ｄ－３）
以下を含む溶剤。
・Ｎ－ブタノール：１５．００質量％
・イソプロピルアルコール：２０．００質量％
・ダイアセトンアルコール：５．００質量％
・ブチルセロソルブ：１５．００質量％
・酢酸エチル：３５．００質量％
・酢酸ブチル１０．００質量％
以下を含む溶剤。
・Ｎ－ブタノール：１５．００質量％
・イソプロピルアルコール：２０．００質量％
・ダイアセトンアルコール：５．００質量％
・ブチルセロソルブ：１５．００質量％
・酢酸エチル：３５．００質量％
・酢酸ブチル１０．００質量％
＜難燃性の評価＞
以下の樹脂積層体を作成した。
［積層体Ｚ１］
基材Ｘ１に対して、塗液Ｙ１を膜厚が１５～２０μｍとなるように手塗りにより塗布し、８０℃で３０分乾燥することにより塗膜を形成した樹脂積層体。
［積層体Ｚ２］
基材Ｘ２に対して、塗液Ｙ１を膜厚が１５～２０μｍとなるように手塗りにより塗布し、８０℃で３０分乾燥することにより塗膜を形成した樹脂積層体。
［積層体Ｚ３］
基材Ｘ３に対して、塗液Ｙ１を膜厚が１５～２０μｍとなるように手塗りにより塗布し、８０℃で３０分乾燥することにより塗膜を形成した樹脂積層体。
以下の樹脂積層体を作成した。
［積層体Ｚ１］
基材Ｘ１に対して、塗液Ｙ１を膜厚が１５～２０μｍとなるように手塗りにより塗布し、８０℃で３０分乾燥することにより塗膜を形成した樹脂積層体。
［積層体Ｚ２］
基材Ｘ２に対して、塗液Ｙ１を膜厚が１５～２０μｍとなるように手塗りにより塗布し、８０℃で３０分乾燥することにより塗膜を形成した樹脂積層体。
［積層体Ｚ３］
基材Ｘ３に対して、塗液Ｙ１を膜厚が１５～２０μｍとなるように手塗りにより塗布し、８０℃で３０分乾燥することにより塗膜を形成した樹脂積層体。
［試料の作成］
各積層体から、以下の大きさで試料を切り出し、短冊試料（各積層体について５枚）と平板試料（各積層体について３枚）を得た。
・短冊試料：１２５ｍｍ×１３ｍｍ
・平板試料：１５０ｍｍ×１５０ｍｍ
各積層体から、以下の大きさで試料を切り出し、短冊試料（各積層体について５枚）と平板試料（各積層体について３枚）を得た。
・短冊試料：１２５ｍｍ×１３ｍｍ
・平板試料：１５０ｍｍ×１５０ｍｍ
［試験方法］
（厚さの確認）
各試料の厚さを確認するため、マイクロメーターを用いて厚さを測定した。結果を表１、２に示す。
（厚さの確認）
各試料の厚さを確認するため、マイクロメーターを用いて厚さを測定した。結果を表１、２に示す。
（短冊試験）
垂直に保持した短冊試料の下端に５秒間ガスバーナーの炎を接炎させた後に５秒間離す操作を５回繰り返す。５回目の接炎後の有炎燃焼時間と無炎燃焼時間の合計を求めた。また、試料の下方においた脱脂綿に対する落下物の有無及び落下物による脱脂綿の着火の有無を確認した。結果を表１に示す。
垂直に保持した短冊試料の下端に５秒間ガスバーナーの炎を接炎させた後に５秒間離す操作を５回繰り返す。５回目の接炎後の有炎燃焼時間と無炎燃焼時間の合計を求めた。また、試料の下方においた脱脂綿に対する落下物の有無及び落下物による脱脂綿の着火の有無を確認した。結果を表１に示す。
（平板試験）
塗膜側を下側の面とし水平に保持した平板試料の下面中央端に５秒間ガスバーナーの炎を接炎させた後に５秒間離す操作を５回繰り返す。５回目の接炎後に穴の有無を確認した。結果を表２に示す。
塗膜側を下側の面とし水平に保持した平板試料の下面中央端に５秒間ガスバーナーの炎を接炎させた後に５秒間離す操作を５回繰り返す。５回目の接炎後に穴の有無を確認した。結果を表２に示す。
［判定］
以下の条件を総て満たす積層体を、ＵＬ９４規格のランク５ＶＡと判断した。
・短冊試験の総ての試料において、５回目の接炎後の有炎燃焼時間と無炎燃焼時間の合計が６０秒以上とならない。
・短冊試験の総ての試料において、脱脂綿に対する落下物が生じない、又は落下物が生じても脱脂綿を着火させない。
・平板試験の総ての試料において、穴が開かない。
以下の条件を総て満たす積層体を、ＵＬ９４規格のランク５ＶＡと判断した。
・短冊試験の総ての試料において、５回目の接炎後の有炎燃焼時間と無炎燃焼時間の合計が６０秒以上とならない。
・短冊試験の総ての試料において、脱脂綿に対する落下物が生じない、又は落下物が生じても脱脂綿を着火させない。
・平板試験の総ての試料において、穴が開かない。

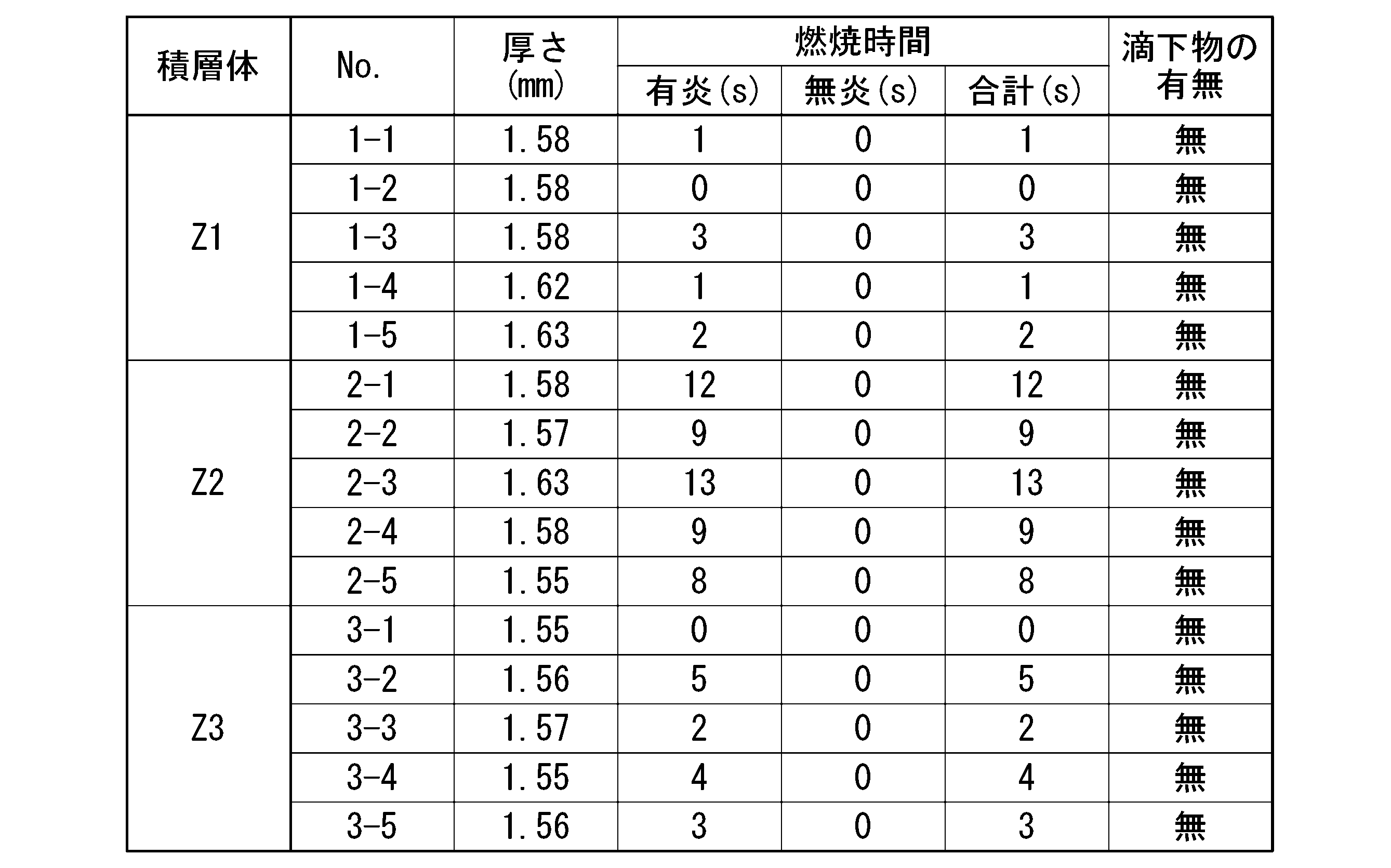

表１に示すように、総ての積層体が、短冊試験の総ての試料において、５回目の接炎後の有炎燃焼時間と無炎燃焼時間の合計が６０秒に満たなかった。また、短冊試験の総ての試料において、脱脂綿に対する落下物が生じなかった。

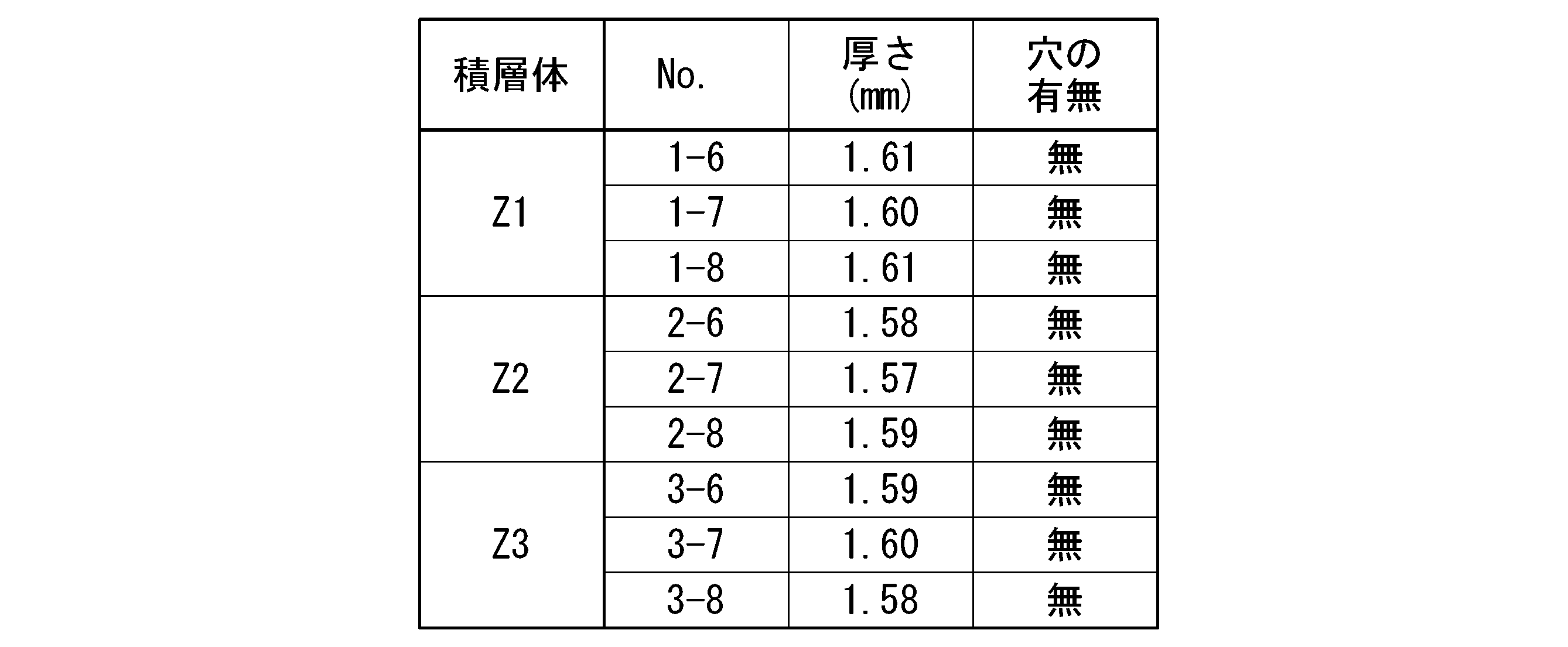

また、表２に示すように、総ての積層体が、平板試験の総ての試料において、穴が開かなかった。
したがって、総ての積層体が、ＵＬ９４規格のランク５ＶＡを満たしていることが確認できた。
また、表２に示すように、総ての積層体が、平板試験の総ての試料において、穴が開かなかった。
したがって、総ての積層体が、ＵＬ９４規格のランク５ＶＡを満たしていることが確認できた。
＜密着性の評価＞
表３に示す基材に、表３に示す塗料を膜厚が１５～２０μｍとなるように手塗りにより塗布し、８０℃で３０分乾燥することにより塗膜を形成して、各例の樹脂積層体を得た。
各例の樹脂積層体の塗膜に対して、ＪＩＳ Ｋ５４００－８．５に準拠して碁盤目試験を行った。
すなわち、１ｍｍ幅に縦１１本、横１１本、カッターで切れ目を入れ、１００マスの碁盤目を作り、碁盤目を作成した塗膜上に、セロテープ（登録商標）を貼り付け、斜め４５度の方向に引くようにして当該セロテープを引き剥がした。評価基準は以下に従った。結果を表３に示す。
○：１００マス総てにおいて、塗膜の乖離が見られなかった。
△：１マスの面積の５０％未満の範囲で塗膜が乖離したマスが、１００マスのうち1マス以上見られた。
×：１マスの面積の５０％以上の範囲で塗膜が乖離したマスが、１００マスのうち、1マス以上見られた。
表３に示す基材に、表３に示す塗料を膜厚が１５～２０μｍとなるように手塗りにより塗布し、８０℃で３０分乾燥することにより塗膜を形成して、各例の樹脂積層体を得た。
各例の樹脂積層体の塗膜に対して、ＪＩＳ Ｋ５４００－８．５に準拠して碁盤目試験を行った。
すなわち、１ｍｍ幅に縦１１本、横１１本、カッターで切れ目を入れ、１００マスの碁盤目を作り、碁盤目を作成した塗膜上に、セロテープ（登録商標）を貼り付け、斜め４５度の方向に引くようにして当該セロテープを引き剥がした。評価基準は以下に従った。結果を表３に示す。
○：１００マス総てにおいて、塗膜の乖離が見られなかった。
△：１マスの面積の５０％未満の範囲で塗膜が乖離したマスが、１００マスのうち1マス以上見られた。
×：１マスの面積の５０％以上の範囲で塗膜が乖離したマスが、１００マスのうち、1マス以上見られた。
表３に示すように、塗液Ｙ１、Ｙ２を用い場合、良好な密着性が得られた。特に、イソシアネート化合物溶液として、トルエンジイソシアネートを含む（Ｂ－２）を用いた場合の密着性が高かった。
これに対して、イソシアネート化合物溶液を用いない塗液Ｙ３、Ｙ６では密着性が低かった。
また、塗液Ｙ４、Ｙ５のようにイソシアネート化合物溶液を用いた塗液であっても、樹脂溶液に含まれる樹脂が塩素化ポリオレフィンを樹脂成分として含まないアクリル樹脂である（Ａ－２）を用いた場合には、密着性が低かった。
これに対して、イソシアネート化合物溶液を用いない塗液Ｙ３、Ｙ６では密着性が低かった。
また、塗液Ｙ４、Ｙ５のようにイソシアネート化合物溶液を用いた塗液であっても、樹脂溶液に含まれる樹脂が塩素化ポリオレフィンを樹脂成分として含まないアクリル樹脂である（Ａ－２）を用いた場合には、密着性が低かった。
本発明の樹脂積層体の用途としては、電気自動車のリチウムバッテリーのバッテリーケース、サイドマッドガード、バンパー、ホイルキャップ、モール、各種センサーなどの自動車外装部品、携帯電話機やノートパソコン等の携帯電気電子機器の筐体等を含む構造部品、その他コネクター、スイッチ、センサー、抵抗器、リレー、コンデンサー、ソケット、ジャック、ヒューズホルダー、コイルボビン、ＩＣやＬＥＤのハウジング等の電子部品が挙げられる。
Claims (10)
- 芳香環を有する樹脂と無機強化繊維を含む強化樹脂基材の表面に塗膜が形成された樹脂積層体であって、
前記塗膜は、（Ａ）樹脂成分と（Ｂ）芳香族イソシアネート化合物と（Ｃ）非ハロゲン系難燃剤を含み、
前記（Ａ）樹脂成分は、（Ａ１）アクリル樹脂が（Ａ２）塩素化ポリオレフィンにグラフト重合した樹脂、及び（Ａ１）アクリル樹脂と（Ａ２）塩素化ポリオレフィンとが混合された樹脂、の一方又は両方であり、
前記（Ａ２）塩素化ポリオレフィンは、塩素原子含有率が０．５～５質量％であることを特徴とする、樹脂積層体。 - 前記（Ｂ）芳香族イソシアネート化合物の前記（Ａ）樹脂成分に対する質量比［（Ｂ）／（Ａ）］が１０／９０～３０／７０である、請求項１に記載の樹脂積層体。
- 前記（Ｃ）非ハロゲン系難燃剤の前記（Ａ）樹脂成分に対する質量比［（Ｃ）／（Ａ）］が１５／８５～４０／６０である、請求項１又は２に記載の樹脂積層体。
- 前記（Ａ１）アクリル樹脂の前記（Ａ２）塩素化ポリオレフィンに対する質量比［（Ａ１）／（Ａ２）］が４０／６０～８０／２０である、請求項１～３のいずれか一項に記載の樹脂積層体。
- 前記（Ａ）樹脂成分の重量平均分子量が３０，０００～９０，０００である、請求項１～４のいずれか一項に記載の樹脂積層体。
- 前記（Ａ１）アクリル樹脂の酸価が３．０ｍｇ以下である、請求項１～５のいずれか一項に記載の樹脂積層体。
- 前記（Ａ２）塩素化ポリオレフィンが、塩素化ポリプロピレンである、請求項１～６のいずれか一項に記載の樹脂積層体。
- 前記（Ｂ）芳香族イソシアネート化合物が、キシレンジイソシアネートである、請求項１～７のいずれか一項に記載の樹脂積層体。
- 前記（Ｃ）非ハロゲン系難燃剤が、リン系難燃剤である、請求項１～８のいずれか一項に記載の樹脂積層体。
- 前記強化樹脂基材がポリフェニレンスルフィド樹脂を含む、請求項１～９のいずれか一項に記載の樹脂積層体。
Priority Applications (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2020162589A JP6845966B1 (ja) | 2020-09-28 | 2020-09-28 | 樹脂積層体 |
| PCT/JP2021/035535 WO2022065505A1 (ja) | 2020-09-28 | 2021-09-28 | 樹脂積層体 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2020162589A JP6845966B1 (ja) | 2020-09-28 | 2020-09-28 | 樹脂積層体 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP6845966B1 JP6845966B1 (ja) | 2021-03-24 |
| JP2022055152A true JP2022055152A (ja) | 2022-04-07 |
Family
ID=74878922
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2020162589A Active JP6845966B1 (ja) | 2020-09-28 | 2020-09-28 | 樹脂積層体 |
Country Status (2)
| Country | Link |
|---|---|
| JP (1) | JP6845966B1 (ja) |
| WO (1) | WO2022065505A1 (ja) |
Citations (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS5927968A (ja) * | 1982-08-10 | 1984-02-14 | Dainippon Ink & Chem Inc | 塗料用樹脂組成物 |
| JPH11189742A (ja) * | 1997-12-26 | 1999-07-13 | Nippon Paper Industries Co Ltd | 硬化型バインダー樹脂組成物とその用途 |
| JP2003027012A (ja) * | 2001-07-23 | 2003-01-29 | Hitachi Chem Co Ltd | 繊維強化プラスチック成形品の接着方法及びその接着物 |
| JP2003138165A (ja) * | 2001-11-05 | 2003-05-14 | Dainippon Toryo Co Ltd | 型内被覆組成物及び型内被覆成形品の製造方法 |
| WO2007001036A1 (ja) * | 2005-06-28 | 2007-01-04 | Dainippon Ink And Chemicals, Inc. | ポリフェニレンスルフィド樹脂構造体 |
| JP2011147910A (ja) * | 2010-01-25 | 2011-08-04 | Dainippon Toryo Co Ltd | 複層塗膜の形成方法 |
-
2020
- 2020-09-28 JP JP2020162589A patent/JP6845966B1/ja active Active
-
2021
- 2021-09-28 WO PCT/JP2021/035535 patent/WO2022065505A1/ja not_active Ceased
Patent Citations (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS5927968A (ja) * | 1982-08-10 | 1984-02-14 | Dainippon Ink & Chem Inc | 塗料用樹脂組成物 |
| JPH11189742A (ja) * | 1997-12-26 | 1999-07-13 | Nippon Paper Industries Co Ltd | 硬化型バインダー樹脂組成物とその用途 |
| JP2003027012A (ja) * | 2001-07-23 | 2003-01-29 | Hitachi Chem Co Ltd | 繊維強化プラスチック成形品の接着方法及びその接着物 |
| JP2003138165A (ja) * | 2001-11-05 | 2003-05-14 | Dainippon Toryo Co Ltd | 型内被覆組成物及び型内被覆成形品の製造方法 |
| WO2007001036A1 (ja) * | 2005-06-28 | 2007-01-04 | Dainippon Ink And Chemicals, Inc. | ポリフェニレンスルフィド樹脂構造体 |
| JP2011147910A (ja) * | 2010-01-25 | 2011-08-04 | Dainippon Toryo Co Ltd | 複層塗膜の形成方法 |
Also Published As
| Publication number | Publication date |
|---|---|
| WO2022065505A1 (ja) | 2022-03-31 |
| JP6845966B1 (ja) | 2021-03-24 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| US10131823B2 (en) | Polyolefin-based adhesive composition | |
| US9365737B2 (en) | Coating agent, decorative film and article | |
| JP6969545B2 (ja) | 樹脂組成物、プリプレグ、樹脂付き金属箔、積層板、プリント配線板及び樹脂組成物の製造方法 | |
| JP6230589B2 (ja) | シート状成形体 | |
| CN106574020A (zh) | 共聚物及成型体 | |
| WO2015141382A1 (ja) | 偏光板用粘着剤組成物、粘着剤層、粘着シートおよび粘着剤層付き偏光板 | |
| TW201718804A (zh) | 黏接劑組成物及黏接片 | |
| JP6721341B2 (ja) | 粘着剤組成物 | |
| CN105452411A (zh) | 聚烯烃系粘接剂组合物 | |
| KR20160138953A (ko) | 열가소성 수지 조성물 및 그 성형품 | |
| JP2017193595A (ja) | 透明難燃テープおよび難燃性構造体 | |
| KR20150066647A (ko) | 증착성 및 내후성이 우수한 열가소성 수지 조성물 | |
| CN105670268A (zh) | 电力供给接收部件 | |
| JP6845966B1 (ja) | 樹脂積層体 | |
| JP2009102525A (ja) | 導電性付与剤及び導電性材料 | |
| CN108603953B (zh) | 光扩散剂、光扩散性树脂组合物和成型体 | |
| WO2016129353A1 (ja) | 偏光板用粘着剤組成物およびその用途 | |
| US20140141188A1 (en) | Halogen-free retardant acrylic resin and molded article | |
| KR101729747B1 (ko) | 난연 필름용 프라이머 조성물 | |
| JPH11263894A (ja) | アクリレート系重合体組成物及びこれを用いた難燃性粘着テープ | |
| WO2003033590A2 (en) | Antistatic resin composition | |
| KR101688684B1 (ko) | 내화학성이 우수한 투명 열가소성 수지 조성물 | |
| JP4904624B2 (ja) | 塗料用組成物 | |
| JP5284907B2 (ja) | 積層シートおよびその成形体 | |
| JP2009084324A (ja) | 難燃性樹脂材料 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20200928 |
|
| A871 | Explanation of circumstances concerning accelerated examination |
Free format text: JAPANESE INTERMEDIATE CODE: A871 Effective date: 20200928 |
|
| RD01 | Notification of change of attorney |
Free format text: JAPANESE INTERMEDIATE CODE: A7426 Effective date: 20201106 |
|
| A975 | Report on accelerated examination |
Free format text: JAPANESE INTERMEDIATE CODE: A971005 Effective date: 20201110 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A821 Effective date: 20201106 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20210202 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20210226 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 6845966 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
