Abstract

【課題】リチウムイオンとヨウ素とを含む電解質を用いたものにおいて、サイクル特性をより高めることができる非水電解質ヨウ素電池の使用方法を提供する。
【解決手段】
非水電解質ヨウ素電池１０は、リチウム金属箔からなる負極１４と正極１６とをイオン伝導媒体１８を介して対向して配置したものである。このうち、正極１６は、導電材１６ｂやバインダ１６ｃを混合したあと白金メッシュなどの集電体１６ａにプレス成形して作製されている。また、イオン伝導媒体１８は、リチウムヘキサフルオロホスフェート等のリチウム塩のほかにヨウ素を含む非水系電解液である。この非水電解質ヨウ素電池１０を用いて、ヨウ素とリチウムイオンとの電気化学的な２電子反応の範囲で充放電を行う。
【選択図】図１

Description

本発明は、非水電解質ヨウ素電池の使用方法に関する。

近年、携帯電話や電子メール端末などの携帯型情報機器の市場が急速に拡大しつつある。また、環境問題やエネルギー危機の観点からハイブリッド車や電気自動車への期待が高まっている。こうした背景を踏まえ、高エネルギーの蓄電デバイスが求められている。

リチウムの標準還元電位は−３．０４Ｖで、電気化学列で最も卑な金属である。即ち、これを負極とする蓄電デバイスの動作電圧は高く、高エネルギーとなる。一方、リチウムの原子量は金属中で最も小さいため、その理論容量は３８６２ｍＡｈ／ｇと非常に大きい。したがって、リチウムを負極に用いるとエネルギー密度の高い蓄電デバイスが可能となる。

一方、負極活物質に金属、正極活物質に大気中の酸素を利用した金属空気電池が知られている。金属空気電池は外部から酸素が供給されるため、高容量の蓄電デバイスとなる。リチウムを組み合わせた空気電池は、リチウム空気電池と呼ばれ、高エネルギー蓄電デバイスとして最近とみに関心が集まっている（例えば、特許文献１，２）。例えば、特許文献１に記載のリチウム空気電池では、０．５ｍＡ／ｃｍ²の電流密度で放電したとき、１０〜１５ｍＡｈ程度の放電容量が得られることが報告されている。また、金属ハロゲン電池として、負極に亜鉛、正極に臭素を用いた亜鉛臭素電池（例えば、特許文献３）が知られている。

ところで、リチウム空気電池では高容量のエネルギーが期待されるものの、高出力を得ることが難しかった。また、亜鉛臭素電池は水系であり、水の電気分解電圧以上の電位を取ることが通常できないため、高容量にすることは困難であった。

そこで、大容量且つ高出力の非水電解質電池として、リチウムイオンとヨウ素とを含む電解質を用いたものが提案されている（例えば、特許文献４，５）。

特開２００５−１６６６８５特開２００６−２８６４１４特開平７−１４６１７特開２００９−０６４５８４号公報特開２００９−０２０９６０号公報

しかしながら、上述した特許文献４，５のものでは、大容量かつ高出力の非水電解質電池が得られるものの、充放電を繰り返すと容量が低下してしまうことがあった。このため、リチウムイオンとヨウ素とを含む電解質を用いたものにおいて、サイクル特性をより高めることが望まれていた。

本発明はこのような課題を解決するためになされたものであり、リチウムイオンとヨウ素とを含む電解質を用いたものにおいて、サイクル特性をより高めることができる使用方法を提供することを主目的とする。

上述した目的を達成するために、本発明者らは、リチウムイオンとヨウ素とを含む電解質を用いた非水電解質ヨウ素電池を用い、所定の電位範囲で充放電を行うとサイクル特性をより高めることができることを見いだし、本発明を完成するに至った

即ち、本発明の非水電解質ヨウ素電池の使用方法は、
リチウムイオンを放出する材料を負極活物質とする負極と、
ヨウ素を正極活物質とする正極と、
前記正極と前記負極との間に介在し、リチウムイオンとヨウ素とを含みリチウムイオンを伝導するイオン伝導媒体とを備えた非水電解質ヨウ素電池の使用方法であって、
ヨウ素とリチウムイオンとの電気化学的な２電子反応の範囲で充放電を行う、
ものである。

この非水電解質ヨウ素電池の使用方法では、リチウムイオンとヨウ素とを含む電解質を用いたものにおいて、サイクル特性をより高めることができる。このような効果が得られる理由は定かではないが、以下のように考えられる。例えば、金属リチウムを負極活物質とし、ヨウ素を正極活物質とした場合には非水電解質ヨウ素電池の充放電反応は次のように進行すると考えられる。放電時には、まず、式（１）に示すように、ヨウ素分子に対して２電子が関与してＬｉＩを生成する反応が生じる。さらに放電を続けると、式（２）に示すように、ヨウ素分子に対して１電子が関与してリチウムイオンとヨウ素分子ラジカルとからなるＬｉ⁺［Ｉ₂ ^-・］を生成する反応が生じる。一方、充電時には、まず、式（３）に示すように、ヨウ素分子に対して２電子が関与してＬｉＩを分解する反応が生じる。さらに充電を続けると、式（４）に示すように、ヨウ素分子に対して１電子が関与してＬｉＩを分解する反応が生じる。ここで、ヨウ素分子に対して２電子が関与する電気化学反応（以下、２電子反応とも称する）である式（１）と式（３）の反応は可逆反応の関係にある。一方、ヨウ素分子に対して１電子が関与する電気化学反応（以下、１電子反応とも称する）である式（２）と式（４）の反応は、可逆反応の関係にない。このため、１電子反応が生じると充放電に際して不可逆容量が増加することがある。本発明の非水電解質ヨウ素電池の使用方法では、このような不可逆容量の増加を抑制することができるため、サイクル特性をより高めることができるものと推察される。

本発明の非水電解質ヨウ素電池１０の一例を模式的に示す説明図である。金属リチウムとヨウ素との電気化学反応の一例を示す説明図である。ビーカーセル２０の構成の概略を示す説明図である。実験例１〜３の充放電曲線である。実験例３の３サイクル目までの充放電曲線である。実験例２の３サイクル目までの充放電曲線である。実験例２，３の８サイクルまでの充電容量を示すグラフである。実験例４の充放電曲線である。実験例３の５サイクル目までの放電容量および充電容量を示すグラフである。実験例５の３サイクル目までの充放電曲線である。

本発明の非水電解質ヨウ素電池の使用方法は、ヨウ素とリチウムイオンとの電気化学的な２電子反応の範囲で充放電を行うものである。この非水電解質ヨウ素電池は、リチウムイオンを放出する材料を負極活物質とする負極と、ヨウ素を正極活物質とする正極と、正極と負極との間に介在し、リチウムイオンとヨウ素とを含みリチウムイオンを伝導するイオン伝導媒体とを備えたものである。

本発明の非水電解質ヨウ素電池の負極は、例えば負極活物質と導電材と結着材とを混合し、適当な溶剤を加えてペースト状の負極材としたものを、集電体の表面に塗布乾燥し、必要に応じて電極密度を高めるべく圧縮して形成してもよい。負極活物質は、例えば金属リチウムやリチウム合金のほか、リチウムイオンを吸蔵放出する炭素質物質などが挙げられる。リチウム合金としては、例えば、アルミニウムやシリコン、スズ、マグネシウム、インジウム、カルシウムなどとリチウムとの合金が挙げられる。リチウムイオンを放出する炭素質物質としては、例えば黒鉛、コークス、メソフェーズピッチ系炭素繊維、球状炭素、樹脂焼成炭素などが挙げられる。導電材は、電池の性能に悪影響を及ぼさない電子伝導性材料であれば特に限定されず、例えば、天然黒鉛（鱗状黒鉛、鱗片状黒鉛）や人造黒鉛などの黒鉛、アセチレンブラック、カーボンブラック、ケッチェンブラック、カーボンウィスカ、ニードルコークス、炭素繊維、金属（銅、ニッケル、アルミニウム、銀、金など）などの１種又は２種以上を混合したものを用いることができる。これらの中で、導電材としては、電子伝導性及び塗工性の観点より、カーボンブラック及びアセチレンブラックが好ましい。結着材は、活物質粒子及び導電材粒子を繋ぎ止める役割を果たすものであり、例えば、ポリテトラフルオロエチレン（ＰＴＦＥ）、ポリフッ化ビニリデン（ＰＶＤＦ）、フッ素ゴム等の含フッ素樹脂、或いはポリプロピレン、ポリエチレン等の熱可塑性樹脂、エチレン−プロピレン−ジエンマー（ＥＰＤＭ）、スルホン化ＥＰＤＭ、天然ブチルゴム（ＮＢＲ）等を単独で、あるいは２種以上の混合物として用いることができる。また、水系バインダーであるセルロース系やスチレンブタジエンゴム（ＳＢＲ）の水分散体等を用いることもできる。正極活物質、導電材、結着材を分散させる溶剤としては、例えばＮ−メチルピロリドン、ジメチルホルムアミド、ジメチルアセトアミド、メチルエチルケトン、シクロヘキサノン、酢酸メチル、アクリル酸メチル、ジエチルトリアミン、Ｎ，Ｎ−ジメチルアミノプロピルアミン、エチレンオキシド、テトラヒドロフランなどの有機溶剤を用いることができる。また、水に分散剤、増粘剤等を加え、ＳＢＲなどのラテックスで活物質をスラリー化してもよい。増粘剤としては、例えば、カルボキシメチルセルロース、メチルセルロースなどの多糖類を単独で、あるいは２種以上の混合物として用いることができる。塗布方法としては、例えば、アプリケータロールなどのローラコーティング、スクリーンコーティング、ドクターブレイド方式、スピンコーティング、バーコータなどが挙げられ、これらのいずれかを用いて任意の厚さ・形状とすることができる。負極の集電体には、銅、ニッケル、ステンレス鋼、チタン、焼成炭素、導電性高分子、導電性ガラスなどのほか、接着性、導電性及び耐還元性向上の目的で、例えば銅などの表面をカーボン、ニッケル、チタンや銀などで処理したものも用いることができる。これらについては、表面を酸化処理することも可能である。集電体の形状については、箔状、フィルム状、シート上、ネット上、パンチ又はエキスパンドされたもの、ラス体、多孔質体、発泡体、繊維群の形成体などが挙げられる。集電体の厚さは、例えば１〜５００μｍのものが用いられる。

本発明の非水電解質ヨウ素電池の正極は、例えば導電材と結着材とを混合し、適当な溶剤を加えてペースト状の正極材としたものを、集電体の表面に塗布乾燥し、必要に応じて電極密度を高めるべく圧縮して形成してもよい。本発明の非水電解質ヨウ素電池において、正極は、ヨウ素を正極活物質とする。この正極活物質は、イオン伝導媒体に溶解したヨウ素により供給される。また、正極に用いられる導電材、結着材、溶剤などは、それぞれ負極で例示したものを用いることができる。集電体は、負極と同様のものを用いることができる。この正極は、ヨウ素の酸化還元触媒を含んでいることが好ましい。酸化還元触媒により、正極活物質であるヨウ素の還元反応が促進され、正極活物質としての機能が向上すると考えられるためである。この酸化還元触媒としては、例えばニッケルや二酸化マンガンなどを用いることができる。

本発明の非水電解質ヨウ素電池のイオン伝導媒体としては、支持塩を含む非水系電解液や非水系ゲル電解液などを用いることができる。支持塩としては、特に限定されるものではないが、例えば、ＬｉＰＦ₆，ＬｉＣｌＯ₄，ＬｉＢＦ₄，Ｌｉ（ＣＦ₃ＳＯ₂）₂Ｎなどの公知の支持塩を用いることができる。電解液の溶媒には、特に限定されるものではないが、例えば、エチレンカーボネート（ＥＣ）、プロピレンカーボネート（ＰＣ）、γ−ブチロラクトン（γ−ＢＬ）、ジエチルカーボネート（ＤＥＣ）、ジメチルカーボネート（ＤＭＣ）、３−メトキシプロピオニトリルなど従来の二次電池やキャパシタに使われる有機溶媒、又はそれらの混合溶媒を用いることができる。また、１−メチル−３−プロピルイミダゾリウムビス（トリフルオロスルホニル）イミド、１−エチル−３−ブチルイミダゾリウムテトラフルオロボレートなどのイオン液体を用いることもできる。支持塩の濃度としては、０．１〜２．０Ｍであることが好ましく、０．８〜１．２Ｍであることがより好ましい。また、非水系ゲル電解液としては、例えば、アクリロニトリル、エチレンオキシド、プロピレンオキシド、メチルメタクリレート、ビニルアセテート、ビニルピロリドン、ポリフッ化ビニリデンなどのポリマーと支持塩とで構成されるポリマーゲルを用いることができる。更に、イオン伝導性ポリマーと非水系電解液とを組み合わせて用いることもできる。

また、イオン伝導媒体には、リチウムイオンと共にヨウ素が含まれている。イオン伝導媒体に含まれるヨウ素の濃度は、特に限定されないが、０．０２ｍｏｌ／Ｌ以上が好ましく、０．０３ｍｏｌ／Ｌ以上がより好ましく、０．０５ｍｏｌ／Ｌ以上がさらに好ましい。ヨウ素の濃度が０．０２ｍｏｌ／Ｌ以上では、正極活物質としての機能を十分に発揮することができ、十分な充放電容量を得られると考えられるからである。また、イオン伝導媒体に含まれるヨウ素の濃度は、飽和濃度以下であることがより好ましい。飽和濃度以下であれば、ヨウ素がイオン伝導媒体に溶存しているため、リチウムイオンの伝導を阻害しにくいと考えられるからである。

本発明の非水電解質ヨウ素電池は、負極と正極との間にセパレータを備えていてもよい。セパレータとしては、非水電解質ヨウ素電池の使用範囲に耐えうる組成であれば特に限定されないが、例えば、ポリプロピレン製不織布やポリフェニレンスルフィド製不織布などの高分子不織布、ポリエチレンやポリプロピレンなどのオレフィン系樹脂の微多孔フィルムが挙げられる。これらは単独で用いてもよいし、複合して用いてもよい。

本発明の非水電解質ヨウ素電池の形状は、特に限定されないが、例えばコイン型、ボタン型、シート型、積層型、円筒型、偏平型、角型などが挙げられる。また、電気自動車等に用いる大型のものなどに適用してもよい。図１は、本発明の非水電解質ヨウ素電池の一例を模式的に示す説明図である。この非水電解質ヨウ素電池１０は、リチウム金属箔からなる負極１４と正極１６とをイオン伝導媒体１８を介して対向して配置したものである。このうち、正極１６は、導電材１６ｂやバインダ１６ｃを混合したあと白金メッシュなどの集電体１６ａにプレス成形して作製されている。また、イオン伝導媒体１８は、リチウムパークロレート等のリチウム塩のほかにヨウ素を含む非水系電解液である。

本発明の非水電解質ヨウ素電池の使用方法は、ヨウ素とリチウムイオンとの２電子反応の範囲で充放電を行うものである。こうすれば、リチウムイオンとヨウ素とを含む電解質を用いたものにおいてサイクル特性をより高めることができる。この理由は明らかではないが、以下のように推察される。例えば、金属リチウムを負極活物質とし、ヨウ素を正極活物質とした場合には非水電解質ヨウ素電池の充放電反応は図２のように進行する。図２は、金属リチウムとヨウ素との電気化学反応の一例を示す説明図である。放電時には、まず、式（１）に示すように、ヨウ素分子に対して２電子が関与してＬｉＩを生成する反応が生じる。さらに放電を続けると、式（２）に示すように、ヨウ素分子に対して１電子が関与してリチウムイオンとヨウ素分子ラジカルとからなるＬｉ⁺［Ｉ₂ ^-・］を生成する反応が生じる。一方、充電時には、まず、式（３）に示すように、ヨウ素分子に対して２電子が関与してＬｉＩを分解する反応が生じる。さらに充電を続けると、式（４）に示すように、ヨウ素分子に対して１電子が関与して、ＬｉＩを分解する反応が生じる。ここで、ヨウ素分子に対して２電子が関与する２電子反応である式（１）と式（３）の反応は可逆反応の関係にある。一方、ヨウ素分子に対して１電子が関与する１電子反応である式（２）と式（４）の反応は、可逆反応の関係にない。また、式（２）の反応で生じるＬｉ⁺［Ｉ₂ ^-・］や式（４）の反応で生じるヨウ素ラジカル［Ｉ₂ ^-・］は反応性が高く、イオン伝導媒体の成分などと反応して、本発明の非水電解質ヨウ素電池の使用範囲では分解できない副生成物を生じやすい。このため、１電子反応が生じると充放電に際して不可逆容量が増加することがある。本発明の非水電解質ヨウ素電池の使用方法では、ヨウ素とリチウムイオンとの２電子反応の範囲で充放電を行うため、このような不可逆容量の増加を抑制可能であり、サイクル特性をより高めることができるものと推察される。なお、式（２）の反応で生じたＬｉ⁺［Ｉ₂ ^-・］は、基本的にはＬｉ⁺と反応してＬｉＩを生じると考えられる。ここで、ヨウ素とリチウムイオンとの２電子反応の範囲とは、上述の式（１）及び式（３）により充放電反応が生じるような範囲である。ヨウ素とリチウムイオンとの２電子反応の範囲は、主に２電子反応が生じるような範囲であればよいが、２電子反応のみが生じるような範囲としてもよい。このようなヨウ素とリチウムイオンとの２電子反応の範囲は、充電容量及び放電容量の範囲のような容量範囲としてもよい。例えば、２電子反応が生じるような容量の範囲を経験的に求め、その範囲で充放電を行うものとしてもよい。また、充電電位及び放電電位の範囲のような電位範囲としてもよい。例えば、２電子反応が生じるような電位の範囲を経験的に求め、その範囲で充放電を行うものとしてもよい。

本発明の非水電解質ヨウ素電池の使用方法は、ヨウ素とリチウムイオンとの２電子反応の範囲で充放電を行えばよいが、サイクルの初期から２電子反応の範囲で充放電を行うことが好ましく、初回の充放電から２電子反応の範囲で充放電行うことがより好ましい。こうすれば、サイクル特性をより高めることができるからである。なお、２電子反応の範囲で充放電をするものであれば、例えば、充放電の初期サイクルや途中のサイクルで２電子反応の範囲よりも広い範囲（あるいは２電子反応の範囲とは異なる範囲）で充放電を行ってもよい。

本発明の非水電解質ヨウ素電池の使用方法は、正極の電位がリチウム基準で３．２５Ｖを下回らないように放電を行い、正極の電位がリチウム基準で３．７５Ｖを上回らないように充電を行うものとしてもよい。こうすれば、より容易に２電子反応の範囲で充放電を行うことができるからである。このうち、正極の電位がリチウム基準で３．３Ｖを下回らないように放電を行い、正極の電位がリチウム基準で３．７Ｖを上回らないように充電を行うものとすることが好ましく、正極の電位がリチウム基準で３．３５Ｖを下回らないように放電を行い、正極の電位がリチウム基準で３．６５Ｖを上回らないように充電を行うものとすることがより好ましい。充電電位が低く、放電電位が高いほど、２電子反応が支配的となり、１電子反応による不可逆容量などをより抑制して、サイクル特性をより高めることができると考えられるからである。なお、充電電位を低く、放電電位を高くすると、容量が減少することがあるため、容量とサイクル特性との両面から電位範囲を設定することが好ましい。このような電位範囲で行う充放電に際しては、一定の電気量を放電し、その後一定の電気量を充電する定容量充放電や、一定の電圧まで定電流で放電し、一定の電圧まで定電流で充電する定電流充放電などを選択することができる。ここで、本発明の非水電解質ヨウ素電池において、負極に金属リチウムを用いた場合などには、作動電圧を３．２５Ｖ以上３．７５Ｖ以下の範囲とすれば、正極の電位がリチウム基準で３．２５Ｖを下回らないように放電を行い、正極の電位がリチウム基準で３．７５Ｖを上回らないように充電を行うことができる。このため、本発明の非水電解質ヨウ素電池の使用方法は、作動電圧を３．２５Ｖ以上３．７５Ｖ以下の範囲として充放電を行うものとしてもよい。

なお、本発明は上述した実施形態に何ら限定されることはなく、本発明の技術的範囲に属する限り種々の態様で実施し得ることはいうまでもない。

以下には、本発明の非水電解質ヨウ素電池の使用方法について具体的に説明する。

（１）評価セルの作製
［実験例１］
正極は次のようにして作製した。まず、導電材としてのケッチェンブラック（三菱化学製ＥＣＰ−６０００）１４６ｍｇと、結着材としてのテフロンバインダー（ダイキン工業製、テフロンは登録商標）１２ｍｇと、酸化還元触媒としての電解二酸化マンガン（三井鉱山製）１０ｍｇとを乾式で乳鉢を用いて練り合わせてシート状の正極部材を得た。この正極部材５ｍｇをＰｔメッシュ（ニラコ製）に圧着して長さ２０ｍｍ、幅１０ｍｍの正極とした。また、負極には直径１０ｍｍ、厚さ０．４ｍｍの金属リチウム（本城金属製）を用いた。イオン伝導媒体としての電解液は以下のように調製した。まず、エチレンカーボネート（ＥＣ）とジエチルカーボネート（ＤＥＣ）を３：７の混合比（体積比）で混合したもの（ＥＣ／ＤＥＣ）に１ｍｏｌ／Ｌのリチウムパークロレートを溶解した溶液（富山薬品工業製）１２ｍＬを用意した。これに、０．０１ｍｏｌ／Ｌのヨウ素（アルドリッチ製）を溶解させた。このようにして得られた正極、負極、電解液を用いて、次のように評価セルを作製した。まず、図３に示すように、正極２２及び負極２４をアルゴン雰囲気下のグローブボックス内でビーカーセル２０にセットし、電解液２６を１５ｍｌ注入した。次に、ビーカーセル２０の開放部にプラスチック製の蓋２８を取り付け、ビーカーセル２０を密閉して評価セルとした。なお、ビーカーセル内の空間にはアルゴンが充填されている。また、ビーカーセル２０の容量は約３０ｍｌである。このようにして得られた評価セルを実験例１とした。

［実験例２，３］
電解液の調製に際し、ヨウ素を０．０２ｍｏｌ／Ｌ溶解させた以外は実験例１と同様の工程を経て実験例２の評価セルを作製した。また、電解液の調製に際し、ヨウ素を０．０６ｍｏｌ／Ｌ溶解させた以外は実験例１と同様の工程を経て実験例３の評価セルを作製した。

［実験例４］
電解液の調製に際して、３−メトキシプロピオニトリルに１ｍｏｌ／Ｌのリチウムトリフルオロメタンスルホニルイミドを溶解した溶液１２ｍＬを用意した。これに、０．０８ｍｏｌ／Ｌのヨウ素を溶解させた。この電解液の調製以外は実験例１と同様の工程を経て実験例４の評価セルを作製した。

［実験例５]
正極部材の原料として、導電材としての黒鉛（大阪ガス製、ＭＣＭＢ）９０ｍｇと、結着材としてのテフロンバインダー１０ｍｇとを用いた以外は、実験例２と同様の工程を経て実験例５の評価セルを作製した。

表１に、上述した実験例１〜５の電解液中のヨウ素濃度、電解液の種類及び正極の種類を示した。

（２）充放電試験
組み立てた評価セルを北斗電工製の充放電装置（型名ＨＪ１００１ＳＭ８Ａ）に接続し、測定温度を２５℃とし、充放電試験を行った。

（２−１）充放電反応のヨウ素濃度依存性の検討
電解液中のヨウ素濃度の異なる実験例１〜３の評価セルを用いて、充放電試験を行った。具体的には、まず、正極と負極との間で０．０２５ｍＡ（正極材料あたり１００ｍＡ／ｇ）の電流で２ｍＡｈまで放電した。その後、０．０２５ｍＡの電流で４．３Ｖ（又は２ｍＡｈ）まで充電した。このときの充放電曲線を図４に示した。

図４は、実験例１〜３の充放電曲線である。ヨウ素濃度が０．０１ｍｏｌ／Ｌの実験例１では、放電開始から約０．２ｍＡｈまではリチウム基準で３．３〜３．５Ｖの間に平坦部が確認され、この範囲で２電子反応が生じることが分かった。また、約０．３ｍＡｈから１．５ｍＡｈまでの放電ではリチウム基準で約３．０Ｖ付近に平坦部が確認され、この範囲で１電子反応が生じることが分かった。さらに、約１．５ｍＡｈから２ｍＡｈまでの放電では若干の電圧低下が確認された。また、続く充電では、充電開始から約０．５ｍＡｈまでの充電では、リチウム基準で約３．６Ｖ付近に平坦部が確認され、この範囲で２電子反応が生じることが分かった。その後は、電圧が上昇し続け、この範囲で１電子反応が生じることが分かった。また、４．３Ｖまでの充電で得られた容量は１．３ｍＡｈ程度であり、放電容量に対して７割程度の充電容量しか得られないことが分かった。ヨウ素濃度が０．０２ｍｏｌ／Ｌの実験例２では、放電開始から約０．４ｍＡｈまではリチウム基準で３．３〜３．５Ｖの間に平坦部が確認され、この範囲で２電子反応が生じることが分かった。また、約０．６ｍＡｈから２．０ｍＡｈまでの放電ではリチウム基準で約３．０Ｖ付近に平坦部が確認され、この範囲で１電子反応が生じることが分かった。また、続く充電では、充電開始から約１ｍＡｈまでの充電では、リチウム基準で約３．６Ｖ付近に平坦部が確認され、この範囲で２電子反応が生じることが分かった。その後は、電圧が上昇し続け、この範囲で１電子反応が生じることが分かった。また、４．３Ｖまでの充電で得られた容量は１．４ｍＡｈ程度であり、放電容量に対して７割程度の充電容量しか得られないことが分かった。ヨウ素濃度が０．０６ｍｏｌ／Ｌの実験例３では、放電開始から放電容量２ｍＡｈまでリチウム基準で３．３〜３．５Ｖの間に平坦部が確認され、放電終了まで２電子反応が生じることが分かった。また、続く充電では、充電開始から充電容量２ｍＡｈまでリチウム基準で約３．６Ｖ付近に平坦部が確認され、充電開始から２ｍＡｈまでの充電の間２電子反応が生じることが分かった。

以上より、２電子反応により得られる容量範囲はヨウ素濃度が０．０１ｍｏｌ／Ｌのものより０．０２ｍｏｌ／Ｌのものが広く、０．０６ｍｏｌ／Ｌのものがより広いことが分かった。このことから、充放電特性は、ヨウ素濃度に対する依存性があり、ヨウ素濃度が高いほど２電子反応により得られる容量が大きいものと推察された。そして、充放電に際して２電子反応のみを利用すると、放電容量に対して十分な充電容量を得ることができることが分かった。また、低い充電電位で充電を行うことができ、高い放電電位を得ることができ、充電電位と放電電位の差が小さく、クーロン効率が高いことが分かった。

（２−２）充放電反応とサイクル特性の関係の検討
２電子反応のみを用いた場合と、それ以外の場合とのサイクル特性を比較するため、実験例２，３の評価セルを用いて、充放電試験を行った。具体的には、正極と負極との間で０．０２５ｍＡの電流で２ｍＡｈまで放電し、０．０２５ｍＡの電流で４．３Ｖ（又は２ｍＡｈ）まで充電し、この放電と充電を１サイクルとして放電と充電を繰り返した。

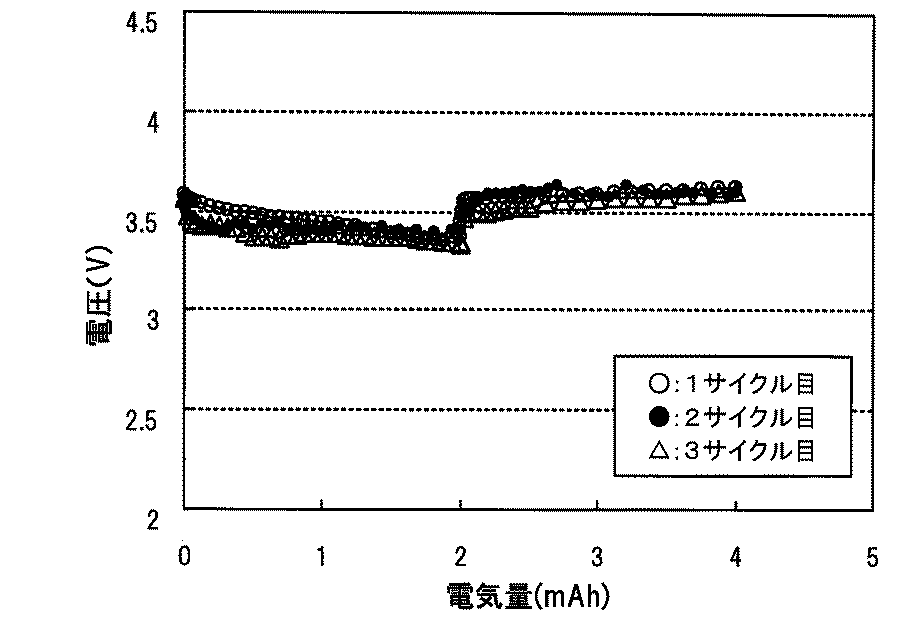

図５は、実験例３の３サイクル目までの充放電曲線である。図５より、２電子反応の範囲で充放電を行ったものでは、放電と充電を繰り返しても、放電容量に対して十分な充電容量まで充電を行うことができることが分かった。

図６は、実験例２の３サイクル目までの充放電曲線である。図６より、２電子反応の範囲より広い範囲で充放電を行ったものでは、放電容量に対して７割程度の充電容量までしか充電を行うことができないことが分かった。なお、実験例２でも、２電子反応の範囲で充放電を行えば、サイクル特性を高めることができるものと推察された。また、１サイクル目では、放電初期及び充電初期で平坦部が確認され２電子反応が生じるが、サイクルを繰り返すと、平坦部が少なくなることが分かった。このことから、サイクルの初回から２電子反応の範囲で充放電を行えば、サイクル特性をより高めることができ好ましいと推察された。また、サイクルを繰り返すと放電電圧が低下し、充電電圧が上昇する傾向にあることが分かった。放電電圧が低下し充電電圧が上昇する理由は明らかではないが、２電子反応以外の反応による生成物が正極上に堆積するなどし、この生成物がヨウ素の酸化還元反応を阻害したためと推察された。なお、実験例２のものでは、２電子反応により得られる容量は少ないものの、２電子反応の範囲で充放電を行えば、サイクル特性を高めることができると推察された。

図７は、実験例２，３の８サイクル目までの充電容量を示すグラフである。図７より、２電子反応の範囲で充放電を行った実験例３では、２ｍＡｈの放電容量に対して２ｍＡｈの充電容量を維持できるのに対し、２電子反応の範囲より広い範囲で充放電を行った実験例２では、２ｍＡｈの放電容量に対して１サイクル目から１．５ｍＡｈの充電容量までしか充電を行うことができず、サイクルを繰り返すと、充電可能な充電容量がより低下することが分かった。

（２−３）充放電反応と電解液の関係の検討
上述した実験例１〜３とは電解液の種類が異なる実験例４の評価セルを用いて、充放電試験を行った。具体的には、まず、正極と負極との間で０．０２５ｍＡの電流で８ｍＡｈまで放電した。その後、０．０２５ｍＡの電流で８ｍＡｈまで充電した。

図８は、実験例４の充放電曲線である。この実験例４では、ヨウ素濃度が０．０８ｍｏｌ／Ｌであり、放電開始から放電容量８ｍＡｈまでリチウム基準で３．３〜３．６Ｖの電位範囲の平坦部が確認され、放電終了まで、２電子反応が生じることが分かった。また、続く充電では、充電開始から充電容量８ｍＡｈまでリチウム基準で約３．６Ｖの電位範囲の平坦部が確認され、充電終了まで２電子反応が生じることが分かった。

このように、電解液を変えても２電子反応の範囲で充放電を行うことが可能であり、２電子反応の範囲で充放電を行うと、放電容量に対して十分な充電容量を得ることができることが分かった。また、充電電位と放電電位の差が小さく、クーロン効率が高めることができることが分かった。

（２−４）充放電電圧の検討
実験例３の評価セルを用いて、正極と負極との間で０．０２５ｍＡの電流で３．２５Ｖまで放電し、０．０２５ｍＡの電流で３．７５Ｖまで充電し、この放電と充電を１サイクルとして放電と充電を繰り返した。

図９は、実験例３の５サイクル目までの放電容量および充電容量を示すグラフである。各サイクルで、放電容量より充電容量が若干低いものの、ほぼ同等の容量が得られることが分かった。このことから、例えば、３．２５Ｖ以上３．７５Ｖ以下の作動電圧範囲は、２電子反応の範囲と同等であることが分かった。

（２−５）酸化還元触媒の影響の検討
電解二酸化マンガン（酸化還元触媒）を含まない正極を用いた実験例５の評価セルを用いて、正極と負極との間で０．０２５ｍＡの電流で２．４Ｖまで放電し、０．０２５ｍＡの電流で４．３Ｖまで充電し、この放電と充電を１サイクルとして放電と充電を繰り返した。

図１０は、実験例５の３サイクル目までの充放電曲線である。図１０より、実験例５では、放電と充電を繰り返すと、充電容量だけでなく放電容量も低下することが分かった。これに対し、電解二酸化マンガンを含む正極を用いた実験例１〜４の評価セルを用いた充放電では、放電容量の低下は生じなかった。このことから、電解二酸化マンガンはヨウ素の酸化還元触媒として働き、放電容量および充電容量を高める効果があるものと推察された。

１０非水電解質ヨウ素電池、１４負極、１６正極、１６ａ集電体、１６ｂ導電材、１６ｃバインダ、１８イオン伝導媒体、２０ビーカーセル、２２正極、２４負極、２６電解液、２８蓋。

Claims

リチウムイオンを放出する材料を負極活物質とする負極と、
ヨウ素を正極活物質とする正極と、
前記正極と前記負極との間に介在し、リチウムイオンとヨウ素とを含みリチウムイオンを伝導するイオン伝導媒体とを備えた非水電解質ヨウ素電池の使用方法であって、
ヨウ素とリチウムイオンとの電気化学的な２電子反応の範囲で充放電を行う、
非水電解質ヨウ素電池の使用方法。
前記正極の電位がリチウム基準で３．２５Ｖを下回らないように放電を行い、前記正極の電位がリチウム基準で３．７５Ｖを上回らないように充電を行う、
請求項１に記載の非水電解質ヨウ素電池の使用方法。
前記非水電解質ヨウ素電池において、前記イオン伝導媒体は、０．０２ｍｏｌ／Ｌ以上飽和量以下のヨウ素を含む、
請求項１又は２に記載の非水電解質ヨウ素電池の使用方法。
