JP2011124142A - アルミ・樹脂・銅複合品及びその製造方法並びに密閉型電池向け蓋部材 - Google Patents

Abstract

【課題】アルミニウム合金製のアルミ形状体と樹脂成形体との間及び銅合金製の銅形状体と樹脂成形体との間の界面の密着強度及び気密性が極めて高く、温度や湿度、粉塵等において過酷な環境下で優れた密着強度及び気密性を保持し、特に振動が多く、かつ冷熱衝撃の大きい環境下においても優れた耐久性や耐熱性を発揮し得るアルミ・樹脂・銅複合品を提供する。
【解決手段】表面凹凸化エッチング処理により表面の一部又は全面に凹凸部を有するアルミニウム合金製のアルミ形状体と表面凹凸化エッチング処理により表面の一部又は全面に凹凸部を有する銅合金製の銅形状体とが、樹脂成形体を介して、互いに接触しない状態で一体的に接合されていることを特徴とするアルミ・樹脂・銅複合品及びその製造方法である。
【選択図】なし

Description

この発明は、アルミニウム合金製のアルミ形状体と銅合金製の銅形状体とが樹脂形状体を介して一体的に接合されたアルミ・樹脂・銅複合品及びその製造方法に係り、主に密閉型電池向け蓋部材において好適に使用し得る密着強度及び気密性に優れたアルミ・樹脂・銅複合品及びその製造方法に関する。

リチウム電池等の電池容器においては、その蓋部材を貫通させて設けられる正極端子と負極端子がそれぞれ蓋部材から絶縁されると共に、容器内部の電解液又は容器内部から発生する気体等の漏洩や、容器の外部から内部への水分等の浸入を防止し、過酷な環境下での耐久性や耐熱性の向上、気密性の向上等を図ることが重要な課題となっている。

従来からアルミ・樹脂・銅複合品に係る密閉型電池向け蓋部材としては、蓋体と電極端子の間の気密性を確保する方法として、樹脂をアルミ合金製の蓋体と金属製の電極端子に固着させるインサート成形の方法等が挙げられる。そして、これら金属部品と樹脂との間の接合をより安価に行い、接着力をより向上させるために、樹脂と接合する金属部品の表面に所定の表面処理を行う方法も知られている。

例えば、特許文献１においては、蓋体と電極との間にインサート成形され、これら蓋体と電極とを絶縁すると共に一体的に固定する絶縁密閉部材を有する密閉型電池用蓋体が提案されている。

また、特許文献２においては、長手方向に延びた形状をし、外周部の面に表面処理が施された金属製の端子と、平板部と、この平板部に１以上立設され、前記端子が所定の間隔を有して貫通可能な内周部が形成されている凸状部とからなり、前記内周部の面に表面処理が施された金属製の基体と、前記金属製の端子と前記金属製の基体が射出成形用の金型にインサートされた後、前記金属製の端子の前記外周部と前記金属製の基体の前記内周部との間に形成されたキャビティ内に射出され、前記金属製の端子及び前記金属製の基体と接合して一体化させるための熱可塑性樹脂組成物とからなる端子を備えた電気・電子部品の構成体が提案されている。

更に、特許文献３においては、トリアジンジチオール化合物又はシランカップリング剤により表面処理を行った金属よりなる少なくともひとつの電極端子と、該表面処理を行った金属よりなる蓋体とを、弾性率が５５MPa以下のエラストマー樹脂を含有したポリフェニレンスルフィド組成物からなる絶縁密封材料で一体化したことを特徴とする電池容器用封口板が提案されている。

更に、特許文献４においては、セパレータを介して対向配置された正極及び負極に電解液が含浸せしめられた電極素子を収容する有底筒状容器の開口部を遮蔽して閉蓋すると共に、各電極に接続された１対の電極端子を備える電気二重層キャパシタの蓋体が提案されている。

しかしながら、これらいずれの場合においても、過酷な環境下に曝された際における金属−樹脂の界面での密着強度及び気密性が必ずしも充分ではなく、より優れた密着強度及び気密性を持つ金属−樹脂複合体の開発が要請されていた。

そこで、本発明者らは、先に、金属材料としてアルミニウム合金に着目し、このアルミニウム合金製のアルミ形状体とその表面に一体的に設けられた樹脂形状体との間の界面における密着強度及び気密性が極めて高く、過酷な環境下でも優れた密着強度及び気密性、更には優れた耐久性や耐熱性を発揮し得るアルミ・樹脂複合品について検討し、その結果として、アルミ形状体の表面にある特定の表面形状を備えた凹状部を有する凹凸部を形成することにより、アルミ形状体と樹脂形状体との間の密着性や気密性が顕著に向上することを見出し、得られた成果について特願2008-153,805号及び特願2008-153,806号として出願した。

特開2007-179,793号公報 特開2008-131,005号公報 特開2008-027,823号公報 特許第3,967,551号公報

本発明者は、上述の成果に加えて、更にアルミニウム合金製のアルミ形状体と銅合金製の銅形状体とが樹脂形状体を介して一体的に接合されたアルミ・樹脂・銅複合品について、特に振動が多く、かつ冷熱衝撃の大きい環境下においても優れたアルミ・樹脂・銅接合面の密着強度及び気密性を保持し得るアルミ・樹脂・銅複合品を製造し提供することについて鋭意検討を進めた結果、特異なエッチング処理によってアルミ形状体及び銅形状体の表面にある特定の表面形状を備えた凹状部を有する凹凸部を形成することによりアルミ形状体と樹脂形状体との間及び銅形状体と樹脂形状体との間における密着性や気密性及び耐久性や耐熱性が顕著に向上することを見出し、本発明を完成した。

従って、本発明の目的は、アルミニウム合金製のアルミ形状体と樹脂形状体との間及び銅合金製の銅形状体と樹脂形状体との間の界面の密着強度及び気密性が極めて高く、温度や湿度、粉塵等において過酷な環境下で優れた密着強度及び気密性を保持し、特に振動が多く、かつ冷熱衝撃の大きい環境下においても優れた耐久性や耐熱性を発揮し得るアルミ・樹脂・銅複合品を提供することにある。

また、本発明の他の目的は、このようにアルミ形状体と樹脂形状体との間及び銅形状体と樹脂形状体との間の界面の密着強度及び気密性が極めて高く、過酷な環境下でも優れたアルミ・樹脂・銅接合面の密着強度及び気密性を保持し、特に振動が多く、かつ冷熱衝撃の大きい環境下においても、耐食性、耐久性、耐熱性に優れた性能を発揮し得るアルミ・樹脂・銅複合品を製造することができるアルミ・樹脂・銅複合品の製造方法を提供することにある。

すなわち、本発明は、表面凹凸化エッチング処理により表面の一部又は全面に凹凸部を有するアルミニウム合金製のアルミ形状体と表面凹凸化エッチング処理により表面の一部又は全面に凹凸部を有する銅合金製の銅形状体とが、樹脂形状体を介して、互いに接触しない状態で一体的に接合されていることを特徴とするアルミ・樹脂・銅複合品である。

また、本発明は、表面凹凸化エッチング処理により表面の一部又は全面に凹凸部を有するアルミニウム合金製のアルミ形状体と表面凹凸化エッチング処理により表面の一部又は全面に凹凸部を有する銅合金製の銅形状体とが、樹脂形状体を介して、互いに接触しない状態で一体的に接合されているアルミ・樹脂・銅複合品であり、凹凸部を有する前記アルミ形状体及び銅形状体の表面は前記凹凸部に起因して形成され、前記アルミ形状体及び銅形状体のそれぞれの厚さ方向断面においてこの厚さ方向に直交し、かつ、凹凸部の最高部を通過するトップラインと最深部を通過するボトムラインとの間のハーフラインにおいて、走査型電子顕微鏡観察により測定される開口幅が０．１μm以上３０μm以下の大きさであって、深さが０．１μm以上３０μm以下の大きさである複数の凹状部が形成されていると共に、これらの凹状部内には前記樹脂が進入して固化した樹脂形状体の嵌入部が形成されており、前記凹状部と嵌入部とにより、前記アルミ形状体と樹脂形状体との間、及び銅形状体と樹脂形状体との間が互いに係止されていることを特徴とするアルミ・銅・樹脂複合品である。

そして、本発明は、アルミニウム合金製のアルミ形状体と銅合金製の銅形状体とが、樹脂形状体を介して、互いに接触しない状態で一体的に接合されているアルミ・樹脂・銅複合品の製造方法であり、前記アルミ形状体及び銅形状体にはそれぞれアルミニウム合金材及び銅合金材をエッチング処理して表面の一部又は全面に凹凸部に起因する複数の凹状部を形成し、樹脂形状体にはその成形時に前記アルミ形状体及び銅形状体の各凹状部内に樹脂が進入して固化した樹脂形状体の嵌入部を成形し、アルミ形状体及び銅形状体の凹状部と樹脂形状体の嵌入部とを互いに係止させることによりアルミ形状体と銅形状体とを樹脂形状体を介して互いに接触しない状態で一体的に結合させることを特徴とするアルミ・銅・樹脂射出複合品の製造方法である。

本発明において、アルミ形状体を形成するためのアルミニウム合金材としては、具体的には、純Al系の１０００系、Al-Cu系の２０００系、Al-Mn系の３０００系、Al-Si系の４０００系、Al-Mg系の５０００系、ＡＤＣ５、及びＡＤＣ６、Al-Mg-Si系の６０００系、Al-Zn-Mg系の７０００系、Al-Fe系の８０００系、Al-Si-Mg系のＡＤＣ３、Al-Si-Cu系のＡＤＣ１０、ＡＤＣ１０Ｚ、ＡＤＣ１２、及びＡＤＣ１２Ｚ、Al-Si-Cu-Mg系のＡＤＣ１４等の材質からなる材料を所望の形状に適宜加工して得られる加工材、更にはこれらの加工材を適宜組み合わせて得られる組合せ材等が挙げられる。

本発明において、銅形状体を形成するための銅合金材としては、具体的には、
C1100、C1020、C1220、C2700、C2801、C3604、C4641、C5191、C5210、C6782等が挙げられる。

また、本発明において、アルミ形状体及び銅形状体の表面の凹凸部に起因してこのアルミ形状体及び銅形状体の表面に形成される複数の凹状部は、その開口縁部が無端の周縁部であるような穴状又は孔状のもの（無端開口縁部を有する凹状部）であってもよく、また、開口縁部が両端部を有するようなスリット状又は溝状のもの（有端開口縁部を有する凹状部）であってもよく、更には、これら無端開口縁部を有する穴状又は孔状のものと有端開口縁部を有するスリット状又は溝状のものとが混在していてもよい。

そして、アルミ形状体及び銅形状体の複数の凹状部については、好ましくはその一部又は全部において、凹状部の開口縁部の一部分又は全体から開口幅方向中心に向けて雪庇状に突き出した突出部が形成されているのがよく、これによって、凹状部はその開口幅がその内部の幅寸法より狭くなり、このような凹状部内に進入して固化した樹脂形状体の嵌入部は凹状部との間で互いに脱離不能な係止構造を形成し、アルミ形状体及び銅形状体の凹状部か樹脂形状体の嵌入部のいずれか一方又は双方が破壊されない限り脱離することがなく、アルミ形状体及び銅形状体と樹脂形状体との間の密着強度や気密性がより向上する。

更に、このようにアルミ形状体及び銅形状体の複数の凹状部においてその一部又は全部の開口縁部に上記の如き雪庇状の突出部が形成されていると、これらの凹状部内には樹脂形状体の嵌入部が必ずしも密着状態で嵌合している必要はなく、例えばアルミ形状体及び銅形状体と樹脂形状体との間の線膨張係数の差と環境温度に基づいて、これらアルミ形状体及び銅形状体と樹脂形状体との間に不可避的な極微小な隙間が発生したとしても、これらアルミ形状体及び銅形状体と樹脂形状体との間には優れた密着強度や気密性が維持される。

本発明において、アルミ形状体及び銅形状体の表面の凹凸部に起因して形成される複数の凹状部は、このアルミ形状体及び銅形状体の断面を模式的に示す図１を参照して説明すると、アルミ形状体及び銅形状体の厚さ方向断面においてこの厚さ方向に直交し、かつ、凹凸部の最高部を通過するトップラインと最深部を通過するボトムラインとの間のハーフラインにおいて、走査型電子顕微鏡観察により測定される開口幅が０．１μm以上３０μm以下、好ましくは０．５μm以上２０μm以下、より好ましくは１μm以上１０μm以下の大きさであって、深さが０．１μm以上３０μm以下、好ましくは０．５μm以上２０μm以下の大きさであるのがよい。この凹状部の開口幅が０．１μmより狭いと、樹脂が進入し難くなってアルミ形状体及び銅形状体と樹脂形状体との界面に微小な空隙が発生して優れた密着強度や気密性が得られ難くなり、反対に、３０μmより広くしようとすると、アルミ形状体及び銅形状体の表面処理（エッチング処理）時に溶解反応が過剰に進行し、材料表面の欠落あるいは材料の板厚減少量の増大という問題が生じ、材料強度不足の製品が発生して生産性低下の原因になる。また、深さについても、０．１μmより浅いと、十分な樹脂形状体の嵌入部が得られ難くなり、反対に、３０μmより深くしようとすると、アルミ形状体及び銅形状体の表面処理（エッチング処理）時に溶解反応が過剰に進行し、材料表面の欠落あるいは材料の板厚減少量の増大という問題が生じる。

本発明において、アルミ形状体及び銅形状体の表面の凹凸部に起因して形成される複数の凹状部の密度については、０．１mm四方当り開口幅０．５μm〜２０μm及び深さ０．５μm〜２０μmの範囲内の１種又は２種以上の大きさのものが５〜２００個程度の範囲で存在するのがよい。

また、本発明のアルミ形状体及び銅形状体において、その凹状部に形成される雪庇状の突出部は、好ましくは、アルミ・樹脂・銅複合品のアルミ・樹脂及び銅・樹脂一体成形部分の厚さ方向断面において、その樹脂形状体側からアルミ形状体側又は銅形状体に向けて厚さ方向に延びる多数の観察ラインを互いに０．１μmの間隔で引いた際に、１観察ライン上に樹脂−アルミ−樹脂又は樹脂−銅−樹脂からなる少なくとも１つ以上の積層部を形成し、かつ、この積層部のアルミ形状体部分及び銅形状体の厚さが０．１μm以上３０μm以下の範囲であるのがよく、アルミ・樹脂・銅複合品にはこのような雪庇状の突出部が１０００本の観察ラインの範囲内に１つ以上存在するのがよい。

また、アルミ形状体及び銅形状体の複数の凹状部は、その一部又は全部において、内部の壁面に少なくとも1つ以上の内部凹状部が形成された二重凹状部構造を有していてもよく、また、内部の壁面に少なくとも1つ以上の内部突起部が形成された内部凹凸構造を有していてもよく、更に、これら二重凹状部構造や内部凹凸構造が並存していてもよい。アルミ形状体及び銅形状体の複数の凹状部の一部又は全部において、このような二重凹状部構造や内部凹凸構造が存在することにより、アルミ形状体及び銅形状体の凹状部と樹脂形状体の嵌入部とは互いにより強固に結合し、アルミ形状体と樹脂形状体及び銅形状体と樹脂形状体との間のより優れた密着強度や気密性が発揮される。

［アルミ・樹脂・銅複合品の製造方法について］
本発明において、このようなアルミ・樹脂・銅複合品を製造する際には、先ず、表面に上述した複数の所望の凹状部を有するアルミ形状体及び銅形状体を形成するが、その方法としては、例えば、アルミニウム合金材及び銅合金材にエッチング処理を施して表面の一部又は全面に凹凸部を形成し、この凹凸部に起因して複数の凹状部を有するアルミ形状体及び銅形状体を形成する方法が挙げられる。

そして、このアルミニウム合金材のエッチング処理に用いるエッチング液としては、例えば、塩酸、リン酸、硫酸、酢酸、シュウ酸、アスコルビン酸、安息香酸、酪酸、クエン酸、ぎ酸、乳酸、イソブチル酸、リンゴ酸、プロビオン酸、酒石酸等の酸水溶液からなるエッチング液を挙げることができるが、開口幅及び深さが所望の大きさを有する複数の凹状部を形成したり、あるいは、凹状部の一部又は全部の開口縁部に開口幅方向中心に向けて突出する雪庇状の突出部を形成する等、表面に形成される凹状部を所望の形状及び大きさに制御するためには、酸水溶液として比較的酸化力の弱い酸水溶液を用い、また、このような比較的酸化力の弱い酸水溶液中に、アルミニウム合金材の表面に形成されている酸化皮膜を溶解するために、ハロゲンイオンを所定の濃度で含むエッチング液を用いることが必要である。

すなわち、エッチング液としては、比較的酸化力の弱い酸水溶液中に、塩素イオン(Cl^-)、フッ素イオン(F^-)、及びヨウ素イオン(I^-)から選ばれたいずれか１種又は２種以上のハロゲンイオンを所定の濃度範囲で含むエッチング液を用いるのがよい。そして、このようなハロゲンイオン含む比較的酸化力の弱い酸水溶液を用い、このエッチング液中にアルミニウム合金材を浸漬すると、先ずエッチング液中のハロゲンイオンがアルミニウム合金材の表面の酸化皮膜を溶解し、その後に内部のアルミニウム合金を溶解して更にアルミニウム合金材内部に浸食していくが、その際に、表面の酸化皮膜よりも内部のアルミニウム合金の方がより浸食され易い（溶解し易い）ので、エッチング液の組成やエッチング処理の条件等を設定することにより、表面に形成される凹凸部に起因する凹状部について、その開口幅や深さ等を所望の大きさに制御したり、その一部又は全部の開口縁部に開口幅方向中心に向けて突出する雪庇状の突出部を形成することができる。

この目的で用いられるエッチング液としては、酸水溶液として、酸濃度５重量%以上８０重量%以下、好ましくは１０重量%以上５０重量%以下の塩酸溶液、リン酸溶液、希硫酸溶液、酢酸溶液等や、酸濃度５重量%以上３０重量%以下、好ましくは１０重量%以上２０重量%以下のシュウ酸溶液等を挙げることができ、また、これらの酸水溶液中にハロゲンイオン導入のために添加されるハロゲン化物としては、例えば塩化ナトリウム、塩化カリウム、塩化マグネシウム、塩化アルミニウム等の塩化物や、フッ化カルシウム等のフッ化物や、臭化カリウム等の臭化物等を挙げることができ、好ましくは安全性等を考慮して塩化物であり、更に、エッチング液中におけるハロゲンイオンは、通常０．５グラム／リットル（g/L）以上３００g/L以下、好ましくは１g/L以上１００g/L以下であり、０．５g/L未満だとハロゲンイオンの効果が小さいため、開口縁部に雪庇状の突出部を有する凹状部が形成されないという問題が生じ、３００g/Lを超えるような場合はアルミ形状体の表面処理（エッチング処理）時に溶解反応が急激に進行するため、凹状部の制御が困難になるという問題が生じる。

なお、本発明においては、アルミ形状体の表面に所望の凹状部を形成するためのエッチング液として、硝酸や８０重量%を超える濃度の濃硫酸等の酸化力の強い酸水溶液や水酸化ナトリウムや水酸化カリウム等のアルカリ溶液は適当でない。硝酸や濃硫酸等の比較的酸化力の強い酸水溶液は、アルミニウム合金に対して皮膜生成能力を有し、かえってアルミ形状体の表面に強固な酸化皮膜を形成し、ハロゲンイオンによる酸化皮膜の溶解が困難になる。また、水酸化ナトリウムや水酸化カリウム等のアルカリ溶液のアルミニウム合金に対する溶解機構は、全面溶解型であって、ハロゲンイオンを添加した場合においてもその傾向は変わらず、所望の凹状部を形成することが困難である。

本発明において、上記のエッチング液を用いてアルミ形状体の表面をエッチング処理する際の処理条件については、使用するエッチング液の種類、酸濃度、ハロゲンイオン濃度等や、アルミ形状体に形成すべき複数の凹状部の数や大きさ等によっても異なるが、通常、塩酸溶液の場合には浴温２０〜８０℃で浸漬時間３〜１０分間、リン酸溶液の場合は浴温３０〜８０℃で浸漬時間１〜５分間、硫酸溶液の場合には浴温４０〜８０℃で浸漬時間２〜８分間、シュウ酸溶液の場合には浴温５０〜８０℃で浸漬時間１〜３分間、酢酸溶液の場合には浴温５０〜８０℃で浸漬時間１〜３分間の範囲であるのがよい。使用するエッチング液の酸濃度や浴温が高いほどエッチング処理の効果が顕著になり、短時間処理が可能になるが、浴温については、２０℃未満では溶解速度が遅くて十分な大きさ（開口幅及び深さ）を有する凹状部の生成に長時間を要し、また、８０℃を超える浴温では溶解反応が急激に進行して凹状部の開口幅及び深さの制御が困難になり、浸漬時間については、１分未満では凹状部の開口幅及び深さの制御が難しく、逆に１０分を超える浸漬時間では生産性低下の原因となる。

また、銅合金材のエッチング処理に用いるエッチング液としては、硫酸、及びシュウ酸から選ばれたいずれか一種からなる酸の酸濃度が０．１重量%以上６０重量%以下、好ましくは０．５重量%以上５０重量%以下であり、かつ、ハロゲンイオンを０．０１g/L以上１．０g/L以下、好ましくは０．０５g/L以上０．５g/L以下の範囲で含み、過酸化水素又は硝酸を０．１g/L以上３００g/L以下、好ましくは１０g/L以上、１００g/L以下の範囲内で含む酸水溶液を挙げることができる。

ここで、酸濃度が０．１重量%未満の場合は、溶解反応が極端に遅くなり、ほとんどエッチングされないという問題が生じ、６０重量%を超えると溶解反応が著しく早くなり制御できなくなるという問題が生じる。また、過酸化水素又は硝酸の濃度が０．１g/L未満の場合は、これら過酸化水素又は硝酸を添加して銅の溶解反応を促進する効果が乏しく、反対に、３００g/Lを超えると溶解反応が著しく早くなり制御できなくなると言う問題が生じる。更に、ハロゲンイオン濃度が０．０１g/L未満の場合は溶解速度を制御（一定化）できないという問題が生じ、１．０g/Lを超えると溶解反応が著しく低下するという問題が生じる。

なお、ハロゲンイオンは、銅表面に保護性の低い塩化銅層を生成させた後、その上に保護性の高い酸化第一銅皮膜を形成させる。一方、酸化第一銅皮膜は、緻密ではなく、ところどころ欠陥部を有するため、銅表面の一部は溶解し、凹凸部が形成される。更に、形成された凹部内においても同様の反応が生じるため、最終的に形成される凹部はその開口幅がその内部の幅寸法より狭くなるという特殊な構造を有する。従って、ハロゲンイオンが上記の所定量より多く含まれると、保護性の高い酸化皮膜が銅表面を覆うため、エッチング速度の極端な低下を引き起こし、一方、所定量より少ない場合は、逆に保護性の高い皮膜が形成されず、均一的な溶解となるため、表面に凹凸部が形成され難くなる。

エッチング液として使用される酸水溶液に添加されるハロゲンイオンとしては、塩素イオン(Cl^-)、フッ素イオン(F^-)、及びヨウ素イオン(I^-)から選ばれたいずれか１種又は２種以上を挙げることができ、エッチング液はこれらのハロゲンイオンを所定の濃度範囲で含むものであるのがよい。この酸水溶液中にハロゲンイオンを導入のために添加されるハロゲン化物としては、例えば塩化ナトリウム、塩化カリウム、塩化マグネシウム、塩化アルミニウム等の塩化物や、フッ化カルシウム等のフッ化物や、臭化カリウム等の臭化物等を挙げることができ、好ましくは安全性等を考慮して塩化物である。

また、上記銅合金材のエッチング液として使用される酸水溶液は、酸化された銅を溶解させることが目的であることから、必要に応じて、有機酸の１種又は２種以上を０．０１g/L以上１００g/L以下、好ましくは０．１g/L以上８０g/L以下の範囲内で添加することができる。この目的でエッチング液に添加される有機酸としては、例えばグリコール酸、ギ酸、酢酸、プロピオン酸、シュウ酸、マロン酸が挙げられる。この中ではグリコール酸が特に好ましい。

更に、銅合金材のエッチング液には、粗面化後の銅表面の酸化を防止する目的で、アゾール系化合物の１種又は２種以上を０．０１g/L以上１００g/L以下、好ましくは０．１g/L以上８０g/L以下の範囲で添加することができる。この目的でエッチング液に添加されるアゾール系化合物としては、例えば、ベンゾトリアゾール、トリルトリアゾール等を挙げることができる。この中ではベンゾトリアゾールが特に好ましい。

ここで、銅合金材のエッチング液において、上記有機酸の添加量が０．０１g/L未満の場合は、酸化された銅の溶解性が低下して酸化銅の残存物が残り、樹脂接合性を低下させて好ましくなく、一方１００ｇ/L超の場合では、銅の溶解安定性が低下し、銅表面に再酸化が発生する問題が生じる。また、上記アゾール系化合物の添加量が０．０１g/L未満の場合は、粗化後の銅表面の酸化を抑制できず、変色が発生する場合があり、一方１００ｇ/L以上の場合では、銅の溶解反応が著しく抑制され、溶解反応が進まなくなるという問題が生じる。

本発明において、上記のエッチング液を用いて銅形状体の表面をエッチング処理する際の処理条件については、浴温２０〜８０℃で浸漬時間０．５〜３０分間の範囲であるのがよい。使用するエッチング液の酸濃度や浴温が高いほどエッチング処理の効果が顕著になり、短時間処理が可能になるが、浴温については、２０℃未満では溶解速度が遅くて十分な大きさ（開口幅及び深さ）を有する凹状部の生成に長時間を要し、また、８０℃を超える浴温では溶解反応が急激に進行して凹状部の開口幅及び深さの制御が困難になり、浸漬時間については、０．５分未満では凹状部の開口幅及び深さの制御が難しく、逆に３０分を超える浸漬時間では生産性低下の原因となる。

本発明において、上記の如くアルミニウム合金材及び銅合金材にエッチング処理を施して凹状部を有するアルミニウム合金材及び銅形状体を形成する際に、必要により、このエッチング処理前のアルミニウム合金材及び／又は銅合金材の表面に、脱脂や表面調整、表面付着物・汚染物等の除去を目的として、酸水溶液による酸処理、及び／又は、アルカリ溶液によるアルカリ処理からなる前処理を施してもよい。

ここで、この前処理に用いる酸水溶液としては、例えば、市販の酸性脱脂剤で調製したもの、硫酸、硝酸、フッ酸、リン酸等の鉱酸や酢酸、クエン酸等の有機酸や、これらの酸を混合して得られた混合酸等の酸試薬を用いて調製したもの等を用いることができ、また、アルカリ水溶液としては、例えば、市販のアルカリ性脱脂剤により調製したもの、苛性ソーダ等のアルカリ試薬により調製したもの、又はこれらのものを混合して調製したもの等を用いることができる。

上記の酸水溶液及び／又はアルカリ水溶液を用いて行なう前処理の操作方法及び処理条件については、従来、この種の酸水溶液又はアルカリ水溶液を用いて行なわれている前処理の操作方法及び処理条件と同様でよく、例えば、浸漬法、スプレー法等の方法により行うことができる。

そして、アルミニウム合金材及び／又は銅合金材の表面に上記の前処理を施した後や、凹状部を形成するためのエッチング処理を施した後に、必要により水洗処理をしてもよく、この水洗処理には工業用水、地下水、水道水、イオン交換水等を用いることができ、製造される銅形状体に応じて適宜選択される。更に、前処理やエッチング処理が施された銅合金材については、必要により乾燥処理が行われるが、この乾燥処理についても、室温で放置する自然乾燥でよいほか、エアーブロー、ドライヤー、オーブン等を用いて行う強制乾燥でもよい。

上記のエッチング処理により、又は前処理及びエッチング処理により得られたアルミ形状体及び銅形状体の表面は、エッチング処理により凹凸部が形成され、その表面の６０度表面光沢度（スガ試験機社製ハンディ光沢計での測定）による測定で好ましくは６０以下であり、又は、表面粗さ測定器（東京精密社製サーフコム590A-DTPでの測定）あるいはレーザー顕微鏡（レーザーテック社製1LM21Wでの測定）による測定で好ましくは表面粗さ（Rz）が１μm以上である。表面光沢度が６０を超えている場合、又は、表面粗さ（Rz）が1μm以下である場合は、樹脂がアルミ形状体及び銅形状体の凹状部内に十分に入り込まず、アルミ形状体及び銅形状体と樹脂形状体との間の十分な接合強度が得られない。

また、上記のエッチング処理により、又は前処理及びエッチング処理により得られたアルミ形状体及び銅形状体の表面をＳＥＭあるいは光学顕微鏡により倍率１０００倍で断面観察を行い、得られた断面観察写真について、好ましくはアルミ形状体及び銅形状体の表面積が、エッチング処理により凹凸部を形成する前のアルミニウム合金材及び銅形状体の表面積の１.２倍以上１０倍以下であるのがよい。この表面積増加率が１．２倍未満、又は１０倍を超えている場合は、樹脂がアルミ形状体及び銅形状体の凹状部内に十分に入り込まず、アルミ形状体及び銅形状体と樹脂形状体との間の十分な接合強度が得られない。

次に、本発明のアルミ・樹脂・銅複合品を得るには、以上のようにして得られたアルミ形状体及び銅形状体の表面に接着剤を塗布後、金属あるいは樹脂を接合させる、あるいは得られたアルミ形状体及び銅形状体と金属の間に樹脂を介在させ、これらをホットプレス機により熱と圧力を加えることで接合させる、あるいは得られたアルミ形状体及び銅形状体を射出成形用金型内にセットし、この金型内に溶融した所定の熱可塑性樹脂を射出して固化させる、いわゆるアルミ形状体及び銅形状体を用いた樹脂の複合化により、目的のアルミ形状体及び銅形状体と樹脂との複合品を製造する。

ここで、本発明のアルミ・銅・樹脂複合品を製造するための熱可塑性樹脂については、各種の熱可塑性樹脂を単独で用いることができるが、本発明のアルミ・樹脂・銅複合品に求められる物性、用途、使用環境等を考慮すると、熱可塑性樹脂としては、好ましくは、例えばポリプロピレン樹脂、ポリエチレン樹脂、アクリロニトリル・ブタジエン・スチレン共重合体（ABS）、ポリカーボネート樹脂、ポリアミド樹脂、ポリフェニレンスルフィド（PPS）等のポリアリーレンサルファイド樹脂、ポリアセタール樹脂、液晶性樹脂、ポリエチレンテレフタレート（PET）やポリブチレンテレフタレート（PBT）等のポリエステル系樹脂、ポリオキシメチレン樹脂、ポリイミド樹脂、シンジオタクティックポリスチレン樹脂等やこれらの熱可塑性樹脂の２種以上の混合物が挙げられ、また、アルミ形状体及び銅形状体と樹脂形状体との間の密着性、機械的強度、耐熱性、寸法安定性（耐変形、反り等）、電気的性質等の性能をより改善するために、より好ましくは、これらの熱可塑性樹脂に繊維状、粉粒状、板状等の充填剤や、各種のエラストマー成分を添加するのがよい。

また、熱可塑性樹脂に添加される充填剤としては、ガラス繊維、カーボン繊維、金属繊維、アスベスト繊維、硼素繊維等の無機質繊維充填剤や、ポリアミド、フッ素樹脂、アクリル樹脂等の高融点有機質繊維充填剤や、石英粉末、ガラスビーズ、ガラス粉、炭酸カルシウムを始めとする無機粉体類等の粉状充填剤や、ガラスフレーク、タルクやマイカ等の珪酸塩類等の板状充填剤等が例示され、熱可塑性樹脂１００重量部に対して２５０重量部以下、好ましくは０重量部以上２００重量部以下、より好ましくは０重量部以上１００重量部以下の範囲で添加される。この充填剤の添加量が２５０重量部を超えると、流動性が低下しアルミ形状体及び銅形状体の凹部へ進入し難くなり良好な密着強度を得られず、機械的特性の低下を招くという問題が生じる。

また、熱可塑性樹脂に添加されるエラストマー成分としては、ウレタン系、コアシェル型、オレフィン系、ポリエステル系、アミド系、スチレン系等のエラストマーが例示され、射出成形時の熱可塑性樹脂の溶融温度等を考慮して選択され、また、熱可塑性樹脂１００重量部に対して３０重量部以下、好ましくは３〜２５重量部の範囲で使用される。このエラストマー成分の添加量が３０重量部を超えると、更なる密着強度向上効果が見られず機械的特性の低下等の問題が生じる。このエラストマー成分の配合効果は、熱可塑性樹脂としてポリエステル系樹脂を用いた場合に特に顕著に現れる。

更に、本発明のアルミ・樹脂・銅複合品を製造するための熱可塑性樹脂には、一般に熱可塑性樹脂に添加される公知の添加剤、すなわち難燃剤、染料や顔料等の着色剤、酸化防止剤や紫外線吸収剤等の安定剤、可塑剤、潤滑剤、滑剤、離型剤、結晶化促進剤、結晶核剤等を、要求される性能に応じて適宜添加することができる。

本発明において、アルミ形状体及び銅形状体を射出成形用金型内にセットして行う熱可塑性樹脂の射出成形については、用いられる熱可塑性樹脂に求められる成形条件を採用し得るものであるが、射出成形時に溶融した熱可塑性樹脂がアルミ形状体及び銅形状体の凹状部内に確実に進入して固化することが重要であり、金型温度やシリンダー温度を熱可塑性樹脂の種類や物性、更には成形サイクルの許す範囲で比較的高めに設定するのが好ましく、特に金型温度については、下限温度を９０℃以上、好ましくは１３０℃以上にする必要があるが、上限は、使用する熱可塑性樹脂の種類に応じて、１００℃から当該熱可塑性樹脂の融点又は軟化点（エラストマー成分が添加される場合にはどちらか高い方の融点又は軟化点）より２０℃程度低い温度までの範囲であるのがよい。また、下限金型温度は、熱可塑性樹脂の融点から１４０℃以上低くならないように設定するのが好ましい。

更に、本発明のアルミ・樹脂・銅複合品を製造するための樹脂については、上記の熱可塑性樹脂以外に、熱硬化性樹脂、常温硬化性樹脂、各種接着剤等を用いてもよい。熱硬化性樹脂としてはエポキシ系樹脂等が挙げられ、また、常温硬化性樹脂としてはポリエステル系樹脂等が挙げられる。更に、接着剤としてはニトリルゴム系、合成ゴム系、エポキシ系、シアノアクリル系、塩化ビニール系、プラスチック系、ホットメルト系等が挙げられる。

ここで、本発明の方法で製造されるアルミ・樹脂・銅複合品からなる製品については、それがアルミニウム合金製のアルミ形状体と銅合金製の銅形状体との間が樹脂形状体で一体的に接合された構造を有するものであれば、どのような製品でもよいが、アルミ形状体と樹脂形状体との間の界面(アルミ／樹脂界面)及び銅形状体と樹脂形状体との間の界面(銅／樹脂界面)における密着強度や気密性が極めて高いという特性から、好適には密閉型電池向け蓋部材である。

そして、このような密閉型電池向け蓋部材としては、例えば、互いに所定の間隔をおいて位置する一対の貫通孔を有するアルミニウム合金製のアルミ封孔蓋部材と、このアルミ封孔蓋部材の各貫通孔内をその周縁部から所定の隙間を維持して貫通するアルミニウム合金製のアルミ合金端子及び銅合金製の銅合金端子と、前記アルミ封孔蓋部材の各貫通孔周縁部と各端子との間の隙間を密封すると共に絶縁する封孔絶縁樹脂とからなる密閉型電池向け蓋部材であって、前記アルミ封孔蓋部材及びアルミ合金端子がそれぞれ表面凹凸化エッチング処理により表面の一部又は全面に形成された凹凸部に起因する複数の凹状部を有すると共に、前記銅合金端子が表面凹凸化エッチング処理により表面の一部又は全面に形成された凹凸部に起因する複数の凹状部を有しており、また、前記封孔絶縁樹脂が、前記アルミ封孔蓋部材（アルミ形状体）及びアルミ合金端子（アルミ形状体）の各凹状部内に進入して固化した複数の嵌入部を有してこれらアルミ封孔蓋部材とアルミ合金端子との間を一体的に結合する一方の樹脂形状体と、前記アルミ封孔蓋部材（アルミ形状体）及び銅合金端子（銅形状体）の各凹状部内に進入して固化した複数の嵌入部を有してこれらアルミ封孔蓋部材と銅合金端子との間を一体的に結合する他方の樹脂形状体とで構成されているアルミ・樹脂・銅複合品からなるものを例示することができる。

本発明のアルミ・樹脂・銅複合品は、アルミ形状体と樹脂形状体との間の界面(アルミ／樹脂界面)及び銅形状体と樹脂形状体との間の界面(銅／樹脂界面)の密着強度や気密性が極めて高く、かつ過酷な環境に曝されてもその優れた密着強度及び気密性を保持することができ、長期に亘って高い信頼性を維持し得るものである。従って、本発明のアルミ・樹脂・銅複合品は、主に密閉型電池向け蓋部材において好適に使用することができ、特にアルミ形状体の一部及び銅形状体の表面から樹脂形状体が突合せ状態に突出して高い結合強度が要求される金属−樹脂複合部品に好適に使用される。

また、本発明のアルミ・樹脂・銅複合品の製造方法によれば、製造時にアルミ形状体の表面光沢度あるいはアルミ形状体及び銅形状体の表面粗さを測定することにより、得られた製品の密着強度を予想することができ、その製造時の品質管理が容易になるほか、製品毎に密着強度のバラツキがほとんどない信頼性の高い製品を製造することが可能になる。

図１は、実施例１に係るアルミ形状体の厚さ方向断面を模写し、凹状部を説明するための断面模写図である。

図２は、図１から観念される凹状部の形状の典型例を示す断面説明図である。

図３は、アルミ試験片（アルミ形状体）及び銅試験片（銅形状体）を用いてposiTEST試験用に調製したアルミ・接着剤・銅試験片（評価用試験体）正面図及び側面図である。

図４は、アルミ試験片（アルミ形状体）及び銅試験片（銅形状体）を用いてposiTEST試験用に調製したアルミ・樹脂・銅試験片（評価用試験体）正面図及び側面図である。

図５は、銅試験片（銅形状体）を用いてposiTEST試験用に調製した銅・樹脂試験片（評価用試験体）正面図及び側面図である。

図６は、posiTEST試験の際に評価用試験体をposiTEST試験装置のアクチュエーター部にセットした状態を示す断面説明図である。

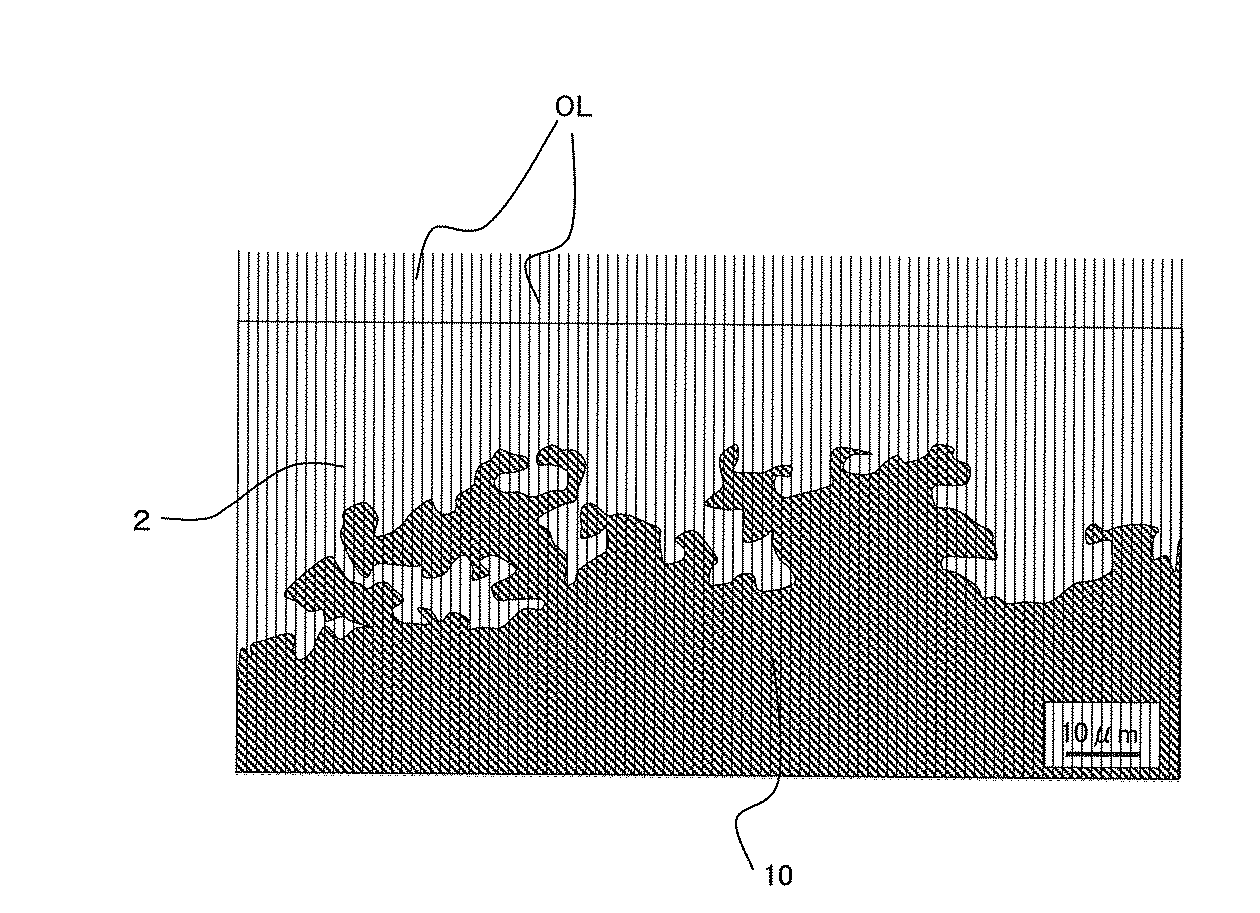

図７は、評価用試験体における樹脂・アルミ・樹脂の積層部の観察評価の方法を説明するための断面説明図である。

図８は、本発明の主な製品である密閉型電池向け蓋部材の説明図である。

以下、実施例及び比較例に基づいて、本発明の好適な実施の形態を具体的に説明する。なお、本発明は以下に記載の例に限定されるものではない。

〔実施例１〕
［アルミ形状体の調製］
アルミニウム製のposiTEST試験用ドリー（デフェルスコ社製；サイズ：20mmφ，JISA 1100）２個について、先ず30wt%硝酸溶液に常温で５分間浸漬した後にイオン交換水で十分に水洗し、次いで5wt%水酸化ナトリウム溶液に５０℃で１分間浸漬した後に水洗し、更に、30wt%硝酸溶液に常温で３分間浸漬した後に水洗する前処理を施した。

次に、上記前処理後のドリーについて、2.5wt%塩酸溶液中に５４g/Lの塩化アルミニウム六水和物を添加して調製したエッチング液中に６６℃で４分間浸漬した後に水洗するエッチング処理を施し、更に、30wt%硝酸溶液に常温で３分間浸漬した後に水洗し、１２０℃の熱風で５分間乾燥させ、引張荷重測定試験用の評価サンプルを作成するための２個のアルミ試験片（アルミ形状体）を作製した。

［銅形状体の調製］
厚さ１mmの銅合金（C1100）板から大きさ５０mm×５０mmの大きさを有する２個の銅片（銅合金材）を切り出し、この銅片について、先ず10wt%塩酸溶液中に１分間浸漬した後にイオン交換水で十分に水洗し、次いで5wt%水酸化ナトリウム溶液に５０℃で１分間浸漬した後に水洗する前処理を施した。

次に、上記前処理後の銅片について、アルファプレップPC-7030溶液（メルテック社製）中に４０℃で１分間浸漬した後に水洗し、１２０℃の熱風で５分間乾燥させ、引張荷重測定試験用の評価サンプルを作成するための２個の銅試験片（銅形状体）を作製した。

［アルミ試験片（アルミ形状体）と銅試験片（銅形状体）の表面の凹状部観察］
得られたアルミ試験片と銅試験片について、その厚さ方向断面のうちのある領域の断面を走査型電子顕微鏡（日立製FE-SEM、S-4500形）で観察し、アルミ形状体あるいは銅形状体の厚さ方向断面においてこの厚さ方向に直交し、かつ、凹凸部の最高部を通過するトップラインを決め、次に上記と概ね同様に、アルミ形状体あるいは銅形状体の厚さ方向に直交し、かつ、凹凸部の最深部を通過するボトムラインを決定し、更に、トップラインからボトムラインに対して垂直方向に線分を引き、この線分の中間部を通過し、かつ、トップライン（あるいはボトムライン）と平行に引かれたハーフライン上のアルミ形状体とアルミ形状体あるいは銅形状体と銅形状体との間に存在する空隙間の距離を凹状部の開口幅とし、アルミ試験片及び銅片の表面の凹凸部に起因して形成された凹状部の形状と大きさ（開口幅及び深さ）を観察し、また、測定した。

観察されたアルミ試験片及び銅試験片のある領域の断面には、例えば図１の断面模写図に示す通りであり、また、この図１から観念される凹状部の形状の典型例は、図２に示すように、開口縁部の一部分から開口幅方向中心に向けて雪庇状に突き出した突出部を有する凹状部（形状ａ：図２(a)参照）、開口縁部の全体から開口幅方向中心に向けて雪庇状に突き出した突出部を有する凹状部（形状ｂ：図２(b)参照）、内部に更に凹状部が形成された二重凹状部構造を有する凹状部（形状ｃ：図２(c)参照）、及び内部の壁面に内部突起部が形成された内部凹凸構造を有する凹状部（形状ｄ：図２(d)参照）であり、この実施例１においては全ての形状ａ〜ｄの凹状部が観察された。また、このような凹状部の形状については、観察場所を変えても同様であった。

なお、実施例１〜５及び比較例１〜３における凹状部の形状の評価については、上記形状ａ〜ｄのいずれか１つ又は２つ以上を有する場合を良好（○）とし、また、形状ａ〜ｄのいずれも存在しない場合を不良（×）として評価した。

また、測定されたアルミ試験片及び銅試験片のある領域の断面において観察された凹状部の大きさ（開口幅及び深さ）並びにその割合は、０．１mm四方当たり開口幅０．１μm〜１μmの凹状部が１０個〜１００個、開口幅が１μm〜１０μmの凹状部が１〜１０個、開口幅が１１μm〜３０μmの凹状部が１〜３個であり、深さは０．１μm〜３０μmの範囲内であった。また、二重凹状部構造を形成する内部の凹状部の大きさ（開口幅及び深さ）ならびにその割合についても、上記と概ね同様に、０．１mm四方当たり開口幅０．１μm〜１μmの凹状部が１０個〜５０個、開口幅が１μm〜１０μmの凹状部が１〜５０個、開口幅が１１μm〜３０μmの凹状部が１〜２個であり、深さは０．１μm〜２０μmの範囲内であった。この凹状部の大きさについても、観察場所を変えてもほとんど変わりがなかった。

なお、実施例１〜５及び比較例１〜３における凹状部の大きさの評価については、開口幅０．１〜３０μm及び深さ０．１〜３０μmの範囲内である場合を良好（○）とし、そうでない場合を不良（×）として評価した。

［アルミ試験片及び銅試験片の表面光沢度の評価］
得られたそれぞれ２個のアルミ試験片及び銅片について、ハンディ光沢計（スガ試験機社製）を用いて表面の６０度光沢度を測定し、２つの値の平均値を算出して、アルミ試験片と銅試験片の６０度光沢度とした。アルミ試験片は３０、銅試験片は１０であった。

［アルミ試験片（アルミ形状体）及び銅試験片（銅形状体）の表面積増加率による評価］
得られた２個のアルミ試験片と３個の銅試験片について、それぞれＳＥＭあるいは光学顕微鏡により倍率１０００倍で断面観察を行い、得られた断面観察写真について画像処理ソフト（ImageJ）を用いアルミ形状体及び銅試験片の表面の表面積を測定した。未処理のアルミニウム合金材に対して得られた各アルミ試験片表面の表面積が増加した割合及び未処理の銅合金材に対して得られた各銅試験片表面の表面積が増加した割合をそれぞれ求め、得られた２つ値の平均値を算出して表面積増加率と定義した。結果は、アルミ試験片は３．３倍、銅試験片は１．９倍であった。

［評価用試験体〔接着剤による樹脂（接着剤）の接合〕の調製］
図３に示すように、上で得られた銅試験片（銅形状体）１とアルミ試験片（アルミ形状体）ドリー５とを二液混合型のエポキシ系急速硬化接着剤（ハンツマン・アドバンテスト・マテリアルズ社製商品名：アラルダイトラピッド）４を介して接合した後、ホットプレス機（アズワン製AH-2003）を用いて押し圧力０．１MPaで常温加圧し、そのまま２４時間保持して圧着させ、次いで、銅試験片１とアルミ試験片ドリー５との間の接合面よりはみ出した余分な接着剤４を、接着剤が固化後、カッターを用いて接合面より分離し、接合面が３．１４cm²になるように調整し、アルミ試験片・接着剤・銅試験片（評価用試験体）を作製した。

［評価用試験体（加熱圧着による樹脂の接合）の調製］
図４に示すように、上で得られた銅試験片（銅形状体）１上にポリフェニレンスルファイド樹脂（ポリプラスチックス社製）のペレット（樹脂）６を０．０４g/cm²となるように載せ、その上にアルミ試験片ドリー５をセットし、ホットプレス機（アズワン製AH-2003）を用いて押し圧力０．１MPa、プレート温度３００℃で熱圧着させ、樹脂が３．１４cm²の接合面積で固着するアルミ試験片・樹脂・銅試験片（評価用試験体）を作製した。

［posiTEST試験機による接合面の引張強度評価］
上記各々の評価用試験体についてposiTEST試験機（デフェルスコ社製）を用い、ASTM D4541 (ISO 4624)試験法に準拠してアルミ・樹脂接合面の引張強度（ドリーサイズ：20mmφ、分解能：±0.01MPa、精度：±1%、及び測定範囲：0〜20 MPa）を測定した。このposiTEST試験においては、図６に示すように、posiTEST試験機のアクチュエーター８に、アルミ試験片ドリー固定用冶具９を介して、評価用試験体のアルミ試験片ドリー５（又は７）部分を連結させた後、ポンプで圧力をかけてドリー５（又は７）部分が銅試験片（銅形状体）１から引き剥れるまでの荷重（剥離荷重）を測定し、また、引き剥れ後のアルミ試験片ドリー５と銅試験片１との接合部の剥離状態を調べた。

評価用試験体の剥離荷重は、アルミ試験片・接着剤・銅試験片の場合に５．５MPaであり、アルミ試験片・樹脂・銅試験片の場合に６．７MPaであった。また、観察された剥離状態について、アルミ試験片あるいは銅試験片の接合面に接着剤あるいは樹脂が全面に渡って残存する場合を良好（○）とし、また、アルミ試験片あるいは銅試験片側に一部だけ残る場合を一部良好（△）、アルミ試験片側に残存しない場合（界面剥離）の場合を不良（×）として評価したところいずれも良好（○）であった。

［アルミ・樹脂・銅の積層部の観察評価］
また、図７に示すように、上で調製した２種の評価用試験体、アルミ試験片・接着剤・銅試験片、アルミ試験片・樹脂・銅試験片について、それぞれそのアルミ試験片からその上に積層された樹脂（接着剤）に向けて厚さ方向に切断し、この厚さ方向断面をＳＥＭあるいは光学顕微鏡により倍率１０００倍で観察し、得られた断面観察写真について、樹脂形状体２側からアルミ形状体１側に向けて厚さ方向に延びる多数の観察ライン(OL)を互いに０．１μmの間隔で引いた際に、１観察ライン(OL)上に樹脂（接着剤）−アルミ−樹脂（接着剤）からなる少なくとも１つ以上の積層部が存在し、かつ、この積層部のアルミ形状体部分の厚さが０．１μm以上３０μm以下の範囲であって、１０００本の観察ライン(OL)の範囲内に１つ以上の割合で存在する場合を良好（○）とし、このような積層部が１０００本の観察ライン(OL)の範囲内に１つも存在しないものを不良（×）として評価したところ、結果はいずれの場合も良好（○）であった。また、銅試験片側についても同様の手法で測定したところ、結果はいずれの場合も良好（○）であった。なお、以下の実施例１〜５及び比較例１〜３についても同様の基準で評価した。

〔実施例２〕
銅のエッチング処理にモールドプレップＬＦ溶液（アトテック社製）を用いた以外は、上記実施例１と同様にして、アルミ試験片（アルミ形状体）及び銅試験片（銅形状体）を作製し、次いで実施例１と同様の接着剤及び樹脂を用いてアルミ試験片・樹脂（接着剤）・銅試験片をそれぞれ作製し、上記実施例１の場合と同様に、上記アルミ試験片及び銅試験片の表面の凹状部観察及び光沢度測定と、posiTEST試験、及びアルミ・樹脂・銅の積層部の観察評価を実施した。
結果を、実施例１の結果と共に、表１に示す。

〔実施例３〕
銅片を切り出す銅合金板としてC1020を用いた以外は、上記実施例１と同様にして、アルミ試験片（アルミ形状体）及び銅試験片（銅形状体）を作製し、次いで実施例１と同様の接着剤及び樹脂を用いてアルミ試験片・樹脂（接着剤）・銅試験片をそれぞれ作製し、上記実施例１の場合と同様に、上記アルミ試験片及び銅試験片の表面の凹状部観察及び光沢度測定と、posiTEST試験、及びアルミ・樹脂・銅の積層部の観察評価を実施した。
結果を、実施例１の結果と共に、表１に示す。

〔実施例４〕
銅のエッチング処理を400g/L硫酸溶液中に硝酸溶液150g/L、塩化ナトリウムを0.2g/L、ベンゾトリアゾールを10g/L、5−アミノテトラゾールを10g/L添加して調製したエッチング液（塩素イオン濃度：0.08g/L）中に６０℃で１分間浸漬後に水洗するエッチング処理に変更した以外は、上記実施例１と同様にして、アルミ試験片（アルミ形状体）及び銅試験片（銅形状体）を作製し、次いで実施例１と同様の接着剤及び樹脂を用いてアルミ試験片・樹脂（接着剤）・銅試験片をそれぞれ作製し、上記実施例１の場合と同様に、上記アルミ試験片及び銅試験片の表面の凹状部観察及び光沢度測定と、posiTEST試験、及びアルミ・樹脂・銅の積層部の観察評価を実施した。
結果を、実施例１の結果と共に、表１に示す。

〔実施例５〕
厚さ１mmのアルミニウム合金(JIS A1050)板から大きさ５０mm×５０mmの大きさを有するアルミ片（アルミニウム合金材）を切り出し、このアルミ片について、2.5wt%塩酸溶液中に５４g/Lの塩化アルミニウム六水和物を添加して調製したエッチング液中に６６℃で４分間浸漬した後に水洗するエッチング処理を施し、更に、30wt%硝酸溶液に常温で３分間浸漬した後に水洗し、１２０℃の熱風で５分間乾燥させ、アルミ試験片（アルミ形状体）を作製した。
また、実施例１と同様にエッチング処理した銅試験片（銅形状体）を作製した。

次に、図５に示すように、得られたアルミ試験片（アルミ形状体）13及び銅試験片（銅形状体）１を図示外の射出成形機（NISSEI社製ST10R2V）の金型内にセットし、熱可塑性樹脂としてポリフェニレンスルフィド樹脂（ポリプラスチックス社製）を用い、射出時間５秒、射出速度８０mm/秒、保圧力１００MPa、成形温度３２０℃、及び金型温度１６０℃の成形条件で射出成形し、アルミ試験片13及び銅試験片１の上面に樹脂製ドリー７を一体成形し、アルミ試験片13及び銅試験片１の上面に対する樹脂製ドリー７の接合面積が３．１４cm²であるアルミ・樹脂試験片及び銅・樹脂試験片（評価用試験体）を作製した。

上記実施例１の場合と同様に、上記アルミ試験片及び銅試験片の表面の凹状部観察及び光沢度測定と、posiTEST試験、及び樹脂・銅の積層部の観察評価を実施した。
結果を、実施例１の結果と共に、表１に示す。

〔比較例１〕
実施例１の前処理をしたのみでエッチング処理を行うことなくアルミ試験片ドリーと銅試験片を調製し、実施例１の場合と同様にして、樹脂及び接着剤を用いてアルミ試験片・樹脂（接着剤）・銅試験片をそれぞれ作製し、上記アルミ試験片及び銅試験片の表面の凹状部観察及び光沢度測定と、上記実施例１の場合と同様に、上記アルミ試験片及び銅試験片の表面の凹状部観察及び光沢度測定と、posiTEST試験、及びアルミ・樹脂・銅の積層部の観察評価を実施した。

アルミ試験片及び銅試験片表面の凹状部の形状については、実施例１で示した形状ａ〜ｄのいずれも観察されず、また、凹状部の大きさについても、その開口幅が０．００１μm以上０．１μm未満であった。
結果を、上記実施例１〜５の結果と併せて、表１に示す。

〔比較例２〕
銅のエッチング処理を40wt%硫酸溶液中に硝酸溶液150g/Lを添加して調製したエッチング液中に６０℃で１分間浸漬後に水洗するエッチング処理に変更した以外は、上記実施例１と同様にして、アルミ試験片（アルミ形状体）及び銅試験片（銅形状体）を作製し、次いで実施例１と同様の接着剤及び樹脂を用いてアルミ試験片・樹脂（接着剤）・銅試験片をそれぞれ作製し、上記実施例１の場合と同様に、上記アルミ試験片及び銅試験片の表面の凹状部観察及び光沢度測定と、posiTEST試験、及びアルミ・樹脂・銅の積層部の観察評価を実施した。

銅試験片表面の凹状部の形状については、実施例１で示した形状ａ〜ｄのいずれも観察されず、また、凹状部の大きさについても、その開口幅が０．００１μm以上０．１μm未満であった。
結果を、比較例１の結果と共に、表１に示す。

〔比較例３〕
銅のエッチング処理を行う代わりに濃度1wt%のシランカップリング剤処理液（信越シリコーン社製：KBM303）に30秒浸漬後、１２０℃の熱風で５分間乾燥させた以外は、上記実施例１と同様にして、アルミ試験片（アルミ形状体）及び銅試験片（銅形状体）を作製し、次いで実施例１と同様の接着剤及び樹脂を用いてアルミ試験片・樹脂（接着剤）・銅試験片をそれぞれ作製し、上記実施例１の場合と同様に、上記アルミ試験片及び銅試験片の表面の凹状部観察及び光沢度測定と、posiTEST試験、及びアルミ・樹脂・銅の積層部の観察評価を実施した。
結果を、比較例１の結果と共に、表１に示す。

１…銅形状体（銅試験片）、TL…トップライン、BL…ボトムライン、HL…ハーフライン、ｄ…開口幅、OL…観察ライン、２…樹脂形状体、３…凹状部、４…接着剤、５…アルミ形状体（アルミ試験片ドリー）、６…樹脂、７…樹脂ドリー、８…アクチュエーター、９…ドリー固定用冶具、10…アルミ形状体又は銅形状体、11…アルミニウム合金蓋体、12…アルミニウム合金製容器本体、13…アルミ形状体（アルミ試験片）。

Claims (19)

1. 表面凹凸化エッチング処理により表面の一部又は全面に凹凸部を有するアルミニウム合金製のアルミ形状体と表面凹凸化エッチング処理により表面の一部又は全面に凹凸部を有する銅合金製の銅形状体とが、樹脂成形体を介して、互いに接触しない状態で一体的に接合されていることを特徴とするアルミ・樹脂・銅複合品。
2. 表面凹凸化エッチング処理により表面の一部又は全面に凹凸部を有するアルミニウム合金製のアルミ形状体と表面凹凸化エッチング処理により表面の一部又は全面に凹凸部を有する銅合金製の銅形状体とが、樹脂成形体を介して、互いに接触しない状態で一体的に接合されているアルミ・樹脂・銅複合品であり、凹凸部を有する前記アルミ形状体及び銅形状体の表面は前記凹凸部に起因して形成され、前記アルミ形状体及び銅形状体のそれぞれの厚さ方向断面においてこの厚さ方向に直交し、かつ、凹凸部の最高部を通過するトップラインと最深部を通過するボトムラインとの間のハーフラインにおいて、走査型電子顕微鏡観察により測定される開口幅が０．１μm以上３０μm以下の大きさであって、深さが０．１μm以上３０μm以下の大きさである複数の凹状部が形成されていると共に、これらの凹状部内には前記樹脂が進入して固化した樹脂成形体の嵌入部が形成されており、前記凹状部と嵌入部とにより、前記アルミ形状体と樹脂成形体との間、及び銅形状体と樹脂成形体との間が互いに係止されていることを特徴とするアルミ・銅・樹脂複合品。
3. アルミ形状体及び銅形状体には、その複数の凹状部のうちの一部又は全部において、凹状部の開口縁部の一部分又は全体から開口幅方向中心に向けて雪庇状に突き出した突出部が形成されており、この突出部によりアルミ成形体及び銅形状体の凹状部と樹脂成形体の嵌入部とが互いに脱離不能な係止構造を形成している請求項１又は２に記載のアルミ・銅・樹脂複合品。
4. アルミ・樹脂・銅複合品の厚さ方向断面において、その樹脂成形体側からアルミ形状体側あるいは銅形状体側に向けて厚さ方向に延びる多数の観察ラインを互いに０．１μmの間隔で引いた際に、雪庇状の突出部は、１観察ライン上に樹脂−アルミ−樹脂あるいは樹脂−銅−樹脂からなる少なくとも１つ以上の積層部を形成し、かつ、この積層部のアルミ形状体あるいは銅形状体部分の厚さが０．１μm以上３０μm以下の範囲であって、この雪庇状の突出部が１０００本の観察ラインの範囲内に１つ以上存在することを特徴とする請求項３に記載のアルミ・銅・樹脂複合品。
5. アルミ形状体及び銅形状体の複数の凹状部は、その一部又は全部において、内部の壁面に少なくとも1つ以上の内部凹状部が形成された二重凹状部構造を有している請求項１〜４のいずれかに記載のアルミ・銅・樹脂複合品。
6. アルミ形状体及び銅形状体の複数の凹状部は、その一部又は全部において、内部の壁面に少なくとも1つ以上の内部突起部が形成された内部凹凸構造を有している請求項１〜４のいずれかに記載のアルミ・銅・樹脂複合品。
7. アルミ形状体及び銅形状体の６０度鏡面光沢度が６０以下である請求項1〜６いずれかに記載のアルミ・銅・樹脂複合品。
8. アルミ形状体及び銅形状体の表面積が、凹凸部を形成する前のアルミニウム合金材及び銅合金材の表面積の１.２倍以上１０倍以下である請求項1〜７いずれかに記載のアルミ・銅・樹脂複合品。
9. アルミニウム合金製のアルミ形状体と銅合金製の銅形状体とが、樹脂成形体を介して、互いに接触しない状態で一体的に接合されているアルミ・樹脂・銅複合品の製造方法であり、前記アルミ形状体及び銅形状体にはそれぞれアルミニウム合金材及び銅合金材をエッチング処理して表面の一部又は全面に凹凸部に起因する複数の凹状部を形成し、樹脂成形体にはその成形時に前記アルミ形状体及び銅形状体の各凹状部内に樹脂が進入して固化した樹脂成形体の嵌入部を成形し、アルミ形状体及び銅形状体の凹状部と樹脂成形体の嵌入部とを互いに係止させることによりアルミ形状体と銅形状体とを樹脂成形体を介して互いに接触しない状態で一体的に結合させることを特徴とするアルミ・銅・樹脂射出複合品の製造方法。
10. アルミニウム合金材へのエッチング処理は、エッチング液として、ハロゲンイオンを濃度０．５g/L以上３００g/L以下の範囲で含む酸濃度０．１重量%以上８０重量%以下の酸水溶液を用いて行われることを特徴とする請求項９に記載のアルミ・銅・樹脂複合品の製造方法。
11. アルミニウム合金材へのエッチング液は、酸水溶液中に水溶性無機ハロゲン化合物を添加して調製される請求項１０に記載のアルミ・銅・樹脂複合品の製造方法。
12. アルミ形状体及び銅形状体には、その複数の凹状部のうちの一部又は全部において、凹状部の開口縁部の一部分又は全体から開口幅方向中心に向けて雪庇状に突き出した突出部が形成されており、この突出部によりアルミ成形体及び銅形状体の凹状部と樹脂成形体の嵌入部とが互いに脱離不能な係止構造を形成している請求項９〜１１のいずれかに記載のアルミ・銅・樹脂複合品の製造方法。
13. アルミ・樹脂・銅複合品の厚さ方向断面において、その樹脂成形体側からアルミ形状体側あるいは銅形状体側に向けて厚さ方向に延びる多数の観察ラインを互いに０．１μmの間隔で引いた際に、雪庇状の突出部は、１観察ライン上に樹脂−アルミ−樹脂あるいは樹脂−銅−樹脂からなる少なくとも１つ以上の積層部を形成し、かつ、この積層部のアルミ形状体あるいは銅形状体部分の厚さが０．１μm以上３０μm以下の範囲であって、この雪庇状の突出部が１０００本の観察ラインの範囲内に１つ以上存在することを特徴とする請求項１２に記載のアルミ・樹脂複合品の製造方法。
14. アルミ形状体及び銅形状体の表面に凹凸部に起因して形成される複数の凹状部は、アルミ形状体及び銅形状体の厚さ方向断面においてこの厚さ方向に直交し、かつ、凹凸部の最高部を通過するトップラインと最深部を通過するボトムラインとの間のハーフラインにおいて、走査型電子顕微鏡観察により測定される開口幅が０．１μm以上３０μm以下で深さが０．１μm以上３０μm以下の大きさである請求項９〜１３のいずれかに記載のアルミ・銅・樹脂複合品の製造方法。
15. アルミ形状体及び銅形状体の６０度鏡面光沢度が６０以下である請求項９〜１４のいずれかに記載のアルミ・銅・樹脂複合品の製造方法。
16. アルミ形状体及び銅形状体の表面積が、凹凸部を形成する前のアルミニウム合金材及び銅合金材の表面積の１.２倍以上１０倍以下である請求項９〜１５のいずれかに記載のアルミ・銅・樹脂複合品の製造方法。
17. 銅合金材のエッチング処理は、エッチング液として、硫酸、及びシュウ酸から選ばれたいずれか１種の酸を酸濃度０．１重量%以上６０重量%以下の範囲内で含むと共に、ハロゲンイオンを０．０１g/L以上１．０g/L以下の範囲内で含み、かつ、過酸化水素あるいは硝酸を０．１g/L以上３００g/L以下の範囲内で含む酸水溶液を用いて行われる請求項９〜１６のいずれかに記載のアルミ・銅・樹脂複合品の製造方法。
18. エッチング液としての酸水溶液が、必要に応じて有機酸を少なくとも１種以上０．０１g/L以上１００g/L以下の範囲内で添加される、又はアゾール系化合物を少なくとも１種以上０．０１g/L以上１００g/L以下の範囲で添加される請求項１７に記載のアルミ・銅・樹脂複合品の製造方法。
19. 互いに所定の間隔をおいて位置する一対の貫通孔を有するアルミニウム合金製のアルミ封孔蓋部材と、このアルミ封孔蓋部材の各貫通孔内をその周縁部から所定の隙間を維持して貫通するアルミニウム合金製のアルミ合金端子及び銅合金製の銅合金端子と、前記アルミ封孔蓋部材の各貫通孔周縁部と各端子との間の隙間を密封すると共に絶縁する封孔絶縁樹脂とからなる密閉型電池向け蓋部材であって、
    前記アルミ封孔蓋部材及びアルミ合金端子がそれぞれ表面凹凸化エッチング処理により表面の一部又は全面に形成された凹凸部に起因する複数の凹状部を有すると共に、前記銅合金端子が表面凹凸化エッチング処理により表面の一部又は全面に形成された凹凸部に起因する複数の凹状部を有しており、また、前記封孔絶縁樹脂が、前記アルミ封孔蓋部材及びアルミ合金端子の各凹状部内に進入して固化した複数の嵌入部を有してこれらアルミ封孔蓋部材とアルミ合金端子との間を一体的に結合する一方の樹脂成形体と、前記アルミ封孔蓋部材及び銅合金端子の各凹状部内に進入して固化した複数の嵌入部を有してこれらアルミ封孔蓋部材と銅合金端子との間を一体的に結合する他方の樹脂成形体とで構成されているアルミ・樹脂・銅複合品からなることを特徴とする密閉型電池向け蓋部材。

Images
