JP2005290128A - 熱硬化被膜形成組成物用の表面調整剤 - Google Patents
熱硬化被膜形成組成物用の表面調整剤 Download PDFInfo
- Publication number
- JP2005290128A JP2005290128A JP2004105152A JP2004105152A JP2005290128A JP 2005290128 A JP2005290128 A JP 2005290128A JP 2004105152 A JP2004105152 A JP 2004105152A JP 2004105152 A JP2004105152 A JP 2004105152A JP 2005290128 A JP2005290128 A JP 2005290128A
- Authority
- JP
- Japan
- Prior art keywords
- weight
- copolymer
- parts
- functional group
- crosslinking reaction
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 239000000203 mixture Substances 0.000 title claims abstract description 60
- 229920001187 thermosetting polymer Polymers 0.000 title claims abstract description 35
- 238000004132 cross linking Methods 0.000 claims abstract description 144
- 125000000524 functional group Chemical group 0.000 claims abstract description 69
- 230000001939 inductive effect Effects 0.000 claims abstract description 51
- 239000003795 chemical substances by application Substances 0.000 claims abstract description 27
- JDSHMPZPIAZGSV-UHFFFAOYSA-N melamine Chemical group NC1=NC(N)=NC(N)=N1 JDSHMPZPIAZGSV-UHFFFAOYSA-N 0.000 claims abstract description 24
- 125000003178 carboxy group Chemical group [H]OC(*)=O 0.000 claims abstract description 11
- 239000000126 substance Substances 0.000 claims abstract description 8
- 229920001577 copolymer Polymers 0.000 claims description 189
- 239000000178 monomer Substances 0.000 claims description 54
- 230000003750 conditioning effect Effects 0.000 claims description 18
- 238000000034 method Methods 0.000 claims description 15
- 230000000694 effects Effects 0.000 claims description 13
- 239000000463 material Substances 0.000 claims description 10
- 125000002887 hydroxy group Chemical group [H]O* 0.000 claims description 8
- 125000003700 epoxy group Chemical group 0.000 claims description 7
- IQPQWNKOIGAROB-UHFFFAOYSA-N isocyanate group Chemical group [N-]=C=O IQPQWNKOIGAROB-UHFFFAOYSA-N 0.000 claims description 7
- 125000003277 amino group Chemical group 0.000 claims description 6
- 230000006698 induction Effects 0.000 claims description 4
- 150000008064 anhydrides Chemical group 0.000 claims description 3
- 229920006395 saturated elastomer Polymers 0.000 claims 1
- 230000003254 anti-foaming effect Effects 0.000 abstract description 11
- -1 amino, hydroxy Chemical group 0.000 abstract description 8
- 239000004593 Epoxy Substances 0.000 abstract description 3
- OFOBLEOULBTSOW-UHFFFAOYSA-N Malonic acid Chemical compound OC(=O)CC(O)=O OFOBLEOULBTSOW-UHFFFAOYSA-N 0.000 abstract description 3
- 239000012948 isocyanate Substances 0.000 abstract 1
- 150000002513 isocyanates Chemical class 0.000 abstract 1
- CTQNGGLPUBDAKN-UHFFFAOYSA-N O-Xylene Chemical compound CC1=CC=CC=C1C CTQNGGLPUBDAKN-UHFFFAOYSA-N 0.000 description 70
- 239000008096 xylene Substances 0.000 description 70
- 239000000243 solution Substances 0.000 description 66
- 238000004519 manufacturing process Methods 0.000 description 61
- 239000003973 paint Substances 0.000 description 29
- 239000007787 solid Substances 0.000 description 26
- 239000000341 volatile oil Substances 0.000 description 24
- 239000011248 coating agent Substances 0.000 description 22
- 238000000576 coating method Methods 0.000 description 22
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 description 20
- 229920000877 Melamine resin Polymers 0.000 description 19
- NIXOWILDQLNWCW-UHFFFAOYSA-N acrylic acid group Chemical group C(C=C)(=O)O NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 18
- 230000000052 comparative effect Effects 0.000 description 16
- FVQMJJQUGGVLEP-UHFFFAOYSA-N (2-methylpropan-2-yl)oxy 2-ethylhexaneperoxoate Chemical compound CCCCC(CC)C(=O)OOOC(C)(C)C FVQMJJQUGGVLEP-UHFFFAOYSA-N 0.000 description 15
- GOXQRTZXKQZDDN-UHFFFAOYSA-N 2-Ethylhexyl acrylate Chemical compound CCCCC(CC)COC(=O)C=C GOXQRTZXKQZDDN-UHFFFAOYSA-N 0.000 description 12
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 12
- 229910001873 dinitrogen Inorganic materials 0.000 description 12
- JIGUQPWFLRLWPJ-UHFFFAOYSA-N Ethyl acrylate Chemical compound CCOC(=O)C=C JIGUQPWFLRLWPJ-UHFFFAOYSA-N 0.000 description 11
- GMSCBRSQMRDRCD-UHFFFAOYSA-N dodecyl 2-methylprop-2-enoate Chemical compound CCCCCCCCCCCCOC(=O)C(C)=C GMSCBRSQMRDRCD-UHFFFAOYSA-N 0.000 description 11
- PNJWIWWMYCMZRO-UHFFFAOYSA-N pent‐4‐en‐2‐one Natural products CC(=O)CC=C PNJWIWWMYCMZRO-UHFFFAOYSA-N 0.000 description 11
- 238000001723 curing Methods 0.000 description 10
- WOBHKFSMXKNTIM-UHFFFAOYSA-N Hydroxyethyl methacrylate Chemical compound CC(=C)C(=O)OCCO WOBHKFSMXKNTIM-UHFFFAOYSA-N 0.000 description 8
- 229910052782 aluminium Inorganic materials 0.000 description 8
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 8
- 238000007865 diluting Methods 0.000 description 8
- 229920000728 polyester Polymers 0.000 description 7
- JOYRKODLDBILNP-UHFFFAOYSA-N Ethyl urethane Chemical compound CCOC(N)=O JOYRKODLDBILNP-UHFFFAOYSA-N 0.000 description 6
- 125000004112 carboxyamino group Chemical group [H]OC(=O)N([H])[*] 0.000 description 6
- 238000011156 evaluation Methods 0.000 description 6
- VLKZOEOYAKHREP-UHFFFAOYSA-N n-Hexane Chemical compound CCCCCC VLKZOEOYAKHREP-UHFFFAOYSA-N 0.000 description 6
- 238000010992 reflux Methods 0.000 description 6
- 230000002087 whitening effect Effects 0.000 description 6
- 239000004640 Melamine resin Substances 0.000 description 5
- CERQOIWHTDAKMF-UHFFFAOYSA-N Methacrylic acid Chemical compound CC(=C)C(O)=O CERQOIWHTDAKMF-UHFFFAOYSA-N 0.000 description 5
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 description 5
- 238000010438 heat treatment Methods 0.000 description 5
- 150000007974 melamines Chemical class 0.000 description 5
- 239000003607 modifier Substances 0.000 description 5
- NIXOWILDQLNWCW-UHFFFAOYSA-M Acrylate Chemical group [O-]C(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-M 0.000 description 4
- LRHPLDYGYMQRHN-UHFFFAOYSA-N N-Butanol Chemical compound CCCCO LRHPLDYGYMQRHN-UHFFFAOYSA-N 0.000 description 4
- SHZIWNPUGXLXDT-UHFFFAOYSA-N ethyl hexanoate Chemical compound CCCCCC(=O)OCC SHZIWNPUGXLXDT-UHFFFAOYSA-N 0.000 description 4
- VOZRXNHHFUQHIL-UHFFFAOYSA-N glycidyl methacrylate Chemical compound CC(=C)C(=O)OCC1CO1 VOZRXNHHFUQHIL-UHFFFAOYSA-N 0.000 description 4
- 238000009499 grossing Methods 0.000 description 4
- 239000011541 reaction mixture Substances 0.000 description 4
- 229920005989 resin Polymers 0.000 description 4
- 239000011347 resin Substances 0.000 description 4
- WSFSSNUMVMOOMR-UHFFFAOYSA-N Formaldehyde Chemical compound O=C WSFSSNUMVMOOMR-UHFFFAOYSA-N 0.000 description 3
- CERQOIWHTDAKMF-UHFFFAOYSA-M Methacrylate Chemical compound CC(=C)C([O-])=O CERQOIWHTDAKMF-UHFFFAOYSA-M 0.000 description 3
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical compound CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 description 3
- 238000010790 dilution Methods 0.000 description 3
- 239000012895 dilution Substances 0.000 description 3
- 238000011049 filling Methods 0.000 description 3
- 238000005227 gel permeation chromatography Methods 0.000 description 3
- 230000005484 gravity Effects 0.000 description 3
- FUZZWVXGSFPDMH-UHFFFAOYSA-N hexanoic acid Chemical compound CCCCCC(O)=O FUZZWVXGSFPDMH-UHFFFAOYSA-N 0.000 description 3
- 238000005259 measurement Methods 0.000 description 3
- 229910052751 metal Inorganic materials 0.000 description 3
- 239000002184 metal Substances 0.000 description 3
- 239000003960 organic solvent Substances 0.000 description 3
- 238000003860 storage Methods 0.000 description 3
- 125000000999 tert-butyl group Chemical group [H]C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 3
- 150000001252 acrylic acid derivatives Chemical class 0.000 description 2
- 125000003647 acryloyl group Chemical group O=C([*])C([H])=C([H])[H] 0.000 description 2
- 239000002518 antifoaming agent Substances 0.000 description 2
- 238000007664 blowing Methods 0.000 description 2
- 239000004566 building material Substances 0.000 description 2
- 150000001875 compounds Chemical class 0.000 description 2
- 239000002537 cosmetic Substances 0.000 description 2
- JHIVVAPYMSGYDF-UHFFFAOYSA-N cyclohexanone Chemical compound O=C1CCCCC1 JHIVVAPYMSGYDF-UHFFFAOYSA-N 0.000 description 2
- 150000002148 esters Chemical class 0.000 description 2
- 238000009472 formulation Methods 0.000 description 2
- VZCYOOQTPOCHFL-UPHRSURJSA-N maleic acid Chemical compound OC(=O)\C=C/C(O)=O VZCYOOQTPOCHFL-UPHRSURJSA-N 0.000 description 2
- 239000011976 maleic acid Substances 0.000 description 2
- 239000004033 plastic Substances 0.000 description 2
- 229920003023 plastic Polymers 0.000 description 2
- 239000011342 resin composition Substances 0.000 description 2
- 239000007921 spray Substances 0.000 description 2
- 239000000758 substrate Substances 0.000 description 2
- VZCYOOQTPOCHFL-UHFFFAOYSA-N trans-butenedioic acid Natural products OC(=O)C=CC(O)=O VZCYOOQTPOCHFL-UHFFFAOYSA-N 0.000 description 2
- SMZOUWXMTYCWNB-UHFFFAOYSA-N 2-(2-methoxy-5-methylphenyl)ethanamine Chemical compound COC1=CC=C(C)C=C1CCN SMZOUWXMTYCWNB-UHFFFAOYSA-N 0.000 description 1
- POAOYUHQDCAZBD-UHFFFAOYSA-N 2-butoxyethanol Chemical compound CCCCOCCO POAOYUHQDCAZBD-UHFFFAOYSA-N 0.000 description 1
- 125000000954 2-hydroxyethyl group Chemical group [H]C([*])([H])C([H])([H])O[H] 0.000 description 1
- HRPVXLWXLXDGHG-UHFFFAOYSA-N Acrylamide Chemical compound NC(=O)C=C HRPVXLWXLXDGHG-UHFFFAOYSA-N 0.000 description 1
- 239000004925 Acrylic resin Substances 0.000 description 1
- 229920000178 Acrylic resin Polymers 0.000 description 1
- DKPFZGUDAPQIHT-UHFFFAOYSA-N Butyl acetate Natural products CCCCOC(C)=O DKPFZGUDAPQIHT-UHFFFAOYSA-N 0.000 description 1
- 229920000089 Cyclic olefin copolymer Polymers 0.000 description 1
- QYKIQEUNHZKYBP-UHFFFAOYSA-N Vinyl ether Chemical compound C=COC=C QYKIQEUNHZKYBP-UHFFFAOYSA-N 0.000 description 1
- 239000002253 acid Substances 0.000 description 1
- 150000008065 acid anhydrides Chemical class 0.000 description 1
- 125000000217 alkyl group Chemical group 0.000 description 1
- AJXBTRZGLDTSST-UHFFFAOYSA-N amino 2-methylprop-2-enoate Chemical compound CC(=C)C(=O)ON AJXBTRZGLDTSST-UHFFFAOYSA-N 0.000 description 1
- 150000001413 amino acids Chemical class 0.000 description 1
- 125000003710 aryl alkyl group Chemical group 0.000 description 1
- 230000000903 blocking effect Effects 0.000 description 1
- 239000008199 coating composition Substances 0.000 description 1
- 238000005336 cracking Methods 0.000 description 1
- 230000002542 deteriorative effect Effects 0.000 description 1
- 239000003085 diluting agent Substances 0.000 description 1
- 239000004205 dimethyl polysiloxane Substances 0.000 description 1
- 150000002170 ethers Chemical class 0.000 description 1
- 238000001704 evaporation Methods 0.000 description 1
- 230000008020 evaporation Effects 0.000 description 1
- 239000004744 fabric Substances 0.000 description 1
- 239000010419 fine particle Substances 0.000 description 1
- 239000012530 fluid Substances 0.000 description 1
- 125000003055 glycidyl group Chemical group C(C1CO1)* 0.000 description 1
- 238000013007 heat curing Methods 0.000 description 1
- 125000004029 hydroxymethyl group Chemical group [H]OC([H])([H])* 0.000 description 1
- 230000001788 irregular Effects 0.000 description 1
- 239000007788 liquid Substances 0.000 description 1
- FPYJFEHAWHCUMM-UHFFFAOYSA-N maleic anhydride Chemical compound O=C1OC(=O)C=C1 FPYJFEHAWHCUMM-UHFFFAOYSA-N 0.000 description 1
- 238000000691 measurement method Methods 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- 239000011259 mixed solution Substances 0.000 description 1
- 238000002156 mixing Methods 0.000 description 1
- 150000002762 monocarboxylic acid derivatives Chemical class 0.000 description 1
- 239000003921 oil Substances 0.000 description 1
- 230000000704 physical effect Effects 0.000 description 1
- 229920000435 poly(dimethylsiloxane) Polymers 0.000 description 1
- 229920002857 polybutadiene Polymers 0.000 description 1
- 239000004645 polyester resin Substances 0.000 description 1
- 229920001225 polyester resin Polymers 0.000 description 1
- 229920000642 polymer Polymers 0.000 description 1
- 229920000193 polymethacrylate Polymers 0.000 description 1
- 229920005862 polyol Polymers 0.000 description 1
- 229920001289 polyvinyl ether Polymers 0.000 description 1
- 238000002360 preparation method Methods 0.000 description 1
- 125000002924 primary amino group Chemical group [H]N([H])* 0.000 description 1
- 239000002904 solvent Substances 0.000 description 1
- 238000005507 spraying Methods 0.000 description 1
- 150000003440 styrenes Chemical class 0.000 description 1
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 description 1
- 238000004018 waxing Methods 0.000 description 1
Landscapes
- Paints Or Removers (AREA)
Abstract
【課題】
十分な消泡性、ワキ防止性、平滑性を付与するとともに、優れた耐油性を発現させるために、熱硬化被膜形成組成物に添加される表面調整剤を提供する。
【解決手段】
熱硬化被膜形成組成物用の表面調整剤は、架橋反応活性官能基と、それへ反応する架橋反応誘起性官能基とを含有し、それらにより分子間の架橋を形成する共重合性物質が、含まれており、該共重合性物質の重量平均分子量が２０００〜２０００００である。架橋反応活性官能基が、保護されていてもよい、カルボキシル基、無水ジカルボン酸基、エポキシ基、イソシアネート基、及びメラミン基の少なくとも何れかであり、前記架橋反応誘起性官能基が、保護されていてもよい、カルボキシル基、アミノ基、水酸基、エポキシ基、及びメラミン基の少なくとも何れかであることが好ましい。
十分な消泡性、ワキ防止性、平滑性を付与するとともに、優れた耐油性を発現させるために、熱硬化被膜形成組成物に添加される表面調整剤を提供する。
【解決手段】
熱硬化被膜形成組成物用の表面調整剤は、架橋反応活性官能基と、それへ反応する架橋反応誘起性官能基とを含有し、それらにより分子間の架橋を形成する共重合性物質が、含まれており、該共重合性物質の重量平均分子量が２０００〜２０００００である。架橋反応活性官能基が、保護されていてもよい、カルボキシル基、無水ジカルボン酸基、エポキシ基、イソシアネート基、及びメラミン基の少なくとも何れかであり、前記架橋反応誘起性官能基が、保護されていてもよい、カルボキシル基、アミノ基、水酸基、エポキシ基、及びメラミン基の少なくとも何れかであることが好ましい。
Description
本発明は、熱硬化被膜形成組成物に添加されるもので、この組成物を熱硬化させて形成される被膜の表面の物性を改善するための表面調整剤に関するものである。
プラスチック部材、プレコートメタル、建材、自動車ボディーは、外観の美粧性を高めるとともに、それらの基材を保護するため、基材の表面に、焼き付け型塗料や焼き付け型コーティング剤のような熱硬化被膜形成組成物を塗布してから熱処理して硬化させて、被膜が形成されている。このような組成物は、被膜表面を平滑にさせる平滑剤、焼き付けの際の急激な加熱によるピンホール（ワキ）を防止するワキ防止剤、消泡剤のような表面調整剤が添加されている。
表面調整剤として、ポリ（メタ）アクリレート、ポリビニルエーテル、変性ポリブタジエン、オレフィン系共重合物、ポリジメチルシロキサンの変性物が、知られている。これを応用した化合物として、例えば、特許文献１に（メタ）アクリレートと、モノカルボン酸またはモノアミンが結合したイソシアネート変性アクリル類との共重合物が開示され、特許文献２に（メタ）アクリロイル基を有するアルコキシシラン単量体と、（メタ）アクリロイル基を有する単量体との共重合物が開示され、特許文献３にイソシアネート基を有するモノマーと従来から使用されてきたモノマーとの共重合物が開示されている。
一般的にこのような表面調整剤を添加した熱硬化被膜形成組成物は消泡性が向上しており、それを塗布して熱硬化させた被膜は、ワキ防止性、平滑性が向上している。しかし表面調整剤を含有した硬化被膜は、ガソリンまたは揮発油を布に含ませて拭くと表面調整剤が脱落してしまう所為で白化する場合があり、耐揮発油性が悪い。特に透明性を重視するクリアー塗料のような被膜形成組成物で形成される硬化被膜は、白化してしまうと美粧性の点で深刻な問題となる。
従来の（メタ）アクリル系共重合物からなる表面調整剤は、その分子量を大きくするほど、表面調整剤が添加された組成物を熱硬化させて形成された被膜の耐揮発油性を向上させる。この被膜は、白化が幾分抑制されるが、表面調整剤を含まない硬化被膜のように殆んど白化しないというレベルには遥かに及ばない。さらにこの表面調整剤がかえって、表面調整剤を含まない被膜形成組成物のような濁りや消泡性の低下を引き起こしてしまう。
本発明は前記の課題を解決するためになされたもので、十分な消泡性、ワキ防止性、平滑性を付与するとともに、優れた耐揮発油性を発現させるために、熱硬化被膜形成組成物に添加される表面調整剤を提供することを目的とする。
前記の目的を達成するためになされた、特許請求の範囲の請求項１に記載された本発明の熱硬化被膜形成組成物用の表面調整剤は、架橋反応活性官能基と、それへ反応する架橋反応誘起性官能基とを含有し、それらにより分子間の架橋を形成する共重合性物質が、含まれており、該共重合性物質の重量平均分子量が２０００〜２０００００であることを特徴とする。
この共重合性物質は、少なくとも１種類の共重合体からなる。この共重合性物質は、例えば加熱されることにより、架橋反応活性官能基と架橋反応誘起性官能基とが架橋反応を起こして分子間で３次元的な網目状に架橋する結果、高分子量化するものである。
この表面調整剤は、熱硬化被膜形成組成物例えば塗料に添加して使用される。表面調整剤は、この組成物に十分な消泡性を付与し、この組成物を熱硬化させて形成された被膜に優れた耐油性と、十分なワキ防止性及び平滑性とを発現させる。
同じく請求項２に記載された表面調整剤は、前記架橋反応活性官能基が、保護されていてもよい、カルボキシル基、無水ジカルボン酸基、エポキシ基、イソシアネート基、及びメラミン基の少なくとも何れかであり、前記架橋反応誘起性官能基が、保護されていてもよい、カルボキシル基、アミノ基、水酸基、エポキシ基、及びメラミン基の少なくとも何れかであることを特徴とする。
架橋反応活性官能基がカルボキシル基であるとき、架橋反応誘起性官能基がエポキシ基、水酸基、アミノ基、またはイソシアネート基であることが好ましい。前記架橋反応活性官能基が無水ジカルボン酸基であるとき、架橋反応誘起性官能基が、アミノ基、水酸基、またはメラミン基であることが好ましい。架橋反応活性官能基がエポキシ基であるとき、架橋反応誘起性官能基がカルボキシル基、水酸基、アミノ基であることが好ましい。架橋反応活性官能基がイソシアネート基であるとき、架橋反応誘起性官能基がカルボキシル基、水酸基、アミノ基であることが好ましい。架橋反応活性官能基がメラミン基であるとき、架橋反応誘起性官能基がメラミン基、水酸基であることが好ましい。これらメラミン基同士がホルムアルデヒドを介して架橋反応してもよい。
中でも、架橋反応活性官能基がエポキシ基で架橋反応誘起性官能基がカルボキシル基、または架橋反応活性官能基がイソシアネート基で架橋反応誘起性官能基が水酸基であると、なお一層好ましい。
これらの架橋反応活性官能基や架橋反応誘起性官能基は、熱硬化被膜形成組成物の貯蔵時に安定で架橋反応を起こさないが、組成物の焼き付け温度付近で架橋反応を起こすものである。架橋反応活性官能基や架橋反応誘起性官能基は、貯蔵時の安定性を高めるために、保護されていてもよい。例えば、イソシアネート基は、一般的に知られているブロック剤で保護された等価体具体的にはＯ−（１′−メチルプロピリデン アミノ）カルボキシアミノ基であってもよく、またカルボキシル基は、ビニルエーテルにより保護されてヘミアセタールエステル結合とした等価体であってもよい。
同じく請求項３に記載の表面調整剤は、共重合性物質が、前記架橋反応活性官能基を含有する不飽和モノマー及び非架橋性不飽和モノマーを共重合させた架橋反応活性共重合体と、前記架橋反応誘起性官能基を含有する不飽和モノマー及び別な非架橋性不飽和モノマーを共重合させた架橋反応誘起性共重合体との混合物であることを特徴とする。この共重合性物質は、少なくとも２種類の共重合体で構成されている。
架橋反応活性官能基を含有する不飽和モノマーや、架橋反応誘起性官能基を含有する不飽和モノマーは、多種多様であり、架橋反応ができる組合わせであれば特に限定されない。
架橋反応活性官能基を含有する不飽和モノマーとして、例えば、アクリル酸やメタクリル酸である（メタ）アクリル酸、イソシアナトエチル（メタ）アクリレート、グリシジル（メタ）アクリレートのような（メタ）アクリル系モノマー；無水マレイン酸のような酸無水物モノマー；マレイン酸モノエステルのような部分エステルモノマーが挙げられる。
また、その架橋反応活性官能基に応じ架橋反応し得る架橋反応誘起性官能基を含有する不飽和モノマーとして、例えば、（メタ）アクリル酸、２−ヒドロキシエチル（メタ）アクリレート、Ｎ−（ヒドロキシメチル）（メタ）アクリルアミドのような（メタ）アクリル系モノマー；マレイン酸モノエステルのような部分エステルモノマーが挙げられる。
非架橋性不飽和モノマーは、多種多様であり、架橋反応活性官能基も架橋反応誘起性官能基も有しないもので、付加重合性の不飽和基を有するものであれば特に限定されない。非架橋性不飽和モノマーは、具体的には、アルキル（メタ）アクリレート、アラルキル（メタ）アクリレート、ビニル基含有エーテル、スチレン類が挙げられる。架橋反応活性共重合体と架橋反応誘起性共重合体とを構成している夫々の非架橋性不飽和モノマーは、同種であっても異種であってもよく、構成比が同一であっても異なっていてもよい。
共重合性物質であるこれらの共重合体夫々の重量平均分子量が２０００未満または２０００００を超えると、表面調整剤は消泡性、平滑性及び耐揮発油性の全てをバランスよく優れたものにするのが困難になる。この重量平均分子量が６０００〜６００００であるとより好ましい。
架橋反応活性共重合体と架橋反応誘起性共重合体とは、夫々の重量平均分子量が近いほど、互いに相溶性が良くなり、架橋性が高くなるので、好ましい。
同じく請求項４に記載された表面調整剤は、前記架橋反応活性共重合体が、前記架橋反応活性官能基を含有する不飽和モノマーを０．１〜５０重量部、前記非架橋性不飽和モノマーを９９．９〜５０重量部とするもので５〜９５重量％であり、前記架橋反応誘起性共重合体は、前記架橋反応誘起性官能基を含有する不飽和モノマーを０．１〜５０重量部、前記別な非架橋性不飽和モノマーを９９．９〜５０重量部とするもので９５〜５重量％であることを特徴とする。
表面調整剤は、架橋反応活性官能基を含有する不飽和モノマー、及び架橋反応誘起性官能基を含有する不飽和モノマーが０．１重量部より少ないと、耐揮発油性を悪化させてしまい、一方、５０重量部より多いと消泡性または平滑性を悪化させてしまう。夫々の不飽和モノマーが、１〜１０重量部であるとより好ましい。
表面調整剤は、架橋反応活性共重合体と架橋反応誘起性共重合体との何れかが５重量％未満であると、優れた耐揮発油性を発揮させることができない。これらの共重合体の重量比が等しくなるほど好ましい。
表面調整剤は、架橋反応活性共重合体と架橋反応誘起性共重合体とを予め混合させたものであってもよく、熱硬化被膜形成組成物に添加する直前に混合させたものであってもよい。熱硬化被膜形成組成物へ架橋反応活性共重合体と架橋反応誘起性共重合体とを別々に添加されたものであってもよい。
同じく請求項５に記載の表面調整剤は、Ｆｅｄｏｒｓ法（Ｒ．Ｆ．Ｆｅｄｏｒｓ：Ｐｏｌｙｍ．Ｅｎｇ．Ｓｃｉ．，１４［２］１４７（１９７４））に準拠した、前記架橋反応活性共重合体と、前記架橋誘起性共重合体との計算溶解性パラメータ（ＳＰ）差が、０．５以下であることを特徴とする。
Ｆｅｄｏｒｓ法による溶解性パラメータδは下記式（１）で表される。
前記式（１）より、架橋反応活性共重合体と架橋反応誘起性共重合体との組成を元に、共重合体の化学構造からδを算出し、それを共重合体の計算溶解性パラメータ（ＳＰ）とした。
このＳＰ差が、０．５を超えると両共重合体間で、相溶性が悪くなるため、架橋性が悪くなり、表面調整剤は充分な消泡性、平滑性及び耐揮発油性を発現させることができなくなってしまう。
同じく請求項６に記載の表面調整剤は、共重合性物質が、前記架橋反応活性官能基を含有する不飽和モノマーと、前記架橋反応誘起性官能基を含有する不飽和モノマーと、非架橋性不飽和モノマーとを共重合させた、架橋反応活性と架橋誘起性とを有する共重合体からなることを特徴とする。
架橋反応活性官能基と架橋反応誘起性官能基とも前記例示のとおりであり、表面調整剤の貯蔵時の安定性を高めるため予め保護されていてもよい。また、３つの不飽和モノマーとも前記例示のとおりである。
共重合性物質であるこの架橋反応活性と架橋誘起性とを有する共重合体の重量平均分子量が２０００未満または２０００００を超えると、表面調整剤は消泡性、平滑性及び耐揮発油性の全てをバランスよく優れたものにするのが困難になる。この重量平均分子量が６０００〜６００００であるとより好ましい。
同じく請求項７に記載の表面調整剤は、前記共重合体が、前記架橋反応活性官能基を含有する不飽和モノマーを０．１〜３０重量部、前記架橋誘起性官能基を含有する不飽和モノマーを０．１〜３０重量部、前記非架橋性不飽和モノマーを９９．８〜４０重量部とすることを特徴とする。
表面調整剤は、架橋反応活性官能基を含有する不飽和モノマーと架橋誘起性官能基を含有する不飽和モノマーとが、０．１重量部未満であると、耐揮発油性を悪化させてしまい、一方、３０重量部より多いと消泡性または平滑性を悪化させてしまう。何れの不飽和モノマーも１〜１０重量部であるとより好ましい。
本発明の表面調整剤が配合される熱硬化被膜形成組成物は、前記の表面調整剤と、一般的な塗料に用いられているアクリルメラミン硬化塗料、ポリエステルメラミン硬化塗料、酸エポキシ硬化塗料のような熱硬化性基材樹脂を含んでいるものであればいずれのものでもよい。
この組成物に配合される表面調整剤は、従来の表面調整剤と同様に少量でよく、具体的には、組成物の塗料樹脂の不揮発成分に対し、表面調整剤の不揮発成分として０．１〜１重量％であることが好ましい。この表面調整剤がこの範囲で配合された組成物は、優れた消泡性を発現する。
この組成物を例えば塗布し焼き付けのような熱処理により硬化させた被膜表面は、ワキ防止性に優れ平滑である。さらにこの被膜表面は、従来の表面調整剤を配合した組成物を熱硬化させた場合のような耐揮発油性の低下がなく、耐揮発油性が優れている。
この表面調整剤が、この熱処理により架橋反応を起こし、平滑性及び耐揮発油性の効果を発現する。従って、被膜形成樹脂組成物を単に熱処理して硬化させて被膜を形成する場合だけでなく、被膜形成樹脂組成物を紫外線照射して硬化させて被膜を形成した後、熱処理して表面調整剤の共重合体を架橋させる場合でも、所望の効果を発現する。
熱処理は、比較的低温の加熱であってもよく、８０〜３００℃のような比較的高温の焼き付けであってもよい。
従来の表面調整剤が配合された硬化被膜では、表面調整剤の分子量がさほど大きくないため、有機溶剤を用いて拭き取ることにより表面調整剤が溶出して脱落し、表面の平滑性が失われ入射光の乱反射により白化すると考えられる。それに対し、本発明の被膜が、熱硬化被膜形成組成物中に少量配合された表面調整剤によって、耐揮発油性を低下させない詳細は明らかではないが、以下のような理由によるものと推察される。
本発明の表面調整剤は、消泡性やワキ防止性や平滑性を発現する際に、適度な基材樹脂への不相溶性を持っている。この表面調整剤は、それを配合した塗料樹脂溶液のような組成物を焼き付け熱硬化させて硬化被膜を形成させる際に、被膜表面近傍に高密度に、微粒子として均一に分散して存在し、３次元的な網目状に架橋反応を起こし分子量が増大する。さらに表面調整剤の共重合性物質が有する官能基の種類によっては、被膜形成組成物中の別な構成成分分子が有する官能基とも架橋反応が起っている場合もある。そのため、架橋した表面調整剤は、有機溶剤に溶解し難くなり、有機溶剤による表面の拭き取りによる表面調整剤の脱落が防止できるようになった結果、表面調整剤を含まない硬化被膜のような本来の耐揮発油性を、低下させることなく維持できるようになり、白化を起こさないようになったものと推察される。
本発明の表面調整剤は、熱硬化被膜形成組成物に少量添加されただけで、十分な消泡性を発現する。またこの組成物を熱硬化させると、優れた耐揮発油性と、十分なワキ防止性、平滑性とを発現した被膜を形成する。
以下、本発明の表面調整剤を調製し、それを熱硬化被膜形成組成物に添加して、熱硬化させて被膜を形成させた実施例について、詳細に説明する。
本発明を適用する実施例１〜５、及び本発明を適用外の比較例１〜１０では、主に消泡剤として作用する表面調整剤を含む熱硬化被膜形成組成物であるアクリルメラミン硬化クリアー塗料を調製し硬化させて、被膜を形成させた例を示す。
先ず、実施例１〜５及び比較例１〜１０で使用される表面調整剤の共重合性物質を構成する、架橋反応活性共重合体、架橋反応誘起性共重合体、または架橋反応活性と架橋誘起性とを有する共重合体を以下のようにして製造した。
なお、共重合体の重量平均分子量は全て、ゲルパーミエーションクロマトグラフィー（ＧＰＣ）分析装置（昭和電工株式会社製 Ｓｈｏｄｅｘ ＧＰＣ ｓｙｓｔｅｍ）を用いて測定した値である。またＳＰは全て、前記の方法によって算出したものである。
（共重合体(Ａ−１)の製造例）
撹拌装置、還流冷却管、滴下ロート、温度計及び窒素ガス吹き込み口を備えた１０００ｍｌの反応容器に、キシレン１００重量部を仕込み、窒素ガスを導入しながら１００℃に昇温した。そこへ、ラウリルメタクリレート １８５重量部、スチレン １００重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ａ−１)を、滴下ロートにより、２時間で等速滴下した。滴下終了後、１００℃の温度を維持しつつ５時間反応させた。反応終了後、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ａ−１)のキシレン液を製造した。この共重合体の重量平均分子量は２００００であった。この共重合体のＳＰは９．６２となる。
撹拌装置、還流冷却管、滴下ロート、温度計及び窒素ガス吹き込み口を備えた１０００ｍｌの反応容器に、キシレン１００重量部を仕込み、窒素ガスを導入しながら１００℃に昇温した。そこへ、ラウリルメタクリレート １８５重量部、スチレン １００重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ａ−１)を、滴下ロートにより、２時間で等速滴下した。滴下終了後、１００℃の温度を維持しつつ５時間反応させた。反応終了後、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ａ−１)のキシレン液を製造した。この共重合体の重量平均分子量は２００００であった。この共重合体のＳＰは９．６２となる。
（共重合体(Ａ−２)の製造例）
共重合体(Ａ−１)の製造例の滴下溶液(ａ−１)に代えて、ラウリルメタクリレート １８５重量部、スチレン １００重量部、グリシジルメタクリレート １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ａ−２)を用いたこと以外は、共重合体(Ａ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ａ−２)のキシレン液を製造した。この共重合体の重量平均分子量は、２１０００であった。なお、この共重合体のＳＰは９．５８となる。
共重合体(Ａ−１)の製造例の滴下溶液(ａ−１)に代えて、ラウリルメタクリレート １８５重量部、スチレン １００重量部、グリシジルメタクリレート １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ａ−２)を用いたこと以外は、共重合体(Ａ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ａ−２)のキシレン液を製造した。この共重合体の重量平均分子量は、２１０００であった。なお、この共重合体のＳＰは９．５８となる。
（共重合体(Ａ−３)の製造例）
共重合体(Ａ−１)の製造例の滴下溶液(ａ−１)に代えて、ラウリルメタクリレート １８５重量部、スチレン １００重量部、２−ヒドロキシエチルメタクリレート １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液（ａ−３）を用いたこと以外は、共重合体(Ａ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応誘起性共重合体(Ａ−３)のキシレン液を製造した。この共重合体の重量平均分子量は、２１０００であった。なお、この共重合体のＳＰは９．７０となる。
共重合体(Ａ−１)の製造例の滴下溶液(ａ−１)に代えて、ラウリルメタクリレート １８５重量部、スチレン １００重量部、２−ヒドロキシエチルメタクリレート １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液（ａ−３）を用いたこと以外は、共重合体(Ａ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応誘起性共重合体(Ａ−３)のキシレン液を製造した。この共重合体の重量平均分子量は、２１０００であった。なお、この共重合体のＳＰは９．７０となる。
（共重合体(Ａ−４)の製造例）
前記共重合体(Ａ−１)の製造例の滴下溶液(ａ−１)に代えて、ラウリルメタクリレート １８５重量部、スチレン １００重量部、メタクリル酸 １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ａ−４)を用いたこと以外は、共重合体(Ａ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応誘起性共重合体(Ａ−４)のキシレン液を製造した。この共重合体の重量平均分子量は、２００００であった。なお、この共重合体のＳＰは９．６４となる。
前記共重合体(Ａ−１)の製造例の滴下溶液(ａ−１)に代えて、ラウリルメタクリレート １８５重量部、スチレン １００重量部、メタクリル酸 １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ａ−４)を用いたこと以外は、共重合体(Ａ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応誘起性共重合体(Ａ−４)のキシレン液を製造した。この共重合体の重量平均分子量は、２００００であった。なお、この共重合体のＳＰは９．６４となる。
（共重合体(Ａ−５)の製造例）
前記共重合体(Ａ−１)の製造例の滴下溶液(ａ−１)に代えて、ラウリルメタクリレート ２８５重量部、グリシジルメタクリレート １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ａ−５)を用いたこと以外は、共重合体(Ａ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ａ−５)のキシレン液を製造した。この共重合体の重量平均分子量は、１８０００であった。なお、この共重合体のＳＰは９．１０となる。
前記共重合体(Ａ−１)の製造例の滴下溶液(ａ−１)に代えて、ラウリルメタクリレート ２８５重量部、グリシジルメタクリレート １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ａ−５)を用いたこと以外は、共重合体(Ａ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ａ−５)のキシレン液を製造した。この共重合体の重量平均分子量は、１８０００であった。なお、この共重合体のＳＰは９．１０となる。
（共重合体(Ａ−６)の製造例）
前記共重合体(Ａ−１)の製造例の滴下溶液(ａ−１)に代えて、ラウリルメタクリレート １８５重量部、スチレン １００重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル ７．５重量部、２−ヒドロキシエチルメタクリレート ７．５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ａ−６)を用いたこと以外は、共重合体(Ａ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性と架橋誘起性とを有する共重合体(Ａ−６)のキシレン液を製造した。この共重合体の重量平均分子量は、２２０００であった。なお、この共重合体のＳＰは９．６６となる。
前記共重合体(Ａ−１)の製造例の滴下溶液(ａ−１)に代えて、ラウリルメタクリレート １８５重量部、スチレン １００重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル ７．５重量部、２−ヒドロキシエチルメタクリレート ７．５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ａ−６)を用いたこと以外は、共重合体(Ａ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性と架橋誘起性とを有する共重合体(Ａ−６)のキシレン液を製造した。この共重合体の重量平均分子量は、２２０００であった。なお、この共重合体のＳＰは９．６６となる。
（共重合体(Ａ−７)の製造例）
前記共重合体(Ａ−１)の製造例の滴下溶液(ａ−１)に代えて、ラウリルメタクリレート １９５重量部、スチレン １０５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ａ−７)を用いたこと以外は、共重合体(Ａ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性と架橋誘起性とを有しない共重合体(Ａ−７)のキシレン液を製造した。この共重合体の重量平均分子量は、２００００であった。なお、この共重合体のＳＰは９．５１となる。
前記共重合体(Ａ−１)の製造例の滴下溶液(ａ−１)に代えて、ラウリルメタクリレート １９５重量部、スチレン １０５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ａ−７)を用いたこと以外は、共重合体(Ａ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性と架橋誘起性とを有しない共重合体(Ａ−７)のキシレン液を製造した。この共重合体の重量平均分子量は、２００００であった。なお、この共重合体のＳＰは９．５１となる。
（共重合体(Ａ−８)の製造例）
撹拌装置、還流冷却管、滴下ロート、温度計及び窒素ガス吹き込み口を備えた１０００ｍｌの反応容器に、キシレン３００重量部を仕込み、窒素ガスを導入しながら１２０℃に昇温した。そこへ、ラウリルメタクリレート １８５重量部、スチレン １００重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト １５重量部が混合された滴下溶液(ａ−８)を滴下ロートにより、２時間で等速滴下した。滴下終了後、さらに１２０℃の温度を維持しつつ１時間反応させた。反応終了後、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ａ−８)を得た。この共重合体の重量平均分子量は、１８００であった。なお、この共重合体のＳＰは９．６２となる。
撹拌装置、還流冷却管、滴下ロート、温度計及び窒素ガス吹き込み口を備えた１０００ｍｌの反応容器に、キシレン３００重量部を仕込み、窒素ガスを導入しながら１２０℃に昇温した。そこへ、ラウリルメタクリレート １８５重量部、スチレン １００重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト １５重量部が混合された滴下溶液(ａ−８)を滴下ロートにより、２時間で等速滴下した。滴下終了後、さらに１２０℃の温度を維持しつつ１時間反応させた。反応終了後、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ａ−８)を得た。この共重合体の重量平均分子量は、１８００であった。なお、この共重合体のＳＰは９．６２となる。
（共重合体(Ａ−９)の製造例）
撹拌装置、還流冷却管、滴下ロート、温度計、及び窒素ガス吹き込み口を備えた１０００ｍｌの反応容器に、キシレン１００重量部を仕込み、窒素ガスを導入しながら８０℃に昇温した。そこへ、ラウリルメタクリレート １８５重量部、スチレン １００重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル １５重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト５重量部が混合された滴下溶液（ａ−９）を滴下ロートにより、２時間で等速滴下した。滴下終了後、さらに８０℃の温度を維持しつつ６時間反応させた。反応終了後、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ａ−９)を得た。この共重合体の重量平均分子量は、２１５０００であった。なお、この共重合体のＳＰは９．６２となる。
撹拌装置、還流冷却管、滴下ロート、温度計、及び窒素ガス吹き込み口を備えた１０００ｍｌの反応容器に、キシレン１００重量部を仕込み、窒素ガスを導入しながら８０℃に昇温した。そこへ、ラウリルメタクリレート １８５重量部、スチレン １００重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル １５重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト５重量部が混合された滴下溶液（ａ−９）を滴下ロートにより、２時間で等速滴下した。滴下終了後、さらに８０℃の温度を維持しつつ６時間反応させた。反応終了後、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ａ−９)を得た。この共重合体の重量平均分子量は、２１５０００であった。なお、この共重合体のＳＰは９．６２となる。
（共重合体(Ａ−１０)の製造例）
前記共重合体(Ａ−８)の製造例の滴下溶液(ａ−８)に代えて、ラウリルメタクリレート １８５重量部、スチレン １００重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル ７．５重量部、２−ヒドロキシエチルメタクリレート ７．５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト １５重量部が混合された滴下溶液(ａ−１０)を用いたこと以外は、共重合体(Ａ−８)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性と架橋誘起性とを有する共重合体(Ａ−１０)のキシレン液を製造した。この共重合体の重量平均分子量は、１８００であった。なお、この共重合体のＳＰは９．６６となる。
前記共重合体(Ａ−８)の製造例の滴下溶液(ａ−８)に代えて、ラウリルメタクリレート １８５重量部、スチレン １００重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル ７．５重量部、２−ヒドロキシエチルメタクリレート ７．５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト １５重量部が混合された滴下溶液(ａ−１０)を用いたこと以外は、共重合体(Ａ−８)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性と架橋誘起性とを有する共重合体(Ａ−１０)のキシレン液を製造した。この共重合体の重量平均分子量は、１８００であった。なお、この共重合体のＳＰは９．６６となる。
（共重合体(Ａ−１１)の製造例）
前記共重合体(Ａ−９)の製造例の滴下溶液(ａ−９)に代えて、ラウリルメタクリレート １８５重量部、スチレン １００重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル ７．５重量部、２−ヒドロキシエチルメタクリレート ７．５重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト５重量部が混合された滴下溶液(ａ−１１)を用いたこと以外は、共重合体(Ａ−９)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性と架橋誘起性とを有する共重合体(Ａ−１１)のキシレン液を製造した。この共重合体の重量平均分子量は、２１００００であった。なお、この共重合体のＳＰは９．６６となる。
前記共重合体(Ａ−９)の製造例の滴下溶液(ａ−９)に代えて、ラウリルメタクリレート １８５重量部、スチレン １００重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル ７．５重量部、２−ヒドロキシエチルメタクリレート ７．５重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト５重量部が混合された滴下溶液(ａ−１１)を用いたこと以外は、共重合体(Ａ−９)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性と架橋誘起性とを有する共重合体(Ａ−１１)のキシレン液を製造した。この共重合体の重量平均分子量は、２１００００であった。なお、この共重合体のＳＰは９．６６となる。
実施例１〜５及び比較例１〜１０は、共重合体(Ａ−１)〜(Ａ−１１)を用い、試験塗料として熱硬化被膜形成組成物であるアクリルメラミン硬化クリアー塗料を調製し、硬化させたものである。
（実施例１〜５及び比較例１〜１０）
まず、焼き付け用アクリル樹脂であるアクリディックＡ−３４５（商品名；大日本インキ株式会社製）１００．０ｇ、ブチル化メラミン樹脂であるスーパーベッカミンＬ−１１７−６０（商品名；大日本インキ株式会社製）１１．５ｇ、メチル化メラミン樹脂であるスーパーベッカミンＬ−１０５−６０（商品名；大日本インキ株式会社製）１１．５ｇの混合物を、高速ディスパーにて、２０００ｒ.ｐ.ｍ.で３０分間混合した。
まず、焼き付け用アクリル樹脂であるアクリディックＡ−３４５（商品名；大日本インキ株式会社製）１００．０ｇ、ブチル化メラミン樹脂であるスーパーベッカミンＬ−１１７−６０（商品名；大日本インキ株式会社製）１１．５ｇ、メチル化メラミン樹脂であるスーパーベッカミンＬ−１０５−６０（商品名；大日本インキ株式会社製）１１．５ｇの混合物を、高速ディスパーにて、２０００ｒ.ｐ.ｍ.で３０分間混合した。
それの１００ｇずつに、前記製造例で得た共重合体(Ａ−１)〜(Ａ−１１)のキシレン液の夫々を表面調整剤として、表１に示す配合で、固形分換算で０．５％となるように加えた。これらを各々高速ディスパーにて、２０００ｒｐｍで２分間攪拌混合した。各々に、希釈溶剤としてトルエン／ブタノール（重量比＝８／２）を４０ｇ加え均一に混合して、実施例１〜５及び比較例１〜１０のアクリルメラミン硬化クリアー塗料を調製した。
アクリルメラミン硬化クリアー塗料を２０００ｒｐｍで２分間混合し、直ちに一部を２５ｍｌの比重カップに流し込み、それを満たす塗料の重量を測定した。混合せずに半日静置させたアクリルメラミン硬化クリアー塗料を、空の比重カップに流し込み、それを満たす塗料の重量を測定した。静置後の重量を１００％としたとき、静置前の重量の比を百分率で示すことにより、消泡性を評価した。消泡性が悪いと気泡を巻き込み、比重の比が小さくなる。評価基準は、９７％以上を○、９７％未満９５％以上を△、９５％未満を×とした。その結果を表１に示す。
アクリルメラミン硬化クリアー塗料の２５℃での粘度は、ＪＩＳ Ｋ−５４００−４．５．４に準じ、フォードカップＮｏ．４法により測定した。この測定方法は、一定のカップに、一定量の試料を満たし、一定の口径を持つ穴から流下させ、その流下時間を測定することによって、試料の流動性を評価するものである。このアクリルメラミン硬化クリアー塗料の溶液の流下時間は約１８秒であった。
これを、口径１．０ｍｍで吐出圧３．５ｋｇ／ｃｍ２のエアスプレーにより、温度２５℃、湿度５０％の条件下、２０ｃｍ×３０ｃｍ×０．３ｍｍのアルミ板膜へ、厚さが段階的に変わるよう吹付け塗装した。塗装後、直ちに１５０℃熱風循環式焼付炉内にて２０分間焼き付けると、アルミ板表面に、硬化した塗装膜が形成された。
この塗装膜につき電磁式膜厚計（ケット科学研究所製；ケット電磁膜厚計ＬＥ−２００）を用いてワキが発生する最小の膜厚、すなわちワキ限界膜厚を計測した。 その結果を表１に示す。
さらに、このアルミ板の表面を、ｎ−へキサンを染込ませたガーゼを用いて軽く拭いた。拭いた部分の白化性を目視にて観察し、耐揮発油性を評価した。評価基準は、全く白化しないものを○、やや白化するものを△、著しく白化するものを×とした。その結果を表１に示す。
表１から明らかなように、実施例の表面調整剤を含む熱硬化被膜形成組成物は消泡性に優れ、それを硬化させた被膜はワキ防止性、耐揮発油性に優れている。なお、反応活性共重合体と架橋反応誘起性共重合体は、その重量％比が９５：５〜５：９５の範囲内で、ＳＰ差が０．５以内であると、耐揮発性が一層良い。一方、比較例のように、架橋反応活性官能基と架橋反応誘起性官能基との両方を含有しなかったり、重量平均分子量２０００〜２０００００から外れたりする共重合体を表面調整剤として含む熱硬化被膜形成組成物は消泡性が劣り、それを硬化させた被膜はワキ防止性、耐揮発油性が劣っている。
次に、本発明を適用する実施例６〜１０、及び本発明を適用外の比較例１１〜２０では、主に平滑剤として作用する表面調整剤を含む熱硬化被膜形成組成物であるポリエステルメラミンクリアー塗料を調製し硬化させ、被膜を形成させた例を示す。
先ず、実施例６〜１０及び比較例１１〜２０で使用される表面調整剤の共重合性物質を構成する、架橋反応活性共重合体、架橋反応誘起性共重合体、または架橋反応活性と架橋誘起性とを有する共重合体を以下のようにして製造した。
（共重合体(Ｂ−１)の製造例）
撹拌装置、還流冷却管、滴下ロート、温度計及び窒素ガス吹き込み口を備えた１０００ｍｌの反応容器に、キシレン１００重量部を仕込み、窒素ガスを導入しながら１１０℃に昇温した。そこへ、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ｂ−１)を、滴下ロートにより、２時間で等速滴下した。滴下終了後、１１０℃の温度を維持しつつ４時間反応させた。反応終了後、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ｂ−１)のキシレン液を製造した。この共重合体の重量平均分子量は１５０００であった。なお、この共重合体のＳＰは９．８８となる。
撹拌装置、還流冷却管、滴下ロート、温度計及び窒素ガス吹き込み口を備えた１０００ｍｌの反応容器に、キシレン１００重量部を仕込み、窒素ガスを導入しながら１１０℃に昇温した。そこへ、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ｂ−１)を、滴下ロートにより、２時間で等速滴下した。滴下終了後、１１０℃の温度を維持しつつ４時間反応させた。反応終了後、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ｂ−１)のキシレン液を製造した。この共重合体の重量平均分子量は１５０００であった。なお、この共重合体のＳＰは９．８８となる。
（共重合体(Ｂ−２)の製造例）
共重合体(Ｂ−１)の製造例の滴下溶液(ｂ−１)に代えて、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、グリシジルメタクリレート１５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ｂ−２)を用いたこと以外は、共重合体(Ｂ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ｂ−２)のキシレン液を製造した。この共重合体の重量平均分子量は、１５０００であった。なお、この共重合体のＳＰは９．８４となる。
共重合体(Ｂ−１)の製造例の滴下溶液(ｂ−１)に代えて、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、グリシジルメタクリレート１５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ｂ−２)を用いたこと以外は、共重合体(Ｂ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ｂ−２)のキシレン液を製造した。この共重合体の重量平均分子量は、１５０００であった。なお、この共重合体のＳＰは９．８４となる。
（共重合体(Ｂ−３)の製造例）
共重合体(Ｂ−１)の製造例の滴下溶液(ｂ−１)に代えて、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、２−ヒドロキシエチルメタクリレート１５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ｂ−３)を用いたこと以外は、共重合体(Ｂ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応誘起性共重合体(Ｂ−３)のキシレン液を製造した。この共重合体の重量平均分子量は、１５０００であった。なお、この共重合体のＳＰは９．９６となる。
共重合体(Ｂ−１)の製造例の滴下溶液(ｂ−１)に代えて、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、２−ヒドロキシエチルメタクリレート１５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ｂ−３)を用いたこと以外は、共重合体(Ｂ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応誘起性共重合体(Ｂ−３)のキシレン液を製造した。この共重合体の重量平均分子量は、１５０００であった。なお、この共重合体のＳＰは９．９６となる。
（共重合体(Ｂ−４)の製造例）
共重合体(Ｂ−１)の製造例の滴下溶液(ｂ−１)に代えて、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、メタクリル酸１５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ｂ−４)を用いたこと以外は、共重合体(Ｂ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応誘起性共重合体(Ｂ−４)のキシレン液を製造した。この共重合体の重量平均分子量は、１５０００であった。なお、この共重合体のＳＰは９．９０となる。
共重合体(Ｂ−１)の製造例の滴下溶液(ｂ−１)に代えて、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、メタクリル酸１５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ｂ−４)を用いたこと以外は、共重合体(Ｂ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応誘起性共重合体(Ｂ−４)のキシレン液を製造した。この共重合体の重量平均分子量は、１５０００であった。なお、この共重合体のＳＰは９．９０となる。
（共重合体(Ｂ−５)の製造例）
共重合体(Ｂ−１)の製造例の滴下溶液(ｂ−１)に代えて、２−エチルヘキシルアクリレート ２８５重量部、グリシジルメタクリレート １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ｂ−５)を用いたこと以外は、共重合体(Ｂ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応誘起性共重合体(Ｂ−５)のキシレン液を製造した。この共重合体の重量平均分子量は、１３０００であった。なお、この共重合体のＳＰは９．３０となる。
共重合体(Ｂ−１)の製造例の滴下溶液(ｂ−１)に代えて、２−エチルヘキシルアクリレート ２８５重量部、グリシジルメタクリレート １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ｂ−５)を用いたこと以外は、共重合体(Ｂ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応誘起性共重合体(Ｂ−５)のキシレン液を製造した。この共重合体の重量平均分子量は、１３０００であった。なお、この共重合体のＳＰは９．３０となる。
（共重合体(Ｂ−６)の製造例）
共重合体(Ｂ−１)の製造例の滴下溶液(ｂ−１)に代えて、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチルグリシジルメタクリレート ７．５重量部、２−ヒドロキシエチルメタクリレート ７．５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ｂ−６)を用いたこと以外は、共重合体(Ｂ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性と架橋誘起性とを有する共重合体(Ｂ−６)のキシレン液を製造した。この共重合体の重量平均分子量は、１５０００であった。なお、この共重合体のＳＰは９．９２となる。
共重合体(Ｂ−１)の製造例の滴下溶液(ｂ−１)に代えて、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチルグリシジルメタクリレート ７．５重量部、２−ヒドロキシエチルメタクリレート ７．５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ｂ−６)を用いたこと以外は、共重合体(Ｂ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性と架橋誘起性とを有する共重合体(Ｂ−６)のキシレン液を製造した。この共重合体の重量平均分子量は、１５０００であった。なお、この共重合体のＳＰは９．９２となる。
（共重合体(Ｂ−７)の製造例）
共重合体(Ｂ−１)の製造例の滴下溶液(ｂ−１)に代えて、エチルアクリレート １７９重量部、２−エチルヘキシルアクリレート １２１重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ｂ−７)を用いたこと以外は、共重合体(Ｂ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性と架橋誘起性とを有しない共重合体(Ｂ−７)のキシレン液を製造した。この共重合体の重量平均分子量は、１５０００であった。なお、この共重合体のＳＰは９．７８となる。
共重合体(Ｂ−１)の製造例の滴下溶液(ｂ−１)に代えて、エチルアクリレート １７９重量部、２−エチルヘキシルアクリレート １２１重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ｂ−７)を用いたこと以外は、共重合体(Ｂ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性と架橋誘起性とを有しない共重合体(Ｂ−７)のキシレン液を製造した。この共重合体の重量平均分子量は、１５０００であった。なお、この共重合体のＳＰは９．７８となる。
（共重合体(Ｂ−８)の製造例）
撹拌装置、還流冷却管、滴下ロート、温度計及び窒素ガス吹き込み口を備えた１０００ｍｌの反応容器に、キシレン３００重量部を仕込み、窒素ガスを導入しながら１２０℃に昇温した。そこへ、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト １５重量部が混合された滴下溶液(ｂ−８)を滴下ロートにより、２時間で等速滴下した。滴下終了後、さらに１２０℃の温度を維持しつつ１時間反応させた。反応終了後、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ｂ−８)を得た。この共重合体の重量平均分子量は、１８００であった。なお、この共重合体のＳＰは９．８８となる。
撹拌装置、還流冷却管、滴下ロート、温度計及び窒素ガス吹き込み口を備えた１０００ｍｌの反応容器に、キシレン３００重量部を仕込み、窒素ガスを導入しながら１２０℃に昇温した。そこへ、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト １５重量部が混合された滴下溶液(ｂ−８)を滴下ロートにより、２時間で等速滴下した。滴下終了後、さらに１２０℃の温度を維持しつつ１時間反応させた。反応終了後、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ｂ−８)を得た。この共重合体の重量平均分子量は、１８００であった。なお、この共重合体のＳＰは９．８８となる。
（共重合体(Ｂ−９)の製造例）
撹拌装置、還流冷却管、滴下ロート、温度計及び窒素ガス吹き込み口を備えた１０００ｍｌの反応容器に、キシレン１００重量部を仕込み、窒素ガスを導入しながら８０℃に昇温した。そこへ、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル １５重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト５重量部が混合された滴下溶液（ｂ−９）を滴下ロートにより、２時間で等速滴下した。滴下終了後、さらに８０℃の温度を維持しつつ９時間反応させた。反応終了後、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ｂ−９)を得た。この共重合体の重量平均分子量は、２２５０００であった。なお、この共重合体のＳＰは９．８８となる。
撹拌装置、還流冷却管、滴下ロート、温度計及び窒素ガス吹き込み口を備えた１０００ｍｌの反応容器に、キシレン１００重量部を仕込み、窒素ガスを導入しながら８０℃に昇温した。そこへ、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル １５重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト５重量部が混合された滴下溶液（ｂ−９）を滴下ロートにより、２時間で等速滴下した。滴下終了後、さらに８０℃の温度を維持しつつ９時間反応させた。反応終了後、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ｂ−９)を得た。この共重合体の重量平均分子量は、２２５０００であった。なお、この共重合体のＳＰは９．８８となる。
（共重合体(Ｂ−１０)の製造例）
前記共重合体(Ｂ−８)の製造例の滴下溶液(ｂ−８)に代えて、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル７．５重量部、２−ヒドロキシエチルメタクリレート ７．５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト １５重量部が混合された滴下溶液(ｂ−１０)を用いたこと以外は、共重合体(Ｂ−８)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性と架橋誘起性とを有する共重合体(Ｂ−１０)のキシレン液を製造した。この共重合体の重量平均分子量は、１９００であった。なお、この共重合体のＳＰは９．９２となる。
前記共重合体(Ｂ−８)の製造例の滴下溶液(ｂ−８)に代えて、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル７．５重量部、２−ヒドロキシエチルメタクリレート ７．５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト １５重量部が混合された滴下溶液(ｂ−１０)を用いたこと以外は、共重合体(Ｂ−８)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性と架橋誘起性とを有する共重合体(Ｂ−１０)のキシレン液を製造した。この共重合体の重量平均分子量は、１９００であった。なお、この共重合体のＳＰは９．９２となる。
（共重合体(Ｂ−１１)の製造例）
前記共重合体(Ｂ−９)の製造例の滴下溶液(ｂ−９)に代えて、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル７．５重量部、２−ヒドロキシエチルメタクリレート ７．５重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト５重量部が混合された滴下溶液(ｂ−１１)を用いたこと以外は、共重合体(Ｂ−９)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性と架橋誘起性とを有する共重合体(Ｂ−１１)のキシレン液を製造した。この共重合体の重量平均分子量は、２０５０００であった。なお、この共重合体のＳＰは９．９２となる。
前記共重合体(Ｂ−９)の製造例の滴下溶液(ｂ−９)に代えて、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、メタクリル酸２−（Ｏ−［１′−メチルプロピリデン アミノ］カルボキシアミノ）エチル７．５重量部、２−ヒドロキシエチルメタクリレート ７．５重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト５重量部が混合された滴下溶液(ｂ−１１)を用いたこと以外は、共重合体(Ｂ−９)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性と架橋誘起性とを有する共重合体(Ｂ−１１)のキシレン液を製造した。この共重合体の重量平均分子量は、２０５０００であった。なお、この共重合体のＳＰは９．９２となる。
実施例６〜１０及び比較例１１〜２０は、共重合体(Ｂ−１)〜(Ｂ−１１)を用い、試験塗料として熱硬化被膜形成組成物であるポリエステルメラミンクリアー塗料を調製し、硬化させたものである。
（実施例６〜１０及び比較例１１〜２０）
まず、高分子量オイルフリーポリエステル樹脂であるスーパーベッコライトＭ−６８０５−４０（商品名；大日本インキ株式会社製）４５．９重量部と、メチル化メラミン樹脂であるスーパーベッカミンＬ−１０５−６０の３．８重量部、ブチル化メラミン樹脂であるスーパーベッカミンＬ−１１７−６０の３．８重量部、及びシンナー（ソルベッソ１００/シクロヘキサノン/ｎ−ブタノール/ブチルセロソルブ＝６０/３０/５/５重量比）の２１．４重量部をラボディスパーで２０００ｒ.ｐ.ｍ.で３０分間撹拌し混合した。
まず、高分子量オイルフリーポリエステル樹脂であるスーパーベッコライトＭ−６８０５−４０（商品名；大日本インキ株式会社製）４５．９重量部と、メチル化メラミン樹脂であるスーパーベッカミンＬ−１０５−６０の３．８重量部、ブチル化メラミン樹脂であるスーパーベッカミンＬ−１１７−６０の３．８重量部、及びシンナー（ソルベッソ１００/シクロヘキサノン/ｎ−ブタノール/ブチルセロソルブ＝６０/３０/５/５重量比）の２１．４重量部をラボディスパーで２０００ｒ.ｐ.ｍ.で３０分間撹拌し混合した。
これに、前記製造例で得た共重合体(Ｂ−１)〜(Ｂ−１１)のキシレン液の夫々を表面調整剤として、表１に示す配合で、固形分換算で０．５％となるように加えた。これらを各々高速ディスパーにて、２０００ｒｐｍで２分間攪拌混合して、ポリエステルメラミンクリアー塗料を得た。
ポリエステルメラミンクリアー塗料の２５℃での粘度は、ＪＩＳ Ｋ−５４００−４．５．４に準じ、フォードカップＮｏ．４法により測定した。この測定方法は、一定溶液のカップに、一定量の試料を満たし、一定の口径を持つ穴から流下させ、その流下時間を測定することによって、試料の流動性を評価するものである。このポリエステルメラミンクリアー塗料の溶液の流下時間は約１００秒であった。
ポリエステルメラミンクリアー塗料を調製後直ちに、＃２８バーコーターにより、２０ｃｍ×３０ｃｍ×０．３ｍｍのアルミ板上に塗布し、２１０℃で９０秒間焼き付けて硬化させ、被膜を形成させた。
得られた被膜について、表面の平滑性を目視で評価した。評価基準は、バーコーター跡が無く平滑性が良好なものを○、バーコーター跡が僅かにあるものを△、バーコーター跡が認められ平滑性が悪いものを×とした。その結果を表２に示す。
さらに、このアルミ板の表面を、ｎ−へキサンを染込ませたガーゼを用いて軽く拭いた。拭いた部分の白化性を目視にて観察し、耐揮発油性を評価した。評価基準は、全く白化しないものを○、やや白化するものを△、著しく白化するものを×とした。その結果を表２に示す。
表２から明らかなように、実施例の表面調整剤を含む熱硬化被膜形成組成物は平滑性に優れ、それを硬化させた被膜は耐揮発油性に優れている。なお、反応活性共重合体と架橋反応誘起性共重合体は、その重量％比が９５：５〜５：９５の範囲内で、ＳＰ差が０．５以内であると、耐揮発性が一層良い。一方、比較例のように、架橋反応活性官能基と架橋反応誘起性官能基との両方を含有しなかったり、重量平均分子量２０００〜２０００００から外れたりする共重合体を表面調整剤として含む熱硬化被膜形成組成物は平滑性が劣り、それを硬化させた被膜は耐揮発油性が劣っている。
次に、本発明を適用する実施例１１、及び本発明を適用外の比較例２１〜２３では、主に平滑剤として作用する表面調整剤を含む熱硬化被膜形成組成物である２液型アクリルウレタンクリアー塗料を調製し硬化させて、被膜を形成させた例を示す。
先ず、実施例１１及び比較例２３で使用される表面調整剤の共重合性物質を構成する、架橋反応活性共重合体を以下のようにして製造した。
（共重合体(Ｂ−１２)の製造例）
共重合体(Ｂ−１)の製造例の滴下溶液(ｂ−１)に代えて、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、メタクリル酸２−イソイアナトエチル １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ｂ−１２)を用いたこと以外は、共重合体(Ｂ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ｂ−１２)のキシレン液を製造した。この共重合体の重量平均分子量は、１５０００であった。なお、この共重合体のＳＰは９．８１となる。
共重合体(Ｂ−１)の製造例の滴下溶液(ｂ−１)に代えて、エチルアクリレート １７０重量部、２−エチルヘキシルアクリレート １１５重量部、メタクリル酸２−イソイアナトエチル １５重量部、キシレン １００重量部、ｔ−ブチルパーオキシ−２−エチルヘキサノエイト ５重量部が混合された滴下溶液(ｂ−１２)を用いたこと以外は、共重合体(Ｂ−１)の製造例と同様の方法により、キシレンで希釈して固形分を３０％に調整し、架橋反応活性共重合体(Ｂ−１２)のキシレン液を製造した。この共重合体の重量平均分子量は、１５０００であった。なお、この共重合体のＳＰは９．８１となる。
実施例１１及び比較例２１〜２３は、共重合体(Ｂ−３)及び(Ｂ−１２)を用い、試験塗料として熱硬化被膜形成組成物である２液型アクリルウレタンクリアー塗料を調製し、硬化させたものである。
（実施例１１及び比較例２１〜２３）
アクリルポリオールであるアクリディックА−８０１（商品名；大日本インキ株式会社製）４００重量部と、シンナー（キシレン/酢酸ブチル＝５０/５０重量比）５００重量部と、上記の合計９００重量部に対し、前記の製造例で得た共重合体(Ｂ−３)及び(Ｂ−１２)のキシレン液を固形分換算で、表３に記載の所定量添加し、ラボディスパーで２０００ｒｐｍで２分間撹拌した。
アクリルポリオールであるアクリディックА−８０１（商品名；大日本インキ株式会社製）４００重量部と、シンナー（キシレン/酢酸ブチル＝５０/５０重量比）５００重量部と、上記の合計９００重量部に対し、前記の製造例で得た共重合体(Ｂ−３)及び(Ｂ−１２)のキシレン液を固形分換算で、表３に記載の所定量添加し、ラボディスパーで２０００ｒｐｍで２分間撹拌した。
その後、デスモジュールＮ−７５（商品名；バイエル製）１００重量部を加え、２０００ｒ.ｐ.ｍ.で１分間撹拌し２液型アクリルウレタンクリアー塗料を得た。
２液型アクリルウレタンクリアー塗料の２５℃での粘度は、ＪＩＳ Ｋ−５４００−４．５．４に準じ、フォードカップＮｏ．４法により測定した。この測定方法は、一定のカップに、一定量の試料を満たし、一定の口径を持つ穴から流下させ、その流下時間を測定することによって、試料の流動性を評価するものである。この２液型アクリルウレタンクリアー塗料の溶液の流下時間は約１４秒であった。
２液型アクリルウレタンクリアー塗料を、口径１．０ｍｍで吐出圧３．５ｋｇ／ｃｍ２のエアスプレーにより、温度２５℃、湿度５０％の条件下、２０ｃｍ×３０ｃｍ×０．３ｍｍのアルミ板に硬化後の膜厚が２５〜３０μｍとなるように塗装後、直ちに８０℃熱風循環式焼付炉内にて２０分間焼き付けると、アルミ板表面に、硬化した塗装膜が形成された。
得られた被膜について、表面の平滑性を目視で評価した。評価基準は、平滑性が良好なものを○、平滑性がやや劣るものを△、平滑性が悪いものを×とした。その結果を表３に示す。
さらに、このアルミ板の表面を、ｎ−へキサンを染込ませたガーゼを用いて軽く拭いた。拭いた部分の白化性を目視にて観察し、耐揮発油性を評価した。評価基準は、全く白化しないものを○、やや白化するものを△、著しく白化するものを×とした。その結果を表３に示す。

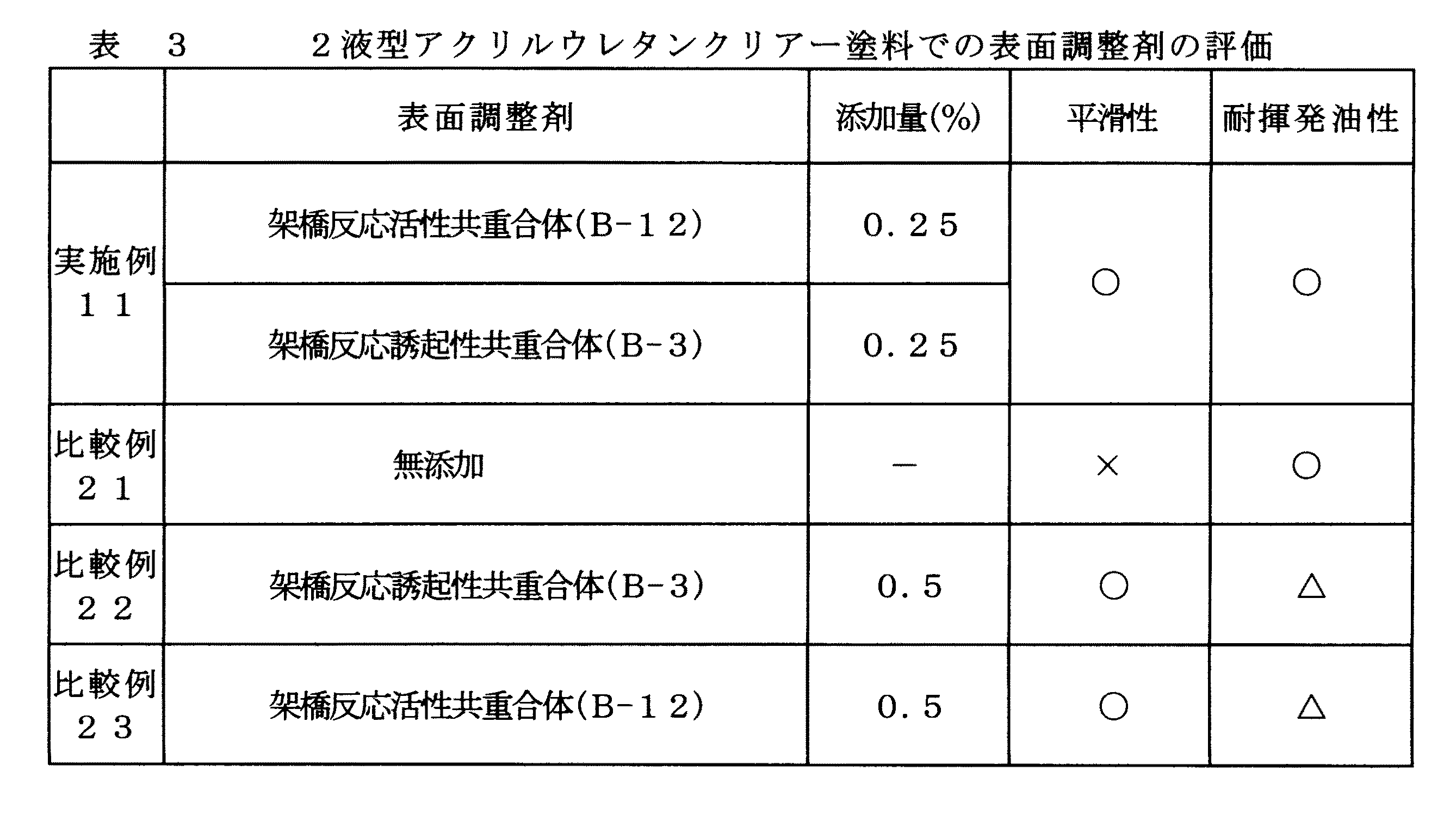

表３から明らかなように、実施例の表面調整剤を含む熱硬化被膜形成組成物は平滑性に優れ、それを硬化させた被膜は耐揮発油性に優れている。一方、比較例のように、架橋反応活性官能基と架橋反応誘起性官能基との両方を含有しない共重合体を表面調整剤として含む熱硬化被膜形成組成物を硬化させた被膜は、耐揮発油性が劣っている。
本発明の熱硬化被膜形成組成物用の表面調整剤は、家電製品のハウジングのようなプラスチック部材、金属やコンクリートのような建材、自動車等のボディー、塗装後に切断加工するプレコートメタル等の表面を被覆する被膜を、熱硬化によって形成する組成物に、添加して使用される。
Claims (7)
- 架橋反応活性官能基と、それへ反応する架橋反応誘起性官能基とを含有し、それらにより分子間の架橋を形成する共重合性物質が、含まれており、該共重合性物質の重量平均分子量が２０００〜２０００００であることを特徴とする熱硬化被膜形成組成物用の表面調整剤。
- 前記架橋反応活性官能基が、保護されていてもよい、カルボキシル基、無水ジカルボン酸基、エポキシ基、イソシアネート基、及びメラミン基の少なくとも何れかであり、前記架橋反応誘起性官能基が、保護されていてもよい、カルボキシル基、アミノ基、水酸基、エポキシ基、及びメラミン基の少なくとも何れかであることを特徴とする請求項１に記載の表面調整剤。
- 前記共重合性物質が、前記架橋反応活性官能基を含有する不飽和モノマー及び非架橋性不飽和モノマーを共重合させた架橋反応活性共重合体と、前記架橋反応誘起性官能基を含有する不飽和モノマー及び別な非架橋性不飽和モノマーを共重合させた架橋反応誘起性共重合体との混合物であることを特徴とする請求項１に記載の表面調整剤。
- 前記架橋反応活性共重合体が、前記架橋反応活性官能基を含有する不飽和モノマーを０．１〜５０重量部、前記非架橋性不飽和モノマーを９９．９〜５０重量部とするもので５〜９５重量％であり、前記架橋反応誘起性共重合体は、前記架橋反応誘起性官能基を含有する不飽和モノマーを０．１〜５０重量部、前記別な非架橋性不飽和モノマーを９９．９〜５０重量部とするもので９５〜５重量％であることを特徴とする請求項３に記載の表面調整剤。
- Ｆｅｄｏｒｓ法に準拠した、前記架橋反応活性共重合体と、前記架橋誘起性共重合体との計算溶解性パラメータ差が、０．５以下であることを特徴とする請求項３に記載の表面調整剤。
- 前記共重合性物質が、前記架橋反応活性官能基を含有する不飽和モノマーと、前記架橋反応誘起性官能基を含有する不飽和モノマーと、非架橋性不飽和モノマーとを共重合させた、架橋反応活性と架橋誘起性とを有する共重合体からなることを特徴とする請求項１に記載の表面調整剤。
- 前記共重合体が、前記架橋反応活性官能基を含有する不飽和モノマーを０．１〜３０重量部、前記架橋誘起性官能基を含有する不飽和モノマーを０．１〜３０重量部、前記非架橋性不飽和モノマーを９９．８〜４０重量部とすることを特徴とする請求項６に記載の表面調整剤。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2004105152A JP4733360B2 (ja) | 2004-03-31 | 2004-03-31 | 熱硬化被膜形成組成物用の表面調整剤 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2004105152A JP4733360B2 (ja) | 2004-03-31 | 2004-03-31 | 熱硬化被膜形成組成物用の表面調整剤 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2005290128A true JP2005290128A (ja) | 2005-10-20 |
| JP4733360B2 JP4733360B2 (ja) | 2011-07-27 |
Family
ID=35323437
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2004105152A Expired - Fee Related JP4733360B2 (ja) | 2004-03-31 | 2004-03-31 | 熱硬化被膜形成組成物用の表面調整剤 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP4733360B2 (ja) |
Cited By (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2013049833A (ja) * | 2011-07-15 | 2013-03-14 | Rohm & Haas Co | ウレタンシステムのための流動用添加剤 |
| JP2016194079A (ja) * | 2011-07-07 | 2016-11-17 | 日産化学工業株式会社 | マイクロレンズ用又は平坦化膜用樹脂組成物 |
Citations (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH08209034A (ja) * | 1994-10-03 | 1996-08-13 | Sanyo Chem Ind Ltd | 粉体塗料用樹脂組成物 |
| JPH09131563A (ja) * | 1995-08-10 | 1997-05-20 | Mitsubishi Rayon Co Ltd | 多層塗膜 |
| JPH11124541A (ja) * | 1997-10-22 | 1999-05-11 | Dainippon Ink & Chem Inc | 粉体塗料用樹脂組成物 |
| JPH11209561A (ja) * | 1998-01-30 | 1999-08-03 | Dainippon Ink & Chem Inc | 硬化性樹脂組成物 |
| JP2002066206A (ja) * | 2000-08-25 | 2002-03-05 | Kusumoto Kasei Kk | クリアー塗料用消泡剤及び平滑剤 |
-
2004
- 2004-03-31 JP JP2004105152A patent/JP4733360B2/ja not_active Expired - Fee Related
Patent Citations (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH08209034A (ja) * | 1994-10-03 | 1996-08-13 | Sanyo Chem Ind Ltd | 粉体塗料用樹脂組成物 |
| JPH09131563A (ja) * | 1995-08-10 | 1997-05-20 | Mitsubishi Rayon Co Ltd | 多層塗膜 |
| JPH11124541A (ja) * | 1997-10-22 | 1999-05-11 | Dainippon Ink & Chem Inc | 粉体塗料用樹脂組成物 |
| JPH11209561A (ja) * | 1998-01-30 | 1999-08-03 | Dainippon Ink & Chem Inc | 硬化性樹脂組成物 |
| JP2002066206A (ja) * | 2000-08-25 | 2002-03-05 | Kusumoto Kasei Kk | クリアー塗料用消泡剤及び平滑剤 |
Cited By (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2016194079A (ja) * | 2011-07-07 | 2016-11-17 | 日産化学工業株式会社 | マイクロレンズ用又は平坦化膜用樹脂組成物 |
| JP2013049833A (ja) * | 2011-07-15 | 2013-03-14 | Rohm & Haas Co | ウレタンシステムのための流動用添加剤 |
Also Published As
| Publication number | Publication date |
|---|---|
| JP4733360B2 (ja) | 2011-07-27 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP5769880B2 (ja) | 非水系コーティング剤用の消泡剤 | |
| KR102084794B1 (ko) | 표면조정제 | |
| JP5111665B2 (ja) | コーティング剤用表面調整剤 | |
| GB2060657A (en) | Water-miscible crosslinkable coating compositions | |
| JP2017507203A (ja) | 改善されたオープンタイムを有する水溶型コーティング組成物 | |
| CN102911582A (zh) | 一种紫外光固化防雾涂料 | |
| JP4733360B2 (ja) | 熱硬化被膜形成組成物用の表面調整剤 | |
| JPH036273A (ja) | 耐候性塗料組成物 | |
| JPH11302569A (ja) | 球形熱硬化性粉体クリア塗料粒子、球形熱硬化性粉体クリア塗料粒子の製造方法、複層塗膜形成方法およびそれから得られる複層塗膜 | |
| US10544250B2 (en) | Pigmented coating agent and coatings produced therefrom | |
| JPH1180289A (ja) | 親水性膜表面を形成する硬化性樹脂組成物 | |
| JP2784363B2 (ja) | 熱硬化性塗料用樹脂組成物 | |
| JP2018080297A (ja) | 水性塗料組成物 | |
| JP3519119B2 (ja) | 水性コーティング用組成物およびその製法 | |
| WO2021187126A1 (ja) | 水性樹脂組成物、水性塗料、及び塗装物品 | |
| WO2025126669A1 (ja) | 非水系コーティング剤用消泡剤 | |
| JP7576292B2 (ja) | コーティング被膜形成液剤添加用表面調整剤 | |
| JP7455320B2 (ja) | 制振性塗膜 | |
| JPS5811563A (ja) | 粉体塗料用熱硬化性樹脂組成物 | |
| WO1996005261A1 (en) | Water dispersible acrylic based graft copolymers, a method of manufacture and aqueous paints | |
| JPWO2019098013A1 (ja) | 表面調整剤 | |
| KR100648226B1 (ko) | 셀룰로오스 에스테르와 상용가능한 아크릴 폴리올 수지조성물 및 이를 이용한 도료 조성물 | |
| JPH10120966A (ja) | 熱硬化被覆組成物 | |
| JPS59170156A (ja) | 水性、熱硬化性コ−テイング組成物 | |
| JPH0153307B2 (ja) |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20070301 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20100715 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20100727 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20100924 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20110412 |
|
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20110422 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20140428 Year of fee payment: 3 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 4733360 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| LAPS | Cancellation because of no payment of annual fees |
