EP0509397B1 - Verfahren zum Färben von mit N-haltigen, basischen Polymeren modifiziertem Cellulosefasermaterial mit anionischen Reaktivfarbstoffen und das modifizierte Cellulosefasermaterial als solches - Google Patents

Verfahren zum Färben von mit N-haltigen, basischen Polymeren modifiziertem Cellulosefasermaterial mit anionischen Reaktivfarbstoffen und das modifizierte Cellulosefasermaterial als solches Download PDF

Info

Publication number
EP0509397B1
EP0509397B1 EP92106157A EP92106157A EP0509397B1 EP 0509397 B1 EP0509397 B1 EP 0509397B1 EP 92106157 A EP92106157 A EP 92106157A EP 92106157 A EP92106157 A EP 92106157A EP 0509397 B1 EP0509397 B1 EP 0509397B1
Authority
EP
European Patent Office
Prior art keywords
hydrogen
carbon atoms
methyl
radical
alkyl
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Lifetime
Application number
EP92106157A
Other languages
English (en)
French (fr)
Other versions
EP0509397A1 (de
Inventor
Jörg Dr. Dannheim
Karl-Heinz Dr. Keil
Thomas Dr. Martini
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Hoechst AG
Original Assignee
Hoechst AG
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Hoechst AG filed Critical Hoechst AG
Publication of EP0509397A1 publication Critical patent/EP0509397A1/de
Application granted granted Critical
Publication of EP0509397B1 publication Critical patent/EP0509397B1/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Classifications

    • D—TEXTILES; PAPER
    • D06—TREATMENT OF TEXTILES OR THE LIKE; LAUNDERING; FLEXIBLE MATERIALS NOT OTHERWISE PROVIDED FOR
    • D06M—TREATMENT, NOT PROVIDED FOR ELSEWHERE IN CLASS D06, OF FIBRES, THREADS, YARNS, FABRICS, FEATHERS OR FIBROUS GOODS MADE FROM SUCH MATERIALS
    • D06M14/00—Graft polymerisation of monomers containing carbon-to-carbon unsaturated bonds on to fibres, threads, yarns, fabrics, or fibrous goods made from such materials
    • D06M14/18—Graft polymerisation of monomers containing carbon-to-carbon unsaturated bonds on to fibres, threads, yarns, fabrics, or fibrous goods made from such materials using wave energy or particle radiation
    • D06M14/20—Graft polymerisation of monomers containing carbon-to-carbon unsaturated bonds on to fibres, threads, yarns, fabrics, or fibrous goods made from such materials using wave energy or particle radiation on to materials of natural origin
    • D06M14/22—Graft polymerisation of monomers containing carbon-to-carbon unsaturated bonds on to fibres, threads, yarns, fabrics, or fibrous goods made from such materials using wave energy or particle radiation on to materials of natural origin of vegetal origin, e.g. cellulose or derivatives thereof
    • D—TEXTILES; PAPER
    • D06—TREATMENT OF TEXTILES OR THE LIKE; LAUNDERING; FLEXIBLE MATERIALS NOT OTHERWISE PROVIDED FOR
    • D06P—DYEING OR PRINTING TEXTILES; DYEING LEATHER, FURS OR SOLID MACROMOLECULAR SUBSTANCES IN ANY FORM
    • D06P3/00—Special processes of dyeing or printing textiles, or dyeing leather, furs, or solid macromolecular substances in any form, classified according to the material treated
    • D06P3/58—Material containing hydroxyl groups
    • D06P3/60—Natural or regenerated cellulose
    • D—TEXTILES; PAPER
    • D06—TREATMENT OF TEXTILES OR THE LIKE; LAUNDERING; FLEXIBLE MATERIALS NOT OTHERWISE PROVIDED FOR
    • D06M—TREATMENT, NOT PROVIDED FOR ELSEWHERE IN CLASS D06, OF FIBRES, THREADS, YARNS, FABRICS, FEATHERS OR FIBROUS GOODS MADE FROM SUCH MATERIALS
    • D06M14/00—Graft polymerisation of monomers containing carbon-to-carbon unsaturated bonds on to fibres, threads, yarns, fabrics, or fibrous goods made from such materials
    • D06M14/02—Graft polymerisation of monomers containing carbon-to-carbon unsaturated bonds on to fibres, threads, yarns, fabrics, or fibrous goods made from such materials on to materials of natural origin
    • D06M14/04—Graft polymerisation of monomers containing carbon-to-carbon unsaturated bonds on to fibres, threads, yarns, fabrics, or fibrous goods made from such materials on to materials of natural origin of vegetal origin, e.g. cellulose or derivatives thereof
    • D—TEXTILES; PAPER
    • D06—TREATMENT OF TEXTILES OR THE LIKE; LAUNDERING; FLEXIBLE MATERIALS NOT OTHERWISE PROVIDED FOR
    • D06P—DYEING OR PRINTING TEXTILES; DYEING LEATHER, FURS OR SOLID MACROMOLECULAR SUBSTANCES IN ANY FORM
    • D06P3/00—Special processes of dyeing or printing textiles, or dyeing leather, furs, or solid macromolecular substances in any form, classified according to the material treated
    • D06P3/58—Material containing hydroxyl groups
    • D06P3/60—Natural or regenerated cellulose
    • D06P3/6008—Natural or regenerated cellulose using acid dyes
    • D—TEXTILES; PAPER
    • D06—TREATMENT OF TEXTILES OR THE LIKE; LAUNDERING; FLEXIBLE MATERIALS NOT OTHERWISE PROVIDED FOR
    • D06P—DYEING OR PRINTING TEXTILES; DYEING LEATHER, FURS OR SOLID MACROMOLECULAR SUBSTANCES IN ANY FORM
    • D06P3/00—Special processes of dyeing or printing textiles, or dyeing leather, furs, or solid macromolecular substances in any form, classified according to the material treated
    • D06P3/58—Material containing hydroxyl groups
    • D06P3/60—Natural or regenerated cellulose
    • D06P3/6025—Natural or regenerated cellulose using vat or sulfur dyes
    • D—TEXTILES; PAPER
    • D06—TREATMENT OF TEXTILES OR THE LIKE; LAUNDERING; FLEXIBLE MATERIALS NOT OTHERWISE PROVIDED FOR
    • D06P—DYEING OR PRINTING TEXTILES; DYEING LEATHER, FURS OR SOLID MACROMOLECULAR SUBSTANCES IN ANY FORM
    • D06P3/00—Special processes of dyeing or printing textiles, or dyeing leather, furs, or solid macromolecular substances in any form, classified according to the material treated
    • D06P3/58—Material containing hydroxyl groups
    • D06P3/60—Natural or regenerated cellulose
    • D06P3/66—Natural or regenerated cellulose using reactive dyes

Definitions

  • Textile materials such as, for example, woven fabrics, knitted fabrics, yarns and threads, which consist of cellulose fibers or of a mixture of cellulose fibers with other fibers, are dyed using anionic dyes, in particular anionic fiber-reactive dyes, in accordance with the usual application techniques, for example in such a way that , in particular when using fiber-reactive dyes, the dyeing process in the presence of an alkali, such as, for example, sodium hydroxide solution, sodium carbonate and sodium silicate, and in the presence of electrolytes, such as, for example, sodium chloride or sodium sulfate, at elevated temperatures, for example at 60.degree.
  • an alkali such as, for example, sodium hydroxide solution, sodium carbonate and sodium silicate
  • electrolytes such as, for example, sodium chloride or sodium sulfate
  • Continuous and semi-continuous dyeing methods are also used for this, such as the pad-steam process or the pad-cold retention process.
  • the textile material is first padded with the aqueous liquor containing the dye (fiber-reactive dye) and the alkali required for fixation is applied to the textile material in a later, separate impregnation step.
  • Suitable alkali are preferably sodium hydroxide solution, potassium hydroxide solution, sodium carbonate (in aqueous solution) and aqueous water glass solutions.
  • the fiber materials dyed in this way are distinguished by a high brilliance of the dyeing and by very good fastness to use, such as, for example, wet fastness, rubbing fastness, cooking fastness and light fastness.
  • the present invention therefore relates to a process for dyeing cellulose fiber materials with anionic fiber-reactive dyes, which is characterized in that the dyeing is carried out using low-electrolyte and alkali-free dyeing liquors and a modified cellulose fiber described below is used as the cellulose fiber material.
  • Modified cellulose fiber materials that can be used in the dyeing process according to the invention are cellulose fiber materials onto which a polymer has been grafted that contains at least one polymerizable, N-containing, basic monomer from the group of the general formulas (1), (1A), (2 ) and (2A) as building block contains:
  • Monovalent anions Y (-) are, for example, monovalent residues of a mineral acid, sulfonic acid or carboxylic acid or a residue of a polybasic mineral acid, sulfonic acid or carboxylic acid equivalent to a monovalent anion.
  • Monovalent anions Y (-) are, for example, the nitrate, hydrogen sulfate, benzenesulfonate, fluoride, chloride, bromide, iodide, acetate or propionate anion or the anionic radical of another aliphatic or aromatic carboxylic acid.
  • a part of a multivalent anion equivalent to a monovalent anion is, for example, half the equivalent of a sulfate anion or the third equivalent of a phosphate anion.
  • Y (-) is preferably a halogen anion, such as the bromide or iodide anion and in particular the chloride anion.
  • Alkyl radicals in the formulas above are, for example, the methyl, ethyl, n-propyl, iso-propyl, n-butyl, sec.-butyl, iso-butyl, n-pentyl and n-hexyl radical .
  • Cycloalkyl radicals are, for example, the cyclopentyl, cyclohexyl and cycloheptyl radical, preferably the cyclohexyl radical thereof.
  • Examples of hydroxyalkyl radicals are 2-hydroxyethyl, 2-hydroxy-n-propyl, 3-hydroxy-n-propyl, 2-, 3- or 4-hydroxy-n-butyl and 2-methyl-3- hydroxy-n-propyl residue.
  • R 1 and R 2 or R 6 and R 7 together with the N atom to which they are attached form a 5- or 6-membered, saturated or unsaturated, optionally interrupted by heteroatoms, these are, for example Pyrrolidinyl, piperidino, pyrrolyl, pyridinyl-piperazinyl, morpholino or thiomorpholino radical.
  • Phenylalkyl radicals in which the alkyl radical can be straight-chain or branched are, for example, the benzyl, phenethyl, 3-phenyl-n-propyl, 2-phenyl-n-propyl, 3-phenyl-n-propyl, 3-phenyl-n-butyl or 4-phenyl-n-butyl radical, preferably the benzyl radical thereof.
  • Examples of a radical of the formula - (CH 2 -CH 2 -O) p -phenyl are, for example, the ⁇ - (phenoxy) ethyl radical or radicals in which p represents the number 2 or 4.
  • the abovementioned monomers are particularly preferred in the form of their quaternized compounds corresponding to the general formula (1A), the three alkyl radicals on the quaternary nitrogen atom preferably having the same meaning.
  • Y (-) has one of the meanings mentioned above and is preferably the chloride anion.
  • Preferred compounds of the general formula (2A) are those in which the radical R 7 is an allyl radical, preferably the dimethyl allyl radical.
  • Substituents in the radical R 11 are, for example, alkyl radicals of 1 to 4 carbon atoms and hydroxyalkyl radicals of 2 to 4 carbon atoms.
  • R 12 is preferably a hydrogen atom.
  • the 5-membered, heterocyclic, saturated or unsaturated radicals representing the radical R 11 are, for example, the imidazolyl, imidazolinyl, pyrrolyl, pyrrolinyl, pyrrolidinyl and the indolyl radical.

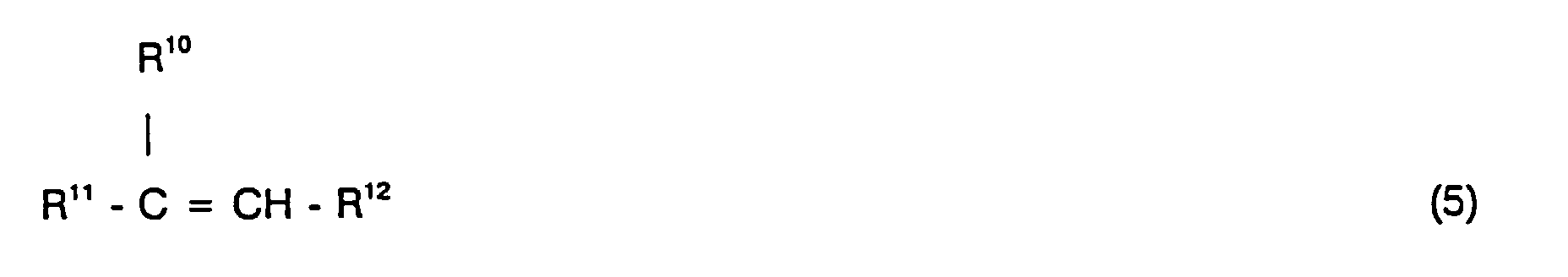

  • Five-membered ring compounds of the general formula (5) are, for example, N-vinyl-imidazole, 1-vinyl-2-imidazoline, 2-vinyl-4-methyl-imidazoline, 2-vinyl-5-methyl-imidazoline, 1-vinyl-2 -methyl imidazole, 1-vinyl-4- ( ⁇ -hydroxyethyl) imidazole, N-vinyl pyrrole, 2-isopropenyl-2-imidazoline and 1-vinyl-2,4-dimethyl-imidazole.
  • Residues R 11 the Six-membered heterocyclic, saturated or unsaturated radicals are, for example, the pyrridinyl or quinolinyl radical.
  • Six-membered heterocyclic compounds of the general formula (5) are, for example, 2-vinyl-pyridine, 3-vinyl-pyridine, 4-vinyl-pyridine, 3-isopropenyl-pyridine, 2-vinyl-quinoline, 2-methyl-3-vinyl- 8-hydroxy-quinoline, 2-vinyl-quinoline, 2-methyl-3-vinyl-isoquinoline, 1-methyl-5-vinyl-isoquinoline and 2-isopropenyl-quinoline.
  • vinyl pyridine and its derivatives are particularly preferred.
  • the polymer grafted onto the cellulose fiber material can be composed of monomeric building blocks of one or more compounds of the formulas (1), (1A), (2), (2A) and / or (5) mentioned above. It can also contain other polymerizable monomers.
  • the polymer grafted onto the cellulose fiber material according to the invention contains, for example, 20 to 100 mol%, preferably 40 to 100 mol% and particularly preferably 80 to 100 mol%, of one or more compounds of the above formulas.
  • the division between the monomers of the above formulas is arbitrary.
  • the grafted-on polymer contains only one of the compounds of the above formulas, i.e. a cellulose fiber material with a grafted-on homopolymer is preferred.
  • Copolymers which may be grafted onto the cellulose fiber material are those which, in addition to the above-mentioned monomers of the general formulas (1), (1A), (2), (2A) and / or (5), are one or more comonomers corresponding to those
  • the following general formulas (6) and (7) contain:
  • Monomers of the general formula (6) are, for example, acrylamide and methacrylamide.
  • Compounds of the general formula (7) are, for example, the (C 1 -C 6 ) alkyl esters, in particular the methyl and ethyl esters, acrylic and methacrylic acid.
  • the grafting of the mono- or copolymer onto the cellulose fiber is carried out in such a way that one or more monomers of the formulas (1), (1A), (2), (2A) and / or (5) optionally in the presence of one or more monomers of the general formula (6) and / or (7) are polymerized.
  • the polymerization or copolymerization on the fiber takes place in a suitable solvent.
  • a suitable solvent such are in particular water in a mixture with a water-miscible solvent which is inert to the monomers.
  • Such solvents are, for example, lower alcohols, such as alkanols of 1 to 5 carbon atoms, for example methanol, ethanol, n-propanol, isopropanol, n-butanol and tert-butanol, glycols and diols, such as, for example, ethylene glycol, propylene glycol and propane-1 , 3-diol, di- and polyglycols, such as, for example, diethylene glycol and triethylene glycol, glycol ethers, such as, for example, diethylene glycol monomethyl ether, diethylene glycol monoethyl ether, ethylene glycol monomethyl ether, ethylene glycol monoethyl ether, ethylene glycol mono-n-propyl ether, ethylene glycol mono-n-n butyl ether, ethylene glycol dimethyl ether and ethylene glycol diethyl ether, and also ketones, such as acetone and methyl ethyl ketone
  • the homopolymerization and the copolymerization in the presence of the cellulose fiber material can also be carried out in a mixture of different solvents containing water. If one or more components are used in the form of aqueous solutions, a further addition of water is generally not necessary. Water in a mixture of alcohols, such as alkanols, in particular those having 1 to 4 carbon atoms, and in a mixture with diols and / or glycols is preferred. It may be expedient to add organic solvent or solvent mixture once or in particular several times during the homo- or copolymerization.
  • the pH is adjusted to values from 3 to 11.5, preferably from 3 to 8.5.
  • An acid preferably an organic acid, in particular formic acid, acetic acid, glycolic acid and / or citric acid, is generally used for this.
  • the homo- and copolymerization is carried out in the presence of the cellulose fiber material at room temperature (10 to 30 ° C) or at a higher temperature of up to about 160 ° C, but usually at a temperature between 40 and 100 ° C and preferably between 60 and 90 ° C, particularly preferably between 65 to 85 ° C, performed.
  • Suitable polymerization initiators such as, for example, radical-forming substances, are used for this in the usual way.
  • the action of high-energy radiation, such as UV rays, as well as microwaves and the action of ultrasound, can also serve to start the polymerization.
  • Free-radical initiators are, for example, benzoyl peroxide, tert-butyl hydroperoxide, cumene peroxide, methyl ethyl ketone peroxide, lauryl peroxide, tert-butyl perbenzoate, di-tert-butyl perphthalate, azodiisobutyronitrile, 2,2'-azo-bis- (2 , 4-dimethylvaleronitrile), 2-phenyl-azo-2,4-dimethyl-4-methoxy-valeronitrile, 2-cyano-2-propyl-azo-formamide, azodiisobutyramide, dimethyl-, diethyl- or di-n-butyl- azobismethylvalerate, tert-butyl perneodecanoate, di-isononanoyl peroxide, tert-amyl perpivalate, Di-2-ethylhexyl peroxydicarbonate, dil
  • the polymerization or copolymerization or the grafting in the absence of oxygen. This can be done in a manner known per se by purging or passing through an inert gas, such as nitrogen.
  • the monomer components are used in amounts such that the polymer grafted onto the cellulose contains at least 20 mol%, preferably at least 40 mol% and particularly preferably at least 80 mol% of one or more compounds of the formulas (1), (1A), ( 2), (2A) and / or (5) in copolymerized form.
  • the grafting can be carried out in such a way that the cellulose fiber material to be grafted is introduced into the polymerization vessel together with the solution of the monomer (s) and the homopolymerization or copolymerization is carried out.
  • the homo- or copolymerization is usually complete after about 0.5 to 4 hours, in many cases after 0.5 to 2.5 hours.
  • the cellulose fiber material is then removed from the polymerization container, freed from adhering liquid, for example by squeezing, rinsed with water and dried.
  • the grafting of the cellulose fiber can also be carried out in such a way that the monomer solution is applied to the cellulose fiber material by padding, slapping, soaking or spraying, and then the homo- or copolymerization at normal temperature or elevated temperature, expediently by the action of high-energy rays or ultrasound is triggered.
  • the cellulose fiber material is then stored in a moist condition for a further 2 to 36 hours, preferably 10 to 24 hours, and is then dried, after rinsing, if necessary.
  • Cellulose fiber materials which are suitable for modification in the manner according to the invention are, for example, cotton and rayon as well as the linen, jute and ramie fibers and regenerated cellulose fibers, preferably the cotton fiber.
  • the modified cellulose fiber materials can also be present as a proportion in blended fabrics, such as blended fabrics of such modified cellulose fibers with polyester fibers.
  • the modification of the cellulose fiber according to the invention can take place in the blended fabric itself and in all processing states, such as yarn, flake, sliver and piece goods.
  • JP-A-56-096 972 describes that a cotton-polyester fabric grafted with 2- (dimethylamino) ethyl methacrylate can be dyed with acid dyes, the dyed fabric having improved wash fastness.
  • US Pat. No. 3,514,385 describes the grafting of textile material made from cellulose with ethylenically unsaturated monomers such as 4-vinyl-pyridine to improve general fabric properties such as strength, temperature stability, washing properties, fastness properties and others.
  • EP-A2-0 265 768 impregnates textiles with cationic cellulose copolymers, for example copolymers of hydroxyethyl cellulose and dimethyldiallyl ammonium chloride, in order to improve the dyeability with anionic textile dyes.
  • the present invention also relates to cellulose fiber materials which have been modified in the manner according to the invention by grafting on a copolymer of the compounds of the general formula (1) and / or (2) or their quaternized derivatives with at least one monomer of the general formulas (6) and (7) , and the process for their production.
  • the dyeing of cellulose fiber materials modified in this way in the manner according to the invention is carried out analogously to the known dyeing methods for dyeing cellulose fiber materials using anionic fiber-reactive dyes, and using the temperature ranges and customary amounts of dye known to be used for this, but with the exception according to the invention that for the dyebaths and padding liquors of the invention
  • Dyeing process an addition of alkaline compounds, such as are usually used for fixing fiber-reactive dyes, such as sodium carbonate, potassium carbonate, sodium hydroxide solution and water glass, can be excluded and furthermore the usual addition of electrolyte salts, in particular the migration of the dye on the fiber should increase, not or only to a small extent, ie up to a maximum of 10 g per liter of dye bath or dye liquor is required.
  • the dyeing process according to the invention is accordingly carried out within a pH range from 3 to 7.5, preferably from 4.5 to 7.
  • Dyeing processes which can be used according to the invention are, for example, the various extraction processes, such as dyeing on the jigger and on the reel runner or dyeing from a long or short liquor, dyeing in jet dyeing machines, dyeing using the pad-cold-dwell method or after a block-hot steam fixing process.
  • the pull-out process can be carried out in the usual liquor ratio of 1: 3 to 1:20.
  • the dyeing temperature can be between 30 and 90 ° C, preferably at temperatures below 60 ° C; As can be seen from the above-mentioned application of the pad-cold residence method according to the invention, dyeing is also advantageously possible at room temperature (10 to 30 ° C.).
  • auxiliaries such as surfactants (wetting agents), urea and leveling aids or auxiliaries, which improve the solubility of dyes in the concentrated padding liquors, such as condensation products of formaldehyde and optionally alkyl-substituted naphthalenesulfonic acids.
  • anionic dyes which have one or more sulfo and / or carboxy groups and which contain fiber-reactive groups are suitable for the dyeing methods according to the invention. They can belong to the class of azo dyes, copper complex, cobalt complex and chromium complex azo dyes, copper and nickel phthalocyanine dyes, anthraquinone, copper formazane and triphendioxazine dyes. Such dyes have been described in numerous literature and are well known to those skilled in the art.
  • the dyeings of the modified cellulose fiber materials obtainable in the manner according to the invention require no further aftertreatment after removal from the dyebath or after completion of the fixation of the dye on the substrate, in particular no complicated aftertreatment process including washing.
  • a final boiling treatment of the dyed substrate with a washing solution to improve the fastness properties is not necessary.
  • the cotton cloth is then removed from the reaction flask, squeezed off, rinsed twice with 500 ml of water each time, squeezed out in between and then dried at 100 ° C. for 5 minutes.
  • the absorption of polymer is 5.3%.
  • a pH of 8.5 to 9.0 is set with 231 g of glacial acetic acid. 960 g of water and 2060 mg of 2,2'-azobis (2-amidino-propane) dihydrochloride as initiator are added; the flask is then evacuated three times, rendered inert with nitrogen and heated to 79 to 80 ° C.
  • the active substance concentration of polymer is 25%.
  • the K value of a 1% aqueous solution is: 112600.
  • Example 2 When Example 2 is repeated, the cotton cloth is replaced by a 3.4 g, 8 x 47 cm large cellulose cloth. The absorption of polymer is 2.95%.
  • Example 3 When Example 3 is repeated, the cotton cloth is replaced by a 5.7 g, equally large cloth made of a 65:35% polyester / cotton blended fabric. The absorption of polymer is 3.4%.
  • the damp cloth is subjected to a microwave treatment (30 seconds with 90 watts and then 4 times 30 seconds with 720 watts). Thereafter, the damp cloth is left for 24 hours at room temperature and then dried for 5 minutes at 100 ° C. The absorption of polymer is 29.5%.
  • Example 6 The monomer solution given in Example 6 is applied to a cotton cloth and squeezed off in the manner given in Example 6.
  • the damp cloth is exposed to UV radiation in order to trigger the polymerization and grafting.
  • the aftertreatment of the cloth is carried out as indicated in Example 6.
  • the absorption of polymer is 30.8%.
  • the polymer solution obtained is 38% (to determine the content, a sample is heated to 120 ° C. for 2 hours at a pressure of 200 mbar). The viscosity of the solution is measured in a DIN cup (nozzle diameter 6 mm) for 44.6 seconds. The cloth is removed and treated as in Example 1. The absorption of polymer is 4.7%.
  • a cotton fabric modified in accordance with Example 1 is first boiled in water for 15 minutes and then dried. This fabric is then dyed according to a pad cold-dyeing process.
  • the fabric sealed with the dye solution is wound onto a dock, wrapped in a plastic film and left at 20 ° C. for 16 hours and then rinsed with cold and hot water and dried.
  • a strong, uniformly colored orange coloration is obtained which has good general fastness properties, in particular good fastness to rubbing and light.
  • Example A an orange coloration with good general fastness properties, in particular good fastness to rubbing and light, is obtained.
  • a cotton fabric modified in accordance with Example 1 is first boiled in water for 15 minutes and then dried. This fabric is then treated with an aqueous dye solution containing 28.5 parts of a 50% electrolyte-containing (predominantly sodium chloride) dye powder of the known dye of the formula in 1000 parts by volume Contains 100 parts of urea and 3 parts of a commercially available nonionic wetting agent dissolved, using a padder with a liquor absorption of 80%, based on the weight of the fabric, at 20 ° C. The padded fabric is wound on a dock, wrapped in a plastic wrap and left at 20 ° C for 16 hours and then rinsed with cold and hot water and dried.
  • aqueous dye solution containing 28.5 parts of a 50% electrolyte-containing (predominantly sodium chloride) dye powder of the known dye of the formula in 1000 parts by volume Contains 100 parts of urea and 3 parts of a commercially available nonionic wetting agent dissolved, using a padder with a liquor absorption
  • a strong, uniformly colored red color is obtained which has good general fastness properties, in particular good fastness to rubbing and light.
  • Example D an orange coloration with good general fastness properties, in particular good fastness to rubbing and light, is obtained.
  • a cotton fabric modified in accordance with Example 9 is first boiled in water for 15 minutes and then dried. This fabric is then dyed according to a pad cold-dyeing process.
  • an aqueous dye solution containing 28.5 parts of the dye powder described in Example A, 100 parts of urea and 3 parts of a commercially available nonionic wetting agent dissolved in 1000 parts by volume, using a padder with a liquor absorption of 80%, based on the Weight of the fabric, applied to the fabric at 20 ° C.
  • the fabric sealed with the dye solution is wound onto a dock, wrapped in a plastic film and left at 20 ° C. for 16 hours and then rinsed with cold and hot water and dried.
  • a strong, uniformly colored orange coloration is obtained which has good general fastness properties, in particular good fastness to rubbing and light.
  • Example A an orange coloration with good general fastness properties, in particular good fastness to rubbing and light, is obtained.
  • a cotton fabric modified in accordance with Example 9 is first boiled in water for 15 minutes and then dried. This fabric is then treated with an aqueous dye solution containing 28.5 parts of the in. In 1000 parts by volume Contains dye powder described in Example D, 100 parts of urea and 3 parts of a commercially available nonionic wetting agent dissolved, padded at 20 ° C. using a padder with a liquor absorption of 80%, based on the weight of the fabric. The padded fabric is wound on a dock, wrapped in a plastic wrap and left at 20 ° C for 16 hours and then rinsed with cold and hot water and dried.
  • a strong, uniformly colored red color is obtained which has good general fastness properties, in particular good fastness to rubbing and light.
  • Example D an orange coloration with good general fastness properties, in particular good fastness to rubbing and light, is obtained.

Landscapes

  • Engineering & Computer Science (AREA)
  • Textile Engineering (AREA)
  • Health & Medical Sciences (AREA)
  • Toxicology (AREA)
  • Treatments For Attaching Organic Compounds To Fibrous Goods (AREA)
  • Coloring (AREA)
  • Graft Or Block Polymers (AREA)

Description

  • Textilmaterialien, wie beispielsweise Gewebe, Gewirke, Garne und Fäden, die aus Cellulosefasern oder aus einem Gemisch aus Cellulosefasern mit anderen Fasern bestehen, werden unter Verwendung von anionischen Farbstoffen, insbesondere anionischen faserreaktiven Farbstoffen, gemäß den üblichen Anwendungstechniken beispielsweise in der Weise gefärbt, daß man, insbesondere bei der Anwendung von faserreaktiven Farbstoffen, den Färbeprozeß in Gegenwart eines Alkali, wie beispielsweise Natronlauge, Natriumcarbonat und Natriumsilikat, und in Anwesenheit von Elektrolyten, wie beispielsweise Natriumchlorid oder Natriumsulfat, bei erhöhten Temperaturen, wie beispielsweise bei 60°C, durchführt.
    Weiterhin kommen hierfür kontinuierliche und halbkontinuierliche Färbeweisen zur Anwendung, wie beispielsweise das Klotz-Heißdampf(Pad-Steam)-Verfahren oder das Klotz-Kaltverweil-Verfahren zur Anwendung. Beim Pad-Steam-Prozeß wie auch beim Kaltverweilverfahren wird das Textilmaterial zunächst mit der den Farbstoff (faserreaktiven Farbstoff) enthaltenden wäßrigen Flotte geklotzt und das zur Fixierung benötigte Alkali in einem späteren, getrennten Imprägnierschritt auf das Textilmaterial appliziert. Als Alkali kommen vorzugsweise Natronlauge, Kalilauge, Natriumcarbonat (in wäßriger Lösung) und wäßrige Wasserglaslösungen in Betracht.
  • Insbesondere bei der Anwendung von faserreaktiven Farbstoffen, die mit der Faser eine kovalente Bindung eingehen, zeichnen sich die so gefärbten Fasermaterialien durch eine hohe Brillanz der Färbung und durch sehr gute Gebrauchsechtheiten, wie beispielsweise Naßechtheiten, Reibechtheiten, Kochechtheiten und Lichtechtheiten, aus.
  • Da neben dem Fixiervorgang des faserreaktiven Farbstoffes in der wäßrigen, stark alkalischen Färbeflotte noch zusätzlich eine Hydrolysereaktion des faserreaktiven Farbstoffes ablaufen kann oder die Fixierung auf dem Fasermaterial nicht vollständig ist, müssen im Anschluß an den Färbeprozeß teilweise umfangreiche und zeitaufwendige Wasch- und Spülprozesse ausgeführt werden, wie das mehrfache Spülen mit kaltem und heißem Wasser und einer dazwischen liegenden Neutralisationsbehandlung zur Entfernung überschüssigem Alkalis auf dem gefärbten Material und des weiteren beispielsweise eine Kochwäsche mit einem nichtionogenen Waschmittel, um die guten Echtheiten der Färbung zu gewährleisten.
  • Es hat nicht an Versuchen gefehlt, diese Nachbehandlungsprozesse zu verbessern und bezüglich ihres Aufwandes zu verringern und zusätzlich die Echtheiten der Färbungen zu verbessern. So hat man gemäß der Deutschen Offenlegungsschrift 37 09 766 versucht, Cellulosefasermaterial mit faserreaktiven Farbstoffen alkalifrei zu färben, wobei das Fasermaterial vor dem Färbeprozeß einer Modifizierung durch Vorbehandlung mit einem Umsetzungsprodukt aus Polyethylenamin und einem bifunktionellen Alkylierungsmittel ausgesetzt und hierdurch kationisiert und geschlichtet wird. In ähnlicher Weise erfolgt eine Modifizierung der Cellulosefaser durch Vorbehandlung mit einem Umsetzungsprodukt aus einem Epihalogenhydrin und einem Alkylamin gemäß der Deutschen Offenlegungsschrift Nr. 38 31 464. Zwar können mit diesen so vorbehandelten Fasermaterialien mit faserreaktiven Farbstoffen Färbungen erhalten werden, die gute Gebrauchsechtheiten besitzen, jedoch entsprechen diese Echtheiten, insbesondere die Lichtechtheiten, nicht der Qualität, die die Färbungen, die mit den anfangs erwähnten konventionellen Färbeweisen erhalten werden, besitzen.
  • Es wurde nunmehr gefunden, daß man in überraschender Weise Färbungen mit anionischen faserreaktiven Farbstoffen, mit guten Gebrauchsechtheiten, die denen einer nach konventioneller Färbeweise erhältlichen Färbung entsprechen, erhält, wenn man ein modifiziertes, kationisiertes Cellulosefasermaterial verwendet, bei welchem die Polymerisation von speziellen N-haltigen, basischen, olefinischen Monomeren auf dem Fasermaterial direkt ausgeführt wurde und die Monomeren aus der nachfolgenden Reihe der Monomeren ausgewählt werden; die Verwendung dieses so modifizierten Cellulosefasermaterials erlaubt es, das Färbeverfahren unter Anwendung von elektrolytarmen und alkalifreien Färbeflotten durchzuführen, weswegen auch die aufwendige Nachbehandlung der Färbungen durch Spül- und Kochprozesse entfällt.
  • Die vorliegende Erfindung betrifft deshalb ein Verfahren zum Färben von Cellulosefasermaterialien mit anionischen faserreaktiven Farbstoffen, das dadurch gekennzeichnet ist, daß man die Färbung unter Anwendung elektrolytarmer und alkalifreier Färbeflotten durchführt und als Cellulosefasermaterial eine nachfolgend beschriebene modifizierte Cellulosefaser verwendet.
  • Modifizierte Cellulosefasermaterialien, die erfindungsgemäß in das Färbeverfahren eingesetzt werden können, sind Cellulosefasermaterialien, auf die ein Polymerisat aufgepfropft worden ist, das mindestens ein polymerisierbares, N-haltiges, basisches Monomeres aus der Gruppe der allgemeinen Formeln (1), (1A), (2) und (2A) als Baustein enthält:
    Figure imgb0001

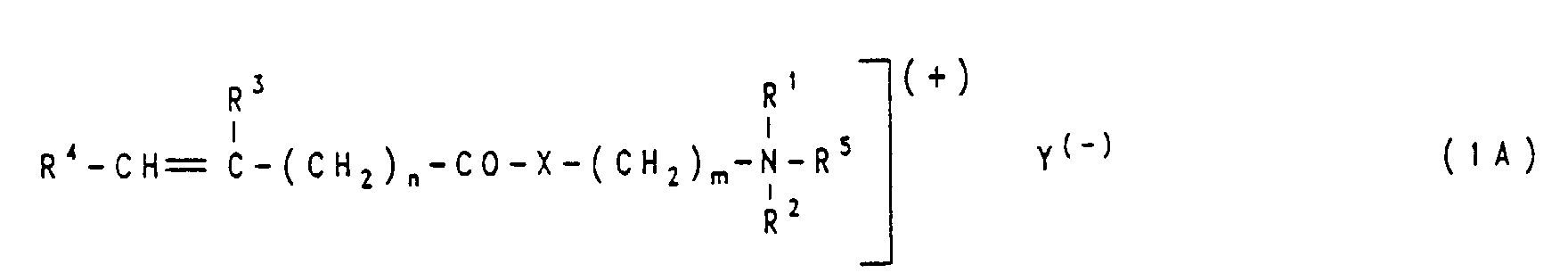

    Figure imgb0002
    Figure imgb0003
    Figure imgb0004
  • In diesen Formel bedeuten:
    • R1
    ist Wasserstoff, Alkyl von 1 bis 6 C-Atomen, Cycloalkyl von 5 bis 7 C-Atomen oder Hydroxyalkyl mit einem Alkylrest von 2 bis 4 C-Atomen;
    R2
    hat eine der für R1 genannten Bedeutungen und kann zu R1 gleich oder von R1 verschieden sein; oder
    R1 und R2
    bilden zusammen mit dem N-Atom den Rest eines 1 bis 3 Alkylenreste von 1 bis 5 C-Atomen und gegebenenfalls 1 oder 2 Heterogruppen enthaltenden gesättigten, ungesättigten oder teilungesättigten, 5- oder 6-gliedrigen Ringes, wobei die Heterogruppen aus den Gruppen der Formeln - O-, -S- , -N= und -NH- ausgewählt sind;
    R3
    ist Wasserstoff oder Methyl;
    R4
    ist Wasserstoff oder Methyl;
    X
    ist Sauerstoff oder bevorzugt eine Gruppe der Formel -NH- ;
    m
    ist eine ganze Zahl von 1 bis 6, bevorzugt die Zahl 2 oder 3;
    n
    ist eine ganze Zahl von 1 bis 4 oder bevorzugt die Zahl Null;
    R5
    ist Alkyl von 1 bis 6 C-Atomen, Phenylalkyl mit einem Alkylrest von 1 bis 4 C-Atomen oder ein Rest der Formel -(CH2-CH2-O)p -phenyl , in welcher p für eine ganze Zahl von 1 bis 4 steht und phenyl der Phenylrest ist;
    R6
    ist Wasserstoff, Alkyl von 1 bis 6 C-Atomen, Cycloalkyl von 5 bis 7 C-Atomen oder Hydroxyalkyl mit einem Alkylrest von 2 bis 4 C-Atomen;
    R7
    ist Wasserstoff, Alkyl von 1 bis 6 C-Atomen, Cycloalkyl von 5 bis 7 C-Atomen oder ein Rest der allgemeinen Formel -CH2-CH=CH2 ,
    -CH2-C(CH3)=CH2, -CH2-CH=CH-CH3 oder -CH2-C(CH3)=CH-CH3 ; oder
    R6 und R7
    bilden zusammen mit dem N-Atom den Rest eines 1 bis 3 Alkylenreste von 1 bis 5 C-Atomen und gegebenenfalls 1 oder 2 Heterogruppen enthaltenden gesättigten, ungesättigten oder teilungesättigten, 5- oder 6-gliedrigen Ringes, wobei die Heterogruppen aus den Gruppen der Formeln -O-, -S-, -N= und -NH- ausgewählt sind;
    R8
    ist Wasserstoff oder Methyl;
    R9
    ist Wasserstoff oder Methyl;
    Y(-)
    ist ein einwertiges Anion oder ein einem einwertigen Anion äquivalenter Teil eines mehrwertigen Anions.
  • Einwertige Anionen Y(-) sind beispielsweise einwertige Reste einer Mineralsäure, Sulfonsäure oder Carbonsäure oder ein einem einwertigen Anion äquivalenter Rest einer mehrbasischen Mineralsäure, Sulfonsäure oder Carbonsäure. Einwertige Anionen Y(-) sind beispielsweise das Nitrat-, Hydrogensulfat-, Benzolsulfonat-, Fluorid-, Chlorid-, Bromid-, Jodid-, Acetat- oder Propionat-Anion oder der anionische Rest einer anderen aliphatischen oder aromatischen Carbonsäure. Ein einem einwertigen Anion äquivatenter Teil eines mehrwertigen Anions sind beispielsweise das halbe Equivalent eines Sulfatanions oder das drittel Äquivalent eines Phosphatanions. Vorzugsweise ist Y(-) ein Halogenanion, wie das Bromid- oder Jodidanion und insbesondere das Chlorid-Anion.
  • Alkylreste in den obigen Formeln sind beispielsweise der Methyl-, Ethyl-, n-Propyl-, iso-Propyl-, n-Butyl-, sec.-Butyl-, iso-Butyl-, n-Pentyl- und n-Hexyl-Rest. Cycloalkylreste sind beispielsweise der Cyclopentyl-, Cyclohexyl- und Cycloheptylrest, bevorzugt hiervon der Cyclohexylrest. Hydroxyalkylreste sind beispielsweise der 2-Hydroxyethyl-, 2-Hydroxy-n-propyl-, 3-Hydroxy-n-propyl-, der 2-, 3- oder 4-Hydroxy-n-butyl- und der 2-Methyl-3-hydroxy-n-propyl-Rest. Sofern R1 und R2 bzw. R6 und R7 zusammen mit dem N-Atom, an das sie gebunden sind, einen 5- oder 6-gliedrigen, gesättigten oder ungesättigten, gegebenenfalls durch Heteroatome unterbrochene Reste bilden, so sind diese beispielsweise der Pyrrolidinyl-, Piperidino-, Pyrrolyl-, Pyridinyl-Piperazinyl-, Morpholino- oder Thiomorpholino-Rest.
  • Phenylalkylreste, in denen der Alkylrest geradkettig oder verzweigt sein kann, sind beispielsweise der Benzyl-, Phenethyl-, 3-Phenyl-n-propyl-, 2-Phenyl-n-propyl-, 3-Phenyl-n-propyl-, 3-Phenyl-n-butyl- oder 4-Phenyl-n-butyl-Rest, bevorzugt hiervon der Benzylrest.
    Beispiele für einen Rest der Formel -(CH2-CH2-O)p-phenyl sind beispielsweise der β-(Phenoxy)-ethyl-Rest oder Reste, in welchen p für die Zahl 2 oder 4 steht.
  • Besonders geeignete und bevorzugte, olefinische, N-haltige Monomere sind beispielsweise Verbindungen der allgemeinen Formeln (3a) bis (3m):

            CH2 = CH - CO - O - CH2 - CH2 - N(CH3)2     (3a)



            CH2 = CH - CO - O - CH2 - CH2 - N(n-C4H9)2     (3b)



            CH2 = CH - CO - O - CH2 - CH2 - CH2 - N(CH3)2     (3c)

    Figure imgb0005
    Figure imgb0006
    Figure imgb0007
    Figure imgb0008
    Figure imgb0009

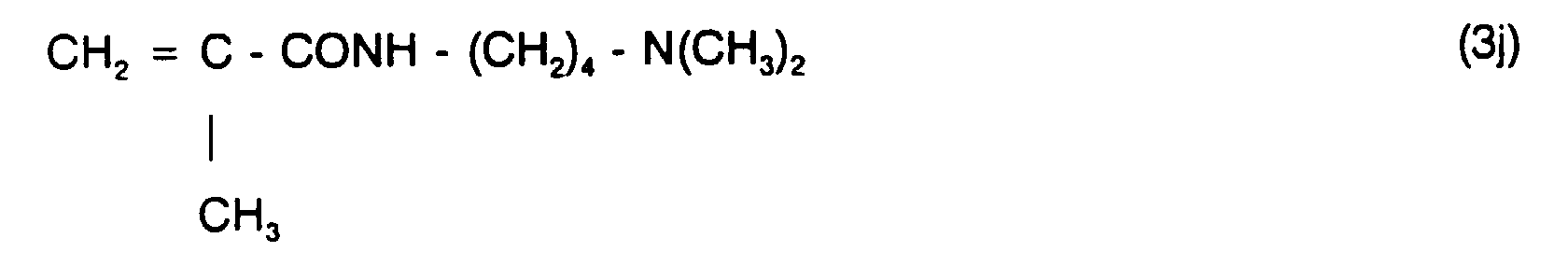

    Figure imgb0010

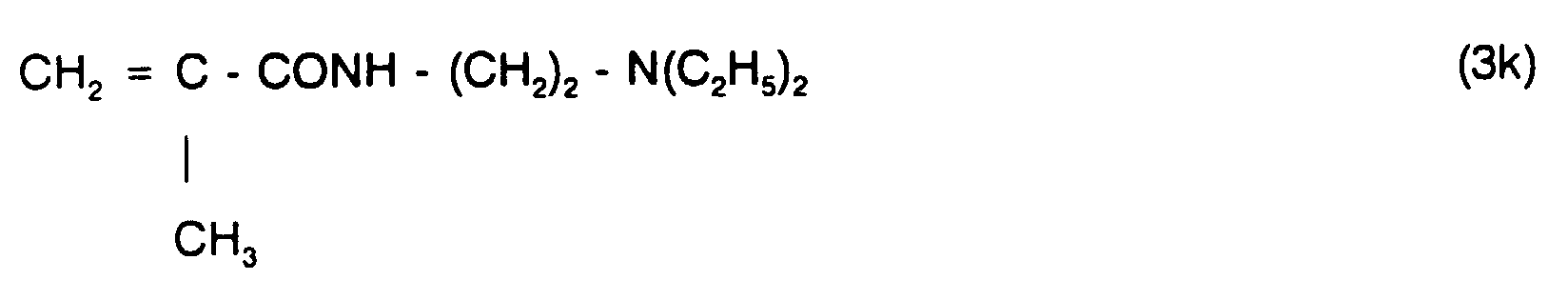

    Figure imgb0011

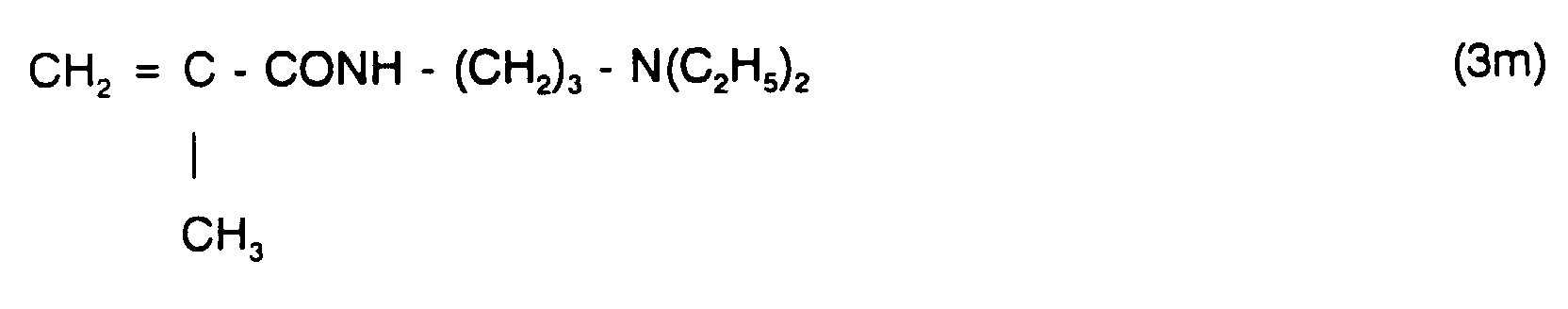

    Figure imgb0012
  • Die obengenannten Monomeren sind insbesondere in Form ihrer quaternierten Verbindungen entsprechend der allgemeinen Formel (1A) bevorzugt, wobei die drei Alkylreste am quartären Stickstoffatom bevorzugt die gleiche Bedeutung haben. Insbesondere bevorzugt sind hiervon Verbindungen der Formeln (4a) bis (4c)
    Figure imgb0013
    Figure imgb0014
    Figure imgb0015
     in welchen Y(-) eine der obengenannten Bedeutungen besitzt und bevorzugt das Chlorid-Anion ist.
  • Von den Verbindungen der allgemeinen Formel (2A) sind diejenigen als bevorzugt zu nennen, in welchen der Rest R7 ein Allylrest, bevorzugt der Dimethyl-allyl-Rest ist.
  • Weitere Monomere, die erfindungsgemäß zur Modifizierung der Cellulosefaser dienen können, sind beispielsweise Verbindungen der allgemeinen Formel (5)
    Figure imgb0016
     in welcher
    • R10
    Wasserstoff oder Methyl ist,
    R11
    ein fünf- oder sechsgliedriger heterocyclischer Rest ist, der mindestens ein basisches Stickstoffatom enthält und der einen ankondensierten Benzolring besitzen kann und/oder durch einen oder mehrere, bevorzugt 1 oder 2, Substituenten substituiert sein kann, und
    R12
    Wasserstoff oder Methyl bedeutet.
  • Substituenten im Rest R11 sind beispielsweise Alkylreste von 1 bis 4 C-Atomen und Hydroxyalkylreste von 2 bis 4 C-Atomen. R12 ist bevorzugt ein Wasserstoffatom. Für den Rest R11 stehende 5-gliedrige, heterocyclische, gesättigte oder ungesättigte Reste sind beispielsweise der Imidazolyl-, Imidazolinyl-, Pyrrolyl-, Pyrrolinyl-, Pyrrolidinyl- und der Indolyl-Rest.
  • Fünfgliedrige Ringverbindungen der allgemeinen Formel (5) sind beispielsweise das N-Vinyl-imidazol, 1-Vinyl-2-imidazolin, 2-Vinyl-4-methyl-imidazolin, 2-Vinyl-5-methyl-imidazolin, 1-Vinyl-2-methyl-imidazol, 1-Vinyl-4-(β-hydroxyethyl)-imidazol, N-Vinyl-pyrrol, 2-Isopropenyl-2-imidazolin und 1-Vinyl-2,4-dimethyl-imidazol. Reste R11, die sechsgliedrige heterocyclische, gesättigte oder ungesättigte Reste darstellen, sind beispielsweise der Pyrridinyl- oder Chinolinyl-Rest. Sechsgliedrige heterocyclische Verbindungen der allgemeinen Formel (5) sind beispielsweise das 2-Vinyl-pyridin, 3-Vinyl-pyridin, 4-Vinyl-pyridin, 3-Isopropenyl-pyridin, 2-Vinyl-chinolin, 2-Methyl-3-vinyl-8-hydroxy-chinolin, 2-Vinyl-chinolin, 2-Methyl-3-vinyl-isochinolin, 1-Methyl-5-vinyl-isochinolin und 2-Isopropenyl-chinolin. Hiervon sind das Vinylpyridin und dessen Derivate besonders bevorzugt.
  • Das auf das Cellulosefasermaterial aufgepfropfte Polymerisat kann aus monomeren Bausteinen einer oder mehrerer Verbindungen der obengenannten Formeln (1), (1A), (2), (2A) und/oder (5) aufgebaut sein. Es kann auch noch andere einpolymerisierbare Monomeren enthalten. Das auf das Cellulosefasermaterial erfindungsgemäß aufgepfropfte Polymerisat enthält beispielsweise 20 bis 100 Mol-%, vorzugsweise 40 bis 100 Mol-% und insbesondere bevorzugt 80 bis 100 Mol-%, einer oder mehrerer Verbindungen der obengenannten Formeln. Hierbei ist die Aufteilung zwischen den Monomeren der obengenannten Formeln beliebig. In der Regel enthält das aufgepfropfte Polymerisat nur eine der Verbindungen der obengenannten Formeln, d.h. ein Cellulosefasermaterial mit einem aufgepropften Homopolymerisat ist bevorzugt.
  • Copolymerisate, die auf das Cellulosefasermaterial aufgepfropft sein können, sind solche, die neben den obengenannten Monomeren der allgemeinen Formeln (1), (1A), (2), (2A) und/oder (5) als ein oder mehrere Comonomere solche entsprechend den nachstehenden allgemeinen Formeln (6) und (7) enthalten:
    Figure imgb0017
    Figure imgb0018
  • In diesen Formeln bedeuten:
    • R1 und R2
    haben eine der obengenannten Bedeutungen, wobei R1 und R2 auch zusammen mit dem N-Atom den erwähnten heterocyclischen Rest bilden können:
    R13
    ist Wasserstoff oder Methyl;
    R14
    ist Wasserstoff oder Methyl;
    R15
    ist Wasserstoff oder Methyl;
    R16
    ist Wasserstoff oder Methyl;
    R17
    ist Alkyl von 1 bis 6 C-Atomen;
    q
    ist die Zahl Null, 1, 2 oder 3.
  • Monomere der allgemeinen Formel (6) sind beispielsweise Acrylamid und Methacrylamid. Verbindungen der allgemeinen Formel (7) sind beispielsweise die (C1-C6)-Alkyl-ester, insbesondere die Methyl- und Ethylester, der Acryl- und der Methacrylsäure.
  • Die Pfropfung des Mono- oder Copolymeren auf die Cellulosefaser wird so durchgeführt, daß ein oder mehrere Monomeren der Formeln (1), (1A), (2), (2A) und/oder (5) gegebenenfalls in Gegenwart von einem oder mehreren Monomeren der allgemeinen Formel (6) und/oder (7) polymerisiert werden. Die Polymerisation bzw. Copolymerisation auf der Faser erfolgt in einem geeigneten Lösungsmittel. Solche sind insbesondere Wasser im Gemisch mit einem wassermischbaren Lösungsmittel, das gegenüber den Monomeren inert ist. Solche Lösungsmittel sind beispielsweise niedere Alkohole, wie Alkanole von 1 bis 5 C-Atomen, beispielsweise Methanol, Ethanol, n-Propanol, Isopropanol, n-Butanol und tert.-Butanol, Glykole und Diole, wie beispielsweise Ethylenglykol, Propylenglykol und Propan-1,3-diol, Di-und Polyglykole, wie beispielsweise Diethylenglykol und Triethylenglykol, Glykolether, wie beispielsweise Diethylenglykol-monomethylether, Diethylenglykolmonoethylether, Ethylenglykol-monomethylether, Ethylenglykol-monoethylether, Ethylenglykol-mono-n-propyl-ether, Ethylenglykol-mono-n-butyl-ether, Ethylenglykoldimethylether und Ethylenglykol-diethylether, und des weiteren Ketone, wie beispielsweise Aceton und Methyl-ethyl-keton.
  • Die Homopolymerisation und die Copolymerisation in Gegenwart des Cellulosefasermaterials können auch in einem Gemisch verschiedener Lösungsmittel durchgeführt werden, das Wasser enthält. Falls eine oder mehrere Komponenten in Form von wäßrigen Lösungen eingesetzt werden, ist in der Regel ein weiterer Wasserzusatz nicht erforderlich. Bevorzugt ist Wasser im Gemisch von Alkoholen, wie Alkanolen, insbesondere solchen mit 1 bis 4 C-Atomen, und im Gemisch mit Diolen und/oder Glykolen. Es kann zweckmäßig sein, während der Homo- oder Copolymerisation organisches Lösungsmittel oder Lösungsmittelgemisch einmal oder insbesondere mehrmals in Anteilen nachzusetzen.
  • Vor Beginn der Homo- bzw. Copolymerisation ist es zweckmäßig, den pH-Wert auf Werte 3 bis 11,5, vorzugsweise 3 bis 8,5, einzustellen. Hierfür wird in der Regel eine Säure, vorzugsweise eine organische Säure, insbesondere Ameisensäure, Essigsäure, Glykolsäure und/oder Zitronensäure verwendet.
  • Die Homo- und Copolymerisation wird in Gegenwart des Cellulosefasermaterials bei Raumtemperatur (10 bis 30°C) oder bei höherer Temperatur von bis zu etwa 160°C, in der Regel jedoch bei einer Temperatur zwischen 40 und 100°C und vorzugsweise zwischen 60 und 90°C, insbesondere bevorzugt zwischen 65 bis 85°C, durchgeführt. Hierfür verwendet man in üblicher Weise geeignete Polymerisationsinitiatoren, wie beispielsweise radikalbildende Substanzen. Auch die Einwirkung energiereicher Strahlung, wie UV-Strahlen, und ebenso Mikrowellen und die Einwirkung von Ultraschall, können dazu dienen, um die Polymerisation zu starten.
  • Radikalbildende Initiatoren sind beispielsweise Benzoylperoxid, tert.-Butylhydroperoxid, Cumolperoxid, Methyl-ethyl-keton-peroxid, Laurylperoxid, tert.-Butylperbenzoat, Di-tert.-butyl-perphthalat, Azodiisobutyronitril, 2,2'-Azo-bis-(2,4-dimethylvaleronitril), 2-Phenyl-azo-2,4-dimethyl-4-methoxy-valeronitril, 2-Cyano-2-propyl-azo-formamid, Azodiisobutyramid, Dimethyl-, Diethyl- oder Di-n-butyl-azobismethylvalerat, tert.-Butyl-perneodecanoat, Di-isononanoyl-peroxid, tert.-Amylperpivalat, Di-2-ethylhexyl-peroxydicarbonat, Dilauroylperoxid, Di-isotridecylperoxydicarbonat und tert.-Butylperoxy-isopropyl-percarbonat. Vorzugsweise wird als Initiator 2,2'-Azobis-(2-amidinopropan)-dihydrochlorid, 2,2'-Azo-bis-(2-imidazol-2-yl-propan)-dihydro-chlorid, 2,2'-Azo-bis(2-carbamoyl-propan)-dihydrat oder 2,2'-Azobis-(2-methoxycarbonyl-propan) verwendet. Bezogen auf die Monomerenmenge werden 0,01 bis 2 Gew.%, vorzugsweise 0,1 bis 1 Gew.%, Initiator angewandt.
  • Es ist zweckmäßig, die Polymerisation oder Copolymerisation bzw. die Pfropfung unter Ausschluß von Sauerstoff durchzuführen. Dies kann in an sich bekannter Weise durch Spülen bzw. Durchleiten eines Inertgases, wie bspw. Stickstoff, erfolgen. Die Monomerkomponenten werden in solchen Mengen eingesetzt, daß das auf die Cellulose aufgepfropfte Polymerisat mindestens 20 Mol-%, vorzugsweise mindestens 40 Mol-% und insbesondere bevorzugt mindestens 80 Mol-% einer oder mehrerer Verbindungen der Formeln (1), (1A), (2), (2A) und/oder (5) in einpolymerisierter Form enthält.
  • Die Pfropfung kann erfindungsgemäß so durchgeführt werden, daß das zu pfropfende Cellulosefasermaterial in das Polymerisationsgefäß zusammen mit der Lösung des oder der Monomeren eingebracht und die Homo- bzw. Copolymerisation durchgeführt wird. Unter diesen Bedingungen ist die Homo- bzw. Copolymersation in der Regel nach etwa 0,5 bis 4 Stunden, in vielen Fällen nach 0,5 bis 2,5 Stunden, beendet.
  • Dann wird das Cellulosefasermaterial aus dem Polymerisationsbehälter entfernt, von anhaftender Flüssigkeit, bspw. durch Abquetschen, befreit, mit Wasser gespült und getrocknet.
  • Die Pfropfung der Cellulosefaser kann aber auch so durchgeführt werden, daß die Monomerlösung durch Foulardieren, Pflatschen, Tränken oder Besprühen auf das Cellulosefasermaterial aufgebracht und dann die Homo- bzw. Copolymerisation bei Normaltemperatur oder erhöhter Temperatur, zweckmäßigerweise durch die Einwirkung von energiereichen Strahlen oder von Ultraschall, ausgelöst wird. Dabei ist häufig eine etwa 0,5- bis 10-minutige Bestrahlung oder Beschallung ausreichend. Danach wird das Cellulosefasermaterial noch 2 bis 36 Stunden, vorzugsweise 10 bis 24 Stunden, feucht gelagert und anschließend nach eventuellem Spülen getrocknet wird.
  • Cellulosefasermaterialien, die in erfindungsgemäßer Weise zur Modifizierung geeignet sind, sind beispielsweise Baumwolle und Zellwolle sowie die Leinen-, Jute-und Ramie-Fasern und regenerierte Cellulosefasern, vorzugsweise die Baumwollfaser. Die modifizierten Cellulosefasermaterialien können auch als Anteil in Mischgeweben vorliegen, wie beispielsweise Mischgewebe solcher modifizierter Cellosefasern mit Polyesterfasern. Die erfindungsgemäße Modifizierung der Cellulosefaser kann in dem Mischgewebe selbst erfolgen sowie in allen Verarbeitungszuständen, so als Garn, Flocke, Kammzug und Stückware. Es ist insbesondere als Substrat ein Cellulosefasermaterial geeignet, das in der vorstehenden Weise modifiziert, d.h. auf das Polymerisat gepfropft worden ist, und auf das insbesondere 0,5 bis 40 Gew.-%, vorzugsweise 2 bis 25 Gew.-% und insbesondere bevorzugt 4 bis 15 Gew.-% Polymerisat, bezogen auf die Cellulosefaser, aufgepfropft worden ist.
  • Trockene Cellulose bzw. deren Derivate wurde bereits nach den Angaben der US-A 4 464 523 mit N,N-Diallyl-N,N-dialkyl-ammoniumhalogeniden als Monomeren durch Polymerisation modifiziert, wobei solche modifizierten Celluloseabkömmlinge als Hilfsmittel in Shampoos und andere Haarbehandlungsmittel Verwendung fanden. Der Einsatz von solchermaßen modifizierten Cellulosefasermaterialien, wie von solchermaßen modifizierter Baumwolle, als Substrat zum Färben mit anionischen, insbesondere faserreaktiven, Farbstoffen ist jedoch noch nicht bekannt. Insbesondere ist die Modifizierung durch Aufpfropfen der Polymerisate, einschließlich Copolymerisate, von Verbindungen der allgemeinen Formeln (1), (1A), (2) und/oder (2A) neu.
  • In der JP-A-56-096 972 wird beschrieben, daß ein mit 2-(Dimethylamino)ethylmethacrylat gepfropftes Baumwoll-Polyester-Gewebe mit Säurefarbstoffen gefärbt werden kann, wobei das gefärbte Gewebe eine verbesserte Waschechtheit aufweist.
  • In der US-A-3 514 385 wird die Pfropfung von Textilmaterial aus Cellulose mit ethylenisch ungesättigten Monomeren wie 4-Vinyl-pyridin zur Verbesserung allgemeiner Gewebeeigenschaften wie Festigkeit, Temperaturstabilität, Wascheigenschaften, Echtheiten u.a. beschrieben.
    In der EP-A2-0 265 768 werden Textilien mit kationischen Cellulosecopolymeren, beispielsweise Copolymeren aus Hydroxyethylcellulose und Dimethyldiallyl-ammoniumchlorid, imprägniert, um die Anfärbbarkeit mit anionischen Textilfarbstoffen zu verbessern.
  • Die vorliegende Erfindung betrifft auch Cellulosefasermaterialien, die in erfindungsgemäßer Weise durch Aufpfropfen eines Copolymerisats der Verbindungen der allgemeinen Formel (1) und/oder (2) bzw. deren quarternierten Derivate mit mindestens einem Monomeren der allgemeinen Formeln (6) und (7) modifiziert wurden, sowie das Verfahren zu deren Herstellung.
  • Das Färben solchermaßen modifizierter Cellulosefasermaterialien in erfindungsgemäßer Weise erfolgt analog den bekannten Färbeweisen zum Färben von Cellulosefasermaterialien unter Anwendung von anionischen faserreaktiven Farbstoffen, und unter Anwendung der hierfür bekanntermaßen eingesetzten Temperaturbereiche und üblichen Farbstoffmengen, jedoch mit der erfindungsgemäßen Ausnahme, daß für die Färbebäder und Klotzflotten der erfindungsgemäßen Färbeverfahren ein Zusatz von alkalisch wirkenden Verbindungen, wie sie üblicherweise zur Fixierung von faserreaktiven Farbstoffen benutzt werden, wie beispielsweise Natriumcarbonat, Kaliumcarbonat, Natronlauge und Wasserglas, ausgeschlossen werden kann und des weiteren der übliche Zusatz an Elektrolytsalzen, die insbesondere die Migration des Farbstoffes auf der Faser erhöhen sollen, nicht oder nur in geringem Maße, d.h. bis zu höchstens 10 g pro Liter Färbebad oder Färbeflotte, erforderlich ist. Das erfindungsgemäße Färbeverfahren erfolgt demgemäß innerhalb eines pH-Bereiches von 3 bis 7,5, vorzugsweise von 4,5 bis 7.
  • Färbeverfahren, die erfindungsgemäß eingesetzt werden können, sind beispielsweise die verschiedenen Ausziehverfahren, wie das Färben auf dem Jigger und auf der Haspelkufe oder das Färben aus langer oder kurzer Flotte, das Färben in Jet-Färbemaschinen, das Färben nach dem Klotz-Kaltverweil-Verfahren oder nach einem Klotz-Heißdampf-Fixierverfahren. Beim Ausziehverfahren kann man im üblichen Flottenverhältnis von 1 : 3 bis 1 : 20 arbeiten. Die Färbetemperatur kann zwischen 30 und 90°C betragen, bevorzugt liegt sie bei Temperaturen unterhalb 60°C; wie sich aus der oben erwähnten erfindungsgemäßen Anwendung des Klotz-Kaltverweil-Verfahrens ergibt, ist das Färben auch vorteilhaft bei Raumtemperatur (10 bis 30°C) möglich.
  • In den erfindungsgemäßen Färbeprozessen können darüber hinaus die üblichen Hilfsmittel, wie Tenside (Netzmittel), Harnstoff und Egalisierhilfsmittel oder Hilfsmittel, die die Löslichkeit von Farbstoffen in den konzentrierten Klotzflotten verbessern, wie beispielsweise Kondensationsprodukte aus Formaldehyd und gegebenenfalls alkylsubstituierten Naphthalinsulfonsäuren, eingesetzt werden.
  • Für die erfindungsgemäße Färbeweise sind alle anionischen Farbstoffe, die eine oder mehrere Sulfo- und/oder Carboxygruppen besitzen und die faserreaktive Gruppen enthalten, geeignet. Sie können sowohl der Klasse der Azofarbstoffe, der Kupferkomplex-, Kobaltkomplex- und Chromkomplex-Azofarbstoffe, der Kupfer- und Nickelphthalocyanin-Farbstoffe, der Anthrachinon-, Kupferformazan- und Triphendioxazinfarbstoffe angehören. Solche Farbstoffe sind zahlreich in der Literatur beschrieben und dem Fachmann allseits geläufig.
  • Die in erfindungsgemäßer Weise erhältlichen Färbungen der modifizierten Cellulosefasermaterialien benötigen nach der Entnahme aus dem Färbebad bzw. nach Beendigung der Fixierung des Farbstoffes auf dem Substrat keine weitere Nachbehandlung, insbesondere keinen aufwendigen Nachbehandlungsprozeß unter Einbeziehung einer Wäsche. In der Regel genügt ein übliches ein- oder mehrmaliges Spülen des gefärbten Substrates mit kaltem, warmem oder heißem Wasser, das gegebenenfalls ein nichtionogenes Netzmittel enthalten kann. Eine Kochendbehandlung des gefärbten Substrates mit einer Waschlösung zur Verbesserung der Echtheitseigenschaften ist nicht erforderlich.
  • Die nachstehenden Beispiele dienen zur Erläuterung der Erfindung. Die darin genannten Teile sind Gewichtsteile, die Prozentangaben stellen Gewichtsprozente dar, sofern nicht anders vermerkt. Gewichtsteile beziehen sich zu Volumenteilen wie Kilogramm zu Liter.
    • Beispiel 1
  • In einem 5-Liter-Dreihalskolben, der mit einem Ankerrührer, Stickstoffeinleitungsrohr und Rückflußkühler versehen ist, wird ein 2,8 g schweres,
    8 x 30 cm großes Baumwolltuch befestigt. Dann werden
    • 1000 ml destilliertes Wasser,
    • 113,3 g Kochsalz,
    • 573 mg Ethylendiamintetraessigsäure-dinatriumsalz und
    • 2372,5 mg Dimethyl-diallyl-ammoniumchlorid als 61%ige wäßrige Lösung vorgelegt, der Kolben dreimal evakuiert, mit Stickstoff inertisiert und unter 380 bis 400 mbar auf 80°C geheizt. Bei dieser Temperatur werden unter Rühren 64,5 g einer 5,25%igen Ammoniumpersulfat-Lösung zudosiert; es wird eine Stunde geheizt, und sodann werden weitere 54 g einer 12,5%igen Ammoniumpersulfat-Lösung zudosiert und eine Stunde bei 80°C geheizt. Nach Zugabe von weiteren 118 g einer wäßrigen Ammoniumpersulfat-Lösung wird die Polymerisation bei 80 bis 83°C, während 2 Stunden durchgeführt.
  • Anschließend wird das Baumwolltuch aus dem Reaktionskolben entnommen, abgequetscht, zweimal mit je 500 ml Wasser gespült, zwischendurch abgequetscht und danach 5 Minuten bei 100°C getrocknet. Die Aufnahme an Polymer beträgt 5,3 %.
    • Beispiel 2
  • In einem 5-Liter-Dreihalskolben, der mit einem Ankerrührer, Gaseinleitungsrohr und Rückflußkühler versehen ist, wird ein 5,4 g schweres und 8 x 60 cm großes Baumwolltuch befestigt, und
    • 90 g NaCl, gelöst in 100 ml Wasser,
    • 130,9 g Dimethylaminopropylmethacrylamid,
    • 319,5 g Ethanol und
    • 407 mg Ethylendiamintetraessigsäure-dinatriumsalz
    werden hinzugegeben.
  • Mit 231 g Eisessig wird ein pH-Wert von 8,5 bis 9,0 eingestellt. 960 g Wasser und 2060 mg 2,2'-Azo-bis(2-amidino-propan)-dihydrochlorid als Initiator werden zugegeben; anschließend wird der Kolben dreimal evakuiert, mit Stickstoff inertisiert und auf 79 bis 80°C geheizt.
  • Sobald die Innentemperatur von 80°C erreicht ist, werden nacheinander
    • 45,8 g Ethanol,
    • 38,5 g Ethanol,
    • 93 g Ethanol und schließlich nochmals
    • 322,5 g Ethanol zugegeben.
  • Zwischen jeder Zugabe wird 15 Minuten nachgerührt und am Ende 2 h bei 80°C auspolymerisiert. Danach wird das Baumwolltuch aus dem Kolben entnommen, dreimal mit je 200 ml Wasser gespült, wobei zwischendurch abgequetscht wird, und anschließend 5 Minuten getrocknet. Die Aufnahme an Polymer beträgt 4,9 %.
  • Die Wirksubstanzkonzentration an Polymerisat beträgt 25 %. Der K-Wert einer 1%igen wäßrigen Lösung beträgt: 112600.
    • Beispiel 3
  • Bei einer Wiederholung des Beispiels 2 wird das Baumwolltuch durch ein 3,4 g schweres, 8 x 47 cm großes Zellwolltuch ersetzt. Die Aufnahme an Polymer beträgt 2,95 %.
    • Beispiel 4
  • Bei einer Wiederholung des Beispiels 3 wird das Baumwolltuch durch ein 5,7 g schweres gleichgroßes Tuch aus einem 65:35 %-Polyester/Baumwoll-Mischgewebe ersetzt. Die Aufnahme an Polymer beträgt 3,4 %.
    • Beispiel 5
  • In einem 3-Liter-Dreihalskolben, der mit einem Ankerrührer, Gaseinleitungsrohr und Rückflußkühler versehen ist, wird eine Lösung aus
    • 200 g destilliertem Wasser,
    • 56,7 g Kochsalz,
    • 287 mg Ethylendiamintetraessigsäuredinatriumsalz,
    • 250 g Ethanol und
    • 1210 g Dimethyl-diallylammoniumchlorid als 61 % wäßrige Lösung vorgelegt.
  • Dann wird mit 9,5 g Eisessig ein pH-Wert von 3,7 bis 3,8 eingestellt und mit 368,8 g Ethanol verdünnt. Der Gehalt an monomerer Wirksubstanz beträgt 34,7 %.
  • 827 g dieser 34,7%igen Monomerlösung werden in ein Becherglas gefüllt. In die Lösung wird ein 100 x 25 cm großes, 11,6 g schweres Baumwollgewebe getaucht und 30 Minuten mit einer Ultraschallquelle beschallt. Dann wird das Baumwolltuch abgequetscht und feucht 24 h bei Raumtemperatur gelagert. Die Aufnahme an Polymer beträgt 37 %.
    • Beispiel 6
  • Ein Lösung aus
    • 200 ml Wasser,
    • 18,1 g Kochsalz,
    • 206,18 18 g Dimethylaminopropylmethacrylamid,
    • 63,9 g Ethanol und
    • 81,4 mg Ethylendiamintetraessigsäure-dinatriumsalz
    wird mit Eisessig auf einen pH-Wert von 8,5 bis 9,0 gestellt und über einen Foulard auf ein Baumwolltuch aufgetragen und abgequetscht. Die Flottenaufnahme nach dem Abquetschen beträgt 114,4 %.
  • Das feuchte Tuch wird einer Mikrowellenbehandlung unterzogen (30 Sekunden mit 90 Watt und anschließend 4 mal 30 Sekunden mit 720 Watt). Danach läßt man das feuchte Stofftuch 24 h bei Zimmertemperatur verweilen und trocknet es anschließend 5 Minuten bei 100°C. Die Aufnahme an Polymer beträgt 29,5 %.
    • Beispiel 7
  • Die in Beispiel 6 angegebene Monomerlösung wird in der in Beispiel 6 angegebenen Weise auf ein Baumwolltuch aufgebracht und abgequetscht. Das feuchte Tuch wird einer UV-Bestrahlung ausgesetzt, um die Polymerisation und Pfropfung auszulösen. Die Nachbehandlung des Tuches erfolgt wie in Beispiel 6 angegeben. Die Aufnahme an Polymer beträgt 30,8 %.
    • Beispiel 8
  • In einem 5-Liter-Dreihalskolben, der mit einem Ankerrührer, Gaseinleitungsrohr und Rückflußkühler versehen ist, befindet sich ein 5,7 g schweres und 8 x 60 cm großes Stofftuch aus einem 30:70%-Baumwolle/Polyester-Mischgewebe.
    800 g destilliertes Wasser werden zugegeben, 127,5 g NaCl darin gelöst und danach 1452 g Dimethylaminopropylmethyacrylamid, 713,6 g Ethanol und 573 mg Ethylendiamintetraessigsäure-dinatriumsalz zugesetzt. Mit 246,4 g Eisessig wird ein pH-Wert von 8 bis 9 eingestellt.
  • Nun werden 2,9 g 2,2'-Azobis-2-amidinopropan-dihydrochlorid und 290,5 g Wasser hinzugefügt. Diese Monomerlösung wird 1 h bei 20 bis 25°C gerührt. Das Tuch wird abgequetscht und in 2 Teile geteilt. Je ein Teil wird den folgenden Behandlungen unterworfen:
    • I. Der eine Teil des Tuches wird einer Mikrowellenbehandlung während 30 Sekunden mit 90 Watt und 2 Minuten lang mit 720 Watt ausgesetzt. Danach wird es 5 Minuten bei 100°C getrocknet. Die Aufnahme an Polymer beträgt 7,9 % des Warengewichts.
    • II. Der andere Teil des Tuches wird 15 Minuten einer UV-Bestrahlung ausgesetzt und anschließend ebenfalls 5 Minuten bei 100°C getrocknet. Die Aufnahme an Polymerisat beträgt 9,11 % des Warengewichts.
    Beispiel 9
  • In einem 5-Liter-Dreihalskolben, der mit einem Ankerrührer, Gaseinleitungsrohr und Rückflußkühler versehen ist, befindet sich ein 5,7 g schweres, 8 x 60 cm großes Stofftuch aus Baumwolle. 200 ml destilliertes Wasser werden hinzugegeben, 127,5 g NaCl darin gelöst und danach 1186,3 g Dimethyl-diallyl-ammoniumchlorid als 61,2%ige wäßrige Lösung, 1452 g Trimethylammoniumpropyl-methacrylamid, 573 mg Ethylendiamintetraessigsäuredinatriumsalz und 450 g Ethanol nacheinander hinzugesetzt. Mit 1,0 g Eisessig wird ein pH-Wert von 6,0 eingestellt. Nach der Zugabe von 76,9 g Ethanol werden 2,9 g 2,2'-Azobis-(2-amidinopropan)-hydrochlorid als Initiator zugesetzt, und unter Darüberleiten von Stickstoff wird auf eine Innentemperatur von 78 bis 80°C geheizt. Sobald diese Innentemperatur erreicht ist, beginnt die Polymerisation und Pfropfung unter Temperaturanstieg auf 84°C.
  • Nach Beendigung der Polymerisation werden nacheinander 64,5 g, 54,2 g, 118,4 g und 453 g Ethanol jeweils in Abständen von 10 bis 15 Minuten zugefügt. Nach der Zugabe des letzten Anteils wird 1 h bei 77 bis 80°C nachgerührt. Danach wird das Tuch entnommen und wie in Beispiel 1 nachbehandelt. Die Aufnahme an Polymer beträgt 14,6 %.
    • Beispiel 10
  • In einem 5-Liter-Dreihalskolben, der mit einem Ankerrührer, Gaseinleitungsrohr und Rückflußkühler versehen ist, befindet sich ein 5,6 g schweres und 8 x 60 cm großes Stofftuch aus Baumwolle. 100 g destilliertes Wasser, 127,5 g NaCl,
    • 1452 g Trimethylammoniumpropylmethacrylamidchlorid als 50%ige wäßrige Lösung,
    • 726 g Dimethylaminopropylmethacrylamid,
    • 573 mg Ethylendiamintetraessigsäuredinatriumsalz, 450 g Ethanol und
    • 638,2 g Eisessig werden nacheinander zugegeben. Danach fügt man 2,9 g 2,2'-Azobis-(-2-amidinopropandihydrochlorid) als Initiator hinzu und heizt unter Darüberleiten von Stickstoff auf eine Temperatur von 80°C. Die Polymerisation beginnt, sobald die Temperatur von 80°C erreicht ist, und steigt dann noch bis auf 89°C. Danach wird Ethanol in Anteilen von 64,5 g, 54,2 g, 118,4 g und
    • 400 g Ethanol hinzugefügt; nach jeder Zugabe wird 10 Minuten nachgerührt, und am Ende der Zugabe wird bei 78 bis 80°C während 2 h nachgeheizt.
  • Die erhaltene Polymerisatlösung ist 38%ig (zur Gehaltsbestimmung wird eine Probe 2 h lang bei einem Druck von 200 mbar auf 120°C erhitzt). Für die Viskosität der Lösung werden im DIN-Becher (Düsedurchmesser 6 mm) 44,6 Sekunden gemessen. Das Tuch wird entnommen und wie in Beispiel 1 nachbehandelt. Die Aufnahme an Polymer beträgt 4,7 %.
    • Beispiel A
  • Ein gemäß Beispiel 1 modifiziertes Baumwollgewebe wird zunächst 15 Minuten in Wasser kochend behandelt und anschließend getrocknet. Dieses Gewebe wird sodann gemäß einem Klotz-Kaltverweil-Färbeverfahren gefärbt. Hierzu wird eine wäßrige Farbstofflösung, die in 1000 Vol.-Teilen 28,5 Teile eines 50%igen elektrolythaltigen (vorwiegend natriumchloridhaltigen) Farbstoffpulvers des bekannten Farbstoffes der Formel
    Figure imgb0019
     100 Teile Harnstoff und 3 Teile eines handelsüblichen nichtionogenen Benetzungsmittels gelöst enthielt, mittels eines Foulards mit einer Flottenaufnahme von 80 %, bezogen auf das Gewicht des Gewebes, bei 20°C auf das Gewebe aufgebracht. Das mit der Farbstofflösung geklotzte Gewebe wird auf eine Docke aufgewickelt, in eine Plastikfolie gehüllt und während 16 Stunden bei 20°C liegen lassen und danach mit kaltem und mit heißem Wasser gespült und getrocknet.
  • Es wird eine farbstarke, gleichmäßig gefärbte orange Färbung erhalten, die gute Allgemeinechtheiten, insbesondere gute Reib- und Lichtechtheiten, besitzt.
    • Beispiel B
  • 10 Teile des gemäß Beispiel 1 modifizierten und anschließend durch 15-minütige kochende Behandlung in Wasser nachbehandelte, getrocknete Baumwollgewebe wird in 200 Vol.-Teile einer wäßrigen Farbstofflösung gegeben, die 0,2 Teile des im Beispiel A beschriebenen Farbstoffpulvers gelöst enthält. Dieses Färbebad wird innerhalb von 30 Minuten auf 60°C geheizt, und der Färbeprozeß wird bei dieser Temperatur 60 Minuten weitergeführt. Anschließend wird das Gewebe aus dem Bad entnommen und mit kaltem und mit heißem Wasser gespült und getrocknet.
  • Es wird, wie im Beispiel A, eine orange Färbung mit guten Allgemeinechtheiten, wie insbesondere guten Reib- und Lichtechtheiten, erhalten.
    • Beispiel D
  • Ein gemäß Beispiel 1 modifiziertes Baumwollgewebe wird zunächst 15 Minuten in Wasser kochend behandelt und anschließend getrocknet. Dieses Gewebe wird sodann mit einer wäßrigen Farbstofflösung, die in 1000 Vol.-Teilen 28,5 Teile eines 50%igen elektrolythaltigen (vorwiegend natriumchloridhaltigen) Farbstoffpulvers des bekannten Farbstoffes der Formel
    Figure imgb0020
     100 Teile Harnstoff und 3 Teile eines handelsüblichen nichtionogenen Benetzungsmittels gelöst enthält, mittels eines Foulards mit einer Flottenaufnahme von 80 %, bezogen auf das Gewicht des Gewebes, bei 20°C geklotzt. Das geklotzte Gewebe wird auf eine Docke aufgewickelt, in eine Plastikfolie gehüllt und während 16 Stunden bei 20°C liegen lassen und danach mit kaltem und mit heißem Wasser gespült und getrocknet.
  • Es wird eine farbstarke, gleichmäßig gefärbte rote Färbung erhalten, die gute Allgemeinechtheiten, insbesondere gute Reib- und Lichtechtheiten, besitzt.
    • Beispiel E
  • 10 Teile des gemäß Beispiel 1 modifizierten und anschließend durch 15-minütige kochende Behandlung in Wasser nachbehandelte, getrocknete Baumwollgewebe wird in 200 Vol.-Teile einer wäßrigen Farbstofflösung gegeben, die 0,2 Teile des im Beispiel D beschriebenen Farbstoffpulvers gelöst enthält. Dieses Färbebad wird innerhalb von 30 Minuten auf 60°C geheizt und der Färbeprozeß bei dieser Temperatur 60 Minuten weitergeführt. Anschließend wird das Gewebe aus dem Bad entnommen und mit kaltem und mit heißem Wasser gespült und getrocknet.
  • Es wird, wie im Beispiel D, eine orange Färbung mit guten Allgemeinechtheiten, wie insbesondere guten Reib- und Lichtechtheiten, erhalten.
    • Beispiel L
  • Ein gemäß Beispiel 9 modifiziertes Baumwollgewebe wird zunächst 15 Minuten in Wasser kochend behandelt und anschließend getrocknet. Dieses Gewebe wird sodann gemäß einem Klotz-Kaltverweil-Färbeverfahren gefärbt. Hierzu wird eine wäßrige Farbstofflösung, die in 1000 Vol.-Teilen 28,5 Teile des in Beispiel A beschriebenen Farbstoffpulvers, 100 Teile Harnstoff und 3 Teile eines handelsüblichen nichtionogenen Benetzungsmittels gelöst enthielt, mittels eines Foulards mit einer Flottenaufnahme von 80 %, bezogen auf das Gewicht des Gewebes, bei 20°C auf das Gewebe aufgebracht. Das mit der Farbstofflösung geklotzte Gewebe wird auf eine Docke aufgewickelt, in eine Plastikfolie gehüllt und während 16 Stunden bei 20°C liegen lassen und danach mit kaltem und mit heißem Wasser gespült und getrocknet.
  • Es wird eine farbstarke, gleichmäßig gefärbte orange Färbung erhalten, die gute Allgemeinechtheiten, insbesondere gute Reib- und Lichtechtheiten, besitzt.
    • Beispiel M
  • 10 Teile des gemäß Beispiel 9 modifizierten und anschließend durch 15-minütige kochende Behandlung in Wasser nachbehandelte, getrocknete Baumwollgewebe wird in 200 Vol.-Teile einer wäßrigen Farbstofflösung gegeben, die 0,2 Teile des im Beispiel A beschriebenen Farbstoffpulvers gelöst enthält. Dieses Färbebad wird innerhalb von 30 Minuten auf 60°C geheizt, und der Färbeprozeß wird bei dieser Temperatur 60 Minuten weitergeführt. Anschließend wird das Gewebe aus dem Bad entnommen und mit kaltem und mit heißem Wasser gespült und getrocknet.
  • Es wird, wie im Beispiel A, eine orange Färbung mit guten Allgemeinechtheiten, wie insbesondere guten Reib- und Lichtechtheiten, erhalten.
    • Beispiel P
  • Ein gemäß Beispiel 9 modifiziertes Baumwollgewebe wird zunächst 15 Minuten in Wasser kochend behandelt und anschließend getrocknet. Dieses Gewebe wird sodann mit einer wäßrigen Farbstofflösung, die in 1000 Vol.-Teilen 28,5 Teile des in Beispiel D beschriebenen Farbstoffpulvers, 100 Teile Harnstoff und 3 Teile eines handelsüblichen nichtionogenen Benetzungsmittels gelöst enthält, mittels eines Foulards mit einer Flottenaufnahme von 80 %, bezogen auf das Gewicht des Gewebes, bei 20°C geklotzt. Das geklotzte Gewebe wird auf eine Docke aufgewickelt, in eine Plastikfolie gehüllt und während 16 Stunden bei 20°C liegen lassen und danach mit kaltem und mit heißem Wasser gespült und getrocknet.
  • Es wird eine farbstarke, gleichmäßig gefärbte rote Färbung erhalten, die gute Allgemeinechtheiten, insbesondere gute Reib- und Lichtechtheiten, besitzt.
    • Beispiel Q
  • 10 Teile des gemäß Beispiel 9 modifizierten und anschließend durch 15-minütige kochende Behandlung in Wasser nachbehandelte, getrocknete Baumwollgewebe wird in 200 Vol.-Teile einer wäßrigen Farbstofflösung gegeben, die 0,2 Teile des im Beispiel D beschriebenen Farbstoffpulvers gelöst enthält. Dieses Färbebad wird innerhalb von 30 Minuten auf 60°C geheizt und der Färbeprozeß bei dieser Temperatur 60 Minuten weitergeführt. Anschließend wird das Gewebe aus dem Bad entnommen und mit kaltem und mit heißem Wasser gespült und getrocknet.
  • Es wird, wie im Beispiel D, eine orange Färbung mit guten Allgemeinechtheiten, wie insbesondere guten Reib- und Lichtechtheiten, erhalten.

Claims (13)

  1. Verfahren zum Färben von Cellulosefasermaterialien mit anionischen faserreaktiven Farbstoffen unter Anwendung wäßriger Färbelösungen und Klotzflotten, in welchen der Farbstoff gelöst ist, dadurch gekennzeichnet, daß man als Substrat ein Cellulosefasermaterial verwendet, auf das ein Polymerisat durch Polymerisation mindestens
    einer Verbindung entsprechend mindestens einer der nachstehenden allgemeinen Formeln (1), (1A), (2), (2A) und (5)
    Figure imgb0021
    Figure imgb0022

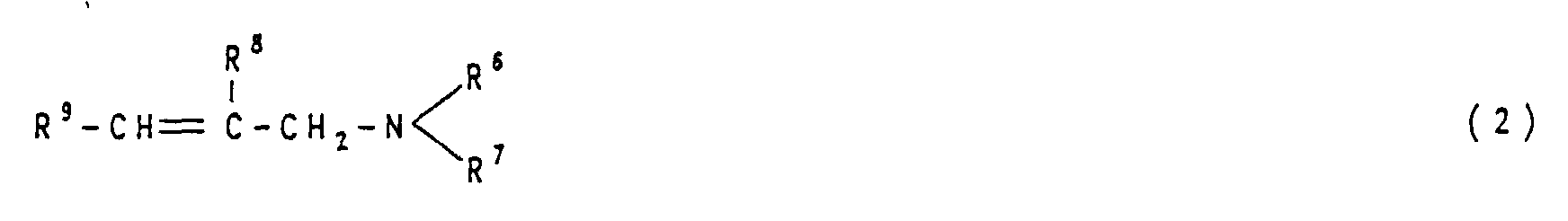

    Figure imgb0023
    Figure imgb0024
    Figure imgb0025
     enthält, in welchen bedeuten:
    R1   ist Wasserstoff, Alkyl von 1 bis 6 C-Atomen, Cycloalkyl von 5 bis 7 C-Atomen oder Hydroxyalkyl mit einem Alkylrest von 2 bis 4 C-Atomen;
    R2   hat eine der für R1 genannten Bedeutungen und kann zu R1 gleich oder von R1 verschieden sein; oder
    R1 und R2   bilden zusammen mit dem N-Atom den Rest eines 1 bis 3 Alkylenreste von 1 bis 5 C-Atomen und gegebenenfalls 1 oder 2 Heterogruppen enthaltenden gesättigten, ungesättigten oder teilungesättigten, 5- oder 6-gliedrigen Ringes, wobei die Heterogruppen aus den Gruppen der Formeln - O-, -S-, -N= und -NH- ausgewählt sind;
    R3   ist Wasserstoff oder Methyl;
    R4   ist Wasserstoff oder Methyl;
    X   ist Sauerstoff oder bevorzugt eine Gruppe der Formel -NH- ;
    m   ist eine ganze Zahl von 1 bis 6, bevorzugt die Zahl 2 oder 3;
    n   ist eine ganze Zahl von 1 bis 4 oder bevorzugt die Zahl Null;
    R5   ist Alkyl von 1 bis 6 C-Atomen, Phenylalkyl mit einem Alkylrest von 1 bis 4 C-Atomen oder ein Rest der Formel -(CH2-CH2-O)p -phenyl , in welcher p für eine ganze Zahl von 1 bis 4 steht und phenyl der Phenylrest ist;
    R6   ist Wasserstoff, Alkyl von 1 bis 6 C-Atomen, Cycloalkyl von 5 bis 7 C-Atomen oder Hydroxyalkyl mit einem Alkylrest von 2 bis 4 C-Atomen;
    R7   ist Wasserstoff, Alkyl von 1 bis 6 C-Atomen, Cycloalkyl von 5 bis 7 C-Atomen oder ein Rest der allgemeinen Formel -CH2-CH=CH2,
    -CH2-C(CH3)=CH2, -CH2-CH=CH-CH3 oder -CH2-C(CH3)=CH-CH3 ; oder
    R6 und R7   bilden zusammen mit dem N-Atom den Rest eines 1 bis 3 Alkylenreste von 1 bis 5 C-Atomen und gegebenenfalls 1 oder 2 Heterogruppen enthaltenden gesättigten, ungesättigten oder teilungesättigten, 5- oder 6-gliedrigen Ringes, wobei die Heterogruppen aus den Gruppen der Formeln -O-, -S-, -N= und -NH- ausgewählt sind;
    R8   ist Wasserstoff oder Methyl;
    R9   ist Wasserstoff oder Methyl;
    Y(-)   ist ein einwertiges Anion oder ein einem einwertigen Anion äquivalenter Teil eines mehrwertigen Anions;
    R10   Wasserstoff oder Methyl ist;
    R11   ein fünf- oder sechsgliedriger heterocyclischer Rest ist, der mindestens ein basisches Stickstoffatom enthält und der einen ankondensierten Benzolring besitzen kann und/oder durch einen oder mehrere, bevorzugt 1 oder 2, Substituenten substituiert sein kann, und
    R12   Wasserstoff oder Methyl bedeutet,
    aufgepfropft worden ist, und daß in Abwesenheit eines Alkalis und in Abwesenheit oder in Gegenwart von nur geringen Mengen an einem Elektrolyt gefärbt wird.
  2. Verfahren nach Anspruch 1, dadurch gekennzeichnet, daß als Substrat ein gepfropftes Cellulosefasermaterial eingesetzt wird, auf das 0,5 bis 40 Gew.-%, vorzugsweise 2 bis 25 Gew.-% und insbesondere bevorzugt 4 bis 15 Gew.-% Polymerisat aufgepfropft ist.
  3. Verfahren nach Anspruch 1 oder 2, dadurch gekennzeichnet, daß als Substrat ein gepfropftes Cellulosefasermaterial eingesetzt wird, auf das ein Copolymerisat aufgepfropft ist, das neben einem oder mehreren Monomeren der in Anspruch 1 genannten Formeln (1), (1A), (2), (2A) und (5) ein oder mehrere andere polymerisierbare Monomere, insbesondere ein oder mehrere Verbindungen entsprechend den allgemeinen Formeln (6) und/oder (7)
    Figure imgb0026
    Figure imgb0027
     enthält, in welchen bedeuten:
    R1 und R2   haben eine der obengenannten Bedeutungen, wobei R1 und R2 auch zusammen mit dem N-Atom den erwähnten heterocyclischen Rest bilden können;
    R13   ist Wasserstoff oder Methyl;
    R14   ist Wasserstoff oder Methyl;
    R15   ist Wasserstoff oder Methyl;
    R16   ist Wasserstoff oder Methyl;
    R17   ist Alkyl von 1 bis 6 C-Atomen;
    q   ist die Zahl Null, 1, 2 oder 3.
  4. Verfahren nach einem oder mehreren der Ansprüche 1 bis 3, dadurch gekennzeichnet, daß das Substrat ein Cellulosefasermaterial mit einem aufgepfropften Copolymerisat ist, das mindestens 20 Mol-%, vorzugsweise mindestens 40 Mol-% und insbesondere bevorzugt mindestens 80 Mol-% einer oder mehrerer Monomeren der in Anspruch 1 genannten allgemeinen Formeln (1), (1A), (2), (2A) und/oder (5) enthält.
  5. Verfahren nach einem oder mehreren der Ansprüche 1 bis 4, dadurch gekennzeichnet, daß man die Färbung des Substrats bei einer Temperatur zwischen 10 und 30°C durchführt.
  6. Verfahren nach einem oder mehreren der Ansprüche 1 bis 4, dadurch gekennzeichnet, daß man die Färbung bei einer Temperatur von 30 bis 60°C durchführt.
  7. Verfahren nach einem der Ansprüche 1 bis 6, dadurch gekennzeichnet, daß man als Substrat ein Cellulosefasermaterial einsetzt, dessen aufgepfropftes Polymerisat eine Verbindung der allgemeinen Formel (1) und/oder (1A) mit X gleich einer Gruppe der Formel -NH- und/oder eine Verbindung der allgemeinen Formel (2) und/oder (2A) mit R7 gleich einer gegebenenfalls methylsubstituierten Allylgruppe enthält.
  8. Verfahren nach Anspruch 1, dadurch gekennzeichnet, daß als Substrat ein Cellulosefasermaterial eingesetzt wird, auf das ein Homopolymerisat aufgepfropft worden ist.
  9. Verfahren nach einem oder mehreren der Ansprüche 1 bis 8, dadurch gekennzeichnet, daß das gepfropfte Cellulosefasermaterial in Faserform, insbesondere in Form von gepfropften Leinen-, Jute- oder Ramiefasern oder in Form von Fasern gepfropfter, regenerierter Cellulose, insbesondere bevorzugt als Fasern gepfropfter Baumwolle, eingesetzt wird.
  10. Ein Cellulosefasermaterial, das durch Aufpfropfen eines Copolymerisats aus mindestens einem N-haltigen basischen Monomer entsprechend mindestens einer der allgemeinen Formeln (1), (1A), (2), (2A) und (5)
    Figure imgb0028
    Figure imgb0029
    Figure imgb0030
    Figure imgb0031
    Figure imgb0032
     in welchen bedeuten:
    R1   ist Wasserstoff, Alkyl von 1 bis 6 C-Atomen, Cycloalkyl von 5 bis 7 C-Atomen oder Hydroxyalkyl mit einem Alkylrest von 2 bis 4 C-Atomen;
    R2   hat eine der für R1 genannten Bedeutungen und kann zu R1 gleich oder von R1 verschieden sein; oder
    R1 und R2   bilden zusammen mit dem N-Atom den Rest eines 1 bis 3 Alkylenreste von 1 bis 5 C-Atomen und gegebenenfalls 1 oder 2 Heterogruppen enthaltenden gesättigten, ungesättigten oder teilungesättigten, 5- oder
    6-gliedrigen Ringes, wobei die Heterogruppen aus den Gruppen der Formeln -O-, -S-, -N= und -NH- ausgewählt sind;
    R3   ist Wasserstoff oder Methyl;
    R4   ist Wasserstoff oder Methyl;
    X   ist Sauerstoff oder bevorzugt eine Gruppe der Formel -NH- ;
    m   ist eine ganze Zahl von 1 bis 6, bevorzugt die Zahl 2 oder 3;
    n   ist eine ganze Zahl von 1 bis 4 oder bevorzugt die Zahl Null;
    R5   ist Alkyl von 1 bis 6 C-Atomen, Phenylalkyl mit einem Alkylrest von 1 bis 4 C-Atomen oder ein Rest der Formel -(CH2-CH2-O)p -phenyl , in welcher p für eine ganze Zahl von 1 bis 4 steht und phenyl der Phenylrest ist;
    R6   ist Wasserstoff, Alkyl von 1 bis 6 C-Atomen, Cycloalkyl von 5 bis 7 C-Atomen oder Hydroxyalkyl mit einem Alkylrest von 2 bis 4 C-Atomen;
    R7   ist Wasserstoff, Alkyl von 1 bis 6 C-Atomen, Cycloalkyl von 5 bis 7 C-Atomen oder ein Rest der allgemeinen Formel -CH2-CH=CH2,
    -CH2-C(CH3) =CH2 , -CH2-CH=CH-CH3 oder -CH2-C(CH3)=CH-CH3 ; oder
    R6 und R7   bilden zusammen mit dem N-Atom den Rest eines 1 bis 3 Alkylenreste von 1 bis 5 C-Atomen und gegebenenfalls 1 oder 2 Heterogruppen enthaltenden gesättigten, ungesättigten oder teilungesättigten, 5- oder 6-gliedrigen Ringes, wobei die Heterogruppen aus den Gruppen der Formeln -O-, -S-, -N= und -NH- ausgewählt sind;
    R8   ist Wasserstoff oder Methyl;
    R9   ist Wasserstoff oder Methyl;
    Y(-)   ist ein einwertiges Anion oder ein einem einwertigen Anion äquivalenter Teil eines mehrwertigen Anions;
    R10   Wasserstoff oder Methyl ist;
    R11   ein fünf- oder sechsgliedriger heterocyclischer Rest ist, der mindestens ein basisches Stickstoffatom enthält und der einen ankondensierten Benzolring besitzen kann und/oder durch einen oder mehrere, bevorzugt 1 oder 2, Substituenten substituiert sein kann, und
    R12   Wasserstoff oder Methyl bedeutet, und mindestens einem Monomeren entsprechend den Verbindungen der allgemeinen Formeln (6) und (7)
    Figure imgb0033
    Figure imgb0034
     in welchen bedeuten:
    R1 und R2   haben eine der obengenannten Bedeutungen, wobei R1 und R2 auch zusammen mit dem N-Atom den erwähnten heterocyclischen Rest bilden können;
    R13   ist Wasserstoff oder Methyl;
    R14   ist Wasserstoff oder Methyl;
    R15   ist Wasserstoff oder Methyl;
    R16   ist Wasserstoff oder Methyl;
    R17   ist Alkyl von 1 bis 6 C-Atomen; und
    q   ist die Zahl Null, 1, 2 oder 3, modifiziert ist.
  11. Modifiziertes Cellulosefasermaterial nach Anspruch 10, dadurch gekennzeichnet, daß das aufgepfropfte Copolymerisat mindestens 20 Mol-%, vorzugsweise mindestens 40 Mol-% und insbesondere bevorzugt mindestens 80 Mol-% einer oder mehrerer Monomeren von mindestens einer der allgemeinen Formeln (1), (1A), (2), (2A) und (5) enthält.
  12. Modifiziertes Cellulosefasermaterial nach einem der Ansprüche 10 oder 11, dadurch gekennzeichnet, daß es 0,5 bis 40 Gew.-%, vorzugsweise 2 bis 25 Gew.-% und insbesondere bevorzugt 4 bis 15 Gew.-% des Copolymerisats aufgepfropft enthält.
  13. Verfahren zur Herstellung der modifizierten Cellulosefasermaterialien nach einem der Ansprüche 10-12, dadurch gekennzeichnet, daß man mindestens ein N-haltiges basisches Monomeres der in Anspruch 11 genannten und definierten allgemeinen Formeln (1), (1A), (2), (2A) und (5), in Gegenwart eines Comonomeren entsprechend der in Anspruch 11 genannten und definierten allgemeinen Formel (6) und/oder (7), auf das Cellulosefasermaterial aufpolymerisiert.
EP92106157A 1991-04-15 1992-04-09 Verfahren zum Färben von mit N-haltigen, basischen Polymeren modifiziertem Cellulosefasermaterial mit anionischen Reaktivfarbstoffen und das modifizierte Cellulosefasermaterial als solches Expired - Lifetime EP0509397B1 (de)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE4112227 1991-04-15
DE4112227 1991-04-15

Publications (2)

Publication Number Publication Date
EP0509397A1 EP0509397A1 (de) 1992-10-21
EP0509397B1 true EP0509397B1 (de) 1997-03-12

Family

ID=6429594

Family Applications (1)

Application Number Title Priority Date Filing Date
EP92106157A Expired - Lifetime EP0509397B1 (de) 1991-04-15 1992-04-09 Verfahren zum Färben von mit N-haltigen, basischen Polymeren modifiziertem Cellulosefasermaterial mit anionischen Reaktivfarbstoffen und das modifizierte Cellulosefasermaterial als solches

Country Status (7)

Country Link
EP (1) EP0509397B1 (de)
JP (1) JPH05140880A (de)
KR (1) KR920020011A (de)
BR (1) BR9201379A (de)
DE (1) DE59208153D1 (de)
TR (1) TR25952A (de)
TW (1) TW201803B (de)

Families Citing this family (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE4422758A1 (de) * 1994-06-29 1996-01-04 Hoechst Ag Aminierte Cellulose-Regeneratfasern
ES2126794T3 (es) * 1994-01-29 1999-04-01 Dystar Textilfarben Gmbh & Co Fibras sinteticas celulosicas aminadas.
KR102025782B1 (ko) * 2012-03-19 2019-09-26 제이에스알 가부시끼가이샤 레지스트 패턴 형성 방법 및 포토레지스트 조성물
JP7079624B2 (ja) * 2018-03-07 2022-06-02 株式会社日本触媒 繊維材料捺染又は染色用組成物、捺染又は染色用の処理層を有する繊維材料の製造方法、ならびに捺染又は染色された繊維材料の製造方法
CN110041463B (zh) * 2018-12-28 2021-06-04 福建清源科技有限公司 一种改性罗望子胶聚合物及其制备方法和用途
GR1010528B (el) * 2022-05-09 2023-08-29 Ιδρυμα Τεχνολογιας Και Ερευνας / Ινστιτουτο Επιστημων Χημικης Μηχανικης (Ιτε / Ιεχμη), Μεθοδος βελτιωσης της βαφικης ικανοτητας σε βαμβακερα υφασματα

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE3709766A1 (de) * 1987-03-25 1988-10-06 Hoechst Ag Verfahren zum alkali-freien faerben mit reaktivfarbstoffen
DE3831464A1 (de) * 1988-09-16 1990-03-29 Hoechst Ag Verfahren zum alkali-freien faerben und bedrucken von cellulosefasern

Family Cites Families (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3514385A (en) * 1966-07-19 1970-05-26 Du Pont Process for radiation grafting onto a partially swollen cellulosic substrate
JPS5696972A (en) * 1979-12-28 1981-08-05 Toray Industries Enhancement of dyeing fastness
US4737156A (en) * 1986-10-27 1988-04-12 National Starch And Chemical Corporation Fabric treatment with a composition comprising a cellulose graft copolymer

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE3709766A1 (de) * 1987-03-25 1988-10-06 Hoechst Ag Verfahren zum alkali-freien faerben mit reaktivfarbstoffen
DE3831464A1 (de) * 1988-09-16 1990-03-29 Hoechst Ag Verfahren zum alkali-freien faerben und bedrucken von cellulosefasern

Also Published As

Publication number Publication date
DE59208153D1 (de) 1997-04-17
TW201803B (de) 1993-03-11
BR9201379A (pt) 1992-12-01
JPH05140880A (ja) 1993-06-08
TR25952A (tr) 1993-11-01
KR920020011A (ko) 1992-11-20
EP0509397A1 (de) 1992-10-21

Similar Documents

Publication Publication Date Title
EP0155232B1 (de) Verfahren zum Färben von Cellulose-Textilmaterialien
US4602055A (en) Process for pad dyeing cellulosic textile materials
EP0363319B1 (de) Wasserlösliche oder in Wasser dispergierbare Pfropfpolymerisate, deren Herstellung und Verwendung
US5002587A (en) Copolymers which are water-soluble or dispersible in water, their preparation and use
EP0509397B1 (de) Verfahren zum Färben von mit N-haltigen, basischen Polymeren modifiziertem Cellulosefasermaterial mit anionischen Reaktivfarbstoffen und das modifizierte Cellulosefasermaterial als solches
US4264324A (en) After treatment of cellulosic textiles dyed with fiber-reactive dyes
DE1420333A1 (de) Farbstoffaufnahmefaehige Mischpolymerisatmassen,Verfahren zur Herstellung derselben sowie daraus hergestellte geformte Gegenstaende
EP0277580B1 (de) Nassechtheitsverbesserung von Schwefelfarbstoff-Färbungen
EP0232519B1 (de) Copolymerisat, Verfahren zu seiner Herstellung und Verwendung
US5230711A (en) Dyeing of cellulose with soluble sulphur dyes without reducing agent
EP0812949A2 (de) Verfahren zur Behandlung von gefärbtem Cellulosefasermaterial
EP0250365B1 (de) Verfahren zur Nachbehandlung von gefärbtem Cellulosefasermaterial
US2932550A (en) Acid pretreatment of polyacrylonitrile-type fibers and the treated fibers
DE2738497C3 (de) Verfahren zum Färben und gegebenen- · falls gleichzeitigen Ausrüsten von Textilien
US2732317A (en) Modified cellulose and method of
US3481682A (en) Modifying keratinic fibers with unsaturated sulfonic acids and blending fibers so modified with fibers having different dye affinity to obtain products which are differentially dyeable
KR100266246B1 (ko) 하나이상의중합성이중결합을함유하는염료를이온화방사선에의해고착시키는방법
US4414000A (en) Process for the continuous or semicontinuous dyeing of voluminous cellulose fabrics with azo developing dyestuffs using acrylamide polymers
EP0438380B1 (de) Polymerisierte quaternäre Diallylammoniumverbindungen
US3486838A (en) Modification of textile material with methylolated lactams
JPS6160194B2 (de)
JPH0146635B2 (de)
DE1469618A1 (de) Verfahren zur Verbesserung der Echtheitseigenschaften von gefaerbtem Fasergut aus Cellulose
DE2011073B2 (de) Verfahren zur Herstellung von durch Pfropfcopolymerisation modifiziertem Textilgut
DE1140897B (de) Verfahren zum Faerben und/oder Bedrucken von Gebilden aus Cellulose

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A1

Designated state(s): BE CH DE FR GB IT LI PT

17P Request for examination filed

Effective date: 19921125

17Q First examination report despatched

Effective date: 19951108

GRAG Despatch of communication of intention to grant

Free format text: ORIGINAL CODE: EPIDOS AGRA

GRAH Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOS IGRA

GRAH Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOS IGRA

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): BE CH DE FR GB IT LI PT

REG Reference to a national code

Ref country code: CH

Ref legal event code: EP

REF Corresponds to:

Ref document number: 59208153

Country of ref document: DE

Date of ref document: 19970417

ITF It: translation for a ep patent filed

Owner name: ING. C. GREGORJ S.P.A.

GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)

Effective date: 19970515

ET Fr: translation filed
PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

26N No opposition filed
PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 19980318

Year of fee payment: 7

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: CH

Payment date: 19980326

Year of fee payment: 7

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: PT

Payment date: 19980327

Year of fee payment: 7

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 19980330

Year of fee payment: 7

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: BE

Payment date: 19980408

Year of fee payment: 7

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: DE

Payment date: 19980508

Year of fee payment: 7

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 19990409

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LI

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 19990430

Ref country code: CH

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 19990430

Ref country code: BE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 19990430

BERE Be: lapsed

Owner name: HOECHST A.G.

Effective date: 19990430

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: PT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 19991031

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 19990409

REG Reference to a national code

Ref country code: CH

Ref legal event code: PL

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 19991231

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20000201

REG Reference to a national code

Ref country code: PT

Ref legal event code: MM4A

Free format text: LAPSE DUE TO NON-PAYMENT OF FEES

Effective date: 19991031

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES;WARNING: LAPSES OF ITALIAN PATENTS WITH EFFECTIVE DATE BEFORE 2007 MAY HAVE OCCURRED AT ANY TIME BEFORE 2007. THE CORRECT EFFECTIVE DATE MAY BE DIFFERENT FROM THE ONE RECORDED.

Effective date: 20050409
