EP0170045B1 - Verfahren zum gleichzeitigen Aufrauhen und Verchromen von Stahlplatten als Träger für lithographische Anwendungen - Google Patents
Verfahren zum gleichzeitigen Aufrauhen und Verchromen von Stahlplatten als Träger für lithographische Anwendungen Download PDFInfo
- Publication number
- EP0170045B1 EP0170045B1 EP85107827A EP85107827A EP0170045B1 EP 0170045 B1 EP0170045 B1 EP 0170045B1 EP 85107827 A EP85107827 A EP 85107827A EP 85107827 A EP85107827 A EP 85107827A EP 0170045 B1 EP0170045 B1 EP 0170045B1
- Authority
- EP
- European Patent Office
- Prior art keywords
- ions
- chromium
- treatment
- plates
- electrolyte
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired
Links
- 229910000831 Steel Inorganic materials 0.000 title claims description 27
- 239000010959 steel Substances 0.000 title claims description 27
- 238000000034 method Methods 0.000 title claims description 24
- 238000007747 plating Methods 0.000 title claims description 11
- VYZAMTAEIAYCRO-UHFFFAOYSA-N Chromium Chemical compound [Cr] VYZAMTAEIAYCRO-UHFFFAOYSA-N 0.000 title description 11
- 238000007788 roughening Methods 0.000 title description 10
- 239000003792 electrolyte Substances 0.000 claims description 13
- 238000004519 manufacturing process Methods 0.000 claims description 7
- 239000000463 material Substances 0.000 claims description 7
- 239000002253 acid Substances 0.000 claims description 6
- 229910001430 chromium ion Inorganic materials 0.000 claims description 6
- QAOWNCQODCNURD-UHFFFAOYSA-L Sulfate Chemical compound [O-]S([O-])(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-L 0.000 claims description 4
- VEXZGXHMUGYJMC-UHFFFAOYSA-M Chloride anion Chemical compound [Cl-] VEXZGXHMUGYJMC-UHFFFAOYSA-M 0.000 claims description 3
- 229910001427 strontium ion Inorganic materials 0.000 claims description 3
- 238000007639 printing Methods 0.000 description 18
- 150000001875 compounds Chemical class 0.000 description 10
- -1 sensitizers Substances 0.000 description 8
- 239000000203 mixture Substances 0.000 description 6
- 229910052782 aluminium Inorganic materials 0.000 description 5
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 5
- 239000012954 diazonium Substances 0.000 description 5
- 238000011010 flushing procedure Methods 0.000 description 5
- QAOWNCQODCNURD-UHFFFAOYSA-N Sulfuric acid Chemical compound OS(O)(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-N 0.000 description 4
- 239000011230 binding agent Substances 0.000 description 4
- 239000000126 substance Substances 0.000 description 4
- 239000002585 base Substances 0.000 description 3
- ISAOCJYIOMOJEB-UHFFFAOYSA-N benzoin Chemical compound C=1C=CC=CC=1C(O)C(=O)C1=CC=CC=C1 ISAOCJYIOMOJEB-UHFFFAOYSA-N 0.000 description 3
- 150000001728 carbonyl compounds Chemical class 0.000 description 3
- 239000012876 carrier material Substances 0.000 description 3
- 229910052804 chromium Inorganic materials 0.000 description 3
- 239000011651 chromium Substances 0.000 description 3
- 239000007859 condensation product Substances 0.000 description 3
- 238000012986 modification Methods 0.000 description 3
- 230000004048 modification Effects 0.000 description 3
- 239000000178 monomer Substances 0.000 description 3
- 238000012876 topography Methods 0.000 description 3
- KETQAJRQOHHATG-UHFFFAOYSA-N 1,2-naphthoquinone Chemical compound C1=CC=C2C(=O)C(=O)C=CC2=C1 KETQAJRQOHHATG-UHFFFAOYSA-N 0.000 description 2
- 208000032544 Cicatrix Diseases 0.000 description 2
- WSFSSNUMVMOOMR-UHFFFAOYSA-N Formaldehyde Chemical compound O=C WSFSSNUMVMOOMR-UHFFFAOYSA-N 0.000 description 2
- 244000028419 Styrax benzoin Species 0.000 description 2
- 235000000126 Styrax benzoin Nutrition 0.000 description 2
- 235000008411 Sumatra benzointree Nutrition 0.000 description 2
- WYURNTSHIVDZCO-UHFFFAOYSA-N Tetrahydrofuran Chemical compound C1CCOC1 WYURNTSHIVDZCO-UHFFFAOYSA-N 0.000 description 2
- 229910052910 alkali metal silicate Inorganic materials 0.000 description 2
- 229910045601 alloy Inorganic materials 0.000 description 2
- 239000000956 alloy Substances 0.000 description 2
- 229960002130 benzoin Drugs 0.000 description 2
- 239000007795 chemical reaction product Substances 0.000 description 2
- KRVSOGSZCMJSLX-UHFFFAOYSA-L chromic acid Substances O[Cr](O)(=O)=O KRVSOGSZCMJSLX-UHFFFAOYSA-L 0.000 description 2
- 238000004140 cleaning Methods 0.000 description 2
- 239000011248 coating agent Substances 0.000 description 2
- 238000000576 coating method Methods 0.000 description 2
- 238000005260 corrosion Methods 0.000 description 2
- 230000007797 corrosion Effects 0.000 description 2
- 150000001989 diazonium salts Chemical class 0.000 description 2
- 230000002349 favourable effect Effects 0.000 description 2
- AWJWCTOOIBYHON-UHFFFAOYSA-N furo[3,4-b]pyrazine-5,7-dione Chemical compound C1=CN=C2C(=O)OC(=O)C2=N1 AWJWCTOOIBYHON-UHFFFAOYSA-N 0.000 description 2
- 235000019382 gum benzoic Nutrition 0.000 description 2
- 238000007654 immersion Methods 0.000 description 2
- 238000001459 lithography Methods 0.000 description 2
- 239000011572 manganese Substances 0.000 description 2
- 229910052751 metal Inorganic materials 0.000 description 2
- 239000002184 metal Substances 0.000 description 2
- 238000007645 offset printing Methods 0.000 description 2
- 229920005989 resin Polymers 0.000 description 2
- 239000011347 resin Substances 0.000 description 2
- 231100000241 scar Toxicity 0.000 description 2
- 230000037387 scars Effects 0.000 description 2
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 2
- XNWFRZJHXBZDAG-UHFFFAOYSA-N 2-METHOXYETHANOL Chemical compound COCCO XNWFRZJHXBZDAG-UHFFFAOYSA-N 0.000 description 1
- ZRYCRPNCXLQHPN-UHFFFAOYSA-N 3-hydroxy-2-methylbenzaldehyde Chemical compound CC1=C(O)C=CC=C1C=O ZRYCRPNCXLQHPN-UHFFFAOYSA-N 0.000 description 1
- 229910000838 Al alloy Inorganic materials 0.000 description 1
- 229910000851 Alloy steel Inorganic materials 0.000 description 1
- DKPFZGUDAPQIHT-UHFFFAOYSA-N Butyl acetate Natural products CCCCOC(C)=O DKPFZGUDAPQIHT-UHFFFAOYSA-N 0.000 description 1
- 229910000975 Carbon steel Inorganic materials 0.000 description 1
- RYGMFSIKBFXOCR-UHFFFAOYSA-N Copper Chemical compound [Cu] RYGMFSIKBFXOCR-UHFFFAOYSA-N 0.000 description 1
- 244000166124 Eucalyptus globulus Species 0.000 description 1
- 108010010803 Gelatin Proteins 0.000 description 1
- 229920000084 Gum arabic Polymers 0.000 description 1
- PWHULOQIROXLJO-UHFFFAOYSA-N Manganese Chemical compound [Mn] PWHULOQIROXLJO-UHFFFAOYSA-N 0.000 description 1
- DMBHHRLKUKUOEG-UHFFFAOYSA-N N-phenyl aniline Natural products C=1C=CC=CC=1NC1=CC=CC=C1 DMBHHRLKUKUOEG-UHFFFAOYSA-N 0.000 description 1
- GRYLNZFGIOXLOG-UHFFFAOYSA-N Nitric acid Chemical compound O[N+]([O-])=O GRYLNZFGIOXLOG-UHFFFAOYSA-N 0.000 description 1
- 229920003171 Poly (ethylene oxide) Polymers 0.000 description 1
- 229930182556 Polyacetal Natural products 0.000 description 1
- 239000004952 Polyamide Substances 0.000 description 1
- 239000004372 Polyvinyl alcohol Substances 0.000 description 1
- WGLPBDUCMAPZCE-UHFFFAOYSA-N Trioxochromium Chemical compound O=[Cr](=O)=O WGLPBDUCMAPZCE-UHFFFAOYSA-N 0.000 description 1
- 238000005299 abrasion Methods 0.000 description 1
- 239000000205 acacia gum Substances 0.000 description 1
- 235000010489 acacia gum Nutrition 0.000 description 1
- ZOIORXHNWRGPMV-UHFFFAOYSA-N acetic acid;zinc Chemical compound [Zn].CC(O)=O.CC(O)=O ZOIORXHNWRGPMV-UHFFFAOYSA-N 0.000 description 1
- 230000002378 acidificating effect Effects 0.000 description 1
- 125000000641 acridinyl group Chemical class C1(=CC=CC2=NC3=CC=CC=C3C=C12)* 0.000 description 1
- NIXOWILDQLNWCW-UHFFFAOYSA-N acrylic acid group Chemical group C(C=C)(=O)O NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 1
- 239000000654 additive Substances 0.000 description 1
- 239000002318 adhesion promoter Substances 0.000 description 1
- 125000005137 alkenylsulfonyl group Chemical group 0.000 description 1
- 229920000180 alkyd Polymers 0.000 description 1
- 238000004873 anchoring Methods 0.000 description 1
- 238000002048 anodisation reaction Methods 0.000 description 1
- 239000002518 antifoaming agent Substances 0.000 description 1
- 229940027998 antiseptic and disinfectant acridine derivative Drugs 0.000 description 1
- 229910052799 carbon Inorganic materials 0.000 description 1
- 239000010962 carbon steel Substances 0.000 description 1
- 125000002915 carbonyl group Chemical group [*:2]C([*:1])=O 0.000 description 1
- 125000003096 carboxylic acid amide acetal group Chemical group 0.000 description 1
- 229920003086 cellulose ether Polymers 0.000 description 1
- 239000003795 chemical substances by application Substances 0.000 description 1
- 229910000423 chromium oxide Inorganic materials 0.000 description 1
- 230000000052 comparative effect Effects 0.000 description 1
- 238000009833 condensation Methods 0.000 description 1
- 230000005494 condensation Effects 0.000 description 1
- 238000010924 continuous production Methods 0.000 description 1
- 229910052802 copper Inorganic materials 0.000 description 1
- 239000010949 copper Substances 0.000 description 1
- 239000013078 crystal Substances 0.000 description 1
- 125000001752 diazonium salt group Chemical group 0.000 description 1
- IJGRMHOSHXDMSA-UHFFFAOYSA-O diazynium Chemical group [NH+]#N IJGRMHOSHXDMSA-UHFFFAOYSA-O 0.000 description 1
- 230000004069 differentiation Effects 0.000 description 1
- 125000005442 diisocyanate group Chemical group 0.000 description 1
- 238000001035 drying Methods 0.000 description 1
- 239000000975 dye Substances 0.000 description 1
- 238000006056 electrooxidation reaction Methods 0.000 description 1
- 125000004185 ester group Chemical group 0.000 description 1
- 150000002148 esters Chemical class 0.000 description 1
- 238000005530 etching Methods 0.000 description 1
- 229920000159 gelatin Polymers 0.000 description 1
- 239000008273 gelatin Substances 0.000 description 1
- 235000019322 gelatine Nutrition 0.000 description 1
- 235000011852 gelatine desserts Nutrition 0.000 description 1
- 125000000623 heterocyclic group Chemical group 0.000 description 1
- FUZZWVXGSFPDMH-UHFFFAOYSA-M hexanoate Chemical compound CCCCCC([O-])=O FUZZWVXGSFPDMH-UHFFFAOYSA-M 0.000 description 1
- 229920006158 high molecular weight polymer Polymers 0.000 description 1
- 230000002209 hydrophobic effect Effects 0.000 description 1
- 239000003999 initiator Substances 0.000 description 1
- 150000002576 ketones Chemical class 0.000 description 1
- 229910052748 manganese Inorganic materials 0.000 description 1
- 238000005259 measurement Methods 0.000 description 1
- 239000007769 metal material Substances 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- 125000005397 methacrylic acid ester group Chemical group 0.000 description 1
- VNWKTOKETHGBQD-UHFFFAOYSA-N methane Natural products C VNWKTOKETHGBQD-UHFFFAOYSA-N 0.000 description 1
- WSFSSNUMVMOOMR-NJFSPNSNSA-N methanone Chemical compound O=[14CH2] WSFSSNUMVMOOMR-NJFSPNSNSA-N 0.000 description 1
- QVEIBLDXZNGPHR-UHFFFAOYSA-N naphthalene-1,4-dione;diazide Chemical class [N-]=[N+]=[N-].[N-]=[N+]=[N-].C1=CC=C2C(=O)C=CC(=O)C2=C1 QVEIBLDXZNGPHR-UHFFFAOYSA-N 0.000 description 1
- 229910052759 nickel Inorganic materials 0.000 description 1
- PXHVJJICTQNCMI-UHFFFAOYSA-N nickel Substances [Ni] PXHVJJICTQNCMI-UHFFFAOYSA-N 0.000 description 1
- 229910017604 nitric acid Inorganic materials 0.000 description 1
- 229920003986 novolac Polymers 0.000 description 1
- 229920000620 organic polymer Polymers 0.000 description 1
- 230000003647 oxidation Effects 0.000 description 1
- 238000007254 oxidation reaction Methods 0.000 description 1
- 125000001791 phenazinyl group Chemical class C1(=CC=CC2=NC3=CC=CC=C3N=C12)* 0.000 description 1
- 239000000049 pigment Substances 0.000 description 1
- 239000004014 plasticizer Substances 0.000 description 1
- 229920002647 polyamide Polymers 0.000 description 1
- 238000006068 polycondensation reaction Methods 0.000 description 1
- 229920000728 polyester Polymers 0.000 description 1
- 229920006324 polyoxymethylene Polymers 0.000 description 1
- 229920002451 polyvinyl alcohol Polymers 0.000 description 1
- 229920000036 polyvinylpyrrolidone Polymers 0.000 description 1
- 239000001267 polyvinylpyrrolidone Substances 0.000 description 1
- 235000013855 polyvinylpyrrolidone Nutrition 0.000 description 1
- 239000000047 product Substances 0.000 description 1
- 150000004053 quinones Chemical class 0.000 description 1
- 150000003252 quinoxalines Chemical class 0.000 description 1
- 230000005855 radiation Effects 0.000 description 1
- 230000000717 retained effect Effects 0.000 description 1
- 239000008237 rinsing water Substances 0.000 description 1
- 150000003839 salts Chemical class 0.000 description 1
- 150000005846 sugar alcohols Polymers 0.000 description 1
- 238000004381 surface treatment Methods 0.000 description 1
- 230000002195 synergetic effect Effects 0.000 description 1
- YLQBMQCUIZJEEH-UHFFFAOYSA-N tetrahydrofuran Natural products C=1C=COC=1 YLQBMQCUIZJEEH-UHFFFAOYSA-N 0.000 description 1
- 239000002351 wastewater Substances 0.000 description 1
- 229920003169 water-soluble polymer Polymers 0.000 description 1
- 239000000080 wetting agent Substances 0.000 description 1
- 239000004246 zinc acetate Substances 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C25—ELECTROLYTIC OR ELECTROPHORETIC PROCESSES; APPARATUS THEREFOR
- C25D—PROCESSES FOR THE ELECTROLYTIC OR ELECTROPHORETIC PRODUCTION OF COATINGS; ELECTROFORMING; APPARATUS THEREFOR
- C25D3/00—Electroplating: Baths therefor
- C25D3/02—Electroplating: Baths therefor from solutions
- C25D3/04—Electroplating: Baths therefor from solutions of chromium
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
- B41N—PRINTING PLATES OR FOILS; MATERIALS FOR SURFACES USED IN PRINTING MACHINES FOR PRINTING, INKING, DAMPING, OR THE LIKE; PREPARING SUCH SURFACES FOR USE AND CONSERVING THEM
- B41N1/00—Printing plates or foils; Materials therefor
- B41N1/04—Printing plates or foils; Materials therefor metallic
- B41N1/08—Printing plates or foils; Materials therefor metallic for lithographic printing
-
- C—CHEMISTRY; METALLURGY
- C25—ELECTROLYTIC OR ELECTROPHORETIC PROCESSES; APPARATUS THEREFOR
- C25F—PROCESSES FOR THE ELECTROLYTIC REMOVAL OF MATERIALS FROM OBJECTS; APPARATUS THEREFOR
- C25F3/00—Electrolytic etching or polishing
- C25F3/02—Etching
- C25F3/06—Etching of iron or steel
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
- Y10S—TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y10S205/00—Electrolysis: processes, compositions used therein, and methods of preparing the compositions
- Y10S205/921—Electrolytic coating of printing member, other than selected area coating
Definitions
- the present invention relates to a method for roughening and chroming steel plates for lithographic applications (offset printing plate support) in one and the same electrolyte.
- Offset printing plates which in the following are referred to as printing plates for the sake of simplicity, generally consist of a support on which at least one radiation-sensitive reproduction layer is applied, with this either on the support in the case of non-precoated plates by the consumer or in the case of precoated (presensitized) plates by the industrial manufacturer is applied.
- Metallic materials are mainly used as the printing plate carrier, mainly aluminum and its alloys being used. But carrier plates made of normal carbon steel or steel alloys (chrome-nickel steels, manganese steels etc.) are also used.
- the printing plate In order to achieve certain properties necessary for a printing plate, such as adhesion to the layer, differentiation of hydrophilic and hydrophobic areas with specific behavior, corrosion properties, hardness of the surface, which is important for the print run, the printing plate is generally subjected to a pretreatment. These include, for example, modification by mechanical, chemical, electrochemical roughening, which is also called graining or etching, chemical or electrochemical oxidation of the surface, treatment with hydrophilizing agents or temperature hardening.
- the modification usually consists of a combination of mechanical and / or electrochemical roughening and an anodic oxidation, optionally with a subsequent hydrophilization step.
- Base plates based on aluminum are used extensively and have largely proven themselves, even if they have a lower mechanical strength and abrasion resistance than steel plates due to the material. However, they are not accessible to an advantageous magnetic attachment on the printing cylinders. The desirable property of magnetic fastening is of particular interest in high-speed reel machines.
- multilayer plates which consist of a base support made of aluminum or steel, on which are made of two different metals, printing and non-printing areas are available.
- the printing areas are mainly made of copper, the non-printing areas are made of chrome.
- the roughening is carried out in a solution of bifluorides, the cathodic chromium plating in a bath of chromium oxide and sulfuric acid.
- the conditions for the rinsing processes in particular become critical, since otherwise no uniform plates are formed.
- the pre-chromium plating is carried out in a bath of chromic acid and nitric acid, the main chromium plating in a bath of chromic acid and sulfuric acid, the current density and the temperature in the second bath being higher.
- the aftertreatment is carried out by treatment with a solution of a water-soluble polymer such as. B. gum arabic and a water-soluble salt, such as. B. zinc acetate.
- a water-soluble polymer such as. B. gum arabic
- a water-soluble salt such as. B. zinc acetate
- EP-A 0 097 503. A similar multi-stage treatment for the production of chrome-plated steel plates is known from EP-A 0 097 503.
- the main difference to EP-A 0 097 502 lies in the individual bath compositions.
- the above object is achieved by a process for the production of chrome-plated steel plates for use in lithography, the steel plate being treated electrochemically in an acid bath containing chromium ions, the characteristic feature of which is that the steel plate is in a 10 to 300 g / l Chromium ions 1-50 g / I chloride ions, sulfate ions and optionally electrolytes containing up to 100 g / I strontium ions are first roughened with alternating current and partially chromed and then finally chromed in the same bath using direct current, with a current treatment time of 5 to 300 seconds being selected.
- the concentration of the chromium ions is between 10 and 300 g / l, especially between 30 and 100 g / l, that of the chloride ions between 1 and 50 g / l, that of the sulfate ions between 0.1 and 10 g / l and that of the strontium ions between 0 and 100 g / l.
- the alternating current density is between 10 and 150 Ndm2. especially between 30-100 A / dm 2 .
- the direct current density is between 10 and 70 A / dm 2 . If necessary, a defoaming agent can also be added.
- the process according to the invention is carried out either discontinuously or preferably continuously with strips or formats made of steel or its alloys.
- the process parameters in continuous processes during the treatment are in the following ranges: the temperature of the electrolyte between 20 and 60 ° C, the residence time of a material point in the electrolyte between 10 and 300 sec and the electrolyte flow rate on the surface of the material between 5 and 100 cm / sec.
- the current densities mentioned are in the lower part and the dwell times are in the upper part of the ranges specified; the flow of the electrolyte can also be dispensed with.
- the electrochemical roughening and chrome plating stage for producing the printing plate support material from steel can also be followed by one or more post-treatment stages.
- Aftertreatment is understood to mean in particular a hydrophilizing chemical or electrochemical treatment of the steel beam, for example an electrochemical treatment (anodization) in an aqueous alkali silicate solution according to DE-A 25 32 769, an immersion treatment in an aqueous alkali silicate solution according to DE-A 14 71 707 or an immersion treatment of the material in an aqueous polyvinylphosphonic acid solution according to DE-A 16 21 478.
- These post-treatment stages serve in particular to additionally increase the hydrophilicity of the carrier material, which is already sufficient for many areas of application, while at least the other desired properties are retained.
- steel should be understood to mean all steels which can be roughened and chromed in the specified electrolyte, i.e. H. Both unalloyed and correspondingly alloyed steels can be used according to the invention. If the process is also effective for steels with a higher C content, particularly uniform roughening is achieved, especially for steels whose C content does not exceed 0.1%.
- all layers are suitable as photosensitive reproduction layers which can be applied and which, after exposure - possibly with subsequent development and / or fixation - provide an image-like area from which printing can take place and / or which represent a relief image of a template. They are applied either by the manufacturer of presensitized printing plates or by so-called dry resists or directly by the consumer to one of the usual carrier materials using known methods.
- the light-sensitive reproduction layers include such as z. B. in “Light-Sensitive Systems by Jaromir Kosar, John Wiley & Sons Verlag, New York 1965. Layers containing unsaturated compounds in which these compounds are isomerized, rearranged, cyclized or crosslinked during exposure (Kosar, Chapter 4); Layers containing photopolymerizable compounds, in which monomers or prepolymers optionally polymerize during exposure by means of an initiator (Kosar, Chapter 5), and layers containing o-diazoquinones such as naphthoquinonediazides, p-diazoquinones or diazonium salt condensates (Kosar, Chapter 7) .
- Suitable layers also include the electrophotographic layers, i.e. H. those containing an inorganic or organic photoconductor.
- negative-working mixed condensation products of aromatic diazonium compounds can be used, for example those according to DE-A 20 24 244, which each have at least one unit of the general types (AD) n and B-linked by a double-bonded intermediate member derived from a condensable carbonyl compound.
- A is the remainder of a compound containing at least two aromatic carbocyclic and / or heterocyclic nuclei, which is capable of condensation with an active carbonyl compound in at least one position in an acid medium.
- D is a diazonium salt group bonded to an aromatic carbon atom of A, n is an integer from 1 to 10 and B is the remainder of a diazonium group-free compound capable of condensing with an active carbonyl compound in at least one position of the molecule in an acidic medium.
- Positive-working layers such as those according to DE-A-2610 842, which contain a compound which cleaves off on irradiation, a compound which has at least one CoC group which can be cleaved by acid (for example an orthocarboxylic acid ester group or a carboxylic acid amide acetal group) and optionally a binder contain, can be used.
- Negative-working layers of photopolymerizable monomers, photoinitiators, binders and optionally other additives can also be used.
- the monomers used here are, for example, acrylic and methacrylic acid esters or reaction products of diisocyanates with partial esters of polyhydric alcohols, as described, for example, in US Pat. Nos. 2760863 and 3060023 and DE-A-2 064 079 and 2361 041.
- Suitable photoinitiators include Benzoin, benzoin ethers, multinuclear quinones, acridine derivatives, phenazine derivatives, quinoxaline derivatives or synergistic mixtures of different ketones.
- soluble organic polymers can be used as binders, e.g. B. polyacetal resins, polyamides, polyesters, alkyd resins, polyvinyl alcohol, polyvinyl pyrrolidone, polyethylene oxide, gelatin or cellulose ether.
- negative-working layers according to DE-A 3 036 077 which contain a diazonium salt polycondensation product or an organic azido compound as the photosensitive compound and a high molecular weight polymer with pendant alkenylsulfonyl or cycloalkenylsulfonylurethane groups as the binder.
- photoconductive layers such as z. B. in DE-A 1 117 391, 1 522497. 1 572 312, 2322046 and 2 322 047 are described, are applied to the support materials, whereby highly light-sensitive, electrophotographic layers are formed.
- the roughened and chrome-plated printing plate supports according to the method of the invention have a uniform surface topography, which has a positive influence on the support stability and the water flow when printing printing forms made from these supports. There are few “scars” (marked depressions compared to the roughening of the surroundings); these can even be almost completely suppressed. In addition, the roughness depth values achieved are particularly favorable for the application of copy layers. These surface properties can be achieved without particularly great procedural and apparatus expenditure.
- the sheets were roughened and chrome-plated under the conditions given in the table.
- the quality of the roughening was determined visually using a microscope.
- a classification into 10 quality levels was carried out, whereby a completely homogeneously roughened and scar-free surface was given quality level “1”.
- the quality level «10 received a completely unevenly roughened surface (very different roughness depths) and / or a surface that had thick scars of more than 100 ⁇ m depth.
- the roughness depth was determined with a roughness depth measuring device (Perth-o-meter C5D).
- the specified average roughness (R z ) resulted from measurements at 10 different points on the sample.
- both the surface topography and the roughness depth values in the case of the AC / DC treatment in the same electrolyte are significantly improved compared to a pure DC treatment.
- a plate treated according to Example 1 was subjected to a water rinse to remove the adhering electrolyte and dried.
- the roughened and chrome-plated plate was provided with a positive working layer.
- the copy layer consisted of
- cresol-formaldehyde novolak (with a softening range of 105-120 ° C according to DIN 53 181).
- the plate thus produced was able to produce approximately 80,000 prints without any interferences.
Landscapes
- Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Electrochemistry (AREA)
- Materials Engineering (AREA)
- Metallurgy (AREA)
- Organic Chemistry (AREA)
- Printing Plates And Materials Therefor (AREA)
- Electroplating Methods And Accessories (AREA)
- Photosensitive Polymer And Photoresist Processing (AREA)
Description
- Die vorliegende Erfindung betrifft ein Verfahren zum Aufrauhen und Verchromen von Stahlplatten für lithographische Anwendungen (Offsetdruckplattenträger) in ein- und demselben Elektrolyten.
- Offsetdruckplatten, die im folgenden einfachheitshalber als Druckplatten bezeichnet werden, bestehen in der Regel aus einem Träger, auf dem mindestens eine strahlungsempfindliche Reproduktionsschicht aufgebracht ist, wobei diese entweder bei nicht vorbeschichteten Platten vom Verbraucher oder bei vorbeschichteten (vorsensibilisierten) Platten vom industriellen Hersteller auf den Träger aufgebracht wird.
- Als Druckplattenträger werden vorwiegend metallische Werkstoffe eingesetzt, wobei hauptsächlich Aluminium und dessen Legierungen Verwendung finden. Aber auch Trägerplatten aus normalem Kohlenstoffstahl oder aus Stahllegierungen (Chromnickelstähle, Manganstähle etc.) kommen zur Anwendung.
- Um bestimmte, für eine Druckplatte notwendige Eigenschaften, wie Haftungsvermögen gegenüber der Schicht, Differenzierung von hydrophilen und hydrophoben Bereichen mit bestimmtem Verhalten, Korrosionseigenschaften, Härte der Oberfläche, die wichtig für die Druckauflage ist, zu erzielen, wird die Druckplatte im allgemeinen einer Vorbehandlung unterworfen. Hierzu zählt beispielsweise die Modifizierung durch mechanische, chemische, elektrochemische Aufrauhung, die auch Körnung oder Ätzung genannt wird, eine chemische oder elektrochemische Oxidation der Oberfläche, eine Behandlung mit Hydrophilierungsmitteln oder eine Temperaturhärtung.
- In den modernen, weitgehend kontinuierlich arbeitenden Hochgeschwindigkeitsanlagen der Hersteller von un- oder vorbeschichteten Druckplatten wird oftmals eine Kombination der genannten Modifizierungsarten angewendet.
- Bei der Verwendung von Aluminium oder Aluminiumlegierungen besteht die Modifizierung meist aus einer Kombination aus mechanischer und/oder elektrochemischer Aufrauhung und einer anodischen Oxidation, gegebenenfalls mit einer anschließenden Hydrophilierungsstufe.
- Trägerplatten auf der Basis von Aluminium werden in großem Umfang verwendet und haben sich weitgehend bewährt, wenn sie auch gegenüber Stahlplatten materialbedingt eine niedrigere mechanische Festigkeit und Abriebbeständigkeit aufweisen. Sie sind jedoch einer vorteilhaften magnetischen Befestigung auf den Druckzylindern nicht zugänglich. Die wünschenswerte Eigenschaft einer magnetischen Befestigung ist vor allem bei schnellaufenden Rollenmaschinen von Interesse.
- Um besonders diesen Nachteil zu beseitigen, wurden Verfahren zur Herstellung von Mehrschichtplatten auf Aluminium- oder Stahlbasis geschaffen, wobei auf Platten mit Chromdeckschichten wegen ihrer Oberflächenhärte besonderes Augenmerk gerichtet wurde.
- Aus der DE-A 25 44 295 sind z. B. Mehrschichtplatten bekannt, die aus einem Basisträger aus Aluminium oder Stahl bestehen, auf dem aus zwei verschiedenen Metallen hergestellte, druckende und nicht druckende Bereiche vorhanden sind. Hauptsächlich sind die druckenden Bereiche aus Kupfer, die nicht druckenden aus Chrom hergestellt.
- Aus der EP-A- 0 020 021 ist ein Verfahren zur Herstellung von verchromten Metallplatten u. a. aus Stahl bekannt, die für lithographische Zwecke Anwendung finden. Die Herstellung der Druckplatte erfolgt in folgenden Schritten :
- Vorreinigung
- Spülung
- Aufrauhung
- Spülung
- Verchromung
- Spülung
- Trocknung
- Beschichtung
- Die Aufrauhung wird in einer Lösung von Bifluoriden, die kathodische Verchromung in einem Bad aus Chromoxid und Schwefelsäure vorgenommen. In dieser Veröffentlichung wird darauf hingewiesen, daß vor allem die Bedingungen für die Spülvorgänge kritisch wird, da sonst keine einheitlichen Platten entstehen.
- Aus der EP-A 0 097 502 ist die Verchromung von Stahlplatten als Basisträger für lithographische Zwecke bekannt, die folgende Schritte umfaßt :
- Reinigung Gleichstromvorverchromung
- Spülung Gleichstromhauptverchromung
- Spülung Oberflächennachbehandlung
- Die Vorverchromung wird in einem Bad aus Chromsäure und Salpetersäure, die Hauptverchromung in einem Bad aus Chromsäure und Schwefelsäure vorgenommen, wobei die Stromdichte und die Temperatur im zweiten Bad höher liegen. Die Nachbehandlung erfolgt durch Behandlung mit einer Lösung eines wasserlöslichen Polymeren wie z. B. Gummi arabicum und eines wasserlöslichen Salzes, wie z. B. Zinkacetat. Auch hier kommt den Spülvorgängen besondere Bedeutung zu.
- Eine ähnliche mehrstufige Behandlung zur Herstellung von verchromten Stahlplatten ist aus der EP-A 0 097 503 bekannt. Der wesentliche Unterschied zur EP-A 0 097 502 liegt in den einzelnen Badzusammensetzungen.
- Den genannten Verfahren haftet der Nachteil der Mehrstufigkeit an, wobei besonders auch auf die zwischengeschalteten Spülvorgänge geachtet werden muß. Außerdem müssen die in den einzelnen Stufen verwendten Bäder sehr genau aufeinander abgestimmt werden, da sonst die Endprodukte nicht den gewünschten Erfordernissen entsprechen. Insgesamt gesehen sind die bekannten Verfahren in ihrer Realisierung technisch aufwendig und führen im Endergebnis zu einer Verteuerung in der Herstellung der Platten.
- Auch die Beseitung der in ihrer Zusammensetzung sehr unterschiedlich anfallenden aufgebrauchten Bäder und/oder der Spülwasser bringt Abwasserprobleme mit sich. Außerdem besitzen die Platten Rauhtiefen, die für die Verankerung der Kopierschicht nicht optimal sind.
- Es stellte sich somit die Aufgabe, ein Verfahren zur Herstellung verchromter Stahlträger zur Anwendung in der Lithographie zu entwickeln, das technisch relativ einfach zu handhaben ist, wobei die hergestellten Platten neben den bekannten guten Eigenschaften wie zum Beispiel Härte, Korrosionsresistenz usw. eine Oberfläche aufweisen, die für die Aufnahme der Kopierschicht eine äußerst günstige Rauhigkeitstruktur zeigt.
- Gelöst wird die vorstehend genannte Aufgabe durch ein Verfahren zur Herstellung von verchromten Stahlplatten zur Anwendung für lithographische Zwecke, wobei man die Stahlplatte elektrochemisch in einem Chromionen enthaltenden Säurebad behandelt, dessen kennzeichnendes Merkmal darin besteht, daß man die Stahlplatte in einem 10 bis 300 g/I Chromionen 1-50 g/I Chloridionen, Sulfationen sowie gegebenenfalls bis zu 100 g/I Strontiumionen enthaltenden Elektrolyten mit zunächst Wechselstrom aufrauht und teilverchromt und anschließend im gleichen Bad mittels Gleichstrom endverchromt, wobei man eine Strombehandlungszeit von 5 bis 300 Sekunden wählt.
- Die Konzentration der Chromionen liegt zwischen 10 und 300 g/I, besonders zwischen 30 und 100 g/l, die der Chloridionen zwischen 1 und 50 g/I, die der Sulfationen zwischen 0,1 und 10 g/l und die der Strontiumionen zwischen 0 und 100 g/l. Die Wechselstromdichte liegt zwischen 10 und 150 Ndm2. besonders zwischen 30-100 A/dm2. Die Gleichstromdichte liegt zwischen 10 und 70 A/dm2. Falls notwendig kann auch ein Entschäumungsmittel zugesetzt werden.
- Das erfindungsgemäße Verfahren wird entweder diskontinuierlich oder bevorzugt kontinuierlich mit Bändern oder Formaten aus Stahl oder seinen Legierungen durchgeführt. Insbesondere liegen die Verfahrensparameter in kontinuierlichen Verfahren während der Behandlung in folgenden Bereichen : die Temperatur des Elektrolyten zwischen 20 und 60 °C, die Verweilzeit eines Materialpunkts im Elektrolyten zwischen 10 und 300 sec und die Elektrolytströmungsgeschwindigkeit an der Oberfläche des Materials zwischen 5 und 100 cm/sec. In diskontinuierlichen Verfahren liegen die genannten Stromdichten eher im unteren Teil und die Verweilzeiten eher im oberen Teil der jeweils angegebenen Bereiche ; auf die Strömung des Elektrolyten kann dabei auch verzichtet werden.
- Der Stufe der elektrochemischen Aufrauhung und Verchromung zur Herstellung des Druckplatten-Trägermaterials aus Stahl können auch eine oder mehrere Nachbehandlungsstufen nachgeschaltet werden. Dabei wird unter Nachbehandeln insbesondere eine hydrophilierende chemische oder elektrochemische Behandlung des Stahlträgers verstanden, beispielsweise eine elektrochemische Behandlung (Anodisierung) in einer wäßrigen Alkalisilikat-Lösung nach der DE-A 25 32 769, eine Tauchbehandlung in einer wäßrigen Alkalisilikatlösung nach der DE-A 14 71 707 oder eine Tauchbehandlung des Materials in einer wäßrigen Polyvinylphosphonsäure-Lösung nach der DE-A 16 21 478. Diese Nachbehandlungsstufen dienen insbesondere dazu, die bereits für viele Anwendungsgebiete ausreichende Hydrophilie des Trägermaterials noch zusätzlich zu steigern, wobei die übrigen erwünschten Eigenschaften mindestens erhalten bleiben.
- Unter Stahl sollen im folgenden alle Stähle verstanden werden, die in dem angegebenen Elektrolyten aufgerauht und verchromt werden können, d. h. es sind sowohl unlegierte als auch entsprechend legierte Stähle erfindungsgemäß einsetzbar. Wenn das Verfahren auch bei Stählen wirksam ist, die einen höheren C-Gehalt aufweisen, so werden besonders gleichmäßige Aufrauhungen vor allem bei Stählen erzielt, deren C-Gehalt 0,1 % nicht überschreitet.
- Als aufbringbare lichtempfindliche Reproduktionsschichten sind grundsätzlich alle Schichten geeignet, die nach dem Belichten - gegebenenfalls mit einer nachfolgenden Entwicklung und/oder Fixierung - eine bildmäßige Fläche liefern, von der gedruckt werden kann und/oder die ein Reliefbild einer Vorlage darstellt. Sie werden entweder beim Hersteller von vorsensibilisierten Druckplatten oder von sogenannten Trockenresists oder direkt vom Verbraucher auf eines der üblichen Trägermaterialien mittels bekannter Verfahren aufgebracht.
- Zu den lichtempfindlichen Reproduktionsschichten zählen solche, wie sie z. B. in « Light-Sensitive Systems von Jaromir Kosar, John Wiley & Sons Verlag, New York 1965, beschrieben werden. Ungesättigte Verbindungen enthaltende Schichten, in denen diese Verbindungen beim Belichten isomerisiert, umgelagert, cyclisiert oder vernetzt werden (Kosar, Kapitel 4) ; photopolymerisierbare Verbindungen enthaltende Schichten, in denen Monomere oder Präpolymere gegebenenfalls mittels eines Initiators beim Belichten polymerisieren (Kosar, Kapitel 5), sowie o-Diazo-chinone wie Naphthochinondiazide, p-Diazo-chinone oder Diazoniumsalz-Kondensate enthaltende Schichten (Kosar, Kapittel 7).
- Zu den geeigneten Schichten zählen auch die elektrophotographischen Schichten, d. h. solche, die einen anorganischen oder organischen Photoleiter enthalten.
- Außer den lichtempfindlichen Substanzen können die Kopierschichten selbstverständlich noch andere, übliche Bestandteile wie. z. B. Harze, Farbstoffe, Pigmente, Netzmittel, Sensibilisatoren, Haftvermittler, Indikatoren oder Weichmacher als Hilfsmittel enthalten. Insbesondere können die folgenden lichtempfindlichen Massen oder Verbindungen bei der Beschichtung der Trägermaterialien eingesetzt werden :
- positiv arbeitende o-Chinondiazid-, bevorzugt o-Naphthochinon-diazid-Verbindungen, die beispielsweise in den DE-A 854 890, 865 109, 879 203, 894 959, 938 233, 11 09 521, 11 44 705, 11 18 606, 11 20 273 und 11 24 817 beschrieben werden ;
- negativ arbeitende Kondensationsprodukte aus aromatischen Diazoniumsalzen und Verbindungen mit aktiven Carbonylgruppen, bevorzugt Kondensationsprodukte aus Diphenylamindiazoniumsalzen und Formaldehyd, die beispielsweise in den DE-A 596 731, 11 38 399,11 38 400, 11 38 401,11 42 871, 11 54 123, den US-A 2 679 498 und 3 050 502 und der GB-A 712 606 beschrieben werden.
- Weiterhin können negativ arbeitende Mischkondensationsprodukte aromatischer Diazoniumverbindungen verwendet werden, beispielsweise solche nach der DE-A 20 24 244, die mindestens je eine Einheit der allgemeinen Typen (A-D)n und B-verbunden durch ein zweibindiges, von einer kondensationsfähigen Carbonylverbindung abgeleitetes Zwischenglied - aufweisen. Dabei sind die Symbole wie folgt definiert : A ist der Rest einer mindestens zwei aromatische carbo- und/oder heterocyclische Kerne enthaltenden Verbindung, die in saurem Medium an mindestens einer Position zur Kondensation mit einer aktiven Carbonylverbindung befähigt ist. D ist eine an ein aromatisches Kohlenstoffatom von A gebundene Diazoniumsalzgruppe, n ist eine ganze Zahl von 1 bis 10 und B der Rest einer von Diazoniumgruppen freien Verbindung, die in saurem Medium an mindestens einer Position des Moleküls zur Kondensation mit einer aktiven Carbonylverbindung befähigt ist.
- Positiv arbeitende Schichten wie solche nach der DE-A-2610 842, die eine bei Bestrahlung Säure abspaltende Verbindung, eine Verbindung, die mindestens eine durch Säure abspaltbare C-o-C-Gruppe aufweist (z. B. eine Orthocarbonsäureestergruppe oder eine Carbonsäureamidacetalgruppe) und gegebenenfalls ein Bindemittel enthalten, können Verwendung finden.
- Weiterhin verwendbar sind negativ arbeitende Schichten aus photopolymerisierbaren Monomeren, Photoinitiatoren, Bindemitteln und gegebenenfalls weiteren Zusätzen. Als Monomere werden dabei beispielsweise Acryl- und Methacrylsäureester oder Umsetzungsprodukte von Diisocyanaten mit Partialestern mehrwertiger Alkohole eingesetzt, wie es beispielsweise in den US-A 2760863 und 3060023 und den DE-A-2 064 079 und 2361 041 beschrieben wird. Als Photoinitiatoren eignen sich u.a. Benzoin, Benzoinether, Mehrkernchinone, Acridinderivate, Phenazinderivate, Chinoxalinderivate oder synergistische Mischungen verschiedener Ketone. Als Bindemittel kann eine Vielzahl löslicher organischer Polymere Einsatz finden, z. B. Polyacetalharze, Polyamide, Polyester, Alkydharze, Polyvinylalkohol, Polyvinylpyrrolidon, Polyethylenoxid, Gelatine oder Celluloseether.
- Brauchbar sind auch negativ arbeitende Schichten gemäß der DE-A 3 036 077, die als lichtempfindliche Verbindung ein Diazoniumsalz-Polykondensationsprodukt oder eine organische Azidoverbindung und als Bindemittel ein hochmolekulares Polymeres mit seitenständigen Alkenylsulfonyl- oder Cycloalkenylsulfonylurethan-Gruppen enthalten.
- Es können auch photohalbleitende Schichten, wie sie z. B. in den DE-A 1 117 391, 1 522497. 1 572 312, 2322046 und 2 322 047 beschrieben werden, auf die Trägermaterialien aufgebracht werden, wodurch hochlichtempfindliche, elektrophotographische Schichten entstehen.
- Die nach dem erfindungsgemäßen Verfahren aufgerauhten und verchromten Druckplattenträger weisen eine gleichmäßige Oberflächentopographie auf, was in positiver Weise die Auflagestabilität und die Wasserführung beim Drucken von aus diesen Trägern hergestellten Druckformen beeinflußt. Es treten wenig « Narben » (mit der Umgebungsaufrauhung verglichen markante Vertiefungen) auf ; diese können sogar nahezu vollständig unterdrückt sein. Außerdem sind die erzielten Rauhtiefenwerte besonders günstig für das Aufbringen von Kopierschichten. Diese Oberflächeneigenschaften lassen sich ohne besonders großen verfahrensmäßigen und apparativen Aufwand realisieren.
- Die vorliegende Erfindung wird anhand der folgenden Beispiele näher erläutert, ohne daß eine Einschränkung auf die dargestellten Ausführungsformen bestehen soll.
- Zur Verwendung kamen entzunderte und entfettete Stahlbleche im Format 40 x 60 cm in einer Stärke von 0,28 cm. Die Bleche wurden in einer dem Elektrolyten entsprechenden Lösung eingetaucht, um sie von eventuell vorhandenen Beizresten zu befreien. Es wurden bei den Beispielen 1 bis 18 Stahlqualitäten mit folgender Zusammensetzung verwendet :
- Bei den Beispielen 19 und 20 betrug' der Mn-Gehalt 0,4 %. Die übrigen Werte entsprachen den Angaben für die Beispiele 1 bis 18.

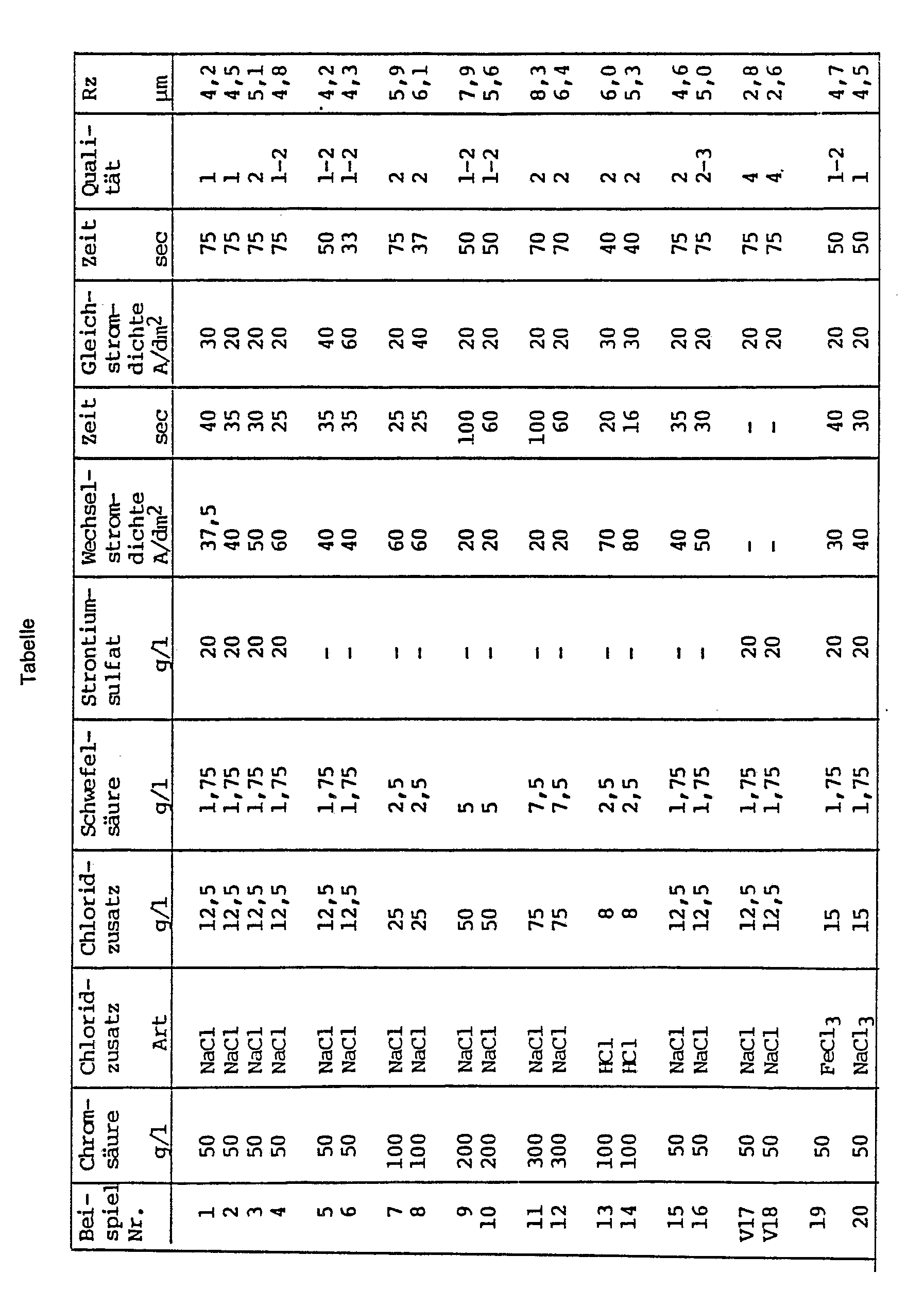

- Die Bleche wurden bei den in der Tabelle angegebenen Bedingungen aufgerauht und verchromt. Die Güte der Aufrauhung wurde visuell mittels eines mikroskopes festgestellt. Es wurde eine Einordnung in 10 Qualitätsstufen (Oberflächentopographie) vorgenommen, wobei eine vollständig homogen aufgerauhte und narbenfreie Oberfläche die Qualitätsstufe « 1 » erhielt. Die Qualitätsstufe « 10 erhielt eine völlig ungleichmäßig aufgerauhte Oberfläche (stark unterschiedliche Rauhtiefen) und/odereine Oberfläche, die dicke Narben von mehr als 100 µm Tiefe aufwies.
- Die Rauhtiefe wurde mit einem Rautiefenmaßgerät (Perth-o-meter C5D) bestimmt. Die angegebene gemittelte Rauhtiefe (Rz) ergab sich aus Messungen an 10 verschiedenen Stellen der Probe.
- Wie die Tabelle erkennen läßt, sind sowohl die Oberflächentopographie als auch die Rauhtiefenwerte bei der Wechselstrom-/Gleichstrombehandlung in dem gleichen Elektrolyten gegenüber einer reinen Gleichstrombehandlung wesentlich verbessert.
- Eine gemäß Beispiel 1 behandelte Platte wurde einem Spülvorgang mit Wasser zur Entfernung des anhaftenden Elektrolyten unterworfen und getrocknet. Die aufgerauhte und verchromte Platte wurde mit einer positiv arbeitenden Kopierschicht versehen. Die Kopierschicht bestand aus
- 6,6 Gew.-Teilen Kresol-Formaldehyd-Novolak (mit dem Erweichungsbereich von 105-120 °C nach DIN 53 181).
- 1,1 Gew.-Teilen des 4-(2-Phenyl-prop-2-yl)-phenylesters der Naphthochinon-(1,2)-diazid-(2)-sulfonsä- u re-(4),
- 0,6 Gew.-Teilen 2,2'-Bis-naphthochinon-(1,2)-diazid-(2) sulfonyloxy-(5)-dinaphthyl-(1,1')-methan,
- 0,24 Gew.-Teilen Naphthochinon-(1,2)-diazid-(2)-sulfochlorid-(4),
- 0,08 Gew.-Teilen Kristallviolett,
- 91,36 Gew.-Teilen eines Gemisches aus 4 Vol.-Teilen Ethylenglykolmonomethylether, 5 Vol.-Teilen Tetrahydrofuran und 1 Vol.-Teil Essigsäurebutylester.
-
Claims (7)
Applications Claiming Priority (2)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
DE3424528 | 1984-07-04 | ||
DE19843424528 DE3424528A1 (de) | 1984-07-04 | 1984-07-04 | Verfahren zum gleichzeitigen aufrauhen und verchromen von stahlplatten als traeger fuer lithographische anwendungen |
Publications (2)
Publication Number | Publication Date |
---|---|
EP0170045A1 EP0170045A1 (de) | 1986-02-05 |
EP0170045B1 true EP0170045B1 (de) | 1988-03-02 |
Family
ID=6239772
Family Applications (1)
Application Number | Title | Priority Date | Filing Date |
---|---|---|---|
EP85107827A Expired EP0170045B1 (de) | 1984-07-04 | 1985-06-24 | Verfahren zum gleichzeitigen Aufrauhen und Verchromen von Stahlplatten als Träger für lithographische Anwendungen |
Country Status (5)
Country | Link |
---|---|
US (1) | US4619742A (de) |
EP (1) | EP0170045B1 (de) |
JP (1) | JPS6135289A (de) |
DE (2) | DE3424528A1 (de) |
ZA (1) | ZA854980B (de) |
Families Citing this family (7)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
US4711705A (en) * | 1987-01-15 | 1987-12-08 | M&T Chemicals Inc. | Activation composition and method for forming adherent chromium electrodeposits on ferrous metal substrates from high energy efficient baths |
IL107544A0 (en) * | 1993-11-09 | 1994-02-27 | Golan Galvanics Ltd | Electrolyte for electroplating of chromium based coating having improved wear resistance corrosion resistance and plasticity |
DE19828545C1 (de) * | 1998-06-26 | 1999-08-12 | Cromotec Oberflaechentechnik G | Galvanisches Bad, Verfahren zur Erzeugung strukturierter Hartchromschichten und Verwendung |
EP1157853A3 (de) * | 2000-05-24 | 2005-01-05 | Hydro Aluminium Deutschland GmbH | Verfahren zum Aufrauhen eines Trägers für Druckplatten |
US20050112115A1 (en) * | 2001-05-29 | 2005-05-26 | Khan Mansoor A. | Surface roughness quantification of pharmaceuticals, herbal, nutritional dosage forms and cosmetic preparations |
DE10215285A1 (de) * | 2002-04-07 | 2003-10-16 | Christian Erker | Sitzschale mit Neigungs-Konturkoppelungsmechanismus |
JP4932370B2 (ja) * | 2006-07-28 | 2012-05-16 | 日本マクダーミッド株式会社 | 電解めっき方法、プリント配線板及び半導体ウェハー |
Family Cites Families (16)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
US2907656A (en) * | 1953-11-12 | 1959-10-06 | Chrome Steel Plate Corp | Lithographic plates |
US2939826A (en) * | 1956-04-05 | 1960-06-07 | Graham L Gulick | Method of cleaning ferrous metal objects |
US3041257A (en) * | 1960-08-25 | 1962-06-26 | Westinghouse Electric Corp | Chromium electroplating |
US3303113A (en) * | 1963-10-18 | 1967-02-07 | Udylite Corp | Chromium plating |
AU428636B2 (en) * | 1967-05-26 | 1972-09-29 | Recherche Et Industrie Therapeutiques R. I. T | Beta phenylalanine derivatives |
FR2081148A1 (en) * | 1970-03-10 | 1971-12-03 | Nobel Bozel | Matt chromium plating - for offset printing plates of enhanced hydrophilic character |
GB1492702A (en) * | 1974-01-23 | 1977-11-23 | Vintage Curacao Nv | Electroplating process for chrome |
CH610599A5 (en) * | 1974-06-12 | 1979-04-30 | Rotel Holding Ag | Chromium-electroplating bath and use thereof |
US3929591A (en) * | 1974-08-26 | 1975-12-30 | Polychrome Corp | Novel lithographic plate and method |
US3979212A (en) * | 1974-10-04 | 1976-09-07 | Printing Developments, Inc. | Laminated lithographic printing plate |
FR2423556A1 (fr) * | 1978-03-08 | 1979-11-16 | Yissum Res Dev Co | Procede de revetement electrolytique de chrome sur divers metaux et bains utilises dans ce but |
US4371430A (en) * | 1979-04-27 | 1983-02-01 | Printing Developments, Inc. | Electrodeposition of chromium on metal base lithographic sheet |
US4445998A (en) * | 1981-12-02 | 1984-05-01 | Toyo Kohan Co., Ltd. | Method for producing a steel lithographic plate |
JPS5928640B2 (ja) * | 1981-12-22 | 1984-07-14 | 知也 「峰」岸 | 複合クロムめつき法 |
US4492740A (en) * | 1982-06-18 | 1985-01-08 | Konishiroku Photo Industry Co., Ltd. | Support for lithographic printing plate |
JPS58220797A (ja) * | 1982-06-18 | 1983-12-22 | Konishiroku Photo Ind Co Ltd | 平版印刷版用支持体およびその製造方法 |
-
1984
- 1984-07-04 DE DE19843424528 patent/DE3424528A1/de not_active Withdrawn
-
1985
- 1985-06-24 DE DE8585107827T patent/DE3561750D1/de not_active Expired
- 1985-06-24 EP EP85107827A patent/EP0170045B1/de not_active Expired
- 1985-07-02 ZA ZA854980A patent/ZA854980B/xx unknown
- 1985-07-03 US US06/751,538 patent/US4619742A/en not_active Expired - Fee Related
- 1985-07-04 JP JP14594685A patent/JPS6135289A/ja active Pending
Also Published As
Publication number | Publication date |
---|---|
DE3561750D1 (en) | 1988-04-07 |
DE3424528A1 (de) | 1986-01-09 |
ZA854980B (en) | 1986-02-26 |
JPS6135289A (ja) | 1986-02-19 |
US4619742A (en) | 1986-10-28 |
EP0170045A1 (de) | 1986-02-05 |
Similar Documents
Publication | Publication Date | Title |
---|---|---|
EP0121880B1 (de) | Zweistufiges Verfahren zur Herstellung von anodisch oxidierten flächigen Materialien aus Aluminium und deren Verwendung bei der Herstellung von Offsetdruckplatten | |
EP0069320B1 (de) | Hydrophilierte Trägermaterialien für Offsetdruckplatten, ein Verfahren zu ihrer Herstellung und ihre Verwendung | |
EP0105170B1 (de) | Verfahren zur Nachbehandlung von Aluminiumoxidschichten mit Alkalisilikat enthaltenden wässrigen Lösungen und dessen Verwendung bei der Herstellung von Offsetdruckplattenträgern | |
EP0292801B1 (de) | Verfahren zur elektrochemischen Aufrauhung von Aluminium für Druckplattenträger | |
EP0008440B1 (de) | Verfahren zur anodischen Oxidation von Aluminium und dessen Verwendung als Druckplatten-Trägermaterial | |
EP0093960B1 (de) | Verfahren zur elektrochemischen Aufrauhung von Aluminium für Druckplattenträger | |
EP0069319B1 (de) | Hydrophilierte Trägermaterialien für Offsetdruckplatten, ein Verfahren zu ihrer Herstellung und ihre Verwendung | |
EP0004569A1 (de) | Verfahren zur anodischen Oxidation von Aluminium und dessen Verwendung als Druckplatten-Trägermaterial | |
EP0268790B1 (de) | Verfahren zur abtragenden Modifizierung von mehrstufig aufgerauhten Trägermaterialien aus Aluminium oder dessen Legierungen und deren Verwendung bei der Herstellung von Offsetdruckplatten | |
EP0093961B1 (de) | Verfahren zur elektrochemischen Aufrauhung von Aluminium für Druckplattenträger | |
EP0097301B1 (de) | Verfahren zur abtragenden Modifizierung von elektrochemisch aufgerauhten Trägermaterialien aus Aluminium und deren Verwendung bei der Herstellung von Offsetdruckplatten | |
EP0086957B1 (de) | Verfahren zur Herstellung von Trägermaterialien für Offsetdruckplatten | |
EP0086956B1 (de) | Verfahren zur Herstellung von Trägermaterialien für Offsetdruckplatten | |
EP0170045B1 (de) | Verfahren zum gleichzeitigen Aufrauhen und Verchromen von Stahlplatten als Träger für lithographische Anwendungen | |
EP0190643B1 (de) | Hydrophilierte Trägermaterialien für Offsetdruckplatten, ein Verfahren zu ihrer Herstellung und ihre Verwendung | |
EP0141056B1 (de) | Verfahren zur einstufigen anodischen Oxidation von Trägermaterialien aus Aluminium für Offsetdruckplatten | |
EP0468313B1 (de) | Platten-, folien- oder bandförmiges Trägermaterial für Offsetdruckplatten, Verfahren zu seiner Herstellung und seine Verwendung | |
EP0161461B1 (de) | Verfahren zur anodischen Oxidation von Aluminium und dessen Verwendung als Trägermaterial für Offsetdruckplatten | |
EP0095581B1 (de) | Verfahren zur Nachbehandlung von Aluminiumoxidschichten mit Alkalisilikat enthaltenden wässrigen Lösungen und dessen Verwendung bei der Herstellung von Offsetdruckplattenträgern | |
EP0167087B1 (de) | Verfahren zur elektrochemischen Aufrauhung von Stahlplatten zur Verwendung als Offsetdruckplattenträger sowie eine für das Verfahren geeignete Elektrolytlösung | |
DE3406102A1 (de) | Verfahren zur nachbehandlung von aluminiumoxidschichten mit alkalimetallsilikat enthaltenden waessrigen loesungen und deren verwendung bei der herstellung von offsetdruckplattentraegern | |
EP0268058A2 (de) | Verfahren zum elektrochemischen Aufrauhen von Aluminium oder seinen Legierungen als Trägermaterial für Druckplatten | |
EP0035730A2 (de) | Verfahren zur Modifizierung der Oberfläche von Druckplatten-Trägermaterialien aus Aluminium und Verfahren zur Herstellung von Druckplatten aus diesen Materialien |
Legal Events
Date | Code | Title | Description |
---|---|---|---|
PUAI | Public reference made under article 153(3) epc to a published international application that has entered the european phase |
Free format text: ORIGINAL CODE: 0009012 |
|
AK | Designated contracting states |
Designated state(s): DE FR GB IT |
|
17P | Request for examination filed |
Effective date: 19860702 |
|
17Q | First examination report despatched |
Effective date: 19870309 |
|
GRAA | (expected) grant |
Free format text: ORIGINAL CODE: 0009210 |
|
AK | Designated contracting states |
Kind code of ref document: B1 Designated state(s): DE FR GB IT |
|
REF | Corresponds to: |
Ref document number: 3561750 Country of ref document: DE Date of ref document: 19880407 |
|
ET | Fr: translation filed | ||
ITF | It: translation for a ep patent filed | ||
GBT | Gb: translation of ep patent filed (gb section 77(6)(a)/1977) | ||
PLBE | No opposition filed within time limit |
Free format text: ORIGINAL CODE: 0009261 |
|
STAA | Information on the status of an ep patent application or granted ep patent |
Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT |
|
26N | No opposition filed | ||
PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: DE Payment date: 19910813 Year of fee payment: 7 |
|
PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: GB Payment date: 19920507 Year of fee payment: 8 |
|
PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: FR Payment date: 19920512 Year of fee payment: 8 |
|
ITTA | It: last paid annual fee | ||
PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: DE Effective date: 19930302 |
|
PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: GB Effective date: 19930624 |
|
GBPC | Gb: european patent ceased through non-payment of renewal fee |
Effective date: 19930624 |
|
PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: FR Effective date: 19940228 |
|
REG | Reference to a national code |
Ref country code: FR Ref legal event code: ST |
