DE69918585T2 - Acrylelastomerzusammensetzung - Google Patents

Acrylelastomerzusammensetzung Download PDF

Info

Publication number
DE69918585T2
DE69918585T2 DE69918585T DE69918585T DE69918585T2 DE 69918585 T2 DE69918585 T2 DE 69918585T2 DE 69918585 T DE69918585 T DE 69918585T DE 69918585 T DE69918585 T DE 69918585T DE 69918585 T2 DE69918585 T2 DE 69918585T2
Authority
DE
Germany
Prior art keywords
parts
acrylic elastomer
weight
elastomer composition
acrylate
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Lifetime
Application number
DE69918585T
Other languages
English (en)
Other versions
DE69918585D1 (de
Inventor
Iwao Takahagi city Moriyama
Yoshihiro Kitaibaraki city Kuzumaki
Takeshi Fujisawa city Sato
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Nippon Mektron KK
Original Assignee
Nippon Mektron KK
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Nippon Mektron KK filed Critical Nippon Mektron KK
Publication of DE69918585D1 publication Critical patent/DE69918585D1/de
Application granted granted Critical
Publication of DE69918585T2 publication Critical patent/DE69918585T2/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/0008—Organic ingredients according to more than one of the "one dot" groups of C08K5/01 - C08K5/59
    • C08K5/0025—Crosslinking or vulcanising agents; including accelerators
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/36—Sulfur-, selenium-, or tellurium-containing compounds
    • C08K5/37—Thiols

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Casting Or Compression Moulding Of Plastics Or The Like (AREA)
  • Sealing Material Composition (AREA)

Description

  • Hintergrund der Erfindung
  • 1. Gebiet der Erfindung
  • Die vorliegende Erfindung betrifft eine acrylische Elastomerzusammensetzung, und insbesondere eine acrylische Elastomerzusammensetzung, die in der Lage ist, Dichtungsmaterialien usw. mit hervorragenden Druckverformungsresteigenschaften (compression set characteristics) zu ergeben.
  • 2. Beschreibung des Standes der Technik
  • Mit technischen Fortschritten in den Gebieten der Automobile, der elektrischen Haushaltsgeräte, verschiedenen Maschinen usw., werden verschiedene Eigenschaften für Gummimaterialien zur Verwendung in Teilen, die sich darauf beziehen, verlangt. Bei acrylischen Elastomeren zur Verwendung in dem Gebiet, das Wärmebeständigkeit, Kältebeständigkeit und Ölbeständigkeit zur gleichen Zeit verlangt, insbesondere wenn als Dichtungsmaterialien, wie O-Ring, Dichtungen usw. verwendet, steigen die Anforderungen an die Druckverformungsresteigenschaften von Jahr zu Jahr an.
  • Um die Anvulkanisationsbeständigkeit (scorch resistance) zu verbessern ohne die physikalischen Eigenschaften im normalen Zustand, die Wärmebeständigkeit, die Druckverformungsresteigenschaften usw. zu erniedrigen, hat der gegenwärtige Anmelder bisher eine acrylische Elastomerzusammensetzung vorgeschlagen, die ein Carboxylgruppen-haltiges acrylisches Elastomer, eine polyfunktionelle Isocyanat-Verbindung als Vulkanisationsmittel und ein Guanidin, eine quaternäre Onium-Verbindung, ein tertiäres Amin oder ein tertiäres Phosphin als Vulkanisationsbeschleuniger umfaßt (japanische Patentanmeldung Nr. 9-279958) oder um die Stabilität der Anvulkanisationsbeständigkeit und die Druckverformungsresteigenschaften zu verbessern, hat der gegenwärtige Anmelder auch eine acrylische Elastomerzusammensetzung vorgeschlagen, die ein aus einem ungesättigten Dicarbonsäuremonoalkylester copolymerisiertes acrylisches Elastomer, eine Diamin-Verbindung als Vulkanisationsmittel, eine Guanidin-Verbindung als Vulkanisationsbeschleuniger und eine Verbindung vom Benzothiazolylsulfenamid-Typ als Vulkanisationsbeschleuniger umfaßt (japanische Patentanmeldung Nr. 9-316300).
  • Zusammenfassung der Erfindung
  • Ein erfindungsgemäßes Ziel ist es, eine acrylische Elastomerzusammensetzung bereitzustellen, die in der Lage ist, Dichtungsmaterialien usw. mit verbesserten Druckverformungsresteigenschaften zu ergeben.
  • Das erfindungsgemäße Ziel kann durch eine acrylische Elastomerzusammensetzung erreicht werden, die ein Carboxylgruppen-haltiges acrylisches Elastomer und ein Mercaptobenzimidazol umfaßt, worin eine Kombination aus einem Vulkanisationsmittel und einem Vulkanisationsbeschleuniger, wie (1) eine Kombination aus einer polyfunktionellen Isocyanat-Verbindung und zumindest eines aus einem Guanidin, einer quaternären Onium-Verbindung, einem tertiären Amin und einem tertiären Phosphin, oder (2) eine Kombination aus einer Diamin-Verbindung und zumindest eines aus einem Guanidin, 1,8-Diazabicyclo[5,4,0]undecen-7, 1,5- Diazabicyclo[4,3,0]nonen-5 und deren Salzen als Vulkanisationssystem für die Zusammensetzung verwendet wird.
  • Detaillierte Beschreibung der Erfindung
  • Acrylische Elastomere mit Carboxyl-Gruppen als Vernetzungsstellen können durch Copolymerisation von zumindest eines aus einem Alkylacrylat und einem Alkoxyalkylacrylat als Hauptkomponente mit einer Carboxylgruppen-haltigen ungesättigten Verbindung erhalten werden.
  • Das Alkylacrylat zur Verwendung in der vorliegenden Erfindung schließt Alkylacrylate mit einer Alkyl-Gruppe von C1 bis C8, wie Methylacrylat, Ethylacrylat, n- oder Isopropylacrylat, n- oder Isobutylacrylat, n-Amylacrylat, n-Hexylacrylat, 2-Ethylhexylacrylat, n-Octylacrylat, 2-Cyanoethylacrylat, usw. ein, worin Ethylacrylat und n-Butylacrylat aus dem Blickpunkt der Balance zwischen der Kältebeständigkeit und der Ölbeständigkeit bevorzugt sind.
  • Das Alkoxyalkylacrylat zur Verwendung in der vorliegenden Erfindung schließt Alkoxyalkylacrylate mit einer Alkoxyalkyl-Gruppe von C2 bis C8, wie Methoxymethylacrylat, Ethoxymethylacrylat, 2-Methoxyethylacrylat, 2-Ethoxyethylacrylat, 2-Butoxyethylacrylat, usw. ein, worin 2-Methoxyethylacrylat und 2-Ethoxyethylacrylat aus dem Blickpunkt der Balance zwischen der Kältebeständigkeit und der Ölbeständigkeit bevorzugt sind.
  • Etwa 20 bis etwa 99,9 Gew.-%, bevorzugt etwa 40 bis etwa 99 Gew.-% von Alkylacrylat oder Alkoxyalkylacrylat auf Basis der Monomermischung werden der Copolymerisationsreaktion unterworfen, worin die Rate der Copolymerisation etwa 90% oder mehr erreichen kann, und so wird der Monomermischungsanteil im wesentlichen dem Copolymerisationsanteil entsprechen.
  • Die Carboxylgruppen-haltige ungesättigte Verbindung zur Verwendung in der vorliegenden Erfindung schließt ungesättigte Monocarbonsäuren, wie Acrylsäure, Methacrylsäure usw., aliphatische ungesättigte Dicarbonsäuren, wie Maleinsäure, Fumarsäure, Itaconsäure, Citraconsäure usw.; und aliphatische ungesättigte Dicarbonsäuremonoalkylester, wie Monomethylmaleat, Monoethylmaleat, Monopropylmaleat, Monoisopropylmaleat, Mono-n-butylmaleat, Monoisobutylmaleat, Monomethylfumarat, Monoethylfumarat, Monopropylfumarat, Monoisopropylfumarat, Mono-n-butylfumarat, Monomethylitaconat, Monoethylitaconat, Monopropylitaconat, Mono-n-butylitaconat, Monomethylcitraconat, Monoethylcitraconat, Monopropylcitraconat, Monoisopropylcitraconat, Mono-n-butylcitraconat, Monoisobutylcitraconat, usw. ein, worin Mono-n-butylmaleat, Monoethylfumarat und Mono-n-butylfumarat bevorzugt sind. Etwa 0,1 bis etwa 15 Gew.-%, bevorzugt etwa 1 bis etwa 10 Gew.-%, der Carboxylgruppen-haltigen ungesättigten Verbindung auf Basis der Monomermischung werden der Copolymerisationsreaktion unterworfen. Unter etwa 0,1 Gew.-% wird die Vulkanisation nicht zufriedenstellend sein, was zu erniedrigten Druckverformungsresteigenschaften führt, wohingegen über etwa 15 Gew.-% die Anvulkanisation dazu neigt aufzutreten.
  • Das aus einem aliphatischen ungesättigten Dicarbonsäuremonoalkylester copolymerisierte acrylische Elastomer kann weiter mit anderen Vinyl- oder Olefin-Monomeren, wie Styrol, Vinyltoluol, α-Methylstyrol, Vinylnaphthalin, Acrylnitril, Methacrylonitril, Acrylamid, Vinylacetat, Cyclohexylacrylat, Benzylacrylat, 2-Hydroxyethylacrylat, 4-Hydroxybutylacrylat, Isopren, Butadien, Piperylen(1,3-pentadien), 1,4-Pentadien, usw. innerhalb eines Bereichs copolymerisiert werden, daß die Eigenschaften nicht gehemmt werden (nicht mehr als etwa 30 Gew.-%).
  • Um die Knetverarbeitbarkeit, Extrusionsverarbeitbarkeit usw. zu verbessern, kann nicht mehr als 1 Gew.-% eines polyfunktionellen ungesättigten Monomers oder Oligomers, wie Ethylenglykoldi(meth)acrylat, Propylenglykoldi(meth)acrylat, 1,4-Butadioldi(meth)acrylat, 1,6-Hexandioldi(meth)acrylat, 1,9-Nonandioldi(meth)acrylat, Neopentylglykoldi(meth)acrylat, Tetraethylenglykoldi(meth)acrylat, Tripropylenglykoldi(meth)acrylat, Polypropylenglykoldi(meth)acrylat, Bisphenol A-Ethylenoxid-Addukt-Diacrylat, Dimethyloltricyclodecandiacrylat, Glycerindimethacrylat, 3-Acryloyloxyglycerinmonomethacrylat, usw., falls gewünscht, der Copolymerisationsreaktion unterworfen werden.
  • Bei dem Vulkanisationssystem (1) wird eine polyfunktionelle Isocyanat-Verbindung als Vulkanisationsmittel zu dem acrylischen Elastomer als ein Copolymer der oben genannten Komponenten zusammen mit einem Vulkanisationsbeschleuniger zugegeben.
  • Die polyfunktionelle Isocyanat-Verbindung zur Verwendung in der vorliegenden Erfindung schließt zum Beispiel o-Toluylendiisocyanat, Naphthylen-1,5-diisocyanat, Diphenylmethandiisocyanat, Triphenylmethantriisocyanat, Xylylendiisocyanat, Tris(p-isocyanatophenyl)thiophosphit, Polymethylenpolyphenyldiisocyanat, Chlorphenyldiisocyanat, Dimethoxydiphenyldiisocyanat, Dimethyldiphenylendiisocyanat, Tetramethyldiphenylendiisocyanat, Diphenyldiphenylendiisocyanat, Dichlordiphenylendiisocyanat, Dimethoxydiphenylendiisocyanat, Phenylendiisocyanat, Toluoldiisocyanat, Transvinylendiisocyanat, N,N'-(4,4'-Dimethyl-3,3'-diphenyldiisocyanat)uredion, 4,4',4''-Trimethyl- 3,3',3''-triisocyanato-2,4,6-triphenylcyanurat, Hexamethylendiisocyanat, Isophorondiisocyanat, Trimethylhexamethylendiisocyanat, blockiertes Isocyanat, Dicyclohexylmethandiisocyanat, usw. ein.
  • Etwa 0,1 bis etwa 10 Gew.-Teile, bevorzugt etwa 0,2 bis etwa 5 Gew.-Teile zumindest einer dieser polyfunktionellen Isocyanat-Verbindungen werden auf Basis von 100 Gew.-Teilen des acrylischen Elastomers verwendet. Unter etwa 0,1 Gew.-Teilen werden keine zufriedenstellenden Druckverformungsresteigenschaften erhalten, wogegen über etwa 10 Gew.-Teilen die physikalischen Eigenschaften im Normalzustand und die Wärmebeständigkeit erniedrigt werden.
  • Der zusammen mit der polyfunktionellen Isocyanat-Verbindung als Vulkanisationsmittel zu verwendende Vulkanisationsbeschleuniger schließt zumindest eines aus einem Guanidin, einem quaternären Oniumsalz, einem tertiären Amin und einem tertiären Phosphin ein. Das Guanidin zur Verwendung in der vorliegenden Erfindung schließt die hier später angegebenen ein.
  • Das quaternäre Oniumsalz kann durch die folgende allgemeine Formel dargestellt werden:
    (R1R2R3R4N)+X– oder (R1R2R3R4P)+X–
    worin R1 bis R4 jeweils eine Alkyl-Gruppe mit 1 bis 25 Kohlenstoffatomen, eine Alkoxy-Gruppe, eine Aryl-Gruppe, eine Alkylaryl-Gruppe, eine Aralkyl-Gruppe oder eine Polyoxyalkylen-Gruppe sind, oder zwei oder drei von ihnen eine heterocyclische Struktur zusammen mit N oder P bilden können; und X– ein Anion, wie Cl–, Br–, I–, HSO4 –, H2PO4 –, RCOO–, ROSO2 –, RSO–, ROPO2H–, CO3 – usw., ist.
  • Spezifischer schließt es quaternäre Ammoniumsalze, wie Tetrabutylammoniumbromid, Tetrabutylammoniumchlorid, Tetrabutylammoniumiodid, Tetraethylammoniumbromid, Tetraethylammoniumchlorid, Tetraethylammoniumiodid, n-Dodecyltrimethylammoniumbromid, Octadecyltrimethylammoniumbromid, Trimethylbenzylammoniumbromid, Cetyldimethylbenzylammoniumchlorid, Cetylpyridiniumbromid, Cetylpyridiniumsulfat, Tetraethylammoniumacetat, Trimethylbenzylammoniumbenzoat, Trimethylbenzylammoniumborat, 5-Benzyl-1,5-diaza-bicyclo[4,3,0]-5-noneniumchlorid, 5-Benzyl-1,5-diazabicyclo[4,3,0]-5-noneniumtetrafluorborat, usw.; quaternäre Phosphoniumsalze wie Tetraphenylphosphoniumchlorid, Benzyltriphenylphosphoniumbromid, Benzyltriphenylphosphoniumchlorid, Triphenylmethoxymethylphosphoniumchlorid, Triphenylmethylcarbonylmethylphosphoniumchlorid, Triphenylethoxycarbonylmethylphosphoniumchlorid, Trioctylbenzylphosphoniumchlorid, Trioctylmethylphosphoniumchlorid, Trioctylethylphosphoniumacetat, Tetraoctylphosphoniumchlorid, Trioctylethylphosphoniumdimethylphosphat, usw. ein.
  • Das tertiäre Amin zur Verwendung in der vorliegenden Erfindung schließt z.B. Triethylamin, Tributylamin, Diethylcyclohexylamin, Dimethyllaurylamin, Tetramethylethylendiamin, Tetramethylpropylendiamin, Tetramethylhexamethylendiamin, N,N-Dimethylbenzylamin, Triphenylamin, Triethylendiamin, Hexamethylentetramin, Pentamethyldiethylentriamin, Hexamethyltriethylentetramin, 1,8-Diazabicyclo[5,4,0]undecen-7, N,N-Dimethylanilin, N,N-Diethylanilin, Pyridin und dessen substituierten Verbindungen, Pyrrol und dessen substituierten Verbindungen, Methylmorpholin, Ethylmorpholin, Dimethylpiperazin, Diethylpiperazin, usw. ein.
  • Das tertiäre Phosphin zur Verwendung in der vorliegenden Erfindung schließt z.B. Triphenylphosphin, Tri(methylphenyl)phosphin usw. ein.
  • Etwa 0,5 bis etwa 15 Gew.-Teile, bevorzugt etwa 1 bis etwa 10 Gew.-Teile des Vulkanisationsbeschleunigers werden auf Basis von 100 Gew.-Teilen des acrylischen Elastomers verwendet. Unter etwa 0,5 Gew.-Teilen wird die Vulkanisation nicht zufriedenstellend sein, was zu erniedrigten Druckverformungsresteigenschaften führt, wogegen über etwa 15 Gew.-Teilen die Vulkanisation gehemmt wird, was zu erniedrigten Druckverformungsresteigenschaften führt.
  • Bei dem Vulkanisationssystem (2) wird eine Diamin-Verbindung als Vulkanisationsmittel zu dem Carboxylgruppen-haltigen acrylischen Elastomer zusammen mit einem Vulkanisationsbeschleuniger zugegeben.
  • Die Diamin-Verbindung zur Verwendung in der vorliegenden Erfindung als Vulkanisationsmittel schließt bevorzugt aromatische Diamin-Verbindungen, wie 4,4'-Methylendianilin, m-Phenylendiamin, 4,4'-Diaminodiphenylether, p-Phenylendiamin, p,p'-Ethylendianilin, 4,4'-(p-Phenylendiisopropyliden)dianilin, 4,4'-(m-Phenylendiisopropyliden)dianilin, 3,4'-Diaminodiphenylether, 4,4'-Diaminodiphenylsulfon, 2,2-Bis[4-(4-aminophenoxy)phenyl]propan, Bis[4-(4-aminophenoxy)phenyl]sulfon, Bis[4-(3-aminophenoxy)phenyl]sulfon, 4,4'-Bis(4-aminophenoxy)bisphenol, Bis[4-(4-aminophenoxy)phenyl]ether, 2,2-Bis[4-(4-aminophenoxy)phenyl]hexafluorpropan, 1,4-Bis(4-aminophenoxy)benzol, 1,3-Bis(4-aminophenoxy)benzol, usw. ein, worin p-Diamino-substituierte Verbindungen bevorzugt sind. Neben diesen aromatischen Diamin-Verbindungen können auch aliphatische Diamin-Verbindungen, wie Hexamethylendiamin, Hexamethylendiamincarbamat, Hexamethylendiamin-Cinnamaldehyd-Addukt, Hexamethylendiaminbenzoatsalz, N,N-Dicinnamyliden-1,6-hexandiamin, Diamino-modifiziertes Siloxan, usw., alicyclische Diamin-Verbindungen, wie 4,4'-Methylenbiscyclohexylamin, Bis(4-amino-3-methyldicyclohexyl)methan, 4,4'-Methylenbiscyclohexylamin-Cinnamaldehyd-Addukt, usw., oder Diamin-modifizierte Polysiloxane, usw. verwendet werden.
  • Etwa 0,1 bis etwa 5 Gew.-Teile, bevorzugt etwa 0,2 bis etwa 4 Gew.-Teile, bevorzugter etwa 0,5 bis etwa 3 Gew.-Teile von zumindest einer dieser Diamin-Verbindungen als Vulkanisationsmittel können auf Basis von 100 Gew.-Teilen des Carboxylgruppen-haltigen acrylischen Elastomers verwendet werden. Unter etwa 0,1 Gew.-Teilen wird die Vulkanisation unzufriedenstellend sein, was zur Erfolglosigkeit beim Erhalten des Effekts der Verbesserung der Druckverformungseigenschaften führt, wogegen über etwa 5 Gew.-Teilen die Anvulkanisation dazu neigt aufzutreten.
  • Der zusammen mit der Diamin-Verbindung als Vulkanisationsmittel zu verwendende Vulkanisationsbeschleuniger schließt z.B. ein Guanidin, 1,8-Diazabicyclo[5,4,0]undecen-7, 1,5-Diazabicyclo[4,3,0]nonen-5 oder deren Salze ein. Das Guanidin schließt z.B. Guanidin, Aminoguanidin, 1-Phenylguanidin, 1,3-Diphenylguanidin, Triphenylguanidin, 1,1,3,3-Tetramethylguanidin, 1,1,3,3-Tetraethylguanidin, 1-Benzyl-2,3-dimethylguanidin, 1,3-Di-o-tolylguanidin, n-Decylguanidin, Methylolguanidin, Dimethylolguanidin, Cyanoguanidin, 1,6-Guadinohexan, Guanylharnstoff, Biguanid, 1-o-Tolylbiguanid, Dicatecholboratdi-o-tolylguanidinsalz, usw. ein, worin Diphenylguanidin und 1-o-Tolylguanidin bevorzugt sind.
  • Etwa 0,1 bis etwa 10 Gew.-Teile, bevorzugt etwa 0,3 bis etwa 6 Gew.-Teile, bevorzugter etwa 0,5 bis etwa 4 Gew.-Teile von zumindest einem dieser Vulkanisationsbeschleuniger können auf Basis von 100 Gew.-Teilen des Carboxylgruppen-haltigen acrylischen Elastomers verwendet werden. Unter etwa 0,1 Gew.-Teilen wird die Vulkanisation nicht zufriedenstellend sein, was zu erniedrigten Druckverformungsresteigenschaften führt, wogegen über etwa 10 Gew.-Teilen die Vulkanisation gehemmt wird, was zur Erfolglosigkeit im Erreichen von zufriedenstellenden Druckverformungsresteigenschaften führt.
  • Das Mercaptobenzimidazol zur Verwendung als charakteristische Komponente der vorliegenden acrylischen Elastomerzusammensetzung schließt z.B. 2-Mercaptobenzimidazol, 2-Mercaptomethylbenzimidazol, usw. ein. Etwa 0,1 bis etwa 5 Gew.-Teile, bevorzugt etwa 0,5 bis etwa 3 Gew.-Teile des Mercaptobenzimidazols können auf Basis von 100 Gew.-Teilen des Carboxylgruppen-haltigen acrylischen Elastomers verwendet werden. Unter etwa 0,1 Gew.-Teilen kann kein gewünschter Effekt bei der Verbesserung der Druckverformungsresteigenschaften erhalten werden, wogegen über etwa 5 Gew.-Teilen kein bemerkenswerter Effekt mehr erreicht werden kann, was die Zusammensetzung unwirtschaftlich macht.
  • Zusätzlich zu den vorangehenden Komponenten ist es außerdem bevorzugt etwa 0,5 bis etwa 5 Gew.-Teile eines Antioxidationsmittels und etwa 0,1 bis etwa 5 Gew.-Teile eines Gleitmittels zu 100 Gew.-Teilen des Carboxylgruppenhaltigen acrylischen Elastomers zuzugeben. Das Antioxidationsmittel schließt die vom Amin-Typ, typischerweise 4,4-Bis(α,α-dimethylbenzyl)diphenylamin, usw., oder die vom Phenol-Typ, typischerweise 2,2'-Methylenbis(4-methyl-6-tert-butylphenol), usw., ein. Das Gleitmittel schließt Stearinsäure, Phosphatester-Verbindungen, organische Silicon-Verbindungen, höhere Fettsäureester, Monoamid-Typ, höhere Fettsäuren usw. ein.
  • Die acrylische Elastomerzusammensetzung umfassend die vorangehenden Komponenten kann ferner, falls gewünscht, mit einem Verstärkungsmittel, einem Füllstoff, einem Stabilisator, einem Weichmacher, einem Verarbeitungshilfsmittel, usw. gemischt werden, und die Zusammensetzung kann durch eine offene Walze, einen Banbury-Mixer, einen Kneter usw. hergestellt werden. Die resultierende Zusammensetzung wird durch Preßvulkanisation bei etwa 150° bis etwa 200°C für etwa 1 bis etwa 30 Minuten und durch Ofenvulkanisation (sekundäre Vulkanisation) bei etwa 50° bis etwa 180°C für etwa 1 bis etwa 16 Stunden vulkanisiert. Das Vulkanisierformen kann durch Preßformen, Spritzgießen, Transferformen usw. durchgeführt werden.
  • Die vorliegende acrylische Elastomerzusammensetzung hat besonders hervorragende Druckverformungsresteigenschaften und hat auch kein Metallkorrosionsproblem und wird daher effektiv als Vulkanisationsformmaterialien, wie Dichtungsmaterialien für Dichtungselemente, O-Ringe, Packungen, Öldichtungen usw. für verschiedene Schläuche usw. verwendet. Sogar Dichtungsmaterialien mit kleinen Drahtdurchmessern können erfindungsgemäß gute Druckverformungsresteigenschaften haben.
  • Es ist gut bekannt, daß das Mercaptobenzimidazol als charakteristische Komponente der vorliegenden acrylischen Elastomerzusammensetzung bis jetzt als Antioxidationsmittel in der Gummiindustrie verwendet wurde, aber seine Wirkung hat zur Verhinderung der Oxidation aufgrund verschiedener bei hoher Temperatur gebildeter Radikale oder zur Stabilisierung der resultierenden Peroxide beigetragen, wodurch die Veränderungen in der Bruchfestigkeit oder Bruchdehnung vor und nach dem Altern kontrolliert wurden. Andererseits basiert die vorliegende Erfindung auf der ganz neuen Feststellung, daß die Druckverformungsresteigenschaften des Vulkanisationsprodukts durch Zugabe eines Mercaptobenzimidazols zu dem Carboxylgruppen-haltigen acrylischen Elastomers verbessert werden können.
  • Bevorzugte Ausführungsformen der Erfindung
  • Die vorliegende Erfindung wird im Detail unten mit Bezug auf Referenzbeispiele, Beispiele und Vergleichsbeispiele beschrieben, worin "Teile" pro Gewicht sind.
  • Referenzbeispiel 1
  • 150 Teile Wasser, 5,5 Teile Natriumlaurylsulfat und 100 Teile einer Monomermischung bestehend aus 10 Teilen Ethylacrylat, 46 Teilen n-Butylacrylat, 40 Teilen 2-Methoxyethylacrylat und 4 Teilen Monoethylmaleat wurden in einen abtrennbaren Kolben, versehen mit einem Thermometer, einem Rührer, einem Stickstoffgaseinlaßrohr und einer Druckabbauvorrichtung gefüllt, und der Sauerstoff im Inneren wurde vollständig aus dem Kolben durch Wiederholung von Entgasen und Spülen mit Stickstoffgas entfernt. Dann wurden 0,002 Teile Natriumformaldehydsulfoxylat und 0,005 Teile tert-Butylhydroperoxid dazugegeben, um die Polymerisationsreaktion bei Raumtemperatur zu starten. Die Reaktion wurde fortgesetzt, bis die Umsetzungsrate der Polymerisation 90% erreichte. Der resultierende wäßrige Latex wurde mit einer wäßrigen Natriumchlorid-Lösung koaguliert, gefolgt von Wasserwaschen und Trocknen, wodurch Monoethylmaleatcopolymerisiertes acrylisches Elastomer (acrylisches Elastomer A) erhalten wurde. Beispiel 1
    Acrylisches Elastomer A 100 Teile
    Stearinsäure 1 Teil
    4,4'-Bis(α,α-dimethylbenzyl)diphenylamin 2 Teil
    FEF-Ruß 65 Teile
    Hexamethylendiisocyanat 1 Teil
    Di-o-tolylguanidin 4 Teile
    2-Mercaptomethylbenzimidazol 1 Teil
  • Die vorangehenden Komponenten wurden in einer offenen Walze geknetet, und die resultierende Zusammensetzung wurde einer Preßvulkanisation bei 180°C für 8 Minuten unterworfen und dann sekundärer Vulkanisation in einem sogenannten gear oven bei 175°C für 4 Stunden.
  • Der resultierende O-Ring (3,5 mm Drahtdurchmesser) wurde einer Bestimmung des Druckverformungsrests (compression set) bei 150°C für 70 Stunden unter 25% Verdichtung gemäß JIS K-6301 unterworfen.
  • Vergleichsbeispiel 1
  • In Beispiel 1 wurde kein 2-Mercaptomethylbenzimidazol verwendet.
  • Beispiele 2 bis 4 und Vergleichsbeispiele 2 bis 4
  • In Beispiel 1 wurden die folgenden Komponenten, wie in der folgenden Tabelle 1 gezeigt, neben dem acrylischen Elastomer A, Stearinsäure, 4,4'-Bis(α,α-dimethylbenzyl)diphenylamin und FEF-Ruß verwendet. In Beispiel 2 und Vergleichsbeispiel 2 wurden die Mengen von 4,4'-Bis(α,α-dimethylbenzyl)diphenylamin auf 3 Teile geändert. Tabelle 1
    Figure 00140001

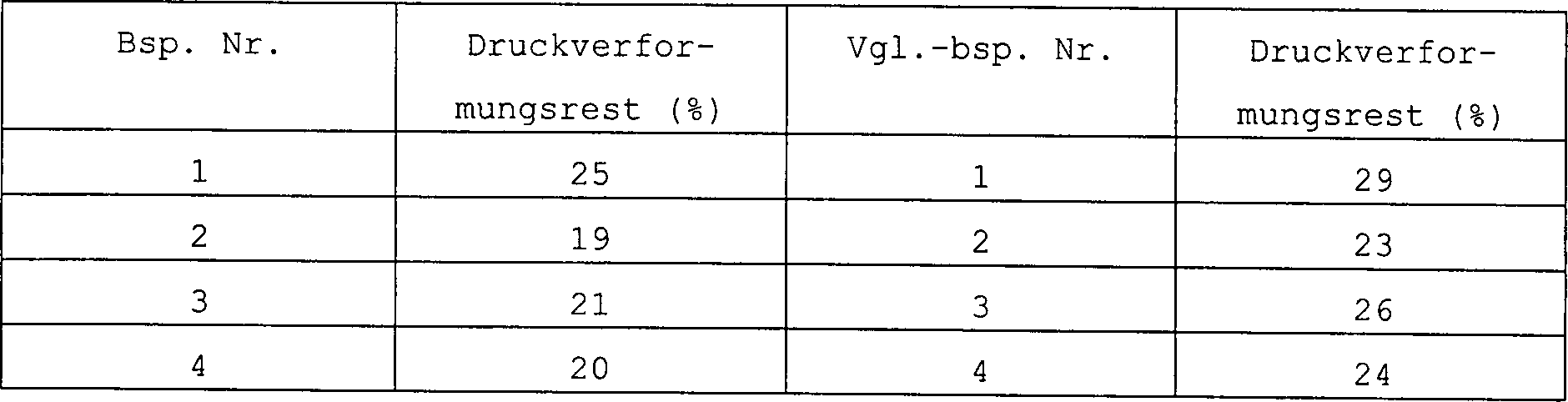

  • Die Ergebnisse der Bestimmung des Druckverformungsrests in den vorangehenden Beispielen 1 bis 4 und den entsprechenden Vergleichsbeispielen 1 bis 4 sind in der folgenden Tabelle 2 gezeigt. Tabelle 2
    Figure 00140002
  • Beispiele 5 bis 7 und Vergleichsbeispiele 5 bis 8

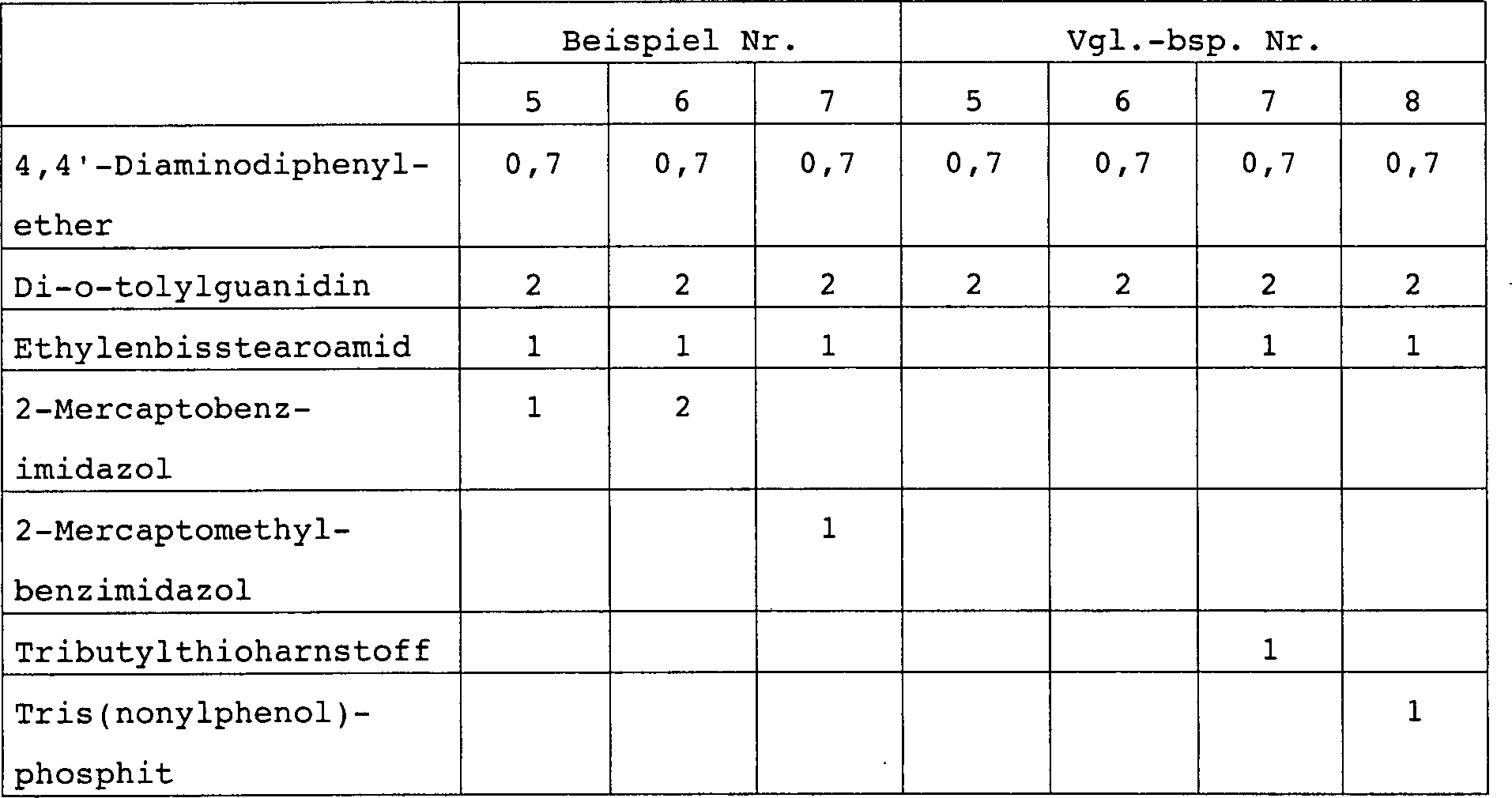

  • In Beispiel 1 wurden die folgenden Komponenten wie in der folgenden Tabelle 3 gezeigt, neben dem acrylischen Elastomer A, Stearinsäure, 4,4'-Bis(α,α-dimethylbenzyl)diphenylamin und FEF-Ruß verwendet. In Vergleichsbeispiel 6 wurde die Menge von 4,4'-Bis(α,α-dimethylbenzyl)diphenylamin auf 3 Teile geändert. Tabelle 3
    Figure 00150001

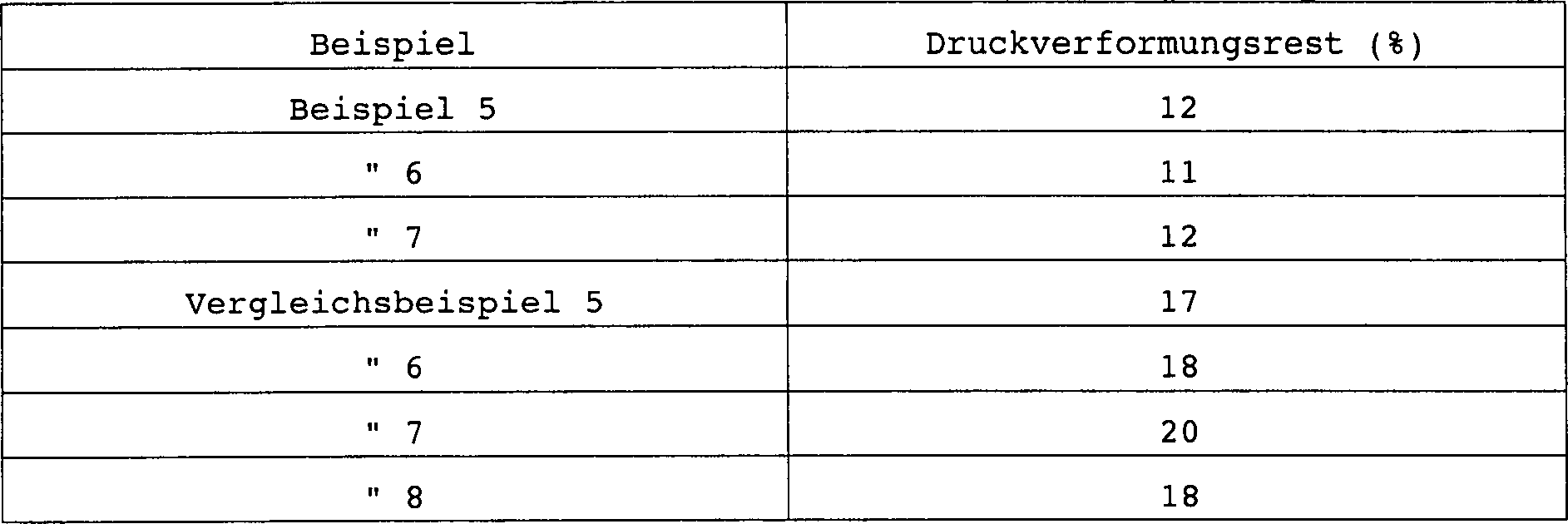

  • Die Ergebnisse der Bestimmung des Druckverformungsrests in den vorangehenden Beispielen 5 bis 7 und Vergleichsbeispielen 5 bis 8 sind in der folgenden Tabelle 4 gezeigt. Tabelle 4
    Figure 00150002
  • Beispiele 8 bis 16

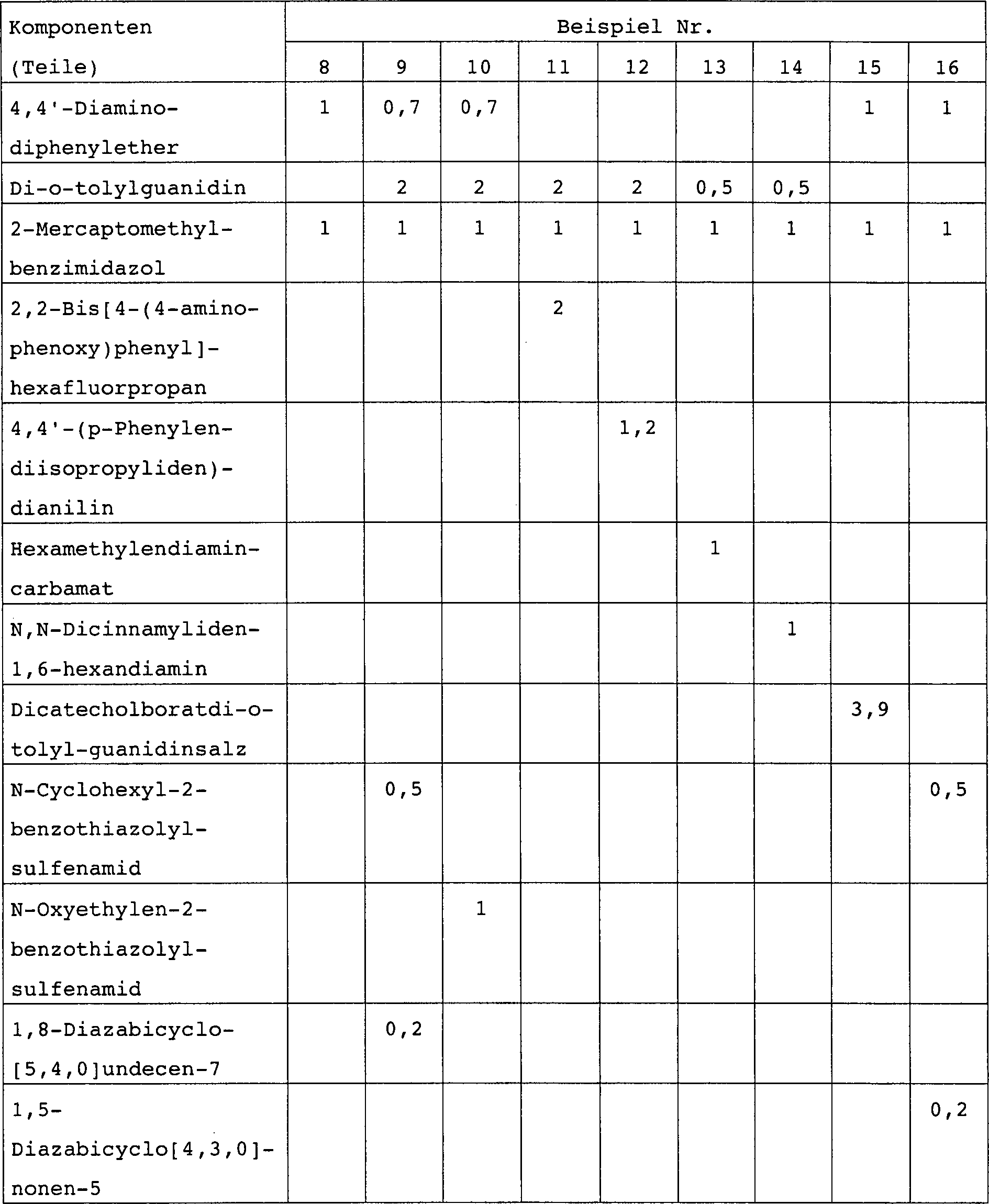

  • In Beispiel 1 wurden die folgenden Komponenten, wie in der folgenden Tabelle 5 gezeigt, neben dem acrylischen Elastomer A, Stearinsäure, 4,4'-Bis(α,α-dimethylbenzyl)diphenylamin und FEF-Ruß verwendet. Tabelle 5
    Figure 00170001
  • Vergleichsbeispiel 9
  • In Beispiel 8 wurde kein 2-Mercaptomethylbenzimidazol verwendet.
  • Vergleichsbeispiel 10
  • In Beispiel 9 wurde kein 2-Mercaptomethylbenzimidazol verwendet.
  • Vergleichsbeispiel 11
  • In Beispiel 10 wurde kein 2-Mercaptomethylbenzimidazol verwendet.
  • Vergleichsbeispiel 12
  • In Beispiel 11 wurde kein 2-Mercaptomethylbenzimidazol verwendet.
  • Vergleichsbeispiel 13
  • In Beispiel 12 wurde kein 2-Mercaptomethylbenzimidazol verwendet.
  • Vergleichsbeispiel 14
  • In Beispiel 13 wurde kein 2-Mercaptomethylbenzimidazol verwendet.
  • Vergleichsbeispiel 15
  • In Beispiel 14 wurde kein 2-Mercaptomethylbenzimidazol verwendet.
  • Vergleichsbeispiel 16
  • In Beispiel 15 wurde kein 2-Mercaptomethylbenzimidazol verwendet.
  • Vergleichsbeispiel 17
  • In Beispiel 16 wurde kein 2-Mercaptomethylbenzimidazol verwendet.
  • Die Ergebnisse der Bestimmung des Druckverformungsrests in den vorangehenden Beispielen 8 bis 16 und den entsprechenden Vergleichsbeispielen 9 bis 17 sind in der folgenden Tabelle 6 gezeigt. Tabelle 6
    Figure 00190001
  • Referenzbeispiele 2 bis 9

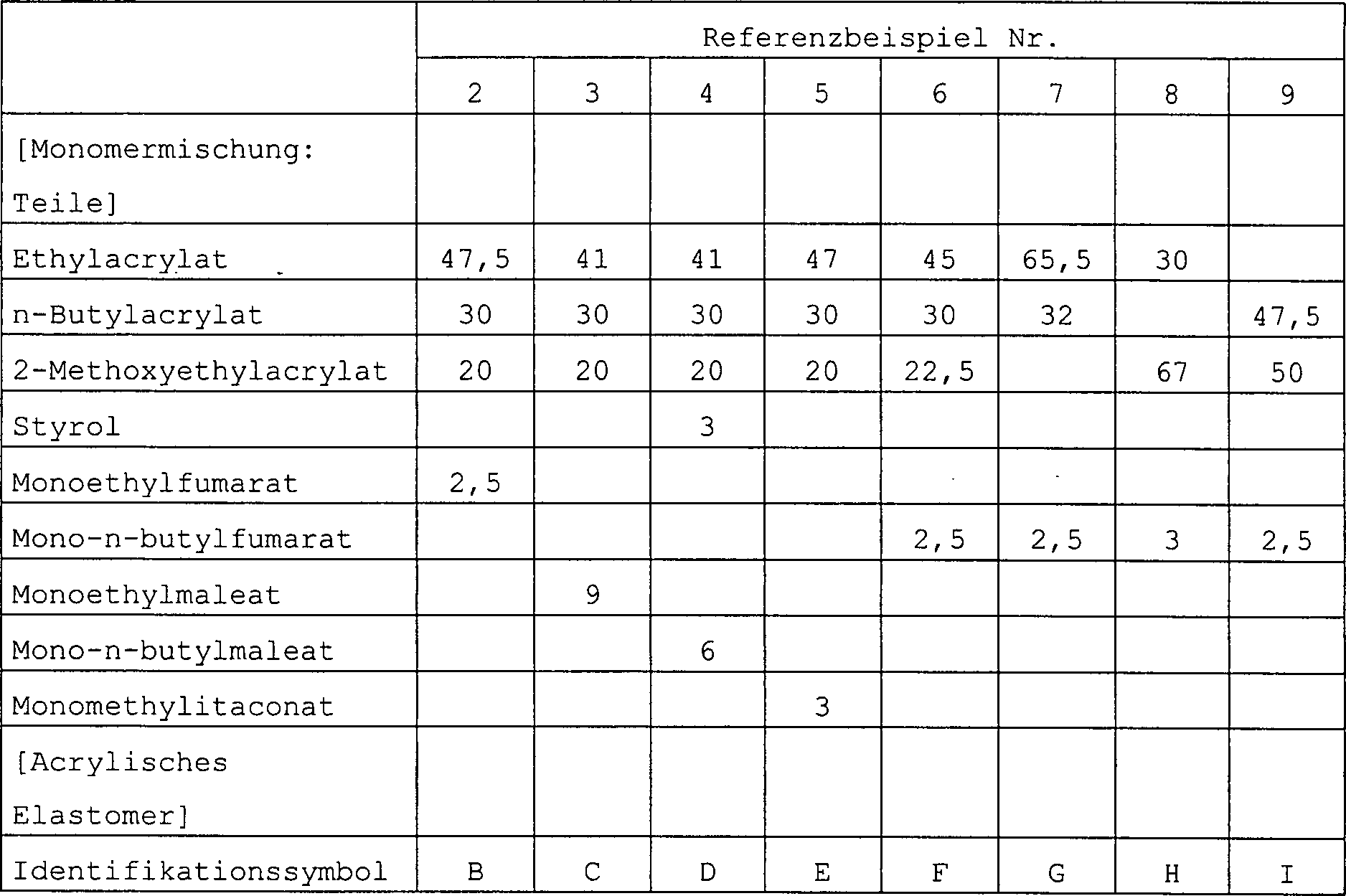

  • Die Copolymerisationsreaktion wurde auf die gleiche Weise wie in Referenzbeispiel 1 unter Verwenden von 100 Teilen einer Monomermischung, wie in der folgenden Tabelle 7 gezeigt, durchgeführt, und ungesättigte Dicarbonsäuremonoalkylester copolymerisierte acrylische Elastomere (acrylische Elastomere B bis I) wurden erhalten. Tabelle 7
    Figure 00200001
    Beispiel 17
    Acrylisches Elastomer B 100 Teile
    Stearinsäure 1 Teil
    4,4'-Bis(α,α-dimethylbenzyl)diphenylamin 2 Teil
    FEF-Ruß 65 Teile
    N,N'-Dicinnamyliden-1,6-hexandiamin 1 Teil
    Di-o-tolylguanidin 4 Teile
    2-Mercaptomethylbenzimidazol 1 Teil
  • Die vorangehenden Komponenten wurden auf die gleiche Weise wie in Beispiel 1 geknetet und vulkanisiert, und die Bestimmung des Druckverformungsrests wurde ebenfalls gemacht.
  • Vergleichsbeispiel 18
  • In Beispiel 17 wurde kein 2-Mercaptobenzimidazol verwendet.
  • Beispiel 18
  • In Beispiel 17 wurde das acrylische Elastomer C anstelle des acrylischen Elastomers B verwendet.
  • Vergleichsbeispiel 19
  • In Beispiel 18 wurde kein 2-Mercaptobenzimidazol verwendet.
  • Beispiel 19
  • In Beispiel 17 wurde das acrylische Elastomer D anstelle des acrylischen Elastomers B verwendet.
  • Vergleichsbeispiel 20
  • In Beispiel 19 wurde kein 2-Mercaptobenzimidazol verwendet.
  • Beispiel 20
  • In Beispiel 17 wurde das acrylische Elastomer E anstelle des acrylischen Elastomers B verwendet.
  • Vergleichsbeispiel 21
  • In Beispiel 20 wurde kein 2-Mercaptobenzimidazol verwendet.
  • Beispiel 21
  • In Beispiel 17 wurde das acrylische Elastomer F anstelle des acrylischen Elastomers B verwendet.
  • Vergleichsbeispiel 22
  • In Beispiel 21 wurde kein 2-Mercaptobenzimidazol verwendet.
  • Beispiel 22
  • In Beispiel 17 wurde das acrylische Elastomer G anstelle des acrylischen Elastomers B verwendet.
  • Vergleichsbeispiel 23
  • In Beispiel 22 wurde kein 2-Mercaptobenzimidazol verwendet.
  • Beispiel 23
  • In Beispiel 17 wurde das acrylische Elastomer H anstelle des acrylischen Elastomers B verwendet.
  • Vergleichsbeispiel 24
  • In Beispiel 23 wurde kein 2-Mercaptobenzimidazol verwendet.
  • Beispiel 24
  • In Beispiel 17 wurde die gleiche Menge des acrylischen Elastomers I anstelle des acrylischen Elastomers B verwendet, und die gleiche Menge von 4,4'-Diaminodiphenylether wurde anstelle von N,N'-Cinnamyliden-1,6-hexandiamin verwendet.
  • Vergleichsbeispiel 25
  • In Beispiel 24 wurde kein 2-Mercaptobenzimidazol verwendet.
  • Beispiel 25
  • In Beispiel 17 wurde die gleiche Menge von Ethylen-Acrylsäureester-Maleinsäuremonoester-Terpolymer (Vamac HG, ein Produkt, hergestellt von E.I. duPont, USA) anstelle des acrylischen Elastomers B verwendet.
  • Vergleichsbeispiel 26
  • In Beispiel 25 wurde kein 2-Mercaptobenzimidazol verwendet.
  • Die Ergebnisse der Bestimmung des Druckverformungsrests in den vorangehenden Beispielen 17 bis 25 und den entsprechenden Vergleichsbeispielen 18 bis 26 sind in der folgenden Tabelle 8 gezeigt. Tabelle 8
    Figure 00230001
  • Bemerkungen
    • 4,4'-Bis(α,α-dimethylbenzyl)diphenylamin: Nocrak CD, ein Produkt, hergestellt von Ouchi Shinko Kagaku K.K., Japan.
    • FEF-Ruß: Seast GSO, ein Produkt, hergestellt von Tokai Carbon K.K., Japan.
    • 4,4'-Diaminodiphenylether: ein Produkt von Wakayama Seika K.K., Japan.
    • Di-o-tolylguanidin: Nocceler DT, ein Produkt, hergestellt von Ouchi Sinko Kagaku K.K., Japan.
    • 2-Mercaptobenzimidazol: Nocrac MB, ein Produkt, hergestellt von Ouchi Shinko Kagaku K.K., Japan.
    • 2-Mercaptomethylbenzimidazol: Nocrac MM, ein Produkt, hergestellt von Ouchi Shinko K.K., Japan.
    • Tributylthioharnstoff: Nocrac TBTU, ein Produkt, hergestellt von Ouchi Shinko Kagaku K.K., Japan.
    • Tris(nonylphenyl)phosphit: Nocrac TNP, ein Produkt, hergestellt von Ouchi Shinko Kagaku K.K., Japan.
    • 2,2-Bis[4-(4-aminophenoxy)phenyl]hexafluorpropan: ein Produkt, hergestellt von Wakayama Seika K.K., Japan.
    • 4,4'-(p-Phenylendiisopropyliden)dianilin: Bisanilin-P, ein Produkt, hergestellt von Mitsui Chemicals, Inc., Japan.
    • Hexamethylendiamincarbamat: Cheminox AC-6, ein Produkt, hergestellt von NOK, Japan.
    • N,N'-Dicinnamyliden-1,6-hexadiamin: DIAK #3, ein Produkt, hergestellt von E.J. duPont, USA.
    • Dicatecholboratdi-o-tolylguanidinsalz: Nocceler PR, ein Produkt, hergestellt von Ouchi Shinko Kagaku K.K., Japan.
    • N-Cyclohexyl-2-benzothiazolylsulfenamid: Nocceler CZ, ein Produkt, hergestellt von Ouchi Shinko Kagaku K.K., Japan.
    • N-Oxyethylen-2-benzothiazolylsulfenamid: Nocceler MSA, ein Produkt, hergestellt von Ouchi Shinko Kagaku K.K., Japan.
    • Ethylenbissteramid: Armo Wax EBS, ein Produkt, hergestellt von Lion-Akzo K.K., Japan.

Claims (6)

  1. Acrylische Elastomerzusammensetzung, umfassend (1) ein aus einem aliphatischen ungesättigten Dicarbonsäuremonoalkylester copolymerisiertes acrylisches Elastomer, das erhältlich ist durch Copolymerisation einer Monomerenmischung, enthaltend 0,1 bis 15 Gew.-%, basierend auf der Monomerenmischung, einer Carboxylgruppen enthaltenden ungesättigten Verbindung, (2) ein Mercaptobenzimidazol in einer Menge von 0,1 bis 5 Gew.-Teilen, basierend auf 100 Gew.-Teilen des Carboxylgruppen enthaltenden acrylischen Elastomers, und entweder (3a) eine polyfunktionelle Isocyanatverbindung in einer Menge von 0,1 bis 10 Gew.-Teilen, basierend auf 100 Gew.-Teilen des Carboxylgruppen enthaltenden acrylischen Elastomers als Vulkanisationsmittel, und (4a) einen Vulkanisationsbeschleuniger in einer Menge von 0,5 bis 15 Gew.-Teilen, basierend auf 100 Gew.-Teilen des Carboxylgruppen enthaltenden acrylischen Elastomers, oder (3b) eine Diaminverbindung als Vulkanisationsmittel in einer Menge von 0,1 bis 5 Gew.-Teilen, basierend auf 100 Gew.-Teilen des Carboxylgruppen enthaltenden acrylischen Elastomers, und (4b) 0,1 bis 10 Gew.-Teile eines Vulkanisationsbeschleunigers, basierend auf 100 Gew.-Teilen des Carboxylgruppen enthaltenden acrylischen Elastomers.
  2. Acrylische Elastomerzusammensetzung gemäss Anspruch 1, worin die polyfunktionelle Isocyanatverbindung als Vulkanisationsmittel (3a) vorliegt und zumindest eines von einem Guanidin, einem quaternären Oniumsalz, einem tertiären Amin und einem tertiären Phosphin als Vulkanisationsbeschleuniger enthalten ist, als Vulkanisationsbeschleuniger (4a).
  3. Acrylische Elastomerzusammensetzung gemäss Anspruch 1, worin eine Diaminverbindung als Vulkanisationsmittel (3b) enthalten ist und zumindest eines aus einem Guanidin, 1,8-Diazabicyclo[5,4,0]undecen-7, 1,5-Diazabicyclo[4,3,0]nonen-5 und deren Salzen als Vulkanisationsbeschleuniger (4b) enthalten sind.
  4. Verwendung der acrylischen Elastomerzusammensetzung gemäss irgendeinem der Ansprüche 1 bis 3 zur Herstellung eines Dichtungsmaterials.
  5. Vulkanisierte acrylische Elastomerzusammensetzung, erhältlich durch ein Verfahren, umfassend den Schritt des Vulkanisierens der acrylischen Elastomerzusammensetzung gemäss irgendeinem der Ansprüche 1 bis 3.
  6. Dichtungsmaterial, enthaltend die vulkanisierte acrylische Elastomerzusammensetzung gemäss Anspruch 5.
DE69918585T 1998-03-19 1999-02-12 Acrylelastomerzusammensetzung Expired - Lifetime DE69918585T2 (de)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP09085898A JP3717302B2 (ja) 1998-03-19 1998-03-19 アクリル系エラストマー組成物
JP9085898 1998-03-19

Publications (2)

Publication Number Publication Date
DE69918585D1 DE69918585D1 (de) 2004-08-19
DE69918585T2 true DE69918585T2 (de) 2005-07-21

Family

ID=14010268

Family Applications (1)

Application Number Title Priority Date Filing Date
DE69918585T Expired - Lifetime DE69918585T2 (de) 1998-03-19 1999-02-12 Acrylelastomerzusammensetzung

Country Status (4)

Country Link
US (1) US20020037970A1 (de)
EP (1) EP0943657B1 (de)
JP (1) JP3717302B2 (de)
DE (1) DE69918585T2 (de)

Families Citing this family (23)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4505913B2 (ja) * 1999-12-24 2010-07-21 ユニマテック株式会社 アクリル系エラストマー組成物およびその架橋性組成物
JP4273671B2 (ja) * 2001-03-06 2009-06-03 日本ゼオン株式会社 アクリルゴム組成物および加硫物
JP4634637B2 (ja) * 2001-04-20 2011-02-16 電気化学工業株式会社 アクリル系エラストマー組成物
JP4040925B2 (ja) 2001-10-30 2008-01-30 電気化学工業株式会社 アクリル系ゴム組成物
JP4075389B2 (ja) * 2002-01-30 2008-04-16 日本ゼオン株式会社 加硫性アクリルゴム組成物および加硫物
JP4729887B2 (ja) * 2004-04-21 2011-07-20 ユニマテック株式会社 アクリル系エラストマー組成物
EP1990370B2 (de) 2006-02-16 2015-08-12 Kaneka Corporation Härtbare zusammensetzung
ES2377328T3 (es) * 2006-12-05 2012-03-26 Denki Kagaku Kogyo Kabushiki Kaisha Composición de caucho acrílico y vulcanizado de la misma
JP2008189733A (ja) * 2007-02-02 2008-08-21 Denki Kagaku Kogyo Kk アクリル系ゴム組成物およびその加硫物
EP2159264B1 (de) * 2007-05-22 2012-10-10 Denki Kagaku Kogyo Kabushiki Kaisha Acrylkautschukzusammensetzung, vulkanisierter kautschuk daraus und verwendung
EP2243770B1 (de) * 2008-01-30 2015-02-25 Unimatec Co., Ltd. Neue diurethanverbindung, herstellungsverfahren dafür und acryl-kautschuk-zusammensetzung damit
JP5629966B2 (ja) * 2008-07-02 2014-11-26 Nok株式会社 アクリルゴム組成物
EP2145920A1 (de) * 2008-07-15 2010-01-20 Lanxess Deutschland GmbH Vulkanisierbare Polymerzusammensetzungen
DE102008055525A1 (de) * 2008-12-15 2010-06-17 Contitech Schlauch Gmbh Vulkanisierbare Kautschukmischung, insbesondere auf Basis ACM oder AEM, und Vulkanisat, insbesondere ein Schlauchmaterial
EP2199326B1 (de) * 2008-12-19 2014-10-29 LANXESS Deutschland GmbH Vulkanisierbare Polymerzusammensetzungen
EP2311907A1 (de) 2009-10-19 2011-04-20 LANXESS Deutschland GmbH Neue Kautschukmischungen
US9062188B2 (en) 2011-02-28 2015-06-23 Nok Corporation Acrylic rubber composition
US20200239612A1 (en) * 2017-02-09 2020-07-30 Zeon Corporation Acrylic rubber
JP7660340B2 (ja) * 2017-11-02 2025-04-11 Nok株式会社 エチレンアクリレートゴム組成物とその成形品
EP3505366A1 (de) 2017-12-29 2019-07-03 ARLANXEO Deutschland GmbH Neue kautschukmischungen
EP3505523A1 (de) 2017-12-29 2019-07-03 ARLANXEO Deutschland GmbH Neue kautschukmischungen
CN110591261B (zh) * 2019-09-21 2022-04-26 宁波艾克姆新材料股份有限公司 一种丙烯酸酯类橡胶的硫化交联活性剂预分散母胶粒及其制备方法
KR20240155203A (ko) * 2022-02-24 2024-10-28 니폰 제온 가부시키가이샤 가교성 고무 및 그 제조 방법, 그리고, 고무 가교물

Family Cites Families (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3335117A (en) * 1962-10-01 1967-08-08 Thiokol Chemical Corp Vulcanizing acrylate rubber stock with 2-mercaptoimidazoline
FR2285428A1 (fr) * 1974-09-20 1976-04-16 Ugine Kuhlmann Procede pour la protection des vulcanisats a base de caoutchouc naturel ou synthetique contre les agents atmospheriques
JPH07188445A (ja) * 1993-11-16 1995-07-25 Sumitomo Chem Co Ltd スポンジ用ゴム組成物

Also Published As

Publication number Publication date
EP0943657B1 (de) 2004-07-14
EP0943657A3 (de) 2000-08-09
JP3717302B2 (ja) 2005-11-16
DE69918585D1 (de) 2004-08-19
US20020037970A1 (en) 2002-03-28
EP0943657A2 (de) 1999-09-22
JPH11269336A (ja) 1999-10-05

Similar Documents

Publication Publication Date Title
DE69918585T2 (de) Acrylelastomerzusammensetzung
JP5256740B2 (ja) 架橋性ゴム組成物およびゴム架橋物
DE69902066T2 (de) Weichmacher und Verarbeitungshilfsmittel für Elastomere
DE3525695C2 (de) Vulkanisierbare, Epoxygruppen enthaltende Elastomerenzusammensetzung
DE60010923T2 (de) Vernetzbare Kautschuk-Zusammensetzung und vernetzter Gegenstand
DE60216254T2 (de) Acrylkautschukzusammensetzung und vulkanisat
DE3711791A1 (de) Haertbare elastomerzusammensetzung vom acrylat-typ
DE69811029T2 (de) Acrylelastomer-Zusammensetzung
EP3124532A1 (de) Nitril-copolymer-kautschuk-zusammensetzung
DE3909731C2 (de) Nitrilgruppen enthaltender, hochgesättigter Copolymerkautschuk und Kautschukmasse mit verbesserter Kältebeständigkeit
US4983684A (en) Crosslinkable rubber composition
EP2033989B1 (de) Sicherere Härtungssysteme für Acrylkautschukverbindungen
US5082903A (en) Acrylic elastomer and its vulcanizable composition
DE60312131T2 (de) Vulkanisierbare acrylkautschukzusammensetzung und vulkanisat
DE102006014059B4 (de) Vibrationsdämpfende Gummizusammensetzung
DE3231111C2 (de)
DE68919857T2 (de) Reibungs-antriebsriemen.
DE102006014054B4 (de) Vibrationsdämpfende Gummizusammensetzung
DE2543789A1 (de) Vulkanisierbare mischungen
EP3728355B1 (de) Nitril-dien-carbonsäureester-copolymere
DE1694336A1 (de) Vulkanisierbare Acryl-Elastomere
DE19612732B4 (de) Fluorkautschuk-Zusammensetzung, deren Verwendung sowie Verfahren zum Binden eines Fluorkautschuks an Metalle
DE1262594B (de) Verfahren zum Vulkanisieren von Mischpolymerisaten
JPH03137117A (ja) アクリルゴム加硫組成物
EP3500624A1 (de) Vernetzungsmittelzusammensetzung für elastomere

Legal Events

Date Code Title Description
8364 No opposition during term of opposition
