DE19801123B4

DE19801123B4 - Foundation structure and base element for use therein

Info

Publication number: DE19801123B4
Application number: DE19801123A
Authority: DE
Inventors: Peter Grabuschnig
Original assignee: THERMOZELL ENTWICKLUNGS und VE; Thermozell Entwicklungs- und Vertriebs Gesmbh
Current assignee: THERMOZELL ENTWICKLUNGS und VE; Thermozell Entwicklungs- und Vertriebs Gesmbh
Priority date: 1997-05-27
Filing date: 1998-01-14
Publication date: 2004-02-26
Anticipated expiration: 2018-01-15
Also published as: DE19801123A1; DE29709300U1

Abstract

Fundamentaufbau mit einer horizontalen Isolierschicht oder -platte, wobei die Isolierschicht oder -platte (18) Sockelelemente (1) aufweist, welche streifenförmige, aus auf Stoß aneinander gelegten Sockelelementen (1) aufgebaute Fundamentstreifen bilden und die aus den Sockelelementen (1) aufgebauten Fundamentstreifen Räume (17) umgrenzen, wobei die Räume (17) mit einem Leichtortbeton (16) aufgefüllt sind, so daß eine durchgehende, tragfähige, hochisolierende Schicht gebildet ist, wobei auf der hochisolierenden Schicht eine Betonbodenplatte (23) aufliegend angeordnet ist, und auf der Betonbodenplatte (23) Wände von Gebäuden aufbaubar oder aufstellbar und befestigbar sind.Foundation structure with a horizontal insulating layer or plate, the insulating layer or plate (18) having base elements (1) which form strip-shaped foundation strips made up of butted base elements (1) and the foundation strips made up of the base elements (1) form spaces (17) delimit, the spaces (17) being filled with a lightweight concrete (16) so that a continuous, load-bearing, highly insulating layer is formed, a concrete floor slab (23) being arranged on the highly insulating layer, and on the concrete floor slab (23) walls of buildings can be built or erected and fastened.

Description

Die Erfindung betrifft einen Fundamentaufbau sowie ein Sockelelement für die Verwendung darin.The invention relates to a foundation structure as well as a base element for the use in it.

Es ist bekannt, für die Fundamentierung eines Gebäudes Platten- oder Streifenfundamente zu verwenden. Plattenfundamente werden verwendet, um bei schlechtem Baugrund die Gründungsfläche durch eine biegesteife Gründungsplatte aus Stahlbeton, die gewissermaßen auf dem Baugrund schwimmt und ungleichmäßige Setzungen einzelner Gebäude verhindert, wesentlich zu vergrößern.It is known for the foundation of one building Slab or strip foundations to use. Slab foundations are used to help with bad Soil through the foundation area a rigid foundation slab made of reinforced concrete, so to speak floats on the ground and prevents uneven settlement of individual buildings, to enlarge significantly.

Bei Streifenfundamenten werden unter allen lasttragenden Wänden des Gebäudes zunächst Fundamentstreifen erstellt.In the case of strip foundations, under all load-bearing walls of the building first Foundation strips created.

Um diese Fundamentstreifen zu erstellen, wird der Boden, auf dem das Gebäude gebaut werden soll, zunächst so bearbeitet, daß er absolut eben ist. Bei unterkellerten Gebäuden wird dies an der Sohle der Baugrube und bei nicht unterkellerten Gebäuden, zu ebener Erde ausgeführt. Anschließend werden in den Bereichen, in denen die Fundamentstreifen entstehen sollen, streifenförmige Ausschachtungen bzw. Gräben erstellt. In diese Ausschachtungen werden in bekannter und üblicher Weise Bewehrungen eingelegt und anschließend werden die Ausschachtungen mit Beton gefüllt, wobei oberhalb des Bodens Schalungen vorgesehen sein können, so daß die erhärteten Fundamentstreifen etwa 20 cm über dem Baugrund überstehen. In die von den Fundamentstreifen begrenzten Bereiche wird nun üblicherweise eine Rollierung, d.h., eine Schicht aus Kies oder Schotter, eingefüllt, welche, nachdem sie verdichtet wurde, mit der Oberkante der Fundamentstreifen abschließt. Ggf. kann auf die verdichtete Rollierung eine Folie als Nässeschutz, insbesondere bei Staunässe, aufgelegt werden. Auf die durch die Fundamentstreifen sowie die Rollierung gebildete ebene Fläche kann nun eine Bodenplatte in bekannter Weise aufgegossen werden. Nach dem Erhärten der Bodenplatte werden die Wände des Gebäudes aufgemauert. Eine weitere Möglichkeit besteht darin, die Mauern direkt auf den Fundamentstreifen aufzubauen und in die von den Mauern umgrenzten Bereiche jeweils einzelne Bodenplatten auf die Rollierung aufzugießen. Wird auf diese Art und Weise zunächst ein Keller erstellt, erstreckt sich an den Außenwänden von den Fundamentstreifen bis über die Oberkante des Bodens bzw. der Baugrube eine sog. Perimeterdämmung. Diese Perimeterdämmung besteht beispielsweise aus Schaumglas oder Polymerschäumen und hat insbesondere bei Staunässe die Aufgabe, das Mauerwerk vor anstehendem Wasser zu schützen.To create these foundation strips, the floor on which the building to be built, initially edited so that he is absolutely flat. In buildings with a basement, this is on the sole of the excavation pit and, in the case of buildings with no basement, executed on level ground. Then be in the areas where the foundation strips are to be created, strip Excavations or trenches created. In these excavations are known and more common Wise reinforcements are inserted and then the excavations filled with concrete, whereby formwork can be provided above the floor, so that the hardened foundation strips about 20 cm above survive the ground. The areas delimited by the foundation strips are now usually used a rolling layer, i.e. a layer of gravel or crushed stone, which after it has been compacted, with the top edge of the foundation strips concludes. Possibly. a film can be applied to the compacted roller coating as moisture protection, especially in case of waterlogging, be put on. On the through the foundation strips as well as the Rolling formed flat surface can now be poured on a base plate in a known manner. After hardening the bottom plate becomes the walls of the building bricked up. One more way consists of building the walls directly on the foundation strip and individual floor slabs in the areas delimited by the walls to pour on the roll. That way, initially created a basement, extends on the outer walls of the foundation strips to over the top edge of the floor or the construction pit is a so-called perimeter insulation. This perimeter insulation consists for example of foam glass or polymer foams and especially in case of waterlogging the task of protecting the masonry from water.

Die Fundamentsohle muß so tief liegen, daß sie durch Gefrieren und Auftauen der unmittelbar darunter liegenden Bodenschicht nicht in Bewegung gerät. Als frostfrei gilt nach DIN 1054 eine Tiefe von mindestens 80 cm; in besonders frostgefährdeten Gegenden kann sie 1,50 m und mehr betragen.The base of the foundation must be so deep that they lie by freezing and thawing the immediately below Bottom layer does not move. After is considered frost-free DIN 1054 a depth of at least 80 cm; in areas particularly exposed to frost it can be 1.50 m and more.

Bei derartigen Streifenfundamenten ist von Nachteil, daß im Bereich des Fundamentstreifens oft Wärmebrücken entstehen, über die die Wärme aus dem Gebäude in den Boden abfließt.With such strip foundations is disadvantageous in that Area of the foundation strip often creates thermal bridges over which the heat out of the building flows into the ground.

Insbesondere in Kellern entstehen in den unteren äußeren Kanten und Eckbereichen kalte Zonen durch das Abfliesen von Wärme, weshalb in diesen Bereichen auch oft Innenisolierungen aus beispielsweise Styropor angebracht werden.Especially in basements in the lower outer edges and corner areas cold zones by tiling heat, which is why in these areas, for example, often internal insulation Styrofoam can be attached.

Aus der GB 2 018 854 A ist ein Streifenfundament für Steinwände bekannt, bei dem trapezoedrische Blöcke auf eine Rollierung im Bereich der zu erstellenden Wände aufgelegt werden. Diese tra pezoedrischen Blöcke weisen im Bereich der Rollierung eine breite Auflagefläche auf, welche sich nach oben hin verjüngt, so daß oben eine schmalere Plattform für die Auflage der Mauerziegel ausgebildet wird. Die durch die Wände wirkenden Gewichtskräfte werden somit auf einen größeren Bereich am Boden verteilt. Diese trapezoedrischen Blöcke sollen sich zudem leicht verlegen lassen.From the GB 2 018 854 A is a strip foundation for stone walls is known, in which trapezoidal blocks are placed on a roller in the area of the walls to be created. These tra pezohedral blocks have a wide contact surface in the area of the curling, which tapers towards the top, so that a narrower platform is formed at the top for supporting the building bricks. The weight forces acting through the walls are thus distributed over a larger area on the floor. These trapezoidal blocks should also be easy to lay.

Aus der US 3,673,750 sind Randsteine für ein Gebäudefundament bekannt, wobei diese Randsteine gleichzeitig als Schalungselemente für eine zu gießende Isolierschicht unter einer Bodenplatte und als Schalungselemente für die Bodenplatte dienen. Diese Randsteine dienen gleichzeitig als Fundamentblöcke für die Außenwände eines aufzubauenden Gebäudes. Diese Randsteine sollen aus einem isolierenden Beton bestehen. Bei einem derartigen Fundamentaufbau und bei derartigen Randsteinen ist von Nachteil, daß die Randsteine zum einen eine tragende Funktion für die Außenwände ausüben sollen und zum anderen isolierend wirken sollen. Bei einer zum Tragen der Wände ausreichenden Tragfähigkeit der Randsteine ist es nicht möglich, diese stark isolierend auszubilden, da stark isolierende Leichtbetonblöcke nur geringe Tragfähigkeiten aufweisen können. Mit einem derartigen Fundamentaufbau ist es somit nicht möglich, eine optimale Wärmeisolierung bei gleichzeitig hoher Tragfähigkeit zu erreichen.From the US 3,673,750 curbs for a building foundation are known, these curbs simultaneously serving as formwork elements for an insulating layer to be cast under a floor slab and as formwork elements for the floor slab. These curbs also serve as foundation blocks for the outer walls of a building to be constructed. These curbs should consist of an insulating concrete. With such a foundation structure and with such curbs, it is disadvantageous that the curbs on the one hand should have a supporting function for the outer walls and on the other hand should have an insulating effect. If the curbs have sufficient load-bearing capacity to support the walls, it is not possible to make them highly insulating, since highly insulating lightweight concrete blocks can only have low load-bearing capacities. With such a foundation structure, it is therefore not possible to achieve optimal heat insulation with a high load-bearing capacity.

Aufgabe der Erfindung ist es, einen Fundamentaufbau zu schaffen, der bei hoher Tragkraft thermisch gut isoliert.The object of the invention is a To create a foundation that is thermally good with a high load capacity isolated.

Eine weitere Aufgabe ist es, einen Fundamentaufbau zu schaffen, der einfach und schnell erstellt werden kann.Another job is to get one To create foundation structure that can be created easily and quickly can.

Darüber hinaus ist eine Aufgabe, ein Sockelelement für einen derartigen Fundamentaufbau zu schaffen, mit welchem ein tragfähiges Fundament mit hoher thermischer Isolation schnell verlegt und erstellt werden kann.In addition, a task a base element for to create such a foundation structure with which a stable foundation with high thermal insulation can be quickly installed and created can.

Gelöst werden diese Aufgaben hinsichtlich eines Fundamentaubaus durch die Merkmale des Anspruchs 1 und hinsichtlich eines Sockelelements durch die Merkmale des Anspruchs 37. Vorteilhafte Weiterbildungen sind in den Unteransprüchen angegeben.These tasks are solved with regard to one Foundation construction by the features of claim 1 and with regard a base element by the features of claim 37. Advantageous further developments are in the subclaims specified.

Die Erfindung sieht vor, zunächst eine Rollierung, also eine Ausgleichsschüttung aus Kies oder Schotter in einer Baugrube bei einem unterkellerten Gebäude oder in einer flachen Grube aufzubringen. Diese Rollierung muß anschließend verdichtet werden, damit sie den statischen Anforderungen genügt. Auf die Rollierung kann ggf. eine Dichtfolie aufgelegt werden. Auf diese Rollierung bzw. die Dichtfolie werden die erfindungsgemäßen Sockelelemente lose im Bereich geplanter Wände aufgelegt. Diese Sokelelemente sind im einfachsten Fall längliche, kastenförmige und im Querschnitt im wesentlichen rechteckige Formkörper bzw. Blöcke. Hieraus ergeben sich Fundamentsockelstreifen, welche aus einzelnen Sockelelementen aufgebaut sind. Die Sockelelemente bestehen aus einem Leichtbeton, vorzugsweise aus einem Styroporleichtbeton. Diese Elemente lassen sich leicht verlegen, wobei eine Korrektur während des Verlegens jederzeit möglich ist. Die Elemente werden sowohl dort angeordnet, wo zukünftig Außenwände, als auch dort, wo Zwischenwände, insbesondere tragende Zwischenwände erstellt werden sollen. Darüber hinaus ist es möglich, diese Sockelelemente auch innerhalb der Außenkonturen des Gebäudes bzw. des Fundaments regelmäßig, d. h. in einem Gittermuster anzuordnen.The invention provides, first of all Rolling, i.e. a leveling fill made of gravel or crushed stone in an excavation pit in a basement building or in a shallow pit applied. This rolling must then be compressed so that it meets the static requirements. On the curling can if necessary, a sealing film can be applied. On this rolling or the sealing film, the base elements according to the invention become loose in the area planned walls hung up. In the simplest case, these Sokel elements are elongated, boxy and in cross section essentially rectangular shaped bodies or Blocks. This results in foundation base strips, which consist of individual Base elements are constructed. The base elements consist of a lightweight concrete, preferably from a polystyrene lightweight concrete. This Elements can be easily installed, with a correction during the Laying possible at any time is. The elements are arranged where future exterior walls will be, as well even where partition walls especially load-bearing partitions should be created. About that furthermore it is possible these base elements also within the outer contours of the building or of the foundation regularly, d. H. to be arranged in a grid pattern.

Die Sockelelemente weisen in der nach oben weisenden Seite zumindest eine Längsnut auf. In die Längsnuten der die Außenkontur des Gebäudes bildenden Sockelelemente werden hochkant rechteckförmige Streifenelemente eingesteckt, welche vorzugsweise mit einer leichten Pressung in den Nuten sitzen und über die Sockelelemente nach oben hinausstehen. Die streifenförmigen Elemente können beispielsweise bis zur Oberkante eines geplanten Fundaments, bei einem in einer Baugrube angeordneten Fundament für ein Gebäude mit Keller jedoch auch bis über die Oberkante der Baugrube nach oben reichen und als Perimeterdämmung dienen.The base elements point in the upward-facing side at least one longitudinal groove. In the longitudinal grooves the the outer contour of the building forming base elements become upright rectangular strip elements inserted, which preferably with a slight pressure in sit and over the grooves the base elements protrude upwards. The stripe-shaped elements can, for example up to the top of a planned foundation, one in one However, excavation pit arranged foundation for a building with a basement to over extend the upper edge of the excavation pit and serve as perimeter insulation.

Die Bereiche, die innerhalb der Außenkontur des Gebäudes bzw. Fundaments liegen und von den Sockelelementen begrenzt werden, werden mit einem Leichtbeton bis zur Oberkante der Sockelelemente aufgefüllt. Der Leichtbeton weist vorzugsweise gleiche Materialeigenschaften bezüglich Dichte, Festigkeit und Wärmedurchgangsverhalten auf wie der Beton, aus dem die Sockelemente gefertigt sind.The areas within the outer contour of the building or foundations and are limited by the base elements, with a lightweight concrete up to the upper edge of the base elements refilled. The lightweight concrete preferably has the same material properties in terms of Density, strength and heat transfer behavior on like the concrete from which the sock elements are made.

Die Sockelelemente fungieren für diesen an der Baustelle einzufüllenden Beton (auch Ortbeton genannt) als Schalungen. Als Ergebnis wird eine auf der Rollierung aufliegende Isolierschicht bzw. -platte aus Leichtbeton erzielt.The base elements function for this to be filled in at the construction site Concrete (also called in-situ concrete) as formwork. As a result an insulating layer or plate resting on the curling Lightweight concrete achieved.

Die aus den Sockelelementen und dem erhärteten Ortbeton gebildete Isolierplatte oder Isolierschicht dient als Unterlage für eine auf diese aufzubringende Bodenplatte aus Beton. Diese wird nach dem Eingießen des Betons von in die Nuten der äußeren Sokkelelemente eingesteckten Schalungselementen begrenzt. Der Beton der Bodenplatte kann in die freien Nuten der innerhalb der Außenkontur liegenden Sockelelemente fließen, wodurch im erhärteten Zustand eine Verklammerung bewirkt wird. Bei mehreren Nuten pro Sockelelement kann der Beton auch in die freien Nuten der äußeren Elemente fliesen. Auf diese Bodenplatte kann in üblicher Weise ein Gebäude, insbesondere ein Fertighaus oder Holzblockhaus aufgestellt werden.The from the base elements and the hardened Insulating plate or insulating layer formed on site serves as a base for one on this concrete floor slab to be applied. This is after the pour in of the concrete in the grooves of the outer base elements inserted formwork elements limited. The concrete of the floor slab can in the free grooves of the base elements lying within the outer contour flow, whereby in the hardened Condition is caused. With several grooves per Base element, the concrete can also be in the free grooves of the outer elements tiles. A building, in particular, can be placed on this base plate in the usual way a prefabricated house or wooden block house can be erected.

Die die Bodenplatte begrenzenden und in die äußeren Sockelemente eingesteckten Schalungselemente sind vorzugsweise aus einem isolierenden Hartschaummaterial gefertigt, welches derart fest und steif ist, daß es dem eingegossenen Beton standhält und nach dem Erhärten der Bodenplatte an der Bodenplatte haften bleibt. Diese isolierenden Schalungselemente erfüllen die Funktion einer Wärmeisolation seitlich nach außen, wenn sie als Perimeterdämmung bei einem Kellerfundament bis über die Oberkante der Baugrube verlängert sind.The bounding the base plate and in the outer sock elements inserted formwork elements are preferably made of an insulating rigid foam material made, which is so strong and stiff that it withstands the poured concrete and after hardening the base plate sticks to the base plate. These insulating formwork elements fulfill the function of thermal insulation sideways outwards, when used as perimeter insulation with a basement foundation up to The top edge of the excavation is extended are.

Darüber hinaus ist es möglich, auf die Isolierplatte bzw. Isolierschicht an sich bekannte Trägerplatten für die Heizschlangen von Fußbodenheizungen aufzulegen.In addition, it is possible to the insulating plate or insulating layer known carrier plates for the Heating coils of underfloor heating hang up.

Bei einem derartigen Fundamentaufbau ist von Vorteil, daß die Sockelelemente sehr schnell und einfach nach Art eines Streifenfundamentes verlegt werden können und, nachdem eine erwünschte Kontur erreicht wurde und sie miteinander verbunden wurden, die Zwischenräume mit einem isolierenden Leichtbeton aufgefüllt werden. Hierdurch ergibt sich bezüglich des Wärmedurchgangswertes eine homogene, isolierende Schicht als Unterlage für eine darauf aufzubringende Bodenplatte, wobei die Bodenplatte auch Heizschlangen für eine Fußbodenheizung enthalten kann.With such a foundation structure is advantageous that the Base elements very quickly and easily in the manner of a strip foundation can be relocated and, after a desired Contour was reached and they were connected to each other interspaces be filled with an insulating lightweight concrete. This gives yourself regarding the heat transfer value a homogeneous, insulating layer as a base for one on top base plate to be applied, the base plate also heating coils for one underfloor heating may contain.

Darüber hinaus ist bei einem derartigen Fundamentaufbau von Vorteil, daß dieser durch seinen massiven, aber dennoch leichten Aufbau nicht schwingt und dadurch den Auftrag einer massiven Estrichschicht erst ermöglicht. Darüber hinaus ist von Vorteil, daß bei dem erfindungsgemäßen Fundamentaufbau durch die eingesteckten isolierenden Schalungselemente eine hervorragende Wärmedämmung nach außen erzielt wird, so daß das Gebäude nach unten und unten außen wärmegedämmt ist. Die in einer Fußbodenheizung produzierte Wärme fließt somit nicht über die Außenseite oder durch den Boden der Bodenplatte ab.In addition, such Foundation construction is advantageous that this due to its massive, yet light construction, it does not swing and this enables the application of a solid screed layer. About that is also an advantage that at the foundation structure according to the invention excellent thanks to the inserted insulating formwork elements Thermal insulation after Outside is achieved so that building down and down outside is insulated. The one in underfloor heating produced heat flows therefore not over the outside or through the bottom of the bottom plate.

Die Erfindung wird im folgenden anhand der Zeichnung beispielhaft erläutert. Es zeigen:The invention is illustrated below the drawing exemplified. Show it:

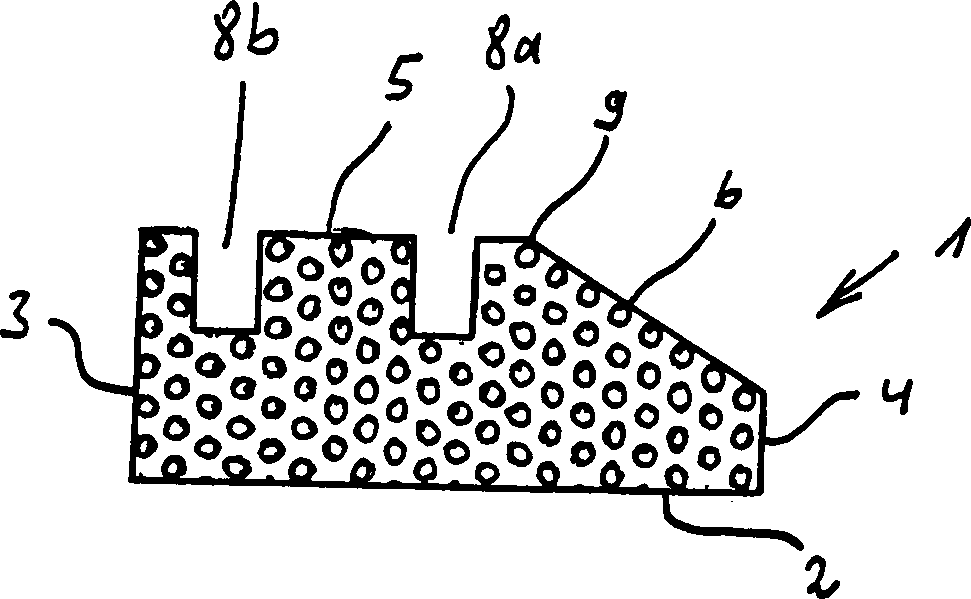

1 einen Querschnitt durch ein erfindungsgemäßes Sockelelement; 1 a cross section through a base element according to the invention;

2 eine Draufsicht auf ein erfindungsgemäßes Sockelement; 2 a plan view of a sock element according to the invention;

3 einen Querschnitt durch ein erfindungsgemäßes Fundament; 3 a cross section through a foundation according to the invention;

4 einen Querschnitt durch eine weitere Ausführungsform eines erfindungsgemäßen Fundaments für die Verwendung einer Fußbodenheizung; 4 a cross section through a further embodiment of a foundation according to the invention for the use of an underfloor heating;

5 eine Draufsicht auf ein erfindungsgemäßes Ecksockelelement; 5 a plan view of an inventive corner base element;

6 eine Draufsicht auf ein erfindungsgemäßes T-Verbindungssockelelement; 6 a plan view of an inventive T-connection base element;

7 eine Draufsicht auf ein erfindungsgemäßes Kreuzungssockelelement; 7 a plan view of an intersection base element according to the invention;

8 einen Querschnitt durch ein erfindungsgemäßes Fundament mit verbreitertem Frostriegel. 8th a cross section through an inventive foundation with widened frost bar.

9 eine weitere Ausführungsform eines erfindungsgemäßen Sockelelements mit einem verbreiterten Streifenprofilelement in einer perspektivischen Ansicht von oben; 9 a further embodiment of a base element according to the invention with a widened strip profile element in a perspective view from above;

10 ein Sockelelement gemäß 9 mit einer weiteren Ausführungsform eines Streifenprofilelements in einer perspektivischen Ansicht von oben; 10 a base element according to 9 with a further embodiment of a strip profile element in a perspective view from above;

11 ein erfindungsgemäßes Streifenprofilelement in einer perspektivischen Ansicht. 11 an inventive strip profile element in a perspective view.

Ein erfindungsgemäßes Sockelelement 1 ist ein flach kastenförmiges Element mit einer horizontalen Bodenseite 2, einer rechtwinklig, zu dieser verlaufenden vertikalen Breitseite 3 und einer parallel zu dieser gegenüberliegenden vertikalen Schmalseite 4.A base element according to the invention 1 is a flat box-shaped element with a horizontal bottom side 2 , a right-angled, to this vertical broadside 3 and a vertical narrow side opposite this parallel 4 ,

Die Breitseite 3 weist von der Bodenseite 2 eine Höhe bzw. Breite auf, die etwa das 2,5fache der Breite der Schmalseite 4 beträgt. Gegenüber der Bodenseite 2 verläuft mit der Breitseite 3 einen rechten Winkel einschließend eine Deckenseite 5 des Sockelelements 1. Die Deckenseite 5 erstreckt sich von der Breitseite 3 in etwa über zwei Drittel der Breite der Bodenseite 2. Die Deckenseite 5 und die Schmalseite 4 werden durch eine Ablaufseite 6 miteinander verbunden, welche beispielsweise um 30° bis 50° geneigt zur Bodenseite 2 orientiert ist.The broadside 3 points from the bottom 2 a height or width that is about 2.5 times the width of the narrow side 4 is. Across the floor 2 runs with the broadside 3 including a right angle a ceiling side 5 of the base element 1 , The ceiling side 5 extends from the broadside 3 about two-thirds the width of the bottom 2 , The ceiling side 5 and the narrow side 4 are through a drain page 6 connected to each other, which, for example, inclined by 30 ° to 50 ° to the bottom side 2 is oriented.

Stirnseitig weist das Sockelement vertikale, mit der Bodenseite einen rechten Winkel einschließende Stirnseite 7 auf.On the front side, the sock element has a vertical front side that forms a right angle with the bottom side 7 on.

Ein erfindungsgemäßes Sockelelement 1 weist beispielsweise eine Breite von 60 cm, eine Länge von 100 cm und eine Höhe von 25 cm auf (2).A base element according to the invention 1 for example, has a width of 60 cm, a length of 100 cm and a height of 25 cm ( 2 ).

Die Deckenseite 5 weist von ihrer Quermitte in etwa gleich beabstandet zwei parallel zur Längserstreckung des Sockelelements 1 verlaufende Nuten 8a, 8b auf (2). Die Nuten 8a, 8b sind rechteckförmige Ausnehmungen oder Aussparungen, die etwa um ein Drittel bis zu einem Fünftel der Höhe des Sockelelements 1 in dieses eingebracht sind. Eine Nut 8a ist zur Breitseite 3 benachbart angeordnet und von dieser in etwa um die Breite der Nut 8a beabstandet. Eine zweite Nut 8b ist zu der gemeinsamen Kante 9 der Deckenseite 5 und der Ablaufseite 6 benachbart angeordnet und von dieser in etwa um die Breite der Nut 8b beabstandet. Die Nuten 8a, 8b sind vorzugsweise gleich breit ausgeführt und weisen eine Breite auf, die in etwa einem Sechstel der gesamen Breite der Deckenseite 5 entspricht.The ceiling side 5 has approximately equally spaced from its transverse center two parallel to the longitudinal extent of the base element 1 running grooves 8a . 8b on ( 2 ). The grooves 8a . 8b are rectangular recesses or recesses that are about a third to a fifth of the height of the base element 1 are brought into this. A groove 8a is on the broadside 3 arranged adjacent and from this about the width of the groove 8a spaced. A second groove 8b is to the common edge 9 the ceiling side 5 and the drain page 6 arranged adjacent and from this about the width of the groove 8b spaced. The grooves 8a . 8b are preferably of the same width and have a width which is approximately one sixth of the total width of the ceiling side 5 equivalent.

Ein derartiges erfindungsgemäßes Sockelelement 1 besteht aus einem Leichtbeton. Unter Leichtbetonen versteht man Betone, die ein mineralisches Bindemittel, im allgemeinen Zement enthalten und als Zuschlagstoff – im Gegensatz zu Normalbeton – einen Zuschlagstoff mit geringer Rohdichte enthalten. Ein derartiger Leichtbeton enthält als Leichtzuschlagstoff beispielsweise aufgeschäumtes oder expandiertes Polystyrol, wobei aber auch andere organische oder anorganische, insbesondere mineralische Leichtzuschlagstoffe Verwendung finden können. Wesentlich für den Leichtzuschlagstoff ist, daß er eine geringe Wärmeleitfähigkeit aufweist, ohne jedoch die Druckfestigkeit des Leichtbetons zu stark zu schwächen.Such a base element according to the invention 1 consists of a lightweight concrete. Lightweight concretes are concretes that contain a mineral binder, generally cement, and as an aggregate - in contrast to normal concrete - contain an aggregate with a low bulk density. Such a lightweight concrete contains, for example, foamed or expanded polystyrene as the lightweight aggregate, although other organic or inorganic, in particular mineral lightweight aggregates can also be used. It is essential for the lightweight aggregate that it has a low thermal conductivity without, however, weakening the compressive strength of the lightweight concrete too much.

Ein erfindungsgemäßes Sockelelement 1 weist bei einer Länge von 1 m beispielsweise ein Volumen von 0,08 bis 0,12 m³ auf, wobei die Dichte des Sockelelements zwischen 200 und 800 kg/m³, vorzugsweise 400 kg/m³ liegt. Die Rohdichte des Sockelelements richtet sich nach den statischen Erfordernissen, da ein leichtes Sockelelement eine geringere Druckfestigkeit aufweist als ein schweres Sockelelement. Die Druckfestigkeiten derartiger erfindungsgemäßer Sockelelemente liegen zwischen 30 und 120 t/m², insbesondere zwischen 50 und 90 t/m².A base element according to the invention 1 has a length of 1 m, for example a volume of 0.08 to 0.12 m ³ , the density of the base element being between 200 and 800 kg / m ³ , preferably 400 kg / m ³ . The bulk density of the base element depends on the static requirements, since a light base element has a lower compressive strength than a heavy base element. The compressive strengths of such base elements according to the invention are between 30 and 120 t / m ² , in particular between 50 and 90 t / m ² .

Die Sockelelemente sind vorzugsweise von in ihren Abmessungen sowie von ihrem Gewicht so bemessen und eingestellt, daß sie durch zwei Personen noch händisch verlegt werden können.The base elements are preferred of in their dimensions as well as their weight and set them still by hand by two people can be relocated.

Ein geeigneter Werkstoff für die Herstellung ist beispielsweise ein Polystyrolleichtbeton gemäß dem deutschen Gebrauchsmuster 91 15 774.9 .A suitable material for the production is, for example, a polystyrene lightweight concrete according to the German utility model 91 15 774.9 ,

Die Sockelelemente sind frostbeständig.The base elements are frost-resistant.

Eine erfindungsgemäße Fundamentstruktur bzw. ein erfindungsgemäßer Fundamentaufbau (3) wird in einer flach wannenförmigen Baugrube 10, welche in den gewachsenen Boden 11 eingebracht ist, angeordnet. Die Baugrube 10 wird bis zu einem Drittel bzw. bis zur Hälfte mit einer Schüttung 12 bzw. Rollierung 12 aus Kies, Schotter und dergleichen aufgefüllt. In den Randbereichen der Baugrube 10, welche nicht von dem zu erstellenden Gebäudes abgedeckt werden, können an sich bekannte Drainagerohre 13 verlegt sein. Mit dieser Ausgleichsschicht 12 wird nicht nur eine Nivellierung, also die Einstellung eines gleichen Höhenniveaus der Oberseite der Rollierung 12 erreicht, sondern auch die Kapillarität des Bodens unterbrochen. D. h., im Boden vorhandene Feuchtigkeit wird aufgrund mangelnder Kapillaren nicht durch die Rollierung hindurch zur Unterseite des Gebäudes transportiert. Die Rollierung 12 muß verdichtet sein.A foundation structure according to the invention or a foundation structure according to the invention ( 3 ) is in a shallow trough-shaped excavation pit 10 which in the grown soil 11 is introduced. The excavation pit 10 is up to a third or up to half with a filling 12 or rolling 12 filled up with gravel, crushed stone and the like. In the edge areas of the construction pit 10 , which are not covered by the building to be built, can be known drainage pipes 13 be misplaced. With this leveling layer 12 is not just a leveling, that is, setting an equal height level of the top of the curling 12 reached, but also interrupted the capillarity of the soil. This means that moisture in the floor is not transported through the curling to the underside of the building due to the lack of capillaries. The rolling 12 must be condensed.

Bei einer zu erwartenden Belastung des Fundaments von aus dem Boden aufsteigenden Wasser, insbesondere Druckwasser oder bei Bauten in Überschwemmungsgebieten wird auf die Rollierung auf der gesamten Fläche, vorzugsweise bis zum Baugrubenrand, eine Dichtfolie aufgelegt.If the foundation is expected to be exposed to water rising from the ground, in particular pressurized water or in the case of buildings in flood areas, the curling is applied a sealing film is placed over the entire surface, preferably up to the edge of the excavation pit.

Auf die Rollierung 12 werden die Sockelelemente 1 auf Stoß lose aufgelegt und können, wenn sie aufgelegt wurden, noch ausgerichtet werden. Die Sockelelemente 1 werden entsprechend dem Verlauf der geplanten Wände verlegt und bilden so streifenförmige Fundamentsockel. Im Bereich der Außenwände 14 eines zu erstellenden Gebäudes werden die Sockelelemente 1 mit den Ablaufseiten 6 zum Gebäudeäußeren weisend verlegt. Im Bereich der inneren Seiten 15 kann die Orientierung der Ablaufseiten 6 wahlweise erfolgen. In den Eckbereichen der Kontur können auf Gehrung geschnittene Sockelelemente 1 aufeinandergeführt werden, es ist jedoch auch möglich, vorgefertigte Eckelemente (5) zu verwenden. Darüber hinaus können an Kreuzungspunkten Kreuzungselemente (7) und an Abzweigungspunkten beispielsweise T-förmige Abzweigelemente (6) verwendet werden. Wenn die Sockelelemente 1 fertig verlegt und ausgerichtet sind, werden in die äußeren Nuten 8b der die Außenkontur bildenden, äußeren Sockelelemente Streifenprofilelemente 19 eingesteckt, mit welchen die einzelnen Sockelelemente 1 miteinander verbunden werden. Die Streifenprofilelemente 19 sind hochkant rechteckförmige Profile, welche vorzugsweise mit Pressung in den Nuten 8b ruhen und sich nach oben über die Deckenseite 5 der Sockelelemente 1 hinaus erstrecken.On the rolling 12 become the base elements 1 placed loosely on the butt and can still be aligned once they have been placed on. The base elements 1 are laid according to the course of the planned walls and thus form strip-like foundation bases. In the area of the outer walls 14 The base elements of a building to be created 1 with the expiration pages 6 laid facing the building exterior. In the area of the inner sides 15, the orientation of the outlet sides can be 6 optionally done. Miter-cut plinth elements can be used in the corner areas of the contour 1 on top of each other, but it is also possible to use prefabricated corner elements ( 5 ) to use. In addition, crossing elements ( 7 ) and at branch points, for example T-shaped branch elements ( 6 ) be used. If the base elements 1 are installed and aligned, are in the outer grooves 8b the outer base elements forming the outer contour, strip profile elements 19 with which the individual base elements 1 be connected to each other. The strip profile elements 19 are upright rectangular profiles, which are preferably pressed in the grooves 8b rest and look up over the ceiling side 5 the base elements 1 extend out.

Die Sockelelemente 1 können darüber hinaus im Bereich ihrer Stirnseiten 7 mit Nuten und Federn, beispielsweise mit Nuten und Federn in Schwalbenschwanzform versehen sein. Hiermit lassen sich die einzelnen Sockelelemente 1 in geeigneter Weise zusammenstecken, wodurch nach der Ausrichtung einer Verschiebung der Sockelelemente 1 vorgebeugt wird. Eine weitere Möglichkeit, eine Verschiebung zu vermeiden, ist, die Sockelelemente 1 miteinander zu verklammern.The base elements 1 can also in the area of their end faces 7 be provided with grooves and tongues, for example with grooves and tongues in dovetail shape. This allows the individual base elements 1 plug together in a suitable manner, causing a displacement of the base elements after alignment 1 is prevented. Another way to avoid displacement is the base elements 1 to cling to each other.

Die Zwischenräume 17 zwischen den Sockelelementen 1 sind mit einem Leichtortbeton 16 ausgefüllt. Leichtortbeton ist ein Beton, der an der Einbaustelle verarbeitet, in diesem Fall zwischen die Sockelelemente 1 gegossen wird. Der Leichtbeton wird bis zur Höhe der Deckenseite 5 zwischen die Sockelelemente 1 gegossen, wobei nach dem Eingießen, wenn notwendig, auf diese Höhe abgestrichen wird. Der Leichtbeton weist vorzugsweise eine gleiche oder ähnliche Zusammensetzung mit gleichen oder ähnlichen Festigkeitseigenschaften und Rohstoffen auf, wie das Betonmaterial der Sockelelemente 1. Die entstehende Druckfestigkeit muß jedoch nicht die Höhe der Druckfestigkeit der Sockelelemente aufweisen, sie kann beispielsweise 30 bis 60 t/m² betragen. Die Rohdichte eines derartigen Leichtortbetons 16 beträgt in erhärtetem Zustand zwischen 200 und 400 kg/m². Der Leichtortbeton ist beispielsweise ein Beton, wie er in DE-G-91 15 774.9 beschrieben wird.The gaps 17 between the base elements 1 are with a lightweight concrete 16 filled. Light-weight concrete is a concrete that is processed at the installation site, in this case between the base elements 1 is poured. The lightweight concrete is up to the height of the ceiling side 5 between the base elements 1 poured, after pouring, if necessary, smeared to this height. The lightweight concrete preferably has the same or similar composition with the same or similar strength properties and raw materials as the concrete material of the base elements 1 , The resulting compressive strength does not have to be the same as the compressive strength of the base elements, for example, it can be 30 to 60 t / m ² . The bulk density of such a lightweight concrete 16 in the hardened state is between 200 and 400 kg / m ² . The lightweight concrete is, for example, a concrete as in DE-G-91 15 774.9 is described.

Die Sockelelemente 1 fungieren für den Leichtortbeton 16 als Schalungselemente.The base elements 1 act for the lightweight concrete 16 as formwork elements.

Die Sockelelemente 1 und der erhärtete Leichtortbeton 16 ergeben eine isolierende Schicht oder Platte 18, welche auf der Rollierung 12 aufliegt.The base elements 1 and the hardened lightweight concrete 16 result in an insulating layer or plate 18 which on the rolling 12 rests.

Die Randbereiche der Schicht oder Platte 18 weisen durch die nach außen weisenden Ablaufseiten 6 der äußeren Sockelelemente 1 eine Abschrägung auf. In die, den Ablaufseiten 6 benachbarten Nuten 8b der die Außenkontur der Platte 18 begrenzenden Sockelelemente 1, sind die schmalen, länglichen, im Querschnitt hochkant rechteckförmige Streifenelemente bzw. Schalungsprofilelemente 19 eingesteckt, welche die Sockelelemente 1 miteinander verbinden.The edge areas of the layer or plate 18 point through the outward-facing discharge sides 6 the outer base elements 1 a bevel. In the, the discharge pages 6 adjacent grooves 8b the outer contour of the plate 18 delimiting base elements 1 , are the narrow, elongated stripe elements or formwork profile elements with a rectangular cross section 19 inserted which the base elements 1 connect with each other.

Die Streifen- oder Schalungsprofilelemente 19 weisen eine Breite auf, die in etwa der der Nut 8b entspricht. Die Streifenelemente 19 sind in den Nuten 8b auf Stoß und mit leichter Pressung eingesteckt. Die Höhe der Streifen oder Schalungsprofilelement 19 ist so gewählt, daß die Oberkante 20 zumindest dem oberen Höhenniveau des geplanten Fundaments bzw. einer noch aufzugießenden Bodenplatte entspricht. Sie beträgt beispielsweise das 5- bis 6-fache der Breite des Streifenelementes 19 und steht beispielsweise um 20 bis 30 cm über das Sockelelement 1 nach oben hinaus. Bei Sockelelementen 1, welche in einem Kellerfundament eingebaut sind, können sich die Schalungsprofilelemente 19 bis über die Oberkante der Baugrube 10 erstrecken, insbesondere also 2 bis 3 m. Reichen die Schalungsprofilelemente 19 mit ihrer Oberkante 20 bis auf die Höhe einer Oberkante einer Bodenplatte, umschließen die Schalungsprofilelemente 19 zwischen sich einen flachen, eckig wannenförmigen Raum 27 seitlich und umgrenzen ihn dicht.The strip or formwork profile elements 19 have a width which is approximately that of the groove 8b equivalent. The stripe elements 19 are in the grooves 8b plugged in butt and with slight pressure. The height of the strips or formwork profile element 19 is chosen so that the top edge 20 corresponds at least to the upper level of the planned foundation or a floor slab still to be poured on. For example, it is 5 to 6 times the width of the strip element 19 and stands, for example, 20 to 30 cm above the base element 1 upwards. For base elements 1 , which are installed in a basement foundation, the formwork profile elements 19 up to the top of the excavation pit 10 extend, in particular 2 to 3 m. Are the formwork profile elements sufficient 19 with their top edge 20 up to the height of an upper edge of a floor slab, enclose the formwork profile elements 19 a flat, angular tub-shaped space between them 27 sideways and tightly delimit it.

Die Streifenprofilelemente 19 bestehen vorzugsweise aus einem wärmeisolierenden Polymerhartschaum, beispielsweise einem extrudierten Polystyrolhartschaumprofil oder vergleichbaren Elementen aus thermischem Isolationsmaterialien wie Polyurethanschaum oder Schaumglas. Die Breite der Streifen- oder Schalungsprofilelemente 19 richtet sich im wesentlichen nach der gewünschten wärmeisolierenden Wirkung. Dementsprechend muß auch die Breite der Nuten 8b an die Breite der Streifen oder Schalungsprofilelemente 19 angepaßt sein.The strip profile elements 19 consist preferably of a heat-insulating rigid polymer foam, for example an extruded rigid polystyrene foam profile or comparable elements made of thermal insulation materials such as polyurethane foam or foam glass. The width of the strip or formwork profile elements 19 depends essentially on the desired heat-insulating effect. Accordingly, the width of the grooves must be 8b to the width of the strips or formwork profile elements 19 be adjusted.

Bei einer weiteren Ausführungsform des Streifenprofilelements 19 ist der nach oben über die Nut 8b hinausstehende Teil 19a dicker ausgebildet, wodurch dieser Teil zur Ablaufseite 6 hin oder zur Nut 8a hin oder zur Ablaufseite 6 und zur Nut 8a hin vorspringend ausgebildet ist. Hierdurch wird insbesondere eine bessere Isolierung einer aufzugießenden Bodenplatte, aber auch eine erhöhte Steifigkeit des Streifenprofilelements 19 erzielt. Darüber hinaus können für Streifenprofilelemente 19 unterschiedlicher Breite Sockelelemente 1 mit gleichbleibend breiten Nuten 18b verwendet werden. Derartige Streifenprofilelemente 19 können im breiten Teil 19a, an den aneinanderstoßenden Kanten der Streifenprofilelemente 19 über Nuten 19b bzw. Federn 19c verfügen. Darüber hinaus können für die Ecken eines Fundaments Eckelementstreifen-Profilelemente 19d vorgesehen sein. Um einen besseren Kraftschluß mit der Betonbodenplatte zu erreichen, können die Streifenprofilelemente 19 über Schwalbenschwanznuten 19e auf der Innenseite verfügen. Auch auf der Außenseite der Streifenprofilelemente 19 können Nuten, insbesondere Schwalbenschwanznuten vorgesehen sein, beispielsweise um Dekorelemente in diese Nuten einzustecken.In a further embodiment of the strip profile element 19 is the up over the groove 8b protruding part 19a formed thicker, causing this part to the drain side 6 towards or towards the groove 8a towards or to the discharge page 6 and to the groove 8a is protruding. In particular, this results in better insulation of a base plate to be poured on, but also increased rigidity of the strip profile element 19 achieved. In addition, for strip profile elements 19 different width base elements 1 with consistently wide grooves 18b be used. Such strip profile elements 19 can in broad part 19a , on the abutting edges of the strip profiles mente 19 over grooves 19b or feathers 19c feature. In addition, corner element strip profile elements can be used for the corners of a foundation 19d be provided. The strip profile elements can be used to achieve a better adhesion with the concrete floor slab 19 over dovetail grooves 19e feature on the inside. Also on the outside of the strip profile elements 19 grooves, in particular dovetail grooves, can be provided, for example in order to insert decorative elements into these grooves.

Auf die Schicht- oder Platte 18 können in dem von den Schalungsprofilelementen 19 umgrenzten Raum 21 für eine Bodenbetonplatte übliche Bewehrungen 22 beispielsweise in Form von Armierungseisen, -gittern oder -geflechten eingelegt sein (3). Die Bewehrung 22 kann flächendeckend oder in bestimmten Bereichen aufgelegt sein, beispielsweise kann die Bewehrung im Bereich der Sockelelemente 1 aufgelegt sein (3). Darüber hinaus können, wenn gewünscht, in an sich bekannter Weise Versorgungsleitungen, die im Boden verlaufen sollen, auf der Schicht 18 aufgelegt sein.On the layer or plate 18 can in the of the formwork profile elements 19 bounded space 21 reinforcements usual for a floor concrete slab 22 for example in the form of reinforcing irons, grids or braids ( 3 ). The reinforcement 22 can be applied across the board or in certain areas, for example the reinforcement in the area of the base elements 1 to be in the mood ( 3 ). In addition, if desired, in a manner known per se, supply lines that are to run in the ground can be on the layer 18 be in the mood.

Bis zur Oberkante 20 der Streifenprofilelemente 19 wird ein Estrich oder Beton in den von den Schalungs- oder streifenprofilelementen 19 umgrenzten Raum 21 eingegossen. Der eingegossene Beton kann beispielsweise ein üblicher Beton der Festigkeitsklasse B35, d. h. mit einer Nennfestigkeit von 35 N/mm² nach 28 Tagen sein.To the top edge 20 the strip profile elements 19 becomes a screed or concrete in the formwork or strip profile elements 19 bounded space 21 cast. The poured concrete can be, for example, a conventional concrete of strength class B35, ie with a nominal strength of 35 N / mm ² after 28 days.

Der eingegossene Estrich oder Beton ergibt in erhärtetem Zustand eine Betonbodenplatte 23, welche von den Schalungselementen bzw. Streifenprofilelementen 19 nach außen begrenzt wird. Der Beton fließt auch in die freien Nuten 8a, 8b der Sockelelemente 1, wodurch die erhärtete Betonbodenplatte 22 in Eingriff mit der Isolierschicht oder Platte 18 steht.The poured screed or concrete results in a concrete floor slab when hardened 23 which of the formwork elements or strip profile elements 19 is limited to the outside. The concrete also flows into the free grooves 8a . 8b the base elements 1 , causing the hardened concrete floor slab 22 in engagement with the insulating layer or plate 18 stands.

Die Betonbodenplatte 23 wird bevorzugt einstückig, also mono lithisch gegossen, so daß die fertige Betonbodenplatte 23 keine Fugen aufweist. Die Betonbodenplatte 23 kann in angesteiftem, aber noch nicht erhärtetem Zustand, beispielsweise mit einem Glätter, insbesondere einem Flügelglätter abgeglättet werden, so daß die Oberfläche ohne weitere größere Nachbearbeitungen als Fußboden bzw. Unterlage für einen Bodenbelag verwendet werden kann.The concrete floor slab 23 is preferably cast in one piece, ie monolithically, so that the finished concrete floor slab 23 has no joints. The concrete floor slab 23 can be smoothed in the stiffened but not yet hardened state, for example with a smoother, in particular a wing smoother, so that the surface can be used as a floor or underlay for a floor covering without further major finishing work.

Bei als Perimeterdämmung bis über die Baugrube hinaus nach oben verlaufenden Streifenprofilelementen 19 wird der Beton nicht bis zur Oberkante 20, sondern lediglich in der für eine Bodenplatte gewünschten Höhe, insbesondere 20 bis 30 cm, eingegossen.With perimeter insulation up to the construction pit extending up to the strip profile elements 19 the concrete will not reach the top edge 20 , but only cast in at the height desired for a base plate, in particular 20 to 30 cm.

Auf diese Betonbodenplatte 23 können in üblicher, an sich bekannter weise die Wände 14, 15, insbesondere Leichtbauwände, von Fertig- oder Holzblockhäusern aufgestellt und befestigt werden.On this concrete floor slab 23 can the walls in a conventional manner known per se 14 . 15 , in particular lightweight walls, of prefabricated or wooden block houses can be set up and fastened.

Die Außenwände 14 schließen mit ihrer Außenseite 25 mit der, von den Schalungselementen 19 begrenzten Außenseite 26 der Betonbodenplatte 23 ab. Auf die Außenseite 25 der Wand 14 ist ein Außenputz oder Außenbelag 27, beispielsweise ein wärmedämmender und wasserabweisender Belag 27 aufgebracht, beispielsweise ein Vollwärmeschutzsystem.The outer walls 14 close with their outside 25 with that of the formwork elements 19 limited outside 26 the concrete floor slab 23 from. On the outside 25 the Wall 14 is an exterior plaster or exterior covering 27 , for example a heat-insulating and water-repellent covering 27 applied, for example a full heat protection system.

Der Belag oder Putz 27 weist beispielsweise eine Dicke auf, die größer ist als die Breite der Schalungsstreifen 19 und steht somit über die Schalungsstreifen 19 nach außen vor. Mit seiner Unterkante 28 steht der Putz oder Belag 27 in Kontakt mit der Oberkante 20 der Schalungselemente 19, wobei die Unterkante 28 des Putzes 27 durch eine U-Profilschiene 29 gebildet und begrenzt sein kann.The covering or plaster 27 has, for example, a thickness that is greater than the width of the formwork strips 19 and thus stands over the formwork strips 19 outwards. With its bottom edge 28 is the plaster or covering 27 in contact with the top edge 20 the formwork elements 19 , with the bottom edge 28 of the plaster 27 through a U-profile rail 29 can be educated and limited.

Da die Schalungsstreifen bzw. Streifenprofilelemente 19 nicht entfernt werden, sondern als Isolation erhalten bleiben, können sie außenseitig mit einem Dekor, beispielsweise einem farbigen Mauerklinkerdekor versehen sein, welches gleichzeitig Witterungsschutzaufgaben übernimmt.As the formwork strips or strip profile elements 19 not removed, but retained as insulation, they can be provided on the outside with a decor, for example a colored wall clinker decor, which also takes on weather protection tasks.

Bei einer weiteren vorteilhaften Ausführungsform eines erfindungsgemäßen Fundaments (4) werden auf die Isolierplatte 18 Trägerplatten 32 für Fußbodenheizungsleitungen 33 aufgelegt. Diese Trägerplatten 32 sind plattenförmige Elemente, beispielsweise aus Kunststoff, insbesondere Hartschaumplatten. Oberseitig weisen die Trägerplatten 32 einstückig angeformte Klemmnoppen 34 für die Heizleitungen 33 auf, zwischen welche die Heizleitungen 33 eingeklemmt werden können.In a further advantageous embodiment of a foundation according to the invention ( 4 ) are on the insulating plate 18 carrier plates 32 for underfloor heating pipes 33 hung up. These backing plates 32 are plate-shaped elements, for example made of plastic, in particular hard foam panels. The carrier plates face upwards 32 one-piece molded nubs 34 for the heating cables 33 on between which the heating cables 33 can be pinched.

Um die Montage der Platten 32 zu erleichtern, können streifenförmige Elemente 35 in die Nuten 8a der äußeren Sockelelemente 1 und in die Nuten 8a, 8b der inneren Sockelelemente 1 eingesteckt sein. Die streifenförmigen Elemente 35 können beispielsweise aus dem gleichen Material wie die Schalungselemente 19, insbesondere aus Hartschaum bestehen. Die Elemente 35 weisen eine Breite auf, die der der Nut 8a, 8b entspricht und weisen eine Höhe auf, die so gewählt ist, daß die Hartschaumelemente 35 über die Deckenseite 5 der Sockelelemente 1 soweit hinausstehen, daß ihre Oberkante 36 mit dem höchsten Bereich der Trägerplatte 32 abschließt.To assemble the panels 32 can facilitate strip-shaped elements 35 in the grooves 8a the outer base elements 1 and in the grooves 8a . 8b the inner base elements 1 be plugged in. The stripe-shaped elements 35 can for example be made of the same material as the formwork elements 19 , in particular consist of rigid foam. The Elements 35 have a width that that of the groove 8a . 8b corresponds and have a height which is chosen so that the rigid foam elements 35 over the ceiling side 5 the base elements 1 stand so far that their top edge 36 with the highest area of the carrier plate 32 concludes.

Durch die streifenförmigen Elemente 35 wird die Oberfläche der Platte 18 in schmale Gefache 37 zwischen den Nuten 8 eines Sokkelelementes 1 und weite Gefache 38 zwischen benachbarten Sokkelelementen 1 unterteilt.Through the stripe-shaped elements 35 becomes the surface of the plate 18 in narrow compartments 37 between the grooves 8th a pedestal element 1 and wide compartments 38 between adjacent pedestal elements 1 divided.

Die Sockelelemente 1 können regelmäßig, gitterähnlich verlegt sein, so daß viereckige Gefache 38 gleicher Größe gebildet werden.The base elements 1 can be laid regularly, grid-like, so that square compartments 38 of the same size.

In die schmalen Gefache 37 können Bewehrungen 22 eingelegt werden, in die weiten Gefache 38 werden die Trägerplatten 32 eingelegt. In die weiten Gefache 38 können jeweils nur eine Trägerplatte 32 (4) oder bei ausreichender Gefachgröße auch mehrere Trägerplatten 32 eingelegt sein. Die Trägerplatten 32 weisen beispielsweise eine Größe von 0,5 × 1 m auf.In the narrow compartments 37 can reinforcements 22 be inserted into the wide compartments 38 become the carrier plates 32 inserted. In the wide compartments 38 can only have one carrier plate at a time 32 ( 4 ) or, if the compartment size is sufficient, also several carrier plates 32 be inserted. The carrier plates 32 have, for example, a size of 0.5 × 1 m.

Bei einer weiteren vorteilhaften Ausführungform sind die streifenförmigen Elemente 35 einstückig mit den Trägerplatten 32 an deren Außenkanten ausgebildet. Die Trägerplatten 32 können so direkt mit den Elementen 35 in die Nuten 8a, 8b gesteckt und an der Isolierplatte 18 verankert werden. Auf die derart mit Heizschlangen versehenen Trägerplatten 32 und Bewehrungen 22 versehene Isolierplatte 18 wird ein Beton oder Estrich in den von den Streifenprofilelementen 19 umgrenzten Raum 21 bis zur Oberkante 20 der Streifenprofilelemente 19 eingegossen. Der Beton oder Estrich ist vorzugsweise ein speziell auf die Verwendung von Fußbodenheizungen abgestimmter Beton.In a further advantageous embodiment, the strip-shaped elements are 35 in one piece with the carrier plates 32 formed on the outer edges. The carrier plates 32 so can directly with the elements 35 in the grooves 8a . 8b plugged in and on the insulating plate 18 be anchored. On the support plates provided with heating coils 32 and reinforcements 22 provided insulating plate 18 becomes a concrete or screed in the of the strip profile elements 19 bounded space 21 to the top edge 20 the strip profile elements 19 cast. The concrete or screed is preferably a concrete specially designed for the use of floor heating.

Bei dem Eingießen des Betons in den von den Streifenprofilelementen 19 umgrenzten Raum 21 sorgen die streifenförmigen Elemente 35 dafür, daß die Trägerplatten 32 nicht verrutschen können. Darüber hinaus dichten die streifenförmigen Elemente 35 den Randbereich der Trägerplatten 32 nach unten ab, so daß kein Beton unter die Trägerplatten 32 gelangen kann. Aufgrund der geringen Dichte der Trägerplatten 32 würden diese ansonsten auf dem Beton aufschwimmen.When pouring the concrete into the strip profile elements 19 bounded space 21 ensure the stripe-shaped elements 35 that the carrier plates 32 cannot slip. In addition, the strip-shaped elements seal 35 the edge area of the carrier plates 32 downwards, so that no concrete under the carrier plates 32 can reach. Due to the low density of the carrier plates 32 otherwise they would float on the concrete.

Auch auf eine derart erzeugte Betonbodenplatte 23 werden die Wände 14, 15 in bekannter und beschriebener Weise aufgestellt.Even on a concrete floor slab produced in this way 23 become the walls 14 . 15 set up in a known and described manner.

Bei einer weiteren vorteilhaften Ausführungsform eines erfindungsgemäßen Fundamentaufbaus wird die gesamte Isolierschicht oder Platte 18 aus Sockelelementen 1 aufgebaut. Bei einer derartigen Ausführungsform können z. B. die äußeren Konturen der Platte 18 mit Sockelelementen 1 mit nach außen weisender Ablaufseite 6 ausgebildet sein. Der von diesen Sockelelementen 1 umgrenzte Raum wird dann mit weiteren Sockelelementen 1 flächendeckend ausgelegt, wobei diese Sockelelemente 1 auch im Querschnitt rechteckig ausgebildet sein können. Vorzugsweise weisen die Sockelelemente 1 für die Ausbildung einer kompletten verlegten Schicht 18 an ihren Seiten Nuten und Federn beispielsweise in Form von Schwalbenschwanzführungen auf, so daß die Sockelelemente 1 aneinander gesteckt werden können. Eine weitere Möglichkeit besteht darin, die Sockelelemente 1 mit einem Dünnbettmörtel oder einem Fliesenkleber miteinander zu verkleben. Eine derartige Anordnung ist bei hohen Flächenlasten sinnvoll, da die Sockelelemente 1 eine höhere Druckfestigkeit aufweisen als der Leichtortbeton.In a further advantageous embodiment of a foundation structure according to the invention, the entire insulating layer or plate 18 from base elements 1 built up. In such an embodiment, for. B. the outer contours of the plate 18 with base elements 1 with outward-facing discharge side 6 be trained. The one of these base elements 1 bounded space is then created with additional base elements 1 designed throughout, these base elements 1 can also be rectangular in cross section. The base elements preferably have 1 for the formation of a complete laid layer 18 grooves and tongues on their sides, for example in the form of dovetail guides, so that the base elements 1 can be plugged together. Another option is the base elements 1 to be glued together with a thin-bed mortar or a tile adhesive. Such an arrangement makes sense for high surface loads because the base elements 1 have a higher compressive strength than lightweight concrete.

Der außenseitig der äußeren Sockelelemente 1 verbleibende Raum 40 der Baugrube 10 wird mit Kies, Schotter oder Aushub bis zur Oberkante 41 des gewachsenen Bodens 11 verfüllt, wobei die Oberkante 42 der Verfüllung 43 vorzugsweise höher liegt als der nach außen ragende Abschnitt der Deckenseite 5 der äußeren Sockelelemente 1, so daß die Sockelelemente 1 von außen nicht sichtbar sind. Vorzugsweise wird eine Dichtfolie 44 auf den Randbereich des Fundaments derart aufgelegt, daß sich die Dichtfolie 44 von der Oberkante 42 der Verfüllung 43 oder ein Stück darüber, an der Außenseite der Schalungselemente 19 anliegend zur Deckenseite 5 der äußeren Sockelemente 1 erstreckt und sich von diesen über die Ablaufseiten 6, die schmale Seitenwandung 4 auf diesen aufliegend zur unteren äußeren Kante des Sockelelementes 1 erstreckt. Von dieser verläuft die Dichtfolie 44 auf der Oberfläche der Rollierung 12 bis zum Baugrubenrand oder zu den verlegten Drainagerohren 13. Die Dichtfolie 44 kann aber auch beim Einstecken der Schalungs- bzw. Streifenprofilelemente 19 in die Nuten 8b mit den Streifenprofilelementen 19 in die Nut 8b geklemmt werden.The outside of the outer base elements 1 remaining space 40 the construction pit 10 is with gravel, crushed stone or excavation up to the top edge 41 of the grown soil 11 filled with the top edge 42 the backfill 43 is preferably higher than the outwardly projecting section of the ceiling side 5 the outer base elements 1 so that the base elements 1 are not visible from the outside. A sealing film is preferred 44 placed on the edge of the foundation in such a way that the sealing film 44 from the top edge 42 the backfill 43 or a bit above, on the outside of the formwork elements 19 adjacent to the ceiling side 5 the outer sock elements 1 extends and extends from these over the expiration pages 6 , the narrow side wall 4 resting on this to the lower outer edge of the base element 1 extends. The sealing film runs from this 44 on the surface of the curling 12 to the edge of the construction pit or to the installed drainage pipes 13 , The sealing film 44 can also when inserting the formwork or strip profile elements 19 in the grooves 8b with the strip profile elements 19 in the groove 8b be clamped.

Von der Außenwandung 15 bzw. dem Außenputz 27 ablaufendes Wasser gelangt so zunächst in die Verfüllung 43 und läuft entlang der Folie 44 über die Ablaufseiten 6 seitlich in die Verfüllung 43 und zum Rand der Baugrube 10 ab bzw. wird zu den Drainagerohren 13 geleitet. Das Wasser wird also in vorteilhafter Weise durch die Außenkontur bzw. Formgebung der Sockelelemente 1 vom Gebäude weggeführt.From the outer wall 15 or the exterior plaster 27 running water is thus initially filled into the backfill 43 and runs along the slide 44 via the expiration pages 6 laterally in the backfill 43 and to the edge of the construction pit 10 from or to the drainage pipes 13 directed. The water is thus advantageously by the outer contour or shape of the base elements 1 led away from the building.

Diese Außenkontur bzw. Formgebung der Sockelelemente 1, welche beispielsweise 30 cm, wahlweise aber auch mehr nach außen über das eigentliche Fundament hinaussteht, fungiert als sogenannte Frostschürze oder sogenannter Frostriegel. Diese Frostriegel bzw. Frostschürzen haben die Aufgabe, das unter ihnen in der Rollierung befindliche Erdreich vor Frosteinfluß zu schützen. Der Einfluß von Frost in diesen Fundamentbereichen ist besonders schädlich, da durch Gefrieren und Auftauen der unmittelbar darunter liegenden Bodenschichten und die damit verbundenen Dehnungen und Schrumpfungen die Fundamentsohle in Bewegung geraten kann, wodurch es zu Setzungen in diesem Bereich kommen kann. Vorteilhafterweise wird durch die erfindungsgemäße Formgebung des Sockelelements 1 mit einem nach außen ausladenden Frostriegel sowie durch das thermisch gut isolierende Material des Sokkelelements 1 eine besonders wirkungsvolle Abschirmung der Fundamentsohle vor Frost erzielt.This outer contour or shape of the base elements 1 Which, for example, protrudes 30 cm, but optionally also more to the outside than the actual foundation, functions as a so-called frost apron or so-called frost bar. These frost bars or frost aprons have the task of protecting the ground beneath them from the frost from frost. The influence of frost in these foundation areas is particularly damaging, since freezing and thawing the floor layers immediately below and the associated expansion and contraction can cause the foundation floor to move, which can lead to subsidence in this area. Advantageously, the shape of the base element according to the invention 1 with an outwardly projecting frost bar and the thermally well insulating material of the base element 1 achieved a particularly effective shielding of the foundation base against frost.

Bei einer weiteren vorteilhaften Ausführungsform eines erfindungsgemäßen Fundamentaufbaus wird außenseitig an die äußeren Sockelelemente 1 ein zusätzlicher Frostriegel 50 angeordnet. Dieser Frostriegel 50 ist beispielsweise eine Polymerhartschaumplatte, beispielsweise eine Polystyrolschaumplatte (8). Diese Platte weist vorzugsweise eine Höhe auf, die der der nach außen weisenden Schmalseite 4 des Sockelelementes 1 entspricht und erstreckt sich beispielsweise um einen halben Meter nach außen, d.h. zum Baugrubenrand. Die nach oben weisende Fläche dieses zusätzlichen Frostriegels kann mit einer parallel zum Fundament verlaufenden rinnenförmigen Einbuchtung 51 versehen sein, so daß dieser erweiterte Frostriegel 50 auch wasserabführende Funktionen übernehmen kann. Die Erfindung schafft also vorteilhafterweise einen Fundamentaufbau, welcher hoch isoliert ist, wobei durch die sohlenseitige Anordnung der Isolierplatte 18 sowie die in die Nuten 8b eingesteckten Streifelemente 19 eine wannenartige Isolierung erreicht wird, welche keine Wärmelecks aufweist. Bei Streifenelementen 19, welche als Perimeterdämmung bis über die Oberkante einer Baugrube hinaus verlängert ausgeführt sind, ist somit der gesamte Keller mit einer wannenförmigen, wärmeleckfreien Isolierschicht umgeben.In a further advantageous embodiment of a foundation structure according to the invention, the outer base elements are attached to the outside 1 an additional frost bar 50 arranged. This frost bar 50 is, for example, a rigid polymer foam sheet, for example a polystyrene foam sheet ( 8th ). This plate preferably has a height that that of the outwardly facing narrow side 4 of the base element 1 corresponds and extends, for example, by half a meter to the outside, ie to the edge of the excavation pit. The upward-facing surface of this additional frost bolt can have a trough-shaped indentation running parallel to the foundation 51 be provided so that this extended frost bar 50 can also take over water-draining functions. The invention therefore advantageously creates a foundation structure which is highly insulated, the insulating plate being arranged on the sole side th 18 as well as those in the grooves 8b inserted strip elements 19 a tub-like insulation is achieved, which has no thermal leaks. With strip elements 19 , which are designed as perimeter insulation extended beyond the top edge of a construction pit, the entire basement is therefore surrounded by a trough-shaped, heat-leak-free insulating layer.

Ein weiterer Vorteil bei einem erfindungsgemäßen Fundamentaufbau mit dem erfindungsgemäßen Frostriegel ist, daß der Frostschutz der Fundamentsohle derart gut ausgebildet ist, daß bei nicht unterkellerten Gebäuden die Fundamentsohle nicht bis auf die im Stand der Technik üblichen Tiefen abgeteuft werden muß, sondern die Fundamentsohle oberflächennaher angeordnet werden kann.Another advantage with a foundation structure according to the invention with the frost bar according to the invention is that the Frost protection of the base of the foundation is so well developed that when not basemented buildings the foundation sole is not up to the usual in the prior art Depths must be sunk but the foundation base should be arranged closer to the surface can.

Die Erfindung schafft somit ein stabiles, hoch tragfähiges Fundament für Gebäude, insbesondere Leichtbaugebäude wie Fertighäuser und Holzhäuser, welches thermisch gut isoliert ist und sich für den Einbau einer Fußbodenheizung bei minimalem Wärmeverlust eignet und darüber hinaus mit geringem Aufwand in kurzer Zeit erstellt werden kann.The invention thus creates a stable, highly sustainable Foundation for Building, especially lightweight buildings like prefabricated houses and wooden houses, which is thermally well insulated and is suitable for installing underfloor heating with minimal heat loss suitable and above can also be created with little effort in a short time.

Beispielsweise kann ein derartiges Fundament in zwei Tagen erstellt sein.For example, such Foundation laid in two days.

Claims

Foundation structure with a horizontal insulating layer or plate, the insulating layer or plate ( 18 ) Base elements ( 1 ), which has strip-shaped base elements made of butt joints ( 1 ) build up the foundation strips and the base elements ( 1 ) built-up foundation strip rooms ( 17 ), the spaces ( 17 ) with a lightweight concrete ( 16 ) are filled so that a continuous, load-bearing, highly insulating layer is formed, with a concrete floor slab on the highly insulating layer ( 23 ) is placed on top, and on the concrete floor slab ( 23 ) Walls of buildings can be built or erected and fastened.

Foundation structure according to claim 1, characterized in that the concrete floor slab ( 23 ) is made in one piece or monolithic, so that the finished concrete floor slab ( 23 ) has no joints.

Foundation structure according to claim 1 and / or 2, characterized in that in the concrete floor slab ( 23 ) underfloor heating is arranged.

Foundation structure according to one or more of claims 1 to 3, characterized in that the base elements ( 1 ) in a ceiling side ( 5 ) two parallel to the longitudinal extension of the base element ( 1 ) running grooves ( 8a . 8b ), whereby in the grooves ( 8b ) of the base elements bounding the foundation ( 1 ) Strip elements or strip-shaped formwork profile elements ( 19 ) are plugged in so that they have an angular trough-shaped space between them ( 21 ) for a base plate to be cast ( 23 ) enclose and delimit tightly, the height of the strip or formwork profile elements ( 19 ) to the desired height of the base plate ( 23 ) is matched and chosen so that the top edge ( 20 ) corresponds to the upper level of the planned foundation.

Foundation structure according to claim 4, characterized in that the height of the strip or formwork profile elements ( 19 ) in a basement foundation corresponds approximately to the height of the basement, which means that the formwork profile elements ( 19 ) form a perimeter seal on the outside of basement outer walls.

Foundation structure according to claim 4 or 5, characterized in that the strip or formwork profile elements ( 19 ) have a width that is roughly the same as the groove ( 8b ) corresponds.

Foundation structure according to claim 4 or 5, characterized in that the upwards over the groove ( 8b ) protruding part ( 19a ) of the strip profile element ( 19 ) is thicker than the part of the strip profile element which is inserted in the groove ( 19 ), which makes the part ( 19a ) to the discharge page ( 6 ) or towards the groove ( 8a ) or to the discharge page ( 16 ) and projecting towards the groove.

Foundation structure according to one or more of claims 4 to 7, characterized in that the strip profile elements ( 19 ) on the abutting edges of the strip profile elements ( 19 ) over grooves ( 19b ) or springs ( 19c ) feature.

Foundation structure according to one or more of claims 4 to 8, characterized in that in the corner regions of a foundation, corner element strip profile elements ( 19d ) are arranged.

Foundation structure according to one or more of claims 4 to 9, characterized in that the strip profile elements ( 19 ) in the angular tub-shaped room ( 21 ) surrounding walls dovetail grooves ( 19e ) to ensure a better adhesion with the concrete floor slab ( 23 ) to reach.

Foundation structure according to one or more of claims 4 to 10, characterized in that on the inside and / or outside of the strip profile elements ( 19 ) Grooves, especially dovetail grooves ( 19e ) are arranged.

Foundation structure according to one or more of claims 4 to 11, characterized in that that the strip profile elements ( 19 ) consist of a heat-insulating rigid polymer foam.

Foundation structure according to claim 12, characterized in that the strip profile elements ( 19 ) consist of an extruded polystyrene foam.

Foundation structure according to one or more of claims 4 to 13, characterized in that the space ( 21 ), which of the formwork profile elements ( 19 ) is enclosed on the side, is filled with a concrete or screed to the level of a desired concrete floor slab so that the concrete floor slab ( 23 ) on the insulating plate ( 18 ) is designed to rest.

Foundation construction according to one or more of the preceding Expectations, characterized in that the Lightweight concrete is a polystyrene concrete.

Foundation structure according to one or more of the preceding claims, characterized in that the hardened lightweight concrete has a density of 200 to 400 kg / m ³ .

Foundation structure according to one or more of the preceding claims, characterized in that the hardened lightweight concrete has a compressive strength of 30 to 90 t / m ² .

Foundation structure according to one or more of the preceding claims, characterized in that the base elements ( 1 ) and the hardened lightweight concrete ( 16 ) an insulating layer or plate ( 18 ) form, which on a in a construction pit ( 10 ) arranged rolling ( 12 ) or leveling layer ( 12 ) or a sealing film applied to the curling is arranged to rest.

Foundation structure according to one or more of the preceding claims, characterized in that the base elements ( 1 ), which are located on the outside of the insulating plate ( 18 ) with the expiration pages ( 6 ) are arranged facing outwards.

Foundation structure according to one or more of the preceding claims, characterized in that in the discharge sides ( 6 ) adjacent grooves ( 8b ), the outer contour of the plate ( 18 ) limiting base elements ( 1 ) narrow, elongated stripe elements with a rectangular cross section ( 19 ) or formwork profile elements ( 19 ) are inserted.

Foundation structure according to one or more of claims 4 to 20, characterized in that the formwork profile elements ( 19 ) on the bottom plate ( 23 ) are provided with a decor on the opposite side.

Foundation structure according to one or more of the preceding claims, characterized in that in the concrete floor slab ( 23 ) in the area of the base elements ( 1 ) the usual reinforcements for concrete floor slabs ( 22 ) are arranged inlaid.

Foundation structure according to claim 22, characterized in that the reinforcements ( 22 ) area-wide in the concrete floor slab ( 23 ) are arranged inlaid.

Foundation structure according to one or more of the preceding claims, characterized in that on the insulating plate ( 18 ) Carrier plates ( 32 ) for underfloor heating pipes ( 33 ) are placed on top, the carrier plates ( 32 ) are plate-shaped elements which have receiving devices ( 34 ) for heating cables ( 33 ) in which the heating cables ( 33 ) are arranged inlaid.

Foundation structure according to claim 24, characterized in that strip-shaped elements ( 35 ) in the grooves ( 8a ) of the outer base elements ( 1 ) and in the grooves ( 8a . 8b ) of the inner base elements ( 1 ) are arranged plugged in, the elements ( 35 ) have a width that that of the groove ( 8a . 8b ) and have a height that is selected so that the elements ( 35 ) over the décor side ( 5 ) the base elements ( 1 ) so far that their upper edge ( 36 ) with the highest area on the insulating plate ( 18 ) placed support plate ( 32 ) completes.

Foundation structure according to claim 25, characterized in that the elements ( 35 ) the surface of the plate ( 18 ) in narrow compartments ( 37 ) between the grooves ( 8a . 8b ) one and the same base element ( 1 ) and other compartments ( 38 ) between neighboring base elements ( 1 ) divide.

Foundation structure according to claim 25 or 26, characterized in that the elements ( 35 ) consist of a polymer foam.

Foundation structure according to claim 26 or 27, characterized in that in the narrow compartments ( 37 ) Reinforcements ( 22 ) are arranged inlaid.

Foundation structure according to one or more of claims 26 to 28, characterized in that in the other compartments ( 38 ) the carrier plates ( 32 ) are arranged inlaid.

Foundation structure according to one or more of claims 25 to 29, characterized in that the hard foam elements ( 35 ) in one piece on the outer edges of the carrier plates ( 32 ) are trained.

Foundation structure according to one or more of Claims 24 to 30, characterized in that the formwork profile elements ( 19 ) bounded space ( 21 ) with a screed or concrete up to the top edge ( 20 ) a desired base plate ( 23 ) is filled in, whereby the hardened screed or concrete of the concrete floor slab ( 23 ) train.

Foundation structure according to claim 31, characterized in that the screed or concrete on the use of underfloor heating inserted in it is coordinated.

Foundation structure according to one or more of the preceding claims, characterized in that the outside of the outer base elements ( 1 ) remaining space ( 40 ) the excavation pit ( 10 ) with gravel, crushed stone or excavation up to the upper edge ( 41 ) of the grown soil ( 11 ) is filled.

Foundation structure according to one or more of claims 4 to 33, characterized in that a sealing film ( 44 ) is placed on the edge area of the foundation structure in such a way that the sealing film ( 44 ) from the top edge ( 42 ) the backfill ( 43 ) or a bit above on the outside of the formwork elements ( 19 ) adjacent to the ceiling side ( 5 ) of the outer base elements ( 1 ) extends and extends from these to the discharge pages ( 6 ), the narrow sides ( 4 ) resting on this to the lower outer edge of the base element ( 1 ) extends.

Foundation structure according to claim one or more of claims 4 to 33, characterized in that the sealing film ( 44 ) with the formwork profile elements ( 19 ) in the groove ( 8b ) is clamped so that the sealing film ( 44 ) from the groove ( 8b ) on the ceiling side ( 5 ) extends outwards and extends from the ceiling ( 5 ) via the discharge page ( 6 ), the narrow sides ( 4 ) resting on this to the lower outer edge of the base element ( 1 ) extends.

Foundation structure according to claim 34 or 35, characterized in that the sealing film ( 44 ) from the lower outer edge of the outer base elements ( 1 ) on the surface of the curling ( 12 ) up to an edge area of the construction pit ( 10 ) or to installed drainage pipes ( 13 ) so that from the outside ( 15 ) water running out of the backfill ( 43 ) and along the foil ( 44 ) via the expiration pages ( 6 ) laterally into the backfill ( 43 ) and to the edge of the construction pit ( 10 ) or to the drainage pipes ( 13 ) is derived.

Base element ( 1 ) for a foundation structure, in particular a foundation structure according to one or more of claims 1 to 30, wherein the base element ( 1 ) is flat, box-shaped and the base element ( 1 ) consists of a hardened lightweight concrete, the flat box-shaped base element ( 1 ) a horizontal bottom side ( 2 ), two vertical sides ( 3 . 4 ), a horizontal ceiling side running parallel to the floor side ( 5 ), an expiration page ( 6 ) and two end faces ( 7 ), the discharge side ( 6 ) from the ceiling side ( 5 ) to one of the pages ( 3 ) with inclination towards the ceiling side ( 5 ) falls off and the ceiling side ( 5 ) approximately equally spaced from their transverse center two parallel to the longitudinal extension of the base element ( 1 ) running grooves ( 8a . 8b ) having.

Base element according to claim 37, characterized in that the lightweight concrete has a bulk density of 200 to 800 kg / m ³ in the hardened state.

Base element according to claim 37 and / or 38, characterized in that the compressive strength of the lightweight concrete is between 30 and 120 t / m ² .

Base element according to one or more of claims 37 to 39, characterized in that the Lightweight concrete is a polystyrene lightweight concrete, which is polystyrene granulate contains as a light aggregate.

Base element according to one or more of claims 37 to 40, characterized in that the outlet side ( 6 ) from 20 ° to 50 ° opposite the bottom side ( 2 ) is inclined.

Base element according to one or more of claims 37 to 41, characterized in that the grooves ( 8a . 8b ) are rectangular recesses or recesses which are a third to a fifth of the height of the base element ( 1 ) are incorporated into this.

Base element according to one or more of claims 37 to 42, characterized in that a groove ( 8a ) to the side ( 3 ) arranged adjacent to and about the width of the groove ( 8a ) is spaced apart and a second groove ( 8b ) to a common edge ( 9 ) the ceiling side ( 5 ) and the discharge page ( 6 ) arranged adjacent to and about the width of the groove ( 8b ) is arranged at a distance.

Base element according to one or more of claims 37 to 43, characterized in that the grooves ( 8a . 8b ) are of equal width and have a width that is approximately a six of the entire width of the ceiling side ( 5 ) corresponds.

Base element according to one or more of claims 37 to 44, characterized in that the base element ( 1 ) in one face ( 7 ) vertical grooves and in the opposite end face ( 7 ) has vertical springs for grooves.

Base element according to claim 45, characterized in that the grooves schalbenschwanzförmig undercut are and the springs have a corresponding dovetail shape.

Base element according to one or more of claims 37 to 46, characterized in that the base element ( 1 ) has a length of about 0.5 m to 1.5 m and / or a width of 0.4 m to 1 m and / or a height of 0.1 m to 0.5 m.

Base element according to one or more of claims 37 to 47, characterized in that the base element ( 1 ) has a volume of 0.05 m ³ to 0.15 m ³ .
