DE10330774A1 - Flammhemmend modifizierte, phosphorhaltige Copolyester, deren Verwendung und Verfahren zu ihrer Herstellung - Google Patents

Flammhemmend modifizierte, phosphorhaltige Copolyester, deren Verwendung und Verfahren zu ihrer Herstellung Download PDF

Info

Publication number
DE10330774A1
DE10330774A1 DE2003130774 DE10330774A DE10330774A1 DE 10330774 A1 DE10330774 A1 DE 10330774A1 DE 2003130774 DE2003130774 DE 2003130774 DE 10330774 A DE10330774 A DE 10330774A DE 10330774 A1 DE10330774 A1 DE 10330774A1
Authority
DE
Germany
Prior art keywords
copolyester
phosphorus
diol
bifunctional
phosphorus content
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Withdrawn
Application number
DE2003130774
Other languages
English (en)
Inventor
Horst Dr. Rieckert
Holger Dr. Keller
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Schill and Seilacher AG
Original Assignee
Schill and Seilacher AG
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Schill and Seilacher AG filed Critical Schill and Seilacher AG
Priority to DE2003130774 priority Critical patent/DE10330774A1/de
Priority to TW93119884A priority patent/TW200521152A/zh
Priority to PCT/EP2004/007220 priority patent/WO2005005512A1/de
Publication of DE10330774A1 publication Critical patent/DE10330774A1/de
Withdrawn legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J3/00—Processes of treating or compounding macromolecular substances
    • C08J3/20—Compounding polymers with additives, e.g. colouring
    • C08J3/22—Compounding polymers with additives, e.g. colouring using masterbatch techniques
    • C08J3/226—Compounding polymers with additives, e.g. colouring using masterbatch techniques using a polymer as a carrier
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G63/00—Macromolecular compounds obtained by reactions forming a carboxylic ester link in the main chain of the macromolecule
    • C08G63/68—Polyesters containing atoms other than carbon, hydrogen and oxygen
    • C08G63/692—Polyesters containing atoms other than carbon, hydrogen and oxygen containing phosphorus
    • C08G63/6924—Polyesters containing atoms other than carbon, hydrogen and oxygen containing phosphorus derived from polycarboxylic acids and polyhydroxy compounds
    • C08G63/6926—Dicarboxylic acids and dihydroxy compounds
    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01F—CHEMICAL FEATURES IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS; APPARATUS SPECIALLY ADAPTED FOR THE MANUFACTURE OF CARBON FILAMENTS
    • D01F1/00—General methods for the manufacture of artificial filaments or the like
    • D01F1/02—Addition of substances to the spinning solution or to the melt
    • D01F1/07—Addition of substances to the spinning solution or to the melt for making fire- or flame-proof filaments
    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01F—CHEMICAL FEATURES IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS; APPARATUS SPECIALLY ADAPTED FOR THE MANUFACTURE OF CARBON FILAMENTS
    • D01F6/00—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof
    • D01F6/58—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from homopolycondensation products
    • D01F6/62—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from homopolycondensation products from polyesters
    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01F—CHEMICAL FEATURES IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS; APPARATUS SPECIALLY ADAPTED FOR THE MANUFACTURE OF CARBON FILAMENTS
    • D01F6/00—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof
    • D01F6/88—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from mixtures of polycondensation products as major constituent with other polymers or low-molecular-weight compounds
    • D01F6/92—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from mixtures of polycondensation products as major constituent with other polymers or low-molecular-weight compounds of polyesters
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2467/00—Characterised by the use of polyesters obtained by reactions forming a carboxylic ester link in the main chain; Derivatives of such polymers

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Engineering & Computer Science (AREA)
  • General Chemical & Material Sciences (AREA)
  • Textile Engineering (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Manufacturing & Machinery (AREA)
  • Polyesters Or Polycarbonates (AREA)
  • Compositions Of Macromolecular Compounds (AREA)

Abstract

Die Erfindung betrifft flammhemmend modifizierte, phosphorhaltige Copolyester mit einem Gesamtphosphorgehalt von 5 bis 7 Gew.-%, die erhältlich sind durch Veresterung mindestens einer Dicarbonsäure mit mindestens einem Diol und/oder durch Umesterung mindestens eines Dicarbonsäurediesters mit mindestens einem Diol in Gegenwart einer flammhemmenden bifunktionellen DOP-Additionsverbindung und mindestens einer weiteren, von der bifunktionellen DOP-Additionsverbindung verschiedenen bifunktionellen phosphorhaltigen Verbindung, und Polykondensation der bei der Veresterung und/oder Umesterung entstehenden oder entstandenen Produkte, wobei die DOP-Additionsverbindung höchstens einen Gesamtphosphorgehalt von 3,5 Gew.-% liefert, während der Rest des Gesamtphosphorgehalts von der mindestens einen weiteren bifunktionellen, phosphorhaltigen Verbindung stammt. DOLLAR A Verfahren zur Herstellung der flammhemmend modifizierten, phosphorhaltigen Copolyester und Verwendung der Copolyester als Masterbatch, vorzugsweise zur Herstellung von Polyesterfasern mit einem Gesamtphosphorgehalt von 0,4 bis 0,7 Gew.-%.

Description

  • Die Erfindung betrifft flammhemmend modifizierte, phosphorhaltige Copolyester, deren Verwendung als Masterbatch, insbesondere bei der Herstellung von Polyesterfasern, und Verfahren zu ihrer Herstellung.
  • Ursprünglich wurden Polymere aller Art, einschließlich Kunstfasern, dadurch flammhemmend ausgerüstet, daß man anorganische oder organische Flammschutzmittel, wie z.B. Antimontrioxid oder polybromierte Diphenylether, in das Polymer einmischte oder die aus dem Polymer hergestellten Endprodukte oberflächlich damit behandelte. Da sich aus diesen Flammschutzmitteln im Brandfalle hochgiftige Gase bilden und außerdem die Haftung der Flammschutzmittel auf den polymeren Oberflächen mit zunehmender Lebensdauer der entsprechend ausgerüsteten Erzeugnisse nachläßt, ging man dazu über, copolymerisierbare Flammschutzmittel zu entwickeln, die während der Polymerisation in das Polymergerüst eingefügt und damit inhärenter Bestandteil des Polymers werden.
  • So ist beispielsweise aus DE-A-26 46 218 bekannt, Additionsverbindungen von 9,10-Dihydro-9-oxa-10-phosphaphenanthren-10-oxid (allgemein „DOP" genannt) und ungesättigten Dicarbonsäuren wie Maleinsäure, Fumarsäure und insbesondere Itaconsäure oder Dialkylestern oder Anhydriden dieser Dicarbonsäuren als in die Polymerkette co-kondensierbare, phosphorhaltige Flammschutzmitel, insbesondere für Polyester, zu verwenden. In der genannten Druckschrift wird auch schon vorgeschlagen, eine flammhemmende, bifunktionelle DOP-Additionsverbindung in solchen Mengen in das Grundpolymer einzukondensieren, daß der Phosphorgehalt im Falle von Polyestern im allgemeinen auf 0,05 bis 5 Gew.-% (500 bis 50 000 ppm) beträgt, während der Phosphorgehalt bei Polyestern zur Erzeugung von Polyesterfasern vorzugsweise 0,1 bis 1 Gew.-% (1000 bis 10 000 ppm) betragen sollte.
  • Gemäß der genannten deutschen Offenlegungsschrift kann die Herstellung der flammhemmend modifizierten, phosphorhaltigen Copolyester entweder so erfolgen, daß DOP und die ungesättigte Dicarbonsäure, wie z.B. Itaconsäure, in einem Diol gelöst werden und die erhaltene Lösung direkt dem Polyesterpolymerisationsverfahren zugeführt wird. Die Herstellung kann aber auch nach dem Masterbatchverfahren so erfolgen, daß zunächst Pellets einer Polyestergrundcharge mit hohem Phosphorgehalt hergestellt werden und diese dann mit herkömmlichen Polyesterpellets, die keine einkondensierte Phosphorverbindung enthalten, vermischt werden, bevor die Mischung der Verformungsstufe, in der beispielsweise Polyesterfasern gebildet werden, zugeführt wird.
  • Ferner ist aus der US-A-5 530 088 die Herstellung flammhemmend modifizierter, phosphorhaltiger Copolyester bekannt, bei der man zunächst eine Dicarbonsäure, z.B. Terephthalsäure, mit einem Diol verestert oder einen Dicarbonsäurediester mit einem Diol umestert, und zwar jeweils in Gegenwart einer flammhemmenden bifunktionellen DOP-Additionsverbindung, beispielsweise aus DOP und Itaconsäure oder Itaconsäurediethylester oder -di(hydroxyethyl)ester, und die bei der Veresterung oder Umesterung entstandenen Produkte unter Verwendung spezieller Katalysator/Cokatalysator-Systeme polykondensiert.
  • Die so hergestellten flammhemmend modifizierten, phosphorhaltigen Copolyester des genannten US-Patents besitzen einen Gesamtphosphorgehalt von weniger als 5 Gew.-% und Grenzviskositätszahlen (intrinsic viscosities) von zwischen 0,32 (Beispiel 7) und 0,68 (Beispiel 2). Die flammhemmend modifizierten Copolyester dieses US-Patents werden als Masterbatch verwendet, d.h. sie werden anschließend mit gewöhnlichem Polyethylenterephthalat (PET) vermischt, und zwar in solchen Mengenanteilen, daß der Gesamtphosphorgehalt der erhaltenen Mischungen zwischen 0,3 und 0,7 Gew.-% liegt, und der Copolyester wird dann zum gewünschten Endprodukt, beispielsweise Polyesterfasern, weiterverarbeitet.
  • Das wichtigste industrielle Herstellungsverfahren für Polyesterfasern ist das Schmelzspinnverfahren. Wie dem Fachmann allgemein bekannt ist, benötigen aber Polyester, wenn sie nach dem Schmelzspinnverfahren versponnen werden sollen, eine Grenzviskositätszahl [η] bzw. „Intrinsic-Viskosität" von mindestens 0,6, damit brauchbare Fäden bzw. Filamente entstehen können. Diese Werte beziehen sich wohlgemerkt nicht auf Masterbatch-Polyester, sondern auf die zu verspinnende Polyesterschmelze.
  • Mit den aus dem vorgenannten Stand der Technik bekannten, flammhemmend modifizierten, phosphorhaltigen Copolyester-Masterbatches lassen sich leider keine Polyester oder Copolyester mit Schmelzspinneigenschaften im industriellen Maßstab herstellen, weil entweder der Gesamtphosphorgehalt oder die maximal erreichbare Grenzviskositätszahl oder beide Werte zu niedrig sind, um gleichzeitig die notwendigen Schmelzspinneigenschaften und den aus Brandschutzgründen notwendigen Gesamtphosphorgehalt im Endprodukt zu erhalten.
    •
  • Der Erfindung liegt deshalb die Aufgabe zugrunde, diesem Nachteil abzuhelfen und einen flammhemmend modifizierten, phosphorhaltigen Copolyester mit einem Gesamtphosphorgehalt von 5 bis 7 Gew.-% und einem für das Schmelzspinnen ausreichend hohen Polymerisationsgrad zu schaffen, der in Polyester wie z.B. Polyethylenterephthalat eingearbeitet und zu flammhemmend ausgerüsteten Fasern oder Filamenten schmelzgesponnen oder zu Filmen, Formkörpern oder Hohlkörpern aus flammhemmend modifiziertem Copolyester verarbeitet werden kann.
  • Diese Aufgabe wird erfindungsgemäß gelöst durch einen flammhemmend modifizierten, phosphorhaltigen Copolyester mit einem Gesamtphosphorgehalt von 5 bis 7 Gew.-%, der erhältlich ist durch
    • a) Veresterung mindestens einer Dicarbonsäure mit mindestens einem Diol und/oder durch Umesterung mindestens eines Dicarbonsäurediesters mit mindestens einem Diol in Gegenwart (1) einer flammhemmenden bifunktionellen DOP-Additionsverbindung der Formel I
      Figure 00040001
      worin R ein Wasserstoffatom, eine C1 - C4-Alkylgruppe oder eine C1 - C4-Hydroxyalkylgruppe ist, und (2) mindestens einer weiteren, von (1) verschiedenen, bifunktionellen, phosphorhaltigen Verbindung und
    • b) Polykondensation der bei der Veresterung und/oder Umesterung entstehenden oder entstandenen Produkte, wobei die DOP-Additionsverbindung höchstens einen Gesamtphosphorgehalt von 3,5 Gew.-% liefert, während der Rest des Gesamtphosphorgehalts von der mindestens einen weiteren bifunktionellen, phosphorhaltigen Verbindung stammt.
  • Die Aufgabe wird erfindungsgemäß ferner gelöst durch ein Verfahren zur Herstellung eines flammhemmend modifizierten, phosphorhaltigen Copolyesters mit einem Gesamtphosphorgehalt von 5 – 7 Gew.-%, bei dem
    • a) mindestens eine Dicarbonsäure mit mindestens einem Diol verestert und/oder mindestens ein Dicarbonsäurediester mit mindestens einem Diol umgeestert wird, und zwar in Gegenwart (1) einer flammhemmenden bifunktionellen DOP-Additionsverbindung der Formel I
      Figure 00050001
      worin R ein Wasserstoffatom, eine C1 – C4-Alkylgruppe oder eine C1 – C4-Hydroxyalkylgruppe ist, und
    • b) die bei der Veresterung und/oder Umesterung entstehenden oder entstandenen Produkte polykondensiert werden,
    wobei die Veresterung und/oder Umesterung in Gegenwart (2) mindestens einer weiteren bifunktionellen phosphorhaltigen Verbindung durchgeführt wird, die von der DOP-Additionsverbindung verschieden ist, und die DOP-Additionsverbindung in einer Menge verwendet wird, die einem Gesamtphosphorgehalt des Copolymers von höchstens 3,5 Gew.-% entspricht, während der Rest des Gesamtphosphorgehalts von der mindestens einen weiteren bifunktionellen phosphorhaltigen Verbindung geliefert wird.
  • Bei der Erfindung wurde überraschenderweise gefunden, daß bis zu einem Gesamtphosphorgehalt von 7 Gew.-% hohe, schmelzspinnbare Polymerisationsgrade erreicht werden, wenn die flammhemmenden bifunktionellen DOP-Additionsverbindungen der Formel I nur bis zu einem Anteil von höchstens 3,5 Gew.-% Phosphor eingesetzt werden und der bis zum geforderten Gesamtphosphorgehalt von 5 bis 7 Gew.-% noch fehlende Phosphoranteil von mindestens einer weiteren bifunktionellen, phosphorhaltigen Verbindung stammt, die verschieden ist von den DOP-Additionsverbindungen der Formel I und die vorzugsweise ausgewählt wird aus mindestens einer Verbindung der aus 2-Methyl-2,5-dioxo-1-oxa-2-phospholan der Formel II und 2-Carboxyethyl(phenyl)-phosphinsäure der Formel III bestehenden Gruppe:
    Figure 00060001
  • Die Grenzviskositätszahl [η] der erfindungsgemäßen, flammhemmend modifizierten, phosphorhaltigen Copolyester beträgt vorzugsweise mindestens 0,5, besonders bevorzugt mindestens 0,6, jeweils gemessen bei 20°C in m-Kresol als Lösemittel.
  • Eine Grenzviskositätszahl von mindestens 0,5, aber weniger als 0,6, ist zur Herstellung von Filmen, Folien, Formkörpern und Hohlkörpern ausreichend. Zur Herstellung von Fasern und Filamenten nach dem Schmelzspinnverfahren ist jedoch eine Grenzviskositätszahl von mindestens 0,6 erforderlich. Die gewünschte Erhöhung der Grenzviskositätszahl wird durch Veränderung der relativen Anteile der weiteren bifunktionellen phosphorhaltigen Verbindungen der Formeln II und III erreicht, wozu der Durchschnittsfachmann aufgrund seines allgemeinen Fachwissens ohne weiteres in der Lage ist (vgl. hierzu beispielsweise Franz Fourné, „Synthetische Fasern", Carl Hanser Verlag, München 1995).
  • Als Dicarbonsäure zur Herstellung der erfindungsgemäßen Copolyester wird vorzugsweise mindestens eine der Säuren Terephthalsäure, Isophthalsäure und 2,6-Naphthalindicarbonsäure verwendet, wobei der Anteil der von Terephthalsäure verschiedenen Dicarbonsäure(n) vorzugsweise höchstens 5 Mol.-% der Gesamtmenge an Dicarbonsäuren beträgt.
  • Wenn das Polyestergrundgerüst nicht durch Veresterung einer Dicarbonsäure mit einem Diol, sondern durch Umesterung eines Dicarbonsäurediesters hergestellt werden soll, dann wird als Dicarbonsäurediester mindestens ein Diester mindestens einer der vorgenannten Säuren Terephthalsäure, Isophthalsäure und 2,6-Naphthalindicarbonsäure mit mindestens einem aliphatischen Alkohol mit 1 bis 4 C-Atomen verwendet.
  • Als Diol wird vorzugsweise Ethylenglykol und/oder 1,4- Cyclohexandimethanol verwendet. Daneben können theoretisch auch andere, für die Produktion linearer Polyester bekannte und bewährte Diole eingesetzt werden; aus Kostengründen werden aber Ethylenglykol und 1,4-Cyclohexandimethanol bevorzugt.
  • Besonders bevorzugt werden die erfindungsgemäßen Copolyester in Form eines Masterbatchgranulats oder in Form einer Masterbatchschmelze hergestellt, um sie besonders einfach mit einem gewöhnlichen Polyestergranulat oder einer gewöhnlichen Polyesterschmelze möglichst homogen vermischen und einer Polyesterproduktionsanlage, vorzugsweise einer Schmelzspinnanlage, zuführen zu können.
  • Ein weiterer Gegenstand der Erfindung ist somit die Verwendung der vorstehend beschriebenen, flammhemmend modifizierten, phosphorhaltigen Copolyester als Masterbatch zur Herstellung von flammfest ausgerüsteten Polyestern mit einem Gesmtphosphorgehalt von 0,4 bis 0,7 Gew.-%, vorzugs weise deren Verwendung zur Herstellung von Polyesterfasern, Polyesterfilamenten oder Polyestermonofilen, besonders bevorzugt deren Verwendung zur Herstellung von Fasern, Filamenten und Monofilen nach dem Schmelzspinnverfahren oder deren Verwendung zur Herstellung von Polyesterformkörpern oder Polyesterhohlkörpern.
  • Zur Herstellung der phosphorhaltigen Masterbatchpolymere sind alle dem Fachmann zur Herstellung linearer, schmelzspinnbarer Polyester bekannten Technologien verwendbar: Geht man von einer freien Dicarbonsäure, z.B. Terephthalsäure, und einem Diol, z.B. Ethylenglykol, aus, so wird nach üblicher Verfahrensweise zunächst direkt verestert und anschließend polykondensiert. Setzt man statt der freien Dicarbonsäure einen ihrer Ester mit niedrigen aliphatischen Alkoholen, z.B. Dimethylterephthalat oder Diethylterephthalat, und ein Diol wie z.B. Ethylenglykol ein, so wird in bekannter Weise zuerst umgeestert und danach polykondensiert.
  • Bei einer bevorzugten Ausführungsform des erfindungsgemäßen Verfahrens wird die Polykondensation in zwei Stufen durchgeführt, wobei zuerst ein Vorkondensat aus Dicarbonsäure(n) oder Dicarbonsäurediester, DOP-Additionsverbindung(en) und Diol(en) hergestellt wird und das Vorkondensat anschließend in Gegenwart der weiteren phosphorhaltigen Verbindungen) weiter kondensiert wird.
  • Vorzugsweise wird die Polykondensation in Gegenwart eines Katalysators durchgeführt, wobei als Katalysatoren alle für die Polyesterproduktion bekannten Verbindungen geeignet sind, beispielsweise Antimontrioxid, Antimontriacetat, Titantetrabutylat, Germaniumoxid sowie schwermetallfreie Katalysatoren wie z.B. C94TM der Firma Acordis Industrial Fibers GmbH, Obernburg (DE) oder EcocatTM der Firma Zimmer AG, Frankfurt/M. (DE).
  • Die DOP-Additionsverbindungen können in Form ihrer Dioyester, ihrer freien Säuren oder in Form ihrer cyclischen Anhydride zugesetzt werden. Bevorzugt erfolgt ihre Zugabe in glykolischer Lösung.
  • Zur Verkürzung der Polykondensationszeit hat es sich als vorteilhaft erwiesen, geringe Mengen an Verzweigungsmitteln dem Reaktonsgemisch vor oder während der Polykondensation zuzusetzen. Als Verzweigungsmittel besonders geeignet sind Pentaerythrit, Trimethylolpropan und/oder Trimellithsäure.
  • Je nach Verwendungszweck können den erfindungsgemäßen Copolyestern während der Herstellung auch sämtliche für Polyester übliche Additive zugesetzt werden. Vorzugsweise wird dem Reaktionsgemisch mindestens ein Additiv zugesetzt, das ausgewählt wird aus der Gruppe der Stabilisatoren, Farbstoffe, Mattierungsmittel und Keimbildner (Nukleierungsmittel).
  • Die erfindungsgemäß erhältlichen phosphorhaltigen Copolyester besitzen einen hervorragenden Weißgrad, sind von amorpher Struktur und zeigen einen Erweichungspunkt von zwischen 80 und 150°C. Die Copolyester mit einem Gesamtphosphorgehalt von 5 bis 7 Gew.-% sind als Masterbatchgranulate hervorragend zur Herstellung von flammhemmend ausgerüsteten Fasern, Filamenten, Monofilen, Filmen, Folien, Formkörpern und Hohlkörpern geeignet, in welchen der Phosphorgehalt durch Verarbeitung mit Polyethylenterephthalat oder gering modifiziertem PET auf einen Wert von zwischen 0,4 und 0,7 Gew.-% reduziert ist.
  • Wie bereits erwähnt, können die erfindungsgemäßen Masterbatchcopolyester nach allen dem Fachmann bekannten Technologien mit PET-Schmelzen zu Copolyestern mit reduziertem Phosphorgehalt und statistischer Verteilung der Monomere in der Polymerkette verarbeitet werden.
    •
  • Die Erfindung wird nachfolgend anhand der Beispiele näher erläutert:
  • Beispiel 1
  • Copolyester mit einem Gesamtphosphorgehalt von 5 Gew.-%.
  • In einen mit Rührer, Rückflußkühler und Stickstoffeinleitung versehenen Rundkolben werden 180 g Ethylenglykol vorgelegt und auf 120°C erhitzt. Während 30 Minuten werden kontinuierlich 160 g Methylphospholan (2-Methyl- 2,5-dioxo-1-oxa-2-phospholan der Formel I des Herstellers CLARIANT) unter Rühren in den Glykol eingetragen. Die Temperatur des Reaktionsgemischs wird dabei auf 120°C gehalten.
  • Aus 616 g Terephthalsäure, 359 g UKANOL® RD ([2-(9,10-Dihydro-9-oxa-10-oxid-10-phosphaphenantren-l0-yl)-methyl-bernsteinsäure] der Firma Schill + Seilacher AG, Böblingen) und 300 g Ethylenglykol wird ein Vorkondensat hergestellt, welches in einen für die Polyesterpolykondensation geeigneten Reaktor übergeführt und unter Stickstoffatmosphäre auf 260°C erhitzt wird. Bei dieser Temperatur werden dem Vorkondensat 160 g des glykolisierten Methylphospholans und 0,52 g Antimontriacetat in Form einer glykolischen Lösung zugesetzt. Es wird ein Vakuum von 266 Pa (2 Torr) angelegt und die Temperatur auf 280°C erhöht. Nach 35 Minuten wird der Druck auf 26,6 Pa (0,2 Torr) vermindert und die Polykondensation noch 3 Stunden lang bei 280°C fortgesetzt.
  • Der so erhaltene Copolyester besitzt eine relative Viskosität von 1,63 (gemessen in m-Kresol bei 20°C in Form einer 1 %igen Lösung) und einen Erweichungspunkt von 150°C. Der für diesen Copolyester theoretisch berechnete Phosphorgehalt beträgt 5,28 Gew.-%; tatsächlich gefunden wurde ein Gesamtphosphorgehalt von 5,05 Gew.-%.
  • Beispiel 2
  • Copolyester mit einem Gesamtphosphorgehalt von 7 Gew.-%.
  • Aus 481 g Terephthalsäure, 502,5 g UKANOL® RD und 350 g Ethylenglykol wird nach dem Direktveresterungsverfahren ein Vorkondensat hergestellt und in einen Polyesterpolykondensationsreaktor eingefüllt. Das Vorpolymerisat wird unter Stickstof aufgeschmolzen, auf 260°C erhitzt, und der Schmelze werden 129 g glykolisiertes Methylphospholan (hergestellt wie in Beispiel 1) zusammen mit 207 g Phenylphosphinsäure (2-Carboxy-ethyl(phenyl)-phosphinsäure der Fa. Kolon (KR)) zugefügt. Außerdem werden dem Reaktionsgemisch noch 0,03 g Titantetrabutylat als Polykondensationskatalysator und 0,45 g Trimellithsäure als Verzweigungsmittel zugesetzt. Unter Erhöhung der Temperatur auf 282°C wird der Druck auf 39,9 Pa (0,3 Torr) reduziert, und unter diesen Bedingungen wird die Polykondensation noch 4 Stunden lang fortgesetzt.
  • Erhalten wird ein leicht gelbliches Polymer mit einer relativen Lösungsviskosität von 1,61 (gemessen in m-Kresol bei 20°C in Form einer 1 %igen Lösung) und mit einem Erweichungspunkt von 80°C. Der berechnete Phosphorgehalt beträgt 7 Gew.-%; gemessen wurde ein Gesamtphosphorgehalt von 6,8 Gew.-%.
  • Beispiel 3
  • Copolyester mit einem Gesamtphosphorgehalt von 6 Gew.-%.
  • In einen Umesterungsreaktor werden 19,6 kg Dimethylterephthalat, 10 kg Ethylenglykol und 9,3 g Mangan(II)acetat in Form einer glykolischen Lösung eingefüllt und bei Temperaturen von 160 bis 220°C umgeestert. Nachdem die theoretisch erforderliche Menge Methanol abdestilliert worden ist, wird die Schmelze in einen Polykondensationsreaktor übergeführt und die Temperatur auf 260°C erhöht. Jetzt werden dem Vorpolymerisat 4 g Phosphorsäure, in Glykol gelöst, und 15 Minuten später 19,5 kg UKANOL® FR (9,10-Dihydro-9-oxa-10-[2,3-di-(2-hydroxyethoxy)carbonylpropyl]-10-phosphaphenantren-10-oxid der Firma Schill + Seilacher AG, Böblingen) in Form einer 60 %igen Lösung in Glykol sowie 8,6 kg Phenylphosphinsäure zugesetzt. Als Polykondensationskatalysator werden der Schmelze noch 3,3 g Germaniumdioxid in Form einer glykolischen Lösung, 300 g Pentaerythrit als Verzweigungsmittel und 0,15 kg Titandioxid (Mattierungsmittel) als glykolische Suspension zugesetzt. Die Temperatur wird auf 285°C erhöht und der Druck innerhalb von 45 Minuten auf 26,6 Pa (0,2 Torr) vermindert. Nach 3,5 Stunden wird die Polykondensation abgebrochen. Es wird ein Granulat von heller Eigenfarbe erhalten, das eine relaktive Lösungsviskosität von 1,64 (in m-Kresol bei 20°C in Form einer 1 %igen Lösung) sowie einen Erweichungspunkt von 120°C besitzt. Der theoretische Wert für den Gesamtphosphorgehalt liegt bei 6,0 Gew.-%, gemessen wurden 5,85 Gew.-%.
  • Beispiel 4
  • Anwendungsbeispiel
  • 36 kg spinnfertig getrocknete PET-Chips mit einem Mattierungsmittelanteil von 0,3 % Titandioxid und einer relativen Lösungsviskosität von 1,64, gemessen in m-Kresol als 1 %ige Lösung bei 20°C, wurden in einem Spinnextruder, der mit einem Mischtorpedo ausgerüstet war, aufgeschmolzen. Mit Hilfe eines Seitenextruders wurden 4 kg des Copolyesters gemäß Beispiel 3 in die Schmelze eingetragen, und zwar in Form von mit 50 ppm Magnesiumstearat angepuderten, auf einen Wassergehalt von 10 ppm getrockneten Chips, die aufgeschmolzen wurden und mit einer Zahnradpumpe in die Kompressionszone des Hauptextruders eindosiert wurden.
  • Das aus dem Hauptextruder austretende Schmelzengemisch wurde bei einer Temperatur von 282°C durch eine beheizte und mit statischen Mischelementen ausgerüstete Leitung zu einem POY-Spinnkopf geführt und mit einer Aufwickelgeschwindigkeit von 3500 m/min zu teilweise gerichtetem Garn („POY" = partially oriented yarn) bzw. Multifilament im Titer 176 dtex/36 f ausgesponnen.
  • An dem Multifilament wurde ein Schmelzpunkt von 247°C, ein Phosphorgehalt von 0,58 Gew.-% und eine relative Viskosität von 1,595 (in m-Kresol als 1 %ige Lösung bei 20°C) gemessen.
  • Nach der Verstreckung wurde das erhaltene vollständig gerichtete Multifilament („FOY" = fully oriented yarn) zu Gewebe verarbeitet, an welchem ein LOI-Wert (Limited Oxygen Index) von 29,5 % Sauerstoff gemessen wurde.

Claims (28)

  1. Flammhemmend modifizierter, phosphorhaltiger Copolyester mit einem Gesamtphosphorgehalt von 5 – 7 Gew.-%, erhältlich durch a) Veresterung mindestens einer Dicarbonsäure mit mindestens einem Diol und/oder durch Umesterung mindestens eines Dicarbonsäurediesters mit mindestens einem Diol in Gegenwart (1) einer flammhemmenden bifunktionellen DOP-Additionsverbindung der Formel I
    Figure 00130001
    worin R ein Wasserstoffatom, eine C1 – C4-Alkylgruppe oder eine C1 – C4-Hydroxyalkylgruppe ist, und (2) mindestens einer weiteren, von (1) verschiedenen, bifunktionellen, phosphorhaltigen Verbindung; und b) Polykondensation der bei der Veresterung und/oder Umesterung entstehenden oder entstandenen Produkte, wobei die DOP-Additionsverbindung höchstens einen Gesamtphosphorgehalt von 3,5 Gew.-% liefert, während der Rest des Gesamtphosphorgehalts von der mindestens einen weiteren bifunktionellen, phosphorhaltigen Verbindung stammt.
  2. Copolyester nach Anspruch 1, dadurch gekennzeichnet, daß die mindestens eine weitere bifunktionelle phosphorhaltige Verbindung 2-Methyl-2,5-dioxo-1-oxa-2-phospholan der Formel II und/oder 2-Carboxy-ethyl(phenyl)-phosphinsäure der Formel III ist.
    Figure 00140001
  3. Copolyester nach Anspruch 1 oder 2, gekennzeichnet durch eine Grenzviskositätszahl [η] von mindestens 0,5 gemessen bei 20°C in m-Kresol als Lösemittel.
  4. Copolyester nach Anspruch 3, gekennzeichnet durch eine Grenzviskositätszahl [η] von mindestens 0,6.
  5. Copolyester nach einem der Ansprüche 1 bis 4, dadurch gekennzeichnet, daß die mindestens eine Dicarbonsäure Terephthalsäure, Isophthalsäure und/oder 2,6-Naphthalindicarbonsäure ist.
  6. Copolyester nach Anspruch 5, dadurch gekennzeichnet, daß der Anteil der von Terephthalsäure verschiedenen Dicarbonsäuren höchstens 5 Mol-% der Gesamtmenge an Dicarbonsäuren beträgt.
  7. Copolyester nach einem der Ansprüche 1 bis 6, dadurch gekennzeichnet, daß der mindestens eine Dicarbonsäurediester mindestens ein Diester mindestens einer der Dicarbonsäuren gemäß Anspruch 5 mit mindestens einem aliphatischen Alkohol mit 1 – 4 C-Atomen ist.
  8. Copolyester nach einem der Ansprüche 1 bis 7, dadurch gekennzeichnet, daß das mindestens eine Diol Ethylenglykol und/oder 1,4-Cyclohexandimethanol umfaßt.
  9. Copolyester nach einem der Ansprüche 1 bis 8, gekennzeichnet durch einen Erweichungsbereich von 80 – 150°C.
  10. Copolyester nach einem der Ansprüche 1 bis 9 in Form eines Masterbatchgranulats.
  11. Copolyester nach einem der Ansprüche 1 bis 9 in Form einer Masterbatchschmelze.
  12. Verwendung des Copolyesters nach einem der Ansprüche 1 bis 11 als Masterbatch zur Herstellung von flammfest ausgerüsteten Polyestern mit einem Gesamtphosphorgehalt von 0,4 – 0,7 Gew.-%.
  13. Verwendung nach Anspruch 12 zur Herstellung von Polyesterfasern, Polyesterfilamenten oder -monofilen.
  14. Verwendung nach Anspruch 13 zur Herstellung von Fasern, Filamenten oder Monofilen nach dem Schmelzspinnverfahren.
  15. Verwendung nach Anspruch 12 zur Herstellung von Polyesterformkörpern oder -hohlkörpern.
  16. Verfahren zur Herstellung eines flammhemmend modifizierten, phosphorhaltigen Copolyesters mit einem Gesamtphosphorgehalt von 5 – 7 Gew.-%, insbesondere gemäß einem der Ansprüche 1 bis 11, bei dem a) mindestens eine Dicarbonsäure mit mindestens einem Diol verestert und/oder mindestens ein Dicarbonsäurediester mit mindestens einem Diol umgeestert wird, und zwar in Gegenwart (1) einer flammhemmenden bifunktionellen DOP-Additionsverbindung der Formel I

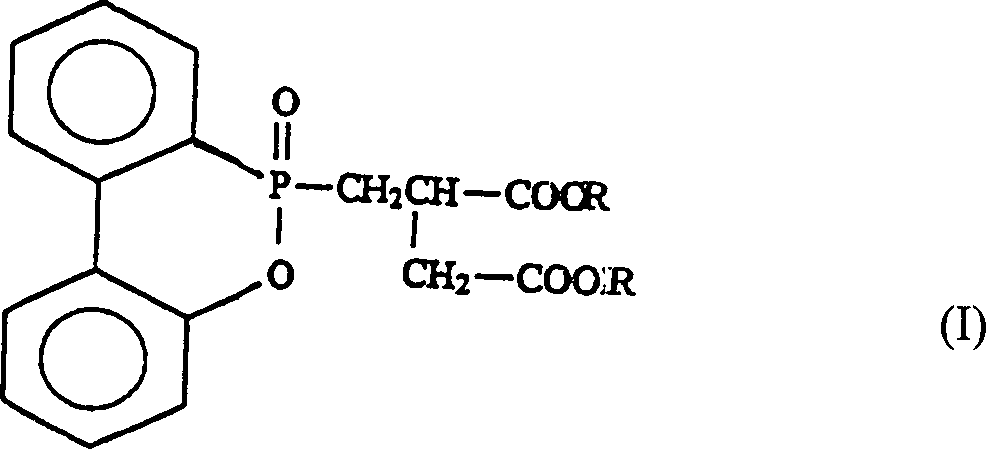

    Figure 00160001
    worin R ein Wasserstoffatom, eine C1 – C4-Alkylgruppe oder eine C1 – C4-Hydroxyalkylgruppe ist, und b) die bei der Veresterung und/oder Umesterung entstehenden oder entstandenen Produkte polykondensiert werden, dadurch gekennzeichnet, daß die Veresterung und/oder Umesterung in Gegenwart (2) mindestens einer weiteren bifunktionellen phosphorhaltigen Verbindung durchgeführt wird, die von der DOP-Additionsverbindung verschieden ist, und daß die DOP-Additionsverbindung in einer Menge verwendet wird, die einem Gesamtphosphorgehalt des Copolymers von höchstens 3,5 Gew.% entspricht, während der Rest des Gesamtphosphorgehalts von der mindestens einen weiteren bifunktionellen phosphorhaltigen Verbindung geliefert wird.
  17. Verfahren nach Anspruch 16, dadurch gekennzeichnet, daß als mindestens eine weitere bifunktionelle phosphorhaltige Verbindung 2-Methyl-2,5-dioxo-1-oxa-2-phospholan der Formel II und/oder 2-Carboxy-ethyl(phenyl)-phosphinsäure der Formel III verwendet wird.
    Figure 00170001
  18. Verfahren nach Anspruch 16 oder 17, dadurch gekennzeichnet, daß als Dicarbonsäure Terephthalsäure, Isophthalsäure und/oder 2,6-Naphthalindicarbonsäure verwendet wird.
  19. Verfahren nach Anspruch 18, dadurch gekennzeichnet, daß die von Terephthalsäure verschiedenen Dicarbonsäuren höchstens 5 Mol-% der Gesamtmenge an Dicarbonsäuren ausmachen.
  20. Verfahren nach einem der Ansprüche 16 bis 19, dadurch gekennzeichnet, daß als Dicarbonsäurediester mindestens ein Diester mindestens einer der Dicarbonsäuren gemäß Anspruch 18 mit mindestens einem aliphatischen Alkohol mit 1 – 4 C-Atomen verwendet wird.
  21. Verfahren nach einem der Ansprüche 16 bis 20, dadurch gekennzeichnet, daß als Diol Ethylenglykol und/oder 1,4-Cyclohexandimethanol verwendet wird.
  22. Verfahren nach einem der Ansprüche 16 bis 21, dadurch gekennzeichnet, daß der Copolyester in Form eines Masterbatchgranulats hergestellt wird.
  23. Verfahren nach einem der Ansprüche 16 bis 21, dadurch gekennzeichnet, daß der Copolyester in Form einer Masterbatchschmelze hergestellt wird.
  24. Verfahren nach einem der Ansprüche 16 bis 23, dadurch gekennzeichnet, daß die Polykondensation in zwei Stufen durchgeführt wird, wobei zuerst ein Vorkondensat aus Dicarbonsäure(n) oder Dicarbonsäurediester, DOP-Additionsverbindung(en) und Diol(en) hergestellt wird und das Vorkondensat anschließend in Gegenwart der weiteren phosphorhaltigen Verbindungen) weiter kondensiert wird.
  25. Verfahren nach einem der Ansprüche 16 bis 24, dadurch gekennzeichnet, daß die Polykondensation in Gegenwart eines Katalysators durchgeführt wird.
  26. Verfahren nach einem der Ansprüche 16 bis 25, dadurch gekennzeichnet, daß die DOP-Additionsverbindung(en) in Form ihrer Diolester, freien Säuren oder cyclischen Anhydride zugesetzt werden.
  27. Verfahren nach einem der Ansprüche 16 bis 26, dadurch gekennzeichnet, daß dem Reaktionsgemisch vor oder während der Polykondensation Pentaerythrit, Trimethylolpropan oder Trimellithsäure als Verzweigungsmittel zugesetzt wird.
  28. Verfahren nach einem der Ansprüche 16 bis 27, dadurch gekennzeichnet, daß dem Reaktionsgemisch mindestens ein Additiv zugesetzt wird, das ausgewählt wird aus der Gruppe der Stabilisatoren, Farbstoffe, Mattierungsmittel und Keimbildner.
DE2003130774 2003-07-08 2003-07-08 Flammhemmend modifizierte, phosphorhaltige Copolyester, deren Verwendung und Verfahren zu ihrer Herstellung Withdrawn DE10330774A1 (de)

Priority Applications (3)

Application Number Priority Date Filing Date Title
DE2003130774 DE10330774A1 (de) 2003-07-08 2003-07-08 Flammhemmend modifizierte, phosphorhaltige Copolyester, deren Verwendung und Verfahren zu ihrer Herstellung
TW93119884A TW200521152A (en) 2003-07-08 2004-07-01 Phosphorus-containing co-polyesters modified to be flame-retarding, their use and method of preparing them
PCT/EP2004/007220 WO2005005512A1 (de) 2003-07-08 2004-07-02 Flammhemmend modifizierte, phosphorhaltige copolyester, deren verwendung und verfahren zur ihrer herstellung

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
DE2003130774 DE10330774A1 (de) 2003-07-08 2003-07-08 Flammhemmend modifizierte, phosphorhaltige Copolyester, deren Verwendung und Verfahren zu ihrer Herstellung

Publications (1)

Publication Number Publication Date
DE10330774A1 true DE10330774A1 (de) 2005-03-03

Family

ID=34041680

Family Applications (1)

Application Number Title Priority Date Filing Date
DE2003130774 Withdrawn DE10330774A1 (de) 2003-07-08 2003-07-08 Flammhemmend modifizierte, phosphorhaltige Copolyester, deren Verwendung und Verfahren zu ihrer Herstellung

Country Status (3)

Country Link
DE (1) DE10330774A1 (de)
TW (1) TW200521152A (de)
WO (1) WO2005005512A1 (de)

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP2090618A2 (de) 2008-02-15 2009-08-19 Schill + Seilacher "Struktol" Aktiengesellschaft Härtbare Epoxidharzformulierungen mit Polyester-Flammschutzmittel
CN101054733B (zh) * 2006-04-14 2010-05-19 株式会社晓星 毯用3维卷缩聚对苯二甲酸乙二醇酯复丝
EP2284208A1 (de) 2009-08-14 2011-02-16 Schill + Seilacher "Struktol" GmbH Phosphorhaltiges Flammschutzmittel
EP2921498A1 (de) 2014-03-17 2015-09-23 Eidgenössische Materialprüfungs- und Forschungsanstalt EMPA Hybride dopo-basierte Flammschutzmittel
EP4365225A1 (de) 2022-11-04 2024-05-08 Clariant International Ltd Flammhemmende zusammensetzung, polymerzusammensetzung damit und verwendung davon

Families Citing this family (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101024090B1 (ko) 2006-12-21 2011-03-22 코오롱인더스트리 주식회사 난연성 및 형태안정성이 우수한 폴리에스테르 원사의제조방법 및 그로부터 제조되는 폴리에스테르 원사
EP2213187B1 (de) * 2009-02-03 2012-01-25 Sympatex Technologies GmbH Atmungsaktiver Polymerfilm
IT1403887B1 (it) 2010-12-15 2013-11-08 Univ Degli Studi Milano Polimeri ad architettura macromolecolare complessa con proprieta' di ritardo alla fiamma
CN102628194B (zh) * 2012-03-23 2013-11-06 台州东海塑料品制造有限公司 一种高色牢度涤纶空变纱面料
CN102942687A (zh) * 2012-11-09 2013-02-27 金发科技股份有限公司 一种阻燃脂肪-芳香族共聚酯及其制备方法
TWI555773B (zh) * 2013-10-23 2016-11-01 Nanya Plastics Corp A phosphorus-containing thermoplastic polyester and a phosphorus-containing heat-shrinkable sleeve thereof
CN106801265B (zh) * 2016-12-29 2019-08-27 江苏恒科新材料有限公司 一种8字中空形聚酯纤维fdy丝及其制备方法
CN106835337B (zh) * 2016-12-29 2020-04-03 江苏恒科新材料有限公司 一种三角异形聚酯纤维hoy丝及其制备方法
CN106835336B (zh) * 2016-12-29 2019-08-27 江苏恒科新材料有限公司 一种方形中空聚酯纤维fdy丝及其制备方法
CN113321906B (zh) * 2021-07-19 2022-05-17 宁波华星科技有限公司 阻燃低熔点共聚酯复合物及其制备方法
CN114634688B (zh) * 2022-04-26 2023-09-01 华润化学材料科技股份有限公司 一种具有良好韧性的阻燃聚酯及其制备方法

Citations (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE2646218A1 (de) * 1975-10-14 1977-04-28 Toyo Boseki Neue phosphor-enthaltende verbindungen
US5530088A (en) * 1995-06-21 1996-06-25 Industrial Technology Research Institute Heat resistant phosphorus-containing polymeric flame retardant and process for preparing the same
EP1090922A2 (de) * 1999-10-08 2001-04-11 Toyo Boseki Kabushiki Kaisha Organophosphor-Zusamensetzung, Verfahren zur Herstellung einer Organophosphor-Verbindung, Polyester-Zusamensetzung und Verfahren zur Herstellung davon
EP1101785A1 (de) * 1999-11-15 2001-05-23 Alcatel Hohl- oder Bündelader
JP2002003587A (ja) * 2000-06-21 2002-01-09 Toyobo Co Ltd 接着剤用難燃性ポリエステル樹脂及びその接着剤
JP2002069750A (ja) * 2000-08-30 2002-03-08 Toyobo Co Ltd 難燃性に優れたフィラメント
WO2002042374A1 (en) * 2000-11-27 2002-05-30 Kolon Industries Inc. Flame retardant polybutyleneterephthalate resin
WO2002066538A1 (en) * 2001-02-21 2002-08-29 Dupont Teijin Films U.S. Limited Partnership Flame retardant polyester film
US6498227B1 (en) * 1996-07-25 2002-12-24 Sanyo Chemical Industries, Ltd. Flame retardant, fiber-treatment, a method for imparting flame retardancy, and flame resistant polyester textile materials
JP2003246831A (ja) * 2002-02-26 2003-09-05 Toyobo Co Ltd 難燃性ポリウレタン樹脂、接着剤、並びにそれらを用いた積層体とフラットケーブル

Patent Citations (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE2646218A1 (de) * 1975-10-14 1977-04-28 Toyo Boseki Neue phosphor-enthaltende verbindungen
US5530088A (en) * 1995-06-21 1996-06-25 Industrial Technology Research Institute Heat resistant phosphorus-containing polymeric flame retardant and process for preparing the same
US6498227B1 (en) * 1996-07-25 2002-12-24 Sanyo Chemical Industries, Ltd. Flame retardant, fiber-treatment, a method for imparting flame retardancy, and flame resistant polyester textile materials
EP1090922A2 (de) * 1999-10-08 2001-04-11 Toyo Boseki Kabushiki Kaisha Organophosphor-Zusamensetzung, Verfahren zur Herstellung einer Organophosphor-Verbindung, Polyester-Zusamensetzung und Verfahren zur Herstellung davon
EP1101785A1 (de) * 1999-11-15 2001-05-23 Alcatel Hohl- oder Bündelader
JP2002003587A (ja) * 2000-06-21 2002-01-09 Toyobo Co Ltd 接着剤用難燃性ポリエステル樹脂及びその接着剤
JP2002069750A (ja) * 2000-08-30 2002-03-08 Toyobo Co Ltd 難燃性に優れたフィラメント
WO2002042374A1 (en) * 2000-11-27 2002-05-30 Kolon Industries Inc. Flame retardant polybutyleneterephthalate resin
WO2002066538A1 (en) * 2001-02-21 2002-08-29 Dupont Teijin Films U.S. Limited Partnership Flame retardant polyester film
JP2003246831A (ja) * 2002-02-26 2003-09-05 Toyobo Co Ltd 難燃性ポリウレタン樹脂、接着剤、並びにそれらを用いた積層体とフラットケーブル

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
WANG,Chun,Shan,et.al.: Synthesis and Properties of Phosphorus Containing PET and PEN (I). In: Journal of Applied Polymer Science,Vol.70,1959-1964,1998 *
WANG,Chun,Shan,et.al.: Synthesis and Properties of Phosphorus Containing PET and PEN (I). In: Journal of Applied Polymer Science,Vol.70,1959-1964,1998;

Cited By (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN101054733B (zh) * 2006-04-14 2010-05-19 株式会社晓星 毯用3维卷缩聚对苯二甲酸乙二醇酯复丝
EP2090618A2 (de) 2008-02-15 2009-08-19 Schill + Seilacher "Struktol" Aktiengesellschaft Härtbare Epoxidharzformulierungen mit Polyester-Flammschutzmittel
DE102008009298A1 (de) * 2008-02-15 2009-08-27 Schill + Seilacher "Struktol" Aktiengesellschaft Polyester-Flammschutzmittel
DE102008009298B4 (de) * 2008-02-15 2011-04-14 Schill + Seilacher "Struktol" Aktiengesellschaft Härtbare Epoxidharzformulierungen mit Polyester-Flammschutzmittel
EP2284208A1 (de) 2009-08-14 2011-02-16 Schill + Seilacher "Struktol" GmbH Phosphorhaltiges Flammschutzmittel
DE102009037631A1 (de) 2009-08-14 2011-02-17 Schill + Seilacher "Struktol" Gmbh Phosphorhaltiges Flammschutzmittel
EP2921498A1 (de) 2014-03-17 2015-09-23 Eidgenössische Materialprüfungs- und Forschungsanstalt EMPA Hybride dopo-basierte Flammschutzmittel
US10072212B2 (en) 2014-03-17 2018-09-11 Empa Eidgenossische Materialprufungs-Und Forschungsanstalt DOPO-based hybrid flame retardants
EP4365225A1 (de) 2022-11-04 2024-05-08 Clariant International Ltd Flammhemmende zusammensetzung, polymerzusammensetzung damit und verwendung davon
WO2024094455A1 (en) 2022-11-04 2024-05-10 Clariant International Ltd Flame-retardant composition, polymer composition comprising same and use thereof

Also Published As

Publication number Publication date
TW200521152A (en) 2005-07-01
WO2005005512A1 (de) 2005-01-20

Similar Documents

Publication Publication Date Title
DE2507776C2 (de) Schnellkristallisierende Poly(äthylen/alkylen)-terephthalate
EP0827518B1 (de) Verfahren zur herstellung von polyestern unter verwendung von titanhaltigen katalysator-inhibitor-kombinationen
DE19631068B4 (de) Verfahren zur Beschleunigung der Polykondensation von Polyester
DE2507674C2 (de)
WO2005005512A1 (de) Flammhemmend modifizierte, phosphorhaltige copolyester, deren verwendung und verfahren zur ihrer herstellung
DE69518231T2 (de) Flammhemmende polyester copolymere
EP0815158B1 (de) Verfahren zur kontinuierlichen herstellung von thermoplastischen polyestern
CN116171338B (zh) 具有优异染色性的阻燃聚酯纤维及其制备方法
US4668732A (en) Polyester composition and process for producing the same
DE1720235A1 (de) Neue Copolyester,ihre Herstellung und Verwendung
US4663423A (en) Polyester and process for preparation thereof
DE2340559A1 (de) Herstellung von hochmolekularen polyestern des butandiols-(1,4)
US5550207A (en) Linear copolyester containing phosphorous, procedure for its preparation and its use as a flame-resistant additive
DE2706128C2 (de) Schnell kristallisierende Polyestermassen und Verfahren zu ihrer Herstellung
DE2545720A1 (de) Schnellkristallisierende blockcopolyester
DE102021002539B4 (de) Verfahren zum Herstellen eines flammgeschützten Polyesters
DE60225568T2 (de) Polytrimethylenterephthalat-polyester
EP0991689B1 (de) Fadenbildende kettenverzweigte polyester und copolyester
DE4327616A1 (de) Verfahren zur Herstellung von Polyestern mit verbessertem Weißgrad
DE2365934C3 (de) Herstellung von hochmolekularen Polyestern
DE2543631A1 (de) Verfahren zur herstellung von polyesterelastomeren
CA1081896A (en) Copolyesters derived from ethoxylated 3,5-dibromo-4- hydroxybenzoic acid
KR100236755B1 (ko) 난연성 폴리에스테르의 제조방법
AT257941B (de) Verfahren zur Herstellung eines neuen faser- und filmbildenden Copolyesters
JPH08850B2 (ja) 改質ポリエステルの製造法

Legal Events

Date Code Title Description
OM8 Search report available as to paragraph 43 lit. 1 sentence 1 patent law
8139 Disposal/non-payment of the annual fee
