CN114709389B - 一种预锂化负极材料及其制备方法和应用 - Google Patents
一种预锂化负极材料及其制备方法和应用 Download PDFInfo
- Publication number
- CN114709389B CN114709389B CN202210325534.6A CN202210325534A CN114709389B CN 114709389 B CN114709389 B CN 114709389B CN 202210325534 A CN202210325534 A CN 202210325534A CN 114709389 B CN114709389 B CN 114709389B
- Authority
- CN
- China
- Prior art keywords
- lithium
- combination
- anode material
- ether
- solvent
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 238000002360 preparation method Methods 0.000 title claims abstract description 27
- 238000006138 lithiation reaction Methods 0.000 title claims abstract description 14
- 239000007773 negative electrode material Substances 0.000 title claims description 18
- WHXSMMKQMYFTQS-UHFFFAOYSA-N Lithium Chemical compound [Li] WHXSMMKQMYFTQS-UHFFFAOYSA-N 0.000 claims abstract description 45
- 229910052744 lithium Inorganic materials 0.000 claims abstract description 45
- 239000000463 material Substances 0.000 claims abstract description 29
- 238000000034 method Methods 0.000 claims abstract description 19
- 239000011230 binding agent Substances 0.000 claims abstract description 12
- HBBGRARXTFLTSG-UHFFFAOYSA-N Lithium ion Chemical compound [Li+] HBBGRARXTFLTSG-UHFFFAOYSA-N 0.000 claims abstract description 8
- 229910001416 lithium ion Inorganic materials 0.000 claims abstract description 8
- 239000000126 substance Substances 0.000 claims abstract description 8
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 claims description 27
- 239000000843 powder Substances 0.000 claims description 26
- RTZKZFJDLAIYFH-UHFFFAOYSA-N Diethyl ether Chemical compound CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 claims description 20
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 claims description 17
- 239000000243 solution Substances 0.000 claims description 16
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 claims description 12
- -1 lithium hexafluoroarsenate Chemical compound 0.000 claims description 12
- 239000013067 intermediate product Substances 0.000 claims description 11
- 239000003960 organic solvent Substances 0.000 claims description 11
- 229910052814 silicon oxide Inorganic materials 0.000 claims description 11
- 239000002904 solvent Substances 0.000 claims description 11
- 229910003002 lithium salt Inorganic materials 0.000 claims description 10
- 159000000002 lithium salts Chemical class 0.000 claims description 10
- 239000010405 anode material Substances 0.000 claims description 9
- LYCAIKOWRPUZTN-UHFFFAOYSA-N Ethylene glycol Chemical compound OCCO LYCAIKOWRPUZTN-UHFFFAOYSA-N 0.000 claims description 8
- 239000000047 product Substances 0.000 claims description 7
- 238000002156 mixing Methods 0.000 claims description 6
- 239000012266 salt solution Substances 0.000 claims description 6
- 239000007788 liquid Substances 0.000 claims description 5
- 229910001496 lithium tetrafluoroborate Inorganic materials 0.000 claims description 5
- 238000000926 separation method Methods 0.000 claims description 5
- 238000001694 spray drying Methods 0.000 claims description 5
- AAAQKTZKLRYKHR-UHFFFAOYSA-N triphenylmethane Chemical compound C1=CC=CC=C1C(C=1C=CC=CC=1)C1=CC=CC=C1 AAAQKTZKLRYKHR-UHFFFAOYSA-N 0.000 claims description 5
- XKRFYHLGVUSROY-UHFFFAOYSA-N Argon Chemical compound [Ar] XKRFYHLGVUSROY-UHFFFAOYSA-N 0.000 claims description 4
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 claims description 4
- LCGLNKUTAGEVQW-UHFFFAOYSA-N Dimethyl ether Chemical compound COC LCGLNKUTAGEVQW-UHFFFAOYSA-N 0.000 claims description 4
- 150000004945 aromatic hydrocarbons Chemical class 0.000 claims description 4
- 239000012298 atmosphere Substances 0.000 claims description 4
- ZUOUZKKEUPVFJK-UHFFFAOYSA-N diphenyl Chemical compound C1=CC=CC=C1C1=CC=CC=C1 ZUOUZKKEUPVFJK-UHFFFAOYSA-N 0.000 claims description 4
- 239000004210 ether based solvent Substances 0.000 claims description 4
- WGCNASOHLSPBMP-UHFFFAOYSA-N hydroxyacetaldehyde Natural products OCC=O WGCNASOHLSPBMP-UHFFFAOYSA-N 0.000 claims description 4
- 238000003760 magnetic stirring Methods 0.000 claims description 4
- 229910052751 metal Inorganic materials 0.000 claims description 4
- 239000002184 metal Substances 0.000 claims description 4
- 230000001681 protective effect Effects 0.000 claims description 4
- 238000001035 drying Methods 0.000 claims description 3
- 238000003825 pressing Methods 0.000 claims description 3
- 238000012216 screening Methods 0.000 claims description 3
- 239000007787 solid Substances 0.000 claims description 3
- 238000001291 vacuum drying Methods 0.000 claims description 3
- YJTKZCDBKVTVBY-UHFFFAOYSA-N 1,3-Diphenylbenzene Chemical group C1=CC=CC=C1C1=CC=CC(C=2C=CC=CC=2)=C1 YJTKZCDBKVTVBY-UHFFFAOYSA-N 0.000 claims description 2
- 239000005456 alcohol based solvent Substances 0.000 claims description 2
- 150000001298 alcohols Chemical class 0.000 claims description 2
- 150000001335 aliphatic alkanes Chemical class 0.000 claims description 2
- 229910052786 argon Inorganic materials 0.000 claims description 2
- 239000010426 asphalt Substances 0.000 claims description 2
- 238000000498 ball milling Methods 0.000 claims description 2
- 235000010290 biphenyl Nutrition 0.000 claims description 2
- 239000004305 biphenyl Substances 0.000 claims description 2
- 150000001720 carbohydrates Chemical class 0.000 claims description 2
- 238000005119 centrifugation Methods 0.000 claims description 2
- 238000001816 cooling Methods 0.000 claims description 2
- 239000001307 helium Substances 0.000 claims description 2
- 229910052734 helium Inorganic materials 0.000 claims description 2
- SWQJXJOGLNCZEY-UHFFFAOYSA-N helium atom Chemical compound [He] SWQJXJOGLNCZEY-UHFFFAOYSA-N 0.000 claims description 2
- 239000001257 hydrogen Substances 0.000 claims description 2
- 229910052739 hydrogen Inorganic materials 0.000 claims description 2
- 125000004435 hydrogen atom Chemical class [H]* 0.000 claims description 2
- MHCFAGZWMAWTNR-UHFFFAOYSA-M lithium perchlorate Chemical compound [Li+].[O-]Cl(=O)(=O)=O MHCFAGZWMAWTNR-UHFFFAOYSA-M 0.000 claims description 2
- 229910001486 lithium perchlorate Inorganic materials 0.000 claims description 2
- MCVFFRWZNYZUIJ-UHFFFAOYSA-M lithium;trifluoromethanesulfonate Chemical compound [Li+].[O-]S(=O)(=O)C(F)(F)F MCVFFRWZNYZUIJ-UHFFFAOYSA-M 0.000 claims description 2
- 239000000203 mixture Substances 0.000 claims description 2
- 229910052754 neon Inorganic materials 0.000 claims description 2
- GKAOGPIIYCISHV-UHFFFAOYSA-N neon atom Chemical compound [Ne] GKAOGPIIYCISHV-UHFFFAOYSA-N 0.000 claims description 2
- 229910052757 nitrogen Inorganic materials 0.000 claims description 2
- 229920005989 resin Polymers 0.000 claims description 2
- 239000011347 resin Substances 0.000 claims description 2
- PJANXHGTPQOBST-UHFFFAOYSA-N stilbene Chemical compound C=1C=CC=CC=1C=CC1=CC=CC=C1 PJANXHGTPQOBST-UHFFFAOYSA-N 0.000 claims description 2
- 238000000967 suction filtration Methods 0.000 claims description 2
- 238000004519 manufacturing process Methods 0.000 claims 2
- 239000002131 composite material Substances 0.000 abstract description 7
- 239000010406 cathode material Substances 0.000 abstract description 6
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 abstract description 5
- 229910052799 carbon Inorganic materials 0.000 abstract description 5
- 239000011248 coating agent Substances 0.000 abstract description 5
- 238000000576 coating method Methods 0.000 abstract description 5
- 239000010410 layer Substances 0.000 abstract description 5
- 238000000354 decomposition reaction Methods 0.000 abstract description 2
- 239000002344 surface layer Substances 0.000 abstract description 2
- 230000001360 synchronised effect Effects 0.000 abstract description 2
- 229910052760 oxygen Inorganic materials 0.000 abstract 1
- 239000001301 oxygen Substances 0.000 abstract 1
- 238000012360 testing method Methods 0.000 description 14
- 230000000052 comparative effect Effects 0.000 description 8
- 239000000377 silicon dioxide Substances 0.000 description 8
- XUIMIQQOPSSXEZ-UHFFFAOYSA-N Silicon Chemical compound [Si] XUIMIQQOPSSXEZ-UHFFFAOYSA-N 0.000 description 5
- 150000001875 compounds Chemical class 0.000 description 5
- 239000011259 mixed solution Substances 0.000 description 5
- 239000010703 silicon Substances 0.000 description 5
- 229910052710 silicon Inorganic materials 0.000 description 5
- OBNDGIHQAIXEAO-UHFFFAOYSA-N [O].[Si] Chemical compound [O].[Si] OBNDGIHQAIXEAO-UHFFFAOYSA-N 0.000 description 3
- 239000002245 particle Substances 0.000 description 3
- 230000002829 reductive effect Effects 0.000 description 3
- KXGFMDJXCMQABM-UHFFFAOYSA-N 2-methoxy-6-methylphenol Chemical compound [CH]OC1=CC=CC([CH])=C1O KXGFMDJXCMQABM-UHFFFAOYSA-N 0.000 description 2
- 239000003792 electrolyte Substances 0.000 description 2
- AFRJJFRNGGLMDW-UHFFFAOYSA-N lithium amide Chemical compound [Li+].[NH2-] AFRJJFRNGGLMDW-UHFFFAOYSA-N 0.000 description 2
- PAZHGORSDKKUPI-UHFFFAOYSA-N lithium metasilicate Chemical compound [Li+].[Li+].[O-][Si]([O-])=O PAZHGORSDKKUPI-UHFFFAOYSA-N 0.000 description 2
- 229910052912 lithium silicate Inorganic materials 0.000 description 2
- 238000011056 performance test Methods 0.000 description 2
- 239000005011 phenolic resin Substances 0.000 description 2
- 229920001568 phenolic resin Polymers 0.000 description 2
- 238000001878 scanning electron micrograph Methods 0.000 description 2
- 238000002791 soaking Methods 0.000 description 2
- 241001391944 Commicarpus scandens Species 0.000 description 1
- 239000012448 Lithium borohydride Substances 0.000 description 1
- 239000000956 alloy Substances 0.000 description 1
- 229910045601 alloy Inorganic materials 0.000 description 1
- 239000012300 argon atmosphere Substances 0.000 description 1
- 230000002238 attenuated effect Effects 0.000 description 1
- 230000009286 beneficial effect Effects 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- 238000001354 calcination Methods 0.000 description 1
- 239000003153 chemical reaction reagent Substances 0.000 description 1
- 238000004140 cleaning Methods 0.000 description 1
- 239000011247 coating layer Substances 0.000 description 1
- 238000004891 communication Methods 0.000 description 1
- 239000006258 conductive agent Substances 0.000 description 1
- 238000013461 design Methods 0.000 description 1
- 238000007599 discharging Methods 0.000 description 1
- 239000002270 dispersing agent Substances 0.000 description 1
- 238000005265 energy consumption Methods 0.000 description 1
- 238000004146 energy storage Methods 0.000 description 1
- 239000007789 gas Substances 0.000 description 1
- 230000016507 interphase Effects 0.000 description 1
- 230000002427 irreversible effect Effects 0.000 description 1
- 239000012280 lithium aluminium hydride Substances 0.000 description 1
- 150000002642 lithium compounds Chemical class 0.000 description 1
- 229910000103 lithium hydride Inorganic materials 0.000 description 1
- 239000011812 mixed powder Substances 0.000 description 1
- 238000012986 modification Methods 0.000 description 1
- 230000004048 modification Effects 0.000 description 1
- 230000001590 oxidative effect Effects 0.000 description 1
- 238000012545 processing Methods 0.000 description 1
- BDERNNFJNOPAEC-UHFFFAOYSA-N propan-1-ol Chemical compound CCCO BDERNNFJNOPAEC-UHFFFAOYSA-N 0.000 description 1
- 238000004080 punching Methods 0.000 description 1
- 238000011160 research Methods 0.000 description 1
- 230000002441 reversible effect Effects 0.000 description 1
- 238000005096 rolling process Methods 0.000 description 1
- 238000007873 sieving Methods 0.000 description 1
- 238000009751 slip forming Methods 0.000 description 1
- 239000002002 slurry Substances 0.000 description 1
- 239000007784 solid electrolyte Substances 0.000 description 1
- 238000003756 stirring Methods 0.000 description 1
- 230000001502 supplementing effect Effects 0.000 description 1
- 238000005303 weighing Methods 0.000 description 1
Images
Classifications
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/36—Selection of substances as active materials, active masses, active liquids
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/62—Selection of inactive substances as ingredients for active masses, e.g. binders, fillers
- H01M4/624—Electric conductive fillers
- H01M4/625—Carbon or graphite
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
- Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
- Y02E60/10—Energy storage using batteries
Landscapes
- Chemical & Material Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Electrochemistry (AREA)
- General Chemical & Material Sciences (AREA)
- Battery Electrode And Active Subsutance (AREA)
Abstract
本发明公开了一种预锂化负极材料及其制备方法和应用，在制备上将含锂粉料、硅氧化物粉、粘结剂混合后进行球磨，之后在保护气氛或真空条件下进行焙烧，自然冷却后经破碎、筛分获得中间产物，再之后将中间产物浸渍有机溶剂B中，经固液分离、真空干燥，得到高性能预锂化负极材料。本发明采用同步预锂和碳包覆的方式，有效降低了预锂化硅氧复合材料的pH值，解决了传统预锂产品中碱性材料与粘结剂不匹配导致循环性能差的问题，同时在材料表层形成导电物质和SEI物质层，缓解材料使用过程中的体积膨胀，避免电池材料在使用过程中SEI膜的不断生成和分解。作为锂电池负极应用是具有首次循环效率高、循环性能好、电池容量高等优点。
Description
技术领域
本发明涉及锂离子电池负极材料的技术领域，尤其涉及一种预锂化负极材料及其制备方法和应用。
背景技术
锂离子电池在储能、通讯、新能源等行业有着广泛应用前景，然而随着市场需求的不断扩大，对电池的性能要求也随之提高，硅基负极材料，包括单质硅、硅氧材料等，具有能量密度高，放电平台合适等优点，是较具潜力的下一代负极材料之一，吸引众多企业广泛关注。但在应用过程中发现，硅基负极材料存在体积膨胀率较大，材料颗粒容易破碎、脱落等问题，严重影响电池的使用寿命。另外硅氧材料在首次充放电过程中，消耗正极中的锂，形成不可逆硅酸锂及在材料的表面不断形成的SEI膜，造成材料首次效率降低、容量衰减较快。单质硅、硅氧材料的上述问题限制其广泛应用。
基于首该问题，众多材料研发人员经不断尝试，提出预补锂的思路，通过预锂化方式可以显著提升硅氧材料的首次库伦效率。但预锂化的硅氧材料通常pH值较高，导致材料的加工性能较差，出现浆料产气严重，黏度较低，极片易出现气孔等现象。
发明内容
针对现有技术存在的上述问题，本发明公开了一种预锂化负极材料的制备方法，解决了传统预锂化硅氧材料高碱性的问题。同时在材料表面形成一层SEI和导电物质复合层，材料的结构稳定性提到较大提升。同时具有首次效率高、循环稳定性好、容量高等优点。且本方法制备材料均匀性好，设备要求低，易操作等特点。具体技术方案如下：
一种预锂化负极材料的制备方法，包括以下步骤：
(1)获得含锂粉料、硅氧化物粉、粘结剂；
(2)将步骤(1)中含锂粉料、硅氧化物粉、粘结剂混合后进行球磨，得到中间产物A;
(3)将中间产物A在保护气氛或真空条件下进行焙烧，自然冷却后经破碎、筛分获得中间产物B；
(4)将中间产物B浸渍有机溶剂B中，之后进行固液分离、真空干燥，得到高性能预锂化负极材料。
优选地，所述含锂粉料的制备过程为将金属锂或含锂化合物与锂盐在有机溶液中混合，之后对混合后的产物进行干燥脱水得到含锂粉料；具体包括如下步骤：
1.1）将金属锂或含锂化合物放入有机溶剂A中，通过磁力搅拌使固体物质完全分散至有机溶剂A中，
1.2）向步骤1.1获得的产物中加入锂盐溶液，磁力搅拌，使溶液成分混合均匀，得到中间溶液A，所述中间溶液A中锂盐溶液体积占比0.5%-10%，锂或含锂化合物的质量占比为10%-70%；
1.3）对步骤1.3获得的产物进行喷雾干燥，得到含锂粉料。
优选地，所述含锂化合物为非氧化性锂化合物，为氢化锂、硼氢化锂、金属锂、氢化铝锂、含锂合金、氨基锂、烷基锂中的一种或多种；所述锂盐溶液为六氟砷酸锂、四氟硼酸锂、高氯酸锂、三氟甲磺酸锂、六氟磷酸锂的一种或多种；所述有机溶剂A为芳烃类、醇类、醚类溶剂中任一种或多种的组合；所述芳烃类溶剂为三苯甲烷、二苯乙烯、联苯、联多苯、多苯代脂肪烃中任一种或多种的组合；所述醇类溶剂为甲醇、乙醇、乙二醇中任一种或多种的组合；所述醚类溶剂为甲醚、乙醚中任一种或多种的组合。
优选地，所述硅氧化物的化学式为SiOx中，其中0<x<1.5；所述粘结剂为沥青、树脂类、烷烃类、糖类中任一种或多种的组合。
优选地，所述步骤2中含锂粉料、硅氧化物粉、粘结剂质量比为（5-78%）：（20-80%）：（2-15%）。
优选地，所述保护气氛选自氢气、氮气、氦气、氖气、氩气中的一种或多种；所述焙烧温度为500~1000℃，时间为2~15h。
优选地，所述步骤3中筛分后获得的中间产物B粒度小于50μm。
优选地，所述步骤4中有机溶剂B包括醇类、醚类溶剂中任一种或多种的组合；所述醇类溶剂为甲醇、乙醇、乙二醇中任一种或多种的组合；所述醚类溶剂为甲醚、乙醚中任一种或多种的组合；所述固液分离方式包括抽滤、压滤、离心、喷雾干燥中的一种或多种。
一种预锂化负极材料，通过上述制备方法制备得到；所述高性能电池负极材料的pH值为7~10；所述高性能电池负极材料中硅酸锂的质量分数为30%~70%，硅的质量分数为20%~60%，导电复合层的质量分数为2%-20%，锂含量5%~35%。
一种预锂化负极材料在制备锂离子电池中的应用。
与现有技术相比，本发明具有如下有益效果：本发明公开了一种预锂化负极材料，采用同步预锂和碳包覆的方式，避免传统分两步进行预锂和包碳，在提高处理效率、降低能耗的同时，可以使得硅氧负极材料中锂和碳包覆层分布更为均匀，另外通过有机溶剂对中间产物B的清洗，可以有效的去残余的碱性物质，解决了传统预锂产品中碱性材料与粘结剂不匹配导致循环性能差的问题，同时有效降低了预锂化硅氧复合材料的pH值，提高其加工性能。
另外在预锂和包碳过程中，本发明还在材料表层形成SEI物质层，避免电池材料在使用过程中SEI膜的不断生成和分解；减少电解液的消耗。具体的本发明采用预锂化和形成SEI膜分步完成，在其制备过程中金属锂或含锂化合物与锂盐在有机溶液中混合，提前在锂表面形成一层SEI膜，不占用或很少占用锂源，对后续预锂影响较小，同时行成的膜比较均匀。
以本发明所涉及的高性能预锂化负极材料组装的锂离子电池兼具优异的首次库伦效率、首次可逆容量与高循环稳定性。同时本发明方法制备工艺简单、设备要求低、成本低廉、可操作化程度高、安全性高等等。
附图说明
为了更好说明本发明实施例的技术方案，下面对实施例和对比例的技术描述进行附图说明。
图1 是本发明实施例1中材料的充放电曲线。
图2 为实施例2制备的预锂化硅氧复合材料的SEM图。
具体实施方式
下面结合实施例和对比例对本发明作进一步详细的描述，但本发明的实施方式不限于此。
实施例1
1)在干燥环境下，将锂粉添加到浓度为1mol/L的三苯甲烷溶液中通过磁力搅拌器混合均匀，其中将锂粉与混合溶液的质量比为1：5；向上述溶液中添加四氟硼酸锂，充分混合均匀，四氟硼酸锂占混合后溶液质量比为2%。将混合好溶液进行喷雾干燥，得到含锂的粉体作为预锂试剂。
2)将上述粉体与硅氧化物粉体和粘结剂酚醛树脂按照质量比25:70:5比例投入球磨机中球磨1.5小时后取出，得到混合粉体材料 。
3)取3kg上述混合粉体材料，置于真空炉中在氩气气氛下焙烧，焙烧温度750℃，保温5小时后自然降温至室温取出物料，对物料进行破碎、筛分，得到预锂化负极材料。
4)将上述预锂化负极材料浸渍到乙醚溶液中2h后，采用压滤方式进行固液分离，将固体颗粒进行真空干燥，得到高性能预锂化负极材料。
性能测试：
按高性能预锂化负极材料：导电剂sp：分散剂cmc：粘结剂aone＝70：15：5：10配料，搅均匀拌后涂布，放烘箱烘干，取极片滚压，冲片并 称其重量，放至真空烘箱烘干，取极片至手套箱内制做扣电。依次放置高性能预锂化负极材料、隔膜、电解液、锂正极片组装成电池。电池在0.05C倍率下从0.01V下放电至0.005V，在0.1C倍率下充电。测量得到其充放电曲线见附图1。
实施例2
本实施例与实施例1的区别为，本实施例中步骤1）三苯甲烷替换为联三苯，其余制备方法与参数与实施例1保持一致。
电池的组装与电化学性能的测试与实施例1中完全相同。
对实施例2制备的预锂化硅氧复合材料进行扫描电镜分析，获得其SEM图见附图2。
实施例3
本实施例与实施例1的区别为，本实施例中步骤1）锂粉替换为氨基锂，其余制备方法与参数与实施例1保持一致。
电池的组装与电化学性能的测试与实施例1中完全相同。
实施例4
本实施例与实施例1的区别为，本实施例中步骤1）锂粉与混合溶液的质量比为1：10，其余制备方法与参数与实施例1保持一致。
电池的组装与电化学性能的测试与实施例1中完全相同。
实施例5
本实施例与实施例1的区别为，本实施例中步骤1）四氟硼酸锂替换为六氟磷酸锂，其余制备方法与参数与实施例1保持一致。
电池的组装与电化学性能的测试与实施例1中完全相同。
实施例6
本实施例与实施例1的区别为，本实施例中步骤2）质量比25:70:5替换为50:42:8。其余制备方法与参数与实施例1保持一致。
电池的组装与电化学性能的测试与实施例1中完全相同。
实施例7
本实施例与实施例1的区别为，本实施例中步骤2）质量比25:70:5替换为20:65:15。其余制备方法与参数与实施例1保持一致。
电池的组装与电化学性能的测试与实施例1中完全相同。
实施例8
本实施例与实施例1的区别为，本实施例中步骤2）酚醛树脂替换为沥青。其余制备方法与参数与实施例1保持一致。
电池的组装与电化学性能的测试与实施例1中完全相同。
实施例9
本实施例与实施例1的区别为，本实施例中步骤3）750℃替换为500℃，其余制备方法与参数与实施例1保持一致。
电池的组装与电化学性能的测试与实施例1中完全相同。
实施例10
本实施例与实施例1的区别为，本实施例中步骤4）乙醚溶液替换为丙醇。其余制备方法与参数与实施例1保持一致。
电池的组装与电化学性能的测试与实施例1中完全相同。
对比例1
本实施例与实施例1的区别为，本实施例中步骤1）锂粉与混合溶液的质量比为5：1，其余制备方法与参数与实施例1保持一致。
电池的组装与电化学性能的测试与实施例1中完全相同。
对比例2
本实施例与实施例1的区别为，本实施例中步骤3）中焙烧温度替换成150℃，其余制备方法与参数与实施例1保持一致。
电池的组装与电化学性能的测试与实施例1中完全相同。
对比例3
本实施例与实施例1的区别为，本实施例中不进行步骤4）操作。
电池的组装与电化学性能的测试与实施例1中完全相同。以上各实施例与对比例分别组装得到的锂离子电池的性能测试结果如下表1所示。
对比例4
本实施例与实施例1的区别为，本实施例中步骤1）不加入四氟硼酸锂，其余制备方法与参数与实施例1保持一致。
电池的组装与电化学性能的测试与实施例1中完全相同。以上各实施例与对比例分别组装得到的锂离子电池的性能测试结果如下表1所示。

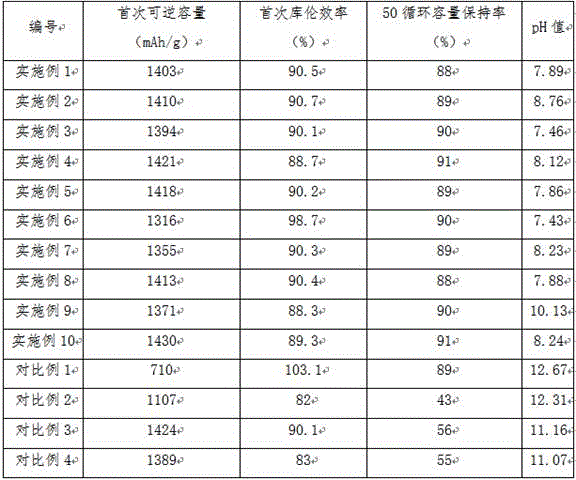

表
按照上述实施例，便可很好地实现本发明。值得说明的是，基于上述设计的前提下，为解决同样的技术问题，即使在本发明上做出的一些无实质性的改动或润色，所采用的技术方案的实质仍然与本发明一样，故其也应当在本发明的保护范围内。
Claims (8)
1.一种预锂化负极材料的制备方法，其特征在于：包括以下步骤：
（1）获得含锂粉料、硅氧化物粉、粘结剂；
（2）将步骤(1)中含锂粉料、硅氧化物粉、粘结剂混合后进行球磨，得到中间产物A；所述含锂粉料、硅氧化物粉、粘结剂质量比为（5-78%）：（20-80%）：（2-15%）；
（3）将中间产物A在保护气氛或真空条件下进行焙烧，自然冷却后经破碎、筛分获得中间产物B；所述焙烧温度为500~1000℃，时间为2~15h；
（4）将中间产物B浸渍有机溶剂B中，之后进行固液分离、真空干燥，得到高性能预锂化负极材料；
所述含锂粉料的制备过程为将金属锂与锂盐在有机溶液中混合，之后对混合后的产物进行干燥脱水得到含锂粉料；具体包括如下步骤：
1.1）将金属锂放入有机溶剂A中，通过磁力搅拌使固体物质完全分散至有机溶剂A中，
1.2）向步骤1.1获得的产物中加入锂盐溶液，磁力搅拌，使溶液成分混合均匀，得到中间溶液A，所述中间溶液A中锂盐溶液体积占比0.5%-10%，金属锂的质量占比为10%-70%；
1.3）对步骤1.2获得的产物进行喷雾干燥，得到含锂粉料。
2.根据权利要求1所述的预锂化负极材料的制备方法，其特征在于：所述锂盐溶液中的锂盐为六氟砷酸锂、四氟硼酸锂、高氯酸锂、三氟甲磺酸锂、六氟磷酸锂的一种或多种；
所述有机溶剂A为芳烃类、醇类、醚类溶剂中任一种或多种的组合；所述芳烃类溶剂为三苯甲烷、二苯乙烯、联苯、联多苯、多苯代脂肪烃中任一种或多种的组合；所述醇类溶剂为甲醇、乙醇、乙二醇中任一种或多种的组合；所述醚类溶剂为甲醚、乙醚中任一种或多种的组合。
3.根据权利要求1所述的预锂化负极材料的制备方法，其特征在于：所述硅氧化物的化学式为SiOx中，其中0<x<1.5；所述粘结剂为沥青、树脂类、烷烃类、糖类中任一种或多种的组合。
4.根据权利要求1所述的预锂化负极材料的制备方法，其特征在于：
所述保护气氛选自氢气、氮气、氦气、氖气、氩气中的一种或多种。
5.根据权利要求1所述的预锂化负极材料的制备方法，其特征在于：
所述步骤3中筛分后获得的中间产物B粒度小于50μm。
6.根据权利要求1所述的预锂化负极材料的制备方法，其特征在于：
所述步骤4中有机溶剂B包括醇类、醚类溶剂中任一种或多种的组合；所述醇类溶剂为甲醇、乙醇、乙二醇中任一种或多种的组合；所述醚类溶剂为甲醚、乙醚中任一种或多种的组合；
所述固液分离方式包括抽滤、压滤、离心、喷雾干燥中的一种或多种。
7.一种预锂化负极材料，其特征在于：所述预锂化负极材料通过权利要求1-6任一项所述的制备方法制备得到。
8.一种根据权利要求7所述的预锂化负极材料在制备锂离子电池中的应用。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN202210325534.6A CN114709389B (zh) | 2022-03-30 | 2022-03-30 | 一种预锂化负极材料及其制备方法和应用 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN202210325534.6A CN114709389B (zh) | 2022-03-30 | 2022-03-30 | 一种预锂化负极材料及其制备方法和应用 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| CN114709389A CN114709389A (zh) | 2022-07-05 |
| CN114709389B true CN114709389B (zh) | 2023-04-18 |
Family
ID=82171130
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| CN202210325534.6A Active CN114709389B (zh) | 2022-03-30 | 2022-03-30 | 一种预锂化负极材料及其制备方法和应用 |
Country Status (1)
| Country | Link |
|---|---|
| CN (1) | CN114709389B (zh) |
Families Citing this family (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN116053440B (zh) * | 2023-02-09 | 2025-02-11 | 浙江锂宸新材料科技有限公司 | 一种多离子掺杂预锂化硅氧材料及其制备方法 |
| WO2025096352A1 (en) * | 2023-11-01 | 2025-05-08 | Ionblox, Inc. | Prelithiated silicon oxide, chemical methods for synthesizing the prelithiated material, and long cycling lithium ion batteries formed with the material |
Citations (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN112751029A (zh) * | 2019-10-30 | 2021-05-04 | 贝特瑞新材料集团股份有限公司 | 一种硅氧复合负极材料及其制备方法和锂离子电池 |
Family Cites Families (16)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN103021675B (zh) * | 2012-12-30 | 2015-08-19 | 万裕三信电子(东莞)有限公司 | 锂离子电容器及其负极极片及制备方法 |
| CN108232145B (zh) * | 2017-10-23 | 2020-09-15 | 中航锂电（洛阳）有限公司 | 一种空间缓冲、掺杂锂的硅氧化物复合材料及其制备方法、锂离子电池 |
| CN109004276B (zh) * | 2018-07-19 | 2021-01-29 | 北京理工大学 | 一种锂负极保护膜、制备方法及锂金属二次电池 |
| US11189822B2 (en) * | 2019-01-02 | 2021-11-30 | Global Graphene Group, Inc. | Graphite protected anode active material particles for rechargeable lithium batteries |
| CN112909224A (zh) * | 2019-12-04 | 2021-06-04 | 华为技术有限公司 | 一种锂离子电池电极材料及其制备方法 |
| CN111048764A (zh) * | 2019-12-23 | 2020-04-21 | 北京理工大学重庆创新中心 | 一种硅碳复合材料及其制备方法和应用 |
| CN111362269A (zh) * | 2020-03-09 | 2020-07-03 | 上海电气集团股份有限公司 | 一种锂离子电池负极sei膜的制备方法和锂离子电池负极材料及其应用 |
| CN111725494B (zh) * | 2020-06-30 | 2021-11-09 | 蜂巢能源科技有限公司 | 锂材料、含锂材料分散液、电极材料及其制备方法和应用 |
| CN111725515A (zh) * | 2020-06-30 | 2020-09-29 | 昆山宝创新能源科技有限公司 | 稳定锂粉及其制备方法和应用 |
| KR102490930B1 (ko) * | 2020-07-27 | 2023-01-26 | 한국과학기술연구원 | 사전리튬화 용액 및 이를 이용한 사전리튬화된 음극의 제조방법 |
| CN112133901B (zh) * | 2020-10-22 | 2021-11-30 | 隆能科技(南通)有限公司 | 一种锂碳复合材料及其制备方法 |
| CN113036108A (zh) * | 2021-03-11 | 2021-06-25 | 昆山宝创新能源科技有限公司 | 一种负极材料及其制备方法与用途 |
| CN113130868A (zh) * | 2021-04-09 | 2021-07-16 | 昆山宝创新能源科技有限公司 | 含氧化亚硅的复合材料、负极片、锂电池及其制备方法 |
| CN113241429A (zh) * | 2021-04-23 | 2021-08-10 | 长沙矿冶研究院有限责任公司 | 一种负极活性材料的制备方法 |
| CN113764642A (zh) * | 2021-09-08 | 2021-12-07 | 广东凯金新能源科技股份有限公司 | 一种含锂硅氧化物复合负极材料及其制备方法和锂离子电池 |
| CN113948688B (zh) * | 2021-09-30 | 2023-06-09 | 浙江锂宸新材料科技有限公司 | 一种改性预锂化硅氧复合材料及其制备方法和应用 |
-
2022
- 2022-03-30 CN CN202210325534.6A patent/CN114709389B/zh active Active
Patent Citations (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN112751029A (zh) * | 2019-10-30 | 2021-05-04 | 贝特瑞新材料集团股份有限公司 | 一种硅氧复合负极材料及其制备方法和锂离子电池 |
Also Published As
| Publication number | Publication date |
|---|---|
| CN114709389A (zh) | 2022-07-05 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN101359756B (zh) | 一种锂离子电池废料中磷酸铁锂正极材料的回收方法 | |
| CN116314735B (zh) | 硅碳复合材料的制备方法、硅碳复合材料和锂离子电池 | |
| CN114709389B (zh) | 一种预锂化负极材料及其制备方法和应用 | |
| CN103811753A (zh) | 富锂正极材料、锂电池正极和锂电池 | |
| CN115849337B (zh) | 一种硬碳材料及其制备方法和应用 | |
| CN101740764A (zh) | 一种锂离子电池的锡-石墨复合的负极材料及其制备方法 | |
| CN114314578A (zh) | 一种含石墨烯负极材料的制作工艺、含石墨烯负极材料及锂离子电池 | |
| CN108529584B (zh) | 高密度磷酸铁锂正极材料的制备方法 | |
| CN116779841A (zh) | 一种固态钠离子电池 | |
| CN116646488A (zh) | 一种预锂化硬碳复合材料及其制备方法和应用 | |
| CN116826018A (zh) | 一种高性能硅碳复合石墨材料的制备方法 | |
| CN114975870A (zh) | 一种锂固态电池复合负极及其制备方法和应用 | |
| CN114497538A (zh) | 一种梯度包覆的高性能磷酸铁锂复合材料及其制备方法 | |
| CN117199293A (zh) | 包覆改性磷酸锰铁锂材料、其制备方法和应用 | |
| CN117756192A (zh) | 一种锂离子电池正极材料及其制备方法 | |
| CN116730333A (zh) | 改性天然石墨负极材料及其制备方法 | |
| CN111740079B (zh) | 超低自放电极片的制备方法 | |
| CN111362260B (zh) | 一种高压实的锂离子电池石墨负极材料及其制备方法 | |
| CN117038956B (zh) | 无钴高镍正极材料及其制备方法、锂离子电池 | |
| WO2021238201A1 (zh) | 一种预判含有包覆层的正极材料的包覆层脱落量的方法 | |
| CN116826059B (zh) | 一种应用于海洋环境的锂电池负极材料及其制备方法 | |
| CN120300163B (zh) | 一种废弃石墨复合硅制备石墨-硅软碳@PPy复合材料及其制备方法与应用 | |
| CN116093477B (zh) | 一种低成本环保的修复钴酸锂的方法及其应用 | |
| CN118099403B (zh) | 一种全固态复合硅负极材料及其制备方法和应用 | |
| CN118867171B (zh) | 一种改性磷酸锰铁锂正极材料、正极极片、电池及制备方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PB01 | Publication | ||
| PB01 | Publication | ||
| SE01 | Entry into force of request for substantive examination | ||
| SE01 | Entry into force of request for substantive examination | ||
| GR01 | Patent grant | ||
| GR01 | Patent grant |
