CN113201807B - 一种Ti3C2Tx MXene一维空心纳米管及其制备方法和应用 - Google Patents

一种Ti3C2Tx MXene一维空心纳米管及其制备方法和应用 Download PDF

Info

Publication number
CN113201807B
CN113201807B CN202110485442.XA CN202110485442A CN113201807B CN 113201807 B CN113201807 B CN 113201807B CN 202110485442 A CN202110485442 A CN 202110485442A CN 113201807 B CN113201807 B CN 113201807B
Authority
CN
China
Prior art keywords
mxene
solution
dimensional hollow
fiber precursor
temperature
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
CN202110485442.XA
Other languages
English (en)
Other versions
CN113201807A (zh
Inventor
原长洲
孙璇
刘洋
侯林瑞
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
University of Jinan
Original Assignee
University of Jinan
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by University of Jinan filed Critical University of Jinan
Priority to CN202110485442.XA priority Critical patent/CN113201807B/zh
Publication of CN113201807A publication Critical patent/CN113201807A/zh
Application granted granted Critical
Publication of CN113201807B publication Critical patent/CN113201807B/zh
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01F—CHEMICAL FEATURES IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS; APPARATUS SPECIALLY ADAPTED FOR THE MANUFACTURE OF CARBON FILAMENTS
    • D01F9/00—Artificial filaments or the like of other substances; Manufacture thereof; Apparatus specially adapted for the manufacture of carbon filaments
    • D01F9/08—Artificial filaments or the like of other substances; Manufacture thereof; Apparatus specially adapted for the manufacture of carbon filaments of inorganic material
    • D01F9/10—Artificial filaments or the like of other substances; Manufacture thereof; Apparatus specially adapted for the manufacture of carbon filaments of inorganic material by decomposition of organic substances
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B82—NANOTECHNOLOGY
    • B82Y—SPECIFIC USES OR APPLICATIONS OF NANOSTRUCTURES; MEASUREMENT OR ANALYSIS OF NANOSTRUCTURES; MANUFACTURE OR TREATMENT OF NANOSTRUCTURES
    • B82Y30/00—Nanotechnology for materials or surface science, e.g. nanocomposites
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B82—NANOTECHNOLOGY
    • B82Y—SPECIFIC USES OR APPLICATIONS OF NANOSTRUCTURES; MEASUREMENT OR ANALYSIS OF NANOSTRUCTURES; MANUFACTURE OR TREATMENT OF NANOSTRUCTURES
    • B82Y40/00—Manufacture or treatment of nanostructures
    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01F—CHEMICAL FEATURES IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS; APPARATUS SPECIALLY ADAPTED FOR THE MANUFACTURE OF CARBON FILAMENTS
    • D01F1/00—General methods for the manufacture of artificial filaments or the like
    • D01F1/02—Addition of substances to the spinning solution or to the melt
    • D01F1/08—Addition of substances to the spinning solution or to the melt for forming hollow filaments
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/052—Li-accumulators
    • H01M10/0525—Rocking-chair batteries, i.e. batteries with lithium insertion or intercalation in both electrodes; Lithium-ion batteries
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/58—Selection of substances as active materials, active masses, active liquids of inorganic compounds other than oxides or hydroxides, e.g. sulfides, selenides, tellurides, halogenides or LiCoFy; of polyanionic structures, e.g. phosphates, silicates or borates
    • H01M4/583—Carbonaceous material, e.g. graphite-intercalation compounds or CFx
    • H01M4/587—Carbonaceous material, e.g. graphite-intercalation compounds or CFx for inserting or intercalating light metals
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Nanotechnology (AREA)
  • General Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Manufacturing & Machinery (AREA)
  • Condensed Matter Physics & Semiconductors (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Materials Engineering (AREA)
  • General Physics & Mathematics (AREA)
  • Physics & Mathematics (AREA)
  • Textile Engineering (AREA)
  • Electrochemistry (AREA)
  • Composite Materials (AREA)
  • Inorganic Chemistry (AREA)
  • Spinning Methods And Devices For Manufacturing Artificial Fibers (AREA)
  • Inorganic Fibers (AREA)

Abstract

本发明属于一维空心管的制备技术领域，具体涉及一种Ti3C2Tx MXene一维空心纳米管及其制备方法和应用。本发明所述的Ti3C2Tx MXene一维空心管直径约为300‑800 nm；采用的合成方法为：将聚乙烯吡咯烷酮和聚甲基丙烯酸甲酯加入到N,N‑二甲基甲酰胺中溶解，得到纺丝溶液进行静电纺丝，用Ti3C2Tx MXene悬浮液水浴收集，得纤维前驱体，然后进行热处理得到Ti3C2Tx MXene一维空心管结构。本发明所合成的一维空心管结构形貌均匀，作为负极材料可以有效抑制材料聚集堆叠和缩短锂离子传输路径，表现出高的储锂容量和优异的倍率性能。

Description

一种Ti3C2Tx MXene一维空心纳米管及其制备方法和应用
技术领域
本发明属于一维空心管的制备技术领域，具体涉及一种Ti3C2Tx MXene一维空心纳米管及其制备方法和应用。
背景技术
近年来蓬勃发展的二维层状纳米材料，如石墨烯，六方氮化硼，过渡金属硫化物，石墨相氮化碳，黑磷等，作为一类性能优异的锂离子电池的电极材料，激发了人们极大的研究兴趣。相比于其他电极材料而言，二维材料具有较高的纵横比，可以与电解液更加充分地接触，活性位点多，可以缩短锂离子在材料中的扩散路径，提高材料的电化学倍率性能，此外，原子层厚度的薄膜与本征材料相比具有许多新奇的效应。
过渡金属碳化物或氮化物（MXenes）是二维材料家族的新成员，这类新型二维材料是美国Drexel大学的Gogotsi和Barsoum等人在2011年发现的。其中，Ti3C2Tx MXene是应用和研究最为广泛的一种MXenes材料，当其作为锂离子电池负极材料，具有导电性高，层间距可调，低的锂离子传输势垒，原材料丰富等优点。然而，Ti3C2Tx MXene作为一类二维材料，在使用过程中无法避免常见的聚集堆叠问题。曹殿学等人（Adv. Funct. Mater. 2020, 30(50), 2005663）通过喷雾冷冻干燥法，利用Ti3C2Tx表面的亲水基团及毛细张力等作用力，将不同浓度的二维Ti3C2Tx MXene纳米片转变为了管状或球状形貌，显著提高了Ti3C2TxMXene的反应动力学，然而这种方式得到的管状结构不均匀、转化率低，且容易重新解离回到纳米片结构，因而需要特别注意后续处理条件。除利用材料本身性质之外，在材料形貌的设计构建中，模板法是应用最广泛且行之有效的方法，因为它能够依据模板很好地调控材料的结构。例如，Yury等人（Adv. Mater. 2017, 29(37), 1702410）以聚甲基丙烯酸甲酯球为模板，使Ti3C2Tx MXene纳米片吸附到球模板表面，通过后续高温处理除去球模板，得到Ti3C2Tx MXene空心球。然而此方法要事先构建好模板，因此制备流程较为繁琐。因此开发一种可应用于大规模生产的Ti3C2Tx MXene一维空心管结构构建方法，有效避免Ti3C2Tx MXene的聚集堆叠，具有广泛的经济效益和社会效益。
发明内容
本发明的目的在于提供一种MXene一维空心管材料，所述MXene一维空心管材料直径小，结构形貌均匀。
本发明的另一发明目的是提供了上述MXene一维空心管材料的制备方法，所述制备方法简单高效，可以有效避免Ti3C2Tx MXene的聚集堆叠；
本发明的又一发明目的是提供了上述Ti3C2Tx MXene一维空心微米管材料的应用，所述Ti3C2Tx MXene一维空心管作为锂离子电池负极材料时，表现出出色的储锂容量和倍率性能。
为实现上述发明目的，本发明采用如下技术方案：
一种Ti3C2Tx MXene一维空心管的制备方法，采用以下步骤：
（1）配制的Ti3C2Tx MXene悬浮液，作为水浴收集溶液A；
（2）取聚乙烯吡咯烷酮（PVP）和聚甲基丙烯酸甲酯（PMMA）加入到N,N-二甲基甲酰胺（DMF）中，搅拌至完全溶解，得到胶状纺丝溶液B；
（3）将步骤（2）得到的溶液B进行静电纺丝，并用溶液A收集，得到纤维前驱体；
（4）将步骤（3）得到的纤维前驱用去离子水洗涤三次以除去未吸附的Ti3C2TxMXene纳米片；
（5）将步骤（4）所得到的纤维前驱体干燥；
（6）将步骤（5）所得到的干燥后的纤维前驱体进行高温退火处理，得到Ti3C2TxMXene一维空心管；
优选地，步骤（1）所述的Ti3C2Tx MXene悬浮液为水溶液，浓度为为0.3~1 mg/mL。
优选地，步骤（6）所述的高温退火处理是在管式炉中进行，预处理温度为150℃，升温速率为1~2℃/min，保温时间为1~2 h，最终温度为450~600℃，升温速率为1~2℃/min，保温时间为2~4 h，所用气氛保护气体为氢氩混合气体或者氮气。
优选地，步骤（2）所述的PVP平均分子质量为1300000，所述PVP在溶液中的量为30~50 mg/mL，所述PMMA在溶液中的量为130~180 mg/mL，搅拌速度为600 rmp/min，时间为12h。
优选地，步骤（3）静电纺丝的正电压为6-12 kV、负压为-6~-12 kV，纺丝距离为10cm，并在流动的水浴条件下收集。
优选地，所述真空干燥的温度为60℃干燥48 h；所述冷冻干燥的温度为-83℃干燥48 h。。
优选地，上述制备方法具体的制备方法采用以下步骤：
（1）配制0.3~1 mg/mL的Ti3C2Tx MXene水溶液，作为水浴收集溶液A；
（2）取PMMA和平均分子量为1300000的PVP加入到DMF中，其中PMMA和PVP的浓度分别为130~180和30~50 mg/mL，在磁力搅拌器下搅拌使其完全溶解，搅拌时间为12 h，得到溶液B；
（3）将溶液B进行静电纺丝，并用搅拌状态下的溶液A下收集。静电纺丝的正电压为6~12 kV、负压为-12~-6 kV，纺丝距离为10 cm，纺丝温度为40℃，得到纤维前驱体；
（4）将得到的纤维前驱体用去离子水洗涤三次以除去未吸附的Ti3C2Tx MXene纳米片；
（5）将步骤（4）得到的纤维前驱体在真空干燥箱或冷冻干燥机中干燥48 h，所述真空干燥温度为60 oC；所述冷冻干燥的温度为-83 oC；
（6）将步骤（5）得到的干燥后的纤维前驱体置于瓷舟中，在氮气/氢氩混合气保护气氛下，以1~2℃/min的升温速率升温至150℃，保温1~2 h，继续以1~2℃/min的升温速度升温至450~600℃，保温时间为2~4 h，得到Ti3C2Tx MXene一维空心管。
本发明采用了静电纺丝技术，利用简单易行的纺丝纤维模板法构建了Ti3C2TxMXene一维空心管结构，此结构可以有效地避免二维Ti3C2Tx MXene纳米片在使用过程中的聚集堆叠，从而有效地减少活性位点的损失，更可以减轻二维 Ti3C2Tx MXene作为电极材料时的长离子传输路径，有利于材料的存储，结构复合和快速的离子传输。
有益效果
本发明以PVP和PMMA作为混纺溶液，以Ti3C2Tx MXene悬浮液作为水浴接收端，经过后续高温退火处理除去纤维模板，制备得到了Ti3C2Tx MXene一维空心管，实现了从二维纳米片到一维空心管结构的转变，该制备方法简便易控，耗能低，污染少，且该方法制备的Ti3C2Tx MXene一维空心管作为锂离子电池负极材料时，因有效地避免Ti3C2Tx MXene的聚集堆叠，且缩短了离子传输路径，避免二维Ti3C2Tx MXene作为电极材料时的长离子传输，从而表现出出色的储锂容量和倍率性能。
附图说明
图1是实施例1制备的Ti3C2Tx MXene一维空心管的SEM图像；
图2是实施例2制备的Ti3C2Tx MXene一维空心管的SEM图像；
图3是实施例3制备的Ti3C2Tx MXene一维空心管的SEM图像；
图4是实施例4制备的Ti3C2Tx MXene一维空心管的SEM图像；
图5是实施例5制备的Ti3C2Tx MXene一维空心管的SEM图像；
图6是实施例6制备的Ti3C2Tx MXene一维空心管的SEM图像；
图7是对比例1制备的Ti3C2Tx MXene样品的SEM图像；
图8是对比例2制备的Ti3C2Tx MXene样品的SEM图像；
图9是实施例1、对比例3及对比例4纤维前驱的数码照片；
图10是实施例1、实施例3和对比例1制备的Ti3C2Tx MXene一维空心管与原始二维Ti3C2Tx MXene纳米片倍率性能对比图。
具体实施方式
为了本发明的目的、技术方案及优点更加清楚明白，以下结合附图、实施例以及对比例，对本发明作进一步说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定发明。
实施例1
（1）配制0.4 mg/mL的Ti3C2Tx MXene悬浮液最为水浴收集溶液A；
（2）取0.8 g PMMA和0.2 g平均分子量为1300000的PVP加入4.5 mL DMF中，在磁力搅拌器下搅拌使其完全溶解，搅拌时间为12 h，得到溶液B；
（3）将溶液B进行静电纺丝，并用溶液A在搅拌状态下收集，静电纺丝的正电压为12kV、负压为-6 kV，接收距离为10 cm，纺丝温度为40℃，得到纤维前驱体；
（4）将步骤（3）中得到的纤维前驱体用去离子水洗涤三次；
（5）将步骤（4）中得到的纤维前驱体在冷冻干燥机中干燥48 h；
（6）将步骤（5）得到的干燥后的纤维前驱体置于瓷舟中，在氢氩混合气气氛保护下，以1℃/min的升温速率升温至150℃，保温1 h，继续以1℃/min升温到550℃保温2 h，得到Ti3C2Tx MXene一维空心管，所述一维空心管的直径为400-800 nm。
实施例2
（1）配制0.6 mg/mL的Ti3C2Tx MXene悬浮液最为水浴收集溶液A；
（2）取0.8 g PMMA和0.2 g平均分子量为1300000的PVP加入4.5 mL DMF中，在磁力搅拌器下搅拌使其完全溶解，搅拌时间为12 h，得到溶液B；
（3）将溶液B进行静电纺丝，并用溶液A在搅拌状态下收集，静电纺丝的正电压为12kV、负压为-6 kV，接收距离为10 cm，纺丝温度为40℃，得到纤维前驱体；
（4）将步骤（3）中得到的纤维前驱体用去离子水洗涤三次；
（5）将步骤（4）中得到的纤维前驱体在冷冻干燥机中干燥48 h；
（6）将步骤（5）得到的干燥后的纤维前驱体置于瓷舟中，在氢氩混合气气氛保护下，以1℃/min的升温速率升温至150℃，保温1 h，继续以1℃/min升温到550℃保温2 h，得到Ti3C2Tx MXene一维空心管，所述一维空心管的直径为400-600 nm。
实施例3
（1）配制0.8 mg/mL的Ti3C2Tx MXene悬浮液最为水浴收集溶液A；
（2）取0.8 g PMMA和0.2 g平均分子量为1300000的PVP加入4.5 mL DMF中，在磁力搅拌器下搅拌使其完全溶解，搅拌时间为12 h，得到溶液B；
（3）将溶液B进行静电纺丝，并用溶液A在搅拌状态下收集，静电纺丝的正电压为12kV、负压为-6 kV，接收距离为10 cm，纺丝温度为40℃，得到纤维前驱体；
（4）将步骤（3）中得到的纤维前驱体用去离子水洗涤三次；
（5）将步骤（4）中得到的纤维前驱体在冷冻干燥机中干燥48 h；
（6）将步骤（5）得到的干燥后的纤维前驱体置于瓷舟中，在氢氩混合气气氛保护下，以1℃/min的升温速率升温至150℃，保温1 h，继续以1℃/min升温到550℃保温2 h，得到Ti3C2Tx MXene一维空心管，所述一维空心管的直径为500-700 nm。
实施例4
（1）配制0.4 mg/mL的Ti3C2Tx MXene悬浮液最为水浴收集溶液A；
（2）取0.8 g PMMA和0.2 g平均分子量为1300000的PVP加入6 mL DMF中，在磁力搅拌器下搅拌使其完全溶解，搅拌时间为12 h，得到溶液B；
（3）将溶液B进行静电纺丝，并用溶液A在搅拌状态下收集，静电纺丝的正电压为12kV、负压为-6 kV，接收距离为10 cm，纺丝温度为40℃，得到纤维前驱体；
（4）将步骤（3）中得到的纤维前驱体用去离子水洗涤三次；
（5）将步骤（4）中得到的纤维前驱体在冷冻干燥机中干燥48 h；
（6）将步骤（5）得到的干燥后的纤维前驱体置于瓷舟中，在氢氩混合气气氛保护下，以1℃/min的升温速率升温至150℃，保温1 h，继续以1℃/min升温到550℃保温2 h，得到Ti3C2Tx MXene一维空心管，所述一维空心管的直径为500-800 nm。
实施例5
（1）配制0.4 mg/mL的Ti3C2Tx MXene悬浮液最为水浴收集溶液A；
（2）取0.8 g PMMA和0.2 g平均分子量为1300000的PVP加入4.5 mL DMF中，在磁力搅拌器下搅拌使其完全溶解，搅拌时间为12 h，得到溶液B；
（3）将溶液B进行静电纺丝，并用溶液A在搅拌状态下收集，静电纺丝的正电压为6kV、负压为-12 kV，接收距离为10 cm，纺丝温度为40℃，得到纤维前驱体；
（4）将步骤（3）中得到的纤维前驱体用去离子水洗涤三次；
（5）将步骤（4）中得到的纤维前驱体在冷冻干燥机中干燥48 h；
（6）将步骤（5）得到的干燥后的纤维前驱体置于瓷舟中，在氢氩混合气气氛保护下，以1℃/min的升温速率升温至150℃，保温2 h，继续以1℃/min升温到450℃保温4 h，得到Ti3C2Tx MXene一维空心管，所述一维空心管的直径为300-600 nm。
实施例6
（1）配制0.4 mg/mL的Ti3C2Tx MXene悬浮液最为水浴收集溶液A；
（2）取0.8 g PMMA和0.2 g平均分子量为1300000的PVP加入4.5 mL DMF中，在磁力搅拌器下搅拌使其完全溶解，搅拌时间为12 h，得到溶液B；
（3）将溶液B进行静电纺丝，并用溶液A在搅拌状态下收集，静电纺丝的正电压为12kV、负压为-6 kV，接收距离为10 cm，纺丝温度为40℃，得到纤维前驱体；
（4）将步骤（3）中得到的纤维前驱体用去离子水洗涤三次；
（5）将步骤（4）中得到的纤维前驱体在冷冻干燥机中干燥48 h；
（6）将步骤（5）得到的干燥后的纤维前驱体置于瓷舟中，在氢氩混合气气氛保护下，以1℃/min的升温速率升温至150℃，保温1 h，继续以2℃/min升温到600℃保温2 h，得到Ti3C2Tx MXene一维空心管，所述一维空心管的直径为500-800 nm。
对比例1
（1）配制0.2 mg/mL的Ti3C2Tx MXene悬浮液最为水浴收集溶液A；
（2）取0.8 g PMMA和0.2 g平均分子量为1300000的PVP加入4.5 mL DMF中，在磁力搅拌器下搅拌使其完全溶解，搅拌时间为12 h，得到溶液B；
（3）将溶液B进行静电纺丝，并用溶液A在搅拌状态下收集，静电纺丝的正电压为12kV、负压为-6 kV，接收距离为10 cm，纺丝温度为40℃，得到纤维前驱体；
（4）将步骤（3）中得到的纤维前驱体用去离子水洗涤三次；
（5）将步骤（4）中得到的纤维前驱体在冷冻干燥机中干燥48 h；
（6）将步骤（5）得到的干燥后的纤维前驱体置于瓷舟中，在氢氩混合气气氛保护下，以1℃/min的升温速率升温至150℃，保温1 h，继续以1℃/min升温到550℃保温2 h，所得到最终Ti3C2Tx MXene样品为破碎的管状结构。
对比例2
（1）配制0.4 mg/mL的Ti3C2Tx MXene悬浮液最为水浴收集溶液A；
（2）取0.8 g PMMA和0.2 g平均分子量为1300000的PVP加入7 mL DMF中，在磁力搅拌器下搅拌使其完全溶解，搅拌时间为12 h，得到溶液B；
（3）将溶液B进行静电纺丝，并用溶液A在搅拌状态下收集，静电纺丝的正电压为12kV、负压为-6 kV，接收距离为10 cm，纺丝温度为40℃，得到纤维前驱体；
（4）将步骤（3）中得到的纤维前驱体用去离子水洗涤三次；
（5）将步骤（4）中得到的纤维前驱体在冷冻干燥机中干燥48 h；
（6）将步骤（5）得到的干燥后的纤维前驱体置于瓷舟中，在氢氩混合气气氛保护下，以1℃/min的升温速率升温至150℃，保温1 h，继续以1℃/min升温到550℃保温2 h，所得到最终Ti3C2Tx MXene样品没有形成管状结构。
对比例3
（1）配制0.4 mg/mL的Ti3C2Tx MXene悬浮液最为水浴收集溶液A；
（2）取0.4 g 聚丙烯腈（PAN）和0.2 g平均分子量为1300000的PVP加入6.5 mL DMF中，在磁力搅拌器下搅拌使其完全溶解，搅拌时间为12 h，得到溶液B；
（3）将溶液B进行静电纺丝，并用溶液A在搅拌状态下收集，静电纺丝的正电压为12kV、负压为-6 kV，接收距离为10 cm，纺丝温度为40 ℃，得到纤维前驱体。
对比例4
（1）配制0.4 mg/mL的Ti3C2Tx MXene悬浮液最为水浴收集溶液A；
（2）取0.8 g PMMA和0.2 g PAN加入6.5 mL DMF中，在磁力搅拌器下搅拌使其完全溶解，搅拌时间为12 h，得到溶液B；
（3）将溶液B进行静电纺丝，并用溶液A在搅拌状态下收集，静电纺丝的正电压为12kV、负压为-6 kV，接收距离为10 cm，纺丝温度为40 ℃，得到纤维前驱体。

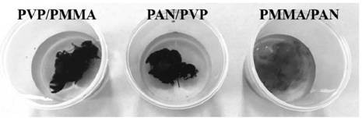

图9为实施例1、对比例3以及对比例4的纤维前驱数码照片，PVP在纺丝纤维中作为表面活性剂与二维Ti3C2Tx MXene纳米片表面官能团相互作用，因而在制备过程中，Ti3C2TxMXene纳米片可以被紧密地吸附到纤维表面。在添加了PVP的实施例1和对比例3中，纤维表面都有Ti3C2Tx MXene纳米片的吸附，且在水溶液中不会解吸。而未加PVP的对比例4中，纤维前驱仅吸附了少量Ti3C2Tx MXene纳米片且在水溶液中会发生解吸。由此可见，在Ti3C2TxMXene一维空心管的制备过程中，水溶性的PVP起关键作用。此外，对比例3中当用PAN替换PMMA后，虽然混纺纤维可以吸附Ti3C2Tx MXene纳米片，但是由于PAN碳化前需在空气中进行较高温度预处理，此时Ti3C2Tx MXene极易被氧化为TiO2，由此可见PMMA与PVP是最佳混纺溶液组合。
锂离子电池的组装及测试
将本发明实施例和对比例所制备的Ti3C2Tx MXene一维空心管活性材料、乙炔黑和羧甲基纤维素钠按照质量比为8:1:1混合在去离子水中制备成均匀浆料涂附在铜箔上。涂片后在110 ℃下真空干燥11 h作为锂离子电池负极，对电极选用金属锂片，组装成扣式锂离子半电池。然后在Ar氛围手套箱进行电池组装。
为了突出Ti3C2Tx MXene一维空心管的结构优势，将实施例1、实施例3和对比例1得到的样品，还有原始的二维Ti3C2Tx MXene纳米片分别组装成锂离子半电池，在测试仪器上进行充放电循环测试，测试电压范围为0.01~3 V。如图10所示，我们对三种样品在200 mAg-1的电流密度下进行了循环性能测试。显然，实施例样品的放电比容量高于二维Ti3C2TxMXene负极，当循环80圈后，实施例1和实施例3负极的放电比容量为372和302 mAh g-1。而二维Ti3C2Tx MXene负极的放电比容量仅为210 mAh g-1。由于对比例2没有形成具有结构优势的管状结构，因而其在80圈后的放电比容量仅为247 mAh g-1。Ti3C2Tx MXene一维空心管结构显著提高的储锂容量表明该技术方案减弱了二维Ti3C2Tx纳米片的聚集堆积，使其暴露了更多的活性位点，并缩短了充放电过程中锂离子传输路径，从而提高了储锂容量。
以上所述实施例及对比例的各项技术特征可以进行任意组合，为使描述简洁，减少对比实验变量，增加对比实验结果可信度，未对实施例中的各个技术特征所有可能性都进行描述，然而只要这些技术特征的组合不存在矛盾，都应当认为是本说明书的记载范围。
以上所述实施例仅表达了本发明的集中实施方式，其描述较为具体和详细，但并不能因此而理解为对发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以作出若干变形和改进，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。

Claims (5)

1.一种Ti3C2Tx MXene一维空心管的制备方法，所述一维空心管的直径为300-800 nm；其特征在于，采用以下步骤：
（1）配制Ti3C2Tx MXene悬浮液，作为水浴收集溶液A；所述的Ti3C2Tx MXene悬浮液浓度为0.3~1 mg/mL
（2）取聚甲基丙烯酸甲酯和聚乙烯吡咯烷酮加入N,N-二甲基甲酰胺中，使其完全溶解，得到纺丝溶液B；所述的聚乙烯吡咯烷酮平均分子质量为1300000；所述聚乙烯吡咯烷酮在溶液B中的量为30~50 mg/mL；聚甲基丙烯酸甲酯在溶液B中的量为130~180 mg/mL；
（3）将步骤（2）得到的纺丝溶液B进行静电纺丝，用溶液A收集得到纤维前驱体；
（4）将步骤（3）得到的纤维前驱体洗涤以除去未吸附的Ti3C2Tx MXene纳米片；
（5）将步骤（4）得到的纤维前驱体干燥；
（6）将步骤（5）得到的干燥后的纤维前驱体进行高温退火，得到Ti3C2Tx MXene一维空心管结构。
2.根据权利要求1所述的方法，其特征在于，步骤（3）所述静电纺丝的正电压为6~12kV、负压为-6~-12 kV，接收距离为10 cm，纺丝温度为40℃。
3.根据权利要求1所述的方法，其特征在于，步骤（5）所述的干燥采用真空干燥箱干燥或冷冻干燥，所述真空干燥的温度为60℃干燥48 h；所述冷冻干燥的温度为-83℃干燥48h。
4.根据权利要求2所述的方法，其特征在于，步骤（6）所述的高温退火处理为先以1~2℃/min的升温速率升温至150℃，保温1~2 h，再以升温速率1~2℃/min继续升温到450~600℃，保温2~4 h。
5.根据权利要求1-4任一项所述的方法，其特征在于，具体的制备方法采用以下步骤：
（1）取Ti3C2Tx MXene悬浮液配制成浓度为0.3~1 mg/mL的溶液A；
（2）取聚甲基丙烯酸甲酯和平均分子量为1300000的聚乙烯吡咯烷酮加入N,N-二甲基甲酰胺中，使聚乙烯吡咯烷酮在溶液中的浓度为30~50 mg/mL，聚甲基丙烯酸甲酯在溶液中的浓度为130~180 mg/mL，在磁力搅拌器下搅拌使其完全溶解，得到纺丝溶液B；
（3）将溶液B进行静电纺丝，静电纺丝的正电压为6~12 kV、负压为-6~-12 kV，接收距离为10 cm，纺丝温度为40℃，得到纤维前驱体；
（4）将得到的纤维前驱体用去离子水清洗三次，去掉未吸附上的Ti3C2Tx MXene纳米片；
（5）将步骤（4）中得到的纤维前驱体完全干燥；
（6）将步骤（5）得到的干燥后的纤维前驱体置于瓷舟中，在氮气/氢氩混合气条件下，以1~2℃/min的升温速率升温至150℃，保温1~2 h，再继续升温到450~600℃，保温2~4 h，得到Ti3C2Tx MXene一维空心管。
CN202110485442.XA 2021-04-30 2021-04-30 一种Ti3C2Tx MXene一维空心纳米管及其制备方法和应用 Active CN113201807B (zh)

Priority Applications (1)

Application Number Priority Date Filing Date Title
CN202110485442.XA CN113201807B (zh) 2021-04-30 2021-04-30 一种Ti3C2Tx MXene一维空心纳米管及其制备方法和应用

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
CN202110485442.XA CN113201807B (zh) 2021-04-30 2021-04-30 一种Ti3C2Tx MXene一维空心纳米管及其制备方法和应用

Publications (2)

Publication Number Publication Date
CN113201807A CN113201807A (zh) 2021-08-03
CN113201807B true CN113201807B (zh) 2022-05-17

Family

ID=77028432

Family Applications (1)

Application Number Title Priority Date Filing Date
CN202110485442.XA Active CN113201807B (zh) 2021-04-30 2021-04-30 一种Ti3C2Tx MXene一维空心纳米管及其制备方法和应用

Country Status (1)

Country Link
CN (1) CN113201807B (zh)

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN116779775A (zh) * 2022-03-09 2023-09-19 北京航空航天大学 一种电极片及其制备方法和电池、交通工具
CN116779833A (zh) * 2022-03-09 2023-09-19 北京航空航天大学 金属复合电极材料及其制备方法、电池和交通工具
CN115323611B (zh) * 2022-09-02 2023-12-08 南通大学 一种自灭菌高效防寒保暖非织造材料及其制备方法
CN115538209B (zh) * 2022-10-08 2023-11-14 哈尔滨工业大学 一种MXene纤维无纺布及其制备方法
CN116024699B (zh) * 2022-12-16 2024-11-19 上海工程技术大学 一种连续型多级孔碳化钛导电纤维及其制备方法和应用

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN107029562B (zh) * 2017-05-12 2020-04-07 大连理工大学 一种基于MXene的复合纳滤膜及其制备方法
CN109167066A (zh) * 2018-09-03 2019-01-08 济南大学 一种少层碳化钛原位生长氮掺杂碳纳米管三维复合材料的制备方法
CN111675221B (zh) * 2020-06-18 2022-09-16 济南大学 一种碳化钛空心球的制备方法
CN111573676B (zh) * 2020-06-18 2022-07-15 济南大学 一维碳化钛纳米卷的制备方法
CN111943208B (zh) * 2020-08-14 2022-04-01 中山大学 一种基于聚合物高温碳化制备碳化钛(MXene)柔性电极的方法及其应用

Also Published As

Publication number Publication date
CN113201807A (zh) 2021-08-03

Similar Documents

Publication Publication Date Title
CN113201807B (zh) 一种Ti3C2Tx MXene一维空心纳米管及其制备方法和应用
CN112670507B (zh) 金属硒化物负载的碳纳米纤维的锂硫电池中间层的制备方法及锂硫电池
CN109713261B (zh) 用于柔性锂离子电池负极的碳化蚕丝织物/过渡金属氧化物复合材料及其制备方法
CN105390687B (zh) 一种高性能三维碳纳米管复合负极材料及其制备方法和应用
CN106711457B (zh) 富氮碳壳包覆的纳米核壳结构碳质载体、其制法及应用
CN104143624B (zh) 一种锂硫电池用正极材料和锂硫电池正极
CN111146424B (zh) 一种金属硫化物/碳复合材料及其制备方法及其应用
CN110331469A (zh) CuO/Cu氮掺杂碳纳米纤维材料的制备方法及其应用
CN107541811B (zh) 一种碳纳米棒复合材料及其制备方法和应用
CN106057489A (zh) 一种碳化钼/石墨烯/碳纳米纤维复合材料及其制备方法
CN115020707B (zh) 一种柔性锂金属电池亲锂碳纳米纤维骨架材料及其制备方法与应用
CN111276684A (zh) 一种碳包覆复合材料的制备方法及其应用
CN116854075A (zh) 一种化学表面改性生物质硬碳材料及其制备方法和应用
CN107579250A (zh) 一种复合碳材料导电剂
CN110416514B (zh) 一种腐殖酸类衍生碳化物负极材料的制备方法
CN114506838A (zh) 一种三维导电网络增强的镍掺杂碳气凝胶材料及其制备方法和应用
CN110474023A (zh) 一种纤维状镍铋电池及其制备方法
CN107887557B (zh) 氮掺杂的泡沫石墨烯片为中间层的锂硫电池及其制备方法
CN116960330A (zh) 一种改性磷掺杂聚丙烯腈基硬碳负极材料及其制备工艺
CN108630926A (zh) 一种含有短碳纤维丝的锂硫电池正极及其制备方法
CN102315418B (zh) 一种二次电池添加剂,其处理方法以及二次电池
CN115522284A (zh) 一种用于钾离子电池的多孔铋碳纤维负极材料及其制备方法
CN112599737B (zh) 一种钠离子电池过渡金属硫化物碳复合负极材料及其制备方法和应用
CN112803004A (zh) 分级铋纳米球/氮掺杂碳纳米网络复合材料制备方法及其应用
CN111416109A (zh) 一种碳纳米管-介孔碳/硫复合材料的制备方法

Legal Events

Date Code Title Description
PB01 Publication
PB01 Publication
SE01 Entry into force of request for substantive examination
SE01 Entry into force of request for substantive examination
GR01 Patent grant
GR01 Patent grant
