WO2020145269A1 - 基板、選択的膜堆積方法、有機物の堆積膜及び有機物 - Google Patents

基板、選択的膜堆積方法、有機物の堆積膜及び有機物 Download PDF

Info

Publication number
WO2020145269A1
WO2020145269A1 PCT/JP2020/000171 JP2020000171W WO2020145269A1 WO 2020145269 A1 WO2020145269 A1 WO 2020145269A1 JP 2020000171 W JP2020000171 W JP 2020000171W WO 2020145269 A1 WO2020145269 A1 WO 2020145269A1
Authority
WO
WIPO (PCT)
Prior art keywords
substrate
film
hydrocarbon group
organic
general formula
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2020/000171
Other languages
English (en)
French (fr)
Inventor
益隆 新免
岡田　卓也
純基 山本
亮 灘野
達夫 宮崎
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Central Glass Co Ltd
Original Assignee
Central Glass Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Central Glass Co Ltd filed Critical Central Glass Co Ltd
Priority to US17/421,507 priority Critical patent/US20220081575A1/en
Priority to CN202080008453.2A priority patent/CN113272471B/zh
Priority to KR1020217023386A priority patent/KR102779199B1/ko
Priority to JP2020565156A priority patent/JP7502644B2/ja
Publication of WO2020145269A1 publication Critical patent/WO2020145269A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C211/00—Compounds containing amino groups bound to a carbon skeleton
    • C07C211/01—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to acyclic carbon atoms
    • C07C211/02—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to acyclic carbon atoms of an acyclic saturated carbon skeleton
    • C07C211/03—Monoamines
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D1/00—Processes for applying liquids or other fluent materials
    • B05D1/60—Deposition of organic layers from vapour phase
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D1/00—Processes for applying liquids or other fluent materials
    • B05D1/62—Plasma-deposition of organic layers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D3/00—Pretreatment of surfaces to which liquids or other fluent materials are to be applied; After-treatment of applied coatings, e.g. intermediate treating of an applied coating preparatory to subsequent applications of liquids or other fluent materials
    • B05D3/04—Pretreatment of surfaces to which liquids or other fluent materials are to be applied; After-treatment of applied coatings, e.g. intermediate treating of an applied coating preparatory to subsequent applications of liquids or other fluent materials by exposure to gases
    • B05D3/0493—Pretreatment of surfaces to which liquids or other fluent materials are to be applied; After-treatment of applied coatings, e.g. intermediate treating of an applied coating preparatory to subsequent applications of liquids or other fluent materials by exposure to gases using vacuum
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D3/00—Pretreatment of surfaces to which liquids or other fluent materials are to be applied; After-treatment of applied coatings, e.g. intermediate treating of an applied coating preparatory to subsequent applications of liquids or other fluent materials
    • B05D3/14—Pretreatment of surfaces to which liquids or other fluent materials are to be applied; After-treatment of applied coatings, e.g. intermediate treating of an applied coating preparatory to subsequent applications of liquids or other fluent materials by electrical means
    • B05D3/141—Plasma treatment
    • B05D3/142—Pretreatment
    • B05D3/144—Pretreatment of polymeric substrates
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/20—Diluents or solvents
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C16/00—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes
    • C23C16/04—Coating on selected surface areas, e.g. using masks
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C16/00—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes
    • C23C16/04—Coating on selected surface areas, e.g. using masks
    • C23C16/042—Coating on selected surface areas, e.g. using masks using masks
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/63—Formation of materials, e.g. in the shape of layers or pillars of insulating materials characterised by the formation processes
    • H10P14/6326—Deposition processes
    • H10P14/6328—Deposition from the gas or vapour phase
    • H10P14/6334—Deposition from the gas or vapour phase using decomposition or reaction of gaseous or vapour phase compounds, i.e. chemical vapour deposition
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/63—Formation of materials, e.g. in the shape of layers or pillars of insulating materials characterised by the formation processes
    • H10P14/6326—Deposition processes
    • H10P14/6342—Liquid deposition, e.g. spin-coating, sol-gel techniques or spray coating
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/66—Formation of materials, e.g. in the shape of layers or pillars of insulating materials characterised by the type of materials
    • H10P14/668—Formation of materials, e.g. in the shape of layers or pillars of insulating materials characterised by the type of materials the materials being characterised by the deposition precursor materials
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/68—Organic materials, e.g. photoresists
    • H10P14/683—Organic materials, e.g. photoresists carbon-based polymeric organic materials, e.g. polyimides, poly cyclobutene or PVC
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P95/00—Generic processes or apparatus for manufacture or treatments not covered by the other groups of this subclass
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D2201/00—Polymeric substrate or laminate
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/05—Alcohols; Metal alcoholates
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/06—Ethers; Acetals; Ketals; Ortho-esters
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/07—Aldehydes; Ketones

Definitions

  • the present disclosure relates to a substrate, a selective film deposition method for selectively depositing a film on a surface region containing at least one of a metal and a metal oxide of the substrate, a deposited film of an organic material, an organic material, and the like.
  • CVD chemical vapor deposition
  • ALD atomic layer deposition
  • Patent Document 1 discloses a method of forming a pattern of a thin film of an inorganic material such as TiN, AlN, or SiN on a substrate by an atomic layer deposition (ALD) method, and a fluorine content of 30 on the substrate.
  • ALD atomic layer deposition
  • Atomic layer deposition inhibiting material composed of a fluorine-containing resin having an atomic% or more and having at least one tertiary carbon or quaternary carbon and having no ester group, hydroxyl group, carboxyl group and imide group
  • Patent Document 2 in a method for selectively depositing a layer on a substrate having an exposed metal surface and an exposed silicon-containing surface, (a) a first self-organization on the exposed metal surface. Growing a functionalized monolayer, (b) growing a second self-assembled monolayer of organosilane on the exposed silicon-containing surface, and (c) heating the substrate. And removing the first self-assembled monolayer from the exposed metal surface, and (d) forming a layer that is a low dielectric constant dielectric layer or a metal layer on the exposed metal surface. Selectively depositing thereon, and (e) heating the substrate to remove a second self-assembled monolayer from above the exposed silicon-containing surface. ing.
  • the difference between the surface states of the two is utilized to selectively select the first surface over the second surface.
  • the film can be deposited on the substrate. Further, according to the above method, the number of steps in the process of forming a fine structure can be reduced.
  • Patent Document 3 a step of bringing a first vapor-phase precursor into contact with a substrate including a first surface that is a metallic surface and a second surface that is a dielectric surface; A step of contacting two vapor phase precursors to form an organic thin film selectively on the first surface over the second surface is disclosed.
  • Example 1 of US Pat. No. 6,037,697 a 200 mm silicon wafer having alternating tungsten (W) features with a silicon oxide surface is used as the substrate, with 1,6-diaminohexane (DAH) and pyromellitic dianhydride (PMDA). 250 to 1000 deposition cycles were performed using and to form a polyimide film, and the thickness of the polyimide film on the metal tungsten surface was greater than the thickness of the polyimide film on the SiO 2 surface. ing.
  • DABH 1,6-diaminohexane
  • PMDA pyromellitic dianhydride
  • the passivation layer is selectively formed on the first surface made of metal by using the selective deposition method of the organic film described in Patent Document 3, and then the second surface of the dielectric is formed.
  • a method of forming layer X only on top and further utilizing this method to form a metallization structure of an integrated circuit.
  • Patent Document 1 a predetermined pattern is formed on a substrate made of a single material by using an atomic layer deposition inhibiting material, and a desired pattern is formed on a substrate having plural kinds of surface regions of different materials. No method for selectively forming the atomic layer deposition inhibiting layer in the surface region is disclosed.
  • the organosilane-based self-assembled monolayer used in Patent Document 2 is selectively deposited on a silicon-containing surface, but is not selectively deposited on a metal or a metal oxide.
  • Patent Documents 3 and 4 need to repeat a deposition cycle in which the raw material and the temperature are changed over a plurality of times, which requires a great deal of labor to form the organic thin film. Was needed.
  • the present disclosure with a simple operation, selectively selects an organic substance in a surface region containing at least one of a metal and a metal oxide, as compared with a non-metal inorganic material surface region on a substrate. It is an object of the present invention to provide a selective film deposition method for depositing the above film, a deposited film of an organic material deposited by the above method, and the organic material.
  • the organic compound represented by the general formula (1) described later contains at least one of a metal and a metal oxide as compared with the surface region of the non-metal inorganic material on the substrate.
  • the inventors have found that it is possible to selectively deposit a film of an organic material on the surface region including the metal, and have completed the present disclosure.
  • a selective film deposition method has a structure in which a first surface region containing at least one of a metal and a metal oxide and a second surface region containing a non-metal inorganic material are both exposed.
  • a selective film deposition method characterized by selectively depositing a film of an organic compound represented by the following general formula (1) on the first surface region rather than the second surface region.

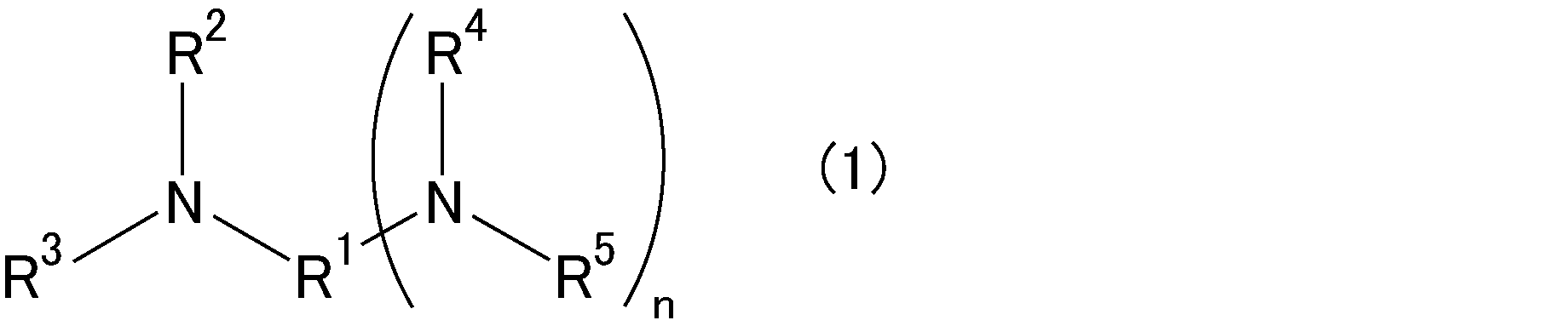

  • N is a nitrogen atom.
  • R 1 is a hydrocarbon group which may have a hetero atom or a halogen atom having 1 to 30 carbon atoms, and is R 2 , R 3 or R 2 .
  • R 4 and R 5 are each independently a hydrogen atom or a hydrocarbon group which may have a hetero atom having 1 to 10 carbon atoms or a halogen atom, provided that the hydrocarbon group has 3 carbon atoms.
  • the second surface region including the non-metal inorganic material exposed on the substrate can be easily exposed to the second surface region. Rather, it is possible to provide a method of selectively depositing a film of an organic material on the first surface region containing at least one of a metal and a metal oxide exposed on the substrate.
  • a substrate according to an embodiment of the present disclosure is a substrate having a structure in which both a first surface region containing at least one of a metal and a metal oxide and a second surface region containing a non-metal inorganic material are exposed.
  • the substrate is characterized in that the thickness t 2 of the organic film is smaller than the thickness t 1 of the organic film on the first surface region.
  • the first surface region containing at least one of the metal and the metal oxide exposed on the substrate is more exposed than the second surface region containing the non-metal inorganic material exposed on the substrate.
  • a substrate on which an organic film is selectively deposited can be provided.
  • An organic matter deposited film according to an embodiment of the present disclosure is an organic matter deposited film formed by the above method, and is characterized by being represented by the above-described general formula (1) selectively deposited on a substrate. It is a deposited film of organic matter.
  • the organic substance according to the embodiment of the present disclosure is used in a method of selectively depositing a film on a surface region containing at least one of a metal and a metal oxide of the above-mentioned substrate, the above-described general formula (1). It is an organic substance characterized by being represented by.
  • At least one kind of metal and metal oxide exposed on the substrate can be easily operated by a simple operation, as compared with the second surface region containing the non-metal inorganic material exposed on the substrate.
  • a film of an organic material can be selectively deposited on the first surface region including.
  • the solution according to the embodiment of the present disclosure is a solution containing an organic substance represented by the general formula (1) described above and a solvent.
  • the non-metal inorganic material exposed on the substrate can be included by a simple operation.
  • a film of the organic compound represented by the general formula (1) is selectively deposited on the first surface region containing at least one of the metal and the metal oxide exposed on the substrate, rather than on the second surface region. Can be provided.
  • the substrate according to the embodiment of the present disclosure at least one of the metal and the metal oxide exposed on the substrate is more exposed than the second surface region including the non-metal inorganic material exposed on the substrate. It is possible to provide a substrate in which a film of the organic material represented by the general formula (1) is selectively deposited on the first surface region containing the film.
  • a selective film deposition method has a structure in which a first surface region containing at least one of a metal and a metal oxide and a second surface region containing a non-metal inorganic material are both exposed.
  • the film of the organic material represented by the general formula (1) is selectively deposited on the first surface region rather than the second surface region.
  • the metal and the metal exposed on the substrate are more exposed than the second surface region containing the non-metal inorganic material exposed on the substrate.
  • An organic film can be selectively deposited on the first surface region containing at least one of the oxides.
  • the organic material film is selectively deposited only on the first surface area, and the organic material film is not deposited on the second surface area, or the organic material on the first surface area is deposited.
  • the thickness t 1 of the film is larger than the thickness t 2 of the organic film on the second surface region, and the value of t 1 /t 2 obtained by dividing t 1 by t 2 is 5 or more.
  • the value of t 1 /t 2 is preferably 10 or more, more preferably 100 or more.
  • a film of organic matter (hereinafter, also referred to as a deposited film) is deposited is to drop pure water on the surface of the substrate and measure the angle (contact angle) between the water droplet and the substrate surface with a contact angle meter. It can also be determined by.
  • the contact angle with water in the first surface region is preferably 10° or more, more preferably 20° or more, more preferably 30° or more than in the second surface region. More preferably, it is large. Accordingly, it can be determined that the organic film is selectively deposited on the first surface region having a large contact angle of water as compared with the second surface region having a small contact angle of water.
  • Whether or not a deposited film of an organic material is formed on the substrate can also be determined by analyzing the elemental composition of the substrate surface by X-ray photoelectron spectroscopy (XPS). When the organic substance has a characteristic atom such as nitrogen, the peaks of the above elements can be confirmed.
  • XPS X-ray photoelectron spectroscopy
  • the metal may be at least one metal selected from the group consisting of Cu, Co, Ru, Ni, Pt, Al, Ta, Ti and Hf, and the metal oxide may be Cu, Co or Ru.
  • Oxides of at least one metal selected from the group consisting of Ni, Pt, Al, Ta, Ti, and Hf can be given.
  • Cu, Co, Ru as the metal and Cu, Co as the oxide can be mentioned.
  • Ru oxides are preferred.
  • the metal or metal oxide may be a mixture of these metals or metal oxides.
  • the metal may be an alloy, and the metal oxide may be a surface natural oxide film of the above metal or an alloy containing the above metal.
  • the non-metal inorganic material forming the second surface region silicon, silicon oxide, silicon nitride, silicon-based materials such as silicon oxynitride, and germanium, germanium oxide, germanium nitride, germanium oxynitride And the like.
  • silicon-based materials are preferable.
  • Silicon includes both polycrystalline silicon and single crystal silicon.
  • Silicon oxide is represented by a chemical formula of SiO x (x is 1 or more and 2 or less), and is typically SiO 2 .
  • silicon nitride is represented by a chemical formula of SiN x (x is 0.3 or more and 9 or less), and is typically Si 3 N 4 .
  • the silicon oxynitride is represented by Si 4 O x N y (x is 3 or more and 6 or less, y is 2 or more and 4 or less), and is, for example, Si 4 O 5 N 3 .
  • Examples of the method of obtaining the first surface region where the metal is exposed include a method of obtaining a metal film by using a chemical vapor deposition (CVD) method, a physical vapor deposition (PVD) method, or the like.
  • CVD chemical vapor deposition
  • PVD physical vapor deposition
  • a substrate having a structure in which both the first surface region containing the metal and the second surface region containing the non-metal inorganic material are exposed can be obtained.
  • a method of obtaining the first surface region where the metal is exposed there is a method of removing the oxide film on the surface of the metal film using a solution containing HF or the like to expose the metal surface.
  • the oxide film may be mechanically removed.
  • a method of obtaining a metal oxide film by using a chemical vapor deposition method, a physical vapor deposition method, or the like, or a similar method was obtained.
  • Examples include a method of forming a natural oxide film by exposing a metal film to the atmosphere.
  • both the first surface region containing the metal oxide and the second surface region containing the non-metal inorganic material are formed.
  • a substrate having an exposed structure can be obtained.
  • the first surface region containing at least one of the metal and the metal oxide may contain a compound other than the metal and the metal oxide, which can deposit the organic compound represented by the general formula (1), although it may contain at least one kind of metal and metal oxide, it contains only at least one kind of metal and metal oxide, and at least one kind of metal and metal oxide is present on the surface. Exposed is desirable.
  • the second surface region containing the non-metal inorganic material may contain a compound of the non-metal inorganic material, may contain only non-metal inorganic material, but contains only non-metal inorganic material, non-metal It is desirable that only the inorganic material is exposed on the surface.
  • Examples of the substrate used in the embodiment of the present disclosure include a substrate of a semiconductor device having a metal or metal oxide film in its structure, a substrate on which a metal or a metal oxide is formed during a patterning process of the semiconductor device, and the like.
  • a substrate in which a metal wiring having a predetermined pattern is formed on an insulating film of a semiconductor element is preferable. That is, the first surface region corresponds to the metal wiring having the surface natural oxide film or the metal wiring where the metal is exposed, and the second surface region corresponds to the insulating film made of the non-metal inorganic material.
  • the substrates used in the embodiments of the present disclosure are not limited to these.
  • a method of exposing the substrate to a solution containing the organic substance and a solvent is used. Two methods can be adopted: a wet method and a method of exposing the substrate to an atmosphere containing an organic gas (dry method). Hereinafter, these methods will be described.
  • the substrate is exposed to the solution containing the organic substance and the solvent described above.
  • a solution containing the organic substance and the solvent is used to form the first surface region and the second surface region.
  • a spin coating method of dropping the solution onto the substrate and then rotating at a high speed or a spray coating method of spraying the solution onto the substrate can be used. It is not limited to these methods as long as they can be brought into contact with each other.
  • the concentration of the organic substance in the solution is preferably 0.01% by mass or more and 20% by mass or less, preferably 0.1% by mass or more and 10% by mass or less, and 0.5% by mass or more with respect to the total amount of the organic substance and the solvent. 8 mass% or less is more preferable, and 1 mass% or more and 5 mass% or less is especially preferable.
  • the above concentration range means the total concentration of the organic substances.
  • the organic material used in the wet method is an organic material represented by the following general formula (1).
  • N is a nitrogen atom.
  • R 1 is a hydrocarbon group having 1 to 30 carbon atoms and optionally a hetero atom or a halogen atom
  • R 2 , R 3 and R 4 And R 5 are each independently a hydrogen atom or a hydrocarbon group which may have a hetero atom having 1 to 10 carbon atoms or a halogen atom, provided that the hydrocarbon group has 3 or more carbon atoms.
  • a hydrocarbon group having a branched or cyclic structure is also included.
  • hetero atom which may be contained in the hydrocarbon group represented by R 1 to R 5 include a nitrogen atom, an oxygen atom, a sulfur atom and a phosphorus atom.
  • halogen atom include a fluorine atom, a chlorine atom, a bromine atom and an iodine atom.
  • the hydrocarbon group may be a branched chain hydrocarbon group such as an isopropyl group or a tert-butyl group, and an aromatic hydrocarbon group such as a phenyl group or a non-aromatic group.
  • R 3 and R 5 may be an alicyclic hydrocarbon group such as a cyclohexyl group containing no conjugated double bond.
  • R 3 and R 5 may be directly bonded to each other, and the general formula (1) may have a macrocyclic structure such as a porphyrin ring.
  • R 2 , R 3 , R 4 and R 5 may be the same hydrocarbon group or different hydrocarbon groups.
  • R 2 , R 3 , R 4, and R 5 include a hydrogen group and a hydrocarbon group, and R 2 and R 3 are preferably hydrogen groups (hydrogen atoms). All of R 2 , R 3 , R 4 and R 5 may be hydrogen groups, in which case they are diamines.
  • R 2 and R 3 are hydrogen groups, and R 1 may be a phenyl group or a cyclohexyl group. It is preferably a hydrocarbon group having 1 to 30 hetero atoms or a halogen atom, and R 1 is preferably an alkyl group having 1 to 20 carbon atoms.
  • an organic substance in which R 2 and R 3 are hydrogen atoms and which has an amino group (—NH 2 ) is preferable.
  • these organic substances include methylamine, ethylamine, n-propylamine, n-butylamine, n-pentylamine, n-hexylamine, n-heptylamine, n-octylamine, n-nonylamine, n-decylamine, n -Undecylamine, n-dodecylamine, n-tridecylamine, n-tetradecylamine, n-pentadecylamine, n-hexadecylamine, margalylamine (ie n-heptadecylamine), stearylamine (ie , N-octadecylamine), n-nonadecy
  • a linear alkylamine which is a linear hydrocarbon group in which n is 0, has one amino group
  • R 1 may have a hetero atom having 1 to 30 carbon atoms or a halogen atom
  • R 1 is preferably an alkyl group having 6 to 24 carbon atoms, and more preferably R 1 is an alkyl group having 8 to 20 carbon atoms.
  • organic substances examples include n-octylamine, n-nonylamine, n-decylamine, n-undecylamine, n-dodecylamine, n-tridecylamine, n-tetradecylamine, n-pentadecylamine, n- Hexadecyl amine, margaryl amine, stearyl amine, etc. can be mentioned.
  • the solvent used in the solution of the present disclosure is not particularly limited as long as it can dissolve the above organic substances and has little damage to the surface of the object to be treated, and conventionally known solvents can be used. From the viewpoint of being able to dissolve organic substances and having little damage to the surface of the object to be treated, organic solvents excluding water (non-aqueous solvents) are preferable, and non-aqueous solvents excluding hydrocarbon solvents are preferable from the viewpoint of solubility of organic substances. preferable.
  • Non-aqueous solvents other than the above hydrocarbon solvents for example, esters, ethers, ketones, sulfoxide solvents, sulfone solvents, lactone solvents, carbonate solvents, alcohol solvents, polyhydric alcohol derivatives, A nitrogen element-containing solvent, a silicone solvent, or a mixed solution thereof is preferably used. Furthermore, it is preferable to use esters, ethers, ketones, alcohol solvents, and polyhydric alcohol derivatives as the non-aqueous solvent.
  • esters examples include ethyl acetate, n-propyl acetate, i-propyl acetate, n-butyl acetate, i-butyl acetate, n-pentyl acetate, i-pentyl acetate, n-hexyl acetate, n-heptyl acetate.
  • N-octyl acetate, n-pentyl formate, n-butyl propionate, ethyl butyrate, n-propyl butyrate, i-propyl butyrate, n-butyl butyrate, methyl n-octanoate, methyl decanoate, methyl pyruvate, Ethyl pyruvate, n-propyl pyruvate, methyl acetoacetate, ethyl acetoacetate, ethyl 2-oxobutanoate, dimethyl adipate, methyl 3-methoxypropionate, ethyl 3-methoxypropionate, methyl 3-ethoxypropionate, 3 -Ethyl ethoxypropionate, ethyl ethoxyacetate and the like can be mentioned.
  • ethers examples include di-n-propyl ether, ethyl-n-butyl ether, di-n-butyl ether, ethyl-n-amyl ether, di-n-amyl ether, ethyl-n-hexyl ether, di- Ethers having branched hydrocarbon groups such as n-hexyl ether, di-n-octyl ether, and diisopropyl ether and diisoamyl ether corresponding to their carbon number, dimethyl ether, diethyl ether, methyl ethyl ether, methyl cyclopentyl ether , Diphenyl ether, tetrahydrofuran, dioxane, methyl perfluoropropyl ether, methyl perfluorobutyl ether, ethyl perfluorobutyl ether, methyl perfluorohexyl ether, ethyl
  • ketones examples include acetone, acetylacetone, methyl ethyl ketone, methyl propyl ketone, methyl butyl ketone, 2-heptanone, 3-heptanone, cyclohexanone, isophorone and the like.
  • Examples of the sulfoxide-based solvent include dimethyl sulfoxide and the like, and examples of the sulfone-based solvent include dimethyl sulfone, diethyl sulfone, bis(2-hydroxyethyl) sulfone, tetramethylene sulfone and the like.
  • lactone solvent examples include ⁇ -propiolactone, ⁇ -butyrolactone, ⁇ -valerolactone, ⁇ -hexanolactone, ⁇ -heptanolactone, ⁇ -octanolactone, ⁇ -nonanolactone, ⁇ -decanolactone, ⁇ -undecanolactone, ⁇ -dodecanolactone, ⁇ -valerolactone, ⁇ -hexanolactone, ⁇ -octanolactone, ⁇ -nonanolactone, ⁇ -decanolactone, ⁇ -undecanolactone, ⁇ -dodecanolactone, ⁇ -Hexanolactone and the like.
  • Examples of the carbonate-based solvent include dimethyl carbonate, ethylmethyl carbonate, diethyl carbonate, propylene carbonate and the like, and examples of the alcohol-based solvent include methanol, ethanol, propanol, butanol, pentanol, hexanol, heptanol, octanol.
  • Ethylene glycol diethylene glycol, 1,3-propanediol, 1,2-propanediol, dipropylene glycol, 1,2-butanediol, 1,3-butanediol, 1,4-butanediol, triethylene glycol, tri Propylene glycol, tetraethylene glycol, tetrapropylene glycol, glycerin and the like can be mentioned.
  • polyhydric alcohol derivatives examples include ethylene glycol monomethyl ether, ethylene glycol monoethyl ether, ethylene glycol monopropyl ether, ethylene glycol monobutyl ether, diethylene glycol monomethyl ether, diethylene glycol monoethyl ether, diethylene glycol monopropyl ether, diethylene glycol monobutyl ether.
  • Triethylene glycol monomethyl ether Triethylene glycol monomethyl ether, triethylene glycol monoethyl ether, triethylene glycol monopropyl ether, triethylene glycol monobutyl ether, tetraethylene glycol monomethyl ether, tetraethylene glycol monoethyl ether, tetraethylene glycol monopropyl ether, tetraethylene glycol Monobutyl ether, propylene glycol monomethyl ether, propylene glycol monoethyl ether, propylene glycol monopropyl ether, propylene glycol monobutyl ether, dipropylene glycol monomethyl ether, dipropylene glycol monoethyl ether, dipropylene glycol monopropyl ether, dipropylene glycol monobutyl ether , A polyhydric alcohol derivative having an OH group such as tripropylene glycol monomethyl ether, tripropylene glycol monoethyl ether, tripropylene glycol monopropyl
  • nitrogen element-containing solvent examples include N,N-dimethylformamide, N,N-dimethylacetamide, N,N-diethylacetamide, N-methyl-2-pyrrolidone, N-ethyl-2-pyrrolidone and N-propyl.
  • examples include 2-pyrrolidone, 1,3-dimethyl-2-imidazolidinone, 1,3-diethyl-2-imidazolidinone, 1,3-diisopropyl-2-imidazolidinone, triethylamine and pyridine.
  • silicone solvent examples include hexamethyldisiloxane, octamethyltrisiloxane, decamethyltetrasiloxane, dodecamethylpentasiloxane and the like.
  • the organic solvent is preferably a polar organic solvent from the viewpoint of solubility of organic substances, particularly preferably an alcohol solvent, and ethanol or isopropyl alcohol (IPA) can be preferably used.
  • a polar organic solvent from the viewpoint of solubility of organic substances, particularly preferably an alcohol solvent, and ethanol or isopropyl alcohol (IPA) can be preferably used.
  • the solvent may contain water.
  • the concentration of water is preferably 40% by mass or less, more preferably 20% by mass or less, and further preferably 10% by mass or less with respect to 100% by mass of the solution of the present disclosure.
  • the solution of the present disclosure includes hexafluoroisopropanol, trifluoroacetic acid, trifluoroacetic anhydride, trifluoromethanesulfonic acid, trifluoromethanesulfonic anhydride, an acidic compound such as pyridine, and pyridine in order to accelerate the formation of a deposited film of an organic substance.
  • a catalyst such as a basic compound such as N,N-dimethyl-4-aminopyridine, ammonia or imidazole may be added.
  • the addition amount of the catalyst is preferably 0.01 to 50% by mass based on 100% by mass of the total amount of the protective film forming agent.
  • the temperature of the solution in the wet film deposition step is preferably 0 to 80° C.
  • the time for immersing the substrate in the solution is preferably 10 seconds to 48 hours and more preferably 1 minute to 24 hours. However, it may be 1 second or more and 1000 seconds or less.
  • a cleaning step of cleaning the substrate with a solvent after exposing the substrate to a solution containing an organic substance.
  • the solvent that can be used in the washing step include the above-mentioned organic solvents.
  • a washing method it is preferable to immerse in the above solvent at 0 to 80° C. for 1 to 1000 seconds. When the substrate is dipped in a solution containing an organic substance, the substrate is pulled out from the solution and the substrate is washed with a solvent.
  • the substrate After the cleaning step, it is preferable to dry the substrate by blowing an inert gas such as nitrogen or argon onto the substrate.
  • an inert gas such as nitrogen or argon
  • the temperature of the inert gas to be sprayed is preferably 0 to 80°C.
  • the substrate is exposed to an atmosphere containing an organic substance gas. Specifically, the substrate is placed in the chamber and the gas containing the organic substance is introduced into the chamber. Thus, a film deposition step is performed in which a gas containing organic matter is brought into contact with the surface of the substrate to selectively deposit a film of the organic matter on the first surface region of the substrate.
  • the organic material represented by the general formula (1) is used as in the case of the wet method.
  • N is a nitrogen atom.
  • R 1 is a hydrocarbon group having 1 to 30 carbon atoms and optionally a hetero atom or a halogen atom
  • R 2 , R 3 and R 4 And R 5 are each independently a hydrogen atom or a hydrocarbon group which may have a hetero atom having 1 to 10 carbon atoms or a halogen atom, provided that the hydrocarbon group has 3 or more carbon atoms.
  • the hetero atom which may be contained in the hydrocarbon group of R 1 to R 5 is a nitrogen atom, an oxygen atom, a sulfur atom, a phosphorus atom or the like. Can be mentioned. Further, when both R 3 and R 5 have 1 or more carbon atoms, they may be directly bonded to each other, and the general formula (1) may have a macrocyclic structure such as a porphyrin ring. R 2 , R 3 , R 4 and R 5 may be the same hydrocarbon group or different hydrocarbon groups.
  • n is 0, R 2 and R 3 are hydrogen atoms, and R 1 is a hydrocarbon group having 3 to 10 carbon atoms, a phenyl group, cyclohexyl.
  • R 2 and R 3 are hydrogen atoms as the organic substance represented by the general formula (1)
  • Organic substances having an amino group (—NH 2 ) are preferable.
  • the organic substance include n-butylamine, n-pentylamine, n-hexylamine, n-heptylamine, n-octylamine, cyclohexylamine, aniline, ethylenediamine, 2-aminoethanol and the like.
  • the temperature of the atmospheric gas in the chamber containing the organic gas is preferably 0°C or higher and 200°C or lower, more preferably 5°C or higher and 100°C or lower, and particularly preferably 10°C or higher and 80°C or lower. preferable.
  • the pressure range of the atmospheric gas in the chamber containing the organic gas is preferably 0.1 Torr (13 Pa) or more and 500 Torr (67 kPa) or less, and more preferably 1 Torr (0.13 kPa) or more and 100 Torr (13 kPa) or less. preferable.
  • the temperature and pressure inside the chamber must be set to the condition that the organic substance remains in the gaseous state.
  • the atmosphere gas in the chamber preferably contains 1% by volume or more and 100% by volume or less of organic gas, more preferably 10% by volume or more and 100% by volume or less, and contains 50% by volume or more and 100% by volume or less. Is more preferable.
  • a gas organic substance may be obtained by decompressing and/or heating a liquid organic substance, or a gas organic substance diluted with an inert gas may be obtained by bubbling an inert gas into the liquid organic substance. ..
  • the inert gas nitrogen gas, argon gas, krypton gas, neon gas or the like can be used.
  • a gas organic substance may be obtained by decompressing and/or heating a liquid organic substance, or a gas organic substance diluted with an inert gas may be obtained by bubbling an inert gas into the liquid organic substance. ..
  • an inert gas nitrogen gas, argon gas, krypton gas, neon gas or the like can be used.
  • the pressure inside the chamber is reduced to 1 to 100 Pa, whereby excess organic substances can be removed.
  • the dry method does not require a drying step.
  • the metal and the metal oxide are more likely to be exposed than the exposed surface region of the non-metal inorganic material on the substrate.
  • a film of an organic material can be selectively deposited on the surface region where at least one of the above is exposed.
  • the organic deposited film represented by the general formula (1) selectively deposited on the substrate by performing the wet method or the dry method also corresponds to an embodiment of the organic deposited film of the present disclosure.
  • a substrate according to an embodiment of the present disclosure is a substrate having a structure in which both a first surface region containing at least one of a metal and a metal oxide and a second surface region containing a non-metal inorganic material are exposed.
  • the thickness t 2 of the film is smaller than the thickness t 1 of the organic film on the first surface region.
  • N is a nitrogen atom.
  • R 1 is a hydrocarbon group having 1 to 30 carbon atoms and optionally having a hetero atom or a halogen atom
  • R 2 , R 3 , R 4 and R 5 is a hydrogen atom or a hydrocarbon group which may have a hetero atom having 1 to 10 carbon atoms or a halogen atom, provided that the hydrocarbon group is branched when the number of carbon atoms is 3 or more.
  • the first surface region has an organic film represented by the following general formula (1) and the second surface region does not have the organic film, or
  • the thickness t 2 of the organic film on the second surface region is smaller than the thickness t 1 of the organic film on the first surface region.
  • the thickness t 2 of the organic film on the second surface region when less than the thickness t 1 of the organic film on the first surface region, t 1 obtained by dividing t 1 at t 2 /
  • the value of t 2 is preferably 5 or more.
  • the value of t 1 /t 2 is preferably 10 or more, more preferably 100 or more.
  • t 1 is preferably 0.3 nm or more, more preferably 0.6 nm or more, preferably 1 nm or more, more preferably 2 nm or more, and further preferably 3 nm or more. preferable.
  • t 2 is preferably less than 1 nm, preferably less than 0.3 nm, and may be 0 nm.
  • the thickness of t 1 and t 2 can be measured by an atomic force microscope (AFM). When t 2 is 0 nm, it means that the film of the organic material is selectively deposited only on the first condition, that is, the first surface region.
  • AFM atomic force
  • the organic substance film is formed by a group having a nitrogen atom, an oxygen atom or a sulfur atom in the molecule of the organic substance interacting with the metal or the metal oxide in the first surface region.
  • the organic substance represented by the general formula (1) used in the selective film deposition method of the present disclosure is also one of the present disclosures, and a solution containing the organic substance and the solvent is also one of the present disclosures. Is.
  • Example 1-1 1% of n-dodecylamine was dissolved in isopropyl alcohol (hereinafter referred to as IPA) to prepare a solution containing n-dodecylamine as an organic substance and a solvent.
  • IPA isopropyl alcohol
  • the substrate containing the Cu natural oxide film was immersed in this solution for 60 seconds to deposit an organic film.
  • the temperature of the solution was 20-25°C.
  • the substrate was dried by immersing it in an IPA liquid at 20 to 25° C. twice for 60 seconds to remove excess organic matter, and then blowing nitrogen gas at 20 to 25° C. for 60 seconds.
  • the film thickness of the organic material formed on the substrate was 3 nm when measured with an atomic force microscope (AFM). Further, when the elemental composition was analyzed by X-ray photoelectron spectroscopy (XPS), a strong peak of nitrogen was confirmed.
  • AFM atomic force microscope
  • Example 2-1 5% of n-dodecylamine was dissolved in IPA to prepare a solution containing n-dodecylamine as an organic substance and a solvent.
  • a substrate containing a Si surface as a non-metal inorganic material was dipped in this solution for 60 seconds to deposit an organic film.
  • the temperature of the solution was 20-25°C.
  • the substrate was dried by immersing it in an IPA liquid at 20 to 25° C. twice for 60 seconds to remove excess organic substances, and blowing nitrogen gas at 20 to 25° C. for 60 seconds.
  • the film thickness of the organic substance formed on the substrate was measured by AFM, it was 0 nm.
  • the elemental composition was analyzed by XPS, a peak of nitrogen could not be confirmed.
  • the Cu-containing natural oxide film (Cu oxide film)-containing substrate was obtained by depositing a copper film on a silicon substrate to a thickness of about 100 nm and then exposing it to the atmosphere.
  • the Co natural oxide film (Co oxide film)-containing substrate was obtained by depositing a cobalt film on a silicon substrate to a thickness of about 100 nm and then exposing it to the atmosphere.
  • the Si surface-containing substrate was obtained by removing the natural oxide film of the silicon substrate.
  • the SiO 2 surface-containing substrate was obtained by forming a film of silicon dioxide on a silicon substrate by a chemical vapor deposition method to a thickness of about 30 nm.
  • the SiN surface-containing substrate was obtained by depositing a silicon nitride film represented by the chemical formula of Si 3 N 4 on a silicon substrate to a thickness of about 30 nm by a chemical vapor deposition method.
  • the SiON surface-containing substrate is a silicon oxynitride represented by a chemical formula of Si 4 O x N y (x is 3 or more and 6 or less, y is 2 or more and 4 or less) by forming a SiN surface on a silicon substrate and then oxidizing it.
  • the film was obtained by depositing a film with a thickness of about 10 nm by a chemical vapor deposition method.
  • Example 3-1 The substrate containing the CuO surface was set in a chamber capable of a vacuum process, and the chamber pressure was set to 15 Torr (2.0 kPa absolute pressure). Next, the temperature for keeping the cylinder of ethylenediamine connected to the chamber warm is set to 20° C., the valve is opened, the gas of ethylenediamine is supplied to the chamber, the ethylenediamine gas is brought into contact with the CuO-containing substrate, and the organic substance is deposited on the substrate. was deposited. The temperature of the chamber was set to be the same as the temperature of the cylinder, and the temperature of the gas of ethylenediamine was kept the same as the temperature for keeping the cylinder warm until it came into contact with the substrate.
  • the pressure inside the chamber was reduced to 1 Torr (0.13 kPa) to remove excess organic material.
  • the film thickness of the organic material formed on the substrate was 8 nm when measured by AFM. Further, when the elemental composition was analyzed by XPS, a strong peak of nitrogen was confirmed.
  • Example 4-1 A substrate containing a Si surface as a non-metal inorganic material was set in a chamber capable of a vacuum process, and the chamber pressure was set to 15 Torr. Next, the temperature for keeping the cylinder of ethylenediamine connected to the chamber warm was set to 20° C., the valve was opened, and gaseous ethylenediamine was brought into contact with the Si surface-containing substrate. After the deposition of the organic material film, the pressure inside the chamber was reduced to 0.1 Torr to remove excess organic material. When the film thickness of the organic substance formed on the substrate was measured by AFM, it was 0 nm. Moreover, when the elemental composition was analyzed by XPS, a peak of nitrogen could not be confirmed.
  • the CuO surface-containing substrate was obtained by depositing a copper oxide film on a silicon substrate to a thickness of about 100 nm. It was The CoO surface-containing substrate was obtained by depositing a cobalt oxide film with a thickness of about 100 nm on a silicon substrate by vapor deposition. The Si surface-containing substrate was obtained by removing the natural oxide film of the silicon substrate. The SiO 2 surface-containing substrate was obtained by forming a film of silicon dioxide on a silicon substrate with a thickness of about 30 nm by a chemical vapor deposition method.
  • the organic substance deposited a film on the surface of a metal oxide such as CuO (Cu oxide film) and CoO (Co oxide film).
  • a metal oxide such as CuO (Cu oxide film) and CoO (Co oxide film).
  • No film was deposited on non-metallic inorganic materials such as Si, Si, SiO 2 , SiN, SiON. Therefore, according to the above experimental example, when a substrate having a surface region where the metal oxide is exposed and a surface region where the non-metal inorganic material is exposed is used, the metal oxide is exposed by using the organic substances shown in Tables 1 to 4. It has been found that it is possible to selectively deposit a film only on the surface areas that have been formed.
  • the first method having two amino groups was used. Since a primary amine, ethylenediamine, and a primary amine having one amino group, n-butylamine, n-hexylamine, n-octylamine, cyclohexylamine, and aniline are used, deposit a film with a thickness of 3 nm or more. I was able to. On the other hand, in Experimental Examples 3-7 and 3-15, when secondary amine di-n-butylamine was used, a film was deposited, but the thickness was very thin.
  • Example 5-1 (Preparation of solution) Isopropyl alcohol (IPA) was used as a solvent, and n-octadecylamine was used as an organic substance, and they were mixed and dissolved so that the concentration of the organic substance was 1% by mass to prepare a solution containing n-dodecylamine as an organic substance and a solvent.
  • IPA isopropyl alcohol
  • n-octadecylamine was used as an organic substance, and they were mixed and dissolved so that the concentration of the organic substance was 1% by mass to prepare a solution containing n-dodecylamine as an organic substance and a solvent.
  • a silicon substrate having a cobalt film with a film thickness of 100 nm is irradiated with UV/O3 (lamp: EUV200WS, distance from the lamp: 10 mm, ozone is generated from oxygen in the air by UV irradiation) for 30 minutes to oxidize the surface, A substrate having cobalt oxide (CoOx) on the surface was obtained.
  • UV/O3 lamp: EUV200WS, distance from the lamp: 10 mm
  • ozone is generated from oxygen in the air by UV irradiation
  • the substrate was immersed in the solution at 22° C. for 24 hours to perform a surface treatment on the substrate and deposit an organic substance on the surface of the substrate. Then, the substrate was dried by immersing it in IPA twice for 60 seconds and blowing nitrogen gas for 60 seconds.
  • a substrate having a cobalt film (Co) was obtained.
  • a silicon substrate having a copper film with a film thickness of 100 nm is irradiated with UV/O3 for 30 minutes (lamp: EUV200WS, distance from the lamp: 10 mm, ozone is generated from oxygen in the air by UV irradiation). Then, the surface was oxidized to obtain a substrate having copper oxide (CuOx) on the surface.
  • a silicon substrate having a copper film with a thickness of 100 nm was immersed in an HF aqueous solution having a concentration of 0.5% by mass for 1 minute at 22° C. to remove the natural oxide film on the surface to remove the copper film (Cu ) Was obtained.
  • the substrate prepared by the above treatment was immersed in the above solution at 22° C. for 24 hours to perform the surface treatment of the substrate, and organic substances were deposited on the surface of the substrate. Then, the substrate was dried by immersing it in IPA twice for 60 seconds and blowing nitrogen gas for 60 seconds.
  • the substrate obtained by the above treatment was immersed in the above solution at 22° C. for 24 hours to perform the surface treatment of the substrate, and organic substances were deposited on the surface of the substrate. Then, the substrate was dried by immersing it in IPA twice for 60 seconds and blowing nitrogen gas for 60 seconds.
  • the organic material represented by the general formula (1) is a conductive material suitable for a wiring material or an electrode material of a semiconductor device, such as Ru or Ni.
  • the film can also be deposited on metals such as Pt, Pt, Al, Ta, Ti and Hf and on metal oxides such as Ru, Ni, Pt, Al, Ta, Ti and Hf.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Plasma & Fusion (AREA)
  • Physics & Mathematics (AREA)
  • General Chemical & Material Sciences (AREA)
  • Mechanical Engineering (AREA)
  • Metallurgy (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Wood Science & Technology (AREA)
  • Chemical Vapour Deposition (AREA)

Abstract

本開示の実施形態に係る選択的膜堆積方法は、金属及び金属酸化物のうちの少なくとも１種を含む第一表面領域と、非金属無機材料を含む第二表面領域とが両方とも露出した構造を持つ基板に対して、第二表面領域よりも第一表面領域に、一般式（１）で表される有機物の膜を選択的に堆積させることを特徴とする選択的膜堆積方法である。 （一般式（１）において、Ｎは窒素原子である。Ｒ１は炭素数１～３０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基であり、Ｒ２、Ｒ３、Ｒ４及びＲ５は、それぞれ独立して、水素原子又は炭素数１～１０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基である。但し、この炭化水素基は、炭素数が３以上の場合にあっては、分岐鎖あるいは環状構造の炭化水素基も含む。）

Description

基板、選択的膜堆積方法、有機物の堆積膜及び有機物
本開示は、基板、基板の金属及び金属酸化物のうちの少なくとも１種を含む表面領域に選択的に膜を堆積させる選択的膜堆積方法、有機物の堆積膜及び有機物等に関する。
近年、半導体チップの構造は益々微細化しており、構造体の一部を選択的に除去することによりパターニングする従来のリソグラフィ法は、ステップ数の多さやコスト高といった問題がある。化学気相堆積（ＣＶＤ）法や原子層堆積（ＡＬＤ）法において基板上の所望の箇所に選択的に膜を形成できれば、微細構造の形成に最適なプロセスとなり、これらの問題は、解消すると考えられている。
しかし、電極や配線に用いられる金属や、絶縁膜に用いられる無機誘電体などの材料の異なる複数種の表面領域を持つ基板に対して、ＣＶＤ法やＡＬＤ法で膜を選択的に堆積させる場合に、堆積阻害用の膜を選択的に堆積させる必要があるが、従来の方法では選択性は充分に高くなかった。
選択的な膜の形成方法については、膜を形成したくない領域に、膜の堆積を阻害する材料を堆積させる方法が知られている。例えば、特許文献１には、基板上に、ＴｉＮ、ＡｌＮまたはＳｉＮ等の無機材料の薄膜のパターンを原子層堆積（ＡＬＤ）法により形成する方法であって、基板上に、フッ素含有量が３０原子％以上であり、少なくとも１つの第３級炭素もしくは第４級炭素を有し、かつ、エステル基、ヒドロキシル基、カルボキシル基およびイミド基を有しない含フッ素樹脂から構成される原子層堆積阻害材料を用いて、スクリーン印刷等で原子層堆積阻害層のパターンを形成すること、次いで、原子層堆積法により、原子層堆積阻害層が存在しない領域に、無機材料の層を形成することを、を含む方法が開示されている。
また、特許文献２には、露出した金属表面及び露出したケイ素含有表面を有する基板の上に層を選択的に堆積させる方法において、（ａ）前記露出した金属表面の上に第１の自己組織化単分子膜を成長させることと、（ｂ）前記露出したケイ素含有表面の上に、オルガノシラン系である第２の自己組織化単分子膜を成長させることと、（ｃ）前記基板を加熱して、前記露出した金属表面の上から前記第１の自己組織化単分子膜を除去することと、（ｄ）低誘電率誘電体層又は金属層である層を、前記露出した金属表面の上に選択的に堆積させることと、（ｅ）前記基板を加熱して、前記露出したケイ素含有表面の上から第２の自己組織化単分子膜を除去することと、を含む方法が開示されている。
上記方法によれば、異なる材料からなる第１の表面と第２の表面を有する基板に対して、両者の表面状態の相違を利用して、第１の表面に第２の表面よりも選択的に膜を堆積させることができる。また、上記方法によれば、微細構造を形成するプロセスのステップ数を削減することができる。
また、例えば、特許文献３には、金属性表面である第１の表面と、誘電体表面である第２の表面とを含む基板に、第１の気相前駆物質を接触させるステップと、第２の気相前駆物質を接触させるステップと、を含む堆積サイクルを行い、第２の表面よりも第１の表面上に選択的に有機薄膜を形成するプロセスが開示されている。特許文献３の実施例１では、酸化ケイ素表面と交互になったタングステン（Ｗ）フィーチャを有する２００ｍｍシリコンウェハを基板とし、１，６－ジアミノヘキサン（ＤＡＨ）と、ピロメリト酸二無水物（ＰＭＤＡ）とを用いて、２５０～１０００堆積サイクルを行い、ポリイミド膜を形成し、ＳｉＯ２表面上のポリイミド膜の厚さより、金属タングステン表面上のポリイミド膜の厚さの方が厚かった、ことが記載されている。
特許文献４には、特許文献３に記載の有機膜の選択的堆積法を利用して、金属製の第１表面の上にパッシベーション層を選択的に形成したのち、誘電体の第２表面の上にのみ層Ｘを形成する方法、さらにはこの方法を利用して、集積回路のメタライゼーション構造を形成する方法が開示されている。
再公表ＷＯ２０１６／１４７９４１号 特表２０１８－５１２５０４号公報 特開２０１７－２１６４４８号公報 特開２０１８－１３７４３５号公報
しかしながら、特許文献１では、単一材料の基板上に、原子層堆積阻害材料を用いて、所定のパターンを形成しており、材料の異なる複数種の表面領域を持つ基板に対して、所望の表面領域に選択的に原子層堆積阻害層を形成する方法は開示されていない。
特許文献２で使用するオルガノシラン系自己組織化単分子膜は、ケイ素含有表面上へ選択的に堆積するが、金属又は金属酸化物に選択的に堆積することはない。
特許文献３及び特許文献４に記載されている選択的に有機薄膜を形成する方法は、原料と温度を切り替えての堆積サイクルを複数回繰り返す必要があり、有機薄膜の形成には大変な手間が必要であった。
本開示は、上記課題に鑑み、簡単な操作にて、基板上の非金属無機材料表面領域に対してよりも、金属及び金属酸化物のうちの少なくとも１種を含む表面領域に選択的に有機物の膜を堆積させる選択的膜堆積方法、上記方法により堆積した有機物の堆積膜及び該有機物等を提供することを目的とする。
本発明者らは、鋭意検討の結果、後述する一般式（１）で示される有機物は、基板上の非金属無機材料表面領域に対してよりも金属及び金属酸化物のうちの少なくとも１種を含む表面領域に選択的に有機物の膜を堆積させることができることを見出し、本開示を完成させるに至った。
本開示の実施形態に係る選択的膜堆積方法は、金属及び金属酸化物のうちの少なくとも１種を含む第一表面領域と、非金属無機材料を含む第二表面領域とが両方とも露出した構造を持つ基板に対して、
上記第二表面領域よりも上記第一表面領域に、下記一般式（１）で表される有機物の膜を選択的に堆積させることを特徴とする選択的膜堆積方法である。
Figure JPOXMLDOC01-appb-C000006
 （一般式（１）において、Ｎは窒素原子である。Ｒ１は、炭素数１～３０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基であり、Ｒ２、Ｒ３、Ｒ４及びＲ５は、それぞれ独立して、水素原子又は炭素数１～１０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基である。但し、この炭化水素基は、炭素数が３以上の場合にあっては、分岐鎖あるいは環状構造の炭化水素基も含む。なお、ｎは０以上５以下の整数であり、ｎ＝０である場合、Ｒ４、Ｒ５は存在しない。）
上記選択的膜堆積方法によれば、上記一般式（１）で表される有機物を用いることにより、簡単な操作にて、基板上に露出した非金属無機材料を含む第二表面領域に対してよりも、基板上に露出した金属及び金属酸化物のうちの少なくとも１種を含む第一表面領域に選択的に有機物の膜を堆積する方法を提供することができる。
本開示の実施形態に係る基板は、金属及び金属酸化物のうちの少なくとも１種を含む第一表面領域と、非金属無機材料を含む第二表面領域とが両方とも露出した構造を持つ基板であって、上記第一表面領域に前述の一般式（１）で表される有機物の膜を有し、上記第二表面領域に上記有機物の膜を有しないか、上記第二表面領域上の上記有機物の膜の厚さｔ２が、上記第一表面領域上の上記有機物の膜の厚さｔ１よりも薄いことを特徴とする基板である。
上記基板によれば、基板上に露出した非金属無機材料を含む第二表面領域に対してよりも、基板上に露出した金属及び金属酸化物のうちの少なくとも１種を含む第一表面領域に選択的に有機物の膜が堆積した基板を提供することができる。
本開示の実施形態に係る有機物の堆積膜は、上記方法により形成された有機物の堆積膜であって、基板上に選択的に堆積した前述の一般式（１）で表されることを特徴とする有機物の堆積膜である。
本開示の実施形態に係る有機物は、上記基板の金属及び金属酸化物のうちの少なくとも１種を含む表面領域への選択的な膜堆積方法に用いることを特徴とする前述の一般式（１）で表されることを特徴とする有機物である。
上記有機物を用いることにより、簡単な操作にて、基板上に露出した非金属無機材料を含む第二表面領域に対してよりも、基板上に露出した金属及び金属酸化物のうちの少なくとも１種を含む第一表面領域に選択的に有機物の膜を堆積することができる。
本開示の実施形態に係る溶液は、前述の一般式（１）で表されることを特徴とする有機物と、溶媒とを含むことを特徴する溶液である。
本開示の実施形態に係る選択的膜堆積方法によれば、前述の一般式（１）で表される有機物を用いることにより、簡単な操作にて、基板上に露出した非金属無機材料を含む第二表面領域に対してよりも、基板上に露出した金属及び金属酸化物のうちの少なくとも１種を含む第一表面領域に選択的に一般式（１）で表される有機物の膜を堆積する方法を提供することができる。
本開示の実施形態に係る基板によれば、基板上に露出した非金属無機材料を含む第二表面領域に対してよりも、基板上に露出した金属及び金属酸化物のうちの少なくとも１種を含む第一表面領域に選択的に一般式（１）で表される有機物の膜が堆積した基板を提供することができる。
以下、本開示について詳細に説明するが、以下に記載する構成要件の説明は本開示の実施形態の一例であり、これらの具体的内容に限定はされない。その要旨の範囲内で種々変形して実施することができる。
本開示の実施形態に係る選択的膜堆積方法は、金属及び金属酸化物のうちの少なくとも１種を含む第一表面領域と、非金属無機材料を含む第二表面領域とが両方とも露出した構造を持つ基板に対して、
上記第二表面領域よりも上記第一表面領域に、前述の一般式（１）で表される有機物の膜を選択的に堆積させることを特徴とする。
上記方法によれば、一般式（１）で表される有機物を用いることにより、基板上に露出した非金属無機材料を含む第二表面領域に対してよりも、基板上に露出した金属及び金属酸化物のうちの少なくとも１種を含む第一表面領域に選択的に有機物の膜を堆積させることができる。この際、上記基板には、第一表面領域のみに上記有機物の膜を選択的に堆積させ、第二表面領域には、上記有機物の膜を堆積させないか、又は、第一表面領域上の有機物の膜の厚さｔ１は、第二表面領域上の有機物の膜の厚さｔ２よりも厚く、ｔ１をｔ２で除したｔ１／ｔ２の値が５以上であるように堆積させることが好ましい。ｔ１／ｔ２の値は、１０以上であることが好ましく、１００以上であることがより好ましい。
有機物の膜（以下、堆積膜ともいう）が堆積しているか否かは、基板の表面に純水を滴下し、水滴と基板表面とのなす角（接触角）を接触角計で測定することにより判断することもできる。
すなわち、水との親和性に乏しい一般式（１）で表される有機物が基板表面を覆っている場合には、水との接触角が大きくなる。
本開示の実施形態に係る選択的膜堆積方法では、第二表面領域よりも第一表面領域における水の接触角が１０°以上大きいことが好ましく、２０°以上大きいことがより好ましく、３０°以上大きいことがさらに好ましい。
これにより、水の接触角が大きい第一表面領域には、水の接触角が小さい第二表面領域に比べて、有機物の膜が選択的に堆積していると判断可能である。
基板上に有機物の堆積膜が形成されているか否かは、Ｘ線光電子分光法（ＸＰＳ）による基板表面の元素組成を解析することによっても判断できる。有機物が窒素等の特徴的な原子を有している場合には、上記元素のピークを確認することができる。
上記金属としては、Ｃｕ、Ｃｏ、Ｒｕ、Ｎｉ、Ｐｔ、Ａｌ、Ｔａ、Ｔｉ及びＨｆからなる群より選ばれる少なくとも一つの金属を挙げることができ、上記金属酸化物としては、Ｃｕ、Ｃｏ、Ｒｕ、Ｎｉ、Ｐｔ、Ａｌ、Ｔａ、Ｔｉ及びＨｆからなる群より選ばれる少なくとも一つの金属の酸化物を挙げることができ、特に、金属としてはＣｕ、Ｃｏ、Ｒｕが、酸化物としてはＣｕ、Ｃｏ、Ｒｕの酸化物が好ましい。なお、上記金属や金属酸化物は、これらの金属や金属酸化物の混合物であってもよい。また、上記金属は、合金であってもよく、前記金属酸化物は、前述の金属、又は、前述の金属を含む合金の、表面自然酸化膜であってもよい。
第二表面領域を構成する上記非金属無機材料としては、シリコン、シリコン酸化物、シリコン窒化物、シリコン酸窒化物などのシリコン系材料と、ゲルマニウム、ゲルマニウム酸化物、ゲルマニウム窒化物、ゲルマニウム酸窒化物などのゲルマニウム系材料を挙げることができ、これらの非金属無機材料のなかでは、シリコン系材料が好ましい。シリコンは、多結晶シリコンと単結晶シリコンの両方を含む。シリコン酸化物はＳｉＯｘ（ｘは１以上２以下）の化学式で表され、代表的にはＳｉＯ２である。また、シリコン窒化物はＳｉＮｘ（ｘは０．３以上９以下）の化学式で表され、代表的にはＳｉ３Ｎ４である。シリコン酸窒化物はＳｉ４ＯｘＮｙ（ｘは３以上６以下、ｙは２以上４以下）で表され、例えばＳｉ４Ｏ５Ｎ３である。
金属が露出した第一表面領域を得る方法としては、化学気相堆積（ＣＶＤ）法、物理気相堆積（ＰＶＤ）法などを用いて金属の膜を得る方法などを挙げることができる。例えば、上記の非金属無機材料の膜の上に、金属膜を形成し、フォトリソグラフィー法にて金属膜を所定のパターンに形成する方法や、非金属無機材料の膜に穴や溝を形成し、その溝に金属を埋め込む方法により、金属を含む第一表面領域と、非金属無機材料を含む第二表面領域とが両方とも露出した構造の基板を得ることができる。
また、金属が露出した第一表面領域を得る方法としては、金属膜の表面の酸化膜を、ＨＦ等を含む溶液を用いて削除し、金属表面を露出する方法が挙げられる。上記酸化膜を機械的に削除してもよい。
金属酸化物が露出した第一表面領域を得る方法としては、化学的気相堆積法、物理的気相堆積法などを用いて金属酸化物の膜を得る方法や、同様の方法で得られた金属の膜を大気中に暴露して自然酸化膜を形成する方法などを挙げることができる。例えば、上記の非金属無機材料の膜の上に、金属酸化物の膜を形成し、フォトリソグラフィー法にて金属酸化物の膜を所定のパターンに形成する方法や、非金属無機材料の膜に穴や溝を形成し、その溝に金属を埋め込み、金属上に自然酸化膜を形成する方法により、金属酸化物を含む第一表面領域と、非金属無機材料を含む第二表面領域とが両方とも露出した構造の基板を得ることができる。
金属及び金属酸化物のうちの少なくとも１種を含む第一表面領域は、一般式（１）で表される有機物が堆積可能である金属及び金属酸化物以外の化合物が含まれていてもよく、金属及び金属酸化物のうちの少なくとも１種のみを含んでいてもよいが、金属及び金属酸化物のうちの少なくとも１種のみを含み、金属及び金属酸化物のうちの少なくとも１種のみが表面に露出していることが望ましい。
非金属無機材料を含む第二表面領域は、上記非金属無機材料の化合物が含まれていてもよく、非金属無機材料のみを含んでいてもよいが、非金属無機材料のみを含み、非金属無機材料のみが表面に露出していることが望ましい。
本開示の実施形態において使用する基板としては、構造中に金属や金属酸化物膜を有する半導体デバイスの基板や、半導体デバイスのパターニング工程中で金属や金属酸化物が形成される基板等が挙げられ、特に、半導体素子の絶縁膜に所定のパターンを持つ金属配線を形成した基板が好ましい。即ち、第一表面領域としては、表面自然酸化膜を有する金属配線や金属が露出した金属配線が該当し、第二表面領域としては、非金属無機材料からなる絶縁膜が該当する。しかし、本開示の実施の形態において使用する基板は、これらに限定されない。
第二表面領域よりも第一表面領域に、一般式（１）で表される有機物の膜を選択的に堆積させる具体的な方法としては、有機物と溶媒とを含む溶液に基板を暴露する方法（湿式法）、及び、有機物の気体を含む雰囲気に前記基板を暴露する方法（乾式法）の二つの方法を採用することができる。以下、これらの方法について説明する。
［湿式法］
本開示の実施の形態に係る湿式法では、上記した有機物と溶媒とを含む溶液に基板を暴露するが、その一例として、有機物と溶媒とを含む溶液に、第一表面領域と第二表面領域とを有する基板を浸漬することにより、上記溶液を上記基板の表面と接触させ、有機物の膜を、基板の第一表面領域に選択的に堆積させる膜堆積工程が挙げられる。上記溶液に基板を暴露するとは、基板の表面を溶液と接触させることをいう。従って、溶液に基板を暴露する方法として、浸漬法以外に、基板に溶液を滴下した後に高速回転させるスピンコート法や、溶液を基板に噴霧するスプレーコート法を用いることもでき、基板を溶液と接触させることが可能な方法であれば、これらの方法に限定されない。
上記溶液中の有機物の濃度は、有機物と溶媒の合計に対して、０．０１質量％以上２０質量％以下が好ましく、０．１質量％以上１０質量％以下が好ましく、０．５質量％以上８質量％以下がより好ましく、１質量％以上５質量％以下が特に好ましい。上記溶液に複数種類の有機物を含む場合は、上記の濃度範囲は有機物の合計の濃度を意味する。
湿式法において用いられる有機物は、下記一般式（１）で表される有機物である。
Figure JPOXMLDOC01-appb-C000007
 （一般式（１）において、Ｎは窒素原子である。Ｒ１は炭素数１～３０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基であり、Ｒ２、Ｒ３、Ｒ４及びＲ５は、それぞれ独立して、水素原子又は炭素数１～１０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基である。但し、この炭化水素基は、炭素数が３以上の場合にあっては、分岐鎖あるいは環状構造の炭化水素基も含む。なお、ｎは０以上５以下の整数であり、ｎ＝０である場合、Ｒ４、Ｒ５は存在しない。）
Ｒ１～Ｒ５の炭化水素基に含まれてもよいヘテロ原子としては、窒素原子、酸素原子、硫黄原子、リン原子等が挙げられる。ハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子が挙げられる。さらに、炭素数３以上の場合、炭化水素基は、イソプロピル基、ｔｅｒｔ－ブチル基等の分岐鎖を有する炭化水素基であってもよく、フェニル基等の芳香族系炭化水素基、芳香族以外の共役二重結合を含んでいないシクロヘキシル基等の脂環系炭化水素基であってもよい。更に、Ｒ３とＲ５が共に炭素数１以上の場合、両者が直接結合して、一般式（１）がポルフィリン環などの大環状構造をとっても良い。Ｒ２、Ｒ３、Ｒ４及びＲ５は、それぞれ同じ炭化水素基である場合もあるし、異なる炭化水素基である場合もある。
Ｒ２、Ｒ３、Ｒ４及びＲ５としては、水素基や炭化水素基等が挙げられ、Ｒ２及びＲ３は、水素基（水素原子）であることが好ましい。Ｒ２、Ｒ３、Ｒ４及びＲ５の全てが水素基であってもよく、その場合には、ジアミンとなる。
また、一般式（１）で表される有機物としては、ｎが０であり、Ｒ２及びＲ３は、水素基であり、Ｒ１は、フェニル基やシクロヘキシル基であってもよいが、炭素数１～３０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基であることが望ましく、Ｒ１が炭素数１～２０のアルキル基であることが好ましい。
これらのなかでは、特に、一般式（１）で表される有機物として、Ｒ２、Ｒ３が水素原子であり、アミノ基（－ＮＨ２）を持つ有機物が好ましい。これらの有機物として、例えば、メチルアミン、エチルアミン、ｎ－プロピルアミン、ｎ－ブチルアミン、ｎ－ペンチルアミン、ｎ－ヘキシルアミン、ｎ－ヘプチルアミン、ｎ－オクチルアミン、ｎ－ノニルアミン、ｎ－デシルアミン、ｎ－ウンデシルアミン、ｎ－ドデシルアミン、ｎ－トリデシルアミン、ｎ－テトラデシルアミン、ｎ－ペンタデシルアミン、ｎ－ヘキサデシルアミン、マルガリルアミン（すなわち、ｎ－ヘプタデシルアミン）、ステアリルアミン（すなわち、ｎ－オクタデシルアミン）、ｎ－ノナデシルアミン、フェニルアミン、(２-フェニルエチル)アミン、(３-フェニルプロピル)アミン、(４-フェニルブチル)アミン、メチレンジアミン、(４-アミノフェニル)アミン、(４-アミノベンジル)アミン、シクロヘキシルアミン、アニリン、ベンズヒドリルアミン、(４-ブロモフェニル)アミン、(２-クロロエチル)アミン、(３-クロロプロピル)アミン、(４-クロロブチル)アミン、５-クロロペンチル)アミン、(６-クロロヘキシル)アミン、(２-ブロモエチル)アミン、(３-ブロモプロピル)アミン、(４-ブロモブチル)アミン、(５-ブロモペンチル)アミン、(６-ブロモヘキシル)アミン、エチレンジアミン、１,３-プロピレンジアミン、１,４-ブタンジアミン、１,５-ペンタンジアミン、１,６-ヘキシレンジアミン、１，４フェニレンジアミン、ｏ-キシリレンジアミン、ｍ-キシリレンジアミン、ｐ-キシリレンジアミン、(アミノメチル)アミン、(１-アミノエチル)アミン、２－(パーフロオロブチル)エチルアミン、２－(パーフロオロヘキシル)エチルアミン、２－(パーフロオロヘプチル)エチルアミン等が挙げられる。
ｎが０で、アミノ基を一つ有する第一級アミンは、廉価であるだけでなく、化合物中のアミノ基が一つであるため、膜の中に基板の第一表面領域と結合していないアミノ基が含まれにくいため好ましい。
また、ｎが０で、アミノ基を一つ有し、Ｒ１が炭素数１～３０のヘテロ原子やハロゲン原子を有していてもよい直鎖状炭化水素基である直鎖状アルキルアミンを用いると、良好な堆積膜を形成することができる。特に、Ｒ１が炭素数数６～２４のアルキル基であることが好ましく、Ｒ１が炭素数８～２０のアルキル基であることがより好ましい。このような有機物として、ｎ－オクチルアミン、ｎ－ノニルアミン、ｎ－デシルアミン、ｎ－ウンデシルアミン、ｎ－ドデシルアミン、ｎ－トリデシルアミン、ｎ－テトラデシルアミン、ｎ－ペンタデシルアミン、ｎ－ヘキサデシルアミン、マルガリルアミン、ステアリルアミン等を挙げることができる。
本開示の溶液に使用する溶媒としては、上記の有機物を溶解でき、且つ、被処理体の表面に対するダメージの少ないものであれば、特に限定されずに従来公知のものを使用できる。有機物を溶解でき、且つ、被処理体の表面に対するダメージの少ないという観点から、水を除く有機溶媒（非水溶媒）が好ましく、有機物の溶解性の観点から炭化水素系溶媒を除く非水溶媒が好ましい。
上記の炭化水素系溶媒を除く非水溶媒は、例えば、エステル類、エーテル類、ケトン類、スルホキシド系溶媒、スルホン系溶媒、ラクトン系溶媒、カーボネート系溶媒、アルコール系溶媒、多価アルコールの誘導体、窒素元素含有溶媒、シリコーン溶媒、あるいは、それらの混合液が好適に使用される。更に、非水溶媒として、エステル類、エーテル類、ケトン類、アルコール系溶媒、多価アルコールの誘導体を使用することが好ましい。
上記エステル類の例としては、酢酸エチル、酢酸ｎ－プロピル、酢酸ｉ－プロピル、酢酸ｎ－ブチル、酢酸ｉ－ブチル、酢酸ｎ－ペンチル、酢酸ｉ－ペンチル、酢酸ｎ－ヘキシル、酢酸ｎ－ヘプチル、酢酸ｎ－オクチル、ぎ酸ｎ－ペンチル、プロピオン酸ｎ－ブチル、酪酸エチル、酪酸ｎ－プロピル、酪酸ｉ－プロピル、酪酸ｎ－ブチル、ｎ－オクタン酸メチル、デカン酸メチル、ピルビン酸メチル、ピルビン酸エチル、ピルビン酸ｎ－プロピル、アセト酢酸メチル、アセト酢酸エチル、２－オキソブタン酸エチル、アジピン酸ジメチル、３－メトキシプロピオン酸メチル、３－メトキシプロピオン酸エチル、３－エトキシプロピオン酸メチル、３－エトキシプロピオン酸エチル、エトキシ酢酸エチル等が挙げられる。
上記エーテル類の例としては、ジ－ｎ－プロピルエーテル、エチル－ｎ－ブチルエーテル、ジ－ｎ－ブチルエーテル、エチル－ｎ－アミルエーテル、ジ－ｎ－アミルエーテル、エチル－ｎ－ヘキシルエーテル、ジ－ｎ－ヘキシルエーテル、ジ－ｎ－オクチルエーテル、並びにそれらの炭素数に対応するジイソプロピルエーテル、ジイソアミルエーテルなどの分岐状の炭化水素基を有するエーテル、ジメチルエーテル、ジエチルエーテル、メチルエチルエーテル、メチルシクロペンチルエーテル、ジフェニルエーテル、テトラヒドロフラン、ジオキサン、メチルパーフルオロプロピルエーテル、メチルパーフルオロブチルエーテル、エチルパーフルオロブチルエーテル、メチルパーフルオロヘキシルエーテル、エチルパーフルオロヘキシルエーテル等が挙げられる。
上記ケトン類の例としては、アセトン、アセチルアセトン、メチルエチルケトン、メチルプロピルケトン、メチルブチルケトン、２－ヘプタノン、３－ヘプタノン、シクロヘキサノン、イソホロン等が挙げられる。
上記スルホキシド系溶媒の例としては、ジメチルスルホキシド等があり、上記スルホン系溶媒の例としては、ジメチルスルホン、ジエチルスルホン、ビス（２－ヒドロキシエチル）スルホン、テトラメチレンスルホン等が挙げられる。
上記ラクトン系溶媒の例としては、β－プロピオラクトン、γ－ブチロラクトン、γ－バレロラクトン、γ－ヘキサノラクトン、γ－ヘプタノラクトン、γ－オクタノラクトン、γ－ノナノラクトン、γ－デカノラクトン、γ－ウンデカノラクトン、γ－ドデカノラクトン、δ－バレロラクトン、δ－ヘキサノラクトン、δ－オクタノラクトン、δ－ノナノラクトン、δ－デカノラクトン、δ－ウンデカノラクトン、δ－ドデカノラクトン、ε－ヘキサノラクトン等が挙げられる。
上記カーボネート系溶媒の例としては、ジメチルカーボネート、エチルメチルカーボネート、ジエチルカーボネート、プロピレンカーボネート等があり、上記アルコール系溶媒の例としては、メタノール、エタノール、プロパノール、ブタノール、ペンタノール、ヘキサノール、ヘプタノール、オクタノール、エチレングリコール、ジエチレングリコール、１，３－プロパンジオール、１，２－プロパンジオール、ジプロピレングリコール、１，２－ブタンジオール、１，３－ブタンジオール、１，４－ブタンジオール、トリエチレングリコール、トリプロピレングリコール、テトラエチレングリコール、テトラプロピレングリコール、グリセリン等が挙げられる。
上記多価アルコールの誘導体の例としては、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、エチレングリコールモノプロピルエーテル、エチレングリコールモノブチルエーテル、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル、ジエチレングリコールモノプロピルエーテル、ジエチレングリコールモノブチルエーテル、トリエチレングリコールモノメチルエーテル、トリエチレングリコールモノエチルエーテル、トリエチレングリコールモノプロピルエーテル、トリエチレングリコールモノブチルエーテル、テトラエチレングリコールモノメチルエーテル、テトラエチレングリコールモノエチルエーテル、テトラエチレングリコールモノプロピルエーテル、テトラエチレングリコールモノブチルエーテル、プロピレングリコールモノメチルエーテル、プロピレングリコールモノエチルエーテル、プロピレングリコールモノプロピルエーテル、プロピレングリコールモノブチルエーテル、ジプロピレングリコールモノメチルエーテル、ジプロピレングリコールモノエチルエーテル、ジプロピレングリコールモノプロピルエーテル、ジプロピレングリコールモノブチルエーテル、トリプロピレングリコールモノメチルエーテル、トリプロピレングリコールモノエチルエーテル、トリプロピレングリコールモノプロピルエーテル、トリプロピレングリコールモノブチルエーテル、テトラプロピレングリコールモノメチルエーテル、ブチレングリコールモノメチルエーテル等のＯＨ基を持つ多価アルコール誘導体、あるいは、エチレングリコールジメチルエーテル、エチレングリコールジエチルエーテル、エチレングリコールジブチルエーテル、エチレングリコールモノメチルエーテルアセテート、エチレングリコールモノエチルエーテルアセテート、エチレングリコールモノブチルエーテルアセテート、エチレングリコールジアセテート、ジエチレングリコールジメチルエーテル、ジエチレングリコールエチルメチルエーテル、ジエチレングリコールジエチルエーテル、ジエチレングリコールブチルメチルエーテル、ジエチレングリコールジブチルエーテル、ジエチレングリコールモノメチルエーテルアセテート、ジエチレングリコールモノエチルエーテルアセテート、ジエチレングリコールモノブチルエーテルアセテート、ジエチレングリコールジアセテート、トリエチレングリコールジメチルエーテル、トリエチレングリコールジエチルエーテル、トリエチレングリコールジブチルエーテル、トリエチレングリコールブチルメチルエーテル、トリエチレングリコールモノメチルエーテルアセテート、トリエチレングリコールモノエチルエーテルアセテート、トリエチレングリコールモノブチルエーテルアセテート、トリエチレングリコールジアセテート、テトラエチレングリコールジメチルエーテル、テトラエチレングリコールジエチルエーテル、テトラエチレングリコールジブチルエーテル、テトラエチレングリコールモノメチルエーテルアセテート、テトラエチレングリコールモノエチルエーテルアセテート、テトラエチレングリコールモノブチルエーテルアセテート、テトラエチレングリコールジアセテート、プロピレングリコールジメチルエーテル、プロピレングリコールジエチルエーテル、プロピレングリコールジブチルエーテル、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノエチルエーテルアセテート、プロピレングリコールモノブチルエーテルアセテート、プロピレングリコールジアセテート、ジプロピレングリコールジメチルエーテル、ジプロピレングリコールメチルプロピルエーテル、ジプロピレングリコールジエチルエーテル、ジプロピレングリコールジブチルエーテル、ジプロピレングリコールモノメチルエーテルアセテート、ジプロピレングリコールモノエチルエーテルアセテート、ジプロピレングリコールモノブチルエーテルアセテート、ジプロピレングリコールジアセテート、トリプロピレングリコールジメチルエーテル、トリプロピレングリコールジエチルエーテル、トリプロピレングリコールジブチルエーテル、トリプロピレングリコールモノメチルエーテルアセテート、トリプロピレングリコールモノエチルエーテルアセテート、トリプロピレングリコールモノブチルエーテルアセテート、トリプロピレングリコールジアセテート、テトラプロピレングリコールジメチルエーテル、テトラプロピレングリコールモノメチルエーテルアセテート、テトラプロピレングリコールジアセテート、ブチレングリコールジメチルエーテル、ブチレングリコールモノメチルエーテルアセテート、ブチレングリコールジアセテート、グリセリントリアセテート、３－メトキシブチルアセテート、３－メチル－３－メトキシブチルアセテート、３－メチル－３－メトキシブチルプロピオネート等のＯＨ基を持たない多価アルコール誘導体等が挙げられる。
上記窒素元素含有溶媒の例としては、Ｎ，Ｎ－ジメチルホルムアミド、Ｎ，Ｎ－ジメチルアセトアミド、Ｎ，Ｎ－ジエチルアセトアミド、Ｎ－メチル－２－ピロリドン、Ｎ－エチル－２－ピロリドン、Ｎ－プロピル－２－ピロリドン、１，３－ジメチル－２－イミダゾリジノン、１，３－ジエチル－２－イミダゾリジノン、１，３－ジイソプロピル－２－イミダゾリジノン、トリエチルアミン、ピリジン等が挙げられる。
シリコーン溶媒の例としては、ヘキサメチルジシロキサン、オクタメチルトリシロキサン、デカメチルテトラシロキサン、ドデカメチルペンタシロキサン等が挙げられる。
また、上記有機溶媒は、有機物の溶解性の観点から、極性の有機溶媒が好ましく、特にアルコール系溶媒が好ましく、エタノールやイソプロピルアルコール（ＩＰＡ）を好適に使用することができる。
なお、前記溶媒に水を含ませても良い。なお、この場合の水の濃度は、本開示の溶液１００質量％に対して、４０質量％以下が好ましく、特に２０質量％以下、さらには１０質量％以下が好ましい。
また、本開示の溶液には、有機物の堆積膜の形成を促進させるために、ヘキサフルオロイソプロパノール、トリフルオロ酢酸、無水トリフルオロ酢酸、トリフルオロメタンスルホン酸、無水トリフルオロメタンスルホン酸などの酸性化合物、ピリジン、Ｎ，Ｎ－ジメチル－４－アミノピリジン、アンモニア、イミダゾールなどの塩基性化合物等の触媒が添加されても良い。触媒の添加量は、保護膜形成剤の総量１００質量％に対して、０．０１～５０質量％が好ましい。
上記湿式の膜堆積工程における溶液の温度は、０～８０℃が好ましく、上記溶液に基板を浸漬する時間は、１０秒以上～４８時間以下が好ましく、１分以上２４時間以下が好ましい。但し、１秒以上１０００秒以下であってもよい。上記溶液に基板を浸漬する際、攪拌羽根等により溶液を攪拌することが好ましい。
また、有機物を含む溶液に基板を暴露させた後、溶媒で基板を洗浄する洗浄工程を行うことが好ましい。上記洗浄工程で使用できる溶媒としては、前述の有機溶媒を挙げることができる。洗浄の方法としては、０～８０℃の上記溶媒に１～１０００秒浸漬することが好ましい。有機物を含む溶液に基板を浸漬させた場合には、溶液から基板を引き上げ、溶媒で基板を洗浄することとなる。
上記洗浄工程の後、窒素、アルゴン等の不活性ガスを基板に吹き付けることにより、基板を乾燥させることが好ましい。吹き付ける不活性ガスの温度は、０～８０℃が好ましい。
［乾式法］
本開示の実施の形態に係る乾式法では、有機物の気体を含む雰囲気に前記基板を暴露するが、具体的には、チャンバ内に基板を載置し、有機物を含む気体をチャンバ内に導入することにより、有機物を含む気体を基板の表面と接触させ、有機物の膜を、基板の第一表面領域に選択的に堆積させる膜堆積工程を行う。
乾式法の膜堆積工程で用いる有機物としては、湿式法の場合と同様に一般式（１）で表される有機物を用いる。
Figure JPOXMLDOC01-appb-C000008
 （一般式（１）において、Ｎは窒素原子である。Ｒ１は炭素数１～３０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基であり、Ｒ２、Ｒ３、Ｒ４及びＲ５は、それぞれ独立して、水素原子又は炭素数１～１０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基である。但し、この炭化水素基は、炭素数が３以上の場合にあっては、分岐鎖あるいは環状構造の炭化水素基も含む。なお、ｎは０以上５以下の整数であり、ｎ＝０である場合、Ｒ４、Ｒ５は存在しない。）
乾式法で用いられる一般式（１）で表される有機物において、Ｒ１～Ｒ５の炭化水素基に含まれてもよいヘテロ原子としては、窒素原子、酸素原子、硫黄原子、リン原子等が挙げられる。更に、Ｒ３とＲ５が共に炭素数１以上の場合、両者が直接結合して、一般式（１）がポルフィリン環などの大環状構造をとっても良い。Ｒ２、Ｒ３、Ｒ４及びＲ５は、同じ炭化水素基である場合もあるし、異なる炭化水素基である場合もある。
一般式（１）で表される有機物としては、ｎが０であり、Ｒ２及びＲ３は、水素原子であり、Ｒ１は、炭素数が３～１０の炭化水素基、フェニル基、シクロヘキシル基であってもよく、ｎが１であり、Ｒ２～Ｒ４が水素基であるジアミンであってもよく、ｎが０であり、Ｒ２が水素で、Ｒ１及びＲ３が炭素数１以上の炭化水素基であるジアルキルアミンであってもよい。
特に、一般式（１）で表される有機物としては、十分な膜厚を持つ膜を堆積するため、一般式（１）で表される有機物として、Ｒ２、Ｒ３が水素原子であり、アミノ基（－ＮＨ２）を持つ有機物が好ましい。上記有機物としては、例えば、ｎ－ブチルアミン、ｎ－ペンチルアミン、ｎ－ヘキシルアミン、ｎ－ヘプチルアミン、ｎ－オクチルアミン、シクロヘキシルアミン、アニリン、エチレンジアミン、２－アミノエタノール等が挙げられる。
特に、ｎ－ブチルアミン、ｎ－ペンチルアミン、ｎ－ヘキシルアミン、ｎ－ヘプチルアミン、ｎ－オクチルアミン、シクロヘキシルアミン、アニリンなどの、ｎが０で、アミノ基を一つ有する第一級アミンは、廉価であるだけでなく、化合物中のアミノ基が一つであるため、膜の中に基板と結合していないアミノ基が含まれにくいため好ましい。
有機物の気体を含むチャンバ内の雰囲気ガスの温度は、０℃以上２００℃以下であることが好ましく、５℃以上１００℃以下であることがより好ましく、１０℃以上８０℃以下であることが特に好ましい。
有機物の気体を含むチャンバ内の雰囲気ガスの圧力範囲は、０．１Ｔｏｒｒ（１３Ｐａ）以上５００Ｔｏｒｒ（６７ｋＰａ）以下であることが好ましく、１Ｔｏｒｒ（０．１３ｋＰａ）以上１００Ｔｏｒｒ（１３ｋＰａ）以下であることがより好ましい。
なお、有機物を気体の状態で基板に接触させるため、チャンバ内の温度と圧力は有機物が気体のままである条件に設定する必要がある。
チャンバ内の雰囲気ガス中には、有機物の気体を１体積％以上１００体積％以下含むことが好ましく、１０体積％以上１００体積％以下含むことがより好ましく、５０体積％以上１００体積％以下含むことがさらに好ましい。液体の有機物を減圧及び／又は加熱することにより気体の有機物を得てもよいし、液体の有機物に不活性ガスをバブリングすることにより、不活性ガスで希釈された気体の有機物を得てもよい。不活性ガスとしては、窒素ガスやアルゴンガス、クリプトンガス、ネオンガスなどを用いることができる。
液体の有機物を減圧及び／又は加熱することにより気体の有機物を得てもよいし、液体の有機物に不活性ガスをバブリングすることにより、不活性ガスで希釈された気体の有機物を得てもよい。不活性ガスとしては、窒素ガスやアルゴンガス、クリプトンガス、ネオンガスなどを用いることができる。
乾式の膜堆積工程を行った後に、チャンバ内を１～１００Ｐａに減圧することにより、余分な有機物を除去することができる。乾式法においては、乾燥工程を必要としない。
本開示の実施形態に係る上記湿式法や上記乾式法を用いることにより、簡単な操作にて、基板上の非金属無機材料が露出した表面領域に対してよりも、金属及び金属酸化物のうちの少なくとも１種が露出した表面領域に選択的に有機物の膜を堆積させることができる。
上記湿式法や上記乾式法を行うことにより基板上に選択的に堆積した一般式（１）で表される有機物の堆積膜も、本開示の有機物の堆積膜の一実施形態に該当する。
［有機物の堆積膜の選択的堆積後の基板］
本開示の実施形態に係る基板は、金属及び金属酸化物のうちの少なくとも１種を含む第一表面領域と、非金属無機材料を含む第二表面領域とが両方とも露出した構造を持つ基板であって、上記第一表面領域に下記一般式（１）で表される有機物の膜を有し、上記第二表面領域に上記有機物の膜を有しないか、上記第二表面領域上の上記有機物の膜の厚さｔ２が、上記第一表面領域上の上記有機物の膜の厚さｔ１よりも薄いことを特徴とする基板である。
Figure JPOXMLDOC01-appb-C000009
 （一般式（１）においてＮは窒素原子である。Ｒ１は炭素数１～３０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基であり、Ｒ２、Ｒ３、Ｒ４及びＲ５は水素原子又は炭素数１～１０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基である。但し、炭化水素基は、炭素数が３以上の場合にあっては、分岐鎖あるいは環状構造の炭化水素基も含む。なお、ｎは０以上５以下の整数であり、ｎ＝０である場合、Ｒ４、Ｒ５は存在しない。）
上記基板においては、上述のように、上記第一表面領域に下記一般式（１）で表される有機物の膜を有し、上記第二表面領域に上記有機物の膜を有しないか、上記第二表面領域上の上記有機物の膜の厚さｔ２が、上記第一表面領域上の上記有機物の膜の厚さｔ１よりも薄い。
上記基板において、第二表面領域上の有機物の膜の厚さｔ２が、第一表面領域上の有機物の膜の厚さｔ１よりも薄い場合、ｔ１をｔ２で除したｔ１／ｔ２の値が５以上であることが好ましい。ｔ１／ｔ２の値は、１０以上であることが好ましく、１００以上であることがより好ましい。なお、ｔ１は、０．３ｎｍ以上であることが好ましく、０．６ｎｍ以上であることが好ましく、１ｎｍ以上であることが好ましく、２ｎｍ以上であることがより好ましく、３ｎｍ以上であることがさらに好ましい。また、ｔ２は１ｎｍ未満であることが好ましく、０．３ｎｍ未満であることが好ましく、０ｎｍであってもよい。ｔ１及びｔ２の厚さは、原子間力顕微鏡（ＡＦＭ）により測定することができる。ｔ２が０ｎｍである場合は、上記した条件、すなわち、第一表面領域のみに上記有機物の膜が選択的に堆積していることを意味する。
本開示の実施形態に係る基板において、金属及び金属酸化物のうちの少なくとも１種を含む第一表面領域、非金属無機材料を含む第二表面領域、一般式（１）で表される有機物等については、上記した本開示の実施形態に係る基板の第一表面領域への選択的な膜堆積方法において説明したので、ここでは、詳しい説明を省略することとする。
上記有機物の膜は、上記有機物の分子中の窒素原子、酸素原子または硫黄原子を有する基が、第一表面領域の金属又は金属酸化物と相互作用して形成されていると考えられる。
また、上記した本開示の選択的膜堆積方法に使用される一般式（１）で表される有機物も本開示の一つであり、上記有機物と上記溶媒とを含む溶液も本開示の一つである。
以下に、金属又は金属酸化物が露出した表面領域に有機物により選択的に膜を堆積できることを下記の実験により確認した。
［実験例１－１］
イソプロピルアルコール（以下、ＩＰＡという）に１％のｎ－ドデシルアミンを溶解させ、有機物としてｎ－ドデシルアミンと溶媒とを含む溶液を調製した。
次に、この溶液にＣｕ自然酸化膜を含有する基板を６０秒浸漬させ、有機物の膜を堆積させた。溶液の温度は２０～２５℃であった。その後、２０～２５℃のＩＰＡの液に６０秒、２回浸漬させて、余分な有機物の除去を行い、続いて、２０～２５℃の窒素ガスを６０秒間吹き付けて基板を乾燥させた。
基板上に形成された有機物の膜厚を原子間力顕微鏡（ＡＦＭ）で測定したところ、３ｎｍであった。また、Ｘ線光電子分光法（ＸＰＳ）で元素組成を解析したところ、窒素の強いピークを確認した。
［実験例１－２～１－１６］
基板表面の金属酸化物の種類、有機物の種類、溶媒の種類、溶液濃度（有機物の濃度）などを、表１に示したように変更した以外は、実験例１－１と同様に実施し、評価を行った。その結果を表１に示す。
Figure JPOXMLDOC01-appb-T000010
［実験例２－１］
ＩＰＡに５％のｎ－ドデシルアミンを溶解させ、有機物としてｎ－ドデシルアミンと溶媒とを含む溶液を調製した。
次に、この溶液に非金属無機材料としてＳｉ表面を含有する基板を６０秒浸漬させ、有機物の膜を堆積させた。溶液の温度は２０～２５℃であった。その後、２０～２５℃のＩＰＡの液に６０秒、２回浸漬させて、余分な有機物の除去を行い、２０～２５℃の窒素ガスを６０秒間吹き付けて基板を乾燥させた。
基板上に形成された有機物の膜厚をＡＦＭで測定したところ、０ｎｍであった。また、ＸＰＳで元素組成を解析したところ、窒素のピークは確認できなかった。
［実験例２－２～２－８］
基板表面の非金属無機材料の種類、有機物の種類、溶媒の種類、溶液濃度（有機物の濃度）などを、表２に示したように変更した以外は、実験例２－１と同様に実施し、評価を行った。その結果を表２に示す。
Figure JPOXMLDOC01-appb-T000011
なお、上記実験例において、Ｃｕ自然酸化膜（Ｃｕ酸化膜）含有基板は、シリコン基板上に銅の膜を蒸着により厚さ約１００ｎｍで成膜した後、大気中に暴露して得られた。
Ｃｏ自然酸化膜（Ｃｏ酸化膜）含有基板は、シリコン基板上にコバルトの膜を蒸着により厚さ約１００ｎｍで成膜した後、大気中に暴露して得られた。
Ｓｉ表面含有基板は、シリコン基板の自然酸化膜を除去して得られた。
ＳｉＯ２表面含有基板は、シリコン基板上に二酸化シリコンの膜を化学的気相堆積法により厚さ約３０ｎｍで成膜して得られた。
ＳｉＮ表面含有基板は、シリコン基板上にＳｉ３Ｎ４の化学式で表される窒化シリコン膜を化学的気相堆積法により厚さ約３０ｎｍで成膜して得られた。
ＳｉＯＮ表面含有基板は、シリコン基板上にＳｉＮ表面を形成させた後に酸化してＳｉ４ＯｘＮｙ（ｘは３以上６以下、ｙは２以上４以下）の化学式で表される酸窒化シリコン膜を化学的気相堆積法により厚さ約１０ｎｍで成膜して得られた。
［実験例３－１］
真空プロセスが可能なチャンバ内にＣｕＯ表面を含有する基板をセットし、チャンバ圧力を１５Ｔｏｒｒ（２．０ｋＰａ　絶対圧）に設定した。次に、チャンバに接続したエチレンジアミンのシリンダーを保温する温度を２０℃に設定してバルブを解放し、エチレンジアミンの気体をチャンバに供給し、ＣｕＯ含有基板に気体のエチレンジアミンを接触させ、基板上に有機物の膜を堆積させた。なお、チャンバの温度は、シリンダーの温度と同じにし、エチレンジアミンの気体の温度は、基板に接触するまで、シリンダーを保温する温度と同じに保たれるようにした。有機物の膜の堆積後、チャンバ内を１Ｔｏｒｒ（０．１３ｋＰａ）に減圧して余分な有機物を除去した。　
基板上に形成された有機物の膜厚をＡＦＭで測定したところ、８ｎｍであった。また、ＸＰＳで元素組成を解析したところ、窒素の強いピークを確認した。
［実験例３－２～３－１６］
基板上の金属酸化物の種類、有機物の種類、シリンダーを保温する温度（有機物加熱温度）、チャンバ圧力（絶対圧力）などを表３に示したように変更した以外は、実験例３－１と同様に実施し、評価を行った。その結果を表３に示す。
Figure JPOXMLDOC01-appb-T000012
［実験例４－１］
真空プロセスが可能なチャンバ内に非金属無機材料としてＳｉ表面を含有する基板をセットし、チャンバ圧力を１５Ｔｏｒｒに設定した。次に、チャンバに接続したエチレンジアミンのシリンダーを保温する温度を２０℃に設定してバルブを解放し、Ｓｉ表面含有基板に気体のエチレンジアミンを接触させた。有機物の膜の堆積後、チャンバ内を０．１Ｔｏｒｒに減圧して余分な有機物を除去した。
基板上に形成された有機物の膜厚をＡＦＭで測定したところ、０ｎｍであった。また、ＸＰＳで元素組成を解析したところ、窒素のピークは確認できなかった。
［実験例４－２～４－１０］
基板上の非金属無機材料の種類、シリンダーを保温する温度（有機物加熱温度）、チャンバ圧力（絶対圧力）などを表４に示したように変更した以外は、実験例４－１と同様に実施し、評価を行った。その結果を表４に示す。
Figure JPOXMLDOC01-appb-T000013
なお、上記実験例３－１～３－１６及び４－１～４－１０において、ＣｕＯ表面含有基板は、蒸着によりシリコン基板上に酸化銅の膜を厚さ約１００ｎｍで成膜して得られた。
ＣｏＯ表面含有基板は、蒸着によりシリコン基板上に酸化コバルトの膜を厚さ約１００ｎｍで成膜して得られた。
Ｓｉ表面含有基板は、シリコン基板の自然酸化膜を除去して得られた。
ＳｉＯ２表面含有基板は、化学的気相堆積法によりシリコン基板上に二酸化シリコンの膜を厚さ約３０ｎｍで成膜して得られた。
上記した表１～表４に示す結果より明らかなように、上記実験例において、有機物はＣｕＯ（Ｃｕ酸化膜）、ＣｏＯ（Ｃｏ酸化膜）などの金属酸化物表面上には膜を堆積したが、Ｓｉ、ＳｉＯ２、ＳｉＮ、ＳｉＯＮなどの非金属無機材料上には膜を堆積しなかった。従って、上記実験例により、金属酸化物が露出した表面領域と非金属無機材料が露出した表面領域を有する基板を用いる場合、表１～表４に示す有機物を用いることにより、金属酸化物が露出した表面領域のみに選択的に膜を堆積させることができることが判明した。
特に、表１及び表２に結果が示されている示す湿式法においては、Ｒ１が直鎖状のアルキル基であるｎ－ドデシルアミン、ステアリルアミンを用いると、厚さ３ｎｍ以上の膜を堆積させることができた。一方、Ｒ１が環状であるシクロヘキシルアミンやアニリンを用いたところ、膜が堆積されたものの、厚さが１～２ｎｍで薄かった。
また、表３及び表４に結果が示されている乾式法においては、特に、実験例３－１～３－６と実験例３－９～３－１４では、アミノ基を二つ有する第一級アミンであるエチレンジアミン、アミノ基を一つ有する第一級アミンであるｎ－ブチルアミン、ｎ－ヘキシルアミン、ｎ－オクチルアミン、シクロヘキシルアミン、アニリンを用いたため、厚さ３ｎｍ以上の膜を堆積することができた。一方、実験例３－７と実験例３－１５では、第二級アミンであるジ－ｎ－ブチルアミンを用いたところ、膜が堆積されたものの、厚さが非常に薄かった。
一方で、実験例４－５、４－１０に示すように、アミノ基とヒドロキシル基（ＯＨ基）を有する２－アミノエタノールを用いた場合、Ｓｉには膜が堆積しなかったが、ＳｉＯ２には膜が堆積してしまい、ＳｉＯ２表面に対する金属酸化物表面上への選択性が良好でなかった。すなわち、実験例３－１～３－７、及び、実験例３－９～３－１５と、実験例４－１～４－４、４－６～４－９に示すように、アミノ基のみを有する一般式（１）で表される有機物を用いることで、第二表面領域がＳｉとＳｉＯ２のいずれであったとしても、第二表面領域よりも、金属酸化物を含む第一表面領域に、有機物の膜を選択的に堆積させることができることが判明した。
［実験例５－１］
（溶液の調製）
溶媒としてイソプロピルアルコール（ＩＰＡ）、有機物としてｎ－オクタデシルアミンを用い、該有機物の濃度が１質量％となるように混合溶解させ、有機物としてｎ－ドデシルアミンと溶媒とを含む溶液を調製した。
（基板の準備）
膜厚１００ｎｍのコバルト膜を有するシリコン基板を３０分間、ＵＶ／Ｏ３照射（ランプ：ＥＵＶ２００ＷＳ、ランプとの距離：１０ｍｍ、ＵＶ照射により空気中の酸素からオゾンを発生させる）して表面を酸化し、表面に酸化コバルト（ＣｏＯｘ）を有する基板を得た。
（有機物を含む溶液による表面処理）
上記基板を上記溶液に２２℃で２４時間浸漬させて、基板の表面処理を行い、基板の表面に有機物を堆積させた。その後、ＩＰＡに６０秒、２回浸漬させて、窒素ガスを６０秒間吹き付けて基板を乾燥させた。
［実験例５－２～５－２８］
（溶液の調製）
溶媒として表５に示す溶媒と有機物を用い、該有機物の濃度が表５に示した濃度となるように混合溶解させ、有機物と溶媒とを含む溶液を調製した。
（基板の準備）
実験例５－２～５－１３では、実験例５－１と同様に表面に酸化コバルト（ＣｏＯｘ）を有する基板を準備した。
実験例５－１４～５－２６では、膜厚１００ｎｍのコバルト膜を有するシリコン基板を濃度０．５質量％のＨＦ水溶液に２２℃で１分間浸漬させて、表面の自然酸化膜を除去してコバルト膜（Ｃｏ）を有する基板を得た。
実験例５－２７では、膜厚１００ｎｍの銅膜を有するシリコン基板を３０分間、ＵＶ／Ｏ３照射（ランプ：ＥＵＶ２００ＷＳ、ランプとの距離：１０ｍｍ、ＵＶ照射により空気中の酸素からオゾンを発生させる）して表面を酸化し、表面に酸化銅（ＣｕＯｘ）を有する基板を得た。
実験例５－２８では、膜厚１００ｎｍの銅膜を有するシリコン基板を濃度０．５質量％のＨＦ水溶液に２２℃で１分間浸漬させて、表面の自然酸化膜を除去して銅膜（Ｃｕ）を有する基板を得た。
（有機物を含む溶液による表面処理）
上記処理により準備した基板を上記溶液に２２℃で２４時間浸漬させて、基板の表面処理を行い、基板の表面に有機物を堆積させた。その後、ＩＰＡに６０秒、２回浸漬させて、窒素ガスを６０秒間吹き付けて基板を乾燥させた。
（水の接触角の測定）
有機物を含む溶液による表面処理を行った実験例５－１～５－２８に係る基板表面上に純水約１μｌを置き、２２℃で水滴とウェハ表面とのなす角（接触角）を接触角計（協和界面科学株式会社製：ＤＭ－３０１）で測定した。その結果を表５に示す。
Figure JPOXMLDOC01-appb-T000014
［実験例６－１～６－１５］
（溶液の調製）
溶媒として表６に示す溶媒と有機物を用い、該有機物の濃度が表６に示した濃度となるように混合溶解させ、有機物と溶媒とを含む溶液を調製した。
（基板の準備）
実験例６－１～６－８及び６－１１～６－１５では、膜厚１００ｎｍの酸化シリコン膜を有するシリコン基板を濃度０．５質量％のＨＦ水溶液に２２℃で１分間浸漬させて、表面を清浄し、表面が酸化シリコン（ＳｉＯｘ）の基板を得た。
実験例６－９では、膜厚３０ｎｍの窒化シリコン膜を有するシリコン基板を濃度０．５質量％のＨＦ水溶液に２２℃で１分間浸漬させて、表面の自然酸化膜を除去して表面が窒化シリコン（ＳｉＮ）の基板を得た。
実験例６－１０では、シリコン基板を濃度０．５質量％のＨＦ水溶液に２２℃で１分間浸漬させて、表面の自然酸化膜を除去して表面がシリコンの基板（Ｓｉ基板）を得た。
（表面処理）
上記の処理により得られた基板を上記溶液に２２℃で２４時間浸漬させて、基板の表面処理を行い、基板の表面に有機物を堆積させた。その後、ＩＰＡに６０秒、２回浸漬させて、窒素ガスを６０秒間吹き付けて基板を乾燥させた。
（水の接触角の測定）
表面処理を施すことにより準備した実験例６－１～６－１５に係る基板表面上に純水約１μｌを置き、２２℃で水滴とウェハ表面とのなす角（接触角）を接触角計（協和界面科学株式会社製：ＤＭ－３０１）で測定した。その結果を表６に示す。
［比較実験例１～６］
（溶液の調製）
比較実験例１、３及び５では、表６に示すように、有機物を含まないＩＰＡ溶液を用いた。
比較実験例２、４及び６では、溶媒として表６に示すようにＰＧＭＥＡを、有機物としてトリメチルシリルジメチルアミンを用い、該有機物の濃度が表６に示した濃度となるように混合溶解させ、有機物と溶媒とを含む溶液を調製した。なお、トリメチルシリルジメチルアミンは、本開示の有機物に該当しない。
（基板の準備）
比較実験例１～２では、実験例５－１と同様に表面に酸化コバルト（ＣｏＯｘ）を有する基板を準備し、比較実験例３～４では、実験例５－１４と同様にしてコバルト膜（Ｃｏ）を有する基板を準備し、比較実験例５～６では、実験例６－１と同様にして、表面が酸化シリコン（ＳｉＯｘ）の基板を準備した。
（溶液による表面処理）
比較実験例１～６で準備した基板を上記溶液に２２℃で２４時間浸漬させて、基板の表面処理を行った。その後、ＩＰＡに６０秒、２回浸漬させて、窒素ガスを６０秒間吹き付けて基板を乾燥させた。　
（水の接触角の測定）
比較実験例１～６に係る基板表面上に純水約１μｌを置き、２２℃で水滴とウェハ表面とのなす角（接触角）を接触角計（協和界面科学株式会社製：ＤＭ－３０１）で測定した。その結果を表６に示す。

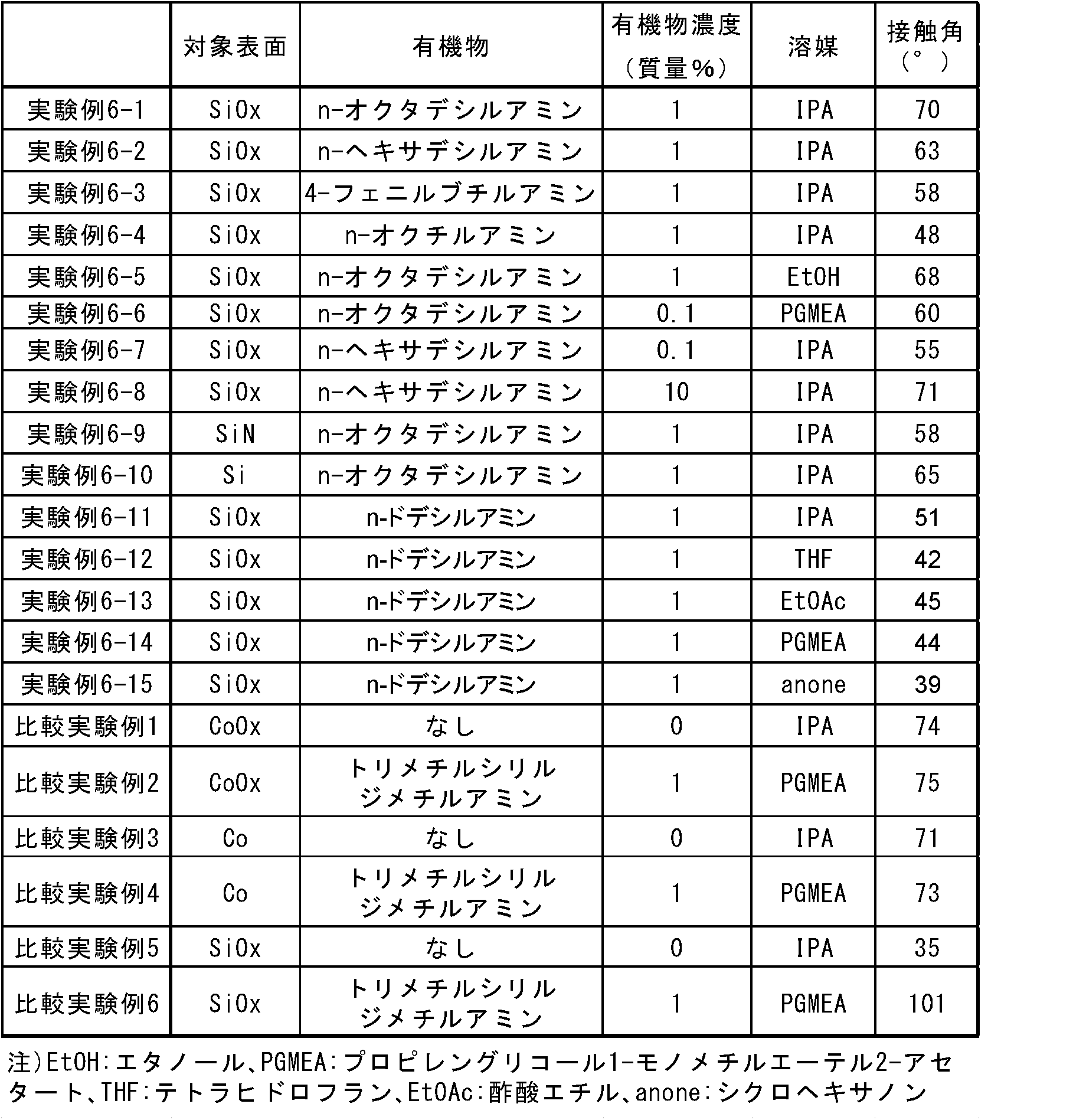

Figure JPOXMLDOC01-appb-T000015
表５～６に示した結果より明らかなように、一般式（１）で示される有機物を含む溶液を用いて、同一の溶液で処理する場合、Ｃｕ酸化物、Ｃｏ酸化物、Ｃｕ、及び、Ｃｏが表面に露出した基板は、シリコン、酸化シリコン、及び窒化シリコンが露出した基板をよりも接触角が高くなった。すなわち、Ｃｕ酸化物、Ｃｏ酸化物、Ｃｕ、及び、Ｃｏが表面に露出した基板上に、一般式（１）で示される有機物の膜が選択的に形成されていることが確認された。
なお、比較実験例２、４、６を比べると、比較実験例６の接触角が最も大きいことから、トリメチルシリルジメチルアミンは、Ｃｏ酸化物やＣｏに比べて、ＳｉＯｘ上に選択的に堆積していると考えられる。
なお、一般式（１）で表される有機物は、Ｃｏ、Ｃｕ、Ｃｏの酸化物、Ｃｕの酸化物以外にも、半導体装置などの配線材料や電極材料として適する導電性材料であるＲｕ、Ｎｉ、Ｐｔ、Ａｌ、Ｔａ、Ｔｉ、Ｈｆなどの金属や、Ｒｕ、Ｎｉ、Ｐｔ、Ａｌ、Ｔａ、Ｔｉ、Ｈｆなどの金属酸化物上にも膜を堆積させることができる。

Claims (22)

  1. 金属及び金属酸化物のうちの少なくとも１種を含む第一表面領域と、非金属無機材料を含む第二表面領域とが両方とも露出した構造を持つ基板に対して、
    前記第二表面領域よりも前記第一表面領域に、下記一般式（１）で表される有機物の膜を選択的に堆積させることを特徴とする選択的膜堆積方法。
    Figure JPOXMLDOC01-appb-C000001
     （一般式（１）において、Ｎは窒素原子である。Ｒ１は炭素数１～３０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基であり、Ｒ２、Ｒ３、Ｒ４及びＲ５は、それぞれ独立して、水素原子又は炭素数１～１０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基である。但し、この炭化水素基は、炭素数が３以上の場合にあっては、分岐鎖あるいは環状構造の炭化水素基も含む。なお、ｎは０以上５以下の整数であり、ｎ＝０である場合、Ｒ４、Ｒ５は存在しない。）
  2. 第一表面領域上の有機物の膜の厚さｔ１と、第二表面領域上の有機物の膜の厚さｔ２との比（ｔ１／ｔ２）が５以上である、請求項１に記載の選択的膜堆積方法。
  3. 前記一般式（１）のＲ２及びＲ３は、水素原子である、請求項１又は２に記載の選択的膜堆積方法。
  4. 前記第二表面領域よりも前記第一表面領域に、前記一般式（１）で表される有機物の膜を選択的に堆積させる工程は、前記有機物の気体を含む雰囲気に前記基板を暴露する工程である、請求項１～３のいずれか１項に記載の選択的膜堆積方法。
  5. 前記有機物は、ｎ－ブチルアミン、ｎ－ペンチルアミン、ｎ－ヘキシルアミン、ｎ－ヘプチルアミン、ｎ－オクチルアミン、シクロヘキシルアミン、アニリン、エチレンジアミン及び２－アミノエタノールからなる群から選ばれた少なくとも一つである、請求項４に記載の選択的膜堆積方法。
  6. 前記有機物の気体を含む雰囲気の温度範囲は、０℃以上２００℃以下である請求項４又は５に記載の選択的膜堆積方法。
  7. 前記有機物の気体を含む雰囲気の圧力範囲は、１３Ｐａ以上６７ｋＰａ以下である請求項４～６のいずれか１項に記載の選択的膜堆積方法。
  8. 前記第二表面領域よりも前記第一表面領域に前記有機物の膜を選択的に堆積させる工程は、前記有機物と溶媒とを含む溶液に前記基板を暴露する工程である、請求項１～３のいずれか１項に記載の選択的膜堆積方法。
  9. 前記一般式（１）において、ｎが０であり、Ｒ２及びＲ３は、水素原子であり、Ｒ１は、炭素数１～３０のヘテロ原子やハロゲン原子を有していてもよい直鎖状炭化水素基であることを特徴とする請求項８に記載の選択的膜堆積方法。
  10. 前記一般式（１）において、Ｒ１は、炭素数６～２４のアルキル基であることを特徴とする請求項９に記載の選択的膜堆積方法。
  11. 前記有機物は、ｎ－オクチルアミン、ｎ－ノニルアミン、ｎ－デシルアミン、ｎ－ウンデシルアミン、ｎ－ドデシルアミン、ｎ－トリデシルアミン、ｎ－テトラデシルアミン、ｎ－ペンタデシルアミン、ｎ－ヘキサデシルアミン、マルガリルアミン及びステアリルアミンからなる群から選ばれる少なくとも一つである請求項８～１０のいずれか１項に記載の選択的膜堆積方法。
  12. 前記溶液に含まれる、前記一般式（１）で表される有機物の濃度が、前記有機物と前記溶媒の合計に対して０．０１質量％以上２０質量％以下である請求項８～１１のいずれか１項に記載の選択的膜堆積方法。
  13. 前記溶液に使用する溶媒が、エステル類、エーテル類、ケトン類、アルコール系溶媒、及び多価アルコールの誘導体からなる群から選ばれる少なくとも一つを含む請求項８～１２のいずれか１項に記載の選択的膜堆積方法。
  14. 前記溶液に使用する溶媒が、イソプロピルアルコール及びエタノールからなる群から選ばれる少なくとも一つである請求項１３に記載の選択的膜堆積方法。
  15. 前記基板に対して、前記一般式（１）で表される有機物により選択的に膜を堆積させた後、前記基板を溶媒で前記洗浄する、請求項８～１４のいずれか１項に記載の選択的膜堆積方法。
  16. 前記金属が、Ｃｕ、Ｃｏ、Ｒｕ、Ｎｉ、Ｐｔ、Ａｌ、Ｔａ、Ｔｉ及びＨｆからなる群より選ばれる少なくとも一つの金属であり、前記金属酸化物が、Ｃｕ、Ｃｏ、Ｒｕ、Ｎｉ、Ｐｔ、Ａｌ、Ｔａ、Ｔｉ及びＨｆからなる群より選ばれる少なくとも一つの金属の酸化物である、請求項１～１５のいずれか１項に記載の選択的膜堆積方法。
  17. 前記非金属無機材料が、シリコン、シリコン酸化物、シリコン窒化物及びシリコン酸窒化物からなる群から選ばれる少なくとも一つである、請求項１～１６のいずれか１項に記載の選択的膜堆積方法。
  18. 金属及び金属酸化物のうちの少なくとも１種を含む第一表面領域と、非金属無機材料を含む第二表面領域とが両方とも露出した構造を持つ基板であって、
    前記第一表面領域に下記一般式（１）で表される有機物の膜を有し、
    前記第二表面領域に前記有機物の膜を有しないか、前記第二表面領域上の前記有機物の膜の厚さｔ２が、前記第一表面領域上の前記有機物の膜の厚さｔ１よりも薄いことを特徴とする基板。
    Figure JPOXMLDOC01-appb-C000002
     （一般式（１）においてＮは窒素原子である。Ｒ１は炭素数１～３０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基であり、Ｒ２、Ｒ３、Ｒ４及びＲ５は水素原子又は炭素数１～１０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基である。但し、炭化水素基は、炭素数が３以上の場合にあっては、分岐鎖あるいは環状構造の炭化水素基も含む。なお、ｎは０以上５以下の整数であり、ｎ＝０である場合、Ｒ４、Ｒ５は存在しない。）
  19. 請求項１～１７のいずれか１項に記載された選択的膜堆積方法により形成された有機物の堆積膜であって、
    基板上に選択的に堆積した下記一般式（１）で表されることを特徴とする有機物の堆積膜。
    Figure JPOXMLDOC01-appb-C000003
     （一般式（１）においてＮは窒素原子である。Ｒ１は炭素数１～３０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基であり、Ｒ２、Ｒ３、Ｒ４及びＲ５は水素原子又は炭素数１～１０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基である。但し、炭化水素基は、炭素数が３以上の場合にあっては、分岐鎖あるいは環状構造の炭化水素基も含む。なお、ｎは０以上５以下の整数であり、ｎ＝０である場合、Ｒ４、Ｒ５は存在しない。）
  20. 請求項１～１７のいずれか１項に記載された選択的膜堆積方法に用いることを特徴とする下記一般式（１）で表されることを特徴とする有機物。
    Figure JPOXMLDOC01-appb-C000004
     （一般式（１）においてＮは窒素原子である。Ｒ１は炭素数１～３０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基であり、Ｒ２、Ｒ３、Ｒ４及びＲ５は、それぞれ独立して、水素原子又は炭素数１～１０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基である。但し、炭化水素基は、炭素数が３以上の場合にあっては、分岐鎖あるいは環状構造の炭化水素基も含む。なお、ｎは０以上５以下の整数であり、ｎ＝０である場合、Ｒ４、Ｒ５は存在しない。）
  21. 下記一般式（１）で表されることを特徴とする有機物と、溶媒とを含むことを特徴とする溶液。
    Figure JPOXMLDOC01-appb-C000005
     （一般式（１）においてＮは窒素原子である。Ｒ１は炭素数１～３０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基であり、Ｒ２、Ｒ３、Ｒ４及びＲ５は、それぞれ独立して、水素原子又は炭素数１～１０のヘテロ原子やハロゲン原子を有していてもよい炭化水素基である。但し、炭化水素基は、炭素数が３以上の場合にあっては、分岐鎖あるいは環状構造の炭化水素基も含む。なお、ｎは０以上５以下の整数であり、ｎ＝０である場合、Ｒ４、Ｒ５は存在しない。）
  22. 前記有機物は、ｎ－オクチルアミン、ｎ－ノニルアミン、ｎ－デシルアミン、ｎ－ウンデシルアミン、ｎ－ドデシルアミン、ｎ－トリデシルアミン、ｎ－テトラデシルアミン、ｎ－ペンタデシルアミン、ｎ－ヘキサデシルアミン、マルガリルアミン、ステアリルアミンからなる群から選ばれる少なくとも一つであり、
    前記溶媒が、エタノール及びイソプロピルアルコールからなる群から選ばれる少なくとも一つであり、
    前記溶液は、前記有機物と前記溶媒の合計に対して０．０１質量％以上２０質量％以下の前記一般式（１）で表される有機物を含む請求項２１に記載の溶液。
PCT/JP2020/000171 2019-01-10 2020-01-07 基板、選択的膜堆積方法、有機物の堆積膜及び有機物 Ceased WO2020145269A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
US17/421,507 US20220081575A1 (en) 2019-01-10 2020-01-07 Substrate, selective film deposition method, deposition film of organic matter, and organic matter
CN202080008453.2A CN113272471B (zh) 2019-01-10 2020-01-07 基板、选择性膜沉积方法、有机物的沉积膜及有机物
KR1020217023386A KR102779199B1 (ko) 2019-01-10 2020-01-07 기판, 선택적 막 퇴적 방법, 유기물의 퇴적막 및 유기물
JP2020565156A JP7502644B2 (ja) 2019-01-10 2020-01-07 基板、選択的膜堆積方法、有機物の堆積膜及び有機物

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
JP2019-002313 2019-01-10
JP2019002313 2019-01-10
JP2019-083110 2019-04-24
JP2019083110 2019-04-24

Publications (1)

Publication Number Publication Date
WO2020145269A1 true WO2020145269A1 (ja) 2020-07-16

Family

ID=71520519

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2020/000171 Ceased WO2020145269A1 (ja) 2019-01-10 2020-01-07 基板、選択的膜堆積方法、有機物の堆積膜及び有機物

Country Status (6)

Country Link
US (1) US20220081575A1 (ja)
JP (1) JP7502644B2 (ja)
KR (1) KR102779199B1 (ja)
CN (1) CN113272471B (ja)
TW (1) TWI856052B (ja)
WO (1) WO2020145269A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2023136081A1 (ja) * 2022-01-17 2023-07-20 富士フイルム株式会社 薬液、修飾基板の製造方法、積層体の製造方法

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7315744B1 (ja) * 2022-03-14 2023-07-26 株式会社Kokusai Electric 基板処理方法、半導体装置の製造方法、基板処理装置、およびプログラム
US12610758B2 (en) * 2022-10-06 2026-04-21 Applied Materials, Inc. Dielectric on dielectric selective deposition using aniline passivation
CN121358886A (zh) * 2023-05-19 2026-01-16 弗萨姆材料美国有限责任公司 利用醇在含硅表面上金属膜的区域选择性沉积
WO2025235712A1 (en) * 2024-05-08 2025-11-13 Essex Solutions Usa Llc Alternative solvent blends for use in forming and applying thermosetting polyamide-imide

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH11274130A (ja) * 1998-03-20 1999-10-08 Ube Ind Ltd 基板表面の処理方法
WO2016129368A1 (ja) * 2015-02-13 2016-08-18 三菱マテリアル株式会社 銀粉及びペースト状組成物並びに銀粉の製造方法
JP2017216448A (ja) * 2016-06-01 2017-12-07 エーエスエム アイピー ホールディング ビー．ブイ． 有機膜の堆積
JP2018170409A (ja) * 2017-03-30 2018-11-01 東京エレクトロン株式会社 選択成長方法
JP2019220494A (ja) * 2018-06-15 2019-12-26 株式会社Adeka 膜形成用組成物、膜付基板、その製造方法及び薄膜の製造方法
WO2020009048A1 (ja) * 2018-07-02 2020-01-09 セントラル硝子株式会社 基板、基板の金属表面領域への選択的な膜堆積方法、有機物の堆積膜及び有機物

Family Cites Families (22)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2005065050A2 (ja) * 2003-12-25 2005-07-21 Asahi Kasei Pharma Corporation ２環化合物
WO2011126706A2 (en) * 2010-04-09 2011-10-13 Henkel Corporation Printable materials and methods of manufacture thereof
US10047435B2 (en) * 2014-04-16 2018-08-14 Asm Ip Holding B.V. Dual selective deposition
WO2016040077A1 (en) * 2014-09-14 2016-03-17 Entergris, Inc. Cobalt deposition selectivity on copper and dielectrics
TWI627192B (zh) 2015-03-13 2018-06-21 Murata Manufacturing Co., Ltd. 原子層堆積抑制材料
US9911591B2 (en) * 2015-05-01 2018-03-06 Applied Materials, Inc. Selective deposition of thin film dielectrics using surface blocking chemistry
TWI725182B (zh) * 2016-05-06 2021-04-21 美商應用材料股份有限公司 透過自組裝單層形成而成的選擇性沉積
US11430656B2 (en) * 2016-11-29 2022-08-30 Asm Ip Holding B.V. Deposition of oxide thin films
TWI700750B (zh) * 2017-01-24 2020-08-01 美商應用材料股份有限公司 用於介電薄膜的選擇性沉積之方法及設備
US11094535B2 (en) 2017-02-14 2021-08-17 Asm Ip Holding B.V. Selective passivation and selective deposition
US10176984B2 (en) * 2017-02-14 2019-01-08 Lam Research Corporation Selective deposition of silicon oxide
US20190367743A1 (en) * 2017-03-29 2019-12-05 Massachusetts Institute Of Technology Materials and methods for corrosion inhibition of atomically thin materials
US10403504B2 (en) * 2017-10-05 2019-09-03 Asm Ip Holding B.V. Method for selectively depositing a metallic film on a substrate
WO2019071215A1 (en) * 2017-10-06 2019-04-11 Applied Materials, Inc. METHODS AND PRECURSORS FOR SELECTIVE DEPOSITION OF METALLIC FILMS
US11584986B1 (en) * 2017-11-01 2023-02-21 The Board Of Trustees Of The University Of Illinois Area selective CVD of metallic films using precursor gases and inhibitors
US10892161B2 (en) * 2017-11-14 2021-01-12 Applied Materials, Inc. Enhanced selective deposition process
JP7019837B2 (ja) * 2018-04-13 2022-02-15 アプライド マテリアルズ インコーポレイテッド 選択的原子層堆積方法
JP2020056104A (ja) * 2018-10-02 2020-04-09 エーエスエム アイピー ホールディング ビー．ブイ． 選択的パッシベーションおよび選択的堆積
US10777411B1 (en) * 2019-05-31 2020-09-15 International Business Machines Corporation Semiconductor device with selective dielectric deposition
KR20210065848A (ko) * 2019-11-26 2021-06-04 에이에스엠 아이피 홀딩 비.브이. 제1 유전체 표면과 제2 금속성 표면을 포함한 기판 상에 타겟 막을 선택적으로 형성하기 위한 방법
US11319449B2 (en) * 2019-12-20 2022-05-03 L'Air Liquide, Société Anonyme pour l'Etude et l'Exploitation des Procédés Georges Claude Area selective deposition of metal containing films
TWI865747B (zh) * 2020-03-30 2024-12-11 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 在兩不同表面上同時選擇性沉積兩不同材料

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH11274130A (ja) * 1998-03-20 1999-10-08 Ube Ind Ltd 基板表面の処理方法
WO2016129368A1 (ja) * 2015-02-13 2016-08-18 三菱マテリアル株式会社 銀粉及びペースト状組成物並びに銀粉の製造方法
JP2017216448A (ja) * 2016-06-01 2017-12-07 エーエスエム アイピー ホールディング ビー．ブイ． 有機膜の堆積
JP2018170409A (ja) * 2017-03-30 2018-11-01 東京エレクトロン株式会社 選択成長方法
JP2019220494A (ja) * 2018-06-15 2019-12-26 株式会社Adeka 膜形成用組成物、膜付基板、その製造方法及び薄膜の製造方法
WO2020009048A1 (ja) * 2018-07-02 2020-01-09 セントラル硝子株式会社 基板、基板の金属表面領域への選択的な膜堆積方法、有機物の堆積膜及び有機物

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2023136081A1 (ja) * 2022-01-17 2023-07-20 富士フイルム株式会社 薬液、修飾基板の製造方法、積層体の製造方法

Also Published As

Publication number Publication date
JP7502644B2 (ja) 2024-06-19
JPWO2020145269A1 (ja) 2021-11-25
CN113272471B (zh) 2023-07-18
TW202039907A (zh) 2020-11-01
US20220081575A1 (en) 2022-03-17
KR102779199B1 (ko) 2025-03-12
KR20210111265A (ko) 2021-09-10
CN113272471A (zh) 2021-08-17
TWI856052B (zh) 2024-09-21

Similar Documents

Publication Publication Date Title
JP7502644B2 (ja) 基板、選択的膜堆積方法、有機物の堆積膜及び有機物
US9976037B2 (en) Composition for treating surface of substrate, method and device
TWI565794B (zh) Surface treatment agent and surface treatment methods
KR20210009284A (ko) 표면 처리제, 표면 처리 방법 및 기판 표면의 영역 선택적 제막 방법
TW202407796A (zh) 基材的處理方法及基材的製造方法
US9796879B2 (en) Film-forming material
TWI799482B (zh) 基板之撥水化方法、表面處理劑，及抑制以洗淨液洗淨基板表面時之有機圖型或無機圖型倒塌的方法
KR101680438B1 (ko) 웨이퍼의 표면 처리방법 및 표면 처리액, 질화규소 함유 웨이퍼용 표면 처리제, 표면 처리액 및 표면 처리방법
KR102743163B1 (ko) 기판, 기판의 금속표면영역에 대한 선택적인 막 퇴적방법, 유기물의 퇴적막 및 유기물
JP7804195B2 (ja) 基板、選択的膜堆積方法、有機物の堆積膜及び有機物
JP7446097B2 (ja) 表面処理剤及び表面処理方法
WO2023234368A1 (ja) 基材の処理方法、および基材の製造方法
TWI916340B (zh) 表面處理劑及表面處理方法
WO2010084826A1 (ja) シリコンウェハ用洗浄剤

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 20738299

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2020565156

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 20217023386

Country of ref document: KR

Kind code of ref document: A

122 Ep: pct application non-entry in european phase

Ref document number: 20738299

Country of ref document: EP

Kind code of ref document: A1
