WO2018088859A1 - 효소 필름 및 그를 포함하는 고감도 및 선택성을 갖는 바이오 센서 - Google Patents

효소 필름 및 그를 포함하는 고감도 및 선택성을 갖는 바이오 센서 Download PDF

Info

Publication number
WO2018088859A1
WO2018088859A1 PCT/KR2017/012780 KR2017012780W WO2018088859A1 WO 2018088859 A1 WO2018088859 A1 WO 2018088859A1 KR 2017012780 W KR2017012780 W KR 2017012780W WO 2018088859 A1 WO2018088859 A1 WO 2018088859A1
Authority
WO
WIPO (PCT)
Prior art keywords
enzyme
phage
film
biosensor
peptide
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/KR2017/012780
Other languages
English (en)
French (fr)
Inventor
이현정
이승우
이기영
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Korea Institute of Science and Technology KIST
Original Assignee
Korea Institute of Science and Technology KIST
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Korea Institute of Science and Technology KIST filed Critical Korea Institute of Science and Technology KIST
Publication of WO2018088859A1 publication Critical patent/WO2018088859A1/ko
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C12—BIOCHEMISTRY; BEER; SPIRITS; WINE; VINEGAR; MICROBIOLOGY; ENZYMOLOGY; MUTATION OR GENETIC ENGINEERING
    • C12Q—MEASURING OR TESTING PROCESSES INVOLVING ENZYMES, NUCLEIC ACIDS OR MICROORGANISMS; COMPOSITIONS OR TEST PAPERS THEREFOR; PROCESSES OF PREPARING SUCH COMPOSITIONS; CONDITION-RESPONSIVE CONTROL IN MICROBIOLOGICAL OR ENZYMOLOGICAL PROCESSES
    • C12Q1/00—Measuring or testing processes involving enzymes, nucleic acids or microorganisms; Compositions therefor; Processes of preparing such compositions
    • C12Q1/001—Enzyme electrodes
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B32/00—Carbon; Compounds thereof
    • C01B32/15—Nano-sized carbon materials
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B32/00—Carbon; Compounds thereof
    • C01B32/15—Nano-sized carbon materials
    • C01B32/152—Fullerenes
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B32/00—Carbon; Compounds thereof
    • C01B32/15—Nano-sized carbon materials
    • C01B32/158—Carbon nanotubes
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B32/00—Carbon; Compounds thereof
    • C01B32/15—Nano-sized carbon materials
    • C01B32/182—Graphene
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07K—PEPTIDES
    • C07K14/00—Peptides having more than 20 amino acids; Gastrins; Somatostatins; Melanotropins; Derivatives thereof
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07K—PEPTIDES
    • C07K7/00—Peptides having 5 to 20 amino acids in a fully defined sequence; Derivatives thereof
    • C07K7/04—Linear peptides containing only normal peptide links
    • C07K7/06—Linear peptides containing only normal peptide links having 5 to 11 amino acids
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07K—PEPTIDES
    • C07K7/00—Peptides having 5 to 20 amino acids in a fully defined sequence; Derivatives thereof
    • C07K7/04—Linear peptides containing only normal peptide links
    • C07K7/08—Linear peptides containing only normal peptide links having 12 to 20 amino acids
    • C—CHEMISTRY; METALLURGY
    • C12—BIOCHEMISTRY; BEER; SPIRITS; WINE; VINEGAR; MICROBIOLOGY; ENZYMOLOGY; MUTATION OR GENETIC ENGINEERING
    • C12N—MICROORGANISMS OR ENZYMES; COMPOSITIONS THEREOF; PROPAGATING, PRESERVING, OR MAINTAINING MICROORGANISMS; MUTATION OR GENETIC ENGINEERING; CULTURE MEDIA
    • C12N7/00—Viruses; Bacteriophages; Compositions thereof; Preparation or purification thereof
    • C—CHEMISTRY; METALLURGY
    • C12—BIOCHEMISTRY; BEER; SPIRITS; WINE; VINEGAR; MICROBIOLOGY; ENZYMOLOGY; MUTATION OR GENETIC ENGINEERING
    • C12Q—MEASURING OR TESTING PROCESSES INVOLVING ENZYMES, NUCLEIC ACIDS OR MICROORGANISMS; COMPOSITIONS OR TEST PAPERS THEREFOR; PROCESSES OF PREPARING SUCH COMPOSITIONS; CONDITION-RESPONSIVE CONTROL IN MICROBIOLOGICAL OR ENZYMOLOGICAL PROCESSES
    • C12Q1/00—Measuring or testing processes involving enzymes, nucleic acids or microorganisms; Compositions therefor; Processes of preparing such compositions
    • G—PHYSICS
    • G01—MEASURING; TESTING
    • G01N—INVESTIGATING OR ANALYSING MATERIALS BY DETERMINING THEIR CHEMICAL OR PHYSICAL PROPERTIES
    • G01N27/00—Investigating or analysing materials by the use of electric, electrochemical, or magnetic means
    • G01N27/26—Investigating or analysing materials by the use of electric, electrochemical, or magnetic means by investigating electrochemical variables; by using electrolysis or electrophoresis
    • G01N27/28—Electrolytic cell components
    • G01N27/30—Electrodes, e.g. test electrodes; Half-cells
    • G01N27/327—Biochemical electrodes, e.g. electrical or mechanical details for in vitro measurements
    • G—PHYSICS
    • G01—MEASURING; TESTING
    • G01N—INVESTIGATING OR ANALYSING MATERIALS BY DETERMINING THEIR CHEMICAL OR PHYSICAL PROPERTIES
    • G01N27/00—Investigating or analysing materials by the use of electric, electrochemical, or magnetic means
    • G01N27/26—Investigating or analysing materials by the use of electric, electrochemical, or magnetic means by investigating electrochemical variables; by using electrolysis or electrophoresis
    • G01N27/28—Electrolytic cell components
    • G01N27/30—Electrodes, e.g. test electrodes; Half-cells
    • G01N27/327—Biochemical electrodes, e.g. electrical or mechanical details for in vitro measurements
    • G01N27/3271—Amperometric enzyme electrodes for analytes in body fluids, e.g. glucose in blood

Definitions

  • An enzyme film and a biosensor having high sensitivity and selectivity comprising the same.
  • the sensor worn by the patient rather than the invasive type of blood extraction, continuously measures and analyzes the glucose concentration by using the patient's body fluids (acupuncture, sweat, tears, etc.)
  • Wearable biosensors that can be delivered to external devices through wireless communication are receiving attention. Since glucose levels in body fluids, such as tears, are 10 to 20 times lower than those in normal blood, in order to develop a wearable biosensor that effectively measures low glucose levels, a higher sensitivity is required than a sensor that measures glucose levels in blood. With a sensor.
  • the size of the sensor should be greatly reduced by using a patternable material, and the characteristics should be improved in terms of flexibility, transparency, and surface adhesion. .
  • the electrode was formed, and then the polymer electrolyte was coated on the substrate using a lamination process, and then the enzyme was deposited on the substrate.
  • the electrolyte coating process and the enzyme dropping process were performed on the patterned substrate, it was difficult to localize them and the process was complicated. In other words, since it was necessary to transfer enzymes and the like to the concept of layers (layer-by-layer), it was difficult to transfer them largely using a mask on which a pattern was formed.
  • the present inventors have endeavored to solve the above problems, and by using a hydrodynamic process, the present inventors have implemented the enzyme-integrated electrode in the form of a free-standing film, which is a third generation that directly exchanges electrons from enzymes.
  • the present invention was completed by confirming that the biosensor can be usefully used and the stability of the enzyme in the electrode is excellent.
  • One aspect is to provide an enzyme film and a method for producing the enzyme and the electrode as a whole using a hydrodynamic process.
  • Yet another aspect is to provide an enzyme sticker comprising the enzyme film and a transfer film which can be easily transferred to a desired form on an electrode to be transferred, and a method for producing an electrode comprising an enzyme using the same.
  • Another aspect is to provide a biosensor comprising the enzyme film and a wearable device for detecting biometric information including the same.
  • One aspect is graffiti material; A peptide or phage having a binding capacity to the graffiti material, wherein the peptide is bound to the graffiti material; And an enzyme film comprising an enzyme.
  • film may refer to a material having a constant width and thickness, and may be understood as a concept including a sheet, a web, a film, or a composite structure thereof.
  • the term "enzyme film” or “enzyme electrode film” as used herein may mean a film in which an enzyme is integrally coupled to an electrode, that is, an enzyme-integrated film.
  • the "enzyme integral type” refers to a structure in which an electrode or a material for immobilizing an enzyme or an enzyme on a electrode, a protective material for protecting the same, or the like is stacked in a layer-by-layer. In a concept distinct from that, it may mean that the enzyme itself is present as a complex with the electrode.
  • the enzyme film may not be a simple stack of the enzyme on the graffiti material.
  • the enzyme may be formed on and / or under the network structure of the graffiti material.
  • the formation of the enzyme integrally with the network structure of the graphical material may be by dialysis immobilization.
  • the graphical material may include a network structure, and the enzyme may be included on the network structure, in the network structure, and / or under the network structure.
  • the network structure may be formed through a binding complex of the graffiti material and the peptide or a binding complex of the graffiti material and the phage. Therefore, the internal structure of the graffiti material may have a percolated network structure.
  • the term "percolated network” may refer to a lattice structure composed of random conductive or non-conductive connections.
  • the peptide or phage binding to the graffiti material may serve as a bio adhesive.
  • bioadhesive may mean that the peptide or phage promotes the binding between the graffiti material and contributes to the structuring / stabilization of the graffiti material. In other words, this is a concept distinct from the functionalization of the graphical material, which may mean enabling the formation of said network structure of the graphical material.
  • a separate electrolyte should be coated in order to attach an enzyme for a biosensor.
  • the peptide or phage having a binding capacity to the graft material has a charge, there is no need for coating of a separate electrolyte.
  • Enzymes may be integrally bound within the network structure of the graffiti material.
  • the phage or peptide may be one that forms a junction of a plurality of gratictic materials.
  • the peptide may be two peptides are linked by a linker to connect the two graffiti material to each other.
  • the two peptides linked by the linker in the network structure of the plurality of graffiti materials may be bound to one graffiti material.
  • the linker may be a peptide linker.
  • the peptide linker may use a variety of linkers known in the art, for example, may be a linker consisting of a plurality of amino acids.
  • the linker may be, for example, a polypeptide consisting of 1 to 10 or 2 to 8 arbitrary amino acids.
  • the peptide linker may comprise Gly, Asn and Ser residues, and may also include neutral amino acids such as Thr and Ala. Suitable amino acid sequences for peptide linkers are known in the art.
  • Area of the film is, for example, from 0.0001 to 1000 cm 2, from 0.0001 to 100 cm 2, or from 1 to 20 cm 2 may be, the thickness is, for example, from 20 to 2000 nm, 40 to 1500, or 100 to 1000 Although it may be nm, since the area and thickness of the film according to one embodiment can be implemented in a single process as a whole, a person skilled in the art can produce a film having the desired area and thickness without limiting the numerical value.
  • graphitic materials may refer to a material having a surface where carbon atoms are arranged in a hexagonal shape, that is, a graphitic surface. It can be included in graffiti materials regardless of their physical, chemical or structural properties.
  • the graphitic material may be, for example, graphene sheets, high-orientation pyrolytic graphite (HOPG) sheets, single-walled carbon nanotubes, double-walled carbon nanotubes, and multi-ply carbon nanotubes ( carbon nanotubes such as multi-walled carbon nanotubes or fullerenes.
  • the graphitic material may be a metallic, semiconducting or mixed material. For example, a mixture of graphene sheets and single layer carbon nanotubes may be used.
  • the peptide can be used without limitation so long as it is a peptide having a binding ability to a graft material, for example, a carbon material.
  • a graft material for example, a carbon material.
  • X 2 SX 1 AAX 2 X 3 P SEQ ID NO: 1
  • X 2 X 2 PX 3 X 2 AX 3 P SEQ ID NO: 2
  • SX 1 AAX 2 X 3 P SEQ ID NO: 3
  • It may be a peptide or peptide set comprising one or more selected from the group consisting of the amino acid sequence of 2 PX 3 X 2 AX 3 P (SEQ ID NO: 4).
  • the peptide may include conservative substitutions of the disclosed peptides.
  • the term "conservative substitution” refers to the substitution of a first amino acid residue with a second, different amino acid residue, wherein the first and second amino acid residues have side chains with similar biophysical characteristics. Can mean. Similar biophysical features may include the ability to provide or accept hydrophobicity, charge, polarity, or hydrogen bonding.
  • conservative substitutions include basic amino acids (arginine, lysine and histidine), acidic amino acids (glutamic acid and aspartic acid), polar amino acids (glutamine and asparagine), hydrophobic amino acids (leucine, isoleucine, valine and methionine), hydrophilic amino acids (aspart) Acids, glutamic acid, asparagine and glutamine), aromatic amino acids (phenylalanine, tryptophan, tyrosine and histidine), and small amino acids (glycine, alanine, serine and threonine). Amino acid substitutions that generally do not alter specific activity are known in the art.
  • X 1 may be W, Y, F or H
  • X 2 may be D, E, N or Q
  • X 3 may be I, L or V.
  • the peptide may be a peptide or a peptide set including at least one selected from the group consisting of the amino acid sequences of SEQ ID NOs: 5 to 11.
  • commercially available peptides such as peptides comprising the amino acid sequence of SEQ ID NO: 12 may be used.
  • the peptide may be two peptides linked through a linker (eg, SEQ ID NO: 10 or SEQ ID NO: 11).
  • the peptide may also be one comprising some sequence of phage coat protein, eg, 1 to 10 amino acid residues (eg SEQ ID NO: 11).
  • a contiguous amino acid sequence of the coat protein of the phage may be linked to the N-terminus or C-terminus of the amino acid sequence of the peptide or peptide set.
  • the peptide or set of peptides may comprise 5 to 60 amino acid sequences, 7 to 55 amino acid sequences, 7 to 40 amino acid sequences, 7 to 30 amino acid sequences, 7 to 20 amino acid sequences, or It may be 7 to 10 amino acid sequences.
  • the peptide or set of peptides may be an assembled (eg, self-assembly) peptide or set of peptides.
  • the peptide or peptide set may be composed of a structure of ⁇ -helix or ⁇ -sheet.
  • the peptide or set of peptides may enhance the binding between the graffiti materials such that the graffiti materials have a mesh structure.
  • Peptides that bind to the graphical material can be selected through a library of peptides, for example, through phage display techniques.
  • Phage display techniques allow peptides to be genetically linked, inserted or substituted into the phage coat protein and displayed outside of the phage, and the peptide can be encoded by genetic information in the virion.
  • Proteins of various variants can be screened and selected by the displayed protein and the DNA encoding it, which is referred to as "biopanning".
  • biopanning technique is unique by reacting phages with various variants displayed with immobilized targets (e.g., graffiti materials), washing unbound phages, and disrupting the binding interaction between phages and targets. And eluting the normally bound phage. A portion of the eluted phage can be left for DNA sequencing and peptide identification, and the remainder can be amplified in vivo and the sub library for the next round repeated to repeat the process.
  • the peptide may be displayed on the envelope protein of the phage.
  • a phage having a binding ability to the graffiti may include the peptide displayed on the envelope protein or fragment thereof of the phage.
  • phage or "bacteriophage” is used interchangeably and may refer to a virus that infects bacteria and replicates within bacteria. Phages or bacteriophages can be used to display peptides that selectively or specifically bind to graffiti or volatile organic compounds.
  • the phage may be genetically engineered such that a peptide having a binding ability to the gravimetric material is displayed on the envelope protein or fragment thereof.
  • genetic engineering or “genetically engineered” refers to one or more phages relative to the phage to display peptides having binding capacity to the graft material on the envelope proteins or fragments thereof. It may refer to the act of introducing a genetic modification or a phage made thereby.
  • the genetic modification includes the introduction of a foreign gene encoding the peptide.
  • the phage may be a filamentous phage, for example, M13 phage, F1 phage, Fd phage, If1 phage, Ike phage, Zj / Z phage, Ff phage, Xf phage, Pf1 phage or Pf3 It may be a phage.
  • phage display may refer to the display of functional foreign peptides or proteins on the surface of phage or phagemid particles.
  • the surface of the phage may refer to the envelope protein or fragment thereof of the phage.
  • the phage may also be linked to the C-terminus of the functional foreign peptide to the N-terminus of the phage coat protein, or the peptide is inserted between contiguous amino acid sequences of the phage coat protein or to the contiguous amino acid sequence of the coat protein. It may be a phage that is substituted a part of.
  • the position of the contiguous amino acid sequence into which the peptide is inserted or substituted into the envelope protein is 1-50 positions, 1-40 positions, 1-30 positions, 1-20 positions, and 1-to-N from the N-terminus of the coat protein. Position 10, positions 2 to 8, positions 2 to 4, positions 2 to 3, positions 3 to 4, or positions 2;
  • the envelope protein may be p3, p6, p8 or p9.
  • the C-terminus of the peptide of any one of SEQ ID NO: 1 to SEQ ID NO: 12 may be linked to the N-terminus of p8 (SEQ ID NO: 18) 50 amino acids long present in the body of M13 phage.
  • the peptide of any one of SEQ ID NO: 1 to SEQ ID NO: 12 is the amino acid sequence of position 2 to 4 of the coat protein p8 of M13 phage (ie EGD), position 2 to 3, position 3 to 4 Or may be linked in place of the amino acid sequence at position 2.
  • the enzyme may be an analyte binding material.
  • analyte binding materials or analyte binding reagents may be used interchangeably and may mean an analyte-specific binding material.
  • the binding substance may include a redox enzyme, which may refer to an enzyme for oxidizing or reducing a substrate, for example, oxidase, peroxidase, reductase, catalase or di Examples of such redox enzymes include blood sugar oxidase, lactate oxidase, cholesterol oxidase, glutamate oxidase, horseradish peroxidase (HRP), alcohol oxidase, glucose oxidase (GOx), glucose dehydrogenase Glucose dehydrogenase (GDH), cholesterol esterase, ascorbic acid oxidase ( may include ascorbic acid oxidase, alcohol dehydrogenase, laccase, tyrosinase, galacto
  • the composite of the graft material and the peptide or phage may be modified with a positive charge polymer or a negative charge polymer to have a positive charge or a negative charge.
  • a positive charge polymer may include PAH (Poly (allyamine)), PDDA (Polydiallyldimethylammonium), PEI (Poly (ethyleneimine)), or PAMPDDA (Poly (acrylamide-co-diallyldimethylammonium).
  • Poly (vinyl sulfate) examples include PAA (Poly (acrylic acid)), PAM (Poly (acryl amide)), Poly (vinylphosphonic acid), PAAMP (Poly (2-acrylamido-2-methyl-1- propanesulfonic acid), PATS (Poly (anetholesulfonic acid)), or PVS (Poly (vinyl sulfate)).
  • the enzyme film may further include a membrane, for example, a semipermeable dialysis membrane.
  • the enzyme film can be prepared through hydrodynamic fixation by dialysis using a membrane, wherein the prepared enzyme film can be removed from the tube along with the membrane. In this way, the enzyme film is attached to the membrane together with the enzyme sticker.

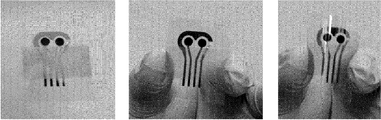

  • the present invention may further provide an enzyme sticker including the enzyme film and the transfer film, for example, a semipermeable dialysis membrane.
  • the complex including the enzyme film and the transfer film is referred to as a “sticker” because the enzyme film is cut into a pattern to be transferred and then placed on a desired electrode with water, and then the transfer This is because the enzyme electrode can be formed on the electrode to be transferred, such as by easily removing the film and adhering the sticker. Therefore, the transfer film can be used as long as the contact property of the enzyme film is weaker than the contact property between the enzyme film and the target electrode, or the enzyme film can be transferred.
  • Another aspect provides a method of making the enzyme film.
  • the method includes the steps of preparing a mixture by mixing a colloidal material including a graffiti material and a bio material having a binding capacity to the graffiti material; First dialysis of the mixture using a membrane; And adding an enzyme to the mixture and performing a second dialysis using a membrane.
  • biomaterials may include peptides or phages in which the peptides are displayed.
  • the method may further comprise adding a polymer for modifying an enzyme film between the first dialysis and the second dialysis, and performing a third dialysis using a membrane.
  • the colloidal material may be an aqueous solution in which the graffiti material is dispersed or dissolved.
  • the colloidal material may be prepared by stabilizing the graffiti material in a solution containing a surfactant.
  • surfactants may include bio-compatible surfactants such as peptides or phages, and include, for example, sodium cholate, sodium dodecyl sulfate (SDS), sodium deoxycholate (DOC), and nonidet. (Nonidet) P-40, Triton X-100, or Tween 20®.
  • the method of preparing the biomaterial for example the peptide or phage, is as described above.
  • the prepared phage may be added to a suitable solution, for example, distilled water, PBS, or TBS, the pH of the solution may be 5 to 8.
  • the mixing ratio of the colloidal material and the biomaterial such as peptide or phage solution can be appropriately adjusted by those skilled in the art according to the use of the enzyme film.
  • the step may include dialysis of the membrane tube containing the mixture against the dialysis solution or dialysis of the mixture using the membrane itself.
  • the membrane may include one capable of dialysis of a mixture such as a membrane or a material having semipermeable properties.
  • the dialysis step may be dialysis in a solution to which ions are added.
  • the first, second, or third dialysis may be performed for about 1 to about 60 hours, about 5 to 60 hours, about 5 to 30 hours, or about 10 to 20 hours, respectively, after dialysis is performed.
  • a thin film can be formed along the membrane tube surface.
  • the method may further include the step of separating the formed enzyme film in an aqueous solution after the dialysis step.
  • the method may further comprise the step of drying the formed enzyme film.
  • the separation method may be a method of separating the film formed along the membrane by twisting the membrane tube used for dialysis, it is possible to obtain a freestanding film by controlling the membrane clip in an aqueous solution.
  • Another aspect provides a method of making an electrode comprising an enzyme in an electrode using the enzyme sticker.
  • the method includes transferring the enzyme sticker onto an electrode to form an enzyme sticker-electrode complex; And removing the transfer film of the enzyme sticker from the enzyme sticker-electrode complex.
  • the step of transferring may be such that the graffiti material of the enzyme sticker is transferred onto the electrode.
  • the transfer film of the enzyme sticker for example, the transflective dialysis membrane may be to be transferred in a direction exposed to the outside.
  • the enzyme film since the enzyme is contained on, in, and / or under the network structure of the graffiti material, even if the transfer film is removed on the electrode in any direction of the graffiti material, the enzyme is only removed. Can act as analyte binding material.
  • the method may also include soaking the enzyme sticker in a suitable aqueous solution, such as water, before transferring the enzyme sticker onto the electrode.
  • the transfer film can be used as long as the contact property of the enzyme film is weaker than the contact property between the enzyme film and the target electrode or the enzyme film can be transferred. Therefore, removal of the transfer film can be easily removed using tweezers or the like.
  • the method may further include the step of drying the electrode containing the prepared enzyme after removing the transfer film.
  • Another aspect includes a substrate, an enzyme film formed on the substrate, wherein the enzyme film comprises a graffiti material; A peptide or phage having a binding capacity to the graffiti material, wherein the peptide is bound to the graffiti material; And it provides a biosensor comprising an enzyme.
  • the enzyme film is as described above.
  • the substrate may be a conductive substrate or an insulating substrate, and may be an insulating substrate on which at least one electrode is disposed.
  • the one or more electrodes may be a first electrode, a second electrode, or a third electrode, and may be a working electrode, a counter electrode, or a reference electrode.
  • the electrode may further include an auxiliary electrode and a recognition electrode.
  • the enzyme film When the enzyme film is formed on an insulating substrate on which one or more electrodes are disposed, the enzyme film may be disposed on the first electrode, or the working electrode, or a portion thereof.
  • Examples of the substrate may include silver, silver epoxy, palladium, copper, gold, platinum, silver / silver chloride, silver / silver ions, mercury / mercury oxide, conductive carbon, semiconductor substrates, oxide substrates, polymer substrates.
  • Examples of the electrode may be silver, silver epoxy, palladium, copper, gold, platinum, silver / silver chloride, silver / silver ions, or mercury / mercury oxide.
  • the substrate may be a transparent flexible substrate.
  • transparent flexible substrates include polydimethylsiloxane (PDMS), polyethersulfone (PES), poly (3,4-ethylenedioxythiophene) (poly (3,4-ethylenedioxythiophene)), poly (styrenesulfo From poly (styrenesulfonate), polyimide, polyurethane, polyester, perfluoropolyether (PFPE), polycarbonate, or a combination of the above polymers. It may be a manufactured substrate.
  • the biosensor may further include a test cell for receiving a sample, a substrate, and an enzyme film, and the test cell may be provided with a channel including an inlet or an outlet for injecting or ejecting a sample.
  • the biosensor may include a test cell having a channel formed on a substrate on which the working electrode WE, the counter electrode CE, and the reference electrode RE are disposed.
  • the test cell has an inlet through which a sample is injected or an outlet through which a sample is discharged.
  • the sample enters through the inlet, and the analyte present in the sample causes a redox reaction with the enzyme, causing a chemical potential gradient in the test cell.
  • the term "chemical potential gradient” may refer to the concentration gradient of the redox active species. When such a slope is present between the two electrodes, the potential difference may be detected when the circuit is opened and the current will flow until the slope is lost when the circuit is closed.
  • the chemical potential gradient may refer to any potential gradient resulting from the application of a current difference or a potential difference between these electrodes resulting from an asymmetry in the distribution of the redox enzyme (eg, analyte binding material).
  • a strong redox peak appears at the working electrode to which the enzyme film is transferred, and little or no redox peak appears at the electrode otherwise.
  • the movement of electrons by the redox reaction of the analyte and the enzyme may be directly occurring without a mediator (DET) at the working electrode to which the enzyme film is transferred.
  • the biosensor may be a multi biosensor comprising a plurality of substrates, and a plurality of enzyme films.
  • each of the plurality of enzyme films may include different enzymes from each other.
  • analyte may refer to a material of interest that may be present in a sample.
  • Detectable analytes may include those that may be involved in specific-binding interactions with one or more analyte binding agents that may participate in sandwich, competition, or substitution assay configurations.
  • the sample may include blood, body fluids, cerebrospinal fluid, urine, manure, saliva, tears, sweat, and the like.
  • analytes include antigens or peptides such as peptides (eg hormones), proteins (eg enzymes), carbohydrates, proteins, drugs, pesticides, microorganisms, antibodies, and complementary sequences and sequence specific hybridization reactions.
  • Nucleic acids that can participate. More detailed examples of such analytes may include glucose, cholesterol, lactate, hydrogen peroxide, catechol, tyrosine or galactose.
  • the biosensor according to one embodiment may further include a meter for determination of the analyte.
  • determination of an analyte may mean a qualitative, semi-quantitative and quantitative process for evaluating a sample. In qualitative evaluation, the results indicate whether an analyte is detected in the sample. In a semi-quantitative assessment, the results indicate whether the analyte is above some predefined threshold. In quantitative evaluation, the result is a numerical representation of the amount of analyte present.
  • the measuring device may include an electronic device for measuring a potential difference or a current at a predetermined time after introduction of a sample, and converting the measured value into a displayed value.
  • the measurement of the potential difference or current may be to determine the oxidation current response voltage value using cyclic voltammetry (CV).
  • the cyclic voltammetry may measure current by circulating a potential of the first electrode (eg, the working electrode) at a constant speed.
  • the conversion of the measured value may also use a look-up table that converts the specific value of the current or potential to the value of the analyte depending on the specific device structure and the calibration value for the analyte.
  • the meter may further include a frame having a display for displaying results and one or more control interfaces (eg, power button, scroll wheel, etc.).
  • the frame may comprise a slot for receiving a biosensor.
  • a circuit for applying a potential or current to the electrode of the biosensor when a sample is provided Inside the mold there may be a circuit for applying a potential or current to the electrode of the biosensor when a sample is provided.
  • Suitable circuitry that may be used in the meter may be, for example, an ideal voltage meter capable of measuring the potential across the electrode.
  • a switch is also provided which opens when the potential is measured or closes for the measurement of the current.
  • the switch may be a mechanical switch (eg a relay) or a FET (field-effect transistor) switch, or a solid-state switch.
  • Such a circuit can be used to measure the potential difference or the current difference.
  • other circuits including simpler and more complex circuits, can be used to achieve the application of the potential difference or current or both.
  • Another aspect provides a wearable device including the biosensor.
  • the biosensor is as described above.
  • the wearable device may be for detecting biometric information.
  • the wearable device may be a patch, watch, contact lens, or the like.
  • a contact lens may refer to any ophthalmic or cosmetic device that may be present in or on the eye.
  • a contact lens may be an intraocular lens, an overlay lens, an ocular insert, a tear plug, or an eye condition that may improve or be corrected, in which the condition of the eye may be improved or prevented, and / or the eye And other similar devices that may be cosmetically enhanced (eg, iris color).
  • the contact lens may comprise a soft contact lens consisting of a silicone elastomer or hydrogel (eg silicone hydrogel) and a fluorohydrogel.
  • the biometric information detecting contact may further include a controller configured to receive and process signal data generated from the biosensor to logically communicate with the biosensor and output data related to control of the biosensor. Can be.
  • the biosensor in the contact lens for detecting biometric information is controlled by the controller so that the biosensor is configured at a predetermined time interval or in response to a specific event (e.g., a significant decrease or increase in glucose in lacrimal fluid).
  • a specific event e.g., a significant decrease or increase in glucose in lacrimal fluid.
  • the contact lens for detecting biometric information may further include a memory for storing a processor for operating the controller and temporarily storing input / output data (for example, biometric information).
  • the memory may store information about an analyte (eg, glucose) in the lacrimal fluid detected from the biosensor.
  • the contact lens for detecting biometric information transfers the information processed by the controller or the information stored in the memory to a contact lens wearer or other user (for example, a doctor, a hospital, a wearer's family, etc.) having a wireless communication system. It may further include a wireless communication unit for.
  • the wireless communication unit may include a broadcast receiving module, a mobile communication module, a wireless internet module, and a short range communication module. Information about the analyte in the leakage detected by the biosensor may be transmitted to the wearer or another user through the wireless communication unit.
  • the biometric information contact lens may further comprise an energy source capable of supplying energy or leaving the device in operation.
  • the energy source may for example be a lithium ion battery.
  • the biosensor may be embedded in a contact lens through the biosensor, the controller, the memory, the wireless communication unit, or the energy source medium insert, or attached on the surface of the contact lens.
  • the biosensor has significant electrochemical properties even on a transparent and flexible substrate and an electrode harmless to the human body.
  • the biosensor does not require a medium harmful to the human body, and the sensitivity is high enough to detect a small amount of analyte in a sample, which may be useful for a wearable device (eg, a contact lens for detecting biometric information). have.
  • an enzyme film and a method of manufacturing the same there is an effect of implementing an enzyme-integrated film by using a hydrodynamic process for the entire enzyme and the electrode, rather than a conventional lamination method.
  • a biosensor and a wearable device for detecting bioinformation including the biosensor, have high electrochemical activity, enable detection of analytes in a sample based on DET, are harmless to humans, and have high sensitivity and high sensitivity to analytes.
  • the selectivity has the effect of detecting a small amount of analyte in the sample in a non-invasive way.
  • FIG. 1 is a view showing an optical image of a GOx enzyme film and a scanning electron microscope (SEM) image thereof according to an embodiment.
  • SEM scanning electron microscope
  • FIG. 2 is a view showing a result of producing an enzyme electrode according to a comparative example.
  • FIG. 3 is a view showing an optical image of the GOx enzyme film using phage-derived peptides according to one embodiment.
  • FIG. 4 is a view showing an optical image of a GOx enzyme film using a peptide not derived from phage according to one embodiment.
  • FIG. 5 is a view showing an optical image of a LOx-enzyme film and a scanning electron microscope (SEM) image thereof according to one embodiment.
  • FIG. 6 is a view showing an optical image of an HRP-enzyme film and a scanning electron microscope (SEM) image thereof according to an embodiment.
  • FIG. 7 is a view showing an optical image of a Catalase-Enzyme film and a scanning electron microscope (SEM) image thereof according to one embodiment.
  • FIG. 8 is a view showing an optical image of a Laccase-Enzyme film and a scanning electron microscope (SEM) image thereof according to one embodiment.
  • FIG. 9 shows an optical image of a GOx-Enzyme sticker and an optical image showing its flexibility, according to one embodiment.
  • FIG. 10 is a view illustrating a biosensor manufacturing process using a GOx-Enzyme sticker and an optical image of the manufactured biosensor according to one embodiment.
  • FIG. 11 is a view showing an optical image of a multi-analysis biosensor using GOx and LOx enzyme stickers and an optical image showing flexibility thereof according to one embodiment.
  • FIG. 12 is a CV graph of electrochemical properties measured on a 10 mM K 3 [Fe (CN) 6 ] electrode of a GOx-Enzyme film-transferred electrode and a gold electrode on which an Enzyme film is not transferred.
  • FIG. 13 is a CV graph of measuring the DET response of an electrode to which a GOx-Enzyme film is transferred on a 10 mM PBS buffer in various environments.
  • FIG. 14 illustrates that the redox current of the electrode to which the GOx-Enzyme film is transferred increases linearly according to the change of the scan rate of the voltage (upper panel), and is stably driven even at a high speed CV cycle driving (bottom) Panel).
  • FIG. 15 is a CV graph showing that a reduction current increases linearly with increasing concentration when glucose concentration is increased in an electrode to which a GOx-enzyme film is transferred according to an embodiment.
  • FIG. 16 is a graph showing that the GOx electrode to which the GOx-enzyme film is transferred according to one embodiment has high selectivity (left panel) and a graph showing that the GOx electrode is stably driven even in an actual physiological environment (right panel).
  • 17 is a graph in which the sensitivity of the sensor is measured / compared by dividing the GOx-enzyme film into six parts in order to evaluate the uniformity characteristic of the GOx-enzyme film according to one embodiment.
  • FIG. 18 is a graph of measuring / comparing the sensitivity of a sensor intermittently for 30 days by transferring it on an electrode to evaluate the stability of the GOx-Enzyme film according to one embodiment.
  • FIG. 19 is a graph illustrating changes in glucose current and reduction current according to glucose concentration of a GOx-enzyme film using a phage-derived peptide according to one embodiment.
  • FIG. 20 is a graph illustrating changes in glucose response and reduction current with increasing glucose concentration of GOx-Enzyme films using peptides not derived from phage according to one embodiment.
  • FIG. 21 is a graph illustrating changes in lactate reaction characteristics of a LOx-enzyme film and reduction current according to an increase in lactate concentration according to an embodiment.
  • FIG. 22 is a graph illustrating changes in reduction current according to hydrogen peroxide (H 2 O 2 ) reaction characteristics and hydrogen peroxide concentration of an HRP-enzyme film according to one embodiment.
  • FIG. 23 is a graph illustrating changes in reduction current according to hydrogen peroxide (H 2 O 2 ) reaction characteristics and hydrogen peroxide concentration of a Catalase-enzyme film according to one embodiment.
  • FIG. 24 is a graph illustrating a change in a reduction current according to an increase in dopamine concentration and a response characteristic of dopamine in a Laccase-enzyme film according to one embodiment.
  • FIG. 25 is a graph illustrating stability of a high-speed sensor driving the electrode transferred from a GOx-Enzyme sticker according to one embodiment, and a graph showing a change in reduction current according to an increase in glucose concentration.
  • FIG. 26 is a graph illustrating reduction current change according to an increase in glucose concentration of a biosensor manufactured by GOx-Enzyme sticker transcription, compared to a biosensor electrode manufactured through a stencil mask.
  • FIG. 27 is a real-time selective response of glucose and / or lactate injection of a multi-detection biosensor prepared by using a sticker transcription method on a multi-electrode of a GOx-Enzyme sticker and a LOx-Enzyme sticker according to one embodiment This is the graph shown.
  • GOx enzyme film was prepared by the following method.
  • an aqueous solution was prepared by adding sodium cholate (sodium-cholate) as a surfactant to distilled water at a concentration of 2% w / v, followed by carbon nanotubes (manufacturer: Nanointegris, SuperPure SWNTs, solution form, concentration) : 250 ⁇ g / ml) was dialyzed for 48 hours to stabilize the single carbon nanotubes with sodium cholate to prepare a colloidal solution.
  • sodium cholate sodium-cholate
  • carbon nanotubes manufactured by adding carbon nanotubes to distilled water at a concentration of 2% w / v
  • carbon nanotubes manufactured by adding carbon nanotubes (manufacturer: Nanointegris, SuperPure SWNTs, solution form, concentration) : 250 ⁇ g / ml) was dialyzed for 48 hours to stabilize the single carbon nanotubes with sodium cholate to prepare a colloidal solution.
  • the formula of the number of single-layer carbon nanotubes included in the colloidal solution is as follows.
  • the number of single carbon nanotubes included in the colloidal solution is (7.5 ⁇ 10 13 ) / ml.
  • Phosphorus (GP2) with M13 phage (GP1) and NPIQAVP (SEQ ID NO: 6) displayed with SWAADIP (SEQ ID NO: 5), a peptide having a strong binding force with the graffiti surface; was prepared by the following method.
  • M13HK vector was prepared by site-directed mutation of C, the 1381th base pair of M13KE vector (NEB, product # N0316S, SEQ ID NO: 13) into G.
  • the M13KE vector (NEB, product # N0316S) is a cloning vector M13KE consisting of DNA of 7222bp, and the genetic information is on the Internet site (https://www.neb.com/ ⁇ /media/NebUs/Page%).
  • the base sequence of the oligonucleotides (oligonucleotides) used for the site-specific mutations are as follows:
  • Phage display p8 peptide library was prepared using the restriction enzymes BspHI (NEB, product # R0517S) and BamHI restriction enzyme (NEB, product # R3136T) in the prepared M13HK vector.
  • nucleotide sequence of the oligonucleotide used in the preparation of the phage display p8 peptide library is as follows:
  • the base sequence of the prepared phage display p8 peptide library had a variety of 4.8 ⁇ 10 7 pfu (plaque form unit) branches and had about 1.3 ⁇ 10 5 copy numbers per sequence.
  • the phage display p8 peptide library prepared above was then bound to the graft surface by a bio-panning method to select phages displaying peptides for use as the biomaterials of the present invention.
  • the bio panning method is specifically as follows.
  • HOPG highly oriented pyrolytic graphite, SPI, product # 439HP-AB
  • SPI product # 439HP-AB
  • a material having a graffiti surface was peeled off before the experiment to obtain a fresh surface to minimize defects due to oxidation of the sample surface.
  • a relatively large HOPG substrate having a grain size of 100 ⁇ m or less was used as the HOPG substrate.
  • the prepared phage display p8 peptide library of 4.8 ⁇ 10 10 (4.8 ⁇ 10 7 diversity, 1000 copies per sequence) was prepared in 100 ⁇ l of Tris-Buffered Saline (TBS) buffer, followed by HOPG surface and 1 The reaction was conjugated in a shaking incubator at 100 rpm. The solution was removed after 1 hour and then washed 10 times in TBS. Elution of weakly reacted peptides by reacting Tris-HCl at pH 2.2 as an acidic buffer for 8 minutes on the washed HOPG surface, followed by culture of XL-1 blue E. coli in mid-log state. Cultures were eluted for 30 minutes.
  • TBS Tris-Buffered Saline
  • the phage solution containing the colloidal solution prepared in Preparation Example 1 and M13 phage (GP1) having a strong binding force with the surface of the graticule material was mixed in a molar ratio of 32: 4.
  • each of the mixtures was put in a semipermeable dialysis membrane (SpectrumLab, MWCO 12,000-14,000, product # 132 700) tubes for dialysis, and then each membrane tube was dialyzed against the tertiary distilled water for 12 hours. It was. Then, 1 mL of 1% polyethyleneimine (PEI) was added into the membrane tube to carry out the second dialysis process for 12 hours. Then, an additional 1 mL of 250 mg / mL GOx enzyme was added to carry out the third dialysis process for 12 hours. The third dialysis process was completed to form a GOx Enzyme film along the semipermeable membrane.
  • PEI polyethyleneimine
  • Figure 1 shows a photograph taken off the dialysis membrane of the formed GOx Enzyme film and its scanning micrograph.
  • the enzyme film produced through the above process has a size of about 5 x 5 cm, and the scanning micrograph of the enzyme film shows that the enzyme is uniformly well incorporated into the enzyme film.
  • GOx Enzyme and SWNT are prepared and mixed under the same conditions as those used to prepare the enzyme film using the phage, incubated for 24 hours, physically adsorbed, and then mixed with phage to carry out the dialysis process for the third distilled water. The results are shown in FIG. 2.
  • FIG. 2 is a view showing a result of producing an enzyme electrode according to a comparative example.
  • Phage-derived peptides that specifically bind to the graft surface were chemically synthesized (Peptron, Inc.) and prepared at a concentration of 1 mg / mL. Phage-derived peptides were specifically used three. Peptide sequence number linking two peptides further comprising peptide sequence number 9 (ADSWAADIPDPA), peptide sequence number 10 linking two peptide sequence numbers 9 with a linker, and a partial sequence (KAA) of the phage coat protein 11 was used. The two peptide sequences were linked with a linker, allowing each peptide to bind to one graffiti material and consequently to connect two graffiti materials.
  • ADSWAADIPDPA peptide sequence number 9
  • KAA partial sequence
  • a semipermeable dialysis membrane (Semipermeable dialysis membrane; SpectrumLab, MWCO 12,000 ⁇ ) after mixing 800 ⁇ L of the peptide of SEQ ID NO: 10 and 800 ⁇ L of SWNT (3.0 ⁇ 10 14 / mL) colloidal solution prepared by the method described in Preparation Example 1 was mixed. 14,000, product # 132 700) into the tube was subjected to the first dialysis for 12 hours for the third distilled water. Then, 1 mL of 1% polyethyleneimine (PEI) was added into the membrane tube to carry out the second dialysis process for 12 hours.
  • PEI polyethyleneimine
  • Figure 3 shows a photograph taken off the membrane formed GOx enzyme. As shown in Figure 3, it can be seen that the GOx enzyme film produced through the process according to Preparation Example 2 is formed in a large area.
  • the peptide (YYACAYY) (SEQ ID NO: 12), which is known to bind efficiently with the graffiti surface, was synthesized in the same manner as in Preparation Example 2 to form a GOx enzyme film in the same manner as in Preparation Example 2.
  • Figure 4 shows a photograph taken off the membrane formed GOx enzyme. As shown in Figure 4, it can be seen that the GOx enzyme film produced through the process according to Preparation Example 3 is formed in a large area.
  • a phage solution containing a colloidal solution prepared as described in Preparation Example 1 and M13 phage (GP1) having a strong binding force with the graffiti surface was 800 ⁇ L of SWNT (3.0 ⁇ 10 14 at a molar ratio of 32: 4. Dogs / mL).
  • LOx enzyme film was prepared in the same manner as in Preparation Example 1, except that 1 mL of 50 mg / mL LOx was used instead of GOx.
  • FIG. 5 shows a photograph taken from the membrane of the formed LOx enzyme film and a scanning micrograph thereof.
  • the LOx enzyme film produced through the process according to Preparation Example 5 has a large area, and it can be seen that the enzyme is uniformly well incorporated into the enzyme film through a scanning microscope photograph of the enzyme film.
  • HRP enzyme film was prepared in the same manner as in Preparation Example 4, except that 1 mL of 125 mg / mL horseradish peroxidase (HRP) was used instead of LOx.
  • HRP horseradish peroxidase
  • Figure 6 shows a photograph taken off the membrane of the HRP enzyme film formed and a scanning micrograph thereof.
  • the HRP enzyme film produced through the process according to Preparation Example 5 has a large area, and it can be seen that the enzyme is uniformly well incorporated into the enzyme film through a scanning microscope photograph of the enzyme film.
  • Catalase enzyme film was prepared in the same manner as in Preparation Example 4, except that 1 mL of 250 mg / mL of catalase was used instead of LOx.
  • FIG. 7 shows a photograph of a catalase enzyme film formed from a membrane and a scanning micrograph thereof.
  • FIG. 7 shows a photograph of a catalase enzyme film formed from a membrane and a scanning micrograph thereof.
  • the catalase enzyme film produced through the process according to Preparation Example 6 has a large area, and it can be seen that the enzyme is uniformly well incorporated into the enzyme film through a scanning microscope photograph of the enzyme film.
  • a laccase enzyme film was prepared in the same manner as in Preparation Example 4, except that 1 mL of 250 mg / mL laccase was used instead of LOx.
  • FIG. 8 shows a photograph of a laccase enzyme film formed from a membrane and a scanning micrograph thereof.
  • the laccase enzyme film produced through the process according to Preparation Example 8 has a large area, and it can be seen that the enzyme is uniformly well incorporated into the enzyme film through a scanning micrograph of the enzyme film.
  • the enzyme sticker has a very thin thickness and a high flexibility since an enzyme film of about 1 ⁇ m thickness is present on a membrane having a thickness of about 20 to 30 ⁇ m.
  • the enzyme sticker prepared in Preparation Example 8 above was cut into a desired shape, soaked in water for about 1 minute, and then transferred onto a desired electrode. Then, the membrane was removed with tweezers or the like and the film was dried at room temperature to implement the enzyme electrode on the desired electrode. That is, the enzyme film could be easily transferred onto the target electrode in a desired form as if the sticker was adhered.
  • a GOx enzyme sticker was made into a 5 mm diameter circular shape using an office puncher, soaked in water for 1 minute, and then transferred to a desired position on the SPE electrode. Then, the membrane membrane was removed using tweezers and dried at room temperature to produce a GOx biosensor integrated with a GOx enzyme film.
  • GOx Enzyme sticker and LOx Enzyme sticker prepared in Preparation Example 8 were produced in a circular shape having a diameter of 5 mm using an office perforator. First the GOx Enzyme sticker was soaked in water for 1 minute and then transferred to the desired position on the SPE electrode. Then, the membrane was removed with tweezers or the like and the film was dried at room temperature. Then, the LOx enzyme electrode was implemented on the other desired SPE electrode using the LOx enzyme sticker in the same manner, and the result is shown in FIG. 11. 11 shows a photograph of a bioanalytical sensor for multiple analysis.
  • the oxidation / reduction current of 10 mM K 3 (Fe [CN] 6 ) (244023, Sigma Aldrich) measured on an SPE 250BT gold electrode including an enzyme film was measured on a gold electrode without an enzyme film.
  • the increase was about 73% and the quasi-reversible potential was reduced by about 181 mV.
  • the non-destructively synthesized enzyme film has high electrochemical reactivity since it is based on SWNT having high electrochemical activity.
  • the electrode including the GOx Enzyme film exhibited a strong redox peak on Cyclic voltammetry (CV) in the range of about -400 mV compared to the Ag / AgCl reference electrode (3 M KCl saturated, PAR, K0260). It can be seen.
  • CV Cyclic voltammetry
  • the redox current increases linearly even when the voltage scan rate is sequentially increased from 20 mV / s to 4000 mV / s, and 50 cycles of 200 mV / s and 400 mV / s are performed. It can be seen that even in high-speed repetitive driving, the material is stably driven without desorption of the enzyme and degradation of the material, so that the enzyme film shows high stability even in the aqueous solution. Based on this reaction, it can be seen that the enzyme present in the enzyme film can directly exchange electrons with the electrode efficiently.
  • DET-based GOx Enzyme film has a range of reducing current in the glucose concentration range (100 ⁇ M to 500 ⁇ M) contained in human body fluids (sweat, tear, saliva, etc.) that can be collected in a non-wetting manner. Since it has a high sensitivity and changes linearly, it can be seen that it can be used as an electronic material of the third generation DET-based wearable biosensor.
  • the selectivity to glucose response of the GOx Enzyme film prepared in Preparation Example 1 was evaluated. Specifically, using a reagent added with only 1 mM glucose and a reagent added with 2 mM ascorbic acid (AA), uric acid (Uric Acid, UA) and acetaminophen (AP)- The sensor was driven at a scanning speed of 200 mV / s from 0.6 V to 0.6 V. In addition, CV was measured in the same manner as in Experiment 2 for 10 mM PBS, 10 mM glucose in 10 mM PBS, human serum ( ⁇ 11 mM) in PBS, and 10 mM glucose in artificial tears, and the results are shown in FIG. 16. Shown in
  • the third generation biosensor based on the GOx Enzyme film according to the embodiment is minimized in the negative voltage region, even though the strong oxidation current is measured at the positive voltage when the interference is added. Regardless of the presence of interfering substances such as AA, UA, and AP, it can be seen that the drive is stable. Therefore, it can be seen that the 3rd generation biosensor based on GOx Enzyme film not only shows high sensitivity at low concentration of micromolar concentration but also has high selectivity even in the presence of interfering substance with electrochemical activity.
  • the senor according to an embodiment shows that it is driven not only in the 10 mM PBS solution, but also in actual physiological environments such as human serum or artificial tears, and thus can be collected in a non-invasive manner such as saliva, tear, and sweat. It can be seen that it can be driven in solution.
  • the GOx Enzyme film prepared in Preparation Example 1 was roughly divided into six parts as shown in the left panel of FIG. 17 and transferred onto six SPE 250BT gold electrodes, respectively, to prepare six independent biosensors and measured their properties. .
  • the measurement of the sensor measured the change amount of the reduction current by applying a voltage between -0.6 V and -0.2 V in a 10 mM PBS solution containing 0 mM glucose and a solution containing 1 mM glucose. 17 is shown in the right panel.
  • all six samples had a sensitivity of about ⁇ 65 ⁇ A / mM cm 2 , and the difference between the samples showing the maximum sensitivity and the minimum sensitivity was within about 8%. It can be seen that the film shows high uniformity.
  • the GOx Enzyme film prepared in Preparation Example 1 was refrigerated at 4 ° C. in a 10 mM PBS buffer solution, intermittently transferred to an SPE 250BT gold electrode, and the sensitivity change over 30 days was measured.
  • the sensor was measured by applying a voltage between -0.6 V and -0.2 V in a 10 mM PBS solution containing 0 mM glucose and a 10 mM PBS solution containing 1 mM glucose. 18 is shown.
  • the GOx Enzyme film-based biosensor according to one embodiment showed high stability by showing a sensitivity decrease of about 4% for 30 days.
  • LOx Enzyme film of Preparation Example 4 stored in 10 mM PBS buffer was transferred to a gold electrode (SPE 250BT, DropSens) and dried at room temperature.
  • the HRP enzyme film prepared in Preparation Example 5 stored in 10 mM PBS buffer was transferred to a gold electrode (SPE 250BT, DropSens) and dried at room temperature.
  • the redox center of the heme is oxidized by the enzyme reaction when H 2 O 2 is added. Chemically, when the circulating current is applied, the reduction current is increased. Therefore, the amount of HRP to be reduced is proportional to the amount of H 2 O 2 added, and the reduction current increases in the negative direction.
  • the calatase enzyme film prepared in Preparation Example 6 stored in 10 mM PBS buffer was transferred to a gold electrode (SPE 250BT, DropSens) and dried at room temperature.
  • the laccase enzyme film prepared in Preparation Example 7 stored in 10 mM PBS buffer was transferred to a gold electrode (SPE 250BT, DropSens) and dried at room temperature.
  • the Enzyme-based biosensor electrode prepared in Preparation Example 9 was subjected to 30 repeated measurements of CV while injecting a voltage at a rate of 200 mV / s in a voltage range of -0.6 V to -0.2 V in a 10 mM PBS buffer solution. The results are shown in FIG. 25.
  • the sensitivity value of the biosensor using the GOx Enzyme sticker according to one embodiment was compared with the GOx-based biosensor manufactured by a conventional stencil mask layer (by layer-by-layer), and the sensitivity value was measured. 26 is shown.
  • the GOx biosensor produced by the enzyme sticker method showed a sensitivity of about ⁇ 63 ⁇ A / mM cm 2 .
  • This sensitivity value represents only about 6% difference from the sensitivity ( ⁇ 67 ⁇ A / mM cm 2 ) of the GOx-based biosensor fabricated by the stencil mask method.
  • the sensor according to the embodiment is not only highly selective, but also based on multiple working electrodes. It can be seen that it can also be used as an array biosensor.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Genetics & Genomics (AREA)
  • General Health & Medical Sciences (AREA)
  • Biochemistry (AREA)
  • Molecular Biology (AREA)
  • Proteomics, Peptides & Aminoacids (AREA)
  • Wood Science & Technology (AREA)
  • Medicinal Chemistry (AREA)
  • Biophysics (AREA)
  • Zoology (AREA)
  • Materials Engineering (AREA)
  • Bioinformatics & Cheminformatics (AREA)
  • Nanotechnology (AREA)
  • Immunology (AREA)
  • Inorganic Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • Microbiology (AREA)
  • Biotechnology (AREA)
  • Analytical Chemistry (AREA)
  • General Engineering & Computer Science (AREA)
  • Gastroenterology & Hepatology (AREA)
  • Biomedical Technology (AREA)
  • Virology (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • General Physics & Mathematics (AREA)
  • Pathology (AREA)
  • Hematology (AREA)
  • Apparatus Associated With Microorganisms And Enzymes (AREA)

Abstract

효소 필름 및 그를 포함하는 고감도 및 선택성을 갖는 바이오 센서에 관한 것으로, 기존의 적층 방식이 아닌, 효소와 전극 전체를 하이드로다이나믹 공정을 이용함으로써 효소 일체형 필름을 구현할 수 있을 뿐만 아니라, 스티커를 접착하듯이 타겟 전극 상에 용이하게 목적하는 형태로 전사시킬 수 있는 효과가 있다. 또한, 상기 효소 필름을 포함하는 바이오 센서는 전기 화학적인 활성도가 높고, DET 기반의 시료 내 분석물의 검출이 가능한 효과가 있다.

Description

효소 필름 및 그를 포함하는 고감도 및 선택성을 갖는 바이오 센서
효소 필름 및 그를 포함하는 고감도 및 선택성을 갖는 바이오 센서에 관한 것이다.
삶의 질 향상과 의료 기술의 발달로 인해 인간의 기대 수명은 꾸준히 증가하고 있는 추세이며 노령 인구 증가에 따른 건강 상태의 자가 진단에 대한 관심 및 투자가 활발히 이루어지고 있다.
자가 진단을 위한 바이오 센서 분야에서 침습형으로 피를 뽑아내는 방식이 아닌 환자에게 착용된 센서가 스스로 환자의 체액 (침, 땀, 눈물 등)을 이용하여 글루코오스 농도를 지속적으로 측정하고 이를 분석한 정보가 무선통신 등을 통해 외부 기기로 전달 가능한 웨어러블 바이오 센서(wearable biosensor)가 주목을 받고 있다. 눈물 등의 체액상에 있는 글루코오스 농도는 일반 혈액상의 농도보다 10~20배 낮기 때문에, 낮은 농도의 글루코오스 레벨을 효과적으로 측정하는 웨어러블 바이오 센서를 개발하기 위해서는 혈액상의 글루코오스 농도를 측정하는 센서보다 높은 감도를 지닌 센서가 요구된다. 또한, 사람의 신체에 부착되어야 하기 때문에 패터닝이 가능한 물질을 이용하여 센서의 크기를 대폭 축소하여야 하며, 휘어짐 (flexibility), 투명도 (transparency), 표면 부착성 (surface adhesion) 측면에서도 특성이 향상되어야 한다.
향상된 특성을 갖는 바이오 센서를 제작하기 위한 노력으로서, 센서 표면 상에 고정된 시약의 산화 환원 상태의 변화를 매개체 없이 직접적으로 감지하는 3세대 바이오 센서 (3rd generation biosensor)가 주목을 받고 있다. 3세대 바이오 센서 개념을 이용한 글루코오스 센서의 경우 직접적 전자 이동(Direct electron transfer, DET)이 일어남에 따라 방해물질인 AA 와 UA를 효과적으로 배제할 수 있다. 또한, 글루코오스 옥시다아제가 글루코오스와 일어나는 반응을 어떠한 매개체 없이 직접적으로 DET에 의해 바로 전극상으로 전달할 수 있기 때문에 센서의 효과나 정확도 면에서도 발전될 수 있다.
그러나, 기존에 보고된 바이오 센서의 경우, 복잡한 공정을 요구하는 나노 물질 등을 이용하여 센서 플랫폼을 구축하여야 하기 때문에, 재현성이 떨어지고, 센서의 감도 조절이 어려워 센서의 제작 공정에 많은 비용을 필요로 한다. 이뿐만이 아니라, 전극을 형성시킨 후 적층 공정을 사용하여 폴리머 전해질을 기판에 코팅한 후 효소를 그 위에 적층하는 방식으로 구현되었다. 이 경우, 패터닝된 기판 상에 전해질 코팅 공정과 효소 적하 공정을 진행하였으므로, 이들을 국소화시키는 것이 어렵고 공정이 복잡한 단점이 있었다. 즉, 층의 개념(layer-by-layer)으로 효소 등을 전사하여야 했기 때문에, 패턴이 형성된 마스크를 사용하여 이들을 대면적으로 전사하는 것이 어려웠다.
이에 본 발명자들은 상기의 문제점을 해결하기 위하여 노력한 결과, 효소 전극 전체를 하이드로다이나믹 공정을 이용함으로써, 효소 일체형의 전극을 프리스탠딩한 필름 형태로 구현하고, 이것이 효소로부터 전자를 직접 주고 받는 제3 세대 바이오 센서에 유용하게 사용가능하고, 전극 내 효소의 안정성이 우수한 것을 확인함으로써 본 발명을 완성하였다.
일 양상은 효소와 전극 전체를 하이드로다이나믹 공정을 이용해서 구현한 효소 필름 및 그를 제조하는 방법을 제공하는 것이다.
또 다른 양상은 전사하고자 하는 전극 상에 용이하게 목적하는 형태로 전사시킬 수 있는 상기 효소 필름과 전사용 필름을 포함하는 효소 스티커 및 그를 사용하여 효소를 포함하는 전극을 제조하는 방법을 제공하는 것이다.
다른 양상은 상기 효소 필름을 포함하는 바이오 센서 및 그를 포함하는 생체 정보 검출용 웨어러블 디바이스를 제공하는 것이다.
일 양상은 그래피틱 물질; 상기 그래피틱 물질에 결합된, 상기 그래피틱 물질에 결합능을 갖는 펩티드 또는 파지; 및 효소를 포함하는 효소 필름을 제공한다.
본 명세서에서 용어 "필름"이라 함은 일정한 폭과 두께를 갖는 물질을 의미할 수 있으며, 예를 들면, 시트, 웹, 막, 또는 이들의 복합 구성체를 포함하는 개념으로 이해될 수 있다.
또한 본 명세서에서 용어 "효소 필름" 또는 "효소 전극 필름"이라 함은 전극에 효소가 일체형으로 결합된 필름, 즉 효소 일체형 필름을 의미할 수 있다. 본 명세서에서 "효소 일체형"은 센서의 전극의 구성에 있어서, 효소 또는 효소를 전극 상에 고정화하기 위한 물질, 그를 보호하기 위한 보호 물질 등이, 레이어바이레이어(layer-by-layer)로 적층되는 것과는 구별된 개념으로, 효소 자체가 전극과 하나의 복합체로서 존재하는 것을 의미할 수 있다. 따라서, 상기 효소 필름은 상기 효소가 그래피틱 물질 상에 단순 적층된 것이 아닐 수 있다. 상세하게는 상기 효소는 상기 그래피틱 물질의 네트워크 구조 상에 내에 및/또는 아래에 형성된 것일 수 있다. 예를 들면, 상기 그래피틱 물질의 네트워크 구조에 일체형으로 효소를 형성시키는 것은 투석 고정에 의한 것일 수 있다. 또한, 예를 들면, 상기 그래피틱 물질은 네트워크 구조를 포함할 수 있고, 상기 효소는 상기 네트워크 구조 상에, 상기 네트워크 구조 내에 및/또는 상기 네트워크 구조 아래에 포함되어 있는 것일 수 있다. 또한, 상기 네트워크 구조는 상기 그래피틱 물질과 상기 펩티드의 결합 복합체 또는 상기 그래피틱 물질과 상기 파지의 결합 복합체를 통해 이루어진 것일 수 있다. 따라서, 상기 그래피틱 물질의 내부 구조는 퍼콜레이트 네트워크(percolated network) 구조를 갖는 것일 수 있다. 본 발명에서 용어 "퍼콜레이트 네트워크(percolated network)"는 무작위적 전도성 또는 비전도성 연결로 구성된 격자 구조를 의미할 수 있다.
일 구체예에 있어서, 상기 그래피틱 물질과 결합하는 펩티드 또는 파지는 바이오 접착제로서의 역할을 수행하는 것일 수 있다. 본 명세서에서 "바이오 접착제"는 상기 펩티드 또는 파지가 그래피틱 물질 간의 결합을 촉진하여 그래피틱 물질의 구조화/안정화에 기여하는 것을 의미할 수 있다. 즉, 이는 그래피틱 물질의 기능화와 구별된 개념으로써, 그래피틱 물질의 상기의 네트워크 구조의 형성을 가능하게 하는 것을 의미할 수 있다. 또한, 상기 그래피틱 물질은 전하가 없어 바이오 센서 등을 위한 효소를 부착하기 위해서 별도의 전해질을 코팅하여야 하나, 그래피틱 물질에 결합능을 갖는 펩티드 또는 파지는 전하를 가지므로 별도의 전해질의 코팅이 없이도 효소가 그래피틱 물질의 네트워크 구조 내에 일체형으로 결합될 수 있다. 따라서, 상기 파지 또는 펩티드는 복수의 그래피틱 물질의 접합(junction)을 형성하는 것일 수 있다. 또한, 상기 펩티드는 두 개의 펩티드가 링커로 연결되어 두 개의 그래피틱 물질을 서로 연결하는 것일 수 있다. 상세하게는 복수의 그래피틱 물질의 네트워크 구조 내에서 상기 링커로 연결된 두 개의 펩티드는 각각 하나의 그래피틱 물질과 결합하는 것일 수 있다. 상기 링커는 펩티드 링커일 수 있다. 상기 펩티드 링커는 당업계에 공지된 다양한 링커를 이용할 수 있으며, 예를 들어, 복수의 아미노산으로 이루어진 링커일 수 있다. 일 구체예에 따르면, 상기 링커는 예를 들어, 1 내지 10개 또는 2 내지 8개의 임의의 아미노산으로 이루어진 폴리펩티드일 수 있다. 상기 펩티드 링커는 Gly, Asn 및 Ser 잔기를 포함할 수 있으며, Thr 및 Ala과 같은 중성 아미노산들도 포함될 수 있다. 펩티드 링커에 적합한 아미노산 서열은 당업계에 공지되어 있다.
상기 필름의 면적은 예를 들면, 0.0001 내지 1000 cm2, 0.0001 내지 100 cm2, 또는 1 내지 20 cm2일 수 있으며, 두께는 예를 들면, 20 내지 2000 nm, 40 내지 1500, 또는 100 내지 1000 nm 일 수 있으나, 일 구체예에 따른 필름의 면적 및 두께는 필름 전체를 단일 공정으로 구현할 수 있기 때문에, 상기 수치에 제한 없이 통상의 당업자는 목적하는 면적 및 두께를 갖는 필름을 제작할 수 있다.
본 명세서에서 용어 "그래피틱 물질(graphitic materials)"은, 탄소원자가 육각형 모양으로 배열되어 있는 표면, 즉 그래피틱 표면(graphitic surface)을 지니는 물질을 의미할 수 있으며, 그래피틱 표면을 포함하는 물질이라면 물리적, 화학적 성질, 구조적 특성에 상관없이 그래피틱 물질에 포함될 수 있다. 상기 그래피틱 물질은 예를 들면 그래핀 시트, 고배향성 열분해흑연(HOPG) 시트, 단겹 탄소나노튜브(Single-walled carbon nanotube) 및 이겹 탄소나노튜브(double-walled carbon nanotubes), 다겹탄소나노튜브(multi-walled carbon nanotube) 등의 탄소나노튜브 또는 풀러린(fullerene)을 포함할 수 있다. 상기 그래피틱 물질은 금속성, 반도체성 혹은 혼성되어 있는 물질일 수 있으며, 예를 들면 그래핀 시트 및 단겹 탄소나노튜브의 혼합물을 사용할 수 있다.
상기 펩티드는 그래피틱 물질, 예를 들면, 탄소 물질에 결합능을 갖는 펩티드라면 제한 없이 사용 가능하다. 예를 들면, X2SX1AAX2X3P(서열번호 1), X2X2PX3X2AX3P(서열번호 2), SX1AAX2X3P(서열번호 3) 및 X2PX3X2AX3P(서열번호 4)의 아미노산 서열로 이루어진 군으로부터 선택되는 하나 이상을 포함하는 펩티드 또는 펩티드 세트일 수 있다. 상기 펩티드는 개시된 펩티드의 보존적 치환(conservative substitution)을 포함하는 것일 수 있다. 본 발명에서 용어 "보존적 치환(conservative substitution)" 이란 제1 아미노산 잔기가 제2의 상이한 아미노산 잔기로 치환되는 것으로서, 여기서, 제1 및 제2 아미노산 잔기는 생물물리학적 특징이 유사한 곁사슬을 가지는 것을 의미할 수 있다. 유사한 생물물리학적 특징으로는 소수성, 전하, 극성, 또는 수소 결합을 제공 또는 수용할 수 있는 능력을 포함할 수 있다. 보존적 치환의 예들은 염기성 아미노산(아르기닌, 리신 및 히스티딘), 산성 아미노산(글루탐산 및 아스파르트산), 극성 아미노산(글루타민 및 아스파라긴), 소수성 아미노산(루신, 이소로이신, 발린 및 메티오닌), 친수성 아미노산(아스파르트산, 글루탐산, 아스파라긴 및 글루타민), 방향족 아미노산(페닐알라닌, 트립토판 ,티로신 및 히스티딘), 및 작은 아미노산(글리신, 알라닌, 세린 및 트레오닌)의 군의 범위 내에 있을 수 있다. 일반적으로 특이적 활성을 변경시키지 않는 아미노산 치환은 당해 기술 분야에 공지되어 있다. 따라서, 예를 들면, 상기 펩티드에서 X1은 W, Y, F 또는 H이고, X2는 D, E, N 또는 Q이고, X3는 I, L 또는 V일 수 있다. 또한, 상기 펩티드는 서열번호 5 내지 11의 아미노산 서열로 이루어진 군으로부터 선택된 하나 이상을 포함하는 펩티드 또는 펩티드 세트일 수 있다. 이외에도 상업적으로 구매 가능한 펩티드, 예를 들면 서열번호 12의 아미노산 서열을 포함하는 펩티드를 사용할 수도 있다. 상기 펩티드는 두 개의 펩티드가 링커를 통해 연결된 것일 수 있다(예를 들면, 서열번호 10 또는 서열번호 11). 상기 펩티드는 또한 파지의 외피 단백질의 일부 서열, 예를 들면, 1 내지 10개의 아미노산 잔기를 더 포함하는 것일 수 있다(예를 들면, 서열번호 11). 상기 펩티드 또는 펩티드 세트의 아미노산 서열의 N-말단 또는 C-말단에는 파지의 외피 단백질의 연속되는 아미노산 서열이 연결될 수 있다. 따라서, 예를 들면, 상기 펩티드 또는 펩티드 세트는 길이가 5 내지 60 개의 아미노산 서열, 7 내지 55개의 아미노산 서열, 7 내지 40 개의 아미노산 서열, 7 내지 30개의 아미노산 서열, 7 내지 20개의 아미노산 서열, 또는 7 내지 10개의 아미노산 서열일 수 있다. 상기 펩티드 또는 펩티드 세트는 조립된(예를 들면, 자가 조립된(self-assembly)) 펩티드 또는 펩티드 세트일 수 있다. 예를 들면, 상기 펩티드 또는 펩티드 세트는 α-헬릭스 또는 β-시트의 구조로 이루어진 것일 수 있다. 상기 펩티드 또는 펩티드 세트는 그래피틱 물질 간의 결합을 향상시켜 그래피틱 물질이 메쉬 구조를 갖게 할 수 있다.
상기 그래피틱 물질에 결합하는 펩티드는 펩티드의 라이브러리를 통해 선별될 수 있으며, 예를 들면, 파지 디스플레이 기법을 통해 선별될 수 있다. 파지 디스플레이 기법을 통해 펩티드가 유전적으로 파지의 외피 단백질에 연결, 삽입 또는 치환되어 파지의 외부에 디스플레이되고, 펩티드는 비리온 내의 유전 정보에 의해 암호화될 수 있다. 디스플레이된 단백질 및 그를 암호화하는 DNA에 의해 다양한 변이체의 단백질을 스크리닝하여 선별할 수 있으며, 그를 "바이오패닝(biopanning)"이라고 부른다. 요약하여 바이오패닝 기법은 다양한 변이체가 디스플레이된 파지를 고정화된 타겟(예를 들면, 그래피틱 물질)과 반응시키고, 결합하지 않은 파지를 세척한 후, 파지와 타겟 사이의 결합 상호작용을 파괴하여 특이적으로 결합된 파지를 용리(elution)하는 방법을 포함한다. 용리된 파지의 일부는 DNA 시퀀싱 및 펩티드 식별을 위하여 남겨두고, 나머지는 인 비보(in vivo)상에서 증폭하고 다음 라운드를 위한 서브 라이브러리를 만들어 상기 과정을 반복할 수 있다.
또한 상기 펩티드는 파지의 외피 단백질에 디스플레이된 것일 수 있다. 따라서, 예를 들면, 상기 그래피틱 물질에 결합능을 갖는 파지는 파지의 외피 단백질 또는 그 단편에 디스플레이된 상기 펩티드를 포함하는 것일 수 있다.
용어 "파지(phage)" 또는 "박테리오파지(bacteriophage)"는 호환적으로 사용되며, 박테리아를 감염시키고, 박테리아 내에서 복제되는 바이러스를 의미할 수 있다. 파지 또는 박테리오파지는 그래피틱 물질 또는 휘발성 유기화합물과 선택적 또는 특이적으로 결합하는 펩티드를 디스플레이(display)하기 위해 사용될 수 있다. 상기 파지는 그래피틱 물질에 결합능을 갖는 펩티드가 파지의 외피 단백질 또는 그의 단편에 디스플레이되도록 유전적으로 조작된 것일 수 있다. 본 발명에서 용어 "유전적 조작 (genetic engineering)" 또는 "유전적으로 조작된 (genetically engineered)"은 그래피틱 물질에 결합능을 갖는 펩티드를 파지의 외피 단백질 또는 그의 단편에 디스플레이하기 위해 파지에 대하여 하나 이상의 유전적 변형 (genetic modification)을 도입하는 행위 또는 그에 의하여 만들어진 파지를 의미할 수 있다. 상기 유전적 변형은 상기 펩티드를 코딩하는 외래 유전자가 도입되는 것을 포함한다. 또한, 상기 파지는 필라멘트성 파지(Filamentous phage)일 수 있으며, 예를 들면, M13 파지, F1 파지, Fd 파지, If1 파지, Ike 파지, Zj/Z 파지, Ff 파지, Xf 파지, Pf1 파지 또는 Pf3 파지일 수 있다.
본 발명에서 용어 "파지 디스플레이(phage display)"는 파지 또는 파지미드(phagemid) 입자의 표면에 기능적 외래 펩티드 또는 단백질의 표시(display)를 의미할 수 있다. 상기 파지의 표면은 파지의 외피 단백질 또는 그의 단편를 의미할 수 있다. 또한 상기 파지는 상기 기능적 외래 펩티드의 C-말단이 파지의 외피 단백질의 N-말단에 연결되거나, 또는 상기 펩티드가 파지의 외피 단백질의 연속되는 아미노산 서열 사이에 삽입되거나 또는 외피 단백질의 연속되는 아미노산 서열의 일 부분을 치환한 것인 파지일 수 있다. 상기 펩티드가 외피 단백질에 삽입 또는 치환되는 연속되는 아미노산 서열의 위치는 외피 단백질의 N-말단으로부터 1 내지 50번 위치, 1 내지 40번 위치, 1 내지 30번 위치, 1 내지 20번 위치, 1 내지 10번 위치, 2 내지 8번 위치, 2 내지 4번 위치, 2 내지 3번 위치, 3 내지 4번 위치, 또는 2번 위치일 수 있다. 또한, 상기 외피 단백질은 p3, p6, p8 또는 p9 일 수 있다. 예를 들면, 상기 서열번호 1 내지 서열번호 12 중 어느 하나의 펩티드의 C-말단이 M13 파지의 몸통에 존재하는 50개의 아미노산 길이의 p8(서열번호 18)의 N-말단에 연결된 것일 수 있다. 또한, 예를 들면, 상기 서열번호 1 내지 서열번호 12 중 어느 하나의 펩티드가 M13 파지의 외피 단백질 p8의 2 내지 4번 위치의 아미노산 서열(즉, EGD), 2 내지 3번 위치, 3 내지 4번 위치, 또는 2번 위치의 아미노산 서열을 대신하여 연결된 것일 수 있다.
상기 효소는 분석물 결합 물질일 수 있다. 본 발명에서 용어 "분석물 결합 물질(analyte binding materials)" 또는 분석물 결합 시약(analyte binding reagents)"은 호환적으로 사용되고, 분석물-특이적으로 결합하는 물질을 의미할 수 있다. 상기 분석물 결합 물질은 산화 환원 효소(redox enzyme)를 포함할 수 있다. 상기 산화 환원 효소는 기질을 산화 또는 환원시키는 효소를 의미할 수 있으며, 예를 들면, 옥시다아제, 퍼옥시다아제, 리덕타아제, 카탈라아제 또는 디히드로게나아제를 포함할 수 있다. 상기 산화 환원 효소의 예는 혈당 옥시다아제, 락테이트 옥시다아제, 콜레스테롤 옥시다아제, 글루타메이트 옥시다아제, HRP(horseradish peroxidase), 알코올 옥시다아제, 글루코오스 옥시다아제(glucose oxidase; GOx), 글루코오스 디히드로게나아제(glucose dehydrogenase; GDH), 콜레스테롤 에스테르게나아제, 아스코르브산 옥시다아제(ascorbic acid oxidase), 알코올 디히드로게나아제, 락카아제(laccase), 티로시나아제(tyrosinase), 갈락토오스 옥시다아제(galactose oxidase) 또는 빌리루빈 옥시다아제(bilirubin oxidase)를 포함할 수 있다. 상기 효소는 그래피틱 물질질의 메쉬 구조 상에 및, 상기 메쉬 구조 내에 고정화되어 포함된 것일 수 있다. 용어 "고정화된(immobilized)"은 효소와 그래피틱 물질 사이의 화학적 또는 물리적 결합을 의미할 수 있다.
일 구체예에 있어서, 상기 그래피틱 물질과 상기 펩티드 또는 상기 파지의 복합체가 양전하 또는 음전하를 띠도록 양전하 고분자 또는 음전하 고분자로 개질된 것일 수 있다. 상기 양전하 고분자의 예는 PAH (Poly(allyamine)), PDDA (Polydiallyldimethylammonium)), PEI (Poly(ethyleneimine)), 또는 PAMPDDA (Poly(acrylamide-co-diallyldimethylammonium)를 포함할 수 있다. 또한, 상기 음전하 고분자의 예는 PSS (Poly (4-styrenesulfonate), PAA (Poly(acrylic acid)), PAM (Poly(acryl amide)), Poly(vinylphosphonic acid), PAAMP (Poly(2-acrylamido-2-methyl-1-propanesulfonic acid), PATS (Poly(anetholesulfonic acid)), 또는 PVS (Poly(vinyl sulfate))를 포함할 수 있다.
또한, 상기 효소 필름은 멤브레인, 예를 들면, 반투과성 투석막(semipermeable dialysis memebrane)을 더 포함하는 것일 수 있다. 일 구체예에 있어서, 상기 효소 필름은 멤브레인을 사용하여 투석함으로써 하이드로다이나믹 고정을 통해 제조될 수 있으며, 이 때, 제조된 효소 필름은 멤브레인과 함께 튜브로부터 제거될 수 있다. 이와 같이 효소 필름이 멤브레인과 함께 붙어 있는 것을 효소 스티커라 한다.
따라서, 본 발명은 상기 효소 필름 및 전사용 필름, 예를 들면, 반투과성 투석막을 포함하는 효소 스티커를 추가적으로 제공할 수 있다. 본 명세서에서 상기 효소 필름과 전사용 필름을 포함하는 복합체를 "스티커"라 하는 이유는, 상기 효소 필름을 전사시키고자 하는 패턴 형태로 자른 후 목적하는 전극에 물을 묻혀 올려 놓은 후, 상기 전사용 필름을 용이하게 제거하고, 그에 따라 스티커를 접착시키는 것과 같이 전사시키고자 하는 전극 상에 효소 전극을 형성시킬 수 있기 때문이다. 따라서, 상기 전사용 필름은 효소 필름과의 접촉 특성이 효소 필름과 타겟 전극간의 접촉 특성보다 약하거나, 엔자임 필름의 전사가 가능한 것이면 어느 것이나 사용할 수 있다.
다른 양상은 상기 효소 필름을 제조하는 방법을 제공한다.
상기 방법은 그래피틱 물질을 포함하는 콜로이드(colloid) 물질 및, 상기 그래피틱 물질에 결합능을 갖는 바이오 물질을 혼합하여 혼합물을 제조하는 단계; 상기 혼합물을 멤브레인을 사용하여 제1 투석하는 단계; 및 상기 혼합물에 효소를 첨가하고, 멤브레인을 사용하여 제2 투석하는 단계를 포함하는 것일 수 있다.
상기 바이오 물질의 예는 펩티드 또는 상기 펩티드가 디스플레이된 파지를 포함할 수 있다.
또한, 상기 방법은 상기 제1 투석 및 제2 투석 사이에, 효소 필름을 개질하기 위한 고분자를 첨가하고, 멤브레인을 사용하여 제3 투석하는 단계를 더 포함할 수 있다.
상기 콜로이드 물질을 제조하는 단계에 있어서, 상기 콜로이드 물질은 그래피틱 물질이 분산 또는 용해된 수용액일 수 있다. 상기 콜로이드 물질은 그래피틱 물질을 계면활성제가 포함된 용액에 넣고 안정화시켜 제조할 수 있다.
또한, 계면 활성제는 펩티드 또는 파지와 같은 바이오 물질과 친화적인(bio-compatible) 계면 활성제를 포함할 수 있고, 예를 들면, 소듐 콜레이트, SDS (sodium dodecyl sulfate), DOC (sodium deoxycholate), 노니데트(Nonidet) P-40, 트리톤(Triton) X-100, 또는 트윈(Tween) 20®을 포함할 수 있다.
상기 펩티드 또는 파지 용액을 제조하는 단계에 있어서, 바이오 물질, 예를 들면, 펩티드 또는 파지를 제조하는 방법은 상기한 바와 같다. 또한, 상기 제조된 파지는 적절한 용액, 예를 들면, 증류수, PBS, 또는 TBS에 첨가될 수 있으며, 상기 용액의 pH는 5 내지 8일 수 있다.
상기 혼합물을 제조하는 단계에 있어서, 상기 콜로이드 물질 및 바이오 물질, 예를 들면, 펩티드 또는 파지 용액의 혼합 비율은 효소 필름의 용도에 따라 통상의 기술자는 적절하게 조절할 수 있다.
상기 투석하는 단계에 있어서, 상기 단계는 상기 혼합물을 넣은 멤브레인 튜브를 상기 투석용액에 대하여 투석하거나 상기 혼합물을 멤브레인 자체를 이용하여 투석하는 것을 포함할 수 있다. 상기 멤브레인은 반투과성 특성을 지닌 막이나 물질 등 혼합물을 투석시킬 수 있는 것을 포함할 수 있다. 예를 들면, 상기 투석하는 단계는 이온이 첨가된 용액에서 투석하는 것일 수 있다.
상기 제1, 제2, 또는 제3 투석하는 단계는 각각 약 1 내지 약 60시간, 약 5 내지 60시간, 약 5 내지 30시간, 또는 약 10 내지 20시간 동안 수행할 수 있으며, 투석이 진행된 후, 멤브레인 튜브 면을 따라서 얇은 필름이 형성될 수 있다.
또한, 상기 방법은 상기 투석하는 단계 이후, 형성된 효소 필름을 수용액 내에서 분리하는 단계를 더 포함할 수 있다. 또한, 상기 방법은 형성된 효소 필름을 건조하는 단계를 더 포함할 수 있다. 상기 분리방법은 투석에 사용된 멤브레인 튜브를 비틀어 멤브레인을 따라 형성된 필름을 분리하는 방법을 예로 들 수 있으며, 멤브레인 클립을 수용액 내에서 제어하면 프리스탠딩 필름을 얻을 수 있다.
또 다른 양상은 상기 효소 스티커를 사용하여 전극에 효소를 포함하는 전극을 제조하는 방법을 제공한다.
상기 방법은, 상기 효소 스티커를 전극 상에 전사시켜, 효소 스티커-전극 복합체를 형성하는 단계; 및 상기 효소 스티커-전극 복합체로부터 효소 스티커의 전사용 필름을 제거하는 단계를 포함하는 효소를 포함하는 전극을 제조하는 방법.
상기 방법에 있어서, 상기 전사시키는 단계는 상기 효소 스티커의 그래피틱 물질이 전극 상에 전사되도록 하는 것일 수 있다. 예를 들면, 상기 효소 스티커의 전사용 필름, 예를 들면, 반투과성 투석막이 외부로 노출되는 방향으로 전사되는 것일 수 있다. 상기 효소 필름에 있어서, 상기 효소는 그래피틱 물질의 네트워크 구조 상에, 내에, 및/또는 아래에 포함되어 있으므로, 그래피틱 물질의 어느 방향으로 전극 상에 전사되어도, 전사용 필름이 제거되기만 하면 효소가 분석물 결합 물질로서 작용할 수 있다. 또한, 상기 방법은 효소 스티커를 전극 상에 전사시키기 전에, 효소 스티커를 적절한 수용액, 예를 들면, 물에 적시는 단계를 포함할 수 있다.
상기 전사용 필름은 효소 필름과의 접촉 특성이 효소 필름과 타겟 전극간의 접촉 특성보다 약하거나, 효소 필름의 전사가 가능한 것이면 어느 것이나 사용할 수 있다. 따라서, 상기 전사용 필름의 제거는 핀셋 등을 사용하여 용이하게 제거될 수 있다.
또한, 상기 방법은 전사용 필름을 제거한 후에 상기 제조된 효소를 포함하는 전극을 건조시키는 단계를 더 포함할 수 있다.
또 다른 양상은 기판, 상기 기판 상에 형성된 효소 필름을 포함하고, 상기 효소 필름은 그래피틱 물질; 상기 그래피틱 물질에 결합된, 상기 그래피틱 물질에 결합능을 갖는 펩티드 또는 파지; 및 효소를 포함하는 것인 바이오센서를 제공한다.
상기 효소 필름에 대해서는 상기한 바와 같다.
상기 기판은 전도성 기판 또는 절연 기판일 수 있으며, 적어도 하나 이상의 전극이 배치된 절연 기판일 수 있다. 상기 하나 이상의 전극은 제1 전극, 제2 전극, 또는 제3 전극일 수 있고, 작업 전극, 상대 전극, 또는 기준 전극일 수 있다. 또한 상기 전극은 상기 작업 전극, 상대 전극, 또는 기준 전극에 더하여, 보조 전극 및 인식 전극을 더 포함할 수 있다. 상기 효소 필름이 하나 이상의 전극이 배치된 절연 기판 상에 형성될 때, 상기 효소 필름은 제1 전극, 또는 작업 전극, 또는 그들의 일부에 배치될 수 있다.
상기 기판의 예는 은, 은에폭시, 팔라듐, 구리, 금, 백금, 은/염화은, 은/은이온, 수은/산화수은, 전도성 탄소, 반도체 기판, 산화물 기판, 폴리머 기판을 포함할 수 있다. 상기 전극의 예는 은, 은에폭시, 팔라듐, 구리, 금, 백금, 은/염화은, 은/은이온, 또는 수은/산화수은일 수 있다.
또한, 상기 기판은 투명 유연 기판일 수 있다. 투명 유연 기판의 예는 폴리디메틸실록산(polydimethylsiloxane, PDMS), 폴리에테르설폰(polyethersulfone, PES), 폴리(3,4-에틸렌디옥시티오펜)(poly(3,4-ethylenedioxythiophene)), 폴리(스티렌설포네이트)(poly(styrenesulfonate)), 폴리이미드(polyimide), 폴리우레탄(polyurethane),　폴리에스테르(polyester), 퍼플루오로폴리에테르(Perfluoropolyether, PFPE), 폴리카보네이트(polycarbonate), 또는 상기 고분자의 조합으로부터 제조된 기판일 수 있다.
상기 바이오 센서는 시료, 기판, 및 효소 필름을 수용하기 위한 테스트 셀을 더 포함하고, 상기 테스트 셀은 시료의 주입 또는 배출을 위한 입구 또는 출구를 포함하는 채널이 구비된 것일 수 있다.
일 구체예에 따른 바이오 센서는 작업 전극(WE), 상대 전극(CE) 및 기준 전극(RE)이 배치된 기판 상에 형성된 채널이 구비된 테스트 셀을 포함할 수 있다. 상기 테스트 셀은 시료가 주입되는 입구 또는 시료가 배출되는 출구를 갖는다. 시료가 상기 입구를 통해 들어오게 되고, 시료 내 존재하는 분석물은 효소와 산화 환원 반응을 일으켜 테스트 셀 내에 화학적 전위 기울기를 일으킨다. 용어 "화학적 전위 기울기(chemical potential gradient)"는 산화 환원 활성종의 농도 기울기를 의미할 수 있다. 그러한 기울기가 2개의 전극 사이에 존재할 때, 전위차는 회로가 열리면 검출될 수 있을 것이고, 상기 회로가 닫히는 경우 기울기가 없어질 때까지 전류는 흐를 것이다. 화학적 전위 기울기는 상기 산화 환원 효소(예를 들면, 분석물 결합 물질)의 분포의 비대칭으로부터 생겨나는 이러한 상기 전극 사이의 전위차 또는 전류 흐름의 인가로부터 생겨나는 어떠한 전위 기울기를 의미할 수 있다. 일 구체예에 따른 바이오 센서에 있어서, 상기 효소 필름이 전사된 작업 전극에서는 강한 산화 환원 반응의 피크가 나타나고, 그렇지 않은 전극에서는 산화 환원 피크가 거의 또는 전혀 나타나지 않는다. 따라서, 일 구체예에 따른 바이오 센서에 있어서, 분석물과 효소의 산화 환원 반응에 의한 전자의 이동은 상기 효소 필름이 전사된 작업 전극에서 매개체 없이 직접적으로 일어나는 것(DET)일 수 있다.
일 구체예에 있어서, 상기 바이오 센서는 복수의 기판, 및 복수의 효소 필름을 포함하는 다중 바이오 센서일 수 있다. 다중 바이오 센서에 있어서, 상기 복수의 효소 필름 각각은 서로 상이한 효소를 포함하는 것일 수 있다.
본 발명에서 용어 "분석물(analyte)"은 시료 중에 존재할 수 있는 대상 물질(material of interest)을 의미할 수 있다. 검출할 수 있는 분석물은 샌드위치, 경쟁 또는 치환 분석법 배치(configuration)에 참여할 수 있는 하나 이상의 분석물 결합 물질과의 특이적-결합 상호 작용에 관련될 수 있는 것들을 포함할 수 있다. 상기 시료의 예는 혈액, 체액, 뇌척수액, 뇨, 분뇨, 침, 눈물, 또는 땀 등을 포함할 수 있다. 분석물의 예는 펩티드(예를 들어, 호르몬)와 같은 항원 또는 햅텐, 단백질(예를 들어, 효소), 탄수화물, 단백질, 약물, 농약, 미생물, 항체, 및 상보적인 서열과 서열 특이적 혼성화 반응에 참여할 수 있는 핵산을 포함할 수 있다. 상기 분석물의 보다 상세한 예는 글루코오스, 콜레스테롤, 락테이트, 과산화수소, 카테콜, 티로신 또는 갈락토오스를 포함할 수 있다.
일 구체예에 따른 바이오 센서는 분석물의 결정을 위한 측정기를 더 포함할 수 있다. 본 발명에서 용어 "분석물의 결정(determination of an analyte)"은 시료를 평가하기 위한 정성적, 반-정량적 및 정량적 과정을 의미할 수 있다. 정성적 평가에서, 결과는 시료 중에 분석물이 검출되는지 여부를 나타낸다. 반-정량적 평가에서, 결과는 분석물이 미리 정의된 어떤 경계값 이상 존재하는지 여부를 나타낸다. 정량적 평가에서, 결과는 존재하는 분석물의 양의 수치적 표시이다.
상기 측정기는 시료의 도입 후 정해진 시간에서 전위차 또는 전류를 측정하고, 측정된 수치를 표시된 수치로 변환하기 위한 전자 장치를 포함할 수 있다. 상기 전위차 또는 전류의 측정은 순환전압전류법(cyclic voltammetry, CV)을 사용하여 산화전류반응 전압 값을 결정하는 것일 수 있다. 상기 순환전압전류법은 상기 제1 전극(예를 들면, 작업 전극)의 전위를 일정속도로 순환시켜 전류를 측정하는 것일 수 있다. 또한 상기 측정된 수치의 변환은 전류 또는 전위의 특이적 수치를 특이적 장치 구조 및 분석물에 대한 보정 수치에 의존한 분석물의 수치로 변환시키는 룩업 테이블(look-up table)을 사용할 수 있다. 또한, 상기 측정기는 결과를 표시하는 디스플레이 및 하나 이상의 조절 인터페이스(예를 들어, 전원 버튼, 또는 스크롤 휠 등)를 갖는 틀을 더 포함할 수 있다. 상기 틀은 바이오 센서를 수신하기 위한 슬롯을 포함할 수 있다. 틀의 내부에는 시료가 제공되었을 때 바이오 센서의 전극에 전위 또는 전류를 인가하기 위한 회로가 있을 수 있다. 상기 측정기에 사용될 수 있는 적절한 회로는 예를 들어 상기 전극을 가로지르는 상기 전위를 측정할 수 있는 이상적인 전압 측정기일 수 있다. 상기 전위가 측정될 때 열리거나 또는 전류의 측정을 위해 닫히는 스위치가 또한 제공된다. 상기 스위치는 기계적인 스위치(예를 들어, 릴레이) 또는 FET(전계-효과 트랜지스터) 스위치, 또는 고상(solid-state) 스위치일 수 있다. 이러한 회로는 전위차 또는 전류차를 측정하는데 사용될 수 있다. 당업자에게 이해될 수 있는 것과 같이, 더 간단하고 더 복잡한 회로를 포함하는, 다른 회로들이 전위차 또는 전류 또는 양쪽 모두의 인가를 달성하는데 사용될 수 있다.
다른 양상은 상기 바이오 센서를 포함하는 웨어러블 디바이스를 제공한다.
바이오 센서에 대해서는 상기한 바와 같다.
상기 웨어러블 디바이스는 생체 정보 검출용인 것일 수 있다. 상기 웨어러블 디바이스는 패치, 워치(watch) 또는 콘택트 렌즈 등일 수 있다.
용어 "콘택트 렌즈(contact lens)"는 눈 안에 또는 눈 위에 존재할 수 있는 임의의 안과용 또는 미용 디바이스를 의미할 수 있다. 예를 들면, 콘택트 렌즈는 안구내 렌즈, 오버레이 렌즈, 안구 삽입물(ocular insert), 눈물점 마개, 또는 시력이 교정 또는 수정될 수 있는, 눈의 상태가 향상 또는 예방될 수 있는, 및/또는 눈의 생리학이 미용적으로 향상될 수 있는(예를 들면, 홍채 색깔) 기타 유사한 디바이스를 포함할 수 있다. 상기 콘택트 렌즈는 실리콘 탄성 중합체 또는 하이드로겔(예를 들면 실리콘 하이드로겔) 및 플루오로하이드로겔로 이루어진 소프트 콘택트 렌즈를 포함할 수 있다.
일 구체예에 따른 생체 정보 검출용 콘택는 렌즈는 상기 바이오 센서와 논리적 통신을 하고 상기 바이오 센서의 제어에 관련된 데이터를 출력하기 위해 상기 바이오 센서로부터 발생된 신호 데이터를 수신하고 처리하는 컨트롤러를 더 포함할 수 있다.
상기 생체 정보 검출용 콘택트 렌즈 내의 상기 바이오 센서는 상기 컨트롤러에 의해 제어되어, 상기 컨트롤러는 일정 시간 간격으로, 또는 특정 이벤트(예를 들면, 누액 내 글루코오스의 현저한 감소 또는 증가)에 반응하여 바이오 센서가 검출한 생체 정보를 수신하고 처리할 수 있다.
또한, 상기 생체 정보 검출용 콘택트 렌즈는 컨트롤러의 동작을 위한 프로세서를 저장할 수 있고, 입/출력되는 데이터들(예를 들면, 생체 정보)을 임시 저장할 수 있는 메모리를 더 포함할 수 있다. 상기 메모리는 상기 바이오 센서로부터 검출된 누액 내의 분석물(예를 들면, 글루코오스)에 대한 정보를 저장할 수 있다.
또한 상기 생체 정보 검출용 콘택트 렌즈는 상기 콘트롤러에서 처리된 정보 또는 상기 메모리에 저장된 정보를 무선 통신 시스템을 가지고 있는 콘택트 렌즈 착용자 또는 다른 사용자(예를 들면, 의사, 병원, 착용자의 가족 등)에게 전달하기 위한 무선 통신부를 더 포함할 수 있다. 예를 들면 무선 통신부는 방송 수신 모듈, 이동 통신 모듈, 무선 인터넷 모듈, 근거리 통신 모듈을 포함할 수 있다. 상기 바이오 센서로부터 검출된 누액 내의 분석물에 대한 정보는 무선 통신부를 통해 착용자 또는 다른 사용자에게 전달될 수 있다.
생체 정보 검출용 콘택트 렌즈는 에너지를 공급할 수 있거나 장치를 가동상태에 둘 수 있는 에너지 공급원을 더 포함할 수 있다. 에너지 공급원은 예를 들면 리튬 이온 전지 일 수 있다.
또한, 상기 바이오 센서, 상기 컨트롤러, 상기 메모리, 상기 무선 통신부, 또는 상기 에너지 공급원 매체 삽입물을 통해 컨택트 렌즈에 내장되거나, 또는 컨택트 렌즈의 표면 상에 부착될 수 있다.
일 구체예에 따른 웨어러블 디바이스에 있어서, 상기 바이오 센서는 투명하고 유연한 기판 및 인체에 무해한 전극 상에서도 현저한 전기화학적 특성을 갖는다. 또한, 상기 바이오 센서는 인체에 유해한 매개체가 필요 없고, 시료 내 적은 양의 분석물을 검출할 수 있을 정도로 감도가 현저하여 웨어러블 디바이스(예를 들면, 생체 정보 검출용 콘택트 렌즈)에 유용하게 사용될 수 있다.
일 양상에 따른 효소 필름 및 그를 제조하는 방법에 의하면, 기존의 적층 방식이 아닌, 효소와 전극 전체를 하이드로다이나믹 공정을 이용함으로써 효소 일체형 필름을 구현할 수 있는 효과가 있다.
다른 양상에 따른 엔자임 스티커에 의하면, 스티커를 접착하듯이 타겟 전극 상에 용이하게 목적하는 형태로 전사시킬 수 있는 효과가 있다.
또 다른 양상에 따른 바이오 센서 및 그를 포함하는 생체 정보 검출용 웨어러블 디바이스에 의하면, 전기 화학적인 활성도가 높고, DET 기반의 시료 내 분석물의 검출이 가능하며, 인체에 무해하면서 분석물에 대한 고감도, 고선택성을 가져 비침습적인 방법으로 시료 내 적은 양의 분석물의 검출이 가능한 효과가 있다.
도 1은 일 구체예에 따른 GOx 엔자임 필름의 광학적 이미지와, 그의 주사현미경 (SEM, Scanning electron microscope) 이미지를 나타낸 도면이다.
도 2는 비교예에 따른 효소 전극의 제조 결과를 나타낸 도면이다.
도 3은 일 구체예에 따른 파지 유래 펩타이드를 이용한 GOx 엔자임 필름의 광학적 이미지를 나타낸 도면이다.
도 4는 일 구체예에 따른 파지 유래가 아닌 펩타이드를 이용한 GOx 엔자임 필름의 광학적 이미지를 나타낸 도면이다.
도 5는 일 구체예에 따른 LOx-엔자임 필름의 광학적 이미지와, 그의 주사현미경 (SEM, Scanning electron microscope) 이미지를 나타낸 도면이다.
도 6은 일 구체예에 따른 HRP-엔자임 필름의 광학적 이미지와, 그의 주사현미경 (SEM, Scanning electron microscope) 이미지를 나타낸 도면이다.
도 7은 일 구체예에 따른 Catalase-엔자임 필름의 광학적 이미지와, 그의 주사현미경 (SEM, Scanning electron microscope) 이미지를 나타낸 도면이다.
도 8은 일 구체예에 따른 Laccase-엔자임 필름의 광학적 이미지와, 그의 주사현미경 (SEM, Scanning electron microscope) 이미지를 나타낸 도면이다.
도 9는 일 구체예에 따른 GOx-엔자임 스티커의 광학적 이미지와, 그의 유연성을 보여주는 광학적 이미지를 나타낸 도면이다.
도 10은 일 구체예에 따른 GOx-엔자임 스티커를 이용한 바이오 센서 제작 과정 및 제작된 바이오 센서의 광학적 이미지를 나타낸 도면이다.
도 11은 일 구체예에 따른 GOx와 LOx 엔자임 스티커를 이용한 다중 분석 바이오센서의 광학적 이미지와, 그의 유연성을 보여주는 광학적 이미지를 나타낸 도면이다.
도 12는 일 구체예에 따른 GOx-엔자임 필름이 전사된 전극과 엔자임 필름이 전사되지 않은 금 전극의 전기 화학적 특성을 10 mM K3[Fe(CN)6] 상에서 측정한 CV 그래프이다.
도 13은 일 구체예에 따른 GOx-엔자임 필름이 전사된 전극의 DET 반응을 다양한 환경의 10 mM PBS 버퍼상에서 측정한 CV 그래프이다.
도 14는 일 구체예에 따른 GOx-엔자임 필름이 전사된 전극의 산화 환원 전류가 전압의 주사 속도의 변화에 따라 선형적으로 증가(위쪽 패널)하고, 고속 CV cycle 주행에서도 안정적으로 구동됨(아래쪽 패널)을 나타내는 CV 그래프이다.
도 15는 일 구체예에 따른 GOx-엔자임 필름이 전사된 전극에서 글루코스 농도의 증가 시 환원 전류가 농도 증가에 선형적으로 비례하여 증가함을 보여주는 CV 그래프이다.
도 16은 일 구체예에 따른 GOx-엔자임 필름이 전사된 GOx 전극은 높은 선택성 특성을 가짐을 나타내는 그래프(왼쪽 패널) 및 실제 생리학적 환경에서도 안정적으로 구동됨을 나타내는 그래프(오른쪽 패널)이다.
도 17은 일 구체예에 따른 GOx-엔자임 필름의 균일도 특성을 평가하기 위해, GOx-엔자임 필름을 여섯 부분으로 나누어 센서의 감도를 측정/비교한 그래프이다.
도 18은 일 구체예에 따른 GOx-엔자임 필름의 안정성을 평가하기 위해, 그를 전극 상에 전사하여 30일간 간헐적으로 센서의 감도를 측정/비교한 그래프 이다.
도 19는 일 구체예에 따른 파지 유래 펩타이드를 이용한 GOx-엔자임 필름의 글루코스 반응 특성 및 글루코스 농도 증가에 따른 환원 전류의 변화를 분석한 그래프이다.
도 20은 일 구체예에 따른 파지에서 유래 되지 않은 펩타이드를 이용한 GOx-엔자임 필름의 글루코스 반응 특성 및 글루코스 농도 증가에 따른 환원 전류의 변화를 분석한 그래프이다.
도 21은 일 구체예에 따른 LOx-엔자임 필름의 락테이트 반응 특성 및 락테이트 농도 증가에 따른 환원 전류의 변화를 분석한 그래프 이다.
도 22는 일 구체예에 따른 HRP-엔자임 필름의 과산화수소 (H2O2) 반응 특성 및 과산화 수소 농도 증가에 따른 환원 전류의 변화를 분석한 그래프이다.
도 23은 일 구체예에 따른 Catalase-엔자임 필름의 과산화수소 (H2O2) 반응 특성 및 과산화 수소 농도 증가에 따른 환원 전류의 변화를 분석한 그래프이다.
도 24는 일 구체예에 따른 Laccase-엔자임 필름의 도파민에 대한 반응 특성 및 도파민 농도 증가에 따른 환원 전류의 변화를 분석한 그래프이다.
도 25는 일 구체예에 따른 GOx-엔자임 스티커를 전사한 전극의 고속 센서 구동 시의 안정성을 평가한 그래프와, 글루코스 농도 증가에 따른 환원 전류의 변화를 보여주는 그래프이다.
도 26은 일 구체예에 따른 GOx-엔자임 스티커 전사를 통해 제조된 바이오 센서의 글루코스 농도 증가에 따른 환원 전류 변화를, 스텐실 마스크를 통하여 제조된 바이오 센서 전극과 비교하여 나타낸 그래프이다.
도 27은 일 구체예에 따른 GOx-엔자임 스티커와 LOx-엔자임 스티커를 다중 전극 상에 스티커 전사 공법을 이용하여 제조한 다중 검출용 바이오 센서의 글루코스 및/또는 락테이트 주입 시의 선택적인 반응을 실시간으로 보여주는 그래프이다.
이하 본 발명을 실시예를 통하여 보다 상세하게 설명한다. 그러나, 이들 실시예는 본 발명을 예시적으로 설명하기 위한 것으로 본 발명의 범위가 이들 실시예에 한정되는 것은 아니다.
[제조예 1] 파지를 이용한 GOx 엔자임 필름의 제조
본 발명의 일 구현예로서, GOx 엔자임 필름을 하기의 방법으로 제조하였다.
콜로이드 용액의 제조
먼저, 증류수에 계면 활성제로 소듐 콜레이트(sodium-cholate)를 2% w/v의 농도로 첨가한 수용액을 제조한 다음, 그래피틱 물질로 탄소나노튜브(제조사:Nanointegris, SuperPure SWNTs, solution 형태, 농도: 250 μg/ml)를 48시간 동안 투석하여 단겹탄소나노튜브를 소듐 콜레이트로 안정화시켜 콜로이드 용액을 제조하였다.
이때 탄소나노튜브(CNT)의 평균 길이를 1 μm, 평균 지름을 1.4 nm로 가정했을 때, 상기 콜로이드 용액에 포함된 단겹탄소나노튜브 개수의 계산식은 다음과 같다.
[수학식 1]
단겹탄소나노튜브 개수(개/ml) = 농도 ug/ml X 3 x 1011 CNT
상기 수학식에 의하면 상기 콜로이드 용액에 포함된 단겹탄소나노튜브 개수는 (7.5X1013 )개/ml임을 알 수 있다.
파지의 제조
그래피틱 표면과 강한 결합력을 지닌 M13 파지인, 그래피틱 표면과 강한 결합력을 갖는 펩티드인 SWAADIP(서열번호 5)가 디스플레이된 M13파지 (GP1) 및 NPIQAVP(서열번호 6)가 디스플레이된 파지(GP2)를 하기의 방법으로 제조하였다.
우선, M13KE 벡터(NEB, product#N0316S, 서열번호 13)의 1381번째 염기쌍(base pair)인 C를 G로 부위특이적 변이(site-directed mutation)하여 M13HK 벡터를 제작하였다.
이때 상기 M13KE 벡터(NEB, product#N0316S)는 7222bp의 DNA로 이루어진 클로닝 벡터(Cloning vector M13KE)로서, 유전자 정보는 인터넷 사이트 (https://www.neb.com/~/media/NebUs/Page%20Images/Tools%20and%20Resources/Interactive%20Tools/DNA%20Sequences%20and%20Maps/Text%20Documents/m13kegbk.txt)에 개시되어 있다. 그리고 상기 부위특이적 변이에 사용한 올리고뉴클레오티드(oligonucleotides)의 염기서열은 다음과 같다:
5'-AAG GCC GCT TTT GCG GGA TCC TCA CCC TCA GCA GCG AAA GA-3'(서열번호 14), 및
5'-TCT TTC GCT GCT GAG GGT GAG GAT CCC GCA AAA GCG GCC TT-3'(서열번호 15).
상기 제작된 M13HK 벡터에 제한효소 BspHI (NEB, product# R0517S) 및 BamHI 제한효소(NEB, product#R3136T)를 이용하여 파지 디스플레이 p8 펩티드 라이브러리를 제작하였다.
본 발명의 일 실시예로서 상기 파지 디스플레이 p8 펩티드 라이브러리의 제조에 사용된 올리고뉴클리오티드의 염기서열은 다음과 같다:
5'- TTA ATG GAA ACT TCC TCA TGA AAA AGT CTT TAG TCC TCA AAG CCT CTG TAG CCG TTG CTA CCC TCG TTC CGA TGC TGT CTT TCG CTG CTG -3'(서열번호 16), 및
5'- AAG GCC GCT TTT GCG GGA TCC NNM NNM NNM NNM NNM NNM NNM NCA GCA GCG AAA GAC AGC ATC GGA ACG AGG GTA GCA ACG GCT ACA GAG GCT TT -3'(서열번호 17).
상기 제조된 파지 디스플레이 p8 펩티드 라이브러리의 염기서열은 4.8 X 107 pfu(plaque form unit) 가지의 다양성을 가지며 각각의 서열당 1.3 X 105 개 정도의 복제수(copy number)를 지녔다.
그 다음, 상기 제조된 파지 디스플레이 p8 펩티드 라이브러리를 바이오 패닝(bio-panning) 방법에 의해 그래피틱 표면에 결합시켜 본 발명의 바이오 물질로 사용할 펩티드가 디스플레이 된 파지를 선별하였다. 바이오 패닝 방법은 구체적으로 하기와 같다.
먼저, 그래피틱 표면을 갖는 물질인 HOPG(highly oriented pyrolytic graphite, SPI, product#439HP-AB)를 실험 전에 테이프로 떼어내어 깨끗한(fresh) 표면을 얻어 샘플 표면의 산화 등으로 인한 결함을 최소화시켰다. 이때 HOPG 기판은 입자크기(grain size)가 100?m 이하의 비교적 큰 HOPG 기판을 사용하였다.
그리고 상기 제조한 4.8 X 1010 가지(4.8 X 107 가지 다양성, 각 서열마다 복제수 1000개)의 파지 디스플레이 p8 펩티드 라이브러리를 100 μl의 TBS(Tris-Buffered Saline) 완충액에 준비한 다음 HOPG 표면과 1시간 동안 100rpm으로 진탕배양기(shaking incubator)에서 반응(conjugating)시켰다. 1 시간 후 용액을 제거한 다음, TBS에서 10번 반복 세척(washing)하였다. 세척된 HOPG 표면에 산성 완충액으로서 pH 2.2의 Tris-HCl을 8분 동안 반응시켜 약하게 반응하는 펩티드를 용리(elution)한 후, 미드-로그(mid-log) 상태인 XL-1 blue E. coli 배양물(culture)을 30분 동안 용리시켰다. 용리된 배양물의 일부는 DNA 시퀀싱(DNA sequencing) 및 펩티드 식별(peptide identification)을 위하여 남겨두고 나머지는 증폭(amplification)해서 다음 라운드를 위한 서브 라이브러리(sub-library)를 만들었다. 이때 만들어진 서브 라이브러리를 이용하여 상기의 과정을 반복하였다. 한편, 남겨둔 플라크(plaque)는 DNA를 분석하여 p8 펩티드 서열을 구하고, 이때 얻어진 서열을 분석하여 그래피틱 물질에 강한 결합능을 갖는 펩티드 서열인 SWAADIP(서열번호 5)이 디스플레이 된 파지(GP1) 및 NPIQAVP(서열번호 6)가 디스플레이된 파지(GP2)를 얻었다.
파지를 이용하는 GOx 엔자임 필름의 제조
상기 제조예 1에서 제조한 콜로이드 용액과 상기 그래피틱 물질의 표면과 강한 결합력을 지닌 M13 파지(GP1)를 포함하는 파지용액을 32:4의 몰비율로 혼합하였다.
그 다음, 투석을 위하여 반투과성 멤브레인(semipermeable dialysis membrane; SpectrumLab, MWCO 12,000~14,000, product # 132 700) 튜브 안에 상기 혼합물을 각각 넣은 다음, 상기 각 멤브레인 튜브를 상기 3차 증류수에 대하여 12시간 투석을 진행하였다. 그 다음, 1 mL의 1%의 polyethyleneimine(PEI)을 멤브레인 튜브 내에 첨가하여 2차 투석 공정을 12시간 동안 진행하였다. 그 다음, 250 mg/mL의 GOx의 효소를 1mL 추가적으로 첨가하여 3차 투석공정을 12시간 동안 진행하였다. 3차 투석 공정을 완료하여 반투과성 멤브레인을 따라서 GOx 엔자임 필름을 형성시켰다.
도 1은 형성된 GOx 엔자임 필름을 투석용 멤브레인에서 떼어낸 사진 및 그의 주사 현미경 사진을 나타낸 것이다. 상기 공정을 통해서 제작된 엔자임 필름은 약 5 x 5 cm 의 크기를 가지고, 엔자임 필름의 주사현미경 사진을 보면, 엔자임 필름에 효소가 균일하게 잘 incorporation 되어 있음을 알 수 있다.
[비교예 1] 일반적 효소 전극의 제조
상기의 파지를 이용한 엔자임 필름을 제조하는데 사용되는 조건과 같은 조건으로 GOx 엔자임과 SWNT를 준비하고 혼합한 후 24 시간 인큐베이션하여 물리적으로 흡착 시킨 후, 파지와 혼합하여 3차 증류수에 대하여 투석 공정을 진행하였고, 그 결과를 도 2에 나타내었다.
도 2는 비교예에 따른 효소 전극의 제조 결과를 나타낸 도면이다.
도 2에서 나타낸 바와 같이 엔자임 필름이 성공적으로 형성되지 않았음을 확인할 수 있다. 이는 SWNT 표면과 GOx 간의 물리적 흡착을 통하여 GOx가 SWNT의 그래피틱 표면을 덮었기 때문이다. 즉, 바이오 접착제인 M13 파지가 π-π 결합을 통하여 대면적 전자시트 합성을 진행하여야 하는 SWNT의 부위를 GOx가 이미 확보하여, M13 파지와 SWNT간의 효율적 π-π 결합이 저하됨으로 인해 대면적 필름의 형성이 제한된 것이다.
[제조예 2] 파지 유래 펩티드를 이용한 GOx 엔자임 필름의 제조
그래피틱 표면과 특이적으로 결합하는 파지 유래 펩티드를 화학적으로 합성하여 (㈜ 펩트론사) 1 mg/mL 농도로 준비하였다. 파지 유래 펩티드는 구체적으로 3가지를 사용하였다. 펩티드 서열번호 9(ADSWAADIPDPA), 두 개의 펩티드 서열번호 9를 링커로 연결한 펩티드 서열번호 10, 및 파지의 외피 단백질의 일부 서열(KAA)을 더 포함하는 두 개의 펩티드를 링커로 연결한 펩티드 서열번호 11을 사용하였다. 두 개의 펩티드 서열을 링커로 연결하여 각각의 펩티드가 하나의 그래피틱 물질에 결합하고 결과적으로, 두 개의 그래피틱 물질을 연결할 수 있게 하였다. 준비된 상기 서열번호 10의 펩티드 800 μL와 상기 제조예 1에 기재된 방법으로 준비한 800 μL의 SWNT (3.0 × 1014 개/mL) 콜로이드 용액을 혼합한 후 반투과성 멤브레인(semipermeable dialysis membrane; SpectrumLab, MWCO 12,000~14,000, product # 132 700) 튜브에 넣고 3차 증류수에 대하여 12시간 동안 1차 투석을 진행하였다. 그 다음, 1 mL의 1%의 polyethyleneimine(PEI)을 멤브레인 튜브 내에 첨가하여 2차 투석 공정을 12 시간 동안 진행하였다. 그 다음, 1 mL의 250 mg/mL의 GOx를 추가적으로 멤브레인 튜브 내에 첨가하여 3차 투석공정을 12 시간 동안 진행하였다. 3차 투석 공정을 완료하여 반투과성 멤브레인을 따라서 GOx 엔자임 필름을 형성시켰다.
도 3은 형성된 GOx 엔자임 필름을 멤브레인에서 떼어낸 사진을 나타낸 것이다. 도 3에 나타낸 바와 같이, 제조예 2에 따른 공정을 통해서 제작된 GOx 엔자임 필름이 대면적으로 형성됨을 알 수 있다.
[제조예 3] 파지 유래가 아닌 펩티드를 이용한 GOx 엔자임 필름의 제조
그래피틱 표면과 효율적으로 결합하는 것으로 알려진 펩티드 (YYACAYY)(서열번호 12)를 상기 제조예 2와 동일한 방법으로 펩티드를 합성하여 상기 제조예 2와 동일한 방법으로 GOx 엔자임 필름을 형성시켰다.
도 4는 형성된 GOx 엔자임 필름을 멤브레인에서 떼어낸 사진을 나타낸 것이다. 도 4에 나타낸 바와 같이, 제조예 3에 따른 공정을 통해서 제작된 GOx 엔자임 필름이 대면적으로 형성됨을 알 수 있다.
[제조예 4] 파지를 이용한 LOx 엔자임 필름의 제조
상기 제조예 1에 기재한 바와 같이 제조한 콜로이드 용액과 상기 그래피틱 표면과 강한 결합력을 지닌 M13 파지(GP1)를 포함하는 파지용액을 32:4 의 몰비율로 800 μL의 SWNT (3.0 × 1014 개/mL)와 혼합하였다. 그 다음 GOx 대신에 1 mL의 50 mg/mL의 LOx를 사용한 것만을 제외하고는 제조예 1과 동일한 방법으로 LOx 엔자임 필름을 제조하였다.
도 5는 형성된 LOx 엔자임 필름을 멤브레인에서 떼어낸 사진 및 그의 주사 현미경사진을 나타낸 것이다. 도 5에 나타낸 바와 같이, 제조예 5에 따른 공정을 통해서 제작된 LOx 엔자임 필름은 대면적이며, 효소 필름의 주사현미경 사진을 통하여 엔자임 필름에 효소가 균일하게 잘 incorporation 되어 있음을 알 수 있다.
[제조예 5] 파지를 이용한 HRP 엔자임 필름의 제조
LOx 대신에 1 mL의 125 mg/mL의 HRP(horseradish peroxidase)를 사용한 것만을 제외하고는 상기 제조예 4와 동일한 방법으로 HRP 엔자임 필름을 제조하였다.
도 6은 형성된 HRP 엔자임 필름을 멤브레인에서 떼어낸 사진 및 그의 주사 현미경 사진을 나타낸 것이다. 도 6에 나타낸 바와 같이, 제조예 5에 따른 공정을 통해서 제작된 HRP 엔자임 필름은 대면적이며, 효소 필름의 주사현미경 사진을 통하여 엔자임 필름에 효소가 균일하게 잘 incorporation 되어 있음을 알 수 있다.
[제조예 6] 파지를 이용한 catalase 엔자임 필름의 제조
LOx 대신에 1 mL의 250 mg/mL의 catalase를 사용한 것만을 제외하고는 상기 제조예 4와 동일한 방법으로 catalase 엔자임 필름을 제조하였다.
도 7은 형성된 catalase 엔자임 필름을 멤브레인에서 떼어낸 사진 및 그의 주사 현미경 사진을 나타낸 것이다. 도 7에 나타낸 바와 같이, 제조예 6에 따른 공정을 통해서 제작된 catalase 엔자임 필름은 대면적이며, 효소 필름의 주사현미경 사진을 통하여 엔자임 필름에 효소가 균일하게 잘 incorporation 되어 있음을 알 수 있다.
[제조예 7] 파지를 이용한 laccase 엔자임 필름의 제조
LOx 대신에 1 mL의 250 mg/mL의 laccase를 사용한 것만을 제외하고는 상기 제조예 4와 동일한 방법으로 laccase 엔자임 필름을 제조하였다.
도 8은 형성된 laccase 엔자임 필름을 멤브레인에서 떼어낸 사진 및 그의 주사 현미경 사진을 나타낸 것이다. 도 8에 나타낸 바와 같이, 제조예 8에 따른 공정을 통해서 제작된 laccase 엔자임 필름은 대면적이며, 효소 필름의 주사현미경 사진을 통하여 엔자임 필름에 효소가 균일하게 잘 incorporation 되어 있음을 알 수 있다.
[제조예 8] 엔자임 스티커의 제조
상기의 제조예 1 내지 7에서 형성된 엔자임 필름을 포함하는 멤브레인 튜브 내의 용액을 제거한 후, 엔자임 필름을 멤브레인에서 떼어내지 않고, 멤브레인 상에서 건조시켜 엔자임 스티커를 제조하였고, 그 결과를 도 9에 나타내었다.
도 9에 나타낸 바와 같이, 엔자임 스티커는 약 20~30 μm 두께의 멤브레인 상에 약 1 μm 두께의 엔자임 필름이 건조된 상태로 존재하기 때문에 아주 얇은 두께를 가지며, 높은 유연성을 가짐을 알 수 있다.
[제조예 9] 엔자임 스티커를 이용한 제 3세대 글루코스 센서의 제조
상기의 제조예 8에서 제조된 엔자임 스티커를 원하는 모양으로 자른 후 물에 약 1분간 적신 후 원하는 전극 상에 전사시킨다. 그 다음, 핀셋 등으로 멤브레인을 제거하고 상온에서 필름을 건조시켜 원하는 전극 상에 효소 전극을 구현하였다. 즉, 엔자임 필름을 스티커를 접착하듯이 타겟 전극 상에 용이하게 목적하는 형태로 전사시킬 수 있었다.
상세하게는, 도 10에 나타낸 바와 같이, GOx 엔자임 스티커를 사무용 천공기를 사용하여 5 mm 지름의 원모양으로 제작한 후 1분간 물에 적신 후 SPE 전극상에 원하는 위치에 전사시켰다. 그 다음, 멤브레인 막을 핀셋을 사용하여 제거한 후 상온 건조시켜 GOx 엔자임 필름이 집적된 GOx 바이오 센서를 제작하였다.
[제조예 10] 두 종류 이상의 엔자임 스티커를 이용한 다중분석 바이오 센서의 제조
제조예 8에서 제조된 GOx 엔자임 스티커와 LOx 엔자임 스티커를 사무용 천공기를 사용하여 5 mm 지름의 원모양으로 제작하였다. 우선 GOx 엔자임 스티커를 1분간 물에 적신 후 SPE 전극상에 원하는 위치에 전사시켰다. 그 다음, 핀셋 등으로 멤브레인을 제거하고 상온에서 필름을 건조시켰다. 그 다음, 같은 방법으로 LOx 엔자임 스티커를 이용하여 원하는 다른 SPE 전극 상에 LOx 엔자임 전극을 구현하였고, 그 결과를 도 11에 나타내었다. 도 11은 다중 분석용 바이오 센서의 사진을 나타낸다.
[실험예 1] GOx 엔자임 필름의 전기화학적 활성도 측정
제조예 1에서 제조한 GOx 엔자임 필름을 멤브레인에서 떼어 낸 후 스텐실 마스크 공법을 통하여 상용적으로 구매가 가능한 금 전극 (SPE 250BT, DropSens)에 전사하였다. 이후, 10 mM K3(Fe[CN]6) (244023, Sigma Aldrich)가 포함된 10 mM PBS buffer (pH = 7.4, 79383, Sigma Aldrich) 용액에서 성능 실험을 진행하였다. 전압 주사 범위는 -0.2 ~ 0.6 V이며, 전압 주사 속도(scan rate)는 200 mV/s으로 유지하였고, 그 결과를 도 12에 나타내었다.
도 12에 나타난 바와 같이, 엔자임 필름을 포함한 SPE 250BT 금 전극에서 측정된 10 mM K3(Fe[CN]6) (244023, Sigma Aldrich)의 산화/환원 전류는 엔자임 필름이 사용되지 않은 금 전극에 비해 약 73% 증가 하였으며, quasi-reversible potential 이 약 181 mV 감소한 것으로 나타났다. 상기의 결과로 비파괴적으로 합성된 엔자임 필름은 높은 전기화학적 활성을 갖는 SWNT를 기반으로 하기 때문에 높은 전기 화학적 반응성을 가짐을 알 수 있다.
또한, GOx 엔자임 필름을 포함하는 전극을 10 mM PBS buffer (pH = 7.4, 79383, Sigma Aldrich) 용액에서 -0.6 V ~ -0.2 V의 음의 전압으로 200 mV/s의 속도로 전압을 주사하였고, 그 결과를 도 13에 나타내었다.
도 13에 나타난 바와 같이, GOx 엔자임 필름을 포함하는 전극은 Ag/AgCl 레퍼런스 전극 (3 M KCl saturated, PAR, K0260) 대비 약 -400 mV 범위에서 강한 산화 환원 피크가 Cyclic voltammetry (CV) 상에 나타남을 알 수 있다. 이는 GOx 내의 산화환원 센터 (FAD redox center)가 SWNT 전자시트와 효율적/직접적으로 전기적 쌍을 형성하기 때문에 직접적인 전자 주고 받음(Direct-Electron-Transfer, DET)이 아래 반응식과 같이 일어났음을 의미한다.
FAD + 2H+ + 2e- -> FADH2
또한, 주사 속도를 20 mV/s에서 순차적으로 4000 mV/s까지 변화시키며 CV를 측정하였고, 그 결과를 도 14에 나타내었다.
도 14에 나타난 바와 같이, 20 mV/s에서 순차적으로 4000 mV/s까지 전압 주사 속도를 증가 시켰을 때도 산화 환원 전류가 직선적으로 증가함을 보이며, 200 mV/s 과 400 mV/s의 50 사이클의 고속 반복 주행에서도, 효소의 이탈 및 소재의 degradation 없이 안정하게 소재가 구동됨을 보임으로서, 엔자임 필름이 수용액 상에서도 높은 안정성을 보임을 알 수 있다. 이러한 반응을 바탕으로 엔자임 필름에 존재하는 엔자임이 전극과 효율적으로 전자를 직접 주고 받을 수 있음을 알 수 있다.
[실험예 2] GOx 엔자임 필름의 글루코스에 대한 반응성 평가 1
제조예 1에서 제조한 GOx 엔자임 필름을 포함하는 금전극 (SPE 250BT, DropSens)을 10 μM 내지 1000 μM의 글루코스가 포함된 10 mM PBS buffer (pH = 7.4, 79383, Sigma Aldrich) 용액 상에서 200 mV/s의 속도로 전압을 주사하면서 CV를 측정하였고, 그 결과를 도 15에 나타내었다.
도 15에 나타난 바와 같이, -0.2 V에서 -0.6 V사이로 전압을 인가한 상태에서, 10mM PBS buffer 상에 포함된 글루코스 농도를 증가시켰을 때, 환원 전류가 직선적으로 양의 방향으로 증가하는 형태를 보임을 알 수 있다. 이렇게 측정된 글루코스 센서의 감도는 약 ~67 μA / mM cm2로 측정되었다. 상기의 결과로, DET 기반의 GOx 엔자임 필름은 비칩습적 방식으로 채취가 가능한 사람의 체액 (땀, 눈물, 침 등) 내에 포함되어 있는 글루코스 농도 범위 (100 μM ~ 500 μM) 에서 환원 전류의 범위가 높은 민감도를 가지고 직선적으로 변하기 때문에, 3세대 DET 기반의 웨어러블 바이오 센서의 전자 소재로서 사용가능함을 알 수 있다.
[실험예 3] GOx 엔자임 필름의 글루코스에 대한 반응성 평가 2
제조예 1에서 제조한 GOx 엔자임 필름의 글루코스 반응에 대한 선택성에 대하여 평가하였다. 구체적으로, 1mM의 글루코스만 첨가된 시약 및, 2 mM의 아스코르브산(Ascorbic Acid, AA), 요산 (Uric Acid, UA), 아세트아미노펜(Acetaminophen,AP)의 방해물질도 첨가된 시약을 사용하여 -0.6 V에서 0.6 V까지 200 mV/s의 주사 속도로 센서를 구동하였다. 또한, 10 mM PBS, 10 mM PBS 중 10 mM 글루코스, PBS 중 인간 혈청(~11 mM), 및 인공 눈물 중 10 mM 글루코스에 대해서도 상기 실험예 2와 동일하게 CV를 측정하였고, 그 결과를 도 16에 나타내었다.
도 16에 나타난 바와 같이, 일 구체예에 따른 GOx 엔자임 필름 기반의 3세대 바이오 센서는 방해물질 첨가 시에 양의 전압에서 강한 산화 전류가 측정 됨에도 불구하고, 음의 전압 영역에서는 그 변화가 최소화 되어 AA, UA, AP 등의 방해물질의 첨가 유무와 관계 없이, 안정적인 구동을 보임을 알 수 있다. 따라서 GOx 엔자임 필름 기반의 3세대 바이오 센서가 마이크로몰 농도의 낮은 농도에서 높은 감도를 보일 뿐만 아니라 전기 화학적 활성을 갖는 방해 물질이 존재 하였을 때에도 높은 선택성을 지님을 알 수 있다. 또한, 일 구체예에 따른 센서는 10 mM PBS 용액에서뿐만 아니라, 인간 혈청 또는 인공 눈물 등 실제 생리학적 환경에서도 안정적으로 구동함을 보임으로써, 침/눈물/땀 등의 비침습적 방식으로 채집이 가능한 생채 용액에서 구동이 가능함을 알 수 있다.
[실험예 4] GOx 엔자임 필름 기반 바이오 센서의 균일도 평가
제조예 1에서 제조된 GOx 엔자임 필름을 도 17의 왼쪽 패널에 나타난 바와 같이 대략적으로 6부분으로 나누어 6개의 SPE 250BT 금 전극상에 각각 전사하여 6개의 독립적인 바이오 센서를 제조하고 그 특성을 측정하였다. 센서의 측정은 0 mM 의 글루코스가 포함된 10 mM PBS 용액과 1 mM 의 글루코스가 포함된 용액 내에서 -0.6 V ~ -0.2 V 사이로 전압을 인가하여 환원 전류의 변화량을 측정하였고, 그 결과를 도 17의 오른쪽 패널에 나타내었다. 그 결과. 도 17에 나타낸 바와 같이, 6개의 샘플 모두 약 ~65 μA / mM cm2의 감도를 보였으며, 최대 감도와 최소 감도를 보인 샘플의 차이가 약 8% 이내인 것으로 보아, 대면적으로 형성된 GOx 엔자임 필름이 높은 균일성을 보이는 것을 알 수 있다.
[실험예 5] GOx 엔자임 필름 기반 바이오 센서의 안정성 평가
제조예 1에서 제조된 GOx 엔자임 필름을 10 mM PBS 버퍼 용액 내에서 4 ℃ 냉장 보관하여, 간헐적으로 SPE 250BT 금 전극에 전사 하여 30일간의 감도 변화를 측정 하였다. 센서의 측정은 0 mM 의 글루코스가 포함된 10 mM PBS 용액과 1 mM 의 글루코스가 포함된 10mM PBS 용액상에서 -0.6 V ~ -0.2 V 사이로 전압을 인가하여 환원 전류의 변화량을 측정하였고, 그 결과를 도 18에 나타내었다.
도 18에 나타낸 바와 같이, 30일간 약 4%의 감도 저하를 보임으로 일 구체예에 따른 GOx 엔자임 필름 기반 바이오 센서는 높은 안정성을 보임을 확인할 수 있었다.
[실험예 6] 파지 유래 펩티드를 이용하여 제조한 GOx 엔자임 필름의 글루코스 반응성 평가
제조예 2에서 제조한 GOx 엔자임 필름에 대해 실험예 2와 동일한 방법으로 CV를 측정하였고, 그 결과를 도 19에 나타내었다.
도 19에 나타낸 바와 같이, Ag/AgCl 레퍼런스 전극 대비 약 -400 mV 범위에서 강한 산화 환원 피크가 Cyclic voltammetry (CV) 상에 나타남을 알 수 있다. 상기의 결과는 GOx 내의 산화환원 센터 (FAD redox center)가 파지 유래 펩티드를 이용하여 제조한 엔자임 필름 내에서도 SWNT와 직접적인 전자 주고 받음 (Direct-Electron-Transfer, DET)이 효율적으로 일어남을 의미한다. 또한, 센서의 감도는 약 ~50 μA/mM cm2으로 측정되었다.
[실험예 7] 파지 유래가 아닌 펩티드를 이용하여 제조한 GOx 엔자임 필름의 글루코스 반응성 평가
제조예 3에서 제조한 GOx 엔자임 필름에 대해 실험예 2와 동일한 방법으로 CV를 측정하였고, 그 결과를 도 20에 나타내었다.
도 20에 나타난 바와 같이, Ag/AgCl 레퍼런스 전극 대비 약 -400 mV 범위에서 강한 산화 환원 피크가 Cyclic voltammetry (CV) 상에 나타남을 알 수 있다. 상기의 결과는 GOx 내의 산화환원 센터 (FAD redox center)가 파지 유래가 아닌 펩티드를 이용하여 제조한 엔자임 필름 내에서도 SWNT와 직접적인 전자 주고 받음 (Direct-Electron-Transfer, DET)이 효율적으로 일어남을 의미한다. 또한, 센서의 감도는 약 ~55 μA / mM cm2으로 측정되었다.
[실험예 8] LOx 엔자임 필름의 락테이트에 대한 반응성 평가
10 mM PBS 버퍼에 보관된 제조예 4의 LOx 엔자임 필름을 금전극 (SPE 250BT, DropSens)에 전사시켜 상온 건조를 시켰다. 글루코스가 포함된 용액 대신에 10 μM 에서 2500 μM의 락테이트를 포함하는 10 mM PBS buffer (pH = 7.4, 79383, Sigma Aldrich) 용액을 사용한 것만을 제외하고는 실험예 2와 동일한 방법으로 CV를 측정하였고, 그 결과를 도 21에 나타내었다.
도 21에 나타낸 바와 같이, Ag/AgCl 레퍼런스 전극 대비 약 -400 mV 범위에서 강한 산화 환원 피크가 Cyclic voltammetry (CV) 상에 나타남을 알 수 있다. 상기의 결과는 LOx 내의 산화환원 센터 (FAD redox center)가 엔자임 필름 내의 SWNT와 직접적인 전자 주고 받음 (Direct-Electron-Transfer, DET)이 효율적으로 일어남을 의미한다. 또한 점차적으로 락테이트 농도를 증가 시켰을 때, 환원 전류는 양의 방향으로 농도 증가에 따라 선형적으로 증가하였으며, 이렇게 측정된 센서의 감도는 약 ~70 μA / mM cm2으로 측정 되었다.
[실험예 9] HRP 엔자임 필름의 과산화수소에 대한 반응성 평가
10 mM PBS 버퍼에 보관된 제조예 5에서 제조된 HRP 엔자임 필름을 금전극 (SPE 250BT, DropSens)에 전사시켜 상온 건조를 시켰다. 글루코스가 포함된 용액 대신에 10 μM 에서 1000 μM의 과산화수소를 포함하는 10 mM PBS buffer (pH = 7.4, 79383, Sigma Aldrich) 용액을 사용한 것만을 제외하고는 실험예 2와 동일한 방법으로 CV를 측정하였고, 그 결과를 도 22에 나타내었다.
도 22에 나타낸 바와 같이, Ag/AgCl 레퍼런스 전극 대비로 약 -450 mV 범위에서 강한 산화 환원 피크가 Cyclic voltammetry (CV) 상에 나타남을 알 수 있다. 상기의 결과는 HRP 내의 산화환원 센터 (Heme redox center)가 엔자임 필름 내의 SWNT와 직접적인 전자 주고 받음 (Direct-Electron-Transfer, DET)이 효율적으로 일어남을 의미한다. 또한 점차적으로 H2O2 농도를 증가 시 환원 전류는 음의 방향으로 농도 증가에 따라 선형적으로 증가하였으며, 센서의 감도는 약 ~ 310 μA / mM cm2으로 측정되었다. GOx나 LOx 처럼 엔자임의 산화환원 센터가 FAD인 경우와 달리 HRP의 경우 효소의 산화 환원 센터가 Heme으로 구성되어 있는데 Heme의 산화환원 센터는 H2O2 첨가 시 엔자임 반응에 의해 산화가 되므로, 전기화학적으로 순환 전류 인가 시 환원 전류의 증가로 나타난다. 따라서, HRP가 환원되어야 하는 양은 H2O2가 첨가되는 양에 따라 비례하며, 환원 전류가 음의 방향으로 증가하게 된다.
[실험예 10] Catalase 엔자임 필름의 과산화수소에 대한 반응성 평가
10 mM PBS 버퍼에 보관된 제조예 6에서 제조한 calatase 엔자임 필름을 금전극 (SPE 250BT, DropSens)에 전사시켜 상온 건조를 시켰다. 글루코스가 포함된 용액 대신에 10 μM 에서 1000 μM의 과산화수소를 포함하는 10 mM PBS buffer (pH = 7.4, 79383, Sigma Aldrich) 용액을 사용한 것만을 제외하고는 실험예 2와 동일한 방법으로 CV를 측정하였고, 그 결과를 도 23에 나타내었다.
도 23에 나타낸 바와 같이, Ag/AgCl 레퍼런스 전극 대비 약 -450 mV 범위에서 강한 산화 환원 피크가 Cyclic voltammetry (CV) 상에 나타남을 알 수 있다. 상기의 결과는 catalase 내의 산화환원 센터 (redox center)가 엔자임 필름 내의 SWNT와 직접적인 전자 주고 받음 (Direct-Electron-Transfer, DET)이 효율적으로 일어남을 의미한다. 또한 점차적으로 H2O2 농도를 증가 시켰을 때, 환원 전류는 음의 방향으로 농도 증가에 따라 선형적으로 증가하였으며, 센서의 감도는 약 ~ 230 μA / mM cm2으로 측정되었다.
[실험예 11] Laccase 엔자임 필름의 도파민에 대한 반응성 평가
10 mM PBS 버퍼에 보관된 제조예 7에서 제조한 laccase 엔자임 필름을 금전극 (SPE 250BT, DropSens)에 전사시켜 상온 건조를 시켰다. 글루코스가 포함된 용액 대신에 10 μM 에서 1000 μM의 도파민(dopamine)을 포함하는 10 mM PBS buffer (pH = 7.4, 79383, Sigma Aldrich) 용액을 사용한 것만을 제외하고는 실험예 2와 동일한 방법으로 CV를 측정하였고, 그 결과를 도 24에 나타내었다.
도 24에 나타낸 바와 같이, Ag/AgCl 레퍼런스 전극 대비 약 -350 mV 범위에서 강한 산화 환원 피크가 Cyclic voltammetry (CV) 상에 나타남을 알 수 있다. 상기의 결과는 laccase 내의 산화환원 센터 (copper redox center)가 엔자임 필름 내의 SWNT와 직접적인 전자 주고 받음 (Direct-Electron-Transfer, DET)이 효율적으로 일어남을 의미한다. 또한 점차적으로 도파민 농도를 증가시켰을 때, 산화 전류는 양의 방향으로 농도 증가에 따라 선형적으로 증가하였으며, 센서의 감도는 약 ~ 820 μA / mM cm2으로 측정되었다.
[실험예 12] GOx 엔자임 스티커를 이용한 바이오 센서의 특성 평가
제조예 9에서 제조된 엔자임 기반 바이오 센서 전극을 10 mM PBS 버퍼 용액 내에서 -0.6 V ~ -0.2 V 사이 전압 범위에서 200 mV/s의 속도로 전압을 주사하면서 CV를 30번 반복 측정하였고, 그 결과를 도 25에 나타내었다. 또한, 일 구체예에 따른 GOx 엔자임 스티커를 이용한 바이오 센서의 민감도 값을 통상적인 스텐실 마스크 공법(layer-by-layer)으로 제조된 GOx 기반 바이오 센서와 비교하여 민감도 값을 측정하였고, 그 결과를 도 26에 나타내었다.
도 25에 나타낸 바와 같이, Ag/AgCl 레퍼런스 전극 대비 약 -400 mV 범위에서 강한 GOx 산화 환원 피크가 Cyclic voltammetry (CV) 상에 나타남을 알 수 있다. 또한, 일 구체예에 따른 엔자임 스티커를 사용하여 제작된 바이오 센서는 30번의 전압 반복 주사에서도 산화-환원 전류가 변화 없이 안정적으로 구동됨을 알 수 있다. 또한, 글루코스 농도 증가 시에 환원 전류가 양의 방향으로 증가함을 알 수 있다.
도 26에 나타난 바와 같이, 엔자임 스티커 공법으로 제작된 GOx 바이오센서는 약 ~63 μA / mM cm2의 감도를 보였다. 이 민감도 값은 스텐실 마스크 공법으로 제작된 GOx 기반 바이오센서의 감도 (~67 μA / mM cm2)와 약 6%의 차이만을 나타낸다. 상기의 결과로, 일 구체예에 따른 엔자임 스티커 개념을 이용하면, 제3세대 바이오 센서를 임의의 기판에 효율적으로 구현할 수 있으면서도, 기존 제3세대 바이오 센서와 민감도의 차이가 없음을 알 수 있다.
[실험예 13] GOx, LOx 엔자임 스티커를 이용한 다중 바이오 센서의 특성 평가
제조예 10에서 제조된 GOx, LOx 엔자임 스티커 기반 다중 바이오 센서의 작업 전극에 -0.4 V를 인가하고 각 전극에서 나오는 전류를 측정하였고, 그 결과를 도 27에 나타내었다.
도 27에 나타낸 바와 같이, 글루코스를 첨가 시에는 GOx 엔자임 스티커가 전사된 전극에서는 양의 방향으로의 전류의 증가가 관찰된 반면에, LOx 엔자임 스티커가 전사된 작업 전극에서는 전류의 증가가 관찰되지 않았다. 또한, 락테이트가 첨가 되었을 때에는 LOx 엔자임 스티커가 전사된 전극에서는 전류 증가가 관찰되었으나, GOx 엔자임 스티커가 전사된 전극에서는 전류의 증가가 관찰되지 않았다. 또한 동시에 글루코스와 락테이트를 첨가하였을 때는 동시에 두 작업전극에서 전류의 증가가 목격되었다. 이는 각 GOx 엔자임 스티커와 LOx 엔자임 스티커가 전사된 전극이 각각의 기판에서만 효소반응에 의한 전류 증가가 유도됨을 의미하고, 따라서, 일 구체예에 따른 센서는 높은 선택성뿐만 아니라, 다중 작업 전극 기반의 Multiple array 바이오 센서로서도 사용가능함을 알 수 있다.

Claims (20)

  1. 기판; 및
    그래피틱 물질, 상기 그래피틱 물질에 결합된, 상기 그래피틱 물질에 결합능을 갖는 펩티드 또는 파지, 및 상기 그래피틱 물질의 네트워크 구조 상에, 및 구조 내에 형성된 효소를 포함하는 효소 필름; 을 포함하는 바이오 센서.
  2. 청구항 1에 있어서, 상기 효소 필름은 효소 일체형인 것인 바이오 센서.
  3. 청구항 2에 있어서, 상기 효소는 상기 그래피틱 물질의 네트워크 구조 상에, 내에, 및 아래에 형성된 것인 바이오 센서.
  4. 청구항 1에 있어서, 상기 파지는 파지의 외피 단백질 또는 그 단편에 디스플레이된, 그래피틱 물질에 결합능을 갖는 펩티드를 포함하는 것인 바이오 센서.
  5. 청구항 1에 있어서, 상기 그래피틱 물질과 상기 펩티드 또는 상기 파지의 복합체가 양전하 또는 음전하를 띠도록 양전하 고분자 또는 음전하 고분자로 개질된 것인 바이오 센서.
  6. 청구항 1에 있어서, 상기 펩티드는 α-헬릭스 또는 β-시트의 구조로 이루어진 것인 바이오 센서.
  7. 청구항 1에 있어서, 상기 그래피틱 물질은 그래핀 시트, 고배향성 열분해흑연(HOPG) 시트, 단겹 탄소나노튜브(Single-walled carbon nanotube), 이겹 탄소나노튜브(double-walled carbon nanotubes), 다겹탄소나노튜브(multi-walled carbon nanotube) 및 풀러린(fullerene)으로 이루어진 군에서 선택된 하나 이상인 것인 바이오 센서.
  8. 청구항 1에 있어서, 상기 펩티드는 서열번호 1 내지 10의 아미노산 서열로 이루어진 군으로부터 선택되는 하나 이상을 포함하는 것인 바이오 센서.
  9. 청구항 1에 있어서, 상기 파지는 M13 파지, F1 파지, Fd 파지, If1 파지, Ike 파지, Zj/Z 파지, Ff 파지, Xf 파지, Pf1 파지 또는 Pf3 파지인 것인 바이오 센서.
  10. 청구항 1에 있어서, 상기 효소는 옥시다아제, 퍼옥시다아제, 리덕타아제, 카탈라아제 또는 디히드로게나아제인 것인 바이오 센서.
  11. 청구항 1에 있어서, 복수의 상기 기판, 및 복수의 상기 효소 필름을 포함하고, 상기 복수의 효소 필름 각각은 서로 상이한 효소를 포함하는 것인 바이오 센서.
  12. 청구항 1의 바이오 센서를 포함하는 생체 정보 검출용 웨어러블 디바이스(wearable device).
  13. 그래피틱 물질, 상기 그래피틱 물질에 결합된, 상기 그래피틱 물질에 결합능을 갖는 펩티드 또는 파지, 및 상기 그래피틱 물질의 네트워크 구조 상에, 및 구조 내에 형성된 효소를 포함하는 효소 필름.
  14. 청구항 13에 있어서, 상기 펩티드 또는 파지는 복수의 그래피틱 물질의 접합(junction)을 형성하는 것인 효소 필름.
  15. 청구항 1에 있어서, 상기 펩티드는 두 개의 펩티드가 링커로 연결되어 두 개의 그래피틱 물질을 서로 연결하는 것인 효소 필름.
  16. 청구항 13의 효소 필름, 및 전사용 필름을 포함하는 효소 스티커.
  17. 그래피틱 물질을 포함하는 콜로이드(colloid) 물질 및, 상기 그래피틱 물질에 결합능을 갖는 바이오 물질을 혼합하여 혼합물을 제조하는 단계;
    상기 혼합물을 멤브레인을 사용하여 제1 투석하는 단계; 및
    상기 혼합물에 효소를 첨가하고, 멤브레인을 사용하여 제2 투석하는 단계를 포함하는 효소 필름을 제조하는 방법.
  18. 청구항 17에 있어서, 상기 제1 투석 및 제2 투석 사이에, 효소 필름을 개질하기 위한 고분자를 첨가하고, 멤브레인을 사용하여 제3 투석하는 단계를 더 포함하는 것인 효소 필름을 제조하는 방법.
  19. 청구항 17에 있어서, 상기 콜로이드 물질은 그래피틱 물질이 분산 또는 용해된 수용액인 것인 효소 필름을 제조하는 방법.
  20. 그래피틱 물질, 상기 그래피틱 물질에 결합된, 상기 그래피틱 물질에 결합능을 갖는 펩티드 또는 파지, 및 상기 그래피틱 물질의 네트워크 구조 상에, 및 구조 내에 형성된 효소를 포함하는 효소 필름 및 상기 효소 필름 상에 배치된 전사용 필름을 포함하는 효소 스티커를 전극 상에 전사시켜, 효소 스티커-전극 복합체를 형성하는 단계로서, 상기 효소 스티커의 그래피틱 물질이 전극 상에 전사되도록 하는 것인 단계; 및
    상기 효소 스티커-전극 복합체로부터 상기 효소 스티커의 전사용 필름을 제거하는 단계를 포함하는 효소를 포함하는 전극을 제조하는 방법.
PCT/KR2017/012780 2016-11-11 2017-11-13 효소 필름 및 그를 포함하는 고감도 및 선택성을 갖는 바이오 센서 Ceased WO2018088859A1 (ko)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR1020160150329A KR101875595B1 (ko) 2016-11-11 2016-11-11 효소 필름 및 그를 포함하는 고감도 및 선택성을 갖는 바이오 센서
KR10-2016-0150329 2016-11-11

Publications (1)

Publication Number Publication Date
WO2018088859A1 true WO2018088859A1 (ko) 2018-05-17

Family

ID=62109982

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/KR2017/012780 Ceased WO2018088859A1 (ko) 2016-11-11 2017-11-13 효소 필름 및 그를 포함하는 고감도 및 선택성을 갖는 바이오 센서

Country Status (2)

Country Link
KR (1) KR101875595B1 (ko)
WO (1) WO2018088859A1 (ko)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN110865101A (zh) * 2019-09-27 2020-03-06 中山大学 一种具有柔弹性的生物传感器及其应用
CN112209372A (zh) * 2019-07-12 2021-01-12 中国科学院大连化学物理研究所 一种基于二维全碳纳米材料石墨炔的生物传感器及其应用
CN113514518A (zh) * 2021-03-30 2021-10-19 江苏大学 一种基于多肽-酶复合材料的过氧化氢传感器的制备方法

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102197549B1 (ko) * 2018-07-16 2021-01-07 한국재료연구원 표면증강라만산란 패치 및 이를 이용한 부착형 센서

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2005012909A1 (en) * 2003-03-04 2005-02-10 Auburn University Methods of forming monolayers of phage-derived products and uses thereof
KR101123641B1 (ko) * 2008-12-31 2012-03-20 키스트 유럽 에프게엠베하 검출 물질에 특이적으로 반응할 수 있는 분자 인지 물질이 진열된 박테리오파아지의 제조 방법 및 상기 제조 방법으로제조된 박테리오파아지를 미량 검출물을 검출하는데 활용하는 방법 및 상기 박테리오파아지를 이용한 질량 분석장치
KR101159012B1 (ko) * 2010-11-18 2012-06-21 경희대학교 산학협력단 전기화학적 바이오 센서용 전극 및 이를 포함하는 바이오 센서
KR20130075324A (ko) * 2011-12-27 2013-07-05 키스트 유럽 에프게엠베하 유전적으로 변형된 박테리오파아지를 이용한 파아지 자가 조립 구성물, 그 형성 방법 및 그 구성물을 활용한 신소재
KR20160042745A (ko) * 2014-10-10 2016-04-20 한국과학기술연구원 하이브리드 전자 시트를 포함하는 바이오 센서 및 생체 정보 검출용 웨어러블 디바이스

Family Cites Families (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP5026873B2 (ja) * 2007-07-04 2012-09-19 株式会社船井電機新応用技術研究所 酵素電極、酵素電極の製造方法及び酵素センサ
KR101440542B1 (ko) * 2008-06-26 2014-09-16 한국과학기술원 전도성 그라핀을 이용한 바이오센서 및 그 제조방법
KR100987375B1 (ko) * 2008-06-27 2010-10-12 경북대학교 산학협력단 다중벽 탄소나노튜브 기반 바이오센서 및 이의 제조 방법
US8828211B2 (en) * 2010-06-08 2014-09-09 President And Fellows Of Harvard College Nanopore device with graphene supported artificial lipid membrane
KR101548329B1 (ko) * 2013-04-15 2015-08-31 한국과학기술연구원 그래피틱 물질과 결합하는 펩타이드 및 그 펩타이드를 포함하는 파지
US9226403B2 (en) * 2014-04-22 2015-12-29 Korea Institute Of Science And Technology Hybrid electronic sheets

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2005012909A1 (en) * 2003-03-04 2005-02-10 Auburn University Methods of forming monolayers of phage-derived products and uses thereof
KR101123641B1 (ko) * 2008-12-31 2012-03-20 키스트 유럽 에프게엠베하 검출 물질에 특이적으로 반응할 수 있는 분자 인지 물질이 진열된 박테리오파아지의 제조 방법 및 상기 제조 방법으로제조된 박테리오파아지를 미량 검출물을 검출하는데 활용하는 방법 및 상기 박테리오파아지를 이용한 질량 분석장치
KR101159012B1 (ko) * 2010-11-18 2012-06-21 경희대학교 산학협력단 전기화학적 바이오 센서용 전극 및 이를 포함하는 바이오 센서
KR20130075324A (ko) * 2011-12-27 2013-07-05 키스트 유럽 에프게엠베하 유전적으로 변형된 박테리오파아지를 이용한 파아지 자가 조립 구성물, 그 형성 방법 및 그 구성물을 활용한 신소재
KR20160042745A (ko) * 2014-10-10 2016-04-20 한국과학기술연구원 하이브리드 전자 시트를 포함하는 바이오 센서 및 생체 정보 검출용 웨어러블 디바이스

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN112209372A (zh) * 2019-07-12 2021-01-12 中国科学院大连化学物理研究所 一种基于二维全碳纳米材料石墨炔的生物传感器及其应用
CN112209372B (zh) * 2019-07-12 2022-04-08 中国科学院大连化学物理研究所 一种基于二维全碳纳米材料石墨炔的生物传感器及其应用
CN110865101A (zh) * 2019-09-27 2020-03-06 中山大学 一种具有柔弹性的生物传感器及其应用
CN113514518A (zh) * 2021-03-30 2021-10-19 江苏大学 一种基于多肽-酶复合材料的过氧化氢传感器的制备方法
CN113514518B (zh) * 2021-03-30 2023-05-09 江苏大学 一种基于多肽-酶复合材料的过氧化氢传感器的制备方法

Also Published As

Publication number Publication date
KR101875595B1 (ko) 2018-07-09
KR20180053026A (ko) 2018-05-21

Similar Documents

Publication Publication Date Title
WO2016056777A1 (en) Biosensor and wearable device for detecting bioinformation including hybrid electronic sheet
WO2018088859A1 (ko) 효소 필름 및 그를 포함하는 고감도 및 선택성을 갖는 바이오 센서
JP7555987B2 (ja) 変異体ポア
US10568579B2 (en) Pressure sensor including hybrid electronic sheet and wearable device including the pressure sensor
Zhou et al. A novel biosensor array with a wheel-like pattern for glucose, lactate and choline based on electrochemiluminescence imaging
JP2018075025A (ja) 変異体ライセニンポア
Algov et al. Site-specifically wired and oriented glucose dehydrogenase fused to a minimal cytochrome with high glucose sensing sensitivity
WO2013025052A2 (ko) 베타-시트 폴리펩티드 블록 공중합체로 기능화된 생체활성 탄소나노튜브 복합체 및 그 제조방법
CN106632600B (zh) 含d型非天然氨基酸的抗菌肽类似物及其合成与应用
WO2020235919A1 (ko) 탄소나노튜브를 포함하는 생체신호 측정용 전기화학적 바이오 센서 및 이의 제조방법
WO2016036145A1 (ko) 노로바이러스 검출 센서, 및 이를 이용하는 전기화학적 센싱방법
Lee et al. Solid-phase total synthesis of bacitracin A
Feng et al. Mass spectrometric biosensing: Quantitation of multiplex enzymes using single mass probe and fluorous affinity chip
Chemla et al. Expanding the genetic code of bioelectrocatalysis and biomaterials
WO2024014764A1 (ko) 전기화학센서용 전극 및 이를 포함하는 전기화학센서
WO2014175635A1 (ko) 전기화학적 응용에 사용되는 효소-그래핀 옥사이드 복합체 및 그 제조방법
WO2019216674A2 (ko) 금속 고정화 펩타이드 발현 효소를 이용한 바이오일렉트로닉스용 전극
KR19990058890A (ko) 생물전자소자의 인터페이스 감지막 및 그 제조방법
US9226403B2 (en) Hybrid electronic sheets
WO2018186635A1 (ko) 바이오 물질을 포함하는 바인더 조성물
KR20100100083A (ko) 전계효과트랜지스터 바이오센서를 이용한 변이 ｐ53 단백질의 검출방법
WO2021085877A1 (ko) 전기방사 매트를 이용한 금속 증착 기반 연신성 전극 및 그의 제조방법
KR101694942B1 (ko) 하이브리드 전자 시트를 포함하는 바이오 센서 및 생체 정보 검출용 웨어러블 디바이스
Magis et al. Use of engineered unique cysteine residues to facilitate oriented coupling of proteins directly to a gold substrate
WO2024117805A1 (ko) 탄소 나노소재에의 고정화를 위한 아미노산 태그 및 이의 용도

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 17869756

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 17869756

Country of ref document: EP

Kind code of ref document: A1
