WO2018025751A1 - 歯ブラシ - Google Patents

歯ブラシ Download PDF

Info

Publication number
WO2018025751A1
WO2018025751A1 PCT/JP2017/027305 JP2017027305W WO2018025751A1 WO 2018025751 A1 WO2018025751 A1 WO 2018025751A1 JP 2017027305 W JP2017027305 W JP 2017027305W WO 2018025751 A1 WO2018025751 A1 WO 2018025751A1
Authority
WO
WIPO (PCT)
Prior art keywords
central
hair
less
flocked
tip
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2017/027305
Other languages
English (en)
French (fr)
Inventor
高橋　純
祐輔 袴田
徹弥 阿部
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Lion Corp
Original Assignee
Lion Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Lion Corp filed Critical Lion Corp
Priority to KR1020197002761A priority Critical patent/KR102539341B1/ko
Priority to CN201780048929.3A priority patent/CN109561758B/zh
Publication of WO2018025751A1 publication Critical patent/WO2018025751A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • A—HUMAN NECESSITIES
    • A46—BRUSHWARE
    • A46B—BRUSHES
    • A46B9/00—Arrangements of the bristles in the brush body
    • A46B9/02—Position or arrangement of bristles in relation to surface of the brush body, e.g. inclined, in rows, in groups
    • A46B9/04—Arranged like in or for toothbrushes
    • A—HUMAN NECESSITIES
    • A46—BRUSHWARE
    • A46D—MANUFACTURE OF BRUSHES
    • A46D1/00—Bristles; Selection of materials for bristles
    • A46D1/04—Preparing bristles
    • A46D1/05—Splitting; Pointing
    • A—HUMAN NECESSITIES
    • A46—BRUSHWARE
    • A46B—BRUSHES
    • A46B2200/00—Brushes characterized by their functions, uses or applications
    • A46B2200/10—For human or animal care
    • A46B2200/1066—Toothbrush for cleaning the teeth or dentures

Definitions

  • the present invention relates to a toothbrush.
  • This application claims priority based on Japanese Patent Application No. 2016-152499 for which it applied to Japan on August 3, 2016, and uses the content here.
  • Patent Document 1 discloses a toothbrush capable of shortening the hair bundle at the center to form a recess and holding a dentifrice in the recess. Moreover, as a toothbrush excellent in foaming, the technique (refer patent document 2) which restrict
  • the present invention has been made in consideration of the above points, and an object of the present invention is to provide a toothbrush that is excellent in retention and dispersibility of the preparation on the upper part of the brush and can realize good foaming.
  • the toothbrush includes a handle body provided with a head portion at the tip, and a hair bundle of hairs is implanted in a plurality of flocked holes formed on the flocked surface of the head portion.
  • the flocking surface is arranged in parallel in the axial direction of the handle body, a central flocking region in which a plurality of central flocks are flocked at the approximate center in the width direction orthogonal to the axis, and the central flock in the width direction
  • a value represented by a maximum spanning width of the leading end branching portion / a hair bundle diameter formed by the body portion at a base portion of the central hair bundle exceeds 1.0 and is 2.0 or less, and the branching portion
  • the flocking density obtained by dividing the total number of hairs constituting the hair by the area of the central flock
  • a value represented by the maximum length of the outer flocked region in the width direction / the maximum length of the central flocked region in the width direction is 1.0 or more. , 5.0 or less.
  • the maximum number of the outer hair bundles arranged in the width direction is 4 or more and 8 or less, and the number of the center hair bundles arranged in the width direction. Is 2 or more and 5 or less, and the diameter of the flocked hole in which the outer hair bundle is implanted is 1.4 mm or more and 2.0 mm or less, and the diameter of the flocked hole in which the central hair bundle is implanted is 1 0.0 mm or more and 1.5 mm or less.
  • the outer hair bundle has a length on the flocked surface that is longer than a length on the flocked surface of the central hair bundle.
  • the outer bristle bundle includes bristles whose diameter gradually decreases toward the bristle tip.
  • the maximum length of all the flocked regions in which the plurality of central hair bundles and the plurality of outer hair bundles are planted in the width direction is 9.0 mm or more, 15. It is 0 mm or less.
  • FIG. 2 is a cross-sectional view taken along line AA in the head portion of the toothbrush 1 shown in FIG. 1. It is a cross-sectional view of the trunk portion 13A of the central hair 13. It is a schematic block diagram of the front-end
  • FIGS. 1 to 4 show one aspect of the present invention and do not limit the present invention, and can be arbitrarily changed within the scope of the technical idea of the present invention. Moreover, in the following drawings, in order to make each configuration easy to understand, the actual structure is different from the scale and number of each structure.
  • FIG. 1 is a plan view showing a head portion 11 of a toothbrush 1 according to an embodiment of the present invention
  • FIG. 2 is a cross-sectional view taken along line AA in the head portion 11 of the toothbrush 1 shown in FIG. .
  • the toothbrush 1 includes a handle body 2, and the handle body 2 includes a long grip portion (not shown) and a head portion 4 provided at the tip of the grip portion. It is comprised roughly by.
  • symbol O is an axis of the handle body 2, that is, a line passing through the center of the handle body 2 in the length direction of the handle body 2.
  • the head portion 4 has a substantially rectangular shape in plan view with the axis O direction as a longitudinal direction, and an arbitrary surface is a flocking surface 5 for flocking hair bundles.
  • a plurality of central flocked holes 10 having a bottomed cylindrical shape (in FIG. 1, 12 as an example) having a bottom instead of a through hole are formed on and along the axis O in FIG. 1.
  • the plurality of central flocking holes 10 are arranged in a zigzag pattern in which the positions of the adjacent central flocking holes 10 in the axis O direction are shifted in the width direction of the head portion 4 which is a direction orthogonal to the axis O direction.
  • Central hair bundles 12 in which a plurality of central bristles 13 are bundled in a substantially cylindrical shape are respectively implanted in the plurality of central flock holes 10 to form a central hair bundle group 14.
  • the central bristles 13 are composed of columnar body portions 13A and front end branch hairs having front end branch portions 13B at the front ends of the body portions.
  • the distal branch portion 13B is branched into a plurality (for example, 2 to 8) from the distal end of the base portion 13A.
  • a conventionally known hair can be used, for example, a feather hair obtained by cutting the tip of a hollow filament, or a tapered branched hair whose diameter decreases as each branched portion approaches the tip. Among them, feather hair is preferred.
  • FIG. 3 shows an example in which the center hair 13 is a feather hair.
  • FIG. 3 is a cross-sectional view of the trunk portion 13A of the center hair 13.
  • the trunk portion 13A has a plurality (four in FIG. 3) of hollow portions 13C extending in the length direction.
  • Two or more tip branch portions 13B are formed by cutting the tip of the body portion 13A.
  • Examples of the feather hair include those described in JP-A-2005-131559.
  • FIG. 4 is a schematic configuration diagram of the distal end portion of the central hair bundle 12 having the central hair 13 described above.
  • the center hair bundle 12 includes a base portion 12 ⁇ / b> A formed by base portions 13 ⁇ / b> A of a plurality of center hairs 13, and a branch portion 12 ⁇ / b> B formed by expanding branch portions 13 ⁇ / b> B of the plurality of center hairs 13.
  • the value represented by W1 / W2 is preferably more than 1.0 and not more than 2.0, where W1 is the maximum distal end width of the branch portion 12B and W2 is the diameter of the base portion 12A.
  • the length L1 of the branch part 12B is preferably 1.5 mm or more and 2.5 mm or less.
  • the length L1 of the branch part 12B is preferably 12% or more and 35% or less of the bristle length (distance from the flocked surface 5 to the tip of the branch part 12B) L2 of the central hair bundle 12. If the length L1 of the branching portion 12B is less than 12%, the value represented by W1 / W2 described above does not easily exceed 1.0, and the ratio of the base portion 13A having a large strength is large, so that the gums and the cervix There is a possibility that the contact with the part etc. becomes too strong.
  • the length L1 of the branching portion 12B exceeds 35%, the ratio of the base portion 12A becomes small, so that the waist as the central hair bundle 12 becomes too low, and the cleaning performance of the tooth neck portion becomes low, Since the actual feeling when the head part 4 enters the tooth neck part becomes dilute, the length L1 of the branch part 12B is preferably 12% or more and 35% or less of the bristle length L2 of the central hair 12.
  • the flocked surface 5 has a plurality of outer flocked holes 20 that surround the central flocked hole 10 in the width direction and the lengthwise direction and have a bottomed cylindrical shape (31 in FIG. 1 as an example) along the axis O.
  • An outer hair bundle 22 formed by bundling a plurality of outer hairs 23 in a substantially columnar shape is implanted in the outer flock hole 20.
  • the flocked surface 5 has twelve outer hair bundles 22 arranged between the side edge 7 of the head portion 4 and the central hair bundle 12 in the width direction among the 31 outer hair bundles 22.
  • Two outer hair bundle groups 24b are formed.
  • the plurality of outer flocking holes 20 are arranged in a staggered manner in which the positions of the outer flocking holes 20 adjacent in the axis O direction are shifted in the width direction of the head portion 4.
  • the plurality of outer hair bundles 22 are arranged in a staggered manner in which the positions of the outer hair bundles 22 adjacent in the axis O direction are shifted in the width direction of the head portion 4.
  • the hair length which is the length on the flocked surface 5 of the central hair bundle 12
  • the head portion 4 is formed with a recess having a depth D surrounded by the outer hair bundle 22. Since the central hair bundle 12 has a hair length shorter than that of the outer hair bundle 22, a concave portion is formed, so that the retention and foamability of the preparation are improved.
  • a central flocked region 11 indicating a region where the central hair bundle group 14 is provided is formed on the flocked surface 5.
  • the central flocking region 11 is a region surrounded by an annular line connecting the outer edges of the central flocking hole 10 in which the central flock 12 located on the outermost periphery of the central flock group 14 is planted. This annular line constitutes a common tangent line between adjacent central flock holes 10.
  • a first outer flocked region 21a indicating a region where the first outer hair bundle group 24a is provided is formed on the flocked surface 5.
  • the first outer flocked region 21a is a region surrounded by an annular line connecting the outer edges of the outer flocked holes 20 in which the outer hair bundles 22 constituting the first outer hair bundle group 24a are planted. This annular line constitutes a common tangent line between the adjacent outer flock holes 20 in the first outer hair bundle group 24a.
  • a second outer flocked region 21b indicating a region in which the second outer hair bundle group 24b is provided is formed on the flocked surface 5.
  • the second outer flocked region 21b is a region surrounded by an annular line connecting the outer edges of the outer flocked holes 20 in which the outer hair bundles 22 constituting the second outer hair bundle group 24b are planted. This annular line constitutes a common tangent line between the adjacent outer flock holes 20 in the second outer hair bundle group 24b.
  • the first outer flocked region 21a and the second outer flocked region 21b constitute an outer flocked region 21 in which a plurality of outer flocks 22 are flocked with the central hair bundle 12 sandwiched in the width direction of the head portion 4.
  • the material of the handle body 2 can be determined in consideration of the rigidity and mechanical characteristics required for the toothbrush 1. For example, by using a high-hardness resin having a bending elastic modulus (JIS K7203) in the range of 500 to 3000 MPa, the toothbrush 1 The required mechanical properties can be obtained.
  • high-hardness resins include polypropylene (PP), polyethylene terephthalate (PET), polycyclohexylenedimethylene terephthalate (PCT), polystyrene (PS), acrylonitrile butadiene styrene (ABS), and cellulose propionate (CP). ), Polyarylate, polycarbonate, acrylonitrile styrene (AS) and the like, and one or more of them can be used.
  • PP polypropylene
  • PET polyethylene terephthalate
  • PCT polycyclohexylenedimethylene terephthalate
  • PS polystyrene
  • ABS acrylonitrile butadiene st
  • the size of the head part 4 can be determined in consideration of the maximum lengths of the central flocked region 11 and the outer flocked region 21 in the width direction of the head unit 4, the operability in the oral cavity, and the like.
  • the width (maximum width) W is 11 mm or more, for example, 11 to 17 mm, and thickness T is 4 to 8 mm.
  • the maximum length L in the width direction of the head portion 4 of all the flocked regions including the central flocked region 11 and the outer flocked region 21 is 9.0 mm or greater and 15.0 mm or less. If the maximum length L of the entire flocked region is less than 9.0 mm, there is a possibility that sufficient cleaning cannot be performed. When the maximum length L of the entire flocked region is more than 15.0 mm, the resistance when the head portion 4 is advanced into the oral cavity is increased, and the operability may be lowered. When the maximum length L is 9.0 mm or more and 15.0 mm or less, it becomes possible to ensure sufficient cleaning power and operability.
  • the maximum number of outer hair bundles 22 arranged in the width direction is preferably 4 or more and 8 or less, and the center arranged in the width direction is the center.
  • the number of hair bundles 12 is preferably 2 or more and 5 or less.
  • the diameter of the outer flock hole 20, that is, the diameter of the cross section perpendicular to the length direction of the outer follicle bundle 22 is preferably 1.4 mm or more and 2.0 mm or less, and the diameter of the central flock hole 10,
  • the diameter of the cross section perpendicular to the length direction of the central hair bundle 12 is preferably 1.0 mm or more and 1.5 mm or less.
  • the hair bundle diameter of the outer hair bundle 22 When the hair bundle diameter of the outer hair bundle 22 is less than 1.4 mm, the hair bundle becomes too soft and the cleaning effect is lowered.
  • the hair bundle diameter of the outer hair bundle 22 exceeds 2.0 mm, especially when the head portion 4 is widened, the interference of the outer hair bundle 22 becomes large and the hair does not bend. For this reason, the hair ends of the outer hair bundle 22 are less likely to enter the interdental portion or the tooth neck portion, and the cleaning effect is reduced. Therefore, if the hair bundle diameter of the outer hair bundle 22 is 1.4 mm or more and 2.0 mm or less, the hair bundle does not become too soft, and the hair tip easily enters the interdental part or the neck part. It becomes possible to ensure the cleaning effect.
  • the hair bundle diameter of the center hair bundle 12 When the hair bundle diameter of the center hair bundle 12 is less than 1.0 mm, the hair as the center hair bundle 12 becomes too low, and the retention of the preparation becomes low. When the hair bundle diameter of the center hair bundle 12 exceeds 1.5 mm, the entanglement between the branch portions increases, and the dispersibility may be lowered. Accordingly, when the hair bundle diameter of the central hair bundle 12 is 1.0 mm or more and 1.5 mm or less, it is possible to ensure the retainability and dispersibility of the preparation.
  • the flocking density of the branched portion (branched hair) 12B in the central hair bundle group 14, that is, the total number of the branched portions (branched hair) 12B in the central hair bundle 12 constituting the central hair bundle group 14 is the area of the central flocked region 11.
  • the divided value (central flocking density) is preferably 1000 / cm 2 or more and 5000 / cm 2 or less. If the flocking density of the branched part (branched hair) 12B is less than 1000 / cm 2 , the branching may be insufficient due to insufficient branching, and the flocked density of the branched part (branched hair) 12B is 5,000.
  • the flocking density of the branched portion (branched hair) 12B is 1000 / cm 2 or more and 5000 / cm 2 or less, the dispersibility is excellent and good foaming can be achieved. Moreover, even if the flocking density of the branch part (branch hair) 12B is in the above range, the flocking density of the base part 12A is smaller and easier to move, so that the tooth surface and the like can be firmly polished.
  • the outer hairs 23 are ST hairs (super tapered hairs) having a tapered tip.
  • the bristle diameter in ST hair is a diameter in a base part.
  • the central hair bundle 12 has the branch portion 12B, and the value represented by the maximum width W1 of the branch portion 12B1 / the diameter W2 of the base portion 12A is 1 Since it exceeds 0.0 and is 2.0 or less, it is possible to suppress clogging of the preparation and contribute to effective use of the preparation. Further, according to this embodiment, flocking density the total number was divided by the area of the central bristle region 11 of the branch portion 12B is, for 1000 / cm 2 or more and 5000 / cm 2 or less, excellent dispersibility , Good foaming can be achieved.
  • the formulation since the value obtained by dividing the maximum length of the outer flocked region 21 in the width direction by the maximum length of the central flocked region 11 is 1.0 or more and 5.0 or less, the formulation has excellent retention. And dispersibility can be ensured.
  • the hair bundle diameter of the outer hair bundle 22 is 1.4 mm or more and 2.0 mm or less, the hair bundle is not too soft and easily enters the interdental tooth neck, The cleaning effect is enhanced.
  • bristle bundle 12 is 1.0 mm or more and 1.5 mm or less, it becomes possible to ensure the retainability and dispersibility of a formulation.
  • the outer hair bundle 22 on the flocked surface 5 is longer than the length of the central hair bundle 12 on the flocked surface 5, the outer hair bundle 22 is surrounded by the outer hair bundle 22 on the central hair bundle 12.
  • a recessed part can be formed and the retainability and foaming property of a formulation can be improved.
  • the outer hair 23 is ST hair (supertapered hair), it is possible to improve the cleaning feeling on the tooth neck.
  • the central hair bundle 12 has a substantially cylindrical shape, but may be, for example, an elliptical columnar shape in a plan view, or a polygonal column shape such as a triangular shape, a quadrangle, or a pentagon in a plan view.
  • bristle bundle diameter is made into the diameter of the perfect circle circumscribed in the shape of planar view.
  • the outer hair bundle 22 may have an elliptical columnar shape in a plan view as in the case of the central hair bundle 12, or may have a polygonal column shape such as a triangular shape, a quadrangle, or a pentagon in a plan view.
  • the central flocking hole 10 has a bottomed cylindrical shape, but the shape of the central flocking hole 10 can be determined according to the shape of the central flock 12, for example, the central flocking hole 10 is viewed in plan view. It may be an elliptical bottomed cylindrical shape, or may be a bottomed polygonal cylindrical shape such as a triangle, a quadrangle, or a pentagon in plan view. Further, the outer flocking hole 20 may have a bottomed cylindrical shape with a plan view elliptical shape, or a bottomed polygonal cylindrical shape with a triangular shape, a quadrangle, a pentagon, etc. in a plan view, as with the central flocking hole 10.
  • the diameters of all the central flock holes 10 are substantially the same.
  • the present invention is not limited to this, and the diameters of all the central flock holes 10 may be different from each other.
  • the diameters of some central flock holes 10 may be different from the diameters of other central flock holes 10.
  • the diameter of all the outer flock holes 20 is made substantially equivalent, this invention is not limited to this, Even if the diameter of all the outer flock holes 20 is mutually different.
  • the diameters of some outer flock holes 20 may be different from the diameters of other outer flock holes 20.
  • the outer hairs 23 are ST hairs, but the present invention is not limited to this.
  • the outer hairs 23 may have a uniform diameter over the length direction.
  • the tip may be a hemispherical surface or a surface parallel to the flocked surface.
  • it is preferable that some of the outer hairs 23 of the outer hair bundle 22 are ST hairs or taper hairs. More preferably, the hair 23 is ST hair or tapered hair.
  • the hair length of the center hair bundle 12 is shorter than the hair length of the outer hair bundle 22.
  • the hair length of the center hair bundle 12 is the same as the hair length of the outer hair bundle 22. That is, the hair length difference may be 0 mm, and the hair length of the center hair bundle 12 may be longer than the hair length of the outer hair bundle 22.
  • the hair lengths of the central hair bundle 12 and the outer hair bundle 12 are set so that the shape of the ends of the main hair bundle is an uneven surface that repeats the peak and the valley in the axial direction of the handle body. Good.
  • it is preferable that the hair length of the central hair bundle 12 is shorter than the hair length of the outer hair bundle 22 from the viewpoint of enhancing the retention of the preparation.
  • the central hair bundle group 14 is composed of twelve central hair bundles 12, but the number of central hair bundles 12 constituting the central hair bundle group 14 may be 11 or less, It may be 13 or more.
  • the first or second outer hair bundle group 24a, 24b is configured by twelve outer hair bundles 22, but for example, the first or second outer hair bundle group 24a, 24b. 11 or less may be sufficient as the outer hair
  • ⁇ Evaluation of dispersibility of the preparation The dispersibility of the preparation was evaluated by a sensory test using 10 expert panels. After 1 g of a commercially available dentifrice was placed on the toothbrushes shown in the Examples and Comparative Examples and brushed for 3 minutes, the amount of the dentifrice remaining on the toothbrush was evaluated according to the following evaluation criteria.
  • the average score of 10 expert panels is 3.5 or more and 4.0 or less is “ ⁇ ”, the average score is 3.0 or more, and less than 3.5 is “ ⁇ ”, and the average score is 2.0.
  • Foaming was evaluated by a sensory test using 10 expert panels. Foaming in the oral cavity was evaluated according to the following evaluation criteria when 1 g of a commercially available dentifrice was placed on the toothbrush shown in each Example and Comparative Example and brushed for 3 minutes.
  • the average score of 10 expert panels is 3.5 or more and 4.0 or less is “ ⁇ ”, the average score is 3.0 or more, and less than 3.5 is “ ⁇ ”, and the average score is 2.0.
  • A Residual rate is 30% or more.
  • B Residual rate is 20% by mass or more and less than 30% by mass.
  • delta) A residual rate is 15 to 20 mass%.
  • X Remaining rate is less than 15 mass%.
  • Tooth neck cleaning actual feeling was evaluated by a sensory test using 10 expert panels.
  • the tooth neck cleaning actual feeling of the toothbrush shown in each example and comparative example was evaluated according to the following evaluation criteria.
  • the average score of 10 expert panels is 3.5 or more and 4.0 or less is “ ⁇ ”, the average score is 3.0 or more, and less than 3.5 is “ ⁇ ”, and the average score is 2.0.
  • ⁇ and ⁇ with an average score of less than 2.0 and an average score of less than 2.0 are marked with “X”.
  • the toothbrush was judged to have a cleaning feeling.
  • about the tooth neck part cleaning actual feeling it evaluated only when the outer side hair

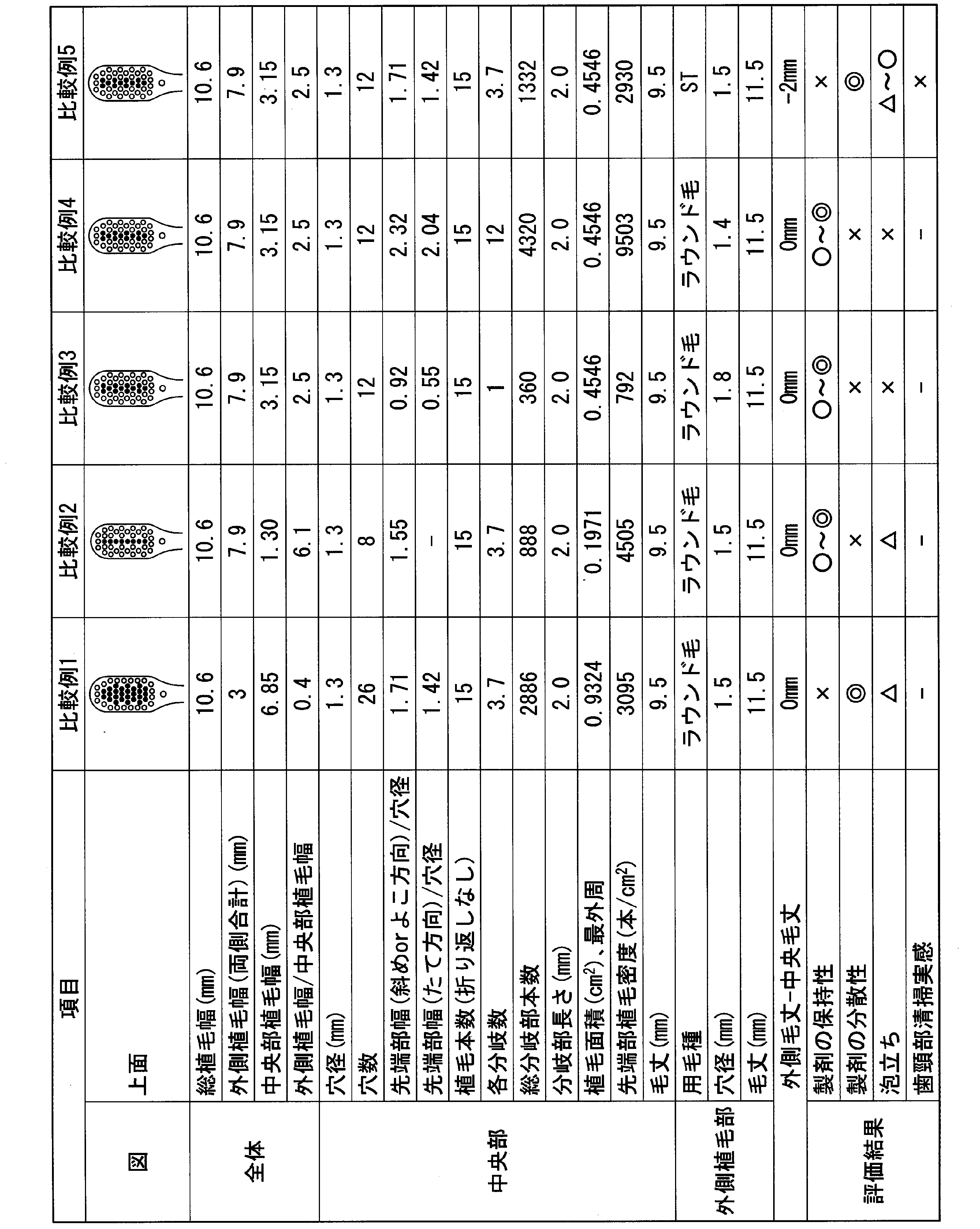

  • Examples 1 to 10, Comparative Examples 1 to 5 In accordance with the specifications shown in Tables 1 to 3, the central hair bundle (shown by ⁇ ) was planted in the central flocked region and the outer hair bundle (shown by ⁇ ) was planted in the outer flocked region in the same manner as the toothbrush 1 in FIG. A toothbrush was prepared.
  • the “tip width” is the maximum tip width W1 of the branch portion 12B of the central hair bundle 12.
  • the “hole diameter” is the diameter of the central flock hole 10 in which the central follicle 12 is implanted, that is, the diameter of the cross section perpendicular to the length direction of the central follicle 12, and the base 12A of the central flock 12 The diameter is W2.
  • the “tip portion (vertical direction) / hole diameter” is a measured value of W1 / W2 in the width direction of the head portion 4.
  • “Tip (width direction) / hole diameter” is a measured value of W1 / W2 in the length direction of the head portion 4.
  • “Tip (diagonal direction) / hole diameter” means a measured value of W1 / W2 in a direction connecting the centers of two adjacent flock holes that exist in a direction that is parallel or not perpendicular to the axis O direction of the head portion 4 It is.
  • "dispersibility of formulation”, “foaming”, “retention property of formulation”, and “feeling of tooth neck cleaning” were evaluated.
  • the tip width (oblique or transverse direction) W1 / base diameter (center flock hole diameter) W2 value is 0.92
  • the tip width (vertical direction) W1 / base diameter (center flock hole diameter) W2 is In Comparative Example 3 in which the tip flocking density was 792 / cm 2 in the case of 0.55, the evaluation of the foam retention was “X”, while the evaluation of the retention of the preparation was “ ⁇ to ⁇ ”. The evaluation of dispersibility was “x”.
  • the value of the tip width (oblique or transverse direction) W1 / base diameter (center flock hole diameter) W2 is 2.32
  • the tip width (vertical direction) W1 / base diameter (center flock hole diameter) W2 is In Comparative Example 4, where the tip flocking density was 9503 / cm 2 , the evaluation of the retention of the preparation was “ ⁇ to ⁇ ”, but the evaluation of foaming was “ ⁇ ”. The evaluation of dispersibility was “x”.
  • the present invention can be applied to a toothbrush.

Landscapes

  • Brushes (AREA)

Abstract

本発明は、ブラシ上部での製剤の保持性と分散性に優れ、良好な泡立ちを実現できる歯ブラシを提供することを目的とする。先端にヘッド部（４）が設けられたハンドル体を備え、ヘッド部の植毛面（５）に形成された複数の植毛穴に用毛の毛束が植設された歯ブラシにおいて、植毛面は、ハンドル体の軸線方向に並設され軸線と直交する幅方向の略中央に複数の中央毛束（１２）が植毛された中央植毛領域と、幅方向で中央毛束を挟んで複数の外側毛束（２２）が植毛された外側植毛領域とを有する。中央毛束は、胴部の先端に先端分岐部を有する先端分岐毛で構成されている。中央毛束における先端分岐部（１２Ｂ）の最大差し渡し幅／中央毛束の基部（１２Ａ）において胴部で形成される毛束径、で表される値が、１．０を超え、２．０以下である。先端分岐部を構成する用毛の総本数を中央植毛領域の面積で除した植毛密度は、１０００本／ｃｍ２以上、５０００本／ｃｍ２以下である。

Description

歯ブラシ
　本発明は、歯ブラシに関する。
　本願は、２０１６年８月３日に日本に出願された特願２０１６－１５２４９９号に基づき優先権を主張し、その内容をここに援用する。
　例えば、歯周病の予防・改善には、口腔内に十分量の口腔用製剤をいきわたらせることが重要となる。そのためには、歯みがき時における製剤の分散性を高め、良好な泡立ちを実現することが必要になる。
　特許文献１には、中央部の毛束を短くして凹部を形成し、凹部に歯磨剤を保持できる歯ブラシが開示されている。また、泡立ちに優れる歯ブラシとしては、一つの毛束を構成する用毛の本数を制限する技術（特許文献２参照）、植毛面中心部に高密度植毛領域を配置し、その周囲に低密度植毛領域を配置する技術（特許文献３参照）が開示されている。
特開２０１１－４９０５号公報 特開２００３－２５０６３２号公報 特開２０１３－４２７７６号公報
　しかしながら、上述したような従来技術には、以下のような問題が存在する。
　通常歯ブラシに用いられているラウンド毛やテーパー毛で構成されている歯ブラシの場合、毛束と毛束の間に製剤が詰まることで分散性が低下するという問題がある。また、毛束の間に製剤が詰まることによりブラシ上に押し出した製剤を十分に活用できず、泡立ちについても十分とは言えない。
　本発明は、以上のような点を考慮してなされたもので、ブラシ上部での製剤の保持性と分散性に優れ、良好な泡立ちを実現できる歯ブラシを提供することを目的とする。
　本発明の第１の態様に従えば、先端にヘッド部が設けられたハンドル体を備え、前記ヘッド部の植毛面に形成された複数の植毛穴に用毛の毛束が植設された歯ブラシにおいて、前記植毛面は、前記ハンドル体の軸線方向に並設され前記軸線と直交する幅方向の略中央に複数の中央毛束が植毛された中央植毛領域と、前記幅方向で前記中央毛束を挟んで複数の外側毛束が植毛された外側植毛領域とを有し、前記中央毛束は、胴部の先端に先端分岐部を有する先端分岐毛で構成されており、前記中央毛束における前記先端分岐部の最大差し渡し幅／前記中央毛束の基部において前記胴部で形成される毛束径、で表される値が、１．０を超え、２．０以下であり、前記分岐部を構成する用毛の総本数を前記中央植毛領域の面積で除した植毛密度は、１０００本／ｃｍ２以上、５０００本／ｃｍ２以下であることを特徴とする歯ブラシが提供される。
　また、上記本発明の一態様に係る歯ブラシにおいて、前記幅方向における、前記外側植毛領域の最大長さ／前記幅方向における前記中央植毛領域の最大長さ、で表される値が１．０以上、５．０以下であることを特徴とする。
　また、上記本発明の一態様に係る歯ブラシにおいて、前記幅方向に配列される前記外側毛束の最大数は、４以上、８以下であり、前記幅方向に配列される前記中央毛束の数は、２以上、５以下であり前記外側毛束が植毛された植毛穴の直径は、１．４ｍｍ以上、２．０ｍｍ以下であり、前記中央毛束が植毛された植毛穴の直径は、１．０ｍｍ以上、１．５ｍｍ以下であることを特徴とする。
　また、上記本発明の一態様に係る歯ブラシにおいて、前記外側毛束は、前記植毛面上の長さが、前記中央毛束の前記植毛面上の長さより長いことを特徴とする。
　また、上記本発明の一態様に係る歯ブラシにおいて、前記外側毛束には、毛先に向かって漸次その径が小さくなる用毛が含まれることを特徴とする。
　また、上記本発明の一態様に係る歯ブラシにおいて、前記幅方向における前記複数の中央毛束及び前記複数の外側毛束が植毛された全植毛領域の最大長さは、９．０ｍｍ以上、１５．０ｍｍ以下であることを特徴とする。
　本発明では、ブラシ上部での製剤の保持性と分散性に優れ、良好な泡立ちを実現できる歯ブラシを提供することができる。
本発明の一実施形態にかかる歯ブラシのヘッド部を示す平面図である。 図１に示した歯ブラシ１のヘッド部におけるＡ－Ａ線視断面図である。 中央用毛１３における胴部１３Ａの横断面図である。 中央毛束の先端部の概略構成図である。
　以下、本発明の歯ブラシの実施の形態を、図１ないし図４を参照して説明する。
　なお、以下の実施形態は、本発明の一態様を示すものであり、この発明を限定するものではなく、本発明の技術的思想の範囲内で任意に変更可能である。また、以下の図面においては、各構成をわかりやすくするために、実際の構造と各構造における縮尺や数等を異ならせている。
　本発明の歯ブラシについて、以下に図面を参照して説明する。図１は、本発明の一実施形態にかかる歯ブラシ１のヘッド部１１を示す平面図であり、図２は、図１に示した歯ブラシ１のヘッド部１１におけるＡ－Ａ線視断面図である。
　図１に示すように、歯ブラシ１は、ハンドル体２を備えるものであり、ハンドル体２は、長尺状の把持部（不図示）と、該把持部の先端に設けられたヘッド部４とで概略構成されるものである。図１中、符号Ｏは、ハンドル体２の軸線、即ち、ハンドル体２の長さ方向で、且つ、ハンドル体２の中心を通る線である。
　ヘッド部４は、軸線Ｏ方向を長手とする平面視略矩形状とされ、任意の面が、毛束を植毛する植毛面５とされたものである。植毛面５には、軸線Ｏ上及び軸線Ｏに沿って、図１では、貫通穴ではなく底部を有する有底円筒状の複数（図１では、一例として１２個）の中央植毛穴１０が形成されている。複数の中央植毛穴１０は、軸線Ｏ方向で隣り合う中央植毛穴１０同士の位置が軸線Ｏ方向と直交する方向であるヘッド部４の幅方向にずれた千鳥状に配置されている。複数の中央植毛穴１０には、複数の中央用毛１３を略円柱状に束ねた中央毛束１２がそれぞれ植設されて中央毛束群１４が構成されている。
　図２に示すように、中央用毛１３は、柱状の胴部１３Ａと、胴部の先端に先端分岐部１３Ｂとを有する先端分岐毛で構成されている。先端分岐部１３Ｂは、基部１３Ａの先端から複数（例えば、２～８本）に分岐している。分岐毛としては、従来公知のものを用いることができ、例えば、中空のフィラメントの先端に裁断処理を施したフェザード用毛、又は分岐した各々の分岐部が先端に向かうに従い縮径するテーパー分岐毛等が挙げられ、中でも、フェザード用毛が好ましい。
　中央用毛１３がフェザード用毛の一例を図３に示す。図３は、中央用毛１３における胴部１３Ａの横断面図である。図３に示すように、胴部１３Ａは、長さ方向に延在する複数（図３では４つ）の中空部１３Ｃを有している。先端分岐部１３Ｂは、胴部１３Ａの先端に裁断処理を施すことにより二つ以上形成されている。フェザード用毛としては、例えば、特開２００５－１３１０５９号公報等に記載のものが挙げられる。
　図４は、上記の中央用毛１３を有する中央毛束１２の先端部の概略構成図である。図４に示されるように、中央毛束１２は、複数の中央用毛１３の基部１３Ａで形成される基部１２Ａと、複数の中央用毛１３の分岐部１３Ｂが拡がって形成される分岐部１２Ｂとを含む。分岐部１２Ｂの先端部最大差し渡し幅をＷ１、基部１２Ａの直径をＷ２とすると、Ｗ１／Ｗ２で表される値は、１．０を超え、２．０以下であることが好ましい。Ｗ１／Ｗ２で表される値が１．０以下である場合は、製剤を保持する分岐部１２Ｂの面積が小さいことから中央毛束１２間に製剤が詰まりやすくなる。一方、Ｗ１／Ｗ２で表される値が２．０を超える場合は、分岐部１２Ｂの重なりが多くなり重なった部分に製剤が詰まりやすくなる。従って、Ｗ１／Ｗ２で表される値が１．０を超え、２．０以下であることにより、製剤の詰まりを抑制して製剤を有効に活用することができる。
　分岐部１２Ｂの長さＬ１としては、１．５ｍｍ以上、２．５ｍｍ以下であることが好ましい。分岐部１２Ｂの長さＬ１は、中央毛束１２の毛丈（植毛面５から分岐部１２Ｂの先端までの距離）Ｌ２の１２％以上、３５％以下が好ましい。分岐部１２Ｂの長さＬ１が１２％未満であれば、上述したＷ１／Ｗ２で表される値が１．０を超えづらくなるとともに、大きな強度の基部１３Ａの比率が大きいことから歯茎や歯頸部等への当たりが強くなりすぎる可能性がある。一方、分岐部１２Ｂの長さＬ１が３５％を超えると、基部１２Ａの比率が小さくなることから中央毛束１２としての毛腰が低くなりすぎて、歯頸部の清掃性が低くなるとともに、ヘッド部４を歯頸部に進入させる際の実感が希薄になるため、分岐部１２Ｂの長さＬ１は、中央用毛１２の毛丈Ｌ２の１２％以上、３５％以下であることが好ましい。
　また、植毛面５には、その幅方向及び長さ方向で中央植毛穴１０を囲み、軸線Ｏに沿って有底円筒状の複数（図１では、一例として３１個）の外側植毛穴２０が形成され、この外側植毛穴２０に複数の外側用毛２３を略円柱状に束ねた外側毛束２２が植設されている。
　植毛面５には、３１個の外側毛束２２のうち、幅方向でヘッド部４の側縁６と中央毛束１２との間に配置された１２個の外側毛束２２により、第一の外側毛束群２４ａが構成されている。また、植毛面５には、３１個の外側毛束２２のうち、幅方向でヘッド部４の側縁７と中央毛束１２との間に配置された１２個の外側毛束２２により、第二の外側毛束群２４ｂが構成されている。複数の外側植毛穴２０は、軸線Ｏ方向で隣り合う外側植毛穴２０同士の位置がヘッド部４の幅方向にずれた千鳥状に配置されている。従って、複数の外側毛束２２は、軸線Ｏ方向で隣り合う外側毛束２２同士の位置がヘッド部４の幅方向にずれた千鳥状に配置されている。中央毛束１２の植毛面５上の長さである毛丈は、外側毛束２２の植毛面５上の長さである毛丈よりも高さＤだけ短く形成されている。従って、ヘッド部４には、外側毛束２２に周囲を囲まれた深さＤの凹部が形成されている。中央毛束１２の毛丈が外側毛束２２の毛丈よりも短く凹部が形成されるため、製剤の保持性及び泡立ち性が向上する。
　植毛面５には、中央毛束群１４が設けられた領域を示す中央植毛領域１１が形成されている。中央植毛領域１１は、中央毛束群１４の最外周に位置する中央毛束１２が植設された中央植毛穴１０の外縁を結ぶ環状線で囲われた領域である。なお、この環状線は、隣接する中央植毛穴１０同士の共通接線を構成する。
　植毛面５には、第一の外側毛束群２４ａが設けられた領域を示す第一の外側植毛領域２１ａが形成されている。第一の外側植毛領域２１ａは、第一の外側毛束群２４ａを構成する外側毛束２２が植設された外側植毛穴２０の外縁を結ぶ環状線で囲われた領域である。なお、この環状線は、第一の外側毛束群２４ａ内で隣接する外側植毛穴２０同士の共通接線を構成する。
　また、植毛面５には、第二の外側毛束群２４ｂが設けられた領域を示す第二の外側植毛領域２１ｂが形成されている。第二の外側植毛領域２１ｂは、第二の外側毛束群２４ｂを構成する外側毛束２２が植設された外側植毛穴２０の外縁を結ぶ環状線で囲われた領域である。なお、この環状線は、第二の外側毛束群２４ｂ内で隣接する外側植毛穴２０同士の共通接線を構成する。第一の外側植毛領域２１ａ及び第二の外側植毛領域２１ｂによって、ヘッド部４の幅方向で中央毛束１２を挟んで複数の外側毛束２２が植毛された外側植毛領域２１を構成する。
　ハンドル体２の材質は、歯ブラシ１に求める剛性や機械特性等を勘案して決定でき、例えば、曲げ弾性率（ＪＩＳ　Ｋ７２０３）が５００～３０００ＭＰａの範囲にある高硬度樹脂を用いることによって、歯ブラシ１に必要とされる機械特性が得られる。このような高硬度樹脂としては、例えば、ポリプロピレン（ＰＰ）、ポリエチレンテレフタレート（ＰＥＴ）、ポリシクロへキシレンジメチレンテレフタレート（ＰＣＴ）、ポリスチレン（ＰＳ）、アクリロニトリルブタジエンスチレン（ＡＢＳ）、セルロースプロピオネート（ＣＰ）、ポリアリレート、ポリカーボネート、アクリロニトリルスチレン（ＡＳ）等が挙げられ、これらを１種又は複数種用いることができる。
　ヘッド部４の大きさは、ヘッド部４の幅方向における中央植毛領域１１及び外側植毛領域２１の最大長さや、口腔内での操作性等を勘案して決定でき、例えば、幅（最大幅）Ｗが１１ｍｍ以上とされ、例えば、１１～１７ｍｍとされ、厚さＴが４～８ｍｍとされる。
　中央植毛領域１１及び外側植毛領域２１を含む全植毛領域のヘッド部４の幅方向における最大長さＬは、９．０ｍｍ以上、１５．０ｍｍ以下であることが好ましい。全植毛領域の最大長さＬが９．０ｍｍ未満であれば、十分な清掃を行えない可能性がある。全植毛領域の最大長さＬが１５．０ｍｍ超であると、ヘッド部４を口腔内に進入させる際の抵抗が大きくなり操作性が低下する可能性がある。最大長さＬが、９．０ｍｍ以上、１５．０ｍｍ以下であることにより、十分な清掃力と操作性を確保することが可能になる。
　ヘッド部４の幅方向における外側植毛領域２１の最大長さ、すなわち、ヘッド部４の幅方向における第一の外側植毛領域２１ａの最大長さと、第二の外側植毛領域２１ｂの最大長さとの和を、ヘッド部４の幅方向における中央植毛領域１１の最大長さで除した値は、１．０以上、５．０以下であることが好ましい。上記の値が１．０未満の場合は、上述した凹部を形成する壁としての外側植毛領域２１の最大長さが少ないために製剤の保持性が低下する可能性がある。一方、上記の値が５．０を超える場合は、上述した凹部の幅が短いために製剤の分散性に欠ける可能性がある。従って、幅方向における外側植毛領域２１の最大長さを中央植毛領域１１の最大長さで除した値が１．０以上、５．０以下であれば、製剤に関して優れた保持性及び分散性を確保することができる。
　上記のように製剤の保持性及び分散性を確保するためには、幅方向に配列される外側毛束２２の最大数は４以上、８以下であることが好ましく、幅方向に配列される中央毛束１２の数は、２以上、５以下であることが好ましい。また、外側植毛穴２０の直径、即ち、外側毛束２２の長さ方向に直交する断面の直径は、１．４ｍｍ以上、２．０ｍｍ以下であることが好ましく、中央植毛穴１０の直径、即ち、中央毛束１２の長さ方向に直交する断面の直径は、１．０ｍｍ以上、１．５ｍｍ以下であることが好ましい。
　外側毛束２２の毛束径が１．４ｍｍ未満であると、毛束が柔らかくなりすぎて、清掃効果が低下する。外側毛束２２の毛束径が２．０ｍｍを超えると、特にヘッド部４をワイド化すると、外側毛束２２の干渉が大きく毛が撓まなくなる。そのため、外側毛束２２の毛先が歯間部や歯頸部に進入しにくくなり、清掃効果が低下する。従って、外側毛束２２の毛束径が１．４ｍｍ以上、２．０ｍｍ以下であれば、毛束が柔らかくなりすぎず、かつ毛先が歯間部や歯頸部に進入しやすいので、高い清掃効果を確保することが可能となる。
　中央毛束１２の毛束径が１．０ｍｍ未満であると、中央毛束１２としての毛腰が低くなりすぎて、製剤の保持性が低くなる。中央毛束１２の毛束径が１．５ｍｍを超えると、分岐部同士の絡まりが多くなり、分散性が低下する可能性がある。従って、中央毛束１２の毛束径が１．０ｍｍ以上、１．５ｍｍ以下であれば、製剤の保持性及び分散性を確保することが可能になる。
　中央毛束群１４における分岐部（分岐毛）１２Ｂの植毛密度、即ち、中央毛束群１４を構成する中央毛束１２における分岐部（分岐毛）１２Ｂの総本数を中央植毛領域１１の面積で除した値（中央植毛密度）は、１０００本／ｃｍ２以上、５０００本／ｃｍ２以下であることが好ましい。分岐部（分岐毛）１２Ｂの植毛密度が１０００本／ｃｍ２未満であると、分岐が不十分であるため分散性に欠ける可能性があり、分岐部（分岐毛）１２Ｂの植毛密度が５０００本／ｃｍ２を超えると、分岐毛が多すぎて攪拌力が欠けることになり泡立ちが不十分になる可能性がある。分岐部（分岐毛）１２Ｂの植毛密度が１０００本／ｃｍ２以上、５０００本／ｃｍ２以下であれば、分散性に優れ、良好な泡立ちとすることができる。また、分岐部（分岐毛）１２Ｂの植毛密度が上記の範囲であっても、基部１２Ａの植毛密度はさらに小さく動きやすいため、歯面等をしっかりと磨くことができる。
　外側用毛２３は、毛先が先細とされたＳＴ毛（スーパーテーパード毛）である。外側用毛２３の用毛径は、外側用毛２３の材質等を勘案して決定でき、例えば、６～９ｍｉｌ（１ｍｉｌ＝１／１０００ｉｎｃｈ＝０．０２５ｍｍ）とされる。６ｍｉｌ以上であれば、歯頸部を良好に清掃できる毛腰が確保され、９ｍｉｌ以下であれば、歯茎等への刺激を緩和できる柔軟性が確保される。なお、ＳＴ毛における用毛径は、基部における直径である。
　以上説明したように、本実施形態によれば、中央毛束１２が分岐部１２Ｂを有しており、分岐部１２Ｂの最大差し渡し幅Ｗ１／基部１２Ａの直径Ｗ２、で表される値が、１．０を超え、２．０以下であるため、製剤の詰まりを抑制して製剤の有効活用に寄与できる。また、本実施形態によれば、分岐部１２Ｂの総本数を中央植毛領域１１の面積で除した植毛密度が、１０００本／ｃｍ２以上、５０００本／ｃｍ２以下であるため、分散性に優れ、良好な泡立ちとすることが可能となる。
　本実施形態によれば、幅方向における外側植毛領域２１の最大長さを中央植毛領域１１の最大長さで除した値が１．０以上、５．０以下であるため、製剤について優れた保持性及び分散性を確保することができる。本実施形態によれば、外側毛束２２の毛束径が１．４ｍｍ以上、２．０ｍｍ以下であるため、毛束が柔らかすぎず、かつ、歯間部歯頸部に進入しやすいため、清掃効果が高まる。本実施形態によれば、中央毛束１２の毛束径が１．０ｍｍ以上、１．５ｍｍ以下であるため、製剤の保持性及び分散性を確保することが可能になる。
　本実施形態によれば、外側毛束２２の植毛面５上の長さが、中央毛束１２の植毛面５上の長さより長いため、中央毛束１２上に外側毛束２２に囲まれた凹部を形成することができ、製剤の保持性及び泡立ち性が向上させることができる。本実施形態によれば、外側用毛２３がＳＴ毛（スーパーテーパード毛）であるため、歯頸部への清掃実感を向上させることができる。
　本発明は、上述の実施形態に限定されない。上述の実施形態では、中央毛束１２が略円柱状とされているが、例えば、平面視楕円形の楕円柱状でもよいし、平面視三角形、四角形、五角形等の多角柱状でもよい。なお、中央毛束１２の形状を略円柱状以外とした場合、その毛束径は平面視の形状に外接する真円の直径とされる。
　また、外側毛束２２は、中央毛束１２と同様に、平面視楕円形の楕円柱状でもよいし、平面視三角形、四角形、五角形等の多角柱状でもよい。
　上述の実施形態では、中央植毛穴１０が有底円筒状とされているが、中央植毛穴１０の形状は、中央毛束１２の形状に応じて決定でき、例えば、中央植毛穴１０を平面視楕円形の有底筒状でもよいし、平面視三角形、四角形、五角形等の有底多角筒状等でもよい。また、外側植毛穴２０は、中央植毛穴１０と同様に、平面視楕円形の有底筒状でもよいし、平面視三角形、四角形、五角形等の有底多角筒状等でもよい。
　上述の実施形態では、全ての中央植毛穴１０の直径が略同等とされているが、本発明はこれに限定されず、全ての中央植毛穴１０の直径は、相互に異なっていてもよいし、一部の中央植毛穴１０の直径と他の中央植毛穴１０の直径とが異なっていてもよい。また、上述の実施形態では、全ての外側植毛穴２０の直径が略同等をされているが、本発明はこれに限定されず、全ての外側植毛穴２０の直径は、相互に異なっていてもよいし、一部の外側植毛穴２０の直径と他の外側植毛穴２０の直径とが異なっていてもよい。
　上述の実施形態では、外側用毛２３がＳＴ毛とされているが、本発明はこれに限られず、例えば、外側用毛２３は、その長さ方向にわたって均一な直径のものであってもよいし、先端が半球面又は植毛面に平行な面とされていてもよい。ただし、歯周ポケット又は歯間部へ入りやすくさせる観点から、外側毛束２２の一部の外側用毛２３がＳＴ毛、あるいはテーパー毛であることが好ましく、外側毛束２２の全ての外側用毛２３がＳＴ毛、あるいはテーパー毛であることがより好ましい。
　上述の実施形態では、中央毛束１２の毛丈が外側毛束２２の毛丈より短いものとされているが、例えば、中央毛束１２の毛丈と外側毛束２２の毛丈とが同じ、即ち毛丈差が０ｍｍであってもよいし、中央毛束１２の毛丈が外側毛束２２の毛丈より長くてもよい。また、本毛束の先端を連ねた形状がハンドル体の軸線方向に山部と谷部とを繰り返す凹凸面となるように、中央毛束１２及び外側毛束１２の毛丈を設定してもよい。
　ただし、製剤の保持性を高める観点から、中央毛束１２の毛丈が外側毛束２２の毛丈より短いことが好ましい。
　上述の実施形態では、中央毛束群１４は１２個の中央毛束１２から構成されるが、中央毛束群１４を構成する中央毛束１２の数は１１個以下であってもよいし、１３個以上であってもよい。
　上述の実施形態では、第一又は第二の外側毛束群２４ａ、２４ｂは、１２個の外側毛束２２により構成されているが、例えば、第一又は第二の外側毛束群２４ａ、２４ｂを構成する外側毛束２２は１１個以下であってもよいし、１３個以上であってもよい。
　また、第一の外側毛束群２４ａを構成する外側毛束２２の数と、第二の外側毛束群２４ｂを構成する外側毛束２２の数とは、同じであってもよいし、異なってもよい。
（評価方法）
　各例の歯ブラシについて、下記の方法で製剤の「製剤の分散性」、「泡立ち」、「製剤の保持性」、「歯頸部清掃実感」について評価した。
＜製剤の分散性の評価＞
　製剤の分散性は、専門家パネル１０人を用いた官能試験により評価した。市販の歯磨剤１ｇを各実施例、比較例に示す歯ブラシにのせて３分間ブラッシングを行った後、歯ブラシに残っている歯磨剤の量を下記評価基準にて評価した。専門家パネル１０人の平均点が３．５点以上、４．０点以下を「◎」、平均点が３．０点以上、３．５点未満を「○」、平均点が２．０点以上、３．０点未満を「△」、平均点が２．０点未満を「×」とし、◎又は○の分散性が確保されるものを、良好な分散性が得られる歯ブラシであると判断した。
≪評価基準≫
４点：歯ブラシの毛束間に歯磨剤が全く残っていない。
３点：歯ブラシの毛束間に歯磨剤が残っているが、１～２つの毛束にまたがる程度。
２点：３～４つの毛束間にまたがって歯磨剤が残っている。
１点：５つの毛束以上にまたがって歯磨剤が残っている。
＜泡立ちの評価＞
　泡立ちは、専門家パネル１０人を用いた官能試験により評価した。市販の歯磨剤１ｇを各実施例、比較例に示す歯ブラシ上にのせて３分間ブラッシングを行ったときの口腔内での泡立ちを下記評価基準にて評価した。専門家パネル１０人の平均点が３．５点以上、４．０点以下を「◎」、平均点が３．０点以上、３．５点未満を「○」、平均点が２．０点以上、３．０点未満を「△」、平均点が２．０点未満を「×」とし、◎及び○の泡立ちが確保されるものを、歯磨時に良好な泡立ちが得られる歯ブラシであると判断した。
≪評価基準≫
４点：良好に泡立つ
３点：泡立つ
２点：やや泡立つ
１点：全く泡立たない
＜製剤の保持性の評価＞
　歯ブラシの植毛部に歯磨剤１ｇを乗せ、歯磨剤を乗せた植毛部で、プラスチック板を９０秒間擦掃した（荷重：２００ｇ、スピード：１６０ストローク／分）。その後、歯磨剤１ｇを乗せる前の歯ブラシの質量を風袋引きし、擦掃後の歯ブラシの質量を測定して、植毛部に残存している歯磨剤の質量（残存量）を求め、下記（ｉ）式により残存率を求めた。求めた残存率を下記評価基準に分類して製剤の保持性を評価した。
　残存率（質量％）＝残存量（ｇ）÷１ｇ×１００　・・・（ｉ）
≪評価基準≫
◎：残存率が３０％以上
○：残存率が２０質量％以上３０質量％未満。
△：残存率が１５質量％以上２０質量％未満。
×：残存率が１５質量％未満。
＜歯頸部清掃実感の評価＞
　歯頸部清掃実感は、専門家パネル１０人を用いた官能試験により評価した。各実施例、比較例に示す歯ブラシの歯頸部清掃実感を下記評価基準にて評価した。専門家パネル１０人の平均点が３．５点以上、４．０点以下を「◎」、平均点が３．０点以上、３．５点未満を「○」、平均点が２．０点以上、３．０点未満を「△」、平均点が２．０点未満を「×」とし、◎及び○の歯頸部清掃実感が確保されるものを、歯磨時に良好な歯頸部清掃実感が得られる歯ブラシであると判断した。なお、歯頸部清掃実感については、外側毛束２２がＳＴ毛である場合のみ評価を行った（実施例１０及び比較例５）。
≪評価基準≫
４点：歯と歯茎との隙間の汚れが落ちた感触を非常に感じる。
３点：歯と歯茎との隙間の汚れが落ちた感触を感じる。
２点：歯と歯茎との隙間の汚れが落ちた感触をあまり感じない。
１点：歯と歯茎との隙間の汚れが落ちた感触を感じない。
　（実施例１～１０、比較例１～５）
　表１～表３に示す仕様に従い、図１の歯ブラシ１と同様に、中央植毛領域に中央毛束（●で示す）を植毛し、外側植毛領域に外側毛束（○で示す）を植毛した歯ブラシを作製した。表中、「先端部幅」とは、中央毛束１２の分岐部１２Ｂの先端部最大差し渡し幅Ｗ１である。
　「穴径」とは、中央毛束１２が植設された中央植毛穴１０の直径、即ち、中央毛束１２の長さ方向に直交する断面の直径であり、中央毛束１２の基部１２Ａの直径Ｗ２である。
　「先端部（たて方向）／穴径」とは、ヘッド部４の幅方向におけるＷ１／Ｗ２の測定値である。
　「先端部（よこ方向）／穴径」とは、ヘッド部４の長さ方向におけるＷ１／Ｗ２の測定値である。
　「先端部（斜め方向）／穴径」とは、ヘッド部４の軸線Ｏ方向と平行でも垂直でない方向に存在する２つの隣接した植毛穴の中心間を結んだ方向におけるＷ１／Ｗ２の測定値である。
　得られた各例の歯ブラシについて、「製剤の分散性」、「泡立ち」、「製剤の保持性」、「歯頸部清掃実感」を評価した。
Figure JPOXMLDOC01-appb-T000001

Figure JPOXMLDOC01-appb-T000002

Figure JPOXMLDOC01-appb-T000003

　表１及び表２に示すように、本発明を適用した実施例１～１０は、いずれも製剤の分散性、泡立ち、製剤の保持性の評価が「◎」又は「○」であった。また、実施例１０については、歯頸部清掃実感の評価が「◎」であった。
　一方、表３に示すように、外側植毛幅／中央部植毛幅の値が０．４であった比較例１は、製剤の分散性の評価が「◎」であるものの、泡立ちの評価が「△」、製剤の保持性の評価が「×」であった。
　外側植毛幅／中央部植毛幅の値が６．１であった比較例２は、製剤の保持性の評価が「○～◎」であるものの、泡立ちの評価が「△」、製剤の分散性の評価が「×」であった。
　先端部幅（斜め方向又はよこ方向）Ｗ１／基部径（中央植毛穴径）Ｗ２の値が０．９２、先端部幅（たて方向）Ｗ１／基部径（中央植毛穴径）Ｗ２の値が０．５５であり、先端部植毛密度が７９２本／ｃｍ２であった比較例３は、製剤の保持性の評価が「○～◎」であるものの、泡立ちの評価が「×」、製剤の分散性の評価が「×」であった。
　先端部幅（斜め方向又はよこ方向）Ｗ１／基部径（中央植毛穴径）Ｗ２の値が２．３２、先端部幅（たて方向）Ｗ１／基部径（中央植毛穴径）Ｗ２の値が２．０４であり、先端部植毛密度が９５０３本／ｃｍ２であった比較例４は、製剤の保持性の評価が「○～◎」であるものの、泡立ちの評価が「×」、製剤の分散性の評価が「×」であった。
　中央毛束の毛丈が外側毛束の毛丈より長い比較例５は、製剤の分散性の評価が「◎」であるものの、泡立ちの評価が「△～○」、製剤の保持性の評価が「×」、歯頸部清掃実感の評価が「×」であった。
　これらの結果から、本発明を適用することで、製剤の保持性及び分散性、泡立ち、並びに歯頸部清掃実感について、いずれも満足する歯ブラシが得られることが判った。
　以上、添付図面を参照しながら本発明に係る好適な実施形態について説明したが、本発明は係る例に限定されないことは言うまでもない。上述した例において示した各構成部材の諸形状や組み合わせ等は一例であって、本発明の主旨から逸脱しない範囲において設計要求等に基づき種々変更可能である。
　本発明は、歯ブラシに適用できる。
　１…歯ブラシ、　２…ハンドル体、　４…ヘッド部、　５…植毛面、　１０…中央植毛穴、　１１…中央植毛領域、　１２…中央毛束、　１２Ａ…基部、　１２Ｂ…分岐部、　１３…中央用毛、　２０…外側植毛穴、　２１…外側植毛領域、　２２…外側毛束、　２３…外側用毛

Claims (6)

  1. 　先端にヘッド部が設けられたハンドル体を備え、前記ヘッド部の植毛面に形成された複数の植毛穴に用毛の毛束が植設された歯ブラシにおいて、
    　前記植毛面は、前記ハンドル体の軸線方向に並設され前記軸線と直交する幅方向の略中央に複数の中央毛束が植毛された中央植毛領域と、
    　前記幅方向で前記中央毛束を挟んで複数の外側毛束が植毛された外側植毛領域とを有し、
    　前記中央毛束は、胴部の先端に先端分岐部を有する先端分岐毛で構成されており、
    　前記中央毛束における前記先端分岐部の最大差し渡し幅／前記中央毛束の基部において前記胴部で形成される毛束径、で表される値が、１．０を超え、２．０以下であり、
    　前記分岐部を構成する用毛の総本数を前記中央植毛領域の面積で除した植毛密度は、１０００本／ｃｍ２以上、５０００本／ｃｍ２以下であることを特徴とする歯ブラシ。
  2. 　前記幅方向における、前記外側植毛領域の最大長さ／前記幅方向における前記中央植毛領域の最大長さ、で表される値が１．０以上、５．０以下であることを特徴とする請求項１記載の歯ブラシ。
  3. 　前記幅方向に配列される前記外側毛束の最大数は、４以上、８以下であり、
    　前記幅方向に配列される前記中央毛束の数は、２以上、５以下であり
    　前記外側毛束が植毛された植毛穴の直径は、１．４ｍｍ以上、２．０ｍｍ以下であり、
    　前記中央毛束が植毛された植毛穴の直径は、１．０ｍｍ以上、１．５ｍｍ以下であることを特徴とする請求項１又は２に記載の歯ブラシ。
  4. 　前記外側毛束は、前記植毛面上の長さが、前記中央毛束の前記植毛面上の長さより長いことを特徴とする請求項１～３のいずれか一項に記載の歯ブラシ。
  5. 　前記外側毛束には、毛先に向かって漸次その径が小さくなる用毛が含まれることを特徴とする請求項１～４のいずれか一項に記載の歯ブラシ。
  6. 　前記幅方向における前記複数の中央毛束及び前記複数の外側毛束が植毛された全植毛領域の最大長さは、９．０ｍｍ以上、１５．０ｍｍ以下であることを特徴とする請求項１～５のいずれか一項に記載の歯ブラシ。
PCT/JP2017/027305 2016-08-03 2017-07-27 歯ブラシ Ceased WO2018025751A1 (ja)

Priority Applications (2)

Application Number Priority Date Filing Date Title
KR1020197002761A KR102539341B1 (ko) 2016-08-03 2017-07-27 칫솔
CN201780048929.3A CN109561758B (zh) 2016-08-03 2017-07-27 牙刷

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2016152499A JP7199139B2 (ja) 2016-08-03 2016-08-03 歯ブラシ
JP2016-152499 2016-08-03

Publications (1)

Publication Number Publication Date
WO2018025751A1 true WO2018025751A1 (ja) 2018-02-08

Family

ID=61073431

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2017/027305 Ceased WO2018025751A1 (ja) 2016-08-03 2017-07-27 歯ブラシ

Country Status (4)

Country Link
JP (1) JP7199139B2 (ja)
KR (1) KR102539341B1 (ja)
CN (1) CN109561758B (ja)
WO (1) WO2018025751A1 (ja)

Cited By (22)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2022075011A (ja) * 2020-11-06 2022-05-18 エビス株式会社 歯ブラシ
US11375802B2 (en) 2017-12-20 2022-07-05 The Gillette Company Llc Oral care implement
US11382409B2 (en) 2018-02-09 2022-07-12 The Gillette Company Llc Connector for a manual oral care implement
US11388984B2 (en) 2017-12-20 2022-07-19 The Gillette Company Llc Oral care implement
US11388985B2 (en) 2018-02-09 2022-07-19 The Gillette Company Llc Connector for a manual oral care implement
US11399622B2 (en) 2017-12-20 2022-08-02 The Gillette Company Llc Oral care implement
US11400627B2 (en) 2018-02-09 2022-08-02 The Gillette Company Llc Method for manufacturing an oral care implement
US11553782B2 (en) 2018-02-09 2023-01-17 The Gillette Company Llc Manual oral care implement
US11553784B2 (en) 2019-03-29 2023-01-17 The Gillette Company Llc Head for an oral care implement and oral care implement
US11571060B2 (en) 2018-09-03 2023-02-07 The Gillette Company Llc Head for an oral-care implement and a kit comprising such head
US11653752B2 (en) 2017-12-20 2023-05-23 The Gillette Company, LLC. Oral care implement
US11659922B2 (en) 2018-09-03 2023-05-30 The Gillette Company, LLC. Head for an oral-care implement and a kit comprising such head
US11672633B2 (en) 2019-11-06 2023-06-13 The Gillette Company, LLC. Handle for an electrically operated personal care implement
US11865748B2 (en) 2018-02-09 2024-01-09 The Gillette Company Llc Connector
US12128595B2 (en) 2020-11-06 2024-10-29 The Gillette Company Llc Method for manufacturing a handle for a personal care implement
US12152145B2 (en) 2020-11-06 2024-11-26 The Gillette Company Llc Polymeric handle material and use thereof
US12257116B2 (en) 2020-01-22 2025-03-25 The Gillette Company Llc Method for making a handle for an electrically operated personal care implement
US12376671B2 (en) 2020-11-06 2025-08-05 The Gillette Company Llc Handle for a personal care implement and personal care implement
US12376670B2 (en) 2020-11-06 2025-08-05 The Gillette Company Llc Handle for a personal care implement and personal care implement
US12419409B2 (en) 2020-11-06 2025-09-23 The Gillette Company Llc Handle for a personal care implement and personal care implement
US12521900B2 (en) 2020-11-06 2026-01-13 The Gillette Company Llc Handle for a personal care implement and personal care implement
US12543845B2 (en) 2020-11-06 2026-02-10 The Gillette Company Llc Handle for a personal care implement and personal care implement

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR200498474Y1 (ko) * 2019-08-23 2024-10-28 주식회사 엘지생활건강 가루 치약용 칫솔과 가루 치약용 용기 그리고 이를 포함하는 양치 세트
JP7796469B2 (ja) * 2019-11-29 2026-01-09 ライオン株式会社 歯ブラシ
JP7638227B2 (ja) * 2019-12-26 2025-03-03 ライオン株式会社 歯ブラシ
CN111642892A (zh) * 2020-07-06 2020-09-11 幸福草(上海)口腔护理用品有限公司 一种牙刷头部结构
JP7770342B2 (ja) 2020-12-24 2025-11-14 ライオン株式会社 歯ブラシ

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005131059A (ja) * 2003-10-29 2005-05-26 Sunstar Inc フェザードフィラメント歯ブラシ
WO2013164986A1 (ja) * 2012-05-01 2013-11-07 ライオン株式会社 歯ブラシ
WO2014162957A1 (ja) * 2013-04-01 2014-10-09 ライオン株式会社 歯ブラシ
WO2014162944A1 (ja) * 2013-04-01 2014-10-09 ライオン株式会社 歯ブラシ

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3958801B2 (ja) * 1997-04-24 2007-08-15 イー・アイ・デュポン・ドウ・ヌムール・アンド・カンパニー 割れた末端を有するモノフィラメント
JP2002065360A (ja) * 2000-08-29 2002-03-05 Pentel Corp 歯ブラシ
JP2003250632A (ja) 2002-02-28 2003-09-09 Lion Corp 歯ブラシ
JP2011004905A (ja) 2009-06-24 2011-01-13 Nippon Shiken Kogyo Kk 歯ブラシ
JP5947480B2 (ja) * 2010-08-06 2016-07-06 ライオン株式会社 歯ブラシ
JP5909192B2 (ja) * 2010-10-29 2016-04-26 ライオン株式会社 歯ブラシ
JP5779383B2 (ja) 2011-04-11 2015-09-16 ライオン株式会社 歯ブラシ
JP6117463B2 (ja) * 2011-08-22 2017-04-19 ライオン株式会社 歯ブラシ
CN203952774U (zh) * 2014-06-03 2014-11-26 济南优泽西康医药科技有限公司 兼具牙菌斑清洁作用及牙龈保护作用的牙刷
JP6472956B2 (ja) * 2014-07-01 2019-02-20 小林製薬株式会社 歯ブラシ

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005131059A (ja) * 2003-10-29 2005-05-26 Sunstar Inc フェザードフィラメント歯ブラシ
WO2013164986A1 (ja) * 2012-05-01 2013-11-07 ライオン株式会社 歯ブラシ
WO2014162957A1 (ja) * 2013-04-01 2014-10-09 ライオン株式会社 歯ブラシ
WO2014162944A1 (ja) * 2013-04-01 2014-10-09 ライオン株式会社 歯ブラシ

Cited By (30)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US12239217B2 (en) 2017-12-20 2025-03-04 The Gillette Company Llc Manual toothbrush
US12048370B2 (en) 2017-12-20 2024-07-30 The Gillette Company Llc Manual toothbrush
US12226010B2 (en) 2017-12-20 2025-02-18 The Gillette Company Llc Oral care implement
US11388984B2 (en) 2017-12-20 2022-07-19 The Gillette Company Llc Oral care implement
US12226008B2 (en) 2017-12-20 2025-02-18 The Gillette Company Llc Manual toothbrush
US11399622B2 (en) 2017-12-20 2022-08-02 The Gillette Company Llc Oral care implement
US11375802B2 (en) 2017-12-20 2022-07-05 The Gillette Company Llc Oral care implement
US11653752B2 (en) 2017-12-20 2023-05-23 The Gillette Company, LLC. Oral care implement
US11865748B2 (en) 2018-02-09 2024-01-09 The Gillette Company Llc Connector
US11553782B2 (en) 2018-02-09 2023-01-17 The Gillette Company Llc Manual oral care implement
US12420463B2 (en) 2018-02-09 2025-09-23 The Gillette Company Llc Handle connection mechanism
US12194664B2 (en) 2018-02-09 2025-01-14 The Gillette Company Llc Method of manufacturing a connector, handle and head
US11400627B2 (en) 2018-02-09 2022-08-02 The Gillette Company Llc Method for manufacturing an oral care implement
US11388985B2 (en) 2018-02-09 2022-07-19 The Gillette Company Llc Connector for a manual oral care implement
US12245685B2 (en) 2018-02-09 2025-03-11 The Gillette Company Llc Manual toothbrush having replaceable head
US11382409B2 (en) 2018-02-09 2022-07-12 The Gillette Company Llc Connector for a manual oral care implement
US11571060B2 (en) 2018-09-03 2023-02-07 The Gillette Company Llc Head for an oral-care implement and a kit comprising such head
US11659922B2 (en) 2018-09-03 2023-05-30 The Gillette Company, LLC. Head for an oral-care implement and a kit comprising such head
US11553784B2 (en) 2019-03-29 2023-01-17 The Gillette Company Llc Head for an oral care implement and oral care implement
US11672633B2 (en) 2019-11-06 2023-06-13 The Gillette Company, LLC. Handle for an electrically operated personal care implement
US12257116B2 (en) 2020-01-22 2025-03-25 The Gillette Company Llc Method for making a handle for an electrically operated personal care implement
US12152145B2 (en) 2020-11-06 2024-11-26 The Gillette Company Llc Polymeric handle material and use thereof
JP7535783B2 (ja) 2020-11-06 2024-08-19 エビス株式会社 歯ブラシ
JP2022075011A (ja) * 2020-11-06 2022-05-18 エビス株式会社 歯ブラシ
US12128595B2 (en) 2020-11-06 2024-10-29 The Gillette Company Llc Method for manufacturing a handle for a personal care implement
US12376671B2 (en) 2020-11-06 2025-08-05 The Gillette Company Llc Handle for a personal care implement and personal care implement
US12376670B2 (en) 2020-11-06 2025-08-05 The Gillette Company Llc Handle for a personal care implement and personal care implement
US12419409B2 (en) 2020-11-06 2025-09-23 The Gillette Company Llc Handle for a personal care implement and personal care implement
US12521900B2 (en) 2020-11-06 2026-01-13 The Gillette Company Llc Handle for a personal care implement and personal care implement
US12543845B2 (en) 2020-11-06 2026-02-10 The Gillette Company Llc Handle for a personal care implement and personal care implement

Also Published As

Publication number Publication date
JP7199139B2 (ja) 2023-01-05
CN109561758A (zh) 2019-04-02
KR20190032395A (ko) 2019-03-27
CN109561758B (zh) 2021-07-20
JP2018019876A (ja) 2018-02-08
KR102539341B1 (ko) 2023-06-02

Similar Documents

Publication Publication Date Title
WO2018025751A1 (ja) 歯ブラシ
JP5947480B2 (ja) 歯ブラシ
JP5909192B2 (ja) 歯ブラシ
JP5779413B2 (ja) 歯ブラシ
JP6621497B2 (ja) 歯ブラシ
JP5690523B2 (ja) 歯ブラシ
KR102622532B1 (ko) 칫솔
WO2017170126A1 (ja) 歯ブラシ
JP7162409B2 (ja) 歯ブラシ
JP5779383B2 (ja) 歯ブラシ
JP6858123B2 (ja) 歯ブラシ
JP5690525B2 (ja) 歯ブラシ
JP6429359B2 (ja) 歯ブラシ
JP6170709B2 (ja) 口腔内清掃用具
JP7704717B2 (ja) 歯ブラシ
JP2007295979A (ja) 歯ブラシ

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 17836857

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 20197002761

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 17836857

Country of ref document: EP

Kind code of ref document: A1
