WO2016199589A1 - 活性光線硬化型インクジェット記録方法 - Google Patents

活性光線硬化型インクジェット記録方法 Download PDF

Info

Publication number
WO2016199589A1
WO2016199589A1 PCT/JP2016/065599 JP2016065599W WO2016199589A1 WO 2016199589 A1 WO2016199589 A1 WO 2016199589A1 JP 2016065599 W JP2016065599 W JP 2016065599W WO 2016199589 A1 WO2016199589 A1 WO 2016199589A1
Authority
WO
WIPO (PCT)
Prior art keywords
ink composition
component
meth
recording method
acrylate
Prior art date
Application number
PCT/JP2016/065599
Other languages
English (en)
French (fr)
Inventor
健次郎 荒木
美里 佐々田
Original Assignee
富士フイルム株式会社
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 富士フイルム株式会社 filed Critical 富士フイルム株式会社
Publication of WO2016199589A1 publication Critical patent/WO2016199589A1/ja

Links

Images

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
    • B41J—TYPEWRITERS; SELECTIVE PRINTING MECHANISMS, i.e. MECHANISMS PRINTING OTHERWISE THAN FROM A FORME; CORRECTION OF TYPOGRAPHICAL ERRORS
    • B41J2/00—Typewriters or selective printing mechanisms characterised by the printing or marking process for which they are designed
    • B41J2/005—Typewriters or selective printing mechanisms characterised by the printing or marking process for which they are designed characterised by bringing liquid or particles selectively into contact with a printing material
    • B41J2/01—Ink jet
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
    • B41M—PRINTING, DUPLICATING, MARKING, OR COPYING PROCESSES; COLOUR PRINTING
    • B41M5/00—Duplicating or marking methods; Sheet materials for use therein
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D11/00—Inks
    • C09D11/02—Printing inks
    • C09D11/10—Printing inks based on artificial resins
    • C09D11/101—Inks specially adapted for printing processes involving curing by wave energy or particle radiation, e.g. with UV-curing following the printing
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D11/00—Inks
    • C09D11/30—Inkjet printing inks

Definitions

  • the present invention relates to an actinic ray curable inkjet recording method.
  • an image recording method for forming an image on a recording medium such as paper based on an image data signal there are an electrophotographic method, a sublimation type and a melt type thermal transfer method, an ink jet method and the like.
  • the ink jet method is an inexpensive printing apparatus and does not require a plate at the time of printing, and the ink composition is ejected only on the required image portion to form an image directly on a recording medium. It can be used efficiently, and the running cost is low especially for small lot production. Furthermore, it has low noise and is excellent as an image recording method, and has attracted attention in recent years.
  • an ink composition for ink jet recording (a radiation curable ink composition for ink jet recording) that can be cured by irradiation with radiation such as ultraviolet rays is cured by irradiation with radiation such as ultraviolet rays, and most of the components of the ink composition are cured. It is an excellent method in that it can be printed on various recording media because it is excellent in drying property and difficult to bleed out as compared with the solvent-based ink composition.
  • Examples of conventional inkjet printers include those described in JP-A-2005-144679.
  • Examples of conventional ink jet recording methods include those described in JP-A-2009-84313 or JP-T-2011-502188.
  • An object of one embodiment of the present invention is to provide an actinic ray curable ink jet recording method which can obtain a printed matter which is excellent in curability of an ink composition to be used and has little yellowing and odor.
  • Component A is a radical polymerization initiator having a molar extinction coefficient of 500 L / (cm ⁇ mol) or more in an ultraviolet ray having a wavelength of 300 nm and a weight average molecular weight of 500 to 100,000
  • Component B is polymerizable.
  • An actinic ray curable ink jet recording method comprising a curing step of curing by irradiating ultraviolet rays with an LED light source, ⁇ 2>
  • Component A includes a radical polymerization initiator having at least one structure selected from the group consisting of a polyethylene chain, a polypropylene chain, a polyethylene glycol chain, a polypropylene glycol chain, and a polybutylene glycol chain, ⁇ 1 >
  • the actinic ray curable ink jet recording method described in ⁇ 3> The actinic ray curable inkjet recording according to ⁇ 1> or ⁇ 2>, wherein the content of component A in the ink composition is 0.5 to 10% by mass with respect to the total mass of the ink composition.
  • the actinic ray curable inkjet recording method according to any one of ⁇ 1> to ⁇ 5>, ⁇ 7>
  • ⁇ 8> The actinic ray-curable inkjet recording method according to ⁇ 6> or ⁇ 7>, wherein the amine value of the polyfunctional polymerizable compound having an amino group is 20 to 500 mgKOH / g, ⁇ 9>
  • the actinic ray curable inkjet recording method according to 1, ⁇ 10> The actinic ray curable inkjet recording method according to any one of ⁇ 1> to ⁇ 9>, wherein the ink composition further contains, as component D, a photosensitizer having a weight average molecular weight of 500 or more, ⁇ 11>
  • the component D has at least one structure selected from the group consisting of a polyethylene chain, a polypropylene chain, a polyethylene glycol chain, a polypropylene glycol chain, and a polybutylene glycol chain.
  • Curable ink jet recording method ⁇ 12> The actinic ray curable inkjet recording according to ⁇ 10> or ⁇ 11>, wherein the content of component D in the ink composition is 0.5 to 10% by mass with respect to the total mass of the ink composition.
  • Method ⁇ 13> The actinic ray curable inkjet recording method according to any one of ⁇ 10> to ⁇ 12>, wherein the weight average molecular weight of component D is 500 to 50,000, ⁇ 14>
  • the inkjet printing method in the discharge step is a single pass method, and the printing speed in the discharge step and the curing step is 25 to 50 m / min, any one of ⁇ 1> to ⁇ 13> 2.
  • an actinic ray curable ink jet recording method capable of obtaining a printed matter having excellent curability of an ink composition to be used and less yellowing and odor.
  • FIG. 1 illustrates an example of an ink jet recording apparatus that is preferably used in an embodiment of the present invention.
  • the “alkyl group” includes not only an alkyl group having no substituent (unsubstituted alkyl group) but also an alkyl group having a substituent (substituted alkyl group).
  • “(Meth) acrylate” and the like are synonymous with “acrylate, methacrylate, or both acrylate and methacrylate” and the like.
  • “mass%” and “wt%” are synonymous, and “part by mass” and “part by weight” are synonymous.
  • a combination of two or more preferred embodiments is a more preferred embodiment.
  • the actinic ray curable inkjet recording method of the present disclosure (hereinafter, also simply referred to as “inkjet recording method”) has a molar absorption coefficient of 500 L / (cm ⁇ mol) or more in the ultraviolet ray having a wavelength of 300 nm as component A, and A discharge step of discharging a curable ink composition for ink jet recording containing a radical polymerization initiator having a weight average molecular weight of 500 to 100,000 and a polymerizable compound as component B by an ink jet printing method, and the discharged ink And a curing step in which the composition is cured by irradiating with ultraviolet light from an LED light source having a peak between wavelengths of 275 to 310 nm in an atmosphere having an oxygen concentration of 5% by volume or less.
  • the printed matter of this indication is a printed matter formed by the inkjet recording method of this indication.
  • UV-LEDs ultraviolet light emitting diodes
  • yellowing occurs in the conventional ink composition prescription according to the emission wavelength of 365 nm or 385 nm in a general LED (light emitting diode).
  • the present inventors use an LED light source having a peak between wavelengths of 275 to 310 nm, use an ink composition containing a specific polymer type polymerization initiator, and further perform curing under a low oxygen atmosphere.
  • the present inventors have found that, while being excellent in curability, yellowing and odor of the obtained printed matter can be suppressed.
  • the inkjet recording method of this indication is excellent also in inkjet discharge property.
  • the inkjet recording method of the present disclosure may be performed by performing the ejection step and the curing step twice or more on the same portion on the support, that is, by a multipass method in which the same portion is printed by overstrike. In the same part on the support, it is preferable to perform the discharge step and the curing step only once, that is, by a single pass method.
  • component A a radical polymerization initiator having a molar extinction coefficient in an ultraviolet ray having a wavelength of 300 nm of 500 L / (cm ⁇ mol) or more and a weight average molecular weight of 500 to 100,000
  • the component B includes a discharge step (also simply referred to as “discharge step”) in which a curable ink composition for ink jet recording containing a polymerizable compound (also simply referred to as “ink composition”) is discharged by an ink jet printing method. Details of the curable ink composition for inkjet recording used in the present disclosure will be described later.
  • the discharging step is preferably a step of discharging the curable ink composition for inkjet recording onto a support (recording medium, recording material, etc.) by an inkjet printing method.
  • the film thickness of the support is preferably 10 to 90 ⁇ m, more preferably 20 to 80 ⁇ m.
  • the support is not particularly limited, and a known support can be used.
  • the component has a thickness of 10 to 90 ⁇ m and is selected from the group consisting of polyethylene terephthalate, polyethylene, polypropylene, and nylon. It is preferable to use a resin film containing at least one.
  • the above-mentioned “resin film containing at least one component” is a component selected from the group consisting of polyethylene terephthalate, polyethylene, polypropylene, and nylon when the resin film is a laminated film having a multilayer structure.
  • Means having at least one layer consisting of In addition, like the laminated film of polypropylene and polyethylene, you may have two or more layers which consist of a component selected from the group which consists of a polyethylene terephthalate, polyethylene, a polypropylene, and nylon.
  • LDPE low density polyethylene
  • MDPE medium density polyethylene
  • HDPE high density polyethylene
  • polypropylene as CPP (unstretched polypropylene)
  • OPP biaxially stretched polypropylene
  • KOP polyvinylidene chloride coating
  • AOP PVA-coated OPP
  • PET are preferably biaxially stretched polyester
  • nylon is preferably ON (stretched nylon), KON (stretched nylon), and CN (unstretched nylon).
  • EVA ethylene / vinyl acetate copolymer film
  • PVA vinyl acetate copolymer film
  • PVC polyvinyl chloride
  • PVDC polyvinylidene chloride, saran
  • cellophane PT, MST, K cello
  • ZX Zecron (polyacrylonitrile, PAN)
  • PS polystyrene, styrene
  • the inkjet recording method of the present disclosure is suitable for package printing, and particularly suitable for package printing for food packaging.
  • An optimum material is selected depending on the application of the package, and a film having a combination of the characteristics of each material can be produced by forming a multilayer film.
  • AL aluminum foil
  • VM film aluminum vapor-deposited film, transparent vapor-deposited film
  • etc. can be incorporated in the multilayer structure for the purpose of improving the strength of the package and blocking oxygen.
  • Examples of the ink jet recording apparatus include an apparatus including an ink supply system and a temperature sensor.
  • the ink supply system includes, for example, an original tank containing the ink composition, a supply pipe, an ink supply tank immediately before the inkjet head, a filter, and a piezo-type inkjet head.
  • the piezo-type inkjet head preferably has a multi-size droplet of 1 to 100 pl, more preferably 8 to 30 pl, preferably 320 ⁇ 320 to 4,000 ⁇ 4,000 dpi, more preferably 400 ⁇ 400 to 1,
  • the ejection driving can be performed so that the dot has a resolution of 600 ⁇ 1,600 dpi, more preferably 720 ⁇ 720 dpi.
  • dpi as used in this indication represents the number of dots per 2.54 cm.
  • the ink jet recording apparatus preferably includes a temperature stabilizing unit for the ink composition.
  • the parts to be kept at a constant temperature are all the piping systems and members from the ink tank (intermediate tank if there is an intermediate tank) to the nozzle ejection surface. That is, heat insulation and heating can be performed from the ink supply tank to the inkjet head portion.
  • the temperature control method is not particularly limited, but for example, it is preferable to provide a plurality of temperature sensors in each piping portion and perform heating control according to the flow rate of the ink composition and the environmental temperature.
  • the temperature sensor can be provided near the ink supply tank and the nozzle of the inkjet head.
  • the head unit to be heated is thermally shielded or insulated so that the apparatus main body is not affected by the temperature from the outside air.
  • the above-mentioned ink composition generally has a higher viscosity than the water-based ink composition that is usually used in an ink composition for ink jet recording, and therefore has a large viscosity fluctuation due to temperature fluctuation at the time of ejection. Viscosity fluctuation of the ink composition has a great influence on the change of the droplet size and the change of the droplet discharge speed, and thus causes the image quality deterioration. Therefore, it is necessary to keep the temperature of the ink composition during ejection as constant as possible. Therefore, in the present disclosure, the control range of the temperature of the ink composition is preferably set to ⁇ 5 ° C. of the set temperature, more preferably ⁇ 2 ° C. of the set temperature, and further preferably set temperature ⁇ 1 ° C. .
  • the ejected ink composition is cured by irradiating with an ultraviolet ray from an LED light source having a peak between 275 and 310 nm in an atmosphere having an oxygen concentration of 5% by volume or less (simply, Also referred to as “curing step”).
  • “having a peak between wavelengths 275 to 310 nm” means that the maximum value of the emission intensity is between wavelengths 275 to 310 nm when the emission spectrum of the light source is measured.
  • the ejected ink composition is irradiated with a curing step in which UV light is irradiated and cured by an LED light source having a peak between wavelengths 275 to 310 nm in an atmosphere having an oxygen concentration of 5% by volume or less.
  • Harden This is because component A contained in the ink composition is decomposed by irradiation with light containing ultraviolet rays to generate polymerization initiation species such as radicals, and a polymerization reaction of the polymerizable compound occurs in the function of the initiation species. It is to be promoted.
  • the ink composition ejected in the ejection step is cured by irradiating ultraviolet rays using an LED light source having a peak between wavelengths of 275 to 310 nm.
  • the LED light source has a small size, a long life, a high efficiency, and a low cost as compared with a conventionally used mercury lamp or metal halide lamp.
  • the LED light source used has a peak between wavelengths 275-310 nm, and preferably has a peak between wavelengths 280-305 nm. When it is in the above range, it is possible to irradiate ultraviolet rays having a specific wavelength with sufficient intensity, and it is excellent in curability and can further suppress odor after curing.
  • the exposed surface of the UV-LED (e.g., support) maximum illumination intensity on is preferably 10 ⁇ 2,000mW / cm 2, 20 ⁇ 1,000mW / cm 2 Is more preferable, and 50 to 800 mW / cm 2 is particularly preferable.
  • the curing step it is appropriate to irradiate the ejected ink composition with ultraviolet rays preferably for 0.01 to 120 seconds, more preferably for 0.1 to 90 seconds. Furthermore, the irradiation of light containing ultraviolet rays is performed for a certain period of time after the ink composition has landed (preferably 0.01 to 0.5 seconds, more preferably 0.01 to 0.3 seconds, still more preferably 0.01). It is preferable to be performed after 0.15 seconds). In this way, by controlling the time from landing to irradiation of the ink composition to an extremely short time, it is possible to prevent the ink composition that has landed on the support from bleeding before curing. In addition, since the ink composition can be exposed to a porous support before reaching the deep part where the light source does not reach, it is preferable because residual unreacted polymerizable compound can be suppressed.
  • the ink composition ejected by irradiating light in an atmosphere having an oxygen concentration of 5% by volume or less is cured.
  • curability and odor which are important as package print characteristics even when cured by irradiation with ultraviolet rays from an LED light source having a peak between 275 and 310 nm wavelength It was found to be effective in improving the above.
  • radically-polymerized ink compositions are particularly prone to oxygen polymerization inhibition on the surface in contact with air, and surface curing is particularly likely to occur.
  • exposure under an environment having an oxygen concentration of 5% by volume or less reduces the degree of inhibition of oxygen polymerization and improves curability and odor.
  • the atmosphere having an oxygen concentration of 5% by volume or less is preferably an atmosphere in which an inert gas such as nitrogen or argon is mixed with air, and more preferably an atmosphere in which nitrogen is mixed with air.
  • the inert gas is a general gas such as N 2 or CO 2 or a rare gas such as He, Ne, or Ar.
  • N 2 is preferably used because of safety, availability, and cost.
  • the oxygen concentration in the curing step is preferably 0.001 to 5% by volume, more preferably 0.001 to 3% by volume, and particularly preferably 0.001 to 1% by volume. It is excellent in curability as it is the said range, and the odor after hardening can be suppressed more.
  • atmosphere adjusting means for controlling the oxygen concentration of the curing atmosphere to 5% by volume or less for example, a means for performing curing while flowing nitrogen gas, or a system in which the image forming apparatus is closed to a nitrogen atmosphere or a carbon dioxide atmosphere.
  • Nitrogen supply means includes, for example, a method using a nitrogen cylinder or a device that separates only nitrogen gas from the air using the difference in permeability between oxygen and nitrogen through the hollow fiber membrane.
  • a means for supplying carbon dioxide there is a supply method using a cylinder.
  • the curing atmosphere in the curing step may be under reduced pressure, but is preferably under atmospheric pressure.
  • the printing speed in the ejection step and the curing step of the inkjet recording method of the present disclosure is 25 to 50 m / min. Even in the case of high-speed printing as described above, the inkjet recording method of the present disclosure is excellent in curability and can provide a printed matter with suppressed odor after curing.
  • the inkjet recording method of the present disclosure is preferably performed by the inkjet recording apparatus of the present disclosure described below.
  • the ink jet recording apparatus includes: a transport unit that transports a support; a discharge unit that ejects an ink composition by an ink jet method; and an ink that is ejected by irradiating ultraviolet rays with an LED light source having a peak between wavelengths of 275 to 310 nm. It is preferable to have at least curing means for curing the composition and atmosphere adjusting means for setting the atmosphere during light irradiation by the curing means to an oxygen concentration of 5% by volume or less.
  • the inkjet recording apparatus of the present disclosure is a so-called single-pass inkjet recording apparatus, and sequentially includes an ejection unit that ejects the ink composition from the upstream side in the transport direction of the support, and a curing unit that cures the ink composition.
  • an ejection unit that ejects the ink composition from the upstream side in the transport direction of the support
  • a curing unit that cures the ink composition.
  • FIG. 1 is a schematic diagram of an ink jet recording apparatus preferably used in the present disclosure.
  • the support 6 stretched on the support take-up rolls 5 and 5 ' which is a support transport means, is transported in the direction of the arrow, and is provided with an ink jet head provided with a droplet ejection head for discharging the ink composition of each color.
  • ink compositions K: black, Y: yellow, M: magenta, C: cyan, W: white
  • the LED light source unit 1 is surrounded by an inert gas blanket 2 and is connected to an inert gas generator 4 via an inert gas pipe 3.
  • An inert gas generator 4 which is a means for making the atmosphere in the inert gas blanket 2 an oxygen-poor atmosphere supplies an inert gas into the inert gas blanket 2 via an inert gas pipe 3.
  • the atmosphere in the inert gas blanket 2 is air, but when the inert gas generator 4 is operated, the air in the inert gas blanket 2 is replaced with an inert gas, and the oxygen concentration is 5% by volume or less. It becomes the atmosphere of.
  • N 2 or the like can be used as the inert gas.
  • the LED light source unit 1 is a light source unit including one or more LED light sources having a peak between wavelengths 275 to 310 nm.
  • the inkjet recording method of this indication it is preferable to laminate the upper part of printed matter, after performing inkjet printing using the said ink composition on a support body.
  • By laminating, elution, blocking, and odor of ink components from printed matter can be suppressed, and it can be preferably used particularly for food packaging.
  • a co-extruded film in which a resin is extruded from two or more parallel slits to form a film and laminate at the same time is also preferably used. Even a thin film of several ⁇ m that cannot be formed into a film can be laminated with, for example, 5 to 7 layers, so that films having various performances and applications are produced.
  • the ink composition may be used alone or in combination of two or more.
  • yellow, cyan, magenta, and black ink compositions can be used to form a color image.
  • the cyan ink composition used in the inkjet recording method of the present disclosure is preferably the ink composition containing the component A and the component B, and any ink composition used in the inkjet recording method of the present disclosure is More preferably, the ink composition contains Component A and Component B.
  • in order to obtain a color image it is preferable to superimpose in order from the color with the lowest brightness.
  • the ultraviolet rays By superimposing the ink compositions in order of low brightness, the ultraviolet rays easily reach the lower ink composition, and good curing sensitivity, reduction of residual monomers, and improvement in adhesion can be expected.
  • irradiation can be performed by discharging all colors and collectively exposing, but exposure for each color is preferable from the viewpoint of promoting curing.
  • the actinic ray curable ink jet recording method of the present disclosure includes, as Component A, a radical polymerization initiator having a molar extinction coefficient of 500 L / (cm ⁇ mol) or more in an ultraviolet ray having a wavelength of 300 nm and a weight average molecular weight of 500 to 100,000.
  • Component B at least one curable ink composition for inkjet recording containing a polymerizable compound is used.
  • the ink composition is an oil-based ink composition that can be cured by irradiation with light including at least ultraviolet rays having a wavelength of 300 nm.
  • the ink composition of the present disclosure is the ultraviolet curable ink composition described above, and is different from the water-based ink composition and the solvent ink composition.
  • the ink composition preferably contains as little water and volatile solvent as possible, and even if it contains, it is preferably 1% by mass or less, and 0.5% by mass with respect to the total mass of the ink composition. More preferably, it is more preferably 0.1% by mass or less.
  • the said ink composition can suppress yellowing of printed matter, it is suitable as a cyan ink composition, a white ink composition, or a clear ink composition.
  • Component A radical polymerization initiator having a molar extinction coefficient of 500 L / (cm ⁇ mol) or more in an ultraviolet ray having a wavelength of 300 nm and a weight average molecular weight of 500 to 100,000.
  • a radical polymerization initiator having a molar extinction coefficient in ultraviolet rays of 500 L / (cm ⁇ mol) or more and a weight average molecular weight of 500 to 100,000 is included.
  • Component A has a molar extinction coefficient in an ultraviolet ray having a wavelength of 300 nm of 500 L / (cm ⁇ mol) or more, preferably 1,000 L / (cm ⁇ mol) or more, and 5,000 L / (cm ⁇ mol) or more. It is more preferable that it is 10,000 L / (cm ⁇ mol) or more.
  • the upper limit value of the molar extinction coefficient in the ultraviolet ray having a wavelength of 300 nm in Component A is not particularly limited, but is preferably 1,000,000 L / (cm ⁇ mol) or less, preferably 100,000 L / (cm ⁇ mol).
  • the method for measuring the molar extinction coefficient at 300 nm wavelength in the present disclosure uses dipropylene glycol monomethyl ether (manufactured by Tokyo Chemical Industry Co., Ltd.) as a solvent and dilutes the initiator to be measured to 0.0001% by mass.
  • the absorption of ultraviolet rays having a wavelength of 300 nm is measured at 25 ° C., and the molar extinction coefficient is calculated from the absorption.
  • a spectrophotometer U-3900 manufactured by Hitachi High-Tech Science Co., Ltd.
  • the weight average molecular weight of component A is 500 to 100,000, preferably 800 to 80,000, more preferably 1,000 to 50,000, and 1,000 to 20,000. More preferably, it is 1,000 to 5,000. Within the above range, the curability is excellent, and the odor of the printed matter can be further suppressed.
  • Component A may or may not have a molecular weight distribution. Needless to say, in the case of a compound having no molecular weight distribution, that is, a compound having a single molecular weight, the weight average molecular weight is equal to the molecular weight. The same applies to components B to D described later.
  • the weight average molecular weight of component A and the like in the present disclosure is a polystyrene equivalent weight average molecular weight measured by a gel permeation chromatography (GPC) measurement method.
  • GPC gel permeation chromatography
  • Specific examples of the GPC measuring apparatus include HPLC LC-10AD manufactured by Shimadzu Corporation.
  • Shodex GPC-KF-804 manufactured by Showa Denko KK is used as the column, and for example, tetrahydrofuran (THF) is used as the eluent, and the weight average molecular weight is the molecular weight of standard polystyrene. It is calculated by comparison with. If the structure and composition formula of the compound are known and the molecular weight is known, the weight average molecular weight is equal to the molecular weight without performing the above measurement.
  • Component A preferably contains a radical polymerization initiator having at least one structure selected from the group consisting of a polyethylene chain, a polypropylene chain, a polyethylene glycol chain, a polypropylene glycol chain, and a polybutylene glycol chain.
  • Component A is preferably a radical polymerization initiator having two or more structures having a polymerization initiating ability, and is a group consisting of a benzophenone structure, an ⁇ -diketone structure, an ⁇ -aminoacetophenone structure, and a p-aminoacetophenone structure. More preferably, the radical polymerization initiator has two or more structures selected from the group consisting of a benzophenone structure and a radical polymerization initiator having two or more structures selected from the group consisting of ⁇ -aminoacetophenone structures. More preferred is a radical polymerization initiator having two or more benzophenone structures or a radical polymerization initiator having two or more ⁇ -aminoacetophenone structures. It is excellent in sclerosis
  • the component A commercially available products can be used. For example, Speedcure 7003, 7005, 7006 and 7020 (above, manufactured by Lambson), Esacure 1001 (produced by Prospector), IHT-PL 2702 and 2712, Omnipol 910, SZ And BP (manufactured by IGM Resins), Genopol BP-1 and BP-2 (manufactured by Rahn), and the like.
  • Component A may be contained singly or in combination of two or more.
  • the content of component A is preferably 0.05 to 15% by mass, more preferably 0.5 to 10% by mass, and preferably 1 to 10% by mass with respect to the total mass of the ink composition. More preferably, the content is 5 to 10% by mass. It is excellent in sclerosis
  • the ink composition is preferably used in combination with a radical polymerization initiator other than Component A from the viewpoints of curability and odor of printed matter.
  • a radical polymerization initiator other than component A the content of the radical polymerization initiator other than component A is preferably not more than the content of component A, and the content of component A is 50. It is more preferable that the amount is not more than mass%.
  • the content of the radical polymerization initiator other than Component A in the ink composition is preferably 4% by mass or less, and more preferably 3% by mass or less with respect to the total mass of the ink composition. Within the above range, the odor and yellowing of the printed matter can be further suppressed.
  • the ink composition contains a radical polymerization initiator other than Component A
  • the ink composition has a polyfunctional polymerizable compound having an amino group, which will be described later, and an amino group having no polymerizable group, which will be described later. It is preferable to contain at least one compound selected from the group consisting of compounds having a group having a weight average molecular weight of 500 to 2,000. It is excellent in sclerosis
  • Component B Polymerizable Compound
  • the ink composition contains a polymerizable compound as Component B.
  • Component B is preferably an ethylenically unsaturated compound.
  • Component B is preferably a radically polymerizable compound.
  • Component B preferably contains a polyfunctional polymerizable compound, and more preferably contains a bifunctional polymerizable compound.
  • the content of the polyfunctional polymerizable compound in the ink composition is preferably 50% by mass or more, more preferably 60% by mass or more, based on the total mass of the ink composition, and 70 It is particularly preferable that the amount be from 95% by mass. Within the above range, the curability is excellent, and the odor of the printed matter can be further suppressed.
  • the content of the polyfunctional polymerizable compound in Component B is preferably 60 to 100% by mass, more preferably 80 to 100% by mass, and more preferably 90 to 100% with respect to the total mass of Component B. More preferably, it is 95% by mass, particularly preferably 95 to 100% by mass, and most preferably 100% by mass. Within the above range, the curability is excellent, and the odor of the printed matter can be further suppressed.
  • the ink composition does not contain a monofunctional polymerizable compound as Component B, or when it contains, it is preferably 40% by mass or less of the entire Component B, and contains the monofunctional polymerizable compound.
  • the polyfunctional polymerizable compound preferably includes a bifunctional polymerizable compound, and more preferably includes a bifunctional (meth) acrylate compound.
  • Preferred examples of the bifunctional polymerizable compound include compounds selected from the group consisting of 3-methyl-1,5-pentanediol di (meth) acrylate and polyalkylene glycol di (meth) acrylate. More preferred examples include compounds selected from the group consisting of methyl-1,5-pentanediol diacrylate and polyethylene glycol diacrylate. It is excellent in sclerosis
  • the ink composition preferably contains 3-methyl-1,5-pentanediol diacrylate as component B, and contains 3-methyl-1,5-pentanediol diacrylate and polyethylene glycol diacrylate. Is more preferable. It is excellent in sclerosis
  • the content of 3-methyl-1,5-pentanediol diacrylate in the ink composition is preferably 40 to 90% by mass, and preferably 50 to 85% by mass with respect to the total mass of the ink composition. More preferably, it is particularly preferably 55 to 80% by mass. Within the above range, the curability is excellent, and the odor of the printed matter can be further suppressed.
  • the ink composition preferably contains polyalkylene glycol di (meth) acrylate as Component B.
  • Preferred examples of the polyalkylene glycol di (meth) acrylate include polyethylene glycol di (meth) acrylate and polypropylene glycol di (meth) acrylate, more preferably polyethylene glycol di (meth) acrylate, and polyethylene glycol di (meth) acrylate.
  • Acrylate is particularly preferred.
  • the content of polyalkylene glycol di (meth) acrylate in the ink composition is preferably 1 to 25% by mass, and preferably 2 to 20% by mass, with respect to the total mass of the ink composition. More preferably, it is 5 to 15% by mass, further preferably 10 to 15% by mass. It is excellent in sclerosis
  • Component B preferably contains a polyfunctional polymerizable compound having an amino group, and more preferably contains a polyfunctional (meth) acrylate compound having an amino group.
  • the content of the polyfunctional polymerizable compound having an amino group in the ink composition is preferably 0.1 to 20% by mass, and preferably 0.5 to 15% by mass with respect to the total mass of the ink composition. More preferably, it is more preferably 1 to 10% by mass, and particularly preferably 1.5 to 5% by mass. When it is in the above range, the discharge property is excellent, and the odor of the printed matter can be further suppressed.
  • the weight average molecular weight of the polyfunctional polymerizable compound having an amino group is preferably 500 to 200,000, and more preferably 1,000 to 100,000.
  • the amine value of the polyfunctional polymerizable compound having an amino group is preferably 20 to 500 mgKOH / g, and more preferably 20 to 150 mgKOH / g.
  • the amine value of the polymerizable compound is measured by the following method. A sample is accurately weighed in an amount of 0.5 to 2 g (sample amount: Sg). 30 mL of neutral ethanol (BDG neutral) is added to the accurately weighed sample and dissolved. Bromophenol blue is added to the obtained solution as an indicator, and titration is performed with a 0.2 mol / L ethanolic hydrochloric acid solution (titer: f).
  • the polyfunctional polymerizable compound having an amino group is a compound having at least one amino group and at least two polymerizable groups, and a compound having at least one amino group and at least two (meth) acryloyl groups It is preferable that The polyfunctional polymerizable compound having an amino group has at least one amino group per molecule, preferably 1 to 6 amino groups, more preferably 1 to 3 amino groups, and more preferably 1 or More preferably, it has 2 amino groups.
  • the polyfunctional polymerizable compound having an amino group has at least two (meth) acryloyl groups per molecule, preferably 2 to 6 (meth) acryloyl groups, and preferably 2 to 4 (meth).
  • the polyfunctional polymerizable compound having an amino group includes a urethane (meth) acrylate oligomer having an amino group, a polyether (meth) acrylate oligomer having an amino group, a polyester (meth) acrylate oligomer having an amino group, and an amino group.
  • An epoxy (meth) acrylate oligomer etc. are mentioned.
  • the component B can be a known polymerizable compound, and examples thereof include (meth) acrylate compounds, vinyl ether compounds, allyl compounds, N-vinyl compounds, and unsaturated carboxylic acids.
  • a radical polymerizable monomer described in JP-A 2009-22214, a polymerizable compound described in JP-A 2009-209289, and an ethylenically unsaturated compound described in JP-A 2009-191183 are exemplified.
  • bifunctional (meth) acrylate compound examples include dipropylene glycol di (meth) acrylate, tetraethylene glycol di (meth) acrylate, neopentyl glycol di (meth) acrylate, hexanediol di (meth) acrylate, Heptanediol di (meth) acrylate, ethylene oxide (EO) modified neopentyl glycol di (meth) acrylate, propylene oxide (PO) modified neopentyl glycol di (meth) acrylate, EO modified hexanediol di (meth) acrylate, PO modified hexane Diol di (meth) acrylate, Octanediol di (meth) acrylate, Nonanediol di (meth) acrylate, Decanediol di (meth) acrylate, Dodecanediol di (meth) a Relate
  • Examples of the tri- or higher functional (meth) acrylate compound include pentaerythritol tri (meth) acrylate, pentaerythritol tetra (meth) acrylate, dipentaerythritol tetra (meth) acrylate, dipentaerythritol penta (meth) acrylate, and dipenta Examples include erythritol hexa (meth) acrylate, trimethylolethane tri (meth) acrylate, trimethylolpropane tri (meth) acrylate, tetramethylolmethane tetra (meth) acrylate, and oligoester (meth) acrylate.
  • the ink composition may contain a monofunctional polymerizable compound as Component B.
  • monofunctional polymerizable compounds include monofunctional (meth) acrylate compounds, monofunctional (meth) acrylamide compounds, monofunctional aromatic vinyl compounds, monofunctional vinyl ether compounds, and monofunctional N-vinyl compounds.
  • Examples of monofunctional (meth) acrylate compounds include hexyl (meth) acrylate, 2-ethylhexyl (meth) acrylate, tert-octyl (meth) acrylate, isoamyl (meth) acrylate, decyl (meth) acrylate, and isodecyl (meth).
  • Examples of (meth) acrylamide compounds include (meth) acrylamide, N-methyl (meth) acrylamide, N-ethyl (meth) acrylamide, N-propyl (meth) acrylamide, Nn-butyl (meth) acrylamide, N -T-butyl (meth) acrylamide, N-butoxymethyl (meth) acrylamide, N-isopropyl (meth) acrylamide, N-methylol (meth) acrylamide, N, N-dimethyl (meth) acrylamide, N, N-diethyl ( And (meth) acrylamide and (meth) acryloylmorpholine.
  • aromatic vinyl compound examples include styrene, dimethyl styrene, trimethyl styrene, isopropyl styrene, chloromethyl styrene, methoxy styrene, acetoxy styrene, chloro styrene, dichloro styrene, bromo styrene, vinyl benzoic acid methyl ester, 3-methyl styrene, 4-methylstyrene, 3-ethylstyrene, 4-ethylstyrene, 3-propylstyrene, 4-propylstyrene, 3-butylstyrene, 4-butylstyrene, 3-hexylstyrene, 4-hexylstyrene, 3-octylstyrene, 4-octylstyrene, 3- (2-ethylhexyl) styren
  • examples of the polymerizable compound used in the present disclosure include vinyl esters (vinyl acetate, vinyl propionate, vinyl versatate, etc.), allyl esters (eg, allyl acetate), halogen-containing monomers (vinylidene chloride, Vinyl chloride), vinyl ether (methyl vinyl ether, butyl vinyl ether, hexyl vinyl ether, methoxy vinyl ether, 2-ethylhexyl vinyl ether, methoxyethyl vinyl ether, cyclohexyl vinyl ether, chloroethyl vinyl ether, triethylene glycol divinyl ether, etc.), vinyl cyanide ((meth)) Acrylonitrile, etc.), olefins (ethylene, propylene, etc.), and N-vinyl lactams (N-vinylcaprolactam, etc.).
  • examples of the polymerizable compound include itaconic acid, crotonic acid, isocrotonic acid, uns
  • Component B may be contained singly or in combination of two or more.
  • the content of Component B is preferably 60 to 95% by mass, more preferably 70 to 95% by mass, and further 75 to 90% by mass with respect to the total mass of the ink composition from the viewpoint of curability. preferable.
  • Component C Compound having no polymerizable group and having an amino group and having a weight average molecular weight of 500 to 2,000
  • the above ink composition has, as Component C, a weight having no polymerizable group and having an amino group. It is preferable to include a compound having an average molecular weight of 500 to 2,000. It is excellent in sclerosis
  • the weight average molecular weight of Component C is 500 to 2,000, preferably 500 to 1,500, more preferably 500 to 1,200, and more preferably 800 to 1,200.
  • the amino group in component C is preferably an amino group directly bonded to the aromatic ring.
  • the amino group in Component C is preferably a tertiary amino group.
  • Component C is preferably a compound having one or more aminobenzoate structures.
  • Component C preferably has a molar extinction coefficient in an ultraviolet ray having a wavelength of 300 nm of 1,000 L / (cm ⁇ mol) or more, more preferably 5,000 L / (cm ⁇ mol) or more, and 10,000 L / (Cm ⁇ mol) or more is particularly preferable.
  • the upper limit value of the molar extinction coefficient in the ultraviolet ray having a wavelength of 300 nm in Component C is not particularly limited, but is preferably 1,000,000 L / (cm ⁇ mol) or less, preferably 100,000 L / (cm ⁇ mol). ) Or less, more preferably 50,000 L / (cm ⁇ mol) or less.
  • Examples of commercially available components C include Speedcure 7040 and PDA (above, Lambson), Genopol AB-1 and AB-2 (above, Rahn), Omnipol AB and ASA (above, IGM Resins). It is done.
  • Component C may be contained singly or in combination of two or more.
  • the content of component C is preferably 0.1 to 20% by mass, more preferably 0.5 to 15% by mass, with respect to the total mass of the ink composition. More preferably, it is more preferably 1.5 to 5% by mass. When it is in the above range, the discharge property is excellent, and the odor of the printed matter can be further suppressed.
  • Component D Photosensitizer with a weight average molecular weight of 500 or more
  • the ink composition preferably contains, as Component D, a photosensitizer with a weight average molecular weight of 500 or more. It is excellent in sclerosis
  • Component D may be a compound having a weight average molecular weight of 500 or more that can absorb light containing at least ultraviolet rays having a wavelength of 300 nm and promote decomposition of a polymerization initiator such as component A.
  • the weight average molecular weight of Component D is 500 or more, preferably 500 to 50,000, more preferably 700 to 5,000, and particularly preferably 750 to 2,000.
  • Component D preferably has a molar extinction coefficient in an ultraviolet ray having a wavelength of 300 nm of 500 L / (cm ⁇ mol) or more, more preferably 1,000 L / (cm ⁇ mol) or more, and 2,000 L / (cm -Mol) or more is particularly preferable.
  • the upper limit of the molar extinction coefficient in the ultraviolet ray having a wavelength of 300 nm in Component D is not particularly limited, but is preferably 1,000,000 L / (cm ⁇ mol) or less, and is preferably 50,000 L / (cm ⁇ mol). ) Or less, more preferably 10,000 L / (cm ⁇ mol) or less.
  • Component D was selected, for example, from the group consisting of a polynuclear aromatic structure, a xanthene structure, a cyanine structure, a merocyanine structure, a thiazine structure, an acridine structure, an anthraquinone structure, a squalium structure, a coumarin structure, a thiochromanone structure, and a thioxanthone structure
  • a compound having at least a structure is preferable, a compound having at least a structure selected from the group consisting of a thiochromanone structure and a thioxanthone structure is more preferable, and a compound having at least a thioxanthone structure is more preferable.
  • Component D is preferably a compound having two or more of the above structures, more preferably a compound having 2 to 10 of the above structures, and still more preferably a compound having 2 to 6 of the above structures. Particularly preferred is a compound having two of the above structures.
  • Component D preferably has at least one structure selected from the group consisting of a polyethylene chain, a polypropylene chain, a polyethylene glycol chain, a polypropylene glycol chain, and a polybutylene glycol chain.
  • a polyethylene chain preferably has at least one structure selected from the group consisting of a polyethylene chain, a polypropylene chain, a polyethylene glycol chain, a polypropylene glycol chain, and a polybutylene glycol chain.
  • Speedcure 7010 manufactured by Lambson
  • Genopol TX-1 and TX-2 manufactured by Rahn
  • Omnipol TX manufactured by IGM Resins
  • Component D may be contained singly or in combination of two or more.
  • the content of the component D is preferably 0.1 to 20% by mass, more preferably 0.5 to 10% by mass with respect to the total mass of the ink composition. It is particularly preferable that the content is% by mass.
  • the ink composition preferably does not contain a photosensitizer having a molecular weight of less than 500 from the viewpoint of odor and yellowing of the printed matter.
  • Component E Colorant
  • the ink composition preferably contains a colorant in order to improve the visibility of the formed image area.
  • a coloring agent The pigment and oil-soluble dye which were excellent in weather resistance and were rich in color reproducibility are preferable, and it can select and use arbitrarily from well-known coloring agents, such as a soluble dye.
  • the colorant it is preferable to select a compound that does not function as a polymerization inhibitor from the viewpoint of not reducing the sensitivity of the curing reaction by actinic radiation.
  • the organic or inorganic pigment of the following number described in a color index can be used.
  • red or magenta pigments include Pigment Red 3, 5, 19, 22, 31, 38, 42, 43, 48: 1, 48: 2, 48: 3, 48: 4, 48: 5, 49: 1, 53.
  • disperse dyes can be used as long as they are soluble in a water-immiscible organic solvent.
  • the disperse dye generally includes a water-soluble dye, but in the present disclosure, the disperse dye is preferably used as long as it is soluble in a water-immiscible organic solvent.
  • Preferable specific examples of the disperse dye include C.I. I. Disperse Yellow 5,42,54,64,79,82,83,93,99,100,119,122,124,126,160,184: 1,186,198,199,201,204,224 and 237 C. I.
  • the colorant is appropriately dispersed in the ink composition after being added to the ink composition.
  • a dispersion device such as a ball mill, a sand mill, an attritor, a roll mill, an agitator, a Henschel mixer, a colloid mill, an ultrasonic homogenizer, a pearl mill, a wet jet mill, or a paint shaker can be used. .
  • the colorant may be directly added together with each component when preparing the ink composition. Further, in order to improve dispersibility, it may be added to a dispersion medium such as a solvent or a polymerizable compound used in the present disclosure in advance and uniformly dispersed or dissolved, and then blended. In the present disclosure, in order to avoid the deterioration of solvent resistance when the solvent remains in the cured image and the problem of VOC (Volatile Organic Compound) of the remaining solvent, the colorant is polymerizable. It is preferable to add and mix in advance in a dispersion medium such as a compound. In consideration of only dispersibility, it is preferable to select a monomer having a low viscosity as the polymerizable compound used for adding the colorant. One or more colorants may be appropriately selected and used according to the purpose of use of the ink composition.
  • the average particle diameter of the colorant particles is preferably 0.005 to 0.5 ⁇ m, more preferably 0.01 to It is preferable to set the colorant, the dispersant, the dispersion medium, the dispersion conditions, and the filtration conditions so as to be 0.45 ⁇ m, more preferably 0.015 to 0.4 ⁇ m. This particle size control is preferable because clogging of the head nozzle can be suppressed and the storage stability, transparency, and curing sensitivity of the ink composition can be maintained.
  • the content of the colorant in the ink composition is appropriately selected depending on the color and purpose of use, but is preferably 0.01 to 30% by mass with respect to the total mass of the ink composition.
  • Component F Dispersant
  • the ink composition preferably contains a dispersant.
  • a dispersant is preferably contained in order to stably disperse the pigment in the ink composition.
  • a polymer dispersant is preferable.
  • the “polymer dispersant” in the present disclosure means a dispersant having a weight average molecular weight of 1,000 or more.
  • Polymer dispersing agents include DISPERBYK-101, DISPERBYK-102, DISPERBYK-103, DISPERBYK-106, DISPERBYK-111, DISPERBYK-161, DISPERBYK-162, DISPERBYK-163, DISPERBYK-164, DISPERBYK-166, DISPERBYK-166, , DISPERBYK-168, DISPERBYK-170, DISPERBYK-171, DISPERBYK-174, DISPERBYK-182 (manufactured by BYK Chemie); EFKA7462, EFKA7500, EFKA7570, EFKA7575, EFKA7580 (manufactured by Efka Additive); Disperse Aid 6, Disperse Aid 8, Disperse Aid 15, Disperse Aid 9100 (manufactured by Sannopco); Solsperse (SOLSPERSE) 3000 Various Solspers
  • Surfactant A surfactant may be added to the ink composition in order to provide stable ejection properties for a long time.
  • the surfactant include those described in JP-A Nos. 62-173463 and 62-183457.
  • anionic surfactants such as dialkylsulfosuccinates, alkylnaphthalenesulfonates, fatty acid salts, polyoxyethylene alkyl ethers, polyoxyethylene alkyl allyl ethers, acetylene glycols, polyoxyethylene / polyoxypropylene blocks
  • Nonionic surfactants such as copolymers, and cationic surfactants such as alkylamine salts and quaternary ammonium salts.
  • a fluorine-type surfactant for example, organic fluoro compound etc.
  • silicone type surfactant for example, polysiloxane compound etc.
  • the organic fluoro compound is preferably hydrophobic.
  • examples of the organic fluoro compound include fluorine surfactants, oily fluorine compounds (eg, fluorine oil) and solid fluorine compound resins (eg, tetrafluoroethylene resin). No. (columns 8 to 17) and those described in JP-A Nos. 62-135826.
  • the polysiloxane compound is preferably a modified polysiloxane compound in which an organic group is introduced into a part of the methyl group of dimethylpolysiloxane.
  • modification include polyether modification, methylstyrene modification, alcohol modification, alkyl modification, aralkyl modification, fatty acid ester modification, epoxy modification, amine modification, amino modification, and mercapto modification, but are not particularly limited thereto. It is not something. These modification methods may be used in combination. Of these, polyether-modified polysiloxane compounds are preferred from the viewpoint of improving ejection stability in inkjet.
  • polyether-modified polysiloxane compounds include, for example, SILWET L-7604, SILWET L-7607N, SILWET FZ-2104, and SILWET FZ-2161 (manufactured by Nippon Unicar Co., Ltd.), BYK306, BYK307, BYK331, BYK333. BYK347, BYK348, etc.
  • surfactant a silicone type surfactant is mentioned preferably, Polydimethylsiloxane type surfactant is mentioned more preferably, Polyether modified dimethylpolysiloxane is mentioned further more preferably.
  • the content of the surfactant in the ink composition is appropriately selected depending on the purpose of use, but is preferably 0.0001 to 1% by mass with respect to the total mass of the ink composition.
  • the ink composition may contain a co-sensitizer, an ultraviolet absorber, an antioxidant, an antifading agent, a conductive salt, a solvent, a polymer compound, a basic compound, and the like as necessary. Including.
  • known components can be used, for example, those described in JP-A-2009-22214.
  • the ink composition preferably contains a polymerization inhibitor from the viewpoints of storage stability and suppression of head clogging.
  • the content of the polymerization inhibitor is preferably 200 to 20,000 ppm with respect to the total mass of the ink composition.
  • the polymerization inhibitor include nitroso polymerization inhibitors, hindered amine polymerization inhibitors, hydroquinone, benzoquinone, p-methoxyphenol, TEMPO, TEMPOL, and cuperon Al.
  • an ink composition having a viscosity at 25 ° C. of 40 mPa ⁇ s or less in consideration of ejection properties. More preferably, it is 5 to 40 mPa ⁇ s, and further preferably 7 to 30 mPa ⁇ s.
  • the viscosity at the discharge temperature (preferably 25 to 80 ° C., more preferably 25 to 50 ° C.) is preferably 3 to 15 mPa ⁇ s, and more preferably 3 to 13 mPa ⁇ s. It is preferable that the composition ratio of the ink composition is appropriately adjusted so that the viscosity is in the above range.
  • the viscosity of the ink composition or the like in the present disclosure is a viscosity measured at a liquid temperature of 25 ° C. and measured with a digital viscometer (DV-I Prime, manufactured by Brookfield).
  • the surface tension of the ink composition at 25 ° C. is preferably 20 mN / m or more and 40 mN / m or less, and more preferably 20.5 mN / m or more and 35.0 mN / m or less.
  • the surface tension of the ink composition or the like in the present disclosure is a value measured by using a surface tension meter (surface tension meter CBVP-Z, manufactured by Kyowa Interface Science Co., Ltd.) while maintaining the liquid temperature at 25 ° C.
  • molar extinction coefficient in a present Example is the molar extinction coefficient in the ultraviolet ray with a wavelength of 300 nm unless otherwise indicated, and is a value measured by the above method.
  • the amine oligomers are all compounds having a molecular weight exceeding 500.
  • SR341 3-methyl-1,5-pentanediol diacrylate (manufactured by Sartomer)
  • SR344 Polyethylene glycol diacrylate (Sartomer)
  • SR506 Isobornyl acrylate (Sartomer)
  • NPGPODA Neopentyl glycol PO-modified diacrylate (Sartomer)
  • SR833 Tricyclodecane dimethanol diacrylate (Sartomer)
  • DPHA Dipentaerythritol hexaacrylate
  • SR454 EO-modified trimethylolpropane triacrylate (manufactured by Sartomer)
  • SR351 trimethylolpropane triacrylate (manufactured by Sartomer)
  • SR295 Pentaerythritol tetraacrylate (manufactured by Sartomer)
  • SR238 hexylpropane triacrylate
  • Irg819 Bis (2,4,6-trimethylbenzoyl) phenylphosphine oxide (IRGACURE 819, manufactured by BASF, molecular weight 419, molar extinction coefficient 9,000 L / (cm ⁇ mol))
  • Irg907 2- [4- (methylthio) benzoyl] -2- (4-morpholinyl) propane (IRGACURE 907, manufactured by BASF, molecular weight 279, molar extinction coefficient 100 L / (cm ⁇ mol))
  • Irg184 1-hydroxycyclohexyl phenyl ketone (IRGACURE 184, manufactured by BASF, molecular weight 204, molar extinction coefficient 20,000 L / (cm ⁇ mol))
  • UV-22 (Irgastab (registered trademark) UV22, manufactured by BASF)
  • BYK-307 polyether-modified polydimethylsiloxane, manufactured by BYK Chemie
  • magenta pigment dispersion (magenta (M) mill base)> 300 parts by mass of IRGALITE RED D3773, 1,050 parts by mass of SR341, and 150 parts by mass of EFKA7701 were stirred and mixed to obtain a magenta pigment dispersion.
  • the magenta pigment dispersion was prepared in a disperser Motor Mill M50 (manufactured by Eiger) and dispersed for 4 hours at a peripheral speed of 9 m / s using zirconia beads having a diameter of 0.65 mm.
  • ⁇ Preparation of pigment dispersion (yellow (Y) mill base)> 300 parts by mass of Palioto Yellow D1155, 1,050 parts by mass of SR341, and 150 parts by mass of EFKA7701 were mixed with stirring to obtain a yellow pigment dispersion.
  • the yellow pigment dispersion was prepared in a disperser motor mill M50 (manufactured by Eiger) and dispersed for 4 hours at a peripheral speed of 9 m / s using zirconia beads having a diameter of 0.65 mm.
  • Cyan (C) Mill Base 300 parts by mass of HELIOGEN BLUE D 7110 F, 1,050 parts by mass of SR341, and 150 parts by mass of Solsperse 32000 were mixed with stirring to obtain a cyan pigment dispersion.
  • the cyan pigment dispersion was prepared in a disperser Motor Mill M50 (manufactured by Eiger) and dispersed for 4 hours at a peripheral speed of 9 m / s using zirconia beads having a diameter of 0.65 mm.
  • ⁇ Preparation of black pigment dispersion (black (K) mill base)> 300 parts by mass of SP BLACK 250, 1,050 parts by mass of SR341, and 150 parts by mass of Solsperse 32000 were mixed with stirring to obtain a black pigment dispersion.
  • the black pigment dispersion was prepared in a disperser Motor Mill M50 (manufactured by Eiger) and dispersed for 4 hours at a peripheral speed of 9 m / s using zirconia beads having a diameter of 0.65 mm.
  • ⁇ Preparation of white pigment dispersion (white (W) mill base)> 500 parts by mass of Kronos white 2300, 40 parts by mass of SR341, and 50 parts by mass of Solsperse 41000 were mixed with stirring to obtain a white pigment dispersion.
  • the white pigment dispersion was prepared in a disperser Motor Mill M50 (manufactured by Eiger) and dispersed for 4 hours at a peripheral speed of 9 m / s using zirconia beads having a diameter of 0.65 mm.
  • Example 1 to 84 and Comparative Examples 1 to 6 ⁇ Preparation of ink composition> Each material was stirred and mixed for 20 minutes at 4,000 rpm at room temperature (25 ° C.) using a mixer (Silverson L4R) at the ratios shown in Tables 3 to 10. Examples 1 to 84 The ink compositions used in Comparative Examples 1 to 6 were prepared. The unit of content shown in Tables 3 to 10 is parts by mass. Further, the blanks in Tables 3 to 10 mean that the component is not contained.
  • the obtained ink composition was solid-printed to a thickness of 6 ⁇ m on PET (thickness 12 ⁇ m) with an inkjet head (CA3) manufactured by Toshiba Corporation, and then a nitrogen purge exposure machine (305 nm UV-LED light source, wavelength 305 nm). And having an oxygen concentration of 1% by volume and an integrated exposure amount of 500 mJ / cm 2 , exposure was performed to obtain a printed matter (printed matter sample) having a cured film on the substrate. . The printed matter was stacked, and the curability was judged by evaluating the transfer condition one day later. If the evaluation is 3 or more, there is no practical problem. 5: No transfer even if 1,000 or more sheets are stacked up to 1,500 sheets.
  • the obtained ink composition was evaluated by the number of non-ejection nozzles (nozzle omissions) by performing continuous ejection for 30 minutes three times with an inkjet head (CA3) manufactured by Toshiba Corporation. If it is 3 or more, there is no practical problem. 5: No nozzle missing 3 times. 4: No more than 3 nozzles missing in 1 out of 3 times. There is no missing 2 times. 3: No less than 4 nozzles and no more than 5 nozzles in 1 out of 3 times. There is no missing 2 times. 2: There are 3 or more nozzles missing in 2 out of 3 times. 1: There are 3 or more nozzle missing in 3 out of 3 times.
  • Examples 44 to 46 using yellow ink, magenta ink, or black ink, as a yellowing evaluation the printed matter sample obtained by the method described in the above-mentioned curability evaluation and the ink before curing were visually observed. However, no change in color tone due to yellowing such as dull color was observed.
  • the evaluation was 5 for all items. It was.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Wood Science & Technology (AREA)
  • Organic Chemistry (AREA)
  • Inks, Pencil-Leads, Or Crayons (AREA)
  • Ink Jet Recording Methods And Recording Media Thereof (AREA)
  • Ink Jet (AREA)

Abstract

　活性光線硬化型インクジェット記録方法は、波長３００ｎｍの紫外線におけるモル吸光係数が５００Ｌ／（ｃｍ・ｍｏｌ）以上であり、かつ重量平均分子量５００～１００，０００のラジカル重合開始剤、及び、合性化合物を含むインク組成物をインクジェット印刷方式により吐出する吐出工程、並びに、吐出された前記インク組成物を酸素濃度５体積％以下の雰囲気下で波長２７５～３１０ｎｍの間にピークを有するＬＥＤ光源により紫外線を照射して硬化させる硬化工程、を含む。

Description

活性光線硬化型インクジェット記録方法
　本発明は、活性光線硬化型インクジェット記録方法に関する。
　画像データ信号に基づき、紙などの記録媒体に画像を形成する画像記録方法として、電子写真方式、昇華型及び溶融型熱転写方式、インクジェット方式などがある。
　インクジェット方式は、印刷装置が安価であり、かつ、印刷時に版を必要とせず、必要とされる画像部のみにインク組成物を吐出し記録媒体上に直接画像形成を行うため、インク組成物を効率よく使用でき、特に小ロット生産の場合にランニングコストが安い。更に、騒音が少なく、画像記録方式として優れており、近年注目を浴びている。
　中でも、紫外線などの放射線の照射により硬化可能なインクジェット記録用インク組成物（放射線硬化型インクジェット記録用インク組成物）は、紫外線などの放射線の照射によりインク組成物の成分の大部分が硬化するため、溶剤系インク組成物と比べて乾燥性に優れ、また、画像がにじみにくいことから、種々の記録媒体に印字できる点で優れた方式である。
　従来のインクジェットプリンタとしては、特開２００５－１４４６７９号公報に記載のものが挙げられる。
　また、従来のインクジェット記録方法としては、特開２００９－８４３１３号公報又は特表２０１１－５０２１８８号公報に記載のものが挙げられる。
　本発明の一実施形態の目的は、使用するインク組成物の硬化性に優れ、黄変及び臭気の少ない印刷物を得ることができる活性光線硬化型インクジェット記録方法を提供することである。
　上記課題は下記の＜１＞に記載の手段により解決された。好ましい実施態様である＜２＞～＜１４＞と共に以下に記載する。
　＜１＞成分Ａとして、波長３００ｎｍの紫外線におけるモル吸光係数が５００Ｌ／（ｃｍ・ｍｏｌ）以上であり、かつ重量平均分子量５００～１００，０００のラジカル重合開始剤、及び、成分Ｂとして、重合性化合物を含むインクジェット記録用硬化性インク組成物をインクジェット印刷方式により吐出する吐出工程、並びに、吐出された前記インク組成物を酸素濃度５体積％以下の雰囲気下で波長２７５～３１０ｎｍの間にピークを有するＬＥＤ光源により紫外線を照射して硬化させる硬化工程、を含む活性光線硬化型インクジェット記録方法、
　＜２＞成分Ａが、ポリエチレン鎖、ポリプロピレン鎖、ポリエチレングリコール鎖、ポリプロピレングリコール鎖、及び、ポリブチレングリコール鎖よりなる群から選ばれた少なくとも１種の構造を有するラジカル重合開始剤を含む、＜１＞に記載の活性光線硬化型インクジェット記録方法、
　＜３＞上記インク組成物における成分Ａの含有量が、インク組成物の全質量に対し、０．５～１０質量％である、＜１＞又は＜２＞に記載の活性光線硬化型インクジェット記録方法、
　＜４＞成分Ａの重量平均分子量が、１，０００～５０，０００である、＜１＞～＜３＞のいずれか１つに記載の活性光線硬化型インクジェット記録方法、
　＜５＞成分Ｂが、多官能重合性化合物を含み、上記インク組成物における上記多官能重合性化合物の含有量が、インク組成物の全質量に対して、５０質量％以上である、＜１＞～＜４＞のいずれか１つに記載の活性光線硬化型インクジェット記録方法、
　＜６＞成分Ｂが、アミノ基を有する多官能重合性化合物を含み、上記インク組成物における上記アミノ基を有する多官能重合性化合物の含有量が、インク組成物の全質量に対し、０．１～２０質量％である、＜１＞～＜５＞のいずれか１つに記載の活性光線硬化型インクジェット記録方法、
　＜７＞上記アミノ基を有する多官能重合性化合物の重量平均分子量が、５００～１００，０００である、＜６＞に記載の活性光線硬化型インクジェット記録方法、
　＜８＞上記アミノ基を有する多官能重合性化合物のアミン価が、２０～５００ｍｇＫＯＨ／ｇである、＜６＞又は＜７＞に記載の活性光線硬化型インクジェット記録方法、
　＜９＞上記インク組成物が、成分Ｃとして、重合性基を有さず、かつアミノ基を有する重量平均分子量５００～２，０００の化合物を更に含む、＜１＞～＜８＞のいずれか１つに記載の活性光線硬化型インクジェット記録方法、
　＜１０＞上記インク組成物が、成分Ｄとして、重量平均分子量５００以上の光増感剤を更に含む、＜１＞～＜９＞のいずれか１つに記載の活性光線硬化型インクジェット記録方法、
　＜１１＞成分Ｄが、ポリエチレン鎖、ポリプロピレン鎖、ポリエチレングリコール鎖、ポリプロピレングリコール鎖、及び、ポリブチレングリコール鎖よりなる群から選ばれた少なくとも１種の構造を有する、＜１０＞に記載の活性光線硬化型インクジェット記録方法、
　＜１２＞上記インク組成物における成分Ｄの含有量が、インク組成物の全質量に対し、０．５～１０質量％である、＜１０＞又は＜１１＞に記載の活性光線硬化型インクジェット記録方法、
　＜１３＞成分Ｄの重量平均分子量が、５００～５０，０００である、＜１０＞～＜１２＞のいずれか１つに記載の活性光線硬化型インクジェット記録方法、
　＜１４＞上記吐出工程における上記インクジェット印刷方式が、シングルパス方式であり、上記吐出工程及び上記硬化工程における印刷速度が、２５～５０ｍ／ｍｉｎである、＜１＞～＜１３＞のいずれか１つに記載の活性光線硬化型インクジェット記録方法。
　本発明の一実施形態によれば、使用するインク組成物の硬化性に優れ、黄変及び臭気の少ない印刷物を得ることができる活性光線硬化型インクジェット記録方法を提供することができる。
本発明の一実施形態に好適に用いられるインクジェット記録装置の一例を示すである。
　以下において、本開示の内容について詳細に説明する。以下に記載する構成要件の説明は、本開示の代表的な実施態様に基づいてなされることがあるが、本開示はそのような実施態様に限定されるものではない。
　なお、本開示において、数値範囲を表す「下限～上限」の記載は、「下限以上、上限以下」を表し、「上限～下限」の記載は、「上限以下、下限以上」を表す。すなわち、上限及び下限を含む数値範囲を表す。
　更に、本明細書における基（原子団）の表記において、置換及び無置換を記していない表記は置換基を有さないものと共に置換基を有するものをも包含するものである。例えば「アルキル基」とは、置換基を有さないアルキル基（無置換アルキル基）のみならず、置換基を有するアルキル基（置換アルキル基）をも包含するものである。
　「（メタ）アクリレート」等は、「アクリレート、メタクリレート、又は、アクリレート及びメタクリレートの両方」等と同義であり、以下同様とする。
　また、本開示において、「質量％」と「重量％」とは同義であり、「質量部」と「重量部」とは同義である。
　また、本開示において、２以上の好ましい態様の組み合わせは、より好ましい態様である。
（活性光線硬化型インクジェット記録方法、及び、印刷物）
　本開示の活性光線硬化型インクジェット記録方法（以下、単に「インクジェット記録方法」ともいう。）は、成分Ａとして、波長３００ｎｍの紫外線におけるモル吸光係数が５００Ｌ／（ｃｍ・ｍｏｌ）以上であり、かつ重量平均分子量５００～１００，０００のラジカル重合開始剤、及び、成分Ｂとして、重合性化合物を含むインクジェット記録用硬化性インク組成物をインクジェット印刷方式により吐出する吐出工程、並びに、吐出された前記インク組成物を酸素濃度５体積％以下の雰囲気下で波長２７５～３１０ｎｍの間にピークを有するＬＥＤ光源により紫外線を照射して硬化させる硬化工程、を含む。
　また、本開示の印刷物は、本開示のインクジェット記録方法により形成された印刷物である。
　従来、ＵＶ－ＬＥＤ（紫外線発光ダイオード）を用いた場合、露光照度が低いため、インクジェット記録用硬化性インク組成物を硬化させることが非常に難しかった。
　また、一般的なＬＥＤ（発光ダイオード）における発光波長である３６５ｎｍや３８５ｎｍに合わせた従来のインク組成物の処方では、黄変が発生するという問題があった。
　本発明者らは、波長２７５～３１０ｎｍの間にピークを有するＬＥＤ光源を使用し、かつ特定のポリマー型重合開始剤を含むインク組成物を使用し、更に低酸素雰囲気下で硬化を行うことにより、硬化性に優れると共に、得られる印刷物の黄変及び臭気が抑制できることを見出した。
　また、本開示のインクジェット記録方法は、インクジェット吐出性にも優れる。
　また、本開示のインクジェット記録方法は、支持体上の同一部分において、上記吐出工程及び硬化工程を２回以上行うこと、すなわち、同一部分を重ね打ちにより印刷するマルチパス方式で行ってもよいが、支持体上の同一部分において、上記吐出工程及び硬化工程を１回のみ行う、すなわち、シングルパス方式で行うことが好ましい。
＜吐出工程＞
　本開示のインクジェット記録方法は、成分Ａとして、波長３００ｎｍの紫外線におけるモル吸光係数が５００Ｌ／（ｃｍ・ｍｏｌ）以上であり、かつ重量平均分子量５００～１００，０００のラジカル重合開始剤、及び、成分Ｂとして、重合性化合物を含むインクジェット記録用硬化性インク組成物（単に「インク組成物」ともいう。）をインクジェット印刷方式により吐出する吐出工程（単に「吐出工程」ともいう。）を含む。
　本開示に用いるインクジェット記録用硬化性インク組成物の詳細については、後述する。
　上記吐出工程は、インクジェット記録用硬化性インク組成物をインクジェット印刷方式により支持体（記録媒体、記録材料等）上に吐出する工程であることが好ましい。
　上記支持体の膜厚は、１０～９０μｍであることが好ましく、２０～８０μｍであることがより好ましい。
　支持体としては、特に制限はなく、公知の支持体を用いることができるが、膜厚が１０～９０μｍであり、かつ、ポリエチレンテレフタラート、ポリエチレン、ポリプロピレン及びナイロンよりなる群から選択される成分を少なくとも１つ含有する樹脂フィルムを使用することが好ましい。
　なお、上記の「成分を少なくとも１つ含有する樹脂フィルム」とは、樹脂フィルムが多層構造を有する積層フィルムである場合に、ポリエチレンテレフタラート、ポリエチレン、ポリプロピレン、及びナイロンよりなる群から選択される成分からなる層を少なくとも１つ有することを意味する。なお、ポリプロピレンとポリエチレンとの積層フィルムのように、ポリエチレンテレフタラート、ポリエチレン、ポリプロピレン及びナイロンよりなる群から選択される成分からなる層を２つ以上有していてもよい。
　ポリエチレンとしては、ＬＤＰＥ（低密度ポリエチレン）、ＭＤＰＥ（中密度ポリエチレン）、ＨＤＰＥ（高密度ポリエチレン）、ポリプロピレンとしては、ＣＰＰ（無延伸ポリプロピレン）、ＯＰＰ（二軸延伸ポリプロピレン）、ＫＯＰ（ポリ塩化ビニリデンコートＯＰＰ）、ＡＯＰ（ＰＶＡコートＯＰＰ）、ＰＥＴとしては、２軸延伸ポリエステル、ナイロンとしては、ＯＮ（延伸ナイロン）、ＫＯＮ（延伸ナイロン）、ＣＮ（無延伸ナイロン）が好ましく用いられる。
　その他、ＥＶＡ（エチレン・酢酸ビニル共重合フィルム）、ＰＶＡ（ビニロン），ＥＶＯＨ（ポリビニルアルコール）、ＰＶＣ（ポリ塩化ビニル）、ＰＶＤＣ（ポリ塩化ビニリデン、サラン）、セロハン（ＰＴ、ＭＳＴ、Ｋセロ）、ＺＸ（ゼクロン（ポリアクリロニトリル、ＰＡＮ））、ＰＳ（ポリスチレン、スチロール）との組み合わせを用いることも好ましい。
　本開示のインクジェット記録方法は、パッケージ印刷に好適であり、食品包装用のパッケージ印刷に特に好適である。
　パッケージの用途により、最適な素材が選択され、また、多層構造のフィルムとすることで、各素材の特徴が組み合わされたフィルムを作製することができる。
　また、パッケージの強度向上、酸素遮断等の目的で、ＡＬ（アルミニウム箔）、ＶＭフィルム（アルミ蒸着フィルム、透明蒸着フィルム）等を多層構造に組み込むことも可能である。
　本開示で用いることができるインクジェット記録装置としては、例えば、インク供給系、温度センサーを含む装置が挙げられる。
　インク供給系は、例えば、上記インク組成物を含む元タンク、供給配管、インクジェットヘッド直前のインク供給タンク、フィルター、ピエゾ型のインクジェットヘッドからなる。ピエゾ型のインクジェットヘッドは、好ましくは１～１００ｐｌ、より好ましくは８～３０ｐｌのマルチサイズの液滴を、好ましくは３２０×３２０～４，０００×４，０００ｄｐｉ、より好ましくは４００×４００～１，６００×１，６００ｄｐｉ、更に好ましくは７２０×７２０ｄｐｉの解像度のドットとなるように吐出駆動することができる。なお、本開示でいうｄｐｉとは、２．５４ｃｍ当たりのドット数を表す。
　上記吐出工程において、吐出されるインク組成物を一定温度にすることが好ましいことから、インクジェット記録装置には、インク組成物の温度安定化手段を備えることが好ましい。一定温度にする部位はインクタンク（中間タンクがある場合は中間タンク）からノズル射出面までの配管系、部材の全てが対象となる。すなわち、インク供給タンクからインクジェットヘッド部分までは、断熱及び加温を行うことができる。
　温度コントロールの方法としては、特に制約はないが、例えば、温度センサーを各配管部位に複数設け、インク組成物の流量、環境温度に応じた加熱制御をすることが好ましい。温度センサーは、インク供給タンク及びインクジェットヘッドのノズル付近に設けることができる。また、加熱するヘッドユニットは、装置本体を外気からの温度の影響を受けないよう、熱的に遮断若しくは断熱されていることが好ましい。加熱に要するプリンター立上げ時間を短縮するため、あるいは、熱エネルギーのロスを低減するために、他部位との断熱を行うと共に、加熱ユニット全体の熱容量を小さくすることが好ましい。
　上記インク組成物は、概して通常インクジェット記録用インク組成物で使用される水性インク組成物より粘度が高いため、吐出時の温度変動による粘度変動が大きい。インク組成物の粘度変動は、液滴サイズの変化及び液滴吐出速度の変化に対して大きな影響を与え、ひいては画質劣化を引き起こす。従って、吐出時のインク組成物の温度はできるだけ一定に保つことが必要である。よって、本開示において、インク組成物の温度の制御幅は、好ましくは設定温度の±５℃、より好ましくは設定温度の±２℃、更に好ましくは設定温度±１℃とすることが適当である。
＜硬化工程＞
　本開示のインクジェット記録方法は、吐出された前記インク組成物を酸素濃度５体積％以下の雰囲気下で波長２７５～３１０ｎｍの間にピークを有するＬＥＤ光源により紫外線を照射して硬化させる硬化工程（単に「硬化工程」ともいう。）を含む。
　本開示で、「波長２７５～３１０ｎｍの間にピークを有する」とは、光源の発光スペクトルを測定した場合に、発光強度の極大値が波長２７５～３１０ｎｍの間にあることを意味する。
　上記硬化工程において、吐出されたインク組成物は、酸素濃度５体積％以下の雰囲気下で波長２７５～３１０ｎｍの間にピークを有するＬＥＤ光源により紫外線を照射して硬化させる硬化工程を照射することによって硬化する。これは、インク組成物に含まれる成分Ａが上記紫外線を含む光の照射により分解して、ラジカルなどの重合開始種を発生し、その開始種の機能に重合性化合物の重合反応が、生起、促進されるためである。
　上記硬化工程においては、波長２７５～３１０ｎｍの間にピークを有するＬＥＤ光源を用いて紫外線を照射して、上記吐出工程において吐出された上記インク組成物を硬化させる。
　ＬＥＤ光源は、従来用いられる水銀ランプやメタルハライドランプと比較して、小型、高寿命、高効率、及び、低コストである。
　使用されるＬＥＤ光源は、波長２７５～３１０ｎｍの間にピークを有するものであり、波長２８０～３０５ｎｍの間にピークを有するものであることが好ましい。上記範囲であると、特定波長の紫外線を十分強度で照射することができ、硬化性により優れ、硬化後の臭気をより抑制することができる。
　また、上記硬化工程においては、上記ＵＶ－ＬＥＤの露光面（例えば、支持体）上での最高照度は、１０～２，０００ｍＷ／ｃｍ2であることが好ましく、２０～１，０００ｍＷ／ｃｍ2であることがより好ましく、５０～８００ｍＷ／ｃｍ2であることが特に好ましい。
　また、上記硬化工程において、紫外線を、吐出された上記インク組成物に、好ましくは０．０１～１２０秒、より好ましくは０．１～９０秒照射することが適当である。
　更に、上記紫外線を含む光の照射は、インク組成物の着弾後、一定時間（好ましくは０．０１～０．５秒、より好ましくは０．０１～０．３秒、更に好ましくは０．０１～０．１５秒）をおいて行われることが好ましい。このようにインク組成物の着弾から照射までの時間を極短時間に制御することにより、支持体に着弾したインク組成物が硬化前に滲むことを防止することが可能となる。また、多孔質な支持体に対しても光源の届かない深部までインク組成物が浸透する前に露光することができるため、未反応の重合性化合物の残留を抑えることができるので好ましい。
　また、上記硬化工程においては、酸素濃度５体積％以下の雰囲気下で光を照射して吐出された上記インク組成物を硬化させる。硬化雰囲気の酸素濃度を５体積％以下に抑えることで、波長２７５～３１０ｎｍの間にピークを有するＬＥＤ光源による紫外線の照射による硬化であっても、パッケージ印刷物特性として重要な硬化性、及び、臭気の改良に効果的であることが見出された。
　一般的にラジカル重合系のインク組成物は、特に空気と接する表面が酸素重合阻害を受けやすく、特に表面の硬化不良が起きやすい。しかし、酸素濃度５体積％以下の環境下で露光することで、上記の酸素重合阻害の程度を低減させ、硬化性及び臭気が改良されると推定される。
　酸素濃度５体積％以下の雰囲気は、窒素やアルゴン等の不活性ガスを空気に混合した雰囲気であることが好ましく、窒素を空気に混合した雰囲気であることがより好ましい。
　上記不活性ガスとは、Ｎ2、ＣＯ2などの一般的な気体や、Ｈｅ、Ｎｅ、Ａｒなどの希ガス類をいう。この中でも、安全性や入手の容易さ、コストの問題から、Ｎ2が好適に利用される。
　酸素濃度の下限には、特に制限はない。真空又は雰囲気を空気以外の気体（例えば、窒素）で置換することにより酸素濃度を事実上０にすることができるが、これも好ましい方法である。
　硬化工程における上記酸素濃度は、０．００１～５体積％であることが好ましく、０．００１～３体積％であることがより好ましく、０．００１～１体積％であることが特に好ましい。上記範囲であると、硬化性により優れ、また、硬化後の臭気をより抑制できる。
　硬化雰囲気の酸素濃度を５体積％以下に制御する雰囲気調整手段としては、例えば、窒素ガスをフローしながら硬化を行う手段や、画像形成装置を閉じた系にして、窒素雰囲気や二酸化炭素雰囲気に置換する手段などがある。
　窒素の供給手段としては、例えば、窒素ボンベを用いたり、酸素と窒素の中空糸膜に対する透過性の違いを利用し空気中から窒素ガスのみを分離する装置を用いる方法がある。二酸化炭素の供給手段としてもボンベによる供給方法がある。
　また、硬化工程における硬化雰囲気は、減圧下であってもよいが、大気圧下であることが好ましい。
　また、本開示のインクジェット記録方法の上記吐出工程及び上記硬化工程における印刷速度が、２５～５０ｍ／ｍｉｎであることが好ましい。上記のような高速印刷であっても、本開示のインクジェット記録方法は、硬化性に優れ、硬化後の臭気が抑制された印刷物が得られる。
　本開示のインクジェット記録方法は、以下に説明する本開示のインクジェット記録装置により好適に実施される。
　インクジェット記録装置は、支持体を搬送する搬送手段と、インク組成物をインクジェット方式により吐出する吐出手段と、波長２７５～３１０ｎｍの間にピークを有するＬＥＤ光源により紫外線を照射して吐出された上記インク組成物を硬化させる硬化手段と、上記硬化手段による光照射時の雰囲気を酸素濃度５体積％以下とする雰囲気調整手段と、を少なくとも有することが好ましい。
　本開示のインクジェット記録装置は、所謂シングルパス方式のインクジェット記録装置であって、支持体の搬送方向上流側から順に、インク組成物を吐出する吐出手段と、上記インク組成物を硬化させる硬化手段とが、配置されていることが好ましい。
　図１は、本開示で好ましく使用されるインクジェット記録装置の模式図である。支持体の搬送手段である、支持体巻き取りロール５、５’に張架された支持体６は、矢印方向に搬送され、各色のインク組成物を吐出する打滴ヘッドが配備されたインクジェットヘッドユニット７にて、各色のインク組成物（Ｋ：ブラック、Ｙ：イエロー、Ｍ：マゼンタ、Ｃ：シアン、Ｗ：ホワイト）が吐出される。
　図１に示すように、ＬＥＤ光源ユニット１は、不活性ガスブランケット２に囲まれており、不活性ガス配管３を介して不活性ガス発生装置４に接続している。不活性ガスブランケット２内の雰囲気を貧酸素雰囲気とする手段である不活性ガス発生装置４は、不活性ガス配管３を介して不活性ガスブランケット２の内部に不活性ガスを供給するもので、初期状態では、不活性ガスブランケット２内雰囲気は空気であるが、不活性ガス発生装置４を稼働させると、不活性ガスブランケット２内の空気は不活性ガスに置換され、酸素濃度５体積％以下の雰囲気となる。不活性ガスは、既述の通り、Ｎ2などを利用することができる。
　また、ＬＥＤ光源ユニット１は、波長２７５～３１０ｎｍの間にピークを有するＬＥＤ光源を１つ以上備えた光源ユニットである。
　また、本開示のインクジェット記録方法では、支持体上に上記インク組成物を用いてインクジェット印刷を行った後、印刷物上部をラミネート加工することが好ましい。
　ラミネート加工により、印刷物からのインク成分の溶出、ブロッキング、及び、臭気を抑制でき、特に食品パッケージ用として、好ましく使用できる。
　また、近年、樹脂を、平行した２つ以上のスリットから共に押出し、成膜すると同時にラミネートまで行う、共押出しフィルムも好ましく使用される。フィルム状にできないような数μｍという薄いものでも、例えば、５～７層積層可能なので、いろいろな性能及び用途のフィルムが作製されている。
　本開示のインクジェット記録方法は、インク組成物を１種単独で使用しても、２種以上使用してもよい。例えば、カラー画像を形成するため、イエロー、シアン、マゼンタ、及び、ブラックの各色インク組成物を用いることができる。中でも、本開示のインクジェット記録方法に使用するシアンインク組成物が、成分Ａ及び成分Ｂを含む上記インク組成物であることが好ましく、本開示のインクジェット記録方法に使用するいずれのインク組成物も、成分Ａ及び成分Ｂを含む上記インク組成物であることがより好ましい。
　本開示のインクジェット記録方法において、カラー画像を得るためには、明度の低い色から順に重ねていくことが好ましい。明度の低いインク組成物から順に重ねることにより、下部のインク組成物まで紫外線が到達しやすくなり、良好な硬化感度、残留モノマーの低減、密着性の向上が期待できる。また、照射は、全色を吐出してまとめて露光することが可能だが、１色毎に露光するほうが、硬化促進の観点で好ましい。
＜インクジェット記録用硬化性インク組成物＞
　本開示の活性光線硬化型インクジェット記録方法は、成分Ａとして、波長３００ｎｍの紫外線におけるモル吸光係数が５００Ｌ／（ｃｍ・ｍｏｌ）以上であり、かつ重量平均分子量５００～１００，０００のラジカル重合開始剤、及び、成分Ｂとして、重合性化合物を含むインクジェット記録用硬化性インク組成物を少なくとも１種使用する。
　また、上記インク組成物は、波長３００ｎｍの紫外線を少なくとも含む光の照射により硬化可能な油性のインク組成物である。
　また、本開示のインク組成物は、上記紫外線硬化型のインク組成物であり、水性インク組成物や溶剤インク組成物とは異なる。上記インク組成物は、水及び揮発性溶剤をできるだけ含有しないことが好ましく、含有していたとしても、インク組成物の全質量に対し、１質量％以下であることが好ましく、０．５質量％以下であることがより好ましく、０．１質量％以下であることが更に好ましい。
　また、上記インク組成物は、印刷物の黄変を抑制できるため、シアンインク組成物、ホワイトインク組成物又はクリアインク組成物として好適である。
成分Ａ：波長３００ｎｍの紫外線におけるモル吸光係数が５００Ｌ／（ｃｍ・ｍｏｌ）以上であり、かつ重量平均分子量５００～１００，０００のラジカル重合開始剤
　上記インク組成物は、成分Ａとして、波長３００ｎｍの紫外線におけるモル吸光係数が５００Ｌ／（ｃｍ・ｍｏｌ）以上であり、かつ重量平均分子量５００～１００，０００のラジカル重合開始剤を含む。
　成分Ａを含有するインク組成物を用いることにより、硬化性に優れ、印刷物の臭気及び黄変を抑制できる。
　成分Ａは、波長３００ｎｍの紫外線におけるモル吸光係数が５００Ｌ／（ｃｍ・ｍｏｌ）以上であり、１，０００Ｌ／（ｃｍ・ｍｏｌ）以上であることが好ましく、５，０００Ｌ／（ｃｍ・ｍｏｌ）以上であることがより好ましく、１０，０００Ｌ／（ｃｍ・ｍｏｌ）以上であることが特に好ましい。
　また、成分Ａにおける波長３００ｎｍの紫外線におけるモル吸光係数の上限値は、特に制限はないが、１，０００，０００Ｌ／（ｃｍ・ｍｏｌ）以下であることが好ましく、１００，０００Ｌ／（ｃｍ・ｍｏｌ）以下であることがより好ましく、５０，０００Ｌ／（ｃｍ・ｍｏｌ）以下であることが特に好ましい。
　上記範囲であると、硬化性により優れ、印刷物の臭気をより抑制することができる。
　本開示における波長３００ｎｍの紫外線におけるモル吸光係数の測定方法は、溶媒として、ジプロピレングリコールモノメチルエーテル（東京化成工業（株）製）を使用し、測定する開始剤を０．０００１質量％に希釈し、２５℃において波長３００ｎｍの紫外線の吸収を少なくとも測定し、そこでの吸収からモル吸光係数を算出する。測定装置としては、例えば、分光光度計Ｕ－３９００（（株）日立ハイテクサイエンス製）等により測定することができる。
　成分Ａの重量平均分子量は、５００～１００，０００であり、８００～８０，０００であることが好ましく、１，０００～５０，０００であることがより好ましく、１，０００～２０，０００であることが更に好ましく、１，０００～５，０００であることが特に好ましい。上記範囲であると、硬化性により優れ、印刷物の臭気をより抑制することができる。
　また、成分Ａは、分子量分布を有するものであっても、有しないものであってもよい。分子量分布を有しないもの、すなわち、単一の分子量の化合物である場合、重量平均分子量＝分子量であることは言うまでもない。後述する成分Ｂ～成分Ｄにおいても同様である。
　本開示における成分Ａ等の重量平均分子量は、ゲルパーミエーションクロマトグラフィ（ＧＰＣ）測定法により測定されるポリスチレン換算重量平均分子量である。ＧＰＣ測定装置の具体例としては、例えば、（株）島津製作所製ＨＰＬＣ　ＬＣ－１０ＡＤ等が挙げられる。また、このＧＰＣ測定には、カラムとして例えば、昭和電工（株）製のＳｈｏｄｅｘ　ＧＰＣ－ＫＦ－８０４が用いられ、溶離液として例えば、テトラヒドロフラン（ＴＨＦ）が使用され、重量平均分子量は標準ポリスチレンの分子量との比較により算出される。
　また、化合物の構造や組成式が判明しており、分子量がわかる場合は、上記測定を行うまでもなく、重量平均分子量＝分子量である。
　成分Ａは、ポリエチレン鎖、ポリプロピレン鎖、ポリエチレングリコール鎖、ポリプロピレングリコール鎖、及び、ポリブチレングリコール鎖よりなる群から選ばれた少なくとも１種の構造を有するラジカル重合開始剤を含むことが好ましい。上記構造を有することにより、印刷物の臭気をより抑制することができる。
　また、成分Ａは、重合開始能を有する構造を２以上有するラジカル重合開始剤であることが好ましく、ベンゾフェノン構造、α－ジケトン構造、α－アミノアセトフェノン構造、及び、ｐ－アミノアセトフェノン構造よりなる群から選ばれた構造を２以上有するラジカル重合開始剤であることがより好ましく、ベンゾフェノン構造、及び、α－アミノアセトフェノン構造よりなる群から選ばれた構造を２以上有するラジカル重合開始剤であることが更に好ましく、ベンゾフェノン構造を２以上有するラジカル重合開始剤、又は、α－アミノアセトフェノン構造を２以上有するラジカル重合開始剤であることが特に好ましい。上記態様であると、硬化性により優れ、印刷物の臭気及び黄変をより抑制することができる。
　成分Ａとしては、市販品を用いることもでき、例えば、Ｓｐｅｅｄｃｕｒｅ　７００３、７００５、７００６及び７０２０（以上、Ｌａｍｂｓｏｎ社製）、Ｅｓａｃｕｒｅ　１００１（Ｐｒｏｓｐｅｃｔｏｒ社製）、ＩＨＴ－ＰＬ　２７０２及び２７１２、Ｏｍｎｉｐｏｌ　９１０、ＳＺ及びＢＰ（以上、ＩＧＭ　Ｒｅｓｉｎｓ社製）、Ｇｅｎｏｐｏｌ　ＢＰ－１及びＢＰ－２（以上、Ｒａｈｎ社製）等が挙げられる。
　成分Ａは、１種単独で含有していても、２種以上を含有していてもよい。
　成分Ａの含有量は、インク組成物の全質量に対し、０．０５～１５質量％であることが好ましく、０．５～１０質量％であることがより好ましく、１～１０質量％であることが更に好ましく、５～１０質量％であることが特に好ましい。上記態様であると、硬化性により優れ、印刷物の臭気をより抑制することができる。
　上記インク組成物は、硬化性及び印刷物の臭気の観点から、成分Ａ以外のラジカル重合開始剤を併用することが好ましい。
　上記インク組成物が成分Ａ以外のラジカル重合開始剤を含有する場合、成分Ａ以外のラジカル重合開始剤の含有量は、成分Ａの含有量以下であることが好ましく、成分Ａの含有量の５０質量％以下であることがより好ましい。
　また、上記インク組成物における成分Ａ以外のラジカル重合開始剤の含有量は、インク組成物の全質量に対し、４質量％以下であることが好ましく、３質量％以下であることがより好ましい。上記範囲であると、印刷物の臭気及び黄変をより抑制することができる。
　上記インク組成物が成分Ａ以外のラジカル重合開始剤を含有する場合、上記インク組成物は、後述するアミノ基を有する多官能重合性化合物、及び、後述する重合性基を有さず、かつアミノ基を有する重量平均分子量５００～２，０００の化合物よりなる群から選ばれた少なくとも１種の化合物を含有することが好ましい。上記態様であると、硬化性により優れ、印刷物の臭気をより抑制することができる。
　また、成分Ａ以外のラジカル重合開始剤としては、分子量５００未満のアシルホスフィンオキサイド化合物が好ましい。
成分Ｂ：重合性化合物
　上記インク組成物は、成分Ｂとして、重合性化合物を含む。
　成分Ｂは、エチレン性不飽和化合物であることが好ましい。
　また、成分Ｂは、ラジカル重合性化合物であることが好ましい。
　成分Ｂは、多官能重合性化合物を含むことが好ましく、２官能重合性化合物を含むことがより好ましい。
　また、上記インク組成物における上記多官能重合性化合物の含有量が、インク組成物の全質量に対して、５０質量％以上であることが好ましく、６０質量％以上であることがより好ましく、７０～９５質量％であることが特に好ましい。上記範囲であると、硬化性により優れ、印刷物の臭気をより抑制することができる。
　更に、成分Ｂにおける上記多官能重合性化合物の含有量は、成分Ｂの全質量に対し、６０～１００質量％であることが好ましく、８０～１００質量％であることがより好ましく、９０～１００質量％であることが更に好ましく、９５～１００質量％であることが特に好ましく、１００質量％であることが最も好ましい。上記範囲であると、硬化性により優れ、印刷物の臭気をより抑制することができる。
　換言すれば、上記インク組成物は、成分Ｂとして、単官能重合性化合物を含有しないか、含有する場合には成分Ｂ全体の４０質量％以下であることが好ましく、単官能重合性化合物を含有しないか、含有する場合には２０質量％以下であることがより好ましく、含有しないか、含有する場合には１０質量％以下であることが更に好ましく、含有しないか、含有する場合には５質量％以下であることが特に好ましく、含有しないことが最も好ましい。
　多官能重合性化合物は、２官能重合性化合物を含むことが好ましく、２官能（メタ）アクリレート化合物を含むことがより好ましい。
　２官能重合性化合物としては、３－メチル－１，５－ペンタンジオールジ（メタ）アクリレート、及び、ポリアルキレングリコールジ（メタ）アクリレートよりなる群から選ばれた化合物を好ましく挙げることができ、３－メチル－１，５－ペンタンジオールジアクリレート、及び、ポリエチレングリコールジアクリレートよりなる群から選ばれた化合物をより好ましく挙げることができる。上記態様であると、硬化性により優れ、印刷物の臭気をより抑制することができる。
　上記インク組成物は、成分Ｂとして、３－メチル－１，５－ペンタンジオールジアクリレートを含むことが好ましく、３－メチル－１，５－ペンタンジオールジアクリレート、及び、ポリエチレングリコールジアクリレートを含むことがより好ましい。上記態様であると、硬化性により優れ、印刷物の臭気をより抑制することができる。
　また、上記インク組成物における３－メチル－１，５－ペンタンジオールジアクリレートの含有量は、インク組成物の全質量に対して、４０～９０質量％であることが好ましく、５０～８５質量％であることがより好ましく、５５～８０質量％であることが特に好ましい。上記範囲であると、硬化性により優れ、印刷物の臭気をより抑制することができる。
　上記インク組成物は、成分Ｂとして、ポリアルキレングリコールジ（メタ）アクリレートを含むことが好ましい。
　上記ポリアルキレングリコールジ（メタ）アクリレートとしては、ポリエチレングリコールジ（メタ）アクリレート、及び、ポリプロピレングリコールジ（メタ）アクリレートが好ましく挙げられ、ポリエチレングリコールジ（メタ）アクリレートがより好ましく挙げられ、ポリエチレングリコールジアクリレートが特に好ましく挙げられる。
　また、上記インク組成物におけるポリアルキレングリコールジ（メタ）アクリレートの含有量は、インク組成物の全質量に対して、１～２５質量％であることが好ましく、２～２０質量％であることがより好ましく、５～１５質量％であることが更に好ましく、１０～１５質量％であることが特に好ましい。上記範囲であると、硬化性及び吐出性により優れ、印刷物の臭気をより抑制することができる。
　成分Ｂは、アミノ基を有する多官能重合性化合物を含むことが好ましく、アミノ基を有する多官能（メタ）アクリレート化合物を含むことがより好ましい。
　上記インク組成物における上記アミノ基を有する多官能重合性化合物の含有量は、インク組成物の全質量に対し、０．１～２０質量％であることが好ましく、０．５～１５質量％であることがより好ましく、１～１０質量％であることが更に好ましく、１．５～５質量％であることが特に好ましい。上記範囲であると、吐出性により優れ、印刷物の臭気をより抑制することができる。
　アミノ基を有する多官能重合性化合物の重量平均分子量は、５００～２００，０００であることが好ましく、１，０００～１００，０００であることがより好ましい。
　アミノ基を有する多官能重合性化合物のアミン価は、２０～５００ｍｇＫＯＨ／ｇであることが好ましく、２０～１５０ｍｇＫＯＨ／ｇであることがより好ましい。
　重合性化合物のアミン価の測定は、以下の方法により行うものとする。
　試料を０．５～２ｇ精秤する（試料量：Ｓｇ）。精秤した試料に中性エタノール（ＢＤＧ中性）３０ｍＬを加え溶解させる。得られた溶液に指示薬としてブロモフェノールブルーを加え、０．２ｍｏｌ／Ｌエタノール性塩酸溶液（力価：ｆ）で滴定を行なう。溶液の色が、緑から黄の間の色に変化した点を終点とし、この時の滴定量（ＡｍＬ）を用い次の計算式１によりアミン価を求める。
　　アミン価＝（Ａ×ｆ×０．２×５６．１０８）／Ｓ ［ｍｇＫＯＨ／ｇ］：計算式１
　アミノ基を有する多官能重合性化合物は、少なくとも１つのアミノ基、及び、少なくとも２つの重合性基を有する化合物であり、少なくとも１つのアミノ基、及び、少なくとも２つの（メタ）アクリロイル基を有する化合物であることが好ましい。
　アミノ基を有する多官能重合性化合物は、１分子当たり少なくとも１つのアミノ基を有し、１～６のアミノ基を有することが好ましく、１～３のアミノ基を有することがより好ましく、１又は２のアミノ基を有することが更に好ましい。
　また、アミノ基を有する多官能重合性化合物は、１分子当たり少なくとも２つの（メタ）アクリロイル基を有し、２～６の（メタ）アクリロイル基を有することが好ましく、２～４の（メタ）アクリロイル基を有することがより好ましく、２つの（メタ）アクリロイル基を有することが更に好ましい。
　アミノ基を有する多官能重合性化合物としては、アミノ基を有するウレタン（メタ）アクリレートオリゴマー、アミノ基を有するポリエーテル（メタ）アクリレートオリゴマー、アミノ基を有するポリエステル（メタ）アクリレートオリゴマー及びアミノ基を有するエポキシ（メタ）アクリレートオリゴマー等が挙げられる。
　また、アミノ基を有する多官能重合性化合物の市販品としては、ＣＮ３７１、ＣＮ５５０、ＣＮ５５１（以上、Ｓａｒｔｏｍｅｒ社製）、Ｇｅｎｏｍｅｒ５１６１、Ｇｅｎｏｍｅｒ５１７１、Ｇｅｎｏｍｅｒ５２７５（以上、Ｒａｈｎ社製）が挙げられる。
　また、成分Ｂとしては、上記の化合物以外にも、公知の重合性化合物を用いることができ、（メタ）アクリレート化合物、ビニルエーテル化合物、アリル化合物、Ｎ－ビニル化合物、不飽和カルボン酸類等が例示できる。例えば、特開２００９－２２１４１４号公報に記載のラジカル重合性モノマー、特開２００９－２０９２８９号公報に記載の重合性化合物、特開２００９－１９１１８３号公報に記載のエチレン性不飽和化合物が挙げられる。
　２官能（メタ）アクリレート化合物としては、具体的には、ジプロピレングリコールジ（メタ）アクリレート、テトラエチレングリコールジ（メタ）アクリレート、ネオペンチルグリコールジ（メタ）アクリレート、ヘキサンジオールジ（メタ）アクリレート、ヘプタンジオールジ（メタ）アクリレート、エチレンオキシド（ＥＯ）変性ネオペンチルグリコールジ（メタ）アクリレート、プロピレンオキシド（ＰＯ）変性ネオペンチルグリコールジ（メタ）アクリレート、ＥＯ変性ヘキサンジオールジ（メタ）アクリレート、ＰＯ変性ヘキサンジオールジ（メタ）アクリレート、オクタンジオールジ（メタ）アクリレート、ノナンジオールジ（メタ）アクリレート、デカンジオールジ（メタ）アクリレート、ドデカンジオールジ（メタ）アクリレート、トリプロピレングリコールジ（メタ）アクリレート、及び、トリエチレングリコールジ（メタ）アクリレートが好ましく挙げられる。
　また、３官能以上の（メタ）アクリレート化合物としては、ペンタエリスリトールトリ（メタ）アクリレート、ペンタエリスリトールテトラ（メタ）アクリレート、ジペンタエリスリトールテトラ（メタ）アクリレート、ジペンタエリスリトールペンタ（メタ）アクリレート、ジペンタエリスリトールヘキサ（メタ）アクリレート、トリメチロールエタントリ（メタ）アクリレート、トリメチロールプロパントリ（メタ）アクリレート、テトラメチロールメタンテトラ（メタ）アクリレート、及び、オリゴエステル（メタ）アクリレートが例示できる。
　上記インク組成物は、成分Ｂとして、単官能重合性化合物を含有してもよい。
　単官能重合性化合物としては、単官能（メタ）アクリレート化合物、単官能（メタ）アクリルアミド化合物、単官能芳香族ビニル化合物、単官能ビニルエーテル化合物、及び、単官能Ｎ－ビニル化合物などが挙げられる。
　単官能（メタ）アクリレート化合物としては、例えば、ヘキシル（メタ）アクリレート、２－エチルヘキシル（メタ）アクリレート、ｔｅｒｔ－オクチル（メタ）アクリレート、イソアミル（メタ）アクリレート、デシル（メタ）アクリレート、イソデシル（メタ）アクリレート、ステアリル（メタ）アクリレート、イソステアリル（メタ）アクリレート、シクロヘキシル（メタ）アクリレート、４－ｎ－ブチルシクロヘキシル（メタ）アクリレート、ボルニル（メタ）アクリレート、イソボルニル（メタ）アクリレート、ベンジル（メタ）アクリレート、２－エチルヘキシルジグリコール（メタ）アクリレート、ブトキシエチル（メタ）アクリレート、２－クロロエチル（メタ）アクリレート、４－ブロモブチル（メタ）アクリレート、シアノエチル（メタ）アクリレート、ベンジル（メタ）アクリレート、ブトキシメチル（メタ）アクリレート、３－メトキシブチル（メタ）アクリレート、２－（２－メトキシエトキシ）エチル（メタ）アクリレート、２－（２－ブトキシエトキシ）エチル（メタ）アクリレート、２，２，２－テトラフルオロエチル（メタ）アクリレート、１Ｈ，１Ｈ，２Ｈ，２Ｈ－パーフルオロデシル（メタ）アクリレート、４－ブチルフェニル（メタ）アクリレート、フェニル（メタ）アクリレート、２，４，５－テトラメチルフェニル（メタ）アクリレート、４－クロロフェニル（メタ）アクリレート、フェノキシメチル（メタ）アクリレート、フェノキシエチル（メタ）アクリレート、グリシジル（メタ）アクリレート、グリシジロキシブチル（メタ）アクリレート、グリシジロキシエチル（メタ）アクリレート、グリシジロキシプロピル（メタ）アクリレート、テトラヒドロフルフリル（メタ）アクリレート、２－ヒドロキシエチル（メタ）アクリレート、３－ヒドロキシプロピル（メタ）アクリレート、２－ヒドロキシプロピル（メタ）アクリレート、２－ヒドロキシブチル（メタ）アクリレート、
４－ヒドロキシブチル（メタ）アクリレート、３－ヒドロキシブチル（メタ）アクリレート、ジメチルアミノエチル（メタ）アクリレート、ジエチルアミノエチル（メタ）アクリレート、ジメチルアミノプロピル（メタ）アクリレート、ジエチルアミノプロピル（メタ）アクリレート、トリメトキシシリルプロピル（メタ）アクリレート、トリメチルシリルプロピル（メタ）アクリレート、ポリエチレンオキシドモノメチルエーテル（メタ）アクリレート、オリゴエチレンオキシドモノメチルエーテル（メタ）アクリレート、ポリエチレンオキシド（メタ）アクリレート、オリゴエチレンオキシド（メタ）アクリレート、オリゴエチレンオキシドモノアルキルエーテル（メタ）アクリレート、ポリエチレンオキシドモノアルキルエーテル（メタ）アクリレート、ジプロピレングリコール（メタ）アクリレート、ポリプロピレンオキシドモノアルキルエーテル（メタ）アクリレート、オリゴプロピレンオキシドモノアルキルエーテル（メタ）アクリレート、２－メタクリロイロキシチルコハク酸、２－メタクリロイロキシヘキサヒドロフタル酸、２－メタクリロイロキシエチル－２－ヒドロキシプロピルフタレート、ブトキシジエチレングリコール（メタ）アクリレート、トリフルオロエチル（メタ）アクリレート、パーフルオロオクチルエチル（メタ）アクリレート、２－ヒドロキシ－３－フェノキシプロピル（メタ）アクリレート、エチレンオキサイド（ＥＯ）変性フェノール（メタ）アクリレート、ＥＯ変性クレゾール（メタ）アクリレート、ＥＯ変性ノニルフェノール（メタ）アクリレート、プロピレンオキサイド（ＰＯ）変性ノニルフェノール（メタ）アクリレート、ＥＯ変性－２－エチルヘキシル（メタ）アクリレート、ジシクロペンテニル（メタ）アクリレート、ジシクロペンテニルオキシエチル（メタ）アクリレート、ジシクロペンタニル（メタ）アクリレート、（３－エチル－３－オキセタニルメチル）（メタ）アクリレート、及び、フェノキシエチレングリコール（メタ）アクリレートが挙げられる。
　（メタ）アクリルアミド化合物としては、例えば、（メタ）アクリルアミド、Ｎ－メチル（メタ）アクリルアミド、Ｎ－エチル（メタ）アクリルアミド、Ｎ－プロピル（メタ）アクリルアミド、Ｎ－ｎ－ブチル（メタ）アクリルアミド、Ｎ－ｔ－ブチル（メタ）アクリルアミド、Ｎ－ブトキシメチル（メタ）アクリルアミド、Ｎ－イソプロピル（メタ）アクリルアミド、Ｎ－メチロール（メタ）アクリルアミド、Ｎ，Ｎ－ジメチル（メタ）アクリルアミド、Ｎ，Ｎ－ジエチル（メタ）アクリルアミド、及び、（メタ）アクリロイルモルフォリンが挙げられる。
　芳香族ビニル化合物としては、例えば、スチレン、ジメチルスチレン、トリメチルスチレン、イソプロピルスチレン、クロロメチルスチレン、メトキシスチレン、アセトキシスチレン、クロロスチレン、ジクロロスチレン、ブロモスチレン、ビニル安息香酸メチルエステル、３－メチルスチレン、４－メチルスチレン、３－エチルスチレン、４－エチルスチレン、３－プロピルスチレン、４－プロピルスチレン、３－ブチルスチレン、４－ブチルスチレン、３－ヘキシルスチレン、４－ヘキシルスチレン、３－オクチルスチレン、４－オクチルスチレン、３－（２－エチルヘキシル）スチレン、４－（２－エチルヘキシル）スチレン、アリルスチレン、イソプロペニルスチレン、ブテニルスチレン、オクテニルスチレン、４－ｔ－ブトキシカルボニルスチレン、及び、４－ｔ－ブトキシスチレン等が挙げられる。
　更に、本開示に用いられる重合性化合物としては、例えば、ビニルエステル類（酢酸ビニル、プロピオン酸ビニル、バーサチック酸ビニルなど）、アリルエステル類（酢酸アリルなど）、ハロゲン含有単量体（塩化ビニリデン、塩化ビニルなど）、ビニルエーテル（メチルビニルエーテル、ブチルビニルエーテル、ヘキシルビニルエーテル、メトキシビニルエーテル、２－エチルヘキシルビニルエーテル、メトキシエチルビニルエーテル、シクロヘキシルビニルエーテル、クロロエチルビニルエーテル、トリエチレングリコールジビニルエーテルなど）、シアン化ビニル（（メタ）アクリロニトリルなど）、オレフィン類（エチレン、プロピレンなど）、及び、Ｎ－ビニルラクタム類（Ｎ－ビニルカプロラクタムなど）などが挙げられる。
　また、重合性化合物としては、イタコン酸、クロトン酸、イソクロトン酸、及び、マレイン酸等の不飽和カルボン酸及びそれらの塩、エチレン性不飽和基を有する無水物等も挙げられる。
　更に具体的には、山下晋三編「架橋剤ハンドブック」（１９８１年、大成社）；加藤清視編「ＵＶ・ＥＢ硬化ハンドブック（原料編）」（１９８５年、高分子刊行会）；ラドテック研究会編「ＵＶ・ＥＢ硬化技術の応用と市場」７９頁（１９８９年、（株）シーエムシー出版）；滝山栄一郎著「ポリエステル樹脂ハンドブック」（１９８８年、日刊工業新聞社）等に記載の市販品又は業界で公知のラジカル重合性又は架橋性のモノマー、オリゴマー及びポリマーを用いることができる。
　成分Ｂは、１種単独で含有していても、２種以上を含有していてもよい。
　本開示において、成分Ｂの含有量は、硬化性の観点から、インク組成物の全質量に対し、６０～９５質量％が好ましく、７０～９５質量％がより好ましく、７５～９０質量％が更に好ましい。
成分Ｃ：重合性基を有さず、かつアミノ基を有する重量平均分子量５００～２，０００の化合物
　上記インク組成物は、成分Ｃとして、重合性基を有さず、かつアミノ基を有する重量平均分子量５００～２，０００の化合物を含むことが好ましい。上記態様であると、硬化性により優れ、印刷物の臭気をより抑制することができる。
　成分Ｃの重量平均分子量は、５００～２，０００であり、５００～１，５００であることが好ましく、５００～１，２００であることがより好ましく、８００～１，２００であることがより好ましい。
　成分Ｃにおけるアミノ基は、芳香環に直接結合したアミノ基であることが好ましい。また、成分Ｃにおけるアミノ基は、第三級アミノ基であることが好ましい。
　成分Ｃは、１以上のアミノベンゾエート構造を有する化合物であることが好ましい。
　成分Ｃは、波長３００ｎｍの紫外線におけるモル吸光係数が１，０００Ｌ／（ｃｍ・ｍｏｌ）以上であることが好ましく、５，０００Ｌ／（ｃｍ・ｍｏｌ）以上であることがより好ましく、１０，０００Ｌ／（ｃｍ・ｍｏｌ）以上であることが特に好ましい。
　また、成分Ｃにおける波長３００ｎｍの紫外線におけるモル吸光係数の上限値は、特に制限はないが、１，０００，０００Ｌ／（ｃｍ・ｍｏｌ）以下であることが好ましく、１００，０００Ｌ／（ｃｍ・ｍｏｌ）以下であることがより好ましく、５０，０００Ｌ／（ｃｍ・ｍｏｌ）以下であることが特に好ましい。
　成分Ｃの市販品としては、Ｓｐｅｅｄｃｕｒｅ　７０４０及びＰＤＡ（以上、Ｌａｍｂｓｏｎ社製）、Ｇｅｎｏｐｏｌ　ＡＢ－１及びＡＢ－２（以上、Ｒａｈｎ社製）、Ｏｍｎｉｐｏｌ　ＡＢ及びＡＳＡ（以上、ＩＧＭ　Ｒｅｓｉｎｓ社製）が挙げられる。
　成分Ｃは、１種単独で含有していても、２種以上を含有していてもよい。
　本開示において、成分Ｃの含有量は、インク組成物の全質量に対し、０．１～２０質量％であることが好ましく、０．５～１５質量％であることがより好ましく、１～１０質量％であることが更に好ましく、１．５～５質量％であることが特に好ましい。上記範囲であると、吐出性により優れ、印刷物の臭気をより抑制することができる。
成分Ｄ：重量平均分子量５００以上の光増感剤
　上記インク組成物は、成分Ｄとして、重量平均分子量５００以上の光増感剤を含むことが好ましい。上記態様であると、硬化性により優れ、印刷物の臭気をより抑制することができる。
　成分Ｄとしては、波長３００ｎｍの紫外線を少なくとも含む光を吸収して成分Ａ等の重合開始剤の分解を促進させることができる重量平均分子量５００以上の化合物であればよい。
　成分Ｄの重量平均分子量は、５００以上であり、５００～５０，０００であることが好ましく、７００～５，０００であることがより好ましく、７５０～２，０００であることが特に好ましい。上記範囲であると、硬化性により優れ、印刷物の臭気をより抑制することができる。
　成分Ｄは、波長３００ｎｍの紫外線におけるモル吸光係数が５００Ｌ／（ｃｍ・ｍｏｌ）以上であることが好ましく、１，０００Ｌ／（ｃｍ・ｍｏｌ）以上であることがより好ましく、２，０００Ｌ／（ｃｍ・ｍｏｌ）以上であることが特に好ましい。
　また、成分Ｄにおける波長３００ｎｍの紫外線におけるモル吸光係数の上限値は、特に制限はないが、１，０００，０００Ｌ／（ｃｍ・ｍｏｌ）以下であることが好ましく、５０，０００Ｌ／（ｃｍ・ｍｏｌ）以下であることがより好ましく、１０，０００Ｌ／（ｃｍ・ｍｏｌ）以下であることが特に好ましい。
　成分Ｄとしては、例えば、多核芳香族構造、キサンテン構造、シアニン構造、メロシアニン構造、チアジン構造、アクリジン構造、アントラキノン構造、スクアリウム構造、クマリン構造、チオクロマノン構造、及び、チオキサントン構造よりなる群から選ばれた構造を少なくとも有する化合物であることが好ましく、チオクロマノン構造、及び、チオキサントン構造よりなる群から選ばれた構造を少なくとも有する化合物であることがより好ましく、チオキサントン構造を少なくとも有する化合物であることが更に好ましい。
　また、成分Ｄは、上記構造を２以上有する化合物であることが好ましく、上記構造を２～１０個有する化合物であることがより好ましく、上記構造を２～６個有する化合物であることが更に好ましく、上記構造を２個有する化合物であることが特に好ましい。
　成分Ｄは、ポリエチレン鎖、ポリプロピレン鎖、ポリエチレングリコール鎖、ポリプロピレングリコール鎖、及び、ポリブチレングリコール鎖よりなる群から選ばれた少なくとも１種の構造を有することが好ましい。上記構造を有することにより、印刷物の臭気をより抑制することができる。
　成分Ｄの市販品としては、Ｓｐｅｅｄｃｕｒｅ　７０１０（Ｌａｍｂｓｏｎ社製）、Ｇｅｎｏｐｏｌ　ＴＸ－１及びＴＸ－２（以上、Ｒａｈｎ社製）、Ｏｍｎｉｐｏｌ　ＴＸ（ＩＧＭ　Ｒｅｓｉｎｓ社製）が挙げられる。
　成分Ｄは、１種単独で含有していても、２種以上を含有していてもよい。
　本開示において、成分Ｄの含有量は、インク組成物の全質量に対し、０．１～２０質量％であることが好ましく、０．５～１０質量％であることがより好ましく、１～５質量％であることが特に好ましい。上記範囲であると、吐出性により優れ、印刷物の臭気をより抑制することができる。また、上記インク組成物は、印刷物の臭気及び黄変の観点から、分子量５００未満の光増感剤を含有しないことが好ましい。
成分Ｅ：着色剤
　上記インク組成物は、形成された画像部の視認性を向上させるため、着色剤を含有することが好ましい。
　着色剤としては、特に制限はないが、耐候性に優れ、色再現性に富んだ顔料及び油溶性染料が好ましく、溶解性染料等の公知の着色剤から任意に選択して使用できる。着色剤は、活性放射線による硬化反応の感度を低下させないという観点から、重合禁止剤として機能しない化合物を選択することが好ましい。
　本開示に使用できる顔料としては、特に限定されるわけではないが、例えばカラーインデックスに記載される下記の番号の有機又は無機顔料が使用できる。
　赤又はマゼンタ顔料としては、Ｐｉｇｍｅｎｔ　Ｒｅｄ　３，５，１９，２２，３１，３８，４２，４３，４８：１，４８：２，４８：３，４８：４，４８：５，４９：１，５３：１，５７：１，５７：２，５８：４，６３：１，８１，８１：１，８１：２，８１：３，８１：４，８８，１０４，１０８，１１２，１２２，１２３，１４４，１４６，１４９，１６６，１６８，１６９，１７０，１７７，１７８，１７９，１８４，１８５，２０８，２１６，２２６，２５７、Ｐｉｇｍｅｎｔ　Ｖｉｏｌｅｔ　３，１９，２３，２９，３０，３７，５０，８８、Ｐｉｇｍｅｎｔ　Ｏｒａｎｇｅ　１３，１６，２０，３６、青又はシアン顔料としては、Ｐｉｇｍｅｎｔ　Ｂｌｕｅ　１，１５，１５：１，１５：２，１５：３，１５：４，１５：６，１６，１７－１，２２，２７，２８，２９，３６，６０、緑顔料としては、Ｐｉｇｍｅｎｔ　Ｇｒｅｅｎ　７，２６，３６，５０、黄顔料としては、Ｐｉｇｍｅｎｔ　Ｙｅｌｌｏｗ　１，３，１２，１３，１４，１７，３４，３５，３７，５５，７４，８１，８３，９３，９４，９５，９７，１０８，１０９，１１０，１２０，１３７，１３８，１３９，１５３，１５４，１５５，１５７，１６６，１６７，１６８，１８０，１８５，１９３、黒顔料としては、Ｐｉｇｍｅｎｔ　Ｂｌａｃｋ　７，２８，２６、白色顔料としては、Ｐｉｇｍｅｎｔ　Ｗｈｉｔｅ　６，１８，２１などが目的に応じて使用できる。
　本開示においては、水非混和性有機溶媒に溶解する範囲で分散染料を用いることもできる。分散染料は一般に水溶性の染料も包含するが、本開示においては水非混和性有機溶媒に溶解する範囲で用いることが好ましい。
　分散染料の好ましい具体例としては、Ｃ．Ｉ．ディスパースイエロー　５，４２，５４，６４，７９，８２，８３，９３，９９，１００，１１９，１２２，１２４，１２６，１６０，１８４：１，１８６，１９８，１９９，２０１，２０４，２２４及び２３７；Ｃ．Ｉ．ディスパーズオレンジ　１３，２９，３１：１，３３，４９，５４，５５，６６，７３，１１８，１１９及び１６３；Ｃ．Ｉ．ディスパーズレッド　５４，６０，７２，７３，８６，８８，９１，９２，９３，１１１，１２６，１２７，１３４，１３５，１４３，１４５，１５２，１５３，１５４，１５９，１６４，１６７：１，１７７，１８１，２０４，２０６，２０７，２２１，２３９，２４０，２５８，２７７，２７８，２８３，３１１，３２３，３４３，３４８，３５６及び３６２；Ｃ．Ｉ．ディスパーズバイオレット　３３；Ｃ．Ｉ．ディスパーズブルー　５６，６０，７３，８７，１１３，１２８，１４３，１４８，１５４，１５８，１６５，１６５：１，１６５：２，１７６，１８３，１８５，１９７，１９８，２０１，２１４，２２４，２２５，２５７，２６６，２６７，２８７，３５４，３５８，３６５及び３６８；並びにＣ．Ｉ．ディスパーズグリーン　６：１及び９；等が挙げられる。
　着色剤は、インク組成物に添加された後、適度に当該インク組成物内で分散することが好ましい。着色剤の分散には、例えば、ボールミル、サンドミル、アトライター、ロールミル、アジテータ、ヘンシェルミキサ、コロイドミル、超音波ホモジナイザー、パールミル、湿式ジェットミル、及び、ペイントシェーカー等の各分散装置を用いることができる。
　着色剤は、インク組成物の調製に際して、各成分と共に直接添加してもよい。また、分散性向上のため、予め溶剤又は本開示に使用する重合性化合物のような分散媒体に添加し、均一分散あるいは溶解させた後、配合することもできる。
　本開示において、溶剤が硬化画像に残留する場合の耐溶剤性の劣化、及び、残留する溶剤のＶＯＣ（Ｖｏｌａｔｉｌｅ　Ｏｒｇａｎｉｃ　Ｃｏｍｐｏｕｎｄ：揮発性有機化合物）の問題を避けるためにも、着色剤は、重合性化合物のような分散媒体に予め添加して、配合することが好ましい。なお、分散適性の観点のみを考慮した場合、着色剤の添加に使用する重合性化合物は、粘度の低いモノマーを選択することが好ましい。着色剤はインク組成物の使用目的に応じて、１種又は２種以上を適宜選択して用いればよい。
　なお、インク組成物中において固体のまま存在する顔料などの着色剤を使用する際には、着色剤粒子の平均粒径は、好ましくは０．００５～０．５μｍ、より好ましくは０．０１～０．４５μｍ、更に好ましくは０．０１５～０．４μｍとなるよう、着色剤、分散剤、分散媒体の選定、分散条件、ろ過条件を設定することが好ましい。この粒径管理によって、ヘッドノズルの詰まりを抑制し、インク組成物の保存安定性、透明性及び硬化感度を維持することができるので好ましい。
　インク組成物中における着色剤の含有量は、色、及び使用目的により適宜選択されるが、インク組成物の全質量に対し、０．０１～３０質量％であることが好ましい。
成分Ｆ：分散剤
　上記インク組成物は、分散剤を含有することが好ましい。特に顔料を使用する場合において、顔料をインク組成物中に安定に分散させるため、分散剤を含有することが好ましい。分散剤としては、高分子分散剤が好ましい。なお、本開示における「高分子分散剤」とは、重量平均分子量が１，０００以上の分散剤を意味する。
　高分子分散剤としては、ＤＩＳＰＥＲＢＹＫ－１０１、ＤＩＳＰＥＲＢＹＫ－１０２、ＤＩＳＰＥＲＢＹＫ－１０３、ＤＩＳＰＥＲＢＹＫ－１０６、ＤＩＳＰＥＲＢＹＫ－１１１、ＤＩＳＰＥＲＢＹＫ－１６１、ＤＩＳＰＥＲＢＹＫ－１６２、ＤＩＳＰＥＲＢＹＫ－１６３、ＤＩＳＰＥＲＢＹＫ－１６４、ＤＩＳＰＥＲＢＹＫ－１６６、ＤＩＳＰＥＲＢＹＫ－１６７、ＤＩＳＰＥＲＢＹＫ－１６８、ＤＩＳＰＥＲＢＹＫ－１７０、ＤＩＳＰＥＲＢＹＫ－１７１、ＤＩＳＰＥＲＢＹＫ－１７４、ＤＩＳＰＥＲＢＹＫ－１８２（ＢＹＫケミー社製）；ＥＦＫＡ４０１０、ＥＦＫＡ４０４６、ＥＦＫＡ４０８０、ＥＦＫＡ５０１０、ＥＦＫＡ５２０７、ＥＦＫＡ５２４４、ＥＦＫＡ６７４５、ＥＦＫＡ６７５０、ＥＦＫＡ７４１４、ＥＦＫＡ７４５、ＥＦＫＡ７４６２、ＥＦＫＡ７５００、ＥＦＫＡ７５７０、ＥＦＫＡ７５７５、ＥＦＫＡ７５８０（エフカアディティブ社製）；ディスパースエイド６、ディスパースエイド８、ディスパースエイド１５、ディスパースエイド９１００（サンノプコ（株）製）；ソルスパース（ＳＯＬＳＰＥＲＳＥ）３０００、５０００、９０００、１２０００、１３２４０、１３９４０、１７０００、２２０００、２４０００、２６０００、２８０００、３２０００、３６０００、３９０００、４１０００、７１０００などの各種ソルスパース分散剤（Ｌｕｂｒｉｚｏｌ社製）；アデカプルロニックＬ３１、Ｆ３８、Ｌ４２、Ｌ４４、Ｌ６１、Ｌ６４、Ｆ６８、Ｌ７２、Ｐ９５、Ｆ７７、Ｐ８４、Ｆ８７、Ｐ９４、Ｌ１０１、Ｐ１０３、Ｆ１０８、Ｌ１２１、Ｐ－１２３（（株）ＡＤＥＫＡ製）、イオネットＳ－２０（三洋化成工業（株）製）；ディスパロン　ＫＳ－８６０、８７３ＳＮ、８７４（高分子分散剤）、＃２１５０（脂肪族多価カルボン酸）、＃７００４（ポリエーテルエステル型）（楠本化成（株）製）が挙げられる。
　インク組成物中における分散剤の含有量は、使用目的により適宜選択されるが、インク組成物の全質量に対し、０．０５～１５質量％であることが好ましい。
成分Ｇ：界面活性剤
　上記インク組成物には、長時間安定した吐出性を付与するため、界面活性剤を添加してもよい。
　界面活性剤としては、特開昭６２－１７３４６３号、同６２－１８３４５７号の各公報に記載されたものが挙げられる。例えば、ジアルキルスルホコハク酸塩類、アルキルナフタレンスルホン酸塩類、脂肪酸塩類等のアニオン性界面活性剤、ポリオキシエチレンアルキルエーテル類、ポリオキシエチレンアルキルアリルエーテル類、アセチレングリコール類、ポリオキシエチレン・ポリオキシプロピレンブロックコポリマー類等のノニオン性界面活性剤、アルキルアミン塩類、第四級アンモニウム塩類等のカチオン性界面活性剤が挙げられる。また、上記界面活性剤としてフッ素系界面活性剤（例えば、有機フルオロ化合物等）やシリコーン系界面活性剤（例えば、ポリシロキサン化合物等）を用いてもよい。上記有機フルオロ化合物は、疎水性であることが好ましい。上記有機フルオロ化合物としては、例えば、フッ素系界面活性剤、オイル状フッ素系化合物（例、フッ素油）及び固体状フッ素化合物樹脂（例、四フッ化エチレン樹脂）が含まれ、特公昭５７－９０５３号（第８～１７欄）、特開昭６２－１３５８２６号の各公報に記載されたものが挙げられる。
　上記ポリシロキサン化合物としては、ジメチルポリシロキサンのメチル基の一部に有機基を導入した変性ポリシロキサン化合物であることが好ましい。変性の例として、ポリエーテル変性、メチルスチレン変性、アルコール変性、アルキル変性、アラルキル変性、脂肪酸エステル変性、エポキシ変性、アミン変性、アミノ変性、及び、メルカプト変性などが挙げられるが、特にこれらに限定されるものではない。これらの変性の方法は組み合わせて用いられてもかまわない。また、中でもポリエーテル変性ポリシロキサン化合物がインクジェットにおける吐出安定性改良の観点で好ましい。
　ポリエーテル変性ポリシロキサン化合物の例としては、例えば、ＳＩＬＷＥＴ　Ｌ－７６０４、ＳＩＬＷＥＴ　Ｌ－７６０７Ｎ、ＳＩＬＷＥＴ　ＦＺ－２１０４、及び、ＳＩＬＷＥＴ　ＦＺ－２１６１（日本ユニカー（株）製）、ＢＹＫ３０６、ＢＹＫ３０７、ＢＹＫ３３１、ＢＹＫ３３３、ＢＹＫ３４７、及び、ＢＹＫ３４８等（ＢＹＫ　Ｃｈｅｍｉｅ社製）、並びに、ＫＦ－３５１Ａ、ＫＦ－３５２Ａ、ＫＦ－３５３、ＫＦ－３５４Ｌ、ＫＦ－３５５Ａ、ＫＦ－６１５Ａ、ＫＦ－９４５、ＫＦ－６４０、ＫＦ－６４２、ＫＦ－６４３、ＫＦ－６０２０、Ｘ－２２－６１９１、Ｘ－２２－４５１５、ＫＦ－６０１１、ＫＦ－６０１２、ＫＦ－６０１５、及び、ＫＦ－６０１７（信越化学工業（株）製）が挙げられる。
　これらの中でも、界面活性剤としては、シリコーン系界面活性剤が好ましく挙げられ、ポリジメチルシロキサン系界面活性剤がより好ましく挙げられ、ポリエーテル変性ジメチルポリシロキサンが更に好ましく挙げられる。
　インク組成物中における界面活性剤の含有量は使用目的により適宜選択されるが、インク組成物の全質量に対し、０．０００１～１質量％であることが好ましい。
＜その他の成分＞
　上記インク組成物には、必要に応じて、上記各成分以外に、共増感剤、紫外線吸収剤、酸化防止剤、褪色防止剤、導電性塩類、溶剤、高分子化合物、塩基性化合物等を含む。これらその他の成分としては、公知のものを用いることができ、例えば、特開２００９－２２１４１６号公報に記載されているものが挙げられる。
　また、上記インク組成物は、保存性、及び、ヘッド詰まりの抑制という観点から、重合禁止剤を含有することが好ましい。
　重合禁止剤の含有量は、インク組成物の全質量に対し、２００～２０，０００ｐｐｍであることが好ましい。
　重合禁止剤としては、ニトロソ系重合禁止剤や、ヒンダードアミン系重合禁止剤、ハイドロキノン、ベンゾキノン、ｐ－メトキシフェノール、ＴＥＭＰＯ、ＴＥＭＰＯＬ、及び、クペロンＡｌ等が挙げられる。
＜インク物性＞
　本開示においては、吐出性を考慮し、２５℃における粘度が４０ｍＰａ・ｓ以下であるインク組成物を使用することが好ましい。より好ましくは５～４０ｍＰａ・ｓ、更に好ましくは７～３０ｍＰａ・ｓである。また、吐出温度（好ましくは２５～８０℃、より好ましくは２５～５０℃）における粘度が、３～１５ｍＰａ・ｓであることが好ましく、３～１３ｍＰａ・ｓであることがより好ましい。上記インク組成物は、粘度が上記範囲になるように適宜組成比を調整することが好ましい。室温（２５℃）での粘度を高く設定することにより、多孔質な支持体を用いた場合でも、支持体中へのインク組成物の浸透を回避し、未硬化重合性化合物の低減が可能となる。更にインク組成物の液滴着弾時のインク滲みを抑えることができ、その結果として画質が改善されるので好ましい。
　なお、本開示におけるインク組成物等の粘度は、液温２５℃に保持し、デジタル粘度計（DV-I Prime、ブルックフィールド社製）で測定した粘度である。
　上記インク組成物の２５℃における表面張力は、２０ｍＮ／ｍ以上４０ｍＮ／ｍ以下であることが好ましく、２０．５ｍＮ／ｍ以上３５．０ｍＮ／ｍ以下であることがより好ましい。なお、本開示におけるインク組成物等の表面張力は、液温２５℃に保持し、表面張力計（表面張力計ＣＢＶＰ－Ｚ、協和界面科学（株）製）を用いて測定した値である。
　以下に実施例及び比較例を示し、本発明の実施形態をより具体的に説明する。ただし、本開示はこれらの実施例によって限定されるものではない。なお、特に断りのない限り、以下の記載における「部」とは「質量部」を示し、「％」とは「質量％」を示すものとする。
　また、本実施例におけるモル吸光係数は、特に断りのない限り、波長３００ｎｍの紫外線におけるモル吸光係数であり、上記方法にて測定した値である。
　本実施例で使用した素材は下記に示す通りである。
＜着色剤＞
・ＩＲＧＡＬＩＴＥ　ＲＥＤ　Ｄ３７７３（Ｐｉｇｍｅｎｔ　Ｒｅｄ（ＰＲ）４８：４、マゼンタ顔料、ＢＡＳＦ社製）
・Ｐａｌｉｏｔｏｌ　ＹｅｌｌｏｗＤ１１５５（Ｐｉｇｍｅｎｔ　Ｙｅｌｌｏｗ（ＰＹ）１８５、イエロー顔料、ＢＡＳＦ社製）
・ＨＥＬＩＯＧＥＮ　ＢＬＵＥ　Ｄ　７１１０　Ｆ（Ｐｉｇｍｅｎｔ　Ｂｌｕｅ（ＰＢ）１５：４、シアン顔料、ＢＡＳＦ社製）
・ＳＰ　ＢＬＡＣＫ　２５０（Ｐｉｇｍｅｎｔ　Ｂｌａｃｋ（Ｐｂｋ）７、ブラック顔料、Ｃａｂｏｔ社製）
・Ｋｒｏｎｏｓ　ｗｈｉｔｅ２３００（Ｐｉｇｍｅｎｔ　Ｗｈｉｔｅ（ＰＷ）６、ホワイト顔料、Ｋｒｏｎｏｓ社製）
＜分散剤＞
・ＥＦＫＡ７７０１（ＢＡＳＦ社製、塩基性高分子分散剤）
・Ｓｏｌｓｐｅｒｓｅ３２０００（Ｌｕｂｒｉｚｏｌ社製、塩基性高分子分散剤）
・Ｓｏｌｓｐｅｒｓｅ４１０００（Ｌｕｂｒｉｚｏｌ社製、酸性高分子分散剤）
＜ポリマー型重合開始剤＞
Figure JPOXMLDOC01-appb-T000001
＜ポリマー型増感剤＞
Figure JPOXMLDOC01-appb-T000002
＜アミノ基を有するラジカル重合性化合物（アミンオリゴマー）＞
・ＣＮ３７１（Ｓａｒｔｏｍｅｒ社製、アミン価１３０ｍｇＫＯＨ／ｇ）
・ＣＮ５５０（Ｓａｒｔｏｍｅｒ社製、アミン価５０ｍｇＫＯＨ／ｇ）
・ＣＮ５５１（Ｓａｒｔｏｍｅｒ社製、アミン価２０ｍｇＫＯＨ／ｇ）
・ＥＢＥＣＲＹＬ　８０（ダイセル・オルネクス（株）製）
・ＥＢＥＣＲＹＬ　７１００（ダイセル・オルネクス（株）製）
・ＧＥＮＯＭＥＲ　５１４２（Ｒａｈｎ社製）
・ＧＥＮＯＭＥＲ　５１６１（Ｒａｈｎ社製）
・ＧＥＮＯＭＥＲ　５２７１（Ｒａｈｎ社製）
・ＧＥＮＯＭＥＲ　５２７５（Ｒａｈｎ社製）
　なお、上記アミンオリゴマーは、いずれも分子量５００を超える化合物である。
＜重合性基を有しないアミン化合物＞
・Ｓｐｅｅｄｃｕｒｅ　７０４０（1,3-di({α-4-(dimethylamino)benzoylpoly[oxy(1-methylethylene)]}oxy)-2,2-bis({α-4-(dimethylamino)-benzoylpoly[oxy(1-methylethylene)]}oxymethyl)propaneと、{α-4-(dimethylamino)benzoylpoly(oxyethylene)-poly[oxy(1-methylethylene)]-poly(oxyethylene)}4-dimethylamino)benzoateとの混合物、Ｌａｍｂｓｏｎ社製、分子量１，０６６、モル吸光係数２０，０００Ｌ／（ｃｍ・ｍｏｌ））
・Ｓｐｅｅｄｃｕｒｅ　ＰＤＡ（Butoxy(poly(oxy(methyl-1,2-ethandiyl)))-4-dimethylaminobenzoate、Ｌａｍｂｓｏｎ社製、分子量１，０００未満、モル吸光係数２０，０００Ｌ／（ｃｍ・ｍｏｌ））
・Ｇｅｎｏｐｏｌ　ＡＢ－１（ポリアミノベンゾエート誘導体、Ｒａｈｎ社製、分子量８６０、モル吸光係数２０，０００Ｌ／（ｃｍ・ｍｏｌ））
・Ｇｅｎｏｐｏｌ　ＡＢ－２（ポリアミノベンゾエート誘導体、Ｒａｈｎ社製、分子量８６０、モル吸光係数２０，０００Ｌ／（ｃｍ・ｍｏｌ））
・Ｏｍｎｉｐｏｌ　ＡＢ（ポリアミノベンゾエート誘導体、ＩＧＭ　Ｒｅｓｉｎｓ社製、分子量８６０、モル吸光係数２０，０００Ｌ／（ｃｍ・ｍｏｌ））

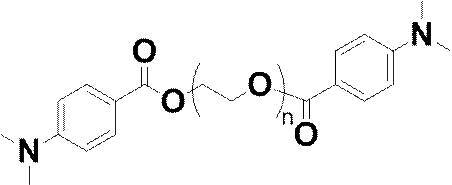

・Ｏｍｎｉｐｏｌ　ＡＳＡ（下記化合物、ＩＧＭ　Ｒｅｓｉｎｓ社製、分子量５１０、モル吸光係数２０，０００Ｌ／（ｃｍ・ｍｏｌ））
Figure JPOXMLDOC01-appb-C000003
＜ラジカル重合性化合物（モノマー）＞
・ＳＲ３４１：３－メチル－１，５－ペンタンジオールジアクリレート（Ｓａｒｔｏｍｅｒ社製）
・ＳＲ３４４：ポリエチレングリコールジアクリレート（Ｓａｒｔｏｍｅｒ社製）
・ＳＲ５０６：イソボロニルアクリレート（Ｓａｒｔｏｍｅｒ社製）
・ＮＰＧＰＯＤＡ：ネオペンチルグリコールＰＯ変性ジアクリレート（Ｓａｒｔｏｍｅｒ社製）
・ＳＲ８３３：トリシクロデカンジメタノールジアクリレート（Ｓａｒｔｏｍｅｒ社製）・ＤＰＨＡ：ジペンタエリスリトールヘキサアクリレート（Ｓａｒｔｏｍｅｒ社製）
・ＳＲ４５４：ＥＯ変性トリメチロールプロパントリアクリレート（Ｓａｒｔｏｍｅｒ社製）
・ＳＲ３５１：トリメチロールプロパントリアクリレート（Ｓａｒｔｏｍｅｒ社製）
・ＳＲ２９５：ペンタエリスリトールテトラアクリレート（Ｓａｒｔｏｍｅｒ社製）
・ＳＲ２３８：ヘキサンジオールジアクリレート（Ｓａｒｔｏｍｅｒ社製）
＜ラジカル重合開始剤＞
・Ｉｒｇ８１９：ビス（２，４，６－トリメチルベンゾイル）フェニルホスフィンオキサイド（ＩＲＧＡＣＵＲＥ　８１９、ＢＡＳＦ社製、分子量４１９、モル吸光係数９，０００Ｌ／（ｃｍ・ｍｏｌ））
・Ｉｒｇ９０７：２－［４－（メチルチオ）ベンゾイル］－２－（４－モルホリニル）プロパン（ＩＲＧＡＣＵＲＥ　９０７、ＢＡＳＦ社製、分子量２７９、モル吸光係数１００Ｌ／（ｃｍ・ｍｏｌ））
・Ｉｒｇ１８４：１－ヒドロキシシクロヘキシルフェニルケトン（ＩＲＧＡＣＵＲＥ　１８４、ＢＡＳＦ社製、分子量２０４、モル吸光係数２０，０００Ｌ／（ｃｍ・ｍｏｌ））
＜重合禁止剤＞
・ＵＶ－２２（Ｉｒｇａｓｔａｂ（登録商標）ＵＶ２２、ＢＡＳＦ社製）
＜界面活性剤＞
・ＢＹＫ－３０７（ポリエーテル変性ポリジメチルシロキサン、ＢＹＫ　Ｃｈｅｍｉｅ社製）
＜マゼンタ顔料分散液（マゼンタ（Ｍ）ミルベース）の調製＞
　ＩＲＧＡＬＩＴＥ　ＲＥＤ　Ｄ３７７３を３００質量部と、ＳＲ３４１を１，０５０質量部と、ＥＦＫＡ７７０１を１５０質量部とを撹拌混合し、マゼンタ顔料分散液を得た。なお、マゼンタ顔料分散液の調製は分散機モーターミルＭ５０（アイガー社製）に入れて、直径０．６５ｍｍのジルコニアビーズを用い、周速９ｍ／ｓで４時間分散を行った。
＜顔料分散液（イエロー（Ｙ）ミルベース）の調製＞
　Ｐａｌｉｏｔｏｌ　Ｙｅｌｌｏｗ　Ｄ１１５５を３００質量部と、ＳＲ３４１を１，０５０質量部と、ＥＦＫＡ７７０１を１５０質量部とを撹拌混合し、イエロー顔料分散液を得た。なお、イエロー顔料分散液の調製は分散機モーターミルＭ５０（アイガー社製）に入れて、直径０．６５ｍｍのジルコニアビーズを用い、周速９ｍ／ｓで４時間分散を行った。
＜シアン顔料分散液（シアン（Ｃ）ミルベース）の調製＞
　ＨＥＬＩＯＧＥＮ　ＢＬＵＥ　Ｄ　７１１０　Ｆを３００質量部と、ＳＲ３４１を１，０５０質量部と、Ｓｏｌｓｐｅｒｓｅ３２０００を１５０質量部とを撹拌混合し、シアン顔料分散液を得た。なお、シアン顔料分散液の調製は分散機モーターミルＭ５０（アイガー社製）に入れて、直径０．６５ｍｍのジルコニアビーズを用い、周速９ｍ／ｓで４時間分散を行った。
＜ブラック顔料分散液（ブラック（Ｋ）ミルベース）の調製＞
　ＳＰ　ＢＬＡＣＫ　２５０を３００質量部と、ＳＲ３４１を１，０５０質量部と、Ｓｏｌｓｐｅｒｓｅ３２０００を１５０質量部とを撹拌混合し、ブラック顔料分散液を得た。なお、ブラック顔料分散液の調製は分散機モーターミルＭ５０（アイガー社製）に入れて、直径０．６５ｍｍのジルコニアビーズを用い、周速９ｍ／ｓで４時間分散を行った。
＜ホワイト顔料分散液（ホワイト（Ｗ）ミルベース）の調製＞
　Ｋｒｏｎｏｓ　ｗｈｉｔｅ２３００を５００質量部と、ＳＲ３４１を４０質量部と、Ｓｏｌｓｐｅｒｓｅ４１０００を５０質量部とを撹拌混合し、ホワイト顔料分散液を得た。なお、ホワイト顔料分散液の調製は分散機モーターミルＭ５０（アイガー社製）に入れて、直径０．６５ｍｍのジルコニアビーズを用い、周速９ｍ／ｓで４時間分散を行った。
（実施例１～８４、及び、比較例１～６）
＜インク組成物の調製＞
　表３～表１０に示す割合で、各素材をミキサー（シルバーソン社製Ｌ４Ｒ）を用いて、室温（２５℃）で４，０００回転／分にて２０分撹拌混合し、実施例１～８４、及び、比較例１～６で使用したインク組成物をそれぞれ調製した。表３～表１０に示す含有量の単位は、質量部である。また、表３～表１０の空欄は、その成分を含有していないことを意味する。
＜硬化性評価＞
　得られたインク組成物を、東芝（株）製インクジェットヘッド（ＣＡ３）でＰＥＴ（厚み１２μｍ）上に６μｍの厚みになるようベタ印字してから、窒素パージ露光機（３０５ｎｍＵＶ－ＬＥＤ光源、波長３０５ｎｍにピークを有する。）を用い、酸素濃度１体積％で、積算露光量が５００ｍＪ／ｃｍ２となる条件で、露光し、基材上に硬化膜を有する印画物（印画物サンプル）を得た。この印刷物を積み、１日後の転写具合の評価で硬化性を判断した。評価３以上であれば実用上問題ない。
　　５：１，０００枚以上１，５００枚まで積んでも転写無し。
　　４：５００枚以上９９９枚まで積んでも転写無し。１，０００枚以上で転写あり。
　　３：３００枚以上４９９枚まで積んでも転写無し。５００枚以上で転写あり。
　　２：２００枚以上２９９枚まで積んでも転写無し。３００枚以上で転写あり。
　　１：１９９枚まで積んでも転写無し。２００枚以上で転写あり。
＜臭気評価＞
　上記硬化性評価に記載の方法で得られた印画物サンプルを、１ｃｍ四方にカットし、イソオクタン１ｍＬでインク膜に残っているモノマー及び開始剤由来物を１時間抽出し、液体クロマトグラフィーで測定した。評価３以上であれば実用上問題ない。
　　５：１ｐｐｍ以下
　　４：１ｐｐｍより多く３ｐｐｍ以下
　　３：３ｐｐｍより多く５ｐｐｍ以下
　　２：５ｐｐｍより多く１０ｐｐｍ以下
　　１：１０ｐｐｍより多い
＜黄変評価＞
　シアンインク及びホワイトインクで作成した、上記硬化性評価に記載の方法で得られた印画物サンプルを５ｃｍ四方にカットし、グレタグ測定器（Ｘ－ｒｉｔｅ社製Ｃｉ６ｘ）によりグレタグ測定を実施した。ｂ＊の値による下記の評価が、評価３以上であれば実用上問題ない。
　　５：ｂ＊の値が１以下
　　４：ｂ＊の値が１より大きく２以下
　　３：ｂ＊の値が２より大きく４以下
　　２：ｂ＊の値が４より大きく８以下
　　１：ｂ＊の値が８より大きい
＜吐出性評価＞
　得られたインク組成物を、東芝（株）製インクジェットヘッド（ＣＡ３）で３０分間の連続吐出を３回行い不吐出ノズル（ノズル抜け）数で評価した。３以上であれば実用上問題ない。
　　５：３回ともノズル抜け無し。
　　４：３回中１回にノズル抜け３本以下あり。残り２回は抜け無し。
　　３：３回中１回にノズル抜け４本以上５本以下あり。残り２回は抜け無し。
　　２：３回中２回にノズル抜け３本以上あり。
　　１：３回中３回にノズル抜け３本以上あり。
　イエローインク、マゼンタインク又はブラックインクを使用した実施例４４～４６においては、黄変評価として、上記硬化性評価に記載の方法で得られた印画物サンプルと硬化前のインクとを目視により比較観察したが、色のくすみ等の黄変由来する色調の変化は何ら見られなかった。
　また、実施例３２、４４、４５、４６及び４７のイエローインク、マゼンタインク、シアンインク、ブラックインク及びホワイトインクを使用した４ＣＫ画像で同様の評価を実施したところ、全ての項目で評価５となった。
Figure JPOXMLDOC01-appb-T000004
Figure JPOXMLDOC01-appb-T000005
Figure JPOXMLDOC01-appb-T000006

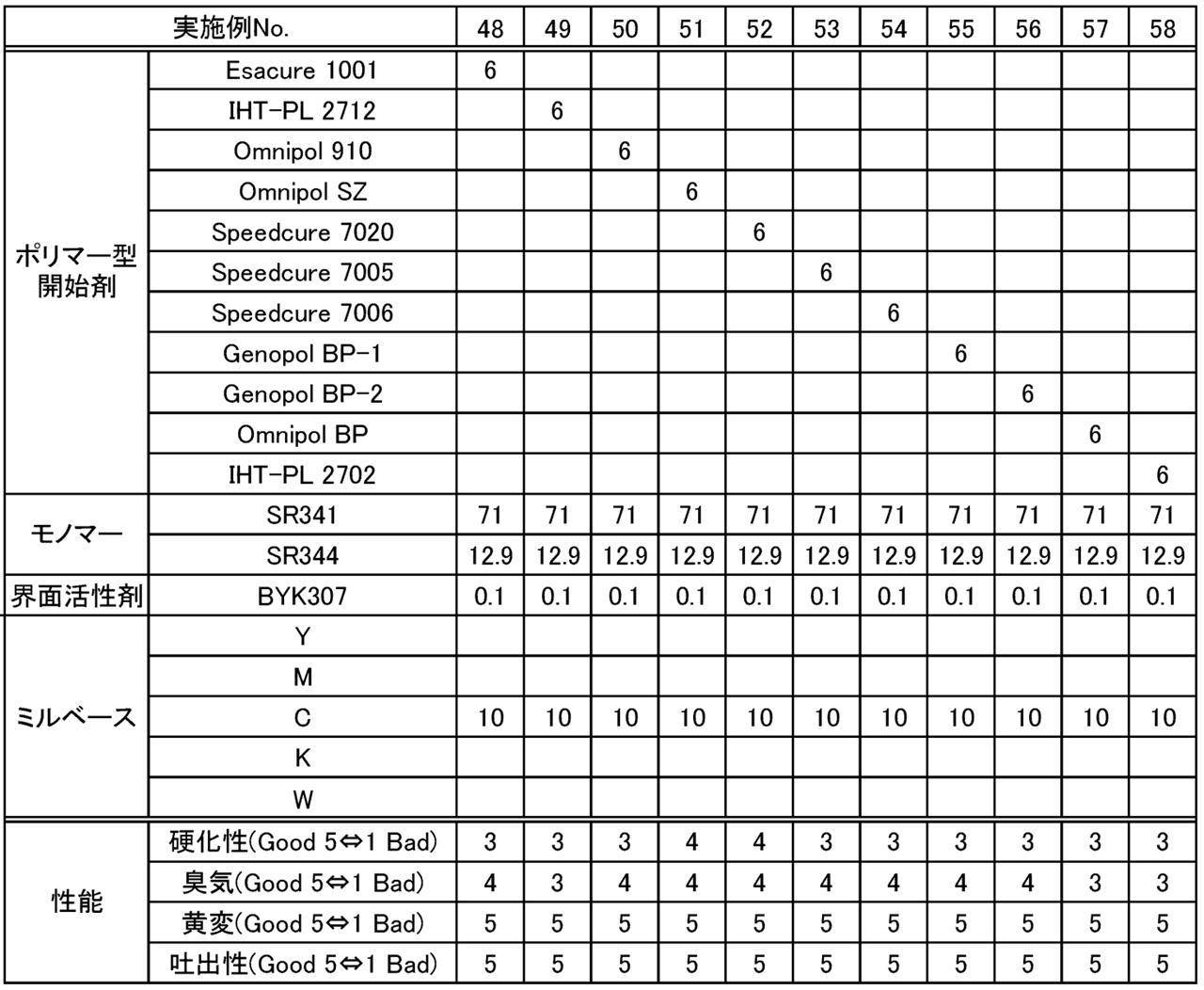

Figure JPOXMLDOC01-appb-T000007
Figure JPOXMLDOC01-appb-T000008

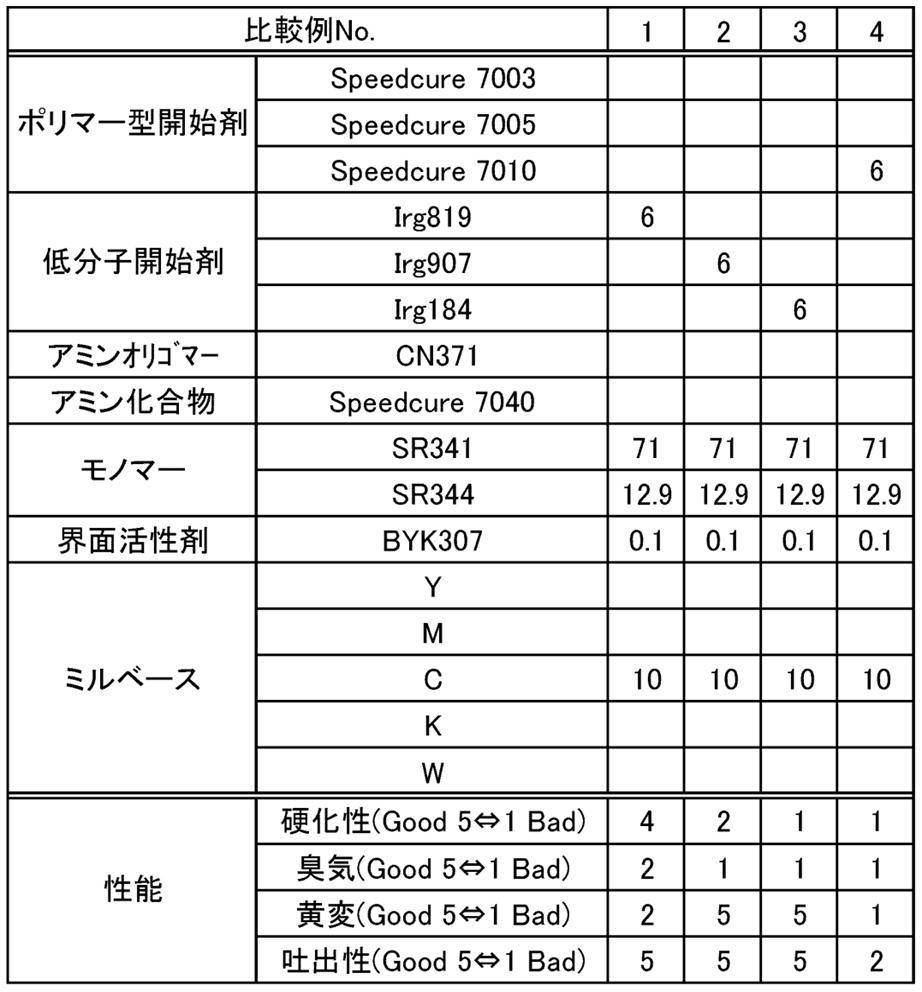

Figure JPOXMLDOC01-appb-T000009
Figure JPOXMLDOC01-appb-T000010
Figure JPOXMLDOC01-appb-T000011
　２０１５年６月８日に出願された日本国特許出願２０１５－１１５６１０号の開示は、その全体が参照により本明細書に取り込まれる。
　本明細書に記載された全ての文献、特許出願、及び、技術規格は、個々の文献、特許出願、及び、技術規格が参照により取り込まれることが具体的かつ個々に記された場合と同程度に、本明細書中に参照により取り込まれる。

Claims (14)

  1. 　成分Ａとして、波長３００ｎｍの紫外線におけるモル吸光係数が５００Ｌ／（ｃｍ・ｍｏｌ）以上であり、かつ重量平均分子量５００～１００，０００のラジカル重合開始剤、及び、成分Ｂとして、重合性化合物を含むインクジェット記録用硬化性インク組成物をインクジェット印刷方式により吐出する吐出工程、並びに、
    　吐出された前記インク組成物を酸素濃度５体積％以下の雰囲気下で波長２７５～３１０ｎｍの間にピークを有するＬＥＤ光源により紫外線を照射して硬化させる硬化工程、を含む
    　活性光線硬化型インクジェット記録方法。
  2. 　成分Ａが、ポリエチレン鎖、ポリプロピレン鎖、ポリエチレングリコール鎖、ポリプロピレングリコール鎖、及び、ポリブチレングリコール鎖よりなる群から選ばれた少なくとも１種の構造を有するラジカル重合開始剤を含む、請求項１に記載の活性光線硬化型インクジェット記録方法。
  3. 　前記インク組成物における成分Ａの含有量が、インク組成物の全質量に対し、０．５～１０質量％である、請求項１又は２に記載の活性光線硬化型インクジェット記録方法。
  4. 　成分Ａの重量平均分子量が、１，０００～５０，０００である、請求項１～３のいずれか１項に記載の活性光線硬化型インクジェット記録方法。
  5. 　成分Ｂが、多官能重合性化合物を含み、
    　前記インク組成物における前記多官能重合性化合物の含有量が、インク組成物の全質量に対して、５０質量％以上である、請求項１～４のいずれか１項に記載の活性光線硬化型インクジェット記録方法。
  6. 　成分Ｂが、アミノ基を有する多官能重合性化合物を含み、
    　前記インク組成物における前記アミノ基を有する多官能重合性化合物の含有量が、インク組成物の全質量に対し、０．１～２０質量％である、請求項１～５のいずれか１項に記載の活性光線硬化型インクジェット記録方法。
  7. 　前記アミノ基を有する多官能重合性化合物の重量平均分子量が、５００～１００，０００である、請求項６に記載の活性光線硬化型インクジェット記録方法。
  8. 　前記アミノ基を有する多官能重合性化合物のアミン価が、２０～５００ｍｇＫＯＨ／ｇである、請求項６又は７に記載の活性光線硬化型インクジェット記録方法。
  9. 　前記インク組成物が、成分Ｃとして、重合性基を有さず、かつアミノ基を有する重量平均分子量５００～２，０００の化合物を更に含む、請求項１～８のいずれか１項に記載の活性光線硬化型インクジェット記録方法。
  10. 　前記インク組成物が、成分Ｄとして、重量平均分子量５００以上の光増感剤を更に含む、請求項１～９のいずれか１項に記載の活性光線硬化型インクジェット記録方法。
  11. 　成分Ｄが、ポリエチレン鎖、ポリプロピレン鎖、ポリエチレングリコール鎖、ポリプロピレングリコール鎖、及び、ポリブチレングリコール鎖よりなる群から選ばれた少なくとも１種の構造を有する、請求項１０に記載の活性光線硬化型インクジェット記録方法。
  12. 　前記インク組成物における成分Ｄの含有量が、インク組成物の全質量に対し、０．５～１０質量％である、請求項１０又は１１に記載の活性光線硬化型インクジェット記録方法。
  13. 　成分Ｄの重量平均分子量が、５００～５０，０００である、請求項１０～１２のいずれか１項に記載の活性光線硬化型インクジェット記録方法。
  14. 　前記吐出工程における前記インクジェット印刷方式が、シングルパス方式であり、
    　前記吐出工程及び前記硬化工程における印刷速度が、２５～５０ｍ／ｍｉｎである、請求項１～１３のいずれか１項に記載の活性光線硬化型インクジェット記録方法。
PCT/JP2016/065599 2015-06-08 2016-05-26 活性光線硬化型インクジェット記録方法 WO2016199589A1 (ja)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2015115610A JP2018122431A (ja) 2015-06-08 2015-06-08 活性光線硬化型インクジェット記録方法、及び、印刷物
JP2015-115610 2015-06-08

Publications (1)

Publication Number Publication Date
WO2016199589A1 true WO2016199589A1 (ja) 2016-12-15

Family

ID=57503534

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2016/065599 WO2016199589A1 (ja) 2015-06-08 2016-05-26 活性光線硬化型インクジェット記録方法

Country Status (2)

Country Link
JP (1) JP2018122431A (ja)
WO (1) WO2016199589A1 (ja)

Cited By (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN108623717A (zh) * 2017-03-20 2018-10-09 常州强力电子新材料股份有限公司 一种多官能度苯甲酰类大分子光引发剂及其制备方法
WO2019220107A1 (en) * 2018-05-16 2019-11-21 Fujifilm Speciality Ink Systems Limited Printing ink
US10829631B2 (en) * 2017-09-29 2020-11-10 Ricoh Company, Ltd. Composition, accommodating unit, image forming device, and image forming method
WO2021111134A1 (en) 2019-12-04 2021-06-10 Sun Chemical Corporation Uv inkjet compositions
CN113330077A (zh) * 2018-12-25 2021-08-31 阪田油墨株式会社 光固化型喷墨印刷用墨组合物
WO2022106853A1 (en) 2020-11-23 2022-05-27 Sun Chemical Corporation A uv printing process
US20220203741A1 (en) * 2020-12-28 2022-06-30 Seiko Epson Corporation Ink Jet Recording Method And Ink Jet Recording Apparatus

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP3926015A4 (en) * 2019-02-12 2022-11-23 Sakata INX Corporation LIGHT-CURING INK COMPOSITION FOR INK-JET PRINTING
JP7465704B2 (ja) * 2020-03-31 2024-04-11 株式会社Ｄｎｐファインケミカル インク組成物、それに用いられる分散液、その硬化膜であるインク硬化膜層が形成された積層体、像形成方法、及び印刷物の製造方法
JP7354505B2 (ja) * 2020-06-24 2023-10-03 サカタインクス株式会社 光硬化型インクジェット印刷用インク組成物

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005144679A (ja) * 2003-11-11 2005-06-09 Roland Dg Corp インクジェットプリンタ
JP2013208807A (ja) * 2012-03-30 2013-10-10 Fujifilm Corp インクジェット記録方法及び印刷物
JP2014240464A (ja) * 2013-06-12 2014-12-25 富士フイルム株式会社 インクジェットインク組成物、及び、インクジェット記録方法
US20150035905A1 (en) * 2012-03-02 2015-02-05 Agfa Graphics Nv Apparatus and method for single pass inkjet printing

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005144679A (ja) * 2003-11-11 2005-06-09 Roland Dg Corp インクジェットプリンタ
US20150035905A1 (en) * 2012-03-02 2015-02-05 Agfa Graphics Nv Apparatus and method for single pass inkjet printing
JP2013208807A (ja) * 2012-03-30 2013-10-10 Fujifilm Corp インクジェット記録方法及び印刷物
JP2014240464A (ja) * 2013-06-12 2014-12-25 富士フイルム株式会社 インクジェットインク組成物、及び、インクジェット記録方法

Cited By (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN108623717A (zh) * 2017-03-20 2018-10-09 常州强力电子新材料股份有限公司 一种多官能度苯甲酰类大分子光引发剂及其制备方法
CN108623717B (zh) * 2017-03-20 2021-09-28 常州强力电子新材料股份有限公司 一种多官能度苯甲酰类大分子光引发剂及其制备方法
US10829631B2 (en) * 2017-09-29 2020-11-10 Ricoh Company, Ltd. Composition, accommodating unit, image forming device, and image forming method
WO2019220107A1 (en) * 2018-05-16 2019-11-21 Fujifilm Speciality Ink Systems Limited Printing ink
CN113330077A (zh) * 2018-12-25 2021-08-31 阪田油墨株式会社 光固化型喷墨印刷用墨组合物
WO2021111134A1 (en) 2019-12-04 2021-06-10 Sun Chemical Corporation Uv inkjet compositions
WO2022106853A1 (en) 2020-11-23 2022-05-27 Sun Chemical Corporation A uv printing process
US20220203741A1 (en) * 2020-12-28 2022-06-30 Seiko Epson Corporation Ink Jet Recording Method And Ink Jet Recording Apparatus
US12036806B2 (en) * 2020-12-28 2024-07-16 Seiko Epson Corporation Ink jet recording method and ink jet recording apparatus

Also Published As

Publication number Publication date
JP2018122431A (ja) 2018-08-09

Similar Documents

Publication Publication Date Title
WO2016199589A1 (ja) 活性光線硬化型インクジェット記録方法
JP5752725B2 (ja) インクジェットインク組成物、インクジェット記録方法、及び、印刷物
JP6246686B2 (ja) インクジェット記録方法
JP6000215B2 (ja) インクジェット記録方法
WO2016158209A1 (ja) 硬化膜形成方法、インクジェット画像記録方法、及び、印刷物
JP5946137B2 (ja) インクジェット記録方法
EP2700509B1 (en) Inkjet recording method
JP2015160890A (ja) インク組成物、インクジェット記録方法、及び、印刷物
JP5770765B2 (ja) 放射線硬化型インクジェットインクセット及びインクジェット記録方法
JP6411668B2 (ja) インクジェット記録方法、及び、インクジェット記録装置
JP6935882B2 (ja) インクジェット記録方法、及び、積層印刷物の製造方法
JP6703146B2 (ja) インクジェット記録方法、及び、ラミネート印刷物の製造方法
CN110248815B (zh) 层压印刷物的制造方法、及层压印刷物
JP6000208B2 (ja) インクジェット記録方法
JP6045422B2 (ja) インクジェット記録用ホワイトインク組成物、インクジェット記録方法、及び、印刷物
JP5860786B2 (ja) インク組成物、インクジェット記録方法、印刷物、及び、ビスアシルホスフィンオキシド化合物
JP2016160333A (ja) インクジェット記録用インク組成物、インクジェット記録方法、及び、印刷物

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 16807296

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 16807296

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: JP
